Маркировка диодов: таблица обозначений

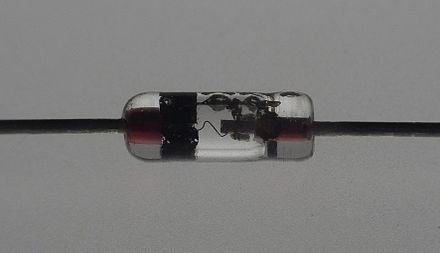

Стандартная конструкция полупроводникового диода выполнена в виде полупроводникового прибора. В нем имеется два вывода и один выпрямляющий электрический переход. Вся система соединена в едином корпусе из пластмассы, стекла, металла или керамики. Часть кристалла с более высокой концентрацией примесей носит название эмиттера, а область, имеющая низкую концентрацию, называется базой. Маркировка диодов и схема обозначений применяются в соответствии с их индивидуальными свойствами, конструктивными особенностями и техническими характеристиками.

Характеристики и параметры диодов

В зависимости от применяемого материала, диоды могут быть выполнены из кремния или германия. Кроме того, для их изготовления используется фосфид индия и арсенид галлия. Диоды из германия обладают более высоким коэффициентом передачи, по сравнению с кремниевыми изделиями. У них большая проводимость при сравнительно невысоком напряжении. Поэтому, они широко используются в производстве транзисторных приемников.

В соответствии с технологическими признаками и конструкциями, диоды различаются как плоскостные или точечные, импульсные, универсальные или выпрямительные. Среди них следует отметить отдельную группу, куда входят светодиоды, фотодиоды и тиристоры. Все перечисленные признаки дают возможность определить диод по внешнему виду.

Характеристики диодов определяются такими параметрами, как прямые и обратные токи и напряжения, диапазоны температур, максимальное обратное напряжение и другие значения. В зависимости от этого, производится нанесение соответствующих обозначений.

Обозначения и цветовая маркировка диодов

Современные обозначения диодов соответствуют новым стандартам. Они разделяются на группы, в зависимости от предельной частоты, при которой происходит усиление передачи тока. Поэтому, диоды бывают низкой, средней, высокой и сверхвысокой частоты. Кроме того, у них различная рассеиваемая мощность: малая, средняя и большая.

Маркировка диодов представляет собой краткое условное обозначение элемента в графическом исполнении с учетом параметров и технических особенностей проводника. Материал, из которого изготовлен полупроводник, имеет обозначение на корпусе соответствующими буквенными символами. Эти обозначения проставляются вместе с назначением, типом, электрическими свойствами прибора и его условным обозначением. Это помогает, в дальнейшем, правильно подключить диод в электронную схему устройства.

Выводы анода и катода обозначаются стрелкой или знаками плюс или минус. Цветовые коды и метки в виде точек или полосок, наносятся возле анода. Все обозначения и цветовая маркировка позволяют быстро определить тип устройства и правильно использовать его в различных схемах. Подробная расшифровка данной символики приводится в справочных таблицах, которые широко используются специалистами в области электроники.

Маркировка импортных диодов

В настоящее время широко используются SMD-диоды зарубежного производства. Конструкция элементов выполнена в виде платы, на поверхности которой закреплен чип. Слишком маленькие размеры изделия не позволяют нанести на него маркировку. На более крупных элементах обозначения присутствуют в полном или сокращенном варианте.

В электронике SMD-диоды составляют около 80% всех используемых изделий этого типа. Такое разнообразие деталей заставляет внимательнее относиться к обозначениям. Иногда они могут не совпадать с заявленными техническими характеристиками, поэтому желательно провести дополнительную проверку сомнительных элементов, если они планируются к использованию в сложных и точных схемах. Следует учитывать, что маркировка диодов этого типа может быть разной на совершенно одинаковых корпусах. Иногда присутствует только буквенная символика, без каких-либо цифр. В связи с этим рекомендуется использовать таблицы с типоразмерами диодов от разных производителей.

Для SMD-диодов чаще всего используется тип корпуса SOD123. На один из торцов может наноситься цветная полоса или тиснение, что означает катод с отрицательной полярностью для открытия р-п-перехода. Единственная надпись соответствует обозначению корпуса.

Тип корпуса не играет решающей роли при использовании диода. Одной из основных характеристик является рассеивание некоторого количества тепла с поверхности элемента. Кроме того, учитываются значения рабочего и обратного напряжения, величина максимально допустимого тока через р-п-переход, мощность рассеивания и другие параметры. Все эти данные указаны в справочниках, а маркировка лишь ускоряет поиск нужного элемента.

По внешнему виду корпуса не всегда удается определить производителя. Для поиска нужного изделия существуют специальные поисковики, в которые нужно ввести цифры и буквы в определенной последовательности. В некоторых случаях диодные сборки вообще не несут какой-либо информации, поэтому в таких случаях сможет помочь только справочник. Подобные упрощения, делающие обозначение диода очень коротким, объясняются крайне ограниченным пространством для нанесения маркировки. При использовании трафаретной или лазерной печати удается разместить 8 символов на 4 мм2.

Стоит учесть и тот факт, что одним и тем же буквенно-цифровым кодом могут обозначаться совершенно разные элементы. В таких случаях анализируется вся электрическая схема.

Иногда в маркировке указывается дата выпуска и номер партии. Подобные отметки наносятся для возможности отслеживания более современных модификаций изделий. Выпускается соответствующая корректирующая документация с номером и датой. Это позволяет более точно установить технические характеристики элементов при сборке наиболее ответственных схем. Применяя старые детали для новых чертежей, можно не получить ожидаемого результата, готовое изделие в большинстве случаев просто отказывается работать.

Маркировка диодов анод катод

Каждый диод, как и резистор, оборудован двумя выводами – анодом и катодом. Эти названия не следует путать с плюсом и минусом, которые означают совершенно другие параметры.

Тем не менее, очень часто требуется определить точное соответствие каждого диодного вывода. Существует два способа определения анода и катода:

• Катод маркируется полоской, которая заметно отличается от общего цвета корпуса.
• Второй вариант предполагает проверку диода мультиметром. В результате, не только устанавливается местонахождение анода и катода, но и проверяется работоспособность всего элемента.

SMD маркировка: чип диодов, расшифровка

Работу и комфортные условия для современного человека сложно представить без правильно организованного освещения. Раньше источниками этой энергии были лампы накаливания, потом появились другие решения, более современные. Для современных приборов применяют специальную маркировку, чтобы проще было получить представление о свойствах. SMD маркировка будет полезной для любых покупателей.

Что это такое

SMD — сокращённое сочетание трёх терминов из английского языка — Surface Mounted Device. Расшифровывается понятие как «прибор, устанавливающийся на поверхности».

Различные элементы

Интересно. Например, у обычных радиодеталей ножки вставляются в отверстия на печатной плате. Потом с другой стороны проходит припой. SMD приборы отличаются тем, что просто накладываются на специальные контактные площадки, предусмотренные для этого. Припой организуют с этой же стороны.

Благодаря такому поверхностному монтажу появилась возможность уменьшить габариты и плотность элементов, расположенных на плате. Сама установка тоже стала проще. С такими технологиями легко справляются даже автоматизированные роботы. Автомат сам легко определяет, на каком месте расположить элемент. После этого происходят к разогреву площади посредством ИК. Либо поверхность обрабатывают лазером, пока не достигается температура плавления. После использования специальной монтажной пены процесс можно считать завершённым. С работой поможет и существующее обозначение СМД диодов.

Резисторы

Программа для расшифровки SMD деталей

Благодаря специальным программам для техников и профессионалов проще определить, что за деталь находится перед специалистом. Приложение расшифровывает элементы маркировки, присутствующие на корпусе. После нажатия кнопки проверки легко получить краткую расшифровку основных характеристик. Некоторые решения поддерживают поиск информации на дополнительных сайтах.

1. Сначала вводят код SMD с упаковки.
2. Потом указывают наименование прибора.
3. Следующими используются кнопки для поиска относительно той или иной модели.
4. Пользователь может увидеть собранные данные, сохранить их и присвоить файлу определённое название.
5. Далее идёт выборка из базы компонентов, дающая описание производителя, типа корпуса, функционального назначения.
6. Если есть — отображается чертёж.
7. Назначение выводов компонента располагается в отдельной строке программы для расшифровки обозначений SMD деталей.

Возможные обозначения

Маркировка для полупроводников

На корпус прибора наносят точные сведения, чтобы покупатель мог сразу определить, какое приспособление перед ним. Это важно, учитывая, что внутри одного корпуса могут находиться мелкие детали, обладающие разными параметрами.

Поэтому уделяют внимание определению SMD компонентов по их маркировке.

Диоды

Обычное они снабжаются цветной маркировкой. По крайней мере, если корпус — цилиндрической формы. Изделия помечаются при помощи цветных полосок, в количестве одной или двух штук. Полоски легко отыскать у вывода катода, которым снабжаются диоды.

В прямоугольном корпусе устройства снабжаются примерно такими же обозначениями. Некоторые производители включают разные символы и цифры в свои обозначения.

Стабилитроны

Маркировка у них бывает как цветовой, так и символьной. Полоски для маркировки тоже располагаются ближе к выводам стабилитронов.

Предохранители

Светодиоды

Обычно SMD светодиоды не снабжаются дополнительной маркировкой. Исключение — для товаров-подделок с низким качеством. На них часто наносят разные символы, чтобы изделие смотрелось убедительнее. Есть цифровые обозначения, но они нужны, только чтобы увидеть размер прибора.

Вся остальная информация размещается в сопроводительных документах. Немного по-другому выставлены требования к маркировке зарубежных смд диодов.

Главное — учесть, что некоторые приборы могут выпускаться в разных модификациях, с некоторыми отличиями по основным характеристикам. Даже при одном типоразмере разные светодиоды отличаются по цвету, цветовой температуре.

Онлайн-калькуляторы

Калькуляторы нужны для поиска величины сопротивления. Они подходят не только для источника освещения, но и для разных резисторов. Достаточно вписать обозначение в одну из специальных форм. Спустя некоторое время перед пользователем появляется ответ.

Стабилитроны

О корпусах чип-компонентов

По количеству выводов и размерным характеристикам корпусов все устройства можно разделить на такие группы:

• 2 вывода.
• 3 вывода.
• 4-5.
• 6-8.
• 8 и больше.

Реальная промышленность выпускает корпуса несколько быстрее по сравнению с тем, как обновляется статистика. Органы стандартизации часто не успевают за этим процессом, поэтому некоторые обновления могут запаздывать по отношению к элементам.

Интересно. На корпусе SMD устройств выводы присутствуют, либо отсутствуют. Если выводов нет — остаются одни контактные площадки. Либо применяют шарики припоя небольшого размера. Маркировка и габариты у деталей бывают разными в зависимости от производителя. Пример — конденсаторы с разными показателями высоты.

Монтаж с применением специального оборудование — главное назначение большей части корпусов и самого оборудования. Это связано с тем, что компоненты требуют специальные технологии по пайке.

Немного о типоразмерах

Даже с одним номиналом у компонентов могут быть разные размеры. Габариты определяются по так называемому «типоразмеру». Четыре цифры используют для шифровки длины чип-резистора, ширины той же детали.

Поиск на микросхемах

О многослойных платах

Монтаж в аппаратуре с SMD компонентами часто бывает достаточно плотным. Поэтому и дорожек самим платам надо больше, чтобы при дальнейшей эксплуатации не возникало проблем. На одну поверхность все дорожки влезть не могут, потому и был разработан многослойный вариант плат.

В плате будет больше слоёв, если само оборудование применяют достаточно сложное. Прямо внутри платы размещаются сами дорожки, увидеть их практически невозможно. Платы компьютеров и мобильных телефонов — пример использования подобных технологий на практике.

Обратите внимание! При перегреве многослойных плат они просто вздуваются, как пузырь. Межслойные связи начинают рваться, из-за чего главный компонент выходит из строя. Правильно подобранная температура — самый важный фактор при любом ремонте.

Иногда применяют обе стороны печатной платы для работы. Из-за этого плотность монтажа становится в два раза больше. Ещё одно преимущество современных SMT технологий. Материала для производства таких компонентов тоже уходит в несколько раз меньше. Себестоимость благодаря такой конструкции уменьшают.

Допустимые схемы

Дополнительно о маркировке SMD разных компонентов

Конденсаторы с SMD-маркировкой выпускаются с разными корпусами:

• Металлические.
• Пластиковые.
• Керамические, со своей микросхемой.

Важно. Неполярные разновидности техники выпускаются вообще без маркировки. 1 пф — 10 мкф — в таких пределах находится ёмкость у этих устройств. Обычно электролитические разновидности конденсаторов имеют вид бочонков, в алюминиевых корпусах с маркировкой. Их используют для поверхностного монтажа.

Танталовые устройства обычно располагаются внутри корпусов прямоугольной формы. Они отличаются не только цветовым исполнением, но и расцветкой.

Электролитические и танталовые устройства обозначаются примерно так же, как и резисторы.

Интересно. Малогабаритные конденсаторы тем и отличается, что площадь для нанесения обозначений слишком маленькая. Поэтому выбирают буквенное или числовое обозначение, из двух-трёх символов.

Если символов в маркировке 3 — то первая буква всегда связана с производителем. Второй символ нужен для указания на ёмкость.

Третий символ — обозначение множителя.

Сплошная полоса или чёрточка на корпусе чаще снабжает танталовые разновидности приборов. Она связана с положительным выводом. Главное — не перепутать с выводными электролитическими. У них минусовой контакт, который маркируется с помощью чёрточки или полоски.

Диоды и корпуса

SMD маркировка облегчает поиск компонентов при конструировании тех или иных электронных изделий. Достаточно изучить буквы и цифры, чтобы понять, какая деталь необходима для достижения максимального результата. Многие сайты содержат специальные таблицы, со всеми символами всех моделей. Для пользователей это тоже один из самых удобных вариантов. Он позволяет сразу записать все необходимые характеристики, чтобы точнее оформлять заказы в интернет-магазинах, либо при обращении к обычным торговым точкам.

Маркировка стабилитронов в стеклянном корпусе

Любая электронная схема вне зависимости от назначения имеет в своем составе большое количество элементов, которые регулируют и контролируют течение электрического тока по проводам. Именно регулирование напряжения играет важную роль в работе большинства модулей, потому что от этого параметра зависит стабильная и долгая работа цепи.

Для стабилизации входного напряжения на схемы был разработан специальный модуль, который является буквально важнейшей частью многих приборов. Импортные и отечественные стабилитроны используются в схемах с разными параметрами, поэтому имеется различная маркировка диодов на корпусе, что помогает определить и подобрать нужный вариант.

Немного подробнее о модуле и принципе его работы

Это полупроводниковый диод, который имеет свойство выдавать определенное значение напряжения вне зависимости от подаваемого на него тока. Это утверждение не является до конца верным абсолютно для всех вариантов, потому что разные модели имеют разные характеристики. Если подать очень сильный ток на не рассчитанный для этого модуль SMD (или любой другой тип), он попросту сгорит. Поэтому подключение выполняется после установки токоограничивающего резистора в качестве предохранителя, значение выходного тока которого равняется максимально возможному значению входного тока на стабилизатор.

Схемы подключения стабилитрона и стабистора в схему

Он очень похож на обыкновенный полупроводниковый диод, но имеет отличительную черту – его подключение выполняется наоборот. То есть минус от источника питания подается на анод стабилитрона, а плюс – на катод. Таким образом, создается эффект обратной ветви, который и обеспечивает его свойства.

Похожим модулем является стабистор – он подключается напрямую, без предохранителя. Используется в тех случаях, когда параметры входного электричества точно известны и не колеблются, а на выходе получается тоже точное значение.

Указание паспортных характеристик

Они же являются основными показателями отечественных и импортных стабилитронов, которыми необходимо руководствоваться при подборе стабилитрона под конкретную электронную цепь.

1. UCT – указывает, какое номинальное значение модуль способен стабилизировать.
2. ΔUCT – используется для указания диапазона возможного отклонения входящего тока в качестве безопасной амортизации.
3. ICT – параметры тока, который может протекать при подаче номинального напряжения на модуль.
4. ICT.МИН – показывает самое маленькое значение, которое способно протекать по стабилизатору. При этом протекающее напряжение по диоду будет находиться в диапазоне UCT ± ΔUCT.
5. ICT.МАКС – модуль не способен выдерживать более высокое напряжение, чем это значение.

На фото ниже представлен классический вариант. Обратите внимание, что прямо на корпусе показано, где у него анод и катод. По кругу нарисована черная (реже встречается серая) полоска, которая располагается со стороны катода. Противоположная сторона – анод. Такой способ используется как для отечественных, так и для импортных диодов.

Маркировка расположения катода и анода

Дополнительная маркировка стеклянных моделей

Диоды в стеклянных корпусах имеют свои собственные обозначения, которые мы рассмотрим далее. Они настолько простые (в отличие от вариантов с пластиковыми корпусами), что практически сразу же запоминаются наизусть, нет необходимости каждый раз использовать справочник.

Цветовая маркировка используется для пластиковых диодов, например, для SOT-23. Твердый корпус модуля имеет два гибких вывода. На самом корпусе, рядом с вышеописанной полосочкой, дописываются таким же цветом несколько цифр, разделенных латинской буквой. Обычно запись имеет вид 1V3, 9V0 и так далее, разнообразие позволяет подобрать любые параметры по обозначению, как и в SMD.

Что же значит эта кодовая маркировка? Она показывает напряжение стабилизации, на которое рассчитан данный элемент. К примеру, 1V3 показывает нам, что это значение равно 1.3 В, второй же вариант – 9 вольт. Обычно чем больше сам корпус, тем большим стабилизирующим свойством он обладает. На фото ниже показан стабилитрон в стеклянном корпусе с маркировкой катода 5.1 В

Маркированный стабилитрон

Заключение

Правильный подбор параметров стабилитрона позволит получить стабильный ток, который из него подается на цепь. Обязательно подбирайте такие параметры предохранителя, используя соответствующий справочник, чтобы входное напряжение не испортило деталь, ему желательно находиться приблизительно в середине диапазона UCT ± ΔUCT.

Определить стабилитрон

Мне нужны два стабилитрона 5.1V для небольшого проекта.

Мои знания в области электротехники строго ограничены, но у меня есть несколько коробок с компонентами, которые я взял из различного электронного оборудования. Среди них есть несколько, как мне кажется, стабилитронов. Выглядит так:

Старая фотография: http://i.stack.imgur.com/91zpw.jpg (из Интернета)

Изменить: Вот изображение тайника . Те, что внизу, «окрашены, как описано ниже». (Моя рука немного более устойчива, чем подсказывают линии: P)

Надпись на тех, которые у меня есть:

  3 | 2 | 1 | 1 | 1 | 1 | 1 | <- How many I have ----+------+----+-----+----+------+---+ 48 | I N4 | 56 | 13Z | 13 | 5.6Y | 9 | H | I 48 | B3 | | B2 | | 1 | {- Inscription | ST | | | | | C |

У меня также есть кое-что, похожее на то, что на картинке, но они имеют синий цвет вместо черной «краски», а также серебряную линию на конце с краской (внутри стекла). Из них у меня 12 без маркировки и три с маркировкой: T5 . Не уверен, что это стабилитроны.

Вопрос в том, удачлив ли я, и можно ли использовать любой из тех, что у меня есть.

В любом случае, было бы неплохо узнать, имеют ли эти надписи какое-либо значение, которое можно расшифровать.

---

Схема:

Олин Латроп

Если вам не повезет и вы не найдете целый номер детали (как в 1N4148), вам лучше измерять. Получите питание 20 В или около того и резистор 2 кОм. Большинство диодов (кроме светодиодов, но это не проблема здесь) не будут повреждены ни 20 В обратным напряжением, ни 10 мА через них в любом случае.

Подключите 20 В с 2 кОм последовательно к каждому диоду и измерьте напряжение. При + к аноду и – к катоду (полосатый конец) все диоды должны иметь размеры около 700-800 мВ. Если диод измеряет 20 В таким образом, то он перегорел. Если он измеряет примерно половину этого, то это Шоттки, а не стабилитрон.

Теперь переверните диод и снова измерьте напряжение. Это покажет вам напряжение Зенера. Поместите их в контейнеры соответственно. Если диод измеряет все 20 В, то это либо не стабилитрон (например, 1N4148), либо его напряжение стабилитрона превышает 20 В (маловероятно).

Как проверить диод без мультиметра

Проверка диода цифровым мультиметром

Чтобы определить исправность диода можно воспользоваться приведённой далее методикой его проверки цифровым мультиметром.

Но для начала вспомним, что представляет собой полупроводниковый диод.

Полупроводниковый диод – это электронный прибор, который обладает свойством однонаправленной проводимости.

У диода имеется два вывода. Один называется катодом, он является отрицательным. Другой вывод – анод. Он является положительным.

На физическом уровне диод представляет собой один p-n переход.

Напомню, что у полупроводниковых приборов p-n переходов может быть несколько. Например, у динистора их три! А полупроводниковый диод, по сути является самым простым электронным прибором на основе всего лишь одного p-n перехода.

Запомним, что рабочие свойства диода проявляются только при прямом включении. Что значит прямое включение? А это означает, что к выводу анода приложено положительное напряжение ( +), а к катоду – отрицательное, т.е. (–). В таком случае диод открывается и через его p-n переход начинает течь ток.

При обратном включении, когда к аноду приложено отрицательное напряжение (–), а к катоду положительное ( +), то диод закрыт и не пропускает ток.

Так будет продолжаться до тех пор, пока напряжение на обратно включённом диоде не достигнет критического, после которого происходит повреждение полупроводникового кристалла. В этом и заключается основное свойство диода – односторонняя проводимость.

У подавляющего большинства современных цифровых мультиметров (тестеров) в функционале присутствует возможность проверки диода. Эту функцию также можно использовать для проверки биполярных транзисторов. Обозначается она в виде условного обозначения диода рядом с разметкой переключателя режимов мультиметра.

Небольшое примечание! Стоит понимать, что при проверке диодов в прямом включении на дисплее показывается не сопротивление перехода, как многие думают, а его пороговое напряжение! Его ещё называют падением напряжения на p-n переходе. Это напряжение, при превышении которого p-n переход полностью открывается и начинает пропускать ток. Если проводить аналогию, то это величина усилия, направленного на то, чтобы открыть “дверь” для электронов. Это напряжение лежит в пределах 100 – 1000 милливольт (mV). Его то и показывает дисплей прибора.

В обратном включении, когда к аноду подключен минусовой (–) вывод тестера, а к катоду плюсовой ( +), то на дисплее не должно показываться никаких значений. Это свидетельствует о том, что переход исправен и в обратном направлении ток не пропускает.

В документации (даташитах) на импортные диоды пороговое напряжение именуется как Forward Voltage Drop (сокращённо V_f), что дословно переводится как “падение напряжения в прямом включении“.

Само по себе падение напряжения на p-n переходе нежелательно. Если помножить протекающий через диод ток (прямой ток) на величину падения напряжения, то мы получим ни что иное, как мощность рассеивания – ту мощность, которая бесполезно расходуется на нагрев элемента.

Узнать подробнее о параметрах диода можно здесь.

Проверка диода.

Чтобы было более наглядно, проведём проверку выпрямительного диода 1N5819. Это диод Шоттки. В этом мы скоро убедимся.

Производить проверку будем мультитестером Victor VC9805+. Также для удобства применена беспаечная макетная плата.

Обращаю внимание на то, что во время измерения нельзя держать выводы проверяемого элемента и металлические щупы двумя руками. Это грубая ошибка. В таком случае мы измеряем не только параметры диода, но и сопротивление своего тела. Это может существенно повлиять на результат проверки.

Держать щупы и выводы элемента можно только одной рукой! В таком случае в измерительную цепь включен только сам измерительный прибор и проверяемый элемент. Данная рекомендация справедлива и при измерении сопротивления резисторов, а также при проверке конденсаторов. Не забывайте об этом важном правиле!

Итак, проверим диод в прямом включении. При этом плюсовой щуп ( красный) мультиметра подключаем к аноду диода. Минусовой щуп (чёрный) подключаем к катоду. На фотографии, показанной ранее, видно, что на цилиндрическом корпусе диода нанесено белое кольцо с одного края. Именно с этой стороны у него вывод катода. Таким образом маркируется вывод катода у большинства диодов импортного производства.

Как видим, на дисплее цифрового мультиметра показалось значение порогового напряжения для 1N5819. Так как это диод Шоттки, то его значение невелико – всего 207 милливольт (mV).

Теперь проверим диод в обратном включении. Напоминаем, что в обратном включении диод ток не пропускает. Забегая вперёд, отметим, что и в обратном включении через p-n переход всё-таки протекает небольшой ток. Это так называемый обратный ток (I_обр). Но он настолько мал, что его обычно не учитывают.

Поменяем подключение диода к измерительным щупам мультиметра. Красный щуп подключаем к катоду, а чёрный к аноду.

На дисплее покажется “1” в старшем разряде дисплея. Это свидетельствует о том, что диод не пропускает ток и его сопротивление велико. Таким образом, мы проверили диод 1N5819 и он оказался полностью исправным.

Многие задаются вопросом: “Можно ли проверить диод не выпаивая его из платы?” Да, можно. Но в таком случае необходимо выпаять из платы хотя бы один его вывод. Это нужно сделать для того, чтобы исключить влияние других деталей, которые соединены с проверяемым диодом.

Если этого не сделать, то измерительный ток потечёт через все, в том числе, и через связанные с ним элементы. В результате тестирования показания мультиметра будут неверными!

В некоторых случаях данным правилом можно пренебречь, например, когда чётко видно, что на печатной плате нет таких деталей, которые могут повлиять на результат проверки.

Неисправности диода.

У диода есть две основные неисправности. Это пробой перехода и его обрыв.

Пробой. При пробое диод превращается в обычный проводник и свободно пропускает ток хоть в прямом направлении, хоть в обратном. При этом, как правило, пищит буззер мультиметра, а на дисплее показывается величина сопротивления перехода. Это сопротивление очень мало и составляет несколько ом, а то и вообще равно нулю.

Обрыв. При обрыве диод не пропускает ток ни в прямом, ни в обратном включении. В любом случае на дисплее прибора – “1“. При таком дефекте диод представляет собой изолятор. “Диагноз” – обрыв можно случайно поставить и исправному диоду. Особенно легко это сделать, когда щупы тестера порядком изношены и повреждены. Следите за исправностью измерительных щупов, провода у них ох какие “жиденькие” и при частом использовании легко рвутся.

А теперь пару слов о том, как по значению порогового напряжения (падению напряжения на переходе – Forward Voltage Drop (V_f)) можно ориентировочно судить о типе диода и материале из которого он изготовлен.

Вот небольшая подборка, составленная из конкретных диодов и соответствующих им величин V_f, которые были получены при их тестировании мультиметром. Все диоды были предварительно проверены на исправность.

Чтобы проверить светодиод и узнать его параметры, нужно иметь в своем арсенале мультиметр, «Цэшку» или универсальный тестер. Давайте научимся ими пользоваться.

Прозвонка отдельных светодиодов

Начнем с простого, как прозвонить светодиод мультиметром. Переведите тестер в режим проверки транзисторов – Hfe и вставьте светодиод в разъём, как на картинке ниже.

Как проверить светодиод на работоспособность? Вставьте анод светодиода в разъём C зоны обозначенной PNP, а катод в E. В PNP разъёмах C – это плюс, а E в NPN – минусовой вывод. Вы видите свечение? Значит проверка светодиода выполнена, если нет – ошибись полярностью или диод не исправен.

Разъём для проверки транзисторов выглядит по-разному, часто это синий круг с отверстиями, так будет если проверить светодиод мультиметром DT830, как на фото ниже.

Теперь о том, как проверить светодиод мультиметром в режиме проверки диодов. Для начала взгляните на схему проверки.

Режим проверки диода так и обозначен – графическим изображением диода, подробнее об обозначениях в статье. Этот способ подойдёт не только для светодиодов с ножками, но и для проверки smd светодиода.

Проверка светодиодов тестером в режиме прозвонки – показана на рисунке ниже, а еще можете увидеть один из видов разъёма для проверки транзисторов, описанного в предыдущем способе. Пишите в комментариях о том какой у вас тестер и задавайте вопросы!

Этот способ хуже, от тестера возникает яркое свечение диода, а в данном случае — едва заметно красное свечение.

Теперь обратите внимание как проверить светодиод тестером с функцией определения анода. Принцип тот же, при правильной полярности светодиод загорится.

Проверка инфракрасного диода

Действительно, почти в каждом доме есть такой LED. В пультах дистанционного управления они нашли широчайшее применение. Представим ситуацию, что пульт перестал переключать каналы, вы уже почистили все контакты клавиатуры и заменили батареи, но он все равно не работает. Значит нужно смотреть диод. Как проверить ИК-светодиод?

Человеческий глаз не видит инфракрасного излучения, в котором пульт передаёт информацию телевизору, но его видит камера вашего телефона. Такие светодиоды используются в ночной подсветке камер видео наблюдения. Включите камеру телефона и нажмите на любую кнопку пульта – если он исправен вы должны увидеть мерцания.

Методы проверки мультиметром ИК светодиода и обычного — одинаковы. Еще один способ как проверить инфракрасный светодиод на исправность – подпаять параллельно ему LED красного свечения. Он будет служить наглядным показателем работы ИК диода. Если он мерцает, значит сигналы на диод поступают и нужно менять ИК диод. Если красный не мерцает, значит сигнал не поступает и дело в самом пульте, а не в диоде.

В схеме управления с пульта есть еще один важный элемент, принимающий излучение — фотоэлемент. Как проверить фотоэлемент мультиметром? Включите режим измерения сопротивления. Когда на фотоэлемент попадает свет – состояние его проводимости изменяется, тогда изменяется и его сопротивление в меньшую сторону. Понаблюдайте этот эффект и убедитесь в исправности или поломке.

Проверка диода на плате

Как проверить светодиод мультиметром не выпаивая? В принципах его проверки всё остаётся также, а способы изменяются. Удобно проверять светодиоды, не выпаивая с помощью щупов.

Стандартные щупы не влезут в разъём для транзисторов, режима Hfe. Но в него влезут швейные иглы, кусочек кабеля (витая пара) или отдельные жилки из многожильного кабеля. В общем любой тонкий проводник. Если его припаять к щупу или фольгированному текстолиту и присоединить щупы без штекеров, то получится такой переходник.

Теперь вы можете прозвонить светодиоды мультиметром на плате.

Как проверить светодиоды в фонарике? Открутите блок линз или переднее стекло на фонаре, аккуратно отпаяйте плату от батарейного блока, если длина проводников не позволяет её свободно рассмотреть и изучить.

В таком положении вы легко проверите исправность каждого светодиода на плате описанным выше методом. Подробнее о светодиодах в фонариках.

Как прозвонить светодиодную лампу?

Любой электрик много раз «звонил» лампу накаливания, но как проверить ЛЕД-лампу тестером?

Для этого нужно снять рассеиватель, обычно он приклеен. Чтобы отделить его от корпуса вам нужен медиатор, или пластиковая карта, её нужно засунуть между корпусом и рассеивателем.

Если не удаётся этого сделать попробуйте немного погреть феном место склейки.

Как теперь проверить светодиодную лампочку мультиметром? Перед вами окажется плата со светодиодами, нужно прикоснуться щупами тестера к их выводам. Такие SMD в режиме проверки диодов загораются тусклым светом (но не всегда). Еще один способ проверки исправности — прозвонка от батареи типа «крона».

Крона выдает напряжение 9-12В, потому проверяйте диоды кратковременными скользящими прикосновениями к их полюсам. Если LED не загорается при правильно подобранной полярности — требуется его замена.

Проверка LED прожектора

Для начала взгляните какой светодиод установлен в прожекторе, если вы видите один желтый квадрат, как на фотографии ниже, то тестером его проверить не получится, напряжение таких источников света велико – 10-30 Вольт и более.

Проверить работоспособность светодиода такого типа можно, используя заведомо исправный драйвер на соответствующий ток и напряжение.

Если установлено много мелких SMD – проверка такого прожектора мультиметром возможна. Для начала его нужно разобрать. В корпусе вы обнаружите драйвер, влагозащитные прокладки и плату с LED. Конструкция и процесс проверки аналогичен LED лампе, который описан выше.

Как проверить светодиодную ленту на работоспособность

На нашем сайте есть целая статья о том, как проверить светодиодную ленту, тут рассмотрим экспресс-методы проверки.

Сразу скажу, что засветить ее целиком мультиметром не удастся, в некоторых ситуациях возможно лишь лёгкое свечение в режиме Hfe. Во-первых можно проверять каждый диод по отдельности, в режиме проверки диодов.

Во-вторых иногда происходит перегорание не диодов, а токоведущих частей. Для проверки этого нужно перевести тестер в режим прозвонки и прикоснуться к каждому выводу питания на разных концах проверяемого участка. Так вы определите целую часть ленты и поврежденную.

Красной и синей линией выделены полосы, которые должны звонится от самого начала до конца светодиодной ленты.

Как проверить светодиодную ленту батарейкой? Питание ленты – 12 Вольт. Можно использовать автомобильный аккумулятор, однако он большой и не всегда есть под рукой. Поэтому на помощь придет батарейка на 12В. Используется в дверных радиозвонках и пультах управления. Ее можно использовать как источник питания при прозвонке проблемных участков LED ленты.

Другие способы проверки

Разберем как проверить светодиод батарейкой. Нам понадобится батарейка от материнской платы — типоразмера CR2032. Напряжение на ней порядка 3-х вольт, достаточное для проверки большинства светодиодов.

Другой вариант — это использовать 4,5 или 9В батарейку, тогда нужно использовать сопротивление 75Ом в первом случае и 150-200Ом во втором. Хотя от 4,5 вольт проверка светодиода возможна без резистора кратковременным касанием. Запас прочности LED вам это простит.

Определяем характеристики диодов

Соберите простейшую схему для снятия характеристик светодиода. Она на столько проста, что можно это сделать, не используя паяльник.

Давайте сначала рассмотрим, как узнать мультиметром на сколько вольт наш светодиод, с помощью такого пробника. Для этого внимательно следуйте инструкции:

1. Соберите схему. В разрыв цепи (на схеме «mA») установите мультиметр в режиме измерения тока.
2. Переведите потенциометр в положение максимального сопротивления. Плавно убавляйте его, следите за свечением диода и ростом тока.
3. Узнаём номинальный ток: как только увеличение яркости прекратится, обратите внимание на показания амперметра. Обычно это порядка 20мА для 3-х, 5-ти и 10-ти мм светодиодов. После выхода диода на номинальный ток яркость свечения почти не изменяется.
4. Узнаём напряжение светодиода: подключите вольтметр к выводам LED. Если у вас один измерительный прибор, тогда исключите из неё амперметр и в цепь подключите тестер в режиме измерения напряжения параллельно диоду.
5. Подключите питание, снимите показания напряжения (см. подключение «V» на схеме). Теперь вы знаете на сколько вольт ваш светодиод.
6. Как узнать мощность светодиода мультиметром с помощью этой схемы? Вы уже сняли все показания для определения мощности, нужно всего лишь умножить миллиамперы на Вольты, и вы получите мощность, выраженную в милливаттах.

Однако на глаз определить изменение яркости и вывести светодиод на номинальный режим крайне сложно, нужно иметь большой опыт. Упростим процесс.

Таблицы в помощь

Чтобы уменьшить вероятность сжигания диода определите по внешнему виду на какой из типов светодиодов он похож. Для этого есть справочники и сравнительные таблицы, ориентируйтесь на справочный номинальный ток, когда проводите процесс снятия характеристик.

Если вы видите, что на номинальном значении он явно не выдает полного светового потока, попробуйте кратковременно превысить ток и посмотрите продолжает ли также быстро как ток нарастать и яркость. Следите за нагревом LED’а. Если вы подали слишком большую мощность – диод начнет усиленно греться. Условно нормальной будет температура при которой держать руку на диоде нельзя, но при касании ожога он не оставляет (70-75°C).

Чтобы понять причины и следствия проделывания данной процедуры ознакомьтесь со статьёй о ВАХ диода.

После всей проделанной работы проверьте себя еще раз – сравните показания приборов с табличными значениями светодиодов, подберите ближайшие подходящие по параметрам и откорректируйте сопротивление цепи. Так вы гарантированно определите напряжение, ток и мощность LED.

В качестве питания схемы подойдет батарейка крона 9В или аккумулятор 12В, кроме этого вы определите общее сопротивление для подключения светодиода к такому источнику питания – измерьте сопротивления резистора и потенциометра в этом положении.

Проверить диод очень просто, однако на практике бывают разные ситуации, поэтому возникает много вопросов, особенно у новичков. Опытный электронщик по внешнему виду определит параметры большинства светодиодов, а в ряде случае и их исправность.

Как проверить диод и светодиод мультиметром? Оказывается, все очень просто. Как раз об этом мы и поговорим в нашей статье.

Как проверить диод мультиметром

На фото ниже у нас простой диод и светодиод.

Берем наш мультиметр и ставим крутилку на значок проверки диодов. Подробнее об этом и других значках я говорил в статье как измерить ток и напряжение мультиметром

Хотелось бы добавить пару слов о диоде. Диод, как и резистор, имеет два конца. И называются они катод и анод. Если на анод подать плюс, а на катод минус, то через диод спокойно потечет электрический ток, а если на катод подать плюс, а на анод минус – ток НЕ потечет. Это принцип работы PN-перехода, на котором работают все диоды.

Проверяем первый диод. Один щуп мультиметра ставим на один конец диода, другой щуп на другой конец диода.

Как мы видим, мультиметр показал напряжение в 436 милливольт. Значит, конец диода, который касается красный щуп – это анод, а другой конец – катод. 436 милливольт – это падение напряжения на прямом переходе диода. По моим наблюдениям, это напряжение может быть от 400 и до 700 милливольт для кремниевых диодов, а для германиевых от 200 и до 400 милливольт.

Далее меняем выводы диода местами

Единичка на мультиметре означает, что сейчас электрический ток не течет через диод. Следовательно, наш диод вполне рабочий.

Как проверить светодиод мультиметром

А как же проверить светодиод? Да точно также, как и диод! Вся соль в том, что если мы встанем красным щупом на анод, а черным на катод светодиода, то он будет светиться!

Смотрите, он чуть-чуть светится! Значит, вывод светодиода, на котором красный щуп – это анод, а вывод на котором черный щуп – это катод. Мультиметр показал падение напряжения 1130 милливольт. Для светодиодов это считается нормально. Оно также может изменяться, в зависимости от “модели” светодиода.

Меняем щупы местами. Светодиод не загорелся.

Выносим вердикт – вполне работоспособный светодиод!

А как же проверить диодные сборки и диодные мосты? Диодные сборки и диодные мосты – это соединение нескольких диодов, в основном 4 или 6. Находим схему диодной сборки или моста и проверяем каждый диод по отдельности. Как проверить стабилитрон, читайте в этой статье.

Как проверить диод не выпаивая из схемы. Как проверить диод и светодиод мультиметром. Как найти диодный мост на плате

Во многих устройствах, работающих от сети 220 В, установлен диодный мост. Это устройство, состоящее из четырех (для однофазной сети) или шести (для трехфазной) полупроводниковых кремниевых диодов. Оно нужно для преобразования переменного тока в постоянный. На его вход подается переменный ток, на выходе получается пульсирующее напряжение постоянное по знаку. Данные элементы схемы часто выходят из строя, утягивая за собой предохранитель. Давайте разберемся, как выполняется проверка диодного моста на исправность разными способами.

Что нужно знать о диодных мостах

Для начала мы рассмотрим, какими бывают и что внутри диодного моста. Встречаются данные элементы схемы в двух исполнениях:

В любом случае выпрямительный однофазный диодный мост состоит из четырех полупроводниковых диодов, соединенных между собой последовательно-параллельным образом. Переменное напряжение подается на две точки, в которых соединены анод с катодом (разноименные полюса диодов). Постоянное напряжение снимается с точек соединения одноименных полюсов: плюс с катодов, минус с анодов.

На схеме место подключения переменного напряжения обозначено символами AC или «~», а выходы с постоянным напряжением «+» и «-«. Зарисуйте себе эту схему, она нам пригодится при проверке.

Если представить реальный диодный мост и совместить его с этой схемой получится что-то вроде:

Расположение диодного моста на плате и меры предосторожности

Диодные мосты устанавливаются в блоках питания как импульсных так и трансформаторных. Стоит отметить, что в импульсных блоках, которые сейчас используются во всей бытовой технике, мост установлен на входе 220В. На его выходе напряжение достигает 310В — это амплитудное напряжение сети. В трансформаторных блоках питания устанавливаются они в цепи вторичной обмотки обычно с пониженным напряжением.

Если устройство не работает и вы обнаружили сгоревший предохранитель, не спешите включать прибор после его замены. Во-первых, при наличии проблем на плате предохранитель сгорит повторно. Такой блок питания нужно включать через лампочку.

Для этого возьмите патрон и вкрутите в него лампу накаливания на 40-100 Вт и подключите её в разрыв фазного провода для подключения к сети. Если вы собираетесь часто ремонтировать блоки питания, можно сделать удлинитель с патроном, установленным в разрыв питающего провода для подключения лампы, это поможет сохранить ваше время.

Если на плате есть — при включении в сеть через неё потечет высокий ток, перегорит предохранитель или дорожка на плате, или провод, или выбьет автомат. Но если мы вставили в разрыв лампочку, сопротивление спирали которой ограничит ток, она загорится во весь накал, сохранив целостность всего вышеперечисленного.

Если короткого замыкания нет или блок исправен допустимо либо легкое свечение лампы, либо полное его отсутствие.

Простейшая и грубая проверка

Нам понадобится индикаторная отвертка. Она стоит копейки и должна быть в наборе инструментов в каждом доме. Нужно просто прикоснуться сначала ко входу 220В выпрямителя, если на фазном проводе загорится индикатор, значит напряжение присутствует, если нет, проблема явно не в диодном мосте и нужно проверить кабель. При наличии напряжения на входе проверяем напряжение на плюсовом выходе выпрямителя, оно в этой точке может доходить до 310 В, индикатор вам его покажет. Если индикатор не светится — диодный мост в обрыве.

К сожалению, больше ничего мы узнать с помощью индикаторной отверткой не сможем. О том, можете узнать из нашей статьи.

Прозвонка диодного моста мультиметром

Любую деталь на плате можно выпаять для проверки или прозвонить не выпаивая. Однако точность проверки в таком случае снижается, т.к. возможно, отсутствие контакта с дорожками платы, при видимой «нормальной» пайке, влияние других элементов схемы. К диодному мосту это тоже относится, можно его не выпаивать, но лучше и удобнее для проверки его выпаять. Мост, собранный из отдельных диодов, довольно удобно проверять и на плате.

Почти в каждом современном мультиметре есть режим проверки диодов, обычно он совмещен со звуковой прозвонкой цепи.

В этом режиме выводится падение напряжение в милливольтах между щупами. Если красный щуп подсоединен к аноду диода, а черный к катоду, такое подключение называется в прямом или проводящем направлении. В этом случае падение напряжения на PN-переходе кремниевого диода лежит в диапазоне 500-750 мВ, что вы можете наблюдать на картинке. Кстати на ней изображена проверка в режиме измерения сопротивлений, так тоже можно, но есть и специальный режим проверки диодов, результаты будут, в принципе, аналогичны.

Если поменять щупы местами – красный на катод, а черный на анод, на экране будет либо единица, либо значение более 1000 (порядка 1500). Такие измерения говорят о том, что диод исправен, если в одном из направлений измерения отличаются, значит, диод неисправен. Например, сработала прозвонка – диод пробит, в обоих направлениях высокие значения (как при обратном включении) – диод оборван.

Важно! Диоды Шоттки имеют меньшее падение напряжения, порядка 300 мВ.

Есть еще экспресс проверка диодного моста мультиметром. Порядок действий следующий:

1. Ставим щупы на вход диодного моста (~ или AC), если сработала прозвонка – он пробит.
2. Ставим красный щуп на «–», а красный на «+» — на экране высветилось значение около 1000, меняем щупы местами – на экране 1 или 0L, или другое высокое значение — диодный мост исправен. Логика такой проверки в том, что диоды соединены последовательно в две ветви, обратите внимание на схему, и они проводят ток. Если плюс питания подан на – (точка соединения анодов), а минус питания на «+» (точка соединения катодов), это и происходит при прозвонке. Если один из диодов в обрыве, ток может потечь по другой ветке и вы можете сделать ошибочные измерения. А вот если один из диодов пробит – на экране высветится падение напряжения на одном диоде.

На видео ниже наглядно показано, как проверить диодный мост мультиметром:

Полная проверка диодного моста

Также проверить диодный мост мультиметром можно по следующей инструкции:

1. Устанавливаем красный щуп на «–», а черным по очереди касаемся выводов, к которым подключается переменное напряжение «~», в обоих случаях должно быть порядка 500 на экране прибора.
2. Ставим черный щуп на «–», красным касаемся выводов «~ или AC», на экране мультиметра единица, значит, диоды не проводят в обратном направлении. Первая половина диодного моста исправна.
3. Черный щуп на «+», а красным касаемся входов переменного напряжения, результаты должны быть как в 1 пункте.
4. Меняем щупы местами, повторяем измерения, результаты должны быть как в пункте 2.

То же самое можно сделать «цэшкой» (универсальный измерительный прибор советского производства). Как проверить диодный мост стрелочным мультиметром, рассказывается на видео.

Самый эффективный способ проверить светодиод на работоспособность заключается в применении специального прибора – мультиметра, который иначе нередко называется тестером. Устройство представляет собой измерительный прибор, который может выполнять несколько функций. Выбирать их можно с помощью ручки, расположенной на передней панели.

Тестирование в режиме прозвонки

У каждого мультиметра, независимо от того, насколько дорогостоящим он является и какой фирмой был произведен, обязательно имеется функция проверки работоспособности светодиода. Это так называемая прозвонка.

Перед тем как прозвонить светодиод мультиметром, необходимо ручку переключения режимов тестера установить на режим прозвонки. Затем к контактам проверяемого прибора приложить черный и красный щупы мультиметра. Благодаря такому способу проверки, можно также определить, какой мощностью обладает светодиод.

При подключении тестера необходимо учитывать полярности проверяемого объекта. Его анод должен быть соединен со щупом красного цвета, а катод – с черным. Если подключить щупы неправильно, прибор ничего не покажет. При верном подключении светодиод должен начать излучать свет.

Проверяя диод на работоспособность, важно учитывать такую особенность: электроток тестера, настроенного на режим прозвонки, довольно слабый, поэтому он может не оказать никакого воздействия на лампочку. Проверяемый объект может быть вполне работоспособны м, но светиться не будет из-за недостаточной силы тока.

Может быть и другое последствие слабого тока: светодиод начнет светиться, но излучение его будет настолько мизерным, что при обычном дневном свете разглядеть его не удастся. Перед тем как приступать к проверке, рекомендуется уменьшить яркость внешнего света. Если же по каким-либо причинам этого сделать нельзя, следует обращать внимание не на сам прибор, а на измерительный прибор, точнее, на его показания. Если он исправен, то цифра, показываемая тестером, должна отличаться от единицы.

Можно даже очень мощный диод прозвонить мультиметром. Однако недостаток способа состоит в том, что провести проверку элементов, которые впаяны в микросхему, не получится. Для проверки светодиода, находящегося в микросхеме, нужно использовать специальные переходники, которые присоединяются к щупам тестера.

Проверка без выпаивания

Чтобы проверить мультиметром, не выпаивая светодиод из микросхемы, можно использовать небольшие металлические наконечники, роль которых могут играть, например, обычные канцелярские скрепки. Для надежной изоляции проводов, к которым присоединены наконечники, следует использовать текстолитовую прокладку. Вся конструкция при этом должна быть обмотана изолентой.

После выполнения всех этих простых действий получится надежный переходник , посредством которого легко можно добиться контакта щупов тестера с катодом и анодом проверяемого на работоспособность светодиода.

Также без выпаивания из микросхемы можно проверить диод на исправность . Для этого достаточно:

1. Установить измерительный прибор в режим прозвонки.
2. Присоединить щупы посредством переходника к контактам проверяемого объекта.
3. Проверить, засветится лампочка или нет.

Как и в случае с обычной прозвонкой, которая проводится без переходника, возможно, придется выключить внешнее освещение или ослабить его, чтобы заметить неяркое свечение лампочки прибора.

Работоспособность светоизлучающих диодов в фонариках

Проверить на работоспособность светодиод, находящийся в маленьком фонарике, можно без особых сложностей.

Такая проверка проводится в несколько этапов :

Сразу после этого станет ясно, является ли исправным проверяемый элемент. Если он засветится, значит, с ним все в порядке. Если же излучения нет, значит, светодиод в неисправном состоянии.

Чтобы проверить светодиод тестером, важно уметь различать катод и анод. На самом деле различие легко обнаруживается визуально: катод обычно заметно короче, чем анод. Можно запомнить так: слово «катод» начинается с буквы «к», следовательно, этот контакт короткий. Впрочем, даже если подключить мультиметр без соблюдения полярности, ничего страшного не произойдет. Просто светодиодный элемент не получит ток и поэтому не будет светиться.

Вместо того, чтобы всякий раз при проверке угадывать, какой контакт является «положительным», а какой «отрицательным», лучше один раз запомнить навсегда. Это позволит сэкономить время. Нередко, чтобы проверить, работает ли светодиод, измеряют сопротивление. Однако такой метод проверки не очень широко распространен, ведь перед его применением необходимо определить технические параметры прибора.

Как видно, проверка на работоспособность светодиода с помощью тестера – довольно простая процедура . Для этого не понадобится много времени. Никаких физических усилий также прикладывать не придется. Да и финансовые затраты на такую проверку практически ничтожны, так как используемый прибор продается по очень низкой цене.

В современной осветительной технике достаточно часто применяются светодиоды (led). Как известно, они гораздо надежнее обычных лампочек, но все же иногда могут выходить из строя. Для того, чтобы проверить светодиод на работоспособность применяется несколько методов. Рассмотрим подробнее каждый из них.

Способы проверки

Светодиод, имеет свои электрические параметры, это максимальный рабочий ток, а так же прямое падение напряжения. Значение первого параметра производители указывают для каждого изделия индивидуально, а второго составляет 1.8 – 2.2 вольта для оранжевых, желтых и красных диодов. Для белых, зеленых и синих 3 – 3.6 вольта. Проверить эти значения параметров при наличии мультиметра, не составит труда.

Еще один способ проверить led диод на работоспособность, это подать на него питание от нескольких параллельно подключенных пальчиковых батареек или одной батарейки крона. На основе этого способа можно самостоятельно изготовить универсальный тестер для светодиодов, при помощи подручных элементов. Подробный процесс определения работоспособности показан в видео.

Определить неисправный светодиод, можно используя в качестве источника тока для проверки, старые зарядные устройства от мобильных телефонов. Для этого необходимо отрезать штекер подключения к телефону, и зачистить провода. Красный провод, это плюс, его нужно прижать к аноду, черный — минус, его подключают на катод. Если напряжения источника питания достаточно, то он должен загореться.

Для проверки некоторых диодов, напряжения от зарядки телефона может быть недостаточно, тогда можно попробовать проверить с помощью более мощного устройства, например зарядки от фонарика. Таким способом вполне можно проверить на работоспособность диоды в led лампе. Как это сделать, смотрите видео.

Проверка мультиметром

Мультиметр — это универсальный измерительный прибор. С его помощью можно измерить основные параметры практически любого электронного изделия и не только. Для проверки светодиода, потребуется мультиметр в котором есть режим «прозвонки», или его еще называют режимом проверки диодов. Обозначение режима проверки диодов на мультиметре показано на изображении ниже.

Для того чтобы проверить светодиод при помощи мультиметра, нужно установить переключатель прибора в положение соответствующее режиму «прозвонки» и подключить его контакты к щупам тестера.

В процессе подключения необходимо учитывать полярность диода. Анод, следует подключить к красному щупу, а катод к черному. В случаях, когда нет информации какой электрод анод, а какой катод, можно перепутать полярность – это ничего страшного, со светодиодом ничего не произойдет. При неправильном подключении, мультиметр не изменит своих изначальных показаний. При правильном подключении, светодиод должен загореться.

Есть один нюанс, ток «прозвонки» достаточно низкий для нормальной работы светодиода, и стоит приглушить освещение, для того чтобы увидеть как он светится. Если нет возможности этого сделать, можно ориентироваться на показания измерительного прибора. Как правило, если светодиод рабочий, то мультиметр покажет значение отличное от единицы.

Второй вариант — проверить светодиод тестером, это воспользоваться блоком PNP. Данный разъем предназначенный для проверки диодов, позволяет включить светодиод на мощность, достаточную для визуального определения его работоспособности. Анод подключается в разъем, обозначенный буквой Е (эмиттер), а катод диода в разъем колодки, обозначенный буквой С (коллектор).

Светодиод должен гореть при включении мультиметра в не зависимости от режима выбранного регулятором.

Данный способ позволяет проверить даже достаточно мощные светодиоды. Его неудобство в том, что, диоды обязательно нужно выпаивать. Для проверки мультиметром не выпаивая, необходимо изготовить переходники для щупов.

Существует вариант проверки светодиода методом измерения сопротивления, но для этого необходимо знать его характеристики, что достаточно не практично.

Как проверить не выпаивая

Для того чтобы подключить щупы мультиметра к разъемам в колодке PNP, нужно припаять на них небольшие фрагменты, обычной канцелярской скрепки. Между проводами, на которые припаяны скрепки, для изоляции можно установить небольшую текстолитовую прокладку и замотать изолентой. Таким образом, получим простой по конструкции и надежный переходник, для подключения щупов.

Далее необходимо подключить щупы к ножкам светодиода, не выпаивая его из схемы изделия. Вместо тестера, для проверки led диода можно использовать одну батарейку крона, или несколько пальчиковых батареек. Подключение проводится аналогично, просто вместо переходника, для подключения к выходам батарейки щупов, можно использовать небольшие зажимы «крокодильчики».

Рассмотрим на конкретном примере, как проверить led, не выпаивая из схемы.

Как проверить светодиоды в фонарике

Для проверки необходимо разобрать фонарик и вынуть плату, на которой они установлены. Проверка происходит с помощью тестера со щупами, подключенными на PNP разъем. Светодиоды можно не выпаивать, а подключать контакты щупа на них прямо на плате, при этом необходимо помнить о соблюдении полярности.

Определить пробитый светодиод, можно и при помощи измерения сопротивления в схеме подключения. Например, если светодиоды в фонарике подключены параллельно, измерив сопротивление и получив результат близкий к нулю на любом из них, можно быть уверенным, что, по крайней мере, один из них точно неисправен. После этого можно приступать к проверке каждого из светодиодов методами описанными выше.

Проверка светодиодов не сложный процесс, и любой, кто имеет несколько рабочих батареек и пару проводов, может проверить и определить его неисправность в том или ином приборе.

как проверить диод мультиметром (прозвонить тестером)

Как и большинство измерительных приборов, мультиметры (тестеры) делятся на аналоговые и цифровые. Основное их отличие состоит в том, что информация о результатах измерений первой разновидности передаются с помощью определенной шкалы и стрелок на ней, во втором же случае эти данные отображаются в цифровом виде, на жидкокристаллическом экране.

Аналоговые устройства появились ранее, их главным достоинством является невысокая цена, а недостатком – неточности измерений. Следовательно, если отметка должна быть максимально верна, рекомендуется приобрести цифровой мультиметр.

Все варианты тестеров обладают как минимум двумя выводами – красным и черным.

1. Первый используется непосредственно для измерений, также иногда называется потенциальным,
2. Второй является общим. В современных моделях обычно также есть переключатель, благодаря которому возможно установить максимальные предельные значения.

Как проверять диод мультиметром?

Диод является элементом, проводящим электричество в одном направлении. Если же развернуть это направление, диод будет закрыт. Только в случае выполнения этого условия элемент считается работоспособным. В большинстве моделей тестеров уже есть такая функция, как проверить диод тестером.

Перед началом проверки рекомендуется соединить между собой два щупа мультиметра, чтобы убедиться в его работоспособности, а затем выбрать “режим проверки диодов”. Если тестер аналоговый, данная операция производится с помощью режима омметра.

Проверка диодов мультиметром не требует дополнительных навыков. Чтобы убедиться в функционировании элемента, необходимо произвести прямое включение, следовательно, подключить анод к плюсовому значению (красный щуп), а катод – к минусовому (черный). На экране или шкале прибора должно появиться значение пробивного напряжения диода, эта цифра в среднем составляет от 100 до 800 мВ. Если же произвести обратное включение (поменять местами электроды), значение будет не больше единицы. Из этого можно сделать вывод, что сопротивление прибора огромно и электричество он не проводит. Если все происходит именно так, как описано выше, электронный элемент исправен и дееспособен.

Бывают ситуации, когда при подключении щупов диод пропускает ток в обоих направлениях, либо же не пропускает вообще (значения при прямом и обратном включениях равны единице). В первом случае это означает, что диод пробит, а во втором – он перегорел либо же находится в обрыве. Такие электронные элементы являются неисправными и это легко проверить тестером.

Как проверять светодиод?

Если речь идет о светодиоде, алгоритм проверок аналогичен, но дополнительно облегчит задачу тот факт, что при прямом включении этот вид диода будет светиться. Разумеется, это позволит окончательно убедиться в том, что он в порядке.

Но случается такое, что необходима проверка стабилитронов. Стабилитрон является одной из разновидностей диодов, его главное предназначение – сохранение стабильного выходного напряжения вне зависимости от изменений уровня тока.

К сожалению, выделенной функции для проверки данного вида электронных элементов пока не внедрили в мультиметры. Тем не менее часто прозвонить их можно с помощью такого же принципа, как с диодами. Но многие опытные радиолюбители заявляют, что произвести проверку стабилитрона с помощью цифрового тестера весьма проблематично. Причиной этого является тот факт, что напряжение стабилитрона должно быть ниже, чем напряжение на выходах мультиметра. Это связано с тем, что из-за низкого напряжения возможно посчитать рабочей неисправную модель, точность показаний падает.

Если при проверке диода необходимо обратить внимание на значение пробивного напряжения, в случае со стабилитронами показательным станет сопротивление. Эта цифра должна составлять от 300 до 500 Ом. И аналогично алгоритму действий с диодами:

• Если ток пропускается в обе стороны это называется пробивом,
• Если сопротивление слишком велико это обрыв.

Также немаловажно помнить, что цифровое значение при прозвоне стабилитрона будет выше значения обычных диодов. Если нужно отличить один элемент от другого, такая проверка окажет помощь.

Как проверить стабилитрон

Стабилитроны, проверка которых не принесла желаемых результатов, изобретатели часто тестируют с помощью дополнительных приборов, иногда конструируя их самостоятельно. Одним из наиболее простых способов является использование для проверки блока питания с возможностью переключения напряжения. Необходимо сначала подсоединить к аноду резистор, имеющий значение сопротивления, оптимальное для стабилитрона, а затем подключить блок питания. Затем замеряется напряжение на диоде, параллельно поднимается на блоке. По достижении уровня напряжения стабилизации, эта цифра должна перестать расти. В этом случае стабилитрон в норме, при любых отличиях от вышеприведенной схемы он неисправен.

elektro.guru

Как проверить светодиод мультиметром, не выпаивая из схемы

Тестирование этой радиодетали класса полупроводник особых трудностей не представляет. Разница лишь в том, что одним п/п приборам этой группы для свечения нужно питание 1,5 В (ряда красных, зеленых малой мощности), другим чуть больше – порядка 3,3±0,3. Сложность в том, что для проверки светодиода его придется выпаять, а это не всегда возможно (учитывая плотность компоновки схемы) или целесообразно (например, по причине дефицита времени). Что можно предпринять?

Решение простое – изготовить специальные приспособления, так как стандартные щупы, идущие в комплекте с мультиметром, для этих целей не подойдут. Они понадобятся (например, от старого прибора), но только после некоторой «модернизации».

Способ 1

Что приготовить:

• Небольшой фрагмент текстолита, буквально кусочек, но обязательно с двухсторонним фольгированием. На каждую необходимо наложить «пятно» припоя, чтобы в дальнейшем можно было легко зафиксировать провода и выводы приспособления для проверки светодиода.

• Щупы от мультиметра, с которых следует срезать (или отпаять, а потом все восстановить) штеккера. Свободные концы нужно зачистить и залудить, то есть подготовить к пайке.

• Скрепки – 2 штуки. Им придается форма, хорошо видимая на рисунке внизу. Это будут выводы приспособления (аналог штеккеров), которые присоединяются к мультиметру. Хотя это и не единственный вариант. Вместо скрепок можно использовать гибкую стальную проволоку, отрезав пару кусочков нужной длины. Главное – чтобы эти выводы слегка амортизировали, тогда их будет намного проще подключить к гнезду мультиметра.

• Паяльная кислота. Использовать традиционный сосновый флюс – дело бесперспективное. Скрепки изготовлены из стали, потому обычная методика для их надежной фиксации на текстолите малопригодна.

• Паяльник. Мощность – не менее 65 Вт. Пытаться закрепить на плате скрепку монтажным инструментом (на 24, 36 Вт) – пустая трата времени. Понадобится уложить расплав относительно толстым слоем, и маломощный (миниатюрный) паяльник в этом случае бесполезен.

• Мультиметр. Эти бытовые приборы выпускаются в нескольких модификациях. Их основное отличие – в функционале, то есть возможностях измерений тех или иных параметров цепи и деталей. Понадобится мультиметр, которым можно тестировать транзисторы.

В принципе все, что нужно для того, чтобы сделать простейшее приспособление для проверки светодиода мультиметром, под рукой всегда есть. В итоге должно получиться примерно так.

Чтобы не путаться с полярностью присоединения щупов к светодиоду, выводы приспособления стоит несколько сместить от осевой линии. Тогда несложно запомнить, где условные «+» и «–».

Проверка светодиода

Нужно воткнуть «контакты» приспособления в вилку для тестирования Тр (анодный вывод – на разъем Е, катодный – на С), поставить переключатель мультиметра в позицию «Измерение транзисторов» (hFE) и приложить щупы к плате, в точках, где впаяны ножки п/п прибора (с лицевой или обратной стороны, как удобнее). Если он исправен и полярность соблюдена (плюс – к аноду), то начнет светиться.

Способ 2

Он значительно проще, и если позволяет компоновка схемы, а до ножек можно дотянуться, то проверка светодиода производится с помощью щупов любого мультиметра так же, как и для тестирования сопротивления. Подробно об этом рассказывается здесь.

Вот и все, ничего сложного. Данная технология опробована многократно, причем ни один светодиод из строя в процессе такого тестирования не вышел.

electroadvice.ru

Как проверить диод? – Diodnik

Начиная проверку диода на работоспособность, необходимо понимать, что визуально неисправный диод иногда фактически невозможно отличить от рабочего. О том, как проверить диод мы детально расскажем в нашей статье.

Также, перед проверкой необходимо знать, что основные неисправности диодов бывают трех видов:

• пробой диода (наиболее распространенный дефект). В результате такого дефекта диод проводит ток в любом направлении, фактически не имея собственного сопротивления:
• обрыв диода (на практике встречается реже). В данном случае такой диод перестает полностью проводить ток, независимо от направления течения тока.
• утечка. В этом случае диод проводит незначительный обратный ток.

Как проверить диод мультиметром?

При любой проверки диодов лучше всего их выпаивать с основной схемы полностью.

Подопытный диод 1n5844 – это 5А диод Шоттки. Проверка производится мультиметром Unit 151B.Любой диод имеет два вывода: катод и анод. Катод помечен серебристой полоской.

Для того, чтобы ток протекал через диод, на анод должно поступать положительное напряжение, а к катоду отрицательное. Включив необходимый режим измерений на мультиметре, можно приступать к проверке диода.

Необходимо помнить, рабочий диод проводит ток лишь в одном направлении.

Подключив щупы, к аноду (красный +), а к катоду (черный -), мы видим значения на дисплее – это пороговое напряжение диода. Из этого можно сделать вывод, p-n переход открыт.

Подключив щупы, к катоду (красный -), а к аноду (черный +), значений на дисплее нет, кроме 1.

На этом процедура проверки диода закончена – диод исправен.

Если независимо от полярности подключения диода прибор показывает значение 0 или 001, (и иногда слышим характерный звуковой сигнал), это свидетельствует о том, что диод пробит. Такой диод проводит ток в любом направлении.Если независимо от полярности подключения диода прибор показывает значение 1, такой диод имеет обрыв. Он вообще не проводит ток.

Как проверить диод, в случае когда, под рукой нет мультиметра с функцией проверки диода? Можно использовать для этой цели обычный омметр. Установив значение предела измерений до 20кОм, проверку диода таким тестером производят по схеме, описанной выше.

Иногда можно столкнутся со сдвоенными диодами. Такие диоды имеют три вывода, в одном корпусе заключены сразу два диода. Они имеют общий анод или катод. Проверка такой сдвоенной сборки абсолютно ничем не отличается от проверки обычного диода, только проверять нужно каждый диод в сборке. Более детально о том, как проверить диод Шоттки читаем в этой статье.

Вконтакте

Одноклассники

Comments powered by HyperComments

diodnik.com

типы и особенности, инструкция по тестированию, определение работоспособности моста

Печально, но начинать нужно с теории. Придётся изучить виды диодов, область и цели применения. Не углубляясь в физические основы электроники, пробежимся по поисковым запросам. Важно понимать, что все диоды объединяет способность пропускать ток в одном направлении, блокируя движение частиц противоположном, образуя своеобразные вентили. Затем обсудим, как проверить мультиметром диод.

Разновидности диодов

Итак, диоды пропускают ток в прямом направлении и блокируют в обратном. На электрических схемах диоды обозначают черными стрелками, ограниченными поперечной чертой. Символ показывает направление тока в физическом смысле – направленное движение положительных частиц. Чтобы создать прямой ток, к концу стрелки прикладывают минусовой потенциал, к началу – плюсовой. В противном случае диод окажется в «запертом» состоянии.

При движении электронов за счёт неидеальности молекулярной решётки теряется тепло, что влечёт падение напряжения и в прямом направлении. У кремниевых диодов прямой потенциал выше, на германиевых ниже. Диоды Шоттки характеризует меньшее падение потенциала за счет замены одного полупроводникового слоя металлическим, т.е. в нем нет p-n перехода. Ток потерь увеличивается, а падение напряжения на открытом ключе в прямом направлении рекордно низкое.

Эффект характерен не в любых диапазонах напряжения. Максимально эффективны диоды Шоттки при напряжениях, равных десяткам вольт. Их применяют в выходных фильтрах импульсных блоков питания. Вспомните: номиналы напряжения системника составляют 5, 12, 3 В. Методика построения схем на диоде Шоттки типичная.

Популярная разновидность диодов – стабилитрон. Его рабочая зона – область пробоя. Там, где обычный диод выходит из строя, стабилитрон защищает оборудование. Процесс характеризуется ростом напряжения до номинала и резкой стабилизацией. Через стабилитроны запитывают от высоковольтных линий чувствительные и слабые микросхемы контроллеров импульсных блоков питания, чтобы они нарезали напряжение импульсами большой амплитуды. Без стабилитронов запитывание микросхем решается архисложными методами.

Оценивая диод-стабилитрон при помощи мультиметра, учитывают, что рабочая зона – обратная ветвь. Технически напряжение пробоя для проверки получают от батареек, включенных последовательно, затем проверяют наличие стабилизация. Прямое включение стабилитрона используется крайне редко, прозвон традиционным способом – плохая идея. К стабилитронам относят и лавинный диод, где для стабилизации тока применён эффект ударной ионизации.

Обозначение диода на схемах

Случается, что специфика устройства непонятна. Печатные платы маркированы – каждому элементу соответствует строго определённое обозначение, и мощные диоды выпрямительного моста не спутать с крошечным стеклянным стабилитроном. Худший вариант – клубок проводников с непонятными элементами: то ли диод, то ли резистор необычного вида, либо экзотический конденсатор.

Столкнувшись с подобной ситуацией, аккуратно делают увеличенное фото, потом ищут в интернете по изображению. Хотя маркировка стабилитронов неразборчива, отыскать информацию в сети возможно. Данный шаг намного ускоряет процесс идентификации и оценки работоспособности прибора.

Инфракрасный диод мультиметром проверяется аналогично: снимаем прямое напряжение, потом убеждаемся, что обратно ток не идёт. Для проверки свечения используют видоискатель ночной видеокамеры. Он регистрирует непосредственно инфракрасное излучение объектов. Исправный ИК диод заметен на видоискателе – словно звездочка. Проверяют свечение с тепловизорами, приборами ночного видения, соблюдая осторожность: мощность излучения свето- и ИК-диодов велика, сопоставима с мощностью лазерного излучения.

Надпись внутри принтера о наличии лазера нельзя считать шуткой. И ею пренебрегать. Держите сетчатку глаз подальше от инфракрасного диода.

Схема проверки диода

Как проверить диод при помощи тестера

Для проверки диодов мультиметры снабжены специальной шкалой, маркированной соответствующим значком – схематическим обозначение диода. При включении режима низкие сопротивления включают зуммер, высокие характеризуются номиналом либо падающим на нем напряжении. По показаниям судят о характеристиках диода, к примеру, о сопротивлении прямого включения.

Для правильной интерпретации показаний, важно учитывать характеристики тестера: напряжение постоянного рода и низкого номинала, служащего для оценки. Пример: при измерении сопротивления тестер пропускает по нему ток, прикладывая к щупам некое напряжение. Любая модель мультиметра характеризуется уникальными параметрами. Напряжение узнают по заряду конденсатор: включает мультиметр в режим прозвона или тестирования диодов, через короткое время на обкладках конденсатора сформируется разность потенциалов. Измеряют штатной шкалой тестера. Значение колеблется от сотен милливольт (долей вольта) до единиц вольта.

Зная напряжение, приложенное к диоду, по его вольт-амперной характеристике сверяют достоверность показания. Вводят поисковый запрос на Яндексе, знакомятся с полной технической документацией на исследуемый элемент. Потом прикладывают в нужном месте шкалы абсцисс линейку, чтобы найти выходной ток. По формуле Ома вычисляют сопротивление открытого состояния: R = U/I, где U – вспомогательное напряжение, формируемое тестером. Сравнивают найденную по графику величину с указанной на табло.

Это одна из многочисленных методик. Важно знать, как находить правильные пути, анализировать и сопоставлять данные. Первый шаг – поиск обобщенной информации: что такое диоды, их характеристики (прежде всего, вольт-амперные), тонкости работы конкретного прибора. Зная теоретические основы, легко оперировать информацией, делать правильные выводы из результатов исследований.

Перейдём к жизненному примеру: исследуем диодный мост из генератора автомобиля!

Как определить работоспособность диодного моста

Автомобилю нужна электроэнергия – для систем кондиционирования (наряду с энергией двигателя), дворников, освещения наружного и внутреннего. Нагружать постоянно аккумулятор, что делается во время стоянки, не экономично. Задача решается подключением синхронного генератора переменного тока к валу двигателя. Ранее пользовались коллекторной схемой. Но щётки не переносят тряски, возникала необходимость частого обслуживания.

Ныне устанавливают трёхфазные генераторы. Т.к. обороты постоянно скачут, постоянство выходных характеристик поддерживают изменением тока подпитки ротора. В результате напряжённость переменного магнитного поля статора отслеживает каждое изменение работы мотора. Расплата – нестабильность выходного напряжения. Его выпрямляют и фильтруют, используя схему диодного моста Ларионова.

Глубокие технические подробности избыточны, ограничимся лёгкими знаниями:

1. При любом способе соединения обмоток генератора, выходных точек три. Каждая посредством диода замыкается на массу в отрицательный полупериод, а на потребителей сети авто – в положительный.
2. Итого, диодов получается шесть.
3. Мост представляет собой две изолированных друг от друга серповидных плоскости, выполненные из прочного сплава. На каждой лежат три диода, электрические соединения проводятся согласно схеме (см. рисунок).

Схема соединений на трёхфазном диодном мосте

Из схемы видно:

1. Три диода прозваниваются попарно с нулевым сопротивлением между катодом (отрицательная полярность) и анодом (положительная полярность). Сюда выходят клеммы генератора.
2. Две тройки диодов (лежащие в одной серповидной плоскости) звонятся между собой катодами или анодами. В зависимости от того, какой электрод выдаёт короткое замыкание, определяют ветвь – нагрузочная или уходящая на массу.

Создав правильную схему раскладки электрических соединений, начинают проверку каждого диода по отдельности. Ветвь, идущую на массу, тестируют со стороны генератора, другую – со стороны нагрузки. Направление известно из схемы Ларионова. Проверяем диодный мост мультиметром, касаясь красным щупом основания чёрной стрелки (см. рисунок) каждого элемента, черным – острия того же элемента. Одновременно проверяют изоляцию контактов с серповидным плоскостями, в т.ч. соседней. По полученным данным оценивают необходимость продолжения поиска неисправности.

Вывод: диод, не выпаивая, проверяют мультиметром на грубой конструкции вроде моста генератора автомобиля. Прозвон электронной платы сложнее. Любую проверку проводят щупами специальной формы. Для грубых конструкций берут захваты-крокодилы, материнскую плату проверяют тонкими игловидными пробниками. В последнем случае появляется шанс прозвонить диод мультиметром на плате под напряжением с риском спалить тестер.

Надеемся, что теперь читатель понял, как проверить диод мультиметром.

vashtehnik.ru

Проверка стабилитрона на плате прибором мультиметр

Каждый радиолюбитель знает, как бывает иногда важно знать, исправна ли та или иная радиодеталь или нет. Не в последнюю очередь это касается стабилитронов. В качестве тестера для проверки электрокомпонентов на предмет наличия напряжения стабилизации служит мультиметр.

Пригодность электродеталей определяется мультиметром

Стабилитрон и его свойства

Для работы электронных схем на выходе нужны стабилизированные показатели напряжения. Они получаются с помощью включения в схему полупроводниковых стабилитронов, которые дают одинаковое выходное напряжение, не зависящее от величины пропускаемого электротока. Без этих элементов многие слаботочные системы не работают. Так, например, почти каждый радиолюбитель хотя бы раз в жизни паял стабилизатор напряжения l7805cv или его аналоги.

Стабилитрон помогает стабилизировать напряжение

У стабилитронов нелинейные вольт-амперные характеристики, по свойствам, а также по внешнему виду (в стекле или металле) они напоминают обычный диод, однако, задачи у них несколько другие. Стабилитроны подключают в схему параллельно с потребителем и, если напряжение резко повышается, ток идет через стабилитрон, и вольтаж в сети выравнивается. Если сильный ток воздействует длительное время, возникает тепловой пробой.

Порядок проверки

Для того чтобы определить, годен ли данный стабилитрон или же вышел из строя, мультиметр надо перевести в режим, которым проверяются диоды (или в режим омметра), – проверка стабилитронов методом прозвона осуществляется аналогичным образом.

Щупы мультиметра подсоединяют к выводам стабилитрона и наблюдают за показаниями индикатора. Проверку следует проводить в двух направлениях:

• плюсовым щупом аппарата прикасаются к катоду детали – на индикаторе показывается бесконечное сопротивление;
• мультиметр подсоединяют к аноду стабилитрона – на экране будет индицироваться сопротивление в единицах или десятках ом (падение напряжения).

Такие показатели появляются потому, что рабочий стабилитрон (как и обычный диод) способен проводить только однонаправленный электрический ток, а проверка не должна вызывать короткое замыкание в сети.

Проверка мультиметром исправного стабилитрона

Если при прозвоне в обоих направлениях мультиметр показывает бесконечное сопротивление, стабилитрон является дефектным, поскольку оборван электронно-дырочный переход, и ток через электродеталь не проходит.

Картина при проверке нерабочего стабилитрона

Обратите внимание! Иногда случается, что при измерениях стабилитрона мультиметром выдается сопротивление в несколько десятков или сотен ом в обоих направлениях. В случае обычных диодов такое положение обозначает, что деталь пробита. Однако, для стабилитрона это неверно, потому что у него имеется напряжение пробоя: при соприкосновении щупа мультиметра с оконцовками стабилитрона сказывается внутреннее напряжение электропитания измерительного прибора. Если его напряжение оказывается больше напряжения пробоя, то на индикаторе появятся показатели многоомного сопротивления.

Так, при напряжении батареи мультиметра в 9 вольт у стабилитронов с напряжением ниже этого значения будет индицироваться пробой. Поэтому специалисты не рекомендуют делать проверку стабилитронов с невысоким стабилизационным напряжением с помощью цифровых мультиметров. Для этих целей лучше подойдет старый добрый тестер – аналог.

Аналоговый тестер старого образца поможет проверить стабилитроны с низким напряжением, избежав пробоя

Как проверить стабилитрон на плате

Если стабилитрон впаян в плату, то порядок его проверки не отличается от того, что применяется для свободного электронного устройства такого типа.

Важно! При измерительных и ремонтных манипуляциях с платой обязательно соблюдать меры безопасности для защиты от электроудара. При прозвоне впаянного стабилитрона все другие элементы, кроме проверяемого, могут выдавать сильно измененные показатели, это тоже необходимо учитывать.

Если при проверке на плате получены сомнительные результаты пригодности стабилитрона, то стоит его выпаять и проверить мультиметром только этот элемент, изолировав его от влияния остальных деталей схемы. Также иногда можно использовать приставку к мультиметру, которую можно спаять своими руками из доступных деталей.

Каждому радиолюбителю желательно знать, как проверить стабилитрон мультиметром, – это поможет собирать работающие схемы и экономить радиодетали, выявляя неработающие. Однако при такой проверке нельзя получить 100%-ный достоверный результат. Гарантию пригодности стабилитрона может дать только включение его в электросхему: если устройство будет работать, значит, стабилизирующий элемент функционирует.

Видео

elquanta.ru

Как проверить диод мультиметром – подробная инструкция

Диоды относятся к популярным и широко применяемым электронным элементам, обладающим различным уровнем проводимости.

Перед тем, как проверить диод мультиметром (прозвонить диод и стабилитрон тестером), нужно узнать особенности такого тестирующего прибора и наиболее важные правила его использования.

Классификация

Диоды представляют собой электропреобразующие и полупроводниковые устройства, имеющие один электрический переход и два выхода в виде р-n-перехода.

Общепринятая в настоящее время классификация таких устройств, следующая:

• в соответствии с назначением, диоды чаще всего бывают устройствами выпрямительного, высокочастотного и сверхвысокочастотного, импульсного, туннельного, обращенного, опорного типа, а также варикапами;
• в соответствии с конструктивно-технологическим характеристиками диоды бывают представлены плоскостными и точечными элементами;
• в соответствии с исходным материалом диоды могут быть германиевого, кремниевого, арсенидо-галлиевого и другого типа.

В соответствии с классификацией, самые важные параметры и характеристики диодов представлены:

• предельно допускаемыми показателями обратного уровня напряжения постоянного типа;
• предельно допускаемыми показателями обратного уровня напряжения импульсного типа;
• предельно допускаемыми показателями прямого тока постоянного типа;
• предельно допускаемыми показателями прямого тока импульсного типа;
• номинальными показателями прямого тока постоянного типа;
• прямым токовым напряжением постоянного типа в условиях номинальных показателей, или так называемым «падением напряжения»;
• постоянным током обратного типа, указываемым в условиях максимально допускаемого обратного напряжения;
• разбросом рабочих частот и ёмкостными показателями;
• уровнем напряжения пробивного типа;
• уровнем теплового корпусного сопротивления, в зависимости от типа установки;
• предельно возможными показателями рассеивающей мощности.

В зависимости от уровня мощности, полупроводниковые элементы могут быть маломощными, мощными или среднего уровня мощности.

При выборе диода нужно помнить, что условное обозначение таких элементов может быть представлено не только стандартной маркировкой, но и УГО, наносимым на электрические схемы, имеющие принципиальное значение.

Проверка выпрямительного диода и стабилитрона

В плане самостоятельного диодного тестирования мультиметром, особый интерес представляет проверка:

• обычных диодов на основе p-n-перехода;
• диодных элементов Шоттки;
• стабилитронов, стабилизирующих потенциал.

Обычное тестирование, в этом случае, позволяет определить только целостность p-n-перехода, и именно по этой причине в таких устройствах рабочая точка должна быть смещена.

Схема простейшего метода проверки напряжения стабилитрона

Достаточно использовать простенькую схему, включающую в себя обычный источник питания и резистор для ограничения тока. Мультиметр при нестандартной проверке применяется для замера напряжения, в условиях плавного повышения питающего потенциала.

Если в условиях повышения напряжения питания отмечается постоянная, а также равная заявленным показателям разница потенциалов, то диодное устройство принято считать рабочим, не подлежащим замене.

Сборка схемы

Стандартная схема, выполняемая посредством навесного монтажа, состоит из нескольких основных элементов, представленных:

Как проверить диод шоттки мультиметром

Особенностью некоторых мультиметров является наличие функции «проверка диода». В таких условиях на приборе отображаются фактические показатели прямого диодного напряжения при токовой проводимости.

Тестер, оснащенный специальной функцией, регистрирует немного заниженный уровень прямого напряжения, что обусловлено незначительной токовой величиной, которая задействована при проверке.

В магазине можно встретить самые разные светодиодные лампы для дома. Как выбрать качественный прибор, знают не все. Если интересно, читайте подробную информацию.

Инструкция по сборке светодиодного фонаря своими руками представлена здесь.

Многие выбрасывают светодиодную лампу, если она сломалась. На самом деле большинство таких приборов можно починить. Все о ремонте светодиодных ламп вы можете почитать по ссылке.

Настройка мультиметра

Тестирование полупроводникового элемента посредством цифрового мультиметра потребует переключения прибора в режим проверки диодов. Альтернативным вариантом, при отсутствии переключения в положение «проверка диода», является тестирование в режиме сопротивления, при диапазоне не более 2,0 кОм.

В таком случае выполняется прямое подключение: красный провод подводится на анод, а черный – на катод. При такой настройке мультимера, замеры показывают сопротивление, равное нескольким сотням Ом, в обратное направление фиксирует разрыв цепи.

Мультиметр UNI-T

Следует отметить, что разные типы диодных устройств могут в значительной степени отличаться показателями прямого напряжения.

Например, для германиевых устройств характерно наличие напряжения в пределах 0,3-0,7 В, а для кремниевых элементов допустимы показатели в 0,7-1,0 В.

Как показывает практика, некоторые виды приборов-тестеров при проверке диодных элементов показывают более низкие значения уровня прямого напряжения.

Менее распространенные сдвоенные диоды отличаются наличием в одном корпусе трёх выводов, общего анода или катода, но проверка таких элементов не имеет отличий от тестирования стандартного диодного устройства.

Включение блока питания

Если проверка работоспособности диодов мультиметром предполагает переключение тестера в положение на значок «диод» с подключением черного щупа на вывод «СОМ», а красного – на вывод «V ΩmA», то наличие блока питания заключается в выявлении следующих неполадок:

• подключение блока сопровождается «дерганьем» питания вентилятора, остановкой, отсутствием выходного напряжения и блокировкой источника питания;
• подключение блока сопровождается пульсацией напряжения на выходе и срабатыванием защиты без блокирования источника питания.

Измерение переменного тока

Достаточно часто признаком утечки на диодах Шоттки становится самопроизвольное отключение питающего блока. Также очень важно учитывать, что неправильная схемотехника на блоках питания, может спровоцировать утечку диодных выпрямителей и перегрузку первичной цепи.

Тестирование заключается в установке предела измерений на значение в 20 К, и замере обратного диодного сопротивления. При таком способе исправный диод показывает на приборе бесконечно большой уровень сопротивления.

Подключение мультиметра

Основные, наиболее распространённые диодные неисправности, могут быть представлены:

• пробоем, сопровождаемым токовой проводимостью вне зависимости от направления, а также фактическим отсутствием сопротивления;
• обрывом, сопровождаемым отсутствием токового проведения;
• утечкой, сопровождаемой наличием незначительного обратного тока.

Методика настройки прибора для проверки и последовательного тестирования является очень простой.

Соединение анода и щупа мультиметра на «+», а также катода и p-n-перехода на «-» должны быть открытыми. В этом случае прибор подаёт характерный звуковой сигнал. Обратный вариант подключения с закрытым p-n-переходом индицируется единицей.

Знаете ли вы, что светодиодные лампы могут иметь разное устройство? Устройство светодиодных ламп на 220 Вольт – типы приборов и способы сборки.

Инструкция по замене люминесцентных ламп на светодиодные представлена тут.

Как показываем практика самостоятельного тестирования, токовое прохождение, независимо от показателей полярности подключения, чаще всего сопровождает короткое замыкание, а отсутствие прозвона в обе стороны наблюдается при разрыве в цепи.

Видео на тему

proprovoda.ru

Как правильно проверить диодный мост мультиметром

Диодный мост есть практически в любой аппаратуре, и выход его из строя – очень распространенная причина поломки электронного прибора. Проверка же и замена диодного моста в мастерской стоят неоправданно дорого. Тем не менее самостоятельно выявить неисправность выпрямительного блока и при необходимости починить или заменить мост можно самостоятельно с минимальными затратами. Для этого нужно знать, как проверить диодный мост. Именно эту задачу мы и постараемся сегодня решить.

Что такое диодный мост и что у него внутри

Прежде чем мы займемся проверкой диодного моста, необходимо узнать, что вообще такое диодный мост и из чего он состоит. Мост представляет собой схему, собранную из четырех диодов, соединенных определенным образом, и служит для преобразования переменного напряжения в постоянное. Используется такая схема практически во всей аппаратуре, питающейся от сети – ведь почти всей электронике для своего питания нужно постоянное напряжение, а в сети оно переменное. Но для начала выясним, что такое диод и какими свойствами он обладает.

Диод и принцип его работы

Диод – двухэлектродный полупроводниковый прибор, способный проводить ток только в одном направлении. Его часто так и называют – полупроводник. Если включить полупроводник в цепь постоянного тока анодом к плюсовому выводу источника питания, то через него потечет ток. Если к минусовому – тока в цепи не будет. Во втором случае говорят, что диод закрыт. А теперь включим наш полупроводник в цепь переменного напряжения.

Выпрямление переменного напряжения при помощи полупроводников

Из рисунка хорошо видно, что полупроводник пропустил положительную полуволну и срезал отрицательную. Если включить его в другой полярности, то срезанной окажется положительная полуволна.

Чем диодный мост лучше диода

Теоретически используя лишь один полупроводник, ты смог бы преобразовать переменное напряжение в постоянное. Практически же ты получишь на выходе сильно пульсирующее напряжение, которое мало годится для питания электронных схем. Но если включить несколько диодов определенным образом, то лишнюю полуволну можно не срезать, а в буквальном смысле перевернуть ее. А теперь взгляни на схему ниже:

Диодный мост по схеме Гретца

При положительной полуволне работают диоды под номером 1 и 3: первый пропускает плюс, второй – минус. Полупроводники 2 и 4 в это время заперты и в процессе не участвуют – к ним приложено обратное напряжение, и сопротивление их pn-переходов велико. При отрицательной полуволне в работу включаются диоды 2 и 4. Первый перенаправляет отрицательную полуволну на положительный выход, второй служит минусом. На этом этапе запираются приборы 1 и 3. В результате отрицательная полуволна не пропадает, а просто переворачивается:

Результат работы мостового выпрямителя

Вот так при помощи трех дополнительных полупроводников мы повысили эффективность выпрямления вдвое. Конечно, напряжение на выходе все равно пульсирующее, но с такой пульсацией легко справится сглаживающий конденсатор относительно небольшой емкости.

К содержанию

Как найти диодный мост на плате

Прежде чем прозвонить диодный мост, его необходимо сначала найти на плате. Для этого, конечно, нужно знать, как он может выглядеть. Внешний вид у него зависит от разновидности корпуса. Выпрямители могут состоять как из четырех отдельных полупроводников, впаянных рядышком, так и из диодов, собранных в одном корпусе. Такой сборный прибор так и называют – выпрямительная сборка. Вот лишь несколько видов таких сборок:

Внешний вид выпрямительной диодной сборки

Несмотря на обилие форм, распознать интегральный диодный мост несложно. Он, как ты заметил, четырехвыводной, и два его вывода отмечены знаками «+» и «-». Это выход выпрямителя. На входные выводы подается переменное напряжение, поэтому они обозначаются символом «~», буквами «АС» (аббревиатура от английского «переменный ток») либо могут не обозначаться совсем.

Располагается диодный мост рядом с проводами подачи переменного напряжения: с трансформатора либо для импульсных блоков питания непосредственно из розетки (сетевой шнур).

Мнение эксперта

Алексей Бартош

Задать вопрос эксперту

Как правило, рядом с выпрямителем ставится сглаживающий электролитический конденсатор – такой бочонок относительно больших размеров.

На рисунках, приведенных ниже, выпрямительные диодные мосты обозначены зеленой стрелкой:

Примеры расположения выпрямительных диодных сборок и мостов на дискретных элементах к содержанию

Как проверить диодный мост

Проверить диодный мост можно двумя способами:

1. При помощи тестера (мультиметра).
2. При помощи лампочки.

Первый способ, конечно, предпочтительнее: он весьма точен и безопасен для диодного моста. Но если с мультиметром проблемы, то можно воспользоваться лампой от карманного фонаря и батарейкой на напряжение 5-12 В.

Теперь если диодный мост найден, прежде всего нужно провести внешний осмотр всей платы устройства. Элементы должны иметь естественный цвет, не быть обуглены или разрушены. Осмотри место пайки и целостность дорожек: важно, чтобы ничего не отпаялось и не лопнуло. Заодно внимательно осмотри электролитические конденсаторы (те самые бочонки). Они тоже должны быть в порядке: не поврежденные и не вздувшиеся. Если какой-то конденсатор вздулся или взорвался, его надо выпаять – все равно он потребует замены, чтобы не мешал проведению измерений.

Если конденсатор взорвался, после его демонтажа всю плату нужно тщательно промыть спиртом. Разлетевшиеся части конденсатора – это электролит, который не только проводит ток, но и имеет свойства кислоты.

Прозвонка диодного моста при помощи тестера

Теперь переходим к проверке, или, как говорят, к прозвонке диодного моста, которую нередко приходится проводить в два этапа:

1. Предварительная прозвонка на месте.
2. Точная проверка.

Первый этап удобен тем, что диодный мост можно не выпаивать, а проверять его прямо в схеме. Второй метод более трудоемок, но в случае неудачи с первым вариантом поможет провести точную проверку.

Для работы нам понадобится тестер: стрелочный или цифровой. В первом случае прибор должен уметь измерять сопротивление, во втором – иметь режим проверки полупроводников. Этот режим обозначается значком диода:

Проверить диодный мост можно лишь в этом положении переключателя

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Никогда не проверяй полупроводниковые приборы цифровым тестером в режиме измерения сопротивления. В этом режиме практически все подобные приборы проводят измерение переменным током, и прозвонка полупроводников ничего не покажет.

Прозвонка диодного моста на месте

Итак, стрелочный прибор переводим в режим сопротивления на предел измерения около 1 кОм, цифровой включаем на проверку диодов. Теперь вспоминаем схему диодного моста:

Электрическая схема диодного моста

Твоя задача – прозвонить каждый из диодов, подключив к нему щупы тестера сначала в одной, а потом в другой полярности. Как видно из схемы, добраться до каждого диодика в отдельности не составляет труда, достаточно лишь выбрать соответствующие ножки сборки. Если выпрямитель собран на отдельных полупроводниках, проблемы вообще нет: просто прозванивай каждый, касаясь щупами прибора его выводов.

Что говорят измерения после прозвонки? Для каждого из отдельных полупроводников результат измерений должен быть следующим: в одном направлении тестер показывает маленькое сопротивление (значение около 200-700 Ом), в другом невозможно прозвонить вообще – прибор показывает «бесконечность».

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

На самом деле цифровой тестер в режиме проверки диодов показывает не сопротивление цепи, а величину падения напряжения на открытом диоде. Это имеет большое значение для измерения параметров полупроводников, но совершенно не существенно для прозвонки. Таким образом, алгоритм работы с любым типом тестера одинаков, а напряжение падения можешь принимать хоть за милливольты, хоть за Омы.

Если самостоятельно вычислить каждый из диодов по выводам тебе сложно, то ориентируйся на картинку ниже, в которой в качестве примера показана прозвонка диодной сборки GBU25M.

Прозвонка диодного моста при помощи мультиметра

Обрати внимание, что цифры на экране тестера, изображенного на рисунке, условны. Падение напряжения на диоде и его сопротивление могут колебаться и зависят от типа полупроводника и его рабочего напряжения.

Точная проверка

Если результаты твоих измерений совпали с теми, которые описал я, то диодный мост можно считать исправным. Но если что-то пошло не так и ты не получил желаемых результатов, то диодный мост придется выпаять и провести проверку еще раз. Дело в том, что большинство схемотехнических решений предусматривают «обвязку» выпрямителя дополнительными элементами: конденсаторами, фильтрами, катушками и пр. Все это может внести искажения в измерения, и ты просто не увидишь, почему и что не так.

Включаем паяльник и выпаиваем диодный мост. Если он состоит из отдельных диодов, то их достаточно отпаять лишь с одной стороны, приподняв по одной ножке каждого диода над платой. Теперь проводи повторное измерение. Методика та же, что и в первом случае: каждый из диодов прозванивай в обе стороны, меняя полярность подключения щупов прибора.

Если и сейчас показания прибора не соответствуют норме, можно с полной уверенностью сказать, что сборка или отдельный диод неисправны. Если в обоих направлениях измерения высокие значения сопротивления, переход диода выгорел, он в обрыве. Звонится в обе стороны – диод пробит, замкнут накоротко. Если пробита диодная сборка, то придется заменить ее целиком. Если диоды стоят отдельно, достаточно заменить неисправный прибор однотипным.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

В Интернете полно поисковых запросов типа «как проверить диодный мост индикаторной отверткой». Индикаторная отвертка, точнее, указатель напряжения предназначен для абсолютно других целей, и проверять диоды с его помощью не только бессмысленно, но и опасно!

Прозвонка моста индикаторной лампой

Если в твоем распоряжении не оказалось мультиметра, то для проверки диодного моста можно обойтись и подручными средствами: лампочкой и батарейкой. Тебе понадобится батарейка или кассета с несколькими пальчиковыми батарейками с общим напряжением 5-12 В и маломощная лампочка накаливания приблизительно с таким же, как у батареи, напряжением питания.

Лампу нужно брать минимальной мощности, чтобы не сжечь диод чрезмерно большим током. Подойдет, к примеру, лампочка от маломощного карманного фонаря. Если в качестве батареи ты используешь аккумулятор на 12 В, то подойдет и лампочка от подсветки приборной панели или габаритных фар («подфарников»).

Ты, конечно, помнишь, что диод проводит ток в одну сторону, поэтому взгляни на две предложенные мной схемы:

Схема проверки диода при помощи лампы накаливания

На схеме слева диод включен в прямом направлении и пропускает ток – лампа должна загореться. На правом рисунке диод включен в обратном направлении и тока не пропускает – лампа погашена. Понял идею? Собирай тестер и щупами А1 и А2 прозванивай диодный мост, ориентируясь не на экран мультиметра, а на лампу. Горит – маленькое сопротивление, погашена – большое. Вот и вся хитрость.

К содержанию

Проверка диодного моста генератора автомобиля

Если у тебя есть автомобиль, то тебя наверняка заинтересует этот раздел статьи. Выход из строя генератора авто – серьезная проблема, решение которой стоит немалых денег. Но и тут причиной поломки может оказаться неисправность диода выпрямительного моста, который установлен в генераторе. А это значит, что вопрос можно попытаться решить своими силами. Взглянем на упрощенную схему генератора:

Схема диодного моста генератора автомобиля

Перед тобой такой же диодный мост, только трехфазный, с шестью, а не с четырьмя диодами. Это означает, что прозвонить его не составит никакого труда!

Итак, разбирай генератор и снимай диодный мост, который выглядит примерно вот так:

Диодный мост автомобильного генератора

Зелеными стрелками я отметил силовые диоды, но еще есть три вспомогательных, они помечены красными стрелками. Звонить будем и те и другие – все на виду и легкодоступны.

Промывай подковку в бензине, чтобы смыть всю грязь и масло, которые могут быть причиной неисправности. Когда мост высохнет, начинай прозванивать каждый диод, используя методику, описанную выше. Для работы можно использовать как мультиметр, так и лампу от габаритов в комплекте с автомобильным аккумулятором.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Обрати внимание! Диоды, стоящие на разных подковках, только с виду одинаковые. На самом деле у одних на центральном выводе анод, у других – катод. Это сделано для того, чтобы диоды можно было расположить на одной подковке, одновременно исполняющей роль радиатора, без изолирующих прокладок.

К содержанию

Техника безопасности

Подавляющее большинство современной аппаратуры имеет импульсные высоковольтные блоки питания. Это означает, что диодные мосты в них работают под напряжением до 300 В. Поэтому, прежде чем начать измерение, отключи прибор от сети и, главное, разряди сглаживающие электролитические конденсаторы, которые могут «держать» опасный для жизни заряд часами. Для наглядности я пометил их красными стрелками:

Плата блока питания ПК с диодным мостом и сглаживающими конденсаторами

Чтобы разрядить их, замкни на секунду выводы конденсатора отверткой, держа ее за изолирующую ручку. В противном случае ты не только сожжешь мультиметр, но и можешь попасть под смертельное напряжение.

И последний совет: после ремонта прибора не спеши втыкать сетевую вилку в розетку. Для начала включи его в сеть через лампу накаливания мощностью 150-200 Вт. Если все сделано правильно, лампа будет едва светиться. О неудавшемся ремонте лампа просигнализирует тебе ярким светом в полный накал, указывающим на короткое замыкание.

Делая всевозможные сетевые переключения, береги глаза. Очень многие элементы импульсных блоков питания при неудачном ремонте способны взрываться не хуже осколочной гранаты. А разрыв электролитического конденсатора, как я уже писал выше, грозит огромным разлетом не только осколков алюминия и клочьев бумаги, но и разбрызгиванием кислоты.

Вот ты и научился проверять исправность диодных мостов. Надеюсь, в будущем эти знания будут полезны и сохранят не только твои деньги и время, но и нервы. Провести самостоятельную дефектовку электронного прибора, а затем и его ремонт – это круто. Не так ли? Пиши ответ в комментариях

Чтобы определить исправность диода можно воспользоваться приведённой далее методикой его проверки цифровым мультиметром.

Но для начала вспомним, что представляет собой полупроводниковый диод.

Полупроводниковый диод – это электронный прибор, который обладает свойством однонаправленной проводимости.

У диода имеется два вывода. Один называется катодом, он является отрицательным. Другой вывод – анод. Он является положительным.

На физическом уровне диод представляет собой один p-n переход.

Напомню, что у полупроводниковых приборов p-n переходов может быть несколько. Например, у динистора их три! А полупроводниковый диод, по сути является самым простым электронным прибором на основе всего лишь одного p-n перехода.

Запомним, что рабочие свойства диода проявляются только при прямом включении. Что значит прямое включение? А это означает, что к выводу анода приложено положительное напряжение (+ ), а к катоду – отрицательное, т.е. (– ). В таком случае диод открывается и через его p-n переход начинает течь ток .

При обратном включении, когда к аноду приложено отрицательное напряжение (– ), а к катоду положительное (+ ), то диод закрыт и не пропускает ток .

Так будет продолжаться до тех пор, пока напряжение на обратно включённом диоде не достигнет критического, после которого происходит повреждение полупроводникового кристалла. В этом и заключается основное свойство диода – односторонняя проводимость.

У подавляющего большинства современных цифровых мультиметров (тестеров) в функционале присутствует возможность проверки диода. Эту функцию также можно использовать для проверки биполярных транзисторов . Обозначается она в виде условного обозначения диода рядом с разметкой переключателя режимов мультиметра.

Небольшое примечание! Стоит понимать, что при проверке диодов в прямом включении на дисплее показывается не сопротивление перехода, как многие думают, а его пороговое напряжение ! Его ещё называют падением напряжения на p-n переходе . Это напряжение, при превышении которого p-n переход полностью открывается и начинает пропускать ток. Если проводить аналогию, то это величина усилия, направленного на то, чтобы открыть “дверь” для электронов. Это напряжение лежит в пределах 100 – 1000 милливольт (mV). Его то и показывает дисплей прибора.

В обратном включении, когда к аноду подключен минусовой (– ) вывод тестера, а к катоду плюсовой (+ ), то на дисплее не должно показываться никаких значений. Это свидетельствует о том, что переход исправен и в обратном направлении ток не пропускает.

В документации (даташитах) на импортные диоды пороговое напряжение именуется как Forward Voltage Drop (сокращённо V f ), что дословно переводится как “падение напряжения в прямом включении “.

Само по себе падение напряжения на p-n переходе нежелательно. Если помножить протекающий через диод ток (прямой ток) на величину падения напряжения, то мы получим ни что иное, как мощность рассеивания – ту мощность, которая бесполезно расходуется на нагрев элемента.

Узнать подробнее о параметрах диода можно .

Проверка диода.

Чтобы было более наглядно, проведём проверку выпрямительного диода 1N5819. Это диод Шоттки . В этом мы скоро убедимся.

Обращаю внимание на то, что во время измерения нельзя держать выводы проверяемого элемента и металлические щупы двумя руками. Это грубая ошибка. В таком случае мы измеряем не только параметры диода, но и сопротивление своего тела. Это может существенно повлиять на результат проверки.

Держать щупы и выводы элемента можно только одной рукой! В таком случае в измерительную цепь включен только сам измерительный прибор и проверяемый элемент. Данная рекомендация справедлива и при измерении сопротивления резисторов, а также при проверке конденсаторов . Не забывайте об этом важном правиле!

Итак, проверим диод в прямом включении. При этом плюсовой щуп (красный ) мультиметра подключаем к аноду диода. Минусовой щуп (чёрный ) подключаем к катоду. На фотографии, показанной ранее, видно, что на цилиндрическом корпусе диода нанесено белое кольцо с одного края. Именно с этой стороны у него вывод катода. Таким образом маркируется вывод катода у большинства диодов импортного производства.

Как видим, на дисплее цифрового мультиметра показалось значение порогового напряжения для 1N5819. Так как это диод Шоттки, то его значение невелико – всего 207 милливольт (mV).

Теперь проверим диод в обратном включении. Напоминаем, что в обратном включении диод ток не пропускает. Забегая вперёд, отметим, что и в обратном включении через p-n переход всё-таки протекает небольшой ток. Это так называемый обратный ток (I обр ). Но он настолько мал, что его обычно не учитывают.

Поменяем подключение диода к измерительным щупам мультиметра. Красный щуп подключаем к катоду, а чёрный к аноду.

На дисплее покажется “1 ” в старшем разряде дисплея. Это свидетельствует о том, что диод не пропускает ток и его сопротивление велико. Таким образом, мы проверили диод 1N5819 и он оказался полностью исправным.

Многие задаются вопросом: “Можно ли проверить диод не выпаивая его из платы?” Да, можно. Но в таком случае необходимо выпаять из платы хотя бы один его вывод. Это нужно сделать для того, чтобы исключить влияние других деталей, которые соединены с проверяемым диодом.

Если этого не сделать, то измерительный ток потечёт через все, в том числе, и через связанные с ним элементы. В результате тестирования показания мультиметра будут неверными!

В некоторых случаях данным правилом можно пренебречь, например, когда чётко видно, что на печатной плате нет таких деталей, которые могут повлиять на результат проверки.

Неисправности диода.

У диода есть две основные неисправности. Это пробой перехода и его обрыв .

Пробой . При пробое диод превращается в обычный проводник и свободно пропускает ток хоть в прямом направлении, хоть в обратном. При этом, как правило, пищит буззер мультиметра, а на дисплее показывается величина сопротивления перехода. Это сопротивление очень мало и составляет несколько ом, а то и вообще равно нулю.

Обрыв . При обрыве диод не пропускает ток ни в прямом, ни в обратном включении. В любом случае на дисплее прибора – “1 “. При таком дефекте диод представляет собой изолятор. “Диагноз” – обрыв можно случайно поставить и исправному диоду. Особенно легко это сделать, когда щупы тестера порядком изношены и повреждены. Следите за исправностью измерительных щупов, провода у них ох какие “жиденькие” и при частом использовании легко рвутся.

А теперь пару слов о том, как по значению порогового напряжения (падению напряжения на переходе – Forward Voltage Drop (V f )) можно ориентировочно судить о типе диода и материале из которого он изготовлен.

Вот небольшая подборка, составленная из конкретных диодов и соответствующих им величин V f , которые были получены при их тестировании мультиметром. Все диоды были предварительно проверены на исправность.

Марка диода

диодного моста . Германиевые диоды имеют прямое падение напряжения равное 300 – 400 милливольт. Например, проверенный нами точечный германиевый диод Д9, который ранее применялся в качестве детектора в радиоприёмниках, имеет пороговое напряжение около 400 милливольт. Диоды Шоттки имеют V f в районе 100 – 250 mV; У германиевых диодов V f , как правило, равно 300 – 400 mV; Кремниевые диоды имеют самое большое падение напряжения на переходе равное 400 – 1000 mV. Таким образом, с помощью описанной методики можно не только определить исправность диода, но и ориентировочно узнать, из какого материала и по какой технологии он изготовлен. Определить это можно по величине V f . Возможно, после прочтения данной методики у вас появится вопрос: “А как же проверить диодный мост?” На самом деле, очень просто. Об этом я уже рассказывал .

Как проверить стабилитрон мультиметром расписано по шагам

Любой электроприбор нуждается в стабильном энергоснабжении. Для этого существуют стабилизаторы, ШИМ контроллеры и прочие разновидности блоков питания.

Какой бы простой не была схема стабилизатора, она стоит определенных денег. В некоторых случаях высокое качество питания не требуется. Чаще всего такая ситуация бывает, когда надо обеспечить часть большой электросхемы напряжением, отличным от основного, стабильного.

Самый простой элемент, обеспечивающий относительно стабильное напряжение – это стабилитрон.

Поскольку это единичная деталь, ремонт блока питания представляется несложным. Как проверить стабилитрон? Как и любую другую деталь, только есть нюансы, связанные с конструкцией.

Как работает этот элемент?

И внешне, и по реализации p-n перехода, этот элемент похож на полупроводниковый диод. Даже схематическое обозначение не сильно отличается.

Через него также протекает ток в одном направлении, при этом есть одна особенность. Диод организует движение частиц только от анода к катоду, прохождение обратного тока является аварийной ситуацией: то есть пробоем радиоэлемента.

В стабилитроне обратный ток является нормальной ситуацией, именно эта особенность определяет его назначение. При возникновении на его выводах определенного значения вольтажа, открывается движение электронов в направлении от катода к аноду, и элемент становится обратно проводимым.

Причем это напряжение является основной характеристикой: например, стабилитрон на 12 вольт при достижении этого значения начинает пропускать ток в обратном направлении.

Рассмотрим это явление на простом примере

Допустим, у нас есть сосуд для воды со сливным патрубком на определенном уровне.

Когда жидкость достигает необходимой высоты, происходит перелив из сливного патрубка. То есть, сосуд будет заполняться только до определенного значения, которое будет оставаться стабильным до определенного напора. Если поступление воды превысит возможности сливного патрубка, сосуд переполнится или лопнет.

Переводим ситуацию в электронику.

• напор воды – это максимальная сила тока, на которую рассчитан стабилитрон без электрического (термического) разрушения;
• необходимый уровень – это напряжение срабатывания стабилитрона.

При достижении заданного напряжения, оно фиксируется, и «лишний» ток движется в обратную сторону. Таким образом, элемент стабилизирует напряжение. Если сила тока будет слишком высокой, стабилитрон сгорит.

Обратите внимание

Стабилитроны работают только в цепях постоянного тока, стабилизация происходит только по напряжению.

Основная цель определения работоспособности – проверка стабилитрона на напряжение стабилизации.

Как проверить стабилитрон мультиметром на исправность?

Методика аналогична классическому диоду. Выставляем переключатель в положение проверки диодов (присутствует на любом устройстве) и соединяем щупы с контактами детали. Прямое подключение показывает протекание тока, обратное – запертое состояние p-n перехода.

Важно! Напряжение на проводах прибора должно быть ниже значения срабатывания радиоэлемента. Иначе проверить стабилитрон мультиметром не получится: он будет открыт одинаково в каждом направлении.

Этот тест говорит лишь о том, что элемент не «пробит». Замерить параметры таким способом не получится.

А как проверить стабилитрон тестером на соответствие напряжения срабатывания?

Для начала надо узнать, на сколько вольт стабилитрон. Как это сделать? По маркировке. В зависимости от типа корпуса, это может быть символьное или цветовое обозначение. Таблицы маркировок есть в справочниках, подробно останавливаться на этом вопросе не будем.

Собираем несложную схему с балластным резистором (для ограничения тока, поскольку нагрузка не предусмотрена).

Важно: Обратите внимание на подключение детали: в отличие от диода плюс соединен с минусом, минус с плюсом.

Подопытный стабилитрон рассчитан на значение стабилизации 5,1 вольта. Как проверить исправность? Подать на вход различные значения напряжения с помощью регулируемого блока питания.

Сначала выставляем значение, ниже уровня срабатывания: 4 вольта. На выходе получаем тоже самое. Это означает, что p-n переход не пробит.

Постепенно повышаем входное значение. Если деталь исправна, после значения 5,1 вольта напряжение на выходе будет стабильным, и не должно превышать напряжения срабатывания.

Что мы и видим на иллюстрации:

То есть наш стабилитрон исправен.

Важно помнить (как при тестировании, так и при проверках), что сила тока не может быть бесконечно большой. Любой стабилитрон рассчитан на определенные режимы работы: как правило, на небольшие токи.

Можно ли проверить стабилитрон не выпаивая?

Да, это возможно, но тестируются не все режимы радиоэлемента. Стабилитрон всегда имеет электрические связи с остальными элементами схемы, поэтому проверить его на пробой в составе изделия невозможно.

Вы сможете проверить стабилитрон мультиметром на плате только на стабильность напряжения питания. Для этого необходимо включить электроприбор, и соединить щупы тестера с ножками детали.

Естественно, вы должны знать исходное значение по маркировке. При этом надо замерить напряжение на входе и после стабилизатора. Если значение на входе выше или равно напряжению после стабилитрона, значит он исправен.

Как проверить двусторонний стабилитрон?

Эта деталь представляет собой два стабилитрона в одном корпусе, соединенная навстречу друг другу.

Такой элемент может работать с импульсным напряжением, и с переменной полярностью. Проверка на пробой бессмысленна, поэтому можно лишь тестировать соответствие напряжения стабилизации.

Для этого собирается схема, аналогичная описаниям выше. Для проверки необходимо также подавать на вход завышенное напряжение, только различной полярности.

В обоих случаях на выходе должно быть стабилизированное значение напряжения, в соответствии с маркировкой. Разумеется, проверка возможна и на монтажной плате, если обеспечить входное напряжение разной полярности.

Проверяем стабилитрон мультиметром — видео

About sposport

View all posts by sposport

Загрузка… Руководство по идентификации набора дискретных полупроводников

Добавлено в избранное Любимый 14

Диоды

Диоды – это простейшие полупроводники в комплекте, каждый с двумя выводами. Оба они представляют собой кремниевые диоды, в целом похожие, но с разными характеристиками максимального напряжения и тока.

Силовые диоды

Силовые диоды 1N4004 представляют собой черные цилиндры с серой маркировкой, они больше, чем малые сигнальные диоды.В комплекте их 20 штук. Маркировка «1N4004» нанесена на корпус.

1N4004

Поскольку это силовые диоды, они могут выдерживать высокое напряжение и ток. Они рассчитаны на максимальное обратное напряжение 400 В и средний выходной выпрямленный ток 1 А. Прямое напряжение, необходимое для их включения, очень высокое, максимум 1 вольт. Случайные испытания прямого падения на верстаке показали, что фактическое прямое напряжение несколько ниже, около 0.7 В.

Силовые диоды обычно используются в качестве мостовых выпрямителей в источниках питания.

Малосигнальные диоды

Есть еще 20 шт. Малосигнальных диодов 1N4148. Он меньше, чем силовые диоды, с оранжевым стеклянным корпусом, опять же с полосой на одном конце.

1N4148

«4148» напечатано на корпусе диода, но, поскольку корпус прозрачный, число может быть трудноразличимым.

Эти диоды подходят для приложений, в которых не требуется высокое напряжение или ток.Они рассчитаны на максимальное обратное напряжение 100 В и средний прямой ток 200 мА. Как и для силовых диодов, заявленное максимальное прямое напряжение составляет 1 В, но обычно его значение приближается к 0,65 В. Типичные применения включают диодную логику или прецизионные выпрямители.

Полярность диода

Полярность обоих диодов обозначена полосой на одном конце корпуса. Полоса соответствует линии на схематическом символе, обозначающей катод. Другой конец (без полосы) – это анод, обозначенный треугольником на условном обозначении.

Полярность диода

При превышении прямого напряжения через диод протекает ток от анода к катоду. Это приводит нас к некоторым мнемоническим устройствам для запоминания с помощью терминала.

• Линия в схематическом обозначении, напечатанная на корпусе, является катодом. Линия похожа на знак минус, потому что это будет более отрицательный конец диода.
• Треугольник в условном обозначении – это узел A , буква «A» образует треугольник.
• Треугольник в символе также соответствует стрелке, которую мы рисуем для представления текущего потока.

Вспоминая, как рисуют диод

---

← Предыдущая страница
Состав набора Идентификация кода диода

– силовая электроника от A до Z

Идентификация кода диода:

Как идентифицировать диод?

Студенты инженерных специальностей, окончившие колледж, хорошо знакомы с идентификацией кода резистора.Но они не знакомы с идентификацией кода диода. Этот пост решит эту проблему. Обычно в диодах упоминается какая-то буква с некоторыми цифрами. Что это значит? Прежде чем разбираться в идентификации кодов диодов, давайте быстро освежим основы диода.

Что такое диод?
Диод называется так потому, что он имеет два вывода: анод, который является положительным выводом, и катод, который является отрицательным выводом. В случае диода с p-n переходом анодом p-типа, а катодом n-типа.Это простейший из полупроводниковых приборов. Он имеет характеристики, близкие к характеристикам простого переключателя. Он состоит из различных материалов, таких как кремний, германий, карбид кремния (SiC).

Помимо диодов с PN переходом, для специальных применений производятся и другие типы диодов. Эти специальные диоды представляют собой два оконечных устройства, уровни легирования которых тщательно выбираются для обеспечения желаемых характеристик. Некоторые из специальных диодов: стабилитрон, диод Шоттки, варакторный диод, туннельный диод, диод Ганна, светоизлучающий диод (LED) и т. Д.

Помимо диода Шоттки, остальные диоды сделаны путем преобразования полупроводника P-типа в полупроводник N-типа. Диод Шоттки образуется между полупроводником и металлическим слоем. Накопление заряда, ограничивающее обратное восстановление переходных диодов, не происходит в диодах Шоттки, а обратное восстановление происходит очень быстро. Эти диоды характеризуются более низким прямым напряжением, чем кремниевые переходные диоды, и большим обратным током утечки. Благодаря низкому прямому напряжению и быстрому обратному восстановлению они широко используются в импульсных источниках питания низкого напряжения.Вольт-амперные характеристики диода Шоттки, смещенного в прямом направлении, имеют такую ​​же форму, как и у переходного диода.

Европейская система идентификации кода диода (ES) состоит из буквенно-цифрового кода, как показано ниже:
[1] Две буквы и три цифры
[2] Три буквы и две цифры
Первый метод наименования предназначен для диодов общего назначения и второй вариант – для диодов специального назначения.
Как показано на рисунке выше, в основном катодный вывод идентифицируется с помощью маркировки полосы.

Первая буква = Материал полупроводника
A – Германий
B – Кремний
C – Арсенид галлия
D – Фотодиоды

Вторая буква = Применение
A – Диод общего назначения
B – Диод переменной емкости
E – Туннельный диод
P – Фотодиод
Q – Светоизлучающий диод
T – Управляемый диод
X – Варакторный диод
Y – Силовой выпрямитель
Z – Стабилитрон

Третья буква – Третья буква не имеет особого значения.Буква используется для обозначения специализированного применения диода.

Идентификация кода стабилитрона:

Стабилитроны имеют дополнительную букву, которая появляется после цифр. Эта буква обозначает допуск стабилитронов. Для этого используются следующие буквы:
A ± 1%
B ± 2%
C ± 5%
D ± 10% Стабилитроны
имеют дополнительные символы, которые будут указывать напряжение стабилитрона.
Пример: 5V1 указать 5.1V

Теперь попробуем определить следующие диоды
AA113
BZY88C4V7

Быстрый вопрос?
Как вы идентифицируете катодные и анодные выводы в светодиоде со сквозным отверстием?
В светодиодах вывод катода длиннее анодного вывода. Сравнивая длину выводов, мы можем идентифицировать выводы светодиода.

Читать дальше:
Как стабилитрон работает как регулятор напряжения?
Power BJT: Введение, структура, характеристики
Сравнение MOSFET и BJT


Спасибо за прочтение…

Как определить диод и его характеристики, Код номера транзистора

Руководство по идентификации транзисторов

Как определить диод и его характеристики

Каждое полупроводниковое устройство имеет специальную кодовую нумерацию в соответствии со спецификацией этих компонентов.Все компоненты имеют особую символьную нумерацию с буквенно-цифровым кодированием для представления их характеристик материала и других параметров. Для всех полупроводниковых приборов и компонентов существует международная система нумерации.

• Буква 1 ^st символа указывает на природу полупроводникового материала. A для германия, B для кремния, C для арсенида галлия и R для соединения (например, сульфата кадмия). Если номер любого транзистора – AC125, то это германиевый транзистор, а если BC148 – кремниевый транзистор.
• 2 ^nd Буква любого символа указывает тип устройства и его функцию в цепи, например, C означает слабый сигнал, а D означает мощность.
• Обычно используются две буквы и три цифры, три буквы и две цифры. Две буквы и три числа (например, BF 194) используются для бытового оборудования или в развлекательных целях. В то время как в устройствах три буквы и две цифры (например, BFX 63) компоненты используются для промышленных или профессиональных.

Первая буква = полупроводниковый материал

A – Германий
B – Кремний
C – Арсенид галлия
D – Фотодиоды

Вторая буква = Заявка

А – диод общего назначения

B – Диод переменной емкости (варактор)

C – Транзистор малой мощности для звуковой частоты (AF)

D – Силовой транзистор AF

E – Туннельный диод

F – Высокочастотный (ВЧ) транзистор малой мощности

G – несколько устройств

H – Магниточувствительные устройства

K – Модулятор на эффекте Холла

P – Фотодиод / Радиационно-чувствительный диод

Q – светоизлучающий диод / диод, генерирующий излучение

R – Тиристор (тиристор или симистор)

S – Коммутационный транзистор малой мощности

T – Транзистор большой мощности

U – Транзистор силовой коммутационный

X – диод, умножитель

Y – выпрямитель питания

Z – стабилитрон

Третья буква –

Третья буква не имеет особого значения.Буква используется для обозначения специализированного применения диода.

Вторая буква – «N», а затем первая цифра – 1 для диодов, 2 для транзисторов, 3 для четырехпроводных устройств и т. Д. Но 4N и 5N используются только для оптронов . Порядковые номера от 100 до 9999 указывают приблизительное время изготовления устройства. разные вещи. Например, 2N2222A – это улучшенная версия 2N2222. Он имеет более высокие номиналы усиления, частоты и напряжения. Всегда проверяйте техническое описание.

Примеры: 1N4007, 1N914 (диод) и 2N2222, 2N3904 (транзисторы).

Японский промышленный стандарт (JIS)

Эти номера деталей имеют вид: цифра, две буквы, порядковый номер, [необязательный суффикс] Цифры: 1 для диодов, 2 для транзисторов и т. Д. Буквы указывают тип и предполагаемое применение устройства в соответствии со следующим кодом.

SA – PNP HF (высокочастотный) транзистор

SB – PNP AF (звуковая частота) Транзистор

SC – NPN HF (высокочастотный) транзистор

SD – NPN AF Транзистор

SE – Диоды

SF – Тиристоры

SG – P-канальный полевой транзистор

SH – UJT

SK – N-канальный FET

SM – симистор

SQ – светодиодный

SR – Выпрямитель

SS – Сигнальный диод

ST – Лавинный диод

SV – Варикап

SZ – стабилитрон

Также прочтите

Автоматическая защита от перенапряжения

, электрическая схема датчика темноты

как подключить микрофон к любому усилителю

Если есть какой-либо суффикс, то для этого суффикса всегда проверяйте таблицу, потому что она представляет различные вещи.Например, 2N2222A – это улучшенная версия 2N2222. Он имеет более высокие номиналы усиления, частоты и напряжения.

после цифр появится дополнительная буква для стабилитронов. Эта буква обозначает допустимое отклонение напряжения стабилитрона. Следующие буквы используются для обозначения допусков стабилитронов.
A ± 1%
B ± 2%
C ± 5%
D ± 10%

Стабилитроны имеют дополнительные символы, которые указывают напряжение стабилитрона.
Пример: 5V1 указать 5.1В

Вместо 2N и пр. Некоторые производители используют собственную систему обозначений. Некоторые общие префиксы:

MJ: Motorola power, металлический корпус

MJE: Motorola power, пластиковый корпус

MPS: Motorola малой мощности, пластиковый корпус

MRF: Транзистор Motorola ВЧ, УКВ и СВЧ

RCA: устройство RCA

СОВЕТ: Силовой транзистор Texas Instruments (TI), пластиковый корпус

TIPL: планарный силовой транзистор TI TIS: малосигнальный транзистор TI (пластиковый корпус)

ZT: Ферранти

ZTX: Ферранти

Примеры: ZTX302, TIP31A, MJE3055.

Полярность маркировочного диода | Tempo Automation

Стрелка, нанесенная на слой шелкографии, – лучший способ обозначить полярность диода. Ни точки. Ни полосы. Используйте стрелку.

Даже при автоматической сборке неправильная полярность диода – обычная проблема. На диодах может быть неправильная маркировка. При программировании подъёмной машины определение правильной ориентации требует некоторой умственной гимнастики. Стрелка шелкографии сокращает объем работы и повышает точность загрузки.

В современном символе диода прямой ток идет в направлении стрелки. Как удобно! Это приятно, но первоначальная цель дизайна символа заключалась в том, чтобы представить точечный контакт в диоде из германиевого стекла. Этот символ прижился, и теперь все думают о диоде как о стрелке.

Точка в треугольнике диода соответствует точке контакта провода

. Полоса на стеклянном или пластиковом корпусе диода точно соответствует катодной линии на символе диода.Эта полоса также была нанесена на печатную плату. Это позволило легко увидеть правильную ориентацию.

Современные диоды поверхностного монтажа не всегда используют эту простую схему маркировки. Например, многие светодиоды имеют необычную маркировку полярности. Не самое лучшее место для размещения полосы сверху, потому что она будет блокировать свет.

Этот пакет отмечен сверху с небольшой выемкой в ​​пластике сбоку катода.

Некоторые диоды имеют маркировку на контакте 1, а не на катоде.

Некоторые светодиоды не имеют маркировки наверху и имеют множество маркировок внизу, не связанных с катодом.

Установка ориентации диода в процессе сборки автоматизирована. Такие форматы файлов, как IPC-356D, определяют углы поворота для механизма подбора и размещения. Но с этими данными часто возникают проблемы, потому что они основаны на предположениях об условных обозначениях, используемых при проектировании печатной платы. Данные в САПР согласованы, но не на 100% точны. Проверка ориентации исправляет небольшой процент деталей, которые не соответствуют соглашению об ориентации.

Контрактный производитель сможет выяснить, в какую сторону направлен диод на ленте. Человек, программирующий машину для захвата и размещения, находит ориентацию ленты в таблице данных, а затем проверяет ленту, чтобы убедиться, что она загружена правильно. Затем программист смотрит на конструкцию печатной платы, чтобы выяснить, в какую сторону должен указывать диод на плате. Если это не согласуется с файлом САПР, тогда это исправляется в программе станка. Вы можете упростить эту деталь, нарисовав стрелку или символ диода.Тогда программисту не придется задаваться вопросом, относится ли маркировка печатной платы к контакту 1, метке на корпусе или катоду. Допускается наличие и других обозначений, если на них есть четкая стрелка. Это касается всех типов диодов.

При создании библиотеки САПР для бесперебойной работы моего менеджера по маркетингу мне нравится документ МПК «Нулевое положение электронных компонентов для построения библиотеки САПР». Вы можете найти этот документ, выполнив поиск по названию, или получить его прямо из IPC.В нем есть рекомендации по созданию библиотеки, а также для производителей. Например, для литых диодов говорится, что катод должен быть контактом 1 слева, а анод – контактом 2 справа.

Стандартная ориентация диода

Спасибо Джеффу Макэлвею.

Как определить выводы диодов Шоттки?

Диод Шоттки должен быть установлен правильно. Неправильная установка диода Шоттки не только разрушает себя, но также может повредить многие другие части схемы.

Материал P-типа является анодом полюсной трубки, а «анод» означает конец, который поглощает электроны. Материал N-типа является катодом полюсной трубки, а «катод» относится к концу, на котором находятся электроны. выпущенный. Примечание. Электронный поток идет от катода к аноду.

Упакованные материалы – это пластик, стекло, металл, керамика или их комбинация. Используемых размеров и форм не так много.Вообще говоря, чем больше последний, тем больше кольцо на стороне катодного вывода, и корпус DO-41 на Рисунке 8-24 использует этот метод. Некоторые старые пакеты используют рампу или знак + для обозначения катодного конца.

Чтобы идентифицировать контакты, есть несколько напечатанных символов диода Шоттки. Хотя метка не видна, пакет 194-05 на рис. 8-24 использует этот метод. Корпус TO-220AC имеет два катодных контакта с металлической деталью, которая соединяет два анода.Как штыри, так и металл можно использовать в качестве диодов Шоттки и схемных соединений. TO-220AB имеет два анодных контакта. Поскольку внутри находятся два диода Шоттки, анод имеет разные концы, но два внутренних катода соединены.

Производители часто предоставляют схемы нормальной полярности диодов Шоттки и схемы обратной полярности. Например, на рисунках 8-24 конец с болтом корпуса 257-01 используется в качестве анода в схеме обратной полярности. Имя компонента, за которым следует буква «R». Проблема та же, что и у устройства.Другими словами, не всегда возможно идентифицировать компоненты и их контакты, просто наблюдая за контуром компонента. Вы должны использовать схемы или другие доступные материалы.

Поскольку корпус диода Шоттки легко сбить с толку, технические специалисты обычно используют трехметровый цифровой мультиметр для обнаружения диода Шоттки и его контактов. Цифровые измерители сейчас очень популярны, и цифровой измеритель удобно использовать для измерения диодов Шоттки. При использовании функции диода Шоттки цифрового измерителя положительный полюс измерителя (красная ручка) является положительным полюсом внутреннего источника питания, а отрицательный полюс (черная ручка) является отрицательным полюсом внутреннего источника питания.Рисунок 8 Измеритель показывает, что диод Шоттки смещен в обратном направлении, то есть конец красной ручки является отрицательным полюсом диода Шоттки. На рис. 8-25 (b) цифровой измеритель показывает 0,540 В, указывая на то, что полюсная трубка смещена в прямом направлении, ее напряжение включения составляет 0,54 В, а левая сторона – положительный полюс. Диод Шоттки измеряется как в прямом, так и в обратном направлении. Если да, то измерение на Рисунке 8-25 показывает, что трубка представляет собой кремниевый диод. Если это германиевый диод, показание прямого напряжения должно быть меньше 0.3В.

Методы обнаружения SMD диодов

В инженерной технике внутренняя структура SMD-диода в основном такая же, как и у диода общего назначения, оба из которых состоят из PN-перехода. Поэтому методы их обнаружения в основном одинаковы. Для обнаружения диода SMD обычно используется шестерня мультиметра «R × 100 Ом».

Обнаружение SMD диодов

1. Идентификация положительного и отрицательного электродов

Идентификацию положительного и отрицательного полюсов SMD-диода можно наблюдать по корпусу .Когда метка на корпусе сильно изношена, для идентификации можно использовать мультиметр. Схема обнаружения представлена ​​на рисунке 1.

Рисунок 1

Установите мультиметр на шестерню «R × 100 Ом» или «R × 1 кОм». Сначала используйте красный и черный измерительные провода мультиметра для случайного измерения сопротивления между двумя выводами SMD-диода, а затем замените двумя измерительными проводами для другого измерения.

В двух результатах измерения тот, у которого меньшее значение сопротивления указывает, что SMD-диод имеет прямое сопротивление (обычно от нескольких сотен до нескольких тысяч Ом), причем черный измерительный провод подключен к положительному полюсу, а красный измерительный провод. подключен к отрицательному полюсу.В то время как другой результат с увеличенным на сопротивлением показывает, что SMD-диод имеет обратное сопротивление (обычно от нескольких десятков кОм до нескольких сотен кОм) при подключении тестовых проводов, противоположных первому.

2. Оценка производительности

Определение характеристик диодов SMD обычно выполняется в открытом состоянии (вдали от печатной платы).

Используйте шестерню «R × 100Ω» или «R × 1 kΩ» мультиметра для измерения прямого и обратного сопротивления SMD-диода.В соответствии с однонаправленной проводимостью диода, чем больше разница между прямым и обратным сопротивлениями, тем лучше будет однонаправленная проводимость. Если разница между прямым и обратным сопротивлениями небольшая, это означает, что характеристики однонаправленной проводимости SMD-диода ухудшаются; если положительное и отрицательное сопротивления велики, диод SMD имеет разрыв цепи; если положительное и отрицательное сопротивления малы, патч-диод вышел из строя.Когда в диоде SMD возникают три вышеуказанных условия, его необходимо заменить.

Обнаружение специального диода SMD

1. Обнаружение стабилизации напряжения диод SMD

(а) Дискриминация положительных и отрицательных полюсов

Вывод SMD-диода стабилизации напряжения также разделен на положительные и отрицательные полюса как универсальный SMD-диод, который обычно можно идентифицировать по метке на упаковке, например, символу диода, длине провода. , цветные круги, цветные пятна.Если метка на упаковке изношена, ее также можно измерить мультиметром. Метод такой же, как и при обнаружении SMD-диода общего назначения.

(б) Оценка производительности

Метод такой же, как и для универсального диода SMD. Обычно прямое сопротивление составляет около 10 кОм, а обратное сопротивление бесконечно.

(c) Измерение значения регулирования напряжения

Способ показан на фиг. 2

Рисунок 2

На Рисунке 2 мультиметр настроен на передачу «10 кОм», красный и черный измерительные провода подключены к положительному и отрицательному полюсам SMD-диода стабилизации напряжения.После того, как стрелка мультиметра отклонится к стабильному значению, считайте значение, которое указывает стрелка на шкале шестерни «DC10». Затем рассчитайте установившееся значение стабилизации напряжения стабилитрона по следующей эмпирической формуле:

значение регулирования напряжения Uz = (10 – считываемое значение) × 15 В

Этот метод измерения может измерять только SMD-диод стабилизации напряжения со значением стабилизации напряжения, которое ниже напряжения ячейки, используемой в высшей передаче мультиметра.

2. Обнаружение светоизлучающего диода SMD

Идентификация положительных и отрицательных электродов

Обычно при идентификации используется визуальный осмотр. Поднесите трубку к яркому свету и внимательно наблюдайте за формой двух исходящих линий в диоде сбоку. Меньший – это положительный полюс, а больший – отрицательный. Когда «визуальный метод» не работает, мы также можем использовать мультиметр для обнаружения и идентификации, как показано на рисунке 3.

Рисунок 3

На рисунке 3 мультиметр настроен на передачу «10 кОм» (напряжение включения светоизлучающего SMD-диода составляет 2 В, поэтому его можно включить только в режиме «10 кОм»). Подключите красный и черный измерительные провода мультиметра соответственно к двум исходящим линиям светодиодов SMD и затем выполните несколько измерений. Когда стрелка мультиметра отклоняется вправо более чем на половину, а трубка немного мерцает, черный измерительный провод подключается к положительному полюсу, а красный измерительный провод подключается к отрицательному полюсу светоизлучающего SMD-диода.

Идентификация и использование стабилитронов

Введение

Стабилитрон – это кремниевый диод, оптимизированный для работы в так называемой области пробоя. Это означает, что они могут вести себя, когда у них обратное смещение. Это не похоже на обычные диоды, которые самоуничтожаются. Напряжение пробоя стабилитрона может составлять от 2 до 200 вольт, что делает его полезным во множестве приложений.

Одно из популярных применений – стабилизатор напряжения.Это связано со способностью стабилитрона поддерживать постоянное выходное напряжение при изменении тока в цепи. Это делает стабилитроны идеальными в качестве входов для других схем или в качестве источников опорного напряжения для операционных усилителей.

Тестирование

Стабилитроны проверяются так же, как и обычные диоды. Напомним, что диоды ведут себя как переключатель, который открыт в одном направлении, но закрыт в другом. Перед тестированием убедитесь, что мультиметр поставлен на диодную настройку.

Измерьте прямое смещение диода, поместив положительный или красный провод мультиметра на анодную часть диода.Это немаркированная сторона стабилитрона. Отрицательный или черный вывод мультиметра должен находиться на катоде или маркированной стороне диода. Кремниевый диод с прямым смещением должен показывать от 0,5 до 0,7 вольт, так что это значение, которое вы должны видеть для стабилитрона.

Для проверки напряжения обратного смещения переключите провода мультиметра. Мультиметр должен показывать перегрузку или отсутствие падения напряжения, указывая на отсутствие тока или бесконечное сопротивление.

Идентификация

Стабилитроны могут быть неотличимы от обычных диодов.Стабилитроны могут иметь темный пластиковый корпус с темной полосой, которая имеет такую ​​же окраску, как и у других диодов. Многие другие стабилитроны имеют медный цвет и заключены в стеклянный корпус с белой, черной или синей полосой. Третьи могут иметь металлические кожухи.

Если диод не закреплен и упаковки у вас нет, найдите номер на корпусе.
