Беспроводные дверные звонки для дома и квартиры

Дверные беспроводные звонки – это удобное средство оповещения о приходе гостей или посетителей. Для функционирования этих устройств не требуется подключения к электросети, так как работают они на батарейках. Это отличный вариант для использования в коттеджах, на предприятиях и в офисных зданиях.

Принцип действия и особенности установки

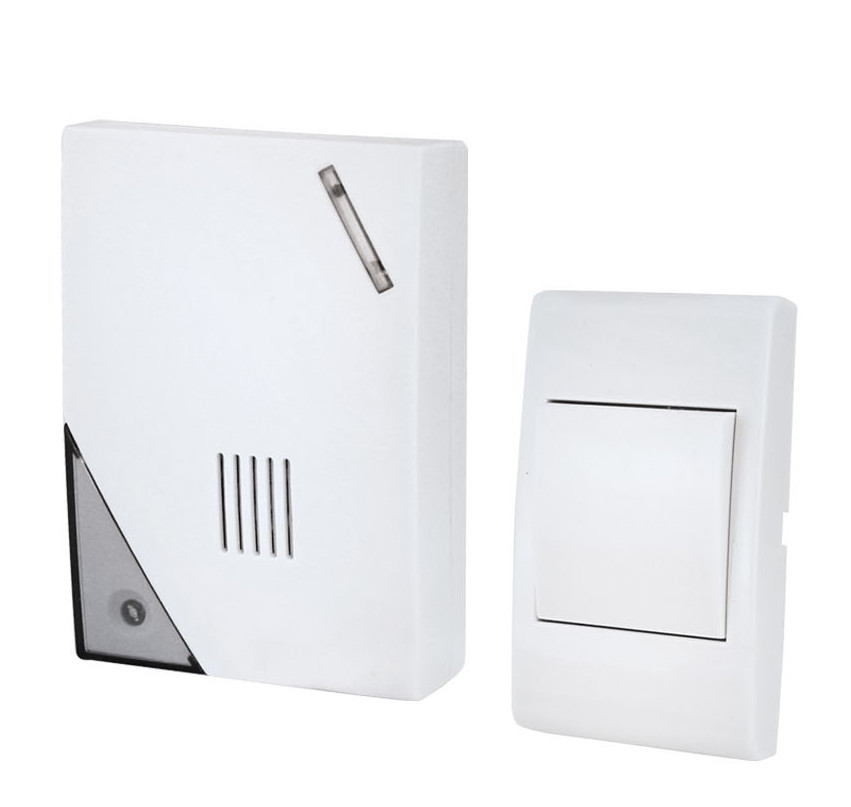

Состоит дверной беспроводной звонок из двух элементов – внутреннего блока с динамиком и кнопки, которая устанавливается у входной двери, калитки или ворот. Так как обычно кнопка размещается на улице, то она имеет влагозащитное исполнение (все электроконтакты надежно защищены). Во внутреннем блоке и в корпусе с клавишей имеется отсек для элементов питания, на которых работают устройства, а сообщаются составляющие звонка между собой за счет радиосигнала. Поэтому не требуется использования проводов. При нажатии на кнопку сигнал поступает во внутренний блок, и раздается звуковое оповещение, у некоторых моделей оно сопровождается световой индикацией.

Благодаря такому принципу работы, открывается множество возможностей для установки. К примеру, беспроводной звонок можно использовать на крупных объектах, где динамик должен находиться на КПП, а кнопка – за воротами. Также кнопку можно закрепить у въезда рядом со шлагбаумом. В офисных зданиях удобно размещать кнопку у входной двери, а динамик на этаже, где находится офис. Помимо этого, такие устройства подойдут для квартир и коттеджей за счет быстрого и простого монтажа.

Параметры выбора

Дальность действия сигнала. У разных беспроводных звонков может составлять от 40 до 150 метров. Именно на таком расстоянии может быть расположена кнопка относительно внутреннего блока.

Тип и количество батареек. Сам блок может работать от 2 или 3 элементов питания, а кнопка – от одного. Обычно применяются батарейки типа АА (пальчиковые). Некоторые модели поставляются с элементами питания, но в большинстве случаев их нужно докупать отдельно.

Количество кнопок. Обычно устройства поставляются с одной кнопкой, но некоторые модели комплектуются двумя или тремя. Такая необходимость возникает, если нужно открывать несколько дверей, например, в одном длинном коридоре на предприятии.

Количество мелодий. У разных дверных беспроводных звонков предусмотрено от 3 до 36 различных мелодий. У некоторых можно выбрать одну наиболее подходящую, которая будет звучать при каждом нажатии, у других все мелодии воспроизводятся поочередно.

Дверные звонки. Виды и особенности. Как выбрать и установка

Сегодня в торговой сети можно приобрести любую модель дверного звонка для квартиры. Это простое необходимое устройство предназначено для подачи звукового сигнала, оповещающего о приходе гостей или друзей. Его устройство включает в себя кнопку и сигнальное устройство. Электрические дверные звонки появились после изобретения электромагнитов, которые являются основным элементом дверного звонка. Раньше устройство звонка было простым и непривлекательным, но постепенно его конструкция усложнялась. В результате дверной звонок стал удобным современным устройством.

Разновидности и устройство

Устройство дверных звонков очень простое, но они изготавливаются нескольких видов, отличающихся мелодией сигнала, размерами и формой, а также качеством и стоимостью.

Механические дверные звонки

Часто механические звонки применяют для оформления и декорации двери в старинном стиле. Внешне они могут быть оформлены в виде молоточка, судового колокола и т.д.

Электромеханические дверные звонки

Работа электромеханического дверного звонка заключается в следующем. При подаче электрического тока на катушку электромагнита, ударный механизм притягивается к сердечнику, касается металлической пластины, которая служит резонатором звука. В результате слышен звук, громкость которого зависит от величины резонатора.

Преимущества

Длительный срок службы.
Простая установка.
Простое устройство.

Недостатки

Устройство не будет работать без наличия электрического тока в сети.
Отсутствие настройки разных звуков и мелодий.
Однообразный сигнал.

Электронные дверные звонки

Подключение электронных звонков практически не отличается от подключения электромеханических конструкций, но их внутреннее устройство отличается наличием электронной начинки. Звук раздается не от удара о металлическую пластину, а из громкоговорителя. Такие звонки оснащены регуляторами громкости и настройкой изменения вида мелодии.

Электронные дверные звонки разделяют на два вида:

Проводные. Это обычные простые звонки, действующие от нажатия кнопки, которая замыкает электрическую цепь. Такие дверные звонки ставили в советское время на двери всех квартир. Сегодня проводные звонки имеют уже измененную конструкцию. В него встроены различные мелодии, или звуки из популярных фильмов. Такие модели звонков являются наиболее надежными, они подходят для многих дверей.Преимущества: работают в любых условиях, надежная и простая конструкция.Недостатки: невозможность работы при отсутствии электричества, необходимость протяжки проводов, сверления отверстий в стене.
Беспроводные. Такие конструкции удобны для установки в частных домах. Пришедшие гости стоят не возле двери дома, а около дворовой калитки, расположенной на некотором удалении от дома. Для установки беспроводных звонков не требуется протяжка проводов от ворот до дома. При нажатии на кнопку сигнал передается по радиоволнам на звонок, расположенный в доме. Различные модели способны работать на разном удалении кнопки от основного блока, но не более, чем на 100 метров. Беспроводные звонки изготавливают в двух вариантах: на батарейках или на аккумуляторах. Для них не требуется наличие бытовой сети 220 вольт, поэтому их устанавливают там, где нет электроэнергии, например, в доме лесника или лесной хижине. Преимущества: способны функционировать при отсутствии бытовой электрической сети, имеют герметичный корпус без выхода каких-либо проводов, что предотвращает проникновение воды. Установка беспроводных звонков простая, не требующая протяжки проводов.Недостатки: при значительном удалении и наличии металлических или бетонных преград между кнопкой и сигнальным блоком ухудшается его функционирование. Работа на морозе может способствовать выходу беспроводного звонка из строя.

Видеозвонки

В настоящее время дверной звонок с видеокамерой является распространенным вариантом, вытесняющим простые электрические конструкции.

Преимущества дверных видеозвонков:

Установку видеозвонка можно выполнять в любых местах: на калитке, на двери квартиры, на офисной двери. Видеозвонок снабжен устройством, позволяющим переговариваться, поэтому хозяину нет необходимости выходить из дома и открывать калитку.
Удобно пользоваться в квартире, нет необходимости сверлить дверь и делать дверной глазок, так как на экране видно изображение человека, с которым можно разговаривать.
Видеозвонки удобны для удаленного применения. В комплекте имеется скрытая камера, способная записать изображение и звук. Такую модель звонка нет необходимости подключать к бытовой сети, она способна работать от аккумуляторов или батареек.
Дополнительной функцией видеозвонка является возможность дистанционного открывания дверного электрического замка. В более дорогостоящих моделях имеется функция видеофиксации, инфракрасные диоды для ночной подсветки и записи видео, а также функция автоответчика.
Возможность регулировки громкости мелодии и разговоров.
Существуют модели видеозвонков, которые дают возможность разговора с хозяином, находящимся не дома, а совершенно в другом месте. Эту функцию обеспечивают IP устройства, встроенные в корпус звонка.

В комплект видеозвонков входит: канал связи, устройство автономного питания, вызывающая панель в защитном исполнении, предохраняющем от действий вандалов. Изображение может выводиться на телевизор или компьютер.

Кроме качества изготовления и количества функций фирмы изготовители стали улучшать внешнее оформление дверных звонков. Раньше корпус изготавливали в виде обычной пластмассовой коробки, которую при установке прятали, чтобы ее никто не видел. Сегодня корпус дверного звонка является частью интерьера прихожей, может иметь разную форму и красивый цвет.

Подключение беспроводных звонков

Проще всего выполнить подключение беспроводного дверного звонка, так как нет необходимости в протяжке проводов. Питание беспроводных вариантов звонков чаще всего от батареек или аккумуляторов.

Весь процесс установки заключается в фиксации основного блока и кнопки на стене или другой поверхности. Кнопку можно приклеить на клей или двухсторонний скотч, либо закрепить на саморезы, в зависимости от типа поверхности.

Сигнальный блок дверного звонка можно зафиксировать на стене по аналогии с кнопкой, а можно просто установить сверху на шкаф. Некоторые комплекты беспроводных звонков включают кнопку, работающую от батареек, а главный блок, действующий от бытовой сети. В таком случае тоже нет больших сложностей. В этом случае сигнальный блок просто вставляют в розетку.

Кнопку рекомендуется устанавливать на высоте не выше 1,5 метра, так как это наиболее комфортная высота для ее использования.

Подключение проводных звонков

Значительно сложнее выполнить подключение проводного электрического звонка к питанию 220 В. При этом подключение выполняется по аналогии с выключателем света. Через кнопку подключают фазу, а ноль подходит непосредственно к основному блоку. На схеме показана разводка проводов.

Если вы недавно получили новую квартиру в новом доме и хотите установить входной звонок, то рекомендуется следовать определенному порядку:

Подобрать оптимальные места для установки основного блока и кнопки.
Обесточить сеть, выключив автоматы ввода питания в распределительном щите.
Просверлить отверстие в стене для протяжки проводов, соединяющих кнопку с основным блоком. При этом следует соблюдать осторожность, чтобы не попасть на другие провода в стене.
От отверстия следует провести штробы к месту подключения звонка и кнопки. Если использовать для проводов кабель-каналы, то штробы в стенах делать нет необходимости.
Закрепить кнопку и основной блок на запланированных местах стен.
Снять переднюю крышку основного блока и кнопки для доступа к клеммам.
Подключить нулевой провод на основной блок.
Соединить фазу основного блока с кнопкой.
Подключить фазу от кнопки к фазной клемме распределительного щита.
При наличии в квартире контура заземления, и в звонке соответствующей клеммы, необходимо выполнить заземление звонка.
Визуально проверить правильность соединения проводов, сравнив со схемой, закрыть крышки сигнального блока и кнопки.
Подать питание, включив автоматы в распределительном щите.
Проверить работу звонка нажатием кнопки.

Как выбирать дверные звонки

Приобретать дверные звонки следует в специализированных торговых точках по продаже электротоваров. Нежелательно делать покупку в хозяйственном магазине.
Стоимость устройства может колебаться в широких пределах, и зависит от числа функций, габаритных размеров, максимальной дальности действия, внешнего оформления.
В больших зданиях необходимо устанавливать звонки с более громкой мелодией.
При приобретении необходимо проверить вид используемых гальванических элементов. Если они нестандартного размера, то впоследствии будет трудно найти такие же батарейки для их замены. Лучше всего, если питание осуществляется от аккумуляторов, так как их можно заряжать.
Простота установки является важным фактором при выборе устройства. Наиболее простым креплением считается двухсторонний скотч.
Приятная мелодия звучания также играет важную роль, так как в течение длительного времени неприятная мелодия будет надоедать. Если в продаже есть дверные звонки с разными мелодиями, или с набором мелодий, то лучше подобрать оптимальный для вас вариант.
Оформление корпуса дверного звонка должно быть совместимым с интерьером помещения. Функция подсветки кнопки даст возможность быстро ее находить в темноте на калитке, или на темной двери квартиры на лестничной клетке.
Лучше всего подбирать модель дверного звонка, для которого дается гарантия, оформленная соответствующими документами.

Большой выбор моделей дает возможность выбрать дистанционный или проводной звонок по внешнему оформлению комнаты. Это может быть маленький простой корпус, или имитация птичьего гнезда. Существуют также дверные звонки с возможностью записи мелодий и звуков. Беспроводной звонок удобнее использовать в загородных домах на калитках, когда проблематично прокладывать провода. Но при этом следует учесть возможные препятствия, которые могут ослабить радиосигнал.

выбираем проводные модели с кнопкой, их устройство и схема подключения

Установка электрического дверного звонка позволяет решить множество проблем, связанных с подачей звуковых сигналов непосредственно в жилое помещение. Именно этот вид звонка может иметь самое разное исполнение: различаются и сами звуки, и уровень громкости. В данной статье мы поближе познакомимся с электрическими дверными звонками на 220 В.

Особенности

Электрические дверные звонки очень популярны. Они встречаются часто, и такими деталями сегодня никого не удивишь. Люди отдают предпочтение современным дверным звонкам, передающим хорошо улавливаемые, но не раздражающие звуки излишней громкости.

Устройство современного электрического звонка на 220 В включает в себя такие важные составляющие:

электрический магнит;
молоточек;
якорь;
непосредственно сам звонок или специальные чашечки;
все необходимые для работы звонка контакты;
пружинки;
кнопки;
батарейки или детали, ответственные за подачу электричества.

Основной функциональный элемент, который входит в состав качественного электрозвонка на 220 В и одновременно с этим запускает его работу – это особый электрический магнит. За счет его присутствия в устройстве изделия происходит подача сигнала.

Принцип работы рассматриваемой детали для двери базируется на близком нахождении электромагнита к специальному якорю, в составе которого присутствуют твердая электрическая пластинка и молоточек. Возле якоря находится нужный подвижный контакт, сделанный из латуни. Если нет электричества на верхней части электромагнита, контакт жмется к винтовой зоне, что соединяется только с одной клеммой. Вторая же клемма встречается с катушкой магнита, а другая ее часть соединяется с якорем.

Во время нажима на кнопку звонка осуществляется замыкание цепи, в катушке фиксируется якорь, и он неизбежно притянется к полюсу за счет электромагнита.

После этого настает момент ударения молотком по поверхности особой чашки звонка. Кроме того, латунный контакт провоцирует размыкание цепи, уходя от винтовой детали. Отправка тока по катушке электромагнита останавливается, электромагнит перестает притягивать к себе якорь.

Благодаря пружинной детали якорь может отодвинуться от полюса электромагнита, а латунный контакт вновь приближается и жмется к винтовой поверхности, замыкая цепь. Ток вновь пробегает сквозь катушку, молоточек сигнализирует об этом, и весь путь дублируется повторно вплоть до той секунды, пока пользователь не прекратит жать на кнопку звонка.

Наиболее важная задача магнита в устройстве звонка заключается в самоотключении устройства. За счет его наличия осуществляется замыкание и размыкание электрической цепи.

В подключении современного электрического звонка для двери нет ничего сверхсложного и страшного. Есть возможность подключить эту деталь как проводным, так и беспроводным путем. В самой конструкции звонка может присутствовать только 1 или 2 кнопки.

Чтобы подключить эти элементы, не понадобятся профессиональные и дорогостоящие инструменты.

Разновидности

Существует несколько видов электрозвонков на 220 В. Познакомимся с ними поближе.

Проводные. Это классические модели. В них внутренние блоки соединяются при помощи проводов. В момент нажатия на кнопку питание отправляется на внутренний блок – он и выдает звуковой сигнал. Мелодии проводных звонков бывают разными, часто они идут с регулировкой продолжительности и уровня громкости.
Беспроводные. Работа этих вариантов основывается на передаче радиосигналов. Приемники часто ставят во внутреннем блоке, а передатчик – в самой клавише. Сигнал может быть цифровым или аналоговым. Цифровые экземпляры являются более надежными и практичными в работе.
Электромеханический. Усовершенствованный механический дверной звонок. Его устройство очень простое: кнопка, подающая сигнал, которая выносится за пределы жилища, резонатор, устанавливаемый в самом жилом помещении, а также электрокабель, связывающий все составляющие устройства.

Электрические модели звонков для входной двери разделяются и по количеству кнопок. Их может быть 2 или 1.

Разные виды подключаются по-разному.

Критерии выбора

Подбирая звонок на 220 В для входной двери, следует уделять внимание следующим критериям.

Вид дверного звонка. Перед тем как посещать магазин, определитесь, какой именно дверной электрозвонок вы хотите для себя найти: проводной или беспроводной. Точно зная, какой именно вариант подойдет больше всего, вы сэкономите много времени и не купите вещь, которая покажется вам совершенно неудобной в эксплуатации.

Мелодия звонка. Стандартные варианты, известные с давних времен, чаще всего издают резкие, раздражающие звуки. И сегодня их можно встретить в продаже, они стоят дешево. Лучше брать более спокойные или варианты с выбором нескольких мелодий.
Дизайн. Для квартиры лучше брать звонок с не очень большой кнопкой. Основной блок должен вписываться в домашний интерьер. В продаже можно встретить варианты с блоками, имитирующими поверхность дерева, камня и прочих материалов.
Расстояние от калитки до дома – это то, что надо учитывать, выбирая беспроводной звонок. Сама клавиша и аппарат должны хорошо взаимодействовать друг с другом.
Магазин. Покупайте вещи только в специализированных торговых точках с хорошей репутацией. С рук, на рынке или в хозяйственном магазине электрозвонки брать не рекомендуется.

Как подключить?

Чтобы произвести подключение электрозвонка, понадобятся:

электродрель или перфоратор;
отвертка с индикацией;
плоскогубцы;
отвертки с тонким жалом;
кусачки.

Чтобы подсоединить дверной звонок, приготовьте кабель с 2 жилами (сечение от 0,5 до 0,7 кв. мм).

В идеале последние должны быть сделаны из того же материала, что и остальная проводка в жилище.

Схема подключения дверного электрического звоночка будет такой.

Отключите питание электросети для обеспечения безопасности всех проводимых работ.
От распределительной коробки протяните кабель до самого звонка и клавиши. С этой целью при помощи светового индикатора в коробке найдите провода, что подают электричество. Определите, где нулевой, а где фазный провод.
Проведите соединение проводов, исходя из предыдущих показателей.
В перекрытии или проеме двери высверлите отверстие для выведения провода и его дальнейшего подключения к самой клавише рассматриваемого элемента.
Используя клеммы, соедините клавишу звонка с проводом, зафиксируйте около дверного полотна на стене.
Ко второму концу провода подсоедините 2 клеммы, расположенные на верхней части батарей. Если последние находятся во внутренней части корпуса, потребуется провести кабель от распределителя к кнопке, а потом соединить их между собой. Затем нужно будет аккуратно поделить кабель на 2 жилы. И первую, и вторую потребуется подключить на конкретную клемму.
Когда в трансформаторном корпусе имеет место понижающее напряжение, проведите его подключение к распределительной коробке и клеммам, соответствующим конкретным видам напряжения.
Завершив все перечисленные работы, понадобится проверить исправность работы всей установленной системы.

Самостоятельно подключая дверной электрический звонок, не следует торопиться. Действуйте аккуратно, не спеша.

Не забудьте отключить питание электросети – пренебрегать этим этапом нельзя ни в коем случае.

О том, как сделать классический звонок для входной двери из старого домашнего телефона, вы можете узнать ниже.

инструкция со схемой и видео

Дверные звонки — специальные устройства, подающие при нажатии на кнопку звуковой или световой сигнал. Самые первые дверные устройства имели механический и электромеханический принцип действия. Правила, определяющие как подключить звонок в квартире, обусловлены видом изделия и степенью сложности системы.

Типы дверных звонков

В настоящее время чаще всего устанавливаются электронные дверные звонки, звук которых после нажатия кнопки издаётся встроенным динамиком. Такие современные устройства позволяют регулировать громкость звучания, а также изменять мелодию. В зависимости от типа питания все электронные звонки представлены проводными и беспроводными (автономными) моделями.

Беспроводной

Беспроводные звонки работают от батареек или аккумуляторов

Беспроводные дверные звонки, как правило, функционируют от элементов питания — батареек, но ряд моделей относится к категории аккумуляторных. При этом расстояние от кнопки до корпуса устройства не должно превышать определённого количества метров (чаще всего производителем указывается 100 метров). Кроме этого, важно минимизировать число преград, возникающих между корпусом и кнопкой.

Принцип действия такого прибора основан на передаче радиоволн устройству, расположенному в квартире. Модели срабатывают в результате нажатия на кнопку. Преимущества беспроводных звонков представлены: способностью прибора функционировать, если наблюдаются частые перебои электропитания или полностью отсутствует бытовая электрическая сеть, наличием герметичного корпуса без проводов, простотой самостоятельной установки без привлечения специалистов-электриков.

К минусам таких устройств можно отнести ухудшение качества работы при слишком большом удалении кнопки от сигнального корпуса или наличии преград из металла и бетона. В условиях резко отрицательного температурного режима зимой может отмечаться выход беспроводных моделей из строя.

Проводной электрический

Проводной дверной звонок в квартире установить легче, чем в частном доме

Современные проводные модели относятся к категории стандартных устройств, принцип действия которых базируется на замыкании электрической цепи и подаче звукового сигнала в результате нажатия на кнопку. Модернизация проводных моделей позволила устанавливать в качестве звукового сигнала любимые мелодии или цитаты из популярных кинофильмов.

Преимущества проводных моделей представлены сохранением работоспособности в любых условиях эксплуатации, а также достаточно простой и надёжной конструкцией, редко выходящей из строя при соблюдении технологии подключения. Недостатки таких звонков заключаются в необходимости обеспечить электропитание, в протягивании проводов через стены с учётом требований установки энергозависимых электроприборов.

Как подключить звонок в квартире

Помимо функциональности и качественных характеристик, современными производителями уделяется большое внимание дизайну дверных проводных и беспроводных звонков. Корпус такого устройства может быть выполнен в любой цветовой гамме, конфигурации и форме. Далее, рассмотрим, как подсоединить звонок в квартире (+схема и видео).

Беспроводной

Самостоятельное подключение беспроводных моделей не вызывает сложностей даже при отсутствии навыков работы с электропроводкой.

Выполнить осмотр комплектации устройства. Современные модели очень часто комплектуются дополнительными модулями: домофонами, видеоглазками, датчиками движения.
Выбрать оптимальное место для монтажа прибора. Если сигнальный блок устройства является энергозависимым, то необходимо обеспечить доступ к электросети.
Оптимальным вариантом для установки звонка будет ближайшая к двери стена
Распаковать все комплектующие беспроводного звонка. На этом этапе нужно убедиться в отсутствии повреждений всех частей прибора.
Выполнить разметку и высверлить отверстия для дюбелей, при помощи которых будет фиксироваться кнопка. И также для закрепления кнопки может использоваться клеящий состав или двухсторонний скотч.
Для фиксации кнопки можно использовать двусторонний скотч
Установить кнопку при помощи саморезов, скотча или клея.
Выполнить разметку, высверлить отверстия и зафиксировать сигнальный блок. Некоторые модели не предусматривают установку на стене, поэтому блок может располагаться на тумбе или полочке в квартире.
Для крепления сигнального блока высверлить в стене отверстия
На заключительном этапе в прибор вставляются элементы питания, после чего проверяется работоспособность всей системы.

Видео: обзор и использование беспроводного звонка

Электрический

Выполнить самостоятельное подсоединение электрического проводного звонка несколько сложнее, чем установить беспроводные модели. В этом случае монтаж предполагает подключение фазы через кнопку, а ноля — через сигнальный блок в соответствии со стандартной схемой подсоединения.

Стандардная схема подсоединения проводного звонка

Выбрать наиболее подходящее место для монтажа кнопки и установки основного сигнального блока.
Процесс установки проводновного звонка несколько сложнее беспроводных устройств
Отключить все вводные автоматы, расположенные в распределительном электрощитке.
Высверлить отверстие в стене под прокладку кабеля, соединяющего все элементы электрической цепи.
От высверленного отверстия провести штробы до места монтажа кнопки и установки сигнального блока. Допускается заменить традиционное штробление проведением открытой проводки внутри специальных кабель-каналов.
Снять переднюю крышку устройства и зафиксировать все элементы на стенах, что позволит получить доступ к внутренней части прибора для выполнения клеммного подключения проводов.
Крышку снять леко, так как на нижней части основания находится специальный зацеп
Выполнить прямое подключение ноля к основному сигнальному блоку.
Подсоединить фазную часть кнопки к фазе прибора.
Выполнить подключение фазы от дверного звонка на соответствующую клемму внутри распределительной коробки.

В обязательном порядке необходимо произвести заземление дверного звонка, что обеспечит безопасную эксплуатацию дверного звонка. После завершения установки нужно убедиться в правильности подключения, после чего включить автоматы в электрощитке и проверить работоспособность устройства.

Видео: схема подключения электрического звонка

Чтобы дверной звонок сохранил корректную работу на протяжении всего периода эксплуатации, необходимо не только подобрать наиболее подходящую модель и правильно осуществить подключение, но и грамотно выбрать место установки. Устройство не следует монтировать вблизи к отопительным приборам и источникам открытого огня, а уличная кнопка обязательно должна быть надёжно защищена от атмосферных осадков.

Оцените статью: Поделитесь с друзьями!

Как подключить звонок в квартире, на улице, проводной, беспроводной

Установка и замена дверного звонка — на самая сложная задача. Если вы умеете хоть немного работать с электрикой, у вас получится. Далее речь пойдет о том, как подключить звонок в квартире, доме — проводной и беспроводной.

Содержание статьи

Типы квартирных звонков

Электрические квартирные звонки по способу подключения бывают двух типов — проводные и беспроводные. Проводные подключаются к сети 220 В, есть модели, работающие от пониженного напряжения 12 В. Названы проводными потому, что кнопка звонка и внутренний блок должны соединяться проводами.

Проводные звонки — кнопка и внутренний блок должны соединяться проводами

В беспроводных электрозвонках кнопка и внутренний блок физически не связаны. В них установлены миниатюрный передатчик (в кнопке) и приемник (во внутреннем блоке). Связываются они между собой на какой-то частоте. Есть два типа питания беспроводных звонков:

Внутренний блок и кнопка работают от батареек.
Кнопка питается от батареек, внутренний блок — от сети 220 В. Причем есть два способа реализации внутренних блоков: со стандартным подключением к выводам проводами и с установкой в розетку. В последнем варианте на корпусе имеется обычная электрическая вилка. В этом случае подключить звонок в квартире и доме очень просто: надо внутренний блок установить в розетку, кнопку прикрутить на входе/калитке и вставить батарейку.

Беспроводные звонки с подключением внутреннего блока через розетку

Как уже говорили, в беспроводном варианте кнопка и электрозвонок «общаются» между собой посредством сигналов. Сигналы могут передаваться в аналоговом виде или в цифровом. Более надежная передача сигнала в цифровом формате — меньше подвержено искажениям. К тому же такие модели имеют возможность менять канал, по которому происходит прием/передача. При передаче аналогового сигнала такой возможности нет. Чем это плохо? Радиус действия звонков — 100 м и больше. И если в этой зоне есть какое-то устройство, которое работает на той же частоте (звонок или другое), ваш приемник может ловить его сигналы. В этом случае бывают ложные срабатывания.

Еще дверные звонки разделяют не квартирные и уличные. Отличаются они тем, что для тех, которые устанавливаются на улицу, кнопки делают герметичными и пылезащищенными. Кроме того их рекомендуется устанавливать под небольшой козырек — меньше будет проблем.

Подключение проводных электрических звонков

Как уже говорили раньше, проводные дверные звонки отличаются тем, что кнопка и внутренний блок должны соединятся проводами. Схема подключения через распределительную коробку на фото ниже.

Схема подключения электрического дверного звонка

На кнопку заводится фазный провод, со второй клеммы звонка он идет на один из проводов внутреннего блока. На второй оставшимся свободным провод подключаем «ноль» (при соблюдении цветовой маркировки он обычно синего или голубого цвета) распределительной коробки. Если внутреннем блоке есть клемма для подключения заземления, к ней подключают проводник желто-зеленого цвета, который также должен идти от распределительной коробки. Если такой клеммы нет, а проводник есть, его изолируют.

Сложность подключения квартирного звонка заключается в том, что провода необходимо провести через стену. Иногда это слишком неудобно, тогда отверстие делают возле дверной рамы.

Если это подключение кажется вам слишком сложным, поищите модели проводных звонков с внутренним блоком, который вставляется в розетку. Есть и такие. Пример на фото.

Проводной звонок на 220 В с подключением в розетку Volsten DB-951

Как подключить звонок в квартире если он имеет электровилку, знают все. В этом случае надо будет только протянуть провод, соединяющий два блока, через стену. Для этого его надо будет отсоединить от одной из частей, протянуть через подготовленное отверстие, затем подключить провода на место.

Подключение и питание беспроводных звонков

Сначала речь пойдет о тех моделях, внутренние блоки которых подключаются к сети 220 В. Если на корпусе есть вилка, вы точно знаете что делать. Если вилки нет, но есть два провода, к ним подключаете два провода, которые идут из распаечной коробки. Если проводов три, желто-зеленый изолируете, а подключаете синий и второй (может быть коричневый, красный, черный, белый и т.д., но точно не зеленый и не желто-зеленый).

Дизайн может быть самый разный

Если оба блока питаются от батареек

С тем, как подключить звонок в квартире или доме если оба блока которого питаются от батареек, проблем нет. Просто в подходящем месте в доме вбиваете гвоздь или закручиваете шуруп, на который крепите внутренний блок, ставите батарейки. Аналогично поступаете с кнопкой, но ее монтируете снаружи — возле двери или калитки. Для того чтобы закрепить кнопку корпус надо открыть (могут быть небольшие шурупы, но обычно надо просто поддеть корпус отверткой).

На задней стенке есть несколько отверстий под крепеж. Крепите заднюю крышку на саморезы или дюбеля (зависит от материала), потом устанавливаете батарейки и закрываете крышку. На этом подключение беспроводного звонка завершено.

Примерно так будет выглядеть беспроводная кнопка для звонка в разобранном состоянии

Как обеспечить питание беспроводной кнопки в морозы

Беспроводные звонки всем хороши, кроме того, что зимой могут возникнуть проблемы: некоторые типы батареек замерзают и перестают работать. Их приходится менять раз в 10-15 дней. Очень неудобно, так как сложно бывает понять, что звонок перестал работать из-за севшей батарейки. Избавиться от этой ситуации можно следующими путями:

Использовать литиевые батарейки. Они морозов не боятся — работать могут без проблем до температуры -30°C.
Но батарейки этого типа на 9 В или 12 В найти просто нереально. Их почти нет в продаже. Выходы:
- Искать дверные звонки с кнопками, в которых стоят батарейки АА или ААА. Такие литиевые есть.
- В какой-то герметичной емкости соединить несколько батареек меньшего номинала, чтобы на выходе они давали искомое напряжение. Эту емкость закрепить с внутренней стороны забора, вывести провода и подать питание на кнопку.
  Зимой важно обеспечить электропитание
- Найти свинцово-кислотный аккумулятор, который выдает подходящее напряжение. Их можно искать в фирмах, занимающихся охранной сигнализацией. Там они не боятся морозов, есть разных номиналов.
Поставить батарейки в доме, к кнопке дотянуть провода.

Доработав систему любым из предложенных способов, проблем с электропитанием кнопки звонка на улице у вас будет значительно меньше. Теперь вы знаете не только как подключить звонок в квартире и на улице, но и как обеспечить его работу в морозы.

Нестандартная комплектация

В некоторых случаях требуется наличие двух кнопок или двух блоков со звонками. Если нужны две кнопки, их подключают параллельно.

Как к одному дверному звонку подключить две кнопки

На практике это значит, что фаза приходит на первую кнопку, и к этому же контакту подключается провод, который идет на вторую кнопку. Со второго контакта кнопки №2 проводник заходит на свободный контакт кнопки №1, а потом идет на дверной звонок.

Провод, соединяющий две кнопки желательно найти того же цвета, что и приходит с распределительной коробки. Можно и другого, но не синего и не желто-зеленого. Все, вы знаете как подключить звонок в квартире с двумя кнопками.

В других ситуациях надо подключить два звонка. Это часто необходимо при установке электрозвонка в частном доме. Например, один в доме, второй на улице или на разных этажах, в двух разных крыльях дома, в летней кухне. В общем, вариантов много.

Среди беспроводных дверных звонков есть такие комплекты — в двумя звонками и они настроены на одну частоту, так что нужна просто их установка в нужных местах. С проводными придется возится — тянуть провода. В данном случае параллельно подключаются звонки.

как подключить звонок в квартире ил доме с двумя звонками

Электрическое соединение происходит по аналогии с описанным выше. Фаза с кнопки поступает на один звонок, с него идет на второй. На свободные контакты одного и другого звонка подключают нейтральный провод от распредкоробки.

устройство и назначение, советы по монтажу и схема подключения

На чтение 7 мин. Просмотров 122 Опубликовано 15.08.2019 Обновлено 01.08.2019

Электрический звонок широко применяется посторонними лицами при необходимости попадания в дома и на другие объекты. С их помощью удается передавать звуковой сигнал на значительные расстояния. Для формирования вызова в современных устройствах используется электронная схема, построенная либо на полупроводниковых элементах (транзисторах), либо на современных микросхемах.

Устройство и принцип действия

Устройство домашнего звонка

Звонок дверной электрический устроен предельно просто и состоит из ограниченного числа деталей. Его конструкция содержит следующие обязательные узлы и компоненты:

вызывная кнопка, вынесенная к входной двери, обычно она крепится на косяке сбоку;
блок формирования вызывного сигнала, расположенный внутри обслуживаемого объекта: подъезда многоквартирного дома или квартиры;
комплект проводов, используемый для соединения этих узлов и обеспечивающий их совместную работу.

В современных моделях электронных звонков, называемых беспроводными, вместо линейных кабелей используется радиоканал, то есть вызывной сигнал передается по эфиру.

Принцип работы дверных звонков проводного типа основан на активации электромеханического механизма или электронной схемы, на которые при нажатии кнопки подается сетевое напряжение 220 Вольт. Под его воздействием внутри исполнительного устройства происходят изменения, вызывающие формирование вызывного сигнала. В первом случае срабатывает электромагнитное реле, приводящее в действие вибрирующий молоточек, периодически ударяющий по бронзовым чашечкам.

В электронных моделях после подачи напряжения и его понижения до приемлемого уровня в схеме формируется электронный сигнал, поступающий на акустический преобразователь (динамик). Для беспроводных вызывных устройств тот же процесс повторяется в точности, за исключением того, что управляющий сигнал передается по радиоканалу.

Виды звонков

По принципу формирования вызывного сигнала звонок проводной может иметь следующие исполнения:

электромеханические вызывные устройства;
электронные звонки.

Устройства электронного типа могут иметь вынесенный на лицевую панель регулятор громкости, позволяющий изменять уровень сигнала, поступающего на встроенный динамик.

Электронный звонок

Отличия в работе электронных и электромеханических образцов проявляются в различных механизмах преобразования и подачи вызывного сигнала. Помимо этого, по способу передачи информационной посылки электронные звонки делятся на проводные устройства и их беспроводные аналоги (радиоуправляемые модели). По виду сигнала, предоставляющему пользователю информацию о вызове, они могут быть звуковыми или визуальными (под последней категорией понимаются видео-регистраторы). По месту своего размещения все существующие модели электрических вызывных устройств делятся на уличные и внутриквартирные звонки.

Анализ разновидностей звонковых механизмов и критерии выбора

Модуль для воспроизведения звучания мелодии

Звонки электромеханические дверные с ударным механизмом давно устарели и встречаются сегодня разве что у пенсионеров и в сельской местности. На смену им пришли электронные аналоги, в которых не имеется ни одного механического узла. Звонок в квартиру проводной электронного типа изготавливается в виде монтажной платы, на которой размещены элементы генераторной схемы на транзисторах, способные воспроизводить звук через динамик.

Иногда формирователь вызывного сигнала собирается на основе специализированного «музыкального» чипа, формирующего несколько мелодий. Эти звонки более предпочтительны, чем устаревшая электромеханическая модель, но в свою очередь уступают по удобству пользования радиоуправляемым аналогам. На монтаж такого изделия потребуется намного меньше времени, поскольку в этом ситуации нет необходимости в прокладке электрических проводов. Однако за все эти преимущества приходится расплачиваться высокой стоимостью беспроводных устройств.

Что важно учитывать при выборе

Таблица степеней защиты

Выбрать хороший и надежный в работе электрический проводной звонок в квартиру удается лишь после того как взвешены все «за» и «против» рассмотренных вариантов. Если нужен недорогой и простой в эксплуатации прибор, лучше всего выбрать обычный электрический звонок с электронной схемой, формирующей несколько мелодий. В ситуации, когда возиться с проводкой нет желания или ее невозможно проложить и вместе с тем вопрос расходов не беспокоит пользователя, наиболее подходящим вариантом считается радиоуправляемое устройство.

При выборе беспроводного или проводного электрического звонка в квартиру также важно учесть место установки вызывной кнопки: на улице или в подъезде. В первом случае она должна иметь высокую степень защиты от разрушающих факторов, определяемую техническим показателем IP (чем выше – тем лучше). Он характеризует уровень ее герметичности, препятствующей проникновению внутрь пыли и влаги.

В комплект изделий, устанавливаемых внутри помещений, может входить вызывное устройство, имеющее обычное исполнение с IP 20-44, например.

Особенности монтажа

Индикаторная отвертка

Порядок установки элементов вызывного устройства зависит от его модификации и комплектации, которые рассматриваются для каждого варианта отдельно. В любом случае перед началом работ потребуется подготовить следующий инструмент:

индикаторную отвертку;
отвертку обыкновенную;
бокорезы – необходимы для откусывания проводника нужной длины.

Из материалов нужно подготовить миниатюрные переходные колодки со шлицами под отвертку и два куска проводки необходимой длины.

Монтаж проводного устройства

Установка корпуса дверного электрозвонка Zamel bim Bam

Звонки на дверь проводного типа устанавливаются по месту своей работы в следующей последовательности:

Нужно обесточить квартиру, выключив вводный автомат.
Берется коробка с электронной схемой, от которой выводятся наружу два белых проводника, и навешивается на ввернутые в стенку шурупы.
Необходимо один конец провода посредством миниатюрной переходной колодки соединить с жилой коричневого цвета, подведенной от фазной клеммы вводного щита или распредкоробки.
Второй конец с помощью такой же колодки соединяется с длинным отрезком провода, проложенного вдоль стены до вызывной кнопки, и подсоединяется к одной из ее клемм.
После этого от второго кнопочного контакта такой же проводник прокладывается рядом с первым до нулевой клеммы распредкоробки или щита.

На завершающем этапе работ останется включить вводный автомат и проверить звонок на работоспособность

При проверке цепочки прохождения сигнала нужно действовать осторожно, постоянно помня о том, что при ненажатой кнопке одна из ее клемм оказывается под напряжением 220 Вольт. Проверить его отсутствие или наличие можно с помощью приготовленной ранее индикаторной отвертки.

Беспроводное устройство

Беспроводной звонок с двумя кнопками

В случае беспроводного устройства операции по его монтажу выглядят так:

На выбранном месте в квартире на стене крепится коробка с приемником, работающим от установленной в него ранее батарейки.
На косяке входной двери фиксируется оформленный в виде панельки с кнопкой передатчик сигнала, также нуждающийся во встроенном элементе питания.
Для тестирования устройства вызова следует нажать на кнопку звонка и прослушать звуковой сигнал.
При наличии регулировки громкости нужно убедиться в том, что она работает исправно.

Если приемное устройство питается от электросети, следует подсоединить его выводы согласно цветной маркировке: красную или коричневую жилу – к фазному контакту в распредкоробке, а синюю – к нулевой клемме.

Если приемник по какой-то причине не функционирует, нужно еще раз переставить батарейки на случай, если в месте их подсоединения оказался плохой контакт.

Выключать электричество при подключении батарейного беспроводного звонка не требуется, поскольку оно не используется.

Схемы подключения и полезные советы

Схема подключения дверного звонка

В одном из вариантов подключения дверного звонка предусматривается использование двух кнопок, расположенных на некотором удалении одна от другой. Обычно это делается в частных домах, где вход в жилище по ряду причин находится в разных местах. Звонок квартирный электрический проводной с двумя кнопками монтируется по более сложной схеме. Чтобы при нажатии каждой из них срабатывало одно и тоже исполнительное устройство, вызывные цепи соединяются в параллель.

Существуют схемы звонков, в которых на панели исполнительного устройства предусмотрена лампочка подсветки, дублирующая вызов для людей с плохим слухом. Чтобы снизить опасность поражения электрическим током, в современные электронные модели встраивается трансформатор, к которому подводится 220 Вольт. С его выхода безопасное напряжение (12-36 Вольт) поступает в линию питания вызывной кнопки.

При монтаже устройства вызова рекомендуется придерживаться следующих правил:

проводники монтируются по возможности скрытно, что исключает возможность случайного повреждения изоляции и поражение человека напряжением 220 Вольт;
корпус звонка с регулировкой вызова крепится на стенке на уровне глаз;
при выборе места для него учитываются особенности конкретного объекта, включая наличие поблизости распределительного щита.

При выборе беспроводного звонка важно помнить о постоянном контроле состояния батареек, которые со временем разряжаются.

Как подключить электрический дверной звонок в квартире

Блок: 1/5 | Кол-во символов: 222
Источник: https://stroychik.ru/elektrika/podklyuchenie-dvernogo-vzonka

Принцип функционирования

Разобравшись в этом, несложно понять, как подключить звонок. Он состоит из магнитной системы с контактной группой. При подаче напряжения нажатием кнопки (цепь замыкается) якорь притягивается к сердечнику. Находящийся на конце подвижного контакта молоточек, периодически ударяя по металлической чашечке, инициирует появление звуковых волн.

Следовательно, подключение звонка всегда производится так, чтобы по обмотке его магнитной системы при замкнутых контактах кнопки протекал ток.

Примечание

Существует правило, которое касается присоединению к эл/цепям любых технических устройств. Элемент управления схемы (в данном случае, кнопка дверного или иного звонка) всегда включается только в фазу или плюсовой провод источника питания. Это необходимо для того, чтобы в исходном положении (по умолчанию) «изделие» было обесточено. Это один из пунктов эл/безопасности.

Получается, ничего особенного. Любая схема подключения дверного звонка (а разработать ее несложно и самостоятельно) основана на этом принципе. И независимо от того, какое приобретено сигнальное устройство, как проложены провода, ничего не меняется. Если же речь идет о беспроводной модификации, и того проще. Здесь не придется думать, как произвести подключение. Главное – при установке элементов питания не перепутать их полюса («+» и «–»).

Блок: 2/3 | Кол-во символов: 1333
Источник: https://BestDoor.guru/montazh/podklyuchenie-dvernogo-zvonka.html

Типы квартирных звонков

Проводные звонки — кнопка и внутренний блок должны соединяться проводами

Внутренний блок и кнопка работают от батареек.
Кнопка питается от батареек, внутренний блок — от сети 220 В. Причем есть два способа реализации внутренних блоков: со стандартным подключением к выводам проводами и с установкой в розетку. В последнем варианте на корпусе имеется обычная электрическая вилка. В этом случае подключить звонок в квартире и доме очень просто: надо внутренний блок установить в розетку, кнопку прикрутить на входе/калитке и вставить батарейку.

Беспроводные звонки с подключением внутреннего блока через розетку

Блок: 2/5 | Кол-во символов: 2079
Источник: https://stroychik.ru/elektrika/podklyuchenie-dvernogo-vzonka

Виды звонков, как определиться с выбором

Ранее потребители имели ограниченный выбор устройств, в основном он сводился к нескольким видам моделей, работающих от напряжения 220 вольт. На данный момент производители предлагают современные радиоуправляемые беспроводные модели, которые можно установить без подсоединения к электросети.

Основные виды:

Электромеханический звонок, работающий от напряжения 220 В.
Беспроводные сигнальные радиоуправляемые системы, работающие от сети или батареек.
Звонок со встроенной видеокамерой. Он может быть подключен к стационарной системе электроснабжения либо к автономным источникам питания, аккумуляторам, батарейкам.
Так выглядит звонок со встроенной видеокамерой

Прежде чем решить, какую систему оповещения установить, необходимо ознакомиться с принципом их работы.

Электромеханический звонок

Представляет собой замкнутую электрическую схему с последовательным подключением звонка и кнопка. В тот момент, когда нажимают кнопку, происходит замыкание сети, срабатывает система оповещения.

Радиоуправляемые системы

Кнопка в этом случае служит передатчиком радиосигналов, а в звонок вмонтирован приемник, который реагирует на посланный сигнал, и приводит в действие механизм оповещения.

Подобные системы получают питание от батареек, аккумуляторов либо сети (вставляются в розетку).

Звонок с видеорегистратором

Беспроводные системы с видеокамерой, кроме радиосигнала, передают и видеосигнал (по технологии Wi-Fi). Параллельно с радиосигналом камера считывает изображение, передает его на принимающее устройство, которое выводит его на монитор. У несложных моделей в устройстве встроена карта памяти.

Комплект звонка с видеорегистратором

При ее подключении к компьютеру можно снять информацию, кто вас посещал в момент отсутствия. Представлен довольно широкий модельный ряд подобных устройств.

Анализ преимущества и недостатков систем

Электромеханические звонки

Та как электромеханическое устройство работает от сети, то в момент непредвиденного отключения электричества они перестают работать. Но преимущество в том, что у них нет ограничений по дальности действия. В зависимости от того, как далеко протянут провод, устанавливают звонок. Кнопка от устройства может находиться на довольно большом расстоянии от системы оповещения. Такие системы не нуждаются в замене элементов питания.

Комплект электромеханического звонка

Среди недостатков можно выделить сложный монтаж, в сравнении с беспроводными системами. Особенно в том случае, когда нет предварительно подготовленных выводов для подсоединения.

Беспроводные системы

У наиболее доступных беспроводных систем дальность радио и видеосигналов ограничена, в среднем в пределах 100-120 м. Но преимущество их в том, что они остаются в рабочем режиме, при отключении электропитания. Помехой для их работы могут стать разного рода препятствия, к примеру, бетонные стены. Батарейка может выйти из строя, поэтому лучше всегда иметь комплект в запасе.

Несомненным достоинством этих устройств является то, что они не нуждаются в прокладке трасс. Их легко установить в удобном месте на двухсторонний скотч, соответственно перенести. Не надо пробивать отверстия в стене и штробить ее. Обратите внимание, кнопки систем с камерой рекомендуют приобретать в металлическом кожухе, так как именно они чаще подвергаются разного рода актам бытового вандализму. Второй вариант защиты, устанавливать в подъездах, где есть охрана, консьерж.

Проводной и беспроводной звонок дополнительно комплектуются такими функциями:

С учетом всех этих моментов, определяются с выбором звонка для дома.

Установка и монтаж

Прежде чем приступить к установке дверного звонка в квартире необходимо определиться с местом монтажа на стене. Звонок располагают внутри квартиры, около входной двери сверху.

Он защищен пластиковым, эстетически привлекательным, коробом, поэтому он естественно впишется в интерьер. Кнопку монтируют возле входной двери, таким образом, чтобы до нее могли дотянуться дети (примерно 1,4-1,5 м от пола).

Провод к ней лучше провести от звонка по потолку, так он будет менее заметен. Для вывода провода в стене с помощью перфоратора проделывают сквозное отверстие.

Схема подключения дверного звонка

Необходимые инструменты для монтажа: набор отверток, в том числе с индикатором; плоскогубцы; пассатижи; дрель; кусачки. Комплект звонка: кнопка; электронно-механическое устройство; кабель от сечения, от 0,5 до 1,5 квадрата. Для установки обычного сигнального устройства хватает двужильного провода. Если дополнительно запитывается подсветка нужен 3, 4 жильный кабель.

Комплектация дверного звонка

Основной блок имеет внутри встроенные трансформаторы на понижение напряжении до разных величин, от 3-14 В, в зависимости от модели звонка.

Подключение

Основной блок оборудован с тыльной стороны панелью для крепления. В стене просверливают отверстия для дюбелей, вставляют в них основу, затем шурупами прикручивают звонок. Предварительно с него нужно снять верхний защитный кожух.

Процесс подключения звонка

Подготовительный этап:

Для начала надо установить кнопку звонка. Ее прикручивают к стене.
Затем просверливают в стене отверстие, через которое выводят к кнопке провода.
От отверстия по стене прорезают кабель канал к месту установки кнопки.
Нарезают провод (с запасом), таким образом, чтобы его хватило на расстояние от распредкоробки к звонку, и от нее к кнопке.
Концы кабеля зачищают.

Монтаж электропроводки:

Определяют, используя индикатор, ноль, фазу (загорится индикатор).
Обесточивают помещение, чтобы обеспечить безопасность работ.
Две жилы провода подключают к звонку (ноль и фазу). Если есть в нем три клеммы, то одна из них предназначена для заземления. Оголенные концы провода накручивают на клемник и прижимают болтом.
Второй провод от распредкоробки выводят к звонку (через проделанное отверстие). Прикручивают подобным образом к клеммам кнопки звонка.
Объединяют всю схему.
Провод от звонка, одну жилу (ноль) соединяют с нулем в распредкоробке, вторую бросают на свободную обесточенную клемму.
Далее подсоединяют к коробке провод, идущий от звонка. Одну из жил (фаза) подключаем к фазе в коробке, вторая к обесточенной клемме, как ранее сбросили жилу (фазу) от звонка.
Схема подключения проводов звонка

Проверка работоспособности осуществляется путем подключения к сети. Если срабатывает звонок, означает, что схема собрана правильно. В большинстве случаев устанавливается одна кнопка звонка, но иногда необходимо две (вторая во внутреннем тамбуре с соседями). В этом случае монтаж выполняют по такой же схеме, только схема подключения кнопок производится параллельно. В видео показано как правильно подключать звонок в квартире.

Вернуться к оглавлению

Блок: 2/3 | Кол-во символов: 6823
Источник: https://svoyadver.ru/kvartira/ustanovka-zvonka-v-kvartiru.html

Подключение и питание беспроводных звонков

Дизайн может быть самый разный

Если оба блока питаются от батареек

Примерно так будет выглядеть беспроводная кнопка для звонка в разобранном состоянии

Как обеспечить питание беспроводной кнопки в морозы

Использовать литиевые батарейки. Они морозов не боятся — работать могут без проблем до температуры -30°C.
Но батарейки этого типа на 9 В или 12 В найти просто нереально. Их почти нет в продаже. Выходы:
Поставить батарейки в доме, к кнопке дотянуть провода.

Блок: 4/5 | Кол-во символов: 2717
Источник: https://stroychik.ru/elektrika/podklyuchenie-dvernogo-vzonka

Видео по теме

Блок: 4/4 | Кол-во символов: 14
Источник: https://ProFazu.ru/provodka/montazh/kak-podklyuchit-zvonok-v-kvartire.html

Нестандартная комплектация

Как к одному дверному звонку подключить две кнопки

как подключить звонок в квартире ил доме с двумя звонками

Блок: 5/5 | Кол-во символов: 1457
Источник: https://stroychik.ru/elektrika/podklyuchenie-dvernogo-vzonka

Кол-во блоков: 7 | Общее кол-во символов: 14645
Количество использованных доноров: 4
Информация по каждому донору:

https://BestDoor.guru/montazh/podklyuchenie-dvernogo-zvonka.html: использовано 1 блоков из 3, кол-во символов 1333 (9%)
https://svoyadver.ru/kvartira/ustanovka-zvonka-v-kvartiru.html: использовано 1 блоков из 3, кол-во символов 6823 (47%)
https://stroychik.ru/elektrika/podklyuchenie-dvernogo-vzonka: использовано 4 блоков из 5, кол-во символов 6475 (44%)
https://ProFazu.ru/provodka/montazh/kak-podklyuchit-zvonok-v-kvartire.html: использовано 1 блоков из 4, кол-во символов 14 (0%)

Схема подключения

для домашних дверных звонков

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Подсчитайте общее количество проводов, разрешенных в коробке, прежде чем добавлять новую проводку и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

Если вы устанавливаете новый проводной дверной звонок или вам необходимо отремонтировать существующий, схемы на этой странице иллюстрируют наиболее распространенные варианты установки, которые вы найдете. В комплект входит проводка для типичного зашитого дверного звонка с трансформатором, двухкнопочного дверного звонка, дверного звонка старого дома с питанием от батареи и альтернативы питанию от батареи с помощью адаптера переменного тока.

Схема электрических соединений трансформатора дверного звонка

Проводной дверной звонок включает небольшой трансформатор, который преобразует бытовой переменный ток (AC) в постоянный ток (DC) для звонка дверного звонка.Небольшой провод диаметром 16 AWG проходит от кнопки двери до звонков. При нажатии кнопка отправит выходной сигнал трансформатора через куранты, звоня в звонок, пока он не будет отпущен.

Трансформатор обычно вставляется в розетку, где установлен корпус дверного звонка. Он подсоединен к сетевому кабелю на 120 вольт, идущему к розетке. Подключите черный провод от цепи источника к черному входному проводу на трансформаторе. Подключите нейтраль источника к белому проводу на трансформаторе, а заземление источника к зеленому проводу на трансформаторе.

От выхода трансформатора будет два провода. Подключите один из них к звуковому сигналу в корпусе дверного звонка, а другой – к одному из проводов от дверной кнопки. Другой провод от кнопки подключите к другому контакту звонка в корпусе.

Схема подключения дверного звонка с двумя звонками

Электропроводка для двух дверей такая же, как для одной с трансформатором, подключенным к источнику 120 В от домашней сети. Подключите входные провода трансформатора к цепи источника, используя метод «черный – черный», «белый – белый» и «земля – зеленый».

Цепь дверного звонка для двух или более дверей будет иметь отдельный контакт для звонков для каждой кнопки двери. Подключите по одному проводу от каждой кнопки к одному из контактов звонка. Подключите второй провод от каждой кнопки к одному из выходных проводов трансформатора. Другой выходной провод трансформатора подключил к контакту на курантах.

Схема электрических соединений дверного звонка старого дома

В старом доме нет ничего необычного в том, что где-то прячется старый дверной звонок, который не работал годами.К счастью, вернуть все в рабочее состояние, скорее всего, несложно. Как показано на приведенной выше схеме, части старой схемы дверного звонка включают в себя: звонок, кнопку, установленную на двери, и батарею где-то посередине.

Аккумулятор является здесь самым слабым звеном, и его следует искать в первую очередь. Батарею можно заменить на большой сухой элемент типа фонарика, рассчитанный на напряжение от 12 до 16 вольт, и если провода все еще целы, а контакты чистые, дверной звонок должен ожить.

Подключите положительный вывод аккумуляторной батареи к одной из клемм в корпусе дверного звонка. Подключите отрицательный вывод аккумуляторной батареи к одному из проводов, идущих от кнопки двери. Другой провод от кнопки подключите ко второму контакту в корпусе звонка.

Проводка старого дверного звонка с адаптером переменного тока

Другой, более постоянный способ ремонта старой цепи дверного звонка – использование небольшого адаптера переменного тока вместо батареи. У большинства людей останется адаптер переменного тока после того, как старое радио или подобное устройство давно вышло из строя.Найдите выходное напряжение от 10 до 16 вольт, напечатанное на боковой стороне корпуса адаптера. Номинальный ток этих адаптеров обычно будет очень низким, около 500 мА, что делает их идеальными для питания цепи дверного звонка. Все, что требуется, – это удобно расположенная розетка для подключения адаптера. Избегайте адаптеров с током более 500 мА, слишком большой ток приведет к перегрузке цепи звонка.

Для подключения дверного звонка возьмите один провод от адаптера и соедините его с проводом, идущим к входному контакту в корпусе звонка.Соедините второй провод адаптера с одним из проводов от дверной кнопки. Подключите второй провод кнопки к другому контакту в корпусе звонка.

Установка нового дверного звонка

Если вы устанавливаете новый дверной звонок, устройство с дистанционным управлением упрощает установку и не требует каких-либо схем, показанных на этой странице. Все, что требуется, – это установить кнопку рядом с входной дверью и перезвонить в удобном центральном месте внутри дома.Нет необходимости прокладывать провода или соединять бытовые цепи, все, что требуется, – это свежие батареи.

Ремонт дверного звонка

Отремонтировать неисправный дверной звонок довольно просто из-за ограниченного количества сложных деталей. Если дверной звонок не работает, обычно решение проблемы – очистить контакты на кнопке. Кроме того, неплотный провод или неисправный трансформатор обычно являются причиной отказа дверного звонка.

В дверных звонках старых домов аккумулятор является наиболее вероятным источником неисправности.Батарею можно заменить, или, как показано слева, для замены батареи можно использовать адаптер переменного тока.

Еще подобное на Do-It-Yourself-Help.com

Проводка дверного звонка

Типичная система дверного звонка в жилом доме включает в себя трансформатор (для преобразования 120 В переменного тока в 24 В переменного тока), звонок / зуммер и кнопка для звонит в колокол. В проводке дверного звонка в жилом доме используется низкое напряжение, за исключением линейной стороны трансформатор. Линия трансформатора должна быть подключена к утвержденному электрическая коробка, похожая на выключатель света или настенную розетку.Трансформатор используется для понижения напряжения со 120 В до 16, 18 или 24 В. Один или две кнопки для передней и задней двери можно использовать для активации системы дверного звонка. Ниже приведен стандартный схема подключения дверного звонка. Поскольку трансформаторы бывают самых разных напряжения, убедитесь, что ваш трансформатор обеспечивает правильное напряжение для Ваша конкретная система дверного звонка. Они часто собираются вместе как комплект, но иногда вы покупаете их отдельно.

Схема подключения дверного звонка

Если ваш звонок / зуммер поддерживает только одну кнопку, как показано ниже, все еще можно подключить две или более кнопки к система.Вы просто подключаете обе кнопки к одному и тому же терминалу. Вы можете подключить две, три, четыре и более кнопок в моде, если ты действительно хотел.

Вы можете определить, какая сторона трансформатора является стороной линии, или Сторона 120 В, потому что у нее обычно есть черный и белый провода для соединить с проволочными гайками. Сторона низкого напряжения обычно есть пара винтовых клемм для подключения провода звонка 18 калибра к. См. Схему ниже:

Дверной звонок “Звонок” Провод

Дверные звонки обычно подключаются с помощью провода 18 калибра, также упоминается как “звонок”.Клеммы зуммера / звонка обычно помечены “F”, “R” и “C”. “C” означает обычный и должен быть привязан к одной из винтовых клемм, выходящих из трансформатора. Буква «F» стоит спереди и используется для звонка на входной двери. “Р” обозначает заднюю часть и используется для звонка задней двери. Много системы дверных звонков используют другой зуммер или звуковой сигнал для передней и сзади, чтобы вы могли определить, какая кнопка нажата.

Устранение неисправностей проводки дверного звонка

Следующие советы можно использовать для устранения неполадок дверного звонка с проводкой проблема.Это чаще встречается на дверных звонках старые дома, которые внезапно перестали работать, но иногда вы обнаружите, что проводка вашего нового дверного звонка не работает должным образом, поскольку Что ж.

Используйте тестер низковольтных цепей для проверки проводки устройства для дверных звонков, зуммеров или перезвонов. Этот тип тестер доступен в большинстве хозяйственных магазинов и дома центры по очень разумной цене.
При возникновении проблем кнопка дверного звонка обычно преступник.Всегда сначала проверяйте кнопку, если звонок в дверь не функционирует. Усталость металла весной или коррозия от погодные условия могут привести к сбою в работе точки контакта.
После проверки кнопки звонка осмотрите все видимые участки. проводки на обрыв или механическое повреждение.
Используйте низковольтный тестер на каждом участке проводки. Ты скорее всего, обнаружит обрыв в проводке, а не короткое замыкание.
Колокольчик будет звонить постоянно, даже если кнопка не нажата. нажал – если где-то в проводе короткое замыкание.
Если трансформатор имеет устройство защиты от перегрузки, нехватка может привести к отключению вторичного тока. Итак трансформатор также следует проверять при возникновении проблем.
Для проверки трансформатора отсоедините один провод от винт вторичной обмотки трансформатора. Коснитесь клеммы низкого напряжения и отключенный провод с низковольтным тестером.
Лампа загорится при коротком замыкании в проводе. Быть уверенным что лампа, которую вы используете в тестере низкого напряжения, соответствует напряжение в трансформаторе.Если вы используете более низкое напряжение лампочка, она перегорит во время тестирования. Если вы используете лампочку с высоковольтным номиналом свет будет просто тусклым.
С помощью низковольтного тестера проверьте кнопку дверного звонка. Подключите кнопку от одной клеммы трансформатора через тестер лампы и обратно к другому терминалу. Если кнопка работает, лампочка загорится при нажатии кнопки.
Если проблема связана с звонком, зуммером или звонком, проблема обычно в соединениях в точке контакта.Снимите каждый соединительный провод, подпилите его наждачной бумагой и замените каждый провод.
Более дорогие куранты имеют соленоиды, которые могут быть очень трудно заменить. В некоторых случаях эти соленоиды перегорают и куранты не будут работать. Возможно, вам потребуется вернуть позвонить производителю для ремонта.
При первой установке беспроводного модуля, если он не работать, попробуйте подключить звуковой блок ближе к месту кнопки.Возможно, вы просто находитесь вне пределов досягаемости маленьких передатчик в кнопке.
В беспроводных устройствах слабый аккумулятор в кнопке может заставить устройство не работать. Проверить аккумулятор с низким напряжением Тестер настроен на постоянное напряжение. Если аккумулятор разряжен, замените его.

Популярность видеодомофонов выросла за последние несколько лет. Они часто отправляются в нестандартные коробки от крупных интернет-магазинов или технологических компаний напрямую потребителям.

Электрооборудование – Основы

Жилой Электрические директивы и нормы

Приблизительный Электрический и тяговый кабель

Общие электрические Электрические схемы

выключатели и Предохранители

Калибр и напряжение проводов Калькулятор капель

Справочные таблицы NEC (2011, 2008, 2005, 2002 и 1999)

Определение размеров вашей электрической части Сервис

Электрооборудование – Монтаж главной линии обслуживания

Пожар / дым Установка сигнализации

Электропроводка дверного звонка

Телефонная проводка

Низковольтная проводка

Выводы кабеля

Схема подключения гостиницы

– Цепь индикатора звонка для Hotelling

Схема подключения цепи индикатора звонка для гостиницы

Цепь индикатора звонка используется там, где звонок и зуммеры необходимы для управления из разных мест.Цепь индикатора звонка также известна как цепь хотеллинга, где электрический звонок управляется из более чем одного места.

В электрической цепи отеля звонок может управляться из разных мест, например из комнат гостями.

С его помощью можно найти точное место и комнату, где гостю требуется помощь. Когда гость нажимает кнопку, указанный индикатор с номером комнаты начинает светиться звонком на панели управления и обслуживающего персонала отеля. Затем они обращаются за помощью в ту комнату, которая указана индикаторной лампой.

Электропроводка гостиницы или цепь индикатора звонка

Ниже приводится основная электропроводка гостиницы или цепь индикатора звонка.

В этой схеме есть один недостаток, как будто в кладовой никого нет. Они не смогут узнать, кому нужна помощь, из какой комнаты? По этой причине усовершенствованная электрическая схема отеля может быть выполнена с помощью 2-х НО (нормально разомкнутых) контактных блоков 230 или 120 В для одной кнопки, 2 НЗ (нормально замкнутых) кнопок срабатывания / отпускания для 1 комнаты, Катушка реле 230 В или 120 В (NO) и 1.5мм 2 провода для фазы и нейтрали.

Таким образом, когда гость нажимает кнопку, индикаторная лампа и звонок будут звонить, пока кто-нибудь в приемной не выключит звонок и индикаторную лампу нажатием кнопки, установленной на панели управления. Таким образом, он гарантирует, что кто-то в кладовой знает и собирается сопровождать гостя в указанной комнате.

Вот еще одна схема индикатора звонка для хотеллинга.

Требования:

Компонент	Рейтинг	Количество
MCB	120 В или 230 В, 5A		Зуммер 120 В или 230 В	1
Кнопка	SPST, 5A	3
Лампочки	40 Вт, три цвета	3
Размер провода	Размер провода согласно

Порядок действий:

Прежде всего, выключите главный выключатель, чтобы убедиться, что основное питание отключено.
Подключите нейтральный провод напрямую от выключателя к первой клемме электрического звонка или зуммера.
Подключите все нижние клеммы кнопочных переключателей к линейному проводу (фазному или находящемуся под напряжением) от соответствующего автоматического выключателя.
Подсоедините верхние клеммы кнопочных переключателей к первой клемме индикаторных ламп или лампочек.
Соедините вторые клеммы всех лампочек индикаторных ламп общим проводом и подключите их ко второй клемме электрического звонка.
Выполните правильное заземление в соответствии с местными правилами.

Соответствующая проводка: Схема подключения Godown – Схема подключения туннеля и работа

Рабочий:

Цепь индикатора звонка, используемая в отелях и ресторанах, где колокола и лампы разного цвета или присвоенный номер лампам настраивается в панели, установленной в резервации и приеме. Контрольные лампы и звонок управляются из разных мест кнопочными переключателями.

Например, когда гость нажимает кнопку в комнате 1, цепь замыкается, в результате чего загорается лампочка индикатора и звенит звонок.Таким образом, обслуживающий персонал знает точное помещение (указанное по номеру или цвету ламп) и соответствующим образом управляет им.

Схема соответствует указанной выше последовательности для других комнат, т.е. нажатие любой кнопки завершит цепь, кольца звонка и лампочки начнут светиться.

Работу принципиальной схемы отеля можно понять по следующим анимированным гифкам и видео.

Вы можете использовать эту схему во многих комнатах и управлять звонком из многих мест.Просто добавьте кнопочные переключатели и подключите их к звонку и соответствующим индикаторным лампам.

Видео:

Примечание. Используйте переключатель с подходящим напряжением и силой тока с соответствующим размером провода и MCB соответствующего размера в соответствии с номинальной нагрузкой.

Связанное сообщение:

Как установить дверной звонок

Фото: istockphoto.com

С тех пор, как у нас появились двери, мы изобретаем способы оповещения о прибытии посетителя.Массивные железные молотки уступили место звенящим колокольчикам, которые звенели при повороте ручки, и сегодня технический прогресс сделал дверные звонки более универсальными, чем когда-либо. Независимо от того, обновляете ли вы свой вход и хотите заменить старый дверной звонок на более привлекательную модель или хотите перейти на что-то «умное», мы расскажем, как выбрать, а также как установить дверной звонок, который прямо для вашего дома.

Сегодня доступны три варианта дверных звонков: проводной, беспроводной и с поддержкой Wi-Fi (которые подключаются к домашнему маршрутизатору, в проводной или беспроводной версии).

Нужна помощь?

Получите бесплатную бесплатную оценку проекта от квалифицированных специалистов поблизости.

Как установить проводной дверной звонок

Стандартный дверной звонок с проводным подключением состоит из трех компонентов: кнопки, звонков и трансформатора, которые вы можете приобрести отдельно или вместе в комплекте. Проводные дверные звонки стоят от 20 до более чем 200 долларов за декоративные перезвоны и интеллектуальные технологии. Дверные звонки с жесткой проводкой обычно устанавливают при строительстве дома, когда электрик может легко протянуть провода к недостроенным стенам.Если в вашем доме никогда не проводилась проводка для дверного звонка, установка может быть дорогостоящей, потому что новые провода необходимо «выловить» через стены, а это трудоемкий процесс.

Фото: istockphoto.com

Советы по установке:

Трансформатор звонка снижает стандартные 120 вольт в доме до менее 24 вольт, чтобы приспособить низковольтные провода, которые подключаются как к кнопочному блоку, так и к блоку звуковой сигнализации. . Поскольку вы имеете дело с низким напряжением, установка может быть относительно удобной для самостоятельного выполнения.

Проводной дверной звонок подключен к вашей существующей электросети, поэтому вам сначала нужно отключить питание звонка на блоке выключателя.
Если трансформатор (обычно расположенный в подсобном помещении или на чердаке вашего дома) необходимо заменить, потребуется более высокое напряжение. Если вы не знакомы с техникой домашней электропроводки, лучше вызвать квалифицированного электрика для ее замены.
Если вы используете существующий трансформатор, вы можете легко заменить колокольчики и кнопку самостоятельно.Удалите существующие компоненты и прикрепите провода низкого напряжения к новой коробке звонка и звонка в соответствии с инструкциями производителя. Включите выключатель снова, и звонок готов к работе.

Как установить Wireless Doorbell

Переход на беспроводную связь часто является лучшим вариантом, если в вашем доме нет проводки дверного звонка; это также хороший выбор, если вам нравится идея переносной будки для звонков, которую можно поставить в любой комнате. Блоки звонков часто подключаются к стандартным внутренним розеткам, а некоторые беспроводные дверные звонки поставляются с несколькими коробками для звонков, которые можно разместить в разных комнатах.При совершении покупок проверьте упаковку, чтобы определить максимальное расстояние беспроводного сигнала, обычно от 700 до 1200 футов, чтобы убедиться, что звуковой сигнал будет звучать, если вы установите его в задней комнате. Недорогие устройства начинаются с 15 долларов (обычная дверная кнопка и вставной колокольчик) и могут стоить более 200 долларов за умные устройства.

Советы по установке:

Это очень просто, хотя удаление старого дверного звонка может потребовать некоторого опыта.

Прикрепите пластину, удерживающую пуговицу, к кожуху передней двери или сайдингу с помощью винтов.
Защелкните блок кнопок на месте. Многие кнопки беспроводного дверного звонка имеют защелкивающиеся / защелкивающиеся кнопки, что упрощает замену батарей.
После установки кнопочного блока подключите приемник звуковой коробки к внутренней розетке, и вы готовы к приему.
При замене проводного дверного звонка на беспроводной, вы можете оставить старый на месте, если хотите.
Однако для его снятия сначала отключите прерыватель. Затем, после удаления старого блока кнопок, вы увидите два оставшихся провода низкого напряжения.Вы можете просто обернуть оголенные концы проводов изолентой и заправить их обратно в стену или накрутить пластиковые гайки на каждый провод. Но если вы хотите, чтобы старый трансформатор был удален, лучше всего нанять электрика для безопасного подключения проводов.

Как установить дверной звонок Smart

Дверной звонок с поддержкой Wi-Fi подключается к домашнему беспроводному маршрутизатору и позволяет отслеживать посетителей со смартфона или ПК. Умные дверные звонки могут быть проводными (это означает, что для их подключения вам понадобится существующая проводка дверного звонка) или работать от батареи, чтобы быть полностью беспроводными.Варианты включают камеры с ночным видением или без него, возможности внутренней связи и датчики движения, которые отправляют предупреждение на ваш смартфон, когда кто-то приближается к вашей двери. Умные дверные звонки начинаются от 150 долларов и могут стоить более 300 долларов в зависимости от того, какие дополнительные услуги вы выберете.

Советы по настройке:

Сделайте это, и вы сможете контролировать свой дверной звонок из любого места.

Установите блок кнопок для проводного или беспроводного дверного звонка.
Синхронизируйте кнопочный блок с домашним Wi-Fi роутером и со смартфоном.Этот процесс будет отличаться в зависимости от производителя и, вероятно, потребует загрузки и установки на ваш телефон приложения, которое позволит вам удаленно контролировать функции дверного звонка.

Нужна помощь?

Получите бесплатную бесплатную оценку проекта от квалифицированных специалистов поблизости.

Установка комплекта питания Ring Pro Power Kit с существующим дверным звонком – справка Ring

Pro Power Kit, входящий в комплект вашего видеодомофона Pro, представляет собой небольшое устройство, обеспечивающее подачу достаточного количества энергии на ваш дверной звонок для работы. требуется для правильного функционирования вашего дверного звонка.

Щелкните здесь, если ваш Pro Power Kit выглядит так, как показано на рисунке ниже – вам потребуется другой набор инструкций.

Чтобы установить Pro Power Kit, просто следуйте инструкциям ниже:

Важные примечания:

Перед тем, как снимать или присоединять провода к оригинальному звонку, убедитесь, что питание выключено на коробке выключателя.
Если вам неудобно открывать исходную коробку звонка или присоединять и отсоединять провода, проконсультируйтесь с квалифицированным электриком.
Щелкните здесь, чтобы загрузить PDF-файл с инструкцией по установке Pro Power Kit.

Установка комплекта питания Ring Pro

Снимите крышку на вашем внутреннем звонке.
Подсоедините жгут проводов к набору.

Отсоедините “Передний” провод звонка.
- Найдите провода с пометками «Передний» и «Трансформатор».

Используйте зажимы для проводов, чтобы соединить “передний” провод с черным проводом на жгуте проводов.
- Обратите внимание, оранжевые рычаги очень прочные и не сломаются.

Подключите коричневый конец черного провода к “передней” клемме звонка.

Отсоедините провод “Трансформатор” дверного звонка.
Используйте зажимы для проводов, чтобы соединить провод «трансформатора» с белым проводом жгута проводов.
Подключите синий конец белого провода к клемме «Трансформатор» вашего звонка.
Закрепите Pro Power Kit внутри звонка, но не позволяйте ему мешать движущимся частям.
Установите крышку на звонок, снова включите питание на выключателе и вернитесь к передней части дома, чтобы выполнить настройку в приложении.

Дверной звонок не работает? Обычно это легко исправить – Центр ресурсов по ремонту дома

В большинстве случаев ремонт дверного звонка – это относительно простой, быстрый и недорогой проект.На сайте Familyhandyman.com есть хорошая статья с практическими рекомендациями, которая проведет вас через этот процесс, а также множество полезных видеороликов, доступных в Интернете.

Работать с электричеством не нужно бояться. Большая часть цепи дверного звонка – это «низковольтный» ток, который не вызовет электрошока, если вы коснетесь проводов. Трансформатор снижает напряжение 120 вольт, передаваемое большинством электрических цепей, до 10-16 вольт, необходимых для работы дверного звонка.

Начать с дверного звонка , кнопка – в большинстве случаев это будет причиной проблемы.Отвинтите кнопку дверного звонка и соедините два провода, прикрепленные к задней части; если контакт между проводами делает звонок звонка, значит, кнопка сломана и ее следует заменить. Подключите заменяющую кнопку так же, как и исходную кнопку. Осторожно обращайтесь с проводами, особенно в старом доме, чтобы они не порвались (если один из них действительно сломался, вы можете купить катушку провода дверного звонка 18-го калибра и подсоединить кусок к остатку, идущему от стены, используя небольшой проволочная гайка или соединитель Scotchlok ™.)

Если проблема не в кнопке, проверьте сам модуль звонка . Вашему вниманию может быть недорогой звонок или более изящный перезвон. В любом случае снимите крышку и убедитесь, что провода надежно прикреплены к винтовым клеммам. В таком случае используйте низковольтный тестер или вольтметр (мультиметр) , чтобы определить, исправны ли электрические соединения. Поместите один датчик на общий терминал, а другой – на терминал входной или задней двери, а затем попросите кого-нибудь нажать кнопку на соответствующем входе.Если тестер загорелся, на звонок поступает питание, но сам звонок не работает.

Перед заменой звонка проверьте, нет ли механической проблемы. Пыль, дым или жир могут заблокировать ударный механизм; очистите арматуру медицинским спиртом и перемещайте их вперед и назад, пока они не начнут двигаться плавно. Затем, если звонок по-прежнему не звонит, замените его. (Как и в случае с кнопкой, вы будете работать с низким напряжением, поэтому вы можете заменить звуковой сигнал, не отключая питание.Обязательно идентифицируйте провода, когда вы снимаете их со старого звонка, чтобы вы могли присоединить их таким же образом к новому.

Если тестер не загорается при нажатии кнопки, то вам нужно взглянуть на трансформатор – небольшую черную или серебряную коробку , обычно прикрепленную к балке или розетке в подвале, которая обеспечивает питание. в систему. Вы можете использовать тестер низковольтных цепей или вольтметр, чтобы проверить, работает ли трансформатор. Поднесите щупы к винтовым клеммам; если тестер не загорается, трансформатор следует заменить.

Для замены трансформатора необходимо, чтобы вы работали с напряжением 120 В, поэтому перед запуском снимите предохранитель или отключите прерыватель этой цепи. (Используйте тестер цепей, чтобы убедиться, что ток в этой линии отключен, или отключите все электричество в доме, чтобы быть уверенным.) Снимите старый трансформатор и подключите новый так же, как и старый. (Примечание: если ваш трансформатор находится внутри вашей главной сервисной панели, доверьте эту работу лицензированному электрику.)

Если ваш звонок, перезвон и трансформатор работают должным образом, единственное другое место, куда нужно смотреть, – это провода , составляющие цепь дверного звонка.Чтобы найти место, где мог оборваться один из этих очень тонких проводов, может потребоваться некоторое отслеживание. Хотя провода могут быть видны в подвальном потолке, разрывы обычно происходят за одной из частей дверной обшивки. Если вы можете найти обрыв, вам не нужно заменять всю длину провода – только ту часть, которая сломана. Соедините новую часть на неразрывной длине, используя небольшую проволочную гайку.

Если вы не можете найти разрыв в проводе, вы можете выбрать «беспроводной» дверной звонок. Какое бы решение вы ни выбрали, вам больше не понадобится табличка «Дверной звонок вышел из строя» на двери!

На каком напряжении работают дверные звонки? | Домой Руководства

Роберт Корпелла Обновлено 27 декабря 2018 г.

Дверные звонки работают от очень низкого напряжения.Старым моделям обычно требуется от 8 до 20 вольт электричества, чаще всего 16 вольт, в то время как новые модели требуют 24 вольт электричества. Новые модели имеют более высокое выходное напряжение, что позволяет использовать более длинные провода в больших домах. Дверной звонок состоит из трансформатора, преобразующего напряжение, и переключателя, замыкающего цепь, заставляя звонить перезвон или звонок. Эта простая схема в сочетании с низким напряжением упрощает поиск и устранение неисправностей дверного звонка в случае возникновения проблем.

Трансформатор

Бытовой ток обычно составляет 120 вольт для большинства цепей.Для некоторых цепей, например для электрических сушилок для одежды, требуется 240 вольт. Поскольку дверные звонки имеют такое низкое напряжение, им необходимо средство преобразования тока 120 вольт до 8-24 вольт, необходимых для работы звонка. Вот тут-то и появляется понижающий трансформатор. Электроэнергия более высокого напряжения поступает в трансформатор, где проходит через проводку, намотанную на железный сердечник. Выходной провод, намотанный менее плотно, создает более низкое напряжение, когда ток выходит из трансформатора. Немного более высокое напряжение дверных звонков новых моделей гарантирует отсутствие потери напряжения при длительном прохождении провода.

Выключатель

Пара тонких проводов ведет от трансформатора к дверному звонку. Провода небольшого сечения – это все, что необходимо для такого низкого напряжения. Выключатель – в данном случае кнопка дверного звонка за пределами дома – прерывает подачу электричества. Нажатие кнопки завершает цепь, в результате чего дверной звонок звонит или звонит.

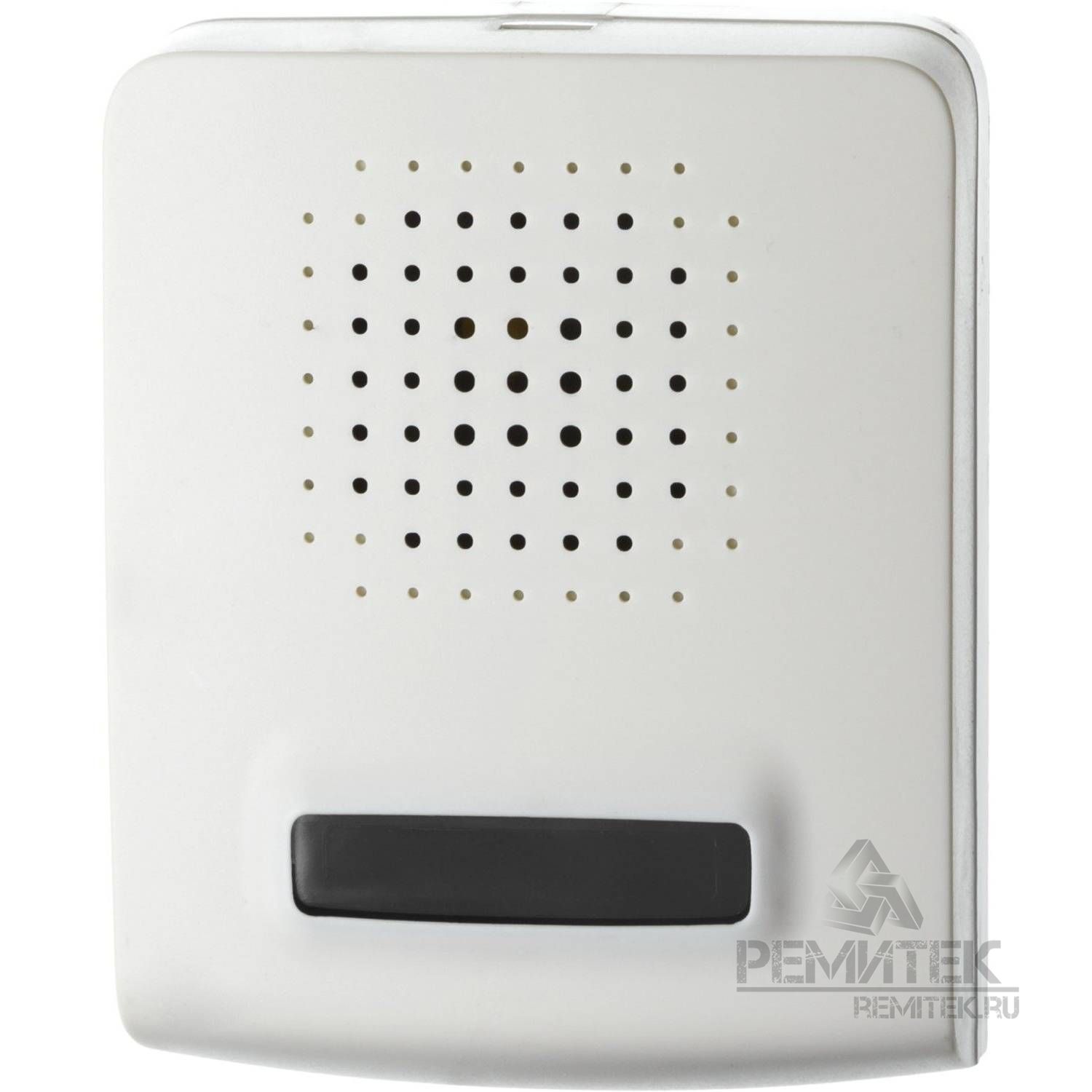

Звонок электрический проводной: Дверные звонки – купить звонок для двери по низкой цене

Беспроводные дверные звонки для дома и квартиры

Принцип действия и особенности установки

Параметры выбора

Дверные звонки. Виды и особенности. Как выбрать и установка

Электронные дверные звонки разделяют на два вида:

Преимущества дверных видеозвонков:

Если вы недавно получили новую квартиру в новом доме и хотите установить входной звонок, то рекомендуется следовать определенному порядку:

Похожие темы:

выбираем проводные модели с кнопкой, их устройство и схема подключения

Особенности

Разновидности

Критерии выбора

Как подключить?

инструкция со схемой и видео

Типы дверных звонков

Беспроводной

Проводной электрический

Как подключить звонок в квартире

Беспроводной

Видео: обзор и использование беспроводного звонка

Электрический

Видео: схема подключения электрического звонка

Как подключить звонок в квартире, на улице, проводной, беспроводной

Типы квартирных звонков

Подключение проводных электрических звонков

Подключение и питание беспроводных звонков

Если оба блока питаются от батареек

Как обеспечить питание беспроводной кнопки в морозы

Нестандартная комплектация

устройство и назначение, советы по монтажу и схема подключения

Устройство и принцип действия

Виды звонков

Анализ разновидностей звонковых механизмов и критерии выбора

Что важно учитывать при выборе

Особенности монтажа

Монтаж проводного устройства

Беспроводное устройство

Схемы подключения и полезные советы

Как подключить электрический дверной звонок в квартире

Принцип функционирования

Типы квартирных звонков

Виды звонков, как определиться с выбором

Электромеханический звонок

Радиоуправляемые системы

Звонок с видеорегистратором

Анализ преимущества и недостатков систем

Электромеханические звонки

Беспроводные системы

Установка и монтаж

Подключение

Процесс подключения звонка

Подключение и питание беспроводных звонков

Если оба блока питаются от батареек

Как обеспечить питание беспроводной кнопки в морозы

Видео по теме

Нестандартная комплектация

для домашних дверных звонков

Схема подключения дверного звонка с двумя звонками

Схема электрических соединений дверного звонка старого дома

Проводка старого дверного звонка с адаптером переменного тока

Установка нового дверного звонка

Ремонт дверного звонка

Еще подобное на Do-It-Yourself-Help.com

Проводка дверного звонка

Дверной звонок “Звонок” Провод

Устранение неисправностей проводки дверного звонка

– Цепь индикатора звонка для Hotelling

Как установить дверной звонок

Установка комплекта питания Ring Pro Power Kit с существующим дверным звонком – справка Ring

Дверной звонок не работает? Обычно это легко исправить – Центр ресурсов по ремонту дома

На каком напряжении работают дверные звонки? | Домой Руководства

Трансформатор

Выключатель

Больше новостей

Добавить комментарий Отменить ответ
