Как определить фазу и ноль мультиметром

Продолжаем изучать возможности цифрового мультиметра и способы его применения в быту. В данной статье я расскажу, как с его помощью можно определить фазу и ноль.

Довольно часто, в процессе монтажа электрооборудования, например, при подключении светильников, установке розеток и выключателей или при диагностике неисправностей электросети, нужно найти какой из проводов заземление, фаза и ноль. Как это можно сделать самому, без специального оборудования, я писал ЗДЕСЬ, сейчас же мы сделаем это мультиметром.

Главное, что вы должны знать: у обычного цифрового мультиметра, нет отдельного режима для определения фазы или нуля, узнать это можно лишь увидев на экране величину напряжения или не увидев его.

По большому счету, принцип определения фазы тестером, схож с работой обычной индикаторной отвертки, где фаза определяется по свечению встроенной лампы, которая загорается только при наличии цепи фаза – сопротивление – лампа – ёмкость (человек).

Ток, с фазы, протекающий через такую индикаторную отвертку, проходит через высокое сопротивление, встроенное в индикатор, затем также через лампу в ней, а потом попадает в ёмкость – в качестве которой выступает человек (для этого мы и касаемся задней стороны индикаторной отвертки при определении) и только при наличии всех участников такой цепи, лампа будет гореть.

Как найти фазу мультиметром

Чтобы определить фазу с помощью мультиметра, выставляем на нём режим определения напряжения переменного тока, который на корпусе тестера чаще всего обозначен как V~, при этом, всегда выбирайте предел измерения – уставку, выше предполагаемого напряжения сети, обычно это от 500 до 800 Вольт. Щупы подключаются стандартно: черный в разъем “COM”, красный в разъем «VΩmA».

В первую очередь, перед тем как искать фазу мультиметром, необходимо проверить его работоспособность, а именно работу режима вольтметра – определения напряжения переменного тока. Для этого проще всего попробовать определить напряжение в стандартной, бытовой розетке 220в.

Как проверить мультиметром напряжение в розетке 220в

Для измерения напряжения в розетке цифровым тестером, необходимо вставить щупы в гнезда розеток, полярность при этом неважна, главное при этом – не касаться руками токопроводящих частей щупов.

Еще раз напомню, что на мультиметре должен быть выставлен режим определения напряжения переменного тока, предел измерения выше 220в, в нашем случае 500В, щупы подключены в разъемы «COM» и «VΩmA».

Если мультиметр рабочий и нет проблем с подключением розетки или перебоев с электроснабжением, то прибор покажет вам напряжение близкое к 220-230В.

Такого простого теста достаточно чтобы продолжить поиск фазы тестером. Сейчас, в качестве примера, мы определим какой из двух проводов, например, выходящих из потолка для люстры, фазный.

Если бы провода было три – фаза, ноль и заземление, то достаточно было бы измерить напряжение на каждой из пар, точно так же, как мы определяли его в розетке. При этом между двумя проводами напряжения практически бы не было – между нолем и заземлением, соответственно оставшийся третий провод фазный. Ниже представлена наглядная схема определения.

Если же провода, для подключения светильника, только два и вы не знаете какой из них каакой, то опознать их таким образом не получится. Тогда нам и приходит на помощь метод определения фазы мультиметром, который я сейчас опишу.

Всё достаточно просто, мы просто должны создать условия для протекания через тестер электрического тока, и зафиксировать его. Для этого просто создаём электрическую цепь, по тому же принципу, что и у индикаторной отвертки.

В режиме проверки напряжения переменного тока, с выбранном пределом 500В, красным щупом прикасаемся к проверяемому проводнику, а черный щуп зажимаем пальцами рук либо касаемся им заведомо заземленной конструкции, например, радиатора отопления, стального каркаса стены и т.п. При этом, как вы помните, черный щуп у нас воткнут в разъем COM мультиметра, а красный в VΩmA.

Если на проверяемом проводе будет фаза, мультиметр покажет на экране достаточно близкую к 220 Вольтам величину напряжения, в зависимости от условий тестирования она может быть разной. Если же провод не фазный, значение будет или нулевым, или очень низким, до нескольких десятков вольт.

Еще раз напомню, ОБЯЗАТЕЛЬНО УБЕДИТЕСЬ ПЕРЕД НАЧАЛОМ ПРОВЕРКИ, ЧТО НА МУЛЬТИМЕТРЕ ВЫБРАН РЕЖИМ ОПРЕДЕЛЕНИЯ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА, а не какой-нибудь другой.

Вы, должно быть скажете, что метод достаточно рискованный, становится частью электрической цепи и добровольно попасть под напряжение захочет не каждый. И хотя такой риск есть, он минимальный, ведь, как и в случае с индикаторной отверткой, напряжение из сети проходит через большое сопротивление резистора, встроенного в мультиметр и удара током не происходит. А работоспособность этого резистора, мы проверили, предварительно измерив напряжение в розетке, если бы его там не было, сложились бы все условия для короткого замыкания, которое, уверяю вас, вы бы сразу обнаружили.

Конечно, как я уже писал выше, лучше вместо руки использовать заземленные конструкции – радиаторы и трубы отопления, стальной каркас здания и т.д. но, к сожалению, такая возможность есть не всегда и нередко приходится браться за щуп самому. Бывалые электрики советуют в таких случаях всё же принять дополнительные меры безопасности: стоять на резиновом коврике или в диэлектрической обуви, касаться щупа сперва кратковременно, правой рукой и лишь не обнаружив опасных воздействий тока, выполнить измерение.

В любом случае это единственный, самый надежный и простой способ определить фазу бытовым мультиметром самому.



Как найти ноль мультиметром

Ноль, чаще всего, находится мультиметром относительно фазного провода, т.е. сперва, способом, описанным выше, вы находите фазу, а затем установив красный щуп на неё, касаетесь других проводников и когда тестер на экране покажет 220В (+/- 10%), тогда вы поймете, что второй провод нулевой рабочий или нулевой защитный (заземление).

Определить же то, является провод нулем или заземлением одним мультиметром, довольно сложно, ведь по сути, эти проводники одно и то же и нередко просто дублируют другу друга. В определенных системах заземления ноль и зазмление даже связаны между собой в электрощите и очень тяжело точно их выявить.

Проще всего, в таком случае, отключить от шины заземления в электрощите вводной провод, тогда, во всей квартире или доме, при проверке напряжения, между фазой и проводами заземления, вы не получите 220В, как при проверке нуля и фазы.

Так же стоит отметить тот факт, что если в электрощите установлена дифференциальная защита – УЗО или автоматический выключатель дифференциального тока, он обязательно сработает, при проверке проводов заземления относительно любого другого проводника, даже нулевого.

Если же вы знаете более надежные и универсальные методы определения фазы и нуля цифровым мультиметром – обязательно пишите об этом в комментариях к статье, кроме того приветствуются любые мнения, опыт, здоровая критика или вопрос.

Так же вступайте в нашу группу ВКонтакте, следите за появлением новых материалов.

Как определить фазу и ноль без приборов как найти мультиметром

В состав любого кабеля в обязательном порядке входит одна нулевая жила и одна либо несколько фазных.

От правильного определения функционального назначения жил кабеля зависит простота монтажа и эксплуатации системы электроснабжения, а также безопасность лиц, обслуживающих ее и производящих какие-либо электромонтажные работы.

Содержание

• 1 Основные понятия
• 2 Как отличить фазу от нуля
  • 2.1 Как мультиметром определить фазу и ноль
  • 2.2 Как определить ноль и фазу индикаторной отверткой или отверткой для прозвонки сети
  • 2.3 Визуальное определения фазы и нуля
  • 2.4 Контрольная лампочка
  • 2.5 Контрольная картофелина

Основные понятия

Давайте сперва разберемся, что такое ноль и фаза в электричестве.

Итак, фаза в электричестве – это проводник, по которому электрический ток движется в направлении энергопринимающего устройства. Ноль, в свою очередь, является проводником, по которому электрический ток движется в обратном направлении.

Современные требования, предъявляемые к безопасности организации электрических сетей, предполагают также наличие еще одного проводника в составе токоведущего кабеля, который будет выполнять защитную функцию. Заземляющий проводник – это элемент, преднамеренно соединенный с заземляющим контуром и предназначенный для того, чтобы уберечь человека от поражения электрическим током.

Неправильное определение, а также соединение нулевых и фазных жил токоведущего кабеля может привести к непредвиденным ситуациям – короткому замыканию, выходу из строя дорогостоящего оборудования и поражению человека электрическим током. По этой причине чрезвычайно важно уметь отличать фазный и нулевой проводники.

Как отличить фазу от нуля

Существует целый ряд способов – как профессиональных, так и не очень – для определения функционального назначения проводников, входящих в состав кабеля.

С применением мультиметра

Как мультиметром определить фазу и ноль

Просто и надежно определить, где ноль, а где фаза в электропроводке, можно при помощи мультиметра (тестера). Прежде всего, необходимо включить мультиметр в режим измерения переменного напряжения и выбираем подходящий предел измерения (выше напряжения в электрической сети). Далее вы можете избрать один из описанных ниже способов идентификации фазного проводника.

1. Один из щупов мультиметра зажимается пальцами, другим необходимо коснуться той или иной жилы токоведущего кабеля. В случае соприкосновения щупа с фазой на дисплее мультиметра отобразится показание, приближенное к 220 В.
2. Если вы ни в коем случае не желаете прикасаться к щупам мультиметра руками, то один из них, как и в предыдущем случае, скоммутируйте с идентифицируемым контактом, а другим дотроньтесь до оштукатуренной стены либо заведомо заземленной металлической поверхности.
3. Как упоминалось выше, в современных системах электроснабжения предусмотрен также заземляющий проводник. Чтобы разобраться в назначении жил трехжильного либо многожильного кабеля следует попеременно касаться пар проводов щупами мультиметра. На его дисплее при контакте с фазой и нулем, а также с фазой и заземлением будет отображаться значение напряжения, близкое к 220 В (при этом фаза и заземление дают меньшее значение, нежели фаза и ноль). При одновременном касании щупами нулевого и заземляющего проводов, как и при касании двух фаз, на дисплее мультиметра будет «0».

Важно! При идентификации проводников по первому из вышеописанных методов обязательно убедитесь в том, что мультиметр включен в режим измерения напряжения, до того, как будете касаться пальцами одного из его щупов.

Как определить ноль и фазу индикаторной отверткой или отверткой для прозвонки сети

Со специальной индикаторной отверткой работать еще проще. Этот инструмент внешне очень похож на отвертку обыкновенную, но имеет относительно непростую внутреннюю конструкцию. Такую отвертку в народе также называют «контролькой».



Индикаторные отвертки

Важно! Не следует применять индикаторную отвертку для осуществления манипуляций над винтовыми соединениями (откручивания винтов и их закручивания). Такие действия являются наиболее распространенной причиной выхода из строя описываемого устройства.

Для того, чтобы определить функциональное назначение кабельных жил с ее помощью, нужно просто поочередно коснуться каждой из них жалом данного инструмента, нажимая при этом специальную кнопку в торцевой его части. Если в процессе указанных манипуляций светодиодная лампочка на отвертке загорится, значит, вы касаетесь фазного проводника, в противном случае – нулевого.

Не стоит путать индикаторную отвертку с отверткой, предназначенной для прозвонки сети. Последней также можно определить функционал той или иной жилы, однако нажимать на металлическую пластину в ее верхней части не нужно – иначе отвертка будет светиться в любом случае. Отвертка для прозвонки сети предусматривает в своей конструкции наличие батареек.

Визуальное определения фазы и нуля

При отсутствии вышеупомянутого инструментария вы можете задаться вопросом, как определить фазу и ноль без приборов. Одним из таких способов является их визуальная идентификация. Дело в том, что в соответствии с требованиями к монтажу электропроводки изоляция каждой жилы кабеля должна быть окрашена в свой собственный цвет.

При этом если с заземлением и нулем все понятно – они должны иметь желто-зеленую (желтую, зеленую) и синюю (голубую) окраску соответственно, то изоляционный слой фазного провода может быть выполнен в одном из следующих цветов: коричневый, черный, серый, а также красный, фиолетовый, розовый, белый, оранжевый, бирюзовый, — в зависимости от действующих на момент прокладки кабельной трассы нормативов.

По цвету проводки

Помимо цветовой, имеет место и буквенно-цифровая маркировка кабельных жил. В соответствии с ней ноль, фаза и земля обозначаются соответственно буквами N (neutral), L (line), PE (protectearth).

Контрольная лампочка

Еще один способ решения вопроса, как найти фазу и ноль без приборов, это самостоятельная сборка так называемой контрольной лампочки. Для ее изготовления потребуется обыкновенная лампа накаливания, подходящий к ней патрон, а также два отрезка медного провода (примерно по 50 сантиметров длиной).

Лампочка вкручивается в патрон, а проводники подключаются к его контактам. Другой конец одного из проводников необходимо закрепить на зачищенном до металлического блеска радиаторе системы отопления (либо на иной заведомо заземленной поверхности), а другим концом второго следует попеременно касаться проводников неопределенного функционала. При этом во время контакта с фазным проводом лампочка должна начать светиться.

Важно! В случае планирования систематического использования контрольной лампочки целесообразно ее саму поместить в защитный кожух, а к концам подсоединенных к патрону проводников прикрепить щупы (как у мультиметра).

Контрольной лампочкой

Контрольная картофелина

Название данного подраздела звучит весьма абсурдно, но тем не менее можно определить функциональное назначение токоведущих жил электрического кабеля и при помощи обыкновенной картофелины. Как и в вышеописанном методе с использованием самодельной контрольной лампочки, нам понадобятся два пятидесятисантиметровыхпровода.

Картофель разрезается пополам и в срез овоща на довольно приличном друг от друга расстоянии вставляются подготовленные проводники. Далее конец одного размещается на отопительной батарее(либо на иной заведомо заземленной поверхности), а конец другого соединяется с идентифицируемой жилой кабеля. Чтобы получить результат, придется подождать пять-десять минут. Если по прошествии указанного времени на срезе картофелины образовалось темное пятно, значит вы проверяли фазный проводник. Если изменений не произошло – нулевой.

Важно! Последние два из вышеописанных методов идентификации функционала токоведущих проводников кабеля системы электроснабжения вы используете на свой страх и риск. При работе с такого рода конструкциями следует соблюдать предельную осторожность, чтобы не получить поражение электрическим током.

Разобравшись с тем, что такое фаза и ноль в электричестве, а также найдя для себя сразу несколько ответов на вопрос, как найти эти самые фазу и ноль в проводке, вы можете выбрать любой подходящий для вас способ. Тем не менее, для того, чтобы проверить фазу и ноль, рекомендуем вам такие методы, как проверка тестером либо специализированной отверткой.

Как определить фазу и ноль мультиметром

Очень часто при выполнении ремонтных или монтажных работ, связанных с электричеством в квартире, доме, гараже или на даче, возникает необходимость найти ноль и фазу. Это необходимо для правильного подключения розеток, выключателей, осветительных приборов. Большинство людей, даже не имеющих специального технического образования, представляют себе, что для этого есть специальные индикаторы. Кратко рассмотрим этот способ, а также расскажем еще об одном приспособлении, без которого не обходится ни один профессиональный электрик. Поговорим о том, как определить фазу и ноль мультиметром.

Содержимое

• Понятия ноль и фаза
• Простейшие способы
  • По цветовому исполнению жил
  • Индикаторная отвертка
• Мультиметр. Что это за устройство?
• Как пользоваться устройством?
• Несколько правил пользования мультиметром

Понятия ноль и фаза

Прежде чем определять фазу ноль, неплохо было бы немного вспомнить физику и разобраться, что это за понятия и почему они встречаются в розетке.

Все электрические сети (как бытовые, так и промышленные) делятся на два типа – постоянного и переменного тока. Со школьной скамьи мы помним, что ток — это движение электронов в определенном порядке. При постоянном токе электроны движутся в одном направлении. При переменном токе это направление постоянно меняется.

Нас больше интересует переменная сеть, которая состоит из двух частей:

• Рабочая фаза (обычно именуемая просто “фаза”). На него подается рабочее напряжение.
• Пустая фаза, называемая в электричестве “нулем”. Необходим для создания замкнутой сети для подключения и работы электроприборов, а также служит для заземления сети.

Когда мы подключаем устройства в однофазную сеть, то особого значения не имеет, где именно находится пустая или рабочая фаза. Но когда мы монтируем электропроводку в квартире и подключаем ее к общедомовой сети, это нужно знать.

Разница между нулем и фазой в видео:

Простейшие способы

Есть несколько способов найти фазу и ноль. Кратко рассмотрим их.

По цветовому исполнению жил

Самый простой, но в то же время и самый ненадежный способ – определить фазу и ноль по цветам изоляционных оболочек проводников. Как правило, фазную жилу делают черной, коричневой, серой или белой, а ноль делают синим или голубым. Для справки, есть еще зеленые или желто-зеленые жилы, так обозначаются жилы защитного заземления.

Приборы в данном случае не нужны, посмотрели на цвет провода и определили фаза это или ноль.

Но почему этот способ самый ненадежный? И нет никакой гарантии, что при монтаже электрики соблюдали цветовую маркировку жил и ничего не перепутали.

Провода с цветовой маркировкой в ​​следующем видео:

Отвертка-индикатор

Более верным методом является использование отвертки-индикатора. Он состоит из токопроводящего корпуса и встроенного резистора с индикатором, представляющим собой обычную неоновую лампу.

Например, при подключении выключателя главное не перепутать ноль с фазой, так как этот коммутационный аппарат работает только на разрыв фазы. Проверка индикаторной отверткой выглядит следующим образом:

1. Отключить общий ввод автомата на квартиру.
2. Ножом зачистите проверяемые жилы от изоляционного слоя на 1 см.
   Разведите их между собой на безопасном расстоянии, чтобы полностью исключить возможность контакта.
3. Подайте напряжение, включив входной автоматический выключатель.
4. Прикоснитесь кончиком отвертки к оголенным проводникам. Если при этом загорается окошко индикатора, то провод соответствует фазному. Отсутствие свечения говорит о том, что найденный провод нулевой.
5. Отметьте маркером или кусочком изоленты нужную жилу, затем снова выключите общий автомат и подключите коммутационный аппарат.

Более сложные и точные проверки выполняются мультиметром.

Поиск фаз индикаторной отверткой и мультиметром на видео:

Мультиметр. Что это за устройство?

Мультиметр (электрики также называют его тестером) — комбинированный прибор для электрических измерений, сочетающий в себе множество функций, основные из которых — омметр, амперметр, вольтметр.

Эти устройства отличаются:

• аналог;
• цифровой;
• портативный легкий вес для некоторых основных измерений;
• комплекс стационарный с большим количеством возможностей.

С помощью мультиметра можно не только определить землю, ноль или фазу, но и измерить ток, напряжение, сопротивление на участке цепи, проверить электрическую цепь на целостность.

Устройство представляет собой дисплей (или экран) и переключатель, который можно устанавливать в различные положения (вокруг него восемь секторов). В самом верху (по центру) есть сектор «ВЫКЛ», когда переключатель установлен в это положение, это означает, что устройство выключено. Для измерения напряжения необходимо установить переключатель в сектора «ACV» (для переменного напряжения) и «DCV» (для постоянного напряжения).

В комплект мультиметра входят еще два щупа – черный и красный. Черный щуп подключается к нижнему разъему с пометкой «COM», это соединение является постоянным и используется для любых измерений. Красный щуп, в зависимости от замеров, вставляется в среднее или верхнее гнездо.

Как пользоваться устройством?

Выше мы рассмотрели, как найти фазный провод с помощью индикаторной отвертки, но отличить ноль от земли таким инструментом не получится. Тогда давайте научимся проверять жилы мультиметром.

Подготовительный этап выглядит точно так же, как и при работе с индикаторной отверткой. При отключенном напряжении зачистите концы проводников и обязательно разведите их, чтобы не спровоцировать случайное прикосновение и возникновение короткого замыкания. Подайте напряжение, теперь вся дальнейшая работа будет с мультиметром:

• Выберите диапазон измерения напряжения переменного тока на приборе выше 220 В. Обычно в режиме «ACV» стоит отметка со значением 750 В, установите переключатель в это положение.
• Устройство имеет три слота, в которые вставляются тестовые провода. Находим среди них тот, что обозначен буквой «V» (то есть для измерения напряжения). Вставьте в него щуп.

• Коснитесь щупом зачищенных жил и посмотрите на экран прибора. Если вы видите небольшое значение напряжения (до 20 В), то вы прикасаетесь к фазному проводу. В случае, когда на экране нет показаний, вы нашли мультиметром ноль.

Для определения «земли» очистите небольшой участок от любого металлического элемента бытовых коммуникаций (это могут быть водопроводные или отопительные трубы, батареи).

В данном случае будем использовать две розетки “COM” и “V”, вставляем в них измерительные щупы. Установите устройство в режим «ACV», на значение 200 В.

У нас три провода, среди них нужно найти фазу, ноль и землю. Одним щупом коснитесь очищенного места на трубе или батарее, вторым коснитесь проводника. Если на дисплее отображается показание порядка 150-220 В, значит, вы нашли фазный провод. Для нулевого провода при аналогичных измерениях показания колеблются в пределах 5-10 В, при прикосновении к «массе» на экран ничего не выводится.

Отметьте каждую жилу маркером или изолентой, и чтобы убедиться в правильности замеров, теперь сделайте замеры относительно друг друга.

Прикоснитесь двумя щупами к фазному и нулевому проводникам, на экране должна появиться цифра в пределах 220 В. Фаза с землей даст несколько меньшие показания. А если прикоснуться к нулю и земле, то на экране отобразится значение от от 1 до 10 В.

Несколько правил пользования мультиметром

Перед определением фазы и нуля мультиметром ознакомьтесь с несколькими правилами, которые необходимо соблюдать при работе с прибором:

• Никогда не используйте мультиметр во влажной среде.
• Не используйте неисправные измерительные провода.
• Во время измерения не изменяйте пределы измерений и не перемещайте переключатель.
• Не измеряйте параметры, значение которых выше верхнего предела измерения устройства.

Как измерить напряжение мультиметром – в следующем видео:

Обратите внимание на важный нюанс в использовании мультиметра. Поворотный переключатель всегда должен быть всегда установлен в максимальное положение, чтобы избежать повреждения электронного устройства. И в дальнейшем, если показания ниже, переключатель переводится на низкие отметки для получения наиболее точных измерений.

что это, частота проверки и прибор для измерения

При существующем разнообразии электрооборудования, устанавливаемого в силовых цепях, важно научиться правильно эксплуатировать системы электроснабжения и поддерживать их в рабочем состоянии. Нарушение этого требования приводит к снижению производительности и возможности повреждения подключенных к нему устройств. Проверка электропроводящих линий предполагает организацию испытаний, включающих в себя измерение распределенных электрических параметров. При проведении периодических испытаний обязательно осматриваются все защитные устройства и электрические проводники, а также так называемая «фаза нулевая петля».

Содержание

1. Определение понятия
2. Метод определения сопротивления контура фаза-ноль
3. Используемая аппаратура
4. Существующие методы измерений
5. Примеры расчета
6. Влияние падения напряжения на контролируемом участке силовой цепи
7. Применение автономного источника питания

Определение понятия

Измеритель сопротивления контура фаза-ноль

Любое оборудование, подключенное к сети, оснащено контуром защитного заземления. Это устройство оборудуется в виде сборной металлической конструкции, располагаемой либо рядом с контролируемым объектом, либо на трансформаторной подстанции. В случае аварийной ситуации (при повреждении изоляции проводов, например) фазное напряжение падает на заземленный корпус, а затем утекает в землю.

Для надежного распространения опасного потенциала в землю сопротивление цепи не должно превышать определенной нормы (единиц Ом).

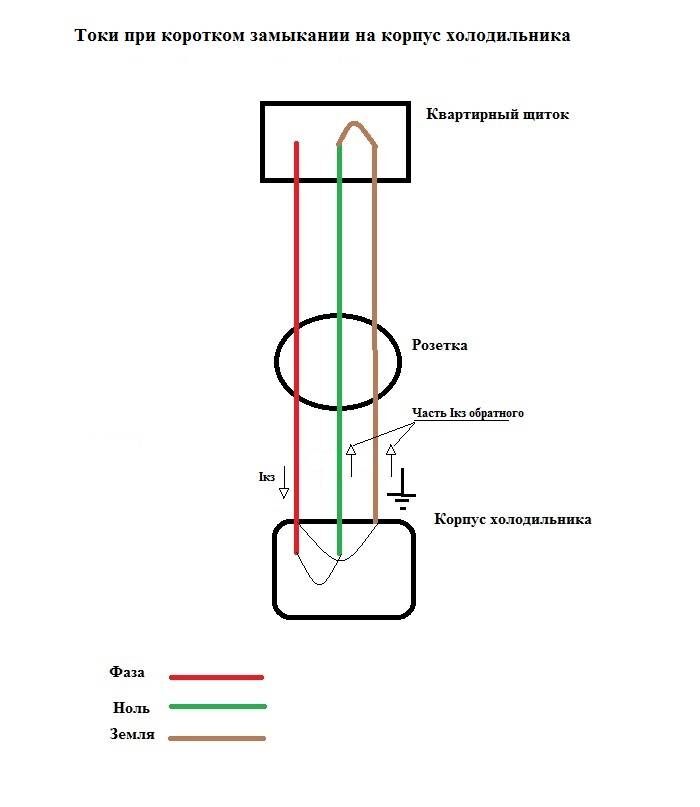

Под нулевой петлей фазы понимается проводная цепь, образующаяся при замыкании фазной жилы на токопроводящий корпус оборудования, подключенного к сети. На самом деле он образуется между фазой и заземленной нейтралью (нулем), чем и обусловлено такое название. Знание его сопротивления необходимо для того, чтобы контролировать состояние цепей защитного заземления, обеспечивающих протекание аварийного тока в землю. От состояния этой цепи зависит безопасность человека, использующего оборудование и бытовые приборы.

Метод определения сопротивления контура фаза-ноль

В соответствии с требованиями ПТЭЭП при эксплуатации промышленного и бытового электрооборудования необходим постоянный контроль состояния защитных устройств. Согласно требованиям нормативных документов, в установках до 1000 В с глухозаземленной нейтралью испытывают на однофазное замыкание на землю. В известных методах испытаний в первую очередь учитывается техническая база, представленная образцами специальных средств измерений.

Приборы используемые

Для измерения цепи фаза-ноль применяются электронные приборы, различающиеся как по своим возможностям (способ снятия показаний и их погрешность, в частности), так и по назначению. К наиболее распространенным типам счетчиков относятся:

• Приборы М417 и MSC300, позволяющие определить требуемое значение, по завершению измерений по полученным результатам рассчитываются токи замыкания на землю.
• Прибор ЭКО-200, с помощью которого можно измерить только ток замыкания.
• Прибор ЭКЗ-01, используемый для тех же целей, что и ЭКО-200.
• Измеритель ИФН-200.

ИФН-200 ЭКО-200 М417

Прибор М417 позволяет проводить измерения в цепях 380 В с глухозаземленной нейтралью без необходимости снятия напряжения питания. При проведении измерений используется метод его падения в режиме размыкания контролируемой цепи на временной интервал 0,3 секунды. К недостаткам данного прибора можно отнести необходимость калибровки системы перед началом работы.

Устройство MSC300 относится к новому типу изделий с электронной начинкой, построенных на современных микропроцессорах. При работе с ним используется метод падения потенциала при подключении постоянного сопротивления 10 Ом. Рабочее напряжение 180-250 Вольт, время измерения контролируемого параметра 0,03 сек. Устройство подключается к тестируемой линии в самой дальней ее точке, после чего нажимается кнопка «Старт». Результаты измерений отображаются на цифровом дисплее, встроенном в прибор.

При отсутствии в наличии ни одного образца измерительного прибора (а также при необходимости дублирования операций) для практического определения искомой величины применяют метод измерения с помощью вольтметра и амперметра.

Существующие методики измерений

Известные методики включают расчетную часть, представленную в виде формул. Общепринятый расчетный инструмент позволяет узнать полное сопротивление контура по следующей формуле:

Zпэт = Zп + Zт/3, где

• Zп – общее сопротивление проводов на участке короткого замыкания;
• Зт – то же, но для силового трансформатора подстанции (источника тока).

Для дюралевых и медных проводов Zпет в среднем составляет 0,6 Ом/км. По найденному сопротивлению находят ток однофазного замыкания на землю: Iк = Uф / Zпет.

Если в результате проведенных расчетов окажется, что значение искомого параметра не превышает трети допустимого значения (см. ПУЭ), можно ограничиться этим вариантом расчета. В противном случае измерения постоянного тока проводят приборами ЭКО-200 или ЭКЗ-01. При их отсутствии можно использовать метод амперметра-вольтметра.

Общий порядок проведения испытаний с использованием средств измерений указанных марок:

• Контролируемое оборудование отключается от сети.
• Питание испытуемого шлейфа организовано от понижающего трансформатора.
• Необходимо умышленно замкнуть фазу на корпус электроприемника, а затем измерить значение Zпет, возникающее в результате КЗ.

При измерении методом амперметра-вольтметра после подачи напряжения на контролируемую цепь и организации короткого замыкания определяют значения тока I и потенциала U. Первое из этих значений не должно превышать 10-20 Ампер.

Расчеты и представление результатов

Сопротивление испытуемого шлейфа рассчитывают по формуле: Zпет = U/I. Полученное по результатам расчета значение прибавляют к полному сопротивлению одной из 3-х обмоток станционного трансформатора , равный Rтр. / 3.

По завершении линейных измерений в соответствии с действующими нормами они должны быть оформлены документально. Для этого составляются протоколы испытаний установленной формы, в которые обязательно заносятся следующие данные:

• Тип линии, ее основные характеристики.
• Измерительное оборудование, используемое для испытаний.
• Значения собственного переходного сопротивления и обмоток станционного трансформатора.
• Их сумма, являющаяся результатом выполненных измерений.

В соответствии с основными положениями ПУЭ периодичность проверок силовых цепей – один раз в 6 лет. Для взрывоопасных объектов – каждые два года.

Расчеты по таблицам

Полное значение требуемой величины зависит от следующих факторов:

• Параметры трансформатора подстанции.
• Участки фазных и нулевых проводников выбираются при проектировании электрической сети.
• Сопротивление перекрестных соединений всегда присутствует в любой цепи.

Проводимость используемых проводов можно задать еще на этапе проектирования системы питания, что при условии ее правильного выбора позволит избежать многих неприятностей.

Согласно ПУЭ этот показатель должен соответствовать не менее чем половине аналогичного значения для фазных проводов. При необходимости допускается его увеличение до того же значения. Требования главы 1.7 ПУЭ оговаривают эти значения, и с ними можно ознакомиться в таблице 1.7.5, приведенной в Приложении к Правилам. По нему выбирается наименьшее сечение защитных проводников (в квадратных миллиметрах).

По окончании табличного этапа расчета петли фаза-ноль переходят к ее проверке путем расчета тока короткого замыкания по формулам. Его расчетное значение затем сравнивается с практическими результатами, ранее полученными прямыми измерениями. При последующем подборе устройств защиты от короткого замыкания (линейных выключателей, в частности) к этому параметру привязывается их время срабатывания.

Когда проводятся измерения?

Измерение сопротивления участка цепи фаза-ноль обязательно организуется в следующих ситуациях:

• при вводе в эксплуатацию новых, еще не работающих силовых электроустановок;
• при получении поручения от контролирующих энергослужб на их выполнение;
• по заявкам предприятий и организаций, присоединенных к обслуживаемой электрической сети.

При вводе энергосистемы в эксплуатацию контрольные измерения сопротивления контура входят в комплекс мероприятий по проверке ее работоспособности. Второй случай связан с аварийными ситуациями, часто возникающими при работе силовых цепей. Заявление от определенных потребителей в лице предприятия или организации может поступить в случае неудовлетворительной защиты оборудования (по жалобам конкретных пользователей, например).

Примеры расчета

В качестве примеров таких измерений рассматриваются два метода.

Влияние падения напряжения на контролируемом участке силовой цепи

При описании этого метода важно обратить внимание на трудности его практической реализации. Это связано с тем, что для получения окончательного результата потребуется несколько шагов. Сначала придется измерять параметры сети в двух режимах: с отключенной и подключенной нагрузкой. В каждом из этих случаев сопротивление измеряется путем снятия показаний тока и напряжения. Далее он рассчитывается по классическим формулам, вытекающим из закона Ома (Zп = U/I).

В числителе этой формулы U представляет собой разницу между двумя напряжениями – при включении нагрузки и при выключении нагрузки (U1 и U2). Ток учитывается только для первого случая. Для правильных результатов разница между U1 и U2 должна быть достаточно большой.

Полное сопротивление учитывает полное сопротивление катушки трансформатора (добавляется к результату).

Применение автономного источника питания

Данный подход предполагает определение интересующего специалистов параметра с использованием автономного источника питающего напряжения. При его проведении потребуется учесть следующие важные моменты:

• Во время измерений произошло короткое замыкание первичной обмотки трансформатора подстанции.
• От независимого источника напряжение питания подается непосредственно в зону короткого замыкания.
• Сопротивление фаза-нуль рассчитывается по уже знакомой нам формуле Zp = U/I, где: Zp – значение требуемого параметра в Омах, U – измеренное испытательное напряжение в Вольтах, I – значение измерительного тока в Амперах.

Все рассмотренные методы не претендуют на абсолютную точность результатов, полученных по их результатам. Они дают лишь приблизительную оценку импеданса контура фаза-нуль. Такой характер объясняется невозможностью измерения индуктивных и емкостных потерь, всегда присутствующих в силовых цепях с распределенными параметрами, в рамках предлагаемых методов.
