Проверка транзистора: пошагово и легко

Некоторое время назад мы опубликовали руководство о том, как можно проверить конденсаторы. Теперь очередь за другим важный электронный компонент, как это. Здесь вы можете увидеть, как проверить транзистор объясняется очень просто и шаг за шагом, и вы можете сделать это с помощью таких обычных инструментов, как мультиметр.

транзисторы широко используются во множестве электронных и электрических цепей для управления с помощью этого твердотельного устройства. Поэтому, учитывая их частоту, наверняка вы встретите случаи, когда вам придется их проверять …

Индекс

  • 1 Что мне нужно?
  • 2 Шаги по проверке биполярного транзистора
    • 2.1 Полевой транзистор

Что мне нужно?

Если у вас уже есть хороший мультиметр, или мультиметр, это все, что вам нужно для проверки транзистора. Да это

мультиметро он должен иметь функцию проверки транзисторов. Многие современные цифровые мультиметры имеют эту функцию, даже дешевые. С его помощью вы можете измерить биполярные транзисторы NPN или PNP, чтобы определить, неисправны ли они.

Если это ваш случай, вам нужно будет только вставить три контакта транзистора в гнездо мультиметра, указанное для него, и установить переключатель на положение hFE для измерения усиления. Таким образом, вы можете прочитать и проверить таблицу, соответствует ли она тому, что она должна дать.

Шаги по проверке биполярного транзистора

К сожалению, не все мультиметры имеют эту простую функцию, и протестируйте это более ручным способом с любым мультиметром придется поступать иначе, с функцией тестирования «Диод».

  1. Первым делом удалите транзистор из схемы, чтобы получить лучшее чтение. Если это еще не припаянный компонент, вы можете сохранить этот шаг.
  2. Prueba База для эмитента:
    1. Подключите положительный (красный) вывод мультиметра к базе (B) транзистора, а отрицательный (черный) вывод – к эмиттеру (E) транзистора.
    2. Если это NPN-транзистор в хорошем состоянии, измеритель должен показывать падение напряжения от 0.45 до 0.9 В.
    3. В случае PNP на экране должны отображаться инициалы OL (Over Limit).
  3. Prueba От базы к коллекционеру:
    1. Подключите положительный провод мультиметра к базе (B), а отрицательный провод – к коллектору (C) транзистора.
    2. Если это NPN в хорошем состоянии, он покажет падение напряжения от 0.45 до 0.9 В.
    3. В случае использования PNP снова появится OL.
  4. Prueba От эмитента к базе:
    1. Подключите положительный провод к эмиттеру (E), а отрицательный провод к базе (B).
    2. Если это NPN в идеальном состоянии, на этот раз будет отображаться OL.
    3. В случае PNP будет показано падение 0.45 В и 0.9 В.
  5. Prueba Коллекционер на базу:
    1. Подключите положительный вывод мультиметра к коллектору (C), а отрицательный – к базе (B) транзистора.
    2. Если это NPN, он должен появиться на экране OL, чтобы указать, что это нормально.
    3. В случае PNP падение должно снова составить 0.45 В и 0.9 В., если все в порядке.
  6. Prueba Коллектор к эмиттеру:
    1. Подключите красный провод к коллектору (C), а черный провод к эмиттеру (E).
    2. Будь то NPN или PNP в идеальном состоянии, на экране будет отображаться OL.
    3. Если вы поменяете местами провода, положительный на эмиттере и отрицательный на коллекторе, как на PNP, так и на NPN, он также должен прочитать OL.

Любой другое измерение из этого, если все сделано правильно, будет указывать на то, что транзистор плохой. Вы также должны принять во внимание кое-что еще, а именно то, что эти тесты обнаруживают только то, есть ли у транзистора короткое замыкание или они открыты, но не другие проблемы. Поэтому, даже если он их пройдет, у транзистора может возникнуть другая проблема, мешающая его правильной работе.

Полевой транзистор

В случае, если транзисторный полевой транзистор, а не биполярный, то вам следует выполнить следующие шаги с цифровым или аналоговым мультиметром:

  1. Включите мультиметр в функцию проверки диодов, как и раньше. Затем поместите черный (-) датчик на клемму слива, а красный (+) датчик на клемму источника. Результат должен быть 513 мВ или аналогичный, в зависимости от типа полевого транзистора. Если показание не получено, оно будет разомкнуто, а если оно будет очень низким, произойдет короткое замыкание.
  2. Не вынимая черный наконечник из слива, поместите красный наконечник на клемму Gate. Теперь тест не должен возвращать никаких показаний. Если на экране отображаются какие-либо результаты, значит, произошла утечка или короткое замыкание.
  3. Вставьте наконечник в фонтан, а черный останется в стоке. Это проверит переход сток-источник, активировав его и получив низкое значение около 0.82 В. Чтобы отключить транзистор, его три контакта (DGS) должны быть замкнуты накоротко, и он вернется из включенного состояния в состояние ожидания.

С его помощью вы можете тестировать транзисторы типа FET, такие как MOSFET. Не забудьте иметь технические характеристики или радиокомпоненты из них, чтобы знать, адекватны ли получаемые вами значения, поскольку они варьируются в зависимости от типа транзистора …


Содержание статьи соответствует нашим принципам редакционная этика. Чтобы сообщить об ошибке, нажмите здесь.

Вы можете быть заинтересованы

Как проверить транзистор мультиметром(тестером): биполярный, npn и другие

Обновлена: 24 Ноября 2022 353 0

Поделиться с друзьями

Содержание статьи

  • Что такое транзистор и зачем его проверять
  • Как проверить мультиметром биполярный транзистор
  • Как проверить мультиметром униполярный транзистор
  • Часто задаваемые вопросы

Перед использованием транзистора всегда рекомендуют проверять его исправность. Для этого применяют различные приборы, но наиболее удобный и точный – мультиметр, о котором мы подробно рассказали в одном из предыдущих материалов. А сейчас расскажем, как правильно проверять мультиметром транзисторы разных типов.

Что такое транзистор и зачем его проверять

Транзисторы – важные элементы электрических схем и плат приборов, потребляющих ток. Эта радиоэлектронная конструкция позволяет управлять потоком электричества в сети. Технически она представляет собой полупроводниковый триод с тремя контактами. Регулирующее действие прибора основано на переходе «электрон-дырка». В зависимости от конструкции и соответствующего принципа работы различают два типа транзисторов:

  • Биполярный. Основан на двух каналах движения частиц, а области чередующейся проводимости могут располагаться двумя способами: «дырка – электрон – дырка» (PNP) или «электрон – дырка – электрон» (NPN). Различают также аналоговые (для обычной электротехники), цифровые (для электроники) и гибридные (для силовых систем, поэтому их также называют силовыми) модели биполярных транзисторов.
    Они имеют три вывода: коллектор, эмиттер и базу, представляющие собой длинные тонкие штыри, торчащие из корпуса устройства. Их обозначают буквами «К», «Б» и «Э» соответственно.
  • Униполярный. Его также называют полевым. Это более простая конструкция, в которой ток проходит только через один узкий канал. Измерение основано не на паре «электрон-дырка», а только на одном элементе из этой пары. Во время прозвона прибора внутри этого канала изменяется напряжение. Разница между входным и выходным значением характеризует состояние устройства. Устройство также имеет три вывода-штыря: сток (обозначается буквой «С» и соответствует в схемах прозвонки коллектору биполярной модели), исток («И», соответствует эмиттеру) и затвор («З», соответствует базе).

Проверять транзистор лучше всякий раз перед тем, как встроить его в плату или схему. Это намного проще, удобнее и безопаснее, чем потом пытаться найти и устранить поломку в готовой, собранной электрической цепи или электронике.

Прозвонить нужно и новые, только что купленные устройства, и изделия, извлеченные из оборудования или найденные среди старых запасов. Вполне реальны ситуации, когда в партии триодов, поставленной в магазин с завода электроники, имеется значительный процент брака.

Как проверить мультиметром биполярный транзистор

Биполярные транзисторы распространены больше полевых, поэтому особенно важно знать, как правильно проверить их перед эксплуатацией. Алгоритм прозвона устройств PNP-типа, представленных здесь как встречно подключенные диоды, следующий:

  1. Подключаем к мультиметру щупы. Для прозвона черный щуп нужно вставить в разъем COM (отрицательный полюс), а красный – в разъем «VΩmA» (положительный полюс). Выставляем регулятор на передней панели прибора в режим прозвонки или измерения сопротивления в пределах 2 кОм.
  2. Подносим черный щуп к выводу «Б», красный – к ножке «Э» транзистора. Если транзистор исправен, сопротивление перехода будет находиться в пределах от 0,6 до 1,3 кОм.
    Точно так же замеряем выводы «Б» (черный щуп) и «К» (красный щуп). Нормальный диапазон сопротивления перехода для этой пары тоже 0,6–1,3 кОм.
  3. Если хотя бы в одном из этих двух замеров указанная величина будет меньше 0,6 кОм, транзистор неисправен. Тогда меняем щупы местами: красный вставляем в разъем COM, а черный – в «VΩmA» и повторяем замеры выводов транзистора. Если прибор исправен, сопротивление будет минимально.
  4. Иначе на дисплее будет единица. Это значит, что прибор не может измерить значения такого уровня. В этом случае транзистор неисправен, применять его в текущем состоянии нельзя, он требует замены или, по возможности, ремонта.

Аналогичным способом проверяют биполярные транзисторы NPN-типа, представленные здесь как обратно подключенные диоды. Важное отличие – только в подключении щупов. Сначала черный щуп подключают к разъему COM, а красный – к «VΩmA», черный щуп подносят к выводу «Э», а красный – к выводу «К». Затем меняют местами гнезда на мультиметре, подносят красный щуп к ножке «К», а черный – к ножке «Б». В обоих случаях об исправности триода говорит сопротивление в интервале от 0,6 до 1,3 кОм.

Как проверить мультиметром униполярный транзистор

Униполярные (полевые) транзисторы встречаются реже биполярных, но все равно полезно знать, как проверять их исправность. Для элементов, основанных на n-канале (электрон), применяют следующий алгоритм тестирования:

  1. Нужно подключить щупы, вставив их в разъемы мультиметра аналогично тому, как это описано для прозвона биполярного транзистора. Затем так же нужно выбрать режим прозвонки (только прозвонки, режим измерения сопротивления здесь не подойдет), повернув колесо регулятора на передней панели мультиметра.
  2. Черный провод подносят к ножке «С», а красный – к выводу «И» на транзисторе. Следует зафиксировать полученное показание. Затем красным щупом касаются вывода «З» (так мы частично открываем канал, по которому проходит ток), при этом в норме получается значение меньше, чем в первом случае.
  3. Далее проход необходимо закрыть. Для этого черным щупом касаются ножки «З», красным – вывода «И». Если транзистор исправен, мультиметр покажет исходное значение, зафиксированное после первого измерения. Если прибор сломан, второе значение будет таким же, как первое, или больше (частичного открытия не вышло), или третье будет отличаться в ту или иную сторону от первого (канал не закрылся).

Этот же алгоритм используют, чтобы проверить полевые транзисторы, основанные на p-канале (дырка). Единственная разница в том, что в самом начале щупы на мультиметре нужно подключить наоборот: черный вставить в разъем «VΩmA», красный – в COM.

Часто спрашивают, как проверить мультиметром IGBT-транзистор. Это другое название смешанной модели – разновидности биполярных устройств, сочетающих элементы аналоговых и цифровых конструкций. Для них актуален алгоритм полевых моделей, нужно только учитывать, что коллектору соответствует вывод «С» (сток), а эмиттеру – вывод «И» (исток). PNP-типы тестируют по схеме для n-канала, NPN-модели – как для p-канала.

Часто задаваемые вопросы

Как проверить транзистор на плате без выпаивания?

Теоретически – по тем же алгоритмам, что и транзисторы, не включенные в схему или плату. Однако на практике без выпаивания прозвонить устройство очень трудно. Для полевых моделей такой возможности нет вообще – касаться прибора щупами вы можете, но показания будут некорректны. Биполярные транзисторы без выпаивания дают более адекватные значения, но и они нередко далеки от отражающих настоящее состояние прибора. Поэтому выпаивать транзистор, скорее всего, придется. Так что проверяйте исправность элементов до того, как вы встроите их в электрические схемы или платы.

Как проверить транзистор большой мощности?

Транзисторы большой мощности – как правило, биполярные гибридные (силовые). Их коллектор рассчитан на ток до 100 ампер, мощность таких устройств может достигать 100 ватт. Но в плане проверки исправности действует общий алгоритм для всех моделей биполярной конструкции, приведенный выше. Если вы ставите мультиметр в режим прозвонки, отличий нет никаких; если выбираете режим проверки сопротивления, следует выставить соответствующий максимальный уровень этого параметра, указанный в технической документации проверяемого транзистора.

Как проверить строчный транзистор?

Строчный транзистор (строчной развертки) – один из важнейших элементов телевизоров, обеспечивающий формирование качественного изображения на экране. Технически это, как правило, биполярные конструкции PNP-типа, поэтому для их проверки подходит соответствующий алгоритм. Основная проблема в том, что строчный элемент обычно на момент поломки уже впаян в плату. Если выпаивать его очень не хочется, попробуйте прозвонить, как есть – возможно, значения все-таки окажутся корректными. В противном случае придется выпаивать транзистор строчной развертки из платы телевизора.

Как проверить составной транзистор?

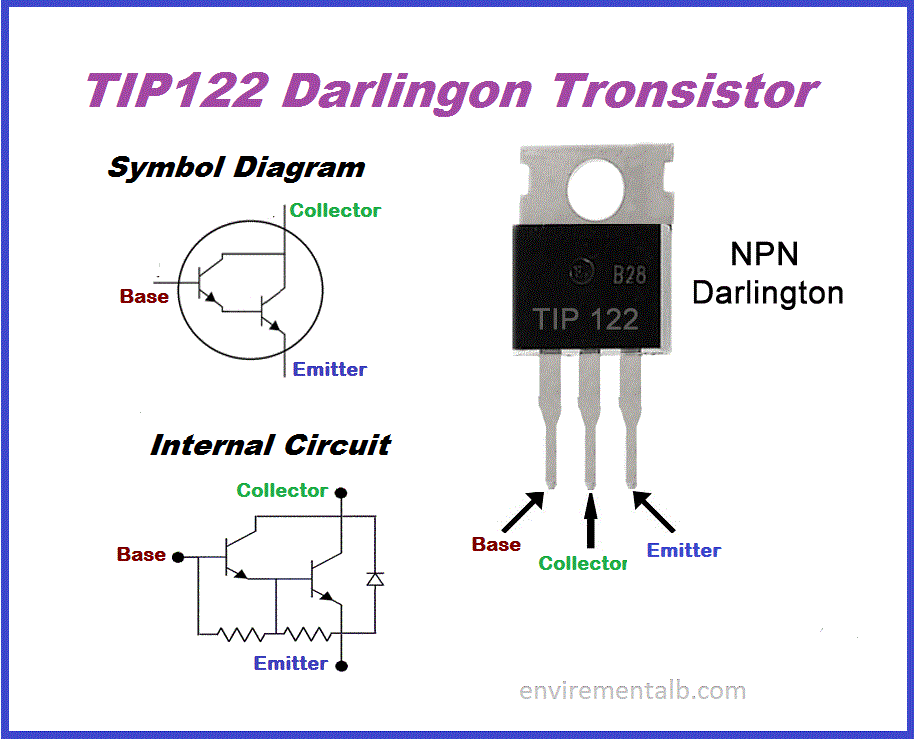

Составная модель также называется транзистором Дарлингтона. Она состоит из двух элементов в общем корпусе. Мультиметром такую конструкцию проверить невозможно – вы можете касаться выводов щупами, но корректных значений вы не получите. Для прозвона составных транзисторов придется собрать простую электросхему из резистора, лампочки и самого проверяемого устройства. Если оно исправно, при подключении к базе положительного полюса лампочка загорится, если подключить отрицательный полюс – погаснет. Если что-то идет не по этому алгоритму, транзистор нуждается в замене.

Дополнительное видео по теме:


Была ли статья полезна?

Да

Нет

Оцените статью

Что вам не понравилось?


Другие материалы по теме


Анатолий Мельник

Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.


Как проверить транзистор NPN и PNP

Введение:
         Транзистор — это полупроводниковое устройство, используемое для усиления или переключения электронных сигналов и электроэнергии. Это полупроводниковое устройство с тремя выводами, эти контакты помечены коллектор (C) , база (B) и эмиттер (E) . Теперь я покажу, как проверить транзистор с помощью мультиметра.

метод 1: с использованием мультиметра с NPN транзистором

(A)
  • Сначала включите цифровой мультиметр и выберите диодный режим .
  • Подсоедините измерительные провода к клеммам транзистора. Держите тестовые провода подключенными в течение нескольких секунд, как это (A)  соединение.
  • Прочитайте отображаемое измерение. Если значение транзистора находится в пределах диапазона измерений, мультиметр отобразит значение транзистора.
  • отображаемое значение мультиметра от 0 до 150, 9Транзистор 0003 исправен .
  • отображаемое значение мультиметра равно 0 или .0L, транзистор неисправен .
(B)
  • Подсоедините измерительные провода к клеммам транзистора. Держите тестовые провода подключенными в течение нескольких секунд, как это (B) соединение.
  • Прочитайте отображаемое измерение. Если значение транзистора находится в пределах диапазона измерений, мультиметр отобразит значение транзистора.
  • отображаемое мультиметром значение от 0 выше 150, транзистор исправен .
  • отображаемое значение мультиметра равно 0 или .0L, транзистор неисправен .

(C)
  • Подсоедините измерительные провода к клеммам транзистора. Держите тестовые провода подключенными в течение нескольких секунд, как это (C) соединение.
  • Прочитайте отображаемое измерение. Если значение транзистора находится в пределах диапазона измерений, мультиметр отобразит значение транзистора.
  • отображаемое значение мультиметра равно 1, транзистор исправен .
(D)

  • Подсоедините измерительные провода к клеммам транзистора. Держите тестовые провода подключенными в течение нескольких секунд, как это (D)  соединение.
  • Прочитайте отображаемое измерение. Если значение транзистора находится в пределах диапазона измерений, мультиметр отобразит значение транзистора.
  • отображаемое значение мультиметра равно 1, транзистор исправен .

Метод 2: с помощью мультиметра с транзистором PNP Держите тестовые провода подключенными в течение нескольких секунд, как это (E)  соединение.

  • Прочитайте отображаемое измерение. Если значение транзистора находится в пределах диапазона измерений, мультиметр отобразит значение транзистора.
  • отображаемое значение мультиметра равно 1, транзистор исправен .
  • (F)


    • Подсоедините измерительные провода к клеммам транзисторов. Держите тестовые провода подключенными в течение нескольких секунд, как это (F)  соединение.
    • Прочитайте отображаемое измерение. Если значение транзистора находится в пределах диапазона измерений, мультиметр отобразит значение транзистора.
    • отображаемое значение мультиметра равно 1, транзистор исправен .
    (G)
    • Подсоедините измерительные провода к клеммам транзистора. Держите тестовые провода подключенными в течение нескольких секунд, например, (G)  соединение.
    • Прочитайте отображаемое измерение. Если значение транзистора находится в пределах диапазона измерений, мультиметр отобразит значение транзистора.
    • отображаемое мультиметром значение от 0 выше 150, транзистор исправен .
    • отображаемое значение мультиметра равно 0 или .0L, транзистор неисправен .
    (H)
    • Подсоедините измерительные провода к клеммам транзистора. Держите тестовые провода подключенными в течение нескольких секунд, как показано на рисунке (H) .
    • Прочитайте отображаемое измерение. Если значение транзистора находится в пределах диапазона измерений, мультиметр отобразит значение транзистора.
    • отображаемое мультиметром значение от 0 выше 150, транзистор исправен .
    • отображаемое значение мультиметра равно 0 или .0L, транзистор неисправен .

    метод 3: с использованием источника питания с NPN



    • Если нажать кнопку со стороны питания , транзистор включится 9004 9003 и светодиод загорится. иначе кнопка нажата со стороны земли, транзистор выключится  и светодиод выключится . работает нормально, транзистор исправен . не работает, транзистор неисправен .

    метод 4: с использованием источника питания с PNP


    • Если нажать кнопку сторона питания , транзистор выключится , а светодиод выключится . иначе кнопка нажата со стороны земли, транзистор включится  и светодиод НА . работает нормально, транзистор исправен . не работает, транзистор неисправен .

    Новое сообщение Старый пост Главная

    Подписаться на: Post Comment (Atom)

    3 Простые методы идентификации транзисторов NPN и PNP (2023)

    Основная веха работы с транзисторами — как идентифицировать транзисторы NPN и PNP. Я называю это вехой, потому что это огромная проблема, особенно когда вы только начинаете знакомиться с электроникой.

    Транзистор является одним из основных элементов электронной платы. Вы, вероятно, увидите любую схему усилителя без транзистора.

    Но если вы новичок в транзисторах. Концепция транзистора кажется очень пугающей, или, может быть, это было только для меня. Вы должны быть очень осторожны при настройке его правильных точек Q и ​​других параметров

    Наконец, когда вы решите запустить транзистор в действие. Большие проблемы, с которыми вы столкнетесь как новичок, — это настройка его правых контактов и указание типа транзистора, то есть NPN и PNP.

    В этой статье я сосредоточусь только на том, как идентифицировать транзисторы NPN и PNP. Я напишу отдельную статью о правильной конфигурации выводов позже

    Я не идеален, как и эта статья. Это всего лишь мои ограниченные знания, чтобы как-то помочь вам, ребята.

    Надеюсь, вам понравится.

    Содержание

    Как отличить транзисторы NPN и PNP?

    Существует так много типов транзисторов, предназначенных для конкретного применения. NPN и PNP не являются типами транзисторов, на самом деле они являются подтипами семейства транзисторов с биполярным соединением (BJT).

    Да, вы можете назвать их типами транзисторов, но вы должны глубоко знать, что они подпадают под категорию биполярных транзисторов.

    На приведенной выше простой схеме показаны различные символы для транзисторов NPN и PNP. Проблема в том, что физически они оба выглядят и ощущаются одинаково.

    Итак, как определить, где NPN, а где PNP? Я перечислил следующие три метода начального уровня для вашего понимания.

    Метод 1: метод слабого ученика

    Первый метод — «метод слабого ученика». Я придумал этот метод, когда был студентом и имел миллионы долларов, на самом деле миллиарды долларов в кармане, наличными.

    Ниже приведены шаги этого метода:

    Шаг 1: Возьмите транзистор, который вы хотите проверить

    Шаг 2: Запишите его номер (он написан на его корпусе). К счастью, если на вашем транзисторе не написан номер или он со временем стерся. Тогда этот метод вам не поможет.

    Шаг 3: Найдите этот номер в Google и загрузите техническое описание (в Интернете вы найдете техническое описание каждого транзистора) символ цепи. Если нет символа цепи, будет письменное заявление.

    Этот метод не очень прост, как может показаться. Иногда на некоторые транзисторы есть серийные комбинированные таблицы данных, некоторые из них очень сложны, а некоторые не так легко доступны в Интернете.

    Примените этот метод, если вы время от времени работаете с транзисторами. Вы можете использовать его в качестве студента, так как он действительно полезен и не требует покупки мультиметра или любого другого устройства.

    Метод 2. Определение NPN и PNP с помощью мультиметра

    Для этого метода требуется хороший мультиметр и базовое понимание таких понятий электроники, как напряжение и сопротивление.

    Теперь позвольте мне напомнить вам, что:

    • NPN означает отрицательный, положительный и отрицательный.
    • PNP означает положительный, отрицательный и положительный.
    • Теперь красный щуп мультиметра отрицательный, а черный щуп положительный.

    Ниже приведены шаги этого метода для идентификации транзисторов NPN и PNP:

    Шаг 1: Возьмите транзистор, который вы хотите идентифицировать.

    Шаг 2: Включите мультиметр и установите его на мВ (постоянный ток).

    Шаг 3: Убедитесь, что вы подключили щупы к соответствующим разъемам мультиметра, т. е. черный к порту COM и красный к порту V. неизвестный тип транзистора.

    Шаг 5: Теперь какое-то случайное соединение даст вам показания напряжения на экране мультиметра. Ценность чтения не важна.

    Шаг 6: Как только вы получите результаты на экране. Начиная справа (транзисторной стороной к себе) напишите или отметьте щупы, прикрепленные к клеммам транзистора.

    Шаг 7: Если сначала черный (положительный, P), а затем красный (отрицательный, N) щуп, значит, у вас PNP-транзистор. Если сначала красный, а затем черный, у вас есть NPN-транзистор — это легко и просто.

    Метод 3: Простой метод Пези

    Видите ли, описанные выше методы не так просты в исполнении. Вы должны сделать много шагов, чтобы получить окончательные результаты.

    Нужен простой и новый захватывающий метод. Недавно я открыл для себя этот метод и назвал его простым методом Пези.

    Чтобы этот метод работал вместо мультиметра, вам понадобится специальный тестер транзисторов.

    Тестер транзисторов, также известный как тестер компонентов, представляет собой устройство, облегчающее нашу жизнь, когда речь идет о тестировании и идентификации различных электронных компонентов.

    Чтобы использовать это устройство для идентификации транзисторов NPN и PNP, необходимо тщательно выполнить следующие шаги.

    Шаг 1: Возьмите транзистор, который вы хотите проверить

    Шаг 2: Включите прибор для проверки транзисторов и убедитесь, что он работает правильно.

    Шаг 3: Поместите транзистор в гнездо тестера

    Шаг 4: Нажмите кнопку проверки выделенный транзистор экономит время и помогает. Если вы хотите иметь тестер транзисторов для себя, вы можете поискать его в Интернете. Там так много вариантов.

    Мне очень нравится этот тестер транзисторов m328 (ссылка на продукт) . Если вам это тоже нравится, то вы должны иметь его в своей лаборатории.
