Как правильно подключить обогревающий кабель: Подключение греющего кабеля – как правильно это делать

Максимальная и минимальная длина греющего кабеля

Если длина отрезка саморегулирующегося кабеля больше максимальной, матрица греющего кабеля испытывает воздействие повышенной температуры, которая возникает от усиленного нагрева токопроводящей жилы, вызванного протеканием недопустимого тока. В результате этого процесса происходит ускоренное старение матрицы, она перестает выделять заявленную мощность, и греющий кабель приходит в негодность. Этот процесс усугубляет частый запуск кабеля из «холодного» состояния, при котором протекающий ток возрастает в несколько раз.

Минимальная длина секции нигде не прописана, она не ограничена и может составлять даже 10-20 см.

Каковы же максимальные и минимальные длины греющего кабеля?

Таблица 1. – Максимальная длина секции для кабеля Samreg

Мин. t° запуска	Ток, А	10 Вт с экраном	16 Вт с экраном	24 Вт с экраном	30 Вт с экраном	40 Вт с экраном
10 °	16	200 м	135 м	95 м	65 м	50 м
	20	200 м	135 м	95 м	75 м	55 м
	25	200 м	135 м	95 м	75 м	55 м
	32	200 м	135 м	95 м	75 м	55 м
	40	200 м	135 м	95 м	75 м	55 м
-10 °	16	180 м	135 м	90 м	58 м	45 м
	20	195 м	135 м	95 м	75 м	55 м
	25	200 м	135 м	95 м	75 м	55 м
	32	200 м	135 м	95 м	75 м	55 м
	40	200 м	135 м	95 м	75 м	55 м
-20 °	16	150 м	105 м	70 м	45 м	35 м
	20	190 м	135 м	90 м	70 м	55 м
	25	200 м	135 м	95 м	70 м	55 м
	32	200 м	135 м	95 м	75 м	55 м
	40	200 м	135 м	95 м	75 м	55 м
-40 °	16	95 м	67 м	48 м	30 м	25 м
	20	125 м	90 м	64 м	55 м	40 м
	25	175 м	125 м	85 м	64 м	50 м
	32	190 м	135 м	95 м	75 м	55 м
	40	200 м	135 м	95 м	75 м	55 м

По этой таблице, зная погонную мощность кабеля (верхняя строка) и минимальную температуру, при которой возможно включение обогрева, можно определить максимальную длину секции для данного кабеля, а также номинальный ток расцепителя автоматического выключателя. Такие таблицы для каждого вида кабеля вы найдёте на нашем сайте в разделе «Греющий кабель».

Внимание! Максимальный пусковой ток

Саморегулирующийся нагревательный кабель в силу своей конструкции имеет значительный стартовый (пусковой) ток. Неправильный расчет пусковых токов может привести к аварии или отказу работы системы обогрева. Чтобы правильно подобрать автоматику, силовой кабель и комплектующие – ознакомьтесь с информацией. приведенной в следующей статье.

Подробнее

Чаще всего для обогрева используют два вида кабеля: резистивный и саморегулирующийся.

Резистивный греющий кабель

Резистивный кабель прост в конструкции – это проводник с большим сопротивлением, который нагревается при прохождении по нему электрического тока. Конструкция секции резистивного кабеля предполагает полное падение напряжения на всей длине секции, при этом сопротивление проводника подбирается таким образом, чтобы протекающий ток не перегрел проводник. Мощность нагревательной секции определяется по закону Джоуля-Ленца I² * R = U²/R,

где I – ток, протекающий в секции, А,
R – электрическое сопротивление секции, Ом,
U – напряжение питания секции, В.

Как видно из формулы при неизменном напряжении питания мощность секции определяется ее сопротивлением. Изменить сопротивление секции возможно путем применения в качестве проводника материалов с разным удельным сопротивлением и/или диаметром проводника или изменения длины секции. Поэтому каждый вид резистивного кабеля имеет строго определённую длину секции, которая указана в технических характеристиках. Такие секции запрещается резать, укорачивать, удлинять, т.к. при этом происходит изменение сопротивления секции, которое влияет на ее мощность.

Если Вы всё-таки разрезали или повредили резистивный кабель, то его можно восстановить, используя ремонтный набор с термоусадочными трубками. Но это возможно только в том случае, если длина секции не изменилась.

Саморегулирующийся греющий кабель

Саморегулирующийся кабель, в отличие от резистивного, резать можно. Длина секции саморегулирующегося кабеля зависит от:

• Удельной мощности кабеля Вт/м;
• сечения токопроводящих жил;
• диапазон температур эксплуатации;
• применяемой пускозащитной аппаратуры.

Медные жилы саморегулирующегося кабеля имеют определённое сечение и не могут пропустить ток больший, чем тот, на который они рассчитаны.

Так, например, для сечения токоведущих жил 16AWG соответствующего значению 1.31мм2 допустимая токовая нагрузка составляет 15А при 60С.

Таким образом, суммарный ток, протекающий в отрезке греющего кабеля не должен превышать этого значения. Чем больше длина отрезка кабеля, тем больше протекающий ток, и при определенной длине отрезка протекающий ток станет равным максимально допустимому. Эта длина отрезка кабеля и есть максимальная длина для данного вида греющего кабеля.

Температура эксплуатации имеет косвенное влияние на определение максимальной длины греющего кабеля. Так, при низких температурах окружающей среды или объекта выделяемая мощность кабеля будет выше, чем при стандартных условиях (при +10С). Поэтому в таких случаях необходимо уменьшить длину отрезка греющего кабеля, чтобы не превысить максимально допустимый ток в кабеле. Кроме того, при низких температурах возрастает и стартовый ток при подаче питания на греющий кабель, что также требует корректировки длины в сторону уменьшения.

Применяемая пуско-защитная аппаратура также оказывает влияние на выбор длины греющего кабеля. Так, автомат защиты с малым номиналом рабочего тока существенно ограничит длину отрезка греющего кабеля. Дело в том, что греющий кабель в «холодном» состоянии имеет низкое сопротивление. В момент подачи питания на кабель через него проходит значительный ток, который может в несколько раз отличаться от рабочего. Этот ток называют стартовым, его величина и длительность определяются свойствами нагревательной матрицы кабеля. Этот ток необходимо учитывать при выборе защитного автомата для греющего кабеля. Поэтому многие производители греющего кабеля в технических характеристиках кабеля приводят таблицу для определения длины секции. Пример такой таблицы приведён ниже для кабеля Samreg (табл.1)

Таким образом, выбор максимальной длины секции саморегулирующегося греющего кабеля ответственный момент при проектировании системы электрообогрева, учитывающий множество факторов и требующий определенных знаний в области электротехники и свойств нагревательного кабеля.

Неправильный выбор длины секции кабеля может привести к неработоспособности системы обогрева, аварийным режимам ее работы и ускоренному выходу греющего кабеля из строя.

Комплект для муфтирования греющего кабеля

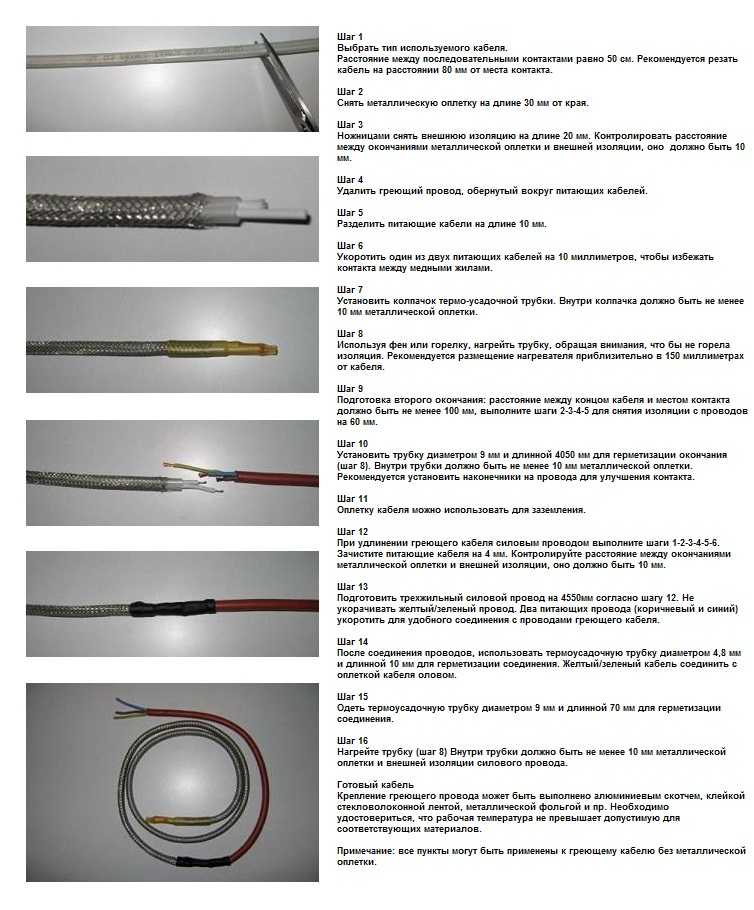

Муфтирование греющего кабеля термоусадочными трубками

Проверил: Евгений Щипунов

Главный инженер ООО «СКО Альфа-проджект»

Примеры электрообогрева

Греющий кабель Samreg

Саморегулирующийся кабель SAMREG 16-2

Розничная цена: 95 р. / м

Саморегулирующийся кабель SAMREG 24-2CR

Розничная цена: 280 р. / м

Саморегулирующийся кабель SAMREG 40-2CR

Розничная цена: 290 р. / м

В раздел

Другие статьи на тему

WhatsApp

Бесплатный расчет электрообогрева

Спасибо, наш менеджер свяжется с вами в ближайшее время

Заполните обязательные поля

Отправляя форму, вы даете свое согласие на обработку персональных данных.

Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

Комментарии

Как подключить греющий кабель для водопровода к сети своими руками

До появления нагревательных кабельных систем лед на крыше или, например, на крыльце представлял серьезную проблему.

Теперь об этом можно забыть, если только система установлена по всем правилам.

Как подключить греющий кабель — об этом рассказывается в данной статье.

Содержание

• 1 Что собой представляет?
• 2 Почему необходимо использовать кабельные нагреватели?
• 3 Виды
  • 3.1 Нерегулируемый
  • 3.2 Нерегулируемый зональный
  • 3.3 Саморегулирующийся
• 4 Монтаж
• 5 Подключение
• 6 Схема
• 7 Видео по теме

Что собой представляет?

Изделие выглядит так же, как обычный токопроводящий кабель, только его жилы выполнены из материала с высоким электрическим сопротивлением. Соответственно, при протекании электротока они выделяют тепло. Рабочая часть заключена в медную или алюминиевую экранирующую оплетку и далее — в полимерную изоляцию.

Почему необходимо использовать кабельные нагреватели?

Многие расположенные снаружи протяженные конструкции подвержены образованию льда с последующим возникновением аварийной ситуации:

1. карнизы крыш. Наледи и сосульки портят кровельное покрытие, а при падении опасны для находящихся внизу людей;
2. водосточная система. Обледенение вызывает деформацию или обрыв желобов, также нарушается отвод влаги;
3. крыльцо, пешеходные дорожки. Становятся скользкими, что приводит к травмированию людей;
4. водопровод, канализация, прочие трубопроводы, резервуары. Ледяная пробка закупоривает магистраль, а при сильном обледенении конструкция разрушается (вода при замерзании расширяется).

При помощи греющих кабелей устраивают полы с подогревом. В отличие от водяного «теплого пола» такая система проще в монтаже и не грозит протечками.

Виды

Существует несколько типов нагревателей.

Нерегулируемый

Часто еще называют резистивным, но это неправильно: резистивностью обладают все греющие кабели. Нерегулируемый — самый простой тип. Жилы выполнены из сплава с высоким сопротивлением, например, нихрома. Соответственно, мощность тепловыделения у него всегда постоянна. Достоинство — низкая стоимость.

Недостатки:

• при нарушении теплоотвода (перехлест жил либо участок нагревателя чем-то прикрыт) или при потеплении кабель перегорает;
• его нельзя укорачивать: это приведет к снижению сопротивления и, соответственно, возрастанию силы тока сверх расчетной;
• для включения и выключения требуется термостат или участие человека.

Нерегулируемые делятся на два вида:

1. 1-жильные. Имеют серьезные недостатки. Во-первых, они являются источником электромагнитного поля и потому не подходят для «теплых полов», дорожек, крылец и прочих объектов, с которыми контактируют люди. Во-вторых, подключаются с обоих концов, потому контур донагреватель подключается с одного конца, а генерируемые жилами магнитные поля из-за разнонаправленности токов взаимно уничтожаются.

Нагревательный кабель

Нерегулируемый зональный

Состоит из 2-х токопроводящих жил со множеством нагревательных проволочек между ними. В отличие от предыдущего, его можно резать: поскольку проволочки представляют собой параллельно соединенные проводники, то при уменьшении их количества сопротивление возрастает.

Саморегулирующийся

Также включает в себя две токопроводящие жилы, но резистивным элементом между ними выступает полупроводниковая матрица. Ее особенность — намного более выраженная зависимость сопротивления от температуры, чем у металлов. Чем выше температура матрицы, тем больше сопротивление.

Достоинства:

1. невозможен перегрев. Нагревшиеся участки перестают пропускать ток, то есть фактически отключаются;
2. экономичность. При нагревании кабель снижает выработку тепла либо вовсе отключается, даже если на это не было команды от термостата. Причем каждый участок работает с той теплоотдачей, которая требуется в данном месте;
3. возможность резать нагреватель.

Недостаток — высокая стоимость.

Греющий кабель выпускают не только в бухтах, но и в виде так называемых кабельных матов. Это сетка из стекловолокна, на которой кабель уложен зигзагом и закреплен. С применением кабельного мата намного быстрее осуществляется устройство «теплого пола» и прочих площадок с подогревом.

Монтаж

На карнизе кабель укладывают зигзагом и фиксируют специальными клипсами, приклеенными к кровельному покрытию. Для обогрева водосточного желоба нагреватель кладут внутрь и крепят специальными пластиковыми зажимами, удерживающимися одним концом за край лотка.

Участок, пропущенный в водосточную трубу, крепят в верхней ее части. Если в строении несколько этажей, нагреватель крепят к стальной проволоке, иначе он оборвется под собственным весом. На дорожке, крыльце или полу в доме кабель раскладывают зигзагом, фиксируют клипсами с дюбелями и заливают стяжкой. На трубопроводах кабельный нагреватель размещают снаружи или внутри.

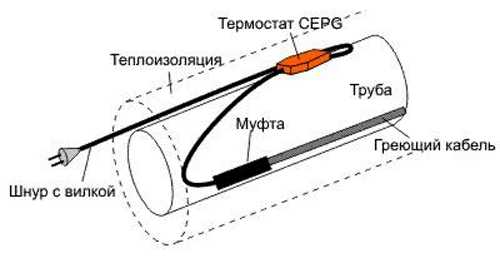

При внешнем обогреве линию укладывают поверх трубы одним из следующих способов:

• в виде одного или нескольких прямых отрезков под трубой;
• под трубой зигзагообразно;
• наматывают на трубу спиралью с равным шагом.

Кабель крепят пластиковыми хомутами или стекловолоконной самоклейкой, затем утепляют трубу теплоизолятором в виде гибких матов или скорлуп. Некоторые производители указывают конкретный материал теплоизолятора и при несоблюдении этого пункта инструкции отказывают в гарантийном обслуживании.

При использовании жестких утеплителей, например, пенополистирола, место прохода кабеля сквозь утеплитель герметизируют специальными втулками. Поверх утеплителя наматывают алюминиевый скотч — защита от механических повреждений. Если поверхность утепляемой трубы шероховатая, перед монтажом кнагревателя на нее рекомендуется намотать алюминиевый скотч.

Внутренний обогрев применяется на коротких участках трубопровода диаметром более 40 мм — при отсутствии доступа снаружи. Используется специальная разновидность кабеля — в изоляции из пищевого пластика.

Для ввода нагревателя в трубопровод врезают тройник. Кабель пропускают сквозь отверстие в заглушке, снабженное уплотнительными кольцами. После монтажа трубу также утепляют.

Рекомендуется соединить греющий кабель с проводом электросети до монтажа в трубу. Осуществлять подключение после сборки будет сложнее.

Подключение

Подключение осуществляют в таком порядке:

1. конец кабеля освобождают от изоляции на длину в 3 см;
2. подрезав кусачками экранирующую оплетку, сворачивают ее в жгут;
3. если кабель саморегулирующийся, вырезают полупроводниковую матрицу, чтобы освободить концы токопроводящих жил;
4. зачищают концы жил провода, используемого для подключения к сети;
5. путем опрессовки гильзами соединяют заземляющую жилу провода с экранирующей оплеткой греющего кабеля, а фазу и ноль — с началом и концом резистивной жилы (нерегулируемый) или с токопроводящими жилами (саморегулирующийся).

Остается подключить нагреватель к распредщитку.

Схема

Для питания кабельной системы обогрева от щита прокладывают отдельный провод, защищаемый собственными автоматическим выключателем и УЗО. Он подсоединяется к терморегулирующему блоку системы. С другой стороны, к нему подключается греющий кабель. Термостат оборудуется термодатчиком.

Схема подключения греющего кабеля

Все контакты терморегулирующего блока обычно имеют обозначения. В противном случае их назначение уточняют в инструкции.

Видео по теме

Как подключить греющий кабель к сети своими руками:

Правильно смонтированный греющий кабель избавит от множества хлопот и сделает жизнь безопаснее. Лучше не поскупиться и приобрести саморегулирующийся нагреватель: затраты окупятся за счет экономии на ремонте и снижения энергозатрат.
