Подключение электролитических конденсаторов в сеть переменного тока

Алюминиевые электролитические конденсаторы широко используются в различных электро- и радиотехнических приборах теле-, радио-, аудиоустройствах, стиральных машинах, кондиционерах воздуха и т. Применение на постоянном напряжении с наложенной переменной составляющей пульсирующее напряжение :. Алюминиевый электролитический конденсатор имеет простую конструкцию. Две ленты из конденсаторной бумаги проложены между двумя лентами из специальным образом обработанной алюминиевой фольги и эта комбинация из четырех лент свернута в рулон.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Конденсаторы | Принцип работы и маркировка конденсаторов
  • Как сделать из полярного конденсатора неполярный и в чем их отличие между собой
  • Подбор конденсаторов для электродвигателя и их подключение
  • Конденсатор в цепи переменного тока – что нужно накапливать и для чего
  • Пусковой конденсатор для электродвигателя
  • Как подобрать конденсаторы для запуска электродвигателя

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Электролиты для подключения трехфазного двигателя

Конденсаторы | Принцип работы и маркировка конденсаторов


Главная особенность электролитических конденсаторов, наверняка, состоит в том, что они по сравнению с остальными обладают большой ёмкостью и довольно небольшими габаритами. Широко распространённые алюминиевые конденсаторы по сравнению с другими имеют некоторые специфические свойства, которые следует учитывать при их использовании.

За счёт того, что алюминиевые обкладки электролитических конденсаторов скручивают для помещения в цилиндрический корпус, образуется индуктивность.

Эта индуктивность во многих случаях нежелательна. Также алюминиевые электролитические конденсаторы обладают так называемым эквивалентным последовательным сопротивлением ЭПС или на зарубежный манер, ESR. Чем ниже ESR конденсатора, тем он качественнее и более пригоден для работы в цепях, где требуется фильтрация высокочастотных пульсаций. Примером может служить рядовой импульсный блок питания компьютера или адаптер питания ноутбука.

В основном электролитические конденсаторы служат для сглаживания пульсаций тока в цепях выпрямителей переменного тока. Такие конденсаторы называют разделительными. В практике ремонта можно встретить неисправность, когда разделительный конденсатор “высыхает”, а, следовательно, теряет изначальную ёмкость. При этом он плохо разделяет ток звуковой частоты от пульсирующего и не пропускает звуковой сигнал на последующий каскад усиления.

Амплитуда звукового сигнала в соответствующем каскаде усиления резко снижается либо вносятся существенные искажения. Поэтому при ремонте усилителей и прочей звуковоспроизводящей аппаратуры стоит внимательно проверять исправность разделительных электролитических конденсаторов. В связи с тем, что электролитические конденсаторы имеют полярность, то при работе на их обкладках должно поддерживаться постоянное напряжение.

Это является их недостатком. В результате их можно применять в цепях с пульсирующим или постоянным током.

Кроме алюминиевых электролитических конденсаторов в современной электронике легко обнаружить и танталовые. У них нет жидкого электролита, он у них твёрдотельный.

Также танталовые конденсаторы имеют достаточно низкое ESR, благодаря чему активно применяются в высокочастотной электронике. Из минусов можно отметить высокую стоимость и низкое номинальное напряжение, обычно не превышающее 75V. Более подробно о танталовых конденсаторах я рассказывал здесь. Чтобы узнать, как устроены алюминиевые электролитические конденсаторы, давайте распотрошим одного из них. На фото показан разобранный экземпляр ёмкостью мкФ и на номинальное напряжение V.

Конденсатор состоит из двух тонких алюминиевых пластин, к которым крепятся выводы. Между алюминиевыми пластинами помещается бумага.

Она служит диэлектриком. Но это ещё не всё. В данном случае получается обычный бумажный конденсатор с малой ёмкостью. Для того чтобы получить большую ёмкость и уменьшить размеры готового прибора, бумагу пропитывают электролитом.

На фотках можно разглядеть желтоватый электролит на дне алюминиевого стакана. Далее, пропитанную электролитом бумагу помещают между алюминиевыми обкладками.

В результате электрохимических процессов алюминиевая фольга окисляется под действием электролита. На поверхности фольги образуется тонкий слой окисла — оксида алюминия Al 2 O 3. На вид можно легко определить сторону обкладки с тонким слоем окисла – она темнее.

Оксид алюминия является отличным диэлектриком и обладает свойством односторонней проводимости. Поэтому электролитические конденсаторы полярны и способны работать лишь в цепях с пульсирующим, либо постоянным током. Если так произойдёт, то начнётся бурная электрохимическая реакция, которая сопровождается сильным нагревом. Электролит моментально вскипает и конденсатор “бабахает”. Именно поэтому при установке такого конденсатора в схему нужно строго соблюдать полярность его включения. Кроме оксида алюминия Al 2 O 3 , благодаря которому удаётся изготавливать конденсаторы с большой электрической ёмкостью, применяются и другие уловки, чтобы увеличить ёмкость и уменьшить размеры готового изделия.

Известно, что ёмкость зависит не только от толщины слоя диэлектрика, но и от площади обкладок. Чтобы её увеличить применяют метод травления, аналогичный тому, что используют в своей практике радиолюбители для изготовления печатных плат. На поверхности алюминиевой обкладки вытравливают канавки. Размеры этих канавок малы и их очень много. За счёт этого активная площадь обкладки увеличивается, а, следовательно, и ёмкость.

Если присмотреться, то на алюминиевой обкладке можно заметить еле заметные полоски, наподобие дорожек на грампластинке. Это и есть те самые канавки. В неполярных электролитических конденсаторах окисляются обе алюминиевые обкладки. В результате он становиться неполярным.

Нетрудно заметить, что на верхней части цилиндрического корпуса у большинства радиальных электролитических конденсаторов нанесена защитная насечка – клапан. Дело в том, что если на электролит воздействует переменное напряжение, то конденсатор сильно разогревается и жидкий электролит начинает испаряться, давить на стенки корпуса.

Из-за этого он может “хлопнуть”. Поэтому на корпусе и наноситься защитный клапан, чтобы под действием избыточного давления он открылся и предотвратил “взрыв” конденсатора, выпустив закипающий электролит наружу. Отсюда исходит правило, которое необходимо учитывать при самостоятельном конструировании электроники и ремонте радиоаппаратуры.

При диагностике неисправности, а также при первом включении конструируемого или ремонтируемого аппарата, необходимо держаться на расстоянии от электролитических конденсаторов.

В случае если при сборке в схеме была допущена ошибка, приводящая к завышению предельного рабочего напряжения конденсатора, либо воздействию на него переменного тока, конденсатор нагреется и “хлопнет”. При этом сработает защитный клапан, и электролит под давлением рванёт наружу.

Нельзя допускать, чтобы электролит попадал на кожу и тем более в глаза! Выход из строя электролитического конденсатора не редкость. По внешнему виду можно сразу определить его неисправность. Вот лишь несколько примеров. Все эти конденсаторы пострадали из-за превышения допустимого напряжения. Автомобильный усилитель.

Как видим, “хлопнула” целая грядка электролитов во входном фильтре. Видимо на усилитель подали 24V вместо положенных Далее – жертва “сетевой атаки”. В электросети V резко подскочило напряжение из-за обледенения вводов. Как результат, полная неработоспособность блока питания ноутбука. Кондик просто испустил пар. Насечка на корпусе вскрылась. Помнится, в студенческую пору была распространена известная забава. Брался электролитический конденсатор, к его выводам подпаивались проводки и в таком виде конденсатор кратковременно подключался к розетке электроосветительной сети Вольт.

Он заряжался, накапливая заряд. Далее, ради “прикола” выводами кондёра касались руки ни в чем не подозревающего человека. Тот, естественно, ничего не подозревает и его дёргает небольшой электрический удар. Так вот, делать это крайне опасно! Как сейчас помню, когда перед началом практики старший мастер строго запретил данную забаву, аргументировав это тем, что был случай, когда парнишке сильно повредило кисть руки, когда тот решил “зарядить” электролитический конденсатор от розетки В.

Конденсатор, не выдержав поданного переменного напряжения, взорвался в его руке! Электролитический конденсатор может выдержать несколько “экспериментальных” попыток заряда от электросети, но может и хлопнуть в любой момент. Всё зависит как от конструкции конденсатора, так и от приложенного напряжения. Данная информация приведена лишь с целью предупредить о крайней опасности таких экспериментов, которые могут закончиться печально. При ремонте радиоаппаратуры не стоит забывать о том, что после выключения прибора электролитические конденсаторы некоторое время сохраняют электрический заряд.

Перед проведением работ их необходимо разряжать. Особенно это стоит учитывать при ремонте всевозможных импульсных блоков питания и выпрямителей, электролитические конденсаторы в которых имеют значительную ёмкость и рабочее напряжение, достигающее — вольт.

Если нечаянно коснуться его выводов, то можно получить неприятный электрический удар. Иногда после таких случаев можно заметить лёгкий ожог кожного покрова в месте касания электродов.

О том, как разрядить конденсатор перед проведением работ или измерений уже упоминалось в статье как проверить конденсатор.

Мощные электролитические конденсаторы ёмкостью мкФ. Это правило стоит учитывать, если вы хотите обеспечить долгую и стабильную работу конденсатора. Так, если в схеме на конденсатор будет действовать напряжение в 50 вольт, то его стоит выбирать на рабочее напряжение 63 вольта или более.

Если установить конденсатор с меньшим рабочим напряжением, то он скоро выйдет из строя. Как и у любой другой радиодетали, у электролитического конденсатора есть допустимый диапазон рабочей температуры. Более конкретно узнать допустимый диапазон температур для конкретного изделия можно из документации на него.

Поскольку в электролитических конденсаторах присутствует жидкий электролит, то он со временем высыхает. При этом теряется его ёмкость. Именно поэтому их не рекомендуется размещать рядом с сильно нагревающимися элементами, например, радиаторами охлаждения или же в плохо вентилируемом корпусе. Стоит отметить тот факт, что электролиты – это ахиллесова пята любой электроники. По своему опыту скажу, что это одна из самых ненадёжных, некачественных и, при этом, дорогих деталей.

Качество во многом зависит от производителя.


Как сделать из полярного конденсатора неполярный и в чем их отличие между собой

Пароль Доска объявлений Все разделы прочитаны. Полярные электролитические конденсаторы предназначены для работы в цепях постоянного и пульсирующего тока. Однако если включить два однотипных конденсатора последовательно плюс с плюсом , то получится неполярный конденсатор, который можно использовать в цепях переменного тока, правда, с напряжением, гораздо меньшим, чем номинальное рабочее напряжение для работы конденсатора в цепи постоянного тока. Предохранить конденсаторы от пробоя напряжением обратной полярности можно с помощью шунтирующих диодов А где такое применяют???

и что будет если использовать электролитический конденсатор(постоянного тока) в цепи переменного тока.

Подбор конденсаторов для электродвигателя и их подключение

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой. Полярные и неполярные конденсаторы – в чем отличие. Всевозможные типы конденсаторов , используемые сегодня практически всюду в электронике и электротехнике, в качестве диэлектрика содержат различные вещества.

Конденсатор в цепи переменного тока – что нужно накапливать и для чего

Регистрация Вход. Ответы Mail. Вопросы – лидеры Не взлетает квадрокоптер 1 ставка. Перестал работать Mi band 4 1 ставка.

В предыдущих статьях были рассмотрены вопросы работы и характеристики конденсаторов. Сейчас Я расскажу о всех методах соединения конденсаторов для подключения в схему.

Пусковой конденсатор для электродвигателя

Хорошо, если можно подключить двигатель к необходимому типу напряжения. А, если такой возможности нет? Это становится головной болью, поскольку не все знают, как использовать трехфазную версию двигателя на основе однофазных сетей. Такая проблема появляется в различных случаях, может быть, необходимо использовать двигатель для наждачного или сверлильного станка — помогут конденсаторы. Но они бывают множества видов, и не каждый сможет в них разобраться.

Как подобрать конденсаторы для запуска электродвигателя

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой. Категории: Интересные факты , Практическая электроника Количество просмотров: Комментарии к статье: 9. Конденсаторы: назначение, устройство, принцип действия. Во всех радиотехнических и электронных устройствах кроме транзисторов и микросхем применяются конденсаторы.

Электролитический конденсатор вместо бумажного · lari · Но как их включить в цепь переменного тока? Один – никак, но два – запросто. Звуковой сигнализатор превышения напряжения в сети · Зарядное.

Из статьи читатели узнают о том, как подобрать конденсаторы к электродвигателю, чтобы получился привод с оптимальными характеристиками. Питание обычного синхронного и асинхронного двигателя осуществляется от сети переменного напряжения. Принцип их работы такой же, но частота питающего напряжения, как правило, заметно больше 50 Гц.

В книжках по радиотехнике пишут, что да. Но в сильноточные цепи переменного тока я такой псевдо неэлектролит ставить бы не стал. Каждой ёмкости параллельно по диоду. Работают годами. Ёмкости желательно подобрать парой. Полярность – плюс к плюсу или минус к минусу – значения не имеет.

Продолжаем изучать электронику, и на очереди у нас разбор того, как ведет себя конденсатор в цепи переменного тока, постоянного тока, для чего он нужен, а также несколько примеров практического применения. Конденсатор является пассивным элементом электронной схемы, состоящей их двух токопроводящих обкладок, которые разделены каким-нибудь диэлектриком.

Обычно при питании электродвигателей в качестве фазосдвигающих или пусковых используют бумажные конденсаторы. На сегодняшний день они достаточно дефицитны. Во всяком случае исходя из практики можно с уверенностью сказать, что электролитические высоковольтные конденсаторы найти проще. Но как их включить в цепь переменного тока? Один — никак, но два — запросто. Такая конструкция будет вполне работоспособна, причем займет меньше места, поскольку конденсаторы можно использовать на напряжение вдвое меньшее.

Один из наиболее распространенных компонентов электрических схем — неполярный конденсатор. Они применяются в блоке питания, высокочастотном устройстве емкости с тремя выводами , в цепи звука и т. В рамках этой статьи мы не будем затрагивать теоретические основы радиоэлектроники, чтобы описать его принцип работы. Если требуется обновить знания, эту информацию несложно найти через поисковые серверы.


Включение 3-фазного двигателя в однофазную сеть

Среди различных способов запуска трехфазных электродвигателей в однофазную сеть наиболее простой базируется на подключении третьей обмотки через фазосдвигающий конденсатор. Полезная мощность, развиваемая двигателем в этом случае, составляет 50…60% от его мощности в трехфазном включении.

Электрическая принципиальная схема подключения 3-х фазного двигателя.

Не все трехфазные электродвигатели, однако, хорошо работают при подключении к однофазной сети. Среди таких электродвигателей можно выделить, например, модель с двойной клеткой короткозамкнутого ротора серии МА.

В связи с этим при выборе трехфазных электродвигателей для работы в однофазной сети следует отдать предпочтение двигателям серий А, АО, АО2, АПН, УАД и др.

Для нормальной работы электродвигателя с конденсаторным пуском необходимо, чтобы емкость используемого конденсатора менялась в зависимости от числа оборотов. На практике это условие выполнить довольно сложно, поэтому используют двухступенчатое управление двигателем. При пуске двигателя подключают два конденсатора, а после разгона один конденсатор отключают и оставляют только рабочий конденсатор.

Расчет параметров и элементов электродвигателя

Рисунок 1. Принципиальная схема включения трехфазного электродвигателя в сеть 220 В: С р – рабочий конденсатор; С п – пусковой конденсатор; П1 – пакетный выключатель.

Если, например, в паспорте электродвигателя указано напряжение его питания 220/380 В, то двигатель включают в однофазную сеть по схеме, представленной на рис. 1.

После включения пакетного выключателя П1 замыкаются контакты П1.1 и П1.2, после этого необходимо сразу же нажать кнопку “Разгон”.

После набора оборотов кнопка отпускается. Реверсирование электродвигателя осуществляется путем переключения фазы на его обмотке тумблером SA1.

Емкость рабочего конденсатора Ср в случае соединения обмоток двигателя в “треугольник” определяется по формуле:

, где

  • Ср – емкость рабочего конденсатора, в мкФ;
  • I – потребляемый электродвигателем ток, в А;
  • U -напряжение в сети, В.

А в случае соединения обмоток двигателя в “звезду” определяется по формуле:

, где

  • Ср – емкость рабочего конденсатора, в мкФ;
  • I – потребляемый электродвигателем ток, в А;
  • U -напряжение в сети, В.

Потребляемый электродвигателем ток в вышеприведенных формулах, при известной мощности электродвигателя, можно вычислить из следующего выражения:

, где

  • Р – мощность двигателя, в Вт, указанная в его паспорте;
  • h – КПД;
  • cos j – коэффициент мощности;
  • U -напряжение в сети, В.

Рисунок 2. Принципиальная схема соединения электролитических конденсаторов для использования их в качестве пусковых конденсаторов.

Емкость пускового конденсатора Сп выбирают в 2…2,5 раза больше емкости рабочего конденсатора. Эти конденсаторы должны быть рассчитаны на напряжение в 1,5 раза больше напряжения сети.

Для сети 220 В лучше использовать конденсаторы типа МБГО, МБПГ, МБГЧ с рабочим напряжением 500 В и выше. При условии кратковременного включения в качестве пусковых конденсаторов можно использовать и электролитические конденсаторы типа К50-3, ЭГЦ-М, КЭ-2 с рабочим напряжением не менее 450 В.

Для большей надежности электролитические конденсаторы соединяют последовательно, соединяя между собой их минусовые выводы, и шунтируют диодами (рис. 2)

Общая емкость соединенных конденсаторов составит:

На практике величину емкостей рабочих и пусковых конденсаторов выбирают в зависимости от мощности двигателя. Значение емкостей рабочих и пусковых конденсаторов трехфазного электродвигателя в зависимости от его мощности при включении в сеть 220 В.

Мощность трехфазного
двигателя, кВт:

  • 0,4;
  • 0,6;
  • 0,8;
  • 1,1;
  • 1,5;
  • 2,2.

Минимальная емкость  рабочего
конденсатора Ср, мкФ:

  • 40;
  • 60;
  • 80;
  • 100;
  • 150;
  • 230.

Минимальная емкость пускового
конденсатора Ср, мкФ:

  • 80;
  • 120;
  • 160;
  • 200;
  • 250;
  • 300.

Следует отметить, что у электродвигателя с конденсаторным пуском в режиме холостого хода по обмотке, питаемой через конденсатор, протекает ток, на 20…30 % превышающий номинальный. В связи с этим, если двигатель часто используется в недогруженном режиме или вхолостую, емкость конденсатора Ср следует уменьшить. Может случиться, что во время перегрузки электродвигатель остановился, тогда для его запуска снова подключают пусковой конденсатор, сняв нагрузку вообще или снизив ее до минимума.

Емкость пускового конденсатора Сп можно уменьшить при пуске электродвигателей на холостом ходу или с небольшой нагрузкой. Для включения, например, электродвигателя АО2 мощностью 2,2 кВт на 1420 об./мин можно использовать рабочий конденсатор емкостью 230 мкФ, а пусковой – 150 мкФ. В этом случае электродвигатель уверенно запускается при небольшой нагрузке на валу.

Вернуться к оглавлению

Переносной универсальный блок для пуска трехфазных электродвигателей мощностью около 0,5 кВт от сети 220 В

Рисунок 3. Принципиальная схема переносного универсального блока для пуска трехфазных электродвигателей мощностью около 0,5 кВт от сети 220 В без реверса.

Для запуска электродвигателей различных серий мощностью около 0,5 кВт от однофазной сети без реверсирования можно собрать переносной универсальный пусковой блок (рис. 3).

При нажатии на кнопку SB1 срабатывает магнитный пускатель КМ1 (тумблер SA1 замкнут) и своей контактной системой КМ 1.1, КМ 1.2 подключает электродвигатель М1  к сети 220 В.

Одновременно с этим третья контактная группа КМ 1.3 замыкает кнопку SB1.

После полного разгона двигателя тумблером SA1 отключают пусковой конденсатор С1.

Остановка двигателя осуществляется нажатием на кнопку SB2.

Вернуться к оглавлению

Детали

В устройстве используется электродвигатель А471А4 (АО2-21-4) мощностью 0,55 кВт на 1420 об. /мин и магнитный пускатель типа ПМЛ, рассчитанный на переменный ток напряжением 220 В. Кнопки SB1 и SB2 – спаренные типа ПКЕ612. В качестве переключателя SA1 используется тумблер Т2-1. В устройстве постоянный резистор R1 – проволочный, типа ПЭ-20, а резистор R2 типа МЛТ-2. Конденсаторы С1 и С2 типа МБГЧ на напряжение 400 В. Конденсатор С2 составлен из параллельно соединенных конденсаторов по 20 мкФ 400 В. Лампа HL1 типа КМ-24 и 100 мА.

Рисунок 4. Схема пускового устройства в металлическом корпусе размером 170х140х50 мм.

Пусковое устройство смонтировано в металлическом корпусе размером 170х140х50 мм (рис. 4):

  • 1- корпус;
  • 2 – ручка для переноски;
  • 3 – сигнальная лампа;
  • 4 – тумблер отключения пускового конденсатора;
  • 5 -кнопки “Пуск” и “Стоп”;
  • 6 – доработанная электровилка;
  • 7- панель с гнездами разъема.

На верхней панели корпуса расположены кнопки “Пуск” и “Стоп” – сигнальная лампа и тумблер для отключения пускового конденсатора. На передней панели корпуса устройства находится разъем для подключения электродвигателя.

Для отключения пускового конденсатора можно использовать дополнительное реле К1, тогда надобность в тумблере  SA1 отпадает, а конденсатор будет отключаться автоматически (рис.5).

Рисунок 5. Принципиальная схема пускового устройства с автоматическим отключением пускового конденсатора.

При нажатии на кнопку SB1 срабатывает реле К1 и контактной парой К1.1 включает магнитный пускатель КМ1, а К1.2 – пусковой конденсатор Сп. Магнитный пускатель КМ1 самоблокируется с помощью своей контактной пары КМ 1.1, а контакты КМ 1.2 и КМ 1.3 подсоединяют электродвигатель к сети.

Кнопку “Пуск” держат нажатой до полного разгона двигателя, а после отпускают. Реле К1 обесточивается и отключает пусковой конденсатор, который разряжается через резистор R2. В это же время магнитный пускатель КМ 1 остается включенным и обеспечивает питание электродвигателя в рабочем режиме.

Для остановки электродвигателя следует нажать кнопку “Стоп”. В усовершенствованном пусковом устройстве по схеме рис.5 можно использовать реле типа МКУ-48 или ему подобное.

Вернуться к оглавлению

Использование электролитических конденсаторов в схемах запуска электродвигателей

При включении трехфазных асинхронных электродвигателей в однофазную сеть, как правило, используют обычные бумажные конденсаторы. Практика показала, что вместо громоздких бумажных конденсаторов можно использовать оксидные (электролитические) конденсаторы, которые имеют меньшие габариты и более доступны в плане покупки.

Рисунок 6. Принципиальная схема замены бумажного конденсатора (а) электролитическим (б, в).

Схема замены обычног бумажного конденсатора дана на рис. 6.

Положительная полуволна переменного тока проходит через цепочку VD1, С2, а отрицательная VD2, С2. Исходя из этого можно использовать оксидные конденсаторы с допустимым напряжением в два раза меньшим, чем для обычных конденсаторов той же емкости.

Например, если в схеме для однофазной сети напряжением 220 В используется бумажный конденсатор на напряжение 400 В, то при его замене по вышеприведенной схеме можно использовать электролитический конденсатор на напряжение 200 В. В приведенной схеме емкости обоих конденсаторов одинаковы и выбираются аналогично методике выбора бумажных конденсаторов для пускового устройства.

Вернуться к оглавлению

Включение трехфазного двигателя в однофазную сеть с использованием электролитических конденсаторов

Схема включения трехфазного двигателя в однофазную сеть с использованием электролитических конденсаторов приведена на рис.7.

В приведенной схеме SA1 – переключатель направления вращения двигателя, SB1 – кнопка разгона двигателя, электролитические конденсаторы С1 и С3 используются для пуска двигателя, С2 и С4 – во время работы.

Подбор электролитических конденсаторов в схеме рис. 7 лучше производить с помощью токоизмерительных клещей. Измеряют токи в точках А, В, С и добиваются равенства токов в этих точках путем ступенчатого подбора емкостей конденсаторов. Замеры проводят при нагруженном двигателе в том режиме, в котором предполагается его эксплуатация.

Рисунок 7. Принципиальная схема включения трехфазного двигателя в однофазную сеть при помощи электролитических конденсаторов.

Диоды VD1 и VD2 для сети 220 В выбираются с обратным максимально допустимым напряжением не менее 300 В. Максимальный прямой ток диода зависит от мощности двигателя. Для электродвигателей мощностью до 1 кВт подойдут диоды Д245, Д245А, Д246, Д246А, Д247 с прямым током 10 А.

При большей мощности двигателя от 1 кВт до 2 кВт нужно взять более мощные диоды с соответствующим прямым током или поставить несколько менее мощных диодов параллельно, установив их на радиаторы.

Следует обратить внимание на то, что при перегрузке диода может произойти его пробой и через электролитический конденсатор потечет переменный ток, что может привести к его нагреву и взрыву.

Вернуться к оглавлению

Включение мощных трехфазных двигателей в однофазную сеть

Конденсаторная схема включения трехфазных двигателей в однофазную сеть позволяет получить от двигателя не более 60% от номинальной мощности, в то время как предел мощности электрифицированного устройства ограничивается 1,2 кВт. Этого явно недостаточно для работы электрорубанка или электропилы, которые должны иметь мощность 1,5…2 кВт. Проблема в данном случае может быть решена использованием электродвигателя большей мощности, например 3…4 кВт. Такого типа двигатели рассчитаны на напряжение 380 В, их обмотки соединены «звездой», и в клеммной коробке содержится всего 3 вывода.

Включение такого двигателя в сеть 220 В приводит к снижению номинальной мощности двигателя в 3 раза и на 40 % при работе в однофазной сети. Такое снижение мощности делает двигатель непригодным для работы, но может быть использовано для раскрутки ротора вхолостую или с минимальной нагрузкой. Практика показывает, что большая часть электродвигателей уверенно разгоняется до номинальных оборотов, и в этом случае пусковые токи не превышают 20 А.

Вернуться к оглавлению

Доработка трехфазного двигателя

Наиболее просто можно осуществить перевод мощного трехфазного двигателя в рабочий режим, если переделать его на однофазный режим работы, получая при этом 50 % номинальной мощности. Переключение двигателя в однофазный режим требует небольшой его доработки.

Рисунок 8. Принципиальная схема коммутации обмоток трехфазного электродвигателя для включения в однофазную сеть.

Вскрывают клеммную коробку и определяют, с какой стороны крышки корпуса двигателя подходят выводы обмоток. Отворачивают болты крепления крышки и вынимают ее из корпуса двигателя. Находят место соединения трех обмоток в общую точку и подпаивают к общей точке дополнительный проводник с сечением, соответствующим сечению провода обмотки. Скрутку с подпаянным проводником изолируют изолентой или поливинилхлоридной трубкой, а дополнительный вывод протягивают в клеммную коробку. После этого крышку корпуса устанавливают на место.

Схема коммутации электродвигателя в этом случае будет иметь вид, показанный на рис. 8.

Во время разгона двигателя используется соединение обмоток «звездой» с подключением фазосдвигающего конденсатора Сп. В рабочем режиме в сеть остается включенной только одна обмотка, и вращение ротора поддерживается пульсирующим магнитным полем. После переключения обмоток конденсатор Сп разряжается через резистор Rр. Работа представленной схемы была опробована с двигателем типа АИР-100S2Y3 (4 кВт, 2800 об./мин), установленном на самодельном деревообрабатывающем станке, и показала свою эффективность.

Вернуться к оглавлению

Детали

В схеме коммутации обмоток электродвигателя в качестве коммутационного устройства SA1 следует использовать пакетный переключатель на рабочий ток не менее 16 А, например переключатель типа ПП2-25/Н3 (двухполюсный с нейтралью, на ток 25 А). Переключатель SA2 может быть любого типа, но на ток не менее 16 А. Если реверс двигателя не требуется, то этот переключатель SA2 можно исключить из схемы.

Недостатком предложенной схемы включения мощного трехфазного электродвигателя в однофазную сеть можно считать чувствительность двигателя к перегрузкам. Если нагрузка на валу достигнет половины мощности двигателя, то может произойти снижение скорости вращения вала вплоть до полной его остановки. В этом случае снимается нагрузка с вала двигателя. Переключатель переводится сначала в положение «Разгон», а потом в положение «Работа», после чего продолжают дальнейшую работу.

Для того чтобы улучшить пусковые характеристики двигателей, кроме пускового и рабочего конденсатора можно использовать еще и индуктивность, что улучшает равномерность загрузки фаз.

Что произойдет, если мы неправильно подключим полярный конденсатор?

Что происходит при подключении электролитического поляризованного конденсатора в обратной полярности?

Существуют различные типы конденсаторов, такие как полярные (конденсаторы постоянной емкости, например, электролитические, псевдоконденсаторы, ELD и суперконденсаторы) и неполярные конденсаторы (керамические, слюдяные, пленочные, бумажные и переменные конденсаторы). Конденсаторы играют активную и важную роль как в цепях переменного, так и постоянного тока (например, фильтры, RC-цепи, связь и развязка, улучшение коэффициента мощности, генераторы, демпферы, пускатели двигателей и т. д.). Давайте остановимся на теме поляризованных электролитических конденсаторов.

Электролитический полярный конденсатор представляет собой тип полярного конденсатора, который имеет полярность на своих клеммах, обозначенную катодом и анодом (положительная и отрицательная клеммы).

В электролитическом конденсаторе изолирующий слой, используемый в качестве диэлектрика (твердого, жидкого или газообразного материала), зажат между двумя электродами. Есть две металлические пластины, где первая пластина в качестве положительного «анода» покрыта изолирующим оксидным слоем посредством анодирования, а электролит используется в качестве второй клеммы, известной как «катод». Существует три типа электролитических конденсаторов, а именно алюминиевые, танталовые и ниобиевые конденсаторы.

В алюминиевых электролитических конденсаторах электроды состоят из чистого алюминия, однако анодный (положительный) электрод изготавливается путем формирования изолирующего слоя из оксида алюминия (Al 2 O 3 ) путем анодирования. Электролит (твердый или нетвердый) помещается на изолирующую поверхность анода. Этот электролит технически действует как катод. Второй алюминиевый электрод помещается поверх электролита, который служит его электрическим соединением с отрицательной клеммой конденсатора.

Алюминиевая фольга с бумагой между ними намотана вместе. Их пропитывают электролитом, а затем покрывают кожухом из алюминия. Этого достаточно, давайте сосредоточимся на теме прямо сейчас.

  • Связанный пост: Разница между батареей и конденсатором

Содержание

Что происходит с конденсатором, если он подключен к обратному напряжению?

Мы знаем, что конденсатор блокирует постоянный ток и пропускает переменный. Полярный, т.е. электролитический конденсатор должен быть подключен к правильным клеммам источника питания постоянного тока для правильной работы при использовании в цепях постоянного тока. Другими словами, положительный и отрицательный источник постоянного тока должны быть подключены к положительной и отрицательной клеммам конденсатора соответственно.

Несчастные случаи реальны и часто происходят намеренно или случайно. Теперь давайте посмотрим, что произойдет, если полярный или электролитический конденсатор подключить к обратной клемме источника питания постоянного тока, т.е. минус к плюсу, и наоборот.

Полярный электролитический конденсатор взорвется при обратной полярности

Давайте обсудим последний сценарий как первый, чтобы быть в безопасности в первую очередь. В случае обратного включения конденсатор вообще не будет работать, а если приложенное напряжение выше значения номинала конденсатора, начнет протекать больший ток утечки и нагревать конденсатор, что приведет к повреждению диэлектрической пленки (алюминиевой слой очень тонкий и его легко сломать) по сравнению с приложенным постоянным напряжением) даже взорвать конденсатор.

Соблюдайте осторожность при подключении поляризованного конденсатора к источнику питания постоянного тока с помощью соответствующих клемм. В противном случае обратное напряжение может повредить общий конденсатор с треском или взрывом за очень короткое время (несколько секунд). Это может привести к серьезной травме или опасному пожару (танталовые конденсаторы с этим справляются).

Алюминиевые слои в электролитическом конденсаторе выдерживают только прямое напряжение постоянного тока (так же, как диод прямого смещения). Обратное постоянное напряжение на полярном конденсаторе приведет к его выходу из строя из-за короткого замыкания между двумя его выводами через диэлектрический материал (так же, как диод обратного смещения, работающий в области пробоя). Это явление известно как клапанный эффект.

Имейте в виду, что электролит, используемый в фольге и электролитическом конденсаторе, может заживить и преобразовать конденсатор в его нормальное состояние, если в конденсаторе прошло очень низкое обратное напряжение. Поэтому, если вы приложили обратное напряжение к полярному конденсатору и используете его для хобби, вы должны протестировать и проверить конденсатор перед установкой в ​​цепь или заменить его новым в случае коммерческого и промышленного использования.

  • Связанный пост: Разница между конденсатором и суперконденсатором
Поляризованный конденсатор взорвется при обратном напряжении

В случае обратного напряжения (отрицательный источник к положительной клемме и наоборот) алюминиевый электролитический конденсатор взорвется из-за теории ионов водорода. При неправильном подключении проводов на электролитическом катоде возникает положительное напряжение, а на оксидном слое появляется отрицательное напряжение. В этой ситуации ионы водорода (H 2 ), собранные в оксидном слое, будут проходить через диэлектрическую среду между двумя пластинами и достигать металлического слоя, где они превращаются в газообразный водород. Давление, создаваемое газообразным водородом, достаточно для разрыва конденсатора, а корпус может взорваться со взрывом и паром.

Удельное сопротивление электролитического конденсатора уменьшается при перепутывании клемм

При перепутывании положительной и отрицательной клемм. Водород будет генерироваться без образования оксидной пленки, необходимой для диэлектрической среды. По этой причине удельное сопротивление электролитического конденсатора, подключенного в обратном направлении, меньше по сравнению с правильным подключением, т. Е. Положительным и отрицательным источником к положительной и отрицательной клеммам соответственно. Весь этот процесс потерпит неудачу и повредит общий конденсатор.

  • Связанный пост: Какова роль конденсатора в потолочном вентиляторе?
Полярный конденсатор действует как короткое замыкание при обратной установке

Диэлектрическая среда, используемая между двумя электродами электролитического конденсатора, является однонаправленной, т. е. она пропускает ток только и только в одном направлении, как и диод с PN-переходом. В случае обратного подключения диэлектрическая среда не будет выступать в роли сопротивления или изоляционного материала. Газообразный водород будет генерироваться в течение нескольких секунд, и конденсатор будет действовать как короткое замыкание для источника постоянного тока, что приведет к выходу из строя конденсатора (с вздутием верхней части или общим износом компонента).

  • Сообщение по теме: Почему дроссель действует как короткое замыкание в источнике постоянного тока?

Полезно знать:

  • Поляризованный и электролитический конденсаторы нельзя подключать к сети переменного тока (как прямое, так и обратное подключение), так как они специально разработаны для правильной работы только и только в цепях постоянного тока. . В этом случае конденсатор немедленно взорвется. Весь сценарий мы обсудим в следующей статье.
  • Неполярный электролитический конденсатор на самом деле представляет собой два последовательно соединенных электролитических конденсатора, соединенных спиной к спине (так же, как диоды, соединенные спиной к спине, или две батареи, соединенные последовательно). Эти конденсаторы используются эпизодически из-за низкой надежности и эффективности, большого количества потерь и способности выдерживать низкое напряжение.

Связанный пост: Разница между переменным и постоянным током (ток и напряжение)

Предупреждение:

Всегда проверяйте положительный и отрицательный выводы электролитических и полярных конденсаторов. Тот, на котором напечатана отметка «-» (минус или полоса со стрелкой) или короткий вывод, известен как «Катод» или отрицательный вывод, а другой с длинным выводом известен как «Анод» или положительный вывод.

Маленький чувак, как поляризованный конденсатор, очень опасен и радостно взрывается и пускает кровь в случае замены и переворачивания его клемм или большей утечки или прямого тока и напряжения, отличного от номинального напряжения. Пожалуйста, наденьте защитные очки и не прикасайтесь к какой-либо части схемы во время игры и создания схем с использованием конденсаторов.

Похожие сообщения:

  • Почему трансформатор не работает от источника постоянного тока вместо переменного?
  • AC или DC – что опаснее и почему?
  • Почему в электронных схемах используется постоянный ток вместо переменного?
  • Что произойдет, если аккумулятор подключен к сети переменного тока?
  • Что происходит с аккумулятором при подключении проводов с обратной полярностью
  • Почему мы не можем хранить переменный ток в батареях вместо постоянного?

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Конденсаторы

: все, что вам нужно знать | ОРЕЛ

Нет, мы не говорим о Grand Theft Auto! Открывать крышку в мире электроники нехорошо, если только вам не нравится смотреть, как ваш электролитический конденсатор сгорает в огне. Конденсаторы играют важную роль в семействе пассивных электронных компонентов, и их можно использовать повсеместно.

Помните вспышку в своем цифровом фотоаппарате? Конденсаторы делают это возможным. Или возможность изменить канал на вашем телевизоре? Снова конденсаторы. Эти ребята — маленькие батарейки, которые «могут», и вам нужно знать о них все, что известно, прежде чем вы начнете работать над своим первым проектом в области электроники.

Это как бутерброд с мороженым

Проще говоря, конденсатор накапливает электрический заряд , как батарея. Также известные как конденсаторы , вы найдете эти ребята в приложениях, требующих накопления энергии, подавления напряжения и даже фильтрации сигналов. И как они выглядят? Ну, бутерброд с мороженым!

Что бы вы сделали с баром КлондайкⓇ? Сравните его с конденсатором, конечно! (Источник изображения)

Подумайте о том восхитительном бутерброде с мороженым, которым вы наслаждались в тот знойный летний день. У вас есть вкусная корочка с двух сторон, а кремовая плитка ванильного мороженого находится посередине. Эта композиция из двух внешних слоев и одного внутреннего слоя и есть то, как выглядит конденсатор. Вот из чего они сделаны:



  • Начиная снаружи. В верхней и нижней части конденсатора вы найдете набор металлических пластин, также называемых проводниками. Электрический заряд находит эти металлические пластины очень привлекательными.
  • Сидя посередине. Среди этих двух металлических пластин вы найдете изолятор или материал, к которому не притягивается электричество. Этот изолятор обычно называют диэлектриком, и он может быть изготовлен из бумаги, стекла, резины, пластика и т. д.
  • Соединение вместе. Две металлические пластины сверху и снизу крышки соединены двумя электрическими клеммами, которые соединяют ее с остальной частью цепи. Один конец конденсатора подключается к питанию, а другой течет к земле.

Внутреннее устройство конденсатора, у нас есть две металлические пластины, внутренняя диэлектрическая и соединительные клеммы.

Конденсаторы всех форм и размеров

Конденсаторы

бывают разных форм и размеров, каждый из которых определяет, насколько хорошо они могут удерживать заряд. Три наиболее распространенных типа конденсаторов, с которыми вы столкнетесь, включают керамический конденсатор, электролитический конденсатор и суперконденсатор:

Керамические конденсаторы

Это конденсаторы, с которыми вы, вероятно, будете работать в своем первом проекте электроники с использованием макетной платы. В отличие от своих электролитических аналогов, керамические конденсаторы держат меньший заряд, но и пропускают меньше тока. Они также оказались самыми дешевыми конденсаторами из всех, так что запасайтесь! Вы можете быстро идентифицировать сквозной керамический конденсатор, глядя на маленькие желтые или красные лампочки с двумя торчащими выводами.

Три типа керамических конденсаторов, которые вы будете использовать на макетных платах. (Источник изображения)

Электролитические конденсаторы

Эти ребята выглядят как маленькие жестяные банки, которые вы найдете на печатной плате, и могут удерживать огромный электрический заряд в своей крошечной площади. Это также единственный тип поляризованных конденсаторов, а это означает, что они будут работать только при определенной ориентации. На этих электролитических конденсаторах есть положительный контакт, называемый анодом, и отрицательный контакт, называемый катодом. Анод всегда должен быть подключен к более высокому напряжению. Если вы подключите его наоборот, с катодом, получающим более высокое напряжение, то приготовьтесь к взрыву колпачка!

Электролитический конденсатор, обратите внимание на положительный и более длинный контакт (анод) и более короткий отрицательный контакт (катод). (Источник изображения)

Несмотря на способность удерживать большое количество электрического заряда, электролитические конденсаторы также хорошо известны тем, что они пропускают ток быстрее, чем керамические конденсаторы. Из-за этого они не лучший выбор, когда вам нужно сохранить энергию.

Суперконденсаторы

Supercaps — супергерои семейства конденсаторов, способные хранить большое количество энергии! К сожалению, суперконденсаторы не очень хорошо справляются с избыточным напряжением, и вы окажетесь без конденсатора, если превысите максимальное напряжение, указанное в техническом описании. ПОП!

В отличие от электролитических конденсаторов, вы обнаружите, что суперконденсаторы используются для хранения и разрядки энергии, как батарея. Но, в отличие от батареи, суперконденсаторы высвобождают весь свой заряд сразу, и вы никогда не получите от них срок службы, который вы бы получили от обычной батареи.

Посмотрите на этот мускулистый суперкап ! Он имеет огромную емкость 3000F. (Источник изображения)

Обозначения конденсаторов

Определить конденсатор на вашей первой схеме очень просто, так как они бывают только двух типов: стандартные и поляризованные. Посмотрите на символ стандартного конденсатора ниже. Вы заметите, что это всего лишь две простые строки с пробелом между ними. Это две металлические пластины, которые вы найдете сверху и снизу физического конденсатора.

Поляризованный конденсатор выглядит немного по-другому и имеет дугообразную линию в нижней части, а также положительный вывод наверху. Эта положительная клемма очень важна и указывает, как должен быть подключен этот поляризованный конденсатор. Положительная сторона всегда подключается к источнику питания, а сторона дуги подключается к земле.

Два наиболее распространенных типа конденсаторов, которые вы можете увидеть на схемах для США: стандартный и поляризованный.

Кто изобрел эти вещи?

Хотя многие считают английского химика Майкла Фарадея пионером современного конденсатора, он не был первым, кто его изобрел. То, что сделал Фарадей, было важно — он продемонстрировал первые практические образцы конденсатора и способы его использования для накопления электрического заряда в своих экспериментах. И благодаря Фарадею у нас также есть способ измерить заряд, который может удерживать конденсатор, известный как емкость и измеряемый в фарадах!

Блестящий английский химик Майкл Фарадей, пионер конденсаторов, которые мы используем сегодня. (Источник изображения)

До Майкла Фарадея некоторые записи указывают на то, что покойный, покойный немецкий ученый Эвальд Георг фон Клейст изобрел первый конденсатор в 1745 году. Несколько месяцев спустя голландский профессор по имени Питер ван Мусшенбрук придумал аналогичный конструкции, ныне известной как Лейденская банка. Странное время, верно? Однако все это было просто совпадением, и оба ученых получили равные заслуги в своих первоначальных изобретениях конденсатора.

Самый ранний образец конденсатора, лейденская банка. (Источник изображения)

Знаменитый Benjamin Franklin позже усовершенствовал дизайн лейденской банки, созданный Musschenbroek. Франклин также смог обнаружить, что использование плоского куска стекла было отличной альтернативой использованию целой банки. Так родился первый плоский конденсатор, получивший название «Площадь Франклина».

Крышки в действии – как они работают

Давайте подробно рассмотрим, как работают эти мощные конденсаторы, на практическом примере. Вы уже пользовались цифровой камерой, верно? Тогда вы знаете, что есть несколько коротких моментов между тем, когда вы нажимаете кнопку, чтобы сделать снимок, и тем, когда выключается вспышка.

Что здесь происходит? К вспышке прикреплен конденсатор, который заряжается после того, как вы нажмете кнопку, чтобы сделать снимок. Как только этот конденсатор полностью заряжается от батареи камеры, вся эта энергия вырывается наружу ослепляющей вспышкой света!

Зацените, конденсатор, который делает возможной вспышку в этой камере. (Источник изображения)

Так как же все это произошло? Вот взгляд изнутри в таинственный мир конденсатора:

  1. Начинается с зарядки. Электрический ток от источника питания сначала поступает в конденсатор и застревает на первой пластине. Почему он застревает? Потому что есть изолятор, который не пропускает отрицательно заряженную электронику.
  2. Накопление зарядов. По мере того, как все больше и больше электронов прилипает к этой первой пластине, она становится отрицательно заряженной и в конечном итоге отталкивает все лишние электроны, с которыми не может справиться, на другую пластину. Затем эта вторая пластина становится положительно заряженной.
  3. Заряд сохранен. Пока две пластины конденсатора продолжают заряжаться, отрицательные и положительные электроны отчаянно пытаются соединиться, но этот надоедливый изолятор посередине не позволяет им, создавая электрическое поле. Вот почему колпачок продолжает удерживать и накапливать заряд, потому что существует бесконечный источник напряжения между отрицательной и положительной сторонами двух пластин, которые не разрешены.
  4. Заряд высвобождается. Рано или поздно две пластины в нашем конденсаторе не смогут удерживать заряд, так как они заполнены. Но что происходит сейчас? Если в вашей цепи есть путь, по которому электрический заряд перетекает в другое место, то все электроны в вашей кепке будут 9Разрядка 0157, , наконец, прекращают напряжение, поскольку они ищут другой путь друг к другу.

Измерение этого заряда

Как можно измерить, сколько заряда хранится в конденсаторе? Каждый колпачок рассчитан на определенную емкость. Измеряется в фарадах в честь английского химика Майкла Фарадея. Поскольку один фарад удерживает тонну электрического заряда, вы обычно видите конденсаторы, измеряемые в пикофарадах или микрофарадах. Вот полезная диаграмма, показывающая, как распределяются эти измерения:

Имя Сокращение Фарады
Пикофарад пФ 0,000000000001 Ф
Нанофарад нФ 0,000000001 Ф
Микрофарад мкФ 0,000001 Ф
Милифарад мФ 0,001 Ф
Килофарад кФ 1000 Ф

Теперь, чтобы выяснить, сколько заряда в данный момент хранится в конденсаторе, вам понадобится следующее уравнение:

В этом уравнении общий заряд представлен как (Ом) , и отношение этого заряда можно найти, умножив емкость конденсатора ( Кл ) и приложенное к нему напряжение ( В ). Здесь следует отметить одну вещь: емкость конденсатора напрямую связана с его напряжением. Таким образом, чем больше вы увеличиваете или уменьшаете источник напряжения в цепи, тем больше или меньше заряда будет иметь ваш конденсатор.

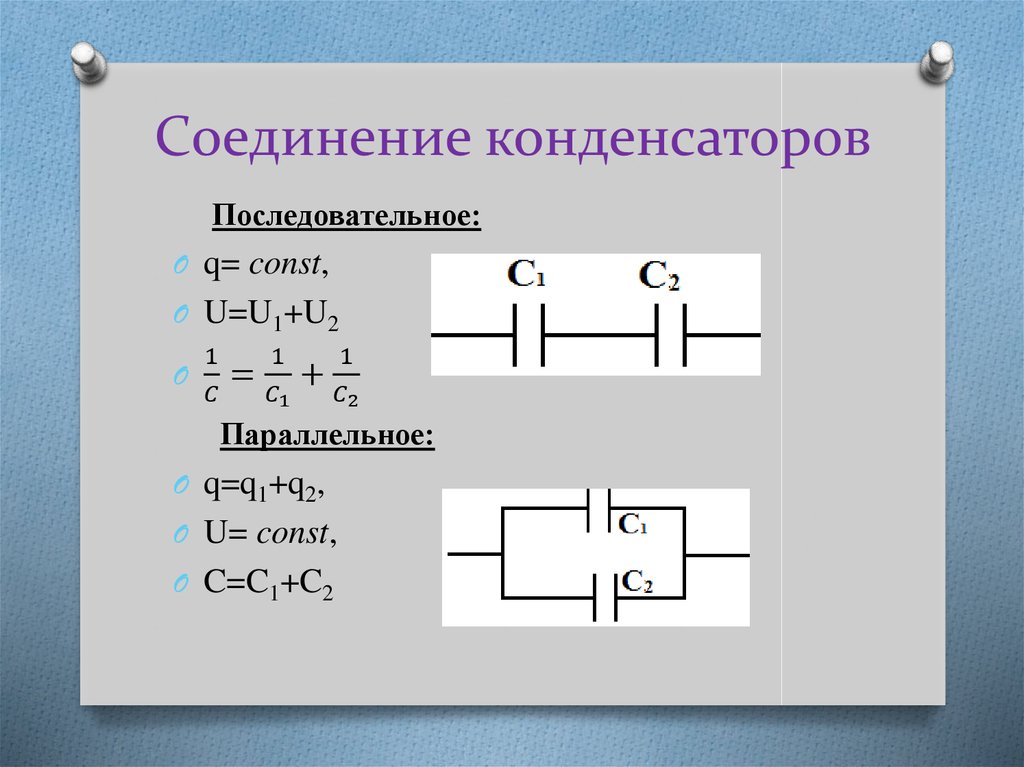

Емкость в параллельных и последовательных цепях

При параллельном соединении конденсаторов в цепи общую емкость можно найти, сложив вместе все емкости по отдельности.

Получить общую емкость в параллельной цепи так же просто, как 1+1, просто сложите их все вместе! (Источник изображения)

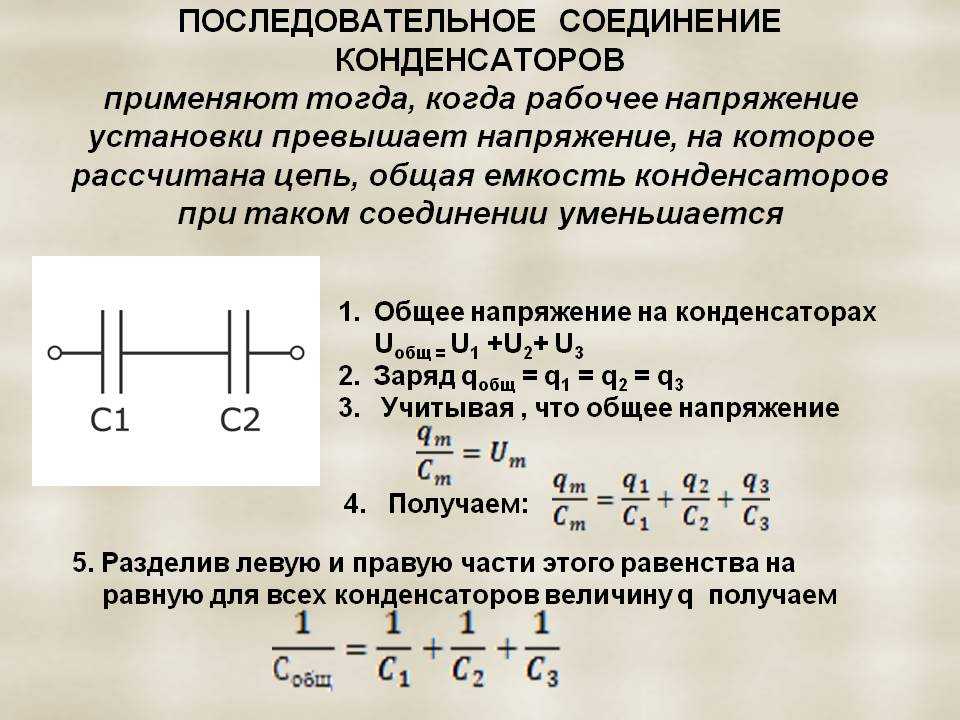

При последовательном соединении конденсаторов общая емкость вашей цепи пропорциональна сумме всех емкостей. Вот краткий пример: если у вас есть два конденсатора по 10 Ф, соединенных последовательно, то их общая емкость составит 5 Ф.

Получить общую емкость в последовательной цепи немного сложнее. Емкость уменьшается вдвое. (Источник изображения)

Использование колпачков в работе

Теперь, когда у нас есть четкое представление о том, что такое конденсаторы, как они работают и как их измеряют, давайте рассмотрим три распространенных приложения, в которых используются конденсаторы. Сюда входят такие приложения, как развязывающие конденсаторы, накопители энергии и емкостные сенсорные датчики.

Развязывающий конденсатор

В наши дни вам будет трудно найти схему, которая не включает интегральную схему или ИС. В этих типах схем конденсаторы выполняют важную работу, удаляя все высокочастотные шумы, присутствующие в сигналах источника питания, которые питают ИС.

Почему это необходимая работа для нашего конденсатора? Любое колебание напряжения может быть фатальным для микросхемы и даже привести к неожиданному отключению питания микросхемы. Размещая конденсаторы между ИС и источником питания, они гасят колебания напряжения, а также действуют как второй источник питания, если первичный источник питания падает достаточно, чтобы отключить ИС.

Развязывающий конденсатор для контроля колебаний напряжения.

Аккумулятор энергии

Конденсаторы имеют много общих характеристик с батареями, включая их способность накапливать энергию. Однако, в отличие от батареи, конденсаторы не могут удерживать такую ​​же мощность. Но хотя они не могут угнаться за количеством, они компенсируют это своим энтузиазмом, чтобы разрядиться как можно быстрее! Конденсаторы могут отдавать энергию намного быстрее, чем батарея, что делает их идеальными для питания вспышки в камере, настройки радиостанции или переключения каналов на телевизоре.

Емкостные сенсорные датчики

Одно из последних достижений в области применения конденсаторов связано с бурным развитием технологий сенсорных экранов. Стеклянные экраны, из которых состоят эти сенсорные датчики, имеют очень тонкое прозрачное металлическое покрытие. Когда ваш палец касается экрана, это создает падение напряжения, определяя точное местоположение вашего пальца!

Емкостные сенсоры в действии с защитной накладкой и печатной платой. (Источник изображения)

Практичность — выбор конденсатора

Давайте перейдем к сфере практичности и поговорим о том, на что следует обратить внимание при выборе следующего конденсатора. Необходимо учитывать пять переменных, в том числе:

  • Размер. Сюда входят как физический размер конденсатора, так и его общая емкость. Не удивляйтесь, если выбранный вами конденсатор является самой большой частью вашей печатной платы, так как чем больше емкость вам нужна, тем больше они получаются.
  • Допуск — Как и их аналоги резисторов, конденсаторы также имеют переменный допуск. Вы найдете допуск для конденсаторов в диапазоне от ± 1% до ± 20% от его рекламируемого значения.
  • Максимальное напряжение — Каждый конденсатор имеет максимальное напряжение, которое он может выдержать. Иначе он взорвется! Вы найдете максимальное напряжение от 1,5 В до 100 В.
  • Эквивалентное последовательное сопротивление (ESR) — Как и любой другой физический материал, выводы конденсатора имеют очень небольшое сопротивление. Это может стать проблемой, если вам нужно помнить о тепле и потерях мощности.
  • Ток утечки — В отличие от наших батарей, конденсаторы будут пропускать накопленный заряд.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
