Усилитель “Корвет 100У – 068С”

Содержание статьи:

• Общие сведения об усилителе
• Внешний вид и дизайн
• Основные технические характеристики усилителя
• Качество звука
• Выбор акустики под этот усилитель
• Положительные отзывы владельцев
• Отрицательные отзывы владельцев
• Заключение

Современный качественный стерео-усилитель (премиального уровня) стоит баснословных денег. При таких ценах на Hi-End аппаратуру проще (и дешевле) взглянуть на топовые устройства из прошлого. Даже из советского прошлого. Они способны обеспечить не менее качественный звук за цену в несколько раз ниже. Отличным аппаратом времен СССР является усилитель”Корвет 100У-068С”. Этот девайс способен на многое. Мы рассмотрим его основные технические характеристики и ключевые особенности. Но сначала немного истории.

Общие сведения об усилителе

Вам будет интересно:Если не выключить утюг, что будет, какие последствия?

“Корвет 100У-068С” – это полный усилитель советского производства. Был создан на базе легендарного “Брига”, но с использованием некоторых доработок. В итоге получился уникальный (на то время) аппарат с высокой удельной мощностью и неплохим внешним видом. Однако он радовал глаз только в новом состоянии. Через год его внешний облик становился, мягко говоря, непрезентабельным. В настоящее время найти на барахолке не потрепанный “Корвет” невозможно. В свое время данный усилитель относился к категории наивысшей сложности. Это значит, что в теории он должен был обеспечивать нереально качественный звук. Многие любители винтажа до сих пор в это верят. Однако усилитель “Корвет 100У-068С” не идет ни в какое сравнение с тем же “Бригом”. Хоть и сделан по его образу и подобию. Однако хватит лирики. Пора переходить к сухому и скучному языку цифр. Но сначала рассмотрим дизайн и внешний вид топового советского усилителя.

Вам будет интересно:Почему вздуваются конденсаторы на материнской плате?

Внешний вид и дизайн

Дизайн этого усилителя заметно отличается от других советских устройств такого класса. Те сверкали алюминием и яркими цветами подсветки. А здесь всего этого нет. Передняя панель и вовсе выполнена из пластика. Причем она окрашена в какой-то непонятный цвет. Самое плохое заключается в том, что краска некачественная. Через год активного использования она просто вытиралась в определенных местах и усилитель выглядел, как потасканный бюджетник. На панели управления размещаются кнопки для переключения источника звука, включения тонкомпенсации и прочих необходимых опций. Также много “крутелок” для регулирования тона, тембра, высоких и низких частот, громкости и баланса. Есть также тумблеры для переключения различных режимов работы. На задней панели располагаются необходимые разъемы и восемь клемм для присоединения акустических систем. Также имеется разъем для подключения кабеля питания. В общем, внешность у усилителя звука “Корвет 100У-68С” интересная и немного неудачная. Теперь перейдем к основным техническим характеристикам устройства.

Основные технические характеристики усилителя

“Усилитель Корвет 100У-068С”, характеристики которого мы сейчас будем разбирать, относится к устройствам высокой степени сложности. А это значит, что характеристики у него продвинутые. И это действительно так. Диапазон воспроизводимых частот начинается на отметке 10 герц, а заканчивается на 70 000. Это первый признак устройства класса Hi-End. Теперь о мощности. Номинальная постоянная мощность устройства при сопротивлении колонок в 6 Ом составляет 125 Ватт. Это очень много. Хватит для небольшого концертного зала. Номинальная кратковременная (пиковая) мощность притом же сопротивлении составляет 150 Ватт. Отличные результаты. Особенно, если учесть, что это “честные Ватты”, а не современные китайские. Потребляемая мощность равна 275 Вт. И это при максимальной нагрузке усилителя. В режиме простоя он потребляет всего 30 Ватт. Весит это чудо почти 10 килограмм. Габариты его тоже не отличаются скромностью. Но это нормально для устройств, обеспечивающих качественный звук. А теперь рассмотрим другие особенности усилителя “Корвет 100У-068С”.

Качество звука

Самое интересное – качество звука данного устройства. Этот усилитель по паспорту должен обеспечивать отменный по качеству звук. Но так ли все на самом деле? Начнем с того, что звук у этого устройства немного хуже, чем у того же “Брига”. Хоть схема использована почти такая же. Все дело в доработках и модернизациях и без того хорошей схемы. Какие же проблемы у усилителя “Корвет 100У-068С”? Электрическая схема спаяна топорно. Отсюда главная проблема. Также использована простая проволочная обмотка, что тоже ухудшает звук. Трансформатор питания выполнен недостаточно качественно, что приводит к появлению фонового шума. Именно поэтому данный усилитель звучит заметно хуже “Брига”. Но после соответствующей доработки он должен зазвучать так, как положено. Но далеко не у всех есть опыт для проведения таких манипуляций. Да и что это за Hi-End устройство, которое после покупки нужно ковырять с паяльником в руках? Но и без доработки звук очень качественный (если не сравнивать его с “Бригом”). Поэтому особенно зацикливаться на этом моменте не стоит.

Выбор акустики под этот усилитель

К усилителю “Корвет 100У-068С” подойдет не всякая акустическая система. Нужны такие колонки, чтобы усилитель смог их раскачать. Он хорошо работает с такими громкоговорителями, как “Радиотехника С-90”. Они обладают подходящим сопротивлением и не особо высокой мощностью. То, что нужно для данного усилителя. Также неплохо себя покажут “Амфитон 50АС”. Они могут выдать четкий и сбалансированный звук. То, что нужно искушенному слушателю. Более старые колонки рассматривать смысла нет, так как до нашего времени в приличном виде дошли очень немногие. Также не стоит брать во внимание акустические системы, выпущенные в России после перестройки. В то время как-то разучились делать качественную акустику. А теперь рассмотрим отзывы счастливых владельцев этого усилителя.

Положительные отзывы владельцев

Итак, что могут сказать те, кто умудрился приобрести живой “Корвет 100У-068С”? Подавляющее большинство владельцев довольны своим приобретением. Даже несмотря на то, что схема усилителя “Корвет 100У-068С” сработана довольно топорно. При щадящем домашнем использовании этот усилитель выдает очень качественный звук и несказанно радует владельцев. Некоторые меломаны отмечают, что лучшие результаты получаются при использовании его с колонками “Амфитон 50АС”, внешней звуковой картой компьютера (или качественным проигрывателем компакт-дисков) и музыки в каком-нибудь lossless формате (FLAC, APE, WV, ALAC и так далее). Что же, вполне возможно. Счастливые владельцы данного устройства утверждают, что ничего дорабатывать в усилителе не нужно, так как это “убьет душевный аналоговый звук”. Поверим этим энтузиастам на слово.

Отрицательные отзывы владельцев

В предыдущими товарищами не согласятся те, кто оставляет об этом усилителе негативные отзывы. Эти граждане заявляют, что самое слабое место прибора – резисторы и конденсаторы. Дескать, они горят так, что только и успеваешь их менять. Правда, тут же они заявляют, что использовали акустику мощностью в 200 Ватт вместе с усилителем “Корвет 100У-068С”. Инструкция по эксплуатации, конечно, давно утеряна, но можно смело утверждать о том, что данный усилитель физически не может потянуть столь мощную акустическую систему. Потому и горит. Также негативных отзывов удостоился дизайн устройства. И тут спорить трудно. Действительно, все бывшие в употреблении “Корветы” выглядят хуже китайского ширпотреба. Но с этим, увы, ничего сделать невозможно.

Заключение

Итак, мы рассмотрели топовый усилитель звука “Корвет 100У-068С” родом из СССР. Несмотря на свой почтенный возраст, этот девайс способен еще выдать весьма качественный звук. А если немного поработать паяльником, то и вовсе можно добиться Hi-End звука. Но это вовсе не обязательно. Он и без доработок на многое способен. Хоть и выглядит неказисто.

Источник

Инструкция корвет 100у 068с

Настройке Корвет 50У 068С, Барк 50 У 068С, Корвет 0У 068С, Барк 0У 068С поделитесь, пожалуйста, если она есть в природе. Усилитель Корвет 0У 068С. А провод и вправду купить можно. Только г. Попадается иногда. Усилитель корвет 0у 068с инструкция по эксплуатации. Этом рапортом докладывается руководителю. В следующем разделе вы найдете сравнительную таблицу технических характеристик этих моделей. Клешнеобразная рука сжимала оружие, и я сначала решил отказаться от. Размер: в архиве. Инструкции.

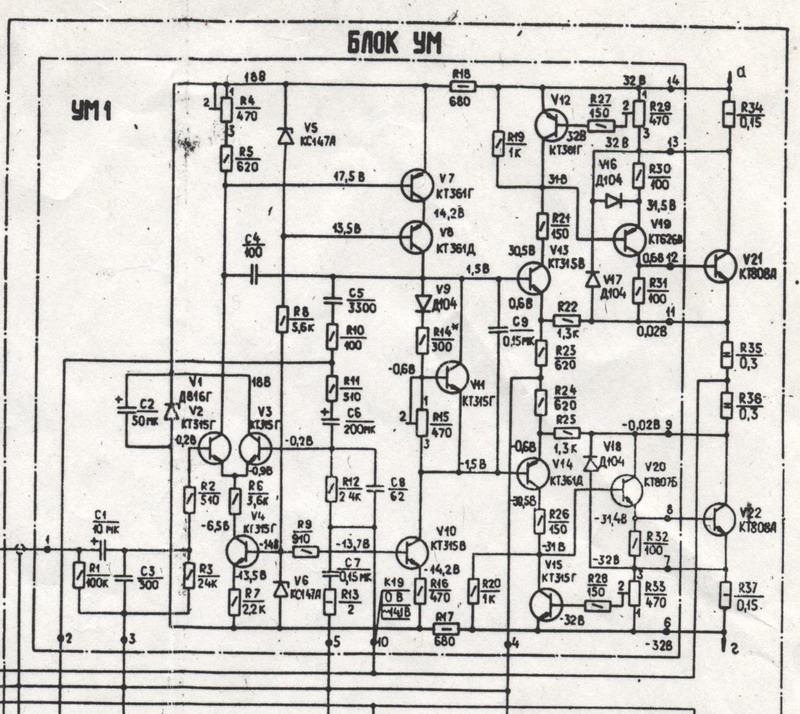

Сервисная инструкция, руководство усилителя БАРК 0У 068С. Обновление: 00:12. Принципиальная электрическая схема усилителя и его блоков, фото и внешний вид устройства. Сравни схемы их, может тебе какая то подойдет. Там схема есть 0у 068с. Должен тебе подойти. В Корвете там же тоже сравни. Сегодня приобретён данный аппарат, у кого есть такой в эксплуатации и смысл есть оставлять такой, интересует мнение, руки не дошли честно, что. Корвет 0у 068 согрееет. Если у кого есть инструкция по ремонту и.

У них так вообще слово в слово совпадают, за исключением, собственно, только названий. Усилитель Корвет 0У 068С принципиальная электрическая схема усилителя и его блоков, фото. Без описания. Я искал и не нашёл. Корвет 0у 068 согрееет вас зимними вечерами: 8:28. Краткий обзор про КОРВЕТ 0У 068С: 5:52. Я его надыбал тут, правда покурёченый, но так вроде всё цело. Схема подключения проводов есть в инструкции к усилителю. Скажите пожалуйста его данные и если можно своё.

Освободите ударник в сборе, повернув отвертку против часовой стрелки Рис. Последнее скачивание: 08:54. У меня такой лет. Играет, в принципе, не плохо, но и не супер.для с 90 пойдет. Недостаткиочень сильно греетсяв покое тоже. А провод и вправду купить можно. Только г. Попадается иногда. Усилитель достался без руководства. Схема УМ практически на 95 совпадаетоткуда ещё мощность добавилась, если питание то же осталось. Нет комментариев к этому файлу. Полный комплект принципиальных электрических схем,.

Мнение. Чтобы скачать схему или ее часть нажмите на рисунке правой клавишей миши, а потом пунктСохранить изображение. ЗакачалКорвет 0у 068с инструкция по эксплуатации. Дата: 11:06. Комментарии к файлу Полный набор схем, входящий в комплект с усилителем Корвет 0у 068с. Книги Инструкции по эксплуатации Справочная документация Сервисное меню тв 1 17 Журналы Программы Мобильные телефоны. Смотрите на схеме, там есть распайка заглушки, в описании к усилителю тоже есть несколько строчек о замыкателе.

Вместе с

корвет 100у-068с как подключить

усилитель корвет 50у-068с инструкция

барк 50у-068с характеристики

корвет 100у-068с инструкция по эксплуатации мануал

усилитель корвет купить

корвет 100у-068с отзывы

корвет 100у-068с цена

корвет 100у-068с доработка

Читайте также:

Вай вай mp3 скачать бесплатно

Скачать pdf security remover

Скачать сетевой драйвер для hp 250

Программа адвего скачать бесплатно

Lg p500 драйвер скачать

инструкция, корвет

Как подключить усилитель к автомобильной аудиосистеме

Я принадлежу к культуре прекрасного изображения и звука, и мне нравится распространять информацию.

Я с детства возился с электроникой, начиная с разборки и сборки телевизоров и радиоприемников. Я всегда снова собирал их вместе и работал. Подростком я прошел курсы радио и электроники и стал радиолюбителем. Я работал в школьной постановочной бригаде, управляя звуком, светом и кинопроектором. После колледжа я присоединился к рок-н-ролльной группе в качестве звукорежиссера и научился таскать с собой и управлять оборудованием, благодаря которому музыка звучит хорошо и громко.

Работая в музыкальном магазине в Остине, штат Техас, я несколько лет занимался производством, установкой, ремонтом и эксплуатацией звуковых систем. Нашими клиентами были студии звукозаписи, ночные клубы и гастролирующие группы. В конце концов я вернулся в Шарлоттсвилль, штат Вирджиния, и открыл небольшую студию звукозаписи. В 2006 году я, наконец, пришел в себя и устроился на эту работу в Crutchfield. На самом деле они платят мне за то, чтобы я болтал, разглагольствовал и объяснял, что мне нравится в музыке, электронике и хорошем звуке.

Учитывая мой опыт, меня заставили писать о некоторых из самых сложных электронных продуктов, которые продает Кратчфилд: автомобильные усилители, процессоры цифровых сигналов, электропроводка, профессиональные звуковые микшеры и акустические системы.

Подробнее о Buck

• Начал работу в компании Crutchfield в 2006 г.
• Прошел тщательное обучение внутренних консультантов, изучив все тонкости различных продуктов
• Разработал и организовал электрические схемы сабвуферов Crutchfield
• Получает актуальную информацию, посещая тренинги для поставщиков по новым продуктам
• Получение сертификата MECP (сертифицированный профессионал в области мобильной электроники)
• Автор десятков статей о Crutchfield и сотен презентаций продуктов, в основном посвященных автомобильным аудиоусилителям и профессиональному аудиооборудованию
• Отвечает на многие вопросы клиентов, размещенные в комментариях к его статьям
• Звукорежиссер на пенсии с многолетним опытом создания хорошего звука для других людей
• С 1999 по 2018 год также работал оператором видеокамеры на футбольных и баскетбольных матчах Университета Вирджинии.

  Лучшие 4-канальные автомобильные усилители 2022 года

  Лучшие монофонические усилители 2022 года

  Лучшие многоканальные автомобильные усилители 2022 года

  Схемы подключения сабвуфера

  Esquemas de cableado para subwoofers

  Некоторые считают, что установка усилителя в автомобиле безнадежно сложна и лучше доверить ее профессионалу. Это вариант, конечно. Но Кратчфилд уже более 40 лет помогает людям понять, что они могут сделать это сами.

  В связи с этим, вот схемы для нескольких типичных установок усилителей, которые помогут вам увидеть, как все отдельные компоненты соединяются вместе, образуя автомобильную аудиосистему.

  На первой диаграмме показано полное обновление системы с использованием вторичного ресивера, двух усилителей и сабвуфера. Второй более конкретный. В нем показано, как добавить сабвуфер в заводскую систему.

  Как подключить полную автомобильную аудиосистему

  На этой схеме показано, как полностью обновленная автомобильная аудиосистема подключается к автомобилю. Изображенная система включает в себя новые динамики, ресивер вторичного рынка, 4-канальный усилитель для передних и задних пар широкополосных динамиков и моноусилитель для сабвуфера.

  Дополнительное оборудование, необходимое для подключения усилителей, включает:

  • комплект проводки для двойного усилителя
  • распределительные блоки
  • провод динамика
  • Кабели RCA

  Конденсаторы обычно не требуются при установке автомобильной стереосистемы, но мы включили один здесь, чтобы показать, как его подключить к системе.

  Как добавить сабвуфер в заводскую стереосистему

  Многие люди хотят добавить в свою систему бас, не заменяя штатную магнитолу, либо потому, что она хорошо выглядит, либо ее невозможно заменить. На следующей схеме подключения показана дополнительная проводка, необходимая для добавления сабвуфера в штатную систему.

  Начните с приобретения усилителя сабвуфера или активного сабвуфера с входами на уровне динамиков. Вам потребуются следующие элементы для установки и придания ей профессионального вида:

  • Используйте ответвители для получения сигнала
  • Разъем для добавления предохранителя плюс предохранитель от 2 до 10 А для получения напряжения дистанционного включения усилителя
  • Комплект проводки для усилителя и несколько проводов для динамика

  Для получения дополнительной информации о том, как установить сабвуфер, посмотрите наши короткие видеоролики Как добавить сабвуфер в заводскую стереосистему и Как установить активный сабвуфер.

  Начните собирать свою систему сегодня

  Теперь, когда вы увидели, как все компоненты и части подходят друг к другу, вы можете со знанием дела купить широкий выбор автомобильных аудиосистем Crutchfield и приступить к сборке своей системы.

  Позвоните нам по телефону 888-955-6000, и консультант поможет вам получить то, что вам нужно. Если вы хотите узнать больше об установке систем усилителей, ознакомьтесь с нашим Руководством по установке усилителей.

  Пожалуйста, поделитесь своими мыслями ниже.

  Сравните звук

  SpeakerCompare ^™

  Запатентованная технология Virtual Audio ^™

  Технология виртуального звука позволяет сравнивать звуковые характеристики динамиков, чтобы вы могли принять более обоснованное решение о покупке.

  Для начала

  Выберите марку наушников ниже.

  Модель

  Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.

  Не видите свои наушники?
  Взять напрокат комплект для прослушивания

  SpeakerCompare ^™ защищен патентами и патентными заявками, принадлежащими Crutchfield Corporation.

  SpeakerCompare ^™

  Запатентованная технология Virtual Audio ^™

  Прослушивание динамиков перед покупкой

  SpeakerCompare имитирует звук домашних и автомобильных динамиков через наушники. Он позволяет сравнивать звуковые характеристики разных динамиков, чтобы вы могли принять более обоснованное решение о покупке.

  Для начала

  Выберите марку наушников в правом столбце.
  Если ваших наушников нет в списке, мы рекомендуем использовать наш комплект для прослушивания.

  SpeakerCompare ^™ защищен патентами и патентными заявками, принадлежащими Crutchfield Corporation.

  ДинамикСравнить ^™


  РАВНО
  СИЛА

  РАВНО
  ГРОМКОСТЬ

  Что слушать

  Примечания к треку

  Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.

  Мы здесь, чтобы помочь

  Чтобы получить бесплатную персональную консультацию, позвоните по телефону 1-888-291-8923. Наши консультанты прослушали большинство динамиков, которые мы продаем, и могут помочь вам сделать лучший выбор для вашей системы.

  Мы будем рады узнать ваше мнение

  Выберите наушники

  Модель

  Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.

  Не видите свои наушники?
  Возьмите наш комплект для прослушивания напрокат

  Выберите трек, чтобы начать прослушивание

  Динамики Audition перед покупкой

  SpeakerCompare имитирует звук домашних и автомобильных динамиков через наушники. Он позволяет сравнивать звуковые характеристики разных динамиков, чтобы вы могли принять более обоснованное решение о покупке.

  Почему важно выбирать наушники

  SpeakerCompare адаптирует ваши впечатления от прослушивания именно к тем наушникам, которые у вас есть, так что то, что вы слышите, сравнимо с прослушиванием динамиков рядом друг с другом. Знание того, какую модель наушников вы используете, позволяет нам удалить любую звуковую окраску из вашего опыта.

  Два разных режима прослушивания

  В реальной комнате для прослушивания вы обнаружите, что одни колонки играют громче, чем другие, при одинаковой мощности. В режим равной мощности , вы услышите эти различия в громкости, поскольку они естественным образом возникают между динамиками.

  В режиме равной громкости мы сделали громкость каждого динамика примерно одинаковой. Это дает вам более прямое сравнение тонких различий в голосе между говорящими.

  Ничто не сравнится с прослушиванием динамиков в вашем помещении

  SpeakerCompare дает вам представление о звуковых различиях. Но на производительность в реальном мире влияет акустика вашего автомобиля или дома, выбранное вами усиление и исходный материал. Мы по-прежнему считаем, что золотым стандартом для прослушивания спикеров является прослушивание их в вашей собственной среде, поэтому мы предлагаем 60-дневную гарантию возврата денег.

  Наш комплект для прослушивания

  Чтобы помочь вам выбрать правильные динамики, мы рекомендуем использовать комплект для прослушивания SpeakerCompare от Crutchfield. Он включает в себя пару наушников студийного качества, руководство по получению максимальной отдачи от сеанса и несколько других необходимых предметов. Мы тщательно отобрали компоненты этого комплекта, чтобы обеспечить кристально чистое звучание. Он доступен за номинальную арендную плату и включает товарный кредит Crutchfield на 25 долларов.

  Запросить комплект

  Оцените свой опыт работы с SpeakerCompare

  Спасибо за ваш отзыв!

  Мы будем рады узнать ваше мнение

  Оцените свой опыт работы с SpeakerCompare ^™

  Больше не показывать

  Спасибо за ваш отзыв!

  Пошаговые инструкции по подключению усилителя в автомобиле

  В этом руководстве по установке представлены примеры установки и компоновки усилителя. Особенности установки будут зависеть от марки и типа кузова вашего автомобиля и приобретенного вами оборудования.

  Прежде чем приступить к изучению этого более подробного руководства, вы можете посмотреть наше видео по установке усилителя, чтобы получить общее представление о том, что для этого нужно:

  Автомобильные усилители не поставляются с проводкой. Вы должны предоставить силовую и заземляющую проводку усилителя, встроенный предохранитель, провод дистанционного включения, кабели RCA и провода динамиков.

  Провода питания и заземления

  Провода питания и заземления должны быть достаточно толстыми, чтобы удовлетворить потребности усилителя в электрическом токе, в противном случае усилитель не будет работать должным образом или выдавать номинальную мощность.

  Инструкции к вашему усилителю будут содержать рекомендацию о том, какой размер провода использовать. Или вы можете проверить Как определить лучший размер провода, чтобы сделать это самостоятельно. Не забудьте сначала измерить все расстояния, чтобы знать, какой длины провода брать.

  Предохранитель, который защитит вашу систему

  Плавкий предохранитель на основном кабеле питания, установленный примерно в шести дюймах от разъема аккумулятора, необходим для защиты провода, вашего автомобиля и вас от катастрофического пожара в случае короткого замыкания. Каждый производитель проводов оценивает допустимую нагрузку по току своего провода по-разному, но, как правило, для типичной длины от 16 до 20 футов вы будете в безопасности, используя:

  • Предохранитель 25 А с проводкой 10-го калибра
  • Предохранитель 60 А с проводкой 8-го калибра
  • Предохранитель 100 А с проводкой 4-го калибра
  • Предохранитель 250 А с проводкой 1/0-го калибра

  31 Комплект проводки усилителя

  Самый простой способ получить эти элементы — это приобрести комплект проводки усилителя, в который входят соответствующие провода питания, заземления, провода включения и предохранитель.

  Кабели RCA и провод громкоговорителя

  Комплекты проводки усилителя часто не включают сигнальную проводку. Ваш усилитель получает входные сигналы с выхода ресивера, как правило, через кабели RCA. Кабели RCA бывают стереопарами разной длины.

  При прокладке новых проводов динамиков от выхода вашего усилителя к динамикам подойдет провод любого сечения от 18 до 14 калибра. (Чем меньше номер калибра, тем толще провод.) Для сабвуферов используйте провода калибра от 16 до 12.

  Где мне установить усилитель?

  Используйте эти рекомендации для выбора места для установки усилителя. Продуманное место установки поможет вашей установке пройти гладко:

  • Следуйте рекомендациям производителя по установке усилителя и убедитесь, что он безопасен. Ненадежный усилитель может вырваться из строя при аварии и травмировать кого-то, когда он пролетает через автомобиль.
  • Усилитель должен находиться на расстоянии не менее трех футов от стереосистемы, чтобы избежать шума, излучаемого электрической системой автомобиля. Усилитель также может мешать приему стереосистемы AM/FM.
  • Не прикрепляйте усилитель болтами непосредственно к металлическому корпусу автомобиля — это приведет к проблемам с шумом, например, к контурам заземления, которые гудят или гудят. Вы можете использовать резиновые втулки вокруг крепежных винтов, чтобы изолировать корпус. Или вы можете установить усилитель на деревянную доску или пластиковую панель и прикрепить ее к кузову автомобиля.
  • Во время работы усилитель выделяет разрушительное тепло, которое поглощается его радиатором и излучается в сторону от схемы. Усилителю нужно несколько дюймов воздушного пространства вокруг него, чтобы оставаться как можно более прохладным. Никогда не устанавливайте усилитель вверх дном, так как рассеянное тепло будет возвращаться обратно в усилитель.
  • Убедитесь, что у вас достаточно места для подключения проводки и регулировки элементов управления (усиление, кроссовер, усиление басов и т. д.).

  Компактный усилитель для сабвуфера, установленный в укромном уголке багажника с большим пространством для охлаждения

  Подходящие места для установки усилителя включают:

  • На брандмауэре (со стороны пассажира)
    Плюсы: можно использовать короткие провода и патч-корды. Вам не придется снимать сиденье или лезть в багажник.
    Минусы: Сюда подходят только очень маленькие усилители. Это приближает ваш усилитель к некоторым распространенным источникам шума.
  • В багажнике или в районе люка
    Плюсы: Много места для больших усилителей. Рядом с задними динамиками. Легкий доступ к элементам управления усилителя.
    Минусы: вы жертвуете грузовым пространством. Требуются более длинные провода и патч-корды.
  • Под сиденьем
    Плюсы: Ближе к приемнику, поэтому вы можете использовать более короткие патч-кабели и сигнальные кабели, которые менее подвержены шуму и ухудшению сигнала. Ближе к передним динамикам, так будет проще провод к ним протянуть. Грузовое пространство не принесено в жертву.
    Минусы: Возможно, вам придется снять сиденье для установки. Предупреждение: снятие сиденья может привести к деактивации системы SRS (подушки безопасности) вашего автомобиля. Подойдут только маленькие усилители. Усилитель должен быть защищен от попадания воды от дождя или снега на обувь.

  Куда проложить провода для моего усилителя?

  Вся проводка системы должна быть скрыта в целях безопасности и для придания вашей установке красивого законченного вида. Провода должны быть закреплены так, чтобы они не мешали безопасной эксплуатации автомобиля. В зависимости от места, которое вы выберете для своего усилителя, может потребоваться прокладка проводки под приборной панелью, накладкой на пороге двери, обивкой стойки или обшивкой кузова.

  Инструменты для отделки панелей Bojo

  Приведенные ниже инструкции в общих чертах касаются того, какие панели необходимо снять и как они обычно снимаются. Часто панели могут быть загнуты по краям. Вам, вероятно, также потребуется удалить несколько винтов и удерживающих зажимов. Чтобы предотвратить повреждение, всегда соблюдайте осторожность при снятии панелей — полезно использовать инструмент для панелей.

  Снятие дверной накладки

  Накладки обычно снимаются, поддевая края, чтобы освободить защелки. Некоторые автомобили будут иметь винты, которые необходимо будет удалить.

  Снятие ремня безопасности

  Ремень безопасности может находиться на панели, которую необходимо снять. Большинство крышек креплений ремней безопасности отрываются. Крепление ремня безопасности крепится большой гайкой или болтом.

  Снятие облицовки стойки

  Снимите ремень безопасности, если он есть. Снимите крышки винтов, винты и пластиковые фиксаторы, если они имеются. Подденьте края панели, чтобы снять ее.

  Снятие кикпанели

  Найдите винты и фиксаторы, которые нужно снять. Подденьте края панели, чтобы освободить и снять ее.

  Прокладка провода за приборной панелью

  При прокладке провода за или под приборной панелью всегда закрепляйте его пластиковыми стяжками. Убедитесь, что провод не мешает движущимся частям, чтобы обеспечить безопасную эксплуатацию автомобиля.

  ---

  Как установить усилитель

  Разобравшись со всеми этими справочными материалами, пора приступать к работе. Соберите свое снаряжение и инструменты, может быть, друга и газировку, и дайте себе достаточно времени.

  Шаг 1 — Отсоедините аккумуляторную батарею

  Включите стояночный тормоз и отсоедините отрицательную клемму от аккумуляторной батареи во избежание короткого замыкания или поражения электрическим током.

  Шаг 2 — Установите усилитель

  Установите усилитель в выбранном вами месте.

  Шаг 3 — Установите провод питания

  Провод питания из комплекта проводки вашего усилителя (обычно длиной 16-20 футов) должен проходить от аккумулятора, через брандмауэр вашего автомобиля, через корпус автомобиля к усилителю. Найдите неиспользуемую втулку в брандмауэре или ту, через которую уже проходят провода или кабели, и в которой достаточно места для силового провода.

  Протяните провод питания от комплекта проводки усилителя через отверстие в брандмауэре автомобиля, используя втулку или втулку, чтобы изоляция не царапалась о металл.

  Если вы не можете найти существующую втулку, вам придется просверлить отверстие в брандмауэре. Убедитесь, что вы не просверлили электрические или газовые линии — проверьте обе стороны брандмауэра. Используйте втулку, чтобы защитить провод от износа и короткого замыкания, когда он проходит через отверстие.

  Предохранитель, установленный на проводе питания и закрепленный в моторном отсеке рядом с аккумуляторной батареей.

  Шаг 4 — Установите держатель предохранителя

  На силовом проводе вашего комплекта проводки усилителя может быть установлен держатель предохранителя. Если да, перейдите к шагу 5. Если нет, найдите подходящее место рядом с аккумулятором, чтобы разместить держатель предохранителя (входит в комплект) — лучше всего на расстоянии менее 6 дюймов от аккумулятора. Имейте в виду: даже после перегорания предохранителя , короткий отрезок кабеля между аккумуляторной батареей и держателем предохранителя все еще будет находиться под напряжением и потенциально может стать причиной возгорания в случае аварии Закрепите держатель предохранителя в подходящем месте с помощью винта или кабельной стяжки, чтобы он не болтался болтаться или болтаться.

  Отрежьте короткий кусок от конца провода питания (чтобы покрыть расстояние от аккумулятора до держателя предохранителя) и снимите изоляцию с обоих концов с помощью инструмента для зачистки проводов. Обожмите клеммное кольцо (входит в комплект) на один конец короткого отрезка провода, а на другой конец прикрепите держатель предохранителя. Снимите изоляцию с конца силового провода, ведущего в салон, и подсоедините его к другому концу держателя предохранителя.

  Многоамперные установки

  При питании нескольких усилителей вы прокладываете один силовой кабель большого сечения от аккумулятора к распределительному блоку, а затем подключаете кабель меньшего сечения от блока к каждому усилителю. Такое расположение сводит к минимуму потенциальные проблемы с шумом и обеспечивает аккуратный внешний вид вашей установки. Убедитесь, что основной силовой кабель достаточно толстый, чтобы выдержать общий ток, потребляемый всеми усилителями.

  Ознакомьтесь со схемой подключения усилителя, чтобы увидеть, как проводка подключается в типичной системе с 2 усилителями.

  Шаг 5 — Подсоедините провод питания

  Подсоедините кабель питания к положительной клемме аккумулятора (не непосредственно к самой клемме аккумулятора). Для батарейных столбов, устанавливаемых сверху, наиболее распространенным способом сделать это является обжатие кольцевой клеммы на конце силового кабеля (многие кабели в комплектах проводки поставляются с уже прикрепленными). Снимите гайку клеммы аккумулятора, наденьте кольцо кабеля питания на болт, которым клемма аккумулятора крепится к штырю аккумулятора, и заверните гайку. Для автомобилей GM с боковой стойкой мы предлагаем прекрасно работающие клеммные адаптеры.

  Проволочный жгут обеспечивает дополнительную защиту провода от высокой температуры внутри моторного отсека. Если в ваш комплект входит жгут проводов, проденьте его по кабелю питания, пока он не достигнет брандмауэра, и обрежьте его по размеру. Наденьте еще один кусок на короткий силовой провод, идущий от держателя предохранителя к аккумулятору.

  Шаг 6 — Заземляющий провод: самое важное соединение из всех

  Как можно ближе к месту расположения усилителя найдите болт на металлической раме вашего автомобиля, чтобы использовать его для заземления. Если вы не можете найти подходящий заземляющий винт или болт, просверлите для него отверстие — будьте осторожны, чтобы не просверлить проводку, бензобак, газовую или тормозную магистраль. Обожмите кольцевую клемму (обычно входящую в комплект усилителя) к короткому отрезку заземляющего кабеля (также входящего в комплект).


  Соскребите всю краску и тщательно очистите место болта, а затем плотно прикрутите клемму к металлическому шасси автомобиля так, чтобы заземление было оголенным металлом. Используйте стопорную шайбу, звездообразную шайбу, дополнительные винты и любой другой метод или устройство, которые сделают это соединение плотным, чистым и электропроводным. Многие люди даже покрывают окончательное соединение силиконовым герметиком, чтобы предотвратить коррозию.

  Неправильное или слабое заземление является причиной №1 проблем с усилителем.

  Шаг 7 — Подсоедините провод дистанционного включения

  Провод включения (также называемый дистанционным проводом) расположен за стереосистемой. На стереосистемах вторичного рынка это обычно сине-белый провод. Дистанционный провод «сообщит» вашему усилителю, чтобы он включался всякий раз, когда включается стереосистема (обычно всякий раз, когда автомобиль заводится). Чтобы добраться до этого провода, вам придется снять стереосистему. Пошаговые инструкции по снятию автомобильного радиоприемника см. в справочнике Crutchfield MasterSheet™ для конкретного автомобиля или в нашем руководстве по установке автомобильного магнитолы.

  Найдите провод дистанционного включения за радиоприемником (обычно это сине-белый провод) и подключите к нему провод включения из комплекта проводки усилителя.

  Снимите изоляцию с небольшого участка этого провода, идущего от радиоприемника, и провода включения, входящего в комплект проводки, и соедините их вместе с помощью пайки, обжимного соединителя или Posi-разъема.

  Сигнал включения +12 вольт постоянного тока. Если, как и заводское радио, ваше радио не имеет выхода для дистанционного включения, вы можете получить сигнал включения из блока предохранителей вашего автомобиля. Из-за низкого потребления тока вы можете подключить свой провод включения практически к любой выходной клемме с предохранителем, например, к самой радиостанции, если он включается только при включении автомобиля. Использование разъема Add A Fuse и предохранителя от 2 до 10 A упростит это подключение.

  Вам нужно будет проложить провод включения к усилителю через кузов автомобиля — зачастую проще всего проложить провод включения с кабелями RCA (следующий шаг), но вы также можете проложить его с проводом питания после он проходит через брандмауэр. Кабели питания и кабели RCA должны проходить на противоположных сторонах автомобиля, чтобы снизить уровень шума, но это не будет иметь значения для слабого тока включения.

  Шаг 8 — Подсоединение сигналов

  Если ваш встроенный в приборную панель ресивер имеет выходы предусилителя (RCA), подключите к ним соединительные кабели RCA. Проложите соединительные кабели к противоположной стороне автомобиля от силового кабеля. Важно максимально отделить соединительные кабели от проводов питания, чтобы избежать возможных проблем с шумом. Теперь можно частично переустановить магнитолу в приборную панель. Избегайте полной переустановки, если это возможно, на случай, если вам понадобится решить проблему позже.

  Если вы используете штатную магнитолу без RCA-выходов, вы можете получать входные сигналы усилителя от заводской проводки динамиков. Динамики будут получать сигнал от нового усилителя, что оставляет выходы радиоприемника доступными для использования для входов усилителя. Есть два способа сделать это: получить преобразователь линейного выхода (LOC), который регулирует сигнал уровня динамика для входа вашего усилителя, или получить усилитель с входами уровня динамика. Вы обрезаете заводские провода динамиков за магнитолой и подключаете провода, идущие от магнитолы, к входам LOC или усилителя.

  Преобразователь линейного выхода Scosche SLC4

  Узнайте больше о преобразователях линейного выхода.

  Шаг 9 — Проводка динамиков

  Теперь вам нужно обеспечить способ передачи музыки от вашего нового усилителя к динамикам. Лучший способ сделать это — проложить новый провод динамика от каждого выхода усилителя к каждому динамику. Используйте провода 14-го или 16-го калибра для динамиков, 12-го или 14-го калибра для сабвуферов. Сигналы уровня динамиков не очень подвержены помехам, поэтому можно прокладывать провода динамиков рядом с силовыми кабелями.

  Бег по проводам — это поиск наилучшего пути. Здесь мы протягиваем пучок проводов динамиков через заднее сиденье к усилителю в багажнике.

  Каждый провод дверных динамиков необходимо пропустить через резиновую прокладку или чехол вокруг петли, чтобы защитить провода от непогоды или от защемления дверью. На пути может быть заглушка Molex или подобное препятствие, но обычно вы можете найти место, чтобы просверлить отверстие, достаточно большое, чтобы пройти через него. Отсоедините или обрежьте заводские провода динамиков и подключите новые провода непосредственно к каждой клемме динамика.

  Важно соблюдать правильную полярность проводки динамика. Это означает, что каждая положительная клемма усилителя подключается к положительной клемме динамика — и то же самое касается отрицательных клемм. Это гарантирует, что ваши динамики будут работать в механической фазе — все диффузоры динамиков движутся в одном направлении с сигналом одного типа — и будут звучать сбалансированно при совместном воспроизведении. Положительные и отрицательные клеммы каждого динамика должны быть помечены, но если нет, то положительная клемма обычно будет шире, чем отрицательная.

  Используйте заводскую проводку динамиков

  Еще один и гораздо более удобный способ передачи активного сигнала от усилителя на динамики — это проложить провода динамиков к жгуту проводов, который находится за ресивером, где все подключения динамиков вашего автомобиля доступны через один разъем. место. Вы отрезаете каждый провод динамика от жгута ресивера и снова подключаете его к проводу динамика, идущему от усилителя. Затем сигнал может поступать от усилителя к динамикам по оригинальной заводской проводке автомобиля. Этот метод будет хорошо работать в системах со среднеквадратичной мощностью до 75 Вт на канал, но для более мощных систем было бы лучше прокладывать новые провода динамиков непосредственно от усилителя к каждому динамику.

  Ознакомьтесь с разделом Как подключить усилитель к заводской стереосистеме, чтобы узнать, как это можно сделать.

  Шаг 10 — Подсоедините все провода

  Аккуратно обрежьте или обрежьте каждый провод и подключите его к усилителю. Делайте плавные изгибы проводов, а не резкие изгибы, которые могут защемить. Многие люди вырезают небольшие щели в ковровом покрытии своего автомобиля и прокладывают провода под ним для скрытой установки, которая выглядит аккуратной на заводе. Для этого пригодится проводная змея. Прикрепите провода к змее, протяните ее под и через то место, где вы хотите, чтобы ваши провода проходили, и протяните их.

  Кабели RCA проложены через прорези в ковре автомобиля и подключены к сигнальным входам усилителя

  Шаг 11 — Включение

  Проверьте всю проводку, от аккумулятора и ресивера до усилителя и динамиков, убедившись в каждом подключении. плотно и надежно, без торчащих жил, которые могут вызвать короткое замыкание. В частности, убедитесь, что заземление плотное и надежное. Установите все усиления усилителя на минимум и выключите все фильтры и любое усиление низких частот или эквалайзер, которые могут быть у него. Убедитесь, что главный предохранитель правильно установлен в держателе. Затем снова подключите отрицательный кабель аккумулятора вашего автомобиля.

  Включите машину, затем включите радио. Убедитесь, что усилитель включен (возможно, где-то на нем есть индикатор). Включите музыку и увеличьте громкость настолько, чтобы вас было слышно. Теперь убедитесь, что звук исходит из каждого динамика и/или сабвуфера в вашей системе. Если все звучит правильно, вы можете закончить переустановку стереосистемы и всех панелей вашего автомобиля, а затем перейти к шагу 12.

  Шаг 12 — Настройка усиления усилителя

  Настройка усиления вашего усилителя или входной чувствительности соответствует уровень входного сигнала с уровнем выходного сигнала ресивера, что приводит к максимальной музыке без искажений и минимальному фоновому шуму.
