Как подключить блок розетка выключатель: преимущества и недостатки блока, электрическая схема и монтаж

преимущества и недостатки блока, электрическая схема и монтаж

Обязательные элементы помещений любого электрифицированного здания — электрические розетки и выключатели света. В ряде случаев для экономии места и снижения затрат на прокладку проводников применяется розетка с выключателем в одном корпусе. Это обеспечивает дополнительный комфорт при пользовании источниками света и бытовыми приборами. Подключение совмещенных устройств несколько сложнее, поэтому заслуживает подробного описания.

• Совмещенные устройства
  • Появление и использование
  • Рост популярности
• Преимущества и недостатки
• Монтаж и подключение
  • Электрическая схема
  • Порядок установки
• Нестандартное применение

Совмещенные устройства

Еще в середине двадцатого века повсеместно использовались только раздельные устройства управления освещением. Можно встретить квартиры, в которых рядом расположены два одноклавишных выключателя. Позднее промышленность стала выпускать выключатели с двумя клавишами для включения отдельных групп ламп в составе люстр.

Появление и использование

Трехклавишные выключатели с розеткой в одном корпусе появились в нашей стране в эпоху расцвета панельного строительства. Они использовались для управления из одной точки освещением на кухне, в туалете и ванной комнате.

Розетка служила для подключения электробритвы, фена и прочих электрических устройств, которые использовались в ванной комнате. С широким распространением стиральных машин именно к этой розетке их стали подключать, даже невзирая на отсутствие в ней заземляющего контакта.

Рост популярности

В домах современной постройки совмещенные устройства стали использовать не только для кухни и санузла, но и в жилых комнатах. Этому способствовало использование европейского стандарта на высоту расположения выключателей и розеток.

До сих пор самым популярным и удобным считается советский стандарт, согласно которому выключатели располагаются на высоте 160 сантиметров от пола, а розетки — на высоте 90 сантиметров.

При такой схеме выключатель находится на уровне глаз, его хорошо видно, а пользоваться им легко. Высокое расположение выключателей дает простор фантазии при расположении мебели. Однако на такой большой высоте розетки размещать нерационально, поэтому раньше они всегда располагались отдельно.

По европейскому стандарту выключатели располагаются на уровне 90 сантиметров от пола, как и розетки во всех старых домах нашей страны. Такое размещение позволяет включать свет, не меняя положение руки. Удобство такого варианта довольно спорно, однако он позволяет использовать блок выключателя с розеткой.

Стоит отметить, что европейский стандарт предполагает размещение розеток на уровне 30 сантиметров от пола. Это позволяет удобнее располагать и маскировать провода, но затрудняет пользование точками электропитания. Кроме того, на кухне, например, розетки оптимально располагать над рабочими поверхностями, ведь именно там устанавливаются и подключаются все кухонные машины.

В последние годы есть тенденция распространения зонированного освещения. При этом из одной точки включается не только общий свет, но и местные светильники. Для этого применяются выключатели с несколькими клавишами. Совмещение их с розетками дает еще больше удобства при пользовании множеством электрических приборов.

Возможность увеличить количество розеток в помещении за счет использования комбинированных устройств способствовала существенному росту их популярности. Такой подход оказался особенно актуальным в современных условиях, когда количество бытовых электрических приборов постоянно растет.

Преимущества и недостатки

Большой спрос на совмещенные устройства определяется не только желанием размещения дополнительных розеток в помещении. Комбинированные модели обладают целым рядом преимуществ:

• Сокращение количества проводов. При раздельном размещении к каждой розетке подводятся два питающих провода. К каждому выключателю подходят два проводника: приходящий от электрического щита и уходящий к светильнику. К комбинированному устройству подходят только два провода от щитка, и уходит ровно столько проводов, сколько клавиш имеет выключатель.
• Снижение трудозатрат при организации скрытой проводки в помещении. При использовании отдельно расположенных розеток и выключателей к каждому устройству прокладывается кабель, для размещения которого в стенах делают штробы. Это довольно трудоемкая работа. Возможность разместить все кабели в одной штробе существенно сокращает объем строительных работ и упрощает монтаж электропроводки.
• Удобство использования. Люди, долго проживающие в домах с европейским расположением выключателей, привыкают к такой высоте размещения устройств. Для них появление дополнительных розеток рядом с привычными выключателями увеличивает комфорт при управлении освещением и пользовании бытовыми электроприборами.

Ошибочно считать, что комбинированные модели не имеют недостатков. Есть ряд причин, по которым многие отказываются от подобных устройств. Вот некоторые из минусов:

• Стоимость. Совмещенные блоки обычно стоят дороже отдельных элементов. При выходе из строя одной составляющей придется менять конструкцию целиком, что увеличит затраты.
• Увеличение нагрузки на питающие провода. Напряжение к устройству подводится по двум проводам, на которые ляжет нагрузка и от ламп светильника, и от включенного в розетку прибора. Это следует учитывать при расчете сечения питающих проводов, иначе есть риск их перегрева и возникновения пожара.
• Ограничения в расположении. К обычному выключателю обеспечен удобный доступ из любого положения. Вилка и шнур электроприбора, особенно массивные, в ряде случаев могут затруднить пользование клавишей выключателя. Кроме того, висящий рядом с выключателем кабель не всегда выглядит эстетично.

Монтаж и подключение

Монтаж комбинированных устройств схож с установкой отдельных приборов, однако имеет свои особенности. Прежде всего стоит разобраться со схемой подключения проводов к устройству.

Электрическая схема

Для успешного подключения совмещенных в одном корпусе выключателя и розетки важно, чтобы подведенные провода были промаркированы. Как правило, в современных домах с этим проблем не возникает. Если электрическая проводка монтируется заново, то следует внимательно подойти к процессу маркировки. Иначе высок риск допустить ошибки при подключении, которые могут быть очень опасны. Неправильное подсоединение проводников грозит поражением током, коротким замыканием и пожаром.

От электрического щита обязательно идут два питающих провода: фаза и ноль. Фаза обычно отмечена белым или коричневым цветом. Ноль маркируют голубым цветом. Дополнительно может присутствовать защитная нейтраль, обозначенная желтым или зеленым цветом. Если цветовая маркировка отсутствует, определить фазу можно с помощью индикаторной отвертки. Если на месте установки устройства несколько немаркированных проводов, для определения питающих проводников придется воспользоваться мультиметром.

Ноль и фаза подключаются непосредственно к розетке. Соответствующие контакты промаркированы на колодке устройства. Здесь, в отличие от одиночной розетки, взаимное расположение нуля и фазы имеет значение. По нормам безопасности выключатель размыкает фазный провод, а нулевой проводник подводится напрямую к светильнику.

Розетка и блок выключателя в комбинированном устройстве имеют токопроводящую перемычку, соединяющую входной контакт выключателя с фазным контактом розетки. Поэтому менять местами фазу и ноль в этом случае нельзя.

Количество выходных контактов выключателя определяется числом клавиш. Определить порядок подключения выходных проводов можно по их маркировке или опытным путем. После выполнения всех подключений следует проверить работу светильников. При необходимости всегда можно поменять местами соседние выходные провода в выключателе, если соответствие клавиш светильникам не устраивает.

Заземление (при его наличии) в подавляющем большинстве случаев подводится только к розетке. Есть небольшое число светильников с корпусом, подлежащим заземлению. Соединение заземляющих контактов таких светильников с защитной нейтралью выполняется отдельно.

Порядок установки

Разумеется, перед началом работы до места установки устройства должны быть проложены кабели от электрического щита и светильников. Для удобства фиксации корпуса прибора в стене может быть установлен подрозетник. В продаже есть специальные модели, предназначенные для комбинированных устройств.

Для монтажа следует выполнить следующие действия:

1. Отключить подачу электроэнергии на электрическом щите. Этому пункту следует уделить особое внимание, ведь он является залогом безопасного проведения работ. Желательно дополнительно проверить наличие напряжения на питающих проводах в месте подключения устройства с помощью индикаторной отвертки. Это позволит убедиться, что обесточена именно нужная линия.
2. Разобрать устройство, отделив от колодки декоративную рамку и клавиши выключателя. Обычно клавиши снимаются достаточно легко. Их можно немного поддеть плоской отверткой, но не следует прикладывать больших усилий, чтобы не повредить пластиковые элементы.
3. Зачистить провода, подведенные к устройству. Перед выполнением этой операции стоит обратить внимание на способ крепления проводов к клеммам. Зажимные контакты требуют зачистки на 5−7 мм. Винтовые зажимы потребуют зачистки на большую длину, которая зависит от сечения провода и диаметра винта. Если аккуратно свернуть петлю на конце провода и надеть ее на прижимной винт, получится наилучший контакт. Зачищенные участки провода не должны намного выступать за пределы крепления, чтобы не произошло короткое замыкание. Не допускается и попадание изоляции под прижимной контакт, поскольку это может привести к перегреву соединения и возникновению пожара.
4. Подключить подготовленные провода к контактам устройства согласно их маркировке по схеме, размещенной на корпусе изделия.
   Фаза маркируется буквой L, ноль — буквой N. Заземление маркируется стилизованной стрелкой или буквами PE. Выходные контакты выключателя обозначаются буквой L и порядковым номером клавиши.

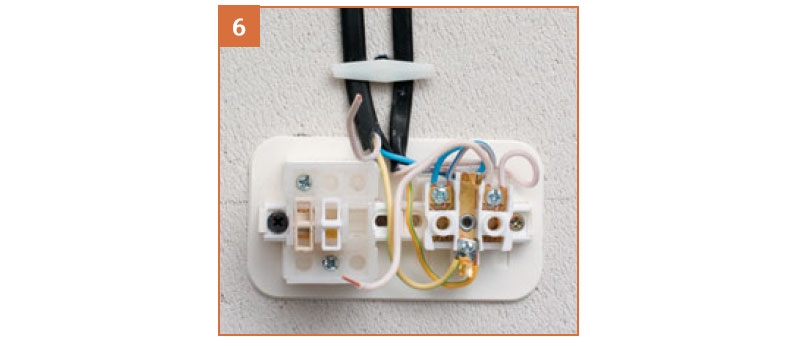

5. Закрепить колодку в стене, вернуть на свои места клавиши и декоративную рамку.
6. Подать напряжение и проверить работу розетки и каждого подключенного светильника. Если не устраивает расположение клавиш и соответствующих светильников, придется обесточить устройство и поменять выходные провода местами. Если розетка работает, а выключатель — нет, значит, при подключении были перепутаны ноль и фаза. В таком случае придется тоже поменять их местами.

Нестандартное применение

Встречаются советы по нестандартному применению одноклавишного выключателя, совмещенного с розеткой. Прибор предлагается использовать вместо обычной розетки. Фазный контакт подключается через выключатель. Такая схема удобна для приборов, не имеющих своего выключателя, а также при необходимости обесточивать устройства, не извлекая каждый раз вилку.

Несмотря на кажущееся удобство, подобная схема подключения довольно опасна. Для маломощных потребителей она вполне приемлема, однако на практике часто приходится использовать мощные устройства. Контакты выключателя не рассчитаны на высокие токи. Может начаться искрение, разогрев и оплавление, что нередко становится причиной возгорания.

Использовать такую схему подключения категорически не рекомендуется. Даже если изначально планируется подключать только маломощные устройства, нет никакой гарантии, что потом случайно не будет включен в эту розетку мощный прибор. Лучше заранее оградить себя от неприятностей и не использовать потенциально опасных схем электропитания.

При правильном использовании совмещенные с розеткой выключатели довольно удобны и функциональны. Они позволяют удачно зонировать освещение и обеспечить дополнительные точки электропитания. Подключить розетку с выключателем самостоятельно легко, для этого будет достаточно минимальных навыков электрических работ.

схемы и рекомендации по монтажу

Как подключить розетку и выключатель от одного провода

Электрическая проводка любого помещения, будь то огромный загородный дом или небольшая хозяйственная постройка (подвал, гараж, дачный домик), включает в себя основные три элемента – выключатель, розетку и лампочку. Пока они остаются актуальными всегда и везде. При ремонтах, стройках или перепланировках вы обязательно с ними столкнётесь. Поэтому не лишними будут элементарные знания электротехники – что собою представляет схема подключения выключателя и розетки, как она работает и какие для её монтажа потребуются материалы и инструменты?

розетка с выключателем

Что понадобится для коммутации схемы?

Электрическая проводка бывает открытого и скрытого исполнения. В этой статье мы будем рассматривать подключение розеток и выключателей, выполненное по второму варианту, когда вся электрическая коммутация скрыта под слоем штукатурки. Скрытое исполнение – это наиболее распространённый тип электропроводки, открытую прокладку проводов, как правило, применяют в качестве временного варианта.

Общие правила безопасности

Перед началом работ (особенно на готовой системе электроснабжения), следует обесточить линию и проверить отсутствие напряжения. Подбор силового кабеля не вызовет сложностей: для организации освещения достаточно сечения 1.5 мм². Поскольку мы подключаем выключатель к розетке, а не наоборот, первичный (розеточный) кабель будет более мощным: 2.5 мм².

силовой кабель 2,5 мм

Нормы по установке розеток

Одной из главных норм по установке розеток является удобство их обслуживания. Именно этим фактором вы должны руководствоваться в первую очередь. Кроме того, при использовании скрытой проводки должны применяться розетки в утопленном варианте и, соответственно, наоборот , при использовании открытой проводки.

Нормы установки розеток

Итак:

• Согласно п.6. 1.24 ПУЭ (Правила устройства электроустановок), все розетки должны иметь заземляющий контакт. Он должен подводиться отдельным гибким проводом и не должен в нормальных условиях служить проводником тока.
• Согласно п.12.30 ВСН 59 – 88, розетки не должны размещаться под и над мойками, в кухонных шкафах и других неудобных для эксплуатации местах.
• Кроме того, согласно п.7.2 ВСН 59 – 88, розетки на кухне и в жилых помещениях должны быть запитаны от разных групп. Если отдельная розеточная группа для кухни не планируется, то инструкция допускает подключать розетки к сети освещения.
• Пункт 7.1.37 ПУЭ запрещает установку розеток в банных помещениях, ваннах и уборных. Но для жилых помещений сделано исключение с возможностью установки таких электроприборов при их подключении через автомат УЗО (Устройство защитного отключения).
• Согласно п.7.1.37 ПУЭ, розетки следует размещать по возможности на удалении от заземленных частей. К таковым можно отнести различные трубопроводы, раковины и тому подобные инженерные сети. Но это только рекомендация, которая в жилых помещениях не обязательна к исполнению.

розетки

Нормы по установке выключателей

Нормы по установке выключателей также не очень строги и вполне логичны. Поэтому при монтаже электропроводки своими руками эти требования не должны вызвать у вас особых проблем.

Нормы установки выключателей

Итак:

• Прежде всего, следует помнить, что все выключатели, согласно п. 6.5.27 ПУЭ, должны устанавливаться в цепях фазного провода. Установка выключателей в нулевых цепях строго запрещена.
• Пункт 7.1.38 ПУЭ запрещает установку выключателей в ванных комнатах, санузлах, парилках и моечных помещениях. Кроме того, запрещена установка выключателей в чердачных помещениях. Выключатели для таких помещений должны располагаться перед входом.
• Пункт 7.1.40 ПУЭ требует устанавливать выключатели на высоте 1,5 метра над уровнем пола либо использовать выключатели с управлением при помощи шнура. При этом располагаться выключатели должны при входе в комнату со стороны дверной ручки.
• Согласно п. 6.3.4 ПУЭ, выключатели наружного освещения могут использоваться при одновременном включении не более 20 ламп. Если же коммутируется большее количество ламп, то необходима установка автоматического выключателя.
• Розетки выключатели для наружного монтажа должны иметь соответствующее исполнение. Обычно для этого достаточно IP44, но в некоторых случаях требуется установка коммутационных аппаратов с IP В первую очередь это касается помещений, в которых установлены газовые или жидкотопливные котлы.

выключатель

Выбор сечения провода

Специалисты рекомендуют правильно выбирать сечение жил, которым будет подключен выключатель, этим можно значительно понизить вероятность возгорания электропроводки, для этого необходимо выполнить несколько условий:

1. Надо знать, какой мощности будет светильник, подключаемый через выключатель. С применением формулы: мощность = ток × напряжение, можно найти значение номинального тока, в однофазной сети напряжение принято считать 220 вольт.
2. Зная величину номинального тока, по таблице можно выбрать провод нужного сечения.

Таблица:

Таблица для выбора провода нужного сечения

Подключение к контактам

Монтаж производят в следующей последовательности:

1. В гофру заводят провод, затем помещают ее в штробу и фиксируют прихватками из алебастра.
2. Обрезают кабель так, чтобы выступающие концы имели длину 15–20 см.
3. Берут подрозетник и выдавливают заглушки, закрывающие отверстия.
4. Заводят в них провода.
5. Готовят алебастровый раствор и накладывают небольшую порцию в выемку для установки блока.
6. Помещают в отверстие подрозетник.
7. Добавляют раствор в оставшиеся незаполненными пустоты.
8. Вскрывают распределительную коробку, индикаторной отверткой находят фазный проводник.
9. С помощью мультиметра определяют жилы нейтрали и заземления.
10. Обесточивают квартиру.
11. Убедившись с помощью индикаторной отвертки, что напряжение в распределительной коробке отсутствует, подключают к ней зачищенные провода.

С помощью мультиметра отличают заземление.

мультиметр цифровой

Изоляцию снимают ножом или стриппером.

С помощью мультиметра нейтраль от заземления отличают следующим способом:

1. Переключатель прибора устанавливают в сектор «Измерение переменного напряжения» (символ V~ или ACV) на позицию 600 или 750 В (зависит от модели).
2. Один щуп прикладывают к фазе, а другим поочередно касаются двух других проводников.
3. Жилу, при контакте с которой прибор покажет большее значение, помечают как нейтраль, другую – как «земля».

ПУЭ запрещают соединять проводники скруткой. У нее большое сопротивление, что при нынешних нагрузках на сеть привело бы к сильному нагреву с последующим возгоранием.

Допускаются такие способы:

1. Сварка.
2. С применением болтового зажима.
3. Опрессовка специальной гильзой.
4. С использованием самоизолирующих зажимов.
5. С помощью клемм типа WAGO.

При наличии клеммной колодки соединители не нужны.

клеммная колодка

Если в распределительной коробке имеется встроенная клеммная колодка, дополнительные соединители не понадобятся.

При устройстве расключений соблюдайте цветовую маркировку. Жилу в красной, белой или черной изоляции соедините с фазной, в синей – с «нулем», в желто-зеленой – с проводом заземления.

Нельзя допускать непосредственного контакта алюминиевых и медных проводников – они гальванически не совместимы. При протекании тока материалы быстро корродируют из-за реакции химического электролиза. Если в распредкоробку заведен алюминиевый кабель, как это бывает в старых домах, медный провод подключают к нему с помощью следующих изделий:

1. Болтового зажима с прокладкой между проводниками нержавеющей шайбы (оцинкованные метизы не допускаются).
2. Специальной опрессовочной гильзы марки ГАМ.
3. Клеммы с противоокислительной пастой.

Гильзы ГАМ выпускают с сечением от 16 кв. мм. В квартире, где в основном используют провода не более 2,5 кв. мм, их применить не получится. Используют простые гильзы, а на медный проводник наплавляют олово, чтобы он не контактировал с алюминием.

гильзы ГАМ

Закончив с раздаточной коробкой, соединяют кабель с блоком розетка + выключатель.

Подключение фазы

Жилу в красной изоляции соединяют с контактом, на котором есть перемычка. Он раздает фазу и на выключатель, и на розетку. Клемму помечают литерой L (от английского line – линия).

Жилу в красной изоляции соединяют с перемычкой.

Заземление

Если устройство оснащено контактом или скобой заземления (помечают буквами Pe, G или особым значком), сюда подключают желто-зеленую жилу.

Отсутствие такой же клеммы на стороне выключателя не должно смущать – заземляют только розетки.

В многоквартирных домах советской постройки такой контакт не нужен, т.к. его не к чему подключать. Здесь реализована система заземления TN-C, в которой есть только нейтральный проводник и фаза. Чтобы обезопасить жильцов, установите на вводе в квартиру устройство защитного отключения.

В некоторых домах система TN-C усовершенствована до TN-C-S. Здесь шина для подсоединения Pe-проводника имеется.

Владельцы частных домов сооружают контур заземления самостоятельно.

Подключение ноля

Контакт с пометкой N (от neutral – нейтраль) тоже имеется только у розетки, к выключателю «ноль» не подводят. На клемму заводят жилу в синей изоляции.

Жилу в синей изоляции заводят на клемму.

«Ноль» от светильника соединяют с распредкоробкой напрямую, минуя блок с выключателем. Для этого используют 1-жильный медный провод.

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

• Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
• Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
• При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
• Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

защитный автомат

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

распределительная коробка

Совет: оставьте в распределительной коробке петлю на каждом фазном проводе. При перспективном расширении сети, можно разрезать проводку, и с помощью колодок быстро организовать расключение.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.

Как подключить одноклавишный выключатель от розетки

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема. Такой блок часто можно встретить в магазинах светотехники.

Блок выключатель с розеткой встраиваемый 1 клавиша

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

Если выключатель добавляется к уже существующей розетке

Минимизация последствий — замена розетки на блок. Сама процедура несложная, сверлим рядом отверстие для коробочки, и аккуратно монтируем новый модуль.

Силовой входящий кабель заводить не нужно, он и так есть в подрозетнике. А вот выходную проводку, до прибора освещения, протянуть придется. Это индивидуальное решение, универсального способа нет. Схема подключения очень простая: и нулевой и фазный провода прокладываются не от коробочки, а от подрозетника.

Естественно, придется установить контактные колодки. Хотя многие соединяют выходной провод прямо с контактами розетки: некоторые модели допускают такое подключение.

Если розеток в группе несколько, заменить на общий блок (розетка — выключатель) можно любую из них. Вы просто выбираете удобное место (от которого можно протянуть провод до светильника), и соединяете выключатель с розеткой.

При необходимости организовать дополнительную световую точку в прихожей, можно использовать настенные бра. Они размещаются в непосредственной близости от блока «розетка — выключатель», и вам не придется разрушать большой кусок стены для проводки.

Устройство розетки

Для монтажа на бетон — коронка по бетону диаметром мм и высотой 45 мм. Последний вариант более надёжен.

Монтажный нож. Если у нас двух- или трехполюсный выключатель, то производим те же операции для других светильников.

Щипцы необходимо регулировать под провод, что замедляет работу, но для новичка именно они предпочтительнее: Диаметр токоведущей жилы и толщина изоляции проводов даже ведущих производителей несколько различаются: теперешние профи клещами работают фактически как бокорезами, не докусывая для гарантии. Съемники изоляции и изолирующие колпачки Съемников изоляции, ручных и автоматических, существует много видов. Чтоб подсоединить обычный или двухклавишный выключатель, нужно собрать коробку.

По скрутке еще раз проходят пассатижами со скольжением при легком нажиме. Расстояние от края двери до выключателя должно составлять не менее 10 см. Например, фирма ANAM — специализированные подрезетники. Подгибаются провода, подрозетник ставится в рабочее место и крепится лапками или винтами зависит от модели.

Установка в гипсокартон Установка розетки в гипсокартон производится с помощью специальных подрозетников для гипсокартона со скользящими слева на рис. Но это только рекомендация, которая в жилых помещениях не обязательна к исполнению. Стягивают обойму с подрозетником в пакет; упоры подрозетника при этом не нужны.

подрозетник

Присоединение розетки с двухклавишным выключателем

Чаще всего блок, соединяющий в себе розетку и выключатель на две клавиши, устанавливается между входом в уборную и ванную комнаты. Как вариант, его можно установить в большом помещении, для подачи напряжения на один–три источника света.

Вывод: благодаря единому блоку пользователь может управлять светом сразу в нескольких помещениях, а также подсоединить в розетку любое устройство, потребляющее электричество.

Рассмотрим схему подсоединения объединенного устройства, состоящего из 7 шагов:

1. Первый этап – прокладка от бокса распределения к сдвоенной электрической системе пять (5) проводников.
2. От распределительного щитка жилы с нулем и заземлением подключаются только к розетке.
3. Благодаря специальной перемычке в связывающем блоке подается фаза на сдвоенный прибор отключения.
4. Обе свободных жилы присоединяются к двум связывающим узлам рубильника, через которые подается фаза на приборы освещения в ванной комнате и уборной.
5. Необходимо скрутить кабели с фазой (от коммутатора) со свободными жилами (от патронов с лампами) в уборной и ванной.
6. В сортировочном коробе кабель с «0», а также провод заземления от розетки надо скрутить с оголенными концами скруток от освещения.
7. Бывают случаи, когда порядок клавиш на выключателе необходимо изменить. Для этого жилы на контактах коммутации, подающих напряжение на лампы в ванную и уборную, просто меняются местами.

Выходит, что схема подсоединения совмещенного с розеткой одно- и двухклавишного выключателя, отличается только объемом затрачиваемого времени и количеством проводов. Для однокнопочного устройства задействуется четыре (4) кабеля, а для двухклавишного выключателя – пять (5) проводников. Оба варианта включают в себя заземление.

Волноваться не стоит, ведь схема подсоединения совмещенного блока с розеткой и двухкнопочным выключателем имеет совсем немного отличий

розетки с двухклавишным выключателем

Монтаж блока с розеткой и трехклавишным выключателем

Трехклавишный выключатель с розеткой используется для большей экономии электроэнергии. За последние годы пользуется все большим спросом у электриков, специалистов и обычных людей.

Ранее трехклавишные выключатели с розеткой устанавливались только в панельных домах. Основным их назначением было управление светом в кухне, ванной комнате и уборной. А вот сетевое гнездо предусматривалось для бытовых целей – подключение фена, электробритвы, пылесоса и других приборов. С тех пор прошло немало времени, большинство из них нуждаются в замене.

Современные планировки и дизайнерские возможности позволяют применять трехклавишный прибор отключения в качестве главного управляющего звена нескольких источников света для одной комнаты. Среди них:

• основной;
• дополнительные источники света;
• декоративные.

Такой способ избавляет человека от надобности в подключении светильников при нехватке освещения. С другой стороны защищает человека от чрезмерного объема света в комнате и позволит приглушить его. Регулировка освещенности остается под полным вашим контролем, благодаря одному, единому выключателю.

розетки с трехклавишным выключателем

Кроме удобства, такой трехклавишный блок украшает комнату. Согласитесь, что цельный блок с розеткой выглядит более эстетично, нежели три отдельных. К тому же, количество потраченного времени и сил по его установке значительно меньше.

Трехклавишное устройство, как правило, монтируют в помещениях такого типа:

• в месте, где планируется многоярусное освещение;
• в комнатах с большой площадью и сложной формой;
• в нешироких и длинных переходных помещениях;

Такой рубильник также монтируется для управления освещением сразу в нескольких комнатах, таких как туалет, ванная и прихожая, с единого места. Также его можно использовать в рабочих помещениях для подсветки конкретного рабочего стола.

Как и в случае с двухкнопочным выключателем, трехклавишный блок с розеткой имеет несложную схему, имеющий всего одно отличие

Конфигурация устройства с розеткой мало чем отличается от обычного трехкнопочного выключателя. Нулевой провод, идущий прямо в розетку – это главное отличие.

Ранее подобная конструкция могла вызвать неудобство. Течение времени изменило данное правило. Поскольку мода на расположение выключателей значительно изменилась, монтаж розетки над плинтусом, а рубильник на расстоянии 800–900 мм от пола, становиться практически невостребованным вариантом.

Подобная схема расположения розеток и выключателей постепенно отходит на задний план, ведь удобство и соблюдение дизайна более приоритетная цель современных планировок

Есть несколько правил при выборе выключателя. Тогда он будет служить дольше и не вызывать дискомфорта. Вот главные из них:

• клавиши не западают;
• не издают посторонних звуков при нажатии;
• внутренняя часть выключателя содержит схему его подключения;
• гладкая и ровная поверхность.

Также внимание нужно обратить на степень защищенности устройства – это код IP на упаковке. Первая цифра отражает уровень защиты от пыли, вторая – от влаги. Значение и эффективность указывается от нуля (0 – отсутствие защиты) до шести (6 – высший уровень защиты).

Например, при установке выключателя в ванной или в душевой комнате, необходимо приобрести устройство с IP 44. Если это улица – уровень защиты 65. При установке выключателя в комнате для отдыха – будет достаточно значения IP 20.

При введении в эксплуатацию выключателя с розеткой сложно обойтись без определенных инструментов, таких как:

• пассатижи для зажима и захвата деталей;
• стриппер для удаления изоляции с края провода;
• плоская и крестовая отвертки.

стриппер

Схема монтажа трехклавишного выключателя также мало чем отличается от подключения двух- или однокнопочного устройства.

Комфортная работа по монтажу/ремонту объединенных блоков, розеток и выключателей во многом зависит не только от навыков специалиста, но и от используемых им инструментов

Рассмотрим их еще раз:

1. Перед началом работ надо убедиться, что сеть полностью обесточена.
2. Нулевые и фазные кабели необходимо распределить.
3. Проверить фазу специальной отверткой с индикатором.
4. Подсоединить кабель к распределительному боксу.
5. Протестировать соединение.

Немаловажным умением при монтаже считается навык поиска проводов с нулем и фазой. Обычно, определенный провод имеет свой цвет. Нулевая жила синего цвета, а фаза – черная или красная.

Самым удачным инструментом для помощи начинающим электрикам является индикаторная отвертка, которая имеет особые восприимчивые элементы и датчик-отражатель.

индикаторная отвертка

Для определения фазы существует сразу несколько способов. Ее наличие подскажет индикатор на отвертке или простая лампочка накаливания. Первый вариант более предпочтителен, поскольку он проще. Для второго способа лампу нужно вкрутить в патрон, и попеременно замыкать выведенные провода. Когда кабель на нулевой фазе, лампочка светит ярче.

Одним из подручных способов определения фазы является лампочка и патрон, используйте этот вариант только если отсутствует индикаторная отвертка

Приобрести одно-, двух-, трехклавишные рубильники с розеткой – процесс не сложный. А вот, как показывает практика, разобраться в плане подключения может не каждый.

Напоследок несколько рекомендаций. В процессе демонтажа старого блока лучше подписать каждый отключаемый провод. Это позволит существенно сэкономить время на подключение и сразу разобраться, куда какой провод подсоединять.

Замена розетки на выключатель

Замена розетки на выключатель делается без заземления

Из всех обозреваемых операций данная процедура отличается наибольшей простотой. После удаления старой розетки остается троица кабелей – фаза, нуль и заземление. Необходимо идентифицировать каждый из элементов по цвету защитной обмотки. Для надежности нужно воспользоваться мультиметром (он сможет показать фазу – кабель, по которому идет ток при присоединении к щупам прибора), так как при монтажных работах регламентацию цветов проводков иногда игнорируют. В квартирах старой планировки, где не проводилась модернизация электросети, вместо трех проводников с большой вероятностью будет два (фаза и ноль), так как раньше заземление почти не использовали.

Определив, какой провод какую функцию выполняет, нужно соединить фазовый компонент с вводом переключателя, а ноль – с выводом. Затем проводится работа в распредкоробке: нуль, прежде тянувшийся к розеточному корпусу, выключается и затем соединяется с фазой светильника. Заземление в операции не задействуется, независимо от того, применялось оно в прежней розетке или нет. После этого включают в сеть нулевой кабель люстры или бра.

Подключение нескольких розеток

Схема монтажа розетки и выключатели часто предполагает расположение сразу нескольких аппаратов рядом. В этом случае для экономии сил на штробление и провода проще подключить один от другого.

При этом такая схема подключения должна быть учтена в расчёте сечения провода.

• Дабы выполнить такое совместное подключение двух или трех розеток, выполняем подключение первой розетки так же как сказано в нашей инструкции выше.
• После этого нам достаточно сделать перемычки от силовых контактов второй розетки к силовым контактам первой розетки.
• То же самое проделываем с защитным проводом.
• Если предполагается подключение третьей, четвертой и так далее розетки, то подобную операцию проделываем со всеми.

Обратите внимание! При подключении трех и более розеток целесообразно от распределительной коробки подключать центральную из них. Это позволит в случае перегорания провода вывести из строя минимальное количество розеток.

Альтернатива

В некоторых ситуациях нужна не одна розетка, а несколько. Мало кто знает, как правильно их подсоединить, чтобы не наделать беды. Поэтому лучше выбрать альтернативный вариант – блок розеток. Такие блоки бывают обычными и силовыми. Они очень удобны при установке, просты в подключении.

Сбоку стоит выключатель, что позволяет отключать нагрузку ,не выдергивая вилку. Можно приобрести блоки на 10 и даже 20 А. Обратите внимание, что некоторые модели идут без сетевого шнура, его нужно покупать отдельно.

Делая ремонт или модернизацию в доме или квартире, помните: кажущаяся простота не означает, что где-то можно схалтурить. И особенно важно это в электрике.

Источники

• https://YaElectrik.ru/elektroprovodka/shema-podklyucheniya-vyklyuchatelya-i-rozetki-ot-odnogo-provoda
• https://electric-220.ru/shema-podkljuchenija-vykljuchatelja-i-rozetki
• https://Elektrik-a.su/elektrooborudovanie/vilki-rozetki-razyomy/ustanovka-rozetok-i-vyklyuchatelej-97
• https://elektrika.expert/vykljuchateli/podkljuchenie-rozetki-i-vykljuchatelja.html
• https://ProFazu.ru/provodka/ustanovochnye/kak-podklyuchit-vyklyuchatel-ot-rozetki.html
• https://tokzamer.ru/bez-rubriki/shemy-podkljucheniya-rozetok-i-vykljuchatelej-svoimi-rukami
• https://sovet-ingenera.com/elektrika/rozetk-vykl/rozetka-s-vyklyuchatelem-v-odnom-korpuse.html
• https://electricvdele.ru/elektroprovodka/rozetki-i-vyklyuchateli/blok-rozetka-s-vyklyuchatelem-v-odnom-korpuse.html





Как вам статья?

Павел

Бакалавр “210400 Радиотехника” – ТУСУР. Томский государственный университет систем управления и радиоэлектроники

Написать

Пишите свои рекомендации и задавайте вопросы

Как установить блок электрических выключателей с розеткой

В жилых домах встречаются конструкции многоклавишных выключателей, которые дополняются электрической розеткой.

Их обычно устанавливают в коридоре на перегородку при входе дверей, например: санузел, санузел, кухня.

Могут быть выполнены в виде вертикальных или горизонтальных конструкций для размещения внутри встроенных в стену монтажных коробов или с корпусом для наружного применения.

Такие блоки выпускаются для работы в электропроводке, оборудованной следующими системами:

• ТН-С;

• ТН-С.

Розетки для подключения к электросети квартиры, оборудованной по системе TN-S, имеют дополнительные контакты для подключения рабочих электроприборов с защитным нулем через проводник PE, а для конструкций, использующих схему TN-C, заземление корпуса бытовая техника не применима.

На рисунке ниже показаны различные варианты таких блоков.

Схема подключения в старых домах

Схема подключения начинается с квартирного щитка, в котором установлен автоматический выключатель, защищающий наш блок, и рабочая нулевая шина N. Фаза показана красной линией и нулем (синей цвет) подводятся от квартирного щитка к распределительной коробке кабелем, а чаще двойным алюминиевым проводом, называемым в народе «лапша».

Внутри распределительной коробки выполняются все соединения проводов, проложенных от осветительных приборов и рассматриваемого блока. Для этого он должен иметь соединительные клеммы:

Можно встретить соединение проводов скруткой, сваркой и другими способами. Электрики всегда должны иметь к ним доступ, хотя многие владельцы квартир прячут коробки под подвесными потолками или для красоты оклеивают их обоями.

Еще хуже надомники, которые подключают провода вне распределительных коробок в разных случайных местах. Подобные сбои в аварийных ситуациях могут привести к серьезным последствиям.

На схеме видно, что фазный провод через распределительную коробку от автоматического выключателя подходит непосредственно к розетке и снимается с его контакта для подключения к перемычке выключателя, который показан на рисунке при двухпозиционном исполнении. Хотя может иметь и три клавиши включения дополнительных осветительных приборов.

С выходных контактов выключателей фаза напрямую по проводам подается на выносные контакты электронов осветительных приборов. Для наглядности он показан коричневым и оранжевым цветами.

Рабочий ноль от шинопровода в квартирном щитке подается проводом (на рисунке он выделен синим цветом) в распределительную коробку, где соединяется с другими проводами, идущими к розетке и патронам всех лампочек. Любое другое замыкание нуля считается нарушением действующих правил, но, к сожалению, его часто можно встретить в реально проложенной проводке.

Среди распространенных ошибок при монтаже встречаются случаи, когда перепутано расположение фазы и нуля: ноль нарушен выключателем, а фаза постоянно подключена к электроприемникам. В подобной ситуации выключатель, конечно, работает, но лампочки постоянно находятся под напряжением от сетевого потенциала. Это очень опасно для людей, особенно при замене перегоревших лампочек.

Схема подключения в новостройках

Действующие нормы электробезопасности требуют применения в схеме соединений защитного нуля, соединяющего корпуса бытовых электроприборов с контуром заземления электроустановки. Для этого применяют РЕ-проводник и его РЕ-шину .

Такие постройки выполняются по системе TN-S, а в старых домах электропроводка реконструируется по схеме TN-C-S. В любом случае внутри щитка фаза берется с выключателя, рабочий ноль с шины N, а защитный с PE.

Далее используется традиционный принцип ранее рассмотренной схемы подключения, к которому добавляется РЕ-проводник. Он от своей шины через контакт распределительной коробки подается на заземляющий контакт розетки.

Рассмотренные схемы основаны на том, что потребители малых мощностей подключаются к розеткам на короткое время. В зданиях старой системы раньше нагрузка бытовых приборов редко превышала номинальную величину в 5 ампер. Из выходов таких блоков в основном питали пылесос для кратковременной уборки помещений. Его мощность вкупе со всеми исправными лампами не создавала токовой перегрузки проводки.

Сейчас такая схема немного устарела: возросло давление потребителей. Если в розетку планируется подключить большую мощность, то схему необходимо изменить. Для этого провода кабеля рассчитываются по тепловой нагрузке, устанавливаются дополнительные защитные устройства: дифференциальные выключатели или – автоматические с УЗО.

Принципиальная схема подключения розетки нашего агрегата будет иметь следующий вид.

Здесь в распределительной коробке вам придется предусмотреть еще одну розетку для подключения фазы розетки к выключателю квартирного щитка.

В данной схеме к блоку подведено уже 6 проводов, что создает сложности при выборе кабелей и распределительной коробки. Можно проложить для этих целей два трехжильных кабеля или изменить схему.

Этот вариант подключения является наиболее безопасным. Здесь УЗО защищает потребителей от возможных пробоев изоляции и появления потенциала на корпусе прибора, а автоматический выключатель защищает от токов короткого замыкания.

Электрические характеристики розетки, автомата и УЗО должны быть подобраны и соответствовать определенным правилам. Вместо УЗО и автомата можно использовать дифференциальный автомат, который будет выполнять их защитные функции и экономить место в квартирном щитке.

См. также:Схемы подключения в квартире и доме — лучшие статьи

Блокирующие и неблокирующие розетки

До сих пор в этой главе вы видели, что select() используется для определения доступности данных для чтения из сокета. Однако бывают случаи, когда полезно иметь возможность вызывать send(), recv(), connect(), accept() и т. д. без необходимости дождитесь результата.

Допустим, вы пишете веб-браузер. Вы пытаетесь подключиться к веб-серверу, но сервер не отвечает. Когда пользователь нажимает (или щелкает) кнопку остановки, вы хотите, чтобы API connect() прекратил попытки подключения.

С тем, что вы уже узнали, это невозможно. Когда вы вызываете функцию connect(), ваша программа не восстанавливает управления до тех пор, пока либо соединение не будет установлено, либо ошибка имеет место.

Решение этой проблемы называется “неблокирующий сокетов».

По умолчанию сокеты TCP находятся в «блокирующем» режиме. например, когда вы вызываете recv() для чтения из потока, управление не возвращается в вашу программу до тех пор, пока хотя бы один байт данные считываются с удаленного сайта. Этот процесс ожидания появление данных называется «блокировкой». То же самое true для API write(), API connect() и т. д. Когда вы запустить их, соединение “блокируется” до тех пор, пока операция не будет полный.

Можно установить дескриптор так, чтобы он помещался в «неблокирующий» режим. При переводе в неблокирующий режим вы никогда не ждите завершения операции. Это бесценный инструмент, если вам нужно переключаться между множеством различных подключенных сокетов и хотите убедиться, что ни один из них не вызывает программа для “запирания”.

Если вы вызовете “recv()” в неблокирующем режиме, он вернет любые данные, которые система имеет в своем буфере чтения для этого разъем. Но он не будет ждать этих данных. Если буфер чтения пуст, система немедленно вернется из recv() говоря: «Операция будет Блок!””.

То же самое относится и к API send(). Когда вы вызываете send(), он помещает данные в буфер, и когда они считываются удаленный сайт, он удаляется из буфера. Если буфер когда-либо становится «полным», система вернет ошибку «Операция Блокировал бы” при следующей попытке записи в него.

Неблокирующие сокеты имеют аналогичный эффект на accept() API. Когда вы вызываете accept(), а клиента еще нет подключившись к вам, он вернет «Операция будет заблокирована», чтобы сказать вам, что он не может завершить accept() без жду…

API connect() немного отличается. Если вы попытаетесь вызывать connect() в неблокирующем режиме, и API не может подключиться мгновенно, он вернет код ошибки для «Операция в процессе». Когда вы снова вызываете connect(), позже он может сообщить вам «Операция уже выполняется», чтобы позволить вы знаете, что он все еще пытается подключиться, или это может дать вам успешный код возврата, говорящий вам, что подключение было изготовлено.

Возвращаясь к примеру с “веб-браузером”, если поставить сокет, который подключался к веб-серверу в неблокирующий режим, вы можете вызвать connect(), распечатать сообщение о том, что “подключение к хосту www.floofy.com…”, затем может быть, сделать что-то еще, и они вернутся, чтобы подключиться() снова. Если connect() работает во второй раз, вы можете напечатать “Хозяин связался, жду ответа…”, а затем начните звонить отправить() и получить(). Если connect() все еще ожидает выполнения, вы может проверить, нажал ли пользователь кнопку “отмена”, и если это так, вызовите close(), чтобы прекратить попытки подключения.

Неблокирующие сокеты также можно использовать в сочетании с API выбора(). На самом деле, если вы достигнете точки, в которой вы на самом деле ХОЧУ ждать данных на сокете, который был ранее помеченный как “неблокирующий”, вы можете имитировать блокируя recv(), просто вызвав сначала select(), а затем прием().
