Подключение двигателя от стиральной машины к 220 вольт, как присоединить и запустить мотор?

Электрический двигатель нередко называют чуть ли не сердцем, которое устанавливается в бытовой технике. И это не зря, ведь именно благодаря электродвигателю происходит вращение барабана, установленного в стиральной машины. Очень многие сомневаются, можно ли подсоединить движок от стиралки к другому устройству собственноручно?

Электродвигатель от сломанной стиралки

Что можно сделать с движком стиралки

Исполнить это вполне реально, даже если вы практически не разбираетесь в таких вопросах. Например, у вас вышла из строя стиральная машина марки «Индезит», при этом двигатель (мощность его составляет 430 Вт, а развивающаяся скорость достигает 11500 оборотов в минуту) ещё в рабочем состоянии, и его моторесурс ещё в норма. В таком случае он может пригодиться в хозяйстве.

Вот несколько идей, который помогут вам применить или подключить по новой двигатель установленный в стиральной машины, которая вышла из строя:

Элементарным вариантом станет создание точильного станка. В каждом доме периодически стачиваются и тупятся ножи и ножницы, которые необходимо заточить. Для этого необходимо тщательно закрепить электромотор на устойчивой поверхности, прикрепит к валу специальный камень для заточки или шлифовальный круг и включить его в сеть.
Неплохой вариант – это изготовление тротуарной плитки. Также можно сделать шлакоблоки, а если есть частный сектор, то отличная идея – это вибростол.
Для жителей деревень, которые занимаются выращиванием птиц, можно сконструировать из двигателя от стиральной машины крупорушку и мельницу для травы.

Особенности мотора – залог успешной работы

Сегодня существует более, чем достаточно различных вариантов того, как можно дать новую жизнь старому мотору из стиральной машинки, если он еще запускается. И все эти идеи основаны на особенности мотора производить вращение разнообразных насадок или обеспечивать движение дополнительных механизмов. Вы можете придумать ещё более оригинальный вариант использования снятого двигателя, но чтобы воплотить свою идею в жизнь, нужно понимать, каким именно образом происходит подключение двигателя от стиральной машины.

По ссылке можно узнать об особенностях инверторного мотора в стиральной машине.

Несколько полезных советов

При подключении двигателя, который остался от вашей старой стиральной машины к иному устройству нужно иметь в виду несколько важных нюансов этого процесса:

двигатели не подключаются с помощью конденсатора;
не требуется пусковая обмотка.

На раздаточной коробке находятся провода различных цветов, разобраться с которыми просто необходимо:

2 белых провода – при подключении они не пригодятся, так как отвечают за то, чтобы нормально работал тахогенератор;
красный и коричневый предназначаются для того, чтобы можно было произвести обмотку статора, а также ротора;

зелёный и серый – для подключения к специальным щеткам изготовленным из графита (чаще всего подобное можно сказать о щётках двигателя стиральной машины «Индезит», в том случае когда нужна их замена).

Правильное подключение проводов – залог успешной работы мотора

Имейте в виду, что разные модели двигателей могут иметь провода различных цветов, однако принцип их подключения во всех случаях одинаков. Чтобы обнаружить пары, необходимо произвести прозвон проводов по очереди (те: что предназначены для тахогенератора, должны иметь сопротивление от 60 до 70 Ом). Эти провода лучше склеить изолентой в стороне от других, чтобы не путаться. Оставшиеся провода тоже нужно прозвонить, чтобы выявить пары.

Как заменить подшипник в стиралке, вы можете узнать в нашей статье.

Схема подключения

Чтобы продолжить работу, нужно тщательно изучить все нюансы электрической схемы подключения. В основном сделана она очень подробно и понятно даже для самого далекого от мира электротехнических средств домашнего мастера.

Подключение движка от стиралки

Подключение или же замена двигателя стиральной машины на самом деле происходит довольно просто. В первую очередь необходимо подготовить провода, которые будут использоваться для ротора, а также для статора. Сделайте специальную перемычку, которую стоит ограничить с помощью изоленты. Те два провода, которые остались подключаются непосредственно к сети.

Помните! При подключении мотора , который остался от старой стиральной машины к 220 устройство сразу же начинает активно вращаться. Поэтому, прежде чем начать работу, позаботьтесь о том, чтобы мотор крепко стоял на той или иной поверхности.

Схема подключения старого двигателя к сети 220

Если необходимо поменять направление оборотов, достаточно будет того, что вы перекинете перемычку на те контакты, которые остались. Чтобы включать и выключать устройство, необходимо подсоединить к схеме специальные кнопки. Для того, чтобы это осуществить, нужно воспользоваться соответствующими схемами, которые запросто можно найти на специальных сайтах.

Теперь мы знаем, как именно можно подключить двигатель так, чтобы его еще можно было достаточно долго использовать. А как же можно усовершенствовать полученное устройство?

Регулирование оборотов

Для исправной работы нужен регулятор оборотов

Двигатель стиральной машинки характеризуется довольно высокой скоростью вращения, поэтому желательно сделать специальный регулятор, чтобы мотор молот работать в разных скоростных режимах без перегрева. Для этой цели можно использовать обычное реле интенсивности света, но немного доработанное.

Нужно извлечь из «стиралки» симистор вместе с радиатором – так называемый полупроводниковый прибор (в управлении электронами он функционирует в качестве управляемого выключателя).
Затем необходимо впаять этот прибор в микросхему реле, заменив детали с малой мощностью. Если вы не знаете все нюансы данной процедуры, лучше попросить помощи специалиста (электронщика или компьютерщика).

Бывают случаи, когда двигатель выполняет новую работу без помощи регулятора оборотов.

Виды движков

Разновидности движков от стиралок

Асинхронный. Вынуть его можно только вместе с конденсатором, который бывают совершенно различными для каждой модели стиральной машинки. Не рекомендуется нарушать соединение такого двигателя с батареей, если её корпус герметичен и образован из различного металла или пластика.

Внимание! Асинхронный двигатель вынимать из стиральной машины разрешается только, когда конденсатор совершенно разряжен, поскольку так можно избежать удара током.

Асинхронный мотор

Низковольтный двигатель коллекторного типа. Характеризуется наличием на статоре регулярных магнитов, которые поочередно подключаются к току постоянного напряжения. На корпусе такого двигателя есть наклейка, на которой помещена цифра максимально допустимого напряжения.
Электронный двигатель. Такой вид устройства необходимо отсоединять только вместе с электронным блоком питания (ЭБУ), на его корпусе размещают наклейку с величиной максимально допустимого напряжения подключения. Обратите свое внимание на полярность, ведь двигатели с таким принципом работы не имеют нужного реверса.

Частые поломки: с чем можно столкнуться

Как подключить электрический двигатель от старой стиральной машинки, теперь известно. Но бывают ситуации, когда мотор не запускается. Каковы же причины и пути решения такой неприятности?

Попробуйте проверить в каком состоянии находится нагрев мотора после его трехминутной работы. За такое короткое время все детали не могут нагреться одинаково, поэтому у вас есть возможность выявить место неисправности, которое будет слишком нагрето. Это может быть узел подшипника, статор и прочее.

Разные неисправности движков

Главными причинами, по которым та или иная деталь слишком нагрелась, могут быть следующие:

засорившийся или вышедший из строя подшипник;
чрезмерно расширенная емкость конденсатора.

Правильное подключение движка

Для правильного подключения двигателя, который остался от старой стиралки, достаточно минимальное количество знаний и немножко усилий. Также для данной цели используется обмотка с применением мультимера. Для обнаружения нужных проводов, требуется провести прозвон обмотки. Это позволит подобрать нужные пары для подсоединения. Делается все очень просто. Мультимер подключается к одному проводу, а вторым концом прибора стоит по очереди касаться к другим проводам, чтобы найти нужную пару. Также стоит зафиксировать заранее, какая присутствует величина сопротивления обмотки. В дальнейшем эта информация пригодится. После окончания процедуры прозвона, у вас должно получиться 2 обмотки, которые бы имели разные показатели сопротивления.

Данные обмотки делятся на два совершенно разных типы. Одна обладает показатель рабочего сопротивления. Второй вид обмотки относится к числу пусковых деталей. Известно, что величина сопротивления рабочей обмотки должна быть меньше пусковой. Для того, чтобы мотор от стиралки работал полноценно нужно использовать или кнопку, или специальное пусковое реле. В качестве кнопки можно взять даже ту, которая устанавливается для дверного звонка. Главное, чтобы она не имела фиксируемого контакта.

Новая жизнь старого мотора – использование в других целях

Процесс подключения движка, который остался от старой стиралки невероятно простой и легкий. Достаточно найти ему правильное и полезное применение. Тогда он сможет послужить вам еще некоторое время. Можно поэкспериментировать и сделать действительно полезное оборудование, которое упростит вашу жизнь в других сферах. Немного фантазии и умений достаточно, чтобы все получилось.

Опубликовано 16.01.2018 Обновлено 16.04.2021 Пользователем digrand

Схема подключения мотора от стиральной машины

Оглавление:

Хорошие моторы стоят в стиральных машинах, даже когда последняя выходит из строя и выбрасывается – двигатели оставляют и позже используют в хозяйстве (например для мини-станка). Здесь будет рассмотрен типичный двигатель от стиральной машины автомат (нового и старого типа) и схема его отдельного подключения к 220 В. Но вначале позвольте выложить немного скучной теории, которую можно и пропустить перейдя ко второй, практической, части статьи.

Теория работы электромотора на 220 В

Асинхронные двигатели для однофазной сети, представляют собой в основном двигатели с двухфазными обмотками и с вспомогательной фазой, берущейся от конденсатора. Такие моторы используются в бытовой технике. Подобный двигатель используется, в частности, в приводе стиральной машины. В дополнение к моторам с двухфазной обмоткой моторы с трехфазной обмоткой иногда используются в некоторых других бытовых приборах.

Двигатель во время прямого запуска может получить из сети ток, значительно превышающий его номинальное значение. Этот ток называется пусковым током двигателя, и его значение изменяется в районе Ir = 5-7In.

Одним из способов уменьшения пускового тока является использование переключателя звезда-треугольник. Двигатель, предназначенный для работы статора в треугольном включении при заданном сетевом напряжении, включается в систему звезда в момент запуска:

Ввиду пониженного напряжения поступающего на фазу обмотки статора и изменения соединений от треугольника к звезде ток, взятый из сети, будет уменьшаться в три раза по сравнению с пусковым током в треугольной схеме. Однако при подключении в звезду двигатель имеет в три раза меньше пускового момента, что делает невозможным использование этого метода во время тяжелого пуска (с большой нагрузкой).

Конденсатор для электромотора

Для небольших двигателей (<1 кВт), значение пускового конденсатора может быть определено из соотношения:

С [мкФ] = (1800 х Pn) / U2

где Pn [Вт] – номинальная мощность двигателя, U [В] – напряжение питания.

Эта формула также подходит для расчета значения пускового конденсатора для однофазных двигателей с начальной фазой.

Для более крупных двигателей (> 1 кВт) предполагается ёмкость около 70 мкФ / 1 кВт. Необходимо использовать пусковые конденсаторы с рабочими напряжениями 400..630 В переменного тока.

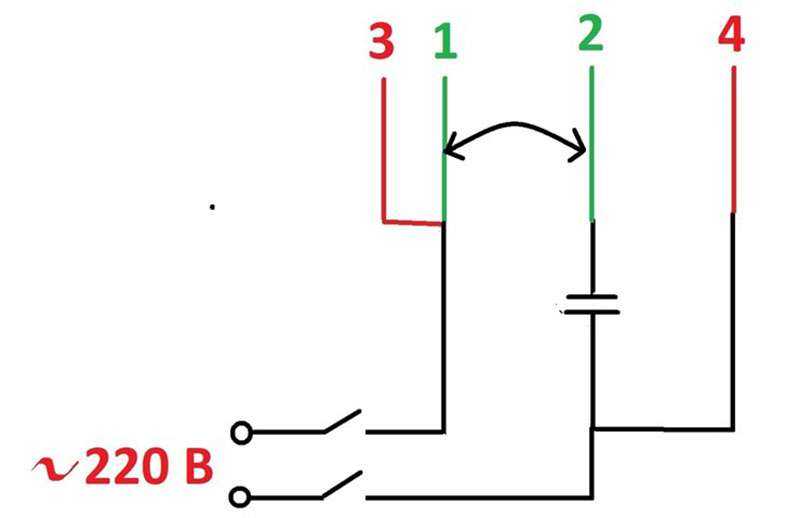

Вы можете опустить расчёты и просто подключить стандартный двигатель от стиралки к 1 фазе 220 В через 7 микрофарадный конденсатор, включенный между нужными клеммами. К середине подключите первый провод электросети, а второй в зависимости от направления вращения к одному из конденсаторных. Падение мощности составит 30% – это в теории.

Вопрос о выборе конденсатора решается легко. Вот примеры значений емкости для разных мощностей двигателя.

Pn [Вт] 90 120 180 250 370 550 750 1100
С [мкФ] 4 5 6 8 12 16 20 30

Мощность вращения в стиральной машине в обоих направлениях одинакова. Это моторы с типичным соединением для однофазного двигателя. Основная обмотка подключена непосредственно к 220 В и параллельно ей подключена фазовая обмотка вместе с последовательно соединенным конденсатором. Если вы перевернете провода фазовой обмотки, двигатель перейдет на вращение в другую сторону, но мощность будет немного меньше. Эта схема работает во время отжима. То же самое для медленных и быстрых вращений – ёмкость переключается внутри стиралки с 7 мкФ на 16 мкФ. Более подробно про конденсатор читайте тут

Подключение мотора от СМА

Этот двигатель содержит две независимые обмотки:

для синхронной скорости 3000 об / мин – двухфазная обмотка.

для синхронной скорости 500 об / мин – симметричная трехфазная обмотка. Трехфазная система подключения позволяет изменять скорость вращения путем переключения питания обмотки.

Двигатель старого типа имеет обычно 5 проводов черного, синего, белого, красного и зеленого цвета. Была проведена серия измерений для определения обмоток и сопротивления между ними вышло таким:

Сине-черным 85 Ом
Сине-зеленый 85 Ом
Черно-зеленый 80 Ом
Бело-синий 15 Ом
Белый-красный 30 Ом

Подключение старого электродвигателя требует поиска обмотки запуска с помощью мультиметра.

ПО – начальная обмотка. Он предназначен только для запуска двигателя и запускается в самом начале, пока двигатель не начнет вращаться.
OB – обмотка возбуждения. Это рабочая обмотка, которая работает постоянно и постоянно поворачивает двигатель.
SB – кнопка, с которой напряжение подается на пусковую катушку и выключается при запуске двигателя.

Подключение электродвигателя от новой стиралки

Если вы посмотрите на клеммную колодку с проводами спереди, то обычно первые два левых провода являются проводами таходатчика, благодаря которым измеряется и регулируется скорость вращения мотора стиральной машины. Они нам не нужны – перечеркнуты крестом.

В разных моделях стиральных машин провода различаются по цвету, но принцип соединения остается неизменным. Вам просто нужно найти необходимые провода, прозванивая их мультиметром.

Рабочий тахогенератор в спокойном состоянии обычно имеет сопротивление 50-100 Ом. Вы сразу найдете эти провода и отключите их.

Если надо изменить частоту вращения двигателя в противоположном направлении, просто перетащите перемычку на другие контакты. Посмотрите на схемы, как это выглядит.

Два контакта проходят через щетки к обмоткам ротора, а два другие контакта идут к обмотке статора. Остальные контакты – датчик для измерения скорости вращения мотора. Обмотки ротора и статора соединены последовательно и меняя концы одной из обмоток, вы меняете направление вращения. Без электронного регулятора двигатель будет разгоняться до нескольких тысяч оборотов в минуту (как при максимальном отжиме).
