Схема подключения бензогенератора к домашней сети: Как правильно подключить электростанцию к дому?

Как правильно подключить электростанцию к дому?

Добрый день, дорогие читатели сайта Сам Электрик! Сегодня мы расскажем Вам о том, как подключить генератор к сети дома своими руками. Дело в том, что подключение электростанции – ответственный процесс и если Вы неправильно выполните электромонтаж, это может повлечь за собой выход из строя оборудования либо домашней проводки, не говоря уже о собственной безопасности. Далее мы рассмотрим существующие схемы присоединения, а также предоставим несколько полезных советов по теме.

• Как делать нельзя?
• Использование перекидного рубильника
• Использование автозапуска
• Монтаж контура заземления
• Рекомендации по размещению станции

Как делать нельзя?

Первое, о чем следует рассказать – как запрещается выполнять подключение генератора к домашней сети. Некоторые горе-электрики советуют подключить электростанцию к ближайшей розетке в доме, предварительно отключив автоматы на вводном щитке. Ни в коем случае этого не делайте, потому что мощность генератора может значительно превышать пропускную способность розетки (как правило, она выдерживает не более 3,5 кВт). Итог – превышение максимальной нагрузки, короткое замыкание, пожар. Помимо этого, если Вы забудете отключите автоматы на вводе, то при подаче электричества в сеть, резервная станция моментально выйдет из строя.

Единственный способ обойтись без надлежащего подключения – подсоединить к электростанции удлинитель и в него уже включить те электроприборы, в которых Вы нуждаетесь. Только если Ваша резервная станция маломощная (до 4 кВт) допускается подсоединить ее через розетку. Чтобы правильно все сделать, просмотрите обязательно видео ниже.

Правильное подсоединение оборудования в розетку

Однако если у Вас на даче либо дома часто происходит отключение электроэнергии, рекомендуем подключить генератор к сети через перекидной рубильник или систему автозапуска – АВР. Как раз ниже мы и поговорим, как это сделать правильно своими руками.

Использование перекидного рубильника

Проще всего выполнить подключение электростанции к домашней сети через рубильник или трехходовой реверсивный переключатель. Разница между аппаратами в том, что рубильник устанавливается отдельно возле щитка, а переключатель можно посадить на DIN рейку, что более удобно.

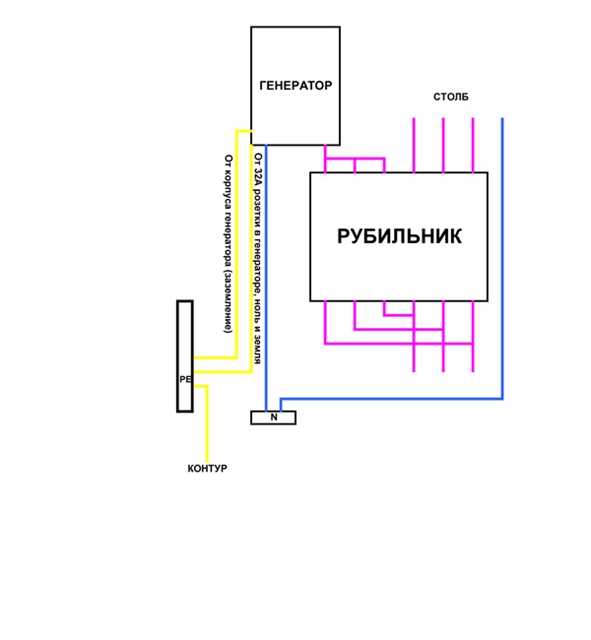

Итак, для начала просмотрите на схеме, как подключить однофазный генератор к частному дому:

Монтаж через рубильник

Как Вы видите, сверху к рубильнику нужно подсоединить питание от электросети, снизу – кабель от электростанции. Средние контакты предназначены для подключения потребителей электроэнергии. Обращаем Ваше внимание на то, что рубильник либо переключатель должен находиться после счетчика, но перед вводными автоматами, как будет показано на схеме ниже (с АВР).

Что касается технологии подсоединения, она выглядит так:

1. Отключите электропитание в доме (автоматы на щитке).
2. Подсоедините провода согласно схеме.
3. Заведите генератор и подождите, чтобы он несколько минут прогрелся.
4. Переключите рубильник в положение питания от электростанции (по правилам – нижнее).

Когда на участке возобновят подачу электроэнергии, Вы должны первым делом вернуть переключатель в верхнее положение, после чего уже заглушить генератор.

Использование автозапуска

Чтобы упростить перевод дома на резервное электроснабжение, рекомендуем подключить генератор к сети дома через АВР – систему автозапуска. Принцип работы автоматики следующий:

1. АВР постоянно следит за напряжением в сети.
2. Если напряжение пропадает, контактор размыкает цепь, которая связываем АВР со стационарной электросетью.
3. Включается стартер и электростанция начинает работу.
4. Когда двигатель выйдет на нужные обороты, контактор замыкает цепь потребители – электростанция.

Когда вновь возобновится питание на участке, АВР сработает в обратном порядке: контактор разомкнет связь с генератором и переключится на стационарное электроснабжение. Какое то время домашняя электростанция проработает вхолостую.

Подключить АВР в щитке Вы можете по следующей схеме:

Наглядная видео инструкция:

Работа системы автозапуска

Если у Вас в доме сеть, имеющая 3 фазы (380 В), то рекомендуем все же сделать резервной (для подключения к генератору) только одну фазу. На эту фазу Вы сможете «посадить» только самые важные электроприборы: холодильник, освещение и, к примеру, ноутбук. Дело в том, что нередки случаи, когда при трехфазном подсоединении происходит перекос фаз, что может привести в неисправность домашнюю электропроводку.

Монтаж контура заземления

Еще один немаловажный этап подключения бензинового или дизельного генератора к сети дома – создание индивидуального контура заземления. Чтобы сделать заземление электростанции в домашних условиях Вам понадобятся 1,5-метровый металлический стержень (диаметр 15 мм) и медный провод. Стержень вбивается практически на всю длину в почву. Желательно к нему приварить специальный зажим либо хотя бы болт для того, чтобы было проще подключить заземляющий провод. Медным проводом соедините стержень и соответствующую клемму на генераторе (как показано на фото и схеме ниже).

Рекомендации по размещению станции

Ну и последнее, о чем хотелось бы Вам рассказать – где лучше всего разместить домашнюю электростанцию. Дело в том, что такое помещение должно быть защищено от влаги и в то же время могло достаточно проветриваться. Помимо этого перед установкой генератора Вы должны учитывать, что от этой техники будет издаваться довольно неприятный шум. Учитывая данные нюансы, рекомендуется установить и подключить электростанцию в гараже либо любой другой садовой постройке, как на фото ниже.

Еще один нюанс – в помещении, где должна размещаться мобильная станция, не должно быть высокой температуры. Как ни как, Вы имеете дело с горючим, не забывайте об этом! Все требования к установке генератора в частном доме мы описали в отдельной статье, с которой настоятельно рекомендуем ознакомиться!

Вот и все, что хотелось Вам рассказать о подключении электростанции своими руками. Надеемся, теперь Вы знаете, как подключить генератор к сети дома и как нужно сделать заземление этого оборудования!

Будет интересно прочитать:

• Правильное заземление в частном доме
• Как подключить датчик движения для освещения
• Как меньше платить за свет легально

Опубликовано 16.08.2015 Обновлено 13.07.2017 Пользователем Александр (администратор)

Как подключить электрический генератор к домовой сети: схема, методы подключения

Несмотря на развитые современные электрические сети, даже сегодня перебои с электроснабжением — не редкость. Особенно страдают от этих проблем сельские и загородные дома, дачи. Отличным выходом из создавшейся ситуации может стать использование в качестве резервного источника бензинового или любого другого генератора, однако для этого важно знать схему подключения генератора.

• Разновидности схем подключения
• Что такое перекидной переключатель
• Полуавтоматическое подключение резервного источника
• Автоматическое переключение с автозапуском

Разновидности схем подключения

Существующие схемы различной сложности, доступные для использования в частных домах и квартирах, можно разбить на три категории:

1. Ручная коммутация.
2. Полуавтоматическое подключение.
3. Автоматическое подключение с автозапуском.

В зависимости от ваших возможностей и поставленных задач вы можете выбрать любую из них. Но прежде чем рассмотреть конкретные схемы включения генератора в домовую сеть, нужно определить общие правила коммутациирезервных источников, независимо от используемого метода переключения:

• Оперативность. Подключение резервного источника должно обеспечиваться минимумом простых и однозначных переключений, которые можно сделать даже при отсутствии освещения.
• Безопасность для человека. Все переключения должны быть полностью безопасны для оператора — рубильники и переключатели нужно использовать закрытого типа и размещать их на уровне лица. Это обеспечивает электробезопасность и исключает травматизм.
• Безопасность для оборудования. Схема должна надежно защищать оборудование дома и подстанции от нештатных ситуаций — неправильной последовательности переключения, внезапного появления или исчезновения основного или резервного питаний, короткого замыкания, перегрузки и т.
  п.
• Наглядность и простота. Если система переключения не полностью автоматическая, то она должна быть максимально наглядной и простой. Это не только исключит ошибки оператора, который, скорее всего, будет неспециалистом, но и сделает схему более надежной и ремонтопригодной.

Для того чтобы запитать дом от резервного источника, необходимо, прежде всего, отключить его от основного. Причем сделать это нужно так, чтобы и тот, и другой источники не оказались подключенными параллельно. В противном случае при появлении основного питающего напряжения произойдет авария, вызванная подачей встречного напряжения.

Иными словами, основная сеть и генератор «подерутся». Для исключения подобных ситуаций в обязательном порядке должны использоваться так называемые перекидные рубильники или перекидные переключатели.

Что такое перекидной переключатель

В отличие от обычного выключателя, этот прибор позволяет не просто включать или выключать, а переключать цепь.

Принцип работы переключателя

В обеих конструкциях используется переключатель. В первом случае (рисунок слева) вы одним щелчком можете зажечь одну из ламп, во втором — подключить лампу к любому источнику питания. Обратите внимание: ни в том, ни в другом случае переключающие контакты рубильника не замыкаются между собой. Именно в этом и заключается основное свойство перекидного переключателя (рубильника).

Перекидные рубильник (слева) и переключатели

Как видно из фото, рубильник от переключателей отличается лишь конструкцией, но принцип работы у них один и тот же. Как будет выглядеть схема подключения генератора к сети дома при помощи рубильника? Для этого вам понадобится двухполюсный переключатель и ничего более.

Как подключить генератор к сети дома (схема)

Один поворот рукоятки АВ, и потребитель (дом или квартира) переходит на питание от резервного источника, одновременно отключаясь от основного. Последний пункт очень важен — если в основной сети и появится напряжение, оно никак «не встретится» с напряжением генератора. Если в вашем доме используется трехфазная сеть, то схема подключения электрогенератора будет отличаться от приведенной лишь количеством полюсов перекидного рубильника.

Полуавтоматическое подключение резервного источника

Поскольку необходимость в переключении на резервный источник возникает при вполне определенных условиях (пропадание основного питания), организовать автоматическую коммутацию источников совсем несложно. Для этого достаточно использовать электромагнитный переключатель или реле соответствующей мощности. В качестве примера можно взять РЭК77/3, имеющее в своем составе три переключающих группы и выдерживающее ток до 10 А (2.2 кВт).

Электромагнитное реле РЭК77/3

Схема подключения электрогенератора при помощи такого реле будет выглядеть следующим образом.

Схема полуавтоматического переключения сети

Как видно из схемы, обмотка реле подключена к основному источнику питания — сети. При наличии сетевого напряжения реле срабатывает и питание поступает на нагрузку. Как только произойдет пропадание напряжения, реле отпустит и переключит нагрузку на питание от генератора (на рисунке изображено как раз такое состояние). При возобновлении штатного питания схема перейдет в исходное положение — штатное.

Единственный, но серьезный недостаток подобной схемы — отсутствие автозапуска генератора, исполняющего роль резервного источника. Именно поэтому такая конструкция носит название полуавтоматической — переключение произошло, но генератор придется запускать вручную. Но если в вашем распоряжении есть генератор с электрическим стартером, то частично эту проблему можно решить, используя свободную группу реле.

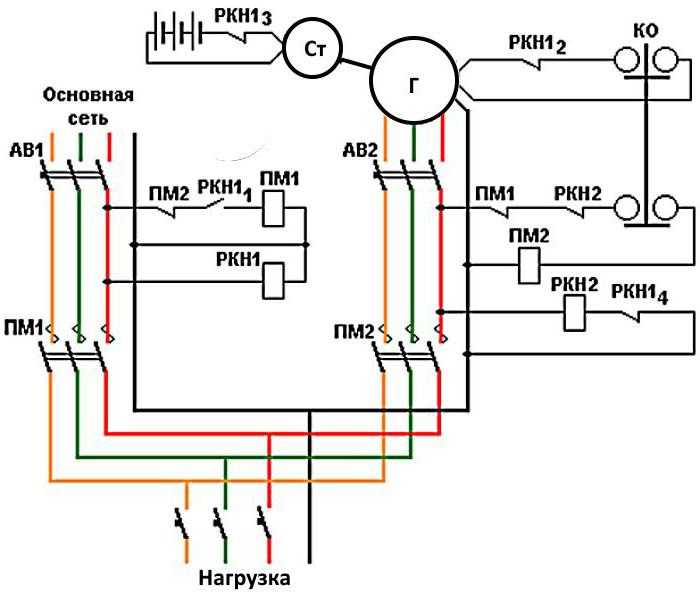

Как подключить бензогенератор к сети дома (схема с автопуском)

Теперь при пропадании основного напряжения реле К1 не только переключит нагрузку, но и подаст 12 В на стартер генератора и таймер, которые начнут периодически запускать бензогенератор. Как только генератор будет запущен (на его выходных клеммах появится напряжение), сработает реле К2 и отключит систему автозапуска. Конечно, схема эта исключительно проста и имеет массу недостатков. Во-первых, она не заглушит генератор при обратном переключении. Во-вторых, если генератор по той или иной причине не запустится (холодно, плохая регулировка пуска и пр.), то система просто посадит аккумулятор, исключая возможность запуска генератора вообще.

Автоматическое переключение с автозапуском

Из всего вышесказанного видно, что простыми методами при помощи двух-трех деталей полностью автоматизировать процесс переключения дома с сети на генератор невозможно. Но опускать руки рано, поскольку подобные системы не только существуют, но и вполне доступны. Имя им АВР — Автоматический Ввод Резерва. Такие блоки могут идти как в комплекте с бензогенераторами, так и докупаться отдельно.

Стоимость их, конечно, достаточно высока, но зато АВРы позволяют не только по-настоящему автоматизировать процесс переключения на генератор, но и в состоянии выполнять некоторые другие функции. Ниже приведены только основные из них:

1. Автоматическое отключение от основной сети при исчезновении питания.
2. Пуск бензогенератора с тревожной сигнализацией неудачного запуска.
3. Переключение на питание от генератора только при выходе его на рабочий режим.
4. Контроль и автоматическая регулировка напряжения и частоты в зависимости от нагрузки.
5. Защита от перегрузки и короткого замыкания.
6. Подсчет моточасов.
7. Переход на основной источник при возобновлении энергоснабжения.
8. Остановка генератора.
9. Подзарядка аккумулятора стартера.

Как видите, список выполняемых АВРом функций достаточно широк, но и конструктивно он, увы, весьма сложен. Сегодня практически все подобные устройства имеют в своем составе микроконтроллеры и собрать АВР своими руками сможет только специалист, обладающий соответствующими знаниями и опытом. Именно поэтому самостоятельное изготовление полноценной системы автозапуска в данной статье рассматриваться не будет.

Сложно ли самостоятельно подключить генератор с АВР к домовой сети? Совсем нет. В комплекте с прибором идет подробная инструкция по монтажу со всем схемами, в которых легко разберется любой электрик. Общая же структурная схема подключения автоматической системы к домовой сети будет выглядеть следующим образом.

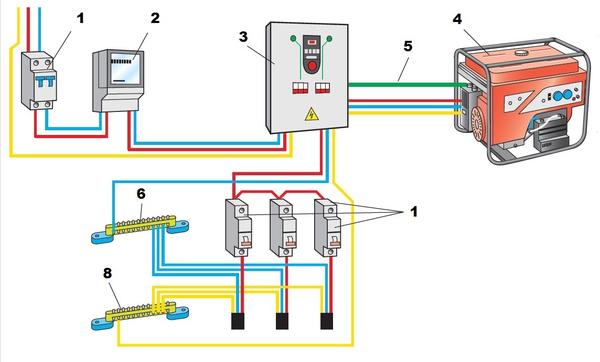

Общая структурная схема подключения генератора к сети загородного дома

Как правильно подключить генератор к дому?

Хотите узнать, как подключить генератор к дому?

Всегда полезно быть готовым к чрезвычайной ситуации. Наличие резервного источника питания — это способ быть готовым к непредвиденным событиям.

Генератор — это устройство, которое будет обеспечивать электроэнергией ваш дом, когда электричество отключится. Он имеет запас топлива, обычно это газ или пропан. Они поставляются с различными способами подключения генераторов к дому, в зависимости от ваших требований к мощности. Подключение технологического генератора к вашему дому не так просто, как подключение лампочки. Следуйте этим инструкциям, чтобы узнать, как подключить генератор к дому.

Генераторы

используются для питания дома или предприятия при отключении электричества. Когда отключается электричество, электричество отключается для всех, а не только для людей в конце линии электропередач. Если это серьезное отключение, восстановление подачи электроэнергии может занять несколько часов или дней. Генератор можно использовать для питания дома или предприятия во время отключения электроэнергии. Генераторы можно приобрести в магазине товаров для дома и установить профессионал или домовладелец. Существуют портативные генераторы, которые можно подключить к розетке или удлинителю. Генератор будет расположен в районе с легким доступом к электричеству, а удлинитель будет проходить до дома.

Как подключить генератор к дому?

Вот как вы можете подключить генератор к дому:

• 1. Выберите правильное место для вашего генератора.
• 2. Подключите генератор к дому. Лучше всего это сделать с помощью переключателя, который позволит вам безопасно подключать и отключать генератор от электрической системы вашего дома.
• 3. Убедитесь, что генератор правильно заземлен.
• 4. Установите защищенный от непогоды кожух.
• 5. При необходимости добавьте топливо и масло.

Генератор — это электрический генератор, который обычно вырабатывает электроэнергию для использования в определенной местности. В этой статье мы опишем процесс подключения генератора к вашему дому.

Типы генераторов

Содержание

• Типы генераторов
  • Типы генераторов природного газа
• Тип вашего дома
• Как настроить генератор для питания дома?
• Как узнать силу тока и тип вилки?
• Настройка генератора с помощью удлинителей
• Включить генератор в розетку?
• Часто задаваемые вопросы
  • Сколько ватт генераторов вам нужно для работы дома?
  • Сколько стоит установка переключателя резерва генератора?
  • Генератор какого размера мне следует купить?
  • В чем разница между автономным генератором и портативным генератором?
  • Что нужно сделать перед установкой генератора?
  • Как установить генератор?
  • У меня есть генератор, но я не знаю, как подключить его к моему дому.
• Заключение

Сегодня на рынке представлено три типа генераторов: переносные, резервные и работающие на природном газе.

Резервные генераторы стационарно устанавливаются в доме и обычно подключаются к главному электрическому щиту, чтобы обеспечить питание дома в аварийной ситуации. Они также подключены к линиям природного газа в качестве топлива. Если отключается электричество, включается резервный генератор и обеспечивает электричеством дом.

Портативные генераторы работают от аккумуляторов и используются для кемпинга, стоянки или на строительных площадках. Они также используются в аварийных ситуациях, когда нет линий электропередач для подачи электроэнергии.

Генераторы, работающие на природном газе, также устанавливаются стационарно, но подключаются к линиям природного газа. Существует два типа генераторов природного газа: по запросу и в режиме ожидания.

Типы генераторов природного газа

Существует два типа генераторов природного газа: по требованию и в резерве.

Генераторы по требованию работают на газе и работают только при необходимости. Они могут работать на природном газе или жидком пропане (СНГ).

Резервные генераторы стационарно устанавливаются в доме и обычно подключаются к главному электрическому щиту, чтобы вы могли подключить генератор к дому в экстренной ситуации. Они также подключены к линиям природного газа в качестве топлива. Если отключается электричество, включается резервный генератор и обеспечивает электричеством дом.

Тип вашего дома

Если вы хотите подключить генератор к дому, вы должны знать тип вашего дома.

Если у вас есть частный дом, вы можете довольно просто пристроить генератор к дому. Вам нужно будет проложить удлинители от генератора к каждой из ваших электрических розеток. Если у вас есть дом с подвалом, вам нужно будет провести удлинитель к каждой из розеток на первом этаже.

Если у вас есть дом с общим подвалом, вам потребуется провести удлинитель от генератора до общей жилой зоны в подвале.

Если у вас есть квартира или квартира, процесс усложняется. Вам нужно будет провести удлинитель от генератора к общим жилым помещениям в вашем здании.

Как настроить генератор для питания дома?

Если вы ищете генератор для питания своего дома, лучше всего купить генератор, который производит больше энергии, чем вам нужно. Таким образом, вы можете снизить нагрузку при отключении электричества. Наиболее распространенными типами генераторов являются газовые, дизельные и пропановые. У каждого типа есть свой набор плюсов и минусов. Вот небольшая инструкция, как правильно сделать генератор, настроенный у вас дома.

1. Сначала решите, где вы хотите разместить генератор. Он должен быть достаточно близко к вашему дому, чтобы вы могли провести удлинитель от генератора к дому. Если у вас есть электрическая розетка, вы можете подключить удлинитель к розетке. Если у вас нет розетки, вам понадобится переходник для подключения шнура к генератору.
2. Затем подключите один конец удлинителя к генератору.
3. Затем подключите другой конец удлинителя к сетевой розетке в вашем доме.
4. Наконец, включите генератор.

Если вы хотите подключить генератор к дому и интересуетесь, как подключить генератор к дому, вам необходимо приобрести безобрывный переключатель. Этот переключатель позволит вам перенаправить энергию от вашего дома к генератору. Вам также нужно будет вызвать электрика и подключить выключатель к вашему генератору, дому и панели выключателя.

Отключение электроэнергии может быть разочаровывающим и дорогостоящим событием, но наличие резервного генератора может помочь вам пережить это. Если у вас есть генератор, вы можете подключить его к дому и питать электроприборы и освещение, или вы можете использовать его для питания всего дома. Вот шаги, чтобы подключить генератор к вашему дому:

• a) Убедитесь, что ваш генератор находится в хорошем рабочем состоянии и в нем достаточно топлива
• b) Проверьте силу тока и тип вилки, чтобы убедиться, что они соответствуют силе тока и типу вилки вашего генератора
• c) При отключении электроэнергии включить генератор
• d) Подключите длинный удлинитель от генератора к электрической розетке

Как узнать силу тока и тип вилки?

Чтобы правильно подключить генератор к дому, вам необходимо узнать силу тока в вашей электрической розетке и тип вилки.

Если вы хотите использовать свой генератор для питания дома, вам необходимо использовать специальный тип генератора, который называется безобрывным переключателем. Этот тип генератора имеет переключатель, который автоматически выключается и включается, так что генератор может питать ваш дом, когда вам это нужно, но также может быть выключен, когда вы этого не делаете. Вы можете купить их в большинстве хозяйственных магазинов или в Интернете. Вам также необходимо знать силу тока, то есть количество электроэнергии, необходимое для работы вашего дома. Ваша сила тока будет зависеть от количества приборов, которые вам нужно запустить, и от того, сколько из них включено одновременно. Вы можете определить силу тока, включив все электроприборы и воспользовавшись клещевым измерителем силы тока.

Настройка генератора с помощью удлинителей

Если вам нужно использовать удлинитель для питания вашего генератора, вы должны использовать удлинитель не длиннее 25 футов и провод калибра 16. Использование его для любых других целей может привести к пожару. Вы также должны использовать удлинитель только для временного питания до 1 часа. Если вам нужно питание дольше, вы должны использовать второй удлинитель для питания генератора.

При использовании удлинителей для питания вашего генератора очень важно помнить, что шнуры не должны использоваться для питания генератора. Удлинители следует использовать только для временного питания на срок до 1 часа. Никогда не используйте удлинитель для питания генератора в любых других целях, так как это может привести к пожару.

Включить генератор в розетку?

Генератор представляет собой механическое устройство, преобразующее энергию вращения в электрическую энергию. Как правило, генератор приводится в действие двигателем или какой-либо другой формой энергии, и по мере вращения двигателя создается магнитное поле. Затем это магнитное поле превращается в электрический ток. Выход генератора можно подключить к любому электрическому устройству.

Если у вас есть генератор, вы можете подключить его к дому, вставив удлинитель от генератора в настенную розетку. Важно отметить, что генератор должен быть выключен перед этим.

Первое, что нужно сделать, это убедиться, что генератор не подключен к дому, так как это поставит под угрозу электроэнергию дома. Подключите генератор к цепи, не подключенной к электросети дома. Генератор должен быть оценен электриком, прежде чем его можно будет подключить к дому.

Часто задаваемые вопросы

Сколько ватт генераторов вам нужно для работы дома?

Для работы электроприборов в вашем доме мощность генератора должна быть равна или превышать мощность электроприбора. Для холодильника/морозильника обычно требуется генератор мощностью не менее 2500 Вт. Для водяного насоса обычно требуется генератор мощностью не менее 3500 Вт.

Сколько стоит установка переключателя резерва генератора?

Существует множество факторов, которые могут повлиять на цену установки автоматического переключателя генератора. Размер генератора, размер электрической нагрузки, которую генератор должен будет обеспечивать, расстояние, на которое необходимо передать мощность генератору, и тип установленного генератора для размещения всего этого будут учитываться в цене. Стоимость варьируется в зависимости от размера и мощности генератора.

Генератор какого размера мне следует купить?

Размер генератора будет зависеть от размера вашего дома и количества ваших электроприборов, которые вы хотите запустить.

В чем разница между автономным генератором и портативным генератором?

Автономные блоки подключаются к электросети и используются для подачи электроэнергии в дом, когда сеть недоступна. Переносные генераторы чаще всего используются в случае отключения электроэнергии.

Что нужно сделать перед установкой генератора?

Генератор должен находиться в месте с наружной стеной, где есть электрическая розетка. Для этого потребуется удлинитель для подключения генератора к розетке. Удлинитель должен быть достаточно длинным, чтобы дотянуться до внешней стены и подключиться к розетке.

Как установить генератор?

Установка генератора — довольно простой процесс. Генератор следует устанавливать на открытом воздухе на ровной поверхности не менее чем в 10 футах от вашего дома и любой легковоспламеняющейся поверхности. Если вы планируете установить генератор внутри, обязательно установите его в хорошо проветриваемом помещении и вдали от любых источников воды.

У меня есть генератор, но я не знаю, как его подключить к моему дому.

Чтобы подключить генератор к дому, вам понадобится удлинитель. Вы захотите приобрести сверхпрочный, устойчивый к атмосферным воздействиям удлинитель, рассчитанный на мощность, выдаваемую вашим генератором. Чтобы сделать шнур более прочным, вы также можете приобрести шнур с легкой резиновой оболочкой.

Заключение

Процесс подключения генератора к вашему дому начинается с определения того, сколько ватт генератора вам нужно для работы ваших приборов. Как только вы узнаете, сколько ватт потребляет ваша техника, вы сможете выбрать лучшую модель генератора. Затем вы можете приступить к сборке деталей, необходимых для подключения генератора к дому.

В заключение, мы надеемся, что вы узнали, как подключить генератор к вашему дому. Возможно, вам придется купить автоматический переключатель и подключить ваш дом к генератору с помощью электрика.

Как подключить генератор к сети в домашних условиях: схема, видео, фото

Добрый день, уважаемые читатели сайта. Электроэксперт! Сегодня мы расскажем вам о том, как подключить генератор к сети дома своими руками. Дело в том, что подключение электростанции – это ответственный процесс и при неправильном выполнении электромонтажа это может привести к выходу из строя оборудования или домашней электропроводки, не говоря уже о собственной безопасности. Далее мы рассмотрим существующие схемы подключения, а также дадим несколько полезных советов по теме.

• Как не надо?
• Использование перекрестного переключателя
• Использование автозапуска
• Установка контура заземления
• Рекомендации по размещению станции

Как не надо делать?

Первое, что нужно рассказать, это как нельзя подключать генератор к домашней сети. Некоторые горе-электрики советуют подключать электростанцию ​​к ближайшей розетке в доме, предварительно отключив автоматы на передней панели. Ни в коем случае этого не делайте, потому что мощность генератора может значительно превышать пропускную способность розетки (как правило, она выдерживает не более 3,5 кВт). Результат – превышение максимальной нагрузки, короткое замыкание, пожар. Кроме того, если забыть выключить автоматы на вводе, то при подаче электроэнергии в сеть резервная станция моментально выйдет из строя.

Единственный способ обойтись без должного подключения – это подключить удлинитель к электростанции и уже включать те электроприборы, которые вам нужны. Только если ваша резервная станция маломощная (до 4 кВт) разрешается подключать ее через розетку. Чтобы сделать все правильно, обязательно посмотрите видео ниже.

Правильное подключение оборудования к розетке

Однако, если у вас на даче или в доме часто происходят перебои с электроэнергией, рекомендуем вам подключить генератор к сети через перекидной выключатель или систему автозапуска – АВР . Чуть ниже мы поговорим о том, как правильно сделать своими руками.

Использование перекрестного переключателя

Самый простой способ подключения электростанции к домашней сети — через переключатель или трехпозиционный реверсивный переключатель. Отличие устройств в том, что выключатель устанавливается отдельно возле щитка, а выключатель можно крепить на DIN-рейку, что более удобно.

Итак, для начала смотрим схему как подключить однофазный генератор в частный дом:

Установка через выключатель

Как видите, сверху выключателя нужно подключить питание от сети , внизу – кабель от силовой установки. Средние контакты предназначены для подключения потребителей электроэнергии. Обращаем ваше внимание на то, что выключатель или рубильник должен располагаться после счетчика, но перед открывающими автоматами, как это будет показано на схеме ниже (с АВР).

Что касается технологии подключения, то она выглядит так:

1. Отключить электричество в доме (автоматы на щите).
2. Подсоедините провода согласно схеме.
3. Запустите генератор и подождите несколько минут, пока он прогреется.
4. Переключить переключатель в положение питания от силовой установки (по правилам – нижний).

При возобновлении электроснабжения на объекте необходимо сначала вернуть переключатель в верхнее положение, а затем выключить генератор.

Использование автозапуска

Для упрощения перевода дома на резервное электроснабжение рекомендуем подключить генератор к домовой сети через систему АВР – автозапуск. Принцип работы автоматики следующий:

1. АВР постоянно контролирует напряжение в сети.
2. При исчезновении напряжения контактор размыкает цепь, соединяющую АВР со стационарной электросетью.
3. Стартер включается и силовая установка начинает работать.
4. При достижении двигателем заданных оборотов контактор замыкает цепь потребители – силовая установка.

При возобновлении подачи электроэнергии на объекте АВР будет работать в обратном порядке: контактор разомкнет связь с генератором и переключится на стационарное питание. Некоторое время домашняя электростанция будет работать вхолостую.

Подключить АБП в щитке можно по следующей схеме:

Наглядная видео инструкция:

Работа системы автозапуска

Если у вас в доме есть сеть, имеющая 3 фазы (380 В), мы все же рекомендуем сделать резервную (для подключения к генератору) только одну фазу. На этом этапе можно «посадить» только самые важные электроприборы: холодильник, освещение и, например, ноутбук. Дело в том, что нередки случаи, когда при трехфазном подключении возникает перекос фаз, что может привести к неисправности в домашней электропроводке.

Установка контура заземления

Еще одним важным этапом подключения бензинового или дизельного генератора к домашней сети является создание индивидуального контура заземления. Чтобы сделать заземление электростанции в домашних условиях, вам понадобится 1,5-метровый металлический стержень (диаметром 15 мм) и медный провод. Сердечник забивается почти на всю длину в грунт. К нему желательно приварить специальный хомут или хотя бы болт, чтобы облегчить подключение грозозащитного провода. Соедините стержень и соответствующую клемму на генераторе медным проводом (как показано на фото и схеме ниже).

Рекомендации по размещению станции

Ну и последнее, о чем хотелось бы рассказать, где лучше разместить домашнюю электростанцию. Дело в том, что такое помещение должно быть защищено от влаги и в то же время могло нормально проветриваться. Кроме того, перед установкой генератора следует учесть, что от этой техники будет издаваться достаточно неприятный шум. Учитывая эти нюансы, электростанцию ​​рекомендуется устанавливать и подключать в гараже или любой другой садовой постройке, как на фото ниже.

Еще один нюанс – в помещении, где должна находиться мобильная станция, не должно быть высокой температуры. Как бы вы ни имели дело с топливом, не забывайте об этом! Все требования к установке генератора в частном доме мы описали в отдельной статье, которую настоятельно рекомендуем вам прочитать!

Вот и все, что я хотел вам рассказать о подключении электростанции своими руками.
