Обогрев труб с помощью нагревательного кабеля — это наиболее простой, недорогой и надежный способ защиты от замерзания. Метод используется для обогрева канализационных труб, водопроводных каналов, в том числе и с питьевой водой. В статье мастер сантехник расскажет, как подключить греющий кабель к сети самостоятельно.

Что такое греющий кабель

Нагревательный кабель – это разновидность электрического проводника, который поступающую электроэнергию преобразует в тепловую. Изготавливаются такие провода по специальной технологии, которая делает устройство герметичным, безопасным и устойчивым к различным негативным внешним факторам.

Отличительной особенностью устройства считается то, что для принципа его работы не требуется дополнительное оборудование. Чтобы обогреть трубы и предотвратить их размораживание, достаточно будет подключить провод к электросети.

Виды и строение нагревательного кабеля

На сегодняшний день потребительский рынок предлагает несколько разновидностей обогревающих проводок. По конструктивному исполнению они делятся на следующие виды:

Резистивный провод. Эти изделия считаются самыми дешевыми на потребительском рынке. Объясняется это тем, что данные проводки имеют более простую конструкцию. Строение этих кабелей состоит из одной или двух медных жил, которые защищены изоляционной и термостойкой оболочкой. Характерной чертой резистивных проводов заключается в том, что они всегда выделяют одну температуру тепла. Следовательно, в независимости от окружающей среды и наружной температуры, эти изделия для обогрева труб будут работать на всю мощность, что приведет к необоснованным переплатам по электроэнерги;
Саморегулирующий кабель. Саморегулирующий кабель имеет более сложную конструкцию, чем резистивные проводки. Данное изделие устроено в виде матрицы, которая изготовлена из гибкого полупроводникового материала.
Эластичная матрица находится между двумя лужеными жилами, которые защищены изолирующей оплеткой и внешней оболочкой.

Принцип работы данного изделия заключается в том, что он самостоятельно регулирует температуру тепла на определенных участках трубопровода. Помимо этого, если наружная окружающая температура повышается, саморегулирующийся греющий провод меняет свою мощность, тем самым потребляя меньшее количество электроэнергии.

Обратите внимание! На потребительском рынке саморегулирующая проводка имеет самую высокую цену. Но при ее использовании можно значительно сэкономить на расходах по электроэнергии

Подключение к сети

Для того, чтобы выполнить подключение нагревательного кабеля к электросети, потребуются провести предварительные работы. Также чтобы во время монтажа не возникло не предвиденных сложностей, потребуется заранее запастись необходимыми инструментами.

Комплект инструментов и материалов

Перед тем как приступить к монтажу, стоит сразу обратить свое внимание, что нагревающий кабель не подключается напрямую к электросети. Для этого сначала его потребуется соединить с холодным проводом, который будет служить электрическим проводником.

Итак, рассмотрим комплект инструментов для выполнения обмуфтовки проводов:

Пассатижи;
Утконосы;
Бокорез;
Строительный нож;
Устройства для зачистки концов провода;
Обжимные клещи;
Также потребуется строительный фен и линейка.

Соединение проводов

Соединение нагревающего изделия с холодным проводом требует точной последовательности. Такой кабель нельзя просто

скрутить, замотать сверху изолентой и включить в розетку. Может быть такая конструкция и будет работать, но совсем не долго. Кроме всего прочего, клеевой слой на изоленте имеет свойство постепенно высыхать, а это значит, что место соединения перестанет быть герметичным.

Для кратковременной проверки работоспособности использует клеммники Wago. В качестве временного соединения ничего “криминального” в этом нет. Но если вы хотите, чтобы кабель проработал весь свой заявленный срок службы, то подключение необходимо делать более надежными электротехническими способами.

Существуют три варианта:

Модульный;
С установкой соединительной муфты;
Без установки муфты.

Модульный способ подключения

Способ весьма затратный и проблематичный в плане поиска требуемых комплектующих. Наибольшее распространение получил при монтаже греющего кабеля марки Raychem. Именно у этого производителя имеется специальная система, которая называется FlexiClic.

Здесь ничего прессовать, паять и скручивать не нужно. Кабель продается готовыми комплектами. Соединение одного отрезка кабеля с другим, либо с питающим проводом происходит через заводские коннекторы. Просто защелкиваете их между собой, включаете обогрев в розетку и все работает.

Можно не только последовательно наращивать прямые участки вдоль водопровода, но и делать ответвления в стороны.

Обратите внимание! При наращивании двух отрезков греющего кабеля, необходимо использовать марки одинаковой мощности. Кроме всего прочего, в местах соединения не будет такого же эффекта прогрева, как на остальной части трубы

Еще раз повторим, способ в наших реалиях мало распространенный и не дешевый. Поэтому давайте рассмотрим более “приземленные” варианты подключения.

Монтаж муфты через прессуемые гильзы

Какие материалы вам понадобятся:

Саморегулирующийся экранированный кабель;
Вилка с проводом и заземляющим контактом.

Провод должен быть трехжильный, медный. Сечение подбирается в зависимости от токовой нагрузки (мощности кабеля). При этом согласно инструкции, оно не может быть менее 1,5 мм². Даже если у вас совсем короткий участок кабеля малой мощности.

Важно отметить, что термоусадочные трубки бывают с клеевым составом и без него.

Постарайтесь не использовать тонкостенные трубки без клея. Они просто заизолируют соединение, но не создадут требуемой герметичности.

Также желательно, чтобы трубка была среднестенной толщины. Тонкостенки очень легко повреждаются от внешних воздействий.

Первым делом ножом срезаете внешнюю изоляцию с саморегулирующегося кабеля. Длина среза зависит от марки и сечения. Обычно это около 7см.

Срез нужно делать аккуратно, чтобы не повредить заземляющую оплетку. Далее эту оплетку требуется расплести. Удобнее всего это проделать тонкой отверткой или шилом.

После волокна скручиваются в одну косичку.

Статья на сайте полностью не поместилась, продолжить чтение вы сможете по ссылке: https://zen.yandex.ru/media/id/6007c9d6e1be7a0d33505026/kak-podkliuchit-kabel-dlia-obogreva-trub-k-elektroseti-606f26410ba8b835611eec5d

принцип работы, виды, конструкция, монтаж

При необходимости справиться с особо низкими температурами в каких-либо конструктивных элементах построек, системах коммуникаций, предметах бытового благоустройства используется нагревательный кабель. Данное устройство обеспечивает дополнительный подогрев по всей длине или области прокладки трассы. При этом важно учитывать принцип работы нагревательного элемента и в каких ситуациях его целесообразно применять.

Назначение и принцип работы

Назначение нагревательных кабелей позволяет охватывать как разнообразные сферы промышленной деятельности, так и решать различные бытовые задачи. Наиболее часто нагревательный кабель используется для:

Обогрева помещений или сооружений с малой кубатурой, включая декоративные комнаты, террариумы, шахты и колодцы;
Нагревания всего или только участка трубопровода, водопровода, канализации и других объектов, расположенного на открытом воздухе или в не отапливаемом помещении;
Разогрева замороженных объектов при выполнении на них каких-либо технологических операций;
Защиты от замерзания воды или для предотвращения скопления влаги;
Предотвращения образования льда или отложения снега;
Поддержания температуры какого-либо объекта в заданных пределах.

Принцип работы нагревательного кабеля описывается законом Джоуля-Ленца, который гласит, что при протекании электрического тока по любому резистивному элементу, из него будет выделяться тепловая энергия. Данный процесс обуславливается наличием электрического сопротивления у токопроводящего материала, которое возникает из-за взаимодействия заряженных частиц. Эти частицы создают препятствие направленному движению тока, и при их столкновении происходит выделение тепла.

Основываясь на вышеизложенном, можно сказать, что величина тепловой мощности прямопропорциональна сопротивлению нагревательного кабеля и может выражаться формулой:

Q = I² * R * t

Где:

Q – величина выделяемой тепловой энергии;
I – величина тока, протекающего по нагревательному кабелю;
R – омическое сопротивление элемента;
t – время подключения кабеля к электрической сети.

На практике сопротивление конкретного греющего кабеля будет зависеть от материала токоведущих жил, их длины и способа подключения. Все эти параметры обуславливаются конструктивными особенностями различных видов нагревательной кабельной продукции.

Виды

Используемые для подогрева токоведущие элементы подразделяются на резистивные (линейные и зональные), саморегулирующие и индуктивные. Все виды нагревательных кабелей отличаются принципом работы и конструкцией. Рассмотрим более детально особенности каждого из них.

Резистивные линейные.

Линейный нагревательный кабель представляет собой конструкцию из обычного провода, концы которого подключаются к источнику электропитания. Таким образом, линейную модель принципиально можно представить в виде последовательно включенного сопротивления резистивного типа, характеризующегося постоянной мощностью нагрева. По количеству жил он подразделяет на одножильный и двухжильный нагревательный кабель.

Одножильный линейный.

Рис. 1: конструкция одножильного линейного кабеля

Посмотрите на рисунок, одножильные марки состоят из нагревательной жилы с высоким удельным сопротивлением, как правило, стали или ее сплавов.

Также сюда входит один или несколько слоев термоустойчивой изоляции, которая не деформируется при нагревании. Такой вид нагревательного проводника может оснащаться экраном для удаления помех, создаваемых ним самим и устройства защиты от замыкания на землю.

Его основным преимуществом является простота и неприхотливость в эксплуатации, также он может контактировать с проводящими конструкциями и подвергаться нахлесту. А к недостаткам можно отнести необходимость использования заводской секции установленной длины (отрезать нужный вам кусок нельзя), необходимость подключать концы секции в одной точке к «+» и «–» или к нулю и фазе.

Двухжильный линейный

Рис. 2: конструкция двухжильного линейного кабеля

Конструктивно двухжильные марки имеют два вывода, подключаемые к источнику электроэнергии. В его состав входят те же элементы, что и в одножильный с одним отличием – в нем находятся две параллельно расположенные жилы вместо одной. Что предоставляет дополнительное преимущество – двухжильный нагревательный кабель, в отличии от одножильного, не нужно возвращать вторым концом секции к месту подключения, что предоставляет определенное удобство при обогреве трубопроводов и других протяженных конструкций.

Резистивные зональные

Зональные кабели представляют собой разновидность резистивного, с тем отличием, что имеет более сложную и функциональную структуру. В сравнении с линейным конструктивно он имеет следующую особенность:

Рис. 3: конструкция зонального кабеля

Как видите на рисунке, зональный кабель так же, как и линейный включает в себя две токоведущие медные жилы, внутреннюю изоляцию для каждой жилы, нагревательную проволоку из материала с высоким удельным сопротивлением, внешнюю изоляцию.

Его конструкция отличается наличием окошек во внутренней изоляции, в которых к токоведущему проводнику подсоединяется нагревательная проволока. Сами окошки расположены на расстоянии 1 – 2м друг от друга. Таким образом, между окошками нагревательный элемент подключается параллельно и воспринимает на себя напряжение сети. То есть на каждый из участков проволоки приходиться по 220 В или та величина, которая подается на греющий кабель.

За счет такого конструктивного решения постоянным сопротивлением должна обладать не вся протяженность, а только проволока, расположенная на участке в 1 – 2 м, получившая название зоны (от чего и берет название данный тип кабеля). Благодаря такой конструкции длина секции может подбираться произвольно в зависимости от ваших личных пожеланий.

Саморегулирующиеся кабели

Саморегулирующийся кабель отличается от предыдущих вариантов и конструктивным исполнением, и принципом работы.

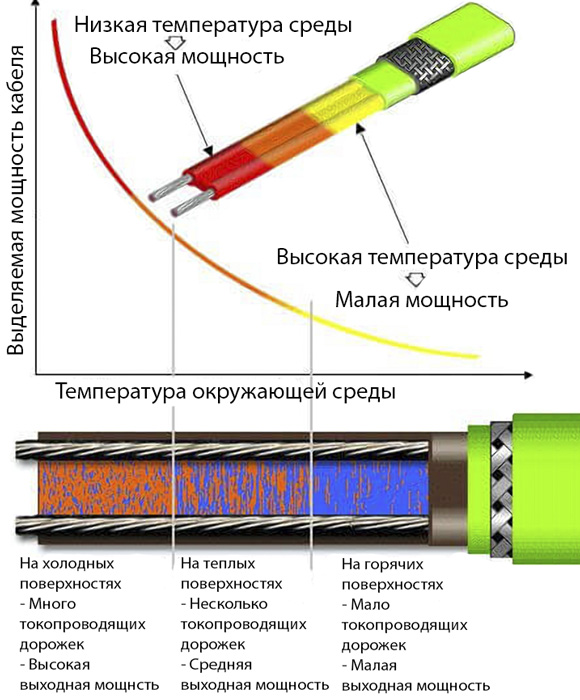

Рис. 4: конструкция саморегулирующегося кабеля

Посмотрите на рисунок, здесь показана конструкция саморегулирующегося кабеля, включающая в себя:

Внешнюю оболочку, защищающую внутренние элементы от воздействия окружающей среды.
Токоведущие жилы, на которые подается напряжение от внешнего источника.
Экранирующая оплетка, защищающая окружающие коммуникации от электромагнитного излучения самого кабеля.
Слой внутренней изоляции для электрического разделения токоведущих элементов от металлической оплетки для экранированных кабелей или от внешних конструкций при отсутствии экрана.
Полупроводниковая матрица, представляющая собой непосредственно сам греющий элемент.

Рис. 5: принцип работы полупроводниковой матрицы

Именно эта часть саморегулирующего кабеля является своеобразным датчиком температуры. Чем больше нагрета окружающая среда, тем меньше проводимость нагревательных элементов, величина протекающего через них тока снижается, равно как и величина выделяемого тепла. В этом и выражается функция саморегуляции уровня температуры.

Основным преимуществом такого нагревательного кабеля является его полная автономность – количество получаемой тепловой энергии самостоятельно подстраивается под температуру среды, в которой он находится. За счет чего разные участки нагревательного кабеля будут иметь нелинейную мощность, выдавая нужную вам температуру в конкретной ситуации. Еще одним преимуществом такого типа нагревательного устройства является его произвольная длина. Но к недостаткам стоит отнести то, что продается он стандартными бухтами и не имеет соединительных элементов в комплектации.

Индуктивные нагревательные кабели

Принцип действия такого типа нагревательного кабеля заключается в наведении ЭДС внутри ферромагнитной среды. Конструктивно он состоит из токоведущей жилы, которая наматывается на ферромагнитный сердечник на подобии катушки. При протекании тока по токоведущей жиле в сердечнике будет наводится эдс. Нагревание происходит за счет электрических потерь от тока в проводнике и от потерь в стали по принципу скин-эффекта.

Главным отличием от других типов нагревательных кабелей является соотношение выделяемой тепловой энергии. Здесь потери в меди составляют всего 20%, в то время как в ферромагнитном материале будут теряться остальные 80%. В зависимости от конкретной марки соотношение потерь может отличаться. За счет чего линейная мощность индуктивного кабеля может быть гораздо ниже при обеспечении той же температуры нагрева.

Особенности монтажа

При прокладке нагревательного кабеля важно соблюдать ряд правил, а именно:

Температура окружающей среды на этапе монтажа системы обогрева должна быть не ниже +15ºС.
Фиксацию на поверхности следует производить таким способом, чтобы не повредить конструктивные элементы нагревательных участков (заводскими фиксаторами, специальным скотчем, герметиком, мягкими накладками, хомутами и т. д.).
При формировании трассы или сетки необходимо обеспечивать достаточную площадь обогрева для конкретного объекта в зависимости от его параметров.
При поворотах нужно следить, чтобы радиус изгиба не превышал шести его диаметров.
После завершения укладки обязательно проверяйте целостность изоляции и жил путем прозвонки и измерения уровня сопротивления.

Теперь рассмотрим несколько практических советов касательно особенностей прокладки в частных ситуациях. Если нагревательный кабель используется для обогрева кровли или других объектов, где он устанавливается под прямыми солнечными лучами, лучше использовать экранированные марки. Так как у моделей с оплеткой используется куда более устойчивая оболочка, чем у кабелей общего назначения.

При обогреве водостоков, необходимо выбирать место расположения в наиболее холодной точке или с наименее прогреваемой стороны. В горизонтальных желобах нагревающий кабель необходимо устанавливать в нижней части желоба, чтобы теплые массы поднимались вверх и плавили лед выше. В вертикальных трубах водосточной системы со стороны стены здания, как показано на рисунке, так как она прогревается хуже всего:

Рис. 6: Пример монтажа в водосточной системе

Так как нагревательный кабель может располагаться в воде, им можно напрямую прогревать водопроводные трубы или системы отопления. Устанавливают его внутри трубы, как показано на рисунке:

Рис. 7: пример прокладки греющего кабеля внутри трубы

Следует отметить, что монтировать нагревательный проводник внутри канализационных и сточных труб запрещено, так как за него будет цепляться различный мусор. Из-за чего возникнут пробки, ухудшающие проходимость и приводящие к полному перекрытию. Поэтому полимерные и металлические трубы канализации прогреваются посредством установки нагревательных элементов с внешней стороны. Но стоит отметить, что нагревательный провод должен изолироваться от слоя теплоизоляции посредством специальной алюминиевой ленты.

Области применения

Нагревательный кабель применяется для обогрева таких конструктивных элементов:

теплых полов – как в бытовых (ванных и кухнях), так и в производственных помещениях;
крыш зданий, где возникает угроза образования сосулек или скопления снежных масс над тротуарами или пешеходной зоной;
различных трубопроводов в системах водоснабжения, канализации, отопления и т. д.;
емкостей и резервуаров для хранения жидких веществ;
систем водоотведения и дренажа;
подогрева ступенек зданий, тротуаров и технологических проходов;
нагревательных матов, ковриков и дорожек;
аквариумов и террариумов для домашних питомцев.

В промышленной сфере нагревающий кабель может иметь и более специфическое применение, примеры некоторых из них и необходимые параметры для их эффективной работы приведены в таблице ниже:

Таблица: область применения нагревающего кабеля
