Содержание

монтаж, как сделать точечный свет на потолке, как подключить потолочный светильник в подвесном потолке, установка спотов своими руками, размер отверстия

Содержание:

Для работы точечных светильников требуется напряжение 220 Вольт или 12 Вольт. Однако подключение таких приборов освещения не зависит от величины напряжения, они подключаются параллельно или последовательно. Чтобы получить напряжение 12 Вольт, необходимо использовать понижающий трансформатор, в котором происходит преобразование стандартного напряжения 220 Вольт до нужного значения. Очень важно знать и понимать, как выполняется подключение потолочных светильников своими руками к выключателю с одной или двумя клавишами.


Подключение к напряжению 220 Вольт

Как уже говорилось выше, для подачи питания точечным светильникам на 12 Вольт необходимо дополнительное оборудование, преобразователь, трансформатор или драйвер. Однако в последнее время на рынке осветительных приборов появилась новинка – споты, работающие от напряжения 220 Вольт.

В связи с этим появилась необходимость подробнее изучить схему подключения и установки спотов напрямую к сети 220 Вольт, не используя трансформаторы.

Последовательное подключение

Такую схему установки потолочных светильников своими руками реализовать достаточно просто, так как она не требует большого количества проводов. Однако последовательно можно подключить не больше шести светильников, при этом освещение будет не таким эффективным. Кроме того при последовательном подключении нарушение работы одного источника света разрывает цепь, следовательно, прекращается работы всех ламп. Чтобы восстановить работоспособность цепи, необходимо проверить каждую лампочку.

Схема подключения выглядит следующим образом: фаза последовательно обходит все приборы освещения, а на выход последней лампы подается ноль.


При решении вопроса, как подключить светодиодные светильники на потолке, следует проявлять особую осторожность и внимательность.

Очень важно, чтобы фаза шла именно на выключатель и дальше на светильники. Ноль должен идти на последний элемент электрической цепи. Такая схема сделает работы светильников безопасной и надежной.

При подключении к трехжильной проводке, в которой есть дополнительный провод заземления, необходимо третий провод подавать к соответствующей клемме каждого светильника. При этом заземляющий провод может идти от «земляной» колодки, от ближайшей розетки или выключателя.

Подобная схема подключения точечных светильников используется очень редко, так как фаза постоянно обрывается на светильниках. В тоже время нулевой провод остается цельным на всем протяжении от распределительной коробки до выхода последнего прибора освещения в цепочке.

Параллельное подключение – схема

Приборы освещения с параллельным подключением светят с одинаковой интенсивностью, но монтаж предполагает использование большего количества проводов.

Несмотря на это, монтаж точечных светильников с параллельным подключением пользуется популярностью. Такой способ позволяет устанавливать неограниченное количество приборов освещения, включая светодиодные лампы, главное, взять негорючий кабель ВВГ нг. Форма кабеля может быть круглой или плоской, но он обязательно должен быть негорючим. Особенно это относится к установке светильников на деревянных потолочных перекрытиях.

Параллельное подключение осуществляется двумя способами:

  • Лучевое соединение.
  • Шлейфное соединение.

В первом случае решение вопроса, как соединить светильники на потолке, предполагает  подведение к каждому точечному прибору освещения своего куска провода. Использование такого варианта требует большого расхода кабеля, однако при выходе из строя одного светильника вся цепь работает без перебоев. Разводка кабеля по потолку должна выглядеть следующим образом: от распределительной коробки до центра комнаты тянется кабель и фиксируется в этом месте.

К светильникам провода идут из одной центральной точки. Наличие большого количества проводов, сходящихся в одном месте, требует надежной фиксации. Одножильные провода можно скрутить, а место скрутки обжать пассатижами и запаять.

Крепление потолочных светильников получается прочным, надежным, но не разъемным. Более простой способ подразумевает использование разъемов с определенным количеством входов, к которым подключаются провода. Кроме того существуют специальные приспособления – клеммники, они стоят дороже, но провода в этом случае задача, как подключить споты на потолке, решается быстро, легко и прочно. Можно воспользоваться клеммными колодками с винтовым соединением, они также обеспечивают надежное подключение, но для подачи напряжения на все провода необходимо установить дополнительно перемычки на задействованные клеммы.


Во втором случае к каждому светильнику попеременно подается и выходит по два провода. Схема подключения точечных светильников на потолке выглядит следующим образом: от распределительной коробки идет кабель на первый прибор освещения. К выходу этого же прибора подключается второй кабель и протягивается до следующего светильника. С остальными приборами выполняются аналогичные действия.

При желании можно разделить приборы освещения на потолке на две группы, в этом случае необходимо подключение к выключателю с двумя клавишами. Сложность такой схемы заключается в использовании большего количества проводов.

Как подключить приборы освещения на 12 Вольт

При решении вопроса, как подсоединить потолочные светильники, используются аналогичные схемы, различие заключается в следующем: кабель от распределительной коробки идет на выключатель, далее следует к преобразователю, а от его выхода подается на светильники.


При установке большого количества точечных светильников рекомендуется делить их на две группы и подключать к выключателю с двумя клавишами. Так как в результате получается две ветки, необходимо взять два устройства для понижения напряжения. Можно использовать выключатели с тремя клавишами или установить несколько одноклавишных устройств. Освещение в широких пределах осуществляется с помощью диммера.

Отличительной чертой перечисленных схем является наличие или отсутствие переходника. В остальном решение вопроса, как сделать точечный свет на потолке, не имеет различий.

Как правильно выбрать мощность трансформатора

Перед тем как соединить потолочные светильники, следует уяснить один момент: для нормальной работы всех подключенных осветительных приборов необходимо использовать трансформатор, мощность которого на 20% превышает суммарную мощность светильников в электрической цепи. К примеру, требуется устройство для понижения мощности для 8 лампочек по 40 Ватт. Вначале определяется суммарная мощность: 8*40=320 Ватт. Следовательно, для такого напряжения следует приобрести драйвер мощностью около 400 Ватт.

При расчете напряжения важно учитывать, что для большого количества лампочек требуется преобразователь большей мощности. Однако стоимость и размеры понижающего устройства увеличиваются с повышением значения мощности. Для решения проблемы точечные светильники делят на несколько групп и подключают свой трансформатор к каждой из них. Но в этом случае преобразователи должны иметь меньшую мощность.

Монтаж точечных светильников

Правильный выбор приборов освещения для подвесных или натяжных потолков способствует созданию красивого интерьера помещения. Соединение потолочных светильников точечного типа с кабелем электропитания выполняется по определенной схеме, к выбору которой следует подходить очень ответственно. Кроме того необходимо правильно выбрать последовательность действий в зависимости от типа установленной потолочной конструкции.

Натяжной потолок

Точечные светильники в большинстве случаев используются для освещения натяжных и подвесных потолочных конструкций. При установке натяжного потолка предварительно выполняют укладку проводов, фиксируют их на базовом потолочном перекрытии, без подключения к питанию.

После этого устанавливают специальные подвесы и закрепляют в них приборы освещения. Теперь можно подключать электрический кабель и проверять работу освещения.


Перед непосредственным натяжением полотна отключают электропитание, убирают источники света и те части, которые не выдерживают сильного нагревания. После того как полотно будет натянуто, в нем прорезают отверстия в месте расположения точечных светильников, фиксируют прорези уплотнительными кольцами и собирают источники света.

Гипсокартонные потолки

Схема подключения светильников в подвесном потолке выглядит аналогичным образом, однако монтаж начинается только после нанесения слоя шпатлевки. Вначале на бумаге рисуют план расположения светильников с точным расстоянием от стен и друг от друга. Далее делают разводку электрических проводов, фиксируя их на основном потолке, и оставляют свободно свисающие концы. Причем лучше всего оставлять концы с небольшим запасом, примерно 15-20 см.

В целом провод должен свисать ниже гипсокартонной конструкции примерно на 10 см. Дело в том, что короткий провод при непредвиденной ситуации нарастить очень сложно, а вот длину всегда можно уменьшить. В соответствии с рисунком делают метки на потолке и вырезают отверстия с помощью дрели с установленной коронкой, соответствующей размеру отверстия под точечный светильник. В полученные отверстия устанавливают светильники, подсоединяют провода и проверяют работу освещения.


Существует еще одна схема подключения точечных потолочных светильников на гипсокартонной конструкции. К его использованию обращаются в том случае, когда количество источников света не превышает 6 единиц.

Процесс подключения выполняется по следующей схеме:

  • От распределительной коробки к месту расположения светильников протягивают электрические провода.
  • Далее выполняют монтаж гипсокартонной конструкции и черновые отделочные работы, в частности шпаклевание и шлифовку.
  • В потолке вырезают отверстия, в которые при дальнейших установочных работах вставляют точечные приборы освещения.
  • Выводят концы прокинутого кабеля наружу и подсоединяют приборы освещения.

Такой способ позволяет легко и быстро найти решение вопроса, как подключить точечный светильник. Однако он не совсем соответствует пожарным нормам и требованиям, так как в этом случае провода оказываются просто лежащими на гипсокартонном потолке. Решить проблему помогает использование негорючего кабеля с большим сечением провода при условии правильного монтажа и наличии бетонного базового перекрытия.

Можно воспользоваться таким способом при подключении на потолке светильников точечного типа при деревянном базовом потолочном перекрытии. Однако здесь обязательна укладка в металлические трубы или негорючие цельнометаллические кабель-каналы. Монтажные работы по укладке электрических проводов важно выполнить перед непосредственной установкой гипсокартонного листа. Отклоняться от перечисленных правил не стоит, так как сочетание дерева, электричества и работы приборов освещения, сопровождающаяся выделением тепла, можно назвать достаточно опасным.


Под потолком должно быть уютно

Натяжные потолки из ПВХ-пленки: насколько экологичен материал
Натяжные потолки долго остаются популярными, ведь это практичное, доступное по цене решение с эстетичным внешним видом. Еще можно добавить, что полотно долговечное, водостойкое и пожаробезопасное.

Имитация бруса на потолок – виды, различия, правила монтажа и отделки
Использование древесины в качестве облицовки при строительстве или ремонте объекта недвижимости относится к классическому способу, делающему интерьер еще уютнее и комфортнее. Поскольку натуральный материал отличается дороговизной, для оформления потолка часто используется имитация бруса.

Как сделать комбинированный потолок – гипсокартон и натяжной, особенности потолочной конструкции
Стильно и оригинально на потолочной поверхности смотрится сочетание гипсокартонной конструкции и натяжного полотна. Комбинированные потолки причудливой конфигурации с подсветкой способны подчеркнуть уникальность интерьера любого помещения.

Как сделать гидроизоляцию потолка в квартире – варианты гидроизоляции разными материалами
Несмотря на то, что гидроизоляция потолка не относится к обязательным работам при постройке объектов недвижимости, она бывает необходимой для защиты дорогой отделки и мебели от возможных протечек. Использовать при этом нужно качественные и современные материалы, способные обеспечить требуемый результат.

Как сделать круглый потолок из гипсокартона – подробное пошаговое руководство
На потолочной поверхности очень красиво выглядят конструкции круглой формы. Для усиления визуального эффекта можно использовать скрытую подсветку потолка с кругом. Для создания такой потолочной конструкции применяют натяжное полотно или листы гипсокартона.

Голубой потолок в интерьере – сочетание цветов при дизайне помещений
Потолочная поверхность голубого цвета делает комнату светлой, комфортной, наполняет ее воздухом и создает приятную атмосферу. По этой причине такую отделку часто используют в интерьере детских и спален. С голубым потолком помещения кажутся просторнее.

Какой бывает растровый потолок – виды, способы монтажа
Новейшим и модным решением при оформлении потолочного пространства считаются растровые потолки. Эти решетчатые конструкции, способны легко скрыть проложенные  коммуникации. Они придают помещению красивый и нарядный облик, в них можно встраивать светильники.

Технология монтажа потолка из гипсокартона – пошаговое руководство с фото, правила крепления
Потолочные конструкции, обустраиваемые с использованием гипсокартонных плит, являются одним из востребованных вариантов отделки перекрытия. Они позволяют придать оформляемой поверхности любую форму.

Какой сделать потолок в гостиной – обзор вариантов потолочной отделки
Большое значение для создания интерьера имеет оформление потолка в гостиной, которая является своеобразной визитной карточкой домовладения или квартиры. Потолочная поверхность в этой комнате должна иметь безупречный вид.

Какие бывают натяжные потолки 3д – варианты потолков с 3d эффектом
Натяжной потолок можно назвать неотъемлемой частью современного интерьера. Такой способ отделки потолочного пространства придает помещению стильный вид, который сохраняется достаточно долгое время.

Как сделать плинтус для светодиодной ленты на потолок – варианты конструкций, правила монтажа своими руками
Современные способы отделки внутренней части помещения подразумевают использование различных оригинальных технологий, с их помощью создаются определенные виды дизайна. Отделка потолочного пространства в этом случае не осталась в стороне.

Проводка по потолку – как правильно провести проводку своими руками
Непосредственно перед финишной отделкой потолочного пространства возникает необходимость подведения проводов электропитания к розеткам, выключателям и источникам искусственного освещения. Наиболее безопасным, надежным и экономным вариантом можно назвать скрытую проводку кабеля.

Как сделать монтаж двухуровневого натяжного потолка – правила установки конструкции
Одним из видов декоративной отделки потолочного пространства является двухуровневый натяжной потолок. Причем такие конструкции пользуются огромной популярностью при воплощении в жизнь различных дизайнерских проектов.

Гипсовый потолочный плинтус – преимущества и недостатки, правила монтажа
Рассматривая различные материалы для отделки потолка, нельзя обойти вниманием гипсовые потолочные плинтусы. Такие элементы отличаются простотой установки, надежностью крепления и долговечностью. Впрочем, обо всем нужно говорить по порядку, поэтому в данной статье будут рассмотрены гипсовые плинтусы для потолка, их особенности и технология монтажа.

Как сделать монтаж тканевых натяжных потолков своими руками – понятно и доступно об установке
Тканевые натяжные потолки – это одна из разновидностей натяжных конструкций, имеющая ряд положительных качеств, которые и обеспечили ей популярность среди пользователей. Чтобы установить подобную потолочную систему, нужно учитывать особенности материала и определенные правила монтажа. О том, как натянуть тканевые натяжные потолки своими руками, и пойдет речь в данной статье.

Как выровнять потолок своими руками – пошаговое руководство по выравниванию
Поверхность потолка может быть в разных состояниях – например, в домах и квартирах, которые обустраивались давно, потолок не отличается идеальным выравниванием. Если в недавнее время ремонт потолка не выполнялся, то на его поверхности будут различные дефекты и неровности, портящие внешний вид помещения и не позволяющие использовать чистовые отделочные покрытия.

Обои на потолок небо – как сделать оригинальный потолок
Поклейка обоев на потолок продолжает оставаться одним из самых популярных видов бюджетного ремонта. Особенно красиво смотрятся на потолке обои небо.

Как выбрать и установить споты в натяжной потолок – теория и практика
Рост популярности натяжных конструкций дало толчок для развития различных схем организации их освещения. Одним из вариантов для реализации такого рода задач являются споты в натяжной потолок.

Как сделать гипсовый потолок – преимущества и недостатки, правила монтажа
Гипсовые потолки не один десяток лет входят в перечень наиболее красивых и элегантных способов отделки помещения. Следует сказать, что они не имеют никакого отношения к популярной обшивке из гипсокартонных плит.

Можно ли делать натяжной потолок на кухне – все за и против
Наиболее прогрессивный рост популярности демонстрируют натяжные потолочные системы, что объясняется их выдающимися декоративными характеристиками и быстрым монтажом. Многих людей волнует вопрос, можно ли делать натяжной потолок на кухне, учитывая специфические условия эксплуатации этого помещения.


Под потолком должно быть уютно

Натяжные потолки из ПВХ-пленки: насколько экологичен материал
Натяжные потолки долго остаются популярными, ведь это практичное, доступное по цене решение с эстетичным внешним видом. Еще можно добавить, что полотно долговечное, водостойкое и пожаробезопасное.

Имитация бруса на потолок – виды, различия, правила монтажа и отделки
Использование древесины в качестве облицовки при строительстве или ремонте объекта недвижимости относится к классическому способу, делающему интерьер еще уютнее и комфортнее. Поскольку натуральный материал отличается дороговизной, для оформления потолка часто используется имитация бруса.

Как сделать комбинированный потолок – гипсокартон и натяжной, особенности потолочной конструкции
Стильно и оригинально на потолочной поверхности смотрится сочетание гипсокартонной конструкции и натяжного полотна. Комбинированные потолки причудливой конфигурации с подсветкой способны подчеркнуть уникальность интерьера любого помещения.

Как сделать гидроизоляцию потолка в квартире – варианты гидроизоляции разными материалами
Несмотря на то, что гидроизоляция потолка не относится к обязательным работам при постройке объектов недвижимости, она бывает необходимой для защиты дорогой отделки и мебели от возможных протечек. Использовать при этом нужно качественные и современные материалы, способные обеспечить требуемый результат.

Как сделать круглый потолок из гипсокартона – подробное пошаговое руководство
На потолочной поверхности очень красиво выглядят конструкции круглой формы. Для усиления визуального эффекта можно использовать скрытую подсветку потолка с кругом. Для создания такой потолочной конструкции применяют натяжное полотно или листы гипсокартона.

Голубой потолок в интерьере – сочетание цветов при дизайне помещений
Потолочная поверхность голубого цвета делает комнату светлой, комфортной, наполняет ее воздухом и создает приятную атмосферу. По этой причине такую отделку часто используют в интерьере детских и спален. С голубым потолком помещения кажутся просторнее.

Какой бывает растровый потолок – виды, способы монтажа
Новейшим и модным решением при оформлении потолочного пространства считаются растровые потолки. Эти решетчатые конструкции, способны легко скрыть проложенные  коммуникации. Они придают помещению красивый и нарядный облик, в них можно встраивать светильники.

Технология монтажа потолка из гипсокартона – пошаговое руководство с фото, правила крепления
Потолочные конструкции, обустраиваемые с использованием гипсокартонных плит, являются одним из востребованных вариантов отделки перекрытия. Они позволяют придать оформляемой поверхности любую форму.

Какой сделать потолок в гостиной – обзор вариантов потолочной отделки
Большое значение для создания интерьера имеет оформление потолка в гостиной, которая является своеобразной визитной карточкой домовладения или квартиры. Потолочная поверхность в этой комнате должна иметь безупречный вид.

Какие бывают натяжные потолки 3д – варианты потолков с 3d эффектом
Натяжной потолок можно назвать неотъемлемой частью современного интерьера. Такой способ отделки потолочного пространства придает помещению стильный вид, который сохраняется достаточно долгое время.

Как сделать плинтус для светодиодной ленты на потолок – варианты конструкций, правила монтажа своими руками
Современные способы отделки внутренней части помещения подразумевают использование различных оригинальных технологий, с их помощью создаются определенные виды дизайна. Отделка потолочного пространства в этом случае не осталась в стороне.

Проводка по потолку – как правильно провести проводку своими руками
Непосредственно перед финишной отделкой потолочного пространства возникает необходимость подведения проводов электропитания к розеткам, выключателям и источникам искусственного освещения. Наиболее безопасным, надежным и экономным вариантом можно назвать скрытую проводку кабеля.

Как сделать монтаж двухуровневого натяжного потолка – правила установки конструкции
Одним из видов декоративной отделки потолочного пространства является двухуровневый натяжной потолок. Причем такие конструкции пользуются огромной популярностью при воплощении в жизнь различных дизайнерских проектов.

Гипсовый потолочный плинтус – преимущества и недостатки, правила монтажа
Рассматривая различные материалы для отделки потолка, нельзя обойти вниманием гипсовые потолочные плинтусы. Такие элементы отличаются простотой установки, надежностью крепления и долговечностью. Впрочем, обо всем нужно говорить по порядку, поэтому в данной статье будут рассмотрены гипсовые плинтусы для потолка, их особенности и технология монтажа.

Как сделать монтаж тканевых натяжных потолков своими руками – понятно и доступно об установке
Тканевые натяжные потолки – это одна из разновидностей натяжных конструкций, имеющая ряд положительных качеств, которые и обеспечили ей популярность среди пользователей. Чтобы установить подобную потолочную систему, нужно учитывать особенности материала и определенные правила монтажа. О том, как натянуть тканевые натяжные потолки своими руками, и пойдет речь в данной статье.

Как выровнять потолок своими руками – пошаговое руководство по выравниванию
Поверхность потолка может быть в разных состояниях – например, в домах и квартирах, которые обустраивались давно, потолок не отличается идеальным выравниванием. Если в недавнее время ремонт потолка не выполнялся, то на его поверхности будут различные дефекты и неровности, портящие внешний вид помещения и не позволяющие использовать чистовые отделочные покрытия.

Обои на потолок небо – как сделать оригинальный потолок
Поклейка обоев на потолок продолжает оставаться одним из самых популярных видов бюджетного ремонта. Особенно красиво смотрятся на потолке обои небо.

Как выбрать и установить споты в натяжной потолок – теория и практика
Рост популярности натяжных конструкций дало толчок для развития различных схем организации их освещения. Одним из вариантов для реализации такого рода задач являются споты в натяжной потолок.

Как сделать гипсовый потолок – преимущества и недостатки, правила монтажа
Гипсовые потолки не один десяток лет входят в перечень наиболее красивых и элегантных способов отделки помещения. Следует сказать, что они не имеют никакого отношения к популярной обшивке из гипсокартонных плит.

Можно ли делать натяжной потолок на кухне – все за и против
Наиболее прогрессивный рост популярности демонстрируют натяжные потолочные системы, что объясняется их выдающимися декоративными характеристиками и быстрым монтажом. Многих людей волнует вопрос, можно ли делать натяжной потолок на кухне, учитывая специфические условия эксплуатации этого помещения.


Как подключить точечные светильники: схемы, порядок работ

Точечные светильники могут работать от напряжения 220 В или 12 В. Вне зависимости от напряжения, подключаться они параллельно (в шлейф или отдельными проводами) или последовательно (гирлянда). Разница в том, что питание для споты на 12 В подается через понижающий трансформатор. Он преобразует сетевые 220 вольт в нужные 12. Подробнее о том, как подключить точечные светильники к одно- и двух- клавишным выключателям поговорим подробнее.

Содержание статьи

Схемы подключения на 220 В

Некоторые точечные светильники работают от 12 В. Для подачи им питания необходимо устанавливать преобразователь (говорят еще трансформатор или драйвер). С развитием технологии появились споты которые могут работать от 220 В. Такая схема хоть немного, но проще, потому в последнее время чаще подключить точечные светильники требуется к сети напрямую, без преобразователей.

Использование встраиваемых светильников позволяет получить равномерное освещение. Кроме того, можно выбрать красивое размещение точечных светильников на потолке

Последовательное подключение

Эта схема проста в реализации, для нее требуется мало проводов, но последовательно подключить точечные светильники можно лишь в относительно небольшом количестве — пять-шесть штук. Главный минус такого способа — светиться лампы будут не в полную силу. Еще один недостаток: при выходе из строя одной лампы (перегорании) перестают работать все лампы, так как разрывается цепь. Для восстановления работоспособности приходится проверять каждую.

Схема последовательного включения точечных светильников

Схема очень проста — фаза последовательно обходит все светильники, а к выходу последнего подается ноль. Схема с распределительной коробкой и выключателем расположена ниже.

Разводка электропроводки при последовательном подключении спотов

При работе будьте внимательны: на выключатель должна идти фаза, которая дальше идет на светильники. Ноль (нейтраль) — прямиком подается на последний в цепочке светильник. Это важно для правильной работы схемы а также для безопасности.

Если у вас проводка трехжильная — кроме нуля и фазы есть еще защитный провод «земля», его берут напрямую с «земляной» колодки и подают на каждый из светильников к соответствующей клемме. Можно «землю» взять в близлежащей розетке или на выключателе.

Схема последовательного подключения точечных светильников к двухклавишному (двойному) выключателю

Практическая реализация этой схемы удобнее не с кабелем а с проводами — ведь один провод постоянно разрывается обходя все светильники, а нулевой идет целым куском от распредкоробки до последнего осветительного прибора. Но еще раз повторимся — такой тип подключения почти не используется.

Схемы параллельного подключения

При параллельном подключении все лампы будут светить с нормальной интенсивностью, потому эта схема более популярна даже несмотря на то, что требуется большее количество проводников. Для подключения любого количества встроенных светильников (даже со светодиодными лампами) используют негорючий кабель ВВГ нг 2*1,5 или 3*1,5  (трехжильный провод используют если проводка с заземлением). Возможно использование кабель ВВГ нг ls (негорючий с пониженным выделением дыма при горении) но это уже по желанию. Он может быть круглым или плоским = это не важно, но негорючим — обязательно, особенно если перекрытие у вас деревянное.

Способы

Реализовываться параллельное подключение может двумя способами:

Шлейфное подключение

Рассмотрим схемы. На рисунке внизу показано как вести провод при шлейфном способе разводки. Из распредкоробки выходит кабель, он заходит на первый светильник, к выходу этого светильника подключается другой кусок кабеля, который тянется к следующему светильнику. Так подключаются все светильники.

Как подключить точечные светильники параллельно

Физически это выглядит так, как на фото внизу. Несколько отрезков кабеля соединяют светильники один за другим.

Так выглядит если делать это на подвесном или натяжном потолке

Если вы хотите осветительные приборы разделить на две группы, их подключают к двухклавишному выключателю. Схема становится несколько сложнее, но только тем, что увеличивается количество проводов.

С выключателем на две клавиши

Пример реализации можно увидеть в видео. Можно использовать другие клеммы, но сам способ показан неплохо.



Лучевое

При лучевом подключении на каждый осветительный прибор идет свой кусок кабеля. Способ затратный по расходу кабеля, но более надежный в плане работы: при поломке не горит только одна точка освещения. В этом случае имеет смысл дотянуть кабель от распределительной коробки по потолку до середины комнаты, там его закрепить. От этой точки начинать тянуть кабели к каждому встраиваемому светильнику.

Обратите внимание на рисунок справа. На нем показано, что от фазного провода расходятся провода к лампам и отдельно от нулевого. Так как проводов в одном месте сходится много надо выбрать надежный способ. Если провода одножильные и ламп не очень много, можно сделать скрутку, но ее потом надо будет хорошо обжать пассатижами, а потом сварить. Не самый простой способ и соединение получается неразъемным. Но надежный. Второй способ проще: на каждом проводнике кабеля установить разъем с нужным количеством входов и подключать провода к ним. Можно использовать клемники Wago на соответствующее количество подсоединяемых проводов. Они надежны, легко устанавливаются, но стоят прилично (подделки лучше не брать).

Параллельное подключение — кабелем к каждому светильнику

Еще вариант — обычные клеммные колодки с винтовым соединением. Они дешевые и вполне надежные, но придется с той стороны, где подключать надо будет кабель, поставить перемычки на все задействованные клеммы. Так на все провода будет подаваться напряжение.

Так можно использовать винтовые клеммные колодки

Несмотря на высокую надежность способ используется редко — расходы велики, да и качественно соединить большое количество проводов в одной точке проблематично.

Подключение точечных светильников на 12 В

Схемы точно такие же, но кабель с выключателя заводится на преобразователь, а с выхода преобразователя идет уже на лампы.

С трансформатором на 12 В

Если точечных светильников много, их предпочитают подключить к двум клавишам. В этом случае потребуются два трансформатора (блока питания, переходника).  Схема выглядит не намного сложнее — есть две ветки. При желании можно найти выключатели и на три клавиши, а можно поставить рядом несколько. Но, если вам надо изменять освещенность в широких пределах, лучше поставить диммер.

Схема подключения точечных светильников к двуклавишному выключателю

Как вы поняли, схемы отличаются только наличием или отсутствием трансформатора. Так что и остальные схемы реализовать будет несложно.

Выбор мощности преобразователя/трансформатора

Чтобы освещение работало нормально, необходимо чтобы мощность драйвера была на 15-20% больше, чем все подключенные к нему потребители. Например, нужно подобрать понижающий трансформатор для подключения 8 точечных светильников, в которые будут установлены лампы накаливания по 40 Вт. Суммарная мощность всех ламп будет 320 Вт. Трансформатор потребуется на на 380-400 Вт.

С преобразователем на каждой ветке

Понятно, что чем больше источников света будете подключать, тем более мощный преобразователь потребуется. Но с увеличением мощности растет цена и размеры устройства. Кроме того, мощные трансформаторы найти бывает сложно. Е еще: большую и тяжелую коробку спрятать бывает сложно. Потому в таком случае большую группу ламп делят, и к каждой ставят свой преобразователь, но меньшей мощности (как подключить точечные светильники в этом случае, можно увидеть на схеме выше).





Особенности монтажа

Чтобы правильно подключить точечные светильники надо не только грамотно выбрать схему. Надо соблюсти определенную последовательность действий, которая зависит от типа потолка.

Надо всего лишь подключить несколько точечных светильников — и вы имеете красивый интерьер

В натяжные потолки

Точечные светильники обычно устанавливают с подвесными или натяжными потолками. Если потолки натяжные, все провода укладывают заранее. Их крепят к потолку, не подключая к питанию, размещают и закрепляют на подвесах светильники, затем подключают к ним провода и проверяют работу.

Подготовлено к установке натяжных потолков

Перед монтажом натяжных потолков питание отключают, вынимают лампы и снимают части, которые могут пострадать от температуры. После установки натяжных потолков в материале прорезают отверстия (светильники видны или их можно нащупать), устанавливают уплотнительные кольца, после чего собирают светильники.

В потолки из гипсокартона

Если потолок сделан из гипсокатрона, можно действовать по той же схеме, но монтировать светильники надо после того, как потолок будет зашпаклеван. То есть, развести проводку, оставить свободно свисающие концы проводки. Чтобы не возникли проблемы с определением мест расположения осветительных приборов, необходимо нарисовать подробный план с указанием точных расстояний от стен и друг от друга. По этому плану делают разметку и дрелью с коронкой соответствующего размера вырезают отверстия. Так как небольшие подвижки — в несколько сантиметров — могут быть, нарезая кабель оставляйте запас в 15-20 см. Этого будет вполне достаточно (но не забудьте, что провода крепятся к основному потолку и они должны на 7-10 см выходить за уровень гипсокартона. Если концы окажутся слишком длинными, их всегда можно укоротить, а вот нарастить — большая проблема.

Если необходима установка преобразователя

Есть второй способ подключить точечные светильники на гипсокартонный потолок. Он используется если источников света немного — четыре-шесть штук. Весь монтаж точечных светильников вместе с проводкой делают после того как завершили работу с потолком. До начала монтажа за уровень потолка заводят кабель/кабели от распределительной коробки. После окончания работ по шпаклевке и шлифовке делают разметку, сверлят отверстия. Через них прокидывают кабель, выводя концы наружу. После монтируют сами светильники.

Все несложно, но этот способ нельзя назвать правильным: кабели просто лежат на гипсокартоне, что точно не соответствует противопожарным нормам. На это еще можно закрыть глаза, если перекрытие бетонное, кабель взят негорючий, сечение провода не маленькое, соединение проводов сделано правильно.

Последовательность работ в фото формате

Если же перекрытия деревянные, по ПУЭ требуется прокладка в негорючих цельнометаллических лотках (кабель каналах) или металлических трубах. Смонтировать такую проводку можно только до начала работ с потолком. Нарушать правила монтажа очень нежелательно — дерево, электричество, выделение тепла при работе… не самое безопасное сочетание.



Подключение точечных светильников для гипсокартонных потолков

Любой подвесной потолок, без дополнительных декоративных элементов, смотрится откровенно скучно. Именно поэтому профессиональные дизайнеры рекомендуют правильно подбирать освещение, способное полностью изменить как внешний вид потолка, так и общую атмосферу в комнате.

Один из самых востребованных вариантов освещения комнат – встраиваемые точечные светильники, позволяющие решить сразу две основные задачи: обеспечение равномерности светового потока по всей площади помещения и повышение эстетических характеристик стандартного одноуровневого потолка из гипсокартона.

Точечные светильники обладают рядом преимуществ, например, можно организовать дополнительное освещение определенных зон, или установить их группами с раздельным подключением к электрической сети. Стоит заметить, что монтаж такого типа осветительных приборов гораздо проще, чем кажется на первый взгляд, и требует от установщика минимум знаний по электротехнике. Для их успешной установки достаточно изучить несколько основных особенностей монтажа.

Здравствуйте дорогие читатели сайта «Электрик в доме», сегодня рассмотрим очередную статью на тему освещения, а именно монтаж и схема подключения точечных светильников для гипсокартонных потолков к двухклавишному выключателю.

Светодиодные точечные светильники

В магазинах, торгующих осветительными приборами, представлен широкий ассортимент встраиваемых точеных светильников, рассчитанных на работу с разными типами ламп. Форма, цвет и размер также могут значительно отличаться, но установка всегда выполняется по одной технологии.

Предлагаю рассмотреть стандартный способ монтажа данного типа осветительных приборов. В качестве примера будут использоваться точечные светильники для гипсокартонных потолков марки СВЕТОКОМПЛЕКТ, оснащенные цоколем G5.3.

Необходимо уточнить, что используемые лампы с цоколем G 5.3 в могут быть разных типов: люминесцентные, галогенные или светодиодные. В последнее время популярностью пользуются именно светодиодные лампы, обладающие рядом преимуществ:

  • – свет от лампы направлен в одном направлении (нет обратного свечения) – важный фактор при установке в подвесные и натяжные потолки;
  • – компактность, установочная высота лампы обычно не превышает 50 мм;
  • – высокие показатели светового потока;
  • – экономичность, светодиодная лампа мощностью всего в 4 Вт, по показателям светового потока сравнима со стандартной 60-ти ваттной лампой накаливания. Лампы идеально подходят для практической реализации концепции энергосбережения, которая с каждым днем становится все более актуальной;
  • – низкое тепловыделение в сравнении с галогенными лампами;
  • – отсутствует эффект мерцания, характерный для компактных люминесцентных ламп;
  • – современные светодиодные светильники можно использовать не только для подсветки определенных зон в комнате, но и в качестве основного источника освещения;

Справедливости ради можно заметить, что галогенные лампы обладают более широким спектром светового излучения, но эта характеристика не играет особой роли при выборе источника освещения.

Выбор места установки и монтаж отверстий на потолке

Итак, что можно сказать о месте установки точек. Первое это то, что необходимо заблаговременно определиться с тем, где они будут установлены в каком порядке и в каком количестве. То есть в процессе монтажа каркаса (до обшивки гипсокартонном), вы общаетесь с мастером (электриком) и говорите, сколько хотите светильников и как они должны включаться, в общем, обсуждаете все рабочие моменты.

Это позволяет заранее установить несколько независимых контуров освещения и правильно распределить источники. Оптимальный вариант – отметить места установке на рабочем эскизе.

Например, спроектировать все это дело на компьютере. Заодно и посмотрите как будет смотреться расположение источников освещения на желаемой потолочной фигуре. Это в наше время не так и сложно.

При выборе места установки очень важно чтобы отверстие под светильник не попадало на элементы каркаса (металлический профиль). Ну представьте когда каркас уже готов, приходит электрик, прорезает отверстие под точку и попадает коронкой в металлический профиль. Все это дело конечно придется переделывать, а это ни кому не нужно.

Расстояние до ближайшего профиля должно составлять 2-3 сантиметра от края отверстия. Иначе светильник будет невозможно закрепить с помощью стандартной защелки.

После монтажа листов гипсокартона можно приступать к прорезке отверстий для светильников. Существует несколько способов прорезать отверстия, но лучше всего использовать специальную коронку по гипсокартону. Во-первых, это удобно, а во-вторых, диаметр отверстия будет полностью соответствовать выбранному точечному светильнику. Перед тем как вырезать отверстия стоит внимательно перепроверить размер коронки и убедиться, что она выбрана нужного диаметра.

Не стоит переживать, если в процессе прорезки отверстия образовались небольшие перекосы или неровности, они будут закрыты внешней частью корпуса. Некоторые мастера используют обычный канцелярский нож, но это не всегда удобно, а иногда и травмоопасно.

Я видел случаи, когда у моих коллег под рукой коронки не было, выход из ситуации оказался довольно прост. Вытягиваем из светильника лампу, приставляем ее к потолку, обводим по периметру карандашом и затем по намеченной линии высверливаем отверстия в гипсе обычным сверлом. Затем канцелярским ножом срезаем по краям все лишнее.

Важный момент: если места установки точечных светильников не были определены заранее и есть вероятность попасть на металлический профиль, необходимо самому уточнить местоположение элементов конструкции. Вариантов два: спросить у рабочих, которые монтировали потолок, или использовать магнит.

После прорезания отверстий проводится финишная отделка потолка – покраска, поклейка обоев.

Мне повезло, я видел конструкцию в процессе монтажа, то есть сам каркас до обшивки его гипсокартоном. Вы же в процессе монтажа должны либо сами равномерно раскинуть провод по всей поверхности, либо попросить об этом монтажников.

Прокладка проводов в каркасе

Проводку также желательно проложить в процессе монтажа каркаса, еще раз обращаю внимание на этот момент – лучше всего заранее определиться, где будут устанавливаться точечные светильники для гипсокартонных потолков, и какая схема подключения будет использоваться! Это существенно ускорит процесс подключения и позволит избежать нежелательных трудностей.

Если на подвесном потолке будет устанавливаться много точек на близком расстоянии друг от друга, можно проложить провод только к одной (выбирается ближайший отверстие на потолке к точке ввода проводки). Затем производится монтаж потолка и прорезка отверстий, а провод просто протягивается от точки к точке.

Но все же, лучше заранее проложить кабель ко всем местам установки, закрепив его на каркасе пластиковыми стяжками. Провод крепится без натяжки, рекомендую оставить небольшое провисание.

В моем случае провода тянулись по стене от распределительной коробке и подводились в короб. Прокладывал трехжильный провод, так как на каркасе планировалось разместить шесть точечных светильников, разбить их на две группы и подключить к двухклавишному выключателю. Схема подключения точечных светильников 220 Вольт была собрана таким образом, что одна группа (три светильника) включалась одной клавишей выключателя, вторая группа – другой.

Ну и конечно же вопрос с выбором кабеля, какой использовать? Кабель для подключения выбирают, основываясь на критериях надежности и качества.

Лучше всего использовать медный кабель серии ВВГнг. Вопрос с алюминиевым кабелем даже не рассматривается. По сечению могу сказать для нынешних экономных ламп сечения 1.5 мм2 вполне хватит. Я в данном примере использовал кабель ВВГнг 3*1.5 (трехжильный, так как подключение к двухклавишному выключателю).

Установка точечных светильников в гипсокартон

После того как отверстия готовы, потолок покрашен, значит можем приступать к монтажу точечных светильников. Эта работа требует повышенного внимания, так как можно легко повредить декоративное покрытие потолка.

В первую очередь необходимо протянуть провода в прорезанные отверстия, и только затем приступаем непосредственно к монтажу. На корпусе установлены специальные подпружиненные усики, которые крепят его к гипсокартону.

Технология монтажа очень простая: усики сводятся вместе, затем светильник вставляется в отверстие в потолке. Под действием пружин усики расходятся и плотно прижимают корпус к листу гипсокартона.

Так как пружины достаточно мощные, удерживать их руками очень неудобно, к тому же можно повредить потолок.

А если светильник не удалось установить с первого раза, извлечь его достаточно проблематично. Поэтому все необходимо делать не спеша и аккуратно. Для удобства можно вытащить лампу из корпуса (если конструкция позволяет) и пальцами изнутри уже корректировать установку.

Как собрана схема подключения точечных светильников 220В

Заключительный этап нашей работы – подключение цоколя точечного светильника к магистральному проводу и фиксация ламы в корпусе специальной защелкой.

Подключение к каждой точке будет выполнено шлейфом без разрыва магистрального провода.

В первую очередь корректируют длину питающего кабеля (оставляя запас на дальнейший монтаж внутри потолка), затем снимают защитную оболочку и зачищают изоляцию с нужных жил кабеля.

Затем подключаем к оголенным жилам провода от цоколя. Все подключения выполняем с помощью пайки. Место соединение хорошенько изолируем. Так проделываем с каждой точкой.

Последний шаг – вставляем лампу в патрон и закрепляем ее в корпусе светильника специальной защелкой.

В процессе подключения не забывайте соблюдать все правила техники безопасности! Отключите питание с проводов, на которых собираетесь работать и убедитесь в отсутствии на них напряжения.

А так выглядит проделанная работа (включена одна клавиша выключателя)

А так освещение работает на полную мощность. (P.S. Одну лампу еще не успел вставить в короб)

Надеюсь, что эти советы помогут вам быстро и качественно установить точечные светильники для гипсокартонных потолков, и полностью преобразить интерьер комнаты.

Понравилась статья – поделись с друзьями!



параллельное, последовательное соединение, последовательность работ

После того как составили план расположения точечных светильников на потолке, в подсветке шкафа, приходится задуматься об их электрическом подключении. Как подключить точечные светильники, по каким схемам, какими проводами и кабелями — обо всем этом дальше.

Содержание статьи

Последовательное соединение

Подключить точечные светильники можно последовательно, хотя это — не лучший выход. Несмотря на то, что этот тип соединения требует минимального количества проводов, в быту он практически не используется. Все потому что имеет два существенных недостатка:

  1. Лампы светятся не в полную силу, так как на них подается пониженное напряжение. Насколько пониженное — зависит от количества подключенных лампочек. Например, подключено к 220 В три лампы — делить надо на 3. Это значит, что на каждый светильник приходит по 73 В. Если подключено 5 ламп, делим на 5 и т.д.

    Принцип последовательного соединения

  2. Если перегорает одна лампочка — не работают все. Найти причину неисправности можно только последовательно меняя лампочки во всей цепочке.

Именно по этим причинам такой тип подключения применяется исключительно в елочных гирляндах, где собрано большое количество маломощных источников света. Можно, конечно, первый недостаток использовать: подключить последовательно к сети 220 В лампочки на 12 В в количестве 18 или 19 штук. В сумме они дадут 220 В (при 18 штуках 216 В, при 19 — 228 В). В этом случае не понадобиться трансформатор и это плюс. Но при перегорании одной из них (или даже ухудшении контакта), искать причину придется долго. И это большой минус, который сводит на нет все положительные моменты.

Схема последовательного соединения лампочек (точечных светильников)

Если вы решили подключить точечные светильники последовательно, сделать это просто: фаза обходит все светильники один за другим, ноль подается на второй контакт последней лампочки в цепи.

Если говорить о фактической реализации, то фаза от распределительной коробки подается на выключатель, оттуда — на первый точечный светильник, со второго его контакта — на следующий…. и так до конца цепочки. Ко второму контакту последнего светильника подключается нулевой провод (нейтраль).

Схема последовательного подключения точечных светильников через одноклавишный выключатель

У этой схемы есть одно практическое применение — в подъездах домов. Можно параллельно подключить две лампочки накаливания к обычной сети 220 В. Они будут светиться в пол накала, но перегорать будут крайне редко.

Параллельное соединение

В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.

Схема параллельного подключения точечных светильников

Как подключить точечные светильники параллельно

Есть два способа параллельного соединения:

  • Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
  • Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.

    Способы реализации параллельного подключения

Лучевая

Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.

Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.

Способы соединения проводов при лучевом исполнении

Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).

И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.

Подробнее о способах соединения электрических проводов читаем тут.

Пример исполнения лучевого подключения точечных светильников

Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.

Шлейфное соединение

Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.

Фактическая реализация параллельного соединения шлейфным способом

В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.

Как подключить точечные светильники к двойному выключателю

Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.

Подключение встроенных потолочных светильников со светодиодными лампами на 12 в

Точечные светильники могут работать и от пониженного напряжения 12 В. В них тогда ставят светодиодные лампочки. Подключатся они по параллельной схеме, питание подается с трансформатора (преобразователя напряжения). Его ставят после выключателя, с его выходов подают напряжение на светильники.

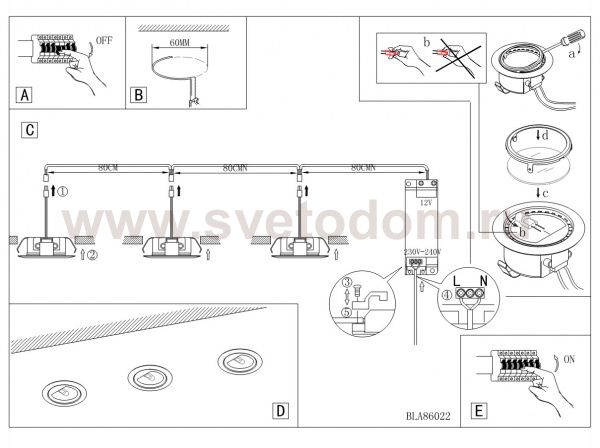

Схема подсоединения точечных светильников на 12 В через общий трансформатор

В этом случае мощность трансформатора находят как суммарная мощность подключенной к нему нагрузки, с запасом в 20-30%. Например, установить надо 8 точек освещения по 6 ватт (это мощность светодиодных лампочек). Общая нагрузка — 48 Вт, запас берем 30% (для того чтобы транс не работал на пределе возможностей и служил дольше). Получается надо искать преобразователь напряжения мощностью не ниже 62,4 Вт.

Если хочется источники света разбить на несколько групп, нужны будут несколько трансформаторов — по одному на каждую группу. Также нужен будет многопозиционный выключатель (или несколько обычных).

Подключение светильников на 12 В через двойной выключатель

Обе эти схемы имеют один недостаток — при выходе из строя адаптера не работает группа лам или даже все. При желании можно подключить точечные светильники  на 12 вольт так, чтобы повысить надежность их работы. Для этого к каждому источнику света устанавливают свой трансформатор.

Подключение точечных светильников на 12 В с персональным трансформатором

С точки зрения эксплуатации практически идеальная схема подключения светильников на 12 вольт — с трансформатором на каждый элемент освещения.

Схема подключения точечных светильников на 12 В с персональным трансформатором

В этом случае параллельно подключаются трансформаторы, а к их выходам — сами светильники. Такой способ получается более затратный. Но при выходе из строя трансформатора не горит только одна лампа и никаких проблем с выявлением участка повреждения.

Выбор сечения проводов

При подаче низкого напряжения ток на светильники идет большой и потери по длине будут значительные. Потому для подключения точечных светильников на 12 В важно выбрать правильное сечение кабеля. Проще всего это сделать по таблице, ориентируясь на длину кабеля, прокладываемого к каждому светильнику и потребляемый ток.

Таблица для определения сечения кабеля при подключении точечных светильников на 12 В

Ток можно высчитать: разделить мощность на напряжение. Например, подключаем четыре точечных светильника со светодиодными лампами по 7 Вт. Напряжение — 12 В. Суммарная мощность — 4*7 = 28 Вт. Ток — 28 Вт/12 В = 2,3 А. В таблице берем ближайшее большее значение силы тока. В данном случае это 4 А. При длине линии до 8,5 метров можно брать медный кабель сечением 0,75 мм2. Такое малое сечение получается исключительно из-за малой мощности светодиодных ламп. При использовании экономок, галогенок или ламп накаливания, сечение будет намного больше, так как токи значительно возрастают.

Этот способ расчета сечения кабеля подходит для шлейфного типа параллельного соединения с одним трансформатором. При лучевом те же самые действия приходится производить для каждого светильника.

 Особенности монтажа

Монтируют точечные светильники обычно в подвесные или натяжные потоки. Еще вариант — подсветка шкафов. В любом случае, согласно ПУЭ, прокладка получается скрытой, и рекомендовано использовать кабель в негорючей оболочке. Наиболее популярный вариант — подключить точечные светильники кабелем ВВГнг. По желанию можно выбрать еще более безопасную его версию — ВВГнг Ls, которая во время пожара выделяет мало дыма.

Использование кабелей или проводов, не содержащих в маркировке буквы НГ — только на ваш страх и риск. Так как при работе освещения выделяется тепло, что может привести к возгоранию.

Если точечные светильники монтируются в подвесной потолок, кабель можно уложить в поперечные профили, к которым гипсокартон не крепится. В продольные его класть не стоит, так как высок шанс повредить саморезом изоляцию при монтаже гипсокартонных листов. Еще один вариант — крепить кабели на профили сбоку, притягивая их пластиковыми стяжками.

Укладывать кабель для подключения точечных светильников можно в поперечные профили, которые находятся повыше

В таком случае сначала собирают каркас, затем растягивают провода, оставляя концы в 20-30 см для удобства монтажа. При использовании светильников на 12 В трансформаторы располагают в непосредственной близости от одного из отверстий. При повреждении или необходимости обслуживания к нему можно добраться вытащив светильник.

Если планируется натяжной потолок, кабели крепят  в первую очередь, непосредственно к потолку. В этом случае их часто укладывают в гофрошланг — для повышения пожарной безопасности. Использовать можно любой подходящий крепеж для кабеля — стяжки, дюбель-стяжки, клипсы подходящего размера, проволочные лотки и др.

Как подключить софиты на потолке: способы и схемы

Георгий, Казань задаёт вопрос:

Добрый день! Подскажите, как подключить софиты на потолке. Товарищ установил качественные софиты, но лампочки очень быстро перегорают. В чем может быть проблема и как ее решить? Какими схемами подключения можно воспользоваться? Решил тоже сделать такое освещение. Заранее благодарю за ответ.

Эксперт отвечает:

Добрый день!

Для того чтобы понять, как подключить софиты на потолок, нужно определиться, каким образом можно производить монтаж светильников. Он может осуществляться по двум схемам: последовательной и параллельной.

Последовательное соединение предполагает подсоединение всех осветительных приборов к одному проводу, по типу гирлянды. Плюсом такого монтажа является его легкость, минусом – как раз то, что при неравномерной подаче напряжения лампочки будут перегорать друг за другом. Чтобы этого избежать, нужно установить в цепь специальный выпрямитель тока.

Что касается параллельного соединения, то все потолочные светильники подключаются к своему отдельному проводу от распределительной коробки. Этот способ монтажа также требует установки выпрямителя, но надежность и безопасность такого соединения намного выше последовательного. Минусом его является намного больший расход проводов.

Кроме этого, перед тем как подключить софиты на потолке, нужно определиться с типом используемых ламп: на 220 В или на 12 В. Эти способы имеют свои схемы подключения, и у каждой имеются свои плюсы и минусы.

Способ монтажа на потолок осветительного прибора с лампой на 220 В представлен на рис. 3.

Монолитное перекрытие.
Особенности усиления плиты перекрытия.
Плиты перекрытия пустотные. Подробнее>>

Ниже представлены методы подсоединения софитов 220 В к одно- и двухклавишным выключателям (рис. 4-5).

Преимуществами ламп на 220 В является:

  • простая и надежная схема их подключения;
  • то, что осветительные приборы можно разместить на любом расстоянии друг от друга, при этом не потеряв эффективность освещения;
  • то, что в цепях 220 В благодаря низким токам можно использовать кабель с меньшим сечением, чем для цепей 12 В.

Что касается способа подсоединения лампочек на 12 В, то достоинствами его является низкое напряжение, благодаря чему вероятность возгорания или поражения током человека ничтожно мала. Также при таком напряжении можно установить лампы с более толстыми нитями накаливания, что делает их более надежными и долговечными.

Подключение софитов на 12 В требует установки трансформатора, который будет преобразовывать стандартные 220 В в 12 В.

Можно подсоединить один трансформатор, через который будет подаваться пониженное до 12 В напряжение ко всем осветительным приборам, или же установить на каждый софит по трансформатору.

Второй способ является более предпочтительным, чем первый. Несмотря на то что он выходит дороже, он вполне себя оправдывает, поскольку нет необходимости производить расчеты длин и сечений кабелей. А если вдруг один трансформатор выйдет из строя, остальные будут продолжить функционировать, что обеспечит бесперебойную работу остальных приборов освещения.

Стоит упомянуть о выборе трансформатора. Учтите, что мощность его должна превышать на 15-20% суммарную потребляемую мощность всех лампочек, которые он питает. Он обязательно должен быть заменяемым, чтобы в случае поломки починить его или заменить на новый. Поэтому при выборе учтите его габариты. Он должен легко извлекаться через отверстие осветительного прибора.

Что же касается вопроса о причинах перегорания лампочек, то она может крыться либо в том, что подсоединение их осуществлено последовательно без установки выпрямителя, либо в отсутствии или неисправности трансформатора при подсоединении светильников на 12 В.


Как подключить потолочные светильники к переключателю: простая схема

Кабели, везде кабели!

Да, это в значительной степени определение современного мира. Но так ли должно быть?

Ну, наверное, в ИТ-индустрии.

К счастью, мы говорим не об ИТ, а о молнии, и хотя проводка требуется, она намного проще.

Подключить потолочный светильник к выключателю не так сложно, как может показаться. Три разных кабеля под напряжением, заземлением и нейтралью необходимо подключить к помеченной клемме.Срабатывание предохранителя в главном блоке предохранителей необходимо для обеспечения безопасности.

А теперь объясним все поподробнее.

Что делает коммутатор?

В своей основной форме выключатель представляет собой электрический компонент, который может включать и выключать приборы, подключая или отключая токопроводящую дорожку, прерывая прохождение электрического тока.

Переключатели

имеют множество форм и функций, начиная от простых механических переключателей ВКЛ / ВЫКЛ или поворотных переключателей до более современных переключателей яркости.

Последний вариант лучше подходит для установки освещения в новостройках или модернизации существующих домов.

Основное различие между обычными и диммерными переключателями заключается в том, что диммерный переключатель позволяет контролировать количество света в комнате.

В то время как обычный переключатель допускает только 0% или 100% света (ВКЛ / ВЫКЛ), переключатель диммера может переключаться на 0%, 100% и все, что между ними, чтобы настроить освещение в соответствии с вашим настроением.

Какие провода у переключателя света?

Для электрического соединения в большинстве случаев используются три провода.

Провода

имеют цветовую кодировку, чтобы коммутатор можно было подключить безопасно и без необходимости измерять разность электрических потенциалов между проводами под напряжением (горячим), нейтралью (обратный) и заземлением (также называемым заземлением).

Это три кабеля, которые в большинстве случаев подключаются к выключателю света и поставляются с коричневыми (ранее красными), синими и зелено-желтыми рукавами соответственно.

В некоторых случаях нейтральный провод может быть любого другого цвета, кроме зеленого (зеленый может быть только проводом заземления).Токоведущий провод может быть красным, а в старых домах или в системах с высоким напряжением заземляющий провод может быть голым медным.

Разница между двумя и трехпозиционными переключателями

Люди часто путают разницу между наличием трех проводов вместо двух проводов, которые подключаются к переключателю.

Как я упоминал ранее, есть три провода (горячий, нейтральный, заземляющий).

Единственное различие между 2-ходовыми и 3-ходовыми переключателями состоит в том, что у 2-ходового переключателя нет клеммы для общего кабеля.

Общий кабель передает информацию первому переключателю независимо от того, включен он или нет, поэтому второй переключатель может выключить или включить его соответственно.

Основное отличие состоит в том, что двусторонний переключатель может включать и выключать свет только из одного места. Напротив, трехпозиционный переключатель может включать и выключать свет из двух разных мест (то есть сверху и снизу лестницы).

Редкое применение – 4-позиционный переключатель, который, как вы, наверное, догадались, может включать и выключать свет из 3 или более разных мест.Таким образом, в зависимости от приложения один тип превосходит другой.

Электропроводка переключателя яркости

Если вы подумываете о модернизации дома, следует подумать о том, устанавливать ли обычные или диммерные переключатели.

В конечном итоге оба типа обеспечат необходимое количество света в комнате. Тем не менее, последний имеет некоторые преимущества перед обычным переключателем.

На удивление переключатель с диммером ничем не отличается от стандартного переключателя.

Электропроводка идентична.Механизм диммера встроен в сам переключатель, что означает, что дополнительных проводов не требуется.

В результате подключение даунлайтов к переключателю диммера будет точно таким же.

Диммерные переключатели

современные, часто работают лучше, чем обычные переключатели, и универсальны для ваших нужд.

Некоторые из причин, по которым я предпочитаю установку диммеров обычным переключателям:

Стоимость

Вы можете контролировать количество света, излучаемого лампочкой.Это пропорционально количеству энергии, необходимой лампочке.

В зависимости от настройки освещения с помощью переключателя диммера вы можете сэкономить до 10% на счете за электроэнергию, в зависимости от того, как часто вы используете переключатель диммера и устанавливаете его.

Прочность

Поскольку диммерные переключатели снижают напряжение, проходящее через лампочку, они продлевают срок ее службы.

Подсчитано, что лампы с затемнением на 25% (излучающие 75% от их максимального значения) могут прослужить дольше.

Это связано с тем, что лампочки испытывают меньшую нагрузку и выделяют меньше тепла, а это означает, что они не сгорают так быстро, как если бы использовались обычные выключатели.

Дополнительный контроль

Вы можете полностью контролировать количество света в каждой комнате. Используя технологию диммерного переключателя, вы можете управлять всей вашей молнией, просто повернув ручку или сдвинув переключатель.

Пульт дистанционного управления, который можно использовать с интеллектуальными диммерами, – это удобная технология, которая остановит ваши семейные споры о том, кто должен включать свет.

Что произойдет, если коммутатор подключен неправильно?

Наихудший сценарий – подключение провода под напряжением к винту заземления.

Следовательно, заземляющий провод также подключается не к той клемме, и выключатель заземляется неправильно. В таком случае вы подвергаетесь серьезной опасности из-за электрического шока.

Случайное пересечение проводов может привести к короткому замыканию, в результате которого в главном блоке предохранителей вылетит предохранитель.

Поменять местами провода, т.е.е., если случайно поменять местами токоведущий и нейтральный кабели в выключателе освещения, механизм включения / выключения меняется на противоположный.

Это означает, что если раньше у вас было положение «включено», теперь будет «выключено» и наоборот. Однако перестановка проводов может быть опасной и может привести к удару, короткому замыканию или, в худшем случае, возгоранию.

Подключение трехпозиционного переключателя в конечном итоге сложнее, чем подключение двухпозиционного переключателя, в основном из-за следующих общих проблем:

  • Общий провод должен быть подключен к общему винту, иначе свет не будет работать более чем от одного переключателя
  • Дополнительная проводка усложняет манипуляции со всеми проводами в распределительной коробке.Некоторые электрики рекомендуют установить распределительную коробку большего размера вместо существующей для размещения дополнительной проводки.

Перед выполнением любого электрического проекта своими руками всегда убедитесь, что он не приведет к аннулированию страховки жилья, если его не выполнит квалифицированный электрик.

Как подключить потолочные светильники к переключателю?

Перед тем, как подключить даунлайт к выключателю, вы должны проверить провода, как они помечены и в какие клеммы они входят.

Я создал простую схему подключения одностороннего переключателя для даунлайта.

Коричневые провода обозначают провода под напряжением и коммутируемые провода под напряжением, синий провод обозначает нейтральный провод, а земля (земля) обозначается зеленым проводом.

Поскольку даунлайты могут быть подключены к тому же выключателю, что и обычные светильники, вам не нужно разбирать выключатель света. Так что основная сложность заключается в разводке даунлайта к потолочной розетке.

Независимо от того, сколько даунлайтов установлено на один светильник, существует один общий разъем, к которому подключаются провода.Как показано на схеме выше, L1, GND, N1 соответствуют той же маркировке на клеммах светильника направленного света.

Это может быть L1 для провода под напряжением (коричневый), GND для провода заземления (зеленый) и N1 для синего (нейтрального) провода, но всегда проверяйте руководство, так как цвета могут немного отличаться.

Вот отличное видео, более подробно объясняющее эту тему.

Заключительные слова

Если вы не знаете, как подключить потолочные светильники, теперь все готово.

Даунлайт может стать настоящим праздником для любого дома.Вы можете воспользоваться их возможностями энергосбережения, а также дополнительным контролем над количеством света в комнате, если вы выберете диммер.

Хотя подключение может быть довольно сложным, установка так же проста, как показано на схеме.

Последнее замечание: предохранитель в распределительной коробке должен сработать перед установкой, чтобы у вас были все меры безопасности.

Также обязательно прочтите все прилагаемые руководства.

Подключение светодиодных точечных светильников с регулируемым током: что можно и что нельзя делать – служба поддержки клиентов

Некоторые светодиодные светильники управляются по току (например,350 мА, 500 мА, 700 мА и 1050 мА). Для этого требуется постоянный ток. Чтобы преобразовать сетевое напряжение 230 В в ток, вам понадобится отдельный источник питания, источник питания с регулируемым током.

Должен быть включен последовательно

Светодиоды с регулируемым током никогда не могут быть подключены под напряжением! Кроме того, они всегда должны быть подключены последовательно. В последовательных цепях есть только один путь тока. Ток входит через + и оставляет прожектор через +, чтобы продолжить свой путь к следующему прожектору.Ток проходит в одном направлении через все прожекторы, пока все они не окажутся под током.

Внешний источник питания необходимо настроить в соответствии с количеством прожекторов и их мощностью. При постоянном токе напряжение равномерно распределяется по разным точкам.

Моделирование установки

Попробуем упростить ситуацию на примере. В этой установке мы собираемся установить три светодиодных прожектора мощностью 3 Вт каждый (AB 10217-03-WW-25). Для прожекторов требуется постоянный ток 700 мА.

Расчет необходимого напряжения Светодиодный прожектор

Исходя из формулы для электрической мощности, мы можем рассчитать напряжение, необходимое для каждого отдельного прожектора. Мощность равна вольт, умноженному на ампер.

Формула для электроэнергии:

Когда мы перевернем формулу, мы можем вычислить напряжение на прожектор:

Каждому отдельному светодиодному прожектору требуется 4,29 В для поддержания постоянного тока 700 мА. Всего на три прожектора потребуется 12,87 В (= 3 x 4,29 В).Общее напряжение прожекторов должно быть в пределах досягаемости источника питания.

Итак, в этом случае подойдет источник питания для светодиодов на 700 мА и выходное напряжение от 9 до 30 В. Этот источник питания имеет минимальное выходное напряжение 9 В и максимальное выходное напряжение 30 В. Общее напряжение, необходимое для прожекторов, не может быть выше или ниже выходного уровня источника питания.

Блок питания подает слишком большое напряжение для количества точек:

Допустим, вы хотите подключить только один прожектор мощностью 3 Вт, вам потребуется всего 4,29 В.это ниже минимального напряжения источника питания 9 В. Это приведет к неисправности фары из-за слишком высокого напряжения.

Всегда нужно проверять сразу всю схему прожекторов. Когда установщик проверяет источник питания с каждым прожектором отдельно, прожектор, которому требуется всего 4,29 В, немедленно получает полное минимальное напряжение 9 В. Это слишком, поэтому пятно выйдет из строя.

Источник питания обеспечивает слишком низкое напряжение для количества точек:

Когда вы подключаете 8 из этих точечных светильников мощностью 3 Вт к одному источнику питания, вам потребуется общий ток 34,23 В (= 8 x 4,29 В).Это выше максимального напряжения источника питания. Светодиодные прожекторы не достигают полной световой отдачи. Другими словами, они будут выглядеть «тусклыми».

Минимальное и максимальное количество точек на блоке питания

Для этого блока питания 700 мА (9–30 В) вам необходимо установить как минимум три из этих точечных светильников мощностью 3 Вт. Максимальная мощность блока питания – шесть таких прожекторов. Если вы хотите установить их больше, вам понадобится блок питания с большей мощностью.

Во время установки светодиодных точечных светильников с регулируемым током источник питания светодиодов никогда не должен находиться под напряжением ! Не пренебрегайте этим, и вы рискуете повредить светодиоды. Вы даже потеряете гарантию, сделав это. В случае сомнений обратитесь к профессиональному электрику.

Когда источники питания светодиодов находятся под напряжением, они начинают искать величину напряжения, которое им необходимо распределить. Когда точечные светильники не подключены, большинство источников питания будут повышать напряжение до максимума.

Если вы подключите светодиодный прожектор к этому полностью заряженному источнику питания, он немедленно получит максимальное выходное напряжение. Если это напряжение выше максимального напряжения светодиодного прожектора, светодиод выйдет из строя. Чтобы это произошло, требуется всего доля секунды.

Итак, чрезвычайно важно выключить напряжение на источнике питания при установке светодиодных прожекторов.

Неправильная установка:

Предположим, мы поместили блок питания 700 мА под напряжение.Затем подключаем светодиодный точечный светильник мощностью 7 Вт. Прожектор сразу получает полную мощность 49 В. Максимальное напряжение для этого прожектора мощностью 7 Вт составляет всего 10 В (= 7 Вт / 0,7 А), поэтому светодиод будет поврежден.

Вам необходимо подключить все светодиоды заранее, прежде чем подавать напряжение на источник питания. Таким образом, источник питания может нагреться до необходимого напряжения.

Электропитание можно включить только на первичной стороне, т.е. до того, как появится напряжение сети 230 В. В противном случае светодиод будет поврежден, как и в ситуации выше.

Защищенные источники питания для светодиодов:

Некоторые источники питания защищены от вышеуказанного явления. Когда такой источник питания находится под напряжением и к нему не подключены прожекторы, они не будут выдавать максимальное напряжение. Вместо этого они вообще не будут распределять напряжение.

Источник питания начнет распределять напряжение только при подключении прожекторов и перезапуске источника питания.

Как установить утопленное освещение без выхода на чердак | Руководства по дому

Автор: SF Gate Contributor Обновлено 13 мая 2021 г.

Реконструкция электрических коробок, или старых рабочих коробок, используется для добавления электрических розеток, выключателей и светильников в готовые комнаты в доме.Встраиваемые светильники можно установить снизу потолка, в отличие от доступа к верхней части потолка и потолочным балкам с чердака, с использованием определенного типа реконструируемой электрической коробки, называемой реконструируемым встраиваемым корпусом светильника. Эти типы переделанных электрических коробок состоят из металлической световой коробки, прикрепленной к электрической коробке, которая удерживает провода осветительной арматуры. Банка переоборудованного встраиваемого корпуса светильника имеет зажимы по бокам, которые расширяются, когда она проталкивается через потолок, чтобы надежно удерживать ее на месте.Установите свои собственные встраиваемые светильники с реконструируемым встраиваемым корпусом для светильников и добавьте окружающее освещение в любую комнату в вашем доме.

  1. Отключите питание помещения с помощью главного выключателя. Проверьте, не отключено ли питание, вставив вилку тестера цепей в электрическую розетку в цепи, которую вы отключили. Если индикатор на штекере не загорается, можно безопасно работать.

  2. Удерживайте утопленный корпус светильника до потолка в желаемом месте установки.Обведите корпус карандашом. В качестве альтернативы вы можете проследить по предоставленному шаблону корпуса, если ваш встраиваемый светильник был с ним, говорит Home Depot.

  3. Просверлите отверстие диаметром 1/4 дюйма в центре отмеченной области. Это отправная точка для вырезания в потолке отверстия для встроенного светильника.

  4. Вставьте кольцевую пилу в просверленное отверстие и сделайте рез по намеченной линии. Вырежьте по начерченной линии, чтобы сделать отверстие для утопленного светильника.

  5. Найдите ближайшую электрическую розетку или распределительную коробку, к которой будут подключены утопленный выключатель света и утопленный светильник. Снимите лицевую панель с розетки или распределительной коробки. Выверните винты, которыми электрическая розетка крепится к распределительной коробке. Осторожно вытащите розетку из электрической коробки, чтобы оголить провода, или вытащите провода из распределительной коробки, – инструктирует Ремоделоголик.

  6. Найдите положение переключателя света посередине между утопленным светом и электрической розеткой.Отмерьте 52 дюйма от пола и сделайте отметку. Обведите электрическую коробку выключателя света на стене по центру 52-дюймовой отметки. Просверлите отверстие в центре очерченной области. Вырежьте участок с помощью кольцевой пилы.

  7. Пропустите электрический кабель через потолок от утопленного отверстия для освещения к отверстию для выключателя света. Вытяните конец кабеля из стены на 6 дюймов с помощью рыбной ленты. Обрежьте кабель кусачками. Отрежьте другой конец кабеля, который свисает с утопленного светового отверстия в потолке на 6 дюймов в длину, кусачками.

  8. Пропустите электрический кабель через отверстие в электрической коробке для модернизации. Вставьте реконструируемую электрическую коробку в отверстие для выключателя света и надавите на нее, чтобы зажимы защелкнулись на месте.

  9. Пропустите электрический кабель через кабельный зажим на реконструируемом утопленном корпусе светильника.

  10. Отрежьте 3 дюйма от внешней изоляционной оболочки каждого конца электрического кабеля универсальным ножом, чтобы обнажить внутренние изолированные провода и неизолированный медный провод заземления или зеленый изолированный провод заземления.

  11. Зачистите 3/8 дюйма изоляции с каждого провода с помощью приспособлений для зачистки проводов.

  12. Прижмите конец нового черного провода к черному проводу распределительной коробки и скрутите их вместе. Накрутите проволочную гайку, чтобы закрепить соединение, называемое сращиванием. Для подключения к электрической розетке оберните черный провод против часовой стрелки вокруг винта клеммы латунного цвета и затяните винт отверткой.

  13. Поднесите конец нового белого провода к черному проводу распределительной коробки, скрутите провода и накрутите гайку.В случае электрической розетки оберните белый провод против часовой стрелки вокруг винта серебристого цвета и затяните его отверткой.

  14. Скрутите вместе два неизолированных медных заземляющих провода с неизолированным металлическим концом зеленого изолированного гибкого провода. Навинтите гайку зеленого провода. Вверните винт гибкого кабеля в отверстие для винта на распределительной или электрической коробке. Повторите этот процесс, чтобы заземлить провода выключателя света.

  15. Оберните черный провод, идущий от розетки или распределительной коробки к электрической коробке переключателя света, вокруг винта клеммы медного цвета на переключателе света.Оберните белый провод, ведущий к розетке или распределительной коробке, против часовой стрелки вокруг винта клеммы серебристого цвета на выключателе света непосредственно под винтом клеммы цвета латуни, на той же стороне, что и винт клеммы цвета латуни. Выключатели освещения имеют две пары клеммных винтов, по одной паре с каждой стороны для провода, ведущего к розетке или распределительной коробке, а другой – для провода, ведущего к утопленному свету. Не перекрещивайте провода, когда подключаете их к выключателю света.

  16. Скрутите черный провод, ведущий к переключателю света, и черный провод утопленного светильника и накрутите проволочную гайку.Таким же образом соедините белый провод выключателя света и белый провод светильника. Оберните оголенный медный заземляющий провод или зеленый изолированный провод выключателя света вокруг зеленого винта заземления осветительной арматуры и затяните винт.

  17. Вставьте переделанный утопленный корпус светильника вверх в потолок до щелчка или защелкивания выступов на боковой стороне, чтобы удерживать его. Вставьте утопленную рамку светильника в утопленный корпус светильника и прикрепите винтами или пружинными зажимами.

  18. Прикрепите выключатель света к распределительной коробке винтами, затем прикрепите лицевую панель винтами.

  19. Вещи, которые вам понадобятся
    • Штекер для тестера цепей

    • Сверло с битом 1/4 дюйма

    • Пила для ключей

    • Измерительная лента

    • 9112 Электрооборудование

      3-жильный электрический кабель или Romex

    • Рыболовная лента

    • Кусачки

    • Отвертка

    • Встраиваемый корпус светильника для модернизации

    • Универсальный нож

    • Универсальный нож

    • жгут проводов с винтом

    Предупреждение

    Всегда отключайте питание главным автоматическим выключателем перед выполнением работ с домашней электропроводкой, чтобы предотвратить случайное поражение электрическим током или поражение электрическим током.

Установить даунлайты | Светильник

Светильники направленного света и встраиваемые точечные светильники сейчас становятся все более популярными. Установить эти лампы не так уж сложно, и они часто могут сделать комнату очень элегантной. Эти типы фонарей доступны с сетевым напряжением 240 В или с низким напряжением (обычно 12 В). Для низковольтных ламп потребуется трансформатор, и вам может потребоваться несколько трансформаторов в зависимости от общего количества ламп в цепи. Помните, что низковольтные даунлайтеры не являются энергосберегающими лампами, вам нужны лампы малой мощности для экономии энергии.

Перед тем, как приступить к работе с какой-либо электрической цепью, вы должны убедиться, что она правильно изолирована и не может быть случайно снова включена. Перед выполнением любых электромонтажных работ прочтите статью о процедурах безопасной изоляции. Если вы не на 100% уверены, что делаете, вызовите квалифицированного электрика. Строительные нормы и правила постоянно меняются, и модификация вашей домашней электрики может противоречить новым правилам и может привести к аннулированию вашей страховки дома, если сомневаетесь, сначала проверьте!

Перед установкой даунлайтов убедитесь, что у вас есть соответствующая свободная вентиляция вокруг светильника и что их использование не противоречит никаким противопожарным нормам.Инструкции с нижним светом должны дать необходимую информацию.

Даунлайты действительно могут украсить унылую комнату!

Это тип пуховой зажигалки, которую мы собираемся установить. Это стандартная версия 240 В. Если вы используете лампы низкого напряжения, вам придется протолкнуть трансформатор через монтажные отверстия.

Перед тем, как размечать положения ламп, рекомендуется проверить над потолком, чтобы убедиться, что на пути нет балок / проводов / труб.Размер нижней зажигалки составляет 80 мм в поперечнике, и она предназначена для установки в отверстие диаметром 70 мм, поэтому я нарисовал нижнюю зажигалку, а затем нарисовал меньший круг внутри. Этот потолок нужно оштукатурить, поэтому я проделываю все отверстия и прокладываю провода до того, как потолок будет оштукатурен.

Здесь я использую пилу для гипсокартона, чтобы вырезать необходимый кусок. Я делаю это только для того, чтобы показать, что для этого вам не нужны никакие причудливые инструменты.

Осторожно вырежьте отверстия в потолке, прежде чем делать это, убедитесь, что вы ничего не прорезаете над потолком.

Если вам нужно вырезать много отверстий, то стоит купить дешевый набор кольцевых пил. Не покупайте дорогой набор для сверления гипса, иначе он их испортит.

Теперь у нас есть необходимое отверстие в гипсокартоне. Теперь нам нужно провести провода в эти отверстия, чтобы мы могли подключить их к даунлайтам.

Даунлайты соединены по радиальной схеме, поэтому подводящий провод идет к первому свету в цепи, затем от первого ко второму, затем от второго к третьему и т. Д.Когда вы дойдете до последнего источника света в цепи, провод заканчивается в последнем свете, и поэтому у последнего светильника будет только один провод, в отличие от двух на всех остальных.

Здесь у нас есть два провода для первого света в цепи. Эти два провода необходимо подсоединить к подходящему разъему, а затем подключить к нему нижний свет. Вы заметите, что эти провода старого цвета. Красный – живой черный – нейтральный Новые цвета: коричневый – синий – нейтраль

Это последний индикатор в цепи, и, как вы можете видеть, здесь только один провод.Он будет подключен к подходящему разъему, и к нему будет подключена последняя лампа в цепи.

Некоторые называют это Chocbox, а другие – крышками разъемов. Они идеально подходят для такого типа установки, поскольку обеспечивают хорошее соединение кабелей. Это последний индикатор в цепи, поэтому здесь только один провод цепи. Все остальные фонари будут иметь два провода цепи, подключенные к дроссельной коробке. Кабели удерживаются на каждом конце зажимами для шнура, а затем подключаются к соединительной планке.Подсветки, которые я устанавливаю, не требуют заземления, поэтому я подключил заземление к резервному выводу. Не отрезайте землю, так как она может понадобиться, если вы когда-нибудь замените фары.

Закрепите упаковочную коробку с помощью прилагаемого винта, а затем протолкните его внутрь отверстия.

Вдавите два выступа пальцами.

Вставьте свет в отверстие.

Надавите на зажигалку до упора.

Как подключить новый потолочный светильник

Шагов:

  1. Перед выполнением любых электромонтажных работ всегда отключайте питание дома с помощью главного выключателя.
  2. Обведите монтажную коробку на потолке, где будет установлен светильник.
  3. Вырежьте просверленное отверстие осциллирующей пилой.
  4. Определите место для выключателя света. Он должен быть на высоте 48 дюймов от пола.
  5. Обведите электрическую коробку переключателя и вырежьте ее так же, как и монтажную коробку.
  6. Найдите источник питания для коммутатора в распределительной коробке или на главной электрической панели.
  7. Подключите электрический провод к источнику питания с помощью плоскогубцев и проволочных гаек и протяните его через балки, пока он не достигнет выключателя света.Закрепите проволоку на балках электрическими скобами.
  8. Просверлите пол в подходящем отсеке для стойки и проведите провода для выключателя и лампы к выключателю с помощью рыболовной ленты.
  9. Установите электрическую коробку с перемычками Мэдисон в стену и подключите выключатель.
  10. Вкрутите переключатель в коробку и накройте его крышкой.
  11. Вырежьте временное отверстие доступа в стене и проденьте провода от крепления светильника в потолке до временного отверстия, а затем от временного отверстия через балку до подвала, где был подключен выключатель.
  12. Закрепите электрическую коробку на потолке с помощью дополнительных стержней Мэдисона и винтов.
  13. Подключите новое приспособление к коробке и прикрепите его к потолку.
  14. Заделайте стену в том месте, где было вырезано временное отверстие.
  15. Включите питание снова.

Ресурсы:
Скотт установил потолочный светодиодный светильник Boxie производства Tech Lighting.

Основные электрические элементы, такие как распределительные коробки, потолочные коробки, провод Romex 14 калибра и переключатели, можно найти в домашнем центре или в доме электроснабжения.

Экспертную помощь в этом проекте оказали компании Caron Electric и Wolfers Lighting.

Как установить утопленное освещение

Встраиваемые светильники обеспечивают свет в ваш дом – от светильника, который почти невидим под разными углами. Этот низкопрофильный светильник обрамляет потолок, открывая лишь небольшой выступ. Встраиваемые светильники, также называемые канистровыми светильниками или даунлайтами, можно найти во многих современных домах, потому что они подчеркивают чистую геометрию домов из плоскостей и линий.

Если у вас есть поблизости источник питания, вы можете легко установить встраиваемые светильники самостоятельно. Использование источника питания добавляет проекту некоторое время, но это можно сделать, подключив собственную схему или наняв электрика.

Ель / Марго Кавин

Прежде чем начать

Сравнение существующих и новых схем

Электроэнергия для встраиваемых светильников может поступать либо от существующего источника, либо от электрической цепи, установленной специально для этого проекта.Стоимость, скорость и простота установки зависят от наличия электричества в начале пробега встраиваемых светильников.

  • Существующий контур : Существующий контур может уже питать потолочный светильник или потолочный вентилятор рядом с центром комнаты. Или, если у вас уже есть утопленные светильники, вы можете продолжить работу с ними. Поиск на чердаке может дать идеи для запасных цепей. Заглушки на потолке или стене часто содержат внутри электрические цепи.
  • Новая схема : Чтобы запустить новую схему, необходимо проложить электрический кабель от сервисной электрической панели к первому утопленному свету в серии огней. Кабель можно протянуть через потолок.

Встраиваемые светильники типа

Купите старые или переделайте встраиваемые светильники. Эти светильники не нужно крепить к балкам потолка. Вместо этого их крепят непосредственно к потолку из гипсокартона.

Утопленные светильники класса IC подходят для потолков с изоляцией, так как они могут быть покрыты изоляцией.Встраиваемые светильники без класса IC должны иметь зазор над корпусом светильника и вокруг него в области потолка.

Стоимость установки встроенного светильника

Установить собственное встраиваемое освещение будет намного дешевле, чем нанять электрика. Электрик будет брать от 200 до 300 долларов за лампу. Но поскольку большинство встраиваемых светильников устанавливаются многократно, общая стоимость будет составлять от 1000 до 1500 долларов за пять светильников и от 2000 до 3000 долларов за десять.

Когда вы устанавливаете свои собственные встраиваемые светильники, большая часть затрат связана с ценой самого светильника: от 15 до 30 долларов за светильник плюс небольшой электрический кабель 14-го калибра.

Коды и разрешения

Большинству сообществ потребуется разрешение на расширение, строительство или изменение систем освещения в жилых помещениях, т.е. на установку встраиваемого освещения. Обратитесь в местное бюро разрешений, чтобы узнать, нужен ли он вам.

Меры безопасности

Отключите автоматический выключатель, обслуживающий электрический кабель, с которым вы работаете. Если цепь еще не была подключена, подождите, пока не будут установлены утопленные светильники, чтобы выполнить это окончательное подключение.Проверить схемы с помощью тестера напряжения.

При работе над потолком используйте средства защиты органов дыхания. Остерегайтесь выступающих из крыши кровельных гвоздей. Ходите только по стропилам или балкам, чтобы не провалить гипсокартон потолка. Во время работы на чердаке используйте кусок фанеры, чтобы стоять или сидеть на нем.

Установка встроенного освещения? Следуйте этим 6 советам

Фото: istockphoto.com

Ненавязчивое освещение, установленное заподлицо с потолком, утопленное освещение можно найти практически во всех типах домов, и не зря.Он излучает свет вниз, освещая всю комнату, не вторгаясь в обзор и не задевая полезные квадратные метры. Эти светильники, также называемые консервными светильниками, горшочными светильниками или потолочными светильниками, просто состоят из лампы внутри круглого корпуса («накладка»), который обычно имеет ширину от четырех до шести дюймов.

СВЯЗАННЫЙ: 8 распространенных ошибок освещения, которые делает почти каждый

Если вам нужно рабочее освещение над столом или столешницей или акцентное освещение, чтобы осветить темный угол, встроенное освещение может обеспечить.Но это не так просто, как выбрать мощность и тип лампы – ряд факторов влияет на создание окончательного эффекта. Вот что следует учитывать перед установкой встраиваемого освещения дома.

Встраиваемое освещение проще всего установить во время нового строительства, но его можно встроить в существующие потолки.

Поскольку встроенное освещение устанавливается в потолок, его проще всего установить до того, как материал потолка начнет подниматься – во время нового строительства или капитального ремонта.Утопленное освещение, предназначенное для нового строительства, сконфигурировано для размещения в потолке между балками с помощью монтажных кронштейнов, которые вбиваются в обвязку. Затем они подключаются к источнику питания, и гипсокартон (с тщательно вырезанными отверстиями) поднимается над ними. Если у вас нет полного доступа к балкам потолка, вы все равно можете установить встроенное освещение, не копаясь в гипсокартоне. Просто ищите встраиваемые светильники, предназначенные для прохождения через небольшое отверстие в потолке и крепящиеся к гипсокартону с помощью зажимов, а не балок и обвязок.

Некоторые рабочие места лучше доверить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных электриков.

+

Размещение является ключевым моментом.

Фото: istockphoto.com

Вы можете использовать утопленное освещение для общего освещения, рабочего или акцентного освещения – или какую-то их комбинацию, но в отличие от торшеров или настольных ламп, у вас есть только один выстрел, чтобы расположить источники света. идеальное место. Подумайте о конкретных местах, которые вы хотите хорошо освещать, например, над стулом для чтения или кухонным островом.Если вам нужно рабочее освещение, убедитесь, что источник света расположен над рабочей станцией, а не над тем местом, где вы будете сидеть или стоять, чтобы вы работали в собственной тени. И не забудьте разместить утопленные светильники на расстоянии не менее двух футов от стен.

СВЯЗАННЫЙ: Какое освещение где? 9 советов профессионалов по улучшению освещения

Размер лампы также поможет вам при размещении. Типичное правило – размещать фонари на расстоянии в дюймах от диаметра колбы.Таким образом, лампочка диаметром четыре дюйма должна находиться на расстоянии четырех футов от следующего источника света. Четырехдюймовые лампы – хороший выбор для потолков нормальной высоты; Пяти- и шестидюймовые лампы, также широко доступные, хороши для высоких потолков, поскольку они излучают более мощный свет.

Подключайте фары по зонам для большей гибкости.

Для больших помещений с областями, которые могут нуждаться в разном освещении, или в помещениях, где важна атмосфера, рассмотрите возможность подключения источников света для совместной работы в стратегических группах.Пусть каждая зона может работать независимо от других. Если вы расположили общее освещение, рабочее и акцентное освещение по слоям, это даст вам больше контроля над настроением и функцией пространства. Например, вы можете установить общее освещение на диммер, выключить рабочее освещение и позволить акцентному освещению выделить ваши произведения искусства или камин.

СВЯЗАННЫЕ С: 5 причин, почему утопленное освещение все еще круто

Взвесьте все «за» и «против» различных типов лампочек.

Выбирая лампу для встроенного освещения, вы, вероятно, будете поражены всеми вариантами. Каждому типу лампочки есть что предложить – от эстетики до энергоэффективности. Вот как выглядят одни из самых популярных встряхиваний.

Лампы A: Стандартная лампа накаливания, которая служит надежным и недорогим вариантом, особенно для общего освещения. Требуется использование отражателя (кожуха, который окружает лампу) для усиления света.

Лампы «R»: Хорошо подходят для общего освещения, особенно в жилых помещениях, они популярны из-за встроенной отражающей поверхности, которая нагревает свет лампы накаливания и отбрасывает узор либо прожектора, либо прожектора.

Галоген: Этот тип лампы обеспечивает белый яркий свет с регулируемым лучом, отлично подходит для общего освещения (особенно на кухнях и ванных комнатах), а также для рабочего и акцентного освещения. Галогенные лампы низкого напряжения, для которых требуется трансформатор и специальный низковольтный корпус, являются отличным решением: энергоэффективность, отличное качество света и более длительный срок службы.

LED: Светодиодные лампы могут прослужить до 11 лет при 12 часах использования в день. Вы можете найти их в различных цветовых температурах, что делает их достаточно универсальными для всех комнат дома.Кроме того, они не выделяют тепло, обеспечивают энергоэффективность и привлекательное качество цвета. Имейте в виду: вы заплатите за них немного больше вперед.

Используйте подходящие инструменты, чтобы вырезать отверстия в гипсокартоне.

Фото: istockphoto.com

Если вы устанавливаете встраиваемое освещение самостоятельно, используйте кольцевую пилу – просто приспособление для сверла – чтобы получить идеальное круглое отверстие нужного диаметра. Кольцевые пилы бывают стандартных и регулируемых размеров; Обратитесь к руководству пользователя осветительного прибора, чтобы определить точный размер отверстия, которое вам понадобится.В крайнем случае можно использовать небольшую ручную пилу для гипсокартона; Просто найдите время, чтобы измерить и очень тщательно разметить отверстие. Компас поможет убедиться, что вы делаете точный круг. Также держите поблизости приспособление для поиска гвоздей, чтобы убедиться, что вы не сверляете и не режете балку.

Рассмотрите возможность найма электрика.

Даже если у вас есть опыт монтажа осветительных приборов, установка встраиваемого освещения сопряжена с некоторыми проблемами, которые лучше всего доверить профессионалам. Некоторым источникам света требуется трансформатор для подачи пониженного тока электричества.Другим может потребоваться специальный корпус с рейтингом IC, который защищает от электрического пожара, если его помещают в потолок вместе с изоляцией. Фактически, местный кодекс может предписывать использование приспособления с рейтингом IC, что будет в курсе электрика. В некоторых городах даже требуется разрешение на установку встраиваемого освещения. Не говоря уже о том, что если вы устанавливаете свет в существующий гипсокартон и не знаете, какую проводку вы найдете или где расположены балки, электрик может покопаться и определить лучший курс действий для вашего дома.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
