Содержание

Как подключить телефонную розетку к телефонному кабелю или линии

На самом деле, мы по большей части знакомы с механизмом подключения телефонной розетки. По сути, здесь нет ничего трудного. Если иметь базовую подготовку или даже теоретические знания, то можно управиться за полчаса с учетом прокладки проводов.

Виды телефонных розеток

Собираетесь подключить телефон? Для ответа на вопрос о том, как это сделать, сначала надо определиться с разновидностью розетки. Еще несколько лет назад этот вопрос не был бы задан, поскольку существовал только один тип — РТШК-4. В каждом доме, где был телефон, устанавливались именно такие стандартные приборы. Сегодня советские укоренившиеся стандарты сменились европейскими — RJ11 и RJ12.

RJ11 используется в квартирах и домах. Оснащен он всего двумя проводами.

RJ12 подключается к четырем проводам. Его используют в качестве разводки офисных АТС с многочисленным количеством каналов. Если вы планируете устанавливать телефон у себя дома, то лучше ориентироваться на RJ11.

Способы монтажа телефонной розетки

При наличии минимальных знаний, подключить самостоятельно телефонную сеть можно минут за 5-10. Есть два способа установки – открытый и закрытый. Открытый способ подразумевает установку на поверхности без удаления отделочного слоя.

Например, если вы уже полностью сделали ремонт и теперь необходимо провести телефон, то розетку устанавливают прямо на обои или краску. Кабель – канал при этом прячется под плинтус. Открытый способ крепления может осуществляться, вообще, без монтажа на стене — розетка может находиться на полу.

В ней находится 4 винта. Два, находящихся ближе всего к разъему, трогать не нужно. Провод крепится в двух оставшихся винтах. Далее прокладывается изоляция — жилы присоединяются к зажиму и прижимаются винтами. После этого крышка корпуса закрывается. Работа готова.

Важно знать! Всю работу по открытому монтажу следует проводить в перчатках. Лучше использовать латексные. Бывали случаи появления напряжения, когда на телефон пытались позвонить. В этот момент вас может ударить током. Удар будет, естественно, не смертельным, но чувствительным.

Скрытый способ монтажа подразумевает прокладку провода телефона до того, как будет подключена розетка. В этом случае, планируется место ее расположения.

Иногда скрывают провода в стене, а розетку выносят наружу. Визуально такой способ крепления напоминает стандартные электрические розетки. Скрытый и открытый способы монтажа называют внешним и внутренним. В целом принципиальных отличий у них не существует.

Подключение телефонной розетки RJ11

Перед тем как приступить к монтажу, следует приготовить базовый набор инструментов и материалов:

  • провода сечением 0,3-0,5 мм. с двумя жилами;
  • острый предмет для удаления изоляции. Подойдет кухонный нож или плоскогубцы;
  • плоская и крестовая отвертка;
  • тестер для измерения напряжения в проводах;
  • резиновые перчатки.

Современные розетки для телефона выпускаются разных размеров и цветов. Чтобы самостоятельно подключить RJ11, нужно придерживаться следующей схемы:

  • резиновые перчатки. Это обязательная мера — в телефонных проводах есть напряжение от 60 до120 Вольт. Оно не причинит вреда здоровью, но может доставить дискомфорт;
  • затем нужно избавиться от изоляции. Ее снимают на такую длину, чтобы она была достаточной для подключения. Удалять изоляцию предполагается очень аккуратно, поскольку если повредить жилу, то она будет переламываться, что приведет к неисправности. В дальнейшем вы забудете, что поломку в другом месте, что отнимет массу времени;
  • на следующем этапе, присоединяем розетку к источнику питания. В приборе представленного вида, провода прикрепляются к контактам, расположенным посередине. При этом можно руководствоваться следующей схематической зарисовкой:
  • далее вам потребуется тестер. Можно использовать и мультиметр. Он нужен для точного определения полярности проводов, т. е. где «+», а где «-». Минус при этом обозначается красным цветом, а плюс – зеленым. Многие утверждают, что определение полярности вовсе не обязательно в случае подключения телефона, но на практике доказано, что если полярность изначально определена неверно, то аппарат будет работать с помехами;
  • следующий этап предполагает закрепление оголенных проводов между вилками в корпусе розетки. Пазы, к которым крепятся провода, имеют специфическую характерную форму, чтобы провода лучше держались. После закрепления не нужно заматывать места стыков изолентой;
  • последний этап – закрепление корпуса. Некоторые корпуса имеют автоматические защелки или требуется закрепление корпуса винтами. Поскольку мы говорим про внешний монтаж, то розетку можно прикрепить двухсторонним скотчем к стене или полу.
  • Монтаж для внутренней розетки слегка отличается. Сначала в стене проделывается отверстие, которое будет идентично ее размеру. Затем монтируется подрозетник, чтобы в будущем при установке новой, можно было быстро сменить ее. Кабель крепится по аналогии с показанным выше методом.

Подробнее о подключении телефонной розетки можно посмотреть на видео:



На что обратить внимание при подключении телефонной розетки

Телефонная розетка стандарта RJ11 или RJ12 содержит 2 и 4 контакта. Они выглядят, как небольшие металлические вилки. Кабель крепится между зубьями вилки. Все аппараты закрепляются только к двум контактам. Профессионалы могут использовать для закрепления кроссировочный нож, но в бытовых условиях подойдет обычный кухонный. Совершенно не обязательно тратить деньги на специальный инструмент, если подключение придется проводить один или максимум два раза.

Оплетка с кабеля снимается примерно на 4 см. Жилы при этом должны быть раздвинуты друг от друга.

Многие не покупают современные розетки RJ11, поскольку остались комплектующие еще с советского периода. Вот некоторые обозначения, которые наверняка вам пригодятся:

  • РТШК — это советский стандарт. Сейчас такие приборы уже не выпускаются, но функционировать телефонный аппарат может и сегодня с их помощью. Они имеют 4 контакта и ключ;
  • КСПВ — провод на медной основе, состоящий из одной жилы. Она покрыта изоляцией из полиэтилена. В большинстве случаев, такой кабель выпускается стандартного белого цвета. Его используют для внутренней прокладки в доме или квартире;
  • ТРП — распределительный кабель, предназначенный для прокладки телефонной линии. Этот провод однопарный, который состоит из медной жилы, изолированной полиэтиленом. Имеет разделительное основание.

Как работать по схеме

Итак, большинство профессионалов работают во время подсоединения телефона по схеме. Если вы используете аппарат старого стандарта, а не европейского, то лучше купить универсальную розетку. В ней вмонтирован современный соединитель и разъем из четырех контактов. Пятый – пластмассовый язычок. Подключение розетки старого типа аналогично описанному выше варианту с подключением RJ11 или RJ12. Два провода разводки подсоединяются к контактам, расположенным около пластикового язычка.

Важно знать! Перед подключением розетки следует удостовериться, что в вилке, подходящей к аппарату, провода введены в зеркальном отражении на аналогичные контакты, как в розетке.

Помимо перечисленных стандартов RJ11 и RJ12, есть еще стандарт RJ25. Она оснащена шестью контактами. Такие розетки не устанавливаются дома, но бывают ситуации, когда по незнанию все же приобретаются. Если это произошло, то телефонный аппарат нужно будет подключать к третьему и четвертому контакту, как показано на картинке:

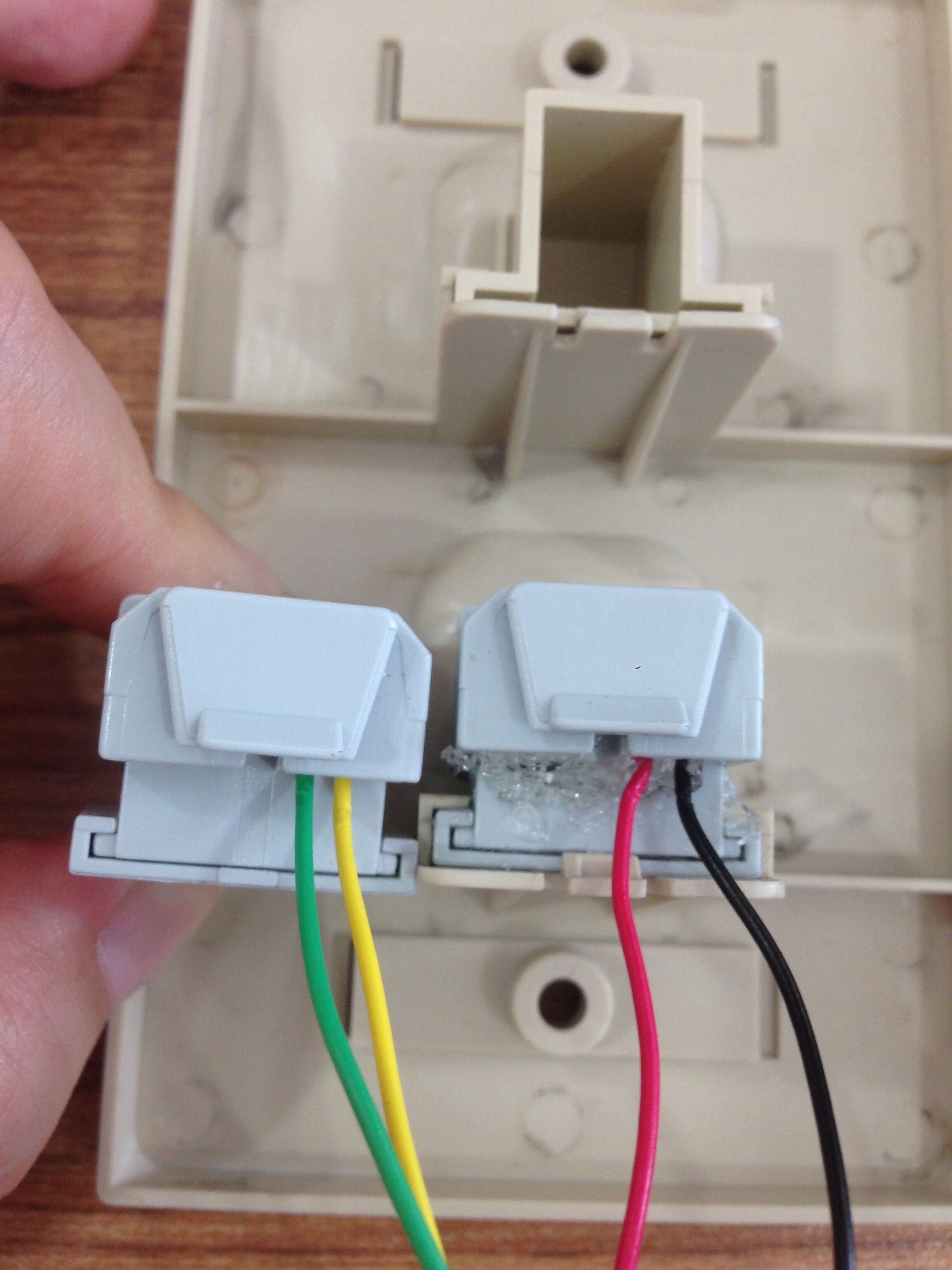

К этим контактам подключен красный и зеленый провод, поэтому их будет легко найти. К розеткам любого подтипа подключаются стандартные кабели.

Как мы видим, ничего сложного в самостоятельном подключении телефонной розетки нет. Желаем удачи!

Схема подключения телефонного аппарата

Уже более века люди общаются на расстоянии с помощью телефонов, конструкции которых все время улучшаются и модифицируются.

Современные модели отличаются от своих предшественников удобством пользования, эстетичным видом, надежностью.

Однако, принципы работы, заложенные в первых конструкциях, остались прежними:

  • обязательное наличие действующей линии связи от АТС;
  • электрическое подключение к ней стационарного телефона.

Функции телефонной розетки

Розетка в комплекте с вилкой являются современным способом подключения телефонного аппарата к сети связи. Их задача сводится к надежному и быстрому созданию стационарного соединения.

Электрические контактные гнезда у любой розетки всегда находятся под напряжением линии. Для защиты от случайных замыканий они утоплены в корпус. Контакты вилок оголены и изолируются от среды только после установки.

Конструктивные особенности

Общими элементами любой телефонной розетки являются 3 детали:

  1. корпус из диэлектрического материала на основе пластических масс;
  2. клеммы для подключения проводов связи;
  3. подпружиненные латунные контакты, создающие электрическую цепь.

Телефонные розетки и вилки работают в слаботочных цепях, изготавливаются с учетом действующего в них напряжения до 120 вольт. Они могут использоваться:

  • скрыто внутри стены при закрытом способе прокладки телефонной линии;
  • открыто — накладным способом.

Вид монтажа влияет на дизайн комнаты и условия обслуживания. Его учитывают при подключении телефона конкретной модели.

Стандарты телефонных розеток

По мере совершенствования телефонов способы их подключения к сети связи претерпели несколько технических разработок.

Старые стандарты

В первых телефонных аппаратах для подключения их к линии розетками вообще не пользовались, а провода просто скручивали между собой или соединяли другими доступными методами. Для работы телефона достаточно создать замкнутый контур тока, которые образуется всего двумя проводниками — токоведущими жилами.

Этот способ вполне надежно работает для любой модели. Вилку и розетку можно просто обрезать, а провода скрутить и заизолировать. Связь будет обеспечена.


В восьмидесятых годах прошлого века в СССР стал внедряться стандарт розеток и вилок телефонов РТШК-4. Для соединения с линией АТС использовался двухжильный медный провод, называемый на жаргоне связистов «лапша» за свой внешний вид.

Этот метод надежно обеспечивает быстроразрывное подключение телефона.

Сокращение РТШК-4 расшифровывается как розетка для телефонов с четырьмя контактами штепсельного типа и добавочным конденсатором. Чтобы исключить неправильную установку вилки в розетку на их корпусах создано дополнительное пластиковое соединение — защитный ключ.

Схема подключения розетки

В состав РТШК-4 введено две пары контактов, а не одна, которой вполне достаточно для работы обычного телефона.


Вторая пара позволяет подключать дополнительную линию связи еще с одним абонентом по принципу общения между директором и секретарем, когда на двух аппаратах используется один телефонный номер.

Чтобы телефон работал, необходимо так подключить провода к розетке, когда через ее контакты с вилкой ток АТС проходит на телефонный аппарат. У старых моделей не требовалось соблюдать полярность.

Емкостное сопротивление в 1 мкф использовалось для проведения тестов сети связистами и формирования сигнала «занято». Его устанавливали только на оконечном аппарате при последовательном их подключении.

Сейчас от применения конденсатора в розетке отказались. На качестве связи это не сказывается.

Телефонные розетки серии РТШК-4 занимают много места. Они морально устарели, хотя успешно эксплуатируются и дорабатывают свой ресурс.

Современные стандарты

В результате бурного развития микропроцессорных технологий и создания под них стандартизированного оборудования введены в эксплуатацию корпуса вилок и розеток для слаботочных цепей, маркируемые символами RJ. Они позволяют подключать в схему до четырех пар рабочих контактов и выпускаются стандартами, описанными таблицей №1.

Таблица №1. Стандарты для слаботочных цепей
Тип Использование для телефона Примечание
RJ-11 (P6C4, Р6С2 Соединение телефона и линии Одна пара контактов
RJ-14 Соединение телефона и линии Две пары контактов
RJ-25 Соединение телефона и линии Три пары контактов
RJ-45 (8р8с) Соединение компьютерных сетей либо телефона и линии Четыре пары контактов
РТШК-4 Старый стандарт для подключений телефона и линии
Совмещенный разъем RJ-11 c РТШК-4 Соединение компьютерных сетей либо телефона и линии
ТАЕ Соединение немецких и французских моделей телефонов и линии
Краткие описания разъемов
Разъем RJ-11

Корпуса современных стационарных телефонов подключаются розетками и вилками с одной парой контактов. Они монтируются внутри пластикового модуля единой конструкции серии RJ и обозначаются RJ-11.


Латунные контакты, как видно на фотографии, расположены по центру пластикового модуля, называемого манипулятором. Остальные места на нем свободны. Через эти контакты на вилке и розетке образуется электрическая цепь между станцией АТС и телефоном.

С помощью интерфейса RJ-11 можно подключить к сети не один прибор, а несколько. Для этого достаточно розетки собрать последовательно в блоки, как показано на фотографии ниже.

Совмещенный разъем RJ-11 и РТШК-4

Метод подключения телефона основан на использовании переходника, сочетающего возможности соединения вилок старых и новых стандартов с линиями, оборудованными по современным технологиям. Такой модуль удобно использовать тогда, когда эксклюзивный старый телефон требуется скоммутировать с новой телефонной проводкой и вписать его в дизайн интерьера.

Разъемы с двумя и тремя парами контактов RJ-14, RJ-25

Этот стандарт манипуляторов для средств связи вполне позволяет применять их для работы телефона. Требуется просто использовать два средних контакта, которые уже задействованы в телефонной розетке аппарата.


У манипуляторов разных производителей встречаются неодинаковые пластмассовые замки. В этом случае вставлять вилку в розетку нельзя: можно разрушить хрупкий корпус.

Разъем RJ-45

Он имеет четыре пары контактов, разработан для компьютерных систем и устройств, сложных приборов связи.


Интерфейс разъема RJ-45 позволяет использовать его для телефонного аппарата. Электрическую цепь опять же требуется создавать через средние контакты. Но при этом необходимо обращать внимание на соответствие пластмассовых ключей.

Методы маркировки слаботочных розеток

Положение каждого контакта в разъеме необходимо учитывать и маркировать для удобного монтажа и ремонта. С этой целью маркировку создают:

  1. цифрами около контакта или обозначением его позиции на схеме монтажа или заводском чертеже;
  2. раскраской изоляции проводов строго назначенными цветами.

Производители телефонов и манипуляторов выпускают продукцию, промаркированную несколькими способами. Они сведены в таблицы №2, 3 и 4.

Таблица №2. Цветовая маркировка проводов витой пары у слаботочных розеток
Порядковый номер контакта Название разъема, расцветка провода -/+ Тип
RJ—11 RJ—14 RJ—25
1 Белая с зеленым + T
2 Белая с оранжевым Белая с оранжевым + T
3 Синяя Синяя Синяя R
4 Белая с синим Белая с синим Белая с синим + T
5 Оранжевая Оранжевая R
6 Зеленая R
Таблица №3.
Старая цветовая маркировка проводов у слаботочных розеток
Порядковый номер контакта Название разъема, расцветка провода -/+ Тип
RJ—11 RJ—14 RJ—25
1 Оранжевая + T
2 Черная Черная + T
3 Красная Красная Красная R
4 Зеленая Зеленая Зеленая + T
5 Желтая Желтая R
6 Синяя R
Таблица №4. Цветовая немецкая маркировка проводов у слаботочных розеток
Порядковый номер контакта Название разъема, расцветка провода -/+ Тип
RJ—11 RJ—14 RJ—25
1 Розовая + T
2 Зеленая Зеленая + T
3 Белая Белая Белая R
4 Коричневая Коричневая Коричневая + T
5 Желтая Желтая R
6 Серая R

Способы подключения современных телефонных аппаратов

Все приведенные выше таблицы показывают, что соединение телефона с сетью выполняется по старому принципу: через два контакта. Просто у современных манипуляторов используются средние контакты, а остальные не задействованы.


В целях дизайна и удобства эксплуатации телефонные розетки принято не размещать отдельно на стене, а совмещать с другими электрическими блоками, слаботочными цепями.


Их можно встраивать внутрь элементов настенной мебели или прикрывать картинами либо техническими устройствами: мониторами, телевизорами.

Скрытые опасности телефонной сети

Для слаботочных устройств связи применяется пониженное по сравнению с домашней электропроводкой напряжение. Но его обычная величина в 60 вольт все же может создать ток через человеческие руки и доставить массу неприятностей. Когда проходит вызов по телефонной линии, то он формируется сигналом переменного тока с амплитудой около 120 вольт.

Этого достаточно для получения болевых ощущений через сухую кожу пальцев, а если тело немного вспотело, то реакции мышц будут непредсказуемы.

Работу в действующей телефонной схеме необходимо выполнять в защитных перчатках и соблюдать разработанные технические мероприятия правил безопасности.

Монтаж телефонных розеток

Обязательным условием работы телефона является надежное прохождение тока линии АТС через него. При монтаже цепей необходимо исключить обрывы проводов и их неправильной соединение. Для этого собранная схема до подключения должна проверяться и вызваниваться.

Общие принципы размещения телефонных и электрических розеток на строительные конструкции комнат практически ничем не отличаются. Они описаны отдельной статьей по способам установки розеток. Вначале потребуется выбрать метод размещения телефонной проводки: скрыто или открыто, а затем его выполнить.

Защиту открытых проводов можно осуществить помещением их в пластиковые декоративные кабель-каналы, которые комплектуются множеством аксессуаров, включая и телефонными.

Материал статьи удачно дополняет видеоролик автора Revastroy, в котором показываются приемы монтажа компьютерной розетки компании Viko. Смотрите и комментируйте его и статью.

Сейчас самое удачное время, чтобы поделиться этим материалом с друзьями в соц сетях.

Чтобы подключить стационарный телефонный аппарат к линии, необходима работающая линия от АТС и возможность подключить к ней телефон. К линии телефоны подсоединяются с помощью телефонных розеток.

Существует несколько стандартов таких розеток, они применяются для разных целей: подключения одного или нескольких телефонов, создания выделенных линий. В квартирах чаще всего используют розетку стандарта RJ 11. Как подключить телефонную розетку этого стандарта самостоятельно?

Разновидности оборудования


С развитием технологий телефонные аппараты усовершенствуются, но в целом принцип их работы остается неизменным. Для их подключения к линии связи все так же используют специальные розетки.

В России с 80 годов и до недавнего времени использовался единый стандарт — РТШК-4. Еще раньше провода соединяли, просто скручивая их между собой. Сейчас стандартов стало несколько.

Развитие микропроцессорных технологий привело к замене розеток типа РТШК-4 на другие — с маркировкой RJ. С их помощью можно подсоединять к линии до четырех телефонов. Аббревиатура RJ означает Registered Jack. С таким обозначением существует несколько стандартов телефонных розеток:

  • RJ 9 — коннектор, подсоединяющий трубку к стационарному телефонному аппарату,
  • RJ 11 — именно он чаще всего применяется в жилых домах и квартирах, первый стандарт, принятый в США, также называют «евро-розетка», имеет два контакта и подключает один телефон,
  • RJ 14 — часто используется в офисных помещениях, имеет контакты и 4 провода, удобна для подключения дополнительных линий — можно соединить два телефона отдельной линией, в квартирах для подключения телефона применяется редко,
  • RJ 25 — модель с тремя парами контактов, подключить ее своими руками сложно, лучше поручить такую работу специалистам.
  • RJ 45 — устройство с 4 парами контактов, с его помощью соединяют компьютерные и телефонные сети или подключают телефон к линии.

Существуют и совмещенные версии РТШК-4 и RJ 11 с обоими типами разъемов. Такие устройства используются для соединения компьютерных и телефонных сетей. Кроме того, с их помощью можно подключать к сети аппараты со старыми и новыми вилками.

Также есть розетки RJ 12, но они не являются стандартными, так обозначают изделия фирмы Legrand — RJ11 или RJ 25. Устройства типа ТАЕ применяют для подключения к линии немецких и французских телефонных аппаратов.

Способы монтажа


Телефонные розетки можно монтировать открытым или закрытым способом. Открытый способ подразумевает, что вся отделка на стене сохраняется, оборудование прикрепляют прямо на обои или краску.

Провода в таком случае убирают в кабель-канал, расположенный в плинтусе или на стене. Можно найти кабель-каналы разных цветов и размеров, плинтусы с кабель-каналом внутри. Удобны модели с защелкивающимися крышками. Также есть плинтусы со встроенными розетками. Покупая их, выбирайте те, у которых лицевая панель хорошо прилегает к основанию, иначе со временем она начнет отставать.

Иногда устройства монтируют не на стену, а на пол. При подключении открытым способом их можно даже приклеить на двухсторонний скотч.

Если подключение телефонной розетки делают закрытым (скрытым) способом, провода прокладывают в канале до того, как устанавливают розетку в подрозетник. Иногда провода прокладывают в стене, а розетку устанавливают снаружи. Используют чаще всего медный одножильный кабель КПСВ в белой полиэтиленовой оболочке или тоже медный однопарный кабель ТРП.

Чаще всего телефонные розетки монтируют не отдельно, а в составе розеточного блока, например, вместе с электрической розеткой и выключателем, как на фото.

Устройство телефонной розетки


Телефонная розетка состоит из нескольких основных элементов:

  • корпуса из диэлектрического (непроводящего) материала — керамики или пластмассы,
  • контактов — подпружиненных деталей из латуни, которые нужны для надежного соединения проводящих частей и бесперебойного прохождения тока,
  • клемм — переходников для соединения кабелей.

Контактные гнезда устройства делают утопленными в корпус. Такое их расположение предупреждает случайные замыкания.

Телефонные розетки могут быть одно- или многоразъемными. Одноразъемные модели позволяют подключить один телефонный аппарат, многоразъемные — несколько. Розетка RJ 11 относится к одноразъемным, с ее помощью можно подключить только один телефон.

Подключение RJ 11


RJ 11 имеет два провода, поэтому ее несложно подключить своими руками в домашних условиях. Для этого нужно будет соединить в розетке два конца провода с определенными контактами, так, чтобы в вилке и в розетке они располагались в зеркальном отражении. Для монтажа необходимы:

  • двужильные кабели толщиной 0,3-0,5 мм,
  • отвертки — плоская или крестовая, в зависимости от типа шурупов, с изолированной ручкой,
  • дрель,
  • инструмент для удаления изоляции,
  • тестер,
  • инструмент для обжима контактов — можно не использовать, а обжать контактные пластины с помощью отвертки, но тогда вилка будет выглядеть не так аккуратно.

На видео показано, как правильно подключить к линии телефонную розетку.

Прежде всего нужно отключить электричество. Далее с проводов необходимо счистить изоляцию. Это делают бокорезами, плоскогубцами или обычным ножом. Освобождать провода от изоляции нужно аккуратно, чтобы не повредить саму жилу телефонного кабеля, иначе в дальнейшем она может сломаться.

Не стоит обжигать изоляцию, а затем снимать ее пальцами. Горячим пластиком можно обжечься, кроме того, при таком способе изоляцию трудно снять аккуратно. Нужно зачистить провода на расстояние 4 см от конца.

Желательно зачищать провода с запасом: они тонкие и хрупкие, их легко повредить. Лишнюю часть, если она останется, легко спрятать под корпус розетки. При закрытом монтаже провода для удобства делают выступающими за поверхность стены на 5-8 см.

Далее с помощью тестера проверяют полярность проводов. Обычно в телефонных розетках красный провод положительный, а зеленый — отрицательный. Но лучше полярность проверить, так как неизвестно, как были расположены провода раньше. Если нет возможности воспользоваться тестером, то подключают кабели согласно схеме, которая прилагается к устройству.

Чтобы проверить, работает ли линия, нужен вольтметр (мультиметр). Напряжение на линии должно быть равно 40-60 В.

После этого провода подключаются к розетке согласно схеме. Для этого вам понадобится отвертка — провода вставляют в разъемы и затягивают винты, хорошо их зажимая.

Далее монтируют розетку на стену, а затем подключают провода к сети и проверяют устройство. При открытом способе монтажа в конце его закрывают крышкой и закрепляют ее винтами.

Если нужно установить розетку закрытым способом, то сначала на стену наносится разметка, показывающая, где будет находиться устройство. Затем по разметке с помощью перфоратора делают отверстия и закрепляют конструкцию саморезами. Сверху устанавливают защитный кожух. В конце также тестируют устройство.

Если вы монтируете новую точку и места для розеток на стене места не предусмотрено, то сначала для них делают углубление — подрозетник. Его высверливают с помощью специальной насадки-коронки на перфоратор диаметром 6-7 см. Также с помощью перфоратора штробят каналы для прокладки проводов. Если перфоратора нет, это можно сделать молотком и зубилом. Но такая работа гораздо боле долгая и трудоемкая.

После этого устанавливают устройство в подрозетник, убедившись, что кабели не переплетаются. Затем розетку закрепляют с помощью саморезов и распорных винтов. Щели между подрозетником и стеной замазывают гипсовым раствором.

Когда раствор застынет, устанавливают защитную окантовку и лицевую панель. Защитная окантовка в современных моделях прикрепляется на защелках, а лицевая панель фиксируется винтами.

Схемы подключения


Телефонные розетки подключат по определенным схемам. Провода у них промаркированы цветом или цифрами, существуют разные варианты, но схема подключения телефонной розетки обычно прилагается к прибору.

Обычно полярность не так важна, но отдельные устройства могут работать неправильно, если ее не соблюдать. Схема подключения показана на рисунке.

Жилы витой пары также маркируются по разным стандартам, которые приведены в таблицах. Существует старая, новая и немецкая схемы.

Простая схема подключения двух стареньких телефонных аппаратов для организации двухсторонней линии связи.Вышло так, что после обмена квартиры два простых дисковых телефонных аппарата стали лишними. В новой квартире не было телефонной точки, да никто об этом и не жалел – у всех сотовые.

Аппараты так и лежали в кладовке несколько лет, пока не понадобилось организовать двухстороннюю связь между гаражом и дачным домиком (оба объекта на одном участке).

Принципиальная схема

И так, схема типового телефонного аппарата показана на рисунке 1. В1 и М1 это составляющие телефонной трубки -угольный микрофон и электромагнитный капсюль. F1 – звонок. S1, S2 – номеронабиратель, пока его не трогают S1 замкнут, а S2 разомкнут.

А когда набирают номер, S2 замыкается, а S1 размыкает цепь столько раз, сколько единиц набранной цифре, например, крутанули «9» – разомкнул линию девять раз. S3 – это рычажный переключатель.

Рис. 1. Принципиальная схема типового телефонного аппарата.

Когда трубка висит он в таком положении, как на схеме, то есть, подключает к линии звонок. А когда трубку снимаем вместо звонка он подключает трубку. Задача в том, как соединить эти две схемы между собой.

Поискав в интернете нашел несколько вариантов, но все они с дополнительными вызывными кнопками. Либо сложные схемы на цифровых микросхемах, – индивидуальные мини-АТС.

В упрощенном виде, телефонная линия представляет собой источник постоянного тока напряжением около 60 V с внутренним сопротивлением около 1000 Ом.

Когда идет сигнал вызова она превращается в источник переменного напряжения около 100V с таким же внутренним сопротивлением. То есть, в принципе, чтобы «поговорить» нужно соединить телефонные аппараты как на рисунке 2.

Рис. 2. Простейшая схема соединения двух телефонных аппаратов.

Но теперь стает вопрос за вызовом. В принципе, он решается даже в такой схеме, особенно с некоторыми простыми моделями телефонных аппаратов, снабженных электронными звонками. Вспомните, что происходит если поднять трубку одного из параллельных телефонов, – звонок второго аппарата звякнет или пискнет.

А если начать набирать номер, то это звяканье или попискивание будет продолжаться все время, пока номер набирают. Так что, вот вам и сигнал вызова, – поднять трубку и набрать «0». Второй аппарат звякнет десять раз. Есть и недостаток, во-первых, не все телефонные аппараты ведут себя таким образом, – это зависит от конструкции конкретного звонкового устройства.

Во-вторых, даже если звук и есть, то он не такой громкий, как обычный вызов. Выходит, что для полноценного вызова нужен источник переменного напряжения.

Самый простой способ подать переменное напряжение по отдельному проводу. Большой проблемы это не создает, потому что сейчас легко купить трехпроводной кабель, – он используется для электропроводки с заземлением и продается в любом магазине электротоваров. К тому же провода у него разноцветные, что не дает перепутать при подключении.

Получается схема, показанная на рисунке 3. Источник питания – готовый трансформатор Т1 с выходным напряжением 42V. Напряжение через выпрямитель на диоде VD2 поступает на конденсатор С1.

Где образуется постоянное напряжение около 60V. Оно через диод VD1 и резистор R1 поступает на телефонные аппараты ТА1 и ТА2.

Рис. 3. Принципиальная схема соединения телефонных аппаратов с возможностью вызова.

Переменное напряжение снимается до выпрямителя и подается на телефонные аппараты через кнопки-переключатели S1 и S2. Если нажимаем на S1 переменное напряжение поступает на ТА2, который находится в состоянии повешенной трубки, и поэтому звонит.

Если нажимаем S2 переменное напряжение поступает теперь на ТА2, который находится в состоянии повешенной трубки и звонит. Таким образом, чтобы вызвать абонента ТА2, абонент ТА1 нажимает кнопку S1, отпускает её и слушает ответ. Чтобы вызвать абонента ТА1, абонент ТА2 делает тоже самое, но нажимает кнопку S2.

Детали и конструкция

Кнопки S1 и S2 можно установить в корпусах телефонных аппаратов, – там обычно очень много свободного места. Трансформатор Т1 готовый, можно использовать любой трансформатор со вторичным напряжением от 36 до 50V. Трансформатор может быть даже самым маломощным, – ток нагрузки в этой схеме не более 50 мА.

Как правильно установить и подключить телефонную розетку

Уже более века люди общаются на расстоянии с помощью телефонов, конструкции которых все время улучшаются и модифицируются.

Современные модели отличаются от своих предшественников удобством пользования, эстетичным видом, надежностью.

Однако, принципы работы, заложенные в первых конструкциях, остались прежними:

  • обязательное наличие действующей линии связи от АТС;
  • электрическое подключение к ней стационарного телефона.

Содержание статьи

Функции телефонной розетки

Розетка в комплекте с вилкой являются современным способом подключения телефонного аппарата к сети связи. Их задача сводится к надежному и быстрому созданию стационарного соединения.

Электрические контактные гнезда у любой розетки всегда находятся под напряжением линии. Для защиты от случайных замыканий они утоплены в корпус. Контакты вилок оголены и изолируются от среды только после установки.

Конструктивные особенности

Общими элементами любой телефонной розетки являются 3 детали:

  1. корпус из диэлектрического материала на основе пластических масс;
  2. клеммы для подключения проводов связи;
  3. подпружиненные латунные контакты, создающие электрическую цепь.

Телефонные розетки и вилки работают в слаботочных цепях, изготавливаются с учетом действующего в них напряжения до 120 вольт. Они могут использоваться:

  • скрыто внутри стены при закрытом способе прокладки телефонной линии;
  • открыто — накладным способом.

Вид монтажа влияет на дизайн комнаты и условия обслуживания. Его учитывают при подключении телефона конкретной модели.


Стандарты телефонных розеток

По мере совершенствования телефонов способы их подключения к сети связи претерпели несколько технических разработок.

Старые стандарты

В первых телефонных аппаратах для подключения их к линии розетками вообще не пользовались, а провода просто скручивали между собой или соединяли другими доступными методами. Для работы телефона достаточно создать замкнутый контур тока, которые образуется всего двумя проводниками — токоведущими жилами.

Этот способ вполне надежно работает для любой модели. Вилку и розетку можно просто обрезать, а провода скрутить и заизолировать. Связь будет обеспечена.


В восьмидесятых годах прошлого века в СССР стал внедряться стандарт розеток и вилок телефонов РТШК-4. Для соединения с линией АТС использовался двухжильный медный провод, называемый на жаргоне связистов «лапша» за свой внешний вид.

Этот метод надежно обеспечивает быстроразрывное подключение телефона.

Сокращение РТШК-4 расшифровывается как розетка для телефонов с четырьмя контактами штепсельного типа и добавочным конденсатором. Чтобы исключить неправильную установку вилки в розетку на их корпусах создано дополнительное пластиковое соединение — защитный ключ.

Схема подключения розетки

В состав РТШК-4 введено две пары контактов, а не одна, которой вполне достаточно для работы обычного телефона.


Вторая пара позволяет подключать дополнительную линию связи еще с одним абонентом по принципу общения между директором и секретарем, когда на двух аппаратах используется один телефонный номер.

Чтобы телефон работал, необходимо так подключить провода к розетке, когда через ее контакты с вилкой ток АТС проходит на телефонный аппарат. У старых моделей не требовалось соблюдать полярность.

Емкостное сопротивление в 1 мкф использовалось для проведения тестов сети связистами и формирования сигнала «занято». Его устанавливали только на оконечном аппарате при последовательном их подключении.

Сейчас от применения конденсатора в розетке отказались. На качестве связи это не сказывается.

Телефонные розетки серии РТШК-4 занимают много места. Они морально устарели, хотя успешно эксплуатируются и дорабатывают свой ресурс.

Современные стандарты

В результате бурного развития микропроцессорных технологий и создания под них стандартизированного оборудования введены в эксплуатацию корпуса вилок и розеток для слаботочных цепей, маркируемые символами RJ. Они позволяют подключать в схему до четырех пар рабочих контактов и выпускаются стандартами, описанными таблицей №1.

Таблица №1. Стандарты для слаботочных цепей
ТипИспользование для телефонаПримечание
RJ-11 (P6C4, Р6С2Соединение телефона и линииОдна пара контактов
RJ-14Соединение телефона и линииДве пары контактов
RJ-25Соединение телефона и линииТри пары контактов
RJ-45 (8р8с)Соединение компьютерных сетей либо телефона и линииЧетыре пары контактов
РТШК-4Старый стандарт для подключений телефона и линии
Совмещенный разъем RJ-11 c РТШК-4Соединение компьютерных сетей либо телефона и линии
ТАЕСоединение немецких и французских моделей телефонов и линии
Краткие описания разъемов
Разъем RJ-11

Корпуса современных стационарных телефонов подключаются розетками и вилками с одной парой контактов. Они монтируются внутри пластикового модуля единой конструкции серии RJ и обозначаются RJ-11.


Латунные контакты, как видно на фотографии, расположены по центру пластикового модуля, называемого манипулятором. Остальные места на нем свободны. Через эти контакты на вилке и розетке образуется электрическая цепь между станцией АТС и телефоном.

С помощью интерфейса RJ-11 можно подключить к сети не один прибор, а несколько. Для этого достаточно розетки собрать последовательно в блоки, как показано на фотографии ниже.

Совмещенный разъем RJ-11 и РТШК-4

Метод подключения телефона основан на использовании переходника, сочетающего возможности соединения вилок старых и новых стандартов с линиями, оборудованными по современным технологиям. Такой модуль удобно использовать тогда, когда эксклюзивный старый телефон требуется скоммутировать с новой телефонной проводкой и вписать его в дизайн интерьера.

Разъемы с двумя и тремя парами контактов RJ-14, RJ-25

Этот стандарт манипуляторов для средств связи вполне позволяет применять их для работы телефона. Требуется просто использовать два средних контакта, которые уже задействованы в телефонной розетке аппарата.


У манипуляторов разных производителей встречаются неодинаковые пластмассовые замки. В этом случае вставлять вилку в розетку нельзя: можно разрушить хрупкий корпус.

Разъем RJ-45

Он имеет четыре пары контактов, разработан для компьютерных систем и устройств, сложных приборов связи.


Интерфейс разъема RJ-45 позволяет использовать его для телефонного аппарата. Электрическую цепь опять же требуется создавать через средние контакты. Но при этом необходимо обращать внимание на соответствие пластмассовых ключей.

Методы маркировки слаботочных розеток

Положение каждого контакта в разъеме необходимо учитывать и маркировать для удобного монтажа и ремонта. С этой целью маркировку создают:

  1. цифрами около контакта или обозначением его позиции на схеме монтажа или заводском чертеже;
  2. раскраской изоляции проводов строго назначенными цветами.

Производители телефонов и манипуляторов выпускают продукцию, промаркированную несколькими способами. Они сведены в таблицы №2, 3 и 4.

Таблица №2. Цветовая маркировка проводов витой пары у слаботочных розеток
Порядковый номер контактаНазвание разъема, расцветка провода-/+Тип
RJ—11RJ—14RJ—25
1Белая с зеленым+T
2Белая с оранжевымБелая с оранжевым+T
3СиняяСиняяСиняя-R
4Белая с синимБелая с синимБелая с синим+T
5ОранжеваяОранжевая-R
6ЗеленаяR
Таблица №3.
Старая цветовая маркировка проводов у слаботочных розеток
Порядковый номер контактаНазвание разъема, расцветка провода-/+Тип
RJ—11RJ—14RJ—25
1Оранжевая+T
2ЧернаяЧерная+T
3КраснаяКраснаяКрасная-R
4ЗеленаяЗеленаяЗеленая+T
5ЖелтаяЖелтая-R
6СиняяR
Таблица №4. Цветовая немецкая маркировка проводов у слаботочных розеток
Порядковый номер контактаНазвание разъема, расцветка провода-/+Тип
RJ—11RJ—14RJ—25
1Розовая+T
2ЗеленаяЗеленая+T
3БелаяБелаяБелая-R
4КоричневаяКоричневаяКоричневая+T
5ЖелтаяЖелтая-R
6Серая-R

Способы подключения современных телефонных аппаратов

Все приведенные выше таблицы показывают, что соединение телефона с сетью выполняется по старому принципу: через два контакта. Просто у современных манипуляторов используются средние контакты, а остальные не задействованы.


В целях дизайна и удобства эксплуатации телефонные розетки принято не размещать отдельно на стене, а совмещать с другими электрическими блоками, слаботочными цепями.


Их можно встраивать внутрь элементов настенной мебели или прикрывать картинами либо техническими устройствами: мониторами, телевизорами.

Скрытые опасности телефонной сети

Для слаботочных устройств связи применяется пониженное по сравнению с домашней электропроводкой напряжение. Но его обычная величина в 60 вольт все же может создать ток через человеческие руки и доставить массу неприятностей. Когда проходит вызов по телефонной линии, то он формируется сигналом переменного тока с амплитудой около 120 вольт.

Этого достаточно для получения болевых ощущений через сухую кожу пальцев, а если тело немного вспотело, то реакции мышц будут непредсказуемы.

Работу в действующей телефонной схеме необходимо выполнять в защитных перчатках и соблюдать разработанные технические мероприятия правил безопасности.


Монтаж телефонных розеток

Обязательным условием работы телефона является надежное прохождение тока линии АТС через него. При монтаже цепей необходимо исключить обрывы проводов и их неправильной соединение. Для этого собранная схема до подключения должна проверяться и вызваниваться.

Общие принципы размещения телефонных и электрических розеток на строительные конструкции комнат практически ничем не отличаются. Они описаны отдельной статьей по способам установки розеток. Вначале потребуется выбрать метод размещения телефонной проводки: скрыто или открыто, а затем его выполнить.

Защиту открытых проводов можно осуществить помещением их в пластиковые декоративные кабель-каналы, которые комплектуются множеством аксессуаров, включая и телефонными.

Материал статьи удачно дополняет видеоролик автора Revastroy, в котором показываются приемы монтажа компьютерной розетки компании Viko. Смотрите и комментируйте его и статью.

Сейчас самое удачное время, чтобы поделиться этим материалом с друзьями в соц сетях.

Полезные товары Полезные сервисы и программы

Как подключить телефон к линии связи. Как правильно подключать телефонные розетки?

Содержание:

Монтаж телефонных сетей и других аналогичных коммуникаций выполнить гораздо проще, по сравнению с электрическими линиями. Это связано с отсутствием напряжения, опасного для жизни и здоровья людей. Однако даже здесь имеется своя специфика и определенные трудности. Например, очень многие не до конца представляют себе, как подключить телефонную розетку. Большое количество современных конструкций телефонных аппаратов и соединительных устройств требует тщательного выбора наиболее подходящего варианта.

Виды телефонных розеток

Все телефонные розетки разделяются на три основные категории:

  • Розетки «Евро» встраиваемые.
  • Телефонные розетки внешние.
  • Розетки старого образца.

Вся продукция отличается между собой только внешним видом. Порядок подключения у каждого типа практически одинаковый и не имеет существенных отличий. В свою очередь все современные телефонные розетки и коннекторы также разделяются на три основные категории.

Модель RJ11 с двумя проводами встречается очень редко. Гораздо чаще встречается вариант RJ14, где имеется 4 провода и 4 контакта. Большинство моделей телефонных розеток выпускаются именно под такой тип коннектора. Подключение одной домашней линии осуществляется с помощью двух средних контактов №№ 2 и 3. Очень часто в офисах требуется подключить вторую телефонную линию. Для таких случаев предусмотрены контакты № 1 и 4. Если конструкция розетки накладная, то подключение телефонной линии выполняется к двум средним контактам проводами красного и зеленого цвета.

Существует розетка RJ25, имеющая три контакта. Такую розетку нежелательно приобретать, если планируется ее подключение своими руками. В том случае, когда такая розетка все-таки приобретена, одну телефонную линию нужно подключать с помощью контактов №№ 3 и 4. К ним подводятся провода красного и зеленого цвета.

При подключении телефонного кабеля для любого типа розеток подойдут любые коннекторы RJ11, RJ14 или RJ25. Они имеют одинаковые размеры и различаются лишь числом контактов. Цветовая маркировка проводов соблюдается по общепринятой схеме. Например, для накладной розетки используются красные и зеленые провода, отходящие от контактов к коннектору.

В доме или квартире подключение телефонной розетки обычно выполняется двухжильным проводом. В офисах и других местах, где используется несколько телефонов, подключение телефонных розеток может быть выполнено телефонным кабелем с двумя, четырьмя или шестью проводами. В компьютерных сетях применяются .

Подготовка к подключению

Прежде чем приступать к самостоятельному подключению, необходимо провести определенную подготовительную работу. Для монтажных работ понадобится сама розетка, бокорезы или другое приспособление для снятия изоляции, отвертка и тестер.

Розетки старого образца марки РТШК-4 до сих пор используются, поэтому периодически приходится сталкиваться с их установкой или переустановкой. Для их подключения необходим двухпроводной кабель сечением от 0,3 до 0,5 мм 2 , например, КСПВ 2х0,5 или ТРП. При установке розеток использовался конденсатор, емкостью 1 мкф для проверки телефонной линии на момент звонка. Он применялся только для одной розетки.

В настоящее время конденсаторы для розеток не требуются, что способствует улучшению качества работы телефонных линий. Поэтому для их монтажа требуется минимум инструментов и материалов.

Инструкция подключения телефонной розетки

Во время подключения необходимо соблюдать определенные правила и последовательность работ. Все действия нужно выполнять в защитных перчатках. Дело в том, что даже в спокойном состоянии телефонная линия находится под напряжением примерно 60 вольт. При касании проводов мокрыми руками возникают довольно неприятные ощущения. Более опасным становится напряжение во время звонка, достигающее уже от 100 до 120 вольт.


С помощью бокорезов или другого инструмента нужно аккуратно снять изоляцию с проводов таким образом, чтобы на жилах не образовалось насечек. Насечки на жилах в дальнейшем могут привести к перелому провода.

Далее снимается крышка корпуса розетки, внутри которой имеются красный и зеленый провода, располагающиеся по стандарту на верхних клеммах. К ним подключается телефонная линия. Довольно редко встречается расположение проводов на средних контактах №№ 3 и 4 или даже на №№ 2 и 5.

Провода в розетке должны подключаться к телефонной линии соответствующим образом: красный соединяется с минусом, а зеленый - с плюсом. Полярность при подключении не имеет большого значения, однако для некоторых телефонных аппаратов это бывает очень важным. Полярность в телефонной линии определяется с помощью тестера. При неправильном подключении показания значения напряжения на приборе будут отрицательными. Если же тестер отсутствует, можно воспользоваться разрезанной сырой картофелиной, куда втыкаются оголенные концы провода. Возле положительного конца цвет картофеля будет другим.

После подключения корпус розетки закрепляется в нужном месте с помощью двухстороннего скотча. После этого защелкивается крышка и проверяется работоспособность телефона.

Скрытая установка телефонной розетки

Более сложным вариантом считается установка скрытой телефонной розетки. Для ее установки потребуется перфоратор с коронкой, крепежные детали, инструмент для снятия изоляции, отвертки и тестер.

Предварительно к месту установки прокладывается телефонный провод, укладываемый в штробу, кабель-канал, или проложенный по плинтусу. После этого подбирается наиболее подходящая насадка для перфоратора, чтобы сделать отверстие для монтажной коробки на достаточную глубину. Коробка устанавливается в готовое отверстие и закрепляется дюбелями или саморезами.

Затем телефонный кабель нужно подключить к розетке по такой же схеме, как и для накладного изделия. Корпус розетки с подключенным проводом помещается в монтажную коробку и закрепляется с помощью распорных винтов вровень с поверхностью стены. В завершение устанавливается внешняя рамка и накладка, после чего проверяется работоспособность розетки.

Схемы подключения телефонных розеток

Для подключения телефонных розеток могут использоваться различные схемы. Представленный вариант охватывает все возможные подключения, вплоть до параллельного телефона. В случае необходимости, особенно в офисах, телефон может подключаться к модему.


Схема дополняется и другими полезными элементами. Например, для того чтобы отключить параллельный телефон, предусмотрен специальный выключатель. Для выравнивания сигнала на линии могут устанавливаться специальные микрофильтры. Кроме того, та или иная схема подключения зависит от используемых деталей и элементов. Следует учитывать специфику дома, квартиры или офиса, их планировку и другие особенности.


Установка информационных коммуникаций не является опасной для жизни, в отличие от настройки электрических линий. Но существует одна трудность при подключении такой розетки. Перед тем, как подключить телефонную розетку к телефонному кабелю, необходимо точно узнать тип коннектора. Именно он определяет способ подключения. Наиболее распространенным являются стандарты RJ-11 и RJ-12. Об их подключении и пойдет речь.

Устройство и виды телефонных розеток

Рынок розеток для подключения телефонных коммуникаций представлен двумя видами розеток. Одноразъемные модели предусматривает подключение одного устройства к сети. Многоразъемные точки питания предоставляют возможность подключить несколько аппаратов.

Все телефонные розетки традиционно состоят из следующих элементов:


  • Корпус. Коробка, которая защищает соединение от внешних раздражителей. Обязательно создан из диэлектрического материала. Старые устройства выполнены из керамики, современные – из пластика;
  • Контакты. Пластинки, которые выполнены из латуни. Обеспечивают бесперебойное прохождение тока;
  • Клеммы. Элементы, которые используются, как переходники. Благодаря им провода подключаются к контактам устройства.

Если с коробками все просто, то стандартов коннекторов существует намного больше. Типы коннекторов:


  • RJ-9. Подключение трубки к аппарату.
  • RJ-11 – два провода. Подключение телефона к линейным сетям;
  • RJ-12 – четыре провода. Подключение 2 телефонов к сети;
  • RJ-14 – четыре провода. Подключение телефона к нескольким линиям;
  • RJ-25 – три пары контактов. Подключение телефонов к линиям с дополнительными возможностями. Самостоятельно подключить крайне сложно.

Для самостоятельного подключения необходимо следовать схеме, как подключить телефонную розетку к телефонному кабелю по цветам.

Процесс подключения телефонного кабеля к розетке

Схема подключения представлена для связной коробки типа RJ-11. Процесс состоит из следующих этапов:


  1. Напряжение телефонной лини всего 60 В, во время прохождения сигнала – 120 В. Однако, меры предосторожности нужны. Желательно пользоваться резиновыми перчатками. Если луки мокрые – можно получить неприятные удары тока.
  2. Нужно снять внешнюю изоляцию кабеля. После этого нужно очистить края жилок от изоляции. Важно не повредить провода, не оставить на них насечек. Так возрастает шанс их облома. Снимать изоляцию зажигалкой, спичками не рекомендуется. Так можно повредить жилки.
  3. Согласно схеме нужно подсоединить жилки к контактам. Для подключения обычного стационарного телефона к линии схема довольно простая. Два проводка нужно подсоединить к контактам, которые расположены посредине розетки. Если коробка стандартная, типа Вико или Легранд, то жилки нужно взять зеленую и красную.
  4. Тестером проверить полярность. В связных сетях минусом должен быть провод красного цвета, плюсом – зеленого.
  5. Жилки поместить в углубления в связной коробке. Они должны быть спрятаны и не переплетаться голыми контактами.
  6. Розетка крепится к стене, либо полке. Прикрепив коробку, ее нужно закрыть крышкой.
  7. Коннектор засунуть в гнездо. После этого можно проверять связь.

Жилки не нужно закреплять слишком туго, чтобы не пережать их. После подключения желательно не дергать за кабель главной линии. Жилки тонкие и легко ломаются.

Монтаж и подключение скрытой розетки

Перед тем, как подключить точку питания скрытым способом, ее нужно купить. Отверстие в стене делается под размер розетки. Когда устройство куплено, можно приступать к процессу установки:


  1. К месту, которое будет оборудовано телефонной розеткой, нужно подвести связной кабель. Лучше всего его провести по плинтусу, а в высоту можно его спрятать в специальный пластиковый короб.
  2. В стене просверлить отверстие коронкой, которая имеет такой же диаметр, как телефонная коробка. Чтобы все было ровно, перед сверлением нужно карандашом нарисовать контур розетки.
  3. Коробку нужно поместить в отверстие и зафиксировать ее фурнитурой.
  4. Стандартной схемой по цветам подсоединить телефонный кабель к контактам.
  5. Корпус устройства нужно закрепить распорками. Винты зажать, но не сильно.
  6. Можно подключить телефонный аппарат к розетке и проверить исправность.
  7. Если телефон работает, можно вставить внешнюю раму.

Монтаж информационных коммутаций с одной стороны может показаться проще, чем электрический линий. Ведь в них нет опасного для жизни человека напряжения 220/50. Но установка и подключение телефонной розетки не такое простое, как кажется на первый взгляд, дело. Это объясняется большим разнообразием стационарных аппаратов, которые используются в быту, а также коннекторов, при помощи которых и осуществляется соединение. Далее мы расскажем, как подключить розетку для телефона своими руками, предоставив все необходимые схемы и фото примеры.

Разновидности коннекторов

Ниже приведены разновидности коннекторов нового образца:

Пошаговая инструкция по монтажу

Итак, как установить и подключить розетку для телефона? В первую очередь необходимо проверить наличие схемы подсоединения устройства. Из инструментов понадобится отвертка, электрическая дрель и непосредственно сама телефонная розетка.

Примечание: в рабочем состоянии напряжение на линии может подняться до 120В. Поэтому чтобы ограничить себя от таких неприятных моментов, когда осуществляется установка и подключение телефонной розетки к сети, лучше пользоваться .

Прежде чем приступать к монтажу, необходимо обесточить электрическую сеть. Затем с помощью бокорезов или ножа снять изоляцию с проводников. Делать это нужно аккуратно, чтобы не повредить жилы. Ведь если они повредились, то будут легко ломаться. Зачищать кабель нужно по длине в 4 см. О том, читайте в нашей статье.


С помощью тестера определить полярность проводников. Как правило, телефонная розетка имеет красный положительный проводник и зеленый – отрицательный. Но лучше проверять, так как неизвестно как была осуществлена установка и подключение. В случае если прибора под рукой не оказалось, то подсоединение делается согласно существующему плану (схема прилагается к аппарату).

Последующее действие после проверки полярности – это подключение кабельных жил, как показано на фото ниже. После этого на стене фиксируется телефонная розетка. После установки нужно осуществить подключение к сети и протестировать установленное устройство.


Следует отметить, что корпус может быть и срытого типа. Как установить и подключить скрытую розетку для телефона? В первую очередь необходимо нанести на стену разметку, где будет осуществляться установка устройства. С помощью перфоратора сделать отверстие и саморезами зафиксировать элементы конструкции. Монтаж заканчивается креплением защитного корпуса и тестированием приспособления, которое было установлено.

Если же в домашних условиях необходима установка и подключение розетки для телефона на 2 выхода (установка нескольких аппаратов с разными телефонными номерами), то следует учитывать один нюанс – монтаж происходит с большим количеством проводников. Но в целом значительных отличий в работе нет.

Схемы подключения

Методика определения полярности без прибора имеет ряд преимуществ. Она была проверена уже не один раз. Существует много вариантов и когда происходит установка и подключение устройства, есть вероятность еще больше запутаться.

Телефонная розетка устанавливается по определенным схемам. Такая схема разрабатывается заранее. Как правило полярность не имеет особого значения. Но некоторые телекоммуникационные устройства могут отказать или работать некорректно, если это не учитывать. Схема подключения устройства предоставлена ниже:


Для того чтобы упростить монтаж, производители осуществляют маркировку контактов (схема и обозначение должны прилагаться к устройству). Она может быть в виде цифр, которые пишутся возле контактов или на схеме. Либо же провода обозначают определенным цветом.

Как правильно маркируются жилы кабелей витой пары, когда происходит установка и подключение розетки, указано в таблицах ниже:




Ну и последнее, что хотелось бы вам предоставить — полезные советы по подключению телефонной розетки своими руками. Итак, учитывайте следующие нюансы при монтаже:

  • На сегодняшний день самой популярной считается внутренняя розетка для телефона. Так как она способна гармонично вписаться в любой интерьер помещения и ее не сильно заметно. Но при ее установке необходимо учитывать то, что может повредиться отделка стен. Да и времени потратиться больше.
  • Покупать продукцию следует у проверенных производителей. К ним относят компании Легранд и Вико. Ведь они уже положительно зарекомендовали себя на современном рынке.
  • Если на корпусе приобретенного устройства не была указана нумерация контактов, то необходимо ознакомиться с правилами маркировки проводов по цвету. Так для обозначения положительных контактов используют зеленый, синий и оранжевый совместно с белым. Для отрицательных контактов используют такие же цвета, только без белого.
  • Телефонная розетка старого формата имеет другой стандарт маркировки. Поэтому если осуществляется установка именно такого приспособления, то необходимо знать эти правила. Например, для плюса используется черный, оранжевый и зеленый цвет. Для минуса – желтый, синий и красный.

Уже более века люди общаются на расстоянии с помощью телефонов, конструкции которых все время улучшаются и модифицируются.

Современные модели отличаются от своих предшественников удобством пользования, эстетичным видом, надежностью.

Однако, принципы работы, заложенные в первых конструкциях, остались прежними:

  • обязательное наличие действующей линии связи от АТС;
  • электрическое подключение к ней стационарного телефона.

Функции телефонной розетки

Розетка в комплекте с вилкой являются современным способом подключения телефонного аппарата к сети связи. Их задача сводится к надежному и быстрому созданию стационарного соединения.

Электрические контактные гнезда у любой розетки всегда находятся под напряжением линии. Для защиты от случайных замыканий они утоплены в корпус. Контакты вилок оголены и изолируются от среды только после установки.

Конструктивные особенности

Общими элементами любой телефонной розетки являются 3 детали:

  1. корпус из диэлектрического материала на основе пластических масс;
  2. клеммы для подключения проводов связи;
  3. подпружиненные латунные контакты, создающие электрическую цепь.

Телефонные розетки и вилки работают в слаботочных цепях, изготавливаются с учетом действующего в них напряжения до 120 вольт. Они могут использоваться:

  • скрыто внутри стены при закрытом способе прокладки телефонной линии;
  • открыто - накладным способом.

Вид монтажа влияет на дизайн комнаты и условия обслуживания. Его учитывают при подключении телефона конкретной модели.

Стандарты телефонных розеток

По мере совершенствования телефонов способы их подключения к сети связи претерпели несколько технических разработок.

Старые стандарты

В первых телефонных аппаратах для подключения их к линии розетками вообще не пользовались, а провода просто скручивали между собой или соединяли другими доступными методами. Для работы телефона достаточно создать замкнутый контур тока, которые образуется всего двумя проводниками - токоведущими жилами.

Этот способ вполне надежно работает для любой модели. Вилку и розетку можно просто обрезать, а провода скрутить и заизолировать. Связь будет обеспечена.



В восьмидесятых годах прошлого века в СССР стал внедряться стандарт розеток и вилок телефонов РТШК-4. Для соединения с линией АТС использовался двухжильный медный провод, называемый на жаргоне связистов «лапша» за свой внешний вид.

Этот метод надежно обеспечивает быстроразрывное подключение телефона.

Сокращение РТШК-4 расшифровывается как розетка для телефонов с четырьмя контактами штепсельного типа и добавочным конденсатором. Чтобы исключить неправильную установку вилки в розетку на их корпусах создано дополнительное пластиковое соединение - защитный ключ.


Схема подключения розетки

В состав РТШК-4 введено две пары контактов, а не одна, которой вполне достаточно для работы обычного телефона.



Вторая пара позволяет подключать дополнительную линию связи еще с одним абонентом по принципу общения между директором и секретарем, когда на двух аппаратах используется один телефонный номер.

Чтобы телефон работал, необходимо так подключить провода к розетке, когда через ее контакты с вилкой ток АТС проходит на телефонный аппарат. У старых моделей не требовалось соблюдать полярность.

Емкостное сопротивление в 1 мкф использовалось для проведения тестов сети связистами и формирования сигнала «занято». Его устанавливали только на оконечном аппарате при последовательном их подключении.

Сейчас от применения конденсатора в розетке отказались. На качестве связи это не сказывается.

Телефонные розетки серии РТШК-4 занимают много места. Они морально устарели, хотя успешно эксплуатируются и дорабатывают свой ресурс.

Современные стандарты

В результате бурного развития микропроцессорных технологий и создания под них стандартизированного оборудования введены в эксплуатацию корпуса вилок и розеток для слаботочных цепей, маркируемые символами RJ. Они позволяют подключать в схему до четырех пар рабочих контактов и выпускаются стандартами, описанными таблицей №1.

Таблица №1. Стандарты для слаботочных цепей
Краткие описания разъемов
Разъем RJ-11

Корпуса современных стационарных телефонов подключаются розетками и вилками с одной парой контактов. Они монтируются внутри пластикового модуля единой конструкции серии RJ и обозначаются RJ-11.



Латунные контакты, как видно на фотографии, расположены по центру пластикового модуля, называемого манипулятором. Остальные места на нем свободны. Через эти контакты на вилке и розетке образуется электрическая цепь между станцией АТС и телефоном.

С помощью интерфейса RJ-11 можно подключить к сети не один прибор, а несколько. Для этого достаточно розетки собрать последовательно в блоки, как показано на фотографии ниже.


Совмещенный разъем RJ-11 и РТШК-4

Метод подключения телефона основан на использовании переходника, сочетающего возможности соединения вилок старых и новых стандартов с линиями, оборудованными по современным технологиям. Такой модуль удобно использовать тогда, когда эксклюзивный старый телефон требуется скоммутировать с новой телефонной проводкой и вписать его в дизайн интерьера.


Разъемы с двумя и тремя парами контактов RJ-14, RJ-25

Этот стандарт манипуляторов для средств связи вполне позволяет применять их для работы телефона. Требуется просто использовать два средних контакта, которые уже задействованы в телефонной розетке аппарата.



У манипуляторов разных производителей встречаются неодинаковые пластмассовые замки. В этом случае вставлять вилку в розетку нельзя: можно разрушить хрупкий корпус.

Разъем RJ-45

Он имеет четыре пары контактов, разработан для компьютерных систем и устройств, сложных приборов связи.



Интерфейс разъема RJ-45 позволяет использовать его для телефонного аппарата. Электрическую цепь опять же требуется создавать через средние контакты. Но при этом необходимо обращать внимание на соответствие пластмассовых ключей.


Методы маркировки слаботочных розеток

Положение каждого контакта в разъеме необходимо учитывать и маркировать для удобного монтажа и ремонта. С этой целью маркировку создают:

  1. цифрами около контакта или обозначением его позиции на схеме монтажа или заводском чертеже;
  2. раскраской изоляции проводов строго назначенными цветами.

Производители телефонов и манипуляторов выпускают продукцию, промаркированную несколькими способами. Они сведены в таблицы №2, 3 и 4.

Таблица №2. Цветовая маркировка проводов витой пары у слаботочных розеток
Таблица №3. Старая цветовая маркировка проводов у слаботочных розеток
Таблица №4. Цветовая немецкая маркировка проводов у слаботочных розеток

Способы подключения современных телефонных аппаратов

Все приведенные выше таблицы показывают, что соединение телефона с сетью выполняется по старому принципу: через два контакта. Просто у современных манипуляторов используются средние контакты, а остальные не задействованы.



В целях дизайна и удобства эксплуатации телефонные розетки принято не размещать отдельно на стене, а совмещать с другими электрическими блоками, слаботочными цепями.



Их можно встраивать внутрь элементов настенной мебели или прикрывать картинами либо техническими устройствами: мониторами, телевизорами.


Скрытые опасности телефонной сети

Для слаботочных устройств связи применяется пониженное по сравнению с домашней электропроводкой напряжение. Но его обычная величина в 60 вольт все же может создать ток через человеческие руки и доставить массу неприятностей. Когда проходит вызов по телефонной линии, то он формируется сигналом переменного тока с амплитудой около 120 вольт.

Этого достаточно для получения болевых ощущений через сухую кожу пальцев, а если тело немного вспотело, то реакции мышц будут непредсказуемы.

Работу в действующей телефонной схеме необходимо выполнять в защитных перчатках и соблюдать разработанные технические мероприятия правил безопасности.

Монтаж телефонных розеток

Обязательным условием работы телефона является надежное прохождение тока линии АТС через него. При монтаже цепей необходимо исключить обрывы проводов и их неправильной соединение. Для этого собранная схема до подключения должна .

Общие принципы размещения телефонных и электрических розеток на строительные конструкции комнат практически ничем не отличаются. Они описаны отдельной . Вначале потребуется выбрать метод размещения телефонной проводки: скрыто или открыто, а затем его выполнить.

Защиту открытых проводов можно осуществить помещением их в пластиковые декоративные кабель-каналы, которые комплектуются множеством аксессуаров, включая и телефонными.

Материал статьи удачно дополняет видеоролик автора Revastroy, в котором показываются приемы монтажа компьютерной розетки компании Viko. Смотрите и комментируйте его и статью.

На самом деле, мы по большей части знакомы с механизмом подключения телефонной розетки. По сути, здесь нет ничего трудного. Если иметь базовую подготовку или даже теоретические знания, то можно управиться за полчаса с учетом прокладки проводов.

Виды телефонных розеток

Собираетесь подключить телефон? Для ответа на вопрос о том, как это сделать, сначала надо определиться с разновидностью розетки. Еще несколько лет назад этот вопрос не был бы задан, поскольку существовал только один тип - РТШК-4. В каждом доме, где был телефон, устанавливались именно такие стандартные приборы. Сегодня советские укоренившиеся стандарты сменились европейскими - RJ11 и RJ12.

RJ11 используется в квартирах и домах. Оснащен он всего двумя проводами.


RJ12 подключается к четырем проводам. Его используют в качестве разводки офисных АТС с многочисленным количеством каналов. Если вы планируете устанавливать телефон у себя дома, то лучше ориентироваться на RJ11.


Способы монтажа телефонной розетки

При наличии минимальных знаний, подключить самостоятельно телефонную сеть можно минут за 5-10. Есть два способа установки - открытый и закрытый. Открытый способ подразумевает установку на поверхности без удаления отделочного слоя.


Например, если вы уже полностью сделали ремонт и теперь необходимо провести телефон, то розетку устанавливают прямо на обои или краску. Кабель - канал, при этом, прячется под плинтус. Открытый способ крепления может осуществляться вообще без монтажа на стене - розетка может находиться на полу.

В ней находится 4 винта. Два, находящихся ближе всего к разъему, трогать не нужно. Провод крепится в двух оставшихся винтах. Далее прокладывается изоляция - жилы присоединяются к зажиму и прижимаются винтами. После этого крышка корпуса закрывается. Работа готова.

Важно знать! Всю работу по открытому монтажу следует проводить в перчатках. Лучше использовать латексные. Бывали случаи появления напряжения, когда на телефон пытались позвонить. В этот момент вас может ударить током. Удар будет, естественно, не смертельным, но чувствительным.

Скрытый способ монтажа подразумевает прокладку провода телефона до того, как будет подключена розетка. В этом случае, заранее планируется место ее расположения.


Иногда скрывают провода в стене, а розетку выносят наружу. Визуально такой способ крепления напоминает стандартные электрические розетки. Скрытый и открытый способы монтажа называют внешним и внутренним. В целом, принципиальных отличий у них не существует.

Подключение телефонной розетки RJ11

Перед тем как приступить к монтажу, следует приготовить базовый набор инструментов и материалов:

Современные розетки для телефона выпускаются разных размеров и цветов. Чтобы самостоятельно подключить RJ11, нужно придерживаться следующей схемы:

Подробнее о подключении телефонной розетки можно посмотреть на видео:

На что обратить внимание при подключении телефонной розетки

Телефонная розетка стандарта RJ11 или RJ12 содержит 2 и 4 контакта. Они выглядят, как небольшие металлические вилки. Кабель крепится между зубьями вилки. Все аппараты закрепляются только к двум контактам. Профессионалы могут использовать для закрепления кроссировочный нож, но в бытовых условиях подойдет обычный кухонный. Совершенно не обязательно тратить деньги на специальный инструмент, если подключение придется проводить один или максимум два раза.

Оплетка с кабеля снимается примерно на 4 см. Жилы при этом должны быть раздвинуты друг от друга.


Многие не покупают современные розетки RJ11, поскольку остались комплектующие еще с советского периода. Вот некоторые обозначения, которые наверняка вам пригодятся:

  • РТШК - это советский стандарт. Сейчас такие приборы уже не выпускаются, но функционировать телефонный аппарат может и сегодня с их помощью. Они имеют 4 контакта и ключ;
  • КСПВ - провод на медной основе, состоящий из одной жилы. Она покрыта изоляцией из полиэтилена. В большинстве случаев, такой кабель выпускается стандартного белого цвета. Его используют для внутренней прокладки в доме или квартире;
  • ТРП - распределительный кабель, предназначенный для прокладки телефонной линии. Этот провод однопарный, который состоит из медной жилы, изолированной полиэтиленом. Имеет разделительное основание.

Как работать по схеме

Итак, большинство профессионалов работают во время подсоединения телефона по схеме. Если вы используете аппарат старого стандарта, а не европейского, то лучше купить универсальную розетку. В ней вмонтирован современный соединитель и разъем из четырех контактов. Пятый - пластмассовый язычок. Подключение розетки старого типа аналогично описанному выше варианту с подключением RJ11 или RJ12. Два провода разводки подсоединяются к контактам, расположенным около пластикового язычка.

Важно знать! Перед подключением розетки следует удостовериться, что в вилке, подходящей к аппарату, провода введены в зеркальном отражении на аналогичные контакты, как в розетке.


Помимо перечисленных стандартов RJ11 и RJ12, есть еще стандарт RJ25. Она оснащена шестью контактами. Такие розетки не устанавливаются дома, но бывают ситуации, когда по незнанию все же приобретаются. Если это произошло, то телефонный аппарат нужно будет подключать к третьему и четвертому контакту, как показано на картинке:


К этим контактам подключен красный и зеленый провод, поэтому их будет легко найти. К розеткам любого подтипа подключаются стандартные кабели.

Как мы видим, ничего сложного в самостоятельном подключении телефонной розетки нет. Желаем удачи!

Как подключить радиотелефон Panasonic к телефонной линии: контакты розетка

Телефонная розетка по своей сути является слаботочной разновидностью розеточных устройств, основными функциями которых является:

  1. Подключение проводных и беспроводных аппаратов к соответствующей сети и обеспечение телефонной связи.
  2. Осуществление соединения модемов и факсов.
  3. Подключение и организация работы мини-АТС.

Осуществить подключение телефонной розетки на практике гораздо проще, чем электрической разновидности. Однако, этот процесс все равно требует осторожности и аккуратности, поскольку для его реализации необходимо выполнить ряд электромонтажных работ, связанных с высоким напряжением.

Монтаж и подключение подобных устройств идеально подходит для людей, имеющих незначительных опыт в данной области, или начинающих специалистов, которые только набираются соответствующего опыта.

Раньше этот процесс вызывал меньше вопросов, поскольку существовал единый стандарт, регламентирующий установку подобных устройств. На сегодняшний день, действует несколько европейских стандартов под названием Registered Jack (RJ). Существует несколько различных способов подключения телефонных розеток, самостоятельно этот процесс можно осуществить с устройствами RJ-14 и RJ-25.

Особенности и схема подключения

розетка RJ-11

У телефонных розеток имеются свои индивидуальные особенности подключения, если говорить о современных и наиболее распространенных стандартах RJ-11 и RJ-12, то они обладают следующими нюансами подключения:

  1. В конструкцию устройства может входить 2-4 контакта, которые представляют собой вилки из металла, обладающие небольшими размерами. Между этими элементами требуется заглубление жил питающего провода.
  2. Подсоединение самих телефонов происходит исключительно через 2 центральных контакта.
  3. Для монтажа приспособлений с указанным стандартом, профессиональные мастера пользуются особой разновидностью рабочего инструмента под названием кроссировочный нож. Однако, если в будущем не планируется его частая эксплуатация, то можно ограничиться самым обыкновенным ножом с заточенным лезвием. Используется такой инструмент для заглубления жил, при прорезке изоляционного слоя будет обеспечен контакт.
  4. Перед расправлением жил необходимо осуществить устранение внешних слоев с провода, достаточно 4 см. для проведения подобной зачистки.
  5. Для внутренней прокладки рекомендуется использовать кабель КСПВ, имеющий в своей конструкции жилу из одной проволоки, которая чаще всего изготавливается из меди. Внешняя оболочка обычно производится из пластикатов с белым окрасом. Кабель ТРП чаще всего используется в качестве распределителя.

схема подключения

Пошаговая инструкция

Первоначально, будет рассмотрен простой способ подключения универсальной телефонной розетки. На сегодняшний день, наиболее распространены устройства, соответствующие европейским стандартам RJ-11 и RJ-12.

Для того, чтобы их подключить, необходимо придерживаться следующего алгоритма действий:

  1. Первоначально, потребуется обесточить электросеть и надеть защитные перчатки, поскольку показатель напряжения в телефонной сети равен 60В, а в рабочем состоянии он может достигать показателей 110-120В.
  2. Используя бокорезы устранить изоляционный слой с проводников, при этом, важно не задеть сами жилы. Длина зачищенного кабеля должна составлять около 4 см.
  3. При помощи тестера определить полярность контактов.
  4. Подсоединить проводники к контактам. В телефонной розетке красный провод обладает отрицательной полярностью, а зеленый положительной. Соблюдать правила подключения с учетом полярности необязательно, но существует определенный риск, что в будущем телефонный аппарат будет время от времени давать свои во время функционирования.
  5. Осуществить подключение кабельных жил, после чего затянуть и обеспечить надежную фиксацию при помощи специальных винтов для осуществления прижима.
  6. Некоторые модели имеют в своей конструкции 2-4 контакта, которые обладают вилочной формой, изготавливаются данные элементы из стали. В такой ситуации, используются 2 центральных контакта.
  7. Осуществить фиксацию и крепеж телефонной розетки на поверхности стены. Сделать это можно при помощи двухстороннего скотча, но наиболее эффективным способом является использование саморезов.
  8. Защелкнуть крышку данного приспособления.

Существуют разновидности телефонных розеток скрытого типа. Процесс подключения для них не имеет принципиальных различий с подсоединением классических вариантов устройств.

Значимые отличия имеются только в процессе их установки и заключаются в следующем:

  1. Нанести на поверхности стены разметку будущего месторасположения телефонной розетки.
  2. Предварительно, потребуется проделать отверстие в поверхности при помощи перфоратора, оно будет нужно для последующего монтажа подрозетника. Фиксация и крепеж данного элемента достигается благодаря использованию саморезов.
  3. Крепеж устройства внутри монтажного короба можно осуществить, используя распорные винты специального предназначения.
  4. Надеть внешний защитный корпус, после чего в сеть можно вернуть напряжение и провести тестирование установленного приспособления.

При этом, необходимо знать, что абсолютно любая разновидность телефонных розеток может быть не привычным одинарным, а двойными приспособлением. Такие устройства обычно устанавливаются в офисах или иных помещениях, где присутствует несколько телефонных аппаратов с различными номерами, но иногда может возникнуть необходимость монтажа и в домашних условиях.

Процесс установки или подключения не имеет принципиальных отличий от работ, проводимых с одинарной конструкцией. Единственное изменение – это увеличение количества проводников, требующих подключения.

Виды телефонных розеток

При рассмотрении разных видов подобных устройств, одной из основных классификаций является их разделение по способу монтажа:

  1. Устройства для внешней установки.
  2. Устройства, обладающие внутренней разводкой.

Вторичной классификацией, применимой к обоим видам, является разделение данных устройств по количеству имеющихся разъемов:

  1. Одноразъемные модели предназначены для подключения 1 аппарата, являются наиболее востребованным вариантом для установки в частных домах или жилых квартирах.
  2. Многоразъемные модели позволяют осуществлять подключение сразу нескольких разных аппаратов, чаще всего встречаются в офисах и служебных помещениях.

Также, на современном рынке представлены розетки с разными коннекторами.

РТШК-4

Этот параметр определяется типом используемого стандарта:

  1. RJ-11 является одним из наиболее распространенных вариантов, подразумевает наличие в конструкции 2 проводников. Такие устройства чаще всего встречаются и рекомендованы для установки, если имеется телефонная магистраль линейного типа, к которой подключается аппарат.
  2. RJ-12 менее распространены, поскольку редко используются в бытовых целях. Основным назначением является подключение к офисным мини-АТС или ряду разновидностей сетевых плат.
  3. RJ-14 имеет в свой конструкции 4 проводника и такое же количество контактов. Является универсальным коннектором, предназначенным и подходящим для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии, задействуется 2 и 3 контакт, если по каким-то причинам требуется наличие нескольких линий, то подсоединение происходит через 1 и 4 контакт. В розетках накладного типа необходимо использовать зеленый и красный проводник, которые обычно располагаются в центре приспособления.
  4. RJ-25 включает в свою конструкцию сразу 3 пары рабочих контактов. Устройства такого типа являются крайне сложными и непригодными для монтажа собственными силами. Для осуществления этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
  5. RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом.
  6. РТШК 4 является уже технически устаревшей разновидностью розеток, которые были в прошлом распространены в СССР, в конструкцию включено 4 широких контакта и ключ. Предназначены для специфического варианта подключения неразъемным способом, для его осуществления необходимо присутствие короба отводного типа. Наличие нескольких телефонных розеток в рамках одного помещения способствует созданию особой электрической цепи, для ее замыкания требуется дополнительный конденсатор.

Вне зависимости от разновидности телефонной розетки, потребуется установка внутрь данного приспособления питающего кабеля особого типа. Разные варианты не имеют конструкционных различий, все штекеры обладают схожими габаритами и разъемами, но они могут различаться по количеству имеющихся контактов.

Советы

маркировка телефонных проводов

Все основные вопросы, касающиеся установки и подключения телефонных розеток, были рассмотрены, подводя итоги можно дать ряд следующих полезных рекомендаций:

  1. Наиболее популярной на сегодняшний день, является встраиваемая разновидность устройств, поскольку она гармонично вписывается в любое помещения и является крайне незаметным элементом. Однако, необходимо учитывать, что ее монтаж займет больше времени и при этом пострадает отделка стен.
  2. Лучше всего приобретать приспособления, которые были выпущены известными и проверенными производителями, успевшими положительно зарекомендовать себя в данной сфере. На сегодняшний день, такими компаниями является Legrand и Вико.
  3. На некоторых моделях может отсутствовать нумерация контактов, обычно наносящаяся на корпус приспособления. В таком случае, может помочь знание правил цветовой маркировки: зеленый, оранжевый или синий в сочетании с белым цвет используются для обозначения положительных контактов; такие же цвета, только монотонные и без добавления белого, обозначают отрицательный контакт.
  4. Если происходит установка телефонной розетки старого образца, то не помешает также знать правила цветовой маркировки, которые использовались раньше: оранжевый, черный или зеленый проводник является положительным; красный, желтый или синий проводник должен быть отрицательным.

Конструктивные особенности телефонной розетки

Конструкции стационарных телефонов с каждым годом модифицируются и улучшаются. И современные устройства значительно превосходят своих предшественников, выгодно выделяясь на фоне их высокой надежностью и удобством применения.

Для обеспечения бесперебойного функционирования прибора необходимы два условия:

  1. Наличие действующей линии связи от АТС.
  2. Возможность электрического подключения стационарного аппарата к этой линии.

Единственное, что не меняется в сфере телефонизации – принцип работы стационарных телефонов. Однако есть существенные изменения в конструкциях и методах подключения.

Старые и новые варианты телефонной коммутации представлены в фото-подборке:

Галерея изображений Фото изЦель установки розетки для подключения телефона к линииВстраиваемый блок силовых точек с телефонной розеткойУстаревший тип телефонного соединения РТШК-4Телефонный разъем с соответствием стандарту RJ-11Изображение схемы подключения на корпусе розетки

Пластиковый штекер к телефонной розетке типа RJГибридный вариант конструкции телефонной розеткиРасположение гнезд комбинированной розетки

Несмотря на различия в конструкции и способах подсоединения любая телефонная розетка традиционно включает три основных элемента:

  • Корпус – выполнен из диэлектрического материала (керамики или пластика).
  • Контакты – подпружиненные латунные элементы, обеспечивающие надежное прохождение токов по электрической цепи.
  • Клеммы – переходники, необходимые для подключения проводов.

Электрические контактные гнезда стационарной розетки утоплены в корпус. Такое решение позволяет защитить прибор от случайных замыканий.

В продаже встречаются одно- и многоразъемные модели. Первые предназначены для подключения одного аппарата, вторые – позволяют коммутировать сразу несколько устройств.

Подключение телефонного аппарата для создания стационарного соединения осуществляется через розетку, идущей в комплекте с вилкой

Старые и современные стандарты устройств

По мере совершенствования оборудования способы подключения телефонов к сети связи испытали ряд изменений. В первых моделях телефонных аппаратов подключение к линии связи осуществлялось и вовсе без применения розеток.

Для создания замкнутого контура тока провода просто скручивали друг с другом, либо же соединяли любыми другими доступными способами.

В 80-х годах прошлого века соединения линий АТС осуществляли с помощью двухжильных медных проводов. А для обеспечения быстроразрывного подключения телефона использовали розетки и вилки стандарта РТШК-4. Эта аббревиатура расшифровывается как «розетка для телефонов штепсельного типа для четырех контактов».

Корпусы таких устройств оснащены защитным ключом – пластиковым соединением, позволяющим предупредить некорректную установку вилки в розетку

Конструкция РТШК-4 включает ключ и две пары контактов. Первая пара обеспечивает работу телефона в обычном режиме, вторая – позволяет подключать дополнительную линию при условии, что оба аппарата на одном телефонном номере.

На смену морально устаревшим моделям стандарта РТШК-4 в результате повсеместного распространения микропроцессорных технологий активно стало применяться оборудование Registered Jack, имеющее маркировку «RJ». Оно соответствует международному стандарту МЭК 60884-1 и 60669-1.

Современное стандартизованное оборудование для слаботочных цепей позволяет подключать в схему до четырех пар рабочих контактов

Подключение современных стационарных моделей телефонов для пользования на бытовом уровне осуществляют через розетки, оснащенные одной парой контактов. Корпуса таких устройств монтируются в полости пластикового модуля и обознаются символами RJ-11.

Между двумя контактами, представляющими собой компактные металлические вилки, заглублены жилы питающего провода. Модели стандарта RJ-11 рекомендованы для подключения аппаратов к телефонным магистралям линейного типа.

В центральной части пластикового модуля, именуемого манипулятором, расположены латунные контакты, через которые и создается электрическая сеть между телефоном и АТС

Для подключения двух аппаратов на отдельные линии и создании офисных мини-АТС используют устройства стандарта RJ-12 и RJ-14. Универсальные четырехжильные коннекторы подходят для большинства моделей телефонного оборудования.

Чтобы подключить сразу несколько приборов, нужно лишь собрать розетки последовательно в блоки, соблюдая при этом схему: первая линия присоединяется к контактам №2 и №3, а вторая – к №1 и №4. Устройства этой серии больше применяют для создания мини-АТС при обустройстве офисных помещений.

Модель с совмещенным разъемом РТШК-4 и RG-11 в основном применяют, когда необходимо с новой телефонной проводкой скоммутировать винтажный эксклюзивный старый телефон

Установка переходника позволяет соединять вилки как старых, так и новых стандартов с линиями, оснащенных с применением современных технологий.

Главным отличием устройств стандарта RJ-25 является три пары рабочих контактов. По этой причине подключение такого оборудования может выполнять только квалифицированный специалист, хорошо разбирающийся в вопросах телефонии и электрики.

Разъем RJ-45 имеет четыре пары контактов, но для создания электрической цепи задействуются только два контакта, расположенные ближе к центру

При подключении компьютерных систем, факсов, модемов и других сложных устройств приборов связи применяют также стандарт RJ-45. При подключении устройств стандарта RJ-45 главное внимание уделяют соответствию пластмассовых ключей.

Несмотря на конструктивные различия старых и новых стандартов, штекеры устройств обладают схожими разъемами и габаритами. Соединение прибора с сетью осуществляется только через два контакта. Только у современных моделей задействуют лишь средние контакты.

Желающим ознакомиться с особенностями подключения поможет галерея фото:

Галерея изображений Фото из Внешний вид накладной телефонной розетки Телефонный патч-корд с коннектором типа RJ-12 Внутреннее устройство телефонной розетки Схема подключения розетки с двумя разъемами

Схемы монтажа и способы подключения

Осуществить подключение телефонной розетки намного проще ее электрического аналога. Но процесс, предполагающий работу пусть с низким, но все же напряжением, требует аккуратности и осторожности.

Схема подключения телефонной розетки довольно проста и предполагает соединение двух концов телефонного провода с соответствующими контактами в розетке

При установке телефонной розетки можно применить один из двух способов монтажа:

  • открытый – предполагает установку накладным способом;
  • закрытый – при котором телефонная линия скрыта внутри стены.

При выборе способа прокладки ориентируются на конструкцию стен, условия обслуживания линии связи и претенциозность дизайна самого помещения. Накладные розетки смотрятся не очень эстетично, но зато они идеальны в скорости обслуживания: их за считанные минуты можно снять с опоры и оценить целостность контактов.

Открытый способ можно осуществить вовсе без монтажа на стене, разместив устройство на полу, а ведущий к нему кабель спрятать под плинтус

Чтобы защитить открытые провода от механических повреждений используют декоративные пластиковые кабель-каналы. В продаже они встречаются в виде настенных конструкций и напольных плинтусов. Контроль за состоянием провода в них удобно осуществлять через одно- или двух сторонние защелкивающиеся панели.

Для закрытого монтажа чаще всего используют кабель КСПВ. Единственная жила этого кабеля выполнена из медной проволоки, а внешняя оболочка – из полиэтилена, окрашенного в белый цвет.

Прокладку телефонной линии выполняют также, используя распределительный кабель ТРП. Он имеет разделительное основание. Жила этого однопарного провода также выполнена из меди и изолирована полиэтиленом.

В целях удобства эксплуатации и гармоничного сочетания с дизайном телефонные розетки не устанавливают отдельно в стене, а включают в розеточный блок

Чтобы задекорировать точки подключения и сделать их менее заметными для взгляда посторонних, устройства размещают за экранами телевизоров и мониторами, а также встраивают за фасадом настенной мебели.

Отдельной строкой стоит выделить розетки, встроенные в плинтус. Главное – выбирать модели, лицевая панель которых плотно прилегает к поверхности плинтуса. Иначе со временем она станет отходить от основы, оголяя неприглядные швы.

Порядок подключения телефонной розетки

При установке телефонной розетки следует учитывать, что напряжение для слаботочных устройств связи не превышает 60 Вольт. Но даже пониженное напряжение все же может создать ток, причиняя дискомфорт человеку.

В момент, когда происходит вызов по телефонной линии напряжение и вовсе поднимается до показателя в 110-120 Вольт. И оно способно при контакте дать серьезные болевые ощущения. До величины в 12 Вольт оно снижается лишь после снятия трубки.

Все работы по подключению действующей телефонной схемы в целях соблюдения техники безопасности рекомендуется проводить в защитных прорезиненных перчатках

Принцип размещения и способ установки телефонных розеток практически не отличается от технологии монтажа электрических розеток. Поскольку сегодня наиболее распространены устройства, имеющие стандарт J-11 и J-12, тонкости подключения телефонной розетки рассмотрим на их примере.

Этап #1: Проведение подготовительных работ

Первое, что необходимо сделать – изучить схемы внутренней коммуникации. Они прилагаются к инструкции к изделию.

При подключении стандартов J-11 и J-12 проблем возникнуть не должно: нужно лишь соединить жилы соответствующей полярности. Главное, чтобы в подходящей к аппарату вилке провода были выведены в зеркальном отражении контактов розетки.

В случае если вы по незнанию приобрели и планируете установить стандарт J-25, конструкция которого предполагает 6 контактов, для подключения задействуйте только 3-й и 4-й контакты.

По стандарту к каждому контакту подведен провод определенного цвета, такое решение повышает удобство обслуживания и облегчает ремонт

Планируя использовать аппарат старого стандарта, заранее стоит побеспокоиться о приобретении универсальной розетки. Она оснащена четырехконтактым разъемом и соединителем. Помимо самой розетки необходимо также подготовить двухжильный провод сечением 0,3-0,5 мм.

Заранее необходимо определить и наметить место и высоту монтажа.

Из инструментов для проведения работ необходимо подготовить:

  • строительный уровень;
  • кроссировочный нож;
  • вольтметр;
  • отвертку;
  • кусачки;
  • графитный карандаш;
  • защитные перчатки;
  • двухсторонний скотч;
  • перфоратор (если монтаж новой точки).

При выборе отвертки руководствуются типом поверхности и габаритам шурупов, задействованных для крепления. Чтобы минимизировать вероятность поражения электрическим током, все манипуляции лучше выполнять отверткой, рукоять которой имеет изоляцию.

Наметив место установки точки подключения, с помощью строительного уровня корректируют горизонтальность и вертикальность его положения

Чтобы подключить розетку скрытого типа, необходимо предварительно в стене проделать отверстие под ее установку – подрозетник. Сделать это можно с помощью перфоратора, оснащенного специальной коронкой диаметром 60-70 мм.

За неимением такового работу можно выполнить и обычным молотком с зубилом. Но ручной труд отнимет гораздо больше времени и сил. Затем к проделанному отверстию необходимо проштробить канал под укладку телефонного кабеля.

Определенные нюансы есть при монтаже подрозетника в стену из гипсокартона.

Этап #2: Зачистка концов жил

Прежде чем приступить к расплавлению жил необходимо зачистить концы проводов, устранив внешний слой. Оголить достаточно крайние 4 см провода.

При зачистке телефонного кабеля следует помнить, что он очень уязвим к повреждениям. А переломанные жилы только приведут к неисправности оборудования. Поэтому важно использовать специализированный инструмент для снятия изоляции.

Поскольку аккуратно выполнить разделку с первого раза не всегда получается, опытные мастера рекомендуют при прокладке кабеля делать некоторый запас по его длине. Лишний провод потом можно будет скрыть под крышкой устройства.

Снятие защитной изоляции с концов кабеля следует выполнять крайне аккуратно, используя для этого кроссировочный нож, остро заточенное лезвие или бокорезы

Задача мастера – зачистить кончики проводов от оплетки так, чтобы в оголенном виде они были целыми и лишенными всяких дефектов.

Этап #3: Подключение проводов розетки

Зачищенные провода с раздвинутыми жилами подсоединяют к разъемам самой коробки, ориентируясь на обозначения, указанные на лицевой панели внутреннего блока. При закрытом способе монтажа для удобства подключения провода делают выступающими за стеновую плоскость на 50-80 мм.

Специалисты рекомендуют при подключении проводов проверять полярность контактов, используя для этого тестер.

Чтобы соблюдать полярность при подключении проводов руководствуются правилом: красная изоляция на линии со знаком «-«, а зеленая оплетка на «+»

При несоблюдении правила с учетом полярности велик риск, что в процессе работы телефонный аппарат время от времени будет давать сбои.

На этом этапе работ потребуется вольтметр. С его помощью нужно проверить готовность линии связи. Напряжение в линии должно быть в пределах 40-60 Вольт.

Подведенные кабельные жилы прикладывают к зажиму и плотно затягивают специальными винтами, обеспечивая надежную фиксацию. Форма пазов, к которым крепятся жилы, облегчает процесс монтажа. Места стыков изолентой обматывать не нужно.

При подключении устройств, конструкция которых оснащена четырьмя контактами вилочной формы, задействуют только два центральных контакта

Выполняя открытый монтаж, на завершающем этапе остается только закрыть крышку корпуса с помощью защелки и закрепить ее винтами. Готовую розетку прикрепляют к стене или полу, «сажая» ее на двухсторонний скотч.

При закрытом способе монтажа, убедившись, что провода не переплетаются в подрозетнике, согласно нанесенной разметки внутренний блок монтируют в стену. Придав блоку желаемое положение, конструкцию фиксируют с помощью распорных винтов и саморезов.

На завершающем этапе остается лишь устранить зазоры между подрозетником и стеной, замазав его гипсовым раствором, а также заделать каналы с проложенным телефонным кабелем.

После того, как гипс приобретет желаемую прочность, устанавливают на место защитную окантовку и присоединяют лицевую панель. В устройствах современного образца защитная окантовка защелкивается на внутреннем блоке, а лицевая панель крепится путем вкручивания винтов.

При необходимости подключения многоразъемной розетки, позволяющей устанавливать несколько телефонных аппаратов, необходимо придерживаться той же технологии, что и при установке классического варианта устройства. Единственное отличие процесса – увеличение количества проводников, требующих подключения.

Основные стандарты

С развитием технологий устаревшие розетки заменяются новыми. Все больше потребителей меняют РТШК-4 на современную розетку RJ-11, последняя считается универсальной. Разъем у нее такой же, как и у остальных видов, отличие кроется в числе проводов, идущих в кабеле.

Выделяют 5 стандартов телефонных розеток:

  1. РТШК-4. Сейчас практически не используется. Состоит из корпуса и 4 контактов. Вилка имеет 4 пластины, выполненные из металла. В центре расположен пластиковый штырь, который обеспечивает жесткость соединения.
  2. RJ-11 и RJ-12. Эти коннекторы наиболее распространенные. Используются для подключения разных видов телефонов. Могут иметь 2, 4, 6 контактов. Подходят для домашнего применения.

  1. RJ-14. Розетки предназначены для установки в офисах, где нужно подключить телефон-факс, модемы для Интернета и подобные устройства. Иногда конструкция имеет 4 контакта, подключаемых к четырехжильным проводам. Так появляется возможность использовать одновременно две разные линии.
  2. RJ-25. Подобно предыдущему виду, встречается в офисных зданиях. 6 разъемов используются, чтобы подключить локальные сети, модемы, факсы и остальную необходимую технику.
  3. Последний стандарт называется комбинированным. По конструкции розетка представляет сочетание РТШК-4 и RJ-11.

Обратите внимание! Есть еще один стандарт, не входящий в перечень, — RJ-45. Используется для подключения сложных схем в ноутбуках, модемах и т. д.

Схемы и способы подключения

Особенности подключения телефонных кабелей меняются в зависимости от вида розеток. К примеру, установка и подсоединение самых распространенных из них — RJ-11 и RJ-12 — имеют несколько нюансов:

  1. В конструкции розетки бывает 2 и 4 контакта, отличающихся небольшими размерами. В центре обязательно должно находиться заглубление для жил питающего кабеля.
  2. Телефоны подключаются к двум центральным контактам.
  3. Для заглубления жил понадобится кроссировочный нож. Если его не оказалось, следует воспользоваться обычным.

  1. Перед расправлением жил необходимо зачистить провод примерно на 4 см.
  2. Во время скрытого монтажа специалисты советуют использовать кабель КСПВ с медной жилой. Кабель ТРП в этом случае не подходит — его лучше использовать как распределитель.

Подготовительные работы

Перед тем как выполнить установку или замену телефонной розетки, необходимо подготовить инструменты и материалы:

  • отвертка с ручкой, покрытой изоляционным материалом;
  • подрозетник;
  • кабель — пригодится в случае, если необходимо поставить новую розетку, а не просто заменить старую;
  • перфоратор;
  • непосредственно розетка;
  • нож;
  • несколько саморезов;
  • кусачки;
  • лента изоляционная;
  • мультиметр;
  • перчатки для защиты рук;
  • двухсторонний скотч;
  • карандаш и яркий маркер.

Набор инструментов может меняться в зависимости от способа установки.

План действий по монтажу открытого типа выглядит примерно так:

  1. Защитить руки, надев резиновые перчатки. Это важно: напряжение в сети порой достигает 110 – 120В.
  2. Используя бокорез, очистить провод от изоляционного слоя примерно на 4 см. Действовать нужно аккуратно, стараясь не повредить жилы.
  3. Используя мультиметр, определить полярность контактов. Хотя считается, что соблюдать правила полярности не обязательно.
  4. Подсоединить контакты к проводникам.

  1. Подключить кабельные жилы. Закрепить с помощью специальных винтов.
  2. В конструкциях с 4 контактами при подключении следует использовать 2 центральных.
  3. Закрепить розетку на стене, используя скотч. Для большей надежности крепления лучше взять саморезы.
  4. Надеть крышку.

Подключение скрытой розетки не имеет принципиальных отличий. Но в нем есть некоторые особенности:

  1. Сразу отметить на стене разводку и месторасположение розетки.
  2. Используя перфоратор, сделать отверстие для подрозетника. Для закрепления понадобятся саморезы.
  3. Конструкция закрепляется в подрозетнике распорными винтами.
  4. После окончания монтажа подключить электричество. Если все сделано правильно, розетка будет работать.

Устройства бывают двойными и одинарными. Двойные обычно устанавливаются в офисах — при условии, что есть необходимость в использовании двух телефонов одновременно. Подключаются они одинаково.

Как присоединить телефонную розетку?

Несмотря на стремительный спад популярности стационарных телефонных аппаратов, людей, готовых отказаться от них наотрез, не так уж и много. Признайтесь, случается, что без традиционной связи порой крайне сложно или вообще невозможно обойтись.

Для подключения аппарата к коммутационной сети нужен слаботочный узел, с установкой которого можно справиться собственноручно. Мы детально расскажем вам, как подключить телефонную розетку, не вызывая мастера. В схемах и способах нет абсолютно ничего сложного, а разобраться с вопросом помогут предложенная нами полезная информация, а также фото и видеоматериалы.

Конструктивные особенности телефонной розетки

Конструкции стационарных телефонов с каждым годом модифицируются и улучшаются. И современные устройства значительно превосходят своих предшественников, выгодно выделяясь на фоне их высокой надежностью и удобством применения.

Для обеспечения бесперебойного функционирования прибора необходимы два условия:

  1. Наличие действующей линии связи от АТС.
  2. Возможность электрического подключения стационарного аппарата к этой линии.

Единственное, что не меняется в сфере телефонизации – принцип работы стационарных телефонов. Однако есть существенные изменения в конструкциях и методах подключения.

Старые и новые варианты телефонной коммутации представлены в фото-подборке:

Галерея изображений

Фото из

Телефонная розетка требуется для создания прочного, но быстроразъемного подключения стационарного телефонного аппарата к стационарным телефонным линиям

Розетка для подключения телефона может устанавливаться обособленно или в формате блока силовых и коммутационных розеток

По сей день в домах старой застройки, бюджетных организациях, которым более 15-20, лет встречаются линии с розетками советского стандарта Устаревший тип соединения РТШК-4

Сейчас слаботочные сети оснащаются совершенно другими разъемами, соответствующими группе стандартов RJ

Для облегчения процедуры монтажа и подключения розетки внутреннюю часть устройства оснащают метками и цветовыми обозначениями, помогающими верно подсоединить контакты

Серии розеток с разъемом RJ (9; 11; 14; 25) имеют схожую конструкцию и размеры, но снабжаются разными пластиковыми штекерами. Форма и габариты ступенек исключают подсоединение телефона к розетке RJ45

Для подключения двух конструктивно различающихся моделей телефонов, к примеру, устаревшей проводной и радио-модификации, используются комбинированные варианты с возможностью установки старой вилки и штекера RJ

В комбинированной розетке разъем RJ расположен сбоку, а контактные отверстия для подсоединения вилки на лицевой части

Цель установки розетки для подключения телефона к линии

Встраиваемый блок силовых точек с телефонной розеткой

Устаревший тип телефонного соединения РТШК-4

Телефонный разъем с соответствием стандарту RJ-11

Изображение схемы подключения на корпусе розетки

Пластиковый штекер к телефонной розетке типа RJ

Гибридный вариант конструкции телефонной розетки

Расположение гнезд комбинированной розетки

Несмотря на различия в конструкции и способах подсоединения любая телефонная розетка традиционно включает три основных элемента:

  • Корпус – выполнен из диэлектрического материала (керамики или пластика).
  • Контакты – подпружиненные латунные элементы, обеспечивающие надежное прохождение токов по электрической цепи.
  • Клеммы – переходники, необходимые для подключения проводов.

Электрические контактные гнезда стационарной розетки утоплены в корпус. Такое решение позволяет защитить прибор от случайных замыканий.

В продаже встречаются одно- и многоразъемные модели. Первые предназначены для подключения одного аппарата, вторые – позволяют коммутировать сразу несколько устройств.

Подключение телефонного аппарата для создания стационарного соединения осуществляется через розетку, идущей в комплекте с вилкой

Старые и современные стандарты устройств

По мере совершенствования оборудования способы подключения телефонов к сети связи испытали ряд изменений. В первых моделях телефонных аппаратов подключение к линии связи осуществлялось и вовсе без применения розеток. Для создания замкнутого контура тока провода просто скручивали друг с другом, либо же соединяли любыми другими доступными способами.

В 80-х годах прошлого века соединения линий АТС осуществляли с помощью двухжильных медных проводов. А для обеспечения быстроразрывного подключения телефона использовали розетки и вилки стандарта РТШК-4. Эта аббревиатура расшифровывается как «розетка для телефонов штепсельного типа для четырех контактов».

Корпусы таких устройств оснащены защитным ключом – пластиковым соединением, позволяющим предупредить некорректную установку вилки в розетку

Конструкция РТШК-4 включает ключ и две пары контактов. Первая пара обеспечивает работу телефона в обычном режиме, вторая – позволяет подключать дополнительную линию при условии, что оба аппарата на одном телефонном номере.

На смену морально устаревшим моделям стандарта РТШК-4 в результате повсеместного распространения микропроцессорных технологий активно стало применяться оборудование Registered Jack, имеющее маркировку «RJ». Оно соответствует международному стандарту МЭК 60884-1 и 60669-1.

Современное стандартизованное оборудование для слаботочных цепей позволяет подключать в схему до четырех пар рабочих контактов

Подключение современных стационарных моделей телефонов для пользования на бытовом уровне осуществляют через розетки, оснащенные одной парой контактов. Корпуса таких устройств монтируются в полости пластикового модуля и обознаются символами RJ-11. Между двумя контактами, представляющими собой компактные металлические вилки, заглублены жилы питающего провода.

Модели стандарта RJ-11 рекомендованы для подключения аппаратов к телефонным магистралям линейного типа.

В центральной части пластикового модуля, именуемого манипулятором, расположены латунные контакты, через которые и создается электрическая сеть между телефоном и АТС

Для подключения двух аппаратов на отдельные линии и создании офисных мини-АТС используют устройства стандарта RJ-12 и RJ-14. Универсальные четырехжильные коннекторы подходят для большинства моделей телефонного оборудования.

Чтобы подключить сразу несколько приборов, нужно лишь собрать розетки последовательно в блоки, соблюдая при этом схему: первая линия присоединяется к контактам №2 и №3, а вторая – к №1 и №4. Устройства этой серии больше применяют для создания мини-АТС при обустройстве офисных помещений.

Такие модули в основном применяются, когда необходимо с новой телефонной проводкой скоммутировать винтажный эксклюзивный старый телефон

Не менее востребованы и модели, имеющие совмещенный разъем РТШК-4 и RJ-11. Установка переходник позволяет соединять вилки как старых, так и новых стандартов с линиями, оснащенных с применением современных технологий.

Главным отличием устройств стандарта RJ-25 является три пары рабочих контактов. По этой причине подключение такого оборудования может выполнять только квалифицированный специалист, хорошо разбирающийся в вопросах телефонии и электрики.

Разъем RJ-45 имеет четыре пары контактов, но для создания электрической цепи задействуются только два контакта, расположенные ближе к центру

При подключении факсов, модемов, компьютерных систем и других сложных устройств приборов связи применяют также стандарт RJ-45. При подключении устройств стандарта RJ-45 главное внимание уделяют соответствию пластмассовых ключей.

Несмотря на конструктивные различия старых и новых стандартов, штекеры устройств обладают схожими разъемами и габаритами. Соединение прибора с сетью осуществляется только через два контакта. Только у современных моделей задействуются лишь средние контакты.

Желающим ознакомиться с особенностями подключения поможет галерея фото:

Галерея изображений

Фото из

Внешний вид накладной телефонной розетки

Телефонный патч-корд с коннектором типа RJ-12

Внутреннее устройство телефонной розетки

Схема подключения розетки с двумя разъемами

Схемы монтажа и способы подключения

Осуществить подключение телефонной розетки намного проще ее электрического аналога. Но процесс, предполагающий работу пусть с низким, но все же напряжением, требует аккуратности и осторожности.

Схема подключения телефонной розетки довольно проста и предполагает соединение двух концов телефонного провода с соответствующими контактами в розетке

При установке телефонной розетки можно применить один из двух способов монтажа:

  • открытый – предполагает установку накладным способом;
  • закрытый – при котором телефонная линия скрыта внутри стены.

При выборе способа прокладки ориентируются на конструкцию стен, условия обслуживания линии связи и претенциозность дизайна самого помещения. Накладные розетки смотрятся не очень эстетично, но зато они идеальны в скорости обслуживания: их за считанные минуты можно снять с опоры и оценить целостность контактов.

Открытый способ можно осуществить вовсе без монтажа на стене, разместив устройство на полу, а ведущий к нему кабель спрятать под плинтус

Чтобы защитить открытые провода от механических повреждений используют декоративные пластиковые кабель-каналы. В продаже они встречаются в виде настенных конструкций и напольных плинтусов. Контроль за состоянием провода в них удобно осуществлять через одно- или двух сторонние защелкивающиеся панели.

Для закрытого монтажа чаще всего используют кабель КСПВ. Единственная жила этого кабеля выполнена из медной проволоки, а внешняя оболочка – из полиэтилена, окрашенного в белый цвет.

Прокладку телефонной линии выполняют также, используя распределительный кабель ТРП. Он имеет разделительное основание. Жила этого однопарного провода также выполнена из меди и изолирована полиэтиленом.

В целях удобства эксплуатации и гармоничного сочетания с дизайном телефонные розетки не устанавливают отдельно в стене, а включают в розеточный блок

Чтобы задекорировать точки подключения и сделать их менее заметными для взгляда посторонних, устройства размещают за экранами телевизоров и мониторами, а также встраивают за фасадом настенной мебели.

Отдельной строкой стоит выделить розетки, встроенные в плинтус. Главное – выбирать модели, лицевая панель которых плотно прилегает к поверхности плинтуса. Иначе со временем она станет отходить от основы, оголяя неприглядные швы.

Порядок подключения телефонной розетки

При установке телефонной розетки следует учитывать, что напряжение для слаботочных устройств связи не превышает 60 Вольт. Но даже пониженное напряжение все же может создать ток, причиняя дискомфорт человеку. В момент, когда происходит вызов по телефонной линии напряжение и вовсе поднимается до показателя в 110-120 Вольт. И оно способно при контакте дать серьезные болевые ощущения. До величины в 12 Вольт оно снижается лишь после снятия трубки.

Все работы по подключению действующей телефонной схемы в целях соблюдения техники безопасности рекомендуется проводить в защитных прорезиненных перчатках

Принцип размещения и способ установки телефонных розеток практически не отличается от технологии монтажа электрических розеток. Поскольку сегодня наиболее распространены устройства, имеющие стандарт J-11 и J-12, тонкости подключения телефонной розетки рассмотрим на их примере.

Этап #1: Проведение подготовительных работ

Первое, что необходимо сделать – изучить схемы внутренней коммуникации. Они прилагаются к инструкции к изделию.

При подключении стандартов J-11 и J-12 проблем возникнуть не должно: нужно лишь соединить жилы соответствующей полярности. Главное, чтобы в подходящей к аппарату вилке провода были выведены в зеркальном отражении контактов розетки.

В случае если вы по незнанию приобрели и планируете установить стандарт J-25, конструкция которого предполагает 6 контактов, для подключения задействуйте только 3-й и 4-й контакты.

По стандарту к каждому контакту подведен провод определенного цвета, такое решение повышает удобство обслуживания и облегчает ремонт. Порядок подключения обозначен на схеме цифрами

Планируя использовать аппарат старого стандарта, заранее стоит побеспокоиться о приобретении универсальной розетки. Она оснащена четырехконтактым разъемом и соединителем. Помимо самой розетки необходимо также подготовить двухжильный провод сечением 0,3-0,5 мм.

Из инструментов для проведения работ необходимо подготовить:

  • строительный уровень;
  • кроссировочный нож;
  • вольтметр;
  • отвертку;
  • кусачки;
  • графитный карандаш;
  • защитные перчатки;
  • двухсторонний скотч;
  • перфоратор (если монтаж новой точки).

При выборе отвертки руководствуются типом поверхности и габаритам шурупов, задействованных для крепления. Чтобы минимизировать вероятность поражения электрическим током, все манипуляции лучше выполнять отверткой, рукоять которой имеет изоляцию.

Наметив место установки точки подключения, с помощью строительного уровня корректируют горизонтальность и вертикальность его положения

Чтобы подключить розетку скрытого типа, необходимо предварительно в стене проделать отверстие под ее установку – подрозетник. Сделать это можно с помощью перфоратора, оснащенного специальной коронкой диаметром 60-70 мм. За неимением такового работу можно выполнить и обычным молотком с зубилом. Но ручной труд отнимет гораздо больше времени и сил. Затем к проделанному отверстию необходимо проштробить канал под укладку телефонного кабеля.

Этап #2: Зачистка концов жил

Прежде чем приступить к расплавлению жил необходимо зачистить концы проводов, устранив внешний слой. Оголить достаточно крайние 4 см провода.

При зачистке телефонного кабеля следует помнить, что он очень уязвим к повреждениям. А переломанные жилы только приведут к неисправности оборудования. Поскольку аккуратно выполнить разделку с первого раза не всегда получается, опытные мастера рекомендуют при прокладке кабеля делать некоторый запас по его длине. Лишний провод потом можно будет скрыть под крышкой устройства.

Снятие защитной изоляции с концов кабеля следует выполнять крайне аккуратно, используя для этого кроссировочный нож, остро заточенное лезвие или бокорезы

Задача мастера – зачистить кончики проводов от оплетки так, чтобы в оголенном виде они были целыми и лишенными всяких дефектов.

Этап #3: Подключение проводов розетки

Зачищенные провода с раздвинутыми жилами подсоединяют к разъемам самой коробки, ориентируясь на обозначения, указанные на лицевой панели внутреннего блока. При закрытом способе монтажа для удобства подключения провода делают выступающими за стеновую плоскость на 50-80 мм.

Специалисты рекомендуют при подключении проводов проверять полярность контактов, используя для этого тестер.

Чтобы соблюдать полярность при подключении проводов руководствуются правилом: красная изоляция на линии со знаком «-», а зеленая оплетка на «+»

При несоблюдении правила с учетом полярности велик риск, что в процессе работы телефонный аппарат время от времени будет давать сбои.

На этом этапе работ потребуется вольтрметр. С его помощью нужно проверить готовность линии связи. Напряжение в линии должно быть в пределах 40-60 Вольт.

Подведенные кабельные жилы прикладывают к зажиму и плотно затягивают специальными винтами, обеспечивая надежную фиксацию. Форма пазов, к которым крепятся жилы, облегчает процесс монтажа. Места стыков изолентой обматывать не нужно.

При подключении устройств, конструкция которых оснащена четырьмя контактами вилочной формы, задействуют только два центральных контакта

Выполняя открытый монтаж, на завершающем этапе остается только закрыть крышку корпуса с помощью защелки и закрепить ее винтами. Готовую розетку прикрепляют к стене или полу, «сажая» ее на двухсторонний скотч.

При закрытом способе монтажа, убедившись, что провода не переплетаются в подрозетнике, согласно нанесенной разметки внутренний блок монтируют в стену. Придав блоку желаемое положение, конструкцию фиксируют с помощью распорных винтов и саморезов.

На завершающем этапе остается лишь устранить зазоры между подрозетником и стеной, замазав его гипсовым раствором, а также заделать каналы с проложенным телефонным кабелем.

После того, как гипс приобретет желаемую прочность, устанавливают на место защитную окантовку и присоединяют лицевую панель. В устройствах современного образца защитная окантовка защелкивается на внутреннем блоке, а лицевая панель крепится путем вкручивания винтов.

При необходимости подключения многоразъемной розетки, позволяющей устанавливать несколько телефонных аппаратов, необходимо придерживаться той же технологии, что и при установке классического варианта устройства. Единственное отличие процесса – увеличение количества проводников, требующих подключения.

Выводы и полезное видео по теме

Руководство по подключению устройства:

Замена старой розетки на новую:

Ничего сложно в подключении телефонной розетки нет. Единственное – не стоит экономить, приобретая оборудование низкого ценового диапазона. Оно не всегда соответствует нормам и способно выйти из строя еще на стадии подключения.

Телефонная розетка по своей сути является слаботочной разновидностью розеточных устройств, основными функциями которых является:

  1. Подключение проводных и беспроводных аппаратов к соответствующей сети и обеспечение телефонной связи.
  2. Осуществление соединения модемов и факсов.
  3. Подключение и организация работы мини-АТС.

Осуществить подключение телефонной розетки на практике гораздо проще, чем электрической разновидности. Однако, этот процесс все равно требует осторожности и аккуратности, поскольку для его реализации необходимо выполнить ряд электромонтажных работ, связанных с высоким напряжением.

Монтаж и подключение подобных устройств идеально подходит для людей, имеющих незначительных опыт в данной области, или начинающих специалистов, которые только набираются соответствующего опыта.

Раньше этот процесс вызывал меньше вопросов, поскольку существовал единый стандарт, регламентирующий установку подобных устройств. На сегодняшний день, действует несколько европейских стандартов под названием Registered Jack (RJ). Существует несколько различных способов подключения телефонных розеток, самостоятельно этот процесс можно осуществить с устройствами RJ-14 и RJ-25.

Особенности и схема подключения розетка RJ-11

У телефонных розеток имеются свои индивидуальные особенности подключения, если говорить о современных и наиболее распространенных стандартах RJ-11 и RJ-12, то они обладают следующими нюансами подключения:

  1. В конструкцию устройства может входить 2-4 контакта, которые представляют собой вилки из металла, обладающие небольшими размерами. Между этими элементами требуется заглубление жил питающего провода.
  2. Подсоединение самих телефонов происходит исключительно через 2 центральных контакта.
  3. Для монтажа приспособлений с указанным стандартом, профессиональные мастера пользуются особой разновидностью рабочего инструмента под названием кроссировочный нож. Однако, если в будущем не планируется его частая эксплуатация, то можно ограничиться самым обыкновенным ножом с заточенным лезвием. Используется такой инструмент для заглубления жил, при прорезке изоляционного слоя будет обеспечен контакт.
  4. Перед расправлением жил необходимо осуществить устранение внешних слоев с провода, достаточно 4 см. для проведения подобной зачистки.
  5. Для внутренней прокладки рекомендуется использовать кабель КСПВ, имеющий в своей конструкции жилу из одной проволоки, которая чаще всего изготавливается из меди. Внешняя оболочка обычно производится из пластикатов с белым окрасом. Кабель ТРП чаще всего используется в качестве распределителя.

схема подключения

Необходимые инструменты и материалы

В зависимости от разновидности телефонной розетки, а также от используемого стандарта, могут потребоваться различные инструменты и материалы.

Однако, рекомендуется иметь в наличии сразу весь необходимый инвентарь:

  1. Отвертка, которая по типу рабочей поверхности и габаритам соответствует шурупам, используемым для крепежа приспособления. Рукоять отвертки обязательно должна обладать изоляцией, чтобы избежать поражений электрическим током.
  2. Подрозетник.
  3. Кабель, если происходит не замена старого устройства, а прокладка абсолютно нового.
  4. Перфоратор, также как и кабель, понадобится, если происходит монтаж новой розетки.
  5. Сама розетка.
  6. Нож с острым лезвием.
  7. Саморезы.
  8. Кусачки.
  9. Изоляционная лента.
  10. Универсальный мультиметр или тестер.
  11. Защитные перчатки.
  12. Односторонняя и двухсторонняя клеящая лента.
  13. Графитный карандаш и маркер с яркой краской, который потребуется для нанесения разметок.

Пошаговая инструкция

Первоначально, будет рассмотрен простой способ подключения универсальной телефонной розетки. На сегодняшний день, наиболее распространены устройства, соответствующие европейским стандартам RJ-11 и RJ-12.

Для того, чтобы их подключить, необходимо придерживаться следующего алгоритма действий:

  1. Первоначально, потребуется обесточить электросеть и надеть защитные перчатки, поскольку показатель напряжения в телефонной сети равен 60В, а в рабочем состоянии он может достигать показателей 110-120В.
  2. Используя бокорезы устранить изоляционный слой с проводников, при этом, важно не задеть сами жилы. Длина зачищенного кабеля должна составлять около 4 см.
  3. При помощи тестера определить полярность контактов.
  4. Подсоединить проводники к контактам. В телефонной розетке красный провод обладает отрицательной полярностью, а зеленый положительной. Соблюдать правила подключения с учетом полярности необязательно, но существует определенный риск, что в будущем телефонный аппарат будет время от времени давать свои во время функционирования.
  5. Осуществить подключение кабельных жил, после чего затянуть и обеспечить надежную фиксацию при помощи специальных винтов для осуществления прижима.
  6. Некоторые модели имеют в своей конструкции 2-4 контакта, которые обладают вилочной формой, изготавливаются данные элементы из стали. В такой ситуации, используются 2 центральных контакта.
  7. Осуществить фиксацию и крепеж телефонной розетки на поверхности стены. Сделать это можно при помощи двухстороннего скотча, но наиболее эффективным способом является использование саморезов.
  8. Защелкнуть крышку данного приспособления.

Существуют разновидности телефонных розеток скрытого типа. Процесс подключения для них не имеет принципиальных различий с подсоединением классических вариантов устройств.

Значимые отличия имеются только в процессе их установки и заключаются в следующем:

  1. Нанести на поверхности стены разметку будущего месторасположения телефонной розетки.
  2. Предварительно, потребуется проделать отверстие в поверхности при помощи перфоратора, оно будет нужно для последующего монтажа подрозетника. Фиксация и крепеж данного элемента достигается благодаря использованию саморезов.
  3. Крепеж устройства внутри монтажного короба можно осуществить, используя распорные винты специального предназначения.
  4. Надеть внешний защитный корпус, после чего в сеть можно вернуть напряжение и провести тестирование установленного приспособления.

При этом, необходимо знать, что абсолютно любая разновидность телефонных розеток может быть не привычным одинарным, а двойными приспособлением. Такие устройства обычно устанавливаются в офисах или иных помещениях, где присутствует несколько телефонных аппаратов с различными номерами, но иногда может возникнуть необходимость монтажа и в домашних условиях.

Процесс установки или подключения не имеет принципиальных отличий от работ, проводимых с одинарной конструкцией. Единственное изменение – это увеличение количества проводников, требующих подключения.

Виды телефонных розеток

При рассмотрении разных видов подобных устройств, одной из основных классификаций является их разделение по способу монтажа:

  1. Устройства для внешней установки.
  2. Устройства, обладающие внутренней разводкой.

Вторичной классификацией, применимой к обоим видам, является разделение данных устройств по количеству имеющихся разъемов:

  1. Одноразъемные модели предназначены для подключения 1 аппарата, являются наиболее востребованным вариантом для установки в частных домах или жилых квартирах.
  2. Многоразъемные модели позволяют осуществлять подключение сразу нескольких разных аппаратов, чаще всего встречаются в офисах и служебных помещениях.

Также, на современном рынке представлены розетки с разными коннекторами.

РТШК-4

Этот параметр определяется типом используемого стандарта:

  1. RJ-11 является одним из наиболее распространенных вариантов, подразумевает наличие в конструкции 2 проводников. Такие устройства чаще всего встречаются и рекомендованы для установки, если имеется телефонная магистраль линейного типа, к которой подключается аппарат.
  2. RJ-12 менее распространены, поскольку редко используются в бытовых целях. Основным назначением является подключение к офисным мини-АТС или ряду разновидностей сетевых плат.
  3. RJ-14 имеет в свой конструкции 4 проводника и такое же количество контактов. Является универсальным коннектором, предназначенным и подходящим для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии, задействуется 2 и 3 контакт, если по каким-то причинам требуется наличие нескольких линий, то подсоединение происходит через 1 и 4 контакт. В розетках накладного типа необходимо использовать зеленый и красный проводник, которые обычно располагаются в центре приспособления.
  4. RJ-25 включает в свою конструкцию сразу 3 пары рабочих контактов. Устройства такого типа являются крайне сложными и непригодными для монтажа собственными силами. Для осуществления этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
  5. RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом.
  6. РТШК 4 является уже технически устаревшей разновидностью розеток, которые были в прошлом распространены в СССР, в конструкцию включено 4 широких контакта и ключ. Предназначены для специфического варианта подключения неразъемным способом, для его осуществления необходимо присутствие короба отводного типа. Наличие нескольких телефонных розеток в рамках одного помещения способствует созданию особой электрической цепи, для ее замыкания требуется дополнительный конденсатор.

Вне зависимости от разновидности телефонной розетки, потребуется установка внутрь данного приспособления питающего кабеля особого типа. Разные варианты не имеют конструкционных различий, все штекеры обладают схожими габаритами и разъемами, но они могут различаться по количеству имеющихся контактов.

Советы маркировка телефонных проводов

Все основные вопросы, касающиеся установки и подключения телефонных розеток, были рассмотрены, подводя итоги можно дать ряд следующих полезных рекомендаций:

  1. Наиболее популярной на сегодняшний день, является встраиваемая разновидность устройств, поскольку она гармонично вписывается в любое помещения и является крайне незаметным элементом. Однако, необходимо учитывать, что ее монтаж займет больше времени и при этом пострадает отделка стен.
  2. Лучше всего приобретать приспособления, которые были выпущены известными и проверенными производителями, успевшими положительно зарекомендовать себя в данной сфере. На сегодняшний день, такими компаниями является Legrand и Вико.
  3. На некоторых моделях может отсутствовать нумерация контактов, обычно наносящаяся на корпус приспособления. В таком случае, может помочь знание правил цветовой маркировки: зеленый, оранжевый или синий в сочетании с белым цвет используются для обозначения положительных контактов; такие же цвета, только монотонные и без добавления белого, обозначают отрицательный контакт.
  4. Если происходит установка телефонной розетки старого образца, то не помешает также знать правила цветовой маркировки, которые использовались раньше: оранжевый, черный или зеленый проводник является положительным; красный, желтый или синий проводник должен быть отрицательным.

Монтаж информационных коммутаций с одной стороны может показаться проще, чем электрический линий. Ведь в них нет опасного для жизни человека напряжения 220/50. Но установка и подключение телефонной розетки не такое простое, как кажется на первый взгляд, дело. Это объясняется большим разнообразием стационарных аппаратов, которые используются в быту, а также коннекторов, при помощи которых и осуществляется соединение. Далее мы расскажем, как подключить розетку для телефона своими руками, предоставив все необходимые схемы и фото примеры.

Разновидности коннекторов

Ниже приведены разновидности коннекторов нового образца:

  1. RJ 9 – один из коннекторов, который необходим для соединения трубки со стационарным аппаратом.
  2. RJ 11 – подключает один телефон, наиболее распространенный вариант, используется, как правило, в многоквартирных жилых зданиях, где одна телефонная магистраль.
  3. RJ 12 – в жилых домах не пользуются популярностью, так как обладают контактами с 4 проводами, что дает возможность подключения на 2 телефона отдельной линии. Для частных домов и квартир в этом необходимости нет, поэтому такая телефонная розетка популярна в офисных помещениях.
  4. RJ 14 – считается универсальным, так как позволяет осуществить подключение как к одной линии (линии присоединяются к 2 и 3 контактам) так и к нескольким линиям (подсоединение к 1 и 4 контактам).
  5. RJ 25 – отличается от предыдущего вида тем, что обладает 3 парами рабочих контактов. Установка и подключение такого коннектора очень сложная и требует навыков специалиста. Самостоятельно ее установить сложно.

Пошаговая инструкция по монтажу

Итак, как установить и подключить розетку для телефона? В первую очередь необходимо проверить наличие схемы подсоединения устройства. Из инструментов понадобится отвертка, электрическая дрель и непосредственно сама телефонная розетка.

Примечание: в рабочем состоянии напряжение на линии может подняться до 120В. Поэтому чтобы ограничить себя от таких неприятных моментов, когда осуществляется установка и подключение телефонной розетки к сети, лучше пользоваться диэлектрическими перчатками.

Прежде чем приступать к монтажу, необходимо обесточить электрическую сеть. Затем с помощью бокорезов или ножа снять изоляцию с проводников. Делать это нужно аккуратно, чтобы не повредить жилы. Ведь если они повредились, то будут легко ломаться. Зачищать кабель нужно по длине в 4 см. О том, как снять изоляцию с кабеля, читайте в нашей статье.

С помощью тестера определить полярность проводников. Как правило, телефонная розетка имеет красный положительный проводник и зеленый – отрицательный. Но лучше проверять, так как неизвестно как была осуществлена установка и подключение. В случае если прибора под рукой не оказалось, то подсоединение делается согласно существующему плану (схема прилагается к аппарату).

Последующее действие после проверки полярности – это подключение кабельных жил, как показано на фото ниже. После этого на стене фиксируется телефонная розетка. После установки нужно осуществить подключение к сети и протестировать установленное устройство.

Следует отметить, что корпус может быть и срытого типа. Как установить и подключить скрытую розетку для телефона? В первую очередь необходимо нанести на стену разметку, где будет осуществляться установка устройства. С помощью перфоратора сделать отверстие и саморезами зафиксировать элементы конструкции. Монтаж заканчивается креплением защитного корпуса и тестированием приспособления, которое было установлено.

Если же в домашних условиях необходима установка и подключение розетки для телефона на 2 выхода (установка нескольких аппаратов с разными телефонными номерами), то следует учитывать один нюанс – монтаж происходит с большим количеством проводников. Но в целом значительных отличий в работе нет.

Схемы подключения

Методика определения полярности без прибора имеет ряд преимуществ. Она была проверена уже не один раз. Существует много вариантов цветовой маркировки проводов и когда происходит установка и подключение устройства, есть вероятность еще больше запутаться.

Телефонная розетка устанавливается по определенным схемам. Такая схема разрабатывается заранее. Как правило полярность не имеет особого значения. Но некоторые телекоммуникационные устройства могут отказать или работать некорректно, если это не учитывать. Схема подключения устройства предоставлена ниже:

Для того чтобы упростить монтаж, производители осуществляют маркировку контактов (схема и обозначение должны прилагаться к устройству). Она может быть в виде цифр, которые пишутся возле контактов или на схеме. Либо же провода обозначают определенным цветом.

Как правильно маркируются жилы кабелей витой пары, когда происходит установка и подключение розетки, указано в таблицах ниже:

Полезные рекомендации

Ну и последнее, что хотелось бы вам предоставить — полезные советы по подключению телефонной розетки своими руками. Итак, учитывайте следующие нюансы при монтаже:

  • На сегодняшний день самой популярной считается внутренняя розетка для телефона. Так как она способна гармонично вписаться в любой интерьер помещения и ее не сильно заметно. Но при ее установке необходимо учитывать то, что может повредиться отделка стен. Да и времени потратиться больше.
  • Покупать продукцию следует у проверенных производителей. К ним относят компании Легранд и Вико. Ведь они уже положительно зарекомендовали себя на современном рынке.
  • Если на корпусе приобретенного устройства не была указана нумерация контактов, то необходимо ознакомиться с правилами маркировки проводов по цвету. Так для обозначения положительных контактов используют зеленый, синий и оранжевый совместно с белым. Для отрицательных контактов используют такие же цвета, только без белого.
  • Телефонная розетка старого формата имеет другой стандарт маркировки. Поэтому если осуществляется установка именно такого приспособления, то необходимо знать эти правила. Например, для плюса используется черный, оранжевый и зеленый цвет. Для минуса – желтый, синий и красный.

Напоследок рекомендуем просмотреть видео, на котором затрагивается вопрос монтажа розетки для телефона:

Вот мы и рассмотрели технологию установки и подключения телефонной розетки к линии. Надеемся, предоставленная информация помогла вам выполнить монтаж своими руками!

Будет полезно прочитать:

  • Как сделать антенну для телевизора
  • Как подключить домофон
  • Как маркировать провода при монтаже

особенности и инструкция по подключению провода

Иногда надо установить телефонную розетку или выполнить замену старой модели на новую. Обычно такая ситуация возникает при проведении ремонта, при покупке оборудования, нуждающегося в проводке новой линии. Поэтому важно знать, какие существуют телефонные розетки, как устроены, где купить и как правильно выполнить их подключение, расключение.

Какие коннекторы существуют?

Розетка Viko служит для подключения стационарного телефона к сети связи. Представляет собой небольшую коробку белого цвета. В зависимости от количества разъемов, она бывает одноразъемной и многоразъемной. Есть классификация и по видам коннекторов.

Наиболее популярны такие типы коннекторов:

  • RJ 11. Имеет два провода. Телефонные аппараты подключаются через комбинированные переходники, которые оснащены специальными разъемами.
  • RJ 14. Используется для большинства типов телефонов. Оснащен четырьмя проводами и контактами.
  • RJ 25. Имеет три пары контактов. В подключении сложен. Поэтому лучше обращаться к специалистам.
  • RJ 9. Служит для соединения телефонной трубки с аппаратом.
  • РТШК 4. Есть четыре контакта и ключ. Используется в старых советских моделях связных коробок. Тип подключения неразъемный.
  • RJ12. Подключается коннектор к четырем проводам. Имеет один порт. Применятся для разводки офисных АТС с большим числом каналов. Для обычных жилых квартир этот тип выбирают крайне редко.

Возможные способы монтажа

Телефонные розетки с крышкой обычно монтируются так же, как и обыкновенные электрические. Чтобы правильно установить и подключить такую розетку, следует определиться с моделью, техническими характеристиками, габаритами. Важно также учитывать рекомендации специалистов. При наличии минимальных знаний легко подключить телефонную сеть всего за пять минут по фото.

Розетка Hyperline может быть встраиваемой и накладной. Первый тип применяется чаще, поскольку позволяет сохранить презентабельный вид интерьера комнаты. Такие изделия чаще устанавливают при наличии открытой проводки. В зависимости от типа розетки выделяют и два способа монтажа – закрытый и открытый. Последний предполагает установку розетки на поверхности стены без удаления облицовочного слоя. Вариант подходит в том случае, когда ремонт уже проведен и нужно подключить телефон. Штепсельную розетку устанавливают прямо на краску или обои. При этом кабель-канал прячут под плинтус. Открытый метод часто осуществляется без монтажа на стене: розетка располагается на полу.

Суть внешнего монтажа евророзетки заключается в следующем. Имеется четыре винта: два винта, которые находятся ближе к разъему, не трогают, а крепят провод в двух оставшихся винтах. Затем прокладывают изоляцию. Для этого жилы присоединяют к зажиму, прижимают их винтами. Закрывают крышку корпуса. Важно проводить всю работу в латексных перчатках. Иначе может ударить током, когда на телефон попытаются позвонить, и появится напряжение.

Скрытый вариант установки предполагает прокладку телефонного провода до момента подключения розетки. Поэтому заранее необходимо определиться с местом расположения настенной коробки. Нередко провода скрывают в стене, а само изделие выносят наружу. Данный способ крепления визуально напоминает обыкновенные электрические розетки с накладкой.

Как правило, способы подключения всех типов розеток идентичны, правда, есть некоторые различия в зависимости от их исполнения.

Подробная инструкция по подключению телефонной розетки

Прежде чем приступать к подключению телефонной розетки ДКС, следует подвести к месту установки телефонный кабель. Обычно он прокладывается еще в ходе строительства здания. Наружу выводится лишь пара контактов. Если помещение уже находится в эксплуатации, тогда кабель витой пары прокладывают по плинтусу. Правда, это не совсем практично: во время уборки есть риск повредить изделие. Чаще всего кабель укладывают под плинтус. При этом демонтировать изделие не нужно, его просто немного отодвигают, в щель прокладывают кабель и ставят на место. Кабель к месту установки подводят по стене либо укладывают его как скрытую проводку.

Для скрытой проводки сначала делают канал для укладки кабеля. Болгаркой надо проштробить канал нужной длины и уложить провод. Затем заделать углубление цементным раствором. Если предполагается открытая проводка, тогда кабель крепят на стене при помощи пластиковых скоб. Электродрелью высверливают отверстия глубиной около двух сантиметров. В них вставляют вкладыши и фиксируют под скобой провод винтом или гвоздем.

При установке наружной коробки, сначала ее подключают к двужильному кабелю. А затем уже фиксируют на стене. Если основание имеет специальные отверстия для крепления, тогда коробку прикладывают к месту установки, делают пометки на стене. Далее дрелью просверливают отверстия. В них устанавливают вставки, фиксируют основание коробки при помощи винтов. Потом монтируют крышку, используя специальные защелки. Если основание не имеет отверстий, тогда фиксацию на стене делают при помощи двустороннего скотча.

Для установки внутренней коробки нужен перфоратор и сверло соответствующего диаметра. На стене делают глухое отверстие. Монтируют в него коробку и выполняют подключение к кабелю. Ставят крышку на место. При помощи тестера проверяют полюса.

Чтобы подключить телефонную розетку Valena, необходимо:

  1. снять оплетку с провода на длину в пять сантиметров;
  2. уложить проводку в пазы розетки;
  3. проверить наличие контакта между кабелем и разъемом.

Распайка проводов всегда соответствует схеме, поэтому можно смело устанавливать телефонную розетку по имеющимся обозначениям.

На что следует обратить внимание?

Чтобы купить наиболее подходящую розетку, коннектор для подключения телефона, надо изучить все существующие модели и взвесить плюсы и минусы каждого варианта. Важно учитывать тип и характеристики используемого телефонного аппарата. Возможно, дополнительно потребуется приобрести переходник адаптер с японских, китайских, американских вилок на евро розетку.

При выборе четырехпроводной розетки необходимо обратить внимание на то, что модель РШТК является устаревшей и плохо совмещается с современными телефонами. Чтобы выполнить подключение такого изделия, понадобится кабель с сечением 0,3х0,3 мм. Поэтому чаще выбирают более современные типы розеток. Например, Шнайдер, Легранд. Установив Ленгард, не придется зачищать провода. Ведь продукция оснащена функцией самоочистки. Как обжать вилку?

Также стоит учесть, что большинство моделей телефонных розеток имеет всего два контакта. Кабель должен иметь такое же количество контактов. Если в розетке четыре контакта, значит она двойная и в нее можно подключить вторую телефонную линию. Как правило, в коробках контакты пронумерованы. Но иногда нумерация отсутствует. Тогда приходится руководствоваться цветовой маркировкой.

При подключении требуется обратить внимание и на полярность. Зачем? Иногда устройство может не работать. В этом случае достаточно просто поменять полярность местами.

Во время монтажа рекомендуется учитывать, что для слаботочных устройств связи напряжение обычно не превышает 60 Вольт. То, сколько вольт в телефонной беспроводной розетке, зависит от того, опущена либо поднята трубка. Но даже низкое напряжение способно создать ток и причинить человеку дискомфорт. Поэтому работы требуется проводить аккуратно.

Полезные рекомендации по подключению

Если знать правила безопасности, следовать инструкции, тогда подключение к линии пройдет быстро и успешно.

Нередко новички допускают ошибки во время монтажа. Поэтому специалисты составили список рекомендаций, которые помогут выполнить работу грамотно.

Итак, опытные электрики советуют:

  • Максимально обезопасить себя в работе. Для этого использовать резиновые перчатки.
  • Полезно знать, что означает цвет проводов. Но лучше проверять полярность тестером.
  • Прежде чем монтировать розетку, надо позаботиться о наличии крепежных деталей.
  • Перед тем, как закрыть крышку, лучше проверить аппарат на наличие дефектов в работе.
  • Лучше использовать встраиваемые розетки. Они почти незаметны.
  • Предпочтительнее покупать универсальные коробки для телефонов, в которые можно устанавливать провода как нового, так и старого образца.
  • Если надо подключить несколько телефонных устройств, лучше покупать не обычную одинарную, а двойную розетку. Подойдет тип разветвителя RJ12 6p4c.
  • Из всего многообразия лучше отдавать предпочтение проверенным производителям. Например, хорошо себя зарекомендовали внутренние розетки Hyperline, Legrand Mosaic, Dкс. Из внешних — Rexant и Schneider Electric Glossa. Цена их приемлемая, качество высокое. Эти фирмы выпускают не только телефонные, но и компьютерные розетки для выхода в Интернет. Из отечественных компаний стоит отдать предпочтение организации Пересвет.
  • Перед монтажом следует внимательно изучить инструкцию и четко ей следовать.
  • Для подключения розетки для телефона существуют разные схемы. Есть действующие стандарты, которые определяют условные обозначения розеток. Стандартизирует обозначения на схемах новый ГОСТ 21.614.88. При выборе определенной схемы надо учитывать специфику квартиры, дома или офиса, планировку здания и прочие особенности.
  • Сетевая розетка должна быть качественной и иметь сертификат.
  • Лучше использовать стандартные телефонные розетки. Тогда при смене телефона не придется разбираться с распиновкой кабелей.

Таким образом, сегодня существует большой выбор розеток с конденсатором для подключения телефонной линии. Модели различаются способом монтажа и конструкцией. Обычно схема подключения указана на корпусе телефонного аппарата с нижней стороны. Распайка всегда соответствует схеме. Так что установить розетку Сплиттер для телефона не составит труда. Видео можете посмотреть далее. Также читайте статью: Как сделать потолок из гипсокартона с подсветкой в квартире?

Стоит ли закрывать старые телефонные розетки?

За последние два десятилетия традиционные телефонные линии постепенно стали менее полезными. Когда-то семьи боролись за телефонное время, и не так давно единственный способ получить доступ к Интернету был через медленные скорости телефонного модема.

В годы до появления мобильных телефонов наличие телефонной розетки в спальне или даже ванной когда-то было очень полезным. Теперь телефонные розетки в старых домах часто выглядят неприглядно и могут сигнализировать потенциальным покупателям о том, что дом устарел.К счастью, найти способ избавиться от этих маленьких кусочков ностальгии относительно просто и недорого. Это небольшой ремонт, который может освежить интерьер.

Вариант 1: прикрыть

Самый простой способ - самый очевидный. Вы можете просто оставить телефонную розетку на месте и прикрыть ее настенной подвеской, зеркалом или произведением искусства. Это самый простой способ справиться с телефонными розетками, расположенными высоко на стене, хотя он не имеет смысла для телефонных розеток в других местах.Для них вы можете поставить перед ними табурет или мебель. Вы также можете покрасить крышку телефонного разъема так, чтобы она соответствовала стене, или снимите крышку телефонного разъема и вместо нее установите плоскую заглушку. Это оставляет возможность открыть линию в будущем.

Вариант 2: Избавьтесь от этого

«Когда дом перекрашивают, выньте его и заделайте дыру», - говорит Андреа Геллер, брокер по недвижимости из Berkshire Hathaway Home Services в Чикаго, штат Иллинойс.

Чтобы снять телефонную розетку, вам может потребоваться также снять коробку, в которой она находится. Вы можете вынуть провода или обернуть их изолентой, однако будьте осторожны при удалении проводов. Если в доме все еще есть другие стационарные телефоны, они могут быть подключены гирляндой, и это может повлиять на всю систему. Если у вас есть сигнализация, она также может использовать телефонную линию.

Гипсокартон можно залатать и закрасить. Если провода остались, возможно, имеет смысл создать карту, на которой показано, где были старые телефонные розетки, на случай, если они когда-нибудь снова понадобятся.

Вариант 3: Смешайте и сопоставьте

Вынимать все розетки может не иметь смысла.Когда-то было верхом технологической изощренности иметь телефонную розетку в каждой комнате, но теперь это не так - даже для тех, кто решил поддерживать стационарный телефон.

«Это зависит от комнаты», - говорит Марианна Борнхофт, риэлтор из Windermere Real Estate в районе Спокан, штат Вашингтон. «Некоторым из моих клиентов по-прежнему нужен стационарный телефон, поскольку он необходим им для работы. В прошлом месяце один из основных операторов беспроводной связи отключился как минимум на день. Кроме того, некоторые из моих клиентов должны иметь возможность факсимильные документы.Я знаю, что это устарело, но это то, что влечет за собой их работа. Поэтому я обычно не беру их из офиса ».

Сохранение некоторых телефонных розеток может обеспечить гибкость для будущих владельцев. В наши дни телефонные розетки в спальнях вряд ли будут нужны, поэтому удаление некоторых телефонных розеток в этих местах может улучшить внешний вид дома и сделать его более современным.

Вариант 4: превратить их в розетки USB

Дрю Нагда, специалист по ремонту домов в районе Риверсайд, Калифорния, предлагает обратиться к покупателям: превратите те старые телефонные гнезда в розетки USB.

«Большинство домов, над которыми мы работаем, полностью ремонтируются, и мы почти всегда находим телефонные розетки в странных местах рядом с плинтусом или в углу», - говорит Нагда. "Итак, что мы делаем, это находим линию к источнику и полностью отменяем телефонную розетку. Но пока электрик все еще рядом, это легко исправить, заменив и переместив с помощью розеток USB. Скорее всего, вы используете свой мобильный телефон или планшет в комнату, где находится розетка, так что она обязательно пригодится (детям она понравится).Одним из самых высоких показателей рентабельности инвестиций в реабилитационный центр является добавление USB-розеток в спальни и кухню. Это лучшие 100 долларов, которые вы готовы потратить. Когда вы закончите, залатайте секцию и покрасьте ».

Знаете ли вы, что телефонная розетка может быть источником питания? Чтобы создать низковольтную зарядную станцию, которая будет работать даже при отключении электроэнергии, вы вам понадобится мультиметр, чтобы проверить напряжение, и регулятор напряжения, чтобы поддерживать напряжение на уровне 5 В. Это не обязательно хакерство, которое вы хотели бы делать постоянно, но это может быть одной из причин сохранить при себе старый телефонный разъем.

Чистая прибыль на миллион акров

По мере того, как умные дома становятся все более популярными, покупатели все более чувствительны к вещам, которые кажутся старомодными или которые могут нуждаться в замене. Дом, полный старых обесцвеченных телефонных розеток, может показаться пережитком другой эпохи.

Добавление электрической розетки к существующему участку

Каждый раз, когда вы работаете с электричеством, будь то простой проект или нет, лучше всего точно знать, что вы делаете, прежде чем начинать.Тем не менее, добавить электрическую розетку не так уж сложно. Если у вас уже есть пробежка, это не займет много времени. Кроме того, безопаснее добавить электрическую розетку, чем упаковать купленный в магазине удлинитель. Разветвители питания могут увеличить риск возгорания при неправильном использовании, особенно если к ним подключено несколько высокоинтенсивных электронных устройств.

Здесь мы имеем идеальную ситуацию - гипсокартон с одной стороны стены снят, и проводка оголена. Но, за исключением установки нового электрического шкафа, процесс во многом такой же (посмотрите « Как установить« старый рабочий »электрический шкаф », чтобы узнать, как установить новый шкаф, когда гипсокартон не поврежден).

Для начала отключите питание существующей розетки на панели прерывателя и проверьте, что она выключена.

Затем снимаем розетку и отсоединяем провода.

Установите коробку для новой розетки, снимите «входящие» провода со старой коробки и вставьте их в новую.

Затем отрежьте новый отрезок кабеля того же калибра, чтобы проложить его между новой розеткой и старым, и подайте его к коробкам, оставив около 8 дюймов нового кабеля в каждой коробке.

Кабель необходимо прикрепить к шпилькам, обычно с помощью скоб, в пределах 12 дюймов.коробки с кабельными зажимами или в пределах 8 дюймов от коробок без кабельных зажимов. При установке новой розетки без снятия гипсокартона не требуется прикреплять новый кабель к шпилькам.

Чтобы подключить новую коробку, соедините провода от нового кабеля со старым вместе с косичками, которые будут подключены к новому устройству. Лучше всего отрезать старую оголенную медь от старых проводов и зачистить новую длину, чтобы прикрепить ее к клеммам.

После подключения проводов (голая медь к зеленому винту, белая к любому серебряному винту и черная к любому золотому винту) закрепите розетку и повторите процесс сращивания и соединения в старой коробке.

В завершение включите прерыватель и проверьте обе розетки, чтобы убедиться, что все подключено правильно.

Подробнее об электричестве:

Четыре простых ремонта проводки - Для неэлектриков ремонт проводки может быть опасной задачей. Однако с помощью электрика Брайана Вало даже новички могут подумать о том, чтобы заняться одним из основных ремонтов проводки. Вало предупреждает, что работа с электричеством может быть опасной, и что важно набраться терпения и соблюдать несколько простых правил.

Как установить дополнительную электрическую панель - Чтобы установить дополнительную панель, электрик показывает, как протянуть кабели к панели или центру нагрузки. Затем он работает шаг за шагом, приземляя площадки, субфид и нейтралы, прежде чем устанавливать прерыватели и устанавливать горячие точки. Серия фотографий показывает систематический процесс.

Как подключить распределительную коробку - В этой статье «Развитие навыков» ветеран-электрик Брайан Вало описывает, как подключить распределительную коробку.Подчеркнув важность аккуратности и логики в процессе электромонтажа, Вало переходит к шаг за шагом, начиная с прокладки и маркировки кабелей, а затем помещая кабели в коробку.

Как подключить электрическую субпанель, достойную Instagram - Аккуратность важна как для впечатления клиентов, так и для будущего обслуживания.

Мастер-плотник: Как подключить ванную комнату - В этой серии видео электрик Клифф Попеджой объясняет, как проложить грубую электрическую проводку в ванной комнате.Он объяснит необходимые процедуры для крепления коробок розеток, переключателей и приспособлений, приемы прокладки и сшивания кабеля и, наконец, как подготовить коробки. Узнайте, как подключить ванную комнату.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Как установить настенные розетки USB

Электрическая розетка - это одна из домашних технологий, которая почти не менялась последние несколько десятилетий.В то время как зарубежные путешествия - это совсем другая история, вы знаете, что получите, когда пойдете в дом друга и вам понадобится подключить телефон: стандартная розетка на 125 В, 15 А с двумя вертикальными слотами и U -образное отверстие для заземления.

Самое лучшее в стандартной розетке - это то, что все сделано для того, чтобы подключаться прямо к ней. Однако это также одно из их самых больших неудобств. Когда у вас есть два телефона, которые нужно зарядить, плюс лампа, что-то придется подождать - и, если вы не любите возиться в темноте, это, вероятно, не будет лампа.

Настенные розетки

USB - одно из самых недооцененных современных удобств, которые вы можете добавить в свой дом, и они достаточно просты, чтобы даже новичок мог с уверенностью завершить процесс. Мы расскажем все, что вам нужно знать о лучших способах установки настенной USB-розетки, чтобы вы могли упростить настройку зарядки.

Что такое настенная розетка USB?

Настенная розетка USB - это шаг вперед по сравнению со стандартной розеткой. Он добавляет возможности зарядки через USB без адаптера.Когда у вас есть телефон и планшет, которые необходимо зарядить, вам обычно приходится занимать оба места в стандартной розетке. Это связано с тем, что ваши USB-кабели должны проходить через адаптер для получения нужного количества энергии от стены.

Если подумать, все области, где вы можете захотеть быстро зарядить свой телефон, планшет, умные часы или другие устройства, обычно имеют очень высокий трафик. Если вам нужно зарядить планшет, пока вы пьете кофе на кухне, или вам нужно место на тумбочке для зарядки нескольких устройств, кажется, что розеток всегда не хватает.

Независимо от бренда или устройства, адаптеры всегда раздражающе громоздкие и, как правило, занимают больше места, чем вы хотите. Решением для переполненных розеток является настенная USB-розетка - устройство, которое добавляет два или более USB-порта для зарядки непосредственно к стене, сохраняя при этом хотя бы одну из стандартных вилок переменного тока.

Настенная розетка USB может иметь две стандартные розетки с максимум тремя USB-портами, встроенными рядом с ними. Наиболее распространенная установка - это две розетки с двумя портами USB, хотя в некоторых моделях второй стандартный штекер заменен на порты USB.Существует множество комбинаций, но любая настенная USB-розетка обеспечивает большее количество удобных USB-портов, устраняющих необходимость в адаптерах.

Безопасны ли настенные розетки USB?

Ответ - «да» - при условии, что они внесены в список Underwriters Laboratories (UL) и установлены правильно. Важно отметить, что вы не должны заменять розетку прерывателя цепи замыкания на землю (GFCI) розеткой USB, если она не защищена той же цепью, что и розетка GFCI. У ваших розеток GFCI есть кнопки «Проверить» и «Сброс», и они обычно находятся в помещениях с источниками воды, таких как кухня и ванная.

Эти более продвинутые розетки обнаруживают отклонения в потоке электричества и отключают питание до того, как посторонние токи могут вызвать проблемы. Если вы подключите фен к розетке, отличной от GFCI, и произойдет перерыв в подаче тока, вы можете получить неприятный электрошок. Розетка GFCI способна обнаруживать разницу в токе до 0,006 ампер и может отключать питание в течение миллисекунд. По соображениям безопасности избегайте замены розеток GFCI на розетки USB.

Совместимость с брендами

Другая проблема, которую могут иметь люди, - это использование небрендированного оборудования для зарядки своих устройств.Производители устройств предупреждают, что использование зарядных устройств сторонних производителей может нанести серьезный ущерб вашему устройству и батарее, и исследования показывают, что это предупреждение верно - среди обычных и других адаптеров Apple iPhone 99% не проходят базовые тесты безопасности. Что это означает для безопасности розеток USB?

Современные USB-розетки оснащены интеллектуальными микросхемами, такими как Intellichip TOPGREENER, которые определяют, сколько энергии требуется устройству для полной зарядки, чего нет у обычных адаптеров. Высококачественные USB-розетки также протестированы и внесены в списки UL или Edison Testing Laboratory (ETL) для обеспечения их безопасности, поэтому вам не нужно беспокоиться о подключении ваших любимых высококачественных устройств к USB-розетке, пока вы продолжаете использовать кабель, рекомендованный производителем вашего устройства.

Техника безопасности при установке

Если вы немного нервничаете по поводу идеи установки сетевой розетки USB, вы не одиноки. Если вы не особенно удобны или принадлежите к молодому поколению, которое никогда не занималось магазином или домашним хозяйством, идея возиться с электрическими проводами может показаться устрашающей.

К счастью, научиться устанавливать зарядную розетку USB - достижимая цель, если вы потратите время на то, чтобы внимательно и тщательно следовать инструкциям.В большинстве случаев вам понадобится всего лишь несколько проводов и всего пара инструментов, что делает этот проект отличным для новичков, желающих потратить время и внимание на изучение правильной процедуры. Когда дело доходит до работы в незнакомой для вас области, которая потенциально опасна, особенно в таких технических областях, как подключение к розетке, наймите электрика, который сделает эту работу за вас.

Как установить настенную USB-розетку

Если вы готовы воспользоваться преимуществами установки USB-розетки, вам нужно сначала привести в порядок некоторые инструменты.Вот список всего, что вам понадобится для выполнения этого простого руководства по установке настенной USB-розетки:

  • USB-разъем
  • Декоративная настенная пластина
  • Крестовая отвертка
  • Плоская отвертка
  • Игольчатые плоскогубцы
  • Тестер выходного напряжения
  • Инструмент для зачистки проводов

Инструмент для зачистки проводов может не понадобиться для завершения проекта. но лучше иметь его под рукой, чем прерывать установку, чтобы получить его.Чтобы ускорить процесс, вы также можете добавить в ящик для инструментов аккумуляторную дрель в дополнение к отверткам. Когда у вас все будет вместе, вы готовы приступить к работе.

Чтобы установить настенную USB-розетку, выполните следующие действия:

1. Выключите питание

Подойдите к блоку выключателя и выключите розетку, которую собираетесь заменить. В некоторых домах есть электрические панели, которые плохо обозначены или дезорганизованы, поэтому может потребоваться метод проб и ошибок, чтобы выяснить, какой переключатель переключать для какой комнаты.Если вы не совсем уверены, что выбрали правильный выключатель или хотите обезопасить себя, просто отключите электричество. Перед продолжением обязательно проверяйте розетку с помощью тестера напряжения.

2. Снимите настенную пластину и старую розетку

После того, как вы определили, что питание отключено, вы можете осторожно снять крышку розетки с помощью отвертки с плоским жалом. Внизу вы увидите розетку, соединенную со стеной одним винтом с крестообразным шлицем вверху и одним внизу.На этом этапе вы можете достать дрель, чтобы быстро вывернуть винты, или выбрать живописный маршрут с отверткой.

Осторожно вытащите емкость из стены, прежде чем переходить к следующему шагу.

3. Обратите внимание на схему подключения

Рекомендуется запомнить текущую проводку перед ее отключением и сделать снимок для справки позже. Настройка, вероятно, очень проста, но если вы никогда раньше не работали с проводкой, это может повысить вашу уверенность и ускорить процесс в целом.

Многие стандартные розетки имеют всего три провода: нейтральный провод, белый или серый, горячий провод, черный, и заземляющий провод, обычно зеленый или неизолированный. Питание происходит от горячего провода, который обеспечивает ток 125 В переменного тока. Нейтральный провод - это обратный путь для тока горячей проволоки. Заземляющий провод является средством безопасности на случай контакта нейтрали или горячего провода с металлом.

Если вы по какой-либо причине боитесь их перепутать, пометьте провода, прежде чем снимать их.Несколько небольших стикеров помогут избежать путаницы.

4. Отсоедините проводку от старой розетки

На этом этапе вы можете использовать отвертку с крестообразным шлицем, чтобы удалить стопорные винты, удерживающие провода на месте. Подойдет любая последовательность. В некоторых розетках провода фиксируются на месте с помощью быстросъемных зажимов. У этих зажимов есть утопленная кнопка для освобождения, поэтому вам понадобится отвертка меньшего размера или что-то подобное, чтобы нажать на кнопку.

Чтобы облегчить подключение новой розетки, с помощью плоскогубцев выпрямите провода после снятия старой розетки.

Как только старая розетка будет отключена, вам нужно будет решить, что с ней делать. Пока розетка работала, когда вы ее сняли, вы, скорее всего, сможете ее подарить. Если он не работает или ваш местный комиссионный магазин не заинтересован, вам следует изучить местные варианты утилизации старых торговых точек.

5. Подключите новую розетку

Не все розетки USB выглядят одинаково, поэтому обязательно следуйте инструкциям, прилагаемым к новому устройству. Во многих случаях производители помогут вам, обозначив винты цветом, чтобы вы могли визуально сопоставить их с нужными проводами. Обратите внимание, что часто лучше сначала подключить заземляющий провод, поскольку он может сориентировать розетку и упростить подключение последующих проводов.

Вставив каждый провод, осторожно поверните соответствующий винт по часовой стрелке, чтобы затянуть соединение.

6. Закрепите новую розетку и настенную пластину

После того, как вы подключили все провода к розетке и затянули их, поместите розетку обратно в настенную коробку.В зависимости от глубины вашей настенной коробки и количества лишней проводки, она может быть плотной. Небольшие корректировки или укорочение проводов должны помочь. Вы будете использовать два винта с крестообразным шлицем, чтобы надежно прикрепить новую розетку к стене. Соединение не должно быть слишком плотным, но и вы не должны шевелить розеткой.

Затем прикрепите настенную пластину к розетке с помощью отвертки с плоским жалом.

7. Тестируйте и наслаждайтесь

А теперь пора снова включить питание и убедиться, что все идет по плану.Подключите USB-устройство к новому зарядному устройству и убедитесь, что оно получает питание. Некоторые розетки предлагают визуальную подсказку в виде цветного светодиода, который включается, когда розетка получает питание или когда подключено устройство.

Если ваше устройство заряжается должным образом, все готово. Если устройство не заряжается, вы должны вернуться и убедиться, что все провода находятся в нужных местах и ​​правильно затянуты.

Преимущества установки розетки USB

Побывав какое-то время у новой розетки USB, вы заметите, что она действительно имеет значение в вашей повседневной жизни.Чем больше розеток вы обновите, тем больше вы заметите следующие преимущества настенных зарядных устройств USB:

  • Удобство: Сразу же вы начнете понимать, сколько времени вы потратили зря, пытаясь зарядить свои устройства с помощью старого адаптера и кабеля. Самая большая разница в том, что вам не нужно отключать кофеварку или прикроватную лампу, чтобы зарядить устройство на несколько минут.
  • Беспорядок: Во многих домах есть только минимальное количество электрических розеток, с которыми они могут уйти, а это часто означает беспорядок с удлинителями.Настенная розетка USB может устранить один или несколько удлинителей, которые сделают ваш дом более загроможденным, чем он есть на самом деле.
  • Безопасность: Множество удлинительных шнуров не только раздражают глаза, но и могут быть опасны. Небольшие удлинители, используемые для питания устройств, при перегрузке могут вызвать пожар. USB-розетки имеют функции безопасности, чтобы противодействовать этой опасности.

Наличие в доме USB-розетки не имеет реальных недостатков. Это чрезвычайно доступный способ максимально эффективно использовать вашу существующую электрическую систему.

Лучшее место для USB-розеток

Один из лучших советов по установке настенной USB-розетки - выбрать оптимальное место для новой розетки. Если вы не знаете, с чего начать, вот все части обычного дома, которые могут быть подходящими для настенной розетки USB:

  1. Гостиная: Во многих домах гостиная является центром активности и часто имеет гораздо меньше выходов, чем требуется семье. Розетка USB обеспечивает столь необходимую дополнительную возможность зарядки и может централизовать вашу зарядную станцию.
  2. Спальня: Если вас устраивает количество розеток в вашей спальне, вы один из немногих счастливых. Установка зарядного USB-разъема в спальне может снизить стресс и устранить ссоры между партнерами по поводу того, кто и когда заряжает какие устройства.
  3. Домашний офис: В среднем домашнем офисе есть несколько устройств, которые необходимо постоянно подключать, например ПК, принтеры и мониторы. Добавьте к этому потребность в зарядке телефона, и у вас будет идеальное место для добавления дополнительных возможностей зарядки с помощью USB-разъема.
  4. Кухня: Если вы внимательно следите за розетками GFCI, кухня может стать отличным местом для розетки USB. Вы можете подключать свои устройства, пока готовите еду или быстро перекусываете, а кухня часто является естественным местом для подзарядки гостей.
  5. Гараж: В гаражах может быть много пешеходов, но ваша семья, вероятно, не бывает там часто. Опять же, возможно, у вас есть мастерская, где вы используете устройство для просмотра инструкций или для отвлечения внимания во время работы.Настенная розетка USB может пригодиться в вашем гараже.


Подумайте, где вы проводите больше всего времени со смартфоном и планшетом. Если все, что вы делаете, это просматриваете новости и смотрите шоу перед сном, лучшим местом для вас, вероятно, будет спальня. Если вы опытный пользователь, и в качестве домашнего офиса кушетка вам подойдет USB-розетка в гостиной. Крестоносцы на кухне знают, как это раздражает, когда приходится бежать в гостиную, чтобы проверить свои зарядные устройства, и лучше всего будет с розеткой USB рядом с любимой столешницей.

Конечно, вам не обязательно ограничиваться одной розеткой USB. Фактически, после того, как вы установите его, вы можете обнаружить, что можете получить больше.

Типы настенных USB-розеток

Не все розетки USB построены одинаково, поэтому важно точно знать, какой тип вам нужен. TOPGREENER, ваш источник доступных решений для домашней автоматизации, предлагает четыре типа розеток USB в соответствии с вашими потребностями:

1. Розетки USB-A

USB-A по-прежнему является наиболее распространенным типом разъема, который сегодня используется в кабелях для устройств.Этот разъем представляет собой квадрат, который вы видите на конце зарядного устройства телефона, которое подключается к адаптеру. Розетки USB-A являются наиболее доступными и доступны в различных конфигурациях, вплоть до трех USB-портов с одной розеткой 125 В. Многие люди выбирают вариант с двумя разъемами и двумя портами для максимального удобства.

В наших розетках используется технология Intellichip, которая определяет мощность, необходимую устройству для обеспечения оптимальной мощности без перегрева или перезарядки.

2.Розетки USB-C

Ранние пользователи технологий знают, что новейшей сенсацией в области зарядки устройств и передачи данных является разъем USB-C. Благодаря этим портам вы получаете более быструю зарядку и преимущества двусторонних разъемов. TOPGREENER имеет розетки USB-C с двумя портами Type-C или комбинацией портов Type-A и Type-C. Комбинированная розетка идеально подходит для семей, в которых есть как старые, так и новые устройства. Как и наши розетки типа A, наши розетки USB-C защищают ваши устройства с помощью технологии Intellichip.

3. Розетки для быстрой зарядки

Ряд новых устройств предлагает возможности быстрой зарядки Qualcomm. Если он у вас есть, вы хотите в полной мере воспользоваться молниеносной скоростью зарядки - и наши розетки для быстрой зарядки - идеальный способ сделать это. С двумя портами типа A или комбинацией портов типа A и типа C эти розетки могут заряжать включенное устройство до 80% за 35 минут или меньше.

Наши торговые точки поддерживают устройства с последней версией Quick Charge 3.0 от Qualcomm, но они также поддерживают Quick Charge 1.0 и 2.0. Помимо обратной совместимости, эти розетки также могут заряжать стандартные устройства. Если у вас есть хотя бы одно устройство, которое может использовать быструю зарядку, эти розетки для вас.

Что касается безопасности, протокол Quick Charge 3.0 предотвращает повреждение от перезарядки. В этих розетках также используется интеллектуальное согласование оптимального напряжения (INOV), позволяющее сочетать максимальную мощность и эффективность зарядки.

4. Розетки подачи питания (PD)

Power Delivery - это новый стандарт быстрой зарядки через USB-C.Розетки с подачей питания работают так же, как порты быстрой зарядки для кабелей с разъемами USB-A, и могут заряжать устройства за меньшее время благодаря своей способности регулировать количество энергии в соответствии с потребностями каждого устройства. Все новейшие смартфоны Google, Samsung и Apple имеют встроенную функцию Power Delivery.

TOPGREENER предлагает розетки и адаптеры с функцией Power Delivery, некоторые из них также включают второй порт с возможностью быстрой зарядки. Если вы собираетесь приобрести какие-либо новые устройства в ближайшие несколько лет, вам будут доступны торговые точки с Power Delivery.

TOPGREENER: ваш умный дом Источник

USB-розетки

- это быстрый и доступный способ сделать ваш дом более пригодным для жизни, и они являются неотъемлемой частью любого умного дома. В TOPGREENER вы можете найти идеальное зарядное устройство USB с таким большим количеством опций, которые соответствуют вашим потребностям. Мы серьезно относимся к безопасности и гарантируем, что вся наша продукция одобрена UL или ETL, поэтому вы можете уверенно модернизировать свой дом.

В дополнение к нашему выбору настенных USB-розеток TOPGREENER предлагает широкий спектр решений для домашней автоматизации, которые могут перенести ваш дом в 21 век.Если у вас есть вопросы о наших продуктах, о том, что они делают или как работают, мы приглашаем вас связаться с ними через нашу контактную форму. В качестве дополнительного удобства мы также предлагаем полную линейку продуктов в магазине TOPGREENER Amazon. Мы рады быть вашим выбором в воплощении вашей мечты об умном доме.

Источники:

  1. https://www.cpsc.gov/s3fs-public/099_0.pdf
  2. https://library.ul.com/wp-content/uploads/sites/40/2016/09/10314-CounterfeitiPhone-WP -HighRes_FINAL.pdf
  3. https://www.ul.com/
  4. http://www.intertek.com/marks/etl/
  5. https://www.topgreener.com/wall-plates
  6. https: // www.cpsc.gov/s3fs-public/5032.pdf
  7. https://www.topgreener.com/usb-charger/in-wall
  8. https://www.topgreener.com/usb-charger/in- wall / usb-a
  9. https://www.topgreener.com/usb-charger/in-wall/usb-c
  10. https://www.topgreener.com/usb-charger/in-wall/quick- заряд
  11. https://www.topgreener.com/home-automation
  12. https: // www.topgreener.com/contact-us
  13. https://www.amazon.com/stores/TOPGREENER/TOPGREENER/page/49931304-6B5C-45A4-B55C-D7A0E205E9D8

Восстановление и переустановка телефона 1930-х годов: 5 шагов Картинки)

Если карта набора номера в вашем телефоне пережила лучшие времена или отсутствует, отличный способ обновить ее - это поместить кружок из бумаги той же эпохи поверх старого. У него будет такой же старый вид, но он не будет разорван! Также в Интернете можно найти новые старые стоковые карты.Карточка набора - отличный способ персонализировать ваш старинный телефон таким образом, чтобы его мог легко заменить его следующий смотритель, потому что давайте будем честными ... эти телефоны прослужат дольше, чем любой из нас.

Несколько дополнительных советов:

Крышка карты памяти легко снимается, нажав плоской отверткой два выступа, которые входят в циферблат. Если крышка снята, самое время помыть линзу карты набора. Чистая линза имеет решающее значение.

Гайка для снятия циферблата спрятана под карточкой набора.Когда циферблат снят, фарфоровые цифры намного легче чистить. Наши пришли к нам особенно грязными, поэтому мы сняли все эти предметы и промыли их теплой водой с мылом и щеткой для бутылок.

Упор для пальца может окислиться (он будет иметь вид латуни). Вы можете легко вернуть ему стильный полированный никелевый вид, немного поработав с небольшим количеством стальной мочалки. Вы должны удалить его, чтобы сделать это, так как попадание частиц железа из стальной ваты в механизм циферблата было бы плохим.Удаление его может быть немного привередливым, так как до одного из винтов немного сложно добраться, но он стоит дополнительных усилий.

Если ваш телефон достаточно старый, трубка будет сделана из бакелита. Со временем бакелит становится поцарапанным, тусклым и коричневым. Так было и с нашим телефоном. Обратите внимание, бакелит был сделан из некоторых неприятных ингредиентов, мы рекомендуем вам прочитать дополнительную информацию, чтобы решить, как и если вы хотите сделать этот следующий трюк. Для действительно хороших результатов при восстановлении бакелита первое, что нужно сделать, - это немного обработать поверхность стальной мочалкой.Это, конечно, удалит грязь более чем за 50 лет, но также удалит немного бакелита - так что делайте это только снаружи с вентилятором и т. Д.

На этом этапе вы готовы к суперсекретному магическому трюку, чтобы сделать старый черный бакелит красивым очередной раз. Черный крем для обуви! Обильно нанесите его на всю трубку и оставьте на 15 минут. Сотрите излишки и приступайте к полировке / полировке, как если бы вы использовали красивые кожаные туфли или ботинки. Вы можете подумать, что позже он сотрет ваши руки, но нет, черный крем для обуви - это воск, который очень хорошо затвердевает и с трудом стирается.Нам удалось очень быстро перейти от старого и тусклого к глубокому блеску.

Вы также можете использовать очень небольшое количество крема для обуви по телефону. Это поможет заполнить микротрещины на порошковой краске.

Наконец, чтобы краска на телефоне снова выглядела красивой и блестящей, вы также можете использовать воск для отделки. Помимо прекрасного внешнего вида, это защитит телефон от ржавчины в будущем.

Проблемы с электричеством: решено 10 наиболее распространенных проблем

Устарела не только национальная электросеть.Электропроводка во многих домах также устарела, что не позволяет питать нашу постоянно растущую коллекцию энергоемких бытовых приборов, освещения и электроники.

«Электрические цепи в этих старых домах не были предназначены для питания многих устройств современной жизни», - говорит электрик Аллен Галлант, который подключил шесть домов телепроекта This Old House .

Признаки напряжения могут быть очевидными - путаница удлинительных шнуров и удлинителей, выходящих из одной розетки, - или незаметно скрывающихся за стенами, потолками и накладками.

Защита блока предохранителей

Коробки предохранителей

, подобные приведенному выше, в наши дни встречаются реже, чем панели автоматических выключателей, но они работают нормально - если только кто-то не установит предохранители с большей силой тока, чем провода могут безопасно выдержать. Это может привести к перегреву проводов, повреждению их защитной изоляции и увеличению риска возгорания.

После повреждения изоляции опасность сохраняется, даже если неисправный предохранитель заменен на предохранитель соответствующей силы тока.Чтобы исправить это, старую схему нужно перепроводить.

Нанять профессионалов и избегать опасности пожара

Некоторые проблемы с проводкой - это просто неудобства. Но другие могут представлять серьезную опасность пожара или поражения электрическим током. Если вы покупаете дом (особенно тот, которому больше 50 лет), или если вы никогда не проверяли свою проводку, рекомендуется нанять лицензированного электрика, чтобы провести тщательный осмотр дома.

«Он осмотрит изоляцию проводов, чтобы увидеть, не высохла ли она и не изнашивается, он будет искать коррозию в сервисной панели, и он будет смотреть, не сделал ли предыдущий владелец что-нибудь опасное», - говорит Галлант. .После этого он рекомендует проходить быстрый контрольный осмотр каждые пять лет.

Не пугайтесь, если проверка обнаружит нарушения кода. Каждый раз, когда изменяются электрические правила, старая проводка «устаревшая» при условии, что она была установлена ​​правильно. Код требует только обновить проводку в ремонтируемых комнатах.

Чтобы помочь вам оценить состояние вашей собственной электрической системы, мы попросили Галланта определить 10 наиболее распространенных проблем с электропроводкой, которые он видит, опасности, которые они представляют, и рекомендуемые им решения.

Помните: Каждый раз, когда вы работаете с электропроводкой, обязательно отключите цепь на панели главного выключателя.

Общие электрические проблемы

1. Зажим

Иллюстрация Яна Варпола

Что это означает: Светильник оснащен лампочкой с большей мощностью, чем рассчитан на светильник.

Нарушение кодекса? Да.

Уровень опасности: Высокий.Сильный нагрев лампы может опалить или оплавить патрон и изоляцию на проводах светильника, что увеличивает риск возникновения дуги - искр, которые переходят по воздуху от одного провода к другому, что является основной причиной электрических возгораний. Повреждение патрона и проводов остается даже после снятия лампы.

Решение: Не превышайте допустимую мощность, указанную для всех осветительных приборов, произведенных с 1985 года. Для старых, немаркированных светильников используйте только лампы мощностью 60 Вт или меньше.

2. Открытые распределительные коробки

Иллюстрация Яна Варпола

Что это означает: Поскольку в распределительной коробке находятся стыки, в которых провода соединяются друг с другом, человек может случайно повредить провода или получить удар током.

Нарушение кодекса? Да.

Уровень опасности: Минимальный, если провода недоступны.

Решение: Потратьте несколько центов на покупку новой крышки и установите ее с помощью прилагаемых винтов.

3. Мерцающие огни в ветреную погоду

Иллюстрация Яна Варпола

Что это означает: Изношенная проводка в флюгере (наружная арматура, через которую воздушные кабели от линии электропередачи входят в дом) вызывает короткое замыкание при перемещении кабелей.

Нарушение кодекса?

Уровень опасности: Высокий. Помимо раздражения, изношенная проводка может вызвать дугу и вызвать пожар.

Решение: Обратитесь в коммунальное предприятие по электроснабжению, которое может бесплатно заменить плунжер.

4. Слишком мало торговых точек

Иллюстрация Яна Варпола

Что это означает: Сильная зависимость от удлинителей и удлинителей.

Нарушение кодекса? Нет; (Сегодняшние нормы требуют, чтобы сосуды находились в пределах 4 футов от дверного проема и каждые 12 футов после этого).

Уровень опасности: Минимальный, если вы используете сверхмощные удлинители калибра 14 или толще. (Чем толще провод, тем ниже номер калибра.) Удлинители меньшего размера (калибр 16 и меньше) могут перегреться и вызвать возгорание, если нагрузка будет слишком большой.

Решение: Добавьте больше торговых точек. Будьте готовы заплатить электрику около 100 долларов за розетку на первом этаже и вдвое больше за работу на втором этаже.(Скорее всего, это будет минимальная плата.) Эта работа требует прорезания отверстий в стенах и потолке, чтобы продеть провода. Некоторые электрики залатают дыры; другие оставляют исправление на вас.

5. Нет GFCI

Иллюстрация Яна Варпола

Что это означает: Повышенный риск поражения электрическим током во влажных помещениях, таких как ванны и кухни. GFCI (прерыватели цепи замыкания на землю) отключают цепи за 4 миллисекунды, прежде чем ток может вызвать смертельный ток.

Нарушение кодекса? Нет; (Сегодня коды требуют наличия GFCI в пределах 4 футов от любой раковины и во всех гаражах, подвалах и наружных розетках).

Уровень опасности: Высокий.

Решение: Замените старые розетки на GFCI (около 12 долларов каждая). Это простая работа, которую многие домовладельцы выполняют сами. Электрики берут около 20 долларов за розетку. (Скорее всего, это будет минимальная плата за выполнение работ.) Примечание. В качестве альтернативы можно установить автоматические выключатели GFCI (25 долларов США) на главной электрической панели.Но потом каждый раз, когда кто-то спотыкается, вам нужно спускаться в подвал, чтобы сбросить его.

6. Панель с кабелем

Ян Варпол

Что это означает: Панель содержит больше цепей, чем она рассчитана на обработку, потому что слишком много однополюсных выключателей (одна цепь) было заменено тандемными выключателями (две цепи) в одном слоте. (Тандемные выключатели - это не то же самое, что двухполюсные выключатели с высоким усилителем, которые занимают два слота в одной цепи.) Метка на каждой панели указывает, сколько цепей она может разместить.

Нарушение кодекса? Да.

Уровень опасности: Минимальный. Это может стать проблемой, когда дом продается, и инспектор заглядывает внутрь панели.

Решение: Добавьте дополнительную панель с несколькими дополнительными слотами (250 долларов США) или, если вы планируете капитальный ремонт дома, замените существующую панель на более крупную модель (от 500 до 800 долларов США).

7. Алюминиевая проводка

Ян Варпол

Что это означает: У вас есть тип проводки, который использовался в 1960-х и 1970-х годах как дешевый заменитель меди, который больше не считается безопасным.

Нарушение кодекса? Нет; дедушка в.

Уровень опасности: Высокий. Алюминий подвергается коррозии при контакте с медью, поэтому соединения ослабляются, что может привести к искрению и возгоранию.

Решение: Установите диэлектрическую гайку для алюминиевого провода (пара продается менее чем за 1 доллар) на каждое соединение медь / алюминий в осветительной арматуре. Эти гайки имеют специальную смазку, которая останавливает коррозию, сохраняя при этом проводимость. Убедитесь, что заменяемые переключатели и розетки имеют маркировку AL-совместимую.

8. Провода с заделкой в ​​спину

Иллюстрация Яна Варпола

Что это означает: На более новых выключателях и розетках провода, проталкиваемые сзади, с большей вероятностью отсоединятся, чем провода, закрепленные вокруг винтовых клемм.

Нарушение кодекса? Нет. Практика разрешена даже для нового строительства.

Уровень опасности: Зависит. Как минимум ослабленные провода могут привести к прекращению работы розетки или переключателя.В худшем случае они могут разжечь пожар.

Решение: Проверьте соединения с обратной вставкой, вынув выключатель или розетку из его выходной коробки. Если один получит удар в спину, вероятно, будет больше. Освободите провода и прикрепите их к соответствующим винтовым клеммам на розетке.

9. Незаземленные (2-контактные) розетки

Иллюстрация Яна Варпола

Что это означает: Электропроводка вашего дома не имеет возможности безопасно проводить рассеянный ток, выходящий за пределы проводов.

Нарушение кодекса? Нет; (Сегодняшний кодекс требует заземленных цепей и розеток.) ​​

Уровень опасности: Минимальный, если вы не используете адаптер для установки трехконтактной вилки в двухконтактную розетку. Это может вывести из строя устройство, которое вы подключаете, и увеличить вероятность поражения электрическим током.

Решение: Замените двухконтактные розетки на правильно заземленные трехконтактные, если это позволяет проводка (Кроме того, проверьте все существующие трехконтактные розетки с помощью тестера цепей GFCI, чтобы убедиться, что они заземлены.Перенастройте все, что не так.

10. Заглушка выпадает из розетки

Иллюстрация Яна Варпола

Что это значит: Изношенные контакты в розетке больше не сжимают штыри.

Нарушение кодекса?

Уровень опасности: Высокий. Плохие контакты могут вызвать искрение, которое может воспламенить сухую древесину и пыль.

Решение: Как можно скорее замените старые емкости.(Новый стоит около 2 долларов.) Многие домовладельцы чувствуют себя комфортно, делая это сами. Электрики будут брать от 8 до 10 долларов за розетку, хотя, вероятно, это будет минимальная плата за небольшие работы.

Старая электропроводка: это безопасно?

Сегодняшняя стандартная бытовая электропроводка представляет собой изолированный трехжильный кабель с пластиковой оболочкой, широко известный под торговой маркой Romex. Но старинная медная проводка во многих старых домах работает так же хорошо, как и новая, при условии, что она находится в хорошем состоянии и не была изменена таким образом, чтобы нарушать правила.Вот несколько систем электропроводки, которые вы найдете в старых домах.

Ручка и трубка

Самая ранняя система электропроводки в жилых помещениях имела обтянутый тканью провод под напряжением и нейтральный провод, которые проходят параллельно на расстоянии примерно 30 см друг от друга. Керамические ручки прикрепляют провода к каркасу дома; керамические трубки используются там, где провода пересекаются или проникают в рамку.

Предупреждения: Нельзя заземлять или включать в заземленную цепь. Его паяные соединения могут расплавиться, если через них будет протекать слишком большой ток.Заменить или отключить все цепи, покрытые изоляцией здания; это вызывает перегрев этой проводки.

Бронированный кабель (Bx)

Преемник ручки и трубки. Гибкая стальная оболочка закрывает провода под напряжением и нейтраль, которые изолированы резиной, покрытой тканью. Оболочка обеспечивает заземление, поэтому заземленные розетки легко модернизировать.

Предостережения: Оболочка должна быть надежно прикреплена к металлической выпускной коробке. Проверяйте состояние изоляции примерно каждые пять лет; он ухудшается со временем, как показано выше, или если через цепь пропускается слишком большой ток.

Двухжильный кабель в пластиковой оболочке

Ранний провод с ПВХ изоляцией (Romex).

Предостережения: Пластик легко повредить. Заземленные розетки не могут быть подключены к этому проводу.

Где найти

Электрик: Allen Gallant
Gallant Electric
Waltham, MA
781-862-4636

Разъем алюминий-медь:
Twister # 65
Ideal Industries
Sycamore, IL
800-435-0705
www.idealindustries.com

Ищете дополнительную помощь с ремонтом дома? Гарантия на дом может помочь. Ознакомьтесь с подробными отзывами команды This Old Houses по адресу:

Затраты на установку электрической розетки на 2021 год (GFCI, 220 В, 240 В)

Цены по типу розетки

Самым большим фактором в цене на установку электрической розетки является выбранный вами тип, который будет варьироваться от $ 3 до 50 .Большинство электриков включают эту стоимость в общую стоимость проекта. Если у домовладельца уже есть материалы или требуется специальный блок, электрик взимает плату только за установку.

Стандартные розетки на 120 В обычно находятся в нижней части спектра по цене от 3 до 5 долларов за каждую . Эти 15-амперные блоки, используемые с 1950-х годов, также могут питать 110-вольтовые устройства. Фактическое напряжение колеблется в пределах 110-125 вольт, и производители создают современные приборы, способные выдерживать колебания.

Стандартный 15-амперный, 120 В с двумя портами USB стоит от $ 13 до $ 22 .Наличие USB-портов в розетке позволяет подключать смартфоны, планшеты и другие устройства с питанием от USB непосредственно к стене для зарядки.

2-контактный и 3-контактный

Стандартные блоки доступны с двумя или тремя контактами. Розетки с двумя контактами будут находиться в нижней части стандартного ценового диапазона от $ 3 до $ 5 . Версии с тремя контактами будут на более высоком уровне.

Двухконтактная розетка имеет только «горячую» и «нейтральную» линии. Горячая линия подключается к источнику питания, а нейтральная линия замыкает цепь.В старых домах часто есть двухконтактные розетки.

Трехконтактный блок также включает в себя «заземляющий» провод, который подключается к земле для отвода неиспользованной энергии. В приборах с металлическим корпусом или металлических источниках питания, таких как микроволновые печи и компьютеры, металл подключается непосредственно к заземляющему контакту на шнуре питания. Если провод ослаблен, заземленные розетки отключают автоматический выключатель, чтобы отключить опасное питание и предотвратить поражение электрическим током. В современных домах такие розетки обычно есть.

220 В, 240 В и 250 В

Стандартные версии с более высоким напряжением также находятся в более низком ценовом диапазоне.Раньше электрики могли предложить розетки как на 220 В, так и на 240 В. Сейчас большинство из них имеет напряжение 250 В.

Для тяжелых бытовых приборов, таких как электрические сушилки для одежды и духовки, обычно требуются эти устройства более высокого напряжения. Точная цена будет зависеть от типа прибора и требуемой силы тока.

$ с прямым лезвием 9067
Цена на розетку высокого напряжения 250
Сила тока Тип розетки Стоимость
20
30 Сушилка 10 $ - 12 $
30 Сушилка для поверхностного монтажа Около 12 долларов США
50 Диапазоны 000 GG

9902 907FC 10 - 14000 долларов Розетки для прерывателей (GFCI) для кухонь, ванных комнат или любых других мест, где есть вода или влага, обычно немного дороже - от 7 до 25 долларов

за штуку.Точные затраты зависят от качества и стиля, потому что все блоки GFCI работают одинаково.

Как и стандартная трехконтактная розетка, розетка GFCI имеет заземляющий провод. Оба типа блоков имеют два вертикальных паза и круглое отверстие. Левый «нейтральный» слот на устройстве немного больше правого «горячего» слота. Яма - это «земля». Когда прибор работает правильно, вся вырабатываемая электроэнергия перетекает из «горячего» в «нейтральное».

В отличие от стандартного устройства, этот тип контролирует величину протекающего тока.Дисбаланс величиной всего 4 миллиампера отключит цепь всего за одну тридцатую секунды.

Кабельная / коаксиальная настенная пластина

Средняя стоимость коаксиальной настенной пластины составляет около $ 5 . Обычно их устанавливает телефон, телевизор или интернет-провайдер, а не электрик.

Напольные розетки

Коробочные комплекты стоят от 30 до 50 долларов за штуку . Вы можете наступить на емкость или подвергнуть ее воздействию воды при мытье пола. Для обеспечения безопасности и долговечности для них требуется одобренный узел, состоящий из:

  • металлической коробки
  • прокладки
  • специальной розетки
  • прочной крышки
  • влагонепроницаемой крышки

умных розеток

проводных интеллектуальных розеток варьируются от 25 до 50 долларов за штуку .Некоторым брендам, таким как Amazon Echo и Google Home, требуется отдельный концентратор управления, который подключает устройство к Интернету и / или разрешает голосовую активацию. Это может снизить потребление электроэнергии и сэкономить деньги на счетах за электричество.

Домовладельцы могут купить съемные смарт-модели за $ 15–40 $ в Интернете или в крупных магазинах бытовой техники. Автономные вилки, удлинители и переключатели предлагают многие из преимуществ проводных версий, но их можно просто вставить в существующие блоки.

Наймите электрика для установки вашей розетки

Средние затраты на установку новых электрических розеток

Профессиональный электрик взимает в среднем 55 долларов в час , но оплата труда может варьироваться от 40 до 100 долларов в час .Опытный профессионал может заменить до дюжины за час, а установка одного нового может занять до двух часов . Фактические ставки будут зависеть от типа установки и уровня квалификации профессионала.

Новое строительство и ремонт всего дома

Электрики обычно заряжают от розетки для новых домов или ремонта всего дома вместо почасовой оплаты. Электрик установит цену за каждую розетку в зависимости от рабочей силы и материалов и умножит ее на общее количество розеток в доме.

Он или она установит цену на установку специальных предметов отдельно. Стоимость установки осветительных приборов и вытяжных вентиляторов в ванной будет включать в себя материалы и рабочую силу. Цена на установку предметов, предоставленная домовладельцем, будет только трудозатратной.

Добавление розеток на полу и в стене

Установка на полу или потолке позволяет домовладельцам получать доступ к электричеству из середины комнаты, предотвращая необходимость прокладки опасных, неприглядных шнуров от стены. Почасовая оплата труда по установке этих розеток будет такой же.

Однако есть некоторые факторы, которые могут увеличить стоимость установки из-за увеличения времени, необходимого для установки. Например, с бетонными полами и полами над готовыми потолками может быть труднее работать, чем с полами над недостроенными подвалами или полами. Точно так же потолки под полом потребуют большего ухода, чем потолки под чердаком.

Местоположение

В некоторых местах в вашем доме могут потребоваться сверхмощные блоки или блоки GFCI, установка которых будет стоить немного дороже из-за цены самого блока и необходимых навыков.Обратитесь к разделу GFCI ниже для получения списка областей, требующих защиты GFCI.

Сушилки или другое оборудование

Сверхмощные розетки на 250 В для сушилок, холодильников, кондиционеров, кухонных плит и других приборов стоят дороже, чем установка стандартных блоков на 120 В. Специальные розетки стоят дороже, а также требуют больше времени и опыта для установки. Чтобы узнать цену на ваш конкретный проект, проконсультируйтесь с профессионалом.

Существующая проводка

Вам нужно будет увидеть, нужно ли вам установить новую проводку для подключения к новой розетке, что увеличит цену, взимаемую электриком.Вам также необходимо убедиться, что новый блок не будет потреблять слишком много энергии от одной цепи. Если это так, требуется новая цепь. Ваш профессиональный подрядчик может осмотреть территорию и учесть необходимые дополнительные работы в предложении по проекту.

Розетки с защитой от детей

Распространенной проблемой электрических розеток является их защита от детей, когда они будут присутствовать. Это будет дополнительным расходом к стоимости установки, но он повысит безопасность и добавит вам спокойствия.Цена на это не должна сильно превышать средний тариф электрика.

Емкости с защитой от несанкционированного доступа (TR) примерно на на 50 центов больше, чем на , чем традиционные емкости. Блоки TR оснащены подпружиненными крышками розеток. Когда вы прикладываете одинаковое давление к обеим сторонам, крышки открываются. Когда вы прикладываете давление только к одной стороне, они остаются закрытыми, не позволяя детям вставлять посторонние предметы. Национальный кодекс требует единиц TR в новом строительстве.

Проконсультируйтесь с электриком для защиты ваших розеток от детей

Установка розеток GFCI

Установка или замена розетки GFCI будет стоить примерно столько же, как установка стандартной розетки, за исключением цены самого устройства.Однако электрический кодекс требует, чтобы розетки в тех частях дома, где присутствует вода или влага, были защищены от GFCI. В некоторых случаях розетка должна питаться от цепи на 20 А, что также может повлиять на общую стоимость проекта.

Требования GFCI
Помещение Кодовые требования Возможные дополнительные расходы
Ванная комната
    Требуются розетки
  • Розетки нуждаются в защите GFCI.
Дополнительная сила тока электрической панели и розетки GFCI
Кухня
  • По крайней мере две цепи 20-амперной малой бытовой техники для столешницы
  • Розетки в пределах 6 футов от раковины должны иметь защиту от GFCI.
Дополнительная электрическая панель с током и розетки GFCI
Прачечная
  • По крайней мере, одна 20-амперная цепь для общей розетки стиральной машины / сушилки для газа.
  • Для электрических сушилок требуется отдельная цепь на 30 А, 240 В, соединенная четырьмя проводниками.
  • Все розетки нуждаются в защите GFCI
Дополнительная сила тока электрической панели и розетки GFCI
Гараж
  • Требуется как минимум одна розетка, в том числе по одной для каждого автомобильного пространства.
  • Все розетки нуждаются в защите GFCI.
Дополнительные розетки и розетки GFCI

Замена розетки

Замена и ремонт обычно просты для лицензированного, опытного профессионала.Однако такие факторы, как доступность или объем работ, могут увеличить время, необходимое для завершения проекта, что может повлиять на стоимость проекта.

Замена проводки

В некоторых случаях неисправная розетка может указывать на более серьезную общую проблему с проводкой в ​​вашем доме. В этом случае ваш небольшой ремонтный проект может превратиться в более сложное и дорогое предприятие.

  • Переналадка: 540 долларов на 2100 долларов . Зависит от проекта и необходимого количества часов
  • Замена сервисной панели: от 1300 до 3000 долларов США , включая материалы, для модернизации до панели на 200 А для повышенных электрических потребностей
  • Открытие стен и проводов: от 3500 до 8000 долларов .Добавлена ​​стоимость открытия и ремонта стен
  • Открытый грунт: посоветуйтесь с профессионалом . Это простое решение или может потребоваться дополнительное время для поиска проблемы.

Обновление

Обновление может повысить безопасность и удобство для домовладельца. Будущие родители могут рассмотреть вопрос о переходе на единицы TR. Владельцы старых домов могут захотеть заменить двухконтактные розетки на заземленные трехконтактные.

Технологически ориентированные домовладельцы могут захотеть использовать интеллектуальные модели для управления своими устройствами и экономии энергии.Помимо соображений стоимости, вы должны быть уверены, что выполняете обновление в соответствии с кодом.

Замена двухконтактной на 3-контактную

Распространенный проект - превратить ваши стандартные двухконтактные розетки в трехконтактные. Если у вас есть блок предохранителей с заземлением, опытный профессионал может заменить розетку примерно за полчаса, а общая стоимость составит от $ 20 до $ 50 . Если электрик должен заземлить блок предохранителей или обновить панель, цена проекта вырастет. Прежде чем что-либо менять, вам следует проконсультироваться со специалистом, чтобы определить статус вашего дома и предоставить точную цену.

Перемещение торговой точки

Этот проект может стоить от 25 до 300 долларов . Выбранный вами тип повлияет на материальные затраты. Состояние стен будет самым большим фактором затрат, когда дело доходит до рабочей силы. Работа с оголенными стенами без гипсокартона и изоляции требует меньше времени и работы электрика. Готовые стены могут потребовать дополнительных работ и ремонта гипсокартона, увеличивая общую стоимость проекта. Проконсультируйтесь со своим профессионалом для точной оценки.

Проконсультируйтесь со специалистом при перемещении или замене розеток

DIY vs.Прокат Pro

Если вам нужно установить розетку, вам нужно будет найти квалифицированного лицензированного электрика для выполнения этой работы. Некоторые небольшие электрические работы могут показаться выполнимыми самостоятельно, но поражение электрическим током и пожар представляют собой серьезную угрозу электробезопасности. Профессионал также должен знать местные правила и законы, касающиеся электромонтажных работ в вашем районе. Убедитесь, что все в соответствии с кодом, избавит вас от головной боли в будущем и обеспечит безопасность вашей семьи.

Стоимость электромонтажных работ и ремонта зависит от выбранного вами электрика.Вы можете сэкономить деньги, позаботившись обо всех ваших электрических потребностях сразу. В целом открытие новых торговых точек - доступная работа по сравнению с другими домашними проектами.

Объединение установок

Один из самых простых способов снизить среднюю скорость работы электрика - объединить несколько электромонтажных работ одновременно, поскольку профессионалы, как правило, заряжают по часам. Определите, есть ли другие комнаты, в которых возникли проблемы из-за слишком малого количества розеток, и поговорите со своим электриком, прежде чем он или она приедет к вам домой.

Наймите электрика для установки вашей розетки

Как взломать старую телефонную линию в аварийный источник питания для мобильного телефона «Смартфоны :: Гаджет Хаки

" Эй-хой. "

Если бы телефонный титан Александр Грэм Белл добился своего, мы бы все отвечали на телефонные звонки, как мистер Бернс. К счастью, у друга Томаса Эдисона хватило ума понять, что мы не всегда были на грани. Он предпочитал «привет» в качестве нашего стандартного телефонного приветствия, которое, как считается, было придумано в 1877 году.

Изображение с staticflickr.com

Пионер из Америки Дэви Крокетт впервые использовал его в качестве приветствия в 1833 году (по сравнению с восклицанием) - но в печатном виде, а не по телефону.

«Привет» - это также рекомендуемое приветствие, опубликованное в первой телефонной книге 1878 года (на самом деле это было «привет», но достаточно близко).

С тех пор стационарный телефон был нашим основным методом междугородной связи - до сих пор. С повсеместным распространением сотовых телефонов в штатах, «привет» - единственное, что останется с нами надолго.

Однозначно могу сказать, что этой штуки нет:

Нет, это не порт Ethernet, который как-то сжался. Это не столь новомодное устройство называется телефонной розеткой, и, если вы похожи на меня, вы не использовали ее как минимум десять лет или около того.

Вы можете даже не замечать их больше, но если вы посмотрите вокруг своего дома или квартиры, у вас, вероятно, есть хотя бы один или два из них на стене. Или что-то вроде этого:

А вот и самое интересное - они не бесполезны .

Использование старых телефонных разъемов для смартфонов

Хотя сотовый телефон невероятно удобен, без заряженного аккумулятора он просто бесполезен. Если из-за шторма в этом районе отключится электричество, я не ищу свечи и фонарики - я пытаюсь зарядить свой iPhone!

Изображение с cultofmac.com

Есть несколько хорошо известных способов зарядки вашего смартфона без помощи электрической компании, включая зарядные устройства, автомобильные зарядные устройства, инверторы питания, ноутбуки и многое другое.

Однако кое-что, что у всех нас уже есть в наличии, - это старый стационарный разъем. Проводные телефоны не нужно подключать к розетке; фактически они получают достаточно энергии для работы от самой телефонной линии. Когда электричество отключится, наземные линии по-прежнему будут работать на своем вторичном источнике питания, поступающем от телекоммуникационной компании. Тем временем наши сотовые телефоны будут медленно разряжаться и умирать.

С помощью этого несложного решения вы сможете найти хорошее применение этой старой реликвии и превратить ее в аварийный источник питания для вашего смартфона.

Изображение с сайта Instructables.com

Вам понадобится обычный USB-кабель, USB-кабель для зарядки вашего мобильного телефона, доступная телефонная линия, телефонный шнур, регулятор напряжения и мультиметр.

Мультиметр используется для проверки напряжения на рассматриваемом разъеме, а регулятор напряжения поддерживает выходное напряжение 5 В. Регулятор составляет простую схему с телефонным шнуром и USB-кабелем для преобразования телефонного сигнала в энергию, которую может использовать ваш телефон.

Посмотрите это видео-руководство от Make, чтобы узнать, как это делается.

Пожалуйста, включите JavaScript, чтобы посмотреть это видео.

Взгляните на полное руководство Джейсона Поэла Смита из Make's на Instructables, чтобы увидеть процесс шаг за шагом.

Обеспечьте безопасность соединения без ежемесячного счета . Получите пожизненную подписку на VPN Unlimited для всех своих устройств, сделав разовую покупку в новом магазине Gadget Hacks Shop, и смотрите Hulu или Netflix без региональных ограничений, повышайте безопасность при просмотре в общедоступных сетях и многое другое.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
