Как выбрать светодиодный драйвер, led driver

Самым оптимальным способом подключения к 220В, 12В является использование стабилизатора тока, светодиодного драйвера. На языке предполагаемого противника пишется «led driver». Добавив к этому запросу желаемую мощность, вы легко найдёте на Aliexpress или Ebay подходящий товар.

Содержание

  • 1. Особенности китайских
  • 2. Срок службы
  • 3. ЛЕД драйвер на 220В
  • 4. RGB драйвер на 220В
  • 5. Модуль для сборки
  • 6. Драйвер для светодиодных светильников
  • 7. Блок питания для led ленты
  • 8. Led драйвер своими руками
  • 9. Низковольтные
  • 10. Регулировка яркости

Особенности китайских

Многие любят покупать на самом большом китайском базаре Aliexpress. цены и ассортимент радуют.  LED driver чаще всего выбирают из-за низкой стоимости и хороших характеристик.

Но с повышением курса доллара покупать у китайцев стало невыгодно, стоимость сравнялась с Российской, при этом отсутствует гарантия и возможность обмена. Для дешевой электроники характеристики бывают всегда завышены. Например, если указана мощность в 50 ватт, в лучшем случае то это максимальная кратковременная мощность, а не постоянная. Номинальная будет 35W — 40W.

К тому же сильно экономят на начинке, чтобы снизить цену. Кое где не хватает элементов, которые обеспечивают стабильную работу. Применяются  самые дешевые комплектующие, с коротким сроком службы и невысокого качества, поэтому процент брака относительно высокий. Как правило, комплектующие  работают на пределе своих параметров, без какого либо запаса.

Если производитель не указан, то ему не надо отвечать за качество и отзыв про его товар не напишут. А один и тот же товар выпускают несколько заводов в разной комплектации. Для хороших изделий должен быть указан бренд, значит он не боится отвечать за качество своей продукции.

Одним из лучших является бренд MeanWell, который дорожит качеством своих изделий и не выпускает барахло.

Срок службы

Как у любого электронного устройства у светодиодного драйвера есть срок службы, который зависит от условий эксплуатации. Фирменные современные светодиоды уже работают до 50-100 тысяч часов, поэтому питание выходит из строя раньше.

Классификация:

  1. ширпотреб до 20.000ч.;
  2. среднее качество до 50.000ч.;
  3. до 70.000ч. источник питания на качественных японских комплектующих.

Этот показатель важен при расчёте окупаемости на долгосрочную перспективу. Для бытового пользования хватает ширпотреба. Хотя скупой платит дважды, и в светодиодных прожекторах и светильниках это отлично работает.

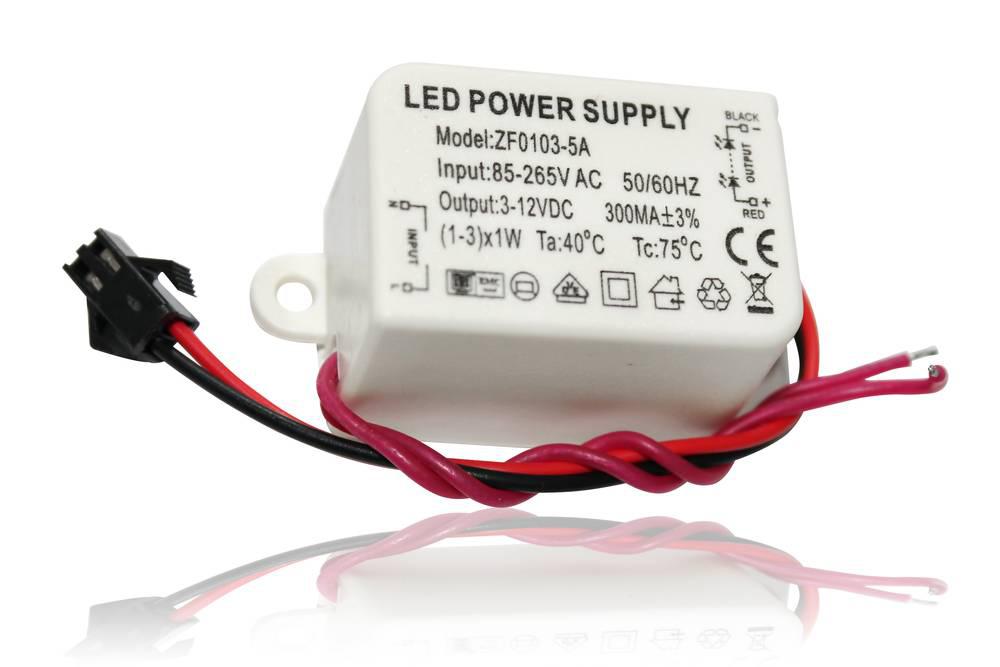

ЛЕД драйвер на 220В

Современные светодиодные драйвера конструктивно выполняются на ШИМ контроллере, который очень хорошо может стабилизировать ток.

Основные параметры:

  1. номинальная мощность;
  2. рабочий ток;
  3. количество подключаемых светодиодов;
  4. степень защиты от влаги и пыли
  5. коэффициент мощности;
  6. КПД стабилизатора.

Корпуса для уличного использования  выполняются из металла или ударопрочного пластика. При изготовлении корпуса из алюминия он может выступать в качестве системы охлаждения для электронной начинки. Особенно это актуально при заполнении корпуса компаундом.

На маркировке часто указывают, сколько светодиодов  можно подключить и какой мощности. Это значение может быть не только фиксированным, но и в виде диапазона. Например, возможно подключение светодиодов 12 220 от 4 до 7 штук по 1W. Это зависит от конструкции электрической схемы  светодиодного драйвера.

RGB драйвер на 220В

Для мощных РГБ диодов 10W, 20W, 30W, 50W, 100W

..

Трёхцветные светодиоды RGB отличаются от одноцветных тем, что содержат в одном корпусе кристаллы разных цветов красный, синий, зелёный. Для управления ими каждый цвет необходимо зажигать отдельно. У диодных лент для этого используется RGB контроллер и блок питания.

Если для RGB светодиода указана мощность 50W, то это общая на всё 3 цвета. Чтобы узнать примерную нагрузку на каждый канал, делим 50W на 3, получим около 17W.

Для РГБ на 1W, 3W, 5W, 10W

Кроме мощных led driver есть и на 1W, 3W, 5W, 10W.

Пульты дистанционного управления (ДУ) бывают 2 типов. С инфракрасным управлением, как у телевизора. С управлением по радиоканалу, ДУ не надо направлять на приёмник сигнала.

Модуль для сборки

Если вас интересует лед driver для сборки своими руками светодиодного прожектора или светильника, то можно использовать led driver без корпуса.

Если у вас уже есть стабилизатор тока для светодиодов, который не подходит по силе тока, то её можно увеличить или уменьшить. Найдите на плате микросхему ШИМ контроллера, от которого зависят характеристики  led драйвера. На ней указана маркировка, по которой необходимо найти спецификации на неё. В документации будет указана типовая схема включения.   Обычно ток на выходе задаётся одним или несколькими резисторами, подключенными к ножкам микросхемы. Если изменить номинал резисторов или поставить переменное сопротивление согласно информации из спецификаций, то можно будет изменить ток.   Только нельзя превышать начальную мощность, иначе может выйти из строя.

Драйвер для светодиодных светильников

К питанию уличной светотехники предъявляются немного другие требования. При проектировании уличного освещения учитывается, то LED driver будет работать в условиях от -40° до +40° в сухом и влажном воздухе.

Коэффициент пульсаций  для светильников может быть выше, чем при использовании внутри помещения. Для уличного освещения этот показатель становится не важным.

При эксплуатации на улице требуется полная герметичность блока питания. Существует несколько способов защиты от попадания влаги:

  1. заливка всей платы герметиком или компаундом;
  2. сборка блока с использованием силиконовых уплотнителей;
  3. размещение платы светодиодного драйвера в одном объёме со светодиодами.

Максимальный уровень защиты это IP68, обозначается как «Waterproof LED Driver» или «waterproof electronic led driver». У китайцев это не гарантия водонепроницаемости.

По моей практике заявленный уровень защиты от влаги и пыли не всегда соответствует  реальному.  В некоторых местах может не хватать уплотнителей. Обратите внимание на ввод  и вывод кабеля из корпуса, попадаются образцы с отверстием, которое не закрыто герметиком или другим способом. Вода по кабелю сможет затекать в корпус и затем в нём испаряться. Это приведет к возникновению коррозии на плате и открытых частях  проводов. Это многократно сократит срок службы прожектора или светильника.

Блок питания для led ленты

LED лента работает по другому принципу, для неё требуется стабилизированное напряжение. Токозадающий резистор установлен на самой ленте. Это облегчает процесс подключения, подсоединить можно отрезок любой длины начиная от 3см до 100м.

Поэтому питание для светодиодной ленты можно сделать из любого блока питания на 12в от бытовой электроники.

Основные параметры:

  1. количество вольт на выходе;
  2. номинальная мощность;
  3. КПД;
  4. степень защиты от влаги и пыли
  5. коэффициент мощности.

Led драйвер своими руками

Простейший драйвер своими руками можно изготовить за 30 минут, даже если вы не знаете основы электроники. В качестве источника напряжения можно использовать блок питания от бытовой электроники с напряжением от 12В до 37В. Особенно подходит блок питания от ноутбука, у которого 18 – 19В и мощность от 50W до 90W.

Потребуется минимум деталей, все они изображены на картинке. Радиатор для охлаждения мощного светодиода можно позаимствовать из компьютера. Наверняка где-нибудь дома в кладовке у вас пылятся старые запчасти от системного блока. Лучше всего подойдёт от процессора.

Ччто бы узнать номинал требуемого сопротивления, используйте калькулятор расчёта стабилизатора тока для LM317.

Прежде чем делать led driver 50W своими руками, стоит немного поискать, например есть в каждой диодной лампе. Если у вас есть неисправная лампочка, у которой неисправность в диодах, то можно использовать driver из неё.

Низковольтные

Подробно разберем виды низковольтных лед драйверов работающих от напряжения до 40 вольт. Наши китайские братья по разуму предлагают множество вариантов. На базе ШИМ контроллеров производятся стабилизаторы напряжения и стабилизаторы тока. Основное отличие, у модуля с  возможностью стабилизации тока на плате находится 2-3 синих регулятора, в виде переменных резисторов.

В качестве технических характеристик всего модуля указывают параметры ШИМ микросхемы, на которой он собран. Например устаревший но популярный LM2596 по спецификациям держит до 3 Ампер. Но без радиатора он выдержит только 1 Ампер.

Более современный вариант с улучшенным КПД это ШИМ контроллер XL4015 рассчитанный на 5А. С миниатюрной системой охлаждения может работать до 2,5А.

Если у вас очень мощные сверхяркие светодиоды, то вам нужен led драйвер для светодиодных светильников. Два радиатора охлаждают диод Шотки и микросхему XL4015. В такой конфигурации она способна работать до 5А с напряжением до 35В. Желательно чтобы он не работал в предельных режимах, это значительно повысить его надежность и срок эксплуатации.

Если у вас небольшой светильник или карманный прожектор, то вам подойдет миниатюрный стабилизатор напряжения, с  током до 1,5А. Входное напряжение от 5 до 23В, выход до 17В.

Регулировка яркости

Для регулирования яркости светодиода можно использовать компактные светодиодный диммеры, которые появились недавно. Если его мощности будет недостаточно, то можно поставить диммер побольше. Обычно они работают в двух диапазонах на 12В и 24В.

Управлять можно с помощью инфракрасного или радиопульта дистанционного управления (ДУ). Они стоят от 100руб за простую модель и от 200руб модель с пультом ДУ. В основном такие пульты используют для диодных лент на 12В. Но его с лёгкостью можно поставить к низковольтному драйверу.

Диммирование может быть аналоговым в виде крутящейся ручки и цифровым в виде кнопок.

Как подобрать драйвер для светодиодов? Ответ эксперта

Светодиоды продолжают форсировать очередные рубежи в мире искусственного освещения, подтверждая своё превосходство целым рядом преимуществ. Большая заслуга в успешном развитии LED-технологий принадлежит источникам питания. Работая в тандеме, драйвер и светодиод открывают новые горизонты, гарантируя потребителю стабильную яркость и заявленный срок службы.

Что собой представляет светодиодный драйвер, и какая функциональная нагрузка на него возложена? На что обратить внимание при выборе и есть ли альтернатива? Попробуем разобраться.

Что такое драйвер для светодиода и для чего он нужен?

Выражаясь по-научному, LED-драйвером называют электронное устройство, основным выходным параметром которого является стабилизированный ток. Именно ток, а не напряжение. Устройство со стабилизацией напряжения принято именовать «блоком питания» с указанием номинального выходного напряжения. Его используют для запитки светодиодных лент, модулей и LED-линеек. Но речь пойдет не о нём.

Главный электрический параметр драйвера для светодиода – выходной ток, который он может длительно обеспечивать при подключении соответствующей нагрузки. В роли нагрузки выступают отдельные светодиоды или сборки на их основе. Для стабильного свечения необходимо, чтобы через кристалл светодиода протекал ток, указанный в паспортных данных. В свою очередь, напряжение на нём упадёт ровно столько, сколько потребуется p-n переходу при данном значении тока. Точные значения протекающего тока и прямого падения напряжения можно определить из вольта-мперной характеристики (ВАХ) полупроводникового прибора. Питание драйвер получает, как правило, от постоянной сети 12 В или переменной сети 220 В. Его выходное напряжение указывается в виде двух крайних значений, между которыми гарантируется стабильная работа. Как правило, рабочий диапазон может быть от трёх вольт до нескольких десятков вольт. Например, драйвер с Uвых=9-12 В, Iвых=350 мА, как правило, предназначен для последовательного подключения трёх белых светодиодов мощностью 1 Вт. На каждом элементе упадёт примерно 3,3 В, что в сумме составит 9,9 В, а значит это попадает в указанный диапазон.

К стабилизатору с разбросом напряжений на выходе 9-21 В и током 780 мА можно подключить от трех до шести светодиодов по 3 Вт каждый. Такой драйвер считается более универсальным, но имеет меньший КПД при включении с минимальной нагрузкой.

Немаловажным параметром светодиодного драйвера является мощность, которую он может отдать в нагрузку. Не стоит пытаться выжать из него максимум. Особенно это касается радиолюбителей, которые мастерят последовательно-параллельные цепочки из светодиодов с выравнивающими резисторами, а потом этой самодельной матрицей перегружают выходной транзистор стабилизатора.

Электронная часть драйвера для светодиода зависит от многих факторов:

  • входных и выходных параметров;
  • класса защиты;
  • применяемой элементной базы;
  • производителя.

Современные драйверы для светодиодов изготавливают по принципу ШИМ-преобразования и с помощью специализированных микросхем. Широтно-импульсные преобразователи состоят из импульсного трансформатора и схемы стабилизации тока. Они питаются от сети 220 В, имеют высокий КПД и защиту от короткого замыкания и перегрузки.

Драйверы на базе одной микросхемы более компактны, так как рассчитаны на питание от низковольтного источника постоянного тока. Они также обладают высоким КПД, но их надёжность ниже из-за упрощенной электронной схемы. Такие устройства очень востребованы при светодиодном тюнинге автомобиля. В качестве примера можно назвать ИМС PT4115, о готовом схемотехническом решении на основе этой микросхемы можно прочесть в данной статье.

Критерии выбора

Сразу хочется отметить, что резистор – это не альтернатива драйверу для светодиода. Он никогда не защитит от импульсных помех и перепадов в питающей сети. Любое изменение входного напряжения пройдёт через резистор и приведет к скачкообразному изменению тока из-за нелинейности ВАХ светодиода. Драйвер, собранный на базе линейного стабилизатора – тоже не лучший вариант. Низкая эффективность сильно ограничивает его возможности.

Выбирать LED-драйвер нужно только после того, как будет точно известно количество и мощность подключаемых светодиодов.

Помните! Чипы одного типоразмера могут иметь различную мощность потребления ввиду большого количества подделок. Поэтому старайтесь приобретать светодиоды только в проверенных магазинах.

Касаемо технических параметров, то на корпусе LED-драйвера обязательно должно быть указано:

  • мощность;
  • рабочий диапазон входного напряжения;
  • рабочий диапазон выходного напряжения;
  • номинальный стабилизированный ток;
  • степень защиты от влаги и пыли.

Очень привлекательны бескорпусные драйверы с питанием от 12 В и 220 В. Среди них существуют разные модификации, в которых можно подключать как один, так и несколько мощных светодиодов. Такие устройства удобны для проведения лабораторных исследований и экспериментов. Для домашнего использования всё равно придётся поместить изделие в корпус. В итоге денежная экономия на плате драйвера открытого типа достигается в ущерб надежности и эстетики.

Кроме подбора драйвера для светодиода по электрическим параметрам, потенциальный покупатель должен четко представлять условия его будущей эксплуатации (место размещения, температура, влажность). Ведь оттого, где и как будет установлен драйвер, зависит надёжность всей системы.

Как выбрать драйвер? – SpecLED



     Основные критерии для выбора драйвера заключаются в том, какие мощные светодиоды будем подключать 1W, 3W, 5W или светодиодную матрицу, сколько светодиодов будет в одной цепи, требования к уровню защиты драйвера от внешних воздействий.

     Предположим, что необходимо подключить цепь из 8шт мощных светодиодов 1W белого свечения к переменной сети согласно ГОСТ 29322-92, 220В, 50Гц:

     Падение напряжения на одном белом светодиоде составляет 3.1-3.6V, как правило, можно брать для расчета усредненное значение 3.4V. Ток, протекающий в цепи, должен быть стабилизирован в пределах 300-350мА (для светодиодов 1W). Далее складываем падения напряжений всех светодиодов в цепи VD1+VD2+VD3+VD4+VD5+VD6+VD7+VD8 или просто умножаем 3.4Vх8шт=27.2V.  После проведенных расчетов можно сделать вывод, что необходим драйвер светодиода у которого диапазон выходного напряжения охватывает значение 27.

2V, а выходной ток  находится в пределах 300-350мА.

     На данном этапе хорошо было бы задуматься, где и при каких условия будет работать светильник? Подумали и решили, нужно осветить гараж и/или погреб. В большинстве случаев это не отапливаемые сырые помещения с высоким уровнем влажности круглый год. Конечно же нужно подбирать драйвер в корпусе, желательно герметичном. Для жилых помещений можно использовать без корпусные драйверы, с учетом мер безопасности. Не стоит забывать, на открытом драйвере высокое напряжение опасное для жизни!

     И так, наши значения V=27.2, I=350мА. Наиболее подходящий драйвер в герметичном корпусе IP67 это драйвер мощностью 9W с выходными характеристиками:

Выходной ток (I) – 350mA±5%;

Выходное напряжение (V) – 12-32V;

Немного больше информации можно найти тут:

http://specled.blogspot.com/2017/06/1-3-5-led-driver.html



     Если Ваш калькулятор не сбоил и с пайкой тоже все в порядке, схема заработает сразу после включения в розетку. Удачной практики!



P.S. Вопросы связанные с монтажом и охлаждением мощных светодиодов смотрите в разделе «Монтаж и охлаждение мощных светодиодов».



P.P.S. Основные вопросы, связанные с возможными неисправностями и их симптомами, смотрите в разделе «Собрал, включил – не работает».



Как подобрать светодиодный драйвер – виды и основные характеристики

Светодиоды получили большую популярность. Главную роль в этом сыграл светодиодный драйвер, поддерживающий постоянный выходной ток определенного значения. Можно сказать, что это устройство представляет собой источник тока для LED-приборов. Такой драйвер тока, работая вместе со светодиодом, обеспечивает долголетний срок службы и надежную яркость. Анализ характеристик и видов этих устройств позволяет понять, какие они выполняют функции, и как их правильно выбирать.

Что такое драйвер и каково его назначение?

Драйвер для светодиодов является электронным устройством, на выходе которого образуется постоянный ток после стабилизации. В данном случае образуется не напряжение, а именно ток. Устройства, которые стабилизируют напряжение, называются блоками питания. На их корпусе указывается выходное напряжение. Блоки питания 12 В применяют для питания LED-линеек, светодиодной ленты и модулей.

Основным параметром LED-драйвера, которым он сможет обеспечивать потребителя длительное время при определенной нагрузке, является выходной ток. В качестве нагрузки применяются отдельные светодиоды или сборки из аналогичных элементов.

КПД импульсного драйвера для светодиодов достигает 95%

Драйвер для светодиода обычно питается от сети напряжением 220 В. В большинстве случаев диапазон рабочего выходного напряжения составляет от трех вольт и может достигать нескольких десятков вольт. Для подключения светодиодов 3W в количестве шести штук потребуется драйвер с выходным напряжением от 9 до 21 В, рассчитанный на 780 мА. При своей универсальности он обладает малым КПД, если на него включить минимальную нагрузку.

При освещении в автомобилях, в фарах велосипедов, мотоциклов, мопедов и т.

д., в оснащении переносных фонарей используется питание с постоянным напряжением, значение которого варьируется от 9 до 36 В. Можно не применять драйвер для светодиодов с небольшой мощностью, но в таких случаях потребуется внесение соответствующего резистора в питающую сеть напряжением 220 В. Несмотря на то, что в бытовых выключателях используется этот элемент, подключить светодиод к сети 220 В и рассчитывать на надежность достаточно проблематично.

Основные особенности

Мощность, которую эти устройства способны отдавать под нагрузкой, является важным показателем. Не стоит перегружать его, пытаясь добиться максимальных результатов. В результате таких действий могут выйти из строя драйверы для светодиодов или же сами LED-элементы.

Дешевый светодиодный драйвер

На электронную начинку устройства влияет множество причин:

  • класс защиты аппарата;
  • элементная составляющая, которая применяется для сборки;
  • параметры входа и выхода;
  • марка производителя.

Изготовление современных драйверов выполняется при помощи микросхем с использованием технологии широтно-импульсного преобразования, в состав которых входят импульсные преобразователи и схемы, стабилизирующие ток. ШИМ-преобразователи запитываются от 220 В, обладают высоким классом защиты от коротких замыканий, перегрузок, а так же высоким КПД.

Технические характеристики

Перед приобретением преобразователя для светодиодов следует изучить характеристики устройства. К ним относятся следующие параметры:

  • выдаваемая мощность;
  • выходное напряжение;
  • номинальный ток.
Схема подключения LED-драйвера

На выходное напряжение влияет схема подключения к источнику питания, количество в ней светодиодов. Значение тока пропорционально зависит от мощности диодов и яркости их излучения. Светодиодный драйвер должен выдавать столько тока для светодиодов, сколько потребуется для обеспечения постоянной яркости. Стоит помнить, что мощность необходимого устройства должна быть более потребляемой всеми светодиодами. Рассчитать ее можно, используя следующую формулу:

P = P(led) × n

P(led) – мощность одного LED-элемента;

n — количество LED-элементов.

Для обеспечения длительной и стабильной работы драйвера следует учитывать запас мощности устройства в 20–30% от номинальной.

Подключение светодиодов к драйверу

Выполняя расчет, следует учитывать цветовой фактор потребителя, так как он влияет на падение напряжения. У разных цветов оно будет иметь отличающиеся значения.

Срок годности

Светодиодные драйверы, как и вся электроника, обладают определенным сроком службы, на который сильно влияют эксплуатационные условия. LED-элементы, изготовленные известными брендами, рассчитаны на работу до 100 тысяч часов, что намного дольше источников питания. По качеству рассчитанный драйвер можно классифицировать на три типа:

  • низкого качества, с работоспособностью до 20 тысяч часов;
  • с усредненными параметрами — до 50 тысяч часов;
  • преобразователь, состоящий из комплектующих известных брендов — до 70 тысяч часов.

Многие даже не знают, зачем обращать внимание на этот параметр. Это понадобится для выбора устройства для длительного использования и дальнейшей окупаемости. Для использования в бытовых помещениях подойдет первая категория (до 20 тысяч часов).

Как подобрать драйвер?

Насчитывается множество разновидностей драйверов, используемых для LED-освещения. Большинство из представленной продукции изготовлено в Китае и не имеет нужного качества, но выделяется при этом низким ценовым диапазоном. Если нужен хороший драйвер, лучше не гнаться за дешевизной китайского производства, так как их характеристики не всегда совпадают с заявленными, и редко когда к ним прилагается гарантия. Может быть брак на микросхеме или быстрый выход из строя устройства, в таком случае не удастся совершить обмен на более качественное изделие или вернуть средства.

Светодиодный драйвер без корпуса

Наиболее часто выбираемым вариантом является бескорпусный драйвер, питающийся от 220 В или 12 В. Различные модификации позволяют использовать их для одного или более светодиодов. Эти устройства можно выбрать для организации исследований в лаборатории или же проведения экспериментов. Для фито-ламп и бытового применения выбирают драйверы для светодиодов, находящиеся в корпусе.  Бескорпусные устройства выигрывают в ценовом плане, но проигрывают в эстетике, безопасности и надежности.

Виды драйверов

Устройства, осуществляющие питание светодиодов, условно можно разделить на:

  • импульсные;
  • линейные.
Импульсный драйвер

Устройства импульсного типа производят на выходе множество токовых импульсов высокой частоты и работают по принципу ШИМ, КПД у них составляет до 95%. Импульсные преобразователи имеют один существенный недостаток — во время работы возникают сильные электромагнитные помехи. Для обеспечения стабильного выходного тока в линейный драйвер установлен генератор тока, который играет роль выхода. Такие устройства имеют небольшой КПД (до 80%), но при этом просты в техническом плане и стоят недорого. Такие устройства не получится использовать для потребителей большой мощности.

Из вышеперечисленного можно сделать вывод, что источник питания для светодиодов следует выбирать очень тщательно. Примером может послужить люминесцентная лампа, на которую подается ток, превышающий норму на 20%. В ее характеристиках практически не произойдет изменений, а вот работоспособность светодиода уменьшится в несколько раз.

Драйвер для светодиодов и светодиодных светильников: виды и принципы работы.

Статья отвечает на многочисленные вопросы покупателей по драйверам для светодиодов и светодиодных светильников. Специалисты «Ледрус» рассказывают о назначении, принципе работы и видах драйверов, объясняют как правильно выбрать блок преобразователя AC/DC под свои задачи, дают рекомендации по ремонту своими руками.

Что такое драйвер?

Драйвер для светодиодов – это специализированный блок питания (преобразователь), работающий от электросети 220 В и обеспечивающий подключенную нагрузку нормированным стабилизированным током. Специфика этого вида устройств определяется зависимостью яркости светодиодов от тока, а не от напряжения.

Постоянное напряжение на выходе «плавает» в пределах заданного диапазона, который указывается в паспорте изделия в формате минимального-максимального значения. Например, драйвер светодиодного светильника 220 В, изображенный на фото выдает 20-36 В DC, ток 250 мА при мощности 9 Вт.


Значения параметров, рассчитываемые производителями светодиодной продукции гарантируют равномерность яркостных характеристик светоизлучающих элементов и предотвращают ускоренную деградацию полупроводниковых кристаллов.

Принцип работы драйвера

Под принципом работы LED-драйвера понимается поддержание стабильного выходного тока при колебаниях уровня выходного напряжения. Сравним обычный блок питания и лед драйвер для светодиодных светильников.

При подключении к блоку питания с выходом на 12 В одной лампы 12 В/5 Вт, выходной ток будет равен 0,42 А. Если добавить еще одну лампу, то ток увеличится в два раза, а напряжение не изменится. Иная ситуация при работе драйвера. К примеру, имеем устройство с характеристиками: ток 300 мА, мощность 3 Вт. К такому преобразователю можно подключить несколько светодиодов с суммарным падением напряжения не более 10 вольт. В зависимости от количества светодиодов напряжение будет изменяться в некоторых пределах, но величина тока останется неизменной.

Виды драйверов

Познакомимся с разными типами светодиодных драйверов, которые можно купить в интернет-магазине «Ледрус». Предлагаемые модели отличаются способом стабилизации тока, наличием функции диммирования и целевым назначением. Рассмотрим реальные схемы блоков электропитания светодиодных светильников и светодиодов, особенности, преимущества и недостатки всех вариантов.

Линейные драйверы.

Плюсы: плавность регулировки, не генерирует электромагнитные помехи, недорогая цена.
Минусы: КПД менее 80%, небольшая мощность, сильный нагрев.
Поясним линейный способ стабилизации тока на примере простейшей схемы, собранной из базовых электронных элементов.


Изменяя сопротивление резистора R, подбираем величину тока, требуемого для свечения светодиода. При уменьшении или увеличении напряжения изменяем сопротивление и поддерживаем стабильное значение тока. Этот алгоритм демонстрирует работу линейного стабилизатора. В реальных схемах роль переменного резистора играет целый набор электронных компонентов, моментально устраняющий отклонение тока от заданного номинала.

Перед нами типовая схема линейного LED driver от производителя Maxim с выходным каскадом, собранном на генераторе тока с полевым p-канальным транзистором.


Для задания рабочего тока использован резистор RSENSE (датчик тока). Падение напряжения на нем определяет величину выходного напряжения дифференциального усилителя DIFF AMP, поступающего на вход регулирующего усилителя IREG. В этом усилителе напряжение сравнивается с опорным сигналом для формирования потенциала управления выходным транзистором, который работает в линейном режиме и поддерживает стабильность тока.

Импульсные драйверы.

Плюсы: КПД свыше 95%, высокая мощность.
Минусы: создает высокочастотные помехи.

И вновь внимание на самое простое схемное решение, демонстрирующее работу импульсного блока питания для LED.


Видим, что резистор отсутствует, но добавились кнопка КН и конденсатор С. После подачи электропитания нажимается кнопка. Конденсатор заряжается до рабочего напряжения, светодиод начинает излучать свет. Кнопка отпускается, конденсатор разряжается. При критическом снижении тока кнопка нажимается вновь для подзарядки конденсатора.

Светодиод горит с одинаковой яркостью при постоянных манипуляциях с кнопкой. Чем выше величина напряжения, тем короче нажатие. Вкратце в этом и состоит принцип широтно-импульсной модуляции для стабилизации тока.

Посмотрим на схему импульсного LED-driver с ШИМ.


Основой решения является микросхема с двумя операционными усилителями, к которой добавлены внешние компоненты. С помощью микросхемы реализованы генератор ШИМ и формирователь управляющих сигналов.

Драйверы для светодиодных лент

Посмотрите на фото светодиодной ленты. Видны резисторы, предназначенные для ограничения тока. Их номинал подбирается так, чтобы при напряжении 12 В или 24 В ток был равен номинальному. Поэтому, блок питания должен поддерживать постоянную величину входного напряжения, а о токе позаботятся токоограничивающие резисторы.


Понятно, что функционал драйвера для светодиодной ленты отличается от ранее рассмотренных блоков питания для светодиодов и LED-светильников.

Диммируемые драйверы

Диммируемый блок питания светодиодов регулирует яркость свечения за счет изменения характеристик тока. Обычно функция диммирования добавляется в схему импульсных преобразователей, использующих ШИМ регулирование. Примеры диммируемого драйвера для светодиодного светильника можно увидеть на рисунках. Отметим, что применяемые микросхемы позволяют осуществлять плавную или импульсную регулировку.



Интересно: при задействовании ШИМ-регулировки наблюдается изменение цвета свечения. Например, белый светодиод меняет цвет на желтоватый или синий, в зависимости от повышения или уменьшения выходной мощности.

Как правильно выбрать драйвер

Проблема выбора встроенного драйвера питания лед светильника или светодиодапоявляется, как правило, в случае выхода этого устройства из строя. Правильным решением станет поиск блока питания с аналогичными характеристиками. Для этого смотрим параметры, указанные на корпусе прибора. Нас интересуют: входное и выходное напряжение, ток и мощность. Например:


Записываем параметры и ищем подходящий аналог. Можно свести затраты времени до минимума, обратившись к менеджеру «Ледрус».

Разберем другой случай. Вам требуется подобрать драйвер, чтобы запитать шесть последовательно соединенных светоизлучающих диодов. В описании светодиодов обычно указывается величина падения напряжения при номинальном токовом параметре. Допустим, это 3 В при 350 мА. Суммарное падение U общ будет равно 15 В. Общая потребляемая мощность – 6,3 Вт, а с учетом запаса по мощности 20-30% – 8 Вт. Следовательно, оптимальным вариантом будет вот этот лед-драйвер:


Аналогично можно выбрать блок питания для LED-светильника, зная его основные параметры.

Как выполнить ремонт драйвера своими руками

В нашей стране много радиолюбителей, самостоятельно собирающих и ремонтирующих электронные приборы. Разумеется, для них не составит труда отыскать неисправность и качественно устранить ее. Однако, обычный человек, не разбирающийся в электронике, не имеющий навыков ремонта и нужного оборудования, вряд ли сможет выполнить ремонт драйвера своими руками.


Да в этом и нет особой необходимости. Стоимость нового преобразователя для светодиодов и лед-светильников весьма невелика. Можно купить нужное изделие без особого урона для своего бюджета. А замену и подключение драйвера светодиодного светильника несложно выполнить самостоятельно, согласно заводской маркировки проводов.

Воспользуйтесь консультацией специалиста

Свяжитесь с менеджером «Ледрус», чтобы получить грамотную консультацию по драйверам для светодиодной продукции. В нашем интернет-магазине Вы обязательно найдете блок питания с требуемыми параметрами для светодиодов, светильников и светодиодных лент.


как подобрать (расчет) + подключение и проверка

Светодиоды представляют собой универсальные и экономичные источники освещения, которые вошли в каждый дом. С помощью современных светодиодных ламп организовывают освещение квартир, домов, офисов, общественных зданий и улиц. Важнейшим элементом любого прибора, работающего на светодиодах является драйвер. Компонент имеет ряд особенностей, которые важно учитывать при использовании электроприборов.

Светодиодный драйвер — что это такое

Прямой перевод слова «драйвер» означает «водитель». Таким образом, драйвер любой светодиодной лампы выполняет функцию управления подающимся на устройство напряжением и регулирует параметры освещения.

Рисунок 1. Светодиодный драйвер.

Светодиоды это электрические приборы, способные излучать свет в некотором спектре. Чтобы прибор работал правильно, необходимо подавать на него исключительно постоянное напряжение с минимальными пульсациями. Условие особенно актуально для мощных светодиодов. Даже минимальные перепады напряжения способны вывести прибор из строя. Незначительное снижение входного напряжения мгновенно отразится на параметрах светоотдачи. Превышение установленного значения приводит к перегреву кристалла и его перегоранию без возможности восстановления.

Драйвер осуществляет функцию стабилизатора входного напряжения. Именно этот компонент отвечает за поддержание необходимых значений тока и правильную работу источника освещения. Использование качественных драйверов гарантирует долгое и безопасное использование прибора.

Как работает драйвер

LED-драйвер – источник постоянного тока, который создает на выходе напряжение. В идеале оно не должно зависеть от подаваемой на драйвер нагрузки. Сеть переменного тока характеризуется нестабильностью и нередко в ней наблюдаются значительные перепады параметров. Стабилизатор должен сглаживать перепады и предотвращать их негативное влияние.

К примеру, подключая к источнику напряжения 12 В резистор на 40 Ом можно получить стабильный показатель тока в 300 мА.

Рисунок 2. Внешний вид регулятора.

Если подключить параллельно два одинаковых резистора на 40 Ом, ток на выходе будет составлять уже 600 мА. Такая схема достаточно проста и характерна для самых дешевых электрических приборов. Она не способна автоматически поддерживать нужную силу тока и противостоять пульсациям напряжения в полной мере.

Виды

Драйверы питания для светодиодов делят на две большие группы: линейные и импульсные, по принципу работы.

Импульсная стабилизация

Импульсная стабилизация отличается надежностью и эффективностью при работе с диодами практически любой мощности.

Рисунок 3. Схема импульсной стабилизации светодиодной цепи.

Регулирующим элементом является кнопка, схема дополнена накопительным конденсатором. После подачи напряжения нажимается кнопка, заставляющая конденсатор накапливать энергию. Затем кнопка размыкается, а постоянное напряжение от конденсатора поступает на осветительное оборудование. Как только конденсатор разрядится, процедура повторяется.

Рост напряжения позволяет сократить время зарядки конденсатора. Подача напряжения запускается специальным транзистором или тиристором.

Все происходит автоматически со скоростью около сотен тысяч замыканий в секунду. КПД в данном случае нередко достигает впечатляющего показателя в 95%. Схема эффективна даже при использовании высокомощных светодиодов, поскольку потери энергии в процессе работы оказываются незначительными.

Читайте также

Схема и подключения плавного розжига и затухания светодиодов



Линейный стабилизатор

Линейный принцип регулировки тока иной. Простейшая схема подобной цепи представлена на рисунке ниже.

Рисунок 4. Схема использования линейного стабилизатора.

В цепь установлен резистор, ограничивающий ток. Если меняется напряжение питания, смена сопротивления резистора позволит снова выставить нужное значение тока. Линейный стабилизатор автоматически следит за проходящим через светодиод током и при необходимости регулирует его при помощи переключателя резистора. Процесс протекает крайне быстро и помогает оперативно реагировать на малейшие колебания сети.

Подобная схема проста и эффективна, однако имеется недостаток – бесполезное рассеивание мощности проходящего через регулирующий элемент тока. По этой причине вариант оптимален при использовании с небольшим рабочим током.  Использование высокомощных диодов может привести к тому, что элемент регулировки будет потреблять больше энергии, чем сама лампа.

Читайте также

Виды светодиодов, которые используются в лампах на 220 Вольт



Как подобрать

Чтобы подобрать светодиодный драйвер, необходимо рассматривать комплексно характеристики прибора:

  • напряжение на входе и выходе;
  • выходной ток;
  • мощность;
  • уровень защиты от вредных воздействий.

Для начала определяют источник питания. Используются стандартная сеть с переменным напряжением, аккумулятор, блок питания и многое другое. Главное, чтобы входное напряжение было в указанном в паспорте устройства диапазоне. Ток также должен соответствовать входной сети и подсоединенной нагрузке.

Рисунок 5. Виды блоков

Производители выпускают устройства в корпусах или без них. Корпуса эффективно защищают от влаги, пыли и негативных воздействий окружающей среды. Однако для встраивания прибора непосредственно в лампу корпус не обязательный компонент.

Как рассчитать

Для правильной организации электрической цепи важно рассчитать выходные параметры. На основе полученных данных реализуется подбор конкретной модели.

Тематическое видео: Как подобрать драйвер для светодиодного светильника.

Расчет начинается с рассмотрения светодиодов с учетом их напряжения и тока. Характеристики можно увидеть в документах. К примеру, используются диоды напряжением 3,3 В с током 300 мА. Необходимо создать светильник, в котором три светодиода расположены один за другим последовательно.  Рассчитывается падение напряжение в цепи: 3,3 * 3 = 9,9 В. Ток в данном случае остается постоянным. Значит пользователю потребуется драйвер с выходным напряжением 9,9 В и силой тока 300 мА.

Конкретно такой блок найти не удастся, поскольку современные приборы рассчитаны на использование в некотором диапазоне. Ток прибора может быть немного меньше, лампа будет менее яркой. Превышать ток запрещено, поскольку такой подход способен вывести прибор из строя.

Теперь требуется определить мощность устройства. Хорошо, если она будет превышать нужный показатель на 10-20%. Расчет мощности осуществляется по формуле, умножая рабочее напряжение на ток: 9,9 * 0,3 = 2,97 Вт.

Рисунок 7. Плата драйвера.

Как подключить к светодиодам

Подключить драйвер к светодиодам можно даже без специальных навыков. Контакты и разъемы обозначены маркировкой на корпусе.

Маркировкой INPUT помечены контакты входного тока, OUTPUT обозначает выход. Важно соблюдать полярность. Если подключаемое напряжение постоянное, то контакт «+» нужно подключить к положительному полюсу батареи.

При использовании переменного напряжения учитывают маркировку входных проводов. На «L» подается фаза, на «N» – ноль. Фазу можно найти индикаторной отверткой.

Если присутствуют маркировки «~», «АС» или отсутствуют обозначения, соблюдение полярности не обязательно.

Рисунок 6. Подключение диодов последовательно.

При подключении светодиодов к выходу полярность важно соблюдать в любом случае. В данном случае «плюс» от драйвера подключается к аноду первого светодиода цепи, а «минус» к катоду последнего.

Рисунок 7. Параллельное подключение.

Наличие в цепи большого количества светодиодов может вызвать необходимость разбить их на несколько групп, соединенных параллельно. Мощность будет складываться из мощностей всех групп, тогда как рабочее напряжение окажется равным показателю одной группы в цепи. Токи в данном случае также складываются.

Как проверить драйвер светодиодной лампы

Проверить работу драйвера светодиода можно подключив светильник к сети. Надо только убедиться в исправности осветительного прибора и отсутствии пульсаций.

Существует способ проверить драйвер и без светодиода. На него подается 220 В и измеряются показатели на выходе. Показатель должен быть постоянным, по значению немного больше указанного на блоке. Например указанные на блоке значения 28-38 В обозначают выходное напряжение без нагрузки около 40 В.

Рисунок 8. Проверка исправности светодиода.

Описанный способ проверки не дает полного представления об исправности драйвера. Нередко приходится сталкиваться с исправными блоками, которые не включаются вхолостую или же работают нестабильно без нагрузки. Выходом представляется подключение к прибору специального загрузочного резистора. Выбрать сопротивление резистора можно по закону Ома с учетом указанных на блоке показателей.

Если после подключения резистора напряжение на выходе оказывается таким, как указано, драйвер исправен.

Срок службы

Драйверы имеют свой ресурс. Чащ всего производители гарантируют 30 тыс. часов работы драйвера при интенсивной эксплуатации.

На срок службы также будут влиять перепады напряжения в сети, температура, влажность.

Значительно сократить ресурс прибора может недостаточная загруженность. Если драйвер рассчитан на 200 Вт, а функционирует при 90 Вт, большая часть свободной мощности вызывает перегрузку сети. Возникают сбои, мерцания, лампа может перегореть в течение года.

Также будет интересно: Проверка светодиодной лампы на работоспособность мультиметром.

Как подобрать драйвер для светодиодной ленты

Лидирующую позицию среди наиболее эффективных источников искусственного света занимают сегодня светодиоды. Это во многом является заслугой качественных источников питания для них. При работе совместно с правильно подобранным драйвером, светодиод длительно сохранит устойчивую яркость света, а срок службы светодиода окажется очень-очень долгим, измеряемым десятками тысяч часов.

Таким образом, правильно подобранный драйвер для светодиодов — залог долгой и надежной работы источника света. И в этой статье мы постараемся раскрыть тему того, как правильно выбрать драйвер для светодиода, на что обратить внимание, и какие вообще они бывают.

Драйвером для светодиодов называют стабилизированный источник питания постоянного напряжения или постоянного тока. Вообще, изначально, светодиодный драйвер — это источник стабильного тока, но сегодня даже источники постоянного напряжения для светодиодов называют светодиодными драйверами. То есть можно сказать, что главное условие — это стабильные характеристики питания постоянным током.

Электронное устройство (по сути — стабилизированный импульсный преобразователь) подбирается под необходимую нагрузку, будь то набор отдельных светодиодов, собранных в последовательную цепочку, или параллельный набор таких цепочек, либо может быть лента или вообще один мощный светодиод.

Стабилизированный источник питания постоянного напряжения хорошо подойдет для питания светодиодных лент, LED-линеек, или для запитки набора из нескольких мощных светодиодов, соединенных по одному параллельно, — то есть когда номинальное напряжение светодиодной нагрузки точно известно, и достаточно только подобрать блок питания на номинальное напряжение при соответствующей максимальной мощности.

Обычно это не вызывает проблем, например: 10 светодиодов на напряжение 12 вольт, по 10 ватт каждый, — потребуют 100 ваттный блок питания на 12 вольт, рассчитанный на максимальный ток в 8,3 ампера. Останется подрегулировать напряжение на выходе при помощи регулировочного резистора сбоку, — и готово.

Для более сложных светодиодных сборок, особенно когда соединяется несколько светодиодов последовательно, необходим не просто блок питания со стабилизированным выходным напряжением, а полноценный светодиодный драйвер — электронное устройство со стабилизированным выходным током. Здесь ток является главным параметром, а напряжение питания светодиодной сборки может автоматически варьироваться в определенных пределах.

Для ровного свечения светодиодной сборки, необходимо обеспечить номинальный ток через все кристаллы, однако падение напряжения на кристаллах может у разных светодиодов отличаться (поскольку немного различаются ВАХ каждого из светодиодов в сборке), — поэтому напряжение не будет на каждом светодиоде одним и тем же, а вот ток должен быть одинаковым.

Светодиодные драйверы выпускаются в основном на питание от сети 220 вольт или от бортовой сети автомобиля 12 вольт. Выходные параметры драйвера указываются в виде диапазона напряжений и номинального тока.

Например, драйвер с выходом на 40-50 вольт, 600 мА позволит подключить последовательно четыре 12 вольтовых светодиода мощностью по 5-7 ватт. На каждом светодиоде упадет приблизительно по 12 вольт, ток через последовательную цепочку составит ровно по 600 мА, при этом напряжение 48 вольт попадает в рабочий диапазон драйвера.

Драйвер для светодиодов со стабилизированным током — это универсальный блок питания для светодиодных сборок, причем эффективность его получается довольно высокой и вот почему.

Мощность светодиодной сборки — критерий важный, но чем обусловлена эта мощность нагрузки? Если бы ток был не стабилизированным, то значительная часть мощности рассеялась бы на выравнивающих резисторах сборки, то есть КПД оказался бы низким. Но с драйвером, обладающим стабилизацией по току, выравнивающие резисторы не нужны, вот и КПД источника света получится в результате очень высоким.

Драйверы разных производителей отличаются между собой выходной мощностью, классом защиты и применяемой элементной базой. Как правило, в основе — импульсный ШИМ-преобразователь на специализированной микросхеме, со стабилизацией выхода по току и с защитой от короткого замыкания и перегрузки.

Питание от сети переменного тока 220 вольт или постоянного тока с напряжением 12 вольт. Самые простые компактные драйверы с низковольтным питанием могут быть выполнены на одной универсальной микросхеме, но надежность их, про причине упрощения, ниже. Тем не менее, такие решения популярны в автотюнинге.

Выбирая драйвер для светодиодов следует понимать, что применение резисторов не спасает от помех, как и применение упрощенных схем с гасящими конденсаторами. Любые скачки напряжения проходят через резисторы и конденсаторы, и нелинейная ВАХ светодиода обязательно отразится в виде скачка тока через кристалл, а это вредно для полупроводника. Линейные стабилизаторы — тоже не лучший вариант в плане защищенности от помех, к тому же эффективность таких решений ниже.

Лучше всего, если точное количество, мощность, и схема включения светодиодов будут заранее известны, и все светодиоды сборки будут одинаковой модели и из одной партии. Затем выбирают драйвер.

На корпусе обязательно указывается диапазон входных напряжений, выходных напряжений, номинальный ток. Исходя из этих параметров выбирают драйвер. Обратите внимание на класс защиты корпуса.

Для исследовательских задач подходят, например, бескорпусные светодиодные драйверы, такие модели широко представлены сегодня на рынке. Если потребуется поместить изделие в корпус, то корпус может быть изготовлен пользователем самостоятельно.

Самым оптимальным способом подключения к 220В, 12В является использование стабилизатора тока, светодиодного драйвера. На языке предполагаемого противника пишется «led driver». Добавив к этому запросу желаемую мощность, вы легко найдёте на Aliexpress или Ebay подходящий товар.

  • 1. Особенности китайских
  • 2. Срок службы
  • 3. ЛЕД драйвер на 220В
  • 4. RGB драйвер на 220В
  • 5. Модуль для сборки
  • 6. Драйвер для светодиодных светильников
  • 7. Блок питания для led ленты
  • 8. Led драйвер своими руками
  • 9. Низковольтные
  • 10. Регулировка яркости

Особенности китайских

Многие любят покупать на самом большом китайском базаре Aliexpress. цены и ассортимент радуют. LED driver чаще всего выбирают из-за низкой стоимости и хороших характеристик.

Но с повышением курса доллара покупать у китайцев стало невыгодно, стоимость сравнялась с Российской, при этом отсутствует гарантия и возможность обмена. Для дешевой электроники характеристики бывают всегда завышены. Например, если указана мощность в 50 ватт, в лучшем случае то это максимальная кратковременная мощность, а не постоянная. Номинальная будет 35W — 40W.

К тому же сильно экономят на начинке, чтобы снизить цену. Кое где не хватает элементов, которые обеспечивают стабильную работу. Применяются самые дешевые комплектующие, с коротким сроком службы и невысокого качества, поэтому процент брака относительно высокий. Как правило, комплектующие работают на пределе своих параметров, без какого либо запаса.

Если производитель не указан, то ему не надо отвечать за качество и отзыв про его товар не напишут. А один и тот же товар выпускают несколько заводов в разной комплектации. Для хороших изделий должен быть указан бренд, значит он не боится отвечать за качество своей продукции.

Одним из лучших является бренд MeanWell, который дорожит качеством своих изделий и не выпускает барахло.

Срок службы

Как у любого электронного устройства у светодиодного драйвера есть срок службы, который зависит от условий эксплуатации. Фирменные современные светодиоды уже работают до 50-100 тысяч часов, поэтому питание выходит из строя раньше.

Классификация:

  1. ширпотреб до 20.000ч.;
  2. среднее качество до 50.000ч.;
  3. до 70.000ч. источник питания на качественных японских комплектующих.

Этот показатель важен при расчёте окупаемости на долгосрочную перспективу. Для бытового пользования хватает ширпотреба. Хотя скупой платит дважды, и в светодиодных прожекторах и светильниках это отлично работает.

ЛЕД драйвер на 220В

Современные светодиодные драйвера конструктивно выполняются на ШИМ контроллере, который очень хорошо может стабилизировать ток.

Основные параметры:

  1. номинальная мощность;
  2. рабочий ток;
  3. количество подключаемых светодиодов;
  4. степень защиты от влаги и пыли
  5. коэффициент мощности;
  6. КПД стабилизатора.

Корпуса для уличного использования выполняются из металла или ударопрочного пластика. При изготовлении корпуса из алюминия он может выступать в качестве системы охлаждения для электронной начинки. Особенно это актуально при заполнении корпуса компаундом.

На маркировке часто указывают, сколько светодиодов можно подключить и какой мощности. Это значение может быть не только фиксированным, но и в виде диапазона. Например, возможно подключение светодиодов 12 220 от 4 до 7 штук по 1W. Это зависит от конструкции электрической схемы светодиодного драйвера.

RGB драйвер на 220В

Для мощных РГБ диодов 10W, 20W, 30W, 50W, 100W

Трёхцветные светодиоды RGB отличаются от одноцветных тем, что содержат в одном корпусе кристаллы разных цветов красный, синий, зелёный. Для управления ими каждый цвет необходимо зажигать отдельно. У диодных лент для этого используется RGB контроллер и блок питания.

Если для RGB светодиода указана мощность 50W, то это общая на всё 3 цвета. Чтобы узнать примерную нагрузку на каждый канал, делим 50W на 3, получим около 17W.

Для РГБ на 1W, 3W, 5W, 10W

Кроме мощных led driver есть и на 1W, 3W, 5W, 10W.

Пульты дистанционного управления (ДУ) бывают 2 типов. С инфракрасным управлением, как у телевизора. С управлением по радиоканалу, ДУ не надо направлять на приёмник сигнала.

Модуль для сборки

Если вас интересует лед driver для сборки своими руками светодиодного прожектора или светильника, то можно использовать led driver без корпуса.

Если у вас уже есть стабилизатор тока для светодиодов, который не подходит по силе тока, то её можно увеличить или уменьшить. Найдите на плате микросхему ШИМ контроллера, от которого зависят характеристики led драйвера. На ней указана маркировка, по которой необходимо найти спецификации на неё. В документации будет указана типовая схема включения. Обычно ток на выходе задаётся одним или несколькими резисторами, подключенными к ножкам микросхемы. Если изменить номинал резисторов или поставить переменное сопротивление согласно информации из спецификаций, то можно будет изменить ток. Только нельзя превышать начальную мощность, иначе может выйти из строя.

Драйвер для светодиодных светильников

К питанию уличной светотехники предъявляются немного другие требования. При проектировании уличного освещения учитывается, то LED driver будет работать в условиях от -40° до +40° в сухом и влажном воздухе.

Коэффициент пульсаций для светильников может быть выше, чем при использовании внутри помещения. Для уличного освещения этот показатель становится не важным.

При эксплуатации на улице требуется полная герметичность блока питания. Существует несколько способов защиты от попадания влаги:

  1. заливка всей платы герметиком или компаундом;
  2. сборка блока с использованием силиконовых уплотнителей;
  3. размещение платы светодиодного драйвера в одном объёме со светодиодами.

Максимальный уровень защиты это IP68, обозначается как «Waterproof LED Driver» или «waterproof electronic led driver». У китайцев это не гарантия водонепроницаемости.

По моей практике заявленный уровень защиты от влаги и пыли не всегда соответствует реальному. В некоторых местах может не хватать уплотнителей. Обратите внимание на ввод и вывод кабеля из корпуса, попадаются образцы с отверстием, которое не закрыто герметиком или другим способом. Вода по кабелю сможет затекать в корпус и затем в нём испаряться. Это приведет к возникновению коррозии на плате и открытых частях проводов. Это многократно сократит срок службы прожектора или светильника.

Блок питания для led ленты

LED лента работает по другому принципу, для неё требуется стабилизированное напряжение. Токозадающий резистор установлен на самой ленте. Это облегчает процесс подключения, подсоединить можно отрезок любой длины начиная от 3см до 100м.

Поэтому питание для светодиодной ленты можно сделать из любого блока питания на 12в от бытовой электроники.

Основные параметры:

  1. количество вольт на выходе;
  2. номинальная мощность;
  3. КПД;
  4. степень защиты от влаги и пыли
  5. коэффициент мощности.

Led драйвер своими руками

Простейший драйвер своими руками можно изготовить за 30 минут, даже если вы не знаете основы электроники. В качестве источника напряжения можно использовать блок питания от бытовой электроники с напряжением от 12В до 37В. Особенно подходит блок питания от ноутбука, у которого 18 – 19В и мощность от 50W до 90W.

Потребуется минимум деталей, все они изображены на картинке. Радиатор для охлаждения мощного светодиода можно позаимствовать из компьютера. Наверняка где-нибудь дома в кладовке у вас пылятся старые запчасти от системного блока. Лучше всего подойдёт от процессора.

Ччто бы узнать номинал требуемого сопротивления, используйте калькулятор расчёта стабилизатора тока для LM317.

Прежде чем делать led driver 50W своими руками, стоит немного поискать, например есть в каждой диодной лампе. Если у вас есть неисправная лампочка, у которой неисправность в диодах, то можно использовать driver из неё.

Низковольтные

Подробно разберем виды низковольтных лед драйверов работающих от напряжения до 40 вольт. Наши китайские братья по разуму предлагают множество вариантов. На базе ШИМ контроллеров производятся стабилизаторы напряжения и стабилизаторы тока. Основное отличие, у модуля с возможностью стабилизации тока на плате находится 2-3 синих регулятора, в виде переменных резисторов.

В качестве технических характеристик всего модуля указывают параметры ШИМ микросхемы, на которой он собран. Например устаревший но популярный LM2596 по спецификациям держит до 3 Ампер. Но без радиатора он выдержит только 1 Ампер.

Более современный вариант с улучшенным КПД это ШИМ контроллер XL4015 рассчитанный на 5А. С миниатюрной системой охлаждения может работать до 2,5А.

Если у вас очень мощные сверхяркие светодиоды, то вам нужен led драйвер для светодиодных светильников. Два радиатора охлаждают диод Шотки и микросхему XL4015. В такой конфигурации она способна работать до 5А с напряжением до 35В. Желательно чтобы он не работал в предельных режимах, это значительно повысить его надежность и срок эксплуатации.

Если у вас небольшой светильник или карманный прожектор, то вам подойдет миниатюрный стабилизатор напряжения, с током до 1,5А. Входное напряжение от 5 до 23В, выход до 17В.

Регулировка яркости

Для регулирования яркости светодиода можно использовать компактные светодиодный диммеры, которые появились недавно. Если его мощности будет недостаточно, то можно поставить диммер побольше. Обычно они работают в двух диапазонах на 12В и 24В.

Управлять можно с помощью инфракрасного или радиопульта дистанционного управления (ДУ). Они стоят от 100руб за простую модель и от 200руб модель с пультом ДУ. В основном такие пульты используют для диодных лент на 12В. Но его с лёгкостью можно поставить к низковольтному драйверу.

Диммирование может быть аналоговым в виде крутящейся ручки и цифровым в виде кнопок.

Подскажите пожалуйста где можно купить качественные диоды 5730 а также хорошие драйвера?

Купите в хорошем магазине, типа ЧипДип.

Внизу там комментарий есть. Вадим там Вам нажелал «хорошего»… Некрасиво конечно, особенно учитывая проблемы со здоровьем… И хотя вы никому ничем здесь вообще не обязаны, но коль уж если беретесь отвечать и помогать людям, то делайте это! Либо вообще закройте комменты. Вот я Вам задал вопрос про драйвер и потенциометр. Вы вообще его читали, прежде чем мне что-нибудь ответить? О чем Вы . Разве я хоть слово спросил про количество люмен?

Вы спрашивали про блок питания, который будет использовать 10-30% от мощности ленты. Вы уже изначально ошиблись в рассчётах, поэтому будете подбирать блок питания неправильно. Вы почему то поленились погуглить и ищите драйвер для ленты (источник тока), а не блок питания со стабилизированным напряжением. В зависимости от схемы подключения будут и потери мощности ленте, соответственно, от этого зависит и мощность блока питания. У меня нет вашего проекта освещения, где показана схема подключения. У меня на сайте есть целый раздел про ленты и подключение питания к ним, там всё подробно описано. Если бы вы не поленились и почитали, то у вас не было бы вопросов. Получается, что прежде чем самостоятельно почитать 5-7 статей и разобраться, вы сразу написали мне. В ответе посчитал самую сложную часть расчёта вашего проекта, это среднее количество люмен и мощность, на основе этих данных вы без труда подберёте блок питания.

Уважаемый Сергей, подскажите пожалуйста.
Как более грамотно реализовать световой потолок на светодиодных лентах, с диммированием.
Имеем: 83 метра китайской ленты 5630. 0.6А на метр, 12В.
Диммер Werkel (обычный потенциометр 600Вт).

Понятно, что световой поток будет избыточен на комнату 5х3м. И такое кол-во ленты запроектировано для обеспечения равномерности освещения. Думаю, что брать от лент буду в итоге 10-30% от их мощности.

Какой драйвер взять для диммирования потенциометром?
Брать ли один или кучу маленьких?

Можно ли взять драйвер на 250Вт и ограничить ток после него ватт на 200 ? (т.к. вся нагрузка тянет под 600)

У вас получается 7 ватт на метр, и 350 люмен на 1 метр. В среднем 29.000 люмен на 83 метра. Учитывая что лента китайская самая дешёвая, потеряете 50% люмен на сопротивлении основания, если подключать отрезками по 5 метров. Останется 14.500 люмен. Ещё потеряете 50% на отражении света или из-за матового светорассеивателя. Останется 8.000 люмен на 15 квадратов. Дальше уже зависит от особенностей помещения.

Скажите пожалуйста, можно ли использовать диммер(шим) для светодиодных прожекторов?

Прожекторы разные бывают.

Здравствуйте, у меня в прожекторе стоит лед драйвер 50w-10s5p,какие можно использовать аналоги?

Любые подходящие, с такими же параметрами.

Здравствуйте. Подскажите пожалуйста для установки вместо габаритов купил гибкую св диод ленту.
Свет у неё мягкий однотонный. Производства Малайзия. Какую поставить защиту чтобы избежать перегрева и всплеска напряжения при запуске, а также защитить от больших токов? Одной лм 317 достаточно будет ? Нужен ли дополнительный мощный резистор? И ещё вопрос — как изменится схема если эту ленту соединить параллельно с габаритной лампочкой w5W ?

LM317 будет достаточно, подключить можно и габаритам.

У каждого диода, в свою очередь, в описании указано падение напряжения при разных токах. Например, для красного диода 660 нм при токе 600 мА оно составит 2,5 В:

Количество диодов, которое можно подключить на драйвер, суммарным падением напряжения должно укладываться в пределы выходного напряжения драйвера. То есть на драйвер 50Вт 600 мА с выходным напряжением 60-83 В можно подключить от 24 до 33 красных диодов 660 нм. (То есть 2,5*24 = 60, 2,5*33 = 82,5).

Другой пример:
Хотим собрать биколорную лампу красный + синий. Выбрали соотношение красного к синему 3:1 и хотим рассчитать, какой драйвер нужно взять для 42 красных и 14 синих диодов. Считаем: 42*2,5 + 14*3,5 = 154 В. Значит, нам потребуется два драйвера 50 Вт 600 мА, на каждый будет приходиться 21 красных и 7 синих диодов, суммарное падение напряжения на каждом получится по 77 В, что попадает в его выходное напряжение.

Теперь несколько важных пояснений:

1) Не стоит искать драйвер мощностью более 50 Вт: они есть, но они менее эффективны, чем аналогичный набор драйверов меньшей мощности. Более того, они будут сильно греться, что потребует от Вас дополнительных расходов на более мощное охлаждение. Кроме тго, драйвера мощностью более 50Вт как правило сильно дороже, например драйвер на 100Вт может быть дороже чем 2 драйвера по 50Вт. Поэтому гнаться за ними не стоит. Да и надежнее когда цепи светодиодов разделены на секции, если вдруг что-то перегорит — то сгорит не все а только чать. Поэтому выгодно разделять на несколько драйверов, а не стремиться все повесить на один. Вывод: 50Вт — оптимальный вариант, не больше.

2) Ток у драйверов бывает разный: 300 мА, 600 мА, 750 мА — это ходовые. Других вариантов довольно много.
По большому счету, более эффективным с точки зрения КПД на 1 Вт будет использование драйвера на 300 мА, также он не будет сильно нагружать светодиоды, и они будут меньше греться и дольше прослужат. Но главный минус таких драйверов, что диоды будут работать “вполсилы”, и поэтому их потребуется примерно в два раза больше, чем для аналога с 600 мА.
Драйвер с током 750 мА будет питать диоды на пределе возможностей, поэтому диоды будут очень сильно греться, и им потребуется очень мощное, хорошо продуманное охлаждение. Но даже несмотря на это, они в любом случае деградируют от перегрева раньше среднего срока “жизни” светодиодных ламп работающих например на 500-600 мА токе.
Поэтому мы рекомендуем использовать драйверы с током 600 мА. Они получаются самым оптимальным решением с точки зрения соотношения цена-эффективность-срок службы.

3) Мощность диодов указывается номинальная, то есть максимально возможная. Но на максимум они никогда не запитываются (почему — см. п.2). Реальную мощность диода рассчитать очень просто: необходимо ток используемого драйвера умножить на падение напряжения диода. Например, при подключении драйвера на 600 mA к красному диоду 660 нм мы получим реальное напряжение на диоде: 0,6(А) * 2,5(В) = 1,5 Вт.

Как выбрать светодиодный драйвер

Добро пожаловать в это руководство по выбору драйвера светодиода.

Это руководство включает в себя основные факторы, которые следует учитывать при выборе драйвера светодиода для вашего приложения. За этими факторами также стоит информация, которая поможет вам принять решение. RS Components предлагает широкий выбор светодиодных драйверов и источников питания самых популярных брендов. Они также предлагают доставку на следующий день, конкурентоспособные цены и оптовые скидки.
Полную копию руководства в формате PDF можно найти внизу статьи.

Перед тем, как начать…

Вы выбрали светодиод (ы)? Мы предлагаем широкий выбор светодиодной продукции, в том числе:

Светодиоды видимого диапазона

Это стандартные светодиоды для сквозного монтажа и поверхностного монтажа.

COB Светодиоды

Белые светодиоды SMD высокой яркости.Они состоят из нескольких чипов / плашек на одной плате.

Светодиодные массивы

Один или несколько светодиодов, предварительно установленных на печатной плате.

Гибкие светодиоды

Гибкие светодиодные ленты различных цветов и длины.

Светодиодные двигатели

Подобно светодиодным массивам, они также имеют на борту микросхему драйвера.


Зависимость постоянного тока от постоянного напряжения

Все драйверы имеют либо постоянный ток (CC), либо постоянное напряжение (CV), либо и то, и другое. Это один из первых факторов, которые необходимо учитывать в процессе принятия решений.Это решение будет определяться светодиодом или модулем, который вы будете включать, информацию о которых можно найти в техническом описании светодиода.

ЧТО ТАКОЕ ПОСТОЯННЫЙ ТОК?

Драйверы светодиодов постоянного тока (CC) поддерживают постоянный электрический ток во всей электронной схеме за счет переменного напряжения. Драйверы CC часто являются наиболее популярным выбором для светодиодных приложений. Драйверы светодиодов CC можно использовать для отдельных лампочек или для последовательной цепочки светодиодов. Последовательность означает, что все светодиоды установлены вместе в линию, чтобы ток протекал через каждый из них.Недостатком является то, что при разрыве цепи ни один из ваших светодиодов не будет работать. Однако они обычно обеспечивают лучший контроль и более эффективную систему, чем постоянное напряжение.

ЧТО ТАКОЕ ПОСТОЯННОЕ НАПРЯЖЕНИЕ?

Драйверы светодиодов постоянного напряжения (CV) – это источники питания. У них есть заданное напряжение, которое они подают на электронную схему. Вы можете использовать драйверы светодиодов CV для параллельной работы нескольких светодиодов, например светодиодных лент. Источники питания CV можно использовать со светодиодными лентами, которые имеют токоограничивающий резистор, что в большинстве случаев есть.Выходное напряжение должно соответствовать требованиям напряжения всей цепочки светодиодов.

Драйверы

CV также могут использоваться для двигателей светодиодных фонарей, имеющих на борту микросхему драйвера.

ЧТО ТАКОЕ ПОСТОЯННОЕ ТОК / ПОСТОЯННОЕ НАПРЯЖЕНИЕ?

Некоторые драйверы светодиодов могут поддерживать оба варианта – CV и CC. Стандартно они работают как CV, но когда выходной ток превышает предел номинального тока, они переключаются в режим CC. Эта функция подходит для приложений, требующих гибкого драйвера светодиода.

КОГДА Я МОГУ ИСПОЛЬЗОВАТЬ CV ИЛИ CC?

ПОСТОЯННЫЙ ТОК

ПОСТОЯННОЕ НАПРЯЖЕНИЕ

Точечный светодиодный светильник

светодиодов параллельно

Офисное освещение

Светодиодные ленты

Светодиодное освещение для жилых помещений

Светодиодные двигатели

Освещение настроения

Движущиеся знаки

Освещение для розничной торговли

Сценическое освещение

Развлекательное освещение

Архитектурное освещение

Светодиодные вывески

Уличное освещение

Хай Бэй

Наружное освещение


ФАКТОРЫ ДЛЯ РАССМОТРЕНИЯ


Выходной ток (мА)

При использовании драйвера постоянного тока для светодиодов соблюдайте текущие требования для выбранных светодиодов.Затем драйвер CC должен отразить это значение. В технических паспортах светодиодов указано, что им требуется, со значением, указанным в амперах (А) или миллиамперах (мА). 1 А = 1000 мА

Существуют также регулируемые и выбираемые драйверы выходного тока. Они дают либо диапазон, например от 0 мА до 500 мА, либо ступенчатые значения, такие как 350 мА, 500 мА, 700 мА. Ваш светодиод должен соответствовать выбранному значению (ям).

Светодиоды

могут работать при более низком токе, чтобы продлить срок их службы. Использование более высокого тока может привести к более быстрому износу светодиода.

Выходная мощность (Вт)

Это значение указывается в ваттах (Вт). Используйте драйвер светодиода, по крайней мере, с таким же значением, как у вашего светодиода.

Выходная мощность драйвера должна быть выше, чем требуется для светодиодов для дополнительной безопасности. Если выходной сигнал соответствует требованиям к питанию светодиода, он работает на полную мощность. Работа на полной мощности может привести к сокращению срока службы драйвера. Точно так же средняя потребляемая мощность светодиодов. С добавлением допуска для нескольких светодиодов, вам потребуется более высокая выходная мощность от драйвера, чтобы покрыть это.

Выходное напряжение (В)

Это значение указывается в вольтах (В). Для драйверов постоянного напряжения он требует того же выхода, что и напряжение вашего светодиода. Для нескольких светодиодов требования к напряжению каждого светодиода суммируются для получения общего значения.

Если вы используете постоянный ток, выходное напряжение должно превышать требования светодиодов.

Ожидаемая продолжительность жизни

Драйверы

имеют ожидаемый срок службы в тысячи часов, известный как MTBF (среднее время до отказа).Вы можете сравнить уровень, на котором вы его используете, чтобы определить рекомендуемый срок службы. Использование драйвера светодиодов на рекомендованных выходах помогает продлить срок его службы, сокращая время и затраты на обслуживание.

Рейтинг IP

Насколько водонепроницаемым и пыленепроницаемым должен быть ваш светодиодный драйвер? Если ваш драйвер собирается куда-нибудь, где он может контактировать с водой / пылью, вы можете использовать драйвер с классом защиты IP65. Это означает, что он защищен от пыли и брызг воды.

Если вам нужно что-то водонепроницаемое, вам может понадобиться драйвер с рейтингом IP67 или IP68.Рейтинг IP указывается в виде числа. Первая цифра представляет твердые объекты, а вторая – жидкости. Вот определения:

Упаковка / инкапсуляция

Вам нужен светодиодный драйвер в корпусе? Или он будет встроен в систему? Драйверы светодиодов с открытой рамкой более компактны и могут быть встроены в ваше приложение. Инкапсуляция обеспечивает степень защиты IP и защиту автономных светодиодных драйверов.


Метод завершения

Как вы подключите драйвер светодиода к выбранному вами приложению? Некоторые драйверы светодиодов поставляются с подвесными проводами.В качестве альтернативы вам может потребоваться приобрести провода отдельно. Также имеются отверстия под винты или колпачки для быстрого крепления кабелей к драйверу.

Копия моего руководства по покупке светодиодных драйверов прикреплена внизу страницы.

Выберите правильный светодиодный драйвер для вашего освещения.

Светодиодные лампы могут применяться в самых разных областях. Для питания этих светодиодных фонарей вам понадобится соответствующий светодиодный драйвер. К сожалению, драйверы светодиодов не являются универсальным решением.Вам нужно будет выбрать драйвер светодиода с учетом ряда различных факторов. Однако одним из наиболее важных факторов, которые следует учитывать, является то, нужен ли вам светодиодный драйвер постоянного тока (CC) или постоянного напряжения (CV) – или вам нужно и то, и другое.

Постоянный ток или постоянное напряжение

Первое, что вам нужно выяснить, это нужен ли вам светодиодный драйвер постоянного тока или постоянного напряжения. Ниже приведены основные различия между ними:

  • Constant Current – Эти драйверы используют переменное напряжение, что позволяет им подавать постоянное напряжение по всей электронной схеме.Это обеспечивает больший контроль и более высокую эффективность. Драйверы светодиодов CC можно использовать для одиночных лампочек или серии светодиодов. Их часто используют для офисного освещения, декоративного освещения, освещения магазинов, светодиодных даунлайтов, светодиодных вывесок и развлекательного освещения. Единственный недостаток, если цепь разорвана, то ни одна из светодиодных лампочек работать не будет.
  • Постоянное напряжение – Эти драйверы имеют заданное напряжение. Их можно использовать для параллельного включения нескольких светодиодных ламп, например светодиодных лент или цепочек. Однако для работы выходное напряжение должно соответствовать требованиям напряжения всей цепочки светодиодов.Драйверы светодиодов CV часто используются для наружного освещения, уличного освещения, освещения сцены, движущихся знаков, архитектурного освещения и светодиодных двигателей.

Стоит отметить, что есть некоторые драйверы светодиодов, которые содержат опции CV и CC. Эти драйверы будут работать как CV во время стандартной работы, но переключатся в режим CC, если выходной ток превысит предел номинального тока. Если вам нужен драйвер, который может обрабатывать несколько приложений, этот тип драйвера может быть вашим лучшим вариантом.

Другие факторы, которые следует учитывать в драйверах светодиодов

После того, как вы определились, нужен ли вам драйвер CC или CV, вам необходимо учесть ряд других факторов.К ним относятся:

  • Выходной ток – Проверьте текущие требования к светодиодным лампам, которые вы используете. Если вы используете драйвер CC, он должен отражать эти выходные данные.
  • Выходная мощность – Выходная мощность указана в ваттах. Ваш светодиодный драйвер должен иметь как минимум такую ​​же выходную мощность, что и ваши светодиоды. Однако выбор драйвера с более высокой выходной мощностью обеспечит дополнительную безопасность, поскольку это означает, что ему не придется работать на полную мощность, что может сократить срок его службы.
  • Выходное напряжение – Если вы используете драйвер CV, то он должен иметь то же выходное напряжение, что и требования к напряжению вашего светодиода. Если вы используете несколько светодиодов, сложите требования к напряжению, чтобы определить выходное напряжение, необходимое вашему драйверу. Если вы используете драйвер CC, убедитесь, что выходное напряжение превышает требования ваших светодиодных ламп.
  • Рейтинг IP драйвера светодиодов – Рейтинг IP определяет степень устойчивости драйвера к определенным элементам.Если ваш драйвер будет находиться в среде с водой или пылью, вам следует подумать о драйвере с классом защиты IP65. Если вам нужен водонепроницаемый драйвер, ищите драйвер IP67 или IP68.
  • Корпус драйвера светодиода – Корпус помогает защитить драйвер, но драйверы с открытой рамкой могут быть встроены в систему.

Помните об этих факторах при выборе светодиодного драйвера и обязательно свяжитесь с нами в Energy Recovery Products для получения дополнительной информации о наших светодиодных продуктах и ​​аксессуарах сегодня.

Как выбрать подходящий светодиодный драйвер постоянного тока для вашего приложения

Выбор драйверов светодиодов

Ранее мы обсуждали общие характеристики светодиодных драйверов. В этом посте я расскажу вам, как выбрать подходящий светодиодный драйвер для вашего приложения. Драйверы светодиодов делятся на две разные категории: драйверы постоянного тока и постоянного напряжения. Но это не единственное, что нужно учитывать при выборе драйвера. В этом посте мы сосредоточимся только на драйверах постоянного тока.

Драйверы постоянного тока обычно используются, когда вам нужен стабильный ток, подаваемый на светодиод. С драйвером постоянного тока легче управлять правильной яркостью. Вы можете проверить спецификацию вашего источника света, нужен ли ему постоянный ток или постоянное напряжение. Если он говорит, например, 350 мА, значит, ему нужен постоянный ток. 12 В или 24 В означает, что вам нужен драйвер постоянного напряжения.

В этом посте мы рассмотрим драйверы постоянного тока.

Как выбрать драйвер постоянного тока для вашего приложения?

С помощью этих пошаговых инструкций вы найдете подходящий драйвер для своего светильника.

Шаг первый: Какой прямой ток нужен вашему светодиоду?

Как уже упоминалось, вы должны найти прямой ток, необходимый для вашего светодиода, из таблицы данных. Например, если вашему светодиоду требуется ток 350 мА, вам следует попытаться найти драйвер с выходным током 350 мА.

Шаг второй: Какой мощный драйвер вам нужен

Энергопотребление светодиода также можно найти из таблицы данных или, по крайней мере, ее можно рассчитать с помощью данных из таблицы.Потребляемая мощность может быть рассчитана путем умножения типичного значения управляющего тока на типичное значение прямого напряжения, которые можно найти в технических данных светодиода. Иногда вы даже можете узнать энергопотребление прямо из таблицы.

Помните, что при использовании нескольких светодиодных компонентов вы должны найти драйвер, который может питать все светодиодные компоненты в вашем светильнике.

ELT 10 Вт, 500 мА светодиодный драйвер

Шаг третий: Какой диапазон выходного напряжения вам нужен от драйвера
Еще раз взгляните на даташит и проверьте напряжение светодиода.Если у вас несколько светодиодов, вам следует сложить напряжения. Затем вы должны найти драйвер с диапазоном напряжения, в который вписываются ваши светодиоды.

Шаг четвертый: Вам нужно диммирование? А какой тип диммирования?

Потребность в диммировании в основном зависит от технических характеристик вашего светильника. Если диммирование не требуется, вам достаточно обычного драйвера включения / выключения. Если вам нужно диммирование, существует множество различных типов диммирования, но это тема для другого поста.

Шаг пятый: В какие физические размеры должен уместиться драйвер?

Также следует учитывать, существуют ли ограничения на физические размеры драйвера.Очевидно, это повлияет на ваш выбор драйвера. Обычно физические размеры драйвера можно найти в его таблице данных.

Шаг шестой: В каких условиях используется светильник?

Где ваш светильник предназначен для использования? Если он предназначен для использования внутри помещений, вам, вероятно, не придется так много думать о IP-классификации. Конечно, если светильник используется в помещении с большим количеством пыли или влаги, это необходимо учитывать.

ELT 60 Вт, 700 мА, драйвер IP20

Драйверы класса

IP20 это означает, что этот драйвер может использоваться в системах внутреннего освещения, но вряд ли выдержит суровые условия при наружном освещении, если сам светильник не является водонепроницаемым, что защищает драйвер.

Но, проектируя светильник для наружного применения, следует убедиться, что драйвер имеет достаточно хороший IP-класс.

Обычно драйверы IP67 тяжелее по весу, электроника драйвера отлита из пластика (напр.г. залиты), а электрические проходы проводов как со стороны первичного, так и со стороны вторичного напряжения герметизированы с необходимой защитой от влаги.

ELT 10 Вт, 350 мА, драйвер IP67

Шаг седьмой: Сертификаты, соответствует ли привод европейским или американским стандартам?

Есть ли у водителя согласования? И одобрения для Европы (ENEC) или Америки (UL). Обычно это можно найти в паспорте драйвера.

Итак, вот оно.Выполнив эти действия, вы сможете найти подходящий драйвер светодиода для своего приложения. Если вы этого не сделаете, оставьте комментарий или свяжитесь со мной напрямую.

Вы также можете использовать наш Light Builder для выбора драйвера.

Как выбрать драйверы светодиодов

Когда вы впервые узнаете о светодиодной технологии, драйверы могут оказаться одним из самых запутанных аспектов осветительных приборов. Драйвер – это электрическое устройство, которое регулирует мощность светодиодного светильника и является важным компонентом операционной системы светодиода.

Прямое напряжение светодиода – количество вольт, которое требуется диоду для проведения электричества – уменьшается с увеличением температуры. Это заставляет светодиод потреблять больше тока и становиться все горячее и горячее, что в конечном итоге приводит к перегоранию светодиода. Это называется «тепловым разгоном».

Драйвер соответствующим образом меняет ток, чтобы этого не происходило. Без надлежащего драйвера светодиод со временем перегорит. Вот почему так важен выбор качественного драйвера.

Драйверы светодиодов: какие у меня варианты?

Резисторные драйверы светодиодов

Резисторные драйверы недорогие и вырабатывают фиксированные напряжение и ток, но очень чувствительны к изменениям температуры.Поэтому никогда не используйте их со светодиодными лампами для выращивания растений.

Драйверы постоянного тока и Драйвер постоянного напряжения

Драйверы постоянного тока и Драйверы постоянного напряжения – два наиболее часто используемых драйвера для светодиодных ламп.

Драйверы постоянного тока вырабатывают постоянный уровень тока независимо от внешней температуры. В них используются схемы датчиков, которые позволяют драйверу при необходимости регулировать внутреннюю температуру лампы для выращивания растений, регулируя ток и предотвращая тепловое отклонение.

Драйверы постоянного напряжения создают фиксированный диапазон выходного напряжения от 24 до 48 вольт. Драйверы постоянного напряжения полезны при использовании нескольких цепочек светодиодных ламп.

Основным преимуществом драйверов постоянного тока является то, что они редко превышают максимальный ток, указанный для светодиодного освещения, что обеспечивает отличную защиту от перегорания и теплового разгона. Они также имеют тенденцию создавать более стабильно яркий свет, в отличие от других вариантов.

Однако светодиоды с постоянным напряжением – более привычная технология для инженеров-монтажников. и лучше работают с ленточными светильниками.Следовательно, они потенциально являются лучшим выбором для крупных коммерческих производителей. Общая стоимость драйверов постоянного напряжения также имеет тенденцию к снижению, но цены варьируются в зависимости от индивидуальных потребностей.

Высоковольтный постоянный ток

Это очень новая технология – особенно в отношении светодиодов. Он предполагает использование больших, удаленных и более эффективных драйверов для питания нескольких десятков ламп для выращивания растений.

Основным преимуществом высоковольтных фонарей постоянного тока является то, что в них используется проводка класса 2 между драйвером и осветительным прибором, с которой может безопасно обращаться обычный человек.Это означает, что любой может установить высоковольтные драйверы постоянного тока, избавляя от необходимости нанимать электриков. Удаленные драйверы также могут снизить стоимость устройства, поскольку один драйвер используется для нескольких исправлений.

В новой серии MegaDrive от California Lightworks используются драйверы с удаленным удалением и постоянный ток высокого напряжения для снижения затрат на оборудование и установку.

Какой драйвер мне нужен?

Учитывайте выходное и входное напряжение / ток

Одним из наиболее важных факторов, которые следует учитывать при выборе драйверов, является входное и выходное напряжение.

Светодиодные лампы должны указывать свои требования к мощности где-то на упаковке, и очень важно, выбрать драйверы, которые подходят для ваших светильников. Как правило, для вашего светодиодного светильника требуется драйвер с таким количеством вольт, которое требуется для работы. Для светодиода на 12 вольт потребуется драйвер на 12 вольт, для светодиода на 30 вольт потребуется драйвер на 30 вольт и так далее.

Также необходимо учитывать входное напряжение. То есть электропитание вашего местоположения. Большинство обычных домов подают в среднем 120 вольт, в то время как коммерческие объекты и промышленные предприятия подают в среднем 277 или даже 480 вольт.Тем не менее, всегда дважды уточняйте у электрика. Большинство драйверов рассчитаны на работу с большим диапазоном входного напряжения, но вы должны быть уверены, что входное напряжение вашего здания совместимо с вашим драйвером.

Если вы используете драйверы постоянного тока, проверьте диапазоны входного / выходного тока – измеренные в амперах или миллиамперах – а также для обеспечения совместимости.

Максимальная мощность

Максимальная мощность вашего драйвера никогда не должна быть ниже, чем у вашего фонаря. Однако, если максимальная мощность драйвера превышает мощность вашего источника света, это также может вызвать проблемы.В общем, ваш свет должен использовать не менее 50% максимальной мощности драйвера.

Регулировка яркости

Два наиболее распространенных типа драйверов – постоянного тока и постоянного напряжения – могут включать функции регулировки яркости. Вы должны найти эту информацию где-нибудь на этикетке или в техническом описании продукта. Если вы не видите упоминания о затемнении, скорее всего, драйвер не поддерживает эту функцию.

Новая серия MegaDrive от Califonia Lightworks имеет функции регулирования яркости и спектра для оптимального освещения в любых ситуациях.

Драйверы светодиодов: итоги

Выбор драйверов для светодиодного светильника – жизненно важная часть процесса. Драйверы светодиодов постоянного тока остаются наиболее распространенным типом светодиодных драйверов и подходят для большинства светильников. Однако другие варианты, такие как постоянное напряжение и высокое напряжение, могут удовлетворить более специфические потребности.

Какой бы тип драйвера вы ни выбрали, не забудьте учесть такие факторы, как входное и выходное напряжение, максимальная мощность и возможности регулирования яркости.

Чтобы выбрать лучший драйвер для ваших светодиодов, потребуется некоторое время и исследования, но это того стоит.Без правильного драйвера светодиодная лампа быстро перегорит.

Выбор правильного драйвера светодиода

6 июня 2018 г., Публикуется в статьях: EE Publishers, статьях: Vector.

Информация от Tridonic

Практические рекомендации для торговых посредников по выбору правильных драйверов, если светодиоды поставляются без них.

Для правильной работы светодиодов

требуются драйверы светодиодов. Большинство конечных пользователей не знают об этом, поскольку драйвер светодиода встроен в светодиодную лампу или светильник. Выбор правильного драйвера для светодиодного решения – обычная практика для разработчиков светодиодных светильников. Однако для перепродавцов, которые хотят заменить вышедшие из строя драйверы в полевых условиях или пытаются найти правильный драйвер, например, для Светодиодные панели или светодиодные светильники даунлайта поставляются без драйверов, поэтому поиск подходящего водителя для работы может оказаться сложной задачей.

Сравнение с традиционными технологиями

Большинство людей, работающих на сегодняшнем рынке освещения, выросли на традиционных технологиях и, как следствие, привыкли к тому факту, что большинству источников света для правильной работы требуются дополнительные компоненты, такие как пускорегулирующие устройства и пускатели / зажигатели для газоразрядных ламп и трансформаторов в случае низковольтные галогенные лампы.

Первоначально балласты и трансформаторы были основаны на электромагнитной технологии. Выбор правильного балласта был довольно простым, поскольку в большинстве случаев требовалось согласование мощности лампы с мощностью балласта, т.е.г. для ртутной лампы на 125 Вт требовался балласт на 125 Вт.

Введение электронного ПРА немного усложнило выбор правильного балласта, так как ЭПРА давали возможность подключать больше ламп к одному балласту. ЭКГ также предлагали возможность затемнения и выбора ЭКГ с правильным интерфейсом затемнения (DSI, DALI и т. Д.), Поскольку он должен был соответствовать системе управления.

Рис. 1: Пример «рабочего окна».

Светодиодные драйверы

С появлением светодиодов рынку пришлось научиться выбирать правильный драйвер для светодиодного решения.Поскольку светодиоды принципиально отличаются от традиционных источников света, выбор правильного драйвера также сильно отличается от поиска правильных компонентов для традиционного источника света.

Драйверы светодиодов

доступны в большом количестве. Мы различаем два основных типа драйверов светодиодов: драйверы постоянного напряжения и постоянного тока, предназначенные для работы светодиодов с различным набором электрических требований.

Драйверы постоянного напряжения

Драйверы постоянного напряжения подают фиксированное напряжение на светодиодное решение, обычно 12 или 24 В, но ток может изменяться до максимального значения.Драйверы постоянного напряжения распространены в рекламных системах, а также используются для светодиодных лент.

Драйверы постоянного тока

Драйверы постоянного тока обеспечивают фиксированный ток для светодиодного решения, в то время как выходное напряжение будет изменяться в пределах указанного диапазона напряжений. Драйверы постоянного тока используются в основном для общего освещения, такого как светодиодные потолочные светильники и панели.

Программируемые драйверы

Многие драйверы светодиодов постоянного тока предлагают один рабочий ток, но мы видим, что используется все больше и больше программируемых драйверов.

Программируемые драйверы

предлагают не один рабочий ток, а диапазон рабочих токов (например, от 200 до 700 мА). Это значительно увеличивает универсальность драйвера, поскольку один и тот же драйвер может использоваться для разных светодиодных решений. Еще одно преимущество программируемых драйверов заключается в том, что светодиодное решение можно оптимизировать с точки зрения энергоэффективности или минимальных начальных вложений, поскольку низкий рабочий ток увеличивает эффективность решения, а высокий рабочий ток снижает стоимость компонентов.

Доступны различные методы программирования для установки правильного рабочего тока для драйверов светодиодов с использованием микропереключателей, резисторов или программного обеспечения и программирования драйвера с помощью протокола связи ближнего поля.

Программируемые драйверы

также известны как «оконные драйверы», поскольку эти драйверы предлагают не только диапазон выходного напряжения, но также диапазон рабочего тока. На графике диапазон выходного напряжения и диапазон рабочего тока напоминают «окно» (см. Рис.1). Важно понимать, что драйвер может предлагать любую комбинацию выходного напряжения и рабочего тока, если она находится в пределах окна.

Как согласовать драйвер светодиода с решением

В отличие от выбора правильного устройства управления для традиционных источников света, первый параметр, на который следует обратить внимание, – это не рабочий ток, необходимый для светодиодного решения. Обычные значения 350 и 700 мА, но обычно от 200 до 1400 мА. Обратите внимание на то, что прямой ток может зависеть от температуры.

Бывают случаи, когда светодиодное решение требует очень специфического тока, который не предоставляется светодиодным драйвером. В таких случаях рекомендуется выбрать драйвер с меньшим током. Меньший ток приведет к снижению светоотдачи. Не выбирайте драйвер с более высоким током, так как это может привести к перегреву светодиодного решения.

Следующий параметр, на который следует обратить внимание (и тот, который иногда игнорируется) – это необходимое прямое напряжение (Vf) светодиодного решения.

Прямое напряжение одиночного светодиода – это напряжение, которое должно быть приложено к выводам светодиода, от анода к катоду, чтобы ток протекал через светодиод и, следовательно, светодиод генерировал свет.Прямое напряжение светодиодного модуля – это сумма прямых напряжений отдельных светодиодов, составляющих модуль или панель (где светодиоды соединены последовательно). Поскольку существуют допуски в прямом напряжении отдельных светодиодов (отчасти из-за того, что Vf светодиода немного увеличивается с течением срока службы), прямое напряжение светодиодного модуля или панели обычно указывается в виде диапазона напряжений, а не отдельного значения. Как и в случае прямого тока, прямое напряжение также зависит от температуры.

Помимо фиксированного рабочего тока, любой драйвер постоянного тока предлагает диапазон выходного напряжения.При выборе драйвера светодиода диапазон выходного напряжения драйвера должен охватывать весь диапазон прямого напряжения модуля светодиода (см. Таблицу 1).

Если прямое напряжение светодиодного модуля выходит за пределы диапазона выходного напряжения драйвера, произойдет следующее:

  • Светодиодное решение с прямым напряжением> Драйвер диапазона выходного напряжения: Светодиодный модуль не излучает свет.
  • Светодиодное решение с прямым напряжением <драйвер диапазона выходного напряжения: Риск нестабильного поведения светодиодного модуля (мерцание).

В случае, если прямое напряжение светодиодного модуля находится вне диапазона выходного напряжения драйвера, светодиодный модуль может несколько раз включаться и выключаться, прежде чем оставаться выключенным.

Таблица 1: Рекомендации по проверке совместимости между светодиодным решением и светодиодным драйвером.

Сравнение:

Значение в световом модуле Значение в драйвере светодиода

Подробная процедура

Текущий

I макс. = Выходной ток

Определите прямой ток светодиодной лампы.

Проверьте, может ли драйвер светодиода работать с таким же выходным током.

Максимальный постоянный прямой ток

Выходной ток + допуски

Убедитесь, что максимальный прямой ток постоянного тока модуля СИД больше или равен выходному току драйвера СИД (включая допуски).

Внимание! Максимальный прямой ток постоянного тока может зависеть от температуры; проверьте техническое описание светодиодного решения.

Напряжение

Мин. Прямое напряжение

>

Мин. Выходное напряжение

Убедитесь, что диапазон напряжения светодиодного решения полностью соответствует диапазону напряжения драйвера.

Максимальное прямое напряжение

Мин. Прямое напряжение при минимальном уровне затемнения

<

>

Максимальное выходное напряжение

Мин. Выходное напряжение

Внимание: прямое напряжение зависит от температуры и увеличивается с течением срока службы.

Примечание:

Для обеспечения полного регулирования яркости прямое напряжение светодиодного модуля при минимальном уровне затемнения должно быть ≥ минимальному выходному напряжению драйвера.

Определите прямое напряжение светодиодного модуля при самом низком уровне затемнения. Если данные для светодиодного модуля отсутствуют при самом низком уровне затемнения, в качестве приблизительного значения возьмите минимальное прямое напряжение минус 20%. Убедитесь, что прямое напряжение светодиодного модуля больше или равно минимальному выходному напряжению драйвера.

А как насчет мощности? Разве мощность драйвера не должна соответствовать мощности светодиодного модуля? Это не обязательно так. Если вы выбрали предложение драйвера; правильный рабочий ток и диапазон выходного напряжения, вы заметите, что мощность светодиодного решения ниже или равна мощности драйвера.

Если мощность светодиодного решения выше, чем мощность драйвера, рабочий ток и выходное напряжение не согласованы правильно, и вам следует пересмотреть выбор драйвера.

Прочие требования

Теперь мы рассмотрим другие, в основном практические требования, чтобы сузить выбор.

Дополнительные требования могут быть:

  • Размер или форм-фактор: Драйверы светодиодов доступны во многих размерах и форм-факторах, в линейной, прямоугольной и круглой форме.
  • Варианты монтажа: Большинство драйверов предназначены для встраивания в светильник, но есть также драйверы с так называемой разгрузкой от натяжения, которые можно разместить на потолке и затем подключить к светодиодному решению.
  • Применение: Поскольку наружное освещение является особенно требовательной областью применения, существуют драйверы, специально разработанные для использования в наружном освещении. Эти драйверы часто герметизированы, обладают высокой устойчивостью к скачкам / скачкам напряжения и имеют более длительный срок службы. Характеристики драйверов для внутреннего использования соответствуют требованиям использования внутри помещений. Также существуют специальные драйверы для промышленного освещения. Они имеют некоторые из более высоких характеристик, общих с драйверами для установки вне помещений, в том числе более высокую устойчивость и более длительный срок службы по отношению к температуре окружающей среды.
  • Регулировка яркости: Многие драйверы предназначены для использования с фиксированным выходом, но существует также широкий выбор драйверов с регулируемой яркостью. Связь между драйвером и устройствами управления важна. Связь может быть основана либо на протоколах, таких как DALI или DSI, либо на использовании таких концепций, как фазовая обрезка или диммирование переключателя (с помощью кнопки звонка). Уделите необходимое время подбору управляющего устройства или системы с подходящим водителем.
  • Степень защиты от проникновения (IP): Большинство драйверов имеют степень защиты IP20 и предназначены для встраивания в светильники.Однако появляется все больше и больше драйверов с более высоким рейтингом IP, в основном для наружного применения.
  • Коэффициент мощности: Большинство драйверов имеют высокий коэффициент мощности (обычно 0,95 и выше). Однако некоторые драйверы малой мощности могут иметь низкий коэффициент мощности.
  • Ток пульсации: Выходной ток пульсации драйвера светодиода определяет мерцание (лучше описанное как «неприемлемое изменение света, непосредственно воспринимаемое средним наблюдателем») светодиодного решения. Чем ниже пульсирующий ток драйвера, тем меньше риск мерцания.Важно знать приложение. Например, драйверы, используемые в прожекторах, установленных на стадионах, где записываются телевизионные изображения, должны иметь чрезвычайно низкий ток пульсаций, в то время как драйверы, используемые в домашних прожекторах, могут иметь более высокий ток пульсаций.

Свяжитесь с Хенком Ротманом, Tridonic SA, тел. 011 894-3525, [email protected]

Статьи по теме

  • Портал ресурсов правительства ЮАР по коронавирусу COVID-19
  • Постановлениями министерства предлагается 13813 МВт нового строительства на ГЭС, без Eskom
  • Настало время для южноафриканской национальной ядерной компании Necsa
  • Разбираясь со слоном в комнате, это Эском…
  • Интервью с министром полезных ископаемых и энергетики Гведе Манташе
  • Как выбрать светодиодный драйвер для светодиодного освещения ?, Новости недвижимости, ET RealEstate

    NEW DELHI: Светодиодные драйверы – это люминесцентные лампы или трансформаторы для ламп низкого напряжения.Они обеспечивают правильное количество энергии для светодиодных ламп, чтобы они работали без каких-либо проблем. Тем не менее, мы уже рассмотрели тему светодиодных драйверов, поэтому сегодня мы рассмотрим, нужен ли вам внешний драйвер и как получить идеальный драйвер для ваших светодиодных фонарей.

    Доступны два основных типа драйверов светодиодов – постоянного тока и постоянного напряжения. Теперь, если ваши светодиодные фонари не имеют встроенных драйверов, вам необходимо получить драйвер отдельно. И, если вы не знаете, какой светодиодный драйвер будет идти с вашими фарами, вам следует получить драйвер по следующим причинам –

    1.Требования к питанию:

    Вам необходимо учитывать требования к питанию ваших светодиодных драйверов на трех основных указателях –
    • Во-первых, рассмотрите требования к напряжению вашего освещения, например, если вашему светодиодному свету для работы требуется 12 вольт, тогда вы должны получить 12 -вольт драйвер.
    • Во-вторых, проверьте, поддерживается ли питание вашего дома или офиса светодиодным драйвером или нет. Как правило, напряжение в домах составляет 120 вольт, а в коммерческих помещениях – 277 вольт, но вы можете убедиться в этом у электрика.
    • Наконец, вы должны учитывать требования к мощности ваших фонарей и всегда выбирать более высокую мощность водителя, чем ваши фары.
    2. Проверка статуса затемнения

    Оба типа внешних светодиодных драйверов имеют возможность регулировки яркости, но при заказе драйвера важно убедиться, что возможности регулировки яркости указаны на упаковке. Если спецификация драйвера диммирования вообще не упоминается, вы не можете ожидать, что продукт будет выполнять какие-либо действия по диммированию.Для внешних драйверов с регулируемой яркостью дополнительно требовался внешний диммер или любое другое устройство для управления диммером.

    3. Проверьте рейтинг IP

    Рейтинг IP драйвера указывает критерии защиты окружающей среды. Первое число IP-рейтинга определяет защиту от твердых предметов, а второе число описывает защиту от водных компонентов. Например, если рейтинг IP драйвера равен 0, то продукт не защищен от воды или твердых элементов, но когда рейтинг IP равен 68, продукт полностью защищен от воды и твердых предметов.

    4. Высокая эффективность

    Еще один важный аспект, который вы должны учитывать при покупке светодиодных драйверов, – это проверка эффективности продукта. Коэффициент полезного действия драйвера выражается в процентах и ​​показывает, какую часть входной мощности драйвер может фактически использовать для питания светодиода. Как правило, эффективность драйвера светодиодов составляет 80-85%, однако драйверы UL класса 1, которые могут работать с несколькими светодиодными лампами, считаются наиболее эффективными.

    5. Подумайте о коэффициенте мощности

    Наконец, вам необходимо учитывать коэффициент мощности драйвера перед его приобретением. Коэффициент мощности определяет, сколько реальной мощности нагрузки нужно задействовать для работы драйвера. Диапазон коэффициента мощности находится между -1 и 1, что означает, что драйвер с коэффициентом мощности, близким к 1, будет более эффективным. Наиболее распространенный коэффициент мощности светодиодных драйверов составляет 0,9 или выше.

    Теперь вы готовы повысить эффективность своих светодиодных фонарей, купив подходящие светодиодные драйверы.Просто примите во внимание эти пять указателей, и вы сразу же получите идеальный драйвер.

    Руководство по применению драйверов светодиодов

    Этот технический документ проведет вас через процесс выбора подходящего источника питания светодиода (драйвера светодиода) для вашего приложения и объяснит, как максимально эффективно использовать ваш источник питания.

    Есть ряд вещей, которые вам необходимо знать, прежде чем вы сможете начать выбирать наиболее подходящий источник питания.

    Содержание

    Руководство по применению драйверов светодиодов.1

    Электрические характеристики светодиодной арматуры. 2

    Драйверы светодиодов постоянного напряжения. 2

    Драйверы постоянного тока для светодиодов. 2

    Драйверы светодиодов с регулируемой яркостью. 3

    Диммеры TRIAC с задней или передней кромкой. 3

    .. 4

    Диммеры 1-10В и 0-10В. 4

    PWM Dimming. 5

    Resistance Dimming. 5

    Драйверы светодиодов с регулируемой яркостью DALI 6

    Какую нагрузку можно положить на драйвер светодиода ?. 6

    Что такое мертвое путешествие ?.6

    Драйверы светодиодов с ШИМ-выходом 7

    Коррекция коэффициента мощности. 8

    Соображения по охране окружающей среды. 8

    Рейтинг IP. 8

    Солнечный свет и температура. 9

    Понижение мощности источника питания при более высоких температурах окружающей среды. 10

    Подключение светодиодов к драйверам постоянного тока. 10

    Не подключайте светодиоды к драйверу светодиодов постоянного тока параллельно 10

    Сертификаты по электробезопасности и электромагнитной совместимости 11

    Информация для производителей и разработчиков оригинального оборудования.13

    Простое постоянное напряжение (CV) 13

    Постоянный ток прямого привода (CC) 13

    Постоянное напряжение и постоянный ток 14

    Какая топология? Последовательный или параллельный ?. 14

    Дополнительная информация. 15

    Перед тем, как выбрать драйвер светодиода, необходимо определить электрические характеристики светодиодного освещения.

    В зависимости от конструкции осветительной арматуры потребуется либо драйвер светодиода постоянного напряжения, либо драйвер светодиода постоянного тока.

    Драйверы светодиодов постоянного напряжения

    Драйверы светодиодов с постоянным напряжением используются для питания светодиодных осветительных приборов или светодиодных лент, которые включают в себя какую-либо форму электронного регулирования тока.

    Они поддерживают постоянное выходное напряжение, позволяя изменять выходной ток.

    Два наиболее часто используемых напряжения – 12 В и 24 В, и они легко доступны. Однако существуют осветительные установки, требующие более высокого выходного напряжения. У уважаемых продавцов обычно есть запасы менее распространенных напряжений.

    Помимо требуемого напряжения, вам также необходимо знать, сколько мощности (Ватт) требуется. Если драйвер светодиода слишком мал, он может быть перегружен, что может сократить срок службы драйвера светодиода.

    Драйверы постоянного тока для светодиодов

    Драйверы светодиодов постоянного тока поддерживают постоянный выходной ток за счет изменения напряжения.

    Этот тип светодиодного драйвера используется для питания светодиодных осветительных приборов или светодиодных лент без внутреннего регулирования тока.

    Фактический ток, необходимый для привода светодиодной лампы, может варьироваться от 250 мА до 40 А.

    После того, как вы установили ток, необходимый для питания ваших фонарей, вам также необходимо знать диапазон прямого напряжения, необходимый для управления светодиодами. Электрические характеристики светодиода должны показывать требуемый ток, который должен оставаться постоянным, и диапазон напряжения, в котором ток должен подаваться, чтобы светодиоды работали.

    Вы можете выбрать драйвер светодиода с более широким диапазоном прямого напряжения, чем требуется.Важно, чтобы диапазон напряжения драйвера светодиода соответствовал как минимальному, так и максимальному напряжению, необходимому для управления светом.

    Если требуется драйвер светодиода с регулируемой яркостью, важно выяснить, какой тип контроллера будет использоваться для приглушения света. Это может быть что-то столь же простое, как задние или передние диммерные переключатели TRIAC, которые вы найдете в большинстве домов, или это может быть система управления освещением на основе DALI.

    Наиболее часто используемые контроллеры диммирования в Австралии:

    Щелкните ссылку ниже, чтобы загрузить полный документ в формате PDF:

    Руководство по применению драйверов светодиодов.pdf

    Эта информация будет полезна другим?

    Почему бы не поделиться им со своими коллегами и коллегами? Просто нажмите на синий значок «Поделиться» в LinkedIn ниже.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
