Содержание

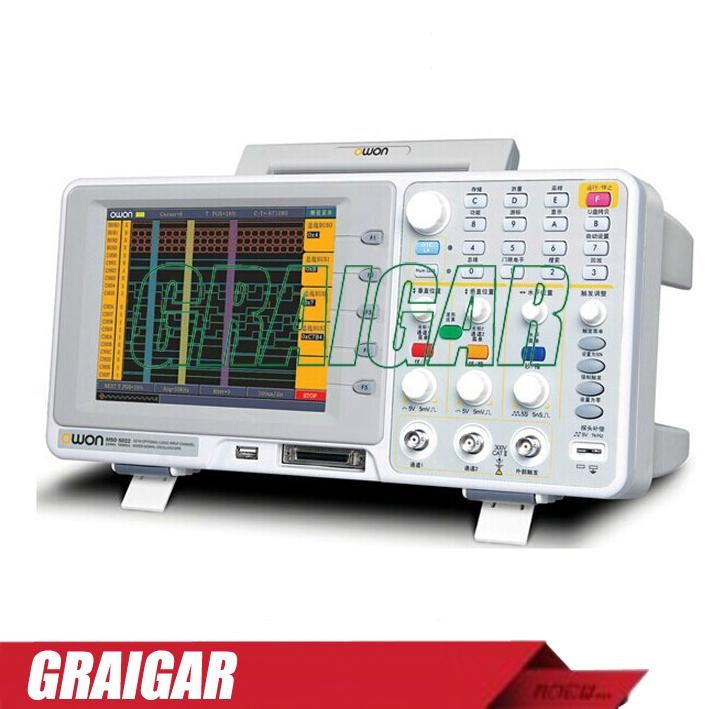

Цифровой осциллограф OWON SDS1102 – Masteram

Полоса пропускания 100 МГц
Скорость развертки от 2 нс/дел до 1000 с/дел
Количество каналов 2 канала + вход внешней синхронизации
Чувствительность по вертикали от 5 мВ/дел до 5 В/дел
Погрешность измерений 3%
Разрешение по вертикали 8 бит
Входные параметры
Входной импеданс 1 МОм, 10 пФ
Режимы входа AC, DC, GND
Максимальное входное напряжение ± 400 В ампл., САТI, САТII
Коэф. деления (стандартных пробников) х1; х10
Коррекция по коэффициенту пробника х1; х10; х100; х1000
Система синхронизации
Режимы синхронизации авто, норм., единичный захват
Условия синхронизации по фронту и по видеосигналу
Источник синхронизации СН1, Ch3
Система цифровой обработки
Тип дискретизации в реальном времени
Частота дискретизации 1 ГВыб/с
Эквивалентная скорость дискретизации нет
Глубина памяти 10 кБ
Алгоритм восстановления сигнала sin(x)/x
Система измерений и математической обработки
Автоматические измерения Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Pre-shoot, Rise time, Fall time, +Width, -Width, +Duty, -Duty, Delay A→B , Delay A→B , area, cycle area
Математические функции сложение, вычитание, умножение, деление, БПФ
Общие характеристики
Дисплей 7″, технология TFT, подсветка LCD
Разрешение 800 × 480 пикселей
Питание 100-240 В, 45-440 Гц,
Габариты 301 × 70 × 152 мм
Вес 1,1 кг

Китай Лучший 2-канальный планшетный цифровой осциллограф поставщиков и производителей от OWON

TAO3000 Series 2CH 8 / 14bit Планшетный осциллограф

14-разрядный аппаратный АЦП, высокая точность измерений

Лупа 8-битной выборки

Лупа 14-битной выборки

Серия TAO3000 оснащена 14-разрядным аппаратным АЦП высокого разрешения, точность которого в 64 раза выше, чем у других осциллографов на рынке. Вы можете наблюдать детали сигнала более четко и более точно измерять изменения сигналов малого напряжения.

Несколько функций в одном, сделать тестирование более удобным

Интерфейс мультиметра отображается на одном экране с осциллографом

Встроенный 4½-значный мультиметр, интерфейс мультиметра отображается на одном экране с осциллографом.

Функция регистрации данных мультиметра

Функция регистрации данных мультиметра позволяет записывать данные в течение длительного времени и экспортировать в файл CSV.

Превосходные характеристики осциллографа, низкий уровень фонового шума, большой объем памяти, высокий уровень обновления

Низкий фоновый шум позволяет осциллографу иметь лучшие возможности измерения малых сигналов.

Высокая память позволяет осциллографу получать более длинные сигналы.

Низкий фоновый шум

40 м длина записи

Высокая частота обновления позволяет осциллографу захватывать детали осциллограммы и исключительные события.

Частота обновления 45000 wfms / s, простота захвата исключительных событий и событий с низкой вероятностью

Функция многократного запуска и декодирования шины

Портативные осциллографы серии TAO3000 поддерживают несколько режимов запуска, включая Edge, Video, Pulse, Slope, Runt, Windows, Timeout, I2C, SPI, RS232 / UART, CAN и Nth Edge.

Кодирование последовательной шины доступно в I2C, SPI, RS232 / UART и CAN.

Математические операции с множеством сигналов

Поддержка +, -, *, /, FFT, FFTrms, Intg, Diff, Sqrt, определяемой пользователем функции, цифрового фильтра (низкие частоты, высокие частоты, полоса пропускания, отклонение полосы).


Встроенный модуль Wi-Fi

Встроенный модуль Wi-Fi позволяет пользователю подключиться к TAO3000 через мобильное устройство, реализовать те же функции отображения и управления на экране, хранить и просматривать данные формы сигнала через приложение, делиться ими с друзьями, осуществлять совместный анализ и успешно завершать работу.

Множество методов работы, сделать полевые испытания более удобными

Ручной тип:Спинка снабжена противоударным эластичным поясом.

Тип кронштейна:С помощью кронштейна его можно разместить на столе

Тип рюкзака:Дополнительный открытый рюкзак

Характеристики

Модель

TAO3072

TAO3102

TAO3122

TAO3072A

TAO3102A

TAO3122A

Пропускная способность

70MHz

100MHz

120MHz

70MHz

100MHz

120MHz

Частота дискретизации

1GS / с

Вертикальное разрешение (A / D))

8 бит

8 бит / 12 бит / 14 бит

Длина записи

40M

Частота обновления формы волны

45 000 миль / с

Горизонтальная шкала (с / дел)

1 нс / дел – 1000 с / дел, шаг 1 – 2 – 5

канал

2

дисплей

8 ГГ ” цветной ЖК-дисплей с разрешением 800 x 600 пикселей, сенсорный экран

Входное сопротивление

1 МОм ± 2%, параллельно с 15 пФ ± 5 пФ

Макс. Входное напряжение

1 МОм ≤ 300 В;

DC Gain Точность

±3%

Коэффициент затухания зонда

0,001X – 1000X, шаг 1 – 2 – 5

Точность выборки / время реле

± 2.5ppm

Входная связь

DC, AC, GND

Вертикальная чувствительность

1 мВ / дел – 10 В / дел (на входе)

Тип триггера

Край, Видео, Импульс, Наклон, Склон, Окна, Тайм-аут, N-й Край, Логика, I2C, SPI, RS232,
и МОЖЕТ (опционально)

Расшифровка шины (опционально)

I2C, SPI, RS232, CAN

Режим триггера

Авто, Обычный и Одиночный

Автоматическое измерение

Vpp, Vavg, Vrms, Freq, период, среднеквадратичное значение недели, среднеквадратичное значение курсора, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, PhaseA → B ↑, PhaseA → B ↓, предварительная съемка, время нарастания, время спада, {{0} } Width, -Width, + Duty, -Duty, Duty Cycle, Задержка A → B ↑, Задержка A → B ↓, + Количество импульсов, -Pulse Count, Rise Edge Count, Fall Edge Count , Площадь, зона цикла

Waveform Math

+, -, ×, ÷, FFT , FFTrms, Intg, Diff, Sqrt, пользовательская функция, цифровой фильтр

Хранение формы волны

100 сигналов

Интерфейс связи

USB-хост, USB-устройство, USB-порт для PictBridge, LAN и WIFI (дополнительно)

Частотомер

доступный

аккумулятор

7,4 В, 8000 мАч operation 5 часов работы

Размеры (ШхВхГ)

270x191x48 (мм)

Вес устройства

Около 1,7 кг

+ Характеристики мультиметра (применимо только для модели с 2 каналами)

дисплей

напряжение

Текущий

полное сопротивление

диод

Авто ранжирование

4 1/2 цифры

мВ: 20000 мВ – 200,00 мВ
DCV: 2,0000 В – 1000,0 В
ACV: 2,0000 В – 750,0 В

ACD: 20. 00A, ACA: 20.00A.

200.00Ω – 100.00MΩ

Аксессуары и упаковка

О Оуэн

С 1990 года Lilliput выходит на рынок электроники, его первая серия – цветной ЖК-дисплей.

Принадлежащая Lilliput, линейка продуктов OWON SmartTest была создана для” Удовлетворение ваших потребностей” в области контрольно-измерительного оборудования.

Через 2 десятилетия ГГ № 39; Благодаря усилиям Lilliput постепенно превращается в групповую корпорацию, охватывающую 3 линейки продуктов – цветной цветной ЖК-дисплей, контрольно-измерительное оборудование и систему управления энергопотреблением дома.

Продукт OWON можно найти в Азии, Северной Америке, Европе, Южной Америке, Океании и Африке, а глобальные партнеры установлены более чем в 80 странах / регионах.

Компания Lilliput (OWON) делает все возможное, чтобы стать одним из ведущих производителей оригинального оборудования для испытаний и измерений во всем мире.

Hot Tags: 2-канальный планшетный цифровой осциллограф, Китай, поставщики, производители, лучшие

Следующая статья: Бесплатно

Осциллограф | Описание, функции, предназначение

Осциллограф – это прибор, который показывает изменение напряжение во времени на каком-либо участке электрической цепи.Ось X на экране осциллографа – это время, ось Y – напряжение.



В этой статье мы рассмотрим три типа осциллографов, а также принципы их работы.

Аналоговый осциллограф

Его еще также называют электронно-лучевой осциллограф, так как он состоит из электронно-лучевой трубки. По сути электронно-лучевая трубка представляет из себя маленький кинескоп, на котором мы можем наблюдать какое-либо изменение электрического сигнала.

Любой осциллограф имеет экран. Он может быть встроенный, либо это может быть монитор вашего настольного компьютера или дисплей ноутбука. В нашем случае на фото мы видим, что наш осциллограф имеет круглый экранчик. Сигнал, который вырисовывается на таком экране называется осциллограммой.

Для измерения электрических сигналов нам потребуются специальный щуп для осциллографа. Такой щуп представляет из себя кабель из двух проводов, один из которых является сигнальным, а другой нулевым. Нулевой провод также часто называют “землей”.



Более современные щупы уже выглядят вот так.

А вот и сам разъем щупа

Этот конец щупа соединяется с осциллографом и фиксируется небольшим поворотом по часовой стрелке.

Что делать, если вы не помните, какой провод из щупа является сигнальным, а какой нулевым? Это определяется очень просто. Так как человек находится всегда в электромагнитном поле, он является своего рода принимающей антенной и может наводить помехи. Касаясь сигнального щупа осциллографа, на экране мы увидим, что сигнал очень сильно исказился.

При касании нулевого провода, сигнал на осциллографе остался бы таким, какой был. То есть чистый ноль.



Как измерить постоянное напряжение аналоговым осциллографом

Для того, чтобы измерить постоянное напряжение, мы должны переключить осциллограф в режим DC, что означает “постоянный ток”. В разных моделях это делается по разному, но этот переключатель обязательно должен быть в каждом осциллографе.

Давайте рассмотрим на реальном примере, как можно измерить постоянное напряжение. Для этого нам потребуется источник постоянного тока. В данном случае я возьму лабораторный блок питания. Выставляю на нем значение напряжения в 1 Вольт.



Теперь необходимо выбрать масштаб измерений. Если мы хотим, чтобы одна сторона квадратика была равна 1 Вольту, то ставим коэффициент масштабирования 1:1. В данном случае я выставляю переключатель вертикальный развертки на единичку.



Далее сигнальный провод осциллографа цепляем на “плюс” питания, а нулевой  – на “минус” питания. Далее наблюдаем вот такую картину.

Как вы могли заметить, осциллограммой постоянного тока является прямая линия, параллельная горизонтальной оси (оси Х). По вертикальной оси (оси Y) мы видим, что сигнал поднялся ровно на одну клеточку.  Мы выставили коэффициент масштабирования по Y, что 1 клеточка – это 1 Вольт. Следовательно в нашем случае сигнал поднялся ровно на 1 клеточку, что говорит нам о том, что это и есть осциллограмма постоянного тока в 1 Вольт.

Я также могу изменить коэффициент. Например, ставлю на 2. Это означает, что 1 квадратик будет уже равен 2 Вольтам.

Смотрим, что произойдет с сигналом с напряжением в 1 Вольт

Здесь мы видим, что его значение просело в 2 раза, так как мы взяли коэффициент 1:2, что означает 1 квадратик равен 2 Вольтам. Благодаря масштабированию вертикальный развертки, мы можем измерять сигналы напряжением хоть в 1000 вольт!

Что случится, если мы соединим сигнальный провод осциллографа с “минусом” питания, а нулевой с “плюсом” питания? В этом случае осциллограмма “пробьет пол” и просто покажет минусовые значения. Ничего страшного в этом нет. Здесь мы видим значение  “-2” Вольта.



Как измерить переменное напряжение аналоговым осциллографом

Для измерения переменного напряжения нам потребуется переключить осциллограф в режим измерения AC – “переменный ток”. Если вы хотите просто наблюдать форму сигнала, то вам необязательно знать, какой провод осциллографа куда тыкать. Давайте измеряем переменное напряжение с понижающего трансформатора, который включен в сеть 220 Вольт.

Снимаем напряжение со вторичной обмотки трансформатора и видим вот такую осциллограмму.

По идее здесь должен быть чистый синус. То ли трансформатор вносит искажения в сигнал, то ли на электростанции что-то не так.  Непонятно. Ну да ладно, главное то, что мы сняли осциллограмму переменного напряжения со вторичной обмотки трансформатора.

В этом случае мы можем без проблем определить период сигнала и его частоту. В этом нам поможет переключатель горизонтальной развертки по оси времени.

Мы видим, что его значение стоит на 5. Это означает, что один квадратик по оси “Х” , то есть по оси времени, будет равен 5 миллисекунд или 0,005 секунд.

Период – это время, через которое сигнал повторяется. Обозначается буквой Т. В нашем случае период равен 4 квадратикам.

Так как один квадратик в нашем случае равен 0,005 секунд, то получается, что T=0,005 x 4 = 0,02 секунды. Отсюда можно узнать частоту сигнала.

где

V – это частота, Гц

T – период сигнала, с



Для данного случая

V=1/T=1/0,02=50 Гц.  Трансформатор меняет только амплитуду сигнала, но не изменяет его частоту. Поэтому, частота в нашей сети 50 Герц, что и подтвердил осциллограф.

Цифровой осциллограф

Цифровой осциллограф – это осциллограф, построенный на основе цифровой схемотехники. Его главное отличие от аналогового в том, что внутри него идет цифровая обработка сигналов. Цифровой осциллограф может записывать, останавливать, автоматически подгонять и измерять исследуемый сигнал. И это только часть функций!

Как подготовить цифровой осциллограф к работе


Включаем осциллограф и цепляем щуп на любой из каналов. Я соединил щуп с первым каналом (Ch2)

На щупе есть делитель. Ставим его ползунок на 10Х.  В осциллографе по умолчанию также должен стоять делитель на 10Х. Если это не так, ищем в его настройках и ставим в характеристиках канала “10Х”.

Каждый нормальный цифровой осциллограф имеет встроенный генератор прямоугольных импульсов с частотой 1000 Герц (1кГц) и амплитудой напряжения в 5 Вольт. Чаще всего этот генератор находится в нижнем правом углу. В нашем случае он называется Probe Comp. Цепляемся за него щупом.

Все должно выглядеть приблизительно вот так:

На дисплее в это время происходит какой-то

[quads id=1]

В этом осциллографе есть волшебная кнопка, от которой я без ума. Это кнопка автоматического позиционирования сигнала Autoscale. Нажал на эту кнопку

Согласился с условиями автоматического позиционирования сигнала

и готово!

Но что такое? У нас должен быть ровный прямоугольный периодический сигнал! Вся проблема в том, что щуп осциллографа вносит искажения в сам сигнал, поэтому, его  желательно корректировать каждый раз перед работой.

В современных щупах есть маленький винтик, заточенный под тонкую отвертку. С помощью этого винтика мы будем корректировать щуп.

Крутим и смотрим, что у нас получается на дисплее.

Ого, слишком сильно крутанул винт.

Крутим чуточку в обратную сторону и выравниваем горизонтально вершины сигнала.

Вот! Совсем другое дело! На дисплее у нас ровные прямоугольные сигналы, следовательно на этом этапе цифровой осциллограф полностью готов к работе.

Как измерить постоянное напряжение цифровым осциллографом


Итак, первым делом выбираем, какое напряжение собираемся измерять. Это делается с помощью кнопочки Coupling (нажимаем клавишу Н1). DC – direct current, что с английского означает “постоянный ток”.

 Справа экрана сплывают окошки, и мы выбираем DC (нажимаем клавишу F1)

Все, после этого наш осциллограф полностью готов к измерению постоянного тока.

Откуда будем брать постоянный ток? У меня для этого есть блок питания. Выставим на нем для примера 5 Вольт.

Соединяем щупы блока питания и осциллографа. Сигнальный щуп осциллографа желательно соединять с красным плюсовым крокодилом щупа блока питания, а черный щуп (земля) соединить с минусовым черным крокодилом.

Смотрим на дисплей осциллографа

Что мы тут видим? А видим мы тут осциллограмму постоянного напряжения.  Постоянное напряжение – это такое напряжение, которое не изменяется во времени.

[quads id=1]

На что стоит обратить внимание? Разумеется, на цену деления. Один квадратик по вертикали у нас равен 2 Вольта. Если считать от центра пересечения жирных штриховых линий, то осциллограмма находится на высоте 2,5 стороны квадратика. Значит, напряжение будет 2,5х2=5 Вольт. Так как мне лень считать, я вывожу эти показания осциллографа прямо на экране (нижняя левая зеленая рамка).

Как измерить переменное напряжение цифровым осциллографом


Для опытов я возьму ЛАТР (Лабораторный автотрансформатор). Как вы помните, ЛАТР понижает или повышает переменное сетевое напряжение.

Выставляем напряжение на ЛАТРе 100 Вольт.

На осциллографе переключаем на АС, что означает alternating current  – переменный ток.



Цепляемся к выходным разъемам ЛАТРа и наблюдаем такую картину.

С помощью кнопки “Measure” я вывел некоторые интересующие нас параметры:

Vk – среднеквадратичное значение напряжения. В данном случае он  нам показывает напряжение, которое мы подавали с ЛАТРа – это 100 Вольт.

F – частота. В данном случае это частота сети 50 Герц. ЛАТР не меняет частоту сети.

T – период. T=1/F. Как мы с вами видим частота напряжения в сети 50 Герц. Период равен 20 миллисекунд. Если единицу разделить на 20 миллисекунд, то мы как раз получим частоту сигнала.

Как вывести все параметры сигнала


Мы будем рассматривать все наши измеряемые параметры на конкретном примере. Для этого будем использовать генератор частоты  с заранее выставленной частотой в 1 Мегагерц (ну или 1000 КГц) с прямоугольной формой сигнала:

Сигнал с генератора частоты на экране осциллографа выглядит вот так.

А где же правильный прямоугольный сигнал? Вот тебе и раз… Ничего с этим не поделаешь. Это есть, было и будет у всех прямоугольных сигналов. Это возникает вследствие несовершенства цепей и радиоэлементов. Особенно хорошо такая осциллограмма прорисовывается на высоких частотах, как в нашем примере.



Ладно, давайте выведем все параметры сигнала, которые может вывести наш осциллограф. Для этого нажимаем кнопочку “Measure” , что с англ. означает “измерять”

Далее нажимаем кнопочку “Add” ( с англ. – добавлять), с помощью вспомогательной клавиши h2

И потом нажимаем кнопку “Show All” (с англ. – показать всё) с помощью вспомогательной клавиши F3

В результате всех этих операций у нас выскочит табличка с измеряемыми параметрами сигнала:

Описание характеристик сигналов

Как вы знаете, осциллограф нам показывает изменение напряжения сигнала во времени. Поэтому, параметры сигналов в основном делятся на два типа:

Амплитудные

Временные

[quads id=1]

Давайте рассмотрим основные из них. Начнем слева-направо.

Period – с англ. период. Период сигнала – это время, за которое сигнал повторяется. В нашем случае период обозначается буквой “Т”.

Чтобы самостоятельно посчитать период, нам надо знать значение одной клетки по горизонтали. Внизу осциллограммы можно найти подсказку. Я ее пометил в желтый прямоугольник

Следовательно, одна клеточка по горизонтали равна 500 наносекунд. А так как у нас период длится ровно две клеточки, значит 500 х 2 = 1000 наносекунда или 1 микросекунда.

Сходятся ли наши расчетные показания с показаниями автоматических измерений? Смотрим и проверяем.

Стопроцентное попадание! Кстати, чтобы не было дальнейших вопросов, привожу небольшую табличку.

“Пико” – буквой “p”

“Нано” – буквой “n”

“Микро” обозначается буквой “u”, как и в маркировке современных конденсаторов.

“Милли”  – буквой “m”.

Freq. Полное название frequency – с англ. частота. Обозначается буквой “F”. Частоту очень легко можно вычислить по формуле, зная период Т.

F=1/T

В нашем случае получаем 1/1х10-6=106=1 Мегагерц (MHz).  Смотрим на наши автоматические измерения:

Ну разве не чудо? 😉

Следующий показатель Mean. В нашем случае обозначается просто буковкой “V”. Он означает среднюю величину сигнала и используется для измерения постоянного напряжения. В данный момент этот параметр не представляет интереса, потому как измеряется переменный ток и в значении этого сигнала показывается какая-то вата. Постоянный ток меряет нормально, можно вывести этот параметр на дисплей, что мы и делали в прошлой статье:

Еще один интересный параметр: PK-PK. Называется он Peak-to-Peak и показывает напряжение от пика до пика. Обозначается как Vp. Что это за напряжение от пика до пика, показано на осциллограмме ниже:

Так как мы видим, что значение нашего квадратика  равно 1 Вольту (внизу слева)

То можно высчитать и напряжение от пика до пика. Оно будет где-то эдак 5 Вольт. Сверяемся с автоматическим измерением

Почти в тютельку!

Остальные параметры сигнала не столь важны для начинающих электронщиков.

Плюсы и минусы цифрового осциллографа

Начнем с плюсов

  • Запись, остановка, автоматические измерения и другие фишки – это еще не весь список, что умеет делать цифровой осциллограф
  • Габариты цифрового осциллографа намного меньше, чем аналогового
  • Потребление энергии меньше, чем у аналогового осциллографа
  • Жидкокристаллический дисплей, в отличие от кинескопного дисплея аналогового осциллографа

Минусы

  • Дороговизна
  • Дискретная прорисовка сигнала. Хотя дорогие модели ничуть не уступают аналоговым по прорисовке сигнала.



Где купить цифровой осциллограф

Естественно, на Алиэкспрессе, так как в наших интернет-магазинах их цена бывает завышена в два, а то и в три раза. Также очень хорошие отзывы об осциллографе Hantek, характеристики которого даже лучше, чем у моего OWON:

Посмотреть его можете на Алиэкпрессе по этой ссылке.

USB осциллограф

USB-осциллограф представляет из себя прибор, который не имеет собственного экрана.

У нас на обзоре USB осциллограф INTRUSTAR.



В придачу с ним шли 2 щупа, шнур USB, расходники, диск с ПО, а также отвертка для регулировки щупов

С одной стороны осциллографа мы видим два разъема для подключения щупов. Первый разъем Ch2, что означает первый канал, а второй разъем Ch3, то есть второй канал. Следовательно, осциллограф двухканальный.  Справа видим два штыря. Эти штыри – генератор тестового сигнала для калибровки щупов осциллографа. Один из них земля, а другой – сигнальный. Калибруем точно также, как и простой цифровой осциллограф. Как это делать, я писал выше в статье.



В рабочем состоянии USB осциллограф выглядит вот так.

После установки программного обеспечения на компьютер или ноутбук, открываем программу и запускаем осциллограф. Здесь я уже сразу подцепил тестовый сигнал, чтобы подготовить осциллограф к работе.

Также можно вывести значение сигналов, которые осциллограф сразу бы показывал на экране монитора.



Плюсы и минусы USB осциллографа

Плюсы:

  1. Умеренная цена и функционал. Стоит в разы дешевле, чем крутые цифровые осциллографы
  2. Настройка и установка ПО занимает около 10-15 минут
  3. Удобный интерфейс
  4. Малогабаритный размер
  5. Может производить операции как с постоянным, так и с переменным током
  6. Два канала, то есть можно измерять сразу два сигнала и выводить их на дисплей

Минусы:

  1. Малая частота дискретизации
  2. Обязательно нужен ПК
  3. Малая полоса пропускания
  4. Глубина памяти тоже никакая



Более подробно про характеристики цифровых осциллографов вы можете прочитать, скачав учебное пособие по цифровым осциллографам.

Похожие статьи по теме “осциллограф”

Фигуры Лиссажу

Электрический сигнал

Owon SDS7102 Цифровой запоминающий осциллограф с глубокой памятью, 2-канальный, с интерфейсом VGA и LAN: Осциллографы научной лаборатории: Amazon.com: Industrial & Scientific

5.0 из 5 звезд Бюджетный осциллограф с 8-дюймовым экраном и БПФ менее чем за 400 долларов. Хорошая поддержка клиентов от Lilliput.
Текст: Кей Лау, 29 января 2021 г.

Я помню дни, когда мне приходилось платить несколько сотен долларов за подержанный осциллограф Tektronix или HP с ЭЛТ-трубкой.Это было лишнее оборудование, которое почти не работает, но это единственный способ его купить.

Когда я вышел на пенсию и переехал из Сент-Луиса в Чикаго в 2017 году, я решил не тащить свой лодочный прицел с ЭЛТ-якорем в Чикаго и купить новый после того, как остепенился. Рынок был наводнен цифровыми осциллографами на основе TFT-LCD, гораздо более функциональными, гораздо более дешевыми и гораздо более легкими.

В итоге я купил DSO Owon SDS7102 на Amazon. В то время это был самый дешевый (300 долларов) DSO с глубокой памятью с 8-дюймовым экраном и функцией БПФ.

Я купил голую модель, чтобы снизить цену. Позже я добавил аккумуляторную батарею (65 долларов), которая обеспечивает 4 часа автономной работы. Не заблуждайтесь об этом. Этот Owon – осциллограф начального уровня для ремонтных мастерских или любителей. Это 8-битный дизайн, поэтому шум не такой низкий, как у более дорогих устройств. Он хорошо выполняет все основные функции.

Я доволен прицелом, и он хорошо служит моему рабочему столу.

Прицел вышел из строя через 3 года. Я позвонил лилипуту в Калифорнию. Они диагностировали проблему удаленно, как неисправную плату блока питания. Мне прислали новую плату БП, что позволило мне отремонтировать ее самостоятельно за полчаса. Теперь он работает как новый. Отличная сервисная поддержка!

Обзор осциллографов Top 10 Owon в августе 2021 г.

Цифровые осциллографы

быстро становятся стандартным средством тестирования и поиска неисправностей электронного оборудования как среди любителей, так и среди профессионалов. И причина этого не надумана.

По сравнению с мультиметрами и даже аналоговыми осциллографами, цифровые прицелы намного проще в использовании, быстрее и удобнее.На самом деле с цифровым осциллографом можно сделать так много вещей, которые невозможно сделать с помощью мультиметра.

Сюда входит обнаружение определенных типов ошибок и отладка сигналов ШИМ. Эти устройства хороши тем, что вам не нужно тратить много денег на высококачественную модель, чтобы получить все необходимое, особенно если вы любитель или только начинаете.

Есть несколько брендов, таких как Owon, которые все еще производят недорогие осциллографы, которые не идут на компромисс по качеству и производительности.

Вот почему мы составили обзор осциллографа Owon, чтобы помочь вам найти надежную модель, которая будет обеспечивать отличное соотношение цены и качества. Если вас это устраивает, мы рекомендуем вам продолжить чтение, поскольку мы исследуем десять лучших продуктов этого бренда.

Сравнение осциллографов Top Owon 2021 г.

Размеры продукта

9. 84 x 5,91 x 2,76 дюйма

Выбор редактора


Размеры продукта

9. 84 x 5,91 x 2,76 дюйма





Последнее обновление 2021-08-01 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Обзор осциллографа

Owon

Список ниже состоит из лучших цифровых осциллографов Owon.Эти продукты также представляют собой одни из лучших моделей на рынке, особенно для любителей. Тем не менее, некоторые из них также отлично подходят для профессионального использования. Хватит разговоров – перейдем к основному обзору.

1. Owon VDS1022I USB-осциллограф для ПК

Чтобы начать наш список – это OwonVDS10221. Хотя эта модель считается миниатюрной, она предлагает множество интересных функций по относительно низкой цене. Так что, если вы ищете о-прицел, который работает, но не требует от вас больших вложений, то это продукт, на который стоит обратить внимание.

Первое, что вы заметите в прицеле, – это его гладкий дизайн, благодаря которому его очень удобно носить с собой. Он рассчитан на то, чтобы поместиться в ваших руках, и не имеет большого веса; это, очевидно, увеличивает его портативность.

Это позволяет использовать устройство в большем количестве проектов, чем большинство стандартных осциллографов, которые менее удобны.
К счастью, прицел имеет большой дисплей, который позволяет легко читать информацию. Мы обнаружили, что элементы управления довольно приличные, хотя кнопки немного сложно нажимать.При нажатии кнопки может потребоваться удерживать устройство пальцами, чтобы оно не сдвинулось с места.

Пользовательский интерфейс не такой уж и впечатляющий. Кажется, что между кнопками много перемещений.
В целом, мы думаем, что конструкция о-прицела могла быть лучше. Но это не должно иметь большого значения, если он выполняет свою работу.

Мы считаем устройство подходящим как для любителей, так и для профессионалов, поскольку им легко управлять, но при этом он предлагает некоторые сложные функции, необходимые для сложных приложений.Учитывая его цену, мы находим его частоту дискретизации 1 Гвыб / с весьма впечатляющей. В том же ценовом диапазоне есть много осциллографов с более низкой частотой дискретизации.

Вам также будет приятно узнать, что устройство предлагает полосу пропускания до 100 МГц, чего достаточно для большинства проектов. В целом, мы считаем OWON VDS10221 хорошей сделкой за такую ​​цену. И мы не сомневаемся, что вы найдете это действительно полезным.

ПРОФИ

  • Доступная цена
  • Опция с несколькими триггерами
  • Удаленное управление LAN
  • Легкость переноски
  • Надежное качество

ПРОТИВ

  • Немногие пользователи жаловались на проблемы с программным обеспечением
  • Дизайн может быть лучше
Купить на Amazon

2.Цифровой запоминающий осциллограф OWON SDS1022

OWON SDS1022 – еще один базовый цифровой осциллограф, который идеально подходит для хобби или образовательного использования. Так что, если вы новичок или вам нужен прицел для простых приложений, то этот продукт стоит купить.

Несмотря на то, что это один из самых дешевых вариантов на рынке, он по-прежнему очень функциональный. Примерно за 200 долларов вы получаете надежную измерительную технологию, обеспечивающую превосходную читаемость сигналов.

Он отлично работает с большей частью автомобильной электроники, а также с другими базовыми схемами, такими как Arduinos и аудио.Однако вы можете столкнуться с некоторыми ограничениями при использовании его для расширенных приложений, таких как радиолюбители.

Тем не менее, это все еще очень функциональный прицел, который стоит своих денег. В частности, устройство имеет полосу пропускания 20 МГц и два канала, что делает его идеальным для новичков.

Дисплей представляет собой 7-дюймовый цветной ЖК-экран с разрешением 800 × 400, что довольно впечатляет с учетом цены. Это обеспечивает четкое представление и читаемость сигналов.

Хотя осциллограф можно использовать для прямого измерения частоты, он не справляется с более высокими частотами или сложными сигналами. Другими словами, если вам нужно что-то для более сложных приложений, вам следует рассмотреть другую модель из списка, так как OWON SDS1022 лучше всего подходит для низких частот.

Прицел очень прост в эксплуатации для новичков. Кроме того, он легкий с приличной эргономикой. В целом, это замечательное устройство, которое можно добавить к вашему набору инструментов.Мы не можем рекомендовать это достаточно.

ПРОФИ

  • Компактный и легкий
  • Простой в использовании
  • Цветной дисплей
  • Отлично подходит для начинающих

ПРОТИВ

  • Не подходит для сложных приложений
Купить на Amazon

Связанное руководство: Обзор цифровых осциллографов

3. Портативный осциллограф и мультиметр серии Owon HDS1021M-N

Еще один недорогой портативный осциллограф, который хорошо выполняет свою работу, – серия OWON HDS1021M-N.Он оснащен великолепным дисплеем и большим объемом памяти – больше, чем у многих более дорогих моделей.

Чтобы быть более конкретным, устройство оснащено цветным экраном TFT-LCD, который имеет размер 3,7 дюйма и разрешение 640 × 480 пикселей. Это гарантирует, что вы получите четкое представление об измерениях и формах сигналов. Хотя осциллограф имеет только один канал, он предлагает автоматические измерения и поддерживает различные режимы запуска.

Одна из вещей, которые нам больше всего нравятся в этом прицеле, – это то, что он поставляется с перезаряжаемой литиевой батареей, а также адаптером переменного тока.Другими словами, вы можете подключить его к источнику питания во время использования в мастерской или зарядить и использовать в дороге. Это делает его идеальным для путешествий.

Вам также будет интересно узнать, что устройство также имеет порт USB, который можно подключить к вашему компьютеру. Это позволяет легко передавать данные и выполнять различные другие операции.

Полоса пропускания составляет 20 МГц, а частота дискретизации – 500 мс / с, что определенно является выгодной сделкой за такую ​​цену. В целом, это устройство является отличным выбором, если вы ищете надежный портативный осциллограф для использования в доме. для простых приложений.

ПРОФИ

  • Легкий и портативный
  • Двойная функция (осциллограф и мультиметр)
  • Длительный срок службы батареи
  • Четкий экран

ПРОТИВ

  • Не подходит для тяжелых условий эксплуатации
Купить на Amazon

4. Портативный цифровой запоминающий осциллограф серии Owon HDS1021M

OWON HDS1021M во многом похож на предыдущий продукт, который мы рассмотрели, с основным заметным отличием в том, что эта модель имеет немного меньший экран и более низкое разрешение.Чтобы быть более конкретным, он имеет 3,5-дюймовый цветной ЖК-экран TFT и разрешение экрана 320 × 240 пикселей.

Кроме того, он также имеет меньшую частоту дискретизации 100 МС / с по сравнению с 500 МС / с, как у предыдущей модели. Полоса пропускания 20МГц, при этом канал один. Другими словами, вы можете рассмотреть HDS1021M, если вам нужно что-то меньшее для простых приложений.

Тем не менее, это высокофункциональный осциллограф для просмотра электрических сигналов. Как и предыдущая модель, он также может использоваться как мультиметр.За такую ​​цену вы вряд ли найдете что-то сопоставимое. Таким образом, вы можете рассчитывать на отличное соотношение цены и качества за свои деньги.

Одним из основных преимуществ этого устройства является его небольшой размер и питание от батареи, что делает его очень портативным. Вы можете просто разместить его рядом с тем, над чем вы работаете, и получить всю необходимую информацию в одном месте.

Как и ожидалось, дисплей очень легко читается – благодаря яркому высококонтрастному экрану. Однако, учитывая небольшой размер прицела, вам нужно будет внимательно смотреть на экран, чтобы все четко видеть.Таким образом, ношение очков совершенно исключено.

Тем не менее, все дисплеи точные, так что вам не о чем беспокоиться. Несмотря на то, что корпус прицела защищен крышкой, обращаться с ним нужно осторожно, так как вы имеете дело с пластиком. Мало кто из тех, кто пользовался устройством, в основном жаловался на проблемы с долговечностью.

ПРОФИ

  • Хорошее время автономной работы
  • Также есть функция мультиметра
  • Поддерживает дистанционное управление
  • Портативный дизайн
  • Поставляется в комплекте с аксессуарами

ПРОТИВ

  • Руководство по эксплуатации не очень понятно
  • Меньше, чем ожидалось

Купить на Amazon

Купить на Amazon

Связанное руководство: Siglent SDS1202X-E Review

5.Цифровой запоминающий осциллограф Owon SDS8302-V серии

Если вы ищете профессиональный апгрейд с более широкой полосой пропускания и большим дисплеем, вам следует рассмотреть серию OwonSDS8302-V.

o-scope имеет полосу пропускания 300 МГц (что является самой высокой в ​​списке) и два канала, что делает его пригодным для большинства электронных приложений, начиная от проектирования изделий и заканчивая обычным ремонтом и обслуживанием. Это идеальный выбор для инженерного образования, а также для простой задачи отладки.

Как и большинство устройств, которые мы рассмотрели до сих пор, устройство имеет 8-дюймовый цветной экран, который используется для отображения сигналов, а его порт VGA позволяет подключаться к монитору. Другими словами, вы можете передавать данные, созданные осциллографом – функция, которую многие студенты сочтут особенно полезной.

К счастью, загрузка программного обеспечения предлагает дистанционное управление, что делает использование устройства еще более удобным.
При весе менее 2 кг устройство подходит для использования в полевых условиях, а также в лаборатории и классе.Он имеет пластиковую ручку, которая позволяет легко носить его с собой.

Осциллограф предлагает до 20 автоматических измерений для анализа сигналов. Хотя есть много устройств, предлагающих более автоматизированные шаблоны, для своей цены это все еще хорошая сделка.

Вам будет интересно узнать, что устройство также имеет расширенные параметры запуска, которые позволяют изолировать определенные сигналы. Вы также найдете весьма полезными три математические функции.

ПРОФИ

  • Легкий
  • Большой экран
  • Дистанционное управление
  • Различные варианты запуска
Купить на Amazon

6.Owon SDS7102 Цифровой запоминающий осциллограф с глубокой памятью

Цифровой запоминающий осциллограф OWON SDS7102 – отличный выбор, если вам нужно что-то без каких-либо сложных функций. Это делает его отличным выбором как для любителей (особенно для начинающих), так и для студентов.
Первое место в списке его важных функций занимает функция автомасштабирования, которая помогает значительно упростить работу.

Это дополняется компактным дизайном корпуса, который делает его простым и удобным в обращении.Если вы все еще создаете собственную техническую лабораторию и у вас очень ограниченное пространство, это должно стать облегчением.

Устройство легкое, поэтому у вас не должно возникнуть проблем с его переноской. Вы можете легко разместить его рядом с местом, где вы работаете. Кроме того, поскольку устройство компактно, вам не нужно беспокоиться о том, где его разместить, поскольку для хранения требуется очень мало места.

Время автономной работы хорошее, в то время как пользовательский интерфейс кажется правильным. Все функции хорошо сопоставлены, поэтому получить доступ к каждой функции намного проще – что-то, что плохо выполняется во многих аналогичных областях.

Owonalso время от времени предлагает бесплатные обновления прошивки для улучшения характеристик прицела.
С этим устройством вы получаете двухканальные опции, которые вам понадобятся для большинства приложений. Пропускная способность составляет 100 МГц, а память – 10 МБ.

Устройство также оснащено портом SVGA, который позволяет увеличивать отображение формы сигнала. Это дополняет уже имеющийся у прицела экран с высоким разрешением.

ПРОФИ

  • Предлагает функции автоматического масштабирования
  • Поддерживает LAN и VGA
  • Простота использования
  • Портативный дизайн
Купить на Amazon

7.Цифровой запоминающий осциллограф Owon SDS5032E-V

OWON SDS5032E-V – еще один невероятный o-scope, который отлично подходит для любителей, включая новичков и опытных пользователей. Он специально предназначен для настольного использования от легкой до умеренной, будь то лаборатория или коммерческое рабочее место.

Тем не менее, вам будет лучше с более продвинутым устройством, если вы ищете что-то более подходящее для интенсивного использования, например, с выездными техниками и другими профессионалами.

По всем признакам SDS5032E-V кажется лучшим в своем классе.У него потрясающий дисплей (который намного лучше, чем у ЭЛТ) и порт VGA для подключения к компьютеру.

Основные характеристики: полоса пропускания 30 МГц, частота дискретизации 250 мс / с и два канала. Это делает прицел отличным выбором для серьезных любителей.

Опять же, устройство не предназначено для использования вне помещений или в полевых условиях; вам понадобится что-то более прочное. Конструкция кузова в основном пластиковая, которая, скорее всего, не прослужит долго в фургоне техника.

Тем не менее, качество сборки все равно выше среднего, особенно для простых приложений.
Помимо использования пластикового корпуса, устройство имеет небольшой вес, что делает его удобным в использовании. Он также имеет красивую складную ручку для удобства переноски.

ПРОФИ

  • Яркий дисплей
  • Компактный
  • Простой в использовании
  • Доступная цена

ПРОТИВ

  • Не для расширенного применения
Купить на Amazon

8.Owon HDS2062M-N серии

Еще одним портативным осциллографом, который даст вам хороший результат за свои деньги, является серия OwonHDS2062M-N. Это устройство больше предназначено для пользователей, которым нужен простой, но надежный осциллограф, который можно удобно носить с собой.

Как и ожидалось, он оснащен высококонтрастным TFT-ЖК-экраном, который хорошо читается как днем, так и в условиях низкой освещенности.

По конструкции этот агрегат не самый прочный, но все же рассчитан на длительное использование.Разъемы, которые идут в комплекте с измерителем, пластиковые, поэтому будьте осторожны, чтобы не повредить их. Большинство операций по стендовому тестированию не облагаются налогом на коннектор; пока вы хорошо обращаетесь, вы будете пользоваться долгие годы.

Интересно, что прицел снабжен металлическим футляром, который может выглядеть дешево, но определенно предлагает лучшее хранение и защиту, чем многие пластиковые картонные футляры, которые поставляются со многими аналогичными устройствами. У него есть защелки, которые можно заблокировать, что может быть очень полезно, когда вы в пути.

Устройство имеет полосу пропускания 60 МГц, что делает его наиболее идеальным для простых приложений. Как указывалось ранее, у него простой интерфейс, удобный для новичков. Двухканального варианта достаточно для большинства операций тестирования.

Вам также будет приятно узнать, что прицел имеет самонастройку, однако вы также можете управлять шкалами из меню. В целом мы впечатлены качеством и характеристиками этого прицела. Мы настоятельно рекомендуем его для простых приложений.

ПРОФИ

  • Датчики хорошего качества
  • Простой интерфейс
  • Предлагает функцию мультиметра
  • Поставляется с футляром для переноски

ПРОТИВ

  • Немногие пользователи жаловались на ошибки в программном обеспечении
Купить на Amazon

9. Цифровой осциллограф OWON XDS3204E

Если вы ищете качественный прицел для более серьезной работы, то вам следует рассмотреть OWON XDS3204E.Хотя они дороже, чем многие стандартные модели, вы не почувствуете, что зря тратите деньги.

Полоса пропускания 200 МГц, которую он предлагает, является хорошим показателем того, что он предназначен для более сложных операций тестирования и устранения неполадок. Тем не менее, новички по-прежнему найдут прицел полезным и удобным в использовании.

Первое, что вы заметите в этом устройстве, – это то, что оно довольно большое, особенно по сравнению со многими аналогичными осциллографами. Это хорошо то, что делает результаты осциллограмм более читабельными.Чтобы быть более конкретным, дисплей представляет собой 8-дюймовый ЖК-экран с высоким разрешением 800 × 600.

Мы обнаружили, что частота дискретизации 1 Гвыб / с и скорость захвата 45 000 осциллограмм в секунду являются весьма впечатляющими для такой цены прицела. Прицел также предлагает функции l2C, которые могут быть полезны для устранения проблем со связью, а также функции тестирования, которые можно применять к различным протоколам.

Нас также впечатлила эргономика прицела. Сюда входят кнопки управления и сенсорный экран для навигации по меню и функциям.Общий дизайн кажется интуитивно понятным, поэтому вы сможете быстро освоиться.

В целом, мы считаем этот прицел очень полезным за его цену и высоко ценим его для серьезных испытаний и измерений.

ПРОФИ

  • Четкий дисплей
  • Интуитивно понятный пользовательский интерфейс
  • Надежное качество
  • Поддерживает LabVIEW и SPI
Купить на Amazon

10. Цифровой осциллограф OWON XDS3204E

Последний, но не менее важный пункт в списке – еще один премиальный цифровой прицел от Owon – XDS3204E.Это может быть хорошим обновлением, если вы ищете что-то с большей пропускной способностью, но более доступное по цене.

Это практически тот же продукт, что и тот, который мы только что рассмотрели; однако, в отличие от предыдущего продукта, этот имеет меньшие биты (точнее восемь) и не поставляется со съемной аккумуляторной батареей.

Так что, если вам не нужна дополнительная батарея, которую предоставляет последняя версия OwonXDS3204E, вы можете сэкономить деньги, купив эту версию.

Как и ожидалось, o-scope отлично подходит как для любителей, так и для опытных пользователей.Помимо значительной пропускной способности, он также предлагает до четырех каналов. Таким образом, вы можете использовать его с более широким спектром электроники, включая сложные, такие как видеокарты и двусторонние радиоприемники.

Устройство также оснащено 8-дюймовым мультисенсорным экраном, на котором вы можете просматривать результаты своих измерений. Это помогает значительно улучшить ваш пользовательский опыт. Циферблаты хорошо разложены, а осциллограммы отображаются четко. Таким образом, новички найдут устройство очень полезным.

Вам также будет приятно узнать, что у устройства низкий фоновый шум.Это способствует его высокой точности, особенно при измерении напряжения и времени. В той же ценовой категории вы вряд ли найдете что-то более точное.

Кроме того, прицел очень прост в использовании. Даже если вы впервые используете прицел такого типа, у вас все будет хорошо. Кривая обучения практически отсутствует, поскольку все кажется интуитивно понятным.
На данный момент мы не получили много жалоб на устройство. Таким образом, это очень рекомендуется.

ПРОФИ

  • Удобный дизайн
  • Точные измерения и испытания
  • Отлично подходит для начинающих
  • Конкурентоспособная цена

ПРОТИВ

  • • Неудобно носить с собой

Купить на Amazon

Часто задаваемые вопросы

Что такое осциллограф?

О-осциллограф – это просто устройство, которое можно использовать для измерения электрических сигналов (форм сигналов) и их отображения.Наблюдая за этими сигналами, вы можете определить точное место неисправности в электронике.

Что я могу измерить с помощью осциллографа?

Цифровые осциллографы

обычно используются для измерения и отображения электрических сигналов. Однако их также можно использовать для других целей, таких как измерение времени (периода и частоты, рабочего цикла и т. Д.) И напряжения.

Могу ли я измерить напряжение осциллографом?

Совершенно верно! Фактически, это одно из распространенных применений осциллографа.Большинство моделей предназначены для измерения как постоянного, так и переменного напряжения. Это включает амплитуду и среднее значение вольт.

Могу ли я измерить ток с помощью осциллографа?

К сожалению, большинство доступных на сегодняшний день осциллографов не имеют возможности измерять ток напрямую. Однако хороший способ обойти это – использовать шунтирующий резистор. Вы можете получить переменный ток, измерив с помощью осциллографа падение напряжения на резисторе.

В чем разница между цифровым и аналоговым осциллографом?

Хотя они в основном делают то же самое, цифровой осциллограф предлагает более широкий набор функций в том смысле, что он не только измеряет формы сигналов, но также отображает, сохраняет и анализирует их. Кроме того, в отличие от аналогового осциллографа, цифровой осциллограф можно использовать для одновременного снятия показаний с различных электронных устройств.

Заключительные слова

Вот и наш обзор десяти лучших осциллографов Owon.Опыт показывает, что осциллографы с самой высокой ценой – не всегда самые лучшие. Скорее вы хотите найти что-то, что даст вам наилучшие результаты. И нет лучшего способа получить такой продукт, чем покупать его у такого уважаемого бренда, как Owon.

Мы надеемся, что вы нашли приведенную выше информацию полезной и достаточной, и к настоящему времени вы нашли модель, которая соответствует вашим потребностям. Дайте нам знать в разделе комментариев, если вам что-то непонятно. А пока удачных покупок!

OWON SDS8302V 2-канальный цифровой запоминающий осциллограф с глубокой памятью 300 МГц с 2.Частота дискретизации 5 ГГц / с

  • Пропускная способность: 300 МГц
  • Частота дискретизации: 2,5 ГГц / с
  • Длина записи 10M для каждого канала
  • Многофункциональность: автоматическое масштабирование, соответствие / негодность и измерение тока
  • Пульт дистанционного управления LAN
  • Поддерживается SCPI и labVIEW
  • Умный дизайн и удобство переноски
  • Большой 8-дюймовый дисплей 800 x 600 пикселей
  • Доступен дополнительный аккумулятор (не входит в комплект)

1.Длина записи 10M
Серия SDS использует длину записи 10Mpts, детали формы сигнала легко отслеживать. Сохраняйте максимальную частоту дискретизации на более длительном периоде, фиксируйте каждое изменение формы сигнала.

2. Функция автомасштабирования
В состоянии автомасштабирования осциллограф переключится на определенный режим запуска, вертикальную шкалу и шкалу временной развертки в соответствии с типом, амплитудой и частотой входного сигнала.

3.Запись / воспроизведение сигналов
Функция записи / воспроизведения сигналов серии SDS поддерживает 2-канальную запись сигналов. Кроме того, можно записывать сигналы типа “прошел / не прошел”. Емкость записи 1000 кадров. Поддержка воспроизведения формы сигнала для детального анализа.

4. Функция SVGA
Осциллограф SDS имеет порт SVGA 800 x 600. Таким образом, содержимое осциллографа может отображаться на внешнем мониторе или проекторе. Это помогает в мониторинге производственной линии, обсуждении встреч и отображении курса.

5. Функция батареи
Дополнительная батарея большого объема, поддерживает плавающие измерения. Удобно носить с собой. (Не входит в комплект)

Технические характеристики
Пропускная способность 300 МГц
Частота дискретизации 2,5 ГГц / с
Горизонтальная шкала (с / дел) 1 нс / дел ~ 100 с / дел, шаг 1 ~ 2 ~ 5
Дисплей 8-дюймовый цветной ЖК-дисплей, 800 x 600 пикселей
Канал 2 + 1 (внешний)
Длина записи 10M
Вертикальное разрешение (A / D) 8 бит (2 канала одновременно)
Вертикальная чувствительность 2 мВ / дел ~ 10 В / дел
Тип триггера Edge, Pulse, Video, Slope и Alternate
Интерфейс связи USB-хост, USB-устройство, Pass / Fail, LAN, VGA (дополнительно) или RS232 (дополнительно)
Батарея (опционально, не входит в комплект) 7.4 В, 8000 мА
Размеры (Ш × В × Г) 340 × 155 × 70 (мм)
Масса (без упаковки) 1,80 кг

Программное обеспечение поддержки серии SDS OWON

A Краткое знакомство с осциллографами Owon серии SDS

florentbr / OWON-VDS1022: Неофициальная версия осциллографа OWON VDS1022 / I

Это программное обеспечение является неофициальным выпуском осциллографа OWON VDS с некоторыми улучшениями:

  • Скрипты для установки приложения в Linux / Windows / Mac
  • Новые горячие клавиши: одиночный триггер, уровень триггера, смещения, связь, инверсия, сброс…
  • Добавлен одиночный / нормальный запуск для скользящего режима (развертка> = 100 мс / дел)
  • Добавлена ​​возможность измерения тока вместо напряжения
  • Добавлены кнопки для изменения цвета волн
  • Добавлена ​​возможность сохранения / восстановления настроек
  • Повышена стабильность устройства и уменьшена нагрузка на ЦП
  • Улучшена компоновка док-станции и отключена анимация
  • Отключено подтверждение выхода / остановки при записи / воспроизведении
  • Объединена операция сохранения изображения / экспорта в одну кнопку / диалоговое окно
  • Множество исправлений (см. Список изменений)

Это программное обеспечение основано на версии OWON для VDS1022 (I) 1.0.33:
http://www.owon.com.hk/products_owon_vds_series_pc_oscilloscope

Обратите внимание, что этот осциллограф также продается под разными брендами:

Требования

Требуется Java Runtime Environnement 8 (1.8) или выше.
Чтобы проверить, правильно ли установлена ​​Java с минимальной версией, запустите java -version в консоли.
Я рекомендую программу установки с https://adoptopenjdk.net или https://www.java.com, если Java еще не установлена ​​в вашей системе.

Он должен нормально работать на любом компьютере / ноутбуке, если имеется 200 МБ свободной оперативной памяти. Я без проблем использовал его на старом ноутбуке HP nx7000 2005 года выпуска.

Установить

Загрузите и извлеките последнюю версию:

https://github.com/florentbr/OWON-VDS1022/releases

Windows 10, 8, 7, XP (32/64 бит)

Щелкните правой кнопкой мыши install-win.cmd и выберите «Запуск от имени администратора».

Сценарий устанавливает драйвер, копирует файлы, регистрирует для удаления и создает пункт меню.
Пользовательские настройки сохраняются в % APPDATA% \ OwonVdsTiny после запуска приложения.

Если ярлык «OWON VDS1022 Oscilloscope» не отображается в меню Windows или если приложение не запускается, попробуйте перезагрузить компьютер.

Чтобы просмотреть информацию об отладке, запустите C: \ Program Files \ OwonVdsTiny \ launch.cmd .

Linux (на основе Debian, на основе Arch, Puppy, Fedora ..)

Откройте окно терминала в этой папке и выполните sudo bash install-linux.sh .

Сценарий создает пакет в соответствии с дистрибутивом и устанавливает его с помощью диспетчера пакетов по умолчанию.
Пользовательские настройки сохраняются в $ HOME / .owon-vds-tiny после запуска приложения.

Чтобы просмотреть информацию об отладке, запустите owon-vds-tiny с консоли.

OSX (только 64 бит)

Откройте окно терминала в этой папке и выполните sudo bash install-mac.sh .

Сценарий просто записывает файлы в / Applications / OWON VDS1022 Oscilloscope .
Пользовательские настройки сохраняются в $ HOME / .owon-vds-tiny после запуска приложения.

Чтобы просмотреть информацию об отладке, запустите / Applications / OWON VDS1022 Oscilloscope.app/Contents/MacOS/owon-vds-tiny с консоли.

Калибровка

Устройство можно откалибровать автоматически (Home / Utility / Auto-Calibrate) или вручную (F2).

Если вы хотите откалибровать устройство вручную, то:

  • Отсоедините датчики
  • Выберите коэффициент x1 и связь по постоянному току для каждого датчика
  • Нажмите F2, чтобы открыть диалоговое окно калибровки
  • Выберите требуемое напряжение для калибровки
  • Переместите смещение напряжения на 0 вольт
  • Отрегулируйте компенсацию нуля, чтобы выровнять сигнал с курсором
  • Переместите смещение напряжения вверх
  • Отрегулируйте нулевую амплитуду, чтобы выровнять сигнал с курсором
  • Подключите зонд к опорному напряжению
  • Отрегулируйте грубое усиление, пока сигнал не будет иметь ожидаемую амплитуду

Заводская калибровка сохраняется непосредственно в приборе.
Текущая калибровка сохраняется в папке пользователя.

Обратите внимание, что точность этого прицела, похоже, зависит от точности 5 В от источника питания, обеспечиваемого портом USB.

Безопасность

Этот осциллограф может измерять от пика до пика 40 В с датчиком 1x и 400 В с датчиком 10x.
Поскольку среднеквадратичное значение 230 В переменного тока равно 650 В от пика до пика, вы не можете анализировать сеть с помощью пробника 10x. Чтобы безопасно проверить основную сеть, используйте зонд 100x и соединяйте заземление зондов только с землей / землей.Чтобы измерить между двумя потенциалами, даже если это нейтральный, используйте два зонда и подложите волны или используйте дифференциальный зонд.

Если вы планируете соединить заземление пробника с потенциалом (что я не рекомендую), вам необходимо убедиться, что он не возвращается к основному заземлению / земле и что он должным образом изолирован от вашего осциллограф и корпус компьютера / ноутбука. Помните, что ошибка подвергнет вашу жизнь опасности и, скорее всего, приведет к выходу из строя вашего оборудования. Если вы хотите узнать больше по этому поводу, выполните поиск по словам «осциллограф контура заземления» и «система заземления».

Изменения

См. Changes.txt

Пожертвование

Если вам это нравится и вы хотите поддержать его развитие, вы можете купить мне пива.

Двухканальный осциллограф 100 МГц OWON VDS6102

Двухканальный осциллограф 100 МГц OWON VDS6102 | GM электронный COM

Для правильной работы и отображения веб-страницы, пожалуйста, включите JavaScript в вашем браузере

Осциллограф USB, два канала 100 МГц, 8-битный аналого-цифровой преобразователь, функциональный генератор 5 МГц Максимум.входное напряжение: 40В …

Торговое название OWON Код товара 726-044 Kód výrobce VDS6102 Ean produktu 6955344401300 Вес 0.38000 кг

Твоя цена € 314,97

Склад Последний кусок

Пражский филиал Распродано

Брненский филиал Распродано

Остравский филиал Распродано

Пльзенский филиал Распродано

Филиал в Градец-Кралове Распродано

Братиславский филиал Распродано

Код товара 726-044
Ean produktu 6955344401300
Масса 0.38000 кг
Šířka pásma: 100 МГц
Použití: USB –
Časová základna: 5нс..100с с / длина
Значка: Овон –
ПК Komunikace: ano –
Входное сопротивление: 1 МОм
Розлишени (A / D): 8 бит
Почтовый канал: 2 –

USB-осциллограф, двухканальный 100 МГц, 8-битный аналого-цифровой преобразователь, функциональный генератор 5 МГц

Макс.входное напряжение: 40 В
Входное сопротивление: 1 МОм
Коммуникации: UCB-C, LAN

Генератор функций:
Синусоидальный (0,1 Гц – 5 МГц), квадратный (0,1 Гц – 200 кГц), линейный (1 Гц – 10 кГц), импульсный (1 Гц – 10 кГц)

Код товара 726-044
Ean produktu 6955344401300
Масса 0.38000 кг
Šířka pásma: 100 МГц
Použití: USB –
Časová základna: 5нс..100с с / длина
Значка: Овон –
ПК Komunikace: ano –
Входное сопротивление: 1 МОм
Розлишени (A / D): 8 бит
Почтовый канал: 2 –

Подобные товары

220,96 € Цена нетто € 267,36

Код 720-076

В наличии

Двухканальный цифровой осциллограф OWON Особенности…

260,01 € Цена нетто € 314,62

Код 720-111

250,25 € Цена нетто 302,80 €

Код 720-114

224,22 € Цена нетто € 271,30

Код 720-115

303,95 € Цена нетто € 367,77

Код 726-003

Последняя штука

Двухканальный цифровой осциллограф OWON, 60МГц, 500МС /…

299,72 € Цена нетто € 362,66

Код 726-013

247 € Цена нетто € 298,87

Код 726-028

299,72 € Цена нетто € 362,66

Код 726-039

Nejprodávanější výrobci

Введите имя пользователя и пароль или зарегистрируйтесь для новой учетной записи.

Цифровой осциллограф Owon SDS-E Series 100 МГц, 1GS, 2 канала от Oritech.

Модель SDS5032E SDS5052E SDS6062E SDS7072E SDS7102E SDS7122E
Пропускная способность 30 МГц 50 МГц 60 МГц 70 МГц 100 МГц 125 МГц
Частота дискретизации 500 мс / с 1 ГГц / с
Горизонтальная шкала (с / дел) 5 нс / дел – 100 с / дел, шаг 1-2-5 2 нс / дел – 100 с / дел, шаг 1-2-5
Время нарастания (на входе, типичное) ≤11 нс ≤7 нс ≤5.8нс ≤5 нс ≤3,5 нс ≤2,8 нс
Канал 2 + 1 (внешний)
Дисплей 8-дюймовый цветной ЖК-дисплей, 800 x 600 пикселей
Входное сопротивление 1 МОм ± 2%, параллельно с 15 пФ ± 5 пФ
Изоляция каналов 50 Гц: 100: 1, 10 МГц: 40: 1
Макс.входное напряжение 400 В (DC + AC пик)
Погрешность усиления постоянного тока ± 3%
Длина записи 10 К 1M (дополнительно 10M)
Постоянный ток Точность (средняя) среднее ≥16: ± (3% показания + 0.05 div) для? V
Коэффициент затухания пробника 1X, 10X, 100X, 1000X 0,1X, 1X, 10X, 100X, 1000X
НЧ Ответ (AC, -3 дБ) ≥10 Гц (на входе, связь по переменному току, -3 дБ)
Частота дискретизации / точность времени реле ± 25 частей на миллион
Интерполяция грех (х) / х
Интервал (? T) Точность (полная ширина полосы) Одинарный: ± (1 интервал времени + 100 ppm × показание + 0.6 нс), среднее значение> 16: ± (1 интервал времени + 25 ppm × показание + 0,4 нс)
Входная муфта постоянного, переменного тока и заземления
Разрешение по вертикали (A / D) 8 бит (2 канала одновременно)
Вертикальная чувствительность 5 мВ / дел – 5 В / дел (на входе) 2 мВ / дел – 10 В / дел (на входе)
Цифровая фильтрация / ФНЧ, ВЧ, с полосой пропускания и с отклонением полосы
Тип триггера Фронт, импульс, видео, наклон и чередование
Режим триггера Авто, Нормальный и Покадровый
Уровень срабатывания ± 6 делений от центра экрана
Частота линии / поля (видео) Стандарт NTSC, PAL и SECAM
Измерение курсора ? V и? T между курсорами
Автоматическое измерение Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time, Delay A → B, Delay A → B, + Ширина, -Ширина,
+ Duty, -Duty, Duty cycle
Математика осциллограмм +, -, *, /, инвертировать, БПФ
Хранение сигналов 15 осциллограмм
Фигурка Лиссажу Пропускная способность полная пропускная способность
Разность фаз ± 3 градуса
Интерфейс связи USB-хост, USB-устройство, Pass / Fail, LAN и VGA (опционально)
Частотомер в наличии
Блок питания 100–240 В переменного тока, 50/60 Гц, CAT II
Потребляемая мощность
Предохранитель 2А, класс Т, 250В
Аккумулятор не поддерживается
Размеры (Ш x В x Г) 348 x 170 x 78 (мм)
Вес устройства 1.50 кг

OWON – Китай Лучшие цифровые осциллографы, генераторы сигналов, цифровые мультиметры Поставщики и производители

Программное обеспечение ПК для цифровых осциллографов серий OWON XDS3000 и XDS2000
Это программное обеспечение применимо к цифровым осциллографам серий XDS3000 и XDS2000.

Программное обеспечение для ПК для OWON SDS1000 DSO
Примечание. Это программное обеспечение не применимо к осциллографам серии SDS.

Программное обеспечение для ПК для цифрового осциллографа серии OWON TAO3000

Программное обеспечение ПК для осциллографа ПК VDS2062 (L) / VDS3102 (L)
номер версии. – 2.0.17

Программное обеспечение для ПК осциллографа для ПК VDS1022 (I)
номер версии.- 1.0.30

Программное обеспечение ПК для осциллографа ПК VDS2064 (L) / VDS3104 (L)
номер версии. – 2.0.17

Программное обеспечение для портативной тепловизионной камеры TI332

Программное обеспечение для ПК для DSO
номер версии.- 2.0.12
применяется к OWON SDS / SDS-E / MSO / HDS / HDS-N / PDS Series DSO;
для DSO серии OWON MSO, также необходимо «программное обеспечение для ПК для логического анализатора серии MSO»

Примечание. Это программное обеспечение не применимо к осциллографам серии SDS1000.

Программное обеспечение для цифрового мультиметра OWON серии XDM

Программное обеспечение для цифрового мультиметра OWON серии DM (Bluetooth 4.0)

применяется к версии BLE 4.0 B33 / B35 / B35T + / B41T + / OW16B / OW18B
требуется дополнительный дополнительный адаптер Bluetooth
поддерживаемая ОС – Windows XP / 7/8/10

Программное обеспечение для ПК для ODP3122 и ODP6062

Программное обеспечение для анализаторов спектра серии OWON XSA1000
номер версии- 1.1.0

Программное обеспечение для ПК для генератора сигналов произвольной формы серии XDG

Программное обеспечение для ПК для ПК серии VDS6000 DSO

Программное обеспечение для ПК для блоков питания серии OWON P4000 и SP
номер версии- 1.0.0.2

Программное обеспечение для ПК OWON с тройным выходом Серия ODP PSU

номер версии. – 1.0.4
применяется к источнику питания ODP3033 / ODP3063 / ODP6033

Программное обеспечение ПК для программируемого источника питания постоянного тока ODP 3032

номер версии.- 1.0.8

Программное обеспечение для ПК для генератора сигналов произвольной формы серии AG
номер версии. – 2.1.9
применяется к AG1012 / AG1022, AG1012F / AG1022F / AG2052F / AG2062F, AG051 (F) / AG1011 (F)
и AG4081 / AG4101 / AG4121 / AG4151 с номером версии микропрограммы. V6.0

Программное обеспечение для ПК для серии TDS DSO

номер версии.

Добавить комментарий

Ваш адрес email не будет опубликован.
