Содержание

Как проверить реле на работоспособность: прозвонка выводов мультиметром

Электромеханические устройства хоть и считаются надёжными, но со временем приходят в негодность. Не является исключением и реле. Проверить его на работоспособность можно несколькими способами. Наиболее удобным и быстрым из них является прозвонка с использованием измерительного прибора — мультиметра. Чтобы правильно выполнить проверку, нужно не только уметь пользоваться тестером, но и понимать суть устройства реле.

  • Конструкция коммутационного прибора
    • Принцип работы
    • Виды и характеристики
  • Подготовка к проверке
  • Диагностика обмотки
  • Тестирование контактных групп

Конструкция коммутационного прибора

Электрическое реле — это устройство, предназначенное для использования в качестве коммутатора. Оно умеет соединять или разъединять электрическую цепь в зависимости от приходящего на него управляющего сигнала. Линия, которая подключена к элементу, называется управляемой, а та, по которой на него поступает команда — управляющей.

Используются реле при автоматизации различных операций. Они с успехом справляются с управлением различного рода сигналами, защитой электрооборудования. Их применяют в охранных и отопительных системах, звукотехнике, то есть везде, где необходимо автоматическое переключение режимов работы при изменении каких-либо параметров.

При поиске и устранении различных неисправностей в технике одним из этапов ремонта является проведение теста переключающего элемента. Делают это с помощью измерителя величин. Но перед тем как проверить реле на работоспособность мультиметром, следует знать, как оно устроено и понимать принцип его действия.

Принцип работы

Реле — это электромагнит, состоящий из контактной группы, якоря и катушки индуктивности. Все детали устанавливаются на основание и помещаются в закрытый корпус. Монтируются элементы следующим образом: сверху сердечника магнитной системы размещается якорь (ярмо).

Удерживается он в начальном положении с помощью пружины и представляет собой подвижную пластинку Г-образной формы.

К нижнему плечу передачи крепится группа пластин с контактами, при этом напротив них устанавливается такое же число контактных оснований. Каждый пластинчатый контакт выводится наружу из корпуса, образуя выводы устройства.

Принцип действия электронного приспособления заключается в способностях электромагнитного поля воздействовать на проводящие предметы. При подаче напряжения на выводы обмотки через неё начинает протекать ток. Когда его значение достигает определённой величины, в обмотке возникают две силы (электродвижущая и магнитная), заставляющие якорь прижиматься к поверхности катушки, преодолевая силу пружины.

Одновременно с этим двигается и плечо с закреплёнными контактными пластинами, выгибая их таким образом, что они разрывают контакт с подсоединённой группой. В результате возникает электрический контакт. В случае подключения к выводам этих пластин линия замыкается.

В зависимости от конструкции начальное положение может быть как замкнутым, так и разомкнутым, поэтому в реле второго типа после подачи напряжения произойдёт размыкание линии. Как только сигнал необходимой амплитуды будет снят с выводов обмотки реле, контакты прибора вернутся в первоначальное состояние.

Виды и характеристики

Электрические релейные элементы различаются по количеству выводов и форме, но их суть остаётся одинаковой — подключение или отключение нагрузки от сигнальной линии. По виду физических процессов, которые приводят к перекоммутации, реле разделяют на следующие виды:

  • нейтральные — не зависят от полярности сигнала, поданного на управляющие выводы;
  • поляризованные — в них положение контактов зависит от направления тока;
  • магнитоэлектрические — реагируют только на постоянный ток;
  • ферродинамические — в их конструкции используются ферромагнитные сердечники, усиливающие магнитный поток;
  • индукционные — основаны на связи между изменяющимся магнитным потоком и индуцированным током в проводнике;
  • тепловые — реагируют на тепло, появляющееся при прохождении тока через пластины и изменяющее их форму;
  • электронные — в них используется свойство p-n перехода проводить ток только в одном направлении (диод).

Также устройства разделяются по типу контактов, которые могут быть трёх типов: нормально замкнутыми, нормально разомкнутыми и перекидными. Как и любой электромеханический прибор, реле характеризуется своими техническими параметрами, определяющими работу и назначение устройства. Конечно, все параметры реле проверить мультиметром будет невозможно, но с его помощью точно можно определить работоспособность переключателя.

К основным характеристикам прибора относят:

  • обмоточное напряжение — это значение амплитуды сигнала, при котором реле переходит из одного устойчивого состояния подключения контактов в другое;
  • ток коммутации обозначает наибольшее значение тока, которое может пропустить через себя реле, не изменив своих параметров;
  • номинальное напряжение разделяется на значения, соответствующие переменному и постоянному уровню сигнала, обозначает максимальную разность потенциалов, появление которой допустимо на подключённых к нагрузке выводах;
  • рабочая частота — это количество переключений, которое может выполнить прибор за единицу времени;
  • износостойкость определяется механической надёжностью контактных групп, измеряется в циклах;
  • время срабатывания характеризуется интервалом, в течение которого изменяется положение контактных групп после прихода управляющего сигнала.

Подготовка к проверке

Перед тем как приступить к диагностике, важно определиться с назначением выводов у проверяемого элемента. Для этого можно воспользоваться даташитом на прибор, то есть документацией, выпущенной производителем. В ней всегда описываются характеристики и схема устройства.

Нередко схема устройства реле представлена и на самом элементе. В этом случае управляющие контакты изображаются точками, соединёнными катушкой индуктивности, а переключающие — прямыми линиями с пунктиром, указывающими на их возможное положение. Правда, выводы для подачи питания могут рисоваться и в виде прямоугольника с выходящими из середины его боковых сторон прямыми отрезками, управляемыми, как обычный механический переключатель.

Но даже если такой схемы нет, то можно попробовать оценить контакты визуально (управляющие выводы делаются цветом немного светлее). Если реле впаяно в схему, то по плате несложно будет отследить общую шину и дорожки питания. При этом на текстолите часто подписываются контакты, а по принципиальной схеме можно будет определить их назначение.

Чтобы проверить реле тестером, можно использовать как цифровой, так и аналоговый прибор. Но из-за удобства использования предпочтение лучше отдать первому. Настройка или специальная подготовка приборов не потребуется. Единственное, на что следует обратить внимание, так это на состояние элемента питания мультиметра. В цифровом тестере на экране не должен светиться значок замены батарейки, а в аналоговом варианте при закорачивании двух измерительных проводов друг на друга стрелка должна устанавливаться напротив нуля.

Кроме тестера для проведения комплекса измерений понадобится регулируемый блок питания. Для того чтобы получить правильные результаты проверки, реле необходимо выпаять из схемы. Связанно это с возможным шунтированием её выводов как активными, так и пассивными радиоэлементами, поэтому с помощью блока питания и подаётся напряжение на выводы в автономном режиме. Проверка реле происходит в несколько этапов, при которых тестируется:

  • обмотка;
  • нормально замкнутое состояние;
  • нормально разомкнутое положение.

Диагностика обмотки

Обмотка электромеханического реле представляет собой катушку индуктивности, то есть проволоку, намотанную по спирали на сердечник. Она имеет определённое сопротивление, которое можно высчитать, используя закон Ома: R = U / I, где ток и напряжение берутся максимально возможными для подачи на устройство. В любом случае значение сопротивления катушки должно находиться в пределах от десятков до сотен ом. Но для твердотельного реле этот показатель может составлять и единицы килоом.

Это положение и используется для проверки целостности катушки. Её тестирование можно представить в виде следующей последовательности действий:

  1. Мультиметр переключается в режим прозвонки сопротивлений. Для этого галетный переключатель устройства переводится в область, обозначенную на приборе символом Ω, причём диапазон ставится около двух килоом.
  2. Один измерительный провод подключается к гнезду, подписанному как V/Ω, а второй — в COM.
  3. Щупами проводов прикасаются к выводам реле, соответствующим управляющим контактам.
  4. По отклонению стрелки или появившемуся числу узнаётся сопротивление обмотки.

Необходимо отметить, что катушка электромеханического реле может быть защищена диодом, поэтому в зависимости от смены полярности приложенных щупов значение сопротивления может изменяться. Большое сопротивление между управляющими выводами будет соответствовать обрыву катушки или указывать на деградацию места соединения проволоки с контактным выводом.

Тестирование контактных групп

Чтобы прозвонить реле мультиметром, проверку переключающих контактов проводят в 2 этапа. На первом измеряется их сопротивление в автономном режиме, а на втором — при подаче напряжения на обмотку реле, поэтому для диагностики устройства дополнительно понадобится источник питания. В соответствии с техническими характеристиками реле на блоке напряжений устанавливают амплитуду и форму сигнала, приближённые к требуемым для срабатывания коммутирующего элемента.

Например, если прибор рассчитан на работу от постоянного напряжения 36 вольт, то на источнике можно выставить любое значение в интервале от 30 до 40 вольт. Теоретически переключение сможет сработать даже и от 12 вольт, но такой контакт будет ненадёжным, хотя это сугубо индивидуально для каждой модели реле. А вот превышать значения необходимо с осторожностью, так как всегда существует риск спалить обмотку устройства.

Если тестер цифровой, то он переключается в режим прозвонки диода. Обозначается эта область на измерителе значком -|>| -))). Аналоговый прибор является стрелочным, он выставляется на омный предел измерения сопротивлений.

Измерительные провода вставляются в гнёзда тестера V/Ω и COM. Они должны быть замкнутыми друг с другом или разомкнутыми. В первом случае цифровой мультиметр издаст сигнал, а на аналоговом приборе стрелка отклонится в сторону нуля. При разомкнутом состоянии стрелочный прибор покажет бесконечность, а на экране цифрового загорится цифра 1.

Затем на управляющие контакты подаётся напряжение с источника сигнала. При этом на электромеханическом переключателе можно будет услышать характерный щелчок. Как только питание будет подано, ситуация при исправном реле должна измениться на противоположную: когда напряжения на обмотке нет, нормально разомкнутые группы не должны быть соединены между собой, а нормально замкнутые, наоборот, соединены. Так проверяется состояние каждой группы контактов.

Для проверки твердотельного реле мультиметр также переключается в режим прозвонки диода. При прикасании щупов тестера прибор подаст на устройство небольшое напряжение. Если реле повреждено, то на экране мультиметра отобразится ноль, в случае же исправности — число 0,7 или 0,5, соответствующее значению p-n перехода.

четырех- и пятиконтактное, порядок проверки тестером

Реле – это устройство, предназначенное для управления сигналами большой мощности с помощью сигналов малой мощности. Его основная задача – отделить и защитить цепь низкого напряжения электромагнитной катушкой от цепи высокого напряжения. Убедиться в работоспособности реле можно нескольким способами, самым удобным, быстрым и надежным является использование мультиметра.

Содержание

  1. Конструкция и принцип работы коммутационного прибора
  2. Принцип работы
  3. Виды и характеристики
  4. Признаки неисправности
  5. Причины отказа реле-регулятора
  6. Подготовка к проверке реле на работоспособность
  7. Диагностика обмотки и контактных групп
  8. Ненормальные значения напряжения на мультиметре

Конструкция и принцип работы коммутационного прибора

Внешний вид реле

Электрическое реле – это деталь, которая используется в качестве коммутатора благодаря управляющим сигналам, которые поступают к нему по электрической цепи. Линия, которая подведена к устройству, получила название управляемая; линия, по которой уже поступает на него команда – управляющей.

Применяется в бытовых условиях и всех отраслях промышленности с целью автоматизировать различные операции. Если бытовой или электротехнический прибор вышел из строя, требуется в первую очередь проводить проверку работоспособности переключающего элемента. Но предварительно рекомендуется ознакомиться с разновидностями и принципом работы реле.

Принцип работы

Деталь представляет собой электромагнит, который включает в себя катушку индуктивности, якорь и контактную группу. Каждая составляющая монтируется на основание и заключается в защитный корпус.

Якорь расположен сверху сердечника магнитной системы; в начальном положении она удерживается благодаря пружине, которая имеет форму Г-образной подвижной пластины.

Нижняя часть основания оснащается контактной группой, напротив монтируется такое же количество контактных оснований. Контакты пластичны, поскольку их требуется выводить наружу за пределы защитного корпуса для образования вывода устройства.

Принцип работы реле основывается на его способностях воздействовать своим электромагнитный полем на проводящие предметы. Как только начинается подача напряжения на выводы обмотки, через реле начинает протекать ток. Когда его значение достигает ранее программируемой величины, в обмотке формируется две силы, которые прижимают якорь к поверхности катушки.

С учетом конструктивных особенностей начальное положение может быть не только замкнутым, но и разомкнутым. Во втором случае при подаче напряжения произойдет размыкание линии. Контакты устройства вернутся в свое первоначальное состояние, как только сигнал необходимой величины будет снят с выводов реле.

Виды и характеристики

В зависимости от используемой элементной базы реле-регуляторы делятся на следующие виды:

  • Микроконтроллерные или микропроцессорные. Их особенность заключается в заложении во встроенную микросхему рабочего алгоритма. Используются в дорогостоящих автомобилях, например, BMW или Audi.
  • Релейные основываются на переключении контактов реле для отсечки и стабилизации показателей электрической сети.
  • Интегральные реле нашли широкое применение в автомобилестроении. Принцип работы основывается на твердотельных переключательных деталях или интегральных полупроводниковых.
  • Гибридные транзисторно-релейные устройства и просто транзисторные базируются на полупроводниковых элементах. Активно использовались в промышленности до начала 90-х годов.
Интегральное реле Микропроцессорное реле

По исполнению конструкции делятся на следующие виды:

  • Внешние реле представляют собой отдельные устройства, которые устанавливают на кузовных конструкциях.
  • Встроенные коммутирующие детали являются неотъемлемой составляющей генераторов.
  • Совмещенные или гибридные. Их особенность заключается в совмещении с щеточным узлом электрического генератора.

Электрическое реле может быть двух-, трех- и многоуровневым, делится по «+» и по «-».

Признаки неисправности

Неисправности и их устранение

Перед тем как проверить реле мультиметром, следует ознакомиться с основными признаками того, что деталь вышла из строя.

  • Встречаются случаи, когда в результате выведения из строя регулятора напряжения закипает аккумуляторная батарея.
  • На приборной панели при включении зажигания не светится контрольная лампочка (однако это может быть симптомом и других видов неисправностей, например, отпал или перегорел контакт).
  • Динамические характерные особенности бытового прибора или автомобиля снижаются, особенно это ощущается, когда двигатель набирает высокие обороты.
  • После запуска индикатор аккумуляторной батареи не гаснет на приборной панели, что свидетельствует о неисправностях АКБ.
  • Индикаторы на приборной панели попросту отключаются, если обороты двигателя при работе превышают 2000 об/мин.
  • Яркость фар зависит от количества оборотов двигателя. Убедиться в этом достаточно просто – необходимо в темное время стать напротив стены и включить фары. Яркость свечения будет изменяться в зависимости от того, как сильно жать на газ.
  • Регулярно разряжается АКБ.

Эти признаки могут свидетельствовать и о других неисправностях, но прежде всего рекомендуется проверить именно реле-регулятор.

Причины отказа реле-регулятора

Чтобы в будущем свести к минимуму вероятность повторных поломок, следует ознакомиться с основными причинами выхода из строя устройства.

  • Короткое замыкание на любом из участков электрической цепи, включая межвитковое замыкание обмотки возбуждения.
  • Регулятор также может выйти из строя в случае пробоя диодов или поломки выпрямительного моста.
  • Неправильное подсоединение или переплюсовка к выводам АКБ.
  • Проникновение влаги или большого количества пыли в генератор и/или непосредственно регулятор (такие случаи распространены во время обильных осадков или мойки машины).
  • Механическое повреждение рабочего узла.
  • Естественный износ, завершение эксплуатационного срока.
  • Изначально сомнительное качество приобретаемого товара.

Существует несколько несложных способов прозвонить встроенные и съемные реле.

Подготовка к проверке реле на работоспособность

Проверка реле не отнимет много времени, если правильно выполнить все подготовительные работы.

Прежде чем приступать к диагностике устройства, требуется определить назначение выводов проверяемой детали. Для этого используют прилагаемую документацию к прибору, там содержатся все схемы и особенности работы, характеристики устройства.

Распространены случаи, когда схема работы изображена на самом корпусе реле. Точками изображаются контакты, они соединены катушкой индуктивности, переключающие элементы прямыми линиями с пунктиром. Выводы для подачи питания схематически изображаются в виде прямоугольника.

Если реле встроено в схему, на самой плате требуется визуально осмотреть состояние шины и дорожки питания. Для проверки реле тестером можно воспользоваться как цифровыми, так и аналоговыми приборами. Предварительная подготовка и настройка тестеров не требуется.

Помимо тестера необходимо подготовить регулируемый блок питания. Чтобы результаты были достоверными, реле требуется выпаять из схемы.

Проверка на работоспособность осуществляется в несколько этапов:

  • обмотка;
  • нормально замкнутое положение;
  • нормально разомкнутое состояние.

Далее можно приступать непосредственно к диагностике реле.

Диагностика обмотки и контактных групп

Обмотка представляет собой катушку индуктивности, на которую по спирали намотана проволока. Ей свойственно определенное сопротивление, которое высчитывается по закону Ома. Величина сопротивления должна колебаться в пределах 10 – 100 Ом.

Диагностика обмотки позволяет выяснить, не нарушена ли ее целостность. Проверка работоспособности проводится в несколько этапов:

  • Мультиметр включают в режим прозвонки сопротивлений. На панели приборов этот режим обозначается символом — Ω, диапазон устанавливается в пределах 2 кОм.
  • Один измерительный провод подводят к гнезду, а второй в СОМ.
  • Щупами проводов касаются выводов реле.

Сопротивление катушки индуктивности удается узнать по отклонению стрелки.

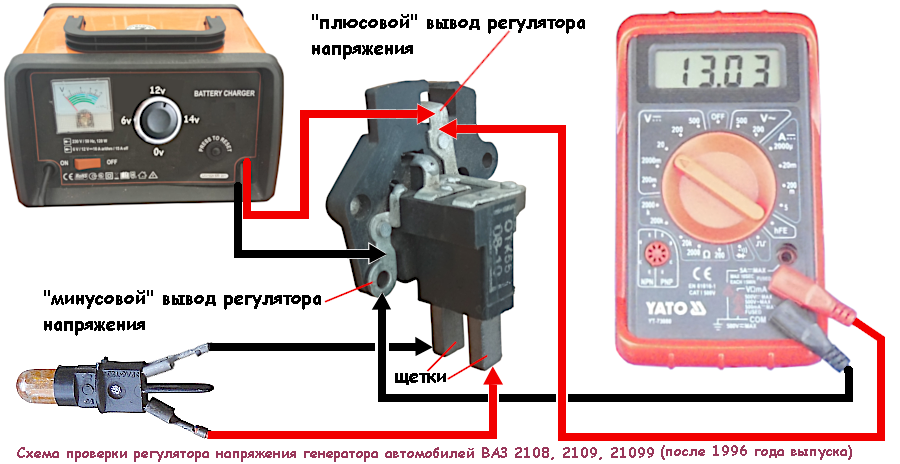

Проверка контактных групп проводится в два этапа. Сначала обязательно измеряется в автономном режиме сопротивление, а потом при подаче напряжения на катушку. При проверке потребуется источник питания, об этом заранее нужно позаботиться.

Ненормальные значения напряжения на мультиметре

Если мультиметр показывает пониженное напряжение в АКБ, аккумулятор попросту перестанет принимать заряд. В результате автомобиль может не завестись, индикаторы на приборной панели могут перестать работать, также неприятности могут возникнуть во время движения.

Если напряжение повышено, есть вероятность, что в банке аккумулятора уменьшился уровень электролита, или он попросту выкипел. Также характерным признаком может стать образование на стенках корпуса белого налета. При подзарядке аккумулятор может начать себя вести непредсказуемо.

Как проверить реле с помощью мультиметра (шаг за шагом)

Двигатель вашего автомобиля заглох во время работы? Лампы на приборной панели мигают хаотично или система зажигания кажется полностью разряженной? Если ваш ответ да, возможно, ваш релейный переключатель неисправен.

Но как вы можете быть в этом так уверены?

Проверка реле с помощью мультиметра является одним из наиболее точных способов диагностики, и мы расскажем вам все, что вам нужно знать, в том числе о том, что такое реле и что вам нужно для его проверки.

Давайте начнем.

Что такое реле

Реле — это электрический переключатель, который отличается от механических переключателей. Реле — это переключатель внутри вашего автомобиля, который использует электрические сигналы для замыкания или размыкания внутренней цепи для прохождения тока. Эта система переключения заменяет обычные механические рычаги.

Как работает релейный переключатель

Большинство реле представляют собой электромеханические переключатели, в которых для выполнения своих функций используется якорь, катушка, подвижный контакт и магнетизм. Обычно они имеют четыре клеммы с выступающими наружу контактами; две нормально замкнутые (НЗ) клеммы управления и два нормально разомкнутых (НО) контакта нагрузки.

Питание подается на катушку через клеммы управления NC, заставляя катушку генерировать электромагнитное поле и притягивать подвижный контакт внутри реле. Затем контакт касается другого контакта, который закрывает путь между нормально разомкнутыми клеммами, пропуская ток.

Функция реле в автомобиле

При использовании в автомобилях реле служат посредниками между слаботочными и сильноточными компонентами, которые должны работать вместе. Они используются для защиты слаботочных компонентов от повреждений, вызванных чрезмерно высоким напряжением или источником питания.

Например, ECU — это слаботочный компонент, который управляет подачей напряжения на топливный насос. Поскольку мы не можем пропустить ток высокого напряжения через ЭБУ из-за потенциального повреждения, реле используется в качестве промежуточного переключателя.

Вместо этого ЭБУ подает напряжение на релейный переключатель, который активирует его катушку и, в конечном счете, замыкает контакт и путь между нормально разомкнутыми клеммами. Это затем позволяет необходимой мощности поступать на топливный насос.

Из-за того, что реле высокого напряжения имеет дело с реле, неудивительно, что реле, используемое в вашем автомобиле, может выйти из строя. Таким образом, вместо поспешной проверки топливного насоса вы сначала проверяете электрическое реле.

Инструменты, необходимые для проверки реле

Для проверки реле вам понадобится

  • Мультиметр
  • Средства защиты
  • 12-вольтовая батарея
  • Соединительные кабели

Как проверить реле с помощью мультиметра

Переведите мультиметр в режим измерения сопротивления, чтобы измерить сопротивление, и поместите щупы на два нормально разомкнутых контакта переключателя, обычно помеченных «85» и «86». Показание «O.L» или любое значение измерителя, которое не находится между 50 Ом и 200 Ом, означает, что реле может быть неисправно.

Вы также можете выполнить проверку реле на щелчки, и все это будет объяснено по мере нашего продвижения.

  1. Найдите реле

Первый шаг к тестированию реле — достать его. Как правило, реле в автомобилях расположены в блоке предохранителей, но вы можете обратиться к руководству по эксплуатации вашего автомобиля, чтобы точно узнать, где оно находится в вашем автомобиле. Как только вы найдете реле, аккуратно выньте его из гнезда.

Вы можете протереть контакты чистой тканью, чтобы очистить их от любых загрязнений, так как это является одной из причин неисправности реле. Если это все еще не работает, перейдите к следующему шагу проверки.

  1. Проверьте тип реле

Здесь вы определяете, имеет ли ваше реле диодную защиту, а также определяете номинальное напряжение, которое может быть 5 В или 12 В. Это важно, так как наличие диода определяет, учитываем ли мы полярность наших последующих подключений или нет. Вы также не хотите повредить реле, пропуская через него избыточную мощность.

Поищите в Интернете информацию о конкретной модели реле (ищите по номеру модели для быстрого поиска).

  1. Определение нормально замкнутых контактов

Реле бывают разных форм, наиболее распространенными являются 4-контактные реле и 5-контактные реле. Теперь в 4-контактном реле нормально замкнутые (НЗ) контакты обычно идентичны контактам, помеченным «85» и «86», а нормально открытые (НО) контакты помечены «87» и «30». 5-контактные реле поставляются с дополнительным контактом COM, обычно помеченным «87a».

Если все ваши булавки выглядят одинаково, эти ярлыки помогут вам идентифицировать каждую из них. Если ваше реле не имеет этих этикеток, штырьки NC обычно располагаются напротив или по диагонали друг к другу. Лучше всего поискать в Интернете руководство по вашей конкретной модели реле.

  1. Включите мультиметр в настройку Ом

Чтобы убедиться, что ваше реле в хорошем состоянии, с помощью мультиметра мы проверяем непрерывность и сопротивление между двумя нормально замкнутыми контактами и двумя нормально открытыми контактами.

Настройте прибор на измерение сопротивления, установив его в положение «Ом». В то время как настройка Ом обычно представлена ​​символом Омега (Ом) на измерителе, вы также можете установить циферблат в диапазон 200 Ом, чтобы получить точные результаты.

  1. Подключение датчиков к нормально замкнутым контактам реле

Как упоминалось ранее, контакты NC обычно идентичны и имеют маркировку «85» и «86». Вы прочно подсоединяете щупы измерительного прибора к ним обоим, более предпочтительно с помощью зажимов типа «крокодил». Полярность проводов не имеет значения в этом тесте сопротивления.

  1. Проверка сопротивления цепи управления от 50 Ом до 200 Ом

Если катушка реле находится в хорошем состоянии, измеритель показывает сопротивление от 50 Ом до 200 Ом в зависимости от модели реле. Если вы получите значение за пределами этого диапазона, возможно, ваша катушка неисправна и все реле не работает.

Кроме того, если мультиметр показывает «O.L», это означает, что в реле имеется разрыв цепи, который, скорее всего, будет обрывом его катушки. На этом этапе вам следует заменить реле, так как оно может не работать.

Однако, если вы получили показания, указывающие на хорошее соединение между размыкающими контактами, вы можете проверить соединение между нормально разомкнутыми контактами. Для этого вам понадобится 12-вольтовая батарея и соединительные кабели.

  1. Поместите щупы на нормально разомкнутые контакты реле, когда катушка обесточена

Во-первых, вы проверяете соединение перед подачей питания на реле (пока контакт еще разомкнут). Подсоедините щупы мультиметра к контактам с маркировкой «30» и «87». Ожидается, что в этой точке цепь будет разомкнута, и на мультиметре появится «O.L», что указывает на разомкнутый контур.

Если при проверке счетчика вы получите какое-либо значение сопротивления, значит, в реле произошло короткое замыкание, и его следует заменить.

Для 5-контактных реле перед подачей питания можно проверить соединение между контактом NO с маркировкой «30» и контактом COM с маркировкой «87a». Вы должны получить показания сопротивления, близкие к нулю (0). Показание «O.L» здесь указывает на наличие проблемы с реле.

Если в ходе этих тестов вы не обнаружили никаких проблем, наденьте изолированные резиновые перчатки и перейдите к следующему этапу проверки.

  1. Подача питания на катушку реле

Теперь замыкаем путь между клеммами нагрузки, подавая питание на катушку реле и воздействуя на контакт.

Если вы используете реле на 12 В, подключите концы соединительных кабелей к положительному и отрицательному полюсам 12-вольтовой батареи, а другие концы подключите к контактам NC. Для реле 5В ищите соответствующий источник питания.

Если вы используете реле с диодной защитой, полярность имеет значение при выполнении этих подключений. Вы подключаете положительную перемычку к контакту NC, помеченному «85», и подключаете отрицательную перемычку к контакту NC, помеченному «86».

Вероятно, в этот момент вы должны услышать щелчок. Если вы не услышали щелчка, то катушка неисправна или реле скорее всего не работает. Однако это не совсем надежный вывод, поэтому проверка мультиметром поможет вам прояснить ситуацию.

  1. Поместите датчики на нормально разомкнутые контакты при подаче питания

Поместите щупы мультиметра на нормально разомкнутые контакты с плотным контактом и проверьте мультиметр на значение сопротивления.

  1. Проверка сопротивления цепи нагрузки от 0,2 Ом до 0,5 Ом

Когда на катушку подается питание, ожидается, что сопротивление между нормально разомкнутыми контактами будет очень низким. Если реле исправно, вы увидите значения от 0,2 Ом до 0,5 Ом. Значение выше этого диапазона или счетчик, представляющий вам «O.L», указывает на то, что реле не работает, и вы должны заменить его.

ВИДЕО РУКОВОДСТВО

Другие типы реле, с которыми вы можете столкнуться

Альтернативой электромеханическому переключателю является твердотельное реле, в котором не используются механические движущиеся части, а используются полупроводники для облегчения переключения цепей.

Другие типы включают коаксиальные реле, контакторы для тяжелых условий эксплуатации, ртутные реле, реле с блокировкой и поляризованные реле, а также множество других. То, как вы их проверяете, может отличаться от того, как вы проверяете электромеханическое реле автомобиля.

Заключение

Простая замена старого реле новым кажется самым простым способом узнать, работает ли старое реле.

Однако вы рискуете повредить новое реле, если старое реле было испорчено другой электрической неисправностью в вашем автомобиле. Вот почему лучше всего провести отдельный и точный тест реле с помощью мультиметра. Мультиметр — отличный инструмент для проверки других компонентов автомобиля и дома.

Часто задаваемые вопросы

Каковы общие неисправности реле?

Реле перестают работать из-за неполной цепи, вызванной коротким замыканием, механической неисправностью или загрязнением. Простая проверка с помощью салфетки или мультиметра поможет вам диагностировать проблему.

Что происходит, когда реле выходит из строя?

Неисправное реле приводит к остановке двигателя, разрядке аккумулятора или мерцанию ламп на приборной панели. В худшем случае вы не получите питание для всей системы зажигания или компонента, которому предназначено реле.

  • ОБ АВТОРЕ

Автор

Алекс Кляйн — инженер-электрик с более чем 15-летним опытом работы. Он является ведущим YouTube-канала Электроуниверситета, у которого тысячи подписчиков.

Как проверить реле с помощью мультиметра?

Реле являются одним из основных электрических компонентов, используемых в автомобилях, велосипедах, системах домашней автоматизации, бытовой технике и многих других устройствах для простого переключения цепей высокой мощности. Будучи электромеханическими устройствами, реле подвержены большому износу (поскольку контакт реле переключается между контактами) и в конечном итоге повреждаются или выходят из строя. Итак, в этой статье мы узнаем важность реле, как работает реле, и если вы столкнулись с неисправным реле, то как проверить реле мультиметром.

Краткое описание

Что такое реле?

Реле представляет собой электромагнитный переключатель. Он состоит из катушки, якоря и пары контактов. Когда мы подаем сигнал низкого напряжения (и слабого тока) на катушку, она становится электромагнитом и притягивает якорь к себе. В результате якорь переключается с одного контакта на другой. Если убрать напряжение на катушке, она обесточится и перестанет быть электромагнитом. Якорь переключается обратно на другой контакт.

Контакты известны как нормально разомкнутые (НО) и нормально замкнутые (НЗ). Когда электромагнит неактивен (катушка обесточена), якорь контактирует с нормально замкнутым (НЗ) контактом. Когда электромагнит активен (катушка находится под напряжением), якорь контактирует с нормально разомкнутым (НО) контактом. Поскольку якорь является общей точкой как для нормально разомкнутых, так и для нормально разомкнутых контактов, он известен как COM (сокращение от Common).

Все три клеммы, т. е. COM, NO и NC, не зависят от катушки, а клеммы COM переключаются между NC или NO в зависимости от подачи питания на катушку.

Где используются реле?

Понимание физических и механических аспектов реле — это хорошо, но если вы не знаете, как и где использовать реле, это не принесет много пользы. Представьте себе простое приложение в вашем автомобиле; его фары. Вечером и ночью вы щелкаете или поворачиваете переключатель рядом с рулевым колесом автомобиля, и фары включаются.

Внешне это выглядит как простое приложение и схема. Но если мы копнем немного глубже, мы сможем понять, как реле полезны в этих сценариях. Фары в вашем автомобиле — это мощные устройства, которые потребляют мощность от 55 до 100 Вт и более. Компьютер автомобиля, который отвечает за считывание выключателя фар и подачу питания на фары, не может напрямую подавать питание, так как это маломощное и низковольтное устройство, и он сгорит, если мы подключим фары напрямую к автомобильному блоку питания. компьютер. Приходится использовать промежуточное устройство, которое может принимать команды от компьютера и подавать питание на фары. Это устройство реле.

Если компьютер автомобиля каким-то образом может подать питание на катушки реле и мы подключаем фары к клемме NO, то мы можем легко управлять фарами, не сжигая и не повреждая какие-либо компоненты. Это именно то, что происходит в реальной машине с ее фарами.

Когда мы включаем выключатель фар в машине, его компьютер считывает этот переключатель и активирует катушку реле. Якорь реле меняет свое положение, и фара включается. Когда мы выключаем переключатель фар, компьютер автомобиля деактивирует катушку реле, и якорь реле переключается обратно на контакт по умолчанию.

Пример схемы

Прежде чем рассматривать схему вышеупомянутого примера, мы должны понять несколько важных характеристик реле. Во-первых, это низкое напряжение на катушках. Обычно мы называем реле «реле 5 В» или «реле 12 В». Это означает, что катушка реле требует напряжения 5 В или 12 В, чтобы получить питание и стать электромагнитом.

Затем следует напряжение и ток верхней стороны нагрузки (на клеммах COM, NC и NO). Реле обычно рассчитаны на переменное или постоянное напряжение и ток (а иногда и на то, и на другое). Обычно используемое реле на 12 В будет иметь такие характеристики, как 10 А — 125 В переменного тока, 7 А — 250 В переменного тока или 10 А — 30 В постоянного тока. Эти номиналы представляют собой максимально допустимые напряжения на клеммах реле.

Помимо этого, вот простая схема, обычно используемая в автомобилях для управления фарами. Компьютер автомобиля (электронный блок управления или ЭБУ) управляет транзистором, который подключен к катушке реле. Фары подключаются к нормально разомкнутому (NO) контакту реле. COM подключается к минусу автомобильного аккумулятора.

Как проверить реле?

Из приведенного выше объяснения ясно, что реле являются чрезвычайно важными электронными устройствами, которые позволяют маломощным устройствам, таким как микроконтроллеры, управлять мощными устройствами. Поскольку реле являются механическими устройствами, они могут со временем выйти из строя, и очень важно проверить, работает ли реле должным образом или нет. Если он не работает, то мы должны немедленно заменить его на новый.

Но как проверить реле? Существуют разные способы проверить, работает ли реле должным образом или нет. Мы увидим несколько методов проверки реле и, что важно, узнаем, как проверить реле с помощью мультиметра.

Как проверить реле с источником питания постоянного тока?

В первом методе мы просто подадим и обесточим катушку реле и посмотрим, переключается ли якорь между двумя клеммами. Предположим, реле на 12 В, подключите клеммы катушки к источнику питания постоянного тока на 12 В или аккумулятору с выключателем.

Если мы замкнем переключатель, он замкнет цепь и активирует катушку. Это должно заставить якорь переключиться на нормально открытый контакт. Если мы размыкаем переключатель, то якорь должен вернуться к нормально замкнутому контакту.

Это простой метод проверки реле, особенно автомобильных, поскольку у вас есть доступ к аккумулятору на 12 В.

Как проверить реле с цепью?

Для следующего метода мы создадим небольшую схему, используя простые компоненты, и проверим, работает ли реле или нет. Этот метод полезен для реле, используемых в цепях и печатных платах, но мы также можем тестировать автомобильные реле.

Вот схема для проверки реле.


Еще раз предположим, что реле на 12 В, если мы подадим 5 В на базу транзистора, он включится и активирует катушку. Если реле исправно, контакты якоря меняют положение и загорается светодиод.

Как проверить реле с помощью мультиметра?

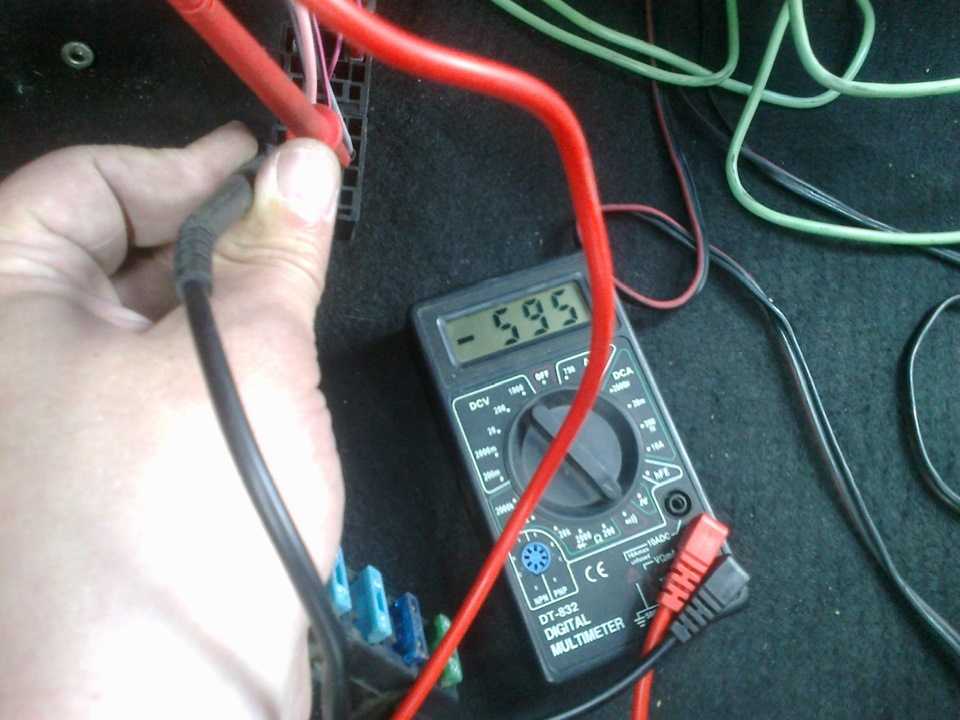

Наконец, мы увидим, как проверить реле с помощью мультиметра. Это один из самых простых способов проверить реле. Выньте реле из цепи или из автомобиля. Переведите мультиметр в режим измерения сопротивления (Омметр). Если у вас есть мультиметр с ручным управлением, установите дальномер в минимальный диапазон (200 Ом или подобное значение).

Возьмите выводы мультиметра и подключите их к клеммам катушки реле. Для обычной катушки мультиметр должен показывать от 40 до 120 Ом. Если катушка повреждена, т. е. открыта, счетчик показывает вне допустимого диапазона, и вам необходимо заменить реле.

Еще одним тестом, который мы можем провести с помощью мультиметра, является непрерывность между тремя мощными контактами реле.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
