LM7812 от 52 рублей в наличии 4087 шт производства CDIL LM7812-CDI

всего в наличии 4087 шт

КоличествоЦена ₽/шт
3 109
10 27600″> 70
50 62
250
22200″> 56
1000 52

В корзину

Бесплатная доставка

и получите

+7 баллов

Купить LM7812 от 3 шт с помощью банковской карты можно прямо сейчас на нашем сайте.
Работаем с частными и юридическими лицами.

LM7812-CDI описание и характеристики

IC: стабилизатор напряжения; линейный,нерегулируемый; 12В; 2А

  • Производитель

    CDIL

  • Монтаж

    THT

  • Рабочая температура

    0. ..125°C

  • Корпус

    TO220-3

  • Рабочее напряжение

    15…27В

  • Выходное напряжение

    12В

  • Вид упаковки

    туба

  • Падение напряжения

  • Тип микросхемы

    стабилизатор напряжения

  • Выходной ток

  • Кол-во каналов

    1

  • Вид стабилизатора напряжения

    линейный

  • Вид стабилизатора напряжения

    нерегулируемый

  • Вес

    1.

    89g

Бесплатная доставка
заказов от 5000 ₽

Доставим прямо в руки или в ближайший пункт выдачи


Смежные товары

SMICA TO220

Прокладка теплопроводящая: силиконовая; TO220; 0,4К/Вт; L: 18мм

от 29 ₽

+1740 баллов

Подробнее

NIPPEL TO220

Изоляционная втулка; TO220; 6,1мм; макс.130°C

от 29 ₽

+1740 баллов

Подробнее

IB 6

Изоляционная втулка; TO220; UL94V-0; 6мм; -40÷250°C; 30кВ/мм

от 29 ₽

+1740 баллов

Подробнее

MICA-TO220

Прокладка теплопроводящая: слюдяная; TO220; 1,2К/Вт; L: 18мм

от 29 ₽

+1740 баллов

Подробнее

FIX-TC-1

Изолирующий дистанцирующий элемент; полиамид; 5,4мм; TO220

от 29 ₽

+1740 баллов

Подробнее

SMICA TO220-2

Прокладка теплопроводящая: силиконовая; TO220; 0,4К/Вт; L: 20мм

от 29 ₽

+1740 баллов

Подробнее

THFU 4

Прижимная пластина; TO218,TO220,TO247,TO248,TO3P

от 29 ₽

+1740 баллов

Подробнее

THFU 3

Прижимная пластина; TO218,TO220,TO247,TO248,TO3P

от 29 ₽

+1740 баллов

Подробнее

HS-142-38

Радиатор: штампованный; TO220; черный; L: 38,1мм; 6,2К/Вт; алюминий

от 29 ₽

+1740 баллов

Подробнее

THFU 2

Прижимная пластина; TO218,TO220,TO247,TO248,TO3P

от 29 ₽

+1740 баллов

Подробнее

Похожие товары

NTE1917

IC: стабилизатор напряжения; линейный,нерегулируемый; -5В; 0,1А

от 516 ₽

+774 балла

Подробнее

DI79L18DAB

IC: стабилизатор напряжения; LDO,линейный,нерегулируемый; -18В

от 21 ₽

+12600 баллов

Подробнее

L7805ACD2T-TR

IC: стабилизатор напряжения; линейный,нерегулируемый; 5В; 1,5А

от 102 ₽

+3825 баллов

Подробнее

L78L05ABUTR

IC: стабилизатор напряжения; линейный,нерегулируемый; 5В; 0,1А

от 55 ₽

+82500 баллов

Подробнее

L7908CV

IC: стабилизатор напряжения; линейный,нерегулируемый; -8В; 1,5А

от 68 ₽

+5100 баллов

Подробнее

NTE1919

IC: стабилизатор напряжения; линейный,нерегулируемый; -15В; 1,5А

от 1 682 ₽

+2523 балла

Подробнее

MC78L08ACDR2G

IC: стабилизатор напряжения; линейный,нерегулируемый; 8В; 0,1А

от 31. 4 ₽

+176625 баллов

Подробнее

L7806ACV-DG

IC: стабилизатор напряжения; линейный,нерегулируемый; 6В; 1,5А

от 84 ₽

+63000 баллов

Подробнее

UA7805CKCS

IC: стабилизатор напряжения; нерегулируемый; 5В; 1,5А; TO220; THT

от 134 ₽

+2010 баллов

Подробнее

AS7805AT-G1

IC: стабилизатор напряжения; LDO,линейный,нерегулируемый; 5В; 1А

от 62 ₽

+46500 баллов

Подробнее

MC78L05ACHT1G

IC: стабилизатор напряжения; линейный,нерегулируемый; 5В; 0,1А

от 37 ₽

+208125 баллов

Подробнее

DI79L10UAB

IC: стабилизатор напряжения; LDO,линейный,нерегулируемый; -10В

от 21 ₽

+3150 баллов

Подробнее

Ваша заявка отправлена. В ближайшее время мы свяжемся с Вами по указанным контактам.

20800078

Enclosure, Accessory, Coding Pegs Срок поставки 3-4 недели

Поздравляем! Вы получили бесплатную доставку на ваш заказ!

Оформить заказ

Заказанное количество не является кратным. Правильное количество должно быть кратным .

Введите номер вашего мобильного телефона

Нажимая на кнопку «Получить СМС с кодом для регистрации», Вы принимаете условия пользовательского соглашения.

Введите номер вашего мобильного телефона

Нажимая на кнопку «Получить СМС с кодом доступа», Вы принимаете условия пользовательского соглашения.

Введите номер вашего мобильного телефона

Нажимая на кнопку «Получить СМС с кодом доступа», Вы принимаете условия пользовательского соглашения.

Введите номер вашего мобильного телефона

Нажимая на кнопку «Получить СМС с кодом доступа», Вы принимаете условия пользовательского соглашения.

Сохранение профиля

Данные сохранены!

Отменить удаление будет невозможно

Введите название Запись начинается на строке

12

Предварительный просмотр вашего файла отображается ниже. Ваши столбцы были сопоставлены на основе содержания вашего файла. Пожалуйста, просмотрите выбранные варианты и используйте выпадающие списки над каждым столбцом, чтобы внести какие-либо изменения, а также сопоставить столбцы, которые мы не смогли отобразить автоматически. Требуется столбец как для номера детали, так и для количества.

Куда доставить заказ?

Москва


Добавьте точный адрес, удобный пункт выдачи или постамат, чтобы заранее увидеть условия доставки товаров

Выберите город

схема включения, характеристики, datasheet, аналоги

Согласно техническим характеристикам микросхема lm7812 является линейным стабилизатором положительной полярности с простой схемой включения. Его корпус имеет всего три внешних вывода, поэтому многие путают его с обычным транзистором, но на самом деле это более сложное полупроводниковое устройство.

Относится к широко известной во всем мире серии интегральных микросхем 78xx. Символы «lm» в начале маркировки в настоящее время обозначают её основного производителя — Texas Instruments. Первые две цифры «78» указывают на положительную полярность, а следующие за ними «12» на поддерживаемое напряжение стабилизации – 12В.

Цоколевка

Распиновка LM7812 следующая. Этот стабилизатор производится преимущественно в пластиковом корпусе ТО-220. Металлические выводы, если смотреть слева на право, имеют назначение: input (вход), ground (земля), output (выход). Очень редко, но встречаются идентичные изделия в упаковке ТО-263.

Стоит учитывать, что металлическая подложка у всех рассмотренных корпусов физически соединена с выводом «Ground».

Трехвыводные стабилизаторы

Для многих неответственных использований оптимальным выбором будет обычный 3-выводный стабилизатор. У него имеется всего 3 наружных вывода. Он имеет заводскую настройку на фиксированное напряжение. Серия 7800 – это представители стабилизаторов этого типа. В последних двух цифрах указывается напряжение. Об одном из этой серии, мы уже рассказывали ранее ()

На рисунке изображено, как просто выполнить стабилизатор, к примеру, на 5 вольт, применив одну схему. Емкость, подключенная параллельно выходу, оптимизирует процессы перехода и задерживает сопротивление выхода на низком уровне при повышенных частотах. Если прибор находится далеко от фильтра, то нужно использовать вспомогательный конденсатор входа. Серия 7800 производится в металлических и пластиковых корпусах.

Технические характеристики

7812 ещё называют регулятором с фиксированным напряжением в 12 В. При этом на вход микросхемы должно подаваться питание на 2-3 В больше, чем на выходе, иначе на нём не будет заявленных 12 В. Максимальный выходной ток может достигать 1,5 А с применением хорошего радиатора. Устройство технологически защищено: от теплового пробоя, короткого замыкания и превышения режимов безопасной работы (SOA). Что делает его практически «неубиваемым».

Максимальные параметры

Максимальными значениями характеристик для LM7812 считаются:

  • предельное напряжение на входе микросхемы не более 35 В;
  • сила тока на выходе до 1.5 А;
  • температура кристалла при работе может достигать +150 ОС;
  • температура хранения от -65 до +150 ОС;
  • допустимый нагрев припоя не более +230ОС, с интервалом до 10 сек.

Рассеиваемая мощность ограничена внутренней защитой (Internally limited), корпусным исполнением изделия и применением теплоотвода.

При расчёте максимальной рассеиваемой мощности работающего устройства применяют стандартную формулу PDmax = (TJmax — ТА) / θJA. Где TJmax – предельная температура кристалла, а ТА – предполагаемая для окружающего воздуха. θJA – это тепловое сопротивление к внешней среде, которое напрямую зависит от корпусного исполнения.

Например, для распространенных устройств в пластиковых ТО-220 θJA=54ОC/Вт. В случае использования радиатора, необходимо учитывать величину теплового сопротивления кристалла (θJC), которая составляет порядка 4ОC/Вт для такого корпуса.

Электрические параметры

Несмотря на то, что рассеиваемая мощность не приводится производителями в даташит вместе с максимальными параметрами, её рекомендованное значение прослеживается в электрических характеристиках LM7812. В столбце «условия тестирования» указана допустимая величина PD не более 15 Вт, при изменении напряжения на входе до 27 В и токе на выходе до 1 А. Температура кристалла, при этом, должна находится в диапазоне от 0 до +125ОС.

Данные представленные в этой таблице получены путем тестирования с двумя сглаживающими конденсаторами на входе (до 0,22 мкФ) и выходе (до 0,1 мкФ).

lm7812 стабилизатор 12 В

Стабилизатор напряжения 7812 изменяет напряжение величиной до 20 В в 12 В. Этот прибор часто использовался для создания стабильного напряжения работы устройств низкого напряжения: усилителя звука, микроконтроллеров, осветительных ламп.

На входной каскад можно подключить нестабильную величину напряжения, и даже переменное значение. LM 7812 является стабилизатором, входящим в серию микросхем 78хх. Они отличаются лишь напряжением выхода, остальные параметры остаются прежними.

Для лучшего отвода тепла прикрепляют охлаждающий радиатор к корпусу стабилизатора. Его можно снять от старых устройств с платы. Вместо радиатора можно использовать жесть от банок, нарезав ее полосками, и просверлив в них отверстия для крепления на винт.

Источник: ostabilizatore.ru

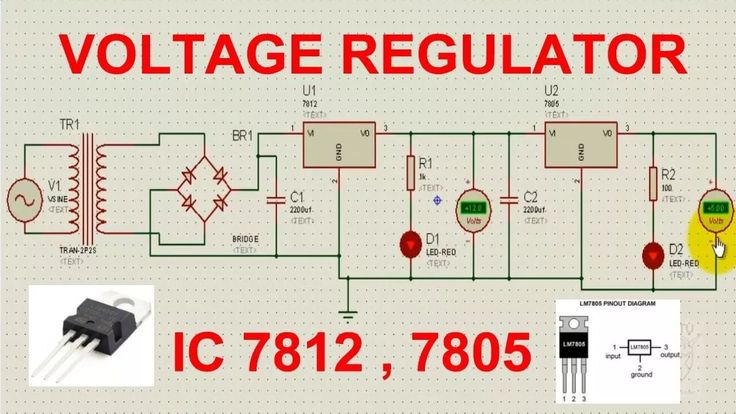

Схема включения

Сама по себе LM7812 представляет собой схему стабилизации напряжения и подключения к ней устройство обычно осуществляется только для этого. По сути, кроме неё для выполнения этой функции больше ничего не требуется. Начинающие радиолюбители применяют её в своих разработках без дополнительной обвязки и она в них работает, но это не совсем правильное решение.

Желательно следовать рекомендациям производителей, которые приводят схему включения 7812 с использованием двух конденсаторов на 25 В и более. Их необходимо паять как можно ближе к контактам, для более устойчивой работы микросхемы. При этом на входе необходима емкость больше, чем на выходе. Несоблюдении этого правила приводит к нестабильности выходного напряжения при резком изменении в нагрузке. Кроме того, такая емкостная обвязка выполняет защитные функции от самовозбуждения.

В паспорте заявлено, что на выходе допускается вообще не устанавливать сглаживающий конденсатор. Это возможно благодаря тому, что роль силового регулирующего элемента внутри серии 78xx выполняет эмиттерный повторитель на транзисторе Дарлингтона. Но как показывает практика, небольшую емкость все же ставят для лучшего подавления выходных высокочастотных пульсаций.

Пример работы подобной схемы можно посмотреть в небольшом видеоролике.

L7812cv стабилизатор тока схема

_________________ Меня зовут Денис

JLCPCB, всего $2 за прототип печатной платы! Цвет — любой!

Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/cwc

Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

_________________ Мудрость(Опыт и выдержка) приходит с годами. Все Ваши беды и проблемы, от недостатка знаний. Умный и у дурака научится, а дураку и .. Алберт Ейнштейн не поможет и ВВП не спасет. и МЧС опаздает и таки теперь Дураки и Толерасты умирают по пятницам!

Смотрите также

Комментарии 13

Схема все еще работает да?! Диоды тоже живы? )))

Стабилизатор не будет сильно греется при работе? Желательно какой нибудь маленький радиатор поставить от компьютера (южный мост или как там еще нижний мост)

От всплесков не защитит. Диодов не вижу.

Если просто стабилизатор поставить в разрыв к фонарю заднего хода без кондёров, он разьве не будет выполнять свою функцию ?

Почитайте коменты к этому посту www.drive2.ru/b/339900/ Там все написанно.

я когда пересвет приборки делал, тоже прочитал эту статью и сделал такие же стабилизаторы напряжения. а потом уже прочитал что нужны стабилизаторы тока. но переделывать не стал. и так год просветили диоды и ни один не заморгал, надеюсь и до сих пор светят

Хрен знает когда приборку пересвечивал и без всяких стабилизаторов. Работает до сих пор исправно. Но в приборку можно влезть без проблем и переделать сгоревший диод, а в фары влезть напряжней будет.

Проще закажи стабы на лмках. У нас такие по 19 грн в поднебесной чуть дешевле. И будет счастье))

Да все работает отлично.

Глазки НЕ будут жить долго и счастливо, в корне все не правильно. Светодиодам (ЛЕД) нужен стабилизатор тока, а не напряжения, если его нет, простейший — резистор, на ленте маленькая черная такая точка. Для нормальной работы стабилизатора перепад напряжения (вход-выход) должен быть минимум 2В, лучше 4-5В. В данном случае на входе стоит диод, спад напряжения на котором минимум 0,5В, максимум 0,8-0,9В. Т.е. даже на заведенной работа под вопросом, а под нагрузкой тем более. Минимум уберите этот диод. О правильном подключении ЛЕД читает тут — www.drive2.ru/l/3638069/

Глазки НЕ будут жить долго и счастливо, в корне все не правильно. Светодиодам (ЛЕД) нужен стабилизатор тока, а не напряжения, если его нет, простейший — резистор, на ленте маленькая черная такая точка. Для нормальной работы стабилизатора перепад напряжения (вход-выход) должен быть минимум 2В, лучше 4-5В. В данном случае на входе стоит диод, спад напряжения на котором минимум 0,5В, максимум 0,8-0,9В. Т.е. даже на заведенной работа под вопросом, а под нагрузкой тем более. Минимум уберите этот диод. О правильном подключении ЛЕД читает тут — www.drive2.ru/l/3638069/

Прочитал я пост. Что то я не понял. Почему у меня не будет все работать исправно. Я установил ленту уже с резистором ( на полоске маленькая такая точка ) . Значит ток уже под диоды стабилизируется. А для правильной работы диодной ленты надо 12 вольт. Так мой стабилизатор напряжения справляется исправно. Съедает свои 2 вольта и выдает 12 вольт. По фото видно. Так почему же глазки не будут жить долго и счастливо ? Зарание спасибо за ответ.

При полной нагрузке напряжение в сети мение 14В. А при не полной порядка 14.3 максимум. Все это на грани работы стабилизатора. А диод дает спад (я уже писал), нигде в мануалах не видел схему с включением такого диода, поэтому его снять. С ним грань еще уже. Такой стабилизатор нужно питать минимум 16В для нормальной работы. С другой стороны, если написано 12В на ленте, это не значит 12.0В и точка. Поэтому 14В нормально будет.

Ka7812 характеристики схема подключения

Добрый вечер, любители светодиодов. Хочу предложить вам ещё одну простую схему стабилизатора светодиодов, схема собрана на микросхеме L7812 навесным монтажом и отлично подходит для питания как светодиодных лент, так и отдельных светодиодов в автомобиле. Итак, скажу для незнающих для чего она служит… в бортовой сети автомобиля рабочее питание составляет от 13 до 15 Вольт, а бывает и больше, а вот светодиоды рассчитаны на 12 вольт.

Поэтому приходится ставить стабилизатор, который на выходе всегда держит 12 вольт, не зависимо сколько у нас в борт сети автомобиля. Конечно можно подключить и без стабилизатора, но в этом случаи светодиоды прослужат не долго из-за перепадов напряжения автомобиля.

И так, список необходимых компонентов:

  • Микросхема L7812
  • Конденсатор 330мкф16вольт
  • Конденсатор 100мкф16 вольт
  • Диод на 1 ампер (1N4001, например, или аналогичный диод Шотки)
  • Провода
  • Термоусадка 3мм

Вот микросхема крупным планом. Отрезаем ей ногу как на фотографии.

Затем немного добавляем припоя как на фотографии.

Теперь припаиваем к ножкам конденсаторы и диод как на фотографии. При пайке конденсаторов учитывайте полярность, у микросхемы минус посередине.

Теперь лудим провода и одеваем на плюсы термоусадку.

Припаиваем провода как на фотографии

И одеваем термоусадку. Сжать ее можно зажигалкой или феном. Сам я пользуюсь феном паяльной станции. Очень удобно.

Теперь смотрим на расположение проводов относительно микросхемы. Слева вход питания, справа выход к ленте/лампочке.

Подаем питание и хлопаем в ладошки.

На входе мой блок питания выдает 12,3 вольта. На выходе получается 11.10 вольт. При запущенном двигателе в бортовой сети напряжение 13-16 вольт, что обеспечивает 12 вольт на выходе.
