Как проверить термодатчик теплого пола: Измерение значения сопротивления датчика температуры

Измерение значения сопротивления датчика температуры

Выход из строя датчика температуры пола – одна из самых частых причин поломки системы теплого пола. В то же время, эта неисправность обычно легко устранима, т.к. датчик может быть заменен.

О там, как диагностировать неисправность датчика мы расскажем в этой заметке.
Для измерения сопротивления вам понадобится тестер (мультиметр) и подходящий инструмент, чтобы снять терморегулятор (например, отвертка).

Итак, ваш теплый пол не работает (например, отключается сразу после включения), и подозрение пало именно на датчик. В большинстве случаев вам понадобится снять терморегулятор (термостат) теплого пола для того, чтобы добраться до кабеля датчика температуры.
Кабель имеет две жилы, сопротивление между ними мы и будем измерять. Сопротивление датчика теплого пола находится обычно в пределах 5-30 кОм. Более точное значение можно посмотреть в документации на ваш термостат (обычно в инструкции по монтажу и эксплуатации).

Установим тестер в режим измерения сопротивления и выставим соответствующие пределы (как правило, максимальное значение).

С чем же сравнить измеренное значение сопротивление, почему оно разное при разной температуре и каков вообще принцип работы датчика температуры пола? Узнать ответы на эти вопросы можно из статьи Датчики температуры пола для терморегуляторов системы «Теплый пол»: принцип действия и характеристики.

Если измеренное вами значение сильно отличается от паспортного, то датчик подлежит замене. Запишите модель терморегулятора и обратитесь в специализированные организации, осуществляющие продажи, монтаж и обслуживание кабельных систем обогрева. Замену можно произвести и самостоятельно, за исключением случаев, когда датчик по разным причинам невозможно извлечь, например, если датчик не был установлен в гофрированную трубку согласно рекомендациям производителя, а намертво закреплен и замурован в растворе, как это показано на картинке выше. Что делать в подобных случаях смотрите в заметке Датчик температуры теплого пола невозможно извлечь для замены.

Если датчик все же удалось извлечь, обратите внимание на то, что датчики разных производителей терморегуляторов, как правило, несовместимы, кроме тех случаев когда под своей торговой маркой производитель системы обогрева продает термостаты компаний, которые специализируются на их разработке и изготовлении (например – OJ Electronics, Дания).

Подходящий для замены датчик температуры можно подобрать в разделе Сопутствующие товары.

Если вы просто хотите, чтобы ваш теплый пол снова заработал, не вникая в технические тонкости, обратитесь в Теплосветло – см. раздел ремонт теплого пола. Мы будем рады быстро и профессионально восстановить его работоспособность.

Как проверить датчик температуры теплого пола – сопротивление термодатчика

Теплосветло

Итак, ваш теплый пол не работает (например, отключается сразу после включения), и подозрение пало именно на датчик. В большинстве случаев вам понадобится снять терморегулятор (термостат) теплого пола для того, чтобы добраться до кабеля датчика температуры.
Кабель имеет две жилы, сопротивление между ними мы и будем измерять. Сопротивление датчика теплого пола находится обычно в пределах 5-30 кОм. Более точное значение можно посмотреть в документации на ваш термостат (обычно в инструкции по монтажу и эксплуатации). Установим тестер в режим измерения сопротивления и выставим соответствующие пределы (как правило, максимальное значение).

С чем же сравнить измеренное значение сопротивление, почему оно разное при разной температуре и каков вообще принцип работы датчика температуры пола? Узнать ответы на эти вопросы можно из статьи Датчики температуры пола для терморегуляторов системы «Теплый пол»: принцип действия и характеристики.

Если измеренное вами значение сильно отличается от паспортного, то датчик подлежит замене. Запишите модель терморегулятора и обратитесь в специализированные организации, осуществляющие продажи, монтаж и обслуживание кабельных систем обогрева. Замену можно произвести и самостоятельно, за исключением случаев, когда датчик по разным причинам невозможно извлечь, например, если датчик не был установлен в гофрированную трубку согласно рекомендациям производителя, а намертво закреплен и замурован в растворе, как это показано на картинке выше. Что делать в подобных случаях смотрите в заметке Датчик температуры теплого пола невозможно извлечь для замены.

Если датчик все же удалось извлечь, обратите внимание на то, что датчики разных производителей терморегуляторов, как правило, несовместимы, кроме тех случаев когда под своей торговой маркой производитель системы обогрева продает термостаты компаний, которые специализируются на их разработке и изготовлении (например — OJ Electronics, Дания).

Подходящий для замены датчик температуры можно подобрать в разделе Сопутствующие товары.

Если вы просто хотите, чтобы ваш теплый пол снова заработал, не вникая в технические тонкости, обратитесь в Теплосветло – см. раздел ремонт теплого пола. Мы будем рады быстро и профессионально восстановить его работоспособность.

Как проверить термодатчик теплого пола

Одной из типичных проблем, с которой может столкнуться каждый обладатель теплого пола, является неисправность датчика температуры. Тем не менее, эта проблема легко решается заменой датчика, однако прежде требуется его диагностика. А процесс диагностики довольно прост.

Для проведения диагностики термодатчика достаточно снять термостат, для этого потребуется отвертка, и измерить сопротивление непосредственно датчика с помощью обычного бытового мультиметра.

Признаком проблемы с термодатчиком является быстрое отключение теплого пола, когда он попросту не успевает достичь установленной температуры, либо перегрев сверх всякой меры. Если происходит именно так, то можно смело, предварительно отключив питание, снимать термостат, и приступать к проверке термодатчика, провода от которого соединены с термостатом.

Кабель датчика представляет собой двухжильный провод, и для диагностики необходимо просто измерить сопротивление между этими жилами. Типичный диапазон сопротивлений, в зависимости от модели датчика, укладывается в пределы от 5 кОм до 120 кОм в зависимости, разумеется, и от температуры корпуса датчика.

В качестве чувствительного элемента датчика обычно служит NTC-термистор. Точные значения сопротивлений конкретно вашего датчика должны быть указаны в инструкции (документации) к термостату.

Установите мультиметр в режим омметра, задайте подходящие пределы измерений, и измерьте значение сопротивления между проводами вашего термодатчика. В случае, если это значение оказалось совершенно выходящим за пределы паспортных данных (с учетом окружающей температуры), то это явный симптом неисправности термодатчика, и тогда его следует заменить.

Простейшее решение — обратиться в компанию, занимающуюся теплыми полами, назвать им модель вашего термостата, и купить подходящий термодатчик. Замена не займет много времени и сил. Если же датчик замурован в раствор, то ищите альтернативное решение, например пусть теперь измеряется температура воздуха в помещении, и по достижении заданной температуры воздуха происходит отключение.

Обратите обязательно внимание на совместимость датчика с терморегулятором. Не каждый производитель термостатов сможет гарантировать правильную работу системы с датчиком другой фирмы. Для удобства подбора датчика воспользуйтесь приведенной таблицей сопротивлений датчиков разных марок в зависимости от температуры.

Здесь приведены данные по наиболее популярным термостатам и стандартным датчикам, которые идут с ними в комплекте: http://electrik.info/termodatchik.jpg

Андрей Повный

Как найти температурный датчик в кондиционере

Внутренний блок:

• Датчик температуры комнатного воздуха

Это тот самый датчик, который задаёт режим работы компрессора.

• Датчик температуры испарителя (установлен в средней точке испарителя)

Он служит для отключения компрессора при температуре испарителя ниже нуля, или индикации ошибки, во избежание обледенения испарителя.

• Температурный датчик на выходе из испарителя
• Датчик температуры электродвигателя вентилятора

Отключает двигатель при перегреве, предупреждая возгорание.

Перегрев обычно случается в случае межвиткового замыкания.

• Термопредохранитель в клеммной колодке
• При превышении температуры срабатывания (чаще всего около 90 0С) он сгорает, размыкая цепь питания кондиционера.

Внешний блок:

• Датчик температуры наружного воздуха

Этот датчик служит для ограничения работы кондиционера при температуре на улице ниже его рабочего диапазона

Кондиционер просто не включится, если температура на улице ниже его предела.

• Датчик температуры конденсатора (может быть установлено несколько, в разных точках)

Функция этого датчика — поддержание давления конденсации в заданном пределе при изменении температуры на улице.

• Датчик температуры нагнетания компрессора

По температуре нагнетания можно косвенно определить давление, и если оно выше нормы, то кондиционер выдаёт ошибку.

• Датчик температуры газовой магистрали

Датчик газовой магистрали дублирует датчик низкого давления, и выдаёт ошибку при его чрезмерном снижении.

• Температурный датчик на двигателе вентилятора
• Термопредохранитель на соединительной колодке

Также существуют системы с определением уровня конденсата с помощью термодатчиков, вместо механического поплавка.

Как проверить датчик температуры кондиционера

Главный параметр, по которому можно судить о исправности термисторов, это его сопротивление.

Причём его сопротивление зависит от температуры

Для определения сопротивления необходим прибор — омметр или мультиметр, в котором есть функция измерения сопротивления.

Также необходим термометр, можно обычный комнатный.

Методика проверки термодатчиков:

• Вынимаем датчик из разъёма на плате

• Устанавливаем прибор на функцию измерения сопротивления (лучше автоматический выбор предела измерения)

• Считываем показания с прибора

• Измеряем комнатную температуру
• Сверяем показания с данными из документации на эту модель.

Пример проверки датчика температуры

Для примера возьмём кондиционер Toshiba RAV-SM562KRT-E.

Скачиваем сервис мануал для этой модели.

В разделе Troubleshooting находим таблицы зависимости сопротивления датчиков от температуры.

Возьмём для датчика температуры комнатного воздуха:

Из графика видно, что при температуре 25 0С его сопротивление равно 10 кОм (самое распространённое значение).

Для проверки можно нагреть датчик, взяв его в руку, при этом, как видно из графика, его сопротивление должно уменьшиться.

Как узнать сопротивление датчика температуры кондиционера

Главный источник информации — документация для кондиционеров, сервис мануалы (service manual) и технические данные (technikal data).

Если же не удаётся найти информацию для данной модели, можно посмотреть документацию для других моделей этого же производителя, очень часто датчики устанавливают с одинаковыми параметрами.

Также можно измерить параметры на аналогичном кондиционере, если есть такая возможность.

Если выяснилось что датчик всё-таки неисправен и требуется временно восстановить работоспособность кондиционера пока не приобретён датчик, это можно сделать поставив на место штатного датчика резистор.

Проще всего это сделать отрезав старый неисправный датчик, а освободившиеся выводы зачистить и припаять или прикрутить к ним резистор.

Для нашего примера нужен номинал 10 кОм, можно использовать любой постоянный или подстроечный.

При этом нужно учесть, что кондиционер будет всё время работать в режиме максимальной мощности не выключая компрессор.

Так что применять этот способ можно лишь на время при крайней необходимости.

Как проверить работоспособность теплого пола без терморегулятора

Теплый пол – это действительно благо цивилизации. Особенно актуален он в том случае, если устанавливается на первых этажах жилых домов или в квартирах, расположенных над подвальным помещением. Теплый пол может сделать жилище уютным. К сожалению, как и любая другая электрическая система, такие полы тоже могут выйти из строя, в один прекрасный момент перестав обогревать помещение. Конечно, система нуждается в тщательной проверке и выявлении неисправностей. Да и сразу после установки, еще до заливки стяжки и укладки финишной отделки, важно выяснить ее работоспособность. Как проверить теплый пол?

Виды электрического теплого пола

Система обогрева пола, созданная из электрокабеля или инфракрасной пленки, в любом случае имеет определенные элементы. Это непосредственно сам греющий кабель, который является источником тепла, термодатчик, снимающий показатели температуры нагрева провода, а также терморегулятор, который отвечает за соединение всех элементов пола в единое целое и регулирует процессы его включения/выключения в зависимости от уровня нагрева кабеля.

Терморегулятор или термостат выглядит как небольшой выключатель, он регулирует величину напряжения, которое подается на провода. Подключение его производится к обычной электросети при помощи двух проводов – фазного и нулевого. Прибор регулирует напряжение автоматически, оно подается на нагревательный кабель сразу же, как только полы в помещении остывают. За нагревом полов следит термодатчик, который устанавливается в непосредственной близости от кабеля и заливается стяжкой.

Схема подключения электрического теплого пола

На заметку! Температура, при которой необходимо включение системы теплого пола, задается самими жильцами. Потому можно легко выбрать комфортный уровень подогрева.

Кабель, используемый во время обустройства теплого пола, можно разделить на два типа – это резистивный и саморегулирующий. Последний сам реагирует на изменение температуры и меняет уровень сопротивления. А вот резистивный кабель этой способностью не обладает.

Кабель для теплого пола — резистивный и саморегулирующийся

Внимание! При расчете показателей системы теплого пола и ее монтаже важно помнить, что длина некоторых видов кабеля должна быть определенной. Если же его укорачивать, то можно изменить уровень нагрева и характеристики (показатели) тока, из-за чего провода будут работать неправильно, изоляция на них разрушится.

Для создания теплого пола можно использовать единый двужильный кабель или же два одножильных, имеющих параллельное расположение. Первый – это имеющая заглушку с одной стороны сетка, состоящая из проводов. Резать такой кабель нельзя и он не может укладываться в стяжку там, где будет стоять крупногабаритная мебель или техника.

Строение двухжильного греющего кабеля для теплого пола

А вот что касается одножильных кабелей, то их резать можно как угодно – с изоляцией беды не произойдет. Да и ИК полы можно подрезать по размерам нуждающейся в обогреве площади, но только – по строго обозначенным линиям.

Подключение теплого пола к терморегулятору

И вот, казалось бы, система уложена, все подключено, но почему-то пол не желает становиться теплым. Если нагрева не происходит, значит, где-то при монтаже была допущена ошибка или же в системе используется неисправное оборудование.

Таблица. Основные причины неисправностей подогрева пола.

Электронный терморегулятор теплого пола

Совет! Чтобы не пришлось часто ремонтировать систему теплого пола в квартире, рекомендуется приобретать надежное оборудование от проверенных производителей.

Проверить работоспособность системы подогрева полов можно лишь двумя способами. Один из них – это визуальный осмотр кабеля и комплектующих на наличие повреждений. Но он позволит выявить только те дефекты, которые можно увидеть – сгоревшее (почерневшее) оборудование, перебитый кабель, отсутствие электричества в доме и т. д. Метод является самым простым и не требующим использования каких-либо приспособлений, но он малоинформативен и не всегда сможет помочь в выявлении причины отсутствия нагрева пола.

Недопустимый поворот нагревательного мата после заводской муфты. При работе кабеля происходит постоянная деформация внешней оболочки

Второй способ – это определение основных параметров питания системы при помощи мультиметра. Он поможет точнее узнать, в чем заключается причина отсутствия работоспособности пола. С помощью прибора можно замерить напряжение сети – достаточно снять терморегулятор со стены и, используя специальные щупы на клеммах, произвести замеры напряжения сети. Оно должно составлять 220 В. Если показатель в норме, значит, виной всему однозначно один из элементов всей системы подогрева полов.

Первым делом изначально всегда производится визуальный осмотр. Важно убедиться, что причиной отсутствия тепла не является отсутствие электричества во всем доме. Далее можно поискать наличие заплавленных или подгоревших частей системы. Если же ничего подозрительного не обнаружено, то самое время взять в руки мультиметр.

Для диагностики системы подогрева полов также используется мультиметр. Измеряется сопротивление кабеля и делится на значение 220 В (это показатель напряжения в электросети). Получившаяся цифра демонстрирует мастеру величину текущего через систему пола тока. Далее этот показатель умножается на напряжение – так выявляется показатель мощности потребления. Именно она должна соответствовать мощности системы, которая обычно указывается в паспорте. Если значение мощности получается больше, чем нужно, то в системе имеются замыкания – где-то повреждена изоляция кабеля.

Внимание! Такой тип неисправности можно заметить и благодаря чересчур нагревающимся участкам пола в некоторых местах.

Инфракрасный теплый пол — потребление электроэнергии

Если же значение мощности меньше, чем указано в паспорте кабеля, значит, где-то имеется обрыв провода. Из-за этого система работает нестабильно.

Совет! Если вся документация относительно оборудования для подогрева полов безвозвратно потерялась, то мощность по паспорту принимается условно равной 150 Вт/м 2 .

Разбираемся дальше: если показатель сопротивления на мультиметре равен 0, то, скорее всего, из строя она была выведена возникшим где-то коротким замыканием. Починить оборудование будет крайне сложно и дорого. Да и поврежденное место найти будет тяжело, если речь идет о кабельном поле. Если же для обогрева используется ИК пол, то достаточно поднять финишную отделку, найти испорченный участок и поменять его.

Укладка инфракрасного теплого пола

Если же сам пол исправен, но система все равно не работает, значит, причина кроется в другом. Можно попытаться проверить исправность датчика. Он является резистором, который имеет собственное сопротивление, и его тоже можно измерить при помощи мультиметра. Но показатели последнего сильно варьируются в зависимости от того, какова температура пола в данный момент. Например, при показателе температуры в 5 градусов мультиметр покажет значение 22 кОм, а при показателе в 40 градусов – всего 6 кОм. В целом, показатель должен соответствовать заводскому сопротивлению. Если оно отличается от обозначенного значения более чем на 5 кОм или равно 0, то датчик не работает и его нужно менять.

На заметку! Современные терморегуляторы, оснащенные дисплеем, часто показывают неисправность датчика самостоятельно.

Терморегулятор также проверяется при помощи мультиметра. Чтобы удостовериться, что причина неисправности находится именно в нем, нужно отключить сам нагревательный элемент пола. Далее регулятор уровня подогрева полов поворачивается на максимум. После этого клеммы без проводов диагностируются обычным мультиметром. По всем правилам в этом случае срабатывает реле и прибор показывает уровень напряжения. При регуляторе, установленном на минимальный уровень нагрева, реле отключится, а напряжение пропадет.

Проверка тестером сопротивления

Проверка пола на наличие неисправностей начинается с определенной подготовки. Она включает в себя проверку наличия электроэнергии в доме, выявления, есть ли ее подача на регулятор температуры (обычно достаточно посмотреть на лампочку-индикатор, которая имеется на устройстве).

Далее, если электроток имеется, проверяются настройки температуры. Бывает, что регулятор просто установлен на минимум и кажется, что система не греет. Следует внимательно оценить положение регулятора, чтобы исключить этот вариант. Только после того как удастся убедиться, что с подачей электричества все в порядке, а уровень температуры стоит нужный, но пол все-таки не нагревается, можно переходить к более серьезным методам диагностики.

Как подключить терморегулятор

Внимание! Если человек совершенно не дружит с электричеством, то для диагностики рекомендуется вызвать профессионального электрика, чтобы избежать травм.

Если есть хотя бы какие-то знания об электричестве, то можно попытаться провести диагностику самостоятельно. Для этого потребуется приобрести мультиметр, отвертку. Заменить мультиметр помогает индикатор напряжения, но он не всегда достаточно информативен для точной диагностики.

Иногда в проверке нуждается и только что купленное оборудование. Но важно помнить, что не залитый стяжкой электрокабель (особенно – смотанный) включать на воздухе нельзя. Проверить перед заливкой его, конечно, можно, но подача питания производится не дольше 5 минут, а провод при этом должен быть полностью развернут.

Посмотрим на примере, как можно проверить, работает ли терморегулятор, при помощи обычной лампочки.

Шаг 1. Терморегулятор подключается к сети с соблюдением всех правил. То есть фазный провод подсоединяется к клемме L, а нулевой – к клемме N. Также подключаются датчик температуры и обычная лампочка, вкрученная в патрон. Она будет являться индикатором нагрузки.

Лампочка послужит индикатором нагрузки

Шаг 2. Подключенный к сети терморегулятор включается при помощи тумблера.

Шаг 3. Рычажок, ответственный за увеличение температуры, устанавливается на максимум.

Задается максимальная температура

Шаг 4. Если терморегулятор исправен, то лампочка загорится.

Шаг 5. При помощи такой схемы можно проверить и датчик температуры. Для этого он берется в руку, а регулятор температуры устанавливается на среднее значение.

При помощи такой схемы можно проверить и датчик температуры

Шаг 6. Регулятор температуры опять поворачивается до более высоких значений. Лампочка снова загорится. Но когда датчик нагреется до температуры человеческого тела, она погаснет.

Лампочка снова загорелась

Шаг 7. После этого систему можно оставить в покое. Через некоторое время лампочка загорится вновь, когда датчик температуры остынет и подаст сигнал терморегулятору.

В очередной раз загорелась лампочка

Перед началом работ по заливке стяжки во время установки системы теплого пола рекомендуется проверить сопротивление кабеля подогрева.

Шаг 1. Как мы видим на изображении, теплый пол установлен и готов к дальнейшим работам.

Шаг 2. Далее в паспорте кабеля или же на нем самом приклеенной бирке требуется найти значение сопротивления. В данном случае оно равно 150,9 Ом. Допускается увеличение или уменьшение его на 5-10%.

На бирке указано сопротивление

Шаг 3. После это мультиметр включается на режим измерения.

Мультиметр включается на режим измерения

Шаг 4. Щупы прибора устанавливаются на провода, идущие от теплого пола.

Щупы устанавливаются на провода

Шаг 5. Мультиметр продемонстрирует показатель, который должен быть примерно равен обозначенному в паспорте кабеля значению.

Вот такими методами можно проверить работоспособность отдельных элементов теплого пола как перед его установкой, так и уже установленного. А прибор мультиметр может оказаться полезен в хозяйстве, потому рекомендуется приобрести его и не жалеть потраченных денег.

Обогрев напольного покрытия аналогично другим электрическим системам может выйти из строя, в результате чего в помещении будет холодно. В этом случае требуется внимательная проверка теплого пола с целью обнаружения неисправности. Кроме этого, до заливки цементной стяжки и монтажа финишного покрытия необходимо выяснить его пригодность к работе.

Особенно актуально обустройство такого пола для первых этажей частных домовладений или для квартир, находящихся над подвалами. Данная система обогрева напольного покрытия помогает сделать жилье комфортным и уютным. Как проверить теплый пол, если возникает такая необходимость?

Система пола с обогревом, смонтированная из электрокабеля или с использованием инфракрасной пленки, состоит из ряда элементов:

• греющего кабеля, который является источником тепловой энергии;
• термодатчика, фиксирующего степень нагрева проводов;
• терморегулятора, отвечающего за соединение всех комплектующих элементов в общую конструкцию и регулирующего включение/отключение пола в соответствии с температурой нагрева кабеля.

Термостат или терморегулятор имеет вид выключателя небольшого размера. Он предназначается для корректировки величины напряжения, которое подается на провода. Подключают данный прибор к стандартной электросети с использованием фазного и нулевого проводов.

Термостат осуществляет регулировку напряжения в автоматическом режиме. Оно подается непосредственно на нагревательный кабель после остывания пола в помещении. Степень его нагрева отслеживает термодатчик, который монтируют поблизости от проводов и заливают цементной смесью.

Жильцы самостоятельно задают температуру, при которой система обогрева напольной поверхности должна включаться. Кабель, применяемый для обустройства такой отопительной конструкции, бывает резистивным и саморегулирующим. Последний из них самостоятельно реагирует на колебание температурного режима и изменяет уровень сопротивления. В свою очередь резистивный кабель таких функций не имеет.

При проведении расчетов рабочих параметров системы обогрева, и во время монтажа нужно не забывать, что протяженность некоторых видов кабелей должна быть определенной. Если их укоротить, тогда может поменяться степень нагрева и показатели тока, в результате чего провода станут функционировать неправильно и на них начнет разрушаться изоляция.

При обустройстве системы задействуют либо единый двужильный кабель, либо два одножильных, у которых параллельное расположение. Первый из них представляет собой сетку из проводов, имеющую заглушку с одной из сторон. Его недопустимо резать и укладывать в стяжку в местах, где будут располагаться крупногабаритные предметы мебели или техника.

В свою очередь одножильные кабели разрешается разрезать и ничего плохого с изоляцией не происходит. Аналогично подрезают инфракрасные полы в соответствии с площадью помещения, которой требуется обогрев.

Случается, что после того, как завершен монтаж и все подключено, теплый пол не работает — как проверить почему? Если отсутствует нагрев, значит, в процессе установки была совершена ошибка или было использовано непригодное оборудование.

Прежде, как проверить исправность теплого пола, не помешает узнать об основных погрешностях, которые происходят в его элементах:

1. Терморегулятор. Возникают неисправности терморегулятора теплого пола в результате выхода из строя конденсатора или реле. Поскольку его ремонт стоит дорого, гораздо проще поменять прибор на новое изделие. Главное выяснить, какой фирмой он изготовлен. И термодатчик, и терморегулятор должны быть от единого производителя.
2. Термодатчик. При необходимости он легко подлежит замене. Этот прибор в зависимости от качества может работать как продолжительное, так и короткое время. На срок эксплуатации влияет правильность установки. Чтобы убедиться в его работоспособности, нужно знать, как проверить датчик температуры теплого пола. Этот прибор необходимо помещать внутрь гофрированной трубки и устанавливать в определенном месте и под конкретным углом по отношению к проводам.
3. Кабель. Он портится лишь при неправильном монтаже. Его наиболее уязвимой частью является соединительная муфта.

Чтобы реже решать проблему, как проверить электрический теплый пол на неисправность, и не часто заниматься его ремонтом, следует покупать оборудование от проверенных временем производителей.

Существует два способа проверки работоспособности системы:

1. Первый. Заключается в визуальном осмотре кабеля и комплектующих деталей на предмет повреждений. Но он позволяет обнаружить только видимые дефекты, такие как сгоревшее оборудование, отсутствие электроснабжения в здании, перебитый кабель и другие. Но данный метод малоинформативный, и не всегда с его помощью можно выявить причину отсутствия нагрева.
2. Второй. Этот способ дает возможность найти поломку с применением мультиметра. Он позволяет узнать напряжение в сети. До того, как проверить теплый пол мультиметром, регулятор температуры снимают со стены и при помощи специальных щупов замеряют напряжение, которое должно составлять 220В. Если этот параметр в норме, значит, причина неисправности заключается в одном из элементов системы.

В первую очередь выполняют визуальный осмотр, чтобы удостовериться в наличии электроснабжения пола. Далее ищут оплавленные или подгоревшие детали. Если ничего не удалось обнаружить, задействуют мультиметр.

Нужно измерить сопротивление кабеля и разделить его на 220, чтобы получить значение напряжения в электрической сети. Эта величина отражает величину тока, проходящего через систему. Далее эту цифру умножают на напряжение, чтобы определить мощность потребления. Нужно, чтобы она соответствовала мощности обогревательной системы, которая отражена в паспорте.

Когда полученный параметр больше, это означает, что у кабеля повреждена изоляция. Если значение меньше указанного в паспорте, тогда надо прочитать инструкцию, как проверить теплый пол на обрыв. В случае отсутствия документации на оборудование, считается, что мощность условно составляет 150 Вт/м2.

Если на мультиметре сопротивление теплого пола равно нулю, то система выведена из строя коротким замыканием. В этом случае ремонт оборудования получится дорогостоящим, а найти такое повреждение на кабельном поле сложно. Если обогрев происходит с использованием ИК пола, нужно приподнять покрытие пола, отыскать поврежденный участок и заменить его.

Если пол исправен, но не функционирует, значит, причина неисправности заключается в другом. Существует метод, как проверить датчик теплого пола мультиметром, поскольку прибор является резистором, а значит, у него имеется собственное сопротивление.

Правда, показатели мультиметра во многом зависят от температуры пола. При температуре 5 градусов, он покажет 22 кОм, а при 40С – только 6 кОм. В общем сопротивление датчика теплого пола соответствовать должно заводскому параметру. Когда оно отличается от заявленной величины более, чем на 5 кОм или равно нулю, тогда датчик поломан и его следует заменить.

Этот прибор также диагностируют мультиметром. Прежде, как проверить терморегулятор теплого пола, чтобы удостовериться в том, что причиной неисправности является именно он, необходимо отключить нагревательный элемент конструкции. Потом регулятор степени нагрева устанавливают на максимум.

Затем клеммы без проводов проверяют мультиметром. Согласно правилам должно сработать реле и прибор покажет уровень напряжения. Если регулятор установить на минимальный показатель уровня нагрева, то реле отключится, после чего напряжение пропадет.

До того, как проверить теплый пол тестером на присутствие неисправностей, требуется определенная подготовка, которая заключается в необходимости удостовериться, что в доме имеется электроснабжение и есть подача на терморегулятор. Обычно бывает достаточно посмотреть на лампочку-индикатор, расположенную на этом устройстве.

При наличии электротока требуется проверить настройку температуры. Иногда случается, что регулятор стоит на минимальном значении – по этой причине кажется, что система не функционирует. Чтобы не допустить подобное недоразумение, следует внимательно осмотреть устройство.

Если удалось убедиться, что электричество подается, уровень температуры выставлен правильно, но пол остается холодным, нужно переходить к более серьезным способам диагностики.

При наличии знаний об электричестве и о том, как диагностировать теплый пол мультиметром, можно сделать проверку самостоятельно, для чего также потребуется отвертка. Мультиметр можно заменить индикатором напряжения, но он не совсем информативен при необходимости точной диагностики.

В некоторых случаях требуется проверка приобретенному оборудованию. Но при этом нужно учитывать, что электрокабель, который не покрыт стяжкой, на воздухе не включают. До заливки его можно проверять, но подавать питание разрешается всего на 5 минут и не больше и провод следует размотать.

В качестве примера будет рассмотрено диагностирование работы терморегулятора с использованием обычной лампочки.

1. Регулятор следует подключить к сети. К клемме L подсоединяют фазный провод, а нулевой – к клемме N. Также нужно подсоединить датчик температуры и вкрученную в патрон самую обычную лампочку – она станет индикатором нагрузки.
2. Тумблером включают подключенный к сети прибор.
3. Рычажок, который отвечает за повышение температурного режима, устанавливают на максимум.
4. Если термостат находится в исправном состоянии, лампочка загорается.
5. Данный метод также помогает решить проблему, как проверить датчик теплого пола, который фиксирует температуру нагрева. Для этого его берут в руку, а терморегулятор выставляют на среднее значение.
6. Регулятор вновь устанавливают на высоких показателях. Лампочка теперь загорится. Когда нагрев датчика достигнет температуры тела человека, держащего его в руках, она погаснет.
7. Теперь систему оставляют в покое. Через время, когда датчик температуры остынет и подаст терморегулятору сигнал, лампочка опять загорится.

Перед тем, как приступить к работам, связанным с заливкой стяжки, в процессе создания системы, специалисты рекомендуют выполнить такую процедуру, как измерить сопротивление теплого пола мультиметром, а точнее кабеля нагрева:

1. Завершить монтаж теплого пола и подготовить к проведению дальнейших работ.
2. В паспорте или на бирке, прикрепленной к кабелю, находят значение сопротивления. В этом случае оно составляет 150,9 Ом. Допустимо его изменение на 5 – 10% в сторону увеличения или уменьшения.
3. Мультиметр включают в режиме измерения.
4. Щупы прибора помещают на провода, которые отходят от системы обогрева.
5. После того, как замерить сопротивление теплого пола получилось, на мультиметре будет виден показатель. Он должен равняться значению, указанному в паспорте на кабель.

До того, как прозвонить теплый пол мультиметром, его устанавливают на значок звукового сигнала, расположенного рядом со шкалой омметра. Когда щупы касаются друг друга, раздается звук, свидетельствующий о том, что цепь замкнута. Если одновременно коснуться щупами жил теплого пола, должен появиться зумер.

Когда он отсутствует или прерывается, это говорит о надрыве жилы. После того, как удалось разобраться с тем, как прозвонить теплый пол, нужно сделать аналогичную процедуру с термодатчиком. В случае отсутствия или несоответствия сопротивления датчика паспортным данным, ясно, что он неисправен.

Конструкция и расположение электрических кабелей

Система пола с обогревом, смонтированная из электрокабеля или с использованием инфракрасной пленки, состоит из ряда элементов:

• греющего кабеля, который является источником тепловой энергии;
• термодатчика, фиксирующего степень нагрева проводов;
• терморегулятора, отвечающего за соединение всех комплектующих элементов в общую конструкцию и регулирующего включение/отключение пола в соответствии с температурой нагрева кабеля.

Термостат или терморегулятор имеет вид выключателя небольшого размера. Он предназначается для корректировки величины напряжения, которое подается на провода. Подключают данный прибор к стандартной электросети с использованием фазного и нулевого проводов.

Термостат осуществляет регулировку напряжения в автоматическом режиме. Оно подается непосредственно на нагревательный кабель после остывания пола в помещении. Степень его нагрева отслеживает термодатчик, который монтируют поблизости от проводов и заливают цементной смесью.

Жильцы самостоятельно задают температуру, при которой система обогрева напольной поверхности должна включаться. Кабель, применяемый для обустройства такой отопительной конструкции, бывает резистивным и саморегулирующим. Последний из них самостоятельно реагирует на колебание температурного режима и изменяет уровень сопротивления. В свою очередь резистивный кабель таких функций не имеет.

При проведении расчетов рабочих параметров системы обогрева, и во время монтажа нужно не забывать, что протяженность некоторых видов кабелей должна быть определенной. Если их укоротить, тогда может поменяться степень нагрева и показатели тока, в результате чего провода станут функционировать неправильно и на них начнет разрушаться изоляция.

При обустройстве системы задействуют либо единый двужильный кабель, либо два одножильных, у которых параллельное расположение. Первый из них представляет собой сетку из проводов, имеющую заглушку с одной из сторон. Его недопустимо резать и укладывать в стяжку в местах, где будут располагаться крупногабаритные предметы мебели или техника.

В свою очередь одножильные кабели разрешается разрезать и ничего плохого с изоляцией не происходит. Аналогично подрезают инфракрасные полы в соответствии с площадью помещения, которой требуется обогрев.

Неисправности в системе обогрева пола — почему не работает

Случается, что после того, как завершен монтаж и все подключено, теплый пол не работает — как проверить почему? Если отсутствует нагрев, значит, в процессе установки была совершена ошибка или было использовано непригодное оборудование.

Прежде, как проверить исправность теплого пола, не помешает узнать об основных погрешностях, которые происходят в его элементах:

1. Терморегулятор. Возникают неисправности терморегулятора теплого пола в результате выхода из строя конденсатора или реле. Поскольку его ремонт стоит дорого, гораздо проще поменять прибор на новое изделие. Главное выяснить, какой фирмой он изготовлен. И термодатчик, и терморегулятор должны быть от единого производителя. Иногда непонятно, почему теплый пол плохо греет, а в результате оказывается, что просто терморегулятор неправильно настроен или он работает неправильно.
2. Термодатчик. При необходимости он легко подлежит замене. Этот прибор в зависимости от качества может работать как продолжительное, так и короткое время. На срок эксплуатации влияет правильность установки. Чтобы убедиться в его работоспособности, нужно знать, как проверить датчик температуры теплого пола. Этот прибор необходимо помещать внутрь гофрированной трубки и устанавливать в определенном месте и под конкретным углом по отношению к проводам.
3. Кабель. Он портится лишь при неправильном монтаже. Его наиболее уязвимой частью является соединительная муфта.

Чтобы реже решать проблему, как проверить электрический теплый пол на неисправность, и не часто заниматься его ремонтом, следует покупать оборудование от проверенных временем производителей.

Методы обнаружения неисправностей — как проверить правильно

Существует два способа проверки работоспособности системы:

1. Первый. Заключается в визуальном осмотре кабеля и комплектующих деталей на предмет повреждений. Но он позволяет обнаружить только видимые дефекты, такие как сгоревшее оборудование, отсутствие электроснабжения в здании, перебитый кабель и другие. Но данный метод малоинформативный, и не всегда с его помощью можно выявить причину отсутствия нагрева.
2. Второй. Этот способ дает возможность найти поломку с применением мультиметра. Он позволяет узнать напряжение в сети. До того, как проверить теплый пол мультиметром, регулятор температуры снимают со стены и при помощи специальных щупов замеряют напряжение, которое должно составлять 220В. Если этот параметр в норме, значит, причина неисправности заключается в одном из элементов системы.

В первую очередь выполняют визуальный осмотр, чтобы удостовериться в наличии электроснабжения пола. Далее ищут оплавленные или подгоревшие детали. Если ничего не удалось обнаружить, задействуют мультиметр.

Нужно измерить сопротивление кабеля и разделить его на 220, чтобы получить значение напряжения в электрической сети. Эта величина отражает величину тока, проходящего через систему. Далее эту цифру умножают на напряжение, чтобы определить мощность потребления. Нужно, чтобы она соответствовала мощности обогревательной системы, которая отражена в паспорте.

Когда полученный параметр больше, это означает, что у кабеля повреждена изоляция. Если значение меньше указанного в паспорте, тогда надо прочитать инструкцию, как проверить теплый пол на обрыв. В случае отсутствия документации на оборудование, считается, что мощность условно составляет 150 Вт/м2.

Если на мультиметре сопротивление теплого пола равно нулю, то система выведена из строя коротким замыканием. В этом случае ремонт оборудования получится дорогостоящим, а найти такое повреждение на кабельном поле сложно. Если обогрев происходит с использованием ИК пола, нужно приподнять покрытие пола, отыскать поврежденный участок и заменить его.

Способ проверки системы пола

До того, как проверить теплый пол тестером на присутствие неисправностей, требуется определенная подготовка, которая заключается в необходимости удостовериться, что в доме имеется электроснабжение и есть подача на терморегулятор. Обычно бывает достаточно посмотреть на лампочку-индикатор, расположенную на этом устройстве.

При наличии электротока требуется проверить настройку температуры. Иногда случается, что регулятор стоит на минимальном значении – по этой причине кажется, что система не функционирует. Чтобы не допустить подобное недоразумение, следует внимательно осмотреть устройство.

Если удалось убедиться, что электричество подается, уровень температуры выставлен правильно, но пол остается холодным, нужно переходить к более серьезным способам диагностики.

При наличии знаний об электричестве и о том, как диагностировать теплый пол мультиметром, можно сделать проверку самостоятельно, для чего также потребуется отвертка. Мультиметр можно заменить индикатором напряжения, но он не совсем информативен при необходимости точной диагностики.

В некоторых случаях требуется проверка приобретенному оборудованию. Но при этом нужно учитывать, что электрокабель, который не покрыт стяжкой, на воздухе не включают. До заливки его можно проверять, но подавать питание разрешается всего на 5 минут и не больше и провод следует размотать.

Проверка работоспособности регулятора температуры

В качестве примера будет рассмотрено диагностирование работы терморегулятора с использованием обычной лампочки.

Последовательность действий:

1. Регулятор следует подключить к сети. К клемме L подсоединяют фазный провод, а нулевой – к клемме N. Также нужно подсоединить датчик температуры и вкрученную в патрон самую обычную лампочку – она станет индикатором нагрузки.
2. Тумблером включают подключенный к сети прибор.
3. Рычажок, который отвечает за повышение температурного режима, устанавливают на максимум.
4. Если термостат находится в исправном состоянии, лампочка загорается.
5. Данный метод также помогает решить проблему, как проверить датчик теплого пола, который фиксирует температуру нагрева. Для этого его берут в руку, а терморегулятор выставляют на среднее значение.
6. Регулятор вновь устанавливают на высоких показателях. Лампочка теперь загорится. Когда нагрев датчика достигнет температуры тела человека, держащего его в руках, она погаснет.
7. Теперь систему оставляют в покое. Через время, когда датчик температуры остынет и подаст терморегулятору сигнал, лампочка опять загорится.

Как проверить термодатчик теплого пола

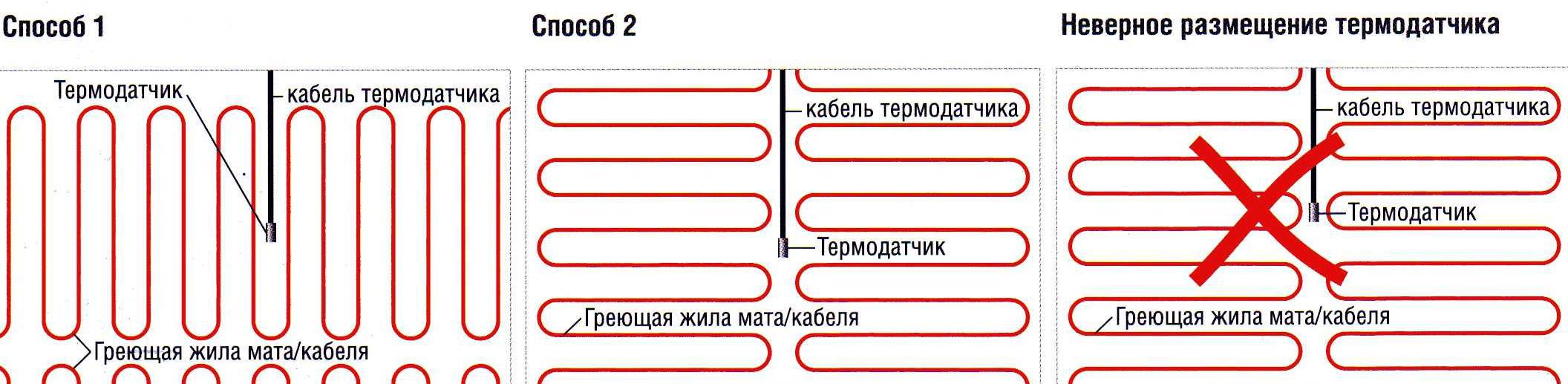

Одной из типичных проблем, с которой может столкнуться каждый обладатель теплого пола, является неисправность датчика температуры. Тем не менее, эта проблема легко решается заменой датчика, однако прежде требуется его диагностика. А процесс диагностики довольно прост.

Для проведения диагностики термодатчика достаточно снять термостат, для этого потребуется отвертка, и измерить сопротивление непосредственно датчика с помощью обычного бытового мультиметра.

Признаком проблемы с термодатчиком является быстрое отключение теплого пола, когда он попросту не успевает достичь установленной температуры, либо перегрев сверх всякой меры. Если происходит именно так, то можно смело, предварительно отключив питание, снимать термостат, и приступать к проверке термодатчика, провода от которого соединены с термостатом.

Кабель датчика представляет собой двухжильный провод, и для диагностики необходимо просто измерить сопротивление между этими жилами. Типичный диапазон сопротивлений, в зависимости от модели датчика, укладывается в пределы от 5 кОм до 120 кОм в зависимости, разумеется, и от температуры корпуса датчика.

В качестве чувствительного элемента датчика обычно служит NTC-термистор. Точные значения сопротивлений конкретно вашего датчика должны быть указаны в инструкции (документации) к термостату.

Установите мультиметр в режим омметра, задайте подходящие пределы измерений, и измерьте значение сопротивления между проводами вашего термодатчика. В случае, если это значение оказалось совершенно выходящим за пределы паспортных данных (с учетом окружающей температуры), то это явный симптом неисправности термодатчика, и тогда его следует заменить.

Простейшее решение — обратиться в компанию, занимающуюся теплыми полами, назвать им модель вашего термостата, и купить подходящий термодатчик. Замена не займет много времени и сил. Если же датчик замурован в раствор, то ищите альтернативное решение, например пусть теперь измеряется температура воздуха в помещении, и по достижении заданной температуры воздуха происходит отключение.

Обратите обязательно внимание на совместимость датчика с терморегулятором. Не каждый производитель термостатов сможет гарантировать правильную работу системы с датчиком другой фирмы. Для удобства подбора датчика воспользуйтесь приведенной таблицей сопротивлений датчиков разных марок в зависимости от температуры.

Теплый пол – это действительно благо цивилизации. Особенно актуален он в том случае, если устанавливается на первых этажах жилых домов или в квартирах, расположенных над подвальным помещением. Теплый пол может сделать жилище уютным. К сожалению, как и любая другая электрическая система, такие полы тоже могут выйти из строя, в один прекрасный момент перестав обогревать помещение. Конечно, система нуждается в тщательной проверке и выявлении неисправностей. Да и сразу после установки, еще до заливки стяжки и укладки финишной отделки, важно выяснить ее работоспособность. Как проверить теплый пол?

Как проверить теплый пол

Конструкции и расположение кабеля

Система обогрева пола, созданная из электрокабеля или инфракрасной пленки, в любом случае имеет определенные элементы. Это непосредственно сам греющий кабель, который является источником тепла, термодатчик, снимающий показатели температуры нагрева провода, а также терморегулятор, который отвечает за соединение всех элементов пола в единое целое и регулирует процессы его включения/выключения в зависимости от уровня нагрева кабеля.

Кабельный теплый пол

Кабель для теплого пола

Терморегулятор или термостат выглядит как небольшой выключатель, он регулирует величину напряжения, которое подается на провода. Подключение его производится к обычной электросети при помощи двух проводов – фазного и нулевого. Прибор регулирует напряжение автоматически, оно подается на нагревательный кабель сразу же, как только полы в помещении остывают. За нагревом полов следит термодатчик, который устанавливается в непосредственной близости от кабеля и заливается стяжкой.

Схема подключения электрического теплого пола

На заметку! Температура, при которой необходимо включение системы теплого пола, задается самими жильцами. Потому можно легко выбрать комфортный уровень подогрева.

Кабель, используемый во время обустройства теплого пола, можно разделить на два типа – это резистивный и саморегулирующий. Последний сам реагирует на изменение температуры и меняет уровень сопротивления. А вот резистивный кабель этой способностью не обладает.

Кабель для теплого пола — резистивный и саморегулирующийся

Внимание! При расчете показателей системы теплого пола и ее монтаже важно помнить, что длина некоторых видов кабеля должна быть определенной. Если же его укорачивать, то можно изменить уровень нагрева и характеристики (показатели) тока, из-за чего провода будут работать неправильно, изоляция на них разрушится.

Для создания теплого пола можно использовать единый двужильный кабель или же два одножильных, имеющих параллельное расположение. Первый – это имеющая заглушку с одной стороны сетка, состоящая из проводов. Резать такой кабель нельзя и он не может укладываться в стяжку там, где будет стоять крупногабаритная мебель или техника.

Строение двухжильного греющего кабеля для теплого пола

А вот что касается одножильных кабелей, то их резать можно как угодно – с изоляцией беды не произойдет. Да и ИК полы можно подрезать по размерам нуждающейся в обогреве площади, но только – по строго обозначенным линиям.

Подключение теплого пола к терморегулятору

Цены на теплый пол Caleo

Неисправности тёплых полов

И вот, казалось бы, система уложена, все подключено, но почему-то пол не желает становиться теплым. Если нагрева не происходит, значит, где-то при монтаже была допущена ошибка или же в системе используется неисправное оборудование.

Таблица. Основные причины неисправностей подогрева пола.

Элемент пола	Неисправность

Внутри терморегулятора может выйти из строя конденсатор или реле. Ремонт этого устройства обойдется дорого, и проще всего заменить его на новое. Главное – посмотреть, какой фирмы был ранее установленный прибор. Дело в том, что термодатчик и терморегулятор должны быть выпущены одним производителем.

Это, можно сказать, расходный материал. Его достаточно легко заменить при необходимости. В зависимости от качества, он может проработать и долго, и совсем незначительное время. Но длительность срока эксплуатации во многом зависит также и от того, насколько правильно он установлен. Он должен находиться внутри гофрированной трубки и располагаться относительно нагревательного кабеля под определенным углом и в определенном месте.

Как правило, кабель может испортиться только в случае неправильного монтажа. Могут быть нарушены правила подключения системы к электросети или же ее монтажа. Самая уязвимая часть провода – это соединительная муфта.

Электронный терморегулятор теплого пола

Совет! Чтобы не пришлось часто ремонтировать систему теплого пола в квартире, рекомендуется приобретать надежное оборудование от проверенных производителей.

Методы проверки исправности теплого пола

Проверить работоспособность системы подогрева полов можно лишь двумя способами. Один из них – это визуальный осмотр кабеля и комплектующих на наличие повреждений. Но он позволит выявить только те дефекты, которые можно увидеть – сгоревшее (почерневшее) оборудование, перебитый кабель, отсутствие электричества в доме и т. д. Метод является самым простым и не требующим использования каких-либо приспособлений, но он малоинформативен и не всегда сможет помочь в выявлении причины отсутствия нагрева пола.

Недопустимый поворот нагревательного мата после заводской муфты. При работе кабеля происходит постоянная деформация внешней оболочки

Второй способ – это определение основных параметров питания системы при помощи мультиметра. Он поможет точнее узнать, в чем заключается причина отсутствия работоспособности пола. С помощью прибора можно замерить напряжение сети – достаточно снять терморегулятор со стены и, используя специальные щупы на клеммах, произвести замеры напряжения сети. Оно должно составлять 220 В. Если показатель в норме, значит, виной всему однозначно один из элементов всей системы подогрева полов.

Первым делом изначально всегда производится визуальный осмотр. Важно убедиться, что причиной отсутствия тепла не является отсутствие электричества во всем доме. Далее можно поискать наличие заплавленных или подгоревших частей системы. Если же ничего подозрительного не обнаружено, то самое время взять в руки мультиметр.

Для диагностики системы подогрева полов также используется мультиметр. Измеряется сопротивление кабеля и делится на значение 220 В (это показатель напряжения в электросети). Получившаяся цифра демонстрирует мастеру величину текущего через систему пола тока. Далее этот показатель умножается на напряжение – так выявляется показатель мощности потребления. Именно она должна соответствовать мощности системы, которая обычно указывается в паспорте. Если значение мощности получается больше, чем нужно, то в системе имеются замыкания – где-то повреждена изоляция кабеля.

Внимание! Такой тип неисправности можно заметить и благодаря чересчур нагревающимся участкам пола в некоторых местах.

Инфракрасный теплый пол — потребление электроэнергии

Если же значение мощности меньше, чем указано в паспорте кабеля, значит, где-то имеется обрыв провода. Из-за этого система работает нестабильно.

Совет! Если вся документация относительно оборудования для подогрева полов безвозвратно потерялась, то мощность по паспорту принимается условно равной 150 Вт/м 2 .

Разбираемся дальше: если показатель сопротивления на мультиметре равен 0, то, скорее всего, из строя она была выведена возникшим где-то коротким замыканием. Починить оборудование будет крайне сложно и дорого. Да и поврежденное место найти будет тяжело, если речь идет о кабельном поле. Если же для обогрева используется ИК пол, то достаточно поднять финишную отделку, найти испорченный участок и поменять его.

Укладка инфракрасного теплого пола

Как проверить термодатчик

Если же сам пол исправен, но система все равно не работает, значит, причина кроется в другом. Можно попытаться проверить исправность датчика. Он является резистором, который имеет собственное сопротивление, и его тоже можно измерить при помощи мультиметра. Но показатели последнего сильно варьируются в зависимости от того, какова температура пола в данный момент. Например, при показателе температуры в 5 градусов мультиметр покажет значение 22 кОм, а при показателе в 40 градусов – всего 6 кОм. В целом, показатель должен соответствовать заводскому сопротивлению. Если оно отличается от обозначенного значения более чем на 5 кОм или равно 0, то датчик не работает и его нужно менять.

Датчик теплого пола

На заметку! Современные терморегуляторы, оснащенные дисплеем, часто показывают неисправность датчика самостоятельно.

Диагностика терморегулятора

Терморегулятор также проверяется при помощи мультиметра. Чтобы удостовериться, что причина неисправности находится именно в нем, нужно отключить сам нагревательный элемент пола. Далее регулятор уровня подогрева полов поворачивается на максимум. После этого клеммы без проводов диагностируются обычным мультиметром. По всем правилам в этом случае срабатывает реле и прибор показывает уровень напряжения. При регуляторе, установленном на минимальный уровень нагрева, реле отключится, а напряжение пропадет.

Проверка тестером сопротивления

Как проверить теплый пол

Проверка пола на наличие неисправностей начинается с определенной подготовки. Она включает в себя проверку наличия электроэнергии в доме, выявления, есть ли ее подача на регулятор температуры (обычно достаточно посмотреть на лампочку-индикатор, которая имеется на устройстве).

Далее, если электроток имеется, проверяются настройки температуры. Бывает, что регулятор просто установлен на минимум и кажется, что система не греет. Следует внимательно оценить положение регулятора, чтобы исключить этот вариант. Только после того как удастся убедиться, что с подачей электричества все в порядке, а уровень температуры стоит нужный, но пол все-таки не нагревается, можно переходить к более серьезным методам диагностики.

Как подключить терморегулятор

Внимание! Если человек совершенно не дружит с электричеством, то для диагностики рекомендуется вызвать профессионального электрика, чтобы избежать травм.

Если есть хотя бы какие-то знания об электричестве, то можно попытаться провести диагностику самостоятельно. Для этого потребуется приобрести мультиметр, отвертку. Заменить мультиметр помогает индикатор напряжения, но он не всегда достаточно информативен для точной диагностики.

Иногда в проверке нуждается и только что купленное оборудование. Но важно помнить, что не залитый стяжкой электрокабель (особенно – смотанный) включать на воздухе нельзя. Проверить перед заливкой его, конечно, можно, но подача питания производится не дольше 5 минут, а провод при этом должен быть полностью развернут.

Как проверить работоспособность терморегулятора?

Посмотрим на примере, как можно проверить, работает ли терморегулятор, при помощи обычной лампочки.

Шаг 1. Терморегулятор подключается к сети с соблюдением всех правил. То есть фазный провод подсоединяется к клемме L, а нулевой – к клемме N. Также подключаются датчик температуры и обычная лампочка, вкрученная в патрон. Она будет являться индикатором нагрузки.

Лампочка послужит индикатором нагрузки

Шаг 2. Подключенный к сети терморегулятор включается при помощи тумблера.

Шаг 3. Рычажок, ответственный за увеличение температуры, устанавливается на максимум.

Задается максимальная температура

Шаг 4. Если терморегулятор исправен, то лампочка загорится.

Шаг 5. При помощи такой схемы можно проверить и датчик температуры. Для этого он берется в руку, а регулятор температуры устанавливается на среднее значение.

При помощи такой схемы можно проверить и датчик температуры

Шаг 6. Регулятор температуры опять поворачивается до более высоких значений. Лампочка снова загорится. Но когда датчик нагреется до температуры человеческого тела, она погаснет.

Лампочка снова загорелась

Шаг 7. После этого систему можно оставить в покое. Через некоторое время лампочка загорится вновь, когда датчик температуры остынет и подаст сигнал терморегулятору.

В очередной раз загорелась лампочка

Видео – Как проверить электрический теплый пол

Замер сопротивления

Перед началом работ по заливке стяжки во время установки системы теплого пола рекомендуется проверить сопротивление кабеля подогрева.

Шаг 1. Как мы видим на изображении, теплый пол установлен и готов к дальнейшим работам.

Установленный теплый пол

Шаг 2. Далее в паспорте кабеля или же на нем самом приклеенной бирке требуется найти значение сопротивления. В данном случае оно равно 150,9 Ом. Допускается увеличение или уменьшение его на 5-10%.

На бирке указано сопротивление

Шаг 3. После это мультиметр включается на режим измерения.

Мультиметр включается на режим измерения

Шаг 4. Щупы прибора устанавливаются на провода, идущие от теплого пола.

Щупы устанавливаются на провода

Шаг 5. Мультиметр продемонстрирует показатель, который должен быть примерно равен обозначенному в паспорте кабеля значению.

Вот такими методами можно проверить работоспособность отдельных элементов теплого пола как перед его установкой, так и уже установленного. А прибор мультиметр может оказаться полезен в хозяйстве, потому рекомендуется приобрести его и не жалеть потраченных денег.

Антон Свистунов главный редактор

Автор публикации 08.10.2017

Понравилась статья?
Сохраните, чтобы не потерять!

В комплект любого термостата разных производителей входит датчик температуры пола.
Для обеспечения возможности замены, его монтируют в стену и пол в специальном гофрированном шланге, который изолирован крышкой или заглушкой и не допускает попадания внутрь строительных и клеевых смесей.

Это делается для того, чтобы, если сломался датчик температуры тёплого пола, который не относится к основным элементам, а служит расходным материалом, можно было его легко поменять.

Самая распространённая проблема, которая возникает в процессе эксплуатации электроотопления – неработоспособность термодатчика. Нужно бить тревогу, если наблюдается быстрое отключение пола, когда ещё не достигнуты желаемые температурные показатели, либо, наоборот, замечен сильный перегрев.

При этом остро стоит вопрос, как проверить датчик температуры тёплого пола.
Чтобы провести диагностику, отключают электропитание, снимают лицевую панель, установочный блок и измеряют сопротивление датчика температуры тёплого пола, провода которого подключены к термостату.

Кабель термодатчика – это двухжильный шнур, который является резистором, измеряют сопротивление между жилами. Перед тем, как проверить датчик температуры тёплого пола тестером, надлежит просмотреть документацию к термостату и узнать диапазон сопротивлений для данной конструкции, чаще всего он бывает от 5 кОм до 120 кОм, в зависимости от температуры тела датчика. То есть, при 5 ⁰C, значение будет около 22 кОм, а при 40 ⁰C – 6 кОм.

Мультимер переводят в режим омметра, задают пределы измерений и осуществляют необходимые замеры. Если показатели соразмерны заявленным изготовителем, то термодатчик исправен.
Если проверка датчика температуры тёплого пола показала, что сопротивление разнится более, чем на 5 кОм, или же равно нулю, то он неисправен и нуждается в замене.

Если при монтаже была использована гофротрубка, то замену произвести довольно просто, достаточно найти подходящий для этой модели.
Если же он залит стяжкой или плиточным клеем, можно временно пользоваться встроенным (если это предусмотрено) или установить новый для измерения температура воздуха в жилище, и при получении заданных значений термостат сработает на выключение.

Датчик теплого пола: установка, подключение, проверка, настройка

Для создания комфортных условий проживания в городских квартирах и частных домах используют электрический теплый пол. Его температура должна меняться вместе с температурой окружающей среды. Чтобы не устанавливать ее вручную, применяют датчик температуры пола, который связан с автоматическим регулятором.

Устройство и принцип работы датчика

Рассмотрим более детально особенности конструкции датчика температуры для теплого пола и принцип работы этого прибора.

Устройство

В основе конструкции датчика для измерения температуры в теплом полу — терморезистор. Он защищен от неблагоприятного воздействия стеклянной или полимерной колбой. Терморезистор подключен к терморегулятору посредством медного проводника, который изолирован поливинилхлоридом или другим материалом. Его длина обычно составляет 3–4 метра. При необходимости ее можно увеличить. Но нужно учитывать, что в таком случае немного увеличится и общее сопротивление датчика.

Главный компонент датчика – терморезистор

Обычно прибор размещают в стальной или полимерной трубке, из которой его легко извлечь. В некоторых случаях датчик не утапливают глубоко в пол, а подключают на выходе провода. Такой способ монтажа используют для таких напольных покрытий, как ламинат, паркет, ковролин.

Существует и другой, менее популярный тип датчика — механический. Его конструкция отличается. Он представляет собой биметаллическую платину, которая при нагреве изгибается, тем самым размыкая электрическую цепь.

Принцип работы

Терморезистор меняет сопротивление при изменении температуры окружающей среды. Это позволяет подавать ток большей или меньшей силы на терморегулятор. Он, в свою очередь, изменяет температуру нагревательных элементов теплого пола. Принцип работы детали схож с таковым у переменного резистора. Только самостоятельно ничего регулировать не нужно — необходимое сопротивление устанавливается автоматически. Оно повышается вместе с повышением температуры и понижается одновременно с ее понижением.

Таким образом, когда пол перегревается, сопротивление резистора увеличивается. Как все помнят из школьных уроков физики, от него напрямую зависит сила тока, а от нее — мощность. В результате нагревательные элементы теплого пола начинают выделять меньше тепла, их температура уменьшается. Резистор чувствует это и понижает сопротивление. Начинается обратный процесс. Эти процессы и положены в основу принципа работы датчика температуры для теплого пола.

Так выглядит датчик в сборке

Как выбрать прибор

При выборе термодатчика теплого пола нужно обратить внимание на ряд важных параметров. Вот они.

• Направление работы. Регуляция температурного режима теплого пола может происходить по двум принципам: предотвращение перегрева и предотвращение остывания. В первом случае датчик срабатывает при превышении предельно допустимых значений температуры, во втором — при ее существенном понижении. Возможен и третий вариант — работа прибора в обе стороны для поддержания необходимого уровня тепла.
• Температура срабатывания. Технические характеристики терморезисторов отличаются. Разные модели изменяют сопротивление при разных температурах. Если нужно постоянно поддерживать определенный комфортный уровень тепла, нужно обратить внимание на этот параметр.
• Уровень защиты. Прибор должен быть надежно защищен от различных неблагоприятных воздействий. Его корпус должен быть абсолютно герметичен, не иметь люфтов, зазоров. В противном случае внутрь может попасть влага, которая способна вызвать замыкание. Также возможно раздавливание резистора, которое разомкнет систему.
• Тип. Как уже говорилось, термодатчики для теплых полов бывают механическими и электрическими. Перед покупкой устройства необходимо определиться с его разновидностью.

Терморезистор должен быть надежно защищен от неблагоприятных воздействий и иметь герметичный кожух из пластмассы или металла

Проверка прибора

После покупки прибора необходимо убедиться, что он работает. Рассмотрим, как проверить датчик температуры теплого пола.

С помощью мультиметра

Разберем, как проверить датчик теплого пола мультиметром в режиме омметра. Это самый простой и распространенный способ проверки.

Щупы устройства подсоединяют к выходным контактам термодатчика. Сопротивление, которое показывает измерительный прибор, должно соответствовать заявленному производителем.

Чтобы убедиться, что терморезистор изменяет свои характеристики при повышении температуры, его нужно слегка нагреть. Для этого устройство размещают над подошвой нагретого утюга или в 5–7 см от горячего паяльника. Сопротивление, которое показывает мультиметр, должно повыситься.

Проверка механического датчика проводится аналогично. Сопротивление рабочего устройства должно быть равно нулю (или быть близким к этому значению).

Работоспособность оборудования проще всего проверить с помощью мультиметра

Проверка без мультиметра

Если мультиметра под рукой не оказалось, как тестер можно использовать небольшую лампочку от карманного фонарика или светодиод. Ее подключают к батарейке, а между ней и элементом питания размещают терморезистор. Затем его нагревают. Изначально лампочка должна гореть почти в полную силу. По мере нагрева ее яркость тускнеет. Если этого не происходит, датчик для теплого пола неисправен.

Конечно, точно узнать сопротивление таким способом не получится. Но понять, работоспособно устройство или нет, вполне возможно.

Если под рукой нет мультиметра, проверить работоспособность термодатчика можно с помощью светодиода или лампочки для карманного фонарика

Если в ходе проверки приобретенного термодатчика выяснилось, что его сопротивление отличается от заявленных производителем значений, прибор нужно вернуть в магазин. Работать корректно он не будет.

Как установить датчик теплого пола

Рассмотрим порядок монтажа датчика, а также связанные с этим вопросы.

Процедура монтажа

Итак, как подключить датчик? Для монтажа потребуются следующие инструменты и материалы:

• перфоратор;
• гофра, длина которой равна длине проводника термодатчика;
• хомуты для монтажа проводов;
• шпатлевка.

Вместо перфоратора можно использовать зубило или любой другой инструмент, с помощью которого можно проделать канавку в поверхности стены.

Если нужно скрыть провод, ведущий к термодатчику, в стене, для установки понадобится перфоратор

Установка датчика для теплого пола требует выполнения следующих действий.

• Монтаж терморегулятора. На высоте примерно 1 м от пола устанавливают терморегулятор, к которому будет подсоединен датчик.
• Прокладывание дорожек. В стене и полу прокладывают канавки, по которым будут проходить проводники, соединяющие термодатчик и регулятор.
• Размещение проводов. В заранее подготовленных дорожках размещают провода и закрепляют их там хомутами. Они обязательно должны быть защищены гофрой. В противном случае возможно повреждение изоляции и возникновение короткого замыкания или нарушение контакта.

Канавки, расположенные на стене, штукатурят. Те, что на полу, закрывают плиткой, ламинатом, паркетом.

Устанавливать датчики необходимо до размещения покрытия. Ведь поместить термодатчик для теплого пола под плитку или паркет, когда они будут уже уложены, не получится.

Гофра должна быть достаточно жесткой и не деформироваться под весом напольного покрытия. Это обеспечит возможность замены подключенного температурного датчика без демонтажа всей конструкции.

Описанная процедура монтажа подойдет для любого типа напольной облицовки.

Схематическое изображение размещения термодатчика на полу

Можно обойтись и без создания канавок в стенах, не нарушая их целостность. В этом случае провод прокладывают внутри специального пластмассового кожуха. Его можно приобрести в любом строительном магазине. Такой кожух располагают над стеной и прикрепляют к ее поверхности.

Схема подключения

Схема подключения датчика для теплого пола может отличаться в зависимости от особенностей конструкции терморегулятора. Впрочем, отличия незначительные. Обычно советы о том, как установить датчик, можно найти в инструкции этого устройства. Чаще всего прибор подключают к двум контактам, которые обозначены на корпусе регулятора тремя латинскими буквами NTC. Полярность при этом соблюдать не требуется.

Наиболее распространенная схема подключения термодатчика

Выбор расположения прибора

Датчик пола важно правильно расположить. Место подбирают таким образом, чтобы оно отражало температуру большей части нагреваемой поверхности. Обычно это — центр пола с подогревом. Это обусловлено тем, что по краям температура несколько меньше. Поэтому если смонтировать термодатчик именно там, он будет срабатывать, когда большая часть обогреваемой поверхности еще не успела остыть. Это вызовет чрезмерное повышение температуры и чревато выходом из строя нагревательных элементов.

Настройка

Поговорим о том, как правильно настроить датчик. Настройку осуществляют с помощью терморегулятора. Сам термодатчик отрегулировать нельзя. Настройка сводится к установке температурных значений, при которых начинается или прекращается нагрев пола. Они напрямую зависят от сопротивления, которое имеет термодатчик при той или иной температуре. Именно этот параметр учитывает оборудование.

Температуру устанавливают таким образом, чтобы люди, пользующиеся теплым полом, чувствовали себя максимально комфортно.

Сам датчик настроить нельзя — нужные параметры устанавливают при помощи блока управления терморегулятора

Устранение неисправностей

Если тёплый пол не работает и не нагревается, одна из возможных причин этого — неисправность термодатчика. Также проблема может быть вызвана неправильным монтажом устройства.

Чтобы понять, из-за чего не нагревается пол, нужно в первую очередь осмотреть визуально доступные элементы конструкции и убедиться, что они правильно подсоединены друг к другу. Если имела место неправильная сборка, требуется корректный монтаж.

В случае, если все соединено надлежащим образом или повторное правильное подключение не дало результатов, причина нарушений в работе системы — поломка одного из ее элементов, которым может быть в том числе термодатчик. Чтобы убедиться в его исправности, нужно проверить устройство мультиметром описанным выше способом. Лампочку или диод здесь лучше не использовать. Причиной нарушения функционирования теплого пола могут послужить даже незначительные изменения сопротивления, а с помощью подручных средств их выявить не получится.

Если полученные в ходе измерений параметры не совпадают с паспортными, датчики меняют. При правильном монтаже гофры это не составит труда.

При корректной установке гофры заменить датчик будет очень просто

Если причина некорректной работы не в термодатчике или неправильном подключении, лучше вызвать мастера. Проблему может повлечь поломка терморегулятора, нагревательного элемента. Устранить ее самостоятельно будет сложно. В Москве работает множество мастерских, которые проведут ремонт некорректно работающего или вышедшего из строя теплого пола. Есть они и в регионах, хотя там их гораздо меньше.

Подведем итоги

Датчик теплого пола — это прибор, который в зависимости от температуры покрытия изменяет степень его нагрева. Главный элемент большинства подобных устройств — терморезистор, самостоятельно изменяющий сопротивление. Это происходит при повышении или понижении температуры. Датчики подключают к регулятору пола. Провода, ведущие к устройству, размещают в специальной канавке, проделанной в стене. Их укладывают в твердую гофру. Это облегчает замену сломанного термодатчика. Также возможен монтаж на поверхности стены. Перед установкой или в случае некорректной работе устройство проверяют мультиметром. Если его сопротивление отличается от паспортного, прибор меняют. При более серьезных неисправностях вызывают мастера.

Видео по теме

Как проверить реле напряжения и терморегулятор

Проверка реле напряжения

Эти приборы предназначены для контроля и управления подачей напряжения к нагрузке. Качественно проверить работоспособность реле напряжения в бытовых условиях без некоторых элементов специализированного оборудования крайне проблематично, если не сказать невозможно. Для эффективной проверки реле напряжения вам потребуется собрать электрическую схему, состоящую из:

• автотрансформатора с функцией повышения-понижения напряжения;
• патрон с осветительной лампой и соединительными проводами. Он используется в качестве сигнального приспособления;
• эталонного вольтметра (желательно с функцией  True RMS) для контроля показаний реле.

На испытуемом устройстве выставляем пределы рабочего напряжения.

В качестве примера такого прибора рассмотрим готовое устройство производства компании DS Electronics – реле напряжения D2-50. Нижний предел напряжения для данной модели составляет 120-210 V. С помощью кнопок управления выставляем этот параметр и верхний предел (в интервале 220–280 V). Или используем заводские настройки.

Подаём напряжение с автотрансформатора – чтобы сигнальная лампа, подключённая в качестве нагрузки, зажглась. Далее вращаем ручку автотрансформатора, увеличивая напряжение. Повышаем его до тех пор, пока не достигнем верхнего выставленного предела, контролируя показания индикатора реле и вольтметра. Эти показания должны совпадать, не превышая погрешности измерений обоих приборов. По достижении верхнего предела реле должно отключить лампу, но продолжить работу в пределах повышающегося напряжения в схеме. Верхняя заявленная производителем граница напряжения для модели реле D2-50 составляет 420 V. Далее при повышении напряжения, производитель не гарантирует надёжную эксплуатацию прибора в течение длительного времени.

Аналогичная картина должна наблюдаться при понижении напряжения в схеме. По достижении нижнего предела, выставленного на реле напряжения, должно произойти отключение сигнальной лампы в соответствии с заданной задержкой отключения. И реле продолжает работу, выводя на экран величину измеренного им напряжения в схеме, вплоть до достижения нижней границы работоспособности, в нашем случае это 100 V.

Если в процессе проверки прибор в точности выполнял указанные действия, то он исправен и пригоден к эксплуатации. Если происходили сбои, то реле напряжения не может корректно работать. Оно требует ремонта.

Проверка терморегулятора теплого пола

Для самого простого метода проверки работы терморегулятора подручными средствами необходимы соединительные провода достаточного сечения с неповреждённой изоляцией. Также потребуется простой «заменитель» нагрузки. Чаще для этих целей используют лампу накаливания, патрон к ней и соединительные провода. К клеммам, предназначенным для подключения нагрузки, подсоединяем патрон с лампой накаливания. К соответствующим клеммам терморегулятора подсоединяем провода для подключения к сети. Соблюдайте правильную фазировку! Для этого следуйте схеме подключения, указанной на тыльной поверхности корпуса терморегулятора. И к указанным на схеме контактам подсоединяем провода термодатчика.

После сборки этой нехитрой схемы, с помощью регулирующих кнопок или ручки регулятора (в зависимости от конструкции устройства) на приборе выставляем нужный температурный режим. Температуру на регуляторе желательно выставлять заведомо выше температуры окружающей среды для того чтобы терморегулятор включил реле и подал напряжение на нагрузку. Если терморегулятор сработал, то должна зажечься лампа. Для большей убедительности, рекомендуется выставить после этого температуру ниже, с тем, чтобы терморегулятор отключил нагрузку. При этом время между включением и выключением нагрузки при изменении заданной температуры должно превышать 1 минуту. Выдержать это условие необходимо, для того чтобы исключить влияние защитной задержки между переключениями реле. Эта задержка позволяет продлить общий срок службы регулятора.

Здесь мы описали самый простой способ того, как проверить работу терморегулятора в стандартных бытовых условиях. Для более качественной и профессиональной проверки нужно использовать вольтметр вместо сигнальной лампы. При этом, при срабатывании терморегулятора, напряжение на его клеммах, к которым подключается нагрузка, должно быть на уровне стандартного сетевого напряжения (приблизительно, 220V).

Почему терморегулятор не набирает температуру

Установленную пользователем температуру терморегулятор может не набирать вследствие целого ряда причин. Может выйти из строя сам терморегулятор, возможны неисправности температурного датчика (обрыв соединительных проводов, короткое замыкание или неточности в измерении температуры). Возможной причиной такого дефекта в работе прибора нередко оказываются общие проблемы электроснабжения объекта. В том случае, если регулятор температуры исправен, причиной сбоя могут быть дефекты, допущенные при монтаже нагревательного оборудования. Какие это могут быть случаи:

• неквалифицированно выполненная термоизоляция, как в целом помещения, так и тёплого пола;
• недостаточно мощный кабель для данного помещения;
• недостаточно мощная электросеть, возможностей которой недостаточно для обогрева помещения;
• неправильно установленный датчик в полу.

Почему «щелкает» терморегулятор теплого пола

Щелчки – неизменный спутник работы реле электромеханического типа. Практически во всех терморегуляторах (за исключением terneo eg и terneo mod) характерные щелчки сопровождают переход терморегулятора из рабочего состояния в ждущий режим и обратно. Однако случается так, что терморегулятор постоянно издаёт эти щелчки без срабатывания прибора и перехода в рабочий режим.

Основная причина подобной неисправности – конденсатор, имеющийся в схеме блока питания терморегулятора. Эта деталь теряет ёмкость в процессе  эксплуатации и, как следствие, должна быть заменена на исправную и аналогичную по рабочим характеристикам.

Впрочем, данная неисправность не характерна для терморегуляторов марки terneo, которые используют импульсные блоки питания.

Помните о гарантии

Описанные в статье проверки устройств пользователь в состоянии произвести самостоятельно в бытовых условиях. Однако для более точной оценки работоспособности терморегулятора или реле желательно обращаться в специализированные сервисные центры. Поэтому очень важно при покупке проверять правильность заполнения всей надлежащей документации (прежде всего, гарантийного талона на оборудование).

Напомним, что все устройства DS Electronics имеют длительную и надёжную гарантию. На терморегуляторы срок гарантии составляет 3 года, а на реле напряжения 5 лет. Официальный сервис предоставляет полный набор комплектующих у себя на складе, таким образом возможный ремонт сводится к минимальным срокам.

Оцените новость:

на обрыв, замерим сопротивление, прозвоним датчик

На чтение 8 мин. Просмотров 4.8k. Обновлено 8 февраля, 2021

Из нашей статьи вы узнаете, как и в каких случаях нужно проверять тёплый пол и почему это нужно обязательно делать в момент покупки.

Кроме того, мы расскажем о том, как измерить напряжение мультиметром, как прозвонить греющий кабель тёплого пола или плёнку, и как проверить работу датчика температуры и терморегулятора. А также, объясним, как протестировать отопительную систему без мультиметра.

Проверка в момент покупки

Тёплый пол следует проверять ещё в момент покупки. К греющему прибору прилагается документация, в которой прописаны технические характеристики и уровень сопротивления.

По желанию покупателя продавец должен продемонстрировать все функции оборудования. Используя мультиметр или тестер можно померить сопротивление в изоляции, для этого устанавливается на приборе режим больших сопротивлений. Полученные данные должны совпадать с информацией в технической документации.

Рекомендовано обязательно делать проверку тёплых полов при покупке, иначе есть риск приобрести не работающее оборудование.

Проверяем напряжение в сети мультиметром

Если смонтированные тёплые полы не греют, то первым делом, нужно проверить — что в сети присутствует напряжение. Для этого, на терморегуляторе есть индикатор. Если он горит, то возможно сбита настройка температуры, или указан минимум.

Отсутствие свечения индикатора говорит, что нет напряжения, и надо произвести проверку автомата на щитке. Бывает случаи, что автомат отключается защитным устройством — это означает, что есть короткое замыкание.

Чтобы определить место повреждения, нужно отключить питание, и кабель пола от термостата. Затем требуется прозвонить мультиметром отрезок, который расположен между щитком и регулятором.

Если мультиметр выдаёт нулевое сопротивление, то проводка повреждена на данном участке. Если же оборудование показывает значение выше, то надо искать повреждение в другом месте.

Сначала, нужно выяснить присутствует или нет электрический ток на входе в термостат. Если при проверке выявлено короткое замыкание, значит, в приборе присутствуют неисправности. В противном случае, неполадки надо искать в питающем кабеле.

Мультимертом можно замерить как сопротивление, так и напряжение в тёплом полу.

Как проверить теплый пол мультиметром на обрыв с помощью прозвона

Для прозвонки мультиметром электрического тёплого пола на порыв, будь то кабель, маты или плёнка, обязательно следует включить звуковой сигнал. Это делается при помощи значка, который находится вблизи шкалы омметра.

При соприкосновении щуп друг с другом слышен звук — он свидетельствует о замкнутости цепи. Если при этом прикоснуться щупами к жилам тёплого пола, то появляется зумер. В случае его отсутствия приходим к выводу, что  произошёл надрыв жил.

Измерять степень сопротивления нагревателя тёплого пола, возможно, мультиметром. Полученные данные делятся на 220 Вт (уровень напряжения в сети), так можно узнать величину тока протекающего по кабелю.

Это значение надо умножить на напряжение (220), и получается потребляемая мощность. Она должна совпадать с прописанной производителем, причем допустимы несовпадения в 5 %.

Расхождения в большую сторону, говорят о наличии неисправностей в нагревателе.

При установке плёночных тёплых полов, измерять сопротивление мультиметором можно как у всей системы, так и у каждой полосы отдельно. Если полученные данные не соответствуют паспортным, то можно утверждать, что проблема в плёнке. Поэтому надо проверить целостность проводов и качество их соединений.

Большая потребляемая мощность

Если, при измерении потребляемая мощность значительно превышает указанную изготовителем, это значит, что произошло короткое замыкание. Обычно это случается при нарушении изоляционного слоя проводов.

При этом один участок будет греть сильно, а другой вообще не нагреваться. Функционирование в таком режиме приводит к большому потреблению электроэнергии, кроме того система быстро выйдет из строя.

Решить данную проблему возможно, если демонтировать отделочный материал в месте, где нарушена изоляция, и произвести ремонт дефектного участка провода.

Ремонт заключается в изоляции оголённых жил провода изоляционной лентой. Если же кабель находится под бетонной стяжкой, то сделать это довольно сложно.

Низкая потребляемая мощность

Если мощность у греющего пола существенно ниже паспортной, и при этом показатель сопротивления равен бесконечности, следовательно произошел обрыв цепи. Продолжительная работа в данном режиме приведёт к перегоранию кабеля.

Для устранения неполадки, требуется найти место обрыва. Но сначала, необходимо отключить систему от сети и регулятора. Для определения участка обрыва используется высоковольтный генератор или тепловизор. Проводя ими над поверхностью напольного покрытия, вы услышите звук, в том месте, где произошёл порыв.

Там и следует демонтировать отделку, чтобы получить доступ к участку порыва провода. Разорванные жилы защищаются, соединяются гильзой и зажимаются щипцами.

Надетая заранее на участок муфта нагревается строительным феном, что приводит к её сжатию, тем самым она герметизирует провод. После чего, можно укладывать отделочный материал в помещении.

Отсутствие сопротивление в системе

Сопротивление нулевое — это говорит о произошедшем коротком замыкании. Если отсутствует отделка, или её легко снять, то найти место повреждения можно простым осмотром. В месте, где произошло замыкание цепи, будет нарушен изоляционный слой (расплавлен, подгорел, жилы оголены).

Ремонтные работы заключаются в восстановлении изоляционного слоя.

Как произвести проверку термодатчика мультиметром?

Термодатчик — резисторное оборудование, поэтому оно имеет собственное сопротивление, которое также легко проверить мультиметром. Так как, датчик расположен между элементами нагрева, то на сопротивление его резистора влияет температура тёплого пола. Чем выше температура, тем сопротивление ниже. К примеру, пол нагрет до 5 градусов —  прибор покажет 22 кОм, при 40 — 6 кОм.

Прежде, чем прозванивать термодатчик, снимается лицевая панель с регулятора, и откручивается установочный блок. После этого, используя мультиметр, и установив на нём режим омметра, измеряется сопротивление датчика.

Оно  сравнивается с заводскими показателями. Расхождение больше чем на 5 кОм, или значение равное 0, свидетельствует о поломке устройства, и он нуждается в замене. Сделать это несложно, если была соблюдена инструкция по монтажу датчика, и он размещён в гофре. Из неё просто достать устройство, и заменить.

Как Проверить Теплый Пол Мультиметром? Как Проверить Теплый Пол Электрический? Проверить Тестером?

Watch this video on YouTube

Есть современные модели терморегуляторов, на их сенсорном экране отражается информация о поломке датчика.

Как проверить терморегулятор и реле

Терморегулятор является прибором, при помощи которого осуществляется настройка системы отопления и контроль над ее работой. В термостате чаще ломается реле или конденсатор.

Их ремонт обходится дорого, поэтому целесообразнее просто заменить весь прибор. Хотя есть одна причина, почему не греет пол — плохие контакты проводов с клеммами регулятора. Данную поломку легко устранить самостоятельно. Надо просто подтянуть винтовые соединения.

Приступая к тестированию термостата, нужно сначала проверить правильность подключения прибора по схеме. Если все нормально, то  необходимо произвести отсоединение от регулятора нагревательных элементов, и проверить наличие напряжения на контактах.

Для этого, устанавливается минимальная температура и подаётся напряжение 220 Вт. Используя мультиметр, можно измерить напряжение в контактах, оно должно совпадать с тем, что на входе — 220.

После чего, необходимо убедиться в исправности реле. Поэтапная проверка состоит из следующих действий:

1. На термостате выставляется минимальное температурное значение.
2. Подаётся и замеряется напряжение, оно должно равняться 220 Вт.
3. Переводится тумблер в режим Вкл.
4. Выставляется на приборе максимальная температура, при этом должен прозвучать щелчок, то есть переключается реле — если прибор исправен. В этот момент давление на контактах, которое идёт к нагревателю должно быть 220 Вт.
5. Устанавливается ещё раз самая низкая температура, и опять реле должно отключить подачу напряжения.

Как провести проверку без мультиметра

При отсутствии мультиметра, существует метод проверки работы тёплого пола обычной лампочкой.

Этапы проверки термостата:

1. Подключить термостат к электросети согласно схеме. К клемме L фаза, а к N — ноль. К нему подсоединить термодатчик и лампочку, она выступает индикатором.

2. Отключить регулятор от питания тумблером.

3. Установить на максимум рычаг, отвечающий за температурный уровень.
4. Если терморегулятор в рабочем состоянии, то лампочка засветится.

Проверить датчик тёплого пола без мультиметра можно также подобным способом. Следует провести все вышеперечисленные действия, но на терморегуляторе установить не максимальную, а среднюю температуру.

При этом, датчик берётся в руку. После чего, температуру надо опять поставить на максимальную. В этот момент лампочка загорится. А когда температурный датчик нагреется от тепла руки, она погаснет. Остыв, датчик просигнализирует об этом термостату, и лампочка снова загорится.

Есть еще один метод, как проверить терморегулятор электрического тёплого пола без мультиметра:

• отключить в щитке подачу питания;
• соединить провода тёплого пола с электрощитком напрямую, без термостата;
• включить подачу тока и подождать полчаса, затем посмотреть греется ли пол, если да — причина в регуляторе.

Проверять тёплый кабельный или инфракрасный пол нужно несколько раз. Первый, ещё в момент покупки обогревательного устройства, затем после укладки нагревателя (прежде, чем заливать стяжку и обустраивать отделочное покрытие), и при запуске системы отопления.

Кроме того, проверка требуется, если пол перестал нагреваться в процессе работы. Лучше для такого тестирования подключать мультиметр, но при его отсутствии, возможно, произвести проверку подручными средствами.

Ремонт теплого пола при неисправности терморегулятора — “Ремонт теплого пола”

Ваш теплый пол вдруг перестал греть или не включился сразу после укладки кафеля?

Терморегулятор теплого пола

Причин неисправностей теплого пола может быть всего две: терморегулятор, по какой-то причине не подает напряжение на нагревательный кабель и /или обрыв цепи нагревательного кабеля. В этой статье мы рассмотрим первую — не работает терморегулятор.

Терморегулятор.

Что такое терморегулятор и как он работает читайте здесь
Неисправность терморегулятора легко диагностировать. Обычно это может сделать любой, технически грамотный человек, умеющий пользоваться мультиметром.

Для диагностики терморегулятора, его нужно демонтировать.

Демонтаж терморегулятора теплого пола

ВАЖНО! Перед началом работ обязательно отключите питание терморегулятора, если он запитан через отдельный автомат или обесточьте всю квартиру, выключив входной рубильник или вывернув пробки.

Неисправность терморегулятора

Возможные неисправности терморегулятора и как как с ними бороться:

1. Терморегулятор не включается, на лицевой панели не загорается контрольная лампа или не включается дисплей.

   В данном случае, сначала необходимо проверить, есть-ли питание на подводящих клеммах. Для этого, при отключенном питании, демонтируют терморегулятор из монтажной коробки, не отключая провода. Затем, включив питание, нужно проверить наличие напряжения на подводящих клеммах терморегулятора. Подводящие клеммы обозначены буквами N (ноль) и L (линия/фаза). Напряжение проверяется или с помощью мультиметра(тестера) – между подводящими клеммами или с помощью отвертки-пробника – на клемме L и, на всякий случай, на клемме N. По правилам, к клемме N должен подходить голубой провод (провод с голубой полосой), а к клемме L – белый или красный(коричневый) провод. Если на подводящих проводах нет напряжения – проблема не в системе теплого пола, а в проводке или в распределительном щите. Если Ваша диагностика выявила, что фазовый провод подходит на клемму N терморегулятора, так называемую «перефазировку» — необходимо поменять местами подводящие провода, отключив, предварительно, напряжение. «Перефазировка» может привести к выходу терморегулятора из строя.

   Если питание присутствует и правильно расключено по фазам, а контрольная лампа или дисплей на терморегуляторе не включается – значит вышел из строя терморегулятор. Такая неисправность в «полевых» условиях не исправляется, проще заменить весь терморегулятор. Если еще не вышел гарантийный срок на терморегулятор, Вам должны поменять его по гарантии.

2. Терморегулятор включается, но не выходит в рабочий режим, на лицевой панели горит только зеленая лампочка или дисплей включается, но не высвечивается значок нагрева пола.

   В данном случае, первичная проверка состоит в задании большей температуры, выкрутив колесико терморегулятора в сторону увеличения или выставив на дисплее температуру, заведомо превышающую текущую температуру в помещении (30-350). Если, в данном случае, терморегулятор не выйдет в рабочий режим, наверняка, потребуется замена терморегулятора.

3. При включении терморегулятора, красная лампочка на панели сразу меняет цвет на зеленый или моргает красным цветом, на дисплее высвечивается надпись о неисправности датчика температуры.

   Вышел из строя датчик температуры. Заменить его вполне возможно самостоятельно, при условии изначально грамотного монтажа термодатчика в гофротрубку, выходящую в распределительную коробку. Для этого нужно, предварительно отключив питание, демонтировать терморегулятор, отключить провода термодатчика (как правило, это самые тонкие провода) подключенные к соответствующим клеммам на задней панели. Клеммы обозначаются словом «датчик» или «sensor» и могут располагаться отдельно от основной клеммной колодки. После отключения датчика можно проверить его сопротивление. Сопротивление термодатчиков разных производителей разное и находится в пределах 5-15 КОм (КилоОм). Электрическое сопротивление Вашего датчика указано в паспорте на терморегулятор. Следует иметь в виду, что некоторые бытовые тестеры не могут измерить электрическое сопротивление более 2 КОм.

   Если сопротивление термодатчика соответствует паспортному, возможен плохой контакт в клеммах. Для проверки можно еще раз тщательно присоединить провода датчика к соответствующим клеммам. Терморегулятор должен заработать. Если этого не произошло – терморегулятор подлежит проверке в сервисном центре.
   Если сопротивление датчика отличается от паспортного более чем на 20 % — термодатчик подлежит замене.
   Так как датчик уже отключен от терморегулятора, Вам остается только вытянуть его из гофротрубки и заменить на новый. Новый датчик должен быть помещен в гофротрубку на ту же длину, на которую туда заходил прежний. Обращаю Ваше внимание на то, что термодатчик есть принадлежность терморегулятора, а не теплого пола и номинальное сопротивление датчиков разных производителей различается и датчики одного производителя могут не подходить к терморегулятору другого. Поэтому, при покупке отдельно термодатчика, обязательно уточните наименование Вашего терморегулятора и фирму-производителя.

   Если по каким-то причинам, Вам не удалось самостоятельно заменить вышедший из строя термодатчик, наш мастер сделает это быстро и аккуратно или подскажет другие пути решения проблемы.

4. Терморегулятор выходит в рабочий режим, на лицевой панели горит красная лампочка или высвечивается значок нагрева на дисплее, а пол не нагревается.

   В данном случае, скорее всего, произошел обрыв нагревательной жилы кабеля теплого пола. Разобраться в причинах вам поможет статья Почему не работает теплый пол?

   Диагностировать обрыв можно следующим способом. От, предварительно обесточенного, терморегулятора отсоединяют провода, ведущие к системе теплого пола, и замеряют электрическое сопротивление между ними. Сопротивление должно соответствовать величине, указанной в паспорте на Ваш теплый пол. Если сопротивление стремиться к бесконечности и/или измеряется МегаОмами, к сожалению, у Вашего теплого пола действительно произошел обрыв нагревательной жилы. Наш мастер произведет ремонт обрыва, используя специальный инструмент и приспособления.

Если у Вас нет времени или возможности для изучения причин неисправности, просто позвоните по телефону 958-81-66 — мастер по ремонту теплого пола, Юрий Игоревич (СПб)

Забыл установить датчик температуры пола. Что теперь?

Будет ли работать теплый пол без датчика температуры пола?

Да, но между соблюдением требований электробезопасности и созданием более эффективной системы вы захотите ее использовать. Иногда даже самый организованный установщик забывает важную деталь. Если вы забыли установить датчик (обычно помещаемый между трассами нагревательного провода и заключенный в тонкий слой для контроля температуры пола) и уже закончили укладку пола, не паникуйте! Попробуйте эти уловки, чтобы контролировать температуру пола.

Nuheat Floor Sensor

Вариант 1. Настройте термостат на использование режима окружающего воздуха.

Установите термостат в режим окружающего воздуха, если он имеется в вашей модели термостата. Это будет определять температуру вокруг термостата и соответствующим образом регулировать температуру пола. Учтите, что это может вызвать проблемы с достижением желаемой температуры. Если в помещении теплее или на него попадают прямые солнечные лучи, он может не биться от тепла пола. Кроме того, если кондиционер дует холодный воздух прямо в эту комнату, система подогрева пола продолжит нагрев.

Термостат SunTouch в «Режиме окружающего воздуха»

Вариант 2: Вырежьте часть раствора между плитками.

1. Если ваш гипсокартон уже залит, а линии затирки имеют ширину не менее 1/4 дюйма, вы можете пропустить провод датчика от контрольной точки за стеной и вытащить его через отверстие рядом с полом, используя рыболовную ленту или гвоздь на веревочке.
2. Используйте режущий инструмент и аккуратно удалите раствор между плитками на расстоянии 6–9 дюймов в теплый пол.Будьте осторожны, чтобы не порезать слишком глубоко и не повредить нагревательный провод. Разместите датчик между плитками, но не кладите его прямо на нагревательный провод.
3. Снова нанесите раствор и закройте отверстие датчика в стене декоративной накладкой.

Вариант 3: Установите датчик под черным полом, получив доступ к отсеку для балок.

Если у вас недостаточно широкие линии затирки, или если вам неудобно резать раствор И у вас приподнятый фундамент (не бетонный), вы можете выловить провод датчика под черным полом.

1. Используйте сверло 1/4 дюйма, чтобы аккуратно просверлить карман под полом с подогревом на черновом полу до подстилки. (Остановитесь, пока не дойдете до коврика!)
2. Закрепите датчик в кармане клеем и заизолируйте.

3 совета по установке напольного датчика

При установке системы теплого пола больше всего внимания уделяется прокладке греющего кабеля. Независимо от того, используете ли вы пластиковые фиксирующие ленты, чтобы плести кабель взад и вперед по комнате, вставляете ли вы кабель в установочную мембрану или ваша система поставляется предварительно собранной на сетчатой ​​ткани, около 95 процентов усилий уходит на установку. кабель.Остальные 5 процентов уходят на подключение термостата и установку датчика температуры пола. И хотя ясно, что делает датчик температуры пола – обеспечивает точное считывание температуры пола термостату, чтобы он мог регулировать систему, – принцип его работы требует немного дополнительных исследований.

В руководстве по монтажу вашей системы теплого пола есть все подробности о том, как правильно установить датчик температуры пола. Например, он поясняет, что датчик температуры пола не должен достигать середины комнаты, чтобы получить наиболее точные показания температуры пола.Ему нужно всего лишь войти в систему примерно на 6 дюймов, проложив его параллельно (и никогда не перекрывая) греющего кабеля. Однако есть несколько советов по установке, которые вы можете не найти в своем руководстве, которые помогут узнать заранее.

Совет №1: Установите два датчика температуры пола.

Когда дело доходит до теплого пола, лучше проявлять инициативу, чем реагировать, если это возможно. Вот почему WarmlyYours предлагает установить два датчика температуры пола, но подключить к термостату только один.Таким образом, если ваш датчик температуры пола выходит из строя, у вас уже установлена ​​резервная копия, которую вы можете просто подключить к задней части термостата. Резервные / сменные датчики пола можно приобрести на сайте www.warmlyyours.com всего за 10 долларов. Хотя датчики пола очень редко выходят из строя, установка двух вместо одного избавит вас от необходимости ремонтировать в случае, если вы все же столкнетесь с поломкой.

Совет № 2: Используйте подкладку.

Датчик температуры пола толще нагревательного элемента.Тем не менее, при установке системы подогрева пола под плиткой или камнем датчик пола удобно располагается рядом с нагревательным элементом, не увеличивая высоту пола, поскольку тонкий слой обеспечивает достаточно толстую подушку между нагревательным элементом и полом. Однако в системах теплого пола, устанавливаемых под ковром или ламинатом, не используется тонкая настила. Нагревательный элемент прилегает непосредственно к напольному покрытию. В результате датчик пола будет расположен выше нагревательного кабеля, что приведет к неровности пола, если вы не устраните проблему.Лучший способ решить эту проблему – вырезать канал в подкладке под системой теплого пола. Это позволит датчику пола получать точные показания без увеличения высоты пола.

Совет № 3: Используйте раствор для ремонта.

Если у вас есть система подогрева пола, установленная под плиткой или каменным полом, и датчик пола выходит из строя, ваши швы могут помочь! Можно установить заменяющий датчик пола в шов, а затем нанести раствор на него.Это избавит вас от необходимости отрывать плитку для ремонта датчика.

Дополнительный датчик температуры пола входит в комплект поставки любого термостата nSpiration. В настройках термостата пользователи могут выбрать свой тип пола или даже ввести собственный температурный диапазон, чтобы температура пола не превышала рекомендуемые производителем пределы.

Для получения дополнительной информации обратитесь к руководству по установке или позвоните специалисту WarmlyYours по телефону 800-875-5285.

% PDF-1.5 % 93 0 объект > эндобдж xref 93 80 0000000016 00000 н. 0000002329 00000 н. 0000002456 00000 н. 0000003631 00000 н. 0000003776 00000 н. 0000003922 00000 н. 0000004068 00000 н. 0000004094 00000 н. 0000004157 00000 н. 0000004269 00000 н. 0000004383 00000 п. 0000004933 00000 н. 0000004960 00000 н. 0000005515 00000 н. 0000005542 00000 н. 0000006192 00000 н. 0000008370 00000 н. 0000010738 00000 п. 0000013536 00000 п. 0000016174 00000 п. 0000018028 00000 п. 0000019998 00000 п. 0000020151 00000 п. 0000020586 00000 п. 0000020613 00000 п. 0000022555 00000 п. 0000024800 00000 п. 0000024870 00000 п. 0000024992 00000 п. 0000028555 00000 п. 0000028853 00000 п. 0000032210 00000 п. 0000032310 00000 п. 0000032380 00000 п. 0000032515 00000 п. 0000036398 00000 п. 0000036696 00000 н. 0000037221 00000 п. 0000037291 00000 п. 0000037737 00000 п. 0000037807 00000 п. 0000037899 00000 н. 0000040162 00000 п. 0000040466 00000 п. 0000040779 00000 п. 0000041205 00000 п. 0000041504 00000 п. 0000041735 00000 п. 0000041818 00000 п. 0000041873 00000 п. 0000078525 00000 п. 0000078564 00000 п. 0000115216 00000 н. 0000115255 00000 н. 0000151907 00000 н. 0000151946 00000 н. 0000188598 00000 н. 0000188637 00000 н. 0000225049 00000 н. 0000225088 00000 н. 0000230551 00000 п. 0000230590 00000 н. 0000267242 00000 н. 0000267281 00000 п. 0000267308 00000 н. 0000267652 00000 н. 0000267799 00000 н. 0000267826 00000 н. 0000268186 00000 н. 0000268333 00000 п. 0000301051 00000 н. 0000301090 00000 н. 0000302458 00000 н. 0000302485 00000 н. 0000302889 00000 н. 0000303036 00000 н. 0000303407 00000 н. 0000309941 00000 н. 0000326375 00000 н. 0000001896 00000 н. трейлер ] / Назад 1029051 >> startxref 0 %% EOF 172 0 объект > поток hb”c` -Ab, wHo”k {> ~ QLCbbòs) t @ 6 ~ ̋mhJerIŢ-c0kZˣYB! ‘h7 @ M ( OPg`pqq @ (; * f

Лучший интеллектуальный термостат для вашего теплого пола

Вы, наверное, слышали о людях, которые экономят деньги с помощью умных термостатов.Тем не менее, большинство чрезвычайно популярных термостатов, таких как Nest или Ecobee, не предназначены для использования в высоковольтных устройствах, таких как напольное отопление.

К счастью, есть несколько умных термостатов для электрического теплого пола. Они просто не получают столько же внимания в прессе, как более крупные имена.

В этой статье я потрачу немного времени, чтобы объяснить, для чего можно использовать термостаты, созданные специально для электрического теплого пола, и для чего их нельзя. Затем я перечислю несколько моделей, доступных для покупки в США, а также краткое описание того, как они могут быть использованы в вашем умном доме.

Цены взяты из Amazon Product Advertising API на:

---

---

Какие обогреватели работают с термостатами подогрева пола Wifi?

SunTouch в напольном коврике с подогревом

Эти термостаты предназначены для использования с электрическими резистивными системами обогрева полов.

Другой тип теплых полов использует бойлер и обеспечивает циркуляцию жидкости в качестве источника тепла. Эти обогреватели называются жидкостными обогревателями. Эти термостаты не будут работать с ними.

Некоторые производители термостатов, которые я перечислил, также производят свои собственные нагревательные маты. Вы можете подумать, что было бы полезно купить термостат той же марки, что и ваш нагревательный мат, но на самом деле в этом нет необходимости. Оказывается, электронагреватели – довольно простые устройства. Таким образом, у вас есть свобода выбора любого термостата, который вам нравится, независимо от марки вашего обогревателя.

Единственное ограничение – для обогревателей требуется 120 / 240в и не более 15А.Если вы превысите силу тока, вы, вероятно, не испортите термостат, но вы будете постоянно отключать прерыватель GFCI внутри термостата.

---

Будет ли какой-либо термостат линейного напряжения работать для электрического теплого пола?

Мне действительно нужен интеллектуальный термостат, специально разработанный для электрических обогревателей пола? Или я могу просто получить какой-нибудь интеллектуальный термостат с линейным напряжением? Смотря как.

Термостат, созданный специально для теплого пола, будет иметь возможность подключения проводного датчика температуры, который считывает температуру пола.Обычно он имеет датчик температуры окружающего воздуха и датчик температуры пола.

У вас может быть возможность выбрать, какой датчик использовать для управления вашим термостатом. Но рекомендуется иметь датчик температуры пола, чтобы избежать перегрева пола.

---

Что использовать: датчик температуры пола или датчик воздуха?

Использование теплого пола в качестве основного или дополнительного источника тепла, скорее всего, определит, какой датчик вы используете (и нужен ли вам датчик температуры пола).

Если вы используете напольный обогреватель в качестве основного источника тепла, вероятно, имеет смысл использовать датчик температуры воздуха. Поскольку обогреватель будет включаться чаще, чтобы воздух оставался теплым, маловероятно, что вы попадете в ситуацию, когда пол будет слишком холодным.

Во многих случаях обогрев пола предназначен только для обогрева пола. Печь с принудительной подачей воздуха должна поддерживать воздух в тепле. Поскольку электрическое тепло часто является самым дорогим видом тепла, обычно лучше использовать его как можно меньше.Поэтому в этом случае, вероятно, лучше всего будет использовать датчик температуры пола.

---

Как эти термостаты будут работать с моим умным домом?

Стандартные интеллектуальные термостаты (например, Nest или Ecobee) гораздо лучше интегрированы в современный умный дом. Поскольку термостаты для интеллектуальных напольных обогревателей представляют собой гораздо меньшую нишу на рынке, создание программного обеспечения для интеграции в умный дом занимает больше времени. Все термостаты поставляются с собственным приложением для смартфонов, и всеми ими можно управлять удаленно.Однако возможности взаимодействия с умным домом ограничены.

Термостат nVent NUHEAT – самый продвинутый в этой области. У него есть возможность подключаться к голосовым помощникам, IFTTT, и он «работает с Nest».

Laticrete также интегрируется с голосовой связью и несколькими концентраторами умного дома.

---

Некоторые мысли о надежности WiFi-соединения

Для меня поцелуй смерти для любого «умного» устройства – это частые отключения и вызываемое ими ненадежное поведение.Никому не нужно подключенное устройство, которое не остается на связи. Так что, если он не остается на связи 99,9% времени, это, вероятно, больше проблем, чем пользы.

Будь то в подвале, на веранде на 4 сезона или, может быть, в мастерской, часто пол с электрическим подогревом находится на значительном расстоянии от основного маршрутизатора Wi-Fi в вашем доме. Конечно, сразу же возникает вопрос, насколько хороша возможность подключения интеллектуального термостата? На этот вопрос сложно ответить, потому что у каждого человека разные настройки.

Попробуйте поставить смартфон или планшет туда, где будет установлен термостат. Проверьте, насколько силен сигнал. В идеале вы хотите получить полный сигнал. По моему опыту, прием Wi-Fi со смартфонами кажется намного более надежным, чем прием Wi-Fi с помощью интеллектуальных термостатов. Поэтому, если у вас на смартфоне 3 или меньше полосок, вы можете подумать о приобретении расширителя.

---

5 интеллектуальных термостатов для электрического теплого пола

Умный термостат Mysa для электрического теплого пола

Mysa только что выпустила свой умный термостат для теплого пола.Они уже продают феноменальный термостат линейного напряжения, который я тщательно протестировал (нажмите, чтобы прочитать мой обзор). Я не тестировал этот напольный термостат, но интеллектуальное приложение и функции должны быть почти такими же, как и у других Mysa.

Я обновлю эту запись, когда у меня будет дополнительная информация.

WiFi-термостат nVent NUHEAT SIGNATURE

Термостат Nuheat Signature имеет большой четкий экран с простым в использовании интерфейсом программирования. Он отображает текущую дату, время и погодные условия.Кроме того, вы можете проверять историю использования энергии как в приложении, так и на термостате. Если вы ищете простоту, Nuheat Signature вас не разочарует.

Этот термостат существует уже некоторое время и довольно популярен, поэтому вы можете подумать, что он немного более продвинутый, чем другие модели. Несколько лет этого не было. Но в конце 2018 года программное обеспечение получило обновление. Оно добавило несколько отличных новых интеграций для умного дома, которые отличают его от других интеллектуальных термостатов для подогрева пола.

NUHEAT долгое время считался устройством «Работает с Nest», но новое обновление добавило существенную интеграцию IFTTT и голосового управления с Google Assistant и Amazon Alexa.

Новые возможности интеграции открывают двери для полного диапазона автоматизации умного дома.

Каждый термостат, указанный в этой статье, должен без проблем выполнять свои функции как термостат. Но если все, что вам нужно, это термостат, зачем тратить лишние деньги на термостат WiFi? Однако, если вы ищете функции, доступные с типичными интеллектуальными термостатами, NUHEAT – это то, что вам нужно.

nVent NUHEAT Signature WiFi-термостат | Проверить цену

---

Термостат Schluter DITRA-HEAT-E-WiFi

Термостат Schluter предлагает все стандартные функции программируемого термостата с дополнительным удобством мобильного приложения.Интерфейс интуитивно понятен и прост в обращении. График обогрева допускает до шести периодов смены в день. Это также позволяет вам легко включать и выключать отдельные периоды изменения по мере необходимости (см. Фото ниже).

Несмотря на то, что это термостат Wi-Fi, он не подключается к внешним устройствам умного дома. Он подключается к собственному сопутствующему приложению, и все. Приложение можно использовать для просмотра и установки температуры, графиков отопления и отпусков. Вы также можете просмотреть журнал использования энергии.

Уникальной особенностью термостата Schluter является кнопка быстрой перемотки вперед. Нажмите кнопку быстрой перемотки вперед, и термостат перейдет к следующему запланированному изменению.

При исследовании этого термостата я обнаружил несколько отчетов пользователей о низкой производительности приложения. Было несколько человек, которые жаловались на медленное время отклика и невозможность сохранить измененные расписания из приложения. Если вы не думаете, что будете много использовать приложение, неплохо было бы поискать в другом месте или хотя бы дождаться обновления программного обеспечения.

Термостат Schluter DITRA-HEAT-E-WiFi | Проверить цену

---

Термостат Laticrete Strata Heat WiFi

Термостат Laticrete Strata Heat совместим с Alexa. Нужно ли мне сказать больше? Я знаю я знаю. Практически все продукты в мире умного дома работают с Alexa. Однако до недавнего времени это был единственный из этих интеллектуальных термостатов для подогрева пола, в котором он был.

Laticrete имеет ряд умных функций, которые показывают, что он пытается быть самым умным интеллектуальным термостатом в группе.Однако программное обеспечение с ошибками и отсутствие обновлений сделали его недостающим.

Он имеет встроенную геозону, которая может использовать местоположение вашего смартфона, чтобы определить, дома вы или нет. Затем термостат может включать или выключать нагрев в оптимальное время, что должно помочь вам сэкономить энергию.

У него есть опция расписания обучения (очень похожая на Nest Learning Thermostat), чтобы работать вместе с геозоной. Он записывает, когда вы приходите и уходите, и со временем начинает предсказывать, когда вы будете дома, а когда нет.

Он даже дает вам возможность добавить собственный фон к экрану термостата. Конечно, в этом нет необходимости, но вы можете добавить немного своего собственного стиля, и это здорово.

Laticrete Strata Heat, похоже, представляет собой ребрендинг термостата WarmUp 4ie Wifi. Время от времени я вижу термостат WarmUp в продаже на Amazon (посмотрите, доступен ли он в настоящее время), но кроме этого, в США трудно найти онлайн-магазин, который бы его продавал.

Термостат Laticrete Strata Heat WiFi | Проверить цену

---

Термостат SunTouch Connect WiFi

Термостат SunTouch Connect WiFi позволяет удаленно управлять электрическим подогревом пола в любое время в любом месте.Приложение SunStat Connect позволяет подключать и программировать несколько термостатов SunTouch из разных мест. Интерфейс программирования чистый и простой.

Приложение включает в себя «режим на выезде» для одновременного отключения всех термостатов. К сожалению, режим на выезде не работает автоматически, как некоторые умные термостаты. Вам нужно будет открыть приложение и задействовать его вручную. Полагаю, это в десять раз проще, чем бегать по дому и настраивать каждый термостат, верно?

SunTouch отображает местные погодные условия и позволяет проверить пятидневный прогноз.Он даже пытается предвидеть изменения погоды и соответствующим образом регулировать обогрев пола.

Вы можете использовать SunTouch, чтобы контролировать потребление энергии. Он записывает данные об использовании, которые можно просматривать либо за день, либо за месяц.

Небольшое неудобство, которое я испытываю при использовании многих термостатов сетевого напряжения, – это шумное реле. При включении или выключении обогрева будет слышен щелчок. SunTouch не страдает этой проблемой.

Термостат SunTouch Connect WiFi | Проверить цену

---

Последние мысли

Все эти термостаты, за исключением Mysa, были адаптированы из неумных термостатов.Дополнительный Wi-Fi был просто втиснут в существующий термостат. Имея это в виду, неудивительно, что интеграция умного дома не очень продвинута.

С другой стороны, Mysa с ​​самого начала разрабатывался как интеллектуальный термостат. Возможности подключения к Wi-Fi превосходны, а функциональность приложения не имеет себе равных.

После Mysa самым надежным термостатом с самым передовым программным обеспечением является nVent NUHEAT Signature. Вы можете использовать IFTTT и голосовую интеграцию, чтобы делать практически все, что вы хотите, для домашней автоматизации.

Easy Heat, теплые полы, водяная система, теплый плиточный пол, электрическая

Комплекты термостатов Комплекты термостатов Easy Heat Warm Tiles® и комплекты термостатов Honeywell Aube Термостаты Easy Heat Warm Tiles® обеспечивают постоянный комфорт и контроль. Вы по достоинству оцените возможность установки таймера, чтобы пол был теплым, когда вам это нужно больше всего. Представьте, что вы просыпаетесь в теплой ванной в 6:00 утра или готовите ужин, подложив под ноги теплый пол на кухне.Термостаты Warm Tiles® обеспечивают невероятную гибкость, экономя при этом ваше время и деньги. Термостаты для теплых полов Warm Tiles® оснащены самой современной системой контроля температуры. Используя датчик пола, который встроен в раствор чуть ниже готового пола, датчик отслеживает фактическую температуру пола, чтобы обеспечить вам точный уровень комфорта. Ниже мы предлагаем как программируемые, так и непрограммируемые модели термостатов. Warm Tiles® FG Непрограммируемый модельный термостат предлагает простой переключатель включения и выключения, а также регулировку температуры.Для еще большей гибкости термостат модели Warm Tiles FGS Programmable представляет собой двойную регулятор напряжения (120/240 В перем. тока) с возможностью программирования на 7 или 5/2 дня, а также простой переключатель включения и выключения для ручного управления. С помощью программируемого термостата FGS вы можете запрограммировать электрическую систему водяного теплого пола на нагрев полов рано утром и снова вечером. Обе модели имеют большой ЖК-дисплей с синей подсветкой для удобного просмотра. Модель FGS заменяет старые программируемые термостаты моделей FTS и GTS, а модель FG заменяет старые непрограммируемые термостаты моделей ET и GT. В качестве опции для термостатов марки Warm Tiles® термостаты Honeywell Aube предлагают модели, которые считывают температуру пола и окружающей среды в помещении для трех вариантов управления (Окружающая среда, Пол или Окружающая среда с ограничением температуры пола). Непрограммируемые модели TH-114 с современным дизайном и большими дисплеями с подсветкой предлагают защиту от GFCI, управление включением / режимом ожидания для отключения в конце отопительного сезона и имеют 3-летнюю производственную гарантию. Программируемая модель Th215 предлагает те же функции, что и модель Th214, но также предлагает расширенные функции управления, включая функцию раннего запуска, возможности временной отмены без изменения программирования и полную 7-дневную программируемость. А если вам нужна непревзойденная технология дистанционного управления, обратите внимание на интерактивные сенсорные термостаты Warm Tiles ™ ES и ESW. Благодаря возможности Wi-Fi, ESW позволяет управлять им с вашего веб-браузера, смартфона или планшета. Этот блок обеспечивает гибкость, невиданную ранее в термостате для подогрева пола. С функциями, которые нужно долго перечислять, ознакомьтесь с информацией, доступной ниже, чтобы узнать больше. Планируете ли вы установить ее на кухне, в ванной или в любой другой комнате в доме, система электрических лучистых полов – это эффективный способ обогрева дома.Добавьте программируемый термостат к своей системе полов с подогревом и потребляйте до 50% меньше энергии. В отличие от систем водяного отопления или водяного теплого пола, которым требуется, чтобы бойлер непрерывно нагревал воду в течение дня, электрические лучистые полы Warm Tiles® могут быть запитаны в определенные часы дня с помощью программируемого термостата и отключены, когда в этом нет необходимости. На самом деле нет никакого сравнения между системами электрического пола Warm Tiles® и системами водяного теплого пола. Комплекты цифровых термостатов Warm Tiles ™ серии F Обеспечивая постоянный комфорт и контроль в течение многих лет, термостаты моделей Warm Tiles ™ FGS и FG предлагают современный контроль температуры и простое программирование. . 902 902 Программируемое 902 Комплекты термостатов Warm Tiles ™ Модель № Напряжение Программируемое / Непрограммируемое Максимальное Амперное напряжение 15 А FG Двойное напряжение Непрограммируемый 15 А 902 902 Ссылки для быстрого доступа Термостат серии FGS Эксплуатация и установка Инструкции Термостат серии FG Эксплуатация и установка Инструкции 34 902 Наборы термостатов Warm Tiles ™ Color Touch Напряжение Программируемое / Непрограммируемое Максимальное значение Сила тока ESW WiFi Color Touch Двойное напряжение НОВИНКА! Программируемый 15 А ES Color Touch Двойное напряжение НОВИНКА! Программируемый 15 А 9027 Ссылки , ,,,,,,,, Комплекты термостатов Honeywell / Aube Арт. Напряжение Программируемое / Непрограммируемое Максимум Сила тока Th215-AF-GA Двойное напряжение Программируемое 15 Ампер , , , , , Термостат серии Th215, , Эксплуатация и установка Обладая полным набором расширенных функций, термостаты ES & ESW WiFi Color Touch позволяют контролировать нагрев пола с помощью новейших технологий отображения и контроля. Комплекты термостатов Honeywell Aube Благодаря современному дизайну, большому дисплею с подсветкой и возможности считывать температуру окружающей среды и пола, эти термостаты имеют усовершенствованный контроль температуры. % PDF-1.4 % 723 0 объект> эндобдж xref 723 147 0000000016 00000 н. 0000004042 00000 н. 0000004191 00000 п. 0000005823 00000 н. 0000005963 00000 н. 0000006103 00000 п. 0000006152 00000 н. 0000006201 00000 н. 0000006250 00000 н. 0000006299 00000 н. 0000006348 00000 п. 0000006397 00000 н. 0000006446 00000 н. 0000006495 00000 н. 0000006544 00000 н. 0000006593 00000 н. 0000006643 00000 п. 0000006693 00000 н. 0000006742 00000 н. 0000006790 00000 н. 0000006839 00000 н. 0000006888 00000 н. 0000006936 00000 н. 0000006984 00000 н. 0000007033 00000 п. 0000007081 00000 н. 0000007129 00000 н. 0000007242 00000 н. 0000007268 00000 н. 0000007933 00000 п. 0000007959 00000 н. 0000008504 00000 н. 0000008615 00000 н. 0000016015 00000 п. 0000021522 00000 п. 0000032295 00000 п. 0000043313 00000 п. 0000052848 00000 п. 0000052944 00000 п. 0000053089 00000 п. 0000062600 00000 п. 0000062763 00000 п. 0000062791 00000 н. 0000062911 00000 п. 0000063056 00000 п. 0000063176 00000 п. 0000063321 00000 п. 0000070890 00000 п. 0000079653 00000 п. 0000079983 00000 н. 0000085351 00000 п. 0000085665 00000 п. 0000085734 00000 п. 0000086260 00000 п. 0000086634 00000 п. 0000086881 00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 п. 0000091426 00000 п. 0000091778 00000 п. 0000092126 00000 п. 0000092179 00000 п. 0000092441 00000 п. 0000093263 00000 п. 0000093469 00000 п. 0000093675 00000 п. 0000093785 00000 п. 0000094121 00000 п. 0000094348 00000 п. 0000094414 00000 п. 0000094702 00000 п. 0000094926 00000 п. 0000095132 00000 п. 0000095939 00000 п. 0000096766 00000 п. 0000096952 00000 п. 0000097158 00000 п. 0000097364 00000 п. 0000097570 00000 п. 0000097776 00000 п. 0000097994 00000 н. 0000100107 00000 н. 0000100349 00000 п. 0000100478 00000 н. 0000100978 00000 н. 0000101213 00000 н. 0000101381 00000 п. 0000102012 00000 н. 0000102185 00000 п. 0000102852 00000 п. 0000103025 00000 н. 0000103637 00000 п. 0000103817 00000 н. 0000104471 00000 н. 0000104718 00000 н. 0000112453 00000 н. 0000120325 00000 н. 0000120431 00000 н. 0000120764 00000 н. 0000120872 00000 н. 0000121225 00000 н. 0000121311 00000 н. 0000121600 00000 н. 0000121670 00000 н. 0000121939 00000 н. 0000122788 00000 н. 0000123629 00000 н. 0000124455 00000 н. 0000125280 00000 н. 0000126095 00000 н. 0000134244 00000 н. 0000134400 00000 н. 0000135457 00000 н. 0000135679 00000 н. 0000136496 00000 н. 0000137313 00000 н. 0000137438 00000 н. 0000138105 00000 н. 0000138335 00000 н. 0000138469 00000 н. 0000138982 00000 п. 0000139212 00000 н. 0000139503 00000 н. 0000140315 00000 н. 0000141129 00000 н. 0000141941 00000 н. 0000142175 00000 н. 0000145497 00000 н. 0000145744 00000 н. 0000145876 00000 н. 0000146313 00000 н. 0000146548 00000 н. 0000154702 00000 н. 0000154822 00000 н. 0000155402 00000 н. 0000155608 00000 н. 0000155935 00000 н. 0000156236 00000 п. 0000156356 00000 н. 0000156501 00000 н. 0000196192 00000 н. 0000212749 00000 н. 0000229431 00000 н. 0000293170 00000 н. 0000003848 00000 н. 0000003302 00000 н. трейлер ] >> startxref 0 %% EOF 869 0 obj> поток xb“d`e“x ̀ Поиск и устранение неисправностей Нажмите здесь, чтобы перейти на канал nVent Thermal YouTube , чтобы просмотреть видео по установке наших термостатов nVent Nuheat Signature, Home и Element. На термостате горит или мигает красный индикатор. Причина Решение Сработал прерыватель цепи замыкания на землю (GFCI). Определите характер мигания: Горит красным светом – нажмите кнопку включения / выключения, чтобы сбросить GFCI. Если красный индикатор на вашем устройстве расположен в ВЕРХНЕЙ или ПРАВОЙ стороне термостата, и красный индикатор не гаснет, это указывает на замыкание на землю в системе отопления. Обратитесь к электрику или установщику, чтобы проверить проводку и проверить систему с помощью цифрового мультиметра . Медленное мигание – Нажмите кнопку включения / выключения, чтобы сбросить GFCI. Быстрое мигание – Это указывает на замыкание на землю в системе отопления.Позвоните своему электрику или установщику, чтобы проверить проводку и протестировать систему с помощью цифрового мультиметра . Если указанные выше причины не помогли решить проблему, следуйте приведенным ниже инструкциям. * Обратите внимание: если была нажата кнопка теста GFCI , на экране отобразится сообщение «Ошибка GFCI – обнаружено замыкание на землю» и загорится КРАСНЫЙ индикатор .Это нормально. Отмените сообщение об ошибке, нажав один раз кнопку сброса (с правой стороны термостата). Шаги для домовладельца: На месте расположения термостата нажмите кнопку сброса, расположенную в нижней правой части лицевой панели термостата, один раз, чтобы увидеть, сбрасываются ли сообщение об ошибке и индикатор RED .Щелкните здесь, чтобы открыть Руководство по эксплуатации Signature для справки. Если сообщение об ошибке и индикатор КРАСНЫЙ исчезают, установите термостат на «Нагрев» и дайте полу нагреться. Если пол нагревается и сообщение об ошибке и индикатор КРАСНЫЙ больше не появляются, продолжайте работу системы в обычном режиме. Если термостат отключает GFCI, как только на экране отображаются индикаторы нагрева, позвоните своему электрику и попросите его выполнить шаги для электрика, указанные ниже. Если ошибка и индикатор КРАСНЫЙ не исчезают, выключите выключатель цепи , управляющий контуром теплого пола. Оставьте выключатель ВЫКЛ. на 10 секунд, затем снова включите выключатель . Если термостат сбрасывается и пол нагревается, продолжайте работу системы в обычном режиме. Если на термостате отображается сообщение об ошибке и загорается индикатор RED сразу после включения питания ON , обратитесь к электрику и попросите его прибыть на место для выполнения шагов 2–6. Шаги для электрика: На панели выключателя ВЫКЛЮЧИТЕ автоматический выключатель, управляющий контуром теплого пола. Подтвердите, что выключатель питания является стандартным выключателем (не GFCI) Если выключатель GFCI, замените его стандартным и попытайтесь нагреть пол. Убедитесь, что выключатель питания является выделенной линией, подключенной только к системе теплого пола. Если линия используется совместно с другими приборами, исправьте проводку в соответствии с требованиями установки (выделенная цепь). В месте расположения термостата снимите лицевую панель (в нижней части лицевой панели есть небольшой винт – ослабьте винт, но не снимайте его) и снимите основание термостата со стены. Отсоедините провода мата / кабеля (нагрузки), подключенные к клеммам 1 и 4 на задней панели термостата. Используя цифровой мультиметр с полностью заряженной батареей, установленной на 200 Ом, выполните тесты сопротивления и изоляции . Инструкции по выполнению этих тестов можно найти в Руководстве по подписи здесь. Примечания к испытаниям Убедитесь, что все испытания изоляции и сопротивления проводятся на заводе-изготовителе холодного ввода.Если холодный конец мата или кабеля (провод нагрузки) был заделан в распределительной коробке (кроме места расположения термостата), вам потребуется доступ и проверка из места заводского холодного вывода. Если есть несколько холодных выводов (проводов нагрузки) от пола, проверьте каждый холодный вывод мата / кабеля отдельно и запишите свои выводы для каждого. Для матов на 240 В или кабелей площадью 20 кв. Футов или меньше необходимо установить цифровой мультиметр на 2 кОм Если показание сопротивления для теста Resistance выходит за пределы параметров тестирования (более чем на 10% выше / 5% ниже или отображается открытая линия), значит, нагревательный элемент поврежден и должен быть осмотрен техническим специалистом. Измерьте напряжение на линии термостата и убедитесь, что оно соответствует напряжению, на которое рассчитана нагрузка. Если напряжение в сети соответствует напряжению нагрузки, заполните форму запроса на ремонт здесь. Если измеренное сетевое напряжение выше номинального напряжения нагрузки, нагревательный элемент не подлежит ремонту. Если показание сопротивления для теста Insulation выходит за пределы параметров тестирования (любое показание сопротивления, кроме разомкнутой линии), значит, нагревательный элемент поврежден и должен быть проверен техником. Измерьте напряжение на линии термостата и убедитесь, что оно соответствует напряжению, на которое рассчитана нагрузка. Если напряжение в сети соответствует напряжению нагрузки, заполните форму запроса на ремонт здесь. Если измеренное сетевое напряжение выше номинального напряжения нагрузки, нагревательный элемент не подлежит ремонту. Если испытания изоляции и сопротивления прошли проверку (шаг 2), следующим шагом будет проверка термостатов, встроенных в GFCI. На панели выключателя выключите выключатель , управляющий контуром теплого пола. Отсоедините провода мата / кабеля (нагрузки), подключенные к клеммам 1 и 4 на задней панели термостата. Включите прерыватель цепи, управляющий контуром теплого пола. Если он не включился сам по себе, нажмите и удерживайте кнопку ON / OFF (), расположенную в правом нижнем углу лицевой панели термостата) в течение 4 секунд. Установите термостат на « Нагрев » пол Если термостат отключает GFCI без подключенной нагрузки , то GFCI термостата необходимо заменить. Щелкните здесь, чтобы отправить форму замены задней панели термостата. Если термостат НЕ отключает GFCI Чтобы загрузить эти инструкции в формате PDF, щелкните здесь. Экран пустой Причина Решение Агрегат выключен. Включите агрегат, нажав кнопку включения / выключения с правой стороны термостата. Подождите несколько секунд, чтобы экран включился. Нет питания на термостате Нажмите кнопку проверки GFCI в верхней части термостата. Если красный индикатор в верхней части термостата (или справа, в зависимости от модели термостата) загорается, это означает, что на термостат подано питание. Если нет, убедитесь, что автоматический выключатель на электрической панели включен, и / или обратитесь к электрику для подтверждения / проверки проводки. Это дефектная лицевая панель. Если на устройство подается питание и попытки его включения не увенчались успехом, обратитесь в службу поддержки клиентов Nuheat по телефону 1-800-778-WARM (9276). После проверки может быть отправлена ​​новая лицевая панель с инструкциями по ее замене. Электрик НЕ требуется для установки новой лицевой панели при получении. Если указанные выше причины не помогли решить проблему, следуйте приведенным ниже инструкциям. Шаги для домовладельца На панели выключателя убедитесь, что выключатель, управляющий контуром теплого пола, находится в положении ВКЛ. . Выключить выключатель . Удерживайте выключатель ВЫКЛ. в течение 10 секунд, а затем снова включите выключатель . На термостате нажмите и удерживайте кнопку ON / OFF (расположенную в правом нижнем углу лицевой панели термостата) в течение 4 секунд, затем отпустите и подождите 4 секунды, чтобы увидеть, включится ли экранный дисплей. Если экран не включается, нажмите кнопку проверки GFCI (расположенную в верхней части термостата) и проверьте, не мигает ли индикатор КРАСНЫЙ (расположенный на верхней или правой стороне термостата). Если экран термостата остается пустым и загорается индикатор RED при нажатии кнопки тестирования, щелкните здесь, чтобы заполнить форму замены лицевой панели термостата. Если индикатор RED не загорается, обратитесь к электрику и попросите его прибыть на место для выполнения шагов 4–6 с помощью цифрового мультиметра. Шаги для электрика В месте расположения распределительной коробки термостата убедитесь в наличии питания (120 В / 208 В / 240 В) на линии термостата (клеммы 2 и 3 на задней панели термостата). Подтвердите правильность подключения (щелкните здесь, чтобы ознакомиться с кратким руководством по подключению). Подача питания на клеммы 2 и 3 Нагрузочные провода подключены к клеммам 1 и 4 Плетеный заземляющий экран, привязанный к земле дома Если напряжение и проводка в норме, а на экране все еще нет изображения, щелкните здесь, чтобы заполнить форму замены задней панели термостата. Чтобы загрузить эти инструкции в формате PDF, щелкните здесь. Термостат неожиданно отключается от моей сети Wi-Fi. Причина Решение WiFi-роутер настроен на смешанное шифрование Для некоторых маршрутизаторов WiFi по умолчанию задан смешанный тип шифрования, что означает, что он может быть совместим как с типами шифрования WPA, так и с WPA2.Когда настройка безопасности на маршрутизаторе WiFi установлена ​​на смешанное шифрование (WPA / WPA2), у некоторых маршрутизаторов возникают проблемы с подключением к термостату SIGNATURE. В настройках безопасности вашего WiFi-роутера измените тип шифрования на WPA2 Only (более новый и более безопасный тип шифрования, чем WPA) и попробуйте повторно подключить термостат SIGNATURE к вашей сети WiFi. Если вы используете двухдиапазонный маршрутизатор, внесите это изменение в полосу 2,4 ГГц, которую термостат SIGNATURE использует для подключения к вашему WiFi-маршрутизатору. Беспроводные помехи нарушают соединение Wi-Fi Вероятно, канал на вашем маршрутизаторе установлен на Авто.Если вы испытываете периодические проблемы с подключением в автоматическом режиме, попробуйте переключиться на каналы 1, 6 или 11, которые являются наименее загруженными каналами для сигналов WiFi. Если вы используете двухдиапазонный маршрутизатор, внесите это изменение в полосу 2,4 ГГц, которую термостат SIGNATURE использует для подключения к вашему WiFi-маршрутизатору. Я не могу подключиться к своей сети Wi-Fi Причина Решение WiFi-роутер настроен на смешанное шифрование Для некоторых маршрутизаторов WiFi по умолчанию задан смешанный тип шифрования, что означает, что он может быть совместим как с типами шифрования WPA, так и с WPA2.Если в настройках безопасности WiFi-роутера установлен смешанный тип шифрования, некоторые роутеры не могут подключиться к термостату SIGNATURE. В настройках безопасности вашего WiFi-роутера измените тип шифрования только на WPA2 (более новый и более безопасный тип шифрования, чем WPA) и попробуйте повторно подключить термостат SIGNATURE к вашей сети WiFi. Если вы используете двухдиапазонный маршрутизатор, внесите это изменение в полосу 2,4 ГГц, которую термостат SIGNATURE использует для подключения к вашему WiFi-маршрутизатору. WiFi роутер требует перезагрузки / перезагрузки Проблема может быть в вашем маршрутизаторе, даже если другие ваши беспроводные устройства все еще подключены.Эти типы проблем обычно решаются простым перезапуском маршрутизатора. Хотя большинству маршрутизаторов достаточно просто отключить и снова подключить их к источнику питания, чтобы перезапустить их, вам следует обратиться к документации вашего маршрутизатора за конкретными инструкциями. Требуется обновление прошивки WiFi роутера Убедитесь, что ваша прошивка и драйверы WiFi обновлены до последних версий.Обратитесь к своему интернет-провайдеру (ISP) или производителю маршрутизатора за инструкциями по обновлению прошивки и драйверов. Обычно их можно загрузить с веб-сайта производителя маршрутизатора WiFi. Имя вашей сети скрыто Если у вас есть другое устройство, подключенное к вашей сети WiFi, например мобильный телефон, встаньте рядом с термостатом SIGNATURE и войдите в настройки WiFi вашего телефона, чтобы увидеть, отображается ли имя сети.Если вы не видите сеть, это может означать, что ваше сетевое имя скрыто. Если ваша беспроводная сеть скрыта, это означает, что вы выбрали запрет на передачу имени сети устройствам. В настройках Wi-Fi на ПОДПИСИ выберите «Другое» внизу и введите имя своей сети (также известное как SSID). Затем введите свой пароль, когда вам будет предложено. Термостат слишком далеко от Wi-Fi роутера Попробуйте подключить другое устройство, например мобильный телефон, к сети Wi-Fi.Стоя рядом с термостатом SIGNATURE, войдите в настройки WiFi вашего телефона. Если сигнал Wi-Fi не может быть обнаружен на вашем телефоне или он очень слабый, это означает, что у других устройств могут возникнуть проблемы с подключением к сети из этой области дома. Это означает, что вы можете быть слишком далеко от своего WiFi-роутера или с ним возникла проблема. Если ваш WiFi-роутер расположен слишком далеко, вы можете приобрести повторитель сигнала WiFi, который улучшит диапазон сигнала WiFi в вашем доме для всех устройств. Мы создали деревья устранения неполадок, чтобы помочь устранить проблемы с подключением Wi-Fi.См. ниже. Термостат отключен Причина Решение WiFi-роутер настроен на смешанное шифрование Для некоторых маршрутизаторов WiFi по умолчанию задан смешанный тип шифрования, что означает, что он может быть совместим как с типами шифрования WPA, так и с WPA2.Если в настройках безопасности WiFi-роутера установлен смешанный тип шифрования, некоторые роутеры не могут подключиться к термостату SIGNATURE. В настройках безопасности вашего WiFi-роутера измените тип шифрования только на WPA2 (более новый и более безопасный тип шифрования, чем WPA) и попробуйте повторно подключить термостат SIGNATURE к вашей сети WiFi. WiFi роутер требует перезагрузки / перезагрузки Проблема может быть в вашем маршрутизаторе, даже если другие ваши беспроводные устройства все еще подключены.Эти типы проблем обычно решаются простым перезапуском маршрутизатора. Хотя большинству маршрутизаторов достаточно просто отключить и снова подключить их к источнику питания, чтобы перезапустить их, вам следует обратиться к документации вашего маршрутизатора за конкретными инструкциями. Ваш WiFi-роутер не подключен к Интернету Убедитесь, что ваш WiFi-роутер подключен к сети. Посмотрите, подключены ли другие устройства, подключенные к вашей сети Wi-Fi.Если другие устройства также отключены от вашей сети Wi-Fi, возможно, проблема связана с вашим интернет-провайдером или вашим маршрутизатором WiFi. Попробуйте перезапустить маршрутизатор или убедитесь, что ваш пароль или настройки безопасности не изменились. Обслуживание сервера Время от времени и обычно только в непиковые часы наша база данных обновляется, поэтому мы отключим сервер на мгновение, пока происходят обновления.Он должен быть в автономном режиме только на 1-2 минуты, прежде чем он снова появится в сети. Попробуйте выйти и снова войти в систему. Требуется обновление прошивки WiFi роутера Убедитесь, что ваша прошивка и драйверы WiFi обновлены до последних версий. Обратитесь к своему интернет-провайдеру (ISP) или производителю маршрутизатора за инструкциями по обновлению прошивки и драйверов. Обычно их можно загрузить с веб-сайта производителя маршрутизатора WiFi. На экране термостата SIGNATURE отображается сообщение «Термостат не работает должным образом. Пожалуйста, свяжитесь с Nuheat ». Время на термостате SIGNATURE неверное. Причина Решение Настройки погоды не установлены. На термостате перейдите в НАСТРОЙКИ> НАСТРОЙКИ ПОГОДЫ. Нажмите «Изменить» и введите свой почтовый индекс. Как только вы завершите настройку погоды, время будет основано на вашем часовом поясе. Функция «Синхронизировать с сетевым временем» в настройках времени поддерживает точность часов с течением времени. Однако термостат SIGNATURE использует почтовый индекс для определения правильного часового пояса. Я подключился к своей сети Wi-Fi, но когда я пытаюсь настроить погоду, появляется сообщение: «Термостат должен быть подключен к сети Wi-Fi для получения местоположения погоды.” Моя информация о погоде неточная Причина Решение Неверный почтовый индекс Проверьте свой почтовый индекс (НАСТРОЙКИ> НАСТРОЙКИ ПОГОДЫ), чтобы убедиться, что введен правильный почтовый индекс. Изменение погоды между периодами обновления Информация о погоде на термостате SIGNATURE обновляется каждые три часа из базы данных погоды.Несмотря на то, что он является довольно точным и актуальным, изменения погоды, происходящие между периодами обновления, могут не отражаться на термостате. Функции «Тип этажа» и «Ограничение по этажу» затенены и недоступны для выбора. Информация о температуре пола / помещения в приложении и на веб-сайте отличается от температуры на термостате. Причина Решение Время, необходимое для синхронизации устройств / веб-сайтов Любые изменения в приложении Nuheat SIGNATURE, MyNuheat.com, или термостат SIGNATURE передается на сервер Nuheat. Затем сервер отправляет новую информацию на другие устройства. Иногда происходит небольшая задержка перед синхронизацией информации на всех устройствах. Я не могу управлять своей ПОДПИСЬЮ через приложение Nuheat SIGNATURE Причина Решение Было загружено неправильное приложение Убедитесь, что вы скачали приложение Nuheat SIGNATURE.Логотип приложения должен представлять собой красную «ногу» Nuheat. Термостат отключен Проверьте свой WiFi-роутер, чтобы убедиться, что он работает правильно и что у вас дома есть беспроводной доступ в Интернет. См. Шаги по устранению неполадок в разделе «Термостат отключен». Я не могу загрузить приложение Nuheat на свой iPad Причина Решение Приложение Nuheat SIGNATURE классифицируется как приложение для iPhone Когда вы откроете App Store на своем iPad, в верхней части выберите «Только для iPhone», и вы увидите приложение Nuheat SIGNATURE.Приложение Nuheat SIGNATURE было создано и оптимизировано для смартфонов. Приложение по-прежнему полностью работает на планшете, но не на весь экран планшета. Я не знаю, с чего начать Причина Решение Завершите процесс настройки WiFi для термостата SIGNATURE Чтобы получить доступ ко всем беспроводным функциям термостата SIGNATURE, вы должны сначала подключить термостат SIGNATURE к вашей сети Wi-Fi.Зайдите в НАСТРОЙКИ> НАСТРОЙКИ WIFI и завершите настройку WiFi. Как только термостат будет подключен к вашей сети Wi-Fi, вам будет предложено ввести адрес электронной почты, чтобы начать настройку учетной записи MyNuheat.com. На этот адрес электронной почты будет отправлено письмо со ссылкой для активации и инструкциями. После настройки учетной записи MyNuheat.com вы можете управлять своим термостатом (-ами) SIGNATURE через MyNuheat.com или загрузить приложение Nuheat Signature из App Store или Google Play. Я не получил электронное письмо с активацией в моем почтовом ящике для регистрации термостата SIGNATURE Причина Решение Электронная почта заблокирована вашими фильтрами спама Проверьте папку “СПАМ” в почтовом ящике или попробуйте другой адрес электронной почты.Чтобы попытаться повторно отправить письмо активации, перейдите на сайт www.mynuheat.com: 1. Введите адрес электронной почты, который вы использовали для завершения настройки Wi-Fi на термостате Signature. 2. Нажмите «Забыли пароль». 3. Повторно введите адрес электронной почты. Вам будет отправлен временный пароль, который вы можете использовать для входа в систему и настройки своего профиля MyNuheat.com. В термостат введен неправильный адрес электронной почты На термостате SIGNATURE перейдите в НАСТРОЙКИ, ИНФОРМАЦИЯ О ТЕРМОСТАТЕ и подтвердите, что учетная запись электронной почты была введена правильно. Изображение на экране искажено или не реагирует Причина Решение Лицевая панель неправильно установлена ​​на силовой базе Ослабьте (но не удаляйте) винт в нижней части лицевой панели, чтобы отсоединить лицевую панель от основания питания.Осмотрите лицевую панель и заднюю панель на предмет повреждений или посторонних предметов в месте расположения штырей разъема. Снова прикрепите лицевую панель к силовой базе и проверьте, исчезли ли искажения. Экран требует повторной калибровки 1. Ослабьте винт в нижней части лицевой панели и снимите лицевую панель с базы питания. 2. При отключенной лицевой панели нажмите и удерживайте палец в центре сенсорного экрана. 3. Продолжая нажимать пальцем на центр экрана, снова установите лицевую панель на блок питания. Вы должны увидеть, что термостат перешел в «режим калибровки». 4. Следуйте инструкциям на экране, нажмите и удерживайте красную точку в углах экрана, пока не увидите слово «Отпустите!» появляются на экране. 5. По завершении калибровки на экране начнется обратный отсчет от 5 секунд. Прежде чем истечет обратный отсчет, нажмите на экран, чтобы принять новую калибровку. Термостат нагревается вне запрограммированного графика Термостат ниже / выше заданной температуры пола Причина Решение Настройки отображения температуры и управления температурой установлены в разные режимы / настройки Настройка Temp Display позволяет вам выбрать DISPLAY температуру пола ИЛИ температуру окружающей среды / воздуха в помещении.Эта температура отображается в виде большого числа на главном экране термостата. Параметр «Контроль температуры» позволяет выбрать, следует ли использовать систему подогрева пола, используя температуру пола ИЛИ температуру окружающей среды / воздуха в помещении. Рекомендуемая настройка – установить для обоих параметров Температура пола. Это означает, что термостат будет отображать температуру пола и использовать температуру пола, чтобы нагревать или не нагревать пол. Термостат изучает характеристики обогрева / охлаждения вашего пола Термостат должен поддерживать температуру пола (или температуру окружающей среды / воздуха в зависимости от настройки Temp Control) в пределах 1-2 градусов от целевой температуры, которая является небольшим числом на главном экране термостата. Если он выходит за цель или не достигает цели, это связано с тем, что термостат должен определить характеристики нагрева / охлаждения вашего пола.Это поведение наиболее заметно в установках, где система включается впервые. Термостату потребуется 3-5 дней непрерывного нагрева / охлаждения, чтобы определить характеристики нагрева / охлаждения пола. Это также может быть вызвано внезапным изменением температуры или потерей тепла в комнате (например, из-за погодных условий). Это также временно повлияет на точность / способность поддерживать заданную температуру. Через 3-5 дней непрерывного нагрева / охлаждения термостат адаптируется к новым температурным характеристикам пола. Термостат Signature неожиданно устанавливает себя на неопределенный срок при 41F (5C) Причина Решение Работает с Nest, интеграция включена Если вы подключили термостат Nuheat Signature к интеграции Works With Nest, всякий раз, когда термостат Nest вручную / автоматически устанавливается в положение «Нет», это означает для термостата Signature, что никого нет дома.Термостат Signature отменит программирование и не будет нагревать пол до тех пор, пока продукт Nest не обнаружит присутствие в доме и не перейдет в настройку / статус «Дом». Когда продукт Nest переходит в настройку / статус «Дом», Signature вернется к своей обычной программе / графику нагрева. Как использовать функцию режима «Нет на месте» Как создать точку доступа Wi-Fi на Android и iOS . Больше новостей Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
