Содержание

Как проверить светодиодную ленту? Проверка мультиметром на работоспособность. Как прозвонить диодную ленту тестером? Как измерить ее мощность?

В последние годы огромную популярность получили светодиодные ленты. Но, как и многие другие вещи, они имеют свойство ломаться. Причём не всегда можно сразу понять, работает она или нет. Для оценки работоспособности существует несколько методов.

Проверка на работоспособность

Светодиодная лента – самая удобная и популярная подсветка в мире. Но может случиться так, что после подключения её к сети она не загорается.

И невозможно сразу сказать, сама лента неисправна, или проблема в чем-то другом. Проверить это можно дома своими руками.

Если лента работает напрямую от розетки, то первым делом нужно попробовать подключить её к альтернативному источнику тока. Самое простое – это либо другая розетка, либо батарейка. Причём батарейку лучше взять из пульта или другого прибора, главное, чтобы она работала. После этого концы диодной ленты нужно подсоединить к плюсу и минусу. Если после таких действий она засветится, то проблема не в ленте, а в источнике тока.

В том случае, когда имеется блок питания, проверить ленту будет немного труднее. Самый адекватный способ – использовать тестер или, по-другому, мультиметр. Он представляет собой прибор, который может измерять напряжение и силу тока.

Проверку надо начать с блока питания. Провода подключаются в специальные разъёмы тестера, а другими концами – к блоку питания. На нём есть обозначения «+V» и «–V».

Минус может обозначаться и как «COM». Затем смотрим на экран мультиметра и сверяем его показания с нужным напряжением.

Отклонения от нормы могут быть в пределах 10%, но если напряжение значительно меньше, блок питания неисправен.

Мультиметр – это очень удобная вещь, но не у всех она имеется. Определить неисправность можно и по косвенным признакам. Как правило, это внешние показатели. Например, при включении светодиодной ленты на блоке питания должна загореться специальная лампа, а он сам должен издавать характерные звуки. Если этого не происходит, то велика вероятность, что неисправность находится именно в блоке. Но по таким признакам сказать точно нельзя, поэтому необходимо либо дополнительно воспользоваться тестером, либо обратиться к профессионалам.

Если же блок питания рабочий, то следует начать проверять провода и диоды. Как правило, повреждение проводов – это обычное явление для экземпляров большой длины. Поэтому начинать проверку нужно с них.

Для этого мультиметр имеет специальный режим прозвонки. После его включения щупами нужно захватить открытую часть провода и посмотреть напряжение на нём. К сожалению, такая возможность не всегда имеется, поэтому можно воспользоваться другим способом. На большинстве лент можно увидеть медные контакты, которые расположены между диодами. По ним также проходит ток, поэтому работоспособность проводов можно проверить без проблем.

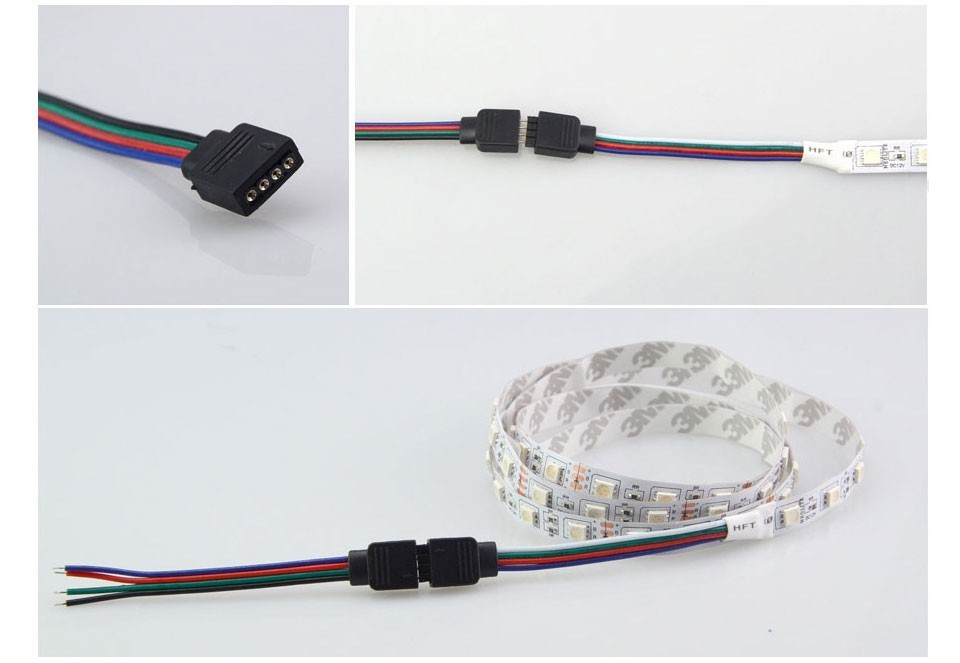

Кроме того, обязательно нужно «прозвонить» места, в которых провод соединяется с чем-либо. Это могут быть места пайки или коннекторы.

В том случае, когда все вышеперечисленные элементы исправны, можно переходить к проверке диодов. Некоторые виды подсветок сделаны из последовательно соединённых лампочек, поэтому даже при поломке одного диода вся лента работать не будет. Для этой проверки мультиметр имеет отдельную функцию. В большинстве случаев она так и называется – проверка диодов. После включения этого режима необходимо коснуться щупами ножек или контактов светодиода. О его исправности можно судить в том случае, если он загорелся. Такую операцию нужно произвести с каждой лампочкой.

Иногда в силу разных обстоятельств определить свечение очень трудно. Поэтому, чтобы облегчить себе задачу, достаточно разглядеть свечение лишь одного диода, затем посмотреть данные на табло, и для будущих лампочек сверять их напряжение по этому значению.

Как измерить мощность?

С помощью мультиметра можно не только определить поломку, но и измерить мощность LED-ленты. Нужно это для выбора правильного блока питания. Если выбрать слишком слабый экземпляр, то лента будет слабо светить, а если слишком сильный, то она может перегореть, или её срок службы заметно сократится.

Измерить мощность можно также в домашних условиях. Для этого нужно воспользоваться формулой мощности: силу тока умножить на напряжение. Перед этим данные следует получить из замеров.

Правильно произвести замеры непросто. Если посмотреть напряжение и силу тока на двух участках провода и посчитать, то можно получить лишь теоретическое значение. На практике же существуют потери, которые нужно учитывать.

Для этого потребуется катушка с проводом. Первый замер нужно произвести на проводе длиной 5 м. Замерять напряжение нужно и с начала, и с конца. После этого данные нужно записать.

Ту же операцию следует произвести и с длиной провода в 1 м и 0,5 м. И также все полученные результаты должны быть записаны и оформлены в виде таблицы.

Затем приступаем к анализу получившихся записей. На них можно заметить, что на проводе 5 м были потери напряжения в несколько вольт, а на более коротких экземплярах их почти не было.

Теперь умножаем значение напряжения в начале провода на силу тока, при этом делаем это для каждого из замеров. Можно заметить, что самым стабильным из них является провод длиной в 1 м: он не перегревается и почти не имеет потерь в напряжении. Мощность на этом участке и будем принимать за мощность всей ленты, но применяемую лишь для одного метра.

Теперь, зная это значение, можно определить, какую всё-таки мощность требует вся лента. Достаточно умножить мощность, приходящуюся на 1 м, на всю длину подсветки. Для наглядности можно посчитать это для участка в 5 м. Как можно заметить, полученное значение будет выше, чем то, которое было получено из замера «в лоб».

Эту операцию очень важно произвести в том случае, если длина светодиодной ленты намного больше, чем 5 м. Расхождение показаний теоретической и физической мощности там будут очень большие.

Рекомендации

Итак, вот несколько советов, которые можно применять при определении неисправности и измерении мощности ленты.

  • При проверке светодиодной ленты её обязательно нужно отключить от источника напряжения.

  • Прежде чем определять необходимую для ленты мощность, рекомендуется посмотреть в её паспорт. Там есть описание, в котором может быть написано это значение.

  • Если нужно подключить ленту к источнику тока, но сделать это с помощью розетки нет возможности, то используют обычные батарейки. Но иногда её мощности не хватает, особенно часто это происходит с длинными подсветками. Справиться с этой проблемой можно с помощью магазина из батареек. Он представляет собой несколько соединённых между собой источников тока, имеющих общие контакты в металлических частях.

  • Если стандартные щупы слишком толстые или большие, из-за чего они не пролезают в маленькие щели, то можно модернизировать их с помощью иголок. Достаточно лишь примотать их к щупам, например, с помощью изоленты.

Проверить светодиодную ленту в домашних условиях несложно. Достаточно лишь иметь специальный прибор и некоторые умения в его использовании. С его помощью можно производить и замер мощности светодиодной ленты.

Как проверить светодиодную ленту, смотрите в видео ниже.



Как проверить светодиод прожектора мультиметром

Чтобы проверить светодиод и узнать его параметры, нужно иметь в своем арсенале мультиметр, «Цэшку» или универсальный тестер. Давайте научимся ими пользоваться.

Прозвонка отдельных светодиодов

Начнем с простого, как прозвонить светодиод мультиметром. Переведите тестер в режим проверки транзисторов – Hfe и вставьте светодиод в разъём, как на картинке ниже.

Как проверить светодиод на работоспособность? Вставьте анод светодиода в разъём C зоны обозначенной PNP, а катод в E. В PNP разъёмах C – это плюс, а E в NPN – минусовой вывод. Вы видите свечение? Значит проверка светодиода выполнена, если нет – ошибись полярностью или диод не исправен.

Разъём для проверки транзисторов выглядит по-разному, часто это синий круг с отверстиями, так будет если проверить светодиод мультиметром DT830, как на фото ниже.

Теперь о том, как проверить светодиод мультиметром в режиме проверки диодов. Для начала взгляните на схему проверки.

Режим проверки диода так и обозначен – графическим изображением диода, подробнее об обозначениях в статье. Этот способ подойдёт не только для светодиодов с ножками, но и для проверки smd светодиода.

Проверка светодиодов тестером в режиме прозвонки показана на рисунке ниже, а еще можете увидеть один из видов разъёма для проверки транзисторов, описанного в предыдущем способе. Пишите в комментариях о том какой у вас тестер и задавайте вопросы!

Этот способ хуже, от тестера возникает яркое свечение диода, а в данном случае — едва заметно красное свечение.

Теперь обратите внимание как проверить светодиод тестером с функцией определения анода. Принцип тот же, при правильной полярности светодиод загорится.

Проверка инфракрасного диода

Действительно, почти в каждом доме есть такой LED. В пультах дистанционного управления они нашли широчайшее применение. Представим ситуацию, что пульт перестал переключать каналы, вы уже почистили все контакты клавиатуры и заменили батареи, но он все равно не работает. Значит нужно смотреть диод. Как проверить ИК-светодиод?

Человеческий глаз не видит инфракрасного излучения, в котором пульт передаёт информацию телевизору, но его видит камера вашего телефона. Такие светодиоды используются в ночной подсветке камер видео наблюдения. Включите камеру телефона и нажмите на любую кнопку пульта – если он исправен вы должны увидеть мерцания.

Методы проверки мультиметром ИК светодиода и обычного — одинаковы. Еще один способ как проверить инфракрасный светодиод на исправность – подпаять параллельно ему LED красного свечения. Он будет служить наглядным показателем работы ИК диода. Если он мерцает, значит сигналы на диод поступают и нужно менять ИК диод. Если красный не мерцает, значит сигнал не поступает и дело в самом пульте, а не в диоде.

В схеме управления с пульта есть еще один важный элемент, принимающий излучение — фотоэлемент. Как проверить фотоэлемент мультиметром? Включите режим измерения сопротивления. Когда на фотоэлемент попадает свет – состояние его проводимости изменяется, тогда изменяется и его сопротивление в меньшую сторону. Понаблюдайте этот эффект и убедитесь в исправности или поломке.

Проверка диода на плате

Как проверить светодиод мультиметром не выпаивая? В принципах его проверки всё остаётся также, а способы изменяются. Удобно проверять светодиоды, не выпаивая с помощью щупов.

Стандартные щупы не влезут в разъём для транзисторов, режима Hfe. Но в него влезут швейные иглы, кусочек кабеля (витая пара) или отдельные жилки из многожильного кабеля. В общем любой тонкий проводник. Если его припаять к щупу или фольгированному текстолиту и присоединить щупы без штекеров, то получится такой переходник.

Теперь вы можете прозвонить светодиоды мультиметром на плате.

Как проверить светодиоды в фонарике? Открутите блок линз или переднее стекло на фонаре, аккуратно отпаяйте плату от батарейного блока, если длина проводников не позволяет её свободно рассмотреть и изучить.

В таком положении вы легко проверите исправность каждого светодиода на плате описанным выше методом. Подробнее о светодиодах в фонариках.

Как прозвонить светодиодную лампу?

Любой электрик много раз «звонил» лампу накаливания, но как проверить ЛЕД-лампу тестером?

Для этого нужно снять рассеиватель, обычно он приклеен. Чтобы отделить его от корпуса вам нужен медиатор, или пластиковая карта, её нужно засунуть между корпусом и рассеивателем.

Если не удаётся этого сделать попробуйте немного погреть феном место склейки.

Как теперь проверить светодиодную лампочку мультиметром? Перед вами окажется плата со светодиодами, нужно прикоснуться щупами тестера к их выводам. Такие SMD в режиме проверки диодов загораются тусклым светом (но не всегда). Еще один способ проверки исправности — прозвонка от батареи типа «крона».

Крона выдает напряжение 9-12В, потому проверяйте диоды кратковременными скользящими прикосновениями к их полюсам. Если LED не загорается при правильно подобранной полярности — требуется его замена.

Проверка LED прожектора

Для начала взгляните какой светодиод установлен в прожекторе, если вы видите один желтый квадрат, как на фотографии ниже, то тестером его проверить не получится, напряжение таких источников света велико – 10-30 Вольт и более.

Проверить работоспособность светодиода такого типа можно, используя заведомо исправный драйвер на соответствующий ток и напряжение.

Если установлено много мелких SMD – проверка такого прожектора мультиметром возможна. Для начала его нужно разобрать. В корпусе вы обнаружите драйвер, влагозащитные прокладки и плату с LED. Конструкция и процесс проверки аналогичен LED лампе, который описан выше.

Как проверить светодиодную ленту на работоспособность

На нашем сайте есть целая статья о том, как проверить светодиодную ленту, тут рассмотрим экспресс-методы проверки.

Сразу скажу, что засветить ее целиком мультиметром не удастся, в некоторых ситуациях возможно лишь лёгкое свечение в режиме Hfe. Во-первых можно проверять каждый диод по отдельности, в режиме проверки диодов.

Во-вторых иногда происходит перегорание не диодов, а токоведущих частей. Для проверки этого нужно перевести тестер в режим прозвонки и прикоснуться к каждому выводу питания на разных концах проверяемого участка. Так вы определите целую часть ленты и поврежденную.

Красной и синей линией выделены полосы, которые должны звонится от самого начала до конца светодиодной ленты.

Как проверить светодиодную ленту батарейкой? Питание ленты – 12 Вольт. Можно использовать автомобильный аккумулятор, однако он большой и не всегда есть под рукой. Поэтому на помощь придет батарейка на 12В. Используется в дверных радиозвонках и пультах управления. Ее можно использовать как источник питания при прозвонке проблемных участков LED ленты.

Другие способы проверки

Разберем как проверить светодиод батарейкой. Нам понадобится батарейка от материнской платы — типоразмера CR2032. Напряжение на ней порядка 3-х вольт, достаточное для проверки большинства светодиодов.

Другой вариант — это использовать 4,5 или 9В батарейку, тогда нужно использовать сопротивление 75Ом в первом случае и 150-200Ом во втором. Хотя от 4,5 вольт проверка светодиода возможна без резистора кратковременным касанием. Запас прочности LED вам это простит.

Определяем характеристики диодов

Соберите простейшую схему для снятия характеристик светодиода. Она на столько проста, что можно это сделать, не используя паяльник.

Давайте сначала рассмотрим, как узнать мультиметром на сколько вольт наш светодиод, с помощью такого пробника. Для этого внимательно следуйте инструкции:

  1. Соберите схему. В разрыв цепи (на схеме «mA») установите мультиметр в режиме измерения тока.
  2. Переведите потенциометр в положение максимального сопротивления. Плавно убавляйте его, следите за свечением диода и ростом тока.
  3. Узнаём номинальный ток: как только увеличение яркости прекратится, обратите внимание на показания амперметра. Обычно это порядка 20мА для 3-х, 5-ти и 10-ти мм светодиодов. После выхода диода на номинальный ток яркость свечения почти не изменяется.
  4. Узнаём напряжение светодиода: подключите вольтметр к выводам LED. Если у вас один измерительный прибор, тогда исключите из неё амперметр и в цепь подключите тестер в режиме измерения напряжения параллельно диоду.
  5. Подключите питание, снимите показания напряжения (см. подключение «V» на схеме). Теперь вы знаете на сколько вольт ваш светодиод.
  6. Как узнать мощность светодиода мультиметром с помощью этой схемы? Вы уже сняли все показания для определения мощности, нужно всего лишь умножить миллиамперы на Вольты, и вы получите мощность, выраженную в милливаттах.

Однако на глаз определить изменение яркости и вывести светодиод на номинальный режим крайне сложно, нужно иметь большой опыт. Упростим процесс.

Таблицы в помощь

Чтобы уменьшить вероятность сжигания диода определите по внешнему виду на какой из типов светодиодов он похож. Для этого есть справочники и сравнительные таблицы, ориентируйтесь на справочный номинальный ток, когда проводите процесс снятия характеристик.

Если вы видите, что на номинальном значении он явно не выдает полного светового потока, попробуйте кратковременно превысить ток и посмотрите продолжает ли также быстро как ток нарастать и яркость. Следите за нагревом LED’а. Если вы подали слишком большую мощность – диод начнет усиленно греться. Условно нормальной будет температура при которой держать руку на диоде нельзя, но при касании ожога он не оставляет (70-75°C).

Чтобы понять причины и следствия проделывания данной процедуры ознакомьтесь со статьёй о ВАХ диода.

После всей проделанной работы проверьте себя еще раз – сравните показания приборов с табличными значениями светодиодов, подберите ближайшие подходящие по параметрам и откорректируйте сопротивление цепи. Так вы гарантированно определите напряжение, ток и мощность LED.

В качестве питания схемы подойдет батарейка крона 9В или аккумулятор 12В, кроме этого вы определите общее сопротивление для подключения светодиода к такому источнику питания – измерьте сопротивления резистора и потенциометра в этом положении.

Проверить диод очень просто, однако на практике бывают разные ситуации, поэтому возникает много вопросов, особенно у новичков. Опытный электронщик по внешнему виду определит параметры большинства светодиодов, а в ряде случае и их исправность.

Чтобы проверить светодиод и узнать его параметры, нужно иметь в своем арсенале мультиметр, «Цэшку» или универсальный тестер. Давайте научимся ими пользоваться.

Прозвонка отдельных светодиодов

Начнем с простого, как прозвонить светодиод мультиметром. Переведите тестер в режим проверки транзисторов – Hfe и вставьте светодиод в разъём, как на картинке ниже.

Как проверить светодиод на работоспособность? Вставьте анод светодиода в разъём C зоны обозначенной PNP, а катод в E. В PNP разъёмах C – это плюс, а E в NPN – минусовой вывод. Вы видите свечение? Значит проверка светодиода выполнена, если нет – ошибись полярностью или диод не исправен.

Разъём для проверки транзисторов выглядит по-разному, часто это синий круг с отверстиями, так будет если проверить светодиод мультиметром DT830, как на фото ниже.

Теперь о том, как проверить светодиод мультиметром в режиме проверки диодов. Для начала взгляните на схему проверки.

Режим проверки диода так и обозначен – графическим изображением диода, подробнее об обозначениях в статье. Этот способ подойдёт не только для светодиодов с ножками, но и для проверки smd светодиода.

Проверка светодиодов тестером в режиме прозвонки показана на рисунке ниже, а еще можете увидеть один из видов разъёма для проверки транзисторов, описанного в предыдущем способе. Пишите в комментариях о том какой у вас тестер и задавайте вопросы!

Этот способ хуже, от тестера возникает яркое свечение диода, а в данном случае — едва заметно красное свечение.

Теперь обратите внимание как проверить светодиод тестером с функцией определения анода. Принцип тот же, при правильной полярности светодиод загорится.

Проверка инфракрасного диода

Действительно, почти в каждом доме есть такой LED. В пультах дистанционного управления они нашли широчайшее применение. Представим ситуацию, что пульт перестал переключать каналы, вы уже почистили все контакты клавиатуры и заменили батареи, но он все равно не работает. Значит нужно смотреть диод. Как проверить ИК-светодиод?

Человеческий глаз не видит инфракрасного излучения, в котором пульт передаёт информацию телевизору, но его видит камера вашего телефона. Такие светодиоды используются в ночной подсветке камер видео наблюдения. Включите камеру телефона и нажмите на любую кнопку пульта – если он исправен вы должны увидеть мерцания.

Методы проверки мультиметром ИК светодиода и обычного — одинаковы. Еще один способ как проверить инфракрасный светодиод на исправность – подпаять параллельно ему LED красного свечения. Он будет служить наглядным показателем работы ИК диода. Если он мерцает, значит сигналы на диод поступают и нужно менять ИК диод. Если красный не мерцает, значит сигнал не поступает и дело в самом пульте, а не в диоде.

В схеме управления с пульта есть еще один важный элемент, принимающий излучение — фотоэлемент. Как проверить фотоэлемент мультиметром? Включите режим измерения сопротивления. Когда на фотоэлемент попадает свет – состояние его проводимости изменяется, тогда изменяется и его сопротивление в меньшую сторону. Понаблюдайте этот эффект и убедитесь в исправности или поломке.

Проверка диода на плате

Как проверить светодиод мультиметром не выпаивая? В принципах его проверки всё остаётся также, а способы изменяются. Удобно проверять светодиоды, не выпаивая с помощью щупов.

Стандартные щупы не влезут в разъём для транзисторов, режима Hfe. Но в него влезут швейные иглы, кусочек кабеля (витая пара) или отдельные жилки из многожильного кабеля. В общем любой тонкий проводник. Если его припаять к щупу или фольгированному текстолиту и присоединить щупы без штекеров, то получится такой переходник.

Теперь вы можете прозвонить светодиоды мультиметром на плате.

Как проверить светодиоды в фонарике? Открутите блок линз или переднее стекло на фонаре, аккуратно отпаяйте плату от батарейного блока, если длина проводников не позволяет её свободно рассмотреть и изучить.

В таком положении вы легко проверите исправность каждого светодиода на плате описанным выше методом. Подробнее о светодиодах в фонариках.

Как прозвонить светодиодную лампу?

Любой электрик много раз «звонил» лампу накаливания, но как проверить ЛЕД-лампу тестером?

Для этого нужно снять рассеиватель, обычно он приклеен. Чтобы отделить его от корпуса вам нужен медиатор, или пластиковая карта, её нужно засунуть между корпусом и рассеивателем.

Если не удаётся этого сделать попробуйте немного погреть феном место склейки.

Как теперь проверить светодиодную лампочку мультиметром? Перед вами окажется плата со светодиодами, нужно прикоснуться щупами тестера к их выводам. Такие SMD в режиме проверки диодов загораются тусклым светом (но не всегда). Еще один способ проверки исправности — прозвонка от батареи типа «крона».

Крона выдает напряжение 9-12В, потому проверяйте диоды кратковременными скользящими прикосновениями к их полюсам. Если LED не загорается при правильно подобранной полярности — требуется его замена.

Проверка LED прожектора

Для начала взгляните какой светодиод установлен в прожекторе, если вы видите один желтый квадрат, как на фотографии ниже, то тестером его проверить не получится, напряжение таких источников света велико – 10-30 Вольт и более.

Проверить работоспособность светодиода такого типа можно, используя заведомо исправный драйвер на соответствующий ток и напряжение.

Если установлено много мелких SMD – проверка такого прожектора мультиметром возможна. Для начала его нужно разобрать. В корпусе вы обнаружите драйвер, влагозащитные прокладки и плату с LED. Конструкция и процесс проверки аналогичен LED лампе, который описан выше.

Как проверить светодиодную ленту на работоспособность

На нашем сайте есть целая статья о том, как проверить светодиодную ленту, тут рассмотрим экспресс-методы проверки.

Сразу скажу, что засветить ее целиком мультиметром не удастся, в некоторых ситуациях возможно лишь лёгкое свечение в режиме Hfe. Во-первых можно проверять каждый диод по отдельности, в режиме проверки диодов.

Во-вторых иногда происходит перегорание не диодов, а токоведущих частей. Для проверки этого нужно перевести тестер в режим прозвонки и прикоснуться к каждому выводу питания на разных концах проверяемого участка. Так вы определите целую часть ленты и поврежденную.

Красной и синей линией выделены полосы, которые должны звонится от самого начала до конца светодиодной ленты.

Как проверить светодиодную ленту батарейкой? Питание ленты – 12 Вольт. Можно использовать автомобильный аккумулятор, однако он большой и не всегда есть под рукой. Поэтому на помощь придет батарейка на 12В. Используется в дверных радиозвонках и пультах управления. Ее можно использовать как источник питания при прозвонке проблемных участков LED ленты.

Другие способы проверки

Разберем как проверить светодиод батарейкой. Нам понадобится батарейка от материнской платы — типоразмера CR2032. Напряжение на ней порядка 3-х вольт, достаточное для проверки большинства светодиодов.

Другой вариант — это использовать 4,5 или 9В батарейку, тогда нужно использовать сопротивление 75Ом в первом случае и 150-200Ом во втором. Хотя от 4,5 вольт проверка светодиода возможна без резистора кратковременным касанием. Запас прочности LED вам это простит.

Определяем характеристики диодов

Соберите простейшую схему для снятия характеристик светодиода. Она на столько проста, что можно это сделать, не используя паяльник.

Давайте сначала рассмотрим, как узнать мультиметром на сколько вольт наш светодиод, с помощью такого пробника. Для этого внимательно следуйте инструкции:

  1. Соберите схему. В разрыв цепи (на схеме «mA») установите мультиметр в режиме измерения тока.
  2. Переведите потенциометр в положение максимального сопротивления. Плавно убавляйте его, следите за свечением диода и ростом тока.
  3. Узнаём номинальный ток: как только увеличение яркости прекратится, обратите внимание на показания амперметра. Обычно это порядка 20мА для 3-х, 5-ти и 10-ти мм светодиодов. После выхода диода на номинальный ток яркость свечения почти не изменяется.
  4. Узнаём напряжение светодиода: подключите вольтметр к выводам LED. Если у вас один измерительный прибор, тогда исключите из неё амперметр и в цепь подключите тестер в режиме измерения напряжения параллельно диоду.
  5. Подключите питание, снимите показания напряжения (см. подключение «V» на схеме). Теперь вы знаете на сколько вольт ваш светодиод.
  6. Как узнать мощность светодиода мультиметром с помощью этой схемы? Вы уже сняли все показания для определения мощности, нужно всего лишь умножить миллиамперы на Вольты, и вы получите мощность, выраженную в милливаттах.

Однако на глаз определить изменение яркости и вывести светодиод на номинальный режим крайне сложно, нужно иметь большой опыт. Упростим процесс.

Таблицы в помощь

Чтобы уменьшить вероятность сжигания диода определите по внешнему виду на какой из типов светодиодов он похож. Для этого есть справочники и сравнительные таблицы, ориентируйтесь на справочный номинальный ток, когда проводите процесс снятия характеристик.

Если вы видите, что на номинальном значении он явно не выдает полного светового потока, попробуйте кратковременно превысить ток и посмотрите продолжает ли также быстро как ток нарастать и яркость. Следите за нагревом LED’а. Если вы подали слишком большую мощность – диод начнет усиленно греться. Условно нормальной будет температура при которой держать руку на диоде нельзя, но при касании ожога он не оставляет (70-75°C).

Чтобы понять причины и следствия проделывания данной процедуры ознакомьтесь со статьёй о ВАХ диода.

После всей проделанной работы проверьте себя еще раз – сравните показания приборов с табличными значениями светодиодов, подберите ближайшие подходящие по параметрам и откорректируйте сопротивление цепи. Так вы гарантированно определите напряжение, ток и мощность LED.

В качестве питания схемы подойдет батарейка крона 9В или аккумулятор 12В, кроме этого вы определите общее сопротивление для подключения светодиода к такому источнику питания – измерьте сопротивления резистора и потенциометра в этом положении.

Проверить диод очень просто, однако на практике бывают разные ситуации, поэтому возникает много вопросов, особенно у новичков. Опытный электронщик по внешнему виду определит параметры большинства светодиодов, а в ряде случае и их исправность.

Светодиодные прожекторы – один из самых покупаемых источников света. Не смотря на то, что основой являются светодиоды, приборы могут выходить из строя в самый не подходящий момент.В этой статье я рассмотрю наиболее распространенные неисправности прожекторов и как от них можно избавиться

После того, как Ваш купленный LED прожектор верой и правдой отслужил не один год, рано или поздно наступит момент, когда он сломается. Можно, конечно пойти в мастерскую, где все починят. Но стоит ли тратить деньги, если можно все сделать самостоятельно. Особенно, в случае, когда поломка “пустяковая”. Чтобы определить, можно ли самостоятельно отремонтировать прожектор, необходимо провести диагностику. На основании которой и можно сделать вывод о возможном самостоятельном “препарировании”.

Одна из моих статей была посвящена устройству светодиодных прожекторов. В двух словах они состоят из:

– светодиод
– драйвер
– корпус
– рассеиватель
– линза

Самыми распространенными поломками можно считать – сгорание светодиодов или драйвера. LEDs перегорают или теряют свою яркость от излишнего тепла, которое плохо от них отводится, в силу “жадности” производителя на радиаторах. Проблемы с драйвером – бич китайских прожекторов. Со своей стороны скажу, что предпочитаю все-таки именно китайских производителей. Особенно за маленькую цену. Их можно с легкостью “привести” в порядок и не тратить деньги за брэнд. Их китайских недоделок получаются вполне сносные экземпляры ( после доработки ), которые служат верой и правдой уже не один год.

Рассмотрим некоторые моменты ремонта прожекторов. Попытаемся отбраковывать светодиоды и выявить неисправности.

Светодиодный прожектор мигает. Как его отремонтировать самостоятельно

Характерная неисправность – мигание ( мерцание ) прожектора. Если Вы заметили, что Ваш будущий пациент с завидным постоянством стал “моргать”, то тут две проблемы – или выход из строя светодиодов, либо неисправности с электронными компонентами.

Ремонт прожектора с этой неисправностью я покажу на примере 10 Вт устройства. Где-то я уже упоминал, что 10 Вт прожекторы наиболее популярны. Светодиод – матрица, в корпусе которой интегрированы 9 одноваттных кристаллов, залитых люминофором. Кристаллы в матрице соединяются последовательно. В 10 Вт диоде имеются три линейки по три кристалла. Линейки в свою очередь соединяются параллельно и подключаются к драйверу.

Расположение кристаллов в матрице

При перегорании матрицы ( одного из диодов ) будет происходить характерное мигание. Моргание может быть хаотичным , через определенные промежутки времени. Может переставать гореть полностью вся матрица или некоторые линейки. Окунемся в устройство диода и посмотрим, почему та это происходит.

Устройство всех матриц идентично и состоит чип из алюминиевой подложки, диэлектрического слоя, кристаллов, залитых люминофором.

На картинке мы видим, что кристаллы соединяются подводами ( хорошие из золота, плохие из меди ) при интенсивном нагреве происходит отслоение нитей от диодов и матрица начинает отключаться на некоторое время. После того, как металл остынет, снова появляется контакт, пока не достигнет критического нагрева и снова происходит отключение всей или части матрицы. Это может продолжаться бесконечно долго. До тех пор, пока одна из нитей окончательно не отвалится от кристалла.

Сподручными средствами пробуем идентифицировать поломку матрицы – взять не острый предмет и в местах, где кристалл соединяется нитями не сильно надавить. Прожектор при этом должен быть включенным. Как только проблемный диод найдется, матрица начнет загораться.

Если определим, что неисправна матрица, то в этом случае ремонт заключается в замене чипа. Как это сделать – читайте ниже, на примере 12 В 10 Вт прожектора.

Сразу предупрежу. Если в Вашей матрице перестала гореть хотя бы одна линейка кристаллов, то такой чип надо поменять как можно быстрее. Иначе в самое ближайшее время Вы останетесь без источника света. Посмотрим, почему так происходит.

Причина увеличения тока на матрице

Соединение кристаллов в чипе – параллельно-последовательное. Для примера опять же возьму 10 Вт светодиод. Пусть он питается драйвером с постоянным током 300 мА. Т.о. на каждую работающую линейку приходится по 100 мА. При перегорании одного из кристаллов в линейке – она перестает работать. Две другие ПОКА будут гореть, но не долго. Драйвер – существо железное и не понимает, что одна из линеек “поломалася”))) и продолжает выдавать 300 мА. Но в этом случае заявленный ток распространяется только на две работающие линейки. Это не много ни мало 150 мА. Такой ток дает возможность сильнее нагреваться диодам. Нарушаются условия технической эксплуатации, что приводит к быстрой “кончине” светодиода.

Ремонтируем LED прожектор 12 В 10 Вт

Ранее я упоминал, что очень люблю китайские поделки в виде прожекторов. По большей части потому, что мне их приносят пачками. Кто-то хочет отремонтировать, но узнав, во сколько обойдется ремонт – оставляют их мне. Другие просто дарят. А мне только это и нужно)))

Вернее нужны только корпуса, которые после некоторых доделок-переделок, превращаются в качественные прожектора.

Не все китайские прожектора плохие. Есть много производителей, которые выпускают очень достойную продукцию. Причем по цене и качеству на много дешевле и лучше многих именитых брэндов. Много интересного материала попадается на Ali. Но там нужно хорошо разбираться, чтобы приобрести не откровенный хлам, а нужный экземпляр.

На примере таковых и разберу возможность ремонта прожекторов на светодиодах. Для начала обязательно нужно разобраться, на какое напряжение рассчитан Ваш светильник. Не редки случаи, когда китайцы сами толком не представляют, что отправляют. И в Ваших руках может оказаться 12 В 10 Вт прожектор, вместо 220 В. Не поленитесь и разберите светильник. Если уж лень, то хотя бы посмотрите на питающий кабель. Если он двух жильный, то этот прожектор рассчитан на постоянное напряжение, если 3-х жильный то переменное. 12 В имеют окраску проводов черную и красную. При переменном напряжении окраска может быть любой.

проверка работоспособности светодиодной лампочки, ленты, ИК и УФ-диоды, прозвонить светодиод тестером, не выпаивая из схемы

Прозвонка отдельных светодиодов

Начнем с простого, как прозвонить светодиод мультиметром. Переведите тестер в режим проверки транзисторов – Hfe и вставьте светодиод в разъём, как на картинке ниже.

Как проверить светодиод на работоспособность? Вставьте анод светодиода в разъём C зоны обозначенной PNP, а катод в E. В PNP разъёмах C – это плюс, а E в NPN – минусовой вывод. Вы видите свечение? Значит проверка светодиода выполнена, если нет – ошибись полярностью или диод не исправен.

Разъём для проверки транзисторов выглядит по-разному, часто это синий круг с отверстиями, так будет если проверить светодиод мультиметром DT830, как на фото ниже.

Теперь о том, как проверить светодиод мультиметром в режиме проверки диодов. Для начала взгляните на схему проверки.

Режим проверки диода так и обозначен – графическим изображением диода, подробнее об обозначениях в статье. Этот способ подойдёт не только для светодиодов с ножками, но и для проверки smd светодиода.

Проверка светодиодов тестером в режиме прозвонки показана на рисунке ниже, а еще можете увидеть один из видов разъёма для проверки транзисторов, описанного в предыдущем способе. Пишите в комментариях о том какой у вас тестер и задавайте вопросы!

Этот способ хуже, от тестера возникает яркое свечение диода, а в данном случае — едва заметно красное свечение.

Теперь обратите внимание как проверить светодиод тестером с функцией определения анода. Принцип тот же, при правильной полярности светодиод загорится.


Диагностика светодиода в фонарике

Светодиодный фонарик аккумуляторного или других типов довольно надежное устройство, но и он от поломок не застрахован. Если даже после установки новых батареек свечение остается слабым или вовсе отсутствует, необходимо проверить работоспособность светодиодов и их драйверов.

Перед диагностикой фонарика будет нелишним проверить батарейки (даже если они только что были распакованы) на каком-нибудь заведомо исправном устройстве. Кому-то этот совет покажется банальным, но довольно часто, как показала практика, причиной «разборок» с бытовой электроникой становятся бракованные батарейки, о чем домашний умелец догадывается в последнюю очередь.

Проверка фонарика выполняется в следующей последовательности:

  1. Отвинчиваем крышку или коническую часть в передней части корпуса.
  2. Извлекаем светодиодный модуль.
  3. На плате светодиода – две контактные площадки, к которым подводятся красный и черный провод. Красный провод соответствует положительной полярности (маркировка «+» на плате), а черный – отрицательной (маркировка «-»). В соответствии с полярностью на контакты следует кратковременно подать напряжение в 3 – 4 В (не более 4,2 В!). Если яркость свечения светодиода не изменилась, значит его необходимо заменить. В противном случае (светодиод горит надлежащим образом) замене подлежит драйвер.
  4. Замена светодиода возможна только в том случае, если его плата прикреплена к капсуле светодиодного модуля посредством винтов. Если плата посажена на термоклей, замена будет нецелесообразной, в этом случае меняют весь модуль.

Отвинтив плату, следует отпаять светодиод, а затем установить новый.

В фонариках светодиоды устанавливаются на алюминиевые радиаторы. Для эффективного теплоотвода перед установкой нового светодиода на радиатор следует нанести свежий слой специальной теплопроводящей пасты, также называемой термопастой. Старый высохший слой, пусть даже довольно толстый, повторно использоваться не может и должен быть удален.

Наглядно проверка обособленного светодиода и простота устройства тестера демонстрируется в следующем видео от крупнейшего поставщика электрооборудования в России.

Часто при поломке того или иного электронного устройства мы без раздумий несем потерпевшего в ремонт, где нам предъявляют солидный счет. Между тем, причина аварии может заключаться всего лишь в отказе светодиода, который легко можно заменить своими силами.

Таким образом, умение проверить работоспособность этих элементов, которые применяются сегодня довольно широко, позволит сэкономить средства и сократить время ремонта до минимума.

LED-светильники популярны и имеют много плюсов, но их сложная конструкция приводит к тому, что место поломки не всегда очевидно. Проверка светодиодов на работоспособность, при поломке позволяет определить причину неисправности и решить судьбу проблемного устройства. Рассмотрим, как в домашних условиях можно выяснить состояние светильников стандартным тестером.

Проверка инфракрасного диода

Действительно, почти в каждом доме есть такой LED. В пультах дистанционного управления они нашли широчайшее применение. Представим ситуацию, что пульт перестал переключать каналы, вы уже почистили все контакты клавиатуры и заменили батареи, но он все равно не работает. Значит нужно смотреть диод. Как проверить ИК-светодиод?

Человеческий глаз не видит инфракрасного излучения, в котором пульт передаёт информацию телевизору, но его видит камера вашего телефона. Такие светодиоды используются в ночной подсветке камер видео наблюдения. Включите камеру телефона и нажмите на любую кнопку пульта – если он исправен вы должны увидеть мерцания.

Методы проверки мультиметром ИК светодиода и обычного — одинаковы. Еще один способ как проверить инфракрасный светодиод на исправность – подпаять параллельно ему LED красного свечения. Он будет служить наглядным показателем работы ИК диода. Если он мерцает, значит сигналы на диод поступают и нужно менять ИК диод. Если красный не мерцает, значит сигнал не поступает и дело в самом пульте, а не в диоде.

В схеме управления с пульта есть еще один важный элемент, принимающий излучение — фотоэлемент. Как проверить фотоэлемент мультиметром? Включите режим измерения сопротивления. Когда на фотоэлемент попадает свет – состояние его проводимости изменяется, тогда изменяется и его сопротивление в меньшую сторону. Понаблюдайте этот эффект и убедитесь в исправности или поломке.

Инфракрасные

По мере приобретения бытовых электронных устройств каждый из нас постепенно становится обладателем целой батареи пультов дистанционного управления. Пока техника послушно реагирует на ваши команды, беспокоиться не о чем.

Но вполне вероятна такая ситуация, когда отчаянные попытки переключить канал или убавить яркость люстры не приводят ни к какому результату. В таких случаях сначала проверяют состояние инфракрасного светодиода, посредством которого пульт ДУ передает основному устройству ваши требования.

Читать также: Шаберная пластина что это

Проверить ИК-светодиод в ДУ-пульте или другом устройстве можно несколькими способами. Начнем с самого простого:

Направьте излучение диода в объектив цифровой камеры. Подойдет не только фотоаппарат, но и телефон, ноутбук, видеорегистратор, web-камера и т.д. ИК-излучение абсолютно невидимо для человеческого глаза, но «глаза» электронные регистрируют его очень хорошо. Если светодиод исправно выполняет свои функции, на матрице будут наблюдаться вспышки фиолетового цвета.

При отсутствии умеющего снимать гаджета подпавший под подозрение светодиод можно демонтировать, заменив его на сверхъяркий или светодиод SMD-типа. Убедитесь только, что рабочее напряжение обоих элементов совпадает.

Если проверочный светодиод при нажатии кнопок на пульте испускает видимое световое излучение (скорее всего, оно будет неярким), значит, ИК-светодиод свое уже отслужил.

Более сложный способ, но зато не потребуется ни камера, ни перепайка. Можно воспользоваться инфракрасным фотодиодом. При попадании инфракрасного излучения на сенсор этого элемента на его выводах образуется разность потенциалов.

Чтобы проверить любой ИК-светодиод, его излучение необходимо направить на чувствительную зону фотодиода, предварительно подключенного к открытому входу осциллографа.

Если при этом на экране прибора появляются кривые импульсов, – тестируемый светодиод пребывает в рабочем состоянии. Если же вы наблюдаете полный штиль, значит пора покупать новый ИК-светодиод.

Проверка диода на плате

Как проверить светодиод мультиметром не выпаивая? В принципах его проверки всё остаётся также, а способы изменяются. Удобно проверять светодиоды, не выпаивая с помощью щупов.

Стандартные щупы не влезут в разъём для транзисторов, режима Hfe. Но в него влезут швейные иглы, кусочек кабеля (витая пара) или отдельные жилки из многожильного кабеля. В общем любой тонкий проводник. Если его припаять к щупу или фольгированному текстолиту и присоединить щупы без штекеров, то получится такой переходник.

Теперь вы можете прозвонить светодиоды мультиметром на плате.

Как проверить светодиоды в фонарике? Открутите блок линз или переднее стекло на фонаре, аккуратно отпаяйте плату от батарейного блока, если длина проводников не позволяет её свободно рассмотреть и изучить.

В таком положении вы легко проверите исправность каждого светодиода на плате описанным выше методом. Подробнее о светодиодах в фонариках.

Основные выводы

Проверить светодиоды мультиметром несложно, если имеется понимание принципа их работы. Основная задача — подготовка условий, доработка щупов или изготовление специальных контактов. Важную роль играет правильная полярность, изменение которой не позволит светиться даже исправному элементу. Процесс не занимает много времени, дольше длится подготовка, демонтаж или разборка устройств. Общий принцип состоит в подаче на проблемный элемент соответствующего напряжения, от которого он должен загореться, если он находится в рабочем состоянии. Если же свечение не наблюдается даже при смене полярности, значит, светодиод (или участок ленты) неисправен и подлежит замене.

Читать также: Вес швеллера 10п за метр

Проверка светодиода мультиметром является наиболее простым и правильным способом определения его работоспособности. Цифровой мультиметр (тестер) – это многофункциональный измерительный прибор, возможности которого отражены в позициях переключателя на передней панели. На работоспособность светодиоды проверяются при помощи функций, присутствующих в любом тестере. Методы проверки рассмотрим на примере цифрового мультиметра DT9208A. Но сначала немного затронем тему причин неисправности новых и выхода из строя старых светоизлучающих диодов.

Как прозвонить светодиодную лампу?

Любой электрик много раз «звонил» лампу накаливания, но как проверить ЛЕД-лампу тестером?

Для этого нужно снять рассеиватель, обычно он приклеен. Чтобы отделить его от корпуса вам нужен медиатор, или пластиковая карта, её нужно засунуть между корпусом и рассеивателем.

Если не удаётся этого сделать попробуйте немного погреть феном место склейки.

Как теперь проверить светодиодную лампочку мультиметром? Перед вами окажется плата со светодиодами, нужно прикоснуться щупами тестера к их выводам. Такие SMD в режиме проверки диодов загораются тусклым светом (но не всегда). Еще один способ проверки исправности — прозвонка от батареи типа «крона».

Крона выдает напряжение 9-12В, потому проверяйте диоды кратковременными скользящими прикосновениями к их полюсам. Если LED не загорается при правильно подобранной полярности — требуется его замена.

Проверка светодиодов без выпаивания


Щупы для мультиметра с переходниками

Проверять LED-светильник можно, не выпаивая его диодные элементы. Понадобится переходник, который изготавливается самостоятельно из канцелярских скрепок, отдельных жил провода, кусочков иголок для шитья, витой пары проводки. Выбранное изделие припаивается к щупам измерителя. Между частями переходника делается прокладка из текстолита, а потом вся конструкция обматывается изоляционной лентой.

Щупы мультиметра с переходником подсоединяются на контакты светоизлучающего диода или на колодки PNP. Тестирование производится последовательно, для каждого элемента.

Проверка работоспособности светоизлучающих диодов в фонарике


Тестирование светодиодной платы фонаря

Тест стандартного фонаря – наглядный пример работ, для которых не понадобится выпаивать элементы. Чтобы узнать, рабочие ли LED-источники, нужно:

  1. Разобрать фонарик, извлечь из него плату со светодиодами.
  2. Без удаления припоя подкинуть щупы на контакты PNP-разъема, соблюдая полярность.
  3. Поставить переключатель на прозвонку.
  4. Смотреть на табло и на подсветку.
  5. Установить, исправна ли схема, путем проверки ее сопротивления. Показатель сопротивлений, равный нулю, при параллельном подключении говорит о неисправности одно светодиода.

Тестирование каждого диода проводите по отдельности.

Проверка LED прожектора

Для начала взгляните какой светодиод установлен в прожекторе, если вы видите один желтый квадрат, как на фотографии ниже, то тестером его проверить не получится, напряжение таких источников света велико – 10-30 Вольт и более.

Проверить работоспособность светодиода такого типа можно, используя заведомо исправный драйвер на соответствующий ток и напряжение.

Если установлено много мелких SMD – проверка такого прожектора мультиметром возможна. Для начала его нужно разобрать. В корпусе вы обнаружите драйвер, влагозащитные прокладки и плату с LED. Конструкция и процесс проверки аналогичен LED лампе, который описан выше.

Проверка мультиметром

Мультиметр — это универсальный измерительный прибор. С его помощью можно измерить основные параметры практически любого электронного изделия и не только. Для проверки светодиода, потребуется мультиметр в котором есть режим «прозвонки», или его еще называют режимом проверки диодов. Обозначение режима проверки диодов на мультиметре показано на изображении ниже.

Для того чтобы проверить светодиод при помощи мультиметра, нужно установить переключатель прибора в положение соответствующее режиму «прозвонки» и подключить его контакты к щупам тестера.

В процессе подключения необходимо учитывать полярность диода. Анод, следует подключить к красному щупу, а катод к черному. В случаях, когда нет информации какой электрод анод, а какой катод, можно перепутать полярность – это ничего страшного, со светодиодом ничего не произойдет. При неправильном подключении, мультиметр не изменит своих изначальных показаний. При правильном подключении, светодиод должен загореться.

Есть один нюанс, ток «прозвонки» достаточно низкий для нормальной работы светодиода, и стоит приглушить освещение, для того чтобы увидеть как он светится. Если нет возможности этого сделать, можно ориентироваться на показания измерительного прибора. Как правило, если светодиод рабочий, то мультиметр покажет значение отличное от единицы.

Второй вариант — проверить светодиод тестером, это воспользоваться блоком PNP. Данный разъем предназначенный для проверки диодов, позволяет включить светодиод на мощность, достаточную для визуального определения его работоспособности. Анод подключается в разъем, обозначенный буквой Е (эмиттер), а катод диода в разъем колодки, обозначенный буквой С (коллектор).

Светодиод должен гореть при включении мультиметра в не зависимости от режима выбранного регулятором.

Данный способ позволяет проверить даже достаточно мощные светодиоды. Его неудобство в том, что, диоды обязательно нужно выпаивать. Для проверки мультиметром не выпаивая, необходимо изготовить переходники для щупов.

Существует вариант проверки светодиода методом измерения сопротивления, но для этого необходимо знать его характеристики, что достаточно не практично.

Как проверить светодиодную ленту на работоспособность

На нашем сайте есть целая статья о том, как проверить светодиодную ленту, тут рассмотрим экспресс-методы проверки.

Сразу скажу, что засветить ее целиком мультиметром не удастся, в некоторых ситуациях возможно лишь лёгкое свечение в режиме Hfe. Во-первых можно проверять каждый диод по отдельности, в режиме проверки диодов.

Во-вторых иногда происходит перегорание не диодов, а токоведущих частей. Для проверки этого нужно перевести тестер в режим прозвонки и прикоснуться к каждому выводу питания на разных концах проверяемого участка. Так вы определите целую часть ленты и поврежденную.

Красной и синей линией выделены полосы, которые должны звонится от самого начала до конца светодиодной ленты.

Как проверить светодиодную ленту батарейкой? Питание ленты – 12 Вольт. Можно использовать автомобильный аккумулятор, однако он большой и не всегда есть под рукой. Поэтому на помощь придет батарейка на 12В. Используется в дверных радиозвонках и пультах управления. Ее можно использовать как источник питания при прозвонке проблемных участков LED ленты.

Проверка светодиодной ленты

Светодиодная лента представляет собой источник света, состоящий из множества элементов. Они расположены равномерно по длине ленты и сгруппированы по три. Это позволяет разрезать светодиодную ленту на отрезки практически любой длины, не ухудшая при этом ее эксплуатационных свойств. Главное, чтобы разрез не приходился на середину группы из трех элементов.

Проверка ленты заключается в подаче тока на контакты питания. Если лента горит, она исправна. Если не горит вся лента, неисправность нужно искать в подводящих проводах. Для этого можно их прозвонить тестером. Можно для проверки целостности проводов измерить сопротивление мультиметром.

Если при включении питания в ленте не горят отдельные группы, проблема не в подводящих проводах, а в конкретном сегменте со светодиодами. В этом случае они проверяются по методике, описанной выше, а также проверяется резистор (он один на всю группу) на соответствие заданному значению сопротивления.

Другие способы проверки

Разберем как проверить светодиод батарейкой. Нам понадобится батарейка от материнской платы — типоразмера CR2032. Напряжение на ней порядка 3-х вольт, достаточное для проверки большинства светодиодов.

Другой вариант — это использовать 4,5 или 9В батарейку, тогда нужно использовать сопротивление 75Ом в первом случае и 150-200Ом во втором. Хотя от 4,5 вольт проверка светодиода возможна без резистора кратковременным касанием. Запас прочности LED вам это простит.

Тестирование Диода Зенера

Прямые характеристики Диода Зенера подобны обычному диоду. Так методы, используемые для того, чтобы протестировать вперед проводящий режим любого обычного диода, также применимо к Диоду Зенера . Но в обратном режиме, у напряжения обратного пробоя есть большое значение, и это должно быть в частности протестировано. Например, 5.3-вольтовый Диод Зенера должен начать проводить только, когда примененное обратное напряжение просто превышает 5.3V. Режим обратного смещения Диода Зенера может быть легко протестирован при помощи схемы, данной ниже. Сопротивление R1 может обычно быть 100 Омов.

Мультиметр должен быть в режиме напряжения. Теперь медленно увеличивайте производство переменного источника питания и одновременно наблюдайте напряжение, показанное в мультиметре. Дисплей мультиметра увеличивается вместе с увеличением напряжения источника питания до напряжения пробоя. Кроме того показания мультиметра остается неизменным несмотря на напряжение источника питания. Это вызвано тем, что Диод Зенера находится теперь в области пробоя, и напряжение через него останется постоянным независимо от увеличения напряжения питания, и это постоянное напряжение будет равно напряжению пробоя.

Если показание мультиметра равно напряжению пробоя, определенному производителем, мы можем предположить, что Диод Зенера исправен. При выполнении этого теста не забудьте не превышать входное напряжение возбуждения к точке, которая вынуждает Диод Зенера рассеять больше питания. Обычно оно не должно превышать больше, чем 10mA

Определяем характеристики диодов

Соберите простейшую схему для снятия характеристик светодиода. Она на столько проста, что можно это сделать, не используя паяльник.

Давайте сначала рассмотрим, как узнать мультиметром на сколько вольт наш светодиод, с помощью такого пробника. Для этого внимательно следуйте инструкции:

  1. Соберите схему. В разрыв цепи (на схеме «mA») установите мультиметр в режиме измерения тока.
  2. Переведите потенциометр в положение максимального сопротивления. Плавно убавляйте его, следите за свечением диода и ростом тока.
  3. Узнаём номинальный ток: как только увеличение яркости прекратится, обратите внимание на показания амперметра. Обычно это порядка 20мА для 3-х, 5-ти и 10-ти мм светодиодов. После выхода диода на номинальный ток яркость свечения почти не изменяется.
  4. Узнаём напряжение светодиода: подключите вольтметр к выводам LED. Если у вас один измерительный прибор, тогда исключите из неё амперметр и в цепь подключите тестер в режиме измерения напряжения параллельно диоду.
  5. Подключите питание, снимите показания напряжения (см. подключение «V» на схеме). Теперь вы знаете на сколько вольт ваш светодиод.
  6. Как узнать мощность светодиода мультиметром с помощью этой схемы? Вы уже сняли все показания для определения мощности, нужно всего лишь умножить миллиамперы на Вольты, и вы получите мощность, выраженную в милливаттах.

Однако на глаз определить изменение яркости и вывести светодиод на номинальный режим крайне сложно, нужно иметь большой опыт. Упростим процесс.

Главные причины неисправности светодиодных ламп

Световой диод — полупроводниковое устройство, по конструкции напоминающий стандартный диод. Характерная черта каждого лучистого диода — малый предел обратного напряжения, всего лишь на пару вольт превосходит потерю падения напряжения на нём в открытом положении.

Какой-либо электростатический разряд либо неправильное включение в процессе настройки схемы имеет возможность сделаться предпосылкой вывода LED из строя. Сверхъяркие малоточные световые диоды, используемые в качестве индикации источников питания разнообразных установок, могут сгореть из-за скачков напряжения в сети.

Известные причины повреждений ЛЕД:

  • Некачественный контакт и неисправность электропроводки, вызывающей искренние. Этот дефект может возникнуть в электровыключателе, распредкоробке и в самой осветительной аппаратуре.
  • Недорогие приборы освещения. Приблизительно третья часть используемой энергии LED-диодов расходуется на освещение, оставшаяся используется на нагревания. Последнее наносит вред кристаллу, вызывая его быструю деградацию. В недорогих диодных люстрах изготовитель, чаще всего не предусматривает в расчетах для конструкции необходимых параметров обеспечивающих ее охлаждения.

Невысокое потребительское качество ЛЕД-лампы. Отрицательными узлами могут быть:

  • источник тока;
  • световой диод;
  • выполненная компоновка и конструкция корпуса, например, фонарика.

Особенности диодов

Стандартный диод представляет собой компонент электросети и выступает в роли полупроводника с p-n переходом. Его строение позволяет пропускать ток по цепи только в одном направлении — от анода к катоду (разные концы детали). Для этого нужно подать на анод «+», а на катод – «-». Из-за такой особенности изделия, при подозрении на предмет поломки, его можно проверить тестером или мультиметром.


Различные виды диодов.

На сегодняшний день в радиоэлектронике существует несколько видов диодов: Виды диодов:

  • светодиод. При прохождении электрического тока через такой элемент он начинает светиться в результате трансформации энергии в видимое свечение;
  • защитный или обычный диод. Такие элементы в электросети выполняют роль супрессора или ограничителя напряжения. Одной из разновидностей данного элемента является диод Шоттки. Его еще называют как диод с барьером Шоттки. Такой элемент при прямом включении дает малое падение напряжения. В Шоттки вместо p-n перехода применяется переход металл-полупроводник.

Будет интересно➡ Как проверить диодный мост мультиметром?

Вот небольшая подборка, составленная из конкретных диодов и соответствующих им величин Vf, которые были получены при их тестировании мультиметром. Все диоды были предварительно проверены на исправность.


Таблица замеров характеристик диодов с помощью мультимера.

Если обычные детали и светодиоды используются в превалирующем большинстве электроприборов, то Шоттки – преимущественно в качественных блоках питания (например, для таких приборов, как компьютеры). Стоит отметить, что проверка обычного диода и Шоттки практически ни чем особым не отличается, так как проводится по одному и тому же принципу. Поэтому не стоит беспокоиться по данному вопросу, ведь принцип работы и Шоттки, и обычных диодов идентичен.

Обратите внимание! Здесь только стоит отметить, что Шоттки в большинстве случаев встречаются сдвоенными, размещаясь в общем корпусе. При этом они имеют общий катод. В такой ситуации можно эти детали не выпаивать, а проверить «на месте».

Диод Шоттки

Являясь компонентом электронной схемы, такие полупроводниковые элементы довольно часто выходят из строя. Самыми распространенными причинами выхода их из строя бывают:

  • превышение максимально допустимого уровня прямого тока;
  • превышение обратного напряжения;
  • некачественная деталь;
  • нарушение правил эксплуатации прибора, установленных производителем.

При этом вне зависимости от причины потери работоспособности выход из строя может быть непосредственно обусловлен либо «пробоем», либо коротким замыканием. В любом случае, если имеется предположение о выходе электросети из строя в зоне полупроводника, необходимо провести его диагностику с помощью специального прибора – мультиметра. Только для проведения таких манипуляций необходимо знать, как проверить диод с его помощью правильно.

Интересное по теме: Как используются фотореле для уличного освещения.

Что такое мультиметр

Мультиметр является универсальным прибором, который выполняет ряд функций:

  • измеряет напряжение;
  • определяет сопротивление;
  • проверяет провода на предмет наличия обрывов.

Будет интересно➡ Как проверить стабилитрон на работоспособность

С помощью этого прибора даже можно определить пригодность батарейки.


Проверка светодиодов в лампе.

Как проверить диод

После того, как мы разобрались с полупроводниками электрической схемы и предназначением прибора, можно ответить на вопрос «как проверить диод на исправность?». Вся суть проверки диодов мультиметром заключается в их односторонней пропускной способности электрического тока. При соблюдении этого правила элемент электрической схемы считается функционирующим правильно и без сбоев. Обычные диоды и Шоттки можно спокойно проверить с помощью данного прибора. Чтобы проверить этот полупроводниковый элемент мультиметром, необходимо проделать следующие манипуляции:

  • необходимо удостовериться, что на вашем мультиметре имеется функция проверки диодов;
  • при наличии такой функции подключаем щупы прибора к той стороне полупроводника, с которой будет осуществляться «прозвон». Если данная функция отсутствует, тогда переводим прибор с помощью переключателя на значение 1кОМ. Также следует выбрать режим для измерения сопротивления;
  • красный провод измерительного устройства необходимо подключить к анодному концу, а черный – к катодному;
  • после этого нужно наблюдать за изменениями прямого сопротивления полупроводника;
  • делаем выводы о имеющемся или отсутствующем напряжении

После этого прибор можно переключить, чтобы проверить на предмет утечки или высокого замыкания. Для этого необходимо поменять места вывода диода. В таком состоянии также необходимо провести оценку полученных значений прибора.

Материал в тему: устройство подстроечного резистора.

Всё, что нужно знать при покупке светодиодной ленты.



Каталог

(цены, наличие, тех. инфо.)




Новости

апрель, 2021

Источники тока ARJ-HV с высоким выходным напряжением

Серия блоков питания ARJ Arlight пополнилась тремя новыми источниками тока ARJ-SP-LINEAR-PFC-HV-ADJ.
Подробнее

апрель, 2021

Трековые источники тока с DALI-диммированием

Новые источники тока ARJ TR PFC DALI2 ADJ предназначены для питания и диммирования трековых светильников…
Подробнее

апрель, 2021

Панели KNX — особый стиль и обширный функционал

В каталоге Arlight появились новые многофункциональные сенсорные панели, работающие в системе KNX.
Подробнее

Всё, что нужно знать при покупке светодиодной ленты.

Сегодня мы расскажем о том, на что обратить внимание при покупке светодиодной ленты, и каковы наши гарантийные обязательства перед Вами. Светодиодные ленты, поставляемые компанией NeonColor, производятся по самым современным технологиям и отвечают высоким стандартам качества.

Продолжительность работы светодиодной ленты в среднем составляет 50000 часов. За продолжительность работы светодиодной ленты принимается время, в течение которого её яркость остаётся на уровне выше 50% от изначальной. Произведя простейшие расчёты, мы сможем увидеть, что 50000 часов работы – это 17 лет использования светодиодной ленты, если она включена 8 часов в день.

Гарантия на светодиодную ленту составляет 1 год со дня её продажи. Таким образом, если за этот период выйдет из строя сама лента или отдельные светодиоды, покупатель вправе предъявить претензию продавцу или производителю. При выявлении дефекта необходимо доставить неисправную ленту продавцу. Перед тем как снять светодиодную ленту, желательно сделать несколько фотографий, на которых будет видно сам дефект, место и способ установки светодиодной ленты и способ подключения к блоку питания, диммеру, контроллеру или усилителю. Это поможет специалистам выявить причину возникновения проблемы.

Если по какой-либо причине после покупки Вы поняли, что выбранная светодиодная лента не подходит, Вы вправе обменять её в течение двух недель. Обратите внимание, что при этом светодиодная лента и её упаковка не должны быть повреждены. Светодиодная лента, которую уже устанавливали, не подлежит обмену, а значит важно особо тщательно всё проверить перед монтажом.

  1. Аккуратно вытащите катушку со светодиодной лентой из пакета, расправьте её, осмотрите не предмет механических повреждений.
  2. Проверьте соответствие напряжения питания и мощность светодиодной ленты и выбранного блока питания.
  3. Обращая внимание на полярность, подсоедините ленту к выходу источника питания. Включите.
  4. Проверьте равномерность свечения и полное соответствие оттенков лент из разных катушек.
  5. Отключите блок питания.
Важно не включать светодиодную ленту в катушке на время дольше 10 секунд, т.к. подобные действия приводят к нагреванию ленты и ускоряют её выход из строя. Кроме того, тщательно изучите следующие рекомендации, чтобы избежать возможных проблем при подключении и уже в процессе эксплуатации светодиодной ленты.
  1. Светодиодную ленту необходимо подключать исключительно к стабилизированному источнику постоянного напряжения, учитывая напряжение питания самой ленты.
  2. При подключении важно соблюдать полярность.
  3. Открытую светодиодную ленту можно использовать только внутри помещений.
  4. Герметичную светодиодную ленту устанавливают на открытых пространствах только при условии, что все стыки тщательно изолированы, а сама лента не находится под водой и под постоянным влиянием солнечных лучей.
  5. Эксплуатация светодиодной ленты возможна только если температура окружающей среды не ниже -25°С и не более 40°С. Соответственно, нельзя размещать ленту на поверхностях, нагревающихся выше этой температуры.
  6. Воздействие агрессивной окружающей среды, например водяных паров, различных примесей кислот или щелочей, приводит к разрушению основы светодиодной ленты и её элементов.
  7. Запрещается последовательно соединять отрезки ленты общей длиной превышающие количество ленты в катушки (в большинстве случаев это 5 м), т.к. подобный шаг может привести к значительному увеличению тока через дорожки ленты, расположенной ближе к блоку питания. Это вызывает излишний нагрев ленты и светодиодов, нарушение равномерности свечения и быстрый выходу её из строя. Рекомендуется питать каждую ленту отдельными проводами от блока питания или использовать один блок питания на 1-2 катушки. Блок питания для двух катушек удобно размещается в точке соединения двух лент, расходящихся в противоположные стороны.
  8. Светодиоды требуют бережного отношения: на них нельзя надавливать, протирать или как-то иначе механически воздействовать. Сама лента не рассчитана на скручивания и изгиб с радиусом менее 2 см.
  9. Для светодиодных лент большой мощности (от 10 Вт/м и более) необходимо предусмотреть теплоотвод. Наиболее рациональное решение – это установка их на алюминиевый профиль, который, кроме того, может стать прекрасным её оформлением.
  10. Установка светодиодной ленты на металлические и другие токопроводящие поверхности выполнятся с использованием дополнительной изоляцией, чтобы избежать короткого замыкания.
  11. Деление светодиодной ленты на отрезки допустимо только в специально маркированных местах. Соединение же отрезков производится пайкой проводов к контактным площадкам, обозначенным символами «+» и «-» или «+V» и «GND». Время пайки не должно превышать 5 секунд при температуре жала паяльника не выше 280°С.
К каждой светодиодной ленте прилагается технический паспорт, где также подробно описываются все требования к ней.

Со всеми вопросами и претензиями к качеству продукции, приобретённой в NeonColor , Вы можете обращаться в наш офис. Контактная информация приведена на сайте.


Возврат к списку

Как проверить светодиод мультиметром в домашних условиях

Приблизительно 2% всех диодов с браком, потому важно знать, как проверить светодиод на бездефектность. Максимальное распространение получил светодиод 2835. Он отличается хорошей светоотдачей в сочетании с большим углом рассеивания, а также компактностью и приемлемой ценой. Он применяется в фонариках, низковольтных лампах, фарах авто, светодиодных лентах, бытовых осветительных приборах. Существует несколько видов светодиода 2835. Все они отличаются падением напряжения, световым потоком, силой тока.

Как проверить светодиод мультиметром

Светодиод — это полупроводниковое устройство с двумя ведущими электропараметрами:

  • рабочий ток;
  • падение напряжения.

Проверить исправность диода можно несколькими способами.

Проверка мультиметром

Мультиметр — прибор, которым измеряются главные параметры электроустройства. Чтобы проверить светодиод на работоспособность, необходим мультиметр с режимом «прозвонки» — проверки диодов. Смотрите светодиодная лента оптом от производителя.

Проверка светодиода мультиметром:

  1. Воткнуть щупы в отверстия на тестере: черный — COM, красный — V.
  2. Установить режим «прозвонки».
  3. Подключить щупы к светодиоду: щуп красного цвета — к аноду (+), черный — к катоду (—). Светодиод не сломается, если неверно присоединить щупы. Просто показания мультиметра останутся неизменными. При верном соединении щупов работоспособный светодиод засияет.

Силы тока (питание) в «прозвонке» мультиметра недостаточно для свечения диода на полную мощность. Потому увидеть свечение можно в полумраке. Если нельзя выключить свет, то на исправность светодиода укажут показания тестера — они отличаются от 1.

Проверка тестером

Второй способ, проверка работоспособности светодиода тестером, заключается в использовании функции контроля исправности транзисторов. Под табло имеется круглый разъем (обычно синего цвета) с отверстиями по кругу. Справа над этим разъемом — NPN, слева — PNP.

Чтобы убедиться в исправности светодиода, потребуется вставить его ножки в эти отверстия:

  • PNP: длинная ножка в «Е», короткая — в «С»
  • NPN: длинная – в «С», короткая — в «E».

Ножки имеют разную длину только у диодов с небольшой мощностью. Более длинная ножка светодиода — это анодный (+) вывод, короткая ножка — катодный (—).

У мощных светодиодов «+» и «—» указаны на выводах. У SMD 2835, SMD 5730 «—» обозначен срезом уголка корпуса.

Прозвонка светодиодов высокой мощности, работающих на токах в сотни и тысячи мА, обычно сопровождается свечением и показывает, что элементы работоспособны. Но при включении на рабочий ток они как будто светят «вполсилы». Подобное указывает на повреждение кристалла, который поменять трудно (к примеру, в прожекторе) и потому проверка должна быть заблаговременной.

Перед проверкой рекомендуется тщательно осмотреть светодиод. Если это большой желтый квадрат, то выяснять его работоспособность мультиметром нельзя, так как напряжение такого светоизлучающего диода превышает 20 вольт.

Прожектор из нескольких маленьких smd проверяется тестером. Нужно разобрать прожектор и найти диодную плату.

Проверка:

  1. Поставить тумблер тестера на проверку LED-диодов.
  2. Приложить щупы к светодиоду. Важно, чтобы красный провод запитывался от «+», черный — от «—». Если подключение верное, то диод загорится.

Чтобы проверить инфракрасный светодиод, нужно вставить его в дырочки транзисторного разъема и посмотреть через видеокамеру мобильника. Зрение человека не улавливает инфракрасные лучи. Работающий светодиод выглядит на экране телефона как светящееся пятнышко с размытыми контурами.

Проверка светодиода в домашних условиях

В домашних условиях проверить светодиод можно подключением его к источнику питания. Например, к зарядке мобильника или фонарика. Тестер можно изготовить из старой телефонной зарядки либо другого ненужного электроприбора.

Проверка:

  1. На конце электрошнура срезать разъем и зачистить проводки.
  2. К «+» подсоединяется провод красного цвета, к «—» — черный. Если питание 1,5 вольт и больше, то диод начнет светиться.

Светодиодная лента состоит из нескольких LED-элементов, они собраны по 3 штуки на отрезок. Это позволяет поделить ленту, и ее эксплуатационные характеристики не изменятся.

Проверка:

  1. Работоспособная лента загорится после подачи электротока на контакты полностью.
  2. Если светится небольшой отрезок, то не впорядке токопроводящий провод. Его и нужно проверить тестером.
  3. Неисправны светодиоды, когда не горят подряд 3 штуки.

Можно ли проверить батарейкой

Проверить диод без тестера можно, воспользовавшись батарейкой «Крона» (9 вольт) или несколькими пальчиковыми, соединенными между собой. Проверка сверхярких (желтых, белых, синих) диодов — процедура простая. Достаточно подсоединить к выводам такого элемента питание больше 3 вольт — 4,2 вольт.

Батарейка 3 вольт (или 2 штуки по 1,5 вольт) может применяться как питание при проверке работоспособности. Светодиоды белого и синего цвета проверяются без использования резистора (он ограничивает ток). Для желтых и красных нужен резистор 60—70 Ом. Лучше всего воспользоваться разряженной круглой плоской батарейкой. Например, от электронных напольных весов.

Проверка:

  1. Примотать к батарейке скотчем с одной и с другой плоской стороны по 1 игле от одноразового шприца.
  2. Проверить работоспособность диодов.

Как проверить не выпаивая

Чаще всего светоизлучающий диод — это часть светодиодной системы, и без распайки поместить его в разъем не выйдет. Проверить исправность, используя щупы, также не получится, потому что их нельзя воткнуть в разъем. Исследовать светодиоды не выпаивая можно посредством изготовления простого устройства из переходника со щупами. В качестве переходника отлично подойдут обыкновенные канцелярские скрепки (отверстия в разъеме NPN и PNP мультиметра маленькие).

Как прозвонить светодиод:

  1. Припаять распрямленные скрепки-переходники к щупам тестера. Для более надежной изоляции кабелей со скрепками нужно поместить текстолит между ними и перемотать получившееся устройство изолентой.
  2. Переходники из скрепок вставить в отверстия разъема NPN или PNP, а щупы присоединить к контактам светодиода. При этом выпаивать его из системы нет нужды.

Проверка диода не вызовет особых затруднений. С ней справится абсолютно любой человек. Для этого не обязательно иметь знания из области устройства электроприборов. Или понимать, что такое «вольт». Достаточно захотеть проверить работоспособность светоизлучающих диодов самостоятельно. Светодиодная RGB лента.

Светодиоды экономичнее и надежнее обыкновенных лампочек, но и они могут быть бракованными или просто выйти из строя. Существует несколько способов, как проверить светодиод. Например, мультиметром или используя как питание обыкновенные батарейки в сочетании с подручными средствами (скрепки, иглы от шприца). Самая простая, точная и надежная проверка — тестером.

Не горит светодиодная лента: причины

Светодиодные ленты применяются везде: начиная от декоративной подсветки, до полноценного освещения рабочих мест. Причиной такой популярности является цена, яркость, низкая потребляемая мощность, простота подключения, напряжение питания 12 В (за редким исключением – 220 В). Такое название из-за гибкости, прода ется в бухтах и в последнее десятилетие стала крайне популярной, однако нет ничего вечного, и светодиодная продукция выходит из строя. Давайте разберемся, почему не горит светодиодная лента: причины и как их устранять.

не горит конец светодиодной ленты

Принцип работы и устройство

Светодиод – довольно специфичный осветительный прибор. Они очень требовательны к качеству электропитания. Отдельные светодиоды принято питать с помощью специального устройства – Драйвера. Это специализированная схема стабилизирующая выходной ток независимо от нагрузки, в пределах допустимых выходной мощностью.

Светодиодные ленты работают подобным образом. Драйвер для светодиодной ленты – это жаргонное название. Более правильным будет называть – блок питания для светодиодной ленты. БП для LED Strip – импульсные, занимают достаточно мало места. Трансформаторных моделей в продаже нет. Для питания подойд ет любой стабилизированный блок питания на 12 В или автомобильный аккумулятор на соответствующее напряжение.
Лента состоит из:

  • Светодиодов.
  • Токоограничивающих резисторов.
  • Гибкой печатной платы.
  • Клейкого основания.
Строение светодиодной ленты

Модель на 12 вольт имеет простую структуру – она состоит из секций по 3 светодиода и резисторов. Почему именно по три? Дело в том, что для питания 1 светодиода нужно 3 – 3,5 Вольта, т. е. для трех светодиодов достаточно напряжения в районе 10 В, остальные 2 В гасятся резистором, который и задает соответствующий ток.

Ленты отличаются по количеству:

  • 30 шт/м;
  • 60 шт/м;
  • 120 шт/м.
Количество диодов на светодиодной ленте

По типу светодиодов:

Это наиболее распространенные варианты, вы можете подобрать ту, которая будет полностью удовлетворять вашим требованиям для реализации идеи.

Типы светодиодов

Блоки питания, как уже было сказано, импульсные, а схемотехнически бывают трех видов:

  • На основе автогенератора (блокинг-генератора) – самые дешевые, низкой мощности (до 25 Вт)
  • На ШИМ-контроллере с интегрированным силовым ключом – средние по цене, низкая и средняя мощности (до 30 – 50 Вт).
  • На ШИМ-контроллеры с внешним силовым ключом или ключами, если схема полумостовая – более дорогие по цене, при этом обеспечена высокая стабильность и надежность, встречаются во всех диапазонах мощностей, но чем мощнее – тем чаще.
Виды блоков питания

Зная, из чего состоит лента и как она питается, легче искать неисправность.

к содержанию ↑

Проверка и ремонт

Приступим к диагностике причин неисправности и их устранению, для этого нам понадобится:

  1. Мультиметр.
  2. Индикаторная отвертка (220V).
  3. Небольшой кусок заведомо исправной светодиодной ленты с подключенными к ней проводами.
  4. Паяльник, олово, флюс пассивный.
  5. Коннекторы для ленты.

Все методики ремонта и диагностики электрических цепей и схем заключаются в соблюдении двух прописных истин:

– Осмотр целостности всех узлов, соединений и агрегатов.

– Проверка питающих напряжений и их качества.

В зависимости от специфики вашей проблемы могут потребоваться дополнительные методы диагностики, такие как осциллографирование и т. п. Однако для проверки систем освещения и подсветки достаточно выше указанных.

Не горит

Если вы столкнулись с тем, что светодиодная лента перестала включаться – следуйте инструкции:

Проверка питающего напряжения.

Начните ремонт с проверки наличия напряжения на входе блока питания, для этого индикаторной отверткой проверьте наличие фазы в розетке где он подключен. Далее, если БП открытого типа с воздушным охлаждением можно проверить питание на входных клеммах. Более точно можно это определить с помощью мультимера, для этого включите режим измерения переменного напряжения (V~).

Проверка выходного напряжения.

Теперь следует определить: выдает ли блок питания, положенные ему 12 В? Для этого можно использовать небольшой отрезок светодиодной ленты, в качестве контрольной лампы. «Контрольки» активно применяются в ремонте электрических цепей 220 В и автоэлектрике, для проверки БП может быть использована лампочка от автомобиля, а вернее из его приборной панели. В первую очередь проверяют напряжение на выходных клеммах блока питания, следом на контактных площадках ленты. Каждый сегмент имеет 4 контакта – 2 на плюс и 2 на минус, проверять напряжение можно либо на одном из концов ленты, либо на конкретном потухшем участке. Лучше вы сможете оценить напряжение с помощью мультиметра в режиме измерения постоянного напряжения (V=).

Входное выходное напряжение

Если напряжение от блока питания поступает на ленту, а она не горит – значит проблема в самой ленте, а вернее, в целостности проводников первого ее отрезного кусочка (обычно 3 светодиода).

Если проблема в блоке питания, а вы слабо понимаете в ремонте электроники – не отчаивайтесь, проблема может быть очевидной, например:

  1. Обрыв дорожки.
  2. Перегорел предохранитель.
  3. Пробило диодный мост.
  4. Явный выход из строя деталей.

Эти проблемы можно без труда определить визуально и устранить неполадку.

Если мигает

Случается, так, что светодиодная лента мерцает, при этом мерцание может быть:

  • Постоянным.
  • Периодическим.

При этом свет либо становиться тусклым, либо пропадает полностью.

Чтобы проверить и починить систему нужно для начала подключить тестер или контрольку к блоку питания, так вы убедитесь – исправен ли блок питания. Мерцание может происходить также из-за скачков сетевого напряжения или плохого контакта БП и Ленты. Если мерцает отдельный участок – очевидно проблема в светодиоде, он вышел из строя, или как говорят «горелый», отсюда происходит мерцание сегмента.

Мерцание может проявляться из-за неверного монтажа. Ее крайне нежелательно жестко сгибать под прямым углом и оборачивать закругления и трубы радиус которых менее 5 см – это создает слишком большую нагрузку для проводников на гибкой печатной плате. Первое время она может сохранять работоспособность, но так как проводящие дорожки повреждены, их сечение нарушено, что создает дополнительное сопротивление, нагрев и, как следствие, поломку.

Вы можете локализировать участком и заменить его, либо же заменить ленту целиком.

Если горит, но не полностью

Вы заметили отдельные участки, которые горят в пол накала или погасли совсем? Ничего страшного в этом нет, не нужно в таком случае заменять всю ленту. Как уже было сказано – это может быть следствием неправильного монтажа или локального перегрева, который, кстати, тоже может быть вызван по этой причине.

В таком ремонте есть некая трудность, когда лента проложена в пределах видимости. Чтобы незаметно устранить неполадку придется обрезать светильник до тех пор, пока вы не сможете скрыто выполнить подсоединение нового участка к вашей инсталляции своими руками. На помощь могут прийти коннекторы для стыкового соединения светодиодной ленты, однако действуйте по обстоятельствам и, если вы неуверены в своих навыках пайки, лучше используйте соединители. При подключении к влагозащищенной ленте предварительно удалите с ее поверхности силикон.

к содержанию ↑

Как продлить срок эксплуатации

Производители заявляют, что срок службы современных дорогих светодиодов не менее 30 000, а порой и 50 000. Однако светодиодные ленты, лампочки и прожекторы довольно часто выходят из строя. Причин не так уж и много:

  • Грызуны.
  • Механические повреждения, от ударов и нагрузок она может порваться.
  • Неправильный монтаж.
  • Работа в условиях повышенной влажности или (и) температуры.

Если первые две – довольно банальны и непрогнозируемые, то вероятность последующих вы можете уменьшить или исключить, следуя несложным правилам.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Избегайте чрезмерно плотного монтажа светодиодной ленты!

Вообще-то светодиоды, хоть и имеют высокий КПД, в световое излучение превращают порядка 1/3 от своей заявленной мощности, остальное идет на нагрев. В полупроводниках при повышенной температуре увеличивается подвижность носителей заряда и ток, соответственно, в отличие от проводников. А чрезмерный ток – усиливает нагрев. Это причина к лавинообразному процессу, который вызовет либо пробой, либо обрыв диода. Если вы монтируете ленту мощностью свыше 10 Вт,

При оборачивании «по-спирали» круглых поверхностей и заполнении лентой плоских светильников, старайтесь делать это не ряд к ряду, а оставлять между витками/рядами зазоры, хотя-бы в ее толщину, а лучше пары сантиметров. Это позволит улучшить отдачу тепла окружающей среды и снизит риск перегрева.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Не монтируйте ленту возле отопительных батарей, водонагревательных приборов, кухонных плит и других горячих предметов – эта ошибка может убить часть света и вызвать пожар

Если вам нужно более 5 метров ленты, не стоит подсоединять следующие пять метров к концу предыдущих. Проводники ленты рассчитаны на строго определенную силу тока, при ее превышении они могут сгореть – в итоге не будет работать вся конструкция. Для этого нужно прокинуть дополнительный кабель к месту, где начинается следующая лента.

Купите усилитель RGB ленты. Это позволит брать сигналы управления многоцветной ленты с конца предыдущей, а питание напрямую с БП. Все участки будут использовать один RGB-контроллер. Это позволит избежать перегруза первой части ленты, и добиться аналогичных световых эффектов для каждой последующей, без необходимости синхронизации – все части будут гореть одинаково. При этом будет использоваться один пульт, кстати он тоже может быть причиной неисправности, регулярно проверяйте его батарейки.

усилитель RGB ленты

На многих блоках питания есть регулировка напряжения в виде подстроечного резистора около клемм. Будет хорошо, если вы понизите его на пару десятых вольта (11,5 – 11,8), это снизит ток, продлит ресурс, а яркость практически не изменится

Итоги

Отремонтировать осветительные решения со светодиодной лентой – проще, чем многие привыкли думать. Это просто, при этом требует минимальный набор инструмента и знаний. В этой статье описаны варианты часто встречающихся неисправностей и их причины, надеемся, что это станет для вас полезным!

📋 Пройдите тест и проверьте ваши знания


Сможешь ли ты самостоятельно сделать непрямой массаж сердца и искусственное дыхание?

Да, смогу.

Знаю как, но только теоретически.

Нет, я не умею это делать.

Верно! Не верно!

Продолжить »

Какой путь электрического тока является наиболее опасным?

Рука-рука.

Правая рука – левая нога.

Нога – нога.

Правая рука – правая нога.

Верно! Не верно!

Продолжить »

От чего зависит степень поражения организма?

От величины протекающего через тело тока

От величины напряжения

Верно! Не верно!

Продолжить »

Можно ли касаться токоведущих частей, находящихся под напряжением 380 В, голыми руками и неизолированным инструментом?

Можно, если человек надежно изолирован от земли (диэлектричекие боты, коврик и т.п.).

Категорически нельзя.

Можно, но только одной рукой.

Верно! Не верно!

Продолжить »

Может ли напряжение величиной 40 В убить человека?

Нет, оно считается условно безопасным

Может, если ток переменный

Может, если человек хорошо заземлен (сырая обувь, железный пол, и т.п.).

Верно! Не верно!

Продолжить »

Почему пораженного электрическим током человека нужно положить на сырую землю как можно быстрее?

Это глупость, так делают безграмотные люди.

Чтобы опасное напряжение быстро ушло в землю.

Чтобы снизить температуру тела.

Верно! Не верно!

Продолжить »

Тест на знание правил электробезопасности

Ты абсолютно не знаешь мер безопасности. Все, что тебе можно доверить – вкрутить лампочку и то под наблюдением.

Ты слабо знаешь меры безопасности. Никогда не проводи ремонт электроприборов и розеток самостоятельно.

Ты хорошо знаешь меры безопасности. Тебе можно доверить ремонт бытовых приборов и домовой электропроводки.

Share your Results:

Facebook Twitter ВКонтакте

  Перепройти тест!

Предыдущая

Светодиодная лентаЛента rgb 5050 и её особенности

Следующая

Светодиодная лентаКак можно сделать светодиодную ленту своими руками

Как сделать свою собственную светодиодную кольцевую подсветку для видео на YouTube

Снимаете ли вы короткометражный фильм или создаете студию на YouTube, освещение – одна из самых важных вещей, которые следует учитывать.

Освещение важнее, чем любое другое оборудование, но универсальное освещение, предназначенное для профессионалов в области видео, может быть тяжелым и дорогим.Почему бы не сделать световое кольцо своими руками и сэкономить немного денег? Давайте начнем!

Это руководство также доступно в виде видео здесь:

Что такое кольцевой свет?

Кольцевой светильник – это простое устройство.Это серия источников света (обычно светодиодов), расположенных по кругу. Чаще всего они используются в качестве бликов – способ привлечь внимание к глазам персонажа и равномерно осветить его лицо. Вы можете использовать их для чего угодно, но они особенно подходят для задач заполнения освещения и задач, так как они могут заполнить темных пятен в вашей сцене.

Вы можете видеть этот свет, отраженный в моих глазах:

Кольцевые огни особенно хороши для видеоблогов YouTube или уроков по макияжу, когда ведущий разговаривает с камерой.YouTuber Дэвид Воутерсен объясняет дальше в своем видео “Что такое кольцевой свет”:

Что вам нужно

Для этого DIY-проекта требуется несколько компонентов, но вы можете легко изменить его, чтобы использовать имеющиеся у вас расходные материалы.

Тебе понадобится:

  1. 1 х круглая рамка
  2. 1 комплект светодиодной ленты RGB длиной 5 м
  3. 1 х зажим

Это оно! Круглая рамка – это то, к чему вы будете прикреплять светодиодные фонари, а зажим необходим для крепления вашего фонаря к подставке, штативу или установке для камеры.Этот проект легко сделать менее чем за 30 долларов, и вам понадобятся некоторые основные инструменты и принадлежности, такие как ножницы, краска, паяльник и припой.

Сделайте раму

Этот каркас – самая важная часть проекта.Без него у вас не будет возможности прикрепить светодиоды, и вы не сможете прикрепить свой свет ни к чему другому.

Вы можете использовать почти все, что угодно, для фрейма.Картон, пластик или предметы, похожие на колеса из переработанного материала. Тем не менее, я рекомендую сделать свою собственную, поскольку вы не только сможете научиться некоторым навыкам работы с деревом, но и заработать чувство выполненного долга, построив свой новый свет.

Этот светильник имеет диаметр 10 дюймов, и 4.Отверстие диаметром 5 дюймов посередине – через него можно смотреть объективом камеры. Ваш свет может быть любого размера, но не забудьте купить достаточно светодиодов, чтобы покрыть все это. Для этого светильника вам понадобится примерно 5 м светодиодной ленты, поэтому не забудьте соответствующим образом скорректировать списки запчастей, если ваш светильник другого размера.

Начните с листа 1/4-дюймовой древесноволокнистой плиты средней плотности (МДФ).Убедитесь, что он достаточно большой, чтобы соответствовать габаритам вашего светильника. Вы можете приобрести небольшие кусочки МДФ в Интернете или в местном хозяйственном магазине.

Если вы хотите быть по-настоящему экономным , вы можете приобрести большую круглую пластину, которая сэкономит вам много времени на резку, пиление и шлифовку, но вам все равно придется вырезать отверстие посередине.

Идите вперед и нарисуйте свою легкую форму на дереве.Я использовал большую обеденную тарелку, так как она была идеального размера. Нарисуйте круг поменьше внутри этого большего круга. Через этот внутренний круг будет смотреть ваша камера. Я использовал для этого небольшую миску.

Безопасность прежде всего: волокна МДФ опасны для вашего здоровья.Всегда надевайте соответствующую защиту лица при работе с ним!

После того, как нарисовали, используйте лобзик , чтобы вырезать основную форму, следя за линией карандаша как можно точнее.Эту раму можно изготовить без лобзика, с помощью ручных пил, но это намного медленнее. В вашем местном хакерском пространстве может быть головоломка или, что еще лучше, кто-то, кто покажет вам, как ее использовать!

Вырежьте внутреннее отверстие.Для этой детали лобзику необходимо несколько небольших входных отверстий. Используйте ручную дрель , сверло со стойкой или острый предмет, чтобы проделать небольшое отверстие. Опять же, здесь может помочь ваше местное хакерское пространство.

После вырезания используйте наждачную бумагу, чтобы сгладить края.На этом этапе вы можете исправить любые мелкие ошибки лобзиком. Здесь очень поможет электрическая шлифовальная машина, но и наждачная бумага, и смазка для локтей работают одинаково.

Когда закончите, используйте аэрозольную краску, чтобы завершить образ. Окрашивайте в хорошо проветриваемом помещении , предпочтительно на открытом воздухе или в мастерской или сарае. Уловка для хорошего финишного покрытия с аэрозольной краской заключается в нанесении нескольких тонких слоев. Ничего страшного, если вам придется шлифовать между слоями и попробовать еще раз. Этот этап может занять некоторое время, в зависимости от того, как быстро сохнет краска.

Установить светодиоды

Когда ваша рамка готова, самое время установить светодиоды.У нас есть полное руководство по светодиодным лентам и Arduino, но сегодня Arduino вам не понадобится. Светодиодные ленты RGB – это в основном трехцветные светодиоды, расположенные на тонкой полосе через каждый дюйм или около того. Их прелесть в том, что вы можете получить практически любой цвет, который только можно вообразить, комбинируя отдельные красные, зеленые и синие светодиоды.

Эти комплекты светодиодов поставляются с источником питания и пультом дистанционного управления, поэтому все, что вам (обычно) нужно делать, это подключать и играть! К сожалению, светодиодные ленты не очень хорошо гнутся, поэтому вам придется разрезать их, а затем снова спаять.

Разрежьте светодиодную ленту на части, содержащие примерно три светодиода.Обрежьте полоску по маркировке вдоль медного соединения. Для этого можно использовать ножницы.

После разделения приклейте каждый кусок светодиодной ленты к раме.Светодиодная лента в этом комплекте идет с липкой лентой сзади, поэтому просто снимите защитную пленку.

Обратите внимание на расположение и ориентацию светодиодов.Вам нужно будет припаять четыре провода к каждому концу полосы, поэтому сгруппируйте светодиоды в группы по 5 полос / 15 светодиодов . Убедитесь, что по краям есть место для зажима.

Одна часть светодиодной ленты содержит разъем для подключения блока питания и управления.Убедитесь, что вы разместили эту деталь в легкодоступном месте рядом с краем. Инфракрасный пульт управляет светом, поэтому расположите инфракрасный приемник (маленький болтающийся провод) по направлению к передней части источника света.

Припаиваем светодиоды

Пришло время снова спаять светодиодные ленты.Не волнуйтесь, если вы никогда раньше ничего не паяли – наше удобное руководство по пайке покажет вам, насколько это просто.

Каждая полоса содержит четыре провода:

  • + 12В: Общий разъем питания.
  • R: Земля для красных светодиодов.
  • G: Земля для зеленых светодиодов
  • B: Земля для синих светодиодов.

Просто совместите все разъемы вместе.Присоедините R к R , G к G и т. Д. Этот этап может быть довольно медленным, но придерживайтесь его! После пайки одной светодиодной ленты (содержащей 3 светодиода) подключите блок питания и проверьте свой прогресс. Это очень сложно устранить любые проблемы с , если вы все проверяете только после пайки. Подключите питание и проверьте после завершения каждого набора подключений.

Точка

После пайки прикрепите панель управления к задней части с помощью двустороннего скотча, клея или крепления на липучке.Используйте зажим, чтобы прикрепить его к штативу или камере. Подключите источник питания, а затем с помощью пульта дистанционного управления настройте яркость и цвет:

Эти светодиодные ленты способны отображать широкий спектр различных цветов, но наилучшие результаты часто достигаются с более простыми цветами, а не с яркими красными, синими и зелеными оттенками.

Вот как выглядит используемый свет.Сначала базовая сцена с выключенным кольцом:

Затем свет горит, но только мягким, мягким светом:

Наконец, вот световой индикатор полной мощности:

Как видите, простые изменения яркости, цвета и расстояния до источника света могут иметь большое влияние на конечный результат.Со временем, немного поэкспериментировав, вы узнаете, когда эти настройки работают лучше всего.

Вот и все – готово! Мы надеемся, что вы приобрели ценные навыки в области электроники и обработки дерева, и теперь у вас есть светодиодная кольцевая лампа за небольшую часть стоимости коммерческой модели.Почему бы не объединить его с лучшими доступными зеркальными фотокамерами и не начать создавать эпические фотографии или видео?

Вы создали свой собственный светодиодный кольцевой светильник? Какие изменения вы внесли в свой? Или, может быть, вы купили его в магазине.Что бы вы ни делали, дайте нам знать в комментариях ниже, мы будем рады видеть!

6 причин, почему вам следует прекратить использовать Goodreads

Goodreads – крупный игрок в мире книжного сообщества благодаря поддержке Amazon.Но стоит ли его использовать больше?

Читать далее

Об авторе Джо Коберн (Опубликовано 137 статей)

Джо окончил факультет компьютерных наук Линкольнского университета, Великобритания.Он профессиональный разработчик программного обеспечения, и когда он не летает на дронах и не пишет музыку, его часто можно встретить фотографирующим или снимающим видео.

Более От Джо Кобурна
Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Еще один шаг…!

Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.

Как сделать дешевый кольцевой светильник своими руками 2021

Кольцевой светильник «сделай сам» может быть именно тем, что вам нужно, чтобы получать более качественные фотографии или более четкое видео. Будь то забота о бизнесе или просто интерес к искусству, кольцевые огни действительно могут иметь значение.

Комплект кольцевого светильника Neewer: внешний, 18 дюймов / 48 см, 55 Вт, 5500K, светодиодный кольцевой светильник с регулируемой яркостью, подставка для света, сумка для переноски…

Кольцевой светильник Diva Super Nova 18 дюймов с регулируемой яркостью и подставкой 6 футов – Профессиональный комплект студийного освещения для YouTube, …

Светодиодный кольцевой светильник Neewer RL-12, 14 дюймов, внешний / 12 по центру, со световой стойкой, мягкой трубкой, фильтром и сумкой для переноски…

MOUNTDOG 18-дюймовая кольцевая лампа, 55 Вт, Bluetooth, светодиодная кольцевая подсветка, с регулируемой яркостью штатива …

Светодиодный кольцевой светильник 6 дюймов со штативом для видео и макияжа YouTube, мини-светодиодный светильник для камеры с сотовым…

Комплект кольцевого светильника Neewer: внешний, 18 дюймов / 48 см, 55 Вт, 5500K, светодиодный кольцевой светильник с регулируемой яркостью, подставка для света, сумка для переноски…

Кольцевой светильник Diva Super Nova 18 дюймов с регулируемой яркостью и подставкой 6 футов – профессиональный комплект студийного освещения для YouTube…

Светодиодный кольцевой светильник Neewer RL-12, 14 дюймов, внешний / 12 по центру, со световой стойкой, мягкой трубкой, фильтром и сумкой для переноски…

MOUNTDOG 18-дюймовая кольцевая лампа, 55 Вт, Bluetooth, светодиодная кольцевая подсветка, с регулируемой яркостью штатива…

Светодиодный кольцевой светильник 6 дюймов со штативом для видео и макияжа YouTube, мини-светодиодный светильник для камеры с сотовым…

Кольцевые светильники используются профессиональными фотографами и операторами, поскольку они могут значительно повысить четкость и качество изображения.

Кольцевые светильники особенно полезны в помещениях, где освещение часто затруднено, помогая улучшить видимость и детализацию изображения.

Если вы хотите обновить свои фотографии и видео, кольцевая подсветка – это то, что вам нужно. Но поскольку бюджет обычно является проблемой, вам определенно нужно подумать о создании дешевых кольцевых фонарей.

Имейте в виду, что четкое изображение продукта или видео может немедленно улучшить ваш бизнес. Визуальные детали больше всего ценятся потенциальными покупателями и увеличивают ваши продажи.

Что такое кольцевой светильник?

Кольцевой свет в значительной степени соответствует своему названию. Точнее, это осветительный прибор в форме кольца. Так что да, посередине у него будет полость.

Кольцевой светильник может быть разных размеров и может быть установлен на штатив для более удобного использования. Хотя кольцевые светильники в основном нравятся фотографам, этот инструмент освещения используется в самых разных сферах деятельности.

Его высоко ценят, потому что он может обеспечивать равномерный свет при использовании одного единственного источника.Итак, визажисты, стилисты, фотографы, создатели видео и другие предпочитают использовать кольцевой свет.

Если у вас есть интернет-магазин, например, кольцевой свет может помочь вам получить более четкие и четкие фотографии ваших продуктов. Таким образом, покупатели могут лучше видеть подробную информацию о продукте.

В наши дни изображения могут иметь значение между успешным и убыточным бизнесом.

Для захвата видео или изображений нужно устройство лучшего качества.

Кольцевой светильник DIY – как сделать: пошаговое руководство

Сделать правильный свет дома своими руками на самом деле очень просто.Вы можете наслаждаться светом, который он дает, не тратя слишком много денег.

Кроме того, процесс изготовления очень быстрый и удобный, так что это может сделать каждый.

У вас есть несколько способов получить желаемое кольцевое освещение для вашей деятельности, бизнеса или хобби.

В следующих строках вы узнаете, как сделать собственное кольцо света своими руками с нуля, с очень низким бюджетом.

01. Метод с использованием белого пластикового сливного шланга

Очень простой кольцевой светильник, сделанный своими руками, можно сделать из белого пластикового сливного шланга, светодиодной полосы, которая обеспечивает белый свет, небольшого количества белой клейкой ленты и, если необходимо, скотча.

Это предметы, которые можно найти практически в любом магазине товаров для дома, и они стоят очень недорого.

Длина сливного шланга и светодиодной ленты должна определяться размером вашего будущего кольцевого светильника.

Итак, сначала определите размер кольцевого света, нарисовав круг, а затем измерьте круг в развернутом виде.

Или вы можете просто сделать кольцо из сливного шланга прямо в магазине, решив, какого размера оно должно быть.

Начните со складывания светодиодной ленты так, чтобы на обеих сторонах полосы были световые индикаторы.Это означает сложить его пополам по всей длине.

В идеале следует выбирать светодиодную ленту с клеящейся спинкой. Если вы не можете найти их, вы можете закрепить полоску скотчем, как было описано ранее.

Вставьте свернутую светодиодную ленту в пластиковый сливной шланг. Вы должны убедиться, что светодиодная полоса имеет ту же длину, что и сливной шланг, чтобы на кольцевом свете не образовались темные пятна.

Закрепите светодиодную ленту внутри сливного шланга с помощью белой ленты.Затем сформируйте сливной шланг в форме круга и заклейте концы вместе белой багровой лентой.

Имейте в виду, что кабель питания светодиодной ленты должен свисать снаружи, чтобы можно было подключить светильник.

Когда все готово, вы можете повесить его в любом месте и с его помощью делать потрясающие фотографии.

02. Метод с использованием картона

Вы также можете сделать кольцевой светильник своими руками, используя картон, комплект светодиодных лент RGB длиной 5 метров, зажим, измерительное устройство, карандаш, ножницы и клейкую ленту или ленту, если таковая имеется.

Стоит отметить, что вместо картона можно использовать МДФ. Но, чтобы сделать каркас, вам понадобится инструмент, который поможет вам разрезать МДФ. Так что решать вам.

Начните с изготовления рамки вашего кольца DIY. Начать нужно с рисования контура рамы на выбранном материале.

В этом примере мы будем использовать картон. В идеале следует выбрать более плотный картон.

Используйте пластину длиной 10 дюймов в качестве опоры для рисования контура.Вы можете использовать любой другой круглый предмет, чтобы сделать эту деталь.

Поместите пластину на картон, удерживайте ее одной рукой и нарисуйте контур другой рукой.

В центре получившегося круга вы должны нарисовать круг диаметром 4,5 дюйма. Это будет вырезано и будет представлять собой весь ваш кольцевой светильник, сделанный своими руками.

Конечно, вы можете сделать круг любого размера, какой захотите. Просто убедитесь, что светодиодной ленты достаточно, чтобы покрыть всю поверхность.

Следующие шаги

Обрежьте картонное кольцо ножом или ножницами. Уважайте контур, который вы нарисовали карандашом ранее. Сделайте то же самое с внутренним кругом, который будет представлять целое.

Так картон можно оставить или раскрасить. Спрей выбранного вами цвета может улучшить его. Просто выполняйте распыление деталей на открытом воздухе. Для этого вам понадобится хорошая погода.

На готовую круглую раму пора установить светодиодные фонари. Как видите, из-за размера светодиодной ленты бывает довольно сложно согнуть ее.Таким образом, вам придется разрезать полосу на более мелкие фрагменты, которые легче разместить на раме.

Сначала измерьте раму, чтобы определить идеальный размер светодиодной ленты. Постарайтесь максимально закрыть рамку светодиодными лентами. В то же время старайтесь действовать эффективно.

В конце нужно спаять фрагменты полоски. Итак, старайтесь не иметь осколков разного размера или слишком маленьких фрагментов.

Важный совет: Всегда обрезайте светодиодную ленту по маркеру, расположенной рядом с медными соединениями.В противном случае светодиодные ленты работать не будут.

Если светодиодная лента имеет липкую спинку, она сама прилипнет к раме. В противном случае вам придется использовать клей или ленту, чтобы прикрепить полосы к раме. Неявный размер полосок должен позволить этому случиться.

Вы увидите медные соединения в виде оранжевых полос вдоль светодиодной полосы. В середине этих медных соединений будет видна тонкая черная линия. Здесь можно резать.

Поскольку вам придется спаять все фрагменты светодиодной ленты, рекомендуется расположить их концы вплотную друг к другу.

Таким образом, ваш кольцевой светильник, сделанный своими руками, будет выглядеть аккуратно и обеспечивать ровный свет. Итак, будьте осторожны с тем, как вы выравниваете все светодиодные фрагменты.

Паять очень просто, даже если вы никогда этого не делали раньше. Вам нужно будет совместить разъемы светодиодной ленты с такими же разъемами на следующей светодиодной полосе и так далее.

Итак, припаяйте разъем «+» полосы 1 к разъему «+» полосы 2. Или припаяйте разъем G полосы 1 к разъему G полосы 2. Это нужно сделать со всеми 4 разъемами на каждом конце. всех полос.

Наконец, протестируйте и наслаждайтесь своим новым кольцевым светом DIY для своих проектов.

Материал

Материалы, которые вам понадобятся, очень дешевы и их легко найти в магазинах. Каждая из них стоит несколько долларов, поэтому расходы будут невысокими. Светодиодные ленты или комплекты лент являются обязательными.

Светодиодные фонари обеспечат свет, необходимый для вашего осветительного прибора. Тогда вам понадобится материал для каркаса.

Будь то пластиковая дренажная трубка, картон, МДФ или что-нибудь еще, важно иметь возможность наклеить на нее светодиодные ленты.

У большинства светодиодных лент обратная сторона клейкая, поэтому клей не требуется. Однако вам может понадобиться скотч, который также стоит дешево.

Резак, ножницы или карандаш – предметы, которые есть в каждой семье. Если вы хотите припаять светодиодные ленты, вам потребуются дополнительные материалы.

Но не волнуйтесь, они не дорогие.

Пора делать проект

В зависимости от ваших навыков и выбранного метода изготовление кольцевой лампы своими руками может отличаться. Это может занять от одного часа до нескольких часов.Обычно это происходит, если вам нужно разрезать МДФ и спаять части светодиодов вместе.

Часто задаваемые вопросы о кольцевом светильнике DIY

Для чего нужен кольцевой свет?

Кольцевой светильник можно использовать для фотосъемки, видеосъемки, макияжа или для лучшего освещения. Расположенный в желаемом месте кольцевой светильник будет обеспечивать яркий и равномерный свет.

Сколько стоят кольцевые фонари?

Цена на кольцевой светильник может варьироваться в зависимости от размера и характеристик, которые он предлагает.Вы можете найти кольцевые фонари по цене от 60 до 120 долларов.

Но если у вас ограниченный бюджет, изготовление кольца самостоятельно может сэкономить много денег. Любой может сделать это, имея горстку материалов и немного времени.

Какой свет дает кольцевой фонарь?

Свет, обеспечиваемый кольцевым светом, зависит от используемых светодиодных лент. Итак, обратите внимание при покупке светодиодных лент.

Если вам нужен белый свет, выбирайте светодиодные ленты, которые излучают яркий свет. Вы также можете наслаждаться цветным светом, если выберете светодиоды, которые могут светиться разными цветами.

Сколько стоит кольцевой светильник своими руками?

Вы можете легко сделать правильный свет из материалов, которые в целом стоят менее 20 долларов. Вы можете подорожать до 30 долларов или больше, если хотите использовать специальные материалы.

Тем не менее, сделать его намного дешевле, чем купить кольцевую подсветку. Купленный в магазине кольцевой светильник может стоить до 100 долларов, в зависимости от размера и предоставляемых функций.

Что на самом деле делает кольцевой свет?

Кольцевой свет обеспечивает равномерный луч белого света.Благодаря своей форме она способна осветить комнату или территорию лучше, чем обычная лампочка.

Поскольку это кольцо, излучаемый свет охватывает гораздо более широкую область. Таким образом, изображения будут более четкими, если их поймать на камеру.

Зачем использовать кольцевую подсветку для фотографии

На фотографии значительно влияет свет окружающей среды. Иногда фонарика фотоаппарата недостаточно для качественной фотографии. Светодиодный кольцевой светильник может обеспечить равномерный свет, который обеспечит идеальное фото.

Если вам нужно сфотографировать людей или предметы, кольцевой свет обеспечит исключительные результаты. Во всех профессиональных фотостудиях есть кольцевые фонари.

Если у вас есть небольшой бизнес или хобби, выбор кольцевой лампы DIY может помочь. У вас будут высококачественные фотографии, которые можно использовать при ограниченном бюджете.

Почему ютуберы используют кольцевую подсветку для потоковой передачи?
Кольцевые лампы

также идеально подходят для видео. Как и в случае с фотографиями, видео должно быть достаточно освещенным, чтобы быть приятным и четким.Никто не смотрит размытое или темное видео.

Итак, чтобы добиться успеха на YouTube, необходимо четкое и яркое видео. Это причина, по которой ютуберы используют этот тип осветительных инструментов. При съемке при кольцевом свете хорошо видно лицо человека.

Все детали на видео будут четкими и видимыми. Это лучший рецепт высоко оцененного видео на YouTube.

Кольцевой светильник какого размера подойдет идеально?

Размер кольцевой лампы зависит от того, как вы ее используете.Если вам нужен кольцевой светильник для фотографирования мелких предметов, подойдет небольшой правый светильник.

Если вы фотограф или визажист, вам понадобится правый свет большего размера. В идеале кольцевой светильник должен иметь штатив и гусиную шею для легкого и удобного использования.

Можно ли использовать кольцевую подсветку для макияжа?

Да, кольцевую подсветку точно можно использовать для макияжа. Даже если вы не визажист, у вас на столике для макияжа может быть кольцевая подсветка.

Сделав световое кольцо «сделай сам», найдите для него идеальную опору.Вы наверняка почувствуете себя лучше, когда будете наносить макияж, для улучшения результатов.

Вердикт

Кольцевой светильник – очень универсальный осветительный прибор. Его можно использовать, чтобы сделать хобби более увлекательными или стимулировать развитие бизнеса. В наши дни, например, у многих есть интернет-магазины.

В этом случае можно использовать кольцевую подсветку

, чтобы лучше сфотографировать проданные товары. Но их также можно использовать для фото- и видеосъемки в целом.

Такой свет улучшит детализацию, улучшит цвета и повысит четкость изображения.Кольцевой свет может быть не дешевым, но вы легко можете сделать его самостоятельно.

Материалы доступны по цене, а процесс довольно прост. Вам просто нужно немного времени и терпения.

Как установить светодиодную ленту под прилавком

Распространенный вопрос для новичков в светодиодах: «как установить светодиодные ленты под прилавками и шкафами». Процесс прост и имеет очень похожий набор шагов в обоих случаях. Даже если у вас нет глубоких знаний в области электроники, этот проект можно выполнить как проект «сделай сам» – хотя всегда рекомендуется сначала проконсультироваться с электриком, прежде чем работать с электричеством.

См. Также – Как выбрать и установить светодиодные ленты под шкафами (обновлено в ноябре 2020 г.)

Подсветка перед светодиодами Flexfire:

Подсветка под контрольным светом ПОСЛЕ светодиодов Flexfire :

Имея немного воображения и имея четкое представление о своем проекте, вы можете сделать что угодно с помощью светодиодных лент! Светодиоды Flexfire недавно установили регулируемую яркость под светодиодным освещением стойки в местном кафе.Прочтите, чтобы узнать, как именно это было сделано, и получить некоторые знания по установке светодиодных лент для вашего следующего дома или коммерческого предприятия.

Проект: Освещение под барной стойкой кафе «Пергамино»

Pergamino Café предлагает исключительный колумбийский кофе в дружелюбной и уютной атмосфере. С момента открытия в 2012 году кафе стало популярным местом для местных жителей, где можно пообщаться, поработать или просто насладиться вкусными горячими напитками с друзьями. Когда нас впервые позвали установить светодиодное освещение под стойкой в ​​Pergamino Café, мы были впечатлены пространством, созданным владельцами.Мы решили, что установка светодиодов Flexfire LED ColorBright Warm White под прилавками улучшит освещение кафе и создаст еще лучшую атмосферу для посетителей.

Ниже приводится пошаговое документированное руководство, которое подробно расскажет, как мы установили светодиодное освещение под стойкой в ​​Pergamino Café.

Перед установкой: выбор освещения и источника питания

Светодиодная лента Светильники: Сначала необходимо выбрать цвет и яркость, необходимые для установки светодиодной ленты под стойкой.В то время как для рабочего освещения и приложений с высокой яркостью мы рекомендуем светодиодные ленты UltraBright, для установки акцентного освещения мы рекомендуем светодиодные ленты ColorBright, которые имеют 600 светодиодов на катушку и достаточны почти для всех ситуаций, когда светодиодное освещение находится под встречным светом. Всегда рекомендуется делать ярче, чем ожидалось, и добавлять диммер для большего контроля. Кто знает, когда вам понадобится дополнительное рабочее освещение.

Мы выбрали светодиодные ленты ColorBright Warm White, потому что цвет соответствовал существующим цветам освещения в кафе (цветовая температура 3000k).Теплые цветовые температуры отлично подходят для создания комфортной атмосферы и способствуют расслаблению. Несмотря на то, что ColorBright излучает намного больше света, чем многие другие светодиодные ленты на рынке, это наша наименее яркая полоса, что делает ее идеальным решением для акцентного освещения.

Блок питания: Мы создали таблицу, чтобы помочь определить, какой блок питания вам понадобится для вашего проекта. Посмотреть диаграмму можно здесь. Для этой установки мы использовали две катушки (около 28 футов).Полоски ColorBright потребляют 2,9 Вт на фут. Итого около 81 Вт. Как правило, вам необходимо выбрать источник питания с мощностью на 20% больше, чем нагрузка, которая вам требуется, по разным причинам, поэтому мы выбрали среднюю скважину мощностью 100 Вт на 12 В.

Использованных материалов:

Шаг 1. Дважды проверьте фары перед резкой или установкой

При установке светодиодных лент под вашими прилавками, шкафами или внутренними нишами очень важно проверять светодиодные фонари перед любой установкой.Выполните следующие действия, прежде чем вырезать какие-либо светильники или прикрепить их к любой поверхности.

  1. Разложите все продукты, чтобы создать имитацию установки, чтобы убедиться, что у вас есть все необходимые расходные материалы
  2. Разверните светодиодную ленту с пластиковой катушки
  3. Присоедините необрезанные фары к блоку питания и включите блок питания
  4. Полоски должны загореться. В противном случае проверьте свои соединения.
  5. Спросите себя – «Достаточно ли они яркие?», «Мне понадобится диммер», «Подходит ли цвет для моего применения?», «Все ли светодиоды светятся и работают правильно?»

Когда освещение работает нормально и вы уверены, что выбрали правильную цветовую температуру и яркость для вашего проекта, переходите к шагу два.Если они не работают должным образом, обычно возникает простая ошибка подключения. Мы готовы ответить на все ваши вопросы.

Шаг 2: Измерьте и сделайте надрезы

Flexfire LEDs Генеральный директор Брент Мауриелло на снимке измеряет длину счетчиков, на которых должны быть установлены светодиодные ленты. Перед началом любого процесса установки сделайте тщательные измерения, чтобы определить, сколько футов полос потребуется. Затем острыми ножницами отрежьте полоски нужной длины, чтобы подготовить их к быстрой установке.

Примечание. Светодиодные ленты можно разрезать только по четко обозначенным линиям, которые расположены на равном расстоянии. На этой светодиодной полосе линии разреза проходят через каждые три диода на всем протяжении полосы.


Шаг 3: Подготовка подключения полосы к источнику питания

Чтобы прикрепить первую часть света к диммеру и источнику питания, нам нужно добавить немного удлинительного провода низкого напряжения к концу первого ряда светодиодных фонарей.

После того, как низковольтный провод отрезан до нужной длины, снимите один дюйм изоляции с проводов, выходящих на конец светодиодной ленты и низковольтного удлинителя Cerrowire. Оттуда оберните оголенные провода положительного / отрицательного кабеля вместе, используя гайки для закрепления соединения.


Шаг 4. Соединение двух отрезков светодиодных лент с помощью соединителя «полоса-полоса»

На последней фотографии завершенной установки вы заметите угол 90 градусов в углу планки.Чтобы обойти этот угол, нам пришлось соединить две вырезанные секции светодиодной ленты. Для этого мы использовали беспаечный соединитель «полоса-полоса», чтобы подключить первый ряд источников света ко второму.

Следующим шагом будет прикрепление беспаечного разъема к светодиодной ленте ColorBright. Для этого просто отогните полдюйма ленты, закрывающей и , ленту 3M на задней стороне, открывая достаточно места для соединения.

Возьмите беспаечный разъем и вытащите монтажный лоток, чтобы подготовиться к установке.Каждый беспаечный разъем имеет две стороны. Чтобы убедиться, что вы расположили его правильно, убедитесь, что более широкая из белых сторон обращена вверх.

Затем ОСТОРОЖНО закрепите фиксирующий лоток на месте над концом гибкой светодиодной ленты. Будьте осторожны и убедитесь, что монтажный лоток надежно закрыт, иначе освещение не будет работать. Найдите положительную (+) и отрицательную (-) стороны, отмеченные на светодиодной полосе, и отметьте, какие провода, выходящие из беспаечных разъемов, будут нести отрицательный и положительный заряды.

Повторите процесс, чтобы прикрепить другой конец соединителя полосы к полосе ко второму ряду фонарей.

* ПРИМЕЧАНИЕ : Красный и черный цвета проводов не всегда являются правильными индикаторами положительного и отрицательного полюсов. Обратите внимание на положительную и отрицательную маркировку на полосе и свяжите провод на этой стороне полосы, чтобы указать полярность.

Шаг 5: Комбинирование полосок с соединителями “Strip-to-Strip” без проводов

Для участков длиной более 16 футов нам необходимо соединить два отдельных участка светодиодных лент.В середине разъемов нет провода, поскольку мы хотели, чтобы переход был бесшовным, поэтому мы использовали разъемы «полоса-полоса» («без проводов»), чтобы объединить две длины.

Сначала отрежьте полосу по обозначенной линии. Отогните крышку, как вы это делали, чтобы прикрепить соединитель полоски к полоске на шаге 4. Затем закрепите на месте две полосы с помощью соединителя полоски «без проводов», снова позаботившись о том, чтобы создать твердую точку. контакта между полосами и обеспечения правильного совмещения положительной / отрицательной сторон.


Шаг 6. Проверьте полоску (ВАЖНО)!

Используйте двустороннюю клеммную колодку или проволочные гайки для временного соединения светодиодных лент по всей длине с источником питания. Если все подключено правильно, свет должен включаться при подключении источника питания. Если они не загораются сразу на полную яркость, проверьте, надежно ли прикреплены разъемы, а отрицательный и положительный провода совмещены. правильно на полосу.

Примечание: Для получения дополнительной информации позвоните нам и получите бесплатную техническую консультацию по телефону в любое время в рабочее время.


Шаг 7: Установите светодиодные ленты под прилавком

Протрите нижнюю поверхность прилавка и убедитесь, что она чистая. Дубинка 3M подходит для большинства непористых и плоских поверхностей. Для нанесения под бетон или очень грубый материал можно использовать клей. Протерев нижний столешницу, снимите защитную пленку с клейкой основы полоски.Проведите полоску по прямой линии под прилавком, где вы хотите, чтобы светился свет.


Шаг 8: Установка диммера

Для крепления диммера к стене рекомендуется использовать подвесные ленты 3M Command. Затем подключите отключенный источник питания к диммеру, пропустив провода (черный провод идет в отрицательный (-) слот, а красный провод идет в положительный (+) слот) в нижний корпус с правой стороны с надписью «In “.Используйте отвертку с плоской головкой, чтобы закрепить соединение. Затем подключите Cerrowire к секции корпуса с надписью «Out», снова используя отвертку, чтобы закрепить провода на месте.

Окончательный результат должен выглядеть примерно так, как на фото ниже.


Шаг 9: Включите свет!

Последний шаг – самый простой, но и самый эффективный шаг во всем процессе. Теперь все, что вам нужно сделать, это подключить блок питания, включить диммер до уровня яркости по вашему выбору и наслаждаться новым светодиодным освещением под счетчиком!

Какие варианты освещения под прилавками лучше всего?

Варианты вывода статического белого цвета для подсветки под шкафом

Светодиодные ленты серии Outline ™ категории спецификаций – 1.5 Вт / фут
– Нежный выход для акцентного и окружающего освещения.
– 125 люмен / фут
– индекс цветопередачи более 95 для идеальной цветопередачи
– 15-летняя гарантия

Accent ™ Светодиодные ленты серии – 3,5 Вт / фут
– Наиболее популярны для кухонь и большинства применений под шкафами. Идеально подходит для акцентного и естественного освещения – в любом месте!
– 250 люмен / фут
– индекс цветопередачи более 95 для идеальной цветопередачи
– 15-летняя гарантия

Архитектурные светодиодные ленты серии – 4.4 Вт / фут
– профессиональное освещение высокой яркости. Купите диммер, чтобы получить лучшее из всех миров
– 500 люмен / фут
– CRI более 90 для невероятной цветопередачи
– 15-летняя гарантия

Световые полосы ClickBright ™ – 4,3 Вт / фут
– Световые полосы высокой яркости «включай и работай». Они защелкиваются вместе для простой установки.
– 490 люмен / фут
– индекс цветопередачи до 98 для идеальной цветопередачи
– 15-летняя гарантия

Варианты RGB и динамически настраиваемой белой полосы для подсветки под шкафом

Светодиодные ленты RGB с изменяющимся цветом – 4.4 Вт / фута
– Управляйте своим освещением с помощью миллионов цветовых вариантов
– Используйте пульт дистанционного управления, DMX или систему голосового управления для программирования
– 15-летняя гарантия

Architectural Dynamic Tunable White
– Выберите от теплого свечения до яркого дневного света в одной комнате с одной полосы с помощью пульта дистанционного управления.
– Выберите любой цвет от 2700K до 6200K
– CRI более 93
– 15-летняя гарантия

Как установить светодиодное освещение под стойкой Видео

Как начать свой проект под шкафом или под прилавком:

1.Определите, какая марка светильников вам понадобится:

Flexfire LEDs производит светодиодные ленты высочайшего качества на планете. Мы известны в отрасли своей потрясающей поддержкой и самыми яркими светодиодными лентами. Мы носим с собой много разных типов полосок, каждая из которых предназначена для конкретного использования. Перед тем, как начать свой проект, вам нужно будет выбрать яркость, цвет и стиль ваших светодиодов.

Ниже приведено отличное руководство о том, как выбрать правильную светодиодную ленту для вашего приложения.

Как выбрать лучшую светодиодную ленту для вашего проекта

2. Выберите желаемую полосу выше или выберите один из наших комплектов светодиодного освещения

Наши комплекты светодиодных лент были созданы для множества проектов. Вы можете заказать наши готовые комплекты с настенным диммером Lutron без настенного диммера, или специалисты по дизайну светодиодов Flexfire могут бесплатно создать индивидуальный комплект специально для вашего проекта!

Позвольте нам изготовить для вас индивидуальный светодиодный комплект!

Есть вопросы?

Нужна помощь в установке светодиодного освещения под прилавками или шкафами? Нам нравится возможность предоставлять клиентам светодиодные решения, которые они ищут.Нам так приятно видеть, как наши ленточные светильники устанавливаются в бесчисленных инновационных и экологически безопасных проектах, которые разрабатываются каждый день. Ваше видение – это то, что вдохновляет нас делать то, что мы делаем!

Вам нужна помощь в выборе светодиодных лент для вашего коммерческого, промышленного или домашнего освещения? Позвоните нам по телефону 1-844-FLEXFIRE (1-844-353-9347) или напишите нам по электронной почте [email protected], и мы будем рады помочь!

Amazon.com: Светодиодные ленты Litake Smart WiFi 32.8 футов, светодиодные полосы, управляемые телефоном с помощью приложения, совместимые с Alexa Google Home, светодиодные фонари с активацией звуком музыки для декора рождественской вечеринки в спальне: улучшение дома

24 кнопки ИК-пульта дистанционного управления и режима управления приложениями:

Светодиодные ленты с управлением от Litake WiFi поставляются с контроллером Wi-Fi и пультом дистанционного управления с 24 кнопками, поэтому вы можете управлять светодиодными лентами RGB с помощью приложения или пульта дистанционного управления.

Функция цветного сканирования:

Используя функцию камеры в приложении, выберите любой цвет, который вы хотите, тогда цвет света изменится на тот же цвет, что и снимки с камеры.

Широкое применение светодиодных музыкальных лент Litake: Идеальные светодиодные ленты RGB 32,8 фута достаточно длинные, чтобы украсить дом, гостиные, спальни, наверху, телевизор, под шкафом, создавая более фантастическую и удивительную атмосферу для танцевальных вечеринок, свадьбы, праздников, Рождества и т. Д.

Безопасный и удобный

Рабочее напряжение 12 В, очень низкое нагревание, осязаемое и безопасное для детей.

Групповое управление с помощью 1 приложения:

Используя 1 приложение, вы можете настроить группы для одновременного управления множеством световых полос Wi-Fi. Один контроллер Wi-Fi может управлять более чем одним телефоном.

Музыка и режим таймера:

Благодаря микрофону и музыкальному режиму цвета чувствительно меняются в зависимости от восприятия звука и ритма. Вы также можете настроить светодиодную ленту на включение / выключение или переключение режимов в любое время, используя режим таймера, настройку для пробуждения и настройку более комфортного освещения перед сном.

Использование Note :

  • 2 световые полосы необходимо отдельно подключить к двум головкам разветвителя.
  • Место установки должно быть гладким, чистым и сухим.
  • Пожалуйста, расширьте полосу света перед подключением к источнику питания.
  • Не подключайте одну световую полосу напрямую к другой. Иначе яркость будет не такой из-за недостаточного питания. E
  • очень 3 светодиода можно разрезать по меткам резки, не повредив остальную часть полосы. Разъемы необходимы, чтобы связать их вместе после разрезания (разъемы в комплект не входят)

Кольцевой светильник DIY: 5 различных кольцевых фонарей, которые можно попробовать

5 разных кольцевых фонарей, которые можно попробовать

Изготовление кольцевого светильника своими руками может сделать ваши видеопрезентации более профессиональными, не требуя больших затрат.Эти современные светильники создают привлекательные мягкие световые эффекты за счет уменьшения резких теней. Коммерческие кольцевые светильники могут быть дорогими, но решения для самостоятельного изготовления обходятся гораздо дешевле. Предметы, которые используются для изготовления кольцевых светильников своими руками, легко доступны в хозяйственных магазинах или даже дома. Хотя есть несколько сложных проектов освещения, есть много методов, которые вообще не требуют каких-либо инструментов или специальных знаний. Это делает их отличным вариантом для людей без большого опыта работы в домашних условиях. Некоторые люди также говорят, что их кольцевые светильники, сделанные своими руками, не нагреваются так сильно, как коммерческие варианты – отличный бонус для длительных съемок.

1. Венок DIY Ring Light

Популярный видеоблогер Питер Дрейзи поделился своим методом создания кольцевой подсветки на своем канале YouTube. Этот метод – отличный вариант для новичков, так как не требует инструментов или проводки.

Материалы

Для этого проекта своими руками необходимы следующие предметы домашнего обихода:
  • Широкая рамка из новогоднего венка
  • Клейкие светодиодные тросовые фонари
  • Картон
  • Алюминиевая фольга
  • Лента прозрачная

Метод

Собрав все необходимое, следуйте этим инструкциям, чтобы сделать кольцевой светильник по доступной цене:
  1. Обведите контур вашего венка на куске картона.
  2. Вырежьте картонное кольцо.
  3. Оберните картон квадратиками алюминиевой фольги.
  4. Прикрепите тросовые фонари к рамке венчика так, чтобы один конец тянулся вниз для вилки питания.
  5. Оберните венок прозрачной лентой, чтобы удерживать тросовые светодиодные фонари на месте.
  6. Кольцо обмотанное фольгой к обрамлению венка.
  7. Присоедините свободный конец троса к вилке питания и включите кольцевой фонарь.
Вы можете увидеть, как Питер Дрейзи выполняет эти шаги в своем видео:

2.Альтернативный Венок Кольцо Свет

Популярный блог о красоте и YouTube-канал Makeup Tutorials также разместили видео с подробными инструкциями по созданию аналогичного кольцевого светильника с использованием венок и веревочных светильников. Просмотр этого видео и его немного другого метода может помочь вам, если вы изо всех сил пытаетесь создать свой собственный кольцевой свет:

Кольцо для самостоятельного изготовления шлангов / трубок

Канал The Lighting Channel на YouTube также опубликовал собственное руководство по созданию кольцевых светильников. Это немного более сложный проект, сделанный своими руками, но он по-прежнему не требует инструментов или проводки.

Материалы

Этот самодельный кольцевой светильник стоимостью менее 20 долларов изготовлен из следующих материалов:
  • Белая светодиодная лента
  • Белый пластиковый сливной шланг
  • Лента багровая белая
  • Скотч (если у вашей светодиодной ленты нет клейкой основы)
Все эти продукты легко доступны в хозяйственных магазинах.

Метод

Собрав материалы, выполните следующие действия, как показано в видео:
  1. Сложите светодиодную ленту на себя так, чтобы с обеих сторон были фонари.Если полоска не имеет собственной клейкой основы, скотч будет удерживать ее на месте.
  2. Вставьте светодиодную ленту в сливной шланг. Наклейте белую клейкую ленту, чтобы удерживать полосу на месте.
  3. Согните шланг в форме кольца и заклейте белой лентой.
  4. Подключите светодиодную ленту к ближайшей розетке.
  5. Повесьте кольцевой светильник на фотоаппарат и сделайте снимок.
В зависимости от вашей светодиодной ленты вы можете экспериментировать с различными режимами для создания различных световых эффектов.Кроме того, вы можете изменить отснятый материал во время пост-обработки.

3. Альтернативный светильник для шланга / трубки

Световое кольцо «Сделай сам» канала Lighting Channel похоже на самодельное световое кольцо, которым Сара Нгуен поделилась со своими читателями. Нгуен, также известная как ракетчик из социальных сетей, использует в своем дизайне трубу из ПВХ и крепление для холодной обуви. Она также использует самосмешивающуюся мгновенную эпоксидную смолу для повышения прочности. Посмотрите ее видео об этом варианте:

4. Усовершенствованный кольцевой светильник

Профессиональный фотограф Джей Рассел поделился своими инструкциями по изготовлению кольцевого света на 500 пикселей.Это самый дорогой и сложный кольцевой светильник для дома, который мы упоминали. Однако он также наиболее близок к профессиональному кольцевому фонарю. По оценкам Рассела, этот проект должен стоить от 50 до 100 долларов, в зависимости от ваших материалов. Разрешите от одного до трех часов, в зависимости от ваших навыков. Поскольку эта работа требует электричества, Рассел рекомендует нанять электрика для сборки или, по крайней мере, получить их совет по проекту. Их профессиональные услуги, конечно, увеличивают общую стоимость.

Материалы

Для изготовления кольцевого светильника «сделай сам» Джея Рассела требуются следующие материалы:
  • Примерно 10 футов домашней электропроводки калибра 14
  • 12 стандартных розеток
  • Фанера 24 x 24 дюйма (Рассел использовал-дюймовую ель, но предполагает, что древесина 3/8 дюйма добавит прочности)
  • Переключатель света (Рассел использовал диммер на 600 Вт, но подойдет любой переключатель)
  • 12 лампочек (КЛЛ или лампы накаливания будут работать, хотя лампы накаливания выделяют больше тепла.Рассел использовал 40-ваттную бытовую лампочку. Обратите внимание, мощность не должна превышать предел переключения.)
  • Кабель питания
  • Мешочек с разъемами для проводов
  • Застежки-молнии
  • Кронштейн и патрубок для крепления светильника к осветительной стойке
  • Изолента
  • Электрический шкаф

Инструменты

Для сборки кольцевого светильника вам также понадобятся следующие инструменты:
  • Лобзик
  • сверло
  • Кусачки и инструменты для снятия изоляции
  • Отвертка
  • Плоскогубцы
  • Короборезка
  • Рулетка
  • Карандаш
  • Строка

Метод

Чтобы собрать кольцевой светильник Рассела, выполните следующие действия:
  1. Измерьте фанеру и отметьте карандашом ее центр.Затем поставьте отметку в 12 дюймах от центра.
  2. Прикрепите веревку к карандашу, прикрепите ее свободный конец к центру дерева и нарисуйте два концентрических круга. Внешний должен проходить через отметку 12 дюймов. Убедитесь, что зазор между двумя кругами достаточно широк, чтобы в него поместились розетки.
  3. Вырежьте круги лобзиком. Оставьте один угол внешнего круга нетронутым, чтобы оставить место для монтажного кронштейна и переключателя. Он должен выглядеть как слеза с круглым отверстием посередине.
  4. Отметьте 12 равномерно расположенных точек на деревянной фигуре для розеток, затем просверлите отверстие на каждой отметке. Отверстие должно быть достаточно большим для четырех проводов, поэтому идеально подходит бит 7/16 дюйма.
  5. Обрежьте 12 пар 8–10-дюймовых черных и белых проводов. Зачистите ¾ дюйма с концов каждой проволоки. Согните оголенные концы проволоки плоскогубцами, чтобы получились крючки.
  6. Проденьте проволоку через отверстия. Оба конца каждой проволоки должны проходить через соседние отверстия. В каждом отверстии должно быть четыре провода: два черных и два белых.
  7. Провод в розетках. Белые провода подключаются к золотым контактам розетки. Черные провода соединяются с серебряными контактами. Проденьте провод на контакты по часовой стрелке, чтобы убедиться, что провод надежно закреплен.
  8. Возьмите оставшиеся бело-черный провод и подключите их к коммутатору. На вашем коммутаторе должны быть инструкции о том, как это сделать.
  9. Используйте соединители, чтобы закрепить провода, а затем скотчем.
  10. Вкрутите лампочку в последнюю розетку и проверьте свою работу.Щелчок переключателем должен выключить и включить свет. Если этого не произошло, отключите свет от сети и проверьте проводку.
  11. Как только вы убедитесь, что ваша проводка работает, отключите свет и закрепите провода на месте. Вы можете просверлить небольшие отверстия в вашей форме для застежек-молний.
  12. Отрежьте кончик слезы. Это создаст плоский край для монтажного кронштейна. Закрепите переключатель и кронштейн на молнии.
  13. Поставьте кольцевой светильник на подставку и вкрутите лампочки.
  14. Подключите кольцевой светильник и проверьте его.

5. Альтернативный усовершенствованный кольцевой светильник

Эшлинн С., автор блога Enjoy Simple, также опубликовала видео, демонстрирующее свой метод создания кольцевого света. Как и в дизайне Рассела, в ее конструкции также используются аппаратные решения, обеспечивающие надежность. Она сообщает, что свет, который она делает в этом видео, все еще работает спустя два года после его постройки: Кольцевые лампы могут улучшить качество ваших домашних фильмов, но они не должны стоить больших денег. Если у вас небольшой бюджет, сделайте кольцевой светильник своими руками – отличное решение для освещения.Чтобы узнать больше о разработке и применении таких методов, как освещение, присоединяйтесь к программе получения диплома по кинопроизводству в Институте кино Нэшвилла сегодня.

Как разрезать и повторно подключить светодиодные ленты с помощью беспаечных разъемов

Если вы хотите расширить свои схемы, разрезав полосы и добавив удлинители, возможно, вы захотите использовать наши беспаечные соединители. Они были разработаны для использования кем угодно, независимо от их способности паять провода. Вот как их установить и как убедиться в правильности работы.

Перед тем, как начать, имейте в виду, что изменение или обрезка светодиодной ленты аннулирует ее гарантию. Поэтому мы просим вас тщательно протестировать и проверить свою полосу, чтобы убедиться, что она полностью работоспособна, прежде чем разрезать ее.

Первое, что вам нужно сделать, это убедиться, что вы разрезаете полосу в нужном месте. Вы можете найти его на каждых 3 светодиодах, где есть линейный индикатор, окруженный оголенными медными пятнами с обеих сторон. Отрежьте полосу точно по этой линии хорошими ножницами или острым рабочим ножом.

Теперь вам нужно полностью обнажить участки медного разъема на полоске, что означает, что вам нужно удалить всю силиконовую крышку в этой области. Сделайте небольшой надрез рядом со светодиодом (только в силиконе, не доходите до самой полоски) и снимите как можно больше силикона. Затем тщательно очистите полоску медицинским спиртом и небольшой щеткой. Если на медных разъемах останется немного силикона, он не будет работать должным образом. Кроме того, не забудьте удалить клей с нижней части полосы, так как он не позволит беспаечному соединителю легко скользить на место.

Как только это будет сделано, вставьте открытую полоску внутрь беспаечного разъема, а медные разъемы – под маленькие металлические зажимы. Слегка надавите на металлические штифты шариковой ручкой. Вы должны убедиться, что они давят на контакты. Вы также можете попробовать наклеить небольшой кусок изоленты поверх металлических штырей, чтобы, когда вы закроете пластиковую крышку, вы получите некоторую подкладку, которая поможет протолкнуть штыри на разъемах.

Повторите тот же процесс для другой стороны беспаечного разъема.Кроме того, очень важно соблюдать полярность при повторном соединении частей полосы (R, G, B и V + должны совпадать).

Итак, вы расширили схему светодиодной ленты!

Создание светодиодных лент своими руками для удовольствия – A Whole Lotta Nothing

Я работаю удаленно уже много лет, но давайте будем честными: сейчас это касается многих людей. В последнее время я пытаюсь улучшить внешний вид своего домашнего офиса, особенно в том, что касается возможностей видеоконференцсвязи.Я начал использовать зеркалку в качестве веб-камеры вместе с кольцевым светом и регулируемым освещением в комнате. Изложив основы, я решил поработать на заднем плане своего офиса, установив светодиодные полосы под каждой книжной полкой в ​​моем офисе.

Если вы смотрели стримеры YouTube или Twitch, вы могли заметить, что за ними стоит интересный фон, часто с цветным светодиодным освещением на полках или в углах. В моем новом домашнем офисе есть множество встроенных плавающих полок, и я подумал, что это идеальное место для установки светодиодных лент.

Светодиоды

широко распространены и дешевы.

светодиода просто потрясающие. Они невероятно яркие, но при этом потребляют мало энергии. Современные технологии внедрили их практически во все, что привело к смехотворно низкой цене на световые ленты. То, что вы видите в моем конечном продукте на фотографии выше, стоит около 100 долларов за 45 футов (15 м) света, включая проводной контроллер, всю проводку и блок питания.

BIG NOTE UP FRONT : Вы можете купить отличные готовые светодиодные ленты потребительского класса, которые поставляются с пультом дистанционного управления, могут управляться телефоном и относительно дешевы.Лично я купил несколько световых полос Govee, подобных этой длинной, и они отлично подходят для простых приложений, например, на полке, возле дверного проема или на карнизе. Это лучший и самый простой способ удовлетворить 90% потребностей большинства людей.

Так как у меня было шесть полок, я не хотел управлять шестью вилками, поэтому здесь я описываю полный самостоятельный путь, разрезая светодиодные ленты, используя пистолет для пайки и создавая точные огни, которые вам нужны для вашего пространства. Вот как я сделал свое.

Купите полосы WS2812B

Это видео представляет собой фантастический обзор всех вариантов светодиодных лент, но вкратце: WS2812B – это стандартное обозначение простой, индивидуально адресуемой цепочки светодиодных фонарей. Я купил свои без гидроизоляции (поскольку они используются в помещении), и я получил их с плотностью 30 пикселей / метр, чтобы снизить энергопотребление. Обычно вы платите около 10 долларов за струну длиной 6 футов (2 м), а струны длиной 16 футов (5 м) – около 20 долларов.Их можно найти на eBay, Amazon и Aliexpress (самый дешевый вариант, но доставка может занять больше времени).

Световые полосы поставляются с простой липкой подложкой для крепления под предметами, но я пошел немного дальше и купил алюминиевый канал, предназначенный для светодиодов, который также поставляется с панелью рассеивателя, которая помогает рассеивать свет. Вы ввинчиваете их во что-то, вставляете светодиодные ленты внутрь, а затем прикрепляете внешний рассеиватель света для более постоянной установки.

Я также закончил монтаж, поставив угловую защиту перед лампами, чтобы скрыть алюминиевую полосу и еще больше рассеять свет на трех верхних полках.Это дает приятное свечение, направленное вниз.

Далее купите и подготовьте свой контроллер

Управление освещением будет осуществляться с помощью крошечного компьютерного чипа с адаптером Wi-Fi в нем, а вам нужен NodeMCU ESP8266. Самое замечательное, что они стоят всего около трех или четырех долларов каждый, и я купил этот набор из трех на Amazon на случай, если я зажарил один по пути. Загрузите программное обеспечение WLED и запрограммируйте его на свой NodeMCU, затем настройте его в своей сети Wi-Fi. Все это описано в этом пошаговом видео по созданию вашей первой световой полосы.Если вы покупаете то, что вам нужно, просто внимательно следите за руководством доктора З.З., чтобы все они заработали (именно так я поступил со своим).

Подключите его к источнику питания

В видео выше также рассказывается о том, как выбрать источник питания для светодиодов. Вам также следует обратить внимание на напряжение в вашей системе. Я выбрал светодиодные ленты 5 В по всем причинам, указанным выше (меньшее энергопотребление, более дешевые ленты), но убедитесь, что вы используете 5 В для всего, включая источник питания, ваш NodeMCU и все ваши проводные соединения.

В общей сложности мои полоски насчитывают 400 светодиодов, поэтому мне потребовался довольно большой блок питания. Я купил эту модель на 30 ампер, которая не имеет вентилятора и отлично работает. Моей первой покупкой был блок питания на 60 А с гигантским вентилятором, но когда вы его подключили, он звучал как фен, и я бы посоветовал использовать их только для наружных применений.

Я использовал основной красный / черный провод для сброса мощности на конце каждой полосы. Я использовал светодиодный провод, чтобы подключить их все вместе обратно к контроллеру. Я избегал частой пайки, используя эти специально сделанные разъемы, которые идеально подходят для моих светодиодных лент.Я также использовал эти Т-образные соединители для подключения дополнительного питания, уменьшив при этом объем необходимой пайки. Набор перемычек необходим для быстрого подключения NodeMCU к источнику питания.

Включите телефон и наслаждайтесь светом

WLED, работающий в настольном веб-браузере

Загрузите и установите приложение WLED для своего телефона, и вы сможете управлять своим светом после некоторой настройки (не забудьте ввести точное количество светодиодов, которые у вас есть, и поиграйте со своими предпочтениями светодиодов) .Вы также можете управлять ими из настольного веб-браузера, просто перейдя на внутренний IP-адрес вашего контроллера.

WLED – это просто невероятно, поскольку в него уже встроено несколько сотен различных шаблонов, и вы просто выбираете их, чтобы ваши огни работали по сложным шаблонам. Я настроил свою настройку, чтобы разделить каждую полоску книжной полки на отдельный сегмент, поэтому запрограммированные световые эффекты появляются на каждой полке одновременно.

Я также добавил свои световые полосы к элементу управления Homekit с помощью плагина WLED homebridge, чтобы я мог выключать или включать их со своего телефона внутри или за пределами дома, а также в рамках процедур.В настоящее время я работаю над ярлыком iOS, чтобы автоматически затемнять свет в моей комнате Hue и включать светодиодные ленты всякий раз, когда я подключаю свои AirPods к ноутбуку (когда я собираюсь начать собрание Zoom).

Чтобы завершить облик своего офиса, я добавил телевизор Samsung Frame 55 дюймов, который я устанавливаю заподлицо, и включаю его каждое утро, чтобы показывать репродукции произведений искусства Samsung, которые я часто переворачиваю. Frame TV довольно невероятный, с экраном с матовой поверхностью, и он действительно выглядит как картина невооруженным глазом, хотя при его фотографировании он имеет тенденцию преувеличивать яркость, делая его больше похожим на яркий телевизор.Если бы у меня был один телевизор в гостиной над камином, я бы полностью купил один из них, потому что он отлично смотрится, когда вы не смотрите телевизор.

Frame TV показывает другое произведение искусства с фальшивой белой рамкой.

Вот еще несколько снимков того, как выглядят мои светодиоды, а также то, как я выгляжу на собрании Zoom (в субботу, в рубашке с принтом тай-дай).

У меня есть светодиоды, настроенные на радужную рутину, которую я замедлил, и они плавно меняются на фоне моих встреч.

Опять же, если у вас простая установка, просто выберите готовую опцию, такую ​​как светильники Govee, но если вы хотите полностью индивидуализироваться, светодиодные ленты – это забавный дешевый способ добавить немного цвета в ваше окружение.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
