Как работает шим: Широтно-импульсная модуляция (ШИМ). Аналоговая и цифровая

Широтно-импульсная модуляция (ШИМ). Аналоговая и цифровая

Под широтно-импульсной модуляцией или ШИМ понимается современный способ управления передачей полезной мощности в нагрузку. Он заключается в изменении длительности выходных импульсов при постоянной частоте следования отдельных посылок. Широтно-импульсная модуляция имеет несколько разновидностей, отличающихся представлением управляющего сигнала (аналоговый или цифровой) и кратностью обработки. Согласно последнему признаку она может быть двоичной или троичной.

Чтобы понять, что такое широтно-импульсная модуляция – сначала потребуется ознакомиться со схемой и комплектом приборов, реализующих этот вид обработки электрического сигнала.

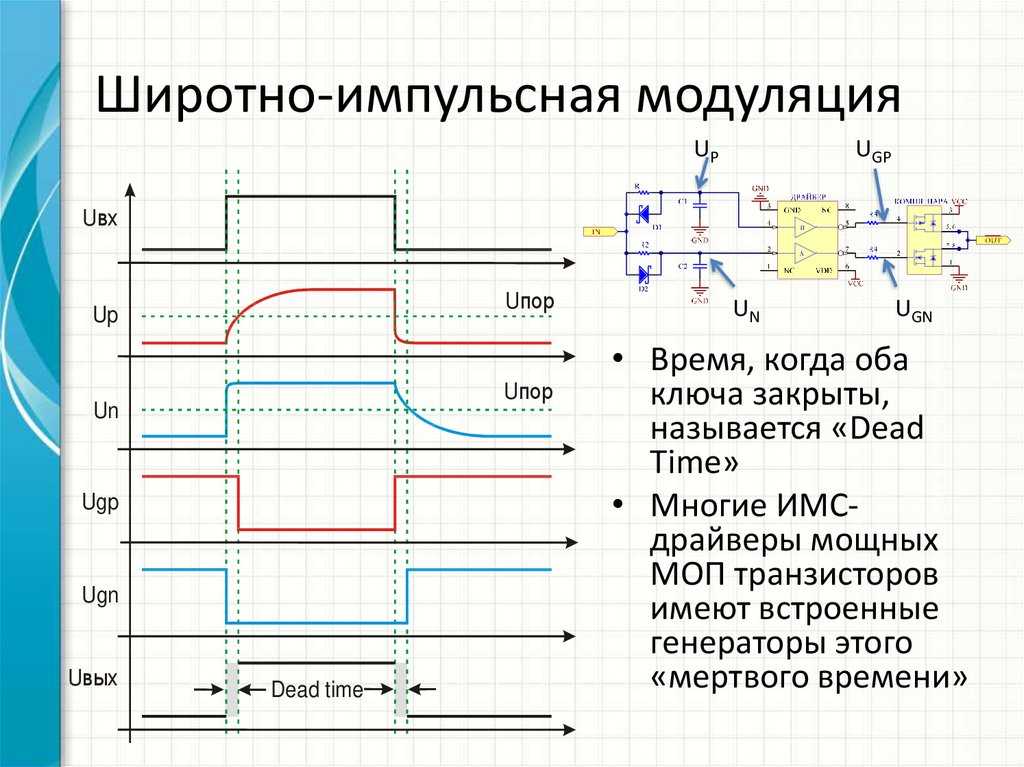

В состав типового устройства входят следующие узлы и элементы:

• Компаратор на основе контроллера.
• MOSFET драйверы.
• Выходные ключевые элементы.

Основное назначение приведенной схемы – выработать сигнал ШИМ, который формируется в аналоговом или цифровом виде. Получить нужное пониженное напряжение на выходе ШИМ устройства удается за счет сглаживания и усреднения импульсного сигнала за весь период его действия.

Аналоговый вариант

При этом способе обработки несущая, представленная «треугольником» или «пилой», поступает на инвертирующий входной узел компаратора. Основной обрабатываемый сигнал подается на его «прямой» вход. Если значение несущей в данный момент превышает по амплитуде полезный сигнал, то на выходе компаратора формируется нулевой уровень. В ситуации, когда его величина меньше сравниваемого – на том же выходе появляется отрицательная «единица» (низкий уровень).

В итоге посредством компаратора формируется дискретный сигнал, имеющий определенную частоту. Последняя соответствует периодичности входной «пилы» или «треугольника». А длина импульсной посылки на выходе устройства пропорциональна уровню основного или рабочего напряжения. То есть широтно-импульсная модуляция позволяет получить соответствующее представление аналогового сигнала, существенно облегчающее его обработку и упрощающее электронную схему.

Если же пилообразный «опорный» сигнал поступает на плюсовой или «прямой» вход компаратора, а основной – на инвертирующий, то прямоугольные импульсы на выходе будут положительными. По такому принципу работает микросхема TL494, широко применяемая при изготовлении блоков питания.

Цифровой вариант

Цифровой вариант обработки методом ШИМ востребован в электронных схемах, где используется двоичный способ кодирования полезного сигнала. Выходные импульсы в этом случае могут принимать только два возможных значения: «ноль» или «единицу», соответствующие состояниям элементов схемы «выключено» или «включено».

Полученный код подается затем на вход много-битного счетчика, с выходных контактов которого «снимается» тот же пилообразный сигнал, что и в случае с аналоговым преобразованием. После этого последовательность импульсов на выходе драйверов с ключами усредняется и превращается в нужное для работы пониженное напряжение.

Преимущества и недостатки ШИМ

Широтно-импульсная модуляция обрабатываемого сигнала позволяет достичь следующих преимуществ:

• Повышение КПД импульсных преобразователей напряжения (БП).
• Высокая экономичность преобразования за счет снижения тепловых потерь, без которых не обходится ни один линейный трансформатор.
• Снижение габаритов и веса импульсных блоков питания.
• Повышение надежности устройства и продление сроков его эксплуатации.

К отрицательным сторонам этого способа трансформации мощности относят создаваемые устройством импульсные помехи и сложные схемные решения, приводящие к затруднениям при ремонте.

Характеристики ШИМ сигнала

К числу важнейших характеристикам этого метода обработки полезного сигнала относят:

• Амплитуду.
• Частоту следования посылок в Гц, определяющую точность управления.
• Скважность импульсных сигналов (или коэффициент заполнения).

Амплитуда, измеряемая в вольтах, определяется необходимостью получения требуемой величины питающего напряжения. А частота модулированного по ширине импульса выбирается с учетом того, что чем она выше – тем точнее будет регулирование. Этот показатель не может быть меньше времени реакции нагрузки, работающей от сформированного ШИМ сигнала. В противном случае возникают недопустимые пульсации регулируемого напряжения.

Тепловые потери

С повышением частоты обрабатываемого сигнала растут и коммутационные потери, возникающие из-за ограниченности скорости переключения выходных ключей. Это объясняется тем, что при открытом и закрытом состоянии полевых структур рассеяние мощности на них незначительно. Ситуация меняется при их переходе из одного состояния в другое. В частично приоткрытых ключах протекают значительные по величине рабочие токи, а значение напряжения при этом также велико. Все это приводит к резкому возрастанию мощности, рассеиваемой на корпусных изделиях.

Важно учитывать и то, что за сравнительно короткий период перехода ключи не разогреваются слишком сильно. Но с ростом частоты увеличивается и количество временных промежутков, вследствие чего тепловые потери значительно возрастают. Вот почему при построении ключевых схем применяются только быстродействующие элементы.

Если широтно-импульсная модуляция используется, например, для управления синхронным электродвигателем – частота дискретизации выбирается с тем учетом, чтобы она не воспринималась человеческим ухом (20 кГц и выше). Требования к параметрам ШИМ часто противоречат одно другому, что вынуждает разработчиков принимать компромиссные решения.

Скважность

Показатель скважности характеризует диапазон модуляции обрабатываемого сигнала. При постоянстве частотной характеристики длительность периода также сохраняет свою величину (T=1/f). Поскольку в него входят и промежутки между отдельными импульсами (паузы) – полная временная характеристика учитывает и это параметр.

Согласно определению скважность – это отношение длительности одиночного импульса к продолжительности всего периода (S=tимп/T). Для удобства вычислений на практике применятся характеристика, обратная скважности. Она называется коэффициентом заполнения и определяется как D=1/S=T/tимп (чаще всего она выражается в процентном соотношении).

Области применения ШИМ

Широтно-импульсная модуляция широко применяется в следующих электронных устройствах:

• Импульсные преобразователи, входящие в состав большинства современных блоков питания.
• Электронные модули, позволяющие изменять яркость подсветки в ЖК дисплеях.
• Инверторы сварочных агрегатов, нуждающиеся в высоком КПД преобразования полезной мощности.
• Без ШИМ не обходится сегодня ни одна из импульсных схем преобразования напряжения (полумостовые, мостовые, резонансные, а также однотактные и двухтактные варианты).
• Функционирование любого зарядного устройства основано на использовании этого способа передачи мощности в нагрузку.

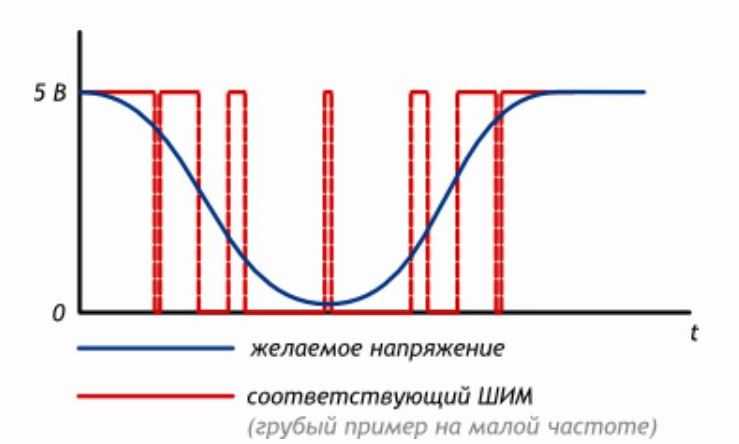

Как усредняется выходной сигнал

При питании современной аппаратуры широтно-импульсная модуляция не имеет альтернатив. Без ее применения любая преобразовательная схема лишена каких-либо перспектив.

При выборе подходящего устройства потребуется учесть следующие моменты:

• Амплитуда сигнала при обработке методом ШИМ не меняется (она постоянна в течение всего процесса).
• Изменять контролируемые параметры (напряжение и ток) удается лишь за счет модуляции несущей по ширине импульса.
• На нагрузке, подключаемой к этой схеме, происходит усреднение представленного в импульсной форме сигнала.

Именно поэтому широтно-импульсная модуляция оптимально подходит для таких потребителей, в которых имеется возможность усреднения импульсного сигнала. Указанная процедура реализуется различными способами, каждый из которых имеет свои особенности.

Во-первых – это использование свойства инерционности нагрузки. Такое решение чаще всего применяется для электрообогревателей и лампочек накаливания, особенности функционирования которых не позволяют им остывать в промежутках между импульсами.

Еще один способ сглаживания сигнала – его усреднение в нагрузке за счет инерции восприятия человеческим глазом. Любой полупроводниковый излучающий элемент, в частности, гаснет и зажигается с частотой поступающих на него импульсов. Однако человеческий глаз неспособен реагировать на эти переключения (он воспринимает их как неизменное свечение с немного «плавающей» интенсивностью). На этом эффекте основывается управление яркостью элементов LED-мониторов.

Механическое усреднение в нагрузочной цепи применяется при управлении коллекторными двигателями, работающими на постоянном токе. При грамотно подобранной частоте регулирования электродвигатель не будет тормозиться в паузах между импульсами, когда ток в обмотках отсутствует. Широтно-импульсная модуляция позволяет усреднять токи в сварочных агрегатах, а также в зарядных устройствах для типовых АКБ.

В ситуации, когда усреднение естественным путем невозможно – эту функцию выполняют специальные фильтрующие цепочки, собранные на основе резисторов и конденсаторов. При их использовании важно учитывать, что выделить постоянную составляющую совсем без потерь в данном случае не удается.

Похожие темы:

• Дискретность. Принципы и применение. Сигнал и работа. Особенности
• Аналоговый и цифровой сигнал. Типы сигналов и как это действует
• Электромагнитные волны. Опыты Герца. Излучения
• Модуляторы. Виды и работа. Применение и особенности

Все про широтно-импульсную модуляцию (ШИМ)

Широтно-импульсная модуляция (ШИМ) – это метод преобразования сигнала, при котором изменяется длительность импульса (скважность), а частота остаётся константой. В английской терминологии обозначается как PWM (pulse-width modulation). В данной статье подробно разберемся, что такое ШИМ, где она применяется и как работает.

Содержание

• 1 Область применения
• 2 Принцип работы ШИМ контроллера
  • 2.1 Аналоговая ШИМ
  • 2.2 Цифровая ШИМ
• 3 Пример использования ШИМ регулятора

Область применения

С развитием микроконтроллерной техники перед ШИМ открылись новые возможности. Этот принцип стал основой для электронных устройств, требующих, как регулировки выходных параметров, так и поддержания их на заданном уровне. Метод широтно-импульсной модуляции применяется для изменения яркости света, скорости вращения двигателей, а также в управлении силовым транзистором блоков питания (БП) импульсного типа.

Широтно-импульсная (ШИ) модуляция активно используется в построении систем управления яркостью светодиодов. Благодаря низкой инерционности, светодиод успевает переключаться (вспыхивать и гаснуть) на частоте в несколько десятков кГц. Его работа в импульсном режиме воспринимается человеческим глазом как постоянное свечение. В свою очередь яркость зависит от длительности импульса (открытого состояния светодиода) в течение одного периода. Если время импульса равно времени паузы, то есть коэффициент заполнения – 50%, то яркость светодиода будет составлять половину от номинальной величины. С популяризацией светодиодных ламп на 220В стал вопрос о повышении надёжности их работы при нестабильном входном напряжении. Решение было найдено в виде универсальной микросхемы – драйвера питания, работающего по принципу широтно-импульсной или частотно-импульсной модуляции. Схема на базе одного из таких драйверов детально описана здесь.

Подаваемое на вход микросхемы драйвера сетевое напряжение постоянно сравнивается с внутрисхемным опорным напряжением, формируя на выходе сигнал ШИМ (ЧИМ), параметры которого задаются внешними резисторами. Некоторые микросхемы имеют вывод для подачи аналогового или цифрового сигнала управления. Таким образом, работой импульсного драйвера можно управлять с помощью другого ШИ-преобразователя. Интересно, что на светодиод поступают не высокочастотные импульсы, а сглаженный дросселем ток, который является обязательным элементом подобных схем.

Масштабное применение ШИМ отражено во всех LCD панелях со светодиодной подсветкой. К сожалению, в LED мониторах большая часть ШИ-преобразователей работает на частоте в сотни Герц, что негативно отражается на зрении пользователей ПК.

Микроконтроллер Ардуино тоже может функционировать в режиме ШИМ контроллера. Для этого следует вызвать функцию AnalogWrite() с указанием в скобках значения от 0 до 255. Ноль соответствует 0В, а 255 – 5В. Промежуточные значения рассчитываются пропорционально.

Повсеместное распространение устройств, работающих по принципу ШИМ, позволило человечеству уйти от трансформаторных блоков питания линейного типа. Как результат – повышение КПД и снижение в несколько раз массы и размеров источников питания.

ШИМ-контроллер является неотъемлемой частью современного импульсного блока питания. Он управляет работой силового транзистора, расположенного в первичной цепи импульсного трансформатора. За счёт наличия цепи обратной связи напряжение на выходе БП всегда остаётся стабильным. Малейшее отклонение выходного напряжения через обратную связь фиксируется микросхемой, которая мгновенно корректирует скважность управляющих импульсов. Кроме этого современный ШИМ-контроллер решает ряд дополнительных задач, способствующих повышению надёжности источника питания:

• обеспечивает режим плавного пуска преобразователя;
• ограничивает амплитуду и скважность управляющих импульсов;
• контролирует уровень входного напряжения;
• защищает от короткого замыкания и превышения температуры силового ключа;
• при необходимости переводит устройство в дежурный режим.

Принцип работы ШИМ контроллера

Задача ШИМ контроллера состоит в управлении силовым ключом за счёт изменения управляющих импульсов. Работая в ключевом режиме, транзистор находится в одном из двух состояний (полностью открыт, полностью закрыт). В закрытом состоянии ток через p-n-переход не превышает несколько мкА, а значит, мощность рассеивания стремится к нулю. В открытом состоянии, несмотря на большой ток, сопротивление p-n-перехода чрезмерно мало, что также приводит к незначительным тепловым потерям. Наибольшее количество тепла выделяется в момент перехода из одного состояния в другое. Но за счёт малого времени переходного процесса по сравнению с частотой модуляции, мощность потерь при переключении незначительна.

Широтно-импульсная модуляция разделяется на два вида: аналоговая и цифровая. Каждый из видов имеет свои преимущества и схемотехнически может реализовываться разными способами.

Аналоговая ШИМ

Принцип действия аналогового ШИ-модулятора основан на сравнении двух сигналов, частота которых отличается на несколько порядков. Элементом сравнения выступает операционный усилитель (компаратор). На один из его входов подают пилообразное напряжение высокой постоянной частоты, а на другой – низкочастотное модулирующее напряжение с переменной амплитудой. Компаратор сравнивает оба значения и на выходе формирует прямоугольные импульсы, длительность которых определяется текущим значением модулирующего сигнала. При этом частота ШИМ равна частоте сигнала пилообразной формы.

Цифровая ШИМ

Широтно-импульсная модуляция в цифровой интерпретации является одной из многочисленных функций микроконтроллера (МК). Оперируя исключительно цифровыми данными, МК может формировать на своих выходах либо высокий (100%), либо низкий (0%) уровень напряжения. Однако в большинстве случаев для эффективного управления нагрузкой напряжение на выходе МК необходимо изменять. Например, регулировка скорости вращения двигателя, изменение яркости светодиода. Что делать, чтобы получить на выходе микроконтроллера любое значение напряжения в диапазоне от 0 до 100%?

Вопрос решается применением метода широтно-импульсной модуляции и, используя явление передискретизации, когда заданная частота переключения в несколько раз превышает реакцию управляемого устройства. Изменяя скважность импульсов, меняется среднее значение выходного напряжения. Как правило, весь процесс происходит на частоте в десятки-сотни кГц, что позволяет добиться плавной регулировки. Технически это реализуется с помощью ШИМ-контроллера – специализированной микросхемы, которая является «сердцем» любой цифровой системы управления. Активное использование контроллеров на основе ШИМ обусловлено их неоспоримыми преимуществами:

• высокой эффективности преобразования сигнала;
• стабильность работы;
• экономии энергии, потребляемой нагрузкой;
• низкой стоимости;
• высокой надёжности всего устройства.

Получить на выводах микроконтроллера ШИМ сигнал можно двумя способами: аппаратно и программно. В каждом МК имеется встроенный таймер, который способен генерировать ШИМ импульсы на определённых выводах. Так достигается аппаратная реализация. Получение ШИМ сигнала с помощью программных команд имеет больше возможностей в плане разрешающей способности и позволяет задействовать большее количество выводов. Однако программный способ ведёт к высокой загрузке МК и занимает много памяти.

Примечательно, что в цифровой ШИМ количество импульсов за период может быть различным, а сами импульсы могут быть расположены в любой части периода. Уровень выходного сигнала определяется суммарной длительностью всех импульсов за период. При этом следует понимать, что каждый дополнительный импульс – это переход силового транзистора из открытого состояния в закрытое, что ведёт к росту потерь во время переключений.

Пример использования ШИМ регулятора

Один из вариантов реализации ШИМ простого регулятора уже описывался ранее в этой статье. Он построен на базе микросхемы NE555 и имеет небольшую обвязку. Но, несмотря на простату схемы, регулятор имеет довольно широкую область применения: схемы управления яркости светодиодов, светодиодных лент, регулировка скорость вращения двигателей постоянного тока.
