Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».
У меня на сайте опубликована статья про трехфазный счетчик ЦЭ6803В.
В комментариях к той статье очень часто задают вопросы по положению запятой на барабане счетного механизма.
Для ответа мне приходилось уточнять модификацию счетчика, а затем уже отвечать на поставленный вопрос. В связи с этим я и решил написать данную статью-шпаргалку.
При снятии показаний с электросчетчиков нужно учитывать только целую часть киловатт-часов. У одних счетчиков на барабане счетного механизма расположена только целая часть киловатт-часов, а у других, помимо целой части, и доли киловатт-часов, которые при снятии показаний учитывать не нужно.
Рекомендую почитать Вам разъяснение про киловатт-часы и их отличие от киловатт.
Обратимся к ГОСТу 6570-96, п.6.41:
Отсюда следует вывод, что доли киловатт-часов должны быть отделены от целой части киловатт-часов окошечком (рамкой), выделены другим цветом (чаще всего красным) и обязательно отделены запятой.
Аналогично и по киловар-часам для счетчиков реактивной энергии.
Если у Вас электронный счетчик, то в показаниях на ЖКИ-дисплее вместо запятой обычно ставится точка. Смысл остается тот же — учитываем только целую часть, т.е. все цифры до этой точки.
Кажется все просто, но порой граждане-потребители при снятии показаний по ошибке не учитывают запятую, а значит доли киловатт-часов считают как за целые киловатт-часы. В связи с этим получаются нереально большие счета за электроэнергию (см. тарифы для населения на электрическую энергию).
Если у Вас есть сомнения в том, что Вы не правильно снимаете показания электросчетчика (нужно ли учитывать запятую или нет), то Вы всегда можете обратиться и проконсультироваться:
- непосредственно у специалистов завода-изготовителя Вашего счетчика, обратившись к ним по электронной почте или позвонив по контактному телефону
- в сетевой компании, которая принимала Ваш расчетный прибор учета в эксплуатацию
- в сети Интернет, в том числе и на этом сайте
Специально для Вас я составил таблицы для наиболее распространенных однофазных и трехфазных счетчиков Энергомера (данные взяты из руководств по эксплуатации), где указано точное положение запятой.
Чтобы воспользоваться таблицами, Вам нужно знать:
- тип (модификацию) счетчика
- номинальное напряжение — 57,7 (В), 100 (В) или 220 (В)
- номинальный (базовый) и максимальный ток — 1-7,5 (А), 5-7,5 (А), 5-50 (А), 5-60 (А) или 10-100 (А)
- передаточное число (или постоянную счетчика) — (imp/kW·h) или (имп/кВт·ч)
- количество цифр (разрядов) на барабане отсчетного устройства
Все эти данные можно найти в паспорте, формуляре или на лицевой панели счетчика.
Однофазные однотарифные счетчики Энергомера
Наиболее часто возникают проблемы при снятии показаний у счетчиков с электромеханическим механизмом (барабаном), поэтому я привел примеры только таких счетчиков. У счетчиков с ЖКИ-дисплеем проблем обычно нет — там четко отображается точка (запятая) в показаниях.

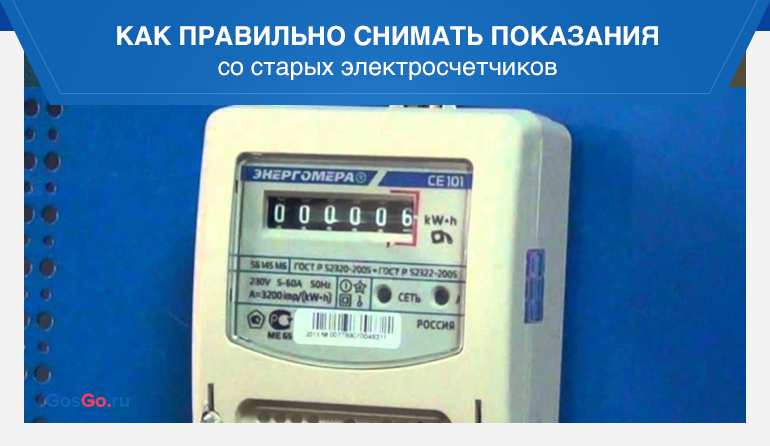

1. Счетчики CE101, тип корпуса R5, S6, S10 и R5.1
2. Счетчик ЦЭ6807Б, тип корпуса Ш4 (крепление только в щиток).
Трехфазные однотарифные счетчики Энергомера
1. ЦЭ6803В, тип корпуса Р31 (крепление только на DIN-рейку).
2. ЦЭ6803В, тип корпуса Ш33 (крепление только в щиток).
3. ЦЭ6803В, тип корпуса Р32 (универсальное крепление, как на DIN-рейку, так и в щиток).
4. ЦЭ6804, тип корпуса Р31 (крепление на DIN-рейку) и Ш33 И (крепление на щиток). Буква «И» — обозначает, что в счетчике установлена индикация противоположных направлений фазных токов и индикация фаз питающего напряжения.
5. ЦЭ6804, тип корпуса Р32 (крепление на DIN-рейку и в щиток).

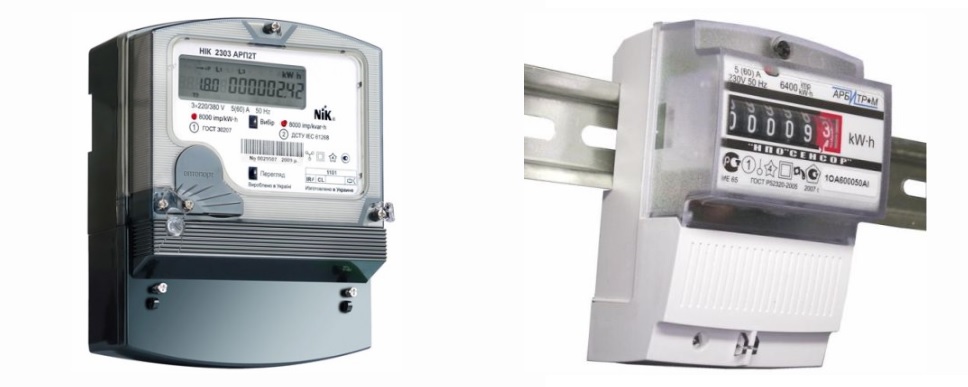

Примеры различных счетчиков для наглядности
Приведу несколько примеров для наглядности.
Рассмотрим трехфазный однотарифный счетчик модификации ЦЭ6803В 1Т 220В 1-7,5А 3ф.4пр. М6 Ш33:
- 1Т — однотарифный
- 220 (В) номинальное фазное напряжение
- 1-7,5 (А) – номинальный (базовый) и максимальный ток
- 3ф.4пр.
— для трехфазной четырехпроводной сети - М6 — количество цифр на механическом отсчетном устройстве (барабане)
- Ш33 — корпус для установки только в щиток
- 3200 (imp/kW·h) – передаточное число
— для трехфазной четырехпроводной сетиУ данного счетчика запятая расположена после пятой цифры — 00000,0. Показания — 11656 (кВт·ч).
Рассмотрим трехфазный однотарифный счетчик модификации ЦЭ6803В 1Т 220В 10-100А 3ф.4пр. М7 Р32:
- 1Т — однотарифный
- 220 (В) номинальное фазное напряжение
- 10-100 (А) – номинальный (базовый) и максимальный ток
- 3ф.4пр. — для трехфазной четырехпроводной сети
- М7 — количество цифр на механическом отсчетном устройстве (барабане)
- Р32 — универсальное крепление корпуса, как на DIN-рейку, так и в щиток
- 320 (imp/kW·h) – передаточное число
У данного счетчика запятой нет — 0000000. Показания — 4 (кВт·ч).
Вот аналогичный счетчик, только в другом исполнении корпуса.
Показания — 169499 (кВт·ч).
Ниже представлен трехфазный счетчик ЦЭ6803В с такими же параметрами, кроме номинального тока и передаточного числа: 5-50 (А) и 640 (imp/kW·h).
Показания — 93137 (кВт·ч).
Вот индукционный трехфазный счетчик С4-5178, у которого при снятии показания учитываются все цифры.
Показания — 44849 (кВт·ч).
Индукционный трехфазный счетчик СА4-И678 – при снятии показания учитываются все цифры на барабане.
Показания — 23531 (кВт·ч).
Индукционный однофазный счетчик СО-ИЭ 2-1. Запятых на шкале нет, при снятии показаний нужно учитывать все цифры.
Показания — 2675 (кВт·ч).
А вот трехфазный счетчик Меркурий 231 АМ-01 попадает под исключение из правил. Запятой на счетном механизме у него нет, но при этом последний барабан имеет красный цвет. Согласно его паспорта (п.1.7) первые 5 цифр указывают на целую часть киловатт-часов, а последняя цифра — доли киловатт-часов. Это значит, что при снятии показаний учитываются только первые пять цифр.
Видимо, производители Меркурия 231 АМ-01 не соблюдают требования указанного в статье ГОСТа и ограничились выделением доли киловатт-часов только красным цветом, без запятой.
У данного счетчика запятая расположена после пятой цифры — 00000,0. Показания — 3833 (кВт·ч).
Видео по материалам статьи:
P.S. Надеюсь, что данная статья поможет Вам разобраться в показаниях своих приборов учета. Спасибо за внимание. Если будут вопросы — пишите в комментариях.
Если статья была Вам полезна, то поделитесь ей со своими друзьями:
Как снять показания счетчика электроэнергии
Закон обязывает потребителей оплачивать использованную электрическую энергию в полном объеме. Расчет осуществляется с помощью специальных приборов учета — электросчетчиков.
Одними из самых востребованных на рынке считаются модели торговой марки «Пульсар» производства ООО НПП «ТЕПЛОВОДОХРАН». Эти приборы учета электроэнергии демонстрируют высокую точность и надежность, имеют длительный межповерочный период (16 лет) и служат несколько десятилетий. Но, чтобы не переплачивать за пользование электроэнергией, важно не только установить качественный счетчик, но и знать, как правильно считывать его показания. Ниже пойдет речь о том, как снять показания со счетчика электроэнергии. Рассмотрим особенности считывания показаний с приборов учета разных типов.
Считывание данных с электромеханического прибора
Одним из элементов вычислительного механизма электромеханического прибора учета электроэнергии является барабан — набор колесиков с цифрами.
При поступлении сигнала на барабан — на переднюю панель выводятся соответствующие цифры. Всего их шесть: первые пять отображаются на черном фоне, последняя — на красном. Снять показания просто: нужно переписать пять «черных» цифр. Эти показания — общее количество израсходованных киловатт-часов с того момента, когда установлен счетчик. Если первые цифры на счетчике нули, их можно не записывать. Например, на передней панели отображаются показания «05012». Можно записать «5012». «Красная» цифра на счетчике — это 1/10 киловатт-час. Это показание можно округлить или не учитывать вообще.
Чтобы узнать, сколько электроэнергии было использовано, вам нужны будут показания за предыдущий отчетный период. От текущих показаний отнимаем предыдущие, получаем расход за отчетный период. Например, показания на конец прошлого месяца — «4802», на конец текущего — «5012».
5012 – 4802 = 210 вКт*ч — это расход за отчетный месяц.
Изучив показания за несколько периодов, вы можете сделать вывод о том, насколько рационально расходуете электроэнергию, а соответственно — найти способы экономии.
Как считывать данные, если прибор обнулился
В электромеханическом счетчике объем энергии, израсходованной от нулевого показания до следующих «пяти нулей», равен 100 000 кВт*ч. Если счетчик работает достаточно долго, в один момент вы можете заметить, что он обнулился. Как посчитать расход, если почти все цифры на счетчике — нули? Вам необходимо:
- снять показания счетчика электроэнергии, записав все цифры, даже нули. Например, «00005»;
- перед этими показаниями приписать единицу — «100005»;
- найти показания за предыдущий отчетный период, например, «99887»;
- вычесть разницу между показаниями: 100 005 – 99887 = 118 кВт*ч. Это и есть расход электроэнергии за отчетный период.
Вам также может понравиться
Предназначен для измерения и учета в одно- или многотарифном режиме активной или реактивной электрической энергии.
Счётчик может быть использован автономно или в составе автоматизированных систем контроля и учёта электроэнергии (АСКУЭ).
Межповерочный интервал — 16 лет;
Средний срок службы — 32 года;
Средняя наработка на отказ — 318 160 часов;
Срок службы счётчика от одной литиевой батареи — не менее 16 лет.
от 6328₽
Купить оптом Предназначен для учёта активной и реактивной энергии в 2-х проводных цепях переменного тока промышленной частоты.Счётчик может быть использован автономно или в составе автоматизированных систем контроля и учёта электроэнергии (АСКУЭ).
Выпускаются по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012
Номер в государственном реестре средств измерений РФ: 76979-19
Межповерочный интервал — 16 лет;
Средний срок службы — 32 года;
Средняя наработка на отказ — 318 160 часов;
Срок службы счётчика от одной литиевой батареи — не менее 16 лет.
от 5482₽
Купить оптом Предназначен для учёта активной и реактивной энергии в 2-х проводных цепях переменного тока промышленной частоты.Счётчик может быть использован автономно или в составе автоматизированных систем контроля и учёта электроэнергии (АСКУЭ).
Выпускаются по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012
Номер в государственном реестре средств измерений РФ: 76979-19
Межповерочный интервал — 16 лет;
Средний срок службы — 32 года;
Средняя наработка на отказ — 318 160 часов;
Срок службы счётчика от одной литиевой батареи — не менее 16 лет.
от 2947₽
Купить оптомСчитывание данных с электронного прибора
Электронный счетчик отличается от электромеханического не только принципом работы, но и особенностями считывания показаний. Вместо барабана в электронном счетчике установлен цифровой дисплей.
На экран выводятся не только показания расхода энергии, но также дата, время, параметры физических величин сети —: частота, сила тока, мощность и другие.
Электронный счетчик имеет и другие преимущества:
- возможность самому задать сценарий вывода показаний;
- наличие интегрированной памяти, в которой хранятся показания за предыдущие периоды;
- возможность дистанционной передачи показаний;
- возможность интеграции в единую систему учета и контроля данных о расходе электроэнергии.
Чтобы снять показания такого прибора, необходимо переписать цифры до запятой — это количество израсходованных киловатт-часов. Цифра на счетчике после запятой показывает 1/10 ватт*ч. Она не учитывается либо округляется. Подсчет расхода выполняется так же, как при считывании показаний электромеханического прибора. Берутся данные на конец отчетного периода, от них отнимаются показания, полученные на конец предыдущего отчетного периода.
Как считывать данные с многотарифного электросчетчика
Многотарифные счетчики «Пульсар» — эффективное решение для экономии энергии, если ее расход оплачивается по нескольким тарифам. Они позволяют вести учет энергии по четырем тарифам в двенадцати сезонах. Рассмотрим, каким образом считывать показания многотарифного счетчика электроэнергии и определять расход.
Каждый тариф обозначается на счетчике отдельной маркировкой — Т1, Т2, Т3, Т4. Переписываем показания по каждой маркировке. Например:
- Т1 — 2022 кВт;
- Т2 — 1813 кВт;
- Т3 — 1310 кВт;
- Т4 — 1045 кВт.
Далее смотрим показания по всем тарифам за предыдущий отчетный период (можно найти в памяти устройства). Например:
- Т1 — 1862 кВт;
- Т2 — 1712 кВт;
- Т3 — 1205 кВт;
-
Т4 — 1000 кВт.
Данные демонстрируются автоматически. Необходимо дождаться, когда на экране появится информация по конкретному тарифу.
Следующий шаг — считаем расход электроэнергии по каждому тарифу:
- 2022 – 1862 = 160 кВт;
- 1813 – 1712 = 101 кВт;
- 1310 – 1205 = 105 кВт;
- 1045 – 1000 = 45 кВт.
Эти данные и заносятся в квитанцию.
Как считывать данные дистанционно
Передать показания счетчика удаленно можно по цифровому каналу RS-485. Для этого счетчик оснащается соответствующим модулем. В данном случае непосредственный доступ к прибору не требуется. Показания передаются на компьютер, с установленным специальным программным обеспечением, находящийся в диспетчерском пункте. Компьютер осуществляет обработку текущих данных, а также хранит показания в памяти для последующего анализа и контроля.
Проверка корректности работы электросчетчика
Потребитель может сомневаться в том, что счетчик правильно ведет учет расхода энергии. Основная причина сомнений — показания растут даже тогда, когда (как считает потребитель) отключены все приборы, потребляющие электроэнергию. Но следует учесть, что в выключенном состоянии бытовая техника обычно работает в режиме ожидания. Телевизор, микроволновка, компьютер, электрозвонок и другие приборы в минимальных количествах потребляют энергию, даже если не включены в настоящее время. Чтобы убедиться в корректности работы счетчика, нужно отключить абсолютно все оборудование от сети электропитания. Если прибор учета остановился, значит, он работает исправно.
Подсчет данных после установки нового прибора
После установки электросчетчика потребителю выдается акт, в котором фиксируются начальные показания. В расчет не принимаются «красная» цифра (после запятой в электронном счетчике), а также нули до первой значимой цифры.
По завершении первого отчетного периода после установки необходимо снять показания нового счетчика. Чтобы рассчитать расход, от этого числа нужно вычесть данные, записанные в акте на момент установки. В результате получаем расход за данный период. В дальнейшем расчет ведется обычным способом — вычислением разницы между данными за текущий и предыдущий отчетный периоды.
Куда передавать данные
Снять данные о расходе электрической энергии мало. Согласно действующему законодательству, потребители обязаны передавать их в службу энергосбыта по месту проживания. Сотрудники данной службы регулярно проверяют правильность передачи данных путем поквартирного обхода и считывания информации со счетчиков.
Если потребитель не передал показания счетчика на установленную дату, оплата за потребление начисляется в соответствии с данными за предыдущий отчетный период. Если служба энергосбыта не получает данные в течение полугода, энергопотребление рассчитывается в соответствии с нормативными показателями.
На сегодняшний день разработана целая система передачи информации со счетчиков, каждый потребитель может выбрать для себя наиболее комфортный способ. Предусмотрены такие варианты:
- передача данных на бумажном носителе. Необходимо снять показания со счетчика, посетить ближайший центр службы энергосбыта, заполнить форму для текущих данных;
- через интернет. Для этого нужно зарегистрироваться на официальном портале службы энергосбыта и передать информацию через личный кабинет, не покидая дома или офиса;
- позвонить в контакт-центр службы энергосбыта. Для этого целесообразно использовать мобильное устройство или стационарный аппарат с тоновым режимом набора. Важно предварительно снять показания счетчика и следовать инструкциям, которые диктует автоответчик.
-
автоматическая передача данных. Для этого необходима установка электросчетчика с одним из интерфейсов: RS485, M-Bus, PLC, GSM/GPRS, оптопорт, импульсный выход; либо имеющего встроенный радиомодуль с технологией передачи данных «Пульсар IoT» или «LoRa».
В этом случае никаких действий по передаче показаний от жильца не требуется, достаточно только вовремя оплачивать счета за электроэнергию. Данный способ является самым удобным как для энергосбытовой компании, так и для жильцов.
В этом случае никаких действий по передаче показаний от жильца не требуется, достаточно только вовремя оплачивать счета за электроэнергию. Данный способ является самым удобным как для энергосбытовой компании, так и для жильцов.
Как рассчитывать сумму для оплаты
Многие абонентские службы избавили потребителей от необходимости самостоятельно считать оплату за энергопотребление на основании данных со счетчиков. Все, что от вас требуется, — своевременно снять показания и передать их в компанию энергосбыта. Автоматизированная система вносит данные счетчиков на лицевые счета абонентов, производит расчеты, формирует счета для оплаты. Потребитель должен только оплатить выставленный счет.
Но вы можете рассчитать сумму оплаты самостоятельно. Для этого количество использованной электрической энергии за отчетный промежуток времени умножается на действующий тариф (стоимость одного киловатт-часа энергии) в вашем регионе.
Если у вас установлен многотарифный счетчик, оплата рассчитывается по каждому тарифу путем перемножения расхода на стоимость киловатт-часа в соответствии с действующим тарифом. После этого выводится итоговая стоимость — плюсуются суммы по всем тарифам.
Сбор данных по радиоканалу «Пульсар IoT»
Сбор данных по радиоканалу «LoRa»
Сбор данных по цифровому интерфейсу RS485
Счетчик Меркурий 201 » Инструкция » Снимаем показания
Здравствуйте, дорогие читатели, сегодня у нас в теме дня электросчетчик Меркурий 201. Это однофазный однотарифный счетчик. Очень распространен в бытовом сегменте, так как привлекает своей недорогой ценой.
Разрядность отсчетного механизма 6 знаков. Разновидности данного счетчика следующие: 201.2,4,5,6,22 и недавние новинки 201.
7,8 — это многотарифный вариант счетчика. Класс точности прибора соответствует госстандартам и равен 1. Межповерочный интервал этого прибора учета электроэнергии — 16 лет. Срок службы прибора 30 лет. Производитель дает гарантию на эту модель счетчика — 3 года.
Снятие показаний на механическом отсчетном механизме (однотарифный)
Однотарифные модели счетчика с механическим или электронным табло:
201.2; 201.4; 201.5; 201.6; 201.22 и 201.7; 201.8
Для снятия показаний с Меркурий 201 данных моделей достаточно переписать все цифры стоящие до знака запятой или до выделенного рамкой разряда, находящие после запятой цифра — это доли киловатт/час их при снятии показаний учитывать не нужно.
На всех моделях Меркурия 201 есть запятая или выделение цифры рамкой поэтому сложностей возникнуть не должно. На счетчиках где установлен электронный отсчетный механизм вместо запятой отображается точка.
Снятие показаний на электронном отсчетном механизме (многотарифный) 201.
8 TLOК многотарифной разновидности Меркурия 201 относится 201.8 TLO — это многотарифный счетчик для учета электроэнергии по плану день/ночь так же если более 2 тарифов то пик, полупик.
У данного счетчика есть автоматический режим вывода информации на табло с небольшим интервалом от 4 сек.
Какая информация будет выводится настраивается через программу конфигуратор при программировании счетчика. Если цикличный показ не выключен информация на дисплее будет меняться, если отключена то увидим показания по текущему тарифу.
Для снятия показаний со счетчика нам нужны будут следующие показатели:
Общее число киловатт/час по всем тарифам (если мы платим по однотарифному плану)
Количество киловатт по 1 тарифу
Количество киловатт по 2 тарифу
Для этого ждем пока на дисплее появится числовое значение со значком [Тариф 1] в левом верхнем углу и [кВт ч] в правом нижнем углу. Это текущее значение общего расхода электроэнергии по тарифу 1. Записываем число с лева на право до точки.
Далее нам нужно записать показания счетчика по тарифу 2. Для этого ждем пока счетчик циклически выведен числовое значение с пиктограммой [Тариф 2] в левом верхнем углу и [кВт ч] в правом нижнем углу. Записываем это значение.
Для расчета суммы общей суммы к оплате
1) Число киловатт по тарифу 1 умножаем на цену за 1 киловатт/час согласно вашему тарифу.
2) Число киловатт по тарифу 2 умножаем на цена за 1 киловатт/час по тарифу 2
3) Складываем полученные значения.
Для подсчета количества киловатт которые намотало за последний (текущий месяц) нужно из текущих показателей по тарифам вычесть показания счетчика по этим же тарифам которые были месяц назад, далее перейти к расчету суммы к оплате в 3 шага как показано выше.
Если вы платите по однотарифному плану тогда вам достаточно переписать только значение суммарного расхода киловатт по все тарифам. Для этого ждем на дисплее число со значками [Тариф 1 2 3 4][кВт ч]
Чтобы узнать общее значение за последний месяц из текущего вычитаем общее значение по тарифам за прошлый месяц.
Чтобы узнать сколько платить за свет умножаем полученное число киловатт на цену за 1 киловатт/час по вашему однотарифному плану.
На этом миссия по снятию показаний со счетчиков Меркурий 201 считается выполненной. Для того чтобы не путаться в показаниях рекомендуется ежемесячно снимать показания, а еще лучше в одно число месяца. Дополнительно для общего кругозора можно посмотреть видео о счетчиках этой модели. Так же к статье прикладываем инструкцию к счетчику 201.8 TLO возможно пригодится, в ней есть подробные характеристики счетчика и правила эксплуатации. Инструкция Меркурий 201.8TLO_РЭ.PDF
Обзор счетчика Меркурий 201
Как правильно считать показания со счетчика тепла – Е-Инжиниринг Ко
Хотя счетчик тепла является устройством функционально более простым, чем современный мобильный телефон, у потребителей часто возникают вопросы относительно снятия расчетных показаний потребленной тепловой энергии.
Также у многих появляються проблемы с интерпретацией других, выводимых на дисплей, данных.
Прежде всего, перед считыванием данных со счетчика настоятельно рекомендуем изучить паспорт прибора, так как в нем Вы найдете ответы на большинство вопросов, связанных с техническими характеристиками, функциональными особенностями и обслуживанием счетчика. При этом особое внимание стоит обратить разделу, посвященному работе с меню счетчика, так как от этого зависит правильность данных, которые Вы передаете теплоснабжающей организации, а также ваша возможность установить оптимальный режим потребления.
Рассмотрим основные разделы меню, на примере счетчиков Ultrameter (ООО «Сенсей групп», Украина) и CF-UltraMaXX, Integral MaXX (Itron inc., Германия), которые реализует наша компания.
Считывание показаний потребленной тепловой энергии.
В наших счетчиках значение потребленной тепловой энергии, которое Вам необходимо вносить в платежку, либо передавать поставщику услуг теплоснабжения, находится в самом начале первого уровня меню и появляется сразу же после активации дисплея (См.
Рисунки 1 и 2).
Счетчики Ultrameter ведут учет в гигакалориях (Гкал), а счетчики CF-UltraMaXX и Integral MaXX – в киловатт-часах (кВтч).
По заказу, счетчики тепла Ultrameter могут быть запрограммированы на учет в кВтч, а счетчики CF-UltraMaXX – в гигаджоулях (ГДж), но поскольку подобным запросов мы не получали, то приборы в такой конфигурации не поставлялись.
К тому же, наиболее удобными для потребителя в Украине являются счетчики, которые ведут учет тепла в гигакалориях, так как отечественные теплоснабжающие предприятия предпочитают принимать показания именно в этих единицах.
Если счетчик ведет учет тепла в других единицах, то перевести показания в гигакалории Вы можете в соответствии со следующими соотношениями:
1000 кВт/ч = 1 МВтч = 0,86 Гкал;
1 ГДж = 0.24 Гкал
К примеру:
Счетчик тепла насчитал 3250 кВт/ч, что в переводе в Гкал составит:
3250 * 0,86 = 0,396 Гкал.2,795 Гкал.
Счетчик тепла насчитал 1,650 ГДж, что в переводе в Гкал составит:
1,650 * 0,24 = 0,396 Гкал.0,396 Гкал.
Рисунок 1 – Дисплей счетчиков CF- UltraMaXX.
Рисунок 2 – Дисплей счетчиков UltraMeter
Считывание значений расхода, температур и мощности.
Значения расхода, мощности и температуры являются сервисными: они не используются для взаиморасчетов с поставщиком услуг, но позволяют увидеть, в каком режиме происходит потребление, настроить его оптимальный режим или же выявить внештатную ситуацию работы прибора учета тепла (неправильная установка расходомера или датчиков температуры, аномальные значения температур либо расхода и т.д.).
Для этого сначала разберемся с навигацией в меню счетчиков. В CF UltraMaXX предусмотрено 3 уровня пользователя (1 – Расчетные данные; 2 – Архивные данные; 3 – Текущие значения), в Ultrameter – 4 (А1 – Расчетные данные и текущие показания; А2 – Архивные данные; А3 – Настройка даты и времени; А4 – режим поверки).
Переход между уровнями осуществляется 2-х секундным, а внутри уровня – кратковременным, менее 2-х секунд, нажатием кнопки. При этом, в CF UltraMaXX текущий уровень постоянно отображается в верхнем правом углу (см. Рисунок 1), а в UltraMeter – появляется при переходе в соответствующий уровень.
На что нужно обратить внимание, рассматривая значения данных параметров:
Значение параметров | Определение | Описание ситуации, а также рекомендуемые действия |
ΔT = (-3 …0) °С если f = 0 м3/ч, но! ΔT = >0 °С если f > 0 м3/ч | Небольшая негативная разница температур при отсутствии расхода (перекрытом кране на входе). При подаче расхода ΔT переходит в положительную зону. | Ситуация на первый взгляд странная, но не является аварийной. Особо волноваться в данной ситуации не стоит. |
ΔT < 0 °C и f > 0 м3/ч. | Негативная разница температур при наличии расхода | Скорее всего, счетчик установлен неправильно: перевернут расходомер (против направления потока) либо датчики температуры перепутаны местами. Необходимо обратиться в организацию, осуществившую установку счетчика. |
ΔT > 30 °C | Очень высокое значение потери температуры. | Для квартирного учета такое высокое значение ΔT весьма нетипично: большую часть времени потребление происходит при значении ΔT < 20°C. Даже в случае сильных морозов, когда поставщики резко повышают температуру теплоносителя (Твх), в нормальном режиме работы ΔT не превышает 30 °C. Скорее всего, ничего страшного, но лучше проследить за работой счетчика и перезвонить техническому специалисту (см. номера ниже) |
Возникает в тех случаях, когда перекрывают кран на входе системы, а на выходе оставляют открытым. Таким образом, вода с общего обратного стояка может попадать на датчик температуры на выходе системы.
В данной статье мы осветили только небольшую часть информации, касательно работы счетчиков, а также некоторых нештатных (аварийных) ситуаций. В ближайшее время, приведем примеры реальных режимов потребления с соответствующими графиками, и детально разберем, какие из них являются наиболее экономными.
Если у Вас есть вопросы, относительно работы счетчиков тепла – будем рады на них ответить!
Почему электросчетчик может насчитывать больше электричества, чем вы потребляете
К сожалению, в Украине были случаи, когда недобросовестные соседи подключали свою домашнюю электросеть к счетчику соседей, чтобы не платить за электричество. Иногда случалось так, что хозяева таких счетчиков не сразу замечали изменения, а потом получали счета за электричество вдвое больше обычных.
Чтобы помочь потребителям избежать подобных случаев, «ДТЭК Киевские электросети» рассказали о том, как проверить корректность показателей счетчиков электроэнергии.
Сделать это можно самостоятельно:
1. Отключите в доме все электрические приборы. Причем не просто кнопкой на пульте, но и обязательно из розетки. Электроника в «спящем режиме» (stand-by) также потребляет свет.
2. Посмотрите на счетчик: он должен остановиться. В счетчиках старого образца (индукционная модель) диск перестанет вращаться, а в более новом светодиод нагрузки перестанет мигать и будет гореть постоянно. В таком случае можете быть уверены – вы платите только за свой свет. И если цифры на счетчике вам все-таки кажутся слишком большими – следует сосредоточиться на энергосбережении. Например, установить светодиодное освещение или, при покупке новых электроприборов, отдавать предпочтение энергосберегающим.
Если после всех проверок счетчик все равно продолжает «считать», это может свидетельствовать об одном из двух: или кто-то лишний таки потребляет ваши киловатты, или о неисправности счетчика.
В обоих случаях собственноручно проблему решить вы не сможете. И вам нужно обязательно обратиться к специалистам:
– в случае подозрения о несанкционированном подключении – к управителю (ЖЭКу, ОСМД, управляющей компании) вашего дома. Он направит вам электрика, который зафиксирует и отключит такую врезку;
– в случае подозрения о неисправности счетчика – в «ДТЭК Киевские электросети». Специалисты компании проверят корректность работы прибора и, в случае необходимости, заменят его.
Также ДТЭК напоминает о том, что в случае наличия долга за период с 1 января 2019 года электричество могут отключить. Проверить наличие долга можно несколькими способами:
– в личном кабинете на сайте «ДТЭК Киевские электросети»
– написать в личные сообщения на официальной странице ДТЭК в Facebook;
– заполнив форму обратной связи здесь;
– позвонив в контакт-центр по тел. 1588, (044) 202-15-88, (067) 210-1588, (050) 210-1588.
Читайте также:
– Электроэнергия для населения может подорожать на 90%
– Когда платежки за отопление обязаны пересчитать
Чтобы получить информацию об имеющейся задолженности, штрафах, пене, переплате налогов в той системе, в которой вы работаете, воспользуйтесь новой функцией «Состояние расчетов с бюджетом» в сервисе Liga:REPORT.
Как правильно снимать показания счетчиков электроэнергии
Электросчетчик устанавливается для индивидуального учета потребленной электроэнергии в каждом доме, квартире, гараже, даче и т. д. Согласно действующим правилам и нормам Вы обязаны самостоятельно снимать показания с него каждый месяц, желательно в один и тот же день перед оплатой счетов за электричество.
Кроме того Вы обязаны, если прибор учета не стоит на лестничной площадке многоквартирного дома, допускать к нему раз в полгода представителя электро снабжающей организации, а в случае подозрения Вас в воровстве электроэнергии незамедлительно по первому требованию.
Для того, что бы заплатить за услуги Вам необходимо самостоятельно снять показания и определить количество израсходованных Вами Киловатт*часов. Сделать это несложно, а как Мы подробно расскажем далее. Но принципы снятия показаний будут отличать у индукционных электрических счетчиков старого образца и у новых электронных.
Как снимать показания с индукционных электросчетчиков.
У приборов учета старого советского образца индукционного типа необходимо посмотреть на табло электросчетчика и выписать все цифры пять или шесть цифр до запятой, после которой цифра (чаще всего выделена красной рамкой) показывает десятые доли киловатта. Итак полученное число- показывает общий расход электроэнергии за все время работы прибора учета.
Для того что бы узнать расход за месяц в кВт*час— необходимо всегда в конце каждого месяца не только записывать показания, но вычитать из новой цифры показания с прошлого месяца. Полученный результат и будет равен количеству кВт/час, израсходованных Вами за месяц.
Для того что бы высчитать общую сумму к оплате, необходимо количество киловатт умножить на стоимость одного кВт по вашему тарифу, которые различаются в зависимости от местности проживания (сельская и городская), наличию электроплиты. И с 2013 года с учетом социальной нормы потребления для республики Беларусь, аналогично для Украины, и планируется ввести в 2014 году в России.
При помощи дискового счетчика можно узнать и другие параметры энергопотребления. Для этого используется крутящийся диск, причем определенное количество полных оборотов которого, обычно это 600 или 1200, равняется одному киловатту (смотрите на рисунке снизу).
По скорости вращения Вы сможете определить на глаз величину нагрузки подключенной к вашему счетчику в данный момент. Если все выключено в вашем доме, квартире или гараже, то счетчик не должен крутиться. Но если все же диск вращается, то это свидетельствует о его так называемой неисправности «самоход». Иногда в этом виноват сосед, который возможно подключен через ваш учет.
Для того что бы высчитать подключенную мощность в данный момент необходимо посчитать сколько полных оборотов сделал диск (или сколько раз Вы увидели черную метку на нем) за 1 минуту, например 10. Далее умножаем цифру на 60 и получаем 600, и если один киловатт равен 1200 оборотам, значит мощность всех подключенных приборов к электросчетчику равна 1200 делим на 600 и получаем 0.5 кВт или 500 Ватт. Для того что бы узнать ток в цепи делим на напряжение 220 Вольт и получаем результат равный чуть больше 2 Ампер.
Как снимать показания с электронных 2 или 3 тарифных электросчетчиков.
Новые типы счетчиков высвечивают на электронном дисплее не только текущую нагрузку и время, но и сумму и позволяют вести раздельный учет по определенным промежуткам времени суток, что позволяет нам использовать двух- или трех- тарифный учет израсходованной электроэнергии.
В чем преимущество, а в том что ночью электроэнергия будет стоить в несколько раз дешевле, чем в час пики нагрузок днем. При умелом подходе выгода будет существенная.
Итак как снимать показания с электронного счетчика. Когда он работает в ручном режиме, на его дисплее высвечиваться буква Т с номером от 1 до 3. Для переключения необходимо нажать кнопку «ввод» и записать:
- для однотарифного электросчетчика-Т1;
- для 2-х тарифного- Т1,Т2;
- для 3-х тарифного- Т1,Т2,Т3.
После снятия показаний за отчетный период (вычитаем как Я уже писал выше), умножьте на установленную сумму для каждого тарифа, установленного для вашей страны или региона России. Сложите их вместе и Вы получите общую сумму к оплате. При этом учтите:
- Для 2 тарифного— период Т1 начинается с 7 часов утра и заканчивается в 23.00 вечера, а Т2- остальное время.
- Для трех тарифного— Т2 (льготное время) с 23.00 вечера и до 7.00 утра, Т3 (полульготное)- с 10.00 утра до 17.00 вечера и с 21.00 вечера до 23.00 вечера, а Т1- это часы пик, когда действует самый дорогая оплата за Киловатт/час.
Рекомендую в ночное время при многотарифном учете- производить стирку, использовать электрообогреватель и другие энергозатратные операции. Обязательно прочтите нашу статью «20 эффективных способов экономии электричества«.
Старые подшипники и киловатты для чайников: верить ли “умным” счетчикам
В-третьих, внутрь прибора может попадать и скапливаться мелкая пыль. Это одна из главных причин износа. Микроскопические частицы кварца, которые есть в любой пыли, смешиваясь с маслом, образуют абразивную пасту, которая истирает подшипник. Пыль также может ухудшить зацепление шестеренок счетного механизма. Наконец, из-за ударов или смещения счетчика (например, в ходе ремонтных работ в электрощите) диск может отклониться от горизонтального положения и также замедлить свое вращение.Такой износ может происходить очень медленно, но, в конце концов, прибор начинает все больше и больше отклоняться от своей стандартной погрешности. Порой он начинает показывать на 20-25% меньше электроэнергии, чем было потреблено. По этой причине и считается, что если индукционный электросчетчик работает сверх межповерочного интервала без проверки, то он считается неисправным, а показатели недействительными.
Бытовых электроприборов стало больше
В ощутимом повышении показаний счетчика и увеличении счета за потребленную электроэнергию может быть “виноват” не только сам счетчик, но и бытовые приборы, которые в последнее время стали весьма энергоемкими.
Частое использование электрических чайников, электроплит, микроволновых печей, кондиционеров и тому подобных бытовых приборов, естественно, приводит к большому расходу электроэнергии.
Для изучения этого вопроса я провел эксперимент, не вставая с места. В эксперименте участвовал электрический чайник мощностью 1200 ватт. Я включил его и засек время, за которое он довел воду до кипения и отключился. Оказалось, что чайник отработал 2 минуты 45 секунд, то есть 165 секунд или 0,045 часа. Умножаем это время на мощность чайника в киловаттах (1,2 кВт) и получаем расход электроэнергии в 0,055 кВт.ч.
“Узтрансгаз” установит электронные счетчики за свой счет >>>
Если чайник включать по шесть раз в день в течение месяца, то за месяц один только чайник потребит 9,9 кВт.ч электроэнергии. Надо сказать, что я и не подозревал, что мой чайник столько расходует.
Чайники бывают разной мощности. К примеру, если раньше у вас имелся чайник на 800 ватт, а вместо него купили другой, мощностью 1500 ватт, то нетрудно подсчитать, что потребление выросло почти вдвое. Бывают чайники мощностью в 3000 и даже в 4200 ватт. Разумеется, что появление дома столь мощных приборов ведет к росту потребления электричества.
Как рассчитать счет за электроэнергию по показаниям счетчика
Если вы когда-либо получали большой счет за электроэнергию, возможно, пора научиться считывать счетчик, чтобы начать экономить.
Каждый бытовой и электронный прибор в вашем доме добавляет к вашему счету. Рассчитав свою вкладку, вы сможете узнать, какие приборы стоят вам намного дороже, чем следовало бы. Эта осведомленность может снизить ваши счета и в то же время сократить выбросы углекислого газа.
Проведя собственное считывание, вы можете рассчитать, сколько должен быть ваш счет за электроэнергию.Ваш счетчик будет одного из трех типов:
- Цифровой счетчик
- Циферблат (аналоговый) счетчик
- Интеллектуальный счетчик
Прежде чем мы покажем вам, как рассчитать потребление энергии, давайте сначала посмотрим, как получить показания от каждого типа счетчика.
Счетчики измеряют вашу электроэнергию в киловатт-часах (кВтч). Один кВтч равен одной единице. Обычно в вашем счете будет указана стоимость за единицу, что пригодится, когда мы позже разберем уравнение для вас.
Когда вы имеете дело с циферблатом, вы обычно видите пять разных циферблатов. Если набор находится между двумя цифрами, используйте только что переданный номер. Если циферблат находится непосредственно над номером, считывайте этот номер только в том случае, если циферблат справа от него прошел нулевое значение.
Вы, наверное, задаетесь вопросом, что означают эти числа. Ну, они представляют количество потребляемой вами энергии. Чем больше энергии вы используете, тем больше будет вращаться ваш циферблат, увеличивая его цифру. Думайте об этом как о милях на приборной панели вашего автомобиля.Чем больше вы водите машину, тем больше миль будет отображаться на вашей приборной панели. То же самое применимо и к показаниям вашего счетчика.
Цифровые и интеллектуальные счетчики намного проще и проще в использовании. Для цифрового измерителя вам нужно только записать первые пять отображаемых чисел. Если по какой-то причине вы видите набор цифр, который начинается с 0,1 после первых пяти цифр на вашем счетчике, игнорируйте их.
Как использовать показания счетчика для расчета общей суммы счета.
Получив показания счетчика, вы можете рассчитать, сколько электроэнергии вы израсходовали с момента вашего последнего счета за электроэнергию. Для этого сначала найдите свой счет за электроэнергию за последний месяц, чтобы увидеть отчетные значения. Затем вы вычтите значение за последний месяц из текущего значения. Результат – это общее количество кВтч, которое вы израсходовали с момента последнего снятия показаний счетчика.
Показания вашего счетчика никогда не сбрасываются до нуля. Число, которое вы видите на вашем счетчике, представляет собой киловатт-часы, которые были израсходованы с момента первой установки счетчика.Таким образом, вы увидите, что это число только растет, поэтому важно сравнивать показания счетчика каждый месяц.
Иногда энергетические компании выставляют вам счет на основе оценки, полученной в результате предыдущего использования вашего дома, что означает, что вам могут выставить более высокий счет только потому, что те, кто жил в вашем доме, ранее потребляли много энергии.
Выбирайте экологически чистую энергию и экономию прямо сейчас.
Проверить доступностьЧтобы рассчитать счет, вам также необходимо знать, сколько ваша коммунальная компания взимает за один киловатт-час и включены ли в ваш счет какие-либо фиксированные сборы.Как только вы получите эту информацию и общее количество кВтч, использованное с момента последнего снятия показаний счетчика, вы будете готовы продолжить.
Затем вы умножите это число на тариф за кВт / ч, взимаемый вашей энергетической компанией, и прибавьте любые фиксированные сборы.
- Текущие показания счетчика – Показания счетчика указаны из счета за прошлый месяц = Общее количество кВтч, использованное с момента последнего считывания
- Общее количество кВтч, использованное с момента последнего считывания x Плата за кВтч = Общая плата за электроэнергию
- Общая плата за электроэнергию + Фиксированная ежемесячная плата = Окончательный счет
Приведенное выше уравнение поможет вам отслеживать потребление энергии.Это простая задача, выполнение которой поможет вам ежемесячно экономить. Если вы задумываетесь о своем углеродном следе, не стоит оплачивать большие счета за электроэнергию. Самостоятельный расчет положит конец завышенному счету.
Как электросчетчик считывает потребление энергии
Коммунальная компания взимает с вас плату за использованную электроэнергию на основе ежемесячных показаний электросчетчика, который измеряет ток, проходящий через служебный вход в вашу электрическую сервисную панель.Счетчик может быть либо механическим аналоговым счетчиком, который ежемесячно снимает обслуживающий персонал, который посещает ваш дом, либо новым цифровым счетчиком, который может отправлять информацию через Интернет или радиосигналы.
Потребление электроэнергии измеряется в киловатт-часах
Какой бы вид счетчика вы ни использовали, он измеряет количество потребляемой вами электроэнергии в Вт, или, точнее, киловатт-часов. Ватт – это произведение напряжения и силы тока (или тока) в электрической цепи: 1 вольт x 1 ампер = 1 ватт.Но эта формула представляет собой просто меру электрического потенциала. Чтобы измерить фактическое использование энергии , вы должны добавить элемент времени. Следовательно, потребление электроэнергии – это измерение ватт, использованных в течение определенного периода времени. Ваш электросчетчик регистрирует потребление электроэнергии в киловатт-часах. Проще говоря, 1 киловатт-час = 1000 ватт-часов. Например, если вы включите 100-ваттную лампочку на 10 часов, потребление энергии будет рассчитано как 100 ватт x 10 = 1000 ватт (или 1 киловатт-час).
Как работает механический аналоговый электросчетчик
Традиционный аналоговый счетчик – это механическое устройство, которое находится рядом с служебным входом, где служебные провода коммунального предприятия входят в здание – либо от воздушных проводов, которые входят в метеорологическую головку и спускаются вниз по кабелепроводу к счетчику, либо от подземных служебных проводов. Счетчик обычно заключен в стеклянный корпус и имеет внутри металлический диск, который вращается, когда цепи внутри здания потребляют ток от служебных проводов.Если вы посмотрите на диск, то увидите, что он движется медленнее в периоды низкого потребления электроэнергии, например, ночью, и быстрее в периоды пиковой нагрузки.
В механических счетчиках используются две проводниковые катушки, которые создают магнитные поля. На одну катушку воздействует ток, протекающий по проводнику; на другую катушку влияет напряжение, проходящее через проводник. Вместе магнитные поля, создаваемые катушками, вращают тонкий алюминиевый диск с контролируемой скоростью. (Алюминий не магнитен, но в этом случае перемещается по принципу, известному как вихревой ток , ).Диск вращает серию шестеренок, которые перемещают пять циферблатов, записывающих электроэнергию в киловатт-часах. Этот механизм называется индикатором .
Ваше потребление электроэнергии вручную считывает работник коммунальной службы, который посещает дом, чтобы прочитать цифры на циферблатах. Механический электрический счетчик не может быть считан удаленно. Потребление электроэнергии в вашем здании рассчитывается путем вычитания цифр за последний месяц из показаний за этот месяц.
Опытный потребитель может научиться читать эти циферблаты, чтобы измерить собственное потребление электроэнергии и убедиться, что плата за коммунальные услуги является точной.
Как читать механический электрический счетчик
Для регистрации потребления электроэнергии у вас должны быть начальная и конечная точки. Если вы хотите узнать, сколько электроэнергии вы потребляете за месяц, сначала снимите показания в первый день месяца, а затем сделайте второе измерение в конце последнего дня месяца. Разница между двумя показаниями покажет вам, сколько киловатт-часов вы израсходовали в этом месяце.
Чтобы снять показания, начните с числа на крайнем левом циферблате внутри счетчика и считайте его вправо.Запишите каждое число слева направо. Допустим, ваше начальное значение (в начале месяца) показывает 01050. Второе значение (в конце месяца) показывает 02050. Вычтите меньшее значение из более высокого: 02050 – 01050 = 1000. Это означает, что вы использовали 1000 киловатт-часов в течение месяца.
Следует помнить одну важную вещь: если циферблат находится между цифрами, показание должно быть записано как меньшее число. Например, если циферблат находится между 1 и 2, показание будет записано как 1, пока не пройдет 2 на циферблате.Также обратите внимание, что когда вы смотрите на пять циферблатов, номера первого, третьего и пятого набора идут по часовой стрелке, а второй и четвертый диски вращаются против часовой стрелки. Это нормально и не вызывает беспокойства.
Как работает цифровой электросчетчик
Цифровые электросчетчики бывают нескольких типов. Более старый стиль содержит аналогичную механическую систему, которая измеряет электрический поток от служебных проводов в здание, но также имеет аналого-цифровой преобразователь (АЦП), который преобразует измерение в цифровой сигнал.
В новом типе цифрового электросчетчика есть датчики переменного тока, которые определяют напряжение и силу тока во входящих проводах. Этот тип цифрового измерителя лучше собирает всю мощность в цепи, что делает его немного более точным, чем механический или АЦП.
Вместо циферблатов у цифрового счетчика есть электронный дисплей, который вы или обслуживающий персонал можете прочитать вручную на лицевой стороне счетчика, или сигнал может быть отправлен в коммунальную компанию через высокочастотный сигнал, который передается обратно в коммунальное предприятие. компания по электроснабжению проводов.В некоторых стилях цифрового счетчика проезжающий служебный автомобиль с надлежащим оборудованием может «считывать» счетчик с помощью радиочастотного сигнала, излучаемого счетчиком.
Если дом или бизнес оснащен солнечными батареями или ветряными генераторами, которые отправляют энергию обратно в энергосистему, цифровой счетчик регистрирует чистое использование. Счетчик отслеживает направление потока энергии, которое можно прочитать на лицевой стороне счетчика как «доставлено» или «получено».
Как рассчитывается потребление электроэнергии – Energuide
Различные типы счетчиков
Есть три типа счетчиков:
- счетчик единого тарифа : тариф одинаков в часы пик и непиковый период.Этот счетчик обычно имеет только один счетчик. Примечание: счетчик с двумя дисплеями может быть настроен на единую ставку!
- двойной почасовой счетчик : два разных показания отображают количество электроэнергии, потребляемой в часы пик и часы непиковой нагрузки отдельно. Это приводит к выставлению счетов по разным ценам, при этом «непиковая ставка» оказывается ниже.
- счетчик ночного тарифа : это отдельный счетчик от основного счетчика (одно- или двухчасового тарифа), который предназначен для электроаккумулирующих установок.
Пример с однотарифным счетчиком:
Показания счетчика электроэнергии
Январь 2017: 6 234
Январь 2018: 9 686
Годовое потребление: 9686 – 6234 = 3452 кВтч
Выписка для частных генераторов
Если вы производите возобновляемую энергию в Брюсселе (например, с помощью фотоэлектрических панелей), у вас есть двунаправленный электронный счетчик, известный как «A + / A- meter» . Этот счетчик, помимо прочего, может использоваться для отображения следующей информации:
- количество электроэнергии из сети, которую вы использовали
- количество излишков электроэнергии, которую вы сгенерировали и повторно подали в сеть.Эта энергия вычитается из вашего счета, и вам платят за нее ту же сумму, что и цена, которую вы платите при покупке электроэнергии.
Благодаря этой системе кредитования и списания ваш поставщик выставляет вам счет напрямую и только за разницу между полученными вами киловатт-часами и теми, которые вы сгенерировали.
Кроме того, ваша установка оснащена вторым, небольшим счетчиком, известным как «счетчик Brugel », который отображает общего количества произведенной зеленой электроэнергии .Он служит двоякой цели: он используется не только для определения производительности вашей установки, но также для определения количества зеленых сертификатов, на которые вы имеете право.
Как работает счетчик электроэнергии?
Большинство домов в Брюсселе оснащены «электромеханическими» моделями (с маленьким диском, который можно увидеть и который вращается). Если он работает как маленький двигатель: проходя через две катушки, ток поворачивает постоянный магнит, прикрепленный к колесу. Это приводит в действие зубчатый счетный механизм.Чем больше тока проходит через катушки, тем быстрее вращается механизм и тем большее потребление регистрирует счетчик.
Несмотря на то, что он прочный и долговечный, однажды этот тип счетчика будет заменен электронной моделью, не имеющей движущихся частей.
Как снять показания счетчика электроэнергии и рассчитать потребление энергии
Считывание показаний электросчетчика и расчет потребления энергииНаучиться считывать показания электросчетчика – это то, что может освоить каждый.Достаточно взглянуть на сам электросчетчик. Это и базовое понимание того, что представляют собой эти цифры и циферблаты. (Цифры и циферблаты в случае аналоговых счетчиков; только цифры в случае цифровых счетчиков.)
Сравнение аналоговых измерителей и цифровых измерителейАналоговые электросчетчики также известны как электромеханические счетчики. У них есть аналоговый дисплей в виде тех вращающихся циферблатов, с которыми многие из нас знакомы. На самом деле, даже если мы , а не , которые с ними знакомы! Любой, кто хоть раз взглянул на аналоговый измеритель, наверняка видел вращающиеся циферблаты.
«Аналоговые электрические счетчики полезны для периодического мониторинга потребления электроэнергии», – говорит TheSpruce.com.
Они также полезны «для проверки правильности счетов за электричество от месяца к месяцу». И они предупреждают, что их «лучше всего читают квалифицированные представители электроэнергетических компаний».
(И, конечно же, такие люди, как вы, посещающие блог Prairie Electric!)
Цифровые электрические счетчики (иногда называемые «интеллектуальными счетчиками») выполняют те же функции, что и аналоговые счетчики.Однако вместо вращающихся циферблатов числа отображаются на цифровом дисплее (ЖК-дисплее или светодиодах). Эти интеллектуальные счетчики могут отправлять данные непосредственно в коммунальную компанию, устраняя необходимость в считывателях счетчиков.
Теперь перейдем к разделу нашего блога «Считайте показания счетчика электроэнергии и рассчитайте потребление энергии».
В зависимости от вашего типа счетчика, мы научимся читать циферблаты или читать числа. Исходя из этого, мы можем рассчитать количество потребляемой электроэнергии. Это приводит к выяснению энергии, которую вы потребляете, общего использования электроэнергии и потребления энергии.
Необходимо отслеживать несколько цифр – например, количество киловатт-часов (кВтч). Но мы будем придерживаться основ и будем простыми.
Расчеты считываемых счетчиков будут включать в себя несколько вещей. Среднее значение ватт-часов и часов в день за месяц. Конечно, это может быть разным. Это зависит от того, сколько и как часто электронных устройств и приборов используется в течение этого времени.
Считывание показаний электросчетчика
Аналоговые счетчики на первый взгляд могут сбивать с толку.У них есть центральный вращающийся диск и несколько (обычно от четырех до шести) пронумерованных циферблатов. Циферблаты вращаются в разные стороны. Один идет по часовой стрелке; следующий идет против часовой стрелки, и так далее по строке.
Но пусть это вас не смущает. Механический процесс довольно прост – как и считывание самого счетчика.
Циферблаты показывают киловатт-часы. Один киловатт-час равен энергии, необходимой для работы 100-ваттного гаджета в течение 10 часов.
Чтобы прочитать аналоговый электросчетчик, пройдите слева направо.Определите, куда указывает стрелка. Если оно находится между двумя числами, то записываемое число будет наименьшим из двух. Если стрелка указывает прямо на число, взгляните на циферблат справа. Если он больше нуля, то циферблат слева следует читать как число, на которое указывает стрелка. Если циферблат справа показывает , а не после нуля, то циферблат слева должен считаться предыдущим числом.
Для последнего числа в строке вам нужно выяснить, как местная электрическая компания определяет это число.Тогда помните об этом каждый раз, когда будете считывать показания счетчика.
Цифровые счетчики еще проще читать. Они отображают само число. Поэтому вам просто нужно это записать и выполнить расчет ниже.
Расчет потребления энергииЧтобы определить потребление энергии за месяц, вам нужно знать, что показывали циферблаты или цифровой дисплей за предыдущий месяц. Получив обе цифры, просто вычтите текущее значение из значения за предыдущий месяц. Это даст вам количество использованных киловатт-часов.
Например:
Значение этого месяца: 33015
Минус значение за последний месяц: 32015
Равно: 1000 кВтч
Если ваша электрическая компания взимает 10 центов за кВтч, то 1000 умноженных на 10 центов (или 0,10) равняются счету в 100 долларов за использование энергии. (Плюс налоги, регулирующие сборы и т. Д.)
Легко, легко, да?
По всем вопросам обращайтесь в Prairie Electric.
Как считать электрический счетчик и рассчитать потребление энергии2020-02-072020-02-25https: // www.prairielectric.com/wp-content/uploads/logo-full-white.svgПрейри Электрич https://www.prairielectric.com/wp-content/uploads/how-to-read-an-electric-meter-and-calculate-energy -usage_prairie-electric-scaled.jpg200px200px
Как работает счетчик предоплаты? – Счет за коммунальные услуги
Как работает счетчик предоплаты?
Чтобы понять, как работают счетчики с предоплатой и как они работают, нам сначала нужно понять, что такое электрическое измерительное оборудование и как рассчитывается электричество в наших ежемесячных счетах за электроэнергию от соответствующих муниципалитетов.КИЛОВАТТ-ЧАСОМЕТРЫ
Счетчик киловатт-часов – это счетчик, который муниципалитет устанавливает в помещении для измерения количества электроэнергии (или единиц), используемой в помещении в течение определенного периода времени. Считыватели счетчиков муниципалитета обычно рассылаются один раз в месяц для считывания показаний этих счетчиков и расчета кВт / ч (единиц), использованных за этот период. Затем измеренные единицы или кВт / ч умножаются на тариф на электроэнергию, взимаемый соответствующим муниципалитетом.
Чтобы получить представление о том, сколько электроэнергии человек потребляет, посмотрите на следующий базовый расчет:
Один киловатт (или 1 единица) равен 1000 ватт.Стандартный земной шар, используемый в доме, составляет 100 Вт. Если этот шар должен гореть в течение одного часа, он будет потреблять 0,1 кВт / час (или единицы) мощности (100 Вт / 1000). Текущая цена на электроэнергию составляет, скажем, 1,0066 за единицу или кВт / час. Таким образом, горящий глобус мощностью 100 Вт в течение одного часа будет стоить 10 центов (0,1 кВт / час x 1,0066). Если тот же глобус будет гореть 24 часа, он будет стоить 2,40, поскольку он потребляет 2,4 кВт / ч или 2,4 единицы электроэнергии.
Муниципалитеты могут снимать показания счетчиков только после того, как электричество было израсходовано.Таким образом, муниципальные счета выставляют вам счет за уже использованную электроэнергию. Таким образом, счета муниципалитетов считаются электроэнергией с оплатой по факту.
СЧЕТЧИКИ ПРЕДОПЛАТЫ ЭЛЕКТРОЭНЕРГИИ
Счетчик электроэнергии с предоплатой – это счетчик в кВт / час (киловатт-час), измеряющий потребление электроэнергии. Основное отличие состоит в том, что этот счетчик кВт / ч ведет обратный отсчет по мере потребления электроэнергии и имеет реле (автоматический выключатель), которое отключает питание, когда показание счетчика кВт / ч достигает нуля.Он также включает в себя оборудование, которое может расшифровать введенный пин-код и преобразовать его в кВт / час.
Большинство счетчиков с предоплатой соответствуют стандарту STS (Standard Transfer Specification). Это означает, что все они используют одну и ту же систему кодирования. Это 20-значный зашифрованный код, предотвращающий создание мошеннических ваучеров.
Prepaid Meters (аппаратное обеспечение) нуждается в программном обеспечении, способном генерировать токен, который может быть расшифрован счетчиком и преобразован в киловатт-час.Программное обеспечение запрограммировано на создание жетона только в том случае, если счетчик находится в кредитном состоянии. Большинство функций предоплаченного программного обеспечения с использованием технологии STS. Счетчик предоплаты, совместимый с STS, может работать с любым программным обеспечением, совместимым с STS. Поскольку существует множество производителей счетчиков с предоплатой, а также множество поставщиков программного обеспечения, конкретный счетчик с предоплатой должен быть зарегистрирован в конкретном программном пакете, прежде чем он начнет работать. Все счетчики с предоплатой, совместимые с STS, обозначаются 11-значным кодом и могут быть связаны только с одним пакетом программного обеспечения за раз.Чтобы счетчик с предоплатой переключился на другой пакет программного обеспечения, текущий поставщик программного обеспечения, а также новый поставщик программного обеспечения должны выпустить код, который физически вводится в счетчик, прежде чем счетчик примет токены, сгенерированные новым программным обеспечением. Компания.
Именно это программное обеспечение, а также различные способы подключения этих счетчиков к цепи, отличает счетчики с предоплатой Municiple от счетчиков с предварительной оплатой.
Полное руководство по счетчикам электроэнергии и показаниям счетчиков
В этом руководстве вы узнаете следующее:
Почему мне нужно знать, как читать счетчик электроэнергии?
Как работают электросчетчики?
Какие бывают счетчики электроэнергии?
Где мой счетчик электроэнергии?
Как я могу воспользоваться показаниями моего счетчика?
Какой электросчетчик мне подходит?
Зачем мне нужно знать, как читать мой электросчетчик?
Регулярное считывание показаний счетчика электроэнергии дает несколько преимуществ:
Посмотрите, сколько электроэнергии вы потребляете – и, следовательно, сколько это вам стоит
. Вам не взимают чрезмерную плату за ваше использование
Предоставьте точные цифры при сравнении поставщиков энергии и тарифов
Даже если вы знаете, как снимать базовые показания электрического счетчика, понимаете ли вы, что представляют собой числа, которые вы записываете? В нашем руководстве есть все, что вам нужно знать, чтобы лучше понять свой счетчик энергии и точно узнать, за что ваш поставщик электроэнергии взимает с вас плату.
Как работают электросчетчики?
Счетчики электроэнергии используются с тех пор, как электричество впервые стало широко применяться в домах в конце 19-го и начале 20-го веков. Они созданы по образцу газовых счетчиков и используются для измерения и отслеживания потребляемой вами электроэнергии. На основании показаний вашего счетчика ваш поставщик энергии затем выставит вам точный счет за использование. Без показаний ваш поставщик будет использовать оценки, основанные на размере собственности и занятости, что может привести к завышению цены.
Электросчетчики измеряют мгновенное напряжение и ток, чтобы показать, сколько энергии было использовано. По сути, электросчетчики подсчитывают, сколько киловатт электроэнергии потребляет ваш дом или квартира, и это используется для расчета вашего счета на основе удельной стоимости вашего поставщика в киловатт-часах (кВтч). Счетчики также позволяют отслеживать, сколько электроэнергии вы используете, чтобы определить, являются ли ваши затраты на электроэнергию справедливыми или более низкими, чем они были бы по другому тарифу на электроэнергию или у другого поставщика энергии.
Какие бывают счетчики электроэнергии?
Существует четыре основных типа счетчиков электроэнергии:
Стандартный счетчик электроэнергии
Стандартные счетчики электроэнергии являются наиболее распространенным типом счетчиков электроэнергии для домов в Великобритании. Стандартные электрические счетчики отображают потребление электроэнергии аналогично одометру, который показывает, сколько миль вы проехали на машине. Традиционно они отображались с помощью серии вращающихся циферблатов, но на более новых счетчиках они отображаются в цифровом виде.Чем больше электроэнергии вы потребляете, тем больше поворачиваются шкалы и тем выше будет отображаемое число. Чтобы получить показания, просто прочтите число слева направо. Если на ваших показаниях отображается красный номер, игнорируйте ни красное число, ни все, что за ним следует.
Число отображается в киловатт-часах (кВтч), что в основном представляет собой количество энергии, которое вы потребляете за один час. Стандартные электросчетчики взимают одинаковую плату за электричество 24 часа в сутки, 7 дней в неделю, что упрощает чтение и понимание вашего тарифа.
Счетчик Economy 7
Другой тип счетчика – счетчик Economy 7, который работает в паре с тарифом Economy 7.Счетчики Economy 7 работают как стандартные счетчики и отображают набор чисел, которые вы читаете слева направо, вплоть до красного числа (если отображается одно). Ключевое отличие состоит в том, что счетчики Economy 7 отображают два набора цифр – один для электроэнергии, потребляемой в часы пик в дневное время, а другой – для внепиковых часов, записываемых в ночное время. Это отражает тот факт, что тарифы Economy 7 взимают две разные ставки – более высокую для использования в часы пик и более высокую ставку для использования в непиковые часы. Это может быть выгодно и поможет снизить ваши счета за электроэнергию, если вы сможете перенести большую часть потребления электроэнергии на часы непиковой нагрузки, которые обычно составляют 7-часовое окно с 22:00 до 8:00.30 утра в зависимости от вашего тарифа и поставщика.
Счетчики Economy 10 работают так же, как счетчики Economy 7. Однако эконом-10 метров предлагают скидки в определенные дневные, вечерние и ночные часы, поэтому три тарифа вместо двух. Чтобы максимально использовать экономичный 10-метровый метр, вы должны использовать такую бытовую технику, как посудомоечные и стиральные машины, в непиковые часы. Вы можете обнаружить, что не многие провайдеры предлагают тарифы на эти счетчики, что ограничивает ваши возможности.
Счетчик электроэнергии с предоплатой
Счетчик электроэнергии с предоплатой позволяет вам платить за электроэнергию заранее, поэтому вы можете использовать только ту электроэнергию, за которую вы предварительно оплатили.Если у вас закончится кредит, ваш провайдер может «вернуть» вам оплату за поддержание вашего энергоснабжения без вашего ведома, в результате чего у вас возникнет задолженность за электроэнергию. В связи с этим очень важно уделять пристальное внимание потреблению электроэнергии при использовании счетчиков с предоплатой.
Счетчики предоплаты бывают различных типов: стандартные счетчики предоплаты, которые считывают показания так же, как стандартные счетчики электроэнергии и счетчики эконом-7, и счетчики предоплаты, которые подключаются к точке оплаты, которая принимает жетоны или ключи. Вы можете приобрести эти жетоны или ключи в большинстве угловых магазинов, супермаркетов и многих других участвующих магазинов.Третий тип счетчиков – это интеллектуальный счетчик предоплаты, который работает аналогично интеллектуальным счетчикам (см. Ниже) и позволяет вам пополнять счет, не выходя из собственного дома через Интернет.
Счетчики с предоплатой могут быть хорошим вариантом для тех, кто хочет внимательно относиться к своему энергопотреблению, поскольку они заставляют вас ограничивать количество потребляемой электроэнергии.
Умный счетчик электроэнергии
Умный счетчик электроэнергии на данный момент является самым современным счетчиком электроэнергии на рынке.По сравнению с другими типами счетчиков электроэнергии интеллектуальные счетчики предоставляют больше информации о вашем потреблении энергии. Они отображают потребление энергии в реальном времени, а также исторические данные об использовании, которые дают информацию о вашем поведении в области энергопотребления. Используя эти данные, интеллектуальные счетчики помогут вам оптимизировать потребление энергии, чтобы сократить ваши счета за электроэнергию. Кроме того, интеллектуальные счетчики отправляют данные об использовании непосредственно вашему провайдеру, обеспечивая более точный расчет, поскольку нет необходимости отправлять показания счетчиков вручную.
Интеллектуальные счетчики электроэнергии используют цифровой дисплей для записи информации, хотя большинство поставщиков, предлагающих интеллектуальные счетчики, предоставляют вам возможность считывать эту информацию через приложение для телефона, где вы можете проверять свое энергопотребление в режиме реального времени, где бы вы ни находились.
Есть два поколения интеллектуальных счетчиков. Первое поколение (SMETS1) может вернуться к стандартным счетчикам (с цифровыми дисплеями), если вы переключитесь на другого поставщика. У интеллектуальных счетчиков второго поколения (SMETS2) нет этой проблемы, и запланированное в будущем обновление программного обеспечения должно обеспечить совместимость счетчиков SMETS1 со всеми поставщиками. Но пока, если у вас есть выбор, выберите SMETS2 по соображениям совместимости.
Где мой счетчик электроэнергии?
Точное расположение вашего счетчика может отличаться, но обычно это место, где подача электричества входит в ваш дом.Измеритель часто находится рядом с вашим блоком предохранителей, будь то в шкафу под лестницей, внизу в подвале или даже в гараже. Возможно, вы даже обнаружите, что он заперт в небольшом металлическом шкафу. Если вы живете в общем здании, например в многоквартирном доме, все счетчики могут быть в одной комнате или может быть один счетчик, охватывающий все квартиры (в этих обстоятельствах обычно ваш домовладелец оплачивает счета за электроэнергию. напрямую, а затем взимает с каждой квартиры равный процент от общей стоимости).
Сам счетчик не такой уж и большой – обычно не больше небольшой видеокассеты VHS (помните их?). Обычно он черный или белый и может иметь старые аналоговые циферблаты или современный цифровой дисплей. Вы должны найти на нем свой 11-значный номер счетчика кода – первые две цифры – буквы, остальные – цифры.
Как я могу воспользоваться показаниями моего счетчика?
Теперь, когда вы знаете, как считывать показания счетчика электроэнергии, обязательно проверяйте, платите ли вы правильную сумму каждый месяц.Посмотрите свой последний счет за электроэнергию и сравните его с показаниями счетчика, чтобы убедиться, что ваши расходы соответствуют вашим показаниям.
Если вы чувствуете, что у вас завышена плата за электроэнергию, возможно, пришло время найти нового поставщика или другой тариф, который лучше соответствует вашему образу жизни. Вы можете использовать один из многих сайтов сравнения энергии, чтобы найти и сравнить самые низкие тарифы, предлагаемые в настоящее время.
Какой электросчетчик мне подходит?
Легко – и обычно бесплатно – попросить поставщика заменить счетчик, если вам не нравится тот, который установлен в вашем доме.Выбирая счетчик, сначала подумайте об энергопотреблении. Если вы – сова, которая занимается домашними делами, например, работает с посудомоечной и стиральной машинами в ночное время, то 7-метровый счетчик эконом-класса может быть для вас правильным выбором.
Если вы хотите получить как можно больше информации об использовании, выберите умный счетчик. Вам нужно будет уточнить у своего поставщика, доступны ли эти измерители в вашем районе, и ваш дом также должен быть подходящим, поскольку показания передаются по выделенной (и безопасной) беспроводной сети, поэтому могут быть проблемы с сигналом. , особенно если в вашем доме толстые стены.
Одним из потенциальных недостатков интеллектуальных счетчиков является то, что поставщики энергии получают больше ваших личных данных, чем если бы вы использовали стандартный счетчик или экономичный счетчик. Правительство поощряет поставщиков к тому, чтобы к 2024 году все их клиенты использовали умные счетчики, но если это является для вас ключевой проблемой, вы можете отказаться от установки.
Вы также можете просмотреть различные планы, чтобы узнать, готовы ли вы сэкономить больше с помощью другого типа счетчика, например, экономичного 7-метрового счетчика. Если вам понадобится установить новый счетчик, позвоните своему поставщику – они назначат время, когда придут к вам домой со всем необходимым оборудованием и установят его.
P3 P4400 Kill A Watt Electric Usage Monitor: Electronics
Размер: Оригинальная версия
Amazon.com
дает вам возможность сэкономить сотни на счетах за электричество
Счета за электричество растут. Теперь вы можете сократить расходы и выяснить, какие устройства действительно стоит подключать к сети. Просто подключите эти устройства к Kill A Watt, и он определит, насколько они эффективны на самом деле. Большой ЖК-дисплей подсчитывает потребление в киловатт-часах, так же, как и в вашем местном коммунальном хозяйстве.Вы можете рассчитывать свои расходы на электроэнергию по дням, неделям, месяцам и даже годам. Также проверьте качество вашей электроэнергии, отслеживая напряжение, частоту сети и коэффициент мощности. Теперь вы будете знать, пришло ли время установить новый холодильник или старый кондиционер все еще экономит ваши деньги. Kill A Watt может помочь вам снизить счет за электроэнергию и поможет найти бытовые электроприборы, чтобы вы могли решить, стоит ли держать их включенными. Только для стандартных приборов 115 В переменного тока, максимум 15 А, максимум 125 В переменного тока.Узнайте, сколько электроэнергии вы потребляете
Министерство энергетики США сообщает, что 20% наших счетов за электроэнергию поступают от предметов, которые остаются подключенными, когда они не используются, или предметов, находящихся в режиме ожидания. С Kill A Watt P4400 мы можем отслеживать пожирателей энергии в наших домах и в то же время сокращать счета за электричество. Подключите любой предмет, который вы хотите, к устройству, и он покажет вам эффективность этого предмета, отображая киловатт в час. Это устройство поможет вам определить, какие предметы обходятся вам дороже всего.Kill A Watt также рассчитывает напряжение, частоту сети, ток и коэффициент мощности. Вы можете рассчитать свой счет за электричество еще до того, как получите его от электрической компании.Проверка качества электроэнергии в вашем доме
Но измерение потребления бытовой техники – это лишь верхушка айсберга. Поскольку он может контролировать напряжение (вольт) и частоту сети, он также может проверять, работает ли розетка, или оценивать качество электроэнергии, предоставляемой вашей коммунальной компанией. Он может обнаруживать падения напряжения в доме, помогает предсказать условия отключения электроэнергии или убедиться, что розетки в новом доме находятся в рабочем состоянии до закрытия условного депонирования.
О компании P3 International
Компания P3 International, основанная в 1987 году, является частным производителем потребительских товаров, ориентированных на решения. Последние двадцать лет они стремились разрабатывать простые в использовании продукты, опережающие свое время. Благодаря их клиентоориентированному подходу и поддержке клиентов за последнее десятилетие они продемонстрировали стабильный рост.
Они стремятся производить высококачественную продукцию, которая понравится самым разным людям, от экологически сознательных до более технологически мыслящих потребителей.Руководствуясь этой философией, они всегда ищут инновационные продукты, которые они могут предложить своим клиентам.
Их уникальные продукты привлекли большое внимание, в частности, Kill A Watt. Обзоры продуктов P3 публиковались в таких газетах, как The New York Times и The Wall Street Journal .
