Как сделать бесперебойник: Источник бесперебойного питания схема своими руками

Как сделать мини бесперебойник для роутера

Если у вас дома отключили электричество, то это не значит, что во входящем сетевом электрическом или оптоволоконном кабеле пропал интернет. У большинства семей дома стоит центральный роутер, который раздает интернет на все мобильные устройства домашних. Когда отключают свет, то становится особо тоскливо и скучно. Чтобы интернет был всегда в работе, предлагаю собрать для него несложный источник бесперебойного питания, который обеспечит работу роутера в автономном режиме порядка трех часов.

Понадобится

Изготовление мини источника бесперебойного питания для роутера

Батареи 18650 было решено взять из вышедшего из строя аккумулятора ноутбука.
Разбираем корпус.

Проверяем чтобы напряжение каждой батареи не было ниже 2,7 В, иначе она не будет работать. Нужно всего два элемента.

Заряжаем аккумуляторы, чтобы быть уверенным в их полной работоспособности.

Берем пластиковый корпус. Вырезаем сбоку отверстия под гнездо подключения блока питания и выключатель.

Чтобы исключить случайное замыкание батарей, что очень опасно, подключение будет сделано через предохранители.

Изолируем термоусадкой все термоусадкой. Элементы скрепляем между собой изолентой.

Вырезаем окошко для вольтметра.


Вклеиваем его горячим клеем и им же изолируем контакты на его плате, чтобы не произошло случайного замыкания.

Контроллер зарядки приклеиваем на аккумуляторы при помощи двухстороннего скотча. Припаиваем провода к плате согласно схемы.

Схема бесперебойника на модулях

Собираем схему бесперебойника.

На выход припаиваем конденсатор, чтобы исключить микроброски и исключить передачу рабочей частоты преобразователя.


Переменным резистором, на повышающем преобразователе, настраиваем выходное напряжение 12 В для питания роутера.

Собираем ставим на зарядку.

Работа устройства:

Раньше роутер работал от своего блока 12 В. Его мы заменили на другой, 8,4-9 Вольтовый – это нужно для работы всего устройства.
Итак, при рабочей сети, блок питания преобразует сетевое напряжение в 8,4-9 В, далее оно подается на повышающий преобразователь и балансный контроллер заряда аккумуляторов. Повышающий преобразователь поднимает напряжение до 12 В и подает его на роутер. Роутер работает. Как только произойдет отключение тока в сети, контроллер заряда переключить свою работу с зарядки на потребление, и на выходе повышающего преобразователя появится напряжение от аккумуляторов 8, 4 В (если они максимально заряжены). И дальнейшая работа роутера будет производится от них.
По истечению времени батареи будут разряжаться и как их напряжение будет подходить к 2,7 Вольта, котроллер отключит элементы, исключив их полный разряд.

Итог работы таков:

При потреблении роутером тока в 1 Ампер, примерное время работы бесперебойника – 30 минут.

Если роутер будет потреблять 0,5 Ампера, то питания хватит на полтора часа.

Замеряем сколько потребляет наш роутер в реале.

Примерно четверть Ампера, а следовательно, источник обеспечит стабильную работу роутер на более чем 2,5 часа.
Такой мини бесперебойник можно использовать не только для роутера, но и для маршрутизатора, для станции проводного телефона, для питания съемного жесткого диска, и для других целей.

Смотрите видео

И без электричества стабильная работа обеспечена! Бесперебойник для газового котла своими руками

Устройства для бесперебойного снабжения газовых котлов электроэнергией будут отличаться от ИБП для бытовой техники (главным образом для обычных ПК).

Если при трудностях с электрикой, компьютер достаточно выключить, сохранив предварительно все данные, на это требуется несколько минут, то для обеспечения теплоснабжения потребуется более длительный срок работы ИБП — 1–2 часа, пока не восстановят подачу тока.

Особенности ИБП для газовых котлов

Есть два типа устройств бесперебойного питания:

1. Устройство по умолчанию работает в режиме пропуска энергии, не изменяя её параметров, а если сигнал пропадает, то автоматически происходит переключение на питание от аккумуляторов.
2. Второй тип ИБП изначально преобразует электроэнергию, приводя её к оптимальному виду, то есть «выравнивает» характеристики. В аварийной ситуации также переходит в режим питания от встроенных батарей.

Напряжение изменяется в 2 этапа:

• сначала трансформация из переменного 220В в постоянный 12В;
• второй шаг: постоянный ток снова превращают в переменный 220В и 50 Гц.

Это необходимо для получения максимально «сглаженных» параметров тока, которые позволяют продлить срок службы электрическим элементам котельного оборудования. Причём аккумуляторы должны постоянно подзаряжаться.

Устанавливать ИБП первого типа следует, если только владелец уверен в том, что параметры сети в пределах нормы, или когда на входе в дом уже стоит общий стабилизатор.

В остальных случаях рекомендуется использовать ИБП со «сглаживающей» схемой. Как свидетельствуют сервисные фирмы, высок процент поломок именно из-за проблем с качеством подаваемой электроэнергии.

Можно ли использовать бесперебойники для компьютеров

Имеют значения параметры напряжения, подаваемого потребителю в газовый котёл. Нужна правильная синусоидальная форма входящего сигнала и совпадение по фазе.

Именно поэтому использовать бытовой (компьютерный) ИБП не рекомендуется, только в крайнем случае на непродолжительное время.

Как рассчитать ИБП

Большинство котлов и насосов не потребуют большой мощности ИБП. В среднем понадобится 300—350 Вт если насос один, на два — 450—550 Вт. А также следует обратить внимание на ёмкость аккумуляторов и мощность зарядного устройства для ИБП. Если ток заряда умножить на 10, получим максимально возможную ёмкость батареи, которую «потянет» зарядка в ампер-часах.

Аккумуляторы допустимо использовать или гелиевые, или обычные. Первый тип хотя и безопасен, но стоимость в 2—3 раза выше, чем на обычные автомобильные аккумуляторы. Но здесь лучше не экономить: ёмкие автобатареи не могут стоить слишком дёшево. При ёмкости аккумуляторов около 50А/ч длительность автономной работы будет около 8 часов, а при 95—100А/ч около 24 часов.

Внимание! Мощность зарядного устройства должна примерно соответствовать ёмкости батарей.

Выбор инверторов

Инвертор ― важный элемент ИБП ― устройство, которое постоянный ток батареи преобразует в переменный (220В).

Профессионалы рекомендуют использовать аппараты типа CPS (например: 3500, 7500 и 5000 PRO).

Теоретически можно самостоятельно собрать инвертор, однако, настроить его без специальных знаний и профессионального оборудования не получится.

Подключение своими руками

Что требуется:

1. Инвертор.
2. Аккумуляторы.
3. Автоматическое зарядное устройство для АКБ.
4. Мощные провода из меди.
5. Наконечники и клеммы для подключения батарей.
6. Гаечные ключи и отвёртки.
7. Два реле для переключения режимов.
8. Вентилятор охлаждения.

АКБ подключается медными проводами, с предварительно установленными клеммами и наконечниками (лучше всего из меди, алюминиевые нельзя использовать). Важно соблюдать схему подключения: «+» к «+», а «—» к «—». Соединения следует плотно затянуть, чтобы был хороший контакт.

Фото 1. Схема подключения источника бесперебойного питания к газовому котлу. Все части системы подписаны.

А также к клеммам батареи подсоединяются провода автоматического ЗУ, лучше использовать обычные автомобильные зарядки — они снимают показания с контактов АКБ и (при необходимости) сами включают зарядный ток, как только напряжение падает ниже нормы. Первое реле используют для переключения котла и насоса к инвертору (как только пропадает напряжение сети), а второе реле помогает задействовать аккумуляторы. Для охлаждения реле рекомендуется использовать кулер (можно от ПК).

Справка. Если подсоединяют несколько аккумуляторов, то используют параллельное соединение.

Вам также будет интересно:

Проверка работы компьютерного бесперебойника на котле

Проверку полученного ИБП можно разделить на две процедуры:

• Проверка процесса зарядки АКБ.
• Тест работы котла и насоса от батарей.

Для проверки зарядки следует включить блок питания и подождать минут 30—40. Если возможно, снять (выкрутить) пробки на АКБ и заглянуть внутрь: выделение пузырьков — нормальное явление, а кипение раствора говорит о том, что ток зарядки слишком высок. Придётся увеличить или ёмкость батарей, или уменьшить пусковой ток.

Для теста процесса работы всей системы нужно проверить работу котла и насоса с отключённой сетью, с питанием от предварительно заряженных аккумуляторов.

Важно при этом не подключать лишних потребителей, только все самое необходимое. При этом важно засечь время работы, которое оборудование будет работать автономно.

Безопасность и обслуживание

При сборке и эксплуатации готовой системы руководствуются следующими правилами:

1. Провода используют целые (без повреждений).
2. Ток зарядки не должен быть больше суммарной ёмкости батарей, иначе возможен их перегрев.
3. В помещении необходима достаточная вентиляция, так как при подзарядке автомобильных АКБ выделяются ядовитые газы.
4. Электрооборудование заземляют. Заземление с использованием приборов сантехники (труб, змеевиков, радиаторов отопления) не допускается.
5. Раз в месяц производят осмотр клемм АКБ, удаляют грязь и появляющиеся окисные плёнки, которые нарушают контакт между батареей и инвертором.
6. Периодически проверяют уровень заливки радиаторов, если они обслуживаемые и доливают дистиллированную воду. При малом количестве воды свинцовые пластины АКБ начинают «сыпаться».

Полезное видео

Посмотрите видео, в котором рассказывается, как выбрать источник бесперебойного питания для газового котла.

Результат экономии

При создании ИБП самостоятельно есть шанс сохранить около 25—30% средств. Но устройство, полученное в итоге, будет уступать заводским аналогам: по габаритам, безопасности и дополнительным функциям, в том числе и по показаниям приборов.

Ибп для котла своими руками

Выбор и установка бесперебойника для котла

Источник бесперебойного питания (ИБП) очень важно иметь в доме. Особенно он необходим для системы отопления, которая состоит из котла и насоса. В случае поломки зимой вся отопительная система может выйти из строя. Именно по этой причине важно, чтобы электричество поступало бесперебойно, а напряжение не скакало в течение дня.

Источники бесперебойного питания

Бесперебойник представляет собой устройство для защиты подключенного к нему прибора от скачков напряжения, кратковременного отключения электроэнергии, высокочастотного шума и иных проблем. Он имеет собственную аккумуляторную батарею для поддержания резервного питания в течение небольшого срока. Срок службы прибора достаточно длительный и чаще всего зависит от срока службы встроенной батареи.

Для системы отопления выбирают одну из трех разновидностей ИБП в зависимости от нескольких факторов.

1. 1 Бесперебойник типа «онлайн» – один из самых надежных на сегодняшний день. Он работает с двойным преобразованием и стабилизирует напряжение. Если дополнительно в доме нет стабилизирующего устройства, можно приобрести этот тип ИБП. Вне зависимости от того, какое напряжение в сети, он преобразует электроэнергию в постоянную, а затем стабилизирует. Стоимость такого ИБП достаточно высока.
2. 2 Бесперебойник линейно-интерактивного типа – это среднее по стоимости устройство и одно из самых надежных. Он переключается на автономный режим работы при неполадках в сети, но при этом содержит встроенный стабилизатор.
3. 3 ИБП типа «оффлайн» – самые простые в своем роде. Если в сети наблюдается скачок, он автоматически переключается на работу от внутренней батареи.

Для того чтобы выбрать устройство, нужно не только знать параметры котла и насоса, но и понимать, каким требованиям должен удовлетворять ИБП. Перед покупкой необходимо:

• Определить верхний и нижний предел напряжения в сети, а также выяснить, как часто происходят падения и всплески напряжения;
• Определить мощность системы отопления, которая будет подключена к ИБП;
• Знать какое суммарное время бесперебойник может работать на аккумуляторной батарее;
• Знать есть ли в доме альтернативный источник питания на случай аварии, например, дизельная электростанция;
• Определить сколько дополнительных устройств может быть подключено к нему и прибавить их мощность к суммарному списку.

Важно! Если электричество в доме отключается часто или же его качество оставляет желать лучшего, не покупать бесперебойник «оффлайн». Он будет часто работать на аккумуляторе, в связи с чем быстро придет в негодность.

Суммарная мощность устройств не должна быть предельной при покупке ИБП. В связи с тем, что при включении он кратковременно потребляет больше электроэнергии, чем требуется (минимум в 3 раза), необходимо иметь запас примерно в 25%.

Монтаж устройства

Своими руками подключить бесперебойник вполне реально. Для этого понадобится розетка и индикаторная отвертка. Для начала определяется фаза ИБП на выходе. Для этого нужно предварительно включить его в автономном режиме. После этого включить устройство в сеть и вновь проверить, не изменился ли индикатор. Если нет, то все правильно и можно подключать котел.

Многие котлы очень чувствительны к неправильному подключению фазы, поэтому перед подключением рекомендуется произвести ее проверку.

При подключенном котле проверку производить нужно только в момент, когда пламя не горит, то есть котел стоит на простое. В случае, когда проблема с электроснабжением дома серьезная, лучше всего приобрести резервный источник питания для полноценной защиты системы отопления.

Как сделать источник питания своими руками

Конечно, при обилии моделей в продаже, изготавливать бесперебойник своими руками не всегда целесообразно, но если под рукой есть все необходимое, то это вполне рационально. Проще всего изготовить устройство на основе компьютерного UPS, который по прошествии двух-трех лет перестает накапливать энергию. Также понадобятся довольно серьезные аккумуляторные батареи. Подойдут автомобильные, например, батареи от автомобиля «Камаз». Использовать лучше сразу два аккумулятора.

Начать нужно с удаления старых батарей и установки новых. При компоновке системы своими руками, стоит учесть, что они будут сильно нагреваться. Для их охлаждения нужно прикрепить к корпусу со стороны решетки два вентилятора. Для обеспечения электропитания для системы отопления достаточно будет использовать простые модели размером 8х8х2,5 см.

Подключение будет последовательным, а для контроля включения используется светодиод. Его припаивают выводами к обмотке маленького реле. К любому контакту реле нужно припаять входящий “плюс” одной батареи.

Проверку источника питания и системы отопления проводят так же, как описано выше. В принципе, изготовление данной модели своими руками – задача простая. С ней справится практически любой человек.

ИБП для системы отопления – устройство очень нужное, особенно в наши дни, когда стабильность подачи электроэнергии падает с каждым годом. Особенно эта проблема актуальна в зимние месяцы, когда системы отопления работают в каждом доме, и нагрузка на сети увеличивается.

(Пока оценок нет)

Ибп для котла своими руками

Бесперебойники для котла надежное отопление

Современные котлы для отопления это уже не просто агрегат для сжигания топлива. Это достаточно сложные и технологичные системы, большая часть которых может работать только при наличии питания в электросети.

И дело не только в том, что циркуляция воды в системе обеспечивается насосами, а и в том, что в котлах имеется автоматика, управляющие устройства, которые не просто потребляют электричество (пусть и немного), но и очень требовательны к его «качеству».

Чтобы не зависеть от наличия электричества есть несколько путей:

• Сделать систему отопления энергонезависимой. Не самый привлекательный вариант в том смысле, что такие системы недостаточно эффективны и потребляют больше топлива, чем аналоги с автоматикой.
• Иметь две системы отопления: одну с автоматикой, и как резервную – энергонезависимую. Идея хорошая, но дорогая – одна система стоит денег немалых, а две – и того больше. Но в некоторых случаях – при жестокой зиме и частых и продолжительных отключениях электропитания это, может, и единственный выход.
• Сделать свою собственную систему более энергонезависимой при помощи источников бесперебойного питания – ИБП (или UPS в англоязычном варианте).

Источник бесперебойного питания для котла отопления

Многим знакомы эти устройства: практически у всех владельцев стационарных компьютеров есть такие блоки бесперебойного питания, но для котлов они не совсем подходят. Задачи у них разные: для компьютерного бесперебойника главная задача – обеспечить вам время на правильное выключение системы. Это максимум 5-15 минут. Для котлов ситуация другая – требуется работоспособность на продолжительное время – до возобновления подачи электропитания.

Отличаются и требования к форме питания: ИБП для компьютеров часто выдают не синусоиду (которая требуется автоматике котла), а импульсы со срезанной верхушкой, больше напоминающие прямоугольные. Для работы автоматики котла важна именно правильная синусоидальная форма. Требуется еще совпадение по фазе, что непринципиально для компьютера. Только при наличии такого питания автоматика и сам котел будут функционировать долго. Во всяком случае, так заявляют производители. Опыт эксплуатации это подтверждает. В общем, как аварийный выход бесперебойник для компьютера подходит, как постоянный – вряд ли.

Какие бывают ИБП

Источники бесперебойного питания делятся на два класса: on-line и off-line. Более дешевые ИБП off-line класса, так как из-за особенностей работы они конструктивно проще: пока напряжение в сети присутствует и не очень отличается от заданных параметров, они пропускают электропитание транзитом. При пропадании напряжения или при достижении одним из параметров порогового значения, сеть отключается, подключаются аккумуляторные батареи. В чем недостаток? В том, что на вход автоматики подается напряжение не идеальное ни по форме, ни по номиналу. Это, конечно, лучше, чем ничего, но не дает гарантии безаварийной работы.

Бесперебойники для котла класса on-line подключены постоянно, в них происходит постоянное преобразование сетевого напряжения и «выравнивание» характеристик. Для этого напряжение преобразуется дважды:

1. входное напряжение сети трансформируют в постоянное 12 В,
2. затем его снова преобразуют в переменное 220 Вольт и частотой 50 Гц.

Это двухступенчатое преобразование необходимо для стабилизации параметров электропитания: на выходе такого ИБП всегда напряжение 220 В, частота 50 Гц и идеальная синусоида. Кроме того, в этих устройствах аккумуляторы подключены в буферном режиме (постоянно подзаряжаются).

Какой лучше для котла

Использовать источники бесперебойного питания нужно не только для работы системы на время пропадания электроэнергии. По уверениям организаций, обслуживающих котлы отопления, самой частой поломкой является именно выход из строя автоматики из-за сбоев электропитания. Причем повреждения такие, что или требуют полной замены (а это как минимум 100-150$) или замены микропроцессоров, что по цене может быть даже больше (вместе с работой по замене).

Для продления срока бесперебойной работы автоматики и котла в целом, требуется стабильное напряжение, близкое по форме к идеальной синусоиде. К сожалению наши электросети выдают такие характеристики, что большая часть оборудования быстро начинает сбоить и выходить из строя. Потому использование ИБП для котла, имеющего автоматическое управление, крайне желательно. Требуемые параметры электропитания обеспечивает именно on-line класс, потому такой вариант можно признать лучшим, как для газовых котлов. так и для автоматизированных твердотопливных. дизельны х или электрических .

Купить UPS для котла класса off-line целесообразно в том случае, если у вас есть общий стабилизатор электропитания на дом, или будет установлен портативный непосредственно перед бесперебойником. Тогда напряжение «выравнивается» на стабилизаторе, а затем транслируется через ИБП, который при необходимости подключит электропитание от АКБ.

Виды ИБП и их классификация

Определяем мощность ИБП и емкость аккумуляторов

Выбор ИБП для газового котла не заканчивается с определением класса устройства. Необходимо подобрать еще мощность. Для этого необходимо суммировать мощность всех устройств, которые обеспечивают работоспособность системы отопления (насосы, автоматика и турбины газоудаления, если такие есть). В принципе, это и есть искомая мощность, но для пиковых нагрузок во время пуска системы требуется запас порядка 20-30% и больше.

Хоть котлы для отопления оборудование и энергозависимое, но потребляют совсем немного электричества: средняя потребляемая мощность котла с насосом – до 150 Вт. Для обеспечения работы такого котла с одним насосом требуется ИБП мощностью в 300 Вт. Если насоса в системе два – нужен уже прибор на 400-500 Вт.

Бесперебойник для газового котла нужен с выходным напряжением в виде синусоиды, а не меандра

Для обеспечения длительной работы котла при аварии на линии электропередач (1-2 часа) требуется некоторое количество аккумуляторных батарей. Понятно, что чем больше емкость батареи, тем продолжительнее гарантированное время работы. Но на выбор емкости аккумулятора влияет такой параметр ИБП, как мощность зарядного устройства. Чтобы определить, какой емкости батарею зарядит ваш бесперебойник, ток заряда умножьте на 10. Если ток заряда 7,5 А, то емкость заряжаемой батареи может быть 75 А/ч.

Заряжать можно и большие батареи, но тогда их заряд будет неполным, что приведет к более быстрому выходу их из строя. Зарядка менее мощных батарей большими токами также нежелательна: сокращается срок их службы. Потому использование батарей больших емкостей не всегда дает хороший результат: может даже возникнуть ситуация, когда котел от бесперебойника не работает. Скорее всего, из-за недостаточного тока зарядки, аккумулятор не заряжается, следовательно, питание не подается.

С чем еще нужно определиться с типом аккумулятора. Они могут быть гелиевые или жидкостные (обычные). Гелиевые – более надежны и долговечны, но стоят раза в 2-3 дороже (срок службы и надежность далеко не пропорциональны цене). Независимо от типа они должны быть герметичными необслуживаемыми, так как использоваться будут в жилом помещении или вблизи от него. В принципе, более целесообразно покупать обычные автомобильные необслуживаемые аккумуляторы – это гораздо дешевле даже с учетом их более частой замены (по сравнению с гелиевыми).

Чтобы легче было определить, на какое время будет гарантирована работа оборудования в зависимости от потребляемой мощности, емкости батарей и их количества, смотрите таблицу.

Бесперебойник своими руками. ИБП, UPS сделать самому. Синус, синусоида. Источник бесперебойного питания

Стоит ли самому собирать ИБП?

Имеет ли смысл собирать ИБП самому? Не знаю. В продаже есть киловаттные бесперебойники за 30 т. р. Эти изделия однозначно более высокого качества, надежности и энергоэффективности, чем самодельный. Стоимость самодельного, если собирать его из готовых блоков, получается в районе 20 т. р. Я собирал его тогда, когда еще в продаже ничего подобного не было. В любом случае, делюсь опытом. Мой UPS отлично работает уже 8 лет. Учтите, что это устройство постоянного функционирования. Он не выключается, когда есть напряжение в сети, а работает постоянно. Так что он реально проработал беспрерывно восемь лет. Изменить схему так, чтобы он автоматически выключался и включался, если это Вам нужно, не составит труда для специалиста, способного его собрать. Я использую именно непрерывно работающее устройство потому, что у меня в доме есть несколько критических по электроэнергии потребителей: компьютеры, сервер, система ‘умного дома’. При переключении с сети на питание от аккумулятора возникает скачок напряжения, который недопустим.

Источник бесперебойного питания можно целиком собрать самому, тогда стоимость деталей к нему составит 10 т. р.

П рактика проектирования электронных схем Искусство разработки устройств. Элементная база. Типовые схемы. Примеры готовых устройств. Подробные описания. Онлайн расчет. Возможность задать вопрос авторам

Что можно питать от бесперебойника?

В моем доме от данного изделия запитана система ‘умного дома’, освещение, циркуляционный насос системы отопления, дизельный котел, насос водоснабжения, компьютеры и телевизор. Все это, конечно, не работает одновременно. В среднем потребление не превышает 100 Ватт (освещение у меня все сплошь энергосберегающее, оборудование тоже высокого класса энергетической эффективности). Бывают и пики потребления. ИБП рассчитан на максимальную мощность 1 кВт, что достаточно для моих целей. Выходное напряжение — синусоида. Это позволяет питать практически любую бытовую нагрузку допустимой мощности. КПД источника бесперебойного питания при нагрузке 200 Вт составляет 70%.

Схема UPS и пояснения

Схема приведена на рисунке. Импульсный блок питания на 28.8 В, 50 А покупной. Хотя его, конечно, можно собрать самому. Собираюсь вскорости выложить схему, Подпишитесь. чтобы не пропустить. Важно, чтобы этот блок был с высоким КПД и выдавал ровно 28.8 В. Это напряжение позволяет подключать аккумуляторы непосредственно к источнику питания, без каких-либо переходников. Стабильное напряжение 28.8 В полностью заряжает два соединенных последовательно автомобильных свинцовых кислотных аккумулятора, поддерживает их в заряженном состоянии, компенсируя саморазряд, но не перезаряжает их. Аккумуляторы должны быть подключены к источнику питания именно так, как показано на схеме, на минимальном расстоянии от блока питания, чтобы падение напряжения на проводниках при больших токах не влияло на их работу.

Обратите внимание, чтобы при отключенном сетевом напряжении блок питания не потреблял энергию от аккумулятора. Часто встречаюсь с такими блоками, у которых вентилятор запитан от выходных клемм. Тогда при выключении питания вентилятор будет работать от аккумуляторов и сажать их. Такой блок надо переделать, запитать вентилятор по другой схеме. Имейте в виду, что вентиляторы — самый уязвимый элемент во всей конструкции. Именно они ломаются, а их остановка приводит к перегреву и выходу из строя других элементов. Я использую блоки с массивными охлаждающими радиаторами, без вентиляторов. Это и позволило беспрерывно эксплуатировать устройство много лет.

Инвертор тоже покупной, выдает меандр (прямоугольник) с амплитудой 310 В, коэффициентом заполнения 1 / (корень из двух). Такое напряжение производители почему-то называют модифицированной синусоидой. Отработанную схему самодельного инвертора тоже скоро опубликую.

Все низковольтные соединения нужно делать достаточно толстым проводом минимальной длины. Ток по этим цепям может импульсно достигать 100 А. Я использовал медный многожильный провод 12 мм. Особенно обратите внимание на присоединение проводов к аккумуляторам. В местах этих соединений могут образовываться отложения оксидов, которые имеют высокое сопротивление и будут препятствовать надежной работе устройства.

Недостатком самодельного ИБП является низкий КПД при низких нагрузках. Бесперебойник на холостом ходу, то есть без нагрузки, потребляет около 100 Ватт. Без всякой нагрузки UPS сажает аккумуляторы за 35 часов.

Не следует соединять аккумуляторы параллельно. При больших нагрузках, а здесь нагрузки большие, не удается обеспечить, чтобы параллельно соединенные аккумуляторы нагружались одинаково. Виной тому разные сопротивления проводов и мест контакта на клеммах. Таким образом, работать будет только один аккумулятор из всех, он и выйдет очень быстро из строя.

Эксплуатация и обслуживание источника бесперебойного питания

Не забудьте регулярно следить за уровнем электролита в аккумуляторах. Больше ничего особенного делать не надо.

Бесперебойное отопление жилища

• Необходимость ИБП
• Разновидности ИБП
• Выбор и применение ИБП
• Полезные советы

Большинство систем отопления включает в себя несколько разных энергозависимых элементов. Чаще всего ими являются циркуляционный насос и автоматика отопительного котла.

Схема теплого пола с готовым модулем.

В случае отключения электрической энергии работа всей системы отопления прекращается.

Как не допустить этого? Решить эту проблему помогут устройства, которые называются источниками бесперебойного питания (ИБП). В народе они именуются словом бесперебойник.

Необходимость ИБП

На линиях электропередач иногда происходят обрывы проводов и другие аварии. В этом случае отключается автоматика отопительного котла. Котлы импортного производства могут навсегда выйти из строя. Все насосы останавливаются, теплоноситель из-за нарушения циркуляции перегревается. Это может привести к крупной аварии системы отопления. Спасти ее при отключении электричества можно попробовать несколькими способами:

1. Создать такую систему, которая не имеет насоса и не зависит от электричества. Теплоноситель в такой системе должен циркулировать за счет гравитационной силы, возникающей при разности плотности жидкости в трубах подачи и обратного хода. Такая система требует применения труб довольно большого диаметра и не очень поддается регулированию.
2. Защитить отопительную систему может бесперебойник, работающий от аккумулятора. В случае внезапного отключения электричества автоматически включается аккумулятор. Система продолжает работать. Для работы такого ИБП необходим инвертор, который преобразует постоянное напряжение в переменное. Все оборудование может быть установлено в любом помещении. Обслуживания бесперебойник не требует никакого. Только раз в несколько лет придется менять аккумуляторные батареи. Работает устройство бесшумно, стоимость его значительно ниже цены любого генератора.
3. Для получения электрической энергии можно использовать дизельный или бензиновый генератор. Это не самый дешевый и не самый безопасный способ. При работе генератора не исключены скачки напряжения. Они могут повредить электронику управления котла. Генераторы имеют довольно большую мощность. Для их установки требуется специальное помещение. Эти агрегаты издают много шума, выделяют большое количество выхлопных газов, требуют постоянной заправки баков топливом.

Бесперебойник хорошо работает в системах отопления с газовыми котлами. Но большинство потребителей не знает, что твердотопливные котлы при перебоях с электроснабжением тоже могут выйти из строя. ИБП способны и их спасти от разрушения.

Вернуться к оглавлению

Разновидности ИБП

Схема подключения насоса теплого пола.

Источники бесперебойного питания существуют нескольких типов.

Линейный ИБП является представителем самой простой модели этих устройств. В нем нет стабилизатора напряжения. При отключении от электросети прибор самостоятельно подключается к питанию от аккумулятора.

Линейно-интерактивные ИБП оснащены простым стабилизатором напряжения. При подключении к аккумулятору на выходе образуется чистая синусоида, имеющая параметры 220В, 50 герц.

Бесперебойник двойного преобразования имеет систему стабилизации напряжения и возможность подключения к генератору.

Линейно-интерактивные приборы имеют меньшее внутреннее напряжение. Для их работы достаточно от 1 до 4 аккумуляторов. Такие системы самостоятельно осуществляют контроль уровня заряда аккумуляторов. При остаточной емкости 20% нагрузка от аккумуляторов отключается. В случае возникновения перебоев в электроснабжении приборы переводят питание на аккумуляторы. При возобновлении электроснабжения от магистральной сети все системы подключаются к ней.

Для обеспечения бесперебойной работы энергонезависимого котла подойдут маломощные инверторы CPS с индексами 2000 EI, 1500 PIE, 1000 EI, 1000 E, 600 E. Энергозависимый котел лучше комплектовать инверторами CPS с индексами 7500 PRO, 5000 PRO, 3500 PRO.

Вернуться к оглавлению

Выбор и применение ИБП

Схема подключения КИВ-1А с поверхностным центробежным насосом.

Отопительные системы в большинстве случаев используют в качестве топлива природный газ. Стабильная работа газового оборудования требует постоянного и стабильного электрического питания. При внезапном отключении электроэнергии система отопления отключается, теплоноситель остывает. Это может привести к выходу из строя всей системы отопления из-за лопнувших труб и радиаторов. Спасти ситуацию могут всевозможные устройства бесперебойного питания. Они гасят возможные скачки напряжения и на выходе выдают стабильный ток. Эти устройства выполняют функции стабилизатора и аккумулятора одновременно.

Проблему резервного питания автоматики и насоса отопительной системы можно решить несколькими способами. Самый недорогой заключается в простом приобретении аккумулятора, инвертора и зарядного устройства. Инвертор преобразует постоянное напряжение аккумулятора в переменное 220 В.

При выборе ИБП для системы отопления нужно заглянуть в инструкцию по применению. В данных о параметрах выходного напряжения должно значиться чистый синус. Устройства с другими обозначениями параметров (квазисинусоидальная форма, квази-синус, аппроксимированный синус) приводят к отказам автоматики управления, к перегреву и выходу из строя двигателя циркуляционного насоса, к отключению горелок системы отопления.

При отсутствии сетевого напряжения бесперебойник обеспечивает все энергозависимые элементы в системе отопления стабилизированным питанием. Для этого используется электроэнергия, запасенная аккумуляторными батареями.

Источники: http://teplowood.ru/besperebojniki-dlya-kotla-otopleniya.html, http://gyrator.ru/ups-sinus, http://1poteply.ru/otoplenie/besperebojnik-dlya-nasosa-otopleniya.html

Комментариев пока нет!

Выбираем источник бесперебойного питания (бесперебойник) для газового котла

Содержание

1. Что такое ИБП и зачем он нужен?
2. Основные типы источников бесперебойного питания
3. Как правильно выбрать и подключить ИБП
4. Рейтинг популярных моделей и отзывы владельцев

Введение

Современные газовые котлы напичканы сложной электроникой которой необходимо постоянное и качественное электропитание. При перебоях с подачей электроэнергии или при аварии в электросети ваш отопительный прибор просто перестанет работать и вы останетесь замерзать в своем частном загородном доме. Для того, чтобы это не случилось владельцы используют источник бесперебойного питания (ИБП) для газовых котлов.

В этой статье мы расскажем о том зачем нужен бесперебойник и какие бывают виды, как выбрать лучший и правильно подключить своими руками. В заключении мы рассмотрим наиболее востребованные у потребителей модели источников бесперебойного питания (UPS) и приведем несколько отзывов владельцев об их работе.

Что такое ИБП и зачем он нужен?

Всем нам знакома ситуация когда электричество вдруг внезапно пропадает, свет гаснет и приходится зажигать свечи. Если вы живете в доме с центральным отоплением это еще пол беды – посидите некоторое время при свечах без телевизора и компьютера.

Фото 1: Источник бесперебойного питания с подключенной АКБ

Совсем другое дело когда вы живете загородом в частном доме и используете для отопления энергозависимый газовый котел. Без электропитания он перестанет работать и в скором времени вы начнете замерзать.

Чтобы избежать подобной ситуации у владельца загородного дома есть несколько выходов:

1. Использовать в системе отопления энергонезависимый газовый котел, у которого вся автоматика работает механически и не требует электропитания. На рынке есть подобные модели, но их эффективность значительно ниже чем у тех, которые управляются современной электроникой.
2. В пару к газовому котлу с электронным блоком управления подключить энергонезависимый. Такой вариант конечно хорош, но дорог т.к. потребуются затраты на покупку второго котла и его подключение к системе отопления.
3. Полностью отказаться от газа или поставить резервный отопительный прибор на твердом топливе, например такой как отопительный твердотопливный котел «Каракан». Система из двух котлов будет также стоить очень дорого, а отопление дома дровами и углем имеет свои существенные недостатки.
4. Купить и установить источник бесперебойного питания для газового котла, который позволит устройству отопления продолжить функционировать до тех пор, пока напряжение в сети снова не появится. Такой вариант наиболее предпочтителен как по простоте установки, так и по финансовым соображениям.

Давайте разберемся, что такое ИБП, из каких основных блоков он состоит и как работает. Источник бесперебойного питания включает в себя:

Инвертор для котла отопления играет очень важную роль. Он преобразует постоянное напряжение 12В от аккумуляторов, в переменное 220В с идеальной формой синусоиды, которое необходимо для правильной работы автоматики газового котла и системы отопления.

Стабилизатор напряжения

Для того чтобы привести низкокачественное питание электросети к уровню и виду необходимому для корректной работы электроники используется стабилизатор напряжения для газового котла. Встречаются как реализации в одном блоке с инвертором так и отдельные устройства.

Аккумуляторные батареи

Один или несколько встроенных или внешних аккумуляторов накапливают заряд и в случае отключения питания в основной сети, служат источником электропитания для газового котла и других устройств системы отопления.

Фото 2: Подключение бесперебойника к газовому котлу

Принцип работы бесперебойника довольно прост. В обычном режиме газовый котел питается от сети и параллельно заряжает аккумуляторы ИБП. В тот момент, когда электропитание вдруг пропадает, источник бесперебойного питания переключается на работу от батарей, до тех пор пока напряжение в сети вновь не появится. При возобновлении электроснабжения, бесперебойник возвращается к обычному режиму работы от сети и заряду аккумуляторов.

Вернуться к оглавлению

Основные типы источников бесперебойного питания

Вроде бы схема работы ИБП проста и понятна, однако существуют различные варианты ее реализации. От того каким маршрутом напряжение из электросети попадает в газовый котел или другое устройство системы отопления, различают несколько основных типов:

Оффлайн (Off-line)

ИБП оффлайн типа устроены довольно просто. Они состоят из блока аккумуляторных батарей, выпрямителя, инвертора и коммутирующего реле. Выпрямитель преобразует переменное напряжение 220В в постоянное 12В от которого заряжаются батареи. Инвертор напротив из постоянного напряжения 12В делает переменное 220В с идеальной формой синусоиды, которое отлично подходит для питания газового котла.

Фото 3: Схема работы ИБП оффлайн типа с газовым котлом

До тех пор пока напряжение в сети на должном уровне, оно подается напрямую в нагрузку и на зарядку аккумуляторов. Когда электропитание в сети пропадает или становится ниже допустимых значений, реле переключается на блок АКБ и питание нагрузки происходит за счет них.

Основное достоинство бесперебойников этого типа сравнительно низкая цена. Однако, есть у них и минусы, такие как отсутствие стабилизации напряжения и задержка в переключении реле. При использовании источников бесперебойного питания оффлайн типа, систему следует дополнительно комплектовать стабилизатором напряжения.

Линейно-интерактивные (Line-interactive)

По свое структуре полностью копируют ИБП оффлайн типа, но с одним существенным преимуществом — на входе устанавливается стабилизатор напряжения. Благодаря этой доработке снижается количество переключений с сети на АКБ и обратно.

Фото 4: Принцип работы линейно-интерактивного источника БП

Линейно-интерактивные модели служат гораздо дольше моделей оффлайн типа. Однако в момент переключения реле, пусть и очень короткий, газовое оборудование остается без электропитания. Этого недостатка лишен следующий тип источников БП.

Онлайн (On-line)

В бесперебойниках онлайн типа все происходит немного по другому. Сетевое напряжение проходя через ИБП подвергается двойному преобразованию. На первом этапе выпрямитель преобразует переменное напряжение 220В в постоянное 12В, которое подается на заряд АКБ и на инвертор. Инвертор делает обратное преобразование и на вход газового котла подается идеальная синусоида 220В.

Фото 5: Принцип действия источника бесперебойного питания онлайн типа

Главные достоинства источников бесперебойного питания этого типа это идеальная форма выходного напряжения, а также мгновенное переключение на работу от аккумуляторных батарей. Единственный минус таких устройств это высокая цена.

Для газовых котлов лучше использовать ИБП онлайн типа, т.к. именно они способны обеспечить его напряжением необходимого качества, однако их цена довольно высока. В качестве бюджетного варианта стоит рассматривать линейно-интерактивные ИБП или приборы оффлайн типа с внешним стабилизатором.

Итак, с типом источника бесперебойного питания мы определились, можно переходить выбору по конкретным параметрам.

Вернуться к оглавлению

Как правильно выбрать и подключить ИБП

На какие параметры следует в первую очередь обратить внимание при выборе бесперебойника для газового котла? Давайте рассмотрим их все по порядку. Начнем с самых важных:

Рассчитываем мощность ИБП

Для того, чтобы определиться с этим параметром нужно сложить электрическую мощность всех приборов, которые будут от него питаться: газовый котел, циркуляционные насосы и т.п. Следует учесть, что пусковые токи могут в 3 раза превышать номинальные, поэтому потребляемую мощность каждого насоса нужно смело умножить на 3. Полученную сумму умножаем на 1,2-1,3 в результате и получим необходимую мощность источника бесперебойного питания.

Определяем необходимое время автономной работы

Вспомните, как часто у вас пропадает электропитание и как долго его нет? В соответствии с этими данными планируем максимальное время автономной работы и приобретаем соответствующее количество аккумуляторных батарей.

Выбираем тип АКБ

Для газовых котлов подойдут батареи изготовленные по технологии AGM и AGM GEL. Многие спрашивают, можно ли подключать к ИБП для газового котла автомобильные аккумуляторы? Использование стартерных автомобильных АКБ крайне не желательно. Они рассчитаны на кратковременную нагрузку для пуска двигателя. При длительном нахождении в рабочем состоянии они быстро выйдут из строя, плюс ко всему они боятся глубокого разряда. Еще один их минус в том, что электролит находится в жидком состоянии и велика вероятность испарений, что крайне не желательно в жилых помещениях.

Итак мы выбрали подходящий ИБП и необходимое количество аккумуляторных батарей к нему, теперь можно смело переходить к подключению всего комплекта к газовому котлу. Установку источника бесперебойного питания нужно производить в чистом, не пыльном помещении вдали от источников влаги. Бесперебойник не следует чем либо накрывать, чтобы не мешать работе его системы охлаждения.

Фото 6: Последовательное подключение трех АКБ к источнику БП

При наличии одной батареи ее плюсовая клемма подсоединяется к плюсовой ИБП, минусовая к минусовой соответственно. При наличии нескольких АКБ они соединяются последовательно: плюс каждой батареи соединяется с минусом соседней, свободные клеммы на АКБ подключатся к соответствующим разъемам бесперебойника.

Вернуться к оглавлению

Рейтинг популярных моделей и отзывы владельцев

В заключении нашего рассказа приведем небольшой обзор популярных моделей источников бесперебойного питания, наиболее востребованных среди владельцев газовых котлов:

ИБП «Штиль»

ИБП «Штиль» специально разработан для бесперебойного питания элементов систем отопления. Он относится к линейно-интерактивному типу с внешними АКБ. На выходе устройство выдает чистую синусоиду 220В/50Гц. Для удобства контроля состояния прибора он снабжен светодиодными индикаторами режимов работы.

Фото 7: Бесперебойник «Штиль» для систем отопления

Модель разработана для горизонтальной установки и имеет компактные размеры. Ниже приведены основные технические характеристики источников бесперебойного питания «Штиль»:

Рабочее напряжение, В

Один из владельцев бесперебойника «Штиль», специально для kotlydlyadoma.ru рассказал о своем опыте его использования в небольшом отзыве:

Долго читал форумы в поисках лучшего источника бесперебойного питания для газового котла «Baxi» и в итоге остановился на модели «Штиль» АБП-150Т мощности которой вполне достаточно для моих целей. Также приобрел две аккумуляторные батареи по 40 Ач которые подключил последовательно. Вот уже пол года как он у меня работает, электропитание отключали за это время несколько раз и ИБП успешно справлялся со своей задачей.

Андрей Владимирович, Новосибирск

ИБП «Teplocom»

Компания «Бастион» предлагает всем владельцам газовых котлов источники бесперебойного питания онлайн типа. Прибор учитывает высокие пусковые токи и без каких либо задержек выдает на выход синусоидальное напряжение идеальной формы частотой 50Гц. Модель рассчитана на работу с двумя АКБ по 12В, емкостью от 40 до 200 Ач.

Фото 8: ИБП «Teplocom» для газовых котлов от компании «Бастион»

Бесперебойник может крепится на стену в 4 разных положениях. Для установки на пол в комплекте предусмотрен комплект съемных ножек. Модель прекрасно подойдет для популярных моделей газовых котлов таких как: Vaillant, Baxi, Протерм. Основные технические характеристики бесперебойников «Teplocom» от компании «Бастион»:

Рабочее напряжение, В

О своих впечатлениях от владения ИБП «Teplocom» нам рассказал один из его владельцев:

Долго читал на форумах, как лучше лучше решить проблему отключения газового котла при перебоях с электропитанием. Сначала были мысли установить простенький резервный котел «Эван» Warmos для отопления дровами и углем в случае чего. В конечном итоге все-таки решил приобрести новинку от компании «Бастион», источник бесперебойного питания «Teplocom» 600 с комплектом аккумуляторных батарей. Прибор гармонично разместился на стене котельной, а АКБ поставил на специальный стеллаж. ИБП работает совершенно бесшумно и ничем о себе не напоминает.

Павел Андреевич, Нижний Новгород

В завершении нашего рассказа посмотрите небольшое видео о том как выбрать и подключить ИБП к котлу отопления:

Вернуться к оглавлению Заключение

С учетом качества отечественных электросетей установка ИБП для системы отопления просто необходима, если вы конечно не хотите замерзнуть в своем загородном при очередном отключении газового котла. Мы надеемся, что наша статья помогла вам выбрать лучший источник бесперебойного питания для вашей системы отопления.

©2017 Котлы для дома. Все права защищены.
Карта сайта

Источники: http://domotopim.ru/obsluzhivanie-otopleniya/komplektuyushhie-i-rasxodnye-materialy/bespereboynik-dlya-otopleniya.html, http://restart24.ru/otoplenie/ibp-dlja-kotla-svoimi-rukami-2.html, http://kotlydlyadoma.ru/kakoj-nuzhen-besperebojnik-dlya-gazovogo-kotla.html

Как сделать бесперебойник?

Современные электрические приборы и даже такие как утюг или освещение нуждаются в источнике напряжения с постоянным и соответствующим стандарту значением, ну а интеллектуальные системы, вообще не допускают каких-то скачков или резкого обесточивания.

Во избежание этого, уже давно стало нормой использование источников бесперебойного питания, позволяющих не только питать сеть при отключении магистрали, но и поддерживающих качество электроэнергии на должном уровне, причем собрать такую систему можно даже самостоятельно.

Как сделать бесперебойник своими руками

При наличии базовых знаний в электротехнике и опыте работы с электрическими приборами, сборка ИБП собственной конструкции, не займет много времени, и будет стоить дешевле готового изделия примерно на треть.

Все комплектующие можно приобрести в свободной продаже, так как любой ИБП состоит из таких элементов как:

• входной блок питания;
• аккумуляторная батарея;
• инвертор;
• фильтр высших гармоник;
• соединительные провода.

Для батареи используют автомобильные аккумуляторы с напряжением 12 В, рекомендуется составлять батарею из не менее чем двух аккумуляторов.

Соединение их выполняют последовательно, что способствует равномерной разрядке. Для питания используется стандартный импульсный блок питания с выходным напряжением постоянного тока на 28,8 В и силой тока 50 А. В качестве соединительных проводов рекомендуется использовать медный многожильный кабель (косичку) с сечением 12 мм², так как значение тока между элементами ИБП достигает 100 А и провода с меньшим сечением могут расплавиться.

К выходным клеммам блока питания подключаются и аккумуляторная батарея, и инвертор, который преобразовывает поступающие от блока питания 28,8 В в 310 В переменного тока с вольтамперной характеристикой в виде меандра, после чего фильтр высших гармоник окончательно преобразовывает его в синусоидальное напряжение 220В.

Рекомендуется обратить внимание на конструкцию блока питания, а конкретно на схему подключения вентилятора, зачастую она выполняется с подачей напряжения от выходных клемм.

Поскольку к ним же подключена и аккумуляторная батарея, то при переходе в автономный режим, вентилятор станет потреблять энергию из нее, хотя в данном случае он работать вообще не должен. Схему рекомендуется изменить или вообще отказаться от вентилятора в пользу мощных радиаторов.

Как из бесперебойника сделать инвертор

Наиболее изнашиваемая часть бытовых ИБП – это аккумулятор, как впрочем, и самая дорогая, поэтому зачастую можно столкнуться с тем, что при полном износе АКБ, устройство попросту ставят куда-то в дальний угол, хотя его достаточно легко переделать в инвертор.

Этот аппарат предназначен для преобразования постоянного низковольтного тока в синусоидальный переменный, напряжением 220 В, что наверняка пригодится автомобилистам, проводящим много времени в дороге.

Имея под рукой такой преобразователь, можно не беспокоиться о подзарядке не только телефона, но и подключить ноутбук, телевизор или эконом-лампу.

Потребуются навыки работы с паяльником и понятие о работе электрических приборов. После разборки корпуса, необходимо удалить неработающий аккумулятор, а провода идущие к нему зачистить.

Провода идущие от сетевого разъема 220 В, аккуратно отсоединяют от платы, и также зачищают, после чего делают спайку между этой парой и проводами подключавшимися к аккумулятору, так как сечение их достаточно большое, потребуется мощный паяльник и достаточное количество припоя. Если

Для подключения к бортовой сети автомобиля, потребуется к сетевому кабелю вместо стандартного штепселя припаять прикуриватель, ну а если не планируется использовать инвертор на ходу, тогда можно поступить еще проще – вместо вилки присоединить зажимы типа «крокодил» и на стоянке подключать его напрямую к клеммам аккумулятора.

На выходе инвертора, монтируется стандартная розетка, если она не была до этого предусмотрена.

Как из бесперебойника сделать преобразователь

Источник бесперебойного питания, может использоваться даже после того, как его аккумулятор выходит из строя, например, в качестве преобразователя напряжения из автомобильного аккумулятора в стандартное синусоидальное 220 В.

Такое решение очень подойдет не только автомобилистам, всегда испытывающим недостаток в стационарном источнике питания, но и например, для дачи, или автономного источника питания в доме, на случай отключения электричества, во всяком случае, освещение гарантированно будет.

Для переделки потребуется не так уж много – паяльник, накладная розетка и провода. После разборки ИБП, старый аккумулятор необходимо отсоединить от проводов, он больше не понадобится, то же самое сделать и с сетевым разъемом 220 В.

Смотрите также:

Как выбрать бесперебойник для дома? http://euroelectrica.ru/kak-vyibrat-bespereboynik-dlya-doma/.

Интересное по теме: Как пользоваться бензиновым генератором?

Советы в статье “Как правильно восстановить аккумулятор?” здесь.

А к проводам соединявшимся с аккумулятором подвести пару проводов не меньшего сечения, предварительно просверлив в корпусе отверстие и сделать спайку, после чего к их окончаниям подключить «папу» прикуривателя.

Дополнительно потребуется демонтировать внутренний динамик, который сразу же после включения начнет издавать неприятные звуки, а вместо выходного разъема 220 В, адаптированного под компьютерный шнур, на корпусе необходимо закрепить обычную розетку, подключив к ней выход теперь уже инвертора.

Простой инвертор из бесперебойника своими руками

Все мы знаем как неприятно, когда внезапно отключают свет. Это может случиться в любой момент – дома или на даче. Жителям сельской местности не позавидуешь вдвойне, тем более, если в такие моменты работает инкубатор или циркуляционный насос. Внезапное выключение света может привести к гибели будущего выводка или остановке насоса для отопления.

Есть отличное решение этой проблемы – нужно всего-навсего купить автомобильный инвертор с 12-на 220 в. Однако цены на них очень велики, не каждый сельский житель сможет позволить себе купить такую дорогую вещь.

Что же делать – где можно недорого приобрести источник бесперебойного питания для освещения дома, теплицы, дачи т. д.? Конечно же, попробовать сделать его своими руками! А интернет нам в этом поможет.

Оказывается, есть более простое и дешевое решение – нужно всего лишь навсего, переделать бесперебойник в инвертор.

Для этой цели нам понадобится  рабочий источник бесперебойного питания от компьютера, который можно купить буквально за копейки на “блошиных” рынках или через объявления местных газетах по продаже б/у компьютерной техники. Однако для наших задач бесперебойник не совсем подходит и требует небольшой переделки. Все, кто умеет работать с паяльником, без особого труда справятся с такой работой.

Переделав бесперебойник на инвертор, на выходе мы получим:

• стабилизатор напряжения;
• зарядное устройство;
• и конечно инвертор.

После нашей переделки, если бесперебойник на 300 Вт, то на него можно нагрузить Вт 200. Конечно, чем мощней бесперебойник, тем больше можно увеличить на него нагрузку.

В некоторых бесперебойниках попадаются места, где можно дополнительно усилить мощность. Эти места называются транзисторными ключами. Стоит их допаять, как мощность бесперебойника увеличится.

Производители порой не допаивают такие транзисторы, чтобы удешевить изделие. Транзисторы нужно такого же номинала, как и установлены.

Так же следует увеличить сечение проводов от разъёма платы до АКБ на крокодилы.

От трансформатора вторичной обмотки до клем платы,

нужно добавить в параллель ещё по одному проводу для увеличения сечения.

Трансформатор пришлось немного расковырять, чтобы добраться до выхода вторичной обмотки. Этих проводов выходит три штуки.

Чтобы бесперебойник не пищал каждую минуту, мы должны выпаять  круглую пищалку.

Далее в корпусе я коронкой по гипсу или по дереву высверлил отверстие для вентилятора и расположил его так, чтобы он дул на ключи транзисторов и радиаторов.

На задней стенке удалил ненужные разъёмы и оставил отверстие от них для выхода воздуха.

От этих клем находим два провода питания 220 вольт – выход с платы после преобразователя и эти провода выводим наружу, закрепляем свою розетку.

Наш инвертор из бесперебойника почти готов. Для контроля разряда батареи автомобильного аккумулятора можно встроить цифровой  вольтметр. Я на всякий случай ещё подключил термодатчик для контроля температуры на транзисторных ключах. Термопару от мультиметра закрепил на радиаторе транзистора полевика.

Немаловажный момент: инвертор из бесперебойника должен иметь запуск холодного включения – это  функция, когда он может включаться без внешнего питания от бытовой розетки 220 вольт. В некоторых моделях кнопка включения холодного пуска имеет двойное нажатие с разным интервалом времени.

Вот и все переделки. Такой инвертор можно брать с собой в поездку – на пикник, рыбалку, дома – через него можно подключать лампы, ноутбук, заряжать телефоны, фонарики, на даче и в сельской местности – подключать инкубатор, освещение теплицы и т. д., но не более 70% мощности от нашего изделия.

Для освещения лучше использовать диодные лампы, они мало тянут и ярко горят. Так же я подключал паяльник на 80 Вт, даже телевизор работает без проблем.

Автор: Алекс Олейник

Хотите иметь всегда под рукой удобный лунный календарь, в котором указаны благоприятные и неблагоприятные даты для посадки и пересадки комнатных цветов, полива и удобрения растений, обработки от вредителей? Представляем вашему вниманию приложение Лунный календарь комнатных растений, которое можно совершенно бесплатно СКАЧАТЬ в Play market по ССЫЛКЕ.

Лунный календарь по уходу за комнатными растениями содержит точное время Новолуний, Полнолуний, начала лунных дней и вхождения Луны в знаки зодиака. Указаны благоприятные и неблагоприятные даты для посадки и пересадки комнатных цветов, полива и удобрения растений, обработки от вредителей.

Как делать бесперебойник для котла отопления своими руками

В своём доме уже давно установил электрическую систему управления отоплением – пиролизным котлом, который нагревает в бочке воду, что поступает в батареи. Однако за эту зиму часто отключали электричество, что было неприятно. В связи с этим решил самостоятельно изготовить бесперебойник для котла отопления, а в будущем и для циркулярного насоса. Поэтому дальше я расскажу про это устройство и как сделать бесперебойник своими руками.

Зачем котлу ИБП

Обычно отопительные системы используют газ, твердое или жидкое топливо. Однако для стабильной работы необходим источник тока, который будет работать без перебоев. Если питание пропадет, то печь отключится и теплоносители будут остывать. А если это будет происходить часто, вследствие постоянных перепадов температуры в системе начнут появляться трещины, которые потом будут только увеличиваться. Всё это приводит к скорейшему износу оборудования.

Если вы используете в своём доме электрическое отопление, то, скорее всего, сталкивались с проблемой, что свет может в самый нужный момент отключиться. Для решения этой проблемы устанавливают бесперебойник – устройство, что служит источником питания даже тогда, когда основное электроснабжение отключено. Вы можете купить его в специализированном магазине или же изготовить бесперебойник самостоятельно.

Как показывает практика, самодельное устройство обойдётся вам раза в два дешевле покупного, что принято считать одним из главных плюсов, почему его стоит сделать.

Но учитывайте, что без соответствующих навыков, вы можете потратить гораздо больше времени и ресурсов, чем профессионалы. Поэтому стоит задуматься, будет ли целесообразно заниматься самостоятельным изготовлением такого устройства.

Что потребуется

Одна из самых важных частей для изготовления бесперебойника для котла отопления своими руками – это инвертор.

Инвертор – это устройство, что преобразует постоянное напряжение аккумуляторной батареи в переменное напряжение 220 вольт.

Сам прибор лучше делать из аккумуляторных батарей, так, как они более дешёвые, чем какие-нибудь генераторы. Для нормального функционирования котла, что зависит от электрического тока, стоит ставить инверторы типа CPS (наилучшие индексы типа – 7500, 3500 и 5000 PRO).

Кроме инвертора вам потребуются аккумуляторные батареи, что будут обеспечивать бесперебойное питание для насоса или котла, и зарядное устройство. Батареи для самодельного бесперебойника выбираются с максимальной ёмкостью, ведь чем больше ёмкость, тем дольше будет служить сам прибор.

Чтобы вы примерно понимали, при ёмкости оборудования в 45 ампер-часов, устройство будет действовать около 8 часов, а при 95 ампер-часах – до 24 часов.

Зарядник должен соответствовать ёмкости батареи.

Инструкция по изготовлению

Если же вы уже приобрели всё необходимое (инвертор, батареи и зарядник), то для изготовления ИБП бесперебойника для газового котла вам необходимо сделать следующее:

• Соединить между собой обозначения «+» и «-», что отмечены на инверторе, мощным проводом с советующими отметками на аккумуляторе.

• Вставить вилку котла в инвертор и нажать кнопку «Включить».


Ваш самодельный бесперебойник готов, устройство работает.

При сборке также учитывайте, что провода для соединения должны быть толстыми и медными, а их крепления надёжными. Периодически нужно будет проверять соединения, так как есть вероятность окисления металла, из-за чего ухудшится работа системы.

Нюансы сборки фильтра

Для слежения за стабильностью работы устройства вам поможет гармоничная система для фильтров напряжения. Её вы можете сделать самостоятельно, найдя проверенную схему, или заказать у профессионалов, если не уверены в своих силах. Подобные фильтры состоят из различных трансформаторов, резисторов и других дополнительных устройств.

Если вы правильно собрали систему фильтров, то ваша система будет стабилизировать любой источник электрического тока. Собрать её будет несложно, а для этого руководствуйтесь следующей схемой:

Главная проблема – в расчёте параметров. А элементы контура легко рассчитываются и делаются, однако собираются разными способами – один параллельным, второй последовательным. Независимо от способа сборки, настраивайтесь на частоту 50 Гц.

Вам необходимо будет сделать расчёт параметров катушек индуктивности под сердечник, а в сердечнике нужно сделать зазор между витками.

Используйте следующие формулы:

• Зазор в миллиметрах: количество витков * макс. сила тока в амперах * 1,257E-3

• Количество витков: площадь сечения сердечника в квадратных миллиметрах * макс. сила тока в амперах * индуктивность дросселя в Гн * 1,257E6 – результат округлить до большего

• Для последовательного контура: максимум силы тока в амперах равен 1,4 * {мощность нагрузки, Вт} / 220 В.

• Для параллельного контура: максимум силы тока в амперах равен 1,4 * 220 В/ 28 * {частота сигнала, Гц – 50 Гц} * {индуктивность дросселя, Гн}.


Меры предосторожности

Если же вы решились сделать бесперебойник для котла отопления своими руками, то в первую очередь придерживайтесь техники безопасности и носите спецодежду (хотя бы перчатки для того, чтобы случайно не получить разряд током от оголённых проводов).

Также внимательно рассматривайте все провода для того, чтобы выявить хоть малейшее повреждение, ведь короткое замыкание не редкость, оно весьма опасно и может стать причиной возгорания.

Подключать к системе следует сразу несколько аккумуляторов (2-4), при этом они должны быть полностью заряжены, а присоединять их следует параллельно. Не экономьте на устройстве, так как это может серьёзно сказаться на сроке службы и даже качестве вашего оборудования.

Используйте устройство для тех приборов, на которые рассчитана его мощность – не присоединяйте всё подряд. Хотя, как правило, мощности вполне хватает для подключения и нормальной работы компьютера, только важно, чтобы общая мощность не превышала максимально допустимую.

По советам специалистов, лучшим выбором будут модели с фазозависимым оборудованием.

Самостоятельное обслуживание

После сборки ИБП для циркулярного насоса своими руками, его облуживание кажется мелочью. Необходимо будет лишь периодически через какое-то время менять аккумуляторные батареи и проверять систему на целостность.

Советую ставить бесперебойник в шкаф подвала или полуподвала, так как там он будет занимать меньше места, да и поскольку попадание влаги недопустимо, то размещение его в небольшом шкафу будет отличным вариантом.

Рекомендую следующее видео, в котором автор рассказывает, как выбрать ИБП для котла:

Как итог…

Самодельно сделать бесперебойник для газового котла не составит труда, если у вас есть соответствующие навыки. Для изготовления устройства вам понадобятся инвертор, зарядное устройство, аккумуляторные батареи, провода и инструменты. После изготовления ИБП для циркулярного насоса вам потребуется гармоничная система для фильтров напряжения, что поможет вам следить за стабильностью работы устройства. Можете использовать схему, что размещена выше.

Напишите в комментариях, как считаете легче изготовить бесперебойник самостоятельно или же купить?

Как из бесперебойника сделать стабилизатор напряжения?

Время прочтения: 5 мин

Дата публикации: 26-02-2021

Напряжение в питающей сети постоянно колеблется, и с этим ничего не поделать: слишком много факторов влияют на стабильность электросети. Решением проблемы является установка защиты, чаще всего – стабилизатора. Стабилизатор напряжения позволяет компенсировать просадки и всплески в сети, выдавая на выходе максимально близкое к 220В (для одной фазы) напряжение. Более совершенную защиту представляют собой источники бесперебойного питания. Они, помимо прочего, обеспечивают непрерывную работу электрооборудования при кратковременных глубоких просадках и полном обесточивании сети.

Нередко пользователи, имея на руках ИБП, интересуются, как из бесперебойника сделать стабилизатор напряжения. Мы рассмотрим возможность использования источника бесперебойного питания в качестве стабилизатора без вмешательства в схему.

Виды бесперебойников

Перво-наперво следует рассмотреть виды современных ИБП, чтобы разобраться,какие из них могут работать в качестве стабилизатора “из коробки”, а какие – нет.

ИБП типа OFF-LINE отбрасываем сразу. Данные бесперебойники представляют собой автоматический переключатель нагрузки на резервную цепь. Он имеет два состояния: работа от сети и работа от инвертора. Первый режим активен до тех пор, пока входное напряжение находится в определенном допуске (например 160-250В). При нарушении рабочего диапазона автоматика коммутирует потребителя на резервную цепь. Никакого взаимодействия с сетевым напряжением здесь не происходит, а значит использовать OFF-LINE ИБП в качестве стабилизатора не получится.

Линейно-интерактивные бесперебойники уже интереснее. Работа устройств данного типа аналогична OFF-LINE за одним важным исключением: при работе от сети входной сигнал стабилизируется. За это отвечает простенький ступенчатый стабилизатор. Как правило, его точность не высока (10% – соответствует самым бюджетным стабилизаторам), а рабочий диапазон – самый стандартный.

Самыми интересными ИБП являются устройства on-line. Здесь стабилизатора нет, однако коррекция входного сигнала осуществляется за счет двойного преобразования. Цепь “AC-DC-AC” позволяет из любого по качеству сигнала получить эталонный постоянный ток, после чего инвертировать его в чистый синусоидальный сигнал 220В. Как правило, источники бесперебойного питания on-line устанавливаются для серверов и востребованных промышленных установок. В быту их используют редко.

Зачем делать стабилизатор из ИБП

Каждый имеет свои потребности и отвечать за всех невозможно. Если одному человеку идея использовать ИБП в роли стабилизатора напряжения кажется безумной, другому она может показаться интересной в его ситуации. Как правило, идея использовать ИБП в качестве стабилизатора возникает тогда, когда на руки попадает, скажем, списанный организацией прибор, а покупать для него аккумуляторы нет ни нужды, ни желания.

И так, можно ли запустить бесперебойник в режиме стабилизатора напряжения? Да, но не любой. Если мы говорим о линейно-интерактивных источниках бесперебойного питания, то они довольно часто имеют функцию работы без аккумулятора. В таком случае при обесточивании сети ИБП будет просто отключаться за неимением АКБ. И тогда идея поставить бесхозный ИБП защищать условный компьютер не кажется такой уж глупой. Другой вопрос, что для компьютера и значительной части техники такая защита может оказаться бесполезной.

Благодаря импульсным блокам питания техника может безопасно работать в широком диапазоне напряжений, и тут больше важна не стабилизация, а защита от высоковольтных импульсов, нормированное отключение и прочие параметры.

А что насчет “онлайновых” ИБП? Они значительно реже могут работать без аккумуляторных батарей. Учитывая, что бесперебойники on-line делаются для профессиональных задач, их автоматика может попросту не позволить запуск без АКБ, выдавая ошибку. В ином случае Вы получите идеальное по качеству напряжение во всем рабочем диапазоне, который не предусматривает использование аккумулятора.

Если же бесперебойник из коробки не имеет функции работы в качестве стабилизатора, добиться своего можно путем модификации схемы. Описывать этот процесс смысла нет, так как специалист и так знает, что делать, а если соответствующих знаний нет – лезть внутрь с паяльником крайне не рекомендуется.

Есть ли смысл использовать ИБП в роли стабилизатора

Ситуации бывают разные, и если в руки попал бесхозный источник бесперебойного питания, то его можно подключить “стабилизировать”, но куда лучше использовать его по назначению с аккумулятором.

Если Вам действительно нужна защита от перепадов напряжения, лучше присмотреть себе отдельный стабилизатор напряжения. Стабилизатор будет превосходить ИБП по многим параметрам:

• Более высокая точность и рабочий диапазон стабилизации, чем у большинства линейно-интерактивных ИБП;
• За невысокую цену можно купить мощный стабилизатор для целой квартиры, когда как ИБП за ту же стоимость хватит разве что на 1-2 электроприбора;
• В сравнении со старым бесперебойником (иную ситуацию эксплуатации ИБП в качестве стабилизатора представить трудно), стабилизатор будет куда надежнее и оснащен большим количеством специфических защитных функций;
• Стабилизатор значительно эргономичнее. Во-первых, корпус будет компактнее за счет отсутствия лишних элементов для бесперебойного питания. Во-вторых, органы индикации и управления будут связаны только со стабилизацией.

Делаем выводы

Если у Вас имеется источник бесперебойного питания, используйте его по назначению. Если использовать его в качестве стабилизатора просто потому что завалялся лишний прибор – польза от такого решения крайне сомнительна, учитывая не самые выдающиеся характеристики встроенных стабилизаторов. А уж если нужна качественная защита от перепадов напряжения, хороший стабилизатор обеспечит ее за демократичную цену и без каких-либо “костылей”.

Как создать свой собственный источник бесперебойного питания «Ever Unfolding

Последнее обновление: 7 февраля 2020 г.

Неожиданное отключение питания имеет множество недостатков. Критически важные системы, включая медицинское и компьютерное оборудование, должны продолжать работать любой ценой. С системой ИБП вы можете это сделать. Благодаря такой системе ваше заведение будет работать даже после отключения электричества.

Следуя этому руководству, вы будете на пути к эффективной, но масштабируемой системе ИБП.Кроме того, у вас будет возможность расширить эту систему за счет производства электроэнергии, ветра или солнца.

Распространенным типом ИБП является тот, который продается вместе с компьютерами. Система состоит из небольшого инвертора, переключателя и батарей постоянного тока. Батареи постоянного тока обеспечивают питание компьютера во время отключения электроэнергии, а инвертор отвечает за преобразование прямого заряда в заряд переменного тока.

Соответственно, есть шаги по созданию такого источника бесперебойного питания, который удовлетворяет потребности всего вашего дома или предприятия.

Поскольку безопасность всегда является первоочередной задачей, предварительным шагом всегда должно быть: ПРОЧИТАТЬ И СОБЛЮДАТЬ ВСЕ ПРЕДУПРЕЖДЕНИЯ.

Это обеспечит безопасность использования окончательной системы.

Шаг 1. Выберите зарядное устройство

Вам нужно зарядное устройство, емкости которого будет достаточно для обеспечения достаточного заряда аккумулятора. Он также должен выдерживать нагрузку от инвертора. Имея это в виду, вот несколько рекомендаций, которые следует учитывать при покупке подходящего зарядного устройства для тяжелых условий эксплуатации.

• Проверьте поставщиков солнечной энергии на предмет «больших» домашних инверторов и зарядных устройств, которые обслуживают весь дом и большие потребности в электроэнергии.
• Проверьте также поставщиков жилых автофургонов. Если вы хотите создать большой ИБП, обратите внимание на «Конвертеры», которые используются на больших жилых автофургонах.
• Убедитесь, что приобретенное вами зарядное устройство подходит для аккумуляторов того типа, который вы покупаете.
• Если приобретаемый преобразователь поставляется со встроенным преобразователем, убедитесь, что он может быть изолирован от источника питания.

Шаг 2. Выберите правильный тип аккумулятора: аккумуляторы глубокого цикла

Аккумулятор для грузовика или легкового автомобиля здесь не годится. Если вы собираетесь использовать одну батарею, тогда идеально подойдет батарея, не требующая обслуживания. Для более крупных систем, которые содержат батареи глубокого разряда, используйте только AGM или влажные элементы. Не забудьте также проверить следующее;

• Батареи имеют достаточную вентиляцию для выпуска образующегося газообразного водорода.
• Для влажных элементов убедитесь, что батарея может поддерживать равный заряд.
• Расположение аккумуляторов. Для большего напряжения следует расположить батареи последовательно. Если вы хотите увеличить ампер-часы, расположите батареи параллельно.
• Не смешивайте новые батареи со старыми, так как они быстро изнашиваются.
• Мелко разряженные батареи (циклически разряженные) имеют более длительный срок службы, в то время как батареи глубокого цикла имеют меньший срок службы.

Шаг 3: Выбор инвертора

Убедитесь, что его номинальное значение для непрерывной зарядки является значительно более высоким значением источника питания, чем то, что вы оцениваете при обычном использовании.Его «пикового» тока также должно быть достаточно для обеспечения пусковых нагрузок двигателя, которые обычно в 3-7 раз превышают указанную рабочую мощность.

Инверторы

доступны со следующими входными напряжениями: 12 В, 24 В, 36 В, 48 В и 96 В. Существуют и другие, менее известные напряжения, но рекомендуется использовать более высокие номинальные напряжения. Такие инверторы должны выполнять свою работу лучше, особенно если ваши потребности в энергии значительно большие.

Чаще всего используется инвертор 12 В.Однако это не подходит для системы, которая обрабатывает выходную мощность более 2400 Вт. Поскольку такой ток слишком велик, инвертор с более высоким номиналом лучше справится с вашими потребностями в энергии.

Кроме того, инверторы высочайшего качества имеют очень упрощенную трехступенчатую систему, включающую автоматическое зарядное устройство и реле переключения. Хотя эти инверторы стоят немного больше, вы извлечете выгоду из большой функциональности, которую они представляют, и значительно сэкономите время, поскольку они очень эффективны.

Шаг 4. Купите качественные предохранители и кабели для соединений.

Ищите кабели хорошего качества и очень толстого сечения. Кабели также не должны быть излишне длинными, чтобы снизить сопротивление кабеля. Вместо того, чтобы «повсюду проводить провода», подумайте о том, чтобы потратить немного денег на шину. Это поможет вам поддерживать порядок и случайные шорты. Удаление неисправных аккумуляторов также будет более простым процессом.

Шаг 5: Соблюдайте все установленные правила техники безопасности и носите защитное снаряжение.

При настройке системы многое может пойти не так.Именно по этой причине вы всегда должны соблюдать все меры предосторожности. Для этого надевайте защитную одежду при настройке системы и проведении технического обслуживания. Два таких средства защиты, которые следует учитывать:

• Очки для глаз. Брызги кислоты на глаза никогда не помогут.
• Непроводящие перчатки – от удара током никогда не бывает весело.

Не забудьте также снять с себя все украшения, прежде чем приступить к работе с ИБП.

Шаг 6: Выполните подключения

Выполняя подключения, убедитесь, что вы надежно прикрепили кабели к батарее.Также обратите внимание на полярность.

Шаг 7. Подготовка системы зарядки

После того, как вы выполнили все необходимые подключения и подтвердили полярность, подключите зарядное устройство к розетке. Затем включите питание и убедитесь, что начинается правильный цикл зарядки. Также убедитесь, что инвертор выключен. Это позволит аккумулятору накапливать заряд без потери тока.

Шаг 8: Тест инвертора

Вам нужно будет убедиться, что инвертор действительно отделен от зарядного устройства.Для этого включите инвертор и проверьте его нагрузкой переменного тока. Вы узнаете, что все работает идеально, если не обнаружите ни дыма, ни искр, ни огня. Если все в порядке, приступайте к зарядке батарей и оставьте инвертор включенным на ночь, поддерживая нагрузку, аналогичную той, которую будет поддерживать ИБП. Если утром вы обнаружите, что аккумулятор полностью заряжен, то нагрузка и зарядное устройство подходят.

Шаг 9: Спроектируйте подходящий и аккуратный корпус

Большинство людей выбирают несколько полок в гараже или сарае, в то время как другие предпочитают использовать очень большой контейнер.В любом варианте наиболее важным фактором, который следует учитывать, является расположение. Наиболее важным соображением является; не размещайте зарядное устройство и / или инвертор слишком близко к батареям. Это связано с тем, что батареи часто выделяют газы, которые могут повредить подключенную электронику или воспламениться при приближении к искровым отверстиям.

В качестве решения вы можете установить несколько перегородок и обеспечить соответствующие вентиляционные отверстия как для инвертора, так и для зарядного устройства. Другая идея – установить инвертор и / или зарядное устройство в отдельный отсек, а аккумулятор – в другой ящик.

Шаг 10: Завершите подключение

Более длинные кабели увеличивают сопротивление току. Соответственно, убедитесь, что ваши кабели не слишком длинные. Доступ к батареям также должен быть довольно простым, так как это позволит быстро их обслуживать. Для жидкостных батарей такой доступ также позволит вам легко проверять и пополнять уровни жидкости.

Инвертор также должен быть заземлен. Для этого вы можете подключить заземляющий стержень, который врезается в почву, или использовать вход переменного тока зарядного устройства.

Шаг 11. Ищите альтернативы там, где это возможно.

По возможности, вы можете заменить компоненты вашего ИБП другими альтернативами. Например; вариант с солнечной или ветровой батареей может быть достаточно хорошим дополнением вместо зарядного устройства. Любой из этих двух вариантов также позволит вам сэкономить больше на счетах за коммунальные услуги. Однако не забудьте подтвердить пригодность и совместимость любых дополнений к вашей системе. Один неверный компонент поставит всю систему под угрозу.

Самодельный (или, если необходимо, «Гетто») ИБП

Первоначально опубликовано 2001 в Атомарный: вычисления максимальной мощности

Последнее изменение 03 декабря 2011 г.

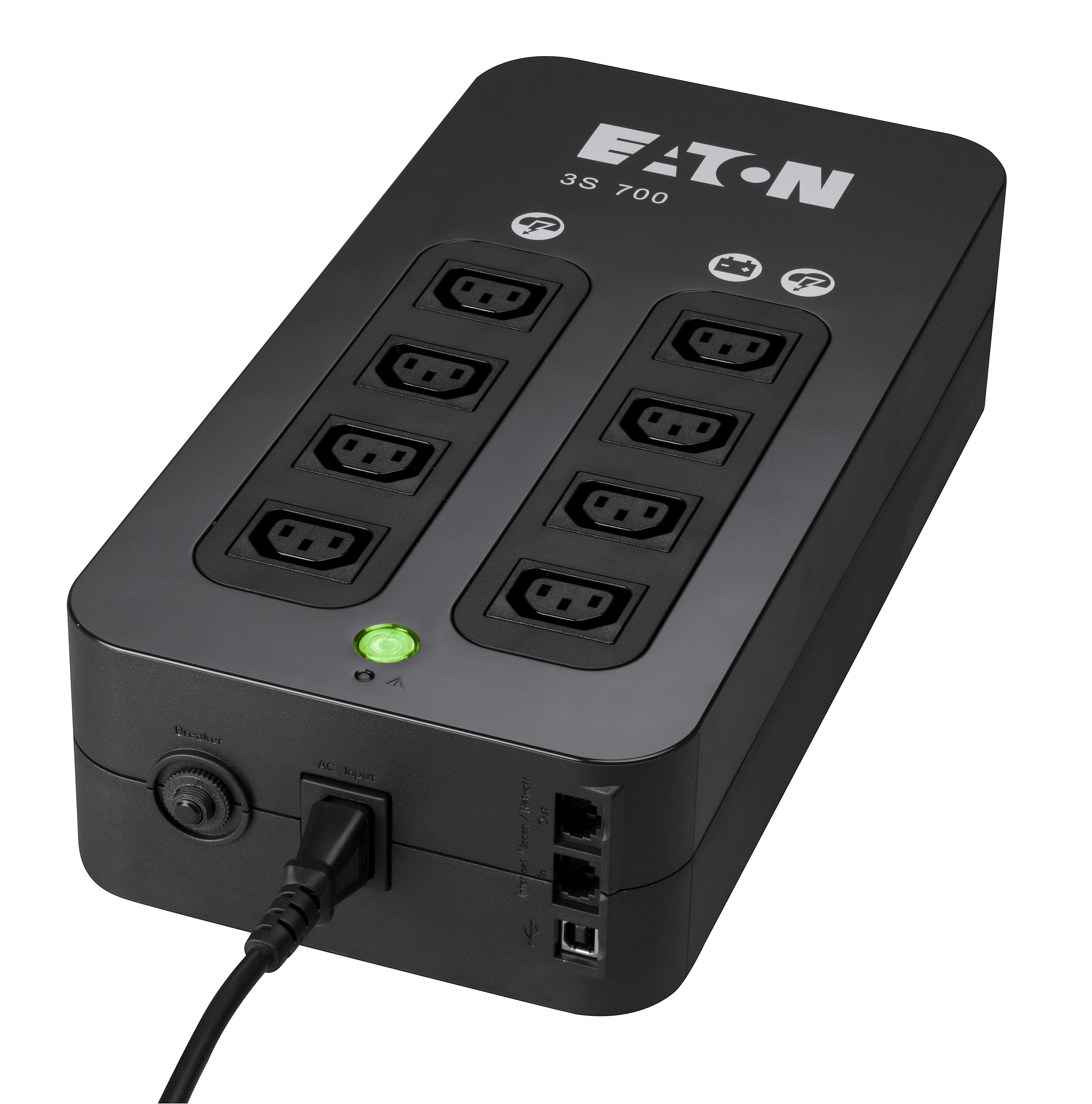

Вы знаете, что такое источник бесперебойного питания похоже, да? Это тяжелая бежевая коробка с розеткой IEC на одной. конец, одна или несколько трехконтактных розеток на другом, несколько лампочек и кнопок.

Что ж, может быть.

Или может выглядеть так.

Эта штуковина работает в основном так же, как обычное «двойное преобразование». UPS.Рядом с компьютером большой толстый блок питания постоянного тока с аккумулятором. сидя на нем. Этот блок питания подключен к сети по одному сбоку и к батарее и инвертору (коробка справа), параллельно, с другой. Блок питания заряжает аккумулятор и запускает инвертор, пока есть питание от сети.

Инвертор преобразует постоянный ток низкого напряжения обратно в мощность переменного тока с эффективностью. более 85% – 100 Вт постоянного тока на входе, около 90 Вт переменного тока на выходе.Если пропадает питание от сети, инвертор просто работает от аккумулятора, а компьютер (и монитор) продолжайте грузить. Чуть больше часа с этим нетребовательным настольный ПК и малогабаритный аккумулятор.

Многие стандартные ИБП могут обеспечивать питание только в течение нескольких минут – долго достаточно, чтобы сохранить вашу работу и выключиться. Все модели, кроме самых дешевых, имеют последовательное соединение с ПК и программное обеспечение, позволяющее компьютеру отключиться вниз, если вас нет рядом, когда ИБП делает свое дело, а заряд батареи становится низко.

Однако с таким ИБП Franken-UPS у вас может быть столько же батареи резервное копирование, которое вы можете разместить в своем компьютерном зале.

ИБП с двойным преобразованием, подобный этому, постоянно управляет инвертором. Самый ИБП этого не делают. Вместо этого они являются «резервными источниками питания», в которых инвертор работает только при пропадании сетевого питания. В остальное время они просто пропустите сетевое питание на выход, может быть, с хорошей фильтрацией, может и без. Резервный дизайн делает ИБП более эффективным, а также позволяет дешевым агрегатам иметь инверторы более низкого качества, потому что инвертор почти никогда ничего не нужно делать.

Существуют также «линейно-интерактивные» ИБП, которые запускают инвертор все время. время, хотя и не на полную мощность; они также передают сетевое питание через, пока он доступен. При сбое питания уже работающий инвертор просто компенсирует слабину.

ИБП с двойным преобразованием, или «on-line», обеспечивают лучшую фильтрацию мощности из трех разновидностей ИБП и не имеют задержки отключения, если сеть терпит неудачу. Но для бытовых нужд особой разницы, кроме цены, нет. между тремя.

Этот ИБП, сделанный своими руками, может иметь двойное преобразование, но он примерно такой же элегантный. как это выглядит. Большинство людей этого не захотят.

А вот и позволяют увидеть, что находится внутри обычного моноблочного ИБП. Все компоненты в этой настройке – просто автономные версии основные биты внутри обычного ИБП.

Аккумулятор

ИБП

требуется большая емкость аккумуляторов, и не обязательно свет. Поэтому они используют свинцово-кислотные батареи.

Стандартные ИБП – ну, те, которые достаточно малы, чтобы их можно было носить с собой, в любом случае – используйте “гелевые ячейки”, которые являются наиболее распространенным видом герметичного свинца. Кислотные (SLA) аккумуляторы. Обычно, когда кто-то ссылается на батарею SLA, они речь идет о гелевой ячейке.

Эти батареи дешевые, они не протекают, они очень стандартизированы. и их можно купить в любом магазине электроники, и они обладают приемлемой производительностью за деньги.

Желейный электролит в гелевой ячейке плохо справляется с газом. пузыри, которые развиваются быстро, если он перезаряжен, и медленно, даже если он просто постоянно пополнялся.Пузырьки испортят электролит. к пластинам аккумулятора, что снижает емкость.

Дешевые батареи SLA также определенно построены по цене. Ваш обычный 12-вольтный блок SLA «семь ампер-час» может работать как большая мощность, как и следовало ожидать от этого рейтинга, даже при более слабом токе с двумя батареями Конфигурация 24 В, которую используют многие ИБП. Не ожидайте большего, чем пару лет жизни без батарей SLA по выгодной цене в дешевом ИБП.

Для большой емкости и отличных сильноточных характеристик, «мокрый» свинцово-кислотный батареи с обычным жидким сернокислотным электролитом – способ идти. Вы не хотите их сбивать, вы не хотите нести их по лестнице, вы хотите убедиться, что вентиляция достаточна, чтобы водород производство во время зарядки не делает вашу компьютерную жизнь неожиданной захватывающе, и да, им нужно время от времени пополнять, если вы хотите, чтобы они продолжались хорошо.Но даже небольшой автомобильный аккумулятор даст вам 25 настоящих ампер-часов в течение для питания компьютеров. Только ваше умение перевозить тяжелые предметы ограничивает емкость, которую вы можете получить от влажных батарей параллельно.

Автомобильные аккумуляторы можно купить дешево, но они не любят полностью разряжены. Как и обычные гелевые клетки. Разрядите любую свинцово-кислотную батарею и оставьте в таком состоянии достаточно долго, и пластины сульфатируются, батарея бесполезна.

Более дорогие батареи “глубокого разряда” сконструированы так, чтобы работать лучше с этим; у них нет огромной мгновенной текущей емкости “заводной” аккумулятор, если вы хотите запустить двигатель, но вы можете запустить их через полные циклы снова и снова без вреда. Их по-прежнему не должно быть ушел, хотя.

Эта батарея не является обычной влажной ячейкой или гелевой ячейкой. Это спасательный круг GPL-1300 от Concorde Battery Корпорация, которая производит аккумуляторы для всего, от гоночных яхт до истребители.Это герметичная конструкция с регулируемым клапаном и жидкостью. электролит впитался на стекловолоконный мат между плотно прилегающими пластинами – лучший способ сделать батарею SLA. Стеклянный мат придает ему производительность влажной батареи и непроливаемость гелевого элемента.

GPL-1300 – самая маленькая батарея Concorde – она ​​весит меньше семи килограммы. Но он рассчитан на запуск двухлитрового морского дизеля и имеет подлинная емкость 13 ампер-часов для приложений ИБП.

Однако вы смотрите примерно на 250 австралийских долларов за один из них. Это куплю у вас гораздо более емкая обычная влажная батарея.

Блок питания

ИБП нужно что-то для зарядки аккумулятора и запуска инвертора, когда сеть не вышла из строя. Зарядка свинцово-кислотных аккумуляторов через «постоянную напряжение »метод прост. Зарядить их колодец несколько сложнее.

Если вы подключите свинцово-кислотную батарею к источнику питания, который настроен на такое же напряжение, какое может держать аккумулятор, когда он полностью заряжен, вы заряжайте аккумулятор, и вы не перезарядите его.Это называется «поплавок». плата; это не самый быстрый способ зарядить аккумулятор в ампер-часах, но Вы можете оставить зарядное устройство подключенным навсегда, не поджаривая аккумулятор.

К сожалению, плавающий заряд никогда не сможет полностью зарядить аккумулятор. А также если вы оставите свинцово-кислотную батарею на плаву навсегда, она будет медленно сульфатироваться, как если бы его ненадолго оставили плоской. «Допустимый заряд» около 2,4 вольт. на элемент (14,4 В для батареи 12 В) требуется примерно каждые шесть месяцев, для максимального срока службы батареи.

Схема зарядки в действительно классных коммерческих ИБП может периодически высокие расходы, но не ожидайте их от дешевого устройства.

Для батареи Lifeline, которую я использовал, напряжение холостого хода составляет от 13,2 до 13,4 вольт, в зависимости от температуры – температура выше, напряжение ниже. Я предоставил это с помощью моего настольного источника переменного напряжения на 25 ампер, установленного на это напряжение.

Невозможно произвести автоматическое пополнение счета с помощью этой штуки, но есть ничто не мешает крутить ручку до 14.4 вольта на несколько часов каждые полгода. И постоянный номинальный ток этого источника питания 25 А означает он может выдавать 300 Вт при 12 вольт. Учитывая эффективность 85-95% инверторы текущей модели, это означает, что вы можете использовать резистивный резистор мощностью не менее 255 Вт. load (о котором подробнее …) из него.

Однако такой блок питания не из дешевых. Это Jaycar Electronics MP-3088, который списки за 359 австралийских долларов. Обычные автомобильные зарядные устройства со скидкой в ​​вашем регионе место автозапчастей, намного дешевле чем это.

Если вам нужна токовая нагрузка 25 А, вы не получите ее просто одно дешевое зарядное устройство. Вместо этого вам придется взять несколько одинаковых зарядных устройств. и подключите их к батарее параллельно. Это примерно так же элегантно, как сделать плату на 24 розетки из двойных переходников, но она будет работать, если ваши зарядные устройства не пытаются делать ничего умного. Какие дешевые не будут; некоторые из них даже нет предохранителя . Важно, чтобы зарядные устройства быть идентичным; дешевые и противные зарядные устройства, которые означают быть точно таким же не обязательно.Желательно сделать несколько разумных зондирование мультиметром, чтобы увидеть, не треснули ли различные положительные выводы все параллельные установки имеют одинаковый потенциал, когда они работают.

Дешевые зарядные устройства могут или не могут позволить батарее разряжаться через них, наоборот, при отключении электроэнергии; худший сценарий здесь – разрушение зарядного устройства, хотя более вероятна простая потеря заряда аккумулятора. Скамья расходные материалы, вероятно, этого не сделают – мои, конечно, нет.Как и большинство скамей расходных материалов, имеет хорошую защиту от обратного тока и перегрузки по току.

Если у вас есть зарядное устройство без схемы предотвращения обратного тока, хотя тогда вам понадобится какой-то изолятор батареи – причудливый для многоаккумуляторных автомобилей или просто большой толстый диод. Дешевые зарядные устройства могут плохо справляется с падением напряжения от диодного изолятора; они будут должны подавать больше вольт для достижения того же тока заряда, и они могут возникнуть забавные мысли о состоянии заряда аккумулятора.

Оценки дешевых зарядных устройств в целом довольно оптимистичны, но три Зарядные устройства на «10 ампер» должны обеспечивать непрерывную работу на 25 ампер. Четыре конечно будет, если только они не от очень захудалого производителя .

Если напряжение аккумуляторной батареи при полной зарядке незначительно превышает допустимое плавающее напряжение, тогда вы можете оставить свои дешевые зарядные устройства подключенными навсегда. Если выше, то аккум потихоньку варишь; если ниже, то у вас будут проблемы с ранней сульфатацией.

Но эти зарядные устройства действительно дешевые.

Инвертор

Это инвертор от 12 до 240 вольт на 300 вольт для пожилых людей. дизайн, с не очень большой номинальной импульсной мощностью – количество мощности, которое он может доставить на короткое время.

Вт могут быть равны вольтам, умноженным на амперы, но только для цепей постоянного или переменного тока. работа исключительно с резистивными нагрузками, такими как обогреватели или лампы накаливания. Компьютеры и мониторы не являются резистивными нагрузками.Технически говоря, у них довольно противная “сила фактор ». Инвертор на 300 ВА может потреблять всего около 210 Вт. стоимость оборудования для ПК; может даже меньше. Подробнее об этом применительно к компьютеру ИБП, ознакомьтесь с официальным документом APC в формате PDF по этой теме, здесь.

Однако то, что в компьютере установлен блок питания мощностью 300 Вт, не означает, что он нуждается в инвертор 430 ВА. Это понадобится только в том случае, если он полностью загрузит каждый из своих Выходные шины блока питания, чего почти наверняка нет.

В наши дни вы можете получить инвертор на 300 ВА с номиналом перенапряжения 900 ВА и эффективность выше 90% примерно за 160 австралийских долларов – у Jaycar есть один, MI-5062, по этой цене. Менее чем вдвое дороже вы можете получить 600 ВА постоянного тока, Инвертор перенапряжения 1500 ВА, которого достаточно для работы практически любого ПК, и его монитор.

Рейтинг скачков напряжения имеет значение, потому что многие устройства потребляют намного больше тока при запуске, чем при запуске. Лазерные принтеры и холодильники, например, у вас есть такие огромные текущие требования к запуску, что вам понадобится явно инверторы с сильно завышенными номиналами, если вы хотите их запустить.Компьютеры не это плохо, но мониторы с ЭЛТ все еще могут быть проблемой.

Компьютер, который я питал от этой установки, представляет собой скромную коробку Celeron с 15 дюймовый монитор. ПК без монитора потребляет пиковый ток около 8,5 ампер. от аккумулятора через инвертор при запуске. Затем становится меньше чем шесть ампер.

Схема размагничивания монитора, однако, потребляет больше, чем пиковая мощность. мощность инвертора.

Поскольку практически все ЭЛТ автоматически размагничиваются при включении питания. вверх, это проблема.Еще один 15-дюймовый аппарат, который я пробовал, просто привязал иглу. у меня амперметр на мгновение включился, а потом сидел там в режиме ожидания.

К счастью, старый монитор Mitac на картинке все еще может запуститься когда он пытается размагнитить себя и терпит неудачу. Он просто рисует красивую устойчивую восьмерку усилители, без страшного всплеска. Таким образом, ПК с монитором имеет пиковую потребляемую мощность. меньше постоянной выходной мощности инвертора, а затем стабилизируется примерно до 70% емкости.

Примечание: если вы не знаете, какой толщины использовать провод, скажем, для 20 ампер (чтобы обеспечить приличный запас прочности), это хороший признак того, что вы не совсем готов к этому проекту.

Решение проблемы перенапряжения монитора, конечно же, заключается в использовании более современный инвертор с большим номиналом перенапряжения или использовать более низкую мощность монитор, как ЖК-экран. 15-дюймовые ЖК-дисплеи (у которых площадь экрана больше, чем у “15-дюймовый” ЭЛТ) потребляет менее 40 Вт и не имеет никаких скачков при запуске, чтобы говорить из.Так что они отличные кандидаты для приложений «альтернативной энергетики».

Формы сигналов инвертора

“Форма волны” инвертора – это то, как изменяется выходное напряжение инвертора. поскольку он проходит через свои положительные / отрицательные циклы переменного тока. В частота колебаний для всех австралийских инверторов 220/240 вольт должна быть те же 50 Гц (циклов в секунду), что и обычная электросеть в этой стране, но график зависимости напряжения от времени на выходе инвертора может быть совершенно другим. от сети.

Если, например, напряжение повышается практически мгновенно до полного положительного значения, держится там половину цикла, затем практически мгновенно падает до полного отрицательного для другого полупериода вы смотрите на «прямоугольную волну».

Нормальное сетевое питание чередуется плавной синусоидой – ну, когда Во всяком случае, он не загрязняется скачками, провалами и скачками. Эта синусоидальная форма волны, показанная на этом рисунке зеленым цветом, точно имитируется только более дорогие “синусоидальные” инверторы.Вы можете купить ИБП с синусоидальной волной. инверторы – вы смотрите, может быть, 900 австралийских долларов за интерактивную линию 750 ВА. один. Вы также можете купить синусоидальные инверторы как отдельные изделия.

Но

ПК они не нужны. Они отлично работают с модифицированной прямоугольной волной. мощность – это красный сигнал на картинке. Инверторы, которые выводят это форма волны дешевле, чем единицы синусоидальной волны.

Большинство двигателей переменного тока – например, электроинструменты – будут нормально работать после измененных мощность прямоугольной волны также, но они могут потреблять примерно на 20% больше энергии чем вы ожидаете, и может раздражать.Вещи со схемой, которая полагается на чистой синусоидальной энергии – электрические часы, хлебопечки, некоторые зарядные устройства, двигатели с «экранированным полюсом», используемые потолочными вентиляторами, скорее всего, будут плохо себя вести.

Синяя форма волны на картинке, кстати, представляет собой простую прямоугольную волну. Сейчас уже довольно сложно найти простые прямоугольные инверторы. Который хорошо, потому что ты, вероятно, не хочешь этого. Они могут запускать некоторые, но не все, двигатели, и они прекрасно справляются с лампами накаливания.Но даже мощность компьютера не гарантируется, что расходные материалы будут работать должным образом на этом чрезвычайно “грязном” власть.

Зачем делать самому?

Для чего нужна самостоятельная установка ИБП, кроме изготовления смотришь все технично и грамотно?

Ну, если хотите, он позволяет иметь чудовищную емкость аккумулятора.

Вы не можете заменить батареи большей емкости на большинство стандартных ИБП. И дело не только в том, что батареи большего размера не поместятся в коробке; стандарт схема зарядного устройства также вряд ли справится с большей емкостью.Если заряд занимает больше времени, чем должен, или ток заряда слишком велик, ИБП может предположить, что с аккумулятором что-то не так.

Лучшие коммерческие ИБП имеют стандартный разъем расширения батареи; некоторые дешевые устройства будут работать с большей емкостью батареи, но у вас есть припаять кабель расширения к соответствующим клеммам внутри, чтобы это произошло. Не делайте ставку на то, что это возможно с Дж. Хотя случайный ИБП.И чем больше мощности вы добавляете, тем меньше вероятность это работать.

О, и если ваш дешевый ИБП не ожидает большей емкости аккумулятора, он тоже не будет ожидать большего времени выполнения. Так он может перегреться и умереть, если вынужден работать на почти полной мощности намного дольше стандартного аккумулятор мог обойтись.

Используйте глупое зарядное устройство, например, мой блок питания постоянного тока и специальный инвертор. приемлемого качества, и у вас не будет этих ограничений.Ты должен следите за своей батареей, и вы должны тщательно установить напряжение. Но вы также можете использовать банк аккумуляторов для грузовиков для питания вашего ПК в течение недели. без сети, если хотите.

ИБП с раздельными ящиками также полезен для большего, чем моноблок. Маленькая герметичная батарея в этой установке имеет более чем достаточно тычка, чтобы начать например, моя машина, которая больше, чем может выдержать кирпич SLA на 7 Ач.

(у меня есть , использовал небольшую батарею SLA для запуска автомобиля, один раз, но только косвенно; Взял свежезаряженный SLA и подключил параллельно с разряженным аккумулятором автомобиля, и просто оставил его там на полчаса, чтобы вставьте немного заряда в вещь.Потом я un подключил SLA, и завел машину от теперь уже слегка заряженной основной аккумуляторной батареи.)

Настольный блок питания тоже вообще полезная вещь. Я использую все свое время, когда я создаю и тестирую что-то, или когда мне просто хочется поджечь карандаш.

И инвертор можно подключить к автомобильному аккумулятору в любом месте для питания. различные гаджеты.

(Примечание – езда по городу с пассажиром, показывающим 240 стробоскопическая вспышка для ничего не подозревающих пешеходов не приветствуется и не поощряется, автор.И даже несмотря на то, что дождь выглядит действительно круто, пожалуйста, сделай не стоять под дождем, держась за стробоскоп.)

Если, конечно, ни одно из этих преимуществ вам не нравится, то нет причина для вас купить эти отдельные компоненты. Они не дадут вам высшего класса система зарядки (во всяком случае, если вы не потратитесь на зарядное устройство высшего класса), они никак не взаимодействуют с компьютером, и вряд ли они и аккуратный раствор.

Но если вы ищете ИБП промышленной мощности, не как цены на варианты без привязки, это может быть проще, чем вы думаю свернуть свой собственный.

Как сделать инвертор 12В ИБП

Как создать источник бесперебойного питания от 12 В до 220 В переменного тока с инвертором (ИБП)

Введение:

Инвертор мощности – это устройство, которое преобразует 12 вольт в 150 вольт постоянного тока в 220 вольт в 110 вольт. Инвертор мощности обычно известен как ИБП. ИБП означает источник бесперебойного питания, который представляет собой модифицированную форму инвертора. Из-за отсутствия электричества важность инвертора возрастает день ото дня.Заменитель отключения нагрузки – генератор или ИБП.

Несколько преимуществ и недостатков генератора следующие.

Его первое преимущество заключается в том, что он может работать со многими электронными устройствами и обеспечивать электроэнергию в течение длительного периода отключения нагрузки. К недостаткам можно отнести шумовое загрязнение, слишком дорогое использование ископаемого топлива. Альтернативой генератора является ИБП, он также имеет свои достоинства и недостатки.

Подача электроэнергии идет бесперебойно, не требует особых усилий.Его резервное копирование зависит от аккумулятора, поскольку количество ампер аккумулятора, которое он имеет, столько, сколько оно может обеспечить.

Его недостатки в том, что перезарядка занимает много времени, и при длительном отключении нагрузки аккумулятор не может быть заряжен, поэтому он перестает работать. Из-за чрезмерной нагрузки сокращается продолжительность резервного копирования. Его производительность составляет от 60% до 90%.

Сегодня я научу вас, как сделать инвертор мощностью 500 Вт, который может сделать любой, кто имеет фундаментальные знания в области электроники.

Для его строительства необходимы следующие вещи.

Компоненты:

• Трансформатор 40 А (500 Вт), 220 В, 12X12 В
• Транзистор (10) 1047
• Резистор (1) 500 Ом
• Аккумулятор 40 Ампер
• Мультиметр
• Конденсатор 250 В, 0,5 мкФ
• Провода, паяльные провода,
• Паяльник

Метод:

Прежде всего, необходимо внести некоторые изменения в трансформатор.Если вы используете трансформатор на 500 В, возьмите медный провод калибра от 18 до 22 и на одной стороне сердечника трансформатора сделайте пять витков и поставьте на него точку, затем поверните эту точку и снова поверните провод пять раз на том же самом. направление.

Таким образом, вы получите три терминала. Если подключить трансформатор к источнику питания 220 В, то на обеих клеммах будет 1,5 В.

Как очистить базу, эмиттер и коллектор:

Теперь поместите транзистор D1047 на ладонь и поверните его так, чтобы число появилось у вас на пути.Теперь вы увидите три точки. Точка слева от вас известна как (B) База, средняя – коллектор (C), а правая – (E) эмиттер. (Это информация только для D1047)

Принципиальная схема инвертора 500 Вт

Принципиальная схема инвертора ИБП 500 Вт

Теперь сначала затяните 5-й транзистор в радиаторе последовательно с помощью гайки-болта. Соедините базы всех пяти транзисторов вместе, а затем соедините точки коллектора вместе.

Таким же образом расположите остальные пять транзисторов по отдельности и соедините коллектор (C) обеих сторон транзисторов с внешним выводом вторичной катушки, после чего соедините оба внешних вывода третьей катушки с основанием обоих радиаторов. транзистора. затем соедините эмиттер (E) с обеих сторон проводами n, затем подключите резистор 500 Ом на эмиттере и резистор с каждой стороны. Теперь соедините среднюю клемму первичной катушки с помощью провода длиной от одного до двух футов, закрепите ее (крокодил) и прикрепите эту клемму всегда к положительной клемме, а с отрицательной клеммой батареи подключите оба (E) эмиттера транзистора.

После этого центральная точка третьей катушки и провод соединяют ее с эмиттером для подключения с помощью переключателя большой мощности между обоими выводами первичной катушки инвертора, чтобы применить конденсатор, который предотвратит искрение током. инвертор включится, как только начнет работать.

Обсуждения инверторов питания Пакистанского научного клуба от 12 В до 220 В ИБП, вы можете найти проблемы, устранить неисправности и получить помощь по конструкции. Посетите Инверторы питания (ИБП) от 12 В до 220 ″

Рабочие:

К обоим клеммам батареи подключите положительный и отрицательный провода к ее клеммам: положительный к положительному, а отрицательный – к отрицательному, а затем разомкните выключатель, при разомкнутом выключателе в инверторе начнется легкая вибрация.Теперь вы можете запустить его при нагрузке от 1 до 500 Вт.

Таблица мощности инвертора мощности

преобразователи	напряжения (вход)	Трансформатор усилитель	Трансформатор ватт	Кол-во транзисторов D1047
Инвертор 50 Вт	12 В	4 А	50 Вт	2
Инвертор 100 Вт	12 В	10 А	100 Вт	от 4 до 6
Инвертор 300 Вт	12 В	25 А	300 Вт	от 6 до 8
Инвертор 500 Вт	12 В	40 А	500 Вт	от 8 до 10
Инвертор 1000 Вт	24 В	45 А	1000 Вт	от 20 до 26
Инвертор 3000 Вт	24 В	125 А	3000 Вт	от 40 до 50
Инвертор 5000 Вт	48 В	105 А	5000 Вт	от 60 до 70
Примечание.В таблице показано, что требования к транзисторам D1047 для инвертора различной мощности

Зарядка:

Вам необходимо выключить аккумулятор для зарядки и косвенно подключить первичную катушку к источнику питания 220 В, после чего аккумулятор начнет заряжаться. Чтобы преобразовать его в ИБП, вам понадобится только одно реле. Это реле 220 В переменного тока и клеммы 4.4.

принципиальная схема инвертора для зарядки аккумулятора

Для получения интерактивной справки посетите https://forum.paksc.org/Forum-Homemade-UPS-inverter

Устранение неисправностей:

Если вы не начинаете включать, проверьте следующие позиции

1.Зажгите место, где прикреплен резистор, на одну секунду

2. Если он еще не запускается, то отсоединил соединение между базовым проводом и катушкой и переставил его.

Если вы хотите получить более подробную информацию, присоединяйтесь к научному клубу Пакистана. Все права защищены. Этот проект не может быть опубликован без разрешения научного клуба

Присоединяйтесь к нам @ paksc.org/community

---

Статьи по теме:

---

Если вы обнаружите ошибку в этом тексте, сообщите нам psc @ paksc.org

Источник бесперебойного питания «сделай сам»: электрический

Я подумываю о создании собственного ИБП для медиацентра и сетевого оборудования. У меня есть несколько причин рассмотреть этот вариант:

• У меня постоянно отключается питание

• Мне нужно около 5-7 часов работы, и потребительские опции не предлагают этого, но автомобильный аккумулятор или два могут

• Промышленные варианты дорогие

• Все, что я хочу питать, в любом случае использует питание постоянного тока, но большинство ИБП используют инверторы для обеспечения 120 В переменного тока даже при работе от батареи, что глупо, потому что стенная бородавка на большинстве моих вещей просто восстанавливается. -исправление и снижение его до примерно 12 В.Я не вижу причин делать два неэффективных преобразования мощности.

На что у меня питание. Перечислено с максимальным рейтингом, напечатанным на их бородавках:

• asus rog rapture gt-ac5300 | 3,5 А 19 В = 66,5 Вт

• Кабельный модем Netgear | 1.5A 12 В = 18 Вт

• Микрокомпьютер Odroid UX4 | 6A 5V = 30W

• Внешний жесткий диск, подключенный к Odroid | 2A 5V = 10W

• Insignia TV | 4A 12 В = 48 Вт

Таким образом, моя общая потребляемая мощность, предполагая, что каждому по какой-то причине требуется, максимальная мощность одновременно составляет около 173 Вт.Хотя это маловероятно, я бы хотел перестроить его как для собственного удовольствия, так и для того, чтобы иметь возможность в какой-то момент поменять часть, скажем, телевизор, не беспокоясь о перегрузке. Я назову это 175 Вт.

Теперь я сгруппировал все по трем категориям по напряжению:

• Модем и телевизор – на 12 В, и их можно напрямую подключить к батарее с помощью соответствующего предохранителя (если кто-то не скажет, что это плохая идея)

• Odroid, его жесткий диск и USB-концентратор имеют напряжение 5 В, и для них потребуется понижающий преобразователь постоянного тока.(возможно, https://www.amazon.ca/dp/B012NCC35M)

• Маршрутизатор имеет напряжение 19 В, и потребуется повышающий преобразователь постоянного тока в постоянный (возможно, https://www.amazon.ca/dp/B00RXJJGE2)

Я думаю, что разобрался с аккумулятором, мне нужен свинцово-кислотный морской аккумулятор глубокого цикла, чтобы я не убил его, опустошив его до полного разряда, и герметичный, чтобы я не взорвал свой дом водородом . Для максимального номинала усилителя 175 Вт / 12 В = около 14,6, назовите его 15 А. Это хорошо в пределах стандартной 12-вольтовой батареи, продаваемой в Canadian Tire.

В чем я застрял, так это в том, чтобы заряжать его после отключения и запускать систему от электросети, когда она доступна (и делать то и другое одновременно). Вначале я просто постоянно работал от аккумулятора и постоянно использовал зарядное устройство для автомобильного аккумулятора, но это приведет к выходу из строя аккумулятора, если моя нагрузка упадет, но выход зарядного устройства останется статическим. Это перезарядит и испарит мою батарею. Итак, мой второй делал в основном то же самое, но с аккумулятором, подобным тому, который у меня есть на моем грузовике зимой, который не перезаряжается.Это также не сработает, потому что все специалисты по обслуживанию действительно маломощны, чтобы заряжать аккумулятор за ночь, и достаточно, чтобы холод или неиспользование не убили его. Я видел их до 2А, но я уже подсчитал, что при 12В мне нужно как минимум 15А, и это не учитывает эффективность преобразователей (обычно около 90%) и тот факт, что для фактической подзарядки аккумулятор после отключения необходимо вложить в него больше энергии, чем от него потребляется. Итак, я поискал людей, которые пробовали похожие проекты, и нашел это: http: // www.dreamgreenhouse.com/projects/2010/12Vups/index.php Это хороший пример, мне нравится, что он нашел готовое оборудование именно для этой цели. Плата для зарядки аккумулятора и автоматического переключения с сетевого питания на питание от аккумулятора, а также другая плата с выпрямителем и переходом от 120 В переменного тока к 12 В постоянного тока, но опять же максимальная мощность – это проблема, которую его установка ограничена до 8 А.

TL; DR Итак, в конце концов, мой вопрос: знает ли кто-нибудь о эфирном средстве для обслуживания батарей 12 В, которое поддерживает как минимум 15 А непрерывно, ИЛИ готовую печатную плату, которая будет поддерживать батарею и переключать нагрузку между указанными аккумулятор и настенный ввод, который опять же не пропускает дым при 15А 8 часов в день 5 дней в неделю?

Системы бесперебойного питания – обзор

10.4.5 Накопление энергии в источниках бесперебойного питания ИБП

– это накопитель энергии, используемый для предотвращения потерь из-за перебоев в подаче электроэнергии или условий низкого качества электроэнергии. Они обычно используются для предотвращения воздействия отключений электроэнергии на специальные и чувствительные нагрузки. Кроме того, ИБП может выполнять коррекцию качества электроэнергии с их типами параллельной работы. ИБП уже давно используются в коммерческих зданиях и служебных зданиях, таких как больницы, или на специальных объектах, таких как центры обработки данных, где важна бесперебойная подача энергии.ИБП предпочтительно использовать в жилых домах. Как упоминалось ранее, ИБП используются для двух основных целей. Первый используется в качестве резервного источника питания для предотвращения перебоев в подаче электроэнергии. Второй служит задачей фильтра для исправления условий низкого качества электроэнергии. ИБП, используемые для первой цели, обычно представляют собой дизель-генераторные системы в традиционных приложениях. Он имеет такие преимущества, как быстрый запуск и хранение топлива. Однако есть недостатки, такие как шумная работа, выброс выхлопных газов и высокие затраты на топливо.Использование различных приложений для аккумулирования энергии, таких как аккумуляторы энергии с подключением к сети или маховики, может устранить эти недостатки.

Некоторые системы ИБП разработаны с учетом требований низкого качества электроэнергии. Значения напряжения и частоты, выраженные в условиях низкого качества электроэнергии, не находятся в требуемых предельных значениях. Эти искажения значений напряжения и частоты могут повредить электрические устройства потребителей и могут вызвать проблемы в сети, если не будут приняты необходимые меры предосторожности.Использование накопителей энергии в ИБП позволяет избежать скачков / скачков напряжения, скачков / скачков напряжения, провалов напряжения, пониженного напряжения, шума и гармоник тока.

Обеспечение функций ИБП с помощью распределенных систем хранения энергии, эксплуатируемых распределительными компаниями, очень просто. Эти приложения можно использовать более эффективно по сравнению с традиционными системами ИБП. Кроме того, преимущества могут быть предоставлены с точки зрения интеграции ВИЭ в систему в этой структуре, поскольку она становится более экономичной [68].

В случае отказа одной из крупных электростанций необходимо поддерживать уровни частоты и напряжения, чтобы обеспечить стабильность и надежность в энергосистеме. Для этого общая мощность системы пропорционально распределяется между другими электростанциями в системе. Другие электростанции в системе должны использовать дополнительную резервную мощность при нестандартных рабочих условиях. Электростанции должны производить мощность выше нормальной, а мощность отключенной электростанции должна передаваться в сеть.Для этого либо установки должны работать ниже номинальных значений, либо, при необходимости, они должны работать с высокой производительностью. Эти две ситуации приводят к неэффективной работе. В Соединенных Штатах был предложен способ накопления сверхпроводящей магнитной энергии, разработанный для удовлетворения дополнительных требований к резервной емкости сетей в различных научных исследованиях. Этот метод не используется в качестве арбитража и аналогичных приложений для накопления энергии, а скорее предназначен для использования только для того, чтобы допускать большие потери мощности в системе.Однако есть недостатки, такие как необходимость в очень дорогих системах охлаждения и больших преобразователях мощности для такой системы. Различные технологии хранения энергии, такие как батареи, ультраконденсаторы и маховики, имеют технологическую инфраструктуру для удовлетворения этих потребностей. При наличии необходимых преобразователей мощности эти приложения возможны в зависимости от сети. Для сеток возможно несколько определений запаса. Роторный резерв – это накопитель энергии, обеспечивающий выработку электроэнергии до 10 мин.Роторный резерв – это система, которая может быть активирована всего за 10 с для поддержания стабильности частоты в случае больших потерь мощности [69]. Система, которая больше ориентирована на регулирование частоты, чем на непрерывность энергоснабжения, называется реактивным резервом частоты.

Дополнительный резерв может быть определен как дополнительная генерирующая мощность ниже или выше наивысшего значения спроса, необходимого для обеспечения энергией, необходимой потребителям электроэнергии. Это генерирующая мощность с неактивной генерирующей мощностью или отключенной нагрузкой, которую можно ввести в эксплуатацию менее чем за 10 минут, если это необходимо.Могут быть предоставлены два типа; либо он активируется в течение короткого времени, когда он находится в отключенном состоянии, либо когда он работает таким образом, что питает определенную нагрузку, которую можно отключить. Эта нагрузка отключается, и генерируемая мощность передается в сеть [70]. Роторные резервные системы постоянно синхронизируются с сетью, тогда как. Дополнительные резервные системы не зависят от сети. Следовательно, при необходимости, сеть должна поддерживаться за счет использования в первую очередь ротационных резервных мощностей, а при необходимости после синхронизации следует активировать дополнительную резервную мощность.

Загрузка ресурса резервного копирования – это мощность генерации, которая может быть реализована всего за 1 час. Это приложение можно использовать только как дополнительный источник резервной мощности. С развитием технологий и снижением затрат широкомасштабные энергетические приложения для накопителей энергии получают широкое распространение. Масштабируемые системы хранения энергии могут быть подключены к электросетям из самых разных точек, таких как генерирующие блоки, системы передачи и системы распределения или конечные потребители.Кроме того, благодаря силовой электронике подключение к сети может быть достигнуто с очень коротким временем отклика. Таким образом, это делает привлекательным использование накопителей энергии в качестве вращающихся резервов [71].

Источники бесперебойного питания – каковы их компоненты?

Выпрямитель: эта часть ИБП преобразует входящий переменный ток (ac) в постоянный (dc) и может обеспечивать зарядный ток для батареи, а также требования к питанию для инвертора.

Зарядное устройство: в ряде систем ИБП из-за особенностей их конструкции используется отдельное зарядное устройство для аккумуляторов, это чаще встречается в системах ИБП мощностью менее 60 кВА и очень часто в небольших устройствах мощностью менее 3 кВА.

Батарея: это секция накопителя энергии, которая заряжается либо от выпрямителя, либо от отдельного зарядного устройства. Емкость аккумулятора обычно отображается как AH (ампер-час), то есть количество ампер тока, которое батарея может обеспечивать в течение часа. В зависимости от приложения будет ряд ограничивающих факторов, обычно, если конструкция требует короткой автономии (время, в течение которого батарея будет поддерживать свою нагрузку), батареи могут быть разряжены до более низкого уровня в случае возникновения чрезвычайной ситуации. освещение там, где требуется длительная автономность, батарея пока не разряжается.Эти условия позволяют достичь максимального расчетного срока службы батареи.

Инвертор: эта секция источника бесперебойного питания обеспечивает выход переменного тока на нагрузку, которая находится в фазе с входной сетью питания. Из-за количества преобразований (из переменного в постоянный в переменный) и используемой фильтрации его можно назвать «чистым источником питания».

Статический переключатель: эта схема может быть такой же простой, как реле или, чаще, с использованием тиристоров, ее цель – переключать нагрузку между инвертором и электросетью.Как уже упоминалось ранее, выход инвертора находится в фазе с питанием от электросети, так что любое переключение между ними будет практически незаметным. Такая компоновка гарантирует, что если инвертор окажется в ситуации перегрузки, из-за его чрезвычайно быстрых схем обнаружения перегрузки по току он переключит нагрузку на более устойчивое сетевое питание. Типичный пример: когда серверная стойка включена, пусковой ток, в зависимости от размера ваших источников бесперебойного питания, может вызвать переключение на электросеть, и после включения нагрузка вернется к инвертору, обеспечивая инвертор имеет достаточную мощность для поддержки нагрузки.Также неисправность инвертора приведет к переключению нагрузки, опять же практически беспрепятственно; потеря нагрузки в этих условиях была бы необычной.

Ремонтный байпас: чаще встречается в системах ИБП мощностью 6 кВА или выше. Такое расположение позволяет в контролируемых условиях переключать нагрузку в электросеть и отключать ИБП без потерь. Обычно выполняется для планового обслуживания ИБП или ремонта ИБП.

Внешний ремонтный байпас: установка внешнего ремонтного байпаса позволяет снимать / заменять ИБП без прерывания нагрузки, а также, если фактический ремонтный байпас питается от отдельного источника питания, он может обеспечить тестирование нагрузки в случае капитальный ремонт ИБП и / или проверка автономности в условиях моделируемой нагрузки, в то время как нагрузка на объекте поддерживается внешней схемой сервисного байпаса.Это часто используется, когда система ИБП может быть переключена на резервный дизель-генератор. В качестве альтернативы, когда батареи заменяются и извлекаются, это можно сделать только путем подключения источника бесперебойного питания к внешнему байпасу.

Источник бесперебойного питания (ИБП): обзор и руководство по покупке

<------------------------------------------------- -------------------------------------------------- ------------------------>

ЧТО ТАКОЕ ИБП?

Источник бесперебойного питания (ИБП) – это электронное устройство с батарейным питанием, которое может продолжать подавать питание на нагрузку в течение определенного периода времени во время сбоя в электросети или когда линейное напряжение выходит за допустимые пределы.Его типичное применение – резервное питание для ПК и домашней сети Wi-Fi. Более крупные устройства с постоянной проводкой можно использовать для питания серверов и другого оборудования или даже части вашего дома. Помимо резервирования, большинство моделей также обеспечивают защиту от перенапряжения и стабилизацию питания. Общий стандарт для систем резервного питания ИБП – серия IEC 62040. Излишне говорить, что даже кратковременное отключение электроэнергии может привести к потере несохраненных данных на работающем настольном компьютере или сбросу модема. Вот почему ИБП необходим как дома, так и в офисе.С технической точки зрения, чтобы обеспечить бесперебойное питание, вам понадобится резервная аккумуляторная батарея, зарядное устройство AC-DC и инвертор DC-AC.

ВИДЫ ИБП

. Существует три основных типа ИБП: резервный (автономный), линейно-интерактивный и оперативный. Каждый из этих типов поставляет энергию от батареи, когда сеть выходит из строя, но в нормальных условиях они обрабатывают энергию по-разному. Обратите внимание, что в отличие от домашних генераторов, ни у одного из них нет движущихся частей.

A Резервный ИБП (SPS) переключает нагрузку на инвертор с батарейным питанием, когда первичный переменный ток падает или выходит за пределы допустимого диапазона.Он включает в себя реле передачи, которое выполняет эту задачу. Типичное время переключения составляет от 2 мс до 10 мс в зависимости от количества времени, необходимого для обнаружения потери напряжения в электросети и включения инвертора. В это время ток нагрузки на мгновение прерывается. Поэтому перечисление таких устройств как «бесперебойные» несколько вводит в заблуждение. Сегодняшние ПК включают в себя внутренний импульсный блок питания, который по своей сути обеспечивает определенное время задержки («прохождения»). Для справки, блок питания SMPS для персональных компьютеров должен обеспечивать время удержания не менее 16 мс при номинальной нагрузке (это число соответствует одному циклу входной частоты 60 Гц).Поскольку это время превышает нормальное время переключения ИБП, на большинство ПК переключение с сети на ИБП не влияет. Однако устройствам с питанием от настенного адаптера (например, модемам или маршрутизаторам) может не хватить времени задержки для работы во время передачи. С положительной стороны, поскольку инвертор SPS работает в режиме ожидания и запускается только при выходе из строя входного источника, он имеет самое низкое энергопотребление, самый высокий КПД (95-98%) и надежность. Поскольку это также самый дешевый источник питания для ИБП (менее $ 0.10 на номинальный вольт-ампер), это наиболее распространенное устройство резервного копирования, используемое в домах и офисах. Обратите внимание, что в некоторых старых системах инвертор генерировал выходной сигнал прямоугольной формы, а не синусоидальный, что могло вызвать проблемы для некоторого чувствительного оборудования.
Примером популярной модели в режиме ожидания с хорошими отзывами пользователей является CyberPower CP750LCD. Типичное время передачи данных составляет 4 мс. Это неплохо, но все же может вызвать перезагрузку некоторых устройств.

Унаследованный тип резервных ИБП с феррорезонансом имеет дополнительный феррорезонансный трансформатор, который формирует выходное напряжение и накапливает энергию для более плавной передачи.Его главный недостаток – нестабильность при загрузке от SMPS с входным каскадом PFC. По этой причине такие системы больше не используются.

Линейно-интерактивный ИБП при нормальных условиях сглаживает и до некоторой степени регулирует входное переменное напряжение с помощью фильтра и переключающего трансформатора.

Его двунаправленный инвертор / зарядное устройство всегда подключается к выходу и использует часть переменного тока для поддержания заряда аккумулятора. Когда входной источник выходит из строя, передаточный переключатель отключает вход переменного тока, и аккумулятор / инвертор затем питает нагрузку.Типичный КПД этого типа составляет 90-96%. В настоящее время это наиболее распространенная конструкция в диапазоне мощностей 0,5–5 кВА. Примером линейно-интерактивного типа с хорошими оценками пользователей является Tripp Lite AVR550U.

Онлайн-ИБП всегда передает всю или, по крайней мере, часть выходной мощности через свой инвертор, даже при нормальных сетевых условиях. Следовательно, это единственный тип, который обеспечивает истинное бесперебойное питание с временем передачи 0 мс. Примером сетевого типа является CyberPower OL1000RTXL2U. Этот вид дороже.Его основные приложения – небольшие серверы и сети, но в настоящее время он используется также и дома. Существует два основных подтипа интерактивных ИБП: двойное преобразование и дельта-преобразование.

Онлайн-ИБП с двойным преобразованием непрерывно обрабатывает всю мощность через последовательно подключенные выпрямитель / зарядное устройство постоянного тока и инвертор постоянного тока. Дополнительный переключатель байпаса позволяет поддерживать нагрузки непосредственно от источника переменного тока при некоторых неисправностях (таких как отказ инвертора). Хотя такой тип обеспечивает PFC и лучшее качество выходного напряжения, чем другие конструкции, двойная обработка энергии приводит к снижению эффективности (обычно 80-90%).Этот тип распространен для критически важных приложений.

Онлайн-ИБП с дельта-преобразованием включает дополнительный «дельта-преобразователь», который подает часть энергии непосредственно на нагрузку и обеспечивает коррекцию коэффициента мощности. Такое частичное шунтирование каскадов выпрямителя / инвертора во время нормальной работы приводит к более высокому КПД (до 97%).

Для большинства настольных приложений достаточно типа SPS. Однако, если вы хотите избежать даже кратковременных перебоев в подаче электроэнергии, ищите линейный интерактивный тип.Среди основных отечественных поставщиков Tripp Lite, пожалуй, единственный, кто четко указывает типы своих моделей. Различные требования к характеристикам и испытаниям, такие как пределы амплитуды и продолжительности отклонения выходного напряжения, допустимого для нагрузок блока питания с импульсным режимом (SMPS), определены стандартом IEC 62040-3. Обратите внимание, что производители небольших серийных источников питания ИБП для ПК обычно рекламируют свои системы по номиналу вольт-ампер (ВА). Типичная максимальная активная мощность в ваттах такого резервного источника питания составляет всего 60% от номинальной мощности в ВА, указанной на паспортной табличке.Такое соотношение по умолчанию между ваттами и ВА основано на старом компьютерном блоке питания без PFC, который имел коэффициент мощности от 0,6 до 0,7. Поэтому, когда вы покупаете блок питания ИБП, убедитесь, что полезная мощность ваших нагрузок не превышает 60% от его номинальной мощности. Чтобы найти требуемую мощность, добавьте токи на паспортных табличках всех устройств, которые вы хотите зарезервировать, и умножьте результат на 120. Обратите внимание, что технически это даст вам вольт-ампер, а не ватт. Однако сегодняшняя электроника имеет коэффициент мощности, близкий к единице.Значит, ваши ватты будут почти такими же. Например, если ваша система потребляет 2,5 А, то она потребляет до 2,5×120 = 300 Вт. В этом случае необходимо выбрать резервное устройство мощностью не менее 300 / 0,6 = 500 ВА.

Хотя источники ИБП обычно дешевы, компактны и удобны, они подходят не для всех приложений. Их общий недостаток – относительно короткое время работы. Вот почему в большинстве технических паспортов указано при половинной нагрузке .
