Как сделать мультиметр: Мультиметр с изоляционным чехлом и подсветкой M830l

В качестве корпуса, подойдет что угодно: шприц, ручка и т.п. Для вас я расскажу как сделать контрольку, на примере шариковой ручки.

Разбираем ручку на части и убираем стержень — он нам не понадобится.

К другому концу провода, нужно припаять лампочку или светодиод с резистором. В корпусе ручки сделайте отверстие под световой индикатор и в центре колпачка отверстие для выхода провода.

На выходе светодиода, припаяйте провод с зажимом, продев его через колпачок. Осталось накрутить колпачок и всё, контролька готова!

Осуществляем сборку, руководствуясь схемой, приведённой ниже. В своей сборке я использовал в качестве корпуса маркер, акустический кабель, зажим типа «крокодил», старый щуп мультиметра, обычную кнопку на два положения, лампочку с приборки и два светодиода (красный и синий). Корпус заранее подготавливаю: сверлю отверстия под кабель, лампочку со светодиодами и выпиливаю отверстие под кнопку.

Иглу с щупа припаиваю через провод к светодиодам и лампочке, с выхода светодиодов припаиваю резистор, а затем выход с лапочки и выход резистора, соединяю в один общий провод и вывожу на провод с зажимом. Щуп устанавливаю в маркер и заливаю клеем, чтобы держался крепко. Устанавливаю все детали внутрь и закрываю колпачок, продев через него провод с зажимом.

Очень удобная насадка для щупа мультиметра, тестера, имеющая форму вилки, как сделать своими руками

Думаю многие электронщики и электротехники при использовании мультиметра (или подобным ему измерительным приборам) сталкивались с таким неудобством, когда острый конец измерительного щупа соскальзывает с контактного места измерения. Заостренная форма контактной части измерительного щупа не самый лучший вариант (по крайней мере не для всех случаев измерения), хотя именно он используется повсеместно. Одно дело если конец острого щупа касается в месте с углублением или многожильного провода, то да, тут щуп не соскочит. А вот при касании щупа одножильных проводов, ножек электронных компонентов, мест, где ножки деталей припаяны к самой плате, тут острый щуп очень часто при измерениях соскальзывает. К сожалению при измерении по напряжением такое соскальзывание может привести к случайному замыканию двух электрических контактов, и последующей поломки даже изначально рабочей схемы.

Поискав на просторах интернета предлагаемые самодельные насадки для щупов мультиметра я не нашел подходящего варианта. Немного подумав, пришла в голову очень простая задумка. А почему бы конец щупа не сделать в виде маленькой вилки с двумя остриями. Ведь именно такая форма конца измерительного щупа лучше всего подходит для вышеперечисленных работ, при которых обычный острый щуп часто соскальзывает с измерительного места.

Решил не переделывать сам щуп, а сделать простую насадку для него. Хотя уже для второго своего мультиметра сделал новую форму именно на самих щупах (выточив надфилем).

Ту часть, на которую будет насаживаться обычный конец измерительного щупа решил сделать из обычного старотипного разъема питания от компьютерного блока питания. Эти штекера по размеру идеально подходят для моей задачи. Надеваются на щуп легко, сидят на нем не слишком сильно и не слабо. То, что нужно. Бокорезами расковырял один из таких разъемов (имеющий 4 контактов типа мама), достал один металлический контакт. С него убрал старый провод так, чтобы было легко припаять к этому разъему новый конец измерительного конца с формой вилки. Если имеются хорошие кусачки, то аккуратно можно просто разогнуть держатели провода на этом разъеме и использовать их для крепления нового конца щупа.

Второй частью моей насадки является сам измерительный конец с формой вилки с двумя остриями. Поскольку у меня под рукой была иголка от тюбика суперклея, которой делается изначальный прокол этого тюбика. То решил использовать именно эту иглу. Хотя она и сделана из стали, а для электронных измерительных приборов токопроводящие части лучше использовать с латуни или меди (лучше проводят ток и не создают эффекта термопары, между которыми может возникать дополнительное наведенное напряжение, что может ухудшить показатели измерений). Но я все же решил сделать конец измерительного щупа именно из этой иглы. Причем острый конец будет припаян к держателю, а не острая часть иглы будет заточена под вилку (предварительно немного расплющив этот тупой конец иглы).

При вытачивании конца щупа с формой вилки также стоит позаботится о том, чтобы размеры были наиболее удобными при измерениях. Слишком большая вилка также будет неудобна при измерениях, поскольку ей будет проблематично измерять в тех местах, где расстояние между контактами очень маленькое. Слишком маленькая вилка не особо будет по удобству отличаться от обычного острого щупа, да и вытачивать ее будет сложнее. Так что ширина конца вилки измерительного щупа должна быть по размеру примерно где-то от 1,5 до 2 мм. Именно я ширину вилки сделал 1,7 мм (наиболее оптимальный и удобный размер). Длина же всей насадки в моем случае вышла 25 мм. Хотя тут уж как вам будет удобней.

В итоге я просто обычным паяльником припаял конец этой вилки к одинарному разъему (держателю). Чтобы пайка была чистая и качественная, то изначально все места этой пайки нужно хорошо зачистить, убрав всю грязь и окислы с металлов. И уже на чистое место можно нанести даже обычный спирто-канифольный флюс. Пайка будет все равно хорошей. И последним штрихом будет изоляция нашей насадки в месте держателя, оставив оголенным только измерительный конец щупа. Я для изоляции использовал обычную термоусадочную трубку подходящего диаметра. Вот и все, моя насадка для измерительного щупа готова.

После ее проверки на практике выяснилось, что по удобству она намного лучше, чем обычный щуп с заостренным концом. Так что сам начал пользоваться такой насадкой, и вам советую.

Видео по этой теме:

P.S. Все гениальное – просто. Вроде бы очень простая идея, которая могла прийти многим в голову, но почему-то до этого я подобного варианта конца измерительного щупа не видел на просторах интернета. Да и производители мультиметров не догадались делать такую удобную форму щупов на своих приборах. Так что надеюсь эта статья была для вас полезна, и теперь процесс измерения электронными приборами, тестерами, мультиметрами станет для вас намного приятней и удобней.

Что такое цифровой мультиметр?

Цифровой мультиметр – это измерительный прибор, используемый для измерения двух или более электрических величин – в основном напряжения (вольты), тока (амперы) и сопротивления (Ом). Это стандартный диагностический инструмент для технических специалистов в электротехнической / электронной промышленности.

Цифровые мультиметры давно заменили игольчатые аналоговые измерители из-за их способности выполнять измерения с большей точностью, надежностью и увеличенным импедансом. Fluke представила свой первый цифровой мультиметр в 1977 году.

Цифровые мультиметры объединяют в себе возможности тестирования однозадачных измерителей – вольтметра (для измерения вольт), амперметра (ампер) и омметра (ом). Часто они включают несколько дополнительных специализированных функций или расширенных параметров. Таким образом, технические специалисты с особыми потребностями могут найти модель, отвечающую их потребностям.

Лицевая сторона цифрового мультиметра обычно состоит из четырех компонентов:

• Дисплей: где можно просматривать результаты измерений.
• Кнопки: для выбора различных функций; параметры зависят от модели.
• Диск (или поворотный переключатель): для выбора основных значений измерения (вольт, ампер, ом).
• Входные гнезда: куда вставляются измерительные провода.

Измерительные провода представляют собой гибкие изолированные провода (красный – положительный, черный – отрицательный), которые подключаются к цифровому мультиметру. Они служат проводником от проверяемого объекта к мультиметру. Наконечники пробников на каждом выводе используются для тестирования цепей.

Термины «счетчик» и «цифры» используются для описания разрешающей способности цифрового мультиметра – насколько точные измерения может выполнять измеритель.Зная разрешение мультиметра, техник может определить, можно ли увидеть небольшое изменение измеряемого сигнала.

Пример: Если мультиметр предлагает разрешение 1 мВ в диапазоне 4 В, можно увидеть изменение на 1 мВ (1/1000 вольта) при чтении 1 В.

Цифровые мультиметры обычно группируются по количеству отображаемых на них отсчетов (до 20 000).

Вообще говоря, мультиметры попадают в одну из нескольких категорий:

• Универсальные (также известные как тестеры)
• Стандартные
• Продвинутые
• Компактные
• Беспроводные

Нужна помощь в выборе мультиметра, который подходит именно вам? Воспользуйтесь селектором инструментов цифрового мультиметра.

Безопасность

Каждое приложение с цифровым мультиметром представляет потенциальную угрозу безопасности, которую необходимо учитывать при проведении электрических измерений. Прежде чем использовать какое-либо электрическое испытательное оборудование, люди всегда должны сначала обращаться к руководству пользователя, чтобы узнать о надлежащих рабочих процедурах, мерах предосторожности и ограничениях.

Как я научился перестать волноваться и полюбил мультиметр

Я как раз читал Инструмент или игрушку? Колонка от моего старого приятеля Стива Лейбсона.В этой колонке Стив подробно описывает дешевый и жизнерадостный цифровой мультиметр Tilswall, который он нашел на Amazon всего за 6,99 доллара. Как отмечает Стив, это меньше, чем предложение Burger King по принципу «огромная еда для двоих». Это заставило меня задуматься о счетчиках в целом и мультиметрах в частности, а также о некоторых других инструментах, которые я либо любил, либо к которым стремился.

Сегодня, конечно, большинство из нас мыслит категориями цифровых мультиметров , но это относительно недавнее изобретение в плане вещей.Первым устройством для определения тока с подвижной стрелкой была ранняя форма аналогового «амперметра », называемого «гальванометром», который был изобретен в 1820 году. За ним последовали аналоговые устройства для измерения напряжения, называемые «вольтметрами», и устройства для измерения сопротивления, называемые « омметры ».

Связано: Это забавная старая (игра) жизни. Но вы бы сыграли в версию для сотового автомата?

Изобретение первого аналогового мультиметра приписывают инженеру британского почтового отделения Дональду Макади в 1920 году.Дональд был недоволен необходимостью носить с собой множество отдельных инструментов, необходимых для обслуживания телекоммуникационных цепей, поэтому он изобрел один инструмент, который мог выполнять несколько задач. Поскольку этот многофункциональный прибор можно было использовать для измерения – м / с, – м / с и – м / с, он изначально назывался измерителем AVO .

Со временем цифровые методы измерения и технологии отображения начали заменять их аналоговые аналоги, но только в 1977 году – а это всего 44 года назад, когда я пишу эти слова – первый в мире успешный портативный цифровой мультиметр создал его внешний вид в виде Fluke 8020A.

Связано: Как уберечь перевернутый переключатель от подпрыгивания, как мяч для гольфа, упавший с крыши

Возвращаясь к колонке Стива, когда я подпрыгнул на Amazon, чтобы взглянуть на рассматриваемый цифровой мультиметр, мой взгляд привлек его указанные размеры составляли 6,69 x 4,53 x 2,36 дюйма. Первые два значения меня не сильно удивили, но 2,36 дюйма, как говорится, торчали, как больной палец. «Конечно, это не может быть так уж и плохо», – подумал я про себя и написал Стиву по электронной почте, спрашивая его, так ли это на самом деле.Стив быстро ответил: «Вы правы насчет перечисленных измерений, но я думаю, что они для коробки, в которую входит измеритель, а не для самого измерителя» (что и имеет, и не имеет смысла – я могу оценить производителей. чувствуя необходимость указать размер коробки, но я не могу понять, почему у них также не было желания сообщить нам о размере устройства, содержащегося в этой коробке). Стив продолжил, что фактические размеры измерителя составляют примерно 5,75 x 2,75 x 1,375 дюйма, что имеет гораздо больший смысл.

Как и у Стива, у меня дома и в офисе есть несколько мультиметров. Один особенно приходит на ум из-за его миниатюрных размеров. В начале лета 2014 года я начал подготовку к поездке в Бразилию, чтобы выступить на конференции по встроенным системам (ESC), которая должна была состояться в Сан-Паулу в августе того же года. Раньше, путешествуя, меня ловили из-за отсутствия инструментов (всегда есть что-то, что нужно проверить или починить), поэтому я решил, что было бы неплохо создать небольшой «дорожный набор инструментов», чтобы поскользнуться в мой рюкзак.

В дополнение к таким вещам, как плоскогубцы, плоскогубцы и набор отверток с 26 головками от iFixit, я решил, что было бы неплохо включить мультиметр. К сожалению, все те, которые у меня уже были, были слишком большими для того, что я имел в виду, поэтому я спросил у своих друзей. Вскоре мой приятель Дэйв Эштон из Down Under рассказал мне об удобном девайсе, который он недавно купил по специальному предложению в местном магазине инструментов всего за пару австралийских долларов.(Я просто быстро заглянул в Google, пока никто не узнал, что 1,0 австралийский доллар был эквивалентен примерно 0,9 доллара США в 2014 году.)

Встречайте мой дорожный мультиметр.

Самым замечательным в этой маленькой красавице было то, что ее размеры составляли всего 3,50 ″ x 1,75 ″ x 1,00, что идеально подходило для моих требований к роумингу. К сожалению, хотя цена за единицу была потрясающей, стоимость почтовых услуг от антиподов совершенно неуравновешивала это уравнение. Дело не в том, что общая сумма была необоснованной – просто я посчитал глупым платить так мало за счетчик и так много за его доставку.Я пришел к нестандартному мышлению и решил приобрести 10 мультиметров, доставить их примерно по той же цене, что и одно устройство, а затем передать девять из них друзьям.

Следует признать, что разрешение этой маленькой красавицы несколько ограничено, потому что – в дополнение к символу +/- – этот маленький негодяй отображает только 3½ цифры вместе с плавающей десятичной точкой. К счастью, например, значения 4,98 В обычно более чем достаточно для всего, что я пытаюсь сделать в дороге.

Я просто вытащил свой набор инструментов из рюкзака, чтобы сделать фото выше. Удивительно думать, что, несмотря на все случаи использования, этот маленький мошенник все еще работает от своей оригинальной батареи.

Все это заставило меня задуматься о происхождении этого измерителя. Все, что я действительно знал об этом, – это надпись «QM-1502» на его лицевой панели. Я только что заказал в Google еще один «мультиметр QM-1502» и обнаружил, что он указан как мини-цифровой мультиметр QM-1502 на веб-сайте Jaycar.К сожалению, он также отмечен как «Снят с производства» с приглашением увидеть их замену недорогому цифровому мультиметру QM-1500.

К сожалению, хотя я уверен, что QM-1500 – очень хороший мультиметр для своей цены (6,95 долларов в разовых количествах), при 2,7 “x 5,9” x 0,9 “он также значительно больше, чем мой проверенный QM-1520. Все это заставляет меня задуматься, какой самый маленький и дешевый цифровой мультиметр из доступных сегодня? Если у вас есть какие-либо мысли по этому поводу, было бы здорово, если бы вы могли поделиться ими с остальными из нас в комментариях ниже.

Начало работы с мультиметром

Из всех электронных инструментов я считаю мультиметр самым необходимым. Он сообщит вам, сколько напряжения существует между любыми двумя точками в цепи или сколько тока проходит через цепь. Это поможет вам найти ошибку в проводке, а также может оценить компонент, чтобы определить его электрическое сопротивление – или его емкость, то есть способность накапливать электрический заряд.

Если вы начинаете с небольшими знаниями или совсем без них, эти термины могут показаться запутанными, и вам может показаться, что мультиметр выглядит сложным и трудным в использовании. Это не тот случай. Это облегчает процесс обучения, потому что открывает то, чего вы не видите.

Прежде чем обсуждать, какой счетчик покупать, я могу сказать вам, чего не следует покупать. Вам не нужен счетчик старой школы со стрелкой, перемещающейся по шкале, как показано на рисунке A. Это аналоговый счетчик .

Вам нужен цифровой измеритель , который отображает значения в числовом виде – и чтобы дать вам представление об имеющемся оборудовании, я выбрал четыре примера.

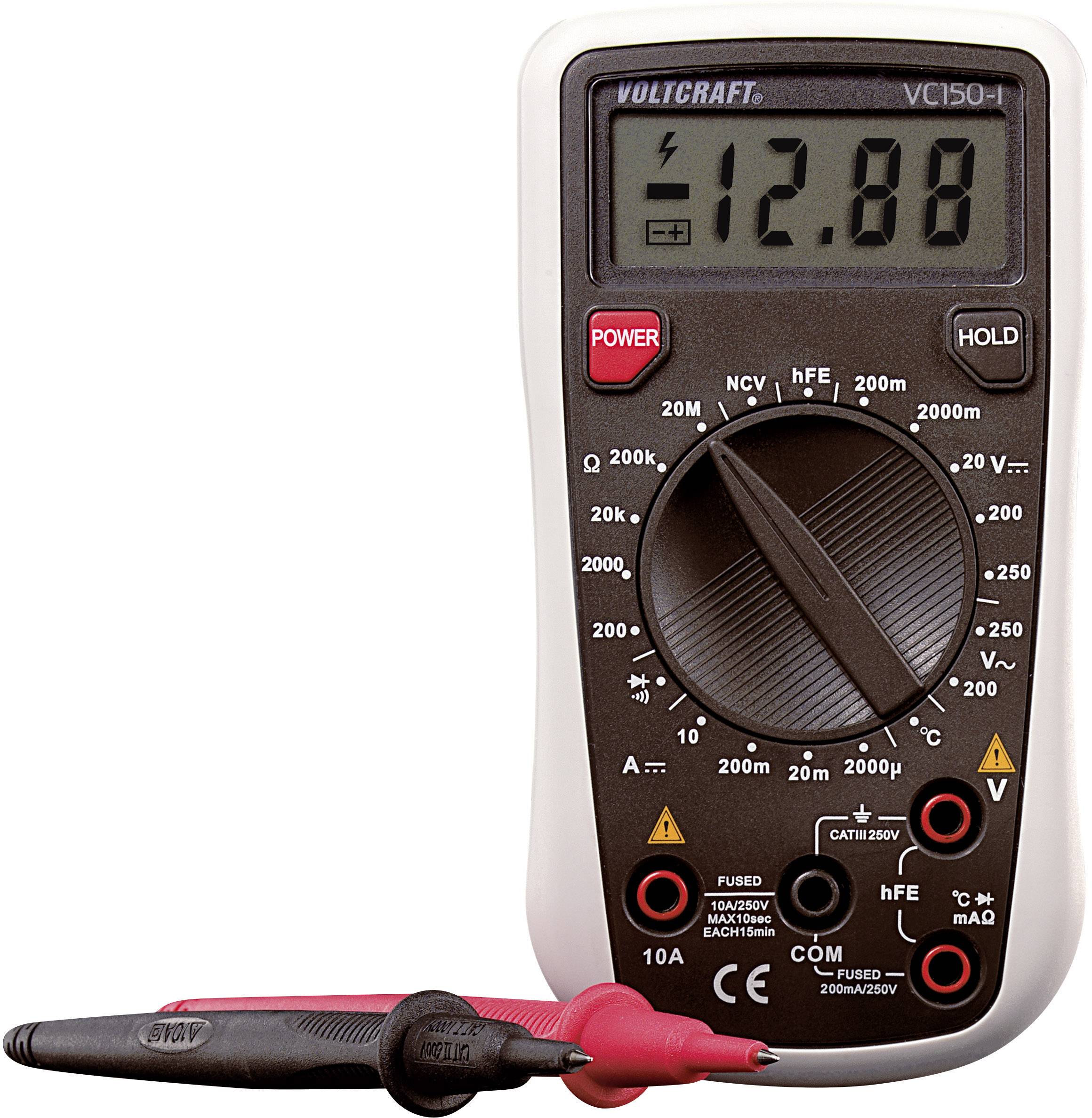

На рисунке B показан самый дешевый цифровой измеритель, который я смог найти, который стоит меньше, чем роман в мягкой обложке или упаковка из шести газированных напитков. Он не может измерять очень высокое сопротивление или очень низкое напряжение, его точность низкая, и он вообще не измеряет емкость. Однако, если ваш бюджет очень ограничен, он подойдет для базовых проектов.

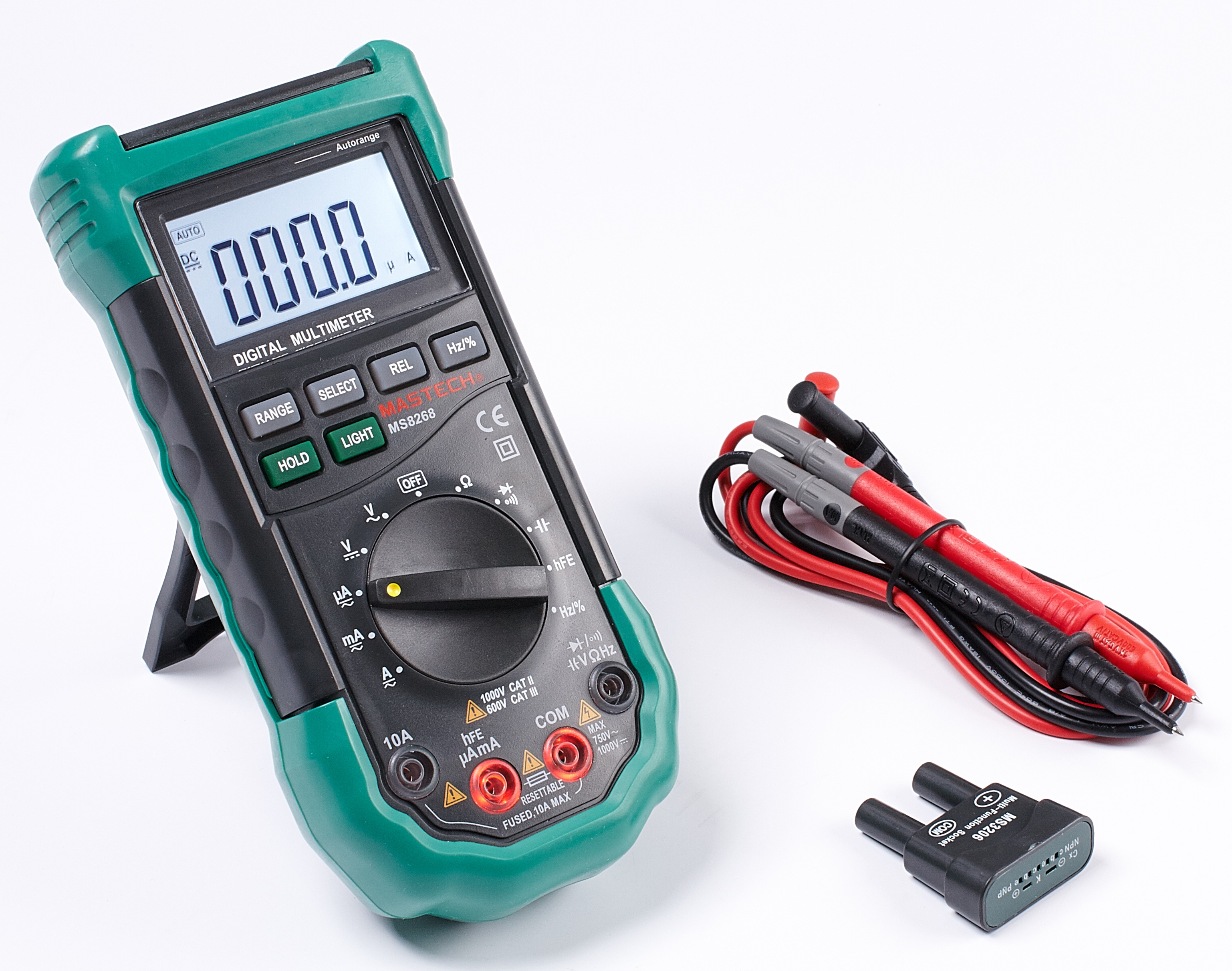

Измеритель на рисунке C предлагает большую точность и больше функций. Этот или аналогичный ему измеритель – хороший базовый выбор, когда вы изучаете электронику.

Пример на рисунке D немного дороже, но более высокого качества. Эта конкретная модель была снята с производства, но вы можете найти много подобных, которые, вероятно, стоят в два-три раза дороже, чем марка NT на рисунке C. Extech – хорошо зарекомендовавшая себя компания, пытающаяся поддерживать свои стандарты перед лицом сниженной цены. конкуренты.

На рисунке E показан мой личный предпочтительный счетчик на момент написания.Он физически прочен, обладает всеми необходимыми мне функциями и измеряет широкий диапазон значений с очень хорошей точностью. Однако он стоит более чем в 20 раз дороже самого дешевого недорогого продукта. Считаю это долгосрочным вложением.

Как вы решаете, какой счетчик купить? Что ж, если бы вы учились водить машину, вам не обязательно была бы нужна дорогая машина. Точно так же вам не понадобится дорогой счетчик, пока вы изучаете электронику. С другой стороны, самый дешевый измеритель может иметь некоторые недостатки, такие как внутренний предохранитель, который нелегко заменить, или поворотный переключатель с контактами, которые быстро изнашиваются.Итак, вот практическое правило, если вы хотите что-то, что я считаю недорогим, но приемлемым: найдите на eBay самую дешевую модель, которую вы можете найти, затем удвойте цену и используйте ее в качестве ориентира.

Независимо от того, сколько вы тратите, важны следующие атрибуты и возможности.

Рейтинг

Измеритель может измерять так много значений, что он должен иметь возможность сужать диапазон. Некоторые счетчики имеют с ручным управлением и диапазоном , что означает, что вы поворачиваете циферблат, чтобы выбрать приблизительную величину, которая вас интересует.Например, диапазон может составлять от 2 до 20 вольт.

У других счетчиков автодиапазон , что удобнее, потому что вы просто подключаете счетчик и ждете, пока он все разберется. Однако ключевое слово – «ждать». Каждый раз, когда вы выполняете измерение с помощью измерителя с автоматическим выбором диапазона, вы подождете пару секунд, пока он выполнит внутреннюю оценку. Лично я склонен к нетерпению, поэтому предпочитаю ручные глюкометры.

Другая проблема с автоматическим выбором диапазона заключается в том, что, поскольку вы не выбрали диапазон самостоятельно, вы должны обращать внимание на маленькие буквы на дисплее, где измеритель сообщает вам, какие единицы он решил использовать.Например, разница между «К» и «М» при измерении электрического сопротивления составляет 1000 раз. Это подводит меня к моей личной рекомендации: я предлагаю использовать ручной измеритель дальности для ваших первых приключений. У вас будет меньше шансов на ошибку, и это должно стоить немного дешевле.

В описании измерителя поставщиком должно быть указано, использует ли он ручной выбор диапазона или автоматический выбор диапазона, но если нет, вы можете сказать, посмотрев на фотографию его диска выбора. Если вы не видите цифр на циферблате, это индикатор автоматического выбора диапазона.Измеритель на рисунке D автоматически выбирает диапазон. Остальные, которые я изображал, нет.

Значения

Циферблат также покажет, какие типы измерений возможны. Как минимум, вы должны ожидать:

В, , ампер и Ом , часто обозначаемых буквой V, буквой A и символом Ом, который является греческой буквой омега, показано на рисунке F. Возможно, вы прямо сейчас не знаете, что означают эти атрибуты, но они являются фундаментальными.

Ваш измеритель также должен быть способен измерять миллиамперы (сокращенно мА ) и милливольты (сокращенно мВ ). Это может быть не сразу видно по шкале счетчика, но будет указано в его технических характеристиках.

DC / AC означает постоянный и переменный ток. Вы можете выбрать эти параметры с помощью кнопки DC / AC или выбрать их на главном селекторном диске. Кнопка, наверное, удобнее.

Проверка целостности – это полезная функция, позволяющая проверять плохие соединения или обрывы в электрической цепи.В идеале он должен создавать звуковой сигнал, и в этом случае он будет символически представлен маленькой точкой с исходящими от нее полукруглыми линиями, как показано на рисунке G.

За небольшую дополнительную сумму вы сможете купить счетчик, который выполняет следующие измерения в порядке важности:

Емкость . Для большинства электронных схем требуются небольшие компоненты, называемые конденсаторами.Поскольку на маленьких обычно не напечатаны их значения, умение измерить их ценности может иметь важное значение, особенно если некоторые из них перепутались или (что еще хуже) упали на пол. Очень дешевые счетчики обычно не могут измерить емкость. Когда функция существует, она обычно обозначается буквой F, что означает фарады, которые являются единицами измерения. Также может использоваться сокращение CAP.

Проверка транзисторов обозначается маленькими отверстиями, обозначенными E, B, C и E.Вы можете вставить транзистор в отверстия, чтобы проверить, в каком направлении транзистор следует разместить в цепи, или вы его сожгли.

Частота сокращенно обозначается как Гц.

• • •

Вкус силы

Чувствуете ли вы вкус электричества? Такое ощущение, что ты можешь.

Что вам понадобится:

• Аккумулятор 9 В
• Мультиметр

Осторожно: Не более девяти вольт! В этом эксперименте следует использовать только 9-вольтовую батарею.Не пробуйте его с более высоким напряжением и не используйте большую батарею, которая может обеспечить больший ток. Кроме того, если у вас есть металлические брекеты на зубах, не прикасайтесь к ним аккумулятором. Самое главное, никогда не подавайте электрический ток от батареи любого размера через повреждение кожи.

Процедура

Смочите язык и коснитесь его кончиком металлических контактов 9-вольтовой батареи.

Вы чувствуете покалывание? Теперь отложите батарею, высуньте язык и тщательно вытрите кончик салфетки.Снова прикоснитесь к языку аккумулятором, и покалывание станет меньше.

Что здесь происходит? Вы можете использовать счетчик, чтобы узнать.

Настройка глюкометра

В вашем глюкометре предустановлен аккумулятор? Выберите любую функцию с помощью диска и подождите, пока на дисплее не отобразится номер. Если ничего не видно, возможно, вам придется открыть глюкометр и вставить батарею, прежде чем вы сможете его использовать – ознакомьтесь с инструкциями, прилагаемыми к глюкометру.

Счетчики поставляются с красным и черным проводами. Каждый провод имеет заглушку на одном конце и стальной зонд на другом конце. Вы вставляете вилки в глюкометр, а затем касаетесь зондами в тех местах, где хотите знать, что происходит. См. Рисунок 1. Датчики обнаруживают электричество; они не выбрасывают его в значительных количествах. Когда вы имеете дело с небольшими токами и напряжениями, щупы не причинят вам вреда (если вы не ткнетесь их острыми концами).

Большинство счетчиков имеют три розетки, но некоторые – четыре (см. Рисунки 2 и 3). Вот общие правила:

Одно гнездо должно быть помечено как COM. Это общее для всех ваших измерений. Вставьте черный провод в это гнездо и оставьте его там.

Другая розетка должна быть обозначена символом ом (омега) и буквой V для вольт. Он может измерять сопротивление или напряжение. Вставьте красный провод в это гнездо.

Гнездо напряжения / сопротивления может также использоваться для измерения малых токов в мА (миллиамперах)… или вы можете увидеть для этого отдельное гнездо, для чего вам иногда придется перемещать красный провод.

Дополнительная розетка может иметь маркировку 2A, 5A, 10A, 20A или что-то подобное, чтобы указать максимальное количество ампер. Это используется для измерения больших токов.

Основы: Ом

Вы собираетесь измерить сопротивление вашего языка в омах. Но что такое ом?

Мы измеряем расстояние в милях или километрах, массу в фунтах или килограммах, а температуру в градусах Фаренгейта или Цельсия.Мы измеряем электрическое сопротивление в омах, это международная единица измерения, названная в честь Георга Симона Ома, пионера электротехники.

Греческий символ омега указывает на сопротивление, но для сопротивлений выше 999 Ом используется заглавная буква K, что означает кОм , что эквивалентно тысяче Ом. Например, сопротивление 1500 Ом равно 1,5К.

При значении выше 999 999 Ом используется заглавная буква M, что означает МОм , что составляет миллион Ом. В повседневной речи мегом часто называют «мегом.«Если кто-то использует резистор« две точки два мегабайта », его значение составляет 2,2 МОм.

Таблица преобразования для Ом, килоом и МОм показана на рисунке 4.

В Европе десятичная точка заменяется буквой R, K или M, чтобы снизить риск ошибок. Таким образом, 5K6 на европейской схеме означает 5,6 кОм, 6M8 означает 6,8 МОм, а 6R8 означает 6,8 Ом. Я не буду использовать здесь европейский стиль, но вы можете найти его на некоторых принципиальных схемах в другом месте.

Материал, который имеет очень высокое сопротивление электричеству, называется изолятором .Большинство пластиков, включая цветные оболочки вокруг проводов, являются изоляторами.

Материал с очень низким сопротивлением – это провод . Такие металлы, как медь, алюминий, серебро и золото, являются отличными проводниками.

Измерение языка

Осмотрите шкалу на передней панели мультиметра, и вы найдете по крайней мере одну позицию, обозначенную символом ома. На измерителе с автоматическим выбором диапазона поверните циферблат так, чтобы он указывал на символ ома, как показано на рисунке 5, осторожно прикоснитесь щупами к языку и подождите, пока измеритель автоматически выберет диапазон.Обратите внимание на букву K на цифровом дисплее. Никогда не вставляйте щуп в язык !

На счетчике с ручным управлением необходимо выбрать диапазон значений. Для измерения языка, вероятно, будет достаточно 200 кОм (200000 Ом). Обратите внимание, что цифры рядом с циферблатом являются максимальными, поэтому 200K означает «не более 200 000 Ом», а 20 K означает «не более 20 000 Ом». Смотрите увеличенные изображения ручных измерителей на Рисунке 6.

Прикоснитесь зондами к языку на расстоянии примерно одного дюйма друг от друга. Обратите внимание на показания счетчика, которые должны быть около 50К. Отложите датчики в сторону, высуньте язык и используйте салфетку, чтобы тщательно и тщательно высушить его, как вы делали раньше. Не позволяя вашему языку снова стать влажным, повторите тест, и результат должен быть выше. Используя ручной дальномер, вам, возможно, придется выбрать более высокий диапазон, чтобы увидеть значение сопротивления.

Когда ваша кожа влажная (например, если вы потеете), ее электрическое сопротивление уменьшается.Этот принцип используется в детекторах лжи, потому что тот, кто сознательно лжет в условиях стресса, может вспотеть.

Вот вывод, который может предложить ваш тест. Более низкое сопротивление позволяет протекать большему количеству электрического тока, а в вашем первоначальном тесте большее количество тока вызывает более сильное покалывание.

Основы: внутри батареи

Когда вы использовали батарею для первоначального языкового теста, я не стал упоминать, как работает батарея. Пришло время исправить это упущение.

9-вольтовая батарея содержит химические вещества, которые высвобождают электронов (частицы электричества), которые хотят перейти от одного вывода к другому в результате химической реакции. Представьте элементы внутри батареи как два резервуара для воды – один из них полный, а другой пустой. Если резервуары соединены между собой трубой и клапаном, и вы открываете клапан, вода будет течь между ними, пока их уровни не сравняются. Рисунок 7 может помочь вам это наглядно представить. Точно так же, когда вы открываете электрический путь между двумя сторонами батареи, электроны текут между ними, даже если путь состоит только из влаги на вашем языке.

Электроны легче проходят через одни вещества (например, влажный язык), чем через другие (например, сухой язык).

Дальнейшее расследование

Тест на язык не был очень хорошо контролируемым экспериментом, потому что расстояние между зондами могло немного отличаться от одного испытания к другому. Как вы думаете, это может быть значительным? Давайте разберемся.

Держите щупы мультиметра так, чтобы их концы находились на расстоянии не более дюйма.Прикоснитесь ими к своему влажному языку. Теперь разделите датчики на 1 ″ и повторите попытку. Какие показания вы получите?

Когда электричество проходит меньшее расстояние, оно встречает меньшее сопротивление. В результате ток увеличится.

Проведите аналогичный эксперимент на руке, как показано на рис. 8. Вы можете изменять расстояние между датчиками фиксированными шагами, например ¼ ”, и отмечать сопротивление, показываемое вашим измерителем. Считаете ли вы, что удвоение расстояния между датчиками удваивает сопротивление, показываемое измерителем? Как вы можете это доказать или опровергнуть?

Если сопротивление слишком велико для измерения мультиметром, вместо некоторых цифр вы увидите сообщение об ошибке, например L. Попробуйте увлажнить кожу, затем повторите тест, и вы должны получить результат. Единственная проблема заключается в том, что по мере испарения влаги на коже сопротивление будет изменяться. Вы видите, как сложно контролировать все факторы в эксперименте. Случайные факторы правильно известны как неконтролируемых переменных .

Есть еще одна переменная, которую я не обсуждал, а именно величина давления между каждым датчиком и кожей. Если надавить сильнее, я подозреваю, что сопротивление уменьшится. Вы можете это доказать? Как вы могли бы разработать эксперимент, чтобы исключить эту переменную?

Если вы устали измерять сопротивление кожи, попробуйте окунуть датчики в стакан с водой. Затем растворите немного соли в воде и проверьте еще раз. Несомненно, вы слышали, что вода проводит электричество, но все не так просто.Примеси в воде играют важную роль.

Как вы думаете, что произойдет, если вы попытаетесь измерить сопротивление воды, которая вообще не содержит примесей? Ваш первый шаг – получить немного чистой воды. Так называемая очищенная вода В обычно добавляются минералы после очистки, так что это не то, что вам нужно. Точно так же родниковая вода не совсем чистая. Вам понадобится дистиллированная вода , также известная как деионизированная вода . Его часто продают в супермаркетах.Думаю, вы обнаружите, что его сопротивление на дюйм между измерительными щупами выше, чем сопротивление вашего языка. Попробуйте это выяснить.

Это все эксперименты, связанные с сопротивлением, о которых я могу думать прямо сейчас. Но у меня для вас еще есть небольшая справочная информация.

Предыстория: Человек, обнаруживший сопротивление

Георг Симон Ом, изображенный на Рисунке 9, родился в Баварии в 1787 году и большую часть своей жизни проработал в безвестности, изучая природу электричества с помощью металлической проволоки, которую он должен был сделать для себя (вы не могли спуститься вниз до Home Depot для катушки соединительного провода в начале 1800-х годов).

Несмотря на свои ограниченные ресурсы и неадекватные математические способности, Ом смог продемонстрировать в 1827 году, что электрическое сопротивление проводника, такого как медь, изменяется обратно пропорционально его площади поперечного сечения, а ток, протекающий через него, пропорционален напряжению. применяется к нему, пока температура поддерживается постоянной. Четырнадцать лет спустя Королевское общество в Лондоне наконец признало важность его вклада и наградило его медалью Копли.Сегодня его открытие известно как закон Ома.

Очистка и переработка

Ваша батарея не должна быть повреждена или сильно разряжена в ходе этого эксперимента. Вы можете использовать его снова.

Не забудьте выключить мультиметр перед тем, как убрать его. Многие мультиметры издают звуковой сигнал, напоминая вам о необходимости их выключения, если вы не используете их какое-то время, но некоторые этого не делают. Счетчик потребляет очень небольшое количество электроэнергии, когда он включен, даже если вы не используете его для каких-либо измерений.

Как использовать мультиметр ~ Обучение КИП

Пользовательский поиск

Изучив основы аналоговых и цифровых мультиметров, теперь вы готовы проводить измерения. Сопротивление, напряжение и ток – это стандартные измерения, выполняемые мультиметром. Давайте посмотрим на эти общие измерения с помощью цифрового мультиметра.

Как измерить сопротивление мультиметром :

Выполните шаги, описанные ниже:

1) Выключите питание тестируемой цепи или компонента

2) Выберите функцию сопротивления Ω с помощью поворотного переключателя

3) Подключите черный измерительный провод к разъему COM, а красный измерительный провод – к разъему Ω (здесь вы увидите букву V для напряжения, знак Ω и знак диода)

4) Подключите наконечники измерительных проводов к компоненту или части цепи, для которой вы собираетесь определять сопротивление.

5) Просмотрите показания и не забудьте указать единицу измерения: Ом, или КОм, или МОм, в зависимости от того, что вы измеряете.

Как измерить напряжение с помощью мультиметра :

Для начала подключите измерительные провода, как показано на схеме ниже:

Выполните шаги, описанные ниже:

1) Подключите питание к проверяемой цепи или компоненту

2) Выберите вольты переменного тока (В ~), вольт постоянного тока (В —), мВольт (В —) по желанию

3) Подключите черный измерительный провод к разъему COM, а красный измерительный провод – к разъему V

4) Прикоснитесь кончиками измерительных проводов к цепи через нагрузку или источник питания, как показано на схеме выше (параллельно проверяемой цепи)

5) Просмотрите показания и обязательно отметьте единицу измерения.

При снятии показаний напряжения постоянного тока с правильной полярностью (+ или -) прикоснитесь красным измерительным проводом к положительной стороне цепи, а черным измерительным проводом – к отрицательной стороне цепи заземления. Если вы поменяете местами подключения, цифровой мультиметр с автополярностью просто отобразит знак минус, указывающий на отрицательную полярность. При использовании аналогового измерителя необходимо обеспечить правильную полярность. Любая ошибка может привести к повреждению счетчика.

Как измерить ток с помощью мультиметра

Выполните действия, описанные ниже, чтобы произвести измерение:

1) Выключите питание тестируемой цепи.

2) Отсоедините, разрежьте или распаяйте цепь и подключите измеритель к цепи, как показано выше.

3) Выберите Ампер переменного тока (А ~) или Ампер постоянного тока (А —) по желанию

4) Подключите черный измерительный провод к разъему COM, а красный измерительный провод к разъему 10 А или 300 мА в зависимости от ожидаемого значения считывания

5) Подключите наконечники измерительных проводов к цепи последовательно, чтобы весь ток протекал через измеритель.

6) Включите питание схемы

7) Просмотрите показания и обязательно отметьте единицу измерения. Обратите внимание, что если измерительные провода перевернуты, на ЖК-дисплее глюкометра будет отображаться отрицательный знак.

Надеюсь, вы нашли эти сообщения о мультиметрах полезными.

SparkFun Education – Руководства – Как использовать мультиметр

Введение

Итак… как пользоваться мультиметром? Из этого туториала Вы узнаете, как использовать цифровой мультиметр (DMM), незаменимый инструмент, который можно использовать для диагностики цепей, изучения электронных устройств других людей и даже тестирования батареи. Отсюда и название «мульти» – «метр» (множественное измерение).

Основные параметры, которые мы измеряем, – это напряжение и ток. Мультиметр также отлично подходит для некоторых базовых проверок работоспособности и устранения неполадок. Ваша схема не работает? Переключатель работает? Поставь на него счетчик! Мультиметр – ваша первая защита при поиске и устранении неисправностей в системе.В этом руководстве мы рассмотрим измерение напряжения, тока, сопротивления и целостности цепи.

Рекомендуемая литература

Мы будем использовать SparkFun VC830L на протяжении всего руководства, но эти методы должны применяться к большинству мультиметров.

Детали мультиметра

Мультиметр состоит из трех частей:

• Дисплей
• Ручка выбора
• Порты

Дисплей обычно состоит из четырех цифр и может отображать отрицательный знак.Некоторые мультиметры имеют дисплеи с подсветкой для лучшего обзора в условиях низкой освещенности.

Ручка выбора позволяет пользователю настроить мультиметр на считывание различных значений, таких как ток в миллиамперах (мА), напряжение (В) и сопротивление (Ом).

Два датчика подключаются к двум из портов на передней панели устройства. COM означает «общий» и почти всегда подключается к заземлению или «-» цепи.Зонд COM обычно черный, но нет никакой разницы между красным и черным зондом, кроме цвета. 10A – это специальный порт, используемый для измерения больших токов (более 200 мА). мАВΩ – это порт, к которому обычно подключается красный зонд. Этот порт позволяет измерять ток (до 200 мА), напряжение (В) и сопротивление (Ом). Зонды имеют разъем типа банан на конце, который подключается к мультиметру.Любой зонд с банановой вилкой будет работать с этим измерителем. Это позволяет использовать различные типы датчиков.

Использование мультиметра для проверки напряжения LiPo батареи.

Типы датчиков

Для мультиметров доступно множество различных типов щупов.Вот несколько наших любимых:

• Зажимы типа «банан» для «аллигатора»: это отличные кабели для подключения к большим проводам или контактам на макетной плате. Подходит для проведения долгосрочных испытаний, когда вам не нужно удерживать зонды на месте, пока вы манипулируете схемой.
• Banana to IC Hook: крючки IC хорошо работают с меньшими ИС и ножками ИС.
• Banana to Tweezers: Пинцет удобен, если вам нужно протестировать компоненты SMD.
• Banana to Test Probes: если вы когда-нибудь сломаете датчик, их будет дешево заменить!

Измерение напряжения

Для начала измеряем напряжение на батарее AA: подключите черный щуп к COM , а красный щуп к мАВΩ . Установите мультиметр на «2V» в диапазоне постоянного тока.Практически вся портативная электроника использует постоянный ток, а не переменный ток. Подключите черный щуп к заземлению батареи или к «-», а красный щуп к питанию или к «+». Слегка прижмите щупы к положительной и отрицательной клеммам батареи AA. Если у вас новая батарея, вы должны увидеть на дисплее около 1,5 В (эта батарея совершенно новая, поэтому ее напряжение немного выше 1,5 В).

Если вы измеряете напряжение постоянного тока (например, аккумулятор или датчик, подключенный к Arduino), вы хотите установить ручку там, где V имеет прямую линию.Напряжение переменного тока (например, выходящее из стены) может быть опасным, поэтому нам редко нужно использовать настройку напряжения переменного тока (V с волнистой линией рядом с ним). Если вы возитесь с AC, мы рекомендуем вам приобрести бесконтактный тестер, а не использовать цифровой мультиметр.

Используйте V с прямой линией для измерения напряжения постоянного тока

Используйте V с волнистой линией для измерения напряжения переменного тока

Что произойдет, если поменять местами красный и черный щупы? Показания мультиметра просто отрицательные.Ничего страшного не происходит! Мультиметр измеряет напряжение относительно общего щупа. Какое напряжение на «+» батареи по сравнению с общим или отрицательным контактом? 1,5 В. Если мы переключаем датчики, мы определяем «+» как общую или нулевую точку. Какое напряжение на “-” батареи по сравнению с нашим новым нулем? -1,5 В!

Теперь давайте построим простую схему, чтобы продемонстрировать, как измерять напряжение в реальных условиях.Схема представляет собой просто 1 кОм и синий сверхяркий светодиод, питаемый от модуля питания SparkFun Breadboard. Для начала давайте удостоверимся, что схема, с которой вы работаете, правильно запитана. Если ваш проект должен быть на 5 В, но меньше 4,5 В или больше 5,5 В, это быстро даст вам указание на то, что что-то не так, и вам может потребоваться проверить ваши силовые соединения или проводку вашей цепи.

Измерение напряжения на стержне источника питания.

Установите ручку в положение «20V» в диапазоне постоянного тока (рядом с диапазоном напряжения постоянного тока отображается буква V с прямой линией). Мультиметры обычно не поддерживают автоматический выбор диапазона. Вы должны установить мультиметр на диапазон, который он может измерять. Например, 2V измеряет напряжения от до 2 вольт , а 20V измеряет напряжения от до 20 вольт . Поэтому, если вы измеряете аккумулятор на 12 В, используйте настройку 20 В. Система 5В? Используйте настройку 20 В.Если вы установите его неправильно, вы, вероятно, увидите, как экран глюкометра изменится, а затем будет отображаться «1».

С некоторой силой (представьте, что воткнули вилку в кусок жареного мяса) надавите зондами на два открытых куска металла. Один зонд должен контактировать с GND-соединением. Один зонд для подключения VCC или 5 В.

Мы также можем протестировать различные части схемы.Эта практика называется узловым анализом и является основным строительным блоком в анализе схем. Измеряя напряжение в цепи, мы можем увидеть, сколько напряжения требуется каждому компоненту. Давайте сначала измерим всю схему. Измеряя, откуда напряжение поступает на резистор, а затем на землю светодиода, мы должны увидеть полное напряжение цепи, которое, как ожидается, будет около 5 В.

Затем мы можем увидеть, какое напряжение потребляет светодиод.Это то, что называется падением напряжения на светодиодах. Если сейчас это не имеет смысла, не бойтесь. Это позволит вам больше исследовать мир электроники. Важно отметить, что можно измерять различные части схемы для анализа схемы в целом.

Этот светодиод использует 2,66 В доступного источника питания 5 В. Это ниже, чем прямое напряжение, указанное в таблице данных, из-за того, что схема имеет только небольшой ток, проходящий через нее, но об этом чуть позже.

Перегрузка

Что произойдет, если вы выберете значение напряжения, слишком низкое для напряжения, которое вы пытаетесь измерить? Ничего плохого. Счетчик просто отобразит 1. Это счетчик пытается сказать вам, что он перегружен или находится вне диапазона. Все, что вы пытаетесь прочитать, слишком много для этой конкретной обстановки. Попробуйте установить ручку мультиметра на более высокое значение.

Показание 5 В в этой цепи слишком много для настройки 2 В на мультиметре.

Ручка выбора

Почему ручка счетчика показывает 20 В, а не 10 В? Если вы хотите измерить напряжение ниже 20 В, выберите настройку 20 В. Это позволит вам читать от 2,00 до 19,99 .

Первая цифра на многих мультиметрах может отображать только «1», поэтому диапазоны ограничены 1 9.99 вместо 9 9.99. Следовательно, максимальный диапазон 20 В вместо максимального диапазона 99 В.

Измерение сопротивления

Нормальные резисторы имеют цветовую маркировку. Если вы не понимаете, что они означают, ничего страшного! Существует множество простых в использовании онлайн-калькуляторов.Однако, если вы когда-нибудь окажетесь без доступа в Интернет, мультиметр очень удобен для измерения сопротивления.

Выберите случайный резистор и установите на мультиметре значение 20 кОм. Затем прижмите щупы к ножкам резистора с таким же усилием, как при нажатии клавиши на клавиатуре.

Счетчик покажет одно из трех значений: 0.00 , 1 или фактическое значение резистора .

• В этом случае измеритель показывает 0,97, что означает, что этот резистор имеет значение 0,97 кОм, или около 1 кОм, или 1000 Ом (помните, что вы находитесь в режиме 20 кОм или 20000 Ом, поэтому вам нужно переместить десятичную запятую на три разряда вправо или 9 900 Ом).

• Если мультиметр показывает 1 или отображает OL , значит, он перегружен.Вам нужно будет попробовать более высокий режим, такой как режим 200 кОм или режим 2 МОм (мегаом). В этом нет ничего страшного, это просто означает, что необходимо отрегулировать ручку диапазона.

• Если мультиметр показывает 0,00 или почти ноль, то вам необходимо понизить режим до 2 кОм или 200 Ом .

Помните, что многие резисторы имеют допуск 5%.Это означает, что цветовой код может указывать на 10 000 Ом (10 кОм), но из-за несоответствий в производственном процессе резистор 10 кОм может быть от 9,5 кОм или до 10,5 кОм. Не волнуйтесь, он отлично подойдет как подтягивающий или общий резистор.

Давайте опустим измеритель до следующего минимального значения, 2 кОм. Что происходит?

Не так много изменилось.Поскольку этот резистор (1 кОм) меньше 2 кОм, он все равно отображается на дисплее. Однако вы заметите, что после десятичной точки стоит еще одна цифра, что дает нам немного более высокое разрешение при чтении. А как насчет следующего минимального значения?

Теперь, поскольку 1 кОм больше 200 Ом, мы исчерпали значение измерителя, и он сообщает вам, что он перегружен и вам нужно попробовать установить более высокое значение.

Как показывает практика, сопротивление менее 1 Ом можно встретить редко. Помните, что измерение сопротивления не идеально. Температура может сильно повлиять на показания. Кроме того, измерение сопротивления устройства, когда оно физически установлено в цепи, может быть очень сложной задачей. Окружающие компоненты на печатной плате могут сильно повлиять на показания.

Измерение тока

Ток считывания – одно из самых сложных и информативных показаний в мире встроенной электроники.Это сложно, потому что вам нужно последовательно измерять ток. Если напряжение измеряется путем подключения VCC и GND (параллельно), для измерения тока необходимо физически прервать прохождение тока и подключить счетчик к сети. Чтобы продемонстрировать это, мы будем использовать ту же схему, что и в секции измерения напряжения.

Первое, что нам понадобится, это лишний кусок провода. Как уже упоминалось, нам нужно физически прервать цепь, чтобы измерить ток.Другими словами, вытащите провод VCC, идущий к резистору, добавьте провод к тому месту, где этот провод был подключен, а затем проверьте от вывода питания на блоке питания до резистора. Это эффективно «обрывает» питание схемы. Затем мы вставляем мультиметр в линию, чтобы он мог измерять ток, когда он «течет» через мультиметр в макетную плату.

Для этих картинок мы обманули и использовали зажимы из крокодиловой кожи. При измерении тока часто полезно в течение нескольких секунд или минут наблюдать за тем, что ваша система делает с течением времени.Хотя вам, возможно, захочется встать и поднести датчики к системе, иногда легче освободить руки. Эти щупы с зажимом типа «крокодил» могут пригодиться. Обратите внимание, что почти все мультиметры имеют разъемы одинакового размера (они называются «банановыми вилками»), поэтому, если вы в затруднительном положении, вы можете использовать щупы вашего друга.

Теперь, когда мультиметр подключен, мы можем установить шкалу в правильное положение и измерить ток.Измерение тока работает так же, как напряжение и сопротивление – вы должны получить правильный диапазон. Установите мультиметр на 200 мА и работайте оттуда. Потребление тока для многих макетных проектов обычно составляет менее 200 мА. Убедитесь, что красный зонд вставлен в порт с предохранителем на 200 мА. На нашем любимом мультиметре отверстие 200 мА – это тот же порт / отверстие, что и показания напряжения и сопротивления (порт обозначен как мАВΩ ). Это означает, что вы можете держать красный зонд в том же порту для измерения тока, напряжения или сопротивления.Однако, если вы подозреваете, что ваша схема будет использовать около 200 мА или более, переключите зонд на сторону 10 А. на всякий случай. Перегрузка по току может привести к сгоранию предохранителя, а не просто к отображению перегрузки. Подробнее об этом чуть позже.

Эта схема потребляла только 1,8 мА во время измерения, а не большой ток. Среднее значение было ближе к 2,1 мА.

Поймите, что мультиметр действует как кусок провода – теперь вы замкнули цепь, и она включится.Это важно, потому что с течением времени светодиод, микроконтроллер, датчик или любое другое измеряемое устройство может изменить свое энергопотребление (например, включение светодиода может привести к увеличению на 20 мА на секунду, а затем к уменьшению на секунду при включении. выключенный). На дисплее мультиметра вы должны увидеть мгновенное значение тока. Все мультиметры снимают показания с течением времени, а затем дают вам среднее значение , поэтому ожидайте, что показания будут колебаться. В целом, более дешевые счетчики будут в среднем более жестко и медленнее реагировать, поэтому относитесь к каждому показанию с долей скептицизма.Мысленно возьмите средний диапазон, например, от 7 до 8 мА при нормальных условиях 5 В (а не 7,48 мА).

Как и при других измерениях, при измерении тока цвет щупов не имеет значения. Что произойдет, если мы поменяем зонды? Ничего страшного не происходит! Это просто приводит к тому, что текущее показание становится отрицательным:

Ток все еще течет через систему, вы только что изменили точку зрения, и теперь счетчик показывает отрицательное значение.

Помните! Когда вы закончите использовать измеритель, всегда возвращайте измеритель для считывания напряжения (верните щупы в порт напряжения, настройте измеритель на считывание диапазона постоянного напряжения, если необходимо). Обычно берут измеритель и начинают быстро измерять напряжение между двумя контактами. Если вы оставили свой счетчик в режиме «тока», вы не увидите напряжение на дисплее. Вместо этого вы увидите «0,000», указывающее на отсутствие тока между VCC и GND.В течение этой доли секунды вы подключите VCC к GND через ваш измеритель, и предохранитель 200 мА перегорит = плохо. Поэтому, прежде чем положить глюкометр на ночь, не забудьте оставить глюкометр в хорошем состоянии.

Первые несколько раз измерить ток может быть непросто. Не волнуйтесь, если вы перегорите предохранитель – мы делали это десятки раз! В следующем разделе мы покажем вам, как заменить предохранитель.

Непрерывность

Тестирование непрерывности – это проверка сопротивления между двумя точками.Если сопротивление очень низкое (менее нескольких Ом), две точки соединяются электрически, и издается звуковой сигнал. Если сопротивление превышает несколько Ом, значит, цепь разомкнута и звуковой сигнал не раздается. Этот тест помогает убедиться, что соединения выполнены правильно между двумя точками. Этот тест также помогает нам определить, подключены ли две точки, которых не должно быть.

Непрерывность – возможно, самая важная функция для гуру встраиваемого оборудования.Эта функция позволяет нам проверять проводимость материалов и отслеживать, где были выполнены или не выполнены электрические соединения.

Установите мультиметр в режим «Непрерывность». Он может отличаться в зависимости от цифрового мультиметра, но ищите символ диода с распространяющимися волнами вокруг него (например, звук, исходящий из динамика).

Мультиметр установлен в режим проверки целостности цепи.

Теперь соедините щупы вместе.Мультиметр должен издать звуковой сигнал (Примечание: не все мультиметры имеют настройку непрерывности, но большинство должно). Это показывает, что очень небольшое количество тока может протекать без сопротивления (или, по крайней мере, с очень маленьким сопротивлением) между датчиками.

Внимание! В общем, выключите систему перед проверкой целостности цепи.

На макетной плате, на которую подается питание , а не , используйте щупы, чтобы проткнуть два отдельных контакта заземления.Вы должны услышать тональный сигнал, указывающий, что они подключены. Подключите пробники от контакта VCC на микроконтроллере к VCC на источнике питания. Он должен издать звуковой сигнал, указывающий, что питание свободно течет от вывода VCC к микроконтроллеру. Если он не издает тонального сигнала, вы можете начать следовать по маршруту, по которому проходит медный провод, и определять, есть ли обрывы в линии, проводе, макете или печатной плате.

Continuity – отличный способ проверить, соприкасаются ли два контакта SMD.Если ваши глаза не видят этого, мультиметр обычно является отличным второстепенным ресурсом для тестирования.

Когда система не работает, непрерывность – еще одна вещь, которая помогает устранить неполадки в системе. Вот шаги, которые необходимо предпринять:

1. Если система включена, внимательно проверьте VCC и GND с настройкой напряжения, чтобы убедиться, что напряжение соответствует нужному уровню. Если система 5 В работает при 4,2 В, внимательно проверьте регулятор, он может быть очень горячим, что указывает на то, что система потребляет слишком большой ток.
2. Выключите систему и проверьте целостность цепи между VCC и GND. Если есть непрерывность (если вы слышите звуковой сигнал), значит, у вас где-то короткое замыкание.
3. Выключите систему. Убедитесь, что VCC и GND правильно подключены к контактам микроконтроллера и других устройств. Система может быть включена, но отдельные микросхемы могут быть подключены неправильно.
4. Предположим, вы можете запустить микроконтроллер, отложить мультиметр в сторону и перейти к последовательной отладке или использовать логический анализатор для проверки цифровых сигналов.

Обрыв цепи и большие конденсаторы: При обычном поиске неисправностей. вы будете проверять целостность цепи между землей и шиной VCC. Это хорошая проверка работоспособности перед включением прототипа, чтобы убедиться, что в системе питания нет короткого замыкания. Но не удивляйтесь, если во время зондирования вы услышите короткий звуковой сигнал. Это связано с тем, что в системе питания часто присутствует значительная емкость. Мультиметр ищет очень низкое сопротивление, чтобы увидеть, подключены ли две точки.Конденсаторы будут действовать как короткое замыкание в течение доли секунды, пока не заполнятся энергией, а затем будут действовать как открытое соединение. Поэтому вы услышите короткий звуковой сигнал, а затем ничего. Ничего страшного, это просто зарядка крышек.

Замена предохранителя

Одна из наиболее распространенных ошибок нового мультиметра – это измерение тока на макетной плате путем измерения от VCC к GND (плохо!).Это немедленно приведет к короткому замыканию питания на землю через мультиметр, что приведет к потере питания макетной платы. Когда ток проходит через мультиметр, внутренний предохранитель нагревается, а затем перегорает, когда через него протекает ток 200 мА. Это произойдет за доли секунды и без каких-либо реальных звуковых или физических признаков того, что что-то не так.

Вау, это было здорово. Что теперь? Во-первых, помните, что измерение тока выполняется последовательно (прервите линию VCC на макетную плату или микроконтроллер, чтобы измерить ток).Если вы попытаетесь измерить ток с помощью перегоревшего предохранителя, вы, вероятно, заметите, что измеритель показывает «0,00» и что система не включается, как должна, когда вы присоединяете мультиметр. Это связано с тем, что внутренний предохранитель сломан и действует как обрыв провода или разрыв. Не волнуйтесь, это происходит постоянно, и его устранение стоит около 1 доллара.

Чтобы заменить предохранитель, возьмите удобную мини-отвертку и начните выкручивать винты. Цифровой мультиметр SparkFun довольно легко разобрать.Начните со снятия пластины аккумулятора и аккумулятора.

Затем удалите два винта, которые прячутся за пластиной аккумулятора.

Слегка приподнимите переднюю часть мультиметра.

Теперь обратите внимание на крючки на нижнем крае лица.Вам нужно будет сдвинуть лицо в сторону с небольшим усилием, чтобы освободить эти крючки.

После того, как лицевая часть отцеплена, она должна легко выйти. Теперь вы можете заглянуть внутрь мультиметра!

Осторожно поднимите предохранитель, и он выскочит.

Убедитесь, что заменил правильный предохранитель на правильный тип .Другими словами, замените предохранитель на 200 мА на предохранитель на 200 мА.

Внимание! ЗАПРЕЩАЕТСЯ класть предохранитель на 10 А туда, где должен находиться предохранитель на 200 мА. Размещение предохранителей может не совпадать с размещением портов зонда. Прочтите металлический колпачок на обоих концах предохранителя, чтобы дважды проверить, какой именно.

Компоненты и дорожки на печатной плате внутри мультиметра рассчитаны на разные величины тока.Вы повредите и, возможно, испортите свой мультиметр, если случайно пропустите 5А через порт 200 мА.

Бывают случаи, когда вам нужно измерить сильноточные устройства, такие как двигатель или нагревательный элемент. Вы видите два места для размещения красного щупа на передней панели мультиметра? 10A слева и мАВΩ справа? Если вы попытаетесь измерить более 200 мА на порте мАВΩ , вы рискуете перегореть предохранитель.Но если вы используете порт 10A для измерения тока, вы значительно снизите риск перегорания предохранителя. Компромисс – чувствительность. Как мы уже говорили выше, используя порт 10A и настройку ручки, вы сможете читать только до 0,01A или 10 мА. Большинство моих систем используют более 10 мА, поэтому настройка и порт 10 А работают достаточно хорошо. Если вы пытаетесь измерить очень малую мощность (микро- или наноампер), порт 200 мА с портами 2 мА, 200 мкА или 20 мкА может быть тем, что вам нужно.

Помните: Если ваша система может использовать более 100 мА, вам следует начать с красного датчика, подключенного к порту 10A , и установки ручки 10A .

С цифровыми мультиметрами стоимостью менее 50 долларов измерения, которые вы, вероятно, будете проводить, являются просто показаниями для устранения неполадок, а не результатами научных экспериментов. Если вам действительно нужно увидеть, как ИС использует ток или напряжение с течением времени, используйте стенд Agilent или другой высококачественный стенд. Эти устройства имеют более высокую точность и предлагают широкий спектр необычных функций (некоторые из них включают Тетрис!). Банни Хуанг, разработчик оборудования Chumby, использует высокоточные показания тока для устранения неисправностей плат во время заключительных процедур тестирования Chumby.Посмотрев на потребление тока разными платами, которые вышли из строя (например, данная неисправная плата потребляет 210 мА больше обычного), он мог определить, что не так с платой (когда ОЗУ выходит из строя, она обычно использует 210 мА больше обычного). Выявление возможных неисправностей значительно упрощает переделку и ремонт плат.

Что делает хороший мультиметр?

У каждого свои предпочтения, но в целом предпочтительны мультиметры с непрерывностью измерения.Все остальные функции – это просто вишенка на торте.

Существуют причудливые мультиметры, которые автоматически выбирают диапазон , что означает, что они автоматически изменяют свой внутренний диапазон, чтобы попытаться найти правильное напряжение, сопротивление или ток предмета, в который вы ткнете. Автоматический выбор диапазона может быть очень полезным, если вы знаете, как его использовать. Вообще говоря, мультиметры с автоподстройкой диапазона более качественные и, как правило, имеют больше функций.Так что если вам дадут мультиметр с автодиапазоном, используйте его! Просто знайте, как перевести его в ручной режим. Напряжение или ток в цепи могут колебаться довольно быстро. В некоторых системах ток или напряжение настолько непостоянны, что автоматический выбор диапазона не выдерживает должного уровня.

ЖК-дисплей с задней подсветкой – это хорошо, но когда вы в последний раз измеряли свою схему в темноте? Обычно мы избегаем страшных лесов и ситуаций, которые требуют от нас тестирования вещей посреди ночи, но некоторым людям может понадобиться или понадобится мультиметр, совместимый с темнотой.

хороший щелчок на селекторе диапазона на самом деле является большим плюсом в нашей книге. Мягкая ручка обычно указывает на некачественный счетчик.

Достойные пробники – это плюс. Со временем провода будут ломаться в точке изгиба. Мы видели, как провода полностью выходят из зондов – и именно в тот момент, когда зонды должны работать! Если вы сломаете зонд, его будет достаточно дешево заменить.

Автоотключение – отличная функция, которую редко можно увидеть на более дешевых мультиметрах. Это функция, которая может быть полезна как новичкам, так и опытным пользователям, так как легко забыть выключить глюкометр в 2 часа ночи. Цифровой мультиметр SparkFun не имеет этой функции, но, к счастью, он очень маломощный. Мы оставили мультиметр на два дня подряд, прежде чем батарея на 9 В начала разряжаться. Тем не менее, не забудьте выключить глюкометр!

Теперь вы готовы использовать цифровой мультиметр для измерения окружающего мира.Не стесняйтесь использовать его, чтобы ответить на многие вопросы. Я считаю, что мой светодиод выдает 20 мА, правда? Какое напряжение у лимона? Стакан из воды токопроводящий? Можно ли заменить эти провода алюминиевой фольгой? Цифровой мультиметр ответит на эти и многие другие вопросы об электронике.

Ресурсы и дальнейшее развитие

Теперь, когда вы знаете основы использования цифрового мультиметра, ознакомьтесь с этими руководствами, чтобы использовать свой новый навык:

Аналоговый или цифровой мультиметр | Блог Simply Smarter Circuitry

Фото на обложке: Цифровой мультиметр Siglent SDM3045X

Что такое мультиметр?

Аналоговый или цифровой мультиметр – это инструмент, используемый для измерения тока, напряжения и сопротивления.Это очень полезные инструменты, которые можно использовать в различных областях, причем основными пользователями являются электрики. Мультиметр – незаменимый прибор для любого любителя электроники, вы можете определить проблему, просто проверив целостность цепи. У обоих устройств есть свои плюсы и минусы, и в этой статье будут рассмотрены обе эти проблемы.

Есть два основных типа мультиметров: один начинает аналоговый, а другой – цифровой. Основное различие между ними – это дисплей: аналоговый мультиметр использует стрелку для отображения значения, а цифровой мультиметр отображает результаты в виде чисел на экране.Вы можете прочитать, как работают мультиметры, чтобы узнать больше о мультиметре.

Аналоговый мультиметр

Эти устройства отлично подходят для считывания напряжения, тока, сопротивления, частоты и мощности сигнала. Аналоговый мультиметр с переключаемым диапазоном может быть очень доступным, однако с ним может быть немного сложно работать. Пользователи, которые плохо знакомы с мультиметрами, могут иметь проблемы со считыванием шкалы сопротивления. Для проведения измерений при калибровке шкалы аналоговый мультиметр перемещает стрелку по шкале. Аналоговый мультиметр также демонстрирует низкое сопротивление и высокую чувствительность при уменьшении шкалы, что может затруднить использование.

Преимущество использования аналогового мультиметра в том, что при проверке диода аналог обычно более точен. Помимо этого, многие профессионалы предпочитают использовать цифровой мультиметр.

Цифровой мультиметр

Как упоминалось выше, основное различие между цифровым и аналоговым – это дисплей. Цифровой мультиметр в большинстве случаев отображает показания цифрами на светодиодном или ЖК-экране. Это делает измерения более точными. Цифровой измеритель может лучше измерять напряжение благодаря более высокому сопротивлению 1 МОм или 10 М.Вдобавок ко всему, функция автоматического выбора диапазона действительно помогает любителям электроники, потому что иногда диапазон измерения неизвестен.

Заключение

В целом цифровые мультиметры намного легче считывать и обеспечивают более точные показания. В наши дни многие аналоговые мультиметры ушли в прошлое, и многие профессионалы предпочитают использовать цифровые мультиметры. Цифровой мультиметр, удобный для новичков, также является причиной того, что многие колледжи и университеты выбирают этот путь. Надеюсь, эта статья объяснила разницу между двумя мультиметрами и будет полезна при покупке мультиметра.

Как пользоваться цифровым мультиметром

Как пользоваться цифровым мультиметром. Обзор преимуществ и недостатков

Обзор

Электронные устройства работают от электричества. Однако, поскольку электричество невидимо, необходимо использовать измерительные приборы, такие как цифровые мультиметры, чтобы проверить безопасность и качество или исследовать причины проблем.
Цифровые мультиметры могут создавать впечатление трудностей в использовании из-за множества кнопок и клемм.На самом деле они удивительно просты в использовании. На этой странице объясняются характеристики цифровых мультиметров, рассказывается, чем они отличаются от аналоговых тестеров, и рассказывается о том, как они используются.

Что такое цифровой мультиметр?

Цифровой мультиметр – это измерительный прибор, который может измерять несколько величин, таких как напряжение, сопротивление, ток, емкость и целостность цепи. Многие из удобств, на которые мы полагаемся в современной жизни, управляются электронными устройствами. С появлением смартфонов такие устройства действительно стали повсеместными в повседневной жизни.
Из-за чрезвычайно высокой точности электронных устройств и того факта, что электричество невидимо, невозможно определить, демонстрирует ли данное устройство электрическую аномалию, с помощью визуального осмотра в следующих обстоятельствах:

• Когда электронное устройство неисправен
• Если вы хотите проверить безопасность или качество изготовленного электронного устройства

Однако в таких ситуациях можно использовать цифровые мультиметры для проверки состояния электронных устройств с различных точек зрения.Более того, цифровые мультиметры используются не только специалистами, но и в широком диапазоне настроек, например, потребителями и даже детьми, создающими электронные наборы. Когда вы научитесь правильно пользоваться этими инструментами, такие проекты станут еще более увлекательными.

Чем цифровые мультиметры отличаются от аналоговых тестеров

В последние годы стало доступно огромное количество цифровых мультиметров, но ранее аналоговые тестеры были наиболее распространенными приборами, используемыми в этом типе приложений.В то время как цифровые мультиметры отображают измеренные значения в цифровом виде, аналоговые тестеры измеряют значения, используя отклонение стрелки и серию градуировок.

Цифровые мультиметры могут выполнять тесты, недоступные аналоговым тестерам, и позволяют пользователям точно считывать значения. Напротив, аналоговые тестеры имеют то преимущество, что они позволяют считывать изменения измеренных значений по отклонениям стрелки. Таким образом, как цифровые, так и аналоговые тестеры имеют свои преимущества и недостатки, поэтому важно выбирать прибор в соответствии с вашими конкретными потребностями.
Если вы обнаружите, что и цифровые, и аналоговые инструменты обеспечивают необходимую вам функциональность, это становится делом ваших личных предпочтений.

Преимущества и недостатки цифровых мультиметров

Этот раздел предлагает простое введение в преимущества и недостатки цифровых мультиметров.

Преимущества

• Измеренные значения можно считывать напрямую и точно.
• Цифровые мультиметры имеют высокое входное сопротивление, что означает низкие приборные потери.Цифровые вычисления выполняются внутри, и многие модели предоставляют расширенные функции, позволяющие им отображать другие значения (емкость, частоту, пиковые значения и т. Д.).
• Некоторые модели могут подключаться и передавать данные на компьютер.

• Переменное напряжение и частота

• Емкость

Недостатки

• Цифровые значения иногда быстро колеблются, пока показания не стабилизируются, что затрудняет их чтение.
• Для «стабилизации» значений в некоторых приложениях может потребоваться больше времени, что замедляет работу.
• Цифровые мультиметры более восприимчивы к внешним помехам.

В дополнение к уникальной точности, которую обеспечивает их цифровая схема, цифровые мультиметры могут выполнять сложные вычисления, выходящие за рамки возможностей аналоговых тестеров. Функциональность для повышения эффективности работы, например, путем передачи данных, является еще одним аспектом привлекательности цифровых инструментов. Однако измерение некоторых объектов измерения может занять больше времени, чем с помощью аналогового тестера, из-за времени, необходимого для стабилизации измеренных значений.

Как использовать цифровой мультиметр

В этом разделе предлагается простое введение в использование цифровых мультиметров.

• Цифровой мультиметр

1. Включите прибор.

Сначала нажмите кнопку питания, чтобы включить прибор. Цифровые мультиметры работают от батареи или от сети переменного тока, поэтому, если прибор не включается, вам нужно либо заменить батарею, либо проверить источник питания.

2. Выберите режим и диапазон.

Выберите параметр, который вы хотите измерить, и диапазон с помощью поворотной ручки или переключателей прибора. Некоторые модели мультиметров могут автоматически переключаться на соответствующий диапазон, избавляя от необходимости выбирать его самостоятельно. Если вам нужно переключить диапазон вручную, вы можете определить наиболее подходящий диапазон, начав с самого высокого диапазона и неоднократно выполняя измерения по мере переключения на все более низкие диапазоны.
Некоторые цифровые мультиметры имеют режим, в котором они могут автоматически определять напряжения переменного и постоянного тока.

• Поворотная ручка

• Диапазон

3. Закрепите измерительные провода.

Подсоедините провода или зажимы к клеммам цифрового мультиметра и начните измерения. Соблюдайте осторожность, так как разъем для красного провода различается в зависимости от того, измеряете ли вы ток, напряжение, сопротивление или другой параметр. Вы можете сделать более точные измерения, выполнив сначала настройку нуля.
Обратите внимание, что вам понадобится более специализированный прибор, если вы хотите измерить низкие значения сопротивления, сопротивления изоляции, сопротивления заземления или импеданса.

Терминалы цифрового мультиметра

Получение максимальной отдачи от цифрового мультиметра

Цифровые мультиметры стали незаменимыми инструментами для проверки безопасности, качества и неисправностей в нашем современном мире, где электронные устройства стали повсеместными. Хотя цифровые мультиметры имеют определенные недостатки по сравнению с аналоговыми мультиметрами, они предлагают преимущества в виде множества параметров измерения и расширенных функций, таких как возможность передачи данных.
Удачного вам использования цифрового мультиметра в самых разных условиях, независимо от того, используете ли вы его для работы или хобби.
