Как снять статику с антенного кабеля: как антенну заземлить?

Защита трансивера от статического электричества

Такие антенны, как вертикалы и диполи, способны копить статический заряд. Любой радиолюбитель рано или поздно сталкивается с этим феноменом. В частности, взявшись за UHF-разъем коаксиального кабеля, идущего к вертикалу или диполю, иногда можно почувствовать покалывание или даже жжение в пальцах. Статика не представляет угрозы здоровью человека, однако является нередкой причиной выхода из строя трансиверов.

Важно! Данная заметка посвящена только защите от статики. В частности, не рассматривается грозозащита антенны и любые другие вопросы. Отмечу также, что я не претендую на звание выдающегося электрика, поэтому буду благодарен за любые поправки и дополнения в комментариях.

Вертикалы и диполи можно рассматривать, как два проводника, не соединенных между собой. То есть, в сущности, огромный конденсатор. При определенных условиях, например, в сухую ветреную погоду, в результате трения молекул воздуха об антенну, часть электронов «перепрыгивает» с этих молекул на полотно антенны.

Как результат, в нашем конденсаторе копится статический заряд, который может составлять десятки киловольт. Это напряжение не опасно для человека, потому что для человека опасен большой ток, а он не может возникнуть из-за статического заряда. Каждый раз, когда вас бьет током металлическая дверная ручка или свитер другого человека, там те же десятки киловольт. А вот на антенном разъеме трансивера такая разность потенциалов ни к чему хорошему не приводит. Terry Lee, KD7TTT выложил на YouTube видео, которое наглядно демонстрирует суть проблемы.

Антенны, представляющие собой КЗ по постоянному току (рамочные антенны, петлевые диполи, J-антенна) менее склонны к накоплению статики. Но в них также возможно возникновение статического заряда, между антенной и землей. Для решения этой проблемы необходимо заземлить либо саму антенну (если тип антенны это позволяет), либо внешнюю сторону оплетки коаксиального кабеля. Это позволит статическому заряду стекать в землю. На тему того, как правильно сделать заземление, пишут целые книги, см к примеру Grounding and Bonding for the Radio Amateur.

Поэтому данная тема, увы, выходит за рамки поста.

Вернемся к вертикалам и диполям. Бороться со статикой в данных антеннах можно разными способами. Некоторые радиолюбители рекомендуют устанавливать между плечами диполя резистор на высокую мощность, номиналом порядка 100 кОм. На работу антенны такой резистор практически не влияет, но теперь между плечами диполя может течь ток. Прием работает, но имеет недостаток — статика может копиться быстрее, чем она успевает стекать через резистор. Другой прием заключается в использовании трансформатора 1:1. Тогда антенна будет представлять собой КЗ по постоянке, как рамочная антенна. Но такой подход, насколько мне известно, не использует никто. Дело в том, что в трансформаторе всегда есть потери, порой значительные. Если трансформатор выполнен на ферритовом кольце, это увеличивает его стоимость и ограничивает допустимую мощность, так как трансформатор может перегреваться. Наконец, используют и закороченную четвертьволновую линию. Минусы этого подхода — зависимость от частоты и существенная длина линии на КВ.

Достаточно универсальный подход заключается в использовании дросселя с большой индуктивностью. В английском языке его называют static bleeder. Правильно подобранный дроссель имеет высокий импеданс на радиолюбительских частотах, благодаря чему практически не влияет на работу антенны. В то же время, он представляет собой КЗ по постоянному току, что не позволяет копиться статике. Впервые об этом приеме я узнал благодаря видео Защита трансивера от статики, которое снял Андрей Шалин, R4IN. Андрей рекомендует мотать дроссель на ферритовом сердечнике эмалированной проволокой 0.9 мм, при этом нужно получить индуктивность не менее 200 мкГн. Утверждается, что такой дроссель пригоден при работе с мощностью до киловатта. Ну что же, давайте попробуем и посмотрим, что из этого выйдет.

Был использован ферритовый сердечник М400НН, 8х100 мм. Я намотал 90 витков, измеренная индуктивность при этом составила 313.7 мкГн. Должно хватить. Дроссель был помещен в пластиковую коробку (такую же, что использовалась в антенне Фукса) с двумя UFH-разъемами, соединенными кабелем RG213:

КСВ в интервале 1-30 МГц в порядке:

Здесь использовался маломощный эквивалент нагрузки, имеющий КСВ не более 1. 1 на частотах до 650 МГц. Видно, что с ростом частоты КСВ растет. В частности, на 144 МГц имеем КСВ 1.75. На УКВ дроссель вряд ли применим. Это не страшно, так как на УКВ можно воспользоваться закороченной четвертьволновой линией.

С помощью анализатора спектра оценим потери на частотах до 30 МГц:

Как можно видеть, потери не нулевые, но они пренебрежимо малы. Виден небольшой провал. Но он не попал ни на один из радиолюбительских диапазонов, и потому не особо меня беспокоит. А вот что действительно меня беспокоило — не будет ли в такой конструкции возникать синфазный ток. И действительно, он возникает. Если дотронуться рукой до кабеля, идущего на вход анализатора спектра, график сильно меняется. Семь витков кабеля на ферритовом кольце FT140-43 решают эту проблему.

На первый взгляд, дроссель можно установить как в точке запитки антенны, так и у трансивера. Но правильно это делать у трансивера, и на то есть две причины. Во-первых, идущий к антенне коаксиальный кабель — это тоже большой конденсатор, и в нем тоже может возникать заряд, например, в грозу.

Так вот, мы не хотим, чтобы у заряда было несколько вариантов, куда стекать (либо в антенну, либо в трансивер). Во-вторых, вы наверняка экспериментируете с антеннами. Делать в каждой новой антенне свой дроссель попросту дорого и не нужно.

Дроссель был проверен при работе в телеграфе в диапазонах 20 и 40 метров с мощностью 100 Вт. Не похоже, чтобы он как-то влиял на линию. Нигде ничего не греется и не искрит. Выглядит так, как если бы все работало.

Хоть с точки зрения теории все и звучит складно, насколько реально дроссель защищает или не защищает трансивер от статики, покажет лишь время. Отмечу, что защита эта не обязательно является 100%-ой. Так или иначе, с защитным дросселем как-то спокойнее, да и хуже он не делает. Напомню однако, что мы обошли стороной вопрос о заземлении. Он заслуживает отдельного поста.

А защищаете ли вы свой трансивер от статики и если да, то на какие ухищрения идете для этого?

Дополнение: Вопрос о заземлении рассматривается в статье Заземление любительской радиостанции. Мне доводилось наблюдать, как иногда заземление может портить КСВ антенны. Причина заключается в синфазном токе. Решается намоткой провода заземления все теми же семью витками на кольце FT140-43. Это отрезает путь ВЧ сигналу и устраняет проблему.

Метки: Антенны, Любительское радио.

Безопасное подключение HDMI

   Попытка подсоединить компьютер к телевизору через цифровой интерфейс HDMI в некоторых случаях может иметь весьма печальные последствия. При отсутствии должного заземления, порт HDМI любого из устройств при этом может оказаться серьёзно повреждённым. Иногда можно увидеть искру при подключении. Были случаи выгорания ЧИПов и участков платы до образования углей. В таких случаях Main Board телевизора или компьютера может нуждаться в замене, что обычно является достаточно дорогостоящим ремонтом.

– Почему не работает HDMI? Был другой телевизор, подключали без проблем, купили новый, подключили кабель и сразу сгорел порт HDMI.
Такие вопросы часто задают владельцы телевизоров диспетчерам и мастерам сервисных центров по ремонту.

Следует обратить внимание на вилку шнура питания телевизора, имеет ли она вывод заземления. Если имеет, тогда желательно подключить телевизор в тот же удлиннитель или розетку, что и компьютер. В этом случае будет меньшая вероятность, что одно устройство будет заземлено, а другое нет.
Далеко не все телевизоры имеют сетевые шнуры с заземлением. Тем более, не всегда используется в квартирах заземление розеток должным образом. По этой причине при подключении антенного кабеля к телевизору на металлическом корпусе телевизора могут присутствовать элекромагнитные наводки на антенный кабель от проводов электрической сети. Иногда может образоваться непосредсвенный контакт в электрических щитках и шахтах домов между проводами электрических и кабельных сетей при их монтаже в непосредственной близости.

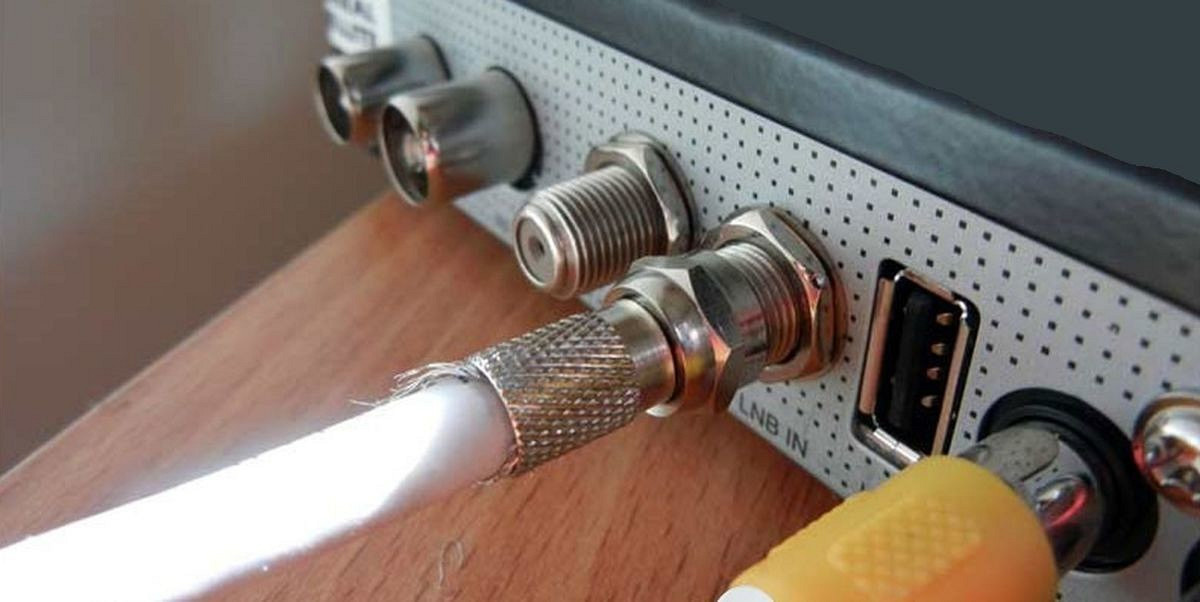

Многим из нас часто приходилось подключать антенный штекер к работающему телевизору, иногда при этом можно увидеть искру или ощутить в пальцах воздействие электрического тока. Но тюнер телевизора не может повредиться от подобных электрических воздействий, благодаря особенностям внутреннего устройства.
Дополнительно в блоках питания телевизоров всегда существует цепь для стекания статических зарядов в электрическую сеть, но она недостаточно эффективна в незаземлённых устройствах.

В узлах согласования

HDMI телевизоров и компьютеров защита от статического электричества организована несколько хуже, чем в телевизионных тюнерах, и при наличии электромагнитных наводок от антенны или скапливающихся на корпусе статических зарядов (например, от высокого напряжения питания кинескопа или ламп подсветки LCD) вполне возможен электрический разряд на сигнальные выводы разъёма от корпусных элементов телевизора. Тем более, не рекомендуем производить подключение компьютера с телевизором непосредственно в рабочем режиме, часто на страницах интернета это называют – горячее подключение HDMI.

При подключении к телевизору ноутбука, планшета или мобильного телефона, достаточно отключить шнур зарядного устройства.

При подключении компьютера, для максимальной безопасности, оба устройства (телевизор и компьютер) необходимо отключить от сети и отсоединить антенный кабель.

После подключения кабеля HDMI в разъёмы, можно подсоединять антенну, и только потом включать оба устройства в сеть.

Такой нехитрый способ обезопасит интерфейсы от электромагнитных наводок и статики, но может не спасти ситуацию в более серьёзных аварийных случаях, когда на выводе заземления розетки присутствует напряжение сети (напряжение фазы 220в). Такое наблюдалось в практике и может происходить по вине электриков, производивших монтаж элетросетей квартиры, либо при повреждении изоляции в заземлённых силовых агрегатах мощных потребителей – бойлеров, электроплит, посудомоечных и стиральных машин… Может быть другой вариант, когда напряжение сети присутствует на антенном кабеле по причини замыканий в проводах и коммуникациях сетей.
В этих случаях обычно выгорают платы и микросхемы контроллеров HDMI в пыль до углей. Либо греется антенный кабель или могут отключаться предохранители-автоматы в электрощитках.

Обезопасить свои устройства в таких случаях можно, если предварительно перед подключением проверить индикатором отсутствие высокого напряжения на земляных выводах розеток и на антенном кабеле. А так же на металлических элементах корпуса телевизора и компьютера в рабочем режиме. Индикатор напряжения можно приобрести в любом магазине электротоваров.

В подобных аварийных случаях необходимо вызвать электрика из компании по обслуживанию дома и устранить неисправность в монтаже электрических или кабельных сетей.

Как снять статическое электричество

Статическое электричество – это физическое явление, связанное с формированием, накоплением электрических зарядов на поверхности материалов, не обладающих электропроводящими качествами. Процесс накопления статического электричества протекает везде, где имеются электромагнитные поля, т.е. для жителя планеты Земля риск его формирования имеется постоянно.

Основные причины возникновения

Основанием для формирования статического заряда служит контактная электроизоляция на границе соприкосания 2-х материалов. Или, попросту говоря, возникновение статического заряда происходит при контакте (трении) диэлектрических поверхностей друг с другом либо с изолированными проводящими поверхностями, имеющими противоположный заряд. Материалы с наименьшей электропроводностью, способны в наибольшей степени формировать электрический заряд.

К отрицательным эффектам такого явления относят:

— искрообразование;

— притяжение;

— отталкивание.

Возможные пути ликвидации

В доме отрицательные последствия статического электричества могут доставить огромное число неудобств его хозяевам. При минимальной силе тока величина разряда может достигать нескольких десятков киловольт, что для человека является слабым болевым шоком. Функцию накопителей электрических зарядов обычно выполняют бытовые электроприборы, предметы обихода (ковры, кресла) или же сам человек. Величина разряда также обуславливается рядом факторов: наличие пыли в воздухе, уровнем влажности, а также типов материалов, используемых в отделке помещений.

Поэтому для устранения статического электричества в доме:

— производите установку заземления корпусов электробытовых приборов;

— используйте увлажнители воздуха, так как влажный воздух характеризуется прекрасной электропроводностью;

— по возможности проводите частые влажные уборки, ликвидируйте токопроводящую пыль;

— применяйте в отделке природные материалы;

— используйте антистатические средства;

— по возможности минимизируйте количество ковров и пр. вещей из синтетических материалов;

— выбирайте одежду из натуральных тканей.

В завершении, хочется добавить, что в бытовых условиях достижение величины электростатического пробивного напряжения не хватает для возникновения угрозы воспламенения либо пожара.

Статическое электричество

Всем знакомо состояние, когда после снятия свитера человек может нанести удар током. Иногда это приводит к смешным ситуациям, но на деле большой заряд статики может приносить ощутимый ущерб и приводить к непоправимым последствиям. Когда вы снимаете одежду из синтетической ткани, ваша кожа с волосами, натуральная ткань майки и синтетическое волокно имеют различные потенциалы, что приводит к возникновению их разности. При резком трении высвобождаются свободные электроны, накапливаемые в номинальном объёме. Это приводит к появлению определенного заряда, высвобождающегося при касании. Эти опыты проводились ещё в 19 веке, а на базе статического электричества был создан даже специализированный демонстрационный генератор. Наша планета также является конденсатором, накапливающим огромный заряд. Это выражается в наличии магнитного поля, по которому ориентируются животные. На его отклонения реагируют компасы, позволяющие определять стороны света благодаря полярности планеты.

Проявления статического электричества

Рассмотрим основные случаи, когда статика даёт о себе знать самым мощным и зрелищным образом:

• Эффект Коппа-Этчелса. Эти явления впервые были обнаружены во время войны в Афганистане 1979-1989 годов. Поднимаемая в воздух в сезон сильных ветров каменная пыль на лопастях вертолёта образует от трения сильнейший заряд. Специалисты называют цифры до 10 кВт. В плоскости вращения это создаёт определенный объём, а сброс производится на проводящую ток пыль. В результате пылевидные фрагменты сгорают яркими искрами. Негативных последствий от этого эффекта выявлено не было, но выглядит это очень пугающе. Винт вертолёта словно опоясан снопом ярких искр даже в момент полёта.

• Статическое электричество самолётов. От трения об воздух также образуется очень мощное напряжение, способное причинять разрушительные воздействия различного рода. В воздухе оно не представляет опасности, но при касании земли самолёт может поразить пилота и пассажиров на выходе. Достаточно взяться рукой за металлическую обшивку. Особенно опасно это для истребителей, несущих боевую нагрузку. Всё усугубляется не только трением о запыленный воздух. Из школьного курса физики известно, что длинный проводник, движущийся в магнитном поле, на своих концах образует разность потенциалов. Если взять металлическую пластину длиной 1 метр, то это не будет столь ощутимо, но размах крыльев крупных авиалайнеров значительно больше. На окончаниях крыльев может возникать до 100 кВт. Это представляет чрезвычайную опасность для пассажиров. Чтобы снять заряд, из специальных лючков выпускается пара тросов, касающихся взлётной полосы при посадке. Иногда напряжение настолько велико, что они сгорают.
• Для топливных заправщиков статическое электричество является самым неприятным физическим явлением. Искра пробивается как раз в месте касания шланга горловины бензобака или цистерны. Именно поэтому на всей спецтехнике установлена предупреждающая табличка, гласящая, что сначала нужно забить кол заземления с шиной, а только после этого начинать сливать топлива. Мощность тока может только усилиться из-за трения топлива внутри шланга. Это поясняет то, почему в душе можно получить слабый удар током. Вода также трётся о трубы, что в присутствии частиц ржавчины заряжает объём протяженного конденсатора, которым и является трубопровод. Этот эффект можно часто наблюдать в батареях отопления.

Любой большой металлический корпус способен накапливать заряд, что может иметь самые печальные последствия. На старых моделях троллейбусов это часто имело место в сухую погоду, когда заряд не сбрасывался в землю через влажные колёса. В современных моделях этого эффекта не наблюдается. Да и старые троллейбусы сейчас переоснащены для повышения уровня безопасности.

Борьба с последствиями и предотвращение

Намного проще ввести превентивные меры, чем пострадать от этого. Сейчас имеются различные системы, позволяющие создать надёжный экран, который будет принимать статику на себя, а потом выводить её к заземлению. Экранирование необязательно должно быть цельным по поверхности. Достаточно обычной металлической сетки. Это обусловлено тем, что нарушается целостность объёма, не позволяющего более накапливать мощные заряды.

Отзывы клиента Юрий О. из Кирова

Киров, 02 августа 2020

Юрий О. Отлично

Качественные конверты. Упрощают уход за любимыми пластинками: положил диск сначала в антистатический конверт, а затем во внутренний бумажный. Статику не накапливает. Со своей задачей справляется.

Киров, 02 августа 2020

Юрий О. Отлично

Удобный аксессуар. Снимает пыль с иглы. Удобная кисточка в колпачке. Всё нравится!

Киров, 02 августа 2020

Юрий О. Отлично

Спрей со своей задачей справляется на 5. Снимает статику с пластинки, удаляет налипшую пыль, придаёт диску чёрный глянец.

Киров, 02 августа 2020

Юрий О. Отлично

Как для меня этот мат незаменимая вещь. Снимать статику и пыль с пластинки очень удобно. Ведь не на опорном же диске вертушки этим заниматься. Плотный слипмат, не скользит на поверхности. Вообще Analog Renaissance большие молодцы! Выпускают отличные аксессуары по уходу за винилом. Так держать!

Киров, 02 августа 2020

Юрий О. Отлично

Плотные, качественные конверты. По размеру подходят как под альбом с одной пластинкой, так и под альбом с двумя пластинками. Упрощается хранение альбомов: друг с другом не соприкасаются, удобно рассмотреть во всех мелочах обложку альбома, не боясь “заляпать” её пальцами. 5+

Киров, 10 июля 2020

Юрий О. Хорошо

Проигрыватель винила получил в отличном состоянии. Единственное НО, по какой-то причине не положили переходник mini jack 3.5 mm rca x2, хотя в комплекте он присутствует. Лично мне он был необходим, так как акустика имеет только AUX – выход. На качество самого винилового проигрывателя нареканий нет. Заказ обработали быстро, выслали быстро. Но непосредственно в моём городе доставку до двери (был выбран этот спопсоб доставки) по какой-то причине в назначенный день не произвели. Пришлось оформить самовывоз.

Киров, 16 апреля 2020

Юрий О. Отлично

Виниловая пластинка ALPHAVILLE – FOREVER YOUNG (180 GR)нет в продаже

Упаковка винила на высшем уровне. Пластинка была обёрнута в плёнку пупырку и находилась в отдельной коробке из гафро-картона. Аудиомании 5 с +

Киров, 16 апреля 2020

Юрий О. Отлично

Автовизитка Аудиоманиянет в продаже

Визитка на лобовое стекло автомобиля. Мелочь, а приятно)

Киров, 16 апреля 2020

Юрий О. Отлично

Кейс получил в фирменной коробке. Доставка без каких либо нареканий. Всё отлично!

При горячем подключении сгорает HDMI порт 💻

В последнее время всё большую популярность набирает стандарт подключения мультимедиа устройств HDMI. Многие уже отметили, что подключить компьютер к телевизору или плазменной панели через HDMI очень удачное решение. Хотя бы потому, что посмотреть любимый фильм или поиграть в новую игрушку можно будет на большом экране, и при этом не нужно отключать основной монитор, т.к. современные видеокарты имеют несколько видео-выходов.

И тут заключается проблема, на которую натыкаются сотни людей, а именно – сгорает HDMI порт на видеокарте и на телевизоре, и происходит это в момент горячего подключения или отключения кабеля. При этом многочисленные попытки удалить драйвер видеокарты и установить его заново ни к чему не приводят.

Согласитесь, очень неприятно спалить единственный выход на видеокарте за сотню-другую баксов и вход на дорогостоящем телевизоре. Иногда телевизор и видеокарта выгорают полностью. А ведь этот вид неисправности не поддаётся гарантийному обслуживанию и сервисные центры хорошо этот момент усекли, так что не стоит и пытаться.

Что делать, чтобы не сгорел HDMI порт

На самом деле нужно всего лишь соблюдать определённый порядок действия при подключениях или отключениях устройств. Хотя стандарт HDMI поддерживает «горячее» подключение, т.е. подключаться можно не выключая подсоединяемые устройства, тем не менее так делать не следует. В случае подключения видеокамеры или любого другого устройства питающегося от собственного аккумулятора можно подключаться на горячую, но в случае соединения компьютера с телевизором это недопустимо!

Во-первых, потому что на корпусе компьютера присутствует половина напряжения питания, а во-вторых, если к телевизору подключена антенна кабельного телевидения, то «земля» со стороны телевизора имеет нулевой потенциал. Когда же вы соединяете компьютер и телевизор кабелем HDMI, то из-за разницы потенциалов в кабеле протекает ток, который является убийственным для портов. А т.к. порт HDMI не защищён дополнительными цепями и его контакты напрямую уходят в чип, то этот чип просто выгорает. С ноутбуками обычно всё нормально, но лучше во время подключения кабеля вынимать шнур блока питания.

Итак, вот правильная последовательность подключения:

1. Выключаем компьютер и телевизор ИЗ РОЗЕТКИ. Простого выключения НЕ ДОСТАТОЧНО.
2. Если к телевизору подключено кабельное телевидение, то его ОБЯЗАТЕЛЬНО отключаем.
3. Подсоединяем либо отсоединяем кабель HDMI (смотря что нам нужно)
4. Подключаем антенну кабельного
5. Включаем в розетки
6. Всё, теперь можно включать

Но всё-равно, входы-выходы HDMI не будут застрахованы от выхода из строя. Для максимальной безопасности компьютер и телевизор должны быть заземлены!

Что делать если дома старая проводка

При использовании длинного HDMI-кабеля от 5-х метров настоятельно рекомендуется перед подключением соединить корпуса компьютера и телевизора толстым медным многожильным проводом сечением 2. 5 кв.мм.! Это необходимо для того, чтобы выровнять потенциалы на корпусах устройств. Если порты сгорают с коротким кабелем, то это действие также надо выполнить, а кабель поменять.

В принципе, кабель и сам соединяет корпуса через внутренний проводник и ещё ДОЛЖЕН это делать через оплётку (экран). Но, к сожалению, некоторые некачественные кабеля делают без экрана ВООБЩЕ, несмотря на их длину 10 и более метров! Тонкий внутренний проводок всё-таки соединяет земли, но при большой длине кабеля его сопротивление велико и он не обеспечивает защиту.

Теоретически, если у вас в квартире евро-проводка с подключённым 3-м контактом, сетевые кабеля компьютера и телека трёх-контактные, да ещё и подключено заземление, то, при условии что везде 100% хороший контакт, дополнительный кабель можно не прокладывать. Но мало кто подпишется под всеми пунктами.

Поэтому рекомендую вам проверить наличие экрана в своём кабеле. Для этого возьмите любой цифровой тестер и измерьте сопротивление между металлическими корпусами обоих штекеров кабеля:

Сопротивление должно быть не более нескольких Ом. Хорошо если это так, но если оно больше или тестер вообще ничего не показывает, а кабель длинный, то нужно соединять дополнительным проводом.

К корпусу компьютера он крепится в любом удобном месте, например одним из болтов, которым крепится блок питания. А к телевизору можно прикрутить в месте крепления к кронштейну. Обычно есть специальный болтик где-то внизу для кабеля заземления, вот к нему тоже можно прикрутить. У меня вот так:

После этой процедуры компьютер можно подключать через HDMI к телевизору «на горячую», т.е. не выключая из розеток, но всё же не рекомендуется 🙂 Как говорится, коли обжёгся, то и на холодное потом дуешь 🙂

К тому же, если телевизор подключён к антенне кабельного телевидения, то перед подключениями рекомендую вынимать антенну! Это потому, что антенна имеет какое-никакое заземление и при подключении иногда вы можете наблюдать искры.

В реальной жизни со сгоранием портов HDMI или всей техники сталкиваются всего лишь несколько процентов людей, примите и эту информацию к сведению. Вот и всё, теперь вы знаете как не оказаться в очень неприятной ситуации.

Антенна для цифрового телевидения

Всех приветствую!

В связи с переходом отечественного телевизионного вещания на цифру, решил поделиться своим вариантом антенны для цифрового телевидения.

Не буду вдаваться в подробности, но однажды возникла потребность в антенне для телевизора. В силу определенных опыта и навыков, а также наличии всяческих запасов и инструмента принял решение сделать антенну самому…

На этом этапе сильно не заморачивался. В добавок была некая срочность. Поэтому, как обычно, ограничился вариантом временной антенны. Но нет ничего постоянного, чем временное…. ))

Начнем!

Покопавшись в запасах, обнаружил комплект от так называемой “польской” антенны как на картинке.

В комплекте были – плата антенного усилителя, блок питания, коаксиальный кабель и фурнитура для телевизионного кабеля.

А ещё нашлись две телескопические антенны от радиоприемников (позже я купил новые).

Во временном варианте все было собрано быстро “на коленках” , убедился в работоспособности, а потом привел в надлежащий вид. Про окончательный вариант я и рассказываю.

К плате антенного усилителя прикрепил телескопические антенны, и фурнитуру для соединения коаксиального кабеля, получилось так:

Потом разработал корпус и распечатал.

Корпус конечно излишне усложнил, но это можно отнести к творчеству… А почему бы и нет! ) На тыльной стороне корпуса имеются отверстия для крепления антенны к стене или к какому либо кронштейну. Если между крышкой и корпусом положить тонкий уплотнитель, то корпус будет герметичен и антенну можете смело устанавливаться на улице. И ещё! Если антенну устанавливать на улице, то целесообразнее телескопические антенны заменить на прочные трубки (длину подобрать экспериментально), что бы птицы или ветер их не погнули. Здесь ссылка на файлы для печати.

В сборе все выглядит так:

Сразу отмечу маленькое неудобство, что бы отсоединить кабель от антенны, требуется полностью снять верхнюю крышку корпуса (не думаю, что это будет происходить часто).

Антенна установлена на третьем этаже. Дом находится в плотной застройке. До ретранслятора около 5 километров. Сигнал уверенный и устойчивый даже в плохую погоду.

К антенне подключено два телевизора через разветвитель.

Отдельное замечание по выбору платы усилителя… Я ставил, тот, что был в наличии, он и остался. Руководствоваться можно этой таблицей.

Спасибо всем за внимание! Желаю всем удачи!

Защищайте установку от статического заряда на антенне

Резистор работает. Катушка тоже работает. Даже очень большого резистора достаточно для рассеивания небольшого количества статического электричества. Преимущество катушки состоит в том, что она может обеспечить некоторую дополнительную защиту от молнии, шунтируя часть ударного тока на землю на антенне, поэтому с защитой от перенапряжения дальше по фидерной линии приходится иметь дело с меньшими затратами. Катушка может это сделать, потому что значительная часть тока удара находится на более низких частотах. С другой стороны, резистор, вероятно, просто испарится, прежде чем он сможет что-то сделать.2/10000 \: \ Omega $$

Обратите внимание, что это приблизительное решение, которое действительно только в том случае, если резистор намного больше импеданса точки питания. Вероятно, нам нужен резистор не менее 1 Вт, но больше не помешает. Использование большего сопротивления (скажем, 1 МОм) снижает мощность резистора. Мы также можем видеть, что мощность растет пропорционально квадрату напряжения. Если у вас есть станция мощностью 1 кВт, вам понадобится резистор намного большего размера.

Вы можете легко сделать катушку, намотав твердый провод вокруг подходящей формы, а затем сняв форму.Сода подойдет, но не особо критично. Вам нужно добавить индуктивность, достаточную для того, чтобы она существенно не изменила настройку антенны. Для нижних диапазонов вам понадобится большая индуктивность. Если индуктивность слишком мала, необходимо укоротить антенну, сделав ее емкостной. Это вообще-то полезная штука для мобильных антенн, но я отвлекся . ..

Разрядники освещения

A также по своей природе обеспечивают защиту от накопления статического электричества. В их таблицах данных должно быть указано напряжение зажима или напряжение включения.Когда они работают, они гарантируют, что напряжение между фидерными проводниками никогда не будет намного выше этого. Если это напряжение также ниже порога, который повреждает ваше радио, вы золотой. Если вы все же устанавливаете ограничитель освещения, обязательно устанавливайте его правильно.

hf – Могу ли я уменьшить RFI / шум в антенне?

Во-первых, я был бы уверен, что шум улавливает антенна, а не что-то еще. Если у вас нет балуна на этом диполе, вероятно, ваша фидерная линия улавливает весь шум в вашем доме.

Любые другие провода, подключенные к вашему приемнику, также могут быть хорошими шумовыми антеннами, особенно шнур питания, который прикреплен к проводке вашего дома и соединен со всеми шумными устройствами, которые проходят по нему. Возьмите несколько ферритовых бусинок, предназначенных для контроля электромагнитных помех, и начните прикреплять их к любому проводу, подключенному к приемнику. Продолжайте прикреплять их, пока не перестанете улучшаться.

Если у вас есть сговорчивые соседи, сделайте то же самое с их шумной электроникой. Ферритовые бусины служат для предотвращения попадания электромагнитных помех в приемник, а также, в первую очередь, для предотвращения его выхода из источника.

Как только это будет сделано, нужно отодвинуть антенну как можно дальше от других источников шума. Линии электропередач, соседи и т. Д. Разместите его на самой высокой башне в вашем районе. В городских районах ваши возможности ограничены, но делайте все, что в ваших силах.

Остальные просто пытаются обнулить шум в зависимости от его направления, поляризации или чего-то еще. Каждая антенна имеет определенную поляризацию и диаграмму направленности. Вы не знаете того же источника шума, но, просто поиграв с ориентацией антенны, вы можете случайно найти устройство, которое хорошо работает.Старайтесь не располагаться параллельно линиям электропередач и т. Д. Направленная антенна помогает, но, вероятно, она непрактично велика на ВЧ.

На данный момент у вас заканчиваются варианты. Часть шума находится в дальнем поле антенны, и вы ничего не можете с этим поделать, кроме как двигаться.

Другой шум в ближнем поле, который на ВЧ может быть довольно большим. В этой области ваша антенна действует не как антенна, а как одна обмотка трансформатора или одна пластина конденсатора.

Здесь можно поиграть в одну дополнительную игру, которая может помочь.Помните, что электромагнитное излучение состоит из двух полей: электрического и магнитного. В дальнем поле эти двое неразрывно связаны между собой импедансом свободного пространства. Однако в ближнем поле вы можете иметь сильное электрическое поле и слабое магнитное поле (конденсаторы) или наоборот (трансформаторы).

Вы можете создавать разные антенны, которые на некотором расстоянии в ближнем поле будут иметь разную чувствительность к тому или иному типу поля. В W8JI есть хорошая статья о малых рамочных антеннах, в которой это подробно описано. В частности, есть такой отличный график:

Высокое сопротивление означает, что антенна более чувствительна к электрическим, а не к магнитным полям. Итак, вы можете видеть, что если ваш источник шума находится очень близко (менее 10 метров для этой антенны) и в основном это шум электронного поля, вам понадобится петля.

Однако имейте в виду:

• Импеданс всех антенн идентичен и равен импедансу свободного пространства (377 Ом) в дальней зоне. Это имеет значение только для источников шума в ближнем поле, которые связаны с вашим приемником посредством взаимной индуктивности или емкости, а не , а не ЭМ излучения.
• , импеданс изменяется вверх и вниз в ближнем поле с расстоянием, и если у конкретной антенны кажется меньше шума, это связано с случайностью и характеристиками вашего конкретного источника шума, а не с какой-то магической «помехоустойчивостью», присущей какой-то конструкции антенны.

Тем не менее, у большинства людей уже есть диполи, поэтому, если они находят их шумными, иногда им удается переключиться на петлю, которая обеспечивает дополнительный импеданс в ближней зоне и может быть лучше в конкретной среде.

Статический контроль

Статический контроль

Содержание: Основы; Другие статические проблемы; Потеря короны; Статические стоки; Шансы и концовки;

Основы

Каждый мобильный оператор страдает статикой. Есть несколько видов статики, некоторые из которых мы можем контролировать, а некоторые нет. Знание разницы – это 90% излечения.

Атмосферная статика – это фоновый шум, который мы слышим, когда слушаем чистую частоту.Это вызвано всевозможными естественными и искусственными электрическими разрядами. Даже поток электронов от Солнца и Солнечной системы добавляют свои потери. Он может быть тихим или настолько громким, чтобы блокировать все сигналы, кроме самых сильных. Хотя сила (громкость) варьируется в широком диапазоне, краткосрочные изменения не очевидны. Фактически, вы можете использовать полосовой шум в качестве источника сигнала для сравнения антенн, но вам, очевидно, понадобится полоса без QRM!

Мы слышим статический заряд, потому что электрические разряды по своей природе имеют очень быстрое время нарастания. В общем, это естественная версия высокочастотных помех. Кроме того, их частотная полоса может простираться до диапазона УВЧ. Шумоподавители практически бесполезны в борьбе с атмосферным статическим электричеством. DSP (цифровая обработка сигналов) и звуковые фильтры могут помочь снизить воспринимаемый уровень, но мало что можно сделать.

Природа также генерирует так называемый статический дождь, но для этого не обязательно должен быть дождь. Это вызвано разницей потенциалов между землей и влагонесущими облаками.Обычно это начинается с небольшого шипения, нарастающего в крещендо, пока не произойдет разряд. Разряд обычно представляет собой удар молнии, хотя на самом деле мы можем не увидеть и не услышать его результаты.

Некоторые люди считают, что это вызвано физическим попаданием молекул влаги на элементы антенны. Это ложное предположение. Однако он более распространен при высокой влажности и / или во время дождя или снежной бури. Это особенно неприятно, если присутствует вирга (падающая влага, которая испаряется перед тем, как упасть на землю). Немногое можно сделать, чтобы контролировать статический дождь, хотя заземление антенного элемента постоянным током действительно помогает. Поскольку это предвестник дождя и, возможно, молнии, пришло время QRT и обратить внимание на свое вождение.

Следует отметить, что пыль (и некоторые загрязнители воздуха) могут вызывать накопление статического электричества на поверхности автомобиля и / или антенны.

Как упоминалось выше, заземление антенны постоянным током помогает контролировать статическое электричество. Однако настоящая причина заземления антенны по постоянному току больше связана со следующими двумя возможностями.Во-первых, если антенна соприкоснется с высоковольтной воздушной линией, правильное заземление постоянного тока будет шунтировать энергию к кузову транспортного средства, и, надеюсь, не через ваше любимое радио. Другой – молниезащита, хоть и редкая!

Кроме того, каждая небольшая часть защиты от статического электричества, которую вы используете, независимо от того, как это делается, улучшает отношение сигнал / шум. Как указано в выделенной статье, обнаружение входящих сигналов подчиняется квадратичной функции. Другими словами, мощность обнаруженного RF изменяется в два раза на количество дБ, на которое изменяется сигнал.Или, другими словами, небольшое уменьшение статики имеет большое значение в приемлемости.

Некоторые формы радиопомех очень похожи на фоновые помехи, и определить, есть они или нет, может быть сложно. Лучшая линия защиты – выполнить штатные процедуры снижения шума, особенно соединение капота и выхлопной системы.

Любая приличная мобильная антенна потребует согласования импеданса. Лучший способ выполнить эту задачу – использовать шунтирующую катушку, как показано справа.Катушка вместе с небольшой емкостью, позаимствованной у антенны (настроенной немного выше рабочей частоты), образуют LC-сеть с пропусканием верхних частот. Это не только преобразует низкое входное сопротивление (≈25 Ом) в сопротивление линии питания (50 Ом), но и обеспечивает путь постоянного тока к земле .

☜Возврат☜

Другие статические проблемы

Есть и другие проблемы со статикой, которые беспокоят операторов мобильной связи. Как упоминалось выше, пыль и другие атмосферные загрязнители могут заряжаться, когда они трутся друг о друга.Они собираются на поверхности нашего автомобиля и наших антенн. Движение по пыльным дорогам может вызвать накопление пыли, особенно при низкой влажности. Статическая пыль – это просто постоянное жужжание, которое никогда не утихнет, пока вы не остановитесь, когда обычно слышен хлопок, и статика не прекращается. Как только вы снова в пути, он снова начинает работать. Воспринимаемая громкость обычно увеличивается со скоростью.

Когда автомобильные радиоприемники AM только вошли в моду, производителям было трудно решить эту проблему. В качестве решения они установили специальные пружины внутри масленок переднего моста для электрического соединения осей, тормозных барабанов и колесных дисков.Они также поместили в шины графит. Мысль заключалась в том, чтобы отвести статическое электричество на землю через различные упомянутые элементы. Это сработало до определенной степени. В настоящее время шины содержат токопроводящие резиновые смеси и покрытия, и металлические дисковые тормоза являются лучшим решением. Тем не менее, вы все равно можете страдать от болезни.

Есть одна форма кажущейся статики , которую необходимо упомянуть. Неправильно засоренные выводы двигателя или отсутствие надлежащего коаксиального дросселя синфазного сигнала позволяют этим кабелям работать как часть антенны.Поскольку провода двигателя и коаксиальный кабель проложены внутри автомобиля, любой цифровой сигнал, генерируемый электроникой в ​​автомобиле, будет слышен. Некоторые датчики, прикрепленные к этим различным цифровым устройствам (в частности, датчики спидометра ABS), зависят от скорости и часто неотличимы от стакотического ритма статических помех и RFI зажигания. Таким образом, контроль статического электричества, видимого или какого-либо другого, не является единственным лекарством от пластыря!

Интересно отметить, что большинство новых автомобилей на заводе оснащаются керамическими тормозными колодками вместо металлических. Они служат намного дольше, обеспечивают лучшую останавливающую способность, особенно в горячем и / или влажном состоянии, и не содержат асбеста (что хорошо). Однако в керамические прокладки также встроены металлические частицы, которые помогают уменьшить накопление статического электричества. По мере износа тормозных колодок (металлических или керамических) незначительное количество металла стирается как с колодок, так и с дисков (барабанов). Эти частицы являются частью смога коричневых облаков, с которым приходится иметь дело многим городам. Поскольку они металлические, они цепляются за крепления магнитов антенны, как клей.Окисление этих захваченных частиц приводит к появлению трещин (завихрений царапин) на окрашенной поверхности под магнитными креплениями.

☜Возврат☜

Корона потери

Потери от короны во время передачи могут быть весьма впечатляющими, как показано на снимке Рона, NI7J, в ночное время (400 Вт на 160 м). Это также влияет на нашу способность получать, если мы не приняли меры для предотвращения этого. Один из способов сделать это – использовать коронный шар.

Шарики Corona – это маленькие круглые штучки на кончиках большинства мобильных антенн.Проблема в том, что большинство коммерческих коронных шаров (обычно диаметром 1/2 дюйма) слишком малы, чтобы быть эффективными, особенно если вы используете большую мощность. Более того, у них часто есть острые края, такие как выступающие установочные винты, которые в первую очередь сводят на нет их назначение. Их легко сделать. Naugatuck Manufacturing продает алюминиевые шарики диаметром 1 дюйм, предварительно просверленные и нарезанные под установочный винт 10×32. Вам нужно только просверлить отверстие для хлыста примерно в 15 ° от просверленного отверстия. Следует отметить, что алюминиевый шар диаметром 1 дюйм – хороший компромисс между весом и размером, но только если вы используете стандартный (или укороченный) 102-дюймовый хлыст.Кнуты, подобные тем, которые поставляются с некоторыми коммерческими УКВ-антеннами, недостаточно прочны, чтобы должным образом выдержать один дюймовой шар.

Если вы используете правильно смонтированный колпачок, нет причин использовать коронирующий шар. Правильно установленное средство на самом кончике кнута. В некоторых случаях это может быть сложно, но возможно.

Потеря короны во время приема – это немного неправильное название. Что действительно происходит, так это то, что статическое электричество накапливается на антенне и транспортном средстве, к которому она прикреплена, а затем выдувается в атмосферу от самого конца антенны.Без коронного шара или надлежащего колпачка вы услышите серию щелчков и хлопков, неотличимых от статического разряда других типов.

☜Возврат☜

Статические дренажи

Отвод статического электричества до того, как он станет проблемой, – это именно то, что делает отвод статического электричества. Тот, что показан справа, сделан из куска авиационного кабеля из нержавеющей стали с виниловым покрытием диаметром 5/32 дюйма от Ace. Он прикреплен к транспортной стяжке с помощью прочного наконечника, который обжимается и припаян. С внешнего конца снимается примерно 1 дюйм крышки и раздвигаются отдельные провода.

Дело в том, чтобы слив был последним в потоке скольжения. По необходимости концы проводов должны быть острыми, чтобы поток электронов рассеивался в скользящем потоке. Он работает так же, как статический дренаж, который есть на каждом летающем самолете. Результатом является серия хлопков и щелчков, которые легко подавляются шумоподавителем, а не устойчивый рев, который блокирует все сигналы.

☜Возврат☜

Шансы и окончания

Управление статикой – это не один сценарий, который решает все. Так же, как связывание для управления RFI, требуется время и усилия, чтобы охватить все базы. Это одна из областей мобильной работы, где короткая остановка не позволяет поймать мяч!

☜Возврат☜

Дом

Два способа устранения статического и нежелательного шума в автомобильной аудиосистеме

Слово «статика» для многих означает многое, и существует почти столько же различных способов создания статики в автомобильной аудиосистеме. Проблема в том, что – все, что генерирует электрическое поле любого типа, может вносить нежелательный шум в вашу аудиосистему, а в вашем автомобиле есть много разных вещей, которые генерируют электрические поля.

Все, от генератора переменного тока до электродвигателя стеклоочистителя и реальных компонентов вашей звуковой системы, может генерировать различные уровни и типы шума и статического электричества. Таким образом, хотя можно изолировать и исправить источник практически любого типа помех в автомобильной аудиосистеме, это часто требует определенных усилий и, возможно, некоторых денег.

Отслеживание источника статического электричества и шума

Первый шаг в поиске источника помех или шума в автомобильной аудиосистеме – определить, связана ли проблема с радио, аксессуарами, такими как встроенный проигрыватель компакт-дисков, или внешними аксессуарами, такими как iPhone. Для этого вам нужно сначала включить головное устройство и настроить его так, чтобы вы могли слышать неприятный шум.

В случаях, когда шум присутствует только при работающем двигателе и его шаг изменяется вместе с частотой вращения двигателя, проблема, вероятно, связана с вашим генератором переменного тока.Этот тип шума автомобильной акустики обычно можно устранить, установив какой-либо шумовой фильтр. Если шум присутствует независимо от того, работает ли двигатель, вам нужно отметить, какие источники звука связаны с шумом, и двигаться дальше.

Крепление автомобильного радио AM / FM Static

Если вы слышите статические помехи только при прослушивании радио, а не при прослушивании компакт-дисков или каких-либо дополнительных аудиоисточников, проблема связана либо с антенной, либо с тюнером, либо с каким-либо внешним источником помех.Чтобы определить источник помех, вам нужно будет снять головное устройство, найти антенный провод и выполнить другие связанные операции, поэтому приступайте к такой диагностике только в том случае, если вам до некоторой степени комфортно работать с автомобильной аудиосистемой.

Основные этапы этого процесса включают:

1. Убедитесь, что проблема не во внешней
2. Проверьте заземление автомобильного радиоприемника
3. Отключите радиоантенну и проверьте, сохраняется ли звук
4. Убедитесь, что перемещение антенного провода устраняет статическое электричество
5. Проверьте, удаляет ли перемещение других проводов статический

Убедитесь, что проблема не во внешней стороне

Прежде чем вы начнете, важно отметить, что если вы страдаете от шума, связанного с вашей антенной, вы можете обратить внимание на то, меняется ли статическое электричество во время езды.Если она проявляется только в некоторых местах или где-то хуже, чем в других, то источник проблемы внешний, и, вероятно, вы мало что можете с этим поделать. Вы также можете убедиться, что вы не просто переживаете феномен, называемый пикетированием.

Проверьте заземление автомагнитолы

После того, как вы убедились, что проблема не связана с автомобилем, следующим шагом в поиске источника статических помех автомобильного радио AM / FM будет проверка заземления головного устройства. Для этого вам, как правило, придется снять головное устройство, а также, возможно, придется отодвинуть ковровое покрытие, снять приборные панели или удалить другие компоненты, чтобы найти провод заземления и проследить его до места, где он прикручен к шасси. или рама. Если соединение ослабло, корродировало или заржавело, его следует подтянуть, очистить или переместить по мере необходимости. Также важно убедиться, что головное устройство не заземлено в том же месте, что и любой другой компонент, поскольку это может создать контур заземления.

Отключите радиоантенну и проверьте, есть ли звук

Если заземление хорошее или его ремонт не избавляет от статического электричества, вам нужно отсоединить антенну от задней части головного устройства, включить головное устройство и прислушаться к статическому электричеству.Вы, вероятно, не сможете настроиться на радиостанцию, если не живете рядом с мощным сигналом, но вы все равно захотите прислушаться к той же статике или шуму, которые вы слышали раньше. Если удаление антенны позволяет избавиться от статического электричества, вероятно, помехи возникают где-то на участке антенного кабеля.

Убедитесь, что перемещение антенного провода устраняет статический заряд

Чтобы решить эту проблему, вам придется перенаправить антенный кабель так, чтобы он не пересекал и не приближался к каким-либо проводам или электронным устройствам, которые могут создавать помехи.Если это не решит проблему или вы не обнаружите никаких потенциальных источников помех, возможно, вам придется заменить саму антенну.

Убедитесь, что перемещение других проводов устраняет статический заряд

Если снятие антенны не избавляет от статического электричества, значит, неприятный шум вносится где-то еще. На этом этапе вам нужно снять головное устройство, если вы еще этого не сделали, и аккуратно переставить все провода так, чтобы они не находились рядом с другими проводами или устройствами, которые могут создавать какие-либо помехи.Если это избавит от шума, вам нужно будет осторожно переустановить головное устройство, чтобы провода остались в том же базовом положении. В конечном итоге вам, возможно, придется установить какой-то фильтр шума линии питания.

В некоторых случаях вы не сможете избавиться от шума, просто переместив провода. Если вы все еще слышите шум, когда головное устройство снято с приборной панели, и его перемещение никак не влияет на шум, то есть большая вероятность, что само головное устройство каким-то образом неисправно.Если шум меняется при перемещении головного устройства, то единственный способ избавиться от него – это либо переместить головное устройство, либо каким-либо образом защитить его. Также может помочь установка шумового фильтра.

Устранение других источников статического электричества в автомобиле

Если вы определили, что статические помехи возникают при подключении дополнительного аудиоисточника, такого как iPod или спутниковый радиотюнер, и не возникают при прослушивании радио или проигрывателя компакт-дисков, то вы имеете дело с контуром заземления.В этом случае вам нужно будет найти источник контура заземления и исправить его, хотя установка изолятора контура заземления – гораздо более простой способ решить проблему.

Lifewire

В других случаях вы можете услышать статические помехи независимо от того, какой источник звука вы выбрали. Если вы слышите шум при прослушивании радио, CD-плеера и дополнительных аудиоисточников , значит, вы все еще имеете дело с проблемой контура заземления, или же шум вносится где-то еще в системе.Чтобы выяснить, где именно, обратитесь к предыдущему разделу, чтобы исключить провода заземления и питания. Однако, если у вас есть усилитель, он также может быть источником шума.

Исключение усилителя

Чтобы определить, исходит ли шум от усилителя, вам нужно отключить соединительные кабели от входа усилителя. Если шум утихнет, вам нужно будет снова подключить их к усилителю и отключить от головного устройства. Если шум вернется, вы захотите проверить, как они маршрутизируются.Если соединительные кабели проложены рядом с любыми силовыми кабелями, их изменение может решить проблему. Если они проложены правильно, их замена на более качественные и лучше экранированные соединительные кабели может решить проблему. Если это не так, то изолятор контура заземления может помочь.

Если вы слышите шум, когда соединительные кабели отсоединены от входов усилителя, вам следует проверить сам усилитель. Если какая-либо часть усилителя соприкасается с оголенным металлом, вам необходимо переместить ее или установить на непроводящую прокладку из дерева или резины.Если это не решит проблему или усилитель не контактировал с рамой или шасси автомобиля, вам необходимо проверить заземляющий провод усилителя. Он должен быть менее двух футов в длину и плотно прикреплен к хорошей земле где-нибудь на шасси. Если это не так, вы можете попробовать установить заземляющий провод нужной длины и прикрепить его к заведомо надежному заземлению. Если это не решит проблему или если заземление было хорошим, возможно, неисправен сам усилитель.

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно деталей Сложно понять

Как исправить статичность телевизора – экран, шум, наложение, эффект

Если у вас также возникает проблема статики на телевизоре, не беспокойтесь. В этой статье мы покажем вам несколько методов, с помощью которых вы можете исправить TV Static самостоятельно. Как исправить статический звук телевизора и как установить статический экран телевизора. Следуйте приведенным ниже инструкциям и найдите лучший способ исправить это.

Как исправить статическое электричество на телевизоре – экран, шум, наложение, эффект

Снять статическое электричество с телевизора очень просто. Устранение статики телевизора выполняется не только специалистами или профессиональным мастером по ремонту; мы также можем быстро это исправить. Все типы моделей телевизоров могут страдать от статического электричества по разным причинам.В основном эта проблема возникает зимой, когда воздух более сухой, и возникает проблема со статикой. Избавиться от статики на телевизоре очень просто; вам просто нужно выполнить несколько шагов. Эта статическая проблема может возникать из-за незакрепленных кабелей, отсоединенных кабелей и внешних помех от устройства. Тем не менее, нет ничего уникального инструмента или скрытых платежей, чтобы исправить статические помехи на телевизоре самостоятельно. Вы можете быстро решить эту проблему самостоятельно.

Также читайте: Как сделать черный текст на 4Chan

---

Ознакомьтесь с различными методами устранения статического электричества.

Метод 1: ТВ экран статичен

• Прежде всего, очистите экран смягчителем ткани, чтобы уменьшить накопление статического электричества.
• Теперь нанесите жидкий кондиционер для белья на чистую ткань и протрите экран, чтобы уменьшить статическое электричество.
• Установите увлажнитель воздуха в комнату, чтобы снять статический заряд в воздухе, который может повлиять на работу телевизора.
• Вы также можете провести магнитом по телевизору, чтобы избавиться от статического электричества.

Метод 2: TV Static

• Сначала проверьте шнур питания приемника и убедитесь, что шнур надежно прикреплен к сетевой розетке или удлинителю, в зависимости от вашей настройки.
• Если блок настройки не включается, когда телевизор включен, и телевизор не принимает сигнал и показывает все статические изображения на экране телевизора.
• Проверьте коаксиальный кабель, который подключен к задней части кабельной коробки.
• Убедитесь, что кабель подключен к приемнику « ANT IN » порт
• Если он не подключен к правильному порту, ваш телевизор не будет получать сигнал, и на дисплее будут отображаться черные и белые точки.
• Затяните коаксиальный кабель, если он вставлен в правильный порт.Если кабель ослаблен, проблема также может возникнуть.
• Возьмите серебряную или золотую металлическую ленту на конце коаксиального кабеля
• Поверните металлическую ленту вправо и отрегулируйте ленту ближе к концу кабеля.
• Продолжайте вращать, пока ремешок не перестанет вращаться дальше. Это устранит статическое электричество на дисплее.
• Посмотрите вокруг своего телевизора и попытайтесь определить мощное электронное оборудование, которое может вырабатывать много энергии. Некоторые устройства, которые потребляют много энергии, часто создают много электронных помех. Электронные помехи могут создавать статические помехи и различные формы «шума , » на вашем телевизоре
• Держите электрические электронные устройства подальше от телевизора. Если вы не можете переместить устройства, переместите телевизор в другое место.

Также читайте: Как исправить ошибку PUBG «Серверы слишком заняты»?

Метод 3: Статическое ТВ

• Держите телевизор подальше от окон, где могут мешать шумы от грузовиков, машин.
• Отодвиньте предметы от телевизора, которые могут вызвать статические помехи. Вы также должны подключить пылесосы, электродрель, микроволновые печи и фены в другую комнату.
• Убедитесь, что антенна правильно прикреплена к телевизору. Лучше установить сильную комнатную антенну с широким диапазоном.
• Убедитесь, что все видеокомпоненты, такие как DVD, видеомагнитофоны, правильно подключены к телевизору.
• Убедитесь, что кабель кабеля правильно подключен к телевизору.
• Отрегулируйте уровень резкости на телевизоре.Нажмите кнопку «Меню» и с помощью стрелок выделите « Резкость, ».

Если в вашем телевизоре есть функция подавления видеошумов, установите ее. Возьмите пульт от телевизора и нажмите кнопку MENU, затем используйте стрелки вверх и вниз, чтобы выделить «Advanced Picture Settings». Теперь нажмите «ОК». Выберите « Video Noise Reduction » и выберите « Minimum ».

Также читайте: Как исправить ошибку Discord Awaiting Endpoint (Руководство)

F.A.Q’s

---

Статические помехи в телевизоре могут возникать по разным причинам.Причинами могут быть неисправные кабели, слабые сигналы, помехи от других электрических устройств и проблемы с самим кабельным провайдером.

На нашем веб-сайте мы предоставили несколько лучших способов исправить статичность телевизора. Ознакомьтесь со всеми методами и восстановите свой статический телевизор.

Последние мысли:

Итак, это методы, с помощью которых вы можете исправить TV Static самостоятельно . Мы сделали все возможное, чтобы дать вам несколько лучших способов избавиться от TV Static.Надеемся, эта статья была для вас полезной. Следите за новостями и узнавайте о последних обновлениях.

Пост «Как исправить статику ТВ – экран, шум, наложение, эффект» впервые появился на сайте iTech Hacks.

Снижение электрического шума и шума двигателя

Страдаете ли вы от раздражающих шумов, вызванных электрическими помехами? Что ж, у нас есть для вас несколько возможных решений!

Во-первых, вот несколько распространенных причин помех:

• Шум от источника электромагнитного шума, такого как огни, выключатели и дуги в электропроводке или оборудовании.
• Перегрузка сигнала, вызванная находящимся поблизости радиосигналом, который ваше оборудование может быть не в состоянии отклонить. В этом случае вашей системе могут потребоваться дополнительные фильтры или экранирование для достижения лучшей производительности.
• Побочные излучения, вызванные передатчиком, передающим слабые сигналы на частоте, не предназначенной для этого передатчика.

Общие исправления:

• Если у вас есть функция блокирования шума или автоматического ограничения шума (NB / ANL) на вашем CB, убедитесь, что эта функция включена.
• Если возможно, попробуйте подключить провода питания выключателя непосредственно к батарее. Это снизит вероятность того, что электрические помехи от других систем попадут в ваш выключатель питания через провода питания.
• Убедитесь, что провода питания и коаксиальный кабель не проложены параллельно другим электрическим линиям на больших расстояниях, так как это может привести к утечке помех. Хотя обычно невозможно проложить коаксиальный кабель и провода питания так, чтобы они НИКОГДА не приближались к другим электрическим компонентам, постарайтесь максимально ограничить это.
• Используйте высококачественный коаксиальный кабель.
• Проверьте все ваши подключения.
• Треск, щелчок или щелчок могут быть вызваны неисправной свечой зажигания. Попробуй проверить / заменить. Если слышен жужжащий звук, это может быть подшипник или ваш генератор. Важно, чтобы все было заземлено.
• Если, когда антенна отключена, статические помехи / шум все еще возникают, значит, вы знаете, что это, скорее всего, не шум со стороны антенны – просто убедитесь, что вы не включили микрофон, пока радиостанция не подключена к антенне. когда вы сделаете этот тест!

Фильтры шума CB должны использоваться вместе с профилактическими мерами, перечисленными выше для достижения наилучших характеристик.

• Если шум проходит через сторону антенны, вы можете использовать ограничитель шума / шумоподавитель, такой как NR400, который закрепляется между радиомодулем и антенной, усиливает сигнал и снижает шум от электрических помех. Не забудьте купить коаксиальный джемпер!
• Что касается мощности, то шумовой фильтр IBNF10 снижает и устраняет помехи от двигателя! Вы можете подключить его где угодно между вашим радио и источником питания.

Часто невозможно устранить ВСЕ шум двигателя в проблемных автомобилях, но описанные выше шаги должны помочь уменьшить его и сделать входящий сигнал чище.

Дополнительная информация о шумоподавлении и шумоподавлении:

На радиостанции

CB могут влиять движения двигателя, сотовые радиопередачи и электрические провода, которые могут вызывать белый шум и статический заряд на CB, снижая эффективность радиосвязи. Помимо фильтров, использование функции шумоподавления на радио может помочь уменьшить шум. Шумоподавитель необходим для правильной передачи и приема, но вы можете отрегулировать шумоподавитель до тех пор, пока шум не исчезнет, ​​а затем поверните шумоподавитель назад достаточно далеко, чтобы принять небольшое количество статического электричества.

Дополнение: проблемы с помехами из-за внешнего освещения / проблескового маячка или других предметов

Если вам известен источник шума, вы можете использовать RFC-дроссель Snap-On, такой как шумоподавители RFC2, RFC3 или RFC4.

Дополнительная информация:

Радиостанции

имеют разные приемники, разные фильтры, а также разные кабели питания, которые могут оказывать влияние на шумовые помехи.

Если вы знаете, что шум вызывает генератор, вы можете попробовать заземлить сам генератор.Мы понимаем, что может показаться, что генератор переменного тока будет достаточно заземлен, но это не всегда так. Другим решением может стать шумовой фильтр IBNF10. Также убедитесь, что вы активировали ANL (автоматический ограничитель шума) и NB (подавитель шума).

Устранение помех от антенны

Последнее обновление: понедельник, 6 июля 2020 г.

На прошлой неделе я получил письмо от читателя с интересной проблемой. Каждый раз, когда ее подруга включала свет в гостиной, она теряла четыре эфирных антенных станции своего телевизора.Как только она выключила свет, каналы вернулись. Оказывается, использование определенных типов светодиодных лампочек может вызывать помехи на некоторых частотах. Светодиод включается и выключается с очень высокой частотой (сверх той, которую могут воспринимать наши глаза), и эта пульсация может создавать радиочастотный шум. При отсутствии достаточного экранирования этот радиочастотный шум может создавать помехи для теле- или радиосигналов. В этой статье я решил обсудить, что еще может вызывать помехи от антенны OTA и как их устранить.

Помехи антенны

OTA могут быть очень неприятными, особенно если ваша любимая радиостанция теряет прием.Может быть несколько различных причин помех от антенны. Некоторые помехи могут вызвать пикселизацию, шум изображения или потерю сигнала. Давайте посмотрим на некоторые из причин.

Электромагнитные помехи

Электромагнитные помехи могут быть вызваны множеством разных вещей, например, внешними линиями электропередач, грозами, светодиодными или флуоресцентными лампами и солнечными вспышками. Многие бытовые приборы, такие как блендер, электрический обогреватель, чайник для попкорна, электрическое одеяло и холодильники, также могут вызывать помехи.Любой прибор с электродвигателем, например потолочный вентилятор, может нарушить эфирный телевизионный сигнал. Известно, что в некоторых случаях диммеры вызывают проблемы из-за плохой проводки. Чтобы устранить неполадки, начните с отключения или выключения каждого устройства, а затем проверьте, улучшился ли ваш сигнал.

Кондиционер

Если у вас проблемы с электромагнитными помехами, в некоторых случаях кондиционер может помочь убрать грязную электроэнергию в вашем доме. Это может помочь уменьшить радиочастотные и электромагнитные помехи.Он также может защитить ваше оборудование от скачков напряжения и скачков напряжения.

eBay:

Кондиционер питания Furman

Amazon:

Кондиционер питания Furman

Устройство защиты от перенапряжения на выходе Tripp Lite Isobar 2

Tripp Lite Isobar также может помочь уменьшить шум EMI / RFI. Этот ограничитель перенапряжения имеет два широко разнесенных выхода NEMA 5-15R. Встроенный изолированный блок фильтров ограничивает шумовое взаимодействие между подключенным оборудованием.

eBay:

Tripp Lite Isobar 2 Выходной сетевой фильтр

Amazon:

Tripp Lite Isobar 2 Выходной сетевой фильтр

Шумоподавитель шнура с ферритовым сердечником

Шумоподавитель с ферритовым сердечником также может помочь.Он фильтрует высокочастотный шум или электромагнитные помехи в шнуре питания или кабеле. Просто поместите его вокруг кабеля, и небольшие магниты в глушителе устранят помехи.

eBay:

Шумоподавитель с ферритовым сердечником 1/4 шнура

Amazon:

Шумоподавитель с ферритовым сердечником 1/4 шнура

Многолучевые помехи

Многолучевые помехи вызваны отражением сигнала OTA от определенных поверхностей, таких как мокрые или обледенелые поверхности, здания или пролетающий самолет. Некоторые холмистые местности и деревья могут вызвать проблемы. Часто простое перемещение OTA-антенны на несколько футов может помочь решить проблему. Если проблема не исчезнет, ​​возможно, вам придется поднять антенну на крышу или прикрепить ее к столбу.

 См. Нашу статью о различных вариантах монтажа вашей OTA-антенны.

Помехи в вышке сотового телефона

С распространением смартфонов строится все больше и больше вышек сотовой связи. Многие из этих башен вещают очень близко к частотам телебашен.Это может вызвать проблемы с пикселями и сигналом. Если вы живете недалеко от вышки сотовой связи и испытываете проблемы с приемом сигнала, возможно, вам потребуется добавить фильтр LTE в вашу антенну.

Главный фильтр LTE канала

LTE-фильтр Channel Master будет отфильтровывать любые нежелательные частотные помехи 3G и 4G. Фильтр просто прикручивается к вашей антенне. Видео ниже объясняет, как это работает и как настроить его в соответствии с вашей антенной системой.

Мастер канала:

Мастер каналов LTE-фильтр

Amazon:

Мастер каналов LTE-фильтр

Устройства потоковой передачи

Amazon Fire TV Stick, вызывающий помехи.

Беспроводные устройства потоковой передачи могут вызывать помехи. Некоторые из популярных потоковых устройств, такие как Amazon Fire TV Stick и Chromecast, подключаются напрямую к порту HDMI телевизора. В некоторых случаях не хватает кабеля для удаления от входа антенны. У меня возникли проблемы с интерференцией сигнала, когда мой Fire TV Stick касался антенного кабеля, идущего ко входу телевизионного тюнера (см. Рисунок выше). На некоторых станциях сигнал продолжал падать, вызывая пикселизацию и потерю сигнала. Чтобы решить эту проблему, я добавил удлинительный кабель HDMI, чтобы удлинить Fire Stick и отодвинуть его от антенного кабеля, что устранило проблему с помехами.

Плохой экранированный кабель

Другой типичный источник помех – это плохо экранированные кабели. Коаксиальный кабель используется для передачи эфирного сигнала от антенны на телевизионный тюнер. Коаксиальный кабель поставляется с экраном, обычно состоящим из металла и пластика. Экранирование помогает уменьшить электромагнитные помехи.Если кабель плохо экранирован, вы можете получить потерю сигнала и помехи. Один из способов решить эту проблему – перейти на более толстый экранированный коаксиальный кабель RG6.

Если вы хотите узнать больше о том, как улучшить прием вашей OTA-антенны, прочтите нашу статью ниже.

 Как улучшить плохой прием OTA-антенны

Изображение предоставлено panuruangjan на FreeDigitalPhotos.net

Заключение

Как видите, есть много вещей, которые могут вызвать помехи для сигнала вашей антенны OTA.
