Содержание

Как выглядит керамический конденсатор

Керамический конденсатор является наиболее широко используемым конденсатором и доступен в различных составах и типах, подходящих для различных применений и свойств. Вы можете увидеть это почти на каждой печатной плате. Они также известны как дисковые конденсаторы.

Советуем вам посмотреть и узнать больше про конденсатор в статье по ссылке выше, а также про диэлектрик в конденсаторе.

Состав керамического конденсатора

Как следует из названия, этот конденсатор использует керамику в качестве диэлектрического материала. Они изготовлены с использованием керамического или фарфорового диска, покрытого с обеих сторон тонким слоем серебра. Керамика является одним из первых материалов, используемых для изготовления конденсаторов.

Именно расположение и свойства керамического вещества характеризуют функциональные аспекты этих конденсаторов. Купить керамические конденсаторы вы можете на Алиэкспресс:

Типы керамического конденсатора

Он широко классифицируется на три основных класса.

Чем ниже класс, тем выше его производительность. Эти три класса:

Керамический конденсатор класса I

Этот класс керамических конденсаторов обеспечивает большую стабильность значения емкости при изменении температуры, напряжения и частоты. Их точность довольно высока.

Керамический конденсатор класса II

Этот тип керамического конденсатора обеспечивает большую эффективность с точки зрения размера. Они имеют высокую емкость на объем. Они лучше всего подходят для использования в качестве развязывающего конденсатора или в качестве буфера.

Керамический конденсатор класса III

Они почти такие же, как керамические конденсаторы класса II. Однако им не хватает точности и они нестабильны как класс II с точки зрения изменения температуры.

Свойства керамического конденсатора

Различные свойства керамических конденсаторов следующие:

Диэлектрическая проницаемость (K) керамического конденсатора

Они обладают высокой диэлектрической проницаемостью (К).

Это свойство позволяет им обеспечивать высокое значение емкости даже при его небольших размерах.

Влияние на емкость при изменении температуры

Емкость этих конденсаторов изменяется нелинейно с изменением температуры. По этой причине они лучше всего подходят для использования в качестве развязывающих конденсаторов или байпасных конденсаторов.

Неполяризация в керамическом конденсаторе

Они не поляризованы. Это означает, что в этом типе конденсаторов нет проблем с полярностью. Они могут быть подключены к цепи с любой стороны.

Бюджетный

Их стоимость изготовления очень низкая.

Различные размеры

Они доступны в небольших размерах. Поэтому пространство для этого в цепи не вызывает беспокойства.

Надежность

Они очень надежны и обладают высокой переносимостью. Шансы на повреждение также меньше.

Диапазон емкости керамического конденсатора

Они доступны в различных значениях емкости от нескольких пФ до 1/2 мкФ.

Номинальное напряжение керамического конденсатора

Они доступны с переменным номинальным напряжением. Обычно они имеют низкое напряжение. Однако керамические конденсаторы MLCC имеют более высокое номинальное напряжение, чем электролитические конденсаторы.

Применение Керамического Конденсатора

Эти конденсаторы имеют много применений, таких как:

  • Резонансная схема в передающих станциях
  • Высоковольтные лазерные источники питания
  • Печатные платы высокой плотности
  • Минимизация радиочастотного шума
  • Силовые выключатели
  • Индукционные печи

Тимеркаев Борис — 68-летний доктор физико-математических наук, профессор из России. Он является заведующим кафедрой общей физики в Казанском национальном исследовательском техническом университете имени А. Н. ТУПОЛЕВА — КАИ

Керамический конденсатор является наиболее широко используемым конденсатором и доступен в различных составах и типах, подходящих для различных применений и свойств.

Вы можете увидеть это почти на каждой печатной плате. Они также известны как дисковые конденсаторы.

Советуем вам посмотреть и узнать больше про конденсатор в статье по ссылке выше, а также про диэлектрик в конденсаторе.

Состав керамического конденсатора

Как следует из названия, этот конденсатор использует керамику в качестве диэлектрического материала. Они изготовлены с использованием керамического или фарфорового диска, покрытого с обеих сторон тонким слоем серебра. Керамика является одним из первых материалов, используемых для изготовления конденсаторов.

Именно расположение и свойства керамического вещества характеризуют функциональные аспекты этих конденсаторов. Купить керамические конденсаторы вы можете на Алиэкспресс:

Типы керамического конденсатора

Он широко классифицируется на три основных класса. Чем ниже класс, тем выше его производительность. Эти три класса:

Керамический конденсатор класса I

Этот класс керамических конденсаторов обеспечивает большую стабильность значения емкости при изменении температуры, напряжения и частоты.

Их точность довольно высока.

Керамический конденсатор класса II

Этот тип керамического конденсатора обеспечивает большую эффективность с точки зрения размера. Они имеют высокую емкость на объем. Они лучше всего подходят для использования в качестве развязывающего конденсатора или в качестве буфера.

Керамический конденсатор класса III

Они почти такие же, как керамические конденсаторы класса II. Однако им не хватает точности и они нестабильны как класс II с точки зрения изменения температуры.

Свойства керамического конденсатора

Различные свойства керамических конденсаторов следующие:

Диэлектрическая проницаемость (K) керамического конденсатора

Они обладают высокой диэлектрической проницаемостью (К). Это свойство позволяет им обеспечивать высокое значение емкости даже при его небольших размерах.

Влияние на емкость при изменении температуры

Емкость этих конденсаторов изменяется нелинейно с изменением температуры.

По этой причине они лучше всего подходят для использования в качестве развязывающих конденсаторов или байпасных конденсаторов.

Неполяризация в керамическом конденсаторе

Они не поляризованы. Это означает, что в этом типе конденсаторов нет проблем с полярностью. Они могут быть подключены к цепи с любой стороны.

Бюджетный

Их стоимость изготовления очень низкая.

Различные размеры

Они доступны в небольших размерах. Поэтому пространство для этого в цепи не вызывает беспокойства.

Надежность

Они очень надежны и обладают высокой переносимостью. Шансы на повреждение также меньше.

Диапазон емкости керамического конденсатора

Они доступны в различных значениях емкости от нескольких пФ до 1/2 мкФ.

Номинальное напряжение керамического конденсатора

Они доступны с переменным номинальным напряжением. Обычно они имеют низкое напряжение.

Однако керамические конденсаторы MLCC имеют более высокое номинальное напряжение, чем электролитические конденсаторы.

Применение Керамического Конденсатора

Эти конденсаторы имеют много применений, таких как:

  • Резонансная схема в передающих станциях
  • Высоковольтные лазерные источники питания
  • Печатные платы высокой плотности
  • Минимизация радиочастотного шума
  • Силовые выключатели
  • Индукционные печи

Тимеркаев Борис — 68-летний доктор физико-математических наук, профессор из России. Он является заведующим кафедрой общей физики в Казанском национальном исследовательском техническом университете имени А. Н. ТУПОЛЕВА — КАИ

Вторым незаменимым элементом в электрических схемах является конденсатор. Они бывают полярные и неполярные. Различия их в том, что одни применяются в цепях постоянного напряжения, а другие в цепях переменного. Возможно, применение постоянных конденсаторов в цепях переменного напряжения при включении их последовательно одноименными полюсами, но они при этом показывают не лучшие параметры.

Конденсаторы неполярные

Неполярные, так же как и резисторы бывают постоянные, переменные и подстроечные.

Подстроечные конденсаторы применяются для настройки резонансных цепей в приемо-передающей аппаратуре.


Рис. 1. Конденсаторы КПК

Тип КПК. Представляют из себя посеребренные обкладки и керамический изолятор. Имеют емкость в несколько десятков пикофарад. Встретить можно в любых приемниках, радиолах и телевизионных модуляторах. Подстроечные конденсаторы также обозначаются буквами КТ. Затем следует цифра, указывающая тип диэлектрика:

1 – вакуумные; 2 – воздушные; 3 – газонаполненные; 4 – твердый диэлектрик; 5 – жидкий диэлектрик. Например, обозначение КП2 означает конденсатор переменной емкости с воздушным диэлектриком, а обозначение КТ4 – подстроечный конденсатор с твердым диэлектриком.




Рис. 2 Современные подстроечные чип-конденсаторы

Для настройки радиоприемников на нужную частоту применяют конденсаторы переменной емкости (КПЕ)


Рис.

3 Конденсаторы КПЕ

Их можно встретить только в приемо-передающей аппаратуре

1- КПЕ с воздушным диэлектриком, найти можно в любом радиоприемнике 60- 80-х годов.
2 – переменный конденсатор для УКВ блоков с верньером
3 – переменный конденсатор, применяется в приемной технике 90-х годов и по сей день, можно встретить в любом музыкальном центре, магнитофоне, кассетном плеере с приемником. В основном китайского производства.

Типов постоянных конденсаторов существует великое множество, в рамках этой статьи невозможно описать все их разнообразие, опишу лишь те, что в бытовой аппаратуре чаще всего встречаются.


Рис. 4 Конденсатор КСО

Конденсаторы КСО – Конденсатор слюдяной опресованный. Диэлектрик – слюда, обкладки – алюминиевое напыление. Залит в корпус из коричневого компаунда. Встречаются в аппаратуре 30-70-х годов, емкость не превышает несколько десятков нанофарад, на корпусе указывается в пикофарадах нанофарадах и микрофарадах. Благодаря применению слюды в качестве диэлектрика, эти конденсаторы способны работать на высоких частотах, поскольку имеют малые потери и имеют большое сопротивление утечки около 10^10 Ом.


Рис. 5 Конденсаторы КТК

Конденсаторы КТК – Конденсатор трубчатый керамический В качестве диэлектрика используется керамическая трубка, обкладки из серебра. Широко применялись в колебательных контурах ламповой аппаратуры с 40-х по начало восьмидесятых годов. Цвет конденсатора означает ТКЕ(температурный коэффициент изменения емкости). Рядом с емкостью, как правило прописывается группа ТКЕ, которая имеет буквенное или цифровое обозначение (Таблица1.) Как видно из таблицы, самые термостабильные – голубые и серые. Вообще этот тип очень хорош для ВЧ техники.

Таблица 1. Маркировка ТКЕ керамических конденсаторов

При настройке приемников часто приходится подбирать конденсаторы гетеродинных и входных контуров. Если в приемнике используются конденсаторы КТК, то подбор емкости конденсаторов в этих контурах можно упростить. Для этого на корпус конденсатора рядом с выводом наматывают плотно несколько витков провода ПЭЛ 0,3 и один из концов этой спиральки подпаивают к выводу конденсаторов. Раздвигая и сдвигая витки спиральки, можно в небольших пределах регулировать емкость конденсатора. Может случиться, что, подключив конец спиральки к одному из выводов конденсатора, добиться изменения емкости не удается. В этом случае спираль следует подпаять к другому выводу.


Рис. 6 Керамические конденсаторы. Вверху советские, внизу импортные.

Керамические конденсаторы, их обычно называют «красные флажки», также иногда встречается название «глиняные». Эти конденсаторы широко применяются в высокочастотных цепях. Обычно эти конденсаторы не котируются и редко применяются любителями, поскольку конденсаторы одного и того же типа могут быть изготовлены из разной керамики и имеют различные характеристики. В керамических конденсаторах выигрывая в размерах, проигрывают в термостабильности и линейности. На корпусе обозначается емкость и ТКЕ (таблица 2.)

Достаточно взглянуть на допустимое изменение емкости у конденсаторов с ТКЕ Н90 емкость может изменяться почти в два раза! Для многих целей это не приемлемо, но все же не стоит отвергать этот тип, при небольшом перепаде температур и не жестких требованиях ими вполне можно пользоваться. Применяя параллельное включение конденсаторов с разными знаками ТКЕ можно получить достаточно высокую стабильность результирующей емкости. Встретить их можно в любой аппаратуре, особенно любят китайцы в своих поделках.

Имеют на корпусе обозначение емкости в пикофарадах или нанофарадах, импортные маркируются числовой кодировкой. Первые две цифры указывают на значение емкости в пикофарадах (пФ), последняя – количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть "9". При емкостях меньше 1.0 пФ первая цифра "0". Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 – 0.5 пФ. Несколько примеров собраны в таблице:

Маркировка цифробуквенная:
22р-22 пикофарада
2n2- 2.2 нанофарада
n10 – 100 пикофарад

Хотелось бы особо отметить керамические конденсаторы типа КМ, применяются в промышленном оборудовании и военных аппаратах, имеют высокую стабильность, найти весьма сложно, потому как содержат редкоземельные металлы, и если вы нашли плату, где применяется данный тип конденсаторов, то в 70 % случаев их вырезали до вас).

В последнее десятилетие очень часто стали применяться радиодетали для поверхностного монтажа, вот основные типоразмеры корпусов для керамических чип-конденсаторов

Конденсаторы МБМ – металлобумажный конденсатор(рис 6.), применялся как правило в ламповой звукоусилительной аппаратуре. Сейчас весьма ценятся некоторыми аудиофилами. Также к данному типу относятся конденсаторы К42У-2 военной приемки, но их иногда можно встретить и в бытовой вппаратуре.


Рис. 7 Конденсатор МБМ и К42У-2

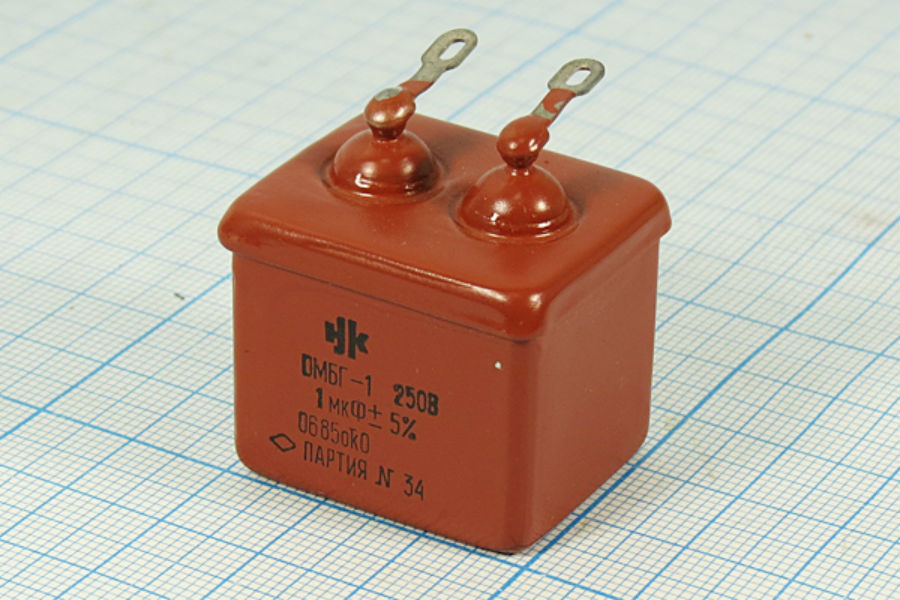

Следует отметить отдельно такие типы конденсаторов как МБГО и МБГЧ(рис.8), любителями зачастую используются как пусковые конденсаторы для запуска электродвигателей. Как пример, мой запас на двигатель на 7кВт (рис 9.). Рассчитаны на высокое напряжение от 160 до 1000в, что им дает много различных применений в быту и промышленности. Следует помнить, что для использования в домашней сети, нужно брать конденсаторы, с рабочим напряжением не менее 350в. Найти такие конденсаторы можно в старых бытовых стиральных машинах, различных устройствах с электродвигателями и в промышленных установках. Часто применяются в качестве фильтров для акустических систем, имея для этого неплохие параметры.


Рис. 8. МБГО, МБГЧ


Рис. 9

Кроме обозначения, указывающего конструктивные особенности (КСО – конденсатор слюдяной спрессованный, КТК -керамический трубчатый и т. д.), существует система обозначений конденсаторов постоянной емкости, состоящая из ряда элементов: на первом месте стоит буква К, на втором месте -двухзначное число, первая цифра которого характеризует тип диэлектрика, а вторая – особенности диэлектрика или эксплуатации, затем через дефис ставится порядковый номер разработки.

Например, обозначение К73-17 означает пленочный полиэтилен-терефталатный конденсатор с 17 порядковым номером разработки.


Рис. 10. Различные типы конденсаторов



Рис. 11. Конденсатор типа К73-15

Основные типы конденсаторов, в скобочках импортные аналоги.

К10 -Керамический, низковольтный (Upa6 1600B)
К51 -Электролитический, фольговый, танталовый,ниобиевый и др.
К20 -Кварцевый
К52 -Электролитический, объемно-пористый
К21 -Стеклянный
К53 -Оксидо-полупроводниковый
К22 -Стеклокерамический
К54 -Оксидно-металлический
К23 -Стеклоэмалевый
К60- С воздушным диэлектриком
К31- Слюдяной малой мощности (Mica)
К61 -Вакуумный
К32 -Слюдяной большой мощности
К71 -Пленочный полистирольный(KS или FKS)
К40 -Бумажный низковольтный(ираб 2 kB) с фольговыми обкладками
К75 -Пленочный комбинированный
К76 –Лакопленочный (MKL)
К42 -Бумажный с металлизированными Обкладками (MP)
К77 -Пленочный, Поликарбонатный (KC, MKC или FKC)
К78 – Пленочный полипропилен (KP, MKP или FKP)

Конденсаторы с пленочным диэлектриком в простонародье называют слюдяными, различные применяемые диэлектрики дают хорошие показатели ТКЕ. В качестве обкладок в пленочных конденсаторах используют либо алюминиевую фольгу, либо напыленные на диэлектрическую пленку тонкие слои алюминия или цинка. Они имеют достаточно стабильные параметры и применяются для любых целей (не для всех типов). Встречаются в бытовой аппаратуре повсеместно. Корпус таких конденсаторов может быть как металлическим, так и пластмассовым и иметь цилиндрическую или прямоугольную форму(рис. 10.) Импортные слюдяные конденсаторы(рис.12)


Рис. 12. Импортные слюдяные конденсаторы

На конденсаторах указывается номинальное отклонение от емкости, может быть показано в процентах или иметь буквенный код. В основном в бытовой аппаратуре широко применяются конденсаторы с допуском H, M, J, K. Буква, обозначающая допуск указывается после значения номинальной ёмкости конденсатора, вот так 22nK, 220nM, 470nJ.

Таблица для расшифровки условного буквенного кода допустимого отклонения ёмкости конденсаторов. Допуск в %

Буквенное обозначение

лат.

рус.

Важным является значение допустимого рабочего напряжения конденсатора, указывается после номинальной ёмкости и допуска. Обозначается в вольтах с буквы В (старая маркировка), и V (новая маркировка). Например, так: 250В, 400В, 1600V, 200V. В некоторых случаях, буква V опускается.

Иногда применяется кодирование латинской буквой. Для расшифровки следует пользоваться таблицей буквенного кодирования рабочего напряжения конденсаторов.

Номинальное напряжение, В

Буква обозначения

Поклонники Николы Тесла имеют частую потребность в высоковольтных конденсаторах, вот некоторые которые можно встретить, в основном в телевизорах в блоках строчной развертки.


Рис. 13. Высоковольтные конденсаторы

Конденсаторы полярные

К полярным конденсаторам относятся все электролитические, которые бывают:

Алюминиевые электролитические конденсаторы обладают высокой емкостью, низкой стоимостью и доступностью. Такие конденсаторы широко применяются в радиоприборостроении, но имеют существенный недостаток. Со временем электролит внутри конденсатора высыхает и они теряют емкость. Вместе с емкостью увеличивается эквивалентное последовательное сопротивление и такие конденсаторы уже не справляются с поставленными задачами. Это как правило служит причиной неисправности многих бытовых приборов. Использование б/у конденсаторов не желательно, но все же если возникло желание их использовать, нужно тщательно измерить емкость и esr, чтоб потом не искать причину неработоспособности прибора. Перечислять типы алюминиевых конденсаторов не вижу смысла, поскольку особых отличий в них нет, кроме геометрических параметров. Конденсаторы бывают радиальные(с выводами с одного торца цилиндра)и аксиальные(с выводами с противоположных торцов), встречаются конденсаторы с одним выводом, в качестве второго-используется корпус с резьбовым наконечником(он же и является крепежом), такие конденсаторы можно встретить в старой ламповой радиотелевизионной технике. Также стоит заметить, что на материнских платах компьютеров, в импульсных блоках питания часто встречаются конденсаторы с низким эквивалентным сопротивлением, так называемые LOW ESR, так вот они имеют улучшенные параметры и заменяются только на подобные, иначе при первом включении будет взрыв.


Рис. 14. Электролитические конденсаторы. Снизу – для поверхностного монтажа.

Танталовые конденсаторы, лучше чем алюминиевые, за счет использования более дорогой технологии. В них применяется сухой электролит, поэтому им не свойственно «высыхание» алюминиевых конденсаторов. Кроме того, танталовые конденсаторы имеют более низкое активное сопротивление на высоких частотах (100 кГц), что важно при использовании в импульсных источниках питания. Недостатком танталовых конденсаторов является относительно большое уменьшение емкости с увеличением частоты и повышенная чувствительность к переполюсовке и перегрузкам. К сожалению, этот тип конденсаторов характеризуется невысокими значениями емкости (как правило, не более 100 мкФ). Высокая чувствительность к напряжению заставляет разработчиков делать запас по напряжению Увеличенным в два и более раз.


Рис. 14. Танталовые конденсаторы. Первые три отечественные, предпоследний импортный, последний импортный для поверхностного монтажа.

Основные размеры танталовых чип-конденсаторов:

К одной из разновидностей конденсаторов (на самом деле это полупроводники и с обычными конденсаторами имеют мало общего, но упомянуть их все же имеет смысл) относятся варикапы. Это особый вид диодо-конденсатора, который изменяет свою емкость в зависимости от приложенного напряжения. Применяются в качестве элементов с электрически управляемой ёмкостью в схемах перестройки частоты колебательного контура, деления и умножения частоты, частотной модуляции, управляемых фазовращателей и др.


Рис. 15 Варикапы кв106б, кв102

Также весьма интересны «суперконденсаторы» или ионисторы. При малых размерах они обладают колоссальной емкостью и часто используются для питания микросхем памяти, и иногда ими подменяют электрохимические батареи. Ионисторы могут работать и в буфере с батареями в целях защиты их от резких скачков тока нагрузки: при низком токе нагрузки батарея подзаряжает суперконденсатор, и если ток резко возрастет, ионистор отдаст запасенную энергию, чем уменьшит нагрузку на батарею.

При таком варианте использования его размещают либо непосредственно возле аккумуляторной батареи, либо внутри ее корпуса. Их можно встретить в ноутбуках в качестве элемента питания для CMOS.

К недостаткам можно отнести:
Удельная энергия меньше, чем у аккумуляторов (5-12 Вт·ч/кг при 200 Вт·ч/кг для литий-ионных аккумуляторов).
Напряжение зависит от степени заряженности.
Возможность выгорания внутренних контактов при коротком замыкании.
Большое внутреннее сопротивление по сравнению с традиционными конденсаторами (10. 100 Ом у ионистора 1 Ф × 5,5 В).
Значительно больший, по сравнению с аккумуляторами, саморазряд: порядка 1 мкА у ионистора 2 Ф × 2,5 В[4].


Рис. 16. Ионисторы

Купим конденсаторы с содержанием платины, тантала и серебра



Купим конденсаторы К52-2, ЭТО

Как известно в электротехнике, при производстве конденсаторов, чаще чем в других деталях применяется палладий. Обусловлено это тем, что палладий обладает превосходными свойствами металла проводника. Как и в любой других приборах, они выполняют функцию сбора электрического заряда и обеспечения необходимого в схеме питания. Конденсаторы сохраняют накопленный ток до момента требования его в другом участке цепи.

КМки

Керамические конденсаторы КМ состоят из слоев Pd Н-90 или Pt Н-30 полученных путем диффузии металлов между собой.

Металл в них может быть изолирован керамикой слоем краски или же отсутствовать (бескорпусной КМ). Измеряется количество энергии, которое может в себе задержать КМка в фарадах.


В СССР не скупились на разработки ученых и выделялись огромные средства для поддержки науки, именно по этой причине мы можем встретить в технике произведенной в двадцатом веке, большее количество драгоценных металлов, чем в импортной.
Палладий и платина, так же активно использовались и в военно-промышленном комплексе, большое количество военной аппаратуры богато конденсаторами типа ЭТО с использованием тантала и серебряной ванночки.

Если вы хотите сдать их нам то вы должны связаться с нами.

Подробно о конденсаторах КМ

Подробно о конденсаторах ЭТО

Подробно о конденсаторах К10-47

Подробно о конденсаторах К10-23

Подробно о конденсаторах К52-1

Подробно о конденсаторах К52-2

Подробно о конденсаторах К10-17



Содержание драгоценных металлов в радиодеталях указано в процентном соотношении к вашим объемам
Наименование Золото Серебро Платина Палладий
1FB15     <0,05% 2,00%
Бескорпусные конденсаторы     3,600% 2,10%
Бескорпусные конденсаторы     0,780% 5,35%
К10 - 17     0,110% 0,90%
К10 - 17 (F 68)     0,240% 2,40%
К10 - 23     0,980% 2,38%
К10 - 23 Н30     3,730% 0,96%
КМ5     0,080% 3,70%
КМ5 Н90     0,510% 2,60%
КМ6     0,013% 4,10%
КМ6 (Н90 м10)     0,100% 3,25%



Узнать какие еще конденсаторы мы принимаем, о их содержании, как они выглядят, вы можете по ссылкам ниже:

Фото конденсаторов с содержанием драгметаллов





Виды км конденсаторов.

Керамические конденсаторы КМ. Особенности, сфера применения

Велико по численности семейство конденсаторов. Эти устройства могут копить и отдавать электроэнергию. Их можно найти везде, где есть ток, который направляется на благо человеку. Обычно они занимают около 15-20 процентов всего количества компонентов. Из них своими параметрами выделяются КМ-конденсаторы. Что они собой представляют и почему к ним такое внимание?

Чем являются КМ-конденсаторы?

Что собой являют данные устройства? Это керамический монолитный конденсатор, который делается в бескорпусном и корпусной исполнении. Относятся они к подклассу устройств, которые обладают постоянной емкостью. Классифицируются КМ-конденсаторы как низковольтные приборы, напряжение которых может составлять до 1600 В. Их емкость лежит в диапазоне от 16 пФ до 2,2 мкФ. Чтобы вы могли оценить, сколько это, можно провести сравнение. Вся емкость Земли равна примерно 710 мкФ.

Основные характеристики

КМ-конденсаторы делятся на высокочастотные и низкочастотные. Зависимо от их назначения относят к одной из трёх групп:

1. Сюда относятся те, для которых характерными являются высокая стабильность емкости и наличие малых потерь.

2. Те, которые не могут похвастаться тем, что есть у группы №1.

3. То же, что и из пункта №2, но есть небольшое отличие. Они предназначены для функционирования в низкочастотных цепях.

Наибольший интерес при выборе предоставляет десяток основных электрических параметров и свыше двадцати пяти эксплуатационных характеристик. Всего их свыше 60.

Применение

Главная сфера применения - это работа в цепях импульсного, переменного и постоянного тока. Их можно использовать в любой аппаратуре: системы связи, бытовая, научная и измерительная техника, промышленное оборудование - и это далеко не полный список возможного применения. Как в работе не перепутать конденсаторы КМ? Маркировка данного вида устройств осуществляется непосредственно на них и представлена буквенно-численным индексом. Поэтому, если есть желание приобрести один такой приборчик, то необходимо сначала найти, как он обозначается и как выглядит. Когда этот этап пройден, то следует отправиться в магазин радиотехники или на рынок, чтобы уже там найти конденсатор, похожий по виду и соответствующий указанной маркировке.

Использование драгоценных металлов в конструкции

Существенное влияние оказывает технология нанесения материалов на диэлектрик, а также их содержание в процентном соотношении. Кстати, большинство палладия (60 %), что используется в промышленности, идёт именно на конденсаторы.

Заключение

В целом данный класс устройств можно отнести к наиболее ходовым. Поэтому проблем с поиском торговой точки, где их можно приобрести, быть не должно. Но даже если в первом магазине не получится найти необходимую модель, тогда она будет найдена в нескольких следующих точно.

Конденсатор - это радиоэлектронное устройство, созданное для скопления электронного заряда и энергии поля. Существует много типов конденсаторов и их выполнений. В этой статье побеседуем о глиняних конденсаторах типа КМ. Конденсаторы такового типа используются в оборудовании промышленного предназначения, при изготовлении измерительных устройств высочайшей точности, радиопередающих устройств, также в военной индустрии.

Глиняние конденсаторы КМ отличаются высочайшей стабильностью, они созданы для работы в импульсных режимах, также в цепях переменного и неизменного токов. Они характеризуются высочайшим сцеплением обкладок с керамикой, также неспешным старением, что обеспечивает низкое значение коэффициента емкостной температурной непостоянности. Конденсаторы КМ при достаточно малозначительных габаритах имеют высшую емкость (достигающую 2,2 мкФ). Вобщем, изменение значения емкости в интервале рабочей температуры у глиняних конденсаторов КМ составляет от 10 до 90%.

Конденсаторы КМ группы Н в большинстве случаев употребляют в качестве переходных, блокировочных и т. д. Современные глиняние конденсаторы КМ изготавливают методом опрессовывания под давлением в цельный блок тонких металлизированных пластинок керамики. Благодаря высочайшей прочности упомянутого материала существует возможность использовать заготовки очень тонкие, в итоге емкость приобретенных конденсаторов, пропорциональная к единице объема, резко растет.


Конденсаторы типа КМ также отличаются от других конденсаторов собственной высочайшей ценой. Причина состоит в том, что в их в качестве обкладок диэлектрика употребляют последующие драгоценные металлы (и их консистенции): Ag, Pl, Pd. Почти всегда употребляется палладий, конкретно этим и обоснована их ценность. В связи с этим огромным спросом пользуются не только лишь новые изделия, да и бывшие в употреблении и даже пришедшие в негодность. Драгоценные металлы содержатся в конденсаторах типа КМ3-6. Они разделяются на два вида: палладиевые (КМ Н90) и платиновые (КМ Н30). Существует очередной подвид конденсаторов КМ группы Н30 - это КМ5 D, которые отличаются от Н30 тем, что платины в их еще меньше. Содержание драгоценных металлов в КМ Н90 составляет 46,5 г палладия и 2.5 г платины на килограмм конденсаторов. А в конденсаторах типа КМ Н30 составляет 50 г платины на килограмм конденсаторов.

Конденсаторы группы КМ D (зеленоватые) содержат 40 гр. платины, другими словами на 20% меньше, чем в конденсаторах группы Н30 (зеленоватые). Конденсаторы типа КМ группы Н90, имеющие в собственной маркировке буковку V, содержат драгоценных металлов на 10% больше, чем конденсаторы группы Н90. По идее, такие конденсаторы должны быть дороже других глиняних конденсаторов группы Н90 зеленоватого цвета. А наименьшие конденсаторы должны быть дешевле. На практике все конденсаторы КМ группы Н90 зеленоватого цвета стоят идиентично. Цена конденсаторов КМ впрямую находится в зависимости от цены на драгоценные металлы, также от цены издержек на аффинаж. Самые всераспространенные глиняние конденсаторы КМ (фото показывает внешний облик конденсаторов типа КМ) - это конденсаторы КМ группы Н90 зеленоватого и оранжевого цветов.

Какие бывают конденсаторы? Типы конденсаторов, их характеристики

Высокий уровень прочности этого материала дает возможность использовать тонкие заготовки. В итоге емкость конденсатора, пропорциональная показателю объема, резко возрастает.

Устройства КМ отличаются высокой стоимостью. Объясняется это тем, что при их изготовлении используются драгоценные металлы и их сплавы: Ag, Pl, Pd. Палладий присутствует во всех моделях.

Конденсаторы на основе керамики.

Дисковая модель обладает высоким уровнем емкости. Ее показатель колеблется от 1 pF до 220 nF, а самое высокое рабочее напряжение не должно быть выше 50 V.

К плюсам данного типа можно отнести:

- малые потери тока;
- небольшой размер;
- низкий показатель индукции;
- способность функционировать при высоких частотах;
- высокий уровень температурной стабильности емкости;
- возможность работы в цепях с постоянным, переменным и пульсирующим током.

Основу многослойного устройства составляют чередующиеся тонкие слои из керамики и металла.

Этот вид похож на однослойный дисковый. Но такие устройства обладают высоким показателем емкости. Максимальное рабочее напряжение на корпусе этих приборов не указывается. Так же как и на однослойной модели, напряжение не должно быть выше 50 V.

Устройства функционируют в цепях с постоянным, переменным и пульсирующим током.

Плюсом высоковольтных керамических конденсаторов является их способность функционировать под высоким уровнем напряжения. Диапазон рабочего напряжения колеблется от 50 до 15000 V, а показатель емкости может составлять от 68 до 150 pF.

Могут функционировать в цепях с постоянным, переменным и пульсирующим током.

Танталовые устройства.

Современные танталовые устройства являются самостоятельным подвидом электролитического вида из алюминия. Основу конденсаторов составляет пентаоксид тантала.

Конденсаторы обладают небольшим показателем напряжения и применяются в случае необходимости использования прибора с большим показателем емкости, но в корпусе малого размера. У данного типа есть свои особенности:

- небольшой размер;
- показатель максимального рабочего напряжения составляет до 100 V;
- повышенный уровень надежности при долгом употреблении;
- низкий показатель утечки тока; широкий спектр рабочих температур;
- показатель емкости может колебаться от 47 nF до 1000 uF;
- устройства обладают более низким уровнем индуктивности и применяются в высокочастотных конфигурациях.

Минус этого вида заключен в высокой чувствительности к повышению рабочего напряжения.

Следует отметить, что, в отличие от электролитического вида, линией на корпусе помечается плюсовой вывод.

Разновидности корпусов.

Какие разновидности имеют танталовые конденсаторы? Типы конденсаторов из тантала выделяются в зависимости от материала корпуса.

1. SMD-корпус. Для изготовления корпусных устройств, которые используются при поверхностном монтаже, катод соединяется с терминалом посредством эпоксидной смолы с содержанием серебряного наполнителя. Анод приваривается к электроду, а стрингер отрезается. После формирования устройства на него наносится печатная маркировка. Она содержит показатель номинальной емкости напряжения.

2. При формировании этого типа корпусного устройства анодный проводник должен быть приварен к самому выводу анода, а затем отрезается от стрингера. В этом случае терминал катода припаивается к основе конденсатора. Далее конденсатор заполняется эпоксидом и высушивается. Как и в первом случае, на него наносится маркировка.

Конденсаторы первого типа отличаются большей степенью надежности. Но все типы танталовых конденсаторов применятся:

- в машиностроении;
- компьютерах и вычислительной технике;
- оборудовании для телевизионного вещания;
- электрических приборах бытового назначения;
- разнообразных блоках питания для материнских плат, процессоров и т.д.

Как выглядит бутстрепный конденсатор в схеме управления полумостом

Как выглядит бутстрепный конденсатор в схеме управления полумостом

Конденсатор — двухполюсник с постоянным или переменным значением ёмкости и малой проводимостью; устройство для накопления заряда и энергии электрического поля.

Интегральные микросхемы - драйверы полумостов, такие как, например, IR2153 или IR2110, предполагают включение в общую схему так называемого бутстрепного (отделенного) конденсатора для независимого питания цепи управления верхним ключом.

Пока нижний ключ открыт и проводит ток, бутстрепный конденсатор оказывается подключен через этот открытый нижний ключ к минусовой шине питания, и в это время он может получать заряд через бутстрепный диод прямо от источника питания драйвера.

Когда нижний ключ закрывается, бутстрепный диод перестает подавать заряд в бутстрепный конденсатор, так как конденсатор в тот же момент оказывается отключен от минусовой шины, и теперь может функционировать как плавающий источник питания для схемы управления затвором верхнего ключа полумоста.

Такое решение вполне оправдано, ведь зачастую требуемая для управления ключом мощность относительно невелика, и расходуемая энергия может просто периодически пополняться от низковольтного источника питания драйвера прямо в процессе работы силового блока. Ярким примером может служить выходной НЧ каскад практически любого маломощного инвертора 12-220.

Что касается емкости бутстрепного конденсатора, то она должна быть ни слишком большой (чтобы успеть целиком перезарядиться за время, пока нижний ключ открыт) и ни слишком малой, чтобы не только не разрядиться об элементы схемы раньше времени, но и иметь возможность постоянно удерживать достаточное количество заряда без заметной просадки напряжения, чтобы этого заряда с лихвой хватило на цикл управления верхним ключом.

Поэтому при расчете минимальной емкости бутстрепного конденсатора во внимание принимают следующие значимые параметры: величину заряда затвора верхнего ключа Qg, ток потребления выходного каскада микросхемы в статическом режиме Is, падение напряжения на бутстрепном диоде Vbd.

Ток потребления выходного каскада микросхемы можно принять с запасом — Is = 1мА, а падение напряжения на диоде принять равным Vbd = 0,7В. Что касается типа конденсатора, то это должен быть конденсатор с минимальным током утечки, иначе ток утечки конденсатора придется тоже брать в расчет. На роль бутстрепного хорошо подойдет танталовый конденсатор, поскольку конденсаторы данного типа имеют наименьший ток утечки из прочих электролитических собратьев.

Пример расчета

Допустим, нам необходимо подобрать бутстрепный конденсатор для питания цепи управления верхним ключом полумоста, собранного на транзисторах IRF830, и работающего на частоте 50 кГц, причем заряд затвора верхнего ключа (напряжение управления с учетом падения напряжения на диоде составит 11,3В) при данном напряжении составит 30 нКл (полный заряд затвора Qg определяем по datasheet).

Пусть пульсация напряжения на бутстрепном конденсаторе не превысит dU=10 мВ. Значит к максимально допустимому изменению напряжения на бутстрепном конденсаторе за один цикл работы полумоста должны привести два основных потребителя: непосредственно микросхема и затвор управляемого ею полевика. После чего конденсатор будет перезаряжен через диод.

Цикл отработки микросхемы длится 1/50000 секунд, значит при потреблении в статическом режиме 1 мА рассеянный микросхемой заряд будет равен

Qмикросхемы=0,001/50000 = 20 нКл.

Qзатвора = 30 нКл.

При отдаче этих зарядов, напряжение на конденсаторе не должно измениться более чем на 0,010 мВ. Тогда:

Cбут*dU=Qмикросхемы+Qзатвора.

Сбуст= (Qмикросхемы+Qзатвора)/dU.

Для нашего примера:

Cбут=60нкл/0,010В = 6000 нф = 6,0 мкф.

Выберем конденсатор емкостью 10 мкф 16 В, танталовый. Некоторые разработчики рекомендуют умножать минимальную емкость конденсатора на 5-15, чтобы наверняка хватило. Что касается бутстрепного диода, то он должен быть быстродействующим и выдержать максимальное напряжение силовой части полумоста в качестве обратного.

Ранее ЭлектроВести писали, что АО "Турбоатом" (Харьков) изготовит конденсатор блочно-модульного исполнения с трубными системами из коррозийно-стойкого материала турбоустановки К-1000-60/1500-2 для энергоблока №2 Запорожской АЭС.

По материалам: electrik.info.

Маркировка конденсаторов

Подробности
Категория: Начинающим

Очень важно знать емкость того или иного конденсатора, а под рукой не всегда оказываются измерительные приборы с помощью которых можно эту емкость узнать. Специально для этих случаев были придуманы кодовые маркировки. Существую 4 основных способа маркировки конденсаторов:

  • Кодовая маркировка 3 цифрами;
  • Кодовая маркировка 4 цифрами;
  • Буквенно цифровая маркировка;
  • Специальная маркировка для планарных конденсаторов.

Кодовая маркировка конденсаторов 3 цифрами

К примеру конденсатор с обозначением 153 означает что его емкость составляет 15000 пФ.

Код Пикофарады, пФ, pF Нанофарады, нФ, nF Микрофарады, мкФ, μF
109 1.0 пФ  0.0010нф
159 1.5 пФ 0.0015нф
229 2.2 пФ 0.0022нф
339 3.3 пФ  0.0033нф
479 4.7 пФ  0.0048нф
689 6.8 пФ  0.0068нФ
100 10 пФ 0.01 нФ
150 15 пФ 0.015 нФ
220 22 пФ 0.022 нФ
330 33 пФ 0.033 нФ
470 47 пФ 0.047 нФ
680 68 пФ 0.068 нФ
101 100 пФ 0.1 нФ
151 150 пФ 0.15 нФ
221 220 пФ 0.22 нФ
331 330 пФ 0.33 нФ
471 470 пФ 0.47 нФ
681 680 пФ 0.68 нФ
102 1000 пФ 1 нФ
152 1500 пФ 1.5 нФ
222 2200 пФ 2.2 нФ
332 3300 пФ 3.3 нФ
472 4700 пФ 4.7 нФ
682 6800 пФ 6.8 нФ
103 10000 пФ 10 нФ 0.01 мкФ
153 15000 пФ 15 нФ 0.015 мкФ
223  22000 пФ 22 нФ 0.022 мкФ
333 33000 пФ 33 нФ 0.033 мкФ
473 47000 пФ 47 нФ 0.047 мкФ
683  68000 пФ 68 нФ 0.068 мкФ
104 100000 пФ 100 нФ 0.1 мкФ
154 150000 пФ 150 нФ 0.15 мкФ
224 220000 пФ 220 нФ 0.22 мкФ
334 330000 пФ 330 нФ 0.33 мкФ
474 470000 пФ 470 нФ 0.47 мкФ
684 680000 пФ 680 нФ 0.68 мкФ
105 1000000 пФ 1000 нФ 1 мкФ

Кодовая маркировка конденсаторов 4 цифрами

При маркировки конденсаторов этим способом важно запомнить что полученное значение будет измеряться в пикоФарадах. К примеру маркировка конденсатора  1002  будет расшифровываться следующим образом: 1002 = 100*102 пФ = 10000 пФ = 10.0 нФ. Последняя цифра это показатель степени по основанию 10. А первые три это число которое необходимо умножить на 10 возведенную в определенную степень.

Буквенно-цифровая маркировка

В данном случае вместо запятой ставится соответсвующая единица измерения (пФ, нФ, мкФ).

Пример: 10п или 10p  = 10 пФ, 4n7 или 4н7 = 4,7 нФ, μ22 = 0.22 мкФ.

Вожно запомнить что буква "п" очень похожа на "n" и не нужно их путать. Что довольно часто делают начинающие радиолюбители.

Иногда вместо мкФ используют букву R.

Например: 6R8 = 6,8 мкФ



Маркировка планарных керамических конденсаторов

Такие конденсаторы маркируются двумя буквами, первая это производитель конденсатора, а вторая это значение в пикофарадах в соответствии с таблицей, приведенной ниже.

Маркировка Значение Маркировка Значение Маркировка Значение Маркировка Значение
A 1.0 J 2.2 S 4.7 a 2.5
B 1.1 K 2.4 T 5.1 b 3.5
C 1.2 L 2.7 U 5.6 d 4.0
D 1.3 M 3.0 V 6.2 e 4.5
E 1.5 N 3.3 W 6.8 f 5.0
F 1.6 P 3.6 X 7.5 m 6.0
G 1.8 Q 3.9 Y 8.2 n 7.0
H 2.0 R 4.3 Z 9.1 t 8.0

Маркировка планарных электролитических конденсаторов

 Существую два основных способов маркировки таких конденсаторов:

  1. Буквенно-цифровой. Пример: 10 3.3V что соответсвует 10мкФ и 3.3 Вольтам.
  2. В соответствии с кодом. Пример : G101 где G - это напряжение по таблице, а 101 это10*101 что соответсвует 100пФ.
Буква e G J A C D E V H (T для танталовых)
Напряжение 2,5 В 4 В 6,3 В 10 В 16 В 20 В 25 В 35 В 50 В
  • < Назад
  • Вперёд >
Добавить комментарий

Как выглядит конденсатор 0.1 мкф. Советские бумажные конденсаторы. Последовательное соединение конденсаторов

Маркировка конденсаторов

1. Маркировка тремя цифрами .

В этом случае первые две цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения номинала в пикофарадах. Последняя цифра «9» обозначает показатель степени «-1». Если первая цифра «0», то емкость менее 1пФ (010 = 1.0пФ).

код пикофарады, пФ, pF нанофарады, нФ, nF микрофарады, мкФ, μF
109 1.0 пФ
159 1.5 пФ
229 2.2 пФ
339 3.3 пФ
479 4.7 пФ
689 6.8 пФ
100 10 пФ 0.01 нФ
150 15 пФ 0.015 нФ
220 22 пФ 0.022 нФ
330 33 пФ 0.033 нФ
470 47 пФ 0.047 нФ
680 68 пФ 0.068 нФ
101 100 пФ 0.1 нФ
151 150 пФ 0.15 нФ
221 220 пФ 0.22 нФ
331 330 пФ 0.33 нФ
471 470 пФ 0.47 нФ
681 680 пФ 0.68 нФ
102 1000 пФ 1 нФ
152 1500 пФ 1.5 нФ
222 2200 пФ 2.2 нФ
332 3300 пФ 3.3 нФ
472 4700 пФ 4.7 нФ
682 6800 пФ 6.8 нФ
103 10000 пФ 10 нФ 0.01 мкФ
153 15000 пФ 15 нФ 0.015 мкФ
223 22000 пФ 22 нФ 0.022 мкФ
333 33000 пФ 33 нФ 0.033 мкФ
473 47000 пФ 47 нФ 0.047 мкФ
683 68000 пФ 68 нФ 0.068 мкФ
104 100000 пФ 100 нФ 0.1 мкФ
154 150000 пФ 150 нФ 0.15 мкФ
224 220000 пФ 220 нФ 0.22 мкФ
334 330000 пФ 330 нФ 0.33 мкФ
474 470000 пФ 470 нФ 0.47 мкФ
684 680000 пФ 680 нФ 0.68 мкФ
105 1000000 пФ 1000 нФ 1 мкФ

2. Маркировка четырьмя цифрами .

Эта маркировка аналогична описанной выше, но в этом случае первые три цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения емкости в пикофарадах. Например:

1622 = 162*10 2 пФ = 16200 пФ = 16.2 нФ .

3. Буквенно-цифровая маркировка .

При такой маркировке буква указывает на десятичную запятую и обозначение (мкФ, нФ, пФ), а цифры — на значение емкости:

15п = 15 пФ, 22p = 22 пФ, 2н2 = 2.2 нФ, 4n7 = 4,7 нФ, μ33 = 0.33 мкФ

Очень часто бывает трудно отличить русскую букву «п» от английской «n».

Иногда для обозначения десятичной точки используется буква R. Обычно так маркируют емкости в микрофарадах, но если перед буквой R стоит ноль, то это пикофарады, например:

0R5 = 0,5 пФ, R47 = 0,47 мкФ, 6R8 = 6,8 мкФ

4. Планарные керамические конденсаторы .

Керамические SMD конденсаторы обычно или вообще никак не маркируются кроме цвета (цветовую маркировку не знаю, если кто расскажет — буду рад, знаю только, что чем светлее — тем меньше емкость) или маркируются одной или двумя буквами и цифрой. Первая буква, если она есть обозначает производителя, вторая буква обозначает мантиссу в соответствии с приведенной ниже таблицей, цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Пример:

N1 /по таблице определяем мантиссу: N=3.3/ = 3.3*10 1 пФ = 33пФ

S3 /по таблице S=4.7/ = 4.7*10 3 пФ = 4700пФ = 4,7нФ

маркировка значение маркировка значение маркировка значение маркировка значение
A 1.0 J 2.2 S 4.7 a 2.5
B 1.1 K 2.4 T 5.1 b 3.5
C 1.2 L 2.7 U 5.6 d 4.0
D 1.3 M 3.0 V 6.2 e 4.5
E 1.5 N 3.3 W 6.8 f 5.0
F 1.6 P 3.6 X 7.5 m 6.0
G 1.8 Q 3.9 Y 8.2 n 7.0
H 2.0 R 4.3 Z 9.1 t 8.0

5. Планарные электролитические конденсаторы .

Электролитические SMD конденсаторы маркируются двумя способами:

1) Емкостью в микрофарадах и рабочим напряжением, например: 10 6.3V = 10мкФ на 6,3В.

2) Буква и три цифры, при этом буква указывает на рабочее напряжение в соответствии с приведенной ниже таблицей, первые две цифры определяют мантиссу, последняя цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Полоска на таких конденсаторах указывает положительный вывод. Пример:

По таблице «A» — напряжение 10В, 105 — это 10*10 5 пФ = 1 мкФ, т.е. это конденсатор 1 мкФ на 10В

буква e G J A C D E V H (T для танталовых)
напряжение 2,5 В 4 В 6,3 В 10 В 16 В 20 В 25 В 35 В 50 В

Кодовая маркировка, дополнение

В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости.

А. Маркировка 3 цифрами

Первые две цифры указывают на значение емкости в пигофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, то последняя цифра может быть «9». При емкостях меньше 1.0 пФ первая цифра «0». Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5 — 0.5 пф.

Код Емкость [пФ] Емкость [нФ] Емкость [мкФ]
109 1,0 0,001 0,000001
159 1,5 0,0015 0,000001
229 2,2 0,0022 0,000001
339 3,3 0,0033 0,000001
479 4,7 0,0047 0,000001
689 6,8 0,0068 0,000001
100* 10 0,01 0,00001
150 15 0,015 0,000015
220 22 0,022 0,000022
330 33 0,033 0,000033
470 47 0,047 0,000047
680 68 0,068 0,000068
101 100 0,1 0,0001
151 150 0,15 0,00015
221 220 0,22 0,00022
331 330 0,33 0,00033
471 470 0,47 0,00047
681 680 0,68 0,00068
102 1000 1,0 0,001
152 1500 1,5 0,0015
222 2200 2,2 0,0022
332 3300 3,3 0,0033
472 4700 4,7 0,0047
682 6800 6,8 0,0068
103 10000 10 0,01
153 15000 15 0,015
223 22000 22 0,022
333 33000 33 0,033
473 47000 47 0,047
683 68000 68 0,068
104 100000 100 0,1
154 150000 150 0,15
224 220000 220 0,22
334 330000 330 0,33
474 470000 470 0,47
684 680000 680 0,68
105 1000000 1000 1,0

* Иногда последний ноль не указывают.

В. Маркировка 4 цифрами

Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах.

Код Емкость[пФ] Емкость[нФ] Емкость[мкФ]
1622 16200 16,2 0,0162
4753 475000 475 0,475

Рис. 6

С. Маркировка емкости в микрофарадах

Вместо десятичной точки может ставиться буква R.

Код Емкость [мкФ]
R1 0,1
R47 0,47
1 1,0
4R7 4,7
10 10
100 100

D. Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения

В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.

Кодовая маркировка электролетических конденсаторов для поверхностного монтажа

Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами, как «Panasonic», «Hitachi» и др. Различают три основных способа кодирования

А. Маркировка 2 или 3 символами

Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.

Код Емкость [мкФ] Напряжение [В]
А6 1,0 16/35
А7 10 4
АА7 10 10
АЕ7 15 10
AJ6 2,2 10
AJ7 22 10
AN6 3,3 10
AN7 33 10
AS6 4,7 10
AW6 6,8 10
СА7 10 16
СЕ6 1,5 16
СЕ7 15 16
CJ6 2,2 16
CN6 3,3 16
CS6 4,7 16
CW6 6,8 16
DA6 1,0 20
DA7 10 20
DE6 1,5 20
DJ6 2,2 20
DN6 3,3 20
DS6 4,7 20
DW6 6,8 20
Е6 1,5 10/25
ЕА6 1,0 25
ЕЕ6 1,5 25
EJ6 2,2 25
EN6 3,3 25
ES6 4,7 25
EW5 0,68 25
GA7 10 4
GE7 15 4
GJ7 22 4
GN7 33 4
GS6 4,7 4
GS7 47 4
GW6 6,8 4
GW7 68 4
J6 2,2 6,3/7/20
JA7 10 6,3/7
JE7 15 6,3/7
JJ7 22 6,3/7
JN6 3,3 6,3/7
JN7 33 6,3/7
JS6 4,7 6,3/7
JS7 47 6,3/7
JW6 6,8 6,3/7
N5 0,33 35
N6 3,3 4/16
S5 0,47 25/35
VA6 1,0 35
VE6 1,5 35
VJ6 2,2 35
VN6 3,3 35
VS5 0,47 35
VW5 0,68 35
W5 0,68 20/35

В. Маркировка 4 символами

Код содержит четыре знака (буквы и цифры), обозначающие емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — номинальную емкость в пикофарадах (пФ), а последняя цифра — количество нулей. Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пикофарадах, третья — количество нулей; б) емкость указывают в микрофарадах, знак m выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.

С. Маркировка в две строки

Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или в пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка — 15, вторая строка — 35V — означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.

Маркировка пленочных конденсаторов для поверхностного монтажа фирмы «HITACHI»

1. Маркировка тремя цифрами .

В этом случае первые две цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения номинала в пикофарадах. Последняя цифра "9" обозначает показатель степени "-1". Если первая цифра "0", то емкость менее 1пФ (010 = 1.0пФ).

код пикофарады, пФ, pF нанофарады, нФ, nF микрофарады, мкФ, μF
109 1.0 пФ
159 1.5 пФ
229 2.2 пФ
339 3.3 пФ
479 4.7 пФ
689 6.8 пФ
100 10 пФ 0.01 нФ
150 15 пФ 0.015 нФ
220 22 пФ 0.022 нФ
330 33 пФ 0.033 нФ
470 47 пФ 0.047 нФ
680 68 пФ 0.068 нФ
101 100 пФ 0.1 нФ
151 150 пФ 0.15 нФ
221 220 пФ 0.22 нФ
331 330 пФ 0.33 нФ
471 470 пФ 0.47 нФ
681 680 пФ 0.68 нФ
102 1000 пФ 1 нФ
152 1500 пФ 1.5 нФ
222 2200 пФ 2.2 нФ
332 3300 пФ 3.3 нФ
472 4700 пФ 4.7 нФ
682 6800 пФ 6.8 нФ
103 10000 пФ 10 нФ 0.01 мкФ
153 15000 пФ 15 нФ 0.015 мкФ
223 22000 пФ 22 нФ 0.022 мкФ
333 33000 пФ 33 нФ 0.033 мкФ
473 47000 пФ 47 нФ 0.047 мкФ
683 68000 пФ 68 нФ 0.068 мкФ
104 100000 пФ 100 нФ 0.1 мкФ
154 150000 пФ 150 нФ 0.15 мкФ
224 220000 пФ 220 нФ 0.22 мкФ
334 330000 пФ 330 нФ 0.33 мкФ
474 470000 пФ 470 нФ 0.47 мкФ
684 680000 пФ 680 нФ 0.68 мкФ
105 1000000 пФ 1000 нФ 1 мкФ

2. Маркировка четырьмя цифрами .

Эта маркировка аналогична описанной выше, но в этом случае первые три цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения емкости в пикофарадах. Например:

1622 = 162*10 2 пФ = 16200 пФ = 16.2 нФ .

3. Буквенно-цифровая маркировка .

При такой маркировке буква указывает на десятичную запятую и обозначение (мкФ, нФ, пФ), а цифры — на значение емкости:

15п = 15 пФ, 22p = 22 пФ, 2н2 = 2.2 нФ, 4n7 = 4,7 нФ, μ33 = 0.33 мкФ

Очень часто бывает трудно отличить русскую букву "п" от английской "n".

Иногда для обозначения десятичной точки используется буква R. Обычно так маркируют емкости в микрофарадах, но если перед буквой R стоит ноль, то это пикофарады, например:

0R5 = 0,5 пФ, R47 = 0,47 мкФ, 6R8 = 6,8 мкФ

4. Планарные керамические конденсаторы .

Керамические SMD конденсаторы обычно или вообще никак не маркируются кроме цвета (цветовую маркировку не знаю, если кто расскажет — буду рад, знаю только, что чем светлее — тем меньше емкость) или маркируются одной или двумя буквами и цифрой. Первая буква, если она есть обозначает производителя, вторая буква обозначает мантиссу в соответствии с приведенной ниже таблицей, цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Пример:

N1 /по таблице определяем мантиссу: N=3.3/ = 3.3*10 1 пФ = 33пФ

S3 /по таблице S=4.7/ = 4.7*10 3 пФ = 4700пФ = 4,7нФ

маркировка значение маркировка значение маркировка значение маркировка значение
A 1.0 J 2.2 S 4.7 a 2.5
B 1.1 K 2.4 T 5.1 b 3.5
C 1.2 L 2.7 U 5.6 d 4.0
D 1.3 M 3.0 V 6.2 e 4.5
E 1.5 N 3.3 W 6.8 f 5.0
F 1.6 P 3.6 X 7.5 m 6.0
G 1.8 Q 3.9 Y 8.2 n 7.0
H 2.0 R 4.3 Z 9.1 t 8.0

5. Планарные электролитические конденсаторы .

Электролитические SMD конденсаторы маркируются двумя способами:

1) Емкостью в микрофарадах и рабочим напряжением, например: 10 6.3V = 10мкФ на 6,3В.

2) Буква и три цифры, при этом буква указывает на рабочее напряжение в соответствии с приведенной ниже таблицей, первые две цифры определяют мантиссу, последняя цифра — показатель степени по основанию 10, для получения емкости в пикофарадах. Полоска на таких конденсаторах указывает положительный вывод. Пример:

По таблице "A" — напряжение 10В, 105 — это 10*10 5 пФ = 1 мкФ, т.е. это конденсатор 1 мкФ на 10В

буква e G J A C D E V H
(T для танталовых)
K 2A
напряжение
(Вольт)
2,5 4 6,3
(иногда 63)
10 16 20 25 35 50 80 100

Маркировка конденсаторов обладает большим разнообразием по сравнению с маркировкой резисторов. Довольно сложно увидеть маркировку маленьких конденсаторов, потому что площадь поверхности их корпусов очень незначительная. В этой статье рассказывается, как читать маркировку практически всех типов современных конденсаторов, произведенных за рубежом. Возможно, на вашем конденсаторе маркировка будет нанесена в другом порядке (по сравнению с описываемым в этой статье). Более того, на некоторых конденсаторах отсутствуют значения напряжения и допуска – для создания низковольтной цепи вам понадобится только значение емкости.

Шаги

Маркировка больших конденсаторов

    Ознакомьтесь с единицами измерения. Основной единицей измерения емкости является фарад (Ф). Один фарад – это огромное значение для обычной цепи, поэтому бытовые конденсаторы маркируются дольными единицами измерения.

  • 1 µF , uF , mF = 1 мкФ (микрофарад) = 10 -6 Ф. (Внимание! В случаях, не связанных с маркировкой конденсаторов, 1 mF = 1 мФ (миллифарад) = 10 -3 Ф)
  • 1 nF = 1 нФ (нанофарад) = 10 -9 Ф.
  • 1 pF , mmF , uuF = 1 пФ (пикофарад) = 10 -12 Ф.
  • Определите значение емкости. В случае больших конденсаторов значение емкости наносится непосредственно на корпус. Конечно, могут быть некоторые различия, но в большинстве случаев ищите число с одной из единиц измерения, описанных выше. Возможно, вам придется учесть следующие моменты:

    Определите значение допуска. На корпус некоторых конденсаторов наносится значение допуска, то есть допустимое отклонение номинальной емкости от указанной; учитывайте эту информацию, если при сборке электроцепи необходимо знать точное значение емкости конденсатора. Например, если на конденсаторе нанесена маркировка «6000uF+50%/-70%», то его максимальная емкость равна 6000+(6000*0,5)=9000 мкФ, а минимальная – 6000-(6000*0,7)=1800 мкФ.

    Определите номинальное напряжение. Если корпус конденсатора довольно большой, на нем проставляется численное значение напряжения, за которым следуют буквы V или VDC, или VDCW, или WV (от английского Working Voltage – рабочее напряжение). Это максимально допустимое напряжение конденсатора, которое измеряется в вольтах (В).

    Поищите символы «+» или «-». Если на корпусе конденсатора присутствует один из этих символов, такой конденсатор поляризован. В этом случае подключите положительный («+») контакт конденсатора к положительной клемме источника питания; в противном случае может произойти короткое замыкание конденсатора или конденсатор может взорваться. Если символов «+» или «-» на корпусе нет, вы можете включать конденсатор в цепь так, как вам угодно.

    Интерпретация маркировки конденсаторов

    1. Запишите первые две цифры значения емкости. Если конденсатор маленький и на его корпусе не помещается значение емкости, оно маркируется в соответствии со стандартом EIA (это справедливо для современных конденсаторов, чего не скажешь про старые конденсаторы). Для начала запишите первые две цифры, а затем сделайте следующее:

      Воспользуйтесь третьей цифрой в качестве множитель нуля. Если емкость конденсатора маркируется тремя цифрами, то такая маркировка интерпретируется следующим образом:

      • Если третей цифрой является цифра от 0 до 6, к двум первым цифрам припишите соответствующее количество нулей. Например, маркировка «453» – это 45 x 10 3 = 45000.
      • Если третьей цифрой является 8, умножьте первые две цифры на 0,01. Например, маркировка «278» – это 27 x 0,01 = 0,27.
      • Если третьей цифрой является 9, умножьте первые две цифры на 0,1. Например, маркировка «309» – это 30 x 0,1 = 3,0.
    2. Определите единицы измерения . В большинстве случаев емкость самых маленьких конденсаторов (керамических, пленочных, танталовых) измеряется в пикофарадах (пФ, pF), которые равны 10 -12 Ф. Емкость больших конденсаторов (алюминиевых электролитических или двухслойных) измеряется в микрофарадах (мкФ, uF или µF), которые равны 10 -6 Ф.

      Интерпретируйте маркировку, включающую буквы . Если одним из первых двух символов маркировки является буква, интерпретируйте это следующим образом:

      Определите значение допуска керамических конденсаторов. Керамические конденсаторы имеют плоскую круглую форму и два контакта. Значение допуска таких конденсаторов приводится в виде одной буквы непосредственно после трехзначного маркера емкости. Допуск – это допустимое отклонение номинальной емкости от указанной. Если необходимо знать точное значение емкости, интерпретируйте маркировку следующим образом:

  • Конденсатор встречается в наборах Мастер Кит (да и вообще в электронных устройствах) почти так же часто, как и резистор. Поэтому важно хотя бы в общих чертах представлять его основные характеристики и принцип работы.

    Принцип работы конденсатора

    В простейшем варианте конструкция состоит из двух электродов в форме пластин (называемых обкладками), разделённых диэлектриком, толщина которого мала по сравнению с размерами обкладок. Чем больше отношение площади пластин к толщине диэлектрика – тем выше ёмкость конденсатора. Чтобы избежать физического увеличения размеров конденсатора до огромных размеров, конденсаторы изготавливают многослойными: например, сворачивают ленты пластин и диэлектриков в рулон.
    Так как любой конденсатор имеет диэлектрик, то он не способен проводить постоянный ток, но он может сохранять электрический заряд, приложенный к его обкладкам, и в нужный момент отдавать его. Это важное свойство

    Давайте договоримся: радиодеталь мы называем конденсатором, а его физическую величину – ёмкостью. То есть правильно сказать так: «конденсатор имеет ёмкость 1 мкФ», но некорректно сказать: «замени на плате вон ту ёмкость». Вас, конечно, поймут, но лучше соблюдать «правила хорошего тона».

    Электрическая ёмкость конденсатора – это главный его параметр
    Чем больше ёмкость конденсатора, тем больший заряд он может сохранить. Электрическая ёмкость конденсатора измеряется в Фарадах, обозначается F.
    1 Фарад - очень большая ёмкость (земной шар имеет ёмкость менее 1Ф), поэтому для обозначения ёмкости в радиолюбительской практике используются следующие основные размерные величины - префиксы: µ (микро), n (нано) и p (пико):
    1 микроФарад - 10-6 (одна миллионная часть), т.е. 1000000µF = 1F
    1 наноФарад - 10-9 (одна миллиардная часть), т.е. 1000nF = 1µF
    p (пико) - 10-12 (одна триллионная часть), т.е. 1000pF = 1nF

    Как и Ом, Фарад – это фамилия физика. Поэтому, как культурные люди, пишем прописную букву «Ф»: 10 пФ, 33 нФ, 470 мкФ.

    Номинальное напряжение конденсатора
    Расстояние между пластинами конденсатора (особенно конденсатора большой ёмкости) очень мало, и достигает единиц микрометра. Если приложить к обкладкам конденсатора слишком высокое напряжение, слой диэлектрика может быть нарушен. Поэтому каждый конденсатор имеет такой параметр, как номинальное напряжение. При эксплуатации напряжение на конденсаторе не должно превышать номинального. Но лучше, когда номинальное напряжение конденсатора несколько выше напряжения в схеме. То есть, например, в схеме с напряжением 16В могут работать конденсаторы с номинальным напряжением 16В (в крайнем случае), 25В, 50В и выше. Но нельзя ставить в эту схему конденсатор с номинальным напряжением 10В. Конденсатор может выйти из строя, причём часто это происходит с неприятным хлопком и выбросом едкого дыма.
    Как правило, в радиолюбительских конструкциях для начинающих не используется напряжение питания выше 12В, а современные конденсаторы чаще всего имеют номинальное напряжение 16В и выше. Но помнить о номинальном напряжении конденсатора очень важно.

    Типы конденсаторов
    О разнообразных конденсаторах можно написать много томов. Впрочем, это уже сделали некоторые другие авторы, поэтому я расскажу только самое необходимое: конденсаторы бывают неполярные и полярные (электролитические).

    Неполярные конденсаторы
    Неполярные конденсаторы (в зависимости от типа диэлектрика подразделяются на бумажные, керамические, слюдяные…) могут устанавливаться в схему как угодно – в этом они похожи на резисторы.
    Как правило, неполярные конденсаторы имеют относительно небольшую ёмкость: до 1 мкФ.

    Маркировка неполярных конденсаторов
    На корпус конденсатора нанесён код из трёх цифр. Первые две цифры определяют значение ёмкости в пикофарадах (пФ), а третья – количество нулей. Так, на изображённом ниже рисунке на конденсатор нанесён код 103. Определим его ёмкость:
    10 пФ + (3 нуля) = 10000 пФ = 10 нФ = 0,01 мкФ.

    Конденсаторы ёмкостью до 10 пФ маркируются по-особенному: символ «R» в их кодировке обозначает запятую. Теперь Вы можете определить ёмкость любого конденсатора. Приведённая ниже табличка поможет Вам проверить себя.

    Как правило, в радиолюбительских конструкциях допустима замена некоторых конденсаторов на близкие по номиналу. Например, вместо конденсатора 15 нФ набор может комплектоваться конденсатором 10 нФ или 22 нФ, и это не отразится на работе готовой конструкции.
    Керамические конденсаторы не имеют полярности и могут устанавливаться в любом положении выводов.
    Некоторые мультиметры (кроме самых бюджетных) имеют функцию измерения ёмкости конденсаторов, и Вы можете воспользоваться этим способом.

    Полярные (электролитические) конденсаторы
    Есть два способа увеличения ёмкости конденсатора: либо увеличивать размер его пластин, либо уменьшать толщину диэлектрика.
    Чтобы минимизировать толщину диэлектрика, в конденсаторах большой ёмкости (выше нескольких микрофарад) применяется специальный диэлектрик в виде оксидной плёнки. Этот диэлектрик нормально работает только при условии правильно приложенного напряжения на обкладках конденсатора. Если перепутать полярность напряжения, электролитический конденсатор может выйти из строя. Метка полярности всегда маркируется на корпусе конденсатора. Это может быть либо значок «+», но чаще всего в современных конденсаторах полосой на корпусе маркируется вывод «минус». Другой, вспомогательный способ определения полярности: плюсовой вывод конденсатора длиннее, но ориентироваться на этот признак можно только до того, как выводы радиодетали обрезаны.
    На печатной плате также присутствует метка полярности (как правило, значок «+»). Поэтому при установке электролитического конденсатора обязательно совмещайте метки полярности и на детали, и на печатной плате.
    Как правило, в радиолюбительских конструкциях допустима замена некоторых конденсаторов на близкие по номиналу. Также допустима замена конденсатора на аналогичный с бОльшим значением допустимого рабочего напряжения. Например, вместо конденсатора 330 мкФ 25В набор можно применить конденсатор 470 мкФ 50В, и это не отразится на работе готовой конструкции.

    Внешний вид электролитического конденсатора (правильно установленный на плату конденсатор)

    Конденсатор можно сравнить с небольшим аккумулятором, он умеет быстро накапливать и так же быстро ее отдавать. Основной параметр конденсатора – это его емкость (C) . Важным свойством конденсатора, является то, что он оказывает переменному току сопротивление, чем больше частота переменного тока, тем меньше сопротивление. Постоянный ток конденсатор не пропускает.

    Как и , конденсаторы бывают постоянной емкости и переменной емкости. Применение конденсаторы находят в колебательных контурах, различных фильтрах, для разделения цепей постоянного и переменного токов и в качестве блокировочных элементов.

    Основная единица измерения емкости – фарад (Ф) – это очень большая величина, которая на практике не применяется. В электронике используют конденсаторы емкостью от долей пикофарада (пФ) до десятков тысяч микрофарад (мкФ) . 1 мкФ равен одной миллионной доле фарада, а 1 пФ – одной миллионной доле микрофарада.

    Обозначение конденсатора на схеме

    На электрических принципиальных схемах конденсатор отображается в виде двух параллельных линий символизирующих его основные части: две обкладки и диэлектрик между ними. Возле обозначения конденсатора обычно указывают его номинальную емкость, а иногда его номинальное напряжение.

    Номинальное напряжение – значение напряжения указанное на корпусе конденсатора, при котором гарантируется нормальная работа в течение всего срока службы конденсатора. Если напряжение в цепи будет превышать номинальное напряжение конденсатора, то он быстро выйдет из строя, может даже взорваться. Рекомендуется ставить конденсаторы с запасом по напряжению, например: в цепи напряжение 9 вольт – нужно ставить конденсатор с номинальным напряжением 16 вольт или больше.

    Электролитические конденсаторы

    Для работы в диапазоне звуковых частот, а так же для фильтрации выпрямленных напряжений питания, необходимы конденсаторы большой емкости. Называются такие конденсаторы – электролитическими. В отличие от других типов электролитические конденсаторы полярны, это значит, что их можно включать только в цепи постоянного или пульсирующего напряжения и только в той полярности, которая указана на корпусе конденсатора. Не выполнение этого условия приводит к выходу конденсатора из строя, что часто сопровождается взрывом.

    Температурный коэффициент емкости конденсатора (ТКЕ)

    ТКЕ показывает относительное изменение емкости при изменении температуры на один градус. ТКЕ может быть положительным и отрицательным. По значению и знаку этого параметра конденсаторы разделяются на группы, которым присвоены соответствующие буквенные обозначения на корпусе.

    Маркировка конденсаторов

    Емкость от 0 до 9999 пФ может быть указана без обозначения единицы измерения:

    22 = 22p = 22П = 22пФ

    Если емкость меньше 10пФ, то обозначение может быть таким:

    1R5 = 1П5 = 1,5пФ

    Так же конденсаторы маркируют в нанофарадах (нФ) , 1 нанофарад равен 1000пФ и микрофарадах (мкФ) :

    10n = 10Н = 10нФ = 0,01мкФ = 10000пФ

    Н18 = 0,18нФ = 180пФ

    1n0 = 1Н0 = 1нФ = 1000пФ

    330Н = 330n = М33 = m33 = 330нФ = 0,33мкФ = 330000пФ

    100Н = 100n = М10 = m10 = 100нФ = 0,1мкФ = 100000пФ

    1Н5 = 1n5 = 1,5нФ = 1500пФ

    4n7 = 4Н7 = 0,0047мкФ = 4700пФ

    6М8 = 6,8мкФ

    Цифровая маркировка конденсаторов

    Если код трехзначный, то первые две цифры обозначают значение, третья – количество нулей, результат в пикофарадах.

    Например: код 104, к первым двум цифрам приписываем четыре нуля, получаем 100000пФ = 100нФ = 0,1мкФ.

    Если код четырехзначный, то первые три цифры обозначают значение, четвертая – количество нулей, результат тоже в пикофарадах.

    4722 = 47200пФ = 47,2нФ

    Параллельное соединение конденсаторов

    Емкость конденсаторов при параллельном соединении складывается.

    Последовательное соединение конденсаторов

    Общая емкость конденсаторов при последовательном соединении рассчитывается по формуле:

    Если последовательно соединены два конденсатора:

    Если последовательно соединены два одинаковых конденсатора, то общая емкость равна половине емкости одного из них.

    Обнаружение неисправных конденсаторов - Комната роботов

    ЖК-монитор Samsung Syncmaster 226BW моей жены начал давать сбой, мерцая, мигая и мигая при включении питания. Точно так же монитор моего друга Samsung 206BW больше не включался. Основная причина - отказ источника питания из-за плохих крышек.

    Существует множество отличных веб-страниц, на которых есть инструкции по замене алюминиевых электролитических конденсаторов для ремонта монитора.Я скептически относился к тому, что это будет так же просто, как демонтаж перегоревших конденсаторов с новыми деталями, но за один вечер я починил два ЖК-дисплея! Так что не упустите возможность попробовать это самостоятельно.

    Я сделал несколько снимков, которые, как я думал, могут быть полезны другим при определении сомнительных конденсаторов, установленных на печатной плате, независимо от типа устройства. Иногда это действительно очевидно, когда конденсатор вышел из строя, но иногда это немного более тонко.Вот настоящие конденсаторы в сломанных ЖК-мониторах.

    Плохие электролитические конденсаторы с вздутием остатка и подъемом

    Заметили коричневый твердый разряд в верхней части конденсатора? Это электролит, который должен способствовать передаче заряда по пластинам для хранения. Конденсатор C110 вздувается вверху, что означает, что электролит пытается вырваться из вентиляционного отверстия.

    Перегретый, высохший и кристаллизованный электролит также попытается вырваться наружу.Он упирается в резиновое уплотнение внизу и поднимает корпус конденсатора с платы. Вот это лучшее представление.

    Неисправные конденсаторы, покрытые коркой и приподнятые

    Сравните поврежденные конденсаторы с исправными на той же плате. Обратите внимание, что верхнее вентиляционное отверстие на конденсаторе плоское и чистое. Хороший конденсатор плотно прилегает к печатной плате.

    Исправный конденсатор с плоским чистым верхом и заподлицо с платой

    Но как насчет желтовато-белого мусора на стороне конденсатора? Это клей.Это предотвращает повреждение или отсоединение конденсатора из-за вибрации, например, во время транспортировки. Если вы видите липкую пленку на деталях, которая выглядит как горячий клей промышленного назначения, ничего страшного!

    Время викторины - определите неисправные конденсаторы.

    Найдите неисправные конденсаторы

    Если вы сказали «все трое», то вы правы! Вершины слегка выпуклые, и две из них явно оторваны от доски. Клей, кажется, несколько удерживает их, но один из конденсаторов явно наклонен снизу.

    Несмотря на то, что ни один из этих конденсаторов не разряжается, все они неисправны и требуют замены. У хороших электролитических конденсаторов верхняя часть плоская.

    Кстати, знаете ли вы, что линии в виде плюса на верхней части емкости конденсатора сделаны намеренно? Этот шов спроектирован для безопасного разделения и стравливания давления, а не взрыва.

    Сменные конденсаторы

    Для моих мониторов все неисправные конденсаторы были от CapXon.Я не знаю, была ли эта неисправность вызвана плохой конструкцией Samsung или неисправными конденсаторами CapXon.

    Я решил заменить конденсаторы на лучшую известную мне марку электролитов - Nichicon. Но потом я перестарался, заказав вариант с наименьшим сопротивлением и наибольшим номинальным сроком службы. Это означало, что новые конденсаторы были больше, чем неисправные, и не подходили для монитора.

    Итак, я их взломал.Вместо того, чтобы стоять вертикально, я наклонил их вниз и наложил на провода термоусадочные трубки. Это не идеально, но сработало. Пожалуйста, не говори моему другу, что это то, как он выглядит внутри его отремонтированного монитора.

    Запасные конденсаторы для

    Измеренная емкость и сопротивление

    После удаления неисправных конденсаторов с платы я измерил их LCR-метром DE-5000. Эти типы измерителей похожи на мультиметр, за исключением того, что они специализируются на точном измерении других характеристик конденсатора, таких как его сопротивление.

    Вообще говоря, идеальный конденсатор не имел бы сопротивления. Он мог заряжаться и разряжаться, не тратя энергию в виде тепла. И он будет заряжаться и разряжаться мгновенно. Но на самом деле каждая часть имеет некоторое сопротивление, а сопротивление конденсатора обычно достаточно низкое, чтобы не быть критическим фактором в обычных цепях.

    В любом случае, вот измеренные значения плохих конденсаторов CapXon от плохих мониторов Samsung по сравнению с хорошими запасными частями.

    Номинальная емкость в мкФ Измеренная емкость в мкФ Сопротивление при 120 Гц в Ом
    Samsung 206BW
    C261 1000 65 15.5
    C263 1000 100 6.0
    C265 470 50,0
    Samsung 226BW
    C110 820 82 15.5
    C111 820 82 17,2
    C112 330 24 58,0
    Новые детали
    C110 / C111 820 757 0,1
    C112 330 307 0,1
    C261 / C263 1000 985 0.0
    C265 470 464 0,0

    Пара замечаний:

    • Плохие конденсаторы имеют чрезвычайно высокое сопротивление. 58 Ом? Это ограничит ток и потребляет мощность. Для сравнения, новые конденсаторы имеют такое низкое сопротивление, что их практически невозможно измерить этим измерителем.

    Как вы понимаете, неисправный конденсатор будет иметь неоптимальные измеримые характеристики.Тем не менее, я был удивлен, увидев какую-либо емкость. Думаю, именно поэтому электронное устройство может медленно выходить из строя или все еще «вроде» работать.


    Узнайте, как их использовать

    Вы нашли полное руководство по конденсаторам.

    В этом руководстве я покажу вам, что именно вам нужно знать о конденсаторах и о том, как их использовать в электронике.

    Это часть нашей основной серии по резисторам, конденсаторам и индукторам

    Что такое конденсатор?

    Распространенный вопрос: как определить конденсатор? Лучшее определение конденсатора, которое я нашел:

    конденсатор = электрический компонент, который накапливает электрическую энергию в виде электрического поля

    # 1 Урок: Главное, что вам нужно знать о конденсаторах, это то, что они «любят» поддерживать постоянное напряжение и будут использовать ток, чтобы это произошло.

    Возможно, это пока не имеет для вас смысла, поэтому давайте рассмотрим несколько других вещей, чтобы сделать это намного понятнее.

    Емкость

    Главное, что нужно знать о конденсаторах, - это то, что называется емкостью.Давайте посмотрим на хорошее определение емкости.

    Что такое емкость?

    Емкость довольно проста. Это способность чего-либо удерживать электрический заряд, который можно представить как набор электронов.

    Можно сказать, что что-то с более высокой емкостью может удерживать больший заряд (сбор электронов) при данном напряжении, чем что-то с более низкой емкостью.

    Аналогия - ведра с водой. В этом примере ведро на 5 галлонов может вместить больше воды, чем ведро на 1 галлон. Емкость аналогична размеру ведра.

    Емкости

    Емкость измеряется в единицах, называемых фарадами, или сокращенно F. Он был назван в честь Майкла Фарадея, печально известного автора открытия электромагнетизма.

    Если вы хотите углубиться в особенности Фарада, это 1 кулон на вольт (C / V).

    Кулоны представляют электрическую энергию. заряд, который может переноситься с использованием электрического тока 1 А в течение 1 секунды.

    Вольт - это просто мера электрического потенциала. Для сравнения: обычные батарейки типа AA и AAA обычно имеют напряжение 1,5 В.

    Ключевым моментом здесь является то, что чем больше емкость конденсатора, тем больше заряда он может накапливать, и вы можете определить это по его рейтингу в фарадах.

    Для чего нужен конденсатор?

    Теперь, когда мы знаем немного больше о емкости, давайте обсудим, как мы можем использовать эту способность.

    Во всем, что связано с электричеством, всегда присутствует взаимодействие электрической энергии, которое перемещает электроны из одного места в другое.

    И поскольку мы, люди, хотим иметь возможность манипулировать законами физики, становится необходимым иметь способность хранить электрическую энергию.

    Вот тут-то на сцену выходят конденсаторы. Это компоненты, которые мы производим, чтобы дать нам определенную способность накапливать заряд, чтобы мы могли лучше управлять передачей электроэнергии.

    Конденсаторы позволяют нам лучше контролировать накопление электрической энергии.

    Обозначение конденсатора

    С учетом сказанного, есть отличный способ представить конденсатор, чтобы мы могли поместить его в схему.

    Здесь стоит обратить внимание на то, что есть обычные конденсаторы, которым не важно, какую ориентацию напряжения вы приложите к ним.

    Есть также конденсаторы, которые хорошо работают, только если вы подаете более высокое напряжение на специальный вывод. Это называется поляризованным конденсатором. Фактически, они обычно взрываются, если вы получаете обратное напряжение.

    Полярность конденсатора обозначается знаком «+» на одном из выводов конденсатора, что означает, что к нему должно быть подключено более высокое напряжение.

    Что еще более интересно, так это то, что есть конденсаторы, в которых вы можете регулировать, чтобы изменить значение емкости. Он называется конденсатором переменной емкости.

    Вот как обычно рисуются символы:

    Как работает конденсатор?

    Лучший способ понять, как работает конденсатор, - это посмотреть на модель с параллельными пластинами. Мы проверим это дальше

    Параллельный пластинчатый конденсатор

    В этой модели показан конденсатор в его простейшей форме.Он состоит из двух токопроводящих пластин, разделенных диэлектрическим материалом.

    Диэлектрик - это модное слово, означающее просто изолятор, который определенным образом реагирует на присутствие электрического поля.

    Следует знать, что диэлектрический материал имеет свойство, называемое диэлектрической проницаемостью.

    Диэлектрическая проницаемость - это в основном величина сопротивления, которое материал развивает при воздействии электрического поля. Он обозначается символом Epsilon (ε) и изменяется в зависимости от материала.

    Схема модели представлена ​​ниже. Обратите внимание, что высота диэлектрика - это также расстояние (d) между обеими проводящими пластинами.

    Формула емкости

    Формула емкости для приведенной выше модели:

    Где C - емкость, ε - диэлектрическая проницаемость, A - площадь поверхности проводящих пластин, а d - расстояние между проводящими пластинами, которое также является высотой диэлектрического материала. Результат - в Фарадах (F).

    Как правило, проще записать ε как:

    Таким образом, мы можем использовать k как относительную диэлектрическую проницаемость нашего диэлектрического материала, умноженную на диэлектрическую проницаемость пространства, которая составляет 8,854E-12 Ф / м. Обратите внимание, что k = 1 для воздуха.

    Итак, площадь пластин и расстояние между ними - это вещи, которые мы можем изменить в зависимости от того, как мы сконструируем наш конденсатор. Диэлектрическая проницаемость - это свойство материала, который мы выбираем для нашего диэлектрика.

    Собери свой собственный

    Чтобы довести до конца основные моменты, давайте проведем небольшой забавный эксперимент, который вы можете провести дома.Построим конденсатор! Это не займет много времени.

    Для этого домашнего конденсатора я использую алюминиевую фольгу для проводящих пластин и вощеную бумагу для диэлектрического материала.

    Используя размеры 5 дюймов на 6 дюймов, я вырезал две токопроводящие пластины из алюминиевой фольги, а также вырезал кусок вощеной бумаги немного большего размера, чтобы предотвратить короткое замыкание двух пластин.

    Изображение конденсатора можно увидеть ниже. Я просто сложил все 3 куска друг на друга с вощеной бумагой между кусками алюминиевой фольги.

    Изображение конденсатора крупным планом можно увидеть ниже. Обратите внимание, как вощеная бумага находится между двумя листами алюминиевой фольги.

    Затем я положил сверху тяжелую книгу, чтобы все выровнять, чтобы действительно уменьшить расстояние между пластинами. С помощью мультиметра я измерил емкость, подключив щупы к обоим кускам алюминиевой фольги.

    Измерение дало емкость около 5 нанофарад, что также можно предсказать с помощью уравнения, если вы знаете диэлектрическую проницаемость и толщину вощеной бумаги.

    А теперь представьте, если бы мы свернули этот конденсатор, убедившись, что пластины не касаются друг друга, и превратили его в небольшой пакет. У нас был бы хороший конденсатор на 5 нФ.

    Довольно круто!

    Накопитель энергии

    Затем давайте поговорим об энергии, хранящейся в конденсаторе

    Допустим, у вас есть новый конденсатор, который никогда не был в цепи. Когда на клеммы конденсатора подается напряжение, ток течет в одну из пластин конденсатора, создавая накопление заряда, и вытекает из другой пластины, создавая отрицательный заряд.

    Эта передача заряда создает электрическое поле на пластинах конденсатора.В зависимости от того, какое сопротивление последовательно с конденсатором, будет определяться скорость протекания тока в пластинах конденсатора и из них.

    Заряд конденсатора

    Время заряда конденсатора зависит от постоянной времени конденсатора.

    Обычно в простой схеме с резистором и конденсатором, как показано ниже, резистор ограничивает прохождение тока.

    Следовательно, постоянная времени для этой простой схемы равна:

    постоянная времени = Tau τ = R * C

    При указанных выше значениях схемы постоянная времени равна:

    Tau τ = 1000 * 0,000001 = 0,001 секунды

    Постоянной времени (RC) считается 1 тау, то есть время, за которое конденсатор достигнет 0,63 от своего полного установившегося напряжения в цепи.

    И удобное практическое правило состоит в том, что конденсатор полностью заряжается примерно на 5 τ, или в 5 раз больше постоянной времени.Следовательно, в нашем примере время полной зарядки составляет:

    время зарядки = 5 * (1000 * 0,000001) = 0,005 секунды

    Если вам интересно, почему для зарядки конденсатора требуется 5 * RC в секундах, это потому, что конденсатор зарядка следует экспоненциальной кривой.

    Чтобы рассчитать напряжение для этой экспоненциальной кривой зарядки, мы можем использовать это уравнение:

    Где V (t) - это напряжение на конденсаторе по прошествии определенного времени (t), Vo - это напряжение от источника, а RC - постоянная времени.

    Из нашей примерной схемы с источником 12 В, резистором 1 кОм и 1 конденсатором микрофарад, вот как напряжение на конденсаторе выглядит на графике во время его зарядки:

    Обратите внимание, что 1 тау (RC) равен 0,001 секунде, а при 5 * RC = 0,005 секунды напряжение достигло устойчивого состояния 12 вольт.

    Разряд конденсатора

    То же самое происходит, когда источник напряжения удаляется из схемы и конденсатор полностью заряжен.

    Теперь конденсатор находится под более высоким напряжением, чем остальная часть цепи, и энергия будет течь от конденсатора в цепь.

    Напряжение разряда конденсатора также экспоненциально спадает. Для его расчета мы можем использовать это уравнение:

    Как и раньше, V (t) - это напряжение на конденсаторе в момент времени (t), RC - постоянная времени, а Vo - это напряжение на полностью заряженном конденсаторе в начале.

    Вот как выглядит кривая разряда в той же схеме из предыдущего примера:

    Посмотрите, что происходит при одной постоянной времени RC, а затем при 5 * RC = 0.005 секунд.

    Как разрядить конденсатор

    Возникает вопрос: как разрядить конденсатор?

    Что ж, проще всего подумать о том, что вам нужно убрать конденсатор подальше от любых источников напряжения, то есть удалить его из схемы или отключить источник напряжения.

    Однако здесь следует учесть несколько моментов. Помните, безопасность превыше всего. Вам необходимо определить, до какого напряжения был заряжен конденсатор.

    Если это высокое напряжение или напряжение выше 25 В, вам необходимо позаботиться о своей безопасности.Вы не хотите шокировать себя, других или что-либо в своем окружении. Чтобы убить тебя, не нужно много тока.

    Если вы не знаете, что делаете, обратитесь за профессиональной помощью к тому, кто знает. Ваша ситуация может быть опасной.

    Для цепей низкого напряжения (ниже 25 В) проще всего подключить сопротивление конденсатора в зависимости от напряжения, до которого он заряжен, и от емкости конденсатора в нем.

    Используя приведенные выше уравнения, вы можете рассчитать постоянную времени, выбрав резистор для конкретного конденсатора, который вы разряжаете, чтобы определить, сколько времени потребуется для разряда.

    Тем не менее, вы определенно не хотите получать слишком большой ток от конденсатора, который может повредить его, или, возможно, нагреть резистор и повредить его.

    Скажем, у нас есть цепь на 25 В, и мы хотим разрядить в ней конденсатор 100 мкФ. Предполагая, что в цепи уже нет сопротивления, которое естественным образом истощило бы заряд.

    Если мы отключим источник 25 В, а затем осторожно подключим резистор 10 000 Ом к клеммам конденсатора, то мы сможем рассчитать, взорвем ли мы резистор и сколько времени потребуется, чтобы освободить конденсатор.2 * R = (0,0025 * 0,0025) * 10 кОм = 0,06 Вт

    Поскольку большинство резисторов 10 кОм обычно имеют максимальную номинальную мощность 1/4 Вт, резистор может справиться с этим отлично. Почему? Потому что 0,0625 Вт <0,25 Вт.

    Теперь вопрос, сколько времени потребуется, чтобы разрядить конденсатор? Давайте вычислим постоянную времени:

    постоянная времени = R * C = 10 кОм * 100 мкФ = 1 секунда

    Далее мы используем эмпирическое правило 5 * RC и выясняем, что для разряда конденсатора потребуется 5 секунд. резистор 10кОм.

    Импеданс конденсатора

    Если немного углубиться в поведение конденсаторов, то здесь всплывает термин импеданс.

    Что интересно, так это то, что конденсаторы "реагируют" определенным образом на разные частоты переменного тока. Это называется емкостным реактивным сопротивлением.

    Чтобы найти полное сопротивление конденсатора, мы используем простое уравнение:

    Здесь у нас есть емкость (C), частота в радианах (w) и частота в герцах (f).

    Как видно из уравнения, полное сопротивление конденсатора уменьшается с увеличением частоты. Вы можете использовать этот эффект, чтобы конденсаторы действовали как «закорачивающие пути» для определенных частот. Мы обсудим это позже.

    Эквивалентное последовательное сопротивление

    Мы часто рассматриваем конденсаторы в теоретическом смысле, имея в виду только емкость. Однако в реальном мире у них также есть встроенное сопротивление.

    Итак, вы, вероятно, спросите, а разве конденсатор не имеет просто емкости? Теоретически да, но мы никогда не сможем создать идеальные компоненты, поскольку они всегда обладают пассивными дополнительными свойствами в процессе создания вещей.

    Это встроенное сопротивление известно как эквивалентное последовательное сопротивление (ESR), которое является отличным способом моделирования некоторых реальных эффектов с помощью конденсаторов.

    Сопротивление происходит от выводов конденсатора, а также от потерь в диэлектрике.

    ESR конденсатора может изменяться в зависимости от типа конденсатора и, возможно, со временем меняться.

    Его можно измерить с помощью тщательно разработанного теста, и обычно его можно найти в техническом описании конденсатора.

    Для некоторых приложений разработчики не обращают особого внимания на ESR конденсатора. Однако в некоторых схемах это имеет значение. Иногда может возникнуть проблема в схемотехнике, связанная с ней.

    Я видел схемы, которые годами работали безупречно, а потом внезапно, с новыми сборками плат, проблемы возникали из ниоткуда.

    После выявления проблемы первопричина заключалась в том, что несколько конденсаторов были заменены с одного типа на другой (танталовый на электролитический), но с той же номинальной емкостью.

    ESR изменил и изменил поведение конструкции.

    Типы конденсаторов

    Оказывается, есть много разных способов сделать конденсатор из разных материалов. Давайте рассмотрим каждый из основных типов.

    Керамический

    Керамические конденсаторы получили свое название от керамического диэлектрика, используемого в их конструкции. Чаще всего они используются для развязки, о которой мы поговорим позже.Еще одно место, где они часто встречаются, - это схемы генераторов.

    Они хорошо подходят для высоких частот и сильноточных импульсов.

    Алюминий

    Алюминиевые конденсаторы являются частью семейства электролитических. В этих конденсаторах в качестве диэлектрика используется оксид алюминия.

    Этот тип очень распространен и довольно дешев. Они хорошо работают в низкочастотных приложениях, поэтому вы часто видите их в фильтрах источников питания постоянного тока и звуковых цепях.

    Они поляризованы, поэтому вы должны быть осторожны при их подключении.В противном случае они довольно быстро взорвутся

    Пленочные

    Пленочные конденсаторы получили свое название потому, что диэлектрик сделан из пластиковой пленки.

    Они очень хороши при работе с сильноточными импульсными нагрузками, поэтому часто встречаются в цепях двигателей и демпферов.

    Тантал

    Танталовые конденсаторы - еще один представитель семейства электролитических. В качестве диэлектрика они используют пятиокись тантала.

    Тантал дороже, поэтому вы обычно найдете их в схемах, которые больше подходят для высоких характеристик и нуждаются в специфических характеристиках конденсаторов этого типа.

    Часто они надежнее других типов. Танталы поляризованы, поэтому их необходимо правильно подключить. При неправильном подключении они, как правило, имеют более медленное время выхода из строя, чем алюминий.

    Однажды я включил печатную плату более чем на 5 минут, прежде чем тантал взорвался, потому что он был неправильно подключен.

    Super

    Суперконденсаторы считаются электрохимическими. Их часто называют электрическими двухслойными конденсаторами (EDLC).

    Они отлично подходят для устранения разрыва между обычными конденсаторами и батареями.

    Например, если у вас есть схема, которой требуется небольшой ток питания для поддержания стабильности устройства памяти или для работы часов реального времени, вы можете использовать их для подачи тока, когда источник питания отключен или батарея разряжена.

    Они могут быть удобной альтернативой батареям в таких приложениях, как аэрокосмическая промышленность, где использование батарей может быть запрещено

    Capacitor Tester

    В наши дни многие мультиметры будут иметь встроенную возможность тестирования конденсаторов.

    Мне лично нравятся мультиметры с автоматическим выбором диапазона, поэтому они будут настраиваться, чтобы найти правильное измерение.

    Если вы используете старый мультиметр, просто убедитесь, что вы установили диапазон измерения как раз выше ожидаемого значения вашего конденсатора.

    Вы также хотите убедиться и получить правильную полярность конденсатора, если он поляризован, чтобы вы правильно подключили его к мультиметру.

    Существуют специальные тестеры, если вам нужна более интенсивная работа .

    Имейте в виду, что сложно, а то и невозможно измерить конденсатор, пока он находится в цепи.

    Обычно специалисты по устранению неполадок проверяют наличие короткого замыкания на конденсаторе, когда он находится в цепи, что является обычным отказом, путем измерения сопротивления на нем. Если короткое замыкание верно, то вы просто заменяете конденсатор.

    Упаковка конденсатора

    Конденсаторы поставляются в самых разных упаковках, от сквозных отверстий, поверхностного монтажа до монтажа на шасси.

    Самым распространенным корпусом бытовой электроники, с которым вы столкнетесь, является поверхностный монтаж. Если вы собираете схемы дома, вы обычно получаете сквозное отверстие, чтобы можно было использовать их с макетными платами.

    Сквозное отверстие

    Эти конденсаторы были преобладающим типом корпусов несколько десятилетий назад. Они по-прежнему пользуются большой популярностью как среди любителей, так и в качестве прототипов. Платы с более высоким током все еще используют их.

    На картинке ниже вы можете увидеть несколько распространенных примеров, которые вам встретятся:

    Слева направо: керамика, керамика, пленка, алюминий, электролитический

    Маркировка значений

    Для конденсаторов со сквозным отверстием на части будут маркировки, указывающие номинал конденсатора.Посмотрите видео ниже, чтобы узнать, как это сделать:

    Поверхностный монтаж

    Компоненты для поверхностного монтажа позволяют значительно уменьшить размер электроники за счет уменьшения плотности компонентов на печатных платах.

    Для цепей низкого напряжения, которые составляют большую часть цифровой электроники, вы можете получить конденсаторы очень небольшого размера в корпусах для поверхностного монтажа.

    Обратите внимание на разницу между танталовыми и керамическими конденсаторами в схеме FPGA на следующем изображении.

    Обратите внимание на то, что танталы достаточно велики, чтобы иметь четкую маркировку их значений, но керамика настолько мала, что на них нет никаких маркировок.

    Размеры корпуса

    Как и другие электрические компоненты, конденсаторы бывают разных размеров для поверхностного монтажа. Ключевым моментом является то, что существует как имперская, так и метрическая система.

    В таблице ниже показаны некоторые распространенные размеры упаковки в британской системе кодирования.

    Код упаковки (британский)

    Длина (дюймы)

    Ширина (дюймы)

    1206

    0.12

    0,06

    0805

    0,08

    0,05

    0603

    0,06

    0,03

    0,06

    0,03

    03

    03

    03

    03

    0

    0,04

    0,02

    0201

    0,024

    0,012

    Емкость и номинальные характеристики

    При выборе конденсатора нужно обращать внимание не только на конденсатор. но также:

    1. Допуск емкости
    2. Напряжение
    3. Диапазон температур
    4. Температурный коэффициент

    Давайте посмотрим на пример детали.Очень распространенный конденсатор представляет собой керамический конденсатор емкостью 0,1 мкФ, который отлично подходит для снижения шума в цепях постоянного тока.

    Если мы посмотрим на GRM155R71C104KA88J на Digikey, мы увидим различные характеристики, которые нас волнуют. Мы также можем покопаться в таблице данных, чтобы получить более подробную информацию.

    Эта деталь представляет собой конденсатор с точностью +/- 10% с максимальным номинальным напряжением 16 В. Он имеет широкий температурный диапазон и температурный коэффициент X7R.

    Стандартные значения конденсатора

    Теперь давайте рассмотрим некоторые общие значения, с которыми вы столкнетесь в электронике.

    Конденсатор 0,01 мкФ можно найти в схемах, которым требуется отфильтровывать более высокие частоты. Обычно это керамический конденсатор, и если это компонент со сквозным отверстием, он будет помечен как конденсатор 103.

    Конденсатор 0,1 мкФ - обычный конденсатор, который можно встретить почти повсюду. Обычно это керамический конденсатор, который хорошо работает при развязке шин питания постоянного тока. До сквозного отверстия маркировка будет как конденсатор на 104 штуки.

    Конденсатор 1 мкФ и конденсатор 10 мкФ - другие распространенные конденсаторы, встречающиеся в схемах.Они хорошо справляются со сглаживанием пульсаций постоянного напряжения.

    Что касается суперконденсаторов, конденсатор емкостью 1 Фарад или даже конденсатор 2 Фарад часто встречается на платах, которым требуется небольшой ток, даже в случае отключения питания или разрядки аккумулятора.

    Конечно, существует множество емкостей конденсаторов различных номиналов. Обычно разработчик определяет, какой идеальный конденсатор необходим для схемы, а затем проверяет, что можно купить у дистрибьюторов.

    Например, если вы перейдете в Digikey или Mouser, вы можете выполнить поиск конденсаторов, и их интерфейс выбора позволит вам выбрать наиболее близкое значение.

    Частью проекта является выбор конденсатора, который пользуется большим спросом, чтобы вы могли быть уверены, что не столкнетесь с нехваткой деталей во время производства. Конечно, цена тоже немаловажный фактор.

    Использование конденсаторов

    Теперь, когда мы знаем о конденсаторах все, мы можем рассмотреть несколько очень удобных способов их использования в электронике.

    Ток пульсации конденсатора

    Ток пульсации - это всего лишь части переменного тока источника напряжения, приложенного к конденсатору.

    Вам необходимо знать, что конденсатор будет выделять тепло из-за диэлектрических потерь, вызванных током пульсаций.

    Поэтому важно, чтобы выделяемое тепло не становилось слишком сильным, чтобы не повредить конденсатор.

    Конденсаторы

    обычно имеют максимальный номинал, который не должен превышать ток пульсаций, поэтому это следует учитывать при проектировании схемы.

    Конденсаторы

    , подключенные параллельно

    Часто возникает необходимость использовать несколько конденсаторов разного номинала параллельно с целью разные частоты или просто получить более высокую общую емкость из множества более низких.

    Уравнение для расчета эквивалентной емкости выглядит следующим образом:

    Давайте быстро рассмотрим схему, чтобы продемонстрировать, насколько она проста.В схеме ниже у нас есть три конденсатора.

    Чтобы вычислить эквивалентную емкость, мы делаем следующее:

    общая емкость = C1 + C2 + C3 = 1 мкФ + 1 мкФ + 1 мкФ = 3 мкФ

    Последовательные конденсаторы

    В то время как конденсаторы, подключенные последовательно, обычно не используются готово, время от времени вы можете встретить его.

    Некоторые разработчики будут использовать эту схему, чтобы учесть падение напряжения на конденсаторах, чтобы можно было использовать конденсаторы с более низким номинальным напряжением для экономии средств.Как правило, это не очень хорошая практика проектирования.

    Это сложно, потому что вы не можете гарантировать, что падение напряжения на каждом конденсаторе будет равномерным, поэтому, если это не сделать правильно, это часто приводит к отказу цепи. Определенно не рекомендуется, если вы действительно не понимаете динамику схемы.

    Другая область, где он используется, - это безопасность, так как короткое замыкание конденсатора может вызвать большой ущерб.

    Последовательно подключив конденсатор к другому, в случае короткого замыкания один другой предотвратит короткое замыкание, продолжая работать.В этом случае вам нужно, чтобы оба конденсатора были рассчитаны на максимальное напряжение, намного превышающее напряжение схемы, чтобы избежать проблемы, упомянутой ранее.

    Чтобы рассчитать эквивалентную емкость для последовательных конденсаторов, используйте это уравнение:

    А вот пример схемы, чтобы показать вам уравнение в действии. В этой схеме также есть три конденсатора:

    Чтобы вычислить эквивалентную емкость, сделаем следующее:

    общая емкость = 1 / (1 / C1 + 1 / C2 + 1 / C3) = 1 / (1/1 мкФ + 1/2 мкФ + 1/3 мкФ) = 0.55 мкФ

    Конденсатор связи

    Конденсатор связи - это конденсатор, который используется для пропускания только частей переменного тока сигнала. Это также известно как связь по переменному току. Поскольку он пропускает только переменный ток, его также называют блокирующим конденсатором постоянного тока.

    Для этого типа конденсатора существует множество аналоговых схем, в которых требуется пропускать только переменную часть сигнала.

    Еще одним большим преимуществом является то, что поскольку он удаляет постоянный ток из сигнала, он помогает уменьшить любые различия в уровнях напряжения, которые могут возникнуть между двумя системами.

    Допустим, у вас есть проигрыватель Blue Ray и телевизор, разделенные 10-футовым кабелем, тогда разработчик обычно рассматривает возможность использования конденсатора на выходе и входе этих кабельных разъемов, чтобы удалить любое постоянное напряжение, которое может возникнуть между ними.

    Конденсатор развязки

    Конденсатор развязки, также известный как шунтирующий конденсатор, просто использует конденсатор, чтобы позволить нежелательному шуму переменного тока проходить через конденсатор и обратно на землю. Это помогает контролировать шум.

    Конденсаторы разной емкости помогают отфильтровывать шум различной частоты. Вы, конечно, можете использовать несколько значений для задания нескольких частот, поместив конденсатор параллельно с другими

    Вы будете видеть их все время рядом с выводами напряжения питания микросхем. Обычно можно найти значение 0,1 мкФ, или в таблице данных микросхемы будет указано идеальное значение.

    Некоторым микросхемам даже требуется несколько значений на разных выводах, чтобы уменьшить шум.

    Еще одно очевидное место использования этих конденсаторов - схема регулятора постоянного тока.В техническом описании регулятора, такого как 7805, будет указано несколько конденсаторов и конкретный тип, которые следует разместить как на входе, так и на выходе схемы.

    Конденсаторы помогают поддерживать стабильность цепи, а также фильтруют пульсации шума.

    Одно из моих любимых применений - удаление шума с цифровой земли. Если у вас есть плата в металлической коробке, то обычно у вас будет цифровое заземление и заземление шасси (металлический ящик).

    Вы должны быть осторожны, как эти основания соотносятся друг с другом.Обычно коробка подключается к другим устройствам с помощью кабелей, и это вызывает всевозможные помехи в вашу цифровую землю.

    Одним из способов устранения шума является использование конденсатора между цифровой землей и землей шасси, который выбран для пропускания определенных частот шума, с которыми у вас возникли проблемы.

    Хитрость в том, что вы хотите, чтобы этот конденсатор (или несколько) как можно ближе к разъему кабеля.

    Если вы не поднесете его близко к кабельному разъему, то шум попадет в вашу цифровую землю и соединится со многими местами в схемах вашей платы.Я видел эту проблему так много раз на протяжении многих лет.

    Какая ваша любимая история о конденсаторах? Расскажите об этом в комментариях ниже.

    Если вы готовы перейти к более сложным темам, проверьте диоды или транзисторы дальше.

    Как работают конденсаторы на материнских платах (и других компонентах)

    Конденсаторы

    Конденсаторы часто упоминаются во многих руководствах по поиску и устранению неисправностей. интернет; однако чаще всего вы слышите о них, когда речь идет о материнской плате.Несмотря на то, что мы видим, что конденсаторы упоминаются довольно часто, мы можем не знать, какие они наши, даже в том, что они делают. Следуйте инструкциям ниже, и мы покажем вам, почему они так важны.

    Что такое конденсаторы?

    С точки зрения непрофессионала, конденсатор - это крошечный электрический компонент, припаянный к материнской плате. Конденсаторы выполняют несколько разных функций. Во-первых, конденсатор создает постоянное напряжение для других компонентов (например, видеокарты, жесткого диска, звуковой карты и т. Д.), Чтобы обеспечить постоянный поток энергии.Наконец, конденсатор также может удерживать или накапливать электрический заряд, который будет разряжаться позже, например, в случае вспышки камеры.

    Что внутри?

    На материнской плате вы видите керамический и пластиковый контейнер. На внутренней стороне обычно находятся две или набор из двух токопроводящих пластин с тонким изолятором между ними. И затем вы, конечно же, упаковали это в вышеупомянутый контейнер для защиты.

    Когда конденсатор получает постоянный ток, на одном конце пластин накапливается положительный заряд, а на другом - отрицательный.Этот положительный и отрицательный заряд сохраняется в конденсаторе до тех пор, пока он не разрядится.

    Для чего они используются?

    Итак, вот что такое конденсаторы , , но что они делают ? Как мы уже упоминали, одна из функций конденсатора заключается в том, что он обуславливает передачу мощности на другие компоненты. Причина этого в том, что, хотя компоненты для работы полагаются на электричество, они также очень чувствительны к колебаниям напряжения. Например, скачок или скачок напряжения могут полностью сжечь все компоненты вашего ПК.Потратив приличную сумму денег на оборудование, это совсем не то, что вам нужно. К сожалению, значения напряжения постоянно меняются - они непостоянны. Итак, как же предотвратить обжаривание компонентов? С конденсатором.

    Конденсатор размещается на линии вашего компонента и поглощает скачки мощности, создавая постоянный устойчивый поток электричества или напряжения, необходимого для питания вашего компонента. И хотя конденсаторы могут справиться с некоторыми скачками напряжения, всегда хорошо иметь ИБП или устройство защиты от перенапряжения в качестве первой линии защиты.

    Есть, конечно, и другие типы конденсаторов. Если взять пример камеры со вспышкой, ваша обычная батарея не будет способна производить огромное количество электронов, необходимое для создания вспышки. Поэтому в камеру встроен конденсатор для фотовспышки. Проще говоря, это электролитический конденсатор, который заряжается от батареи, удерживает этот заряд, а затем разряжает его (когда у него достаточно заряда) для создания световой энергии для вспышки.Таким образом, конденсатор может удерживать заряд до тех пор, пока он не разрядится позже.

    К сожалению, конденсаторы, как и многие другие вещи, подвержены износу. Тем не менее, они могут взорваться или вздуться. Когда конденсатор выходит из строя, ваш компонент больше не будет работать. В крайних случаях вы можете увидеть, что кожух почти полностью расплавился. Но в более распространенных случаях вы увидите выпуклые вентиляционные отверстия (верхняя часть конденсатора).

    Можно ли их отремонтировать?

    Конденсаторы ремонту не подлежат - необходимо заменить.Нет никакого пути обойти это. Все, что вам нужно, это (правильная) замена конденсатора и инструменты, чтобы припаять его обратно на материнскую плату. Однако не рекомендуется делать это, если вы не знаете, что делаете или никогда не использовали инструменты для повторной пайки конденсатора. Вместо этого большинство людей отправляют материнскую плату в ремонтную мастерскую или даже покупают новую.

    Другими словами, если вы не делали этого раньше, лучше не трогать. Вы не хотите рисковать пораниться и потенциально повредить дополнительные части материнской платы.

    Как заменить конденсатор

    Учитывая стоимость новой материнской платы по сравнению с несколькими долларами за несколько конденсаторов, вы можете попытаться отремонтировать ее. Давайте рассмотрим несколько ключевых моментов, которые помогут вам с диагностикой и ремонтом.

    1. Материнские платы - это чувствительные электронные устройства, требующие надлежащего обращения, мыть руки и тщательно их сушить, надевать перчатки, если возможно, и заземляться с помощью антистатического браслета или другого средства защиты от электростатического разряда перед тем, как обращаться с ними.
    2. Начните с визуального осмотра материнской платы: вы ищете выпуклые верхние части конденсаторов, признаки утечки жидкости из них, следы ожога на плате или припое, а также корродированные или хрупкие паяные соединения. Если вы заметили какие-либо явные признаки износа конденсатора, отметьте его маркером или другим предметом и продолжите поиск.
    3. Если у вас есть мультиметр с встроенным тестом емкости, вы можете проверить с его помощью свои конденсаторы, определив место пайки конденсатора и приложив щупы к нему, чтобы измерить его сопротивление.
    4. После выявления неисправных конденсаторов пора их заменить. Соберите паяльник, фитиль, флюс и припой и включите паяльник, чтобы нагреть его.
    5. Нанесите флюс на паяные соединения на конденсаторе, он помогает при пайке, а затем приступайте к использованию паяльника.
    6. После того, как припой станет жидким, нанесите припой для впитывания старого припоя.
    7. Теперь удалите старый конденсатор и очистите область с помощью паяльника и припоя, а затем протирания спиртом и зубной щеткой, все работает отлично.
    8. Установите новый конденсатор на место, не забудьте правильно выровнять положительную и отрицательную стороны, все маркировано.
    9. Затем поднесите припой к новым ножкам конденсатора и паяльнику и начните пайку. Вы хотите нанести припой равномерно и будьте осторожны, чтобы не нанести его где-либо еще, например, случайно подключив цепи на материнской плате.
    10. Очистите область, как указано выше, а затем дайте всему остыть в течение нескольких минут перед повторной установкой материнской платы.

    Что такое транзисторы?

    Другой важный компонент в большинстве электронных устройств и на материнской плате - это транзистор. Транзисторы - это полупроводники, которые предназначены для генерации, управления и усиления электрических сигналов. Возможно, наиболее известное применение транзисторов сегодня - это микропроцессоры, которые с этого года могут содержать до 69 миллионов транзисторов на одном микропроцессоре.

    Используется для различных целей в электронике, одно из наиболее распространенных применений транзисторов - это переключатель.Транзисторы, способные включаться и выключаться тысячи раз в секунду, имеют решающее значение для высоких скоростей обработки, наблюдаемых в современных устройствах.

    Замыкание

    А вот как работают конденсаторы и транзисторы! Поначалу они могут показаться невзрачными маленькими компонентами, разбросанными по материнской плате, которые ничего не значат. Однако они являются неотъемлемой частью того, как материнская плата и другие компоненты получают, генерируют и распределяют мощность.

    Давайте поговорим о выходе из строя конденсатора

    В наши дни я провожу много времени на различных telnet BBS, которые (естественно) ориентированы на старые вычисления.Таким образом, большая часть обсуждений в базах сообщений ведется в форме запросов о помощи / совете, отправленных людьми с устаревшими системами, и ответов тех, кто предлагает полезные предложения. Все чаще и чаще я вижу, что эти ответы приходят примерно в такой форме:

    Хорошо, значит, ваша Amiga 500 включается, но через несколько секунд после загрузки становится полностью желтым? Я предлагаю вам протестировать блок питания с помощью вольтметра, переустановить вставленные микросхемы на материнскую плату и, конечно же, заменить все конденсаторы.

    Я начал собирать старинные компьютеры в 1999 году - 20 лет назад. Современный компьютер, который у меня был в то время, теперь считается винтажным и коллекционным. Теперь у меня есть большая комната, полная компьютерных систем, установка и загрузка которых выполняется одним щелчком переключателя. Некоторым из них почти 40 лет. За все это время я ни разу - ни разу, и - не заменил ни одного конденсатора. Я никогда не встречал перегоревших или даже вздутых конденсаторов ни в одной из этих полнофункциональных систем. И пользуюсь этими компьютерами довольно часто.

    Со страницы конденсаторов в Википедии:

    Конденсатор - это пассивный двухконтактный электронный компонент, который накапливает электрическую энергию в электрическом поле. Эффект конденсатора известен как емкость.

    Физическая форма и конструкция практических конденсаторов сильно различаются, и обычно используются многие типы конденсаторов. Большинство конденсаторов содержат по крайней мере два электрических проводника, часто в виде металлических пластин или поверхностей, разделенных диэлектрической средой.Проводником может быть фольга, тонкая пленка, металлический валик или электролит. Непроводящий диэлектрик увеличивает зарядную емкость конденсатора. Материалы, обычно используемые в качестве диэлектриков, включают стекло, керамику, пластиковую пленку, бумагу, слюду, воздух и оксидные слои. Конденсаторы широко используются в составе электрических цепей многих распространенных электрических устройств /

    К сожалению, конденсаторы любого типа в какой-то момент выйдут из строя. Тип и качество конкретного конденсатора сильно влияют на срок его службы, а в некоторых старинных системах использовались конденсаторы довольно плохой конструкции.Я видел в Интернете много примеров неисправности системы, и при диагностике был обнаружен и заменен перегоревший конденсатор, а система была восстановлена. Я не могу с уверенностью сказать, что когда-либо видел пример отказа конденсатора, полностью разрушающего систему.

    Я хотел бы продолжить, как я всегда делал, используя эти системы как есть с планом замены конденсаторов в данной системе в будущем, поскольку они неизбежно выходят из строя. Но я хотел бы узнать мнение о том, насколько это рискованно.

    Я надеюсь, что с этим постом я получу обратную связь в комментариях от других пользователей старых компьютеров пользователей старых компьютеров (я почти наткнулся на этот…) относительно проблемы отказа конденсатора.Какой у вас был опыт? Что вы можете здесь посоветовать? Те из вас, у кого были отказы конденсаторов в таких системах, были ли какие-либо из них катастрофическими, не подлежащими ремонту? Пожалуйста, оставьте комментарий, я ценю любой отзыв.


    ОБНОВЛЕНИЕ: Hackaday взял эту статью и опубликовал свой собственный пост «Спросите Hackaday: Опыт с отказом конденсатора». В ветке комментариев есть несколько хороших отчетов, в том числе много дискуссий о «конденсаторной чуме», пришедшей из Азии и поразившей системы, созданные в период с 1999 по 2007 год.

    Кроме того, подкаст Retro Computing Roundtable (мой личный любимый подкаст о старинных компьютерах) видел этот пост и сделал обсуждение отказа конденсатора основной темой «Эпизода 191: Re: Recapping».

    AnalogRules / BASE - Как выглядят ПЛОХИЕ конденсаторы !!!

    Несколько фото плохих бейсболок или готовых испортиться!

    И несколько советов о том, как проверить собственные ограничения на консолях и снаряжении ...

    Во-первых, БОЛЬШИНСТВО колпачков НЕ требует замены !!

    Колпачки служат годами - и годами - и годами и - годами
    и на самом деле ваши старые колпачки могут быть одним из факторов, влияющих на "винтажный" звук вашего оборудования !!

    ЗАМЕНЯЙТЕ КОЛПАЧКИ ​​ТОЛЬКО ПРИ ПРИЗНАКАХ ПОВРЕЖДЕНИЙ

    ИЛИ

    , если вы обнаружите, что число из одинакового значения ограничения и нуждается в замене в различных картах
    (затем замените весь этот конкретный колпачок)


    Обратите внимание, что нет NO Special "audiophile" Cap , который лучше
    , а затем те, которые можно купить с полки у основных дистрибьюторов электроники...

    МИФ о «лучшей звуковой крышке» - это всего лишь миф и сказка о «старых женах звукорежиссера».

    Практически ВСЕ выпускаемые сегодня колпачки отлично подходят для использования в аудио. И все хорошие шапки
    имеют примерно такие же характеристики - малый процент стоимости, большой температурный диапазон,
    чрезвычайно низкая индуктивность и чрезвычайно высокая «самоиндуктивность». Сегодняшние кепки великолепны,
    и кепка в 50 центов будут работать ТАКЖЕ, как и цена в 10 долларов, которую какой-нибудь магазин аудиофилов попытается использовать.
    уговорит вас купить. Не верьте этой "аудиофильской шапке" хрень ! Просто купите ХОРОШИЕ нормальные кепки
    при замене крышек - Vishay / Sprague - Nichicon - Xicon и другие делают отличные крышки.

    Также .... при замене колпачков старайтесь соответствовать исходному значению емкости или делайте небольшие скачки Значение
    - обычно нормально перейти от исходного значения 10 мкФ до 22 мкФ (никогда в схеме эквалайзера !!!) ,
    , но НЕ 100 мкФ !!!

    Оборудование было спроектировано с использованием этих оригинальных ценностей - это были те
    дизайнеры выбрали
    - и те, которые вы должны оставить такими же, чтобы сохранить оригинальный «винтажный» звук.

    Итак, если вы обнаружите, что куча крышек 10 мкФ испортились,
    , заменив их точно таким же значением - 10 мкФ - лучше всего.
    , если вы хотите, чтобы звук был таким же, как в оригинале !!

    Обратите внимание, что вы МОЖЕТЕ поднять рейтинг НАПРЯЖЕНИЯ любой крышки без изменения звука.
    вашего оборудования - крышка на 50 вольт звучит точно так же, как и исходная крышка на 16 вольт. Еще одно ПРИМЕЧАНИЕ: вы ДОЛЖНЫ сохранять физический размер крышки очень близко к исходному размеру !!
    Увеличение размера колпачка делает провода длиннее или заставляет вас позиционировать Запасной колпачок
    в пути быть не должно.Часто вы вызываете
    больше проблем, установив крышку гораздо большего физического размера из-за более длинных проводов -
    увеличение емкости, уменьшение самоиндукции, создание новой емкости
    между дорожками платы и выводами новой крышки и так далее. Используя тот же Колпачок физического размера
    устраняет эти проблемы, поэтому не покупайте колпачок неправильного размера!


    Что делает кепки плохими?
    Многое - тепло, возраст, напряжения, которые "видит" колпачок, и так далее ...
    Часто это происходит потому, что машина простаивает несколько лет...
    для некоторых крышек требуется, чтобы на них действительно появлялось напряжение каждые несколько месяцев или около того
    , и если они сидят без напряжения (это только после того, как заглушки были
    долгое время использовались в своей цепи, а потом долго сидели без питания)
    они могут изменить свое значение или стать негерметичными, а в редких случаях просто полностью испортиться.

    Как правило, самая большая опасность для кепки - это высокая температура.
    Использование крышек с температурой 105 градусов по Цельсию поможет
    гарантирует долгий срок службы и стабильную работу, а всего лишь стоимость
    еще несколько центов за шапку... стоит дополнительных затрат !!

    Обратите внимание, что «нормальный» небольшой колпачок физического размера имеет срок службы от 7 до 10
    года, в зависимости от количества тепла и пульсаций в нем.
    Но МНОГИЕ крышки все еще работают хорошо после 25 лет ...
    Срок службы зависит от того, как был изготовлен колпачок, он находится в Цепь
    , нагрев, ток пульсации, постоянное и переменное напряжение и другие факторы.

    НЕ заменяйте массово крышки, если вы не ЗНАЕТЕ, что они теряют свои
    исходных значений или нет...


    Итак, сначала давайте посмотрим, как выглядят некоторые плохие крышки!

    Обратите внимание, что плохие бейсболки могут хорошо выглядеть и все равно портиться ...
    , так что не все «плохие крышки» будут похожи на эти ...



    Но не все «плохие шапки» плохо смотрятся !!!!


    СКОРО ЕЩЕ БОЛЬШЕ ФОТО ПЛОХИХ ШАПОВ !!

    Если вы видите что-то подобное, где резиновое или пластиковое вентиляционное отверстие выступает наружу
    , или если вы видите липкую грязь, идущую из крышки - обычно в местах соединения проводов -
    замените его.... если собирается связка одинаковой стоимости и производителя шапки
    плохо, то замените их все ...

    Обратите внимание, что все обычные электролитические и танталовые крышки поляризованы -
    У них есть положительная и отрицательная стороны, и они ДОЛЖНЫ быть установлены
    правильным образом , иначе они могут взорваться или сразу же выйти из строя - поэтому УБЕДИТЕСЬ
    что вы правильно заменили колпачки !!!
    Если вы не уверены, что делаете, наймите специалиста, чтобы он
    замените колпачки или принесите карты в технический магазин
    сделать правильно!

    Колпачки, которые необходимо заменить на вашем магнитофоне Ampex AG 440 - MM1000 - MM1100 или MM1200 !!

    Я нахожу, что большинство 440, MM1000, MM1100 и MM1200 сейчас достигли возраста
    , где большая часть электролитов в аудиокартах начинает протекать
    и испортится.

    Это может указывать на потерю общего уровня, потерю низкочастотных сигналов,
    карты работают некорректно и другие проблемы.

    Итак, в старых машинах Ampex я рекомендую вам заменить следующие колпачки:


    Все колпачки должны иметь предельную температуру 105 градусов для увеличения срока службы
    КАРТА ЗАПИСИ: C28 10 мкФ, 25 вольт (замените конденсаторами на 10 мкФ, 50 вольт)
    КАРТА ВОСПРОИЗВЕДЕНИЯ: C13 и C8 50 мкФ, 50 вольт (замените на 50 мкФ или 47 мкФ, 50 вольт)

    Обратите внимание, что это ОСЕВЫЕ электролитические колпачки - выводы подключаются к каждой стороне колпачка !!

    Вы ДОЛЖНЫ устанавливать эти колпачки с соблюдением полярности !!!!

    Вам понадобятся следующие инструменты:

    +++++++++++++++++++++++++++++++++++++
    Паяльник и припой

    Деталь Jameco Electronics № 229673 $ 59.95 каждая
    получите припой в местной радиорубке
    +++++++++++++++++++++++++++++++++++++
    Припой "Присоска"

    Деталь электроники Jameco # 19166 4,95 $ за штуку

    +++++++++++++++++++++++++++++++++++++

    Маленькие фрезы и маленькие игольчатые фрезы



    Как проверить, не испортились ли крышки на вашей консоли или другом оборудовании ????

    Лучший тест - сначала взглянуть на свои колпачки на различных картах или полосах каналов.
    у вас есть.... ищите вздутые верхние части, ржавые участки, "мусор", выходящий из
    верх или низ колпачка. Это указывает на то, что крышка испорчена - и ее нужно заменить.

    Но пробки могут испортиться, даже не показывая никаких физических признаков!

    Итак, вот простой и легкий способ проверить свои шапки:

    Для начала вам понадобится хороший осциллятор, так что одолжите его, если у вас его нет.
    Вы также можете перейти на главную страницу сайта и загрузить мелодии на
    страницы тонов выравнивания, запишите их на компакт-диск и используйте эти тоны для выполнения этого теста.

    Важно, чтобы осциллятор не менял свой выходной уровень, когда
    изменение частот между низкими, средними и высокими частотами!

    сначала, если у вас есть точка подключения вставки на 2 шины или входной разъем, отправьте в этот момент 1 кГц и переместите
    вверх или вниз, чтобы индикаторы VU показывали '0'VU.
    Затем переключите ваш осциллятор на 50, 40 или 30 герц .... НЕ прикасайтесь к мастер-фейдеру!
    Уровень не должен изменяться более чем на 0,5 дБ или меньше в диапазоне от 1 кГц, 50 Гц до 15 кГц...
    Если это так, то вам необходимо заменить колпачки в мастер-секции.
    Также проверьте фактический выход, посмотрев на внешние измерители ... на вашем магнитофоне или что-то еще.

    Затем установите все фейдеры каналов на одинаковый уровень, без эквалайзера, без вспомогательного, без среза высоких или низких частот.
    Назначьте КАЖДЫЙ канал, скажем, только левой шине. Отправить 1 кГц на первый канал
    (генератор подключается к линейному входу канала 1 - НЕ подключайте генератор к микрофонному входу !!!).
    Переместите мастер-фейдер вверх или вниз, чтобы на индикаторе уровня громкости главного левого выходного канала вы увидели «0vu».
    Конечно, убедитесь, что вы не перегружаете каналы! тогда ничего НЕ трогайте !!!

    Теперь отправьте 50 Гц (или 40 Гц, или даже 30 Гц) на канал № 1, изменив частоту вашего генератора.
    Если у вас все в порядке, то вы не должны видеть разницы уровней (или, может быть, 0,5 дБ или меньше) на индикаторе уровня левого основного выхода.
    Если уровень упадет более чем на 1 дБ, вероятно, потребуется заменить колпачки.
    Отличный тест - перейти от 100 Гц к 50 Гц до 30 Гц и посмотреть, падают ли уровни ниже каждый раз, когда вы подаете питание.
    более низкая частота - если этого мало, нужно заменить колпачки! Таким же образом проверьте каждый канал.
    Используйте сигнал 1 кГц, затем 50 Гц (или ниже примерно до 30 Гц) и проверьте также верхний предел на частоте 10 кГц или 15 кГц.
    У вас не должно быть изменений уровня между 30 Гц и 20 кГц!

    Конечно, убедитесь, что ваш генератор посылает сигнал одинакового уровня на всех этих частотах
    или вышеперечисленные тесты бесполезны !!

    Вам может потребоваться немного сдвинуть фейдер каждого канала, чтобы добраться до «0vu» на эталонном тоне 1 кГц,
    , но если вы найдете канал, требующий значительных изменений уровня, значит, с этим каналом что-то не так!

    Также нужно прислушиваться к «качеству» тонов.... каждый канал должен «звучать» одинаково.

    Конечно, есть более технические (и лучшие) способы анализа ограничений консоли,
    , но приведенное выше - это простой и легкий способ узнать основное состояние вашей консоли без использования большого количества технического оборудования ....
    или нанять кого-то вроде меня для проверки ...

    Вы можете сделать то же самое со своим магнитофоном и любым другим оборудованием, которое у вас есть -
    ссылается на тональный сигнал 1 кГц, затем отправляет 50 Гц или ниже - затем отправляет 10 кГц и 15 кГц,
    уровни НЕ должны падать более чем на 1/2 дБ в нормальной ситуации - Частотная характеристика
    МОЖЕТ измениться в компрессоре и, конечно, БУДЕТ изменяться, когда вы используете ленту.
    в режиме записи / воспроизведения.... так что какое-то снаряжение вы просто не всегда можете проверить так же просто, как шаги, указанные выше.

    Также хорошо проводить эти тесты каждые 3 месяца ....



    Как работает конденсатор?

    Вы часто задаетесь вопросом, «как работает конденсатор»?

    По крайней мере, я спрашивал себя об этом много раз, когда был моложе.

    Мне никогда не нравились «физические объяснения».

    В нем говорится что-то вроде «конденсатор работает, накапливая энергию электростатически в электрическом поле» .

    Не знаю, как вы, но это предложение не сделало меня мудрее, когда я только начинал заниматься электроникой.

    Мне нравится отвечать на вопрос «как работает конденсатор?» говоря, что конденсатор работает как крошечная перезаряжаемая батарея с очень очень низкой емкостью.

    Время, необходимое для разряда конденсатора, обычно составляет доли секунды. Настало время подзарядить его.

    БЕСПЛАТНО Бонус: Загрузите основные электронные компоненты [PDF] - мини-книгу с примерами, которые научат вас, как работают основные компоненты электроники.

    Что такое конденсатор?

    Значит, конденсатор может накапливать заряд. И он может освободить заряд при необходимости. Но как это сделать? Как конденсатор работает на более глубоком уровне?

    Конденсатор состоит из двух металлических пластин. С диэлектрическим материалом между пластинами.

    Когда вы прикладываете напряжение к двум пластинам, создается электрическое поле. Положительный заряд будет накапливаться на одной пластине, а отрицательный - на другой.

    И это то, что имеют в виду физики, когда говорят, что «конденсатор работает, накапливая энергию электростатически в электрическом поле».

    Существует много разных типов конденсаторов.

    Для чего нужен конденсатор?

    Для фильтрации обычно используется конденсатор

    А. Но что такое фильтрация?

    Аналог батареи

    Рассмотрим пример с аккумулятором.

    Многие будильники получают питание от розетки на стене в доме. Иногда отключается электричество. Большинство будильников имеют резервную батарею, которая будет обеспечивать работу будильника до тех пор, пока не будет снова подано питание, чтобы время не сбрасывалось.

    Ну, в электронных схемах точно так же можно использовать конденсаторы.

    Конденсаторы развязки

    Например, если у вас есть схема с микроконтроллером, на котором выполняется какая-то программа. Если напряжение на микроконтроллере падает всего на долю секунды, микроконтроллер перезапускается. А ты этого не хочешь.

    Используя конденсатор, конденсатор может подавать питание на микроконтроллер за доли секунды, когда напряжение падает, так что микроконтроллер не перезапускается.Таким образом, он отфильтрует «шум» в линии электропередачи.

    Этот тип фильтрации называется «развязкой». И конденсатор, используемый для этой цели, называется «развязывающим конденсатором». Его также называют «байпасным конденсатором».

    Использование конденсаторов для фильтров

    Вы также можете комбинировать конденсаторы и резисторы для формирования фильтров, нацеленных на определенные частоты. Например, в аудиосистеме вы можете настроить высокие частоты, чтобы удалить их (например, в сабвуфере).Это называется фильтром нижних частот.

    Возврат из «Как работают конденсаторы?» в «Электронные компоненты онлайн»

    Признаки неисправности конденсатора переменного тока (удобный список!)

    Признаки неисправности конденсатора переменного тока (удобный список!)

    Вы когда-либо сталкивались с тем, что кондиционер дует теплым воздухом или показывает проблемы с электричеством - в таком случае вы могли видеть симптомы неисправности конденсатора переменного тока.Системы кондиционирования воздуха состоят из множества компонентов, обеспечивающих работу системы. Отказ компонента сигнализирует домовладельцам о необходимости ремонта с такими симптомами, как нестабильная работа.

    Одним из таких компонентов является конденсатор. В этом блоге мы расскажем о симптомах неисправного конденсатора переменного тока, которые вам необходимо знать. Мы также рассмотрим, что делает конденсатор переменного тока, как тестировать конденсаторы переменного тока и как конденсаторы выходят из строя в кондиционере.

    Обзор: что такое конденсатор переменного тока? Как работает конденсатор переменного тока?

    Конденсатор переменного тока - это компонент наружного конденсаторного блока кондиционера или теплового насоса.Он передает мощность на двигатель, приводящий в действие систему кондиционирования воздуха. Конденсатор обеспечивает начальный всплеск энергии для включения системы, когда наступает время цикла охлаждения. Затем он поддерживает его непрерывную работу с электричеством до завершения цикла.

    Начальный всплеск мощности составляет от 300 до 500 процентов от нормального количества электроэнергии, требуемого системой. Как только двигатель кондиционера достигает надлежащей рабочей скорости, конденсатор ограничивает избыточную мощность и подает постоянное количество в течение всего цикла охлаждения.В некотором смысле это похоже на батарею, которая накапливает энергию и распределяет ее во время использования.

    Что вызывает плохие симптомы конденсатора переменного тока?

    Проблемы с конденсатором переменного тока не позволяют вашей системе кондиционирования воздуха работать должным образом. Признаки неисправности конденсатора переменного тока обычно вызываются следующими причинами:

    • Перегрев схемы системы
    • Короткое замыкание в системе охлаждения
    • Скачки напряжения
    • Удары молнии
    • Чрезвычайно высокие наружные температуры
    • Износ оборудования

    Как долго прослужат конденсаторы переменного тока?

    Большинство прослужит 20 лет.Опять же, если ваш переменный ток перегружен, испытывает резкие перепады температуры или скачки, или если конденсатор имеет дефектную часть, он не прослужит так долго.

    Проблемы, вызванные неисправными конденсаторами переменного тока

    Во-первых, неисправность конденсатора переменного тока вызывает проблемы с работой вашей системы кондиционирования воздуха. Плохой конденсатор мешает нормальному функционированию внешнего блока, что мешает процессу охлаждения в целом.

    Во-вторых, неправильная подача напряжения на внешние компоненты блока заставляет систему работать усерднее, поскольку она пытается выполнить свою работу.

    Дополнительные компоненты часто выходят из строя из-за неисправного конденсатора. Наконец, ваши счета за электроэнергию могут стать выше из-за возросшего спроса на электроэнергию для охлаждения вашего дома.

    Контрольный список симптомов неисправности конденсатора переменного тока

    По мере развития проблемы система охлаждения продолжает работать, хотя и плохо, и домовладельцы могут этого не заметить сразу. В других случаях основным признаком неисправного конденсатора переменного тока, который замечает человек, является то, что кондиционер полностью отключается.

    Эти признаки неисправности конденсатора переменного тока предупреждают о проблеме с системой охлаждения.Свяжитесь с нами для ремонта кондиционера, если заметите:

    • Дым или запах гари от внешних компонентов кондиционера
    • Гудящий шум кондиционера
    • Вашему кондиционеру требуется некоторое время, чтобы начать цикл охлаждения после его включения
    • Система кондиционирования воздуха отключается случайным образом
    • Во время работы кондиционера холодный воздух не поступает в ваш дом
    • Кондиционер вообще не включается
    • Ваши счета за электроэнергию без объяснения причин выше

    Как проверить конденсатор переменного тока Подрядчики

    HVAC используют инструмент, называемый мультиметром, для проверки конденсаторов переменного тока.Также известный как мультитестер или VOM, он объединяет несколько функций измерения в одном устройстве. Большинство мультиметров измеряют ток, напряжение и сопротивление. Аналоговые мультиметры используют микроамперметр с вращающейся стрелкой для отметки показаний.

    Вот видео, показывающее два типа:

    Когда наши технические специалисты обращаются к внутренней части вашего конденсаторного агрегата для поиска источника проблемы, эти признаки неисправности конденсатора переменного тока помогают специалистам изучить этот компонент дальше:

    • Трещины
    • Выпуклость
    • Вытекающая жидкость из конденсатора и печатной платы
    • Недостаточно заряда при проверке мультиметром

    Устраните симптомы неисправности конденсатора переменного тока с помощью службы кондиционирования воздуха Sanborn

    Если у вас возникнут какие-либо из этих симптомов неисправности конденсатора переменного тока, немедленно позвоните в компанию Sanborn для ремонта кондиционера.Мы приступим к работе, чтобы диагностировать проблему и быстро произвести необходимый ремонт, чтобы уменьшить дискомфорт для вашей семьи.

    Если вашему кондиционеру десять лет или больше, возможно, пришло время подумать о новой установке переменного тока. Мы будем рады отправить кого-нибудь для проведения необходимых измерений, чтобы ваша система охлаждения подходила по размеру для вашего дома.

    Мы предлагаем бесплатные сметы и варианты финансирования, чтобы вы сразу почувствовали себя комфортнее и эффективнее.

    Свяжитесь с нами сегодня, чтобы запланировать обслуживание или запросить бесплатную смету для вашего дома Inland Empire.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
