Содержание

виды, описание и принцип действия

Тепловые извещатели пожарные (ИП) – это устройства оперативного обнаружения признаков пожара по резкому повышению температуры в помещениях. Устойчивые к внешним факторам – влажности, запыленности, загазованности, задымленности в помещениях, они надежно эксплуатируются в неисчислимом количестве установок, систем АПС, АУПТ; везде, где использование других извещателей – дымовых, пламени нецелесообразно, и просто бессмысленно.

ДТЛ, эта аббревиатура расшифровывается как датчик тепловой легкоплавкий. Такие извещатели для раннего обнаружения возникшего очага пожара в помещениях были широко распространены во времена Советского Союза.

Простейшее устройство однократного использования, срабатывающего при тепловом воздействии высокой температуры огня на каплю из легкоплавкого припоя, соединяющую две пружинящие металлические пластинки, подлежащего после этого замене

Прошло время и на смену ДТЛ пришли современные автоматические тепловые пожарные извещатели, выгодно отличающиеся как по конструкции, техническим характеристикам, так и по материалу, качеству изготовления. Немаловажным фактором для заказчиков стало изменение крайне примитивного дизайна, формы корпуса «тепловиков» советской эпохи.

До сих пор, “тепловики”, как и дымовые извещатели, являются основными индикаторами начала пожара в установках/системах АПС, а также многих АУПТ; там, где горение в основном сопровождается первоначально большим выделением тепловой энергии, а не плотных частиц дыма и других взвесей.

Принцип действия

Смотрим с 6 минуты видео

Основан на изменении физических, и связанных с ними механических, свойств термочувствительных элементов таких устройств.

Виды

В связи с этим существуют такие виды/типы тепловых извещателей и их классификация:

  • С применением легкоплавких материалов. Обозначение/маркировка изделия, согласно принятой в нормах ПБ классификации – ИП 104.
  • Разрушающиеся под воздействием высокой температуры воздушно-газовой среды, реагирующие на температурную деформацию материала датчика – ИП 103.
  • Использующие зависимости электрического сопротивления/магнитной индукции, а также термоэлектродвижущей силы от температуры среды – ИП 101/102/105.
  • Комбинированные – на основе различных принципов действия для увеличения надежности срабатывания теплового извещателя.

Диапазон значений температуры срабатывания тепловых датчиков весьма широк – от 50 до 250℃. Поэтому подобрать нужный тип в зависимости от предстоящих условий длительной эксплуатации; а срок для теплового извещателя, в нормативных документах, литературе о ПБ, обозначаемым ИП, принят не менее 10 лет; не составит труда.

Следует сказать, что в процессе выбора следует учитывать не только вид/тип теплового извещателя, но и то, что их температура срабатывания должна как минимум на 20℃ превышать максимально возможную в защищаемом помещении, пожарном отсеке/зоне при нормальных условиях.

Потому как срабатывает чувствительный элемент пожарного теплового извещателя, который собственно и является датчиком резкого, скачкообразного изменения температуры воздуха в защищаемых помещениях, они в соответствие НПБ 85-2000 делятся на три основные группы:

Максимальные

Реагируют на превышение заданного порогового/критичного значения температуры воздуха в объеме помещения, пожарного отсека, технологической коммуникации, ниши, шкафа, корпуса оборудования. Основанные на этом принципе действия самые первые «тепловики» не ушли в небытие.

 Подробный материал:

Максимально тепловые извещатели

Так, устаревший ДТЛ как птица Феникс возродился в ИП 104-1 – тепловом извещателе контактного типа, срабатывающем при расплавлении термочувствительного припоя при температуре около 72℃. В конструкции все тот же радикальный минимализм – две гибкие пластинки из металла, спаянные вместе и заключенные в пластиковый корпус без декоративных излишеств; соединения под винт для подключения в двухпроводной шлейф пожарной сигнализации, с питанием от ПКОП АПС/ОПС.

К сожалению, он, как и его предшественник ДТЛ является невосстанавливаемым извещателем АПС, но зато обладает и многими преимуществами перед более сложными изделиями многократного действия – низкой стоимостью, малым весом – всего 20 г, возможностью эксплуатации в крайне жестких условиях от – 50 до + 50℃, при высокой запыленности, загазованности, влажности воздуха до 95% при 35℃. Поэтому востребован, особенно для монтажа в запыленных, загазованных зданиях производственных цехов, гаражах автотранспортных предприятий, складских комплексах, с наличием пыли, муки, подобных летучих веществ. Выпускается многими отечественными производителями.

Кроме того, он может устанавливаться не только в помещениях с нормальной средой, но и категорий А, Б по взрывопожарной опасности, если включен в схему с приборами АПС, обеспечивающими искробезопасные условия эксплуатации установки/системы сигнализации защищаемого объекта.

Другой пример – это максимальные ИП 101-1А-А1/А3, срабатывающие при температуре +54–65℃ и 64–76℃, производства НПО «Сибирский Арсенал» из Новосибирска. Отличаются отличным качеством изготовления, гладким высококачественным пластиком корпуса, дизайном формы, наличием светового индикатора наличия питания в шлейфе ПС.

Хотя его цена несколько выше, чем у ИП 104-1 и подобных изделий, но очень востребован как специалистами проектных, монтажных организаций, выполняющих работы по защите системами АПС/АУПТ объектов, так и заказчиками за приятный внешний вид, подходящий для установки в помещениях административно-бытовых, офисных, торговых зданий.

Дифференциальные

Принцип действия – реакция на скорость резкого повышения температуры в защищаемом объеме пространства. Срабатывание зависит от заводских установок, варьирующихся скоростью изменения температуры от 3 до 30℃/мин или постепенного ее повышения порога в 30, 50, 100℃. По сути, были переходным вариантом изобретения/конструирования следующего широко используемого вида тепловых датчиков.

 Подробный материал:

Дифференциальные тепловые извещатели

Максимально-дифференциальные

Отличаются высокой чувствительностью за счет двойного принципа действия, когда срабатывание происходит из-за быстрого изменения температуры (дифференциальный) или достижения установленного критического/порогового значения (максимальный), что делает их наиболее современными устройствами обнаружения очага пожара даже по незначительному, по сравнению с традиционными видами изделий, выделению тепла на небольшой площади возгорания.

 Подробный материал:

Максимально-дифференциальный тепловые извещатели

Примеры распространенных максимально-дифференциальных извещателей, производимых сегодня в России:

  • ИП 101-3А-А3R производства НПО «Сибирский Арсенал». Сообщение о пожаре формируется при повышении температуры больше, чем на 10℃ со скоростью более 5℃/мин или при достижении установленного критического значения 64-76℃ в двухпроводных шлейфах ПС напряжением 10–25 В. Совместим практически со всеми приборами АПС. Потребляемый ток 60мкА, интервал измерения температуры – 8 с. Эксплуатируется в условиях от – 30 до 55℃. Степень защиты – IP
  • Миниатюрный МАК-ДМ исп. 1 производства НПП «Специнформатика-СИ» (Москва), он же ИП 101-18-А2R с весьма сходными данными по отношению к предыдущему изделию.
  • Артон RTLBR (Украина). Питание по двухпроводному шлейфу ПС 9–30 В. Температура срабатывания 69–85℃. Размеры 85 х 33 мм. Вес 50 г. Два световых индикатора – наличие электропитания/пожар.
    Характеризуется высокой устойчивостью к ложным срабатываниям даже в жестких условиях эксплуатации.

Автономные

Автономные тепловые извещатели пожарные

В отличие от их дымовых «собратьев», в основном защищающих жилые помещения зданий, не получили практически никакого распространения. О них даже нет упоминания в НПБ 66-97, регламентирующем требования, методы испытания автономных извещателей о пожаре.

Правда, есть два исключения из правил:

  • Автономные комбинированные извещатели с наличием теплового канала, т.е. срабатывания на повышение температуры/ее критическое значение.
  • Оригинальное сигнально-пусковое устройство УСПАА-1 для установок пожаротушения, работающее в автономном автоматическом режиме; разработанное, выпускаемое много лет производственным объединением «Спецавтоматика» из Бийска. Фактически это дифференциальный тепловой извещатель, переходящий тревожный режим при температуре воздуха в помещении до 60℃, а при ее быстром нарастании до 70℃ формируется пусковой ток на запуск модулей порошкового пожаротушения типа
    «Ураган»
    , «Тунгус» и подобных им. Возможна эксплуатация в неотапливаемых помещениях – от – 40 до + 50℃. Защита устройства – IP Звуковая/световая индикация обо всех режимах работы, неисправности, разряда источников питания – двух плоских аккумуляторов типа CR 2032 напряжением 3 В, которых если не экономить на производителе, на практике хватает на 5 лет до замены. Устойчив к технологическим помехам.

 Более подробно Вы можете ознакомиться в нашей статье:

“Автономный пожарный извещатель: устройство, принцип работы и область применения“

Взрывозащищенные

Взрывозащищенные тепловые извещатели пожарные

Где необходимы такие устройства видно из названия. Опасность взрыва, последующего пожара в цехах, участках/зонах категорий А и Б всегда диктует весьма жесткие требования к конструкции, исполнению любого электрооборудования, включая слаботочное; к которым относятся приборы, извещатели, оповещатели о пожаре систем АПС.

Поэтому выпуском тепловых датчиков во взрывозащищенном исполнении занимаются многие компании, как специализирующиеся на аппаратуре ОПС, так и выпускающие промышленные приборы связи, контроля/управления, освещения, автоматики для опасных технологических производств:

  • «МАК-1» исп.11 ИБ максимальный, 54–70℃. Используется для работы как во взрывопожароопасной, так и в обычной воздушной среде помещений, что, естественно, относится ко всем аналогичным датчикам других производителей. Степень защиты от взрыва – «0ExiaIICT6». Для эксплуатации в опасных зонах эксплуатируется совместно с приборами АПС соответствующего класса защиты, например, серии «Корунд» производства НПП «Специнформатика-СИ», связанных между собой искробезопасной цепью.
  • ИП 103-1В, изготавливающийся НПК «Эталон» из Волгодонска, специализирующейся на производстве оборудования для нефтегазовой, химической промышленности. В защитной оболочке из нержавеющей стали в этом извещателе заключены два тепловых датчика с замкнутыми контактами реле. Может устанавливаться во любых взрывоопасных зонах согласно «ПУЭ».

Искробезопасные шлейфы с установленными в них тепловыми извещателями зависят как от взрывозащищенного исполнения извещателей (маркировка ИБ, Ex), а также от степени защиты приборов АПС, в искробезопасные шлейфы которых они включены.

 Большая статья по теме:

Извещатели пожарные взрывозащищенные

Адресно-аналоговые

Извещатели пожарные тепловые адресно-аналоговые

О том, что современные решения построения схем систем АПС все больше связаны с компьютерными технологиями, позволяющими вести куда более четкое, надежное обнаружение очагов пожара, наглядный полномасштабный контроль/управление за ситуацией на защищаемом объекте, написано немало. Тепловые извещатели, как составная часть адресно-аналоговых систем, можно показать на примере продукции НВП «Болид» (г. Королев), одним из первых в России ставшего выпускать всю линейку такого оборудования, как минимум не уступающего зарубежным аналогам:

С2000-ИП-03. Это максимально-дифференцированный адресно-аналоговый извещатель, в котором максимально реализованы многие желания разработчиков, специалистов монтажных, обслуживающих организаций: контроль работоспособности, занесение адреса в энергонезависимую память, цифровая обработка режимов изменения температуры и многое другое.

  • Извещатели тепловые адресные представлены другим отличным изделием – С2000-ИП-ПА-03, являющимся также максимально-дифференцированным. К одному прибору «Сигнал-10» возможно подключение 10 шлейфов ПС по 10 извещателей в каждом, итого до 100 шт. Контроль/управление можно вести через сетевой контроллер ПКУ «С2000М» или ПК с установленным программным обеспечением АРМ «Орион», что значительно упрощает работу дежурного персонала, сотрудников служб охраны/безопасности предприятий/организаций.

Линейные

Линейные тепловые извещатели пожарные

Такие устройства были изобретены/сконструированы для защиты тех объектов, где установка традиционных точечных датчиков, включенных в шлейфы ПС, затруднена/невозможна из-за стесненности, например, в кабельных коллекторах/каналах; агрессивной среды, сильной запыленности/загрязненности в цехах химических и иных производств.

 Дополнительный материал:

Линейные пожарные извещатели

В качестве датчика линейного пожарного извещателя используются:

  • Кабель «витая пара» с термочувствительным покрытием медных жил, количество которых от двух и больше. Степень защиты, устойчивости к агрессивной среды зависит от предстоящих условий эксплуатации. При тепловом воздействии происходит контакт токонесущих жил и прибор/блок обработки интерфейса определяет место короткого замыкания, выдавая сообщение.
  • Сенсорный кабель со встроенными электронными датчиками. Здесь дело до короткого замыкания не доходит, вполне достаточно резкого изменения сопротивления датчиков в месте теплового воздействия, затем следует анализ этой информации приемным блоком, выдача тревожного сообщения.
  • Оптический кабель, реагирующий на изменении прозрачности при нарастании температуры в месте нагрева, которое определяется приемно-контрольной аппаратурой/прибором по мощности прямого/отраженного света.

Подобные изделия производятся как зарубежными, так и отечественными компаниями. Например, линейный извещатель ИПЛТ 68/155 ЕРС от группы компаний «Пожтехника» (Москва). Обладающий высокой чувствительностью по всей длине, которая может достигать 1220 (!) м. Диаметр – 4 мм, Цвет – красный. Напряжение – 40 В. Кабель устойчив к влажности, пыли, химическим реагентам. Рабочий диапазон – от – 40 до + 46℃. Возможность выбора шести температур срабатывания.

Многоточечные

Многоточечные тепловые извещатели пожарные

Это нечто среднее между точечными и линейными датчиками резкого изменения температуры. Ближе к сенсорным линейным устройствам, но выделено производителями в отдельный вид.

Состоят из следующих элементов для работы установки/системы АПС:

  • Измерительной цепи точечных чувствительных элементов (термопар) с дискретным расположением.
  • Блока согласования/контроля, анализирующего амплитуду изменения температурного режима по всей длине цепи, с формированием извещения «Пожар» при превышении заданных критических значений.

Пример такого изделия – УС-ТК-24 во взрывозащищенном исполнении производства НПК «Эталон» (Волгодонск).

Тепловые пожарные датчики. Установка, настройка, обслуживание

Согласно отечественному законодательству в большинстве нежилых помещений требуется установка автоматической системы оповещения о пожаре. Неотъемлемой частью последней являются пожарные извещатели. Среди них к наиболее универсальным, а также простым в монтаже и обслуживании относятся тепловые извещатели.

Часто тепловые извещатели называют датчиками, что не совсем верно, так как датчик является лишь частью устройства. В целом же извещатель – это и реагирующий на изменения температуры элемент, и аппарат для формирования сигнала о пожаре. Срабатывает устройство при повышении температуры в помещении от 50 до 140°С (зависит от класса датчика).

Устанавливают тепловые пожарные извещатели в закрытых нежилых помещениях, в которых при пожаре выделяется большое количество тепла, либо в тех, где невозможно установить сигнализаторы другого типа.

Все пожарные датчики, включая тепловые, должны соответствовать техническим требованиям ГОСТ Р 53325, вступившему в силу с января 2014 года. Информация о выборе типа извещателя и об особенностях монтажа приведена в СП 5.13130.2009, регламентирующем установку пожарной сигнализации.

Виды тепловых датчиков

Пожарные извещатели, относящиеся к тепловым, делятся на несколько видов.

В зависимости от типа реагирования:


  • максимальные, срабатывающие при превышении установленной пороговой температуры;.
  • дифференциальные, которые реагируют в случае превышения скорости нарастания температуры установленного порогового значения;.
  • максимально-дифференциальные, сочетающие в себе функции максимальных и дифференциальных сигнализаторов и срабатывающие как при превышении порога максимальной температуры, так и при недопустимой скорости ее нарастания.

В зависимости от площади реагирования:


  • точечные, срабатывающие в ограниченном пространстве конкретного помещения;.
  • многоточечные, представляющие собой линейную цепь из нескольких точечных датчиков. Шаг установки определяется в соответствии с нормативными документами и техническим паспортом конкретного извещателя;.
  • линейные (термокабели), которые, в свою очередь, делятся на три типа:.
  • а) полупроводниковые, где в качестве сенсора температуры используется покрытие проводов веществом, имеющим отрицательный температурный коэффициент. Этот тип работает только в комплекте с электронным управляющим блоком, с помощью которого можно задать разные пороги температурного срабатывания;

    б) механические. В таких устройствах в качестве сенсора используется трубка, заполненная газом. При повышении температуры изменяющееся давление газа регистрируется электронным блоком управления;

    в) электромеханические, в которых в качестве термодатчика используется два механически напряженных провода, покрытых термочувствительным материалом. При повышении температуры последний размягчается, и провода витой пары замыкаются, что подает сигнал управляющему блоку.

    Установка

    Как уже говорилось, все нежилые помещения, в которых при пожаре будет выделяться значительное количество тепла, должны иметь тепловые пожарные датчики, установка которых производится по правилам, регламентированным в СП 5.13130.2009. В частности, в п. 13.3 Свода правил раскрываются требования к месту размещения извещателей, а в 13.6-13.7 – к площади помещения, на которую рассчитаны сигнализаторы.

    Так, в технической документации на каждый датчик указана его «рабочая» площадь. Если метраж помещения превышает нормативное для одного устройства значение, то извещателей нужно ставить два или более. Также установка одного устройства не допускается в случае отсутствия в его конструкции системы индикации неисправности. Расстояние от датчика до вентиляционного отверстия не должно быть менее 1 метра. Устройства должны располагаться в 4-5 метрах друг от друга в зависимости от высоты потолка в помещении. При установке линейного пожарного извещателя нужно учесть, что расстояние от теплочувствительного элемента до перекрытия должно быть не менее 25 миллиметров.

    Техническое обслуживание

    Технический регламент РФ по пожарной безопасности, равно как и Правила пожарной безопасности РФ предписывают необходимость технического обслуживания систем пожарных сигнализаций во всех учреждениях. Работа по техобслуживанию проводится согласно нормативной документации, организующей проведение соответствующих мероприятий.

    Осмотр извещательных устройств на наличие грязи, запыленность и прочность креплений проводится не реже одного раза в месяц, как и проверка работы световых индикаторов исправности. Оценка работоспособности датчика и профилактические работы – раз в полугодие.

    Компания Альянс «Комплексная безопасность» оказывает услуги по проектированию и монтажу противопожарных систем сигнализации. Опытные специалисты смогут проконсультировать вас по всем вопросам, связанным с установкой тепловых пожарных датчиков. Также вы можете заказать в компании полное техническое обслуживание системы автоматической пожарной сигнализации, установленной в вашем учреждении.

    Тепловой пожарный извещатель: принцип действия и классификация

    Чем быстрей будет обнаружен пожар, тем легче его потушить и ликвидировать последствия. На некоторых видах объектов огонь может распространяться стремительно и принести серьезный ущерб. Поэтому повсеместно устанавливают противопожарные системы. Одним из элементов в них являются устройства, распознающие начало возгораний или задымлений, которые связаны с остальными частями систем.

    В больших помещениях, производственных объектах, на складских хозяйствах эффективно работают тепловые пожарные извещатели. Различают несколько типов устройств и принципов их работы. Также есть требования стандартов к их установке, изготовлению и характеристикам.

    Область применения

    Тепловые датчики подходят для использования в жилых домах, торговых и развлекательных центрах, цехах, открытых площадках. Они входят в комплектацию пожарной сигнализации. Их устанавливают в зонах, где в случае возникновения пожара возможно выделение тепла, тогда как другие извещатели оказываются неэффективными.

    Их невозможно использование в помещении, где перепады температур случаются регулярно. Это приводит к частым ложным срабатываниям извещателей. В жилых домах устанавливают преимущественно простейшие типы устройств, тогда как на производственных объектах извещатели пожарные тепловые размещены массово.

    Нецелесообразно применение в помещениях, где изготавливают и используют щелочи, а также есть излучения или массовые скопления людей. Извещатель тогда либо ложно срабатывает, либо разрушаются его элементы.

    Общий принцип действия и конструкция

    Примитивное устройство состоит из контроллера, к которому подключен чувствительный элемент. Его также называют тепловым сенсором. С контроллера данные передаются посредством шлейфа на общее управляющее устройство пожарной сигнализации.

    Современные извещатели оборудуют и другими датчиками. Например, углекислого газа или дыма. Дополнительно устанавливают индикаторы – светодиоды, которые указывают, какой из тепловых извещателей в пожарной сигнализации сработал.

    Чувствительный элемент бывает различного исполнения и принципа действия, но он должен реагировать тем или иным способом на изменения температуры. Пределы устанавливают в зависимости от характеристик чувствительного элемента конкретного извещателя.

    Виды извещателей

    Их делят на виды по типу чувствительному элементу:

    1. контактные;
    2. оптические;
    3. механические;
    4. электронные.

    По принципу действия и скорости срабатывания:

    1. максимальные – срабатывают, когда температура окружающей среды превышает установленное значение;
    2. дифференциальные – реагируют на скорость нарастания температуры выше предельной;
    3. максимально-дифференциальные – учитывают и превышение температурного порога, и скорость нарастания.

    Также принята классификация тепловых извещателей по температуре срабатывания, см. в таблице. Это стандартное разделение, в котором указаны температура окружающей среды и ее пределы для нормы или срабатывания пожарных датчиков.

    Температура срабатывания тепловых извещателей:

    Класс извещателя Температура среды, °С Температура срабатывания, °С
    Условно нормальная Максимальная нормальная Минимум Максимум
    A1 25 50 54 65
    А2 25 50 54 70
    A3* 35 60 64 76
    B 40 65 69 85
    C 55 80 84 100
    D 70 95 99 115
    E 85 110 114 130
    F 100 125 129 145
    G 115 140 144 160
    Н* Указывается в ТД на извещатели конкретных типов

    * Классы А3 и H отсутствуют в стандартах ISO 7240 и EN 54-5

    В жилых домах или небольших помещениях часто устанавливают одноразовые извещатели. В них чувствительный элемент перегорает и не подлежит замене. В остальных случаях они непригодны.

    По измерительной зоне делятся на точечные, многоточечные и линейные устройства. Первые уместны для небольших зон контроля, а вторые предназначены, как правило, для цехов, складов и т.д. В многоточечных извещателях датчики размещают в шлейфы, которые распределяют по зонам согласно проекту пожарной сигнализации.

    Линейные тепловые извещатели выполняются в виде термокабеля — кабеля небольшого сечения с нанесённым на него специальным покрытием. Под воздействием температуры изменяется сопротивление участка термокабеля, что и служит сигналом для предупреждения об опасности.

    Таким образом, создаётся необходимая защита помещений в виде линейного контура, данный кабель прокладывается по потолку. Он удобен при большой загазованности помещений, при значительном содержании пыли в воздухе и повышенной пожароопасной обстановке.

    Кумулятивные тепловые извещатели образуются, когда расстояние между точечными чувствительными элементами меньше радиуса их действия. Одновременное реагирование на тепловое воздействие значительно повышает эффективность устройств.

    Контактные

    Контактный тепловой пожарный извещатель предполагает наличие стального проводника внутри или нескольких. Они покрыты специальным веществом, реагирующим на изменение температурного режима. Он должен быть легкоплавким.

    Нагрев чувствительного элемента контактного извещателя происходит из-за реакции покрытия при достижении определенных значений температуры окружающей среды. Происходит замыкание, а приемо-контрольные устройства оценивают сопротивление на данном участке.

    Контактные извещатели просты в эксплуатации и имеют длительный срок службы. Их легко устанавливать, они практически не восприимчивы к пыли, повышенной влажности. Однако температурные диапазоны у них не широкие, поэтому выбор объектов установки для них ограничен. В сравнении с остальными типами недорогие и надежные. Тепловые датчики не меняют на новые.

    Электронные

    У электронных извещателей один из самых сложных принципов действия. Внутреннее устройство состоит из температурных сенсоров, которые находятся в кабеле. Расстояние между сенсорами соответствует определенным значениям.

    Электронные тепловые пожарные извещатели работают с изменениями сопротивления электрического тока. Они связаны с повышением или понижением температуры окружающей среды. Контроллер обрабатывает полученные данные и передает их на управляющее устройство общей системы.

    Их преимущества в малой задержке срабатывания и высокой чувствительности. Электронные извещатели крайне восприимчивы к электромагнитым помехам, но в целом не требуют особого подхода в установке, обслуживании. Могут работать на большом расстоянии от контрольно-приемного устройства (до 2,5 км).

    Оптические

    Центральным элементом в оптических устройствах является оптико-волоконный кабель. Повышенная температура окружающей среды приводит к изменениям в его структуре, а свет от специального лазера при попадании на него отражается. Контроллер оптического извещателя определяет участок, где изменилась температура и ее значение.

    Эти устройства работают на большом отдалении от контрольно-приемного устройства (до 8 км). Можно использовать оптические тепловые извещатели в системах пожарных сигнализаций при помехах, рисках коррозии, повышенной влажности, загрязнений и прочих потенциально опасных факторах. Инерционность предельно низкая. Чувствительный элемент подлежит замене, его стоимость невысокая.

    Механические

    Ключевой элемент в механических извещателях – термопара. Внутри металлических трубок находится сжатый газ. При нагревании из-за повышения температуры окружающей среды до определенного предела меняется давление, которое регистрирует электронный блок.

    В конструкции присутствует один из многочисленных датчиков пожарной сигнализации. Его задача – определять изменение давления и передавать сигнал об этом на управляющее устройство.

    Из недостатков таких извещателей отмечают небольшое расстояние до электронного блока>. Это одна из причин, почему их практически перестали использовать в современных противопожарных системах. Чувствительный элемент в механических извещателях многоразовый. Несмотря на ограниченность характеристик, они до сих пор применяются на объектах со специфическими параметрами. Преимуществен там, где другие извещатели не могут работать по многим причинам.

    Первыми извещателями подобного типа оснащались церкви более 200 лет назад. Простая конструкция состояла шнура с грузом. При пожаре шнур перегорал, а груз бил по колоколу. Его звон оповещал жителей об опасной ситуации.

    Установка

    Существуют определенные правила по выбору места размещения и количества извещателей тепловых в системе пожарной сигнализации в конкретном помещении. Их устанавливают также и в комплексе с извещателями, определяющими другие факторы пожара.

    Точечные извещатели тепловые размещают преимущественно под перекрытиями, но возможны и другие варианты, когда осуществить данное требование сложно по техническим причинам. Допускается их размещение на несущих конструкциях.

    На стенах точечные извещатели устанавливают на расстоянии 0,5 м от угла и в отдалении от перекрытий. Также на место размещения извещателей влияют параметры защищаемого помещения – высота потолка, форма перекрытия. Все нестандартные ситуации, связанные с монтажом, требуют дополнительных расчетов по действующим нормам пожарной безопасности. Для всех устройств обеспечивают надежные крепления и устойчивость. На выбор места влияют и воздушные потоки от канализации.

    К точечным извещателям должен быть доступ для ремонта и технического обслуживания, в том числе при размещении выше 6 м.

    Нельзя устанавливать точечный извещатель тепловой на расстоянии менее 0,5 метров от светильников и остальных предметов. Расположение таких устройств относительно друг друга зависит от данных в нормативных документах. Площадь защищаемой зоны извещателей также указана в таблицах и зависит от типа и конструктивных особенностей. Если устройства комбинированы, например тепловые и дымовые датчики находятся вместе, то их считают за одну единицу.

    Допускается использование продукции, которая прошла испытания перед выпуском и имеет сертификат соответствия. Установленным требованиям в стандартах должен отвечать каждый извещатель пожарный тепловой. На нем производитель обязан указывать тип и класс, а в технической документации описывать подробные характеристики.

    При установке нельзя пренебрегать данными из этих документов и увеличивать защищаемую зону. Также тепловые извещатели вне зависимости от принципа действия рассчитаны на конкретные климатические зоны, что учитывается при их изготовлении.

    Загрузка...

    Другие полезные статьи:

    Тепловые пожарные извещатели: выбор типов и классов

    В рубрику "Пожарная безопасность" | К списку рубрик  |  К списку авторов  |  К списку публикаций

    Исторически сложилось так, что тепловые пожарные извещатели стали и долгое время оставались самыми массовыми извещателями в системах пожарной сигнализации. Благодаря простой конструкции, неприхотливости в обслуживании, а главное - дешевизне

    Владимир Баканов
    Главный конструктор ЧП "Артон"

    В тепловых пожарных извещателях используются тепловые сенсоры, построенные на широко известных физических законах и закономерностях, таких как изменение линейных размеров от температуры, закон Кюри для ферромагнетиков, температурные зависимости фазовых состояний некоторых материалов, температурные зависимости полупроводников и т. д. Выбор типа сенсора для пожарного из вещателя определяется в первую очередь статической температурой изменения состояния (пороговой температурой срабатывания) и инерционностью этого элемента. Именно эти параметры теплового пожарного извещателя ГОСТ 26342-84*1 определял как параметры назначения Запаздывание теплового сенсора максимального теплового извещателя, находящегося в воздушном потоке, и требования по более раннему выявлению пожара привели к созданию дифференциальных извещателей, а затем и максимально-дифференциальных извещателей.

    Эволюция

    На первых порах широко применялись пассивные тепловые максимальные пожарные извещатели с нормально замкнутыми контактами, имеющими фиксированную температуру сработки и значительную инерционность. Один из таких извещателей - МАК-1 - представлен на рис. 1

    Такие извещатели не имели встроенного индикатора пожарной тревоги, не было и никакой индикации дежурного режима работы. Согласно действующей классификации выделяют несколько типов тепловых пожарных извещателей данной группы:

    • ИП103 - с использованием эффекта линейного расширения тел;
    • ИП104 - с использованием низкотемпературных плавких сплавов;
    • ИП105 - с использованием герконов и ферромагнетиков с низкой температурой Кюри.

    С появлением НПБ 762 возникли требования о необходимости индикатора красного цвета для отображения состояния пожарной тревоги и о восстанавливаемости пожарного извещателя При этом конструкция тепловых извещателей не сильно изменилась. Модернизированный тепловой извещатель МАК-1 содержал последовательно соединенные диод, светодиод, терморезистор ТРП 68 и стабилитрон. Как располагались добавленные элементы, видно на рис. 2.

    Революция

    В ГОСТ Р 53325-20093 появилось требование об индикации дежурного режима работы. Оно уже однозначно решает судьбу пассивных тепловых извещателей. Вместо них на рынок приходят новые микроэлектронные устройства, которые в дежурном режиме работы потребляют незначительное количество энергии, но выполняют функции, оговоренные стандартом В качестве сенсоров используются миниатюрные полупроводниковые датчики, что позволяет реализовать технические параметры изделия с высокой точностью программным путем. Эти изделия - а точнее, извещатели пожарные тепловые точечные (ИПТТ) - могут выпускаться разных температурных классов, а также быть съемными и несъемными. Внешний вид таких изделий представлен на рис. 3-6.


    Съемные ИПТТ мало чем отличаются по конструкции от дымовых пожарных извещателей соответствующих производителей. Нет никаких различий ни в схемах подключения, ни в электрических режимах эксплуатации. Что, в свою очередь, позволяет без существенных затрат произвести замену дымовых пожарных извещателей на тепловые и наоборот.


    Для максимальных и максимально-дифференциальных извещателей ГОСТ Р 53325 предусматривает 10 температурных классов. Температура срабатывания этих ИПТТ должна быть указана в технической документации производителя на ИПТТ конкретного типа и находиться в пределах, определяемых их классом. Это означает, что возможно производство извещателей либо с фиксированной температурой срабатывания, либо с температурой срабатывания, находящейся в определенном диапазоне значений. Главное, чтобы этот диапазон значений находился между минимальной и максимальной температурами срабатывания для выбранного класса. Каждому классу соответствует определенное буквенно-цифровое обозначение, которое должно маркироваться на каждом изделии.

    Неочевидный выбор

    У специалистов проектных и инсталлирующих организаций возникает естественный вопрос: на каких объектах должны устанавливаться тепловые пожарные извещатели одного класса, а на каких - другого? Но даже доскональное изучение СП 5.131304 не дает однозначного ответа на этот вопрос. Все, что могло быть собрано разработчиками свода правил по этому вопросу, выражено в п. 13.1.6, который гласит:

    "13.1.6 При выборе тепловых пожарных извещателей следует учитывать, что температура срабатывания максимальных и максимально-дифференциальных извещателей должна быть не менее чем на 20 °С выше максимально допустимой температуры воздуха в помещении".

    А собрано было это требование из строительных норм и правил прошлого века, когда о том, что ИПТТ должны соответствовать температурным классам, никто и предположить не мог Так, в СНиП 2.04.095 имелся п. 4.1 3, который и скопировали в СП 5.1 31 30.

    "4.13. Температура срабатывания максимальных и максимально дифференциальных извещателей должна быть не менее чем на 20 °С выше максимальной допустимой температуры в помещении".

    Возможно, что это требование было существенным во времена, когда действовал ГОСТ 26342 и пороги срабатывания тепловых извещателей выбирались из ряда 50, 60, 70, 80, 90, 100, 1 20, 140, 1 60, 180, 200, 250 "С. Но для всех сертифицированных по ГОСТ Р 53325 тепловых пожарных извещателей требование п. 13.1.6 СП 5.13130 выполняется автоматически, так как минимальная температура срабатывания любого ИПТТ превышает 54 °С.

    Объясняется это следующим образом: "максимально допустимая температуры воздуха в помещении" и "максимальная нормальная температура среды" для выбранного класса извещателя - по сути, это разные понятия, которые определяют величины температур в разных местах одного и того же помещения.

    По СанПиН 2.2А5486, максимально допустимая температура воздуха в помещении может находиться в пределах значений от 25,1 до 28 °С, и измеряется она на максимальной высоте от уровня пола 1,5 м. А максимальная нормальная температура характеризует температуру в месте расположения пожарных извещателей, то есть под перекрытием.

    Таким образом, выполнение требования п. 13.1.6 СП 5.1 31 30 для любого современного теплового пожарного извещателя, имеющего сертификат соответствия, подтверждается простым вычислением:

    54-28 = 26°С и 26 °C > 20°С.

    Не надо быть специалистом-теплотехником, чтобы понять: если в помещении на уровне 1,5 м от пола температура 28 °С, то под перекрытием температура будет значительно выше, но насколько? Ответ на этот вопрос может быть дан только специалистом после изучения и обследования помещения. Например, в американском стандарте NFPA 72' рассматриваются случаи, когда температура под перекрытием достигает значения 50 °С в результате нагревания воздуха солнечными лучами Проникают лучи через крышу помещения, которая выполнена из прозрачных материалов. В то же время на уровне пола и на высоте 1,5 м от пола она имеет значение только 20 °С. Такое явление часто наблюдается в крупных торговых центрах, когда система приточно-вытяжной вентиляции располагается на среднем уровне по высоте помещения, а солнечные лучи обеспечивают нагрев воздуха в верхней части помещения за счет парникового эффекта.

    Величины температур: что важно

    Разберемся теперь с понятием "максимальная нормальная температура среды". В ГОСТ Р 53325 имеется такое определение:

    "3.36. Максимальная нормальная температура: температура на 4 °С ниже минимальной температуры срабатывания ИПТ конкретного класса".

    Других пояснений просто не имеется.

    В EN 54-58 аналогичному параметру имеется более подробное объяснение:

    "Максимальная температура применения (maximum application temperature) - максимальная температура, которая, как ожидается, будет действовать на установленный извещатель на протяжении коротких периодов времени при отсутствии условий пожара".

    И далее следует примечание, полностью соответствующее вышеприведенному определению по ГОСТ Р 53325.

    Подобные расхождения наблюдаются и в определениях условно нормальной температуры среды и нормальной температуры применения Так, в ГОСТ Р 53325 читаем:

    "3. 58. Условно нормальная температура: температура на 29 °С ниже минимальной температуры срабатывания ИПТ конкретного класса".

    А в EN 54-5 имеем иную трактовку:

    "3.1. Нормальная температура применения (typical application temperature) - температура, которая, как ожидается, будет действовать на установленный извещатель на протяжении длительных периодов времени при отсутствии условий пожара".

    В примечании, следующем за этим определением, говорится, что эта температура будет на 29 °С ниже минимальной статической температуры срабатывания в соответствии с классом, обозначенным на извещателе.

    Теперь, пользуясь фактом гармонизации российского стандарта ГОСТ Р 53325 с европейским EN 54-5 в части тепловых точечных пожарных извещателей, можно утверждать, что максимальная нормальная температура среды - это максимальная температура, действующая на установленный извещатель на протяжении коротких периодов времени, при которой извещатель не срабатывает.

    Получается так, что проектировщик системы пожарной сигнализации, выбирая тепловые максимальные извещатели должен знать величины условно нормальной и максимальной нормальной температур среды (в местах установки извещателей), а не просто максимально допустимой температуры воздуха в помещении, измеряемой на высоте 1,5 м от пола.

    Обнаружение возгорания на ранней стадии

    Класс пожарного теплового извещателя при проектировании выбирается так, чтобы минимальная температура срабатывания была на 5-30 °С выше максимальной нормальной температуры среды Чем значительнее эта разница, тем меньше будет вероятность ложных срабатываний. Но, с другой стороны, каждый опытный ГИП (главный инженер проекта) знает, что с увеличением этой разницы снижается вероятность обнаружения возгорания на самых ранних стадиях.

    Ускорить процесс обнаружения возгорания на самых ранних стадиях может применение максимально-дифференциальных извещателей Эти извещатели устроены так, что при быстром повышении температуры температура срабатывания извещателя понижается. Маркируются такие извещатели дополнительным индексом R, который добавляется к маркировке температурного класса.

    Максимально-дифференциальные тепловые пожарные извещатели специально разрабатываются для того, чтобы они имели свойства срабатывания с упреждением благодаря применению специальных схем и элементов соответствующей температурной зависимости. Зависимость температуры срабатывания максимально-дифференциальных тепловых извещателей класса A2R от скорости роста температуры приведены на рис. 7.


    Из представленного графика зависимостей видно, что при скоростях повышения температуры выше 10 °С/мин и при начальной температуре 5 °С максимально-дифференциальные извещатели могут срабатывать уже при температуре 25 °С и выше.

    В европейском стандарте Н CEN/TS 54-149, регламентирующем применение элементов пожарной сигнализации, есть оговорка о том, что тепловые максимально-дифференциальные извещатели "пригодны для применения в условиях, когда температура окружающей среды низкая или меняется медленно, однако максимальные тепловые пожарные извещатели пригодны для использования в условиях, когда окружающая температура может быстро меняться в течение коротких промежутков времени".

    А в европейском стандарте EN 54-5 имеется указание, что извещатели с индексом R особенно подходят для использования в неотапливаемых помещениях, где температура окружающей среды (напоминаю: в месте расположения извещателей) может широко меняться, но высокие скорости повышения температуры не поддерживаются на протяжении длительных промежутков времени.

    Таким образом, для правильного выбора теплового извещателя проектировщику нужно знать, помимо максимальной нормальной и условно нормальной температур среды, еще и возможные скорости роста температуры в месте расположения из вещателей

    Примером эффективного применения максимально-дифференциальных извещателей могут служить обстоятельства, когда в естественных условиях быстрого повышения температуры в помещении не наблюдается, а использование обычного максимального теплового извещателя самого распространенного класса А2 приводит к ложным срабатываниям; с другой стороны, применение максимальных извещателей классов A3 или В существенно снижает вероятность обнаружения возгорания на ранней стадии В этом случае целесообразно использовать максимально-дифференциальные извещатели класса BR.

    Чисто дифференциальные тепловые извещатели не имеют права на существование потому, что они не позволяют выявить пожары, которые развиваются очень медленно. Пожалуй, вообще невозможно найти такой объект, который требует для защиты только дифференциальные тепловые извещатели. Вероятность постепенного развития пожара на большинстве объектов очень высока, а это требует использования максимально-дифференциальных тепловых пожарных извещателей.

    Помещения с повышенной температурой

    А какими извещателями защищать помещения, "если в зоне контроля в случае возникновения пожара на его начальной стадии предполагается тепловыделение и применение извещателей других типов невозможно из-за наличия факторов, приводящих к их срабатываниям при отсутствии пожара"? Например, в котельных, на кухнях заведений общественного питания, в чердачных помещениях с металлическим покрытием и других использование дымовых пожарных извещателей практически невозможно из-за наличия факторов, приводящих к их срабатываниям при отсутствии пожара. Да и обычные тепловые извещатели нельзя применять из-за реально возможных больших скоростей повышения температуры на таких объектах.

    Европейский стандарт EN 54-5 предусматривает применение на таких объектах тепловых пожарных извещателей разных температурных классов с дополнительным индексом S. В примечании 1 к п. 4.2 указанного документа говорится:

    "Извещатели с индексом S не срабатывают ниже минимальной статической температуры срабатывания, указанной в классификации, даже при высокой скорости роста температуры воздуха".


    Стандарт предусматривает для таких извещателей дополнительные испытания. Во время испытаний образец извещателя должен быть стабилизирован при температуре, указанной в таблице в соответствии с классом. После стабилизации образец должен быть перемещен за время, не превышающее 10 с, в поток воздуха со скоростью 0,8 м/с (массовый эквивалент при 25 °С) и с температурой, указанной в таблице. Образец должен быть в потоке воздуха не менее 10 мин, при этом регистрируют любое срабатывание образца за это время или в течение перемещения. Извещатель не должен срабатывать.

    Проблема гармонизации стандартов

    Так как извещатели с индексом S являются прямым антиподом максимально-дифференциальных извещателей, то можно было бы по аналогии назвать их максимально-интегральными тепловыми извещателями При анализе данных, приведенных в таблице, видно, что такие ИПТТ не срабатывают при резком температурном перепаде в 45 °С, когда абсолютное значение воздействующей температуры всего на 4 °С меньше минимальной температуры срабатывания ИПТТ конкретного класса.

    Но ГОСТ Р 53325 извещателей таких классов не предусматривает, а поэтому никто в России их не производит. Но разве это означает, что в России нет объектов, которые надо было бы защищать тепловыми извещателями с дополнительным индексом S?

    Правильнее было бы внести предложение по корректировке государственного стандарта исключить чисто дифференциальные ИПТТ, как изделия повышенной пожарной опасности, и ввести в стандарт максимально-интегральные ИПТТ (с дополнительным индексом S). Тем самым еще больше гармонизируя российский и европейский стандарты. Ведь негоже не замечать существующую проблему, как тот страус, который зарывает голову в песок при назревающей опасности.

    ___________________________________________
    1 ГОСТ 26342–84* "Средства охранной, пожарной и охранно-пожарной сигнализации. Типы, основные параметры и размеры".
    2 НПБ 76–98 "Извещатели пожарные. Общие технические требования. Методы испытаний".
    3 ГОСТ Р 53325–2009 "Техника пожарная. Технические средства пожарной автоматики. Общие технические требования. Методы испытаний".
    4 СП 5.13130.2009 "Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования".
    5 СНиП 2. 04.09-84 "Пожарная автоматика зданий и сооружений".
    6 СанПиН 2.2.4.548–96 "Гигиенические требования к микроклимату производственных помещений. Санитарные правила и нормы".
    7 NFPA 72 National Fire Alarm Code 2002 Edition.
    8 EN 54-5:2000. Fire Detection and Fire Alarm Systems – Part 5. Heat Detectors – Point Detectors.
    9 СEN/TS 54-14:2004. Fire Detection and Fire Alarm Systems – Part 14 Guidelines for Planning, Desining, Installation, Commissioning, Use and Maintenance.

    Опубликовано: Журнал "Системы безопасности" #4, 2012
    Посещений: 17740

    В рубрику "Пожарная безопасность" | К списку рубрик  |  К списку авторов  |  К списку публикаций

    Тепловые извещатели | НПО Сибирский Арсенал

    Пожарные тепловые извещатели используются в системах пожарной сигнализации и автоматики, предназначены для обнаружения возгорания и передачи сигнала о пожаре на приёмно-контрольный прибор. Извещатели срабатывают при превышении температуры окружающего воздуха установленного порогового значения (максимальные извещатели) либо при скорости нарастания температуры более 5°С/мин (максимально-дифференциальные извещатели). Извещатели подключаются в пожарный шлейф контрольно-приёмного прибора. При срабатывании извещатель увеличивает потребляемый ток и выдаёт сигнал Пожар в шлейф сигнализации. Светодиод индицирует состояние пожарного извещателя миганием (дежурный режим) и постоянным свечением (пожар). В пожарных тепловых извещателях реализован микропроцессорный анализ сигнала температурного датчика, позволяющий достигнуть высокой точности и быстрого срабатывания во всем диапазоне скоростей нарастания температуры. При подключении извещателя в шлейф обращайте внимание на необходимость установки оконечного и дополнительного резистора.

    • Максимальный

      - +54. ..+65 °С
      - полярность - произвольная

    • Максимальный

      - +64...+76 °С
      - полярность - произвольная

    • Максимально-дифференциальный

      - +64...+76 °С
      - полярность - произвольная
      - реагирует не только на пороговое значение температуры, но и на скорость её возрастания.

    Пожарные датчики: как выбрать извещатель

    Как работают пожарные извещатели

    Извещатель пожарный (ИП) формирует и отправляет на контрольную панель сигнал о возгорании. Панель моментально запускает оповещение и управление эвакуацией: включается сирена, загораются световые табло «Выход» и указатели эвакуационных выходов.

    Извещатели или датчики пожарной сигнализации делятся на автоматические и ручные.

    Автоматические пожарные датчики

    Реагируют на один или несколько признаков пожара: дым, повышение температуры, выделение газа, пламя. В зависимости от количества факторов срабатывания извещатели могут быть одноканальными и многоканальными.

    Ручные пожарные датчики

    Тревожные кнопки сигнализации. При нажатии включают пожарное оповещение и систему управления эвакуацией.

    Извещатель пожарный ручной (ИПР)

    Где установить извещатели пожарной сигнализации

    Автоматические датчики должны контролировать всю площадь помещения. СП 5.13130.2009 рекомендует устанавливать их на потолок или потолочные перекрытия. Для потолков выше 6 м необходимо продумать возможность доступа к датчикам для ремонта и технического обслуживания.

    Если разместить извещатели на потолке невозможно — допустимо закрепить их на стенах, потолочных кронштейнах или устойчивых тросах.

    Ручные пожарные извещатели монтируют по рекомендациям приложения Н к СП 5.13130.2009.

    Рекомендации по установке ручных пожарных извещателей (приложение Н к СП 5.13130.2009)

    Перечень характерных помещений Место установки
    1. Производственные здания, сооружения и помещения (цеха, склады, и т.п.)
    1.1 Одноэтажные Вдоль эвакуационных путей, в коридорах, у выходов из цехов, складов
    1.2. Многоэтажные То же [что и для одноэтажных], а также на лестничных площадках каждого этажа
    2. Кабельные сооружения (туннели, этажи и т.п.) У входа в туннель, на этаж, у аварийных выходов из туннеля, у разветвления туннелей
    3. Административно-бытовые и общественные здания В коридорах, холлах, вестибюлях, на лестничных площадках, у выходов из здания

    Виды извещателей

    Дымовые пожарные извещатели

    Особенность. Срабатывают при задымлении, в том числе реагируют на тление и слабое горение без пламени.

    Где применяются. Административно-бытовые и общественные здания: офисы, магазины, рестораны, образовательные учреждения, больницы.

    Обратите внимание. Если на месте пожара могут находиться люди — СП 5.13130.2009 требует установить дымовые датчики.

    Преимущества. Обнаруживают возгорание на ранней стадии. Помогают вовремя эвакуировать людей и не допустить отравления дымом.

    Недостатки. Ложно срабатывают в задымленных, запыленных помещениях, помещениях с высокой влажностью.

    Дымовые извещатели необходимо регулярно очищать от пыли. Если дымовая камера загрязнена — оборудование работает некорректно. Проверяем и очищаем каждый датчик ежемесячно, в рамках технического обслуживания.

    Извещатель пожарный дымовой

    Тепловые пожарные извещатели

    Особенность. Реагируют на повышение температуры. Различают максимальные* и дифференциальные** датчики.

    *Срабатывают, если температура в помещении поднялась до определенной отметки — достигла максимума.
    **Реагируют на быстрое изменение температуры на объекте.

    Где применяются. Склады горюче-смазочных материалов и другие объекты, где горение сопровождает резкий выброс тепла.

    Преимущества. Не дают ложных срабатываний в условиях запыленности, задымления, плохой видимости.

    Недостатки. Максимальный извещатель не сработает, если температура при пожаре не достигла заданного значения.

    Тепловые датчики подходят только для быстро распространяющихся пожаров. При возгорании в общественном или административно-бытовом здании после срабатывания тепловых извещателей на эвакуацию не останется времени.
    Обратите внимание. Тепловые пожарные извещатели запрещено использовать в жилых зданиях.

    Извещатель пожарный тепловой

    Пожарные извещатели пламени

    Особенность. Обнаруживают инфракрасное и ультрафиолетовое излучение, реагируют на пульсацию пламени.

    Где применяются. На нефтяных производствах, складах, в помещениях с легковоспламеняющимися жидкостями: бензин, спирт, ацетон и т. п.

    Датчики пламени используют на объектах, где невозможно установить тепловые, дымовые и газовые извещатели. Это производственные цеха с высокой температурой в помещении, запыленные склады, открытые парковки.

    Преимущества. Работают при высоких температурах, при затрудненной видимости, на открытых площадках.

    Недостатки. Недорогие модели могут срабатывать при попадании прямых или отраженных солнечных лучей.

    Извещатель пожарный пламени

    Газовые пожарные извещатели

    Особенность. Реагируют на изменение состава воздуха: повышение концентрации углекислого газа, бутана, пропана, других горючих и токсичных газов.

    Где применяются. Производственные цеха, серверные, котельные. Объекты, где при горении выделяется определенный газ.

    Преимущества. Устойчивы к перепадам температур, влажности, пыли, задымленности. Обнаруживают пожар на ранней стадии тления.

    Недостатки. Неэффективны, если в помещении может возникнуть открытое возгорание. Концентрация газа в этом случае минимальна — датчик не срабатывает.

    Извещатель пожарный газовый

    Комбинированные пожарные извещатели

    Особенность. Комбинированные или многоканальные извещатели срабатывают, когда обнаруживает одновременно несколько признаков пожара. Популярный вариант — пожарные датчики «дым/тепло».

    Где применяются. На объектах со сложными условиями, при которых одноканальные датчики дают ложные срабатывания. Кухни ресторанов (частое задымление), неотапливаемые склады (перепады температуры), гаражи и автосервисы.

    Преимущества. Минимум ложных срабатываний.

    Недостатки. Дорогое оборудование и техническое обслуживание.

    Пожарный извещатель комбинированный

    Кто может устанавливать пожарные датчики

    Подрядчик обязан предъявить:

    1. Лицензию МЧС. Дает право устанавливать пожарную сигнализацию, проводить техническое обслуживание. Сигнализация без лицензии не пройдет проверку Госпожарнадзора.

    2. Свидетельство о допуске СРО. Разрешает проектировать противопожарные системы: сигнализацию и систему оповещения. Как и лицензия, свидетельство обязательно для пожарной проверки.

    Лицензированы МЧС, состоим в СРО проектировщиков. Готовим пакет документов для инспектора, помогаем пройти проверку с первого раза.

    Установим пожарную сигнализацию под ключ
    . Разработаем проект, подберем оборудование и выполним монтаж. После установки — возьмем систему на техническое обслуживание.

    Хотите узнать: сколько стоит сигнализация для вашего объекта?

    Позвоните нам по номеру +7 (812) 660-58-17 или отправьте заявку. Подготовим предварительный расчет, уточним сумму после бесплатного выезда на объект.

    Выбор датчиков пожарной сигнализации - ЧОП «Бастион»

    Многим кажется, что все пожарные датчики, независимо от их типа, одинаково реагируют на возникновение пожарной угрозы, но это не так. Каждая модель извещателя по-разному воспринимает опасную ситуацию. Эффективность работы пожарного датчика, также во многом зависит от его качества и технических характеристик. Стоит рассмотреть основные виды извещателей, чаще всего применяющихся на практике и узнать их положительные, а также негативные качества. Это поможет сделать правильный выбор датчиков пожарной сигнализации.

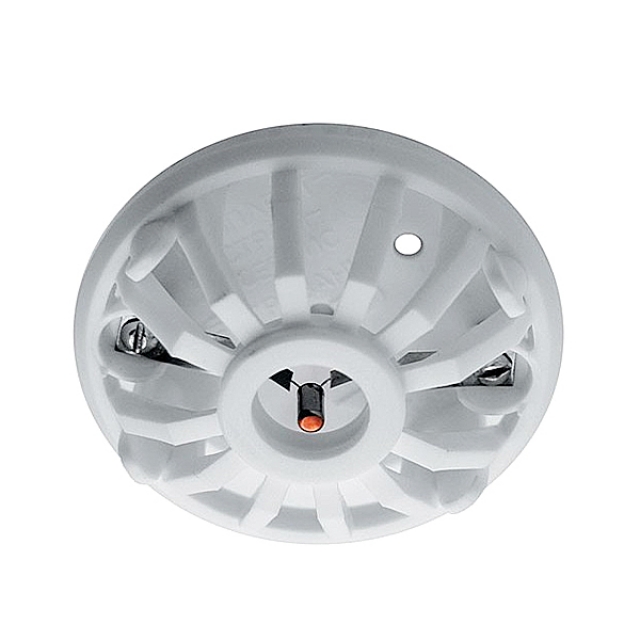

    Тепловой пожарный извещатель

    Этот датчик еще называют температурным, это самый простой и очень распространенный вид пожарного извещателя. У него установлен температурный порог, при превышении которого, он сигнализирует о пожарной опасности. В любом помещении температурный режим не должен быть больше чем + 55 градусов Цельсия. Порог, при котором срабатывает тепловой датчик + 70 градусов. Если извещатель расположен недалеко от очага возгорания, то он своевременно среагирует на возникновение пожарной угрозы. Когда он расположен далеко, то сигнализировать вовремя о пожаре он не сможет.

    Чтобы тепловые пожарные датчики качественно срабатывали, их нужно устанавливать в местах, где вероятней всего может начаться возгорание. Это могут сделать только специалисты. Также на определенной площади можно установить большее количество тепловых датчиков и тогда они смогут своевременно оповещать о возникновении огня. Из плюсов температурного извещателя можно выделить:

    • Дешевая стоимость.
    • Хорошая точность определения температуры.
    • Длительный срок эксплуатации.
    • Потребляет мало электроэнергии.
    • Не требует частого обслуживания.
    • Может длительное время работать автономно.

    Кроме плюсов, у этого устройства также есть минусы:

    • Может поздно среагировать на появление огня.
    • Поток тепла от пламени, для срабатывания извещателя, должен его достичь.

    Сегодня пожарная сигнализация повсеместно оснащена тепловыми датчиками, из-за их низкой цены и потому, что они не требуют частого обслуживания.

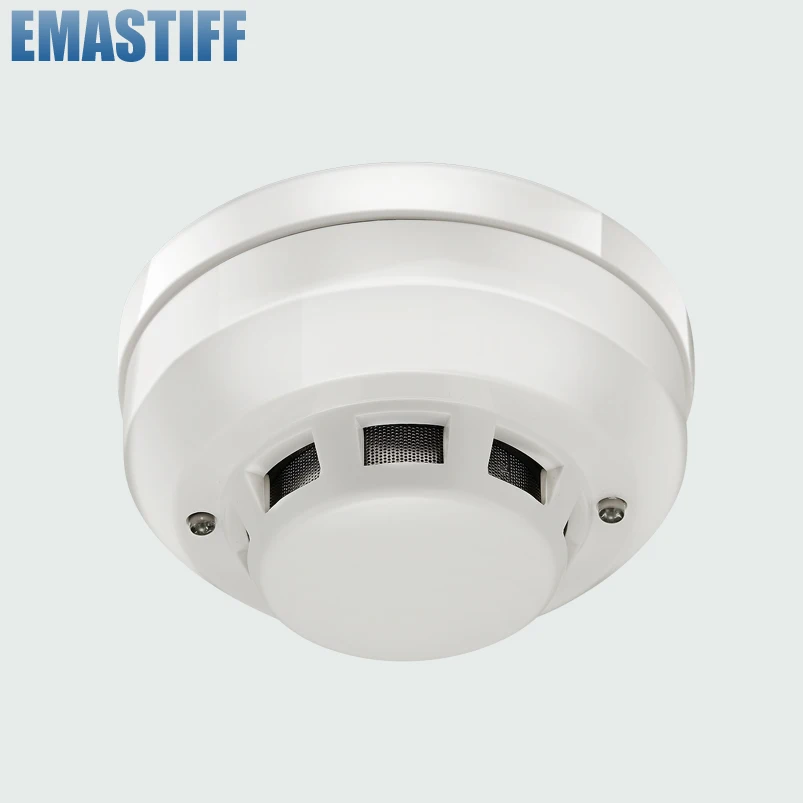

    Дымовой пожарный датчик

    Дымовой извещатель, при появлении дыма, сразу подает сигнал о пожаре. Это происходит вследствие того, что свет, передаваемый инфракрасным излучателем, поглощает дымовая среда и на фотоприемник попадает малое количество излучения. Если света становится меньше, чем установленный пороговый уровень на датчике, то для него это является сигналом о наличии дыма на охраняемом объекте. В извещателе есть дымовая камера, хорошо защищенная от внешнего излучения, но пропускающая через специальные щели дым.

    Такой датчик часто устанавливают один на целое помещение. Ведь обычно, когда развивается пламя, появляется сильное задымление, датчик его фиксирует, даже находясь далеко от источника огня. После этого, моментально передает сигнал о пожарной опасности и срабатывает сигнализация. Но не всегда при появлении пламени есть дым. При пожарах определенного типа, дымовой датчик просто бессилен. В выборе такого извещателя есть определенные плюсы:

    • Он своевременно реагирует на возгорание.
    • На достаточно большое помещение, хватает нескольких датчиков.

    Также у этого извещателя имеются некоторые недостатки:

    • Если горение бездымное, датчик на него не среагирует.
    • Он быстро загрязняется и может срабатывать на сильное запыление.
    • Требует частого обслуживания.

    Прежде чем выбрать для установки дымовой пожарный датчик, нужно знать, что на него могут влиять электромагнитные помехи от простых бытовых электрических приборов. Также у него может быть ложное срабатывание, при проникновении в датчик насекомых. При монтаже дымовых извещателей необходимо обязательно учитывать эти факторы.

    Извещатель пламени

    Существуют некоторые типы пожаров, при которых горение происходит без дыма. В таких ситуациях сможет вовремя просигнализировать об опасности датчик пламени. Он устроен таким образом, что способен фильтровать разнообразное излучение света и отсеивать его, не реагируя на лучи солнца или свет от ламп. Датчик пламени может распознать пожар на самой ранней стадии и передать информацию о нем, противопожарной системе. Его используют на объектах, где хранятся легковоспламеняющиеся материалы. Плюсы у этого пожарного извещателя такие:

    • Он моментально реагирует на открытый огонь.
    • Датчик способен заметить пламя, на расстоянии до 80 м.

    Как и у всех подобных приборов, у него также есть и минусы:

    • Извещателю, для своевременной реакции, требуется прямая видимость огня.
    • Приемный элемент датчика имеет высокую стоимость.

    Благодаря быстрой реакции на возникновение пламени, эти датчики помогают пожарным потушить очаг огня в начале его зарождения.

    Основные правила выбора пожарных датчиков

    Нужно правильно оценивать, для охраны какого именно объекта подбирается пожарный датчик, лучше посоветоваться со специалистами. Но если по какой-либо причине нет другого выбора, как покупать извещатель самостоятельно, то требуется обратить особое внимание на такие характеристики:

    • Скорость, с которой реагирует датчик на возгорание. Оптимальное решение – установка в помещении нескольких видов пожарных извещателей, которые реагируют как на огонь, так и на дым.
    • Обслуживание. Если датчик монтируется в жилом доме, то для простоты его обслуживания жильцами, нужно устанавливать такие приборы, в которых меняются батарейки, и они легко чистятся от различных загрязнений
    • Эффективность. Это важнейшее требование, предъявляемое к пожарным датчикам. Извещатели нужно приобретать высокого качества и у проверенных компаний.

    Если не хватает средств на покупку более дорогих моделей датчиков, а пожарную сигнализацию планируется устанавливать в жилом доме или на даче, то подойдет обыкновенный тепловой либо дымовой извещатель. К примеру, охрана коттеджей в Подмосковье и загородных домов от пожара, часто базируется на применении этих видов датчиков.

    В помещениях с быстровоспламеняющимися или горючими материалами, следует обязательно устанавливать датчики пламени. Перед покупкой и монтажом пожарных извещателей любого типа, следует проконсультироваться с опытными специалистами. Так будет надежней. Датчики пожарной сигнализации нужно выбирать ответственно, от их эффективности часто зависит человеческая жизнь.

    Ссылки на источники:

    • http://sec4all.net/modules/myarticles/article.php?storyid=1063
    • http://moysignal.ru/pozharnye/datchik-pozharnojj-signalizacii-vsya-informaciya-o-dannom-ustrojjstve.html
    • http://oruki.ru/publ/signalizacija/pozharnaja_signalizacija/prichiny_lozhnykh_srabatyvanij_pozharnykh_izveshhatelej/6-1-0-29
    • https://roomplan.ru/sovety/pozharnaya-signalizaciya-v-kvartire/

    Дымовые и тепловые извещатели - сеть сигнализации

    Дымовые и тепловые извещатели - это датчики, которые вы захотите добавить в любую систему. Эти устройства сообщают панели о возгорании в здании. Сработавший детектор дыма и тепла вызовет мгновенную тревогу. Ваша система будет действовать в соответствии с вашим планом мониторинга. Купить дымовые и тепловые извещатели здесь.

    Дымовые и тепловые извещатели - важные устройства пожарной безопасности, которые следует устанавливать в каждом доме и на работе. Как можно скорее обнаруживать пожар для спасения жизней и спасения вашего имущества.Пожары случаются каждый день, и не всегда они являются результатом человеческой ошибки. Проблемы с электричеством, утечки природного газа, домашние животные и природа могут стать причиной неожиданного пожара. Вне зависимости от того, находитесь ли вы на месте происшествия или вдали от него, исправные дымовые и тепловые извещатели окажут большую помощь во время пожара.

    Если пожар произойдет, когда вы и ваша семья спите, очень важно, чтобы вы были предупреждены как можно быстрее. Детектор дыма и тепла, сопряженный с вашей системой, очень быстро заметит дым или чрезмерно высокую температуру.Затем система включит пожарную тревогу. Это вызовет активацию любой настройки сирены в системе. Многие дымовые и тепловые датчики также включают встроенные звуковые оповещатели, которые гарантируют оповещение всех, кто находится в помещении. Большинство смертей в результате пожара происходит из-за того, что обитатели здания спят в этой ситуации. Дымовые и тепловые датчики, используемые с системами сигнализации, предотвратят это и обеспечат своевременное оповещение.

    Дымовые и тепловые извещатели также чрезвычайно полезны в случае возникновения пожара во время вашего отсутствия.Как можно скорее связаться с пожарной службой очень важно для контроля ситуации и предотвращения распространения огня. Пожарные могут спасти ценные вещи и части вашего имущества. Если у вас есть служба мониторинга на центральной станции, активируемый дымовой и тепловой извещатель с системой сигнализации обеспечит немедленное уведомление местной пожарной службы. Даже если вы не приедете для реагирования на пожар, пожарная команда все равно прибудет на место происшествия. Они постараются справиться с пожаром и постараются ограничить любой серьезный ущерб.Это гораздо более благоприятная ситуация, чем оставлять огонь неконтролируемым и неконтролируемым.

    Как следует из названия, дымовые и тепловые извещатели реагируют как на дым, так и на высокие температуры. При обнаружении любой ситуации устройство предупредит систему. Большинство датчиков дыма и тепла обнаруживают дым до того, как обнаруживают высокие температуры. Но бывают случаи, когда высокие температуры могут первыми достичь датчика. Обе способности распознавания важны для правильного обнаружения пожара.В качестве альтернативы вы также можете приобрести автономные дымовые извещатели или автономные тепловые извещатели. Автономные датчики дыма иногда предпочтительнее в чрезвычайно жарком климате, где очень высокая температура окружающей среды может привести к ложной тревоге. Автономные датчики тепла используются в таких местах, как ванные комнаты, кухни, гаражи и чердаки, где чрезмерная влажность, пыль или дым от приготовления пищи могут создавать ложные срабатывания.

    4 типа тепловых и дымовых извещателей

    Когда дело доходит до защиты вашего дома или бизнеса от пожаров, важно оборудовать вашу собственность передовыми устройствами для обнаружения первых признаков жары.К счастью, тепловые извещатели дают владельцам дома и бизнеса дополнительное спокойствие, зная, что их жильцы и имущество в большей безопасности. Но что это такое и сколько существует типов тепловых извещателей? В блоге этого месяца мы рассмотрим функции и особенности 4 типов тепловых и дымовых извещателей.

    Что такое тепловые извещатели?

    Эти устройства могут точно определять конвекционную тепловую энергию и реагировать на нее. После обнаружения раздастся звуковой сигнал, чтобы уведомить находящихся поблизости жителей.Тепловые датчики не предназначены для замены детекторов дыма. Скорее, они используются в местах, где детекторы дыма не могут быть установлены, таких как кухни, прачечные или подсобные помещения. Это связано с тем, что дымовые извещатели могут выдавать ложные срабатывания при обнаружении в помещении чрезмерного количества пыли или пара.

    Какие типы тепловых датчиков?

    Фиксированная температура

    Фиксированные датчики температуры, пожалуй, самый распространенный тип, который можно найти в домах и на предприятиях.Эти простые, но эффективные устройства подают сигнал тревоги, когда внутри термочувствительных эвтектических сплавов происходит разжижение в ответ на значительное нагревание в непосредственной близости. Благодаря функции теплового запаздывания вы можете настроить порог обнаружения тепла в соответствии с вашими условиями.

    Скорость нарастания

    Тепловые извещатели скорости нарастания температуры, часто называемые извещателями ROR, сигнализируют о тревоге при резком повышении температуры с 12 до 15 градусов по Фаренгейту.В отличие от датчиков с фиксированной температурой, датчики ROR могут работать при более низком температурном пороге. Кроме того, в устройствах используются термочувствительные термопары, которые представляют собой электронные устройства, которые точно измеряют температуру по сравнению с термометрами. При правильной настройке вы можете снизить вероятность ложных срабатываний. У этих типов часто есть заводская уставка 136,4 градусов по Фаренгейту, прежде чем они подадут сигнал тревоги.

    Какие типы дымовых извещателей?

    Ионизационный дымовой извещатель

    Ионизационные дымовые извещатели пропускают электрический ток через две металлические пластины внутри устройства.Когда присутствует дым, он прерывает электрический ток, в результате чего срабатывает сигнализация. Эти извещатели идеально подходят для обнаружения быстро распространяющихся пожаров.

    Фотоэлектрический дымовой извещатель

    Фотоэлектрические дымовые извещатели срабатывают, когда свет внутри устройства прерывается дымом. Это устройство обнаруживает небольшие возгорания быстрее, чем ионизационный дымовой извещатель, и оно надежно. Вам не придется беспокоиться о ложных срабатываниях.

    Выбор подходящего

    Важно выбрать подходящее устройство для дома или бизнеса.Как упоминалось ранее, тепловые датчики не должны заменять дымовые извещатели. В спальнях, офисах и коридорах по-прежнему следует использовать расширенную пожарную сигнализацию, чтобы дать вашим близким или сотрудникам надлежащее уведомление, что им необходимо принять меры и покинуть ваш дом или здание. Их следует использовать в тандеме с разбрызгивателями, детекторами угарного газа и другими важными системами пожарной сигнализации.

    Итак, какой из 4 типов тепловых и дымовых извещателей лучше всего подходит для вас? Это действительно зависит от местоположения.Например, если термодатчик ROR был установлен рядом с большой духовкой, он может подавать ложный сигнал каждый раз, когда она открывается из-за резкого перепада температуры. Тем не менее, датчик фиксированной температуры тепла можно настроить так, чтобы игнорировать пороговое значение тепла, но при этом искать источники тепла большего размера. Тепловые датчики ROR лучше всего использовать в областях с легковоспламеняющимися материалами, поскольку они способны обнаруживать быстро увеличивающееся тепло. Это интенсивное повышение температуры может превысить порог срабатывания сигнализации устройства с фиксированной температурой, что затрудняет подачу сигнала тревоги.Теперь, когда вы знаете, сколько типов тепловых извещателей существует, вы можете поговорить со специалистом по пожарной сигнализации, чтобы узнать, какие типы лучше всего подойдут для вашего дома или бизнеса.

    Почему Меса?

    Компания Mesa Alarm Systems защищает дома и предприятия Хьюстона с 1990 года и с гордостью предлагает одни из самых передовых устройств противопожарной защиты на рынке. Наши профессиональные сотрудники будут работать с вами для достижения индивидуальных целей для вашей собственности и могут обеспечить более высокий уровень поддержки с помощью наших услуг круглосуточного мониторинга.Хотите узнать больше? Посетите нас в Интернете или свяжитесь с нами сегодня, чтобы получить лучшее в области домашней или коммерческой противопожарной защиты. Узнайте больше о наших продуктах и ​​услугах сегодня, позвонив по телефону (281) 690-4500 .

    Четыре основных типа тепловых и дымовых извещателей и их применение

    Существует четыре основных типа извещателей, обнаруживающих наличие пожара. Понимание разницы между этими тепловыми и дымовыми извещателями поможет вам определить, какой извещатель идеально подходит для любого применения.

    Четыре типа пожарных извещателей: тепловые, ионизационные, фотоэлектрические и ионизационные / фотоэлектрические. Различия в каждом из них в том, как они обнаруживают огонь: тепло зависит от температуры, а три других - от дыма. Лучшим детектором является комбинация ионизационного / фотоэлектрического.

    Тепловой извещатель

    Тепловой извещатель обнаруживает присутствие тепла и повышение температуры воздуха. У этих извещателей мало ложных срабатываний, но им требуется больше времени для определения возгорания, чем у извещателей дыма.Они идеально подходят в ситуациях, когда детекторы дыма могут вызывать ложные срабатывания, например, в парной, влажной или пыльной среде. Нечасто используемые места, такие как складские помещения, склады или машинные помещения, также используют эти типы детекторов.

    Три наиболее распространенных детектора дыма: ионизационный, фотоэлектрический и комбинированный ионизационно-фотоэлектрический. Все детекторы дыма подают сигнал тревоги при обнаружении дыма, чтобы уведомить жителей здания. Что отличает эти извещатели друг от друга, так это способ обнаружения дыма.

    Ионизационный дымовой извещатель

    Ионизационный дымовой извещатель имеет постоянный электрический ток, который возникает между двумя металлическими пластинами в устройстве. Когда дым попадает в камеру, он прерывает электрический ток и вызывает срабатывание сигнализации. Эти извещатели превосходно обнаруживают быстро горящие пожары.

    Фотоэлектрический дымовой извещатель

    Фотоэлектрический дымовой извещатель имеет луч света в устройстве, и когда дым рассеивает свет, он вызывает срабатывание сигнализации.Этот тип устройства быстрее обнаруживает небольшие тлеющие огни, чем ионизационный дымовой извещатель. Они очень надежны и не вызывают ложных срабатываний.

    Ионизационный / фотоэлектрический дымовой извещатель

    Комбинированный дымовой извещатель - лучший способ защитить ваш объект и его жителей от пожара. Когда обе формы обнаружения дыма используются на одном устройстве, это помогает гарантировать, что независимо от типа пожара, он будет обнаружен как можно скорее.

    В некоторых случаях на объекте будут установлены различные датчики тепла и дыма.Эксперт предложит вам решение, которое наилучшим образом соответствует потребностям вашего предприятия.

    Благодарим вас за интерес к Kinetix Fire!

    Категория: образование, пожарная сигнализация

    Тепловые извещатели и дымовые извещатели: в чем разница?

    Нас часто спрашивают о том, когда использовать тепловые извещатели по сравнению с детекторами дыма. Оба типа извещателей могут обнаруживать пожар, но эти продукты предназначены для различных нужд.

    Тепловые извещатели и дымовые извещатели

    Вкратце, вот разница между тепловыми извещателями и извещателями дыма:

    Тепловые извещатели предназначены для минимизации материального ущерба, реагируя на изменение температуры, вызванное пожаром.

    Дымовые извещатели предназначены для защиты людей и имущества путем подачи сигнала тревоги на ранней стадии возникновения пожара. Людям нужно время, чтобы среагировать, а во время пожара важна каждая секунда.

    Когда дело доходит до защиты людей, очень важно предупреждать людей, находящихся в здании, до того, как накапливается дым. Некоторые типы пожаров «тлеют» или горят очень медленно без огня. Медленное горение вызывает неполное сгорание, что, в свою очередь, приводит к образованию большего количества дыма, окиси углерода и других ядовитых газов.Тлеющие огни также выделяют очень мало тепла, что затрудняет их обнаружение с помощью тепловых извещателей. Когда люди получают травмы во время пожара, виновниками почти всегда являются дым и ядовитые газы, такие как CO, а не тепло или пламя.

    Если детекторы дыма являются идеальным решением для защиты жизни, почему мы до сих пор видим, как тепловые извещатели устанавливаются вместо детекторов дыма?

    Когда защита собственности является первоочередной задачей, тепловые извещатели могут быть надежным и практически безотказным решением.В некоторых случаях тепловые извещатели выбираются из-за их низкой стоимости и большей невосприимчивости к загрязнителям и экстремальным условиям окружающей среды. В других случаях тепловые извещатели используются для срабатывания пожарных спринклеров или других типов систем пожаротушения.

    Современные многокритериальные точечные извещатели и аспирационные дымовые извещатели предназначены для выдерживания более высоких уровней загрязняющих веществ в воздухе и более широких температурных диапазонов. Хотя эти решения обычно более дорогие, чем тепловые извещатели, они срабатывают намного раньше.Помимо предоставления жильцам здания больше времени для реагирования, усовершенствованные детекторы дыма часто позволяют службам быстрого реагирования устранять опасность пожара до того, как произойдет серьезный материальный ущерб. Наши руководства по применению могут помочь вам определить, являются ли точечные извещатели с несколькими критериями или аспирационные дымовые извещатели правильным решением для вашей области применения.

    Когда обнаружение дыма нецелесообразно, выбор теплового извещателя более быстрого действия может обеспечить более быстрое время отклика.

    Стандартные тепловые извещатели с фиксированной температурой реагируют, как и ожидалось, при большинстве пожаров, но они страдают от теплового запаздывания при быстром возгорании.«Тепловая задержка» возникает, когда быстрое повышение температуры приводит к срабатыванию теплового извещателя при температуре выше его уставки. Добавление возможности увеличения скорости роста может ускорить реакцию на быстро растущие пожары, но они также могут привести к ложным тревогам, если среда установки естественным образом видит быстрые изменения температуры окружающей среды. Детекторы фиксированной температуры с компенсацией скорости нарастания могут помочь предотвратить как тепловую задержку, так и ложные срабатывания сигнализации из-за быстрых изменений температуры. Эти извещатели реагируют, как стандартный тепловой извещатель с фиксированной температурой, медленно развивающимся возгоранием.Когда возгорание быстро нарастает, компенсация скорости нарастания предотвращает тепловую задержку, позволяя этим детекторам срабатывать при достижении их уставки.

    Для получения дополнительной информации, включая требования к расстоянию между извещателями, касающиеся различных типов потолков или специальных приложений, обратитесь к Национальному кодексу пожарной сигнализации и сигнализации (NFPA 72) и вашим местным нормам и стандартам.

    Как работают тепловые извещатели

    Как работают тепловые извещатели

    Ежедневно в США горят 1500 домов.Часто эти пожары можно предотвратить, обычные домашние пожары замечены слишком поздно. Пожары занимают всего пару минут, прежде чем они станут неконтролируемыми, а пламя достигнет более 1000 градусов по Фаренгейту. Пожары в домах опасны, ежегодно унося жизни 6 500 и ранений 280 000 человек.

    Хорошая новость о пожарах заключается в том, что, если они загорятся до того, как пламя разгорится, с пожаром легко справиться и легко потушить. Тепловые извещатели и пожарные извещатели ежегодно спасают тысячи жизней.Вот как тепловой извещатель может спасти ваш дом.


    Что такое тепловой извещатель?

    Тепловой извещатель - это устройство, которое может определять тепло в помещении. Его цель - предупредить домовладельцев и владельцев бизнеса о возгорании до того, как пожар станет необратимым. Устройство реагирует на конвекционную тепловую энергию, излучаемую пламенем. На рынке представлены два основных типа тепловых извещателей: тепловые извещатели по скорости роста и извещатели с фиксированной температурой.

    Тепловой извещатель скорости нарастания

    Тепловые извещатели скорости нарастания температуры определяют тепло в помещении. Детекторы регистрируют 70 градусов в качестве базовой линии; когда жар в комнате быстро поднимается выше 70 градусов, срабатывает сигнализация. Датчик этого типа срабатывает по «скорости изменения», а не по самой температуре. Обычно сигнал тревоги срабатывает, когда скорость изменения увеличивается на 15 градусов менее чем за минуту. Когда в доме начинается пожар, температура в комнате быстро поднимается - в некоторых случаях температура поднимается на 30 градусов за 45 секунд.

    Фиксированный датчик температуры

    Датчик фиксированной температуры фокусируется на фактическом тепле в помещении, а не на скорости изменения. Когда температура в комнате превышает заданное значение, срабатывает сигнализация. Обычно заданная температура, при которой срабатывает сигнал тревоги, составляет около 135 градусов. Высокая температура является хорошим индикатором возгорания (если у вас не установлен нагреватель на 135 градусов).

    Как датчики скорости нарастания, так и датчики фиксированной температуры отлично подходят для обнаружения пожаров.Однако у тепловых извещателей есть недостатки. Хотя они отлично обнаруживают тепло, они не смогут быстро обнаружить тлеющий огонь. Они лучше всего подходят для обнаружения сильных пожаров.

    Типы пожаров для обнаружения тепла

    Низкоэнергетический пожар

    Существует два основных типа пожаров: пожары малой энергии и пожары высокой температуры. Тлеет низкоэнергетический огонь; он потребляет топливо медленно и выделяет много дыма. Однако этот вид огня излучает очень мало тепла. Поскольку при этом возгорании выделяется больше дыма, чем тепла, тепловое обнаружение может не работать, и обнаружение возгорания может занять слишком много времени.К тому времени, когда сработает датчик температуры, пожар нанесет серьезный ущерб дому.

    Высокотемпературный пожар

    Второй вид пожара - высокотемпературный пожар. При сильном огне топливо быстро расходуется. По мере того, как огонь пожирает, пламя становится все выше и выше. Эти типы пожаров могут быть вызваны взрывом или возгоранием. Эти пожары питаются легковоспламеняемыми материалами, такими как бумага, сено или сухое дерево. Этот пожар довольно быстро вызовет срабатывание теплового извещателя. Тепловые извещатели оптимальны для обнаружения этого типа пожара.

    Тепловой извещатель и дымовая сигнализация

    Тепловой извещатель - это не то же самое устройство, что и пожарная сигнализация. На самом деле эти два устройства очень разные. Пожарная или дымовая сигнализация реагирует на дым, а тепловой извещатель реагирует на тепло. У них одна и та же цель, но разное время реакции и разные механизмы.

    Существует два варианта дымовых извещателей: оптические дымовые извещатели и ионизационные извещатели.

    Оптический дымовой извещатель

    Оптические дымовые извещатели обнаруживают дым с помощью светодиодной лампы.Свет излучается в небольшой камере внутри устройства. Когда дым попадает в камеру, свет рассеивается, и светодиодный луч прерывается (прерывается из-за дыма). Когда луч сломан, срабатывает сигнализация.

    Ионизационный дымовой извещатель

    В ионизационном детекторе используется ионизированная камера. Чтобы ионизировать камеру, устройство подвергает катализатор воздействию воздуха. С одной стороны камеры есть небольшое отверстие для входа дыма. Когда дым попадает в камеру, ионизация уменьшается, вызывая тревогу.Даже малейшее количество дыма вызовет срабатывание сигнализации.

    Дымовые извещатели обнаруживают возгорание в первые несколько секунд. Дым является первым признаком пожара, а это означает, что детекторы дыма обычно обнаруживают возгорание быстро и эффективно. С помощью датчика дыма возгорание обнаруживается и тушится задолго до того, как пожар может распространиться.

    Датчики дыма - самый эффективный способ обнаружения пожара. Поскольку перед резким изменением температуры обычно возникает дым, детекторы дыма обнаруживают возгорание быстрее, чем датчики тепла.Для повседневного использования в домашних условиях детекторы дыма - лучший способ обнаружить пожар. Однако детекторы дыма могут ложно срабатывать из-за пыли, а это означает, что они не лучшее устройство для пыльных помещений, таких как чердаки или подвалы. Поскольку тепловые датчики не срабатывают ложно из-за пыли, они являются лучшим устройством для этой работы.

    Как тепловой извещатель работает с пожарной сигнализацией?

    Чтобы обеспечить наилучшую защиту вашего дома, тепловые извещатели должны быть соединены с датчиками дыма. Национальный кодекс пожарной сигнализации и сигнализации требует, чтобы датчик дыма был установлен в каждой спальне дома.Также рекомендуется устанавливать пожарную сигнализацию в коридорах, жилых и запасных комнатах. Дымовые извещатели можно заменить тепловыми извещателями, но это не рекомендуется. Дымовые извещатели обнаруживают пожар в пять раз быстрее, чем тепловые извещатели. Замена датчика дыма на датчик тепла в спальне может быть опасной.

    Вместо этого тепловые извещатели предназначены для работы с детекторами дыма. Вместо того, чтобы заменять одно другим, их следует использовать вместе. У каждого есть свои сильные стороны, которые защищают вас.

    Сильные стороны дымовых извещателей:

    • Быстро обнаруживает пожары. Детекторы дыма - самый быстрый способ обнаружения пожара. Поскольку дым образуется сразу после начала пожара, извещатель может предупредить домовладельца через несколько секунд после начала пожара.
    • Smart Capacity. Детекторы дыма могут быть «умными», то есть их можно установить с беспроводной системой домашней безопасности и синхронизировать с вашим мобильным устройством. Благодаря этой способности детектор дыма может предупредить домовладельца о пожаре, даже когда домовладелец отсутствует.Вместо того, чтобы ждать, пока сосед заметит пламя в окне, детекторы дыма позволяют домовладельцам активно защищать свои дома и вызывать пожарную охрану через несколько секунд после начала пожара.
    • обнаруживает возгорание с низким энергопотреблением. Не все пожары одинаковы. Некоторые пожары, называемые низкоэнергетическими пожарами, выделяют лишь небольшое количество тепла, но много дыма. Другие пожарные извещатели с трудом распознают эти пожары. С другой стороны, детектор дыма может обнаруживать возгорания с низким энергопотреблением быстрее, чем любое другое устройство на рынке.

    Сильные стороны теплового извещателя:

    • Менее подвержены ложным срабатываниям. В то время как дымовые извещатели подвержены ложным срабатываниям, тепловые извещатели сложнее обмануть. Датчики тепла полагаются на фактическую температуру в помещении, и, если температура в помещении не повысилась, сигнал тревоги не сработает.
    • Защищает чердаки и подвалы. Детекторы дыма с трудом защищают чердаки и подвалы из-за пыли и других частиц в воздухе. С другой стороны, тепловые датчики могут легко защитить свои участки без потери эффективности.Они сохраняют свою эффективность в самых разных помещениях и ситуациях.
    • Используется с потолочными спринклерами. Тепловые извещатели - это выбор номер один для срабатывания спринклеров на потолке в здании. Меньше всего бизнесу может понадобиться ложная тревога, которая активирует оросители. Однако в случае пожара спринклеры для потолка могут спасти здание. Поскольку тепловые извещатели невероятно эффективны и их сложно обмануть, они являются лучшим выбором для этой работы.

    Ключ к использованию тепловых извещателей - знать, где их использовать.Они не лучший выбор для спальни или повседневной противопожарной защиты. Обнаружение тепла лучше всего использовать в местах, где датчик дыма не дает точных результатов, например в гаражах, сараях, сараях, чердаках и подвалах. Обнаружение дыма лучше всего работает на открытых площадках, в спальнях, кухнях, гостиных и столовых.

    Каков срок службы тепловых извещателей?

    Тепловые извещатели могут быть проводными или беспроводными. Большинство экспертов по домашней безопасности рекомендуют домовладельцам использовать беспроводные тепловые извещатели с батарейным питанием. Использование батареек гарантирует, что тепловой извещатель продолжит работать, даже если в доме отключено электричество.Проводная сигнализация может столкнуться с проблемами во время отключения электричества по соседству. Батареи, которые используются для питания тепловых датчиков, чрезвычайно надежны и, как известно, служат до 10 лет без сбоев. Однако из соображений безопасности батареи тепловых извещателей следует заменять каждые пять лет.

    Примерно раз в год домовладельцы должны проверять тепловой извещатель, чтобы убедиться, что устройство все еще работает. У большинства тепловых извещателей есть небольшая кнопка тестирования на устройстве. При нажатии кнопки устройство издаст несколько коротких звуковых сигналов, похожих на пожарный извещатель.Проверка теплового датчика гарантирует, что тепловое обнаружение на устройстве продолжает работать должным образом.

    Сам извещатель должен работать без проблем десять лет. Для работы тепловых извещателей требуется очень небольшое количество энергии. Тепловое обнаружение может активно работать, не требуя дополнительной энергии в течение многих лет. Однако, если при проверке термодатчика у вас возникнут сложности или проблемы, лучше всего заменить его.

    Защищает ли ваш дом тепловой извещатель?

    Тепловые извещатели очень способны защитить ваш дом.В сочетании с интеллектуальным датчиком дыма тепловые извещатели могут обеспечить полную защиту дома от пожара. В то время как детектор дыма защищает дом от пожаров низкой мощности, тепловые извещатели защищают ваш дом от пожаров высокой мощности. Пожары высокой энергии производят очень мало дыма и быстро распространяются. Они быстро нагреваются и воспламеняются. Конечно, они все равно будут выделять небольшое количество дыма, поэтому пожарная сигнализация все равно сможет предупредить семью. Наличие теплового извещателя просто добавит дополнительный уровень защиты.

    Благодаря последним инновациям в технологии пожарной сигнализации, некоторые пожарные извещатели предлагают комбинированные датчики. Комбинированные датчики используют как обнаружение дыма, так и тепловое обнаружение, чтобы обеспечить защиту вашего дома от всех пожаров.

    Cove Security предлагает один из лучших комбинированных датчиков на рынке. Этот пожарный извещатель может определять дым и отличать неорганический дым от органического дыма. Неорганический дым - это дым от горящего гипсокартона, ковров и обработанной древесины.Когда детектор обнаруживает этот тип дыма, интеллектуальная сигнализация отправит вам уведомление, предупреждающее вас о том, что горит что-то, чего не должно быть в огне. Органический дым - это дым от сжигания дерева, травы, сена или других природных материалов. Если датчик обнаруживает в воздухе органический дым, сигнал тревоги отправит вам другое предупреждение. При этом предупреждении датчик спросит вас, был ли пожар преднамеренным (например, костер на открытом воздухе). Если пожар был преднамеренным, просто отклоните уведомление и отключите сигнализацию.

    Интеллектуальный пожарный извещатель

    Cove предлагает больше, чем обнаружение дыма; он также предлагает определение охоты. Тепловой датчик, установленный в пожарном извещателе, представляет собой фиксированный тепловой извещатель, что означает, что сигнализация срабатывает, когда температура воздуха достигает удельной теплоемкости в течение длительного периода времени. Для максимальной точности устройство отслеживает три вещи:

    • Температура 125 градусов в течение более трех минут.
    • Повышение температуры на десять градусов менее чем за одну минуту.
    • Если температура достигает 125 градусов менее чем за одну минуту (комбинация первых двух).

    Помимо обнаружения дыма и тепла, датчик также имеет функцию обнаружения замерзания. Обнаружение замерзания предупреждает домовладельца, если температура в помещении ниже 41 градуса по Фаренгейту или если температура в доме упадет на 10 градусов менее чем за одну минуту.

    Умная пожарная сигнализация

    Cove помогает домовладельцам полностью защитить свои дома от всех возможных угроз.Домовладельцы часто подвергаются различным опасностям, включая наводнения, пожары и землетрясения. Cove Security стремится защитить домовладельцев и дать им больше контроля - интеллектуальные системы сигнализации Cove защищают дома и обеспечивают доступную безопасность.

    Типы пожарных извещателей | Frontier Fire Protection

    Существует четыре основных типа пожарных извещателей, которые могут помочь вам защитить ваше здание. Как только вы узнаете разницу между детекторами, вы сможете решить, какой из них подходит для вашего офиса или здания.

    Основное различие между четырьмя пожарными извещателями заключается в том, обнаруживают ли они тепло или дым. В целом, лучшим выбором будет покупка ионизационного и фотоэлектрического детекторов. Однако это может варьироваться в зависимости от того, какое у вас здание.

    Основные типы пожарных извещателей

    Тепловой извещатель

    Тепловые извещатели обычно используются в кладовых, складах или других редко используемых помещениях. Они предупредят вас о повышении температуры в помещении или о сильном нагреве в помещении.Проблема с тепловыми извещателями в том, что им требуется немного больше времени для обнаружения пожара, чем извещателям дыма. Однако у них меньше ложных срабатываний, потому что они не срабатывают при наличии пара, пыли, влажности или осадков.

    Ионизационный дымовой извещатель

    Ионизационные детекторы дыма обычно используются на коммерческих кухнях и в ресторанах. Они активируются, когда в воздухе присутствует дым. Детектор имеет внутри две металлические пластины, по которым течет постоянный электрический ток.Как только дым попадет в камеру, ток перестанет течь, и раздастся звуковой сигнал.

    Фотоэлектрический дымовой извещатель

    Фотоэлектрические извещатели отлично подходят для обнаружения небольших пожаров. Они похожи на детекторы ионизации, но вместо использования электрического тока они используют луч света для обнаружения дыма. Когда дым попадает в камеру фотоэлектрического извещателя, он мешает свету, и срабатывает сигнализация.

    Ионизационный и фотоэлектрический дымовой извещатель

    Детектор дыма, который распознает как ионизацию, так и фотоэлектрический дым, - лучший способ вооружить ваше здание.Этот детектор сочетает в себе ионизационный и фотоэлектрический детекторы для работы как одно целое. Когда в воздухе витает дым, он нарушает как луч света, так и электрический ток, что вызывает срабатывание сигнализации. Лучшее в этом извещателе то, что он работает как система 2-в-1, однако он не может определять тепло.

    Защитите свое здание

    Frontier Fire может помочь вам с любыми вашими потребностями в противопожарной защите. Мы можем установить, отремонтировать и обследовать вас пожарную сигнализацию, систему пожаротушения и обратного пожаротушения.Позвоните нам сегодня, и мы отправим одного из наших сертифицированных специалистов для обеспечения полной безопасности вашего здания.

    Четыре различных типа пожарных извещателей

    Знаете ли вы, что на самом деле существует четыре разных типа извещателей, которые используются для определения наличия пожара? Лучший способ определить, какой вид лучше всего подходит для вашего бизнеса или здания, - это понять различия между ними.

    Четыре типа пожарных извещателей: ионизационные / фотоэлектрические, фотоэлектрические, ионизационные и тепловые.Различия между этими четырьмя типами заключаются в том, как они обнаруживают огонь: тепло, очевидно, вызывается температурой, а остальные три - дымом.

    • Ионизация - детекторы дыма ионизации фактически имеют постоянный электрический ток, проходящий между двумя металлическими пластинами внутри устройства. Электрический ток прерывается, когда дым попадает в камеру устройства и вызывает тревогу. Этот тип извещателя отлично подходит для быстрого выявления быстро возгорания.
    • Photoelectric - Фотоэлектрические детекторы работают аналогично ионизационным детекторам, но с лучом света вместо электричества.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
