Содержание

Как настроить пульт от светодиодной люстры?

В последнее время все большей популярности приобретают светодиодные люстры с пультом управления (ПДУ). Благодаря возможности дистанционного контроля они просты и удобны в эксплуатации. Давайте разберемся, как настроить пульт от люстры и сложно ли это сделать.

Преимущества LED-светильников с ПДУ

Сегодня светодиодные потолочные люстры с пультом управления как никогда в моде. Их можно встретить в домах, офисах, кафе, гостиничных номерах, банкетных залах и прочих учреждениях.

Плюсы подобных осветительных приборов:

  • удобство – регулировать уровень освещения можно из любой части помещения;
  • энергоэффективность – встроенные светодиоды экономно расходуют электроэнергию;
  • разнообразие режимов – с помощью освещения в помещении можно создать нужную атмосферу;
  • долговечность – прибор прослужит многие годы;
  • доступная цена – особенно относится к китайским люстрам.

Программирование пульта от люстры

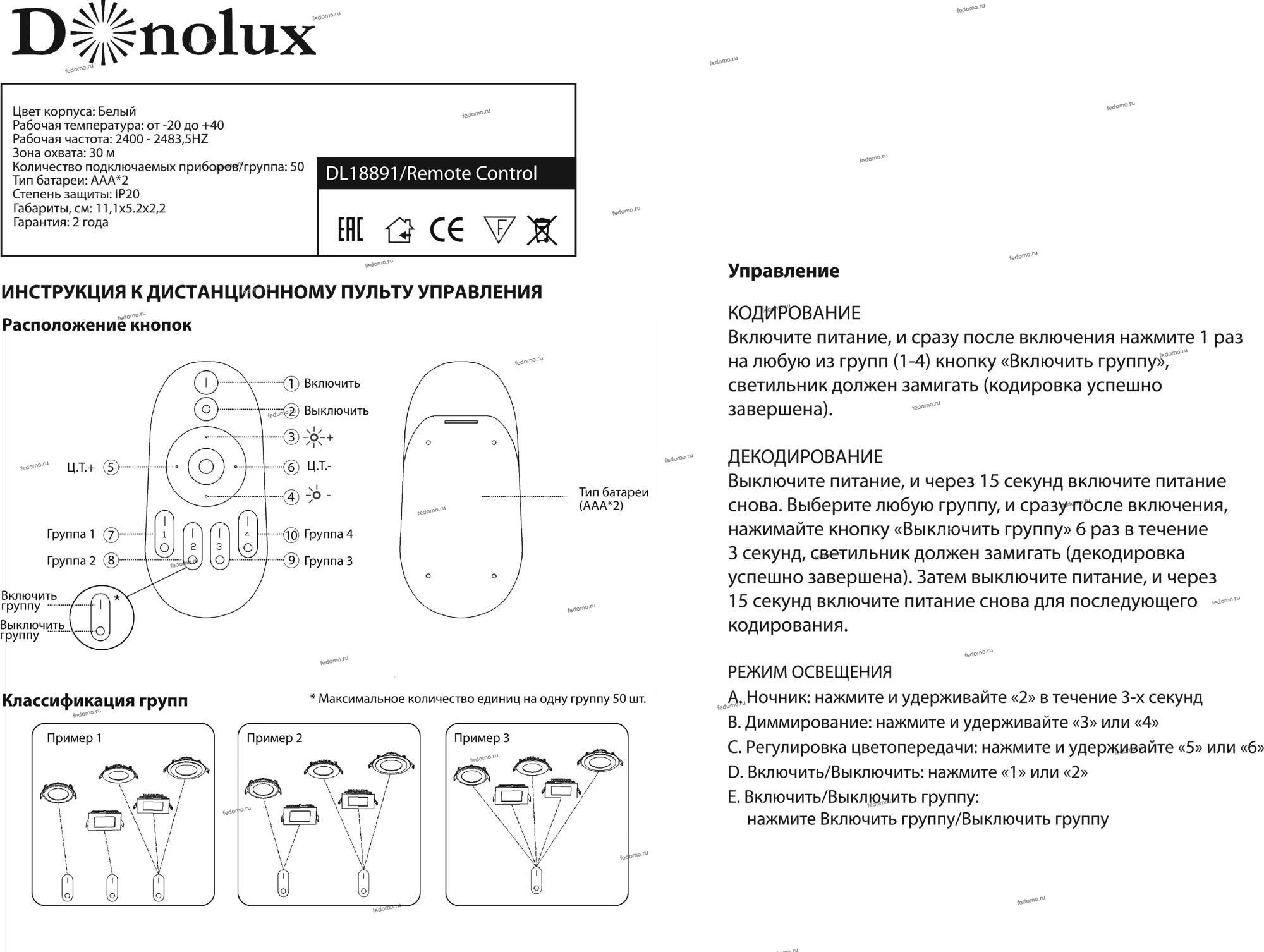

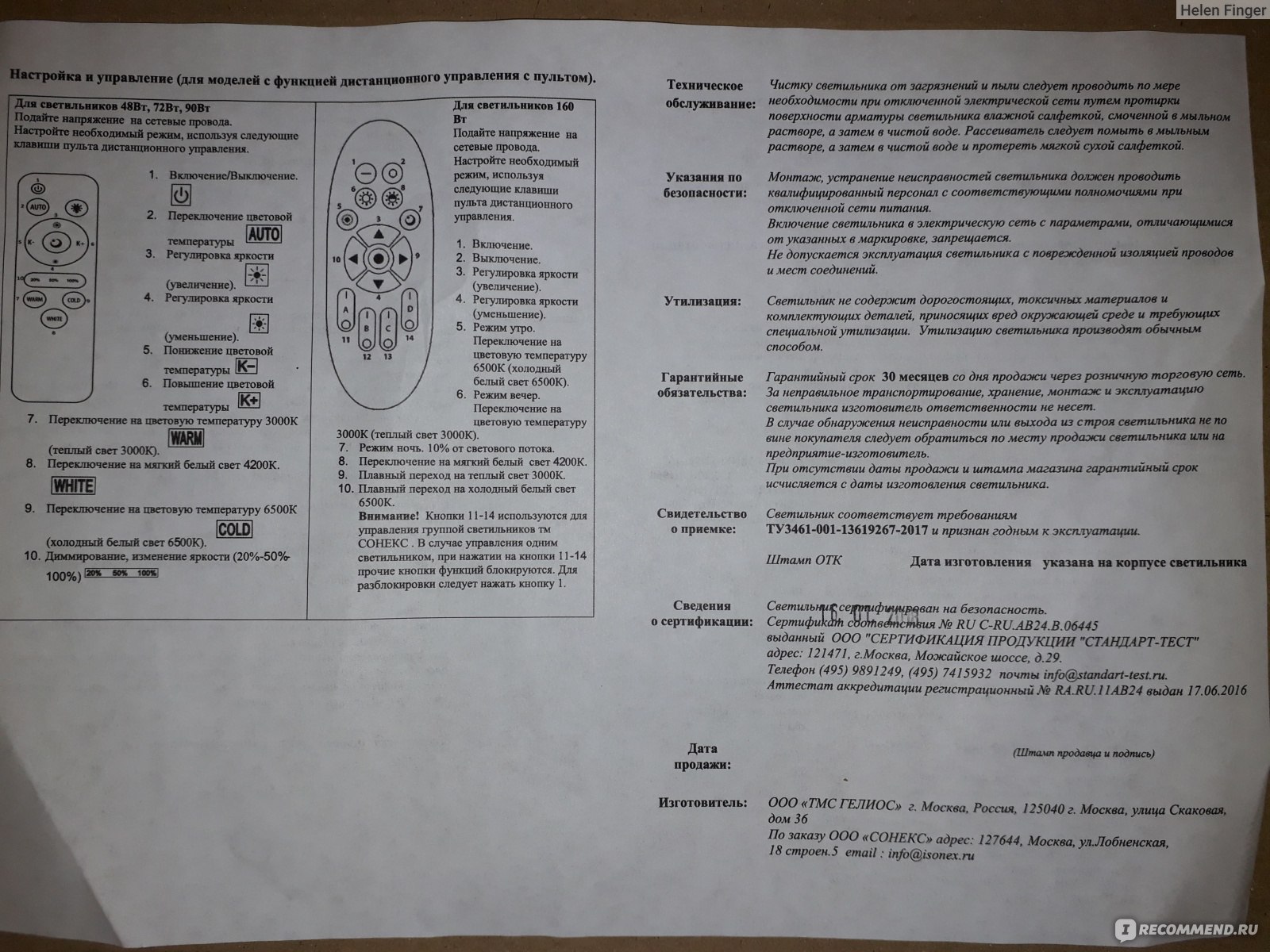

Чтобы правильно настроить ПДУ, внимательно прочтите инструкцию, имеющуюся в упаковке.

Настройка пульта

Чтобы привязать ПДУ к люстре, выполните следующие действия:

  1. выключите светильник с помощью стационарного выключателя и подождите 10 секунд;
  2. направьте ПДУ на люстру;
  3. нажмите на пульте кнопку СН1 и удерживайте ее, в течение этого времени включите светильник выключателем, панель должна блеснуть и затем включится – такое характерное мерцание свидетельствует о привязке ПДУ;
  4. после этого отпустите кнопку СН1.

Синхронизация люстры и пульта прошла успешно. Весь процесс занимает около минуты.

С использованием пульта вы сможете дистанционно регулировать режим работы, выбирать комплексное освещение или раздельное включение света.

Один ПДУ для нескольких светильников

Одним пультом можно управлять двумя и более радиоуправляемыми люстрами, и не одновременно, а по отдельности.

Чтобы запрограммировать пульт на работу с несколькими имеющимися в доме светильниками, проведите синхронизацию с каждым осветительным прибором по очередности. Такая возможность очень удобна, ведь в случае поломки ПДУ, вам не нужно покупать новое устройство. Все же существует минус – придется носить пульт во все помещения.

При необходимости можно программировать универсальный ПДУ под конкретную модель светильника. В этом случае делается прошивка – ее лучше доверить специалисту.

Управление через смартфон

Современными люстрами можно управлять с помощью телефона или планшета Samsung, Xiaomi, Lenovo, HTC и пр.

Синхронизировать умный девайс с потолочным светильником можно с помощью:

  • инфракрасного канала;
  • Wi-Fi;
  • Bluetooth.

Чтобы подключить смартфон к люстре, нужно скачать специальное приложение. Сделать это можно бесплатно для Андроид, Apple или другой ОС. Затем откройте программу, выберите предпочтительный способ передачи сигналов и управляйте освещением в удобный способ.

Где купить LED-люстры с пультом оптом?

В любом магазине осветительных приборов диодные светильники с ПДУ занимают значительную часть. Чтобы продавать действительно качественный товар и удовлетворять потребности любого клиента, важно выбрать надежного поставщика.

Компания Профит Лайт осуществляем оптовые поставки качественных китайских светодиодных люстр в Россию на выгодных условиях. У нас вы найдете широчайший ассортимент потолочных и настенных светильников, в том числе с пультами управления. Также вы можете отдельно заказать ПДУ и другие комплектующие для люстр.

Мы предлагаем осветительные приборы высокого качества по отличной цене. Заказывая у нас, вы получите товар с гарантий и бесплатную доставку в любой город РФ.

Как настроить пульт от светодиодной люстры?

В последнее время все большей популярности приобретают светодиодные люстры с пультом управления (ПДУ). Благодаря возможности дистанционного контроля они просты и удобны в эксплуатации. Давайте разберемся, как настроить пульт от люстры и сложно ли это сделать.

Блок: 1/4 | Кол-во символов: 288
Источник: https://profitlight.ru/articles/kak-nastroit-pult-ot-svetodiodnoy-lyustry/

Монтаж управления светом с пульта своими руками

ДАНО: в стандартной, типовой трехкомнатной квартире, сделана перепланировка – снесена перегородка между залом и кухней. При этом уже выполнен ремонт и чистовая отделка, остался лишь монтаж натяжного потолка. В последний момент заказчик попросил сделать светодиодную подсветку ниши для штор в зале, которая тянется вдоль всей внешней стены.

Вся электропроводка была заменена, и кабельные магистрали проходят по потолку, а распределительные коробки спрятаны в стенах.

Важным требованием к этой подсветке являлось возможность отдельного включения её от остальных групп освещения. Другими словами, в обычных условиях эта подсветка должна включаться своей клавишей выключателя.

Так как вся проводка до выключателей была сделана, а все стены уже обклеены обоями, прокинуть еще одну линию до выключателя без серьезных разрушений не представлялось возможным.

Вот тут на помощь пришла система дистанционного управления освещением с пульта, идея реализации которой привела заказчика в восторг, это было как раз тем, что он хотел. Тем более, что рядом с местом монтажа проходит кабель на розеточную группу, от него и было решено запитаться.

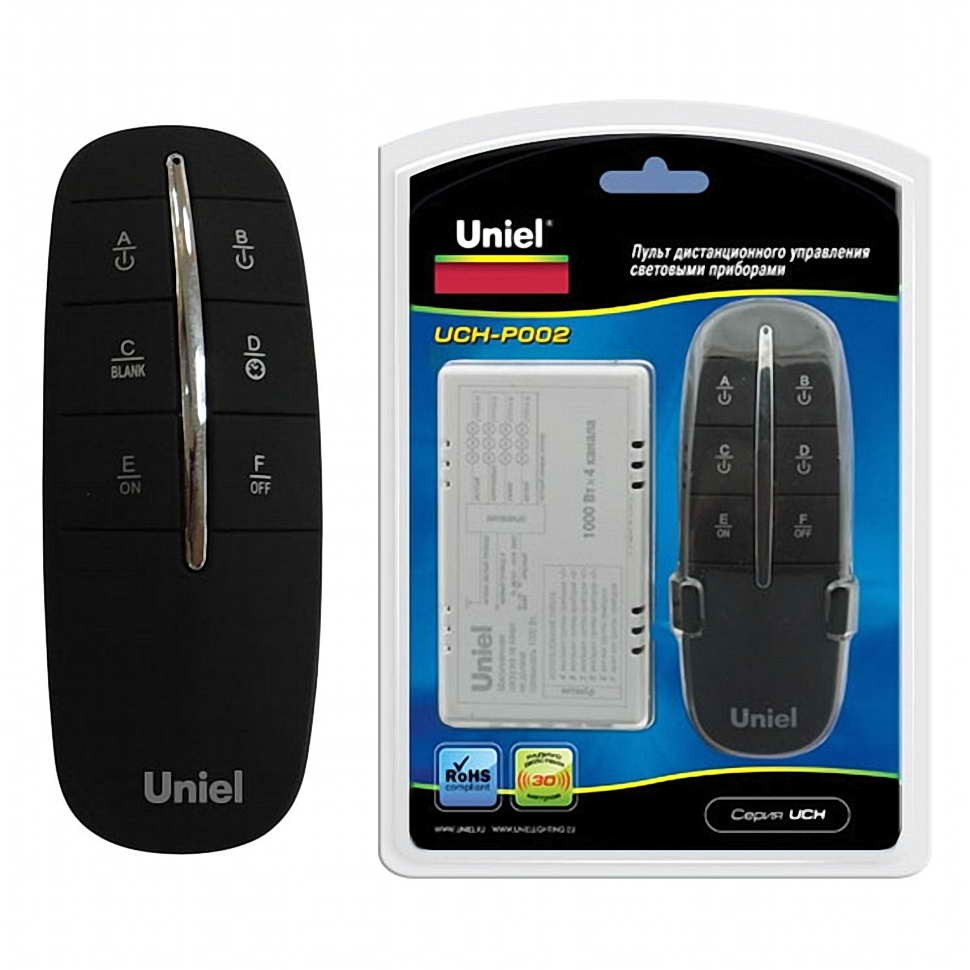

Итак, нами была куплен вот такой набор – Пульт дистанционного управления световыми приборами Uniel UCH-P001.

В комплект поставки системы входят:

1. Контроллер – приемник радиосигнала со встроенным реле

2. Пульт дистанционного управления (ПДУ)

3. Держатель ПДУ, с двумя видами крепежа- двухсторонним скотчем и шурупами

4. Элемент питания для ПДУ типа A23

5. Инструкция

Основные характеристики системы управления светом с пульта:

Тип : Дистанционный выключатель с пультом

Количество подключаемых приборов (групп) : 2

Максимальная нагрузка на канал, Вт : 1000

Максимальная суммарная нагрузка, Вт : 2000

Радиус действия, м : 30

Размер приемника, мм : 90*45*22

Если говорить простым языком получается, что пульт дистанционного управления Uniel UCH-P001, может одновременно управлять двумя различными группами освещения или другими электроприборами, максимальная потребляемая мощность каждой группы не более 1000Вт или 1кВТ.

При этом режима работы три, столько же кнопок управления, «1» и «2» выключение и выключение соответствующих групп, а кнопка «3» — включение и выключение всех групп одновременно. Радиус уверенного приема сигнала, на открытой местности, не более 30 метров.

Этот комплект дистанционного управления освещением был куплен в одном из электротехнических магазинов Екатеринбурга за 859р. Вообще, мониторинг цен показал, что в зависимости от региона и конкретного города, цена на аналогичный пульт управления варьируется в районе 750-1000р.

Кроме системы управления светом с пульта, так же были куплены – светодиодная лента и блок питания для неё, согласно поставленной задаче. А вообще, как вы уже догадались, пультом можно управлять любым светильником и даже электроприбором мощностью до 1000Вт.
Блок питания от светодиодной подсветки и приемник дистанционного управления было решено разместить на потолке, рядом с питающим кабелем, идущим на группу розеток.

Приемник достаточно компактный, что очень полезно при различных способах монтажа. Его можно спрятать за подвесным потолком из ГКЛ или даже в корпусе люстры.

Итак, когда все приготовления закончены, можно приступать к самому ответственному шагу – подключению управления светом с пульта к блоку питания светодиодной ленты.

Блок: 2/3 | Кол-во символов: 3398
Источник: https://RozetkaOnline.ru/podkljuchenie-i-ustanovka/item/121-upravlenie-svetom-s-pulta-v-kvartire

Преимущество дистанционного управления

Использование устройств дистанционного управления позволяет решить ряд задач:

  • Экономно расходовать электроэнергию;
  • Сделать процесс включения/отключения светильников максимально комфортным;
  • Обезопасить свой дом или квартиру от посягательств злоумышленников (эффект присутствия).

Блок: 2/10 | Кол-во символов: 315
Источник: https://artillum.ru/lighting/80-remote-lighting.html

Программирование пульта от люстры

Чтобы правильно настроить ПДУ, внимательно прочтите инструкцию, имеющуюся в упаковке.

Настройка пульта

Чтобы привязать ПДУ к люстре, выполните следующие действия:

  1. выключите светильник с помощью стационарного выключателя и подождите 10 секунд;
  2. направьте ПДУ на люстру;
  3. нажмите на пульте кнопку СН1 и удерживайте ее, в течение этого времени включите светильник выключателем, панель должна блеснуть и затем включится – такое характерное мерцание свидетельствует о привязке ПДУ;
  4. после этого отпустите кнопку СН1.

Синхронизация люстры и пульта прошла успешно. Весь процесс занимает около минуты.

С использованием пульта вы сможете дистанционно регулировать режим работы, выбирать комплексное освещение или раздельное включение света.

Один ПДУ для нескольких светильников

Одним пультом можно управлять двумя и более радиоуправляемыми люстрами, и не одновременно, а по отдельности.

Чтобы запрограммировать пульт на работу с несколькими имеющимися в доме светильниками, проведите синхронизацию с каждым осветительным прибором по очередности. Такая возможность очень удобна, ведь в случае поломки ПДУ, вам не нужно покупать новое устройство. Все же существует минус – придется носить пульт во все помещения.

При необходимости можно программировать универсальный ПДУ под конкретную модель светильника. В этом случае делается прошивка – ее лучше доверить специалисту.

Управление через смартфон

Современными люстрами можно управлять с помощью телефона или планшета Samsung, Xiaomi, Lenovo, HTC и пр.

Синхронизировать умный девайс с потолочным светильником можно с помощью:

  • инфракрасного канала;
  • Wi-Fi;
  • Bluetooth.

Чтобы подключить смартфон к люстре, нужно скачать специальное приложение. Сделать это можно бесплатно для Андроид, Apple или другой ОС. Затем откройте программу, выберите предпочтительный способ передачи сигналов и управляйте освещением в удобный способ.

Блок: 3/4 | Кол-во символов: 2125
Источник: https://profitlight.ru/articles/kak-nastroit-pult-ot-svetodiodnoy-lyustry/

Инфракрасное и радиоволновое управление светом с пульта

Инфракрасное управление освещением с использованием пульта применяется крайне редко. В основном подобные системы работают по принципу передачи сигнала по радиоканалу. Для возможности манипулирования световыми приборами с помощью ИК-луча в разрыв цепи подключается блок дистанционного управления освещением, например BM8049M. Он позволяет включать и выключатель лампу обычным пультом от телевизора. Для этого на блок наводят пульт, жмут любую клавишу (которая не используется для переключения каналов), после чего команда записывается в памяти и теперь контролировать включение света можно, не вставая с дивана.

Главные недостатки использования ИК-пультов дистанционного управления светом – необходимость в их точном наведении на приемник сигнала, так как они работают только в пределах прямой видимости, и малая дальность действия луча, но в этом случае можно использовать ретрансляторы.

Гораздо большее распространение получили системы управления светом с помощью пульта, в которых сигнал передается с устройства управления на контроллер, регулирующий процесс включения/выключения света на определенной радиочастоте.

Управление светом по радиоканалу более востребовано по нескольким причинам:

  • Возможность управления светом не только пульта, но также компьютера, смартфона и прочих устройств;
  • Радиус действия сигнала – около 100 метров при отсутствии препятствий, 15-25 метров при наличии заграждений;
  • Возможность установки усилителей сигнала и ретрансляторов для лучшей передачи команд с устройства управления.

Система дистанционного управления освещением по радиоканалу с помощью пульта состоит из:

  • Пульта;
  • Аккумулятора;
  • Контроллера дистанционного управления, подключаемого к сети и нагрузке.

Устанавливают контроллер в стену или стакан люстры (смотрите фото). Им можно управлять лампами накаливания, компактными и обычными люминесцентными, галогенными, светодиодными лампами, причем не только единичными светильниками, но и их группой.

Блок: 4/10 | Кол-во символов: 1988
Источник: https://artillum.ru/lighting/80-remote-lighting. html

Популярные неисправности

Во время эксплуатации люстры, которая управляется с помощью дистанционного пульта управления, могут возникать различные неисправности, в частности:

  • У комбинированных люстр не включается какая-то из групп ламп – светодиодная или галогеновая.
  • Вышел из строя электронный переключатель для люстры.
  • Невозможно включить осветительный прибор при помощи пульта.
  • Включить люстру не получается никаким способом.

На каждый из перечисленных вариантов могут влиять несколько причин поломки. Исходя из этого, как было описано выше, потребуется отыскать источник неисправности, а потом только приступать к ремонту. Выявить вышедшие из строя элементы, которые установлены в люстре, поможет мультиметр.

При использовании пульта не включается люстра

Причины неисправности и их устранение:

  1. Необходимо удостовериться в исправности батарейки в самом пульте. Это можно сделать при помощи мультиметра или обычного тестера. Если батарейка негодная, ее стоит заменить на новую и заново проверить работоспособность пульта.
  2. Если после таких действий пульт все равно не работает, необходимо проверить работоспособность его кнопок через камеру телефона. При нажатии на кнопки будет видно белое пятно на экране телефона. Если кнопки не работают, их можно попробовать отремонтировать или частично заменить. При невозможности ремонта придется купить новый пульт, но есть загвоздка – в комплекте к нему идет приемник. Его замена – довольно трудоемкое занятие.

Электронный трансформатор для светодиодных лампСхема подключения указана на самом электронном трансформаторе

  1. Проверив батарейки и кнопки пульта дистанционного управления и убедившись в том, что все исправно, следует проверить приемник сигнала. Если поломка заключается в нем, тогда его нужно будет приобрести, но в таком случае купить придется и пульт тоже.

Кнопки чаще всего выходят из строя путем засорения их контактов. Поправить такую мелочь можно следующим образом:

  • Необходимо тщательно вытереть контакты микросхемы от грязи, слегка зачистить и убрать заводскую смазку. Теперь нужно приготовить размельченный в порошок графит. На контакты нанести супер-клей и посыпать его порошком. После этого можно собрать пульт.
  • Если отсутствует графит, можно применить фольгу, не пропускающую электрический ток.

При неисправности приемника радиосигнала понадобится покупка нового пульта, а также блока управления, которые настраиваются на одну частоту. Обычно в комплекте прилагается схема подключения и ремонт люстры с пультом управления, согласно ей, становится несложным. Просто нужно следовать рекомендациям в предоставленной инструкции.

Вид сверху люстры с пультом управления

Если нет возможности заменить необходимые детали, можно воспользоваться другим методом, но при этом люстра не будет управляться дистанционно. В этом случае сборка люстры с пультом будет выполняться с убиранием негодного приемника, а контроллер подключается к двухклавишному выключателю напрямую. Одна клавиша будет отвечать за смену установленных режимов, а вторая за переключение режимов подсветки.

Действия при частично неработающих лампах в люстре

Как отремонтировать люстру с пультом в таком случае? Порядок ремонтных работ будет кардинально отличаться и выглядеть таким образом:

  • При перегорании галогенных ламп потребуется обесточить светильник и заменить негодные лампы.
  • Если светодиодная подсветка не включается, значит, вышел из строя минимум один светодиод. В таком случае оптимальным будет замена всей ленты.
  • При нормальной работе галогенок и светодиодной ленты нужно проверить на целостность трансформатор. Для этого потребуется откинуть подключаемые к нему провода и мультиметром замерить на выводах присутствие напряжения. В случае неисправности замените на аналогичную модель.

Проверка работоспособности люстры с помощью мультиметра

Во избежание быстрого перегорания галогенок не стоит к ним прикасаться голыми руками.

Лампочки светят при шевелении светильника

Люстра не загорается при помощи пульта дистанционного управления и настенного выключателя, но при шевелении рукой осветительного прибора лампы изредка мигают. Дело в том, что присутствует слабый контакт в том месте, где соединяются провода люстры с питающим кабелем. Такое может произойти, если подключение люстры с пультом выполнял неопытный электрик и делал это небрежно, или установлены некачественные клеммники. Устранить это просто. Потребуется снять питание с люстры, зачистить все контакты и заново выполнить переподключение.

Люстра совсем не функционирует

После возникновения такой ситуации необходимо поступить следующим образом:

  • Нужно замерить наличие напряжения в питающей сети. Для этого потребуется вольтметр, мультиметр или обычный контакт.
  • При наличии питания стоит убедиться в исправности самих ламп. Нерабочие стоит поменять на новые.
  • Необходимо проверить наличие короткого замыкания между фазным и нулевым проводами или элементами внутри люстры.

Довольно качественные люстры с пультом дистанционного управления, которые

Соединение проводов осветительного прибора с питающим кабелем

встречаются на отечественном рынке, производит фирма Garlen. Производитель осветительных приборов Гарлен пользуется большим спросом среди покупателей.

Блок: 3/3 | Кол-во символов: 5149
Источник: https://LampaGid.ru/elektrika/montazh/podklyuchenie-lyustry-s-pultom-upravleniya

Где купить LED-люстры с пультом оптом?

В любом магазине осветительных приборов диодные светильники с ПДУ занимают значительную часть. Чтобы продавать действительно качественный товар и удовлетворять потребности любого клиента, важно выбрать надежного поставщика.

Компания Профит Лайт осуществляем оптовые поставки качественных китайских светодиодных люстр в Россию на выгодных условиях. У нас вы найдете широчайший ассортимент потолочных и настенных светильников, в том числе с пультами управления. Также вы можете отдельно заказать ПДУ и другие комплектующие для люстр.

Мы предлагаем осветительные приборы высокого качества по отличной цене. Заказывая у нас, вы получите товар с гарантий и бесплатную доставку в любой город РФ.

Блок: 4/4 | Кол-во символов: 769
Источник: https://profitlight.ru/articles/kak-nastroit-pult-ot-svetodiodnoy-lyustry/

Достоинства и недостатки устройств ДУ

Приборы, позволяющие управлять освещением при помощи пульта управления, имеют определенные плюсы и минусы. Наиболее важным достоинством является легкость установки и простота подключения: монтаж приспособления не требует особых знаний.

Привлекает внимание комфорт в эксплуатации и возможность плавной регулировки осветительных приборов. В ряде моделей присутствует также функция программирования устройства, с помощью которой можно задать «эффект присутствия».

В этом случае устройство будет включаться/выключаться автоматически в определенное время, что может быть полезно при пустующей квартире.

Как правило, производители выпускают комплект оборудования, необходимого для возможности дистанционной регулировки осветительными приборами. Силовой блок требуется подключить к имеющейся электросети

Использование ДУ-приборов способствует снижению расхода электричества, а также продлению службы различных видов ламп. Кроме того, дистанционный выключатель дает возможность одновременно управлять с одного пульта сразу несколькими источниками света или даже другими приборами.

К недостаткам подобных устройств можно отнести случающиеся ложные или самопроизвольные срабатывания; слабый радиосигнал, который может не пройти сквозь препятствие; возможное воздействие на кардиостимуляторы или слуховые аппараты.

Выключатели, находящиеся на открытом воздухе, могут некорректно работать из-за атмосферных осадков. Кроме того, у пульта управления в самый неподходящий момент могут сесть батарейки.

Блок: 4/7 | Кол-во символов: 1517
Источник: https://sovet-ingenera.com/elektrika/rozetk-vykl/vyklyuchatel-sveta-s-pultom-distancionnogo-upravleniya.html

Подключение дистанционных выключателей

Схема монтажа подобных устройств часто зависит от лампочек, с которыми предстоит работать прибору, а также от других факторов, поэтому перед началом сборки следует тщательно изучить инструкцию, прилагаемую к модели.

Как правило, изделия рассчитаны на стандартное напряжение 220 вольт, однако при специфических требованиях светильника этот показатель может быть занижен.

При подключении любой модели выключателя с дистанционным пультом требуется соблюдать правила безопасности. Запрещается прикасаться к оголенным проводам, не отключив питание

Если система включает в себя прибор, понижающий напряжение, первоначально требуется смонтировать блок управления, а уже затем трансформатор. При нажатии кнопки на ДУ-пульте силовой блок подает питание либо непосредственно на лампочку, либо на понижающий трансформатор (в зависимости от источника света). Чаще всего подобная схема применяется при освещении комнат светодиодами.

В зависимости от модели, силовой блок может иметь один или несколько каналов: последний вариант позволяет одновременно управлять сразу несколькими приспособлениями.

Специалисты рекомендуют подключать дистанционное устройство через традиционный механический выключатель, которым можно будет воспользоваться, если аппарат с дистанционным управлением выйдет из строя.

Блок: 5/7 | Кол-во символов: 1317
Источник: https://sovet-ingenera.com/elektrika/rozetk-vykl/vyklyuchatel-sveta-s-pultom-distancionnogo-upravleniya.html

Дистанционное управление светом с помощью инфракрасных и радиовыключателей

Инфракрасные выключатели – редкость на рынке светотехники, так как разумнее управлять светом с использованием радиоустройств. Один из самых популярных выключателей – «Сапфир» компании Ноотехника (Беларусь). Эта же компания выпускает множество устройств управления освещением по радиоканалу, в том числе упомянутые ниже. Управляется выключатель любым пультом, например, телевизионным или вручную. Принимает сигналы приемник, расположенный внутри устройства на сенсорной панели. Выключатель света с пультом дистанционного управления представлен на фото.

Радиовыключатели позволяют управлять освещением вручную и с пульта управления (надо делать его привязку), и внешне мало чем отличаются от стандартных «прерывателей цепи». Их взаимодействие со светильником происходит посредством силовых блоков, подключаемых к сети 220 вольт и нагрузке (смотрите схему подключения). К силовым блокам можно подключать лампы накаливания и галогенные лампы на 220 вольт, галогенки через электронный или ферромагнитный трансформатор, а также люминесцентные и компактные люминесцентные лампы.

Выключатель света с дистанционным управлением располагают в любом удобном для себя месте, силовые блоки – в распределительной коробке или стакане люстры.

Блок: 5/10 | Кол-во символов: 1297
Источник: https://artillum.ru/lighting/80-remote-lighting.html

Использование датчиков для управления освещением

На рынке светотехники широко представлены различные датчики движения, для дистанционного управления освещением. Наиболее распространенные из них – инфракрасные. Они представляют собой устройства, замыкающие или размыкающие цепь освещения при увеличении уровня инфракрасного излучения в зоне их «видимости». Как только в поле действия датчика попадает человек или животное, температура тела которых выше температуры фона – свет включается. Как только человек покидает зону действия датчика или несколько секунд находится в неподвижном положении – свет отключается. Монтируются датчики движения чаще всего в подъездах, над входной дверью, реже – внутри квартиры.

Блок: 6/10 | Кол-во символов: 708
Источник: https://artillum.ru/lighting/80-remote-lighting.html

Выводы и полезное видео по теме

Помещенный ниже ролик содержит обзор устройства дистанционной модели управления освещением:

Подробная инструкция по подключению двухканального прибора дистанционного управления к люстре:

При помощи разнообразных выключателей света с дистанционными пультами управления можно удаленно регулировать работу осветительных приборов. Такие устройства повышают уровень жизни, способствуют увеличению срока службы светильников и сокращают расходы на электричество.

Широкий ассортимент приборов этого типа позволяет подобрать модель, соответствующую потребностям и возможностям пользователя, а легкость установки способствует выполнению самостоятельного монтажа изделия с минимальной затратой времени и сил.

Расскажите о том, как подбирали выключатель с пультом для обустройства собственной квартиры/дома. Возможно, вы располагаете полезными технологическими нюансами, которые будут полезны посетителям сайта. Пишите, пожалуйста, в находящейся ниже блок-форме, задавайте вопросы, публикуйте фотоснимки по теме статьи.

Блок: 7/7 | Кол-во символов: 1035
Источник: https://sovet-ingenera.com/elektrika/rozetk-vykl/vyklyuchatel-sveta-s-pultom-distancionnogo-upravleniya.html

Недостатки и преимущества инфракрасных датчиков

К недостаткам использования датчиков движения относят возможность ложных срабатываний (реакция на теплый воздух, солнечные лучи), ухудшение работы на улице из-за атмосферных осадков, отсутствие срабатывания прибора в случае, когда одежда человека не пропускает инфракрасное излучение, постоянное выключение света через 10-15 секунд, как только двигательная активность снижается.

К преимуществам датчиков относят возможность контроля потребления электрической энергии и как следствие снижения денежных затрат, безопасность для здоровья человека, удобство использования.

Блок: 7/10 | Кол-во символов: 614
Источник: https://artillum.ru/lighting/80-remote-lighting.html

Подключение инфракрасного датчика движения

Подключение датчиков движения не вызывает трудностей, очень часто встречается схема монтажа, представленная ниже. Для ее реализации необходим трехжильный провод, которым устройство управления освещением запитывается от сети и соединяется с нагрузкой. Фазный провод сети подключается к фазному проводу датчика. Нулевые проводники светильника, сети питания и датчика соединяются вместе. Светильник фазным проводом соединяется с оставшимся проводом датчика.

Блок: 8/10 | Кол-во символов: 496
Источник: https://artillum.ru/lighting/80-remote-lighting.html

Выбор инфракрасных датчиков движения

При выборе ИК-датчиков обращают внимание на следующие параметры:

  • Место применения. Датчики выпускаются со степенями защиты от IP20 до IP 55 и бывают выстраиваемыми и навесными. Для использования в квартире выгоднее смотрится встраиваемый датчик, а степень защиты практически не играет роли. Для установки устройства на улице или в подъезде лучше выбрать модель с защитой от пыли и воды, устанавливаемую на кронштейне;
  • Максимальная дальность действия. ИК-датчики улавливают изменение температуры фона на расстоянии 10-20 метров. Те из них, которые планируется установить на улице должны иметь больший радиус «охвата». В помещении этот параметр ни к чему;
  • Угол обнаружения. В вертикальной плоскости угол обзора датчиков – 15-20 градусов, в горизонтальной – от 60 до 360 градусов;
  • Мощность нагрузки. Перед покупкой датчика надо знать мощность подключаемой к нему нагрузки и выбирать устройство по этим показателям с запасом.

Блок: 9/10 | Кол-во символов: 957
Источник: https://artillum.ru/lighting/80-remote-lighting.html

Использование других датчиков движения для управления светом

Кроме инфракрасных регуляторов для управления освещением иногда применяются микроволновые, звуковые и ультразвуковые, а также комбинированные датчики.

Микроволновые датчики

Микроволновые датчики работают по принципу излучения и приема электромагнитных волн. В обычном режиме частота и длина излучаемых и отраженных от объектов волн одинакова. Когда в зону действия датчика попадает человек, эти параметры изменяются, после чего активируется механизм коммутации световой цепи. Преимущества микроволновых датчиков в том, что они являются высокоточными устройствами, отлично работают даже при плохой погоде, а недостатки – возможность ложных срабатываний, высокая цена, вредное излучение у датчиков с большим радиусом охвата.

Ультразвуковые датчики

Ультразвуковые датчики по принципу работы схожи с микроволновыми датчиками. Внутри этих устройств установлен генератор звуковых волн, частотой от 20 до 60 килогерц, которые излучаются и отражаются от объектов, расположенных в поле действия датчика. При попадании человека или животного в радиус охвата, частота приходящих на датчик звуковых волн меняется, что прибор сразу же регистрирует. Недостатки ультразвуковых датчиков: могут не среагировать на плавное перемещение, вызывают дискомфорт у животных. Преимущества датчиков: невысокая стоимость, работают в условиях повышенной влажности, изменения температуры, реагируют на движение независимо от того, одежда из какого материала на человеке.

Комбинированные датчики

Комбинированные датчики совмещают в себе несколько технологий обнаружения движения. Они могут использовать микроволновое и ультразвуковое излучение или инфракрасное и микроволновое. Такие устройства наиболее качественно выполняют поставленные перед ними задачи.

Звуковые датчики

Звуковые датчики реагируют на резкое изменение звука, уровень которого устанавливается путем изменения чувствительности датчика. Чаще всего включают и отключают свет хлопком в ладоши. Разновидностью звуковых датчиков можно считать и голосовые выключатели.

Голосовое управление светом

Голосовое управление световыми приборами в квартире реализуется с помощью голосовых датчиков-выключателей, часто используемых в системах «Умный дом», а также компьютеров или смартфонов на которых установлена специальная программа.

Выключатели света с дистанционным управлением (голосовые) делятся на два типа: с необходимостью настройки и без нее. В первом случае нужно обучить устройство командам активации, включения и выключения света, во втором случае все команды уже прописаны в памяти и указаны в инструкции, надо только использовать их для управления. Часто подобными выключателями можно управлять не только голосом, но и любым пультом. К таковым относятся «Жако» и «Серви». Ознакомиться с особенностями их работы можно на сайтах производителей.

Блок: 10/10 | Кол-во символов: 2829
Источник: https://artillum.ru/lighting/80-remote-lighting.html

Кол-во блоков: 19 | Общее кол-во символов: 26413
Количество использованных доноров: 5
Информация по каждому донору:
  1. https://RozetkaOnline.ru/podkljuchenie-i-ustanovka/item/121-upravlenie-svetom-s-pulta-v-kvartire: использовано 1 блоков из 3, кол-во символов 3398 (13%)
  2. https://LampaGid.ru/elektrika/montazh/podklyuchenie-lyustry-s-pultom-upravleniya: использовано 1 блоков из 3, кол-во символов 5149 (19%)
  3. https://profitlight. ru/articles/kak-nastroit-pult-ot-svetodiodnoy-lyustry/: использовано 4 блоков из 4, кол-во символов 3873 (15%)
  4. https://sovet-ingenera.com/elektrika/rozetk-vykl/vyklyuchatel-sveta-s-pultom-distancionnogo-upravleniya.html: использовано 4 блоков из 7, кол-во символов 4789 (18%)
  5. https://artillum.ru/lighting/80-remote-lighting.html: использовано 8 блоков из 10, кол-во символов 9204 (35%)

опыт ремонта своими руками. Подключаем светильник с пультом

Способы управления светильниками без применения стационарных выключателей все больше набирают популярность у населения. Это объясняется удобством использования и широкой доступностью в продаже комплектов, позволяющих довольно просто перевести уже работающие люстры на дистанционное отключение или включение.

Производители сейчас массово освоили выпуск оригинальных светильников со светодиодными лампами и гирляндами, которые создают красивые осветительные эффекты при экономном расходовании электроэнергии.

Ими можно пользоваться не поднимаясь с кресла, дивана с помощью маленького пульта.

Принцип дистанционного управления светильниками

За основу дистанционного управления взят переход от , расположенных на стенах комнат и соединенных проводами с люстрой и квартирным щитком, на использование каналов радиоуправления. Для этого применяются:

    радиопередатчик, вмонтированный в малогабаритный и удобный пульт;

    радиоприемник, принимающий команды от пользователя и передающий их исполнительному блоку;

    системы электрического питания пульта и приемника.

Конструктивно радиоприемник располагают на одной электронной плате с блоками питания, логики и исполнительных органов на релейных ключах и называют одним словом — «контроллер». Его запитывают от квартирной электропроводки, размещают вблизи люстры и подключают к ней соединительными проводами.

Радиосигнал от пульта, принятый антенной и усиленный радиоприемником, обрабатывается логикой и поступает на коммутационный блок, осуществляющий подключение определенных светильников.

Технические возможности дистанционного управления

Все вышеперечисленные элементы могут иметь разный набор функций и, соответственно, отличаться сложностью конструкции и стоимостью. Рассмотрим их характеристики на примере распространенного бюджетного варианта комплекта, показанного на фотографии.

Пульт и контроллер созданы для совместной работы друг с другом. Они настроены на одну общую частоту и, кроме того, используют специально созданный под них алгоритм шифрования радиосигналов. Это делается для того, чтобы исключить управление люстрой от владельцев других квартир, пользующихся аналогичной аппаратурой.

Но, стоит понимать, что при поломке одного из этих элементов и необходимости замены другим, придется покупать новый пульт совместно с контроллером.

Рассматриваемый комплект работает с тремя автономными каналами освещения, каждый из которых может обладать нагрузкой до 1 киловатта, что для домашнего применения более чем достаточно даже при использовании мощных ламп накаливания. Однако, при работе люминесцентных или энергосберегающих ламп следует учитывать, что их пусковые токи до четырех крат превышают номинальные значения.

Для управления каналами освещения на пульте установлены 3 кнопки: А, В, С, а четвертая D предназначена для включения светильников или полного снятия напряжения с них.

Удаление этого пульта от контроллера на восьмиметровое расстояние вполне достаточно для наших квартир, хотя в продаже существуют модели радиопередатчиков, способные управлять на дистанциях в сотню метров.

Электрическое питание пульта осуществляется от гальванической батарейки, которая прилагается в комплекте, а контроллера — от сети посредством встроенного в плату блока.

У рассматриваемого комплекта есть одна особенность: напряжение фазы и рабочего нуля квартирной проводки должно быть подведено на вход контроллера. Если его отключить, а потом подать от выключателя при обесточенном пульте, то люстра начинает светиться, минуя радиоканал.

Это позволяет управлять светом люстры без дистанционного управления обычными настенными выключателями, но в то же время создает неудобства, связанные с возможным несанкционированным ее загоранием в ночное или дневное время.

Подобный случай может произойти тогда, когда светильники отключены радиопультом, а из-за возникновения даже кратковременных неисправностей в электроснабжающей организации произошло отключение потребителей с последующим их включением. Подачу такого напряжения контроллер воспринимает в качестве команды на запуск освещения.

Конструкции осветительных установок для дистанционного управления

Комплекты управления с ПДУ позволяют управлять работой любых осветительных приборов. Для этого достаточно подобрать их в соответствии с техническими характеристиками:

    рабочего и пускового тока;

    напряжения сети;

Оснастить дистанционным управлением можно любую старую люстру с лампами накаливания: достаточно вмонтировать в электрическую схему контроллер и задействовать пульт.

Обычно для этого плату контроллера стараются встроить:

    внутрь защитного стального чехла люстры, закрывающего провода светильника;

    в потолочное отверстие около крепежного крюка;

    на место выключателя.

Последний случай используется редко: он требует прокладки дополнительных проводов от места выключателя к осветителям.

У современных светодиодных люстр могут использоваться комбинации различных источников света:

При этом для некоторых источников могут понадобиться собственные схемы питания и управления. Примером могут служить , которые при включении начинают работать по заранее подготовленным алгоритмам.

Конструкция светодиодной люстры с дистанционным управлением

Этот вопрос рассмотрим на примере модели, показанной на вышеприведенной фотографии. Она выпускается с контроллером и пультом, позволяющими использовать те же четыре режима: А, В, С, D.

Благодаря своей конструкции люстра позволяет создавать различные световые композиции. Так выглядит одна из них.

Для крепления на потолке используется типовая крепежная планка, которая с помощью дюбелей и шурупов-саморезов крепится к несущей бетонной плите. В основании люстры сделаны два отверстия, через которые продеваются шпильки планки. На их резьбу навинчиваются декоративные гайки, удерживающие вес конструкции через шайбы.

Основание снятой люстры обычно выполняется полым для размещения в его пространстве всех электрических деталей и обеспечения их монтажа.

На фотографии выделены:

    провода питания и защитного РЕ-проводника;

    контроллер с антенной;

    светодиодные лампы и гирлянды;

    схема создания спецэффектов дополнительных светильников.

Более подробно крепление контроллера показано на очередной фотографии. Для наглядности с него снята крышка.

Нижняя коробка корпуса контроллера у этой люстры прочно приклеена к ее основанию. Однако саму плату совсем несложно извлечь оттуда.

На плате четко просматриваются:

    три канала коммутации каналов А, В, С, которые имеют выхода, обозначенные проводами голубого, желтого и белого цвета;

    канал включения и отключения устройства;

    микросхема радиоприемника с проводом антенны.

Эти же элементы можно просмотреть с обратной стороны платы.

Каналы коммутации позволяют использовать все светильники одновременно для создания максимального освещения или задать половинный режим их применения по внутреннему или внешнему контуру.

На верхней части фотографии хорошо видно, что красный провод фазы сети припаян на контакт дорожки и по ней разводится по схеме контроллера. Рабочий ноль специально выполнен двумя проводами для отдельного:

    использования в схеме контроллера;

    питания ламп, гирлянд из светильников.

Скрытые возможности дистанционного управления

Даже упрощенный вариант рассмотренной люстры позволяет дополнительно использовать определенные функции устройств. Можно освободить хотя бы один канал освещения и задействовать его для других целей, например:

    манипулировать отдельной группой точечных светильников;

    открывать или закрывать шторы окна посредством электрического привода;

    управлять работой проектора или других электрических устройств.

Более сложные модели контроллеров и пультов позволяют значительно расширить перечень выполняемых операций, осуществляя их по определенным алгоритмам, осуществляя:

    подбор цветов;

    включение определенных групп светильников;

    регулировку яркости;

    использование таймера для управления освещением по графику.

Рассмотренные в статье кнопочные пульты ПДУ сейчас претерпевают изменения. На схему им начинают внедряться более совершенные модели с голосовым управлением.

Недостатки люстр с дистанционным управлением

Производители пультов и контроллеров указывают в технических характеристиках на свою продукцию максимальную температуру эксплуатации. У приведенных на фотографиях приборов она составляет 85 градусов. Это очень важная характеристика, на которую многие владельцы просто не обращают внимания.

Любые электрические компоненты хорошо работают тогда, когда для них созданы соответствующие условия. Микросхемы и полупроводниковые элементы не терпят перегрева и сгорают. Многие сорта легкоплавких припоев текут при повышенном нагреве.

В каком месте располагается контроллер? Ответ прост: в самой верхней точке потолка, которая всегда наиболее нагрета. Дополнительно ко всему плата помещена в непроветриваемую металлическую коробочку, спрятанную в корпус люстры. Далее остается сопоставить мощность нагрузки светильников, особенно с лампами накаливания или галогенными, выделение ими тепла, расходуемого на нагрев общей конструкции и сделать вывод о возможном сокращении сроков эксплуатации, заявленных производителем.

По этой причине следует всегда оценивать возможность отвода тепла от электронных компонентов контроллера или хотя бы способы контроля его температуры, чем многие хозяева вообще не занимаются. В этой ситуации расположение электроники рядом с люстрой, но с исключением тепловой передачи энергии ламп на нее будет наиболее приемлемым решением.

В жилых домах используются разные источники освещения: люстры, бра или встраиваемые светильники. Эти лампы необходимо включать и отключать. Для этого используются выключатели, зафиксированные на стене или светильнике. К ним необходимо подходить, но есть осветительные приборы, выключатель которых можно положить в карман, – это люстры с пультом дистанционного управления.

Обычный выключатель закреплён на одном месте. Это достоинство и недостаток одновременно – он никогда не потеряется, его легко найти в темноте, но чтобы включить и выключить свет необходимо идти к месту установки.

Пульт ДУ можно носить с собой и управлять светом, не вставая с кровати. Но такое устройство легко потерять в комнате. Этого недостатка лишена система из малогабаритного пульта ДУ и стационарного выключателя. В более продвинутых моделях есть функция звукового сигнала на переносном модуле при команде со стационарного блока.

В основу работы пульта дистанционного управления заложена передача команд при помощи радиоволн.

Состоит такая система из двух блоков:

  • Передатчика, находящегося в блоке дистанционного управления. В зависимости от нажатых кнопок, он подаёт управляющий радиосигнал на приёмник, находящийся в люстре. Питание пульта ДУ осуществляется от батареек;
  • Радиоприёмника, находящегося в люстре. Этот приёмник настроен на приём сигнала только своего ПДУ. Полученные команды обрабатываются блоком автоматики, который управляет лампами. Питание осуществляется от сети 220В.

Принцип дистанционного управления

Команды подаются нажатием кнопок на пульте и радиоволнами передаются в приёмное устройство, встроенное в контроллер – электронный блок, управляющий её работой.

Состоит это устройство из следующих частей:

  • блока питания;
  • приёмника сигнала со встроенной антенной;
  • логической схемы, расшифровывающей входной сигнал и передающей его на силовой блок;
  • силовой блок – включает и выключает свет или меняет его яркость.

Контроллер выполняется малого размера и помещается в люстре или подвесном потолке.

Важно! Недостатком таких плат является чувствительность к перегреву и высокой влажности.

Выбор СДУ

Систем ДУ есть много разновидностей, можно подобрать необходимую, исходя из конкретных условий.

Радиус действия управления

Прежде всего, определяется необходимая дистанция срабатывания. В обычных жилых помещения достаточно 8 метров. Такой дальностью обладают бюджетные системы. Они состоят из переносного пульта и встраиваемого контроллера.

Защита от помех и посторонних сигналов

В многоквартирном доме систем ДУ может быть много. Чтобы они не влияли друг на друга, пульт и контроллер должны быть взаимно настроены.

Для этого радиосигнал шифруется по определённому алгоритму, и команды от постороннего пульта не воспринимаются контроллером.

Обратите внимание! Недостаток этой схемы в том, что настройка выполняется на заводе и при утере или поломке пульта приходится менять весь комплект.

Количество каналов управления

Число каналов управления соответствует кнопкам на пульте и количеству светильников, которыми может управлять система. Самые распространённые конструкции имеют 4 канала и 4 кнопки:

  • A,B – управляют отдельными лампами или режимами работы светильника;
  • С – включает свет полностью;
  • D – отключает свет полностью.

Мощность светильников

Люстры потребляют определённые мощность и ток, зависящие от числа и типа установленных ламп. В контроллерах устанавливаются системы коммутации для ламп общей мощностью до 1кВт. Это больше, чем любой из бытовых люстр.

Важно! При необходимости управлять большей мощностью выбирается контроллер большей мощности, или устанавливается дополнительное реле.

Питание пульта и контроллера

Электронным схемам передатчика и приёмника необходимо электропитание:

  • В пульте установлены обычные пальчиковые батарейки типа АА или ААА. Вместо них можно использовать аккумуляторы соответствующего формата;
  • Контроллер подключается к сети 220В проводами, которыми запитана люстра. При подключении необходимо «ноль» и «фазу» подключать к соответствующим клеммам.

Интересно. При подаче напряжения после отключения сети или включения выключателя контроллер, не дожидаясь управляющей команды, включит свет.

Места установки контроллеров ДУ

Монтируются платы ДУ в светильники любых конструкций, только необходимо учесть ток ламп и напряжение сети.

Устанавливается контроллер в одно из следующих мест:

  • в пространство в потолке возле места подвеса светильника;
  • в защитный кожух или корпус люстры;
  • в монтажной коробке, к которой подключаются лампы;
  • внутри гипсокартонной стены;
  • вместо настенного выключателя.

Во все эти места контроллеры включаются просто в разрыв сети, за исключением установки вместо обычного выключателя. Для работы плате необходимо питание – фаза и ноль, а к выключателю приходят фаза и провод от лампы. Поэтому ноль необходимо подводить отдельно. Проще всего это сделать при установке выключателя в одном блоке с розетками.

Как собрать люстру с СДУ

Устанавливаться платы управления могут в любые светильники: от антикварных до самых современных, со светодиодами и галогенными лампами. Достоинства современной аппаратуры в наличии дополнительных плат, осуществляющих различные световые эффекты, и мест для их установки.

Внутри корпуса находятся:

  • контроллер ДУ с антенной;
  • провода питания ламп и подключения сети;
  • клемма, к которой подсоединен заземляющий проводник;
  • платы дополнительных спецэффектов.

Дополнительные возможности системы ДУ

Кроме обычного управления светом, такие системы обладают дополнительными возможностями. Незадействованные каналы управления подключаются к другим электроприборам. Это могут быть бра, электропривод штор или потолочный вентилятор.

Более сложные устройства способны дополнительно к обычным функциям:

  • включать свет по таймеру;
  • менять яркость и цвет светодиодных ламп;
  • служить в качестве светомузыкальной установки.

Кроме обычных устройств на радиоуправлении, есть конструкции, управление которыми осуществляется хлопком или другим громким звуком.

Как подключить люстру с пультом управления

Сборка люстры с пультом управления производится на полу, после чего она крепится на потолок. «Висюльки» к люстре цепляются после окончания работ. Методы крепления таких приборов не отличаются от обычных, но подключение люстры с пультом имеет свои особенности.

Установка выключателя

При отсутствии в комплекте стационарного пульта управления настенный выключатель демонтируется или отключает устройство полностью.

Стационарный пульт устанавливается вместо обычного выключателя и работает, независимо от переносного устройства. Кроме управления светом, стационарный пульт поможет найти мобильный – при нажатии кнопки на настенном устройстве переносное издаёт звуковой сигнал.

Поиск на потолке нулевого и фазного проводов

Согласно ПУЭ, стационарный выключатель должен разрывать фазный провод, но это не всегда так. Поэтому поиск нулевого и фазного провода на потолке начинается с проверки правильности фазировки на выключателе:

  1. включить выключатель, лампа при этом должна гореть;
  2. открыть защитную крышку;
  3. проверить индикаторной отвёрткой наличие фазы на клеммах.

Если индикатор показывает фазу, то подключение выполнено правильно. Если фаза отсутствует, то она появится на одной из клемм при отключенном состоянии устройства. В этом случае подключение выполнено неверно, и его необходимо изменить.

Важно! В двух,- или трёхклавишном выключателе фазный провод подключается к одиночной клемме.

После проверки подключения на выключателе производится поиск ноля и фазы на потолке:

  1. Отключить питание;
  2. Снять люстру и зачистить концы проводов. Развести их в стороны;
  3. Если выключатель многоклавишный, то оставить один отходящий провод. Остальные отключить и заизолировать;
  4. Подать питание и включить выключатель;
  5. Индикаторной отвёрткой найти на потолке фазный провод. Отогнуть его в сторону;
  6. Тестером найти конец, дающий по отношению к фазному проводу 220В. Это нулевой вывод;
  7. Снова отключить питание и подключить контроллер, находящийся в люстре. Лишние концы заизолировать.
Подключение контроллера

Подключение контроллера производится по схеме, находящейся на корпусе устройства или в прилагаемом паспорте. К клемме «L» подключается фазный провод, приходящий от стационарного выключателя или монтажной коробки, к клемме «N» нулевой. Лампа подключается к клеммам «N» и «Out». При наличии нескольких каналов один из проводов каждой из ламп подключается к своей клемме «Out», а оставшиеся вместе – к клемме «N».

Заземление подключается к клемме «PE».

Люстра с пультом дистанционного управления даёт дополнительные возможности организации освещения. Подключение таких светильников доступно любому мастеру, обладающему минимальными навыками в электромонтаже и знаниями электротехники.

Видео

Люстра на светодиодах с пультом во всей красе

Эта статья посвящена тому, как правильно подключить и закрепить потолочную светодиодную люстру с пультом управления.

На этом сборка светодиодной люстры с пультом управления закончена, но не совсем. Заключительный этап сборки предстоит произвести на потолке.

Подключение и монтаж светодиодной люстры

В данной статье светодиодная люстра с пультом устанавливается на место старой. Вот как выглядел потолок, после того, как я снял старую люстру. Я выяснил, и подписал расположение проводов – ноль, фаза 1, фаза 2. Две фазы – в смысле, что старая люстра включалась через 2-х клавишный выключатель.

Провода из потолка для подключения люстры

Схема подключения люстры с пультом не отличается от схемы подключения обычной люстры.

Крючок нам не понадобится, поскольку светодиодные люстры всегда крепятся на кронштейн (крепежную планку), например как я писал об этом . А если потолок натяжной, то кронштейн крепится через закладной брусок, который крепится к основному потолку.

Тут стоит сказать, что в районе люстры штукатуры обычно не утруждают себя, и потолок там обычно очень неровный.

В связи с этим, чтобы установить кронштейн, требуются дополнительные усилия. Например, подложить шайбы, или сбить неровности, чтобы люстра висела ровно, и не было щелей.

Монтаж кронштейна и подготовка подключения

Работаем перфоратором, устанавливаем в потолок два дюбеля на 6 или на 8. Если есть возможность, то лучше такой кронштейн крепить на 4 дюбеля, но в данном случае надежность меня устроила. Болты, на которые будет крепиться “лицевая” часть люстры, надо выставить “на земле”. Не забудьте, что если кронштейн при крепеже изогнется, болты “уйдут”, и вставить их в отверстия без проблем не получится.

Не забываем про технологический отрезок жесткого провода, о котором я писал не раз, например в статье про . Или просим кого-нибудь подержать люстру, пока подсоединяем провода к люстре через её штатные клеммы.

Декоративные гайки, которыми люстра прикручивается к кронштейну, должны перед подъёмом на высоту лежать в заднем кармане брюк.

В итоге имеем вот такую красоту:

Та же люстра, в другом ракурсе изображена в начале статьи.

Всем удачи и красоты в жизни!

Для начала предыстория и короткий обзор.
Как – то прогуливаясь с киндерами по ТЦ Эпицентр нам понравился светильник SATURN A03 50W

Мы даже сняли про него небольшое видео.

Напряжение: AC170-265 V. Мощность: 50 W. Световой поток изменяемый 3800-4500 lm. Цвет свечения: Градация цвета от холодного до теплого. Угол рассеивания света: 120 °. Степень защиты: IP44. Рабочая температура: – 20+ 50 °C. Габаритные размеры: 555 x h95 мм. Срок службы: 50 000 часов. Пульт управления: В комплекте. Индекс цветопередачи: > 80 Ra. Коэффициент пульсации: 0,2%.

Выглядит сие чудо вот так:

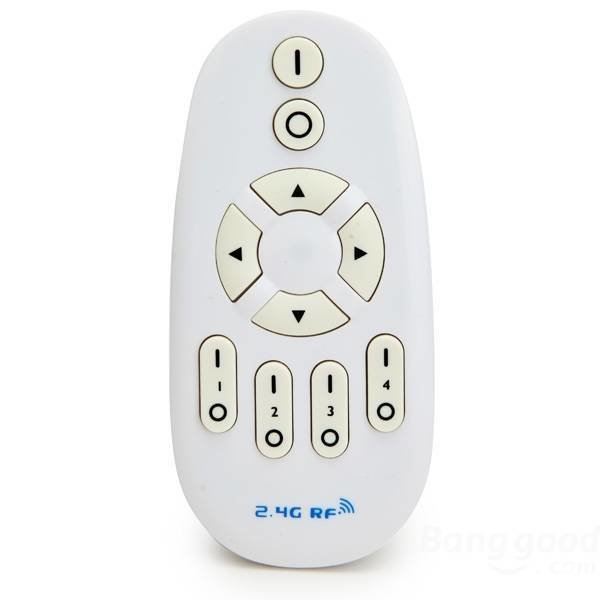

а еще к нему идет вот такой вот пульт ДУ.

Всё с ним хорошо. Легкий, яркий, экономный, функция ночника позволяет любоваться вкраплениями в плафон, которые очень похожи на искрящийся на свету зимний снег. Работая в приглушенном режиме с добавлением желтых светодиодов создается атмосфера теплоты и уюта. Включенный на всю мощь в белом свете резко меняется атмосфера на торжество и праздник.

Управляется данный девайс с пульта, который позволяет менять интенсивность освещения, цветовую гамму путем добавления интенсивности белым или желтым светодиодам. Есть возможность включения и выключения с пульта, управления другими устройствами этого производителя с одного пульта при помощи разных частотных каналов (кнопки ch2 ch3), а так же быстрый переход в ночной режим.

Но вот незадача, по моему жизненному опыту, всё, что включается в розетку имеет возможность глючить. Так и в нашем случае настройки пультика, то ли от шаловливых ручек детишек, то ли по какой – то иной причине слетели и светильник перестал реагировать на пульт ДУ.

Конечно сразу пришла в голову мысль, что надо где – то там в каком – то из подвалов найти упаковку, в ней инструкция от девайса, почитать информацию по настройке, но это ж так долго… полез в интернет в поисках инструкции, но увы. Во всемирной паутине была только информация, что сделан сей девайс в Днепропетровске, а инструкция к нему имеется в комплекте. На радость, на сайте производителя http://estares.com.ua/ нашлись телефоны для связи и не смотря на субботу кто-то с приятным голосом на другом конце провода мне пояснил, что инструкции я в интернете не найду, но для настройки нужно сделать следующее:

1. Выключить питание светильника на выключателе.
2. Зажать кнопку СН1 на пульте ДУ и держать.
3. Включить выключатель светильника и дождаться пока панель включится, выключится, а затем снова включится, всё время удерживая кнопку СН1.

После этого можно снова радоваться жизни.

А вот и совет из комментариев тем, у кого двухконтурное подключение.

“У кого люстра с 2 контурами и пульт с кнопками СН1 и СН2 , надо настраивать контуры раздельно, отсоединяя питание. У меня настроили пульт на 2 контура с кнопки СН1, СН2 вообще не работала. Пришлось отвязывать пульт: в течение трех секунд после включения светильника нажимаем wi-fi (блютус) и зажимаем кнопку On на 5 секунд. Люстра гаснет, через 1 -2 сек включается. Пульт отвязан. Потом уже настраивал контуры раздельно.”

Доброму человеку из Днепропетровска моя благодарность и извинения за беспокойство в выходной день.

А если сели батарейки и нечем их заменить, то быстренько включаем и выключаем выключатель светильника и режимы будут меняться белый, желтый, самый яркий, ночной.

Надеюсь информация кому-то будет полезной.

В современном обществе заслуженную популярность приобретают устройства, оснащённые пультом управления. Люстра с пультом ДУ является очень удобным решением для любого дома. Долгое время массовое применение светодиодов было весьма ограничено. Такое ограничение зависело от условий передачи сигнальных функций в бытовых и осветительных приборах.

XXI век дал возможность по достоинству оценить невероятные преимущества диодного освещения. Именно тогда был дан старт массовому развитию промышленности на основе таких источников света. Современные и инновационные светодиодные технологии расширили область дизайнерских и архитектурных решений по оформлению не только жилых помещений, но и офисных зданий.

Внешний вид люстры с пультом управления совершенно не отличается от уже привычных конструкций. Единственной разницей является система включения/выключения, и возможность регулировать интенсивность освещения при помощи специального устройства — ПДУ.

Действие сигнала рассчитано на диапазон 30 – 100 метров. Такие значения допускают включение/выключение света даже на значительном расстоянии, а также из соседнего помещения.

Пульт работает от батареек, но это не исключает возможность использовать при необходимости стационарный . Принимающий сигналы элемент монтируется внутри самой люстры и абсолютно не заметен. Такая технология совершенно не сказывается на внешнем виде и дизайнерских особенностях осветительного прибора.

Ещё одним немаловажным моментом является оснащение схемы люстры с пультом управления светодиодами или . Это даёт возможность максимально сократить расходы электроэнергии, и гарантирует отсутствие вредного воздействия на организм человека. Таким образом, довольно высокая стоимость оборудования очень быстро окупается.
Параметры, влияющие на выбор, можно обозначить следующим образом:

  • Тип источника света
  • Мощность прибора и уровень освещения
  • Радиус действия пульта управления
  • Дизайн и размеры люстры
  • Конструктивные и технические особенности

Как подключить люстру с пультом — особенности установки

Прежде, чем приобрести такую люстру, необходимо определиться с её предназначением и особенностями помещения. Для гостиной комнаты будут весьма уместны люстры с ПДУ, оснащённые большим количеством ламп. В детскую комнату или спальню разумно приобрести небольшой светильник, который подчеркнёт атмосферу уюта и комфорта.

Радиус действия пульта напрямую зависит от площади помещения, и чем выше этот показатель, тем мощнее должен быть сам сигнал.

Провода первичной обмотки более тонкие, чем провода вторичной. Обязательным условием является подключение к люстре заземляющего провода. Затем, при помощи декоративных болтов следует закрепить внешнюю панель на основании.

Следующий этап – проверка рабочего состояния люстры во всех режимах и возврат всех демонтированных деталей на место.

Если люстра на пульте вешается на крюк, то остаётся только присоединить все питающие провода и при помощи декоративного колпачка замаскировать места и сам крюк. Далее проверяется работоспособность люстры и устанавливаются демонтированные детали.

Схема подключения люстры с пультом предусматривает её использование не только как осветительный прибор, но и в качестве таймера или светомузыки. Такие приборы оснащены несколькими и контроллером. Некоторые модели имеют дистанционный и стационарный пульт. Установленный на стене стационарный пульт при помощи звукового зуммера позволяет определить местоположение дистанционного ПУ.

Светильники с одним ПДУ подключаются без заземления.

Процесс установки люстры следует начинать с отключения питания. Затем необходимо снять выключатель, а провода развести в разные стороны. Соединение общего провода с одни из двух проводится на потолке. Далее, включается питание и проверяется наличие напряжения между присоединёнными проводами. Если всё соответствует норме, то провода присоединяются к клеммам N и L, расположенным на стационарном ПУ. Оставшийся провод нужно закрепить на клемме «выход».

Соединение потолочных проводов со светильником выполняется по следующей схеме:

  1. Первый провод – к сдвоенному проводу
  2. Второй провод – к одиночному проводу
  3. Заземляющие провода – друг к другу
Люстры с ПДУ, оснащённые электронным контроллером, можно подключить непосредственно через него. Это позволит увеличить количество режимов работы.

Люстры, оснащённые пультом управления являются эффективным и современным решением интерьерного оформления. Эти осветительные приборы по-настоящему функциональны, безопасны, надёжны и долговечны.

Как подсоединить люстру с пультом управления на видео

Люстра не включается с пульта

Возможные причины поломки (люстра не включается с пульта, не горит часть ламп, люстра не работает совсем)


Люстры с дистанционным пультом управления появились в продаже несколько лет назад и сразу завоевали популярность у потребителей. Устройство такой потолочной люстры довольно сложное и поломки случаются нередко. Покупка нового оборудования обойдется дорого, поэтому можно попробовать отремонтировать люстру своими руками. Как действовать, если люстра не включается с пульта?

Конструкция люстры с дистанционным управлением

Состоит из трех групп электроники: светодиодного блока светильника, галогенного блока сейчас уже с выходом большого количества светодиодных ламп теперь можно сказать и светодиодного тоже)) светильника и реле в виде пульта управления с кнопками и приемником сигнала, который всегда продается вместе и настроены на свою частоту. Светодиодная люстра содержит множество разноцветных диодных ламп, предназначенных для переключения режимов подсветки. Электроэнергия поступает из конденсатора, находящегося в составе светодиодной цепи. Галогенный блок получает питание от трансформаторов, импульсно изменяющих подаваемое напряжение. Контроллер и блок управления радиосигнала реле состоит из электромагнитных реле, которые коммутируют ток определенной мощности. Пульт имеет от 2 до 4-х кнопок, управление осуществляется по инфракрасному, чаще по радиоканалу.

Возможные причины неисправности

Электронная схема пульта простая и надежная. Когда люстра исправно включается, если использовать выключатель, но не включается с пульта, сначала рекомендуется заменить батарейки.

Люстра не реагирует на пульт:

– проверить батарейки, при необходимости заменить их;

– проверить кнопки, нажимая каждую кнопку попеременно. Если одна или несколько из них не работают, необходимо почистить контакты от грязи и пыли: нанести каплю клея, на клей – измельченный графит;

– если кнопки и батарейки находятся в рабочем состоянии, причина поломки кроется в приемнике сигнала – придется его заменить вместе с пультом. Последовательность работ: обесточить квартиру , снять люстру, раскрыть ее коробку, заменить блок питания, повесить люстру.

Если в дистанционном управлении светильником нет острой необходимости, можно использовать светильник напрямую с выключателем. Одно нажатие будет менять количество включаемых ламп поочередно, так до полного отключения. Или же посадить на двухклавишный выключатель и будет переключать режимы светодиодной подсветки, вторая – менять режимы количества включаемых ламп.

Перестала гореть часть ламп:

– неработающие лампы галогенного светильника следует просто заменить;

– если не работает светодиодная подсветка, нужно заменить все диоды разом, либо найти не работающую лампу и заменить на точно такую-же, но часто это трудно сделать из-за того что люстры быстро обновляются и те самые светодиоды которые стояли ранее будет найти проблематично;

– если галогенный и светодиодный элементы исправно работают, дело в питающем лампочки трансформаторе. Надо приобрести аналогичную модель и произвести замену.

Люстра совсем не работает

Если люстра с дистанционным пультом совсем не включается, следует с помощью мультиметра проверить напряжение, затем – лампы, предохранители, целостность проводов. Если все в порядке, то вышел из строя контроллер люстры и нужно его поменять. Контроллеры управления продаются вместе с блоком управления, который прячется внутри люстры. Если совсем не разбираетесь в электрике, лучше вызвать профессионального электрика для замены. По времени замена контроллера занимает максимум 15-30 минут.


Как подключить люстру к пульту управления? / Статьи и обзоры / Элек.ру

Прогресс не стоит на месте, и постепенно в нашу жизнь входят новые устройства, которые облегчают быт и повышают уровень комфорта. Например, появление люстр с дистанционными пультами, сделало управление освещением в помещении легкой задачей. С ними теперь можно забыть о споре, кто сегодня встает с кровати и идет выключать свет. Можно просто взять пульт с прикроватной тумбочки и выключить освещение или оставить только ночную подсветку.

Все вроде просто, но как быть, если понравилась люстра без функции дистанционного управления? Мы в первую очередь смотрим на дизайн, на степень освещенности и только потом на ее дополнительные возможности. Оказывается, тут выход есть. Необходимо дополнительно приобрести комплект для дистанционного управления светильниками. Он состоит из контроллера и самого пульта.

Контроллер представляет собой небольшую коробочку, в которой спрятаны плата управления и несколько реле. С помощью их контактов происходит коммутация, то есть замыкаются или размыкаются цепи электропитания ламп. Каждое реле отвечает за свой канал, то есть за свою группу светильников. Поэтому их количество определяет сколько разных групп ламп может управляться одним пультом управления. Это стоит учесть при выборе модели. Самые простые контроллеры имеют всего два канала. Также у них есть антенна. Это белый маленький проводок, который находится сбоку. Он помогает улавливать радиосигнал от пульта на расстоянии нескольких метров.

Контроллер подключается к сети переменного напряжения 230 В. Также он соединяется с проводкой люстры и поэтому устанавливается прямо в ее корпусе, а точнее в основании, которое крепится к потолку. Для его подключения необходимо приобрести клеммники, например, Wago серии 222. Вам же нужно будет соединить несколько проводов между собой?

Итак, давайте рассмотрим, как подключить контроллер. Соединение его с люстрой лучше делать на столе, а не под потолком. Тут легко можно разобраться благодаря схеме подключения, которая находится на корпусе контроллера.

Первым делом нужно подать рабочий ноль на все группы ламп. Он будет один и общий для всех. Поэтому находим на контроллере выходной нулевой рабочий провод и соединяем его со всеми нулями от ламп. Дальше уже от каждой группы ламп фазные проводники нужно соединить с выходными проводами разных каналов. То есть соединить их с отдельными самостоятельными проводами. Если со слов понять суть подключения сложно, то посмотрите следующую схему. Она наглядно показывает весь данный процесс.

Следующим этапом является подключение контроллера к сети 230 В и крепление самой люстры на потолке. Тут тоже ничего сложного нет, но требуется небольшая сноровка, так как подключать контроллер нужно будет на потолке, при этом держать люстру в руках. Лучше для этого позовите помощника. После всех манипуляций с проводами нужно сразу закрепить люстру на потолке. Дальше остается только вкрутить лампы и вставить батарейку в пульт дистанционного управления. Вот и все, можно звать супругу принимать работу и наблюдать за удивленным выражением ее лица, так как она не верила в ваш успех.

Вроде бы все хорошо, но есть несколько минусов у данного варианта управления люстрой. Контроллер и пульт настроены на одну частоту, которая не повторяется с другими комплектами. Это сделано для того, чтобы исключить появление помех на соседние люстры, которые стоят, например, у соседей. Поэтому если выходит из строя контроллер или пульт, то придется менять полностью весь комплект. Замена, например, одного контроллера ничего не даст.

Еще одним минусом является температурный режим работы контроллера. Для долговременной работы ему необходимо организовать охлаждение. А этого добиться в основании люстры около потолка невозможно. Поэтому при превышении температуры выше 75 С контроллер может выйти из строя.

С пультом управления дело обстоит намного проще. В нем приходится только периодически менять батарейку.

Из данной статьи вы узнали информацию о дистанционном управлении светильниками и как реализовать данную функцию самостоятельно.

Источник: Компания «Уралэнерго».

Люстры с пультом управления с подсветкой

Современные и популярные люстры с пультом управления

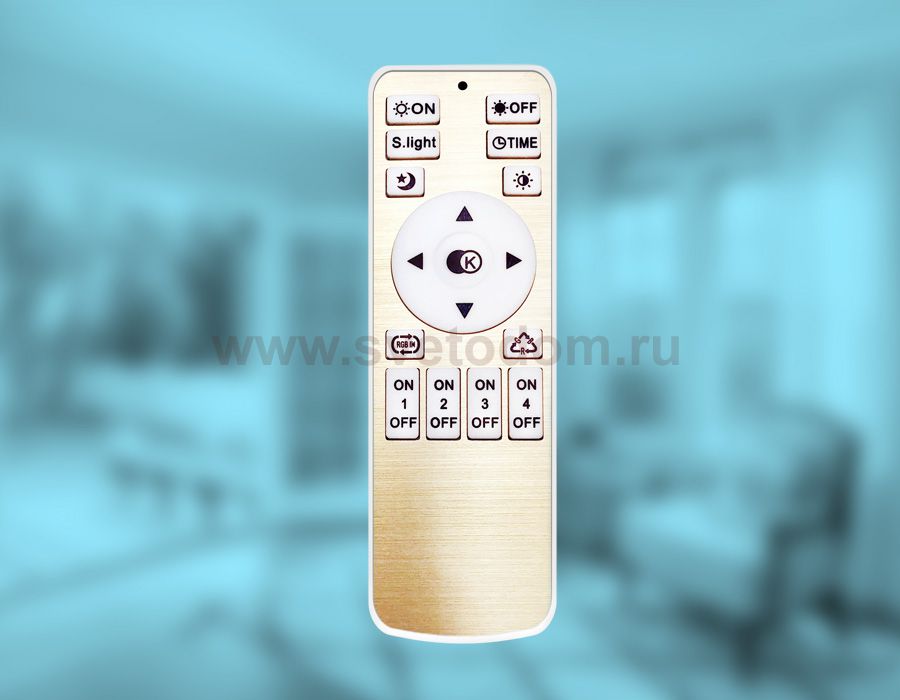

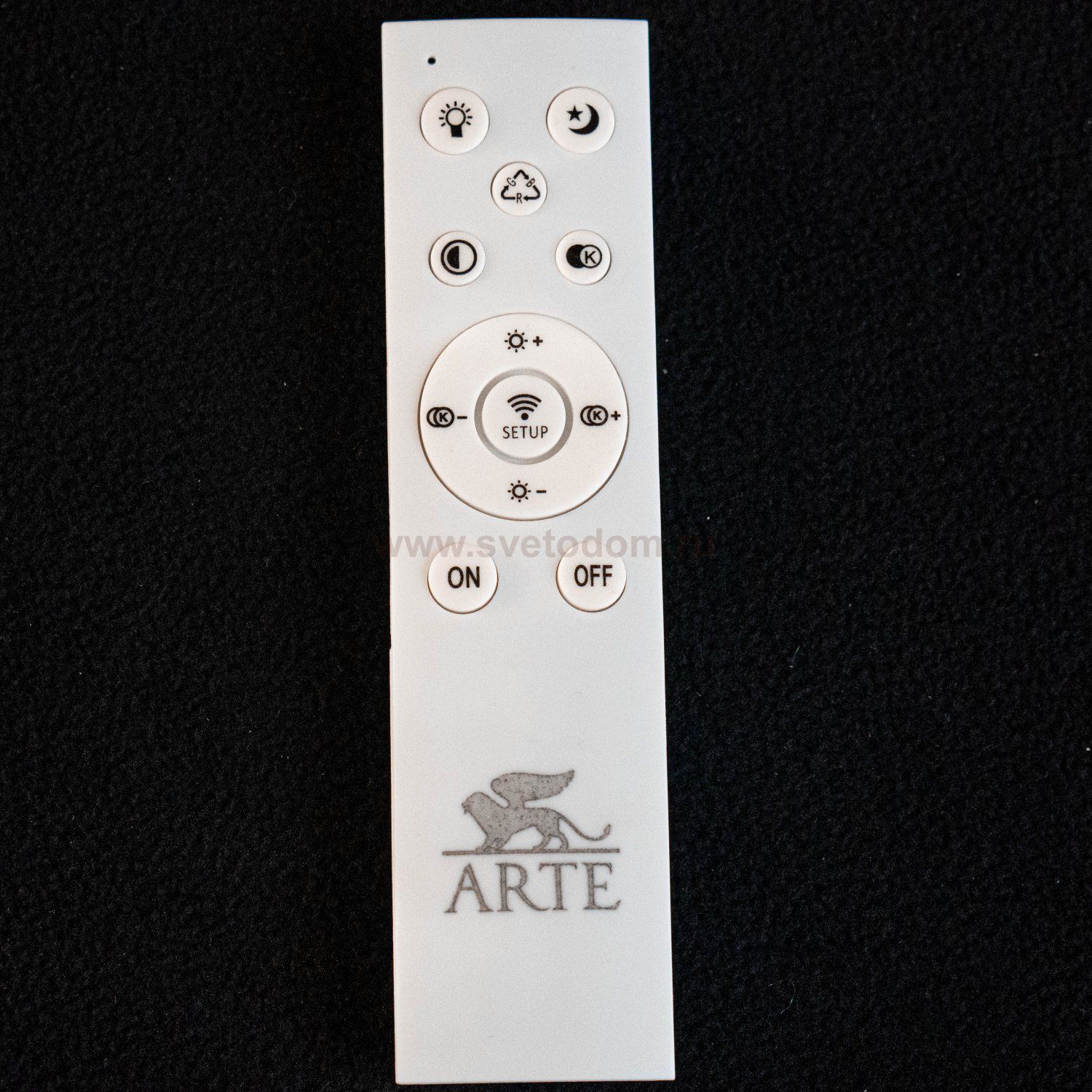

Рассмотрим основные режимы работы пульта управления наиболее популярных типов люстр на примере конкретных моделей:

Такие потолочные люстры делают из метала окрашенного в белый, черный цвета, реже встречаются и другие цвета. Декорируются пластиком и хромированными накладками и элементами из фрезерованного алюминия. Квадратные, круглые потолочные люстры с пультом, двумя или тремя вариантами подсветки(светодиодной и галогенной).Каталог – Люстры с пультом управления


Данный светильник укомплектован 6 лампами накаливания по 40 ватт и 3 галогенными лампами по 35 ватт в качестве рабочего освещения. Так же он имеет ночную светодиодную подсветку красного, сиреневого или голубого цвета, которая работает в режиме одного из этих цветов, либо в режиме плавного их перехода. Пульт позволяет включать любой из перечисленных режимов (лампы накаливания, галогеновые, светодиоды), как по отдельности, так и в любой их комбинации. Одна из клавиш полностью выключает люстру.


Светодиодные люстры с пультом управления

Такие плоские люстры – светильники очень технологичны с точки зрения вариантов освещения. Могут менять цветность основного белого освещения, делая его теплым или дневным, холодным. Так же существуют разнообразные размеры, круглые до 80 см диаметром, квадратные до 60 см. Что вполне достаточно для комнаты площадью до 30 м3. Используются в интерьерах современных стилей Хай-тек и Минимализм.


Светодиодный светильник может работать в режиме основного освещения с возможностью плавной регулировки его яркости и плавного изменения цвета свечения от теплого (3000K) до нейтрального (4500K). У люстры есть режим ночника, когда подсвечивается только центральная часть светильника.

Дополнительный эффект игры бликов в виде россыпи звезд на плафоне, добавляет привлекательность как светильнику так и освещаемому помещению.


Галогенные люстры с пультом управления и светодиодной подсветкой

Галогенные люстры с пультом управления представляют из себя круглое потолочное основание, где спрятаны все электронные блоки, и множество тонких рожков с галогенными лампами на конце. Маленькие плафоны в виде цветков, кубиков или трубочек, делают такие люстры очень нарядными. Они подойдут в интерьеры стилей: Модерн, Флористика, Бионика и того же, Хай-тек стиля.


Данный светильник имеет 15 галогенных ламп по 20 ватт рабочего освещения и объединены в группы по пять. Так же он имеет ночную светодиодную подсветку бело-голубого цвета. Пульт позволяет включать любую из перечисленных групп (галогенные могут включаться в режиме легкий (5 шт.) – средний (10шт. ) – яркий (15 шт.) и светодиоды (8 шт. и 16 шт.), как по отдельности, так и в любой их комбинации. Одна из клавиш полностью выключает люстру.

Также основные режимы работы всех трех светильников доступны с настенного выключателя путем пошагового переключения режимов.


Люстры с пультом управления – плюсы и минусы

Плюсы люстр с пультом управления:

• Главное и перекрывающее все недостатки, это уровень комфорта. Ведь мы давно уже отвыкли от телевизоров, для переключения программ на которых требовалось вставать с кресла.

• В большинстве люстр имеется возможность не только выбрать оптимальную комбинацию освещения, но и ее яркость.

• Очень распространены светильники с плавной регулировкой яркости и интенсивности света.

• Большой выбор светодиодных светильников, в которых есть возможность подобрать тон (теплый или холодный оттенок света).

• Программирование. Сейчас существуют огромный выбор осветительных приборов, в которых есть функция запоминания различных комбинации освещения.

• Многие замечают существенную экономию электричества. В основном это относится к светодиодным люстрам или к светильникам с комбинированным освещением. Но в любом случае регулировка достаточной интенсивности освещения не даст Вам расходовать лишние “киловатты”.

• Возможно подключение нескольких люстр к одному пульту также, как и одного светильника к разным пультам управления.

• Одним из потенциальных достоинств люстры с пультом управления является возможность подключить к нему посторонний осветительный прибор или нескольких приборов:

  • люстру и группу потолочных светильников
  • обычную люстру плюс светодиодную подсветку карниза потолка
  • люстра плюс потолочные светильники и подсветка отдельно
  • освещение и управление открыванием штор
  • подъёмное устройство, которое используют для спуска люстры в помещения с высокими потолками.

К минусам можно отнести следующие:

• Любое дополнительного оборудования − это потенциальный объект для поломки. Их два: контролер и пульт. И хотя современная техника (даже китайская) достаточно надежна, все же бывают случаи выхода из строя и тех и других.

• Пульт это, как вы знаете, миниатюрный предмет, который может потеряться, упасть со стола или попасть в зубы домашнему “хищнику”. Чтобы не испортить однажды себе настроение, советуем учитывать эти факторы.

• И последнее. Пульт управления люстрой требует (хотя и не часто) замены батареек. Данный пункт к минусам можно отнести с натяжкой. Но и плюсом его не назовёшь.

В конце концов, с пультом будет люстра или нет, не так уж и важно. Она должна нравиться!

Поэтому – выбирайте сердцем.

Другие публикации


Как выбрать идеальную люстру для вашей спальни (ПЕРВАЯ ЧАСТЬ)
Светодиодные люстры
Как выбрать люстру на кухню
Люстры для натяжных потолков

Как работают светодиодные люстры с пультом дистанционного управления

Внутренне оформление жилого помещения всегда создают с учетом светового восприятия обстановки при дневном и искусственном освещении.

Светлые тона интерьера радуют человека, придают ему бодрости, поднимают настроение.

При ремонте квартиры учитывают, что ее расположение не всегда благоприятно освещается солнечными лучами. Исправляют эту ситуацию подключением искусственных светильников:

  • люстр;
  • бра;
  • точечных источников.

Сейчас все больше внимания придается удобству пользования ими с помощью правильного выбора места для выключателей или перехода на удаленные методы. Современные люстры с пультом управления удачно вписываются в интерьер комнат, подчеркивают их дизайн, пользуются популярностью у населения.

Оригинальные светодиодные люстры позволяют создавать световые эффекты, которые приводят в восторг детей, радуют взрослых, поднимают имидж хозяина квартиры в глазах посетителей.


Содержание статьи

Принципы управления люстрой на расстоянии

Традиционный способ включения света от удобно расположенного выключателя на стене имеет одно определенное преимущество: он не может потеряться и всегда находится на знакомом месте — при входе в комнату.

Малогабаритные пульты дистанционного управления можно ненароком сдвинуть в сторону, а через некоторое время их приходиться искать. Только по этой причине рекомендуется сочетать в управлении освещением два метода:

  1. стационарным выключателем;
  2. мобильным пультом.

Правила надежного соединения люстры со стационарным выключателем описаны в статье про безопасное подключение проводами люстры и выключателя. Здесь же приводятся электрические схемы их монтажа, учитывающие внутреннюю конструкцию светильников с различным количеством лампочек.

Поэтому стразу разбираем принцип работы люстры от пульта дистанционного управления, за основу которого принят метод передачи команд — электрических сигналов по радиоволнам с использованием:

  • радиопередатчика, расположенного внутри малогабаритного пульта;
  • радиоприемника, принимающего посылаемые команды только от определенного источника, которые здесь же обрабатываются автоматикой и преобразуются в электрические сигналы, зажигающие лампочки.

Принцип дистанционного управления люстрой объясняется картинкой.

Радиокоманда создается нажатием кнопки на пульте и передается в эфир, воспринимается антенной радиоприемника, встроенного в электронный прибор — контроллер.


Так называют устройство, имеющее в своем составе блоки:

  • питания:
  • приема радиосигналов;
  • логики;
  • коммутации силовых цепей.

Все они выполнены очень маленьким объемом, которому вполне достаточно места внутри светильника или рядом с ним.

Технические особенности дистанционного управления

Выбор расстояния

Приемник и передатчик могут создаваться для совместной работы на разном удалении. Для комнаты вполне достаточно расстояния 8 метров, создаваемого большинством бюджетных моделей, состоящих из:

  1. контроллера;
  2. пульта;
  3. источника тока.
Влияние помех и посторонних сигналов

Сейчас пульты и контроллеры устанавливаются многими владельцами. В многоэтажном здании может возникнуть ситуация, когда радиокоманда от близкорасположенного соседа будет воспринята вашим контроллером. Чтобы этого избежать, выбирайте комплекты, работающие только в паре друг с другом.


Для этой цели производители используют одинаковые алгоритмы для шифрования и обработки сигналов внутри приемника и передатчика, которые посторонние приборы не могут распознавать, не реагируют на них.

Настройка подобного оборудования выполняется в заводских условиях, пользователям она недоступна. В этом положительном моменте есть всего один недостаток: если возникнет поломка в пульте или контроллере, то поодиночке их использовать уже не получиться — придётся приобретать новый комплект полностью.

Количество каналов радиоуправления

Обычное число кнопок на пульте определяет возможности коммутации светильниками. Режимы А, В, С, D создаются простым нажатием соответствующей кнопки.


Первые три операции зажигают разные каналы, а четвертая — полностью снимает с них напряжение, гася свет в помещении.

Мощность коммутируемой нагрузки

Источники света потребляют разное количество электроэнергии. Чтобы контроллер надежно работал с большинством люстр, его выходные контакты делают мощными, способными переключать 1 кВт нагрузки. Для бытовых осветительных приборов это довольно большой запас даже при использовании ламп с нитями накаливания.

Он сделан специально и учитывает то, что люминесцентные и энергосберегающие лампы при запуске создают четырехкратное превышение номинальных токов.

Питание пульта и контроллера

Для работы электронной схемы приемника и передатчика требуется электрическое питание. Внутри переносного пульта устанавливают обычные батарейки, а автоматику люстры запитывают от стационарной сети через блок питания. Поэтому на контроллер необходимо правильно подводить напряжение сети: фазу и рабочий ноль. Подключать их необходимо на соответствующие обозначениям клеммы.

При этом может возникнуть одна интересная особенность схемы, совмещающей работу от настенного выключателя и переносного пульта одновременно. Она объясняется тем, что контроллер не распознает способ подачи напряжения: если свет отключен дистанционным передатчиком, а включается выключателем, то люстра должна загореться.

Этот метод может быть смоделирован случайным отключением напряжения квартиры или дома от защит при возникновении неисправностей электрической сети и последующим восстановлением питания автоматикой. Когда выключатель люстры не переведен на отключение, то существующая логика устройств нормально зажжёт свет и оставит его гореть помимо воли хозяина.


Конструкции современных люстр для дистанционного управления

Вообще-то с помощью пульта на расстоянии можно управлять светильниками любых конструкций, достаточно правильно учесть их электрические характеристики:

  • номинальный и пусковой ток;
  • напряжение и частоту сети.

Даже старинные эксклюзивные люстры с большим количеством ламп накаливания можно подключать к контроллеру, встроив его в одно из мест:

  1. вместо настенного выключателя;
  2. в потолочное пространство закрепления люстры;
  3. внутрь защитного чехла.

Первый способ имеет место на существование, но используется редко. Выключатель по правилам монтажа разрывает только фазу, ноль к нему не подводится. А контроллеру для работы блока питания он нужен: потребуется дополнительно монтировать проводку.

Современные люстры сразу создаются для размещения контроллера внутри корпуса и снабжаются:

  • патронами для ламп;
  • гирляндами из светодиодных лент;
  • дополнительными уникальными осветителями спецэффектов.


Отдельные гирлянды и осветители имеют собственные блоки, использующие индивидуальные алгоритмы для формирования уникального освещения.

Внутренние платы люстры

Крепление светильника на потолке выполняется одним из распространенных методов. Для этого на корпусе создается расширенное основание с отверстиями, позволяющими вводить шпильки с декоративными гайками, удерживающими общий вес светильника.

Внутри полого основания размещают электронные блоки и компоненты.


Они показаны на фотографии и подписаны. К ним относят:

  • контроллер с выведенной антенной;
  • провода подключения питания к фазе и рабочему нулю;
  • клеммник РЕ-проводника;
  • светильники;
  • гирлянды из светодиодных лент;
  • схему формирования спецэффектов.

Поскольку контроллер является основной деталью, то с него сняли крышку и показали увеличенным снимком способ крепления на корпусе с помощью клея.


Надежная фиксация жестяного основания не исключает возможности удобного изъятия электронной платы, расположенной на стеклопластиковой пластине. Плата показана более подробно.


Четкий монтаж позволяет наблюдать:

  • каналы А, В, С, подключенные к модулям реле проводами с изоляцией голубой, желтой и белой расцветки;
  • канал D, выполняющий задачи включения и отключения блока;
  • радиоприемник, выполненный на отдельной микросхеме.

Переворачиваем плату на обратную сторону и рассматриваем ее внимательно.


Расположение дорожек явно демонстрирует возможности одновременного включения всех светильников для обеспечения максимального светового эффекта или использование их поодиночке в различных режимах освещения. Для этого красный фазный провод припаян к общей части питания каналов, от которой разводятся остальные потребители включением релейных модулей.

Двойной черный провод рабочего нуля припаян к дорожкам платы и используется для:

  • подачи нулевого потенциала на блок питания;
  • разводки на лампы, гирлянды, осветители.

Дополнительные возможности пульта и контроллера

На приведенной схеме управления с тремя каналами светильников вполне допустимо объединить два из них и высвободить один для регулирования на расстоянии другими потребителями:

  • местными точеными источниками;
  • электрическими приводами перемещения штор;
  • проектором;
  • дополнительными приборами.

Для решения этой же задачи можно использовать более сложный контроллер и пульт к нему. Расширенные возможности позволят:

  • подбирать цветовую гамму осветительной системы;
  • изменять алгоритмы коммутации светильников;
  • регулировать яркость источников;
  • запускать таймер, выполняющий освещение по графику.

Особое место занимают контроллеры, обеспечивающие дистанционное управление светом без пульта, за счет подачи команд голосом или хлопком в ладоши.


Недостатки схем освещения с дистанционным управлением

Электронные и полупроводниковые элементы требуют соблюдения эксплуатационных характеристик, которые нормированы состоянием окружающей среды: показателями влажности и температуры.

Особую опасность в жилых помещениях представляет перегрев контроллера более 85 градусов. Этот показатель указывается на упаковке, его необходимо учитывать. Однако, расположение электронных блоков вверху потолка, да еще помещенных в закрытый корпус, усугубляет нагрев. Особенно это опасно в жару.

Предусмотреть решение этого вопроса можно обдувом или расположением корпуса на мощном, отводящем тепло радиаторе отдельно от нагреваемых силовых частей.

Вопрос подключения и эксплуатации люстры с дистанционным управлением интересует многих людей. Поэтому он подробно здесь объяснен. Рекомендую дополнительно посмотреть видеоролик “Схема подключения и ремонт люстры с пультом управления”, размещенный автором сайта «Заметки электрика».

Видеоматериал подробно дополняет принципы, изложенные в статье.

Комментируйте материал статьи в специальном разделе, делитесь своим мнением. Сейчас у вас самое благоприятное время для ознакомления своих друзей с прочитанной темой. Используйте для этого кнопки социальных сетей.

Полезные товары Полезные сервисы и программы

Как правильно подключить люстру к пульту ДУ. Как установить потолочную люстру

Как установить и соединить люстру потолочную своими руками, схема подключения люстры.

Потолочный монтаж, именуемый люстрой, является основным источником освещения во многих жилых помещениях. Смотрите статью как правильно выбрать настенный светильник. Люстра располагается, как правило, посередине потолка, насколько это возможно, равномерно распределяет поток света. Неподвижные люстры или подвешивание на крючок, или с помощью специальных дюбелей с помощью жесткого крепления, где в этом случае есть два варианта, как установить люстру:

1. К месту подводки проводов электропитания от потолка закрепите специальную планку, которая входила бы в конструкцию люстры. Планка Это нужно делать так, чтобы ее можно было снять с помощью откручивания двух саморезов с декоративными головками. После прикрепления планки к потолку прикрепите подводящие провода, наденьте корпус люстры и затяните винты.

На потолках в старой планировке квартиры часто бывают большие отверстия, в которые ранее устанавливались крючки для подвешивания люстр.В этом случае достаточно сдвинуть немного место специальных крепежных планок, чтобы отверстие для крепления крючка люстры закрылось после установки.

Схема крепления люстры к потолку. Как правильно установить люстру.

Вот что сделало установку из популярных сегодня бюджетных вариантов. Установка люстры желательна не поодиночке, а вместе, используя устойчивую стремянку.

2. Несколько иначе смонтированы тяжелые люстры, в которые часто можно вставить трансформатор.Как правильно установить потолочную люстру такой конструкции, мы сейчас тоже разберемся. Конструкция такой люстры состоит из двух частей – внешней панели с разным количеством патронов, предназначенных для электротехники, и массивного основания для управления ПРА (что, впрочем, в последнее время случается нечасто) и понижающего трансформатора. Сначала используйте три или четыре дюбеля для крепления к основанию потолка.

Затем подключите два провода питания. Подключите выводы к подключенному к трансформатору (точнее, его первичной обмотке) контактной клемме.Эти контакты легко определить визуально, так как это намного более тонкие провода вторичной обмотки. В случае с третьим заземляющим проводом, вы должны подключить его к люстре. Затем наденьте на основу внешнюю панель и закрепите саморезами с декоративными головками.

И в том, и в другом случае перед установкой необходимо обязательно удалить все легкобящиеся компоненты – электрические лампы, диффузоры, хрустальные отражатели. После установки и подключения люстры можно смело прикручивать или вставлять светильники, чтобы проверить их работоспособность во всех существующих условиях эксплуатации. По крайней мере в нем должны быть установлены все легкобящиеся и хрупкие детали.

Наверное, проще всего установить и подключить люстру, которая вешается на крючок. После того, как люстра будет установлена ​​на крючок, нужно только соединить с ней питающие линии, приподнять заглушку, положение, закрывающее электрическое соединение и крючок, и надежно зафиксировать заглушку в этом положении. Затем вы можете свободно крутить электрические лампы и производить проверку их работоспособности. По крайней мере, там же установлены и хрупкие легкобящиеся части.

Как правильно подключить провода к потолочной люстре

В комнатах, спроектированных в старые добрые советские времена – будь то «Ленинградка», «Сталинка», «хрущевка» или другие типы квартир – люстр, как правило, соединяется очень много легче, чем в районах современных построек. По окончании демонтажа старой люстры в середине потолка обычно наблюдается дырочка для крючка, а от нее или вокруг нее торчит несколько проводов. Если снять крышку двухклавишного переключателя, обычно расположенного на стене, то также увидим, что он подключен к тому же количеству проводов, которое торчит из отверстия в потолке (чаще всего – трех проводов).Смотрите нашу статью, как установить и подключить выключатель открытой и скрытой проводки.

Если в стене стоит однокнопочный выключатель, третий провод должен быть где-то рядом, я просто отложен и изолирован. Скорее всего это означает, что демонтированная люстра имела только один режим освещения, а подключенных к ней было три провода, которые выходят из потолка, всего два. В старых домах чаще всего в коридоре, спальне, кухне, ванной и туалете от потолка можно торчать только два провода. Это означает только то, что альтернативы нет и должны быть подключены одномодовые люстры.

Однако большинство люстр, произведенных в Советском Союзе, работали с тремя режимами освещения:

  1. Режим неяркого освещения – когда только центральный светильник. В случае, если в светильнике отсутствует центральная лампа, лампа горит нижней частью боковой.
  2. Режим умеренного яркого света – когда не работает центральный фонарь, а горит боковая. При отсутствии центральной лампы в светильнике горит большая часть светлой стороны.
  3. режим полной яркости – при работе на полную мощность все светится.

Люстра, работает в трех режимах, состоит по существу из двух электрических входов, каждый из которых представляет собой группу электрических ламп, соединенных параллельно друг другу. кстати, один провод, выходящий из трех ламп, общий. В случае возникновения напряжения между любыми двумя другими проводами и общим проводом начинают работать обе группы.

Схема подключения люстры к проводу. Как правильно подключить провода к люстре.

Если сеть однофазная, напряжение возникает между рабочей и нулевой фазами.В случае постоянного подключения к общему проводу нулевой люстры и подачи рабочей фазы через двойной переключатель к двум другим проводам аналогично может быть применено соединение. Если есть постоянное подключение к общему проводу люстры с фазой, при этом, что после переключения на два других провода подавался рабочий ноль – люстра с этим соединением тоже работала бы, однако такое соединение нельзя назвать хорошим, т. к. возможно поражение людей электрическим током, при необходимости заменить перегоревшие лампочки, а также выключить выключатель.

Следовательно, принципиальной задачей является найти общий провод трех проводов, выходящих из потолка. Как это сделать? Можем рассмотреть самые эффективные способы:

Проще всего аккуратно развести провода, а затем перевести два клавишных переключателя во «включено» состояние. Взяв индикатор отвертки, поочередно касайтесь оголенных концов каждого из трех проводов. В случае искры зажигания в отвертке на двух проводах и отсутствии третьего можно предположить, что разводка правильная, третий провод, прикосновением к дисплею на котором отвертка не загорается свет, это общий.

Для полной уверенности администрация сайта с ремонтом квартиры в новостройке своими руками рекомендует выключить и выключатель, и ключи второй раз для проверки наличия напряжения, касаясь концов проводов. Если все в порядке, индикатору негде светить, так как переключатель размыкается и набухает фазная электрическая цепь.

Индикатор также может загореться при прикосновении к оголенному проводу на конце выключателя. Это может означать не совсем правильную разводку и то, что провод обычный.

Если у вас есть подобные проблемы, лучше всего использовать другие способы поиска общего провода, что может показаться немного сложным, но будет более надежным. Например, можно использовать мультиметр, специальный измерительный прибор. Необходимо установить прибор в положение, в котором измеряется напряжение переменного тока и переводится в рабочее положение хотя бы одной кнопкой переключателя.

Затем щупами мультиметра проверните оголенные концы проводов. Отверните вниз в сторону двух проводов, не перемыкая их, переключите ключ зажигания в положение «выключено», а другой – в состояние «включено».Напряжение между двумя изогнутыми проводами пропадает.

Третий оставшийся один из токопроводящих щупов и другой щуп, в свою очередь, касаются концов двух изогнутых проводов. Где есть напряжение на контактном проводе, чтобы разделить и. Следует отметить особый путь.

Осталось только найти на люстре общий проводник. Для этого прикрутите лампочку и поверните мультиметр, чтобы измерить сопротивление между концами трех проводов, выходящих из люстры.Таким образом, необходимо найти два провода, среди которых будет наибольшее сопротивление. Ни один из них не может быть общим, так как как раз третий провод в данном случае является общим.

Определив общий провод, можно подключить люстру справа. Предварительно полностью в квартире отключите напряжение и подключите клеммный разъем (способы подключения электрических проводов см. В нашей статье) провода люстры с питающим концом, который выступает из потолка.

Присоедините люстры из проволоки через концевой соединитель.

При наличии дополнительных люстр четвертый провод (обычно это желто-зеленая изоляция и заземленный) этот провод не будет подключаться, а просто изолирован. Проверить работу лампы после напряжения. Если все было сделано правильно, люстра должна работать нормально.

В современных комнатах из потолка не часто торчит три, а четыре провода и четвертый провод – это земля. Этот желто-зеленый провод прикреплен к корпусу лампы через провод того же цвета, который выходит из него.Проблемы могут возникнуть, если все четыре провода, торчащие из потолка одного цвета – тогда нужно искать еще и заземляющий провод.

Для этого необходимо сначала выключить панель на индукционной машине. Тогда достаточно длинный кусок проволоки, один конец которой очищается и освобождается от изоляции прикрепить к зонду мультиметра, а другой его раздели и выпустили в конце запорного клапана намотан на неокрашенной части батареи. Переведите мультиметр в режим измерения сопротивления и проверьте щупом поочередно все четыре провода.Там, где измеритель покажет сопротивление (которое все равно будет очень маленьким), это провод заземления.

Как подключить люстру к пульту, на пульте.

Пожалуй, самые современные бытовые осветительные приборы – это люстры, которые оснащены пультом дистанционного управления. Конструкция этой люстры, как правило, состоит из нескольких ламп (часто светодиодных) и контроллера, который является управляющим устройством. такие лампы, кстати, могут выполнять не только функцию освещения, но могут служить в качестве таймера или цветомузыкального мультипрограммного устройства.Они специально прикреплены к панели управления. Тем не менее, для некоторых людей это забывчивость, казалось бы, бесспорная, преимущество может превратиться в недостаток, потому что они всегда забывают и теряют пульты дистанционного управления, при переходе из комнаты в комнату.

Поэтому некоторые люстры снабжены двумя пультами дистанционного управления – собственно выносным и стационарным основанием, выполняющим функцию поиска. Установлена ​​и подключена стационарная базовая консоль на стене вместо выключателя. Вам стоит воспользоваться функцией поиска, и «потерянная» панель будет быстро найдена благодаря встроенному в ее структуру зуммеру.

Теперь подробнее рассмотрим, как правильно подключить люстру с пультом к проводам и переключателям, а потом рассмотрим, как установить потолочную люстру. Достаточно легко к сети в старых домах подключаются люстры с помощью всего одного пульта ДУ. Заземление подключать не нужно, достаточно подключить только заземление и любые два других провода. провод, который не подключен, необходимо отогнуть в сторону и надежно изолировать.

Новые квартиры с четырьмя проводами, торчащими из потолка, требуют еще и заземления корпуса светильника.Настенный выключатель можно оставить на своем месте, если он постоянно включен, или удалить все. Если они чистые, два провода на месте переключателя должны быть соединены друг с другом.

Впрочем, если есть еще и стационарный пульт, все тоже не так уж и сложно. Для нормальной работы стационарного пульта требуется напряжение двести двадцать вольт, поэтому необходимо убедиться, что именно такая мощность. Для начала нужно отключить питание на распределительном щите, демонтировать выключатель на стене, аккуратно разложив по бокам концы провода, который был подключен к выключателю.

На потолке затем соединяется совместно с одним из двух оставшихся проводов (естественно, не только с землей) и включается питание. Между оголенными концами проводов следует приложить небольшое напряжение, которое можно измерить мультиметром.

Проверка напряжения мультиметром.

провод, между которыми напряжение, присоединить к клеммам L и N на стационарном пульте, оставшийся провод подключить к клемме «выход» (правда, он может быть обозначен другим способом, для этого необходимо прочитать инструкция, которая прилагается к люстре).В случае с клеммой РЕ не нужно его никуда подключать. Для спаренной проводки потолочный провод соединяет один из проводов, с одиночным – вторым, а с землей – третьим заземлением, если такое, конечно, у него есть.

Контроллеры с дистанционным управлением.

Все люстры с дистанционным управлением содержат электронный блок управления. Это устройство позволяет осуществлять перебор различных режимов освещения, в том числе отключать часть групповых люстр. Иногда электронные контроллеры продаются вместе с пультами дистанционного управления в розницу и стоят относительно недорого, и их можно приобрести отдельно от люстры.

Если поменять проводку люстр, подключать их через контроллер, кроме того, можно добиться режимов удаленного подключения, можно улучшить функциональность такой схемы за счет того, что увеличится количество ее режимов. Если у нас двухклавишный переключатель позволяет управлять двумя ветвями схемы, то контроллер может контролировать до шести ветвей посередине (при увеличении числа!). В качестве примера ниже показана схема подключения технологической люстры, состоящая из пяти светильников.

Контроллер подключения с дистанционным управлением для люстр. Как подключить люстру – схема.

Так как корпус люстры мал по размеру, его несложно скрыть крепление, хотя бы в то самое отверстие в потолке, которое предназначено для крепления крючка. Теперь вы знаете, как правильно установить потолочную люстру и как правильно подключить люстру с пультом и без него. Помните:

Все работы, при которых необходимо касаться оголенных проводов, выполняются при отсутствии напряжения!

Дистанционное управление освещением – Smarthome

Распространенные варианты использования выключателя света с дистанционным управлением

  • Item”> С тонкими стенами
  • В деревянных домах
  • При реконструкции
  • Со сложной электропроводкой

С проблемными стенами

У вас есть твердый бетон или кирпичные стены в вашем доме?

Как насчет штукатурки или плитки?

При использовании проводных коммутаторов вам может потребоваться начать трассировку и сверление, чтобы сделать канал в этих стенах.Вам нужно подумать о размещении провода, переключателя и распределительной коробки. В случае повреждения стен вы можете получить гораздо более дорогую установку, чем вы рассчитывали.

С беспроводными коммутаторами вы можете полностью обойти эту ремонтную работу, а также снизить стоимость последующих электромонтажных работ.

В деревянных домах

Если у вас бревенчатый дом или загородный дом, сделанный из дерева, любые электромонтажные работы обычно связаны с большим количеством сверлений, которых, возможно, стоит избегать. Это особенно актуально, если вы устанавливаете освещение задним числом.

При использовании не беспроводных цепей все бревна необходимо просверлить для каждого провода, подведенного к коммутатору. В распределительной коробке также необходимо просверлить отверстие гораздо большего размера.

Отсутствие проводов, коммутационной коробки, сверления или прокладки кабеля делает переключатели с дистанционным управлением разумным шагом в этом типе бревенчатого дома.

При переделке

Поскольку вам не нужно прокладывать провод от источника света до переключателя, беспроводные переключатели света часто могут означать разницу между разрывом стены и ее сохранением.

Для более быстрой и дешевой замены проводки спасением станет дистанционный выключатель света.

Со сложной проводкой

Есть ли у вас выключатели в коридоре или на лестнице, где для управления освещением используется более одного выключателя?

Если это так, вам, как правило, понадобятся 3- или 4-ходовые переключатели, если вы меняете проводку или устанавливаете новый переключатель.

С помощью беспроводных передатчиков несколько устройств могут управлять одним приемником, поэтому вы можете легко использовать переключатели в разных местах, когда вы хотите включить или выключить нагрузку.

Различные типы переключателей света с дистанционным управлением

  • Радиочастотные (RF) переключатели света
  • Инфракрасные (ИК) переключатели света
  • Дистанционные переключатели света с поддержкой Bluetooth и WiFi

Радиочастотные (RF) переключатели света

С помощью этого типа переключателя связь между переключателем и передатчиком осуществляется с помощью радиосигнала.

Передатчик обычно представляет собой пульт дистанционного управления с батарейным питанием.

Недостатком этого старого подхода является необходимость подключения приемника к распределительной коробке переключателя света.

С другой стороны, дальность полета впечатляет – более 100 футов.

Вам не нужно менять лампочки на радиочастотные переключатели.

Если вы хотите управлять своим освещением удаленно, вы можете использовать либо пульт дистанционного управления, либо настенный выключатель некоторых производителей, но вам потребуются совместимые лампы.

Для нового коммутатора именно там, где вы хотите, без необходимости повторного подключения, все же стоит рассмотреть радиочастотные переключатели.

Инфракрасные (ИК) переключатели света

Принцип действия ИК-переключателей такой же, как и у пульта ДУ телевизора.

Многие интеллектуальные коммутаторы поставляются с инфракрасными приемниками на борту и небольшим пультом дистанционного управления. Замените сам переключатель для беспроблемной установки без повторного подключения.

ИК-технология, однако, плохо справляется с физическими препятствиями. Для того, чтобы переключатель работал эффективно, вам потребуется четкая и беспрепятственная линия обзора.

Если вы хотите использовать этот тип пульта дистанционного управления для переключателя, который вы устанавливаете в новом месте, вам потребуется определенная степень изменения проводки. С этой целью, если у вас уже есть коммутатор именно там, где он вам нужен, имеет смысл заменить его на альтернативу ИК.

Дистанционные переключатели света с поддержкой Bluetooth и Wi-Fi

Благодаря Bluetooth теперь вы можете управлять своим освещением в приложении на своем мобильном телефоне, если у них есть встроенный модуль Bluetooth.

Этот подход намного больше соответствует духу современного умного дома, и вы можете избежать добавления еще одного пульта дистанционного управления в свою кучу, вместо этого используя свой существующий смартфон.

Установка проста, повторного подключения не требуется. Вставить лампочку Bluetooth стало еще проще – подключи и работай.Коммутаторы

WiFi работают таким же образом, но вместо модуля Bluetooth они подключаются к вашей домашней сети WiFi.

В большинстве случаев интеллектуальное освещение WiFi требует наличия домашнего концентратора, но в обмен на эти скромные вложения вы получите гораздо более надежный контроль над освещением в подключенном доме.

Как работает дистанционное управление освещением?

Обмен традиционных выключателей света на выключатели дистанционного управления освещением может быть проще, чем вы думаете, но как именно они работают? Некоторые выключатели света отключают радиочастоты и инфракрасные технологии, в то время как другие зависят от Wi-Fi или Bluetooth.

Есть несколько продуктов, с помощью которых можно легко включать и выключать свет. Узнайте, как работают эти переключатели и что лучше всего подойдет для дома!

Типы пультов дистанционного управления освещением

ИК-переключатели

В этом типе дистанционного управления освещением используется та же технология, что и в вашем пульте дистанционного управления телевизором – инфракрасная технология. Если вы увлекаетесь проектами своими руками, вы можете превратить этот пульт от телевизора в беспроводной пульт для управления освещением.

Когда вы покупаете этот выключатель света, он поставляется со встроенным ИК-приемником и небольшим пультом дистанционного управления.Просто замените старый выключатель на новый, и все готово. Единственный минус этого переключателя – это то, что любое физическое препятствие остановит ИК-сигнал. Как и ваш пульт от телевизора, вам понадобится свободный путь от переключателя до пульта, чтобы свет работал.

ИК-переключатели света имеют наибольший смысл, если они расположены в удобном месте, чтобы вы могли включать и выключать свет, даже не вставая с дивана.

РЧ-переключатели

Эти переключатели работают с передатчиком через радиочастоты.Передатчик представляет собой небольшой беспроводной пульт дистанционного управления, работающий от батареек. Было бы лучше, если бы вы также подключили приемник к распределительной коробке переключателя света. Вы можете использовать этот выключатель, не меняя лампочки.

Единственным недостатком является то, что вам придется полагаться на радиочастоту для управления переключателем, а он работает только в радиусе 150 футов. Кроме того, некоторые бренды используют переключатель, который связывается с вашей лампочкой по радиочастоте, поэтому вы можете использовать пульт для управления фарами или переключателем света.

Коммутаторы Bluetooth

Для переключателей Bluetooth необходимо установить выключатель света или лампочку со встроенным модулем Bluetooth. Функция Bluetooth позволит вам управлять освещением через смартфон.

Любой свет можно превратить в умный, установив модуль Bluetooth. Управлять светом с помощью смартфона очень удобно. Вам никогда не придется беспокоиться о потере пульта дистанционного управления, а приложения, которые вы используете, имеют различные функции, которые позволят вам управлять яркостью и цветом освещения – приложение похоже на регулятор яркости на ладони.

Установить переключатели Bluetooth легко, так как нет необходимости менять текущую проводку. Вы также можете переключить свои традиционные лампочки на лампочки Bluetooth.

Коммутаторы Wi-Fi

Коммутаторы Wi-Fi почти идентичны переключателям Bluetooth, за исключением того, что ваша лампочка или переключатель подключен к сети Wi-Fi. Если у вас есть система домашней автоматизации, вы можете подключить свои умные выключатели света или умные лампочки к концентратору вашей системы и управлять освещением с помощью телефона или умного динамика.

Для использования коммутаторов Wi-Fi вам не нужна система домашней автоматизации. Некоторые устройства подключаются напрямую к телефону, поэтому вы можете управлять освещением через приложение. Этот тип переключателя дистанционного управления освещением поможет снизить ваши счета за электроэнергию. Одним из плюсов является то, что ваш центр домашней автоматизации может автоматически контролировать ваше освещение, даже когда никого нет дома, чтобы снизить потребление энергии.

Работа со специалистами по освещению

Специалисты Nevada Sales Agency знают лучшие решения для установки дистанционного управления освещением.Узнайте, что мы делаем, чтобы увидеть, как мы можем помочь вам с вашим следующим световым проектом. Свяжитесь с нами, если у вас есть какие-либо вопросы или чтобы приступить к следующему проекту.

Как переключить функцию затемнения? – Охотник Вентилятор

В этой статье: Переключение между режимами затемнения вентилятора 5-й серии | Переключение между режимами затемнения вентилятора 2-й серии

Возможность регулировки яркости вентилятора Hunter Fan можно включить или отключить с помощью настенного пульта управления, пульта дистанционного управления или приложения SIMPLEconnect.Это изменение обычно требуется при переключении на лампы, несовместимые с функцией затемнения вашего вентилятора.

ПРИМЕЧАНИЕ: Чтобы ваш свет имел возможность затемнения, используйте в вентиляторе Hunter Fan только затемняющие светодиодные или CFL-лампы.

Переключение между режимами затемнения для вентилятора Hunter модели серии «5»

Следуйте приведенным ниже инструкциям в зависимости от номера модели вашего пульта дистанционного управления, чтобы переключаться между функциями уменьшения и отсутствия затемнения вентилятора.:

Номера удаленных моделей: K6300-01, K6731-01 и K6927-01
  1. Нажмите и удерживайте кнопки «LIGHT UP» и «DOWN» в течение пяти секунд.
  2. После включения функции затемнения нажмите и удерживайте кнопку освещения, чтобы уменьшить яркость.

Номера удаленных моделей: K6266-01, K6266-02, K6266-03, K6019-01, K6019-02, K6019-03 и K5579-01
  1. Нажмите и удерживайте кнопки «FAN UP» и «DOWN» в течение пяти секунд.
  2. После включения функции затемнения нажмите и удерживайте кнопку освещения, чтобы уменьшить яркость.

Номера удаленных моделей: K6018-01, K6017-01, K1530-01, K1132-01, K5324-01, K1403-01, K1403-02, K1133-01, K4938-01, K4938-02, K4938-03, K1131 -01, K1131-02, K0474-01, K0474-02, K0474-03, K0474-04, K0474-05, K0474-06, K0472-01 и K0472-01
  1. Нажмите и удерживайте кнопки «FAN UP» и «DOWN» в течение пяти секунд.
  2. После включения функции затемнения нажмите и удерживайте кнопку освещения, чтобы уменьшить яркость.

Номера удаленных моделей: K0471-01, K0471-02, K0470-01 и K0470-02
  1. Нажмите и удерживайте кнопку «FAN OFF».Удерживая нажатой кнопку «FAN OFF», дважды быстро нажмите кнопку «LIGHT».
  2. После включения функции затемнения нажмите и удерживайте кнопку освещения, чтобы уменьшить яркость.

Переключение между режимами затемнения для вентилятора Hunter модели серии «2»

Если номер модели вашего вентилятора Hunter Fan начинается с «2», следуйте этим пошаговым инструкциям для переключения между регулировкой яркости и отсутствием затемнения:

  1. Выключите свет и снова включите его.
  2. Выключите вентилятор с помощью настенного выключателя или автоматического выключателя.
  3. Извлеките батарейки из портативного пульта дистанционного управления и поменяйте DIP-переключатели на удаленном передатчике и приемнике, убедившись, что они оба совпадают. (Не все приемники имеют DIP-переключатели.)
  4. Восстановите питание вентилятора и переустановите батареи в пульте дистанционного управления
  5. Нажмите и отпустите три кнопки High (3), Medium (2) и Low (1) на пульте дистанционного управления одновременно. Этот шаг необходимо выполнить в течение 30 секунд.
  6. Убедитесь, что ваш вентилятор успешно подключен, включив и выключив вентилятор и свет с помощью пульта дистанционного управления.

Как установить универсальный пульт дистанционного управления потолочным вентилятором – Hunter Fan

В этой статье: Необходимые инструменты | Установка пульта дистанционного управления | Установка подставки для пульта дистанционного управления

Добавление универсального пульта дистанционного управления к вентилятору Hunter Fan позволяет легко регулировать скорость вентилятора, освещение и многое другое из любой точки комнаты. А с помощью наших простых инструкций вы можете установить пульт дистанционного управления за считанные минуты!

Посетите HunterFan. com , чтобы найти универсальный пульт дистанционного управления для вашего вентилятора.

Инструменты и оборудование

Мы рекомендуем вам заручиться помощью друга для безопасной и эффективной установки вашей системы управления вентиляторами Hunter. Вот несколько основных инструментов, которые вам понадобятся для установки пульта ДУ:

  • Отвертка Philips
  • Лестница
  • Измеритель напряжения

Установка пульта дистанционного управления
  1. Установите высокую скорость вентилятора и включите свет с помощью тяговых цепей вентилятора.
  2. Выключите питание коробки электрических розеток. Вы можете использовать измеритель напряжения, чтобы убедиться, что правильный выключатель был выключен и электричество не течет ни по одному из проводов, к которым вы будете прикасаться.
  3. Удалите винты кожуха из кожуха вентилятора с помощью отвертки Philips.
  4. Определите провода, идущие от вашего вентилятора, приемника управления, потолочного кронштейна и электрического блока потолочного вентилятора:
Провода вентилятора
  • Черный – Незаземленный
  • Синий – Незаземленный
  • Белый – заземленный
  • Зеленый / желтый – заземлен
Провода приемника управления
  • Черный – Незаземленный
  • Синий – Незаземленный
  • Белый – заземленный
  • Желтый – заземленный
Провода для потолочного кронштейна
  • Голая медь, зеленый или зеленый / желтый – заземленный
Провода потолочного вентилятора расклассифицированные электрической коробкой

Цвет проводов, идущих от потолка, может отличаться от приведенного ниже.Если вам нужна помощь, обратитесь к сертифицированному электрику.

  • Черный – Незаземленный
  • Красный – Незаземленный (этот провод предназначен только для двойного переключателя)
  • Белый – заземленный
  • Зеленый / желтый – заземлен
  1. Снимите гайки со всех проводов, кроме заземляющих.

ПРИМЕЧАНИЕ. Заземляющие провода представляют собой три зеленых, зеленых / желтых полоски или неизолированные медные провода, идущие от распределительной коробки потолочного вентилятора, тяги, прикрепленной к вашему вентилятору, и потолочного кронштейна.

  1. Используйте проволочную гайку для соединения каждого из следующих компонентов:
  2. Поверните все гайки для проводов вверх и протолкните провода вверх в потолочную распределительную коробку, соблюдая осторожность, чтобы разместить незаземленные провода с одной стороны коробки, а все остальные провода – с другой.
  3. Вставьте ствольную коробку в отверстие так, чтобы вентиляционные отверстия были направлены вниз, и с помощью винтов закрепите фонарь на месте над ствольной коробкой. См. Рисунок в руководстве пользователя для размещения.
  4. Установите батарею дистанционного управления:
    • С помощью крестовой отвертки выверните винт, фиксирующий крышку батарейного отсека пульта дистанционного управления.
    • Убедитесь, что батареи установлены правильно. Батарейки типа «таблетка» (CR2032) следует вставлять положительной (+) стороной вверх, а батарейки AAA вставлять в правильном направлении, используя положительную (+) и отрицательную (-) направляющие в батарейном отсеке. Закройте крышку батарейного отсека и закрепите ее винтом Philips.

ПРИМЕЧАНИЕ: Для некоторых старых пультов дистанционного управления может потребоваться другой тип батареи. Подробную информацию см. В руководстве пользователя.

Установите подставку для пульта дистанционного управления

Переключатель на стене
  1. Выкрутите два винта из панели переключателя, но не снимайте панель переключателя со стены.
  2. Совместите два отверстия в подставке с двумя отверстиями в панели переключателя

ПРИМЕЧАНИЕ. Если ваш переключатель выполнен в рокерном стиле, отломите фиксаторы подставки, нажав наружу, чтобы подставка подошла правильно.

  1. Используйте винты, чтобы прикрепить подставку к пластине настенного переключателя, стараясь не затягивать слишком сильно.
  2. Вставьте пульт дистанционного управления в подставку для пульта дистанционного управления.
Использование клейкой ленты
  1. Снимите подставку с кронштейна подставки.
  2. Снимите подкладку с липкой ленты на держателе люльки.
  3. Прижмите кронштейн подставки к стене и удерживайте в течение 30 секунд.
  4. Вставьте подставку обратно в монтажный кронштейн.
Используя винты
  1. Снимите подставку с кронштейна подставки.
  2. Просверлите два отверстия шириной 9/64, используя отверстия кронштейна люльки в качестве направляющей. Осторожно забейте прилагаемые анкеры для гипсокартона в предварительно просверленные отверстия.
  3. Прикрепите подставку к стене с помощью прилагаемых шурупов.
  4. Вставьте подставку обратно в монтажный кронштейн и вставьте пульт в подставку.

Освещение с дистанционным управлением: изображения, варианты, советы и идеи

Если вы ищете новую систему домашней автоматизации или хотите обновить существующую, вы, вероятно, задумались о функции дистанционного управления освещением. Один из самых популярных компонентов системы домашней автоматизации, дистанционное управление освещением позволяет домовладельцам управлять работой и интенсивностью внутреннего и внешнего освещения дома с помощью любого из нескольких вариантов удаленной технологии.

Первое, что вам нужно сделать при планировании схемы дистанционного управления освещением, – это определить, какая система управления лучше всего подходит для вашего дома. Есть несколько вариантов на выбор, и каждый тип предлагает различные уровни сложности, простоты использования и надежности.

На самом базовом уровне подключаемое управление освещением позволяет домовладельцам легко контролировать функцию и интенсивность освещения из дома. Подключенные элементы управления освещением работают просто путем прямого подключения к электросети дома – модуль, управляемый радиочастотой (RF), подключается к розетке, и домовладелец может вручную регулировать интенсивность и работу любого освещения, подключенного к этой розетке (обычно примерно до восьми отдельных ламп). Пульт дистанционного управления используется для управления огнями и обычно может работать на расстоянии до 150 футов. Эта простая система может быть привлекательной для небольших помещений и также может быть настроена для автоматической работы с помощью таймера, но следует отметить, что дистанционные схемы с РЧ-управлением часто подвержены помехам, сбоям сигнала и проблемам с дальностью действия.

Следующий уровень сложности связан с использованием универсального пульта ДУ телевизора для управления схемой освещения. Обычно это просто включает в себя включение концентратора с радиочастотным управлением и сопутствующего датчика в электрическую розетку рядом с телевизором. Вам нужно будет настроить свой универсальный пульт с предварительно запрограммированным кодом для управления концентратором и заменить любые настенные переключатели в зоне на переключатели с дистанционным управлением, способные связываться с концентратором, а также запрограммировать каждый переключатель.Как только пульт, концентратор и переключатели установят связь друг с другом, ваша схема дистанционного управления освещением в комнате готова к работе.

Наконец, возможность использовать преимущества беспроводной технологии всегда является привлекательной особенностью любой системы домашней автоматизации. То же самое и с дистанционно управляемым освещением, и последние продукты почти всегда включают возможность работы по беспроводной сети. Одна из самых популярных функций этих продуктов – возможность управлять освещением внутри или снаружи дома с помощью смартфона или другого беспроводного устройства.Чтобы использовать эту функцию, обычно необходимо подключить концентратор управления освещением к беспроводному маршрутизатору, который затем будет передавать информацию об управлении освещением на ваше интеллектуальное устройство. Таким образом, вы сможете отправлять информацию в вашу систему автоматизации освещения из любого места, где есть доступ в Интернет.

Tania Duo VHC39700BL 24-дюймовый настраиваемый белый светодиодный светильник-люстра с поддержкой Wi-Fi, серия VISION

Описание

Имя Таня, как говорят, присуще красивым, но застенчивым женщинам, которые часто не осознают своей красоты.Эта скромность создает нематериальное очарование, которое со временем только усиливается. Коллекция Tania от VONN Lighting отражает ту же самую сущность с вневременной элегантностью, одновременно утонченной и красивой.

Характеристики продукта:
• Светодиод: встроенный светодиодный светильник
• ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ: настройка устройства управления с помощью прилагаемого пульта дистанционного управления
• ПОДКЛЮЧЕНИЕ Wi-Fi: управление с вашего устройства iOS или Android (требуется концентратор WiFi VWFR1000, приобретается отдельно)
• ИЗМЕНЕНИЕ ЦВЕТА: Изменение цветовой температуры по шкале Кельвина с 3000K на 6500K
• DIMMABLE: регулировка яркости от 1% до 100% с помощью пульта дистанционного управления / приложения, отдельный диммер не требуется
• РЕГУЛИРУЕМЫЙ: фиксирующие штифты кабеля позволяют легко изменять высоту подвески после установки
• ЯРКОСТЬ : 2241 люмен
• ЭФФЕКТИВНОСТЬ: общее потребление 61 Вт
• РАЗРЕШЕНО ДЛЯ СУХОГО МЕСТА: ETL внесен в список для сухих помещений
• НАПРЯЖЕНИЕ: Работает от стандартного линейного напряжения 120
• Совет установщика: НЕ ОБРЕЗЫВАЙТЕ ПРОВОДА, прикрепленные к прибору, ни при каких обстоятельствах. Излишки кабеля должны быть аккуратно намотаны петлей и заправлены в навес.
• Соответствует требованиям ETL, cETL, Prop 65, соответствует требованиям Energy Star
• Подходит для наклонных / наклонных потолков

Технологии и преимущества продукта:
• SMART KOLOR ™: технология регулировки яркости и изменения цвета по шкале Кельвина, управление с помощью прилагаемого пульта дистанционного управления или смартфона (для подключения смартфона требуется концентратор WiFi VWFR1000)
• ДИОДНЫЕ Массивы PEARLPURE ™: яркий, насыщенный белый свет с высокой цветопередачей
• ДИФФУЗОРЫ VOPTICS ™: Спроектированные призматические линзы равномерно рассеивают свет по всему углу
• 5-ЛЕТНЯЯ ОГРАНИЧЕННАЯ ГАРАНТИЯ: На прибор и светодиодную систему распространяется гарантия

Технические характеристики продукта:
• ТИП: Встроенный светодиодный индикатор
• УДАЛЕННОЕ УПРАВЛЕНИЕ: Включено дистанционное управление
• WIFI ВКЛЮЧЕН: Включает приемник WiFi
• ДЛИНА: МАЛЕНЬКИЙ УРОВЕНЬ: 15.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
