Содержание

время срабатывания, размер, сертификация ГОСТ, токовые параметры

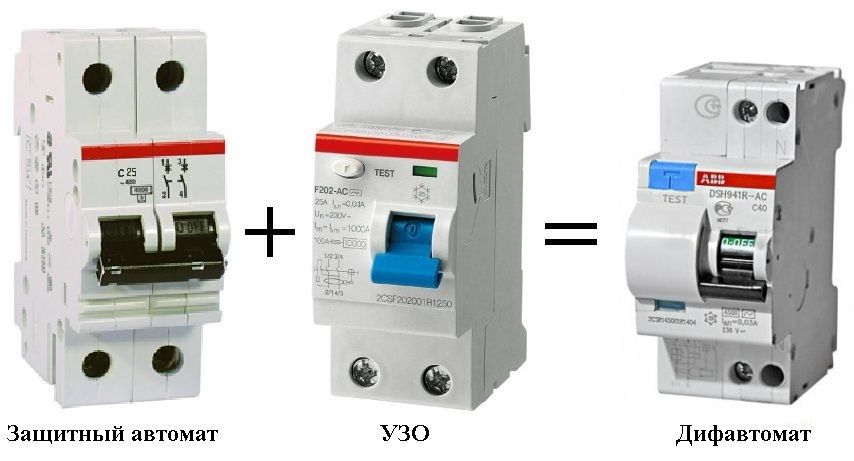

Дифференциальные автоматы (дифавтоматы) устроены по принципу совмещения в одном приборе сразу двух защитных функций и обладают возможностями автоматического выключателя (АВ) и УЗО. Как автоматы они защищают линии электроснабжения от перегрузок и короткого замыкания (КЗ), а в качестве УЗО – предохраняют человека от поражения током. Вторая защитная функция этих устройств объясняется их способностью реагировать на малейшие утечки электричества на землю, вызванные нарушением изоляции токопроводящих частей или прикосновением к ним живого существа.

Встроенная схема УЗО дифференциального автомата работает по принципу сравнения токовых составляющих, протекающих в прямой и обратной ветвях контролируемой цепи.

При нарушении баланса этих величин (появлении дифференциала токов) разностный сигнал подаётся на исполнительное реле, которое мгновенно отключает опасный участок от линии питания.

Каковы же характеристики дифавтоматов?

Рабочий ток и быстродействие

Особенности конструкции дифавтоматов являются причиной того, что они обладают комбинированными характеристиками, используемыми при описании работы как АВ, так и УЗО.

Основной рабочей характеристикой этих электротехнических изделий является номинальный рабочий ток, при котором прибор может оставаться включённым длительное время.

Данная характеристика прибора относится к строго стандартизированным показателям, вследствие чего ток может принимать лишь значения из определённого ряда (6, 10, 16, 25, 50 Ампер и так далее).

Помимо этого в обозначении устройств используется связанный с быстродействием токовый показатель, обозначаемый цифрами «B», «C» или «D», стоящими перед значением номинального тока.

Быстродействие – важная токовая и временная характеристика. Обозначение C16, например, соответствует дифавтомату с временной характеристикой «C», рассчитанный на номинальное значение 16 Ампер.

Ток отключения и напряжение

К группе технических характеристик дифавтомата относится ток отключения схемы (дифференциальный показатель), определяемый как «уставка по токовой утечке». Для большинства моделей допустимые значения этой характеристики укладываются в следующий ряд: 10, 30, 100, 300 и 500 миллиампер. На корпусе дифавтомата она обозначается значком «дельта» с числом соответствующим току утечки.

Ещё одной характеристикой эксплуатационных возможностей дифавтоматов является номинальное напряжение, при котором они способны работать длительное время (220 Вольт – для однофазной сети и 380 Вольт – для трехфазных цепей). Величина рабочего напряжения защитного дифференциального прибора может указываться под обозначением номинала с буквой или под клавишей выключателя.

Ток утечки и селективность

Следующая характеристика, по которой различаются все дифавтоматы – тип тока утечки. В соответствии с этим параметром любой из дифавтоматов может иметь следующие обозначения:

  • «A» – реагирующие на утечки синусоидального переменного (пульсирующего постоянного) тока;
  • «AC» – дифавтоматы, рассчитанные на срабатывания от утечек, содержащих постоянную составляющую;
  • «B» – комбинированное исполнение, предполагающее обе указанные ранее возможности.

Характеристика «тип встроенного УЗО» маркируется буквенным индексом или небольшим рисунком.

По аналогии с УЗО дифавтоматы могут работать по селективному принципу, предполагающему наличие задержки по времени срабатывания.

Указанная возможность обеспечивает определённую выборочность отключения прибора от сети и электродинамическую устойчивость системы защиты.

Согласно этой характеристике дифференциальные устройства обозначаются значком «S», что означает задержку порядка 200-300 миллисекунд, либо маркируются знаком «G» (60-80 миллисекунд).

Основные обозначения

Более подробно порядок маркировки дифавтомата (расположение его характеристик) рассмотрим на примере отечественного изделия марки «АВДТ32», используемого в цепях защиты промышленных и бытовых электросетей.

Для удобства систематизации излагаемой информации под графическим обозначением будет пониматься определённая маркировочная позиция.

На первой позиции указывается наименование и серия дифавтомата. Из этого обозначения следует, что он является АВ дифференциального типа со встроенной защитой от опасных токов утечки. Дифавтомат предназначен к использованию в электросетях однофазного переменного тока с номинальным напряжением 230 Вольт (50 Герц).

На месте, соответствующем позиции №3 (вверху), указывается такая характеристика, как значение номинального дифференциального тока короткого замыкания.

Иногда в этом месте можно увидеть значение предельной коммутационной способности прибора, свидетельствующей о величине максимального тока, при которой дифавтомат может отключаться многократно.

На той же позиции, но внизу приводится графическое обозначение типа встроенного автомата (в данном случае это тип «А», рассчитанный на работу с утечками пульсирующего постоянного и синусоидального переменного токов).

На месте 4-ой позиции можно увидеть модульную схему дифавтомата, на которой указываются входящие в его состав элементы, участвующие в реализации защитных функций. Для АВДТ32 на этой схеме условными знаками обозначаются следующие модули и узлы:

  • электромагнитные и тепловые расцепители, обеспечивающие защиту линий от токов КЗ и перегрузки соответственно;
  • специальная кнопка «Тест», необходимая для ручной проверки исправности автомата;
  • усилительный электронный модуль;
  • исполнительный узел (коммутирующее линию реле).

На позиции под номером семь на первом месте указывается связанная с быстродействием характеристика аварийного срабатывания электромагнитного расцепителя (для нашего примера – это «С»).

Сразу за ним следует показатель номинального тока, означающего величину этого параметра в рабочем режиме (в течение длительного времени).

Минимальный ток отключения (срабатывания) расцепителя электромагнитного типа для дифавтомата с характеристикой «С» обычно берётся равным примерно пяти номинальным токам. При данной величине токовой характеристики тепловой расцепитель срабатывает примерно через 1,5 секунды.

На восьмой позиции обычно стоит значок «дельта» с показателем номинального тока утечки, который отключает дифференциальное устройство в случае опасности. Это все основные электрические характеристики.

Информационные знаки

На пятой позиции приводится температурная характеристика защитного устройства (от — 25 до + 40 градусов), а на шестой располагаются сразу два знака.

Один из них информирует пользователя о сертификате соответствия, то есть обозначает действующий отечественный ГОСТ на дифавтомат (ГОСТ Р129 – для данного случая).

Непосредственно под ним располагается закодированная в виде букв и цифр характеристика. Это обозначение организации, выдавшей сертификат.

Этот знак сообщает потребителю о законности происхождения товара и его качестве и при необходимости обеспечивает юридическую защищённость устройства.

Справа от него приводятся данные по сертификации и ГОСТу этой модели в отношении её пожарной безопасности.

И, наконец, на месте, соответствующем второй позиции, наносится логотип торговой марки компании-изготовителя (в данном случае – «ИЭК»).

Размеры и точки подключения

Основными габаритными характеристиками дифавтомата согласно ГОСТ являются его высота, ширина и толщина, а также размер по высоте и ширине выступающей с лицевой стороны полочки с клавишей управления.

Помимо этого, приводятся размеры расположенных на тыльной стороне полочек, ограничивающих зазор для посадки прибора на фиксирующую его дин-рейку.

Современные модели дифавтомата могут иметь тот или иной размер, с каждым из которых можно ознакомиться в прилагаемой к этому изделию документации. Но в большинстве случаев габаритные характеристики схожи, что упрощает размещение в щитке.

Относительно контактных точек подключения данного прибора к защищаемой схеме необходимо отметить следующее.

В однофазной сети устанавливаются дифференциальные устройства, имеющие по два вводных и два выводных контакта.

Одна из этих групп служит для подключения так называемого «фазного» провода, а к другой подсоединяется «нулевая» жила питания. Как правило, все контакты (верхние и нижние) маркируются значками «L» и «N», обозначающими соответственно те места, куда подключаются фаза и ноль.

При включении устройства в электрическую цепь к верхним контактам подсоединяются фазный и нулевой провода, приходящие от вводно-распределительного устройства или электрического счётчика.

Нижние его клеммы предназначаются для коммутации проводников, идущих непосредственно к защищаемой нагрузке (к потребителю).

Подключение дифференциального прибора в силовые цепи трёхфазного питания полностью аналогично рассмотренному ранее варианту. Отличие в данном случае состоит лишь в том, что к дифавтомату при этом подсоединяются сразу три фазы: «A», «B» и «C».

По аналогии со случаем однофазной линии питания 220 Вольт клеммы трёхфазного дифавтомата также маркируются (с целью соблюдать фазировку) и обозначаются как «L1», «L2», «L3» и «N».

Грамотный выбор подходящего для заявленных целей прибора невозможен без внимательного изучения основных рабочих характеристик дифавтомата и соответствующей им маркировки.

В связи с этим перед приобретением дифференциального прибора постарайтесь тщательно изучить весь изложенный в этой статье материал.

виды, конструкция, применение в электрике . Как выбрать дифавтомат и какие бывают

В электротехнике есть масса терминов, которые неизвестны непрофессионалам. Но иногда необходимо немного углубиться в изучения определенных устройств, чтобы правильно сделать их выбор при покупке. Каждый дифференциальный автомат представляет собой компактное изделие, сочетающее в себе функции выключателя и защитного аппарата УЗО. Главная цель применения этого оборудования состоит в полном предохранении пользователей от удара током при соприкосновении с каким-то прибором или в результате короткого замыкания.

Важной функцией аппаратуры является отключение электрического тока, если есть риск получить повреждение. Надежный дифференциальный автомат выключатель защитит от перегрузок в сети на производстве или в бытовом использовании. Это универсальный аппарат, без которого сложно обойтись, если вы используете сразу несколько мощных электроприборов.

Особенности конструкции: за счет чего функционирует дифференциальный автомат?

Это техника, которая состоит из защитной и рабочей частей. Функциональная, то есть рабочая часть агрегата — выключатель, который срабатываетавтоматически. Он обязательно включает механизм для независимого расцепления через активное механическое воздействие. В разных автоматах могут устанавливаться выключатели двух- или четырехполюсного типа.

В конструкции дифференциального прибора предусмотрено наличие двух расцепителей — теплового и электромагнитного. Примечательно, что первый срабатывает при перегрузке конкретной группы электрических приборов, а второй обеспечивает полную защиту при коротком замыкании оборудования.

Модульная или защитная часть дифференциального автомата позволяет своевременно выявить ток утечки и провести преобразование электрического тока в механическое воздействие, которое полностью безопасно. Модуль защиты и автоматический выключатель подключаются к питанию последовательно друг с другом для обеспечения функциональности и длительной работы. В защитной части автомата присутствует дополнительный элемент — трансформатор для обнаружения остаточного электрического тока. Также в конструкции предусмотрено наличие электронного усилителя с электромагнитной катушкой. Каждый автомат дифференциальный 16а имеет кнопку для предварительного тестирования на корпусе, которая поможет проверить устройство.

Виды дифференциальных автоматов

Для обозначения аппаратов разного типа используются буквы латинского алфавита. Рассмотрим основные вариации электротехнических изделий:

  • A – применяются для защиты полупроводниковых устройств;
  • B – подходят для осветительных сетей общего назначения;
  • C – обладают высокой перегрузочной способностью, используются в оборудовании с умеренными пусковыми электрическими токами;
  • D – защищают электротехнические устройства с тяжелым запуском;
  • Z – для разнообразной электронной техники;
  • K – дифференциальные автоматы для индуктивной нагрузки (для решения других задач не приспособлены).

Надежный дифференциальный автомат abb станет предпочтительным вариантом для многих потребителей. Это продукция известного шведско-швейцарского бренда, которая отличается высоким уровнем износостойкости и длительными сроками эксплуатации. Подобный дифференциальный автомат купить можно в нашем интернет-магазине, предварительно выбрав оборудование, подходящее для ваших конкретных целей. Электротехническая аппаратура от известной марки предоставляется с гарантией качества и соответствующими сертификационными документами.

Типы дифференциальных автоматов

Дифавтомат представляет собой устройство, в котором одновременно сочетаются функции автоматического выключателя и УЗО. На рынке представлены различные типы дифференциальных автоматов, предназначенных для защиты человека от поражений электрическим током и защиты электрической сети от коротких замыканий и перегрузок.

Принцип работы устройства

Основной частью устройства является модуль дифференциальной защиты. Он обнаруживает дифференциальный электрический ток на землю (ток утечки). Преобразовав его в механическое воздействие, осуществляется сброс выключателя.

Дифференциальный автомат оборудован двумя системами разрыва цепи:

  • Электромагнитный расцепитель отключает линию электропитания в случае короткого замыкания.
  • Тепловой — срабатывает в при возникновения перегрузки.

Для проверки исправности модуля дифференциальной защиты на корпусе устройства расположена специальная кнопка «Тест». При нажатии на эту кнопку создается искусственный ток утечки, и автомат, если он исправен, должен отключиться.

В дифавтомате, как и в УЗО, в качестве датчика утечки тока применяется специальный трансформатор. Работа этого трансформатора основана на изменении дифференциального тока в проводниках, подающих электрическую энергию на электроустановку.

Ток утечки отсутствует, если нет повреждений изоляции электропроводки или к ней никто не прикасается. В этом случае в нулевом и фазном проводе нагрузки будут протекать равные токи.

Принцип работы дифавтомата

В случае возникновения утечки, к примеру, если человек случайно прикоснется к фазному проводнику или при нарушении изоляции провода, происходит нарушение баланса тока и магнитных потоков. Во вторичной обмотке возникает электрический ток, который приводит в действие магнитоэлектрическую защелку. Сработавшая защелка воздействует на механизм, разъединяющий цепь.

Типы и характеристики дифавтоматов

Основные технические характеристики дифференциальных автоматов такие же, как и у автоматов и УЗО:

  • Номинальный ток In – ток в амперах, который аппарат может проводить длительное время (6, 10, 16, 20, 25, 32, 40, 50, 63 А).
  • Номинальный ток — максимально возможный ток, который способна пропустить контактная система прибора без его повреждения. Эта же величина используется для расчетов других характеристик устройства.
  • Временно-токовая характеристика В, С или D, указывается перед значением номинального тока.
  • Номинальный отключающий дифференциальный ток (уставка по току утечки) IΔn = 10, 30, 100, 300, 500 мА.
  • Номинальное напряжение, напряжение при котором аппарат работает в нормальных условиях. 220В для однофазной сети и 380В для трехфазной электросети.
  • Тип (класс) модуля дифференциальной защитыТип АС – реагируют на синусоидальный переменный ток утечки, обозначаются значком в виде синусоиды. Тип А — реагируют на синусоидальный переменный и пульсирующий постоянный токи утечки.
  • Номинальная отключающая способность – максимальный ток короткого замыкания, который дифавтомат способен отключить и остаться в работоспособном состоянии. Указывается на передней панели в прямоугольнике в амперах(3000, 4500, 6000, 10 000 А).
  • Класс токоограничения. Он определяется временем с момента начала размыкания силовых контактов до момента полного гашения электрической дуги в дугогасительной камере. Существует три класса — 1, 2, 3. Информация о них указывается в квадрате на передней панели.
  • Тип встроенного модуля дифференциальной защиты по конструктивному исполнению — электромеханическое или электронное.
  • Количество полюсов — 2 или 4.
  • Диапазон температур от -25 до + 40°С (обозначается символом снежинки на передней панели).
Дифавтомат двухполюсный

Также, как и УЗО, дифференциальные автоматы бывают селективными.  Применяют их в качестве вводных защитных аппаратов. Выдержка времени им нужна для возможности отключить дифференциальный ток устройствам, подключенным после вводного. Если этого не происходит, срабатывает селективный автомат.

Маркируются селективные дифавтоматы буквами, в зависимости от задержки на срабатывание:

Буквенное обозначение Задержка срабатывания, мс
Тип S 200 – 300
Тип G 60 – 80

Что лучше — электромеханическое или электронное исполнение?

Дифференциальные автоматы могут изготавливаться как с электромеханическим устройством защитного отключения, так и с электронным.

Электромеханическое устройство не требует для работы дополнительного электропитания. Энергия для срабатывания катушки отключения, выводящей устройство из включенного состояния, берется от источника тока утечки. Дифференциальный трансформатор, регистрирующий эти токи, имеет большие габариты. Это сказывается на компактности прибора в целом.

Электронные аналоги, помимо датчика тока утечки и отключающей катушки, содержат электронную схему с усилителем сигнала. Небольшой по величине сигнал от датчика увеличивается до амплитуды и мощности, достаточной для работы катушки расцепителя. Такие дифавтоматы компактнее.

При обрывах нуля питающей линии дифференциальные автоматы  с электронной схемой управления становятся бесполезными. Напряжение питания электроники пропадает, что не дает возможности отключить устройство. Поэтому, несмотря на компактность, применять такие приборы целесообразно только в комплекте с реле напряжения.

Исходя из вышеизложенного, можно определится, какое исполнение прибора более приемлемо в конкретном случае.

Различные типы дифференциальных автоматов могут с успехом применяться в однофазных и трехфазных сетях переменного тока. Такие устройства способствуют повышению уровня безопасности в процессе эксплуатации различных электроприборов.

Типы дифавтоматов | EKF

Появление и широкое распространение автоматических выключателей дифференциального тока (АВДТ) с одной стороны облегчило решение задач, связанных с организацией защиты и корректной работы электрических цепей, а с другой стороны усложнило выбор подходящего прибора, ведь АВДТ сочетает в себе функции сразу двух устройств: автоматического выключателя и УЗО. Т.е. АВДТ – это сложное устройство, в котором присутствуют как характеристики устройства защитного отключения, так и автоматического выключателя тока. В связи с этим мы предлагаем в данной статье рассмотреть основные типы АВДТ, обусловленные их наиболее важными характеристиками.

Виды и характеристики АВДТ

Прежде всего, АВДТ различают по классу входящего в его состав УЗО: электромеханические и электронные. Электромеханические УЗО (а значит, и дифавтоматы) являются функционально не зависящими от напряжения питания. Достигается эта независимость благодаря тому, что источником энергии, необходимой для функционирования – выполнения защитных функций, включая операцию отключения, является для устройства сам сигнал – дифференциальный ток, на который оно реагирует. Такие устройства более надежны и этим обусловлена более высокая (по сравнению с электронными) цена. Электронные АВДТ функционально зависимы от напряжения питания. Их механизм для выполнения операции отключения нуждается в энергии, получаемой либо от контролируемой сети, либо от внешнего источника. Однако основной причиной меньшего распространения таких устройств является их неработоспособность при обрыве нулевого проводника в цепи до УЗО по направлению к источнику питания. В этом случае электронное УЗО, не имея питания, не функционирует.

Следующей характеристикой АВДТ, которая также продиктована свойствами его дифференциальной составляющей, является тип УЗО. По условиям функционирования УЗО подразделяются на следующие типы: АС, А, В, S, G.

УЗО типа АС – устройство защитного отключения, реагирующее на переменный синусоидальный дифференциальный ток, возникающий внезапно, либо медленно возрастающий. Это наиболее распространенный тип, применяемый в большинстве случаев.

УЗО типа А – устройство защитного отключения, реагирующее на переменный синусоидальный дифференциальный ток и пульсирующий постоянный дифференциальный ток, возникающие внезапно, либо медленно возрастающие. Такие устройства применяются, когда необходимо защитить чувствительную электронную технику, работающую не на переменном, а на постоянном токе.

УЗО типа В – устройство защитного отключения, реагирующее на переменный, постоянный и выпрямленный дифференциальные токи. Довольно редкие и узкоспециальные устройства. Их используют там, где может появиться сглаженный постоянный дифференциальный ток (промышленные объекты или цепи со сложными медицинскими приборами).

УЗО типа S – устройство защитного отключения, селективное (с выдержкой времени отключения). Применяется, когда необходимо установить несколько УЗО в линии,

причем таким образом, чтобы они срабатывали в определенной последовательности.

УЗО типа G – то же, что и типа S, но с меньшей выдержкой времени.

Все основные типы УЗО представлены в ассортименте компании EKF. Например, наиболее популярные у наших партнеров дифы АД-32. Они предлагаются как в исполнении АС, так и с УЗО типа А и селективным.

Сфера применения АВДТ

Значением тока утечки определяется такая характеристика АДВТ, как номинальный отключающий дифференциальный ток, I?n, и собственно сфера применения устройства. АВДТ с I?n = 10 мА применяется во влажных помещениях, устройство с током уставки 30 мА имеет наиболее широкий спектр применения, такими приборами защищают розетки, кухонное оборудование, общие цепи, 100 мА – для защиты цепей большой протяженности, целых групп потребителей, 300 мА – защита от пожара.

Защита от короткого замыкания

Главной характеристикой АВДТ, благодаря которой этот прибор может защищать цепи и потребителей от токов короткого замыкания, является так называемая предельная коммутационная способность (ПКС). Это максимальный ток короткого замыкания, который выключатель сможет отключить и остаться при этом работоспособным. Наиболее распространенными являются значения ПКС 3000, 4500 ампер. Также есть устройства, способные выдержать 6 или даже 10 кА, но они существенно дороже, поскольку требуют применения дорогих комплектующих.

Характеристика срабатывания АВДТ

Как и обычный автоматический выключатель, АДВТ обладает времятоковой характеристикой срабатывания – это диапазон срабатывания электромагнитной защиты.


Характеристика B – выключатель сработает между 3- и 5-кратным значением номинального тока. Применяют в сетях с небольшим, либо отсутствующим пусковым повышением тока, например, в осветительных.
Характеристика С – выключатель сработает между 5- и 10-кратным значением номинального тока. Рекомендуется к установке в сетях со смешанной нагрузкой, предполагающей умеренные пусковые токи (гражданское строительство, офисные помещения).
Характеристика D – выключатель сработает между 10- и 14-кратным значением номинального тока. Обычно применяется для подключения электродвигателей, имеющих большие пусковые токи.

Также характеристиками АВДТ являются: базовое значение тока, в сравнении с которым происходят защитные действия автоматического выключателя по превышению тока нагрузки, и номинальное напряжение – напряжение переменного тока, при котором автомат работает в нормальных условиях.

Схемы защиты полюсов АВДТ

Кроме того, для автоматического выключателя дифференциального тока важно, как именно организована защита его полюсов. Наиболее распространенным является исполнение 1P+N (или 3P+N в случае четырехполюсного АВДТ), когда защищен от перегрузок и короткого замыкания только проводник нагрузки. Тем не менее, порой возникает необходимость в использовании АВДТ в исполнении 2P (4P), которое предполагает защиту и проводника нагрузки, и проводника нейтрали (например, в случае применения в специфических схемах заземления IT и TT). Именно для таких проектов в нашем ассортименте есть дифавтоматы АД-2 и АД-4 серии PROxima.

В качестве другого специализированного дифавтомата выступает АВДТ-63 М. Это устройство уникально благодаря своей компактной конструкции. УЗО и автоматический выключатель размещены в нем таким образом, что весь аппарат занимает всего один стандартный модуль, т.е. 18 мм. Порой, когда место в электрощите ограничено, а устройств требуется установить много, такое преимущество становится неоспоримым.

Таким образом, при подборе автоматического выключателя дифференциального тока необходимо учитывать условия, в которых будет применено устройство, характеристики и состояние сети, количество подключенных к ней потребителей, а также требования проектной и нормативной документации. Эти и ряд других факторов определяют выбор конкретных характеристик АВДТ. При этом оптимальное решение, которое можно порекомендовать рядовому пользователю – прибегнуть к помощи профессионалов.

Компания EKF предлагает модульные устройства, в том числе и АВДТ, которые отличаются высокой надёжностью и отличными потребительскими характеристиками. Постоянная работа над качеством продукции позволяет предложить пользователям расширенную гарантию на оборудование – 3, 7 и 10 лет в зависимости от выбранной линейки – Basic (эконом-сегмент), PROxima (оптима) и AVERES (премиум) соответственно.

Подобрать нужное устройство от компании EKF можно на сайте с помощью удобных фильтров, в мастер-каталоге или позвонив по номеру 8-800-333-88-15 (по России бесплатно).

Какой диффавтомат для квартиры выбрать?

Автор Alexey На чтение 6 мин. Просмотров 350 Опубликовано Обновлено

Для специалистов, или пользователей, уже имеющих опыт по выбору автоматов защиты и УЗО (устройств защитного отключения) выбор дифференциального автомата (дифавтомата), совмещающего эти два защитные приборы, не составляет большого труда – они разделяют на два этапа весь процесс.

дифавтомат на 220 Вольт

Сначала определяются с требованиями защиты электросети по параметрам, свойственным УЗО, а именно: рассчитывают ток утечки IΔn и выясняют тип тока потерь (A, AC, B, S, G). Потом вычисляют показатели предельной нагрузки сети и выясняют характер пусковых токов подключаемых устройств, для определения номинального тока In защитного автомата и его времятоковой характеристики (B, C, D).

По имеющимся параметрам выбирают соответствующий дифавтомат, согласно остальным критериям, имеющим отношение к обоим электротехническим изделиям: количество фаз, номинальное напряжение, температурный режим, предельный ток короткого замыкания (КЗ), степень защиты.

Начинающим электрикам нужно для начала коротко напомнить принцип работы УЗО и защитного автомата, – составляющих дифавтомат (выключатель дифференциального тока автоматический, АВДТ).

Выбрать по параметрам, свойственным УЗО

Принцип действия подробно описан в соответствующих разделах, коротко стоит упомянуть, что во вторичной обмотке дифференциального трансформатора (датчика утечки) создаётся электродвижущая сила, которая инициирует срабатывание электромагнитного реле задвижки отключающего механизма устройства напрямую, или с помощью дополнительного усилителя, питающегося от напряжения сети.

В этом случае нужно осознавать, что при обрыве ноля электронная система усиления не сработает. Также она уязвима при значительных колебаниях напряжения. При выборе дифавтомата нужно учитывать этот нюанс, усилитель на корпусе обозначается треугольником.

Уставка

Дифференциальные трансформаторы в данных изделиях очень чувствительны и реагируют на ток, который существенно ниже опасного для человека значения в 100 мА, а весь размыкающий механизм срабатывает настолько быстро, что человек ощущает небольшой испуг и лёгкий шок, абсолютно не травматический для организма.

Дифференциальные автоматы, как и УЗО, являющиеся их частью, выпускаются с номинальными дифференциальными токами IΔn различных значений: 10 и 30 мА для защиты от поражения; 100, 300, 500мА для обеспечения пожарной безопасности силовых линий проводки. Данное обозначение IΔn и его эквивалент в миллиамперах электрики называют уставкой.

Согласно ПУЭ 7.1.83 уставку рассчитывают исходя из протяжённости линий и потребляемой нагрузки электроприборов, если IΔn не указан в их паспорте. По длине фазного провода ток утечки IΔL = 0,01мА на каждый метр его длины L. По нагрузке ток потерь IΔP = 0,4А на каждый ампер потребляемого суммарного тока IΣ электроприемников.

Суммарная утечка: IΔΣ =0,4* IΣ +0,01*L. Вышеупомянутый пункт ПУЭ требует также, чтобы IΔn дифавтомата в три раза превышал IΔΣ, то есть IΔn = 3* IΔΣ = 3*(0,4* IΣ +0,01*L). Для облегчения выбора существует таблица:

Таблица выбора тока уставки для дифавтомата и УЗО

Исключением из этих правил является электропроводка на кухне, в ванной, сауне, бане – там уставка всегда должна быть 10мА.

Тип срабатывания

На корпусе дифавтомата имеется ещё один символ, унаследованный от УЗО – его тип, определяющий срабатывание при различном характере тока утечек:

  • АС – переменный IΔn¬, обозначается – синусоидой, применяем для систем освещения, электронагревательных приборов, электродвигателей;
  • А – переменный и постоянный пульсирующий IΔn¬. Символ: Многие производители бытовой техники указывают именно этот тип защитного устройства в паспорте своих изделий.
  • В –¬ переменный и постоянный сглаженный IΔn ¬ используемый в промышленных установках;
  • S – выборочность (селективность) срабатывания устройства защиты, благодаря задержке во времени 0,1-0,5 с. Применяется для обеспечения многоуровневой селективной защиты;
  • G – то же, что и S, но селективность определяется меньшим временем задержки: 0,05-0,09 с.

Выбрать по параметрам автомата

Принцип действия

В случае короткого замыкания в проводке, размыкание цепи в автомате происходит благодаря воздействию тока на электромагнитный расщепитель, в котором обмотка реле притягивает якорь, механически связанный с отключающим механизмом.

При продолжительных перегрузках отключение происходит из-за нагревания превышающим номинальное значение током биметаллической пластины, которая меняя форму под воздействием тепла, давит на защёлку расщепляющего механизма.

Такое конструктивное решение даёт возможность подключения электроприборов (электродвигателей, трансформаторов, блоков питания), имеющих большие стартовые токи запуска, уменьшающиеся до нормального значение при выходе прибора на номинальный режим работы.

Номинальный ток  и время-токовая характеристика

Данный параметр, указываемый на корпусах автоматов и дифавтоматов в амперах, означает тот предел нагрузки, при которой устройство не отключится. Существует понятие: «условный ток не отключения», на практике означающий, что выключатель сработает только при превышении данного тока в 1,13 раза от номинального, указанного в паспорте.

Это видно из время-токовой зависимости автоматов (зелёная линия на графике внизу), которая определяет временные рамки для периода срабатывания защиты в зависимости от степени превышения номинального тока.

Данные время-токовые характеристики обозначаются латинскими буквами обозначающими, что мгновенное расщепление произойдёт при такой кратности номинального тока:

  • B: 3*In — 5*In;
  • C: 5*In — 10*In;
  • D: 10*In — 20*In (встречаются до 50*In).

Данные обозначения наносятся перед значением номинального тока на корпусе дифавтоматов.

Для примера ниже приведен график время токовой характеристики для самого распространённого типа С:

Две линии графика означают работу в горячем состоянии (слева) и в холодном (справа). Пунктирная линия обозначает автомат до 32А. Рассмотрим, как он сработает при двукратном превышении номинала. В горячем состоянии на отключение потребуется от десяти секунд, в холодном около 200с.

В реальности это время зависит от температуры уже работающего автомата.

При превышении номинала в три раза отключение произойдёт в течение 2 – 40с, в пять раз: 0,05 – 12с, в десять: 0,01 – 3с. При дальнейшем увеличении видно, что дифавтомат отключится менее 0,05с в любом состоянии. Исходя из данной характеристики, выбирают соответствующий параметрам дифавтомат для защиты электроустановок определённым типом запуска.

Все вышеперечисленные параметры дифавтоматов можно узнать у продавцов–консультантов, или самостоятельно прочитать их на корпусе.

Приобретая изделия авторитетных изготовителей, нужно внимательно проверять наличие паспорта, опасаясь подделок.

Как выбрать УЗО и дифавтоматы

Скачки напряжения, короткое замыкание, утечка тока – все это может привести к поломке оборудования, травмам и даже пожарам. Поэтому в частном доме, квартире или на даче не обойтись без защитных устройств. Эту функцию выполняют выключатели дифференциального тока (УЗО, ВДТ) и автоматические выключатели дифференциального тока (дифавтоматы, АВДТ).

Чтобы вы смогли правильно выбрать это оборудование и надежно защитить себя и свой дом от проблем с проводкой, мы расскажем, какие функции выполняют УЗО и дифавтоматы, назовем достоинства и недостатки каждого.

УЗО и дифавтомат – в чем разница?

УЗО (устройство защитного отключения) – аппарат, который устанавливают, чтобы избежать удара током и возгорания проводки.

УЗО само не отключает прибор при перегрузке. Поэтому устройство всегда ставят в паре с автоматом. Первый защищает человека от поражения током, второй – проводку от перегрева и УЗО.

Дифавтомат, или дифференциальный автоматический выключатель, – это прибор универсальный. Он защищает проводку от короткого замыкания и перегрузки, а также человека при утечке тока. В случае утечки он отключает подачу энергии и само устройство.

Что такое утечка тока и почему она происходит

Утечка тока – процесс, когда ток протекает от фазы в землю по не предназначенному для этого пути: металлическим частям прибора, трубам, по сырой штукатурке в доме или через тело человека. Случается по двум причинам.

Причины утечки тока

  1. Ошибка при подключении проводки в доме.
  2. Неопытные электрики или сами жильцы путают последовательность подключения, например соединяют ноль вместо земли или выводят несколько проводов на одну клемму.
  3. Испорченная изоляция.
  4. Такое часто случается в старых домах, где проводка гниет, потому что ее не меняют десятилетиями. Кроме того, изоляция плавится из-за скачков напряжения или чрезмерной нагрузки, когда к сети одновременно подключают несколько электроприборов.

Чем опасна утечка тока

Безопасное значение тока утечки указано в ГОСТах и техпаспорте оборудования. Например, для стиральной машины с мощностью 2,5 кВт допустимый ток утечки 5,6 мА.

Превышение этого значения в УЗО чревато опасными последствиями. Если человек прикоснется к корпусу прибора, проводу или штепсельной вилке, его ударит током. В зависимости от силы удара это может привести к травме или смерти.

При утечке тока идет перерасход электроэнергии – даже при отключенных приборах ток проходит через счетчик. Например, вы уезжаете на несколько дней в отпуск, возвращаетесь – а один работающий холодильник намотал десятки киловатт. Если с самим холодильником все в порядке, значит, где-то возникла утечка.

Как определить утечку тока в доме

Самый простой способ – индикаторная отвертка. Аккуратно прикоснитесь щупом индикатора к корпусу каждого прибора в доме. Если светодиод загорелся, значит, есть утечка.

Профессионалы проверяют приборы мультиметром. При утечке тока мультиметр показывает сопротивление выше 20 Мом.

Для поиска утечек тока в скрытой проводке можно воспользоваться лайфхаком строителей советских времен:

МЫ ЗНАЕМ КАК Возьмите портативный радиоприемник, настройте его на среднюю или длинную волну, установив частоту приема на молчащую радиостанцию и пройдитесь с ним там, где проложена проводка. Там, где динамик начнет шипеть и потрескивать, нарушена изоляция проводов.

Теперь рассмотрим, какие бывают УЗО и как они работают.

УЗО: типы и назначение

Типы УЗО

УЗО делят на три типа – по постоянному и переменному току утечки:

 Тип «АС»              Самый распространенный и недорогой. Срабатывает на утечку переменного синусоидального тока, он обозначается на корпусе прибора символом «~»
      Тип «А»             Более дорогой прибор, который срабатывает на утечку переменного или постоянного импульсного (пульсирующего) тока
      Тип «В»        Для производственных электросетей. Срабатывает при утечке выпрямленного или переменного тока

Для бытового применения используют УЗО «АС» и «А». Но какой именно выбрать?

В домашних сетях мы имеем дело с переменным синусоидальным током. Получается, что подходящий тип УЗО для нас – «АС». Но не все так просто.

К примеру, у нас установлено УЗО типа «АС» и есть стиральная машина, которая работает от переменного тока с напряжением 220–230 В. Ток по проводу попадает в импульсный блок питания и преобразуется в пульсирующий, необходимый для питания электронных полупроводников. Если произойдет утечка импульсного тока, аппарат ее не зафиксирует и не отключит поврежденный участок электрической цепи. Либо зафиксирует, но намного позже с момента утечки, и ее значение будет критическим для человека. С УЗО типа «А» такого не произойдет.

В каждом электронном бытовом приборе, где есть блок управления, дисплей, регулятор работы двигателя, температуры или времени, стоит импульсный блок питания. Такой компонент можно найти даже в энергосберегающей лампочке. Быстро среагирует на утечку такого тока УЗО типа «А».

МЫ ЗНАЕМ КАК Подтверждение использования УЗО типа «А» можно найти в техпаспорте на бытовую технику, например микроволновку или посудомоечную машину. В разделе «Подключение к сети» производитель, как правило, указывает, что прибор необходимо защищать только с помощью УЗО типа «А».

Параметры УЗО

УЗО различают по:

  • величине номинального тока – 16–100 А
  • величине дифференциального тока утечки – 10–500 мА
  • времени на срабатывание – 0,06–0,08 / 0,15–0,5 секунд
  • роду электросети – 2-полюсные для 1-фазной сети, 4-полюсные для 3-фазной
  • принципу срабатывания – электромеханические и электронные

Параметры дифавтомата

Дифавтомат выбирают практически по тем же характеристикам, что и УЗО:

  • По значениям дифференциального и номинального тока.
  • По максимальному току при коротком замыкании – какую нагрузку выдержит устройство.
  • По типу сети – трехфазный или однофазный.

Выбираем УЗО и дифавтомат

Перед покупкой дифавтомата или УЗО нужно рассчитать, сколько энергии (киловатт-часов) потребляют электроприборы в вашем доме. Это поможет выбрать подходящий УЗО или дифавтомат и определить их количество. Если нагрузка большая, стоит поставить несколько защитных устройств, если малая – достаточно одного.

Как рассчитать потребление энергии – 4 способа

За основу расчета берутся показатели напряжения (В, вольты), тока (А, амперы) и мощности (Вт, ватты). Для мощных приборов вроде электроплит или посудомоечных машин мощность указывается в кВт. Характеристики есть в техпаспорте бытового прибора или на его корпусе.

Способ 1

Зная мощность прибора, вы рассчитаете расход электричества, умножив мощность на количество часов. Например, вам нужно узнать, сколько электричества сжигают 2 лампочки на 100 и 60 Вт и электрочайник на 2,1 кВт. Лампочки горят около 6 часов, чайник работает примерно 20 минут в день. Рассчитываем:

100 Вт х 6 ч = 600 Вт/ч

60 Вт х 6 ч = 360 Вт/ч

2 100 Вт* х 1/3 ч = 700 Вт/ч

600 + 360 + 700 = 1 660 Вт/ч

1 660/1 000 = 1,66 кВт/ч – столько энергии в день расходуют 3 прибора.

Способ 2

Если в характеристиках прибора указаны только ток и напряжение, вычислите мощность по формуле P = U х I, где Р – мощность, U – напряжение, I – сила тока.

Например: 220 В х 1 А = 220 Вт.

Способ 3

Измерить с помощью энергометра. Его подключают к розетке, а к нему – бытовой прибор.

Способ 4 – если потеряли техпаспорт прибора

Этот способ хоть и простой, но долгий.  Отключите все приборы в квартире, а затем запустите только один, например на час. Через час выключите и посмотрите количество киловатт на электросчетчике. И так с каждым устройством.

Есть еще одно неудобство – не будет единого показателя. Некоторые электроприборы потребляют различную мощность в разных режимах работы. Например, в стиральной машине данные будут разниться при включении и отключении насоса, изменении скорости вращения барабана и при нагреве воды.

Заключение

Выбирать между дифавтоматом и УЗО стоит отталкиваясь от конкретной ситуации. Если вы хотите защитить от перегрузок и короткого замыкания только один прибор, к примеру дорогую посудомоечную машину, – ставьте дифавтомат, так как найти неисправность в этом случае будет просто. Если ваша цель – защитить несколько розеток, на которые подведены различные приборы, – покупайте связку УЗО + автомат.



УЗО – электронное или электромеханическое

← Новые дифференциальные автоматические выключатели HAGER для 3-х фазной сети   ||   ДАВ3 – Инновационное соединение Hager для бытового сегмента →

УЗО – электронное или электромеханическое – что лучше

Для защиты от утечек тока применяются выключатели дифференциального тока, или устройство защитного отключения (УЗО). В каждой новой квартире, новом доме это устройство становится необходимым оборудованием.

Однако, под общим названием могут продаваться устройства с принципиально различной внутренней конструкцией, которая определяет надежность работы всего УЗО. Конструкция может иметь различное расположение рычагов и кнопок управления, иметь стандартные или расширенные возможности подключения шин и проводов, но принципиальное значение имеет конструкция расцепителя УЗО. Он бывает электромеханический или электронный. Только как сходу отличить УЗО электромеханическое от электронного? Этот вопрос необходимо подробно осветить.

В чем отличие электромеханического УЗО от электронного

УЗО и дифавтоматы (это УЗО и автоматический выключатель в одном корпусе) по своему внутреннему конструктиву делятся на два вида: электромеханические и электронные. Это никак не влияет на рабочие параметры и технические характеристики. У многих сразу возникает вопрос: так в чем же их отличие? А отличие есть, и немаловажное: УЗО электромеханического типа сработает в любом случае, если на поврежденном участке появится ток утечки, не зависимо от напряжения в сети есть или нет. Основным рабочим модулем электромеханического УЗО является дифференциальный трансформатор (тороидальный сердечник с обмотками). Если на поврежденном участке возникла утечка, то во вторичной обмотке этого трансформатора появляется напряжение, включающее поляризованное реле, что в свою очередь приводит к срабатыванию механизма отключения.

Электронные УЗО срабатывают при наличии утечки тока на поврежденном участке и только при наличии напряжения в сети. То есть, для полноценной работы устройству защитного отключения электронного типа необходим внешний источник питания. Это связано с тем, что основным рабочим модулем электронных УЗО является электронная плата с усилителем. И без внешнего питания эта плата работать не будет.

Откуда берется источник питания? Внутри УЗО нет никаких батареек и аккумуляторов. А напряжение для питания электронной платы с усилителем поступает от внешней сети. Есть в сети 220В, и появилась утечка тока, – УЗО сработает! Если напряжения в сети нет – защитное устройство не сработает.

Итак, для срабатывания электромеханического УЗО необходима лишь утечка тока, для срабатывания электронного УЗО – необходима утечка тока и напряжение в сети.

На рисунке слева – УЗО Hager с электромеханическим расцепителем, справа УЗО с электронным расцепителем.

Насколько важно, чтобы защитное устройство сохраняло свою работоспособность при отсутствии напряжения? Уверен, многие пользователи ответят приблизительно так: если напряжение в сети есть, электронное УЗО будет работать. Если напряжения в сети нет, тогда зачем ему вообще работать, ведь напряжения в сети нет, значит и утечки тока браться неоткуда. А какие вы знаете аварийные ситуации, когда в доме или квартире может пропасть напряжение или, как в народе говорят, «нет света»? Это может быть авария на линии, подходящей к дому, могут быть ремонтные работы электрослужб, а может – еще одна очень распространенная проблема – отгорание нулевого провода в этажном щите. Вся аппаратура будет без признаков жизни, все сигнальные приборы (сигнальные лампы, если есть) будут свидетельствовать, что напряжения в сети нет. Однако фаза не куда не делась! Опасность поражения током сохраняется. Представим, что в такой ситуации возникло повреждение изоляции внутри стиральной машины, фаза попала на корпус. Если в этот момент Вы прикоснетесь к корпусу машинки, возникнет утечка и УЗО должно сработать. Но именно электронное УЗО не сработает, так как на его электронную плату с усилителем приходит только «фаза» без нуля, питание отсутствует, поэтому возникший ток утечки электронная плата не зафиксирует, отключающий импульс на механизм отключения не поступит, и УЗО не отключится. Для человека такая ситуация крайне опасна. Поэтому, как бы не было печально, при появлении утечки тока в данной ситуации электронное УЗО не сработает.

Еще одна распространенная проблема – это скачки напряжения в сети. Конечно, сейчас многие для защиты устанавливают реле напряжения, но не у всех они стоят. Что представляют собой скачки напряжения – это отклонение от номинального значения. То есть, у вас в розетке вместо 220 Вольт может появиться 170 Вольт или 260 Вольт, или, еще хуже – 380 Вольт. Повышенное напряжение опасно для электронного оборудования, чем собственно и оснащены электронные УЗО и электронные дифференциальные автоматы. Из-за скачков напряжения может выйти из строя электронная плата с усилителем. Внешне все будет выглядеть целым и невредимым, но при возникновении утечки тока ситуация может стать плачевной для человека – из-за поврежденных электронных компонентов УЗО на утечку не отреагирует.

О том, что внутренняя начинка защитного устройства вышла из строя, вы можете и не знать. Поэтому нужно периодически выполнять проверку работоспособности УЗО кнопкой «ТЕСТ». Специалисты рекомендуют выполнять такую проверку не реже одного раза в месяц.

Итак, в сети электроснабжения могут возникнуть различные аварийные ситуации, при которых электронные УЗО или диффавтоматы могут утратить свои защитные функции. Для электромеханических защитных устройств вышеописанные проблемы не опасны, так как для их работы не требуется внешний источник питания. Будет напряжение в сети или нет, электромеханическое УЗО (АВДТ) отработает в любом случае, если появится утечка тока в сети.

Как отличить УЗО электромеханическое от электронного

Внешне эти два устройства очень похожи и многие пользователи, не задумываясь, покупают их без разбора в магазине, даже не подозревая об особенностях. Для того чтобы понимать, какое устройство защитного отключения перед вами находится электронное или электромеханическое, нужно уметь их различать. Думаете, что это под силу только профессионалам? Но уверяю Вас это не так, здесь нет ничего сложного.

Обратите внимание на схему, изображенную на корпусе УЗО

Самый простой и надежный способ – изучить схему, которая изображена на корпусе УЗО. На любом защитном устройстве наносится электрическая схема. Между отображенными схемами на электромеханическом УЗО и электронном есть небольшие отличия.

На схеме электро механического УЗО или дифавтомата отображается дифференциальный трансформатор (через который «продеты» фаза и ноль), вторичная обмотка этого трансформатора, а также поляризованное реле которое соединено со вторичной обмоткой. Поляризованное реле уже непосредственно действует на механизм отключения. Все это отображено на схеме. Нужно только понять, какой фигурой обозначен каждый вышеописанный элемент. Например, электромеханическое УЗО европейского производителя HAGER:

Дифференциальный трансформатор обозначен в виде прямоугольника (иногда это овал) вокруг фазного и нулевого провода. От него отходит виток вторичной обмотки, который связан с поляризованным реле. На схеме поляризованное реле обозначается в виде прямоугольника или квадрата. Реле имеет механическую связь со спусковым механизмом отключения.

Еще здесь обозначена кнопка ТЕСТ со своим сопротивлением (сопротивление позволяет создать утечку 30мА, безопасный порог для жизни человека). Как видите, в электромеханическом УЗО нет никаких электронных плат и усилителей. Конструкция состоит из одной механики.

Теперь рассмотрим электронное УЗО. Для примера, электронный дифавтомат на 16А, 220В, с током утечки 30 мА.

Как видно из схемы, на корпусе электронного дифавтомата обозначено практически все тоже самое, что и на электромеханическом защитном устройстве.

Но, если присмотреться, то можно увидеть, что между дифференциальным трансформатором и поляризованным реле есть дополнительный элемент в виде прямоугольника с буквой «А», обозначение I>. Это та самая электронная плата с усилителем. Кроме того, видно, что к этой плате подходят два провода «фаза» и «ноль» (обозначены на рисунке зеленым цветом снизу). Это как раз и есть тот внешний источник питания, который необходим для полноценной работы такого типа УЗО. Не будет питания, не будет работать и УЗО. Не зависимо от того есть утечка или нет.

Итак, для срабатывания электромеханического УЗО необходима лишь утечка тока, для срабатывания электронного УЗО – необходима утечка тока и напряжение в сети. Мы же настоятельно Вам рекомендуем приобретать УЗО или диффавтомат именно электромеханического типа.

Автоматический выключатель, дифавтомат, УЗО – в чем разница?

Различное повреждение электрических устройств может произойти в проводке в любой момент. Для снижения риска возникновения опасных факторов поражения электрическим током используются бытовые защитные устройства, выполняющие различные функции.

Автоматический выключатель, дифавтомат и УЗО в комплексе повышают электробезопасность, быстро отключают возникающие аварии и спасают людей от них. Однако они имеют существенные отличия в работе и конструкции.

Для их анализа сначала рассмотрим типы возможных неисправностей в электросети, устраняющие эти устройства. Они могут проявляться:

1. короткое замыкание, возникающее при уменьшении электрического сопротивления нагрузки до очень малых значений из-за шунтирования цепей напряжения металлическими предметами;


2. перегрузка проводов … Современные мощные электроприборы вызывают большие токи, создавая повышенный нагрев токоведущих проводов в некачественной электропроводке.При этом изоляция перегревается и стареет, теряя свои диэлектрические свойства;


3. появление токов утечки, возникающих через пробитую изоляцию через случайно сформированные цепи на землю.


Ухудшить ситуацию появлением неисправностей могут:

    старая алюминиевая электропроводка, проложенная несколько десятилетий назад по устаревшим технологиям. Уже давно используется на пределе своих возможностей при питании современных электроприборов;

    некачественный монтаж и применение грубых защитных устройств даже в новой электрической цепи.

Чтобы упростить объяснение различий между защитными устройствами, мы будем рассматривать только те устройства, которые предназначены для однофазной сети, потому что трехфазные структуры работают совершенно одинаково по одним и тем же законам.

Различия между защитными устройствами по назначению

Автоматический выключатель

Промышленность производит множество его разновидностей. Они предназначены для устранения первых двух типов отмеченных неисправностей. Для этого в их конструкцию входят:

    быстродействующая катушка электромагнитного отключения, исключающая токи короткого замыкания, и система гашения образовавшейся электрической дуги;

    – тепловой расцепитель с выдержкой времени на биметаллической пластине, исключающий перегрузки, возникающие в электрических цепях.


Автоматический выключатель для жилых домов подключается к одному фазному проводу и контролирует только токи, проходящие по нему. Он совершенно не реагирует на возникающие токи утечки.

УЗО

УЗО в двухпроводной схеме подключается двумя проводами: фазным и нулевым. Он постоянно сравнивает циркулирующие в них токи и вычисляет их разность.

Когда ток, выходящий из нейтрального проводника, соответствует по величине току, входящему в фазный провод, УЗО не отключает цепь, а позволяет ей работать.В случае небольших отклонений этих значений, не влияющих на безопасность людей, устройство защитного отключения также не блокирует подачу питания.

УЗО снимает напряжение с подходящих к нему проводов в том случае, когда внутри управляемой цепи возникает ток утечки опасной величины, который может нанести вред здоровью человека или работающему электрооборудованию. Для этого устройство защитного отключения сконфигурировано так, чтобы отключаться, когда разность токов достигает определенного значения.

Таким образом исключаются ложные срабатывания и создаются возможности для надежной работы защиты по устранению токов утечки.

Однако сама конструкция этого устройства не имеет никакой защиты от возможного возникновения токов короткого замыкания и даже перегрузок в управляемой цепи. Этим объясняется тот факт, что само УЗО необходимо защищать от этих факторов.

Устройство защитного отключения всегда подключается последовательно в цепь с автоматическим выключателем.

Дифференциальный автомат

Его устройство сложнее, чем у автоматического выключателя или УЗО. В процессе эксплуатации исключает все три типа неисправностей (короткое замыкание, перегрузка, утечка), которые могут возникнуть в проводке. Дифавтомат имеет в своей конструкции электромагнитный и тепловой расцепитель, защищающий встроенное в него УЗО.

Дифференциальный автомат выполнен в одном модуле, имеет совмещенные функции выключателя и устройства защитного отключения.

Учитывая все вышесказанное, можно сделать вывод о необходимости дальнейшего сравнения характеристик только двух конструкций:

    автомат дифференциальный;

    блок защиты от УЗО с автоматическим выключателем.

Это будет технически оправдано и правильно.

Отличия защиты по производительности

Размеры (редактировать)

Современная модульная конструкция устройств с возможностью монтажа на DIN-рейку значительно сокращает пространство, необходимое для их установки внутри квартиры или панели пола.Но, даже такой прием не всегда исключает недостаток места для комплектации проводки новыми защитными устройствами. УЗО с автоматическим выключателем изготавливаются в автономных корпусах и монтируются в двух отдельных модулях, а дифавтомат – только в одном.


Это всегда учитывается при создании проекта электромонтажных работ в новых домах, и щиты выбираются даже с небольшим запасом внутреннего пространства для будущих улучшений схемы.Но при реконструкции электропроводки или мелком ремонте помещений заменой щитков не всегда занимаются, и нехватка места в них может стать проблемой.

Выполненных задач

На первый взгляд УЗО с автоматом защиты и дифавтомат решают одни и те же проблемы. Но попробуем их конкретизировать.

Допустим, на кухне установлен блок из нескольких розеток для питания различных устройств разной мощности: посудомоечная машина, холодильник, электрочайник, микроволновая печь… Они включаются случайным образом и создают загрузку случайной величины. В определенных ситуациях мощность нескольких работающих устройств может превышать номинальное значение защиты и создавать для них перегрузку по току.

Установленный дифавтомат придется поменять на более мощный. При использовании УЗО достаточно заменить более дешевый автоматический выключатель.

Когда необходимо защитить одно электрическое устройство, подключенное по отдельной выделенной линии, лучше использовать дифференциальную машину.Его просто нужно подобрать по техническим характеристикам конкретного потребителя.

Монтажные работы

Нет большой разницы в креплении одного или двух модулей на din-рейку. Но при подключении проводов работы становится больше.

Если дифавтомат и УЗО врезаются в фазный и нулевой провода, то вам также потребуется проложить перемычки на автоматический выключатель для подключения к фазному проводу последовательно с УЗО. В некоторых случаях это может усложнить сборку схемы.

Качество и надежность

Среди некоторых электриков-практиков бытует мнение, что долговечность и эффективность защит зависят не только от заводской сборки их производителем, но и от сложности конструкции, количества деталей, входящих в конструкцию, регулировки и доводка своих технологий.

Дифавтомат более сложен, требует большего количества операций для настройки взаимодействия деталей, и на этом этапе он может несколько играть с конструкциями УЗО того же производителя.

Однако применять этот прием ко всем производимым устройствам, мягко говоря, не совсем правильно, хотя многие электрики этим злоупотребляют. Это довольно спорное утверждение и не всегда подтверждается на практике.

Ремонтопригодность и замена

Поломка может произойти в любом защитном устройстве. Если его невозможно удалить на месте, необходимо приобрести новое устройство.

Покупка дифавтомата дороже. В случае эксплуатации УЗО с автоматическим выключателем одно из устройств останется целым и замены не потребует.А это значительная экономия средств.


При выходе из строя какого-либо защитного устройства потребители, запитанные через него, отключаются. В случае неисправности УЗО его цепи могут быть временно шунтированы и питание подается через автоматический выключатель. Но при неисправности дифавтомата это не сработает. Его нужно будет заменить на новый или поставить на время автоматический выключатель.

Условия работы в различных ситуациях

Схема контроля токов утечки для УЗО и дифференциальной машины может быть выполнена на другой элементной базе с использованием:

    электромеханическое реле, не требующее дополнительного источника питания для работы логики;

    электронные или микропроцессорные технологии, требующие источника питания и стабилизированного напряжения от него.

Они работают таким же образом в нормальном состоянии цепей подходящего напряжения. Но, если в цепи возникнет неисправность, например, перерезать контакт одного из проводов, скажем, нулевого, так как они будут сразу видны. Они лучше и надежнее работают в устаревшей двухпроводной схеме.

Определение причины отключения защитой

После срабатывания УЗО сразу видно, что в цепи возникли токи утечки и необходимо проверить сопротивление изоляции защищаемой зоны.

Когда сработал автоматический выключатель, причина кроется в перегрузке цепи или возникшем коротком замыкании.

Но после отключения дифференциальной машины большинства моделей потребуется больше времени, чтобы найти причину снятия напряжения и разобраться как с сопротивлением изоляции проводки, так и с нагрузками, создаваемыми внутри цепи. Сразу установить причину невозможно.

Однако теперь можно использовать дорогостоящие конструкции дифавтоматов с индикаторами срабатывания защиты того или иного типа.

Отличия маркировки на корпусе

Несмотря на одинаковый внешний вид УЗО и дифавтомата (идентичный корпус, кнопка «Тест», рычаг ручного переключателя, аналогичные клеммные колодки для подключения проводов), достаточно просто разобраться с ними по схемам и надписям, сделанным на их лицевой стороне. боковая сторона.


Устройства отечественных производителей имеют маркировку, чтобы покупатель мог легко сориентироваться в выбранных моделях. Прямо на зданиях на видном месте можно увидеть надпись «Дифавтомат».Маркировка «УЗО» находится на задней стенке.


Обозначение «VD» на табличке сообщает, что перед нами дифференциальный выключатель (правильное техническое название), который реагирует исключительно на токи утечки и не защищает от перегрузки по току и короткого замыкания. Они маркированы УЗО.

Надпись «AVDT» (автоматический выключатель дифференциального тока) начинается с буквы «A» и подчеркивает наличие функций автоматического выключателя. Таким образом, дифатомат обозначается в технической документации.

Серия автоматов авв. Автоматические выключатели, дифавтоматы, УЗО ABB

Автоматические выключатели

ABB отличаются высокой производительностью и небольшими габаритами. Благодаря компактности устройства значительно экономится рабочее пространство, упрощаются монтажные работы.

Купить пистолет-пулемет ABB этой серии вы можете в интернет-магазине ММ-Электро. Мы предлагаем выгодные условия сотрудничества для каждого клиента, устанавливая приемлемые цены и предлагая быструю доставку продукции по Москве и другим городам.

Преимущества работы с автоматическими выключателями ABB

Все устройства, выпускаемые под брендом шведско-швейцарской компании, имеют дугогасительную камеру, что значительно сокращает время работы устройства. Автоматические выключатели АББ поставляются с улучшенной двойной изоляцией для надежной защиты. Представленные модели могут быть установлены в различных точках:

  • на крупных производственных предприятиях;
  • в жилых и складских помещениях.

Для более детальной информации о сроках доставки товара в Ваш регион, обращайтесь к представителям компании по указанным телефонам.Для оформления заказа заполните онлайн-форму на сайте или свяжитесь с менеджером.

Устройства защитного отключения

ABB – это устройства, предназначенные для защиты электроприборов и людей от возможного поражения электрическим током, вызванного коротким замыканием. Таким образом, они смогут защитить от:

  • пожара, который может быть вызван случайной искрой от оголенного провода;
  • Поражение электрическим током от прикосновения к протекающему прибору;
  • Также uzo awv сможет предупреждать и предотвращать поломки оборудования.

УЗО Abb сегодня имеют широкий спектр различных механизмов, которые различаются по характеристикам, но все они обладают прочностью и надежностью, присущей ABB.

Автоматические выключатели ABB

Автоматические выключатели ABB являются необходимой частью электроснабжения каждого дома. Как известно, скачки напряжения могут испортить все имеющееся оборудование, подключенное к электросети, в то время как автомат при нештатных условиях (например, при коротком замыкании) отключает подачу напряжения.Сегодня машины ABB на современном рынке выделяются выгодной ценой, невероятной надежностью и широким ассортиментом продукции. В каталоге продукции каждый покупатель сможет выбрать нужную ему машину с учетом номинального тока, количества фаз и класса эксплуатации.

Дифференциальные машины ABB

Говоря о дифференциальных машинах ABB, стоит отметить, что они сочетают в себе функциональность как машин, так и УЗО и при очень разумной цене.Таким образом, дифавтомат АББ сможет спасти ваше здоровье и имущество в таких чрезвычайных ситуациях, как:

  • Повреждение бытового электрооборудования, связанное с обрывом в электросети;
  • Внезапные скачки напряжения;
  • Обрыв электросети в перегородках и стенах, что может привести к пожару.

Дифференциальные автоматы ABB, обладая широким функционалом, невысокой ценой и высокой надежностью, являются идеальным выбором для обеспечения качественной защиты электрической сети в вашей квартире или доме.

Общая информация и особенности

Первый принцип системы – полная функциональность. Второе – это оптимальный размер устройства. Полная функциональность призвана обеспечить повышенную безопасность для пользователя и в то же время более широкие возможности при выборе низковольтных систем, обязательных для подключения и отдельно для регулировки значения нагрузки. Принцип «оптимального размера» означает, что использование внутренней площади электрического распределительного щита будет рациональным за счет используемой модульной конструкции.Это значительно сокращает объем работ по монтажу электрооборудования и одновременно поднимает свойства щитов на качественно новый уровень.

Основные базовые функции – защита, управление, измерение и контроль. Специально для них была разработана система в виде малогабаритных специальных устройств System pro M.

.

Любые устройства защиты, входящие в состав низковольтной системы, объединяют выключатели. Их всего два типа:

1.RCCB – выключатель дифференциального тока.

2. RCBO – автоматические выключатели дифференциального тока.

Компактность и универсальность этих устройств качественно меняют весь процесс обслуживания, делают установку проще и быстрее.

Стандарты и сертификаты

Требования, применяемые при разработке и производстве систем безопасности и функциональных возможностей, одинаковы для всех и продиктованы международными и европейскими правилами.Были соблюдены следующие стандарты – VDE DIN 40046, IEC 68.2, DIN 50016.

Устройства для суровых условий (тропический)

Оцинкованное покрытие покрывает металлические части механизмов, которые в свою очередь изготовлены из антикоррозийной стали. Это гарантирует защиту устройств серии System pro M даже в самых сложных условиях. Никакого окисления контактов и металлических деталей не произойдет.

Автоматика от ABB

Компания сегодня занимает лидирующие позиции в отрасли по разработке различных технологий автоматизации производства в области электроэнергетики и ее сетей.Благодаря изобретениям компании повышается эффективность производства и одновременно снижается негативное воздействие на окружающую среду.

ABB расширила свое влияние и в настоящее время имеет собственные производственные мощности в более чем ста странах по всему миру, на которых работает около ста пятидесяти тысяч человек. www.site вы можете посмотреть большой выбор низковольтного оборудования компании ABB .

Основным направлением компании является производство различного электрооборудования и электромонтажных устройств, таких как автоматические выключатели, розетки, диммеры, выключатели и даже.Продукция для российского рынка производится в России, а для европейского рынка – в Европе.

Преимущества компании производителя электротехники ABB:

1. Качество, основанное на большом опыте работы в области электроэнергетических систем.

2. Большой ассортимент и универсальность. Только электромонтажные изделия производятся в шести тысячах разных моделей.

3. Оптимальная цена, характерная для автоматизированного производства и предприятий с большим оборотом.

АнЛан – один из лидеров рынка сетевого оборудования в России. В нашем каталоге представлен широкий спектр оборудования и компонентов для создания сетей различной сложности. Продажа сетевого оборудования – от кабелей до шкафов – это основное направление деятельности нашего магазина.

Компания смело может гарантировать высокое качество продукции, так как напрямую сотрудничает с отечественными и зарубежными производителями и является официальным поставщиком большинства из них. Сотрудничество с нами подразумевает ряд неоспоримых преимуществ для наших клиентов и партнеров:

  • Ассортимент сетевого оборудования интернет-магазина AnLan насчитывает сотни позиций и постоянно пополняется.Какой бы товар Вам ни понадобился, Вы всегда сможете найти его на страницах нашего сайта, будь то телекоммуникационные шкафы или оптический патч-корд.
  • Продажа сетевого оборудования осуществляется по доступным ценам. Но для оптовых покупателей предусмотрены значительные скидки.
  • Цены в магазине AnLan вполне конкурентоспособны, поскольку компания является прямым дилером многих известных производителей сетевого оборудования – Cabeus, Legrand, DKC, APC, D-link, Ecoplast, Hyperline и других.
  • Оборудование полностью совместимо и соответствует общепринятым российским и международным стандартам качества.
  • На все сетевое оборудование распространяется гарантия.

В нашем каталоге только проверенное сертифицированное оборудование, которое выполняет свои основные функции на высшем уровне.

Какие существуют классы DE? – Кизельгур

Диатомовая земля имеет множество применений. Эти разные виды использования подпадают под разные категории в зависимости от предполагаемого использования диатомитовой земли.Важно понимать различия и выбирать диатомит для пищевых продуктов для удовлетворения большинства ваших потребностей в органических продуктах. Будь то дезодорант для вашего ковра или борьба с блохами на вашем питомце, рекомендуется использовать пищевую диатомовую землю. Ознакомьтесь с этикетками, прежде чем покупать кизельгур.

Маркировка качества пищевых продуктов DE для DiatomaceousEarth.com

Для наших клиентов мы хотели предложить лучшую из возможных кизельгур. Это означало работать с партнером, который прошел бы все испытания, необходимые для обеспечения чистоты продаваемого нами DE.Чтобы продавать кизельгур пищевого качества, мы прошли через Кодекс пищевых химикатов (FCC), что означает, что он соответствует минимальным требованиям для продажи в пищевой промышленности в качестве фильтрующего средства. Например, производители одноразовых продуктов питания используют DE для фильтрации напитков в рамках производственного процесса.

Прохождение этого тестирования позволяет нам маркировать нашу диатомитовую землю как пищевой. Мы гордимся тем, что продаем такую ​​качественную пищевую диатомовую землю; однако, продавая DE в качестве инсектицида, мы следовали другим правилам.Мы провели тестирование через Агентство по охране окружающей среды (EPA), и одно из их требований не указывало на маркировку DE как пищевой продукт на коробке.

Диатомовая земля для бассейнов

Важно знать о диатомитовой земле для бассейнов. Из-за пористой природы диатомовые водоросли обладают способностью фильтровать примеси даже в воде. Чтобы достичь уровня качества для бассейнов, они нагревают диатомовую землю до высоких температур. Этот процесс нагрева изменяет кизельгур настолько, что он не будет работать в вашем доме, во дворе или в садовых пищевых продуктах.

Диатомовая земля кормового сорта

Как упоминалось ранее, диатомитовая земля должна пройти определенные испытания, чтобы быть признанной пищевой. Этот сорт уже не так распространен, потому что большинство людей используют пищевой сорт для своих животных. Все еще можно найти кизельгур, который был оценен только для использования в животных. Дважды проверьте этикетку при покупке диатомовой земли, чтобы узнать, через какие испытания она прошла.

Пищевая диатомовая земля

Как правило, это лучший сорт для использования.Практически для всех случаев использования, описанных в наших статьях, мы рекомендуем использовать пищевой продукт. Это универсальный продукт, который можно использовать дома, во дворе или в саду.

Вопросы?

Что касается диатомовой земли, вам следует придерживаться бренда, которому вы доверяете. Знание того, что ваша диатомовая земля является органической и регулируемой, даст вам больше спокойствия при использовании этого продукта в доме и у близких. Если у вас есть какие-либо вопросы о пищевой диатомовой земле, оставьте комментарий на нашей странице в Facebook.Вы также можете перейти на нашу страницу контактов и отправить нам электронное письмо или пообщаться с нами в чате.

Какой надо построить дом-2, или Эскиз дома электротехнический и пожарный

Второй подход к выполнению домашних заданий.

TL / DR – кто делал ремонт, ничего нового здесь не увидит. Тот, кто думает, что одного вводного автомата (или даже дифавтомата) вполне достаточно, увидит только бесполезную трату. Пожарная безопасность стоит дорого, редко требуется.

Как показывает многолетняя практика, электричество – довольно частая причина пожара.

Комментарии к первой статье показали, на мой взгляд, странное нежелание людей использовать современные схемы защиты оборудования, как связанные с управлением отдельными линиями электропередач, так и внедрение большой и толстой машины (или пишущей машинки) вместо них все сразу, а просто связано с нежеланием изучать и демонстрировать знания материальной части «в цифрах». Что ж, напишу так, как вижу.

В общем, мы живем в странное время, когда электрики про ПУЭ не знают, на вроде бы техническом сайте пишут не просто ДНИВЕ про редактирование etc \ host, а полноценное DNOOOO – статьи про #vnemnegapon (правда, это просто ясно, все кушать хочу).Стоит ли удивляться взрывам из прошлого со словами «нам не нужны ваши гарнитуры, одна большая квартира и хватит» и так электрики из бывших южных республик СССР, против которых даже главный горный инженер Евгений да и Хабр, не все так плохо.

Часть 1. Немного теории.
Часть 2. Современная матчасть.
Часть 3. Управление вводом и устройство современного щита
Часть 4. Грустная песня про розетки и нагрузку на них.
Часть 5. Системы пожаротушения для дома.
Часть 6. Это их учения по пожарному делу. Они все мальчишки с нашей лодки.
Часть 7. Пора валить

Часть 1. Немного теории

Многие не знают, что в домашней розетке нет плюса и минуса, как на батарейке АА (удивился, когда спросил пара геополитических и футбольных экспертов) – вместо них:
– фаза
– ноль
– заземление
Не вдаваясь в подробности экспериментов по TN-S, TN-C, TN-CS и защитному зонированию, я бы упростил таким образом – электричество поступает в дом в трех фазах, напряжение ( какое-то среднеквадратическое значение от того, что есть – среднеквадратичное (эффективное) значение напряжения в электрической сети переменного тока ) между каждой фазой и нулем – 220/230 вольт, между любыми двумя фазами – 380/400 вольт.

В СССР было 220, сейчас вроде постепенно переводится на 230, для унификации (см. ГОСТ 29322-2014 (МЭК 60038: 2009))

При этом в РФ еще есть остатки системы 127/220 – когда между фазой и нулем 127 вольт, между двумя фазами – 220. В итоге в розетке две фазы.

Бывает редко, но это было даже в Москве 10 лет назад, и вовсе не на окраине, а рядом с одной из станций кольцевой линии.

Надо помнить, что такое нормальный автомат, УЗО и дифавтомат. Обычный автомат (современный) имеет две схемы защиты, тепловую и электромагнитную. Тепловой контур работает медленно, до часов, с небольшим превышением номинального значения. Например, вы указали, что автомат на 16 ампер – какое-то время он выдерживает 17.

Какое время отображается на кривой время-токовой характеристики, и зависит от класса устройства. Таким образом, корпус рекомендуется использовать в основном тип B, за исключением холодильника и трансформаторов, и ставить во всем тип C.

Цепь соленоида срабатывает при значительном превышении тока –

тип – В – от 3 до 5 × In;
для типа – С – от 5 до 10 × В;

То есть автомат С16 будет работать “мгновенно” при токе 16 * 10 – примерно 160А.

Подробнее по этой ссылке вы можете прочитать, например, об устройстве автоматов – для этого.

Проблема с обычной машиной в том, что она не измеряет приходящий и уходящий ток – поэтому, если фаза внезапно исходит из стиральной машины (ЭТО НЕ НУЖНО, ЭТО СМЕРТЕЛЬНО ОПАСНО), то можно очень неудачно получить это само электричество.
Машинка не выбивает.

Поэтому для защиты от таких протечек ставят УЗО – прибор, который измеряет (очень точно) сколько электричества пришло, сколько ушло (в амперах). Прошло меньше, чем пришло – значит на линии течь, надо отключать. НО. НО.

– УЗО не защищает от перегрузки по току, т.е. от короткого замыкания
– УЗО не защищает от перенапряжения, то есть от таких неприятностей, как асимметрия фаз и сгорание нуля.
– Само УЗО должно быть защищено меньшим номиналом, иначе оно сгорит при большом токе короткого замыкания
– УЗО защищает не от протекания тока по линии фаза-ноль, а только от утечки на землю. В общем, нет дешевого способа определить, течет ли ток по биологическому проводнику или по нормальному. Есть, наверное, дорогой способ.

Дифференциальный привод, или выключатель дифференциального тока – это 3 в одном, тепловая машина плюс электромагнитная плюс УЗО.

Есть еще так называемое «УЗО пожаротушение», и есть наследие СССР – предохранители и автоматики советские коричневые для щита и типа пробки (автоматические отвертки (ПАР)), но это тема для уроков истории – потому что надеюсь, что этого почти не осталось ( зря, надеюсь – у меня на даче розетки 25А, а в доме коричневые старые советские машинки есть на каждом этаже ).

Часть 2. Современная техника.

В последние годы появилось еще два типа устройств:

– реле защитного напряжения.Это устройство, которое постоянно смотрит, сколько вольт в сети, и если больше (или намного меньше), чем вам нужно, оно отключается.
– защита от электрической дуги, AFCI – прерыватель дугового замыкания

Как я писал в неаналоговой рабочей нагрузке – В качестве однофазного реле напряжения могут использоваться устройства различных производителей, например, PH-113 от Новатэк-Электро, УЗМ-51 от Меандр, РВ-32А от EKF, CM-EFS.2 от ABB, АЗМ-40А от Ресанта », ЗУБР Д40т от« DS Electronics »и им подобные.

Но техника не стоит на месте – теперь AFCI – Дуговой прерыватель, защита от возникновения электрической дуги, практикуется на бездуховном западе.

В Российской Федерации эти устройства описаны в ГОСТ IEC 62606-2016 «Устройства защиты бытового и аналогичного назначения при дуговом пробое» (на недуховном западе это нормы IEC 62606: 2013 + A1: 2017 для ).

В РФ такие устройства (два в одном) выпускает Меандр – Устройство противопожарной защиты от дугового пробоя с функцией защиты от скачков напряжения – МЕАНДР УЗМ-50МД или УЗМ-51МД – стандартное исполнение УХЛ4 (разница с показателями УХЛ2 по температуре эксплуатации, УХЛ2 это для Крайнего Севера какой-то).

ABB – Комбинированные прерыватели цепи дугового замыкания (AFCI) / прерыватели цепи замыкания на землю (GFCI) также имеют это, наверняка есть кто-то еще. В этом же меандре есть статья с описанием «какие конкуренты».

Ну хватит теории, перейдем к практике.

Часть 3. Управление вводом и устройство современного щита

Из всего, что было написано выше, получается, что в панели должна быть защита от того, что идет много электричества и защита против того, что не хватает электричества.Кроме того, следует сохранить возможность отключать все сразу одной кнопкой.

Современная пластина с DIN-рейкой не избежала пагубного и тлеющего эффекта запада – вместо предохранителей (с намотанным жуком) стало возможным поставить что угодно и сделать большой электрический щит, размером почти с завод .

Зачем нужен щит такого размера и почему раньше хватало двух замков, а то и автоматических?

В ответе нет ничего сложного.Где-то с середины 80-х, с ростом высоты строительства, в квартирах перестал появляться газ (с заменой на электроплиты), следовательно, в квартиру стали поступать 6 киловатт, то есть примерно 25-30 ампер больше. Потребляемая мощность стала нормой для 40-50 ампер или 9-11 киловатт. Специально для известного горного эксперта Евгения Валерьевича – это 6-8 горняков.

Потребляемая мощность стала расти, и появилась возможность воткнуть удлинитель с тройником, а там запитать тепловентилятор, утюг, тёплый ламповый телевизор… и все это по сути через хреновую розетку с алюминиевыми проводами на теплые скрутки ламп в раздаточных коробках … что в сочетании с автоматами на 40А иногда приводило к крайне интересным эффектам.

Тоже приводит сейчас – если у вас один большой дифавтомат с большим током утечки на входе, то нет никаких гарантий, что он будет работать как надо и когда надо.

Но если у вас один дифавтомат с малым током утечки (а потом его разводят через обычные автоматы), то есть риск обесточить всю квартиру, а потом пойти в темноте искать фонарик, и потом копаться в приборной панели – не самое интересное.

Поэтому, на мой взгляд, все же лучше разделить защиту ЛЭП в направлении кухня – комнаты – свет – мокрая зона, чтобы не возникло замыкание либо перегрузка, либо утечка (по любой причине) в одной из зон не везде выключает свет.

Далее нам просто нужно подсчитать необходимое количество модулей на приборной панели для примера с одной комнатой:

Di-Fautomat на группу розеток 1 в комнате (левая сторона комнаты)
Аварийные выключатели на розеточная группа 2 в помещении (правая часть помещения и кондиционер)
Аварийные выключатели на розеточную группу 1 на кухне
Аварийные выключатели на розеточную группу 2 на кухне (холодильник)
Аварийные выключатели на освещение группа – 1
Аварийные выключатели к группе освещения – 2
Аварийные выключатели в группе «прочие» розетки (кладовая, коридор)
Диффтомат на группу розеток в ванной (с током утечки 10 мА)

Итого 8 дифавтоматов.Размерность одного ДА – 2 или 3 модуля, поэтому в такую ​​простую схему уйдет всего 16-24 модуля. Плюс вам понадобится общий ввод одного большого автомата – 2 модуля, плюс упомянутый выше модуль управления вводом и антидуговые модули – еще 2 модуля набраны в 24 ячейки или 2 ряда по 12. Как минимум.

Пластина Plus, защищенная отдельной машиной. Раньше псто в комментариях писал об этом видео с реальной разводкой электриков на многокомнатную квартиру – на мой взгляд, это правильный пример «как надо».

Можно ли делать, как дедушки, хотя и ремонтировать ту самую качалку в Люберцах? Одна машина (даже не дифавтомат) на всех? Конечно, это возможно.

Если нужно? Щит на 24 модуля стоит около 1000 руб. Дифавтоматы – от 2000 рублей за штуку (примерно). Далее вы решите, нужно ли это лично вам.

Часть 4. Грустная песенка о розетках и нагрузке на них

ГОСТ ( 30849.1-2002 (IEC 60309-1: 1999) Вилки, розетки и соединители промышленного назначения (Дата введения 01.01.2014) и ГОСТ 30851.2.2-2002
Соединители электрические бытового и аналогичного назначения. Часть 2-2. Дополнительные требования к вилкам и розеткам для соединения в устройствах и методы испытаний
указывают, что максимальный ток для вилок составляет 16 ампер или 3,5 киловатт при 220/230 вольт.

Но разве какой-то ГОСТ может остановить специалиста во всем, от футбола до электричества? Получаем, что на входе ставится автомат «один за всех и больше», а в розетку без какой-либо защиты вставляются 2-3 удлинителя.При этом берут удлинители дешевле, с более тонкими проводами, а на выходе – сначала нагретые провода, потом как повезло.

Впрочем, удлинитель с защитой от перегрева здесь тоже не поможет – например, за год у меня был один такой «пилотный тип» (хоть это и был защитник, свен, или свен, или действительно пилот), сгорел с обычный домашний калорифер на 2 кВт – перегорели контакты переключателя.

В общем с этими удлинителями вечная беда – сейчас использую в том числе sven с маркировкой «10 ампер» – вот так на нем вылетает термовыключатель через полчаса работы ТЭН на 1 кВт, проще от железо.

Тем не менее, такие семизводные конструкции «осьминоги» появляются в тех домах, где при строительстве или ремонте не поставили достаточно розеток в удобном месте, а с ними возрастают риски перегрева всего кабеля.

В данном случае проблема не в рисках разовой нагрузки, в конце концов, современные технологии потребляют гораздо меньше теплых ламп предков. Нет, риск возникает именно при длительной нагрузке одной розетки через всевозможные тройники (в том числе и советский тройник без удлинителя).

Может все же стоит при ремонте и разделении линий прокладывать еще розеток?

Часть 5. Системы пожаротушения для дома

Для тушения пожара человечество придумало много разных способов. К сожалению, некоторые из них, например тушение атомным взрывом (Урта-Булак, Памук, Факел, Кратер), сложно адаптировать для использования в многоквартирных домах.

Поэтому в доме остается тушитель, вода, пена и углекислый газ.Novec 1230 для дома еще не применяется, извините за ссылку на сайт про политику.

Оставив в стороне такую ​​тему, как автономные детекторы и всевозможные комплекты от умного дома и других систем с GSM алертом (даже если NAG напишет об этом), сразу перейду к системам.

Система пожаротушения бывает ручная и автоматическая.

Ручная система – это порошковые (ОП), пенные (ПН-10 – списанные) и углекислотные (НУ) огнетушители. Также можно поливать из тазика.

Порошковое пожаротушение.

Для составов пожаротушения изобретено 100 500 видов. Основные компоненты простые и дешевые – сода (карбонат натрия), соль (хлорид натрия) и другие минералы, вплоть до удобрений, мела и песка. Есть даже порошок силикагеля.

Пример:

Порошки

ПСБ состоят из следующих компонентов:

бикарбонат натрия – 94%;
мел дробленый – 4%;
аэросил (пирогенный диоксид кремния) – 2%.

Плюсы: порох вполне способен потушить небольшой пожар или дать время на самое главное – на побег.

Минусы: порох мебели и бытовой техники. Попадание в глаза и легкие не так полезно, скорее, вредно. Огнетушители OP требуют ухода – пару раз в квартал переворачивайте, чтобы порошок не засорялся.

Вода.

С тушением чего-то в многоквартирном доме водой дело ни о чем.Тушить горящее масло в поддоне НЕВОЗМОЖНО (лучше и проще чем-то накрыть), ставить спринклерную систему (вешать в комнате автоматический душ) тоже не рекомендуется, водой не тушите приборы под напряжением от водопровода.

Пена для гашения.

В связи с снятием с работы ОНП – не применимо.

Тушение углекислым газом.

Она сухой лед. Чрезвычайно полезная вещь в доме, только что-то плохо тушит, но вполне достаточно.Однако это может помочь – например, дать время сбежать и / или дождаться прибытия МЧС.

Недостатки: выходящий газ очень холодный, поэтому лучше потренироваться заранее.

Автономные системы.

В офисных помещениях наиболее распространены автоматические системы распыления. В домашних условиях это сделать довольно сложно, и соседи могут быть недовольны. Novec 1230 не ставят дома, а также системы азота или углекислого газа, остается только система с порошком.

По опыту одного знакомого система нужна и полезна; дает время сбежать в штанах и с документами (альтернатива – бежать без штанов и документов).

Итог: в вопросе наличия дома огнетушителя полностью согласен с известным в узких кругах товарищем Бугаевым – мне дома нужен огнетушитель, пусть будет. ОУ-5, лучше ОУ-8 – вполне подходит.

Часть 6. Тренировка на случай пожара. Все с нашей лодки.

Главное и самое главное в такой неприятной ситуации – быть готовым встретить огонь, как советский пионер, а то и штурманом. Тренинг «что и как делать» нужно проводить даже дома, желательно с обучающими проверками типа «что собираемся собирать, куда звоним и как убегаем».

Особенно такое обучение касается детей, и особенно сильно – детей в замкнутых пространствах, где вообще не может быть пожарной безопасности. Школы, кинотеатры, торговые центры, метро – мы живем в очень техногенном мире, где постоянно что-то горит, дымится и так далее.

Часть 7. Пора валить

Любой пожар в жилом доме опасен не только тем, что горит, но и задымлением и паникой. Современные пластмассы могут не поддерживать горение, но они создают столько дыма, что люди просто теряются – и это не считая недостатка кислорода в воздухе.Свежий пример.

Следовательно, мы должны понимать, что для того, чтобы «убежать сквозь дым и пламя», вам понадобится изолирующий противогаз или самоспасатель, плюс плащ (огнестойкий плащ противопожарный) плюс тренировка «как это работает».

Возможно, весь этот комплект никогда не понадобится. Может быть, нужно – одному из моих друзей «повезло», у него два раза подожгли два разных соседа, оба раза пришлось бежать. Я сам сталкивался с пожарами всего пять раз, потом он горел в соседнем доме, потом горел в соседней машине, потом все вокруг горело в 2010 году, но в последнем случае помогли бензопила, радио и работа в организованной группе. намного больше.

Электрические обозначения на схемах. Условные обозначения на электрических схемах по ГОСТ: буквенные, графические

.

Каждый человек, имеющий отношение к электричеству, должен уметь читать специальные электрические символы. Обозначений существует огромное количество, но знать их нужно всегда, или просто изредка подглядывать в нашей статье. Здесь мы разберем, какие условности существуют в гостевых электрических схемах, и разберем все возможные варианты.

Какие символы в электрических схемах

Всего на схемах есть две основные группы символов, они используются повсеместно, поэтому их стоит знать.Ведь по-другому вы не узнаете, как они обозначаются: выключатели, лампы, розетки и прочие элементы схемы на вашей электросхеме. Если вы только задумываетесь составить схему, то обязательно используйте только правильные обозначения, потому что рано или поздно вы к ней вернетесь, если не разобрать, будет очень плохо.

Если говорить о двух типах электрических обозначений, то стоит упомянуть:

  1. Графическое.
  2. Букв.

Графические обозначения в электрических схемах

Вначале поговорим о графических обозначениях электрических элементов, которые используются в типовых схемах.Чтобы вам было легче понять суть, мы решили сделать для вас подборку в виде таблиц, которые мы нашли в Интернете.

Первая таблица означает схемы: электрические коробки, панели, консоли и шкафы на стандартных схемах подключения.

Так обозначаются розетки и выключатели, более подробно обозначение розеток вы найдете в статье.

Если говорить об элементах обозначения освещения, то по ГОСТу они обозначаются следующим образом:

Трансформаторы и генераторы обозначаются следующим образом.

Если говорить о более серьезных схемах, то сразу можно назвать различные электродвигатели, элементы на них обозначены так:

Такие обозначения будет важно выучить начинающим электрикам, потому что в следующем Кстати выглядит контур заземления и линия электропередачи.

Опытным электрикам всегда будут интересны сложные графические обозначения электрических схем в виде контактных соединений. Таким образом, устройства обозначают на схемах подключения по ГОСТу.

Так выглядят радиоэлементы, это могут быть: диоды, резисторы, транзисторы и т.д.

Итак, мы разобрали все графические символы на электрических цепях, которые используются в электрических сетях для освещения. Как вы могли заметить, обозначений много, но вы можете запомнить их все, с электродвигателями ситуация немного сложнее, но такие обозначения используют только профессиональные электрики. Рекомендуем сохранить эту страницу, рано или поздно она станет для вас спасением.

Буквенные обозначения в электрических схемах

Мы уже разбирали аналогичную статью: расшифровка кабелей и проводов, если вы прочитали эту статью, вам будет проще разобраться со всеми буквенными обозначениями. По ГОСТ 7624-54 буквенное обозначение элементов электрических цепей выглядит так:

  1. КВ – концевой выключатель.
  2. PV – переключатель хода.
  3. DO – электродвигатель насоса охлаждения.
  4. ДП – двигатель подачи.
  5. ДШ – мотор шпинделя.
  6. DBH – высокоскоростной двигатель.
  7. ДГ – главный двигатель.
  8. KK – командный контроллер.
  9. КУ – кнопка управления.
  10. Реле напряжения, мощности, времени, индикативного, тока соответственно – РТ, РН, РМ, РС, РВ, РП, РУ, РГ, РТВ.

Радиотехнические элементы на электронных схемах обозначаются следующим образом.

Здесь мы разобрались, какие электрические обозначения есть на схемах, посмотрите еще одно интересное видео здесь, оно поможет вам разобраться в некоторых функциях.

При проведении электромонтажных работ каждый человек так или иначе сталкивается с символами, которые есть в любой электрической цепи. Эти диаграммы очень разнообразны, с разными функциями, однако все графические обозначения приведены к одной и той же форме и соответствуют одним и тем же элементам на всех диаграммах.

Основные обозначения в электрических схемах ГОСТ приведены в таблицах






В настоящее время в электротехнике и радиоэлектронике используются не только отечественные элементы, но и продукция зарубежных фирм.Импортные электрические радиоэлементы составляют огромный ассортимент. Они в обязательном порядке отображаются на всех чертежах в виде символов. Они определяют не только значения основных электрических параметров, но и полный их перечень, входящий в то или иное устройство, а также взаимосвязь между ними.

Прочитать и понять содержание электрической схемы

Необходимо хорошо изучить все элементы, составляющие его состав и принцип работы устройства в целом.Обычно всю информацию можно найти либо в справочниках, либо в спецификации, приложенной к схеме. Позиционные обозначения характеризуют соотношение элементов, входящих в комплект устройства, с их обозначениями на схеме. Для графического обозначения того или иного элемента электрорадио используются стандартные геометрические символы, где каждое изделие изображается отдельно или в сочетании с другими. Значение каждого отдельного изображения во многом зависит от сочетания символов друг с другом.

На каждой диаграмме отображается

Соединения между отдельными элементами и проводниками. В таких случаях немаловажное значение имеет стандартное обозначение одних и тех же узлов и элементов. Для этого существуют условные обозначения, где типы элементов, их конструктивные особенности и числовые значения отображаются в буквальном выражении. Элементы, используемые в общем виде, обозначены на чертежах как определяющие, характеризующие ток и напряжение, методы управления, типы соединений, формы импульсов, электронную связь и другие.

Электрическая схема – это текст, описывающий содержание и работу электрического устройства или набора устройств с определенными символами, что позволяет выразить этот текст в краткой форме.

Чтобы читать любой текст, нужно знать алфавит и правила чтения. Итак, чтобы читать схемы, вы должны знать символы – символы и правила расшифровки их комбинаций.

В основе любой электрической схемы лежат условные графические обозначения различных элементов и устройств, а также связи между ними.Язык современных схем подчеркивает в символах основные функции, которые выполняет изображенный на схеме элемент. Все правильные условные графические обозначения элементов электрических схем и их отдельных частей приведены в виде таблиц в стандартах.

Графические символы состоят из простых геометрических фигур: квадратов, прямоугольников, кругов, а также сплошных и пунктирных линий и точек. Их сочетание по специальной системе, предусмотренной стандартом, позволяет легко изобразить все, что требуется: различные электрические устройства, устройства, электромобили, линии механических и электрических соединений, типы соединений обмоток, тип тока, характера и методов регулирования и др.

Кроме того, в условных графических обозначениях на принципиальных электрических схемах используются специальные символы для пояснения особенностей работы того или иного элемента схемы.

Так, например, существует три типа контактов – замыкающий, размыкающий и переключающий. Символы отражают только основную функцию контакта – замыкание и размыкание цепи. Для обозначения дополнительных функциональных возможностей конкретного контакта стандарт предусматривает использование специальных символов, наносимых на изображение движущейся части контакта.Дополнительные символы позволяют найти на схеме контакты кнопок управления, реле времени, концевых выключателей и т. Д.

Отдельные элементы на электрических схемах имеют на схемах не одно, а несколько обозначений. Например, существует несколько эквивалентных обозначений переключающих контактов, а также несколько стандартных обозначений обмоток трансформатора. Каждое из обозначений может использоваться в определенных случаях.

Если в стандарте отсутствует требуемое обозначение, то он составляется исходя из принципа действия элемента, обозначений, принятых для аналогичных типов устройств, устройств, машин с соблюдением принципов проектирования, предусмотренных стандартом.


Стандарты. Условные графические символы на электрических схемах и схемах автоматизации:

В этой статье мы рассмотрим символы в электрических схемах: что я такое, где найти расшифровку, если это не указано в проекте, как правильно обозначить и подписать тот или иной элемент на схеме.

Но начнем немного издалека …
Каждый молодой специалист, приходящий в проектирование, начинает либо со сворачивания чертежей, либо с чтения нормативной документации, либо с рисования «этого» на таком примере.В основном нормативная литература изучается в процессе работы, проектирования.

Невозможно прочитать всю нормативную литературу по вашей специальности или даже более узкой специализации. Кроме того, периодически обновляются ГОСТ, СНиП и другие стандарты. И каждый проектировщик должен отслеживать изменения и новые требования нормативных документов, изменения в линейках производителей электрооборудования, постоянно поддерживать свою квалификацию на должном уровне.

Помните Льюиса Кэрролла в «Алисе в стране чудес»?

«Вам нужно бежать как можно быстрее, чтобы оставаться на месте, но чтобы куда-то добраться, вам нужно бежать как минимум в два раза быстрее!»

Это не я, чтобы кричать о том, “как тяжела жизнь дизайнера” ​​или хвастаться “взглядом”, какая у нас интересная работа.«Речь сейчас не об этом. При таких обстоятельствах дизайнеры перенимают практический опыт у более опытных коллег, многие просто умеют делать это правильно, но не знают почему. Они работают по принципу« У нас так установлено ».

Иногда это довольно простые вещи. Вы умеете это делать правильно, но если они спросят: «Почему?», Вы не сможете сразу ответить, сославшись хотя бы на название нормативного документа.

В этой статье я решил структурировать информацию по легенде, разложить все по полочкам, собрать все в одном месте.

Виды и типы электрических цепей

Прежде чем говорить о символах на схемах, необходимо разобраться, какие бывают типы и типы схем. С 01.07.2009 г. на территории РФ действует ГОСТ 2.701-2008 «ЕСКД. Схемы. Виды и виды. Общие требования к реализации ».
В соответствии с настоящим ГОСТом схемы делятся на 10 типов:

  1. Схема электрическая
  2. Гидравлический контур
  3. Пневматический контур
  4. Газовая схема
  5. Кинематическая схема
  6. Вакуумный контур
  7. Оптическая схема
  8. Схема питания
  9. Схема деления
  10. Комбинированная схема

Типы цепей делятся на восемь типов:

  1. Структурная схема
  2. Функциональная схема
  3. Принципиальная схема (полная)
  4. Схема подключения (установка)
  5. Схема подключения
  6. Общая схема
  7. Компоновочная схема
  8. Комбинированная схема

Меня как электрика интересуют схемы типа «Электросхема».В целом описание и требования к схемам приведены в ГОСТ 2.701-2008 на примере электрических схем, но с 1 января 2012 года ГОСТ 2.702-2011 «ЕСКД. Правила выполнения электрических схем ». Текст настоящего ГОСТа большей частью дублирует текст ГОСТ 2.701-2008, на него также ссылаются другие ГОСТы.

ГОСТ 2.702-2011 подробно описывает требования к каждому типу электрической цепи. При выполнении электрических схем следует руководствоваться настоящим ГОСТом.

ГОСТ 2.702-2011 дает следующее определение понятия электрической цепи: «Электрическая цепь – документ, содержащий в виде условных изображений или обозначений составные части изделия, действующие с помощью электрической энергии, и их взаимосвязь “. Далее ГОСТ относится к документам, регламентирующим правила выполнения условных графических изображений, буквенных обозначений и обозначений проводов и контактных соединений электрических элементов.Рассмотрим каждую отдельно.

Графические обозначения на электрических схемах

Что касается графических обозначений в электрических цепях, то ГОСТ 2.702-2011 относится к трем другим ГОСТам:

  • ГОСТ 2.709-89 «ЕСКД. Условные обозначения проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических цепях».
  • ГОСТ 2.721-74 «ЕСКД. Условные графические обозначения в схемах. Условные обозначения общего пользования»
  • ГОСТ 2.755-87 «ЕСКД. Графические обозначения в электрических схемах. Коммутационные аппараты и контактные соединения».

Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и другого коммутационного оборудования, используемые в однолинейных схемах электрощитов, определены в ГОСТ 2.755-87.

Однако обозначение УЗО и дифавтоматов в ГОСТе отсутствует. Думаю, скоро перевыпустят и добавят обозначение УЗО. А пока каждый конструктор изображает УЗО по своему вкусу, тем более что ГОСТ 2.702-2011 это предусмотрено. В пояснениях к схеме достаточно указать обозначение УГО и его расшифровку.

Помимо ГОСТ 2.755-87, для полноты схемы необходимо будет использовать изображения из ГОСТ 2.721-74 (в основном для вторичных цепей).

Все обозначения коммутационных аппаратов основаны на четырех основных образах:


с использованием девяти функциональных возможностей:

Имя Изображение
1.Функция контактора
2. Функция переключения
3. Функция разъединителя
4. Функция выключателя нагрузки
5. Автоматическое срабатывание
6. Функция выключателя хода или концевого выключателя
7. Самовозврат
8. Отсутствие самовозврата
9.Дуговое тушение
Примечание: Обозначения, приведенные в пп. 1 – 4, 7 – 9, размещаются на неподвижных контактах, а обозначения в пп. 5 и 6 – на подвижных контактах.

Основные условные графические символы, используемые в однолинейных схемах электрических щитов:

Имя Изображение
Выключатель (автоматический)
Контакт контактора
Тепловое реле
УЗО
Дифференциальный автомат
Предохранитель
Автоматический выключатель защиты двигателя (автоматический выключатель со встроенным тепловым реле)
Выключатель нагрузки с предохранителем (выключатель с предохранителем)
Трансформатор тока
Трансформатор напряжения
Счетчик электроэнергии
Преобразователь частоты
Замыкающий контакт кнопочного переключателя с автоматическим размыканием и возвратом элемента управления
Замыкающий контакт кнопочного переключателя с размыканием и возвратом элемента управления повторным нажатием кнопки
Замыкающий контакт кнопочного переключателя с размыканием и возвратом элемента управления нажатием кнопки
Замыкающий контакт кнопочного переключателя с размыканием и сбросом элемента управления с помощью отдельного исполнительного механизма (например, нажатием кнопки сброса)
Замыкающий контакт с замедлением срабатывает при срабатывании триггера
Замыкающий контакт с замедлением действует при возврате
Открытый контакт с замедлением действует при срабатывании
Открытый контакт с замедлением действует при возврате
Замыкающий контакт с замедлением, действующим на прием и возврат
Катушка контактора, общее обозначение катушки реле
Катушка импульсного реле
Катушка фотоэлемента
Катушка реле времени
Моторный привод
Лампа освещения, световая индикация (лампочка)
Нагревательный элемент
Разъемное соединение (розетка):
гнездо
контакт
Разрядник
Ограничитель перенапряжения (ОПН), варистор
Разъемное соединение (клемма)
Амперметр
Вольтметр
Ваттметр
Частотомер

Обозначения проводов, шин в электрощитах определяются ГОСТ 2.721-74.

Имя Изображение
Линия электрической связи, провода, кабели, автобусы, линия групповой связи
Защитный проводник (PE) можно обозначить штрихпунктирной линией
Графическое разветвление (объединение) линий групповой связи
Пересечение линий электросвязи, линий групповой связи, электрически неподключенных проводов, кабелей, шин, электрически не связанных
Линия электрической связи с одной веткой
Линия электросвязи с двумя ответвлениями
Шина (если необходимо графически отделить линии электросвязи от изображения)
Автобусное отделение
Шины пересекаются графически и электрически не связаны
Отводы (отводы) от автобуса

Буквенные обозначения в электрических схемах

Буквенные обозначения определены ГОСТ 2.710-81 «ЕСКД. Буквенно-цифровые обозначения в электрических схемах».

Обозначения дифавтоматов и УЗО в настоящем ГОСТе отсутствуют. На разных сайтах и ​​форумах в Интернете долго обсуждали, как правильно обозначить УЗО и дифавтомат. ГОСТ 2.710-81 в п. 2.2.12. допускает использование многобуквенных кодов (причем не только одно- и двухбуквенных), поэтому до введения нормативного обозначения я принял для себя трехбуквенное обозначение УЗО и дифавтомата.К двухбуквенному обозначению переключателя добавил букву D и получил обозначение УЗО. То же самое проделал и с дифавтоматом.

Думаю, скоро перевыпустят и добавят обозначение УЗО.

Обозначения основных элементов, используемых в однолинейных схемах электрощитов:

Имя Обозначение
Автоматический выключатель в силовых цепях QF
Автоматический выключатель в цепях управления SF
Автоматический выключатель с дифференциальной защитой (дифавтомат) QFD
Выключатель нагрузки (выключатель) QS
Устройство защитного отключения (УЗО) QSD
Контактор КМ
Тепловое реле F, KK
Реле времени КТ
Реле напряжения КВ
Фотореле KL
Импульсное реле КИ
ОПН, ОПН FV
Предохранитель FU
Трансформатор тока TA
Трансформатор напряжения телевизор
Преобразователь частоты UZ
Амперметр PA
Вольтметр PV
Ваттметр PW
Частотомер ПФ
Счетчик активной энергии PI
Счетчик реактивной энергии ПК
Фотоэлемент BL
Нагревательный элемент EK
Лампа освещения EL
Устройство световой сигнализации (лампочка) HL
Штекер (розетка) XS
Переключатель или переключатель в цепях управления SA
Кнопочный переключатель в цепях управления SB
Клеммы XT

Изображение электрооборудования на планах

Хотя ГОСТ 2.701-2008 и ГОСТ 2.702-2011 предусматривают тип электрической схемы «Принципиальная схема» , при проектировании зданий и сооружений следует руководствоваться ГОСТ 21.210-2014 «СПДС. Условные графические изображения электрооборудования и электропроводки на планах. «Настоящий ГОСТ устанавливает обозначения электропроводки, прокладок сборных шин, шин, кабельных линий, электрооборудования (трансформаторы, электрические щиты, розетки, выключатели, лампы) на планах прокладки электрических сетей.

Эти символы используются при выполнении чертежей электроснабжения, силового электрооборудования, электрического освещения и других чертежей.Также эти обозначения используются для изображения потребителей на однолинейных принципиальных схемах электрощитов.

Условные графические изображения электрооборудования, электроприборов и электроприемников

Имя Изображение
Электрооборудование. Общий образ
Электрооборудование, вкл. с двигателем
Устройство с генератором
Двигатель-генератор
Комплектное трансформаторное устройство с одним трансформатором
Комплектное трансформаторное устройство с несколькими трансформаторами
Компрессорно-конденсаторный агрегат в сборе
Установка завершена преобразование
Аккумулятор
Устройство электронагревательное.Общее обозначение

Условные графические обозначения линий проводов и жил

Имя Изображение
Линия электропроводки с указанием информации (о роде тока, напряжении, материале, способе прокладки, маркировке и т. Д.)
Линия разводки с указанием количества проводников (количество проводников указывается с засечками; когда количество проводников больше трех, вместо них используются числа)

К сожалению, AutoCAD не содержит всех необходимых типов линий в базовом пакете.

Дизайнеры решают эту задачу по-разному:

  • большинство рисует проводку правильной линией, а затем дополняет обозначения кружками, квадратами и т.д .;
  • опытные пользователи AutoCAD создают свои собственные типы линий.

Я сторонник второго способа, потому что он намного удобнее. Если вы используете линию специального типа, то при ее перемещении все «дополнительные» обозначения также перемещаются, потому что они являются частью линии.

В AutoCAD легко создать собственный тип линий. Вы потратите некоторое время на освоение этого навыка, но тогда вы сэкономите много времени при проектировании.

Изображение с вертикальной полосой удобнее всего делать с помощью блоков AutoCAD или, лучше, с динамическими блоками.

Условные графические изображения шин и сборных шин

Имя Изображение
Примечание.Изображение точки крепления сборной шины должно соответствовать ее расчетному положению .

Шины и шины удобно рисовать в AutoCAD, используя полилинию и / или динамические блоки.

Условные графические изображения ящиков, шкафов, плат и консолей

В AutoCAD удобно рисовать с помощью блоков и динамических блоков.

Условные графические обозначения переключателей, переключателей

ГОСТ 21.210-2014 не предусматривает условных изображений для диммеров (диммеров) и отдельного изображения для кнопочных переключателей, поэтому я ввел свои обозначения для них в соответствии с п.4.7.

Имя Изображение
Настенный выключатель со степенью защиты от IP20 до IP23
униполярный
однополюсный двойной
однополюсный тройной
биполярный
трехполюсный
Выключатель скрытого монтажа со степенью защиты от IP20 до IP23
униполярный
однополюсный двойной
однополюсный тройной
биполярный
Настенный выключатель со степенью защиты не ниже IP44
униполярный
биполярный
трехполюсный
Двухпозиционный переключатель без нулевого положения со степенью защиты от IP20 до IP23
открытая установка
скрытая установка

В AutoCAD удобно рисовать с помощью динамических блоков.Я сам сделал один динамический блок для всех типов переключателей.

Символы и графические символы для розеток

Имя Изображение
Розетка для накладного монтажа со степенью защиты от IP20 до IP23
биполярный
биполярный двойной
Розетка для скрытого монтажа со степенью защиты от IP20 до IP23
биполярный
биполярный двойной
биполярный с защитным контактом
биполярный двойной с защитным контактом
трехполюсный с защитным контактом
блок из нескольких компьютерных розеток (цифра указывает количество розеток в блоке)
блок из нескольких бытовых розеток (цифра указывает количество розеток в блоке)
Розетка со степенью защиты не ниже IP44
биполярный
биполярный двойной
биполярный с защитным контактом
биполярный двойной с защитным контактом
трехполюсный с защитным контактом
блок из нескольких компьютерных розеток (цифра указывает количество розеток в блоке)
блок из нескольких бытовых розеток (цифра указывает количество розеток в блоке)

В AutoCAD удобно рисовать с помощью динамических блоков.Я сам сделал один динамический блок для всех типов розеток.

Чтобы понять, что конкретно изображено на схеме или чертеже, необходимо знать расшифровку тех значков, которые на ней изображены. Это распознавание также называется чтением рисунка. И чтобы облегчить этот урок, почти все элементы имеют свои обычные значки. Почти, потому что стандарты давно не обновлялись и некоторые элементы привлекают всех как можно лучше. Но, по большей части, условные обозначения в электрических схемах есть в нормативных документах.

Условные обозначения в электрических схемах: лампы, трансформаторы, средства измерения, основная элементная база

Нормативная база

Существует около десятка типов электрических цепей, количество различных элементов, которые можно найти, исчисляется десятками, если не сотнями. Чтобы облегчить распознавание этих элементов, в электрические цепи были введены единые символы. Все правила прописаны в ГОСТах. Таких стандартов много, но основная информация содержится в следующих стандартах:


Изучение ГОСТов – дело полезное, но требует времени, которого не у всех есть в достаточном количестве.Поэтому в статье мы приведем условные обозначения в электрических схемах – основную элементную базу для создания чертежей и схем подключения, принципиальных схем устройств.

Некоторые специалисты, внимательно взглянув на схему, могут сказать, что это такое и как работает. Некоторые могут даже сразу выдать возможные проблемы, которые могут возникнуть в процессе эксплуатации. Все просто – прекрасно разбираются в схемотехнике и элементной базе, а также хорошо разбираются в условных обозначениях элементов схемы.Этот навык развивался годами, и для чайников важно запомнить самые распространенные из них для начала.


Электрощиты, шкафы, коробки

На схемах электроснабжения дома или квартиры обязательно будет обозначение или шкаф. В квартирах там в основном устанавливают оконечное устройство, так как дальше проводка не идет. В домах могут спроектировать установку разветвительного электрошкафа – если от него идет трасса до освещения других построек, находящихся на некотором удалении от дома – бани, гостевого дома.Эти другие обозначения показаны на следующем рисунке.


Если говорить об изображениях «начинки» электрощитов, то они тоже стандартизированы. Есть символы для УЗО, автоматических выключателей, кнопок, трансформаторов тока и напряжения и некоторых других элементов. Они показаны в следующей таблице (в таблице две страницы, прокрутите, нажав на слово «Далее»)

Элементная база для электросхем

При составлении или чтении схемы обозначения проводов, клемм, заземления, нуля и т. Д.тоже полезны. Это то, что просто необходимо начинающему электрику или для того, чтобы понять, что изображено на чертеже и в какой последовательности соединяются его элементы.

Пример использования вышеприведенного рисунка приведен на следующей диаграмме. Благодаря буквенным обозначениям все понятно даже без графики, но дублирование информации на схемах никогда не было лишним.


Изображение розеток

На схеме подключения должны быть указаны места установки розеток и выключателей.Существует множество типов розеток – 220 В, 380 В, скрытого и открытого типа установки, с разным количеством «сидячих мест», водонепроницаемые и т. Д. Давать обозначение каждой слишком долго и излишне. Важно помнить, как изображены основные группы, а количество контактных групп определяется штрихами.


Обозначение розеток на чертежах

Розетки для однофазной сети 220 В обозначены на схемах в виде полукруга с торчащим одним или несколькими сегментами.Количество сегментов – количество розеток на одном корпусе (на фото ниже иллюстрация). Если в розетку можно воткнуть только одну вилку, вытягивается один сегмент, если два – два и т. Д.


Если вы внимательно посмотрите на изображения, вы заметите, что условное изображение справа не имеет горизонтальной полосы, разделяющей две части значка. Эта особенность говорит о том, что розетка устанавливается заподлицо, то есть для нее необходимо проделать отверстие в стене, установить розетку и т. Д.Вариант справа предназначен для поверхностного монтажа. К стене прикрепляется непроводящая подложка, к ней крепится сама розетка.

Также обратите внимание, что нижняя часть левой схемы перечеркнута вертикальной линией. Это означает наличие защитного контакта, к которому подключено заземление. Установка розеток с заземлением требуется при включении сложной бытовой техники, например, стирки, духовки и т. Д.


Ни с чем не спутаешь символ трехфазной розетки (380 В).Количество выступающих сегментов равно количеству проводов, подключенных к этому устройству – трех фаз, нуля и земли. Всего пять.

Бывает, что нижняя часть изображения закрашена в черный (темный) цвет. Это означает, что розетка водонепроницаема. Их размещают на открытом воздухе, в помещениях с повышенной влажностью (бани, бассейны и т. Д.).

Отображение переключателей

Схематическое обозначение переключателей выглядит как маленький кружок с одним или несколькими L- или T-образными ответвлениями.Ответвители в форме буквы «G» обозначают выключатель для открытого монтажа, буквой «T» – для скрытого монтажа. Количество нажатий отображает количество клавиш на этом устройстве.


Кроме обычных, они могут стоять – чтобы можно было включать / выключать один источник света с нескольких точек. К этому же кружку с противоположных сторон нарисуйте две буквы «G». Это обозначение одноклавишного сквозного переключателя.


В отличие от обычных переключателей, в них при использовании двухклавишных моделей добавляется еще одна планка, параллельная верхней.

Лампы и светильники

Лампы имеют собственное обозначение. Причем люминесцентные лампы и лампы накаливания различаются. На схемах показаны даже форма и размер светильников. В этом случае нужно просто вспомнить, как каждый из видов ламп выглядит на схеме.


Радиоэлементы

При чтении принципиальных схем устройств необходимо знать условные обозначения диодов, резисторов и других подобных элементов.


Знание условных графических элементов поможет прочитать практически любую схему – любого устройства или электропроводки.Номиналы необходимых деталей иногда проставляют рядом с изображением, но в больших многоэлементных схемах они записываются отдельной таблицей. Имеются буквенные обозначения элементов схемы и номиналы.

Буквенные обозначения

Помимо того, что элементы на схемах имеют условные графические названия, они имеют буквенные обозначения, а также стандартизированы (ГОСТ 7624-55).

Наименование элемента электрической цепи Буквенное обозначение
1 Переключатель, контроллер, переключатель В
2 Электрогенератор G
3 Диод D
4 Выпрямитель Bn
5 Звуковая сигнализация (звонок, сирена) Sv
6 Кнопка Kn
7 Лампа накаливания L
8 Электродвигатель M
9 Предохранитель NS
10 Контактор, магнитный пускатель TO
11 Реле R
12 Трансформатор (автотрансформатор) Тр
13 Штекерный разъем NS
14 Электромагнит Em
15 Резистор R
16 Конденсатор С
17 Катушка индуктивности L
18 Кнопка управления NS
19 Концевой выключатель Kv
20 Дроссель Dr
21 Телефон T
22 Микрофон Mk
23 Динамик Gr
24 Батарея (гальванический элемент) B
25 Главный двигатель Dg
26 Электродвигатель охлаждающего насоса До

Обратите внимание, что в большинстве случаев используются русские буквы, но резистор, конденсатор и катушка индуктивности указываются латинскими буквами.

В обозначении реле есть одна тонкость. Они бывают разных типов, обозначены соответственно:

  • реле тока – РТ;
  • мощность – РМ;
  • напряжение – РН;
  • раз – ПБ;
  • Сопротивление
  • – RS;
  • Индекс
  • – RU;
  • промежуточный – РП;
  • газ – РГ;
  • с выдержкой времени – RTV.

В основном это только самые условные обозначения в электрических схемах. Но теперь вы можете понять большинство чертежей и планов.Если вам нужно знать изображения более редких элементов, изучите ГОСТы.

Avdt 32 электромеханический или электронный. Электронное или электромеханическое узо. Внешний источник питания

Для защиты от утечек тока используются дифференциальные токовые выключатели или устройство защитного отключения (УЗО). В каждой новой квартире, новом доме это устройство становится необходимым оборудованием.

Однако устройства с принципиально иной внутренней конструкцией, определяющей надежность всего УЗО, могут продаваться под общим названием.Конструкция может иметь различное расположение рычагов и кнопок управления, иметь стандартные или расширенные варианты подключения шин и проводов, но принципиальное значение имеет конструкция Расцепитель УЗО … Он может быть электромеханическим или электронным. Только как сразу отличить электромеханическое УЗО от электронного? Этот вопрос требует подробного рассмотрения.

Чем отличается электромеханическое УЗО от электронного

УЗО и дифавтоматы (это УЗО и автоматический выключатель в одном корпусе) по своему внутреннему устройству делятся на два типа: электромеханические и электронные … Это никоим образом не влияет на рабочие параметры и технические характеристики. У многих сразу возникает вопрос: а чем они отличаются? И разница есть, и важная: УЗО электромеханического типа сработает в любом случае, если в поврежденном месте появится ток утечки, вне зависимости от напряжения в сети или нет … Основной рабочий модуль электромеханическое УЗО представляет собой дифференциальный трансформатор (тороидальный сердечник с обмотками). Если в поврежденном месте происходит утечка, то во вторичной обмотке этого трансформатора появляется напряжение, которое включает поляризованное реле, что в свою очередь приводит к срабатыванию механизма отключения.

Электронные УЗО срабатывают при наличии утечки тока в зоне повреждения и только при наличии напряжения в сети. То есть для полноценной работы УЗО электронного типа требуется внешний источник питания. Это связано с тем, что основным рабочим модулем электронных УЗО является электронная плата с усилителем. И эта плата не будет работать без внешнего источника питания.

Откуда источник питания? Внутри УЗО нет батареек или аккумуляторов.А напряжение для питания электронной платы с усилителем идет от внешней сети. Есть сеть 220В, и есть утечка тока – УЗО сработает! Если в сети нет напряжения, защитное устройство не сработает.

Итак, для работы электромеханического УЗО нужна только утечка тока, для электронного УЗО необходима утечка тока и напряжения в сети.


На фото слева – УЗО Hager с электромеханическим расцепителем, справа – УЗО с электронным расцепителем.

Насколько важно, чтобы защитное устройство оставалось работоспособным при отсутствии напряжения? Уверен, что многие пользователи ответят примерно так: при наличии напряжения в сети электронное УЗО сработает. Если в сети нет напряжения, то зачем ему вообще работать, ведь в сети нет напряжения, а значит, брать ток утечки негде. Какие вы знаете аварийные ситуации, когда в доме или квартире может исчезнуть напряжение или, как говорят в народе, «нет света»? Это может быть авария на линии, идущей к дому, это могут быть ремонтные работы в электроснабжении, а может быть другая очень распространенная проблема – перегорание нейтрального провода в доске пола.Все оборудование будет без признаков жизни, все сигнальные устройства (сигнальные лампы, если есть) укажут, что в сети нет напряжения. Однако фаза никуда не делась! Остается опасность поражения электрическим током. Представьте, что в такой ситуации произошло повреждение изоляции внутри стиральной машины, фаза попала в корпус. Если в этот момент прикоснуться к корпусу станка, произойдет течь и УЗО должно сработать. Но именно электронный УЗО не подойдет, так как на его электронную плату с усилителем приходит только “фаза” без нуля, питания нет, поэтому электронная плата не зафиксирует результирующий ток утечки, отключение импульс на механизм отключения не поступит, и УЗО не отключится.Для человека такая ситуация крайне опасна. Поэтому, как ни печально, при появлении тока утечки в этой ситуации электронное УЗО не сработает.

Еще одна распространенная проблема – скачки напряжения. Конечно, сейчас многие устанавливают реле напряжения для защиты, но не у всех они есть. Что такое скачки напряжения – это отклонение от номинала. То есть вместо 220 Вольт в вашей розетке может появиться 170 Вольт или 260 Вольт, а еще хуже – 380 Вольт.Повышенное напряжение опасно для электронного оборудования, которым фактически оснащены электронные УЗО и электронные дифференциальные автоматические устройства. Скачки напряжения могут повредить электронную плату с усилителем. Внешне все будет выглядеть целым и невредимым, но при возникновении утечки тока ситуация может стать плачевной для человека – из-за поврежденных электронных компонентов УЗО не отреагирует на утечку.

Вы можете не знать, что внутренняя начинка защитного устройства вышла из строя.Поэтому необходимо периодически проверять работу УЗО с помощью кнопки «ТЕСТ». Специалисты рекомендуют проводить эту проверку не реже одного раза в месяц.

Так, в электросети могут возникать различные аварийные ситуации, при которых электронные УЗО или диффавтоматика могут потерять свои защитные функции. Вышеуказанные проблемы не опасны для электромеханических защитных устройств. , поскольку для работы им не требуется внешний источник питания. Будет ли напряжение в сети или нет, электромеханическое УЗО (RCBO) сработает в любом случае при наличии утечки тока в сети.

Как отличить электромеханическое УЗО от электронного

Внешне эти два устройства очень похожи и многие пользователи, не задумываясь, покупают их без разбора в магазине, даже не зная об особенностях. Чтобы понять, какое устройство дифференциального тока перед вами является электронным или электромеханическим, необходимо уметь различать их. Вы думаете, что это под силу только профессионалам? Но уверяю, это не так, ничего сложного здесь нет.

Обратите внимание на схему на корпусе УЗО

Самый простой и надежный способ – изучить схему, изображенную на корпусе УЗО. Электрическая схема применяется к любому защитному устройству. Между показанными схемами электромеханического УЗО и электронного есть небольшие различия.

На схеме электромеханического УЗО или дифавтомата изображен дифференциальный трансформатор (через который «продета» фаза и ноль), вторичная обмотка этого трансформатора, а также поляризованное реле, подключенное к вторичной обмотке.Поляризованное реле уже действует непосредственно на механизм отключения. Все это показано на схеме. Вам просто нужно понять, какой цифрой обозначается каждый из описанных выше элементов. Например, электромеханическое УЗО европейского производителя HAGER:

.

Дифференциальный трансформатор маркируется в виде прямоугольника (иногда овала) вокруг фазного и нулевого проводов. От него отходит виток вторичной обмотки, которая подключена к поляризованному реле.На схеме поляризованное реле обозначено прямоугольником или квадратом. Реле механически связано с триггером отключения.


Здесь также указана кнопка ТЕСТ с собственным сопротивлением (сопротивление позволяет создать утечку в 30 мА, безопасный порог для жизни человека). Как видите, в электромеханическом УЗО нет электронных плат и усилителей. Конструкция состоит из одного механика.

Теперь рассмотрим электронное УЗО. Например, электронный дифавтомат 16А, 220В, с током утечки 30 мА.


Как видно из схемы, на корпусе электронного дифавтомата практически все обозначено как на электромеханическом защитном устройстве.


Но, если присмотреться, можно увидеть, что между дифференциальным трансформатором и поляризованным реле есть дополнительный элемент в виде прямоугольника с буквой «А», обозначение I>. Это такая же электронная плата с усилителем. Кроме того, вы можете видеть, что к этой плате подходят два провода «фаза» и «ноль» (обозначены на рисунке зеленым цветом ниже).Это как раз тот внешний источник питания, который необходим для полноценной работы данного типа УЗО. Не будет блока питания, и УЗО работать не будет. Независимо от того, есть утечка или нет.


Итак, для работы электромеханического УЗО нужна только утечка тока, для электронного УЗО необходима утечка тока и напряжения в сети. Настоятельно рекомендуем приобрести УЗО или диффузионный автомат электромеханического типа.

Устройства защитного отключения (УЗО) – одно из самых популярных устройств, используемых как строительными корпорациями, так и частными пользователями.Но как можно быть уверенным в правильности выбора? Надеюсь, эта статья поможет вам ориентироваться на рынке УЗО, насыщенном различными моделями.

Устройство остаточного тока. Основы

Устройства защитного отключения (УЗО) или, иначе, устройства дифференциальной защиты, предназначены для защиты людей от поражения электрическим током в случае электрических неисправностей или при контакте с токоведущими частями электроустановки, а также для предотвращения пожаров и пожаров, вызванных: токи утечки и замыкания на землю… Эти функции не присущи обычным автоматическим выключателям, которые реагируют только на перегрузку или.

В чем причина потребности в этих устройствах для пожаротушения?

По статистике причиной около 40% всех возгораний является «замыкание электропроводки».

Во многих случаях общая фраза «короткое замыкание электропроводки» часто подразумевает утечку электричества, которая возникает из-за старения или повреждения изоляции. В этом случае ток утечки может достигать 500 мА.Экспериментально установлено, что при протекании тока утечки именно такой силы (а что такое полампера? Ни тепловые, ни электромагнитные расцепители на ток такой силы просто не реагируют – хотя бы по той причине, что они не предназначены для этого) максимум полчаса через мокрые опилки самовозгораются. (И это касается не только опилок, но вообще любой пыли.)

А как устройства дифференциальной защиты защищают вас и меня от поражения электрическим током?

Если человек прикоснется к токоведущей части, по его телу будет протекать ток, величина которого является частным от деления фазного напряжения (220 В) на сумму сопротивлений проводов, заземления и самого тела человека: Ipers = Uph / (Rpr + Rz + Rp).В этом случае сопротивлениями заземления и проводки по сравнению с сопротивлением человеческого тела можно пренебречь, последнее можно принять равным 1000 Ом. Следовательно, величина тока, о которой идет речь, будет 0,22 А, или 220 мА.

Из нормативно-справочной литературы по охране труда и технике безопасности известно, что минимальный ток, протекание которого уже ощущается человеческим организмом, составляет 5 мА. Следующее стандартизованное значение – это так называемый ток без отключения, равный 10 мА.Когда по телу человека протекает ток такой силы, происходит самопроизвольное сокращение мышц. Электрический ток 30 мА уже может вызвать паралич дыхания. Необратимые процессы, связанные с кровотечением и сердечной аритмией, начинаются в организме человека после того, как по его телу протекает ток 50 мА. Возможен летальный исход при воздействии тока 100 мА. Очевидно, что надо уже быть защищенным от тока равного 10 мА.

Так, своевременная реакция автоматики на ток менее 500 мА защищает объект от возгорания, а на ток менее 10 мА – защищает человека от последствий случайного прикосновения к токоведущим частям.

Также известно, что за токоведущую часть, находящуюся под напряжением 220 В, можно спокойно продержаться 0,17 с. Если токоведущая часть находится под напряжением 380 В, время безопасного прикосновения сокращается до 0,08 с.

Проблема в том, что такой небольшой ток и даже за ничтожно малое время не способен исправить (и, конечно же, выключить) обычные защитные устройства.

Таким образом, родилось такое техническое решение, как ферромагнитный сердечник с тремя обмотками: – «токоподвод», «токоподвод», «управление».Ток, соответствующий фазному напряжению, приложенному к нагрузке, и ток, протекающий от нагрузки в нейтральный проводник, индуцируют магнитные потоки противоположных знаков в сердечнике. При отсутствии утечек в нагрузке и в защищаемом участке проводки общий расход будет равен нулю. В противном случае (прикосновение, повреждение изоляции и т. Д.) Сумма двух потоков станет ненулевой.

Поток, возникающий в сердечнике, индуцирует электродвижущую силу в обмотке управления. Реле подключено к обмотке управления через прецизионное устройство фильтрации всех видов помех.Под действием ЭДС, возникающей в обмотке управления, реле размыкает фазную и нулевую цепи.

Во многих странах использование УЗО в электроустановках регулируется нормами и стандартами. Так, например, в РФ – принят в 1994-96 гг. ГОСТ Р 50571.3-94, ГОСТ Р 50807-95 и др. Согласно ГОСТ Р 50669-94 УЗО в обязательном порядке устанавливается в электросетях мобильных зданий из металла или с металлическим каркасом для уличной торговли и бытового обслуживания. для населения.В последние годы администрацией крупных городов в соответствии с государственными стандартами и рекомендациями Главгосэнергонадзора были приняты решения по оснащению фонда жилых и общественных зданий этими устройствами (в Москве – Распоряжение Правительства Москвы от 20.05.2019 No 868-РП. 94).

УЗО бывают разные …. Трехфазные и однофазные …

Но на этом деление УЗО на подклассы не заканчивается …

В настоящее время на российском рынке представлены 2 принципиально разные категории УЗО.

1. Электромеханический (независимый от сети)

2. Электронный (зависит от сети)

Рассмотрим отдельно принцип работы каждой из категорий:

УЗО электромеханические

Создатели УЗО электромеханики. Он основан на принципе точной механики, т.е. заглянув внутрь такого УЗО, вы не увидите компараторов операционных усилителей, логики и тому подобного.

Состоит из нескольких основных компонентов:

1) Так называемый трансформатор тока нулевой последовательности, его назначение – отслеживать ток утечки и передавать его с определенным Ktr на вторичную обмотку (I 2), I ut = I 2 * Ktr (очень идеализированная формула, но отражающие суть процесса).

2) Чувствительный магнитоэлектрический элемент (запираемый, т.е. при срабатывании без внешнего вмешательства не может вернуться в исходное состояние – защелка) – играет роль порогового элемента.

3) Реле – обеспечивает отключение при срабатывании защелки.

Этот тип УЗО требует высокоточной механики чувствительного магнитоэлектрического элемента. В настоящее время только несколько мировых компаний продают электромеханические УЗО. Стоимость их намного выше, чем цена электронных УЗО.

Почему электромеханические УЗО получили широкое распространение в большинстве стран мира? Все очень просто – этот тип УЗО сработает, если обнаружен ток утечки на любом уровне напряжения в сети.

Почему этот фактор (независимость от уровня сетевого напряжения) так важен?

Это связано с тем, что при использовании исправного (исправного) электромеханического УЗО мы гарантируем в 100% случаев срабатывание реле и, соответственно, отключение питания потребителя.

У электронных УЗО этот параметр тоже велик, но не равен 100% (как будет показано ниже, это связано с тем, что при определенном уровне сетевого напряжения не будет работать электронная цепь УЗО), а в В нашем случае каждый процент возможен для человеческих жизней (будь то прямая угроза жизни человека при касании проводов или косвенная угроза в случае пожара из-за выгорания изоляции).

В большинстве так называемых «развитых» стран электромеханические УЗО являются стандартом и устройством, обязательным для широкого использования.В нашей стране постепенно происходят сдвиги в сторону обязательного использования УЗО, однако в большинстве случаев потребителю не предоставляется информация о типе УЗО, что влечет за собой использование дешевых электронных УЗО.

Электронные УЗО

Любой строительный рынок наводнен такими УЗО. Стоимость электронных УЗО местами ниже электромеханических до 10 раз.

Недостатком таких УЗО, как уже было сказано выше, является не 100% гарантия при исправном состоянии УЗО его срабатывания в результате появления тока утечки.Преимущество – дешевизна и доступность.

В принципе, электронное УЗО устроено так же, как и электромеханическое (рис. 1). Отличие заключается в том, что место чувствительного магнитоэлектрического элемента занимает опорный элемент (компаратор, стабилитрон). Чтобы такая схема работала, вам понадобится выпрямитель, небольшой фильтр (возможно, даже КРЕН). Поскольку трансформатор тока нулевой последовательности является понижающим (в десятки раз), тогда также необходима схема усиления сигнала, которая, помимо полезного сигнала, также будет усиливать помехи (или сигнал дисбаланса, присутствующий при нулевой утечке). Текущий).Из вышесказанного очевидно, что момент срабатывания реле в этом типе УЗО определяется не только током утечки, но и напряжением сети.

Если вам не по карману электромеханическое УЗО, то все же стоит взять УЗО электронное, ведь оно работает в большинстве случаев.

Бывают и случаи, когда нет смысла покупать дорогое электромеханическое УЗО. Один из таких случаев – использование стабилизатора или источника бесперебойного питания (ИБП) при питании квартиры / дома.В этом случае нет смысла брать электромеханическое УЗО.

Сразу отмечу, что я говорю о категориях УЗО, их плюсах и минусах, а не о конкретных моделях. Вы можете купить некачественные УЗО как электромеханического, так и электронного типов. При покупке запрашивайте сертификат соответствия, ведь многие электронные УЗО на нашем рынке не сертифицированы.

Трансформатор тока нулевой последовательности (ТТНП)

Обычно это ферритовое кольцо, через которое (внутри) проходят фазный и нейтральный провод, они играют роль первичной обмотки.Вторичная обмотка равномерно намотана на поверхность кольца.

В идеале:

Пусть ток утечки равен нулю. Ток, протекающий через фазовый провод, создает по величине магнитное поле, создаваемое током, протекающим через нейтральный провод, и в противоположном направлении. Таким образом, общий поток муфты равен нулю, а ток, индуцированный во вторичной обмотке, равен нулю.

В момент протекания тока утечки в проводах (ноль, фаза) возникает неравенство токов в результате протекания муфты и индукции тока, пропорционального току утечки, во вторичную обмотку.

На практике через вторичную обмотку протекает ток небаланса, который определяется используемым трансформатором. Требование к ТТНП следующее: ток небаланса должен быть значительно меньше тока утечки, приведенного во вторичную обмотку.

Выбор УЗО

Допустим, вы определились с типом УЗО (электромеханическое, электронное). Но что выбрать из огромного списка предлагаемых товаров?

Выбрать УЗО с достаточной точностью можно по двум параметрам:

Номинальный ток и ток утечки (ток отключения).

Номинальный ток – это максимальный ток, который проходит через фазовый провод. Этот ток легко найти, зная максимальную потребляемую мощность. Просто разделите потребляемую мощность в наихудшем случае (максимальная мощность при минимальном Cos (?)) На фазное напряжение. Нет смысла ставить перед УЗО УЗО на ток больше номинального тока автомата. В идеале с запасом берем УЗО на номинальный ток равный номинальному току автомата.

Часто встречаются УЗО

с номинальными токами 10,16,25,40 (А).

Ток утечки (ток срабатывания) обычно составляет 10 мА, если УЗО установлено в квартире / доме для защиты жизни человека, и 100–300 мА на предприятии для предотвращения пожара, если провода сгорели.

Есть и другие параметры УЗО, но они специфичны и не интересны рядовому потребителю.

Заключение

В этой статье были рассмотрены основы понимания принципов работы УЗО, а также методы построения различных типов устройств защитного отключения.И электромеханическое, и электронное УЗО, безусловно, имеют право на существование, поскольку имеют свои выразительные достоинства и недостатки.

УЗО (устройство защитного отключения) – Это электроустановочное изделие, предназначенное для отключения подачи электричества в проводку в случае утечки тока в случае нарушения изоляции в проводах или электроприборах.

УЗО, в отличие от автоматического выключателя, предназначено исключительно для защиты человека от поражения электрическим током, предотвращения возгорания и не принимает непосредственного участия в работе электроприборов.УЗО не защищает от короткого замыкания в проводке и в случае прикосновения человека к фазному и нулевому проводам.

На фото изображено двухпроводное устройство защитного отключения типа ВД1-63, предназначенное для работы в однофазной сети переменного тока 220 В и рассчитанное на ток защиты 30 мА. УЗО с такими характеристиками подходит для установки на ввод практически любой квартирной электропроводки.

Ассортимент монтажных изделий включает комбинированные, в одном корпусе которых встроены УЗО и автоматический выключатель.Такое устройство называется выключателем дифференциального тока со встроенной максимальной токовой защитой. На фото представлен внешний вид модели RCBO32, рассчитанной на ток защиты электропроводки 16 А и защиты человека на 30 мА. Но такие устройства защиты не получили широкого распространения из-за их дороговизны.

Кроме того, в случае отключения сложно определить, является ли неисправность коротким замыканием или утечкой тока.

Как выбрать УЗО

Выбрать УЗО для квартирной проводки или дома для домашнего электрика не составит труда. Подойдет любое однофазное УЗО, рассчитанное на рабочий ток равный току защиты автоматического выключателя и ток утечки 30 мА … Фотография такого УЗО дана в начале статьи.

Какой тип УЗО лучше всего подходит для квартиры


электромеханическое или электронное УЗО

выпускаются в двух исполнениях – электромеханическом и электронном. Для правильного выбора нужно сравнить их технические характеристики.

Сравнительная таблица характеристик электромеханического и электронного УЗО
Характеристика УЗО электромеханическое УЗО электронное
Цена низкая высокая
Конструкция сложная простая
Надежность высокая низкая
Точность рабочего тока высокая низкая
КПД в случае обрыва нейтрального провода или при падении напряжения сети ниже допустимого сохраняется не работает
Устойчивость к скачкам перенапряжения в сети высокая низкая
размеры большой во много раз меньше

Как видно из таблицы, при отсутствии ограничений по габаритным размерам необходимо выбирать УЗО электромеханическое.Электронное УЗО незаменимо при установке на отдельный электроприбор, например, в розетку или удлинитель.

Основные технические характеристики УЗО

Требования к техническим характеристикам УЗО установлены ГОСТ Р 51326.1-99 (МЭК 61008-1-96) «Автоматические выключатели дифференциального тока бытового и аналогичного назначения без встроенной максимальной токовой защиты».

Для тех, кто хочет сделать более осознанный выбор, я свел в таблицу все основные технические характеристики УЗО.

Таблица основных технических характеристик УЗО
Признак Обозначение Количество Примечание
Рабочее напряжение IN 220, 380 Для однофазной домашней сети УЗО устанавливается на напряжение 220 В, для трехфазной сети – на 380 В
Количество фаз 1, 3 Указывается в паспорте
Рабочий ток утечки, I∆n мА 5 В ПУЭ нет инструкции по монтажу, но можно найти в рекомендациях по эксплуатации электроприборов, например, теплый пол
10 Предназначен для подключения розеток, установленных в ванных, кухнях, детских комнатах и ​​бытовой техники, установленной на земле
30 Универсальный, подходит для любого дома или квартиры
100, 300 Применяется в промышленности, иногда устанавливается на вводе электропроводки в корпус для повышения пожарной безопасности
Максимальный ток нагрузки, In А 6-125 Должен быть равен или превышать ток автоматического выключателя, установленного после УЗО
Максимальный коммутируемый ток, Im А 500 Должен быть в 10 раз больше максимального тока нагрузки
Ток короткого замыкания, Inc кА 3-10 Максимальный ток, который может выдержать УЗО кратковременно в случае короткого замыкания в проводке
Время отключения мс Время, по истечении которого при превышении допустимого тока утечки УЗО должно отключить нагрузку
Периодичность проверок месяц 1 Для простой проверки просто нажмите кнопку «Проверка УЗО».Для диагностики времени отклика потребуется специальный прибор.
Рабочая температура ° C минус 25 – +40 Рабочая температура, при которой разрешена работа УЗО
Конструктивное исполнение Электромеханическое Надежнее, дешевле, но более крупные электронные УЗО
Электронные Современные УЗО, дорогие, маленькие
Тип в соответствии с формой рабочего тока AS Отключение, если синусоидальный ток утечки нарастает медленно или резко
НО Отключение, если синусоидальный или пульсирующий ток утечки постоянного тока нарастает медленно или внезапно
IN Отключение при медленном или резком нарастании синусоидального, пульсирующего постоянного или постоянного тока утечки
Способ установки Предназначен для монтажа на DIN-рейку в щите Предназначен для установки в электрощиты квартир и домов
Встраивается в розетку Устанавливается для защиты отдельного электроприбора или, в случае старой электропроводки, для предотвращения ложных тревог из-за естественных токов утечки
В виде переходника, вставляемого в розетку
Удлинитель
Устанавливается на шнур питания электроприбора

На лицевой стороне УЗО маркировка с основными техническими характеристиками… Расшифровка буквенно-цифрового обозначения показана на чертеже.

При выборе УЗО главное обращать внимание на напряжение, рабочий ток и ток утечки. Остальные параметры имеют второстепенное значение.

Схема подключения УЗО в панели приборов

УЗО в панели четвертной разводки подключается сразу после счетчика к разрыву между нулевым и фазным проводами, идущими к выключателям.

Провода, идущие от счетчика, подключаются поверх УЗО. Фазный провод L идет к левому контакту, а ноль N к правому контакту. Провода, идущие к машинам, подключаются к нижним клеммам в такой же последовательности. Желто-зеленый заземлитель прокладывается в обход УЗО.

Устройство и принцип работы УЗО

Когда УЗО находится во включенном состоянии (рычаг поднят вверх), через него подается напряжение питания на выключатели в проводке.Если включен потребитель электроэнергии, то по нейтральному и фазному проводам течет ток.

В УЗО провода проходят через дифференциальный кольцевой трансформатор, и когда через них протекает ток, в его магнитной цепи возбуждается магнитное поле. Если утечки нет, то токи в фазном и нулевом проводах равны и текут в противоположных направлениях. Следовательно, создаваемые ими магнитные поля имеют противоположную полярность и взаимно аннигилируют. В этом случае по закону Кирхгофа ЭДС не возникает в дополнительной обмотке трансформатора, независимо от тока, протекающего по ней в нагрузку.

Принцип работы УЗО электромеханического

В том случае, если из-за нарушения изоляции бытового электроприбора по фазовому проводу протекает ток, больший, чем через фазный провод, в магнитопроводе трансформатора возникает магнитное поле. Если разность токов превышает I∆n, то в дополнительной обмотке индуцируется ЭДС достаточной величины для отключения УЗО и отключения питания проводки.

В электромеханическом УЗО к дополнительной обмотке трансформатора подключен электромагнит, соленоид которого механически связан с механизмом расцепления. Когда в обмотке возникает заданная ЭДС, соленоид втягивается и тем самым, воздействуя на механизм расцепления, размыкает контакты. Подача питания на проводку прекращается.

Принцип работы УЗО электронного

По внешнему виду стандартное электронное УЗО не отличается от электромеханического и отличить его можно только по маркировке или схеме на корпусе.Принцип действия обоих типов УЗО одинаков, разница заключается в измерительном приборе. В электронике вместо электромагнита электронная схема в виде порогового компаратора с усилителем и реле.

При превышении разницы токов I∆n, протекающих по фазному и нулевому проводам, напряжение подается с усилителя на реле. Он срабатывает и УЗО перестает подавать напряжение на проводку.

Крепление УЗО в щитке на DIN-рейке

В стеновых панелях или коробках УЗО, как и другие монтажные электрические устройства, монтируются на DIN-рейку, ее также часто называют монтажной рейкой.Это металлическая пластина шириной 35 мм, изогнутая таким образом, что ее продольные края приподняты. Согласно ГОСТ Р МЭК 60715-2003 «Аппаратура распределения и управления низковольтная. Установка и крепление на рельсах электрооборудования в низковольтных комплектных распределительных и управляющих устройствах », обозначение Т35 .


Этот способ крепления не требует дополнительных креплений и позволяет быстро как установить УЗО, так и снять его для профилактики, проверки или замены.На фотографии показана DIN-рейка старого образца, когда она была профилем из алюминиевого сплава.


DIN-рейки устанавливаются в панели горизонтально. На тыльной стороне УЗО есть два зажима – стационарный (на фото слева) и подпружиненный подвижный (справа). Таким образом, чтобы установить УЗО на рейку, нужно надеть верхнюю фиксированную защелку на край DIN-рейки, а затем прижать к ней нижнюю часть. Подвижная защелка погрузится в корпус УЗО и выйдет из него при прижатии УЗО к DIN-рейке всей плоскостью.

Для снятия УЗО с DIN-рейки достаточно вставить конец плоской отвертки, расположенный под отходящим проводом, в проушину подвижного фиксатора и надавить на него. Защелка выйдет из зацепления, и нижняя часть УЗО свободно отойдет от DIN-рейки.

Подключенное УЗО находится под фазным напряжением и перед демонтажем необходимо отключить питание.

Как правильно подключить провода к УЗО

Бесперебойная работа всей электропроводки определяется не только правильным выбором сечения проводов и электроприборов, но и надежностью их соединения между собой.Несмотря на простоту этой операции, часто допускаются ошибки, что впоследствии приводит к подгоранию контактов и выходу из строя УЗО.

Основная особенность электромеханических устройств – работа вне зависимости от того, есть напряжение в сети или нет.

Тока утечки будет вполне достаточно для работы оборудования, в это время во вторичной обмотке трансформатора возникает ток, который является причиной срабатывания реле, а соответственно и триггера.

Для работы электронного УЗО без напряжения не обойтись, в силу совершенно других принципов работы.

Внутри них есть усилитель и плата для него, срабатывающая при наличии даже небольшого тока во вторичной обмотке. Плата увеличивает доступный ток и передает импульс, достаточно сильный, чтобы активировать реле.

Именно поэтому в конструкции таких УЗО присутствует трансформатор меньшего размера.

Электромеханические агрегаты

имеют простую, но в то же время более надежную конструкцию, поэтому они реже ломаются в процессе эксплуатации.Но вывести из строя электронное устройство можно с помощью небольшого импульса в сети.

В этом случае потребуется замена микросхемы или полупроводников. Несмотря на это, большая популярность электронных УЗО обусловлена ​​их более низкой стоимостью.

Более того, современные разработки позволили оснастить такое оборудование дополнительной защитой от скачков напряжения. Как только произойдет скачок, он отключится.

Есть несколько других способов отличить эти два типа УЗО.

Самое сложное – посмотреть на схему внутри. Если это электромеханическое устройство, то на его схеме будет изображен трансформатор дифференциального типа, у которого вторая обмотка подключена непосредственно к реле.

Реле схематично можно представить в виде квадрата, иногда прямоугольника. Связь с сетью, питающей узел, не следует показывать схематично.

Если рассматривать схематическое изображение УЗО электрического типа, то плата на нем будет изображена в виде треугольника.На схеме показаны линии от блока питания.

Можно использовать простую батарею, чтобы отличить одно устройство от другого. Включаем оборудование и двумя проводами подключаем к нему его столбы.

Таким образом, мы провоцируем скачок тока, в результате которого, если это УЗО электромеханическое, то реле выключится. Соответственно, если отключение не произошло, то у нас электронный вариант.

Если у вас нет под рукой аккумулятора, найдите постоянный магнит среднего размера и поднесите его к корпусу рассматриваемого оборудования.При этом предварительным условием является состояние ВКЛ. Проведите магнитом по боковой и передней панели. Если реле не работает, перед вами электронное оборудование, а если работает – электромеханическое.

Пишите комментарии, дополнения к статье, может я что-то упустил. Загляните, буду рад, если найдете на моем еще что-нибудь полезное.

Устройства дифференциального тока бывают двух типов по принципу внутреннего устройства. Это электромеханические и электронные.Это касается и дифавтоматов, поскольку в их состав входят УЗО … Различный принцип внутреннего устройства этих устройств не влияет на их рабочие параметры. Однако есть нюансы, при которых один вид УЗО исправно выполняет свои функции, а другой – не может, что может привести к плачевным последствиям. Поэтому еще до покупки нужно знать, как их различать.

Существует три способа отличить электромеханическое УЗО от электронного.Это соответствует схеме подключения, которая изображена на корпусе устройства, с использованием обычной батареи и постоянного магнита. Давайте подробнее рассмотрим каждый метод ниже.

1. Используя схему подключения, которая изображена на корпусе устройства.

Я считаю, что это самый простой способ их различить, так как для этого не нужны никакие дополнительные элементы и инструменты. Здесь главное запомнить отличия схем и все.

Если вы возьмете в руки УЗО или дифавтомат, то на его корпусе вы обязательно найдете схему их внутреннего устройства. На самом деле существует два типа схем. Это один тип для электромеханического типа и второй тип для электронного. Хотя у каждого типа схемы есть небольшие отличия, они не столь значительны.

В двух словах: электромеханическое УЗО или дифавтомат состоит из дифференциального трансформатора и поляризованного реле. Если в управляемой цепи возникает ток утечки, то он генерирует ток во вторичной обмотке дифференциального трансформатора.Этот дифференциальный ток запускает реле, которое воздействует на триггер, вызывая срабатывание устройства.

Итак, на схеме нам нужно найти дифференциальный трансформатор и поляризованное реле. Первый обозначается овалом вокруг фазного и нейтрального проводников, а реле обозначается квадратом или прямоугольником. Реле с трансформатором соединены посредством вторичной обмотки, которая показана сплошной линией. Пунктирной линией обозначена механическая связь со спусковым крючком. Также на схеме часто изображена кнопка «Тест», но ее нет на изображенном на фото дифавтомате.

На фото ниже я подписал необходимые элементы на схеме.

Электронные УЗО и дифавтоматы

имеют немного другую схему подключения на корпусе. Из названия можно понять, что работой таких устройств управляет электронная плата.

В двух словах: если в контролируемой цепи возникает ток утечки, он вызывает ток во вторичной обмотке дифференциального трансформатора. Этот дифференциальный ток улавливается электронной платой, усиливает его и создает импульс, по которому срабатывает реле.Реле уже воздействует на курок, тем самым выводя из строя устройство.

Электронные элементы намного компактнее, поэтому такие УЗО и дифавтоматы зачастую меньше по размеру. Существуют коммерчески доступные электронные одномодульные защитные устройства, размером с однополюсный автоматический выключатель.

Здесь, на схеме, нам нужно помимо дифференциального трансформатора и реле найти плату электронного усилителя. Обозначается треугольником. Также ни одна плата не работает без питания, поэтому на схеме есть дополнительные линии для ее питания.На фото ниже я подписала все необходимые элементы.

В результате получаем:

  • Если на схеме над нейтралью и фазой проводов (дифференциальный трансформатор) изображен овал и квадрат (реле), соединенные сплошной линией, то перед вами УЗО электромеханическое или дифавтомат.
  • Если на схеме изображен овал над нейтральным и фазным проводом (дифференциальный трансформатор) и квадрат (реле), соединенный сплошной линией через треугольник (плата усилителя), к которому подключены две силовые линии, то перед вами электронное УЗО. или дифавтомат.

2. Второй способ отличить электромеханическое УЗО от электронного – с помощью аккумулятора.

Хотя этот вариант и надежен, мне он кажется более сложным, так как с собой нужно иметь заряженный аккумулятор, два провода и отвертку. Также в магазине, думаю, вам в руки не дадут девайс, чтобы вы к нему что-то подключили и поэкспериментировали. Еще много защитных приспособлений продаются в запечатанной упаковке (коробке), вскрывать которую в магазине тоже не разрешат.

Однако этот метод имеет право на жизнь и я вам об этом расскажу. Например, на фото я использую RCBO от Schneider Electric.

Здесь все просто. Надо один провод сверху прикрутить к одному, например к нулевому полюсу. Второй провод прикрутите к нижнему нулевому полюсу. Затем взвести ручку управления, т.е. включить УЗО или дифавтомат. Теперь другие концы проводов должны быть замкнуты на любую заряженную батарею. Если устройство отключается, значит, оно электромеханическое.Если он не выключается, то переверните аккумулятор (поменяйте полярность) и попробуйте снова замкнуть провода. Если устройство отключается, то однозначно электромеханическое.

Почему электромеханические УЗО и дифавтоматы работают от аккумуляторов? Потому что аккумулятор начинает разряжаться через замкнутый полюс, т.е. на одном полюсе появляется ток, который, в свою очередь, влияет на дифференциальный ток во вторичной обмотке трансформатора. Достаточно сработать поляризованное реле.

Если прибор не выключается, значит он электронный.Почему не выключается УЗО этого типа? Потому что для работы платы усилителя нужна мощность, которой нет. Следовательно, усилитель не подает импульс на реле, которое не влияет на триггер.

Эта операция может выполняться на любом полюсе, нуле и фазе. Электромеханическое защитное устройство сработает в любом случае.

3. Третий способ отличить электромеханическое УЗО от электронного – с помощью постоянного магнита.

Здесь тоже нет ничего сложного. Просто нужно где-то найти постоянный магнит средних размеров (1 / 4-1 / 3 УЗО).

Последовательность действий следующая:

  • подбираем УЗО или дифавтомат;
  • взведение рычага, т.е. включение;
  • вращайте магнит круговыми движениями рядом с передней и боковой частью устройства.

Если при таких движениях прибор отключается, значит, он электромеханический, а если нет, то электронный.Этот способ не стопроцентный, так как силы вашего магнита может не хватить для появления дифференциального тока.

Итак, мы проанализировали все три доступных способа определения типов УЗО и дифавтоматов.

Вы когда-нибудь использовали такие варианты, чтобы отличить электромеханическое УЗО от электронного?

Давайте улыбнемся:

«Да будет свет!» – сказал электрик и полез за спичками.

Иммерсионное охлаждение | asicdip-24

Иммерсионная система охлаждения.

Полный комплект.

Технические характеристики.

Максимальная холодопроизводительность = 66 кВт. Расход воды для 24 S9 в разгоне (60 кВт) = 1,2 м3 / ч. Электрическое соединение = 5 x 35 мм2 (медные жилы). Подключение воды = 3/4 дюйма (водопроводная вода).Расход электроэнергии на насос = 0,345 кВт. Бак для теплоносителя = 240 литров. Собранный вес (без охлаждающей жидкости) = 99 кг. Габаритные размеры с крышкой (дxшxв) = 1890x875x450 мм.

Базовое оборудование.

Бак пластиковый или металлический (нержавеющая сталь). На 4 кл. Циркуляционный насос. Паяный теплообменник. Теплоноситель (жидкий СТЭ Кристалл 70Т или ПМС-10). Электрощит, автоматика, УЗО, слаботочный. Фильтр грубой очистки. Сантехническая обвязка. Датчик температуры (термостат) – при критической температуре отключает агрегат самостоятельно.После остывания включается автоматически. Датчик жидкости – отключает установку в случае утечки. Эмуляторы вентилятора.

Дополнительное оборудование

Выключатель. Маршрутизатор. Блоки питания (БП) для разгона 2,5-3кВт. Специальная прошивка для эмуляции вентилятора, настройки микросхемы, энергоэффективности и разгона до 21Th. Arduino для управления и удаленного управления ASIC-майнерами.

Детальное описание

Установка предназначена для отвода тепла 240 МДж или 66 кВтч электроэнергии.Например, Antminer S9 24 x 2,5 кВт (мощность с учетом разгона) = 60 кВт. При этом сама установка потребляет 0,345 кВт на работу циркуляционного насоса. Подключается к источнику холодной воды до 20 градусов. по Цельсию. Это может быть сетевая (водопроводная) вода, вода из водоема (реки, пруда, озера), колодец или замкнутый контур, который, в свою очередь, имеет множество вариантов (проложенные в земле трубы, возврат сетевой воды в магистраль). через байпас, обогрев и т. д.) При типичном потреблении электроэнергии до 60 кВт / ч примерно 1.Требуется 2 м³ воды в час. Блок электрически соединяется кабелем сечением 35 мм² х 5 медных жил. В силовом щитке кабель защищен автоматом на 100 А и УЗО или дифавтоматом на 100 А. В стандартном распределительном щите установки кабель подключается к трем контакторам (каждая фаза на один контактор), которые включают / выключают силовые машины для питания майнеров. Всего есть 24 силовых машины, одна машина на 1 ASIC-майнера. Также в приборной панели есть автоматы для цепи управления, помпы и блок из четырех розеток для подключения сетевого выключателя (выключателя), компьютера и т. Д.На воде установка подключается гибким шлангом. Соединения теплообменника имеют наружную резьбу 2 дюйма, поэтому в зависимости от выбранного вами варианта охлаждения могут потребоваться переходные втулки. Для подключения к водопроводу достаточно гибкого шланга диаметром 3/4 дюйма. В остальных случаях при необходимости проконсультируем. Желательно на входе поставить наклонный фильтр для грубой очистки воды и вентиль для плавной регулировки подачи воды в теплообменник. От объема подачи холодной воды будет зависеть температура теплоносителя в установке.Рекомендуемая температура охлаждающей жидкости для Antminer S9 – 50-65 градусов (для другого оборудования может отличаться). Агрегат оборудован защитой от перегрева. Термостат выставлен на 68-72 градуса. Таким образом, при достижении 72 градусов агрегат будет обесточен. После остывания до 68 градусов включится автоматически. По желанию пользователя порог включения / выключения может быть изменен, но мы не рекомендуем устанавливать его выше 80 градусов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
