Какой генератор подходит на ваз 2107 инжектор – АвтоТоп

Многие интересуются, какой генератор лучше поставить на ВАЗ 2106 и 2107. Ведь у штатного прибора имеются некоторые недостатки, которые отрицательно сказываются на показателях. Штатные генераторы разрабатывались достаточно давно, и они не рассчитывались на большое количество энергопотребителей. В то время использовалась пара лампочек и стартер. Не удивительно, что при большом количестве приборов генератор не справляется со своими обязанностями.

Приходится искать ему подходящую замену. Для этого, важно учесть все особенности электрических цепей машины. Новый прибор должен подходить к ним полностью.

Содержание

Штатный вариант

Какой генератор лучше поставить на ВАЗ 2106 и 2107? Вопрос довольно сложный. Рассматривать его нужно, начиная с самого обычного варианта. Ведь любой производитель скажет, что именно штатный вариант должен устанавливаться на автомобиль. Рассмотрим особенности стандартного варианта Г221.

В этом типе генераторов реле регулятор устанавливается отдельно от щеточного узла. Это в некоторой степени облегчает работу по устранению некоторых неисправностей. Плюсом является удобство установки, нет необходимости подгонять проводку для подключения, все делается по стандартной схеме. Но, такой генератор маломощный, он выдает заряд максимум 42 А, что недостаточно для большей части современных аккумуляторов.

Из всего этого, можно сделать вывод, что штатный генератор конечно хорошо. Но, при наличии дополнительных приборов использовать его не очень выгодно. Лучше всего, подобрать более мощный вариант.

Этот генератор предназначен для использования на Нивах. Он способен выдавать 50 А тока, что вполне достаточно для полноценной работы электрики. Отличие его от стандартного «шестерочного» генератора в наличии встроенного реле регулятора. Здесь оно собрано в один узел со щетками. Поэтому, для установки на ВАЗ 2106, просто необходимо произвести небольшую доработку. На 2107 эта электрическая машина устанавливается без особых помех и доработок.

Существует несколько способов доработки подобного генератора. Самым простым будет установка щеток от генератора Г221. Они прекрасно устанавливаются на место реле, собранного со щеточным узлом. Никаких доработок не требуется, это позволяет устанавливать такой генератор, даже людям без особых навыков. Существует возможность установки Г222 со штатным регулятором, но для этого, придется переделывать схему подключения генератора. Иначе, ничего не получится.

Генератор 2108

Этот прибор достаточно часто ставят и на 2106, и на 2107. Связано это с его большей эффективность, он выдает зарядный ток 55 А, чего вполне достаточно большей части автомобилистов. Но, если в вашем автомобиле значительно больше оборудования, то лучше подобрать что-нибудь помощнее.

По креплению эти генераторы идентичны, поэтому с самой установкой проблем не возникнет. Конечно, если не забудете снять клемму с аккумулятора. Веселье начинается при подключении. Все дело в том, что на родной прибор накидываются 4 провода. На «восьмерочный» идет всего 3. Связано это с встроенным реле напряжения. Для получения нормального результата необходимо заизолировать черный провод, а остальные присоединяются, как обычно. При работе генератора будет гореть лампочка, показывающая разряд. Это, при таком подключении, нормальное явление. Соответственно, она должна гаснуть при отсутствии зарядки.

В принципе, так уже можно ездить, но если вы желаете сделать все, как положено, то придется провести еще некоторые доработки. Снимаем старое реле, и вместо него ставим обычное силовое реле. Теперь лампочка будет гореть только при запуске двигателя, а также на малых оборотах, что вполне допустимо.

При установке на ВАЗ 2107 потребуется только добавить силовое реле.

Генератор 2107-3701010

Для любителей разнообразного дополнительного оборудования требуется еще более сильный «гена». Им можно порекомендовать установку прибора от ВАЗ 2107i. Этот агрегат выдает 80 А, что вполне достаточно для работы любых электрических систем, добавленных владельцем. При покупке такого генератора, учтите, что имеется несколько их разновидностей. Для установки на Ваз 2106 подойдет только модель 2107-3701010, на карбюраторные «семерки» можно ставить любые генераторы этой серии.

Прибор для установки на «шестерку» желательно доработать. Для этого реле регулятор заменяют на аналогичное от Г222. Подключение полностью аналогично работе с «восьмерочным» генератором.

Заключение. Изначально, на «шестерках» и «семерках» устанавливались довольно слабые генераторы. Но, в процессе развития техники, их мощности не стало хватать для обеспечения полноценного питания автомобиля. Так возник вопрос, какой генератор лучше поставить на ВАЗ 2106 и 2107. Благо выбрать есть из чего. Следующие поколения приборов прекрасно подходят на старенькие «Жигули» после небольшой доработки.

Правильная работа генератора 2106 2107 обеспечивает надлежащее функционирование всех устройств транспортного средства. Согласно прилагаемой инструкции по эксплуатации, техническое состояние генератора ВАЗ 2106 проверяется не реже 1 раза каждые 4 месяца. Невнимательность к указанному требованию приводит к износу устройства. В результате вопрос, какой генератор лучше поставить на ВАЗ 2106, становится актуальным.

При участии машины в ДТП или серьезном ремонте необходимо в обязательном порядке убедиться в исправности устройства. В противном случае перепад напряжения спровоцирует серьезные поломки всех потребителей электричества в машине. В большинстве случаев устранить неисправность генератора ВАЗ можно в гараже.

Возможные причины неисправностей

Выделяют несколько распространенных причин, требующих от водителя заглянуть под капот «железного коня»:

  • частичное или полное сгорание обмотки ВАЗ 2107;
  • случаи межвиткового короткого замыкания;
  • физический износ деталей;
  • внешнее физическое воздействие;
  • механическое повреждение.

Неопытным водителям ВАЗ 2108 или более ранних модификаций необходимо помнить об одном нюансе. При выборе осветительных приборов нужно учитывать их мощности. К примеру, решив установить противотуманные фары, мощность которых 40-50 Вт каждая, следует заглянуть в техническое описание ВАЗ 2106 или 07. Их установка допускается только, если генератор транспортного средства выдает более 55 А тока.

Несоблюдение указанного правила приводит к печальным последствиям. Повышенная нагрузка генератора ВАЗ приводит к быстрому его износу. Мощность агрегата постепенно снижается, что ошибочно воспринимается как незначительная поломка. Именно поэтому суммарная мощность всех потребителей напряжения не должна превышать максимальный уровень тока ВАЗ 2107, 08 или 06.

Из описанной выше проблемы проистекает еще одна — неправильная зарядка. Легковой автомобиль марки 2107 устроен таким образом, что зарядка генератора происходит во время движения. Все потребители электричества подобраны с учетом мощности устройства. В случае замены отдельных элементов без учета их мощности генератор ВАЗ получает меньше, чем необходимо, энергии.

Вынужденное «голодание» приводит к ускоренному износу и выходу его из строя. Большую опасность представляют гаджеты, существенно превышающие максимальный уровень вырабатываемого ВАЗ 2108 тока. В этом случае «железный конь» рискует остановиться в пути следования. На месте и даже в стенах СТО реанимировать генератор ВАЗ не получится.

Варианты замены сломавшегося агрегата

Главное, что необходимо запомнить, — для замены сломавшегося генератора запрещено брать первый попавшийся. Несоблюдение указанного правила приведет к продолжительному и дорогостоящему ремонту ВАЗ 2107 или других модификаций. Наиболее распространенной модификацией является Г-221. Для проведения технически правильной замены необходимо изучить следующие рекомендации производителя:

    Замена генератора ВАЗ возможна с использованием агрегата от модификации 2105. Максимальный уровень тока составляет 55 А, что подходит для машин с незначительным количеством потребителей. Замена не подразумевает проведение доработок или модификаций.

После того как автовладелец определится с мощностью, необходимо правильно установить устройство.

Автослесари рекомендуют проявить повышенную осторожность. Некачественная установка генератора приводит к множеству проблем при последующей эксплуатации.

Процедура замены генерирующего устройства

Перед началом работы проверяется исправность реле регулятора. Желательно выбрать модель, где показатель термокомпенсации максимально возможный. Указанная характеристика позволяет моделям 2106 2107 безаварийно работать на повышенных оборотах. Особенно внимательно указанный показатель надо изучить, если эксплуатация ВАЗ 2106 или более поздних модификаций происходит в зонах с жарким климатом.

Снятие сломавшегося устройства и установка нового не вызывает проблем, благодаря понятному способу крепления.

Сложности появляются на этапе, когда нужно подключить новый генератор ВАЗ. Для начала производится отключение и последующая изоляция проводов, идущих от реле-регулятора. Дальнейшее подключение генератора ВАЗ 2108 производится следующим образом.

Провода, сформированные в виде кольцевой клеммы, подключается на старое место в ВАЗ 2108. Обязательно нужно изолировать провод серого цвета, который никуда не подключается. Завершает процедуру установки подключение желтого провода к клемме. Если автовладелец не смог найти устройство требуемой мощности, то установить можно модель с ВАЗ 2108 на ВАЗ 2106 при условии учета суммарной мощности потребителей.

Бережное отношение и регулярные профилактические осмотры обеспечат машине длительную надежную эксплуатацию. Даже при незначительном падении оборотов или проблемах на этапе включения двигателя существует повод заглянуть под капот. Чем быстрее это делается, тем меньше вероятность дальнейшего распространения проблемы.

Привет собратьям по разуму! )))
Есть машина ВАЗ 21074i. Хорошая машина, слов нет, но такая штука, генератор называется, обгаживает все.
Собственно вопрос: какой импортный генератор можно приляпать? От отечественных запчастей я отказался давно, и ни разу об этом не пожалел.

)))

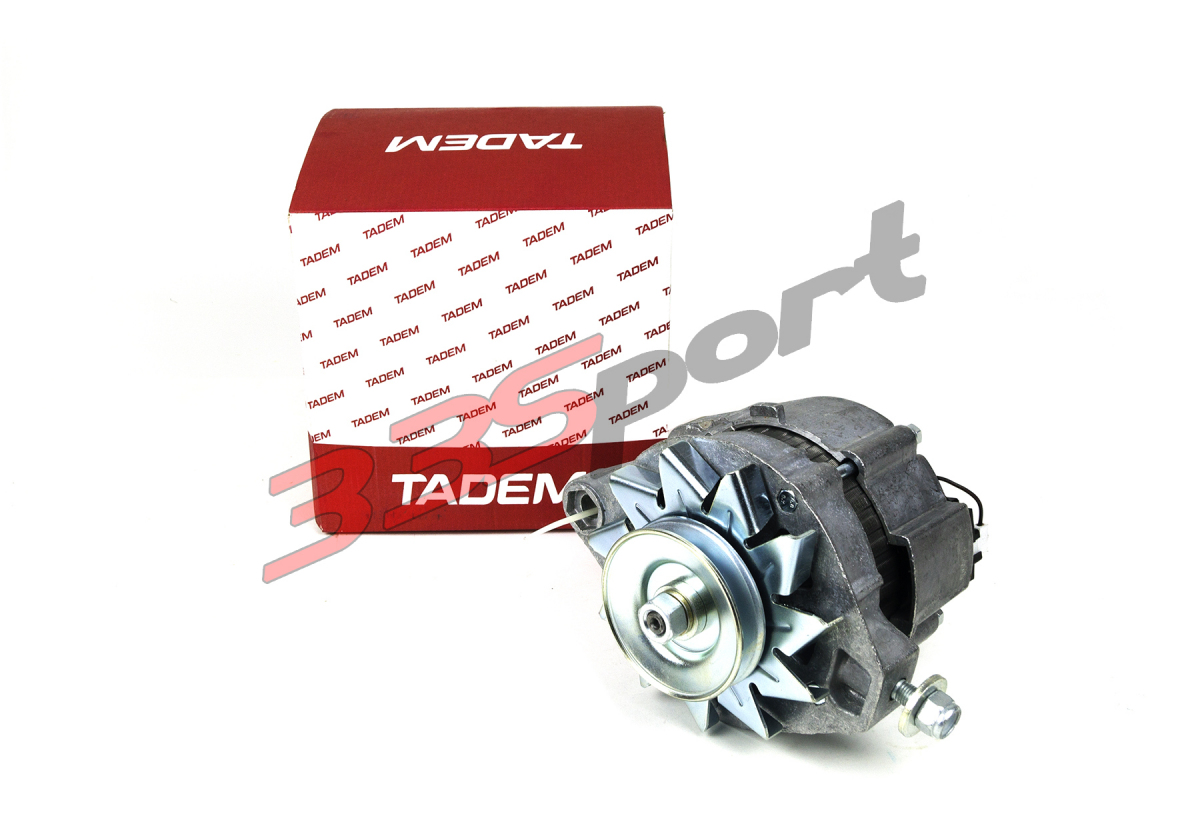

Генератор к инжекторным двигателям (14В, 73А ЗИТ) на ВАЗ 2104-2107 Классика

Уважаемые покупатели, во избежание ошибок при отправке генератора, в строке "Комментарий" указывайте модель вашего автомобиля, год выпуска.

Генераторы на автомобилях ВАЗ – предназначены для преобразования механической энергии вращения коленчатого вала двигателя автомобиля в электрическую энергию. Автомобильный генератор используется для зарядки аккумуляторной батареи автомобиля, а так же для питания системы зажигания, фар и габаритных огней, бортового компьютера, аудиосистемы, системы вентиляции и отопления и других штатных электропотребителей.

Генератор 2104-07 или 21045 КЗАТЭ 2107- 372.3701-03/05 на автомобили после 01.04.07г - генератор переменного тока 372.3701-03 со встроенным выпрямительным блоком и интегральным устройством, предназначен для работы в качестве источника электрической энергии параллельно с аккумуляторной батареей в системе электрооборудования автомобилей ВАЗ-2104-07, автомобили после 01. 04.07 года (инжектор), 21045, 2108-21099, и модификации работающих при температуре окружающей среды от минус 40 C°до плюс 45 C° и влажности до 90%. Номинальное напряжение, В 14. Максимальный выпрямленный ток, A 73

а. — Регулятор напряжения и щеточный узел у генераторов выпуска с 1996 г..

1. — Крышка генератора со стороны контактных колец. 2. — Болт крепления выпрямительного блока. 3. — Контактные кольца. 4 – Шариковый подшипник вала ротора со стороны контактных колец. 5. — Конденсатор 2,2 мкФ ±20% для подавления радиопомех. 6. — Вал ротора. 7. — Провод общего вывода дополнительных диодов. 8. — Зажим «30» генератора для подключения потребителей. 9. — Штекер «61» генератора (общий вывод дополнительных диодов). 10. — Провод вывода «Б» регулятора напряжения. 11. — Щетка, соединенная с выводом «В» регулятора напряжения. 12. — Регулятор напряжения. 13. — Щетка, соединенная с выводом «Ш» регулятора напряжения. 14. — Шпилька для крепления генератора к натяжному устройству. 15. — Крышка генератора со стороны контактных колец. 16. — Крыльчатка вентилятора со шкивом привода генератора. 17. — Полюсный наконечник ротора. 18. — Шайбы крепления подшипника. 19. — Дистанционное кольцо. 20. — Шариковый подшипник вала ротора со стороны привода. 21. — Стальная втулка. 22. — Обмотка ротора (обмотка возбуждения). 23. — Сердечник статора. 24. — Обмотка статора. 25. — Выпрямительный блок. 26. — Стяжной болт генератора. 27. — Буферная втулка. 28. — Втулка. 29. — Поджимная втулка. 30. — Вывод «В» регулятора напряжения. 31. — Щеткодержатель.

Ротор и статор – составляющие электрической машины (в данном случае, генератора), где неподвижная часть называется статор, подвижная – ротор. Статор и ротор разделены воздушным зазором. Их активными частями являются обмотки и магнитопровод; все остальные части — конструктивные, обеспечивающие необходимую прочность, жёсткость, охлаждение, возможность вращения и т.п.

Щеточный узел – обеспечивает электрическое соединение цепи ротора с цепями, расположенными в неподвижной части машины; представляет собой два скользящих контакта.

Блок выпрямителей (диодный мост) – предназначены для преобразования («выпрямления») переменного тока в пульсирующий; представляют собой конструкцию из нескольких диодов.

Регулятор напряжения (реле-регулятор) – преобразователи электрической энергии, позволяющие получить на выходе заданное напряжение; представляют собой электронные блоки из нескольких компонентов

Статор и крышки генератора стянуты четырьмя винтами. Вал ротора вращается в подшипниках, установленных в крышках. Смазка, заложенная в подшипники на заводе, рассчитана на весь срок службы генератора. Задний подшипник напрессован на вал ротора и поджимается задней крышкой через пластмассовую втулку. Передний подшипник запрессован и завальцован в передней крышке и заменяется только вместе с ней. Его внутренняя обойма вместе с дистанционным кольцом и шайбой зажата гайкой между шкивом и ступенькой на валу ротора. В статоре генератора расположена трехфазная обмотка, выполненная по схеме "звезда" (выводы фазных обмоток имеют общую точку). Вторые концы фазных обмоток соединены с выпрямительным мостом. Пластины объединены в выпрямительный блок, закрепленный на задней крышке генератора. Обмотка возбуждения расположена на роторе генератора, ее выводы припаяны к двум медным контактным кольцам на валу ротора.

Питание к обмотке возбуждения подводится через две угольные щетки. Щеткодержатель конструктивно объединен с регулятором напряжения и закреплен на задней крышке генератора. Регулятор напряжения - неразборный, при выходе из строя его заменяют. Для защиты бортовой сети от скачков напряжения при работе системы зажигания и снижения помех радиоприему между выводами "положительных" и "отрицательных" вентилей (между "+" и "массой" генератора) подключен конденсатор емкостью 2,2 мкФ (±20%), расположенный на выпрямительном блоке. При включении зажигания напряжение к обмотке возбуждения генератора подводится через контрольную лампу в комбинации приборов (лампа при этом горит).

После пуска двигателя обмотка возбуждения питается от дополнительных диодов выпрямительного блока (контрольная лампа гаснет).

Если после пуска двигателя лампа горит, это указывает на неисправность генератора или его цепей.

Генератор предназначен для поставок на внутренний рынок и на экспорт в страны всех климатических зон.

Другие артикулы товара и его аналогов в каталогах: 21070370101000, 2107-372.3701-03/05.

ВАЗ 2104-2107, ВАЗ 2108, ВАЗ 2109-099.



Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить генераторна автомобиле классического семейства ВАЗ с инжекторным двигателем.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.



Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Генератор ваз 2106,2107 - какой более мощный лучше поставить, установка и замена

Правильная работа генератора 2106 2107 обеспечивает надлежащее функционирование всех устройств транспортного средства. Согласно прилагаемой инструкции по эксплуатации, техническое состояние генератора ВАЗ 2106 проверяется не реже 1 раза каждые 4 месяца. Невнимательность к указанному требованию приводит к износу устройства. В результате вопрос, какой генератор лучше поставить на ВАЗ 2106, становится актуальным.

При участии машины в ДТП или серьезном ремонте необходимо в обязательном порядке убедиться в исправности устройства. В противном случае перепад напряжения спровоцирует серьезные поломки всех потребителей электричества в машине. В большинстве случаев устранить неисправность генератора ВАЗ можно в гараже.

Возможные причины неисправностей

Выделяют несколько распространенных причин, требующих от водителя заглянуть под капот «железного коня»:

  • частичное или полное сгорание обмотки ВАЗ 2107;
  • случаи межвиткового короткого замыкания;
  • физический износ деталей;
  • внешнее физическое воздействие;
  • механическое повреждение.

Неопытным водителям ВАЗ 2108 или более ранних модификаций необходимо помнить об одном нюансе. При выборе осветительных приборов нужно учитывать их мощности. К примеру, решив установить противотуманные фары, мощность которых 40-50 Вт каждая, следует заглянуть в техническое описание ВАЗ 2106 или 07. Их установка допускается только, если генератор транспортного средства выдает более 55 А тока.

Несоблюдение указанного правила приводит к печальным последствиям. Повышенная нагрузка генератора ВАЗ приводит к быстрому его износу. Мощность агрегата постепенно снижается, что ошибочно воспринимается как незначительная поломка. Именно поэтому суммарная мощность всех потребителей напряжения не должна превышать максимальный уровень тока ВАЗ 2107, 08 или 06.

Из описанной выше проблемы проистекает еще одна — неправильная зарядка. Легковой автомобиль марки 2107 устроен таким образом, что зарядка генератора происходит во время движения. Все потребители электричества подобраны с учетом мощности устройства. В случае замены отдельных элементов без учета их мощности генератор ВАЗ получает меньше, чем необходимо, энергии.

Вынужденное «голодание» приводит к ускоренному износу и выходу его из строя. Большую опасность представляют гаджеты, существенно превышающие максимальный уровень вырабатываемого ВАЗ 2108 тока. В этом случае «железный конь» рискует остановиться в пути следования. На месте и даже в стенах СТО реанимировать генератор ВАЗ не получится.

Варианты замены сломавшегося агрегата

Главное, что необходимо запомнить, — для замены сломавшегося генератора запрещено брать первый попавшийся. Несоблюдение указанного правила приведет к продолжительному и дорогостоящему ремонту ВАЗ 2107 или других модификаций. Наиболее распространенной модификацией является Г-221. Для проведения технически правильной замены необходимо изучить следующие рекомендации производителя:

  1. Замена генератора ВАЗ возможна с использованием агрегата от модификации 2105. Максимальный уровень тока составляет 55 А, что подходит для машин с незначительным количеством потребителей. Замена не подразумевает проведение доработок или модификаций.

  2. Разрешено использование агрегата от ВАЗ 2106, чей максимальный уровень тока равен 55 А. Главное — предварительно убедиться в отсутствие большого количества мощных потребителей. Для установки потребуется незначительная переделка креплений, которые у модели ВАЗ 2106 немного отличаются.
  3. Для машин с большим количеством потребителей подойдет агрегат, аналогичный установленным на ВАЗ 2107. Его максимальная мощность составляет 73 А. Водители со стажем говорят, что в некоторых случаях тяжело решить, какой генератор лучше поставить на ВАЗ. Проблема как раз и упирается в невозможность точно определить необходимую мощность потребления в долгосрочной перспективе.
  4. В случае повышенной нагрузки на генератор рекомендуется выбрать модель для Нивы. Выдает она почти 80 А, что вполне достаточно для установки большого количества лампочек и усилителей. При его использовании есть только одно ограничение. Нельзя ставить мощный агрегат на модель 2106, которая не рассчитана на подобные мощности.
  5. В крайних случаях допускается установка агрегата от модели 2110, чья мощность превышает 110 А. Использование подобного генератора ВАЗ оправдано только в случае повышенных нагрузок.

После того как автовладелец определится с мощностью, необходимо правильно установить устройство. Автослесари рекомендуют проявить повышенную осторожность. Некачественная установка генератора приводит к множеству проблем при последующей эксплуатации.

Процедура замены генерирующего устройства

Перед началом работы проверяется исправность реле регулятора. Желательно выбрать модель, где показатель термокомпенсации максимально возможный. Указанная характеристика позволяет моделям 2106 2107 безаварийно работать на повышенных оборотах. Особенно внимательно указанный показатель надо изучить, если эксплуатация ВАЗ 2106 или более поздних модификаций происходит в зонах с жарким климатом.

Снятие сломавшегося устройства и установка нового не вызывает проблем, благодаря понятному способу крепления.

Сложности появляются на этапе, когда нужно подключить новый генератор ВАЗ. Для начала производится отключение и последующая изоляция проводов, идущих от реле-регулятора. Дальнейшее подключение генератора ВАЗ 2108 производится следующим образом.

Провода, сформированные в виде кольцевой клеммы, подключается на старое место в ВАЗ 2108. Обязательно нужно изолировать провод серого цвета, который никуда не подключается. Завершает процедуру установки подключение желтого провода к клемме. Если автовладелец не смог найти устройство требуемой мощности, то установить можно модель с ВАЗ 2108 на ВАЗ 2106 при условии учета суммарной мощности потребителей.

Бережное отношение и регулярные профилактические осмотры обеспечат машине длительную надежную эксплуатацию. Даже при незначительном падении оборотов или проблемах на этапе включения двигателя существует повод заглянуть под капот. Чем быстрее это делается, тем меньше вероятность дальнейшего распространения проблемы.


Перебираем генератор ВАЗ 2107 37.3701 | Клуб любителей классики ВАЗ-2107, ВАЗ 2106

Итак в этой статье я опишу переборку генератора. Речь пойдет о генераторе 37.3701 хотя на генераторе Г-222 все практически идентично и эта статья подойдет и для него с некоторыми корректировками. Я покупал для замены: 1. Диодный мост - 190р 2. Конденсатор генератора - 15р 3. Подшипники - я взял Andycar - 65р 4. четыре гайки на 8. Реле регулятор на генераторе у меня новое поэтому его решил не менять. Так же нам понадобится универсальный съемник (я лично вместо него использовал съемник тяг, не очень удобно оказалось но повозившись снял им подшипник). Очень желательно иметь щетку по металлу я купил набор из трех щеток и шкурку.

Итак сам генератор

Почистим генератор щеточкой от грязи. И откручиваем гайку шкива. Кладем генератор чтоб шкив уперся в пол, надеваем на гайку ключ на 19 и придерживая одной рукой шкив от проворачивая, наносим по ключу сильные и резкие удары молотком. Шкив конечно будет проворачиваться но и гайка в конечном итоге начнет откручиваться, я стучал так минуты 2-3

Ключом на 10 откручиваем четыре болта и вынимаем шпильки стягивающие генератор.

далее к сожалению несколько фоток потерялись 🙁 но на словах объясню. на фото выше на валу видно шпонку которая удерживает шкив от проворачивания. Так вот с помощью зубила надо выбить эту шпонку. Ставим генератор валом в верх. С верху в низ ставим на шпонку зубило и несильными ударами молотка выбиваем ее. Выбив ее снимаем переднюю крышку генератора. Если идти будет туго поднимаем генератор на весу легонько бьем по балу молотком. Крышка снимется легко. Далее снимаем с генератора реле регулятор. И в через отверстие под реле через выколотку выбиваем ротор.

Наносим несколько сильных ударов, проворачиваем ротор, наносим еще несколько ударов и так по кругу пока не выбьем.

Далее головкой на 8 откручиваем три гайки крепления статора и диодного моста. Тут обратите внимание если болты начнут проворачиваться надо придержать их пассатижами с другой стороны крышки.

И снимаем статор. Мне чтобы его снять пришлось немного полить стыки WD-40 и легкими ударами молотка аккуратно выбить его. После снятия статора вынимаем диодный мост, открутив конденсатор, если вы этого еще не сделали. Далее надо выпресовать задний подшипник ротора, лучше делать это универсальным съемником но я выпресовывал съемником рулевых тяг.

Далее берем переднюю крышку и откручиваем стягивающие пластины. Болты там законтрены и гайки могут повредится при откручивании (для этого мы и брали 4 гайки на 8), но у меня они остались целыми. При откручивании опять таки болты выпадают из пазов и начинают прокручиваться, поэтому придерживаем их с другой стороны. Снимаем пластины и через оправку выпресовываем подшипник

Ну вот генератор полностью разобран, чистим все щеткой по металлу, так же мне при чистке кое-где понабился нож и шкурка, просто ими удобней соскоблить большие отложения грязи. Новые запчасти. Конденсатор, два подшипника и диодный мост, у вас тут может быть в добавок реле регулятор но у меня оно итак новое было.

Кстати обратите внимание с 1996г изменено место вывода контакта 61. У меня старый диодный мост был старого образца. Разница видно на фото, на старом контакт на проводе а на новом вшит в диодный мост.

Подшипники запрессовываем обратно через оправку, тут есть один очень важный момент - запрессовывая задний подшипник на ротор оправку надо ставить только на внутреннее кольцо подшипника, а запрессовывая передний только на внешнюю. иначе вы можете просто повредить подшипник при запрессовке. Собираем генератор в обратной последовательности. Если у вас был диодный мост старого образца то вывод 61 будет плохо проходить в отверстие в задней крышке, мне пришлось доработать отверстие напильником

Кстати советую прошкурить посадочную плоскость конденсатора для лучшего контакта(видно на фото выше. Ротор забиваем обратно несильными ударами молотка, для того чтобы не повредить резьбу я надел на вал головку.

При сборе накладок переднего подшипника не забываем законтрить болты зубилом.

Ну и вот генератор опять в сборе

Если будут какие либо вопросы обсуждаем на форуме http://www.semerka.info/forum/viewtopic.php?p=10803#10803 Mr.Ice специально для www.semerka.info

Как проверить генератор на ВАЗ-2107 инжектор, карбюратор пошаговая инструкция

В каких ситуациях необходима замена

Износ элемента характерен такими проявлениями, как трещинкы либо надрывы полотна, стершиеся зубца и неровные края. Если вы проигнорируете настолько плачевное состояние очень принципиального элемента, это аукнется для вас перегревом и закипанием движка, самостоятельная работа аккума, что приведет к его скорейшей разрядке.

При сильной изношенности ремень подает и шумовые признаки обладателю – начинает свистеть, в особенности при малых оборотах. Очередной предпосылкой свистящего ремня возможно окажется попадание воды на его полотно, что происходит из-за изношенности патрубков охладительной системы – тосол начинает подтекать.

Некие ремни – дубовые – свистят, когда заводится машина в морозную погоду, а после прогрева и звук теряется. Слабенькая натяжка выражается свистом, но в таком случае довольно легко перетянуть.

как снять генератор с автомобиля Ваз традиционного модельного ряда.

Подробнее: 2107.html Подписывайтесь!

Процесс замены ремня своими руками


передней части

Получив доступ к необходимому элементу, осмотрите его. Замена ремня генератора на ваз 2107 то посмотрите видео замена сцепления ваз 2107. Если нет никаких визуально различимых повреждений на полотне, просто проверьте натяжение, возможно, оно ослабло. Ремень генератора. Замена ремня генератора ваз 2107. Проверка натяжения ремня генератора ваз 2107 чтобы проверить натяжение ремня генератора необходимо с помощью линейки определить величину прогиба на участке между шкивом помпы и коленвала. Это легко сделать, достаточно прижать ремень пальцами, сымитировав давление приблизительно в 10 кг, и уже по расстоянию прогиба сможете определить, в допустимом ли тонусе находится элемент. Предельные нормы в более узком месте – это 10-15 мм, а в тех, где пошире пространство между шкивами – 12-17 мм.

Снимать ремень со шкивов нужно только в случае полной замены, для перетягивания этого не нужно делать. В нижней части авто отверните на один оборот гайку, крепящую снизу генератор. В подкапотном пространстве ослабьте на несколько оборотов гайку верхнего крепления того же устройства. Ни в коем случае не выворачивайте полностью крепежные элементы, только ослабьте, пока те не начнут свободно поворачиваться.

Для снятия ремня вам понадобится немного прижать генератор к двигателю, но ни в коем случае не делайте это голыми руками. Замена задних тормозных дисков форд фокус 2 видео снятие и замена передних и задних тормозных дисков ford focus, как поменять задние стойки на ваз 2112 своими руками видео, предохранитель. Потом снимите ремень. Начать нужно с самого верхнего шкива, а потом с остальных. Только в таком порядке получится легко извлечь элемент. На инжекторных моделях авто понадобится еще и снять датчик положения коленвала, иначе он помешает извлечению ремня.

После проделанных манипуляций снова проверьте натяжение ремня по уже описанному ранее методу.

Чтобы надеть новый ремень, необходимо владеть знанием некоторых нюансов данного процесса. Например, один из важнейших моментов: надевать ремень нужно, начиная со шкива коленвала, потом на генераторный шкив, и лишь в завершение – на помповый.

Благодаря видеоинструкции вы можете более детально и наглядно узнать, как менять или перетягивать ремень генератора, если планируете это делать своими руками впервые.

Ремонт и переборка генератора ВАЗ-2107 37.3701

В данном материале речь пойдет о том, как отремонтировать и перебрать генератор ваз-2107 марки 37.3701. Данный мануал подойдет практически ко всем классическим генераторам, Г-222 и другим. Принципы сборки и разборки у всех одинаковые. Главное при таких работах запастись качественным запасными частями, ибо самое сложное и трудоемкое тут — сам процесс работы, и поэтому обидно будет перебирать и разбирать генератор заново из за того что там через месяц зашумит подшипник или снова выгорит диодный мост. Нам в идеале понадобится универсальный съемник (я лично вместо него использовал съемник тяг, не очень удобно оказалось но повозившись снял им подшипник, можно обойтись и без него). Так же хорошо иметь под рукой щетку по металлу или щетки в виде насадок на дрель. Вобщем, поехали…

Итак сам генератор:

Почистим генератор щеточкой от грязи. И откручиваем гайку шкива. Кладем генератор чтоб шкив уперся в пол, надеваем на гайку ключ на 19 и придерживая одной рукой шкив от проворачивая, наносим по ключу сильные и резкие удары молотком. Шкив конечно будет проворачиваться но и гайка в конечном итоге начнет откручиваться, я стучал так минуты 2-3

Ключом на 10 откручиваем четыре болта и вынимаем шпильки стягивающие генератор.

далее к сожалению несколько фоток потерялись 🙁 но на словах объясню. на фото выше на валу видно шпонку которая удерживает шкив от проворачивания. Так вот с помощью зубила надо выбить эту шпонку. Ставим генератор валом в верх. С верху в низ ставим на шпонку зубило и несильными ударами молотка выбиваем ее. Выбив ее снимаем переднюю крышку генератора. Если идти будет туго поднимаем генератор на весу легонько бьем по балу молотком. Крышка снимется легко. Далее снимаем с генератора реле регулятор. И в через отверстие под реле через выколотку выбиваем ротор.

Наносим несколько сильных ударов, проворачиваем ротор, наносим еще несколько ударов и так по кругу пока не выбьем.

Далее головкой на 8 откручиваем три гайки крепления статора и диодного моста

Тут обратите внимание если болты начнут проворачиваться надо придержать их пассатижами с другой стороны крышки

И снимаем статор. Мне чтобы его снять пришлось немного полить стыки WD-40 и легкими ударами молотка аккуратно выбить его. После снятия статора вынимаем диодный мост, открутив конденсатор, если вы этого еще не сделали. Далее надо выпресовать задний подшипник ротора, лучше делать это универсальным съемником но я выпресовывал съемником рулевых тяг.

Далее берем переднюю крышку и откручиваем стягивающие пластины. Болты там законтрены и гайки могут повредится при откручивании (для этого мы и брали 4 гайки на 8), но у меня они остались целыми. При откручивании опять таки болты выпадают из пазов и начинают прокручиваться, поэтому придерживаем их с другой стороны. Снимаем пластины и через оправку выпресовываем подшипник

Ну вот генератор полностью разобран, чистим все щеткой по металлу, так же мне при чистке кое-где понабился нож и шкурка, просто ими удобней соскоблить большие отложения грязи. Новые запчасти. Конденсатор, два подшипника и диодный мост, у вас тут может быть в добавок реле регулятор но у меня оно итак новое было.

Кстати обратите внимание с 1996г изменено место вывода контакта 61. У меня старый диодный мост был старого образца

Разница видно на фото, на старом контакт на проводе а на новом вшит в диодный мост.

Подшипники запрессовываем обратно через оправку, тут есть один очень важный момент — запрессовывая задний подшипник на ротор оправку надо ставить только на внутреннее кольцо подшипника, а запрессовывая передний только на внешнюю. иначе вы можете просто повредить подшипник при запрессовке. Собираем генератор в обратной последовательности. Если у вас был диодный мост старого образца то вывод 61 будет плохо проходить в отверстие в задней крышке, мне пришлось доработать отверстие напильником

Кстати советую прошкурить посадочную плоскость конденсатора для лучшего контакта(видно на фото выше. Ротор забиваем обратно несильными ударами молотка, для того чтобы не повредить резьбу я надел на вал головку.

При сборе накладок переднего подшипника не забываем законтрить болты зубилом.

Ну и вот генератор опять в сборе

Возникли вопросы? Айда на форум в клуб ваз классики, поможем чем сможем!

Ваз 2105 — разборка и ремонт генератора 372.

3701

03 октября 2013

Разборку генератора серии 372.3701 на автомобиле Ваз 2105 выполняют для ремонта с целью замены вышедших из строя элементов. Подготовьте стандартный набор инструментов, так же потребуется трех лучевой съемник для подшипника, металлическая оправка для запрессовки новых подшипников. При наличие всего необходимого, проделайте нижеследующую последовательность действий:

  • В первую очередь со шкива необходимо снять крыльчатку. Для этого удерживаем ротор от проворачивания, установив отвертку между лопастями крыльчатки и уперев ее в корпус генератора по типу рычага.
  • Откручиваем гайку крепления крыльчатки, снимаем ее и расположенные под ней ограничительные шайбы и сегментную шпонку на валу.
  • Теперь необходимо снять регулятор напряжения. Отсоединяем от него колодку с питающими проводами.
  • После чего крестовой отверткой откручиваем два винта его крепления к корпусу генератора.
  • Вынимаем регулятор со своего посадочного места и убираем в сторону, чтобы он не мешал.
  • Теперь необходимо снять крышку генератора. Для этого торцовой головкой на десять откручиваем четыре гайки крепления крышек и вынимаем болты.
  • Упираем крышку в деревянный брусок, после чего резиновым молотком или обычным (через деревянную проставку) наносим легкие удары в торец вала, тем самым спрессовывая с него подшипник передней крышки, который так же остается на своем месте.
  • Снимаем крышку и расположенную под ней дистанционную втулку.
  • Если необходимо производим замену подшипника крышки. Для этого торцовой головкой на восемь откручиваем и снимаем четыре винта крепления его крышки.
  • После чего, подходящей по диаметру оправкой выпрессовываем подшипник.
  • Снимаем ротор. Переворачиваем генератор задней крышкой к верху и устанавливаем его на деревянные прокладки.
  • Берем небольшую трубку из мягкого металла и через отверстие, где был установлен регулятор напряжения, наносим легкие удары по ротору.
  • При необходимости замены подшипника ротора, используем трех лучевой съемник.
  • Теперь необходимо снять статорную обмотку из корпуса генератора. Для этого с внутренней части торцовым ключом на восемь откручиваем гайки крепления выпрямительного блока, которые так же являются креплением для выводов обмоток статора.
  • Вынимаем два болта и извлекаем статор из корпуса.
  • Глубокой торцовой головкой на десять откручиваем гайку вывода «30» и сняв ее, снимаем расположенную под ней изолирующую прокладку.
  • После чего снимаем выпрямительный блок с корпуса.
  • Откручиваем винт крепления и снимаем конденсатор.

На этом ремонтные работы по разборке генератора 372.3701 на автомобиле Ваз 2105 завершены. Произведите необходимый ремонт и замену вышедших из строя элементов, после чего сборку выполните в обратной последовательности.

Разборка генератора Ваз 2107, Ваз 2105, Ваз 2104

генератор, замена и дефектовка

Генератор 37.3701. Очистите и продуйте генератор сжатым воздухом. Застопорьте шкив генератора захватом, входящим в комплект приспособления 67. 7823.9504, отверните гайку крепления шкива и съемником спрессуйте шкив. Снимите шпонку и коническую шайбу шкива.В комплект приспособления 67.7823.9504 входит обычный съемник и захват. Последний состоит из двух стальных полуколец, которые вкладывают в ручей шкива. Полукольца имеют такое же сечение, как и ремень привода генератора. С одной стороны они соединены шарнирно, а с другой снабжены рычагами, которые сжимаются одной рукой при снятии шкива.

Детали генератора ваз 2107 — 37.3701: 1 — регулятор напряжения в сборе с щеткодержателем у генераторов выпуска с 1996 г.; 2 — регулятор напряжения и щеткодержатель у генераторов выпуска до 1996 г.; 3 — колодка вывода дополнительных диодов; 4 — изолирующие втулки; 5 — выпрямительный блок; 6 — контактный болт; 7 — статор; 8 — ротор; 9 — дистанционная втулка; 10 — внутренняя шайба крепления подшипника; 11 — крышка со стороны привода; 12 — шкив;13 — наружная шайба крепления подшипника; 14 — стяжной болт; 15 — передний шарикоподшипник ротора; 16 — втулка; 17 — крышка со стороны контактных колец; 18 — буферная втулка; 19 — поджимная втулка; 20 — конденсатор

Отсоедините провод от штекера «В» регулятора напряжения. Отсоедините провода регулятора и конденсатора от клеммы «30» генератора ваз 2104, ваз 2105, ваз 2107 и отверните винты крепления регулятора напряжения. У генераторов выпуска до 1996 г., чтобы не сломать щетки при снятии щеткодержателя, вставьте лезвие отвертки между корпусом регулятора 2 и щеткодержателем и частично выдвиньте регулятор из генератора, оставив на месте щеткодержатель генератора ваз 2105. После этого наклоните и извлеките регулятор совместно с щеткодержателем из генератора. Снимите конденсатор 20, отвернув винт крепления.Отверните гайки стяжных болтов 14 и снимите крышку 11 генератора и ротор 8. Отверните гайки болтов, соединяющих наконечники диодов с выводами обмотки статора и извлеките статор 7 из крышки 17 генератора.Отверните гайку контактного болта 6, отсоедините от колодки 3 штекер провода дополнительных диодов и снимите выпрямительный блок 5.

Детали передней части генератора Г-222: 1 — кожух; 2 — регулятор напряжения; 3 — основание; 4 — щеткодержатель со щетками; 5 — крышка генератора со стороны контактных колец; 6 — колодка штекера центрального вывода обмотки статора; 7 —вывод «15» генератора (вывод «Б» регулятора напряжения)

Генератор Г-222 разбирается в таком же порядке. Для снятия регулятора напряжения надо отвернуть винты крепления и снять кожух 1 в сборе с регулятором 2, основанием 3 и щеткодержателем 4. Затем, отвернув винты, разъединить регулятор, основание и щеткодержатель со щетками.Дальше разборка генератора ваз 2104 Г-222 аналогична разборке генератора 37.3701.

Генератор Ваз 2107, Ваз 2105, Ваз 2104

  • — Техническая характеристика генератора
  • — Устранение неисправностей генератора
  • — Проверка генератора на стенде
  • — Проверка генератора осциллографом
  • — Обмотка ротора генератора
  • — Статор генератора
  • — Диоды выпрямительного блока генератора
  • — Проверка диодов у генератора
  • — Регулятор напряжения генератора
  • — Конденсатор генератора
  • — Этапы разборки генератора
  • — Этапы сборки генератора
  • — Щеткодержатель генератора
  • — Подшипники ротора генератора
  • — Дополнительные диоды генератора

Устройство и схемы электрооборудования Ваз 2104, Ваз 2105, Ваз 2107

Диагностика электрооборудования лада 2105. Инструкции по ремонту электрооборудования: системы зажигания, стартера лада 2104. Эксплуатация генератора, аккумулятора, очистителя. Схема лада 2107.

Устранение отсутствия зарядки аккумулятора

Первым делом стоит проверить натяжение ремня генератора – именно он приводит в действие генератор и помпу охлаждающей жидкости, поэтому данная неисправность может проявляется еще и перегревом двигателя.

Если не горит лампа зарядки аккумулятора ВАЗ 2107, а по вольтметру показывается нормальное напряжение бортовой сети и при этом аккумулятор не заряжается, очевидно причина в контактах на клеммах.

Нужно снять клемы с аккумулятора и зачистить их наждачной бумагой. Если зарядка не появилась, необходимо сделать замер напряжение на выходе «30» генератора при работающем двигателе. Если показания напряжение на данном выходе и аккумуляторе имеют сильное отличие, надо зачистить контакты и проверить провод, идущий от генератора до АКБ. Если провод неисправен, то он подлежит замене.

Еще одной причиной отсутствия зарядки может быть замыкание или обрыв обмотки статора или ротора, а так же пробитый диод выпрямителя на генераторе.

Диоды можно проверить при помощи контрольной лампы или мультиметра. Мультиметром проверяется сопротивление диодов. Для проверки диодов при помощи контрольной лампой надо снять клемму «+» с аккумулятора и подсоединить контрольную лампу одним концом к плюсовой клемме, а другим нужно последовательно коснуться трех болтов, показанных на рисунке ниже. Потом проделать ту же самую операцию, только с клеммой «-». Если контрольная лампа загорается, значит проверяемый диод пробит.

При выходе из строя одного из диодов необходима заменить диодный мост в сборе.

Неисправность обмотки статора можно определить мультиметром, замерив сопротивления между болтами крепления выпрямительного блока. Если контакт между ними отсутствует, значит есть обрыв обмотки. В данном случае меняется обмотка или генератор в сборе.

Наверно самая распространенная причина поломки генератора – это износ щеток. Для их проверки, необходимо снять щеточный узел. Длина щеток должна составлять более 5 мм, в противном случаи их нужно заменить. Также щетки могут заклинить или перекоситься в колодцах.

Расположение и проверка реле зарядки ВАЗ 2107

О том, что такое реле зарядки ВАЗ 2107, знает не каждый водитель, кроме того, об этом устройстве вспоминают крайне редко. Реле зарядки – это регулятор напряжения или «шоколадка», которые располагаются в генераторе. Уделяют внимание данной детали владельцы «семерки» только после того, как начинаются проблемы с отсутствием зарядки аккумулятора. Чтобы в один момент не пришлось заводить автомобиль «с толкача», что негативно влияет на двигатель, необходимо периодически контролировать работу реле зарядки.

Выносной блок регулятора

Назначение реле регулятора ВАЗ 2107 инжектор и карбюратор

Основным предназначением реле регулятора напряжения на ВАЗ 2107, да и любом другом автомобиле, является поддержание стабильного и достаточного зарядного тока для бортовой сети и аккумулятора авто, а также с целью выравнивания скачков напряжения в идущих о генератора. Перепады генерируемого напряжения возникали бы, так как генератор вращается с различной частотой. Когда питание снижается ниже 12В, то аккумулятор перестает заряжаться, и вся ботовая сеть функционирует уже не на 100%. Если напряжение превышает 16 Вольт, то это может привести к закипанию аккумулятора, а также выходу из строя бортовых приборов.

На автомобилях ВАЗ раннего производства карбюраторного типа регулятор напряжения стоит на левой арке подкапотного пространства. Такие устройства еще называются внешними, так как они устанавливались вне конструкции генератора. Если быть точнее, то в генераторе устанавливался щеточный механизм, а управление осуществляется посредством печатной платы, которая устанавливалась вне изделия.

Большая часть автомобилей ВАЗ 2107 карбюраторного и инжекторного типа оснащаются генераторами со встроенными реле зарядки. Реле зарядки на таких автомобилях ВАЗ 2107 расположено непосредственно в противоположной от шкива стороне генератора.

Расположение на генераторе

Для поддержания приемлемого заряда аккумулятора требуется, чтобы генератор выдавал питание от 13,6 до 14,6 Вольт. Схема регулировки напряжения осуществляется за счет электросхемы, которая располагается на печатной плате(шоколадка) или в виде единого полупроводникового модуля(таблетки) со щетками. Релюшка, находящаяся внутри генератора, как правило не способна адекватно реагировать на температуру окружающей среды, из-за своего расположения близко к работающему двигателю. Встроенное реле иногда заменяют на трехуровневый регулятор напряжения, что обусловлено большей эффективностью изделия за счет ручной корректировки выдаваемого напряжения.

Как проверить реле зарядки на ВАЗ 2107

Если возникают подозрения на неисправную работу реле регулятора напряжения, то первоначально необходимо проверить напряжение на клеммах АКБ при заведенном авто. Питание должно быть не ниже 13 и не выше 14,6 Вольт. Причины такого повышенного или пониженного напряжения могут быть вызваны следующими факторами:

  • неисправность регулятора зарядки;
  • выход из строя самого генератора;
  • отсутствие контакта в электрических соединениях аккумулятора или генератора.

Для проверки исправности шоколадки, необходимо ее демонтировать с генератора. Сделать это нужно путем вывинчивания двух болтов.

Важно знать! Перед тем как приступать к извлечению устройства, не забудьте откинуть клемму «минус» от аккумулятора.

Чтобы проверить исправность изделия, необходимо подключить вольтметр или контрольную лампу, а также регулируемый источник питания на 12-22 Вольта. Можно использовать блок питания с переменным резистором. Контрольная проверка реле регулятора осуществляется путем подключения к массе или выводу «Ш» провода минус от регулируемого источника. К выводу «В» требуется подключить плюсовой провод источника питания. Вольтметр или лампа подключается к щеткам или выводу реле. Если же изделие исправное, то при подаче на него напряжения от 12 до 14 Вольт будет загораться лампочка или вольтметр покажет аналогичные значения. Если подать питание выше 16 Вольт, то лампочка должна погаснуть. В случае постоянного свечения лампочки можно судить о том, что изделие пробито. Отсутствие свечения лампочки свидетельствует об обрыве в реле. Регулятор в обоих случаях ремонту не подлежит, поэтому его требуется поменять.

Каким же способом проверить изделие на исправность, не снимая его с машины? Для этого необходимо подключить к клеммам аккумулятора вольтметр, после чего завести двигатель. Если показания вольтметра ниже 12,7В или выше 14,6В, то вероятность выхода из строя шоколадки равна 95%. Замените изделие на новое, после чего проверьте напряжение.

Важно обратить внимание на щетки изделия, которые должны выступать из щеточного узла на расстояние не меньше, чем 5 мм. Если щетки стерты, то щеточный узел нужно заменить.

Замена изделия

Замена регулятора напряжения на ВАЗ 2107 осуществляется очень просто. Для этого нужно вывинтить два болтика при помощи отвертки или ключа, что зависит от модели генератора, после чего отсоединить клемму, а затем извлечь саму деталь, которая имеет вид, представленный на фото ниже.

Заменить регулятор напряжения достаточно легко, при этом даже нет необходимости снимать генератор. Перед проведением работ обязательно нужно откинуть клемму «минус» от аккумулятора, чтобы избежать возникновения короткого замыкания.

Заменить изделие можно на аналогичное, но рекомендуется воспользоваться трехуровневым регулятором. Он позволяет обеспечить более надежную стабилизацию, и три уровня выходного напряжения регулируемых.

Щеточный механизм устанавливается на место штатного реле, а коробочка с платой и переключателем на три положения закрепляется в любом месте подкапотного пространства, но обязательно с наличием массы на стяжном болту. После замены следует установить переключатель в соответствующее положение, в зависимости от температурных условий.

Схема зарядки ваз 2107, схема генератора ваз 2107

просмотров 27 448 Google+

Применение генераторов.

Схема зарядки ваз 2107 зависит от типа применяемого генератора на автомобиле. Для подзарядки аккумуляторной батареи на автомобилях ВАЗ-2107 (2104, 2105) с карбюраторным двигателем применяется генератор типа Г-222 или аналогичный с максимальным током отдачи 55А. На автомобилях ВАЗ-2107 с инжекторным двигателем применяется генератор типа 5142.3771 или аналогичный, так называемые генераторы повышенной энергии, с максимальным током отдачи 80 – 90А, в зависимости от конструкции. Возможна установка более мощных генераторов с током отдачи до 100А. Все типы генераторов переменного тока со встроенным выпрямительным блоком (диодным мостом) и регулятором напряжения, выполненным в одном корпусе со щётками или съёмным, крепящемся на корпусе.

Отличие схем подключения генераторов.

Схема зарядки ваз 2107 отличается в зависимости от года выпуска автомобиля, но не значительно. Отличие заключается в наличие или отсутствии контрольной лампы заряда на панели приборов,способа её подключения, и наличие или отсутствии вольтметра. Но это касается только карбюраторных автомобилей. На автомобилях с инжекторным двигателем схема не меняется и точно такая же как на первых машинах.

Схема зарядки до 1986 года.

Рассмотрим схема зарядки ваз 2107 с контрольной лампой, которая работает через реле. Она применялась на автомобилях до 1986 года выпуска . Характеризует эту схему наличие контрольной лампы заряда аккумуляторной батареи.

При включении зажигания плюс от замка через предохранитель №10 «Панель приборов, указатели поворотов» поступает на реле контрольной лампы заряда аккумуляторной батареи к контакту и выводу катушки. Второй вывод катушки соединён с центральным выводом статера, где соеденены все три обмотки. Контакты реле постоянно замкнутые, контрольная лампа загорается. При работе двигателя, когда генератор начинает вырабатывать ток, на обмотках появляется переменное напряжение порядка 7В. Через катушку реле начинает протекать ток и якорь притягивается, размыкая контакты.

На вывод генератора №15 при этом через предохранитель №9 поступает ток. Через регулятор напряжения щётки получает питание обмотка возбуждения.

Схема подключения после 1996 года (карбюраторный двигатель).

Схема зарядки ваз 2107 отличается от предыдущей только отсутствием реле контрольной лампы. Возбуждение при этом происходит так же как и в предыдущем случае. Наличие и уровень заряда при этом определяется по вольтметру на панели приборов.

Схема зарядки на инжекторных двигателях.

Эта схема такая же как и на других моделях ВАЗа. Отличие от предыдущих  в способе возбуждения и контроля исправности генератора. Контроль осуществляется при помощи контрольной лампы и вольтметра на панели приборов. Через лампу зарядки, также осуществляется первоначальное возбуждение генератора в момент начала работы. В процессе работы генератор работает автономно, то есть возбуждение идёт непосредственно с вывода 30 генератора.

При включении  зажигания питание через предохранитель №10 поступает на лампу зарядки в панели приборов. Затем через монтажный блок на вывод 61 генератора. Получает питание регулятор напряжения через три дополнительные диода, а через него обмотка возбуждения генератора. При этом контрольная лампа загорит. Когда генератор начнёт работать на обкладках выпрямительного моста появится напряжение выше напряжения аккумуляторной батареи. При этом контрольная лампа потухнет, так как напряжение со стороны лампы на дополнительных диодах будет ниже чем со стороны статорной обмотки и диоды закроются. Если при работе генератора контрольная лампа горит в пол накала, то пробит один или несколько дополнительных диодов.

admin 02/09/2014 «Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» "Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях"

Принцип работы генератора ВАЗ 2107 инжектор

Источник электричества в автомобиле - самый важный элемент. Инжекторный генератор ВАЗ 2107 мало чем отличается от своего карбюраторного родственника. В конструкции есть небольшие нюансы, но основные отличия заключаются в способе снятия и установки. Он выполнен по классической схеме - трехфазный генератор переменного тока.

В бортовой сети впрыска и карбюратора ВАЗ 2107 постоянное давление 12 вольт.Поскольку генератор вырабатывает переменное трехфазное напряжение, необходимо его выпрямить с помощью полупроводниковых диодов. Они расположены на подковообразной планке, всего диодов шесть. Поскольку генератор выдает нестабильное напряжение (в зависимости от оборотов двигателя оно может колебаться в пределах от 12 до тридцати вольт), устанавливается стабилизатор напряжения. Его использование позволяет поддерживать напряжение в бортовой сети в диапазоне 13,2… 14,8 Вольт.

Замена ремня форсунки ВАЗ 2107


Для проведения работ по замене ремня генератора на инжекторном автомобиле ВАЗ 2107 потребуется несколько инструментов: ключ на 17 и монтажная лопатка.Конечно же, новый ремень привода генератора. Для снятия ремня нужно ослабить гайку, которой генератор крепится к регулировочной планке. После этого монтажной лопаткой переносим генератор на блок двигателя ВАЗ 2107.

Сдвинув генератор к блоку, ремень можно легко снять. Стоит отметить тот факт, что перед снятием ремня на инжекторном ВАЗ 2107 необходимо отключить датчик положения коленвала. После этого снимаем старый ремень и надеваем новый.Теперь мы отодвигаем генератор от блока двигателя той же лопастью. Добиваемся необходимого натяжения ремня.

Причиной плохой зарядки АКБ на ВАЗ 2107 может быть недостаточно натянутый ремень генератора. Слишком сильное затягивание приведет к износу деталей генератора, включая подшипники. Провисание ремня не должно превышать восьми миллиметров при воздействии силы 90 Ньютонов. Добившись желаемого натяжения ремня, затяните гайку крепления генератора к натяжной планке и установите датчик положения коленчатого вала на место.Если не установить датчик, то бортовой компьютер впрыска ВАЗ 2107 выдаст ошибку.

Демонтаж генератора


Для ремонта генератора ВАЗ 2107 требуется его разборка. Если можно поменять щетки с регулятором напряжения на установленном блоке, то подшипники и диоды менять придется, генератор придется разбирать полностью. Перед разборкой нужно запастись новыми подшипниками, диодной сборкой, регулятором напряжения.Если все полностью поменять, то конденсатор тоже можно заменить.

Сначала снимаем конденсатор и регулятор напряжения. Собираем все шайбы и гайки в одно место, чтобы не потерять. Затем откручиваем шкив с крыльчаткой, вытаскиваем ключ и снимаем кольцо, которое установлено за ним. Теперь можно снять крышку с ротора генератора ВАЗ 2107. Чтобы заменить подшипник на передней крышке, нужно открутить четыре гайки, удерживающие подшипник. Затем выбейте его и вдавите новый.

Теперь переходим к задней крышке, в которой установлена ​​диодная сборка. Выбиваем якорь, откручиваем болты, соединяющие подкову и крышку. Отсоедините обмотку статора, снимите диоды. Если в обмотке статора инжекторного генератора ВАЗ 2107 произошло короткое замыкание, то его следует заменить. Лучше заменить диоды на весь блок, но можно и их припаять. Только при установке новых диодов в генератор нужно быть предельно внимательным, и после того, как все будет спаяно, залить эпоксидкой. Собираем инжекторный генератор ВАЗ 2107 в обратной последовательности, не забывая даже о самых мелких деталях.

Генератор ВАЗ 2107 проверяют не снимая с автомобиля. Для этого требуется вольтметр или мультиметр и контрольная лампа ... Проверка генератора ВАЗ 2107 заключается в измерении выдаваемого им напряжения под нагрузкой и без включения потребителей. Если вы подозреваете неисправность генератора, необходимо сначала проверить натяжение ремня привода генератора. Если натяжение ремня в норме, то проверяем напряжение на выводах АКБ.Значение напряжения при средней частоте вращения коленчатого вала и дальнем свете фар должно быть в пределах 14,5 - 13,5 В.

Чрезмерная зарядка аккумулятора.

Перезаряд характеризуется повышенным напряжением на выводах АКБ, то есть напряжение выше 14,5 В. Причина связана с регулятором напряжения. Чаще всего его неисправность, но возможен плохой контакт в его соединениях. Стоимость регулятора обычно невысока и в этом случае его легче поменять. Перед заменой очистите место прилегания отрицательной клеммы регулятора к корпусу генератора.

Отсутствие заряда или плохой заряд.

Если значение меньше минимального, проверьте напряжение холостого хода. Также необходимо измерить напряжение между выводом 30 генератора и его корпусом.
Если при проверке генератора ВАЗ 2107 значение напряжения при включении дальнего света фар на клеммах АКБ ниже 13,5 В, а при выключенном свете напряжение медленно поднимается до значения до 13 - 13.4 В. Причину в этом случае нужно искать в плохом контакте вывода 30 генератора с аккумулятором, плохом контакте отрицательной клеммы и корпуса двигателя.

Чтобы проверить надежность соединения на выводе 30 генератора, необходимо измерить напряжение между выводом и корпусом генератора. Если напряжение существенно выше значения на выводах АКБ, то следует открутить гайку крепления провода и зачистить места подключения и натянуть гайку самой клеммы, находящейся между проводом и генератором. Плохой контакт в этом месте также будет сопровождаться сильным нагревом контактного болта.
Если напряжение на клемме больше 13,5 В, измерьте напряжение между положительной клеммой генератора и корпусом генератора. Если значение равно значению напряжения между выводом 30 генератора и его корпусом, устраните нарушение контакта между отрицательной клеммой генератора и корпусом двигателя. Если значение меньше, то проверьте значение напряжения в контактных соединениях цепи от генератора к АКБ.Если значение напряжения на выводах АКБ и выводе 30 генератора одинаковое, значит неисправен сам генератор. Самая частая неисправность в этом случае - это пробой одного диода выпрямительного моста.

Неисправность регулятора напряжения.

Если при проверке генератора ВАЗ 2107 напряжение на выводах АКБ при включенном и выключенном дальнем свете одинаковое. В этом случае значение напряжения между выводом
30 и корпусом генератора не отличается от значения напряжения на выводах аккумуляторной батареи. Это возможно при неисправности регулятора напряжения генератора или при отсутствии напряжения для первоначального возбуждения, неисправен сам генератор.

Для начала нужно проверить наличие напряжения для возбуждения генератора. Лучше сделать это с помощью контрольной лампы, подключив один ее конец к корпусу, а другой - к проводу, подходящему к щеткам генератора или клемме 61 генератора, если генератор имеет встроенный регулятор напряжения. Если на проводе нет питания, то необходимо проверить целостность проводов, предохранитель и исправность регулятора напряжения на автомобилях с пультом дистанционного управления.

Встроенные регуляторы напряжения необходимо проверять при включенном питании, на подключенном к ним проводе или на выводе 61 генератора. Как это сделать, описано в статье и останавливаться на этом вопросе здесь нет смысла. Если и регулятор, и щеточный узел исправны для возбуждения, то неисправность следует искать в генераторе.

Проскальзывание приводного ремня.

Рассмотрим еще один вариант событий, выявленных при проверке генератора ВАЗ 2107. После запуска двигателя без включения нагрузки значение напряжения меньше нормы, но через некоторое время возвращается в норму.При включении резко падает нагрузка. Падение также может быть результатом резкого увеличения оборотов двигателя с последующей нормализацией при работе на постоянных оборотах. Это указывает на проскальзывание приводного ремня генератора, которое может быть вызвано ослаблением или износом как самого ремня, так и шкивов. В этом случае износ легко определяется по наличию блеска на нижней части шкива. В этом случае ремень необходимо заменить, натягивать в этом случае бесполезно. Кроме того, чрезмерно натянутый ремень может вызвать разрушение подшипников генератора.При установке нового ремня обратите внимание на глубину его погружения в канавку шкива. Если ремень вышел из строя полностью, то шкив также необходимо заменить.

Ну, наконец, и последнее, когда напряжение на выводах АКБ при проверке генератора ВАЗ 2107 выше 14,5В. это свидетельствует о неисправности регулятора напряжения или плохом контакте его отрицательной клеммы с корпусом генератора при встроенном расположении регулятора или кузове автомобиля при удаленном расположении.

«Если вы заметили ошибку в тексте, выделите это место мышью и нажмите CTRL + ENTER»

admin 10/09/2014

Здравствуйте. Хочу рассказать о своей битве с низкими уровнями напряжения на моей 7. Как известно, на классическом впрыске генератор уже установлен на 73! ампер, которых в идеале должно хватить как минимум на 4 лампы по 100 Вт каждая. Так я подумал, приобретая эту машину, взамен ВАЗ 2106, в которой установка генератора от 08 до 55А решила проблему недозарядки в принципе.Каково же было мое удивление, когда каждое включенное устройство (фары, печка, обогрев стекол) отклоняло стрелку вольтметра до упора влево-влево, в результате не оставляя ничего для подзарядки аккумулятора ... Цифровой мультиметр подтвердил ужасное опасения - при включенных выше озвученных потребителях напряжение на выводах АКБ было 12 В на холостом ходу и 13 В на всех оборотах выше 1500. Ремень натянут. Удивлению не было предела. Китайский ген восьмерки на шохе потянул намного больше (4 дальние фары, стекло, печка, буфер) и не опускался ниже 13.8. Что ж, мне нужно было что-то сделать. Новый аналогичный ген был куплен у следующего калыма и сразу введен взамен старого. Перекур, запуск двигателя и… 13 вольт в нагрузке (без него 14, как на старом). Если бы подвернулся шланг, я бы зачерпнул из бака бензина и сжег это творение итальянских мастеров, но шланга под рукой не было и гнев от денег и времени потраченные деньги сменились любопытством - но какой смысл ? Вооружившись тестером, замерил планку на реле-регуляторе (РР), на проводе, который выходит из доп.выпрямитель и подключен к пп. На нем при работающем двигателе на любых оборотах выше 1500 при любой нагрузке 14! Вот вам и мысль Штирлица. Получается, что генератор «думает», что он исправен, сохраняет свои установленные 14 В за доп. выпрямитель, но на основном выпрямителе напряжение падало пропорционально нагрузке, а он (ген) не догадывался об этом. Для исправления ситуации нужно было запитать ПП от + акб, тогда регулятор должен правильно выполнять свою функцию. Сказано - сделано.протянут провод от главного реле форсунки (первое слева под бардачком, толстый красный провод с полосой) к ПП. Как на схеме


Белый провод, выходящий из генератора, должен быть отключен.
Полную схему с обозначениями можно взять здесь.
Теперь, при включенном зажигании, питание для PP поступает из общей сети, и поэтому он будет контролировать уровень напряжения вдоль нее. Перекуриваем, заводим двигатель и… вуаля. Стрелка штатного вольтметра замирает в конце зеленой зоны (14в) при любой нагрузке, если обороты двигателя выше 1300 об / мин.


Ближний свет, печка, музыка включена (не тихо)


Проблема Finito. Единственный минус - неработающая лампочка батареи на панели, но есть стрелка, поэтому лампа не нужна в принципе. можно снять - это упростит вашу машину, прибавит динамики и снизит расход топлива. Какая хорошая вещь! Надеюсь, я помог кому-то с хронической недозарядкой. Всем удачи на дорогах.
И еще немного информации: если сделаем так, как указано выше и так, то необходимо вынуть из приборки лампочку АКБ (3-ю сверху), иначе при включении зажигания загорится лампочка.

Уважаемые покупатели, во избежание ошибок при отправке генератора, в строке «Комментарий» укажите модель вашего автомобиля, год выпуска.

Генераторы на автомобилях ВАЗ предназначены для преобразования механической энергии вращения коленчатого вала двигателя автомобиля в электрическую энергию. Автомобильный генератор Применяется для зарядки аккумуляторной батареи автомобиля, а также для питания системы зажигания, фар и габаритных огней, бортового компьютера, аудиосистемы, систем вентиляции и отопления и других обычных потребителей электроэнергии.

Генератор 2104-07 или 21045 КЗАТЭ 2107-372.3701-03 / 05 для автомобилей после 01.04.07 - генератор 372.3701-03 со встроенным выпрямительным блоком и встроенным устройством, предназначенный для работы в качестве источника электрической энергии параллельно с АКБ в электросистеме автомобилей ВАЗ-2104-07, автомобилей после 01. 04.07 (инжектор), 21045, 2108-21099 и модификаций, работающих при температуре окружающей среды от минус 40 ° С до плюс 45 ° С и влажности до 90%. Номинальное напряжение, В 14. Максимальный выпрямленный ток, А 73

и.- Регулятор напряжения и щеточный узел для выхлопных генераторов с 1996 г.

1. - Крышка генератора со стороны контактных колец. 2. - Болт крепления блока выпрямителя. 3. - Контактные кольца. 4 - Шарикоподшипник вала ротора со стороны контактных колец. 5. - Конденсатор 2,2 мкФ ± 20% для подавления радиопомех. 6. - Вал ротора. 7. - Провод общего вывода дополнительных диодов. 8. - Клемма «30» генератора для подключения потребителей. 9. - Вилка генератора "61" (общий вывод дополнительных диодов).10. - Провод вывода «В» регулятора напряжения. 11. - Щетка, подключенная к выводу «В» регулятора напряжения. 12. - Регулятор напряжения. 13. - Щетка, подключенная к выводу «Ш» регулятора напряжения. 14. - Шпилька крепления генератора к натяжителю. 15. - Крышка генератора со стороны контактных колец. 16. - Крыльчатка вентилятора с приводным шкивом генератора. 17. - Полюс ротора. 18. - Подшипниковые шайбы. 19. - Проставочное кольцо. 20. - Шарикоподшипник вала ротора со стороны привода.21. - Стальная втулка. 22. - Обмотка ротора (обмотка возбуждения). 23. - Сердечник статора. 24. - Обмотка статора. 25. - Выпрямительный блок. 26. - Стяжной болт генератора. 27. - Буферная втулка. 28. - Втулка. 29. - Удерживающая втулка. 30. - Вывод «Б» регулятора напряжения. 31. - Щеткодержатель.

Ротор и статор - составные части электрической машины (в данном случае генератора), где неподвижная часть называется статором, подвижная часть - ротором. Статор и ротор разделены воздушным зазором.Их активные части - обмотки и магнитопровод; все остальные части являются конструктивными, обеспечивают необходимую прочность, жесткость, охлаждение, вращение и т. д.

Щеточный узел - обеспечивает электрическое соединение цепи ротора с цепями, расположенными в стационарной части машины; представляет собой два скользящих контакта.

Выпрямительный блок (диодный мост) - предназначены для преобразования («выпрямления») переменного тока в пульсирующий; представляют собой конструкцию из нескольких диодов.

Регулятор напряжения (реле-регулятор) - преобразователи электрической энергии, позволяющие получить заданное напряжение на выходе; представляют собой электронные компоненты из нескольких компонентов

Крышки статора и генератора крепятся четырьмя винтами.Вал ротора вращается в подшипниках, установленных в крышках. Подшипники смазываются на заводе на весь срок службы генератора. Задний подшипник прижимается к валу ротора и прижимается задней крышкой через пластиковую втулку. Передний подшипник вдавлен и вкатан в переднюю крышку и заменяется только вместе с ним. Его внутреннее кольцо вместе с дистанционным кольцом и шайбой зажато гайкой между шкивом и ступенькой на валу ротора. В статоре генератора расположена трехфазная обмотка, выполненная по схеме «звезда» (выводы фазных обмоток имеют общую точку). Вторые концы фазных обмоток подключены к выпрямительному мосту. Пластины объединены в выпрямительный блок, установленный на задней крышке генератора. Обмотка возбуждения расположена на роторе генератора, ее выводы припаяны к двум медным контактным кольцам на валу ротора.

Питание на обмотку возбуждения подается через две угольные щетки. Щеткодержатель конструктивно совмещен с регулятором напряжения и закреплен на задней крышке генератора. Регулятор напряжения - неразборный, при выходе из строя заменяется.Для защиты бортовой сети от скачков напряжения при работе системы зажигания и уменьшения помех при радиоприеме между выводами «плюс» и «минус» подключается конденсатор емкостью 2,2 мкФ (± 20%). «клапаны (между« + »и« массой »генератора), расположенные на выпрямительном блоке. При включении зажигания напряжение на обмотку возбуждения генератора поступает через контрольную лампу в комбинации приборов (лампа горит).

После пуска двигателя обмотка возбуждения запитывается дополнительными диодами выпрямительного блока (контрольная лампа гаснет).

Если после запуска двигателя лампа горит, это свидетельствует о неисправности генератора или его цепей.

Генератор предназначен для поставок на внутренний рынок и на экспорт в страны всех климатических зон.

Другие артикулы товаров и их аналоги в каталогах: 21070370101000 , 2107-372.3701-03 / 05.

ВАЗ 2104-2107, ВАЗ 2108, ВАЗ 2109-099.

Любая поломка - это не конец света, а полностью решаемая проблема!

Как самостоятельно заменить генератор на автомобиле классического семейства ВАЗ с инжекторным двигателем.

С Интернет магазином АвтоАзбука затраты на ремонт будут минимальными.

ПРОСТО СРАВНИТЕ и УБЕДИТЕСЬ !!!

Схема подключения и устройство

. Схема подключения генераторной системы

Особенности генератора ВАЗ-2107, схема подключения системы питания и зарядки - это то, что должен знать автомобилист.Если генерация напряжения прекратится, машина не сможет долгое время работать от одной батареи. Карбюраторные двигатели с бесконтактным зажиганием со средним уровнем заряда могут продержаться не более одного дня путешествия с выключенным светом. Инжектор проработает несколько часов без генератора, так как двигатель насоса и компьютер потребляют много тока.

Конструкция генератора

Схема зарядки генератора ВАЗ-2107 практически не отличается от применяемой на всех других автомобилях.


Проверенная годами и надежная конструкция, содержащая минимум элементов. А значит, ломаться нечего. Генератор приводится в движение от коленчатого вала двигателя с помощью гибкого ремня. Основные части электрической машины:

  1. Статор - неподвижная часть, на ней расположена обмотка. Изготовлен из толстой медной проволоки.
  2. Ротор - подвижная часть генератора, на нем - обмотка возбуждения.
  3. Крышки алюминиевые. Предназначен для центровки ротора и установки дополнительного оборудования.
  4. Релейный регулятор Позволяет регулировать напряжение на выходе генератора.
  5. Ремень. Необходим для передачи вращения от коленчатого вала к ротору генератора.
  6. Блок полупроводниковых диодов и конденсатор. Выпрямляет постоянное напряжение, в результате чего переменная составляющая тока устраняется.
  7. Шкив и крыльчатка. Дайте корпусу остыть.

В данной конструкции есть не только генератор ВАЗ-2107. Схема его подключения мало чем отличается от той, что используется на более современных автомобилях иностранного производства. Конструктивно различные модели отличаются большими размерами обмоток, габаритами генератора, наличием водяного охлаждения.



Ротор генератора

Схема генератора (инжектора) ВАЗ-2107 мало чем отличается от схемы, применяемой на устаревших карбюраторных двигателях.Одно отличие состоит в том, что конструкция более современная и способна передавать больше тока. Ротор включает в себя обмотку возбуждения, которая создает вокруг себя постоянное магнитное поле. И это одно из условий работы генераторной установки. Второе условие - движение. Другими словами, если напряжение приложено к обмотке возбуждения, но ротор не вращается, генерации тока не произойдет. Как только ротор начнет двигаться, на обмотке статора начнет появляться переменное напряжение.



Статор генератора

Статор - это неподвижная часть генераторной установки, которая крепится к блоку двигателя с помощью скоб. Обмотка расположена на сердечнике из трансформаторной стали. При работе устройства в обмотке возникает электродвижущая сила. Один небольшой нюанс - на статоре три обмотки, следовательно, создается трехфазное напряжение. Используя такую ​​схему, можно уменьшить пульсации тока во время работы. Но это также требует нескольких этапов преобразования, более сложной схемы выпрямителя.





Регулятор напряжения

Карбюраторная схема генератора ВАЗ-2107 с двигателями старого образца состояла из регулятора напряжения выносного типа.

Отдельно в моторном отсеке стояла коробка с прибором. Регуляторы бывают следующих типов:

  1. Регулируемые - возможность переключения на «зимний» и «летний» режим. В первом случае напряжение стабилизации немного выше, чем во втором. Относится к классу электрических бесконтактных устройств.
  2. Нерегулируемый - состоит из полупроводниковой микросхемы или нескольких элементов. Это также бесконтактное электрическое устройство.
  3. Механический вид состоит из электромагнитных реле и сопротивления. Давно не используется, так как степень надежности крайне низкая.

С помощью регулятора напряжения устанавливается постоянная мощность обмотки возбуждения. Ведь у генераторных установок есть одна особенность: если изменить магнитное поле ротора, то пропорционально изменится напряжение на выходе устройства.Частота и сила тока останутся прежними. На современных модификациях автомобилей используются релейные контроллеры, совмещенные с щеткодержателем. Стоимость такого устройства намного ниже.

Диодный блок и конденсатор

Диодный блок в цепи зарядки аккумулятора генератора ВАЗ-2107 состоит из шести полупроводников, установленных на подковообразной пластине. Он установлен на задней крышке и позволяет охлаждать с его помощью диоды. Полупроводники преобразуют трехфазное переменное напряжение в постоянное униполярное.



В некоторых конструкциях используются еще два дополнительных полупроводника, предназначенных для защиты от перенапряжения. Но на автомобилях ВАЗ-2107 такие схемы не используются, так как усложняют конструкцию.

Используя конденсатор в задней части устройства, вы избавляетесь от переменной составляющей на выходе генератора. Проблема в том, что после выпрямления небольшая пульсация переменного тока все равно останется. А конденсатор по эквивалентной схеме работает как проводник при протекании переменного тока и как разрыв при постоянном.Другими словами, согласно теореме Кирхгофа, вся переменная составляющая будет просто замкнута и дальше не пойдет.

Совместная работа генератора и аккумулятора

Аккумулятор и генератор ВАЗ-2107 соединяются по схеме очень просто. От вывода питания генератора идет один толстый провод к положительной клемме аккумулятора. Минус - корпус двигателя и кузов автомобиля. Напряжение на регулятор подается через блок с лампой и диодом, установленный в панели приборов.При отключении питания обмотки возбуждения в приборке горит лампа с изображением красной батареи.


Когда двигатель остановлен, весь блок питания питается от аккумулятора. При запуске двигателя включается генератор. Причем уровень тока достаточен, чтобы удовлетворить потребность как в зарядке аккумулятора, так и в питании всех потребителей. С помощью регулятора можно поддерживать напряжение на одном уровне независимо от частоты вращения ротора. Если бы не реле-регулятор, напряжение было бы в пределах 12-30 вольт.

Генератор ВАЗ-2107: снятие, установка и ремонт

Для того, чтобы аккумулятор заряжался при работающем двигателе, Автомобиль снабжен генератором. Автомобилисты часто сталкиваются с тем, что этот механизм не обеспечивает должного заряда аккумулятора во время движения. Если оставить все как есть, аккумулятор может сесть, и придется вызывать эвакуатор и ехать на СТО. Но этого можно избежать, если вовремя провести проверку и при необходимости заменить элементы этого устройства.

Снятие ремня генератора и проверка натяжения

Иногда причиной слабого заряда во время езды может быть недостаточное натяжение ремня генератора. К счастью, эта проблема легко решается. Для этого достаточно просто подтянуть ремень или при наличии видимых дефектов (трещины, износ поверхности) просто поменять его на новый. Чтобы установить новый, необходимо ослабить гайку крепления генератора и попытаться сдвинуть его с помощью крепления или чего-то еще ближе к двигателю.

Если мы имеем дело с карбюраторным двигателем, то на этом наши манипуляции закончены - и можно снять ремешок. Если речь идет о том, как поменять генератор (инжектор) ВАЗ-2107, то нужно снять датчик положения коленвала.

После этого устанавливаем заранее подготовленный ремень. Одевается без напряжения. И после того, как ремень сядет на все шкивы, произведите его натяжение. Для этого необходимо ослабить гайку на монтажной пластине и смонтировать генератор с возможностью перемещения, регулируя тем самым степень натяжения.По окончании работы затяните гайку и произведите проверку.

Генератор ВАЗ-2107: ремонт

Перед тем, как отремонтировать данное устройство, вы должны понять, в чем все-таки причина неисправности. Но сразу хочу отметить, что мало кто знает, сколько стоит генератор для ВАЗ-2107, а его стоимость ни много ни мало 2200-2500 рублей. Поэтому, если он вышел из строя, не стоит сразу бежать в магазин и покупать новый, ведь в большинстве случаев старое устройство можно отремонтировать.К специалистам обратиться проще, но самому сделать вполне реально.

Для снятия устройства нужно поставить каретку на яму, снять защитный щит двигателя, после чего открутить гайки, кронштейны, снять ремень и сам генератор. Для проверки нам понадобится омметр. Плюс омметр подключаем к выводу «30» генератора, а минус - непосредственно к корпусу генератора. Если на дисплее отображается значение «0», то диоды вышли из строя или обмотка замкнута.

Чтобы узнать, какой из диодов вышел из строя, сначала проверяем омметром положительный, затем отрицательный. После этого вы можете их заменить. При отсутствии перебоев сопротивление должно быть в пределах 4,3-4,8 Ом. Часто виной тому щеткодержатель, у которого щетки в нейтральном положении не выступают на 5 мм.

Несколько советов автомобилистам

Если во время езды свистит генератор ВАЗ-2107, значит, натяжение ремня ниже положенного. Это чревато его проскальзыванием и недостаточным зарядом.Но чрезмерное натяжение может привести к разрыву ремня, что тоже нехорошо.

Если вы обнаружили неисправность одного из диодов, то в этом случае необходимо заменить выпрямительный блок. Неисправный статор или ротор также подлежат немедленной замене.

В случае, если и положительный, и отрицательный диоды в порядке, но генератор не работает, рекомендуется выполнить проверку замыкания обмотки. Для этого подключите омметр к корпусу и кольцу ротора. Если значение на циферблате прибора близко к нулю, значит произошло короткое замыкание.

Также при выполнении работ желательно очищать генератор ВАЗ-2107 от пыли и грязи. Вы можете сделать это с помощью сжатого воздуха. Металлические детали необходимо периодически смазывать, можно керосином. Подшипники желательно не смазывать.

возможных причин и решений. Причины не зарядки АКБ

Если вы обнаружите, что ваш ВАЗ 2107 не заряжает аккумулятор, необходимо немедленно принять меры. Продолжение использования автомобиля может привести к разрядке аккумулятора.Вам придется либо искать попутчика, готового взять машину на буксир, либо вызывать службу эвакуации.

Теория «на пальцах»: как это работает

На ВАЗ 2107 устройства могут получать питание от 2-х источников. Первый - аккумулятор, второй - генератор. Батарея подает питание при остановленном двигателе. В нем есть определенный заряд, расходуется по мере необходимости. Генератор вырабатывает электричество, но только при условии вращения ротора. То есть - при работающем двигателе.

Схема работы батарей: 1. Батарея, 2. Отрицательный диод, 3. Дополнительный диод, 4. Генератор, 5. Положительный диод, 6. Обмотка статора, 7. Регулятор, 8. Обмотка ротора, 9. Конденсатор, 10. Монтажный блок. , 11. Контрольная лампа, 12. Вольтметр, 13. Реле зажигания, 14. Замок.

Контрольная лампа

Как видно из схемы, в системе зарядки задействовано большое количество компонентов и каждый из них может вызвать плохую зарядку или ее отсутствие. Для наблюдения за процессом зарядки аккумулятора приборная панель автомобиля оборудована сигнальной лампой.

Если система в хорошем состоянии, сигнал управления включается после завода. Но при выходе мотора в рабочий режим лампа зарядки аккумулятора ВАЗ 2107 не горит. Это значит, что аккумулятор пополняется от генератора. Параллельно стрелка на вольтметре перемещается в зеленый сектор.

Признаки отсутствия заряда аккумулятора:

    • Дергается стрелка заряда АКБ ВАЗ 2107.
    • Управляющий сигнал не гаснет.В некоторых случаях мигает лампочка аккумулятора ВАЗ 2107.
    • Стрелка вольтметра после запуска двигателя не уходит в зеленую зону.
    • При работающем двигателе напряжение на аккумуляторной батарее должно быть около 13,9.
    • Допустимое отклонение в любую сторону не превышает 0,3 В. Недозаряд АКБ ВАЗ 2107 в этих пределах пока не страшен.

Падение напряжения до 12 В говорит: от генератора заряд не идет!
Лампа тусклая Зарядка АКБ ВАЗ 2107 - недозаряд АКБ.

С чего начать проверку

Если значок аккумулятора ВАЗ 2107 не горит, вольтметр дает нормальные показания, но аккумулятор при этом не заряжается, а значит, на выводах отсутствует (или недостаточен) контакт. Их сильное окисление может привести к тому, что напряжение с генератора на аккумулятор просто не придет. Поэтому необходимо снять клеммы, тщательно очистить их, а также клеммы аккумулятора, затем снова подключить аккумулятор к бортовой сети и проверить работу системы зарядки.

В случае, когда напряжение на АКБ ВАЗ 2107 все еще ниже нормы, нужно замерить его на выходе генератора при работающем двигателе. Большая разница между показаниями на выходе и на батарее? Попробуйте зачистить контакты и проверить провод, соединяющий аккумулятор с генератором. Битая - требует замены.

Следующим элементом, который необходимо проверить, является ремень привода генератора. В случае разгрузки он будет скользить по шкиву, из-за чего генератор не сможет выработать необходимое количество электроэнергии.И хотя зарядка будет проводиться (при условии исправной схемы), но этого будет мало. В этом случае двигатель работает, вольтметр дает норму. Однако если нагружать систему немного больше - например, включать фары - то напряжение резко падает. Потом, если заряд аккумулятора на ВАЗ 2107 пропадает, это говорит о том, что натяжной ремень слабо натянут, проскальзывает. Ремень следует подтянуть; если он износился в процессе эксплуатации - замените. Но перетягивать нельзя: чрезмерное натяжение ремня дает перегрузку насосов, подшипников генератора.

Третий компонент цепи, который проверяется при первичной диагностике, - предохранитель № 10 (в блоке предохранителей). Именно он отвечает за подачу напряжения на аккумулятор: перегорел предохранитель для зарядки аккумулятора ВАЗ 2107 - система работать не будет.

Если с клеммами, ремнем, предохранителем все в порядке, то причины плохой зарядки АКБ ВАЗ 2107 искать следует дальше.

Что еще проверить

    1. Регулятор напряжения;
    2. Выпрямительный блок-генератор;
    3. диоды;
    4. Генератор для открытых обмоток;
    5. Щетка генератора в сборе;
    6. Контакты на выводах генератора, монтажного блока.

Неисправность любого из этих элементов приводит к тому, что система зарядки выходит из строя, а аккумулятор ВАЗ 2107 не заряжается.

Продолжаем ...
Диоды проверяются контрольной лампой или мультиметром. Если один из них выйдет из строя, придется менять весь выпрямитель.

Для проверки обмотки статора необходимо такое же устройство. Измеряется сопротивление между креплениями выпрямительного блока. Если между ними нет контактов, необходимо заменить обмотку или весь генератор.

Сам генератор часто выходит из строя из-за износа щеток. Чтобы проверить их, нужно снять щетку в сборе и измерить длину элементов. Если он составляет 5 мм или меньше, щетки необходимо заменить.

Почти все вышеперечисленные компоненты системы заменяются при выходе из строя, так как не подлежат ремонту. Устранить можно лишь некоторые неисправности генератора, но это может сделать только квалифицированный автоэлектрик.

Хуже всего, если в процессе зарядки возникли проблемы.Из-за отсутствия подзарядки аккумулятор со временем полностью разрядится. И даже если удастся найти причину поломки и устранить ее, то запустить двигатель стартером не получится. Завести ВАЗ-2017 с разряженным аккумулятором можно будет только с буксира или «толкача».

Что нужно учитывать при выборе нового аккумулятора

По паспорту аккумулятор рассчитан на 3-5 лет активного использования (реально получается меньше). Поэтому со временем возникает необходимость покупать и подключать аккумулятор ВАЗ 2107 взамен вышедшего из строя.

При покупке нового аккумулятора следует учитывать ряд параметров и характеристик.
Тип батареи: обслуживаемый и необслуживаемый. Первый вариант позволяет проверить и пополнить уровень электролита. Это позволяет использовать аккумулятор дольше.

Следующий вопрос: при какой мощности аккумулятор на ВАЗ 2107 будет наиболее эффективным. Для этой модели подходят аккумуляторы емкостью 50-60 А * ч. Однако, учитывая, что современные автомобили оснащены энергоемким оборудованием, лучше остановиться на более емких аккумуляторах.К тому же карбюраторные модели ВАЗ требуют более мощных аккумуляторов - они потребляют больше энергии при запуске.
По габаритам ВАЗ 2107 требует блоков питания размером 242 * 175 * 190 мм. Для них подходит подавляющее большинство имеющихся на рынке образцов.

При выборе аккумулятора следует учитывать место жительства владельца «семерки». Те, кто живет на юге, могут приобрести менее мощный аккумулятор. Северянам советуют отдавать предпочтение АКБ повышенной емкости: в холодную погоду машина заводится с большими затратами энергии.

Противостояние атакующим

В связи с тем, что аккумулятор стоит недешево, вопрос защиты аккумулятора ВАЗ 2107 от кражи стоит достаточно остро. Открыть капот на «классике» несложно, поэтому воры пристально следят за «семерками».

Знатоки предлагают несколько вариантов предотвращения краж.

  • Охраняемая парковка или охраняемый гараж.
  • Установка сигнализация.
  • Крепление замка на капоте.Сразу уточним: на этот шаг идут немногие. Нужна сварка, портится внешний вид, а взломать замок для профессионала довольно просто.
  • Возьмите аккумулятор с собой. Времени, неудобно, но эффективно. С другой стороны, если машину оставить ненадолго, она беззащитна: аккумулятор можно вынуть на стоянке в супермаркете.
  • Но все специалисты сходятся во мнении, что самая надежная защита АКБ от угона ВАЗ 2107 - комплексная.Сочетание разнонаправленных мер даст лучшие результаты!

    Видео - Защитите аккумулятор от кражи

Следует немедленно искать причину неисправности, так как под угрозой находится питание всего электрооборудования током, а также зарядка аккумулятора.

Как известно, при исправном генераторе аккумулятор не требует зарядки в течение многих месяцев и лет, сохраняя при этом не менее 60% заряда. То есть аккумулятор емкостью 55 Ач, который обычно бывает десятками, пополняется током за счет работы исправного генератора.

Типы генераторов

Чаще всего ВАЗ 2110 (с карбюраторным двигателем) комплектуется генератором 9402.3701. На инжектор ВАЗ - 3202.3771 (с поликлиновым ремнем). Но в любом случае проблемы те же, мы их рассмотрим.

Основные проблемы

Если генератор начинает ломаться, то основные причины неисправности следует искать либо в бортовой сети, либо это проблемы самого генератора. Если генератор дает зарядку, но недостаточно, то, возможно, он был слишком «загружен», поставив помимо штатного электрооборудования множество других гаджетов, и он уже работает на пределе своих возможностей.

Нашим автомобилистам было больно любить тюнинг ВАЗ 2110, добавляя, например, мощность динамика, усилитель света и т.д. В некоторых случаях некоторые меняют аккумулятор, например, ставят емкость 70 Ач, вместо обычный ВАЗовский, на 55 Ач.

Но если на первых порах это может помочь, то со временем такая батарея будет работать еще быстрее, так как штатный генератор не сможет обеспечить свой полный заряд, у него не хватит мощности для этого.

Причины разряда АКБ подробно описаны в следующем материале:

устранение неисправностей

Чтобы точно определить источник проблемы с генератором, нужно выполнить элементарную проверку.Если у вас нет «дополнительных» потребителей энергии, вы можете сразу искать неисправности генератора, если они есть, отключите их на время. Причем - не выключать, а именно отключать от машины.

План проверки:

  1. Измерьте возврат тока на холодном автомобиле, когда он не работает, и все его системы жизнеобеспечения выключены. Будет идеально, если возврата нет вообще. Но это случается крайне редко. Практически каждый ВАЗ 2110 где-то находится из-за недостаточного контакта, локального замыкания и т. Д.небольшая отдача все еще наблюдается. Но - он просто маленький, и не тот, в который аккумулятор может сесть за ночь парковки;
  2. Если все в норме, утечки тока нет или их мало, аккумулятор не разряжен, переподключите все устройства, которые вы (неважно, самостоятельно или с помощью наемных специалистов) установили свой автомобиль по собственной инициативе. Повторите ту же проверку. Если выяснилось, что ток идет активно, значит, причина не в аккумуляторе и не связана с генератором, виновато не предусмотренное конструкторами ВАЗ 2110 устройство;
  3. Но если отдачи не обнаружено, то приступаем к тщательному осмотру генератора. А вот возможных неисправностей очень много:
    недостаточно контакта щеток с кольцами ротора;
    обрыв обмотки возбуждения;
    возможно межвитковое замыкание непосредственно в катушке обмотки возбуждения. В этом случае генератор нагревается и гудит;
    обмотка возбуждения может замыкать на корпус ротора;
    обрывов может произойти в фазной обмотке статора;
    статор может замыкать на корпус;
    возможно замыкание «плюса» на корпус;
    может выпрямлять диоды в выпрямительном блоке;
    механических отказов также занимают не последнее место в этом списке.

Теперь рассмотрим все вышеперечисленные неисправности генератора более подробно.

Слабый контакт

Контакт может стать слабым из-за загрязнения или смазывания щеток, контактных колец ротора. Другой виновник - усадка пружин, давящих на щетки, а также зависание самих щеток. Эти недостатки могут увеличить сопротивление поля и даже прервать цепь.

Обычно помогает протирание тряпкой, смоченной в бензине. Сильно изношенные щетки необходимо заменить новыми, заодно и проверить пружины. Если кольца окислились, их можно протереть стеклотканью.

Обрыв обмотки

Обрыв обмотки возбуждения означает, что аккумулятор не заряжен. Чтобы определить это, часто достаточно просто положить руку на генератор. В перерыве нагревается. Для точной проверки нужно отсоединить конец обмотки возбуждения от щетки, подключить провода аккумулятора (через вольтметр или лампочку) к выводу W генератора (через вольтметр или лампочку).

Если есть обрыв, то стрелка вольтметра не отклонится, и лампочка не загорится. Чтобы выяснить, какая из катушек не дает работать генератору, подключите провода от аккумулятора к каждой отдельно. Наконец, проверяется пайка и выводы катушек. Если разрыв внутренний, катушку нужно заменить, при этом помогает внешняя пайка.

Межвитковая цепь

Межвитковое короткое замыкание может произойти в любой из катушек катушки возбуждения. В этом случае обмотка нагревается, ток возбуждения увеличивается. Для определения короткого замыкания недостаточно отметить, какая из них греется, нужно измерить сопротивление каждой катушки омметром.

Замыкание на корпус ротора

При этой неисправности замыкается вся обмотка возбуждения, и генератор просто не работает. Чаще всего замыкается на корпусе в местах выходных концов обмотки к контактным кольцам ротора. Проверяем лампочкой с напряжением 220 В.

Один провод подключаем к любому контактному кольцу, другой - к сердечнику ротора или его валу. В случае короткого замыкания загорится лампочка. Вы не пойдете с таким генератором, поэтому вам нужно либо изолировать, либо заменить обмотку.

Короткое замыкание в фазной обмотке статора

Чаще всего короткое замыкание возникает при разрыве изоляции между витками обмоток статора. При этом генератор очень горячий, он недостаточно заряжает аккумулятор, так как это происходит только при очень высоких оборотах двигателя.

Статор замыкается на корпус

Как и при других неисправностях, у генератора проблема: сильно нагревается, гудит, падает мощность. Испытание проводится с помощью лампы 220 В. Один вывод размещен на сердечнике, другой - на одном из выводов обмотки. При коротком замыкании загорается лампа. Ремонт заключается в замене неисправных катушек.

Плюсовой зажим замыкается на корпус

Эта неисправность приводит не только к сильному перегреву генератора, но и к выходу из строя диодов в выпрямительном блоке. Что, в свою очередь, вызывает короткое замыкание в аккумуляторе. Может не только сильно разрядиться, но и выйти из строя.

Механические неисправности

Первое место среди механических неисправностей ВАЗ 2110 занимает натяжение ремня. В этом случае шкив генератора обычно очень горячий. К тому же не хватает зарядки аккумулятора. Также проверьте все на предмет плохого контакта, обрывов и т. Д.

Поэтому независимо от того, кто у вас, карбюраторный автомобиль или инжектор, с генератором лучше не шутить, а при обнаружении неисправностей быстро на них реагировать.

Прежде чем писать об основных причинах, по которым на ВАЗ 2109-2108 может пропасть зарядка аккумулятора, хочу предупредить всех читателей, что приведенный мною список не полон и основан только на личном опыте эксплуатации. Итак, за мой короткий 10-летний стаж вождения мне пришлось управлять множеством автомобилей и было довольно много проблем с зарядкой аккумулятора, и я постараюсь написать здесь об основных.

Ни для кого не секрет, что основным устройством, отвечающим за нормальную работу электроприборов в автомобиле, является генератор. Именно из-за выхода из строя некоторых его частей зарядка может полностью исчезнуть или стать слабой. Основные неисправности генератора, влекущие за собой снижение тока заряда на АКБ:

  • Износ щеток генератора.Это очень частая и самая частая причина. Если их стереть до минимально допустимой высоты, то зарядка может пропасть постепенно, а потом пропасть вовсе. Чтобы решить эту проблему, нужно просто заменить кисти на новые и все.
  • Поломка диодного моста. Самые надежные диодные мосты обычно устанавливаются на автомобили ВАЗ 2109-2108 с завода. И именно они проходят больше всего километров! Это уже проверено не только мной, и любой автоэлектрик со стажем это подтвердит. Если перегорел один из диодов или полностью сгорел блок выпрямителя, то его тоже нужно заменить. Процедура не очень быстрая и приятная, но особого труда не доставит. Ниже кину ссылку на страницу, где описан весь процесс ремонта генератора.
  • Более сложная поломка генератора, например обрыв ротора или обмотки статора. Конечно, такое бывает редко, но бывает. Стоимость этих запчастей довольно низкая, поэтому лучше покупать новые и устанавливать сгоревшие вместе, чем покупать новый генератор.
  • Слабая зарядка может быть связана с проскальзыванием ремня генератора. Это становится особенно заметно в сырую или дождливую погоду, а также при попадании воды на ленту. Он начинает свистеть, в результате чего скользит по шкиву, тем самым не позволяя генератору набрать достаточную скорость для оптимальной зарядки аккумулятора.

Если у вас возникли проблемы с автомобилем, описанные выше, вы можете прочитать все процедуры обслуживания здесь :. Там все достаточно подробно описано и даже новичку информация будет очень полезной, и разобраться с ней не составит труда.

Конечно, причин пропадания зарядки может быть и больше, и кому из читателей есть что добавить, отпишитесь в комментариях, думаю, информация будет полезна всем!

Бывает, что владельцам «Жигулей» приходится сталкиваться с такой проблемой, как плохая зарядка ВАЗ 2107. Отсутствие или плохой заряд определяется отключением одной из клемм при работающем двигателе. Если машина начинает глохнуть или двигатель начинает работать нестабильно, то заряда нет.Есть несколько причин, по которым генератор дает слабую зарядку или вообще не заряжается.

Что заставляет генератор не заряжать ВАЗ 2107?

  1. Износ щеток генератора. Нормальная длина щеток генератора должна быть не менее 12 мм. Если при замерах их длина оказалась меньше номинальной, то щетки необходимо заменить на новые.
  2. Повреждение диодного моста. Перегорание или плохой контакт одного или нескольких диодов также может вызвать недостаточную зарядку.Проверить состояние диодного моста можно простым тестером с лампой. Все диоды работают как проводники тока только в одном направлении. Получается, что если поменять полярность подключения, то лампа то горит, то не горит.
  3. Возможно, на ВАЗ 2107 нет заряда, потому что неисправно реле напряжения (планшет), или, как это правильно называется, реле регулятора напряжения. Это небольшое устройство поддерживает напряжение от 13 до 14 вольт на разных скоростях генератора. Если первые две причины вас не коснулись, а напряжение общей бортовой сети ниже номинальных значений (измеренных вольтметром при работающих двигателях), то можете смело заявлять о неисправности реле.Если по этой причине вызвана плохая зарядка аккумулятора ВАЗ 2107, то замените реле напряжения на новое. Но прежде чем идти покупать, рекомендуется взять с собой вольтметр и проверить работу реле прямо возле магазина, потому что особенности зарядки аккумулятора на разных автомобилях индивидуальны и он может не сработать у вас, быть исправным. К тому же отказ реле напряжения - очень частое явление.
  4. Разумнее было поставить эту причину на третье место, но, поскольку для ее выявления требуется квалификация электрика, она выделена отдельно.Бывает, но редко, что генератор дает слабый заряд из-за неисправности обмоток статора и ротора. Это могут быть: между короткими замыканиями фаз или обрывом фазы. Ремонт генератора, в этом случае рекомендуется доверить обученному электрику.

Если аккумулятор вашего ВАЗ 2107 разряжен, то «виноватым» может оказаться один из трех элементов: генератор, регулятор напряжения и связи между ними. Определить «кто виноват» может быть очень просто, даже без дополнительных приспособлений.Как - эта статья поможет.

Осуществляем проверку стандартным оборудованием

Для контроля работы генератора на «семерке» есть два прибора: вольтметр и контрольная лампа на панели приборов. С их помощью вы сможете отследить причину своих неприятностей.

1) Включить зажигание, не включая стартер. и посмотрите на сигнальную лампу. Он должен сиять на полном огне, как на фото. Стрелка вольтметра, как правило, находится на белом участке шкалы (фото).Допустим все ок

Лампа не горит, стрелка вольтметра остается на нуле при включении зажигания

Проверьте предохранитель № 10 в монтажном блоке. 99% перегорят. В этом случае все остальные лампы на панели приборов также будут обесточены. Замените его точно таким же и проверьте еще раз. Если предохранитель снова перегорел, нужно искать причину, то есть короткое замыкание. Проверяем, не отсоединены ли провода от генератора, не перетерта ли где-нибудь изоляция и т. Д.Найти причину поможет схема 3 вот для этого ссылка

Лампа не горит, стрелка вольтметра показывает норму

Проверяем провода на генераторе, не оторван ли провод от клеммы «61». Если там все в норме, нужно проверить наличие на этом проводе «плюса» с помощью контрольной лампы, индикаторной отвертки или мультиметра.

Клемма «61» генератора ВАЗ-2107

Если «Плюс» это - проверьте «таблетку» (она же «шоколадку») и генератор.


Нет «плюса» - Приходится снимать панель приборов и проверять лампу. Заменить сгоревший. Как снять панель смотрите видео


2) Запускаем двигатель . Контрольная лампа должна погаснуть, стрелка вольтметра уходит в зеленый сектор и идет от середины к правому краю (фото). Если так, то скорее всего генератор работает нормально .

Лампа продолжает гореть или немного гаснет.

Если подать газ, он гаснет на высоких оборотах и ​​снова светится при их уменьшении. Стрелка вольтметра находится в белом секторе и с возрастающей скоростью уходит к краю зеленого. Вывод - неисправен генератор . Вывод такой же, если лампа продолжает гореть на любой скорости, а стрелка вольтметра в белом секторе и даже уходит в красный цвет.

3) Если генератор работает, но аккумулятор постепенно разряжается. выполните еще одну проверку.Запускаем двигатель, включаем вентилятор отопителя и ближний свет, берем ключ на «10» и, ослабив минусовую клемму АКБ, снимаем. На холостом ходу (около 900 об / мин) глохнуть не должно. Если двигатель остановился, установите клемму на место и снова запустите. Удерживая обороты 1200-1500, снова снимаем клемму. Двигатель снова заглох? Затем выключите свет оставьте вентилятор отопителя на повторите тест. Теперь двигатель с отключенной отрицательной клеммой от аккумуляторной батареи продолжает работать.Вывод - генератор работает, но не выдает требуемый ток, требует ремонта.

Примечание! С этим тестом лучше и безопаснее работать вместе. Не отсоединяйте клемму аккумулятора, не включив хотя бы вентилятор отопителя или другую нагрузку. Скачок напряжения во время отключения может «сжечь» электронные компоненты систем зажигания. Особую осторожность следует проявлять на автомобиле с инжекторным двигателем.

Что делать если закипает батарея

Лампа гаснет, стрелка вольтметра уходит вправо в красный сектор, в салоне резкий "химический" запах. На холостом ходу стрелка находится в зеленом секторе, но стоит «газануть» - идет вправо до упора. Это показывает, что регулятор напряжения (шоколадный) вышел из строя . Если такое случилось, идите дальше, дороже! Все электрооборудование автомобиля может сгореть, а аккумулятор достанется, электролит «закипит», пластины могут покоробиться. Чтобы добраться до места ремонта, можно временно отключить генератор, сняв провод с клеммы «61» генератора. На хорошем аккумуляторе можно довольно долго ездить, только не забудьте отключить ненужные электроприборы - вентилятор печки, обогрев заднего стекла, магнитолу и т. Д.Фары или ходовые огни придется оставить.

В данной статье описан простой метод определения неисправности генератора, регулятора напряжения и соединений между ними. О том, как все это починить.

Реле зарядки ВАЗ 2107 где стоит

В машине два источника энергии. Аккумуляторная батарея и генератор. И генератор основной, так как он способен заряжать аккумулятор во время движения. В самых крайних, безвыходных случаях можно использовать аккумулятор.По разным оценкам, в самом оптимистичном случае можно проехать около 100 км по ровной дороге по ровной дороге. При этом нельзя включать фары, выключать печку и, желательно, чтобы температура окружающего воздуха была невысокой, а скорость вращения - постоянной, чтобы вентилятор радиатора не включался. И аккумулятор будет полностью заряжен. Только в этом случае вся энергия уйдет на «искру».

Если при работающем двигателе ВАЗ 2107 (инжектор) отсутствует заряд аккумулятора, причин может быть много.

Начнем с генератора. На ВАЗ 2107 (карбюратор) стоит генератор (модель 372.3701), в конструкцию встроен выпрямитель переменного тока. Это синхронный трехфазный двигатель.

Причины отсутствия зарядки аккумулятора могут быть общими, независимо от того, карбюратор вы или инжектор. Рассмотрим причины, когда виноват генератор, то есть на его выводах нет напряжения. Это может произойти из-за того, что выпрямительные мосты (диоды), обмотка и многие другие причины перегорели.

ВАЗ 2107 (инжектор) комплектуется восьмигранником 5142.3771. Его отличие от обычного генератора на ВАЗ 2107 в том, что он выдает больше тока, не 55 А, а примерно 80-90 А в час, так как инжектор требует большей мощности, он более современный и имеет более высокую удельную мощность. На рисунке изображен генератор, вырабатывающий выпрямленный ток 80 А при напряжении 14 В.

Внимание! Перед тем как утверждать, что в генераторе ВАЗ 2107 отсутствует зарядка, проверьте:

  • Если на генераторе есть входящее напряжение, то это не доказывает, что именно оно вышло из строя и нет выходного тока.Ведь к обмотке возбуждения генератора подключены диоды. В этом случае на приборной панели загорится лампа заряда аккумулятора.
  • Также необходимо измерить тестером напряжение. Если оно ниже 12 В, то, скорее всего, где-то произошло короткое замыкание, и в этом случае проводка может сильно нагреваться.
  • Необходимо проверить ремень генератора, а точнее его натяжение. Если он слабо натянут, то вместо того, чтобы приводить в движение ротор генератора, ремень скользит по нему сам, так как контакта нет.
  • Неисправное реле зарядки генератора. Об этом нужно поговорить конкретно.

Реле зарядки на ВАЗ 2107 (инжектор) находится в одном корпусе со щеточным механизмом, и его задача - стабилизация выходного напряжения. Несколько лет назад были реле, которые были проштампованы на печатной плате и находились под приборной панелью, были неразборными. На рисунке реле обозначено стрелкой. В повседневной жизни из-за характерной формы его называют «таблеткой».


Сейчас, с развитием микроэлектроники, печатная плата успешно заменяет полупроводниковое реле. Габариты меньше и проблем с установкой нет.

Как проверить правильность работы реле зарядки?

Для этого:

  • открыть капот;
  • запускаем двигатель;
  • С помощью вольтметра измеряем напряжение на выводах аккумуляторной батареи, которое, естественно, является выходом из генератора. Если напряжение выше 14,8 В или меньше 13,2 В, колеблется, выходя за эти пределы - неисправно реле зарядки.

Что вызывает выход из строя реле зарядки?

Всего две, не считая серьезных повреждений корпуса генератора:

  • Щетки «планового» износа, представляющие собой графитовые электроды. В этом случае контакт постепенно разрывается и полностью исчезает. В результате на обмотку возбуждения генератора не подается ток, и он не работает;
  • КЗ в самой цепи, при этом выходной ток на генераторе и АКБ есть, но он выше 14.8 В.

Реле зарядки находится на генераторе, на его задней крышке, и, независимо от формы и цвета «таблетки», желтый провод к нему выходит из корпуса генератора. Реле расположено так, что его можно заменить, не снимая генератор. Но на картинках для удобства показана работа на снятом генераторе.

Как заменить реле зарядки?

Если после принятия этих мер эффекта не будет, нужно искать причину в генераторе, мы вам об этом расскажем в следующий раз. При этом помните, что если снимаете генератор, то либо у вас есть приличные познания в электротехнике, либо есть кому отдать. Третьего не дано, особенно если у вас инжектор.

В заключение расскажу еще о нескольких причинах отсутствия зарядки или имитации, а также дам совет:

  1. Если у вас форсунка ВАЗ 2107, то обнулять клемму АКБ для различные «проверки» на работающем двигателе, а тем более допускать для этого посторонних к капоту.Это очень вредно для электронных «мозгов».
  2. Любителям желательно «засветиться», уметь сказать твердое «нет», если у вас инжектор ВАЗ 2107.
  3. На приборной панели разъемы не припаяны к плате, а приклепаны. Поэтому в некоторых машинах на морозе при холодном салоне контакта с лампой зарядки нет. Он горит, имитируя отсутствие тока в генераторе. После прогрева контакт в кабине восстанавливается и лампа гаснет.
  4. Очередной повод для любителей сходить к раковине на морозе.Когда вода попадает в блок реле и щеток и там замерзает, плата не взимается. Выход - прогрейте любым мощным феном.

В любой машине, в том числе ВАЗ 2107, без электрического тока не обойтись. Каждый узел, работающий от батареи, имеет разную потребляемую мощность и силу тока. Но при таких перепадах напряжения двигатель не сможет работать стабильно и слаженно, поэтому для того, чтобы максимально уравнять силу тока, используют регулятор напряжения.

Назначение

Регулятор напряжения на автомобиле ВАЗ 2107, расположен в моторном отсеке, на правом крыле, рядом с реле и ближним светом. Его задача - стабилизировать энергию ниже максимально допустимой для всех электроприборов.

Если генератор будет работать без этого устройства, то в электрической цепи ток будет колебаться в пределах от 10 до 30 Вольт. Учитывая, что все устройства рассчитаны на 12-15 вольт, вывод можно сделать только один: без регулятора все устройства сгорят практически мгновенно.Кроме того, расплавится проводка, и в автомобиле может произойти короткое замыкание или что-то еще хуже.

Во избежание таких неприятных последствий на все автомобили ВАЗ, в том числе и модель 2107, устанавливается реле, отвечающее за отсутствие колебаний напряжения.

Устройство и принцип работы

Регулятор напряжения может быть нескольких типов: контактный, электронный и трехступенчатый. Контактное реле регулятора можно не заметить, так как на автомобилях ВАЗ оно давно не применяется.

На сегодняшний день наиболее популярны стабилизаторы напряжения электронного типа. В его конструкцию входит обмотка, состоящая из 1300 витков провода. В процессе работы он намагничивает металлический сердечник.

Заводской показатель сопротивления в этом реле 17 Ом. Если при проверке специальным прибором уровень сопротивления ниже или выше, это означает, что внутри реле произошло короткое замыкание.

Основным элементом устройства, отвечающим за стабилизацию напряжения, являются резисторы.В процессе эксплуатации в них происходит переключение. Их устройство сконструировано таким образом, чтобы выдерживать перепады напряжения до 80 Ом.

Исключение составляет трехступенчатый регулятор. Устанавливается отдельно от электронного реле, вместо щеток генератора. Для того, чтобы закрепить и подключить это устройство к ВАЗ 2107, нужно просверлить небольшое отверстие в кожухе генератора. В это отверстие нужно вставить провода от устройства и подключить так, чтобы трехуровневый регулятор и его блок управления, расположенный на массе тела, получали питание от одного источника.

У многих может возникнуть вопрос: «почему это устройство получило название« трехуровневый »?» Ответ прост: во время его работы есть три штатных режима работы: минимальный (13,72 В), средний (14,26 В) и максимальный (14,75 В).

Трехуровневый тип отличается от электронного по своему назначению. У ВАЗ 2107 такая проблема, как: во время морозов аккумулятор не держит заряд, а генератор не заряжает. Итак, чтобы устранить эту проблему, используйте этот тип регулятора.

Всего

Поскольку классика ВАЗа уже достаточно устарела, проблем с проводкой и падений напряжения не избежать. Итак, во избежание серьезных последствий используйте регуляторы напряжения.

Причем для нормальной работы двигателя как в холодную, так и в жаркую погоду рекомендуется устанавливать сразу два варианта устройства: трехступенчатый и электронный. Тогда у вашей машины не будет проблем с отсутствующей искрой или перегоревшими узлами.

Болты на выводах аккумуляторной батареи должны быть затянуты как можно сильнее.

Но перед этим считаю необходимым рассказать о мерах предосторожности и определенных правилах, которые необходимо соблюдать при проверке генератора, чтобы не повредить его.

При включении зажигания контрольная лампа не горит, контрольные приборы не работают.

Напряжение упадет до 13,3 - 13,8 В. Если это так, то у вас хороший аккумулятор и исправный генератор.

Проверить генератор автомобиля на работоспособность его подшипников не так уж и сложно.

Итак, суть проблемы: приехав сегодня домой, решил проверить, как работает ген, с помощью устройства Black & Decker BDSBC10A.

Когда слышен генератор, слышен повышенный шум. При включенном зажигании, если горит лампочка, то щетки и обмотка возбуждения скорее всего в норме (ну разве что междурядье в роторе короткое, но тогда лампочка горит ярче). Поэтому стоит хотя бы немного знать о том, как с помощью обычного тестера можно проверить диоды в генераторе.

Напряжение питания на клеммах аккумулятора должно быть в пределах 12,6 ....

При повреждении этой системы аккумулятор не будет заряжаться, или если стабилизатор не выключится, аккумулятор может закипеть и выйти из строя.

Для этого обязательно снимите с генератора весь диодный мост, вытащите его и положите на стол.

Как только напряжение на входе «B» становится ниже нижнего предела напряжения, регулирующего PH (допустим, 13,5 вольт), регулятор начинает подавать ток на обмотку возбуждения генератора.Величина напряжения не должна изменяться более чем на 0,5 В.

Если сопротивление вообще не показывает, значит обрыв обмотки. Необходимо осмотреть и закрепить контакты, а также проверить, хорошо ли корпус регулятора соединен с массой через крепежные винты. Это связано с тем, что аккумулятор разряжен до нуля и для его зарядки требуется время.

Аккумуляторы содержат ядовитую и чрезвычайно агрессивную кислоту. Кроме того, нельзя допускать отсоединения аккумулятора от сети при работающем двигателе и отключении потребителей.Хорошо, если заряд от генератора идет на низком уровне, и вы просто садитесь на аккумулятор и глохнет на трассе. В некоторых автомобилях необходимо внимательно следить за герметичностью проводов на выводах амперметра, через которые проходит электрическая цепь.

Вообще таблетку можно стукнуть по генератору. Не рекомендуется. Если напряжение заметно отличается - зачищается контакт вывода «30» с проводом, вызывается сам провод от генератора к АКБ. Любое другое поведение этого индикатора указывает на наличие неисправностей.Таким образом, вопреки распространенному мнению, свечение «бесплатной» лампочки больше указывает на работоспособность релейного регулятора и проблемы с диодным мостом или статором. Для пайки применяем припой ПОС-40. После пропитки статора лаком ГФ-95 дайте лаку стечь в течение получаса и просушите статор в течение 10 часов в сушильном шкафу.

Часто бывает, что где-то происходит замыкание или плохие контакты, но это уже материал для отдельной статьи.Он должен быть не менее 4,5 мм.

Реле-регулятор напряжения ВАЗ-2107 необходимо для стабильной работы всех потребителей электроэнергии. Правильнее называть его регулятором, не добавляя «реле», поскольку современные автомобили оснащены электронными устройствами на основе полупроводников. И электромагнитное реле в конструкции отсутствует. Но просто на примере механического регулятора необходимо рассмотреть работу и принцип работы устройства.

Для чего нужен регулятор?

В автомобилях используются генераторные установки, вырабатывающие переменное трехфазное напряжение.После этого происходят следующие преобразования:

  1. Три фазы поступают на выпрямительный блок из шести кремниевых диодов.
  2. Каждая фаза выпрямляется и напряжение преобразуется в постоянное униполярное.
  3. Вся переменная составляющая отключена электролитическим конденсатором.
  4. Выпрямленное напряжение подается на силовой контакт в задней части генератора.

Напряжение зависит от скорости вращения, так как выходная мощность генератора может составлять 10 В при 1000 об / мин и 30 В при 7000 об / мин (если вы не используете регулятор).

Следовательно необходимо стабилизировать напряжение. Метод, используемый в бытовой технике, установка простого стабилитрона, не подходит. Мощность генератора очень велика, сила тока более 50 А. Если такой стабилитрон можно встретить в природе, то он не будет уступать по размерам автомобильному двигателю. Стоимость изготовления такого устройства очень высока. Фото реле регулятора напряжения ВАЗ-2107 можно увидеть в статье.

Но есть основное требование для работы любой генераторной установки:

Электрический ток может генерироваться в обмотке статора только в том случае, если на него действует постоянное магнитное поле.

Для создания магнитного поля необходимо подать напряжение на обмотку ротора. А для того, чтобы магнитное поле было постоянным, достаточно стабилизировать цепь питания обмотки возбуждения. И у нее максимальный ток потребления не более 2,6 А. Стабилизировать намного проще.

Электромеханические устройства

Не используются уже несколько десятков лет, так как имеют существенные недостатки:

  1. Небольшой ресурс.
  2. Необходимость частого обслуживания.
  3. Массивная конструкция.

Основные компоненты устройства:

  1. Реле электромагнитное.
  2. Термокомпенсирующее сопротивление.
  3. Дроссель.
  4. Резисторы дополнительные - 2 шт.

Якорь крепится хомутом к этому реле-регулятору напряжения ВАЗ-2107 (карбюратор в системе впрыска) комплектовались первые выпуски модели.

Процессы в регуляторе при остановленном двигателе

Весь цикл работы устройства можно разделить на несколько этапов:

  1. Как только зажигание включено, ток от аккумулятора подается на сердечник удушение.
  2. Ток также проходит через нормально замкнутые контакты и подается на клемму «W» регулятора.
  3. Мишень - обмотка возбуждения. Он запитан при включении зажигания.
  4. Напряжение поступает через контакт «I» на сопротивление термокомпенсации и на обмотку регулятора, второй конец которой заземлен.
  5. Пока намагничивающая сила на сердечнике незначительна, контакты К1 замкнуты, через обмотку возбуждения ротора проходит ток.Его значение составляет около 2,6 Ампера.
  6. В этом случае ток течет на выключатель в замке зажигания, нормально замкнутые контакты, зажим, лампу в панели приборов, реле управления зарядкой.

При запуске двигателя


При запуске двигателя происходят следующие процессы:

  1. Намагничивание сердечника.
  2. Усилие пружины преодолевается, и группа контактов К1 размыкается.
  3. Включена первая ступень настройки.
  4. Электрический ток подводится к индуктору и дополнительным сопротивлениям (R ext = 5,5 Ом).
  5. Ток в обмотке ротора постепенно увеличивается, а напряжение уменьшается.
  6. Контактная группа К1 замыкается.

Процесс повторяется снова, якорь вибрирует и постоянно замыкается и размыкает контакты. Напряжение на обмотку возбуждения подается, значит нет. Когда ротор вращается очень быстро, в его цепь обмотки включается небольшое сопротивление - в результате напряжение возрастает до максимальных 14.6 вольт. Величина тока в обмотке увеличивается до такой величины, что притягивается вторая группа контактов К2. Одновременно с этим вводится в действие вторая ступень регулировки напряжения.


Особенности полупроводниковых структур

Все вышеперечисленные процессы применимы к электронным регуляторам на основе полупроводников. Вот функции силовых контактов, которые взяли на себя транзисторы. Всего существует два типа электронных устройств:

  1. Контактный транзистор , которые представляют собой симбиоз механического и электронного регулятора. Надежность устройств этого типа пока оставляет желать лучшего, поскольку в конструкции присутствуют механические элементы.
  2. Полностью бесконтактный - выполнен на современной электронной основе. Позволяют более эффективно осуществлять регулирование напряжения в бортовой сети.

Некоторые автомобилисты не знают, где реле регулятора напряжения ВАЗ-2107. На новых машинах он монтируется непосредственно в корпусе генератора в одном узле со щетками. На старых версиях автомобилей они устанавливались в моторном отсеке, соединяясь проводами с щеточным механизмом.

Самое неприятное, что может случиться с автомобилем, - это поломка в дороге. Такая ситуация может нервировать даже опытных автомобилистов, вы спокойно едите домой после тяжелого рабочего дня и на полпути из-за внезапной остановки двигателя автомобиля. Рука тут же тянется к замку зажигания, поворачивает ключ, но вместо звука работающего стартера вы слышите полную тишину, и только лампочки на приборной панели меняют интенсивность свечения. Если ваша машина подает подобные «сигналы», то, скорее всего, виновником неожиданной ситуации является отсутствие заряда аккумулятора.

Работа системы зарядки в штатном режиме

Во время запуска двигателя аккумулятор разряжается, а для рекуперации энергии, затраченной в автомобиле, устанавливается генератор. При нормальной работе генератора и регулятора напряжения в электрическую сеть автомобиля подается постоянное напряжение, которое колеблется от 13,6 до 14,2 В. Ниже представлена ​​принципиальная схема блока питания «классики»:


Эта схема работает так:

Когда жесткая рука водителя поворачивает ключ зажигания, напряжение от АКБ поступает на катушку реле зажигания поз.14. Вследствие возникновения электромагнитного поля контакты реле замыкаются и напряжение через предохранитель поз. десять.

При исправном и заряженном аккумуляторе это напряжение 12 вольт. Если все в норме, напряжение поступает в бортовую сеть автомобиля и далее распределяется между потребителями. Но нас интересует только схема генератора и сигнальная лампа зарядки аккумулятора, поэтому мы опишем эти схемы подробно.

Итак, напряжение попало на контрольную лампу заряда АКБ, которая при условии, что генератор не включается (или не работает) должна гореть.Далее напряжение поступает на вывод SH5 и проходя через монтажный блок поз. 10 подается на клемму Ш10 (на рисунке верхний разъем). С разъема Ш10 напряжение поступает на клемму «61», которая находится непосредственно на генераторе. С клеммы «61» напряжение поступает на два потребителя:
1 регулятор напряжения
2- сам генератор

После подачи питания на обмотку возбуждения запускается генератор. В зависимости от частоты вращения коленчатого вала будет изменяться фазное напряжение, подаваемое на диодный блок.

При достижении напряжения 12 вольт (на выходе из диодного блока) напряжение на контактах контрольной лампы выравнивается и лампа гаснет. С этого момента генератор начинает вырабатывать напряжение, превышающее 12 вольт, которым заряжается аккумулятор.

Симптомы, сопровождающие отсутствие нормального заряда аккумулятора

Первым признаком отказа системы зарядки АКБ является постоянное или периодическое горение контрольной лампы (при условии, что частота вращения коленчатого вала не ниже 800 об / мин).Второй индикатор, по которому можно судить о правильности системы, - это стрелка вольтметра.

Если стрелка вольтметра при работающем двигателе ниже зеленой полосы, то берем тестер и проводим ручную диагностику. К сожалению, в отечественных автомобилях семейства ВАЗ «Классик», как правило, проводка и цепь контрольной лампы с вольтметром находится в удручающем состоянии, поэтому во избежание неожиданных поломок рекомендуем проверить работу генератора с помощью тестера.

Кстати, проверка работы генератора с помощью обычного тестера - самый надежный способ проверить работоспособность генератора и цепи зарядки аккумулятора.

Итак, берем мультиметр (тестер) и открываем капот нашей машины. Наша цель - измерить напряжение на выводах АКБ при работающем двигателе, при нормальной работе оно должно быть в пределах 13,5 . .. 14,2 Вольт.

Еще раз, во избежание повреждения электронных компонентов автомобиля НЕ отсоединяйте клеммы от аккумулятора при работающем двигателе.
Если в процессе диагностики вы обнаружите проблемы с зарядкой аккумулятора, то переходите к следующему разделу этой статьи.

Устраняем неисправность

Самая частая проблема, которая может привести к неполному заряду АКБ - банальное окисление клемм или места подключения кабеля к ТС. Поэтому берем в руки наждачную бумагу и тщательно зачищаем места контакта. Если напряжение по-прежнему не «возвращается», продолжайте поиск.

Второй этап . Тем же тестером измеряем напряжение на клемме «30» (положительный щуп на клемме, минус на кузове автомобиля), если измеренное напряжение сильно отличается от значений, полученных на клеммах АКБ, то проблема в либо в окислении клеммы «30», либо в разрыве проводки, соединяющей генератор и аккумулятор.

Третий этап. Часто можно встретить ситуацию, когда лампочка «зарядка» не горит, напряжение на выводах АКБ в норме, стрелка вольтметра находится на своем месте, но при этом аккумулятор очень быстро разряжается. Причина такого обрыва кроется в ослабленном ремне генератора. Поэтому проверяем натяжение ремня генератора, при приложении усилия 10 кгс ремень не должен прогибаться более чем на 17 мм.

Четвертый этап . После многих лет эксплуатации щетки генератора изнашиваются практически до «нуля», поэтому, если описанные выше советы вам не помогли, проверьте длину щеток; если их длина меньше 5 см, меняем щеточный узел.


Пятый этап . Проверяя диоды, при помощи тестера проверяем исправность полупроводниковых диодов.

Шестой этап . Проверить обмотки генератора.

ВАЗ 2107

Не работает форсунка

«Семерка» - последний представитель серии заднеприводных автомобилей ВАЗ. Седьмая модель разработана на базе ВАЗ 2105 и отличается формой сидений, отделкой салона, формой световых приборов и мощностью двигателя.

Изначально на ВАЗ 2103 устанавливался полуторалитровый двигатель от ВАЗ 2107. Впоследствии линейка двигателей, устанавливаемых на «семерку», была расширена. Для разных рынков выпускались автомобили с объемом двигателя от 1,45 до 1,7 литра. Именно 1,7-литровый двигатель первым оснастили не карбюратором, а системой впрыска. Впоследствии инжектор ВАЗ 2107 полностью вытеснил карбюраторные автомобили с конвейера.

Принцип работы инжекторного двигателя ВАЗ 2107

В отличие от карбюраторных систем, где приготовление воздушно-топливной смеси происходит в камерах карбюратора, система впрыска предполагает впрыск топлива непосредственно в цилиндры.Поэтому такая система называется «системой распределенного впрыска».

Системы впрыска квалифицируются в зависимости от принципа действия и количества форсунок. «Семерка» оснащена отдельной системой впрыска с 4 форсунками (по одной на цилиндр). Форсунки ВАЗ 2107 управляются микроконтроллером электронного блока управления двигателем. Он регулирует подачу топлива в цилиндры в зависимости от режима работы, положения педали газа и других параметров, считываемых специальными датчиками.

Компьютер (электронный блок управления) контролирует количество топлива и воздуха, поступающих в камеры сгорания двигателя. Кроме того, он контролирует образование искр на свечах зажигания, меняя свинец в зависимости от скорости вращения. ЭБУ также включает и выключает топливный насос, регулирует обороты холостого хода, контролирует количество CO в выхлопных газах и температуру охлаждающей жидкости в блоке цилиндров. Все это работает следующим образом.

Бензин из бака, проходя через топливный фильтр, закачивается в топливную рампу.Последний имеет регулятор давления, регулирующий подачу топлива к форсункам. В топливной рампе поддерживается давление 300 МПа, а избыток топлива направляется в бензобак по возвратной трубе.

Электронный блок управления открывает и закрывает форсунки, обеспечивая подачу бензина во впускные коллекторы при каждом обороте двигателя. Количество топлива, поступающего в цилиндр, зависит от времени, в течение которого форсунка открыта. ЭБУ рассчитывает это время на основе показаний многих датчиков.Основными показателями, влияющими на время открытия форсунки, являются данные датчика массового расхода воздуха и датчика положения дроссельной заслонки. Момент открытия форсунки определяется исходя из положения поршней в цилиндре, которое передает датчик коленвала на ЭБУ.

Учитываются и другие параметры:

  • температура охлаждающей жидкости, которая влияет на процесс сгорания топливной смеси;
  • напряжение бортовой сети, от которого зависит время срабатывания форсунок;
  • об / мин двигателя;
  • Состав выхлопных газов.

Система зажигания Форсунка ВАЗ 2107

Инжекторный двигатель ВАЗ 2107 оборудован электронным модулем зажигания, состоящим из электронной платы и пары катушек. Благодаря отсутствию движущихся частей система отличается высокой надежностью и не требует регулярного обслуживания. Момент искрообразования определяется ЭБУ двигателя и зависит от частоты вращения коленчатого вала.

Преимущества инжекторных моделей ВАЗ 2107

  • За счет оптимального формирования топливной смеси КПД инжекторного двигателя выше, чем у карбюратора.Соответственно, двигатель инжекторной ВАЗ 2107 потребляет меньше топлива и мощнее карбюраторного двигателя того же объема.
  • Электроника регулирует обороты двигателя, поэтому на холостом ходу он более стабильный, реже глохнет при неумелом старте с места и лучше заводится на морозе.
  • В отличие от карбюраторного двигателя, инжекторный двигатель не требует частой регулировки топливной системы и системы зажигания.
  • Оптимальный состав и количество поступающей в цилиндры топливовоздушной смеси, а также наличие катализатора обеспечивают минимальное содержание вредных веществ в выхлопе.Это важный момент с точки зрения экологии и здравоохранения.
  • Натяжитель цепи и гидрокомпенсаторы зазора клапанов устраняют необходимость в ручной регулировке механизма и обеспечивают менее шумную работу двигателя.
  • Диаграмма крутящего момента более плавная - высокий крутящий момент достигается в более широком диапазоне оборотов.

Примечание: на инжекторный двигатель может быть установлено газовое оборудование как второго, так и четвертого поколения. Последний вариант предпочтительнее - ГБО четвертого поколения экономичнее и исключает возможность хлопков в двигателе.

Недостатки инжекторной модели двигателя ВАЗ

Инжекторный ВАЗ 2107 помимо достоинств имеет ряд недостатков:

Неисправности инжекторного двигателя ВАЗ 2107

Проблемы инжекторного двигателя «семерки» обычно проявляются следующим образом:

  • Двигатель нестабильный.
  • Расход топлива ВАЗ 2107 увеличился.
  • В выхлопных газах повышенное содержание CO.
  • Проседает при нажатии на педаль акселератора.
  • Двигатель «не тянет» (пониженная мощность).
  • Для диагностики неисправностей в системе впрыска необходимо специальное оборудование. В частности, для считывания кодов ошибок и проверки показаний датчиков и работы ЭБУ двигателя необходим специальный компьютер (тестер). Поэтому ремонт и диагностика инжектора ВАЗ 2107 производится на специализированных СТО. Наиболее частая причина неисправности форсунок - засорение форсунок.

Причины засорения форсунки

Обычно проблемы с системой впрыска возникают при использовании некачественного бензина. Содержащиеся в таком топливе тяжелые парафины оседают на стенках системы, блокируя подачу топлива. Производители качественного бензина добавляют в него моющее средство - специальную присадку, растворяющую отложения. Бензин низкого качества содержит слишком много парафина, который образует отложения быстрее, чем моющие средства.

Отложения интенсивнее образуются при низких температурах, поэтому при частом использовании автомобиля с холодным двигателем форсунки чаще забиваются.

Отложения могут накапливаться не только в форсунках. Часто пар оседает на дроссельной заслонке, что приводит к изменению пропорций поступающей в цилиндры топливовоздушной смеси.

Отложения некачественного бензина также могут появляться на обратной стороне пластин впускных клапанов. Это может привести к прогоранию клапана или детонационному возгоранию топлива.

Для очистки системы впрыска от отложений необходимо использовать специальную промывочную жидкость и оборудование. Помыть инжектор можно в гараже. Для этого потребуется шприц и промывочная жидкость. Последний смешивается с бензином и заливается в систему впрыска через шланг вакуумного усилителя тормозов. Сначала операция выполняется на остановленном двигателе, затем на двигателе. Смесь в работающий двигатель подается постепенно, небольшими порциями. В результате отложения растворяются, попадают в цилиндры двигателя и там горят. При этом на короткое время могут появиться клубы дыма, выходящие из глушителя.

Вот уже пять дней Константин ходит беспокойно: не проиграл ли он, заплатив больше за инжектор ВАЗ 2107? Может надо было с карбюратором брать?

Эх, Константин будет мучиться, пока эту статью не прочтет.Ведь здесь он узнает не только, чем инжектор ВАЗ 2107 лучше, но и:

  • его недостатки;
  • какие свечи покупать, если вышли из строя старые;
  • какое газовое оборудование установить, есть ли в этом смысл и какие особенности при эксплуатации;
  • стоит переживать, когда недавно купленная в салоне форсунка ВАЗ 2107 потребляет много топлива;
  • прямо около инжектора.

Почему инжектор ВАЗ 2107 лучше карбюратора

Инжекторный автомобиль лучше реагирует на нажатие педали газа.Этот автомобиль понравится тем, кто заботится об окружающей среде, потому что он менее токсичен, чем карбюратор.

Неисправность двигателя можно найти быстро. Достаточно поставить диагноз, который не займет 5 минут. Сделать это можно в автосервисе или самостоятельно, если у вас есть ноутбук и специальная программа для диагностики.

В отличие от карбюратора, инжекторный двигатель не требует постоянной регулировки.

Если у вас нет опыта вождения, то описанная модель будет в самый раз.Электроника помогает поддерживать оптимальные обороты двигателя, и вы можете быть уверены, что не умрете в нужный момент. Можно трогать без газа. А если сломаешь, не жалко.

Также в описываемом двигателе не нужно будет включать всасывание при нагреве, и холостой ход всегда стабильный.

Кроме электроники есть еще несколько полезных:

  • натяжитель цепи, с которым легче работать с двигателем, и он становится не таким шумным, как карбюратор; Гидравлические подъемники
  • исключают необходимость регулировки клапанов.

Форсунка ВАЗ 2107 чуть мощнее карбюраторного аналога. Некоторые говорят, что у него меньше потребление, но это спорный вопрос, так как многие утверждают обратное.

Недостатки инжекторного ВАЗ 2107

Инжектор установлен на старомодном двигателе, поэтому до многих деталей добраться сложно. Однако мотор хороший и при правильной эксплуатации через пару лет вам не нужно будет заглядывать под капот для ремонта.

Катализатор установлен на расстоянии 10 см от земли и, чтобы его не задеть, придется выбирать дороги одинаково.

Инжекторному мотору нужен только качественный бензин. В противном случае система быстро загрязнится, и мотор перестанет работать.

Если что-то сломалось в моторе, то чаще всего самому не сделать. Придется идти в автосервис. Но пока у вас гарантия, это не проблема.

Какое газовое оборудование поставить, и имеет ли смысл

Владельцы со стажем говорят, что нужно ставить любую "Италию". Оборудование этой компании стоит от 20 000 руб.

Расход топлива не уменьшается, но бензин стоит меньше, чем бензин, а значит и экономить соответственно имеет смысл.

Единственное, что нужно сделать, это менять воздушный фильтр каждые 5-6 тысяч километров. Если этого не сделать, то расходы увеличатся.

Стоит ли переживать, когда недавно купленный в салоне инжектор ВАЗ 2107 потребляет много топлива

Много топлива - это когда на 100 км пути уходит 13 литров и более.Во время обкатки новой машины - это вполне нормально. Если после обкатки ситуация не изменилась, рекомендуется перепрошить компьютер. Делайте это только с проверенными профессионалами.

Какие свечи покупать, если вышли из строя старые?

Иридиевые свечи фирмы NGK или Denzo.

Думаем, теперь вы точно сможете определиться, покупать ли вам инжекторный ВАЗ 2107 или отдать предпочтение старому доброму карбюратору.

О форсунке ВАЗ 2107

Форсунка, с помощью которой осуществляется непосредственный впрыск топлива, давно зарекомендовала себя большей экономичностью по сравнению с карбюратором. Ведь благодаря ему образование горючей смеси осуществляется непосредственно в камере сгорания, в результате чего обеспечивается точная дозировка топлива. В результате достигается снижение вредных выбросов в атмосферу, меньший расход, а также лучшее сгорание смеси.

В связи с этими обстоятельствами все современные автомобили оснащены именно форсунками, и даже ВАЗ 2107, форсункой которой является управляемый электромагнитный клапан, не является исключением в этом списке.

Стоит учесть, что работа этого устройства происходит в тяжелых условиях и оно подвергается значительным нагрузкам. Соответственно инжектор, особенно на российских машинах, очень требователен к обслуживанию. Чистота двигателя и экономия топлива напрямую зависят от его чистоты, поэтому даже небольшие засоры могут повлиять на его эффективность.

В частности, загрязнение приводит к уменьшению впрыскиваемой дозы топлива и может нарушить форму облака распыляемой смеси.Конечно, установленные электронные системы в какой-то степени минимизируют негативные последствия засорения, но сами по себе проблемы не решают.

  • ненадежная работа системы зажигания;
  • «Спотыкание» при нажатии на педаль газа;
  • неравномерная работа двигателя;
  • потеря мощности;
  • избыточное содержание в выхлопе углеводородов и окиси углерода, по-другому - CH и CO.

Факторы, влияющие на засорение форсунки

В большинстве случаев топливо само становится причиной засорения форсунки.Это связано с тем, что бензин представляет собой смесь различных сложных углеводородов (в том числе тяжелых парафинов), от которых практически невозможно избавиться даже в процессе очистки бензина. При воздействии высокой температуры легкие вещества испаряются, а парафины оседают на стенках устройства. Постепенно такие отложения увеличиваются, и это приводит к прекращению свободной подачи топлива.

Зная об этой особенности бензина, его производители добавляют в топливо специальную «присадку» - моющее средство, растворяющее отложения.Однако постоянное использование некачественного топлива, частое передвижение в городском режиме и на короткие расстояния приводит к тому, что отложения образуются быстрее, чем моющие средства. Еще одна причина засорения - движение при недостаточно прогретом двигателе.

Также необходимо обращать внимание на состояние дроссельной заслонки, поскольку поднимающиеся пары топлива из впускного коллектора могут оседать на дроссельной заслонке и на различных прилегающих к ней частях. В результате меняется пропорция топливовоздушной смеси.

Образование отложений на клапанах и непосредственно внутри камеры сгорания также отвечает за эффективную работу двигателя. Особую опасность представляют отложения, которые появляются на обратной стороне так называемых «пластин» впускного клапана, поскольку они поглощают топливо. В результате возникает вероятность детонационного сгорания топливной смеси, что может привести к повреждению двигателя.

Как промыть форсунку

Самый лучший вариант, конечно, - промыть форсунку в мастерской, но эту процедуру можно провести самостоятельно.Для этого нужно приобрести специальную жидкость для стирки, шприц и набор новых свечей. Также вам понадобится помощник, который будет нажимать на педаль газа и поддерживать нужные обороты двигателя.

Для промывки форсунки необходимо использовать 1,5-3 литра обычно используемого бензина, а затем смешать его с промывочной жидкостью. Далее под капотом найдите шланг, идущий к впускному коллектору от усилителя тормозов. Затем отсоединяется резиновая переходная трубка и с помощью шприца вливается приготовленная смесь.Затем следует подождать минут 20, чтобы все наросты отпали.

Далее помощник заводит двигатель и постоянно держит педаль газа. Самым сложным в этом процессе является введение смеси, так как шприц из-за высокого давления в трубке можно просто затянуть внутрь. Поэтому нужно аккуратно надавить на нее, тогда в трубку упадет сама жидкость.

Смесь для стирки не нужно заливать сразу, ее добавляют небольшими порциями, что позволяет добиться лучшего результата.Когда смесь закончится, необходимо выключить двигатель и дать ему остыть. Затем старые свечи заменяются новым комплектом, а рабочее место двигателя протирается сухой тканью.

Если такая процедура проводится впервые и машина эксплуатируется более трех лет, то звуки из глушителя станут вполне нормальными, от которых также могут взорваться клубы дыма.

Заголовок

Форсунка ВАЗ 2107 - сложное устройство, ремонт которого намного дороже, чем карбюраторная система питания.Чтобы точно определить причину неисправности энергосистемы, необходимо считывать коды ошибок с компьютера (электронного блока управления). Сделать это можно, обратившись в автосервис или самостоятельно, имея определенное оборудование и программное обеспечение.

Устройство

Форсунка ВАЗ 2107 состоит из следующих элементов:

  • ЭБУ;
  • Датчики
  • Топливные трубки и шланги;
  • Фильтр топливный и воздушный;
  • Исполнительные механизмы;
  • Бензобак;
  • Электропроводка.

В систему питания форсунки входит основной элемент - компьютер или компьютер. Его постоянная память содержит программу (алгоритм), в соответствии с которой осуществляется управление исполнительными механизмами, к ним относятся:

  • Топливный насос;
  • Форсунки
  • Контроль холостого хода;
  • Клапан адсорбера.

Каждый из вышеперечисленных элементов выполняет свою функцию.

Топливный насос

Активируется выходным сигналом ЭБУ через реле.Имеет сетчатый фильтр и датчик уровня топлива. Бензин из него проходит через топливный фильтр. Насос находится в баке и чтобы его снять, нужно снять заднее сиденье, снять люк и открутить крепление.

Форсунка

Опрыскиватель, оборудованный электромагнитным клапаном. Пожары от импульса ECU. Соответственно длительность открытия клапана (количество подаваемого бензина) зависит от времени импульса. Он устанавливается на общей для всех форсунок аппарели, постоянное давление в которой поддерживает клапан.Если оно превышено, клапан открывается и бензин возвращается обратно в бак. Форсунка попадает во впускной коллектор. Воздушный поток, проходящий через впускной коллектор, забирает часть газа, выбрасываемого соплом.


Управление холостым ходом

Топливная система поддерживает холостой ход с помощью регулятора. Он представляет собой шаговый двигатель, соединенный с регулирующим телом конической формы. Его подход уменьшает воздушный поток, поступающий во впускной коллектор, и, наоборот, увеличивает удаление.

Клапан адсорбера

Необходимо для того, чтобы включить вентиляцию адсорбера, который собирает пары бензина и в нужный момент отдает их во впускной коллектор.

Система питания форсунок содержит датчики для измерения, преобразования и передачи сигнала на компьютер.

На автомобиль ВАЗ 2107 установлены следующие датчики:

  • Положение коленвала;
  • Массовый расход воздуха;
  • Положение дроссельной заслонки;
  • Температура охлаждающей жидкости;
  • Скорости;
  • Содержание кислорода в выхлопе.

Положение коленчатого вала

Этот параметр необходим компьютеру для своевременного открытия форсунок. При выходе из строя этого датчика автомобиль ВАЗ 2107 не поедет.

Расход воздуха

Позволяет подавать необходимое количество топлива. Сигнал от этого датчика иногда бывает неверным. Причиной этого может быть его неисправность, вызванная повышенной влажностью или низкой температурой. Воздушный фильтр с конденсатом внутри или загрязнением отрицательно влияет на этот датчик.

Положение дроссельной заслонки

Этот сигнал аналоговый, т.е. непрерывный. Он передает точные данные о положении дроссельной заслонки.

Температура охлаждающей жидкости

Параметр нужен для того, чтобы компьютер понимал, прогрет ли двигатель. Это необходимо для правильной работы холодного мотора. Смесь обогащается за счет температурной коррекции.

Датчик скорости

Измеряет и передает сигнал в виде последовательности импульсов на компьютер.

Концентрация кислорода

Диагностика двигателя

Точное определение неисправности двигателя и ее устранение зависит от достоверности полученных данных. Для этого понадобится хорошее оборудование. В его состав входят:

  • Тестеры двигателей;
  • Сканеры
  • Газоанализаторы.

Считывание кода ошибки с компа - это далеко не все. Стоит помнить, что полученные данные могут быть недостоверными. Показанная компьютером неисправность датчика не означает, что это действительно так.Проблема также возникает из-за проводки, плохого контакта. Следовательно, сканер может только считывать информацию ЭБУ. Причем сканер может быть реализован программно, дополнительно к нему понадобится специальный адаптер и, конечно же, компьютер.

Две другие группы оборудования позволят вам увидеть полную картину, но они довольно дороги. Если вы хотите постоянно проводить диагностику, имеет смысл приобрести соответствующее оборудование и программное обеспечение.

Добрый день!

Сегодня я расскажу вам об интересном случае с автомобилем ВАЗ 2107.
Приехала машина с жалобами на неравномерный холостой ход.
Первым делом подключаем сканер и смотрим корректировки топлива, долговременная корректировка оказалась чуть больше 1, это говорит нам о том, что ЭБУ автомобиля подает в двигатель больше топлива, чем рассчитано заводом. Одной из причин может быть низкое давление в топливной рампе - но после проверки манометром отказываемся от этой теории - давление в норме.

Что ж, сканер не смог определить причину, поэтому прибегаем к тяжелой артиллерии - мотор-тестеру (подробнее об этом устройстве можно узнать на странице «Оборудование»).

Сначала запустите тест на неравномерность вращения коленчатого вала. Результатом этого теста будет такой график:

Теперь посмотрим, что мы видим на этом графике.
Серая линия показывает обороты двигателя.
Цветные линии - КПД цилиндра. Каждый цилиндр обозначен своим цветом (первый синий, второй розовый, третий красный, четверка зеленый)

На графике видно, что из 4 графиков зеленый (4-й цилиндр) заметно выделяется. Он ниже всех и постоянно выходит за пределы 0.Если график находится ниже оси 0, это означает, что цилиндр не работал в этом цикле, а это значит, что двигатель в данный момент «балансирует».

Ну видим что есть подрезка и четвертый цилиндр не работает. Теперь нам нужно найти причину. Почему смесь не загорелась? Журнал «За рулем» как-то написал: «Либо сжигать нечего, либо нечего поджигать». Не самая полная формулировка. Кроме того, есть такие причины, как отсутствие компрессии и сбитый шкив датчика положения коленвала - в результате «пропавшего» зажигания.Итак, есть 4 причины: нет искры, искра попадает не вовремя, неправильная топливно-воздушная смесь, отсутствие компрессии.

Итак, продолжаем изучать графику. Для проверки системы зажигания рассмотрим участок графика при резком открытии дроссельной заслонки:


Видно, что с высоковольтной частью проблем нет. Если возникла проблема, то при резком открытии дроссельной заслонки график, соответствующий цилиндру с проблемой во взрывоопасной части, сначала упал бы ниже нуля.

Теперь, чтобы проверить разброс сжатия, переходим к концу графика.


В этом разделе графика видно, что 3 его хвоста практически сходятся, а 4-й цилиндр (зеленый) был ниже всех остальных. В этой статье я не буду останавливаться на особенностях теста, поэтому скажу результат - такое поведение графика говорит о низкой компрессии в цилиндре. Кроме того, третий цилиндр был немного ниже первого и второго.

Замер компрессии показал, что в 4-м цилиндре компрессия 9,5-10 ат., А в остальных 12-12,5. (первый - 12,5; второй - 12; третий - 11,5, четвертый - 9,5-10). Залив в цилиндр несколько кубиков масла, выяснилось, что в низкой компрессии виноваты сгоревшие клапаны. В целом разброс давления по цилиндрам не должен превышать 1 атм, в противном случае завод рекомендует капитальный ремонт двигателя.

Итак, одна из причин найдена, но мы не будем останавливаться на достигнутом, проверим тайминги тайминга и время искры.Для этого нам понадобится мотор-тестер и датчик давления на 16 атм. Откручиваем свечу, перекидываем провод от нее к разряднику, ввинчиваем датчик давления, заводим машину и снимаем график:


Вертикальная линия показывает время искры. Мы измеряем расстояние до ВМТ цилиндра (большая горбинка в начале графика) и сравниваем это значение со значением, полученным со сканера. В данном случае все было в порядке - цифры совпали, а значит, с зажиганием проблем нет.

А теперь приступим к проверке таймингов таймингов. Выпускной клапан на двигателях ВАЗ должен открываться на 145 градусов после ВМТ. Замеряем:


Видно, что выпускной клапан открывается на 159 градусов. Это означает, что фазы смещены примерно на 1 зуб.
Таким образом, мы проверили ГРМ без разборки двигателя. Без мотор-тестера это невозможно. Для проверки обычными методами необходимо разобрать двигатель, добраться до шкивов коленвала и распредвала, затем сместить метки на блоке, с метками на шкивах.А из-за того, что место под капотом ограничено, это не так просто.

Обновлено: 05.09.2019

103583

Если вы заметили ошибку, выделите фрагмент текста и нажмите Ctrl + Enter

Генератор

Один из компонентов схем различных электронных и электрических устройств. .

Электрооборудование на автомобиле ВАЗ 2106 выполнено по однопроводной схеме ...

Модуль зажигания получает управляющий импульс от блока управления и передает ...

«Русский Мерседес» или ВАЗ 2107 был в свое время (1980-е гг.) Одним из...

Современные автомобили изобилуют всевозможной электроникой. Потому что ...

ЭУР или электроусилитель руля сейчас ставится на многих ...

. Спрашивает: Кириличев Константин. Суть вопроса: Какое масло лучше ...

Как известно, на ВАЗ 2110 датчики инжектора выполняют особые функции и от них. ..

Очень часто владельцы ВАЗов решают поменять цветовую схему панели приборов ....

Наши автомобили давно перестали быть исключительно средством передвижения, чтобы ...

В любом автомобиле одну из основных ролей играет система охлаждения. Как...

Панель приборов ВАЗ 2110 или комбинация приборов позволяет водителю получать ...

Автомобили оснащены множеством датчиков, контролирующих состояние всех ...

Многие автолюбители сталкивались с тем, что ВАЗ-2114 падал. Это связано с...

Для безаварийной работы автомобиля нужно следить за тем, чтобы аккумулятор был .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
