Какой кабель выбрать – плоский или круглый?

Очень часто при проектировании электронных систем и систем автоматизации вопрос выбора кабелей для многих инженеров является «второстепенным». Однако позже, когда оказывается, что правильно подобранная кабельная система позволяет сэкономить затраты на производство, повысить срок службы и надежность устройства, и, что немаловажно, сохранить качество сигнала.

Не плановые простои оборудования неприемлемы в любой отрасли промышленности. Поэтому системы электроснабжения это «артерии» современной техники. В современных автоматических системах движущиеся устройства (роботы, краны и так далее) создают  массу проблем для инженеров, которые должны принять решение – какой кабель лучше использовать, круглый или плоский? Рассмотрим несколько критериев, которые нужно учитывать при выборе.

Приложения

В зависимости от рынка и условий эксплуатации изделий применяются круглые и плоские кабели. Круглые кабели уже давно являются отраслевым стандартом и используются в большинстве промышленных и автоматизированных систем и захватывают диапазон от простых производственных комплексов до альтернативной энергетики.

Плоские кабели не получили столь широкого распространения и являются больше «точечными» решениями, и могут использоваться для питания и передачи сигналов управления и измерения в медицинском оборудовании, гражданских самолетах и других специфических категорий. Плоские или фестонные кабели также пользуются большим спросом на рынке мостовых кранов для компаний, которые не хотят использовать бабины  в своих решениях.

Критерий производительности

Электрические характеристики

• Электромагнитные помехи (англ. EMI) состоят как из внешних, так и из внутренних источников. Внутренняя защита от электромагнитных помех варьируется и сильно зависит от конструкции кабеля. Если инженеры работают с индивидуальными экранированными парами в плоском кабеле, то это обеспечит сопряжение пары перекрестных помех и защиту связи.

Очень сложно разместить общий экран на плоском кабеле, поскольку экранирующий материал имеет тенденцию к округлению — он не может иметь плоский формат. Это делает очень сложной и практически недоступной внешнюю защиту от электромагнитных помех плоских кабелей, поскольку данный способ защиты способен обеспечить лучшую защиту от внешних EMI только для круглых кабелей.

• Перекрестные помехи: это неконтролируемое соединение сигналов между двумя цепями передачи. Подобно защите от электромагнитных помех, использование разнообразных длин пар в плоском или круглом кабеле повышает защиту от перекрестных помех.
• Затухание: в конечном итоге определяет максимальную длину сигнального кабеля и сопротивление проводника, что влияет на падение напряжения на компоненте питания. В большинстве случаев затухание при использовании плоского кабеля ухудшается. Использование высококачественной изоляции и правильное размещение в грунте может улучшить затухание, что приводит к необходимости выбора плоской конструкции. В некоторых отраслях производятся высокопроизводительные (низкопрочные и ослабленные) плоские кабели.

Механическое напряжение

Существует четыре основных типа нагрузки для кабелей – сгибание, скручивание, тик – токовые (англ. tic — toc) и S – образные нагрузки. Круглые кабели могут выдерживать все из-за их естественной способности перемещаться по нескольким осям одновременно. В некоторых применениях они способны выдерживать до 30 миллионов циклов изгиба, прежде чем их нужно будет заменить. Плоские кабели лучше всего подходят для линейных перемещений, поскольку это движение находится на одной линейной оси.

Движения, требующие нескольких осей, таких как скручивание, могут привести к тому, что плоский кабель будет привязан или перекручен только до определенной точки. При нагрузках вращения электромагистраль скручивается и наматывается на определенную длину. Таким образом, каждый компонент должен быть интегрирован в правильное положение при закручивании и быть обернут или встроен в ПТФЭ-ленту (тефлон), чтобы минимизировать силы трения при скручивании.

 Неблагоприятные условия работы

Данные электрические изделия подвергаются воздействию многих факторов окружающей среды, которые могут привести к ухудшению качества кабеля, если неправильно были подобраны материалы при изготовлении. Некоторые из этих условий включают ультрафиолет, масло, излучение, стирание, высокую или низкую температуру и трение. Знание этих факторов заранее сильно повлияет на выбор свойств материала (полиимид / вспененный полиэтилен и так далее) для изоляции проводников и материалов оболочки кабеля (полиуретан).

Большинство ПВХ или ПТФЭ, используемых в круглых кабелях, могут быть применены для выдерживания многих из этих неблагоприятных факторов окружающей среды, сохраняя при этом свою гибкость. Плоские кабели, которые экструдируются с силиконом, смогут выдерживать высокие температуры. Однако силикон является более мягким материалом и не обеспечивает значительного сопротивления истиранию и трению, что может привести к возникновению внутренних сбоев.

Проектирование и производство кабелей

Круглые кабели спроектированы так, чтобы максимизировать пространство в пределах минимальной требуемой площади поперечного сечения. Это позволяет использовать их в большинстве отверстий для систем автоматизации или при подключении различного рода электрических машин, которые могут оказаться проблемой для плоского кабеля с удлиненным поперечным сечением, то есть квадратным штифтом и круглым отверстием.

Занимаемая при монтаже площадь и его удобность играет не последнюю роль, и здесь круглые проводники имеют преимущество, так как сделать круглое отверстие значительно проще, чем прямоугольное. Тем не менее, при использовании плоских кабелей появляется возможность уложить их друг на друга для экономии места, что нельзя сделать при использовании круглых.

Кроме того, плоские кабели необходимо взвешивать и балансировать, чтобы обеспечить равномерность движения. Это также необходимо и для круглых проводников только тогда, когда они установлены в кабельной трассе. Они требуют только наполнителей и лент для обеспечения концентричности.

Вес и гибкость конструкции кабеля — это оптимизация эргономических характеристик для конечного пользователя, особенно когда это переносное устройство:

И, наконец, для инкапсуляции всех плоских компонентов в один кабель требуется специальное оснащение. Кабельно-производственное оборудование стандартизировано для производства круглых кабелей, поэтому дополнительная оснастка превращается в дополнительную производственную стоимость для клиентов.

Зависимость от условий эксплуатации

Современные реалии промышленности требуют от кабельной продукции защиту от многих неблагоприятных факторов, а не только от одного. Например:

• Износоустойчивость и сопротивление резанью: поскольку проводники могут наматываться на бабины и тянуться по бетонной поверхности с наличием острых кромок, что может привести к повреждению внешнего слоя изоляции. Поэтому внешний слой должен иметь хорошую жесткость (полиуретаны имеют хорошую репутацию).
• Небольшое удлинение при большой растягивающей нагрузке: это достигается путем двустенного экструзионного процесса в сочетании с арамидной оплеткой (кевлар / вектран) между ними, чтобы снять механические нагрузки с внутренних компонентов. Этот тип конструкции минимизирует растягивающую нагрузку на внутренние проводники, что снижает усталость и ранний отказ.
• Использование прочного элемента в конструкциях снижает зависимость от меди, тем самым уменьшая общее ее количество, что в конечном итоге сокращает размер, вес и стоимость кабеля. Такие типы конструкций практически невозможны при использовании плоских кабелей, которые основываются на силиконе и ПТФЭ для герметизации нескольких компонентов проводника.

При разработке системы электроснабжения доступно большое количество вариантов. Инженеры должны выполнить большой объем работы, чтобы подобрать наилучший вариант, который будет соответствовать требованиям механики и электротехники устройства. Правильный выбор конструкции кабеля дает всем сторонам уверенность в надежной и долгой работе системы.

Какой кабель выбрать для проводки в доме

Для того, чтоб сделать качественную проводку в доме необходимо приделить большое внимание вопросу выбора кабеля. Ведь замена кабеля – это самое сложное в ремонте электропроводки. Всегда с легкостью можно заменить вышедший из строя выключатель, автомат, розетку, а вот перегоревший кабель с такой легкостью заменить не удастся, конечно если проводка не открытая. Поэтому к выбору кабеля для проводки нужно подходить очень ответственно, если хотите, чтоб проводка прослужила многие годы. В этой статье мы попытаемся объяснить простыми словами, без углубления во всякие цифры, коды, и маркировки какой кабель выбрать для проводки в доме.

Производитель

Первое на что необходимо обращать внимание – это производитель. Не нужно брать кабель сомнительного производства, даже если он дешевле, ведь проверить заявленные технические характеристики кабеля простому покупателю сложновато. Продавец должен предоставить по просьбе покупателя сертификат соответствия. В нашем магазине Вы сможете купить только качественные, сертифицированные кабеля, а наши консультанты всегда смогут подсказать какой кабель выбрать для проводки в доме, достаточно всего лишь написать в форму обратной связи, либо заказать обратный звонок.

Медь или алюминий

Алюминиевый провод дешевле медного, но на этом его преимущества перед медью заканчиваются. Алюминий быстрее окисляется, имеет меньшую проводимость, не такой прочный, как медь, и быстро ломается. Вообще если говорить о том, какой кабель выбрать для проводки в доме, то тут ответ только один – медный, не стоит экономить на проводах, если делаете ремонт у себя дома.

Однопроволочная жила или многопроволочная

Для стационарной домашней проводки вполне подходит кабель с однопроволочными жилами. Кабель с многопроволочной жилой больше подходит для подключения различных электроприборов, так, как этот кабель по своим свойствам допускает многократные изгибы.

Количество жил в кабеле

Если речь идет об однофазной домашней проводке, то тут все просто – трехжильный кабель (фаза, ноль, заземление). Конечно же, если заземление в доме отсутствует, и нет возможности его провести, то применяется двухжильный кабель, так, как третья жила просто не используется, но все же, по возможности лучше провести заземление или установить УЗО (устройство защитного отключения), не стоит экономить на безопасности.

Какое сечение проводов выбрать

Как правило, для подключения розеток в доме или квартире используют провод сечением 2,5 мм. кв. Если нужно подключить электроплиту или другие мощные приборы, то лучше подвести к ним питание кабелем сечением 4 мм.кв., или даже 6 мм.кв. Для ламп и других осветительных приборов вполне достаточно сечения 1,5 мм.кв. Провод сечением меньше 1,5 мм.кв. запрещено использовать для монтажа стационарной проводки действующими нормами.

Плоский или круглый

В зависимости от того где, и каким способом нужно прокладывать кабель, и нужно принимать решение о том какой кабель выбрать для проводки в доме. Плоский провод отлично подходит для прокладки по стенам. Круглый провод хорошо подходит для прокладки в гофротрубе, или при проходке через стены.

Марка кабеля

Исходя из всего сказанного выше остается совсем небольшой выбор кабеля для проводки в доме, так что запутаться сложно. Из тех кабелей, что производят у нас, самый подходящий для монтажа стационарной проводки кабель ВВГ. Этот кабель выпускается как плоской, так и круглой формы. Если кабель плоский, то к буквенному обозначению добавляется буква П, например: ВВГ-П, если буквы П в обозначении нет, значит кабель круглой формы – ВВГ.

Если спереди буквенного обозначения стоит буква А, например АВВГ, то такой кабель с алюминиевыми жилами, хотя как уже говорилось выше применять для домашней проводки алюминиевый провод не рекомендуется.

Для прокладки одиночных кабельных линий разрешается использовать кабель ВВГ, а для прокладки кабелей в пучках используется ВВГнг, буквы “нг” означают, что кабель не поддерживает горения.

Купить кабель ВВГ различных марок можно в нашем магазине на этой странице.

В этой статье мы попытались простыми словами объяснить какой кабель выбрать для проводки в доме, и если у Вас еще остались какие-то вопросы, то Вы всегда можете связаться с нами через форму обратной связи, либо заказать обратный звонок, и наш консультант ответит на все Ваши вопросы.

На видео представлены замеры сечения жилы и сопротивления изоляции Кабеля ВВГнг-П 3х2,5

Который продается в наших интернет-магазинах:

1) Для физических лиц – это https://cable-ok. com.ua/kabel-vvg-p-ng-3kh35-gal-kat/

2) Для юридических лиц – это https://ptk-veles.in.ua/kabel-provd/?filter=1&1035%5B%5D=%D0%92%D0%92%D0%93-%D0%9F+%D0%BD%D0%B3







Плоские и круглые кабели – AerosUSA

Если в вашей отрасли требуется надежное электроснабжение в сложных условиях, вы, вероятно, знаете, как важно выбирать надежную защиту кабеля.

Однако выбор плоских или круглых кабелей также имеет решающее значение. Плоские и круглые кабели имеют существенные различия в конструкции, что делает их предпочтительными для различных применений. Знание того, как выбрать правильный кабель, необходимо для обеспечения максимальной прочности и долговечности или обеспечения необходимой гибкости и экономии места.

Содержание

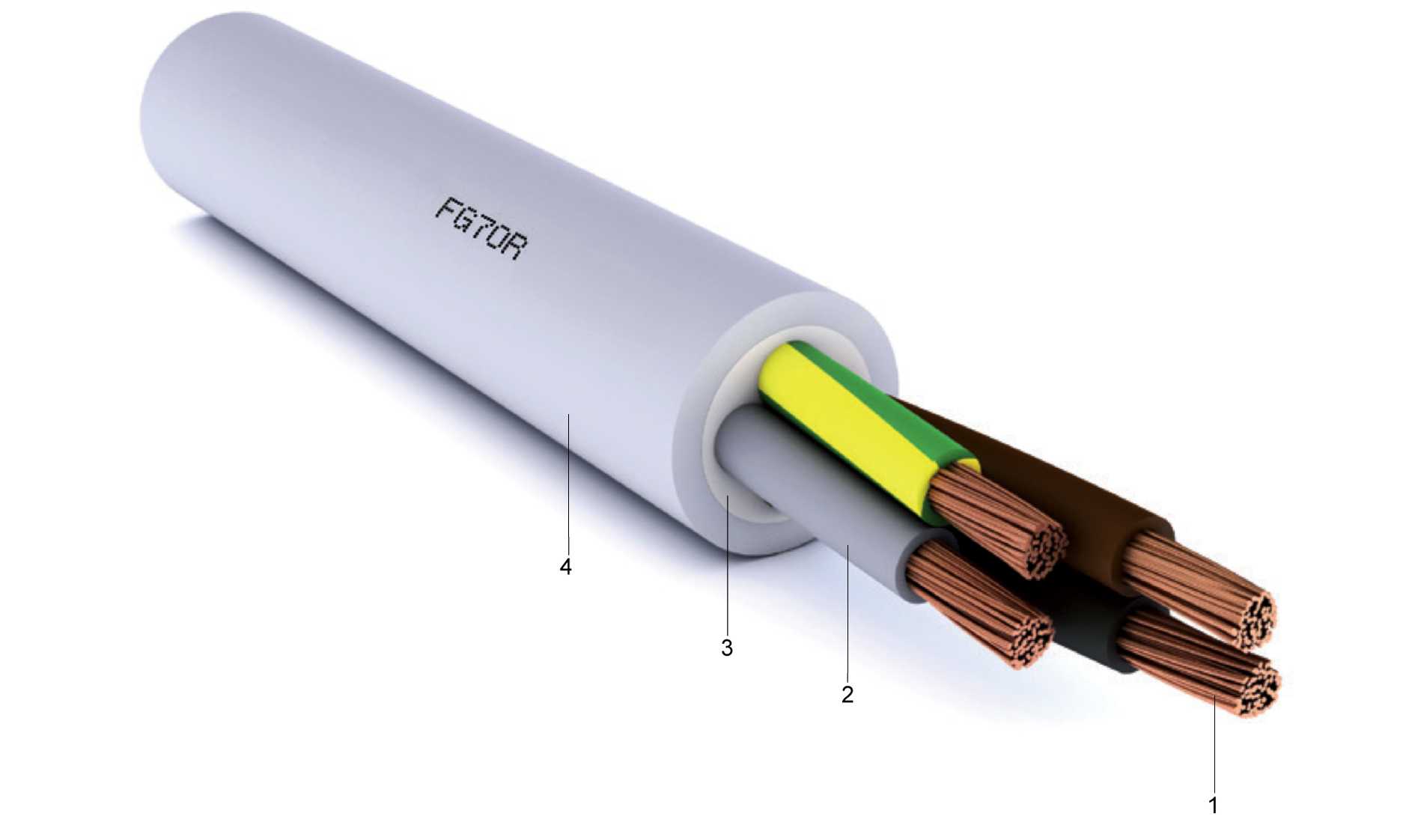

Конструкция с круглым кабелем

Круглые кабели имеют жилы, расположенные по кругу. Эти жилы покрыты изоляцией и упакованы материалом, придающим кабелю округлую, цилиндрическую форму.

Круглые кабели могут содержать отдельные жилы или скрученные пары жил. В любом случае элементы имеют кабельную конструкцию, что означает, что проводники образуют спираль вокруг оси кабеля под определенным углом наклона. Углы наклона различаются — большие углы обеспечивают большую гибкость.

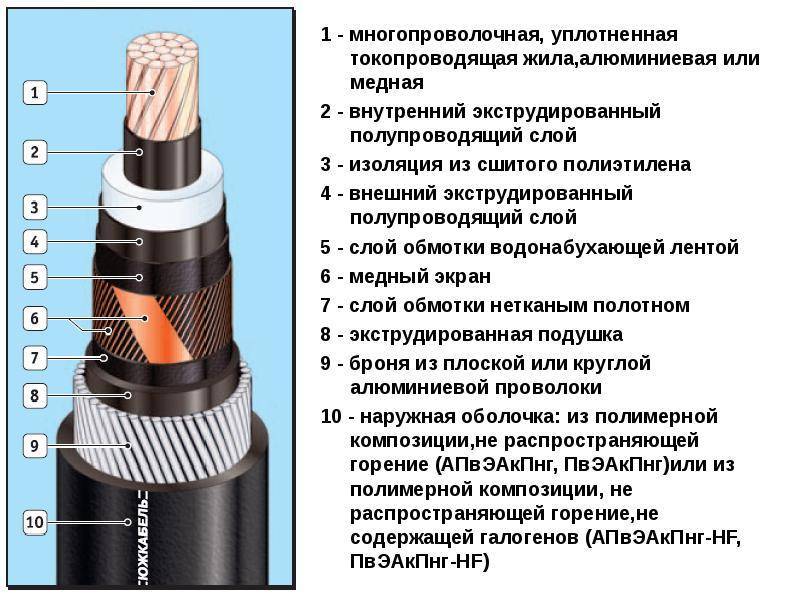

Круглые кабели также обычно содержат слои, обеспечивающие различные виды защиты:

• Наполнители: Наполнители — это материалы, которые изменяют форму кабеля, придавая ему гладкий округлый вид.
• Экранирование: Экран защищает относительно тонкую изоляцию кабеля и предотвращает эмиссию и интерференцию электромагнитного излучения (ЭМИ).
• Оболочка: Оболочка — это внешняя оболочка, которая скрепляет кабель и защищает его от опасностей окружающей среды, таких как вода, масло, газ и пламя.

Теоретически круглые кабели имеют конструкцию, позволяющую максимально использовать пространство. Круглый кабель имеет меньшее сечение, чем плоский кабель с таким же количеством разъемов. Хотя гибкость плоских кабелей позволяет им заполнять пространство при скручивании и изгибе, круглые кабели могут занимать меньше места в зависимости от количества разъемов, которые они предоставляют. На практике, однако, дополнительные наполнители и экранирование круглых кабелей часто сводят на нет это преимущество.

Конструкция с плоским кабелем

Как следует из названия, плоские кабели имеют более плоскую конструкцию, чем круглые. Их проводники индивидуально инкапсулированы, тщательно выстроены по прямой линии с точными интервалами и окружены изоляцией.

В отличие от круглых кабелей, плоские кабели обычно не имеют слоев наполнителя и экранирования. Размещение экрана на плоском кабеле относительно сложно, потому что экран не будет иметь плоскую форму — он имеет тенденцию становиться круглым. Следовательно, обеспечение защиты от электромагнитных помех (EMI) с помощью стандартного экранирования представляет собой проблему.

Поскольку плоские кабели обычно не содержат наполнителей или других материалов, они относительно компактны для такого количества разъемов, которые у них есть. По этой причине они легко гнутся и складываются.

Однако конструкция плоских кабелей может быть несовместима с некоторыми отверстиями в машинах или панелях, которые не подходят для их тонкой удлиненной формы. Компании, заинтересованные в использовании плоских кабелей, должны убедиться в совместимости, прежде чем продолжить.

В чем разница между плоскими и круглыми кабелями?

Круглые кабели являются стандартными для многих промышленных применений. Однако плоские кабели также очень желательны в случаях использования, когда их гибкость и другие сильные стороны являются значительными преимуществами.

Давайте рассмотрим различия между плоскими и круглыми кабелями в нескольких различных областях.

1. Качество

Как круглые, так и плоские кабели обеспечивают отличное качество для использования в соответствующих приложениях. Тем не менее, круглые кабели, как правило, имеют небольшое преимущество в качестве в целом. Их превосходная встроенная защита делает их очень прочными и долговечными, особенно в суровых промышленных условиях.

2. Надежность

Круглые кабели, как правило, более надежны с точки зрения их способности выдерживать механические нагрузки. Основные механические нагрузки, с которыми должны справляться кабели, – это кручение, изгиб при качении, тик-так и S-образный изгиб. Круглые кабели могут легко выдерживать эти нагрузки благодаря своей способности изгибаться по нескольким осям. Плоские кабели обеспечивают превосходное сопротивление только при изгибе качения, при котором изгибается только вдоль одной линейной оси.

Однако плоские кабели могут быть более надежными с точки зрения организованной и надежной проводки.

Плоские кабели, как правило, имеют более простую конструкцию, чем круглые кабели, поэтому в них, как правило, отсутствуют ошибки при подключении, которые могут привести к сбоям в работе.

3. Производительность

Как круглые, так и плоские кабели обеспечивают превосходную производительность в соответствующих условиях. В целом, однако, круглые кабели обладают превосходными электрическими характеристиками и более высокими физическими характеристиками в тяжелых условиях эксплуатации. Они более долговечны, с большей защитой от элементов, механических стрессоров и электромагнитных помех.

Плоские кабели

также несколько ограничены по своим электрическим характеристикам из-за типа разъема, поскольку они обычно предназначены для массовой заделки в разъеме. Соединители для плоских кабелей обычно имеют контакты со смещением изоляции, которые выстраиваются в линию для заделки плоского кабеля. Контакты одновременно проходят через изоляцию, чтобы встретиться со всеми жилами в кабеле.

Точное выравнивание разъема и проводников имеет решающее значение. Необходимы определенные расстояния между центральными линиями, и производители должны жестко контролировать этот параметр, часто за счет электрических характеристик кабеля.

4. Перекос

Перекос возникает, когда электрические сигналы проходят с разной скоростью по паре проводов. Плоские кабели обычно уменьшают перекос более эффективно, чем круглые кабели.

В плоских кабелях из-за высокой точности и баланса при их изготовлении проводники обязательно имеют одинаковую физическую и электрическую длину, а также непрерывный диэлектрик. Эти факторы имеют тенденцию уменьшать временные задержки между сигналами в разных проводниках.

5. Допустимая токовая нагрузка

С точки зрения пропускной способности по току плоские кабели являются лучшим вариантом из-за более высокого отношения площади поверхности к объему. Эта характеристика позволяет им легче рассеивать тепло, обеспечивая большую тепловую эффективность. Следовательно, они могут справляться с более высоким повышением температуры и уровнями тока в расчете на поперечное сечение проводника.

6. Стоимость

Плоские кабели

относительно просты и экономичны в изготовлении, главным образом потому, что они допускают массовую заделку, когда все провода соединяются в линию в разъеме. Эта конструкция снижает потребность в рабочей силе и помогает минимизировать затраты.

С другой стороны, круглые кабели

более трудоемки в изготовлении и, как правило, дороже.

7. Универсальность

Плоские кабели

более гибкие, чем их круглые аналоги, и эта характеристика делает их очень универсальными. Их гибкость позволяет им хорошо адаптироваться к различным формам, размерам и конфигурациям. Их способность легко сгибаться и скручиваться, не ломаясь, делает их идеальными для широкого спектра применений.

Однако круглые кабели более универсальны в том смысле, что они могут изгибаться в разных направлениях. Провод плоского кабеля легко изгибается только в двух направлениях, а круглый кабель, хотя и менее гибкий, может изгибаться по любой оси. Эта характеристика делает круглые кабели очень желательными для применений, требующих значительных изгибов и скручиваний на длинных участках кабеля, особенно в кабелепроводах или кабелепроводах.

8. Космическая эффективность

С точки зрения экономии места плоские кабели имеют явное преимущество. Поскольку они плоские, их можно укладывать более плотно, чем круглые кабели. Поскольку они также хорошо гнутся и изгибаются, они максимизируют доступное пространство. Там, где круглые кабели могут оставлять вокруг себя большие воздушные зазоры из-за их минимальной гибкости, плоские кабели могут изгибаться и складываться, чтобы минимизировать зазоры и сжиматься до небольшой площади.

9. Масса

Плоские кабели легче круглых из-за их минималистского дизайна. Дополнительное экранирование и наполнители в круглых кабелях, как правило, придают им дополнительный вес.

Компании, стремящиеся минимизировать вес, особенно для робототехники, медицинских устройств или потребительских приложений, где удобство является приоритетом, могут рассмотреть плоские кабели в качестве качественного варианта.

10. Техническое обслуживание

В целом, круглые кабели легче обслуживать, чем плоские кабели, прежде всего потому, что плоские кабели требуют гораздо большей точности при их изготовлении. Плоские кабели требуют точного взвешивания и балансировки, например, для обеспечения равномерности их движений.

Замена компонентов на круглом кабеле обычно проще, чем на плоском кабеле. В отличие от круглых кабелей, плоские кабели также требуют специальных инструментов для процесса инкапсуляции их компонентов в единую кабельную жилу. По этим причинам техническое обслуживание плоских кабелей может занимать очень много времени и приводить к чрезмерному простою задействованного оборудования.

Как факторы окружающей среды влияют на плоские и круглые кабели?

Эффективная конструкция кабеля — это то, что предотвращает выход кабеля из строя при воздействии различных факторов окружающей среды. Например, кабель, рассчитанный на прочность, будет хорошо противостоять резкому истиранию или атмосферным воздействиям. Ниже приведены несколько общих факторов окружающей среды и то, как они влияют на плоские и круглые кабели:

• Животные: Грызуны часто грызут кабели, чтобы точить зубы, прокладывать дорожки или собирать материалы для гнезд. Круглые тросы иногда могут быть выгодны против грызунов, потому что их больший размер обеспечивает меньшую нагрузку на маленькие челюсти. Тем не менее, как плоские, так и круглые кабели могут нуждаться в дополнительной защите, например, в плетеной оплетке, защищающей от грызунов, чтобы выдержать это хищничество.
• Растения: По мере роста растения иногда истирают электрические кабели. В частности, их жесткие корни могут повредить кабели, с которыми они соприкасаются. Круглые и плоские кабели могут нуждаться в дополнительной защите для предотвращения истирания и растрескивания.
• Прямые солнечные лучи: Со временем прямые солнечные лучи повреждают кабели, разрушая пластиковые полимеры в их внешней оболочке. Корпус, устойчивый к ультрафиолетовому излучению, может помочь продлить срок службы кабелей. Для защиты от повреждения интенсивным солнечным светом, а также повреждения от других источников света и тепла рассмотрите использование высокотемпературной или термостойкой плетеной кабельной оболочки как для плоских, так и для круглых кабелей.
• Вода: Вода может повредить электрические кабели, просачиваясь в небольшие трещины в пластике, разъедая или покрывая их плесенью, а затем вызывая коррозию или замыкание проводов внутри, что может привести к возгоранию или поражению электрическим током. Пластиковые или металлические водонепроницаемые трубы часто являются отличным вариантом для защиты круглых и плоских кабелей от повреждения водой.
• Химические вещества: Химические вещества ослабляют круглые и плоские кабели, разъедая внешнюю оболочку и повреждая проводку. Химические повреждения особенно распространены в нефтеперерабатывающей, фармацевтической и других подобных отраслях промышленности. Для этих применений часто необходимы специально разработанные химически стойкие протекторы, такие как наши кабелепроводы ROHRflex.
• Напряжение: Повреждение напряжения иногда происходит, если скачок напряжения пропускает через плоский или круглый кабель больший ток, чем он может выдержать. Это повреждение может привести к пожару и другим опасностям. Внешнее повреждение кабеля также может снизить его напряжение пробоя или уровень напряжения, которое он может выдержать до того, как изоляция станет проводящей. Защитные кабелепроводы и рукава помогают свести к минимуму это повреждение, чтобы снизить риск проблем с напряжением.
• Излучение: Круглые кабели, как правило, лучше всего подходят для защиты от излучения. Экранирование большинства круглых кабелей обеспечивает эффективную защиту от электромагнитных помех. Радиационно-стойкие покрытия, такие как некоторые плетеные кабельные муфты, также отлично подходят для обеспечения дополнительной защиты обоих типов кабелей.
• Истирание: Истирание представляет собой проблему для круглых и плоских кабелей, если их оболочка кабеля слишком тонкая. В этом случае оболочки кабелей быстро изнашиваются и рвутся. Однако сопротивление истиранию, как правило, выше у круглых кабелей, поскольку материалы их оболочки, как правило, более долговечны — например, поливинилхлорид (ПВХ) или политетрафторэтилен (ПТФЭ). Во многих плоских кабелях используются мягкие материалы, такие как силикон, которые плохо противостоят истиранию.

Лучшее применение плоских и круглых кабелей

Давайте подробнее рассмотрим области применения, для которых лучше всего подходят плоские и круглые кабели.

Лучшие приложения для круглых кабелей

В целом, круглые кабели отлично подходят для приложений, связанных с большим количеством факторов окружающей среды и требующих более высоких уровней защиты:

1. Железнодорожный транспорт: Круглые кабели идеально подходят для железнодорожного транспорта из-за огромных физических требований к железной дороге. Длительное воздействие суровых погодных условий и постоянное движение часто требуют использования прочных круглых кабелей.
2. Погрузочно-разгрузочные работы: Погрузочно-разгрузочные работы также связаны с интенсивной физической средой с большими нагрузками и вибрациями. Круглые кабели обладают прочностью, чтобы противостоять этим факторам стресса.
3. Атомная энергетика: На атомных электростанциях круглые кабели необходимы, поскольку они хорошо выдерживают постоянное тепловое и радиационное воздействие. В сочетании с надлежащей защитой они обеспечивают необходимую надежность и устойчивость в течение длительного срока службы.
4. Обработка отходов: В операциях по переработке отходов часто используются круглые кабели, потому что они достаточно прочны, чтобы выдерживать влажную среду с тяжелыми движущимися частями в сочетании с надлежащей защитой.

Лучшие приложения для плоских кабелей

Как правило, плоские кабели отлично подходят для приложений, требующих гибкости или ограниченного пространства. Поскольку они плоские и тонкие, они легче гнутся и могут соответствовать узким углам или тесным пространствам, не ломаясь. Вот несколько приложений, в которых они широко используются:

1. Телекоммуникации: Телекоммуникационные приложения включают в себя сложные, плотно расположенные массивы проводов. Плоские кабели идеально подходят для перемещения по тесным участкам и экономии места.
2. Медицинские дисплеи: Медицинские дисплеи должны быть относительно небольшими и легкими, чтобы ими было удобно пользоваться. Гибкие плоские кабели легко вписываются в доступное пространство.
3. Робототехника: Применение робототехники обычно включает в себя очень сложную конструкцию в очень компактной области. Поскольку наши технологии с каждым днем ​​становятся все меньше и легче, крайне важно иметь подходящие кабели для крошечного пространства.
4. Мостовые краны: Некоторые компании, производящие мостовые краны, предпочитают плоские фестонные тросы круглым тросам из-за ограниченного пространства и необходимости постоянного изгиба. Они обеспечивают питание и сигналы управления, выдерживая умеренные суровые условия окружающей среды.

Обратитесь в AerosUSA за надежной защитой кабеля

Независимо от того, используете ли вы плоские или круглые кабели, вам нужны надежные способы их защиты от физических воздействий и воздействий окружающей среды. Мы предлагаем множество форм надежной защиты кабелей, в том числе оплетки и рукава, пластиковые кабелепроводы, металлические кабелепроводы, кабелепроводы ROHRflex и специальные защитные кабелепроводы, предназначенные для различных отраслей промышленности и потребностей в защите. Наши быстрые ответы на предложения, быстрый оборот продукции и высококачественное обслуживание клиентов также делают нас идеальными долгосрочными партнерами для вашего бизнеса.

Свяжитесь с нами, чтобы узнать больше о том, как наша продукция помогает защитить плоские и круглые кабели.

Точность проверена: Джорджем Симсом.

Джордж Симс (George Sims) — лидер в области инженерных и сервисных услуг в области защиты и прокладки кабелей. Основное внимание уделяется 100% приверженности удовлетворенности клиентов. AerosUSA — небольшая, гибкая, независимая компания, ориентированная на наших клиентов.

Чем отличается и что лучше?

При настройке новой сети дома или в офисе вы будете использовать интернет-кабели для подключения маршрутизатора или модема к компьютеру. Эти кабели известны как кабели Ethernet. Вы, вероятно, уже знакомы с различными типами кабелей Ethernet, такими как CAT5, CAT6, CAT6a или CAT7, но вы можете не знать разницы между плоскими и круглыми кабелями Ethernet.

Эти два типа кабелей различаются по своей конструкции и материалам, из которых они изготовлены, их изоляционным свойствам и требованиям к обслуживанию. Из-за всех различий плоские и круглые кабели имеют разное применение при настройке сети. Конечно, вы хотите получить лучший кабель Ethernet, поэтому вот некоторые сведения о том, какой вариант лучше.

Содержание

Что такое плоский кабель Ethernet?

Впервые разработанные для компьютеров IBM, плоские кабели Ethernet, как следует из названия, имеют плоскую форму. Они сделаны из медной проволоки, расположенной витыми парами, а не квадратной формы. Плоские кабели не имеют защиты от электромагнитных помех. Из-за их формы разместить на них экран от электромагнитных помех сложно.

Плоские кабели Ethernet недороги из-за отсутствия изоляции и экранирования. Они идеально подходят для компактных пространств и используются в робототехнике, аэрокосмической технике и компьютерных системах премиум-класса.

Благодаря своей конструкции плоские кабели создают меньше вибрации и шума, что делает их идеальными для чувствительных технологий. Недостатком является то, что отсутствие экранирования делает их восприимчивыми к помехам, поэтому они не очень хороши на больших расстояниях. Кроме того, они не такие прочные, как их круглые собратья.

Тем не менее, вот краткое изложение основных характеристик плоских кабелей Ethernet:

• Плоские кабели обладают отличной электропроводностью. Это достигается размещением проводников рядом. Электрическое качество остается постоянным, чего нелегко достичь в круглых кабелях.
Плоские кабели
• легко хранить и устанавливать, поскольку они имеют меньший объем и вес.
Плоские кабели
• дешевле, чем круглые кабели.
• Поскольку плоские кабели не имеют внешней защиты и экранирования, из-за их структуры требуется больше обслуживания. Они также создают больше перекрестных помех (электромагнитных помех от одного кабеля к другому).

Что такое круглый кабель Ethernet?

Круглые кабели Ethernet имеют круглую форму и полностью экранированы. Чтобы оставаться круглыми, внутри этих кабелей есть наполнитель. Этот наполнитель также обеспечивает защиту сетевого кабеля от тепла, вызванного трением, и ударов извне.

Эти кабели обычно используются в центрах обработки данных и телекоммуникаций, но мы также используем их дома и в офисах, когда нам нужно настроить проводную сеть. Например, они идеально подходят, когда кабель должен проходить через стену или когда нам нужны очень длинные кабели, поскольку их экранирование защищает их от помех.

Вот основные характеристики круглых кабелей Ethernet:

• Круглые кабели имеют хорошее экранирование и выделяют меньше тепла. Это делает их идеальными для устройств Power over Ethernet (PoE).
Кабели круглого сечения
• гибкие, простые в установке и долговечные. Все эти качества делают их удобными в использовании.
• Круглые кабели имеют более высокое время безотказной работы или более высокий уровень эксплуатации. Они служат дольше, чем плоские кабели Ethernet.
• Круглые кабели намного дороже плоских.

Использование плоских или круглых кабелей зависит от ваших требований.

Различия между плоскими и круглыми кабелями

Вот что отличает плоские кабели Ethernet от круглых кабелей Ethernet более подробно.

1. Конструкция кабеля

Как уже упоминалось, плоские кабели Ethernet не имеют защитного фильтра. Это облегчает их установку из-за меньшего веса и объема. Они тоже карманные.

Круглые кабели Ethernet изготавливаются из различных слоев проволоки и дополнительных компонентов. Внутреннее тепло уменьшается за счет соединения проволоки с наполнителем. Круглые кабели также более прочные и гибкие, поскольку они толще и жестче.

2. Изоляция

Плоские кабели Ethernet не имеют изоляции и защитного фильтра. Он уязвим для электромагнитных помех, особенно когда данные должны передаваться на большие расстояния. Чем длиннее кабель, тем хуже становится связь из-за помех.

Круглые кабели Ethernet имеют изоляцию и улучшенную защиту от электромагнитных помех. Внешнее экранирование защищает кабель на любом расстоянии, поэтому вы можете использовать их для прокладки соединений по всему зданию, не беспокоясь о помехах.

3. Затухание

Плоские кабели Ethernet имеют повышенную вероятность негативного воздействия электромагнитных помех. В результате затухание становится хуже, чем в экранированных кабелях. Это еще одна причина, по которой плоские сетевые кабели не используются на больших расстояниях.

С другой стороны, затухание не является большой проблемой для круглых кабелей Ethernet даже при очень больших расстояниях. Когда данные проходят через них, деградация минимальна. Кроме того, толстая изоляция обеспечивает отличную защиту от электромагнитных помех.

4. Прокладка кабеля

Плоские кабели Ethernet прекрасно подходят для прокладки вдоль пола. Их легко можно спрятать под ковер. Поскольку они имеют плоскую структуру, они легко адаптируются к различным поверхностям. Они также предлагают гораздо лучшие варианты управления кабелями.

Круглые провода очень удобны, если их нужно провести сквозь стену и вдоль стен. Это хороший выбор, если вы являетесь профессионалом в области прокладки кабелей, но они могут стать проблемой, если оставить их свободно лежать на полу. Споткнуться о них — дело времени.

5. Общая производительность

Плоские кабели имеют постоянное качество электрического проводника. Это означает, что уровень сигнала останется прежним, пока вы его используете. Они отлично подходят для установки в ограниченном пространстве, но они физически слабее и требуют большего обслуживания.

Круглые кабели прочны и долговечны. Они отлично подходят для мощных центров обработки данных. Наличие нескольких проводов внутри снижает внутреннее тепло, продлевая срок их службы. Однако, если вы используете круглые кабели Ethernet, убедитесь, что они имеют сплошную жилу для упрощения установки.

6. Гибкость

Плоские и круглые кабели Ethernet можно сгибать для прокладки вокруг определенных препятствий. Тем не менее, у них разные радиусы изгиба, но есть максимальное значение, на которое вы можете согнуть кабель, прежде чем он пострадает. Изгиб кабелей Ethernet может привести к замедлению передачи данных, временной потере соединения и потере возможности передачи данных в целом.

Несмотря на то, что разные кабели имеют разные радиусы изгиба, основное практическое правило заключается в том, что круглые кабели, особенно более толстые, ни в коем случае нельзя сгибать 90 градусов и более. Хотя плоские кабели более гибкие и имеют больший радиус изгиба, с ними следует быть особенно осторожными. Поскольку они не экранированы, они более подвержены повреждениям.

Какой из них лучше для вас?

Плоские и круглые кабели Ethernet могут существенно различаться по внешнему виду, долговечности и стоимости. При выборе подходящего кабеля для ваших нужд важно учитывать такие факторы, как длина, ограничения по пространству и частота использования. В конечном счете, тип кабеля, который вы должны выбрать, зависит от того, насколько он соответствует вашим потребностям.

Плоские тросы очень удобны благодаря своей гибкости и лучшей защите от зацеплений. С другой стороны, круглые кабели обеспечивают большую долговечность, поскольку они не перегибаются и не спотыкаются. Помимо соображений, связанных с удобством, стоимость является основным фактором при выборе между плоскими и круглыми кабелями Ethernet, особенно если вам нужны крупномасштабные кабельные решения. Тем не менее, какой бы вариант вы ни выбрали, он не повлияет на скорость передачи данных или любые другие сетевые функции заметным образом для обычных пользователей.
