Как организовать проводку в бане

Содержание статьи

Фото 1Баня является тем самым универсальным местом, где с давних времен люди привыкли расслабляться, забывать о проблемах, очищать и оздоравливать тело и дух. Однако это возможно лишь тогда, когда она выстроена грамотно, поскольку баня — это то помещение, в котором довольно велика вероятность пожара.

Конечно же, в какой-то степени это обосновано присутствием печи в здании, а также дымохода, ведь именно они разогревают помещение до очень высоких температур. Но не менее пожароопасна и электропроводка в бане.

К качеству материалов и приборов для обустройства электропроводки, а также непосредственно к процессу монтажа выдвигаются довольно высокие требования. От соблюдения этих требований зависит безопасность как самого помещения, так и людей, находящихся в нем.

Фото 1

Внимание! Из-за повышенной опасности банного помещения рекомендуется доверять обустройство электропроводки профессионалу, дабы избежать ошибок и неприятных последствий.

Какой лучше использовать

Ради того, чтобы обеспечить полную безопасность в помещении, необходимо как можно более ответственно подойти к выбору кабеля для бани.

К особенностям банного помещения относятся высокая температура, достигающая очень больших показателей, а также высокая влажность. В связи с этим кабель должен соответствовать атмосфере помещения.

В качестве термостойких кабелей для бань и саун обычно используются:

  1. ПАЛ;
  2. ПРКС;
  3. ПРКА;
  4. ПМТК;
  5. РКГМ;
  6. ПНБС;
  7. ПВКВ.

Далее рассмотрим более подробно каждый из них, разобрав значение аббревиатур.

РКГМ

Фото 2Название кабеля РКГМ расшифровывается следующим образом:

  • «РК» обозначают то, что провод изолирован негорючим материалом, а именно — кремнийорганической резиной;
  • «Г», «М» представляют собой обозначение голой медной жилы.

Предназначение данного провода заключается в том, чтобы осуществлять подключение электрической техники, работающей без наличия какой-либо из агрессивных сред.

К неоспоримым преимуществам данного типа провода можно отнести устойчивость к огню, плесени, перепадам атмосферного давления, солнечной радиации, а также к непосредственным механическим воздействиям.

Благодаря изоляции из кремнийорганического материала, а также стекловолоконной оплетке, провод бесперебойно функционирует при температуре до ста восьмидесяти градусов и при стопроцентной влажности.

Жила кабеля, проводящая ток, изготавливается из меди и имеет многопроволочную структуру. Оплетка, состоящая из стекловолокна, пропитана кремнийорганическим лаком, из-за чего она не поддается термическому влиянию.

Исходя их вышеперечисленных технических характеристик, кабель РКГМ довольно часто используют в качестве жаростойкого кабеля для бань и саун.

ПРКА

Фото 3Значение названия ПРКА:

  1. «П» — обозначает провод с медной жилой, через которую проводится ток;
  2. «РК» — это изоляционный слой провода, состоящий из кремнийорганической резины;
  3. «А» — достаточно высокий уровень твердости.

Кабель этого типа довольно часто используется для обустройства электродвигателей, электронагревателей, а также в процессе монтирования проводки в бане или сауне.

В составе термостойкого кабеля для бани нет галогенов, он не поддается горению, плесени, а также влиянию озона и солнечной радиации.

Материал, из которого состоит слой изоляции, дает ему возможность выдерживать не только температуры до ста восьмидесяти градусов, но и чрезмерно повышенную влажность. Провод можно без проблем сгибать, на него это не повлияет.

ПВКВ

Фото 4Название ПВКВ расшифровывается как:

  1. «П» — провод;
  2. «В» — предназначается для вывода электромашин;
  3. «КВ» — кабель оснащен двухслойной изоляцией из кремнийорганической резины.

Термостойкий кабель для бани может переносить повышенные температуры, вплоть до 180 градусов, а также способен бесперебойно функционировать в условиях высокого уровня влажности.

Отличительная черта кабеля этого типа– это возможность реализации до 20 циклов изгибов, поскольку жила, проводящая ток, довольно гибкая.

ПВКВ используют для проведения электричества в баню, поскольку он не восприимчив к огню, плесени, высоким температурам, а также различным вибрациям и любым механическим воздействиям.

ПАЛФото 5

ПАЛ расшифровывается следующим образом:

  1. «П» — провод;
  2. «А» — изолированный асбестом;
  3. «Л» — покрытый лаком.

Кабель ПАЛ наиболее устойчив к высоким температурам парной, ведь способен выдерживать до трехсот градусов в течение 3000 часов.

Фото 5

Важно! При температуре более 250 градусов изоляционный слой кабеля ПАЛ становится токсичным, так как в его составе присутствует асбест.

Провод отличается своей механической прочностью, не поддается воздействию бензина, толуола и кремнийорганического лака. Экологически безопасен, если температура не превышает 200 градусов.

В состав провода входят:

  1. Жила, проводящая ток;
  2. Поверх нее тонки асбестовый слой, пропитанный кремнийорганическим лаком;
  3. Пленка, состоящая из фторопласта-4;
  4. Пряжа из асбеста, покрытая эмалью.

Провод выдерживает до 20 циклов изгибов.

ПНБС

Название кабеля ПНБС расшифровывается таким образом:

  1. «П» — провод;
  2. «Н» — неподвижной прокладки;
  3. «БС» — предназначенный специально для бань и саун.

Из названия следует, что ПНБС является специализированным кабелем, изготовленным для работы в помещениях с повышенными температурами.

Жилы, проводящие ток, изготовлены из меди и покрыты слоем кремнийорганической резины.

Оболочка же кабеля покрывается слоем фторсилоксановой резины, которая позволяет ему выдерживать температуры в пределах 150 градусов.

Фото 6

Информация. Классические провода в простой резиновой изоляции нельзя подключать напрямую к нагревательному элементу, тогда как термостойкий кабель ПНБС – можно.

ПМТК

Аббревиатура ПМТК расшифровывается так:

  1. «П» — провод;
  2. «М» — монтажного типа;
  3. «Т» — отличается термической стойкостью;
  4. «К» — изолирован кремнийорганической резиной.

Данный тип кабеля используется при установке электрического оборудования, в том числе и нагревательных приборов. ПМТК можно использовать как в бане, так и в сауне.

Токопроводящая жила – медная многопроволочная, изолирована кремнийорганической резиной, благодаря чему ПМТК устойчив к ультрафиолетовому облучению, а также невосприимчив к высоким температурам и повышенной влажности.

Кабель может служить при температуре до 200 градусов.

ПРКС

  1. «П» — провод;
  2. «РК» — изолирован кремнийорганической резиной;
  3. «С» — используется в саунах.

ПРКС устойчив к температурам до 250 градусов, может выдерживать изгибы до 20 циклов, не восприимчив к высокой влажности.

Имеет многопроволочную токопроводящую жилу, благодаря чему может передавать до 30 кВт по одному кабелю.

Какой тип использовать

В соответствии с ГОСТ Р 50571.12-96, парилка бани условно делится на несколько зон:

  1. Зона 1 предназначена для установки электрических печей;
  2. Зона 2 не предъявляет каких-либо определенных требований к термостойкости оборудования;
  3. Зона 3 предъявляет требования к термостойкости оборудования – оно должно выдерживать температуру до 250 градусов, а изоляция кабелей – до 170 градусов;
  4. Зона 4 предназначена для установки датчиков температуры и пунктов управления печами. Кабель электропроводки в этой зоне должен выдерживать температуру до 170 градусов.
Фото 6

Информация. По требованиям ГОСТ датчики температуры в бане должны отключать печь в тот момент, когда температура в помещении достигла отметки в 140 градусов.

Фото 8Кабель для парилки в баню подбирается в соответствии с вышеперечисленными требованиями.

Итак, в третьей и четвертой зоне изоляция кабелей должна быть устойчива к температурам не менее 170 градусов. В этом случае подойдут:

  1. Многожильные провода из меди ПРКА, РКГМ, ПРКС, ПВКВ, поскольку они способны выдержать до 180 градусов;
  2. До 200 градусов способен выдержать ПМТК, он может быть как однопроволочным, так и многопроволочным;
  3. Импортный кабель OLFLEX HEAT 205 способен выдерживать температуры до 200 градусов.

Для других помещений банного строения можно применять любые из вышеперечисленных проводов.

Для оборудования каждой из зон предъявляются определенные требования.

Как выбрать и установить розетки

Первое, на что следует обратить внимание в процессе выбора розеток для бани – это уровень их защиты.

Обусловлено это тем, что в помещениях с высоким уровнем влажности розетки должны соответствовать определенным требованиям, одно из которых – уровень безопасности не меньше IPX4.Фото 9

Помимо этого, конструкция розетки должна быть прочной, а материалы максимально качественными.

В процессе установки розеток в бане или сауне следует придерживаться следующих правил:

  1. Расстояние между полом и розеткой не должно превышать 60 см;
  2. Также не стоит монтировать розетки слишком близко к полу, поскольку это запрещено в помещениях с повышенной влажностью;
  3. Обязательным условием установки розетки в бане является заземление;
  4. Во избежание появления конденсата не стоит устанавливать розетки на холодные стены.
Фото 1

Внимание! Специалисты рекомендуют использовать не обычные, а евро розетки, поскольку они имеют три провода, один из которых используется для заземления.

Согласно ПУЭ, п.7.1.48 розетки и выключатели строго запрещено устанавливать в парилке бани или сауны. Также запрещено устанавливать там распределительные щитки и не рекомендуется монтировать выключатели – все это должно быть выведено в предбанник или комнату отдыха.

Не стоит забывать о том, что в комнату отдыха или предбанник вы все равно будете заходить сырыми, поэтому размещать розетки следует в недоступных местах, дабы избежать аварийных ситуаций.

Лучше всего обеспечить для выключателей и розеток отдельную зону, поместив их в единый пластиковый короб. В этом случае внешний вид помещения станет более аккуратным, и можно не бояться попадания воды в электрические приборы.

Способы подведения

Перед тем, как планировать процесс монтажа электропроводки в бане, необходимо провести к ней силовой кабель. Для этого существует всего два способа:

  • Воздушный;
  • Подземный.

К преимуществам воздушного способа можно отнести его низкую стоимость, а также скорость монтажа. В этом случае используется кабель марки СИП 4.

Фото 5

Важно! Строго запрещено использовать кабель марки СИП для проведения по чердачным помещениям, поэтому для введения в помещение бани используются кабеля ВВГ или НГ.

Для того, чтобы закрепить кабель во внешней стене бани, его необходимо поместить в гофротрубу или короб из пластика. На месте ввода кабеля СИП устанавливается бокс с автоматическим выключателем.

Проводить под землей довольно затруднительно и накладно, поэтому в этом случае пользуются моделью кабеля марки ВБ6Шв. Преимуществом данного способа является защита кабеля от повреждений.

Монтировать электропроводку внутри помещения бани лучше открытым способом, поскольку он более безопасен и удобен. В этом случае линии проводки довольно просто просматриваются, а также не возникают сложности в процессе замены или ремонта.

Рассмотрим более подробно воздушный и подземный способ подведения кабеля к бане.

Воздушный способ подведения

Фото 10

Прокладывать кабель по воздуху более опасно, нежели под землей, поскольку в этом случае он будет постоянно подвержен испытаниям: перемены погоды, атмосферные осадки, ультрафиолет, ветер – все это неблагоприятно влияет на структуру кабеля.

В связи с этим, он должен быть достаточно прочен и обладать хорошей защитой от всех погодных капризов.

Для того, чтобы провести провод от дома до банного строения, обычно используются:

  • Кабель без изоляционного слоя;
  • Кабель СИП с изолирующим слоем.

Лучше всего остановить свой выбор на втором варианте, поскольку СИП покрыт плотным полиэтиленовым слоем, что защищает его от любых воздействий, а жила его изготовлена из алюминия. Также он довольно жесткий, благодаря чему не требует установки дополнительного каркаса.

Итак, если вы решили провести кабель к бане воздушным способом, вы должны знать несколько правил и требований к данному процессу:

  1. Расстояние от кабеля до проезжей части должно быть минимум 6 м;
  2. Расстояние от кабеля до пешеходной части должно быть не менее 3,5 м;
  3. В случае, когда кабель опускается с опоры, превышающей 25 метров, необходимо установить дополнительную опору;
  4. Минимальная высота входа провода в банной строение – 2-3 м.

В качестве проводящего кабеля при воздушном способе подведения обычно используется СИП4, название которого расшифровывается, как самонесущий изолирующий провод. СИП4 не имеет несущего троса.

Сечение алюминиевых жил кабеля СИП4 должно приравниваться 16 кв.мм. Если планируется осуществлять двухфазный ввод, то кабель должен быть двухжильным. Если же трехфазный – четырехжильным.

Чтобы провести кабель при помощи стальной трубы, необходимо следовать таким правилам:

  1. Для того, чтобы предотвратить попадание влаги в трубу, необходимо изогнуть ее верхний конец полукольцом;
  2. Нижний конец стальной трубы в обязательном порядке закрепляется под углом в 5-15 градусов, наклоненным в сторону улицы;
  3. Необходимо качественно окрасить трубу, а также проделать отверстие в самом ее низу, дабы конденсат беспрепятственно вытекал наружу;
  4. К стене труба крепится при помощи хомутов, а к крыше – при помощи стальной растяжки и болтов.

Подземный способ подведения

Фото 12Наиболее надежный, но не всегда уместный способ. Как уже говорилось ранее, подземный способ подведения кабеля к бане требует довольно больших материальных затрат.

Однако именно при таком способе подведения кабель максимально защищен от повреждений и долгое время не требует замены и ремонта.

В качестве кабеля для проведения подземным способом используется ВБбШв – бронированный кабель, имеющий четыре медные жилы.

Сечение всех медных жил приравнивается 10 мм.кв. Между внутренней и наружной оболочкой находится металлическая оплетка, из-за чего ВБбШв  прочнее кабеля СИП.

В процессе проведения кабеля под землей первым делом выкапывается траншея, глубина которой варьирует от 0,7 до 1,2 м. Затем необходимо высыпать 10 см песка на дно траншеи и уже на него выкладывать кабель, который сверху также засыпается песком.

Фото 6

Информация. Для того, чтобы обеспечить кабелю максимальную защиту от механических воздействий, рекомендуется выложить поверх песка ряд кирпичей.

Для вертикальной укладки кабеля можно использовать трубы и уголки из металла, однако это строго запрещено при горизонтальной укладке кабеля, поскольку может привести к образованию конденсата.

Заключение

Фото 13

Несоблюдение техники безопасности, а также ошибки в выборе кабеля для электрической проводки в бане могут быть чреваты опасными ситуациями или даже летальным исходом.

Стоит максимально ответственно отнестись к данному процессу.

В случае, если вы не уверены в своих силах, лучше всего обратиться к специалисту, ведь только тогда вы сможете быть уверены в надежности и безопасности вашей бани.

Полезное видео

кабель для света, розеток, силовых установок, схемы установки провода для парилки

kabeli-i-gofraУ нас есть раздел, в котором говорится о проводке в бане и парилке. Однако мы сочли, что нужно более подробно рассказать об электричестве именно в парной. Потому что вопрос не праздный, и было бы хорошо, если бы больше людей знало о нормативах и ограничениях, связанных с проводкой в таком жарком и влажном помещении, как парная.

Электропроводка

Надеемся на то, что при отсутствии опыта вы все же прибегнете к услугам профессиональных электриков, а знакомство с теорией даст вам понимание того, что именно они делают, и возможность контролировать процесс.

Проводка начинается с заводки силового кабеля в электрощит, где стоят УЗО (очень желательно), автоматы защиты, а сам кабель разветвляется на группы потребителей. Под последними понимаются обычно: группа освещения – все лампочки в здании, группа розеток – аналогично все розетки, и силовая группа – потребители с мощностью больше киловатта.

kabeli-i-gofra

Устройства защитного отключения – УЗО

Далее из щитка выходят провода до разветкоробок, а оттуда – до точек потребления.

ВНИМАНИЕ! По правилам, провод должен идти строго горизонтально или вертикально, прокладка по диагонали не допускается.

Впрочем, это очень краткое изложение устройства электропроводки в бане и парилке. Очень рекомендуем пройти по ссылкам и ознакомиться с материалами, в которых дается обширное и подробное рассмотрение вопросов теории и практики, в том числе – схемы, планы, нормативы.

Нормативы

Очень кратко, потому что они уже есть в этой статье, опишем нормативную сторону процесса. Итак, есть документ – ПУЭ (Правила устройства электроустановок). В нем прописано не то, что касается непосредственно бани, а помещений деревянных, влажных, с повышенной температурой. Эти положения применимы к нашей бане.

  1. Электрощит нельзя располагать там, где есть угроза его затопления. распределительная коробка для кабеляЭто значит, что и трубы с водой рядом с ним проводить нельзя. К газопроводу это тоже относится – по понятным соображениям.
  2. Установка УЗО обязательна для помещений с повышенной опасностью (парилка и моечная – именно такие).
  3. Проводка в парной, моечной и санузле предпочтительнее скрытая, но допустима и открытая (согласно ПУЭ). Металлические рукава и гофру в этих помещениях применять нельзя. Изоляция проводов внутри сауны должна выдерживать до 170 градусов.
  4. Разветкоробки ставятся исключительно вне парилки и моечной. Выключатели и розетки – тоже.

Остальные правила вы найдете в указанной статье. Загляните еще в статью о практике.

ВАЖНО! ПУЭ рекомендует открытую проводку по деревянным стенам, но скрытую проводку во влажных помещениях. Что делать, если парная – сруб или брус? Лучше всего отказаться от проводки внутри нее.

Как видите, нормативы достаточно терпимы к разным обстоятельствам, они лишь закрепляют условия, обеспечивающие максимальную безопасность.

Электро-парилка

Отдельно стоит упомянуть о том, что в сауне используются электропечи, которые представляют собой довольно мощные силовые потребители тока.

Поэтому электро парилка для бани должна быть снабжена (с внешней стороны, не внутри!) особой розеткой, способной выдержать повышенный ток (чем выше мощность прибора, тем больше значение тока в сети, тем сильнее нагревается провод, поэтому для более мощных потребителей нужна проводка с большим поперечным сечением жил).

распределительная коробка для кабеля

Если вы видели розетку для электроплиты, то понимаете, о чем речь. Потому что обычная бытовая розетка больше 16 А не выдержит (а бывают розетки на 10 А).

Помимо специфической розетки электропечи нужно заземление. Для этого еще во время строительства делается контур для парной – к сетке приваривается лента, которая обходит парную по периметру, а в итоге соединяется с заземлением щитка.

Почитайте об электропечах на нашем сайте.

Провода под вагонкой

Вагонка – это материал для финишной отделки, который может быть использован в строениях с любым материалом стен. Это равно могут быть кирпичные, каркасные, блочные, деревянные стены.

Из перечисленного только деревянные (сруб, брус) и (возможно) каркасные стены подпадают под пункт ПУЭ, где говорится о желательности открытой проводки. Во всех остальных случаях нормально и допустимо прокладывать провода в бане и парилке под вагонкой.

НО! Делается это обычно под слоем штукатурки толщиной не менее 1 см.

Как быть с парилкой из дерева, отделанной вагонкой? Ограничьтесь тем, что проведете провода для освещения насквозь стены ровно в том месте, где внутри будет установлен светильник. А все остальное – выключатели, розетки – вынесите за пределы парной.

Опять же, стоит, наверное, повториться: в парилке вообще нежелательно вести провода по стенам. Лучше делать это с внешней стороны, а в парилку заводить только концы, которые ведут непосредственно к потребителю.

Если у вас стоит в парилке электропечь, выводите розетку для нее вовне, а кабель пропускайте через стену.

СОВЕТ! Используйте для прокладки через стену металлическую гильзу. В этом случае металл допустим (помните, что рукава и гофра из металла не применяются во влажных помещениях?).

Подходящие разновидности кабеля или провода

Верно думают те, кто считает, что провод для парилки в баню должен быть специфическим. Основная его задача – выдерживать высокие температуры. ПУЭ, как вы помните, говорит о верхней границе диапазона 170 градусов.

распределительная коробка для кабеляЭтот момент вы должны выяснить при покупке кабеля еще в магазине. Вам нужны следующие марки: ПРКС и РКГМ. Рассчитать сечение провода можно исходя из предполагаемой нагрузки. Зайдите в эту статью – там есть таблица расчета сечения.

Что собой представляет ПРКС и РКГМ? Это кабели из меди с кремнийорганической изоляцией, которая способна выдерживать высокую температуру.

ПРКС выдерживает диапазон температур от -50 до 180 градусов при влажности до 98%. Производитель сам рекомендует его для использования в саунах и банях.

В принципе, к печам провода прилагаются, но стоит иметь в виду, что ПРКС бывает с разным сечением, в том числе и способный выдерживать до 30 кВт нагрузки.

У РКГМ есть еще внешняя оплетка из стекловолокна. Его характеристики примерно те же: диапазон температур от -60 до 180, вынесет 100% влажности при температуре до 35 градусов, устойчив к горению.

Как видите, это действительно годные марки кабеля для парилки в баню.

Свет

фото сауны со стеклянной дверьюМинимальное количество источников света в помещении – один источник. Но с учетом того, что рекомендуемая мощность лампочки накаливания в парилке всего 60 Вт, вы можете решить, что одной точки будет мало. В то же время сегодня уже нет необходимости ограничиваться лампочками накаливания – есть много других способов осветить парилку. Хотя… на самом деле тут с известными ограничениями можно применять еще галогеновые и светодиодные источники света.

По неведомой нам причине тот факт, что грамотно установленного УЗО (скажем, на 30 мА, способного защитить человека) должно хватать для того, чтобы перестать беспокоиться по поводу опасности 220В в парной, игнорируется в спорах по поводу светодиодного освещения. Но об этом чуть позже.

Схема установки

Чаще всего схема установки света в парилке бани исходит из того, что безопаснее всего располагать источники света в углах, над полками, а дополнительные – под полками. Если же делается светодиодное освещение, то его обычно располагают за спинкой полков и ниже, под полками, где прохладнее. Под полками можно расположить и не только светодиоды, а любые другие годные лампы.

Конечно, не стоит монтировать источник света для парилки в бане в непосредственной близости от печки. По уму рядом с ней вообще ничего, кроме теплоизоляционных материалов быть не должно – мы имеем в виду защиту стенки и пола. Расстояние от печки до ближайшей незащищенной поверхности, как вы знаете, составляет не менее полуметра.

Светильники

Светильникам мы посвятили несколько статей на нашем сайте – это и разбор их составляющих, и подробный рассказ о видах термостойких светильников для саун, и выяснение вопроса о том, нуждается ли русская баня в особенных светильниках.

светильник в банеКонечно, светильники для бани и в парилку – разные. Только в парном помещении нужно придерживаться определенных ограничений, связанных с термостойкостью материалов, и которых они изготовлены. К примеру, стоит отказаться от пластика – он, может, и не бьется так, как стекло, но зато плавится от высоких температур.

В бане можно ставить любые плафоны и абажуры, какие вам по душе. В моечной, разумеется, вы ставите то, что поставили бы в ванную комнату, в остальном тоже примерно как в квартире.

А вот в парилку ставят очень определенные светильники:

  • они должны иметь керамическое основание – оно негорючее и терпимо к жаре;
  • плафон из стекла, желательно жаропрочного;
  • герметизирующая прокладка из силикона, который не разрушается под действием температуры и защищает внутренности светильника от попадания воды.

Внутрь такого светильника можно поставить обычную лампу накаливания, светодиодную лампу на 220В. Если немного подкорректировать, можно поставить светодиоды на пластине, купленные отдельно.

Светодиодные лампы

Другой вид светильников в парилке – это светодиодные ленты. Их выбирают с классом защиты, который убережет их от порчи при прямом попадании воды. Ленты размещаются так, чтобы их свет не бил в глаза, и чтобы место размещения было наиболее прохладным в парилке – это небольшая высота от пола, к примеру.

Для питания светодиодных лент нужен драйвер (он же – блок питания) или трансформатор понижающий, потому что ленты обычно питаются от 12-вольтовой сети. Основной аргумент при этом не то, что красиво, а то, что вольтаж безопасный. Так и есть, но выше уже говорилось, что с УЗО или дифавтоматом нет причин бояться 220 В.

В продаже можно найти обычные светодиодные лампы, которые запитываются от сети 220В, они имеют стандартный цоколь, который позволяет вкручивать их в патроны для обычных ламп накаливания.

Светодиодные лампы для сауны и бани

Подробности по поводу видов и особенностей установки светодиодных ламп для парилки бани вы найдете в этой статье.

Полезное видео

В данном ролике вы увидите подтверждение всему, что говорилось в этой статье 🙂

Ну и мы не могли пройти мимо и еще раз не поставить дельный ролик от производителей кабелей и проводов, где очень наглядно, очень доходчиво рассказывается об устройстве банной электропроводки:

***

Если не нашли ответа на свой вопрос сразу – покопайтесь немного в статьях на сайте, воспользуйтесь поиском. Мы стремимся создать максимально полную энциклопедию бани, которая была бы полезна всем читателям, кто пришел с конкретными вопросами. Приглашаем и вас принять участие в ее создании – ставьте отметки в рейтингах и опросах, будьте активнее в комментариях, ставьте ссылки на наш ресурс в социальных сетях.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Pinterest

E-mail

Какой использовать провод для бани и сауны: схема электропроводки, своими руками

Устройство электропроводки в саунах и банях — один из важнейших этапов строительства этого незаменимого строения, так как от качества выполнения работ и используемых материалов зависит безопасность принимающих процедуры людей. Чтобы не допустить ошибок при прокладке электропроводки, подобрать оптимальные материалы и варианты их использования следует подробно рассмотреть нюансы и особенности выполнения работ. В статье расскажем, какой использовать провод для бани и сауны, рассмотрим особенности монтажа.

Выбор материалов для проводки в бане

Главным условием при подборе кабеля для бани или сауны следует назвать его термическую стойкость. Также важно понимать, что установка розеток любого типа в парилках запрещена. Условием прокладки проводки является обязательность устройства заземляющего контура.

При подборе электропроводки следует разобраться в том, какие помещения обычно имеются в бане, их основных категориях. Помещения бань разделяются на две группы:

  • помещения с обычным температурным режимом, в которых допускается прокладывать электропроводку, аналогичную, имеющимся в жилых помещениях;
  • помещения, в которых допускается использование только термостойких кабелей, так как температура в них нередко достигает 170°С.

Термостойкий кабель также необходимо применять и для подключения электропечи (если таковая устанавливается в бане). Читайте также статью: → «Электропроводка в бане и сауне».

Проводка для стандартных помещений

Кабель АВВГ подходит для электропроводки в помещениях с нормальной влажностью

В помещениях с обычным температурным режимом рекомендуется использовать кабели следующих типов:

  • АВВГ;
  • ВВГ;
  • NYM;
  • ПВС.

Любой из перечисленных выше типов кабелей допускается при монтаже прокладывать как скрытым способом, так и поверх стен. Главным и единственным условием их применения следует назвать повышенные требования к изоляции провода, так как чаще всего постройка бани или сауны осуществляется из дерева. Для изоляции кабелей применяются: сшитый полиэтилен, ПВХ и другие полимерные материалы, обладающих требуемыми свойствами.

Для установки и подключения осветительных устройств подходят такие марки кабелей:

  • ППГнг-HF 3х1,5;
  • ВВГнг-LS 3х1,5;
  • NYM 3х1,5.

Для установки розеток провод подбирается площадью сечения не менее 2,3 мм2.

Проводка в парильных помещениях

В помещении парной допускается применение кабелей только термостойких марок, обладающих достаточным уровнем сопротивления высоким температурам. Это связано с тем, что даже при малейших деформациях изоляции велик риск возникновения возгорания.

На современном рынке представлены кабели следующих типов, подходящих для использования в парильных помещениях:

  • РКГМ 1х2,5;
  • ПВКВ 1х2,5;
  • ПРКС 3х2,5;
  • ПМТК 3х2,5.

Совет №1. Если рассматривать кабели иностранного производства, то для устройства электропроводки в парной можно воспользоваться Olflex Heat 3х2.5. Однако стоимость такого провода значительно выше отечественных аналогов.

Соединение проводов должно осуществляться только в коробках, защищенных от попадания влаги

Требования к проводке в бане

Перед тем как приступить к монтажу, необходимо изучить и четко следовать правилам прокладки электропроводки в банях и саунах:

  • кабели должны прокладываться только вертикально либо горизонтально;
  • при необходимости поворота, его необходимо устраивать строго под углом 90°;
  • линии горизонтальной проводки должны размещаться на удалении от потолка в 10-20 см и проходить параллельно ему;
  • расстояние от проложенного кабеля или переключателей до окна или двери должно быть не менее 10 см;
  • от радиаторов отопления и иных металлических устройств кабель должен находиться на удалении не менее 0,5 м;
  • переключатели размещаются от пола на расстоянии не менее 1 м, розетки — 0,3 м;
  • розетки и выключатели располагаются от душевой кабины на расстоянии, превышающем 0,6 м;
  • прокладку линии от распределительного щитка к потребителям электроэнергии следует прокладывать только цельным куском провода — любые соединения запрещены;
  • соединение проводки допускается устраивать только в соединительных коробках, обладающих высоким уровнем защиты от влаги;
  • электрощиток размещается как можно ближе к точке входа подводящего кабеля в здание бани. Читайте также статью: → «Как сделать замену электропроводки своими руками?».

Способы подведения кабеля

Кабель ВВГ подходит для подведения электропитания к зданию бани без ограничений

Перед монтажом внутренней электропроводки нужно подвести к зданию силовой кабель. Подводка осуществляется двумя способами:

  • подземным;
  • воздушным.

Преимущества воздушного способа очевидны: низкая стоимость и трудоемкость выполнения работ, высокая скорость монтажа. Чаще всего для этих целей используется кабель СИП-4. Важно знать, что прокладка кабеля СИП не допускается в чердачных помещениях, а потому для бани лучше выбрать провода марок ВВГ или НГ.

При закреплении на наружной стене кабель следует поместить в пластиковый короб либо в гофру. В точке ввода внутрь помещения нужно разместить коробку с автовыключателями. Подведение кабеля ниже уровня земля — дорогостоящий и трудоемкий способ, но, вместе с тем, и обеспечивающий более надежную защиту кабеля от повреждений. При выборе подземной подводки рекомендуется использовать кабель марки ВБ6Шв.

Кабель марки ВБ6Шв — отличный выбор для подземной прокладки к бане

Монтаж проводки и приборов в бане или сауне

Перед монтажом термостойкого кабеля следует выполнить расчет мощности, требуемой для нормального функционирования каждого из потребляющих электроэнергию приборов. В соответствии с расчетами подбирается сечение термоустойчивого кабеля, способного выдержать расчетную нагрузку.

Для работы освещения в бане вполне достаточно мощности в 1-2 кВт, но следует учесть при этом, что при установке дополнительных электроприборов мощность будет возрастать. Бани, отопление которых осуществляется от электропечи, требуют для нормальной своей эксплуатации мощность не менее 10 кВт.

При установке и монтаже в сауне или бане любого потребителя электроэнергии следует помнить о правилах электробезопасности и отключать автоматы в распределительном щитке. Приобретение розеток, выключателей, осветительных устройств и самих кабелей необходимо выполнять только в специализированных супермаркетах или магазинах. Таким образом, значительно снижается вероятность покупки бракованной либо контрафактной продукции.

Продавцы и консультанты крупных магазинов также могут оказать помощь в выборе кабеля, составить примерную схему монтажа с учетом особенностей постройки сауны или бани. Читайте также статью: → «Кабель, шнур и провод: отличия, область применения».

Монтаж проводки в сауне

Как уже упоминалось выше, в бане или сауне кабель можно прокладывать как открытым, так и закрытым способом, укрывать различными элементами защиты. Несмотря на то, что закрытый способ считается более предпочтительным, имеются некоторые нюансы при его реализации.

Согласно требованиям ПУЭ и СНиП, укладка электрической проводки в металлические гофры и трубки не допускается. Также нельзя использовать провода в оболочке из металлсодержащих материалов. Связан такой запрет с тем, что баня — место с повышенной влажностью, а металл как никакой другой материал подвержен коррозионным процессам.

Монтаж выключателей и розеток

По завершении работ по прокладке кабеля можно начинать установку выключателей и розеток. Эти элементы электросети могут монтироваться в любых помещениях, помимо самой парной.

Также в помещениях с высокой влажностью не допускается размещение щитков распределительных щитков. Кроме парильных комнат, этот запрет также распространяется и на душевые. Все другие помещения разрешается оборудовать элементами электросети без каких-либо серьезных ограничений.

Розетки в бане независимо от места установки должны устанавливаться во влагозащищенном исполнении

Монтаж системы освещения

После укладки жаростойкого кабеля помимо розеток и выключателей можно устанавливать и осветительные приборы. Стандартные лампочки и плафоны светильников из-за высоких температур и влажности для бани не подойдут. Потому во избежание быстрого выхода из строя и возможного возгорания, следует подобрать светильники в термостойком исполнении.

Устанавливаемые осветительные устройства должны быть достаточно герметичны, чтобы пар и брызги воды при попадании на корпус не могли привести к короткому замыканию и последующему возгоранию. Также при попадании пара на плафон прибор может нагреваться неравномерно, деформироваться и даже лопнуть, что приведет к серьезным травмам принимающих банные процедуры людей. При монтаже системы освещения следует учесть, что свет в парилке не должен быть слишком ярким. Чаще всего используются матовые плафоны с лампочками до 60 Вт.

Совет №2. Размещать светильники рекомендуется на потолке ближе к углам комнаты, так как в этих местах температура воздуха несколько ниже, чем в центральной части потолка.

Напряжение электрической сети в сауне

Также владельцем бани обязательно должно быть выбрано напряжение для обеспечения сооружения электроэнергией. Причиной этому является тот факт, что термостойкие кабели для бань и саун допускается прокладывать совместно с домашней сетью напряжением 220 В. Для осуществления подключения следует выполнить ряд условий ПУЭ:

  • линия электропроводки должна быть надежно защищена посредством размещения автоблокираторов или автоматов;
  • электроснабжение бани должно производиться с обязательным монтажом заземления типа TN-C-S;
  • электросистема бани не должна работать без наличия системы, уравнивающей потенциалы.
Коробка-автомат для отключения подачи электроэнергии в отдельные помещения бани

Если выполнить три вышеописанных условия не представляется возможным, подача электроэнергии к зданию бани должна выполняться через понижающий напряжение трансформатор, например, ЯТП-0,25 220/36В. Размещение такого устройства следует предусмотреть за пределами постройки.

Ошибки при выборе кабеля для бани

  • Часто встречающейся ошибкой можно назвать размещение в парилке не встроенной в электронагреватель регулирующей аппаратуры. Если же такая ошибка уже допущена, то ПУЭ требует установки ограничителя, отключающего всю аппаратуру при достижении ей температуры 140°С. При этом произойдет автоматическое отключение электропечи.
  • Также серьезной ошибкой следует назвать наличие соединений, разрывов и скруток кабеля в парильной комнате или в душевой. Это очень опасно, так как наличие деформированной и нарушенной изоляции чревато возникновением короткого замыкания и большой вероятностью последующего возгорания.
  • Многие для удешевления работ и снижения затрат на материалы проводят электропитающий кабель непосредственно над печью. Такой способ проводки категорически запрещен, так как даже термостойкий кабель в это зоне будет постоянно подвержен нагреву.

Оцените качество статьи:

в парилке и других помещениях, схема электричества, правила разводки, подробности

Главная страница » Проводка в бане

распределительная коробка для кабеляМы сочтем свою задачу выполненной, если вы без труда сможете найти интересующую вас информацию, и она окажется полезной. Поэтому для читателей, которых интересует проводка в бане, мы кратко перескажем содержание уже готовых статей этого раздела и дадим ссылки на более полные материалы, а попутно осветим вопросы, на которые в других статьях не нашлось ответа.

Правила

kabeli-i-gofraЭлектропроводка в бане закономерно отличается от проводки в жилом доме. Самое близкое по предъявляемым требованиям помещение – это ванная комната. В ней тоже имеет место повышенная влажность, но температуры, конечно, другие.

Впрочем, и в бане не все помещения одинаково проблематичны с точки зрения электрика. Так наиболее «проблемными» мы бы назвали парную и моечную. Комната отдыха, предбанник, санузел и веранда не требуют повышенной защиты проводки и приборов.

Однажды мы уже сделали подробные выдержки из ПУЭ, в которых упоминаются бани, сауны или моечные. Поэтому сейчас ограничимся довольно сжатым пересказом правил электропроводки в бане.

Начнем с расположения электрощита. Желательно размещать его в помещении, а не на улице. При этом обязательно либо использовать сухое помещение, либо обеспечить полную гидроизоляцию щита. Никакие трубопроводы (водопровод, газопровод, канализация) не должны проходить рядом со щитом.

Установка УЗО по правилам считается обязательной для влажных помещений.

Провода должны вестись:

  • (желательно, не обязательно) скрыто в парилке и моечной;
  • открыто по деревянным стенам других помещений.

ВАЖНО! Однако следует помнить, что в парилке вести провода по стенам даже внутри нежелательно. Правильно – делать сквозное отверстие с металлической гильзой в стене, через которую внутрь парилки идут провода для светильника.

Провода, ведущие в парилку, обязательно делать термостойкие – с изоляцией из кремнийорганической резины – РКГМ, ПРКС.

Запрет на металлические рукава и гофру относится только к парилкам и моечным.

Наращивать провода можно только сваркой, опрессовкой, пайкой или сходным способом.

Выключатели и розетки должны располагаться вне парилки и моечной.

Полностью список правил проводки в бане и парилке вы найдете по уже приводившейся выше ссылке.

Электричество в бане: группы потребителей

Группы потребителей – это произвольные группы устройств, которые питаются током. Произвольными они являются потому, что от вашего выбора (или от выбора электрика) зависит, по какому признаку вы будете группировать устройства.

Есть два варианта:

  • либо группировать по комнатам – все потребители комнаты отдыха, парилки, моечной, например;
  • либо по однородности – все розетки, все светильники, все силовые установки.

СОВЕТ! Помечайте названия групп потребителей с помощью прикрепленных к проводам и надписанных ярлычков.

В наших схемах вы встретите деление на следующие группы: светильники, розетки и силовые установки.

kabeli-i-gofra

Поясним, что в последнюю группу входят приборы с высоким потреблением электроэнергии. В бане это чаще всего электропечи и стиральные машинки.

Проводка: из чего состоит?

Основными узлами проводки электричества в бане можно назвать следующие:

  • вводный кабель;
  • электрощит;
  • заземление;
  • кабели внутри помещений;
  • светильники;
  • розетки.
  • Внутри электрощита находятся следующие элементы:
    • кабели;
    • шины;
    • УЗО;
    • автоматические выключатели;
    • дифференциальные автоматы;
    • трансформатор.

Вводный кабель может иметь 3 или 5 жил, и передавать ток с напряжением 220 или 380 вольт.

ВНИМАНИЕ! Заземление обязательно. О том, как его делать – читайте здесь.

Информацию о том, каким параметрам должны соответствовать составляющие, вы найдете в той же статье.

В бане и парилке – разница

Мы уже говорили выше, что проводка в парилке отличается по ряду важных пунктов от разводки электропроводки в бане.

СОВЕТ! Проще всего будет тем владельцам бань, которые закладывали проводку уже в проект строительства. Потому что только так соблюдение нормативов не будет делом случая.

В парилке

polki-naprotiv-drug-druga

Электропроводка в парилке: провода отсутствуют

В идеальной парилке провода отсутствуют – они идут снаружи, а внутрь попадают исключительно для подключения светильников.

Возникает вопрос: а надо ли использовать более дорогие термоустойчивые провода для электропроводки в парилке бани? Тем, у кого нет выхода, и приходится вести проводку внутри стен парилки – да, обязательно. Если же вы ведете по правилам – только через стену к светильнику, то это вопрос простоты замены провода.

Дело в том, что простая ПВХ изоляция обязательно со временем разрушится на том участке, который подвергается действию высокой температуры. Обычно это на входе провода в светильник. Поэтому рекомендуется этот участок делать термоустойчивым.

В парилке с электропечью

polki-naprotiv-drug-drugaЭлектропечь используется только в сауне, (потому что мы ставим под сомнение способность электропечей без парогенератора создавать режим русской бани).

Расчет мощности обычно делается упрощенно, по кубатуре помещения, исходя из соотношения 1-1,5 киловатта на кубометр. Следовательно, вам достаточно исходить из одного или полуторного объема парилки. Предположим, что дана парная 1,8*1,4*2,1 (ДШВ). Ее объем – 5,3 кубометра. Следовательно, мощность печи от 5 до 8 кВт. И это еще маленькая парная!

Понятно, что такую силовую установку не ставят на обычную розетку (тут сила тока 23-36 А, а обычная розетка выдерживает 10-16 А). Провод выводится наружу и там подключается к силовой розетке (они бывают разной мощности).

Термостойкие провода нужного сечения прилагаются к самой печке, так что вам их только вывести и подключить.

КСТАТИ! Вилка с заземлением требует заземления в розетке, это же не новость, правда? 🙂

Но с электропечью связаны еще требования по заземлению. В идеале вы делаете контур заземления еще в процессе строительства, обкладывая периметр металлической лентой, которая сваривается с сеткой на полу, и соединяя ее потом с заземлением в щитке.

Разводка

Существуют определенные принципы разводки, которые верны при построении любой схемы электропроводки в бане, зависящей от конкретных условий. То есть схему вы строите для данной планировки помещений, но руководствуетесь общими правилами.

Выше мы уже говорили о том, что представляет собой устройство электрощита. Вы помните о группах потребителей, на каждой из которых стоит собственный автомат защиты.

ВАЖНО! На каждой силовой установке может (и должен) стоять автомат защиты.

А вот осветительная и розеточная группы потребителей вполне допускают подключение нескольких потребителей последовательно с помощью ответвлений в разветкоробках.

ЗАПОМНИТЕ! Обычно на один кабель ставится не более пяти розеток или светильников. Если их у вас больше, делайте вторую одноименную группу.

Правила говорят, что помимо автоматов защиты целесообразно ставить УЗО, особенно это касается электрооборудования влажных помещений.

polki-naprotiv-drug-druga

Устройства защитного отключения – УЗО

Существует две основные схемы проводки в бане (да и не только в ней), а также третья схема, представляющая собой комбинацию первых двух.

Первая схема – последовательная

Выше мы уже говорили, что розетки и светильники можно подключать последовательно на один питающий кабель, просто делая в нужных местах отводки от него внутри распределительных коробок.

Кстати, если интересно, можете почитать наши разборы термостойких светильников для сауны и о том, нужны ли особые светильники в парной русской бани.

Эта схема является наиболее простой и потому популярной. Кроме того, ее можно назвать более бюджетной, потому что при ее использовании нет нужды на каждого потребителя тока ставить отдельный автомат. В случае с описанными группами потребителей это нерентабельно.

Вторая схема – «Звезда»

Речь идет о параллельном подключении, которое еще называется «звезда». Такое название можно объяснить, наверное, тем, что от каждого из потребителей тока к щитку тянется кабель-«луч», что при наличии достаточного количества потребителей должно образовывать действительно что-то вроде «звезды».

Есть случаи, когда такое подключение рентабельно. Точно можно сказать, что оно рентабельно для мощных потребителей тока, который нуждаются в особых кабелях с большим сечением, особых розетках. Но в нем нужды, когда речь идет об однородных маломощных потребителях.

«Звезда» затратна, потому что на каждый кабель ставится автомат, увеличивается число и длина кабелей, щиток приходится брать более мощный, да и работы по такой установке куда сложнее и, соответственно, дороже.

Поэтому оптимальнее комбинированный способ.

Третья схема – «Шлейф»

Собственно, ее мы и описываем с начала этой статьи. Это когда в щитке создаются группы потребителей, а некоторые кабели ведут к единичным мощным потребителям.

Кстати, светодиодные светильники, которые модно ставить в парилку, обычно ставятся из-за низкого вольтажа, что требует установки либо трансформатора, либо блока питания (драйвера). Поэтому есть резон выделить светодиоды в отдельную группу потребителей.

***

В общем, ваша задача – взять план своей бани, определиться с количеством розеток, источников света и силовых установок, сначала набросать их количественно на плане, потом определиться с расположением более точным. После этого вы переходите к детальному планированию с учетом высоты и геометрии прокладки кабелей.

ВНИМАНИЕ! Кабель кладется по прямой, все перепады высот делаются под прямым углом.

Еще несколько правил:

  • установите розетке на высоте 40-50 см от пола;
  • выключатели – 90;
  • желательно делать подводку для розеток снизу, а для выключателей – сверху;
  • отступ от потолка – 15 см.

Ниже вы можете посмотреть вариант недетализированной разводки проводов в бане:

схема электропроводки в бане

Под вагонкой

По правилам ПУЭ, если вы еще помните, в деревянных строениях настоятельно рекомендуется делать открытую проводку. Однако вагонка используется и в деревянных, и во всех остальных банях – привычны мы к деревянному интерьеру.

Поэтому давайте условимся, что электропроводка в бане под вагонкой уместна только в том случае, если она построена не из сруба или бруса. Предположим, что у нас кирпичная или блочная баня.

В этом случае скрытая проводка допускается, как и использование пластиковой гофры (на всякий случай уточним, что есть негорючие разновидности гофры).

Есть еще металлическая, применение которой строго не рекомендуется во влажных помещениях согласно ПУЭ. Но тут надо думать: с одной стороны, в бане везде(!) повышенная влажность во время процедур, с другой стороны – ее не сравнить с влажностью в моечной или парилке.

Поэтому, если металлический рукав под штукатуркой, которая под вагонкой, а само помещение – не моечная и не парная, то почему бы и нет? Особенно, если у вас хорошо сделана вентиляция, и промежуток между стеной и вагонкой нормально проветривается.

Обычно проводку в кирпичных или блочных строениях ведут под слоем штукатурки. Причем слой ее должен быть никак не меньше 10 мм.

Полезное видео

Очень наглядный и дельный ролик, в котором говорится именно о банной электрификации – надеемся, что пригодится многим:

***
На всякий случай – вдруг вы увлекаетесь ручным трудом – порекомендуем вам еще один материал, косвенно относящийся к электричеству в бане – статью про то, какие бывают абажуры для банных светильников и как их сделать своими руками.

Больше материалов по проводке смотрите в разделах про освещение и про светильники.

жаростойкий и жаропрочный провод для сауны, подключение на фото и видео

Содержание:

Укладка электрической проводки в сауне – это важнейший этап при возведении данного строения, поскольку от того, насколько качественно уложены энергокабели, зависит безопасность всех посетителей. В данной статье рассматривается, каким должен быть кабель для бани и сауны: особенности его выбора, монтаж электрических приборов в данных строениях и т.д.

термостойкий провод для сауны

Электрическая проводка для бань и саун

Основным условием при выборе энергетического кабеля является его термическая устойчивость. Также очень важно помнить о запрете установки розеток в парилках. Что касается монтажа проводки в бане и парилке, то из-за повышенной влажности необходимо создавать заземление.

При выборе проводки, необходимо знать об основных категориях помещений, имеющихся в рассматриваемых строениях:

  • помещения со стандартным температурным режимом, в которых можно обойтись и простой проводкой, как в жилых домах;
  • помещения, где допустимо использовать лишь термостойкий кабель для бани, поскольку температура в них достигает почти 170 градусов по Цельсию. Такой же кабель следует использовать для работы электрической печи.

Проводка в помещениях со стандартным температурным режимом

В подобных помещениях рекомендуется использовать следующие разновидности кабелей:

  • АВВГ;
  • ВВГ;
  • NYM;
  • ПВС.

Каждый из вышеперечисленных видов кабелей может быть монтирован поверхностным или скрытым способом. Единственным условием для их использования является тщательная изоляция кабелей, поскольку само по себе строение бани или сауны возводится из древесины. Используются для изоляции: поливинилхлорид, сшитый полиэтилен и прочие полимерные материалы.

кабель для бани и сауны

Для подключения осветительных приборов подойдут:

  • ППГнг-HF 3*1,5;
  • ВВГнг-LS 3*1,5;
  • NYM 3*1,5.

Сечение проводов для подключения розеток должно иметь площадь в 2,3 квадратных миллиметра.

Проводка в парилках

В парных отсеках может быть использован исключительно термостойкий провод для сауны, способный сопротивляться повышенным температурам. Если же изоляция кабеля под термическим воздействием претерпит деформации, то появится риск возгорания.

На отечественном рынке для парилок можно приобрести следующие виды кабелей:

  • РКГМ 1*2,5;
  • ПВКВ 1*2,5;
  • ПРКС 3*2,5;
  • ПМТК 3*2,5.

жаростойкий кабель для сауны

Что касается зарубежных производителей, то для монтажа лучше всего использовать кабель Olflex Heat 3*2.5. Но главным его недостатком является высокая стоимость, что значительно повышает спрос на продукцию отечественного производства.

Монтаж электрической проводки и приборов

Перед тем как монтировать кабель термостойкий для бань и саун, необходимо произвести расчет мощности, которая требуется для функционирования всех объектов, потребляющих электрическую энергию. Исходя из этого, жаростойкий кабель для сауны должен иметь соответствующее сечение, способное выдержать такую нагрузку.

Непосредственно для работы осветительной системы хватит мощности в 1-2 киловатта. При установке дополнительных аксессуаров она будет увеличиваться. Бани, работающие на электрической печи, требуют для своего функционирования не менее 10 киловатт мощности.

жаропрочный кабель для сауны

При монтаже в бане или сауне любого функционального элемента, потребляющего электрическую энергию, необходимо помнить о правилах техники безопасности и отключать подачу электричества.

Закупка энергокабелей, розеток, выключателей и осветительных приборов должна производиться в специализированных магазинах, чтобы минимизировать риск приобретения бракованной продукции. Там же продавцы с учетом особенностей строения бани или сауны могут помочь составить схему монтажа. Достаточно будет предоставить качественные фото всех помещений.

Укладка проводки

Выше уже говорилось, что кабели в бане или сауне можно уложить, как открытым способом, так и спрятать под различными защитными элементами. Закрытый способ является предпочтительным, но и тут существуют нюансы.

По ГОСТам работы с электрической проводкой нельзя укладывать кабели в трубки и гофры из металла. Также нельзя использовать кабели в металлической оболочке. Причина такого запрета в том, что металл подвержен коррозионным эффектам под воздействием влаги.

Установка розеток и выключателей

После того как жаропрочный кабель для сауны проложен, можно приступить к установке розеток и выключателей. Выше говорилось о том, что данные элементы электросети могут использоваться во всем строении кроме самой парилки.

кабель термостойкий для бань и саун

Также недопустима установка распределительных щитков в помещениях с повышенной влажностью. Помимо парилок такой же запрет распространяется на душевые. Все остальные помещения в доме могут оборудоваться комплектующими электрической сети без каких-либо ограничений.

Установка осветительной системы

Также, когда жаростойкий провод для сауны уложен, можно приступить к монтажу осветительных приборов. Недопустимо использование стандартных светильников и лампочек все по той же причине, что и с энергокабелем. Повышенная важность и температура приведут к скорому выходу из строя данных элементов.

Используемые светильники должны быть герметичны, чтобы влага и пар при попадании не повышали риск замыкания и, как следствие, возгорания. Также при неравномерном прогревании светильника, если пар попадет под плафон, он может лопнуть, что может привести к травмам посетителей (прочитайте: "Какие светильники для сауны и бани наиболее практичны и безопасны").

жаростойкий провод для сауны

Монтируя осветительную систему необходимо учитывать, что освещение парилок не должно быть слишком ярким. Обычно используются матовые плафоны с вкрученными лампочками мощностью по 60 ватт. Читайте также: "Как правильно сделать освещение в бане в парилке – практические советы".

Географически лучше всего размещать светильники на потолке в углах помещения, где самая низкая температура воздуха. Если, к примеру, баня является платной, то в качестве рекламы на фото и при визуальном осмотре такие светильники тоже будут смотреться гармонично.

Напряжение электрической сети в сауне

Владелец бани должен обдумать, какое напряжение использовать для обеспечения функционирования всего строения. На самом деле жаропрочный провод для сауны можно сочетать с домашней сетью в 220 вольт.

жаропрочный провод для сауны

Чтобы осуществить подключение необходимо знать ряд условий:

  • линии электрической проводки должны быть защищены за счет установки автоматов или автоматических блокираторов;
  • электропитание должно осуществляться с дополнительным монтажом заземления TN-C-S;
  • электрическая система в бане не может функционировать без системы уравнивания потенциалов (СУП).

При отсутствии возможности установки описанных выше условий, необходимо подавать электрическую энергию в баню через трансформатор понижения напряжения. Отлично с этой задачей справится модель ЯТП-0,25 220/36В. Располагается такая установка вне строения бани или сауны.

Итог

В статье представлена полная информация о том, как использовать кабель для подключения сауны, и чем грозит невыполнение основных требований относительно этой процедуры. Если учитывать все представленные выше сведения при монтаже электрической проводки в бане или сауне, то данный объект будет эффективным, производительным и абсолютно безопасным для посетителей.

Учитывая сложность работы электромонтера, лучше всего доверить проведение работ профессионалам, которые возьмут на себя ответственность за все этапы – от закупки необходимых материалов до их монтажа и введения в эксплуатацию.

Какой кабель нужен для бани и сауны / Статьи и обзоры / Элек.ру

Кто не любит попариться? Да тот, кто ни разу не был в бане. Это место, где люди снимают накопившуюся усталость, отдыхают, а также баня очень благоприятно сказывается на организме человека и его здоровье. Все бы хорошо, но в темноте мыться и париться не очень то и удобно. Поэтому в бане обязательно нужно освещение.

Данное помещение относится к особо опасным и поэтому типовые материалы и решения здесь нельзя применять. В бане высокая влажность и большая температура (до 130С), что несомненно сказывается на электробезопасности при эксплуатации в ней осветительных приборов.

Большая влажность предъявляет особые требования к выбору светильников. Они должны иметь высокую степень защиты. Также их основание должно быть керамическим, а прозрачный плафон из термостойкого стекла.

Высокая температура предъявляет особые требования к выбору типа проводов и кабелей. Их изоляция должна держать очень высокую температуру.

В бане есть несколько помещений — это парная, помывочная или душевая, комната отдыха, раздевалка. В этих помещениях разный температурный режим. Самая высокая температура будет в парной. Поэтому здесь нужно выбирать только термостойкий кабель. Об этом говорится и в ПУЭ п.7.1.40:

«В саунах для зон 3 и 4 по ГОСТ Р 50571.12-96 „Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 703. Помещения, содержащие нагреватели для саун“ должна использоваться электропроводка с допустимой температурой изоляции 170 °С.»

Существуют разные провода и кабели, изоляция которых способна длительно держать температуру до 170С.

1. Провод РКГМ.

Провод РКГМ

Он состоит из большого количества тонких медных проволочек, что делает его очень гибким и удобным для монтажа. Его внешняя изоляция — это кремнийорганическая резина (РК). ГМ означает голая медь, то есть отсутствует дополнительная изоляция на медной жиле. Сверху присутствует оплетка из стекловолокна. Данный провод предназначен для работы при температуре до 180С. Также он не горючий и стойкий к внешним механическим воздействиям.

2. Провод ПРКА имеет такую же изоляцию как и РКГМ. Буква «А» означает, что провод имеет повышенную твердость. Температура его эксплуатации до 180С.

Провод ПРКА

3. Провод ПРКС также имеет изоляцию из кремнийорганической резины и его температура эксплуатации до 180С. Отличается данный провод от вышеперечисленных тем, что он может быть многожильным. Количество жил колеблется от 2 до 4. Поэтому им можно подключать как однофазную, так и 3-х фазную нагрузку, например, электропечь.

Провод ПРКС

4. Провод ПМТК бывает многопроволочный и однопроволочный и держит температуру до 200С.

Провод ПМТК

Все вышеперечисленные провода можно свободно использовать для прокладки в бане (парилке) для организации ее освещения и подключения электропечи. В таких помещениях, как комната отдыха, высоких температур уже не бывает. Поэтому тут можно использовать обычный кабель ВВГнг-LS. Также не забывайте о правильном выборе сечения. Оно зависит от подключаемой нагрузки. Правильно выбрать провод или кабель для бани это пол дела. Еще нужно правильно его проложить. Тут также есть свои нюансы, которые следует строго соблюдать. Снова возвращаемся к ПУЭ к п.7.1.40:

«В саунах, ванных комнатах, санузлах, душевых, как правило, должна применяться скрытая электропроводка. Допускается открытая прокладка кабелей. В саунах, ванных комнатах, санузлах, душевых не допускается прокладка проводов с металлическими оболочками, в металлических трубах и металлических рукавах. Из этого делаем вывод, что электропроводку в бане можно прокладывать как скрытым способом, так и открытым. А вот в качестве дополнительно меры защиты запрещено использовать металлические трубы, металлорукава и другие аксессуары, которые содержат в себе металлические составляющие. После прочтения данной статьи вы сможете правильно выбрать провод или кабель для бани. Это позволит грамотно организовать электроснабжения бани, которое будет отвечать всем современным нормам электробезопасности.

Источник: Компания «Уралэнерго».

Электропроводка в бане - правила монтажа! Подробная инструкция

Если не так давно работы по монтажу электрического оборудования в жилых зданиях могли выполняться только при наличии согласованного в соответствующих инстанциях проекта, то сегодня, благодаря постановлению правительства РФ об отмене устаревших требований для владельцев домов и коттеджей, все намного упростилось. Теперь электропроводку в бане можно монтировать без проекта и согласований. Но при этом обязательно нужно выполнять главное условие – монтаж делается с учетом требований ПУЭ и иных нормативных актов, отклонения запрещаются и могут служить основанием для отказа в подключении объекта к эклектическим сетям.

Электропроводка в бане

Электропроводка в бане

Содержание материала

Общие требования

Последние нормы ДБН В.2.5-2003 и ДНАОП 0.00-1.32-01 запрещают использовать для проводки двухжильные кабели (кроме выключателей), теперь они должны быть только трехжильными с фазным, нулевым рабочим и нулевым защитным медными проводами. Это касается однофазной электрической проводки, трехфазные в банях почти не используются и в связи с этим в этой статье упоминаться не будут.

ДБН В.2.5-2003. Файл для скачивания в формате PDF

ДБН В.2.5-2003

ДНАОП 0.00-1.32-01. Государственный нормативный акт по охране труда. Файл для скачивания в формате PDF

ДНАОП 0.00-1.32-01

Какие существуют общие требования к проводке в бане?

  1. Размещение светильников, выключателей и розеток должно осуществляться по зонам, разбивка делается на основании требований ГОСТ Р 50571.12-96. В первой зоне категорически запрещено не только устанавливать какое-либо электрическое оборудование, но и прокладывать линии кабелей. Здесь строятся печи для отопления помещений, устанавливаются умывальники, душевые и т. д. Вторая зона самая безопасная по условиям эксплуатации оборудования, в ней меньше всего ограничений и дополнительных требований. В третьей и четвертой зонах допускается прокладывать кабели с устойчивостью изоляции не менее +170°С. Размещение светильников, выключателей и розеток должно осуществляться по зонам

    Размещение светильников, выключателей и розеток должно осуществляться по зонам

    В каждой зоне к установленному оборудованию и электропроводке предъявляются определенные требования

    В каждой зоне к установленному оборудованию и электропроводке предъявляются определенные требования

  2. Для монтажа электрической проводки в банях категорически запрещается использовать универсальные плоские провода (ПУНП). ПУНП трехжильный

    ПУНП трехжильный

    Дело в том, что для этих проводов до сих пор не разработаны государственные стандарты, каждое предприятие имеет право пользоваться своими техническими условиями (ТУ). Как показывает объективный анализ рынка, все провода ПУНП по ТУ в той или иной степени не отвечают требованиям ГОСТа 22483-77, регламентирующего электрическое сопротивление токопроводящей жилы. Количество пожаров, возникших по причине этих кабелей, превышает 65% от всех чрезвычайных ситуаций из-за электрического оборудования.

    Как выбрать кабель или провод для бани

    Как выбрать кабель или провод для бани

  3. Устанавливать розетки в парилках строго запрещается, выключатель освещения также желательно монтировать в тамбуре или зоне отдыха. Устанавливать розетки в парилках строго запрещается

    Устанавливать розетки в парилках строго запрещается

    Как выбрать светильник для бани и сауны

    Как выбрать светильник для бани и сауны

ГОСТ Р 50571.12-96. Файл для скачивания в формате PDF

«Электроустановки зданий»

Цены на кабель ПУНП

кабель ПУНП

Пошаговая инструкция монтажа электропроводки в бане

Для примера мы рассмотрим самый сложный вариант, его можно значительно упрощать с учетом особенностей бань и требований застройщиков.

Шаг 1. Подключение кабеля ввода (питающего кабеля). Он подается в щиток сверху и присоединяется к вводному автомату. Параметры отсечки рассчитываются отдельно с учетом общей мощности потребителей. Конкретные советы даются ниже в этой статье. Синий и серый провода присоединяются к входу в автомат, желто-зеленый на шину заземления.

Подключение питающего кабеля

Подключение питающего кабеля. На верхние клеммы вводного дифавтомата заводим жилы серого и синего цвета. А жилу желто-зеленого цвета на заземляющую шинку.

Шаг 2. Если в щитке имеются дополнительные отсекатели для отдельных комнат или групп потребителей, то подведите к ним питание. Стандартное положение – вход сверху, выход снизу.

Элетрощиток и идущие от него провода

Элетрощиток и идущие от него провода в пластиковых коробах

Практический совет. В сухих помещениях лучше проводку монтировать в обыкновенных пластиковых коробах, во влажных помещениях рекомендуется их защищать полимерными трубами. Это не категорическое требование стандартов, а рекомендации опытных электриков.

Шаг 3. Сделайте проводку освещения и розеток в моечной комнате.

Зонирование моечной комнаты

Зонирование моечной комнаты

Имейте в виду, что степень защиты корпусов от проникновения влаги и пыли должна соответствовать международному стандарту не менее IP 44 в зонах 2 и 3. Такой корпус защищает от проникновения твердых частиц размером более одного миллиметра и не допускает протечек от капель, падающих на поверхность под любым углом.

Делать проводку можно кабелем ВВГнг 3×1,5, протяните его к распределительной коробке.

Схема подключения

Схема подключения кабеля ВВГнг 3×1,5. Кабель протянут до распределительной коробки. Жилы промаркированы

Двухжильный кабель ВВГнг 2×1,5 опустите в выключатель, одна жила присоединяется к верхней клемме прибора, а вторая к нижней.

Кабель ВВГнг 2×1,5 опущен к одноклавшному выключателю

Кабель ВВГнг 2×1,5 опущен к одноклавишному выключателю. Одна жила подключается сверху, другая снизу. Жилы маркируются L и Lсвет

Таким образом в одном положении кнопки электрическая цепь разрывается, а во втором соединяется и лампочка загорается. Перед установкой выключателя внимательно осмотрите корпус, на нем указывается положение кнопки при замыкании и размыкании контактов. По стандарту свет должен включаться при верхнем положении кнопки выключателя. Еще один нюанс – к выключателю всегда присоединяется фаза, а не ноль. Это дает возможность безопасно менять осветительные приборы в случае их выхода из строя без отключения общего автомата.

[adrotate group="5"] Выполняется прокладка кабеля ВВГнг 3х1,5 к месту установки предполагаемого светильника

Выполняется прокладка кабеля ВВГнг 3х1,5 к месту установки предполагаемого светильника. Жилы маркируют

Шаг 4. Проведите кабель от коробки к светильнику, в стене надо высверлить отверстие и вставить в него кусок трубки. Свободное пространство между проводами и стенками трубы рекомендуется заполнять специальным негорючим составом.

В отверстие вставляют гильзу

В отверстие вставляют металлическую гильзу

Важно. Все места прохода кабелей в другие помещения должны делаться только в металлической трубе, она полностью исключает механические повреждения кабелей.

Свободное пространство в полости гильзы заполняют несгораемым составом

Свободное пространство в полости гильзы заполняют несгораемым составом

В коробке соедините концы кабелей одинакового цвета. Важно знать, что не все производители выдерживают стандартные цвета кабелей, если у вас такая ситуация, то во время монтажа их рекомендуется помечать. Это можно делать при помощи небольших наклеек или цветных фломастеров.

Жилы с одинаковыми маркировками соединяют клеммными соединителями

Жилы с одинаковыми маркировками соединяют клеммными соединителями

Если на освещение подключен собственный автоматический выключатель, то на последнем этапе монтажа проводки нужно присоединить к питанию и его клеммы.

В распределительном щите подключаем

В распределительном щите подключаем серую жилу кабеля к нижней клемме автоматического выключателя. Синюю жилу к нулевой шинке. Желто-зеленую к шинке заземления

Имейте в виду, что устанавливать распределительные коробки, выключатели и розетки в парилке категорически запрещено. Эта арматура монтируется у входа в помещение.

Шаг 5. Освещение в парилке лучше делать низковольтным, хотя это и необязательное требование. Осветительные приборы на 220 В должны иметь специальный защищенный корпус.

Для низковольтного освещения нужно устанавливать понижающий трансформатор и питание на лампочки подавать с него. Технические параметры трансформаторов следует подбирать с учетом требуемого выходного напряжения и общей мощности всех потребителей.

Для понижения напряжения используется понижающий трансформатор

Для понижения напряжения используется понижающий трансформатор, который подбирают в соответствии с требуемым выходным напряжением, мощностью подключаемых осветительных приборов

Помните, что на пределе работать трансформатору очень тяжело, в таких условиях эксплуатации он быстро выходит из строя. Всегда покупайте оборудование с запасом мощности, за счет такого подхода увеличивается надежность и длительность функционирования приборов.

Проведите двухжильный кабель от трансформатора к коробке, в нее же заведите кабели от лампочек и выключателя.

Прокладка двухжильного кабеля

Прокладка двухжильного кабеля к распределительной коробке

Жилы также рекомендуется обозначать, затем соединять клеммниками одинаковые. Принцип подключения низковольтного освещения ничем не отличается от обыкновенного, разница только в подаваемом напряжении.

Схема соединения проводов в распределительной коробке

Схема соединения проводов в распределительной коробке. Жилы зачищены и промаркированы. Далее кабель опускается к выключателю

В парилке рекомендуется использовать термостойкие кабели и провода, например, РКГМ или ПРКС

В парилке рекомендуется использовать термостойкие кабели и провода, например, РКГМ или ПРКС. Жилы с одинаковыми маркировками объединены в группы и соединены клеммными соединителями

Важно. В парную свет проводится только с использованием специального термостойкого кабеля, такие требования прописаны в действующих нормативных актах.

Прокладка термостойкого кабеля ПРКС

Прокладка термостойкого кабеля ПРКС до предполагаемого места установки светильника. Гильза должна быть заполнена несгораемым составом

Подключение светильника

Подключение светильника

Шаг 6. Установка розеток. Для них также можно предусматривать отдельный автомат в распределительном щитке. Допускается монтировать розетки только в зонах 2 и 3, корпуса должны иметь защиту не менее IP 44.

Установка розеток и распределительных коробок в моечной допускается только в зоне 2 и 3, если степень их защиты не менее IP44

Установка розеток и распределительных коробок в моечной допускается только в зоне 2 и 3

Степень защиты должна быть не менее IP 44

Степень защиты должна быть не менее IP 44

От распределительного щитка прокладывается кабель ВВГ 3×1,5 к первой распределительной коробке.

Прокладка кабеля

Прокладка кабеля

Дальше от нее провод подается во все остальные, для каждого помещения должна быть своя распределительная коробка (коробка Бермана). От коробки жилы прокладываются к розеткам, их концы зачищаются и подключаются к соответствующим клеммам.

Подключение розетки

Подключение розетки

После подсоединения закройте розетку лицевой панелью.

Розетка закрыта лицевой панелью

Розетка закрыта лицевой панелью

Шаг 7. Все концы кабелей одинакового цвета или с одинаковыми метками в распределительных коробках соедините при помощи клеммников.

Использование клеммников вместо скрутки более безопасно

Использование клеммников вместо скрутки более безопасно и удобно

Важно. При наличии в бане мощных электрических приборов, их технические параметры могут повлиять на сечение кабелей. Внимательно сверяйтесь с разработанными таблицами зависимости сечения кабелей от силы тока.

Совет по подключению мощных электроприборов (электрокаменки)

Совет по подключению мощных электроприборов (электрокаменки)

Если провода располагаются поблизости от электрических печей, то их нужно защищать металлической трубой. Но при первой возможности используйте иные, более безопасные способы подключения мощных тепловых приборов.

[adrotate group="5"] Провод в защитной оболочке

Провод в защитной оболочке

Некоторые современные нагревательные элементы имеют систему автоматического управления и защиты, подключение этих приборов следует делать с учетом прилагаемой инструкции производителей.

Подключение контроллера для печи

Подключение контроллера для печи (датчик температуры)

Прокладка проводов от датчика к распредкоробке

Прокладка проводов от датчика к распредкоробке

Проход проводов через деревянную стену возможен только с использованием гильзы и несгораемого наполнителя

Проход проводов через деревянную стену возможен только с использованием гильзы и несгораемого наполнителя

Жилы провода для подключения электрокаменки

Жилы провода для подключения электрокаменки

Подключение датчика

Подключение датчика

От терморегулятора к распределительному щиту прокладывают кабель ВВГнг 4х1,5

От терморегулятора к распределительному щиту прокладывают кабель ВВГнг 4х1,5

Термостат

Термостат

Схема подключения термостата

Схема подключения термостата. Клеммы 1 и 2

Схема подключения термостата

Схема подключения термостата. Клеммы 3 и 4

Схема подключения датчика температуры

Схема подключения датчика температуры. Клеммы 6 и 7

Жилы кабеля ВВГнг 4х1,5 заводят на соответствующие винтовые клеммы

Жилы кабеля ВВГнг 4х1,5 заводят на соответствующие винтовые клеммы. Жила коричневого цвета к клеме с маркировкой L. Синяя к клемме N. Серая – A1. Черная – А2.

Соединение проводов в распред. коробке

Соединение проводов в распред. коробке

К нижним клеммам дифавтомата

К нижним клеммам дифавтомата подключены по два провода к каждой клемме. Одну пару проводов используют для подключения к пускателю. Вторую пару используют для подключения к винтовым клеммам L и N. Жилы с изоляцией серого и синего цветов трехжильного кабеля ВВГнг, предназначенного для питания электрокаменки, подключают к пускателю, а жилу желто-зеленого цвета на шину заземления

Схема электропроводки в парной

Схема электропроводки в парной и предбаннике

После окончания монтажа нужно обаятельно прозвонить проводку и проверить правильность и надежность всех соединений.

После окончания монтажа нужно обаятельно прозвонить проводку и проверить правильность и надежность всех соединений

Цены на электрощитки

электрощитки

Советы профессиональных электриков

Какое электрическое оборудование может быть в бане

Энергетические сети выдают по упрощенной схеме разрешение на подключение не боле 15 кВт на один участок, желательно предусматривать общую мощность потребителей электрической энергии бани и жилого строения таким образом, чтобы она не превышала указанного предела. В противном случае придется получать специальное разрешение, а оно дается не всегда. В обязательном порядке придется заказать у специализированных организаций проект, в котором учитываются существующие резервные мощности трансформаторов, параметры установленных линий и т. д. Такие работы отнимают очень много времени и денег, а результаты часто бывают непредсказуемыми. Что касается однофазной или трехфазной проводки, то здесь все еще намного сложнее. Перед принятием окончательного решения рекомендуется посетить РЭС и проконсультироваться с ответственными представителями организации.

Какие кабели использовать для проводки в бане

Диаметр кабелей выбирается исходя из возможной максимальной мощности, для этого существуют специальные таблицы. Для однофазного ввода проводка делается кабелем СИП 2×16, для трехфазного СИП 4×16. Опытные электрики советуют не экономить на сечении токопроводящих жил, разница в стоимости незначительна, а проблем может быть много.

Провод СИП-4 2Х16

Провод СИП-4 2Х16

СИП 4Х16

СИП 4Х16

  1. Никто и никогда не может точно предусмотреть общую мощность потребителей тока на долголетнюю перспективу. Такие ситуации вызывают перегрузу проводки и могут становиться причиной возгораний.
  2. Кабели должны быть только от известных и пользующихся доверием производителей. Несертифицированная продукция не выдерживает одинаковое сечение проводов по всей длине, оно колеблется в пределах 20–30% и только в меньшую сторону. Это значит, что если указано сечение, к примеру, 10 мм2, то фактически следует ориентироваться на 8 мм2.

Цены на кабель СИП

кабель СИП

Видео – Про кабели для бани

Сколько автоматов требуется для бани

Одновременно очень сложный и очень простой вопрос. С точки зрения электриков, чем больше, тем лучше. Это их прибыль, они пытаются всеми возможными средствами увеличивать ее. Мастера будут уверять застройщиков, что защитная электрическая арматура требуется для каждого помещения в бане, отдельно для розеток и всех мощных потребителей. От большого количества ОЗУ нет вреда, как нет и пользы. На практике достаточно поставить один автомат на входе, он срабатывает при превышении расчетной нагрузки или при возникновении короткого замыкания. Нет надобности защищать отдельно каждую комнату и розетку. Следует понимать, что каждое подключение имеет и свои негативные стороны – из-за некачественного соединения концов точки соединения нагреваются. А это может вызывать неисправности проводки или возгорания бани.

Как лучше подключать баню: подземным или воздушным кабелем?

[adrotate group="5"]

Конкретного совета на все случаи нет, каждый способ имеет свои сильные и слабые стороны.

Вид подключенияТехнические и эксплуатационные особенности
Воздушное

Воздушное

Применяются кабели для воздушного подключения, защита выполнена из специальных устойчивых к жесткому ультрафиолетовому излучению пластиков. Могут выдерживать значительные перепады температур, отличаются высокими характеристиками физической прочности. Самый дешевый и простой вид подключения бани к сети, по надежности полностью соответствует существующим требованиям. Единственный недостаток – не всем застройщикам нравятся висящие над участком провода электрических линий.
Подземное

Подземное

Очень дорогой и сложный метод. Для укладки нужно приобретать специальный подземный кабель с бронированной оболочкой, в траншеях предусматривается слой песка для компенсации сезонных вспучиваний почвы во время замерзания/размерзания. Копать траншеи часто приходится вручную, а это трудно и долго. Кроме того, если на участке уже выполнен ландшафтный дизайн, то после засыпки траншей придется восстанавливать его первоначальное состояние.

Как видно из таблицы, на решения оказывает много индивидуальных факторов, всех их следует учитывать.

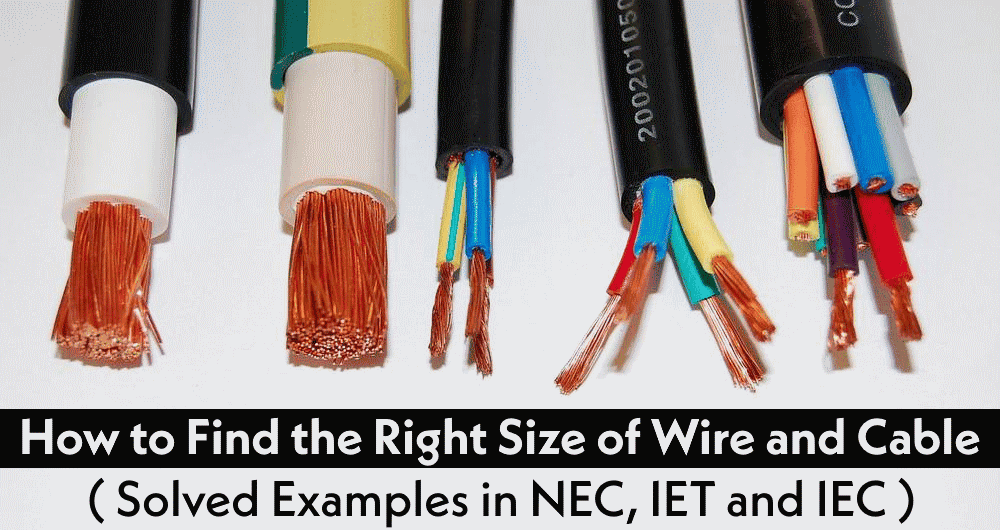

Как найти подходящий размер кабеля и провода?

Как определить правильный размер провода и кабеля для установки электропроводки?

Падение напряжения в кабелях

Мы знаем, что все проводники и кабели (кроме сверхпроводника) имеют определенное сопротивление.

Это сопротивление прямо пропорционально длине и обратно пропорционально диаметру проводника, то есть

R ∝ L / a … [Закон сопротивления R = ρ (L / a)]

Каждый раз, когда ток течет по проводнику , в этом проводнике происходит падение напряжения.Как правило, падением напряжения можно пренебречь для проводов небольшой длины, но в случае проводов меньшего диаметра и большой длины необходимо учитывать значительные падения напряжения для правильной установки проводки и управления нагрузкой в ​​будущем.

В соответствии с правилом IEEE B-23 , в любой точке между клеммой источника питания и установкой Падение напряжения не должно превышать 2,5% от предоставленного (питающего) напряжения .

How to Find The Suitable Size of Cable & Wire for Electrical Wiring Installation (Solved Examples in British and SI System) How to Find The Suitable Size of Cable & Wire for Electrical Wiring Installation (Solved Examples in British and SI System)

Пример:

Если напряжение питания 220 В переменного тока, то значение допустимого падения напряжения должно быть;

  • Допустимое падение напряжения = 220 x (2.5/100) = 5,5 В

В схемах электропроводки падение напряжения также происходит от распределительного щита к другой подсхеме и конечным подсхемам, но для подсхем и конечных подсхем значение падения напряжения должно быть половиной этого допустимого падения напряжения (т.е. 2,75 В от 5,5 В, как рассчитано выше)

Обычно падение напряжения в таблицах описывается в Ампер на метр (А / м) , например Каким будет падение напряжения в кабеле длиной один метр, по которому проходит ток в один ампер?

Существует два метода определения падения напряжения в кабеле , которые мы обсудим ниже.

В SI (международная система и метрическая система ) падение напряжения описывается как ампер на метр (А / м) .

В FPS (фут-фунтовая система) падение напряжения описано на основе длины, которая составляет 100 футов.

  • Обновление : Теперь вы также можете использовать следующие электрические калькуляторы, чтобы найти падение напряжения и размер провода в системе американского калибра .
  1. Калькулятор размеров электрических проводов и кабелей (медь и алюминий)
  2. Калькулятор размеров проводов и кабелей в AWG
  3. Калькулятор падения напряжения в проводах и кабелях

Таблицы и диаграммы для правильного кабеля и провода Размеры

Ниже приведены важные таблицы, которым вы должны следовать, чтобы определить правильный размер кабеля для установки электропроводки.

Щелкните изображение, чтобы увеличить
Table-1-current-rating-of-Copper-cables-at-86F-or-30C Table-1-current-rating-of-Copper-cables-at-86F-or-30C

Щелкните изображение, чтобы увеличить

Table-Chart-current-rating-of-flexible-cords-Copper-cables-at-86F-30C Table-Chart-current-rating-of-flexible-cords-Copper-cables-at-86F-30C Щелкните изображение, чтобы увеличить

How to Find The Suitable Size of Cable & Wire for Electrical Wiring Installation (Solved Examples in British and SI System) How to Find The Suitable Size of Cable & Wire for Electrical Wiring Installation (Solved Examples in British and SI System)

Щелкните изображение, чтобы увеличить

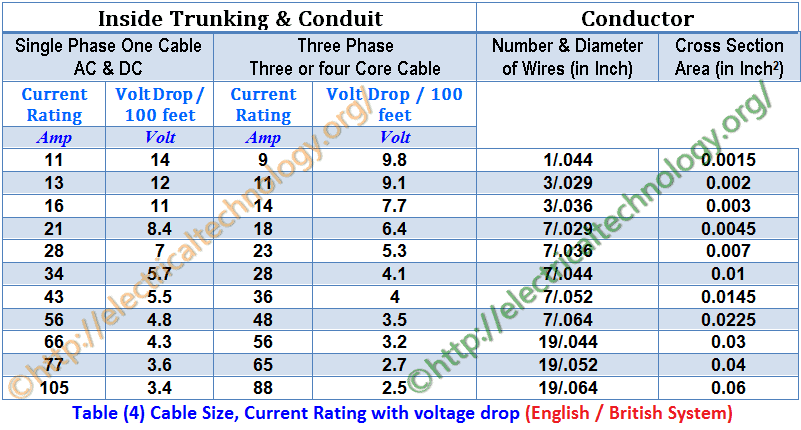

How to Find The Suitable Size of Cable & Wire How to Find The Suitable Size of Cable & Wire Щелкните изображение, чтобы увеличить

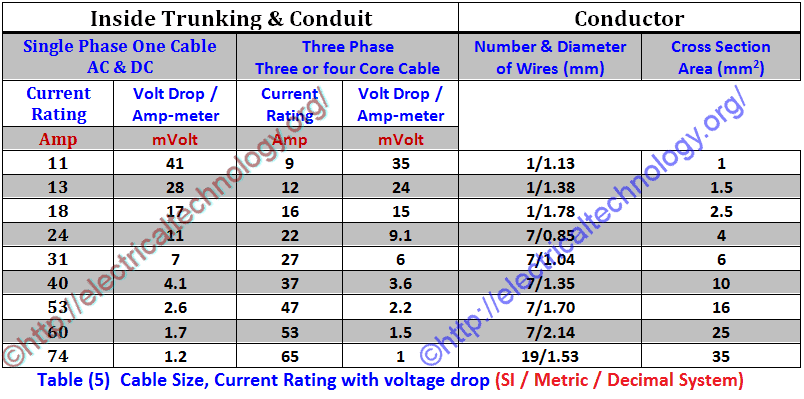

Table-Cable-Size-Current-Rating-with-voltage-drop-Metric-Decimal-SI-System Table-Cable-Size-Current-Rating-with-voltage-drop-Metric-Decimal-SI-System

Как найти падение напряжения в кабеле?

Чтобы определить падение напряжения в кабеле, выполните простые шаги, указанные ниже.

  • Прежде всего, найдите максимально допустимое падение напряжения
  • Теперь найдите ток нагрузки
  • Теперь, в соответствии с током нагрузки, выберите подходящий кабель (номинальный ток которого должен быть ближайшим к расчетному току нагрузки) из таблицы 1
  • Из Таблицы 1 найдите падение напряжения в метрах или 100 футах (какую систему вы предпочитаете) в соответствии с его номинальным током

(Сохраняйте спокойствие 🙂 мы будем следовать обоим методам и системе для определения падения напряжения (в метрах и 100 футах) ) в нашем решенном примере для всей электропроводки).

  • Теперь рассчитайте падение напряжения для фактической длины электрической цепи в соответствии с ее номинальным током с помощью по формуле .

(Фактическая длина цепи x падение напряжения на 1 м) / 100 —-> найти падение напряжения на метр.
(Фактическая длина цепи x падение напряжения на 100 футов) / 100—>, чтобы найти падение напряжения на 100 футов.

  • Теперь умножьте это рассчитанное значение падения напряжения на коэффициент нагрузки, где;

Коэффициент нагрузки = ток нагрузки, принимаемый кабелем / номинальный ток кабеля, указанный в таблице.

  • Это значение падения напряжения в кабелях, когда через них протекает ток нагрузки.
  • Если рассчитанное значение падения напряжения меньше значения, рассчитанного на шаге (1) (Максимально допустимое падение напряжения), то размер выбранного кабеля является правильным
  • Если рассчитанное значение падения напряжения больше, чем рассчитанное значение на шаге (1) (Максимально допустимое падение напряжения), затем рассчитайте падение напряжения для следующего (большего по размеру) кабеля и так далее, пока расчетное значение падения напряжения не станет меньше максимально допустимого падения напряжения, рассчитанного на шаге (1).

Связанные сообщения:

Как определить правильный размер кабеля и провода для данной нагрузки?

Ниже приведены решенные примеры, показывающие, как найти правильный размер кабеля для данной нагрузки.

Для данной нагрузки размер кабеля можно найти с помощью различных таблиц, но мы должны помнить и соблюдать правила, касающиеся падения напряжения.

Определяя сечение кабеля для заданной нагрузки, учитывайте следующие правила.

Для данной нагрузки, за исключением известного значения тока, должно быть 20% дополнительного диапазона тока для дополнительных, будущих или аварийных нужд.

От счетчика электроэнергии до распределительного щита падение напряжения должно составлять 1,25% , а для конечной подсхемы падение напряжения не должно превышать 2,5% напряжения питания.

Учитывайте изменение температуры, при необходимости используйте температурный коэффициент (Таблица 3).

Также учитывайте коэффициент нагрузки при определении размера кабеля.

При определении размера кабеля учитывайте систему проводки, т. Е. Открытую систему проводки, температура будет низкой, но в кабелепроводе температура повышается из-за отсутствия воздуха.

Связанные сообщения:

Решенные примеры правильного размера провода и кабеля

Ниже приведены примеры определения правильного размера кабелей для установки электропроводки, которые помогут легко понять метод «как определить правильный размер кабеля для данной нагрузки ».

Пример 1 ……. (британская / английская система)

Для установки электропроводки в здании, общая нагрузка составляет 4.5 кВт, а общая длина кабеля от счетчика электроэнергии до распределительного щита составляет 35 футов. Напряжение питания составляет 220 В, а температура - 40 ° C (104 ° F). Найдите наиболее подходящий размер кабеля от счетчика электроэнергии до подсхемы, если проводка проложена в трубопроводах.

Решение: -

  • Общая нагрузка = 4,5 кВт = 4,5 x1000 Вт = 4500 Вт
  • Дополнительная нагрузка 20% = 4500 x (20/100) = 900 Вт
  • Общая нагрузка = 4500 Вт + 900 Вт = 5400 Вт
  • Общий ток = I = P / V = ​​5400 Вт / 220 В = 24.5A

Теперь выберите размер кабеля для тока нагрузки 24,5A (из таблицы 1), который составляет 7 / 0,036 (28 ампер), это означает, что мы можем использовать кабель 7 / 0,036 в соответствии с таблицей 1.

Теперь проверьте выбранный кабель (7 / 0,036) с температурным коэффициентом в таблице 3, поэтому температурный коэффициент составляет 0,94 (в таблице 3) при 40 ° C (104 ° F), а допустимая нагрузка по току (7 / 0,036) составляет 28A, следовательно, допустимая нагрузка по току этого кабеля при 40 ° C (104 ° F) будет;

Номинальный ток для 40 ° C (104 ° F) = 28 x 0.94 = 26,32 ампер.

Поскольку расчетное значение ( 26,32 А, ) при 40 ° C ( 104 ° F ) меньше, чем допустимая нагрузка по току кабеля (7 / 0,036), которая составляет 28A , поэтому данный размер кабеля ( 7 / 0,036 ) также подходит по температуре.

Теперь найдите падение напряжения на 100 футов для этого (7 / 0,036) кабеля из Таблица 4 , которое составляет 7V , Но в нашем случае длина кабеля составляет 35 футов.Следовательно, падение напряжения для 35-футового кабеля будет;

Фактическое падение напряжения для 35 футов = (7 x 35/100) x (24,5 / 28) = 2,1 В

И допустимое падение напряжения = (2,5 x 220) / 100 = 5,5 В

Здесь Фактическое падение напряжения (2,1 В) меньше максимально допустимого падения напряжения 5,5 В. Следовательно, подходящий и наиболее подходящий размер кабеля (7 / 0,036) для данной нагрузки при установке электропроводки.

Пример 2 ……. (СИ / метрическая / десятичная система)

Кабель какого типа и размера подходит для данной ситуации

Нагрузка = 5.8 кВт

В = 230 В AV

Длина цепи = 35 м

Температура = 35 ° C (95 ° F)

Решение: -

Нагрузка = 5,8 кВт = 5800 Вт

Напряжение = 230 В

Ток = I = P / V = ​​5800/230 = 25,2 A

20% дополнительный ток нагрузки = (20/100) x 5,2 A = 5A

Общий ток нагрузки = 25,2 А + 5 А = 30,2 А

Теперь выберите размер кабеля для тока нагрузки 30.2A (из таблицы 1), что составляет 7 / 1,04 (31 ампер), это означает, что мы можем использовать кабель 7 / 0,036 в соответствии с таблицей .

Теперь проверьте выбранный кабель (7 / 1,04) с температурным коэффициентом в таблице 3, поэтому температурный коэффициент составляет 0,97 (в таблице 3) при 35 ° C (95 ° F), а допустимая нагрузка по току (7 / 1,04) составляет 31A, следовательно, допустимая нагрузка по току этого кабеля при 40 ° C (104 ° F) будет;

Номинальный ток для 35 ° C (95 ° F) = 31 x 0,97 = 30 А.

Поскольку расчетное значение (30 А) при 35 ° C (95 ° F) меньше, чем допустимая токовая нагрузка (7/1.04) на 31 А, поэтому кабель этого размера (7 / 1.04) также подходит для измерения температуры.

Теперь найдите падение напряжения на амперметр для этого кабеля (7 / 1,04) из (Таблица 5), которое составляет 7 мВ. Но в нашем случае длина кабеля составляет 35 метров. Следовательно, падение напряжения для 35-метрового кабеля будет:

Фактическое падение напряжения для 35-метрового =

= мВ x I x L

(7/1000) x 30 × 35 = 7,6 В

И Допустимое падение напряжения = (2.5 x 230) / 100 = 5,75 В

Здесь фактическое падение напряжения (7,35 В) больше, чем максимально допустимое падение напряжения 5,75 В. Следовательно, этот размер кабеля не подходит для данной нагрузки. Итак, мы выберем следующий размер выбранного кабеля (7 / 1.04), который равен 7 / 1.35, и снова найдем падение напряжения. Согласно таблице (5) номинальный ток 7 / 1,35 составляет 40 ампер, а падение напряжения на амперметр составляет 4,1 мВ (см. Таблицу (5)). Следовательно, фактическое падение напряжения для 35-метрового кабеля будет;

Фактическое падение напряжения для 35 метров =

= мВ x I x L

(4.1/1000) x 40 × 35 = 7,35 В = 5,74 В

Это падение меньше, чем максимально допустимое падение напряжения. Так что это наиболее подходящий и подходящий кабель или провод сечением .

Пример 3

В здании подключены следующие нагрузки: -

Подконтур 1

  • 2 лампы по 1000 Вт и
  • 4 вентилятора по 80 Вт
  • 2 телевизора по 120 Вт

Подсхема 2

  • 6 ламп по 80 Вт и
  • 5 розеток каждая по 100 Вт
  • 4 лампы каждая по 800 Вт

Если напряжение питания 230 В переменного тока, тогда рассчитает ток цепи и Размер кабеля для каждой подсхемы ?

Решение: -

Общая нагрузка подсхемы 1

= (2 x 1000) + (4 x 80) + (2 × 120)

= 2000 Вт + 320 Вт + 240 Вт = 2560 Вт

Ток для подсхемы 1 = I = P / V = ​​2560/230 = 11.1A

Общая нагрузка подсхемы 2

= (6 x 80) + (5 x 100) + (4 x 800)

= 480 Вт + 500 Вт + 3200 Вт = 4180 Вт

Ток для вспомогательной -Контур 2 = I = P / V = ​​4180/230 = 18,1 A

Следовательно, Кабель, предлагаемый для подсхемы 1 = 3 / .029 ”( 13 Amp ) или 1 / 1,38 мм ( 13 А )

Кабель, предлагаемый для вспомогательной цепи 2 = 7 /.029 ”( 21 А, ) или 7 / 0,85 мм (24 А)

Общий ток, потребляемый обеими вспомогательными цепями = 11,1 А + 18,1 А = 29,27 А

Итак, кабель рекомендуется для основного -Схема = 7 / 0,044 дюйма (34 А) или 7 / 1,04 мм (31 А )

Пример 4

A 10H.P (7,46 кВт) трехфазный асинхронный двигатель с короткозамкнутым ротором непрерывный номинальный ток с использованием пуска звезда-треугольник подключается к источнику питания 400 В тремя одножильными кабелями из ПВХ, проложенными в кабелепроводе на расстоянии 250 футов (76.2 м) от платы распределительных предохранителей. Его ток полной нагрузки составляет 19 А. Средняя летняя температура в электропроводке составляет 35 ° C (95 ° F). Рассчитать сечение кабеля двигателя?

Решение: -

  • Нагрузка двигателя = 10H.P = 10 x 746 = 7460 Вт * (1H.P = 746 Вт)
  • Напряжение питания = 400 В (3 фазы)
  • Длина кабеля = 250 футов (76,2 м)
  • Ток при полной нагрузке двигателя = 19A
  • Температурный коэффициент для 35 ° C (95 ° F) = 0.97 (Из Таблицы 3)

Теперь выберите размер кабеля для тока двигателя при полной нагрузке 19 А (из Таблицы 4), который составляет 7 / 0,36 дюйма (23 А) * (Помните, что это 3-фазная система, т.е. -жильный кабель), а падение напряжения составляет 5,3 В на 100 футов. Это означает, что мы можем использовать кабель 7 / 0,036 согласно таблице (4).

Теперь проверьте выбранный (7 / 0,036) кабель с температурным коэффициентом в таблице (3), поэтому температурный коэффициент равен 0,97 (в таблице 3) при 35 ° C (95 ° F) и допустимой нагрузке по току (7 / 0,036 ”) Составляет 23 ампера, поэтому допустимая нагрузка по току этого кабеля при 40 ° C (104 ° F) будет:

Номинальный ток для 40 ° C (104 ° F) = 23 x 0.97 = 22,31 ампер.

Поскольку расчетное значение (22,31 А) при 35 ° C (95 ° F) меньше, чем допустимая токовая нагрузка (7 / 0,036) кабеля, которая составляет 23 А, поэтому данный размер кабеля (7 / 0,036) также подходит по температуре.

Коэффициент нагрузки = 19/23 = 0,826

Теперь найдите падение напряжения на 100 футов для этого (7 / 0,036) кабеля из таблицы (4), которое составляет 5,3 В, но в нашем случае длина кабеля составляет 250 ноги. Следовательно, падение напряжения для кабеля длиной 250 футов будет:

Фактическое падение напряжения для 250 футов = (5.3 x 250/100) x 0,826 = 10,94 В

И максимум Допустимое падение напряжения = (2,5 / 100) x 400 В = 10 В

Здесь фактическое падение напряжения (10,94 В) больше, чем у максимально допустимое падение напряжения 10В. Следовательно, этот размер кабеля не подходит для данной нагрузки. Итак, мы выберем следующий размер выбранного кабеля (7 / 0,036), который равен 7 / 0,044, и снова найдем падение напряжения. Согласно Таблице (4) номинальный ток 7 / 0,044 составляет 28 ампер, а падение напряжения на 100 футов составляет 4.1В (см. Таблицу 4). Следовательно, фактическое падение напряжения для кабеля длиной 250 футов будет:

Фактическое падение напряжения для 250 футов =

= Падение напряжения на 100 футов x длина кабеля x коэффициент нагрузки

(4,1 / 100) x 250 x 0,826 = 8,46 В

И максимально допустимое падение напряжения = (2,5 / 100) x 400 В = 10 В

Фактическое падение напряжения меньше, чем максимально допустимое падение напряжения. Так что это наиболее подходящий и подходящий размер кабеля для установки электропроводки в данной ситуации.

Похожие сообщения:

.

Подключение домашней сети - (Практическое руководство для начинающих)

Несмотря на то, что создание проводной сети не является дорогостоящим, оно требует много времени, требует базовых навыков самостоятельного изготовления и создания беспорядка.

Именно поэтому это лучше всего делать, когда у вас полностью новая постройка или капитальный ремонт.

Есть много способов расширить существующую сеть без сверления отверстий в стенах. Посмотрите, как расширить домашнюю сеть.

Тем не менее, для тех из вас, кто думает сделать это или сделать это самостоятельно, я собрал эти исследовательские заметки, которые могут помочь.

Начало работы

Первая и самая важная часть - это создание плана. Вам нужно будет учесть:

  • Будет ли у вас центральная точка распространения? и где он будет расположен.
  • Сколько комнат вы подключите?
  • Какие бывают маршруты проводки?
  • Сколько розеток в каждой комнате?
  • Расположение розеток?
  • Cat5,6 или 7 кабель? (рекомендуется кошка 6)
  • Будете ли вы использовать патч-панель?

Далее вам нужно составить список того, что вам понадобится.

  • Основные инструменты, например сверла и др.
  • Сетевые инструменты для опрессовки кабелей.
  • Кабель UTP (Cat 5,6 или 7)
  • Концевые розетки и соединители.
  • Коммутатор или коммутаторы Ethernet.

Ref : Какие требования к домашней сети?

Обзор сетевых компонентов

Кабель - Для домашних сетей cat 6 - лучший выбор на сегодняшний день. CAT 7 (последняя версия) имеет экранирование, что усложняет установку.

Жесткий или многожильный кабель - см. Здесь Для магистральной проводки используйте сплошной кабель.

Разъемы RJ45 - Обрывает кабель и подключается к компьютеру / переключателю / розетке.

Настенная розетка - Обрывает кабель в комнате и принимает разъемы RJ45 .

Настенные лицевые панели - Эти крышки настенных розеток.

Гнезда Keystone Это гнездовые разъемы, которые обычно устанавливаются на настенную панель или патч-панель.Они являются частью розетки,

Keystone штекер - это соответствующий штекерный разъем, обычно прикрепляемый к концу кабеля или шнура.

Смешивание кабелей Cat5, разъемов, кабелей Cat 6 и разъемов Keystone. - По общему мнению, он должен работать нормально, но постарайтесь не работать. Например: кабель Cat6 имеет более толстый медный провод и изоляцию, и разъемы cat6 сделаны с учетом этого.

Патч-панели и настенные розетки типов

Стеновые розетки и патч-панели старого типа имели проводные соединения как часть розетки / панели, тогда как более новые, как правило, имеют отверстия, в которые вставляются гнезда трапецеидального искажения.Если вы посмотрите пару видеороликов, вы увидите эти два типа.

Варианты домашней электропроводки

там

Как показано на схеме выше, есть два основных варианта.

Вы можете вывести кабели от всех настенных розеток в центральное место. Этот вариант показан в большинстве видеороликов о домашней электропроводке на Youtube.

Другой вариант - использовать несколько переключателей, возможно, по одному на каждом этаже, и подключить эти переключатели к центральному месту.

Это приводит к потенциально более медленной сети, но этот вариант выбирается, когда кабельная трасса проходит не внутри стены.

Что находится в центре города

Здесь все кабели от каждой розетки в комнате соединяются и подключаются к выключателю.

У вас есть два варианта концов кабеля:

  • Провод в патч-панель (самый профессиональный)
  • Конец с вилкой RJ-45.

Использование коммутационной панели дает большую гибкость, но, вероятно, в небольшой сети это будет излишним.

Вам нужна патч-панель?

Центральное место, скорее всего, будет содержать ваш ISP Router (кабельный модем), но это не обязательно.

Примечания:

Пометьте кабели на концах в центре, так как вам нужно знать, к какой комнате и розетке они подключаются.

Стандарты проводки

Это кабель какого цвета подключен к какому контакту на разъемах.

Используются два стандарта электропроводки (568A или 568B –wiki). Вы должны выбрать один и постоянно использовать его везде.

568A чаще встречается в странах Европы и Тихоокеанского региона

568B чаще встречается в США.

Пример оценочной стоимости

2-х этажный дом. 4 комнаты 2 розетки в комнате (всего 8 двойных розеток).

  • Длина кабеля около 12 м до каждой розетки
  • 16 прогонов = 192м
  • 8 стеновых панелей
  • 16 домкраты для трапецеидальных искажений
  • Коммутатор
  • минимум 16 портов, но предпочтительно 24 порта.
  • Патч-панель 2 * 24-портовые панели позволяют расширение - Дополнительно
  • Разъемы
  • RJ45
  • Соединительные соединительные кабели * 16 или * 32 (с использованием коммутационной панели)

Если настенные панели имеют две заделки, то это означает двойные гнезда для кабеля и трапецеидального искажения?

Кабель 2 рулона по 100 м 37 фунтов стерлингов за штуку = около 74 фунтов стерлингов
Настенные пластины * 8 по 4 фунта стерлингов за штуку = 32 фунта стерлингов
домкратов Keystone * 16 по 8 фунтов стерлингов за 8 упаковок = 16 фунтов стерлингов
соединительных кабелей * 16 по 8 фунтов стерлингов за упаковку из 5 - 32 фунта стерлингов
Дополнительная сумма = приблизительно 154 фунта стерлингов
Дополнительная
Патч-панель * 2 (24 порта) по 22 фунта стерлингов каждый = 44 фунта стерлингов
патч-кабеля (0.3 м) * 16 по 8 фунтов стерлингов за упаковку из 5 штук - 32 фунта стерлингов
Всего 230 фунтов стерлингов
Другие дополнительные принадлежности, которые могут потребоваться:
Инструменты для пробивки отверстий и обжима, кабельные стяжки, сверла и т. Д.

Полезные видеоролики

Домкрат Keystone и настенная пластина

Как подключить настенную розетку

На видео показана настенная розетка с выводами кабеля на задней панели

Подключите кабели CAT5 и CAT 6 с помощью разъемов RJ45

Настенная пластина Keystone Jack и патч-панель

Жесткий или многожильный кабель
Подключение патч-панели

Подключение патч-панели

Эта патч-панель использует разъемы Keystone

Список литературы

Пожалуйста, дайте мне знать, если вы нашли это полезным

[Всего: 11 Среднее: 4.6] ,

Объяснение переустановки | Домостроение

В худшем случае неисправная электрическая часть может стать серьезной опасностью пожара и привести к травмам или поражению электрическим током. Вот почему электрика была внесена в строительные нормы и правила в части P. Существующие схемы электропроводки не покрываются, но если вы внесете существенные изменения или новые дополнения в электропроводку в своем доме, правила вступят в силу.

Если вы подумываете о покупке недвижимости старше 25 лет , важно перед покупкой проверить правильность проводки.В идеале вы получите представление о том, какие работы требуются, и оценку вероятной стоимости, чтобы вы могли принять это во внимание при оценке осуществимости проекта и того, сколько предложить.

Даже если у вас уже есть собственность, которую вы ремонтируете, важно заранее знать, потребуются ли какие-либо ремонтные работы, поскольку они могут сильно разрушить ткань и декор здания, и поэтому их лучше завершить на раннем этапе. , перед выполнением любых работ по повторной штукатурке или косметическому ремонту.

( БОЛЬШЕ : Полное руководство по ремонту дома)

Когда нужен ремонт?

Посетите выставку «Домостроение и ремонт»

Нужны дополнительные советы экспертов и вдохновение для вашего проекта? Получите два бесплатных билета на выставку Homebuilding & Renovating Show

  • Если в течение последних 25-30 лет в доме еще не проводились ремонтные работы, есть вероятность, что его потребуется хотя бы частично обновить, чтобы привести его в соответствие с текущими стандартами. Электропроводка может быть потенциально опасной и не соответствовать требованиям современной жизни.
  • Если вы планируете капитальную реконструкцию, которая представляет собой существенное изменение, как это определено Строительными нормами, вполне вероятно, что вам потребуется перемонтировать часть, если не все, собственности, включая модернизацию потребительского блока (блока предохранителей).
  • Если вы расширяете свой дом или перестраиваете чердак или гараж, это будет новая работа, и поэтому вся новая проводка должна соответствовать Части P: Электробезопасность, а вся существующая проводка должна быть улучшена, чтобы гарантировать что он может безопасно переносить дополнительные нагрузки, он заземлен в соответствии с текущими требованиями и что перекрестное соединение является удовлетворительным.
  • Если вы расширяете или модернизируете, остальную существующую проводку не нужно обновлять, за исключением случаев, когда модернизация требуется в соответствии с требованиями к энергоэффективности Строительных норм, т. Е. Средствами управления центральным отоплением.

( БОЛЬШЕ: Руководство по строительным нормам)

Как узнать, была ли реконструирована ваша собственность

Вы должны быть в состоянии определить, ремонтировали ли дом недавно, осмотрев открытые части проводки и счетчик электроэнергии и блок предохранителей (теперь известный как потребительский блок).Вы можете попросить сделать это, когда вам покажут недвижимость, которую вы собираетесь купить, или осмотрев свой дом. Если есть старомодный блок предохранителей с большими предохранителями белого керамического типа , то есть вероятность, что в доме потребуется полностью переустановить проводку.

С двумя или более наборами цепей может быть очень трудно узнать, все ли они были отключены при выполнении работы, и это небезопасно. Еще одним сигнальным признаком того, что может потребоваться повторная проводка, является сочетание различных типов розеток и переключателей .Это может указывать на частичную замену проводки, особенно если есть свидетельства того, что проводка открытого монтажа проходит вдоль плинтусов и выше стен.

В некоторых редких случаях собственности, которая не ремонтировалась десятилетиями, вы все еще можете найти пример старых круглых штыревых розеток или оригинальных выключателей , оба из которых являются верным признаком необходимости повторного подключения.

Еще одна подсказка - это цвет и стиль кабельной разводки , которую вы должны видеть на осветительной арматуре вокруг блока предохранителей.В современных электрических установках используется кабель с изоляцией из ПВХ, окрашенный в серый или белый цвет, а современный потребительский блок будет иметь автоматические выключатели и устройства защитного отключения (УЗО).

Что делать, если он не был перепрограммирован?

Если не используется проводка типа с современным покрытием из PVCu типа , то, вероятно, потребуется повторная проводка. Если вы видите какие-либо старые кабели с резиновой изоляцией , с тканевой изоляцией (использовались до 1960-х годов) или кабели с свинцовой изоляцией (использовались до 1955 года), то их необходимо заменить, поскольку изоляция может гнить и / или сломаться, что приведет к к короткому замыканию: опасность пожара и потенциальное поражение электрическим током .

Может потребоваться замена даже старого кабеля PVCu, если он не является кабелем с двойным заземлением (со вторым заземляющим кабелем, проложенным внутри внешнего рукава), но это может быть очевидно только в том случае, если вы сможете снять выключатель или лицевую панель розетки и внимательно присмотреться.

Проверка этого при просмотре, конечно, не рекомендуется, если вы не можете сначала отключить сеть.

Если у вас есть какие-либо сомнения, предположите, что требуется полная замена проводки, и внесите соответствующий бюджет. Возможно, систему можно улучшить за меньшие деньги, улучшив заземление и перекрестные соединения.

Если вы продолжите проект, то перед обменом контрактами вы можете попросить квалифицированного электрика провести обследование и точно выяснить, какие работы требуются.

  • Электрик обычно взимает 100–150 фунтов стерлингов за обследование с устным отчетом.
  • Полное электрическое обследование с письменным отчетом, вероятно, будет стоить 250–350 фунтов стерлингов.

Перед началом ремонтных работ

Ремонт дома - грязная и разрушительная работа.Это происходит в два этапа: первый ремонт, когда установлены кабели и проводка, и второй ремонт, когда все соединяется или приводится в действие «под напряжением», когда устанавливаются лицевые стороны розеток, выключателей и светильников. Эти провода проходят повсюду: под полом, сквозь стены и через потолок, поэтому первое исправление лучше проводить без ковров или мебели, чтобы можно было поднять половицы и прорезать потолки. Чтобы установить новые розетки и выключатели на юридически правильной высоте, в штукатурке, как правило, тоже нужно загонять.

Вот почему так важно спланировать, что и где происходит в каждой комнате, прежде чем начинать первый этап ремонта, чтобы вы знали, где вам нужны светильники, розетки и любые другие элементы с электроприводом. Добавление в середине процесса требует больших затрат и времени.

Один из способов подготовиться - это нарисовать план вашего дома с каждой комнатой на миллиметровой бумаге и отметить расположение кроватей, диванов, кухонных принадлежностей и так далее. Затем вы можете рассмотреть необходимое освещение и выключатели. Такие мелочи, как освещение под шкафом и прикроватное освещение, легко сделать, если спланировать его с самого начала, но сделать это позже будет дорого.Обдумывая задачи, настроение и особенности освещения, помните о дымовой и тепловой сигнализации, садовых розетках RCD и внешнем сигнальном освещении.

Сегодня мы являемся сверхпотребляющим обществом, привязанным к «технологиям». С точки зрения электрики это декоративное освещение, объемный звук, высокоскоростной Wi-Fi, кухонные гаджеты и телевизоры в ванной. Электрические цепи должны соответствовать поставленной задаче, и вы должны планировать ее заранее. Вы хотите, чтобы кабель Ethernet был в каждой комнате для обеспечения бесперебойной работы Wi-Fi (или, возможно, только в жилых помещениях и спальнях)? Вам нужны колонки в каждой комнате или система безопасности?

Полная переустановка проводов обычно происходит, когда дома пустуют, но для закаленных домовладельцев можно жить в одной комнате, пока вокруг вас будут дела.Если вы не можете выехать, накройте от пыли мебель и дорогие предметы, желательно перенести электрическое оборудование в отдельную комнату, так как это не входит в обязанности вашего электрика. Попросите электрика установить новый потребительский блок и подготовить жилую комнату с временным запасом розеток.

Ремонт электромонтажных работ

Стоимость повторного электромонтажа, включая первое и второе исправление со стандартными розетками и выключателями и исключая осветительную арматуру, должна составлять около 1000-1500 фунтов стерлингов для расширения кухни.Средняя стоимость переустановки трехместного полуфабриката в Великобритании составляет 3500 фунтов стерлингов; цена будет варьироваться в зависимости от того, где вы живете. Другие переменные включают размер дома, доступность / пустоту собственности, а также сложность и стандарт отделки.

Однако очень часто можно избежать полной перепрограммирования; при условии, что существующие кабели надежны и способны выдерживать любые дополнительные нагрузки, их также можно модернизировать, добавив современный потребительский блок, надлежащие устройства заземления и перекрестные соединения.

Ремонт кухни может занять два дня, трехместной полуавтомат, вероятно, два дня, чтобы сначала починить, затем то же самое снова, чтобы второе починить. На более крупную собственность потребуется гораздо больше времени.

Если требуются ремонтные работы, они должны выполняться на этапе первого этапа ремонта (перед штукатуркой), одновременно с любыми работами по центральному отоплению и сантехнике. Новые кабели нельзя монтировать на поверхности, поэтому установка будет включать подъем напольных покрытий и половиц, а также, возможно, плинтусов, прокладку каналов в стенах и, возможно, в некоторых потолках, недоступных сверху.Вся эта работа приведет к серьезным сбоям, поэтому по возможности лучше не пытаться жить без работы.

Помимо установки новых кабелей, на первом этапе ремонта будут установлены новые задние коробки для всех розеток и выключателей. Помимо переналадки всех цепей питания и освещения, это хорошая возможность перенастроить современные системы управления центральным отоплением, сигнализацию, детекторы дыма и дверные звонки, добавить наружное освещение и розетки, а также перенастроить телефонные и телевизионные розетки.Также стоит изменить схему подключения розеток и выключателей, чтобы убедиться, что она соответствует вашим потребностям и потребностям современных покупателей.

Подумайте об указании двухстороннего или даже трехстороннего переключения для коридоров, лестничных площадок и других помещений с более чем одним основным доступом. Для дорогостоящей недвижимости рассмотрите возможность добавления отдельной цепи на 2 А с отдельным переключением для настольных и стандартных ламп в основных гостиных и основных спальнях. Также, возможно, стоит подумать о добавлении автоматического освещения, кабелей для домашних сетей, кабелей для динамиков и других современных технологий.

Если необходимо переместить подключение к электросети и счетчик, это должно быть выполнено местной электроэнергетической компанией. Будет взиматься плата, и потребуется уведомление за несколько недель.

После завершения первого этапа ремонта, собственность может быть повторно оштукатурена или стены и потолки заполнены и отремонтированы, а пол заменен. Вторая работа по ремонту может продолжаться установкой розеток и переключателей, осветительной арматуры, потребительского блока и электромонтажа любых электрических вентиляторов, кухонных плит, вытяжек, электрических душей и погружного нагревателя, если имеется накопитель горячей воды.

Если вы работаете над старинным зданием с использованием традиционных материалов, таких как дубовый каркас, глыба или массивная каменная кладка, убедитесь, что ваш электрик знает об этом и работал с такими зданиями.

( БОЛЬШЕ: Электрические розетки)

Проверка заземления

Заземление, также известное как уравнивание потенциалов и перекрестное соединение, необходимо для обеспечения безопасности любой электрической установки. Даже если ваш проект ремонта не требует перенастройки электропроводки, убедитесь, что кухня и ванные комнаты заземлены.Заземление гарантирует, что в случае возникновения неисправности, в результате которой металлическая сантехника, ванна, краны, радиаторы или кожух котла станут под напряжением, то есть через них пройдет ток, это не приведет к поражению электрическим током.

Причина, по которой отсутствие заземления часто упускается из виду, заключается в том, что оно не влияет на работу электрических цепей в доме. Чтобы убедиться, что ваш проект заземлен, найдите под раковиной или ванной металлические зажимы вокруг медных труб с прикрепленным кабелем заземления с зелеными и желтыми полосами.Все трубы, входящие и выходящие из котла и систем отопления, нуждаются в заземлении.

Если вы строите здание с пластиковой трубой вместо меди, вам не нужно заземлять приборы, но вам нужно заземлить сетевой кран. Если это не так, то организуйте выполнение этой работы, так как это важнейшее требование безопасности.

Электрооборудование во влажных зонах

Существуют особые ограничения на электромонтажные работы во влажных зонах, где существует наибольшая опасность поражения электрическим током. Использование розеток не допускается, кроме розеток для бритвы, которые должны быть расположены вдали от зоны брызг от душа.Переключатели в ванной должны работать с шнуром питания или переключатели ИК-типа с питанием от батареи или только с сигнальным кабелем очень низкого напряжения, например Cat5e.

Электрические приборы, которые будут использоваться во влажных или сырых местах (за исключением точек для бритвы), включая электрические души, осветительные приборы и вентиляторы, должны иметь уровни влажности и механической защиты, известные как IP или номера защиты от проникновения. Рейтинг IP состоит из букв IP, за которыми следуют два символа. Первый определяет степень защиты от частиц или твердых предметов.Второй указывает степень защиты от жидкостей.

I.E.E. Правила электропроводки (BS 7671: 2001, раздел 601) содержат обязательные требования для зон, в которых есть ванна или душ. Эти стандарты безопасности измеряются по зонам, причем требования для каждой зоны основаны на предполагаемой степени риска поражения электрическим током. Существует четыре категории зон: 0, 1, 2 и 3.

Зона 0: Внутри ванны или душа. Любая используемая здесь арматура должна быть SELV (макс. 12 В) и иметь степень защиты IPX7 (защита от погружения в воду).

Зона 1: Над ванной или душем на высоте 2,25 м. Требуется минимальный рейтинг IPX4.

Зона 2: Площадь, простирающаяся до 0,6 м за пределами ванны или душа и над ванной или душем, если более 2,25 м. Требуется рейтинг IP не ниже IPX4.

Зона 3: Везде за пределами зон 0, 1 и 2. Если водяные струи не используются для очистки, применяются общие правила BS7671. Для получения подробной информации обратитесь к I.E.E. Правила электромонтажа (BS 7671: 2001, раздел 601).

Для последней версии I.E.E. правила посетите www.theiet.org

Самостоятельная работа

Самостоятельные электромонтажные работы, работы по замене проводки и изменения электроустановок подпадают под действие Части P строительных норм: Электробезопасность. Вы по-прежнему можете внести небольшие дополнения или изменения в существующие схемы, например, добавить новую розетку или осветительный прибор без необходимости подачи заявки на строительные нормы, при условии, что это не во влажной зоне, такой как кухня или ванная, на открытом воздухе или подключено. непосредственно в потребительский блок.Ремонт, замена и техническое обслуживание не подлежат уведомлению.

Вы по-прежнему можете самостоятельно провести другие работы по замене проводки, в том числе во влажных помещениях, но вы должны подать заявление о Строительных нормах (текущая стоимость около 150 фунтов стерлингов, включая плату за осмотр) и организовать проверку работ до и после завершения квалифицированным электрик на учете в одной из схем дееспособных лиц. Они проверит соответствие работ нормам и выдадут сертификат безопасности.Не все электрики предлагают эту услугу, и многие не готовы подписывать чужую работу. Такой подход сопряжен с риском как с точки зрения безопасности, так и с финансовой точки зрения.

Помните, что правила прокладки кабелей требуют, чтобы все кабели, проложенные в стенах, проходили от розеток вертикально или горизонтально. Это действительно помогает последующим профессионалам, которые могут ввинчивать в стены крепления для карнизов, радиаторов, стеллажей или кухонных шкафов. Некоторые любители прокладывают кабель под углом через стены, чтобы сэкономить немного кабеля, не осознавая потенциальную опасность, которую это может вызвать.

Поиск электрика для выполнения электромонтажа

Как и во многих других профессиях, работа электрика делится на первое и второе ремонтные работы.

  • Первое исправление включает в себя всю проводку, включая цепи и задние коробки для питания, освещения (внутри и снаружи), бритвы, проводную охранную сигнализацию, детекторы дыма и дверные звонки, а также телефон, телевизор, данные, громкоговоритель, центральное отопление органы управления и другие скрытые кабели.
  • Второе исправление включает в себя подключение потребительского блока, добавление осветительной арматуры, лицевых панелей для выключателей и розеток, подключение котла, погружного нагревателя и регуляторов центрального отопления.

Электрики обычно предпочитают работать на условиях поставки и ремонта, то есть они предоставляют рабочую силу и материалы (проводка, задние коробки и т. Д.). По крайней мере, на первом этапе ремонта многие оптовые торговцы электроэнергией будут продавать только торговлю. Для второго ремонта большинство электриков будут рады, если вы предоставите свои собственные розетки, выключатели и осветительные приборы, хотя вы должны сообщить им, что собираетесь это сделать.

Электрики обычно работают по фиксированной цене, хотя обычно они согласовывают расценки за каждую дополнительную розетку, выключатель или осветительный прибор.Цена будет рассчитываться на основе измеренных ставок в зависимости от ожидаемого времени выполнения работ, количества цепей и количества точек питания, осветительных приборов и выключателей.

Они также примут во внимание, будет ли это новое строительство или расширение, и в этом случае они могут просто отремонтировать схемы, или ремонт, и в этом случае им, возможно, придется поднять полы и разобрать штукатурку, чтобы скрыть проводка, которая, следовательно, занимает больше времени и стоит дороже.

Вы можете попытаться сократить расходы с помощью дружелюбного электрика, подготовив для него все необходимое, например, вычистить штукатурку, поднять половицы и в целом облегчить доступ, чтобы сэкономить время.Если и вы, и ваш электрик в начале работ знаете о разделении задач, компетентный ремонтник может выгнать штукатурку именно туда, где им нужны розетки и выключатели, купить выключатели, розетки и освещение и, возможно, даже помочь с ремонтом. монтаж.

,

CCNA 1 Глава 8 V4.0 Ответы

1 . Какой тип кабельной трассы чаще всего ассоциируется с оптоволоконным кабелем?

магистральный кабель

горизонтальный кабель

соединительный кабель

кабель для рабочей зоны

2 . Какой разъем используется для подключения сетевого кабеля с витой парой в большинстве корпоративных локальных сетей?

BNC

RJ-11

RJ-45

Тип F

3 .Когда в сети используется прямой кабель?

при подключении маршрутизатора через консольный порт

при подключении одного коммутатора к другому

при подключении хоста к коммутатору

при подключении маршрутизатора к другому маршрутизатору

4 . Что вызывает перекрестные помехи в кабельных парах при использовании в сети неэкранированной медной витой пары?

магнитное поле вокруг соседних пар проводов

использование плетеной проволоки для экранирования соседних пар проводов

отражение электрической волны назад от дальнего конца кабеля

столкновение, вызванное двумя узлами, пытающимися одновременное использование носителей

5 .Какой уровень OSI отвечает за двоичную передачу, спецификацию кабеля и физические аспекты сетевой связи?

Presentation

Transport

Data Link

Physical

6 . С помощью какого устройства можно проверить установленную волоконно-оптическую линию на наличие неисправностей, целостность и производительность носителя?

световой инжектор

OTDR

TDR

мультиметр

7 .Компания XYZ устанавливает новые кабельные трассы в своей сети передачи данных. Какие два типа кабеля чаще всего используются для новых трасс? (Выберите два.)

коаксиальный кабель

Cat4 UTP

Cat5 UTP

Cat6 UTP

STP

8 . Каковы возможные последствия неправильного подключения разъема к сетевому кабелю?

Данные будут перенаправлены не на тот узел.

При передаче данных по этому кабелю возможна потеря сигнала.

Будет реализован неправильный метод сигнализации для данных, передаваемых по этому кабелю.

Метод кодирования данных, отправляемых по этому кабелю, изменится, чтобы компенсировать неправильное соединение.

9 . Каковы три меры передачи данных? (Выберите три.)

goodput

частота

амплитуда

пропускная способность

перекрестные помехи

ширина полосы

10 .

См. Выставку. Какой тип кабеля категории 5 используется для соединения Ethernet между хостом A и хостом B?

коаксиальный кабель

перекрестный кабель

перекрестный кабель

прямой кабель

11 . В установках ЛВС, где могут присутствовать потенциальные электрические опасности или электромагнитные помехи, какой тип среды рекомендуется для магистральных кабелей?

коаксиальный кабель

оптоволокно

Cat5e UTP

Cat6 UTP

STP

12 .Какой оптоволоконный разъем поддерживает полнодуплексный Ethernet?

13 . Какой метод передачи сигналов использует радиоволны для передачи сигналов?

электрический

оптический

беспроводной

акустический

14 . Какие характеристики описывают оптоволоконный кабель? (Выберите два.)

На него не влияют EMI или RFI.

Каждая пара кабелей обернута металлической фольгой.

Он сочетает в себе методы отмены, экранирования и скручивания для защиты данных.

Он имеет максимальную скорость 100 Мбит / с.

Это самый дорогой тип сетевого кабеля.

15 . Что из перечисленного является характеристикой одномодового оптоволоконного кабеля?

обычно использует светодиоды в качестве источника света

относительно большее ядро ​​с несколькими световыми путями

дешевле, чем многомодовое

обычно использует лазеры в качестве источника света

16 .Что считается преимуществом беспроводной связи как средства массовой информации?

больше мобильности хоста

меньшие риски безопасности

уменьшенная восприимчивость к помехам

меньшее влияние окружающей среды на эффективную зону покрытия

17 . Какие характеристики кабеля UTP помогают уменьшить влияние помех?

металлическая оплетка в экране

отражающая оболочка вокруг жилы

скрутка проводов в кабеле

изоляционный материал во внешней оболочке

18 .Какова основная роль физического уровня в передаче данных по сети?

создают сигналы, которые представляют биты в каждом кадре на носителе

обеспечивают физическую адресацию устройств

определяют путь пакетов по сети

контроль доступа данных к носителю

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
