KBL06 от 8.5 грн – РАДИОМАГ РКС КОМПОНЕНТЫ

KBL06
Производитель: YY
4A; 600V; packaging: box bridge rectifying.KBL06 flat MP04/600kbl06
количество в упаковке: 250 шт
под заказ 500 шт
срок поставки 14-28&nbspдня (дней)
KBL06
Производитель: Good-Ark
Rectifier Bridge Diode Single 600V 4A 4-Pin Case KBL
под заказ 2418 шт
срок поставки 6-21&nbspдня (дней)
20+ 18. 41 грн
21+ 16.08 грн
25+ 15.08 грн
50+ 14.29 грн
100+ 12.94 грн
500+ 11.59 грн
KBL06
Производитель:
KBL06 DIODE RECTIFIER BRIDGE SINGLE 600V 4A, KBL(SIP4 RM5), [-55;150]C
товар отсутствует, Вы можете сделать запрос добавив товар в корзину
KBL06
Производитель: Fairchild Semiconductor
Description: BRIDGE RECTIFIER DIODE
Packaging: Bulk
Part Status: Obsolete
Supplier Device Package: KBL
Package / Case: 4-SIP, KBL
Mounting Type: Through Hole
Current – Reverse Leakage @ Vr: 5µA @ 600V
Operating Temperature: -55°C ~ 150°C (TJ)
Voltage – Forward (Vf) (Max) @ If: 1. 1V @ 4A
Current – Average Rectified (Io): 4A
Voltage – Peak Reverse (Max): 600V
Technology: Standard
Diode Type: Single Phase
товар отсутствует, Вы можете сделать запрос добавив товар в корзину
KBL06
Производитель: DC COMPONENTS
Material: KBL06-DC Flat single phase diode bridge rectif.
товар отсутствует, Вы можете сделать запрос добавив товар в корзину
KBL06
Производитель: Good-Ark Electronics
Rectifier Bridge Diode Single 600V 4A 4-Pin Case KBL
товар отсутствует, Вы можете сделать запрос добавив товар в корзину
KBL06
Производитель: ON Semiconductor
Rectifier Bridge Diode Single 600V 4A 4-Pin Case KBL Bulk
товар отсутствует, Вы можете сделать запрос добавив товар в корзину
KBL06
Производитель: ON Semiconductor
Description: BRIDGE RECT 1PHASE 600V 4A KBL
Package / Case: 4-SIP, KBL
Mounting Type: Through Hole
Operating Temperature: -55°C ~ 150°C (TJ)
Voltage – Peak Reverse (Max): 600V
Current – Average Rectified (Io): 4A
Current – Reverse Leakage @ Vr: 5µA @ 600V
Voltage – Forward (Vf) (Max) @ If: 1. 1V @ 4A
Technology: Standard
Diode Type: Single Phase
Part Status: Obsolete
Packaging: Bulk
Supplier Device Package: KBL
товар отсутствует, Вы можете сделать запрос добавив товар в корзину
KBL06
Производитель: ON Semiconductor / Fairchild
Bridge Rectifiers 4A Bridge Rectifier
товар отсутствует, Вы можете сделать запрос добавив товар в корзину
KBL06
Производитель:
под заказ 3080 шт
срок поставки 14-28&nbspдня (дней)

Как проверить диодную сборку мультиметром

Методика проверки диодного моста

Поскольку в электронике всё чаще применяются диодные мосты в одном корпусе, то встаёт вопрос о методике их проверки.

Мне частенько задают вопрос: «Как проверить диодный мост?».

О проверке обычных диодов я уже рассказывал, но тему проверки диодных сборок как-то упустил из виду. Заполним этот пробел.

Для начала вспомним основные свойства диода и схему диодного моста (так называемую схему Гретца).

Как известно, диод пропускает ток только в одном направлении – это его основное свойство. Схема диодного моста по схеме Гретца приведена на рисунке.

К выводам со значком “

” подводится переменное напряжение, полярность подключения тут не важна. Проще говоря, два вывода “

“, это вход переменного напряжения.

С выводов « +» и « -» снимается уже постоянное напряжение. На самом деле оно пульсирующее, но сейчас не об этом.

Иногда выводы для подключения переменного напряжения (

) маркируются также AC, что означает Alternating Current – в переводе с английского «

переменный ток».

Итак, память освежили, теперь подумаем о том, как же нам проверить диодный мост мультиметром.

Для экспериментов возьмём диодную сборку RS407 на прямой ток 4 ампера и обратное напряжение 1000 вольт. Также нам потребуется любой цифровой мультиметр.

Включаем мультиметр в режим проверки диода. Обычно он совмещён с режимом “прозвонки” и обозначен на панели прибора символом диода.

Чтобы было более наглядно, нарисуем схему диодного моста на бумаге и будем ориентироваться на рисунок. Далее проверим диоды, которые на рисунке обозначены под номером 1 и 2. Для этого подключаем к минусовому выводу диодного моста плюсовой щуп мультиметра ( красный ). А минусовой щуп (чёрный) подключаем к выводам моста со значком “

” или аббревиатурой AC. Так как диода два, то проделываем эту операцию по очереди.

Так как в таком случае диоды будут включены в прямом (проводящем) направлении, то на дисплее мультиметра мы увидим числа вроде 0,562V (562 mV). Это падение напряжения на P-N переходе открытого диода. Его ещё называют пороговым, т.е. чтобы открыть диод, нужно превысить данное напряжение. В зарубежных даташитах этот параметр называется Forward Voltage или Forward Voltage Drop (сокращённо Vf), что в вольном переводе означает “падение напряжения в прямом включении”.

Для кремниевых диодов пороговое напряжение (Vf) составляет 400. 1000 mV.

Теперь подключаем чёрный щуп к другому выводу моста со значком “

” или сокращением AC. Результат должен быть аналогичный. Вот взгляните.

Как видим, этот диод также проводит ток в прямом включении, а величина порогового напряжения чуть-чуть отличается (566 mV), это нормально.

Чтобы 100% удостовериться в исправности диодов 1 и 2, проверим их при обратном включении. Для этого к минусовому выводу моста (” -“) подключаем минусовой, чёрный щуп мультиметра, а красный плюсовой щуп поочерёдно подключаем к выводам, обозначенным символом “

Проверка одного диода.

В обоих случаях на дисплее будет отображаться единица, что свидетельствует о высоком сопротивлении P-N перехода. В таком включении диоды ток не пропускают. Они исправны.

Итак, диоды под номером 1 и 2 мы проверили и убедились в том, что они пропускают ток в одном направлении.

Теперь проверяем другую часть моста – диоды 3 и 4. Для этого к плюсовому выводу моста подключаем минусовой щуп мультиметра и по очереди соединяем

красный щуп мультиметра с выводами AC диодной сборки. Это будет проверка диодов при прямом включении.

Как видим, диоды 3 и 4 исправны. Для большей уверенности меняем щупы и проверяем их при обратном включении, аналогично тому, как это делали с диодами 1 и 2. В обоих случаях на дисплее должна быть единица.

Многим такая методика проверки может показаться сложной и нудной. Да, я бы назвал такую проверку “дотошной”, но она очень эффективна, так как мы проверяем все диоды сборки по отдельности.

Быстрая проверка диодного моста.

Есть и более быстрый вариант проверки диодного моста. На рисунке, что на фото, видно, что диоды 1 и 3 включены последовательно. Значит можно проверить их сразу. Вот так.

Подключаем к минусовому выводу моста плюсовой щуп мультиметра, а к плюсовому – минусовой щуп. На дисплее должно отобразиться что-то вроде этого.

Так как диоды 1 и 3 включены последовательно, то пороговые напряжения переходов будут складываться. В данном случае оно равно 1,045V. Но не будем спешить! Диоды 2 и 4 тоже включены последовательно и в прямом включении. Мало того, они соединены параллельно последовательной ветке из диодов 1 и 3. А это значит, что измерительный ток разделится и также потечёт и через эту ветку. Таким образом, мы проверяем сразу все 4 диода. Если хотя бы один из диодов будет пробит, то мы уже получим на дисплее не значение около 1 вольта, а минимум в два раза меньше, около 0,5V. В дальнейшем мы в этом убедимся, а пока поменяем щупы местами и проверим диоды в обратном включении.

Как видим, прибор показывает единицу – сопротивление диодов велико.

А теперь возьмём заведомо неисправный диодный мост. У меня в наличии оказался диодный мост с маркировкой KBL06. Один из его диодов пробит. Проводим быструю проверку.

Как видим на фото, пороговое напряжение двух последовательно включенных диодов равно 554 милливольтам (554 mV). В таком случае, величина порогового напряжения на одном диоде будет равно около 277 mV, что для кремниевых диодов маловато. А теперь внимание! Перекинем плюсовой щуп на соседние выводы AC диодного моста. На одном из них прибор покажет нулевое сопротивление, и прибор противно запищит! Мы нашли пробитый диод внутри диодной сборки.

Меняем щупы мультиметра местами, чтобы проверить диод в обратном включении. Напомню, что в обратном включении диод ток не пропускает, он закрыт.

На дисплее тоже, что и раньше. Сопротивление P-N перехода диода равно 0. Мы убедились в том, что один из диодов (3 или 4) сборки пробит. Такой мост нельзя применять, он неисправен.

Как видим, диодный мост можно проверить и быстро, но это не факт, что он окажется исправен. Представьте ситуацию, когда будут пробиты диоды 1 и 4. В таком случае при быстрой проверке прибор нам покажет на дисплее значение около 200 mV (для выпрямительных кремниевых диодов). В обратном включении прибор покажет единицу, так как исправные диоды 3 и 4 не пропустят ток в обратном направлении. Закрыв глаза на весьма малое значение в 200 mV, мы допустим ошибку, и сделаем неверный вывод об исправности моста. Поэтому в особо важных случаях желательно проводить полную проверку диодного моста.

Как уже было сказано, наиболее часто диоды выходят из строя по причине пробоя P-N перехода. Но на практике может встретиться другая неисправность диода – обрыв. Обрыв, это когда диод не проводит ток ни в прямом, ни в обратном включении, он является своего рода изолятором. В таком случае, мультиметр при проверке диода в прямом и обратном включении всегда будет отображать единицу (высокое сопротивление).

Методика проверки диодного моста

Поскольку в электронике всё чаще применяются диодные мосты в одном корпусе, то встаёт вопрос о методике их проверки. Мне частенько задают вопрос: «Как проверить диодный мост?».

О проверке обычных диодов я уже рассказывал, но тему проверки диодных сборок как-то упустил из виду. Заполним этот пробел.

Для начала вспомним основные свойства диода и схему диодного моста (так называемую схему Гретца).

Как известно, диод пропускает ток только в одном направлении – это его основное свойство. Схема диодного моста по схеме Гретца приведена на рисунке.

К выводам со значком “

” подводится переменное напряжение, полярность подключения тут не важна. Проще говоря, два вывода “

“, это вход переменного напряжения.

С выводов « +» и « -» снимается уже постоянное напряжение. На самом деле оно пульсирующее, но сейчас не об этом.

Иногда выводы для подключения переменного напряжения (

) маркируются также AC, что означает Alternating Current – в переводе с английского «переменный ток».

Итак, память освежили, теперь подумаем о том, как же нам проверить диодный мост мультиметром.

Для экспериментов возьмём диодную сборку RS407 на прямой ток 4 ампера и обратное напряжение 1000 вольт. Также нам потребуется любой цифровой мультиметр.

Включаем мультиметр в режим проверки диода. Обычно он совмещён с режимом “прозвонки” и обозначен на панели прибора символом диода.

Чтобы было более наглядно, нарисуем схему диодного моста на бумаге и будем ориентироваться на рисунок. Далее проверим диоды, которые на рисунке обозначены под номером 1 и 2. Для этого подключаем к минусовому выводу диодного моста плюсовой щуп мультиметра ( красный ). А минусовой щуп (чёрный) подключаем к выводам моста со значком “

” или аббревиатурой AC. Так как диода два, то проделываем эту операцию по очереди.

Так как в таком случае диоды будут включены в прямом (проводящем) направлении, то на дисплее мультиметра мы увидим числа вроде 0,562V (562 mV). Это падение напряжения на P-N переходе открытого диода. Его ещё называют пороговым, т.е. чтобы открыть диод, нужно превысить данное напряжение. В зарубежных даташитах этот параметр называется Forward Voltage или Forward Voltage Drop (сокращённо Vf), что в вольном переводе означает “падение напряжения в прямом включении”.

Для кремниевых диодов пороговое напряжение (Vf) составляет 400. 1000 mV.

Теперь подключаем чёрный щуп к другому выводу моста со значком “

” или сокращением AC. Результат должен быть аналогичный. Вот взгляните.

Как видим, этот диод также проводит ток в прямом включении, а величина порогового напряжения чуть-чуть отличается (566 mV), это нормально.

Чтобы 100% удостовериться в исправности диодов 1 и 2, проверим их при обратном включении. Для этого к минусовому выводу моста (” -“) подключаем минусовой, чёрный щуп мультиметра, а красный плюсовой щуп поочерёдно подключаем к выводам, обозначенным символом “

Проверка одного диода.

В обоих случаях на дисплее будет отображаться единица, что свидетельствует о высоком сопротивлении P-N перехода. В таком включении диоды ток не пропускают. Они исправны.

Итак, диоды под номером 1 и 2 мы проверили и убедились в том, что они пропускают ток в одном направлении.

Теперь проверяем другую часть моста – диоды 3 и 4. Для этого к плюсовому выводу моста подключаем минусовой щуп мультиметра и по очереди соединяем красный щуп мультиметра с выводами AC диодной сборки. Это будет проверка диодов при прямом включении.

Как видим, диоды 3 и 4 исправны. Для большей уверенности меняем щупы и проверяем их при обратном включении, аналогично тому, как это делали с диодами 1 и 2. В обоих случаях на дисплее должна быть единица.

Многим такая методика проверки может показаться сложной и нудной. Да, я бы назвал такую проверку “дотошной”, но она очень эффективна, так как мы проверяем все диоды сборки по отдельности.

Быстрая проверка диодного моста.

Есть и более быстрый вариант проверки диодного моста. На рисунке, что на фото, видно, что диоды 1 и 3 включены последовательно. Значит можно проверить их сразу. Вот так.

Подключаем к минусовому выводу моста плюсовой щуп мультиметра, а к плюсовому – минусовой щуп. На дисплее должно отобразиться что-то вроде этого.

Так как диоды 1 и 3 включены последовательно, то пороговые напряжения переходов будут складываться. В данном случае оно равно 1,045V. Но не будем спешить! Диоды 2 и 4 тоже включены последовательно и в прямом включении. Мало того, они соединены параллельно последовательной ветке из диодов 1 и 3. А это значит, что измерительный ток разделится и также потечёт и через эту ветку. Таким образом, мы проверяем сразу все 4 диода. Если хотя бы один из диодов будет пробит, то мы уже получим на дисплее не значение около 1 вольта, а минимум в два раза меньше, около 0,5V. В дальнейшем мы в этом убедимся, а пока поменяем щупы местами и проверим диоды в обратном включении.

Как видим, прибор показывает единицу – сопротивление диодов велико.

А теперь возьмём заведомо неисправный диодный мост. У меня в наличии оказался диодный мост с маркировкой KBL06. Один из его диодов пробит. Проводим быструю проверку.

Как видим на фото, пороговое напряжение двух последовательно включенных диодов равно 554 милливольтам (554 mV). В таком случае, величина порогового напряжения на одном диоде будет равно около 277 mV, что для кремниевых диодов маловато. А теперь внимание! Перекинем плюсовой щуп на соседние выводы AC диодного моста. На одном из них прибор покажет нулевое сопротивление, и прибор противно запищит! Мы нашли пробитый диод внутри диодной сборки.

Меняем щупы мультиметра местами, чтобы проверить диод в обратном включении. Напомню, что в обратном включении диод ток не пропускает, он закрыт.

На дисплее тоже, что и раньше. Сопротивление P-N перехода диода равно 0. Мы убедились в том, что один из диодов (3 или 4) сборки пробит. Такой мост нельзя применять, он неисправен.

Как видим, диодный мост можно проверить и быстро, но это не факт, что он окажется исправен. Представьте ситуацию, когда будут пробиты диоды 1 и 4. В таком случае при быстрой проверке прибор нам покажет на дисплее значение около 200 mV (для выпрямительных кремниевых диодов). В обратном включении прибор покажет единицу, так как исправные диоды 3 и 4 не пропустят ток в обратном направлении. Закрыв глаза на весьма малое значение в 200 mV, мы допустим ошибку, и сделаем неверный вывод об исправности моста. Поэтому в особо важных случаях желательно проводить полную проверку диодного моста.

Как уже было сказано, наиболее часто диоды выходят из строя по причине пробоя P-N перехода. Но на практике может встретиться другая неисправность диода – обрыв. Обрыв, это когда диод не проводит ток ни в прямом, ни в обратном включении, он является своего рода изолятором. В таком случае, мультиметр при проверке диода в прямом и обратном включении всегда будет отображать единицу (высокое сопротивление).

Диодный мост или, как его ещё называют, выпрямитель нужен для преобразования переменного тока в постоянный. Его используют везде, где нужно получить питание постоянным напряжением независимо от мощности прибора, потребляемого тока или величины напряжения.

Устройство

Для выпрямления однофазного напряжения используют схему Гретца из четырёх диодов. Если в схеме стоит трансформатор с отводом от средней точки используют схему из двух диодов.

Мостом называется именно включение четырёх диодов.

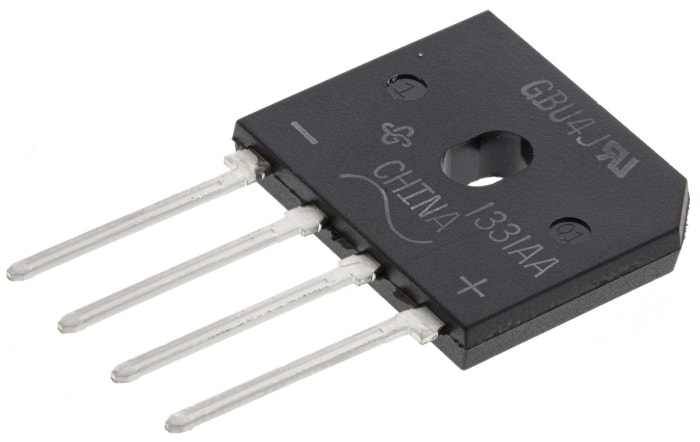

Диодный мост может быть выполнен в одном корпусе, а может быть из дискретных диодов, то есть отдельных. Входом диодного моста называют точки подключения переменного напряжения, а выходом – точки с которых снимают постоянное.

Переменное напряжение подают в точки, в которых соединены анод с катодом диодов. На выходе получают плюс и минус, при этом с точки соединения катодов снимают положительный полюс, т.е. плюс питания, а точка соединения анодов является минусом.

На приведенном рисунке изображена схема диодного моста, где мест подключения переменного напряжения обозначены “AC

“, а выход постоянного “+” и “-“.

Некоторые новички наивно предполагают, исходя из принципа обратимости электрических машин, что подав постоянку на мост на оставшихся контактах они получат переменку. Это не так, это не электрическая машина и здесь нужен преобразователь.

На современных диодных мостах контакты помечены также: вход переменки “AC” или “

“, а выход по стоянки “+” и “-“. Совместим схему с изображением реального моста, чтобы разобраться, как это выглядит на практике.

Где устанавливают

Диодный мост обычно установлен на входе цепи питания, если выпрямляется сетевое напряжение 220В, такое решение применяется в импульсных блоках питания, в том числе компьютерного блока питания, устройство которого было рассмотрено в одной, из ранее выложенных на сайте (смотрите – Как устроен компьютерный блок питания) . Либо во вторичной обмотке трансформатора, такое включение применяется в обычных блоках питания, например маломощной магнитолы для дома или старого телевизора.

В современных блоках питания чаще используются импульсные схемы, в них диодный мост выпрямляет именно сетевое напряжение, а трансформатором управляют полупроводниковые ключи (транзисторы).

Если диодный мост стоит на входе по линии 220В, то на его выходе пульсирующее или сглаженное (если есть фильтрующий конденсатор) постоянное по знаку напряжение амплитудой в 310В. В любом случае выпрямленное напряжение увеличивается, относительно переменного.

Тоже касается и остаточного заряда фильтрующих электролитических конденсаторов, они могут биться током, даже когда питание на плату блока питания не подаётся. Их нужно предварительно разряжать лампой накаливания или резистором.

Не стоит разряжать емкость закорачиванием железным инструментом: вас может ударить током, вы можете повредить конденсаторы или дорожки платы.

Приступим к проверке диодного моста

Я буду рассуждать на примере типовой ситуации. Есть нерабочее устройство и его нужно отремонтировать.

Вы решили отремонтировать устройство, при разборке увидели на плате перегоревший предохранитель, защитный резистор или дорожку на печатной плате.

После замены сгоревшего элемента и восстановления дорожки не спешите включать. Начинающие электронщики любят делать “жучки” вместо предохранителя, тогда, тем более, нельзя включать плату.

Если предохранитель вышел из строя не случайно, а из-за проблем на плате блока питания вы получите повторное перегорание предохранителя. А если вместо него поставили жучек, то это включение сопроводить зрелищный фейерверк, возможное повреждение провода или розетки, выбитые пробки и автоматы.

Если пробит диодный мост, то после предохранителя на плате будет КЗ. Чтобы проверить диодный мост на пробой без мультиметра пользуйтесь проверенным способом: подключайте сомнительные блоки пиатния, через лампу накаливания на 40-100 Вт 220В. Она выполнит роль ограничителя тока и плата не повредится, и предохранитель не перегорит. Лампу подключают в разрыв одного из питающих кабелей 220В.

Если диодный мост пробит – лампа засветится в полный накал.

Это достаточно приблизительный способ диагностики диодного моста без мультиметра. Лампа может засветиться и при исправном мосте, если КЗ находится в схеме после него. Проверить диодный мост на обрыв без мультиметра можно и с помощью индикаторной отвёртки, на его выходе, как уже было сказано, должно быть высокое напряжение, если он установлен на линии 220В, неоновый индикатор в отвёртке должен засветиться.

Проверка диодного моста мультиметром

Любую деталь в электрической схеме нужно выпаивать перед её проверкой и прозвонкой. Можно, конечно, проверить и на плате, но есть вероятность получить ложные результаты измерений.

Также если вы будете прозванивать мост со стороны дорожек и контактных площадок на плате, есть вероятность отсутствия электрического контакта при визуально нормальной пайке. В тоже время, если диодный мост собран на плате из отдельных диодов, его зачастую удобно проверять, не выпаивая из плат, с её лицевой стороны. В таком случае вы получаете удобный доступ к металлическим ножкам диода.

Вам понадобится любой цифровой мультиметр, например самый дешёвый и распространенный типа dt-830. Включите режим прозвонки диодов, вы его можете найти по пиктограмме с условным его обозначением.

Часто этот режим совмещён с режимом звуковой прозвонки. Любая прозвонка и большинство омметров состоит из пары щупов, один из которых является плюсом, а второй – минусом. На мультиметра чаще всего красный щуп принимается за плюс, а чёрный за минус.

Как известно – диод проводит ток в одну сторону. При этом протекание тока возможно только при подключении положительного щупа (плюса) к аноду, а отрицательного к катоду. Тогда при проверке мультиметром в этом режиме силового кремниевого диода на дисплее отображаются цифры в диапазоне 500. 700.

Это количество милливольт, которое падает на pn-переходе. Если вы увидели эти значения – диод уже наполовину исправен. Если цифры большие или у левой стороны экрана появилась единица и больше ничего – диод в обрыве. Если сработала звуковая прозвонка или на экране около 0 – диод пробит.

Теперь нужно определить, не проходит ли ток в обратном направлении. Для этого меняем щупы местами, на экране либо должно быть значение много больше 1000, порядка 1500, либо единица у левой стороны экрана – так обозначается большое значение, выходящее за пределы измерений. Если значения маленькие – диод неисправен, он пробит.

Если оба замера совпали с описанными – с диодом все в порядке.

Таким образом проверяют диодный мост из отдельных диодов.

У диодов Шоттки падение напряжения от 0.3В, то есть при проверке на экране мультиметра высветится цифра порядка 300-500.

Если поменять щупы местами – красный на катод, а черный на анод, на экране будет либо единица, либо значение более 1000 (порядка 1500). Такие измерения говорят о том, что диод исправен, если в одном из направлений измерения отличаются, значит, диод неисправен. Например, сработала прозвонка – диод пробит, в обоих направлениях высокие значения (как при обратном включении) – диод оборван.

Проверка диодного моста в корпусе мультиметром

Я начал статью с описания точек, куда подключается переменка и откуда снимается постоянка неспроста. Это поможет при его проверке, давайте разберемся!

Сразу оговорюсь, что черный щуп вставлен в разъём “COM” на мультиметре.

Ставим черный щуп мультиметра на контакт, помеченный как “+”, а красным попеременно касаемся контактов “

” к которым подключают переменное напряжение по очереди. В обоих случаях на экране вы должны увидеть падение напряжения на прямовключенном pn-переходе, т.е. цифры около 600, если диод исправен. Поменяв щупы местами, если выпрямитель исправен, вы увидите большие значения или единицу.

На некоторых мультиметрах вместо единицы используют символы 0L.

Проверяем вторую пару диодов. Для этого красный щуп ставим на вывод “-” диодного моста, а красным по очереди касаемся выводов “

“, вы должны увидеть на экране мультиметра значения прямого падения – около 600 при касании любого из контактов со знаком “

” (AC). Меняем щупы местами – на экране больше значения или бесконечность. Если что-то отличается, то диодный мост нужно заменить.

Быстрая проверка диодного моста

Иногда возникает необходимость экспресс проверки диодного моста, это можно сделать тремя касаниями щупов мультиметра к мосту. Можно проводить её не выпаивая мост из платы.

Первое положение щупов: ставим оба щупа между выводами для подключения переменного напряжения (на вход) “

“. Если диодный мост пробит – сработает прозвонка, а если её нет, то на экране мультиметра значения устремятся к нулю.

Второе положение щупов: красный щуп ставим на вывод со знаком “-“, а черный на вывод со знаком “+”, если диоды исправны – на экране мультиметра будут цифры в двое больше прямого падения на диоде, то есть 1200-1400 мВ. Если на экране около 600 – значит один диод пробит, и вы видите падение напряжения на одном оставшемся.

На рисунке ниже вы видите, как течет ток при такой проверке подумайте, почему получаются такие результаты.

Однако если один из диодов в обрыве ток потечет по уцелевшей ветви и на экране будут условно-исправные значения.

Третье положение щупов – красный щуп на вывод со знаком “-“, а черный на вывод со знаком “+”, тогда на экране мультиметра будут такие же результаты как при проверке диода подключенного в обратном направлении (бесконечность). Если сработала прозвонка или на экране маленькие значения (от нуля до сотен) – значит, мост пробит.

Такая проверка эффективна, но не даст такой достоверности как описанная в предыдущем пункте статьи. Если устройство все равно не работает и на выходе диодного моста отсутствует напряжение, то выпаяйте мост и повторно проверьте его.

Проверка другими средствами

Если у вас нет мультиметра, но у вас есть советский тестер или, как его еще называют “цешка” или какой-нибудь Омметр с пределом измерения до десятка кОм можно использовать и эти стрелочные приборы.

Логика проверки такая же самая, только в прямом включении стрелка будет указывать низкие сопротивления, а в обратном включении диода – высокое.

Если у вас и этого нет – вам поможет любая батарейка или несколько батареек с выходным напряжением больше пары вольт и лампочка накаливания (можно и светодиодом и кроной, батарейкой на 9В). Взгляните на картинку, и вам все станет ясно.

Заключение

Проверка диодного моста – базовый навык для тех, кто занимается ремонтом радиоэлектронной аппаратуры и электроприборов и для тех, кто хочет этому научиться. Для этого нужен минимальный набор инструментов, но хорошие понимание не только способа проверки, а и самой логики работы моста.

Использование мультиметра, цешки или прозвонки не меняет конечного результата при правильном проведении измерений. Однако на моей практике случалось так, что прибор показывал исправность диодного моста, а в реальности он не работал.

Возможно он “пробивался” под большим напряжением, чем на клеммах прибора, которым я проводил проверку. Поэтому самым точным способом “посмотреть” процессы, происходящие в схеме – это осциллограф.

В автоэлектрике, например по одной только осциллограмме напряжения в линии можно определить исправность диодного моста генератора, причем специалист может даже определить, что конкретно произошло – пробой или обрыв.

Как проверить работоспособность диодного моста

Методика проверки диодного моста

Поскольку в электронике всё чаще применяются диодные мосты в одном корпусе, то встаёт вопрос о методике их проверки. Мне частенько задают вопрос: «Как проверить диодный мост?».

О проверке обычных диодов я уже рассказывал, но тему проверки диодных сборок как-то упустил из виду. Заполним этот пробел.

Для начала вспомним основные свойства диода и схему диодного моста (так называемую схему Гретца).

Как известно, диод пропускает ток только в одном направлении – это его основное свойство. Схема диодного моста по схеме Гретца приведена на рисунке.

К выводам со значком “

” подводится переменное напряжение, полярность подключения тут не важна. Проще говоря, два вывода “

“, это вход переменного напряжения.

С выводов « +» и « -» снимается уже постоянное напряжение. На самом деле оно пульсирующее, но сейчас не об этом.

Иногда выводы для подключения переменного напряжения (

) маркируются также AC, что означает Alternating Current – в переводе с английского «переменный ток».

Итак, память освежили, теперь подумаем о том, как же нам проверить диодный мост мультиметром.

Для экспериментов возьмём диодную сборку RS407 на прямой ток 4 ампера и обратное напряжение 1000 вольт. Также нам потребуется любой цифровой мультиметр.

Включаем мультиметр в режим проверки диода. Обычно он совмещён с режимом “прозвонки” и обозначен на панели прибора символом диода.

Чтобы было более наглядно, нарисуем схему диодного моста на бумаге и будем ориентироваться на рисунок. Далее проверим диоды, которые на рисунке обозначены под номером 1 и 2. Для этого подключаем к минусовому выводу диодного моста плюсовой щуп мультиметра ( красный ). А минусовой щуп (чёрный) подключаем к выводам моста со значком “

” или аббревиатурой AC. Так как диода два, то проделываем эту операцию по очереди.

Так как в таком случае диоды будут включены в прямом (проводящем) направлении, то на дисплее мультиметра мы увидим числа вроде 0,562V (562 mV). Это падение напряжения на P-N переходе открытого диода. Его ещё называют пороговым, т.е. чтобы открыть диод, нужно превысить данное напряжение. В зарубежных даташитах этот параметр называется Forward Voltage или Forward Voltage Drop (сокращённо Vf), что в вольном переводе означает “падение напряжения в прямом включении”.

Для кремниевых диодов пороговое напряжение (Vf) составляет 400. 1000 mV.

Теперь подключаем чёрный щуп к другому выводу моста со значком “

” или сокращением AC. Результат должен быть аналогичный. Вот взгляните.

Как видим, этот диод также проводит ток в прямом включении, а величина порогового напряжения чуть-чуть отличается (566 mV), это нормально.

Чтобы 100% удостовериться в исправности диодов 1 и 2, проверим их при обратном включении. Для этого к минусовому выводу моста (” -“) подключаем минусовой, чёрный щуп мультиметра, а красный плюсовой щуп поочерёдно подключаем к выводам, обозначенным символом “

Проверка одного диода.

В обоих случаях на дисплее будет отображаться единица, что свидетельствует о высоком сопротивлении P-N перехода. В таком включении диоды ток не пропускают. Они исправны.

Итак, диоды под номером 1 и 2 мы проверили и убедились в том, что они пропускают ток в одном направлении.

Теперь проверяем другую часть моста — диоды 3 и 4. Для этого к плюсовому выводу моста подключаем минусовой щуп мультиметра и по очереди соединяем красный щуп мультиметра с выводами AC диодной сборки. Это будет проверка диодов при прямом включении.

Как видим, диоды 3 и 4 исправны. Для большей уверенности меняем щупы и проверяем их при обратном включении, аналогично тому, как это делали с диодами 1 и 2. В обоих случаях на дисплее должна быть единица.

Многим такая методика проверки может показаться сложной и нудной. Да, я бы назвал такую проверку “дотошной”, но она очень эффективна, так как мы проверяем все диоды сборки по отдельности.

Быстрая проверка диодного моста.

Есть и более быстрый вариант проверки диодного моста. На рисунке, что на фото, видно, что диоды 1 и 3 включены последовательно. Значит можно проверить их сразу. Вот так.

Подключаем к минусовому выводу моста плюсовой щуп мультиметра, а к плюсовому — минусовой щуп. На дисплее должно отобразиться что-то вроде этого.

Так как диоды 1 и 3 включены последовательно, то пороговые напряжения переходов будут складываться. В данном случае оно равно 1,045V. Но не будем спешить! Диоды 2 и 4 тоже включены последовательно и в прямом включении. Мало того, они соединены параллельно последовательной ветке из диодов 1 и 3. А это значит, что измерительный ток разделится и также потечёт и через эту ветку. Таким образом, мы проверяем сразу все 4 диода. Если хотя бы один из диодов будет пробит, то мы уже получим на дисплее не значение около 1 вольта, а минимум в два раза меньше, около 0,5V. В дальнейшем мы в этом убедимся, а пока поменяем щупы местами и проверим диоды в обратном включении.

Как видим, прибор показывает единицу – сопротивление диодов велико.

А теперь возьмём заведомо неисправный диодный мост. У меня в наличии оказался диодный мост с маркировкой KBL06. Один из его диодов пробит. Проводим быструю проверку.

Как видим на фото, пороговое напряжение двух последовательно включенных диодов равно 554 милливольтам (554 mV). В таком случае, величина порогового напряжения на одном диоде будет равно около 277 mV, что для кремниевых диодов маловато. А теперь внимание! Перекинем плюсовой щуп на соседние выводы AC диодного моста. На одном из них прибор покажет нулевое сопротивление, и прибор противно запищит! Мы нашли пробитый диод внутри диодной сборки.

Меняем щупы мультиметра местами, чтобы проверить диод в обратном включении. Напомню, что в обратном включении диод ток не пропускает, он закрыт.

На дисплее тоже, что и раньше. Сопротивление P-N перехода диода равно 0. Мы убедились в том, что один из диодов (3 или 4) сборки пробит. Такой мост нельзя применять, он неисправен.

Как видим, диодный мост можно проверить и быстро, но это не факт, что он окажется исправен. Представьте ситуацию, когда будут пробиты диоды 1 и 4. В таком случае при быстрой проверке прибор нам покажет на дисплее значение около 200 mV (для выпрямительных кремниевых диодов). В обратном включении прибор покажет единицу, так как исправные диоды 3 и 4 не пропустят ток в обратном направлении. Закрыв глаза на весьма малое значение в 200 mV, мы допустим ошибку, и сделаем неверный вывод об исправности моста. Поэтому в особо важных случаях желательно проводить полную проверку диодного моста.

Как уже было сказано, наиболее часто диоды выходят из строя по причине пробоя P-N перехода. Но на практике может встретиться другая неисправность диода – обрыв. Обрыв, это когда диод не проводит ток ни в прямом, ни в обратном включении, он является своего рода изолятором. В таком случае, мультиметр при проверке диода в прямом и обратном включении всегда будет отображать единицу (высокое сопротивление).

Выпрямительный блок генератора (диодный мост) автомобиля предназначен для преобразования переменного тока, вырабатываемого генератором, в постоянный с дальнейшей подачей его в бортовую сеть и на зарядку аккумуляторной батареи. Неисправность диодного моста (короткое замыкание, обрыв или «пробой») является причиной исчезновения или уменьшения выдаваемого им тока.

Исправный диод проводит ток только в одном направлении и никак в другом. Если он пропускает ток в обеих направлениях, налицо неисправность — короткое замыкание (диод «пробит»). Если он вообще не пропускает ток ни в каком направлении, налицо другая неисправность — «обрыв». От этого и будем отталкиваться при проведении проверки.

Проверить исправность диодного моста в домашних условиях можно с помощью обычного мультиметра в режиме “прозвонки диодов”. Однако, хотя этот способ и проще, но не такой надежный, так как прибор дает совсем небольшие токи нагрузки и неисправный диод можно просто не определить.

Поэтому, диоды следует проверять под нагрузкой, например, с помощью контрольной лампы в несколько ватт — чем больше, тем лучше. Для этого воспользуемся обычной автомобильной лампочкой 12В мощностью 21 Вт, источником тока послужит аккумуляторная батарея. К плюсовой “+” клемме последовательно подключаем лампу с плюсовым проводом, к минусовой “-” клемме минусовой провод. При замыкании проводов лампа загорается.

1. Для начала, проверим диодный мост на короткое замыкание между пластинами.
Прижимаем положительный “+” провод к верхней пластине, а отрицательный к нижней. Если лампа не загорелась, то короткое замыкание отсутствует.

*При смене полярности лампа должна загореться, так как ток от нижней пластины свободно проходит через отрицательный и положительный диоды к верхней пластине — цепь замыкается.

2. Проверим положительные диоды на «пробой» и обрыв.
Положительный «+» провод прижимаем к верхней пластине, отрицательный «-» поочередно к точкам соединения диодов.

Если диоды исправны, то лампочка не загорается. При смене полярности лампочка загорается — обрыва нет.

3. Проверим отрицательные диоды на «пробой» и обрыв.
Отрицательный «-» провод прижимаем к нижней пластине, положительный «+» поочередно к точкам соединения диодов.

Если диоды исправны, то лампочка не загорается. При смене полярности лампочка загорается — обрыва нет.

4. Проверяем дополнительные диоды на «пробой» и обрыв.
Прижимаем положительный «+» провод к входу «61» генератора. Отрицательный «-» провод поочередно к точкам соединения диодов.

Если диоды исправны, то лампочка не загорается. При смене полярности лампочка загорается — обрыва нет.

Кроме исправности и неисправности диодов с помощью мультиметра косвенно мы можем определить их качество. Для этого переводим прибор в режим “прозвона диодов” или измерения сопротивления 2000 Ом и проверяем каждый диод.

Он должен показать сопротивление порядка 400-700 Ом, при этом различие в показаниях между тремя диодами не должно превышать 5 Ом. Если какой-либо из диодов показывает значительную разницу, то диодный мост может работать неправильно и его лучше заменить.

Более подробная проверка диодного моста проводится на специальном стенде при помощи осциллографа.

Что нужно знать о диодных мостах

Для начала мы рассмотрим, какими бывают и что внутри диодного моста. Встречаются данные элементы схемы в двух исполнениях:

  1. Из дискретных (отдельных) диодов. Обычно распаяны на плате и соединены дорожками в правильную схему.
  2. Диодные сборки. Сборки могут представлять собой как однофазные мосты для выпрямления обоих полупериодов переменного напряжения, так и сборки из двух диодов, соединенные в цепь общим катодом или анодом и другие варианты включения.

В любом случае выпрямительный однофазный диодный мост состоит из четырех полупроводниковых диодов, соединенных между собой последовательно-параллельным образом. Переменное напряжение подается на две точки, в которых соединены анод с катодом (разноименные полюса диодов). Постоянное напряжение снимается с точек соединения одноименных полюсов: плюс с катодов, минус с анодов.

На схеме место подключения переменного напряжения обозначено символами AC или «

», а выходы с постоянным напряжением «+» и «-«. Зарисуйте себе эту схему, она нам пригодится при проверке.

Если представить реальный диодный мост и совместить его с этой схемой получится что-то вроде:

Расположение диодного моста на плате и меры предосторожности

Диодные мосты устанавливаются в блоках питания как импульсных так и трансформаторных. Стоит отметить, что в импульсных блоках, которые сейчас используются во всей бытовой технике, мост установлен на входе 220В. На его выходе напряжение достигает 310В — это амплитудное напряжение сети. В трансформаторных блоках питания устанавливаются они в цепи вторичной обмотки обычно с пониженным напряжением.

Если устройство не работает и вы обнаружили сгоревший предохранитель, не спешите включать прибор после его замены. Во-первых, при наличии проблем на плате предохранитель сгорит повторно. Такой блок питания нужно включать через лампочку.

Для этого возьмите патрон и вкрутите в него лампу накаливания на 40-100 Вт и подключите её в разрыв фазного провода для подключения к сети. Если вы собираетесь часто ремонтировать блоки питания, можно сделать удлинитель с патроном, установленным в разрыв питающего провода для подключения лампы, это поможет сохранить ваше время.

Если на плате есть короткое замыкание — при включении в сеть через неё потечет высокий ток, перегорит предохранитель или дорожка на плате, или провод, или выбьет автомат. Но если мы вставили в разрыв лампочку, сопротивление спирали которой ограничит ток, она загорится во весь накал, сохранив целостность всего вышеперечисленного.

Если короткого замыкания нет или блок исправен допустимо либо легкое свечение лампы, либо полное его отсутствие.

Простейшая и грубая проверка

Нам понадобится индикаторная отвертка. Она стоит копейки и должна быть в наборе инструментов в каждом доме. Нужно просто прикоснуться сначала ко входу 220В выпрямителя, если на фазном проводе загорится индикатор, значит напряжение присутствует, если нет, проблема явно не в диодном мосте и нужно проверить кабель. При наличии напряжения на входе проверяем напряжение на плюсовом выходе выпрямителя, оно в этой точке может доходить до 310 В, индикатор вам его покажет. Если индикатор не светится — диодный мост в обрыве.

К сожалению, больше ничего мы узнать с помощью индикаторной отверткой не сможем. О том, как пользоваться индикаторной отверткой, можете узнать из нашей статьи.

Прозвонка диодного моста мультиметром

Любую деталь на плате можно выпаять для проверки или прозвонить не выпаивая. Однако точность проверки в таком случае снижается, т.к. возможно, отсутствие контакта с дорожками платы, при видимой «нормальной» пайке, влияние других элементов схемы. К диодному мосту это тоже относится, можно его не выпаивать, но лучше и удобнее для проверки его выпаять. Мост, собранный из отдельных диодов, довольно удобно проверять и на плате.

Почти в каждом современном мультиметре есть режим проверки диодов, обычно он совмещен со звуковой прозвонкой цепи.

В этом режиме выводится падение напряжение в милливольтах между щупами. Если красный щуп подсоединен к аноду диода, а черный к катоду, такое подключение называется в прямом или проводящем направлении. В этом случае падение напряжения на PN-переходе кремниевого диода лежит в диапазоне 500-750 мВ, что вы можете наблюдать на картинке. Кстати на ней изображена проверка в режиме измерения сопротивлений, так тоже можно, но есть и специальный режим проверки диодов, результаты будут, в принципе, аналогичны.

Если поменять щупы местами – красный на катод, а черный на анод, на экране будет либо единица, либо значение более 1000 (порядка 1500). Такие измерения говорят о том, что диод исправен, если в одном из направлений измерения отличаются, значит, диод неисправен. Например, сработала прозвонка – диод пробит, в обоих направлениях высокие значения (как при обратном включении) – диод оборван.

Важно! Диоды Шоттки имеют меньшее падение напряжения, порядка 300 мВ.

Есть еще экспресс проверка диодного моста мультиметром. Порядок действий следующий:

    Ставим щупы на вход диодного моста (

или AC), если сработала прозвонка – он пробит.

  • Ставим красный щуп на «–», а красный на «+» — на экране высветилось значение около 1000, меняем щупы местами – на экране 1 или 0L, или другое высокое значение — диодный мост исправен. Логика такой проверки в том, что диоды соединены последовательно в две ветви, обратите внимание на схему, и они проводят ток. Если плюс питания подан на – (точка соединения анодов), а минус питания на «+» (точка соединения катодов), это и происходит при прозвонке. Если один из диодов в обрыве, ток может потечь по другой ветке и вы можете сделать ошибочные измерения. А вот если один из диодов пробит – на экране высветится падение напряжения на одном диоде.
  • На видео ниже наглядно показано, как проверить диодный мост мультиметром:

    Полная проверка диодного моста

    Также проверить диодный мост мультиметром можно по следующей инструкции:

      Устанавливаем красный щуп на «–», а черным по очереди касаемся выводов, к которым подключается переменное напряжение «

    », в обоих случаях должно быть порядка 500 на экране прибора.
    Ставим черный щуп на «–», красным касаемся выводов «

    или AC», на экране мультиметра единица, значит, диоды не проводят в обратном направлении. Первая половина диодного моста исправна.

  • Черный щуп на «+», а красным касаемся входов переменного напряжения, результаты должны быть как в 1 пункте.
  • Меняем щупы местами, повторяем измерения, результаты должны быть как в пункте 2.
  • То же самое можно сделать «цэшкой» (универсальный измерительный прибор советского производства). Как проверить диодный мост стрелочным мультиметром, рассказывается на видео:

    Кстати, проверку можно выполнить вообще без тестера – батарейкой и контрольной лампочкой (или светодиодом). При правильном включении диода ток потечет через лампочку и она засветится.

    В заключение хотелось бы отметить, что диодные мосты устанавливаются повсюду: в зарядном устройстве, сварочном аппарате, на инверторе, в блоках питания и т.д. Благодаря описанной методике вы сможете проверить диоды на работоспособность в домашних условиях.

    Будет полезно прочитать:

    KBL06 Мостовой выпрямитель 4A 600V

    KBL06 – четырехконтактный линейный мостовой выпрямитель в корпусе KBL.
    Технические характеристики:
    Упаковка / чемодан КБЛ
    Тип крепления Сквозное отверстие
    Максимальное напряжение – пиковое обратное Vpr 600 В
    Ток – прямой постоянный ток, если 4A
    Падение прямого напряжения 1.1В
    Рассеиваемая мощность Pd 6,58 Вт

    Примечание. Все спецификации могут отличаться в зависимости от производимой продукции.

    5″>
    Номер детали Ампер Вольт Фиг. Номер для заказа Ампер Вольт Фиг.
    DF04M 1.0 400 E КБЛ04 4,0 400 В
    DF10M 1,0 1000 E КБЛ06 4,0 600 В
    W02M 1,5 200 А KBL08 4.0 800 В
    W04M 1,5 400 А KBPC106 3,0 600 С
    W06M 1,88 600 А KBPC602 6,0 200 С
    W08M 1. 5 800 А KBPC806 8,0 600 С
    W10M 1,5 1000 А KBPC1006 10,0 600 D
    KBF005 2,0 50 С KBPC2504 25.0 400 D
    2KBP02M 2,0 200 В KBPC2506 25,0 600 D
    2KBP04M 2,0 400 В KBPC2510 25,0 1000 D
    2KBP06M 2.0 600 В KBPC3504 35,0 400 D
    2KBP08M 2,0 800 В KBPC3506 35,0 600 D
    2KBP10M 2,0 1000 В КБПК3506WW 35. 0 600 С
    KBL02 4,0 200 В KBPC3510 35,0 1000 D

    KBL06 Мостик диодный микрофон – ТОМСОН ЭЛЕКТРОНИКС

    KBL 06 МОСТ ДИОД МИКРОФОН

    • Тип монтажа: сквозное отверстие
    • Если – ток в прямом направлении: 4А
    • обратное напряжение: 420 V
    • Пиковое обратное напряжение: 600 В
    • Vf – прямое напряжение: 1.1 В.
    • Максимальный импульсный ток: 200 А
    • обратный ток: 5 мкА
    • Рабочая температура:: от – 55 C до + 150 C

    Щелкните здесь для получения дополнительной информации – ТЕХНИЧЕСКИЙ ПАСПОРТ

    Политика доставки:

    • Чтобы ваш заказ был доставлен вам в кратчайшие сроки и в хорошем состоянии, мы отправляем наши товары только через SHIPROCKET, DTDC и SPEEDPOST.

    • В настоящее время у нас нет возможности для клиента выбрать партнера по доставке. Наша команда по логистике будет использовать наилучший способ доставки для выполнения заказа.
    • Наша команда стремится отправить все элементы в вашем заказе вместе, но это может быть невозможно в любое время из-за свойств или доступности продуктов, в любом случае мы проинформируем клиента перед отправкой.

      Повреждение при транспортировке:

      1. Если вы обнаружите, что упаковка доставленной посылки взломана или повреждена и что это могло привести к повреждению продукта внутри до принятия посылки, вы должны щелкнуть изображение и отказаться от доставки и сообщить об этом в нашу службу поддержки клиентов +91 8606650999 вместе с номером вашего заказа.Мы приложим все усилия, чтобы обеспечить поставку замены в кратчайшие сроки.

      Отслеживание заказа: Вы можете отслеживать заказ с помощью электронных писем о выполнении, отправленных с нашей электронной почты: help@tomsonelectronics. com или с помощью SMS, отправленного из SHIPROCKET на ваш зарегистрированный номер мобильного телефона во время размещения заказа

      Время доставки и доставка:

      1. Заказы, размещенные до 16:00, будут упакованы и подготовлены к отправке в тот же день.

      2. Мы делаем все возможное, чтобы подготовить заказы к отправке в тот же день или в течение 24 часов с момента получения заказа.

      3. Из-за пандемии правительство наложило ограничение на работу партнеров по доставке, поэтому можно ожидать небольшую задержку в передаче посылок соответствующим партнерам по доставке.

      4. Наши партнеры по логистике гарантируют доставку посылок в течение 1-6 рабочих дней в любую точку Индии, возможны задержки, поскольку каждый партнер по доставке имеет свой собственный метод и транзитные узлы в каждое место, поэтому точное время доставки не предсказуемо, поэтому мы запрашиваем все наши клиенты планируют ваши заказы, выделяя достаточно времени для доставки.

      Внесение изменений в заказ:

      Для внесения изменений в заказ вы можете связаться с нами по электронной почте или позвонить в течение 2 часов с момента размещения заказа для внесения изменений в следующие поля

      1. Товар

      2. Кол-во

      3. Адрес

      Возврат:

      Мы делаем все возможное, чтобы предоставлять точные описания и продукцию самого высокого качества, как указано на веб-сайте.Чтобы защитить наших клиентов от повреждений при транспортировке, несоответствия товара или отсутствия деталей, мы предоставляем клиентам 7 дней с даты доставки, чтобы сообщить о проблеме с отправкой нашему руководителю по работе с клиентами через окно чата, доступное на нашем веб-сайте, или по телефону + 91 86066 50999, наши инженеры службы поддержки клиентов проверит проблему и помогут вам в процессе возврата или возврата средств.

      Возврат продукта:

      При получении продукта наши специалисты проверит причину повреждения продукта и отправят его обратно. В случае, если во время процесса товара нет в наличии, и клиент больше не может ждать. Мы предоставим заказчику 100% возврат средств, в противном случае товары на замену будут немедленно отправлены заказчику, а стоимость доставки будет нести Tomson Electronics.

      Пожалуйста, обратите внимание, что никакая замена не применима к продуктам, которые подверглись неправильному использованию, статическому разряду, небрежному обращению, аварии, модификации или пайке. Из-за характера продуктов и конкурентоспособных цен, которые мы предлагаем, мы не можем обеспечить отмену заказа и возврат без нашей строгой действительной экспертизы.

      Tomson Electronics оставляет за собой право принимать окончательное решение по всем запросам на возврат.

      Трехфазный мостовой диод KBL06, 600 В, Shri Kaiser Impex

      Трехфазный мостовой диод KBL06, 600 В, Shri Kaiser Impex | ID: 21642969091

      Технические характеристики продукта

      18 Электронное Применение
      Напряжение 600 В
      Частота 50 Гц
      Фаза Трехфазная
      Ток
      Модель KBL06
      Тип упаковки Коробка
      Минимальное количество заказа 100

      Заинтересовал этот товар? Получите последнюю цену у продавца

      Связаться с продавцом

      Изображение продукта


      О компании

      Год основания 2010

      Юридический статус Фирмы Физическое лицо – Собственник

      Характер бизнеса Оптовый торговец

      Количество сотрудников До 10 человек

      Годовой оборот Rs. 5-10 крор

      Участник IndiaMART с апреля 2014 г.

      GST27BNAPS9746M1Z5

      Код импорта и экспорта (IEC) 03140 *****

      Основанная в году 2010 по адресу Mumbai , Maharashtra , мы, « Shri Kaiser Impex », являемся частной фирмой , основанной на индивидуальном праве собственности , занимающейся оптовой продажей и импортером из Dip Switch , Switch и многие другие.Наша продукция пользуется большим спросом благодаря первоклассному качеству и доступной цене. Кроме того, мы гарантируем своевременную доставку этих продуктов нашим клиентам, благодаря чему мы приобрели огромную клиентскую базу на рынке. Наши импортируют стран: Гонконг , Китай , Немецкий . Вернуться к началу 1

      Есть потребность?
      Получите лучшую цену

      1

      Есть потребность?
      Получите лучшую цену

      Мощный мостовой выпрямитель kbl005 kbl01 kbl02 kbl04 kbl06 для переключения потока тока

      Переключите или преобразуйте поток тока разряда с помощью мостового выпрямителя kbl005 kbl01 kbl02 kbl04 kbl06 на Alibaba. com и добиваться поставленной цели с превосходной эффективностью. Эти продукты являются одними из самых требовательных на объекте из-за их оптимальной производительности. Эти современные электротехнические изделия эффективны по своим характеристикам и очень долговечны и служат долгое время. Эти мостовые выпрямители kbl005 kbl01 kbl02 kbl04 kbl06 оснащены модернизированными технологиями для стабильного, но последовательного преобразования переменного тока в постоянный.

      На сайте можно выбрать один из множества различных мостовых выпрямителей kbl005 kbl01 kbl02 kbl04 kbl06 , каждый из которых имеет свои уникальные особенности и набор функций, предназначенных для обеспечения потребителей регулируемым напряжением и током.Эти продукты оснащены усовершенствованной технологией воздушного охлаждения и превосходным гальваническим выпрямителем. Независимо от того, хотите ли вы использовать их в коммерческих или любых других промышленных целях, эти продукты способны удовлетворить ваши потребности.

      Alibaba.com предлагает несколько линеек мостовых выпрямителей kbl005 kbl01 kbl02 kbl04 kbl06 , доступных в различных исполнениях, мощностях и других функциях, которые вы можете выбрать в зависимости от ваших требований. Эти продукты содержат хром, медь, цинк, процесс позолоты для достижения оптимальных характеристик и являются антикоррозийными.Они также оснащены автоматической защитой от неисправностей, контролем перегрузки по току, защитой от короткого замыкания и цифровым дисплеем или амперометрами для упрощения управления.

      Купите эти продукты, пройдя через отдельный выпрямитель моста kbl005 kbl01 kbl02 kbl04 kbl06 диапазонов на Alibaba.com и сэкономьте деньги на покупках. Эти продукты являются энергоэффективными и сопровождаются послепродажным обслуживанием, которое может включать ремонт, техническое обслуживание и установку. Приобретайте их у проверенных продавцов по самым доступным ценам.

      KBL06 | Мостовой выпрямительный диод

      Артикул: KBL06



      Стоимость

      100+
      CA $ 2. 28 цена
      1,82 канадского доллара 5–9 (скидка 20%)
      1 канадский доллар.71 10 + (скидка 25%)

      KBL06 datasheet – Мостовой выпрямитель 4A

      1N5401 : 100V; 3. 0A выпрямитель; Возможность высокого тока и низкое падение напряжения в прямом направлении.

      2SC5537 :. Низкое напряжение, слаботочная работа: fT = 5 ГГц тип. : S21e2 = 7 дБ тип: NF = 2,6 дБ тип (f = 1 ГГц). Ультракомпактный тонкий корпус с плоскими выводами. 0,6 мм) с Параметр Коллектор-база Напряжение Коллектор-эмиттер Напряжение Эмиттер-база Напряжение Коллектор Ток Коллектор Диссипация Температура перехода Обозначение температуры хранения VCBO VCEO VEBO PC Tj Tstg Условия.

      2SK2159 : N-канальный полевой МОП-транзистор для высокоскоростной коммутации.Это N-канальный МОП-транзистор вертикального типа с рабочим напряжением не более 1,5 В. Поскольку он может работать от низкого напряжения и нет необходимости учитывать управляющий ток, 2SK2159 подходит для управления исполнительными механизмами портативных низковольтных устройств. такие системы, как стереонаушники и видеокамеры. Возможность привода затвора с малым RDS 1,5 В (вкл.).

      BUX34 : Доступны варианты досмотра = ;; Полярность = NPN ;; Пакет = TO39 (TO205AD) ;; Vceo = 60V ;; IC (продолжение) = 5А ;; HFE (мин) = 40 ;; HFE (макс. ) = 150 ;; @ Vce / ic = 2V / 2A ;; FT = 70 МГц ;; PD = 20Вт.

      HSC1815 : Напряжение эмиттер-база: 5V 150mA NPN-эпитаксиальный планарный транзистор для использования в каскаде драйвера усилителя общего назначения af.

      MRF428 : 150 Вт, 30 МГц, высокочастотный силовой транзистор NPN Silicon. Разработан в первую очередь для высоковольтных устройств в качестве мощного линейного усилителя в диапазоне частот до 30 МГц. Идеально подходит для морского оборудования и базовых станций. Характеристики 50 В, 30 МГц Выходная мощность 150 Вт (PEP) Минимальное усиление 13 дБ КПД = 45% Интермодуляционные искажения 150 Вт (PEP) IMD -32 дБ (макс.) 100% Протестировано на рассогласование нагрузки при всех фазовых углах.

      STC352 : Силовой транзистор, биполярный силовой транзистор общего назначения. Применение с высоким током Звуковой усилитель мощности Напряжение коллектор-база Напряжение коллектор-эмиттер Напряжение эмиттер-база Коллекторный ток Эмиттер Ток Рассеивание коллектора Температура перехода Температура хранения Пробивное напряжение коллектор-база Напряжение пробоя коллектор-эмиттер Напряжение пробоя эмиттер-база Ток отключения коллектора Отсечка эмиттера -выключенный.

      STPS1L20 : Силовые диоды Шоттки-> 10, 15, 20 и 25 В Sc.Выпрямитель Шоттки с низким падением мощности.

      UPA804TC : Кремниевый эпитаксиальный транзистор NPN со встроенными плоскими 6-контактными выводами 2 x 2sc5004 Ultra Super Minimold.

      03028BP8R2BCU : КРЫШКА, КЕРАМИЧЕСКАЯ, 8.2PF, 100VDC, .25PF -TOL, .25PF + TOL, BP TC CODE, -30,30PPM TC, 0603 CASE. s: Диэлектрик: Керамический состав.

      03028-BR682AJZP : КОНДЕНСАТОР, КЕРАМИЧЕСКИЙ, МНОГОСЛОЙНЫЙ, 50 В, BR, 0,0068 мкФ, КРЕПЛЕНИЕ НА ПОВЕРХНОСТИ, 0603. s: Конфигурация / форм-фактор: Чип-конденсатор; Технология: Многослойная; Приложения: общего назначения; Конденсаторы электростатические: керамический состав; Диапазон емкости: 0.0068 мкФ; Допуск емкости: 5 (+/-%); WVDC: 50 вольт; Тип монтажа: технология поверхностного монтажа.

      DSEI1X31-06C : 30 А, 600 В, КРЕМНИЙ, ВЫПРЯМИТЕЛЬНЫЙ ДИОД. s: Упаковка: MINIBLOC-4; Количество диодов: 1; VRRM: 600 вольт; IF: 30000 мА; trr: 0,0350 нс; Соответствует RoHS: RoHS.

      KSLI-201210AG-1R0 : IND, FERRITE, 1UH, 20% + TOL, 20% -TOL, 0805 КОРПУС. s: Применение: Универсальное.

      LL42 / D1 : 0,2 А, 30 В, КРЕМНИЙ, СИГНАЛЬНЫЙ ДИОД.s: Упаковка: MiniMELF, GLASS, MINIMELF-2; Количество диодов: 1; IF: 200 мА; Соответствует RoHS: RoHS.

      M104A153A000 : КОНДЕНСАТОР, MICA, 15000 В, 0,1 мкФ, КРЕПЛЕНИЕ ДЛЯ ПРОХОДНОГО ОТВЕРСТИЯ. s: Конфигурация / Форм-фактор: Конденсатор с выводами; Приложения: общего назначения; Электростатические конденсаторы: слюдяные; Диапазон емкости: 0,1000 мкФ; Допуск емкости: 10 (+/-%); WVDC: 15000 вольт; Тип установки: сквозное отверстие.

      SGSD00020 : 5 А, 400 В, NPN, Si, СИЛОВОЙ ТРАНЗИСТОР, ТО-220.s: Полярность: NPN; Тип упаковки: ТО-220, ТО-220, 3 контакта.

      T495A334K025ZGE10K : КОНДЕНСАТОР, ТАНТАЛ, ТВЕРДЫЙ, ПОЛЯРИЗОВАННЫЙ, 25 В, 0,33 мкФ, КРЕПЛЕНИЕ НА ПОВЕРХНОСТИ, 1206. s: Конфигурация / форм-фактор: Чип-конденсатор; Соответствие RoHS: Да; Общие: поляризованные; Диапазон емкости: 0,3300 мкФ; Допуск емкости: 10 (+/-%); WVDC: 25 вольт; Ток утечки: 0,5000 мкА; Тип монтажа: технология поверхностного монтажа; Размер корпуса EIA: 1206.

      84R7LDM1625HAN1850 : КРЫШКА, AL2O3,4.7 мкФ, 25 В постоянного тока, 20% допустимых значений, 20% + допустимых значений. s: Приложения: общего назначения; Электролитические конденсаторы: Алюминиево-электролитические.

      4A Мостовой выпрямитель KBL01 KBL02 KBL04 KBL06 KBL08 KBL10 Мостовой диод

      Описание продукта

      Введение в продукт

      Обладая сильными возможностями НИОКР, современным производственным оборудованием и совершенными измерительными приборами, мы поставляем квалифицированную продукцию и сервис в соответствии с системой менеджмента качества ISO9001.

      Вся продукция прошла испытания на наличие опасных веществ, соответствует стандартам ЕС и США.

      И мы уверены, что сможем удовлетворить ваши требования OEM / ODM.

      4A Мостовой выпрямитель KBL01 KBL02 KBL04 KBL06 KBL08 KBL10 Мостовой диод

      Ток

      4A

      950 950

      0

      0

      упаковка

      KBL

      упаковка

      навалом в коробке

      MOQ

      1000 шт.

      H.Код S

      85411000

      Соответствует RoHS

      Да

      Указатель компонентов, номер файла E142814

      * Используемый пластик имеет маркировку Underwriters Лабораторное распознавание воспламеняемости 94V-0

      * Встроенные стойки для печатных плат

      * Высокая диэлектрическая прочность корпуса

      * Гарантированная высокотемпературная пайка: 265 ° C в течение 10 секунд при 5 фунтах (2.3 кг) натяжение

      Механические данные:

      * Корпус: Надежная недорогая конструкция с использованием технологии литья под давлением

      * Клеммы: выводы с гальваническим покрытием, под пайку в соответствии с MIL-STD-202, метод 208

      * Полярность: обозначена на корпусе

      * Монтажное положение: индивидуальное

      Pb бесплатно / RohS

      Еще продукт

      Упаковка и доставка

      Упаковка и доставка

      Мы можем отправить по DHL / FedEx / UPS / TNT / EMS, по воздуху или по морю.

      Мы порекомендуем наиболее подходящий способ доставки в зависимости от количества вашего заказа.

      Информация о компании

      Wuxi Xuyang Electronics Co., Ltd

      Как специализированный производитель диодов, мы полностью оборудованы автоматическими производственными линиями, включая сборку, сварку, тестирование и упаковку машины. Наши критически важные материалы импортируются из США и Японии для обеспечения высокого качества, поэтому наша продукция хорошо продается на мировых рынках.

      Нашей основной продукцией являются диоды диак, сидак, шоттки, переключатели, стабилитроны и выпрямители. Эти продукты широко используются в энергосберегающих лампах, триггерах фонарей, схемах SCR, телефонах, звуковом оборудовании, телевизорах и электрических схемах. Мы разработали серию продуктов высокого качества, низкой цены, хорошего ассортимента и широкого ассортимента.

      Пожалуйста, не стесняйтесь обращаться к нам в ближайшее время для получения дополнительной информации.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
