8-9-2013 datasheets |

604604
80-8-480-8-4
db348db348
78OO78OO
aperex 221aaperex 221a
IRFS740IRFS740
108H108H
E190407E190407
HYNDAI-CDM8070HYNDAI-CDM8070
2565D0492565D049
z7my327z7my327
U0707EU0707E
2SC55532SC5553
tc7sz02tc7sz02
ugn30ugn30
C-3570C-3570
5653A5653A
Si133DSi133D
KP140KP140
CX23887
CX23887
BCR116BCR116
MA3Z070MA3Z070
PSPFLASHPSPFLASH
phd10phd10
2SK11772SK1177
M30201F4T-XXXFPM30201F4T-XXXFP
mc3486dmc3486d
tga107tga107
cd200cd200
bg26bg26
CIC5107CIC5107
SN54LS243SN54LS243
Coebh0000275Coebh0000275
651P651P
Msp430f149Msp430f149
18F2518F25
155A155A
7SEG-MPX2-CA7SEG-MPX2-CA
STK731STK731
Z1047Z1047
00411
00411
max691cwemax691cwe
RPM-25RPM-25
tps2331ipwtps2331ipw
MM1366MM1366
GDU90-20722GDU90-20722
bt401bt401
V637yV637y
PG6SJPG6SJ
UT52UT52
1602h1602h
s363s363
8873CRANG6F188873CRANG6F18
E100E100
MSM82C59AMSM82C59A
CGD914CGD914
TP5218TP5218
MSM518221-25MSM518221-25
V956V956
bh6150bh6150
nte2631nte2631
mmbz4619mmbz4619
2903V2903V
gc443gc443
GI9034GI9034
cxk5b16120cxk5b16120
MOTOROLA N7500370FSCMOTOROLA N7500370FSC
42766v5042766v50
2310hi2310hi
bas170bas170
hcf4051bhcf4051b
k1167k1167
TD8031ahTD8031ah
MA 723MA 723
aqw614saqw614s
Media-TekMedia-Tek
f8L60f8L60
xi50xi50
G0620LG0620L
TVP5020TVP5020
66fn295166fn2951
2SK14172SK1417
SN74ACT7881-15SN74ACT7881-15
ne5512ne5512
c9cac9ca
THL55THL55
PST623PST623
dp8212dp8212
rd06rd06
CELDUC SC967100CELDUC SC967100
sda564sda564
x689x689
sv50sv50
21R221R2
MC74AC245MC74AC245
mt48LC16m8a2tg-75mt48LC16m8a2tg-75
MT90732MT90732
lq104v1lq104v1
MA2B170MA2B170
NABV473NABV473
kbp208gkbp208g
te5395te5395
BZV5033BZV5033
IT8266RIT8266R
M22TAC10XM22TAC10X
SN74F1057SN74F1057
1073010730
la8670mla8670m
MSFTMSFT
ad45ad45
M91C428M91C428
HM5264165FLTT-75HM5264165FLTT-75
ENE 3926QFENE 3926QF
9050190501
mtp6ne60emtp6ne60e
JL-H070LED-12CJL-H070LED-12C
G911T84RG911T84R
W1A047W1A047
27C2127C21
2272AI2272AI
815815
Oc OM 2MOc OM 2M
SO41ESO41E
DS6SDS6S
32d0832d08
SXW 13009SXW 13009
74hc02a74hc02a
IRLB 3036IRLB 3036
TLP418TLP418
ULM523NULM523N
MD90S18MD90S18
ksp 44ksp 44
STRF56STRF56
a6427264a6427264
2SC40462SC4046
MC100E108MC100E108
LTM-8328KPLTM-8328KP
STTH 3003CW STTH 3003CW
1b3h1b3h
sqc2sqc2
00940094
T2DZNT2DZN
29042904
LM2596-50MWCLM2596-50MWC
FR801 FR801
3102 3102
5bqj5bqj
Outpost firewallOutpost firewall
STK433-320ESTK433-320E
LAS6381LAS6381
BH 4115BH 4115
663T02663T02
GPS3030DD GPS3030DD
OTI 7805OTI 7805
PMR03EZPJU10LPMR03EZPJU10L
ac 1205 gac 1205 g
irf680irf680
edmgu95edmgu95
TIP128TIP128
202202
X12SLX12SL
MCP9700MCP9700
21s921s9
PCF8574PPCF8574P
IRF5N3710IRF5N3710
sma100sma100
5d45a5d45a
CNR07DCNR07D
R712R712
NTE1794NTE1794
AK-48AK-48
BL-XA1361-F7BL-XA1361-F7
U430U430
4570C4570C
21s921s9
SSS 2N60BSSS 2N60B
TDQ-4DTDQ-4D
C1-112aC1-112a
igk5-48igk5-48
hk65hk65
Si9241Si9241
25TTS25TTS
6z286z28
1207712077
an6139afan6139af
511511
RS208RS208
BH-642-3BH-642-3
TDA9352NTDA9352N
T9337T9337
kv-21t1kkv-21t1k
mPC7805mPC7805
7805dt7805dt
85T03gh85T03gh
KT913AKT913A
29872987
05AY05AY
2T809a2T809a
BTS7750GPBTS7750GP
STR6559STR6559
IRF6628IRF6628
89NK50Z89NK50Z
SPDA1050A1009FSPDA1050A1009F
irfr3708irfr3708
29342934
SY89424SY89424
41g941g9
ka7201ka7201
AS6WA25616AS6WA25616
Zh343Zh343
YDT4070-01YDT4070-01
A1156-Y-SA1156-Y-S
bl-he134c-trbl-he134c-tr
ics950927ics950927
cef14ftneucef14ftneu
AEG Microverter 66AEG Microverter 66
PQ30VB11PQ30VB11
AM7950AM7950
stk391-110datastk391-110data
72v16162172v161621
21s921s9
2SK1029-2a2SK1029-2a
stk391-110datastk391-110data
SN8P16BSSN8P16BS
4bc14bc1
at49f4096aat49f4096a
CATV5-AP41PCACATV5-AP41PCA
C9870-84201C9870-84201
D9094D9094
3DVLW3DVLW
FQP46N15FQP46N15
HR8811HR8811
AD573JNAD573JN
STB9NB60STB9NB60
B 1204B 1204
fbc 40afbc 40a
MSM51V18165F-50T3-KMSM51V18165F-50T3-K
9606-01-8069606-01-806
APT15D100APT15D100
S30D60CS30D60C
2NC3198GR2NC3198GR
STK419-130 STK419-130
4CCBYLM4CCBYLM
HA13525 pdfHA13525 pdf
2sa13 2sa13
1100311003
delco8235delco8235
CD2006GpCD2006Gp
AV AV
STR-SG707STR-SG707
XOD-15XOD-15
KL450KL450
IRf40pIRf40p
ks-2804ks-2804
DL-131DL-131
и k6r8016
sp21h001sp21h001
datasheet ms1953bdatasheet ms1953b
TLV320AIC20IPFBTLV320AIC20IPFB
TMS91965CTTMS91965CT
CD2025CD2025
vhx1620vhx1620
SN16861NSN16861N
7437774377
40MT16040MT160
Z0861705Z0861705
PJ58PJ58
0031PLT0031PLT
CM150DU-12CM150DU-12
V040ME01V040ME01
L6283L6283
STL3007STL3007
ADL-SE2247FADL-SE2247F
2N60C2N60C
318LL318LL
daewoo ami 310daewoo ami 310
fg5-9452fg5-9452
kobian KVM400M-Ukobian KVM400M-U
hs8000hs8000
c2801c2801
29lv320dt29lv320dt
LTP2242cLTP2242c
NDA440NDA440
2SC17572SC1757
gf023050gf023050
HVU306HVU306
KT LL104SKT LL104S
B698 B698
dcps2460dcps2460
P6108P6108
BP5048BP5048
PDF ilPDF il
1-75 1-75
1n75a1n75a
fr024nfr024n

Адаптер для Dell DA65NM111 00 ADP 65TH F E7240 E7440 65W 19.

5V3.34A зарядное устройство PA 12|Охлаждающие

Так же смотрите другие товары данного продавца -> Friends everywhere. Store

Адаптер для Dell DA65NM111-00 ADP-65TH F E7240 E7440 65W 19.5V3.34A зарядное устройство PA-12 Износостойкие термостойкие антиударные
Корпус с использованием ABS + PSalloy materials mouldedGood для термостойкости и огнестойкости, безопасности и долговечности
Стандартное напряжение и 3pin вход сливовый формирователь интерфейса, подходит для in-ternational plum-shapedinterface кабелей
Это значительно улучшает скорость передачи, уменьшающую помехи. Сделать powermore прочным
Адаптер оснащен чипом ligent control и зарядным устройством dischargechip, девять схем для защиты процесса зарядки. Безопасность и ничто не беспокоится
Модель: PA-12INPUT
Высококачественный выходной интерфейс, подходит для ноутбука dell с интерфейсом 7.4×50мм
Совместимый бренд: для Dell
Номер модели: адаптер для dell DA65NM111-00 ADP-65TH
Тип адаптера: Сменный адаптер переменного тока
Входное напряжение: 100-240V-1. 2A
Выходное напряжение: 19,5-3,34 А
Входная частота: 50/60 Гц
Размер интерфейса постоянного тока: 7,4*5,0 мм
Цвет: черный
Материал: АБС-пластик
Размер: 154*58 *
Посылка:
1 * 19.5V3.34A адаптер переменного тока (шнур питания не входит в комплект)
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см. <P style = “text-align:center;”>
<Span style = “Размер шрифта: 16px;”><strong> адаптер для Dell DA65NM111-00 F E7240 E7440 65W 19.5V3.34A ADP-65TH зарядного устройства </strong></span>
</P>
<P style = “text-align:center;”>
<Span style = “Размер шрифта: 16px;”><strong><br />
</Strong></span>
</P>
<Div>
<Div>
<P>
<Img src = “//alilex.ru/express/kf/HTB1Lbh2qbuWBuNjSszgq6z8jVXap. jpg” alt = “//alilex.ru/express/kf/HTB1PUDyB4uTBuNkHFNRq6A9qpXag.jpg” />
</P>
<P>
<Br/>
</P>
<P>
Поддержка прямой поставки и оптовой продажи.
</P>
<P>
100% оригинал и хорошее качество с бесплатной гарантией после продажи.
</P>
<P>
<Br/>
</P>
<P>
<Br/>
</P>
<Div style = “Размер шрифта: 16px;”>
Износостойкие термостойкие антиударные
Корпус с использованием ABS + PSalloy materials mouldedGood для термостойкости и огнестойкости, безопасности и долговечности
Стандартное напряжение и 3pin вход сливовый формирователь интерфейса, подходит для in-ternational plum-shapedinterface кабелей
Это значительно улучшает скорость передачи, уменьшающую помехи. Сделать powermore прочным
Адаптер оснащен чипом ligent control и зарядным устройством dischargechip, девять схем для защиты процесса зарядки. Безопасность и ничто не беспокоится
Модель: PA-12INPUT
Высококачественный выходной интерфейс, подходит для ноутбука dell с интерфейсом 7. 4×50мм
Совместимый бренд: для Dell
Номер модели: адаптер для dell DA65NM111-00 ADP-65TH
Тип адаптера: Сменный адаптер переменного тока
Входное напряжение: 100-240V-1.2A
Выходное напряжение: 19,5-3,34 А
Входная частота: 50/60 Гц
Размер интерфейса постоянного тока: 7,4*5,0 мм
Цвет: черный
Материал: АБС-пластик
Размер: 154*58 *
Посылка:
1 * 19.5V3.34A адаптер переменного тока (шнур питания не входит в комплект)
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
</Div>
<P>
<Br/>
</P>
<P>
<Br/>
</P>
</Div>
</Div>
<Div>
<Div>
<P>
<Img src = “//alilex.ru/express/kf/HTB1MUOxqhSYBuNjSspjq6x73VXaC.jpg” alt = “//alilex.ru/express/kf/HTB1Zpfzdi6guuRjy1Xdq6yAwpXaP. jpg” />
</P>









О нас


Мы предоставляем хороший продукт по лучшей цене, мы поддерживаем оптовые продажи/прямые поставки


1. Для дропшиппинг заказа, пожалуйста, отметьте “дропшиппинг заказ”, мы будем приоритетом. & nbsp;


2. Для оптовой продажи/Прямая поставка
Заказы, если у вас есть какие-либо идеи о цене или посылка, пожалуйста, свяжитесь с нами
Мы заранее предоставим вам лучший сервис для удовлетворения ваших потребностей.





Об оплате


Если вы столкнулись с какой-либо проблемой при оплате, пожалуйста, свяжитесь с AliExpress центром обслуживания клиентов, чтобы обратиться за помощью: & nbsp;https:/helpage. aliexpress.com/buyercenter/index.htm





О поставках


1. Мы отправим заказы
Как можно скорее; В течение 2-5 дней (за исключением выходных и национальных праздников)
Оплата обычно производится.


2. Пожалуйста, напишите ваш полный
Адрес доставки с правильным номером телефона и почтовым кодом, особенно
Покупатели из России и Беларуси, пожалуйста, подтвердите ваше полное имя. & nbsp;


3. Пожалуйста, обратите внимание, что мы не несем ответственности за таможенные пошлины. Пожалуйста, сделайте таможенное оформление самостоятельно.


4. Мы предоставляем оба поста
Доставка & nbsp; И экспресс-доставка. Для большинства стран Доставка почтой занимает
Около 25-35 рабочих дней и дольше для некоторых стран, таких как Бразилия,
Перу.


Экспресс-доставка; DHL, EMS,
AliExpress премиум Доставка и специальные линии, такие как Aramex. Это занимает
Около 7 дней. (Это задержка, если ваша страна встретит некоторые проблемы, работник
Забастовки, проблемы с погодой и так далее.)


О послепродажном обслуживании


Мы являемся надежным продавцом, и у нас есть
Наш профессиональный послепродажный сервис для всех наших таможенных служб. Если есть
При возникновении любых вопросов относительно заказа, пожалуйста, свяжитесь с нами заранее, мы
Всегда здесь, пока вы не получите счастливый ответ.





О отзывы


1. Пожалуйста, проверьте посылка и товар, когда вы получите тщательно, чтобы убедиться, что нет проблем. & nbsp;


2. Если у вас есть какие-либо проблемы или
Не полностью удовлетворены вашей посылка, пожалуйста, не стесняйтесь
Свяжитесь с нами, прежде чем оставлять негативные отзывы. Мы решим
Проблема, чтобы удовлетворить вас. & nbsp;


3. Если нет проблем, пожалуйста, оставьте нам положительный отзывы 5 звезд.





Ваше подтверждение-наша главная мотивация!






Схема зу для малогабаритных акб. Практические схемы универсальных зарядных устройств для аккумуляторов

, из МП-3 плеера, фотоаппарата, а зарядного устройства для него нет. Особенно часто такая ситуация возникает при ремонте различной РЭА. Поэтому настоятельно рекомендуется сделать небольшое универсальное зарядное устройство с возможностью регулировок его параметров, чтобы можно было заряжать практически любые (никель-кадмиевые, свинцовые, литиевые и т.д.) аккумуляторы с рабочим напряжением от 1,5 до 12 В и ёмкостью до 10 А/ч. При этом важно, чтоб зарядное устройство не допускало перезаряда и сигнализировало об окончании процесса зарядки. В результат экспериментов получилась такая несложная схема, доступная для повторения даже начинающими радиолюбителями:

Диодный мост выдерживающий ток более ампера. Конденсатор фильтра электролитический на емкость от 470 мкФ, и напряжением 25-50В. Трансформатор можно взять с мощностью 20-40 ватт и имеющим нужное нам напряжение на вторичной обмотке. Ток зарядки аккумулятора устанавливаем согласно формулы:

I = (0,5 … 0,7) / R2

Резистор R2 желательно ставить переменный (для возможности регулировки максимального начального тока заряда). Стабилизатор КРЕН12А (LM317) позволяет регулировать выходное напряжение зарядки в широких пределах (от 1,5 до 35 В).

По мере напряжение на нем будет приближаться к напряжению стабилизатора и, соответственно, ток через транзистор (нижний по схеме) станет понижаться. Это приведет к его постепенному закрыванию, а светодиод плавно погаснет. Для контроля процесса зарядки, удобно использовать на выходе стрелочный индикатор. Хорошо подходят для этого индикаторы уровня записи старых магнитофонов.

Зарядка настроек не требует и при правильной сборке начинает работать сразу. При подключении к клеммам разряженного аккумулятора загорается светодиод и стрелка прибора отклоняется к концу шкалы, в зависимости от типа аккумулятора. С помощью переменного резистора R3 выставляем максимальный ток зарядки. По мере зарядки яркость светодиода будет постепенно понижаться, а стрелка прибора приближаться к началу шкалы. При полной зарядке, когда напряжения на аккумуляторе и выходе зарядного устройства сравняются, ток через аккумулятор станет нулевым. Это исключит всякий риск перезарядить аккумулятор.

Вместо переменного резистора R4 удобнее использовать переключатель с набором заранее подобранных сопротивлений. Тогда нужно будет лишь установить переключателем нужное нам напряжение заряда.


Подбирая сопротивления нижнего ряда резисторов, мы выставляем на выходе нужное нам напряжение. Таким способом легко подобрать любое напряжение. Зарядное устройство собрано на небольшой плате, размерами 2,5 х 3 см.

Традиционные зарядные устройства прошлых лет имеют недостатки, они обладают большими габаритами и весом. В последние годы при изготовлении источников питания, радиолюбители огромное предпочтение отдают импульсникам. Это в первую очередь дешевизна, не значительный вес и габариты, причём при малых размерах импульсные устройства выдают приличный ток! Даже как то не привычно смотреть на маленькую коробочку, подключенную к автомобильному аккумулятору, способную его зарядить. Недостатком являются импульсные броски в сети, из за которых данные устройства зачастую выходят из строя, но этим можно пренебречь.

Зарядное устройство, которое будет описано в этой статье, разрабатывалось специально для зарядки аккумуляторов с выходным током до 7А. Можно так же заряжать аккумуляторы от шуруповёрта, бесперебойника, пальчиковые аккумуляторы и др., скорректировав зарядный ток. Контроль тока ведётся на встроенный амперметр. Запускается устройство с помощью пусковой кнопки. При коротком замыкании срывается генерация блокинг-генератора и устройство отключается. Повторное включение производится при помощи той же кнопки. Устройство потребляет от сети ток не более 2А и работоспособно при напряжении 170в.

Рассмотрим электрическую принципиальную схему устройства.

Состоит оно из двух половинок: это высоковольтная цепь с выпрямителем, блокинг-генератором и низковольтная – со вторичным выпрямителем и ШИМ-регулятором. Сетевое напряжение через предохранитель F1 поступает на диодный мост D1, где выпрямляется и сглаживается конденсаторами С1, С2. Постоянное напряжение в пределах 290 вольт подаётся на блокинг-генератор. Основными элементами этого генератора являются транзисторные ключи Т1 и Т2, которые открываются поочерёдно, благодаря синфазному включению обмоток II и IV обратной связи высокочастотного трансформатора. Нагружен генератор на обмотку III трансформатора. Частота генерации лежит в пределах 20-30 кГц. Резисторы R2, R3 в цепи эмиттеров этих транзисторов ограничивают ток, обеспечивая тем самым мягкий режим работы. Резисторы R4, R5 ограничивают ток базы. Диоды D2, D3 предотвращают пробой транзисторов обратным напряжением из за индуктивных выбросов в импульсном трансформаторе. Запускается генератор с помощью короткого импульса, который подаётся на обмотку I через конденсатор С3 и пусковую кнопку S1.

Вторая часть схемы, низковольтная. Переменное напряжение снимается с обмоток V и VI высокочастотного трансформатора, выпрямляется диодной сборкой D4, сглаживается конденсатором С4 и далее поступает на ШИМ регулятор. Выполнен этот регулятор на двух транзисторах Т3 и Т4. Это своеобразный мультивибратор с изменяемой симметрией. От положения движка переменного резистора R10 зависит скважность импульсов, подаваемых на затвор полевого транзистора Т5. Частота генерации ШИМа лежит в пределах 5-7 кГц и определяется ёмкостью конденсаторов С6 и С7. При работе данного зарядного устройства, при нагрузке наблюдался нагрев компонентов схемы, импульсного трансформатора, поэтому я снабдил его вентилятором. Так же имеется контрольная лампочка Н1, индицирующая работу устройства. С помощью амперметра осуществляется контроль зарядного тока.

Конструкция и детали : Все детали и их замена указаны в таблице. На ключевые транзисторы следует установить небольшие радиаторы, площадью в три раза больше, чем сами транзисторы. При использовании устройства на больших токах, до 7А, диодную сборку и полевой транзистор следует так же установить на небольшие радиаторы. Небольшие, потому что кулер создаёт поток воздуха и они сильно не перегреваются.

Трансформатор самодельный, намотан на ферритовом кольце наружным диаметром 30мм.

Обмотка III имеет 140 витков провода ПЭЛ-0,31мм, обмотки I, II и IV содержат по 2 витка и намотаны цветным компьютерным или телефонным проводом (от кабеля). Вторичные обмотки V и VI содержат по 18 витков, но количество витков при необходимости можно откорректировать. Эти обмотки я не стал мотать толстым одножильным проводом, так как это причиняет большие неудобства при намотке. Я изготовил самодельный многожильный провод. Взял 20 жил в один пучок провода ПЭЛ-0,18мм. Растянул 20 жилок вдоль комнаты, затем скрутил их с помощью шуруповёрта. Первой наматывается обмотка III и затем проматывается фторопластовой лентой.

Амперметр – головка от старого магнитофона. Шкалу в децибелах удалил, а вместо неё поставил самостоятельно отградуированную.

Всё содержимое расположено на пластмассовой основе и приклеено полимерным клеем.

А вот так выглядит печатная плата:

При изготовлении данного устройства и дальнейшего его обслуживания соблюдайте правила электробезопасности!

Список радиоэлементов
Обозначение Тип Номинал Количество Примечание Магазин Мой блокнот

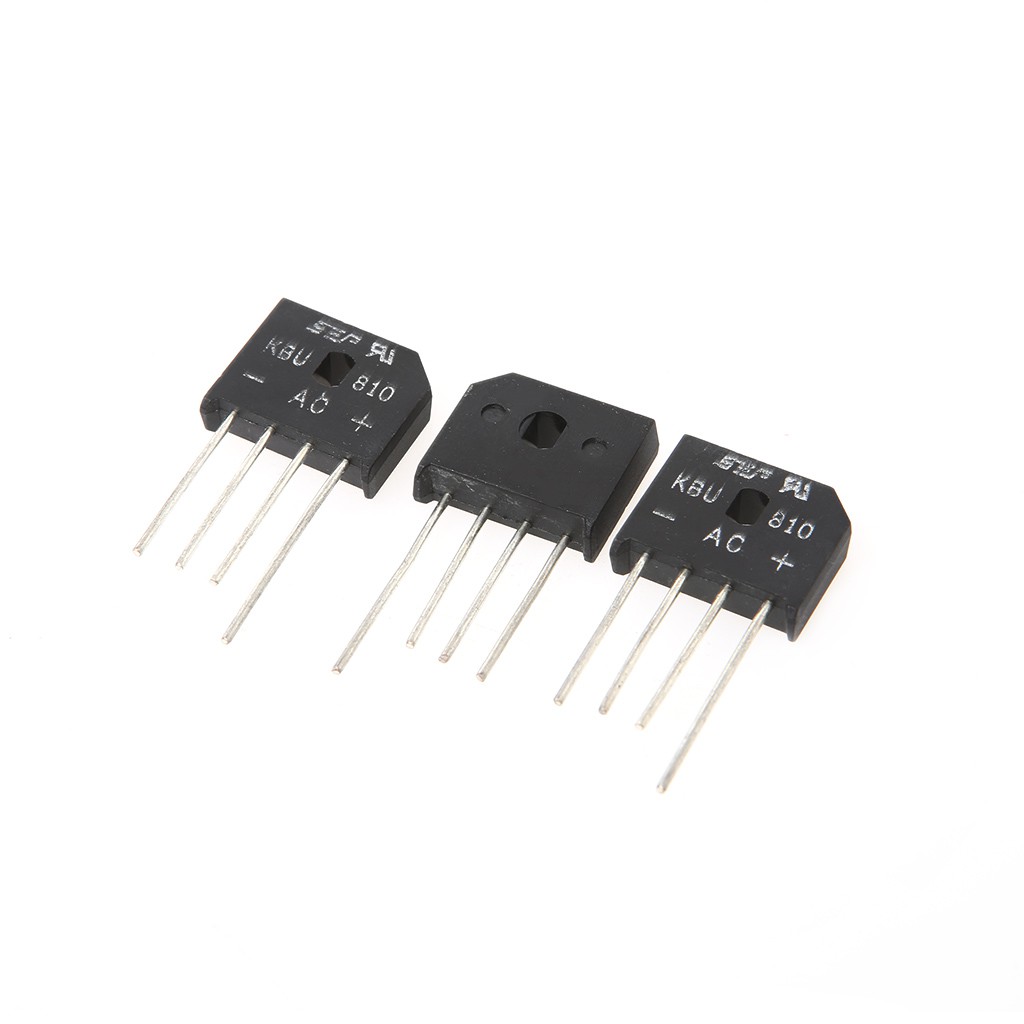

D1 Диодный мост

KBP208G

1 В блокнот
D2, D3 Выпрямительный диод

1N4007

2 КД226Д В блокнот
D4 Выпрямительный диод

SBL3040PT

1 Матрица В блокнот
Т1, Т2 Биполярный транзистор

MJE13007

2 EN13007, EN13009 В блокнот
Т3, Т4 Биполярный транзистор

2SC1815

2 КТ315 В блокнот
Т5 Транзистор N302AP 1 Полевой В блокнот
R1 Резистор

330 кОм

1 0,25 Вт В блокнот
R2, R3 Резистор

0. 56 Ом

2 0,5 Вт В блокнот
R4, R5 Резистор

22 Ом

2 0,25 Вт В блокнот
R6 Резистор

150 Ом

1 0,5 Вт В блокнот
R7 Резистор

220 Ом

1 0,25 Вт В блокнот
R8, R12 Резистор

2.7 кОм

2 0,25 Вт В блокнот
R9 Резистор

15 кОм

1 В блокнот
R10 Переменный резистор 150 кОм 1 0,25 Вт В блокнот
R11 Резистор

1. 5 кОм

1 0,25 Вт

Андрей Барышев, г. Выборг

В данной статье описывается изготовление несложного устройства, предназначенного для безопасной зарядки любых малогабаритных аккумуляторов. Под «безопасностью» здесь подразумевается возможность ручной установки зарядного тока, рекомендованного для каждого конкретного типа аккумулятора, а также автоматическое снижение выходного тока до нулевого значения после того, как аккумулятор зарядится полностью, до своего номинального напряжения. Такое зарядное устройство (ЗУ), конечно, не может служить полноценной заменой «фирменному» ЗУ, которое разрабатывается под конкретный тип аккумулятора и обеспечивает оптимальный режим его заряда. Но его удобно иметь под рукой, если вам часто приходится пользоваться различными типами аккумуляторов, а специальных «зарядок» к этим аккумуляторам нет. ЗУ позволяет заряжать аккумуляторы разных типов, с номинальным напряжением, начиная от 1. 2 В («таблетки», «пальчиковые»), батареи сотовых телефонов различных моделей (напряжением 3.7…4.5 В), а также 9 и 12-вольтовые аккумуляторы. Зарядный ток может быть до 500 мА и выше, это зависит только от мощности примененных в схеме элементов.

Принцип работы

Как правило, рекомендуемый изготовителем зарядный ток аккумулятора составляет 1/10 от номинальной паспортной емкости С А, которая измеряется в А/ч (ампер/час) и указывается на его корпусе. То есть, например, для аккумулятора емкостью 700 мА/ч оптимальным будет ток заряда 70 мА. Поскольку ток в процессе зарядки будет уменьшаться, его первоначальное значение можно задать немного выше рекомендованного для того, чтобы ускорить процесс зарядки (если это необходимо). Но делать это следует в умеренных пределах, чтобы не допустить сильного нагрева аккумулятора. Максимальное значение начального зарядного тока рекомендуется устанавливать не более (0.2 – 0.3)С А.

В предлагаемой схеме предусмотрена ручная установка значения этого тока и возможность его визуального отображения и контроля в процессе зарядки при помощи светодиода и небольшого встроенного стрелочного прибора.

Принципиальная схема ЗУ приведена на рис. 1.

Постоянное выпрямленное напряжение поступает с выпрямителя Br1 на схему ограничителя тока с узлом индикации, собранном на транзисторах VT1, VT2 и светодиоде VD1. Затем, через стабилизатор напряжения на микросхеме DA1, ток заряда поступает на аккумулятор, подключенный к контактам J1 и J2. При этом регулируемый стабилизатор напряжения на микросхеме (МС) DA1 позволяет изменять напряжение стабилизации схемы при помощи переключателя S1 в соответствии с рабочим напряжением подключаемого аккумулятора. Если аккумулятор разряжен и его напряжение меньше значения напряжения стабилизации схемы, через резистор Р1 начинает течь ток, значение которого будет тем больше, чем сильнее степень разряда аккумулятора. В начале зарядки напряжение на этом резисторе превысит значение 0.6 В, откроется транзистор VT2, а VT1, наоборот, станет закрываться, ограничивая выходной ток схемы. Резистор R2 в цепи базы транзистора VT2 защищает его от перегрузки, а светодиод в его коллекторной цепи служит индикатором и светится в процессе заряда. Когда аккумулятор полностью зарядится и его напряжение сравняется с напряжением стабилизации МС DA1, ток через резистор Р1 упадет и транзистор VT2 закроется, что приведет к погасанию светодиода и полному открытию транзистора VT1. При этом напряжение на заряжаемом аккумуляторе не превысит значения напряжения стабилизации МС DA1 (установленное переключателем S1) и это защитит аккумулятор от перезаряда. Таким образом, переменный резистор Р1 является своеобразным «датчиком тока», изменяя сопротивление которого можно задавать первоначальный максимальный зарядный ток.

Конструкция и детали

Схема может питаться от любого малогабаритного трансформатора с напряжением на вторичной обмотке 12 … 20 В. Здесь подойдет, например, трансформатор от «зарядки» для сотовых телефонов старых типов (в «зарядках» новых типов, как правило, применяют импульсные схемы, не имеющие такого понижающего трансформатора). Переменное напряжение с этого трансформатора выпрямляется диодным мостом Br1 и, затем, сглаживается конденсатором C1 (эти элементы также можно взять из той же «зарядки», что и трансформатор). Емкость С1 может быть 470 мкФ и более, напряжение всех конденсаторов в схеме – не ниже 36 В. Диоды выпрямительного моста – любые выпрямительные на ток от 0.5 А (КД226, и др.), можно применить диодный мост типа КЦ403. Транзисторы VT1, VT2 – средней или большой мощности, n-p-n типа (например КТ815, КТ817, КТ805 c любой буквой или импортные аналоги типа ). Допустимый ток коллектора таких транзисторов позволяет устанавливать ток заряда до 1.5 А, но при токах более 200 мА эти транзисторы нужно установить на небольшие радиаторы-теплоотводы. Светодиод может быть любой маломощный, например АЛ307. Микросхема DA1 – регулируемый стабилизатор напряжения или отечественный аналог КР142ЕН12А (с учетом цоколевки выводов). Такие стабилизаторы позволяют регулировать выходное напряжение в широких пределах – от 1.25 до 35 В. Вместо плавной регулировки выходного напряжения в данном случае удобнее использовать дискретный переключатель на несколько положений, соответствующих номинальным значениям тех аккумуляторов, которые предполагается заряжать этим ЗУ. Например: 1.2 В – 2.4 В – 3.6 В – 3.9 В – 9 В – 12 В. В приведенном здесь варианте ЗУ для этой цели используется малогабаритный галетный переключатель на 6 фиксированных положений. Нужные значения напряжений устанавливаются при настройке подбором резисторов R9 … R14, номиналы которых лежат в пределах от десятков Ом до нескольких кОм.

Ток заряда, помимо светодиода, можно контролировать при помощи дополнительного стрелочного микроамперметра, включенного на выходе схемы последовательно с нагрузкой (аккумулятором). Для этого подойдет, например, стрелочный индикатор уровня записи старых магнитофонов или какой-нибудь аналогичный. Можно, конечно, обойтись и без него, сделав схему с заданными фиксированными значениями зарядного тока. Тогда вместо переменного резистора Р1 нужно будет применить набор постоянных сопротивлений, переключаемых в зависимости от нужного значения зарядного тока. В этом случае понадобиться и дополнительный переключатель. Но использование отдельного стрелочного прибора для этих целей сделает работу с ЗУ гораздо более удобной, а сам процесс зарядки будет наглядно отображаться на всем ее протяжении. К тому же, полное погасание светодиода VD1 произойдет при снижении тока через него ниже 10-15 мА (в зависимости от типа), а это не будет соответствовать полной зарядке подключенного аккумулятора, через который еще будет протекать небольшой ток. Поэтому лучше ориентироваться по стрелке прибора.

Зарядное устройство для варианта с МС LM317 собрано на небольшой печатной плате размерами 25 × 30 мм (рис. 2). При использовании других типов МС следует учесть расположение их выводов, оно может отличаться.

ЗУ можно собрать в небольшом корпусе подходящих размеров, например – от сетевого адаптера. Расположение деталей в корпусе такого варианта показано на рис. 3.

Настройка

Настройку предлагаемой схемы ЗУ начинают с установки необходимых зарядных напряжений на выходе. Для этого к клеммам J1 и J2 вместо аккумулятора подключают сопротивление около 100 Ом (мощностью не менее 5 Вт, лучше проволочное, иначе оно будет сильно греться!). Переключатель S1 установить в крайнее положение, соответствующее подключаемому аккумулятору, например, «1. 2 В». Подбирая резистор R9, добиваются напряжения на выходных клеммах на 15 – 20 % больше номинального напряжения заряжаемого аккумулятора. То есть, в данном случае, выставляем на выходе около 1.4 В. Затем переключаем S1 в следующее положение (например «2.4 В») и подбором резистора R10 выставляем на выходе около 2.8 В… И так далее, для всех нужных значений. Максимальное напряжение, которое можно выставить таким образом, определяется максимальным значением выходного напряжения МС DA1, а входное напряжение схемы (на коллекторе VT1) должно превышать выходное не менее чем на 3 В для обеспечения нормального режима стабилизации микросхемы.

После установки всех необходимых значений выходного напряжения следует откалибровать стрелочный прибор – микроамперметр. Для этого подключаем в схему последовательно с ним тестер или амперметр, а к выходным клеммам – переменное сопротивление (проволочное, большой мощности) порядка 100 Ом и, меняя его значение, добиваемся на выходе максимального значения тока, на который будет рассчитано наше зарядное устройство (например, 300 мА). Вместо переменного здесь можно использовать и наборы постоянных сопротивлений. После чего подбираем шунт – сопротивление, которое припаиваем между контактами нашего стрелочного индикатора. Его надо подобрать так, чтобы при выбранном максимальном токе стрелка установилась в конец шкалы. Это сопротивление (его видно на рис. 3) для примененного стрелочного индикатора типа «М476» составило 1 Ом. В этом случае полное отклонение стрелки к концу шкалы будет соответствовать току заряда 300 мА. Шкалу можно проградуировать – нанести метки, соответствующие токам от 0 до 0.5 А, однако делать это необязательно. На практике вполне достаточно будет определять примерное значение тока.

Работа с ЗУ

Устанавливаем переключатель S1 в положение, соответствующее номинальному напряжению аккумулятора, который нужно зарядить.

При подключении к клеммам J1, J2 разряженного аккумулятора загорается светодиод, и стрелка прибора отклоняется к концу шкалы. С помощью переменного резистора Р1 выставляем максимальный ток зарядки для данного аккумулятора. По мере заряда аккумулятора яркость светодиода будет постепенно понижаться, а стрелка прибора приближаться к началу шкалы. На последней стадии заряда светодиод погаснет, но о полном заряде аккумулятора лучше делать вывод по стрелке прибора – когда она будет на «нуле» (то есть в самом начале шкалы). После этого аккумулятор может находиться в зарядном устройстве сколь угодно долго – перезаряда его не произойдет.

Если у вас «батарея» аккумуляторов (несколько штук, включенных параллельно или последовательно), то каждый из аккумуляторов лучше заряжать отдельно, а не в группе. Потому, что внутренние сопротивления каждого из них хоть незначительно, но отличаются от остальных, а это может привести к перезаряду или недозаряду отдельных элементов батареи, что отрицательно скажется на ее общей емкости. Например, для зарядки 4-х пальчиковых аккумуляторов лучше сделать четыре модуля (платы), подключенных на каждый аккумулятор отдельно. Трансформатор, выпрямитель (диодный мост) и сглаживающий электролитический конденсатор при этом могут быть общими, но рассчитанными на суммарную мощность нагрузки.

Для комментирования материалов с сайта и получения полного доступа к нашему форуму Вам необходимо

Кто не сталкивался в своей практике с необходимостью зарядки батареи и, разочаровавшись в отсутствии зарядного устройства с необходимыми параметрами, вынужден был приобретать новое ЗУ в магазине, либо собирать вновь нужную схему?
Вот и мне неоднократно приходилось решать проблему зарядки различных аккумуляторных батарей, когда под рукой не оказывалось подходящего ЗУ. Приходилось на скорую руку собирать что-то простое, применительно к конкретному аккумулятору.

Ситуация была терпимой до того момента, пока не появилась необходимость в массовой подготовке и, соответственно, зарядке батарей. Понадобилось изготовить несколько универсальных ЗУ – недорогих, работающих в широком диапазоне входных и выходных напряжений и зарядных токов.

Предлагаемые ниже схемы ЗУ были разработаны для зарядки литий-ионных аккумуляторов, но существует возможность зарядки и других типов аккумуляторов и составных батарей (с применением однотипных элементов, далее – АБ).

Все представленные схемы имеют следующие основные параметры:
входное напряжение 15-24 В;
ток заряда (регулируемый) до 4 А;
выходное напряжение (регулируемое) 0,7 – 18 В (при Uвх=19В).

Все схемы были ориентированы на работу с блоками питания от ноутбуков либо на работу с другими БП с выходными напряжениями постоянного тока от 15 до 24 Вольт и построены на широко распространенных компонентах, которые присутствуют на платах старых компьютерных БП, БП прочих устройств, ноутбуков и пр.

Схема ЗУ № 1 (TL494)


ЗУ на схеме 1 является мощным генератором импульсов, работающим в диапазоне от десятков до пары тысяч герц (частота варьировалась при исследованиях), с регулируемой шириной импульсов.
Зарядка АБ производится импульсами тока, ограниченного обратной связью, образованной датчиком тока R10, включенным между общим проводом схемы и истоком ключа на полевом транзисторе VT2 (IRF3205), фильтром R9C2, выводом 1, являющимся «прямым» входом одного из усилителей ошибки микросхемы TL494.

На инверсный вход (вывод 2) этого же усилителя ошибки подается регулируемое посредством переменного резистора PR1, напряжение сравнения с встроенного в микросхему источника опорного напряжения (ИОН – вывод 14), меняющего разность потенциалов между входами усилителя ошибки.
Как только величина напряжения на R10 превысит значение напряжения (установленного переменным резистором PR1) на выводе 2 микросхемы TL494, зарядный импульс тока будет прерван и возобновлен вновь лишь при следующем такте импульсной последовательности, вырабатываемой генератором микросхемы.
Регулируя таким образом ширину импульсов на затворе транзистора VT2, управляем током зарядки АБ.

Транзистор VT1, включенный параллельно затвору мощного ключа, обеспечивает необходимую скорость разрядки затворной емкости последнего, предотвращая «плавное» запирание VT2. При этом амплитуда выходного напряжения при отсутствии АБ (или прочей нагрузки) практически равна входному напряжению питания.

При активной нагрузке выходное напряжение будет определяться током через нагрузку (её сопротивлением), что позволит использовать эту схему в качестве драйвера тока.

При заряде АБ напряжение на выходе ключа (а, значит, и на самой АБ) в течении времени будет стремиться в росте к величине, определяемой входным напряжением (теоретически) и этого, конечно, допустить нельзя, зная, что величина напряжения заряжаемого литиевого аккумулятора должна быть ограничена на уровне 4,1 В (4,2 В). Поэтому в ЗУ применена схема порогового устройства, представляющего из себя триггер Шмитта (здесь и далее – ТШ) на ОУ КР140УД608 (IC1) или на любом другом ОУ.

При достижении необходимого значения напряжения на АБ, при котором потенциалы на прямом и инверсном входах (выводы 3, 2 – соответственно) IC1 сравняются, на выходе ОУ появится высокий логический уровень (практически равный входному напряжению), заставив зажечься светодиод индикации окончания зарядки HL2 и светодиод оптрона Vh2 который откроет собственный транзистор, блокирующий подачу импульсов на выход U1. Ключ на VT2 закроется, заряд АБ прекратится.

По окончании заряда АБ он начнет разряжаться через встроенный в VT2 обратный диод, который окажется прямовключенным по отношению к АБ и ток разряда составит приблизительно 15-25 мА с учетом разряда кроме того через элементы схемы ТШ. Если это обстоятельство кому-то покажется критичным, в разрыв между стоком и отрицательным выводом АБ следует поставить мощный диод (лучше с малым прямым падением напряжения).

Гистерезис ТШ в этом варианте ЗУ выбран таким, что заряд вновь начнется при понижении величины напряжения на АБ до 3,9 В.

Это ЗУ можно использовать и для заряда последовательно соединенных литиевых (и не только) АБ. Достаточно откалибровать с помощью переменного резистора PR3 необходимый порог срабатывания.
Так, например, ЗУ, собранный по схеме 1, функционирует с трехсекционной последовательной АБ от ноутбука, состоящей из сдвоенных элементов, которая была смонтирована взамен никель-кадмиевой АБ шуруповерта.
БП от ноутбука (19В/4,7А) подключен к ЗУ, собранному в штатном корпусе ЗУ шуруповерта взамен оригинальной схемы. Зарядный ток «новой» АБ составляет 2 А. При этом транзистор VT2, работая без радиатора нагревается до температуры 40-42 С в максимуме.
ЗУ отключается, естественно, при достижении напряжения на АБ=12,3В.

Гистерезис ТШ при изменении порога срабатывания остается прежним в ПРОЦЕНТНОМ отношении. Т.е., если при напряжении отключения 4,1 В, повторное включение ЗУ происходило при снижении напряжения 3,9 В, то в данном случае повторное включение ЗУ происходит при снижении напряжения на АБ до 11,7 В. Но при необходимости глубину гистерезиса можно изменить.

Калибровка порога и гистерезиса зарядного устройства

Калибровка происходит при использовании внешнего регулятора напряжения (лабораторного БП).
Выставляется верхний порог срабатывания ТШ.
1. Отсоединяем верхний вывод PR3 от схемы ЗУ.
2. Подключаем «минус» лабораторного БП (далее везде ЛБП) к минусовой клемме для АБ (самой АБ в схеме во время настройки быть не должно), «плюс» ЛБП – к плюсовой клемме для АБ.
3. Включаем ЗУ и ЛБП и выставляем необходимое напряжение (12,3 В, например).
4. Если горит индикация окончания заряда, вращаем движок PR3 вниз (по схеме) до гашения индикации (HL2).
5. Медленно вращаем движок PR3 вверх (по схеме) до зажигания индикации.
6. Медленно снижаем уровень напряжения на выходе ЛБП и отслеживаем значение, при котором индикация вновь погаснет.
7. Проверяем уровень срабатывания верхнего порога еще раз. Хорошо. Можно настроить гистерезис, если не устроил уровень напряжения, включающий ЗУ.
8. Если гистерезис слишком глубок (включение ЗУ происходит при слишком низком уровне напряжения – ниже, например, уровня разряда АБ, выкручиваем движок PR4 влево (по схеме) или наоборот, – при недостаточной глубине гистерезиса, – вправо (по схеме). При изменении глубины гистерезиса уровень порога может сместиться на пару десятых долей вольта.
9. Сделайте контрольный прогон, поднимая и опуская уровень напряжения на выходе ЛБП.

Настройка токового режима еще проще.
1. Отключаем пороговое устройство любыми доступными (но безопасными) способами: например, «посадив» движок PR3 на общий провод устройства или «закорачивая» светодиод оптрона.
2. Вместо АБ подключаем к выходу ЗУ нагрузку в виде 12-вольтовой лампочки (например, я использовал для настройки пару 12V ламп на 20 Вт).
3. Амперметр включаем в разрыв любого из проводов питания на входе ЗУ.
4. Устанавливаем на минимум движок PR1 (максимально влево по схеме).
5. Включаем ЗУ. Плавно вращаем ручку регулировки PR1 в сторону роста тока до получения необходимого значения.
Можете попробовать поменять сопротивление нагрузки в сторону меньших значений ее сопротивления, присоединив параллельно, скажем, ещё одну такую же лампу или даже «закоротить» выход ЗУ. Ток при этом не должен измениться значительно.

В процессе испытаний устройства выяснилось, что частоты в диапазоне 100-700 Гц оказались оптимальными для этой схемы при условии использования IRF3205, IRF3710 (минимальный нагрев). Так как TL494 используется неполно в этой схеме, свободный усилитель ошибки микросхемы можно использовать, например, для работы с датчиком температуры.

Следует иметь в виду и то, что при неправильной компоновке даже правильно собранное импульсное устройство будет работать некорректно. Поэтому не следует пренебрегать опытом сборки силовых импульсных устройств, описанном в литературе неоднократно, а именно: все одноименные «силовые» соединения следует располагать на кратчайшем расстоянии относительно друг друга (в идеале – в одной точке). Так, например, точки соединения такие, как коллектор VT1, выводы резисторов R6, R10 (точки соединения с общим проводом схемы), вывод 7 U1 – следует объединить практически в одной точке либо посредством прямого короткого и широкого проводника (шины). То же касается и стока VT2, вывод которого следует «повесить» непосредственно на клемму “-” АБ. Выводы IC1 также должны находиться в непосредственной «электрической» близости к клеммам АБ.

Схема ЗУ № 2 (TL494)


Схема 2 не сильно отличается от схемы 1, но если предыдущая версия ЗУ была придумана для работы с АБ шуруповерта, то ЗУ на схеме 2 задумывалось, как универсальное, малогабаритное (без лишних элементов настройки), рассчитанное для работы как с составными, последовательно включенными элементами числом до 3-х, так и с одиночными.

Как видно, для быстрой смены токового режима и работы с разным количеством последовательно соединенных элементов, введены фиксированные настройки с подстроечными резисторами PR1-PR3 (установка тока), PR5-PR7 (установка порога окончания зарядки для разного количества элементов) и переключателей SA1 (выбор тока зарядки) и SA2 (выбор количества заряжаемых элементов АБ).
Переключатели имеют по два направления, где вторые их секции переключают светодиоды индикации выбора режима.

Ещё одно отличие от предыдущего устройства – использование второго усилителя ошибки TL494 в качестве порогового элемента (включенного по схеме ТШ), определяющего окончание зарядки АБ.

Ну, и, конечно, в качестве ключа использован транзистор р-проводимости, что упростило полное использование TL494 без применения дополнительных компонентов.

Методика настройки порогов окончания зарядки и токовых режимов такая же , как и для настройки предыдущей версии ЗУ. Разумеется, для разного количества элементов, порог срабатывания будет меняться кратно.

При испытании этой схемы был замечен более сильный нагрев ключа на транзисторе VT2 (при макетировании использую транзисторы без радиатора). По этой причине следует использовать другой транзистор (которого у меня просто не оказалось) соответствующей проводимости, но с лучшими токовыми параметрами и меньшим сопротивлением открытого канала, либо удвоить количество указанных в схеме транзисторов, включив их параллельно с раздельными затворными резисторами.

Использование указанных транзисторов (в «одиночном» варианте) не критично в большинстве случаев, но в данном случае размещение компонентов устройства планируется в малогабаритном корпусе с использованием радиаторов малого размера или вовсе без радиаторов.

Схема ЗУ № 3 (TL494)


В ЗУ на схеме 3 добавлено автоматическое отключение АБ от ЗУ с переключением на нагрузку. Это удобно для проверки и исследования неизвестных АБ. Гистерезис ТШ для работы с разрядом АБ следует увеличить до нижнего порога (на включение ЗУ), равного полному разряду АБ (2,8-3,0 В).

Схема ЗУ № 3а (TL494)


Схема 3а – как вариант схемы 3.

Схема ЗУ № 4 (TL494)


ЗУ на схеме 4 не сложнее предыдущих устройств, но отличие от предыдущих схем в том, что АБ здесь заряжается постоянным током, а само ЗУ является стабилизированным регулятором тока и напряжения и может быть использовано в качестве модуля лабораторного источника питания, классически построенного по «даташитовским» канонам.

Такой модуль всегда пригодится для стендовых испытаний как АБ, так и прочих устройств. Имеет смысл использование встроенных приборов (вольтметр, амперметр). Формулы расчета накопительных и помеховых дросселей описаны в литературе. Скажу лишь, что использовал готовые различные дроссели (с диапазоном указанных индуктивностей) при испытаниях, экспериментируя с частотой ШИМ от 20 до 90 кГц. Особой разницы в работе регулятора (в диапазоне выходных напряжений 2-18 В и токов 0-4 А) не заметил: незначительные изменения в нагреве ключа (без радиатора) меня вполне устраивали. КПД, однако, выше при использовании меньших индуктивностей.
Лучше всего регулятор работал с двумя последовательно соединенными дросселями 22 мкГн в квадратных броневых сердечниках от преобразователей, интегрированных в материнские платы ноутбуков.

Схема ЗУ № 5 (MC34063)


На схеме 5 вариант ШИ-регулятора с регулировкой тока и напряжения выполнена на микросхеме ШИМ/ЧИМ MC34063 с «довеском» на ОУ CA3130 (возможно использование прочих ОУ), с помощью которого осуществляется регулировка и стабилизация тока.
Такая модификация несколько расширила возможности MC34063 в отличии от классического включения микросхемы позволив реализовать функцию плавной регулировки тока.

Схема ЗУ № 6 (UC3843)


На схеме 6 – вариант ШИ-регулятора выполнен на микросхеме UC3843 (U1), ОУ CA3130 (IC1), оптроне LTV817. Регулировка тока в этом варианте ЗУ осуществляется с помощью переменного резистора PR1 по входу токового усилителя микросхемы U1, выходное напряжение регулируется с помощью PR2 по инвертирующему входу IC1.
На «прямом» входе ОУ присутствует «обратное» опорное напряжение. Т.е., регулирование производится относительно “+” питания.

В схемах 5 и 6, при экспериментах использовались те же наборы компонентов (включая дроссели). По результатам испытаний все перечисленные схемы мало в чем уступают друг другу в заявленном диапазоне параметров (частота/ток/напряжение). Поэтому схема с меньшим количеством компонентов предпочтительнее для повторения.

Схема ЗУ № 7 (TL494)


ЗУ на схеме 7 задумывалось, как стендовое устройство с максимальной функциональностью, потому и по объему схемы и по количеству регулировок ограничений не было. Данный вариант ЗУ так же выполнен на базе ШИ-регулятора тока и напряжения, как и вариант на схеме 4.
В схему введены дополнительно режимы.
1. «Калибровка – заряд» – для предварительной установки порогов напряжения окончания и повтора зарядки от дополнительного аналогового регулятора.
2. «Сброс» – для сброса ЗУ в режим заряда.
3. «Ток – буфер» – для перевода регулятора в токовый или буферный (ограничение выходного напряжения регулятора в совместном питании устройства напряжением АБ и регулятора) режим заряда.

Применено реле для коммутации батареи из режима «заряд» в режим «нагрузка».

Работа с ЗУ аналогична работе с предыдущими устройствами. Калибровка осуществляется переводом тумблера в режим «калибровка». При этом контакт тумблера S1 подключает пороговое устройство и вольтметр к выходу интегрального регулятора IC2. Выставив необходимое напряжение для предстоящей зарядки конкретной АБ на выходе IC2, с помощью PR3 (плавно вращая) добиваются зажигания светодиода HL2 и, соответственно, срабатывания реле К1. Уменьшая напряжение на выходе IC2, добиваются гашения HL2. В обоих случаях контроль осуществляется встроенным вольтметром. После установки параметров срабатывания ПУ, тумблер переводится в режим заряда.

Схема № 8

Применения калибровочного источника напряжения можно избежать, используя для калибровки собственно ЗУ. В этом случае следует отвязать выход ТШ от ШИ-регулятора, предотвратив его выключение при окончании заряда АБ, определяемым параметрами ТШ. АБ так или иначе будет отключена от ЗУ контактами реле К1. Изменения для этого случая показаны на схеме 8.


В режиме калибровки тумблер S1 отключает реле от плюса источника питания для предотвращения неуместных срабатываний. При этом работает индикация срабатывания ТШ.
Тумблер S2 осуществляет (при необходимости) принудительное включение реле К1 (только при отключенном режиме калибровки). Контакт К1.2 необходим для смены полярности амперметра при переключении батареи на нагрузку.
Таким образом однополярный амперметр будет контролировать и ток нагрузки. При наличии двухполярного прибора, этот контакт можно исключить.

Конструкция зарядного устройства

В конструкциях желательно в качестве переменных и подстроечных резисторов использование многооборотных потенциометров во избежании мучений при установке необходимых параметров.


Варианты конструктива приведены на фото. Схемы распаивались на перфорированных макетных платах экспромтом. Вся начинка смонтирована в корпусах от ноутбучных БП.
В конструкциях использовались (они же использовались и в качестве амперметров после небольшой доработки).
На корпусах смонтированы гнезда для внешнего подключения АБ, нагрузки, джек для подключения внешнего БП (от ноутбука).

Сконструировал несколько, различных по функционалу и элементной базе, цифровых измерителей длительности импульсов.

Более 30-ти рацпредложений по модернизации узлов различного профильного оборудования, в т.ч. – электропитающего. С давних пор все больше занимаюсь силовой автоматикой и электроникой.

Почему я здесь? Да потому, что здесь все – такие же, как я. Здесь много для меня интересного, поскольку я не силен в аудио-технике, а хотелось бы иметь больший опыт именно в этом направлении.

Читательское голосование

Статью одобрили 77 читателей.

Для участия в голосовании зарегистрируйтесь и войдите на сайт с вашими логином и паролем.

Источники питания

Н. ГЕРЦЕН, г. Березники Пермской обл.
Радио, 2000 год, №7

На питании малогабаритной аппаратуры от гальванических элементов и батарей при сегодняшних ценах можно буквально разориться. Выгоднее, потратясь один раз, перейти на использование аккумуляторов. Для того чтобы они служили долго, их необходимо правильно эксплуатировать: не разряжать ниже допустимого напряжения, заряжать стабильным током, вовремя прекращать зарядку. Но если за выполнением первого из этих условий приходится следить самому пользователю, то выполнение двух остальных желательно возложить на зарядное устройство. Именно такое устройство и описывается в статье.

При разработке ставилась задача сконструировать устройство, обладающее следующими характеристиками:

Широкими интервалами изменения зарядного тока и напряжения автоматического прекращения зарядки (АПЗ). обеспечивающими зарядку как отдельных аккумуляторов, применяемых для питания малогабаритной аппаратуры, так и составленных из них батарей при минимальном числе механических переключателей;
– близкими к равномерным шкалами регуляторов, позволяющими с приемлемой точностью устанавливать зарядный ток и напряжение АПЗ без каких-либо измерительных приборов;
– высокой стабильностью зарядного тока при изменении сопротивления нагрузки;
– относительной простотой и хорошей повторяемостью.

Описываемое зарядное устройство полностью отвечает этим требованиям. Оно предназначено для зарядки аккумуляторов Д-0.03. Д-0.06. Д-0.125. Д-0.26. Д-0.55. ЦНК-0,45. НКГЦ-1.8. их импортных аналогов и батарей, составленных из них. До выставленного порога включения системы АПЗ аккумулятор заряжается стабилизированным током, не зависящим от типа и числа элементов, при этом напряжение на нем по мере зарядки постепенно растет. После срабатывания системы на аккумуляторе стабильно поддерживается выставленное ранее постоянное напряжение, а зарядный ток уменьшается. Иными словами, перезарядки и разрядки аккумулятора не происходит, и он может оставаться подключенным к устройству длительное время.

Устройство можно использовать в качестве блока питания малогабаритной аппаратуры с регулируемым напряжением от 1,5 до 13 В и защитой от перегрузки и короткого замыкания в нагрузке.

Основные технические характеристики устройства следующие:

Зарядный ток на пределе “40 мА” – 0…40, на пределе “200 мА” – 40…200 мА;
– нестабильность зарядного тока при изменении сопротивления нагрузки от 0 до 40 Ом – 2.5 %;
– пределы регулирования напряжения срабатывания АПЗ – 1,45… 13 В.

Схема зарядного устройства

В качестве стабилизатора зарядного тока применен источник тока на транзисторе \Л”4. В зависимости от положения переключателя SA2 ток в нагрузке Iн определяется соотношениями: I Н = (U Б – U БЭ)/R10 и I Н = (U Б – U БЭ)/(R9 + R10), где U Б – напряжение на базе транзистора VT4 относительно плюсовой шины, В; U БЭ – падение напряжения на его эмиттерном переходе, В; R9, R10 – сопротивления соответствующих резисторов, Ом.

Из этих выражений следует, что. изменяя напряжение на базе транзистора VT4 переменным резистором R8. можно регулировать ток нагрузки в широких пределах. Напряжение на этом резисторе поддерживается неизменным стабилитроном VD6, ток через который, в свою очередь, стабилизирован полевым транзистором VT2. Все это и обеспечивает нестабильность зарядного тока, указанную в технических характеристиках. Применение источника стабильного тока, управляемого напряжением, позволило изменять зарядный ток вплоть до весьма малых значений, иметь близкую к равномерной шкалу регулятора тока (R8) и достаточно просто переключать пределы его регулирования.

Система АПЗ. срабатывающая после достижения предельно допустимого напряжения на аккумуляторе или батарее, включает в себя компаратор на ОУ DA1, электронный ключ на транзисторе VT3, стабилитрон VD5. стабилизатор тока на транзисторе VT1 и резисторах R1 – R4. Индикатором зарядки и ее окончания служит светодиод HL1.

При подключении к устройству разряженного аккумулятора напряжение на нем и неинвертирующем входе ОУ DA1 меньше образцового на инвертирующем, которое установлено переменным резистором R3. По этой причине напряжение на выходе ОУ близко к напряжению общего провода, транзистор VT3 открыт, через аккумулятор течет стабильный ток, значение которого определяется положениями движка переменного резистора R8 и переключателя SA2.

По мере зарядки аккумулятора напряжение на инвертирующем входе ОУ DA1 возрастает. Повышается напряжение и на его выходе, поэтому транзистор VT2 выходит из режима стабилизации тока, VT3 постепенно закрывается и его коллекторный ток уменьшается. Процесс продолжается до тех пор. пока стабилитрон VD6 не перестает стабилизировать напряжение на резисторах R7, R8. С понижением этого напряжения транзистор VT4 начинает закрываться и зарядный ток быстро уменьшается. Его конечное значение определяется суммой тока саморазрядки аккумулятора и тока, текущего через резистор R11. Иными словами, с этого момента на заряженном аккумуляторе поддерживается напряжение, установленное резистором R3, а через аккумулятор течет ток, необходимый для поддержания этого напряжения.

Светодиод HL1 индицирует включение устройства в сеть и две фазы процесса зарядки. При отсутствии аккумулятора на резисторе R11 устанавливается напряжение, определяемое положением движка переменного резистора R3. Для поддержания этого напряжения требуется весьма незначительный ток, поэтому HL1 светится очень слабо. В момент подключения аккумулятора яркость его свечения возрастает до максимальной, а после срабатывания системы АПЗ по окончании зарядки – скачкообразно уменьшается до средней между названными выше. При желании можно ограничиться двумя уровнями свечения (слабое, сильное), для чего достаточно подобрать резистор R6.

Детали устройства смонтированы на печатной плате, чертеж которой показан на рис. 2. Она выполнена методом прорезания фольги и рассчитана на установку постоянных резисторов МЛТ, подстроечного (проволочного) ППЗ-43. конденсаторов К52-1Б (С1) и KM (С2). Транзистор VT4 установлен на теплоотводе с эффективной площадью теплового рассеяния 100 см 2 . Переменные резисторы R3 и R8 (ППЗ-11 группы А) закреплены на передней панели устройства и снабжены шкалами с соответствующими отметками.

Переключатели SA1 и SA2 – любого типа, желательно, однако, чтобы контакты используемого в качестве SA2 были рассчитаны на коммутацию тока не менее 200 мА.

Сетевой трансформатор Т1 должен обеспечивать на вторичной обмотке переменное напряжение 20 В при токе нагрузки 250 мА.

Полевые транзисторы КПЗОЗВ можно заменить на КПЗОЗГ – КПЗОЗИ, биполярные КТ361В – на транзисторы серий КТ361. КТ3107, КТ502 с любым буквенным индексом (кроме А), а КТ814Б – на КТ814В. КТ814Г. КТ816В. КТ816Г. Стабилитрон Д813 (VD5) необходимо подобрать с напряжением стабилизации не менее 12.5 В. Вместо него допустимо использовать Д814Д или любые два соединенных последовательно маломощных стабилитрона с суммарным напряжением стабилизации 12.5… 13.5 В. Возможна замена ППЗ-11 (R3. R8) переменными резисторами любого типа группы А, а ППЗ-43 (R10) – подстроенным резистором любого типа с мощностью рассеяния не менее 3 Вт.

Налаживание устройства начинают с подбора яркости свечения светодиода HL1. Для этого переводят переключатели SA1 и SA2 соответственно в положения “13 В” и “40 мА”. а движок переменного резистора R8 – в среднее, подключают к гнездам XS1 и XS2 резистор сопротивлением 50… 100 Ом и находят такое положение движка резистора R3. в котором изменяется яркость свечения HL1. Увеличения различия в яркости свечения добиваются подбором резистора R6.

Затем устанавливают границы интервалов регулирования зарядного тока и напряжения АПЗ. Подключив к выходу устройства миллиамперметр с пределом измерения 200…300 мА. переводят движок резистора R8 в нижнее (по схеме) положение, а переключатель SA2 – в положение “200 мА”. Изменением сопротивления подстроечного резистора R10 добиваются отклонения стрелки прибора до отметки 200 мА. Затем перемещают движок R8 в верхнее положение и подбором резистора R7 добиваются показаний 36…38 мА. Наконец, переключают SA2 о положение “40 мА”. возвращают движок переменного резистора R8 в нижнее положение и подбором R9 устанавливают выходной ток в пределах 43. ..45 мА.

Для подгонки границ интервала регулирования напряжения АПЗ переключатель SA1 устанавливают в положение “13 В”, а к выходу устройства подключают вольтметр постоянного тока с пределом измерения 15…20 В. Подбором резисторов R1 и R4 добиваются показаний 4,5 и 13 В в крайних положениях движка резистора R3. После этого, переведя SA1 в положение “4,5 В”, в тех же положениях движка R3 устанавливают стрелку прибора на отметки 1.45 и 4,5 В подбором резистора R2.

В процессе эксплуатации напряжение АПЗ устанавливают из расчета 1,4… 1,45 В на один заряжаемый аккумулятор.
