Клемма винтовая WDU 2,5.

Полный перечень и технические характеристики.

Клемма WDU 2,5 – винтовое соединение, является основным потребительским компонентом от компании Weidmuller ввиду частого ее употребления, простоты исполнения и надежности самого товара. Поэтому Контрол-Тек выделяет ее наиболее широко в своем представлении.

Клеммы WDU осуществляют зажим провода применяя, проверенную временем технологию хомута, применяющуюся в стандартных и компактных конструкциях для проводов сечением от 0,05 мм2 до 150 мм2, что позволяет экономить пространство в шкафу управления в соответствии с UL1059. Стандартная версия клеммы WDU покрывает поперечные сечения проводника до 240 mm2. Одинаковые формы и размеры модульных клеммных блоков упрощают их установку и сокращают количество необходимых аксессуаров.

Клеммы WDU обладают функциональной гибкостью, быстротой установки, компактными размерами с подключением к каждой точке двух концов и безопасностью – зажим обеспечивает отсутствие температурных перепадов (не нагреваются), вибростойкие (что не маловажно для шкафов управления с вентиляторами), с защитой от неправильного ввода кабеля, крепчайший зажим с помощью высокотвердых стальных сплавов хомута и винта, отличное и качественное соединение даже малых по сечению проводов.

Узнать актуальные выгодные для Вас цены на клемму WDU, а также осуществить заказ и сделать запрос Вы можете посредством прилагаемой формы, по телефону или Email.

Перечень клемм WDU:

Серия – WDU 2.5 Артикул – 1020000000 цвет – бежевый

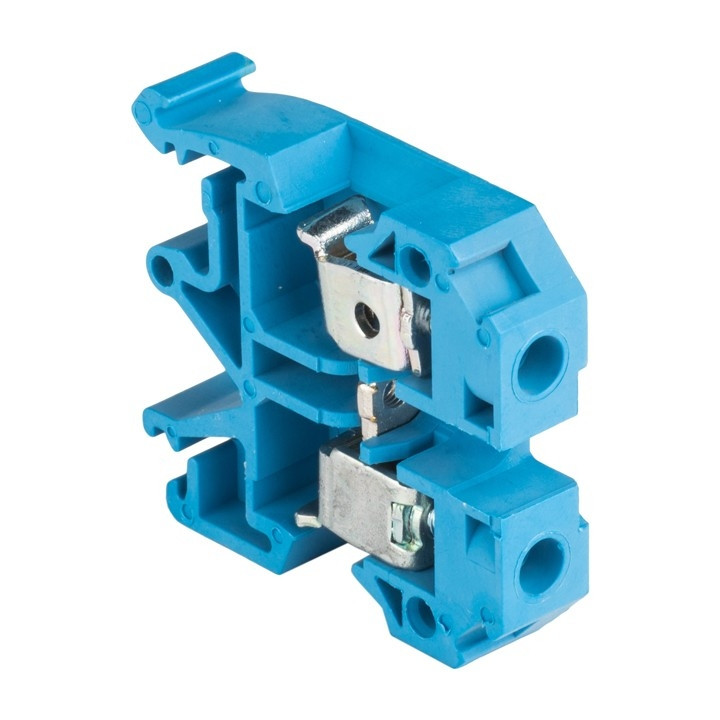

Серия – WDU 2.5 BL Артикул – 1020080000 цвет – синий

Серия – WDU 2.5 BR Артикул – 1037710000 цвет – коричневый

Серия – WDU 2.5 GE Артикул – 1020020000 цвет – желтый

Серия – WDU 2.5 GN Артикул – 1020090000 цвет – зеленый

Серия – WDU 2.5 GR Артикул – 1037720000 цвет – серый

Серия – WDU 2.5 OR Артикул – 1020060000 цвет – оранжевый

Серия – WDU 2.5 PA/VI Артикул – 1037700000 цвет – фиолетовый

Серия – WDU 2.5 RT Артикул – 1020040000 цвет – красный

Серия – WDU 2.5 SW Артикул – 1020010000 цвет – черный

Серия – WDU 2.5 WS Артикул – 1036800000 цвет – белый

Серия – WDU 2.5 HV Артикул – 1412950000 цвет – темно-бежевый

Серия – WDU 2.5/10 BEZ Артикул – 1020700000 цвет – темно-бежевый

Серия – WDU 2. 5/10 BEZ/NE Артикул – 1020800000 цвет – темно-бежевый

Серия – WDU 2.5/1.5/ZR Артикул – 1024700000 цвет – темно-бежевый

Серия – WDU 2.5/1.5/ZR BL Артикул – 1024780000 цвет – синий

Серия – WDU 2.5/1.5/ZR RT Артикул – 1833830000 цвет – красный

Серия – WDU 2.5/1.5/ZR SW Артикул – 1833840000 цвет – черный

Серия – WDU 2.5 PACK Артикул – 1781720000 цвет – темно-бежевый

Технические характеристики клеммы WDU:

Тип – Проходная клемма

Напряжение – 800 V

Ток – 24 A

Ширина – 5,1 мм

Высота – 60 мм

Глубина – 46,5 мм

Масса – 7 гр.

Температура при длительном использовании, мин. – – 60 °C

Температура при длительном использовании, макс. – + 130 °C

Поперечное сечение провода, макс. – (CSA) 12 AWG

Поперечное сечение провода, мин. – (CSA) 26 AWG

Момент затяжки (зажимной винт для алюминиевых проводов) – 0.4 Nm

Момент затяжки (зажимной винт для медных проводов) – 0.4…0.8 Nm

Зажимаемые провода (расчетное соединение)

Длина зачистки изоляции – 10 мм

Зажимной винт – M2,5

Кабельный наконечник для обжима двух проводов, макс.

– 1,5 mm²

Кабельный наконечник для обжима двух проводов, мин. – 0,5 mm²

Момент затяжки, макс. – 0,8 Nm

Момент затяжки, мин. – 0,4 Nm

Классификация

ETIM 4.0 EC000897 ETIM 5.0 EC000897

ETIM 6.0 EC000897 ETIM30 EC000897

UNSPSC 30-21-18-11 eClass 5.1 27-14-11-20

eClass 6.2 27-14-11-20 eClass 7.1 27-14-11-20

eClass 8.1 27-14-11-20 eClass 9.0 27-14-11-20

eClass 9.1 27-14-11-20

Аксессуары:

Перемычка для клемм – WQV 2.5:

WQV 2.5/10 1054460000 W-серия, Перемычка, для клемм, Количество полюсов: 10 – 20Шт.

WQV 2.5/2 1053660000 W-серия, Перемычка, для клемм, Количество полюсов: 2 – 50Шт.

WQV 2.5/3 1053760000 W-серия, Перемычка, для клемм, Количество полюсов: 3 – 50Шт.

WQV 2.5/4 1053860000 W-серия, Перемычка, для клемм, Количество полюсов: 4 – 50Шт.

Поворотный групповой держатель шильдиков – ZGB:

ZGB 30 1611930000 Маркировка клемм, Маркировка клеммы, 32x7mm, шаг в мм (P): 5.

00 белый –

20Шт.

ZGB 15 1636530000 Маркировка клеммы, 15x7mm, шаг в мм (P): 5.00 белый –

DEK 5/5, WS/ DEK, DEK 5/5 MM WS 2007110000 Dekafix, Маркировка клеммы, 5x5mm, Weidmueller, белый – 800шт

Гибкие перемычки – ZQV 2.5N

ZQV 2.5N/4 GE 1693820000 Z-серия, Перемычка, 24 A – 60Шт.

ZQV 2.5N/10 GE 1693880000 Z-серия, Перемычка, 24 A – 20Шт.

ZQV 2.5N/2 GE 1693800000 Z-серия, Перемычка, 24 A – 60Шт.

ZQV 2.5N/20 GE 1909000000 Z-серия, Перемычка, 24 A – 20Шт.

ZQV 2.5N/3 GE 1693810000 Z-серия, Перемычка, 24 A – 60Шт.

Торцевые пластины – WAP

WAP 16+35 WTW 2.5-10 1050100000 W-серия, Концевая пластина, Разделительная пластина – 20Шт.

WAP 2.5-10 1050000000 W-серия, Концевая пластина – 50Шт.

WAP 16+35 WTW 2.5-10 BL 1050180000 W-серия, Концевая пластина, Разделительная пластина

– 20Шт.

WAP 2.5-10 BL 1050080000 W-серия, Концевая пластина – 50Шт.

Держатели шильдиков – SchT

SCHT 7 0517960000 SCHT, Маркировка клеммы, 39. 3×8 mm, Шаг в мм (P): 7.00 белый – 20Шт.

SCHT 14/6 1269060000 SCHT, Маркировка клеммы, 44.3x6mm, Шаг в мм (P): 6.00 бежевый -20Шт. (выходит из производства).

SCHT 9/4 1278460000 SCHT, Маркировка клеммы, 32x4mm, Шаг в мм (P):5.00 бежевый – 20шт. Перегородки

WTW EN 1058800000 W-серия, Разделительная пластина – 20Шт.

DEK 5/5 MC NE WS 1609801044 Dekafix, Маркировка клеммы, 5×5 mm, Шаг в мм (P): 5.00 Weidmueller, белый – 1000шт.

WAD 5 MC NE WS 1112910000 Групповая маркировка, Крышка, 33.3×5 mm, Шаг в мм (P): 5.00 белый – 48 Шт.

WAD 5 MC NE GE 1112920000 Групповая маркировка, Крышка, 33.3×5 mm, Шаг в мм (P): 5.00 желтый – 48 Шт.

WS 12/5 MC NE WS 1609860000 WS, Маркировка клеммы, 12 x 5 mm, Шаг в мм (P): 720шт

WEW 35/2 1061200000 W-серия, Концевой стопор – 100 Шт.

WTA 2 WDU2.5-10 1632320000 W-серия, Адаптер тестера – 725Шт.

WTA 2/ZA WDU2.5-10 1632330000 W-серия, Адаптер тестера – 25Шт.

LS 2.8 WDU2.5-10 1056400000 W-серия, Экранированная шина – 100шт.

Обжимная клемма (кольцевая) для силового кабеля URAL (Урал) RT-DB2GA

Правила обмена и возврата товара

Обмен и возврат продукции надлежащего качества

Продавец гарантирует, что покупатель в течение 7 дней с момента приобретения товара может отказаться от товара надлежащего качества, если:

-товар не поступал в эксплуатацию и имеет товарный вид, находится в упаковке со всеми ярлыками, а также есть документы на приобретение товара;
-товар не входит в перечень продуктов надлежащего качества, не подлежащих возврату и обмену.

Покупатель имеет право обменять товар надлежащего качество на другое торговое предложение этого товара или другой товар, идентичный по стоимости или на иной товар с доплатой или возвратом разницы в цене.

Обмен и возврат продукции ненадлежащего качества

Если покупатель обнаружил недостатки товара после его приобретения, то он может потребовать замену у продавца. Замена должна быть произведена в течение 7 дней со дня предъявления требования. В случае, если будет назначена экспертиза на соответствие товара указанным нормам, то обмен должен быть произведён в течение 40 дней.

Технически сложные товары ненадлежащего качества заменяются товарами той же марки или на аналогичный товар другой марки с перерасчётом стоимости. Возврат производится путем аннулирования договора купли-продажи и возврата суммы в размере стоимости товара.
Возврат денежных средств

Срок возврата денежных средств зависит от вида оплаты, который изначально выбрал покупатель.

При наличном расчете возврат денежных средств осуществляется на кассе не позднее через через 14 дней после предъявления покупателем требования о возврате.

Зачисление стоимости товара на карту клиента, если был использован безналичный расчёт, происходит сразу после получения требования от покупателя.

При использовании электронных платёжных систем, возврат осуществляется на электронный счёт в течение 10 календарных дней.

Принадлежности для клеммных колодок Weidmuller WDU 2.

5

Введите ключевое слово, частичный номер позиции, описание, производителя и т. Д.

Хотите отправить список запчастей, и мы отправим вам индивидуальное предложение? Если да, заполните форму запроса цены сейчас.

»Клеммные колодки

»Автоматические выключатели

»Кабельные наконечники

»Предохранители

»Реле

»Блоки питания

»Маркировочные системы

»Инструменты

»Аксессуары

»Разъемы для печатных плат

»Распределение энергии

»Кнопки / фонари

»Контакторы

Ознакомьтесь с нашей библиотекой видеоинструкций.

Статус входа

Вы не авторизовались

» Логин

»Клеммные колодки и рельсы в сборе

»Шильдики с гравировкой

»Пользовательские печатные маркеры для клеммных колодок

»Услуги по сборке корпусов

SCS, Inc. является дистрибьютором специализированной группы электротехнической и электронной продукции. Мы ориентируемся на продукцию нескольких исключительных производителей. В результате наш персонал хорошо осведомлен и способен помочь вам найти правильные решения, соответствующие вашим требованиям. Некоторые из продуктов и услуг, предлагаемых SCS, Inc., включают терминалы Weidmuller, шкафы Hoffman и другое специальное электрическое оборудование.

1020000000 Проходной терминал WDU 2.

5, 2,5 мм², 24 А, 800 В, Weidmüller, бежевый Elit GlobalStore ™

Изображение иллюстративное

Проходной терминал WDU 2.5, 2,5 мм², 24 А, 800 В, Weidmüller, бежевый

Код: 1020000000

Цена

0,42 € /ПК
(0,50 € / шт с НДС)

Производитель :

Наличие:

В наличии

Вес:

7.8 г / шт

Объем:

0 м3 / шт

Кол-во оптовых:

100 шт.

WDU 2.5:
Разнообразный и обширный ассортимент продукции – от 0,05 мм 2 до 300 мм 2 – означает, что в вашем распоряжении есть разнообразные варианты для ваших приложений. Закаленная сталь для обеспечения механической прочности и высококачественная луженая медь для оптимальной проводимости. Все материалы соответствуют требованиям RoHS и были протестированы на соответствие действующим экологическим нормам.
  • Версия: Серия W, Проходная клемма, Номинальное поперечное сечение: 2,5 мм 2 , Винтовое соединение, Прямой монтаж
  • Упаковка: 100 шт.

Для замены:
Код: Производитель: Описание позиции:
3044076 Феникс Проходной клеммный блок UT 2.5, Феникс

Технические данные:

Размеры и масса: Ширина: 5,1 мм
Высота: 60 ​​мм
Высота самой нижней версии: 47 мм
Глубина: 46. 5 мм
Вес: 8,03 г
Вес нетто: 7,51 г

Температуры:

Постоянная рабочая температура, мин .: -50 ° С
Длительная рабочая температура, макс .: 120 ° С

Информация о продукте:

Описательный текст для заказа: Номинальное напряжение 400 В при использовании перемычки ZQV.
Описательный текст, технические данные: 2,5 мм 2 провод с наконечником с пластиковым кольцом, с воротником, оптимизированным только под диаметр
Принадлежности для описательного текста: Убедитесь, что 2,5 мм 2 макс. при использовании WQB. Только 400 В при использовании экранирующей шины LS 2,8 1056400000

2 зажимаемых провода (H05V / H07V) одинакового сечения (номинальное соединение):

Сечение подключаемого провода, тонкопроволочный, два зажимаемых провода, мин.: 0,5 мм 2
Сечение тонкопроволочного провода с двумя зажимами, макс .: 1,5 мм 2
Поперечное сечение подключаемого провода, тонкопроволочный с кабельным наконечником DIN46228 / 1, 2 зажимаемых провода, мин .: 0,5 мм 2
Поперечное сечение подключаемого провода, тонкопроволочный с кабельным наконечником DIN46228 / 1, 2 зажимаемых провода, макс. : 1,5 мм 2

Дополнительные технические данные:

Взрывобезопасная версия: Есть
Совет по установке: Прямой монтаж
Количество похожих терминалов: 1
Открытых сторон: правый
Тип монтажа: Защелка
Версия: Винтовое соединение, для вставной перемычки, для винтовой перемычки, один конец без разъема

Данные рейтингов CSA:

Сертификат номер. (CSA): 200039-1057876
Размер напряжения C (CSA): 600 В
Текущий размер C (CSA): 20 А
Сечение провода макс. (CSA): 12 AWG
Сечение провода мин.(CSA): 26 AWG

Номинальные данные:

Номинальное сечение: 2,5 мм 2
Номинальное напряжение: 800 В
Номинальное выдерживаемое импульсное напряжение: 8 кВ
Номинальный ток: 24 А
Максимальный ток по проводам: 32 А
Стандарты: МЭК 60947-7-1
Степень загрязнения: 3

Данные материала:

Материал: Вемид
Цвет: бежевый
Рейтинг воспламеняемости UL 94: V-0

Технические характеристики системы:

Семейство продуктов: Серия W
Тип подключения: Винтовое соединение
Направление подключения: сбоку
Количество уровней: 1
Количество подключений: 2
Нет. точек зажима на уровень: 2
Уровней с внутренней перекрестной связью:
Монтажная рейка: ТУ 35
Требуется торцевая крышка: Есть

Технические характеристики системы:

ЭТИМ 3.0: EC000897
UNSPSC: 30-21-18-11
eClass 5.1: 27-14-11-20
eClass 6. 2: 27-14-11-20
Электронный класс 7.1: 27-14-11-20

Одобрения:

Описание файла Тип файла Ссылка для скачивания
Паспорт продукта PDF Ссылка для скачивания
Сопутствующие товары
Кросс-соединитель WQV 2. 5/10, 32A, Weidmüller Концевой кронштейн EW 35, Weidmüller Концевой кронштейн WEW 35/2, Weidmüller, бежевый Торцевая пластина WAP 2.5-10, Weidmüller, бежевый Концевая перегородка WAP 16 + 35 WTW 2.5-10, Weidmüller, бежевый
1,40 € / шт 0,41 € / шт 0,68 € / шт 0,22 € / шт 0,54 € / шт
Проходной терминал WDU 2.5 BL, 2,5 мм² 24A 800V, Weidmüller, синий Проходной терминал WDU 2.5 RT, Weidmüller, красный Проходной терминал WDU 2. 5 SW, Weidmüller, черный Клемма PE WPE 2,5, 2,5 мм², 300 A, 800 В, Weidmüller, yegr Маркер-полосы DEK 5/5 MM WS, PC-ABS + TPU, –40..90 ° C, V2, HF, Weidmüller, белый
0,50 € / шт 1,20 € / шт 1,20 € / шт 2,20 € / шт 32,80 € / упаковка

Пакет 800шт, цена за единицу 0.041 € / шт

Маркер полосы WS 12/5 MM WS, PC-ABS + TPU, –40..90 ° C, V2, HF, Weidmüller, белый Маркер для клемм DEK 5/5 MC SDR, | печать на заказ |, ряд 10шт / карта 200шт, Weidmüller, белый Маркер для клемм DEK 5/5 MC-10 NE WS, пустой, карточка 200шт, Weidmüller, белый Маркировка клемм WS 12/5 MC NE WS, пустая, карточка 144шт, Weidmüller Маркер клеммы WS 12/5 MC SDR, | печать на заказ |, ряд 12шт / карта 144шт, Weidmüller, белый
40 евро. 00 / упаковка

Пакет 800шт, цена за единицу 0.05 € / шт.

0,58 € / упаковка

Пакет 10шт, цена за единицу 0.058 € / шт

7,60 € / упаковка

Пакет 200шт, цена за единицу 0.038 € / шт

5,76 € / упаковка

Пакет 144шт, цена за единицу 0.04 € / шт.

0,90 € / упаковка

Пакет 12шт, цена за единицу 0.075 € / шт


W Серия

Винтовое соединение серии W с зажимной вилкой

Независимо от ваших требований к шкафу управления: наша система винтовых соединений с запатентованной технологией зажимной скобы обеспечивает максимальную безопасность при контакте.Для распределения потенциала можно использовать как резьбовые, так и вставные перемычки. Два проводника одинакового диаметра также могут быть подключены к одной клемме в соответствии с UL1059. Винтовые зажимы уже давно являются общепринятым соединительным элементом, отвечающим строгим требованиям с точки зрения надежности и функциональности. И наша серия W по-прежнему устанавливает стандарты.

Наш ассортимент

Вы можете положиться на это: благодаря разнообразию моделей и реальной гибкости наши модульные клеммные колодки с зажимной вилкой могут использоваться в самых разных областях применения.

Универсальное применение:

Многочисленные национальные и международные сертификаты и квалификации в соответствии с различными стандартами применения делают серию W универсальным решением для подключения, особенно в суровых условиях.

Разнообразный ассортимент продукции с широким диапазоном зажима:

Наши модульные клеммные колодки с зажимной вилкой доступны как в стандартном, так и в компактном исполнении.Компактная конструкция охватывает провода сечением от 0,05 мм2 до 150 мм2 и помогает сэкономить место в шкафу управления.

Стандартное исполнение охватывает провода сечением до 240 мм2. Идентичные контуры модульных клеммных колодок упрощают настройку и сокращают количество необходимых аксессуаров.

Характеристики

Гибкость

Соединение, не требующее обслуживания, означает, что зажимной винт не нужно повторно затягивать.

Может крепиться к клеммной рейке или сниматься с нее в любом направлении.

Экономия времени

Быстрая установка, так как изделия поставляются с зажимным хомутом, открывающим идентичные контуры для упрощения планирования.

Экономия места

Небольшой размер «W-Compact» экономит место в шкафу, к каждой точке контакта можно подключить два проводника.

Безопасность

Свойства зажимного хомута компенсируют температурные изменения проводника для предотвращения ослабления.

Виброустойчивые соединители – идеальны для применения в суровых условиях защиты от неправильного ввода проводника.

Медная токовая шина для низкого напряжения, зажимная скоба и винт из закаленной стали

Прецизионная зажимная скоба

и конструкция токовой шины для безопасного контакта даже с самыми маленькими проводниками.

Наше обещание

Высокая надежность и разнообразие конструкций модульных клеммных колодок с зажимными хомутами упрощают планирование и оптимизируют эксплуатационную безопасность.Klippon® Connect надежно отвечает целому ряду различных требований.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
