Клеммники ваго для многожильных проводов. Клеммники «WAGO» — основные технические характеристики, виды и стоимость

Использование специальных приспособлений под названием клеммники Wago обеспечивает надежное соединение пучков кабеля различных сечений. Зажимы Wago – это наиболее популярный вид современных установочных приспособлений в электротехнике.

Появление на рынке электротоваров популярных клеммников фирмы Ваго, выпускающей контактные системы, вызвало повышенный интерес компаний, занимающихся электромонтажными работами. Электрики особенно оценили надежность контактов и простоту монтажных операций.

Клеммы Wago – это плоско-пружинные зажимы, изготовленные из аустенитно – хромоникелевой стали, имеющей пружинные характеристики, способной создать программируемое усилие. Необходимая сила давления создается автоматически в зависимости от сечения и материала жилы. Плоско-пружинный зажим равномерно давит на всю контактную поверхность, что гарантирует отсутствие высокого переходного сопротивления. Материал несущей рейки – электролитная медь с мягкой луженой поверхностью.

Требования к фирменным устройствам

Изготавливая пружинные клеммы Wago, специалисты компании постоянно придерживаются принципов своей фирмы.

Требования, которым соответствуют клеммники Ваго:

  • безопасность;
  • устойчивость к вибрации;
  • надежность;
  • полученные соединения не требуют дальнейшего обслуживания;
  • отсутствие специальных навыков для выполнения монтажа.

Применение новейших технологий при изготовлении пружинных зажимов способствует соответствию перечисленным требованиям. Действия электрика не нарушают усилия пружинного зажима, с которым прижимается соединяемый провод. Для подключения зачищенного кабеля не требуется использовать дополнительные инструменты. Жилы размещаются в подготовленных гнездах, корпус запирается на защелку.

Виды клеммных приспособлений

В зависимости от способов подключения Wago клеммники подразделяются на следующие категории:

  1. Зажимы Ваго, предназначенные для одноразового использования.
  2. Многоразовые клеммники.
  3. Клеммники Wago, создающие контакт кабелей без снятия изолирующих материалов.

Зажимы, относящиеся к первой категории, используются для разовых электрических соединений, которые не требуют дальнейших разборок. Для подключения достаточно протолкнуть зачищенные концы проводников в соединительный узел до упора, внутренний зажим закусывает жилу и не позволяет выйти. Разбирать полученные контакты не рекомендуется во избежание поломок клемм.

Для создания электрических контактов проводов различных сечений, материалов, конструкций применяются зажимы многократного использования. Эти клеммы универсальны, имеют зажимной механизм оригинальной конструкции, позволяющий фиксировать пучок жил при помощи рычага. Зажим в виде клетки способен создать усилие, достаточное для удержания помещенных в него кабелей. Для отсоединения проводников открывают фиксирующий рычаг или вставляют отвертку для ослабления зажимного механизма.

Клеммники Wago, работающие с изолированными проводами также можно снимать и многократно использовать впоследствии. Корпус устройства оснащен отверстием для вставки специального контрольного штекера 2 мм, чтобы проверить ток в полученной электрической цепи и параметры электросети без нарушения целостности собранного узла.

Важно, при установке клеммная колодка Wago должна располагаться так, чтобы впоследствии к ней был сохранен свободный доступ.

Преимущества и недостатки клеммных механизмов фирмы Ваго

В клеммных зажимах Ваго изоляционным материалом является полиамид, обладающий способностью нейтрализовать коррозийные процессы, самопроизвольно гасить пламя, выдерживать температуру от +220˚С до –35˚С.

Соединение, полученное при помощи клеммы Wago, обладает массой достоинств:

  • отдельный клеммный зажим, фиксирующий каждый провод;
  • недоступность элементов, находящихся под напряжением, случайные касания к ним исключены;
  • качество соединения проводов не зависит от силы прижатия и квалификации мастера;
  • зажимное усилие клеммы соответствует сечению кабеля, что исключает повреждение и деформацию жил;
  • надежность полученного соединения;
  • повышенная устойчивость против вибраций и механических повреждений;
  • исключение окислительных процессов в местах соединения благодаря газонепроницаемости;
  • малые габариты;
  • полученные соединения не требуют дальнейшего технического обслуживания.

В домах, где электропроводка состоит из алюминиевого кабеля, часто приходится подсоединять приборы с медными токонесущими проводами. При обыкновенных скрутках в местах контакта различных металлов происходит появление характерной оксидной пленки на алюминиевых жилах. Оксидная пленка способствует разрушению алюминиевого провода и возникновению короткого замыкания.

Устройства Ваго применяются для смешанной сборки, невзирая на электрохимическую несовместимость алюминия и меди. Использование фирменных клеммников гарантирует высокое качество, безопасность и долгий срок службы комбинированного контактного узла.

Клемма Wago обладает одним недостатком – это высокая стоимость.

Монтажные операции при установке фирменных зажимов

Наиболее частое применение клеммные узлы фирмы Ваго нашли при монтировании разводок в распределительных коробках и щитках, подключениях осветительных приборов, бытового оборудования. С помощью фирменных устройств имеется возможность создавать соединения из одножильных и многожильных проводов.

Аварийные ситуации чаще всего возникают в местах соединения нескольких проводов. Это происходит вследствие возникновения переходного сопротивления в местах соединений. Большое значение имеет выбор подходящих разъемов для соединения проводов, чтобы соответствовать следующим требованиям:

  • отсутствие винтовых соединений;
  • большой срок эксплуатации;
  • устойчивость к вибрациям, воздействиям высоких температур;
  • повышенные изолирующие свойства;
  • материалы изготовления устойчивы против пожаров;
  • соответствие напряжению и силе тока в сети.

Как пользоваться клеммами Wago? Коммутация электрических проводников при помощи клеммы Ваго проводится в несколько операций:

  • очищение кабеля от изолирующего материала на расстояние 10–15 мм;
  • перевод зажима в виде флажка в верхнее положение;
  • вставка жилы в клемму, продвижение без усердия до упора;
  • защелкивание зажима при переводе его в нижнее положение, при этом провода закрепляются в клемме.

В клеммах Ваго имеется наполнение из специальной контактной пасты. Алюминиевые проводники автоматически лишаются окисной пленки и получают смазку, защищающую от окислительных процессов. Если перед установкой монтируемых алюминиевых кабелей замечены признаки окисления в виде темной окраски, следует произвести тщательную механическую очистку.

Удельное давление, которое создается в контактной точке, способствует прочной фиксации поверхностей уложенных проводников в слое из мягких металлов – свинца и олова, из которых состоит несущая рейка. Это придает полученному соединенному узлу виброустойчивость, надежность и защищает место контакта от разрушительных воздействий коррозии.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите

Ctrl+Enter .

Экспресс клеммники от мирового лидера Wago уже давно зарекомендовали себя, как надежное решение по монтажу электрической проводки на основе одножильных или многожильным медных кабелей, алюминиевых проводников и даже при вариантах их комбинированного соединения.

Сама клемма представляет собой плоскопружинный зажим, но в исполнении от Wago она приобрела следующие достоинства:

  • Для каждого провода предусмотрен отдельный клеммный зажим
  • Качество подключения кабеля исключает “человеческий фактор” неаккуратного монтажа
  • Проводники не сминаются и не повреждаются
  • Безупречная защита от прикосновения к токонесущим частям
  • Компактный размер

Основное достоинство-это надежность и безопасность. Ведь если Вы монтируете скрытую проводку , то хочется надеяться, что она не замкнет на профиль, не перегорит в клеммнике и не доставит других неприятных сюрпризов.

Не смотря на надежность, все разъемные соединения в том числе и на клеммниках Ваго должны иметь возможность доступа и контроля.

Среди клемм Wago существуют несколько серий, предназначенных для определенного типа кабеля (проводников), с пастой заполняющей внутренний объем или без. Разобраться достаточно трудно.

В свое время, я поверил консультанту из магазина и купил клеммники с пастой. Как оказалось, зря поверил. Они не предназначены для медного провода.

И так, чтобы избежать подобных ошибок и разочарований, рассмотрим все возможные варианты из каталога Wago.

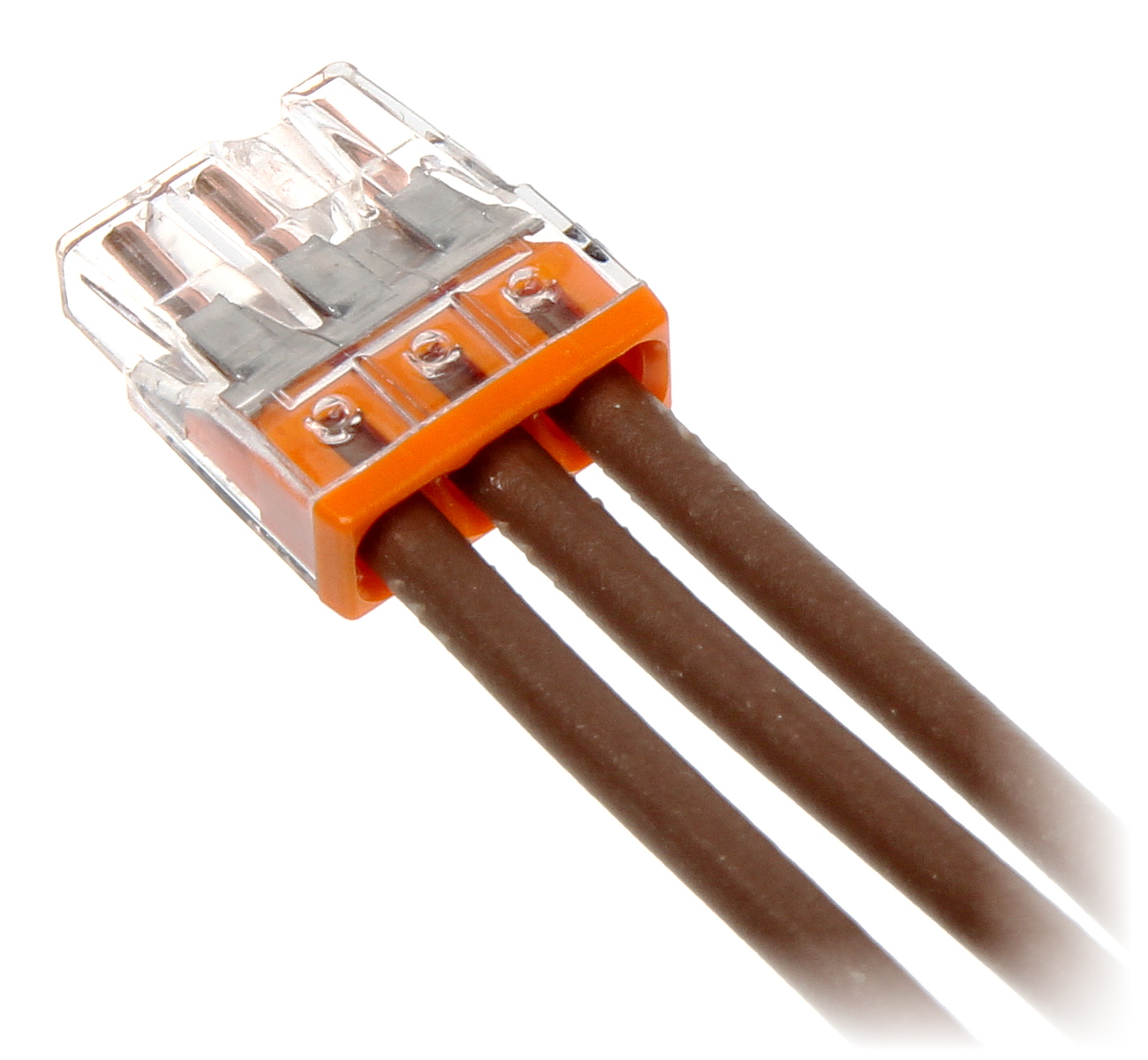

Клеммники 773 серии

Без пасты предназначены для соединения одножильных медных проводников, сечением от 1 до 2,5 мм, в распаячных коробках, подрозетниках и т.п. Возможно присоединение многожильного медного провода, но только при использовании наконечника.

Вариант с пастой используется для соединения кабелей с алюминиевым проводником, их легко отличить по серому цвету корпуса. Без пасты, имеет прозрачный корпус с цветной вставкой.
Основные характеристики в таблице.

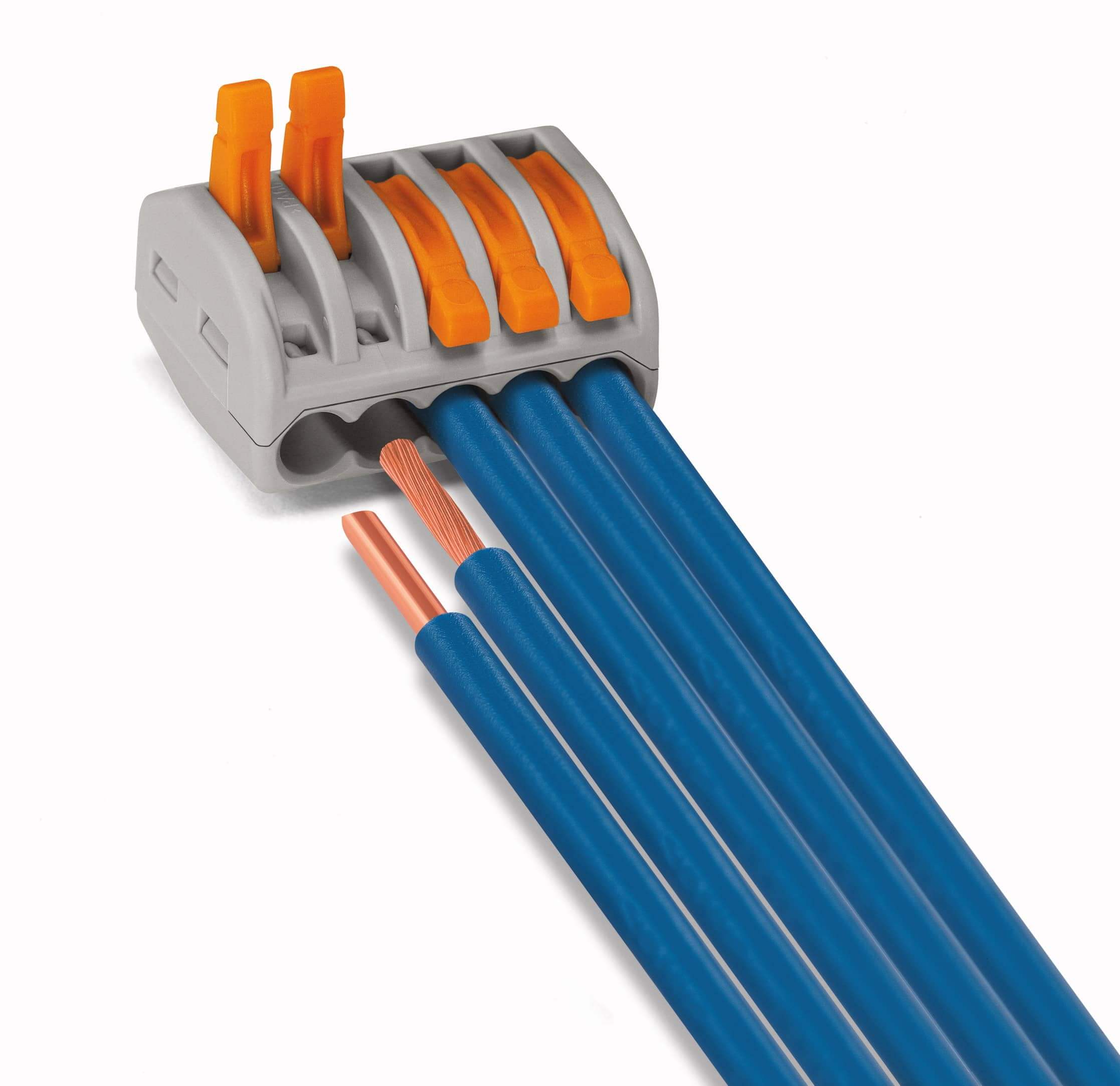

Клеммники wago 222 серии

Следующая наиболее распространенная и универсальная серия клемм. Продается повсеместно в строительных гипермаркетах, типа оби и похожих, по заоблачным ценам за упаковку с не оптимальным количеством штук. Поэтому я покупаю их в специализированных магазинах, без упаковки и требуемое количество.

Клеммники хороши при комбинированном соединении одножильных и многожильных проводов и могут быть использованы при сечении провода от 0.08мм до 4мм. При токе до 32А и напряжении до 380В. Выпускаются только без пасты. Применяются, как в распаячных коробках так и для присоединения осветительных устройств. К примеру, я их использовал при подключении точечных светильников на .

Что делать, если требуется соединить медный и алюминиевые проводники

Для одножильных проводников при использовании клеммников 773 серии существуют два решения.

  1. Покупаем клеммы без пасты, в гнездо для алюминия вносим токопроводящую пасту (приобретается отдельно)
  2. Используем клеммник с пастой, но максимально вычищаем её из гнезда для медного проводника.

В случае применения 222 серии, вариант один.

  1. Присоединение алюминиевого проводника производим только с заполнением гнезда токопроводящей пастой.
Клеммники Wago тип 224,243 и 862

Серия 224 реже встречается, но используются также в электрических цепях для соединения одно и многожильных медных и алюминиевых проводников.

243я микросерия для одножильных медных проводников с сечением от 0,6 до 0,8мм. Применяется в слаботочных цепях, видеонаблюдения, охраны и т.п. С помощью пазов на корпусе могут быть собраны в блоки.


С 862 серией я не встречался, по описанию: четырехпроводная клемма позволяющая соединять медные одножильные и многожильные проводники.

Как пользоваться клеммниками Wago

Для 773 серии и аналогичных.


Зачищаем изоляцию на 12мм и вводим проводник до упора в гнездо клемника. Чтобы отсоединить проводник, тянем его и одновременно покручиваем. Аккуратно без чрезмерных усилий.

Для 222 серии.

Освободили проводник от изоляции на 10мм, откинули “флажок”, ввели кабель и закрыли. Отсоединять гораздо проще, чем предыдущую серию, открыли “флажок” и вытянули.

Для проверки электрических цепей используется отверстие в корпусе клеммников Wago.

Всем привет. Соединительные клеммники wago это устройства с помощью которых соединяют провода, чтобы выполнить разветвление в распаечной коробке, электрощите и других устройствах.

Обычно люди ищут пружинные или проходные клеммы wago, о них и поговорим. В статье вы сможете узнать, как пользоваться клеммниками ваго, монтировать их, где посмотреть технические характеристики, чтобы подобрать подходящие по нагрузке монтажные клеммы ваго . Узнаете мнение специалиста, можете оставить свои отзывы. Также фото, видео.

Клеммники WAGO, производитель

WAGO Kontakttechnik GmbH – компания разработчик — крупнейший производитель безвинтовых клеммных соединителей для различного вида проводников в Германии. Эта фирма была основана в 1951 году, с тех пор получила огромную популярность и спрос на свою продукцию. Идеей создания была мысль — найти хорошую альтернативу привычному винтовому соединению проводов и кабелей. Так была разработана пружинная соединительная система , откуда пошло выражение «пружинные клеммники wago». Сегодня, конечно, это не единственное направление фирмы WAGO Kontakttechnik GmbH, есть другие.

Клеммники ваго, применение:

как пользоваться и монтировать

Их использование позволяет быстро и удобно осуществлять соединение жил проводов и кабелей при монтаже. Соединительные клеммники ваго, с момента появления на рынке, получили большую популярность. Сегодня ими пользуются в строительстве, на производстве, также в быту. Их монтаж не вызывает проблем, а наоборот, упрощает процесс монтажа. Но не все так просто, конечно.

В быту применение клемм ваго акцентировалось на серии 222, на 3 или 5 присоединений. Их используют для соединения проводов в распределительных коробках освещения, сигнализации итп. Как пользоваться клеммами wago , нарисовано на их корпусе, вставляем зачищенную жилу в гнездо клеммника, зажимаем, если серия 222, готово.

Проходные клеммы WAGO

В промышленности и на предприятиях чаще всего используют проходные клеммы wago, монтируемые на DIN-рейку.

Преимущества клеммников ваго

Тут я не буду углубляться в подробности, поскольку во всем можно найти хоть какие-то, да преимущества. Это я как продажник говорю вам. Скажу лишь то, что выделил сам — это простота и быстрота монтажа и демонтажа при необходимости, также эстетика и красота . Если кому-то есть, что добавить, оставьте отзыв в комментариях. Только не надо писать про надежность соединения, виброустойчивость и подобное, так как надежнее винтового зажима пружинные клеммники быть не могут.

Монтажные клеммы WAGO:

технические характеристики, виды, типы, фотографии

Если вам интересно какие бывают монтажные клеммы wago, то лучше всего об этом узнать на сайте производителя — www.wago.com там все очень хорошо написано, удобный сайт. Их 700 страничный каталог содержит больше 10000 наименований, со всеми техническими характеристиками, областями применения, видами и фотографиями, будь то пружинные или проходные клеммники ваго.

Клеммники WAGO, отзывы

Все чаще соединительные клеммы ваго применяются в быту, но, в быту мы обычно забываем про слово «обслуживание », а потребляемая мощность скорее увеличивается чем уменьшается, так как без электроэнергии никуда, электроприборы создают комфорт и удобство к которым мы уже очень привыкли. Я изучил много сайтов в интернете, прежде чем написать это пост и сделал свои выводы. Что говорят электромонтажники?

  • Монтажные клеммники wago это классно! Быстро, удобно, надежно!

Конечно! Кто бы сомневался, ведь это упрощает вам работу, соглашусь. Пружинные клеммы ваго имеют все необходимые сертификаты соответствия, безопасности итд. Но, что говорят те люди, кто обслуживает дома, квартиры и другие подобные помещения?

Давайте посмотрим и послушаем того, кто действительно с этим работает, кому слово быстрее вообще не применимо. На связи Сергей Панагушин, читатель и единомышленник блога, работник ЖЭКа в городе Ижевск, специалист с опытом работы:

Ну что, мое мнение – соединительные клеммы wago это действительно, полезные устройства, но только в строительстве и производстве, где есть обслуживающий персонал и применимо слово «обслуживание электрической цепи». Также незаменимы при временном электроснабжении, при ремонте и строительстве. В быту монтажные клеммники ваго не есть хорошо, надежнее винтовые соединения, или скрутки, в идеале со сваркой. К тому же это обойдется дешевле. Но если вы все же решили пользоваться именно пружинными клеммами ваго, то рекомендую предусматривать запас по току .

Если у вас есть собственное мнение по поводу клеммников wago, оставляйте отзывы в комментариях.

Эта статья написана в продолжение темы начатой Александром Молоковым . В европейских странах клеммники WAGO являются наиболее популярным способом соединения проводов. У нас пока еще к ним относятся с очень большим подозрением, хотя все кто профессионально занимается монтажом бытовой электропроводки о них знают. Клеммы, соединители, колодки “Вага”, “ваги” уже прочно вошло в словарь современного электрика.

В этой статье давайте разберемся как устроены клеммники WAGO . Разбираться будем на примере наиболее популярной и универсальной серии – WAGO 222 . Эти клеммники п рименяются для присоединения и ответвления медных одно- и многожильных проводников. Клеммники WAGO 222 могут быть использованы как для подключения осветительной аппаратуры, так и для установки в распределительные коробки .


В клеммниках используется специальный плоско-пружинный зажим CAGE CLAMP .

На рисунке: 1 – Зажим CAGE CLAMP из СгNi-пружинной стали создает высокое, запрограмированное зажимное усилие, которое автоматически приводится в соответсвие с сечением проводника и не зависит от тщательности обслуживающего персонала. 2 – CAGE CLAMP давит на проводник поверхностно, не повреждая его. 3 – Несущая рейка из электролитной меди с мягкой, луженной поверхностью, с газонепроницаемым обволакиванием контактной поверхности проводника. 4 – Концентрация зажимной силы на контактной поверхности обеспечивает высокое контактное давление.

Матриалы, используемые для изготовления клеммников ВАГО

    Простота использования.

    Сокращается время на электромонтаж (особенно это важно при больших объемах работы)

    Каждый проводник имеет отдельное клеммное место.

    Качество подключения не зависит от аккуратности электромонажника.

    При соединении проводов с помощью клеммников WAGO проводники не повреждаются.

    Надёжная защита от случайного прикосновения токоведущим частям соединения.

    Гарантированная надёжность контактов, исключающая короткое замыкание и разогрев в точке соединения.

    Безопасность и порядок в распределительной коробке.

При подготовки статьи были использованы каталоги фирмы WAGO .

Клеммы 773 и 273 предназначены для присоединения и ответвления одножильных проводников из меди и алюминия или многожильного медного провода с наконечником в электрических цепях переменного тока с частотой 50 Гц напряжением до 380 В. Клеммы применяются в распределительных коробках.

НаименованиеТок (А)Число соединяемых проводовдиапазон сечений (мм²)Наличие контактной пасты
773-322 (фото 1)2521,0-2,5без пасты
773-324 (фото 2)2541,0-2,5без пасты
773-326 (фото 3)2561,0-2,5без пасты
773-328 (фото 4)2581,0-2,5без пасты
773-302 (фото 5)2521,0-2,5с пастой
773-304 (фото 6)2541,0-2,5с пастой
773-306 (фото 7)2561,0-2,5с пастой
773-308 (фото 8)2581,0-2,5с пастой
273-503 (фото 9)2531,5-4,0с пастой

клеммники wago: (тип 224)

Клеммы 224 предназначены для присоединения и ответвления одножильных и многожильных проводников из меди и алюминия в электрических цепях переменного тока с частотой 50 Гц напряжением до 380 В. Клеммы применяются для подключения осветительного оборудования.

клеммники wago: основные характеристики

клеммники wago: (тип 222)

Клеммы 222 предназначены для присоединения и ответвления одножильных и многожильных проводников из меди в электрических цепях переменного тока с частотой 50 Гц напряжением до 380 В. Для проводников из алюминия данные клеммы заполняются токопроводящей пастой. Клеммы универсальные применяются как для подключения осветительного оборудования, так и для установки в распределительных коробках.

клеммники wago: основные характеристики

клеммники wago: серия Микро (тип 243)

Клеммы серии микро WAGO 243 предназначены для соединения медных одножильных проводников. Они широко используются в распределительных коробках слаботочных цепей систем видеонаблюдения, охранной сигнализации, пожаротушения, телефонии, телекоммуникаций и других. За счет пазов могут собираться в блоки из нескольких клемм.

клеммники wago: основные характеристики

НаименованиеТок(А)кол-во подключенийСечение проводников (мм²)Цвет
243-204640,6-0,8темно-серый
243-304640,6-0,8светло-серый
243-504640,6-0,8желтый
243-804640,6-0,8красный
243-208680,6-0,8темно-серый
243-308680,6-0,8светло-серый
243-508680,6-0,8желтый
243-808680,6-0,8красный
Адаптерколичество клемм
243-1124
243-1136

клеммники wago: четырехпроводные клеммы (тип 862)

Клеммы WAGO серии 862 предназначены для соединения медных одножильных и многожильных проводников. Используются при подключении приборов и устройств. Крепятся саморезами на ровную поверхность.

Самозажимные клеммники: Тип подключаемого кабеля – Многожильный

По популярностиУменьшение ценыУвеличение ценыНовинкиПо популярностиУменьшение ценыУвеличение ценыНовинки

Показано  20 товаров из 43

Фильтр

Тип подключаемого кабеля: Многожильный Сбросить фильтр

БестселлерБыстрая доставка

54321

(1)В наличии

В наличии

18 грн

  • Тип: Самозажимные клеммники
  • Количество контактов: 3
  • Наличие держателя: Нет
  • Наличие пасты: Нет
  • Номинальный ток: 32 A
  • Поперечное сечение: 4.мм.кв
  • Производитель: Wago
  • Размеры: 17×14,5×20,5 мм
  • Тип подключаемого кабеля: Многожильный
  • Цвет: Серый, оранжевый

54321

(0)В наличии

В наличии

39. 4 грн

  • Тип: Самозажимные клеммники
  • Высота: 9 мм
  • Гарантийный срок: 3 года
  • Длина: 13,1 мм
  • Количество контактов: 2
  • Макс. сечение гибкого проводника: 0,2…4,0 мм.кв
  • Наличие пасты: Нет
  • Номинальный ток: 32 A
  • Поперечное сечение: 4 мм.кв
  • Производитель: IEK
  • Размеры: 18,6 мм
  • Срок службы: 10 лет
  • Степень защиты: IP20
  • Тип подключаемого кабеля: Многожильный
  • Цвет: Прочее
  • Электрическая прочность изоляции: 660 V

54321

(0)В наличии

В наличии

52.4 грн

  • Тип: Самозажимные клеммники
  • Высота: 9 мм
  • Гарантийный срок: 3 года
  • Длина: 18,7 мм
  • Количество контактов: 3
  • Макс. сечение гибкого проводника: 0,2…4,0 мм.кв
  • Наличие пасты: Нет
  • Номинальный ток: 32 A
  • Поперечное сечение: 4 мм.кв
  • Производитель: IEK
  • Размеры: 18,6 мм
  • Срок службы: 10 лет
  • Степень защиты: IP20
  • Тип подключаемого кабеля: Многожильный
  • Цвет: Прочее
  • Электрическая прочность изоляции: 660 V

54321

(0)В наличии

В наличии

21. 4 грн

  • Тип: Самозажимные клеммники
  • Гарантийный срок: 1 год
  • Количество контактов: 3+3
  • Наличие пасты: Нет
  • Номинальный ток: 32 A
  • Поперечное сечение: 0,08-4 мм.кв
  • Производитель: E.NEXT
  • Тип подключаемого кабеля: Многожильный
  • Цвет: Серый, оранжевый

54321

(0)В наличии

В наличии

  • Тип: Самозажимные клеммники
  • Количество контактов: 2
  • Наличие пасты: Нет
  • Номинальный ток: 24 A
  • Производитель: АСКО-УКРЕМ
  • Тип подключаемого кабеля: Многожильный
  • Цвет: Серый

54321

(0)В наличии

В наличии

12 грн

  • Тип: Самозажимные клеммники
  • Количество контактов: 3
  • Наличие пасты: Нет
  • Номинальный ток: 24 A
  • Производитель: АСКО-УКРЕМ
  • Тип подключаемого кабеля: Многожильный
  • Цвет: Серый

54321

(0)В наличии

В наличии

19 грн

  • Тип: Самозажимные клеммники
  • Количество контактов: 2
  • Наличие пасты: Нет
  • Номинальный ток: 24 A
  • Производитель: АСКО-УКРЕМ
  • Тип подключаемого кабеля: Многожильный
  • Цвет: Серый

54321

(0)В наличии

В наличии

  • Тип: Самозажимные клеммники
  • Количество контактов: 2
  • Наличие пасты: Нет
  • Номинальный ток: 24 A
  • Производитель: АСКО-УКРЕМ
  • Тип подключаемого кабеля: Многожильный
  • Цвет: Красный

54321

(0)В наличии

В наличии

  • Тип: Самозажимные клеммники
  • Количество контактов: 3
  • Наличие пасты: Нет
  • Номинальный ток: 24 A
  • Производитель: АСКО-УКРЕМ
  • Тип подключаемого кабеля: Многожильный
  • Цвет: Оранжевый

54321

(0)В наличии

В наличии

  • Тип: Самозажимные клеммники
  • Количество контактов: 4
  • Наличие пасты: Нет
  • Номинальный ток: 24 A
  • Производитель: АСКО-УКРЕМ
  • Тип подключаемого кабеля: Многожильный
  • Цвет: Желтый

54321

(0)В наличии

В наличии

10 грн

  • Тип: Самозажимные клеммники
  • Количество контактов: 5
  • Наличие пасты: Нет
  • Номинальный ток: 24 A
  • Производитель: АСКО-УКРЕМ
  • Тип подключаемого кабеля: Многожильный
  • Цвет: Серый

54321

(0)В наличии

В наличии

12 грн

  • Тип: Самозажимные клеммники
  • Количество контактов: 2
  • Наличие пасты: Нет
  • Номинальный ток: 32 A
  • Производитель: АСКО-УКРЕМ
  • Тип подключаемого кабеля: Многожильный
  • Цвет: Серый

54321

(0)В наличии

В наличии

16 грн

  • Тип: Самозажимные клеммники
  • Количество контактов: 3
  • Наличие пасты: Нет
  • Номинальный ток: 32 A
  • Производитель: АСКО-УКРЕМ
  • Тип подключаемого кабеля: Многожильный
  • Цвет: Серый

54321

(0)В наличии

В наличии

24 грн

  • Тип: Самозажимные клеммники
  • Количество контактов: 5
  • Наличие пасты: Нет
  • Номинальный ток: 32 A
  • Производитель: АСКО-УКРЕМ
  • Тип подключаемого кабеля: Многожильный
  • Цвет: Серый

54321

(0)В наличии

В наличии

39 грн

  • Тип: Самозажимные клеммники
  • Количество контактов: 6
  • Материал контактов: Нейлон
  • Наличие пасты: Нет
  • Номинальный ток: 32 A
  • Производитель: АСКО-УКРЕМ
  • Размеры: 23×31,5×13,5 мм
  • Тип подключаемого кабеля: Многожильный
  • Цвет: Серый

54321

(0)В наличии

В наличии

11 грн

  • Тип: Самозажимные клеммники
  • Количество контактов: 8
  • Наличие пасты: Нет
  • Номинальный ток: 24 A
  • Производитель: АСКО-УКРЕМ
  • Тип подключаемого кабеля: Многожильный
  • Цвет: Серый

54321

(0)В наличии

В наличии

  • Тип: Самозажимные клеммники
  • Количество контактов: 6
  • Наличие пасты: Нет
  • Номинальный ток: 24 A
  • Производитель: АСКО-УКРЕМ
  • Тип подключаемого кабеля: Многожильный
  • Цвет: Фіиолетовый

54321

(0)В наличии

В наличии

  • Тип: Самозажимные клеммники
  • Количество контактов: 4
  • Наличие пасты: Нет
  • Номинальный ток: 24 A
  • Производитель: АСКО-УКРЕМ
  • Тип подключаемого кабеля: Многожильный
  • Цвет: Оранжевый

54321

(0)В наличии

В наличии

  • Тип: Самозажимные клеммники
  • Количество контактов: 2
  • Наличие пасты: Нет
  • Номинальный ток: 24 A
  • Производитель: АСКО-УКРЕМ
  • Тип подключаемого кабеля: Многожильный
  • Цвет: Желтый

54321

(0)В наличии

В наличии

58 грн

  • Тип: Самозажимные клеммники
  • Количество контактов: 8
  • Материал контактов: Нейлон
  • Наличие пасты: Нет
  • Номинальный ток: 32 A
  • Производитель: АСКО-УКРЕМ
  • Размеры: 33×31,5×13,5 мм
  • Тип подключаемого кабеля: Многожильный
  • Цвет: Серый

Показать ещё товары

Статьи и обзоры

Все статьи и обзоры

Декоративная подсветка – основные идеи и практическая реализация

Декоративная подсветка – это популярный прием в дизайнерском искусстве. Позволяет выделить важные черты интерьера. Или наоборот – отвести взгляд от недостатка обстановки. Идеи способны изменить атмосферу и сделают комнату более приятной для глаз.

Читать подробнее

Интеллектуальные системы освещения

С помощью умных систем освещения можно управлять светом на расстоянии. Технология учитывает время суток, количество людей в комнате, размеры помещения и даже музыку. Лампы загораются или отключаются в определенное время, регулируя уровень освещения.

Читать подробнее

Блоки питания для светодиодного освещения – особенности выбора

Самыми востребованными осветителями на рынке являются светодиодные лампы. Они экономные, не нагреваются, создают приятное равномерное освещение. Однако приборы капризны. Любой внешний фактор негативно влияет на функциональность. Также их нельзя просто включить в розетку 220 В. Им нужен особый переходник.

Читать подробнее

Техника расположения освещения в супермаркетах

Торговые супермаркеты состоят из множества помещений, прилавков, касс, витрин. Здесь продают продукты питания, средства гигиены, алкогольные напитки и хозтовары. Чтобы выгодно представить товар, положительно влиять на зрение покупателей и продавцов к освещению предъявляют особые требования. Это важный элемент мерчендайзинга, который улучшает продажи и привлекает новых клиентов.

Читать подробнее

Самозажимные клеммники: Тип подключаемого кабеля – Многожильный — качество, проверенное временем

Electromarket — магазин светодиодного освещения, где Вы можете купить Самозажимные клеммники: Тип подключаемого кабеля – Многожильный и другие товары. В ассортименте есть, как светодиодные бра, так и светильник бра. Для постоянных покупателей действует система лояльности, купить электрический удлинитель можно всего в один клик, а цена на конвектор приятно удивит. Если хотите оформить заказ, добавьте в корзину товар и укажите метод оплаты и доставки.

Как заказать Самозажимные клеммники: Тип подключаемого кабеля – Многожильный?

Не забывайте, что электрические тёплые полы купить можно с доставкой от перевозчика в Запорожье и по другим регионам Украины. Если пока не можете определиться, предлагаем рассмотреть некоторые популярные позиции: feron светодиодная лампа или маркер кабельный цена указана в каталоге онлайн-магазина.

Профессиональная

консультация и помощь эксперта

читать подробнее

Удобная и быстрая

доставка

читать подробнее

Официальный

представитель в Украине. 100% гарантия качества

читать подробнее

Возврат

или обмен в течении 14 дней

читать подробнее

Качественное

гарантийное обсуживание

читать подробнее

Сборка платы

– Как надежно закрепить многожильный провод в клеммной колодке?

спросил

Изменено 6 лет, 7 месяцев назад

Просмотрено 17 тысяч раз

\$\начало группы\$

Многожильный провод 18AWG продолжает выходить из клеммной колодки, в которую он вкручен. Как я могу более надежно защитить это в промышленной среде?

  • Зачистите лишний провод и петлю/заполните камеру перед креплением?
  • Скрутить пряди, а затем залудить концы каждого наконечника проволоки перед креплением? О каком количестве припоя мы говорим?
  • Крутить сильнее? (Боюсь треснуть припой и/или оторвать клеммник)
  • печатная плата в сборе
  • винтовой зажим

\$\конечная группа\$

10

\$\начало группы\$

(Эта информация уже упоминалась в комментариях к вопросу — но никто не написал конкретного ответа, поэтому я так и делаю. Это также соответствует моему небольшому опыту.)

Не используйте припой вообще. Используйте проволочный наконечник, представляющий собой металлическую втулку, которая надевается на (прямые) жилы и обжимается на месте, образуя прочный конец, который можно надежно зажать винтовой клеммой того типа, который вы используете.

Предостережения:

  • Используйте подходящий обжимной инструмент, который оставит текстурированную поверхность, которая легко захватывается клеммой и больше сопротивляется выскальзыванию.

  • Добавление наконечника увеличит размер конца провода, возможно, слишком большого, чтобы поместиться в винтовую клемму. (Это не должно быть проблемой, если одним из рассмотренных вами вариантов является удвоение по проводу.)

На этом рисунке показаны наконечники нескольких размеров, два наконечника, обжатые на многожильном проводе 22-го калибра, и обжимной инструмент, который я использовал (21 доллар США, когда я его купил).

Пластиковая часть наконечника направляет жилы внутрь, закрывает любой открытый металл, обеспечивает некоторую разгрузку от натяжения и определяет размер наконечника. Внимание: производители наконечников не используют одну и ту же цветовую схему!

\$\конечная группа\$

2

\$\начало группы\$

Скрутите его вместе и сложите вдвое. То есть зачистите в два раза больше глубины клеммы, скрутите и загните. Убедитесь, что провод примерно заполняет винтовую клемму. Если это не так, вам нужен меньший терминал. За самой клеммой не должно быть оголенных проводов (со снятой изоляцией). Надлежащая практика увольнения должна быть второй натурой.

Плохие выводы могут изначально работать, но могут выйти из строя, нагреться и, возможно, вызвать возгорание. Хорошее окончание будет длиться всю жизнь.

Базовое обучение электриков, это. По крайней мере, так было, когда я это делал лет 30 назад 🙂

\$\конечная группа\$

2

\$\начало группы\$

ЗАПРЕЩАЕТСЯ припаивать оловом всю часть, которая входит в разъем. Лужение САМОГО КОНЦА — это нормально, чтобы остановить его распутывание. См. мой предыдущий ответ на этот вопрос здесь

Метод “разгрузки натяжения”, который хорошо работает, но является “очень непослушным” и который люди будут критиковать:

  • Зачистите провод в несколько раз длиннее, чем глубина отверстия клеммной колодки.
  • Согните провод обратно снаружи изоляции и намотайте его по спирали так, чтобы он несколько раз полностью обернулся вокруг внешней стороны изоляции и вышел назад примерно на глубину отверстия клеммной колодки.
  • Вставьте провод в клеммную колодку и привинтите зажим или привинтите к комбинированному концу провода + изолированному концу.

Винт или зажим контактирует с проводником, а также зажимает изоляцию, а не только проводник. Схему добавлю, если не получится запустить за город на рельсах.

Этот метод мне показал несколько десятков лет назад человек, который проектировал/собирал/устанавливал таксометры в автомобилях таксопарка. Я пробовал. Это сработало.

Этот метод противоречит многим вещам, которым вас учили. Это не кажется совершенно ужасной идеей в теории и оказывается хорошей на практике.


Более традиционный метод состоит в том, чтобы либо добавить рукав, который можно зажать на конце кабеля, либо пропустить изолированную часть кабеля непосредственно перед внешними концами под зажим, который прикручивается к внешнему концу.

\$\конечная группа\$

3

\$\начало группы\$

Насколько прочным должно быть крепление, зависит от того, существует ли вибрация и заставляет ли трос перемещаться. Обычно испытание на растяжение от 5 до 10 фунтов является критерием для любого соединения, будь то скрученный провод или обжимной наконечник с надлежащим двухступенчатым обжимом изоляции и проводника.

Даже литые соединения разъемов могут выйти из строя и часто выходят из строя из-за того, что разработчики недооценивают, насколько сильно пользователи на самом деле напрягают свои шнуры питания постоянного тока на ноутбуках или iPad (мне приходилось часто заменять свой шнур от внуков и моего частого использования).

Если это описывает Вашу ситуацию, то не залудить а аккуратно выкрутить, форма (с инструментальной или игольчатой ​​или пластиковой барьерной стенкой) и зажим под головкой винта для воздухонепроницаемого прижимного контакта с достаточным, но не чрезмерное усилие, чтобы пройти испытание на растяжение. Это переведет в фиксированный уровень крутящего момента винта с калиброванными производственными инструментами или обучение. У лучших клеммных колодок есть барьеры и обжимная шайба под головка винта.

Однако в моей собственной практике я предпочитаю тонкий припой или покрытие, чтобы оно проникало под изоляцию и звездообразную шайбу. Впитывание припоя снижает натяжение. Звездообразная шайба оказывает большее контактное давление, а припой смягчает ослабление жил.

Небрежно распущенных прядей можно избежать только путем косвенной проверки или лучшей конструкции с обжимными клеммами и регулярными испытаниями на растяжение.

Если для предотвращения обрыва изношенного провода требуется надежное устройство для снятия натяжения, то необходимо дополнительное устройство для снятия натяжения кабеля с пластиковым хомутом, чтобы жесткость на устройстве для снятия натяжения была примерно в 5 раз больше напряжения/деформации провода для градуированного снятия. Это может быть и формованная куртка.

\$\конечная группа\$

4

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

передовая практика — лужение проводов, которые будут вкручиваться в шоколадный блок/клеммную колодку

\$\начало группы\$

Это субъективно, но я ищу чужой опыт.

Если я собираюсь вкрутить восемь проводов в клеммную колодку дочерней платы реле, есть ли польза или преимущество от лужения медного конца перед этим?

Окружающая среда, в которой должны быть установлены блоки, не находится вблизи побережья и обычно не является влажной/влажной. Скорее сухо и жарко.

  • передовой опыт

\$\конечная группа\$

4

\$\начало группы\$

  • ЗАПРЕЩАЕТСЯ полностью лужить медные провода, вставляемые в клеммную колодку с винтовыми зажимами, чтобы ваши дни на земле были долгими.

  • Допускается лужение наконечника для сохранения формы проволоки.
    Необходимо лужение минимально возможного количества меди.

Любой компетентный регулирующий орган будет иметь это требование, как правило, в своей системе (см. ниже)

Причина запрета заключается в том, что при полном лужении многожильного провода припой проникает между медными жилами и образует твердую блок, часть объема которого занимает металлический припой. Когда вы зажимаете пучок припоя и меди, вы затягиваете винт или зажим против блока припоя, и со временем металл припоя «ползет» под действием сжимающих усилий, и соединение теряет напряжение. Провод тогда может либо выдернуть, либо вызвать высокоомное соединение с нагревом.

Это действительно реальная проблема, и во многих странах она регулируется реальными законами.

\$\конечная группа\$

5

\$\начало группы\$

Если вы хотите улучшить установку, используйте проволочные наконечники:

Источник изображения: http://de. wikipedia.org/wiki/Aderendh%C3%BClse?uselang=de

Никогда не делайте этого , залудить провода. Луженая проволока будет медленно поддаваться давлению винта и, в конце концов, ослабнет. Контактное сопротивление возрастет. В худшем случае ваш контакт нагреется и вызовет пожар.

Если у вас нет под рукой кабельных наконечников, просто скрутите многожильный провод, прежде чем вставлять его в клеммную колодку. Хотя это не рекомендуется, поскольку некоторые жилы могут вызвать короткое замыкание на соседние клеммы, это все же будет намного лучше и надежнее, чем луженый провод.

\$\конечная группа\$

1

\$\начало группы\$

Если это многожильные провода: не лудите их! Консервированное целое будет мягким, и винт быстро ослабнет. Вместо этого наденьте на них наконечник. 92\$ провода залудились перед установкой в ​​монтажный шкаф? Тем не менее, эти соединения используются во всех видах окружающей среды и в течение десятков лет.

\$\конечная группа\$

2

\$\начало группы\$

Я усвоил урок пайки многожильного провода (мысль 1950-х годов), выходящего из переключателя для лучшего контакта в винтовой клемме. Был под постоянной нагрузкой 25-30 ампер и, в конце концов, перегорел и сжег провода прямо на этой винтовой клемме. Другое подобное лечение показало ослабление проволочных винтов через 3 года в моем доме на колесах.

Вместо этого я только что использовал одиночный 6-дюймовый медный провод 10ga для ввода и вывода винтовых клемм на безобрывном переключателе и косички с закручивающимся разъемом для многожильного 10ga. имеют более надежное соединение, чем накручивание, но даже они лишь «вгрызаются» в небольшую часть вставленных проводов. \$\конечная группа\$

\$\начало группы\$

Согласно https://www.
