Токоизмерительные клещи с поверкой Fluke 317 4092666П

Fluke 317 и 319 разработаны в соответствии с эргономичной концепцией, они удобно лежат в руке и позволяют легко работать в ограниченном пространстве. Эти небольшие и прочные токоизмерительные клещи идеально подходят для измерений силы тока до 1000 А (319) в тесных кабельных отсеках. Fluke 317 и 319 также имеют функцию измерения постоянного и переменного тока и большое разрешение для нагрузок меньше 40 A. Помимо компактного размера и впечатляющего набора функций Fluke 319 также снабжен функциями измерения пусковых токов и частоты для проверки электродвигателей, приборов освещения и т. п.

Универсальные токовые клещи Fluke 317 представляют собой современный мультифункциональный инструмент, разработанный в строгом соответствии с требованиями специалистов по электрооборудованию и электроснабжению. Этот прибор заменит вам несколько различных инструментов, таких как амперметр, вольтметр, омметр и тестер целостности цепи. Отличительной особенностью этих клещей является возможность определения истинных среднеквадратических значений True RMS.

Токоизмерительные клещи Fluke 317 оснащены уникальной функцией выполнения высокоточных испытательных измерений тока до 40А с разрешением 0,01А и точностью 1,6%. Помимо измерения силы постоянного и переменного тока в диапазоне от 40 до 600А Fluke 317 определять напряжение в сети переменного и постоянного тока до 600В, сопротивление в диапазоне 400-4000ОМ и целостность цепи ≤ 30Ом.

Легкий, прочный и компактный корпус прибора имеет эргономичную обтекаемую форму, благодаря чему он удобно лежит в руке во время работы. Тонкие зажимы клещей позволяют эффективно работать в ограниченном пространстве и труднодоступных местах. Диаметр раскрытия зажима равен 37 мм, благодаря чему вы можете использовать токоизмерительные клещи Fluke 317 для работы с большинством самых распространённых проводов и кабелей различного назначения.

Токовые клещи Fluke 317 оснащены контрастным цифровым дисплеем с разрешением на 6000 разрядов и подсветкой для работы в местах с недостаточным освещением.

Имеется кнопка удержания результатов измерения на экране (Data Hold), что очень удобно, когда экран прибора не виден во время измерений. Отличительной особенностью Fluke 317 является новая функция обнуления результата: с помощью кнопки ZERO происходит установка показаний дисплея на ноль при осуществлении измерений силы постоянного тока.

Корпус токоизмерительных клещей выполнен из прочного пластика, надежно защищающего прибор от падений с высоты до 1 метра. Защита по стандарту IP40 гарантирует водо-и пыленепроницаемость. Третий тип электробезопасности (600В CAT III) гарантирует надежную защиту от перепадов напряжения во время работы с прибором. Питание прибора осуществляется от трех стандартных батареек типа ААА. Функция автоматического отключения после бездействия максимально продлит срок службы элементов питания, благодаря чему ваши токоизмерительные клещи Fluke 317 будут всегда готовы к работе.


Особенности и преимущества:

Обе модели удобны в использовании, компактны, и оборудованы разнообразными функциями:

  • Уникальные функции для выполнения высокоточных испытательных измерений тока 40A, повышенная точность измерения малых токов--0,01A Высокое разрешение, увеличенная точность измерений - 1,6%.
  • Удобство в работе, небольшой вес и компактность делают токоизмерительные клещи идеальным инструментом для использования в стесненных условиях ограниченного пространства
  • Большой дисплей с подсветкой облегчает работу в темных местах
  • Функция измерения пускового тока (319) позволяет выполнять замеры пускового тока и частоты, что вносит дополнительные удобства при тестировании, к примеру, электрического и осветительного оборудования. (319)
  • Измерение частоты тока
  • Точность до 0,01 A и 0,1 В
  • Измерение 1000 A / 600 A переменного/постоянного тока (319/317)
  • Измерение напряжения до 600 В, переменный/постоянный ток
  • Измерение сопротивления до 4000Ом
  • Звуковой сигнал для проверки целостности цепи
  • Функция автоматического выключения питания продлевает срок службы элементов питания. Это означает, что прибор всегда готов к работе
  • Функция сохранения ‘экранных’ изображений позволяет сохранять результаты измерений

Токовые клещи – надежное и безопасное устройство для измерения величины тока

Общее описание (pdf)

Токовые клещи доступны в следующих вариантах:

  • 300 или 1000 А переменного тока
  • 300 или 1000 А переменного или постоянного тока
  • 400 или 1000 А переменного или постоянного тока с функцией мультиметра

Большое отверстие
Клещи 1000А: отверстие 55мм для стандартного диаметра 50 мм
Клещи 300А: отверстие 44мм для стандартного диаметра 40мм

Удобный и компактный корпус прибора

Высокая точность для измерения низких токов

Подсветка: Можно проводить измерения с помощью токоизмерительных клещей в ночное время в темноте с подсветкой. Подсветка может быть включена или выключена нажатием одной клавиши.

Измерение температуры
Температуры от -200 до 800 °C с помощью PT 100 и PT 1000 датчики.

Автоматическое отключение питания
Для того чтобы сохранить батарею, мультиметр автоматически выключается, если он не обнаруживает никакой активности в течение 10 минут.

Быстрые измерения
Показания обновляются 20 раз/сек

Непрерывный режим
В этом режиме функция автоматического выключения питания отключена.

Функция удержания данных
При нажатии кнопки удержания, значение на дисплее прибора фиксируется.

Мин. и макс. значения
Нажатием кнопки мин/макс, токоизмерительные клещи начнут запись минимальных и максимальных показаний

Поправка на сопротивление проводов
Возможно введение поправки сопротивления проводов для измерения низкого сопротивления

Автоматический и ручной выбор диапазона измерений режимы

В режиме автонастройка прибор автоматически выбирает диапазон с наилучшим разрешением в зависимости от входного сигнала. В ручном режиме диапазон выбирается пользователем.

Проверка диодов

Для тестирования диодов и транзисторов.

Защита от пыли и воды
Степень защиты IP20 для клемм

Соответствие международным стандартам безопасности
600 В Cat IV и/1000В Cat III в соответствии с международным стандартом безопасности МЭК 61010-1 - 2001



Когда речь идет о необходимости безопасного и оперативного измерения силы тока в электрической цепи, токовые клещи представляются, по мнению специалистов, оптимальным и самым надежным вариантом. Важное преимущество, отличающее клещи постоянного и переменного тока – отсутствие необходимости контакта с токоведущими частями. То есть они подходят для изолированных и неизолированных проводов (здесь охватывается только одна шина). Утилитарное устройство несложно в эксплуатации, подходит даже для непрофессионалов, тем более что его использование максимально безопасно. Достаточно точно, быстро и без какой-либо опасности специальное устройство позволяет измерить величину тока (причем даже очень большой силы, с чем физически не могут справиться обычные амперметры, когда их подключили в разрыв цепи).

Такие инструменты применяют, когда нужно измерить ток в высоковольтных цепях (где напряжение достигает 10 кВт и более). Именно поэтому токовые клещи, купить которые выгодно в нашем интернет-магазине, пользуются устойчивой популярностью у специалистов электротехнической отрасли и монтажных организаций.

Где токовые клещи постоянного тока купить с наибольшей выгодой

Интернет-магазин «КИП плюс» представляет клещи токовые цифровые от ведущих производителей в своей отрасли, продукция которых активно используется потребителями (частными лицами и компаниями). У нас вы найдете качественные, надежные и износостойкие цифровые приборы – измерения, выполняемые с их помощью помогут вам проводить любые работы с электричеством:

  • токовые клещи переменного тока;
  • клещи постоянного или переменного тока – измеряют величину тока без разрыва цепи;
  • токовые клещи мультиметры – такой контрольно-измерительный прибор обладает максимальной функциональностью, поскольку помимо тока измеряет еще и сопротивление, проводимость цепи, емкость элементов и даже температуру при наличии термопары.

Преимущества заказа «КИП плюс» токовых клещей постоянного и переменного тока

В нашем интернет-магазине заказывают токовые клещи с завидным постоянством, поскольку каждого клиента здесь ждут оптимальные условия покупки:

  • 1. Качество – мы предлагаем приборы, доказавшие на практике свою надежность и точность, отвечающие международным нормам безопасности и обладающие всеми необходимыми сертификатами и документами.
  • 2. Выгодные цены – мы стараемся сделать продукцию доступной для всех покупателей. Скидки, специальные акции, сезонные и праздничные предложения – посещая как можно чаще наш сайт, вы имеете возможность заказывать клещи по минимальной стоимости.
  • 3. Высокая точность устройств, особенно для низкого тока – цифровые устройства намного удобнее и точнее.
  • 4. Компактность и эргономичность – токовые клещи постоянного тока занимают совсем немного места, а выполнять все манипуляции можно одной рукой.
  • 5.
    Доставка приборов в любых необходимых количествах, в том числе для промышленного использования.
  • 6. Оперативность выполнения заказа – после оформления заявки на токовые клещи для измерения постоянного тока она сразу обрабатывается, и покупка отправляется покупателю.

Заказывая токовые клещи от «КИП плюс», наши покупатели всегда уверены в добротности и должных эксплуатационных параметрах приборов, лучших ценах в регионе и своевременной адресной доставке.

Токоизмерительные клещи

Для стационарного измерения силы тока в сети используются щитовые измерительные приборы. В распределительных щитках их функцию выполняют модульные амперметры, реле мощности. Возможно измерение потребляемого тока и на некоторых моделях счетчиков электрической энергии.

Но, если потребуется измерить ток на участке цепи, то сделать это при помощи мультиметра или тестера затруднительно. Придется предварительно снять напряжение, отключить проводник на требуемом участке и подключить в его разрыв прибор.

После проведения измерений эти же действия проделать в обратном порядке.

Удобнее провести такие измерения, используя прибор, специально предназначенный для измерения силы тока без разрыва цепи – токоизмерительные клещи.

Принцип действия токовых клещей

Токовые клещи выполняют измерения по принципу, используемому в трансформаторах тока. Только магнитопровод их измерительного трансформатора выполнен размыкающимся. Это необходимо для помещения проводника с измеряемой величиной внутрь магнитопровода. Проходящий внутри него ток наводит в сердечнике переменный магнитный поток. Внутри прибора на магнитопроводе расположена измерительная обмотка. Магнитный поток наводит в ней ЭДС, поступающую затем на измерительную схему прибора.

Принцип работы токовых клещей

Ранние модели токоизмерительных клещей были аналоговыми. Напряжение с измерительной обмотки, проходя через магазин сопротивлений, необходимый для переключения пределов измерения, сразу попадало на рамку измерительного механизма.

Механизм, само собой, был стрелочным. Снятие показаний с него выполнялось при наблюдении стрелки под прямым углом. Иначе в данные измерений вносилась погрешность.

Токовые клещи со стрелочным механизмом

Но это не всегда удобно, так как измерения производятся не в идеальных условиях, на токоведущих частях электроустановки, находящихся под напряжением. Наклон головы к прибору для отсчета показаний вносил в процесс измерений риск попасть под напряжение.

Современные приборы выполняются электронными. В них сигнал с измерительной обмотки попадает на аналогово-цифровой преобразователь. С него уже цифровой сигнал идет на счетное устройство, преобразующее данные в информацию, отображаемую на жидкокристаллическом дисплее. Переключение пределов измерения остается аналоговым. При изменении положения переключателя изменяется значение сопротивления, включенного последовательно или параллельно с измерительной обмоткой. Для защиты измерительной части от повреждений при неправильном выборе предела измерений выполняется схема защиты.

Токовые клещи с цифровым индикатором

Для расширения функциональных возможностей токовых клещей их совмещают с мультиметрами.

Токовые клещи в составе мультиметра

При этом пользователь получает в руки не просто амперметр, а комплект приборов, позволяющий оперативно искать неисправности как в распределительных сетях, так и в бытовой технике.

Клещи для измерения постоянного тока

Указанная конструкция имеет один недостаток: в ее основе лежит принцип действия трансформатора, а он не может преобразовывать постоянный ток. Но в электротехнике устройства, работающие на постоянном токе, применяются, и их все больше.

Для измерения постоянного тока клещи дополняются датчиками, работающими на эффекте Холла. Эти датчики реагируют на магнитное поле, создаваемое проводником с током. Чем больше магнитный поток этого поля, чем больше величина выходного сигнала датчика Холла. А поскольку эта зависимость линейна, то этот эффект удобно использовать для измерений.

Клещи с датчиками Холла могут не только показать величину тока в цепи, но и его направление.

Работа с токоизмерительными клещами

Хранятся и переносятся клещи в защитном чехле. Он предотвращает появление на их корпусе загрязнений, снижающих его сопротивление, в результате чего снижается их электробезопасность. В этом чехле хранятся и транспортируются соединительные проводники для проведения измерений комбинированными приборами (мультиметрами). Доставать прибор из чехла необходимо на месте проведения измерений.

Перед использованием прибора убеждаются, что:

  • выбран правильный предел измеряемый величины, для чего анализируют, какого порядка ток может протекать в проводнике, переменный он или постоянный;
  • не нажата клавиша фиксации показаний;
  • при использовании прибора не возникнет угрозы для жизни работающего, в случае сомнений в том, что прикосновения к токоведущим частям не произойдет, пользуются диэлектрическими перчатками.

В случае, если доступ к проводнику с током затруднен (проводник короткий или переплетен с другими), используя диэлектрические перчатки распутывают проводники и выгибают их так, чтобы появилась возможность захвата магнитопроводом токовых клещей. Если есть опасность отрыва проводников или сомнения в надежности их крепления в контактных системах электроаппаратуры, напряжение с участка снимают и подготавливаются с измерениям без угрозы устроить аварию.

Измерение токовыми клещами

По ПУЭ провода, подходящие к счетчикам электрической энергии, выгибаются так, чтобы к ним осуществлялся доступ для измерения токов клещами. Правда, требование это соблюдается не всегда.

При измерениях работающий постоянно следит за своем положением в пространстве, чтобы не коснуться шин, находящихся под напряжением и вращающихся деталей машин и механизмов (если измерения производятся непосредственно на электродвигателе). Если увидеть показания прибора затруднительно, используется кнопка фиксации показаний. После ее нажатия можно вынуть клещи и рассмотреть данные на дисплее в спокойной обстановке.

Магнитопровод клещей должен надежно сомкнуться. Если это не произойдет, показания будут занижены или их не будет вовсе. Поэтому закрытию магнитопровода не должно ничего мешать, а поверхность его в месте закрытия всегда должна быть чистой, без грязи и пыли.

Токоизмерительные клещи в составе измерительных приборов

Для измерений в электроустановках применяются приборы, способные измерять ток для производства комплексных измерений. К ним относятся:

  • вольт-ампер-фазометры;
  • анализаторы качества электроэнергии.

Вольт-ампер-фазометры (ВАФы) применяют не только для проверки токов в цепях, но и углов между ними и напряжениями в сети. Применяются они обычно для проверки правильности подключения приборов учета и устройств релейной защиты. Результатом применения такого прибора является построенная по данным измерения векторная диаграмма токов и напряжений, по которой делается заключение о правильности подключения устройства или режиме работы сети.

Токовые клещи для измерительного прибора

Для подключения анализаторов качества электроэнергии также используются токовые клещи, входящие в состав прибора и соединяемые с ним шнуром. Прибор подключается к сети в выбранном месте для измерений и остается так некоторое время, достаточное для сбора информации о величинах токов и напряжений в сети, углов между ними. Затем данные считываются с него в компьютер и анализируются.

По такому же принципу работают и всевозможные виды портативных регистраторов, при помощи которых записывают режим работы сети с целью выявления причин внезапно возникающих аварийных процессов.

Порядок использования и меры безопасности токовых клещей, входящих в состав этих приборов, тот же самый, что и для токоизмерительных клещей общего назначения.

Оцените качество статьи:

Выбираем лучшие токоизмерительные (токовые) клещи

В практической работе электрика нередко возникают ситуации, когда есть необходимость измерить ток, протекающего в проводнике, без разрыва цепи. Иногда это позволяет ускорить работу. Бывает, что разорвать цепь просто невозможно (если речь идет об электроснабжении критически важного объекта). Наконец, в ряде случаев измерение тока без разрыва цепи позволяет быстро найти неисправность, на поиск которой иначе ушло бы много времени.

Для измерения в “рабочем режиме” применяются устройства, именуемые токоизмерительными клещами. Иногда это устройство именуется просто «токовыми клещами». Простейший вариант — токовые клещи, выполненные в виде приставки к мультиметру. Недостатком таких клещей является необходимость пересчитывать показания мультиметра умножением на определенный коэффициент. Кроме этого, измерение тока клещами имеет свою специфику, и, если токоизмерительные клещи не были изначально разработаны для определенного мультиметра, с которым он применяется, может возникнуть значительная инструментальная погрешность.

Вот почему мы рекомендуем использовать токовые клещи, которые представляют собой функционально законченное устройство (или функционально законченный комплект устройств). При необходимости, для удобства можно использовать и более продвинутые модели токоизмерительных клещей с функциями мультиметра.

Принцип работы токовых клещей

Для того, чтобы выбрать лучшие токовые клещи, нужно хотя бы на базовом уровне разбираться в принципе их работы.


Главное преимущество клещей Дитце — предельная простота их конструкции

Наиболее распространенным типом токоизмерительных клещей являются клещи Дитце. Они представляют собой разъемный магнитопровод с намотанной на нем катушкой, который при измерении охватывает проводник. В итоге образуется трансформатор, одной из обмоток которого является провод, в котором осуществляются измерения, а другой — катушка, вмонтированная в клещи.

Преимуществом клещей Дитце является простота конструкции и, как следствие, дешевизна и высокая надежность. К недостаткам относятся невозможность измерения постоянного тока, зависимость точности измерения от частоты, а также относительно низкая чувствительность. Последняя проблема, впрочем, решается простым способом — на клещи наматывается несколько витков провода с измеряемым током, а потом измеренные показания делятся на число витков. Тем не менее, именно клещи Дитце пользуются наибольшей популярностью, так как для большинства применений их возможностей достаточно — электрики работают, как правило, с током частотой 50 Гц, а необходимость в измерении токов без разрыва цепи возникает, главным образом, там, где токи имеют большие значения.


Упрощенная схема токоизмерительных клещей на основе датчика Холла

В токовых клещах более современной конструкции используются датчики Холла — полупроводниковые устройства, определяющие величину магнитного поля. При этом провод, где проводятся измерения, охватывается не катушкой, а магнитопроводом, в разрыв которого встроен датчик Холла. Для повышения точности измерений нередко встраивают не один, а два датчика Холла — такие измерительные приборы называются клещами с двойным датчиком Холла.

Преимуществами токоизмерительных клещей с датчиками Холла являются возможность измерения постоянного тока, высокая чувствительность, высокая точность. Но их стоимость значительно выше, чем у клещей Дитце.


Конструкция катушки Роговского

Самым старым типом токовых клещей является катушка (пояс) Роговского. Она представляет собой замкнутый соленоид из немагнитного материала с равномерной намоткой, один из выводов катушки проходит по оси соленоида. Как и для клещей Дитце, можно измерять только переменный ток, результаты измерений сильно зависят от частоты. Уровень сигнала на выходе катушки Роговского очень низкий, поэтому приходится использовать дорогостоящие усилители с высокой чувствительностью. Тем не менее, у катушки Роговского есть одно важное преимущество: результаты измерений мало зависят от того, как соленоид проходит вокруг проводника. Поэтому катушку Роговского можно наматывать на эластичный материал. Данный прибор используют в том случае, если проводник, где проводятся измерения, находится в труднодоступном месте и его можно охватить только эластичным предметом. Токоизмерительные клещи, использующие только принцип катушки Роговского, в настоящее время уже почти не выпускаются. Но гибкая катушка Роговского может входить в комплект поставки некоторых токоизмерительных клещей, основными для которых являются другие принципы.

Важные функции токовых клещей

При выборе токовых клещей следует обратить внимание на некоторые функции, которые могут оказаться полезными для использования прибора в ваших условиях.

В первую очередь, следует отметить функцию True RMS. Дело в том, что измерители переменного тока, в которых такой функции нет, как правило, показывают значение для идеальной ситуации, при которой ток имеет синусоидальную форму.


Клещи Greenlee GT-CM-1360 (с True RMS)

Лет 30 тому назад ассортимент электрического оборудования у потребителей был ограниченный, поэтому ток в электросети был почти идеальной синусоидальной формы. Над тем, что его отклонение от синусоиды может как-то влиять на результаты измерений, никто и не задумывался. Но теперь, когда применяются энергосберегающие и светодиодные лампы, а также импульсные блоки питания, форма тока в сети весьма далека от синусоидальной, прежние подходы к измерениям дают большие погрешности. Тем более, что к измерительным клещам часто прибегают при возникновении аварийных ситуаций, которые, в свою очередь, все чаще связаны с тем, что ток в проводах уж совсем сильно отличается от синусоиды. Функция True RMS позволяет напрямую определить среднеквадратическое значение для переменного тока произвольной формы на основе математических операций с мгновенными значениями тока. Настоятельно рекомендуем вам приобрести токоизмерительные клещи с функцией True RMS, если они вам требуются при проведении аварийных работ, а также в том случае, если вы заняты обслуживанием жилого сектора, где качество нагрузки на практике никем не контролируется. И, кстати, токоизмерительные клещи с функцией True RMS уже давно не являются громоздкими и дорогими приборами, пример тому — компактное устройство Greenlee GT-CM-1360.


Токовые клещи Greenlee GT-CMI-2000 умеют измерять крест-фактор

С проблемой нелинейности нагрузки сопряжена и другая полезная функция, реализованная в топовых токовых клещах (в частности, Greenlee GT-CMI-2000) — вычисление крест-фактора, то есть отношения пикового значения тока к его среднеквадратическому значению. Значение крест-фактора нагрузки критически важно для источников бесперебойного питания. В технических характеристиках многих из них указывается максимальное значение крест-фактора, выше которого они работать не будут. Соответственно, если вы используете источники бесперебойного питания, то наличие в токоизмерительных клещах функции определения крест-фактора оказывается полезным.


Клещи Greenlee GT-CM-960 могут определять ориентировочное значение напряжения в сети бесконтактным способом

Измерять без прикосновения к проводам можно не только ток, но и напряжение. Правда, показатели будут носить оценочный характер — какое из стандартных напряжений питания может быть в сети: 20/55/110/220/400 В (либо иные значения, в зависимости от сферы применения). Для этого нужно включить соответствующий режим измерений, соединить клещи с нулевым проводом и  поднести сомкнутые губки клещей на расстояние не более 10 см от провода.

С помощью клещей обычно измеряют токи порядка десятков — сотен ампер. Но чувствительность датчика Холла позволяет измерять и меньшие токи, начиная с 0,2 А. Для этого в некоторых клещах предусмотрен режим повышенной чувствительности. В токовых клещах производства Greenlee применена эксклюзивная технология AmpTip. Она заключается в том, что провод с малыми токами и малым диаметром вводится в специальное углубление в губках клещей, что обеспечивает его точное расположение при измерениях.


Пример использования токоизмерительных клещей с открытым зевом

При проведении измерений в тесных электрических шкафах может быть полезна такая редкая разновидность электрических приборов как токоизмерительные клещи с открытым зевом. Очень удобными клещами такого типа являются Greenlee GT-CSJ-100. К недостаткам клещей с открытым зевом можно отнести возможность измерения только переменного тока и более низкую точность по сравнению с другими токовыми ключами, но, подчеркнем, есть ситуации, когда можно использовать либо их, либо гибкую катушку Роговского. Открытый зев предусматривает моноблочную конструкцию измерительного прибора, которая намного удобнее и безопаснее.

Большинство современных моделей токоизмерительных клещей имеют, помимо основной функции измерения тока без разрыва цепи, также еще и функции мультиметра. Измерение тока в режиме мультиметра производится обычным способом, с разрывом цепи. Выбирая клещи, следует учитывать разницу в параметрах измерения тока в режимах собственно клещей и мультиметра. Токовые клещи, поддерживающие, например, измерение постоянного тока в режиме мультиметра, не всегда могут делать это в режиме собственно клещей.
Набор функций мультиметра может быть дополнен функциями тестирования разнообразных электронных компонентов: диодов, конденсаторов и т. п. Также в некоторых моделях клещей (например, Greenlee GT-CMH-1000) есть функция тестирования электродвигателей. Полезной является функция AutoCheck, позволяющая автоматически устанавливать диапазоны измерений (например, у Greenlee GT-CMI-2000 – в пределах от 1,5 до 2000 В). Правда, данная функция имеет некоторые ограничения по использованию на цепях, которые могут быть повреждены низким входным импедансом вольтметра.

Токовые клещи представляют собой настоящую «рабочую лошадку» электрика. Поэтому следует обращать внимание в первую очередь на бренды, которые предлагают наиболее широкий ассортимент токовых клещей. Из него можно выбрать лучшие токовые клещи с оптимальным для вас набором функций.

Если вам нужна профессиональная консультация по диагностике электрооборудования и выбору токовых клещей, просто отправьте нам сообщение!

Поделитесь этой страницей с друзьями и коллегами




Токовые клещи постоянного тока: как пользоваться электрическим инструментом

При работе с электричеством не обойтись без специальных приборов и инструментов. К таким устройствам относятся токовые клещи постоянного тока. Они позволяют измерить показатель напряжения без предварительного разрыва цепи. Во время работы с инструментом применяются разные методики. Перед выбором подходящей модели желательно ознакомиться с ее техническими характеристиками, сильными и слабыми сторонами.

Применение клещей

Только электрические клещи дают возможность измерить силу постоянного или переменного тока, который протекает по проводникам, без разрыва самой цепи. Ни один другой инструмент не справится с этой задачей. Такие измерения необходимы для контроля количества потребляемой приборами и установками электрической энергии без остановки их работы. Во время процедуры можно выполнять монтаж или ремонт бытового оборудования.

Благодаря такой особенности электроизмерительные клещи считаются вторым инструментом по востребованности у электриков после мультиметра. В конструкцию агрегата входят такие элементы:

  • магнитопровод, имеющий форму клещей;
  • кнопка его раскрытия;
  • переключатель способов измерения;
  • дисплей;
  • три гнезда для разных щупов;
  • кнопка, фиксирующая полученные результаты.

Способы измерения

В конструкции прибора есть два вида чувствительных элементов, которые изготавливают на базе специального трансформатора. По типу анализатора разделяют клещи, которые могут измерять одновременно и переменный, и постоянный ток, а также только второй показатель.

Более распространён инструмент, необходимый при работе с переменным током. Это обусловлено его конструкцией и низкой стоимостью. Прибор работает по принципу использования эффекта трансформаторного усиления. Само измерение проходит в несколько этапов:

  • проводник заводят в раздвижной магнитопровод;
  • элемент будет играть роль первичной обмотки трансформатора;
  • напряжение на выходе элемента будет измеряться в зависимости от величины переменного электричества, проходящего через проводник.

Ещё один тип инструмента — клещи для измерения постоянного тока — появился после обнаружения эффекта Холла. Напряжение магнитного поля внутри проводника изменяется, что способствует формированию потенциала в измеряемой точке. При этом показатель равен величине приложенного к полупроводнику потока. На основе эффекта разработали датчик, проявляющий чувствительность к постоянному и переменному магнитному полю. Такие приборы обладают быстрым действием, поэтому ими легко выявить короткие броски электричества.

Работа с инструментом

Измерять ток с помощью клещей можно несколькими способами. Основные параметры, которые учитываются при этом:

  • электричество, протекающее по одному проводнику;
  • ток нескольких проводящих материалов;
  • усиление сигналов.

Наиболее распространённый способ — измерение тока, который проходит по одному материалу. В клещи заводят проводник, располагая его плоскость перпендикулярно инструменту. На нём необходимо выставить подходящий диапазон показателей, после чего полученная величина выведется на дисплей.

Можно в магнитопровод завести сразу несколько проводников. В этом случае токоизмерительный прибор покажет разностную величину протекающего электричества. К примеру, если для бытовой сети 220 В измерить одновременные показатели нуля и фазы, то инструмент покажет утечку тока в нагрузке.

Когда необходимо узнать показатель малых величин, рекомендуется подать на датчик усиленный сигнал с помощью намотки проводника на магнитопровод. Но реальное значение протекающего электричества придётся рассчитывать самостоятельно. Для этого делят показанное инструментом число на количество витков проводника.

Разновидности устройства

В зависимости от функциональности и параметров разделяют несколько видов токоизмерительных клещей. Основные инструменты:

  • со стрелочной индикацией;
  • с цифровым дисплеем;
  • для подключения к другим измерительным приборам;
  • высоковольтное устройство.

Первые приборы, в которых начало использоваться трансформаторное измерение тока, — это клещи со стрелочной индикацией. Во время работы можно изменять количество обмоток на вторичной цепи. У устройства минимальная стоимость, измерения проводятся с высокой точностью. Недостаток — узкий диапазон частот. Клещи этого типа чувствительны к механическим повреждениям. Малейшие удары могут снизить точность работы.

У современных приборов встроена микроконтроллерная система, обрабатывающая сигналы. Благодаря ей показания легче считать, дополнительно используется калибровка диапазона измерений. В памяти прибора могут оставаться записи величин тока. Клещи просто использовать, но у них есть существенный недостаток — точность измерения падает в случае, когда форма электрических импульсов отличается от синусоиды.

Для расширения функциональности осциллографов и мультиметров используют приборы, подключающиеся к ним. Особенность таких инструментов — это отсутствие какой-либо индикации измеряемых величин. Клещи позволяют работать с током практически любой частоты, но для нормального измерения нужно подобрать дополнительный прибор, у которого есть дисплей или стрелочный индикатор.

Необходимо использовать специальные инструменты для работы с высоковольтными сетями. У подобных токоизмерительных приборов повышена электрическая изоляция, гарантирующая безопасность специалиста во время проведения работ. Клещи позволяют контролировать ток на подстанциях и в распределительных узлах. Но возможно измерять только переменное электричество узкого частотного диапазона.

Дополнительные функции

Многие приборы универсальны, так как в их устройстве уже есть АЦП (аналогово-цифровой преобразователь), необходимый для измерения аналогового сигнала. Но некоторые производители добавляют дополнительные функции — возможность измерения температуры, сопротивления и напряжения. Отдельные модели сочетают в себе возможности электрических клещей и мультиметра или осциллографа. Их стоимость ненамного превышает цену аналогов, но приобрести отдельно мультиметр будет дешевле.

Клещи-адаптер измеряют силу постоянного и переменного тока, но никаких дополнительных функций не имеют. Перед выбором подходящего инструмента определяются с возможностями, которые он должен иметь, точностью измерения, частотным диапазоном и параметрами.

Эти данные сопоставляют с ценой, что позволит выбрать оптимальный вариант, а затем эффективно пользоваться токовыми клещами.

Обзор на токоизмерительные клещи RGK CM-20 | Другие инструменты | Обзоры

Сегодня на тесте токовые клещи от компании RGK. Максимально допустимый измеряемый ток до 600А (как переменный, так и постоянный), так же имеется возможность производить температурные замеры (в комплекте идет термопара К-типа), измерять ёмкость, сопротивление, частоту сети и многое другое.

Упаковка и комплектация

Заводская упаковка довольно лаконичная и не перегружена лишней информацией.

Комплектация:

  • токовые клещи RGK CM-20
  • тряпичный футляр- комплект щупов
  • термопара К-типа
  • комплект батареек
  • инструкция по эксплуатации

Для удобной транспортировки и хранения предусмотрен тряпичный футляр с фирменным логотипом производителя. Внутри находится отсек для щупов/термопары и резинка, удерживающая сами клещи.

Характеристики

  • Переменный ток: 60 А - 600 A
  • Постоянный ток: 60 А - 600 A
  • Напряжение переменного тока: 6 В - 750 В
  • Напряжение постоянного тока: 600 мВ - 1000 В
  • Сопротивление: 600 Ом - 60 Мом
  • Проверка целостности (прозвонка) электрической цепи: 600 Ом
  • Проверка диода: 6 В
  • Ёмкость: 60 nF - 60 mF
  • Температура (°С): от -20°C до 400°C
  • Частота: 10 Гц – 1 МГц
  • NCV (бесконтактное детектирование напряжения): Звуковая/световая индикация при обнаружении напряжения ≥ 100 В на расстоянии ≤ 10 мм
  • Разрядность дисплея: 6000
  • Индикация перегрузки: «OL» или «-OL»
  • Раскрытие клещей: Максимальный диаметр проводника 30 мм
  • Соответствие нормам безопасности: IEC61010-1; IEC61010-2-032; CATII 1000В, CATIII 600В
  • Питание: 3 батарейки ААА 1,5 В
  • Габаритные размеры: 215 х 73 х 36 мм
  • Масса: 238 г

Внешний вид

Токовые клещи RGK представляют собой типичный мультиметр с возможностью бесконтактного измерения тока, а модель CМ-20 является топовой в линейке производителя.
Материал корпуса - пластик. Красные вставки имеют прорезиненный состав. Селектор режимов с отчетливым рельефом под большой палец.  Для смены режима работы предусмотрен селектор управления, при выборе происходит жесткая фиксация (используется шарик в качестве стопора). Так же при выборе необходимого режима издается звуковой сигнал, возможности отключить его нет.Количество отсчетов - 6000, имеется удержание последнего значения (кнопка Hold), отображение минимального/максимального значения измерений, а так же обнуление и смена системы измерения.В верхней части мультиметра находятся токовые клещи, максимальный допустимый ток измерения - 600 A (как переменный, так и постоянный). Так же максимальное сечение жилы составляет 30мм (диаметр). Для реального понимания размеров, одна жила ВВГнг(А) 4х185 легко помещается в клещи. При этом суммарный допустимый ток для данного кабеля не превышает 400А, так что токовые клещи имеют приличный запас. При должной сноровке жила кабеля ВВГнг(А) 4х240 так же так же может быть замерена на максимальный ток, при этом паспортные значения не превышают 500А.Для удобства измерения тока предусмотрена подсветка рабочей зоны. Не могу сказать, что яркости предостаточно, но для работы в полной темноте хватает. Цвет свечения подсветки - бело-голубой.В нижней части мультиметра находятся разъемы для подключения щупов и термопары. Щупы имеют резиновую оболочку средней жесткости. На концах предусмотрены колпачки для уменьшения контакта и предотвращения замыкания между ними. Сопротивления щупов - 0.4Om, что является средним результатом. Длина - 90см, калибр - 18AWG.

Термопара К-типа. Материал - стекловолоконный кабель. Подключение через сдвоенный разъем с изображением полярности.Питание мультиметра осуществляется с помощью 3-х элементов ААА. Для первоначальной установки необходима крестовая отвертка, в комплекте не предусмотрена.

Разборка

Разборка элементарная. Токовые клещи построены на ARM Cortex-M3 CPU platform (
EFM32-TG842F32-C), в качестве "мозгов мультиметра" используется Hycontek DTA0661L. К качеству монтажа вопросов нет, все сделано очень аккуратно.

Тестирование

Собираем мультиметр и переходим к тестированию.
1. Детектор напряжения (NCV), обнаруживает электрические провода под напряжением при близком нахождении с ними. Максимальное расстояние обнаружение порядка 1,5-2см. На экране загорается EF и отображается расстояние в виде черточек. Работает так же как и другие устройства с NCV.

2. Переменное напряжение и измерение частоты сети. Благодаря данному мультиметру узнал о том, что после капитального ремонта напряжение в доме не соответствует норме.

 3. Переменный ток. Измерим рабочий ток на одном лестничном марше многоквартирном доме. Замер проводился в вечернее время, большинство потребителей видимо отключены. 4. Температура. Доводим воду до температуры кипения и помещаем термопару. Полученные значения равны - 98 градусам (с учетом моего местонахождения - 572м над уровнем моря, когда температура кипения достигается уже при 98,2 градуса).5. Для проверки сопротивления были взяли несколько резисторов разного номинала. Полученные значения сравним с моими основными токовыми клещами Aneng ST209.
Заявлено    Значения CM-20    Значения ST209
1.2кОм       1.176кОм                1.176кОм
39кОм        38.79кОм                38.81кОм
750кОм      738кОм                   740кОм
200Ом        195.5Ом                  195.6Ом
При заявленной погрешности +/- (1.2%+2) значения стремятся к правильным. При этом набор резисторов был куплен новым и ранее не использовался. 6. Постоянное напряжение. В качестве лабораторного блока питания используем Longwei LW-K3010D. Максимальное выдаваемое напряжение составляет 32V, для теста делаем шаг в 5V и сравниваем значения БП и СМ-20.
5.95V - 5.953V
9.94V - 9.95V
15.00V - 15.01V
19.99V - 19.98V
25.00V - 25.00V
30.01V - 30.01V
32.04V - 32.04V
Полученные значения полностью соответствуют выставленным значения на БП, при этом подстроечный резистор на БП я не трогал.

7. Проверка целостности электрической цепи, она же "прозвонка" в простонародье. Происходит с 2-х секундной задержкой. Данные показатели далеки от идеала. Звуковое оповещение так же присутствует.

8. Постоянный ток. Измерим максимальный пусковой ток на бензиновом Renault Logan и дизельном Renault Laguna 3 с помощью функции Inrush (данная функция предусмотрена для замера пускового тока двигателей):
Logan - 48.79А
Laguna - 284А
Оба автомобиля заводились более 3 часов назад, температура на улице -6 градусов.

9. Проверка ёмкости конденсатора. Для данного теста были приобретены новые конденсаторы разного номинала. Сравнение осуществляется с мультиметром ST209.
Заявлено    Значения CM-20    Значения ST209
2.2mF         2.1mF                      2.12mF
10mF          10.11mF                  10.08mF
47mF          46.45mF                  46.63mF
220             219.5mF                  220mF
Если брать в расчет значения, полученные с помощью мультиметров, то показатели в целом сходятся. А вот паспортные данные с фактическим отличаются, хоть и немного.  10. Прозвонка диодов. Режим рабочий, полученные данные с разных мультиметров совпадает один в один (0.588V). Время срабатывание моментальное.

Так же из дополнительных особенностей RGK CM-20 можно выделить:
- Наличие датчика Холла для обеспечения точного определения переменного тока.
- Фильтр V.F.C. обеспечивает корректные результаты при тестировании импульсного (ШИМ) оборудования.
- Автоотключение через 15 мин. бездействия.

Выводы

Токовые клещи RGK CM-20 являются хорошим помощником для людей, ценящих универсальные приборы (допустим, когда есть возможность измерения переменного и постоянного тока).
Понравилось:
- приличная точность;
- удобный селектор переключения режимов;
- возможность замерять кабель ВВГнг 4х240.

Не понравилось:
- Цена, все таки высоковата для данного устройства;
- Синюшный светодиод встроенной подсветки;
- Малое время работы подсветки экрана.

Как работают датчики и токовые клещи для измерения постоянного и переменного тока

Лень всегда была двигателем прогресса. В случае с прибором для измерения тока было также. Во время измерения тока амперметр включается в электрическую цепь последовательно. А это значит, что для измерения тока, нужно разомкнуть электрическую цепь, то есть вмешаться в ее работу. Во-первых, это занимает много времени. Во-вторых, существует достаточно большой риск поражения электрическим током во время проведения измерений. Более того, измерительный прибор вносит в электрическую цепь собственное сопротивление, в частности сопротивление щупов. Чем больше номинал тока, тем более ощутимое это влияние.

Идея измерения тока без разрыва электрической цепи была успешно реализована в измерительном приборе, который вскоре получил название «токоизмерительные клещи». Такой прибор позволяет легко измерить ток без необходимости размыкать исследуемую цепь.

К тому же можно проводить измерения на установке или оборудованию, которое работает. Прибор также позволяет измерить ток проводника, который находиться в изоляции.

  Он не вносит собственное сопротивление в электрическую цепь и не влияет на результат измерений.

Современные измерительные приборы, конечно, кардинально отличаются от самых первых токовых клещей. Однако (собственно из-за этого прибор и получил свое название), сам механизм прибора, очень похож на механические клещи, практически не изменился. Это обусловлено тем, что прибор должен «обхватить» проводник, по которому протекает ток. А сделать это можно следующим образом:

Типы и принцип работы токоизмерительных клещей

Все токоизмерительные клещи условно можно разделить на 2 типа:

  1. Клещи для измерения переменного тока.
  2. Клещи для измерения постоянного и переменного тока.

Такая классификация обусловлена типом датчика, который используется для измерения тока.

Приборы первого типа построены на принципе одновиткового трансформатора тока.

Измеряемая шина или проводник исполняют функцию первичной обмотки, а вторичная многовитковая обмотка (к которой подключен амперметр) намотана на раскрывающийся магнитопровод прибора.

Переменный ток в проводнике создает переменный магнитный поток в магнитопроводе прибора, в результате чего во вторичной обмотке токоизмерительных клещей возникает ЭДС.

В замкнутой вторичной обмотке возникает ток, который измеряется амперметром. Прибор обрабатывает полученные данные и выдает на дисплей результат измерений тока в удобном для пользователя виде. К преимуществам таких приборов относят их простую конструкцию и доступную цену. Но есть и очевидные недостатки, например, возможность измерять только переменный ток.

В конструкции приборов второго типа используется чувствительный элемент абсолютно иного действия, принцип работы которого основан на эффекте Холла. Чувствительным элементом, или же датчиком Холла, называют устройство, с помощью которого измеряют величину магнитного поля.

В случае токоизмерительных клещей, это магнитное поле, образованное проводником, по которому протекает ток. Датчик Холла представляет собой полупроводниковую прямоугольную пластину, к которой подсоединены четыре вывода.

Схематически, чувствительный элемент датчика Холла показан на рисунке ниже.

Эффект Холла можно представить так. Пускай чувствительный элемент имеет форму прямоугольной пластины длиной l, шириной d и толщиной b.

  Если вдоль этой пластины пропустить электрический ток J, а перпендикулярно плоскости пластины создать магнитное поле B, то на ее боковых поверхностях в направлении CD возникнет электрическое поле, которое называют полем Холла.

На практике, поле Холла характеризуется разницей потенциалов, которую измеряют между симметричными точками С и D на боковых поверхностях чувствительного элемента.

Эта разность потенциалов называется Холловскою разностью потенциалов Uхол или ЭДС Холла εхол. Объясняется эффект Холла тем, что в магнитном поле, на электрические заряды, которые двигаются, действует сила Лоренца. ЭДС Холла (или Uхол) пропорциональна силе тока, индукции магнитного поля, и обратно пропорциональна толщине чувствительного элемента и концентрации носителей тока в нем.

Принцип роботы датчика Холла

На рисунке ниже показана характерная зависимость Uхол от магнитного поля в случае постоянного тока. Если магнитное поле отсутствует, ЭДС Холла равна нулю.

Но в результате разных различных факторов и явлений (например, несимметричное расположение выводов датчика), измерительный прибор может показать некоторую разность потенциалов Uо на выходе датчика Холла, даже при отсутствии магнитного поля.

Для того, чтобы исключить эту ошибку, величину Uо следует вычесть из измеренной разности потенциалов в магнитном поле.

Обратите внимание, датчик Холла измеряет перпендикулярную (к плоскости датчика) величину вектора магнитного поля. Поэтому, если нужно измерить максимальное значение магнитного поля, датчик Холла, а соответственно и измерительный прибор (токоизмерительные клещи), необходимо ориентировать в магнитном поле соответствующим образом.

Для изготовления датчиков Холла используют определенные полупроводники, которые имеют высокую чувствительность к воздействию магнитного поля, например, InP, InSb, GaAs, Ge, Si.

Чувствительные элементы могут быть миниатюрных размеров, например, 1х1х0.5 мм. Именно это позволяет сделать измерительный прибор компактным и удобным для пользователей.

Конструкция чувствительного элемента токоизмерительных клещей представлена на фото ниже.

Последовательность процесса измерения тока

Измерения тока с помощью клещей необходимо проводить в такой последовательности:

  1. Поворотный переключатель устанавливаем на необходимый диапазон измерений (постоянный или переменный ток – если клещи имеют автоматический выбор). Прибор включается одновременно с выбором диапазона. Если номинал тока заранее неизвестен, начинать измерения необходимо с самого большого диапазона, постепенно его уменьшая в случае необходимости.
  2. Раскрываем клещи, нажимая на рычаг.
  3. Закрываем клещи и обжимаем проводник. Казалось бы, это самый простой шаг. Но необходимо учесть некоторые нюансы. Во-первых, обжать нужно только один проводник, ток которого хотите измерить. Если обжать 2 жилы провода (или 2-х жильный кабель в изоляции), результатом измерений будет «0», поскольку токи этих двух проводников имеют противоположные направления. Магнитное поле, образованное током одной жилы провода будет компенсироваться магнитным полем второй. Во-вторых, провод нужно разместить максимально по центру магнитопровода токовых клещей. В таком случае, результат измерения будет самым точным.
  4. правильно / неправильно

  5. Считать результат.
  6. Обработать результаты измерений.

Дополнительные функции

Но это еще не всё. Современные токоизмерительные клещи могут помочь измерить не только ток.

Измерение напряжения, сопротивления, емкости, температуры и частоты, проверка проводимости, тестирование диодов – всё это под силу современным токоизмерительным клещам.

Можно сказать, что токоизмерительные клещи – это своего рода цифровой мультиметр с возможностью бесконтактного измерения тока. Как и в мультиметре, измерения этих параметров проводятся с помощью контактных щупов.

Кроме того, на подобии цифровым мультиметрам, токоизмерительные клещи имеют дополнительные функции для удобства пользования и обработки результатов:

  • Функция HOLD – удержание данных. Используется для того, чтобы зафиксировать, то есть «заморозить» результаты измерений на дисплее прибора (например, если измерения проводятся в труднодоступных местах) для дальнейшей обработки.
  • Функция MAX/MIN – прибор фиксирует самые большие или самые маленькие показания за время проведения измерений. Используется для некоторых измерительных задач.
  • Функция REL – относительные измерения, то есть, обнуления начального значения.  Функция REL особенно актуальна для клещей постоянного/переменного тока.  Дело в том, что чувствительный элемент, функцию которого выполняет датчик Холла, чрезвычайно чувствителен к внешним магнитным полям. На дисплее прибора, еще до проведения измерений, фиксируются определенные ненулевые показатели. Это обусловлено воздействием внешних магнитных полей. Поэтому для получения достоверных результатов, перед проведением измерений показания обязательно надо обнулять.  Начальные показания прибор принимает за «ноль», и все дальнейшие измерения проводятся относительно этого опорного значения.
  • Подсветка дисплея – для работы в условиях недостаточного освещения. Как правило, кнопка обозначается символом «☀». Подсветку можно включить или выключить в зависимости от условий и освещения. Некоторые приборы оборудованы фонариком для освещения труднодоступных объектов, на которых будут проводиться измерения.
  • Функция NCV – бесконтактная индикация напряжения. Эту функцию имеют только некоторые модели токоизмерительных клещей. С ее помощью можно отследить трассу прокладки скрытой проводки, или же определить находится ли определенный провод под напряжением. Значение напряжения нужно замерить с помощью щупов в соответствующем режиме.
  • Тестирование диодов и проверка проводимости – функции, которые позволяют определить работоспособность диодов и установить целостность электрической цепи.

Рекомендации и меры безопасности

Токоизмерительные клещи можно использовать в закрытых электроустановках, или же в открытых электроустановках в сухую погоду.

  Измерения можно проводить как на изолированных участках, так и на проводниках без изоляции. Человек, который проводит измерения, должен использовать диэлектрические перчатки и находится на изолированной поверхности.

В основном, эти правила безопасности касаются измерения токов большого номинала.

Для измерения малых токов можно намотать несколько витков провода, ток которого надо измерить, на магнитопровод клещей. Чтобы получить значение тока провода, результат необходимо разделить на количество витков.

В этой статье мы рассказали о принципе работы, особенностях пользования и функциях токоизмерительных клещей на примере нескольких «младших» моделей производителя UNI-T с базовым набором способностей. «Старшие» модели, помимо вышеупомянутых функций, помогут измерить пусковые токи, мощность, коэффициент мощности, фазовый угол, активную энергию и установить порядок чередования фаз.

Подобрать и купить токоизмерительные клещи известных производителей можно в магазине инструментов «Мастерам». Наши специалисты будут рады вам помочь и ответить на любые вопросы.

Как измеряют ток токовые клещи

Сегодня мы поговорим про интересный прибор, без которой бойцы электротехнического фронта как без рук, а именно про токовые клещи или измерительный трансформатор тока.

Еще со школьного курса физики мы знаем, что ток большой силы чрезвычайно опасен для здоровья. Тем не менее, различными устройствами можно замерять постоянный и переменный ток до 5-20 ампер. А как быть, если значение достигает 100, 200 или даже 1000 ампер? Или даже больше ? Специально для этого были придуманы токоизмерительные клещи.

Различные из них устроены по-разному. Простые, которые способны измерить только переменный ток имеют более простую конструкцию, нежели способные измерять и постоянный, тоже.

У простых устройств, собственно сами захваты замыкаются, создавая с проводником, по которому течет переменный ток, своеобразный трансформатор. Ведь по сути они становятся вторичной обмоткой, в которой наводится ЭДС которая создается при взаимодействии c проводником, по которому идет ток, переводят аналоговое значение в цифровой результат и отображают на дисплее.

Ведь ЭДС возникающая в проводнике получается пропорциональной току, протекающему через него.

Что особенно важно, не имеет значения, есть изоляция кабеля, заводская, или меряется оголенный провод, ведь для электромагнитного излучения нет преград. Исключением может быть экранированный силовой кабель с бронезащитой. С таким не справится даже мегаомметр.

Алгоритм измерения

Но не важно, какие клещи у вас в наличии, принцип измерения остается одним и тем же:

  • Включите в режим измерения, ну, например, переменного тока, так как он чаще всего встречается в быту.
  • Выберите максимальный предел измерения, чтобы не ошибиться. Для разновидностей с автоматическим выбором пределов, так называемых автоматов, этот шаг можно пропустить.
  • Замкните на проводе. Если провод закручен — полученное значение нужно будет поделить на количество витков провода.
  • Снимайте показания!

Приборы, которые могут измерять переменный и постоянный ток устроены иначе. У них захваты не замыкаются, а измерения тока производятся с помощью специального устройства — датчика Холла. Этот сенсор способен регистрировать эффект Холла — изменение направление движения заряженных частиц в проводнике при прохождении через определенное магнитное поле.

Из-за наличия датчика Холла, приборы, которые способны контролировать переменный+постоянный ток, стоят гораздо дороже простых.

Где возникает потребность в замерах больших значений постоянных токов ? К сфере электротехнического хозяйства это точно не относится, поскольку в войне двух гениев Эдисона и Теслы, все таки победил ток переменный, как такой, который позволяет передавать огромные мощности на серьезное расстояние с минимальными потерями.

А вот с токами в 100-200 ампер каждый день сталкиваются сотни миллионов людей по всему миру.

Не верите ? Не можете представить где ? А именно столько потребляет стартер, вращая коленчивый вал в момент запуска ДВС, потребляя энергию от аккумулятора. Вот там и потребуются при диагностике и ремонте измерение серьезных величин постоянного тока при помощи клещей постоянного тока.

Мы рассказали про 2 модели, но есть и еще и третья разновидность — так называемые гибкая токовая петля. Или по простому с измерительной проволокой.

Совсем далеко от классики ! Никаких захватов здесь нет. И как вообще обхватывать кабель ?

  1. Диаметр петли составляет менее 10мм, именно поэтому они называются гибкими.
  2. Слева и справа измерительные проводники входят в корпус, с помощью контактных разъемов. Следовательно один из концов может отсоединяться.
  3. А вот когда он отсоединен, то легко «опоясать» силовой кабель, опять вставить в разъем и начать измерять.

Хотите спросить зачем такие сложности и морочить голову ?

А как интересно электрику обхватить силовой кабель диаметром 70 мм ? А если сразу нужно измерить ток в нескольких из них. Традиционные захваты «сдадутся» и придется обратиться к гибким токовым петлям.

Кстати как следствие замеров током в проводниках большого сечения, диапазон у таких модификаций рекордный и достигает 3000 ампер.

Как видим, измерять ток с помощью этой штуки совершенно не сложно. Самые простые, измеряющие только переменный ток довольно дешевые.

А вот измерители тока, которыми можно измерить и постоянный ток или с гибким захватом, будут стоить в несколько раз дороже из-за более сложной конструкции.

Кстати, довольно часто рассматриваемые в статье клещи можно использовать и в качестве мультиметров, так как они могут измерять постоянное и переменное напряжение, сопротивление и делать прозвон.

Как устроены токовые клещи

Токовые клещи – просто необходимая вещь для электрика. Они могут выполнять те же самые функции, что и мультиметры, то есть измерять напряжение, сопротивление цепи и прочие параметры. Однако, они несправедливо не пользуются спросом, поскольку вещь действительно нужная.

Токовые клещи – это трансформатор с амперметром, они позволяют определить силу тока, а также другие характеристики, чтобы электрическая цепь при это не была разорвана. Само устройство представляет собой первичную обмотку трансформатора.

С расположенным внутри проводником, который позволяет току индуцироваться на обмотку из-за возникновения электромагнитного поля. После этого вторичная обмотка, куда затем попадает электроток, передает показания на амперметр. Здесь обязательно нужно учесть коэффициент трансформации.

Данная информация применима для токовых клещей при переменном токе, поскольку трансформатор с постоянным током работать не будет.

Те токовые клещи, которые представлены на современном рыке, используются и для постоянного тока. Вместо амперметра устанавливается датчик, который измеряет напряженность электромагнитного поля.

Эти модели немного дороже по цене, но их качество выше и в работе они более точны. И помимо этого, токоизмерительные клещи в соединении с мультиметром позволяют определить силу тока, потому что в прибое уже есть встроенный калькулятор.

Создание токовых клещей изначально планировалось для поддержки ими измерительных приборов, которыми пользовались специалисты, однако в ходе времени их устройство постепенно менялось, и сам прибор стал доступен к самостоятельному использованию. Кроме того, электрические клещи стали незаменимы в применении в быту, и его стоимость стала не так велика.

Токовыми клещами можно измерить следующие показатели:

  1. Какая нагрузка на сеть имеется в настоящее время, например, в квартире.
  2. Выявить несоответствие показаний различного рода оборудования, сравнивая показания на этом оборудовании и показания, полученные при измерении клещами.
  3. Определить мощности бытовых электроприборов, а также любых других, используемых в хозяйстве.
  4. Путем контроля домашней электрической сети не допускать сторонние подключения.
  5. Выявить значение силы тока в одном из проводников, который является частью электрической цепи, при этом не вмешиваться в работу всей схемы.
  6. Найти где происходит утечка тока.

Разновидности токовых клещей

Токовые клещи подразделяются на следующие типы:

  • Стрелочные – одни из самых первых моделей. Они чувствительны к каким-либо колебаниям, что является главным их недостатком, поэтому важно, чтобы прибор лежал на жесткой поверхности и не двигался. Более того, чтобы получить реальные значения замеров нужно с использованием коэффициента трансформации сделать перевод показаний.
  • Цифровые – можно произвести настройки на нужный параметр (сила тока, мощность) и встроенный микроконтроллер выдаст показания на дисплей автоматически, сам произведя все вычисления.
  • Мультиметр – универсальный прибор. Очень удобны тем, что клещи уже встроены в корпус. В зависимости от модели мультиметра существует много дополнительных функций и способов измерений.
  • Высоковольтные – зачастую крепятся к штанге, чтобы произвести замены и не приближать очень близко к проводнику. Единственная функция этого вида – измерять переменный ток.

Принцип работы токовых клещей

Принцип работы токовых клещей заключается в том, что если между его захватами установить проводник, то электромагнитное поле изменится под действием тока, проходящего по этому проводнику. И затем, пройдя через первичную и вторичную обмотки, на прибор будут переданы показания.

Токовые клещи, предназначенные для напряжения до 1000 Вольт, совершенно не отличаются от клещей для высоковольтных цепей. Измерение тока токовыми клещами имеет следующий алгоритм.

Для начала определяем на электрической схеме, к какому проводу будем присоединять токовые клещи для снятия параметров. Обязательно нужно выбрать именно один провод, поскольку если их будет больше, то замеры будут некорректными. На приборе выставляем тот режим измерения, который необходим нам для решения существующей задачи. Кроме этого, нужно будет еще и определить шкалу.

В том случае, если информация о ней отсутствует, следует выбрать наибольшую. Затем раскрывая клещи, обхватываем провод. Его расположение должно быть строго перпендикулярным той плоскости, в которой расположились клещи. Идеально, если проводник будет расположен в самом центре контура. Автоматически произойдет измерение нужного нам параметра, и результат высветится на дисплее.

Стоит отметить, что если величина тока слишком мала, и определить ее не получилось, то проводник можно намотать на половину токовых клещей и провести замер вновь. При появлении значения нужно его разделить на то число витков, которое было сделано.

В том случае, если высветится значение единицы, то нужно сделать переключение на другой диапазон, поскольку ток превышает этот показатель.

Преимущества и недостатки токовых клещей

Токоизмерительные клещи неспроста вошли в обиход людей, они широко распространены, потому что имеют множество преимуществ, которые заставляют делать выбор в их пользу.

Во-первых, само устройство очень просто в обращении, там нет замудренных инструкций, множества переключателей и пр. Размеры позволяют легко переносить его по различным местам, оно компактно и выдает измеряемые параметры с высокой точностью.

Кроме того, ими можно производить замеры как микротоков, так и токов в высоковольтных схемах. На основании принципа работы токовых клещей создаются устройства различного назначения.

  • Токовые клещи можно сочетать с другими электроизмерительными приборами, например, при сочетании с мультиметром грани их возможностей просто невозможно представить, а ведь их можно еще совместить с другими различными датчиками, тем самым еще больше расширив функционал.
  • Если человек в принципе лишь поверхностно знаком с физикой, а точнее с электротехникой, но не знает как устроены токовые клещи, то он все равно будет в силах разобраться с этим прибором даже без инструкции, настолько он прост в обращении.
  • Как правильно пользоваться токоизмерительными клещами уже стало понятно, преимущества также описаны очень развернуто, однако, будет несправедливо не сказать о недостатках:
  • В случае если проводник в клещах располагается не совсем правильно (не перпендикулярно), то из-за существующего электромагнитного поля возникают неточности, поэтому нужно запомнить что положение провода зависит от положения самого прибора.
  • Если рядом с проводником есть другие проводники, то токоизмерительные клещи могут воспринимать токи этих проводников, поскольку существует некая чувствительность.
  • К сожалению, из-за того, что само устройство очень просто, существует множество компаний, которые стремятся заработать деньги на том, чтобы изготовить и продать копии, качество работы которых зачастую неудовлетворительно и точность показаний отсутствует.

Измерение тока токовыми клещами

Измерение тока при помощи токовых клещей будет выполняться следующим образом. Сначала нужно выбрать тот провод, показания которого нужно замерить. Используя переключатель, на тестере отмечается нужный режим.

Если нужно измерить постоянный ток, то выставляется одни литеры, а если переменный, то другие. Затем нужно раскрыть клещи и поместить проводник внутри, строго перпендикулярно корпусу клещей и, если есть такая возможность, по центру внутреннего контура.

После этого на дисплее автоматически появятся нужные нам показания.

На некоторых токоизмерительных клещах есть кнопка Hold, она позволит произвести замеры в тех местах, куда сложно дотянуться и не будет видно показателей дисплея. Нажав на нее при проведении замера, результат будет зафиксироваться на дисплее и его можно увидеть, выйдя из сложных условий.

Токовые клещи и мультиметры Chauvin-Arnoux

Сергей Шахматов

Окончание, начало в № 4 '2001

1.5. О выборе датчика тока

Чтобы выбрать токовый датчик для соответствующего применения, нужно ответить на следующие вопросы.

  1. Вид измеряемого тока — переменный или постоянный? Датчики, предназначенные для измерения постоянного тока, имеют обозначение AC/DC (переменный/постоянный), поскольку они могут измерять значения как переменного, так и постоянного тока.
  2. Каковы наибольшее и наименьшее значения измеряемого тока? Определите, подходит ли точность измерения в нижней части диапазона, или выберите токовый датчик для малых значений тока. Многие датчики имеют высокую точность измерения только в верхней части диапазона, а некоторые предназначены для измерения небольших значений токов.
  3. Токовую шину какого диаметра необходимо охватить клещами? Данный параметр определяет необходимый размер токовых клещей.
  4. Какой тип выхода датчика вам необходим или в каких единицах будет выполняться измерение (мА, мВ, AC, DC и т. п.)? Убедитесь, что входной импеданс измерительного прибора соответствует техническим требованиям.

Другие факторы, которые необходимо учесть:

  • Каково значение напряжения для проводника, на котором выполняется измерение?
  • Какой тип выхода необходим: провода с наконечниками, штепсель, коаксиальный разъем?
  • Будет ли датчик использоваться для измерения силовых или гармонических значений?
  • Проверьте, удовлетворяются ли требования к частотным и фазовым характеристикам.
  • Компания Chauvin-Arnoux имеет очень широкую номенклатуру датчиков тока. Ниже приводятся их основные технические характеристики. Токовые клещи, выполненные как одно целое с мультиметром, рассматриваются далее в разделе, посвященном мультиметрам.

    1.6. Технические характеристики датчиков тока производства CHAUVIN-ARNOUX

    Мини-клещи серии MINIPINCE

    Предлагаются два типа датчиков Minipince.

    Первый тип работает как обычный токовый датчик (с отношением 100/1 или 1000/1) с токовым выходом (мА) для использования совместно с мультиметрами, регистраторами или другими приборами со входами по току.

    Второй тип имеет выход по напряжению пропорционально измеряемому току (1 мв/А, 10 мВ/А или 100 мВ/А). Потенциальный выход позволяет использовать для измерения, отображения или записи данных приборы со входами по напряжению переменного тока. Серия Minipince позволяет осуществлять измерение истинных действующих значений приборами TRMS.

    Некоторые модели имеют специфические особенности. Например, модель Minipince1 позволяет измерять очень малые токи; модель Minipince2 разработана для оптимального измерения тока 5 А; в модели Minipince5 применен специальный магнитный сердечник для достижения наибольшей точности и наименьшего фазового сдвига.

    Серия MN

    Выходные гнезда типа «джек» или провода со штепсельными разъемами диаметром 4 мм. Следовательно, данные датчики совместимы со всеми видами мультиметров и тестеров, предлагаемых на рынке.

    Существуют два типа датчиков серии MN.

    Первый тип работает как трансформатор тока (соотношение 1000/1) с выходным сигналом в единицах измерения (мА) для использования с любыми приборами, измеряющими ток.

    Второй тип выдает на выходе напряжение (постоянного и переменного тока, в зависимости от модели). Выходной сигнал пропорционален измеряемому току (1, 10, 100 или 1000 мВ/A). Данный выход по напряжению позволяет использовать прибор, измеряющий только напряжение постоянного или переменного тока.

    В серии MN есть специфические модели, разработанные для определенного применения, например для измерения выходных значений трансформатора, для подключения к осциллографу или даже для измерения тока утечки.

    Серия Y

        Токовые клещи данной серии имеют прочную конструкцию, предназначены для универсального применения, удобны в эксплуатации. Крюкообразная форма захватов позволяет легко вытаскивать или поддевать кабели или даже шинопровод небольшого размера. Они используются для измерения тока до 600 A AC.

    Существуют два типа токовых клещей серии Y.

    Первый тип работает как обычный трансформатор тока (с соотношением 100:1 или 1000:1). Выходной ток может быть измерен мультиметром, регистратором или другим применимым устройством с соответствующим диапазоном измерения тока.

    Второй тип токовых клещей серии Y имеет на выходе напряжение постоянного тока, пропорциональное значению измеряемого переменного тока (1 мВ/A или 10 мВ/A). Это позволяет использовать приборы, не имеющие диапазона измерения тока, и измерять, отображать или регистрировать значение тока в соответствующем диапазоне прибора для измерения напряжения переменного тока.

    Серия C

        Серия токовых клещей C100 включает тринадцать моделей, которые имеют все преимущества старой серии токовых C30 и в то же время имеют значительные усовершенствования, особенно в области безопасности, соответствия требованиям эргономики, имеют улучшенные рабочие характеристики: возможность измерения тока до 1000 А, превосходная метрология, высокая точность измерений, хорошая линейность, симметричная намотка витков катушек для минимального фазового сдвига, маятниковая система регулировки для магнитных элементов, измерение на проводниках диаметром до 52 мм, кроме этого, некоторые модели имеют µ-металлический магнитный сердечник для использования токовых клещей с ваттметром. Модели данной серии отличают передовой дизайн — форма токовых клещей, отвечающая требованиям эргономики, специальные углубления для пальцев на рукоятке, полуавтоматическая система раскрытия захватов (запатентованная).

    Соответствие стандарту по безопасности IEC 1010 600V cat. III (для промышленности и связи). Корпус имеет специальную нескользящую поверхность. Перечисленные уникальные технологии и качество изготовления обеспечивают наилучшие возможности для измерения без каких-либо сложностей.

    Токовые клещи серии С100 совместимы с различными измерительными приборами (мультиметрами, ваттметрами, регистрирующими устройствами, осциллографами) и предназначены для измерения любых переменных токов с соответствующей степенью безопасности и без необходимости разрыва электрической цепи.

    Серия D

        Эта серия включает токоизмерительные клещи с высокими техническими характеристиками и разработанные для измерения больших значений переменного тока.

    Их высокий коэффициент трансформации и низкий фазовый сдвиг в совокупности с широкой частотной характеристикой позволяют выполнять с высокой точностью измерение значений тока и мощности.

    Высокое качество магнитопроводов и обмотки катушек определяет высокую точность измерений тока до 3000 A (AC). Прямоугольные захваты позволяют использовать токовые клещи для измерения на кабелях большого диаметра или на шинопроводах.

    Токовые клещи серии D обеспечивают превосходные возможности для измерения истинных среднеквадратичных значений и дают точное воспроизведение сигнала. В серии D объединены два различных типа токовых клещей.

    Первый тип действует как традиционный трансформатор тока с током на выходе (мА) и широким диапазоном коэффициентов передачи.

    Токовые клещи первого типа могут использоваться с мультиметрами, оборудованием для измерения параметров гармоник и мощности, с регистрирующими приборами и другим оборудованием, имеющим вход для переменного тока.

    Токовые клещи второго типа дают точный выходной сигнал напряжения пропорционально измеряемому току (1 мВ/A, 10 мВ/A или 100 мВ/A). Такой выход по напряжению позволяет выводить значение измерения на дисплей или регистрировать значение на оборудовании, не имеющем входа для тока.

    Модель D38N специально разработана для использования с осциллографами, приборами, отображающими форму сигналов, или другими измерительными устройствами, использующими преимущество высокой широкой частотной характеристики, имеющими вход типа BNC. Модель D38N содержит специальную схему и три диапазона измерения для максимального расширения частотной характеристики.

    Серия B

        Модель В2 серии В разработана для измерения токов утечки на землю, возникающих в результате повреждения изоляции. Это позволяет локализовать возникшие повреждения или провести предварительную диагностику, избежав, таким образом, выключения оборудования.

    • Токовые клещи разработаны специально для определения местонахождения небольших токовых утечек на электрических цепях с большими значениями по току.
    • Токовые клещи B2 измеряют разность по току или ток утечки от 500 µA и выше и могут быть использованы для измерения тока до 200 A при длительной нагрузке или 400 A маx.
    • Они имеют два диапазона измерений: 1 мВ/мА AC или 1 мВ/A AC.
    • В качестве детектора утечек клещи B2 могут использоваться в однофазных или многофазных системах, независимо от того, совпадает или не совпадает ток по фазе, сбалансированный или несбалансированный.
    • Токовые клещи B2 могут использоваться просто как высокоточный токовый датчик.
    • Обладая диаметром захватов 100 мм и диапазоном измерений от 500 мА до 200 A, В2 представляет собой универсальный прибор для проведения анализа несбалансированных цепей, токов утечки, контуров заземления и петли.
    • При использовании в конфигурации с искусственной нейтралью токовые клещи В2 могут в равной степени быть использованы для измерения токов утечки на трехфазных цепях без заземления.

    Серия AmpFLEX

        Эта серия гибких датчиков тока может использоваться как для измерения малых значений переменного тока — нескольких сотен миллиампер, — так и очень больших значений — до десяти килоампер.

    Главным преимуществом датчиков тока данной серии является их гибкость, а также простота и удобство использования. Эти свойства облегчают измерения на электрических проводниках различной формы и размеров (кабели, шины), позволяют выполнять измерения на проводниках больших диаметров или в труднодоступных местах.

    Датчики имеют еще ряд преимуществ: они обладают легким весом (наличие немагнитной цепи), не подвержены эффекту насыщения; высокий уровень точности и минимальный фазовый сдвиг делают их прекрасным инструментом для измерения значений мощности.

    AmpFLEX A100

    Датчик тока A100 имеет гибкий тороидальный сердечник, соединенный экранированным проводом с корпусом небольшого размера, в котором находится электронная схема прибора и стандартная батарея на 9 В.

    Корпус может быть подключен непосредственно к мультиметру, ваттметру или записывающему устройству. Датчик имеет один или два диапазона измерений. Датчик А100 дает выходной сигнал напряжения переменного тока 0,1–1–10 или 100 мВ/A. Кроме стандартных моделей (48, 80 или 120 cм), по заказу изготавливаются модели датчиков, для которых вы можете выбрать длину и чувст- вительность.

    AmpFLEXA101

    Датчик А101 имеет точно такие же параметры, как и модель А100, но поставляется без электронной части. Таким образом, данные датчики могут использоваться другими производителями для соединения их с собственными тестирующими приборами.

    Серия К

        Датчики тока серии К являются новыми изделиями и имеют исключительные возможности для выполнения измерений. Они необычайно компактны по дизайну и предназначены для выполнения точных измерений малых токов.

    Небольшие габаритные размеры датчика и его форма делают его подходящим для выполнения измерений в труднодоступных местах, например для работ на большинстве распределительных щитов, на технологических контурах от 4 до 20 мА или на проводниках тока в автомобиле.

    Датчики тока серии K могут работать с мультиметрами и другими измерительными приборами, которые получают преимущества высокой чувствительности и динамического диапазона датчиков, а также возможность указывать форму сигнала.

    Данные датчики тока дают выходной сигнал AC+DC (переменного и постоянного тока), который пропорционален изменяемому току, без необходимости изменять диапазон или фильтровать сигнал. Имеется возможность измерения среднеквадратичных значений для гармоник постоянного и переменного тока.

    Существуют два различных типа датчиков тока серии К–K1 и K2. Модель К1 дает выходной сигнал 1 мВ/мА и разработана для широкого применения и измерения малых токов. Модель К2 обладает более высоким уровнем чувствительности и точности, сигнал на выходе равен 10 мВ/мА.

    Серия Е

        Токовые клещи данной серии используют технологию, основанную на эффекте Холла, и предназначены для измерения переменного и постоянного тока от нескольких миллиампер до значений более 100А.

    Продолговатая, узкая форма токовых клещей позволяет использовать их в тесном пространстве, среди пучка кабелей и в других труднодоступных местах, таких как печатная плата, органы управления электродвигателем или на проводах двигателя автомобиля.

    Небольшое значение смещения фаз гарантирует достоверность и точность измерения мощности. Токовые клещи данной серии имеют на выходе сигнал напряжения (мВ).

    Возможность измерять сигналы переменного и постоянного тока делают их полезными для измерения истинных среднеквадратичных значений (true RMS).

    Имеются три модели серии Е

    Модели E1N и E6N очень похожи и обе имеют два милливольтовых диапазона на выходе. Модель E6N имеет наибольшую чувствительность и, следовательно, является наиболее подходящей для измерения малого тока. Модель E3N может быть непосредственно подключена к осциллографу.

    Токовые клещи этой серии хорошо работают с мультиметрами, записывающими устройствами, регистрирующим оборудованием, осциллографами и приборами, отображающими форму сигналов.

    Серия PAC

        Датчики серии PAC представляют семейство профессиональных токовых клещей для измерения переменного и постоянного тока. Их дизайн соответствует современным требованиям тех- ники безопасности и стандартам качества исполнения.

    Существуют два различных конструктива захватов — для охвата кабеля и для охвата шинопровода. Токовые клещи серии РАС работают на принципе эффекта Холла, обеспечивая измерения тока до 1500 A DC и 1000 A AC. Электронная схема и батарея расположены в корпусе прибора. Два диапазона выходного напряжения — 1 мВ/A и 10 мВ/A.

    Кнопка установки используется для автоматического обнуления значений в моделях PAC11, PAC12, PAC21 и PAC22. Модели PAC 10 и PAC 20 имеют потенциометр для настройки на нуль. Измерение действительных среднеквадратичных значений возможно даже для входных сигналов, содержащих гармонические составляющие постоянного тока.

    Благодаря малому фазовому сдвигу токовые клещи серии PAC хорошо приспособлены для измерения мощности.

    Модели PAC 12 и PAC 22 предназначены для использования с осциллографами, приборами, отображающими форму сигнала, и другими чувствительными к частотным параметрам приборами, имеющими вход BNC.

    Серия F1N/F2N/F3N

        Цифровые токовые клещи F1N, F2N и F3N образуют линию высокоэффективных измерительных приборов, которые позволяют пользователю вы- полнять все виды измерений переменного тока, в том числе имеющего искажения. Эти токовые клещи 400А RMS имеют пиковый фактор 2,5, что позволяет выполнять измерения тока, имеющего сильно искаженные сигналы.

    Данные токовые клещи имеют высокие рабочие характеристики и в то же время остаются безопасными и простыми в эксплуатации. Они оборудованы буквенно-цифровым дисплеем и графической шкалой.

    Можно использовать функцию фиксации выводимых на дисплей значений.

    Другой характерной особенностью является запоминающее устройство, фиксирующее наибольшее, наименьшее и среднее значения пикового тока продолжительностью более 2 мс и сглаженного тока, значение частоты на интервале продолжительностью более 3 с.

    Для выполнения измерения необходимо просто установить зажимы вокруг проводника, после чего токовые клещи покажут истинные среднеквадратичные измеряемые значения.

    Токовые клещи могут быть использованы при определении тока, имеющего искажения и частотные помехи, возникающие вокруг силового оборудования, на таких устройствах, как инверторы, на приводах с изменяемой частотой вращения, на полупроводниковых силовых устройствах, на переключаемых распределителях электроэнергии, регуляторах и т. п.

    Серия С.А6410, С.А6412, С.А6415

        Приборы С.А. 6410, С.А. 6412 и С.А. 6415 являются представителями нового поколения токоизмерительных клещей и предназначены для оперативного контроля устройств заземления без их отключения и использования вспомогательных электродов.

    Все модели дают возможность производить точные измерения сопротивления заземления в диапазоне от 0,1 до 1200 Ом. Модели С.А 6415 и С.А. 6412 измеряют ток и токи утечки в диапазоне от 1 мА до 30 А rms. Модель С.

    А 6415 имеет возможность звуковой сигнализации по установленным пороговым значениям и оснащена памятью, в которой может храниться до 99 результатов измерений. Конструкция измерительной головки обеспечивает охват заземляющих проводов диаметром до 32 мм.

    Функция звукового оповещения с установкой пороговых значений повышает удобство работы в плохо освещенных и труднодоступных местах.

    В моделях С.А. 6410 / 12 / 15 генератор напряжения с постоянной частотой 2,4 кГц генерирует напряжение Е, а результирующий ток I улавливается приемной катушкой, расположенной также в измерительной головке прибора. Внутренний фильтр отсекает все токи, кроме результирующего тока I, величина которого равна I = Е/R контура.

    1. Зная величину Е (задается генератором) и I (измеряется), можно вычислить R контура (эта величина и отображается на экране прибора).
    2. По материалам Chauvin-Arnoux подготовил Сергей Шахматов
    3. [email protected]

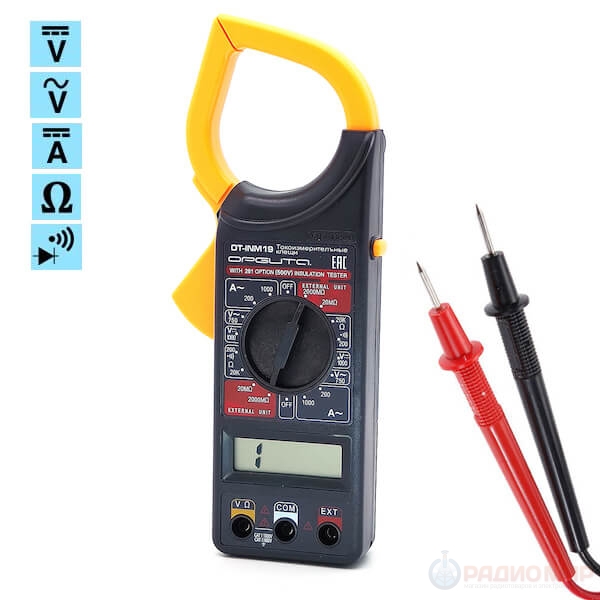

    Токоизмерительные клещи

    Высоковольтные токоизмерительные клещи
    Цифровой мультиметр с токоизмерительными клещами

    Токоизмери́тельные кле́щи — прибор для измерения тока без разрыва цепи, в которой измеряется ток и без электрического контакта с ней.

    Принцип действия основан на измерении магнитного поля, порождаемого измеряемым током.

    Классические токоизмерительные клещи, часто называемые клещи Дитце, позволяют измерять только переменный ток и представляют собой по сути трансформатор тока с разъемным тороидальным или близким по форме к тороидальному ферромагнитным сердечником, окно которого при измерении охватывает провод с током. Такие клещи реагируют не на сам ток, а на скорость его изменения — производную тока по времени.

    Принцип работы современных токоизмерительных клещей основан на прямом измерении магнитного поля, порождаемого током в проводнике вокруг проводника с помощью датчика Холла и позволяют измерять ток произвольной формы, в том числе и постоянный ток.

    Принцип действия

    Клещи на основе трансформатора тока

    Принцип действия токоизмерительных клещей — трансформаторов тока основан на том, что ток, протекающий в проводе создаёт вихревое магнитное поле, силовые линии которого окружают проводник.

    На разъемном для возможности ввода проводника в окно магнитопровода, изготовленного из магнитомягкого ферромагнитного материала намотана вторичная обмотка, подключенная ко вторичному электроизмерительному прибору, шкала которого проградуирована в единицах тока.

    Таким образом, этот трансформатор тока имеет две обмотки, первичная — один виток это провод с измеряемым током и многовитковую вторичную обмотку.

    В соответствии с законом электромагнитной индукции Фарадея во вторичной обмотке наводится ЭДС, величина которой прямо пропорциональна скорости изменения магнитного потока, охватываемого вторичной обмоткой.

    Так как величина этого потока прямо пропорциональна измеряемому току, то по измерениям этой ЭДС косвенно измеряют скорость изменения тока в проводе (производной по времени), а проинтегрировав эту ЭДС по времени можно получить истинное мгновенное значение тока в проводе.

    Так как такие клещи применяются обычно для измерения токов промышленной частоты, частота которой отклоняется незначительно от номинальной (50 или 60 Гц), и форма тока близка к синусоидальной, с достаточной для практических измерений точностью можно считать, что среднеквадратическое значение этой ЭДС прямо пропорциональна среднеквадратическому значению измеряемого тока. Таким образом, измерив напряжение на вторичной обмотке, возможно определить действующее значение измеряемого тока.

    Клещи с датчиком Холла

    Магнитопровод таких клещей не отличается по конструкции от такового у клещей со вторичной обмоткой, но в размыкаемом зазоре магнитопровода помещают датчик, работа которого основана на эффекте Холла.

    Первичный ток порождает магнитное поле в магнитопроводе, величина которого прямо пропорциональна току, а не производной тока, как у трансформаторных клещей.

    Так как ЭДС датчика Холла прямо пропорциональна полю, то по измерениям ЭДС Холла можно косвенно измерить ток в проводе, причём форма тока не имеет значения, например, прямоугольный, произвольной формы или постоянный.

    Так как ЭДС Холла меняет знак при изменении направления поля, такое устройство позволяет измерить не только величину, но и направление измеряемого тока. В некоторых моделях таких клещей предусмотрена возможность подключения дополнительного датчика тока — пояса Роговского, что позволяет измерять большие переменные токи (до 3000А) на проводниках крупного сечения, например, на шинах распределительных устройств.

    Типы и методы измерений

    Этот раздел статьи ещё не написан.Согласно замыслу одного или нескольких участников Википедии, на этом месте должен располагаться специальный раздел.Вы можете помочь проекту, написав этот раздел.

    Трансформатор тока

    Эффект Холла

    Катушка (пояс) Роговского

    Конструкция клещей трансформаторного типа

    Клещи состоят из:

    • Разъёмного подпружиненного магнитопровода, выполненного из ферромагнитного шихтованного материала, на который надета многовитковая катушка, являющаяся вторичной обмоткой.
    • Отсчётного устройства, в качестве которого может быть либо стрелочный прибор магнитоэлектрической системы с выпрямлением либо электронный прибор с цифровым указателем.
    • Переключателя диапазонов измеряемых токов.
    • Рукоятки для удержания клещей и изоляции между цепью измерения и оператором — модели для измерения в сетях выше 1000 В. Низковольтные клещи рукояток не имеют и их удержание осуществляется за диэлектрический корпус.

    Разъёмный магнитопровод и измерительный элемент интегрированы в общий корпус.

    Часто токоизмерительные клещи конструктивно совмещаются с мультиметром: с помощью такого прибора можно измерять дополнительно постоянное и переменное напряжение, сопротивление, постоянный ток (с разрывом цепи) — для этого в приборе имеются соответствующие гнёзда для щупов, а также переключатель режимов измерения.

    Существуют модели приборов, с помощью которых можно измерять непосредственно потребляемую активную мощность (у таких моделей одна из шкал градуирована в единицах мощности).

    Выпускаются также специальные клещевые приставки к мультиметрам, которые представляют собой лишь разъёмный магнитопровод в корпусе с кабелем, который подсоединяется к токовым входам мультиметра. Коэффициент трансформации клещевой приставки обычно 1000:1, т.е. 1А — первичный / 1мА — вторичный (выходной). Таким образом, мультиметр может использоваться для измерения переменного тока, многократно превышающего предел измерения самого мультиметра.

    Измерение тока

    Измерение тока с помощью клещей Дитце производится в следующем порядке:

    • Присоединяют рукоятки к прибору (для высоковольтных клещей).
    • Включают питание прибора (у электронных моделей).
    • Устанавливают с помощью переключателя необходимый ожидаемый диапазон измеряемого тока;
    • Нажатием на специальную кнопку или на рукоятки (для высоковольтных клещей) размыкают магнитопровод и охватывают им провод с током при измерения необходимо охватить только один провод, иначе при охвате нескольких проводов прибор покажет алгебраическую сумму токов, пронизывающих окно магнитопровода, например, при охвате обоих проводов однофазного потребителя клещи покажут близкое к нулю значение тока (дифференциального тока, так как в такой паре проводов токи текут в противоположных направлениях и равны), а затем отпускают кнопку (или прекращают разведение рукояток — у высоковольтных клещей) — под действием встроенной пружины магнитопровод защелкивается и охватывает провод.
    • Производят отсчёт показаний по шкале с учётом выбранного диапазона измерения.
    • При необходимости производят коррекцию показаний на влияющие факторы.

    Преимущества

    • Измерение тока без разрыва в измеряемой цепи.
    • Возможность простого измерения в высоковольтных цепях (вплоть до 10 кВ).
    • Возможность измерять ток очень большой силы (что физически неосуществимо для обычных амперметров, подключённых последовательно в разрыв цепи).
    • Компактность прибора.

    Недостатки

    • Невысокий класс точности (обычно 2,0 — 3,0).
    • Некоторая зависимость показаний от положения токонесущего проводника в окне магнитопровода клещей.
    • Искажение показаний в недорогих моделях от присутствия в измеряемом токе высших гармоник и от изменения частоты измеряемого тока — прибор даёт правильные показания только при синусоидальном измеряемом токе (одна из причин этого — применение в качестве измерителя магнитоэлектрической системы с выпрямлением). В современных электронных приборах этот недостаток компенсируется схемным либо программным способом.

    См. также

    • Электроизмерительные приборы
    • Трансформатор тока

    Литература

    • Панфилов В. А. Электрические измерения: учебник для студентов среднетехнического профессионального образования. — М: Издательский центр «Академия», 1996. — 288 с. — ISBN 5-7695-3536-9.

    Лучшие клещи для портативных испытаний переменного / постоянного тока в 2020 году

    У большинства из нас дома есть несколько инструментов. Как минимум, у нас есть несколько отверток, гаечных ключей и других основных ручных инструментов. Но в мире, который становится все более электронным, наличие мультиметра невероятно важно.

    Базовые мультиметры могут измерять напряжение, сопротивление и ток. Как напряжение, так и сопротивление можно измерить, просто прикоснувшись к щупам в цепи.Хотите узнать, есть ли в вашей батарее заряд? Поместите щупы на каждый из выводов. Хотите узнать, работает ли двигатель вашей сушилки? Измерьте сопротивление на двигателе. Все эти измерения безопасны при соблюдении разумных мер предосторожности. Очень маловероятно, что мультиметр когда-либо может причинить вам вред. Но текущий - исключение.

    Current требует, чтобы вы физически разорвали цепь и установили с ней счетчик. Если вы пытались измерить ток, протекающий через прибор, вам нужно было бы снять положительную клемму с двигателя, подключить ее к положительной клемме на измерителе и подключить отрицательную клемму на измерителе к положительной клемме на мотор.Это может быть чрезвычайно опасно, потому что вы потенциально становитесь частью цепи. В частности, электричество переменного тока может легко остановить ваше сердце.

    Вот почему у каждого электрика есть токоизмерительные клещи. Весь ток испускает магнитное излучение. Токоизмерительные клещи просто помещают датчик вокруг кабеля и определяют ток на основе магнитного излучения. Быстрое измерение тока можно выполнить без выключения устройства за считанные секунды.

    С помощью подходящих клещей вы можете проверить, находится ли цепь под напряжением, прежде чем работать с ней.Вы можете точно узнать, сколько тока проходит через кабель, что может быть полезно в бесчисленных ситуациях. Что-то продолжает срабатывать выключатель? Токоизмерительные клещи помогут вам узнать, что происходит. Но не все они созданы одинаково.

    Мы рассмотрим три лучших токоизмерительных клещи на рынке. Независимо от того, являетесь ли вы домовладельцем, ищущим что-то удобное для добавления в свой набор инструментов, или начинающим электриком, желающим получить свой первый набор инструментов, мы расскажем все, что вам нужно знать, прежде чем вы купите свой первый счетчик.

    Токоизмерительные клещи Amprobe AMP-210

    Продукция Amprobe должна быть полной. Это не аксессуары, которые вы используете вместе с другим измерителем, это универсальные продукты для тех, кто хочет выполнить все свои электрические испытания за один раз. Они разработаны, чтобы быть доступными по цене и ориентированы на практическое использование. Эти счетчики следует рассматривать как информационные инструменты. Они расскажут вам всю информацию, необходимую для принятия решений о безопасности и устранении неполадок устройств, но они не предназначены для тех, кому требуется максимальная точность при калибровке и настройке.

    Функции

    Токоизмерительные клещи Amprobe AMP-210 предназначены в первую очередь для использования в цепях переменного тока. Диск на передней панели позволяет выбирать между емкостью, емкостным сопротивлением, током и напряжением.

    Текущее измерение делится на две категории для использования. Большинство пользователей будут использовать стандартное измерение тока, которое отображается символом токоизмерительных клещей с большой точкой посередине. Он сообщает вам ток в амперах и может отображать информацию, содержащую до четырех значащих цифр.Для диагностики небольшого оборудования измерение микротока (маленькая точка) отображает информацию в десятых долях ампер. Это делает его отличным универсальным измерителем для измерения практически любого устройства переменного тока.

    Как и большинство измерителей, вы также можете измерять напряжение. Приятным сюрпризом стало то, что он также поддерживает постоянное напряжение, что полезно для поиска и устранения неисправностей трансформаторов или небольшой электроники.

    Одной из уникальных особенностей этого измерителя является то, что он поддерживает измерение емкости.Многим двигателям и компрессорам для запуска требуется очень высокий ток, но он падает за доли секунды. Без конденсатора вы бы взорвали прерыватель каждый раз, когда запускали устройство. Чтобы компенсировать это, многие приборы оснащены конденсаторами, которые служат хранилищем электроэнергии, помогая сгладить начальный всплеск тока. Счетчик может проверять эти конденсаторы, измеряя их способность накапливать электричество. Это значение можно сравнить со спецификациями, чтобы определить, работает ли конденсатор в пределах допустимого диапазона.

    Точность

    Самая важная особенность, которую следует искать в любых клещах-клещах, - это способность считывать истинный среднеквадратичный ток. В ваш дом подается чистая синусоида с частотой 60 Гц. Это хороший плавный источник питания без искажений. Но большинство устройств изменяют этот ток для работы. Частотно-регулируемые приводы (VFD) - это тип двигателя, который позволяет регулировать скорость путем быстрого включения и выключения питания.

    Допустим, у вас есть двигатель, для работы которого требуется 5 ампер.Чтобы запустить его на половинной скорости, источник питания на 5 ампер будет пульсировать при рабочем цикле 50%. Стандартный токоизмерительный прибор усреднит это значение и даст вам показание 2,5 ампер. Это заставит техника думать, что на двигатель не подается достаточный ток, хотя на самом деле он получает правильный сигнал в 5 ампер.

    Измерители

    RMS дают вам фактическое значение тока, даже если сигнал искажен. Это основное требование к любым токоизмерительным клещам высокого класса.

    Одним из преимуществ этого измерителя является фильтр нижнего уровня.Иногда в одном выключателе могут быть другие электрические устройства или дополнительные компоненты отдельного устройства, которые создают шум в линии. Это может привести к серьезным ошибкам измерения, поскольку измеритель пытается считывать два разных источника как единичные показания. Этот измеритель может отфильтровывать шум, давая вам наиболее заметный сигнал на линии.

    Безопасность и соответствие

    AMP-210 рассчитан на работу при напряжении 600 В. Хотя этого достаточно для использования в промышленных условиях, счетчик недостаточно точен для технических работ высокого уровня.Вся установка предназначена для тех, кто хочет диагностировать ремонтную технику. Это может помочь вам проверить спецификации и определить, правильно ли работают компоненты. При этом этот счетчик часто покупают стартер-электрики. Возможно, им и не потребуется использовать этот инструмент для работы, но полезно иметь что-то, что вы можете познакомить с электрической средой, чтобы вы были готовы, когда придет время, взять на себя дополнительную ответственность.

    Fluke 323

    Fluke - один из самых уважаемых брендов в области электрического испытательного оборудования.Их продукция варьируется от доступных измерителей со средним двузначным числом до высококлассного калибровочного оборудования, которое может стоить больше, чем небольшой автомобиль. Профессионалы полагаются на оборудование Fluke, потому что оно всегда очень точное и чрезвычайно надежное. Достаточно беглого взгляда на eBay, и вы обнаружите бесчисленное количество счетчиков, которым исполнилось 30 лет. Хотя мы бы не отнесли эти продукты к той же категории, что и те, которые мы рассматриваем сегодня, тот факт, что они по-прежнему работают в соответствии с исходными характеристиками, действительно многое говорит о бренде.

    Функции

    Fluke 323 способен измерять переменный ток вплоть до ошеломляющих 400 ампер, что примерно в 10 раз больше, чем вы когда-либо встретите в обычном доме. Он может измерять как переменное, так и постоянное напряжение до 600 вольт, не выходя за рамки калибровочной спецификации, и сопротивление до 4 кОм. Все эти функции выделены отдельной выемкой на колесе выбора.

    Еще одна бонусная функция - это возможность проверки на наличие коротких замыканий.Поверните колесо на функцию сопротивления и нажмите кнопку на лицевой стороне устройства. Каждый раз, когда между проводами есть путь прохождения сигнала, вы услышите звуковой сигнал, исходящий из глюкометра. Это отлично подходит для тестирования кабелей или отслеживания путей прохождения сигнала. Вы можете оставить измеритель на земле и быстро проложить 20 или даже 30 кабелей, чтобы выяснить, какой из них подключен к тому месту, где у вас есть отрицательный провод.

    Точность

    Этот измеритель имеет точность в пределах 2% от измеряемой переменной.Тот факт, что это 2% от измерения, является ключевым. Если бы вы измерили 100 ампер, вы бы знали, что это между 98 и 102 ампер. Некоторые счетчики имеют точность в пределах 1% от диапазона. Хотя погрешность в 1% выглядит более точной, чем 2%, измеритель, способный выдерживать 400 ампер, может быть на целых 4 ампера. С этим измерителем, чем меньше ваши измерения, тем меньше ваша ошибка. Показание 1 ампер будет в пределах от 0,98 до 1,02 ампер. Даже если вы выполняете калибровку или настройку, такого уровня точности достаточно практически для всех целей.

    Безопасность и соответствие

    Этот счетчик соответствует категории CAT IV на 600 вольт. Это означает, что если вы работаете в коммерческой или промышленной среде, вам будет разрешено использовать этот глюкометр в опасных условиях по закону. CAT-тестирование является очень тщательным, поэтому вы знаете, что это инструмент, достойный доверия любого профессионала.

    Uni-T UT210E

    Несмотря на то, что Uni-T UT210E является одним из самых доступных измерителей в нашем списке, он обладает всеми основными функциями, которые вы ожидаете от токоизмерительных клещей.Единственное, что у этой модели общего с дешевыми одноразовыми счетчиками, которые наводняют рынок, - это цена, все остальное построено по очень высоким стандартам, что делает ее отличным дополнением к любому набору инструментов.

    Функции

    Эти клещи предназначены в первую очередь для измерения тока. Чтобы упростить задачу, измерение тока разбито на три различных диапазона: от 0 до 2 А, от 0 до 20 А или от 0 до 100 А. Но в крайнем случае его также можно использовать для измерения сопротивления или переменного напряжения.

    Точность

    Измерения тока имеют точность в пределах 5%, а напряжение - в пределах 3% от измеряемой величины. Как и большинство недорогих счетчиков, он подходит для поиска и устранения неисправностей, но не для настройки. Вы можете сказать, выполняют ли компоненты свою работу, но не сможете уловить мельчайшие детали.

    Безопасность и соответствие

    Этот счетчик плавлен, прочен и имеет достаточно малый диапазон. Это делает его подходящим для любой деятельности с низким уровнем риска.Устранение неисправностей любой бытовой электроники не проблема, хотя ее нельзя использовать в профессиональных или промышленных целях.

    Какие клещи мне подходят?

    Двумя наиболее важными факторами при выборе токоизмерительных клещей являются другие инструменты в вашем наборе инструментов и работа, для которой они нужны. Если у вас нет подходящего измерителя для работы с оборудованием переменного тока, сделайте себе одолжение и возьмите токоизмерительные клещи Amprobe Clamp Meter. Этот измеритель имеет полный спектр функций, которые вам понадобятся для тестирования устройств переменного тока, а также несколько функций, которые делают его особенно подходящим для ремонта и диагностики устройств.

    В профессиональной среде лучшим выбором является Fluke 323. Этот измеритель разработан для использования вместе с подходящим мультиметром. Эти инструменты используются в коммерческих и промышленных условиях, что делает их идеальным дополнением к другим вашим измерителям Fluke.

    Если у вас уже есть мультиметр, но нет возможности измерить переменный ток, добавьте в свой арсенал недорогой Uni-T UT210E. Это очень недорогой измеритель, но он достаточно точен для диагностики.

    Прочие соображения

    Независимо от того, какой измеритель вы выбрали, убедитесь, что у вас есть бесконтактный тестер напряжения. Переменный ток может быть очень опасным, поэтому перед началом работы с ним необходимо быть абсолютно уверенным, что кабель не находится под напряжением.

    Если вы планируете больше работать с напряжением и сопротивлением, возможно, вам лучше использовать цифровой мультиметр. Токоизмерительные клещи обычно используются вместе с мультиметрами в качестве альтернативного способа измерения тока в ситуациях, когда это традиционно было бы опасно.

    Для нас также важно подчеркнуть разницу между током и мощностью. Ток - это мера электрического потока при заданном напряжении. Токоизмерительные клещи покажут вам, сколько энергии что-то потребляет с диагностической точки зрения, но если вам интересно узнать об использовании энергии с точки зрения эффективности и финансов, вам будет лучше использовать измеритель энергопотребления.

    10 лучших токоизмерительных клещей. Обзоры и руководство по покупке.

    Профессионал-электрик должен понимать, насколько важны токоизмерительные клещи в их повседневной работе.Этот электрический прибор поможет измерить ток в любом проводнике без прямого контакта.

    Учитывая важность этого инструмента, вы не можете рисковать его качеством и НЕ ДОЛЖНЫ идти на компромиссы при выборе лучших клещей. В этой статье мы собираемся перечислить некоторые из лучших существующих цифровых токоизмерительных клещей, и мы составили этот список на основе нескольких ключевых факторов, таких как

    .
    • Безопасность: Безопасность - это важнейший фактор, который вам необходимо проверить в токоизмерительных клещах.Поскольку вся точка токоизмерительных клещей заключается в удалении физического контакта между руками и проводником, убедитесь, что рассматриваемые клещи имеют наивысший из показателей безопасности.
    • Удобство: Удобство токоизмерительных клещей связано с совместимостью со смартфоном, размером экрана и другими факторами как таковыми, которые улучшили бы простоту использования токоизмерительных клещей. Чем больше, тем лучше будет ваш выбор.
    • Размер зажима: Третий ключевой фактор, который вы должны учитывать, - это размер зажима.Чем больше размер зажима, тем длиннее можно измерить провод. Размеры зажимов варьируются от 17 мм до 45 мм, и ваш выбор будет зависеть от того, насколько велики ваши проводники на вашем рабочем месте.

    Помимо этих трех факторов, существует множество других факторов, которые вы, возможно, захотите учесть при покупке токоизмерительных клещей. Мы включили все это в раздел статьи Buying Guide . Обязательно проверьте и это. Теперь без лишних слов, давайте перейдем к рассмотрению лучших цифровых клещей

    .

    Лучшие клещи

    Обзоры 10 лучших клещей

    1.Токоизмерительные клещи Fluke

    Первым в нашем списке идут токоизмерительные клещи для переменного и постоянного тока, получившие высокие оценки и отзывы от компании Fluke. Fluke 376 FC 1000A - это токоизмерительные клещи с номинальным током 1000 А. Эти клещи совместимы со смартфонами.

    Основные характеристики:

    • Токоизмерительные клещи с поддержкой Bluetooth, легко подключаемые к смартфону
    • Считывайте измерения издалека с помощью смартфона, не надевая СИЗ и не приближаясь к глюкометру.
    • Также можно подключить к смартфону с помощью измерений Fluke Connect
    • Токоизмерительные клещи могут фиксировать периодические неисправности, а также выполнять другие задачи в режиме реального времени
    • Сохраняет записанные результаты как на телефоне, так и в облаке
    • Может делиться результатами по электронной почте и в других режимах в реальном времени
    • Точное измерение истинных среднеквадратичных значений напряжения и тока даже для нелинейных сигналов
    • Поставляется с iFlex, упрощающим измерения в тесноте.
    • Поставляется с длинным кабелем для облегчения измерений за пределами зоны вспышки дуги
    • Имеет возможности ведения журнала, которые помогут в устранении любых периодических неисправностей.
    • Создание отчетов в режиме реального времени и отправка их команде без необходимости покидать поле
    • Поставляется с аккуратным непыльным чехлом для хранения

    Гарантия : Поставляется с 3-летней гарантией производителя с даты покупки

    Обращения:

    • Можно было бы включить крошечный светодиод для более удобного использования в темных областях
    Купить сейчас на Amazon

    2.Токоизмерительные клещи Milwaukee

    Следующим в нашем списке идет продукт дома Милуоки. Milwaukee 2235-10 - это токоизмерительные клещи постоянного тока среднего и умеренного диапазона с номинальным током 400 А и отличными отзывами и рейтингами.

    Основные характеристики:

    • Простые в использовании и долговечные токоизмерительные клещи произведены в Тайване.
    • Имеет номинальное напряжение 600 В для переменного / постоянного тока и категорию CAT 3 для категории безопасности
    • Может рассчитать истинное среднеквадратичное значение (TRMS)
    • Имеет номинальный ток 400 А и максимальное сопротивление 4000 Ом.
    • Доступна автоматическая калибровка, которая упрощает калибровку и быстрое использование машины в поле
    • Включает встроенную светодиодную рабочую фару, которая упрощает работу в тесноте и темноте.
    • Размер челюсти машины составляет 1 дюйм и поставляется с черно-белым дисплеем
    • В комплект входят две батарейки типа АА и набор электрических щупов (черный и красный)

    Гарантия: Поставляется с обширной 5-летней гарантией производителя с даты покупки

    Проблемы :

    • Экран мог иметь подсветку
    • Не очень подходит для тяжелых условий эксплуатации
    • Нет совместимости со смартфоном
    Купить сейчас на Amazon

    3.Токоизмерительные клещи Fieldpiece

    Следующий пункт в нашем списке - Fieldpiece SC440, измеритель истинных среднеквадратичных значений, который также может измерять температуру, пусковой ток и проводящее сопротивление присоединенного к нему проводника. Как и большинство продуктов в нашем списке, этот тоже получил высокие оценки и отзывы.

    Основные характеристики:

    • Токоизмерительные клещи с двумя дисплеями и дисплеем True RMS
    • Может отображать пусковой ток на двойном дисплее
    • Может быть повешен на любую металлическую поверхность благодаря сверхмощному магниту и помогает измерять проводимость
    • Устройство может точно считывать показания VAC и AAC на VFD благодаря True RMS
    • Экран с подсветкой, а также автоматический и ручной рейнджер
    • Поставляется с рядом функций безопасности, в том числе высоковольтным светодиодом и звуковым сигналом.
    • Может измерять температуру и емкость, включая микроампер постоянного тока.
    • Устройство может выдерживать строгие значения и уровни HVACR

    Гарантия: Похоже, что на устройство есть гарантия, но нет упоминания о сроке действия

    Обращения:

    • Не совместим со смартфоном
    • Срок гарантии не указан
    Купить сейчас на Amazon

    4.Накладной измеритель UEi Test Instruments

    UEi Test Instruments DL369 также представляет собой цифровой токоизмерительный прибор среднего уровня, который имеет ту же конструктивную схему и использует корпуса, очень похожие на модель Fieldpiece, упомянутую выше.

    Основные характеристики:

    • Зажим среднего диапазона на счетчике с максимальным номинальным током 400 Ампер
    • Может определять уровни напряжения от 24 В до 600 В на бесконтактном переменном токе
    • Может измерять частоту и скважность
    • Достаточно хорошо для проверки целостности цепи и диодов
    • Поставляется с пылезащитным чехлом и парой тестовых проводов (красный и черный)
    • Имеет максимальную емкость 4000 мкФ и 2000 мкФ для переменного / постоянного тока
    • Максимальное сопротивление составляет 40 миллионов Ом
    • Автоматическое включение и выключение
    • В упаковке 2 батарейки AA
    • Двойной экран (без подсветки)

    Гарантия: Поставляется с 3-летней ограниченной гарантией производителя с даты покупки

    Проблемы :

    • Нет подключения к смартфону
    • Нет подсветки на двойном экране
    Купить сейчас на Amazon

    5.Токоизмерительные клещи Etekcity

    Один из самых доступных токоизмерительных клещей, Etekcity больше похож на цифровой мультиметр, чем на токоизмерительные клещи прямого действия. Он имеет высокие рейтинги и проверяется и может тестировать напряжение, сопротивление, целостность и многое другое.

    Основные характеристики:

    • Простой в использовании цифровой мультиметр для небольших домашних проектов, а также для измерения электропроводности среднего уровня.
    • Может измерять уровни переменного и постоянного напряжения, но когда дело доходит до измерения сопротивления, устройство может измерять только сопротивление переменного тока.
    • Также можно использовать для проверки диодов и проверки целостности цепи
    • Зажим в виде клещей - это зажим, который используется для измерения переменного тока. Губки размером 26 мм позволяют легко измерять проводимость, не прерывая электрическую цепь.
    • Может удерживать считанные измерения и данные о максимальном показании.
    • Большой одиночный ЖК-экран (но без подсветки экрана)
    • Автоматическое отключение через 15 минут бездействия для экономии энергии
    • В комплект поставки входят пара тестовых проводов (красный и черный), 2 батарейки AAA (срок службы 150 часов), а также непыльный чехол для переноски.

    Гарантия: На устройство предоставляется двухлетняя гарантия производителя со дня покупки. Он также имеет гарантию покупателя на 1 год с возможностью бесплатного продления еще на один год. Кроме того, он поставляется с пожизненной бесплатной службой поддержки в США, а также в Калифорнии.

    Обращения:

    • Нет двойного экрана
    • Нет подключения к смартфону
    • Без светодиодной принадлежности
    Купить сейчас на Amazon

    6.Токоизмерительные клещи Uni-T Mini

    Uni-T B4Q094 UT210E - это мини-токоизмерительные клещи для измерения истинного среднеквадратичного значения переменного / постоянного тока с измерителем емкости M и W. Продукт с высокими оценками и отзывами, а также по очень разумной цене.

    Основные характеристики:

    • Станок среднего класса с диапазоном захвата кулачков 17 мм.
    • Может выполнять проверку диодов, а также проверку целостности цепи.
    • Имеет максимальное входное сопротивление 10 миллионов Ом для постоянного напряжения
    • Выдерживает сопротивление 20 миллионов Ом
    • Может измерять емкость до 20 миллифарад
    • В комплект входит пара тестовых проводов (красный и черный) и 21 шт.Аккумуляторы на 5 вольт.

    Гарантия : Похоже, что нигде нет гарантии на продукт

    Обращения:

    • Отсутствие сверхмощной функции
    • Без гарантии
    • Нет надлежащей поддержки клиентов
    Купить сейчас на Amazon

    7. Зажимной измеритель Tacklife

    Следующим в нашем списке идут токоизмерительные клещи для тяжелых условий эксплуатации от Tacklife. Токоизмерительные клещи Tacklife CM05 - это мультиметр с возможностью измерения напряжения переменного / постоянного тока 6000 отсчетов.

    Основные характеристики:

    • Недорогие недорогие клещи для измерения как переменного, так и постоянного напряжения.
    • Зажимная головка имеет максимальную удерживающую способность 50 мм, и она будет издавать ритмичный звуковой сигнал всякий раз, когда выполняется измерение или в соответствии с различной интенсивностью напряжения.
    • Кроме того, индикатор NCV будет мигать, таким образом различая интенсивность измеренных напряжений.
    • Может также измерять емкость, рабочие циклы, частоту и сопротивление проводящего элемента.
    • Может использоваться для проверки целостности цепи и проверки диодов
    • CAT III соответствует требованиям к напряжению 600 В и стандарту загрязнения уровня 2.
    • Имеет защиту от перенапряжения с помощью насадок
    • Функция автоматического отключения питания, при которой устройство отключается через 15 минут бездействия
    • ЖК-дисплей высокого разрешения с подсветкой для лучшего отображения измеряемых единиц. Он также имеет возможности сохранения данных для записи и хранения измеренной информации.
    • Имеет функцию низкого заряда батареи, которая предупредит вас, когда вам потребуется заменить батареи.
    • Имеет аккуратный светодиодный фонарик, который позволит вам спокойно работать даже в темное время суток.
    • В комплект входят необходимые батарейки, пыленепроницаемый чехол.

    Гарантия: токоизмерительные клещи поставляются с 2-летней гарантией производителя с даты покупки.

    Обращения:

    • Могли быть совместимы со смартфоном
    Купить сейчас на Amazon

    8.Токоизмерительные клещи Ideal Industries

    Со 100-летней историей бренда следующий в нашем списке - продукт от IDEAL. Токоизмерительные клещи 61-746 от Ideal Industries Inc. - это устройство средней мощности на 600 ампер с отличными отзывами и рейтингом

    .

    Основные характеристики:

    • Устройство рассчитано на 600 ампер и 600 вольт для бесконтактного измерения.
    • Губки токоизмерительных клещей представляют собой конические губки с заостренным концом, что упрощает использование.
    • Изящный экран с функцией удержания данных, позволяющий хранить измеренную информацию подальше
    • Работает от двух батарей типа «AAA» на 1,5 В, которые входят в комплект.
    • Функция автоматического выключения для экономии заряда батареи. Устройство выключится через 10 минут бездействия.
    • Еще на экране индикатор низкого заряда батареи
    • Соответствует требованиям безопасности CAT III

    Гарантия: На токоизмерительные клещи предоставляется двухлетняя гарантия производителя с даты покупки.

    Обращения:

    • Нет совместимости со смартфоном
    Купить сейчас на Amazon

    9. Токоизмерительные клещи AstroAI

    Следующим по списку идет еще один мультиметр. Этот мультиметр Astro AI может измерять все, от сопротивления до целостности цепи и температуры при номинальных значениях.

    Основные характеристики:

    • Мультиметр может измерять истинное среднеквадратичное значение напряжения и тока
    • Может использоваться для измерения как переменного, так и постоянного напряжения до 6000 отсчетов
    • Эти клещи могут измерять частоту, емкость, а также проводить испытания диодов и емкости.
    • ЖК-дисплей кристально чистый и достаточно высокого разрешения для считывания созданных значений. Он также имеет подсветку, что облегчает работу в темных помещениях
    • Быстрый в работе и эксплуатации. Размер отверстия для губок составляет около 42 мм, что позволяет легко зажимать большие провода
    • Высокая скорость выборки около 2 раз в секунду, что делает его очень быстрым при чтении и измерении данных.
    • Также имеет индикатор низкого уровня заряда батареи.

    Гарантия: На токоизмерительные клещи предоставляется 3-летняя гарантия производителя со дня покупки.

    Проблемы :

    • Могли быть более высокие значения тока
    • Возможна совместимость со смартфоном
    Купить сейчас на Amazon

    10. Цифровые клещи Kaiweets

    Цифровые токоизмерительные клещи и мультиметры KAIWEETS HT206B с истинным среднеквадратичным значением (6000 отсчетов), которые широко используются для точного измерения переменного тока, напряжения переменного / постоянного тока, емкости, рабочего цикла или частоты, сопротивления и диодов, проверки целостности цепи и температуры.

    Основные характеристики:

    • Поставляется с номинальным напряжением 600 В для переменного / постоянного тока и номиналом CAT 3 для категории безопасности.
    • Это операция, выполняемая одной рукой, с ее помощью можно вычислить истинное среднеквадратичное значение (6000 отсчетов).
    • Простой в использовании цифровой мультиметр с автоматическим выбором диапазона для домашних проектов малого и среднего уровня.
    • На губке указано максимальное измеренное значение тока и напряжения.
    • Он маленький, легкий и удобный для переноски во время работы.
    • Бесконтактное обнаружение напряжения (NCV) проверяет электрическое состояние, не касаясь проводов.
    • Если в течение 15 минут не выполняется никаких операций, токоизмерительные клещи автоматически выключатся.
    • Его кнопка FUNC позволяет переключаться между различными измерениями переменного и постоянного тока.
    • Имеет встроенную светодиодную вспышку рабочего освещения, которая позволяет работать в темноте или в тесноте.
    • Размер челюсти устройства составляет 1 дюйм, дисплей оснащен черным на белом фоне.
    • Двухцветный ЖК-дисплей с подсветкой и индикацией низкого заряда батареи для замены батареек.
    • Термопара типа К позволяет измерять температуру жидкости, газа и твердых частиц.
    • В комплект входят 2 батарейки AAA, крышка от пыли и набор электрических щупов (красный и черный).

    Гарантия: Поставляется с 3-летней гарантией производителя со дня покупки.

    Обращения:

    • Нет совместимости со смартфоном
    • Нет двойного экрана и специально измеряет переменный ток.
    Купить сейчас на Amazon

    Руководство по покупке: как выбрать лучшие токоизмерительные клещи

    Токоизмерительные клещи - это электрические инструменты, которые могут измерять ток в любом проводнике.Эти устройства повышают безопасность по сравнению с традиционным методом измерения протекания тока (который заключается в перерезании провода под напряжением и измерении протекания тока путем вставки испытательного вывода в цепь).

    Из-за опасностей, связанных с этим методом, были введены токоизмерительные клещи. Токоизмерительные клещи используют принцип трансформатора тока. Зажим в токоизмерительных клещах улавливает магнитный поток и измеряет его, а затем показывает значение тока на экране.

    В основном токоизмерительные клещи бывают двух типов

    1.Токоизмерительные клещи переменного тока

    Это устройства, специально предназначенные для измерения переменного тока

    2. Токоизмерительные клещи постоянного тока

    Многоцелевые устройства, которые могут измерять как постоянный, так и переменный ток.

    Токоизмерительные клещи

    постоянного тока в основном используют датчик Холла для точного измерения тока.

    В этом руководстве по покупке мы собираемся перечислить некоторые из наиболее важных факторов, которые вы, возможно, захотите принять во внимание, прежде чем покупать токоизмерительные клещи.

    Факторы, которые следует учитывать при покупке токоизмерительных клещей

    1. Безопасность

    Первое и самое главное, что вам нужно учитывать при выборе токоизмерительных клещей, - это уровень безопасности, который они обеспечивают. Это легко понять, посмотрев на материал сборки и качество сборки устройства. Чем выше общее напряжение, ток и сопротивление устройства, тем оно безопаснее. Кроме того, безопасные устройства имеют широкий спектр нормативных сертификатов, и эти гарантии кричат ​​о безопасности.

    2. Размер зажима

    Размер зажима относится к открытым концам машины, которые являются фактическими держателями, с помощью которых вы будете удерживать провод. Эти отверстия варьируются от простых 17 мм до примерно 45 мм. Зажимы также бывают разных размеров. Их можно настраивать вверх или вниз по диапазону размеров.

    Они имеют открытый конец и могут быть расширены или сужены так, чтобы проводник входил в него и в основном оставался свободным от рук (чтобы убедиться, что вам не нужно физически прикасаться к проводнику. Кроме того, в большинстве случаев клещи поставляются без -контактные датчики напряжения, которые сначала проверят провод на проводимость, обернув его зажимом.Так вы проверяете цепь его проводимости, не касаясь ее.

    3. Предел максимального сопротивления

    Измеряемое в Ом сопротивление токоизмерительных клещей является мерой того, насколько устройство может остановить прохождение тока. Это даст вам представление о том, насколько трудно току течь через проводник.

    Большинство токоизмерительных клещей имеют предел максимального сопротивления минимум 4 кОм или около того, но есть модели и с сопротивлением до 10 кОм.Если вы имеете дело с инструментами с сильной проводимостью, то вы можете также использовать высокое сопротивление, достигающее 20 кОм. Если вы покупаете устройство для местного использования, небольшое сопротивление вполне подойдет.

    4. Экран с подсветкой

    Поскольку большинство этих электромонтажных работ выполняется в темных областях, может быть трудно увидеть показания экранов, поэтому наличие экрана с подсветкой - отличная функция. Это значительно упростит измерение проводимости.Выбирайте продукт с экраном с подсветкой, поскольку не каждый экран токоизмерительных клещей имеет подсветку.

    5. Пик-фактор

    Пик-фактор токоизмерительных клещей относится к измерению формы волны тока. Вы можете получить это значение, сравнив пиковое значение тока со среднеквадратичным значением (среднеквадратичное значение). Это очень важно при оценке перегрузок цепи. Поэтому убедитесь, что у вас есть метрика прямого измерения на экране для этого значения

    .

    6.Совместимость со смартфоном

    Большинство современных цифровых клещей постоянного тока совместимы со смартфонами через Bluetooth или инфракрасную связь. Это позволяет вам установить простое приложение и вам не нужно физически находиться рядом с устройством или экраном для просмотра результатов измерений.

    Это не только очень безопасный метод, но и очень эффективный, так как смартфон также может помочь вам настроить и переключать машину, обеспечивая множество удобств.К ним также относятся облачное хранилище, обмен отчетами в реальном времени и переписка по электронной почте.

    7. Гарантия

    Не все клещи поставляются с гарантийным пунктом или окном, но фирменные и высококачественные клещи поставляются с гарантией производителя не менее 1 года с даты покупки. Некоторые бренды идут еще дальше и даже предоставляют вам трехлетнюю гарантию производителя.

    8. Максимальный ток

    Это относится к номинальному току устройства и поможет вам определить, насколько тяжелые токоизмерительные клещи.Машина с номинальным током 1000 ампер может быть сверхмощной, маленькой и домашней, или устройства для небольших проектов могут иметь номинальную мощность около 300 или 400 ампер. Ваш выбор будет зависеть от ваших потребностей.

    9. Дополнительные аксессуары

    Токоизмерительные клещи с дополнительными аксессуарами, такими как крошечный светодиодный индикатор, аккуратная непыльная крышка или несколько зажимов или наконечников из крокодиловой кожи, будут большим подспорьем, поскольку вы будете работать в поле далеко от обычного ящика для инструментов.

    Заключение

    Подводя итог, можно сказать, что токоизмерительные клещи Fluke - лучший выбор из всех упоминаний в сегодняшнем списке.Это сверхмощные токоизмерительные клещи, поддерживаемые смартфоном, способные записывать и сохранять сеансы в облаке, номиналом 1000 ампер, по-настоящему универсальные и, прежде всего, с трехлетней гарантией производителя. Все эти функции делают его лучшим токоизмерительным прибором для покупки.

    Пока это наши выборы, мы хотели бы знать, какой из них вам понравился? Вы хотите, чтобы мы добавили или удалили какие-либо записи? Если да, не стесняйтесь писать нам в разделе комментариев ниже, и наша команда экспертов по продуктам свяжется с вами в ближайшее время.

    Статус HTTP 404 - страница не найдена

    Тяга кабеля

    Рыбные ленты

    Рыбные палочки

    Полилиния

    Головки вытяжные

    Принадлежности

    Гибка трубопроводов и аксессуары Драйверы

    Отвертки

    Гайковерты

    Отвертки с шестигранной головкой

    Плоскогубцы

    Бокорезы

    Длинногубцы

    Диагональная резка

    Клещи для опрессовки

    Разное.Инструменты

    Испытания и измерения

    Мультиметры

    Токоизмерительные клещи

    Детекторы и тестеры напряжения

    Тестеры цепей

    Изображения

    Принадлежности

    Комплекты

    ИК-термометры

    Изготовление отверстий

    Шнековые насадки для судов

    Короткие сверла шнека

    Гибкие биты

    Кольцевые пилы

    Фрезы с твердосплавными напайками

    Сверло ступенчатое

    Пробойники

    Свёрла / метчики

    Голос, данные и видео

    Тестирование

    Прекращение действия

    Раскрой

    Зачистка

    Разное

    Освещение

    Верхнее временное освещение

    Рабочие фары

    Постоянное освещение

    Лампы и аксессуары

    Струнные светильники

    Персональное освещение

    Шнуры

    Внутренние шнуры

    Уличные шнуры

    Катушки со шнуром

    Временные решения для электроснабжения GFCI

    Адаптеры

    с возможностью подключения пользователем

    Наборы линейных шнуров

    Наборы прямоугольных шнуров

    Дуплексные / четырехместные коробки

    Панельные крепления

    GFCI высокой мощности / ELCI

    Токоизмерительные клещи: незаменимый помощник

    Токоизмерительные клещи помогут вам в точной регистрации силы тока и используют магнитное поле, окружающее проводник, для косвенного измерения магнитного поля.Следовательно, нет необходимости отключать электрическую цепь, чтобы активировать измерительный прибор непосредственно на кабеле, поскольку измерение является бесконтактным.

    Преимущества токоизмерительных клещей testo 770

    • Уникальная функция крепления на крюке для отделения и захвата проводов без использования рук
    • Выдвижная стойка позволяет быстро и легко снимать крюк
    • Улавливание пускового (пускового) тока, APO (автоматическое отключение питания) ) и Мин / Макс / Удержание

    Токоизмерительные клещи testo 770 в сравнении

    • testo 770-1, токоизмерительные клещи TRMS, включая батареи и 1 комплект измерительных кабелей
    • Арт. 0590 7701
    • Напряжение: от 1 мВ до 600 В
    • Ток: от 0,1 до 400 A
    • Сопротивление: от 0,1 Ом до 40 МОм
    • Частота: от 0,001 Гц до 10 кГц
    • Емкость: от 0,001 мкФ до 100 мкФ
    • Температура: НЕТ
    • Категория измерений: CAT IV 600 В; CAT III 1000 В
    • testo 770-2, токоизмерительные клещи TRMS, включая батареи, 1 комплект измерительных кабелей и 1 адаптер для термопар типа K
    • Арт. 0590 7702
    • Напряжение: от 1 мВ до 600 В
    • Ток: от 0,1 до 400 A
    • Сопротивление: от 0,1 Ом до 40 МОм
    • Частота: от 0,001 Гц до 10 кГц
    • Емкость: от 0,001 мкФ до 100 мкФ
    • Температура: от -4 до 932 ° F
    • Категория измерений: CAT IV 600 В; CAT III 1000 В
    • testo 770-3, токоизмерительные клещи TRMS, включая батареи и 1 комплект измерительных кабелей
    • Арт. 0590 7703
    • Напряжение: от 1 мВ до 600 В
    • Ток: от 0,1 до 600 А
    • Сопротивление: от 0,1 Ом до 60 МОм
    • Частота: от 0,001 Гц до 10 кГц
    • Емкость: от 0,001 мкФ до 60000 мкФ
    • Температура: от -4 до 932 ° F
    • Категория измерений: CAT IV 600 В; CAT III 1000 В

    Прецизионные мультиметры-клещи для различных применений

    Стальной сердечник в форме клещей позволяет целенаправленно разделять шины.Этот метод работы позволяет вам измерять ток, даже если вы не можете временно выключить систему. Использование клещевого мультиметра позволяет записывать несколько данных измерений. Эти элементы позволяют гибко использовать и обеспечивают четкий сбор данных.

    При использовании мультиметра с клещами следует иметь в виду два важных момента:

    • можно захватить и измерить только один проводник,
    • если зажим охватывает весь кабель, который содержит как проводник, так и обратный провод, только утечку токи измеряются.

    Датчик тока утечки - для еще большей точности

    Датчик тока утечки - важный измерительный прибор для точных работ в электронике. В отличие от классических клещей, эти диагностические инструменты оказались очень чувствительными, а это значит, что с их помощью можно также измерять очень малые токи.

    Высококачественные прецизионные датчики тока утечки имеют дополнительные функции, которые, например, также проверяют пусковой ток и данные измерений в диапазоне мкА.Как правило, это цифровые клещи, которые вы можете использовать, прежде всего, в следующих областях:

    • проверка целостности и сопротивления,
    • измерение напряжения,
    • измерение среднеквадратичного тока.

    Высокоточные токоизмерительные клещи Testo - для большей безопасности

    Современные измерительные приборы

    Testo отличаются инновационным захватным механизмом, которым легко управлять. Конструкция механизма позволяет ему правильно захватывать отдельные проводники.Это означает, что он обеспечивает надежное бесконтактное измерение текущих значений и других важных данных. Даже если силовые кабели очень плотно упакованы и имеют очень маленький диаметр, вы можете быть уверены, что токоизмерительные клещи и датчик тока утечки будут работать надежно. Токоизмерительные клещи оснащены двухстрочным дисплеем, который легко считывать, и автоматическим переключением переменного / постоянного тока. У вас есть выбор между следующими тремя моделями:

    • testo 770-1 с полностью выдвигающейся клещей для высокого уровня гибкости,
    • testo 770-2 с дополнительным температурным адаптером и значениями измерения в диапазоне мкА,
    • testo 770-3 с оптимизированным методом TRMS и Bluetooth-соединением.

    Для регистрации статических магнитных полей

    Для измерения постоянного тока токоизмерительные клещи постоянного тока выполняют измерение сопротивления, зависящее от магнитного поля. Это позволяет регистрировать статические магнитные поля, что необходимо, поскольку отсутствуют переменные поля с постоянным током.

    Необходимые для этого магниторезистивные сопротивления вставляются в зазор. Их действительно слабый сигнал необходимо усилить электроникой, поэтому измерительные приборы оснащены соответствующим устройством накопления энергии и работают от электроэнергии или от батареи.Токоизмерительные клещи постоянного тока также подходят для переменного тока. Наряду с данными измерений постоянного и переменного тока в амперах, новейшие измерительные приборы предоставляют еще больше значений для других приложений, например постоянного и переменного тока (постоянного и переменного тока) в вольтах. Кроме того, есть еще больше измерительных функций:

    • измерение сопротивления (в омах),
    • проверка емкости (в фарадах),
    • измерение частоты (в герцах).

    Помощь во многих ситуациях

    Токоизмерительные клещи постоянного тока - это прибор для измерения постоянного тока - подходит для обслуживания и проверки электрических систем и небольших устройств. Однако использование токового пробника такого типа позволяет проверять не только постоянный ток, но также емкость или сопротивление. Инструмент также важен для проверки непрерывности. Если к тестируемым объектам трудно получить доступ, функция удержания данных поможет вам, упростив считывание значений.

    Подвижная клешня также упрощает обращение с токовым пробником Testo в сложных условиях. Даже когда силовые кабели плотно упакованы в распределительный шкаф, можно работать безопасно и надежно. Дополнительная функция датчика тока утечки позволяет измерительному инструменту помогать при проверке электрических параметров и защите всей системы. Вы можете легко считать измеренные значения на большом дисплее и предпринять любые шаги, которые могут потребоваться с точки зрения изоляции или обслуживания системы.

    Extech 2000A Токоизмерительные клещи True RMS AC / DC

    Отгрузка, доставка, обработка заказа и наличие продукции

    Fondriest пользуется услугами лучших перевозчиков, чтобы заказы приходили к вам вовремя. Узнайте больше о сроках доставки, способах, стоимости и перевозчиках.

    Срок поставки

    Мы держим вас в курсе. Вскоре после того, как вы разместите свой заказ, вы получите электронное письмо с подтверждением заказа, чтобы подтвердить детали вашего заказа, включая доставку и оценку доставки.Как только ваш заказ будет подготовлен к отправке и будет отправлен, вы получите электронное письмо с уведомлением о доставке с информацией о перевозчике и отслеживании.

    Стоимость отгрузки и доставки

    Срок отправки - это примерное время доставки товара с нашего склада. Все товары будут отправлены за один раз, если вы специально не запросите частичную доставку. В этом случае товары из вашего заказа будут отправлены по мере их поступления. Сроки доставки - это примерное время, когда товар будет доставлен на ваш адрес доставки после отправки.Расчетное время доставки зависит от способа доставки, который вы выбираете при оформлении заказа. Все оценки основаны на рабочих днях.

    Варианты доставки

    Fondriest предлагает несколько удобных вариантов доставки.

    Стандартная доставка: Товары, отправленные стандартным сервисом, обычно доставляются в течение пяти рабочих дней после отправки.
    Доставка за 2 дня: За дополнительную плату Fondriest предлагает этот вариант ускоренной доставки для большинства продуктов.Товары доставляются через двухдневную службу до 16:00. EST обычно доставляется до 16:30. по местному времени через два рабочих дня после отгрузки.
    Ночная доставка: За дополнительную плату Fondriest предлагает этот вариант ускоренной доставки для большинства товаров. Товары отправлены до 16:00. EST через ночную службу обычно доставляется до 16:00. по местному времени через один рабочий день после отгрузки. Свяжитесь с Fondriest, чтобы узнать о вариантах доставки в более ранний срок.
    Ваш аккаунт: Fondriest предлагает бесплатную доставку на ваш счет наиболее популярным перевозчикам.

    Помните, что эти оценки относятся только к времени в пути и не применяются до тех пор, пока продукт не покинет склад Fondriest. Поскольку доставка вашего заказа находится вне контроля Fondriest после того, как ваш заказ покинет склад Fondriest, мы не можем нести ответственность за просрочку доставки, независимо от указанного вами способа доставки.

    Подпись требуется для большинства поставок

    Большая часть посылок Фондриеста содержит ценное оборудование. Если вы не будете по адресу доставки, чтобы принять доставку вашего продукта, подумайте о том, чтобы отправить товар по адресу, где кто-то, кому вы доверяете, будет доступен, чтобы подписать вашу посылку, или примите вашу посылку, если подпись не требуется для доставки. После того, как ваш заказ подготовлен к отправке или отправлен, мы не сможем изменить адрес доставки. Право собственности и риск потери всех продуктов переходят к вам при доставке.Если вы готовы взять на себя риск доставки вашего заказа без подписи, вы можете уполномочить Fondriest организовать доставку, которая не требует присутствия кого-либо по адресу доставки.

    Недоставленных пакетов

    Иногда посылки возвращаются в Fondriest как недоставленные. Когда перевозчик возвращает в Fondriest посылку, которую невозможно доставить, свяжитесь с нами, чтобы договориться о пересылке.

    Неудачные попытки доставки

    Большинство перевозчиков Fondriest делают три попытки доставить посылку.После трех попыток доставки курьер вернет посылку в Fondriest.

    Обработка заказов

    Предполагаемая дата отгрузки вашего заказа зависит от наличия продукта, времени обработки платежа и времени обработки на складе и не включает время доставки. Мы не начинаем обработку платежей до тех пор, пока Fondriest не получит всю необходимую информацию, а также полную оплату или полную авторизацию в случае кредитной карты или заказов на аренду.

    Fondriest начнет обработку заказов, размещенных в выходные или праздничные дни, на следующий рабочий день.Рабочие дни с понедельника по пятницу, кроме государственных праздников.

    Ваш заказ на товары, имеющиеся в наличии, которые могут быть отправлены в тот же день, должен быть получен до 14:00 по вашему местному времени в ожидании обработки платежа, чтобы в течение дня оставалось достаточно времени для отправки вашего заказа.

    Наличие товара

    Fondriest прилагает все усилия, чтобы доставить ваш продукт в соответствии с расчетными сроками доставки. Ориентировочное время выполнения заказа указано в рабочих днях (с понедельника по пятницу, кроме государственных праздников).

    Хотя Fondriest прилагает все усилия для доставки вашего заказа в соответствии с указанным сроком поставки, даты доставки могут измениться в связи с изменениями в поставках. Если время выполнения заказа изменится, Fondriest свяжется с вами по электронной почте и предоставит пересмотренную смету доставки.

    Fondriest прилагает все усилия для поставки заказанных вами продуктов, но могут быть случаи, когда Fondriest подтверждает заказы, а позже узнает, что не может поставить продукты ни вообще, ни в заказанном количестве. Эти редкие случаи могут включать, когда Fondriest узнает, что продукты больше не производятся или становятся недоступными по иным причинам, когда Fondriest не может получить компоненты для заказанной вами конфигурации или когда в интернет-магазине Fondriest произошла ошибка ценообразования.

    В таких обстоятельствах Fondriest проинформирует вас и, если вы заинтересованы, Fondriest может предложить альтернативные продукты, которые могут удовлетворить ваши потребности. Если вы не хотите заказывать альтернативные продукты, Fondriest отменит ваш заказ на товары, которые не могут быть поставлены, и на любые другие товары, которые вы больше не хотите заказывать в результате, и вернет вам стоимость покупки.

    Лучшие клещи для электриков [Руководство по покупке 2021]

    Что такое клещи? А какие клещи для электриков лучше выбрать?

    Мы протестировали и сравнили лучшие токоизмерительные клещи для электриков, и в этом руководстве мы поделимся своими выводами и рассмотрим 5 лучших вариантов.

    Прежде чем мы перейдем к обзорам, давайте начнем с обсуждения определения самих клещей.

    Что такое токоизмерительные клещи?

    Токоизмерительные клещи - это, в двух словах, электрический испытательный инструмент, представляющий собой гибрид цифрового мультиметра и клещей.

    Клещи, точнее, токовые клещи, используются для измерения тока, а щупы - для измерения напряжения. Он называется зажимом, потому что у него есть открывающиеся на шарнирах губки, поэтому мы можем зажать эти зажимы вокруг кабеля или любых проводников.Этот зажим позволяет нам измерять ток в этой цепи, не отсоединяя кабель, и поэтому он не нарушает работу.

    Эти зажимные губки обычно изготавливаются из ферритного железа и предназначены для обнаружения и измерения магнитного поля, создаваемого током.

    Однако современные токоизмерительные клещи обычно предлагают больше функций измерения, кроме функции измерения основного тока. Некоторые продукты также предлагают различные технологии для повышения точности, а также для обеспечения определенных функций измерения.

    Современные токоизмерительные клещи (включая те, которые мы рассмотрим ниже) включают большинство типичных функций цифрового мультиметра, таких как измерение напряжения и измерение сопротивления.

    Вы также можете ознакомиться с нашим предыдущим руководством по цифровым мультиметрам (DMM), чтобы получить более четкое представление.

    Типы клещей-клещей и принцип их работы

    На сегодняшний день на рынке доступны два основных типа клещей-клещей, которые основаны на типах измеряемого тока.Это:

    1. Токоизмерительные клещи с трансформатором тока: могут измерять только переменный ток
    2. Токоизмерительные клещи на эффекте Холла: могут измерять как переменный, так и постоянный ток

    Токоизмерительные клещи с трансформатором тока

    A current- Токоизмерительные клещи трансформатора используют два ферритовых железных зажима, которые независимо обернуты медными катушками. Главный принцип заключается в том, что комбинация катушек из ферритного железа и меди образует магнитный сердечник, который позволяет проводить измерения.

    Когда рычаг токоизмерительных клещей помещается на проводник, магнитная волна, генерируемая токоизмерительными клещами, действует как вторичная обмотка, железный сердечник зажима концентрирует магнитное поле проводника (или кабеля).

    Благодаря этому действию электромагнитной индукции генерируется новый ток, пропорциональный первичному току. Этот новый ток - это то, что на самом деле измеряется измерительным устройством внутри токоизмерительных клещей, которое дает текущее показание.

    Токоизмерительные клещи на эффекте Холла

    Токоизмерительные клещи на эффекте Холла также используют два ферритовых железных зажима. Основное отличие состоит в том, что эти зажимы не обертываются медными катушками. Вместо этого в токоизмерительных клещах с эффектом Холла ток, протекающий по проводнику, концентрируется в одном или нескольких зазорах ферритового железного сердечника всякий раз, когда зажимные губки закрываются вокруг кабеля или проводника.

    Если мы внимательно посмотрим на наконечники зажимов токоизмерительных клещей на эффекте Холла, мы увидим по крайней мере один зазор между двумя губками в сердечнике зажима.Этот зазор создает воздушный карман, через который проходит магнитное поле проводника. Это также ограничит магнитный поток и гарантирует, что сердечник не будет насыщен магнитным полем.

    Внутри зазора находится полупроводниковый блок, который мы называем датчиком Холла , который покрыт пластиковым молдингом (чтобы его не было видно). Датчик на эффекте Холла - это, по сути, преобразователь переменного напряжения, который может регулировать свое выходное напряжение в зависимости от тока проводника. Затем напряжение, генерируемое датчиком, усиливается и масштабируется для представления измеренного тока.

    Поскольку сердечник зажима и зазор могут концентрироваться на постоянном магнитном поле, токоизмерительные клещи с датчиком Холла также могут измерять постоянный ток.

    Как измерить ток с помощью токоизмерительных клещей

    Хотя разные токоизмерительные клещи могут иметь свои уникальные особенности и методы измерения, вот общие шаги по использованию токоизмерительных клещей для измерения тока:

    1. токоизмерительные клещи, сначала удалите их
    2. Включите токоизмерительные клещи
    3. Если вы можете выбрать между переменным или постоянным током, сделайте свой выбор с помощью дискового переключателя.После этого дисплей должен показать, что теперь он готов к измерению силы тока. Обычно на дисплее должен отображаться значок челюсти или аналогичные значки.
    4. Поместите провод в центре зажима, затем закройте зажимы зажима. Выровняйте проводник между отметками совмещения, которые должны быть на губках.
    5. Теперь на дисплее должно отображаться желаемое значение. В зависимости от вашей модели вы можете изменить разрешение дисплея в зависимости от ваших потребностей.

    Важные особенности, которые следует учитывать в токоизмерительных клещах

    True RMS

    RMS означает среднеквадратичное значение , и если ваши токоизмерительные клещи имеют функцию истинного RMS, это просто означает, что измеритель может преобразовывать переменный ток сигналы в сигналы постоянного тока эквивалентной величины.Таким образом, истинный измеритель RMS может точно измерять чистые волны, а также несинусоидальные волны.

    Переменный ток представлен в виде синусоидальной волны, поскольку он меняет направление несколько раз в секунду (чередуется). С другой стороны, амплитуда синусоидальной волны будет непрерывно изменяться в течение периода волны, поэтому текущие измерения будут варьироваться в зависимости от того, когда вы измеряете эту синусоидальную волну, и поэтому они могут быть неточными.

    True RMS просто решает эту проблему с точностью.

    Рейтинг IP

    IP, или степень защиты от проникновения, покажет нам степень защиты корпуса, используемого токоизмерительными клещами, особенно от воды, влаги и других внешних факторов.Хорошо защищенный инструмент означает, что мы можем использовать его в большем количестве мест и условий. В некоторых моделях вместо рейтинга IP используется NEMA.

    Автоматический выбор диапазона

    Токоизмерительные клещи с автоматическим переключением диапазона могут автоматически устанавливать правильный диапазон измерения. Таким образом, пользователям не нужно будет регулировать положение переключателя и шкалы, пытаясь правильно зажать провод. Проще говоря, функция автоматического выбора диапазона сэкономит время и упростит использование устройства.

    Дисплей

    Разные токоизмерительные клещи поставляются с разными единицами дисплея.Дисплеи могут быть разных размеров и разрешений, некоторые из них могут иметь подсветку, а некоторые нет. Чем лучше дисплей, тем легче мы можем просматривать и анализировать показания.

    Регистратор данных

    Внутренняя память устройства. Чем больше у него памяти, тем больше измеренных значений можно будет вызвать позже.

    Пусковой ток

    Пусковой ток предоставляет пользователям точное измерение скачков / скачков тока, которые обычно протекают в электроприборах и двигателях во время запуска.Пусковой бросок может быть очень важной функцией при поиске и устранении неисправностей различных устройств.

    Зачем вам нужны токоизмерительные клещи: плюсы и минусы

    Во-первых, давайте обсудим преимущества использования токоизмерительных клещей:

    • Токоизмерительные клещи отфильтровывают шум и могут обеспечить точные и стабильные показания для различных приложений.
    • Универсальный, может использоваться в шумных электрических ситуациях и в окружающей среде
    • Обычно тонкий и эргономичный, поэтому его легко держать в защитных перчатках
    • Большинство моделей могут измерять низкоуровневый постоянный ток
    • Быстрые измерения, что позволяет сэкономить время
    • Новые токоизмерительные клещи имеют дополнительные функции для широкого диапазона измерений

    Тем не менее, у токоизмерительных клещей есть несколько ограничений при электрических измерениях:

    • Это в основном инструмент для измерения тока, поэтому не все модели могут измерять напряжение точно
    • Измеряет с точностью до десятых или сотых единиц.С другой стороны, цифровые мультиметры могут измерять в миллиединицах (милливольтах, миллиамперах и миллиомах), поэтому цифровые мультиметры обычно более точны.

    Топ 5 лучших клещей

    Ниже мы обсудим пять лучших клещей для электриков, которые мы тестировали. У каждого из них есть свои преимущества и недостатки и, что еще более важно, ценовая категория.

    Без лишних слов, давайте кратко изложим список лучших токоизмерительных клещей для электриков, начиная с нашего претендента на 5-е место и заканчивая нашими лучшими выборами!

    № 5.Klein Tools CL600 Digital Clamp Meter

    Проверить последние цены

    Основные характеристики

    • Размер: 7 дюймов x 3,02 дюйма x 1,61 дюйма
    • Вес: 12 унций
    • Технология автоматического измерения истинного среднеквадратичного значения для повышения точности
    • Измеряет переменный ток, переменное / постоянное напряжение, сопротивление, целостность цепи, микроампер постоянного тока, частоту, емкость и может проверять диоды через прилагаемые измерительные провода
    • Термопарный зонд в комплекте, может измерять температуру
    • Долговечный и прочный , выдерживает 3.Падение без разрыва с 3 футов (1 м)
    • CAT-III до 600 В, класс 2, класс безопасности с двойной изоляцией

    Плюсы и минусы

    Плюсы:

    • Очень доступный по своим характеристикам
    • Зонд термопары в комплекте, поэтому может точно измерять температуру
    • Имеет индикатор разряда батареи
    • Очень прочный и долговечный
    • Низкое сопротивление, поэтому он энергоэффективен
    • Двойная изоляция для обеспечения дополнительного уровня защиты

    Минусы:

    • Громоздкие и не очень эргономичные для захвата
    • Включенные провода относительно низкого качества

    Наш вердикт:

    Еще один от Klein, Klein CL600 более доступен, чем CL800, о котором говорилось выше .Подобно CL800, Klein CL600 предлагает технологию автоматического выбора диапазона истинных среднеквадратичных значений, которая может обеспечить большую точность ваших показаний.

    По очень доступной цене Klein CL600 также предлагает термопарный зонд, чтобы мы могли проводить измерения температуры.

    Klein CL600 также предлагает относительно большой высококачественный дисплей с приличной подсветкой, и на нем довольно легко читать измерения.

    В целом это очень хорошие токоизмерительные клещи, если вы проводите непрофессиональные измерения в доме.Однако для универсальных профессиональных измерений провода недостаточно качественные и могут сломаться после длительного использования.

    №4. Токоизмерительные клещи Fluke 323 True-RMS

    Проверить последние цены

    Основные характеристики

    • Вес : 9,3 унции
    • Размер : 8,15 дюйма x 3 дюйма x 1,34 дюйма
    • Тонкий и эргономичный дизайн
    • Истинное среднеквадратичное значение для точности по переменному току
    • Измеряет до 600 В переменного / постоянного тока
    • 400A переменного тока
    • Класс безопасности CAT-IV до 300 В

    Плюсы и минусы

    Плюсы:

    • Истинное среднеквадратичное измерение с исключительной технологией
    • Измерено при 400 А и 600 В переменного / постоянного тока
    • Довольно приличные точные пропорции
    • Большой дисплей в сочетании с тонким и эргономичным дизайном
    • Функция удержания дисплея
    • Звуковой зуммер непрерывности

    Минусы:

    • Не измеряет Усилители постоянного тока
    • Дисплей без подсветки
    • Сумка для переноски немного маленькая и плотная

    Наш вердикт

    Fluke 323 не совсем Токоизмерительные клещи Fluke высшего класса, но они по-прежнему являются довольно точными и надежными клещами, как и ожидалось от бренда Fluke.

    Fluke 323 - это токоизмерительные клещи, которые фокусируются на основных функциях, не предоставляя вам каких-либо необычных функций (которые в большинстве случаев мы в любом случае мало используем), поэтому Fluke 323 может быть отличным выбором для инженеров и техников. которые предпочитают простоту. Кроме того, благодаря своей простоте, им очень легко пользоваться в большинстве ситуаций.

    Основная функция Fluke 323 - как и любых клещей - это косвенное измерение тока. 323 может измерять только переменный (а не постоянный) ток, поэтому это может быть проблемой в определенных ситуациях обслуживания.Однако он может измерять до 400 А переменного тока, что является довольно приличным числом.

    Как и большинство доступных токоизмерительных клещей, Fluke 323 рассчитан на установку CAT III до измерения 600 В и установку CAT IV до 300 В. Как видите, он может измерять до 600 В с истинным среднеквадратичным измерением, поэтому вы получите довольно точные показания.

    Он также может определять бесконтактное напряжение и включает звуковой сигнал непрерывности, который может сказать вам, когда есть провод под напряжением. Итак, мы можем сделать вывод, что Fluke 323 - это безопасный, простой в использовании и довольно универсальный токоизмерительный прибор, подходящий для большинства измерений общего назначения.

    № 3. Klein Tools CL800

    Проверить последнюю цену

    Основные характеристики

    • Вес : 12,3 унции
    • Размер : 9 дюймов x 3,8 дюйма x 1,5 дюйма
    • Размер кулачка : 1,38 дюйма
    • Измерение истинного среднеквадратичного значения с автоматическим выбором диапазона
    • Может выполнять непрерывность и частоту
    • Может измерять напряжение, сопротивление, емкость и частоту
    • Режим низкого импеданса для измерения паразитных напряжений
    • Измерения температуры с помощью прилагаемой термопары
    • CAT -IV рейтинг при 600 В

    Плюсы и минусы

    Плюсы:

    • Достаточно точное измерение силы тока и напряжения переменного и постоянного тока
    • Универсальность с различными диапазонами мультиметра, включая емкость
    • Функция фонарика
    • Температурный вход (термопара в комплекте)
    • Прочная и прочная конструкция
    • Дисплей с подсветкой
    • Легко для нас e с фиксируемыми выводами датчика
    • Функция бесконтактной проверки напряжения

    Минусы:

    • Получение показаний может занять некоторое время
    • При определенных диапазонах и углах экран может вымываться из-за подсветки

    Наш вердикт

    В отличие от Fluke 323, описанного выше, Klein CL800 может измерять как постоянное, так и переменное напряжение , а также емкость, сопротивление и частоту.Он также может тестировать диоды через измерительные провода, что делает его универсальным токоизмерительным клещем для большинства задач тестирования.

    Вы получаете множество функций, как в стандартном мультиметре, и он может довольно точно измерять высокое напряжение и ток. Он может измерять до 600 А (опять же, как для переменного, так и для постоянного тока).

    Обладая всеми этими различными функциями, Klein CL800 довольно прост в использовании, поскольку вы можете выбирать между всеми этими функциями с помощью всего лишь одной настройки шкалы и кнопки выбора для переключения между усилителями переменного и постоянного тока.

    Он может измерять 100 В в цепях CAT-III и 600 В в цепях CAT-IV, и это истинное среднеквадратичное значение. Таким образом, мы можем легко считывать переменное и постоянное напряжение и ток с высокой степенью точности.

    Klein CL800 также оснащен сильным магнитом, который позволяет ему фиксироваться на металлических поверхностях, что может добавить удобства в различных ситуациях тестирования и поиска и устранения неисправностей. Он также включает в себя довольно большой ЖК-дисплей с подсветкой, поэтому вы можете легко видеть показания.

    Ключевым достоинством Klein CL800, однако, является тот факт, что со всеми этими характеристиками это довольно доступные токоизмерительные клещи, лишь немного более дорогие, чем Fluke 323, описанный выше.Очень универсальные и точные клещи за свою цену.

    №2. Токоизмерительные клещи Fluke 324 True RMS

    Проверить последние цены

    Основные характеристики

    • Вес : 7,3 унции
    • Размер : 8,1 дюйма x 3 дюйма x 1,3 дюйма
    • Измерение True RMS обеспечивает точные показания, может измерять как линейные, так и нелинейные нагрузки, независимо от формы волны
    • Измеряет переменный ток до 400 А, сопротивление до 4 кОм и напряжение переменного / постоянного тока до 600 В
    • Открытие клещей позволяет измерять ток в проводнике до 30 мм, не касаясь и / или прерывание цепи
    • Установки CAT IV до 300 В и установки CAT III до 600 В
    • Тонкий и эргономичный дизайн
    • Большой дисплей с подсветкой

    Плюсы и минусы

    Плюсы:

    • Компактность и эргономичность
    • Может измерять напряжение переменного и постоянного тока до предела 60 В
    • Звуковой датчик целостности цепи
    • Большой дисплей с подсветкой
    • Универсальный набор функций
    • Can m Измерение температуры с включенными термопарами

    Минусы:

    • Отсутствие анализа при низких температурах

    Наш вердикт:

    Fluke 324, как следует из названия, является более мощным братом Fluke 323, который мы рассмотрели выше.Он (значительно) дороже, чем 323, почти вдвое дороже. Итак, вопрос в том, могут ли различия в функциях и функциях оправдать разницу в цене.

    Основное отличие 323 от этой модели состоит в том, что 324 может измерять как емкость, так и температуру до 1000 мФ, что делает его лучшим токоизмерительным клещем, если вы хотите протестировать оборудование HVAC.

    Кроме того, Fluke 324 имеет дисплей с задней подсветкой, в отличие от 323, поэтому вы можете использовать 324 в темноте.С помощью Fluke 324 мы можем измерять сопротивление до 4 кОм, поэтому он очень универсален.

    В Fluke 324 реализована технология истинных среднеквадратичных значений, которая также доступна в модели 323, которая позволяет нам измерять линейные или нелинейные нагрузки с очень высокой точностью. В результате он может обеспечивать точные измерения переменного / постоянного тока до 400 ампер.

    Так как его губка может открываться на 30 мм, он может измерять ток в различных электроприборах, не касаясь и не нарушая цепи.

    Fluke 324 имеет тонкий и эргономичный дизайн, он идеально ложится в руку и выполняет широкий спектр функций.Это немного дороже (самое дорогое в этом списке), но предлагает более универсальный набор функций по сравнению с другими продуктами, которые мы рассмотрели выше.

    №1. Fluke 375 FC 600A AC / DC TRMS Wireless Clamp

    Проверить последнюю цену

    Основные характеристики

    • Вес : 1,10 фунта
    • Размер: 9,685 дюйма x 3,267 дюйма x 1,692 дюйма
    • Размер Переменный / постоянный ток через зажим
    • Оснащен фильтром нижних частот частотно-регулируемого привода, который обеспечивает точные измерения привода двигателя.
    • Беспроводное подключение к любому смартфону через Bluetooth.
    • CAT-III до 1000 В, CAT-IV до 600 В, класс 2, класс безопасности с двойной изоляцией.
    • Измерение постоянного и переменного тока, 600 А
    • Измерение переменного тока 2500 А с помощью гибкого токоизмерительного щупа iFlex (опция)

    Плюсы и минусы

    Плюсы:

    • Прочный и прочный с высокой стойкостью к падению.
    • Истинные среднеквадратичные значения напряжения и тока для точных измерений нелинейных сигналов
    • Возможность подключения по Bluetooth защищает вас от зоны вспышки дуги
    • Беспроводная передача измерений через приложение Fluke Connect или программное обеспечение Fluke Connect Assets
    • Создавайте отчеты и делитесь ими с ваша команда, не покидая поле
    • Включен разделитель линий
    • Двойная изоляция для дополнительной безопасности
    • Дисплей с подсветкой

    Минусы:

    • В комплект входит небольшой футляр, в который не поместятся все аксессуары

    Наш вердикт

    Наш выбор № 1 среди лучших клещей для электриков - Fluke 375.Fluke 375 - самые дорогие токоизмерительные клещи в списке, однако это небольшая цена за один из лучших токоизмерительных клещей на планете.

    Fluke 375 имеет встроенный фильтр нижних частот и современную систему обработки сигналов. что делает его идеально подходящим для шумных электрических сред, обеспечивая стабильные показания.

    Fluke 375 оснащен ЖК-дисплеем с подсветкой, поэтому результаты измерений легко считываются даже в темноте. Он прочный и надежный, но имейте в виду, что он не обеспечивает точного измерения среднеквадратичного значения.

    Функция беспроводной связи Bluetooth и возможность регистрации в Fluke 375 делают его самым мощным и безопасным измерителем в списке.

    В целом, Fluke 375, без сомнения, является нашим выбором №1 среди лучших клещей для электриков.

    Лучшие клещи для электриков - окончательный вердикт

    Все пять лучших клещей для электриков, которые мы рассмотрели выше, имеют отличное качество, и каждый имеет свои преимущества и недостатки. Так что выбрать среди них самое лучшее - очень сложная задача.

    Однако ради этого руководства по покупке мы выбрали:

    Токоизмерительные клещи Fluke 375 FC с истинным среднеквадратичным значением Не самые дешевые, но они предлагают невероятный набор функций. Он чрезвычайно точен, имеет встроенную беспроводную связь, но при этом очень компактен и эргономичен. Являясь токоизмерительными клещами с датчиком Холла, он также может измерять как переменный, так и постоянный ток.

    Однако, если модель Fluke 375 выходит за пределы вашего ценового диапазона, наш второй выбор - это:

    Fluke 324 True RMS Clamp Meter

    Это действительно надежные клещи и наш второй выбор из лучших. токоизмерительные клещи для электриков. Это не значит, что другие токоизмерительные клещи, которые мы рассмотрели, плохого качества. Как мы уже упоминали, каждый из них предлагает свои уникальные особенности и преимущества.

    Мы надеемся, что вы собрали достаточно информации из этого руководства по покупке и сможете принять более правильное решение о покупке, используя то, что мы поделились.

    Токоизмерительные клещи переменного тока | Токоизмерительные клещи постоянного тока

    1. Бесплатная доставка по Великобритании *

      Гарантия соответствия цены

      Просмотрите продукт для поиска альтернатив.Перед покупкой этого продукта нам потребуется дополнительная информация.

      Звоните 01642 931 329

    Посмотреть больше

    О токоизмерительных клещах переменного и постоянного тока

    Токоизмерительные клещи

    незаменимы для быстрого, простого и точного измерения тока, проходящего через электрическую систему.

    Предназначенные для зажима вокруг проводника, клещи-клещи позволяют измерять переменный или постоянный ток без необходимости нарушать изоляцию, экономя время, деньги и усилия при испытаниях.

    В зависимости от производителя и рассматриваемой модели размер, форма и возможности рассматриваемых токоизмерительных клещей будут различаться. Зажимы варьируются от очень маленьких (предназначенных для проводов меньшего диаметра) до больших инструментов квадратной формы, которые подходят для одновременного использования нескольких проводников или более крупных проводников.

    Большинство клещей также функционируют как базовый цифровой мультиметр, включая возможность вычисления дополнительных электрических измерений, таких как напряжение, частота или температура.

    На Tester.co.uk мы предлагаем широкий ассортимент токоизмерительных клещей переменного, постоянного и комбинированного переменного / постоянного тока от ведущих производителей электрического испытательного оборудования, таких как Amprobe, Chauvin Arnoux, Extech, Hioki, Fluke и многих других.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
