Содержание

Напряжение электрической сети

Электрическое напряжение – это основная характеристика энергетического поля. Она определяется как соотношение перемещения заряженных частиц к величине заряда частицы. Измеряется электрическое напряжение в Вольтах. О нем иногда говорят как о некой разности потенциалов между двумя точками. Для измерения напряжения существуют специальные приборы – вольтметры.

Напряжение электрической сети

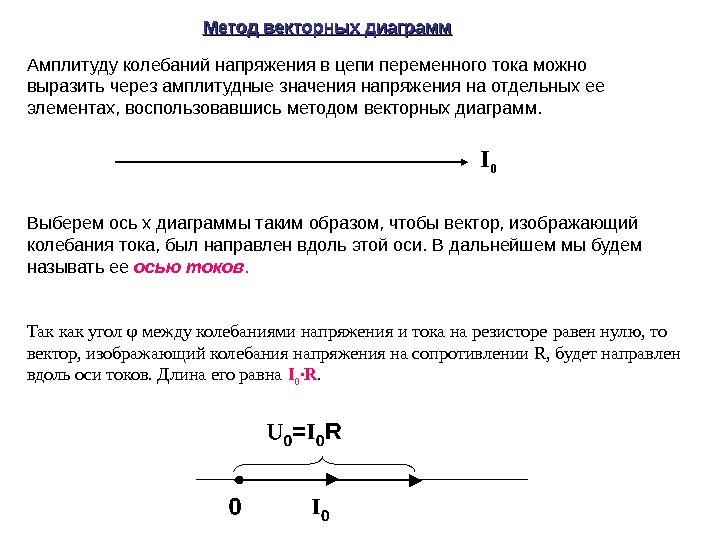

Не секрет, что основой функционирования нашей энергосистемы является трехфазная сеть. В ней различают два вида электрического напряжения – линейное и фазное. Линейное передает напряжение между двумя проводами в сети, а трехфазное – это напряжение между линейным проводом и нейтральным (с нулевым потенциалом).

При нагрузке в сетях по

« треугольной» схеме, линейное напряжение ровняется фазному напряжению сети, а вот по схеме «звезда» выражение напряжения меняется в корень из трех больше фазного. Обычно это и применяется для потребительского электроснабжения, где линейное напряжение 380 В.

, а фазное 220В. Существует целый ряд стандартов в выражении номинального значения напряжения. В электроустановках до 1000В. – это 127,220,380, и 660В.

Зачем следить за колебаниями напряжения электрической сети?

Напряжение электрической сети подвержено колебаниям. В сетях может происходить или его увеличение (перенапряжение) от номинальных значений или наоборот уменьшение. Колебание напряжения имеет внешние и внутренние причины. Внешние факторы выражаются в воздействии природных причин, таких как молния или атмосферное электричество. А внутренние факторы колебания напряжения возникают от скачкообразного изменения нагрузки из-за активности потребителей. Могут быть и технические причины колебаний напряжения, обусловленные излишним сопротивлением катушки при начальном значении токов.

Как повышение напряжение, так и его понижение от нормы несет в себе очень много негативных моментов для электросетей и конечных потребителей. Вот почему за ним нужно неуклонно следить как специальным службам, так и рядовым потребителям.

Так, при перенапряжении снижается срок службы технологического оборудования, повышается вероятность аварий. Для бытовых потребителей скачки напряжения грозят выводом из строя бытовой техники, перегоранием и снижением срока службы ламп накаливания, различных нагревательных электропитающих приборов.

Ответственность за правильное напряжение электропитания возлагается на энергоснабжающую организацию, которая, чтобы минимизировать скачки напряжения, применяет различные методы технического характера. Это может быть установка разрядников и ограничителей напряжения, а также молниеотводов. В бытовой сети для перестраховки от колебаний напряжения применяют сетевые фильтры, стабилизаторы, защитные реле.

причины, способы защиты, куда жаловаться

В резких перепадах напряжения бытовой сети может быть косвенно виновна компания, предоставляющая услуги электроснабжения, но и велика вероятность, что такие процессы вызваны форс-мажорными обстоятельствами. Вне зависимости то причин, последствия для бытовых электроприборов могут быть фатальными.

Собранная информация поможет узнать, чем вызваны скачки напряжения, как обезопасить электроприборы, куда подавать жалобу и требование по возмещению ущерба.

Определение термина

Под данным понятием подразумевается резкие перепады сетевого напряжения, выходящие за пределы допустимых отклонений. Напомним, что согласно действующим нормам допустимые отклонения напряжения не должны превышать  от номинала, а предельно допустимые —  Собственно, параметры, характеризующие качественное напряжение указываются в договоре на предоставление услуг. При этом описание допустимых пределов не должно противоречить действующим нормам.

Под данное определение попадает кратковременное перенапряжение и понижение напряжения, а также отклонения (длительностью более минуты) и колебания (продолжительность менее минуты). Под это описание также подходят импульсные перенапряжения, называемые бросками.

Броски напряжения негативно отражаются на качестве напряжения

Основные причины возникновения скачков напряжения в сети

Есть много причин различного характера, вызывающие отклонения напряжения от нормы в сети частного дома или квартиры.

Рассмотрим наиболее распространенные случаи:

  1. Увеличение или уменьшение тока нагрузки в системе электроснабжения. Причина кроется в одновременном подключении к сети мощных электроприборов (электрические печи, бойлеры, масляные обогреватели и т.д.). Наибольший пик нагрузки приходится на вечерние часы, особенно в холодное время года, следствием этого является понижение напряжения.
  2. Перегрузка трансформаторной подстанции может стать причиной нестабильной работы ее оборудования. Проблема заключается в том, что большинство узлов энергосистем проектировались и строились более 30-40 лет назад, соответственно, они были рассчитаны на более низкую нагрузку. Для исправления ситуации необходима модернизация оборудования проблемных узлов, а это требует серьезных финансовых вложений.
  3. Причинами кратковременных скачков напряжения также могут быть аварии на ЛЭП или кабельных магистралях. Это может быть связано как с общим состоянием линий, так и неблагоприятными погодными условиями.
  4. Резкий скачок напряжения происходит при обрыве нуля или плохом электрическом контакте нулевого проводника. В первом случае произойдет повышение напряжения вплоть до 380 Вольт, во втором, будут наблюдаться кратковременные скачки с 220 до 380 В.
  5. Проблемы с внутридомовой разводкой электросети. Причины могут быть связаны с использованием при некачественных материалов, неправильно выполненным монтажом или «старой» проводкой. В результате происходят скачки и колебания напряжения, сопровождаемые сильными импульсными помехами.
  6. Бросок напряжения возникает в тех случаях, когда на смежной линии системы электроснабжения подключен мощный потребитель, например промышленный объект. Известно, что в момент включения электродвигателей образуются сильные пусковые токи, это приводит к тому, что начинает «прыгать» напряжение. Причем установка специальных сетевых фильтров на таком объекте только частично исправляет ситуацию. Заметим, что совсем необязательно жить рядом с промышленным объектом, чтобы ощутить все эти прелести, подобный эффект может давать небольшая мастерская, торговый центр или любое общественное здание оборудованное мощной вентиляционной системой.
  7. К возникновению импульсных перенапряжений может привести попадание молнии в ВЛ. Напряжение импульса может измеряться в киловольтах. Попадание молнии в ЛЭП вызывает сильное перенапряжение сети

Это гарантировано выведет из строя включенные в розетки электрические приборы, несмотря на краткосрочность импульса (порядка нескольких миллисекунд) броска. Большинство устройств, обеспечивающих защиту, просто не успеют сработать.

  1. Возникают скачки и по техногенным причинам, одна из них – обрыв сетевого провода трамвайной или троллейбусной контактной сети с последующим попаданием на ВЛ. Это приведет к тому, что превышение нормального напряжения в сети составит порядка нескольких сотен вольт. На практике встречались случаи, когда в результате такой аварии выгорали (в буквальном смысле) электроприборы в ближайшем доме.
  2. Возникают скачки также при работе сварочного оборудования. Такая проблема более характерна для сельской местности, поскольку в хозяйстве часто возникает потребность для ремонта с применением сварки, например, подварить петли на воротах.
    Нередко некоторые умельцы с целью сэкономить подключают сварочное оборудование на вход, минуя счетчик и устройства защиты. В результате при образовании дуги происходят скачки и броски электрического тока в линии, от которой также запитаны дома соседей.

Мы назвали далеко не все причины, по которым  образуются скачки входного напряжения, но приведенных примеров вполне достаточно, чтобы подвести итоги. Перепады и скачки могут быть вызваны:

  • Резким изменением нагрузки.
  • Авариями, вызванными воздействием стихии или имеющие техногенную природу.
  • Износом оборудования.
  • Отсутствием резерва мощности.

В первых двух случаях доказать вину компании, предоставляющей услуги, будет проблематично, в последних двух можно рассчитывать на получение компенсации.

Возможные последствия скачков напряжения

Изменения напряжения, выходящие за установленные нормами рамки, потребителям электроэнергии грозят выходом из строя электроприборов.

Напомним, что при 220 вольтах нижняя максимально допустимая граница – 198,0 В, верхняя – 242 В.

Наибольшую опасность для домашних электроприборов представляют грозовые перенапряжения, поскольку величина импульса может достигать нескольких киловольт. Ниже представлен блок питания 40” телевизора после попадания разряда молнии в ВЛ, от которой был запитан частный дом. Ни реле напряжения, установленное на вводе, ни внутренняя защита и предохранители электронного устройства сработать не успели.

Блок питания телевизора после попадание молнии в ЛЭП

С большой вероятностью бытовая техника «сгорит», если перенапряжение вызвано обрывом нуля. В таких случаях напряжение начинает стремиться к 380,0 В (на практике обычно 300-320 В, но и этого достаточно для выхода приборов из строя).

Броски меньшого уровня вызывают сбои в работе электронного оборудования, а также сокращают срок эксплуатации техники, оборудованной компрессорами или электродвигателями. На электронагревательные приборы незначительные перепады и скачки практически не оказывают серьезного влияния, исключение составляет оборудование с электронной системой управления.

Способы защиты от скачков напряжения

Поскольку нельзя полностью исключить вероятность импульсных скачков, перенапряжений или других видов отклонений от нормы сетевого напряжения, то необходимо найти способ обезопасить дорогостоящую технику. Нет необходимости «изобретать велосипед» поскольку имеются готовые решения. Кратко расскажем о каждом из них.

Реле контроля напряжения

Решить проблему перенапряжения или его проседания можно установив специальное реле напряжения. Данное защитное устройство (не путать с электронным УЗО) производит отключение электроэнергии, если напряжение на вводе выходит за рамки установленного диапазона.

Реле напряжения СР-721М

Восстановление питания происходит после нормализации ситуации. Данные приборы обеспечивают защиту, если произошел обрыв нулевого провода или на сетевые провода ВЛ попадает контактная линия городского электротранспорта. Против импульсных скачков, возникающих при близком грозовом разряде, реле напряжения практически бесполезны.

Следует учитывать, что при защитном отключении пропадает сетевое напряжение, чтобы не ждать в темноте пока стабилизируется питание, рекомендуется обзавестись источником с бесперебойным питанием. Расскажем об особенностях такого решения.

Источники бесперебойного питания

По сути, эти устройства не являются средствами защиты, но используются совместно с таковыми для обеспечения аварийного электропитания. Обеспечивать весь дом бесперебойным питанием нецелесообразно, поскольку это будет очень дорогим решением. Но можно запитать участок электропроводки, например, линию освещения.

Бытовые бесперебойники Makelsan

При выборе ИБП необходимо учитывать суммарную мощность электроприборов, которые будут запитаны от него, и на основании этого выбирать прибор с соответствующим максимальным током. Подробно о выборе ИБП можно узнать из материалов нашего сайта.

Стабилизаторы напряжения

При плохом качестве электроэнергии (скачки, броски и т.д.), рекомендуется использовать специальные стабилизаторы напряжения.

Эти устройства особенно эффективны при «проседании» электропитания на входе.

Модельный ряд стабилизаторов Каскад

Стабилизаторы отлично справляются с импульсными помехами, но малоэффективны против высокого уровня перенапряжения, поэтому их рекомендуется использовать совместно с реле напряжения.
https://www.youtube.com/watch?v=p7eBlxAFbAw

Защита от грозовых перенапряжений

Обеспечить надежную защиту в данном случае могут только ограничители перенапряжения. Для частных домов, с питанием от ВЛ, установка ОПН необходима, в противном случае при грозе следует отключать от розеток все электроприборы.

Ограничители перенапряжения

ОПН эффективны только в качестве защиты от высоковольтных бросков, в остальных случаях они бесполезны.

Как видите, идеальной защиты нет, поэтому необходимо остановиться на комплексном решении.

Куда жаловаться и как компенсировать ущерб?

Обращаться с жалобами, а также за компенсацией ущерба нужно в компанию, с которой заключен договор на предоставление услуг электроснабжения. Заметим, что быстрому рассмотрению способствует подача коллективных заявок, поэтому если инцидент коснулся соседей по улице или других жильцов многоквартирного дома рекомендуем самоорганизоваться и действовать совместными усилиями. Контактные данные поставщика услуг, указаны в договоре.

Если при скачках напряжения сгорела бытовая техника, для получения компенсации необходимо действовать в следующем порядке:

  1. Необходимо обратиться в энергокомпанию, чтобы ее представители зафиксировали факт аварии и составили соответствующий акт.
  2. Пришедшую в негодность технику необходимо отнести в сервисный центр, для составления экспертизы, подтверждающий факт выхода приборов и указания причины.
  3. Пишется письмо-претензия поставщику электроэнергии, к письму прилагается копия акта о факте аварии и заключения экспертизы сервисного центра.
  4. Если компания отказывается возмещать убытки, то данный спор решается в районной судебной инстанции.

Использованная литература

  • В. Ф.Ермаков «Качество электроэнергии»
  • Рожкова Л.Д., Козулин В.С. «Электрооборудование станций и подстанций» 1987
  • Пестриков В.М. «Домашний электрик и не только» 2006
  • Фигурнов Е. П. «Релейная защита» 2004
  • Успенский Б.  «Стабилизаторы напряжения и тока на ИМС» 1985

Показатели качества электроэнергии

Содержание:

Качество электроэнергии, поставляемое в наши дома, не всегда является удовлетворительным. Мы часто говорим: «напряжение просело», «напряжение прыгает», «скачки напряжения», «плохое напряжение». Давайте разберемся вместе с этими понятиями. Следует отметить сразу, что точные определения отклонений от норм качества электроэнергии очень сложные. В рамках одной статьи невозможно дать полное описание требований к параметрам электричества и способам проведения официальных измерений. Тексты соответствующих ГОСТов и стандартов занимают десятки страниц и содержат многочисленные сложные формулы проведения расчётов. В данной статье мы дадим лишь общее понимание основных требований к качеству электроэнергии и простые описания часто встречающихся отклонений

Основные показатели качества электроэнергии

Список основных показателей качества электрической энергии:

  • установившееся отклонение напряжения;
  • размах изменения напряжения;
  • доза фликера;
  • коэффициент искажения синусоидальности кривой напряжения;
  • коэффициент n-ой гармонической составляющей напряжения;
  • коэффициент несимметрии напряжений по обратной последовательности;
  • коэффициент несимметрии напряжений по нулевой последовательности;
  • отклонение частоты;
  • длительность провала напряжения;
  • импульсное напряжение;
  • коэффициент временного перенапряжения.

Отклонение напряжения

Одним из параметров качества электроэнергии является отклонение напряжения.

Отклонение напряжения определяется значением установившегося отклонения напряжения. Для значения отклонения напряжения установлены нижеследующие нормы:
нормально допустимые и предельно допустимые значения установившегося отклонения напряжения на выводах приемников электроэнергии равны соответственно +5 и +10% от номинального напряжения электрической сети.

Значение отклонения напряжения определяется при длительности процесса более одной минуты. Нормально допустимым отклонением напряжения считается диапазон в 5%, то есть: +/-5% (от 209 В до 231  В). Предельно допустимым отклонением напряжения считается диапазон в 10%, то есть: +/-10% (от 198 В до 242 В).

Для определенных выше показателей качества электроэнергии действуют следующие нормативы: положительные и отрицательные отклонения напряжения в точке передачи электрической энергии не должны превышать 10% номинального или согласованного значения напряжения в течение 100% времени интервала в одну неделю.

Колебание напряжения

Одним из параметров качества электроэнергии является колебание напряжения.

Колебания напряжения характеризуются следующими показателями:

  • размахом изменения напряжения;
  • дозой фликера.

Значения колебания напряжения имеют те же самые нормы, что и отклонение напряжения с единственным отличием: длительность процесса менее одной минуты. Нормально допустимым колебанием напряжения считается диапазон в 5%, то есть: +/-5% (от 209 В до 231  В). Предельно допустимым колебанием напряжения считается диапазон в 10%, то есть: +/-10% (от 198 В до 242 В).

Замечание: не следует путать требования ГОСТа к качеству электроэнергии в сети (ГОСТ Р 54149-2010 «Электрическая энергия. Совместимость технических средств электромагнитная») и ГОСТов, описывающих качество электропитания для электрических приборов (напр. ГОСТ Р 52161.2.17-2009 «Безопасность бытовых и аналогичных электрических приборов»). ГОСТ качества электроэнергии предъявляет требования по сути к поставщику электрической энергии, и именно на этот ГОСТ можно опереться, если нужно предъявить требования к поставщику при плохом электроснабжении. А требования к качеству электропитания в паспортах приборов определяют требование к приборам работать нормально в более широком диапазоне значений параметров тока. Для приборов, как правило, закладывается диапазон по напряжению от -15% до +10% от номинального.

Провал напряжения

Одним из параметров качества электроэнергии является провал напряжения. Провал напряжения определяется показателем времени провала напряжения.

Предельно допустимое значение длительности провала напряжения в электросетях напряжением до 20 000 В включительно равно 30 секунд. Длительность автоматически устраняемого провала напряжения в любой точке присоединения к электрическим сетям определяется выдержками времени релейной защиты и временем срабатывания автоматики.

Провал напряжения определяется, когда напряжение падает до значения 0,9U и характеризуется длительностью процесса. Предельно допустимая длительность — 30 секунд. Глубина провала иногда может доходить и до 100%.

Перенапряжение

Временное перенапряжение определяется показателем коэффициента временного перенапряжения.

Перенапряжение характеризуется амплитудным значением напряжения больше 342 В. Верхний предел значения напряжения ГОСТом не определяется. Длительность временного перенапряжения — менее 1 секунды

Качество электроэнергии. Виды отклонений параметров электрической энергии

Для определения качества электрической энергии можно использовать следующие графические изображения. На приведенных ниже рисунках отображены следующие отклонения параметров качества электроэнергии: отклонение напряжения, колебание напряжения, перенапряжение, провал напряжения, нарушение синусоидальности напряжения, импульсы напряжения.

Как улучшить качество электроэнергии

В случае существенных отклонений параметров качества электроэнергии следует прежде всего обратиться в обслуживающую организацию, к поставщику электрической энергии. Если административные действия по улучшению качества электроэнергии не дадут результатов, тогда необходимо использовать специальные средства защиты. Для улучшения параметров качества электроэнергии мы рекомендуем использовать: средства защиты от скачков напряжения, стабилизаторы напряжения, источники бесперебойного питания.


Читайте также:

ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения, ГОСТ от 22 июля 2013 года №32144-2013


ГОСТ 32144-2013



МКС 29.020
33. 100

Дата введения 2014-07-01


Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"

Сведения о стандарте

1 РАЗРАБОТАН Обществом с ограниченной ответственностью "ЛИНВИТ" и Техническим комитетом по стандартизации ТК 30 "Электромагнитная совместимость технических средств"

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N-55 П от 25 марта 2013 г.).

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97

Код страны по МК (ИСО 3166) 004-97

Сокращенное наименование национального органа по стандартизации

Армения

AM

Министерство экономики Республики Армения

Беларусь

BY

Госстандарт Республики Беларусь

Кыргызстан

KG

Кыргызстандарт

Российская Федерация

RU

Росстандарт

Таджикистан

TJ

Таджикстандарт

Узбекистан

UZ

Агентство "Узстандарт"

4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 июля 2013 г. N 400-ст межгосударственный стандарт ГОСТ 32144-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2014 г.

5 Настоящий стандарт соответствует европейскому региональному стандарту ЕN 50160:2010* Voltage characteristics of electricity supplied by public distribution networks (Характеристики напряжения электричества, поставляемого общественными распределительными сетями).
________________
* Доступ к международным и зарубежным документам, упомянутым в тексте, можно получить, обратившись в Службу поддержки пользователей. - Примечание изготовителя базы данных.

Степень соответствия - неэквивалентная (NEQ).

Стандарт разработан на основе применения ГОСТ Р 54149-2010

5* ВВЕДЕН ВПЕРВЫЕ
________________
* Нумерация соответствует оригиналу. - Примечание изготовителя базы данных.


Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет

1 Область применения


Настоящий стандарт устанавливает показатели и нормы качества электрической энергии (КЭ) в точках передачи электрической энергии пользователям электрических сетей низкого, среднего и высокого напряжения систем электроснабжения общего назначения переменного тока частотой 50 Гц.

Примечание - Определения низкого, среднего и высокого напряжений приведены в 3.1.11-3.1.13.


Требования настоящего стандарта применяют при установлении норм КЭ в электрических сетях:

- систем электроснабжения общего назначения, присоединенных к Единой энергетической системе;

- изолированных систем электроснабжения общего назначения.

Требования настоящего стандарта применяют во всех режимах работы систем электроснабжения общего назначения, кроме режимов, обусловленных:

- обстоятельствами непреодолимой силы: землетрясениями, наводнениями, ураганами, пожарами, гражданскими беспорядками, военными действиями;

- опубликованием нормативно-правовых актов органов власти, устанавливающих правила временного энергоснабжения;

- введением временного электроснабжения пользователей электрических сетей в целях устранения неисправностей или выполнения работ по минимизации зоны и длительности отсутствия электроснабжения.

Настоящий стандарт предназначен для применения при установлении и нормировании показателей КЭ, связанных с характеристиками напряжения электропитания, относящимися к частоте, значениям и форме напряжения, а также к симметрии напряжений в трехфазных системах электроснабжения. Данные характеристики напряжения подвержены изменениям из-за изменений нагрузки, влияния кондуктивных электромагнитных помех, создаваемых отдельными видами оборудования, и возникновения неисправностей, вызываемых, главным образом, внешними событиями. В результате возникают случайные изменения характеристик напряжения во времени в любой отдельной точке передачи электрической энергии пользователю электрической сети, а также случайные отклонения характеристик напряжения в различных точках передачи электрической энергии в конкретный момент времени.

Учитывая непредсказуемость ряда явлений, влияющих на напряжение, не представляется возможным установить определенные допустимые границы значений для соответствующих характеристик напряжения. Поэтому изменения характеристик напряжения, связанные с такими явлениями, как например, провалы и прерывания напряжения, перенапряжения и импульсные напряжения в настоящем стандарте не нормируются. При заключении договоров на поставку или передачу электрической энергии следует учитывать статистические данные, относящиеся к таким характеристикам.

Нормы КЭ, установленные в настоящем стандарте, не рассматривают в качестве уровней электромагнитной совместимости для кондуктивных электромагнитных помех и предельных значений кондуктивных электромагнитных помех, создаваемых оборудованием электроустановок потребителей электрической энергии в системах электроснабжения общего назначения.

Нормы КЭ в электрических сетях, находящихся в собственности потребителей электрической энергии, должны соответствовать нормам КЭ, установленным настоящим стандартом.

Методы измерения показателей КЭ, применяемые в соответствии с настоящим стандартом, установлены в ГОСТ 30804.4.30 и ГОСТ 30804.4.7.

2 Нормативные ссылки


В настоящем стандарте использованы нормативные ссылки на [1] и следующие стандарты:
________________
На территории Российской Федерации действует ГОСТ Р 51317.4.15-2012 (МЭК 61000-4-15:2010)


ГОСТ 29322-92 Стандартные напряжения

ГОСТ 30804.4.30-2013 (IEC 61000-4-30:2008) Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии

ГОСТ 30804.4.7-2013 (IEC 61000-4-7:2009) Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств

ГОСТ 30804. 3.3-2013 (МЭК 61000-3-3:2008) Совместимость технических средств электромагнитная. Ограничение изменений напряжения, колебаний напряжения и фликера в низковольтных системах электроснабжения общего назначения. Технические средства с номинальным током не более 16 А (в одной фазе), подключаемые к электрической сети при несоблюдении определенных условий подключения. Нормы и методы испытаний

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины, определения и обозначения

3.1 Термины и определения


В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1.1 система электроснабжения общего назначения: Совокупность электроустановок и электрических устройств, предназначенных для обеспечения электрической энергией различных потребителей электрических сетей.

3.1.2. пользователь электрической сети: Сторона, получающая электрическую энергию от электрической сети, либо передающая электрическую энергию в электрическую сеть. К пользователям электрических сетей относят сетевые организации и иных владельцев электрических сетей, потребителей электрической энергии, а также генерирующие организации.

3.1.3 распределительная электрическая сеть: Совокупность электроустановок для передачи и распределения электрической энергии между пользователями электрической сети, состоящая из подстанций, распределительных устройств, токопроводов, воздушных и кабельных линий электропередачи, работающих на определенной территории.

3.1.4 сетевая организация: Организация, владеющая на праве собственности или на ином установленном законами основании объектами электросетевого хозяйства, с использованием которых оказывающая услуги по передаче электрической энергии и осуществляющая в установленном порядке технологическое присоединение энергопринимающих устройств (энергетических установок) юридических и физических лиц к электрическим сетям, а также осуществляющая право заключения договоров об оказании услуг по передаче электрической энергии с использованием объектов электросетевого хозяйства, принадлежащих другим собственникам и иным законным владельцам и не входящих в единую национальную электрическую сеть.

3.1.5 потребитель электрической энергии: Юридическое или физическое лицо, осуществляющее пользование электрической энергией (мощностью) на основании заключенного договора.

3.1.6 точка передачи электрической энергии: Точка электрической сети, находящаяся на линии раздела объектов электроэнергетики между владельцами по признаку собственности или владения на ином предусмотренном законами основании, определенная в процессе технологического присоединения.

3.1.7 точка общего присоединения: электрически ближайшая к конкретной нагрузке пользователя сети точка, к которой присоединены нагрузки других пользователей сети.

3.1.8 номинальное напряжение: Напряжение, для которого предназначена или идентифицирована электрическая сеть, и применительно к которому устанавливают ее рабочие характеристики.

3.1.9 напряжение электропитания: Среднеквадратическое значение напряжения в определенный момент времени в точке передачи электрической энергии пользователю электрической сети, измеряемое в течение установленного интервала времени.

3.1.10 согласованное напряжение электропитания : Напряжение, отличающееся от стандартного номинального напряжения электрической сети по ГОСТ 29322, согласованное для конкретного пользователя электрической сети при технологическом присоединении в качестве напряжения электропитания.

3. 1.11 низкое напряжение: Напряжение, номинальное среднеквадратическое значение которого не превышает 1 кВ.

3.1.12 среднее напряжение: Напряжение, номинальное среднеквадратическое значение которого превышает 1 кВ, но не превышает 35 кВ.

3.1.13 высокое напряжение: Напряжение, номинальное среднеквадратическое значение которого превышает 35 кВ, но не превышает 220 кВ.

3.1.14 частота напряжения электропитания: Частота повторения колебаний основной гармоники напряжения электропитания, измеряемая в течение установленного интервала времени.

3.1.15 номинальная частота: Номинальное значение частоты напряжения электропитания.

3.1.16 кондуктивная электромагнитная помеха: Электромагнитная помеха, распространяющаяся по проводникам электрической сети. В некоторых случаях электромагнитная помеха распространяется через обмотки трансформаторов и может действовать в электрических сетях с разными значениями напряжения. Кондуктивные электромагнитные помехи могут ухудшить качество функционирования устройств, электроустановок или систем, или вызвать их повреждение.

3.1.17 уровень электромагнитной совместимости в системе электроснабжения: Регламентированный уровень кондуктивной электромагнитной помехи, используемый в качестве опорного для координации между допустимым уровнем помех, вносимым техническими средствами пользователей электрических сетей, и уровнем помех, воспринимаемым техническими средствами, подключенными к электрической сети, без нарушения их нормального функционирования.

3.1.18 напряжение гармонической составляющей: Среднеквадратическое значение синусоидального напряжения, частота которого является кратной основной частоте напряжения электропитания.

3.1.19 напряжение интергармонической составляющей: Среднеквадратическое значение синусоидального напряжения, частота которого не является кратной основной частоте напряжения электропитания.


Примечание - Одновременно возникающие интергармонические составляющие на сближенных частотах могут образовать напряжение с широкополосным спектром.

3.1.20 напряжение сигналов в электрической сети: Напряжение сигналов, добавляемое к напряжению электропитания при передаче информации в распределительных электрических сетях и электроустановках потребителей электрической энергии.

3.1.21 быстрое изменение напряжения: Быстрое изменение среднеквадратического значения напряжения между двумя последовательными уровнями установившегося напряжения.


Примечание - См. также ГОСТ 30804.3.3.

3.1.22 опорное напряжение (при оценке провалов, прерываний напряжения и перенапряжений): Значение напряжения, применяемое в качестве основы при установлении остаточного напряжения, пороговых значений напряжения и других характеристик провалов, прерываний напряжения и перенапряжений, выраженное в вольтах или в процентах номинального напряжения.


Примечание - В соответствии с требованиями настоящего стандарта опорное напряжение (при оценке провалов, прерываний напряжения и перенапряжений) считают равным номинальному или согласованному напряжению электропитания.

3.1.23 прерывание напряжения: Ситуация, при которой напряжение в точке передачи электрической энергии меньше 5% опорного напряжения.

3.1.24 импульсное напряжение: Перенапряжение, представляющее собой одиночный импульс или колебательный процесс (обычно сильно демпфированный), длительностью до нескольких миллисекунд.

3.1.25 провал напряжения: Временное уменьшение напряжения в конкретной точке электрической системы ниже установленного порогового значения.

3.1.26 длительность провала напряжения: Интервал времени между моментом, когда напряжение в конкретной точке системы электроснабжения падает ниже порогового значения начала провала напряжения, и моментом, когда напряжение возрастает выше порогового значения окончания провала напряжения.

3.1.27 пороговое значение окончания провала напряжения: Среднеквадратическое значение напряжения в системе электроснабжения, установленное для определения окончания провала напряжения.

3.1.28 остаточное напряжение провала напряжения: Минимальное среднеквадратическое значение напряжения, отмеченное в течение провала напряжения.


Примечание - В соответствии с требованиями настоящего стандарта остаточное напряжение провала напряжения выражают в процентах опорного напряжения.

3.1.29 пороговое значение начала провала напряжения: Среднеквадратическое значение напряжения в системе электроснабжения, установленное для определения начала провала напряжения.

3.1.30 перенапряжение: Временное возрастание напряжения в конкретной точке электрической системы выше установленного порогового значения.

3.1.31 длительность перенапряжения: Интервал времени между моментом, когда напряжение в конкретной точке системы электроснабжения возрастает выше порогового значения начала перенапряжения, и моментом, когда напряжение падает ниже порогового значения окончания перенапряжения.

3.1.32 пороговое значение окончания перенапряжения: Среднеквадратическое значение напряжения в системе электроснабжения, установленное для определения окончания перенапряжения.

3.1.33 пороговое значение начала перенапряжения: Среднеквадратическое значение напряжения в системе электроснабжения, установленное для определения начала перенапряжения.

3.1.34 фликер: Ощущение неустойчивости зрительного восприятия, вызванное световым источником, яркость или спектральный состав которого изменяются во времени.

3.1.35 среднеквадратическое значение: Корень квадратный из среднеарифметического значения квадратов мгновенных значений величины, измеренных в течение установленного интервала времени и в установленной полосе частот.

3.1.36 усреднение по времени: Усреднение нескольких последовательных значений конкретного показателя КЭ, измеренных на одинаковых интервалах времени, для получения значения показателя при большем интервале времени.


Примечание - В ГОСТ 30804.4.30 применен термин "объединение по времени".

3.1.37 маркированные данные: Термин, применяемый для обозначения результатов измерений показателей КЭ и результатов их усреднения на временных интервалах, в пределах которых имели место прерывания, провалы напряжения или перенапряжения.

Примечания

1 При оценке соответствия электрической энергии нормам КЭ, установленным в настоящем стандарте, маркированные данные не учитывают.

2 В ряде случаев сведения о маркировании результатов измерений показателей КЭ могут учитываться при анализе качества электрической энергии (см. ГОСТ 30804.4.30).

3.1.38 качество электрической энергии (КЭ): Степень соответствия характеристик электрической энергии в данной точке электрической системы совокупности нормированных показателей КЭ.

3.1.39 несимметрия напряжений: Состояние трехфазной системы энергоснабжения переменного тока, в которой среднеквадратические значения основных составляющих междуфазных напряжений или углы сдвига фаз между основными составляющими междуфазных напряжений не равны между собой.

3.2 Обозначения


В настоящем стандарте приняты следующие обозначения:

- номинальное значение частоты электропитания, Гц;

- отклонение частоты, Гц;

- номинальное напряжение электропитания, В, кВ;

- согласованное напряжение электропитания, В, кВ;

- напряжение, равное номинальному или согласованному напряжению электропитания, В, кВ;

- отрицательное отклонение напряжения электропитания, % ;

- положительное отклонение напряжения электропитания, % ;

- значение основной гармонической составляющей напряжения, В, кВ;

- коэффициент -ой гармонической составляющей напряжения, % ;

- суммарный коэффициент гармонических составляющих напряжения, %;

- коэффициент несимметрии напряжений по обратной последовательности, %;

- коэффициент несимметрии напряжений по нулевой последовательности, %;

- длительность провала напряжения, с;

- длительность прерывания напряжения, с;

- номер гармонической составляющей напряжения.

4 Показатели и нормы качества электрической энергии

4.1 Общие положения


Изменения характеристик напряжения электропитания в точке передачи электрической энергии пользователю электрической сети, относящихся к частоте, значениям, форме напряжения и симметрии напряжений в трехфазных системах электроснабжения, подразделяют на две категории - продолжительные изменения характеристик напряжения и случайные события.

Продолжительные изменения характеристик напряжения электропитания представляют собой длительные отклонения характеристик напряжения от номинальных значений и обусловлены, в основном, изменениями нагрузки или влиянием нелинейных нагрузок.

Случайные события представляют собой внезапные и значительные изменения формы напряжения, приводящие к отклонению его параметров от номинальных. Данные изменения напряжения, как правило, вызываются непредсказуемыми событиями (например, повреждениями оборудования пользователя электрической сети) или внешними воздействиями (например, погодными условиями или действиями стороны, не являющейся пользователем электрической сети).

Применительно к продолжительным изменениям характеристик напряжения электропитания, относящихся к частоте, значениям, форме напряжения и симметрии напряжений в трехфазных системах, в настоящем стандарте установлены показатели и нормы КЭ.

Для случайных событий в настоящем стандарте приведены справочные данные (см. приложения А, Б).

4.2 Продолжительные изменения характеристик напряжения

4.2.1 Отклонение частоты


Показателем КЭ, относящимся к частоте, является отклонение значения основной частоты напряжения электропитания от номинального значения, , Гц

, (1)


где - значение основной частоты напряжения электропитания, Гц, измеренное в интервале времени 10 с в соответствии с требованиями ГОСТ 30804.4.30, подраздел 5.1;

- номинальное значение частоты напряжения электропитания, Гц.

Номинальное значение частоты напряжения электропитания в электрической сети равно 50 Гц.

Для указанного показателя КЭ установлены следующие нормы:

- отклонение частоты в синхронизированных системах электроснабжения не должно превышать ±0,2 Гц в течение 95% времени интервала в одну неделю и ±0,4 Гц в течение 100% времени интервала в одну неделю;

- отклонение частоты в изолированных системах электроснабжения с автономными генераторными установками, не подключенных к синхронизированным системам передачи электрической энергии, не должно превышать ±1 Гц в течение 95% времени интервала в одну неделю и ±5 Гц в течение 100% времени интервала в одну неделю.

При оценке соответствия электрической энергии нормам КЭ, относящимся к частоте, установленным в настоящем стандарте, должны быть проведены измерения по ГОСТ 30804.4.30, класс А, при этом маркированные данные не учитывают.

4.2.2 Медленные изменения напряжения


Медленные изменения напряжения электропитания (как правило, продолжительностью более 1 мин) обусловлены обычно изменениями нагрузки электрической сети.

Показателями КЭ, относящимися к медленным изменениям напряжения электропитания, являются отрицательное и положительное отклонения напряжения электропитания в точке передачи электрической энергии от номинального/согласованного значения, %:

; (2)

, (3)


где , - значения напряжения электропитания, меньшие и большие соответственно, усредненные в интервале времени 10 мин в соответствии с требованиями ГОСТ 30804.4.30, подраздел 5.12;

- напряжение, равное стандартному номинальному напряжению или согласованному напряжению .

В электрических сетях низкого напряжения стандартное номинальное напряжение электропитания равно 220 В (между фазным и нейтральным проводниками для однофазных и четырехпроводных трехфазных систем) и 380 В (между фазными проводниками для трех- и четырехпроводных трехфазных систем).

В электрических сетях среднего и высокого напряжений вместо значения номинального напряжения электропитания принимают согласованное напряжение электропитания .

Для указанных выше показателей КЭ установлены следующие нормы: положительные и отрицательные отклонения напряжения в точке передачи электрической энергии не должны превышать 10% номинального или согласованного значения напряжения в течение 100% времени интервала в одну неделю.

Примечание - Установленные нормы медленных изменений напряжения электропитания относятся к 1008 интервалам времени измерений по 10 минут каждый.


Допустимые значения положительного и отрицательного отклонений напряжения в точках общего присоединения должны быть установлены сетевой организацией с учетом необходимости выполнения норм настоящего стандарта в точках передачи электрической энергии.

В электрической сети потребителя должны быть обеспечены условия, при которых отклонения напряжения питания на зажимах электроприемников не превышают установленных для них допустимых значений при выполнении требований настоящего стандарта к КЭ в точке передачи электрической энергии.

При оценке соответствия электрической энергии нормам КЭ, относящимся к медленным изменениям напряжения, установленным в настоящем стандарте, должны быть проведены измерения по ГОСТ 30804. 4.30, подраздел 5.12, класс А, при этом маркированные данные не учитываются.

4.2.3 Колебания напряжения и фликер


Колебания напряжения электропитания (как правило, продолжительностью менее 1 мин), в том числе одиночные быстрые изменения напряжения, обусловливают возникновение фликера.

Показателями КЭ, относящимися к колебаниям напряжения, являются кратковременная доза фликера , измеренная в интервале времени 10 мин, и длительная доза фликера , измеренная в интервале времени 2 ч, в точке передачи электрической энергии.

Для указанных показателей КЭ установлены следующие нормы:

кратковременная доза фликера не должна превышать значения 1,38,

длительная доза фликера не должна превышать значения 1,0

в течение 100% времени интервала в одну неделю.

При оценке соответствия электрической энергии нормам КЭ, относящимся к колебаниям напряжения, установленным в настоящем стандарте, должны быть проведены измерения по [1], при этом маркированные данные не учитывают.

4.2.3.1 Одиночные быстрые изменения напряжения

Одиночные быстрые изменения напряжения вызываются, в основном, резкими изменениями нагрузки в электроустановках потребителей, переключениями в системе либо неисправностями и характеризуются быстрым переходом среднеквадратического значения напряжения от одного установившегося значения к другому.

Обычно одиночные быстрые изменения напряжения не превышают 5% в электрических сетях низкого напряжения и 4% - в электрических сетях среднего напряжения, но иногда изменения напряжения с малой продолжительностью до 10% и до 6% соответственно могут происходить несколько раз в день.

Если напряжение во время изменения пересекает пороговое значение начала провала напряжения или перенапряжения, одиночное быстрое изменение напряжения классифицируют как провал напряжения или перенапряжение.

4.2.4 Несинусоидальность напряжения

4.2.4.1 Гармонические составляющие напряжения

Гармонические составляющие напряжения обусловлены, как правило, нелинейными нагрузками пользователей электрических сетей, подключаемыми к электрическим сетям различного напряжения. Гармонические токи, протекающие в электрических сетях, создают падения напряжений на полных сопротивлениях электрических сетей. Гармонические токи, полные сопротивления электрических сетей и, следовательно, напряжения гармонических составляющих в точках передачи электрической энергии изменяются во времени.

Показателями КЭ, относящимися к гармоническим составляющим напряжения являются:

- значения коэффициентов гармонических составляющих напряжения до 40-го порядка в процентах напряжения основной гармонической составляющей в точке передачи электрической энергии;

- значение суммарного коэффициента гармонических составляющих напряжения (отношения среднеквадратического значения суммы всех гармонических составляющих до 40-го порядка к среднеквадратическому значению основной составляющей) , % в точке передачи электрической энергии.

Для указанных показателей КЭ установлены следующие нормы:

а) значения коэффициентов гармонических составляющих напряжения , усредненные в интервале времени 10 мин, не должны превышать значений, установленных в таблицах 1-3, в течение 95% времени интервала в одну неделю;

б) значения коэффициентов гармонических составляющих напряжения , усредненные в интервале времени 10 мин, не должны превышать значений, установленных в таблицах 1-3, увеличенных в 1,5 раза, в течение 100% времени каждого периода в одну неделю;

в) значения суммарных коэффициентов гармонических составляющих напряжения , усредненные в интервале времени 10 мин, не должны превышать значений, установленных в таблице 4, в течение 95% времени интервала в одну неделю;

г) значения суммарных коэффициентов гармонических составляющих напряжения , усредненные в интервале времени 10 мин, не должны превышать значений, установленных в таблице 5, в течение 100% времени интервала в одну неделю.


Таблица 1 - Значения коэффициентов нечетных гармонических составляющих напряжения не кратных трем [см.4.2.4.1, перечисления а), б)]

Порядок гармонической составляющей

Значения коэффициентов гармонических составляющих напряжения , %

Напряжение электрической сети, кВ

0,38

6-25

35

110-220

5

6

4

3

1,5

7

5

3

2,5

1

11

3,5

2

2

1

13

3,0

2

1,5

0,7

17

2,0

1,5

1

0,5

19

1,5

1

1

0,4

23

1,5

1

1

0,4

25

1,5

1

1

0,4

>25

1,5

1

1

0,4



Таблица 2 - Значения коэффициентов нечетных гармонических составляющих напряжения, кратных трем [см. 4.2.4.1, перечисления а), б)]

Порядок гармонической составляющей

Значения коэффициентов напряжения гармонических составляющих , %

Напряжение электрической сети, кВ

0,38

6-25

35

110-220

3

5

3

3

1,5

9

1,5

1

1

0,4

15

0,3

0,3

0,3

0,2

21

0,2

0,2

0,2

0,2

>21

0,2

0,2

0,2

0,2



Таблица 3 - Значения коэффициентов напряжения четных гармонических составляющих [см. 4.2.4.1, перечисления а), б)]

Порядок гармонической составляющей

Значения коэффициентов гармонических составляющих напряжения , %

Напряжение электрической сети, кВ

0,38

6-25

35

110-220

2

2

1,5

1

0,5

4

1

0,7

0,5

0,3

6

0,5

0,3

0,3

0,2

8

0,5

0,3

0,3

0,2

10

0,5

0,3

0,3

0,2

12

0,2

0,2

0,2

0,2

>12

0,2

0,2

0,2

0,2



Таблица 4 - Значения суммарных коэффициентов гармонических составляющих напряжения [см. 4.2.4.1, перечисление в)]

Значения суммарных коэффициентов гармонических составляющих напряжения , %

Напряжение электрической сети, кВ

0,38

6-25

35

110-220

8,0

5,0

4,0

2,0



Таблица 5 - Значения суммарных коэффициентов гармонических составляющих напряжения [см. 4.2.4.1, перечисление г)]

Значения суммарных коэффициентов гармонических составляющих напряжения , %

Напряжение электрической сети, кВ

0,38

6-25

35

110-220

12,0

8,0

6,0

3,0



Измерения напряжения гармонических составляющих должны быть проведены в соответствии с требованиями ГОСТ 30804. 4.7, класс I, в интервалах времени 10 периодов без промежутков между интервалами с последующим усреднением в интервале времени 10 мин. В качестве результатов измерений в интервалах времени 10 периодов должны быть применены гармонические подгруппы по ГОСТ 30804.4.7, подраздел 3.2.

В качестве суммарных коэффициентов гармонических составляющих напряжения должны быть применены суммарные коэффициенты гармонических подгрупп по ГОСТ 30804.4.7, подраздел 3.3.

При оценке соответствия электрической энергии нормам КЭ, относящимся к гармоническим составляющим напряжения, установленным в настоящем стандарте, маркированные данные не учитывают.

4.2.4.2 Интергармонические составляющие напряжения

Уровень интергармонических составляющих напряжения электропитания увеличивается в связи с применением в электроустановках частотных преобразователей и другого управляющего оборудования.

Допустимые уровни интергармонических составляющих напряжения электропитания находятся на рассмотрении.

4.2.5 Несимметрия напряжений в трехфазных системах


Несимметрия трехфазной системы напряжений обусловлена несимметричными нагрузками потребителей электрической энергии или несимметрией элементов электрической сети.

Показателями КЭ, относящимися к несимметрии напряжений в трехфазных системах, являются коэффициент несимметрии напряжений по обратной последовательности и коэффициент несимметрии напряжений по нулевой последовательности .

Для указанных показателей КЭ установлены следующие нормы:

- значения коэффициентов несимметрии напряжений по обратной последовательности и несимметрии напряжений по нулевой последовательности в точке передачи электрической энергии, усредненные в интервале времени 10 мин, не должны превышать 2% в течение 95% времени интервала в одну неделю;

- значения коэффициентов несимметрии напряжений по обратной последовательности и несимметрии напряжений по нулевой последовательности в точке передачи электрической энергии, усредненные в интервале времени 10 мин, не должны превышать 4% в течение 100% времени интервала в одну неделю.

При оценке соответствия электрической энергии нормам КЭ, относящимся к несимметрии напряжений, установленным в настоящем стандарте, должны быть проведены измерения по ГОСТ 30804.4.30, подраздел 5.7, класс А, при этом маркированные данные не учитывают.

4.2.6 Напряжения сигналов, передаваемых по электрическим сетям


Допустимые уровни напряжения сигналов, передаваемых по электрическим сетям, и методы оценки соответствия требованиям находятся на рассмотрении.

4.3 Случайные события

4.3.1 Прерывания напряжения


Прерывания напряжения относят к создаваемым преднамеренно, если пользователь электрической сети информирован о предстоящем прерывании напряжения, и к случайным, вызываемым длительными или кратковременными неисправностями, обусловленными, в основном, внешними воздействиями, отказами оборудования или влиянием электромагнитных помех.

Создаваемые преднамеренно прерывания напряжения, как правило, обусловлены проведением запланированных работ в электрических сетях.

Случайные прерывания напряжения подразделяют на длительные (длительность более 3 мин) и кратковременные (длительность не более 3 мин).

Ежегодная частота длительных прерываний напряжения (длительностью более 3 мин) в значительной степени зависит от особенностей системы электроснабжения (в первую очередь, применения кабельных или воздушных линий) и климатических условий. Кратковременные прерывания напряжения наиболее вероятны при их длительности менее нескольких секунд.

В трехфазных системах электроснабжения к прерываниям напряжения относят ситуацию, при которой напряжение меньше 5% опорного напряжения во всех фазах. Если напряжение меньше 5% опорного напряжения не во всех фазах, ситуацию рассматривают, как провал напряжения.

Пороговое значение начала прерывания считают равным 5% опорного напряжения.

Характеристики кратковременных прерываний напряжения приведены в приложении А.

4.3.2 Провалы напряжения и перенапряжения

4. 3.2.1 Провалы напряжения

Провалы напряжения обычно происходят из-за неисправностей в электрических сетях или в электроустановках потребителей, а также при подключении мощной нагрузки.

Провал напряжения, как правило, связан с возникновением и окончанием короткого замыкания или иного резкого возрастания тока в системе или электроустановке, подключенной к электрической сети. В соответствии с требованиями настоящего стандарта провал напряжения рассматривается как электромагнитная помеха, интенсивность которой определяется как напряжением, так и длительностью. Длительность провала напряжения может быть до 1 мин.

В трехфазных системах электроснабжения за начало провала напряжения принимают момент, когда напряжение хотя бы в одной из фаз падает ниже порогового значения начала провала напряжения, за окончание провала напряжения принимают момент, когда напряжение во всех фазах возрастает выше порогового значения окончания провала напряжения.

4. 3.2.2 Перенапряжения

Перенапряжения, как правило, вызываются переключениями и отключениями нагрузки. Перенапряжения могут возникать между фазными проводниками или между фазными и защитным проводниками. В зависимости от устройства заземления короткие замыкания на землю могут также приводить к возникновению перенапряжения между фазными и нейтральным проводниками. В соответствии с требованиями настоящего стандарта перенапряжение рассматривается как электромагнитная помеха, интенсивность которой определяется как напряжением, так и длительностью. Длительность перенапряжения может быть до 1 мин.

4.3.2.3 Определение и оценка провалов напряжения и перенапряжений

Оба явления - провалы и перенапряжения - непредсказуемы и в значительной степени случайны. Частота возникновения их зависит от типа системы электроснабжения, точки наблюдения, времени года.

Характеристики провалов напряжения и перенапряжений, а также данные об определении и оценке их приведены в приложении А.

4.3.3 Импульсные напряжения


Импульсные напряжения в точке передачи электрической энергии пользователю электрической сети вызываются, в основном, молниевыми разрядами или процессами коммутации в электрической сети или электроустановке потребителя электрической энергии. Время нарастания импульсных напряжений может изменяться в широких пределах (от значений менее 1 микросекунды до нескольких миллисекунд).

Импульсные напряжения, вызванные молниевыми разрядами, в основном, имеют большие амплитуды, но меньшие значения энергии, чем импульсные напряжения, вызванные коммутационными процессами, характеризующимися, как правило, большей длительностью.

Значения импульсных напряжений в электрических сетях низкого, среднего и высокого напряжения приведены в приложении Б.

Приложение А
(справочное)

Приложение А (справочное). Характеристики провалов, прерываний напряжения и перенапряжений в электрических сетях

А. 1 Провалы и прерывания напряжения

Провалы и прерывания напряжения классифицируют в соответствии с [2] (см. таблицы А.1 и А.2). Цифры, помещаемые в ячейки таблицы, отражают число соответствующих событий.


Таблица А.1 - Классификация провалов напряжения по остаточному напряжению и длительности

Остаточное напряжение , % опорного напряжения

Длительность провала (прерывания) напряжения , с

0,010,2

0,20,50

0,51

15

520

2060

908

8570

7040

4010

105



Таблица А. 2 - Классификация кратковременных прерываний напряжения по длительности

Остаточное напряжение , % опорного напряжения

Длительность прерывания напряжения , с

0,5

0,51

15

520

2060

60180

50



Провалы и прерывания напряжения измеряют в соответствии с ГОСТ 30804.4.30 на основе измерений среднеквадратических значений напряжения, обновляемых для каждого полупериода. Параметрами провалов, прерываний напряжения, являющимися объектами рассмотрения в настоящем стандарте, являются остаточное напряжение и длительность.

В электрических сетях низкого напряжения, четырехпроводных трехфазных системах учитывают фазные напряжения; в трехпроводных трехфазных системах учитывают линейные напряжения; в случае однофазного подключения учитывают питающее напряжение (фазное или линейное в соответствии с подключением потребителя).

Пороговое значение начала провала напряжения принимают равным 90% опорного напряжения. Пороговое значение начала прерывания напряжения принимают равным 5% опорного напряжения.

Примечание - При измерениях в многофазных системах рекомендуется определять и записывать число фаз, затрагиваемых каждым событием.


Для электрических сетей трехфазных систем следует использовать многофазное сведение данных, которое заключается в определении эквивалентного события, характеризующегося одной длительностью и одним остаточным напряжением.

Результаты измерений характеристик провалов и прерываний напряжения в электрических сетях по данным [2] приведены в таблицах А.3 и А.4.


Таблица А.3 - Результаты измерений характеристик провалов и прерываний напряжения для кабельных электрических сетей

Остаточное напряжение , % опорного напряжения

Длительность провала (прерывания) напряжения , с

0,010,1

0,10,5

0,51

13

320

2060

9070

63

38

8

1

1

0

7040

8

29

4

0

0

0

400

6

17

1

3

0

0

=0

1

1

2

1

1

10



Таблица А. 4 - Результаты измерений характеристик провалов и прерываний напряжения для смешанных (кабельных и воздушных) электрических сетей

Остаточное напряжение , % опорного
Напряжения

Длительность провала (прерывания) напряжения, , с

0,010,1

0,10,5

0,51

13

320

2060

9070

111

99

20

8

3

1

7040

50

59

14

3

1

0

400

5

26

11

4

1

1

=0

5

25

104

10

15

24

А. 2 Перенапряжения

Перенапряжения измеряют в соответствии с ГОСТ 30804.4.30, подраздел 5.4 на основе измерений среднеквадратических значений напряжения, обновляемых для каждого полупериода. Пороговое значение начала перенапряжения принимают равным 110% опорного напряжения.

В среднем за год в точке присоединения возможны около 30 перенапряжений. При обрыве нулевого проводника в трехфазных электрических сетях напряжением до 1 кВ, работающих с глухо заземленной нейтралью, возникают временные перенапряжения между фазой и землей. Уровень таких перенапряжений при значительной несимметрии фазных нагрузок может достигать значений линейного напряжения, а длительность - нескольких часов.

В системах низкого напряжения, при определенных обстоятельствах, неисправность, произошедшая электрически выше трансформатора, может породить временные перенапряжения на стороне низкого напряжения на время, в течение которого протекает ток, вызванный неисправностью. Такие перенапряжения в общем случае не превышают 1,5 кВ.

Для систем среднего напряжения ожидаемая величина такого перенапряжения зависит от типа заземления в системе. В системах с жестко заземленной нейтралью или с заземлением нейтрали через сопротивление перенапряжение обычно не превышает 1,7. В системах с изолированной нейтралью или с заземлением нейтрали через реактор перенапряжение обычно не превышает 2,0. Тип заземления указывается оператором сети.

Приложение Б (справочное). Значения импульсных напряжений, вызываемых молниевыми разрядами и процессами коммутации

Приложение Б
(справочное)


Расчетные значения импульсных напряжений, вызываемых молниевыми разрядами в точках присоединения к электрической сети, показанных на рисунке Б.1, приведены для фазных номинальных напряжений сети.

Рисунок Б.1 - Точки присоединения к электрической сети


ВЛ - воздушная линия; КЛ - кабельная линия; РП-А, РП-Б, РП-В - распределительные подстанции; Тр, Тр - силовые трансформаторы; , - напряжения на первичной и вторичной обмотках силового трансформатора; а, b, с, d, е, f, g, k, I, m, n - возможные точки присоединения к электрической сети

Рисунок Б. 1 - Точки присоединения к электрической сети



Формы импульсов, характерные для точек присоединения на рисунке Б.1, показаны на рисунках Б.2-Б.4.

Рисунок Б.2 - Форма импульсов, характерная для точек присоeдинения a, c, d, e


Рисунок Б.2 - Форма импульсов, характерная для точек присоeдинения a, c, d, e на рисунке Б.1.

Рисунок Б.3 - Форма импульсов, характерная для точек присоединения f, g, n


Рисунок Б.3 - Форма импульсов, характерная для точек присоединения f, g, n на рисунке Б.1.

Рисунок Б.4 - Форма импульсов, характерная для точек присоединения b, l, k


Рисунок Б.4 - Форма импульсов, характерная для точек присоединения b, l, k на рисунке Б.1.



Значения импульсных напряжений, вызываемых молниевыми разрядами в точках присоединения к электрической сети, показанных на рисунке В. 1*, приведены в таблице Б.1.
________________
* Нумерация соответствует оригиналу. - Примечание изготовителя базы данных.

Таблица Б.1 - Значения импульсных напряжений, вызываемых молниевыми разрядами, кВ

Место расположения точек присоединения

Варианты точек на рисунке Б.1

Номинальное напряжение электрической сети, кВ

0,38

6

10

35

110

220

Воздушная линия (ВЛ)

a, c

100

125

325

800

1580

b

160
2000

190
2000

575
2000

1200
2000

2400
2000

Кабельная линия (КЛ)

d

100

125

325

800

1580

l

-

34

48

140

350

660

е, k

-

-

-

-

-

-

Силовой трансформатор (Тр)

f, g, n

-

60

80

200

480

750

m

-

34

48

140

350

660

В варианте точек присоединения b в числителе указано импульсное напряжение на металлических и железобетонных опорах, в знаменателе - на деревянных опорах.

Импульсные напряжения в точке присоединения l соответствуют случаю отсутствия воздушной линии электропередачи на стороне вторичного напряжения трансформатора Тр (см. рисунок Б.1) и значениям напряжений обмоток Тр, , соответствующим двум номинальным напряжениям, расположенным рядом в шкале стандартных напряжений (например 35 и 10 кВ, 110 и 220 кВ).

При других сочетаниях номинальных напряжений Тр (например, 110 и 10 кВ, 35 и 6 кВ и т.д.) импульсные напряжения, проходящие через обмотки трансформатора, меньше указанных значений.

При наличии на распределительной подстанции типа РП-Б, РП-В (см. рисунок Б.1) воздушных линий электропередачи значения импульсных напряжений в точках присоединения е и k такое же, как в варианте точек присоединения d и с. При отсутствии на распределительной подстанции типа РП-Б, РП-В воздушных линий электропередачи импульсные напряжения в точках присоединения е и k определяются значениями импульсных напряжений в начале кабельной линии (точки d и l), уменьшенными в соответствии с данными по затуханию грозовых импульсов в кабельных линиях в зависимости от длины линии.

Указанные в данной строке значения импульсных напряжений справедливы при условии расположения точек общего присоединения f, g, n на вводах силового трансформатора и наличии связи рассматриваемой обмотки с воздушной линией. При отсутствии связи (точка m на рисунке Б.1) импульсные напряжения соответствуют точке присоединения /.

Значения импульсных напряжений с вероятностью 90% не превышают 10 кВ - в воздушной сети напряжением 0,38 кВ и 6 кВ - во внутренней проводке зданий и сооружений.



Значения коммутационных импульсных напряжений при их длительности на уровне 0,5 амплитуды импульса, равной 1000-5000 мкс, приведены в таблице Б.2


Таблица Б.2 - Значения коммутационных импульсных напряжений

Номинальное напряжение электрической сети, кВ

0,38

3

6

10

20

35

110

220

Коммутационное импульсное напряжение, кВ

4,5

15,5

27

43

85,5

148

363

705



Вероятность превышения значений коммутационных импульсных напряжений, указанных в таблице Б. 2, составляет не более 5%, а значений импульсных напряжений, вызываемых молниевыми разрядами (таблица Б.1) - не более 10% для воздушных линий с металлическими и железобетонными опорами и 20% - для воздушных линий с деревянными опорами.

Значения импульсных напряжений в электрической сети потребителя могут превышать указанные в таблице Б.1 значения за счет молниевых поражений в самой сети потребителя, отражений и преломлений импульсов в сети потребителя и частично - за счет разброса параметров импульсов.

Библиография

[1]

IEC 61000-4-15:2010

Electromagnetic compatibility (EMC) - Part 4-10: Testing and measurement techniques - Flikermeter - Functional and design specifcations

(Электромагнитная совместимость (ЭМС). Часть 4-15. Методы измерений и испытаний. Фликерметр. Функциональные и конструктивные требования)

[2]

IEC 61000-2-8:2002

Electromagnetic compatibility (EMC) - Part 2-8: Environment - Voltage dips, short interruptions on public electric power supply system with statistical measurement results

(Электромагнитная совместимость (ЭMC). Часть 2-8. Электромагнитная обстановка. Провалы и кратковременные прерывания напряжения в общественных системах электроснабжения со статистическими результатами измерений)



Электронный текст документа
подготовлен ЗАО "Кодекс" и сверен по:
официальное издание
М.: Стандартинформ, 2014

Каково допустимое напряжение в сети 220 В по ГОСТу: 4 причины введения стандарта


Полные нормы напряжение в электросети: ГОСТ

Несмотря на то, что большинство обывателей и людей, не относящихся к категории осведомленных в области напряжения в их электросети, утвердительно скажет о том, что стандартным напряжением является показатель в 220 В. К их удивлению, даже несмотря на старые и привычные всем наклейки, на котором указан общепринятый стандарт, уже не актуальны.

С 2015 года в РФ действует новый стандарт – уровни 230 В и 400 В, что соответствует европейским стандартам.

Такие акты приняты также в Украине и странах Балтии, в том числе Беларуси.

К чему привело изменение стандарта:

  • Изменилось рабочее напряжение на кабеле электросети;
  • Колебания стали чуть более значимыми, нежели ранее, но все также в допустимых нормах 5% и максимальных – 10%;
  • Потенциальная оплата услуг поставки электроэнергии выросла не совершенно символическую сумму;
  • Частота подачи напряжения – 50 Гц.

Таким образом, напряжение в сети должно считаться несколько возросшим в бытовой практике. Но на деле же все иначе и это сулит наличие подводных камней в сфере поставки организациями электроэнергии. Несмотря на общепринятый стандарт, организации, поставляющие напряжение в квартиры домов, подают все по тем же меркам, принятым еще в советское время и равным 220 В. Все это происходит официально по ГОСТу 32144-2013, которым и руководствуются поставщики.

Стандартные параметры электрической сети

Нормы общепринятых стандартов регламентируют также основные параметры, присущие для электроэнергии, поставляемой в дома. С учетом того, что технический ГОСТ – это десятки и десятки страниц сложной терминологии и расчетов, здесь будут приведены общая оценка приводимых категорий. Как общепринято считать, основными параметрами, определяющими нашу бытовую электроэнергию, считаются частота и сила переменного тока и напряжение. Однако есть и ряд других, которые стоит учитывать.

Стандартные параметры электрической сети включают в себя:

  • Коэффициент временного напряжения;
  • Импульсное напряжение;
  • Отклонение частоты напряжения на кабеле электросети;
  • Диапазон изменения напряжения;
  • Длительность потери напряжения и прочие.

Все перечисленные показатели так или иначе оказывают влияние на потерю или превышение установленных норм подачи энергии в сети.

Максимальное отклонение напряжения в электросети

Ток в сети по естественным причинам непостоянен и изменяется в определенных показателях. В рамках нового стандарта 230 В/400 В номинальное отклонение допустимо в пределах 5% и максимально должны отмечаться в кратковременных промежутках не более 10%. Таким образом, такое теоретические отклонение допускается в пределах 198 В и до 242 В. Такой размах может считаться актуальным для большинства нынешних квартир.

Что влияет на сетевое колебание поставки энергии и потери напряжения:

  • Одним из самых распространенных причин является устаревание оборудования, в том числе счетчиков, электрощитов, кабелей проводки и так далее;
  • Значительные погрешности отмечаются и в плохо обслуживаемой сети;
  • Ошибки при планировке и выполнении прокладочных работ в доме;
  • Значительный рост показателей энергопотребления, превышающих установленный стандарт.

Как уже отмечалось, приемлемы перепады в сети на +-5%. Так, например, по поставляемому показателю в 220 вольт, допустимо отклонение в сети, равное 209 В и наибольшее превышение, равное 231 В.

Посадка напряжения в домашней сети

Так называемая посадка напряжения может быть чревато многими нежелательными последствиями. Причем нежелательными как самими жителями, так и организацией-поставщиком, ведь именно она будет восполнять все непредвиденные расходы. По объективным причинам, описанным ранее, посадка электроэнергии может достигать рекордных показателей.

При обнаружении таких колебаний, максимальная просадка фиксируется и с этими показателями, ссылаясь на общепринятый стандарт и качество поставляемой энергии, нужно обращаться в органы-поставщики электроэнергии.

При отсутствии желания исправлять неисправности это является основанием для подачи искового заявления в суд.

Чем чревато превышение или значительное снижение установленных норм поставки напряжения в доме:

  • Быстрее перегорают лампочки;
  • Особенно это пагубно для холодильника, стиральной машинки и прочих электробытовых приборов, требующих мощное и постоянное напряжение;
  • Срок службы любой электротехнической техники, в том числе микроволновки, тостера, телевизора, компьютеров и так далее.

Таким образом становится очевидно, что все классы электротехники страдают от сильных перепадов напряжения. Особенно это влияние деструктивно сказывается, если в сети именно низкое напряжение. И обязанность обеспечить бесперебойным, стабильным и качественным током принадлежит именно организации, которая занимается поставкой и согласно договору, должна обеспечивать ее качественное обслуживание.

Величина допустимого падения напряжения: ПУЭ

Согласно принятым правилам устройства электроустановок (ПУЭ) еще в бывшем СССР, падением напряжения признается разность показателей напряжения на разных точках сети. Как правило, это точки начала и конца цепи. В установленных нормах по закону полагается различать понятия отклонение напряжения от ее потери. Если первый случай в общепринятом масштабе рассматривается на примере лампы накаливания, показатель отклонения которого признается номинальным и обязательным к исполнению, то в случае с потерей, рассматриваемой на шинах станции, – это признается рекомендуемым показателем.

Нормальное падение работы напряжения в сети:

  • В так называемых воздушных линиях – до 8%;
  • В кабельных линиях электроснабжения – до 6%;
  • В сетях на 220 В – 380 В – в районе 4-6%.

При этом падением в рамках аварийного режима признается падение до 12% в сети – это установленный предел. Падение более установленной нормы сулит включение системы защитной автоматики, которая должна срабатывать при достижении пониженной нормы на протяжении не менее 30 секунд.

Также в некоторых источниках можно найти стандарты напряжения, превышающие даже новые показатели в 230 В и 400 В. Не стоит путать примеры бытового использования с заводом или фабрикой, на которых показатели естественно значительно превышают бытовую среду.

Обязательное регулирование напряжения в электрических сетях

Осуществить собственное регулирование напряжения не только трудозатратно, но и потребует финансовых вложений. Еще более трудным вариантом является добиваться стабилизации тока в сети от организации-поставщика. Это можно сделать путем подачи жалоб, личных обращений, исков в суд, однако, результат далеко не всегда достигается даже этими методами.

Если вы все-таки решили самостоятельно исправить картину, то это возможно следующим образом:

  1. Метод централизованного регулирования напряжения. Этот подход предполагает подсчет того, сколько изменений потребуется для стабилизации ситуации и соответствующее регулирование в центральном блоке питания.
  2. Метод линейного воздействия. Осуществляется с помощью так называемого линейного регулятора, который изменяет фазы с помощью вторичной обмотки на цепи.
  3. Использование конденсаторных батарей в сети. Этот способ в теоретической части называется компенсацией реактивной мощности.
  4. Также предельно нестабильную сеть можно подправить с помощью продольной компенсации. Она подразумевает последовательное подключение к сети конденсаторов.

Также актуальным вариантом, при не слишком выраженным отклонении от установленной нормы, является установка одного крупного или нескольких мелких стабилизаторов в сети. Это потребует некоторых финансовых вложений, специальные навыки монтажа, а также не подходит для максимально колеблющихся систем электроснабжения, ведь просто не смогут делать большой объем работы и регулировать большое количество напряжения.

Итак, как уже было определено, новым общепринятым стандартом считается напряжение в сети в квартире от 230 В до 400 В. Для примера, шкала напряжения бывает и 240 В, 250 В, с учетом максимально допустимой погрешности. Однако для привычной нам розетки э1ф рабочее напряжение – это все тот же уровень 220в, который привычен для нас всех еще с советского периода.

Допустимое напряжение в сети 220 В по ГОСТу (видео)

На счетчиках пишется показатель сетевого напряжения, который должен учитывать каждый житель дома. Следите за своими электроприборами правильно и вовремя обращайтесь в нужные инстанции.

Устройства защита от скачков напряжения для дома и квартиры

Содержание

  • Источники бесперебойного питания (ИБП)
  • Эффективность приборов для защиты от скачков напряжения
  • Высокий уровень развития современных технологий позволил оснастить наше жилье высокотехнологичной бытовой техникой, которая экономит время, облегчает труд и упрощает жизнь. В подавляющем большинстве квартир и жилых домов обязательно найдутся автоматические стиральные и посудомоечные машины, микроволновки, холодильники, аудио- и видеоаппаратура, персональные компьютеры, а также другие электроприборы, реализованные на основе электронных компонентов и имеющие цифровые алгоритмы управления.

    С ростом функциональности, эффективности и удобства эксплуатации растут и требования таких устройств к питающему напряжению, показатели которого, к сожалению, далеко не всегда соответствуют действующим стандартам качества электроэнергии.

    По ряду причин, речь о них пойдет ниже, в электрических сетях могут возникать либо резкие колебания (скачки) напряжения, либо его длительные отклонения как в большую, так и в меньшую сторону. И то, и другое приводит не только к сбоям в работе или выходу из строя дорогостоящей бытовой техники, но и представляет реальную угрозу для безопасности жизни и здоровья людей.

    Допустимые отклонения сетевого напряжения по ГОСТ

    Стандартный уровень напряжения однофазной электросети в нашей стране составляет 230 В – именно на это номинальное значение рассчитана вся современная бытовая техника. Согласно требованиям ГОСТ 29322-2014 (IEC 60038:2009), определяющего нормы качества электроэнергии, расхождение с данной величиной не должно превышать ±10%. Таким образом, применительно к однофазной домашней сети диапазон предельно допустимого напряжения составляет 207-253 В.

    Крайние значения из этого диапазона, не говоря уже о больших отклонениях, губительно влияют на многие современные электроприборы, в особенности на те, которые не имеют в своём составе импульсного блока питания. При этом следует понимать, что неисправность бытовой техники, вызванная некачественным электропитанием, не будет считаться гарантийным случаем – производитель, как правило, оговаривает подобные ситуации следующим образом: «Гарантия не распространяется на изделие, вышедшее из строя по причине повышенного/пониженного входного напряжения».

    Причины и последствия перепадов напряжения в сети

    Причины возникновения колебаний и резких перепадов сетевого напряжения чаще всего следующие:

    1. Недостаточная мощность и общий износ подстанций, которые не всегда соответствуют фактическому потреблению электроэнергии, в результате чего сеть работает с перегрузкой и постоянными сбоями.
    2. Плохое состояние инфраструктуры энергетического комплекса, являющееся причиной частых аварий и ухудшения общего качества электроэнергии.
    3. Несимметричное (неравномерное) распределение нагрузки, вызывающее перекос фаз и скачок напряжения в однофазной сети.
    4. Атмосферные явления, например, попадание разряда грозовой молнии в линию электропередач или обрывающий провода ледяной дождь.
    5. Человеческий фактор. Короткие замыкания и перенапряжения часто возникают вследствие некорректного подключения или умышленного вандализма.
    6. Включение мощных нагрузок, приводящее к падению сетевого напряжения (при отключении таких нагрузок наблюдается обратная картина – резкий рост сетевого напряжения).

    Небольшие перепады напряжения в сети снижают, в первую очередь, эффективность осветительного и нагревательного оборудования. Кроме того, они могут повлечь за собой сбои в работе и остальных электроприборов, в особенности тех, которые имеют электронное управление (газовые котлы, стиральные машины, кухонная техника и т. п.).

    Куда более плачевные последствия вызывают значительные сетевых отклонения: даже кратковременные провалы или скачки напряжения довольно часто становятся причиной сокращения срока службы бытовой техники, а в худшем случае и её моментального выхода из строя.

    Наиболее опасны перенапряжения – резкие и сильные броски сетевого напряжения в большую сторону (на десятки и сотни вольт), такое явление практически всегда губительно для любого электрооборудования.

    Спасут ли пробки или автоматы?

    Автоматические выключатели и их более ранние аналоги, предохранительные пробки, являются устройствами защиты от коротких замыканий и длительных перегрузок. Их защитное срабатывание происходит только при недопустимо длительном по времени превышении током в цепи определённого значения, которое во время сетевого перепада может быть и не достигнуто.

    В итоге пробки и автоматы либо вообще не сработают, либо сработают через длительный промежуток времени, поэтому такие изделия вряд ли можно рассматривать в качестве серьёзной защиты от сетевых скачков и колебаний.

    Как защитить технику от скачков напряжения?

    Для того, чтобы в условиях нестабильной электросети гарантировать безопасное и надёжное функционирование своей бытовой техники необходимо принять определённые меры защиты. Они заключаются в установке и правильной эксплуатации специального устройства, нейтрализующего скачки напряжения и другие негативные сетевые явления.

    Рассмотрим основные типы данных устройств.

    Сетевой фильтр

    Основное назначение этого прибора определяется его названием: фильтрация и сглаживание приходящих из сети помех. При наличии в составе варистора он будет защищать и от экстремальных перенапряжений.

    Следует понимать, что сетевой фильтр не обеспечивает коррекцию напряжения, следовательно, при сетевых отклонениях как хронических, так и резких прибор будет неэффективен.

    Реле контроля напряжения (РКН)

    Основная задача такого реле заключается в своевременном обесточивании подключенного оборудования при выходе питающего напряжения из определённого диапазона. Причем границы максимально допустимого и минимально допустимого значения пользователь задаёт самостоятельно.

    РКН отличаются компактностью, достаточным токовым номиналом и удобным исполнением, позволяющим размещать их непосредственно в вводном щитке и использовать для защиты сразу всей домашней электросети.

    Из недостатков можно назвать не самую эффективную защиту от значительных импульсных перенапряжений, а также неспособность повышать качество сетевого напряжения.

    Обратите внимание!
    В случае электросети с периодическими скачками, срабатывание реле контроля напряжения может стать постоянным явлением, при этом частое обесточивание электросети значительно понизит комфорт проживания в квартире или доме.

    Устройства защиты от импульсных перенапряжений (УЗИП)

    Эти устройства хорошо зарекомендовали себя в качестве защиты от импульсных перенапряжений, возникающих при грозовых разрядах, коротких замыканиях или переходных коммутационных процессах. Но они совершенно бесполезны при сетевых колебаниях и скачках, в результате которых напряжение не достигает экстремальных значений, а именно такие явления наиболее распространены и случаются во многих электросетях практически ежедневно.

    УЗИП логичнее всего использовать в связке с другим устройством защиты, например, с упомянутым выше реле контроля напряжения – это повысит надежность системы электропитания и обеспечит ей максимальный уровень устойчивости перед импульсными перенапряжениями.

    Стабилизаторы напряжения

    Данные приборы регулируют входное напряжение и стараются максимально приблизить его фактические параметры к номинальным значениям. Качественный прибор способен быстро нейтрализовать сетевое колебание или подтянуть хронически пониженное/повышенное напряжение до установленной величины.

    Применение современного стабилизатора (в частности – инверторного) позволит повысить качество электроэнергии в домашней сети до уровня, удовлетворяющего требованиям даже самого чувствительного к характеристикам электропитания оборудования. Однако не все стабилизаторы одинаково эффективны - на рынке представлено большое количество моделей, которые не способны обеспечить защиту должного уровня и уязвимы для скачков напряжения.

    Ознакомиться с полным модельным рядом инверторных стабилизаторов напряжения «Штиль» можно, перейдя по ссылке:
    Инверторные стабилизаторы напряжения «Штиль».

    Источники бесперебойного питания (ИБП)

    Аналогично стабилизаторам напряжения, современный ИБП является эффективным средством защиты от сетевых скачков, отклонений и колебаний. Главным отличием этих приборов от всех вышерассмотренных является способность обеспечить бесперебойное питание нагрузки при отсутствии напряжения в основной сети. Работа в автономном режиме поддерживается благодаря аккумуляторным батареям, от емкости которых зависит ее продолжительность.

    ИБП, как и стабилизаторы, строятся на основе разных схем и имеют различные принципы работы. Если требуется устройство, гарантирующее высокое качество электропитания при работе и от сети, и от батарей, то необходимо выбирать ИБП с двойным преобразованием или, иначе говоря, онлайн ИБП.

    Ознакомиться с полным модельным рядом онлайн ИБП «Штиль» можно, перейдя по ссылке:
    Источники бесперебойного питания топологии онлайн от ГК «Штиль».

    Эффективность приборов для защиты от скачков напряжения

    Подытожив, можно сказать, что сетевой фильтр и РКН обеспечивают лишь частичную защиту и не справляются со всем спектром сетевых проблем. Стабилизатор напряжения и ИБП универсальнее – подключенное к ним оборудование менее досягаемо для негативных сетевых воздействий (если перед стабилизатором или ИБП дополнительно установить УЗИП, то уровень защиты возрастет ещё больше).

    Однако далеко не все стабилизаторы и ИБП качественны и по-настоящему надежны, поэтому следует максимально внимательно подходить к выбору устройства и при возникновении любых вопросов консультироваться с профессионалами.

    Стоит отметить, что средняя стоимость качественного ИБП превышает стоимость схожего по мощности и качеству стабилизатора (при примерно одинаковом функционале по борьбе с сетевыми скачками).

    Нормы напряжения в сети в квартире

    Автор Евгения На чтение 22 мин. Опубликовано

    Нормы напряжения в сети в квартире

    Какое напряжение в бытовой сети оптимальное для работы электроприборов

    Уровень напряжения – одни из критериев качества электроснабжения. Каждый из бытовых электроприборов рассчитан на продолжительную нормальную работу при условии питания его от напряжения, находящегося в пределах допустимых значений. В данной статье рассмотрим вопрос о том, какое напряжение в бытовой сети является оптимальным для работы электроприборов.

    Уровень напряжения в электрической сети

    Прежде всего, следует отметить, что на уровень напряжения в электрической сети влияет множество различных факторов. Электричество от источника – электростанции к конечному потребителю, в частности в жилые дома, приходит, пройдя несколько этапов преобразования. На первом этапе напряжение повышается для передачи его на большие расстояния, по энергосистеме. По мере приближения к конечному потребителю, электричество проходит несколько этапов преобразования напряжения до значений, используемых в быту.

    Фиксированное значения напряжения в различных участках энергосистемы невозможно обеспечить, так как в энергетической системе постоянно происходят различные процессы: увеличивается или снижается нагрузка, соответственно изменяется и количество вырабатываемой электроэнергии на электростанциях, возникают аварийные ситуации на различных участках электрической сети, которые в той или иной мере влияют на уровни напряжения. Поэтому на каждом этапе преобразования электроэнергии осуществляется регулировка уровня напряжения, как в сторону увеличения, так и в сторону уменьшения.

    Основной задачей регулировки напряжения обеспечить уровень напряжения на тех или иных участках электрической сети в пределах допустимых значений. То же самое касается конечного этапа, который обеспечивает понижение напряжения величины, используемой в быту – 220/380 В.

    В наиболее часто используемой для электроснабжения потребителей однофазной электрической сети напряжением 220 В нормально допустимые отклонения напряжения находятся в пределах +/- 5 %. То есть диапазон напряжения 209-231 В является нормальным, может быть постоянным, соблюдение напряжения сети в пределах данных значений является одним из критериев качественного электроснабжения.

    Но, как и упоминалось выше, в электрической сети могут возникать аварийные режимы работы, которые могут влиять на уровни напряжения в электрической сети. В связи с этим существует еще одна норма – предельно допустимые отклонения напряжения, которые составляют +/- 10 % или 198-242 В.

    Данные отклонения напряжения допускаются на незначительное время, как правило, на время ликвидации аварийной ситуации в электрической сети или на время оперативных переключений, в процессе которых происходит временное изменение значений напряжения электросети.

    Какое напряжение в бытовой сети оптимальное для работы электроприборов?

    Выше приведены общие нормы напряжения электрической сети. Что касается бытовых электроприборов, то в большинстве случаев они проектируются для нормальной работы в диапазоне предельно допустимых отклонений напряжения, то есть 198-242 В. При этом электроприборы не должны выходить из строя в случае непродолжительного превышения напряжения выше 242 В.

    Если рассматривать диапазоны допустимых напряжений в паспортах бытовых электроприборов, то можно выделить две группы электроприборов. К первой группе можно отнести те электроприборы, которые меньше всего подвержены перепадам напряжения – это электрический чайник, электропечь, бойлер, электрический обогреватель и другие электроприборы, в которых основным конструктивным элементом является тепловой нагревательный элемент.

    Ко второй группе можно отнести электроприборы, которые наиболее подвержены перепадам напряжения – это, прежде всего, компьютерная техника, блоки питания различной техники, аудио- и видеотехника и различные дорогостоящие электроприборы, конструктивно имеющие электронные схемы, преобразователи.

    В паспорте электроприборов первой группы в большинстве случаев можно увидеть рекомендуемое рабочее напряжение 230 В. По сути данные электроприборы будут работать и при более низком напряжении, но при этом они будут работать менее эффективно.

    Электроприборы второй группы, как более подверженные к перепадам напряжений, проектируется с учетом работы в широких диапазонах. Часто диапазоны рабочих напряжений выходят ниже предельно допустимых. Например, блок питания аудио- видеоаппаратуры, зарядное устройство мобильного телефона рассчитано для работы в пределах 100-240 В.

    Отдельно следует выделить бытовые приборы, конструктивно имеющие электродвигатель, насос или компрессор. Перечисленные элементы рассчитаны для работы при номинальном напряжении, как правило, это 220-230 В.

    В случае понижения напряжения в электрической сети увеличивается ток нагрузки в электродвигателе (насосе, компрессоре), что в свою очередь приводит к перегреву его обмоток и снижению срока службы изоляции. В данном случае, чем ниже напряжение в электрической сети, тем меньше срок службы данных электроприборов, в частности их конструктивных элементов – электродвигателей (насосов, компрессоров).

    Учитывая диапазоны допустимого напряжения всех электроприборов, используемых в быту, можно сделать вывод, что наиболее оптимальным напряжением в электрической сети является напряжение величиной 230 В. При таком значении напряжения будут нормально работать электроприборы с электродвигателями, нагревательными элементами, а также электроприборы, конструктивно имеющие электронные схемы и преобразователи.

    Рассматривая вопрос о том, какое напряжение в бытовой сети оптимальное для работы электроприборов, следует учитывать, что важен не только уровень напряжения, но и его стабильность.

    Под стабильностью подразумевается отсутствие скачков напряжения, как в сторону увеличения, так и в сторону уменьшения. Перепады напряжения негативно влияют на работу электроприборов и, в конечном счете, могут привести к выходу их из строя.

    Искусственный интеллект нашего сайта решил, что эти статьи вам будут особенно полезны:

    Что делать, если напряжение электропитания в сети выше или ниже нормы

    Отношения по предоставлению коммунальных услуг собственникам и пользователям помещений в многоквартирных домах, собственникам и пользователям жилых домов, в том числе отношения между исполнителями и потребителями коммунальных услуг регулируются «Правилами предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов» (утв. постановлением Правительства РФ от 06.05.2011 № 354) (далее Правила). Указанные Правила устанавливают порядок контроля качества предоставления коммунальных услуг, порядок изменения размера платы за коммунальные услуги при предоставлении коммунальных услуг ненадлежащего качества, а также регламентируют вопросы, связанные с наступлением ответственности исполнителей и потребителей коммунальных услуг.

    Коммунальные услуги – это осуществление деятельности исполнителя по подаче потребителям любого коммунального ресурса в отдельности или 2 и более из них в любом сочетании с целью обеспечения благоприятных и безопасных условий использования жилых, нежилых помещений, общего имущества в многоквартирном доме.

    Электрическая энергия является одним из видов коммунальных ресурсов.

    В соответствии с пп. «д» п. 3 Правил качество предоставляемых коммунальных услуг должно соответствовать требованиям, приведенным в приложении № 1 Правилам.

    В п. 10 приложения №1 к Правилам указано, что одним из требований к качеству энергоснабжения является постоянное соответствие напряжения и частоты электрического тока требованиям законодательства РФ о техническом регулировании.

    В соответствии с п. 4.2.2 ГОСТ 32144-2013 в электрических сетях низкого напряжения стандартное номинальное напряжение электропитания равно 220 В. При этом положительные и отрицательные отклонения напряжения в точке передачи электрической энергии не должны превышать 10% номинального или согласованного значения напряжения в течение 100% времени интервала в одну неделю.

    Таким образом, предельное отклонение (как положительное, так и отрицательное) в России не должно превышать отметку в 10% от номинального. Итого получаем такие значения: для сети 220 В – от 198 до 242 В.

    В случае, если напряжение в сети потребителя отличается от данных значений, можно говорить о том, что качество коммунальной услуги по электроснабжению является ненадлежащим.

    В Правилах прописан порядок установления факта предоставления коммунальной услуги ненадлежащего качества. Если вы обнаружили, что предоставляемая коммунальная услуга имеет ненадлежащее качество, то об этом нужно сообщить в аварийно-диспетчерскую службу исполнителя (письменно или устно, в том числе по телефону). Запишите номер заявки. Если причины нарушения качества коммунальной услуги неизвестны, то с потребителем должна быть согласована дата и время проведения проверки факта нарушения качества коммунальной услуги. Если с потребителем не согласовано иное время, то проверка назначается не позднее 2 часов с момента подачи заявки потребителем. По окончании проверки составляется акт, один экземпляр которого должен быть выдан потребителю. Если факт нарушения качества коммунальной услуги в ходе проведенной проверки подтвердился, то дата и время обращения потребителя в аварийную службу исполнителя будет считаться началом периода, в течение которого считается, что коммунальная услуга предоставляется с нарушениями качества. Период нарушения качества коммунальной услуги считается оконченным, например, с момента установления исполнителем факта возобновления предоставления коммунальной услуги надлежащего качества всем потребителям либо с момента сообщения потребителем исполнителю о возобновлении предоставления ему коммунальной услуги надлежащего качества. Если установлено, что качество предоставляемой электрической энергии было ненадлежащим, то размер платы за каждый час снабжения электрической энергией ненадлежащего качества суммарно в течение расчетного периода (месяца) снижается на 0,15 процента размера платы, определенного за такой расчетный период.

    Следует знать, что исполнитель обязан выполнить требование об устранении недостатков в разумный срок, назначенный потребителем (ст. 30 Закона о защите прав потребителей). Для этого потребителю лучше оформить свое требование в виде письменного заявления, подать это заявление исполнителю. Второй экземпляр такого заявления с распиской в получении и датой нужно оставить у себя.

    В соответствии с положениями ст. 13 Закона РФ «О защите прав потребителей» за нарушение прав потребителей исполнитель несет ответственность, предусмотренную законом или договором. Если иное не установлено законом, убытки, причиненные потребителю, подлежат возмещению в полной сумме сверх неустойки (пени), установленной законом или договором. Уплата неустойки (пени) и возмещение убытков не освобождают исполнителя от исполнения возложенных на него обязательств в натуре перед потребителем.

    В соответствии с пп. «е» п. 33 Правил потребитель вправе требовать от исполнителя возмещения убытков и вреда, причиненного жизни, здоровью или имуществу потребителя вследствие предоставления коммунальных услуг ненадлежащего качества, а также компенсации морального вреда в соответствии с законодательством Российской Федерации.

    Если в результате предоставления электрической энергии вышла из строя бытовая техника, потребитель вправе требовать возмещения причиненных убытков (стоимость восстановительного ремонта или стоимость бытовой техники).

    С требованиями о предоставлении электрической энергии надлежащего качества и возмещении убытков следует обращаться к той организации, которая поставила ему электроэнергию нестандартного качества и кому он платит за потребленную энергию, т.е. на чей счет поступают денежные средства. Обращение лучше всего составить в письменном виде в виде претензии.

    При отсутствии реакции на претензию и требование добровольного возмещения убытков пострадавшим потребителям следует обращаться в суд, приложив к иску все имеющие доказательства (например, акт проверки качества электроэнергии, заключение специализированной сервисной службы или экспертной организации о причинах выхода из строя техники).

    В соответствии с п. 2 ст. 17 Закона РФ «О защите прав потребителей» иски о защите прав потребителей могут быть предъявлены по выбору истца в суд по месту:

    нахождения организации, а если ответчиком является индивидуальный предприниматель, – его жительства;

    жительства или пребывания истца;

    заключения или исполнения договора.

    Если иск к организации вытекает из деятельности ее филиала или представительства, он может быть предъявлен в суд по месту нахождения ее филиала или представительства.

    Потребители, иные истцы по искам, связанным с нарушением прав потребителей, освобождаются от уплаты государственной пошлины в соответствии с законодательством Российской Федерации о налогах и сборах.

    Важно знать, что при удовлетворении судом требований потребителя, установленных законом, суд взыскивает с исполнителя в пользу потребителя за несоблюдение в добровольном порядке удовлетворения требований потребителя штраф в размере пятьдесят процентов от суммы, присужденной судом в пользу потребителя (п. 6 ст. 13 Закона РФ «О защите прав потребителей»).

    Нормы напряжения в квартире

    Фотографии на тему: Нормы напряжения в квартире

    Читайте также

    Кто наследует квартиру после смерти собственника? Квартирный вопрос всегда был и остается одним из самых важных для всех людей. Рассмотрим ниже более подробно действующие виды наследства – наследование по закону и по завещанию.

    Так как дарение недвижимости достаточно частое явление, возникает вопрос можно ли продать дарственную долю в квартире? Ввиду того, что речь идет только о части, а не едином целом объекте, решение зависит от нескольких нюансов, которые являются неотъемлемыми в подобных сделках.

    Имущественный вычет при покупке квартиры в ипотеку существует для получения от государства части подоходного налога, уплаченного рабочим человеком ранее, для покупки жилища.

    Часто бывает, что в напряжение в квартире “скачет”. Чтобы понять, нужно ли обращаться в обслуживающую компанию, необходимо знать нормы напряжения в квартире. В стандартном многоквартирном доме норма напряжения составляет 220В. Частота сети в норме составляет 50 Гц. Существует допустимые отклонения в 5%, то есть от 209 до 231В, также есть предельно допустимые нормы в 10% (198 – 242В).

    Определить есть ли отклонение от нормы достаточно просто.

    При пониженном напряжении электроприборы перестанут включаться или будут работать с перебоями. При повышенном напряжении приборы могут вовсе выйти из строя и “сгореть”. Если в квартире напряжение превышает или недотягивает до указанных предельных норм, владелец имеет право обратиться в управляющую компанию. Порядок действий:

    • Собственник обращается с жалобой в компанию, обслуживающую дом.
    • Электрик замеряет напряжение, составляет акт выполненных работ, фиксирует отклонения от нормы.
    • Владелец предоставляет акт в УК для устранения причин отклонений от нормы.
    • В случае если УК отказывает исправлять ситуацию, владелец вправе обратиться в суд.

    Причин отклонения от нормы может быть много:

    • Нехватка напряжения трансформатора. Сейчас во многих домах стоят еще советские трансформаторы, их мощности не хватает для обеспечения многоквартирного дома из-за увеличившегося потребления. С появлением микроволновых печей, электрических чайников, компьютеров, пылесосов и т.д. расход электроэнергии значительно увеличился. А мощность трансформатора осталась на прежнем уровне. Компания, обслуживающая дом, должна решить эту проблему заменой трансформатора на более мощный, либо установкой дополнительного трансформатора.
    • Если проблема наблюдается у части жильцов, то причина может быть в тумблере. Часто на трансформаторах ставят специальный тумблер, с помощью которого можно регулировать напряжение. Этот тумблер может выйти из строя, за счет чего специалисты не могут отрегулировать мощность. Решается – заменой тумблера.
    • Еще одной частой причиной отклонения от нормы является перегруженность определенной фазы. При подключении электрик может допустить ошибку и подключить к одной фазе слишком много квартир. Тогда напряжение будет недостаточным.
    • Также причиной недостаточного напряжения может быть сгоревший провод. Если система электроснабжения давно не менялась, нелишним будет “прозвонить” все провода на наличие тока.

    В любом случае при нестабильном напряжении тока, необходимо выяснить причину отклонения от нормы напряжения в квартире. Затем обратиться в УК для устранения проблем.

    Какое отклонение напряжения в сети считается предельно допустимым

    Несоответствие параметров электрической сети требуемым параметрам качества электроэнергии, установленных ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения», негативно влияет на работу электрооборудования. В быту чаще всего это отражается на сроке службы лампочек (быстрее перегорают), а также работе бытовой техники, в частности, холодильников, телевизоров, микроволновых печей. В этой статье мы рассмотрим допустимое и предельное отклонение напряжения в сети по ГОСТ, а также причины возникновения такой проблемы.

    Нормы в соответствии с ГОСТом

    Итак, руководствоваться мы будем, ГОСТ 32144-2013, согласно которому предельное отклонение (как положительное, так и отрицательное) в России не должно превышать отметку в 10% от номинального. Итого получаем такие значения:

    • для сети 230в – от 207 до 253 Вольта;
    • для сети 400в – от 360 до 440 Вольт.

    Что касается допустимого отклонения напряжения у потребителей, в ГОСТе указано, что данную величину в точках общего подключения устанавливает непосредственно сетевая организация, которая в свою очередь должна удовлетворять нормы, указанные в настоящих стандартах.

    Помимо этого хотелось бы отметить, что при нормальном режиме работы сети допустимое отклонение напряжения на зажимах электрических двигателей находится в диапазоне от -5 до +10%, а других аппаратов не больше, чем 5%. В то же время после возникновения аварийного режима допускается понизить нагрузку не больше, чем на 5%.

    Кстати, хотелось бы дополнительно отметить, что на источнике питания в электросетях 0,4 кВ согласно нормам отклонение не должно превышать отметку в 5%, собственно, как и у самих потребителей. Итого, 5% на источнике + 5% у потребителей, имеем 10% предельно допустимого.

    Немаловажно знать о причинах возникновения отклонения напряжений. Так вот основной причиной считается сезонное или суточное изменение электрической нагрузки самих потребителей. К примеру, в зимнее время все резко включают обогреватели, в результате чего параметры электросети заметно падают. О том, что делать, если низкое напряжение в сети, мы рассказывали в соответствующей статье!

    Негативное влияние отклонения параметров

    Чтобы вы понимали всю опасность отклонения напряжения в сети, предоставляем к прочтению следующие факты:

    1. Когда значение понижается ниже нормы, значительно снижается срок службы используемого электрооборудования и в то же время повышается вероятность возникновения аварии. Помимо этого, в технологических установках увеличивается длительность самого производственного процесса, что влечет за собой увеличение показателей себестоимости продукции.
    2. В бытовой сети, как мы уже говорили, отклонения напряжения сокращает срок службы лампочек. При повышении напряжения на 10% срок эксплуатации обычных лампочек сокращается в 4 раза. В свою очередь энергосберегающие лампы при снижении напряжения на 10% начинают мерцать, что также негативно влияет на продолжительность их работы. Об остальных причинах мерцания люминесцентных ламп вы можете узнать из нашей статьи.
    3. Что касается электрических приводов, то из-за снижения напряжения увеличивается потребляемый двигателем тока. В свою очередь это уменьшает срок службы двигателя. Если же напряжение будет даже на незначительных казалось бы 1% выше нормы, реактивная мощность, которую потребляет электродвигатель, может увеличиться до 7%.

    Подведя итог, хотелось бы отметить, что существует несколько современных способов решения проблемы: снижение потерь напряжения в электрической сети, о чем мы писали в соответствующей статье, а также регулирование нагрузки на отходящих линиях и шинах подстанций.

    Вот мы и рассмотрели нормы отклонения напряжение в сети по ГОСТ. Теперь вы знаете, насколько низкого или же высокого значения может достигать этот параметр в трехфазной и однофазной сети переменного тока!

    Рекомендуем также прочитать:

    Каково допустимое напряжение в сети 220 В по ГОСТу: 4 причины введения стандарта

    Допустимое напряжение в сети в большинстве сооружений составляет 220 В До совсем недавнего времени в России, как и близлежащих странах СНГ действовали технические нормативно-правовые акты в сфере подачи и обслуживания электроэнергии времени существования СССР. Так, известными в этой области являются ГОСТ 29322-92 и ГОСТ 21128-83 в новой редакции 2014 года. Каждый из них закреплял известное нам всем и привычное до боли значение среднего параметра подаваемого напряжения – 220 В. Однако с недавнего времени, а именно, 2015 года, было принято решение о введении нового стандарта, который соответствует общеевропейским запросам и потребностям. О том, какое на сегодняшний день допустимое напряжение на кабеле электросети и какое наибольшее и минимальное значение должны выдавать счетчики – узнавайте в данной публикации.

    Полные нормы напряжение в электросети: ГОСТ

    Несмотря на то, что большинство обывателей и людей, не относящихся к категории осведомленных в области напряжения в их электросети, утвердительно скажет о том, что стандартным напряжением является показатель в 220 В. К их удивлению, даже несмотря на старые и привычные всем наклейки, на котором указан общепринятый стандарт, уже не актуальны.

    С 2015 года в РФ действует новый стандарт – уровни 230 В и 400 В, что соответствует европейским стандартам.

    Такие акты приняты также в Украине и странах Балтии, в том числе Беларуси.

    К чему привело изменение стандарта:

    • Изменилось рабочее напряжение на кабеле электросети;
    • Колебания стали чуть более значимыми, нежели ранее, но все также в допустимых нормах 5% и максимальных – 10%;
    • Потенциальная оплата услуг поставки электроэнергии выросла не совершенно символическую сумму;
    • Частота подачи напряжения – 50 Гц.

    Нормы напряжения в электросети зависят от типа назначения постройки

    Таким образом, напряжение в сети должно считаться несколько возросшим в бытовой практике. Но на деле же все иначе и это сулит наличие подводных камней в сфере поставки организациями электроэнергии. Несмотря на общепринятый стандарт, организации, поставляющие напряжение в квартиры домов, подают все по тем же меркам, принятым еще в советское время и равным 220 В. Все это происходит официально по ГОСТу 32144-2013, которым и руководствуются поставщики.

    Стандартные параметры электрической сети

    Нормы общепринятых стандартов регламентируют также основные параметры, присущие для электроэнергии, поставляемой в дома. С учетом того, что технический ГОСТ – это десятки и десятки страниц сложной терминологии и расчетов, здесь будут приведены общая оценка приводимых категорий. Как общепринято считать, основными параметрами, определяющими нашу бытовую электроэнергию, считаются частота и сила переменного тока и напряжение. Однако есть и ряд других, которые стоит учитывать.

    Стандартные параметры электрической сети включают в себя:

    • Коэффициент временного напряжения;
    • Импульсное напряжение;
    • Отклонение частоты напряжения на кабеле электросети;
    • Диапазон изменения напряжения;
    • Длительность потери напряжения и прочие.

    Все перечисленные показатели так или иначе оказывают влияние на потерю или превышение установленных норм подачи энергии в сети.

    Максимальное отклонение напряжения в электросети

    Ток в сети по естественным причинам непостоянен и изменяется в определенных показателях. В рамках нового стандарта 230 В/400 В номинальное отклонение допустимо в пределах 5% и максимально должны отмечаться в кратковременных промежутках не более 10%. Таким образом, такое теоретические отклонение допускается в пределах 198 В и до 242 В. Такой размах может считаться актуальным для большинства нынешних квартир.

    Что влияет на сетевое колебание поставки энергии и потери напряжения:

    • Одним из самых распространенных причин является устаревание оборудования, в том числе счетчиков, электрощитов, кабелей проводки и так далее;
    • Значительные погрешности отмечаются и в плохо обслуживаемой сети;
    • Ошибки при планировке и выполнении прокладочных работ в доме;
    • Значительный рост показателей энергопотребления, превышающих установленный стандарт.

    Как уже отмечалось, приемлемы перепады в сети на +-5%. Так, например, по поставляемому показателю в 220 вольт, допустимо отклонение в сети, равное 209 В и наибольшее превышение, равное 231 В.

    Посадка напряжения в домашней сети

    Так называемая посадка напряжения может быть чревато многими нежелательными последствиями. Причем нежелательными как самими жителями, так и организацией-поставщиком, ведь именно она будет восполнять все непредвиденные расходы. По объективным причинам, описанным ранее, посадка электроэнергии может достигать рекордных показателей.

    При проблемах с напряжением в домашней сети следует вызвать электрика

    При обнаружении таких колебаний, максимальная просадка фиксируется и с этими показателями, ссылаясь на общепринятый стандарт и качество поставляемой энергии, нужно обращаться в органы-поставщики электроэнергии.

    При отсутствии желания исправлять неисправности это является основанием для подачи искового заявления в суд.

    Чем чревато превышение или значительное снижение установленных норм поставки напряжения в доме:

    • Быстрее перегорают лампочки;
    • Особенно это пагубно для холодильника, стиральной машинки и прочих электробытовых приборов, требующих мощное и постоянное напряжение;
    • Срок службы любой электротехнической техники, в том числе микроволновки, тостера, телевизора, компьютеров и так далее.

    Таким образом становится очевидно, что все классы электротехники страдают от сильных перепадов напряжения. Особенно это влияние деструктивно сказывается, если в сети именно низкое напряжение. И обязанность обеспечить бесперебойным, стабильным и качественным током принадлежит именно организации, которая занимается поставкой и согласно договору, должна обеспечивать ее качественное обслуживание.

    Величина допустимого падения напряжения: ПУЭ

    Согласно принятым правилам устройства электроустановок (ПУЭ) еще в бывшем СССР, падением напряжения признается разность показателей напряжения на разных точках сети. Как правило, это точки начала и конца цепи. В установленных нормах по закону полагается различать понятия отклонение напряжения от ее потери. Если первый случай в общепринятом масштабе рассматривается на примере лампы накаливания, показатель отклонения которого признается номинальным и обязательным к исполнению, то в случае с потерей, рассматриваемой на шинах станции, – это признается рекомендуемым показателем.

    Нормальное падение работы напряжения в сети:

    • В так называемых воздушных линиях – до 8%;
    • В кабельных линиях электроснабжения – до 6%;
    • В сетях на 220 В – 380 В – в районе 4-6%.

    При этом падением в рамках аварийного режима признается падение до 12% в сети – это установленный предел. Падение более установленной нормы сулит включение системы защитной автоматики, которая должна срабатывать при достижении пониженной нормы на протяжении не менее 30 секунд.

    Также в некоторых источниках можно найти стандарты напряжения, превышающие даже новые показатели в 230 В и 400 В. Не стоит путать примеры бытового использования с заводом или фабрикой, на которых показатели естественно значительно превышают бытовую среду.

    Обязательное регулирование напряжения в электрических сетях

    Осуществить собственное регулирование напряжения не только трудозатратно, но и потребует финансовых вложений. Еще более трудным вариантом является добиваться стабилизации тока в сети от организации-поставщика. Это можно сделать путем подачи жалоб, личных обращений, исков в суд, однако, результат далеко не всегда достигается даже этими методами.

    Для регулировки напряжения в электрической сети используют специальные приборы

    Если вы все-таки решили самостоятельно исправить картину, то это возможно следующим образом:

    1. Метод централизованного регулирования напряжения. Этот подход предполагает подсчет того, сколько изменений потребуется для стабилизации ситуации и соответствующее регулирование в центральном блоке питания.
    2. Метод линейного воздействия. Осуществляется с помощью так называемого линейного регулятора, который изменяет фазы с помощью вторичной обмотки на цепи.
    3. Использование конденсаторных батарей в сети. Этот способ в теоретической части называется компенсацией реактивной мощности.
    4. Также предельно нестабильную сеть можно подправить с помощью продольной компенсации. Она подразумевает последовательное подключение к сети конденсаторов.

    Также актуальным вариантом, при не слишком выраженным отклонении от установленной нормы, является установка одного крупного или нескольких мелких стабилизаторов в сети. Это потребует некоторых финансовых вложений, специальные навыки монтажа, а также не подходит для максимально колеблющихся систем электроснабжения, ведь просто не смогут делать большой объем работы и регулировать большое количество напряжения.

    Итак, как уже было определено, новым общепринятым стандартом считается напряжение в сети в квартире от 230 В до 400 В. Для примера, шкала напряжения бывает и 240 В, 250 В, с учетом максимально допустимой погрешности. Однако для привычной нам розетки э1ф рабочее напряжение – это все тот же уровень 220в, который привычен для нас всех еще с советского периода.

    Допустимое напряжение в сети 220 В по ГОСТу (видео)

    На счетчиках пишется показатель сетевого напряжения, который должен учитывать каждый житель дома. Следите за своими электроприборами правильно и вовремя обращайтесь в нужные инстанции.

    Что такое колебания напряжения? - APC UPS Blog

    Колебание напряжения - это регулярное изменение напряжения, которое происходит при использовании устройств или оборудования, требующих более высокой нагрузки. Эффекты колебаний напряжения аналогичны эффектам пониженного напряжения. Это заставляет свет мигать или светиться ярче. Экран дисплея также может мерцать. Также бывают случаи, когда электронное оборудование, такое как компьютер, не запускается. Кроме того, колебания напряжения могут привести к потере данных компьютерными системами, в то время как телевизоры или радио могут испытывать помехи.Эта проблема с питанием может существенно повлиять на срок службы ламп накаливания, поскольку они рассчитаны на определенное напряжение.

    В сельской местности могут наблюдаться резкие колебания напряжения из-за протяженности линий электропередач. Эти линии электропередач могут вызвать падение напряжения при высоком энергопотреблении в этом районе. Когда используются дуговые печи, оборудование для дуговой сварки или даже подъемники, они обычно вызывают колебания напряжения в системе распределения электроэнергии. Это похоже на использование душа в ванной на втором этаже дома.Когда кто-то включает кран в прачечной на первом этаже, в душе на втором этаже может закончиться вода.

    Колебания напряжения можно контролировать с помощью регулятора напряжения. Система источника бесперебойного питания (ИБП) или устройства кондиционирования линии питания также могут использоваться для уменьшения воздействия этой общей проблемы с питанием. Другой способ справиться с колебаниями напряжения - просто удалить вызывающее их оборудование или устройства из системы электропитания.

    Артикул:

    http: // northpower.com / сеть / услуги / колебания напряжения

    http://www.apcmedia.com/salestools/VAVR-5WKLPK/VAVR-5WKLPK_R1_EN.pdf?sdirect=true

    http://www.on365.co.uk/Power__and__Cooling/Most_Common_Power_Problems.aspx

    https://www.linkedin.com/pulse/6-common-power-problems-ted-ochieng-otieno-cem-?forceNoSplash=true

    http://electrical-engineering-portal.com/9-most-common-power-quality-problems

    http://blog.schneider-electric.com/datacenter/power-and-cooling/2013/05/28/six-types-of-power-disturbances-that-can-trip-up-your-it-systems /

    Колебания напряжения, мерцание и качество электроэнергии

    Мерцающий свет может негативно сказаться на здоровье, вызывая усталость, потерю концентрации, мигрень и в некоторых случаях эпилептический шок.Выраженность реакции и чувствительность варьируется от человека к человеку. Некоторые люди могут видеть мерцающий свет чаще, чем другие. В люминесцентных лампах иногда могут возникать неисправности, которые могут вызывать заметное мерцание.

    Хотя воздействие на здоровье является основной проблемой, это также может повлиять на производственную линию промышленного предприятия. Работники могут чувствовать усталость и не могут сосредоточиться, поскольку мерцание может снизить производительность персонала и снизить прибыль. Помимо проблем, связанных со здоровьем, мерцающие огни могут вызвать ложное отключение оборудования из-за неправильной работы реле и контакторов.Мерцание также может вызвать нежелательное переключение ИБП в режим работы от батареи, а также проблемы с чувствительным электронным оборудованием, которое требует постоянного напряжения (например, в медицинских лабораториях).

    Возможные причины мерцания огней

    Действительно, мерцающие огни являются частым признаком проблем с качеством электроэнергии. Потенциальным источником мерцания огней является оборудование с быстрыми колебаниями тока или напряжения нагрузки. Эти машины включают в себя большие двигатели при запуске, оборудование с циклоконвертерами, такое как приводы прокатных станов и шахтные подъемные машины, а также машины, в которых используются статические преобразователи частоты, такие как двигатели переменного тока и дуговые печи.

    Сварочные аппараты, котлы, лифты и краны, которые быстро меняют нагрузку, также могут быть источниками мерцающего света, если они подключены к электрической системе. Плохие соединения - еще один источник мерцающих огней.

    Решение проблем с качеством электроэнергии

    Через некоторое время диагностика проблем с качеством электроэнергии и определение способов их решения становится не только наукой, но и искусством. Анализатор качества электроэнергии или регистратор энергии могут измерять колебания напряжения, помогать избежать ложных срабатываний и определять, какое оборудование вызывает проблемы с мерцанием, с помощью функции захвата событий, которая предоставляет формы сигналов и дополнительные данные.

    Статьи по теме

    Включение колебаний напряжения в сети распределения питания в анализ переходных процессов логических вентилей CMOS

  • 1.

    Semiconductor Industry Association, «Национальная технологическая дорожная карта для полупроводников», 1997.

  • 2.

    Dobberpuhl, DW и др., «64-битный CMOS-микропроцессор с двумя процессорами 200 МГц». IEEE Journal of Solid-State Circuits SC-27 (11), pp. 1555-1565, ноябрь 1992 г.

    Google ученый

  • 3.

    Bowhill, W.J. и др., «Реализация схемы 64-разрядного ЦП второго поколения CMOS alpha 300 МГц». Цифровой технический журнал 7 (1), стр. 100-118, 1995.

    Google ученый

  • 4.

    Бейли Д. В. и Беншнайдер Б. Дж. «Разработка и анализ тактовой частоты для альфа-микропроцессора с частотой 600 МГц». Журнал IEEE по твердотельным схемам SC-33 (11), стр. 1627-1633, ноябрь 1998 г.

    Google ученый

  • 5.

    SRC, «Проблема первой десятки физического проектирования SRC». Технический отчет, SRC Physical Design Task Force, Semiconductor Research Corporation, ноябрь 1998.

  • 6.

    SRC, «Design science TAB: отчет целевой группы по физическому проектированию». Технический отчет, Рабочая группа по физическому проектированию Semiconductor Research Corporation, Semiconductor Research Corporation, апрель 1997 г.

  • 7.

    Jiang, Y.-M. и Ченг, К.-Т., «Анализ влияния на производительность, вызванного шумом источника питания в глубоко субмикронных устройствах», в Proceedings of the IEEE / ACM Design Automation Conference, стр.760-765, июнь 1999.

  • 8.

    Сонг, В. С. и Глассер, Л. А., «Методы распределения мощности для схем СБИС». IEEE Journal of Solid-State Circuits SC-21 (1), pp. 150-156, февраль 1986 г.

    Google ученый

  • 9.

    Гроновски П. Э. и др., «Конструкция высокопроизводительного микропроцессора». IEEE Journal of Solid-State Circuits SC-33 (5), pp. 676-686, May 1998.

    . Google ученый

  • 10.

    Фридман, Э. Г., Сети распределения высокопроизводительных тактовых сигналов . Kluwer Academic Publishers, 1997.

  • 11.

    Сакураи Т. и Ньютон А. Р. «Простая модель полевого МОП-транзистора для анализа схем». IEEE Transactions on Electron Devices ED-38 (4), pp. 887-894, апрель 1991 г.

    Google ученый

  • 12.

    Хеденшерна, Н. и Джеппсон, К. О., «Скорость работы КМОП-схем и оптимизация буфера». IEEE Transactions по автоматизированному проектированию интегральных схем и систем CAD-6 (2), стр.270–280, март 1987 г.

    Google ученый

  • Как мне защитить свои устройства от сбоев или отключений электроэнергии? - Энергид

    В большинстве случаев электрическое оборудование не выдерживает больших колебаний напряжения. В случае сбоя в подаче электроэнергии или отключения электроэнергии некоторые устройства и приборы выйдут из строя. Вот объяснение:

    Надежная сеть

    Качество электроэнергии становится все более и более важным, поскольку общество становится все более зависимым от электричества .Поэтому вполне естественно, что (бесперебойная) поставка качественной энергии имеет первостепенное значение .
    Электросети Бельгии занимают место среди самых надежных в Европе. Обеспечение бесперебойной и непрерывной подачи электроэнергии в ваш дом - задача оператора вашей распределительной системы.

    Но качество электроэнергии зависит не только от оператора системы распределения. Производители электроэнергии и взаимодействие с подключенными приборами и устройствами в домах потребителей также играют определенную роль.

    Колебания напряжения

    Большинство из нас знакомо со странным мерцающим светом в гостиной. Это мерцание является прямым результатом колебаний напряжения в сети.

    Как правило, эти колебания не вызывают никаких серьезных неудобств, поскольку оператор вашей распределительной системы применяет специфические и многочисленные меры безопасности . Например, мощные установки не будут подключены к сети низкого напряжения.

    Незапланированные и непреднамеренные перебои в электроснабжении происходят довольно редко, хотя, к сожалению, полностью исключить их нельзя.Их причины могут различаться :

    • короткие замыкания : например, из-за обрыва кабеля, порванного при земляных работах
    • перегрузка : например, в результате удара молнии
    • скачки напряжения : например, в результате внезапной широкомасштабной установки солнечной панели

    Возможное влияние колебаний напряжения на электрические устройства

    Ваш дом подключен к низковольтной сети, которая обеспечивает питание напряжением 230 вольт.Чтобы предотвратить повреждение или выход из строя электроприборов в целом, существуют стандарты , которые устанавливают ограничения на максимальное отклонение от этого сетевого напряжения.

    В свою очередь, электрические приборы должны быть спроектированы таким образом, чтобы они работали должным образом в этих пределах . Прибор, рассчитанный на работу при 230 В, прослужит максимальный срок службы при этом напряжении.

    Если напряжение слишком низкое, , сила тока увеличивается, что может привести к расплавлению компонентов или нарушению работы прибора.Если напряжение слишком высокое, , это приведет к тому, что приборы будут работать «слишком быстро и слишком высоко», что сократит их срок службы. Провода, кабели, шнуры и силовые линии не подвергаются риску.

    Напряжение и сила тока - разные вещи!

    • напряжение (выраженное в вольтах ) требуется для работы вашего устройства
    • сила тока , или сила тока (выраженная в амперах ), зависит от мощности вашего прибора; чем выше потребляемая мощность устройства, тем больше потребляемого тока, но напряжение сети является заданным значением, которое остается неизменным.

    Некоторые приборы более чувствительны к таким колебаниям, чем другие. В основном это относится к приборам, которые содержат (слишком много) катушек (диммеры , двигатели ) или электронику (ПК , телевизоры ).

    Как предотвратить потенциальный ущерб?

    Правильные меры предосторожности помогут минимизировать материальный ущерб и финансовые потери:

    1. Приобретайте технику, соответствующую требованиям знаков качества

    . Убедитесь, что прибор способен выдерживать колебания напряжения.Это указано в маркировке CE . Если необходимо, проверьте еще раз у поставщика.

    Удары молнии часто вызывают скачки очень высокого напряжения. То, что бытовая техника, даже имеющая знак качества, часто не выдерживает .

    2. Регулярно проверяйте внутреннюю установку

    Со счетчика электроэнергии вы отвечаете за бытовую технику в своем доме. Рекомендуется регулярно проверять внутреннюю установку (кабели и линии электропередач от счетчика, включая аварийные выключатели и главный выключатель).

    3. Рассмотрите возможность установки сетевого фильтра

    В розничной торговле обычно доступны различные продукты, которые действуют как сетевые фильтры и, в ограниченной степени, также обеспечивают защиту от повреждений в результате ударов молнии. Источник бесперебойного питания не только сглаживает скачки напряжения между сетью и вашей установкой, но также продолжит подавать напряжение в течение короткого времени после отключения электроэнергии.

    Идеальная, хотя и дорогая защита для ценного оборудования, такого как серверы и производственное оборудование...

    4. У вас есть бизнес? Или вы рискуете в случае длительного простоя оборудования?

    В этом случае приобретите систему аварийного питания или резервный генератор.

    Исследование влияния распределенной генерации в сети на традиционные распределительные сети

    [1] Ян Ю-тин, Лу Юн и др.Фотоэлектрические технологии и их влияние на характеристики распределительной сети [C]. 2010 г., Труды Китайского общества инженеров-электротехников. 2010: 1588–1594.

    [2] Чэнь Вэй, Ай Синь, У Тао и др.Резюме подключенных к сети фотоэлектрических систем по исследованию воздействия на сеть [J]. Электроэнергетическая автоматика, 2013, 33 (2): 26-32, 39.

    [3] Чжао Жуй, Чжоу Юнь-бин.Труды Пекинского анализа потребляемой мощности распределенной фотоэлектрической энергии.

    [1] [J] Электрические технологии, 2012, 3: 023.

    [4] Е Цзинь-инь, Чжу Мин-син. Принятие распределенного моделирования мощности фотоэлектрической распределительной сети [J] Технология преобразователей высокой мощности, 2011, 3: 011.2011, 3: 011.

    [5] Ахмад. Р., Сейед. Х, Махди. R. Планирование расширения составной генерации и передачи с учетом распределенной генерации [J].Международный журнал электроэнергетики и энергетических систем, (2014).

    DOI: 10.1016 / j.ijepes.2014.05.041

    [6] Лю Жуй, Ян Цзин, Гу Цзе, Чен Бинь, Чжан Гун-лин.Комплексная оценка распределенной электросети [J]. Системы EPSA, 2013, 01: 34-39.

    [7] Чжан Ли-мэй, Тан Вэй, Чжао Юнь-цзюнь, Ван Шаолинь.Распределенная сеть распределения генерации для комплексной оценки воздействия [J]. Защита и управление электроэнергетической системой, 2010, 21: 132-135 +140.

    [8] Ахмед С.А. Авад, Тарек Х. М. Эль-Фули, Магди М. А. Салама. Оптимальное распределение распределенной генерации и сброс нагрузки для повышения надежности распределительной системы [J]. Электроэнергетические компоненты и системы, 2014, 426.

    DOI: 10.1080 / 15325008.2014.880962

    [9] Сюй Цюнь.Распределенная мощность и анализ и оценка качества сетевой электроэнергии влияния [D]. Северо-Китайский университет электроэнергии, (2012).

    [10] Пэй Сяо-цзюань Исследование изменения напряжения в распределительной распределительной сети [D].Юго-западный транспортный университет, (2011).

    [11] Чжао И, Лю Ли, Ван Ган и др.Фотоэлектрическая энергия и потеря влияния на сеть напряжения распределительной сети и сеть [J]. Электрический выключатель, 2012, 50 (1): 17-20.

    [12] Ши Чжэнь-ган, Ван Сяо-вэй, Чжао Шу-цян.Воздействие подключенной к сети фотоэлектрической системы производства электроэнергии для защиты линий распределительной сети [J] East China Electric Power, 2010, 38 (9): 1405-1408.

    [13] Чжу Сюэ-лин, Ван Чжэнь-я, Фан Шань.Воздействие на распределительные сети трехтоковой защиты с распределенной мощностью [J]. Журнал Северо-Китайского института водного хозяйства и гидроэнергетики, 2013 г., 06: 106-109.

    Технические страницы Марка: Симптомы качества электроэнергии и решения


    ПРИЧИНЫ:
    Напряжение и
    Колебания напряжения

    Во всяком случае, это самый сложный вопрос.Вопрос "какое напряжение правильное?" это почти одновременно и начало, и то, что еще предстоит сделать. Хорошим пуском будет указанное напряжение, но это зависит от общепринятых технических условий. Что полезно, так это более старая спецификация, а новая, кажется, дает примерно тот же результат и, таким образом, оказывается хорошим местом для начала.

    В более старых спецификациях говорилось «240 В -10 .. + 6%». Это соответствует пределу 216..254,4 В. В новой спецификации (EN50160) написано «230 В -6 .. + 10%» и переводится как 216.2..253В. Подожди! Мы только что привели два номинальных напряжения с очень похожими пределами, что делает их диапазоном, который представляется приемлемым напряжением, а не фиксированной точкой. Единственная причина, по которой существует номинал, - это то, что он является целью. Представьте себе доску для дартса без сегментов: не так уж и весело говорить: «Если дротик попадет в доску, значит, вы выиграли!».

    Однако у диапазона есть цель. Это означает, что сеть не обязательно должна быть идеальной (без потерь) и позволяет ей «уступать» при нагрузке.Когда все потребляют ток (например, время обеда), тогда в сети, благодаря простой физике, идентифицирующей себя как сопротивление, будет падение напряжения на ней, что означает, что конечные пользователи не получат все, что было накачано.

    Но в этом крохотная загвоздка. Операторы сети знают, что этот допустимый диапазон напряжения существует, и вместо того, чтобы стремиться к номинальному значению, придуманному человеком, рассматривают его как ограничение скорости на автомагистрали. Несмотря на то, что есть минимально допустимая скорость, а также максимальная, еще предстоит увидеть, где люди едут на какой-то «номинальной».Большинство из них стремятся придерживаться верхнего предела.

    Положительный аргумент в том, что наличие немного более высокого напряжения имеет технические преимущества, чем немного более низкое. Двигатели запускаются быстрее, поэтому уменьшаются пусковые токи и время, следовательно, уменьшается потребление энергии в системе, следовательно, уменьшается количество заметного мерцания, которое также уменьшается за счет более высокого напряжения, поскольку лампы горят довольно белым. Есть и другие столь убедительные аргументы, и они предпочли бы, чтобы вы им поверили.

    Настоящая причина того, что напряжение держится на отметке 240–245 В, чисто финансовая и имеет двоякий подход.Спрос на сеть растет, и есть надежда, что, подняв напряжение в начале, она сможет обеспечить достаточное напряжение для клиентов в конце линии. Обычно это достигается простой заменой ответвления на трансформаторе и отсутствием затрат на модернизацию сети как таковой. У этого есть небольшой недостаток - убытки растут, но ...

    Увеличивается также и общий ток потребления. Теперь, когда мощность связана с V, это означает, что потребление возрастает пропорционально изменению напряжения в квадрате! Это означает, что потребители без их ведома вынуждены расстаться с большей частью своих с трудом заработанных денег.Хотя указанные выше потери выше, они пропорциональны потребляемой энергии. Простое уравнение заключается в следующем: чем больше электроэнергии продают сетевые операторы, тем выше их прибыль за определенный период и тем быстрее они выплачивают свои долги. Я знаю, что это кажется циничным, но, к сожалению, в целом это правда.

    Механика этого оказалась для некоторых не слишком ясной. Речь идет о том факте, что даже при стандартном напряжении (т.е.г. 230 В переменного тока) предназначен для подачи в дома, поставщики электроэнергии увеличивают его до 240 В и даже до 245–250 В (особенно в «тихие» часы). Некоторые вещи (например, импульсные блоки питания) имеют тенденцию понижать ток при повышении напряжения, в отличие от большинства других устройств в доме. Ток растет с увеличением напряжения.

    К таким предметам относятся лампы, стиральные машины, холодильники (холодильники) и т. Д. Такие предметы, как электрические чайники, не так подвержены этой проблеме (хотя сила тока действительно растет, вода закипает быстрее, поэтому фактическое потребление энергии почти такое же. ).

    Электродвигатель холодильника - яркий пример брака; Обычно это двигатель с короткозамкнутым ротором, что означает, что он работает со скоростью, определяемой частотой, а не напряжением. Если напряжение повышается, двигатель просто нагревается. Когда двигатель работает в более теплом режиме, холодильник должен работать не только для охлаждения продуктов, но и противодействовать тепловому эффекту двигателя, который теперь нагревается (то есть становится все горячее) из-за дополнительного напряжения.

    Чистый результат - рост потерь энергии в домашнем доме.Хотя потери в сети выше из-за более высокого потребления тока, электроэнергетическая компания не беспокоится, потому что эти потери пропорциональны конечному потреблению. Я не хочу вдаваться в подробности математики, но достаточно сказать, что они покупают оптом и продают битами. Чем больше они торгуют, тем больше прибыли они получают (с точки зрения бизнеса!), И это происходит при повышении напряжения.

    Все было бы хорошо, если бы спрос на электроэнергию был стабильным, поскольку сбытовые компании могли бы вносить коррективы на всем пути от начала до конца.К сожалению, этого не происходит, и отношение счетчиков фасоли оставило нас перед реальной проблемой колебания напряжения. В краткосрочной перспективе это никуда не денется, и если проблема связана с высоким напряжением, то нужно просто попросить энергоснабжающую компанию отключить его.

    Это еще не все обреченность и мрак, и в использовании современных технологий есть луч надежды. При этом используются методы повышения эффективности, которые регулируют ток таким образом, чтобы потреблялось одинаковое количество энергии независимо от напряжения.Короче говоря, чем выше напряжение, тем ниже ток. Это имеет два преимущества: сетям постепенно предоставляется немного передышки, а также они обеспечивают меньшее изменение общего спроса. В долгосрочной перспективе мы также можем надеяться на улучшение окружающей среды, так как необходимо сжигать меньше топлива. Нам еще очень далеко, и нам нужно разобраться с настоящим.

    Поскольку сети (вплоть до домашней электропроводки) не успевают за спросом, они становятся «мягкими», что приводит нас к еще одной проблеме.От этого эффекта страдают в основном бытовые свойства. В былые времена нагрузкой было несколько ламп, но теперь, когда в доме используется все больше приборов, нагрузка стала чрезвычайно спорадической, что приводило к быстрым изменениям напряжения. Это отражается в измерении, известном как сопротивление фида. Мы исследуем это дальше.

    Сопротивление подачи >>

    © 30.03.03

    Реакция трехфазных асинхронных двигателей на постоянные колебания напряжения

    % PDF-1.7 % 1 0 obj > / Metadata 2 0 R / Names 5 0 R / Outlines 6 0 R / Pages 3 0 R / StructTreeRoot 7 0 R / Type / Catalog / ViewerPreferences >>> endobj 2 0 obj > поток application / pdf

  • S. Tennakoon, S. Perera, and D. Robinson
  • Затухание фликера - Часть I: Реакция трехфазных асинхронных двигателей на регулярные колебания напряжения
  • Prince 12.5 (www.princexml.com) AppendPDF Pro 6.3 Linux 64 бит 30 августа 2019 Библиотека 15.0.4Appligent AppendPDF Pro 6.32020-07-02T12: 04: 26-07: 002020-07-02T12: 04: 26-07: 002020- 07-02T12: 04: 26-07: 001uuid: af15162b-aec4-11b2-0a00-605276020000uuid: af15162c-aec4-11b2-0a00-10db5a57fc7f конечный поток endobj 5 0 obj > endobj 6 0 obj > endobj 3 0 obj > endobj 7 0 объект > endobj 43 0 объект > endobj 44 0 объект > 1] / P 22 0 R / Pg 11 0 R / S / Ссылка >> endobj 23 0 объект > 2] / P 7 0 R / Pg 11 0 R / S / Ссылка >> endobj 24 0 объект >> 3 4] / P 7 0 R / Pg 11 0 R / S / Ссылка >> endobj 52 0 объект > 16] / P 28 0 R / Pg 11 0 R / S / Ссылка >> endobj 54 0 объект > 20] / P 29 0 R / Pg 11 0 R / S / Ссылка >> endobj 55 0 объект > 24] / P 41 0 R / Pg 12 0 R / S / Link >> endobj 56 0 объект > 26] / P 42 0 R / Pg 12 0 R / S / Ссылка >> endobj 42 0 объект > endobj 12 0 объект > / MediaBox [0 0 612 792] / Parent 3 0 R / Resources> / Font> / ProcSet [/ PDF / Text] >> / StructParents 1 / Tabs / S / Type / Page >> endobj 67 0 объект [65 0 R 66 0 R] endobj 68 0 объект > поток xZˎ $ WC & @ cnȆ0 $ XLUEV> faLdfdd $ 9O ~~? /? ~ 7oUԤgfb8Ii; Gy | p! `ӻ7 ﷳ N / '} ^ & + C8pzz / N-у5o / (L * eM6ic \ yN * Ũ ^ 1 ى"> = 2> F | & yf] dXj6d0i & m ޜ qΟ / 3Xc _Ɍʹ-L {4 ݱ afhHsuJghkzlc ^% zwb; Fvx} FajXNIn! _R "H7bXZ =) 4͔bV! KYvM] lRHϻ = {7; {d2j>; Od3 s>, Mc = _2d3syB6 '~ d' + kNeVȂhv \ 58lF {R)?> H0n + 8Lcf} f'r @} B, l% | Ўi [wd2N8qV # 򍼬QgsYv + yc [F & ~ J @ fɨfy4qb6 * ~ ' * `2oMŢq.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
