3.3. Коллекторная стабилизация

Практически широкое распространение получили схемы со стабилизацией положения точки покоя путем введения отрицательной обратной связи. Различают три схемы стабилизации:

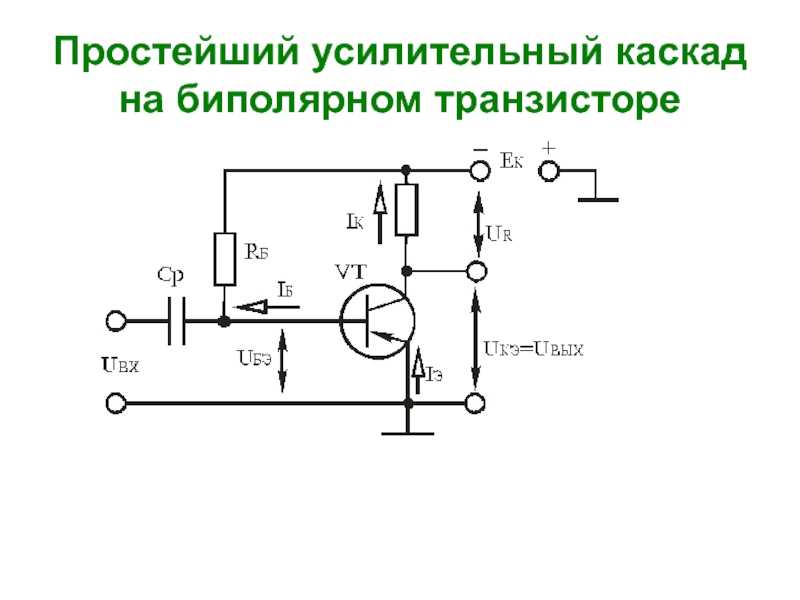

Простейшей и наиболее экономичной является коллекторная стабилизация, в которой стабилизация положения точки покоя осуществляется с помощью параллельной ООС по напряжению, снимаемой с коллектора транзистора (рис. 3.3, а).

а)

б)

Рис. 3.3 — Каскады с коллекторной стабилизацией

Коллекторная стабилизация удовлетворительно действует лишь при большом падении напряжении по постоянной составляющей на коллекторной нагрузке R_к (порядка 0,5Е , где Е — напряжение питания схемы), не слишком больших разбросах статического коэффициента усиления тока h_2э (не более чем в 1,5…2 раза) и изменении температуры транзистора не более (20 … 30)

С.

При включении транзистора по схеме с общим эмиттером коллекторная стабилизация уменьшает входное сопротивление каскада и его усиление из-за прохождения сигнала через R_б во входную цепь. Для устранения этого недостатка R_б делят на две части (R_б1и R_б2) и заземляют среднюю точку цепи R_б1 , R_б2 по переменной составляющей (см. рис. 3.3, б).

Более высокую стабильность точки покоя обеспечивает схема эмиттерной стабилизации (рис. 3.4), которая находит наиболее широкое применение. Эта схема может обеспечивать работоспособность каскада при изменении h_21э транзистора в 5…10 раз и изменении его температуры на 70…100С.

Стабилизация происходит за счет возникновения напряжения обратной связи на сопротивлении R_э. При этом напряжение между базой и эмиттером оказывается равным

U_бэ = U_R₂ – U_R_э = I_делR₂ – I₀_эR_э.

Рис. 3.4 — Схема эмиттерной стабилизации

Если с увеличением температуры возрастает ток коллектора, то это приводит к увеличению тока эмиттера I_0э, а, следовательно, уменьшению напряжения смещения U_бэ. Уменьшение U_бэ противодействует увеличению тока коллектора. В результате устанавливается новое динамическое равновесие в схеме, при котором изменение тока коллектора оказывается меньше, чем в случае отсутствия резистора в эмиттерной цепи (R_э = 0).

Для устранения обратной связи в рабочей полосе частот по переменной составляющей, снижающей усиление каскада, резистор R_э обычно шунтируют конденсатором C_э большой емкости, практически «закорачивающим» R_эдля частот напряжения сигнала.

Эмиттерная стабилизация хорошо действует как при большом, так и при малом падении напряжения на нагрузке R_к , а потому применима и для трансформаторных каскадов, где коллекторная стабилизация непригодна. Эффективность эмиттерной стабилизации увеличивается при увеличении сопротивления резистора R_эи уменьшении сопротивлений делителя R₁, R₂.

Схема комбинированной стабилизации (рис. 3.5) представляет собой комбинацию рассмотренных выше способов стабилизации. Она имеет место, например, при включении в каскад с эмиттерной стабилизацией резистора

R_ф фильтра по цепи питания R_фС_ф и обеспечивает стабильность выходного тока даже немного большую, чем схема с эмиттерной стабилизацией.

В многокаскадных усилителях с непосредственной связью между каскадами стабилизация режима работы по постоянному току усилительного тракта в целом осуществляется за счет охвата этого тракта общей петлей отрицательной обратной связи по постоянной составляющей.

Рис. 3.5 — Схема комбинированной стабилизации

Коллекторная стабилизация

Стабилизирующими элементами в данной схеме являются резисторы . Принцип работы:

С ростом температуры все токи транзистора увеличиваются, рабочая точка (РТ) смещается вверх по нагрузочной прямой – режим работы усилителя нарушается.

Но рост токов и сопровождается ростом падения напряжения на резисторе , что приводит к уменьшению выходного напряжения .

2-й закон Кирхгофа для выходной цепи:

const

В схеме присутствует ООС (за счет наличия ). Т.к. выходное напряжение уменьшилось, то уменьшится и напряжение обратной связи , поскольку оно является частью выходного напряжения, что, в свою очередь, приведет к уменьшению тока : ( ; )

Если один из токов транзистора уменьшается, то автоматически уменьшаются и два других тока (в данном случае ):

;

Таким образом, РТ возвращается в исходное положение – режим работы усилителя стабилизируется.

Комбинированная стабилизация

Принцип действия данной схемы основан на использовании коллекторной и эмиттерной стабилизаций.

Принцип действия коллекторной стабилизации:

2-й закон Кирхгофа для выходной цепи:

const

Напряжение является исходным для напряжения , поэтому уменьшение приводит к уменьшению , что, в свою очередь, приведет к уменьшению тока ( ; ).

Если один из токов транзистора уменьшится, то автоматически уменьшаются и два других тока (в данном случае ):

;

Таким образом, РТ возвращается в исходное положение – режим работы усилителя стабилизируется.

Принцип работы эмиттерной стабилизации см. в разделе «Эмиттерная стабилизация».

Цепочка осуществляет развязку по питанию между каскадами по переменному току. Связь по переменному току между каскадами возникает через общий источник питания. Внутреннее сопротивление этого источника для переменного тока мало, но не равно нулю, следовательно, на этом сопротивлении выделяется переменное напряжение, которое и действует на все каскады. При определенных условиях эта ОС может стать положительной и достаточно глубокой (выполняется баланс фаз и баланс амплитуд) – усилитель потеряет устойчивость, т.е. самовозбудится.

Конденсатор большой емкости устраняет протекание переменного тока через резистор и источник питания, т.е. устраняет ОС по переменному току через общий источник питания.

9.7 Анализ ачх шпу

Рассмотрим ШПУ с эмиттерной стабилизацией:

– входное сопротивление следующего каскада. Если следующий каскад точно такой же, то .

, где

– паразитная емкость нагрузки;

– выходная емкость данного каскада;

– входная емкость следующего каскада.

А ЧХ такого усилителя: К_U идеальная АЧХ

К_U₀

реальная АЧХ

0 f

На средних частотах АЧХ реального и идеального усилителя совпадают, т.е. амплитудно-частотные искажения (АЧИ) отсутствуют. На нижних и верхних частотах наблюдаются завалы АЧХ, говорящие о присутствии АЧИ.
