виды разводок, монтажная схема подключения электрики в квартире
Все монтажные работы, связанные с электричеством, начинаются с составления проекта электропроводки. Этот план должен быть грамотно продуман и качественно исполнен. Основными его этапами являются прокладка проводов, грунтовка, укладка специальной малярной сетки, шпаклевка и поклейка обоев. Но перед началом работы необходимо разобраться в схеме.
- Способы соединения
- Типы разводки
- Составление схемы
- Основные требования при подключении
Способы соединения
Существует несколько вариантов соединения электрических цепей. К основным видам специалисты относят:
- Последовательное соединение. В этом случае все элементы располагаются строго друг за другом, при этом конструкция не имеет узлов. Ярким примером такого соединения может быть новогодняя гирлянда, где все фонарики находятся на одном проводе. Явный минус такой схемы состоит в том, что поломка одного элемента выведет из строя всю цепь.
- Параллельное. Этот тип устройства смонтирован таким образом, что все элементы работают отдельно друг от друга, но объединены двумя узлами. В случае поломки одного элемента остальные функционируют в прежнем режиме.
- Смешанный тип может соединять в себе оба варианта соединений.
Каждый мастер выбирает для себя наиболее подходящий вариант в зависимости от финансовых возможностей, уровня мастерства и предпочтений.
Типы разводки
Перед тем как приступать к основной работе, необходимо определиться с типом разводки, которая бы полностью отвечала всем нуждам жильцов. Можно выделить три варианта:
- Наиболее популярный и используемый способ — это разводка через распределительный короб. Сам щиток в этом случае располагают не в квартире, а на лестничной клетке. В нем устанавливают счетчик, выключатели и подключают питающий кабель. В каждой отдельной комнате на входе устанавливается своя распределительная коробка.
- Звезда. При таком варианте предполагается размещение каждой точки освещения и розетки на отдельном проводе, который заходит в электрический щиток и, как правило, оборудован собственным автоматическим выключателем. Этот способ хорош тем, что позволяет полностью контролировать каждый элемент, но цена такой разводки достаточно дорогая, поскольку для нее необходимо большое количество кабеля. Также придется приобретать большой щиток, так как стандартный для этого варианта не подходит.
- Шлейф. Упрощенный вариант звезды, но, в отличие от предыдущего способа, на кабеле может размещаться несколько элементов одновременно. Этот проект будет стоить гораздо меньше.
В каждой отдельной комнате на входе устанавливается своя распределительная коробка.Стоит заметить, что использование одного способа встречается очень редко. В основном применяется несколько вариантов, что позволяет добиться максимально удобного и качественного результата.
youtube.com/embed/zHJXlr-sxws”> Составление схемы
Электроснабжение в квартире проводят только после того, как составлена точная схема, где прорисованы все распределительные группы. Для этого необходимо взять несколько чистых листов и на каждом из них расчертить отдельную группу. В таком случае план будет более понятным, а рабочий процесс не станет казаться таким сложным.
Кроме этого, необходимо также поделить источники потребления, при этом требуется их подключить к отдельному автомату, тогда можно не опасаться полного отключения электроэнергии. После этого устранить неполадки в проводке можно будет на одном участке или в одной комнате.
Если щиток устанавливается в квартире, то необходимо выделить следующие группы:
- подключение света к жилым комнатам, кухне и коридору;
- установка розеток в жилых комнатах;
- обеспечение электроснабжения в коридоре и на кухне;
- подключение освещения и электроснабжения санузла;
- при наличии электрической плиты необходимо отделить ее от основных групп.
Определившись с группами, нужно расчертить схему квартиры, обозначить места подключения, где будут располагаться основные потребители электрической энергии — это могут быть сплит-система, посудомоечная или стиральная машинка. Затем необходимо произвести разметку мест, в которых будут установлены выключатели, осветительные приборы, розетки и распределительные коробы. После этого нужно соединить все цепи и высчитать длину кабеля.
Произведя эти действия, нужно составить чистовую монтажную схему электропроводки и пометить каждую электрическую точку общепринятым обозначением, а уже после этого соединить их линией. Чтобы чертеж было проще понять и прочитать, можно разметить осветительные провода одним цветом, световые — другим, а заземление — третьим.
Основные требования при подключении
При составлении плана электрики в квартире необходимо учитывать некоторые требования к тому, как будет располагаться проводка.
Во время электромонтажа следует соблюдать следующие правила:
- В ванной комнате можно установить розетку только в том случае, если она подсоединена через трансформатор.
- Запрещено производить подключение заземляющих контактов розетки к нулевому кабелю или отопительной системе. Такая установка небезопасна. Это можно сделать с помощью специального провода, который обладает защитным заземлением.
- Когда в квартирных условиях устанавливается электрическая плита, необходимо заменить главный автомат. Его номинал должен быть не меньше 63 А.
- Кабель прокладывают исключительно в вертикальном или горизонтальном направлении, при этом необходимо располагать его друг к другу под углом 90°. В таком случае можно избежать в будущем случайных пробоев во время ремонтных работ.
- Необходимо постараться укладывать провода таким образом, чтобы они не пересекались. Если сделать это не получается, тогда лучше оставить между ними небольшое расстояние (будет достаточно 3—5 мм).
Кроме этого, нужно соблюдать следующие нормы: расстояние от провода до потолка или напольного покрытия не должно быть меньше 150 мм, от углов, окна или дверей — от 10 мм.
Выключатели следует располагать с левой стороны от двери, при этом желательно, чтобы они были подняты на высоту 850—900 мм, а розетки — на 300 мм. На кухне эти условия можно не соблюдать.
Помимо этих требований необходимо знать, что требуется оставлять зазор около 30—50 мм между системой отопления и кабелем. Провод, подключенный к розетке, нужно проводить снизу, а к выключателю, наоборот, сверху.
Схема электропроводки в частном доме: схемы + фото
Мы уже рассматривали, как выполнить монтаж электропроводки в доме. Теперь необходимо уделить внимание схемам, которые помогут выполнить этот электромонтаж. На них изображены практически все элементы электросети, начиная от вводного автомата и заканчивая розетками.
Схема электропроводки в частном доме поможет выполнить качественный электромонтаж.
Теперь мы рассмотрим оптимальный вариант схемы домашней проводки. В этой схеме мы также указали защитные автоматы. Они помогут надежно защитить ваш дом от перепадов напряжения.
В этой схемы мы решили рассмотреть только один вариант разводки проводки по комнатам. При необходимости вы также можете изменить этот проект и добавить свои варианты. Проект необходимо создавать, опираясь:
- Общую нагрузку от электрических приборов.
- Количество комнат.
- Желание экономить средства.

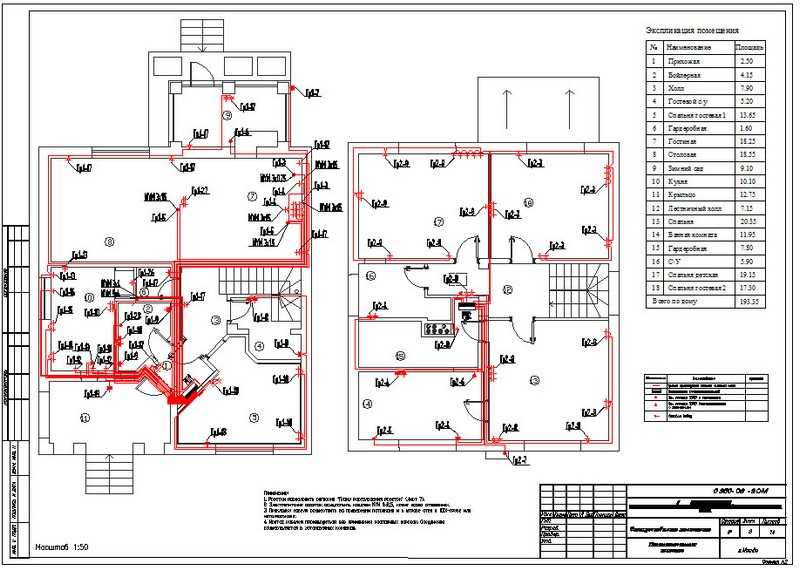

Теперь мы предоставим типовую схему электропроводки в доме:
Что касается различных составляющих, мы рекомендуем использовать следующие устройства:
- Счетчик электроэнергии лучше всего установить однотарифный. Существует огромное количество регионов, в которых просто нет смысла устанавливать многотарифную продукцию.
- Мы рекомендуем сделать однофазную сеть.
- Количество розеток обязательно должно рассчитываться в индивидуальном порядке. На плане электропроводки, который мы разместили в начале статьи указано только по одной розетке. Вы самостоятельно рассчитаете их количество. Розеточных групп должно быть несколько. Они должны равномерно располагаться по дому. Благодаря этому во время ремонта вы не останетесь без света. Если у вас есть желание, тогда для освещения тоже можно будет создать несколько розеточных групп. Каждая из групп должна обслуживать по 2 комнаты вашего дома.
- На вводе вам необходимо установить автоматический выключатель. Его мощность должна составлять 40 А. Этой мощности хватит, даже если вы используете электрическое отопление. Остальные автоматы должны быть рассчитаны на 25 А. Характеристики автоматического выключателя, должны подбираться с учетом токовой нагрузки. Благодаря этому вы сможете защитить свой дом от утечки тока.
- Если вы желаете подключить к электросети гараж, тогда запитать его можно от распределительного щитка.
- Для питания с улицы вам необходимо завести бронированный кабель. Проложить его можно в земле без дополнительной защиты. Если у вас есть лишние средства, тогда можно будет приобрести кабель ВБбШв.
- В других комнатах вам необходимо использовать светодиодные светильники. Они позволяют значительно снизить потребление электроэнергии. Также использовать эту продукцию можно практически в любой комнате.
- Для ванной комнаты вам следует установить розеточную группу, которая будет защищена с помощью УЗО. Это связано с повышенной опасностью поражения током.
Это связано с повышенной опасностью поражения током.Если вы решили сделать проводку в доме трехфазной, тогда все элементы необходимо подбирать исходя из характеристик. Принцип разводки проводки в этом случае останется прежним. Если вам будет интересно, тогда можете прочесть про схему подключения солнечной батареи.
Важно знать! Если вы планируете сделать проводку в деревянном доме, тогда схема будет выглядеть иначе. Для деревянного дома вам потребуются другие элементы и комплектующие.
Теперь вы уже знаете, как сделать монтажную схему электропроводки в доме своими руками. Если у вас возникают трудности, тогда можете с нами связаться. Мы поможем решить эту проблему.
Читайте также: схема выключателя света с индикацией.
Проекты электромонтажа
» Домашняя электропроводка
» Справочник по электропроводке
» Схемы электропроводки в жилом доме
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика
| Дэйв Ронджи Резюме: Вот отличный вопрос по электропроводке.  Фрэнк из Иллинойса спрашивает: Сколько проводов romex 12-2 и сколько 14-3 я могу протянуть через внутреннюю стену, разделяющую две комнаты? В этой статье о домашней электропроводке Советы по реконструкции Мы рассмотрим, как безопасно установить провод romex для дома и способы защиты провода от повреждений. |
Узнайте, чем делятся другие, на Спросите электрика:
Люблю сайт – он был полезен даже для тех, у кого есть опыт! Джефф из Цинциннати, Огайо
Защита электропроводки чрезвычайно важна
Видео по электромонтажу Наконечники для домашней электропроводки ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить правильно! Посмотрите мой канал на YouTube:
» Спроси у электрика «
и подписывайтесь!Правила безопасной проводки
Всегда используйте провод правильного размера для вашей цепи.
Устанавливайте проводку так, чтобы она была защищена и не могла быть повреждена крепежными элементами для гипсокартона или настенного покрытия, такими как винты или гвозди.
Просверлите отверстия в центре каркасной стойки. Прежде чем сверлить отверстия, посмотрите на противоположную сторону каркасной стойки, чтобы убедиться, что на ней нет другой проводки, труб или любых других существующих компонентов системного устройства.
Всегда используйте металлические предохранительные пластины для защиты электропроводки в местах, где она может быть повреждена гвоздями или шурупами.
Отличный вопрос по электропроводке – вот ответ!
Нет ограничений на количество проводов Romex, которые вы можете проложить между двумя комнатами, метод домашней проводки будет решающим фактором при реконструкции проводки в строительных проектах.Путь для проводки Romex должен быть проложен с использованием методов, которые защитят проводку от гвоздей и шурупов, используемых для установки гипсокартона и других настенных покрытий.
Просверлите отверстия для Romex в центре стенных стоек или каркасного материала, используемого для реконструкции. Если отверстия расположены слишком близко к внешней стороне шпилек, обязательно защитите домашнюю проводку или Romex с помощью предохранительных пластин, также известных как пластины с гвоздями.
Ниже вы увидите несколько фотографий домашней электропроводки последних проектов реконструкции, которые я выбрал, чтобы помочь вам с вашим проектом.
стиль=”очистить: слева”>
[Нажмите на изображения, чтобы увеличить]
При добавлении к существующей цепи убедитесь, что размер и тип провода соответствуют существующему.
Видео по электромонтажу Наконечники для домашней электропроводки youtube.com/embed/-9Uh58uRX4o?rel=0″ frameborder=”0″ allowfullscreen=”allowfullscreen”>
ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить правильно! Посмотрите мой канал на YouTube:
» Спроси у электрика «
и подписывайтесь!В местах, где домашняя проводка может быть уязвима для повреждения шурупами или гвоздями для гипсокартона, всегда устанавливайте пластины с защитными гвоздями для защиты проводки!
При реконструкции особое место занимает прокладка проводки через углы, поскольку в этом месте будет надежно закреплена гипсокартонная плита.
Электрическая проводка должна находиться на расстоянии 1-1/2 фута от обеих поверхностей гвоздей — внутренней и внешней.
