Контактор — Википедия

Принципиальная схема конструкции трёхфазного контактора:
1 — Катушка
2 — Пружина
3 — Подвижная часть

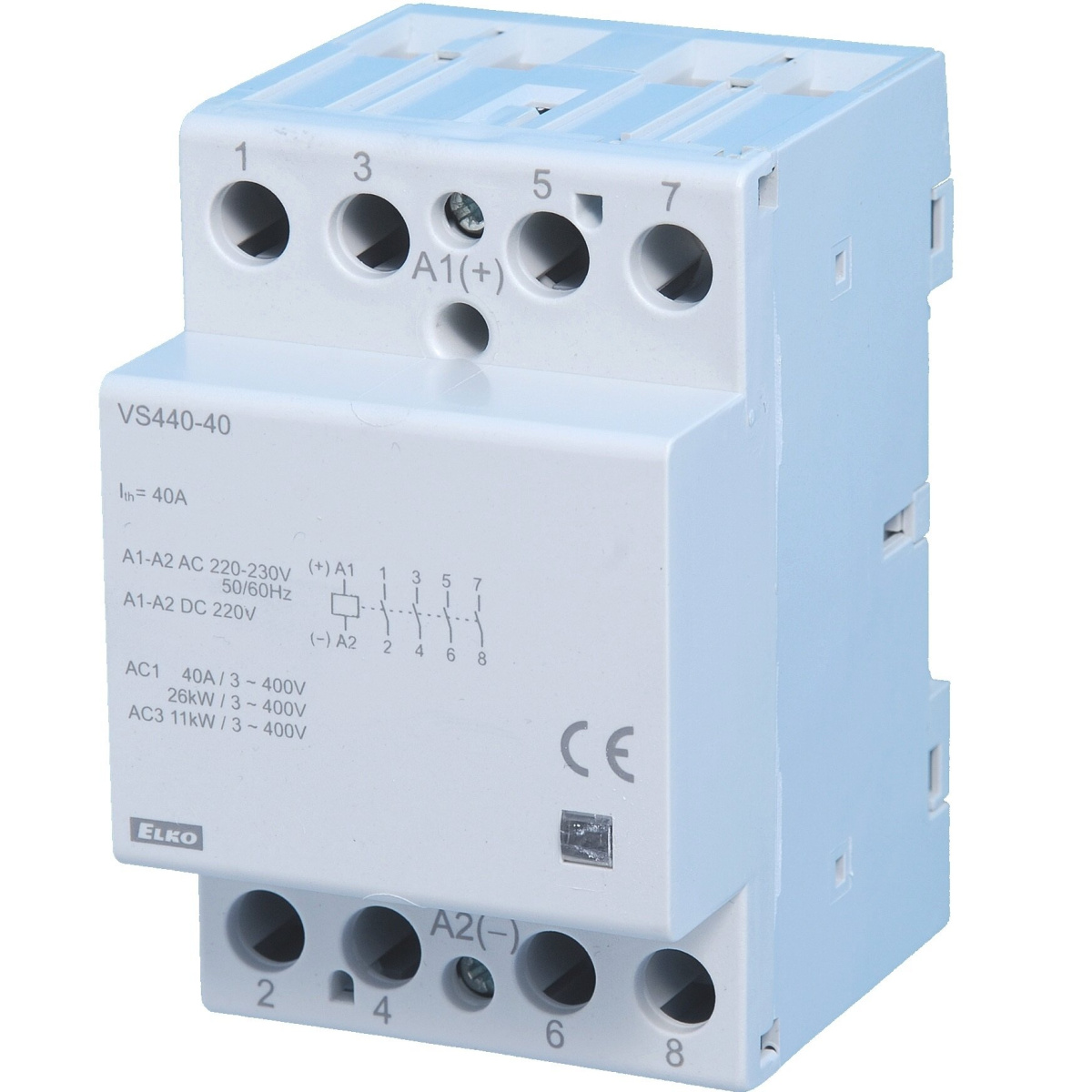

4 — Замыкающиеся контакты Малогабаритный контактор для установки на DIN рейку Мощные контакторы постоянного тока с дугогасительными камерами и без. Электровоз ВЛ11

Конта́ктор (лат. contāctor «соприкасатель») — двухпозиционный электромагнитный аппарат, предназначенный для частых дистанционных включений и выключений силовых электрических цепей в нормальном режиме работы. Разновидность электромагнитного реле.

Наиболее широко применяются одно- и двухполюсные контакторы постоянного тока и трёхполюсные контакторы переменного тока. К контакторам из-за частых коммутаций (число циклов включения-выключения для контакторов разной категории изменяется от 30 до 3600 в час) предъявляются повышенные требования по механической и электрической износостойкости. Контакторы как постоянного, так и переменного тока содержат: электромагнитную систему, контактную систему, состоящую из подвижных и неподвижных контактов, дугогасительную систему, систему блок-контактов (вспомогательные контакты, переключающие цепи сигнализации и управления при работе контакторов).

В отличие от автоматических выключателей контакторы могут коммутировать только номинальные токи, они не предназначены для отключения токов короткого замыкания.

Управление контактором осуществляется посредством вспомогательной цепи тока, проходящего по катушкам контактора, напряжением 24, 42, 110/127, 220 или 380 вольт. Для обеспечения безопасности при обслуживании контактора, величина оперативного тока должна быть значительно ниже величины рабочего тока в коммутируемых цепях. Контактор не имеет механических средств для удержания контактов во включенном положении, при отсутствии управляющего напряжения на катушке контактора он размыкает свои контакты. Для удержания контактов в рабочем положении применяется схема «самоподхвата» с использованием пары нормально-открытых контактов или постоянно существующий потенциал, например напряжение с выхода ПЛК.

Как правило, контакторы применяются для коммутации электрических цепей промышленного тока при напряжении до 660 В и токах до 1 600 А.

Для использования в качестве контактора могут применяться управляющие реле (англ. control relay), имеющие нормально открытые пары контактов.

Основные области применения контакторов: управление мощными электродвигателями (например, на тяговом подвижном составе — электровозах, тепловозах, электропоездах, трамвайных и троллейбусных вагонах, на лифтах), коммутация цепей компенсации реактивной мощности, коммутация больших постоянных токов.

Что такое контактор - зачем он нужен и где используется?

Август 22, 2018

Любая электрическая цепь не может работать постоянно. Она нуждается в периодическом размыкании и последующем включении. Иногда достаточно обычного выключателя, такие используются в бытовой проводке. В других случаях нужны реле или пускатели, которые защищают двигатели от перегрева. И первые, и вторые, и третьи являются разновидностью контакторов, ваимодейсвущих с электросетью.

Что такое контактор

Контакторами называются специальные приборы для включения и выключения электрической цепи различной мощности и напряжения.

При этом действие выполняется автоматически или посредством удаленного пульта управления. Для работы используется электромагнитный привод, а сам прибор состоит из:

  • контактов: основных и дополнительных;

  • дугогасительной системы;

  • электромагнитного привода.

Такое устройство может заменить как реле, так и обычный выключатель. При этом прибор рассчитан на длительную эксплуатацию и собирается из прочных износостойких материалов и элементов.

Зачем нужен контактор

Так же, как и подвиды, оригинальный контактор нужен для управления электрической цепью. Но он имеет несколько особенностей работы:

  • возможность полной автоматизации включения и выключения цепи;

  • дистанционное управление;

  • высокая скорость работы, позволяющая смыкать и размыкать цепь до нескольких тысяч раз в час.

Благодаря этим особенностям контакторы применяются в тех областях, где нужно регулярно и часто активировать электрические цепи. Вручную делать это не просто неудобно, а даже малоэффективно. Так что лучше доверить работу автоматизированной системе.

Где используются контакторы

Для чего нужны контакторы? Сферы применения данных приборов разнообразны:

  • коммунальное хозяйство: управление освещением, лифтами, вентиляцией и системами тепло- и водоснабжения;

  • в промышленности и строительстве контакторы встречаются практически во всех электрических приборах;

  • для электротранспорта: в трамваях и троллейбусах эти аппараты отвечают за работу тягового двигателя;

  • в бытовых условиях с помощью контакторов автоматизируют работу внутридомовых электросетей.

В зависимости от функций бывают и узкоспециализированные контакторы, сконструированные для работы, например, только с двигателями или строительной электротехникой. Перед тем, как купить прибор такого типа нужно точно определиться, где и при каких условиях он будет работать.

Какие бывают контакторы

Существует множество моделей, предназначенных для работы в различных условиях, от отличающихся погодных условий до номинальных токов. Но общая классификация включает всего два типа:

  • Постоянного тока. Нужны для проведения тока соответствующего типа. Именно такие устройства устанавливаются в большинство двигателей с электрической тягой.

  • Переменного тока. Такие предназначены для проведения, соответственно, переменных токов напрямую к нужной аппаратуре или к блоку питания.

Контакторы представлены широким модельным рядом, и чтобы правильно выбрать прибор нужно знать параметры электрической сети.

Как работает контактор

Основным рабочим элементом являются контакты – два ряда, один из которых подвижный, а второй зафиксирован. При соприкосновении контактов электрическая цепь замыкается, и напряжение подается на нужный аппарат. По сути, это обычный выключатель, имеющий дополнительные свойства:

  • контакты всегда разомкнуты, а при включении соединяются;

  • подвижный ряд контактов приводится в движение электромагнитным приводом, который является системой дистанционного управления;

  • при размыкании рядов создается электрическая дуга, которая гасится в специальной камере – вторым элементом, отличающим контактор от реле и выключателей.

Подключить же такой девайс просто – так же, как и выключатель. К рядам контактов подводятся соответствующие провода, при замыкании которых активируется вся электрическая цепь.

Как купить контактор

Узнать, сколько стоит контактор, можно связавшись с менеджером по указанным контактам. Цены рассчитываются индивидуально. Работоспособность гарантирована – перед отправкой функциональность контактора проверит специалист. Звоните и заказывайте – консультант поможет подобрать подходящую модель и оформить покупку.

АВР – просто о сложном. Часть I

Доктор Вольт, для Ua.Automation.com

В работе часто приходится сталкиваться с запросами на расчет и заказ АВР-ов. По нашим наблюдениям, заказчики, произнося эту аббревиатуру «АВР», не всегда понимают, что это такое на самом деле... Этим материалом мы бы хотели добавить ясности в этот вопрос – возможно и для специалистов, в том числе. В общем, в некотором роде, наша цель это «Просвещение + Электрификация всей страны» :).

Что же такое АВР

Под АВР подразумевается, как правило, устройство Автоматического Ввода Резерва.

Более подробное определение может звучать таким образом: «Щит АВР – это устройство, предназначенное для приема, контроля трехфазного переменного напряжения и автоматического переключения резервного электропитания на нагрузку…».

Можно, также, добавить такое окончание фразы, как «…автоматического запуска генераторной установки, а также защиты отходящих линий от токов перегрузки и токов короткого замыкания».

Это определение АВР, на самом деле, довольно короткое, но уже из него видно 2 принципиальных момента: 1) АВР – это сложное устройство; и 2) АВР – это часть щитового устройства.

В Википедии дано такое определение АВР: «способ обеспечения резервным электроснабжением нагрузок, подключенных к системе электроснабжения, имеющей не менее двух питающих вводов и направленный на повышение надежности системы электроснабжения. Заключается в автоматическом подключении к нагрузкам резервных источников питания в случае потери основного».

Обычно, АВР - это электрощитовое вводно-коммутационное распределительное устройство, минимум, на два питающих ввода. Один ввод основной (от которого постоянно работает нагрузка) и другой ввод – резервный. От резервного ввода происходит питание нагрузки в случае «пропадания» напряжения на основном вводе.

Устройство АВР переключает питание между вводами, обеспечивая питание нагрузки с минимальным временем переключения. Количество питающих вводов может быть больше двух. Например, три ввода, четыре ввода. Все зависит от степени обеспечения надежности питания нагрузки.

Из всего сказанного об АВР-ах можно вывести следующее:

АВР-ы классифицируются по:

  • количеству питающих вводов
  • напряжению питания
  • времени переключения (в зависимости от типа переключающего устройства, но об этом мы расскажем позднее)
  • по номинальному току.

«А на чем АВР?»

Самый «животрепещущий» вопрос, касающийся Автоматического Ввода Резерва, звучит так: «На чем АВР?». АВР может быть на контакторах, рубильниках с мотор-приводом, на автоматических выключателях с мотор-приводами, на рубильниках соленоидного типа, на полупроводниковых контакторах (дорого, зато быстро) и т.д.

Самый распространенный тип коммутирующего устройства – контакторы (они же – магнитные пускатели).

Устройство на контакторах состоит из двух контакторов – один контактор подключает питание от основного ввода на нагрузку, другой контактор – от резервного ввода.

Важная особенность – контакторы взаимосблокированы друг с другом. Это означает, что когда один контактор замкнут, то другой разомкнут и наоборот. Причем, включить оба контактора нельзя, т.к. между ними есть механическая и электрическая взаимоблокировки. Тут есть смысл остановиться и расписать все подробнее…

Чего не любят энергопоставляющие организации

Если два питающих ввода включить встречно, то произойдет встречное включение (обычно, как вариант, это может привести к полному короткому замыканию). Этого необходимо избегать. За этим бдительно следят энергопоставляющие организации. Стоит им узнать, что где-то есть АВР, они обязательно поинтересуются и потребуют, чтобы контакторы или другие коммутирующие устройства были сблокированы и защищены от одновременного включения.

Особенно когда это АВР для ДГУ (дизель-генераторной установки).

Механическая взаимоблокировка – это такая «штучка», которая при монтаже контакторов устанавливается между ними и объединяет их таким образом, чтобы они не смогли включиться одновременно, причем блокирует их движущиеся части с силовыми контактами, позволяя включиться только одному контактору.

Электрическая взаимоблокировка – это система вспомогательных контактов, включенных определенным образом в цепи питания катушек контакторов, для исключения одновременной подачи на них напряжения управления.

Время переключения АВР-а на контакторах минимально короткое и может составлять до 200-250 мс. Но, на самом деле, оно может отличаться в зависимости от номинального тока контактора. Чем меньше ток, а значит физический габарит, то тем быстрее замыкаются и размыкаются контакты. Чем больше ток, тем больше габариты и больше расстояния между контактами и, соответственно, время включения увеличивается.

2+1=3

Как я уже говорил, чтобы реализовать самый «простой» АВР необходимо два ввода – один основной и другой, резервный.

Усложним задачу и примем в качестве основных два ввода, а третий ввод пусть будет резервным. Данный тип схемного построения АВР позволяет увеличить степень надежности электропитания нагрузок, т.к. в случае «пропадания» 1 основного ввода, АВР переключит питание нагрузки на 2-ой основной ввод. Ну, а в случае «пропадания» и 2-го основного ввода, АВР переключит питание нагрузки на 3-й резервный ввод. Причем, при восстановлении напряжения питания любого из основных вводов, АВР вернет питание нагрузки от основных вводов.

Слова «пропадание» питания, «пропадание» напряжения мы написали в кавычках неспроста и совершенно осознанно. Сейчас все объясним :).

Понятие «пропадание» напряжения питания описывает только один из вариантов выхода параметров напряжения за установленные пределы. У нас, согласно установленным и принятым правилам, напряжение считается нормальным, если оно находиться в пределах +/- 10% от номинального значения.  Т.е.: 380 В + 10% = 418 В – максимальное превышение и 380 В – 10% = 342 В – минимальное понижение. Другие аномалии «пропадания» это: пропадание одной, двух или сразу трех фаз ввода, а также неправильное чередование фаз.

Можно еще, конечно, упомянуть такое явление как выход частоты за установленные пределы, но это, действительно аномалия. Хотя решить эту проблему несложно – достаточно применить в качестве дополнительного устройства контроля напряжения устройство «частотомер».

Итак, принимаем за «пропадание» выход за установленные пределы напряжения ввода, основного или резервного. В дальнейшем мы будем применять словосчетание «пропадание напряжения», смысл которого понятен.

Как это работает?

Вернемся к нашим трем вводам...

Логика в данном случае весьма простая. Будем считать 1-й ввод главным или «основным-основным», 2-й ввод основным (просто основным, или первым резервным) и 3-й ввод - резервным или аварийным (аварийным, в смысле, «самым надежным» и который применяется, когда вокруг все отказало, а электропитание все-таки нужно)…

Рассмотрим гипотетический сценарий: 1-й ввод работает, 2-й ввод есть, 3-й ввод, например, тоже работает (или это ДГУ, которая должна заработать автоматически).

И вот Горэнерго отключило 1 ввод! - контакторы переключают питание на 2-й ввод. Все прекрасно! Но, энергетики упорствуют и идут дальше (профилактика у них, что непонятного?), отключая и 2-й ввод! А что делать в таком случае банку, если у него в этот период закрытие отчетного периода или переводы денег, а значит, серверы должны работать «при любой погоде»! Конечно, тут нас должен выручить АВР, подключив нагрузку к 3-му вводу! В случае с ДГУ – при пропадании 1 и 2 вводов поступает сигнал на запуск ДГУ, который автоматически запускается и подает питание на АВР, который, конечно, срабатывает.

И если даже энергетики вновь включат 2-й ввод, то АВР произведет обратное переключение, и нагрузка будет питаться от 2-го ввода (3-й ввод при этом отключается, а если на 3-м вводе был ДГУ, то он останавливается. Солярка ныне не дешева). Если подключается и 1 ввод, то происходит переключение нагрузки на питание от 1 ввода.

Процесс, по сути простой, а вот слов для его описания потребовалось немало 🙂

Продолжение следует…

 Связаться с автором можно по адресу: [email protected] com

Модульный контактор 220в на ДИН рейку

Добрый день муськовчане. Сегодня на обзоре контактор с креплением на DIN рейку. Для использования в щитках. Управляющая обмотка на 220 вольт. За подробностями прошу под кат:

Характеристики с магазина:

Главная Технология данных
Контактор модели TOCT1-25 2NO
Номинальное напряжение изоляции (UI) v 500
Номинальное рабочее напряжение (ue) V 230
Термальность постоянный ток(Ith) 25
Номинальное рабочее ток (т. е) ac-7a A 25
AC-7b A 10
Номинальная рабочая мощность ac-7a кВт 5.4

Соединительная проводка 1 провода мм2 1--4
2 провода mm2 1--4
Катушки
Напряжение питания (US) AC V 220/230
Катушки мощность, Вт 1.4


Контактор пришел в обычном пакете, из необычного только фирменный скотч которым была перевязана пупырка.

Упаковка


У данного магазина интересная политика, любой товар с платной доставкой, причем если брать две штуки, то и цена доставки удваивается. Видимо специально сделано, чтоб исходная цена была низкой и при поиске по цене выдавало в первых рядах.

Контактор представляет из себя стандартный одинарный модуль на DIN рейку. Конструктивно сделан как обычный автомат.


В офлайне такой контактор стоит около 30$.
Сверху есть индикатор срабатывания, механическая шторка красного цвета.
Верхние два контакта это обмотка реле, нижние 4 — собственно коммутируемые линии. На боковой стороне есть окошко с подвижным элементом, видимо для подсоединения дополнительных блоков контактов.
Проверял срабатывание реле на постоянном напряжении. Срабатывает при 180 вольт, отпускает при 7 вольтах. При номинальном напряжении 220 вольт ток потребления обмотки 45 мА

Потребление


это получается мощность катушки около 10 Вт, хотя заявлено 1,4 Вт.
При срабатывании щелкает громко. При работе шума нет, в руках вибрации не ощущается. За 20 минут работы, нагрева вообще не ощущается.
Замерил сопротивление замкнутых контактов:

Сопротивление контактов

14 и 22 мОм, что является неплохим результатом, заявленный ток в принципе может без ущерба пропустить. Я планирую использовать в системе домашней автоматизации, управлять будет котлом на 1 кВт, так что это даже с запасом.

Разборка

Разбирать конечно было жалко, куплено за свои ))) но решил разобрать. Разбирается легко все на защелках. Внутри электромагнит с короткозамкнутыми витками, что свидетельствует о предназначении на переменный ток.
Клеммы выполнены в виде скоб которые целиком зажимают провод и прижимают к рабочему контакту. Контакты мостикового типа. Системы искрогашения нет.

Полевые испытания буду проводить позже. В целом покупкой доволен. Сделано качественно.
