Деревянный корпус для радиоаппаратуры своими руками

После того, как спаяна и настроена плата усилителя, цветомузыки, генератора, блока питания или другого радиоустройства возникает вопрос: куда эту плату со всеми радиодеталями, разъёмами, регуляторами и т.п. разместить? Нужен подходящий корпус. Готовый подходящего размера найти бывает трудно или вовсе невозможно. Тогда остаётся одно — сделать корпус своими руками.

Самый доступный материал для корпуса — это фанера. Корпус из неё можно сделать любого размера. Её легко отпилить, просверлить, обработать и соединить. Можно взять готовые куски фанеры из ненужного ящика.

После того как определились с размерами корпуса, выпиливаем необходимые по количеству и размеру стенки корпуса. Соединяем на клей и шурупами.

После этого всем радиоустройствам, а особенно усилителю и блоку питания необходима вентиляция для охлаждения. Итак, следующий этап вентиляционная решётка.

Следующий этап — заделывание неровностей. Небольшая шпатлёвка.

Далее, конечно покраска в нужный Вам цвет. У меня — чёрный.

После того как всё высохло устанавливаем необходимые платы и радиокомпоненты.

Корпус готов! Плохо или хорошо, но зато своими руками и какой мне нужен 🙂

Таким же образом можно сделать корпус и для акустической системы.

Фото: Ерофеева И.

Метки: [ дельные советы, звук, поделки, усилитель, устройства ]

ПОДЕЛИТЕСЬ СО СВОИМИ ДРУЗЬЯМИ:

П О П У Л Я Р Н О Е:

• Как сделать самый простой змей из бумаги?

Воздушный змей «Монах»

Быстро и дешево можно сделать бумажного воздушного змея. Этот змей неплохо летает и делается всего за 15 минут, а также если такой змей случайно разобьётся о землю, то не так уж жалко.

Подробнее…

• Усилитель НЧ на TDA7056 своими руками

Усилитель на ТDА7056 построен по мостовой схеме, поэтому позволяет усиливать полный сигнал переменного тока, произведенным на нагрузке (громкоговорителе) без трансформатора или симметричного электропитания. TDA7056 — выходной низкочастотный моноусилитель средней мощности. Его можно использовать для усиления аудиосигнала с телефона, компьютера, плеера и т.д.

Подробнее…

• Ремонт струйных принтеров Epson.

У многих дома есть струйные принтеры фирмы EPSON. В процессе эксплуатации принтеров могут возникнуть неисправности различной сложности. Конечно эта статья не решит все проблемы, но она позволит объективно оценить свои силы и возможности при ремонте принтера. Позволит задать направление поиска неисправности.   Подробнее…

Популярность: 8 958 просм.

Вы можете следить за комментариями к этой записи через RSS 2. 0. Вы можете оставить комментарий:.

– НАВИГАТОР –

ИЗГОТОВЛЕНИЕ КОРПУСА ДЛЯ РЭА

макетная плата   изготовление корпуса   изготовление печатной платы  теплоотводы  радиолюбительская химия

                                       ИЗГОТОВЛЕНИЕ КОРПУСА ДЛЯ РЭА

Для радиолюбителей всегда самой острой проблемой являлась проблема приобретения или изготовления хорошего корпуса для создаваемой аппаратуры.

Если у вас конструкция имеет небольшие габариты – вы можете приобрести готовый пластиковый корпус в каком – либо интернет, или другом магазине (например www.dessy.ru)  .

Совсем другое дело - если вы создаете что-то свое, с оригинальным дизайном и размерами. В этом случае вам придется изготовить корпус самостоятельно. Для облегчения этой работы приведу вам несколько рекомендаций.

Корпус для радиоаппаратуры может быть изготовлен из материала, имеющегося у вас “под рукой”. Это может быть термопластичный пластик (оргстекло, полистирол и тп), либо металл (можно использовать листовой алюминиевый сплав, оцинкованное железо, латунь…). Можно изготовить неплохой корпус из фольгированного стеклотекстолита.

Для резки листовых материалов советую вам изготовить из обломка ножовочного полотна резак.

Такой резак очень удобно использовать для резки пластмасс и нетвердых металлов (в том числе – и оцинкованного железа). Резак изготовляется при помощи наждака. Рабочая кромка резака должна быть острой, поэтому во время работы его следует время от времени затачивать на брусочке. Затачивать надо только внутреннюю часть “зуба”, желательно под прямым углом к плоскости полотна. От остроты этой кромки будет зависеть чистота отреза и скорость работы. Работу резаком производим так: после разметки накладываем по линии отреза металлическую линейку и проводим резаком по линейке несколько раз. В конце отреза нужно уменьшать силу прижима резака к материалу во избежание порчи его. После примерно 3-4 прорезов линейку можно убрать – на поверхности материала образуется довольно глубокая канавка, по которой (уже без линейки) можно продолжать отрезку.

Когда материал будет прорезан примерно на одну треть – переворачиваем его и теперь производим операцию обрезки с другой стороны. После того, как материал будет прорезан на две трети его толщины - кладем материал на край стола и отламываем по линии отреза. В результате такой обрезки листовой материал не деформируется (как это происходит при обрезке ножницами), кромка отреза получается ровной. Для придания кромки законченного вида в большинстве случаев достаточно ее слегка обработать напильником.

С обрезкой мы разобрались. Теперь поговорим об технологии изготовления корпусов из листовых материалов.

Самым технологичным в любительских условиях, на мой взгляд, является такой способ. Из металла изгибаем две П-образные скобы, из которых собирается корпус.

Гибку половинок корпуса следует производить после сверления всех отверстий на лицевой и боковых поверхностях!

Планки изготовляем из полосок толстого (5-10 мм) материала. Их можно изготовить из металла или пластмассы. Планки увеличивают жесткость корпуса и служат одновременно для соединения двух его половинок.

Для того, чтобы согнуть металл точно по разметке, сторону, которая будет обращена внутрь корпуса следует надрезать примерно на одну треть толщины при помощи резака.

Листовой металл, толщиной до 1,5 миллиметра после такой надрезки довольно легко сгибается руками без применения специальных гибочных приспособлений.

Если вы для изготовления корпуса используете термопластичный пластик – его перед гибкой нужно нагреть до температуры размягчения по линии надреза. Удобно производить такой нагрев при помощи куска нихромовой проволоки, пропуская через него ток, достаточный для нагрева.

Готовый корпус для придания ему товарного вида можно покрасить нитроэмалью при помощи аэрозольного баллончика, но лучше в данном случае использовать самоклеющуюся пленку.

Надписи на лицевой панели можно сделать при помощи лазерного принтера на лавсановой кальке. Сверху калька закрывается листом тонкого оргстекла.

Корпус можно изготовить из одностороннего фольгированного стеклотекстолита. Для этого сначала вырезаем все шесть его плоскостей, затем при помощи паяльника аккуратно спаиваем из них две П-образные скобы (пайку осуществляем с внутренней стороны корпуса!). Дальнейшее изготовление не отличается от описанного выше.

Можно изготовить корпус “этажерочного” типа. С проблемой изготовления корпуса я столкнулся, когда собирал измерительный комплекс для домашней лаборатории. Как известно, на рабочем столе всегда “чуть-чуть не хватает места”… Задумывая свой комплекс я решил сделать его по принципу этажерки. В моем случае “этажерка” содержит:

1. источник питания для приборов + маломощный (до 0,5 ампера) регулируемый от 1 до 12 вольт источник для питания налаживаемой конструкции,

2. генератор радиочастоты с диапазонами от 60 килогерц до 12 мегагерц,

3. генератор звуковых частотот 10 до 200000 герц,

4. частотомер - для контроля установки частоты генераторов с возможностью измерения частоты налаживаемой конструкции.

Все эти приборы, благодаря размещению их по вертикали, занимают на рабочем столе небольшой участок примерно 11 на 18 сантиметров! Высота комплекса получилась около 30 сантиметров.

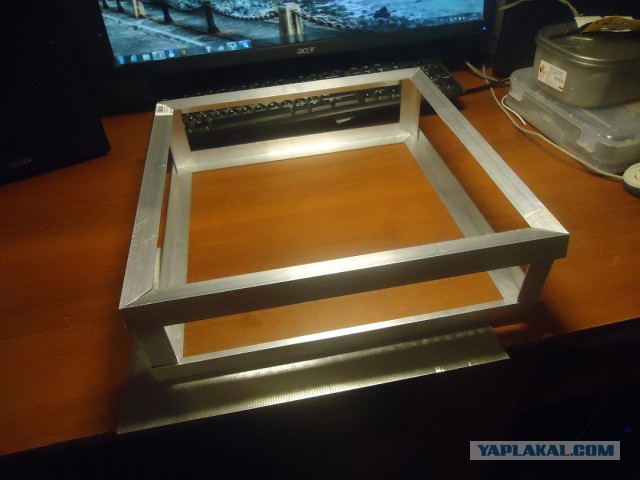

Принцип “этажерочной” конструкции позволяет изготовлять все панели из плоского материала, который имеется под рукой. Для изготовления такого корпуса нам понадобятся 4 стойки из толстого металла (я использовал дюралюминий от старых  приборов), две плоских панели из 1,5 миллиметрового дюралюминия – для изготовления верхней и нижней крышек. Эти крышки являются несущими, поэтому их толщина не должна быть менее рекомендованной! Верхняя и нижняя крышки крепятся к стойкам при помощи винтов М4. Нижняя крышка также может использоваться как теплоотвод для транзисторов стабилизаторов напряжения.  Боковые и заднюю крышки я вырезал из дюралюминиевого заднего кожуха от старых цветных телевизоров. Лицевая панель изготовлена из миллиметрового алюминиевого сплава. Все крышки крепятся к стойкам при помощи 4 винтов М3. Принцип изготовления такого корпуса показан на схематическом рисунке:

 Конструкции, входящие в комплекс, собираются на одинаковых основаниях и укрепляются в стойках при помощи направляющих (на рисунке не показаны). Желательно на задней стенке установить разъемы типа МРН8, разместив на блоках ответные части. При помощи этих разъемах блоки соединяются между собой и с источником питания. Такая конструкция позволяет оперативно устранять неисправности в приборах. Крышки после изготовления обклеиваются  декоративной клейкой лентой. Надписи на лицевой панели изготовляются при помощи цветного принтера на хорошей бумаге (типа “Ломонд”) с клеевым слоем. Для устраниния возможности загрязнения, лицевая панель покрывается сверху слоем тонкого пластика (типа оргстекла или лавсановой пленки для ламинирования). Внешний вид комплекса показан ниже:

Так как  для съемки конструкции использовалась камера мобильника – качество фотографии получилось, мягко говоря, не очень…

Создайте базовую домашнюю радиостудию

Мы не все можем позволить себе новейшие и лучшие технологии, выполните следующие действия, чтобы получить все необходимое для создания базовой домашней радиостудии.

Вы хотите свою собственную домашнюю студию, но у вас нет денег? Теперь вы можете узнать, что вам нужно для создания собственной базовой домашней радиостудии.

Вот чему вы научитесь:

• Расположение : Хорошие места для установки, которые подходят именно вам, чтобы вас никто не беспокоил.
• Оборудование : все необходимое для записи шоу.

Вот как создать собственную простую домашнюю радиостудию, используя только самое необходимое.

Базовая домашняя радиостудия

Местоположение

Наличие выделенного пространства дает вам значительный импульс, поскольку позволяет вам свободно записывать в любое время. Вот несколько моментов, о которых следует подумать при выборе места.

Шум

Иногда вы можете забыть, насколько шумной может быть повседневная жизнь, из-за закрывающихся дверей автомобиля перед вашим домом, шумных соседей или даже дождливого дня – все это потенциально может испортить ваши записи!

При выборе места для вещания обратите особое внимание на то, какие комнаты больше всего шумят, и выберите самые тихие (например, тонкие или прилегающие стены), предпочтительно такие, где вы можете создавать столько шума, сколько хотите.

Размер

Вы часто слышите, что “ больше – лучше “, но это не всегда так, когда дело доходит до выбора места.

В больших комнатах, особенно с высокими потолками, часто возникает эхо, поэтому вам даже нужно поглотить звук или найти комнату поменьше.

Выберите размер, который соответствует вашим потребностям, чтобы у вас было место для вашего оборудования, но при этом оставалось свободное место на случай, если оно вам понадобится. Прежде чем принимать решение, обязательно проверьте акустику.

Акустика

В идеале, выбранная вами комната акустически идеальна, это означает, что когда вы говорите или хлопаете в ладоши, эха не слышно.

Если это не так, то есть несколько обходных путей, которые вы можете использовать. Комнаты с ковровым покрытием и маленькими окнами великолепны, так как они минимизируют реверберацию, это означает, что вы не получите фоновый шум на ваших записях. Вы также можете повесить плотные одеяла, чтобы уменьшить этот эффект.

Когда дело доходит до этого, вы собираетесь записывать везде, где можете, поскольку у вас может не быть большого выбора, поэтому постарайтесь учитывать следующие моменты при выборе места:

• Подходящая комната для вас и вашего оборудования.
• Используйте ковры, чтобы свести к минимуму реверберацию.
• Чем меньше окон, тем лучше.
• Повесьте плотные одеяла.

Не ждите совершенства при первой установке! Идея состоит в том, чтобы приступить к работе, используя всего несколько ресурсов.

Теперь, когда у нас есть место для записи, давайте найдем подходящее оборудование.

Оборудование

Оборудование никогда не было таким мощным и доступным, поэтому вам не нужно много тратить, чтобы получить много.

Минимизируйте свои расходы, сохраняя при этом достойную производительность, используя только следующие основные компоненты.

Компьютер

Центром вашей студии является ваш компьютер или ноутбук.

Большинство из них справятся с этой задачей, если у них есть свободные порты USB и разъем для наушников для вашего оборудования, а также хорошее подключение к Интернету.

Микрофон

Samson C01U — хороший микрофон для начинающих для вашей домашней студии, поскольку он улавливает профессионально чистый звук и подключается по USB.

Вы можете просто подключить его к компьютеру и записывать, плюс цена неплохая, около 60 долларов / 40 фунтов стерлингов.

Купить на Amazon США.

Купить на Amazon UK.

Подставка и подвес

Микрофоны могут быть чрезвычайно чувствительными, улавливая шаги или перемещение веса по полу.

С подставкой и амортизирующим креплением вы уменьшаете вибрации для улучшения звучания звука в целом, однако вам не нужны экстравагантные подставка и амортизирующее крепление, достаточно простых, которые стоят около 10 долларов за штуку.

Купить на Amazon США.

Купить на Amazon UK.

Наушники

В целом наушники Sony MDR-ZX100 идеально подходят для прослушивания записей, не говоря уже о том, что они вполне разумны по цене – около 15 долларов.

Купить на Amazon США.

Купить на Amazon UK.

В качестве альтернативы вы можете использовать обычные наушники.

Вот и все, теперь у вас есть собственная базовая домашняя радиостудия, работающая и готовая к работе!

Команда Radio.co может помочь вам начать работу в кратчайшие сроки, так как наши штатные эксперты готовы протянуть руку помощи.

Start My Radio Station

Советы по сборке радиолюбительских комплектов – Новости Матери-Земли

Сборка комплектов может быть хорошим способом приобрести радиолюбительскую установку. Однако это не для всех, и вам следует подумать над следующими моментами, прежде чем брать на себя обязательства.

Цена : Покупая комплект, вы не обязательно экономите деньги. Если вы не готовы платить за удовольствие от строительства и не уверены, что это будет весело для вас, вы можете подумать о покупке подержанного оборудования (либо изготовленного на заводе, либо изначально собранного из комплекта кем-то другим). И магазины, и частные лица торгуют и продают много подержанной техники, и вы имеете доступ к этому рынку по почте через рекламу в радиожурналах. (Попробуйте QST, ежемесячно публикуемый Американской радиорелейной лигой.) Дилеры, рекламирующие бывшее в употреблении оборудование в QST иногда предлагает как бесплатную пробную версию, так и гарантийный период при продаже по почте. Не стесняйтесь звонить и обсуждать такие условия, как скидки при оплате наличными и т. д. . . трехминутный платный звонок может окупиться.

Затраты : Для однополосного трансивера, такого как Heath SB-102, рассчитывайте два или три часа в сутки в течение месяца или около того на сборку комплекта. Ваша скорость зависит от ваших способностей и опыта. . . но, если вы сообразительны, вы будете строить очень медленно и осторожно. Если вы не терпеливый тип, купите часть подержанного оборудования, которое построил кто-то другой.

Опять же, помните, что все эти часы, которые вы тратите, не обязательно экономят ваши деньги. Мой комплект приемопередатчика стоил 385 долларов США плюс почтовые расходы, а готовый продукт можно приобрести у авторитетных дилеров за 375 долларов США плюс почтовые расходы с 10-дневной бесплатной пробной версией и 30-дневной гарантией. Еще более низкие цены можно найти на рынке негарантированной частной перепродажи. Таким образом, более 100 часов моего труда стоили около 10 долларов.

Space : Вам понадобится большой, хорошо освещенный верстак или обеденный стол на несколько недель. Когда вы не работаете, помещение должно быть недоступно для маленьких детей, животных и вредных гостей.

Инструменты : Вам понадобятся ручные инструменты на сумму около 20,00 долларов США для сборки комплекта плюс «фиктивный груз» – 11,00 долларов США и выше – для проверки передатчика (поскольку вы не должны подавать сигнал в антенну, пока не получите лицензию). ). Для многих комплектов также требуется мультиметр или вольтметр с вакуумной трубкой для окончательной настройки или регулировки. Так как реклама Heath не обязательно говорит вам, так это или нет, вы можете сначала написать и спросить, какие инструменты требуются для набора, который, по вашему мнению, вам нужен.

Проблемы : Хит, кажется, из кожи вон лезет, чтобы дать вам терпеливую личную помощь в решении ваших проблем со строительством. Они верят вам на слово, когда детали неисправны, и отправляют замену за свой счет. Тем не менее, вам по-прежнему приходится писать или звонить по телефону (или приобретать необходимые предметы на месте и платить за них из собственного кармана, чтобы избежать задержек).

Фото Unsplash/Maximilian Hofer

[1] Прежде чем распаковывать детали, прочтите руководство по эксплуатации. Навязчиво отмечайте и систематически сохраняйте все пункты, которые требуются в списках. Параллельные полоски малярной ленты, наложенные липкой стороной на куски картона, хорошо удерживают в порядке крошечные электронные компоненты. Формочки для маффинов или пустые коробки из-под яиц обеспечивают удобное хранение мелкой фурнитуры. Храните детали там, где их никто не побеспокоит и где их можно будет легко найти через несколько недель.

[2] Прежде чем приступить к сборке, прочтите руководство полностью, чтобы получить общее представление о том, что вы собираетесь делать. Не забегайте вперед в шагах сборки и не пытайтесь придумать свой собственный «лучший способ» собрать вещь. Будьте абсолютным рабом инструкций. Если возможно, попросите другого человека проверить вашу работу (либо по частям, либо по мере того, как вы заканчиваете каждую страницу инструкций).

[3] Не работайте над набором, когда вы устали, хотите спать, пьяны, накурились или отвлекаетесь. . . и не ставьте перед собой необоснованных целей. Поскольку вы проверяете этапы сборки один за другим, вы почти всегда можете прекратить работу в любой момент, когда усталость или скука начнут доходить до вас (а сборка комплекта утомительна).

[4] Используйте вместо обычного «утюга» или «пистолета» небольшой паяльный «карандаш» на 25-40 Вт. Мощные устройства, особенно в руках новичка, буквально сожгут эту работу. Удовлетворительна модель Weller WP-25, а также «ручка» Ungar Model 777 с ввинчиваемым комбинированным нагревательным элементом и наконечником (желательно стандартный блок на 27 Вт). Любой из них стоит менее 6 долларов США, и его следует покупать в местном магазине радиотоваров или в хозяйственном магазине, где вы сможете приобрести сменные наконечники в будущем. Избегайте товаров этого типа в ценовом диапазоне от 2 до 3 долларов. . . вроде быстро выгорают.

[5] Если вы еще не умеете паять, научитесь паять с помощью инструкции, которая идет в комплекте. Не беритесь за настоящую работу, пока не потренируетесь и не сможете уверенно соединять обрезки проводов. С другой стороны, не пугайтесь того факта, что ваши паяные соединения выглядят некрасиво. Если пайка кажется громоздким способом соединения проводов, это потому, что так оно и есть.

[6] Качественный ручной инструмент окупается. Остерегайтесь «сделок» в аптеках, магазинах Radio Shack или Lafayette. Я предлагаю инструменты Craftsman от Sears, линейку Stanley из хозяйственного магазина по соседству или набор инструментов для сборки за 20 долларов, продаваемый Heath. Вам понадобится пара маленьких острогубцев, диагональный бокорез, инструмент для зачистки проводов, хорошая отвертка на 1/8 дюйма и приспособление под названием «помощь для пайки», которое выглядит как зонд дантиста. Кроме того, возьмите небольшой (1 дюйм или около того) разводной ключ и используйте его, а не плоскогубцы, для больших гаек, удерживающих валы управления на месте.

[7] Прежде чем подключить шедевр к сети, убедитесь, что вы выполнили все шаги проверки, указанные в инструкции. Если для этих мер требуется вольтметр или другое контрольно-измерительное оборудование, и вы не можете одолжить или купить то, что вам нужно, загляните в местные «Желтые страницы» в разделе «Радиокоммуникационное оборудование и системы — Ремонт» и попросите провести проверки (за свой счет) у профессионал. И не обращайтесь к обычному телевизионщику: вам нужен специалист, имеющий лицензию FCC для работы с передатчиками.

Если в ваших «Желтых страницах» нет такого списка, узнайте у местного шерифа, кто настраивает его радиоприемники, или узнайте, кто выполняет эту услугу для любой коммерческой радиостанции в вашем районе. Или отправить оборудование обратно в Хит, где — за определенную плату — сотрудники компании проведут процедуры.

[8] Если после завершения всех этапов сборки и проверки ваш комплект не работает должным образом, внимательно следуйте инструкциям по устранению неполадок в руководстве. Если вы по-прежнему не можете заставить оборудование работать, отправьте его обратно в Heath для ремонта (за определенную плату) в соответствии с инструкциями по упаковке и доставке, прилагаемыми к комплекту. Местная помощь с выравниванием и регулировкой – это нормально, но с Хитом, вероятно, будет меньше хлопот при капитальном ремонте. (Компания не будет взимать плату за эту услугу, если проблема не связана с вашей дурью.)

[9] Не работайте с подключенным к сети оборудованием, если вы неукоснительно следуете инструкциям и всем сопутствующим правилам безопасности. Вы действительно можете убить себя. Также убедитесь, что никто (особенно дети) не может получить доступ к опасному напряжению. Опять же, следуйте инструкциям в руководстве.

[10] Используйте фиктивную нагрузку – 10,95 долларов США плюс почтовые расходы Heath – для тестирования и настройки передатчика.
