Как проверить светодиод при помощи мультиметра

Содержание:

1. Введение
2. Причины неисправностей светодиодов
3. Как правильно проверить
   3.1. Проверка с помощью щупов
   3.2. Проверка с помощью гнезд для тестирования транзисторов
   3.3. Проверка инфракрасного светодиода
   3.4. Проверка SMD светодиодов
4. Видео

Самый простой и многократно проверенный способ проверки светодиода – тестирование мультиметром. Что такое мультиметр? Это наиболее универсальный прибор для измерения напряжения, тока, сопротивления, а также проверки провода на обрыв. Подробно расскажем, как провести диагностику и прозвонить светодиод мультиметром. Для примера будем использовать модель тестера DT9208A. Однако прежде всего поговорим о причинах, которые могут привести светодиод к поломке.

Причины неисправностей светодиодов

Безусловно, за современным светодиодом – будущее, однако не существует механизмов, которые были бы исправны в 100% случаев. Да, хоть переход на светодиодное освещение и дорогое мероприятие, но окупается оно с лихвой, ведь светодиодные светильники служат более двадцати пяти или даже тридцати лет при правильной эксплуатации.

Почему же самые надежные устройства выходят из строя? Наиболее распространенные неисправностей следующие:

1. Выход драйвера из строя.

   Наиболее распространенная причина – поломка источника питания светодиода. Драйвер – это посредник. Он проводит сигналы от электрической сети к самим диодам. Многое зависит от него: и качество света, и наличие и отсутствие пульсации, и ЭМ излучение. КПД светильника зависит от марки драйвера. К примеру, оригинальные образцы дают КПД 90-95%, тогда как китайские аналоги около 40% тратят только лишь на собственное обслуживание. Они дают больше ЭМ излучения, которое в свою очередь может привести к неисправности электромагнитного оборудования или создавать помехи для его работы, неизбежно ведет к поломке устройства.

   Специалисты компании LIGHT HOUSE рекомендуют использовать проверенные драйверы от известных производителей, которые обладают сертификатом электрической безопасности и ЭМ совместимости. Такие устройства будут иметь самый высокий КПД, защиту от скачков напряжения и прослужат долго.

2. Выход из строя светодиода.

   Это, пожалуй, вторая по распространенности причина поломки.

   • Деградация активной области: светодиодная техника работает за счет перераспределения инжектированных носителей, расположенных в активной области. Со временем в ней появляются дислокации, нарушения и инжектированный ток становится достаточно плотным, повышает температуру устройства, что приводит к нарастанию неприятного эффекта и поломке.
   • Деградация электродов: в металлическом проводнике происходит диффузия материала, что приводит к неисправности электрода.
   • Катастрофический оптический эффект: при возрастании мощности световой энергии выше установленного уровня кромка начинает плавиться, что неизбежно приводит устройство к поломке.
   • Термическая деградация: если что-то мешает отводу тепла, то образуются горячие точки, которые провоцируют этот эффект и дальнейшую неисправность.
   • Электрическая перегрузка: Полупроводники остаются восприимчивыми к электростатическим разрядам, они могут вызвать неожиданный отказ и поломку светодиодной техники.
   • Термическая усталость: часто встречается, если производитель при создании светодиодных устройств использовал мягкий припой. При использовании твердого припоя техника более устойчива к таким процессам.

   Как избежать вышеперечисленных проблем? Выбирайте светодиоды проверенных производителей с КПД не меньше 130 лм/Вт и световой температурой не меньше 5000К. Самые надежные – те, что размещенны на алюминиевой основе, которая имеет лучшие показатели теплоотвода.

3. Герметичность корпуса светильника

4. Третья по распространённости причина поломки – нарушение герметичности корпуса светильников, особенно если вы используете их во влажных и пыльных комнатах или вне помещений. Влага будет помехой даже для самой качественной и надежной лампы.

С особой опаской следует отнестись к лампам с пластиковым корпусом. Он не выводит тепло наружу, что приводит к перегреву, деформации и опять же нарушению герметичности.

Несколько советов:

• Скажите «нет» пластику в корпусе – да, он дешевле, но, вероятно, через полгода вам придётся вернуться к данному вопросу снова. Если у вас в приоритете надежность и долговечность – обращайте внимание на алюминий как основной материал корпуса.
• Светильник должен иметь степень защиты IP54 и выше.
• Если устройство расположено на улице, убедитесь, что в конструкции нет герметичных полостей, которые будут накапливать влагу.
• Покупая партию светильников, советуем купить один образец и протестировать на прочность.

Как правильно проверить

Разберемся, как проверить светодиод мультиметром, не выпаивая его.

Проверка с помощью щупов

Проще всего проверить светоизлучающие диоды щупами. Применяться этот способ может для всех видов светодиодов, неважно какого типа и какое количество выводов он имеет.

Порядок действий:

1. Прежде всего нужно поставить переключатель тестера в режим прозвонки, проверки на обрыв;
2. Затем нужно определить полярность светодиода, после коснитесь щупами выводов и пронаблюдайте показания;
3. После того, как вы замыкаете красный щуп на анод, а черный на катод, светодиод должен начать испускать свечение, если он исправен.
4. Поменяйте полярность: на мультиметре будет оставаться число 1.

Не забывайте, что LED-элемент при тестировании излучает слабый свет. При ярком свете в помещении оно будет вовсе незаметно.

Если вам нужно тестировать многоцветный светодиод с несколькими выводами, важно знать их распиновку, чтобы в поисках общего анода и катода не перебирать выводы. Если диод имеет металлическую подложку, вы можете не бояться, что мультиметр выведет его из строя – мультиметр безопасен в режиме прозвонки.

Проверка с помощью гнезд для тестирования транзисторов

Возьмите прибор и в нижней части его вы увидите 8 гнезд – четыре гнезда расположены слева (для PNP транзисторов), остальные 4 расположены слева (для NPN транзисторов). Проверять можно на левой и правой части мультиметра.

Допустим, вы проверяете в гнездах для транзисторов PNP, тогда порядок действий будет таков:

• Вставьте анод в гнездо с надписью «Е»;
• Катод подсоедините к гнезду «С»;
• Если светодиод работает верно, он начнет излучать свечение.

Если вы тестируете справа, в гнездах для транзисторов NPN, необходимо поменять полярность. Катод подсоедините к «Е» гнезду, анод – к гнезду «С».

Удобно использовать этот способ, чтобы проверить исправность светодиодов, которые имеют чистые и длинные контакты. Переключатель тестера может находиться в любом режиме.

Проверка инфракрасного светодиода

Здесь та же последовательность, однако существуют некоторые особенности – излучение будет невидимым. При проверке щупами в момент касания выводов, тестер будет показывать 1000 единиц, а после смены полярности – 1.

Чтобы проверить инфракрасный светодиод с гнездами транзисторов, используйте цифровую камеру в вашем смартфоне, планшет и т.д. Вставьте диод в гнезда и направьте камеру – если вы видите расплывчатое светящее пятно, значит, диод работает верно.

Проверка SMD светодиодов

Для проверки мощного SMD прожектора или светодиодной матрицы, вместе с тестером используйте токовый драйвер.

Порядок действий:

1. Тестер нужно будет включить на несколько минут последовательно;
2. Проследите за изменением тока в цепи;
3. Низкокачественный, неисправный светодиод увеличит ток и температуру кристалла.
4. Подключите мультиметр параллельно, измерьте прямое падение тока, чтобы узнать, на сколько вольт светодиод вы используете;
5. Сопоставьте измеренные данные и данные в паспорте диода в графе воль-амперных характеристик – так вы можете понять, пригоден ли световой диод к дальнейшему использованию.

Видео

Для более наглядного понимания процесса, посмотрите представленную ниже видео-инструкцию.

Как проверить диод на работоспособность при помощи мультиметра

Содержание:

Как проверить светодиод? Обычно, тестирование этой радиодетали не имеет особых сложностей и может легко проведено в домашних условиях подручными измерительными приборами. Для питания этих радиодеталей необходимо маленькое напряжение, около 1,5 В. Некоторым моделям в зависимости от мощности и спектра эта величина может отличаться, но не на много. Основная сложность в том, чтобы проверить светодиод состоит в необходимости его выпаивания, что не всегда возможно из-за плотной компоновки схемы. Такая процедура может повредить соседние радиодетали.

Для этого можно сделать специальное устройство, например, щуп, который идет в комплектации с мультиметром для этих целей подходит плохо. В статье будут описаны все возможности определения работоспособности светодиода. Также в статье есть полезные видео ролики и дополнительный материал по этой теме.

Проверка светодиодов тестером.

Электрические параметры светодиодов

Первым делом заметим, что светодиод характеризуется тремя электрическими параметрами (световые характеристики мы рассматривать не будем):

• падение напряжения, измеряемое в вольтах. Когда говорят 2-х вольтный или 3-х вольтный светодиод, то это имеется в виду данный параметр;
• номинальный ток. Часто его значение приводится в справочниках в миллиамперах. 1 мА = 0,001 А;
• мощность рассеяния – это мощность, которую способен рассеять (выделить в окружающую среду) полупроводниковый прибор не перегреваясь. Измеряется в ваттах. Значение данного параметра с высокой точностью можно определить самостоятельно, умножив ток на напряжение.

Таблица использования светодиодных источников с разной температурой свечения.

В большинстве случае достаточно знать два первых параметра, а то и вовсе только номинальный ток. Условно я выделил два основных способа, с помощью которых можно с высокой долей вероятности узнать или определить указанные параметры. Первый способ – информационный. Это наиболее быстрый и простой способ. Одна он не всегда дает положительный результат. Второй способ, нам – электронщикам, более интересный. Я назвал его «электрический», так как ток и напряжение будут определяться с помощью мультиметра (тестера). Рассмотрим подробно оба варианта.

Материал в тему: устройство подстроечного резистора.

Как определить параметры светодиода по внешнему виду?

Самый легкий путь – это узнать характеристики светодиода по его внешнему виду. Для этого достаточно набрать в строке поисковой системы такую фразу: «купить светодиод». Далее из предоставленного списка следует выбрать наиболее крупный интернет магазин и найти соответствующий раздел каталога. После чего внимательно просмотреть все имеющиеся позиции и если вам улыбнется удача, то вы найдете то, что ищете. Как правило, в серьёзных интернет-магазинах, где продаются радиоэлектронные элементы, на каждую позицию имеется соответствующая документация, даташит или приводятся основные характеристики. Сопоставив по внешнему виду имеющийся светодиод с тем, что в каталоге, можно таким образом узнать его характеристики.

[stextbox id=’info’]Следующим подходом пользуются более опытные электронщики. Однако в нем нет ничего сложного. Преимущественное большинство светодиодов разделяется на индикаторные и общего назначения. Индикаторные, как правило, менее ярко светят, чем остальные. Это и понятно, ведь для индикации очень яркий свет не нужен. Индикаторные светодиоды применяются для сигнализации работы различных электронных устройств. Например, при включении в розетку, они показывают, что устройство находится под напряжением. Они встречаются в чайниках, ноутбуках, выключателях, зарядных устройствах, компьютерах и т. п. Электрические параметры их вне зависимости от внешнего вида следующие: ток – 20 мА = 0,02 А; напряжение в среднем 2 В (от 1,8 В до 2,3 В).[/stextbox]

Способ 1

Небольшой фрагмент текстолита, буквально кусочек, но обязательно с двухсторонним фольгированием. На каждую необходимо наложить «пятно» припоя, чтобы в дальнейшем можно было легко зафиксировать провода и выводы приспособления для проверки светодиода. Щупы от мультиметра, с которых следует срезать (или отпаять, а потом все восстановить) штеккера. Свободные концы нужно зачистить и залудить, то есть подготовить к пайке. Скрепки – 2 штуки. Им придается форма, хорошо видимая на рисунке внизу. Это будут выводы приспособления (аналог штеккеров), которые присоединяются к мультиметру. Хотя это и не единственный вариант. Вместо скрепок можно использовать гибкую стальную проволоку, отрезав пару кусочков нужной длины.

Светодиоды.

Главное – чтобы эти выводы слегка амортизировали, тогда их будет намного проще подключить к гнезду мультиметра. Паяльная кислота. Использовать традиционный сосновый флюс – дело бесперспективное. Скрепки изготовлены из стали, потому обычная методика для их надежной фиксации на текстолите малопригодна. Паяльник. Мощность – не менее 65 Вт. Пытаться закрепить на плате скрепку монтажным инструментом (на 24, 36 Вт) – пустая трата времени. Понадобится уложить расплав относительно толстым слоем, и маломощный (миниатюрный) паяльник в этом случае бесполезен. Мультиметр. Эти бытовые приборы выпускаются в нескольких модификациях. Их основное отличие – в функционале, то есть возможностях измерений тех или иных параметров цепи и деталей.

Понадобится мультиметр, которым можно тестировать транзисторы. В принципе все, что нужно для того, чтобы сделать простейшее приспособление для проверки светодиода мультиметром, под рукой всегда есть. В итоге должно получиться примерно так. Чтобы не путаться с полярностью присоединения щупов к светодиоду, выводы приспособления стоит несколько сместить от осевой линии. Тогда несложно запомнить, где условные «+» и «–». Проверка светодиода Нужно воткнуть «контакты» приспособления в вилку для тестирования Тр (анодный вывод – на разъем Е, катодный – на С), поставить переключатель мультиметра в позицию «Измерение транзисторов» (hFE) и приложить щупы к плате, в точках, где впаяны ножки п/п прибора (с лицевой или обратной стороны, как удобнее). Если он исправен и полярность соблюдена (плюс – к аноду), то начнет светиться.

Способ 2

Он значительно проще, и если позволяет компоновка схемы, а до ножек можно дотянуться, то проверка светодиода производится с помощью щупов любого мультиметра так же, как и для тестирования сопротивления. Подробно об этом рассказывается здесь. Вот и все, ничего сложного. Данная технология опробована многократно, причем ни один светодиод из строя в процессе такого тестирования не вышел.

Как определить параметры светодиода мультиметром?

Теперь, когда мы знаем, что номинальный ток многих светодиодов 20 мА, то достаточно просто определить их напряжение опытным путем. Для этого нам понадобится блок питания с регулировкой напряжения и мультиметр. Соединяем последовательно блок питания со светодиодом и мультиметром, предварительно установленным в режим измерения тока. Блок питания изначально должен быть установлен на минимальное значение. Далее, изменяя величину подводимого к светодиоду напряжения, устанавливаем по показанию мультиметра ток 20 мА. После этого фиксируем значение величины подводимого напряжения либо по штатному вольтметру блока питания либо с помощью мультиметра, установленного в режим измерения напряжения.

Материал в тему: все о переменном конденсаторе.

Для страховки светодиода лучше последовательно к нему подсоединить резистор ом на 300. Но в этому случае напряжение необходимо фиксировать непосредственно на нем. Поскольку не у всех есть блок питания с регулировкой напряжения, то можно определять параметры и исправность маломощных светодиодов с помощью следующих элементов:

1. Крона (батарейка на 9 В).
2. Резистор ом на 200.
3. Переменный резистор, он же потенциометр на 1 кОм.
4. Мультиметр.

Испытуемый светодиод соединяем последовательно с постоянным резисторов, потом с переменным, далее с кроной и щупами мультиметра, установленного в режим измерения постоянного тока. Очередность соединения всех элементов не имеет никакого значения, поскольку цепь последовательная, а это значит, что через все компоненты протекает один и тот же ток. Изначально переменным резистором следует установить минимальное напряжение, а потом постепенно увеличивать до тех пор, пока ток не достигнет 20 мА. После этого выполняется измерение напряжения.

Мультитестер для проверки светодиода

С помощью рассмотренного способа не получится определить параметры мощного светодиода вследствие протекания значительного тока через резисторы. В результате чего последние могут перегреться. Однако определить исправность его вполне возможно.

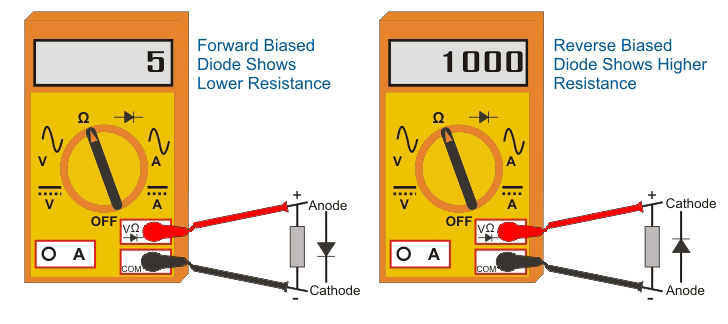

Тестирование светодиодов в режиме прозвонки

Мультиметр представляет собой универсальный измеритель, который позволяет проверить исправность практически любого электрического устройства или элемента. Чтобы проверить с помощью тестера светоизлучающий диод, необходимо, чтобы прибор мог переключаться в режим проверки диодов, который чаще всего называют прозвонкой.

Проверка исправности светодиода мультиметром производится в следующем порядке:

• Установить переключатель тестера в режим проверки диодов.
• Подключить щупы мультиметра к контактам проверяемого элемента.
• При подключении LED следует учитывать полярность его выводов (черный щуп измерительного прибора подключается к катоду, а красный – к аноду). Впрочем, если точное расположение полюсов неизвестно, то ничего страшного в неправильном подсоединении нет, и светодиод в этом случае из строя не выйдет.

Если щупы подключены к контактам неправильно, то начальные показания на табло тестера не изменятся. Если полярность не перепутана, рабочий диод начнет светиться.

• Ток прозвонки имеет небольшое значение, и его недостаточно для того, чтобы светодиод работал в полную силу. Поэтому увидеть свечение элемента можно, слегка затемнив помещение.
• Если возможности приглушить освещение нет, нужно посмотреть на показания мультиметра. При проверке рабочего диода значения на табло прибора будут отличаться от единицы.

Наглядно проверка светодиодов на видео:

С помощью этого метода можно проверить на работоспособность даже мощный диод. Минус такого способа заключается в том, что провести диагностику элементов, не выпаивая их из схемы, не получится. Чтобы протестировать LED в схеме, к щупам необходимо подсоединить переходники. Иногда исправность детали проверяется путем измерения сопротивления, но этот способ не получил широкого распространения, поскольку чтобы воспользоваться им, нужно знать технические параметры диода.

Проверка светодиодов без выпаивания

Для подсоединения щупов измерительного прибора к колодке PNP к ним следует припаять маленькие металлические наконечники, для чего можно использовать простые канцелярские скрепки. Чтобы надежнее изолировать кабели с припаянными наконечниками, следует вставить между ними прокладку из текстолита и обмотать конструкцию изолентой. Путем этих несложных манипуляций мы получим надежный и одновременно простой переходник, с помощью которого сможем подсоединить щупы мультиметра к контактам светоизлучающего диода. Затем щупы подключаются к контактам LED-элемента, при этом выпаивать последний из общей схемы не требуется. Дальнейшая проверка производится в том же порядке, который описан выше. Приведем наглядный пример проверки исправности светодиода без выпаивания его из схемы.

Ремонт светодиодной ленты.

Проверка светоизлучающих диодов в фонариках

При тестировании элементов светодиодных фонариков прибор нужно разобрать и достать из него плату со смонтированными LED. Затем наконечники, припаянные к щупам мультиметра, подключаются с соблюдением полярности к ножкам светодиода прямо на плате. Переключатель тестера устанавливается в режим прозвонки, после чего можно определить, исправен ли элемент, по отразившимся показаниям на табло и по наличию (или отсутствию) свечения.

[stextbox id=’info’]Проверка светодиодов без выпаивания удобна и тем, что позволяет определить неисправность путем замера величины сопротивления в схеме. Так, при параллельном подключении LED приближающееся к нулю сопротивление говорит о неисправности как минимум одного из элементов. Получив такие результаты, нужно проверить каждый светодиод по отдельности вышеизложенными способами.[/stextbox]

Заключение

Более подробно о методах проверки светодиодов можно узнать из статьи Изменение характеристик светодиодов. Если у вас остались вопросы, можно задать их в комментариях на сайте. Также в нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессионалов.

Чтобы подписаться на группу, вам необходимо будет перейти по следующей ссылке: https://vк.coм/еlеctroinfonеt. В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию:

www.obinstrumente.ru

www.morflot.su

www.diodov.net

www.electroadvice.ru

Предыдущая

ПрактикаКак проверить стабилитрон на работоспособность

Следующая

ПрактикаСобираем повышающий трансформатор собственными руками

Светодиодный тестер

: кому это нужно?

Что такое лабораторная тестовая система для светодиодов?

Светодиоды являются важной частью различных электронных систем, поскольку они используются для индикации состояния. Светодиоды должны быть протестированы при их окончательном применении, чтобы гарантировать качество и безопасность системы. Производители должны протестировать светодиоды, чтобы проверить их работу, размещение, цвет и порядок. Для проверки светодиодов, установленных на цепях печатных плат, производители должны использовать правильный лабораторный тест для светодиодов 9.инструмент 0004. Системы тестирования светодиодов

могут помочь производителям проверить свою новую партию печатных плат на наличие поврежденных, неправильно расположенных светодиодов или светодиодов с другим цветом. Производители могут провести лабораторные испытания светодиодов , используя систему тестирования светодиодов, чтобы оценить следующее:

• Работа светодиодов
• Размещение светодиодов в соответствии с конфигурацией
• Светодиоды нужного цвета расположены в правильном порядке на печатной плате

В каких отраслях используются лабораторные тестовые системы для светодиодов?

Поскольку светодиоды широко используются почти во всех электронных системах для целей индикации и освещения, системы тестирования светодиодов могут быть полезны для производителей этих устройств. Каждая отрасль, которая использует светодиоды в своих печатных платах, требует проведения лабораторных испытаний светодиодов , чтобы убедиться, что изготовленные печатные платы не имеют дефектов светодиодов и неправильного расположения. Отрасли, которые могут извлечь выгоду из систем для лабораторных испытаний светодиодов

, включают:

• Производство электронных устройств
• Производство электрических устройств
• Автомобили
• Компьютерная периферия
• Производители светодиодного освещения и многие другие

Подход к лабораторным испытаниям светодиодов

В системе тестирования светодиодов используются два разных подхода в зависимости от требований к цветовой чувствительности для лабораторных испытаний светодиодов:

1. Первый подход к тестированию светодиодов используется, чтобы убедиться, что собранные светодиоды имеют правильный цвет и Светодиоды собраны в определенном цвете и в нужном месте. Для этого в оптико-механическое пространство светодиодной лабораторной тест-системы помещается датчик с линзой. Такой подход позволяет быстро и эффективно тестировать устройства.

2. Второй подход к лабораторным испытаниям светодиодов использует спектрометр для измерения цвета светодиодов. Спектрометр точно измеряет цвет каждого светодиода в системе в нанометрах (нм) и проверяет цвет в соответствии с конфигурацией схемы.

IZAK Scientific предлагает два различных API-продукта для распознавания цвета светодиодов, основанных на этих подходах, и позволяет производителям выбирать правильный продукт в соответствии со своими потребностями. В соответствии с требованиями цветовой чувствительности производители могут использовать продукт, который использует правильный подход для удовлетворения их требований.



API распознавания цвета светодиодов от IZAK Scientific — это революционный продукт для лабораторных испытаний светодиодов, который можно использовать для проверки изготовленных печатных плат на правильность использования светодиодов.

Тестирование светодиодов будет включать проверку системы на работоспособность, расположение и правильное использование цвета светодиодов. В то время как большинство продуктов для тестирования светодиодов, доступных на рынке, требуют, чтобы система была подключена к оптическому волокну для тестирования светодиодов, API-интерфейс распознавания цвета светодиодов не требует подключения к оптоволоконному кабелю.

MKS Instruments, Inc.

Мы приобрели тестер цвета и положения светодиодов у IZAK Scientific после успешных проектов до и благодаря их отличным навыкам и быстрой доставке. Нам нужно было решение для тестирования различных печатных плат, каждая из которых имела несколько конфигураций светодиодов. Компания IZAK Scientific под руководством Цахи предоставила нам API (файл dll) для тестера светодиодов вместе с примером в среде LabWindows CVI. Мы интегрировали тестер светодиодов IZAK в наше программное обеспечение. Кроме того, IZAK также поставила тестер с тепловизором и оптикой, а также реле в качестве системы.

IZAK LED Tester API — это интеллектуальный и простой, простой в освоении алгоритм машинного обучения, который изучает новую печатную плату за несколько минут. Система позволяет нам быстро и легко тестировать нашу печатную плату в конфигурации свободного пространства. Когда мы интегрировали систему, мы получили полный сервис, адаптированный к нашим конкретным потребностям, а также поддержку от отличной команды IZAK.

Это был один из немногих проектов, которые мы реализовали с Izak Scientific, и команда оказалась профессиональной и выполнила своевременную доставку.

Менеджер по развитию тестирования

Решения по автоматизации и управлению

Моше, MKS Instrument

Щелкните здесь, чтобы узнать больше о лабораторном испытательном инструменте iZAK Scientific для светодиодов и заказать интерфейс прикладного программирования (API) для распознавания цвета и положения светодиодов.

Имя

Электронная почта

Телефон

Название компании

Пользователь светодиода

Индикация PCBДругое

Сообщение

Создано и протестировано: комплексный комплект тестера светодиодов

Самый универсальный и комплексный тестер светодиодов, который мы когда-либо видели, и вы тоже можете его собрать!

Этот тестер светодиодов от LEDsales может тестировать двух-, трех- и четырехконтактные светодиоды при различных токах, имеет дисплей напряжения, чтобы вы действительно знали, что происходит, и даже может тестировать светодиоды RGB с одним, двумя, или три цвета одновременно, щелкнув переключателем.

У всех нас в жизни есть что-то или вещи, которые просто волнуют нас по причинам, которые мы не можем объяснить. Некоторым нравится определенная еда, другим просто нравится определенный тип автомобиля. Для производителей это часто новое испытательное оборудование или инструмент.

Лично я скучаю по тем дням, когда стандартом были комплекты на уровне платы и компонентов, где нужно было все размещать и паять самостоятельно. Не поймите меня неправильно, мне нравятся разработки в мире производителей, такие как множество готовых модулей и удивительные проекты, которые мы видим, сделанные с помощью Raspberry Pi или Arduino. Некоторые из них также построены с нуля, с выделенными печатными платами и чистыми, четкими макетами. Тем не менее, есть что-то приятное в хорошо спроектированном наборе на основе печатной платы с аккуратно выровненными компонентами, надежно припаянными в течение многих лет безотказной работы.

Этот комплект от LEDsales сочетает в себе лучшее из обоих миров: это хорошо продуманный, аккуратно выглядящий комплект тестового оборудования. Большинство производителей видели светодиодные тестеры, и у многих из нас есть такие. Они могут быть предварительно изготовлены менее чем за 20 долларов у Altronics с разъемом ZIF или Jaycar менее чем за 14 долларов с разъемом заголовка. Оба предложения основных розничных продавцов включают ряд текущих опций, максимум два канала на каждый текущий.

Светодиодный тестер Q2010 с сайта altronics.com.au

Jaycar имеет даже светодиод «индикатор заряда батареи» на панели, который загорается при подключении светодиода, даже если он имеет обратное смещение (удобная функция, позволяющая узнать, плохие ли контакты или проблема в светодиоде). ). Тем не менее, комплект LEDsales намного выше в своем классе.

AA0274 Тестер светодиодов с сайта jaycar.com.au

SINGLE COLOR SECTION

Набор для продажи светодиодов предназначен для проверки стандартных светодиодов на 1 мА, 2 мА, 5 мА, 10 мА, 20 мА, 25 мА и 40 мА. Тем не менее, есть шесть каналов 10 мА и восемь каналов 20 мА, поэтому вы можете сравнить гораздо больше светодиодов рядом. Это намного лучше, чем максимальные два канала, которые мы видели в других конструкциях. Все эти ряды имеют резисторы, основанные на прямом напряжении светодиода 3 В, что довольно часто.

RGB SECTION

Кроме того, он может тестировать четырехконтактные RGB-светодиоды как в конфигурации с общим анодом, так и в конфигурации с общим катодом, чего мы раньше не видели. Он также может тестировать квадратные светодиоды в стиле Superflux, как одноцветные, так и RGB-версии. В обоих вариантах RGB задействованы четыре переключателя: один переключается между общим катодом (CC) и общим анодом (CA), а три управляют каждым отдельным цветом. Эта умная функция позволяет тестировать отдельные кристаллы в светодиоде, по отдельности или в комбинации из двух, а также все вместе. Вы даже можете установить два светодиода RGB рядом! Однако они должны быть как CC, так и CA, чтобы получить результат от обоих. Это действительно полезно, если вы хотите сравнить цвет двух разных светодиодов RGB. Вся эта область имеет резисторы, выбранные на основе прямого напряжения 3 В и тока 10 мА на чип, что дает в общей сложности 30 мА на светодиод, как наиболее распространенные средние значения.

ОСНОВНЫЕ УСТРОЙСТВА УПРАВЛЕНИЯ

В центре передней панели рядом расположены кнопочный переключатель с подсветкой и микропереключатель. Кнопка является тестовой кнопкой, и она загорается при наличии тестового тока. Другими словами, он загорится, когда на тестовую область подается ток, независимо от того, правильно ли установлен светодиод в какую-либо из розеток.

Это подтверждает, что тестер работает, но лопастной переключатель не работает. Переключение его в положение «включено» блокирует тестер, и светодиод загорается, как только он правильно ориентирован к соответствующим тестовым разъемам. Однако если оставить этот переключатель выключенным, ток подается на тестовый светодиод только тогда, когда вы этого хотите. Это позволяет вам правильно ориентировать и размещать светодиоды высокой яркости, прежде чем убедиться, что они направлены в сторону от ваших глаз, когда вы их зажигаете.

ВОЛЬТМЕТР

Это еще одно отличное дополнение к набору для продажи светодиодов. В нижней части передней панели расположен трехразрядный светодиодный индикатор. Он также имеет собственный переключатель включения / выключения, поэтому вы можете отключить эту функцию, если действительно хотите максимально продлить срок службы батареи. При включении измеритель будет отображать напряжение батареи всякий раз, когда переключатель или кнопка «Тест» включена. Поскольку светодиодный дисплей потребляет такой же ток, что и тестируемые светодиоды, это неплохое приближение к напряжению батареи. При тестировании светодиода вы увидите падение напряжения, особенно при более высоких испытательных токах. Это просто природа 9V батареи, которые, как правило, имеют малую емкость по току.

Однако это еще не все возможности вольтметра. Основная причина его включения заключается в том, что используется одноцветная тестовая область «Superflux», которая разумно состоит из трех рядов, таких как обычные 2,54 мм (большинство светодиодов), а также более широкие 5,08 мм (superflux, изогнутые светодиоды и другие светодиоды).

можно протестировать. Вольтметр показывает падение напряжения на светодиоде. Это очень полезный диагностический инструмент, особенно потому, что некоторые красные светодиоды могут иметь Vf всего 1,5 В. Это может повлиять на ваш выбор резистора, если вам нравится яркость, скажем, от канала 10 мА в верхнем заголовке, но вы обнаружите, что ваш светодиод имеет Vf 2 В, а не 3 В, для которых рассчитаны эти токи.

Как будто этого недостаточно, можно измерить падение напряжения на обычных диодах. Это позволяет вам определить, являются ли они SSR или Schottky, и являются ли они хорошими или нет. Вы также легко найдете полярность, если маркировка на корпусе нечеткая или блеклая.

Несмотря на то, что все это отличный набор функций, самым захватывающим для меня было то, что это комплект! Это тоже очень хорошо собранный комплект. Открыв почтовый ящик, мы развернули посылку и обнаружили набор сумок внутри основной сумки. Все они снабжены наклейками LEDsales, которые сообщают, что пакеты сделаны из настоящего целлофана, а не из пластика, полученного из сырой нефти. Это важно для нас в DIYODE, потому что мы стараемся по возможности уменьшить количество отходов. Настоящий целлофан изготовлен из целлюлозы, растительного волокна, обладает естественными антистатическими свойствами и биоразлагаем. Он биоразлагаемый, а не просто «разлагаемый». Каждая мелочь складывается!

После вскрытия внешний вид комплекта понравился. Набор крошечных металлопленочных резисторов мощностью 1/8 Вт (см. ниже), несколько разъемов, набор переключателей, вольтметр и сборочное оборудование в сочетании с тремя очень хорошо обработанными печатными платами с трафаретной печатью и покрытием. Основная часть гальванизирована насквозь и двусторонняя, поэтому, когда вы ее припаиваете, подождите чуть больше времени, чем обычно, когда паяльник контактирует с соединением после того, как припой впервые заметен: скорее всего, вы увидите припаяйте фитиль вниз через металлизированное отверстие, и вам нужно будет пополнить соединение.

Что касается компонентов, то продажи светодиодов не подешевели. Несмотря на размер 1/8 Вт, резисторы на 0,4 Вт марки Vishay или Royal Ohm, за исключением 3k, который представляет собой Philips на 0,4 Вт. Коллекторы серии CONNFLY DS1023-1, которые имеют хорошую долговременную надежность и не имеют тенденции к потере упругости, как у дешевых. Даже переключатели хорошего качества, и, на самом деле, найти те, которые соответствуют высоким стандартам, было тем, что удерживало LEDSales от производства этого комплекта раньше.

Инструкции к комплекту доступны в цифровом виде, а листок бумаги с комплектом направляет вас на нужную веб-страницу и содержит QR-код. Инструкции очень подробные и содержат хорошее описание работы и схемы, а также четкие инструкции по сборке. Упущено несколько деталей, но есть пара дополнений, которые я включу по мере прохождения сборки.

Как и в случае с любым хорошо разработанным комплектом, инструкции предписывают вам начать с компонентов самого низкого профиля, в данном случае это резисторы. Строителю даже рекомендуется быть осторожным при изгибе этих выводов, так как они согнуты очень близко к корпусу. Единственное дополнительное предостережение, которое я бы добавил, – это выравнивание резисторов. Несмотря на отсутствие полярности, расположение резисторов, выровненных таким образом, чтобы все цветовые коды читались слева направо для горизонтального выравнивания и сверху вниз для вертикального выравнивания, значительно упрощает будущую идентификацию и поиск неисправностей.

Это еще более верно для этих крошечных резисторов, которые имеют минимальное расстояние между цветовыми полосами, практически не имеют дополнительного пространства на полосе допуска и крошечные цветные полосы вдобавок. Значения могут быть трудночитаемыми, когда они совершенно новые, и это становится хуже по мере старения цветов. В инструкциях указано, что использование мультиметра для проверки значений является хорошей идеей, и мы использовали для этой задачи наш измеритель Peak Atlas LCR.

Далее идут заголовки. Инструкции ясны об этом, и это помогает хорошо следовать им. Сборщику предлагается установить самый большой разъем, а затем использовать его для выравнивания оставшихся разъемов и лепестковых переключателей с нижней печатной платой, чтобы они хорошо сидели на передней панели. Тем не менее, я все еще нашел это проблемой. Вместо того, чтобы держать переднюю панель, я временно установил стойки, которые позже скрепят эти две печатные платы вместе, и установил винты для передней панели. Тогда манипулировать двумя печатными платами вместе стало намного проще, выравнивание сохранялось, и я смог припаять переключатели. В итоге я использовал наши руки-помощники PCBite, чтобы держать припой, чтобы я мог держать платы одной рукой, удерживая пальцем переключатель там, где я хотел, а другой рукой — паяльник. Обратите внимание, что на этом этапе припаяны только два контакта каждого разъема или переключателя.

Обратите внимание, что на фото я на самом деле припаиваю кнопку из следующего шага, поэтому передняя панель не установлена.

После того, как все разъемы и переключатели совмещены с двумя припаянными контактами, вернитесь назад и припаяйте оставшиеся соединения, прежде чем снимать переднюю панель и стойки. В инструкции четко сказано, что кнопочный переключатель имеет метку на катодном выводе светодиода, который его освещает, и в случае сомнений проверить с помощью батарейки и резистора. Метка на нашем была красной, что обычно, конечно, означает плюс или анод. Проверка резистором и питанием 5В показала, что на самом деле это катод. Красные чернила должны были быть теми, что были у производителя переключателей в то время. При установленном кнопочном переключателе в инструкциях даются подсказки, которые также помогут установить вольтметр. После этого держатель батареи установлен, и основная печатная плата готова.

Перед полной сборкой тестера инструкция вызывает сборщика для его проверки. Несмотря на искушение проявить слишком большую уверенность и пропустить этот шаг, на ум пришла история, и я решил подчиниться. Этот процесс прост, но вам будет легче, если у вас под рукой окажется одноцветный суперпоток, суперпоток RGB и стандартный пакетный RGB-светодиод, а также обычный одноцветный стандартный пакетный светодиод. Даже если у вас есть только базовый светодиод, вы все равно можете протестировать все функции, просто переместите одну из ножек светодиода в четырехконтактных разъемах, чтобы проверить работу припоя. Готово, следуйте инструкциям по сборке корпуса, и все готово! Купольные гайки, которыми крепится задняя панель, даже действуют как ножки.

Заключительные слова из инструкции – некоторые предложения, и одно касается выбора батареи. Замена батареи 9В включает снятие задней панели. Рекомендуется литиевая батарея в упаковке 9 В с USB-портом для зарядки, и LEDsales привел пример доступного бренда. Они не продают этот товар, так что это не самореклама. Это просто разумный способ использовать дизайн с открытой рамкой.

Отдельного упоминания заслуживает задняя панель устройства. Он имеет трафаретную печать на лицевой стороне, 60-миллиметровую линейку, таблицу цветовых кодов резисторов (монохромную, поэтому текст, а не образцы цветов) и таблицу, объясняющую 3-, 4-, 5- и 6-полосные цветовые коды резисторов. Также есть схема для определения соединений анода и катода (+ и -) на светодиодах и список веб-сайтов с хорошими ресурсами по светодиодам, включая калькулятор резисторов.

Кроме того, на последней странице инструкций приведена очень полезная таблица, в которой показаны фактические и номинальные токи для измеренного диапазона прямых напряжений светодиодов. Это будет очень полезно для тех, у кого есть устройства или ситуации, критичные к току или напряжению, и это приятный штрих от дизайнера. Конечно, это происходит из-за того, что любой расчет тока для каналов должен предполагать прямое напряжение, поскольку используются постоянные резисторы.

В целом комплект LED Tester от LEDsales превосходит свою цену. Это хорошо продуманный комплект, который легко собрать, с высококачественными печатными платами и отличными вспомогательными инструкциями. Это очень функциональный готовый продукт, который, по мнению всей команды DIYODE, давно должен выйти на рынок.
