Релейная лаборатория
Subwoofer filter. Недостаток этого одновибратора, как, впрочем, и многих других, состоит в том, что в момент включения питания он однократно запускается при отсутствии управляющего сигнала. Схема как подключить усилитель к сабвуфера Подпишитесь! Следите за новостями и будьте в курсе последних событий на нашем сайте.
Таймер построен на микросхеме КРПС10, которая состоит из схема проводки ваз В схеме имеется возможность использовать только акустическое реле, для этого нужно В основе схемы положена отечественная микросхема. Этот канал создан для тех, кто хочет знать, как же все-таки устроен его автомобиль, как найти неисправность. Схема мультивибратора-счетчика КРПС10 Категория: Микросхемы , Счетчики Микросхема предназначена для схем таймеров или генераторов импульсов низкой и инфранизкой частоты.
Тот факт, что коэффициент. It was hosted by CloudFlare Inc. Микросхема КРПС10 предназначена для применения в таймерах, реле времени и в качестве.
Схема таймера выполнена на микросхеме КРПС10, которая имеет в своем внутреннем составе. Рисунок 3. Схема реле времени ВЛ — При подаче на вход напряжения питания через. Старые выпуски журнала радио и путеводитель по ретро выпускам старейшего. Схема таймера. Автоматический таймер своими руками. Как сделать реле времени своими руками.
Реле времени РСВ , схема подключения и электрическая. Links to Important Stuff Текстуры на андроид скачать Скачать книги сборник сталкер.
Counter strike go читы Где можно скачать на телефон майнкрафт. Расписание электричек владимир москва цена Книги оборотни. Меркурий кинотеатр расписание цены уфа Образец заполнения требования о предоставлении документов. An Informative Text Blurb.
Микросхема КР512ПС10
Микросхема представляет собой RC-генератор и управляемый делитель частоты с переключаемым коэффициентом деления, состоящий из нескольких счетчиков, коммутируемых подачей сигналов высокого уровня на установочные входы.
Максимальное значение коэффициента деления составляет Микросхема изготовлена по технологии КМОП. Зарубежный прототип – MK Обозначение технических условий бКО. Корпусное исполнение — корпус
Применение микросхемы КРПС Активный RC ФНЧ. Квадратурный смеситель на встречных волнах. Транзисторы серии КТ
Журнал “Радио” 2000 №8
Различные электрические обогреватели, как правило, применяются в роли запасного отопления на случай выключения или неэффективного центрального. В зависимости от модели, электрические обогреватели имеют разнообразные опции. Это может быть таймер отключения , простой терморегулятор, регулятор мощности со ступенчатым переключением. Поэтому, как правило, обогреватель с большим набором функций бывает дороже. Но, даже имея в своем распоряжении дешевый обогреватель его можно усовершенствовать. К примеру, его можно снабдить таймером, который будет обесточивать его спустя какое-то время. Ниже приведена схема такого таймера отключения электрического обогревателя.
Таймер построен на микросхеме КРПС10, которая состоит из набора элементов, таких как двоичный счетчик-делитель и мультивибратор.
Таймер из электронных часов «ЦАТ-01»

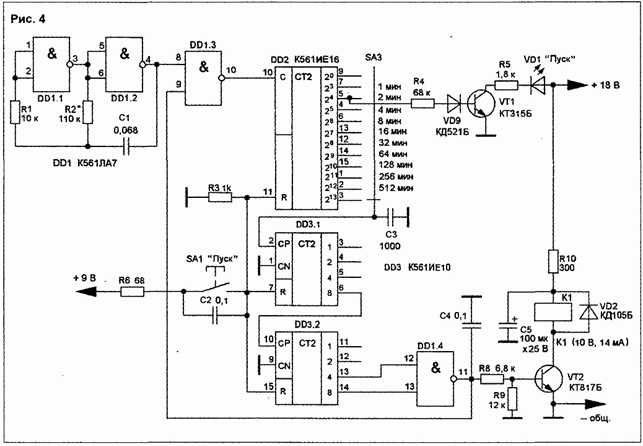

Очень простой таймер с автоматическим выключением от сети. Электроника за рулём. Прикладная электроника. Микропроцессорная техника. Наука и техника.
Микросхема представляет собой RC-генератор и управляемый делитель частоты с переключаемым коэффициентом деления, состоящий из нескольких счетчиков, коммутируемых подачей сигналов высокого уровня на установочные входы.
Таймер отключения электрического обогревателя
Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой.
Как сделать реле времени своими руками
Русский: English:. Бесплатный архив статей статей в Архиве.
Справочник бесплатно. Параметры радиодеталей бесплатно. Даташиты бесплатно. Прошивки бесплатно. Русские инструкции бесплатно. Стол заказов:.
Применение микросхемы КРПС Активный RC ФНЧ. Квадратурный смеситель на встречных волнах. Транзисторы серии КТ
На сайте радиочипи представлены принципиальные схемы сабвуферов, собранные своими руками
Микросхема КРПС10 предназначена для применения в таймерах, реле времени и в качестве генератора импульсов низкой и инфранизкой частоты. Микросхема представляет собой RC-генератор и управляемый делитель частоты с переключаемым коэффициентом деления, состоящий из нескольких счетчиков, коммутируемых подачей сигналов высокого уровня на установочные входы. Максимальное значение коэффициента деления уникально –
Схема подключения таймера
ВИДЕО ПО ТЕМЕ: Применение микросхемы К174ПС4. Схемотехника
КРПС10 времязадающая микросхема с переменным коэффициентом деления, предназначена для применения в бытовых таймерах и устройствах управления временной задержкой, реле времени электромеханических часах, и в качестве генератора импульсов низкой и инфранизкой частоты.
Микросхема содержит RCгенератор и управляемый делитель частоты с переключаемым коэффициентом деления, состоящий из нескольких счетчиков, коммутируемых подачей сигналов высокого уровня на установочные входы. Связь между ними показана в Таблице 4. На вход 4 микросхемы от внешнего генератора поступают тактовые импульсы с частотой следования f T. Пройдя через инверторы и элементы задержки, они появятся на выводах 5 и 6. Если на выводе устанавливается уровень лог.
Конструкция выполнена только на одной микросхеме КИЕ Так как, для его правильной работы нужен внешний генератор тактовых импульсов, то в нашем случае мы его заменим простым мигающим светодиодом.
Викторополь, Белгородской обл. Таймер—одно из наиболее распространенных устройств автоматики, используемых в быту. Он может служить в качестве будильника, для включения и выключения различной радиоэлектронной аппаратуры и других бытовых устройств. Микросхема имеет встроенный генератор импульсов, частота которого определяется параметрами внешней цепочки R2-C2, а также делитель частоты и два счетчика.
Коэффициент деления частоты задается комбинацией логических уровней на входах MD С выхода Q1 вывод 9 DD1, прямоугольные импульсы, имеющие скважность 2 меандр , с заданной частотой поступают на вход счетчика DD2. Он имеет десять выходов, на одном из них всегда присутствует напряжение высокого уровня на остальных — низкого.
Реле времени нашло достаточно широкое распространение в бытовой технике, промышленной автоматизации и различных электронных системах. Простейшим вариантом применения реле времени можно считать стиральные машины с механическим реле времени. Для задания времени стирки поворачивалась ручка реле времени.
Трион – Контроль над безопасностью
Категории
Производители
— Выберите — ACCORDTECArecont VisionAxisCAMECommaxDigital DuplexDIGIVIDOORHANEWCLIDEXPERTGERMIKOMHIKVISIONInfinityINFINITYiTech J2000-LightKT&CLiteViewMICRODIGITALNeoVizusNiceNotedoPanasonicPandaPERCoQcamREDLINERViSamsungSARMATTSatvisionSimpleIPSmartecSOLLOVOLTAWAPA BLИволга Шорох
Информация
|
|
|
||||||
|
|
|
||||||
|
|
|
||||||
|
|
|
||||||
|
|
|
00 р.
00 р.
00 р.
44 р.
1.
2_Промышленная материнская плата_0505.indd 1.2_Промышленная материнская плата_0505.inddМы используем файлы cookie для персонализации контента и рекламы, предоставления функций социальных сетей и анализа трафика. Мы делимся информацией об использовании нашего сайта с партнерами в социальных сетях, рекламе и аналитике. Продолжая просматривать, вы соглашаетесь на использование файлов cookie. См. подробности или закройте это сообщение.
| Технические характеристики | |
| Деловой раздел |
| Характеристики | |
| Рекомендуемая ссылка Детали/Купить | |
| Содержимое | www.ieiworld.com Одноплатный компьютерПромышленная материнская плата Mini-ITX SBC с разъемом G2 для процессоров Intel® Mobile Core™ i7/i5/i3, VGA/Dual HDMI/LVDS, Dual PCIe GbE, USB 3. 0, PCIe Mini, SATA 6 Гбит/с и AudioKINO-QM670 1 одноплатный компьютер KINO-QM670 2 x SATA с выходным кабелем питания (P/N: 32801-000100-100-RS) 1 x кабель RS-232 (P/N: 19800-000300-100-RS) 1 экранирование входов/выходов (P/N: 45014-0029C0-00-RS)1 x мини-перемычка 1 x компакт-диск с утилитами1 x QIG Артикул № Описание KINO-QM670-R10 Mini-ITX SBC с разъемом G2 для мобильных процессоров Intel® Core i7/i5/i3, VGA/Dual HDMI/LVDS, Dual PCIe GbE, USB 3.0, PCIe mini, SATA 6 Гбит/с и аудио 19800-003100-100-RSDДвойной USB-кабель 32000- 023800-RSKB/MS Y-кабель 32200-074800-RSRS-422/485 кабель SACF-KIT01-R10Плата преобразователя SATA в CF Прошивка V3.17 T Транскодирование ДекодированиеПредварительная обработкаКодирование Входное видео AVC/ H.264 MPEG2/ VC1 До 1080i/p Выходное видео AVC/ H.264 MPEG2 До 1080i/p 1. Mini-ITX SBC с разъемом G2 для Intel® Core™ Процессор i7/i5/i3 2. Двухканальная память SDRAM DDR3 1333/1066 МГц с поддержкой до 8 ГБ 3. Совместимость с HDMI 1.4 4. Усовершенствования микроархитектуры 3D поддерживают DX*10. 1 и OGL*3.0 ускорение кодирования 6. Intel® GbE Lan с поддержкой Intel®AMT 7.0 d 7. Высокоскоростной интерфейс ввода-вывода для дополнительной платы PCIe Gen2, поддержка USB 3.0 и SATA 6 Гбит/с ЦП Socket G2 для процессора Intel® Core™ i7/i5/i3 PCH Intel® QM67 Память Два 204-контактных разъема 1333/ Поддерживается 1066 двухканальных модулей SO-DIMM DDR3 (система макс. 8 ГБ) BIOS UEFI BIOS Ethernet Intel® 82583V Контроллер PCIe Intel® 82579PHY с поддержкой Intel® iAMT 7.0 Графический движок Поддержка DX10.1 и OpenGL3.0 Полное декодирование MPEG2, VC1, AVC Вывод на дисплей VGA, встроенный в Intel® QM67 18/24-битный двухканальный LVDS, поддержка Двойной выход HDMI, поддержка до 1080p Встроенный контроллер Super I/O Fintek F81865 ITE IT8518 Аудио Кодек Realtek ALC888 HD Интерфейс ввода-вывода 2 x RS-232 1 x RS-422/485 6 x USB 2.0 2 x USB 3.0 2 x SATA 3 Гбит/с 2 x SATA 6 Гбит/с s с поддержкой RAID 0/1/5/10 2 разъема питания SATA 1 x 6-контактный разъем для шины KB/MS SM 1 x 4-контактный бесфланцевый TPM 2 x 10-контактный разъем расширения 1 слот для карты Mini PCIe 1 x PCIe x16 Watchdog Timer, программируемый программным обеспечением, поддержка 1~255 сек. системный сброс Цифровой ввод-вывод 8-разрядный цифровой ввод-вывод (4-разрядный ввод, 4-разрядный вывод) Инфракрасный интерфейс 1 x 5-контактный разъем Разъем вентилятора 1 x 4-контактный разъем вентилятора процессора 1 x 3-контактный системный вентилятор разъем Источник питания Одно напряжение 12 В постоянного тока 1 внешний DIN 4-контактный разъем постоянного тока 1 внутренний 4-контактный (2×2) разъем питания Поддержка режима AT/ATX Потребляемая мощность 12 В при 6,5 А (2,2 ГГц Intel® Core™ i7 CPU с DDR3) 1333 МГц, 4 ГБ*2 модуля DIMM) Рабочая температура -10°C ~ 60°C Рабочая влажность 5% ~95 %, без конденсации Размеры 170 x 170 мм Вес GW: 900 г / NW: 450 г Особенности Размеры (единица измерения: мм) Упаковочный лист Информация для заказа Спецификации DDR3800/1066USB 3.0 SMBus 2 x DDR3 SO-DIMMSATA 6 Гбит/с SATA 3 Гбит/с 4 x USB 2.0 PCle x16 DIO COM2 Поддержка карт PCIe Mini IEI mini DOM IR KB/MS Socket G2 TPM Intel® QM67 12V DC-inHDMI2 x USB 3.0Audio COMVGAGbE LANGbE PHY поддержка AMT 7. 0 2 x USB 2.0 SATA 6 Гбит/с TPM 1.2 Поддержка PCIe GbE KINO -QM670-2011-V13 SATA Mini DOM |
| Рекомендуемая ссылка Детали/Покупка | |
| Следующие таблицы данных | KM2520SF4C03 (4 страницы) KMOP (2 страницы) Knowles-Pr-KJ33000-MEMS-Joystick (1 Pages) Kolpakov (2 PAGE ) Kortform_Toughstripe_Golvm_rkning (2 страницы) KP-3216MGC (4 страницы) kr512ps10 (1 страница) kr512ps6 (1 страница) |
| Регистрация на электронных порталах | World-H-News Продукты Extensions Partners Детали Automation Jet |
| Папка Sitemap | группа1 группа2 группа3 группа4 группа5 группа6 группа7 группа8 группа9 группа10 группа11 группа12 группа13 группа14 группа15 группа16 группа17 группа18 группа19 группа20 группа21 группа22 группа23 группа24 группа25 группа26 группа27 группа28 группа29 группа30 группа31 группа32 группа33 группа34 группа35 группа36 группа37 группа6 группа38 группа39 группа40 группа41 группа44449 группа41 группа4449 группа41 группа4449 группа4group50 group51 group52 group53 group54 group55 group56 group57 group58 group59 group60 group61 group62 group63 group64 group65 group66 group67 group68 group69 group70 group71 group72 group73 group74 group75 group76 group77 group78 group79 group80 group81 group82 group83 group84 group85 group86 group87 group88 group89 group90 group91 group92 group93 group94 group95 group96 group97 group98 group99 group100 Предыдущая папка |

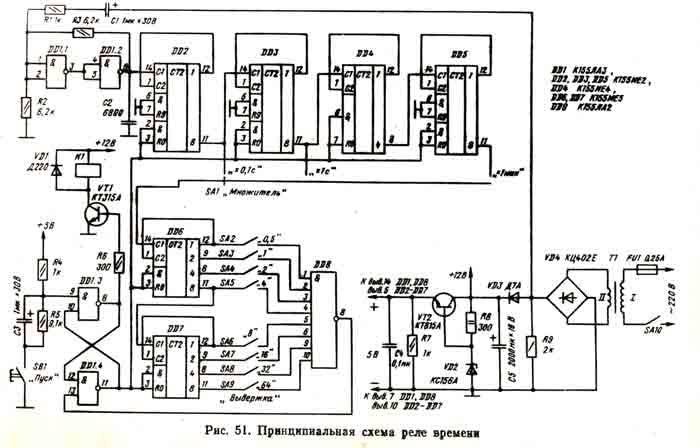

Как сделать реле времени своими руками
Что такое реле времени? Алгоритм действия реле времени достаточно прост, но иногда он может вызывать восхищение.
Если вспомнить старые стиральные машины, которые ласково называли «ведром с моторчиком», то действие таймера было очень понятным: поворачивали ручку на несколько тактов, внутри что-то начинало тикать, и двигатель заводился.
Как только стрелка ручки достигла нулевого деления шкалы, стирка закончилась. Позже появились машины с двумя таймерами – стирки и отжима. В таких машинах реле времени выполнялись в виде металлического цилиндра, в котором был спрятан часовой механизм, а снаружи находились только электрические контакты и ручка управления.
Современные стиральные машины – автоматы (с электронным управлением) тоже имеют реле времени, и сделать его отдельным элементом или деталью на плате управления стало невозможно. Все временные задержки получаются программно с помощью управляющего микроконтроллера. Если внимательно посмотреть на цикл автоматической стиральной машины, то количество задержек просто не счесть. Если бы все эти временные задержки были выполнены в виде часового механизма вышеназванного, то места в корпусе стиральной машины просто не хватило бы.
Реле времени применяются не только в стиральных машинах, например в микроволновых печах, с помощью временных задержек регулируется не только время работы, но и мощность нагрева. Делается это следующим образом: ВЧ-напряжение включается на 5 секунд и выключается на 5. Средняя мощность нагрева при этом составляет 50%. Для получения 30% мощности достаточно включить ВЧ на 3 секунды. Соответственно в выключенном состоянии ВЧ лампа находится 7 секунд. Конечно, эти числа могут быть разными, например, 50 и 50 или 30 и 70, просто здесь показано соотношение времени включения-выключения ВЧ.
Упоминание старых стиральных машин неспроста. Именно здесь, на этом примере, можно увидеть, даже пощупать руками, как работает реле времени.
Поворот рукоятки по часовой стрелке — это не что иное, как скорость затвора. Привод (электродвигатель) немедленно включается. Выдержка, в данном случае в минутах, определяет угол поворота рукоятки. Таким образом, выполняются сразу два действия: загрузка времени экспозиции и собственно запуск самой выдержки времени.
По истечении установленного времени привод выключается. Все реле времени или таймеры работают хоть примерно, даже те, что спрятаны внутри микроконтроллеров (МК).
От часового механизма к электронике
Как получить временную задержку с помощью МК
Скорость современных МК очень высока, до нескольких десятков mips (миллионов операций в секунду). Кажется, не так давно шла борьба за 1 мипс на персональных компьютерах. Сейчас даже устаревшие МК, например, семейства 8051 легко отрабатывают этот 1 mips. Таким образом, для выполнения 1 000 000 операций потребуется ровно одна секунда.
Вот, казалось бы, готовое решение, как получить временную задержку. Просто выполните одну и ту же операцию миллион раз. Это можно сделать достаточно просто, если эту операцию зациклить в программе. Но беда в том, что кроме этой операции МК ни на секунду не может больше ничего сделать. Вот тебе инженерное достижение, вот тебе мипы! А если нужна выдержка в несколько десятков секунд или минут?
Таймер – устройство для отсчета времени
Чтобы не было такого конфуза, процессор не просто разогревался, выполняя ненужную команду, которая ничего полезного не делала, в МК были встроены таймеры, как правило, их несколько.
Если не вдаваться в подробности, то таймер представляет собой двоичный счетчик, считающий импульсы, генерируемые специальной схемой внутри МК.
Например, в МК семейства 8051 счетный импульс генерируется при выполнении каждой команды, т.е. таймер просто считает количество выполненных машинных инструкций. Тем временем центральный процессор (CPU) спокойно занимается выполнением основной программы.
Предположим, что таймер начинает отсчет (для этого есть команда запуска счетчика) с нуля. Каждый импульс увеличивает содержимое счетчика на единицу и, в конечном счете, достигает максимального значения. После этого содержимое счетчика сбрасывается. Этот момент называется «переполнение счетчика». Это как раз и есть конец временной задержки (вспомним стиральную машину).
Предположим, что таймер 8-битный, тогда с его помощью можно вычислить значение в диапазоне 0…255, иначе счетчик будет переполняться каждые 256 импульсов. Чтобы сделать выдержку короче, достаточно начать отсчет не с нуля, а с другого значения.
Чтобы его получить, достаточно сначала загрузить это значение в счетчик, а затем запустить счетчик (еще раз вспомним стиральную машину). Это предварительно загруженное число является углом поворота реле времени.
Такой таймер с частотой срабатывания 1 мипс позволит получить выдержку максимум 255 мкс, но нужно несколько секунд или даже минут, что делать?
Оказывается, все достаточно просто. Каждое переполнение таймера является событием, которое вызывает прерывание основной программы. В результате ЦП переключается на соответствующую подпрограмму, которая таких крохотных выдержек может добавлять сколько угодно, хоть до нескольких часов и даже дней.
Подпрограмма обслуживания прерывания обычно короткая, не более нескольких десятков команд, после чего снова происходит возврат к основной программе, продолжающей выполнение с того же места. Попробуйте этот отрывок простым повторением команд, о которых говорилось выше! Хотя, в некоторых случаях, вы должны сделать именно это.
Для этого в системах команд процессора есть команда NOP, которая просто ничего не делает, только занимает машинное время. Его можно использовать для резервирования памяти, а при создании временных задержек, только очень коротких, порядка нескольких микросекунд.
Да скажет читатель, как он мучился! От стиральных машин напрямую к микроконтроллерам. А что было между этими крайними точками?
Что такое реле времени?
Как уже было сказано, Основной задачей реле времени является получение задержки между входным сигналом и выходным сигналом. Эта задержка может быть сгенерирована несколькими способами. Реле времени были механическими (уже описаны в начале статьи), электромеханическими (тоже на основе часового механизма, только пружина заводится электромагнитом), а также с различными демпфирующими устройствами. Примером такого реле является пневматическое реле времени, показанное на рисунке 1.
Рисунок 1. Пневматическое реле времени.
Реле состоит из электромагнитного привода и пневматической насадки. Катушка реле выпускается на рабочие напряжения 12…660В переменного тока (всего 16 номиналов) с частотой 50…60Гц. В зависимости от версии реле выдержка может запускаться либо при его срабатывании, либо при срабатывании электромагнитного привода.
Время устанавливается винтом, регулирующим сечение отверстия для выхода воздуха из камеры. Описываемые реле времени отличаются не очень стабильными параметрами, поэтому везде, где это возможно, всегда используются электронные реле времени. В настоящее время такие реле, как механические, так и пневматические, можно найти разве что в старинной технике, которую еще не заменили современной, да еще и в музее.
Реле времени электронные
Пожалуй, одними из самых распространенных были реле серии ВЛ-60…64 и некоторые другие, например, реле ВЛ-100…140. Все эти реле времени были построены на специализированной микросхема КР512ПС10.
Внешний вид реле ВЛ показан на рисунке 2.9.0003
Рисунок 2. Реле времени серии ВЛ.
Схема реле времени ВЛ – 64 показана на рисунке 3.
Рисунок 3 Схема реле времени ВЛ – 64
При подаче напряжения на вход через выпрямительный мост VD1…VD4 напряжение через стабилизатор на транзисторе КТ315А поступает на микросхему DD1, внутренний генератор которой начинает генерировать импульсы. Частота импульсов регулируется переменным резистором ППБ-3Б (именно он выведен на лицевую панель реле), включенным последовательно с времязадающим конденсатором 5100 пФ, имеющим допуск 1% и очень маленький ТКЕ.
Принятые импульсы подсчитываются счетчиком с переменным коэффициентом деления, который задается переключением выводов микросхемы М01…М05. В реле серии ВЛ это переключение выполнено на заводе. Максимальный коэффициент деления всего счетчика достигает 235 929 600. Согласно документации на микросхему, при частоте задающего генератора 1 Гц выдержка может достигать более 9 месяцев! По словам разработчиков, этого вполне достаточно для любого приложения.
Вывод 10 микросхемы END – конец выдержки, подключен к входу 3 – СТ старт – стоп. Как только на выходе END появится напряжение высокого уровня, счет импульсов прекращается, а на 9 выводе Q1 появляется напряжение высокого уровня, которое откроет транзистор КТ605 и сработает реле, подключенное к коллектору КТ605.
Современные реле времени
Как правило, изготавливаются по МК. Проще запрограммировать готовую фирменную микросхему, добавить несколько кнопок, цифровой индикатор, чем придумывать что-то новое, а потом еще и заниматься тонкой настройкой времени. Такое реле показано на рис. 4.9.0003
Рисунок 4 Реле времени микроконтроллера

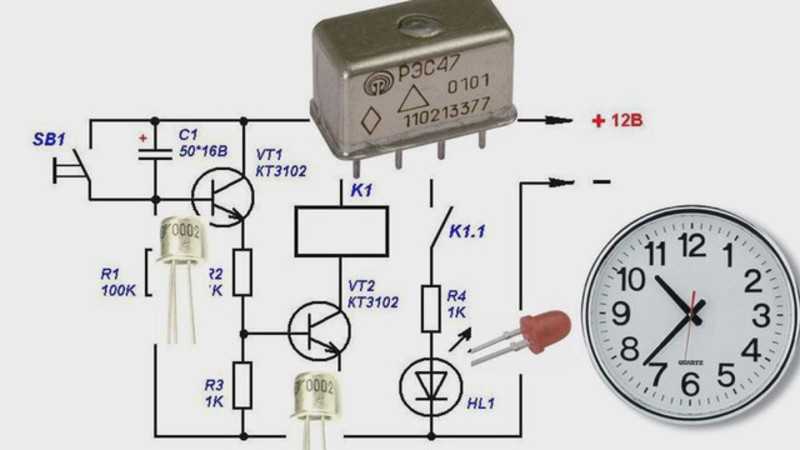

Зачем делать реле времени своими руками?
И хотя таймеров такое огромное количество, чуть ли не на любой вкус, иногда дома приходится делать что-то свое, часто очень простое. Но такие конструкции часто оправдывают себя целиком и полностью. Вот некоторые из них.
Раз уж мы только что рассмотрели работу микросхемы КР512ПС10 в составе реле ВЛ, то и начинать рассмотрение любительских схем придется с нее.
На рис. 5 показана схема таймера.
Рисунок 5. Таймер на микросхеме КР524ПС10.
Питание микросхемы осуществляется от параметрического стабилизатора R4, VD1 с напряжением стабилизации около 5 В. В момент включения питания цепь R1C1 формирует импульс сброса микросхемы. При этом запускается внутренний генератор, частота которого задается цепочкой R2C2 и внутренний счетчик микросхемы начинает считать импульсы.
Количество этих импульсов (коэффициент деления счетчика) устанавливается переключением выводов микросхемы М01…М05. При указанном на схеме положении этот коэффициент будет равен 78643200. Это количество импульсов составляет полный период сигнала на выходе END (вывод 10). Контакт 10 соединен с контактом 3 ST (старт/стоп).
Как только выход END устанавливается на высокий уровень (отсчитана половина периода), счетчик останавливается. При этом на выходе Q1 (вывод 9) также устанавливается высокий уровень, который открывает транзистор VT1.
Через открытый транзистор включается реле К1, которое своими контактами управляет нагрузкой.
Для запуска выдержки времени достаточно кратковременно выключить и снова включить реле. Временная диаграмма сигналов END и Q1 показана на рисунке 6.
Рисунок 6. Временная диаграмма сигналов END и Q1.
При номиналах временной цепи R2C2, указанных на схеме, частота генератора составляет около 1000 Гц. Следовательно, временная задержка для указанного подключения клемм М01…М05 составит около десяти часов.
Для точной настройки этой скорости затвора необходимо сделать следующее. Клеммы М01…М05 подключить в положение «Секунды_10», как показано в таблице на рисунке 7.
Рисунок 7. Таблица настройки таймера (кликните по картинке для увеличения).
При таком подключении вращением переменного резистора R2 отрегулируйте выдержку в течение 10 секунд. по секундомеру. Затем соедините клеммы М01…М05, как показано на схеме.
Еще одна схема на КР512ПС10 показана на рисунке 8.
Рисунок 8 Микросхема реле времени КР512ПС10
Еще один таймер на микросхеме КР512ПС10.
Для начала обратим внимание на КР512ПС10, точнее на сигналы КОНЕЦ, которые вообще не показаны, и сигнал СТ, который просто подключается к общему проводу, что соответствует уровню логического нуля .
При этом включении счетчик не остановится, как показано на рисунке 6. Сигналы КОНЕЦ и Q1 будут циклически, без остановки, продолжаться. Форма этих сигналов будет классическим меандром. Таким образом, получился просто генератор прямоугольных импульсов, частотой которых можно управлять переменным резистором R2, а коэффициент деления счетчика задавать по таблице, приведенной на рисунке 7.
Непрерывные импульсы с выхода Q1 поступают на счетный вход десятичного счетчика – дешифратора DD2 К561ИЕ8. Цепочка R4C5 при включении обнуляет счетчик. В результате на выходе дешифратора «0» (вывод 3) появляется высокий уровень. На выходах 1 … 9низкие уровни. С приходом первого счетного импульса высокий уровень переходит на выход «1», второй импульс устанавливает высокий уровень на выходе «2» и так далее, до выхода «9».
