Содержание

Что такое КПД блока питания компьютера? На что он влияет?

Здравствуйте, дорогие друзья. С вами как всегда Артём.

Сегодня поговорим о КПД (коэффициент полезного действия) блока питания компьютера и о том, почему вам не нужен сверх мощный блока питания.

Что же такое КПД блока питания? Если говорить простым и понятным языком, то это отношение потребляемой энергии (мощности в Ваттах) из розетки, к отдаваемой энергии комплектующим компьютера.

Часть энергии расходуется на работу схемы блока питания, а также на нагрев компонентов во время его работы.

Чем КПД блока питания выше (ближе к 100%), тем меньше он потребляет из розетки, так как меньше энергии теряется на нагрев его компонентов, при работе.

Видео версия статьи:

Давайте рассмотрим простой и очень наглядный пример.

Есть блок питания, с номинальной мощностью в 600 Ватт, а его КПД равен 70%.

Сколько же он будет потреблять из розетки при максимальной нагрузке?

600 Ватт x 100%/70% = 857 Ватт.

То есть такой блок питания при максимальной нагрузке отдаст 600 Ватт комплектующим компьютера, а фактически из розетки будет потреблять на целых 257 Ватт больше!

При более высоком КПД и той же самой мощности блока питания, фактическое потребление из розетки снизится (как и счета за свет).

60-75 процентов  – это типичный КПД для блока питания компьютера.

Однако в 2007 году появилась сертификация 80 Plus, которая значительно повысила уровень КПД блоков питания. Изначально никаких дополнительных приставок, Silver, Gold и так далее не было.

Они появились позже, увеличив КПД блока питания на несколько процентов каждый.

80 Plus сертификация проходила только для напряжения питания 115 Вольт. Позже все последующие сертификации избавились от этого недостатка и уже тестировались при напряжении питания 230 Вольт.

На скриншоте вы видите все показатели, для каждой сертификации 80 Plus.

КПД блока питания компьютера и сертификация 80 Plus

Как видно, максимальный КПД достигается при уровне нагрузки от 50% и падает при 100% нагрузке.

Теперь рассчитаем фактическое потребление из розетки, блока питания мощностью 600 Ватт, при 50% нагрузке от комплектующих компьютера.

705 Ватт 80 Plus Silver

674 Ватта 80 Plus Bronze

652 Ватта 80 Plus Gold

638 Ватт 80 Plus Platinum

625 Ватт 80 Plus Titanium

P.S. Блоки питания с последними двумя стандартами, довольно дороги.

Как правило тут переплачивать нет особого смысла. Это конечно же моё личное мнение. Хотя для мощности свыше 1000 Ватт, эти стандарты будут вполне актуальны.

На специальном сайте, можно посмотреть какие конкретно модели блоков питания прошли сертификацию по стандартам 80 Plus:

https://plugloadsolutions. com/80PlusPowerSupplies.aspx

Посчитаем на сколько больше лишних Ватт, потребит блок питания за год, с разной сертификацией.

306 Киловатт. Компьютер работает 8 часов вдень, до 50% нагрузки на блок питания, 365 дней. Сертификат 80 Plus Silver, мощность БП 600 Ватт.

(705 Ватт полное потребление. 705 Ватт — 600 Ватт (номинальная отдаваемая мощность) =105 Ватт. 105 Ватт x 8 часов x 365 дней = 306.600 Ватт = 306 Киловатт).

– 151 Киловатт. Компьютер работает 8 часов вдень, до 50% нагрузки на блок питания, 365 дней. Сертификат 80 Plus Gold, мощность БП 600 Ватт.

(705 Ватт полное потребление. 652 Ватт — 600 Ватт (номинальная отдаваемая мощность) =52 Ватта. 52 Ватта x 8 часов x 365 дней = 151.840 Ватт = 151 Киловатт).

151 Киловатт/365 дней= 25,5 Киловатт в месяц 80 Plus Silver.

306 Киловатт/365 дней = 12,5 Киловатт в месяц 80 Plus Gold.

Таким образом, с блоком питания 80 Plus Gold, можно фактически уменьшить количество лишних потребляемых Ватт в два раза.

Бывает, что люди покупают сверх мощные блоки питания для своих систем. Конечно, запас в процентов 30 нужно иметь, но всё должно быть в разумных пределах.

Ваша система, при максимальной нагрузке (когда вы играете, рендерите видео и так далее), должна нагружать блок питания как минимум на 50%, только при этом блок питания сможет достигнуть максимального уровня КПД и соответственно экономии электроэнергии.

Поэтому не нужно покупать какой нибудь Киловаттник, для системы из GTX 1080 и Core i7 7700K. Мало того, что вы попросту переплачиваете за ненужную избыточную мощность, да ещё и за рост фактического энергопотребления из розетки.

Конечно блок питания не должен иметь слишком маленькую мощность, для системы в нагрузке,но это и не обсуждается.

P.S. Посмотреть сколько же примерно будет потреблять ваша система, можно на сайтах калькуляторах мощности блоков питания.

Либо прочитать обзоры железа, аналогичное вашему. Очень часто, в таких обзорах авторы статей замеряют фактическое энергопотребление системы под нагрузкой, с помощью Ватт-метров.

Я надеюсь, что вам стало понятно, что такое КПД блока питания компьютера и на что оно влияет в конечном итоге.

!Пишите в комментариях, какой блок питания установлен у вас (мощность и сертификация, если есть) и какую систему он питает. Мне будет интересно прочитать.

Также можете проголосовать в моей группе VK: https://goo.gl/NBmMrJ

Если вам понравился видео ролик и статья, то поделитесь ими с друзьями в социальных сетях.

Чем больше у меня читателей и зрителей, тем больше мотивации создавать новый и интересный контент:)

Также не забывайте вступать в группу Вконтакте и подписываться на YouTube канал.

YouTube канал Обзоры гаджетов

Вконтакте: Обзоры компьютерного железа, программ и гаджетов

До встречи в следующих публикациях и роликах. Пока пока:)


Это интересно:

Вы можете оставить комментарий ниже.

КПД — коэффициент полезного действия. КПД в блоках питания компьютера, на что влияет? 80 PLUS сертификация блоков питания.

Коэффициент полезного действия (КПД, PSU Efficiency — eng.) — параметр, обозначающий, насколько эффективно блок питания может преобразовывать энергию для нужд комплектующих. Измеряется в процентах и чем больше к 100% стремится тем выше эффективность.



Что такое КПД блока питания.

Блок питания является импульсным преобразователем, который предварительно преобразует переменный ток в постоянный. Переменный ток фильтруется, проходит через фильтры, трансформаторы и другие преобразователи. При этом преобразовании, теряется часть энергии с электромагнитными гармониками, сопротивлением элементов и соответственно с теплом. Если сравнить входящую мощность и выходящую, выходящая будет всегда меньше.

Соотношение входящей и выходящей энергии и есть КПД.

По уровню коэффициента полезного действия, можно судить о качестве элементной базы в блоке питания, так как для достижения высоких значений, применяются более дорогие и качественные компоненты. Производителями БП, применяются новые технологии для увеличения уровня КПД. Например учетверённые и двойные трансформаторы, электронные системы управления током и защитой, в конце концов качественная пайка для меньшего сопротивления.

Плюсы от высокого уровня КПД.

1. Высокий коэффициент полезного действия экономит электроэнергию, что может лучшим способом сказаться на счетах за электричество. В единичном случае, экономия не большая, но в долгосрочной перспективе вы получите неплохую экономию. К тому же, если ваш компьютер потребляет значительное количество энергии, выигрыш от высокого

КПД будет выше.

В организациях, где компьютеров 50 и более, высокий КПД сэкономит значительное количество средств за электроэнергию и поможет сэкономить на электрооборудовании питающей сети, благодаря меньшей необходимой мощности.

2. Высокий КПД, в итоге уменьшает нагрев компонентов внутри блока питания, благодаря меньшим потерям по току и как следствие меньшее преобразование электроэнергии в тепловую энергию. Это позволяет снизить частоту работы вентилятора и уменьшить шум. Но главное, что при более благоприятных условиях работы, большинство компонентов блока питания

служат намного дольше. В частности, это касается силовых цепей и конденсаторов (электролитов), которые не терпимы к постоянным перегревам.

3. Более качественные компоненты в блоке питания с высоким КПД. Для увеличения КПД, используются качественные компоненты и надёжная пайка. Это тоже увеличивает срок службы блока питания и все его характеристики: уровень пульсаций, поддержание нужного напряжения, возможность отдачи энергии, влияние линий питания друг на друга.



Стандарт 80 PLUS. Что это такое?

Блоки питания, получившие 80 PLUS сертификат, должны выдавать коэффициент полезного действия не ниже определённого уровня при нагрузке от 20 до 100%. Сертификаты отличаются по процентному показателю и названию, от худшего к лучшему —

Plus, Bronze, Silver, Gold, Platinum и не так давно введённый Titanium.

Примечательно, что сертификация имеет разные процентные показатели для разных напряжений. Применяются разные процентные значения при работе от 115 (Америка) и 230 вольт (Европа).

Наличие любого из этих сертификатов, говорит о довольно качественной элементной базе и чем выше стандарт, тем выше качество блока питания. Для домашнего использования, достаточно иметь блок питания со стандартом Bronze или Silver. Далее, процентный рост КПД растёт значительно медленнее, в отличии от цены на такие БП.

Выбор блока питания компьютера, требования и характеристики

Блок питания (БП) для мощного, крутого производительного компьютера — важная вещь. От него зависит стабильность работы и надежность. Эта статья поможет правильный выбор блока питания компьютера, его параметров.  Поможем сориентироваться среди множества моделей и производителей 2021 г.

Основные характеристики блоков питания

Выбор блока питания компьютера невозможно осуществить без знания его главных характеристик.

Мощность по каждому из напряжений. Основная мощность сейчас потребляется по напряжению +12В. Сумма по всем напряжениям является общей мощностью блока питания, которая указывается в обозначениях и прайс-листах.

Максимальный ток по каждому из напряжений.

Коэффициент стабилизации показывает на сколько хорошо блок держит напряжение при  разных нагрузках.

Коэффициент пульсации выходного напряжения при разных нагрузках.

Уровень шума измеряется в децибелах, важен для подбора блока питания в малошумящем компьютере. Обычно за шум отвечает вентилятор. Чем качественнее он выполнен, чем больше он и чем медленнее вращение, тем меньше уровень шума. Совсем бесшумные блоки питания вообще не используют вентиляторов, однако имеют небольшую мощность.

КПД блока питания

Коэффициент полезного действия. Чем он выше, тем меньше греется блок питания, тем выше его экономичность. Обычно  для повышения КПД используют схемы активной коррекции реактивной мощности (active PFC), а также качественные ключевые элементы (транзисторы с высокой скоростью переключения и низким сопротивлением канала). Качественные блоки питания имеют сертификацию «80 plus» и имеют КПД выше 80%. Начальный уровень соответствует бронзовому сертификату, затем идет серебряный, далее золотой и платиновый (выше 90%).


КПД блоков питания 80 PLUS



Тип БП Нагрузка
   20 % 50 % 100 %
80 PLUS 80 % 80 % 80 %
80 PLUS Bronze 81 % 85 % 81 %
80 PLUS Silver 85 % 89 % 85 %
80 PLUS Gold 88 % 92 % 88 %
80 PLUS Platinum 90 % 94 % 91 %
80 PLUS Titanium 94 % 96 % 91 %



Разъемы в блоке питания


Число штекеров для подключения SATA устройств, видеокарт с 6 или 8 -контактными разъемами. Важно, чтобы блок питания имел достаточную длину кабелей. Это необходимо для подключения устройств в большом корпусе.

В некоторых блоках питания кабели подключаются через разъемы. В наборе есть кабели разной длины.

Уровни защиты блока питания

Надежность работы компьютера зависит от уровней защиты, которые обеспечивает блок питания. Чем больше уровней защиты у блока питания, тем лучше. Тем меньше вероятность повреждения компьютера и блока питания.

SCP — Short Circuit Protection — защита от КЗ (короткого замыкания)
OCP — Over Current Protection — защита от большого тока
UVP — Under Voltage Protection — защита от пониженного напряжения
OVP — Over Voltage Protection — защита от повышенного напряжения
NLO — No Load Operation — работа на холостом ходу без нагрузки
OLP — Overload Protection — защита от перегрузок
OTP — Overheating Protection — защита от перегрева

В качественном блоке питания  этот набор присутствует.


Расчет мощности блока питания


Мощность БП должна быть достаточной для работы компьютера при максимальной нагрузке. Но самое главное, большая часть этой мощности должна падать на +12В и +5В.

Основными потребителями мощности в компьютере являются видеокарта и процессор.

Современные 2х-ядерные процессоры потребляют мощность до 65 W, 4х-ядерные и 6ти-ядерные до 125W. При разгоне эта величина может вырасти да 50%. Материнская плата потребляет до 30W. На разгон можно прибавить 10-15W. Остальные компоненты имеют малое потребление: жесткие диски до 10W, DVD до 10W, память до 5W, кулеры до 2W.

Игровая видеокарта среднего уровня потребляет до 200W, топового сегмента — до 375W. На каждую видеокарту есть спецификация. В ней указана ее максимальное потребление. Это значение и нужно подставлять  при расчете общей необходимой мощности.  Если к полученной цифре прибавить 50-70W для запаса, то получим искомую мощность БП. Не стоит прибавлять больше, потому что большой запас сильно удорожит стоимость.

Энергопотребление видеокарт NVIDIA можно посмотреть здесь.

Старые карты NVIDIA 9000 серии не потребляли больше 105Вт. Например, видеокарта GF 9800GT потребляла 105Вт, NVIDIA рекомендовала БП не менее 400 Вт., ставили обычно 500 Вт.


Как выбрать блок питания компьютера


Убедиться в качественности БП можно следующим образом. Каждый «приличный» блок питания проходит сертификацию в Underwriters Laboratories. По окончании этой сертификации блоку присваивается номер UL, который можно прочитать на его этикетке. По этому номеру на сайте http://www.ul.com можно найти производителя, а также характеристики данного блока питания.

К тому же, фирменные блоки питания имеют хорошие характеристики. Известные фирмы следят за качеством, чего нельзя сказать про NONAME. Использовать БП NONAME не рекомендуется в дорогих компьютерах.

Наиболее известными фирмами-производителями БП являются FSP, Power Man,  Chieftec, Antec, Cooler Master, Thermaltake, OCZ. Однако многие «приличные» фирмы выпускают качественные блоки питания на заказ под торговой маркой заказчика. Поэтому можно купить достойный блок питания дешевле «брендового».

Грубо и косвенно оценить качество БП можно по весу и температуре выдуваемого воздуха на холостом ходу.

Если Вам нужны  подбор и сборка компьютера для игр, обращайтесь к нашим менеджерам. Они помогут Вам правильно скомпоновать детали компьютера.

При ремонте компьютеров в Москве сервисный центр Комплэйс использует только качественные проверенные блоки питания. Мы понимаем значение БП в компьютере!

обозначения и что они значат?

Опубликовано 28.10.2018 автор — 4 комментария

Привет, друзья! В статье про выбор блока питания для компьютера, вскользь, была упомянута тема КПД. Сегодня расскажу об этом более детально, а также про соответствующие сертификаты блоков питания.

Значение КПД для блоков питания

Коэффициент полезного действия – величина, отображающая сколько взятой из сети электроэнергии будет преобразовано в полезную нагрузку компьютера. БП с низким КПД невыгодны, в плане коммунальных расходов: например, устройство с КПД 70% из взятых 100 Ватт энергии использует только 70 Ватт, а остальные улетают «в пустоту».

Таким КПД отличаются дешевые устройства полукустарного производства, которые никто не сертифицирует, ибо они никаким стандартам не соответствуют. Качественный же БП обычно имеет КПД 80+, о чем свидетельствует соответствующая маркировка на его корпусе, а также на упаковке.

Сертификация 80 PLUS

В 2007 году в рамках международного соглашения Energy Star 4.0 принят стандарт 80 PLUS, регламентирующий КПД блоков для компьютера не ниже 80%. Замеры проводятся при нагрузке 20%, 50% и полной нагрузке.

Стоит отметить, что изначально сертификации подверглись только БП, работающие в сетях с напряжением тока 115 В, которые распространены в США. Со временем сертификации подверглись и устройства, рассчитанные на напряжение 220 В.

Обозначение и реальный КПД для бронзового, золотого и прочих сертификатов безопасности, можно узнать из этой таблицы:

СертификатНагрузка 20%Нагрузка 50%Нагрузка 100%
80 PLUS80%80%80%
80 PLUS Bronze81%85%81%
80 PLUS Silver85%89%85%
80 PLUS Gold88%92%88%
80 PLUS Platinum90%94%91%
80 PLUS Titanium94%96%91%

Как видите, обозначения несложные – чем дороже стоит металл, название которого присвоено сертификату, тем выше «Коэффициент Полезного Действия» устройства.  Также из таблицы можно заметить, что в большинстве случаев максимальная эффективность БП достигается при 50-процентной нагрузке, а минимальная при 20-процентной.

По этой причине не стоит покупать для компьютера слишком мощный БП, который будет просто вхолостую отдыхать, а вы тем самым заплатите более высокую стоимость за Б/П.

Также можно сделать вывод, какой лучше коэффициент полезного действия у БП – тот, который выше, что отображается в соответствующем сертификате.

Может возникнуть закономерный вопрос – а как узнать коэффициент полезного действия БП, который уже используется в вашем компьютере? Только найдя соответствующую маркировку на его корпусе: программными средствами узнать этот параметр, увы, невозможно.

Нужен ли для ПК блок с высоким КПД? Однозначно нужен. Как сказано выше, при его использовании потери электричества, взятого из сети, будут минимальными.

Попытки обмана потребителей

Некоторые недобросовестные производители, стремясь поднять ценность своей продукции сомнительного качества в глазах покупателей, вводят обозначения сертификатов 85+ и даже 90 PLUS. Следует помнить, что таких сертификатов не существует, поэтому лучше не рисковать.

Конечно, интересующее устройство может иметь соответствие принятым стандартам, что совсем не факт. Вы попросту покупаете «кота в мешке», который неизвестно как себя проявит при длительной эксплуатации.

Теперь вы знаете, что означает маркировка на блоках питания и что это такое коэффициент полезного действия. Для большего углубления в тему советую ознакомиться с публикацией «Основные характеристики блока питания». Информацию о том, из чего состоит БП компьютера, вы найдете здесь.

Спасибо за внимание, друзья, и до следующих встреч на страницах моего блога! Буду очень признателен, если вы подпишитесь на новостную рассылку или поделитесь этой статьей в социальных сетях.



С уважением, автор блога Андреев Андрей

Друзья, поддержите блог! Поделитесь статьёй в социальных сетях:

Корректор коэффициента мощности блока питания APFC — Ozon Клуб

Реактивная мощность БП

В блоках питания для обеспечения стабильности напряжения используются емкие конденсаторы. Они обуславливают формирование значительного уровня реактивной мощности ПК. Коэффициент мощности в устройствах составляет 0,7, что предполагает использование проводки с запасом прочности от 30%. Питание проходит по схеме с непостоянной амплитудой, что негативно воздействует на элементы, уменьшая их ресурс.

В блоках нередко используют компоненты, подобранные без учета запаса по силе тока. Чрезмерная нагрузка выводит элементы из строя и приводит к поломке такого оборудования. Для минимизации негативного влияния реактивных мощностей нужен корректор.

Реактивное напряжение не выполняет полезную работу, передвигаясь от генератора к нагрузке, но при этом нагревает провода. Интенсивный нагрев и регулярные перегрузки приводят к перегоранию отдельных элементов электрической цепи или нарушению целостности обмоток проводов.

Коэффициент мощности — что это?

Коэффициентом мощности (КМ или PF) называют отношение активной питающей электрической мощности к полной. Без PF не удастся правильно вычислить параметры нагрузки в сети. PF указывает на то, какова эффективность использования сети блоком питания компьютера.

Без стороннего вмешательства показатель не достигает единицы как максимально полезного значения. PF исправляется PFC — он стремится повысить PF, тем самым уменьшить количество незадействованной мощности, исключить бесполезный оборот энергии.

Для чего нужна корректировка коэффициента

Неиспользованная мощность не фиксируется приборами учета, так что пользователи не платят за подобные траты энергии. Однако это напряжение постоянно перемещается по кабелям, разъемам и контактам, бессмысленно перегружая их.

Для одного пользователя перегрузка сети не так критична, особенно если в технике используется новая функционирующая проводка. Здесь превышения нагрузки оказываются практически не заметными. Но это только в пределах одной квартиры. При рассмотрении общей системы для большого офиса, здания, города или страны лишняя нагрузка будет ощутимой. Там потребление тока исчисляется сотнями Ампер.

Еще одной причиной использовать PFC является непродуманная система конденсатора большой емкости. Он неравномерно потребляет электрический ток, накапливая напряжение в определенные моменты. Когда конденсатор активируется, появляется реактивный бросок тока, искажающий напряжение. Большинство аппаратов рассчитаны на работу с идеальной синусоидой, так что даже небольшие отклонения могут негативно сказаться на состоянии оборудования.

Разновидности блоков питания с ККМ

БП с корректировкой коэффициента мощности делят на две большие группы, по типу встроенного ККМ.

  • Пассивный — система оснащена дросселем.

Дроссель — компонент с сопротивлением, по действию противоположный реактивной работе конденсаторов. С его помощью удается снизить негативное влияние реактивных усилий, компенсируя появляющиеся в момент заряда всплески. Коэффициент мощности при этом немного увеличивается, наблюдается стабилизация входного напряжения на блоке стабилизаторов.

  • Активный — в БК встроен источник питания импульсного типа, повышающий напряжение.

Активная схема ККМ рассчитана на увеличение коэффициента до 0.95, приблизив его к идеалу. Такая система оказывается устойчивой к перепадам напряжения в сети и способна некоторое время работать на заряде встроенных в схему конденсаторов. Такое решение обойдется дороже обычного пассивного корректора.

На рынке представлены блоки питания разных конфигураций как со встроенной коррекцией, так и без нее. Необходимость PFC в каждом конкретном случае определяется индивидуально. Надо понимать особенности использования компьютера. Например, на игровых сборках компонент будет полезен, но необязателен.

За счет снижения уровня помех БП с корректорами удобно применять с периферией, направленной на работу с аналоговыми сигналами. Компьютер с подобным БП станет отличным дополнением для звукозаписывающей студии. Даже начинающим музыкантам рекомендуется оснащать сборки такими БП с корректорами, поскольку это позволит нейтрализовать помехи, а также получить чистое звучание на выходе.

Принцип работы

APFC — система активной коррекции коэффициента. В состав конструкции входят электронные компоненты, требующие отдельного питания. Внутри, помимо стандартного импульсного блока, расположен стабилизатор напряжения.

Принцип действия предполагает накопление электрической энергии в дросселе и передачу ее на нагрузку, когда это потребуется. Использование дросселя приводит к тому, что ток сети отстает от напряжения, а когда напряжение в сети пропадает, проявляется самоиндукция. Причем напряжение самоиндукции нередко приближено к двойному начальному. Так удается работать от малого напряжения в исходной сети.

В задачи активного ККМ входит разделение тока и его точное дозирование через дроссель. APFC должен удерживать 410 В на выходе даже при нестабильности внешних условий и показателей питающей сети.

Процессы внутри блока питания управляются при помощи схемы контроля. Регулировка самоиндукции осуществляется при помощи транзисторов, открывающихся в определенное время. Момент связан с периодом накопления энергии в компонентах системы.

Плюсы и минусы APFC

К преимуществам использования активного ККМ относят:

  • увеличение коэффициента мощности до 0,9 и выше
  • возможность работать в нестабильной сети с изменяющимся уровнем напряжения
  • устойчивость к помехам
  • получение стабильного напряжения на выходе
  • незначительные пульсации выходного сигнала
  • компактные фильтры, работающие на 200 КГц
  • увеличение КПД. Активные ККМ не влияют напрямую на КПД техники, но они снижают потери в потреблении тока, что в целом повышает полезность действий системы
  • снижение помех, которые передаются в общую сеть
  • экономия электроэнергии
  • снятие чрезмерной нагрузки с проводки
  • можно отказаться от использования UPS при запуске компьютеров от батарей и бесперебойников.

Недостатки системы:

  • высокая стоимость блоков питания с хорошими APFC
  • сложная диагностика и ремонт оборудования
  • высокая цена на запчасти не всегда оправдывает проведение ремонтных работ
  • чувствительность к большому пусковому току от бесперебойников.

Энергоэффективность оборудования

В контроле эффективности БП для компьютеров используется программа сертификации 80 PLUS, включенная в международный стандарт энергоэффективности электрических приборов. 80 PLUS оценивает технику по PF и КПД, присваивая класс уровня энергоэффективности. Стандарт указывает на необходимость добиться высоких показателей мощности при определенной нагрузке. Чтобы получить первый уровень 80 PLUS устройства должны иметь КПД 80% и PF не менее 0,8. Для максимального 80 PLUS Titanium нужен КПД от 90% и PF не менее 0,95.

Получить такие показатели в PF можно исключительно при помощи корректоров. Причем наибольшей эффективностью обладает активный ККМ. Он устойчив к кратковременным провалам сетевого напряжения и помогают даже при небольшом входном напряжении получить нужный показатель на выходе.

Выбор в пользу блока питания с APFC представляется удачным решением, помогающим сохранить работоспособность элементов компьютера и питающей сети.

Блок питания с высоким кпд. Современные блоки питания ATX и их характеристики. Наращивание тока нагрузки

Немаловажным критерием будет и КПД блока питания. Коэффициент полезного действия (КПД) – отношение полезной мощности, выдаваемой блоком питания, к потребляемой им от сети. Если схема блока питания ПКсодержала бы лишь трансформатор, его КПД был бы около 100%.

Рассмотрим пример, когда блок питания (с известным КПД – 80%) обеспечивает на выходе мощность в 400W. Если это число (400) разделить на 80% – получим 500W. А блок питания с теми же характеристиками, но с меньшим КПД (70%), будет потреблять уже 570W.

Но – не надо воспринимать эти цифры «всерьез». Блок питания большую часть времени – нагружен не полностью, например, это значение может быть 200W (потреблять от сети компьютер будет меньше).

Существует организация, в функции которой входит тест блоков питания на соответствие уровню заявленного стандарта КПД. Сертификация 80 Plus, при этом, проводится только для сетей на 115 Вольт (распространенных в США), начиная же с «класса» 80 Plus Bronze, все блоки тестируются для использования в 220В-электросети. Например, если сертификация пройдена в классе 80 Plus Bronze, КПД блока питания составляет 85% при «половинной» загрузке по мощности, и 81% – при заявленной мощности.

Наличие логотипа на блоке питания говорит, что товар соответствует уровню сертификации.

Плюсы высокого КПД: меньше энергии отводится «в виде тепла», и система охлаждения, соответственно, будет менее шумной. Во-вторых – очевидна экономия электричества (хотя и, не очень большая). Качество у «сертифицированных» БП, как правило, высокое.

Активный или пассивный pfc?

Power Factor Correction (PFC) – коррекция коэффициента мощности. Power Factor – отношение активной мощности к полной (активной плюс реактивной).

Нагрузкой же, реактивная мощность не потребляется – она на 100% отдается обратно в сеть, на следующем полупериоде. Однако, с ростом реактивной мощности, растет максимальное (за период) значение силы тока.

Слишком большая сила тока в проводах 220В – хорошо ли это? Наверное, нет. Поэтому, с реактивной мощностью по возможности борются (особенно это актуально для действительно мощных устройств, «переходящих» предел в 300-400 Ватт).

PFC – может быть пассивным или активным.

Преимущества активного метода:

Обеспечивается близкий к идеальному значению Power Factor (коэффициент мощности), вплоть до значения, близкого к 1. При PF=1, сила тока в проводе 220В не превысит значение «мощность делить на 220» (в случае меньших значений PF, сила тока – всегда несколько больше).

Недостатки активного PFC:

Повышается сложность – снижается общая надежность блока питания. Самой системе активного PFC – требуется охлаждение. Кроме того, не рекомендуют использовать системы активной коррекции с автовольтажем совместно с источниками ИБП (UPS).

Преимущества пассивной PFC:

Отсутствуют недостатки активного метода.

Недостатки:

Система – малоэффективна при больших значениях мощности.

Что именно выбрать? В любом случае, приобретая БП меньшей мощности (до 400-450W), в нем чаще всего вы обнаружите PFC пассивной системы, а более мощные блоки, от 600 W – чаще встречаются с активной коррекцией.

ОХЛАЖДЕНИЕ БЛОКА ПИТАНИЯ

Системный блок предусматривает установку БП вверху корпуса – тогда, выбирайте любую модель с горизонтально расположенным вентилятором. Больше диаметр – меньше шум (c одинаковой мощностью охлаждения).

Скорость вращения должна меняться в зависимости от внутренней температуры. Когда БП не перегревается – зачем нужно крутить «вентиль» на всех оборотах, и досаждать пользователю шумом? Существуют модели БП, полностью останавливающие свой вентилятор при потребляемой мощности менее 1/3 расчетной. Что – удобно.

Главное в системе охлаждения БП – это ее тишина (или – полное отсутствие вентилятора, такое тоже встречается). С другой стороны, охлаждение нужно затем, чтобы не допустить перегрева деталей (высокая мощность, в любом случае, влечет тепловыделение). На больших мощностях, без вентилятора – не обойтись.

Примечание: на фото – результат моддинга (удаление стандартной решетки-прорези, установка вентилятора Noktua и гриля 120 мм).

Коэффициент полезного действия (КПД, PSU Efficiency — eng. ) — параметр, обозначающий, насколько эффективно блок питания может преобразовывать энергию для нужд комплектующих. Измеряется в процентах и чем больше к 100% стремится тем выше эффективность.

Что такое КПД блока питания .

Блок питания является импульсным преобразователем, который предварительно преобразует переменный ток в постоянный. Переменный ток фильтруется, проходит через фильтры, и другие преобразователи. При этом преобразовании, теряется часть энергии с электромагнитными гармониками, сопротивлением элементов и соответственно с теплом. Если сравнить входящую мощность и выходящую, выходящая будет всегда меньше. Соотношение входящей и выходящей энергии и есть КПД .

По уровню коэффициента полезного действия, можно судить о качестве элементной базы в блоке питания, так как для достижения высоких значений, применяются более дорогие и качественные компоненты. Производителями БП , применяются новые технологии для увеличения уровня КПД . Например учетверённые и двойные трансформаторы, электронные системы управления током и защитой, в конце концов качественная пайка для меньшего сопротивления.

Плюсы от высокого уровня КПД .

1. Высокий коэффициент полезного действия экономит электроэнергию , что может лучшим способом сказаться на счетах за электричество. В единичном случае, экономия не большая, но в долгосрочной перспективе вы получите неплохую экономию. К тому же, если ваш компьютер потребляет значительное количество энергии, выигрыш от высокого КПД будет выше.

В организациях, где компьютеров 50 и более, высокий КПД сэкономит значительное количество средств за электроэнергию и поможет сэкономить на электрооборудовании питающей сети, благодаря меньшей необходимой мощности.

2. Высокий КПД , в итоге уменьшает нагрев компонентов внутри блока питания, благодаря меньшим потерям по току и как следствие меньшее преобразование электроэнергии в тепловую энергию . Это позволяет снизить частоту работы вентилятора и уменьшить шум . Но главное, что при более благоприятных условиях работы, большинство компонентов блока питания служат намного дольше . В частности, это касается силовых цепей и , которые не терпимы к постоянным перегревам.

3. Более качественные компоненты в блоке питания с высоким КПД . Для увеличения КПД , используются качественные компоненты и надёжная пайка. Это тоже увеличивает срок службы блока питания и все его характеристики: уровень пульсаций, поддержание нужного напряжения, возможность отдачи энергии, влияние линий питания друг на друга.

Стандарт 80 PLUS . Что это такое ?

Блоки питания, получившие 80 PLUS сертификат, должны выдавать коэффициент полезного действия не ниже определённого уровня при нагрузке от 20 до 100% . Сертификаты отличаются по процентному показателю и названию, от худшего к лучшему — Plus , Bronze , Silver , Gold , Platinum и не так давно введённый Titanium .

Примечательно, что сертификация имеет разные процентные показатели для разных напряжений. Применяются разные процентные значения при работе от 115 (Америка) и 230 вольт (Европа).

Наличие любого из этих сертификатов, говорит о довольно качественной элементной базе и чем выше стандарт, тем выше качество блока питания. Для домашнего использования, достаточно иметь блок питания со стандартом Bronze или Silver . Далее, процентный рост КПД растёт значительно медленнее, в отличии от цены на такие БП .

Здравствуйте Друзья! В статье о , мы немного коснулись темы как выбрать блок питания компьютера . В этой попробуем разобраться во внутреннем устройстве, принципе работы и разнообразии разъемов блока питания. Так же расскажем о таком важном параметре как коэффициент полезного действия КПД. Приведем расчет необходимой мощности блока питания и вы без труда сделаете свой выбор для любого компьютера.

3.3 V Sense (Коричневый) — контакт предназначенный для обратной связи. С помощью него блок питания регулирует напряжение +3.3 V.

5 V (Белый) — в современных блоках питания не используется и исключен из 24-х контактного разъема. Использовался для обратной совместимости шины ISA.

Power ON (Зеленый) — контакт позволяющий современным операционным системам управлять блоком питания. При выключении компьютера через меню «Пуск» система с Power ON отключит блок питания. Системы без контакта Power ON способны лишь вывести сообщение, что компьютер можно выключить.

Power good (Серый) — имеет напряжение +5 V и может колебаться в допустимых пределах от +2,4 V до +6 V. При нажатии на кнопку POWER (включение компьютера) блок питания включается и производит самотестирование и стабилизацию напряжений на выходе +3.3 V, +5 V и +12 V. Этот процесс занимает 0,1-0,5 с. После чего блок питания посылает материнской плате сигнал Power good. Этот сигнал принимает чип управления питанием и запускает последний. При скачках или пропадании напряжения на входе блока питания материнская плата не получает сигнал Power good и останавливает процессор. При возобновлении питания на входе так же восстанавливается сигнал Power good и происходит запуск системы. Таким образом, благодаря сигналу Power good, компьютер гарантировано получит только качественное питание, что в свою очередь позволяет повысить надежность и работоспособность всей системы.

Питание процессора . Питание осуществляется через устройство называемое Voltage Regulator Module (VRM). Модуль преобразует напряжение с +12 V до необходимого процессору и имеет коэффициент полезного действия (КПД) около 80%. Изначально, когда процессоры потребляли минимум энергии и питались от +5 V, достаточно было питания через материнскую плату. Было всего 12 контактов (2 по 6). С ростом производительности выросла и потребляемая мощность. Современные процессоры потребляют до 130 Вт и это без разгона. Задача стояла следующая, обеспечить питание процессора не расплавив при этом контакты на материнской плате. Для этого перешли с +5 V на +12 V, т.к. это дало возможность снизить ток более чем на 50% сохраняя мощность. Через один контакт +12 V на материнской плате можно было передавать до 6 А (2-ая линия +12 V питает слоты PCI-E). Решение было позаимствовано как обычно из серверного сегмента. Для процессора сделали отдельный разъем напрямую от блока питания.

Разъем состоял из 4-х контактов 2-ва +12 V и 2 — земля. По спецификации имелась возможность подачи до 8 А на контакт.

Для топовых процессоров использовалось несколько VRM модулей. Что бы лучше распределить нагрузку между ними было принято решение использовать два 4-х контактных разъема объединенных физически в один 8-ми контактный

Как видно из рисунка выше разъем содержит 4 линии +12 V, что обеспечивает стабильным питанием самые мощные процессоры. Разъем может быть разделен на 2 по 4 контакта.

Так же стоит отметить что особо мощные блоки питания (мне попадались от 1000 Вт и выше) имеют два 8-ми контактных разъема. Вероятно для питания систем включающих два процессора

Питание графического адаптера . 24-х контактный разъем питания материнской платы обеспечивает 75 Вт для слота PCI-E. Этого хватаем лишь для начального уровня. Для более продвинутых решений используется дополнительный 6-ти контактный разъем

Этот разъем подводит дополнительно 75 Вт и в результате 150 Вт для графического адаптера.

В 2008 году ввели 8-ми контактный разъем питания видеокарт

Сие обеспечивает дополнительно 150 Вт, что в сумме дает 225 Вт. Оба разъема обратно совместимы. Это значит, что 6-ти контактный разъем питания можно подключить к 8-ми контактному на графическом адаптере сдвинув его в сторону. И наоборот 8-ми контактный разъем блока питания компьютера можно подключить к 6-ти контактному на графическом адаптере. Конструкция разъема исключает некорректное подключение.

Кроме линий +12 V и земли на обоих разъемах присутствуют контакты Sense. Графический адаптер использует их для определения какой (6-ти или 8-ми контактный) разъем подключен к видеоадаптеру и подключен ли вообще разъем. Если разъем не подключен система на запустится. Если вместо 8-ми контактного разъема подключен 6-ти контактный в зависимости от прошивки графической карты система может не запуститься вообще либо запуститься с ограниченной функциональностью

8-ми контактный разъем питания графического адаптера и 8-ми контактное питание процессора имеют разные ключи (защита от дурака) благодаря чему вы не имеете возможности подключить разъемы не корректно. Так же эти разъемы по разному разделены: для питания графического адаптера 6+2, для питания процессора 4+4 или слитно 8 контактов.

В некоторых блоках питания разъемы PCI-E, для лучшей идентификации, маркируются наклейкой с надписью «PCI-Express»

Важно! Все разъемы блока питания подключаются без особого усилия!

У графических адаптеров среднего и высшего ценового сегмента присутствуют сразу два разъема. В зависимости от мощности: 2х6, 1х6 и 1х8, 2х8.

Бывают случаи когда блок питания не имеет достаточно разъемов питания PCI-E. В таких ситуациях используют Y-образные переходники

Переходник использует два «молекcа» для подключения периферии, т.к. необходимо две линии +12 V для одного 6-ти контактного разъема.

При подключении графического адаптера через переходник убедитесь что линия +12 V выдержит. То есть, найдите в обзорах или на официальном сайте информацию по энергопотреблению видеокарты. После посмотрите характеристику блока питания (на наклейке БП или на сайте производителе) по линии +12 V

Сложите максимальную мощность и TDP , полученную сумму я умножаю на 1. 5 и сравниваю с цифрой в характеристике блока питания. Если полученное значение мощности больше приведенного в характеристике, то возможны проблемы, если меньше — можно пробовать. Если же у вас современный блок питания и цифра получается впритык или даже чуть меньше чем в характеристике, то можно пробовать видеокарту в своих приложениях. Маловероятно, что вы загрузите ее на 100%. Если же у вас старый блок питания , лучше не рисковать.

Питание периферийных устройств . Практически все периферийные устройства питаются от следующий разъемов:

  • питание периферийных устройств
  • питание флоппи-дисковода
  • питание Serial ATA

Питание периферийный устройств . Обычно называется Molex так как производится фирмой с одноименным названием

Имеет 4 контакта: +5 V, +12 V и 2 земля. Рассчитан на ток 11 А на контакт. Используется для подключения старых , оптических приводов, вентиляторов и других устройств использующих питание +5 V или +12 V

Конструкция вилки предусматривает ключи (срезанные углы) препятствующие некорректному подключению периферийный устройств. Некоторые производители (Sirtec в частности) изготавливают данный разъем со специальными полукруглыми приспособлениями для более легкого отсоединения от устройств.

Питание флоппи-дисковода . Питание менее мощных периферийных устройств. Имеет так же 4 контакта. Расстояние между контактами, по сравнению с предыдущим разъемом уменьшено в 2 раза и составляет 2.5 мм

Каждый контакт рассчитан на ток 2 А, что определят максимальную мощность разъема в 34 Вт

В отличии от вилки для питания периферийных устройств в этом контакты +5 V и +12 V перевернуты. Флоппи-дисковод можно подключать «на ходу». Для этого сначала необходимо подключить кабель данных, а затем кабель питания. Отключение происходит в обратной последовательности. Убедитесь, что не используете FDD-дисковод, отключите питание затем шнур данных. Вилка флоппи-дисковода содержит ключ для корректного подключения, но при соединении необходимо быть внимательным (особенно на «ходу»), можно легко сместить контакты при подключении.

Питание Serial ATA . Все современные накопители как так и подключаются этим разъемом

Это 15 контактная вилка для подключения периферии где на каждую линию питания приходится по 3 контакта

Обеспечивает такую же мощность как и стандартный разъем для периферии. Так же на одной стороне присутствует ключ препятствующий некорректному подключению. Для устаревших блоков питания применяются переходники следующего типа, позволяющие подключить одно или два устройства SATA

В переходниках отсутствует линия питания +3.3 V, т. к. современные HDD и SSD ее не используют.

Коэффициент полезного действия — КПД блоков питания

Любое устройство питающееся от сети переменного тока имеет свой коэффициент полезного действия (КПД). Блоки питания компьютера не исключение. КПД — это то количество энергии которое выполняет полезную функцию (питание компьютера). Все остальное преобразуется в тепло. На данный момент существуют уровни эффективности представленные в таблице ниже

Преимущества высокого КПД блока питания:

  • меньшее потребление энергии в сравнении с блоком питания без соответствующей сертификации. Например блок питания 500 Вт с сертификацией 80 Plus Gold (КПД 90%) и без сертификации (КПД порядка 75%). При нагрузке в 50% (250 Вт) сертифицированный блок питания будет расходовать от сети 277 Вт, не сертифицированный — 333 Вт.
  • меньший нагрев так как значительно меньше тепла необходимо рассеять
  • более продолжительный срок работы блока питания за счет более низких температур
  • меньше шум, так как для отвода небольшого количества тепла требуется вентилятор работающий на более низких оборотах
  • более качественное питание для комплектующих, следовательно более надежная и стабильная работа всего компьютера
  • минимальное искажение характеристик сети питания. Каждое устройство питающееся от сети переменного тока вносит свои помехи. В сертифицированных блоках питания применяется специальное устройство APFC (Active Power Factor Correction) повышающее КПД и практически исключающее помехи от блока питания компьютера .

Недостаток один — цена, с лихвой компенсируется преимуществами.

Внутреннее устройство и принцип работы источников питания для компьютера

Коротко опишем принцип работы компьютерного блока питания

На вход подается питание 220 V / 50 Гц (в идеальном случае). В противном случае работает фильтр (1) который убирает пульсации и помехи сети. После питание подается на инвертор сетевого напряжения (2), который увеличивает частоту с 50 Гц до 100 Кгц и выше. Благодаря чему имеется возможность использовать дешевые трансформаторы (3) малых габаритов. Этот трансформатор благодаря высокой частоте может передать огромную мощность при преобразовании высоковольтного напряжения в низковольтное. Рядом с основным трансформатором располагается так же трансформатор дежурного напряжения. Последнее присутствует всегда при подаче питания к блоку. Далее в работу вступают диодные сборки (5), которые вместе с конденсаторами и дросселями сглаживают высокочастотные пульсации и выдают постоянные напряжения подающиеся непосредственно компонентам компьютера.

Основной дроссель групповой стабилизации (6). Применяется в блоках питания среднего ценового диапазона и отвечает за стабилизацию всех выходных напряжений. Если нагрузка на одном из каналов резко увеличивается — напряжение проседает. При такой схеме блок питания повышает напряжения сразу на всех линиях. Качественные, дорогие блоки питания, имеют полностью независимые линии питания, благодаря чему этого эффекта не возникает.

Схема управления частотой вращения вентилятора (7). Позволяет регулировать обороты «карлсона». Так же присутствует плата контроля напряжения и потребляемого тока. Она отвечает за защиту блока от коротких замыканий и перегрузки.

Блоки питания высокого уровня преимущественно изготавливают с модульным подключением кабелей. В этом случае присутствует плата с силовыми разъемами (8) куда непосредственно подключаются провода.

Модульное подключение позволяет использовать только необходимые кабеля. В следствии чего возможно добиться более качественного распределения кабелей в корпусе, что в свою очередь положительно скажется на

  • Модуль памяти — 5 Вт
  • HDD и оптический привод — 15 — 20 Вт
  • SSD — менее 10 Вт
  • вентилятор — от 0,5 до 5 Вт
  • графический адаптер — необходимо смотреть в спецификациях
  • Для систем со встроенным, в процессор, видео хватит блока питания 400-500 Вт. Точнее хватит и 250 Вт, но лучше взять с запасом.

    Как и где смотреть приблизительное энергопотребление процессора. Заходим на официальный сайт фирмы производителя, находим свой продукт и смотрим характеристики. Нас интересует поле Max. TDP. Эту цифру принимаю за энергопотребление процессора при расчете.

    С графическими адаптерами проще. Так же заходим на официальный сайт производителя графических чипов, ищем свой продукт. Открываем вкладку спецификация и если это видеокарта фирмы nvidia, то в разделе «Мощность и температура» находим показатели потребления карты и рекомендации по мощности блока питания. У конкурента потребление карты не нашел, необходимо прочитать обзор, но так же есть рекомендации по необходимой мощности блока питания.

    При сборе систем с несколькими следует точно знать сколько максимально потребляет данная модель. Данную цифру умножить на количество графических адаптеров в системе, добавить потребление процессора и других устройств. Полученную сумму умножить на 2 и получится мощность рекомендуемого блока питания с приличным запасом. Почему рекомендуют выбирать мощность блока питания с запасом? Потому что, если в одной комнате будет стоять несколько компьютеров с одинаковыми комплектующими, но с различными по мощности блоками питания и параметры питания будут оставлять желать лучшего. При таком раскладе стабильнее будут системы с более мощными блоками питания .

    Вывод

    В данной статье мы разобрались в характеристиках блока питания компьютера. Подробно разобрали разъемы с помощью которых питаются все комплектующие системы. Разъемы имеют определенные ключи «защита от дурака» и не прикладывая слишком много «ньютонов» при сборке, вы корректно соберете систему. Так же мы поверхностно прошлись по внутреннему строению и принципу работы блока питания компьютера . Узнали, что благодаря повышению частоты с 50 Гц до 100 Кгц и выше удается разместить все компоненты блока в скромных габаритах, без потери мощности. Было рассказано о сертификации блока питания и коэффициенте полезного действия КПД. Рассмотрели положительные и отрицательные стороны высокой эффективности. Это не только меньшие счета за электричество, которые за 3-4 года сведет разницу в стоимости к нулю, но и более стабильная и надежная работа вашего компьютера.

    P.S. Выбирайте блок питания для вашего компьютера с запасом по мощности в 1.5 — 2 раза и как можно более высокого стандарта сертификации. Это гарантирует вашему персональному компьютеру качественное и стабильное питание.

    С удовольствием отвечу на вопросы в комментариях. Благодарю, что поделились статьей в социальных сетях. Всего Вам Доброго!

    1. Блок питания компьютера
    2. Мощность
    3. Активный или пассивный PFC?
    4. Охлаждение блока питания
    5. Разъемы и кабели
    6. Бренды и производители
    7. Из истории
    8. Перспективы развития

    Блок питания компьютера

    Правильно выбрать блок питания для компьютера – иногда может быть не так просто, как кажется. От этого выбора зависит стабильность, а также срок службы всех используемых компонентов ПК, и подходить вопросу выбора блока питания – нужно серьезно. В данном обзоре, мы попытаемся рассмотреть основные моменты, которые помогут сделать правильный выбор.

    Мощность

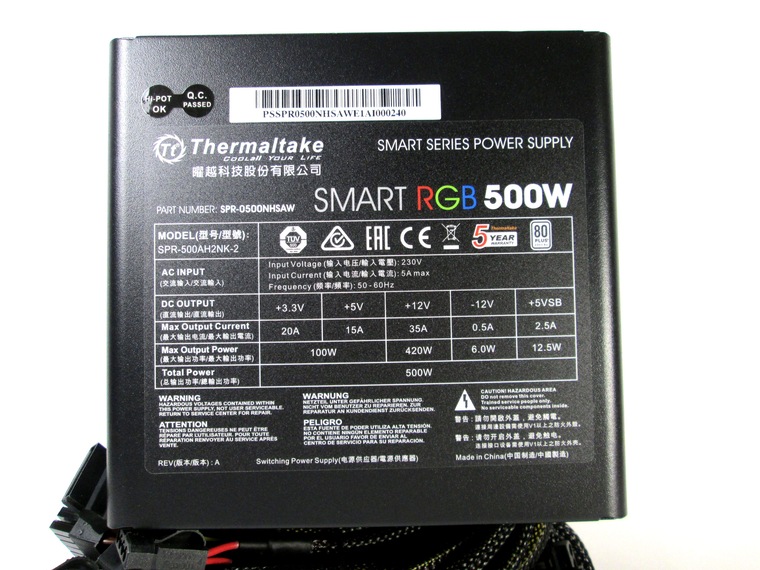

    На выходе блока питания присутствуют следующие постоянные напряжения: +5 V, +12 V (также +3.3 V), и – вспомогательные (минус 12 V и + 5 V в простое). Основной же нагрузкой сейчас «принято» загружать линию +12 V.

    Выходная мощность (W – Ватт) рассчитывается по простой формуле: она равна произведению U на J, где U – напряжение (в Вольтах), J – сила тока (в Амперах). Напряжения – постоянны, поэтому, чем больше мощность, тем больше должна быть сила тока по линиям.

    Но, оказывается, тут тоже не все просто. При сильной нагрузке на комбинированную линию +3.3 / +5, уменьшиться может мощность по линии +12. Пример – маркировка блока питания бюджетного бренда Cooler Master (модели RS-500-PSAP-J3):

    Максимальная суммарная мощность по линиям +3.3 и +5 равна 130W (что – указано на упаковке), ну а максимальная мощность по «наиболее важной» линии +12V – равна 360W.

    Но и это – не все. Обратим внимание на надпись ниже:

    3.3V и +5V и +12V суммарная мощность не должна превышать 427.9 W. Как бы, теоретически (глядя в «таблицу»), мы «видим» 490W (360 плюс 130), а здесь – всего лишь 427.9.

    Что это даст нам на практике: если нагрузка по линии +3.3V и 5V будет в сумме, скажем 60W, то отняв от приводимой производителем мощности 427.9, т.е. 427.9 – 60, получаем 367.9W. Мы получим только 360 Ватт по линии +12V. От которой идет как раз «основное потребление»: ток на процессор, видеокарту.

    Автоматический расчет мощности

    Для расчета мощности блоков питания, можно воспользоваться калькулятором в браузере: http://www.extreme.outervision.com/psucalculatorlite.jsp. Хотя он – на английском языке, разобраться можно. Таких сервисов, в интернете достаточно много.

    В общем, здесь можно выбрать почти что все, что нужно, включая конкретный тип CPU, формат материнской платы (micro-ATX или ATX), число планок памяти, винчестеров, вентиляторов… Для расчета, надо жать на прямоугольную кнопку «Calculate». Сервис выдаcт: как рекомендуемое, так и минимально возможное значение мощности (в Ваттах) для вашей системы.

    Однако, по опыту, можно считать: офисный компьютер (с двух-ядерным CPU), может довольствоваться блоком питания на 300W. Для домашнего (игрового, с дискретной видеокартой) – подходит БП 450 – 500W, ну а для мощных игровых ПК с «верхней» (топовой) картой (либо – двумя, в режиме Crossfire или SLI) – Total Power (суммарная мощность) начинается от 600 – 700W.

    Центральный процессор, даже при максимально возможной нагрузке, потребляет 100 – 180W (исключение – 6-ядерные AMD), видеокарта дискретная – от 90 до 340W, сама материнская плата – 25-30W (планка памяти – 5-7W), жесткий диск 15-20W. Учитывайте при этом, что основная нагрузка (процессор и видеокарта) ложится на линию «12V». Ну и, желательно добавить запас по мощности (10-20%).

    КПД – коэффициент полезного действия

    Немаловажным критерием будет и КПД блока питания. Коэффициент полезного действия (КПД) – отношение полезной мощности, выдаваемой блоком питания, к потребляемой им от сети. Если схема блока питания ПКсодержала бы лишь трансформатор, его КПД был бы около 100%.

    Рассмотрим пример, когда блок питания (с известным КПД – 80%) обеспечивает на выходе мощность в 400W. Если это число (400) разделить на 80% – получим 500W. А блок питания с теми же характеристиками, но с меньшим КПД (70%), будет потреблять уже 570W.

    Но – не надо воспринимать эти цифры «всерьез». Блок питания большую часть времени – нагружен не полностью, например, это значение может быть 200W (потреблять от сети компьютер будет меньше).

    Существует организация, в функции которой входит тест блоков питания на соответствие уровню заявленного стандарта КПД. Сертификация 80 Plus, при этом, проводится только для сетей на 115 Вольт (распространенных в США), начиная же с «класса» 80 Plus Bronze, все блоки тестируются для использования в 220В-электросети. Например, если сертификация пройдена в классе 80 Plus Bronze, КПД блока питания составляет 85% при «половинной» загрузке по мощности, и 81% – при заявленной мощности.

    Наличие логотипа на блоке питания говорит, что товар соответствует уровню сертификации.

    Плюсы высокого КПД: меньше энергии отводится «в виде тепла», и система охлаждения, соответственно, будет менее шумной. Во-вторых – очевидна экономия электричества (хотя и, не очень большая). Качество у «сертифицированных» БП, как правило, высокое.

    Активный или пассивный PFC?

    Power Factor Correction (PFC) – коррекция коэффициента мощности. Power Factor – отношение активной мощности к полной (активной плюс реактивной).

    Нагрузкой же, реактивная мощность не потребляется – она на 100% отдается обратно в сеть, на следующем полупериоде. Однако, с ростом реактивной мощности, растет максимальное (за период) значение силы тока.

    Слишком большая сила тока в проводах 220В – хорошо ли это? Наверное, нет. Поэтому, с реактивной мощностью по возможности борются (особенно это актуально для действительно мощных устройств, «переходящих» предел в 300-400 Ватт).

    PFC – может быть пассивным или активным.

    Преимущества активного метода:

    Обеспечивается близкий к идеальному значению Power Factor (коэффициент мощности), вплоть до значения, близкого к 1. При PF=1, сила тока в проводе 220В не превысит значение «мощность делить на 220» (в случае меньших значений PF, сила тока – всегда несколько больше).

    Недостатки активного PFC:

    Повышается сложность – снижается общая надежность блока питания. Самой системе активного PFC – требуется охлаждение. Кроме того, не рекомендуют использовать системы активной коррекции с автовольтажем совместно с источниками ИБП (UPS).

    Преимущества пассивной PFC:

    Отсутствуют недостатки активного метода.

    Недостатки:

    Система – малоэффективна при больших значениях мощности.

    Что именно выбрать? В любом случае, приобретая БП меньшей мощности (до 400-450W), в нем чаще всего вы обнаружите PFC пассивной системы, а более мощные блоки, от 600 W – чаще встречаются с активной коррекцией.

    Охлаждение блока питания

    Наличие в любом блоке питания вентилятора для охлаждения – считается нормой. Диаметр вентилятора – может быть равным 120 мм, встречается вариант на 135 мм и, наконец, 140 мм.

    Системный блок предусматривает установку БП вверху корпуса – тогда, выбирайте любую модель с горизонтально расположенным вентилятором. Больше диаметр – меньше шум (c одинаковой мощностью охлаждения).

    Скорость вращения должна меняться в зависимости от внутренней температуры. Когда БП не перегревается – зачем нужно крутить «вентиль» на всех оборотах, и досаждать пользователю шумом? Существуют модели БП, полностью останавливающие свой вентилятор при потребляемой мощности менее 1/3 расчетной. Что – удобно.

    Главное в системе охлаждения БП – это ее тишина (или – полное отсутствие вентилятора, такое тоже встречается). С другой стороны, охлаждение нужно затем, чтобы не допустить перегрева деталей (высокая мощность, в любом случае, влечет тепловыделение). На больших мощностях, без вентилятора – не обойтись.

    Примечание: на фото – результат моддинга (удаление стандартной решетки-прорези, установка вентилятора Noktua и гриля 120 мм).

    Разъемы и кабели

    При покупке и выборе, обращайте внимание на количество доступных разъемов и длину проводов, идущих от блока питания. В зависимости от геометрии корпуса, нужно выбирать БП с достаточным по длине жгутом кабеля. Для стандартных корпусов ATX, достаточно будет жгута 40-45 см.

    Блок питания, работающий в домашнем и офисном компьютере, имеет разъемы:

    Это – 24-х контактный разъем питания материнской платы ПК. Обычно здесь – раздельно 20 и 4 контакта, но бывает – и монолитный, 24-контактный.

    Разъем питания процессора. Обычно он 4-х контактный, и только для очень мощных процессоров используют 8 контактов. Правильно выбрать блок питания для компьютера можно, ориентируясь на соответствующий разъем самой материнской платы.

    Разъем для питания видеокарты – выглядит аналогично, и отличается тем, что он – 6-ти либо 8-ми контактный.

    Разъемы (коннекторы) для питания SATA-устройств (жестких дисков, оптических приводов), четырех контактные Molex (для IDE), и для включения FDD (или кард-ридера) – знакомы большинству пользователей:

    Примечание: количество всех дополнительных разъемов (SATA, MOLEX, FDD) должно быть достаточным для подключения устройств, размещаемых внутри системного блока.

    Монтаж – демонтаж

    Для демонтажа старого блока питания, отключите его провод 220 Вольт. Затем, необходимо выждать 2-3 минуты, и только затем приступать к работе. Внимание! Несоблюдение данного требования может повлечь электротравму.

    Блок питания в любом ПК крепится к задней стенке на 4-х винтах (саморезах). Откручивать их можно, только отключив все внутренние разъемы и штекеры блока питания (2 разъема материнской платы, видеокарты, коннекторы дополнительных устройств).

    Подключить блок питания к компьютеру можно в обратном порядке: сначала – монтируем в корпус, закрепляя винтами, затем – подключаем разъемы.

    Примечание: при манипуляциях с блоком питания, кулер процессора может мешать. Если есть возможность его демонтировать – воспользуйтесь этим (поставите на место – потом, перед включением).

    Включение компьютера с новым БП

    Подав питание 220 Вольт на новый БП, не нужно сразу включать компьютер. Подождите секунд 10-15 сначала: вы будете слушать, не происходит ли что-либо «неординарное». Если слышим писк, звон дросселей – идем и меняем блок питания по гарантии. Если же вы слышите периодически повторяющийся «металлический» щелчок – не включайте компьютер с таким блоком питания.

    Если в дежурном режиме, блок питания «щелкает» – это работает система защиты. Отключите такой блок питания, отсоедините его разъемы (коннекторы). Можно попробовать собрать то же самое еще раз – если проблема повторяется, несем блок питания в сервисный центр (возможно, неисправен сам блок).

    Компьютер с исправным БП включается практически сразу же, при нажатии кнопки «Power» ATX-корпуса. Должно появиться изображение на мониторе – теперь вы можете продолжить работу, но уже – с новым блоком питания.

    Модульные кабели и разъемы

    Многие более мощные модели блоков питания сейчас используют так называемое «модульное» подключение. Добавление внутренних кабелей с соответствующими ответными разъемами – происходит по необходимости. Это удобно, потому, что в корпусе компьютера уже не надо держать лишние (неиспользуемые) провода, к тому же, так – меньше путаницы. А отсутствие лишних проводов, улучшает также циркуляцию горячего воздуха. В модульных блоках питания, «несъемными» делают только шнуры с разъемом для материнской платы/процессора.

    Бренды и производители

    Все фирмы (производители блоков питания для компьютера) – принадлежат одной из 3-х основных групп:

    1. Производят полностью свою продукцию – такие бренды, как Hipro, FSP, Enermax, Delta, также HEC, Seasonic.
    2. Производят продукцию, перекладывая часть процесса изготовления на другие компании – Corsair, Silverstone, Antec, Power&Cooling и Zalman.
    3. Перепродают готовые блоки под собственной маркой (некоторые – производят «отбор», некоторые – нет): Chiftec, Gigabyte, Cooler Master, OCZ, Thermaltake.

    Каждый бренд, приведенный выше, смело можно рекомендовать. В интернете, к тому же, приводится много обзоров и тестов для «фирменных» блоков питания, по которым можно ориентироваться пользователю.

    Перед покупкой БП, его стоит взвесить (достаточно и подержать в руке). Это позволит более-менее понять, что у него внутри. Конечно, способ это – неточный, однако он позволяет сразу «отмести» явно «дешевый» БП.

    Масса блока питания зависит от качества стали, габаритов вентилятора, а (главное): количества дросселей и веса радиаторов внутри. Если в БП не хватает каких-то катушек индуктивности (или, допустим, конденсаторы – уменьшенной емкости), это говорит об «удешевлении» электрической схемы: БП будет весить 700-900 гр. Хороший БП (450-500W) весит обычно от 900 гр. до 1,4 кг.

    Из истории

    На рынке персональных компьютеров, то есть не только IBM-совместимых, а – в более общем смысле «компьютеров», на стандартизацию компонентов (БП, материнской платы) изначально пошла компания IBM. Остальные затем стали это «копировать». Все известные форм-факторы для блоков питания IBM-совместимых ПК, основаны на какой-либо из моделей БП: PC/XT, PC/AT, и Model 30 PS/2. Все совместимые ПК, так или иначе, могли использовать один из трех оригинальных стандартов, разработанных IBM. Эти стандарты были популярны вплоть до 1996 г., и даже позднее – современный стандарт ATX восходит к физической компоновке PS/2 Model 30.

    Новый форм-фактор, то есть известный нам ATX, определила в 1995 г. компания Intel (тогда – партнер IBM), представив стандарт для платы и блока питания. Новый стандарт обрел популярность с 1996 г., и производители постепенно начали отходить от устаревшего стандарта AT. ATX и некоторые «ответвления» стандарта, которые за ним последовали, используют отличные от форм-фактора AT разъемы мат. платы (не только с дополнительными напряжениями, но и сигналами, которые позволяют обеспечивать большую мощность и дополнительные возможности).

    Все IBM-овские стандарты предусматривали физически один и тот же разъем, подающий питание на материнскую плату. Для включения и выключения, чтобы подать питание на компьютер, использовался тумблер (или кнопка), размыкающий провод с напряжением 220 Вольт. Что было не очень удобно (особенно при разборе/ремонте ПК). Поэтому, появился новый стандарт, «не допускающий» напряжение более 12 Вольт внутри системного блока (внутри корпуса).

    Необходимо сказать, что сама схема питания (принцип ее построения), начиная от первых PC XT, значительных изменений не получила. Принцип преобразования энергии, используемый в компьютерных БП, называется «импульсным» (из переменного напряжения 220 Вольт делается «постоянное», затем, оно преобразуется, понижается до более низких значений импульсным методом). Первые блоки питания для персональных компьютеров имели мощность 60 W (XT), или, скажем, 100-120 W (AT 286). Просто, тогда компьютер предусматривал установку: 1-2 дисководов, одного винчестера (да и сам процессор – «потреблял» очень мало).

    Перспективы развития

    800 Ватт, 900 Ватт, 1000 Ватт… Блоком питания для ПК, отдающим в нагрузку один Киловатт энергии – никого не удивить. Конечно, цена значительно отличается (от «стандартных» коробок на 450-500 W), однако, такой блок питания обеспечивает достаточный уровень надежности (и – невысокий уровень шума) даже при полной загрузке! Ну, просто чудо.

    Если же посчитать, сколько энергии такой компьютер будет потреблять от розетки – получится, что это ни что иное, как эквивалент постоянно включенного на полную мощность утюга. Хорошего такого, по мощности – выше среднего, тяжеленького…

    Последнее время, с переходом на новые техпроцессы производства «главных» микросхем для компьютера (центрального процессора, модуля 3-D), движение наметилось как раз «обратное» – то есть, снижение общей мощности при сохранении того же уровня производительности. Два года назад, средний 4-ядерный «проц» потреблял не менее 90 W, сейчас – уже 65 («новый», при этом – быстрее). В любом случае (как 2 года назад, так и сейчас), выбор – за пользователем.

    Блок питания – это важнейший компонент любого персонального компьютера, от которого зависит надежность и стабильность вашей сборки. На рынке довольно большой выбор продукции от различных производителей. У каждого из них по две-три линейки и больше, которые включают в себя еще и с десяток моделей, что серьезно запутывает покупателей. Многие не уделяют этому вопросу должного внимания, из-за чего часто переплачивают за избыточную мощность и ненужные “навороты”. В этой статье мы разберемся, какой же блок питания подойдет для вашего ПК лучше всего?

    Блок питания (далее по тексту БП), это прибор, преобразующий высокое напряжение 220 В из розетки в удобоваримые для компьютера значения и оснащенный необходимым набором разъемов для подключения комплектующих. Вроде бы ничего сложного, но открыв каталог , покупатель сталкивается с огромным числом различных моделей с кучей зачастую непонятных характеристик. Прежде, чем говорить о выборе конкретных моделей, разберем, какие характеристики являются ключевыми и на что стоит обращать внимание в первую очередь.

    Основные параметры.

    1. Форм-фактор . Для того, чтобы блок питания банально поместился в ваш корпус, вы должны определиться с форм-факторов, исходя из параметров самого корпуса системного блока . От форм-фактор зависят габариты БП по ширине, высоте и глубине. Большинство идут в форм-факторе ATX, для стандартных корпусов . В небольших системных блоков стандарта microATX, FlexATX, десктопов и других, устанавливаются блоки меньших размеров, такие как SFX , Flex-ATX и TFX .

    Необходимый форм-фактор прописан в характеристиках корпуса, и именно по нему нужно ориентироваться при выборе БП.

    2. Мощность. От мощности зависит, какие комплектующие вы сможете установить в ваш компьютер, и в каком количестве.
    Важно знать! Цифра на блоке питания, это суммарная мощность по всем его линиям напряжений. Так как в компьютере основными потребителями электроэнергии являются центральный процессор и видеокарта, то основная питающая линия, это 12 В, когда есть еще 3,3 В и 5 В для питания некоторых узлов материнской платы, комплектующих в слотах расширения, питание накопителей и USB портов. Энергопотребление любого компьютера по линиям 3,3 и 5 В незначительно, по этому при выборе блока питания по мощности нужно всегда смотреть на характеристику “мощность по линии 12 В “, которая в идеале должна быть максимально приближена к суммарной мощности.

    3. Разъемы для подключения комплектующих , от количества и набора которых зависит, сможете ли вы, к примеру, запитать многопроцессорную конфигурацию, подключить парочку или больше видеокарт, установить с десяток жестких дисков и так далее.
    Основные разъемы, кроме ATX 24 pin , это:

    Для питания процессора – это 4 pin или 8 pin коннекторы (последний может быть разборным и иметь запись 4+4 pin).

    Для питания видеокарты – 6 pin или 8 pin коннекторы (8 pin чаще всего разборный и обозначается 6+2 pin).

    Для подключения накопителей 15-pin SATA

    Дополнительные:

    4pin типа MOLEX для подключения устаревших HDD с IDE интерфейсом, аналогичных дисковых приводов и различных опциональных комплектующих, таких как реобасы, вентиляторы и прочее.

    4-pin Floppy – для подключения дискетных приводов. Большая редкость в наши дни, поэтому такие разъемы чаще всего идут в виде переходников с MOLEX.

    Дополнительные параметры

    Дополнительные характеристики не так критичны, как основные, в вопросе: “Заработает ли этот БП с моим ПК?”, но они так же являются ключевыми при выборе, т.к. влияют на эффективность блока, его уровень шума и удобство в подключении.

    1. Сертификат 80 PLUS определяет эффективность работы БП, его КПД (коэффициент полезного действия). Список сертификатов 80 PLUS:

    Их можно разделить на базовый 80 PLUS, крайний слева (белый), и цветные 80 PLUS, начиная от Bronze и заканчивая топовым Titanium.
    Что такое КПД? Допустим, мы имеем дело с блоком, КПД которого 80% при максимальной нагрузке. Это означает, что на максимальной мощности БП будет потреблять из розетки на 20% больше энергии, и вся эта энергия будет преобразована в тепло.
    Запомните одно простое правило: чем выше в иерархии сертификат 80 PLUS, тем выше КПД, а значит он будет меньше потреблять лишней электроэнергии, меньше греться, и, зачастую, меньше шуметь.
    Для того, чтобы достичь наилучших показатель в КПД и получить “цветной” сертификат 80 PLUS, особенно высшего уровня, производители применяют весь свой арсенал технологий, наиболее эффективную схемотехнику и полупроводниковые компоненты с максимально низкими потерями. Поэтому значок 80 PLUS на корпусе говорит еще и о высокой надежности, долговечности блока питания, а так же серьезном подходе к созданию продукта в целом.

    2. Тип системы охлаждения. Низкий уровень тепловыделения блоков питания с высоким КПД, позволяет применять бесшумные системы охлаждения. Это пассивные (где нет вентилятора вообще) , либо полупассивные системы , в которых вентилятор не вращается на небольших мощностях, и начинает работать, когда БП становится “жарко” в нагрузке.

    При подборе БП стоит обратить внимание и на длину кабелей, основного ATX24 pin и кабеля питания CPU при установки в корпус с нижним расположением блока питания.

    Для оптимальной прокладки питающих проводов за задней стенкой, они должны быть длиной как минимум от 60-65 см , в зависимости от размеров корпуса. Обязательно учтите этот момент, чтобы потом не возиться с удлинителями.
    На количество MOLEX нужно обращаться внимание только если вы ищете замену для своего старого и допотопного системного блока с IDE накопителями и приводами, да еще и в солидном количестве, ведь даже у самых простых БП есть минимум пара-тройка стареньких MOLEX, а в более дорогих моделях их вообще десятки.

    Надеюсь этот небольшой путеводитель по каталогу компании DNS поможет вам в столь сложном вопросе на начальном этапе вашего знакомства с блоками питания. Удачных покупок!


    Что нужно знать при выборе компьютерного блока питания?

    Характеристики и параметры блоков питания

    Мощность

    Мощность блока питания.
    Это самый важный параметр для блоков питания. Как правило, чем мощнее система, тем больше у нее энергопотребление.
    Для офисных ПК достаточно мощности 300-400 Вт, современным компьютерам для геймеров нужно 450-600 Вт, для топовых конфигураций с двумя видеокартами требуется блок питания мощностью 650 Вт и выше.


    Форм-фактор

    Принято различать несколько форм-факторов блоков питания: ATX, PS3/ATX, SFX и TFX.
    ATX – самый распространенный типоразмер блоков питания для ПК. Размеры: 150x86x140 мм (ШхВхГ). Используется в подавляющем большинстве настольных компьютеров.
    PS3/ATX – более компактный вариант ATX, отличающийся лишь более короткой глубиной: 150x86x100 мм (ШхВхГ). Глубина может зависеть от модели, но всегда находится в диапазоне 100-139 мм.
    SFX – компактные блоки питания размером 125×51,5×100 мм (ШхВхГ). С помощью адаптера можно установить такой БП в корпус ATX. Этот форм-фактор подойдет для компактных мультимедийных ПК для домашнего кинотеатра (HTPC).
    TFX – этот форм-фактор используется в корпусах нестандартной формы или небольшой высоты. Размеры – 85x65x175 мм (ШхВхГ). Глубина может быть меньше этого значения.


    Сертификат 80 PLUS

    Соответствие блока питания одному из уровней сертификации 80 PLUS.
    Сертификат 80 PLUS – часть принятого в 2007 году стандарта энергосбережения Energy Star 4.0. Присутствие у блока питания одного из уровней сертификации подразумевает его соответствие определенным нормативам энергопотребления. КПД блока питания (отношение его выходной мощности к потребляемой) должен быть не менее 80% (при 20%, 50% и 100% нагрузки относительно номинальной мощности БП. Причем требования к КПД возрастают с повышением уровня сертификата (от простого до Titanium). Соответственно, чем выше уровень сертификации, тем энергоэффективнее (и дороже) блок питания.


    Система охлаждения

    Тип системы охлаждения блока питания. На сегодняшний день существуют блоки питания с одним вентилятором, с двумя, а также безвентиляторные.
    Наиболее распространенным типом системы охлаждения является конструкция с одним вентилятором. В дешевых моделях используют 80 мм вентиляторы, которые раскручиваются до нескольких тысяч об/мин и сильно шумят. В более качественных моделях используют вентиляторы диаметром 120 мм и выше.
    В некоторые мощные блоки питания устанавливают второй вентилятор. Это повышает эффективность системы охлаждения, но увеличивает уровень шума.
    В безвентиляторных блоках питания для рассеивания тепла используются только радиаторы. Главный плюс таких блоков питания – абсолютная бесшумность. Недостатки – высокая цена и ограничение по мощности (пассивная система охлаждения не справляется с тепловыделением мощных блоков питания). На сегодняшний день мощность безвентиляторных блоков питания не превышает 600 Вт.


    Диаметр вентилятора

    Диаметр вентилятора, установленного в блоке питания.
    Как правило, вентилятор большего диаметра работает на меньших оборотах и поэтому производит меньше шума (при сохранении эффективности охлаждения). Если вы собираете тихую систему – обратите внимание на блоки питания с вентилятором диаметром 120-140 мм.


    Диаметр второго вентилятора

    Диаметр второго вентилятора, установленного в блоке питания.
    Как правило, вентилятор большего диаметра работает на меньших оборотах и поэтому производит меньше шума (при сохранении эффективности охлаждения).


    PFC

    Тип коррекции коэффициента мощности (Power Factor Correction, PFC) в блоке питания.
    Коэффициент мощности – это отношение активной мощности (т. е. мощности, идущей на полезную работу) к полученной. Чем он ближе к единице, тем лучше. Для коррекции коэффициента мощности существуют два способа – пассивный и активный.
    Активный PFC заметно лучше – при нем коэффициент мощности достигает примерно 0.95-0.99, тогда как при пассивном – лишь 0.7-0.75. Высокий коэффициент мощности будет полезен владельцам маломощных ИБП – для обеспечения работы блока питания с пассивным PFC потребуется значительно более мощный (примерно на 30%) ИБП, чем для обеспечения работы блока питания той же мощности, но с активным PFC. Кроме того, блоки питания с активным PFC менее чувствительны к пониженному сетевому напряжению.


    Тип разъема для материнской платы

    Тип разъема для материнской платы.
    Через этот разъем подается питание на материнскую плату. В старых материнских платах использовался разъем 20-pin, в современных используется 24-pin. Во многих блоках питания разъем 24-pin разборный (20-pin + 4-pin), для совместимости со старыми материнскими платами.


    Цвет подсветки

    Цвет подсветки, установленной в блоке питания.
    Блок питания с подсветкой придаст вашему компьютеру индивидуальный дизайн. Существуют модели с различными цветами подсветки.


    Отстегивающиеся кабели

    Возможность отстегнуть неиспользуемые кабели, чтобы они не мешали сборке компьютера и подключению новых устройств. Кроме того, снятие лишних проводов позволит освободить внутреннее пространство компьютера и улучшить его вентиляцию.


    Популярные производители блоков питания

    ACCORD, AeroCool, Chieftec, Cooler Master, Corsair, Deepcool, ExeGate, FSP Group, IN WIN, Sea Sonic Electronics, Thermaltake, Zalman

    Для выбора качественного блока питания для компьютера с оптимальными параметрами, смотрите видео обзоры и читайте отзывы покупателей на нашем сайте.

    Рейтинг блоков питания ПК

    : 80 Plus Platinum vs Gold vs Bronze vs White

    Прислушайтесь к советам из некоторых уголков Интернета, и может показаться, что отказ от покупки самого эффективного источника питания может привести к взрыву вашего ПК. Это просто неправда, и вы можете без нужды тратить деньги, идя по этому пути.

    Рейтинги эффективности блоков питания, безусловно, поддаются этому заблуждению, потому что различия между источниками питания 80 Plus (также известными как 80 Plus White), 80 Plus Bronze, 80 Plus Silver, 80 Plus Gold, 80 Plus Platinum и 80 Plus Titanium не совсем сразу понятно.Но посмотрите, как работает система, и вы увидите, что вы вполне можете обойтись блоком питания 80 Plus White – или, возможно, вам понадобится блок питания с платиновым рейтингом, а не с бронзовым.

    Объяснение рейтингов эффективности

    Рейтинг эффективности блока питания показывает, сколько энергии преобразуется из переменного тока (то, что он потребляет от стены) в постоянный ток (от чего расходуются компоненты вашего ПК). Остальное теряется в виде тепла. Источники питания с рейтингом 80 Plus будут иметь соотношение мощности 80% к 20% тепла при 20%, 50% и 100% нагрузке.По мере того, как вы переходите к обозначениям из драгоценных металлов, эффективность повышается, достигая 94 процентов при 50-процентной нагрузке для модели с титановым рейтингом. Эффективность блоков питания с рейтингом 80 Plus Bronze и выше зависит от нагрузки.

    Чем эффективнее блок питания, тем меньше он потребляет энергии и выделяет меньше тепла, что означает меньший счет за электроэнергию и более тихий блок питания. Компоненты тоже, как правило, лучше, а это значит, что вы сможете использовать его дольше.Гарантии производителя обычно отражают это: блок питания с рейтингом Bronze может получить гарантию от 3 до 5 лет, а модель с рейтингом Platinum – в течение 10 лет.

    В наши дни большинство блоков питания от известных и надежных производителей имеют сертификат 80 Plus или выше, но можно найти и другие блоки питания, которые ниже этого уровня. Те дешевые блоки питания, которые входят в комплект со сверхдешевыми корпусами? Не 80+.

    CLEAResult.com

    Фактический процент эффективности для U.С. и другие страны с электрическими сетями, работающими на аналогичном напряжении. (Вы можете увидеть полную диаграмму на сайте CLEAResult.) Минимальная эффективность для соответствия спецификациям ATX составляет 60 процентов при 50-процентной нагрузке, что намного ниже, чем у стандарта 80 Plus.

    Как выбрать рейтинг эффективности для блока питания

    Три основных фактора помогают определить, какой рейтинг эффективности лучше всего подойдет для сборки вашего ПК:

    • Тарифы на электроэнергию местные
    • Температура окружающей среды
    • Бюджет

    Большинство обычных пользователей ПК, которые живут в умеренном климате с низкими ценами на электроэнергию, прекрасно справятся со стандартным блоком питания 80 Plus или 80 Plus Bronze.Как видно из таблицы выше, эффективность не сильно возрастает при переходе к более высокому рейтингу.

    На самом деле важнее качество конкретной модели, которую вы рассматриваете. Мы рекомендуем проверить, насколько эффективен блок питания на веб-сайте группы, которая выдает сертификат 80 Plus, а также учесть детали, которые входят в его состав, и того, кто его производит – что не всегда совпадает с тем, кто размещает логотип своей компании. в теме. (Наше руководство по выбору источника питания поможет вам более полно пройти процесс проверки перед покупкой.) Вы можете столкнуться с ситуациями, когда блок питания с рейтингом Bronze может превзойти, например, конкурента с рейтингом Gold.

    EVGA

    Обычно с увеличением мощности повышаются и показатели эффективности блока питания. Но рейтинги эффективности не всегда отражают все характеристики конкретной модели, поэтому обязательно прочтите обзоры, чтобы получить полную картину.

    Если вы живете в месте, где электричество дороже, то экономия затрат на более эффективный источник питания может окупиться более высокой начальной ценой.Блок питания с более высоким номиналом также может иметь смысл, если вы живете в очень жарком месте в течение длительного времени, поскольку сверхвысокие температуры окружающей среды могут снизить эффективность блока питания. Меньше тепла от источника питания означает меньший шум от его вентилятора и меньше усилий с вашей стороны, чтобы ваш компьютер в целом оставался прохладным.

    Между прочим, при расчете ожидаемой стоимости электроэнергии для блока питания не забывайте, что указанная на блоке питания мощность является максимальной потенциальной мощностью постоянного тока. Вам понадобится мощность переменного тока (то, что вы рисуете у стены) для точной оценки, что требует небольшой математики.Например, блок питания 80 Plus White мощностью 500 Вт при 50-процентной нагрузке будет работать до 250 Вт постоянного тока или 312,5 Вт переменного тока. Вы будете использовать это последнее число (312,5) при составлении таблицы потребления электроэнергии.

    В целом, чем выше вы набираете мощность, тем выше и рейтинг эффективности. Обычно вы принимаете от двух до трех вариантов, что упростит процесс выбора. Не чувствуйте себя обязанным тратить больше, чем вам нужно – бюджет по-прежнему имеет значение. Купите источник питания с эффективностью, которая соответствует вашей ситуации, а не требованиям других людей, которые считают, что вы всегда должны максимально использовать технические характеристики.

    Что такое рейтинг эффективности блоков питания? [Окончательное руководство на 2021 год]

    Блок питания – не совсем первый компонент, о котором вы думаете, когда собираете новый игровой ПК, но, тем не менее, он чрезвычайно важен.

    При покупке блока питания следует учитывать несколько факторов, включая общую мощность, степень модульности, которую он предлагает, и разъемы, с которыми он поставляется, но одна из наиболее заметных (и более востребованных) функций, которые вы Я бы заметил, что сегодня у блока питания будет его рейтинг эффективности .

    Но каков рейтинг эффективности, к какому уровню следует стремиться, и стоит ли вообще получать высокоэффективный блок питания?

    На все это мы ответим в этой статье, так что читайте дальше!

    Что такое рейтинг эффективности блока питания?

    Работа блока питания не требует пояснений – он обеспечивает питание всех компонентов ПК. И хотя мощность описывает общую мощность, которую может обеспечить блок питания, его рейтинг эффективности показывает, какая часть мощности, потребляемой от розетки, фактически доставляется компонентам.

    То есть, если бы дешевый блок питания с эффективностью всего 50% должен был отдавать 100 Вт мощности на компонент, ему потребовалось бы потреблять вдвое больше мощности – 200 Вт – и вся избыточная мощность была бы потеряна. в виде тепла, излучаемого устройством.

    Но, конечно, вам не стоит беспокоиться о блоках питания с эффективностью только 50%, поскольку даже самые дешевые модели, которые сегодня можно купить у надежных производителей, находятся в диапазоне КПД 70-80%, в то время как наиболее эффективные могут легко превзойти эффективность 90%.

    Рейтинг эффективности блоков питания

    А если говорить о более эффективных блоках питания, вы обнаружите, что они идут с аккуратным маленьким логотипом «80 Plus» на коробке, так что это такое?

    Программа сертификации 80 Plus была введена в 2004 году, и, как можно понять из названия, она указывает на то, что блок питания был протестирован и сертифицирован как минимум на 80% кпд при различных нагрузках, что означает, что он потребляет меньше энергии и генерирует меньше тепла, чем у несертифицированного БП.

    В дополнение к стандартной сертификации 80 Plus с годами были введены еще пять рейтингов, названных в честь различных металлов: бронзы, серебра, золота, платины и титана.Как и следовало ожидать, каждый последующий «уровень» обеспечивает большую эффективность, чем предыдущий, хотя и по более высоким ценам.

    Нужен ли вам эффективный блок питания и стоит ли оно того?

    Наличие более эффективного источника питания определенно звучит привлекательно, особенно если вы относитесь к толпе, заботящейся об окружающей среде. Но стоят ли более эффективные блоки питания дополнительных затрат? И сколько денег они могут реально помочь вам сэкономить?

    Как упоминалось выше, чем выше рейтинг эффективности, тем дороже становятся блоки питания.Очевидно, что трудно сделать общие выводы о точных ценах, поскольку существуют сотни и сотни блоков питания с сертификатом 80 Plus, но, естественно, надбавка к цене становится тем заметнее, чем выше вы поднимаетесь по служебной лестнице.

    Так, например, в то время как обычный блок питания 80 Plus или 80 Plus Bronze на 600 Вт может иметь в основном незначительное увеличение цены по сравнению с несертифицированным, блок питания на 600 Вт Platinum или Titanium может легко стоить более чем в два раза дороже, чем обычный 80 Plus 600W БП.

    Теперь, когда дело доходит до того, стоит ли более эффективный блок питания с точки зрения экономии энергии, это во многом зависит от того, что он питает.

    Если бы мы сравнили блоки питания мощностью 600 Вт с КПД 80% и КПД 90%, которые питают обычный игровой ПК, более эффективный блок питания обеспечит незначительную экономию энергии, которая может даже не покрыть надбавку к цене самого блока питания по сравнению с ход жизни ПК.

    И хотя блок питания 80 Plus Platinum или Titanium действительно может сэкономить вам хорошие деньги, если вы собираете энергоемкую машину, которая будет работать долгие часы или круглосуточно, в них просто не стоит инвестировать, когда это произойдет. к обычным игровым ПК.

    Тем не менее, если вы заботитесь об экономии энергии, лучший способ сделать это – просто дать компьютеру перейти в спящий режим или выключить его, когда вы им не пользуетесь.

    Есть ли другие преимущества для получения эффективного блока питания?

    Имея все это в виду, есть ли какие-либо преимущества в использовании более дорогого блока питания с сертификатом 80 Plus вместо несертифицированного, если экономия энергии не рассматривается?

    Что ж, как упоминалось ранее, эффективный блок питания не только экономит электроэнергию, но и выделяет меньше тепла.Это, в свою очередь, означает большую долговечность, поскольку блок питания не изнашивается так быстро, как обычный несертифицированный блок питания.

    Итак, имея это в виду, в отличие от более дорогих блоков питания 80 Plus, обычный блок питания 80 Plus или 80 Plus Bronze, скорее всего, будет стоить относительно небольшого повышения цены. В конце концов, последнее, что вам нужно, – это некачественный блок питания, который однажды поджарит ваши компоненты.

    Наконец, если вы сейчас покупаете новый блок питания, возможно, вы захотите проверить нашу подборку лучших блоков питания для игр, доступных прямо сейчас, так как вы, вероятно, найдете то, что хорошо соответствует вашим потребностям!

    Разъяснение эффективности

    – развенчание мифов об источниках питания

    Разъяснение эффективности

    Все блоки питания имеют определенную кривую эффективности, которую мы показываем в наших обзорах.В качестве примера воспользуемся блоком питания Cooler Master UCP 900W. Вот кривая эффективности, которую мы измерили во время тестирования:

    Эффективность – это выходная мощность, деленная на входную, поскольку при преобразовании переменного тока в постоянный теряется определенная мощность. По оси абсцисс показана нагрузка источника питания в ваттах, а по оси ординат – КПД. Давайте включим в таблицу три наших примера систем, чтобы посмотреть, какой КПД они получат с этим источником питания.

    Первая система заставляет этот высокопроизводительный блок питания работать только с КПД от 73% до 81%, в зависимости от входного напряжения.Очевидно, что на компьютере такого типа нет необходимости в блоке питания мощностью 900 Вт.

    Система среднего уровня выглядит немного лучше, позволяя блоку питания работать с КПД от 80% до 88%, хотя последнее происходит только при максимальной нагрузке. Учитывая, что подавляющее большинство систем редко работают со 100% нагрузкой большую часть времени, реальная эффективность в среднем приближается к 82%. Офисная работа и, в частности, серфинг в Интернете будут на этом уровне.

    Для третьей системы блок питания мощностью 900 Вт может иметь смысл.Это все равно больше, чем вам нужно, но иметь немного дополнительного места для роста – неплохая идея. Эта система работает в режиме ожидания при мощности более 300 Вт, поэтому при 120 В переменного тока достигается КПД не менее 86%. При запуске игры или другой сложной задачи блок питания наконец-то может раскрыть свой потенциал и обеспечить эффективность 89% при 230 В переменного тока (или 87,5% при 120 В переменного тока).

    Вкратце, если у вас нет системы, которая потребляет 350 Вт мощности в режиме ожидания, вероятно, не стоит покупать этот тип блока питания.Наша высокопроизводительная система образцов более или менее соответствует этому требованию, и если вы возьмете такую ​​систему и разогнете ее, эти высокопроизводительные блоки питания действительно потребуются. 8800 Ultra – одна из самых требовательных видеокарт, доступных в настоящее время; однако GTX 280, похоже, требует еще большей мощности, что делает его еще одним кандидатом на установку блока питания такого типа. (К сожалению, в наших лабораториях по тестированию источников питания не было новейших графических процессоров, доступных для тестирования.)

    Высокоэффективные настольные блоки питания мощностью 180 и 220 Вт

    Источники питания AC-DC Энергоэффективность

    XP Power объявила о выпуске двух новых серий настольных блоков питания, которые предлагают высокоэффективное и недорогое решение для множества приложений.Новые блоки питания идеально подходят для удовлетворения требований к мощности, энергоэффективности и стоимости все более производительного современного промышленного и технологического оборудования.

    Серия VES180 может обеспечивать мощность до 180 Вт, а серия VES220 – до 220 Вт. Обе серии соответствуют минимальным пределам эффективности уровня энергоэффективности VI и CoC Tier 2 и требованиям к мощности без нагрузки, тем самым снижая эксплуатационные расходы на оборудование. Типичный средний КПД составляет около 92%, гарантируя, что блоки питания остаются холодными даже при выдаче полной мощности.

    Обе серии сертифицированы по безопасности IEC60950 и 62368-1, что позволяет использовать их во всем мире, они также соответствуют требованиям обязательной сертификации Китая (CCC). Универсальный входной диапазон (от 90 до 264 В переменного тока, от 47 до 63 Гц) совместим с сетевым напряжением во всех странах.

    Поляризованный разъем постоянного тока с блокировкой делает невозможным подключение обратной полярности и предотвращает случайное отключение, которое может прервать работу оборудования. Встроенная защита от перегрузки, перенапряжения и короткого замыкания всегда защищает и блок питания, и нагрузку, а полезный светодиодный индикатор четко показывает, что блок питания работает.

    Каждая серия предлагает в общей сложности пять отдельных одиночных выходов (12, 15, 19, 24 и 48 В постоянного тока) и может работать в диапазоне температур от -10 до + 60 ° C, при этом полная мощность передается при температуре окружающей среды до + 40 ° C.

    Сочетание высокой эффективности, низкой мощности в режиме ожидания, комплексных функций защиты и способности соответствовать последним экологическим нормам – наряду с конкурентоспособными ценами – делают VES180 и VES220 идеальным решением для крупных приложений ITE, требующих внешнего источника питания мощностью 180/220 Вт. .

    Серии VES180 и VES220 доступны у Allied, Digi-Key, Farnell, Mouser, RS Components, у утвержденных региональных дистрибьюторов или напрямую у XP Power и предлагают 3-летнюю гарантию.

    Дополнительная информация – VES180 Series

    Дополнительная информация – VES220 Series

    мифов об эффективности компьютерных блоков питания – 365PowerSupply.com – Dell Power Supply | Блок питания HP

    Есть много мифов и путаницы, связанных с эффективностью компьютерных блоков питания.Работа источника питания заключается в преобразовании электроэнергии переменного тока из настенной розетки в мощность постоянного тока, которую он затем подает на компоненты компьютера. Эффективность источника питания просто означает, насколько хорошо компьютерный блок питания может преобразовывать электричество переменного тока в мощность постоянного тока.

    Теперь, когда вы знаете, что делает блок питания и что означает его эффективность, мы можем пойти дальше и развеять некоторые из наиболее распространенных мифов, связанных с эффективностью блоков питания.

    Блок питания HP 800 G2 SFF 796350-001 796420-001 DPS-200PB-198 A

    1. 80 PLUS предназначалась для индивидуальных потребителей.

    Конечно, блок питания с рейтингом 80 PLUS определенно более эффективен. Фактически, использование устройства с рейтингом 80+ сэкономит вам значительную сумму денег в долгосрочной перспективе. Однако, вопреки тому, что думает большинство людей, 80+ не предназначалось для экономии денег на уровне потребителя. На самом деле, 80+ оказывает гораздо большее и более важное влияние на промышленный и корпоративный уровень. Если вы подсчитаете количество энергии в ваттах, которое устройство с номиналом 80+ сэкономит вам, если вы используете только одну небольшую машину, и сравните это с компанией, у которой более 1000 компьютеров, вы поймете, что мощность, которую вы будет экономия даже не сравнима с тем, что экономит компания.Компания сэкономит огромное количество энергии и счетов за электричество.

    1. Блок питания компьютера увеличенного размера потребляет относительно больше энергии в режиме ожидания по сравнению с блоком питания меньшего размера, поскольку блоки питания обычно менее эффективны при высоких нагрузках и высоких нагрузках.

    Да, при малой нагрузке блок питания в принципе менее эффективен. На самом деле, если вы построите график эффективности источника питания при различных нагрузках, вы получите кривую.Но если вы внимательно посмотрите на график от 0 до 100 процентов эффективности, вы обнаружите, что для большинства устройств с рейтингом 80+ существует прямая линия между 10 и 100 процентами.

    1. Коррекция коэффициента мощности (PFC), присутствующая в блоке питания компьютера, влияет на его эффективность .

    Обычно существует два типа коррекции коэффициента мощности: пассивная и активная. По сравнению с пассивным PFC, в котором используется большая катушка, активная коррекция фактора выполняет свою работу более эффективно с использованием электроники.Но активность означает, что он потребляет больше энергии, и это так или иначе снижает эффективность. Однако активный PFC обычно повышает напряжение внутри блока питания до более высокого уровня по сравнению с пассивным PFC.

    стандартов эффективности | CUI Inc

    Требования к нормам ЕС и экологическому проектированию


    Европейский Союз опубликовал свой Кодекс поведения (CoC) по энергоэффективности внешних источников питания версии 5 в октябре 2013 года.Уровень цепочки поставок 1 является добровольным требованием с 2014 г., а уровень 2 цепочки поставок – добровольным требованием с 2016 г. Ожидалось, что уровень 1 цепочки поставок станет обязательным в 2017 году, а уровень 2 – в 2018 году. Однако ни одно из правил цепочки поставок не вступило в силу. В октябре 2019 года ЕС издал Постановление об экодизайне 2019/1782, которое вступило в силу 1 апреля 2020 года.

    С помощью правил Ecodesign 2019/1782 ЕС эффективно согласовал с DoE уровня VI и в ближайшем будущем отказался от соблюдения обязательных правил Tier 2.Тем не менее, добровольные требования CoC Tier 2 могут дать представление о будущем нормативов эффективности, и многие предполагают неизбежность их соблюдения в будущем. Это ожидание побудило многих производителей начать сертификацию своих источников питания в соответствии с более жесткими правилами. В следующей обзорной таблице сравниваются и резюмируются ключевые особенности между правилами.

    DoE, уровень VI VI Есть Есть
    Экодизайн 2019/1782 VI Есть Измерьте и сообщите, но без требований
    CoC Tier 2 Более строгие, чем VI Есть

    Ключевое различие между требованиями CoC и Уровнем VI – это новая мера нагрузки 10%, которая предъявляет требования к эффективности в условиях низкой нагрузки, когда исторически большинство типов источников питания были заведомо неэффективными.В то время как правила CoC требуют соблюдения определенных уровней эффективности нагрузки 10%, Ecodesign просто требует, чтобы в определенных случаях сообщалось значение эффективности 10%. Еще одно отличие заключается в том, что ни CoC, ни Ecodesign не имеют требований к внешним источникам питания мощностью более 250 Вт, как это делает DoE Level VI.

    Экодизайн 2019/1782

    Поскольку регламент Ecodesign 2019/1872 устанавливает требования к энергоэффективности, он также вводит новую информацию и требования к маркировке.Паспортная табличка источника питания должна включать данные о выходной мощности, выходном напряжении и выходном токе с точностью до одного десятичного знака. В руководствах по эксплуатации и другой соответствующей документации также должны быть указаны средний активный КПД, КПД при нагрузке 10% и энергопотребление без нагрузки в соответствии с законодательством. В таблицах ниже подробно описаны конкретные требования к энергоэффективности.

    P выход ≤ 1 Вт ≥ 0.5 x P выход / 1Вт + 0,160 ≤ 0,21
    1 Вт

    на выходе ≤ 49 Вт

    ≥ 0,071 x ln (P на выходе / 1W) – 0,0014 x P на выходе / 1W + 0.67 ≤ 0,21
    49 Вт

    на выходе ≤ 250 Вт

    ≥ 0,880 ≤ 0.21 год
    P выход ≤ 1 Вт ≥ 0,5 x P из /1 Вт + 0,160 ≤ 0.10
    1 Вт

    на выходе ≤ 49 Вт

    ≥ 0,071 x ln (P на выходе / 1W) – 0,0014 x P на выходе / 1W + 0,67 ≤ 0,10
    49 Вт

    на выходе ≤ 250 Вт

    ≥ 0.880 ≤ 0,21
    P выход ≤ 1 Вт ≥ 0,517 x P из / 1W + 0.087 ≤ 0,10
    1 Вт

    на выходе ≤ 49 Вт

    ≥ 0,0834 x ln (P на выходе / 1W) – 0,0014 x P на выходе / 1W + 0,609 ≤ 0.10
    49 Вт

    на выходе ≤ 250 Вт

    ≥ 0,870 ≤ 0,21
    P выход ≤ 1 Вт ≥ 0.497 x P выход /1 Вт + 0,067 ≤ 0,30
    1 Вт

    на выходе ≤ 49 Вт

    ≥ 0,075 x ln (P из / 1W) + 0,561 ≤ 0.30
    49 Вт

    на выходе ≤ 250 Вт

    ≥ 0,860 ≤ 0,30

    CoC, уровень 2

    Важно отметить, что CoC не различает внешние адаптеры питания прямого и косвенного действия.CoC Tier 2 дополнительно ужесточил пределы энергопотребления в режиме холостого хода и в активном режиме для ключевых классов адаптеров питания, установленных на уровне VI, то есть при выходной мощности ≤49 Вт и 49 Вт

    из ≤ 250 Вт, и охватывает как стандартное напряжение, так и низкое напряжение. адаптеры напряжения. CoC Tier 2 охватывает внешние источники питания переменного / постоянного и переменного тока с одним напряжением. В таблицах ниже подробно описаны дополнительные требования, предлагаемые Уровнем 2.

    0.3 Вт ≤ P выход ≤ 1 Вт ≥ 0,50 x P из + 0,169 ≥ 0,50 x P из + 0,060 ≤ 0,075
    1 Вт

    на выходе ≤ 49 Вт

    ≥ 0.071 x ln (P на выходе ) – 0,00115 x P на выходе + 0,670 ≥ 0,071 x ln (P на выходе ) – 0,00115 x P на выходе + 0,570 ≤ 0,075
    49 Вт

    на выходе ≤ 250 Вт

    ≥ 0.890 ≥ 0,790 ≤ 0,150
    0,3 Вт ≤ P выход ≤ 1 Вт ≥ 0.517 x P из + 0,091 ≥ 0,517 x P из ≤ 0,075
    1 Вт

    на выходе ≤ 49 Вт

    ≥ 0.0834 x ln (P на выходе ) – 0,0011 x P на выходе + 0,609 ≥ 0,0834 x ln (P на выходе ) – 0,00127 x P на выходе + 0,518 ≤ 0,075
    49 Вт

    на выходе ≤ 250 Вт

    ≥ 0.880 ≥ 0,780 ≤ 0,150

    Google стремится повысить электрическую эффективность в ПК

    Добавлена ​​поправка

    САН-ФРАНЦИСКО, 25 сентября – Google призывает компьютерную индустрию создать более простой и эффективный стандарт электропитания, который, по ее словам, позволит сэкономить миллиарды киловатт -часы энергии ежегодно.

    В официальном документе, который будет представлен здесь во вторник в день открытия Форума разработчиков Intel, два ведущих дизайнера центров обработки данных в Google будут утверждать, что отрасль погрязла в неэффективности по историческим причинам, начиная с появления первого ПК IBM. в 1981 году.

    В то время стандартные блоки питания, которые преобразуют переменный ток высокого напряжения в постоянный ток низкого напряжения, должны были обеспечивать несколько выходных напряжений, что больше не требуется в современных ПК.

    План Google предусматривает переход от источников питания с несколькими напряжениями к единому 12-вольтовому стандарту. Хотя преобразование напряжения по-прежнему будет происходить на материнской плате ПК, более простая конструкция нового источника питания упростит достижение более высокого общего КПД.

    Предложение Google по своему замыслу аналогично усилиям предприятий электроэнергетики, предлагающим производителям компьютеров финансовые стимулы для разработки более эффективных источников питания для персональных компьютеров.Существующие блоки питания для ПК сильно различаются по эффективности – от 90 до 20 процентов.

    Существующие усилия, 80 Plus, ставят перед собой цель 80-процентный стандарт эффективности. Это партнерство между Ecos Consulting, консалтинговой фирмой по вопросам окружающей среды, и группой электроэнергетических компаний. Ecos начала измерять эффективность компьютерных блоков питания в 2003 году и обнаружила, что ни один из них не соответствует стандарту эффективности.

    Но технический консультант проекта по коммунальному обслуживанию сказал в телефонном интервью в понедельник, что с момента запуска программы в прошлом году отрасль начала двигаться в сторону более эффективных конструкций.

    «Сейчас у нас есть 70 совместимых проектов от 15 до 20 производителей», – сказал советник Крис Калвелл, вице-президент и директор по политике и исследованиям Ecos Consulting. По его словам, новые разработки только становятся доступными в коммерческих продуктах.

    Современные ПК перекладывают контроль напряжения на материнские платы, делая ненужными многочисленные требования к напряжению, предъявляемые к стандартным отраслевым источникам питания, – пишут Урс Хёльцле и Уильям Вейль, авторы статьи Google «Высокоэффективные блоки питания для домашних компьютеров и Серверы.

    Руководители Google заявили в понедельник, что они не знакомы с существующими усилиями. Они сказали, что проект дополняет их план и что они пытаются начать отраслевое обсуждение этого вопроса.

    Общая цель Google – это приветствовать, сказал г-н Калвелл, но, изменив и упростив конструкцию источника питания, он опасается, что общая эффективность не может быть значительно улучшена.

    И инженеры Google, и г-н Калвелл согласились с тем, что в сегодняшних блоках питания для ПК был существенный недостаток конструкции, который они описали как «избыточное выделение ресурсов».«Это все равно, что установить двигатель мощностью 400 лошадиных сил в каждую машину только потому, что некоторым машинам время от времени приходится буксировать большие прицепы», – сказал г-н Колвелл.

    В официальном документе Google утверждается, что возможности для экономии энергии огромны – установив новые блоки питания на 100 миллионах настольных ПК, работающих по восемь часов в день, можно будет сэкономить 40 миллиардов киловатт-часов в течение трех или более лет. чем 5 миллиардов долларов по тарифам на электроэнергию в Калифорнии.

    Хотя Google не планирует выходить на рынок персональных компьютеров, компания является крупным покупателем микропроцессоров и разработала высокоэффективную систему электропитания для своих центров обработки данных.

    Это не первый раз, когда Google участвует в отраслевых дебатах по поводу эффективности. На выставке Consumer Electronics Show в январе ее соучредитель Ларри Пейдж призвал отрасль принять единый стандарт питания для портативных устройств.

    «Я просто умоляю всех вас, давайте исправим проблемы с питанием или давайте заставим все эти устройства общаться вместе», – сказал он во время основного выступления.

    По данным EPRI Solutions, исследовательской и консалтинговой компании в области энергетики, более 2.5 миллиардов источников питания переменного / постоянного тока используются в США и от 6 до 10 миллиардов во всем мире.

    В настоящее время, по данным EPRI, на блоки питания приходится более 2 процентов потребления электроэнергии в стране, и что более эффективная конструкция может сократить потребление вдвое, сэкономив почти 3 миллиарда долларов на расходах на электроэнергию.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
