Подключение модуля LCD 1602 к Arduino

Содержание

• 1 Распиновка LCD модуля 1602
  • 1.1 Назначение выводов дисплея 1602
  • 1.2 Основные технические характеристики дисплея 1602
• 2 Схема подключения LCD модуля 1602 к Arduino без I2C
• 3 Схема подключения LCD модуля 1602 к Arduino при помощи модуля I2C
• 4 Модуль i2c для работы с LCD 1602
  • 4.1 Схема модуля i2c для работы с LCD 1602
  • 4.2 Внешний вид интерфейсного модуля i2c
• 5 Библиотека для работы с модулем LCD 1602
• 6 Примеры скетчев
• 7 Возможные ошибки при подключении модуля I2C

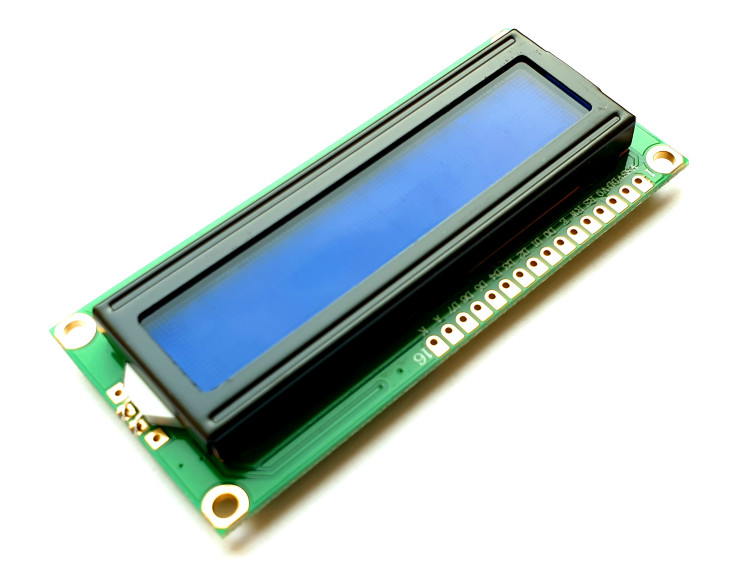

Модуль дисплея LCD 1602 — очень популярен в последнее время ввиду простоты его работы и способа подключения. Используется во множестве проектов где требуется вывод информации на дисплей. О том как подключить и настройка LCD модуля 1602 к Arduino и пойдет речь в этом посте.

При помощи модуля LCD 1602  можно без труда вывести на кран какую либо информацию — будь это текстовое сообщение, значение температуры, количество оборотов, давление и любые другие параметры.

Стоит он не дорого и не нуждается в какой либо тонкой и сложной настройке. Все что нужно для того чтобы начать с ним работать это подключить его к Arduino по схемам ниже. Подключить библиотеку для работы с ним и написать скрипт.

Один важный момент: модуль можно подключить напрямую к Arduino либо через специальный модуль i2c — этот вариант предпочтительнее, т.к. позволяет передавать данные всего по 4-м проводам.

Распиновка LCD модуля 1602

Назначение выводов дисплея 1602

Основные технические характеристики дисплея 1602

• наличие светодиодной подсветки;
• контроллер HD44780;
• напряжение питания 5 В;
• размер дисплея 16х2 символов;
• диапазон рабочей температуры от -20 С до +70 С;
• угол обзора 180 градусов.

Схема подключения LCD модуля 1602 к Arduino без I2C

В данной схеме мы напрямую подключаем Arduino к LCD модулю, при такой схеме подключения много проводов. Что не очень удобно. Как видно из схемы для подключения Arduino напрямую к LCD 1602 понадобится 6 проводов.

Схема подключения LCD модуля 1602 к Arduino при помощи модуля I2C

В данной схеме используется модуль I2C , при помощи которого можно значительно сократить количество проводов. Для подключения понадобится всего 4 провода, которые соединяются с модулем.

Модуль i2c для работы с LCD 1602

Этот интерфейсный модуль позволяет уменьшить количество используемых выводов контроллера, вместо 8 или 4-битного соединения, требуется только 2 вывода (SDA и SCL).

• поддержка дисплеев: LCD 16×02 / 20×04;
• дополнительно: регулировка контрастности;
• напряжение питания. 5 В;
• интерфейс: I2C;
• размеры модуля: 54 мм x 19 мм x 15 мм

Схема модуля i2c для работы с LCD 1602

Внешний вид интерфейсного модуля i2c

Для соединения на модуле расположено три группы контактов:

Первая группа:

• SCL:    линия тактирования (Serial CLock)
• SDA:   линия данных (Serial Dфta)
• VCC:   «+» питание
• GND:  «-» питание

Вторая группа:

• VSS:   «-» питание
• VDD:  «+» питание
• VO:    Вывод управления контрастом
• RS:     Выбор регистра
• RW:   Чтение/запись ( режим записи при соединении с землей)
• E:       Еnable (строб по спаду)
• DB0-DB3: биты интерфейса (младшие )
• DB4-DB7: биты интерфейса (старшие)
• A:      «+» питания подсветки
• K:      «-»  питания подсветки

Третья группа: (по умолчанию установлена перемычка)

• VCC:
• A от LCD:

Библиотека для работы с модулем LCD 1602

Для соединения Arduino c LCD 1602 по протоколу I2C потребуются две библиотеки:

1. Библиотеки Wire. h  — стандартная библиотека для работы Arduino c устройствами по протоколу с I2C она уже есть в Arduino IDE;
2. Библиотека LiquidCrystal.h  так же есть в в Arduino IDE используется при прямом подключении Arduino к LCD 1602 (без модуля I2C) ;
3. Библиотека LiquidCrystal_I2C.h которая предоставляет все необходимые функции для работы с LCD 1602. Скачать вы ее можете в конце статьи.

Примеры скетчев

Описание функций и методов библиотеки LiquidCrystal I2C:

• home() и clear() – возврат курсора в начало экрана, вторая это очистка экрана курсор после очистки переходи в начало;
• write(ch) – вывод символа на экран;
• cursor() и noCursor() – показать/скрыть курсор на экране;
• blink() и noBlink() – включение/выключение мигание курсора;
• display() и noDisplay() – подключаем/отключаем дисплей;
• scrollDisplayLeft() и scrollDisplayRight() – смещаем экран на один символ вправо/влево;
• autoscroll() и noAutoscroll() – позволяет вкл.
  /выкл. режим автопрокрутки. В этом режиме каждый новый символ записывается в одном и том же месте, вытесняя ранее написанное на экране;
• leftToRight() и rightToLeft() – направление выводимых символов слева направо или справа налево;
• createChar(ch, bitmap) – создание символа с кодом ch (0 – 7), для создания черных и белых точек

Возможные ошибки при подключении модуля

Если после того  загрузили  программу в arduino экран никак не реагирует и он не отображается никакого символа, попробуйте выполнить следующие шаги:

1. Попробуйте увеличить или уменьшить контрастность монитора. Часто символы просто не видны из-за режима контрастности и подсветки.

2. Если первый пункт не помогает проверьте правильность подключения контактов, подключено ли питание подсветки. Если вы использовали отдельный i2c переходник, то проверьте еще раз качество пайки контактов.

Другой причиной не рабочего экрана может стать неправильный i2c адрес, для устранения неисправности попробуйте выполнить следующие шаги:

1. Попробуйте сперва изменить в скетче адрес устройства с 0x27 0x20 или на 0x3F. У разных производителей могут быть установлены свои адреса по умолчанию.

2. Если и это не помогло, можете запустить скетч i2c сканера, который просматривает все подключенные устройства и определяет их адрес методом перебора.

3. Если экран все еще останется нерабочим, попробуйте отпаять переходник и подключить LCD обычным образом.

Запись на ЖК-дисплей с использованием Python и Arduino. Требуется модуль pyfirmata. · Гитхаб

	из pyfirmata импортировать Arduino, утилита, STRING_DATA
	запросов на импорт, время
Плата	= Arduino(‘COM6’)
	по умолчанию сообщение (текст):
	если текст:
	board. send_sysex(STRING_DATA, util.str_to_two_byte_iter(text))
	иначе:
	board.send_sysex(STRING_DATA, util.str_to_two_byte_iter(‘ ‘ ))
	загрузка по умолчанию():
	msg(‘Atualizando…’)
	rio = request.get(‘http://api.hgbrasil.com/weather/?format=json&cid=BRXX0201’)
	rio_json = rio.json()[‘результаты’]
	сообщение(‘Каррегу’)
	экранов = [
	[ rio_json[‘название_города’], rio_json[‘дата’] + ‘ ‘ + rio_json[‘temp’] + ‘C’ ],
	[rio_json[‘название_города’], rio_json[‘описание’] ],
	[ rio_json[‘city_name’], ‘Мин. :’+rio_json[‘прогноз’][0][‘мин’]+’C Макс.:’ + rio_json[‘прогноз’][0][‘макс.’] + «С»,
	[rio_json[‘название_города’], ‘Венто:’+rio_json[‘wind_speedy’] ],
	[ rio_json[‘название города’], ‘Влажность:’ + rio_json[‘влажность’] + ‘%’ ],
	[ rio_json[‘прогноз’][1][‘день недели’] + ‘ ‘ + rio_json[‘прогноз’][1][‘дата’], rio_json[‘прогноз’][1][‘описание’] ] ,
	[ rio_json[‘прогноз’][1][‘день недели’] + ‘ ‘ + rio_json[‘прогноз’][1][‘дата’], ‘Min:’+rio_json[‘прогноз’][1][ ‘min’]+’C Max:’ + rio_json[‘forecast’][1][‘max’] + ‘C’ ],
	[ rio_json[‘прогноз’][2][‘день недели’] + ‘ ‘ + rio_json[‘прогноз’][2][‘дата’], rio_json[‘прогноз’][2][‘описание’] ] ,
	[ rio_json[‘прогноз’][2][‘день недели’] + ‘ ‘ + rio_json[‘прогноз’][2][‘дата’], ‘Min:’+rio_json[‘прогноз’][2][ ‘min’]+’C Max:’ + rio_json[‘forecast’][2][‘max’] + ‘C’ ],
	[ rio_json[‘прогноз’][3][‘день недели’] + ‘ ‘ + rio_json[‘прогноз’][3][‘дата’], rio_json[‘прогноз’][3][‘описание’] ] ,
	[ rio_json[‘прогноз’][3][‘день недели’] + ‘ ‘ + rio_json[‘прогноз’][3][‘дата’], ‘Min:’+rio_json[‘прогноз’][3][ ‘min’]+’C Max:’ + rio_json[‘forecast’][3][‘max’] + ‘C’ ],
	[ ‘Создано’, time. asctime()[:16] ]
	]
	возвратные экраны
	экранов = загрузка()
	start_time = время.время()
	пока (правда):
	время_сейчас = время.время()
	если (time_now – start_time) > 1800.0:
	экранов = загрузка()
	start_time = время.время()
	для экрана в экранах:
	сообщение(экран[0])
	время сна(0,01)
	сообщение(экран[1])
	время сна(2)
