Π‘ΠΎΠ΄Π΅Ρ€ΠΆΠ°Π½ΠΈΠ΅

схСма, ΠΌΠΎΡ‰Π½Ρ‹Π΅, Π±Π΅Π· рСзистора, сколько ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ

Π‘Ρ€Π΅Π΄ΠΈ Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²Π° ΠΎΡΠ²Π΅Ρ‚ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… элСмСнтов ΠΎΡΠΎΠ±ΡƒΡŽ ΠΏΠΎΠΏΡƒΠ»ΡΡ€Π½ΠΎΡΡ‚ΡŒ Π·Π°Π²ΠΎΠ΅Π²Π°Π»ΠΈ свСтодиоды 12 Π’ΠΎΠ»ΡŒΡ‚ (LED). МалСнькиС Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠΈ ΠΏΠΎΡ‚Ρ€Π΅Π±Π»ΡΡŽΡ‚ ΠΌΠΈΠ½ΠΈΠΌΡƒΠΌ элСктроэнСргии. ΠŸΡ€ΠΈ этом Π΄Π°ΡŽΡ‚ ΡˆΠΈΡ€ΠΎΠΊΠΈΠΉ спСктр Ρ†Π²Π΅Ρ‚ΠΎΠ² освСщСния ΠΈ слуТат Π΄ΠΎ 40 000 часов.

Π‘ΠΎΠ΄Π΅Ρ€ΠΆΠ°Π½ΠΈΠ΅

  1. ΠžΡΠΎΠ±Π΅Π½Π½ΠΎΡΡ‚ΠΈ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ LED Π»Π°ΠΌΠΏΠΎΡ‡Π΅ΠΊ
  2. ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏΡ‹ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ
  3. Π’ΠΈΠ΄Ρ‹ источников питания
  4. Как ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ ΠΏΠΎΠ»ΡΡ€Π½ΠΎΡΡ‚ΡŒ свСтодиода
  5. Бпособы ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ свСтодиодов ΠΊ ИП Π½Π° 12 Π²ΠΎΠ»ΡŒΡ‚
  6. ΠŸΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅
  7. Алгоритм дСйствий
  8. Бколько свСтодиодов ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ ΠΊ 12 Π’ΠΎΠ»ΡŒΡ‚
  9. РаспространСнныС ошибки

ΠžΡΠΎΠ±Π΅Π½Π½ΠΎΡΡ‚ΠΈ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ LED Π»Π°ΠΌΠΏΠΎΡ‡Π΅ΠΊ

Π’Π½Π΅ΡˆΠ½ΠΈΠΉ Π²ΠΈΠ΄ свСтодиодов

Π‘Ρ„Π΅Ρ€Π° примСнСния свСтодиодов достаточно ΡˆΠΈΡ€ΠΎΠΊΠ° β€” ΠΎΡ‚ производства Π’Π’ Ρ‚Π΅Ρ…Π½ΠΈΠΊΠΈ Π΄ΠΎ подсвСток Π² ΠΆΠΈΠ»Ρ‹Ρ…, коммСрчСских помСщСниях. Однако способы ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΌΠ°Π»Π΅Π½ΡŒΠΊΠΈΡ… Π»Π°ΠΌΠΏ извСстны Π½Π΅ ΠΊΠ°ΠΆΠ΄ΠΎΠΌΡƒ мастСру. ВсС Π²Ρ‹Π΄Π΅Π»ΡΡŽΡ‚ Ρ‚Ρ€ΠΈ ΠΌΠ΅Ρ‚ΠΎΠ΄Π° ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ° LED:

  • ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ;
  • ΠΏΠ°Ρ€Π°Π»Π»Π΅Π»ΡŒΠ½Ρ‹ΠΉ;
  • ΠΊΠΎΠΌΠ±ΠΈΠ½ΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹ΠΉ.

ΠšΡ€ΠΎΠΌΠ΅ Ρ‚ΠΎΠ³ΠΎ, ΡΠ²Π΅Ρ‚ΠΎΠ΄ΠΈΠΎΠ΄Π½ΡƒΡŽ Π»Π°ΠΌΠΏΡƒ ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ ΠΈ ΠΊ сСти 220 Π’ΠΎΠ»ΡŒΡ‚. ПодсоСдинСниС Π² любом случаС Π²Ρ‹ΠΏΠΎΠ»Π½ΡΡŽΡ‚ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΊ источникам постоянного Ρ‚ΠΎΠΊΠ°.

ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏΡ‹ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ

Π’ΠΎΠ»ΡŒΡ‚-ампСрная характСристика свСтодиода

Для установки LED Π»Π°ΠΌΠΏ сущСствуСт нСсколько Π²Π°ΠΆΠ½Ρ‹Ρ… ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΎΠ², ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… слСдуСт ΠΏΡ€ΠΈΠ΄Π΅Ρ€ΠΆΠΈΠ²Π°Ρ‚ΡŒΡΡ:

  • Π’Π°ΠΆΠ½ΠΎ ΡΠΎΠ±Π»ΡŽΠ΄Π°Ρ‚ΡŒ ΠΏΠΎΠ»ΡΡ€Π½ΠΎΡΡ‚ΡŒ ΠΏΡ€ΠΈ подсоСдинСнии свСтодиода. Π˜Π½Π°Ρ‡Π΅ ΠΎΠ½ быстрСС Π²Ρ‹ΠΉΠ΄Π΅Ρ‚ ΠΈΠ· строя ΠΈΠ»ΠΈ Π½Π΅ Π±ΡƒΠ΄Π΅Ρ‚ ΡΠ²Π΅Ρ‚ΠΈΡ‚ΡŒΡΡ Π²ΠΎΠΎΠ±Ρ‰Π΅.
  • РасполоТСниС Π°Π½ΠΎΠ΄Π° ΠΈ ΠΊΠ°Ρ‚ΠΎΠ΄Π° ΡƒΠΊΠ°Π·Π°Π½ΠΎ Π½Π° Ρ†ΠΎΠΊΠΎΠ»Π΅ Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠΈ Π² Π²ΠΈΠ΄Π΅ насСчСк, Π·Π΅Π»Π΅Π½Ρ‹Ρ… Ρ‚ΠΎΡ‡Π΅ΠΊ.
  • Π—Π°ΠΏΡ€Π΅Ρ‰Π΅Π½ΠΎ Π² ΠΎΠ΄Π½Ρƒ линию ΠΈ Π½Π° ΠΎΠ΄ΠΈΠ½ рСзистор ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ΠΌΠΎΠ½Ρ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ Π»Π°ΠΌΠΏΡ‹ Ρ€Π°Π·Π½ΠΎΠ³ΠΎ Ρ†Π²Π΅Ρ‚Π°. Π­Ρ‚ΠΎ влияСт Π½Π° ΠΈΡ… ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΡŒ ΠΈ Π² ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠ΅ свСчСниС.
  • Π˜Π½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡŽ ΠΎ полярностях ΠΌΠΎΠΆΠ½ΠΎ Π½Π°ΠΉΡ‚ΠΈ Π² тСхничСской Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π°Ρ†ΠΈΠΈ ΠΊ LED.

На ΠΊΠ°ΠΆΠ΄Ρ‹Π΅ 12 Π’ ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒ Π½Π΅ Π±ΠΎΠ»Π΅Π΅ 6 свСтодиодов.

Π’ΠΈΠ΄Ρ‹ источников питания

БСстрансформаторный Π±Π»ΠΎΠΊ питания

ΠšΠ°ΠΆΠ΄Ρ‹ΠΉ свСтодиод 12Π’ Π΄ΠΎΠ»ΠΆΠ΅Π½ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒΡΡ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΊ источнику питания с Ρ‚Π°ΠΊΠΈΠΌ ΠΆΠ΅ напряТСниСм. ΠŸΡ€ΠΈΡ‡Π΅ΠΌ ИП обязан ΠΈΠΌΠ΅Ρ‚ΡŒ стабилизированный Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠΉ Ρ‚ΠΎΠΊ. ΠŸΡ€ΠΎΡ‰Π΅ всСго ΠΈ ΠΆΠ΅Π»Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ΠΏΠΎΠ΄ΡΠΎΠ΅Π΄ΠΈΠ½ΡΡ‚ΡŒ LED ΠΊ Ρ‚Π°ΠΊΠΈΠΌ источникам питания Π½Π° 12 Π’:

  • БСстрансформаторныС Π‘ΠŸ (Π±Π»ΠΎΠΊΠΈ питания). Π˜ΠΌΠ΅ΡŽΡ‚ Ρ‚ΠΎΠΊΠΎΠ·Π°Π΄Π°ΡŽΡ‰ΠΈΠΉ рСзистор Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅ ΠΈ гасящий кондСнсатор. Но Π² ΠΏΠΎΠ΄ΠΎΠ±Π½Ρ‹Ρ… Π‘ΠŸ отсутствуСт ΡΡ‚Π°Π±ΠΈΠ»ΠΈΠ·ΠΈΡ€ΡƒΡŽΡ‰Π°Ρ Π·Π°Ρ‰ΠΈΡ‚Π°. Π­Ρ‚ΠΎ сильно влияСт Π½Π° ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΠΆΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΡŒ Ρ€Π°Π±ΠΎΡ‚Ρ‹ Π»Π°ΠΌΠΏΠΎΡ‡Π΅ΠΊ ΠΏΡ€ΠΈ скачках напряТСния.
  • ΠΠ²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»ΡŒΠ½Ρ‹ΠΉ аккумулятор. Если ΠΏΠΎΠ΄ΡΠΎΠ΅Π΄ΠΈΠ½ΡΡ‚ΡŒ LED ΠΊ аккумулятору, Π½ΡƒΠΆΠ½ΠΎ ΠΏΠΎΠ΄ΠΎΠ±Ρ€Π°Ρ‚ΡŒ рСзистор ΠΏΠΎ мощности ΠΈ ΡΠΎΠΏΡ€ΠΎΡ‚ΠΈΠ²Π»Π΅Π½ΠΈΡŽ.
  • НСстабилизированныС Π‘ΠŸ. Π˜Ρ… Π³Π»Π°Π²Π½Ρ‹Π΅ ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚Ρ‹ β€” кондСнсатор, Π²Ρ‹ΠΏΡ€ΡΠΌΠΈΡ‚Π΅Π»ΡŒ ΠΈ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор. ΠŸΠΎΠ΄ΠΎΠ±Π½Ρ‹Π΅ Π±Π»ΠΎΠΊΠΈ питания Π°ΠΊΡ‚ΡƒΠ°Π»ΡŒΠ½Ρ‹ для ΠΎΠ±ΡŠΠ΅ΠΊΡ‚ΠΎΠ² со ΡΡ‚Π°Π±ΠΈΠ»ΡŒΠ½Ρ‹ΠΌ напряТСниСм.
  • Π˜ΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹Π΅ источники питания. Π’ качСствС ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π° ΠΌΠΎΠΆΠ½ΠΎ Π²Π·ΡΡ‚ΡŒ Π±Π»ΠΎΠΊ питания ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π°. Если ΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚Π΅Π»ΡŽ Π½Π΅ Π±ΡƒΠ΄Π΅Ρ‚ ΠΌΠ΅ΡˆΠ°Ρ‚ΡŒ ΡˆΡƒΠΌ ΠΊΡƒΠ»Π΅Ρ€ΠΎΠ², ΠΌΠΎΠΆΠ½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ ΠΈ Π΅Π³ΠΎ

Π‘Ρ‚ΠΎΠΈΠΌΠΎΡΡ‚ΡŒ Π½ΠΎΠ²ΠΎΠ³ΠΎ ИП Π½Π° 12 Π’ΠΎΠ»ΡŒΡ‚ зависит ΠΎΡ‚ Π²Π°Ρ€ΠΈΠ°Π½Ρ‚Π° исполнСния (Π½Π°Π»ΠΈΡ‡ΠΈΠ΅ корпуса ΠΈΠ»ΠΈ Π΅Π³ΠΎ отсутствиС) ΠΈ ΠΎΡ‚ мощности, исчисляСмой Π² Π’Π°Ρ‚Ρ‚Π°Ρ….

Как ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ ΠΏΠΎΠ»ΡΡ€Π½ΠΎΡΡ‚ΡŒ свСтодиода

ΠžΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅ полярности свСтодиода ΠΏΠΎ Π²Π½Π΅ΡˆΠ½Π΅ΠΌΡƒ Π²ΠΈΠ΄Ρƒ

ВсС свСтодиоды Π½Π° 12 Π²ΠΎΠ»ΡŒΡ‚ (Π±Π΅Π»Ρ‹Π΅, красныС, синиС ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΡ… Ρ†Π²Π΅Ρ‚ΠΎΠ²) ΠΈΠΌΠ΅ΡŽΡ‚ Π°Π½ΠΎΠ΄ ΠΈ ΠΊΠ°Ρ‚ΠΎΠ΄ (полярности). Π˜Ρ… Π½ΡƒΠΆΠ½ΠΎ ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ ΠΏΡ€ΠΈ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ LED. ΠžΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ полярности ΠΌΠΎΠΆΠ½ΠΎ ΠΎΠ΄Π½ΠΈΠΌ ΠΈΠ· способов:

  • По конструкции. Одна ΠΈΠ· Π½ΠΎΠΆΠ΅ΠΊ Π½Π° Ρ†ΠΎΠΊΠΎΠ»Π΅ Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠΈ всСгда Π΄Π»ΠΈΠ½Π½Π΅Π΅ Π½Π° нСсколько ΠΌΠΌ. Π­Ρ‚ΠΎ ΠΈ Π΅ΡΡ‚ΡŒ Π°Π½ΠΎΠ΄. Он маркируСтся Π·Π½Π°Ρ‡ΠΊΠΎΠΌ Β«+Β» ΠΈΠ»ΠΈ Π·Π΅Π»Π΅Π½ΠΎΠΉ Ρ‚ΠΎΡ‡ΠΊΠΎΠΉ.
  • По Ρ‡Π°ΡˆΠ΅ Π²Π½ΡƒΡ‚Ρ€ΠΈ ΠΊΠΎΠ»Π±Ρ‹. Если Π²Π½ΠΈΠΌΠ°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ΠΏΡ€ΠΈΡΠΌΠΎΡ‚Ρ€Π΅Ρ‚ΡŒΡΡ, Π½Π° Π½Π΅ΠΉ ΠΌΠΎΠΆΠ½ΠΎ ΡƒΠ²ΠΈΠ΄Π΅Ρ‚ΡŒ Π΄Π²Π° кристалла. Π‘ΠΎΠ»ΡŒΡˆΠΈΠΉ ΠΎΠ±ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ ΠΊΠ°Ρ‚ΠΎΠ΄. МСньший β€” Π°Π½ΠΎΠ΄.
  • Π‘ использованиСм ΠΌΡƒΠ»ΡŒΡ‚ΠΈΠΌΠ΅Ρ‚Ρ€Π°. Для этого устройство Π½ΡƒΠΆΠ½ΠΎ Π²Ρ‹ΡΡ‚Π°Π²ΠΈΡ‚ΡŒ Π² Ρ€Π΅ΠΆΠΈΠΌ Β«ΠŸΡ€ΠΎΠ·Π²ΠΎΠ½ΠΊΠ°Β». Π—Π°Ρ‚Π΅ΠΌ Ρ‰ΡƒΠΏΡ‹ Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚Π° подводят ΠΊ ΠΊΠ°Ρ‚ΠΎΠ΄Ρƒ ΠΈ Π°Π½ΠΎΠ΄Ρƒ. К ΠΏΠ΅Ρ€Π²ΠΎΠΌΡƒ β€” Ρ‡Π΅Ρ€Π½Ρ‹ΠΉ, ΠΊΠΎ Π²Ρ‚ΠΎΡ€ΠΎΠΌΡƒ β€” красный. ΠŸΡ€ΠΈ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠΌ ΠΈΡ… располоТСнии Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠ° Π΄ΠΎΠ»ΠΆΠ½Π° ΡΠ²Π΅Ρ‚ΠΈΡ‚ΡŒΡΡ. Если этого Π½Π΅ ΠΏΡ€ΠΎΠΈΠ·ΠΎΡˆΠ»ΠΎ, Π·Π½Π°Ρ‡ΠΈΡ‚, мастСр Π½Π΅ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΠ» Β«+Β» ΠΈ Β«-Β». НуТно ΠΈΠ·ΠΌΠ΅Π½ΠΈΡ‚ΡŒ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½ΠΈΠ΅ Ρ‰ΡƒΠΏΠΎΠ². Если ΠΈ это Π½Π΅ ΠΏΠΎΠΌΠΎΠ³Π»ΠΎ, свСтодиод просто нСисправСн.

Иногда мастСра ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΡΡŽΡ‚ ΠΏΠΎΠ»ΡΡ€Π½ΠΎΡΡ‚ΡŒ LED ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ Π±Π°Ρ‚Π°Ρ€Π΅ΠΉΠΊΠΈ. Но это ΠΊΡ€ΠΎΠΏΠΎΡ‚Π»ΠΈΠ²ΠΎ. Π›ΡƒΡ‡ΡˆΠ΅ Π²ΠΎΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ Π²Ρ‹ΡˆΠ΅ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Π½Ρ‹ΠΌΠΈ ΠΌΠ΅Ρ‚ΠΎΠ΄Π°ΠΌΠΈ.

Бпособы ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ свСтодиодов ΠΊ ИП Π½Π° 12 Π²ΠΎΠ»ΡŒΡ‚

ΠŸΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ свСтодиода Ρ‡Π΅Ρ€Π΅Π· стабилизатор напряТСния

Π§Ρ‚ΠΎΠ±Ρ‹ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ свСтодиод ΠΊ 12 Π²ΠΎΠ»ΡŒΡ‚Π°ΠΌ, Ссли Π΅Π³ΠΎ напряТСниС всСго 3Π’, придСтся ΠΊΠΎΠΌΠΏΠ΅Π½ΡΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ излишки Π² Ρ€Π°Π·ΠΌΠ΅Ρ€Π΅ 9 Π’ΠΎΠ»ΡŒΡ‚ Ρ‡Π΅Ρ€Π΅Π· рСзистор ΠΈΠ»ΠΈ стабилитрон (Ρ‡Ρ‚ΠΎ нСэффСктивно), Π»ΠΈΠ±ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒ Π»Π΅Π΄ Π»Π°ΠΌΠΏΡ‹ ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ΠΏΠΎ Ρ‚Ρ€ΠΈ ΡˆΡ‚ΡƒΠΊΠΈ сразу.

ΠšΡ€Π°ΡΠ½Ρ‹Π΅ ΠΈ ΠΆΠ΅Π»Ρ‚Ρ‹Π΅ LED ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΠ΄ΡΠΎΠ΅Π΄ΠΈΠ½ΡΡ‚ΡŒ сразу ΠΏΠΎ ΠΏΡΡ‚ΡŒ ΡˆΡ‚ΡƒΠΊ, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ ΠΏΠ°Π΄Π΅Π½ΠΈΠ΅ ΠΈΠ· напряТСния Π½ΠΈΠΆΠ΅ 2,2 Π’ΠΎΠ»ΡŒΡ‚.

ΠŸΠ΅Ρ€Π΅Π΄ Ρ‚Π΅ΠΌ ΠΊΠ°ΠΊ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ рСзистор, Π½ΡƒΠΆΠ½ΠΎ Π²Ρ‹ΡΡΠ½ΠΈΡ‚ΡŒ Ρ€Π°Π±ΠΎΡ‡Π΅Π΅ напряТСниС ΠΊΠ°ΠΆΠ΄ΠΎΠΉ Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠΈ. Π•Π³ΠΎ ΠΈΠ·ΠΌΠ΅Ρ€ΡΡŽΡ‚ ΡΠ°ΠΌΠΎΡΡ‚ΠΎΡΡ‚Π΅Π»ΡŒΠ½ΠΎ ΠΈΠ»ΠΈ Π²Ρ‹ΡΡΠ½ΡΡŽΡ‚ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡŽ ΠΈΠ· тСхничСской Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π°Ρ†ΠΈΠΈ.

Π‘Π²Π΅Ρ‚ΠΎΠ΄ΠΈΠΎΠ΄Ρ‹ Π½Π° 12 Π’ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‚ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Ρ‡Π΅Ρ€Π΅Π· стабилизатор. Если Ρ€Π΅Ρ‡ΡŒ ΠΈΠ΄Π΅Ρ‚ ΠΎ подсоСдинСнии Π»Π΅Π½Ρ‚Ρ‹ Π»Π°ΠΌΠΏ Π² ИП, Π²Π°ΠΆΠ½ΠΎ Π·Π½Π°Ρ‚ΡŒ, Ρ‡Ρ‚ΠΎ Ρƒ Π½ΠΈΡ… Π΅ΡΡ‚ΡŒ ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ рСзистор, рассчитанный Π½Π° ΠΊΠ°ΠΆΠ΄ΡƒΡŽ Π³Ρ€ΡƒΠΏΠΏ ΠΈΠ· Π½Π΅ΡΠΊΠΎΠ»ΡŒΠΊΠΈΡ… LED.

ΠŸΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅

ΠŸΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ свСтодиодов

Если мастСр выполняСт ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ свСтодиода 12 Π’ΠΎΠ»ΡŒΡ‚ ΠΏΠΎ ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠΉ схСмС, Π»Π°ΠΌΠΏΡ‹ ΡΠΎΠ±ΠΈΡ€Π°ΡŽΡ‚ Π² Ρ†Π΅ΠΏΠΎΡ‡ΠΊΡƒ. ΠŸΡ€ΠΈ этом ΠΊΠ°Ρ‚ΠΎΠ΄ ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ ΠΏΡ€Π΅Π΄Ρ‹Π΄ΡƒΡ‰Π΅Π³ΠΎ элСмСнта ΠΏΡ€ΠΈΠΏΠ°ΠΈΠ²Π°ΡŽΡ‚ ΠΊ Π°Π½ΠΎΠ΄Ρƒ ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰Π΅Π³ΠΎ.

ΠŸΡ€ΠΈ Ρ‚Π°ΠΊΠΎΠΉ схСмС сборки Ρ‡Π΅Ρ€Π΅Π· всС Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠΈ ΠΏΡ€ΠΎΡ…ΠΎΠ΄ΠΈΡ‚ Ρ‚ΠΎΠΊ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½ΠΎΠΉ 20 мА. Π£Ρ€ΠΎΠ²Π΅Π½ΡŒ напряТСния здСсь ΠΆΠ΅ складываСтся ΠΈΠ· сумм падСния Π’ΠΎΠ»ΡŒΡ‚ Π½Π° ΠΊΠ°ΠΆΠ΄ΠΎΠΉ ΠΈΠ· Π½ΠΈΡ…. Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, Π² ΠΎΠ΄Π½Ρƒ Ρ†Π΅ΠΏΡŒ Π·Π°ΠΏΡ€Π΅Ρ‰Π΅Π½ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ»ΡŒΠ½ΠΎΠ΅ количСство Π»Π°ΠΌΠΏΠΎΡ‡Π΅ΠΊ.

Если Π½ΡƒΠΆΠ½ΠΎ ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ большоС количСство свСтодиодных Π»Π°ΠΌΠΏ, Π½ΡƒΠΆΠ½ΠΎ Π±Ρ€Π°Ρ‚ΡŒ источник питания с большими показатСлями ΠΏΠΎ Π½Π°ΠΏΡ€ΡΠΆΠ΅Π½ΠΈΡŽ ΠΈ мощности.

К нСдостаткам ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ относят:

  • Π’Ρ‹Ρ…ΠΎΠ΄ ΠΈΠ· строя всСй свСтовой Ρ†Π΅ΠΏΠΎΡ‡ΠΊΠΈ ΠΏΡ€ΠΈ ΠΏΠΎΠ»ΠΎΠΌΠΊΠ΅ ΠΎΠ΄Π½ΠΎΠ³ΠΎ элСмСнта.
  • ΠΠ΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎΡΡ‚ΡŒ Π·Π°ΠΊΡƒΠΏΠΊΠΈ Π±ΠΎΠ»Π΅Π΅ ΠΌΠΎΡ‰Π½ΠΎΠ³ΠΎ ИП ΠΏΡ€ΠΈ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ΅ большого количСства Π»Π°ΠΌΠΏ.

Π’ качСствС ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π° ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΌΠΎΠΆΠ½ΠΎ Ρ€Π°ΡΡΠΌΠΎΡ‚Ρ€Π΅Ρ‚ΡŒ ΡΡ‚Π°Π½Π΄Π°Ρ€Ρ‚Π½ΡƒΡŽ Ρ‘Π»ΠΎΡ‡Π½ΡƒΡŽ гирлянду. ΠŸΡ€ΠΈ ΠΏΠΎΠ»ΠΎΠΌΠΊΠ΅ ΠΎΠ΄Π½ΠΎΠ³ΠΎ элСмСнта ΠΎΠ½Π° пСрСстаСт Ρ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ вся. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ Π½ΡƒΠΆΠ½ΠΎ Π½Π°ΠΉΡ‚ΠΈ ΠΎΡ‚ΠΎΡˆΠ΅Π΄ΡˆΠΈΠΉ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ ΠΈ снова ΡΠΏΠ°ΡΡ‚ΡŒ Π΅Π³ΠΎ.

Алгоритм дСйствий

Π‘ΠΎΠ΅Π΄ΠΈΠ½Π΅Π½ΠΈΠ΅ свСтодиодов Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚ΡŒ с ΡƒΡ‡Π΅Ρ‚ΠΎΠΌ полярности

Π§Ρ‚ΠΎΠ±Ρ‹ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ свСтодиод ΠΊ 12Π’ постоянного Ρ‚ΠΎΠΊΠ°, Π½ΡƒΠΆΠ½ΠΎ ΡƒΡΠ²ΠΎΠΈΡ‚ΡŒ основной Π°Π»Π³ΠΎΡ€ΠΈΡ‚ΠΌ дСйствий:

  • ΠžΠΏΡ€Π΅Π΄Π΅Π»ΡΡŽΡ‚ Ρ‚ΠΈΠΏ Π±Π»ΠΎΠΊΠ° питания, Π²Ρ‹ΡΡΠ½ΡΡŽΡ‚ Π΅Π³ΠΎ напряТСниС Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅ ΠΈ Π²ΠΎΠΎΠ±Ρ‰Π΅ Ρ€Π°Π±ΠΎΡ‚ΠΎΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡ‚ΡŒ.
  • Π’Ρ‹ΡΠ²Π»ΡΡŽΡ‚ Π½ΠΎΠΌΠΈΠ½Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ LED, ΠΏΠΎΡ‚Ρ€Π΅Π±Π»ΡΠ΅ΠΌΡƒΡŽ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΈ напряТСниС.
  • ΠžΠΏΡ€Π΅Π΄Π΅Π»ΡΡŽΡ‚ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ свСтодиодов ΠΊ Π‘ΠŸ ΠΏΠΎ ΠΈΠΌΠ΅ΡŽΡ‰ΠΈΠΌΡΡ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Π°ΠΌ.
  • Π‘ΠΎΠ΅Π΄ΠΈΠ½ΡΡŽΡ‚ ΠΈ ΡΠΏΠ°ΠΈΠ²Π°ΡŽΡ‚ Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠΈ с соблюдСниСм полярности. РСзистор ставят Π½Π° любой части Ρ†Π΅ΠΏΠΎΡ‡ΠΊΠΈ.

ΠšΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρ‹ послС Π·Π°Π²Π΅Ρ€ΡˆΠ΅Π½ΠΈΡ Ρ€Π°Π±ΠΎΡ‚ Ρ‚Ρ‰Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ΠΈΠ·ΠΎΠ»ΠΈΡ€ΡƒΡŽΡ‚.

Бколько свСтодиодов ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ ΠΊ 12 Π’ΠΎΠ»ΡŒΡ‚

Π§Ρ‚ΠΎΠ±Ρ‹ Π²Ρ‹ΡΡΠ½ΠΈΡ‚ΡŒ, сколько свСтодиодов ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ ΠΊ 12 Π’, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΏΠΎΠ΄Π΅Π»ΠΈΡ‚ΡŒ UΠΏΠΈΡ‚ Π½Π° UΠΏΠ°Π΄. Π›ΠΈΠ±ΠΎ Ρ€Π°Π·Ρ€Π΅ΡˆΠ΅Π½ΠΎ ΠΈΡΡ…ΠΎΠ΄ΠΈΡ‚ΡŒ ΠΈΠ· срСднСго значСния 2 Π’ΠΎΠ»ΡŒΡ‚Π° Π½Π° ΠΊΠ°ΠΆΠ΄ΡƒΡŽ Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΡƒ. Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ Π½Π° ΠΊΠ°ΠΆΠ΄Ρ‹Π΅ 12 Π’ Ρ€Π°Π·Ρ€Π΅ΡˆΠ΅Π½ΠΎ ΠΌΠΎΠ½Ρ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ Π½Π΅ большС 6 LED. Если ΡƒΡ‡Π΅ΡΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ какая-Ρ‚ΠΎ Ρ‡Π°ΡΡ‚ΡŒ напряТСния (ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π½ΠΎ 2 Π’) ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ Π΄ΠΎΠ»ΠΆΠ½Π° ΡƒΡ…ΠΎΠ΄ΠΈΡ‚ΡŒ ΠΊ гасящСму рСзистору, количСство Π΄ΠΈΠΎΠ΄ΠΎΠ² ΡƒΠΌΠ΅Π½ΡŒΡˆΠΈΡ‚ΡΡ Π½Π° ΠΎΠ΄ΠΈΠ½.

НапряТСниС свСтодиода Π½Π΅ всСгда Ρ€Π°Π²Π½ΠΎ 2 Π’. К Ρ‚ΠΎΠΌΡƒ ΠΆΠ΅ ΠΏΡ€ΠΈ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ ΠΈ соСдинСнии Π›Π•Π” стоит ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ ΠΎΡ‚Ρ‚Π΅Π½ΠΎΠΊ свСчСния Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠΈ ΠΈ Π΅Π³ΠΎ ΡΡ€ΠΊΠΎΡΡ‚ΡŒ. Для опрСдСлСния Ρ‚ΠΎΡ‡Π½ΠΎΠ³ΠΎ количСства Π»Π°ΠΌΠΏ Π½Π° ΠΎΠ΄ΠΈΠ½ Π‘ΠŸ Π΄Π²Π΅Π½Π°Π΄Ρ†Π°Ρ‚ΡŒ Π’ΠΎΠ»ΡŒΡ‚ ΠΌΠΎΠΆΠ½ΠΎ Π²ΠΎΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎΠΉ ΠΏΡ€ΠΎΠ³Ρ€Π°ΠΌΠΌΠΎΠΉ.

РаспространСнныС ошибки

Π‘Π²Π΅Ρ‚ΠΎΠ΄ΠΈΠΎΠ΄Ρ‹ постСпСнно Π±ΡƒΠ΄ΡƒΡ‚ Π²Ρ‹Ρ…ΠΎΠ΄ΠΈΡ‚ΡŒ ΠΈΠ· строя, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ Ρ€Π°Π±ΠΎΡ‡ΠΈΠΉ Ρ‚ΠΎΠΊ Ρƒ ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ Ρ€Π°Π·Π½Ρ‹ΠΉ

Часто мастСра Π΄ΠΎΠΏΡƒΡΠΊΠ°ΡŽΡ‚ ошибки ΠΏΡ€ΠΈ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ΅ LED. Π‘Π°ΠΌΡ‹Π΅ Π°ΠΊΡ‚ΡƒΠ°Π»ΡŒΠ½Ρ‹Π΅ ΠΈΠ· Π½ΠΈΡ…:

  • ΠŸΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ Π»Π°ΠΌΠΏΠΎΡ‡Π΅ΠΊ Π½Π°ΠΏΡ€ΡΠΌΡƒΡŽ Π±Π΅Π· рСзистора. Π’ этом случаС Π΄ΠΈΠΎΠ΄Ρ‹ просто ΠΏΠ΅Ρ€Π΅Π³ΠΎΡ€Π°ΡŽΡ‚.
  • Π’Ρ‹ΠΏΠΎΠ»Π½Π΅Π½ΠΈΠ΅ ΠΏΠ°Ρ€Π°Π»Π»Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ ΠΎΠ΄Π½ΠΎΠ³ΠΎ рСзистора. Вакая ошибка Π³Ρ€ΠΎΠ·ΠΈΡ‚ постСпСнным Π²Ρ‹Ρ…ΠΎΠ΄ΠΎΠΌ ΠΈΠ· строя всСх Π»Π°ΠΌΠΏΠΎΡ‡Π΅ΠΊ. Π’Π΅Π΄ΡŒ Ρ€Π°Π±ΠΎΡ‡ΠΈΠΉ Ρ‚ΠΎΠΊ Ρƒ ΠΊΠ°ΠΆΠ΄ΠΎΠΉ свой.
  • ΠΠ΅ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ ΠΏΠΎΠ΄ΠΎΠ±Ρ€Π°Π½Π½Ρ‹ΠΉ рСзистор. Π’ этом случаС Ρ‡Π΅Ρ€Π΅Π· Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΠΈ ΠΏΡ€ΠΎΡ…ΠΎΠ΄ΠΈΡ‚ слишком большой Ρ‚ΠΎΠΊ, Ρ‡Ρ‚ΠΎ ΠΎΠΏΡΡ‚ΡŒ ΠΆΠ΅ ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ ΠΊ ΠΈΡ… ΡΠ³ΠΎΡ€Π°Π½ΠΈΡŽ. Если ΠΆΠ΅ сопротивлСниС Π±ΡƒΠ΄Π΅Ρ‚ большим, элСмСнты Π±ΡƒΠ΄ΡƒΡ‚ ΡΠ²Π΅Ρ‚ΠΈΡ‚ΡŒΡΡ нСдостаточно ярко.
  • Π’Ρ‹ΠΏΠΎΠ»Π½Π΅Π½ΠΈΠ΅ ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ с Ρ€Π°Π·Π½Ρ‹ΠΌΠΈ Ρ‚ΠΎΠΊΠ°ΠΌΠΈ потрСблСния. Π—Π΄Π΅ΡΡŒ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½Ρ‹ Π΄Π²Π° Π²Π°Ρ€ΠΈΠ°Π½Ρ‚Π° β€” Π»Π°ΠΌΠΏΡ‹ Π±ΡƒΠ΄ΡƒΡ‚ ΡΠ²Π΅Ρ‚ΠΈΡ‚ΡŒΡΡ с Ρ€Π°Π·Π½ΠΎΠΉ ΠΈΠ½Ρ‚Π΅Π½ΡΠΈΠ²Π½ΠΎΡΡ‚ΡŒΡŽ яркости, ΠΈΠ»ΠΈ пСрСгорят Ρ‚Π΅, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ рассчитаны Π½Π° мСньший Ρ‚ΠΎΠΊ.
  • ПодсоСдинСниС Π»Π΅Π΄ Π»Π°ΠΌΠΏ ΠΊ сСти с ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹ΠΌ Ρ‚ΠΎΠΊΠΎΠΌ 220 Π±Π΅Π· использования Π΄ΠΈΠΎΠ΄Π° Π»ΠΈΠ±ΠΎ ΠΈΠ½Ρ‹Ρ… Π·Π°Ρ‰ΠΈΡ‚Π½Ρ‹Ρ… ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚ΠΎΠ². На Π»Π°ΠΌΠΏΠΎΡ‡ΠΊΡƒ поступаСт напряТСниС 315 Π’, Ρ‡Ρ‚ΠΎ ΠΌΠΎΠΌΠ΅Π½Ρ‚Π°Π»ΡŒΠ½ΠΎ ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ ΠΊ Π΅Ρ‘ ΡΠ³ΠΎΡ€Π°Π½ΠΈΡŽ.

Если ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ эти ошибки ΠΈ Π²Ρ‹ΠΏΠΎΠ»Π½ΡΡ‚ΡŒ подсоСдинСниС свСтодиодов ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ, дСкоративная подсвСтка, ΠΊΠΎΡ‚ΠΎΡ€ΡƒΡŽ мастСр Ρ€Π΅ΡˆΠΈΠ» Π²ΡΡ‚Ρ€ΠΎΠΈΡ‚ΡŒ Π΄ΠΎΠΌΠ°, Π±ΡƒΠ΄Π΅Ρ‚ Ρ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ Π΄ΠΎΠ»Π³ΠΎ ΠΈ исправно.

ΠŸΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ свСтодиода ΠΊ ΠΏΠΈΡ‚Π°Π½ΠΈΡŽ 5 ΠΈ 12 Π’ΠΎΠ»ΡŒΡ‚: схСмы с описаниСм

Π‘ Ρ‚Π΅Ρ… ΠΏΠΎΡ€, ΠΊΠ°ΠΊ ΡΠ²Π΅Ρ€Ρ…ΡŠΡΡ€ΠΊΠΈΠ΅ свСтодиоды (LED) стали доступны ΡˆΠΈΡ€ΠΎΠΊΠΎΠΌΡƒ ΠΊΡ€ΡƒΠ³Ρƒ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΉ, ΠΊ Π½ΠΈΠΌ сразу проявился большой интСрСс. На основС LED ΠΌΠΎΠΆΠ½ΠΎ ΡΠΎΠ·Π΄Π°Π²Π°Ρ‚ΡŒ мноТСство интСрСсных свСтотСхничСских конструкций. Однако, ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ свСтодиода ΠΊ 12 Π²ΠΎΠ»ΡŒΡ‚Π°ΠΌ, ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠΈΠ°Π»ΡŒΠ½ΠΎ отличаСтся ΠΎΡ‚ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΊ 12 Π²ΠΎΠ»ΡŒΡ‚Π°ΠΌ Ρ‚ΠΎΠΉ ΠΆΠ΅ Π»Π°ΠΌΠΏΡ‹ накаливания. Π’ этом ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π΅ Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΠΎΠ΄Ρ€ΠΎΠ±Π½ΠΎ рассказано ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ ΡΠ²Π΅Ρ‚ΠΎΠΈΠ·Π»ΡƒΡ‡Π°ΡŽΡ‰ΠΈΡ… Π΄ΠΈΠΎΠ΄ΠΎΠ² ΠΊ источникам питания, ΠΈΠΌΠ΅ΡŽΡ‰ΠΈΠΌ Ρ€Π°Π·Π»ΠΈΡ‡Π½ΠΎΠ΅ напряТСниС.

Π‘ΠΎΠ΄Π΅Ρ€ΠΆΠ°Π½ΠΈΠ΅

  1. КакиС свСтодиоды ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‚ ΠΊ 12 Π²ΠΎΠ»ΡŒΡ‚Π°ΠΌ?
  2. ΠŸΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ свСрхярких ΠΈ ΠΌΠΎΡ‰Π½Ρ‹Ρ… LED ΠΊ 12Π’
  3. Бколько LED ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ ΠΊ 12Π’?
  4. Как ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ LED ΠΊ 3 ΠΈΠ»ΠΈ 5 Π²ΠΎΠ»ΡŒΡ‚Π°ΠΌ
  5. Как ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ ΠΊ 12 Π²ΠΎΠ»ΡŒΡ‚Π°ΠΌ автомобиля
  6. Π’ΠΈΠ΄Π΅ΠΎ ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ
  7. Π˜Ρ‚ΠΎΠ³ΠΈ

КакиС свСтодиоды ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‚ ΠΊ 12 Π²ΠΎΠ»ΡŒΡ‚Π°ΠΌ?

Если ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎ ΠΎΡ‚Π²Π΅Ρ‚ΠΈΡ‚ΡŒ Π½Π° вопрос, вынСсСнный Π² качСствС ΠΏΠΎΠ΄Π·Π°Π³ΠΎΠ»ΠΎΠ²ΠΊΠ°, Ρ‚ΠΎ ΠΎΡ‚Π²Π΅Ρ‚ Π±ΡƒΠ΄Π΅Ρ‚ Π·Π²ΡƒΡ‡Π°Ρ‚ΡŒ Ρ‚Π°ΠΊ: Π½ΠΈΠΊΠ°ΠΊΠΈΠ΅! НСспСциалисту Ρ‚Π°ΠΊΠΎΠΉ ΠΎΡ‚Π²Π΅Ρ‚ покаТСтся ΠΏΠ°Ρ€Π°Π΄ΠΎΠΊΡΠ°Π»ΡŒΠ½Ρ‹ΠΌ, вСдь Π² ΠΏΡ€ΠΎΠ΄Π°ΠΆΠ΅ ΠΈΠΌΠ΅ΡŽΡ‚ΡΡ свСтодиоды, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅, ΠΊΠ°ΠΊ Π·Π°ΡΠ²Π»ΡΡŽΡ‚ ΠΏΡ€ΠΎΠ΄Π°Π²Ρ†Ρ‹, рассчитаны Π½Π° ΠΏΠΈΡ‚Π°Π½ΠΈΠ΅ ΠΎΡ‚ источника 12 Π²ΠΎΠ»ΡŒΡ‚.

Π’ΠΎΠ·ΡŒΠΌΠ΅ΠΌΡΡ ΡƒΡ‚Π²Π΅Ρ€ΠΆΠ΄Π°Ρ‚ΡŒ, Ρ‡Ρ‚ΠΎ Π½Π° ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½ΠΎΠ΅ напряТСниС ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ рассчитаны Ρ‚ΠΎΠ»ΡŒΠΊΠΎ издСлия Π½Π° основС свСтодиодов. Π“ΠΎΠ²ΠΎΡ€ΠΈΡ‚ΡŒ ΠΎ ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½ΠΎΠΌ Ρ€Π°Π±ΠΎΡ‡Π΅ΠΌ напряТСнии LED Π½Π΅ ΠΊΠΎΡ€Ρ€Π΅ΠΊΡ‚Π½ΠΎ. Π­Ρ‚ΠΎ связанно с физичСскими процСссами, ΠΏΡ€ΠΎΡ‚Π΅ΠΊΠ°ΡŽΡ‰ΠΈΠΌΠΈ Π² Π½Π΅ΠΌ ΠΏΡ€ΠΈ испускании свСта.

Π“Π»Π°Π²Π½Ρ‹ΠΌΠΈ характСристиками этих процСссов ΡΠ²Π»ΡΡŽΡ‚ΡΡ Ρ€Π°Π±ΠΎΡ‡ΠΈΠΉ Ρ‚ΠΎΠΊ ΠΈ максимально допустимый Ρ‚ΠΎΠΊ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°. Π’ справочниках ΠΈ Π΄Π°Ρ‚Π°ΡˆΠΈΡ‚Π°Ρ… ΡƒΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‚ напряТСния Π½Π° свСтодиодах ΠΏΡ€ΠΈ ΠΏΡ€ΠΎΡ‚Π΅ΠΊΠ°Π½ΠΈΠΈ Ρ€Π°Π±ΠΎΡ‡Π΅Π³ΠΎ Ρ‚ΠΎΠΊΠ°. Π­Ρ‚ΠΈ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ для расчСтов LED конструкций, Π° Π½Π΅ для Π²Ρ‹Π±ΠΎΡ€Π° источника питания.

ΠšΡΡ‚Π°Ρ‚ΠΈ, напряТСниС Π² Ρ€Π°Π±ΠΎΡ‡Π΅ΠΌ Ρ€Π΅ΠΆΠΈΠΌΠ΅ Π»Π΅ΠΆΠΈΡ‚ всСго лишь Π² ΠΏΡ€Π΅Π΄Π΅Π»Π°Ρ… ΠΎΡ‚ 1.5 Π’ Π΄ΠΎ 3.5 Π’. Π’Π΅Π»ΠΈΡ‡ΠΈΠ½Π° зависит, Π² основном, ΠΎΡ‚ Ρ†Π²Π΅Ρ‚Π° испускаСмого LED. МСньшиС напряТСния ΠΏΠ°Π΄Π°ΡŽΡ‚ Π½Π° красных свСтодиодах, большиС значСния относятся ΠΊ ΡΠ²Π΅Ρ€Ρ…ΡŠΡΡ€ΠΊΠΈΠΌ. Π˜ΠΌΠ΅ΡŽΡ‰ΠΈΠ΅ΡΡ Π² ΠΏΡ€ΠΎΠ΄Π°ΠΆΠ΅ ΡΠ²Π΅Ρ‚ΠΎΠΈΠ·Π»ΡƒΡ‡Π°ΡŽΡ‰ΠΈΠ΅ Π΄ΠΈΠΎΠ΄Ρ‹ Π½Π° 12 Π²ΠΎΠ»ΡŒΡ‚ Π½Π΅ ΡΠ²Π»ΡΡŽΡ‚ΡΡ Π΅Π΄ΠΈΠ½ΠΈΡ‡Π½Ρ‹ΠΌΠΈ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°ΠΌΠΈ.

Π”Π²Π΅Π½Π°Π΄Ρ†Π°Ρ‚ΠΈΠ²ΠΎΠ»ΡŒΡ‚ΠΎΠ²Ρ‹Π΅ LED это ΠΌΠ°Ρ‚Ρ€ΠΈΡ†Ρ‹, состоящиС ΠΈΠ· Π½Π΅ΡΠΊΠΎΠ»ΡŒΠΊΠΈΡ… ΡΠ²Π΅Ρ‚ΠΎΠΈΠ·Π»ΡƒΡ‡Π°ΡŽΡ‰ΠΈΡ… Π΄ΠΈΠΎΠ΄ΠΎΠ². ΠœΠ°Ρ‚Ρ€ΠΈΡ†Ρ‹ ΠΏΡ€Π΅Π΄ΡΡ‚Π°Π²Π»ΡΡŽΡ‚ собой свСтодиодныС сборки, собранныС ΠΈΠ· Ρ†Π΅ΠΏΠΎΡ‡Π΅ΠΊ ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½Π½Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ².

Π’ ΠΊΠ°ΠΆΠ΄ΠΎΠΉ ΠΌΠ°Ρ‚Ρ€ΠΈΡ†Π΅ имССтся нСсколько Ρ†Π΅ΠΏΠΎΡ‡Π΅ΠΊ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½Ρ‹ ΠΏΠ°Ρ€Π°Π»Π»Π΅Π»ΡŒΠ½ΠΎ ΠΌΠ΅ΠΆΠ΄Ρƒ собой. Когда говорят, Ρ‡Ρ‚ΠΎ свСтодиод рассчитан Π½Π° Π΄Π²Π΅Π½Π°Π΄Ρ†Π°Ρ‚ΡŒ Π²ΠΎΠ»ΡŒΡ‚, Ρ‚ΠΎ ΠΏΠΎΠ΄Ρ€Π°Π·ΡƒΠΌΠ΅Π²Π°ΡŽΡ‚, Ρ‡Ρ‚ΠΎ ΠΏΠ°Π΄Π΅Π½ΠΈΠ΅ напряТСния Π½Π° ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠΉ Ρ†Π΅ΠΏΠΎΡ‡ΠΊΠ΅ ΠΈΠ· Π½ΠΈΡ… ΠΏΡ€ΠΈ ΠΏΡ€ΠΎΡ‚Π΅ΠΊΠ°Π½ΠΈΠΈ Ρ€Π°Π±ΠΎΡ‡Π΅Π³ΠΎ Ρ‚ΠΎΠΊΠ° составляСт ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π½ΠΎ 12 Π’.

ΠŸΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ свСрхярких ΠΈ ΠΌΠΎΡ‰Π½Ρ‹Ρ… LED ΠΊ 12Π’

Π‘Π½Π°Ρ‡Π°Π»Π° рассмотрим способ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΎΠ΄Π½ΠΎΠ³ΠΎ ΠΌΠΎΡ‰Π½ΠΎΠ³ΠΎ ΡΠ²Π΅Ρ€Ρ…ΡŠΡΡ€ΠΊΠΎΠ³ΠΎ свСтодиода ΠΊ 12 Π’ΠΎΠ»ΡŒΡ‚Π°ΠΌ. Допустим, Π² нашСм распоряТСнии имССтся ΠΏΡ€ΠΈΠ±ΠΎΡ€, Ρ€Π°Π±ΠΎΡ‡ΠΈΠΉ Ρ‚ΠΎΠΊ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ 350 мА. ΠŸΡ€ΠΈ этом ΠΏΠ°Π΄Π΅Π½ΠΈΠ΅ напряТСния Π½Π° Π½Π΅ΠΌ Π² Ρ€Π°Π±ΠΎΡ‡Π΅ΠΌ Ρ€Π΅ΠΆΠΈΠΌΠ΅ составляСт ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π½ΠΎ 3.4 Π’ΠΎΠ»ΡŒΡ‚Π°. НСтрудно ΠΏΠΎΠ΄ΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ, Ρ‡Ρ‚ΠΎ потрСбляСмая ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Ρ‚Π°ΠΊΠΎΠ³ΠΎ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° составляСт 1 W.

ΠŸΠΎΠ½ΡΡ‚Π½ΠΎ, Ρ‡Ρ‚ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒ Π΅Π³ΠΎΒ Π½Π°ΠΏΡ€ΡΠΌΡƒΡŽ ΠΊ 12 Π’ΠΎΠ»ΡŒΡ‚Π°ΠΌ нСльзя. Нам придСтся, ΠΊΠ°ΠΊΠΈΠΌ-Ρ‚ΠΎ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, Β«ΠΏΠΎΠ³Π°ΡΠΈΡ‚ΡŒΒ» Ρ‡Π°ΡΡ‚ΡŒ напряТСния. Π’ ΠΏΡ€ΠΎΡΡ‚Π΅ΠΉΡˆΠΈΡ… случаях для этих Ρ†Π΅Π»Π΅ΠΉ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ гасящиС (Ρ‚ΠΎΠΊΠΎΠΎΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΠ²Π°ΡŽΡ‰ΠΈΠ΅) рСзисторы. Π•Π³ΠΎΒ ΡΠΎΠ΅Π΄ΠΈΠ½ΡΡŽΡ‚ со свСтодиодом ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ. Π‘Ρ…Π΅ΠΌΠ° питания ΠΎΠ΄Π½ΠΎΠ³ΠΎ LED ΠΏΠΎΠΊΠ°Π·Π°Π½Π° Π½Π° Ρ„ΠΎΡ‚ΠΎ.

Π§Ρ‚ΠΎΠ±Ρ‹ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ Π½ΠΎΠΌΠΈΠ½Π°Π» Ρ‚ΠΎΠΊΠΎΠΎΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΠ²Π°ΡŽΡ‰Π΅Π³ΠΎ рСзистора ΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ Ρ„ΠΎΡ€ΠΌΡƒΠ»ΠΎΠΉ:

R=(UΠΏΠΈΡ‚ – UΡ€Π°Π±)/IΡ€Π°Π±.

Π’ΠΎΠΎΡ€ΡƒΠΆΠΈΠ²ΡˆΠΈΡΡŒ ΠΊΠ°Π»ΡŒΠΊΡƒΠ»ΡΡ‚ΠΎΡ€ΠΎΠΌ Π»Π΅Π³ΠΊΠΎ ΠΏΠΎΠ΄ΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ, Ρ‡Ρ‚ΠΎ сопротивлСниС Π±ΡƒΠ΄Π΅Ρ‚ ΡΠΎΡΡ‚Π°Π²Π»ΡΡ‚ΡŒ ΠΎΠΊΠΎΠ»ΠΎ 25 Ом. На Π½Π΅ΠΌ Π±ΡƒΠ΄Π΅Ρ‚ Ρ€Π°ΡΡΠ΅ΠΈΠ²Π°Ρ‚ΡŒΡΡ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, ΠΊΠΎΡ‚ΠΎΡ€ΡƒΡŽ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Ρ‹Π²Π°ΡŽΡ‚ ΠΏΠΎ Ρ„ΠΎΡ€ΠΌΡƒΠ»Π΅:

P=I2*R.

Π’ нашСм ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π΅ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ составит ΠΎΠΊΠΎΠ»ΠΎ 3 Π²Π°Ρ‚Ρ‚. Найти сопротивлСниС Ρ‚Π°ΠΊΠΎΠΉ мощности довольно Ρ‚Ρ€ΡƒΠ΄Π½ΠΎ, поэтому Π² качСствС гасящСго рСзистора ΠΌΠΎΠΆΠ½ΠΎ ΠΏΡ€ΠΈΠΌΠ΅Π½ΠΈΡ‚ΡŒ Π΄Π²Π° рСзистора ΠΏΠΎ 100 Ом ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ 2 Π’Ρ‚, соСдинСнныС ΠΏΠ°Ρ€Π°Π»Π»Π΅Π»ΡŒΠ½ΠΎ.

Π’ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠ΅ Π½Π° основС этих расчСтов ΡƒΠΆΠ΅ ΠΌΠΎΠΆΠ½ΠΎ ΡΠΎΠ·Π΄Π°Π²Π°Ρ‚ΡŒ ΠΏΡ€Π°ΠΊΡ‚ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ ΠΊΠΎΠ½ΡΡ‚Ρ€ΡƒΠΊΡ†ΠΈΡŽ. Π’Ρ‹ΠΏΠΎΠ»Π½ΠΈΠ² ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ свСтодиода ΠΊ 12Π’ Ρ‡Π΅Ρ€Π΅Π· Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ, ΠΌΠΎΠΆΠ½ΠΎ ΠΎΡ€Π³Π°Π½ΠΈΠ·ΠΎΠ²Π°Ρ‚ΡŒ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΡƒΡŽ подсвСтку ΠΏΠΎΠ΄ΠΊΠ°ΠΏΠΎΡ‚Π½ΠΎΠ³ΠΎ пространства автомобиля, Π±Π°Π³Π°ΠΆΠ½ΠΈΠΊΠ° ΠΈΠ»ΠΈ ΠΏΠ΅Ρ€Ρ‡Π°Ρ‚ΠΎΡ‡Π½ΠΎΠ³ΠΎ бокса.

ΠœΡ‹ ΠΏΠΎΠΊΠ°Π·Π°Π»ΠΈ, Ρ‡Ρ‚ΠΎ созданиС Ρ‚Π°ΠΊΠΎΠΉ схСмы Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ, Π½ΠΎ ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ Π΅Π΅ Π½Π΅Ρ€Π°Ρ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½ΠΎ. НСтрудно Π·Π°ΠΌΠ΅Ρ‚ΠΈΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ Π΄Π²Π΅ Ρ‚Ρ€Π΅Ρ‚ΠΈ мощности потрСбляСмой конструкциСй приходится Π½Π° гасящий рСзистор ΠΈ, ΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, тратится Π²ΠΏΡƒΡΡ‚ΡƒΡŽ. НиТС ΠΌΡ‹ расскаТСм, ΠΊΠ°ΠΊ ΠΈΠ·Π±Π΅ΠΆΠ°Ρ‚ΡŒ Π½Π΅Π½ΡƒΠΆΠ½Ρ‹Ρ… ΠΏΠΎΡ‚Π΅Ρ€ΡŒ.

Бколько LED ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ ΠΊ 12Π’?

ΠžΡ‡Π΅Π²ΠΈΠ΄Π½ΠΎ, Ρ‡Ρ‚ΠΎ ΠΏΠΎ ΠΏΡ€ΠΎΡΡ‚Π΅ΠΉΡˆΠ΅ΠΉ схСмС ΠΊ источнику 12 Π’ΠΎΠ»ΡŒΡ‚ ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ сколько ΡƒΠ³ΠΎΠ΄Π½ΠΎ. Π“Π»Π°Π²Π½ΠΎΠ΅, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Ρƒ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅ΠΌΠΎΠ³ΠΎ источника питания Ρ…Π²Π°Ρ‚Π°Π»ΠΎ мощности. Однако ΠΌΡ‹ Π²ΠΈΠ΄Π΅Π»ΠΈ, Ρ‡Ρ‚ΠΎ ΠΏΡ€ΠΈ Ρ‚Π°ΠΊΠΎΠΉ схСмС ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΌΠ½ΠΎΠ³ΠΎ энСргии расходуСтся бСсполСзно.

ΠŸΡ€ΠΎΡΡ‚Π΅ΠΉΡˆΠΈΠΌ Π²Ρ‹Ρ…ΠΎΠ΄ΠΎΠΌ ΠΈΠ· этой ситуации являСтся сниТСниС мощности рассСиваСмой Π½Π° Ρ‚ΠΎΠΊΠΎΠΎΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΠ²Π°ΡŽΡ‰Π΅ΠΌ рСзисторС. Для сниТСния бСсполСзно рассСиваСмой мощности, нСсколько свСтодиодов ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‚ ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ΠΈ ΠΏΠΈΡ‚Π°ΡŽΡ‚ Ρ‡Π΅Ρ€Π΅Π· ΠΎΠ΄ΠΈΠ½ гасящий рСзистор. Π’ этом случаС ΠΏΠ°Π΄Π΅Π½ΠΈΠ΅ напряТСния Π½Π° сопротивлСнии оказываСтся Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ мСньшС. Π‘Π»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, сущСствСнно ΡΠ½ΠΈΠΆΠ°ΡŽΡ‚ΡΡ ΠΏΠΎΡ‚Π΅Ρ€ΠΈ энСргии. РасчСт сопротивлСния для ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΡΠ²Π΅Ρ‚ΠΎΠΈΠ·Π»ΡƒΡ‡Π°ΡŽΡ‰ΠΈΡ… Π΄ΠΈΠΎΠ΄ΠΎΠ² Π²Ρ‹ΠΏΠΎΠ»Π½ΡΡŽΡ‚ ΠΏΠΎ Ρ„ΠΎΡ€ΠΌΡƒΠ»Π΅:

R=(UΠΏΠΈΡ‚ – nUΡ€Π°Π±)/IΡ€Π°Π±.

Π“Π΄Π΅ n – количСство ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½Π½Ρ‹Ρ… LED.

Π’ случаС источника 12 Π’ΠΎΠ»ΡŒΡ‚ Ρ€Π°Π·ΡƒΠΌΠ½ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒ ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ Ρ‚Ρ€ΠΈ свСтодиода ΠΈ ΠΎΠ΄ΠΈΠ½ гасящий рСзистор. ПадСниС напряТСния Π½Π° свСтодиодах Π½Π΅ прСвысит 10.5 Π’ΠΎΠ»ΡŒΡ‚Π° ΠΈ Π½Π° долю рСзистора останСтся всСго 1,5 Π’ΠΎΠ»ΡŒΡ‚.

Π’Π°ΠΊΠΎΠ΅ тСхничСскоС Ρ€Π΅ΡˆΠ΅Π½ΠΈΠ΅ ΡˆΠΈΡ€ΠΎΠΊΠΎ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚, ΠΊΠΎΠ³Π΄Π° количСство ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅ΠΌΡ‹Ρ… ΠΊ 12 Π’ΠΎΠ»ΡŒΡ‚Π°ΠΌ свСтодиодов ΠΊΡ€Π°Ρ‚Π½ΠΎ Ρ‚Ρ€Π΅ΠΌ. Π’. Π΅. Ρ‚Π°ΠΊ ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ 6, 9, 12, …, 3N LED. НапримСр, Ρ‚Π°ΠΊ ΠΏΠΎΡΡ‚ΡƒΠΏΠ°ΡŽΡ‚ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΠΈ свСтодиодных Π»Π΅Π½Ρ‚. Π’ Π½ΠΈΡ… свСтодиоды сгруппированы ΠΏΠΎ Ρ‚Ρ€ΠΈ ΠΈ ΠΏΠΈΡ‚Π°ΡŽΡ‚ΡΡ Ρ‡Π΅Ρ€Π΅Π· ΠΎΠ΄Π½ΠΎ ΠΎΠ±Ρ‰Π΅Π΅ сопротивлСниС.

Если Π½ΡƒΠΆΠ½ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ 4 свСтодиода ΠΊ 12 Π’ΠΎΠ»ΡŒΡ‚Π°ΠΌ, Ρ‚ΠΎ цСлСсообразно ΡΠ³Ρ€ΡƒΠΏΠΏΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ ΠΈΡ… ΠΏΠΎ 2, ΠΈ ΠΊΠ°ΠΆΠ΄ΡƒΡŽ ΠΏΠ°Ρ€Ρƒ ΠΏΠΈΡ‚Π°Ρ‚ΡŒ Ρ‡Π΅Ρ€Π΅Π· Ρ‚ΠΎΠΊΠΎΠΎΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΠ²Π°ΡŽΡ‰ΠΈΠΉ рСзистор.

ΠŸΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ слСдуСт ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒ свСтодиоды с ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ²Ρ‹ΠΌ Ρ€Π°Π±ΠΎΡ‡ΠΈΠΌ Ρ‚ΠΎΠΊΠΎΠΌ. Π˜Π½Π°Ρ‡Π΅ Ρ€Π°Π·Π½Ρ‹Π΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹ Π±ΡƒΠ΄ΡƒΡ‚ ΡΠ²Π΅Ρ‚ΠΈΡ‚ΡŒ с Ρ€Π°Π·Π»ΠΈΡ‡Π½ΠΎΠΉ ΡΡ€ΠΊΠΎΡΡ‚ΡŒΡŽ ΠΈΠ»ΠΈ Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ΅Π½ Ρ‚ΠΎΠΊ ΠΊΠ°ΠΊΠΎΠ³ΠΎ-Π»ΠΈΠ±ΠΎ LED, ΠΈ ΠΎΠ½ Π²Ρ‹ΠΉΠ΄Π΅Ρ‚ ΠΈΠ· строя.

Π§Ρ‚ΠΎ касаСтся ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ свСтодиодов «рассчитанных Π½Π° 12 Π’Β» Ρ‚ΠΎ Π»ΡƒΡ‡ΡˆΠ΅ ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ ΠΈΡ… Β«Ρ€Π°Π±ΠΎΡ‡Π΅Π΅ напряТСниС» ΠΎΠΏΡ‹Ρ‚Π½Ρ‹ΠΌ ΠΏΡƒΡ‚Π΅ΠΌ. Для этого ΠΈΡ… Π½Π°Π΄ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ ΠΊ Π»Π°Π±ΠΎΡ€Π°Ρ‚ΠΎΡ€Π½ΠΎΠΌΡƒ Π±Π»ΠΎΠΊΡƒ питания ΠΈ, постСпСнно поднимая напряТСниС, ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ потрСбляСмый Ρ‚ΠΎΠΊ. НапряТСниС, ΠΏΡ€ΠΈ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌ Ρ€Π°Π±ΠΎΡ‡ΠΈΠΉ Ρ‚ΠΎΠΊ Π±ΡƒΠ΄Π΅Ρ‚ достигнут, ΠΌΠΎΠΆΠ½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ для расчСта Ρ‚ΠΎΠΊΠΎΠΎΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΠ²Π°ΡŽΡ‰Π΅Π³ΠΎ рСзистора.

Как ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ LED ΠΊ 3 ΠΈΠ»ΠΈ 5 Π²ΠΎΠ»ΡŒΡ‚Π°ΠΌ

Π‘ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²ΠΎ ΠΌΠ°Π»ΠΎΠΌΠΎΡ‰Π½Ρ‹Ρ… ΡΠ²Π΅Ρ‚ΠΎΠ΄ΠΈΠΎΠ΄ΠΎΠ²Β Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½ΠΎ Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‚ ΠΈ ΠΎΡ‚ 3 ΠΈ Ρ‚Π΅ΠΌ Π±ΠΎΠ»Π΅Π΅ ΠΎΡ‚ 5 Π²ΠΎΠ»ΡŒΡ‚. Π’Ρ‹ΠΏΠΎΠ»Π½ΠΈΡ‚ΡŒ для Π½ΠΈΡ… расчСт Ρ‚ΠΎΠΊΠΎΠΎΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΠ²Π°ΡŽΡ‰ΠΈΡ… сопротивлСний ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎ ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Π½ΠΎΠΉ Π²Ρ‹ΡˆΠ΅ Ρ„ΠΎΡ€ΠΌΡƒΠ»Π΅.

ΠŸΡ€ΠΈ ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½ΠΈΠΈ конструкций с Π°Π²Ρ‚ΠΎΠ½ΠΎΠΌΠ½Ρ‹ΠΌΠΈ источниками питания, особСнно Ссли Π² Π½ΠΈΡ… ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ ΡΠ²Π΅Ρ€Ρ…ΡŠΡΡ€ΠΊΠΈΠ΅ Β«ΠΌΠΎΡ‰Π½Ρ‹Π΅Β» LED, Ρ‚Π°ΠΊΠΎΠΉ ΠΏΠΎΠ΄Ρ…ΠΎΠ΄ Π½Π΅ ΠΏΡ€ΠΈΠ΅ΠΌΠ»Π΅ΠΌ. ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, рассСиваСмая Π½Π° гасящСм рСзисторС, Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ сокращаСт врСмя Ρ€Π°Π±ΠΎΡ‚Ρ‹ устройства.

ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ Π² соврСмСнных Ρ€ΡƒΡ‡Π½Ρ‹Ρ… фонарях, Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‰ΠΈΡ… ΠΎΡ‚ Π½ΠΈΠ·ΠΊΠΎΠ²ΠΎΠ»ΡŒΡ‚Π½Ρ‹Ρ… Π±Π°Ρ‚Π°Ρ€Π΅ΠΉ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ элСктронныС ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Ρ‚Π΅Π»ΠΈ напряТСния – Π΄Ρ€Π°ΠΉΠ²Π΅Ρ€Ρ‹. ΠŸΠΎΡ‚Π΅Ρ€ΠΈ Π² Π΄Ρ€Π°ΠΉΠ²Π΅Ρ€Π°Ρ… Π½Π°ΠΌΠ½ΠΎΠ³ΠΎ Π½ΠΈΠΆΠ΅, Ρ‡Π΅ΠΌ Π½Π° Ρ‚ΠΎΠΊΠΎΠΎΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΠ²Π°ΡŽΡ‰ΠΈΡ… рСзисторах. БСйчас Π΄Ρ€Π°ΠΉΠ²Π΅Ρ€Ρ‹ доступны ΠΈ ΠΈΡ… ΠΌΠΎΠΆΠ½ΠΎ Π»Π΅Π³ΠΊΠΎ Π½Π°ΠΉΡ‚ΠΈ Π² ΠΌΠ°Π³Π°Π·ΠΈΠ½Π°Ρ….

ИмСя Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ познания Π² элСктроникС ΠΈ Π½Π°Π²Ρ‹ΠΊΠΈ Ρ€Π°Π±ΠΎΡ‚Ρ‹ с паяльником, простой Π΄Ρ€Π°ΠΉΠ²Π΅Ρ€ ΠΌΠΎΠΆΠ½ΠΎ ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²ΠΈΡ‚ΡŒ ΡΠ°ΠΌΠΎΡΡ‚ΠΎΡΡ‚Π΅Π»ΡŒΠ½ΠΎ. Одна ΠΈΠ· простых схСм прСобразоватСля для ΠΌΠΎΡ‰Π½ΠΎΠ³ΠΎ свСтодиода ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Π° Π½ΠΈΠΆΠ΅.

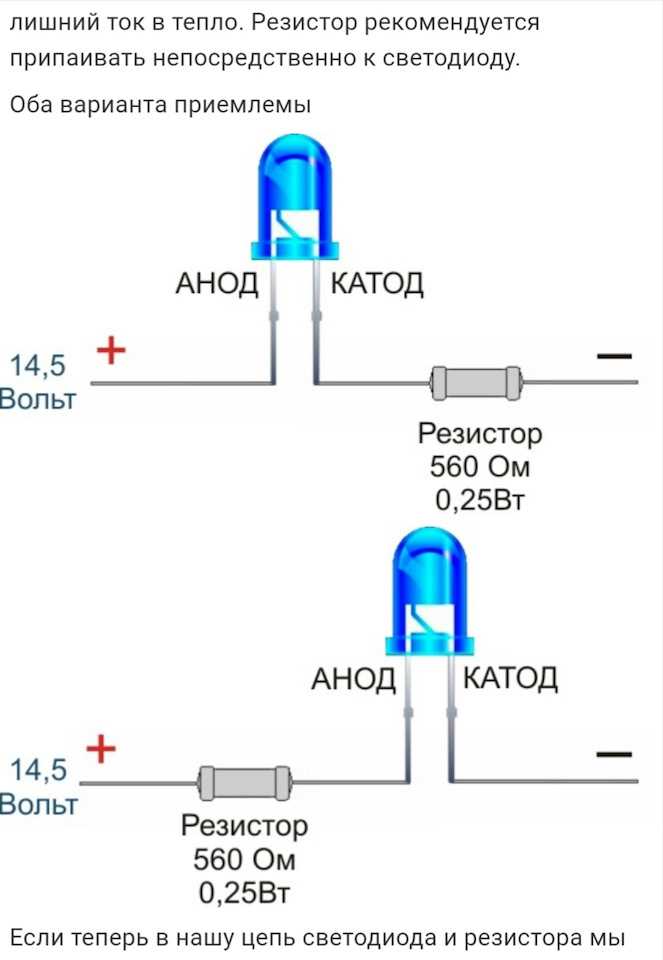

Как ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ ΠΊ 12 Π²ΠΎΠ»ΡŒΡ‚Π°ΠΌ автомобиля

ΠŸΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ свСтодиодов ΠΊ Π±ΠΎΡ€Ρ‚ΠΎΠ²ΠΎΠΉ сСти автомобиля Π½Π΅ ΠΈΠΌΠ΅Π΅Ρ‚ сущСствСнных ΠΎΡ‚Π»ΠΈΡ‡ΠΈΠΉ ΠΎΡ‚ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΊ Π΄Ρ€ΡƒΠ³ΠΈΠΌ источникам питания. ΠŸΡ€ΠΎΡΡ‚ΠΎ Π½Π΅ Π½ΡƒΠΆΠ½ΠΎ Π·Π°Π±Ρ‹Π²Π°Ρ‚ΡŒ, Ρ‡Ρ‚ΠΎ аккумуляторная батарСя автомобиля Π² Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½ΠΎΠΌ состоянии Π²Ρ‹Π΄Π°Π΅Ρ‚ Π½Π΅ 12 Π’ΠΎΠ»ΡŒΡ‚, Π° ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π½ΠΎ 14 Π’ΠΎΠ»ΡŒΡ‚.

Π•Ρ‰Π΅ ΠΏΡ€ΠΈ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ Π½Π°Π΄ΠΎ ΠΏΠΎΠΌΠ½ΠΈΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ Π½Π΅ Π² ΠΊΠ°ΠΆΠ΄ΠΎΠΌ Π°Π²Ρ‚ΠΎΠΌΠΎΠ±ΠΈΠ»Π΅ Π½Π°Π΄Π΅ΠΆΠ½ΠΎ Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ систСма стабилизации напряТСния Π±ΠΎΡ€Ρ‚ΠΎΠ²ΠΎΠΉ сСти. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ ΠΏΡ€ΠΈ расчСтах гасящих рСзисторов Π»ΡƒΡ‡ΡˆΠ΅ ΠΏΡ€ΠΈΠ½ΠΈΠΌΠ°Ρ‚ΡŒ напряТСниС питания Ρ€Π°Π²Π½Ρ‹ΠΌ 15 – 17 Π²ΠΎΠ»ΡŒΡ‚. Π­Ρ‚ΠΎ нСсколько снизит ΡΡ€ΠΊΠΎΡΡ‚ΡŒ свСчСния, Π½ΠΎ Π·Π°Ρ‚ΠΎ Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ ΠΏΡ€ΠΎΠ΄Π»ΠΈΡ‚ срок слуТбы, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ свСтодиод Π±ΡƒΠ΄ΡƒΡ‚ Ρ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ Π² «щадящСм» Ρ€Π΅ΠΆΠΈΠΌΠ΅.

Π’ΠΈΠ΄Π΅ΠΎ ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ

ΠŸΠ΅Ρ€Π΅Π΄ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ΠΌ совСтуСм ΠΏΠΎΡΠΌΠΎΡ‚Ρ€Π΅Ρ‚ΡŒ Ρ…ΠΎΡ€ΠΎΡˆΠ΅Π΅ Π²ΠΈΠ΄Π΅ΠΎ для закрСплСния ΠΏΠΎΠ»ΡƒΡ‡Π΅Π½Π½Ρ‹Ρ… Π·Π½Π°Π½ΠΈΠΉ. Автор ΠΏΠΎΠ΄Ρ€ΠΎΠ±Π½ΠΎ ΠΈ доступным языком рассказываСт, ΠΊΠ°ΠΊ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ свСтодиод ΠΊ 12 Π²ΠΎΠ»ΡŒΡ‚Π°ΠΌ ΠΎΡ‚ Π±Π»ΠΎΠΊΠ° питания ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π°, ΠΊΠ°ΠΊ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ рСзистор ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΠ΅ Π½ΡŽΠ°Π½ΡΡ‹.

Π˜Ρ‚ΠΎΠ³ΠΈ

Π’ Π·Π°ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈΒ ΠΌΠΎΠΆΠ½ΠΎ ΡΠΊΠ°Π·Π°Ρ‚ΡŒ, Ρ‡Ρ‚ΠΎ ΠΏΡ€ΠΈ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈΒ ΡΠ²Π΅Ρ€Ρ…ΡŠΡΡ€ΠΊΠΈΡ… свСтодиодах Π½ΡƒΠΆΠ½ΠΎ ΠΏΡ€ΠΈΠ½ΠΈΠΌΠ°Ρ‚ΡŒ Π²ΠΎ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠ΅ сообраТСния:

  • ваТнСйшим ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ свСтодиода являСтся Π΅Π³ΠΎ Ρ€Π°Π±ΠΎΡ‡ΠΈΠΉ Ρ‚ΠΎΠΊ;
  • Π½Π° гасящих рСзисторах бСсполСзно рассСиваСтся энСргия;
  • примСняя ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ ΠΌΠΎΠΆΠ½ΠΎ ΡƒΠΌΠ΅Π½ΡŒΡˆΠΈΡ‚ΡŒ ΠΏΠΎΡ‚Π΅Ρ€ΠΈ, ΠΎΠ΄Π½ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎ ΡƒΠΌΠ΅Π½ΡŒΡˆΠΈΠ² количСство ΠΈ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ примСняСмых рСзисторов;
  • Π² Π±ΠΎΡ€Ρ‚ΠΎΠ²ΠΎΠΉ сСти автомобиля Π½Π΅ 12 Π’ΠΎΠ»ΡŒΡ‚, Π° нСсколько большС, ΠΈ для Π½Π°Π΄Π΅ΠΆΠ½ΠΎΠΉ Ρ€Π°Π±ΠΎΡ‚Ρ‹ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅ΠΌΡ‹Ρ… ΡΠ²Π΅Ρ‚ΠΎΠΈΠ·Π»ΡƒΡ‡Π°ΡŽΡ‰ΠΈΡ… Π΄ΠΈΠΎΠ΄ΠΎΠ² Π½ΡƒΠΆΠ½ΠΎ ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ этот Ρ„Π°ΠΊΡ‚ΠΎΡ€.

Π—Π°ΠΏΠΎΠΌΠ½ΠΈΠ² всС Π²Ρ‹ΡˆΠ΅ΠΏΠ΅Ρ€Π΅Ρ‡ΠΈΡΠ»Π΅Π½Π½Ρ‹Π΅ аспСкты ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ, Π’Ρ‹ с Π»Π΅Π³ΠΊΠΎΡΡ‚ΡŒΡŽ Π·Π°ΠΏΠΈΡ‚Π°Π΅Ρ‚Π΅ любой свСтодиод, Π² любом количСствС, ΠΎΡ‚ любого источника питания постоянного Ρ‚ΠΎΠΊΠ° 12 Π’ΠΎΠ»ΡŒΡ‚.

Как ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ свСтодиоды для 12 Π’

β€’β€’β€’ Hemera Technologies/Photos.com/Getty Images

ОбновлСно 24 апрСля 2017 Π³.

Автор: Andrew Hazleton

Π‘Π²Π΅Ρ‚ΠΎΠΈΠ·Π»ΡƒΡ‡Π°ΡŽΡ‰ΠΈΠ΅ Π΄ΠΈΠΎΠ΄Ρ‹ (Π‘Π˜Π”) β€” это нСбольшиС источники свСта, ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΡ‹Π΅ Π² элСктроникС. Π‘Π²Π΅Ρ‚ΠΎΠ΄ΠΈΠΎΠ΄Ρ‹ ΠΈΠ·Π»ΡƒΡ‡Π°ΡŽΡ‚ свСт ΠΎΠ΄Π½ΠΎΠΉ Π΄Π»ΠΈΠ½Ρ‹ Π²ΠΎΠ»Π½Ρ‹ (Ρ†Π²Π΅Ρ‚Π°) с ΡΡ€ΠΊΠΎΡΡ‚ΡŒΡŽ, ΠΏΡ€ΠΎΠΏΠΎΡ€Ρ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½ΠΎΠΉ ΠΏΠΎΠ΄Π°Ρ‡Π΅ Ρ‚ΠΎΠΊΠ°.

Π Π°Π·Π»ΠΈΡ‡Π½Ρ‹Π΅ Ρ‚ΠΈΠΏΡ‹ свСтодиодов ΠΈΠΌΠ΅ΡŽΡ‚ Ρ€Π°Π·Π½Ρ‹Π΅ Ρ€Π°Π±ΠΎΡ‡ΠΈΠ΅ характСристики. Π‘Π²Π΅Ρ‚ΠΎΠ΄ΠΈΠΎΠ΄Ρ‹ ΠΌΠΎΠ³ΡƒΡ‚ Ρ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ ΠΎΡ‚ Π½Π΅ΡΠΊΠΎΠ»ΡŒΠΊΠΈΡ… напряТСний, Π½ΠΎ для ограничСния Ρ‚ΠΎΠΊΠ° Π² Ρ†Π΅ΠΏΠΈ трСбуСтся ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ рСзистор. Блишком большой Ρ‚ΠΎΠΊ Π² свСтодиодС Ρ€Π°Π·Ρ€ΡƒΡˆΠΈΡ‚ устройство.

Как ΠΈ всС Π΄ΠΈΠΎΠ΄Ρ‹, свСтодиоды ΠΏΡ€ΠΎΠΏΡƒΡΠΊΠ°ΡŽΡ‚ Ρ‚ΠΎΠΊ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π² Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠΈ ΠΎΡ‚ Π°Π½ΠΎΠ΄Π° ΠΊ ΠΊΠ°Ρ‚ΠΎΠ΄Ρƒ.

    Π˜Π·ΡƒΡ‡ΠΈΡ‚Π΅ ΡΠΏΠ΅Ρ†ΠΈΡ„ΠΈΠΊΠ°Ρ†ΠΈΡŽ свСтодиодов, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π²Ρ‹ Ρ…ΠΎΡ‚ΠΈΡ‚Π΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ Π² своСй схСмС. ΠžΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅ значСния максимального прямого Ρ‚ΠΎΠΊΠ° (If) ΠΈ Ρ‚ΠΈΠΏΠΈΡ‡Π½ΠΎΠ³ΠΎ падСния прямого напряТСния (Vf).

    РассчитайтС Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎΠ΅ ΠΏΠ°Π΄Π΅Π½ΠΈΠ΅ напряТСния Π½Π° рСзисторС. Π­Ρ‚ΠΎ Π±ΡƒΠ΄Π΅Ρ‚ Ρ€Π°Π²Π½ΡΡ‚ΡŒΡΡ ΠΏΠΎΠ΄Π°Π²Π°Π΅ΠΌΡ‹ΠΌ 12 Π²ΠΎΠ»ΡŒΡ‚Π°ΠΌ Π·Π° Π²Ρ‹Ρ‡Π΅Ρ‚ΠΎΠΌ прямого падСния Π½Π° свСтодиодС.

    Vres=12 Π²ΠΎΠ»ΡŒΡ‚ – Vf

    Если Π² Ρ†Π΅ΠΏΠΈ Π΄Π²Π° ΠΈΠ»ΠΈ Π±ΠΎΠ»Π΅Π΅ Π΄ΠΈΠΎΠ΄Π°, слоТитС всС прямыС напряТСния вмСстС ΠΈ Π²Ρ‹Ρ‡Ρ‚ΠΈΡ‚Π΅ сумму ΠΈΠ· 12 Π²ΠΎΠ»ΡŒΡ‚.

    РассчитайтС Ρ‚ΠΎΠΊ Ρ‡Π΅Ρ€Π΅Π· ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ рСзистор. ΠœΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ Π±ΡƒΠ΄Π΅Ρ‚ Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒΡΡ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½ΠΎΠΉ Ρ‚ΠΎΠΊΠ°, ΠΊΠΎΡ‚ΠΎΡ€ΡƒΡŽ ΠΌΠΎΠΆΠ΅Ρ‚ Π²Ρ‹Π΄Π΅Ρ€ΠΆΠ°Ρ‚ΡŒ свСтодиод, Π·Π°Π΄Π°Π½Π½ΠΎΠΉ ΠΊΠ°ΠΊ If.

    Для Π½Π°Π΄Π΅ΠΆΠ½ΠΎΠΉ Ρ€Π°Π±ΠΎΡ‚Ρ‹ Π²Ρ‹Π±Π΅Ρ€ΠΈΡ‚Π΅ Ρ‚ΠΎΠΊ, Ρ€Π°Π²Π½Ρ‹ΠΉ 60% ΠΎΡ‚ максимально допустимого Ρ‚ΠΎΠΊΠ° свСтодиода.

    ΠžΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚Π΅ Π½ΠΎΠΌΠΈΠ½Π°Π» ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ рСзистора.

    ΠŸΡ€ΠΈΠΌΠ΅Ρ€: ΠžΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ рСзистор, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΡ‹ΠΉ для свСтодиода с If = 20 мА ΠΈ Vf = 2 Π’

    Vres=12 Π²ΠΎΠ»ΡŒΡ‚ питания – 2 Π²ΠΎΠ»ΡŒΡ‚Π° (Vf) Vres=10 Π²ΠΎΠ»ΡŒΡ‚

    Rseries=Vres/Ires Rseries=10 Π²ΠΎΠ»ΡŒΡ‚ / (60% X 20 мА) Rseries = 833 Ом (рСзисторы сСрии Π•24). Π’Ρ‹Π±Π΅Ρ€ΠΈΡ‚Π΅ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰Π΅Π΅ наибольшСС Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ стандартного рСзистора. Бписок рСзисторов E24 ΠΌΠΎΠΆΠ½ΠΎ Π½Π°ΠΉΡ‚ΠΈ Π² Ρ€Π°Π·Π΄Π΅Π»Π΅ рСсурсов.

    ΠŸΡ€ΠΈΠΌΠ΅Ρ€: 833 Ом.

    Π‘Π»Π΅Π΄ΡƒΡŽΡ‰Π΅Π΅ ΠΏΠΎ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ β€” 910 Ом.

    ΠŸΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚Π΅ ΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚Π΅Π»ΡŒΠ½ΡƒΡŽ ΠΊΠ»Π΅ΠΌΠΌΡƒ источника питания 12 Π’ ΠΊ ΠΎΠ΄Π½ΠΎΠΉ сторонС рСзистора.

    ΠŸΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚Π΅ Π΄Ρ€ΡƒΠ³ΠΎΠΉ ΠΊΠΎΠ½Π΅Ρ† рСзистора ΠΊ Π°Π½ΠΎΠ΄Ρƒ свСтодиода.

    ΠŸΡ€ΠΎΠ²Π΅Ρ€ΡŒΡ‚Π΅ ΡΠΏΠ΅Ρ†ΠΈΡ„ΠΈΠΊΠ°Ρ†ΠΈΡŽ свСтодиода, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ Π°Π½ΠΎΠ΄ ΠΈ ΠΊΠ°Ρ‚ΠΎΠ΄. ΠšΠ°Ρ‚ΠΎΠ΄ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ прСдставляСт собой Π±ΠΎΠ»Π΅Π΅ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΠΉ Π²Ρ‹Π²ΠΎΠ΄ ΠΈ располоТСн Π±Π»ΠΈΠΆΠ΅ всСго ΠΊ любой плоской сторонС свСтодиода.

    ΠŸΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚Π΅ ΠΊΠ°Ρ‚ΠΎΠ΄ свСтодиода ΠΊ ΠΎΡ‚Ρ€ΠΈΡ†Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠΉ ΠΊΠ»Π΅ΠΌΠΌΠ΅ источника питания 12 Π’.

    Π’Π΅Ρ‰ΠΈ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π²Π°ΠΌ понадобятся
    • Π‘Π²Π΅Ρ‚ΠΎΠ΄ΠΈΠΎΠ΄ ΠΈ тСхничСскоС описаниС
    • Π˜ΡΡ‚ΠΎΡ‡Π½ΠΈΠΊ постоянного Ρ‚ΠΎΠΊΠ° 12 Π’
    • РСзистор
    • ΠŸΡ€ΠΎΠ²ΠΎΠ΄
    • ΠšΠ°Π»ΡŒΠΊΡƒΠ»ΡΡ‚ΠΎΡ€
    • Если свСтодиод Π½Π΅ Π³ΠΎΡ€ΠΈΡ‚, ΠΏΠΎΠΏΡ€ΠΎΠ±ΡƒΠΉΡ‚Π΅ ΠΏΠ΅Ρ€Π΅Π²Π΅Ρ€Π½ΡƒΡ‚ΡŒ Π΅Π³ΠΎ. Π’ ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠΌ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ свСтодиода Π½Π΅Ρ‚ опасности, Π½ΠΎ ΠΎΠ½ Π±ΡƒΠ΄Π΅Ρ‚ Π³ΠΎΡ€Π΅Ρ‚ΡŒ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π² ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠΉ ΠΎΡ€ΠΈΠ΅Π½Ρ‚Π°Ρ†ΠΈΠΈ.

      Если свСтодиод слишком тусклый, ΠΏΠΎΠΏΡ€ΠΎΠ±ΡƒΠΉΡ‚Π΅ рСзистор мСньшСго Π½ΠΎΠΌΠΈΠ½Π°Π»Π°.

      ΠŸΠΎΠ΄Π°Ρ‡Π° большСго Ρ‚ΠΎΠΊΠ°, Ρ‡Π΅ΠΌ свСтодиод ΠΌΠΎΠΆΠ΅Ρ‚ бСзопасно Π²Ρ‹Π΄Π΅Ρ€ΠΆΠ°Ρ‚ΡŒ, Π² Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Π΅ слишком ΠΌΠ°Π»ΠΎΠ³ΠΎ Π½ΠΎΠΌΠΈΠ½Π°Π»Π° рСзистора ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Ρ‚ ΠΊ Π²Ρ‹Ρ…ΠΎΠ΄Ρƒ ΠΈΠ· строя свСтодиода. Π‘Π²Π΅Ρ‚ΠΎΠ΄ΠΈΠΎΠ΄Ρ‹ Ρ€Π΅ΠΌΠΎΠ½Ρ‚Ρƒ Π½Π΅ ΠΏΠΎΠ΄Π»Π΅ΠΆΠ°Ρ‚.

    ΠŸΡ€Π΅Π΄ΡƒΠΏΡ€Π΅ΠΆΠ΄Π΅Π½ΠΈΡ
    • Π’ зависимости ΠΎΡ‚ Ρ†Π²Π΅Ρ‚Π° ΠΈ Ρ€Π°Π·ΠΌΠ΅Ρ€Π° свСтодиода ΠΏΠ°Π΄Π΅Π½ΠΈΠ΅ напряТСния ΠΈ ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ ΠΌΠΎΠ³ΡƒΡ‚ Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ Ρ€Π°Π·Π»ΠΈΡ‡Π°Ρ‚ΡŒΡΡ.

БвязанныС ΡΡ‚Π°Ρ‚ΡŒΠΈ

Бсылки

  • “ΠŸΡ€ΠΎΡΡ‚Ρ‹Π΅, Π½Π΅Π΄ΠΎΡ€ΠΎΠ³ΠΈΠ΅ ΠΏΡ€ΠΎΠ΅ΠΊΡ‚Ρ‹ Π² области элСктроники”; Π€Ρ€Π΅Π΄ Π‘Π»Π΅Ρ…ΠΌΠ°Π½; 1998

Π‘ΠΎΠ²Π΅Ρ‚Ρ‹

  • Если свСтодиод Π½Π΅ Π³ΠΎΡ€ΠΈΡ‚, ΠΏΠΎΠΏΡ€ΠΎΠ±ΡƒΠΉΡ‚Π΅ ΠΏΠ΅Ρ€Π΅Π²Π΅Ρ€Π½ΡƒΡ‚ΡŒ Π΅Π³ΠΎ. Π’ ΠΎΠ±Ρ€Π°Ρ‚Π½ΠΎΠΌ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ свСтодиода Π½Π΅Ρ‚ опасности, Π½ΠΎ ΠΎΠ½ Π±ΡƒΠ΄Π΅Ρ‚ Π³ΠΎΡ€Π΅Ρ‚ΡŒ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π² ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠΉ ΠΎΡ€ΠΈΠ΅Π½Ρ‚Π°Ρ†ΠΈΠΈ.
  • Если свСтодиод слишком тусклый, ΠΏΠΎΠΏΡ€ΠΎΠ±ΡƒΠΉΡ‚Π΅ рСзистор мСньшСго Π½ΠΎΠΌΠΈΠ½Π°Π»Π°.
  • ΠŸΠΎΠ΄Π°Ρ‡Π° большСго Ρ‚ΠΎΠΊΠ°, Ρ‡Π΅ΠΌ ΠΌΠΎΠΆΠ΅Ρ‚ бСзопасно Π²Ρ‹Π΄Π΅Ρ€ΠΆΠ°Ρ‚ΡŒ свСтодиод, Π² Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Π΅ слишком ΠΌΠ°Π»ΠΎΠ³ΠΎ Π½ΠΎΠΌΠΈΠ½Π°Π»Π° рСзистора ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Ρ‚ ΠΊ Π²Ρ‹Ρ…ΠΎΠ΄Ρƒ ΠΈΠ· строя свСтодиода. Π‘Π²Π΅Ρ‚ΠΎΠ΄ΠΈΠΎΠ΄Ρ‹ Ρ€Π΅ΠΌΠΎΠ½Ρ‚Ρƒ Π½Π΅ ΠΏΠΎΠ΄Π»Π΅ΠΆΠ°Ρ‚.

ΠŸΡ€Π΅Π΄ΡƒΠΏΡ€Π΅ΠΆΠ΄Π΅Π½ΠΈΡ

  • Π’ зависимости ΠΎΡ‚ Ρ†Π²Π΅Ρ‚Π° ΠΈ Ρ€Π°Π·ΠΌΠ΅Ρ€Π° свСтодиода ΠΏΠ°Π΄Π΅Π½ΠΈΠ΅ напряТСния ΠΈ ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΎΠΊ ΠΌΠΎΠ³ΡƒΡ‚ сущСствСнно Ρ€Π°Π·Π»ΠΈΡ‡Π°Ρ‚ΡŒΡΡ.

Об Π°Π²Ρ‚ΠΎΡ€Π΅

Π­Π½Π΄Ρ€ΡŽ Π₯эзлтон ΠΏΠΈΡˆΠ΅Ρ‚ Π½Π° Π²Π½Π΅ΡˆΡ‚Π°Ρ‚Π½ΠΎΠΉ основС Π±ΠΎΠ»Π΅Π΅ 20 Π»Π΅Ρ‚, Π΅Π³ΠΎ Ρ€Π°Π±ΠΎΡ‚Ρ‹ ΠΏΡƒΠ±Π»ΠΈΠΊΠΎΠ²Π°Π»ΠΈΡΡŒ Π² Π½Π°Ρ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Ρ‹Ρ…, Ρ€Π΅Π³ΠΈΠΎΠ½Π°Π»ΡŒΠ½Ρ‹Ρ… ΠΈ Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½ΠΈΡ… изданиях. Π•Π³ΠΎ Ρ€Π°Π±ΠΎΡ‚Ρ‹ ΠΏΡƒΠ±Π»ΠΈΠΊΠΎΠ²Π°Π»ΠΈΡΡŒ Π² “Sports Illustrated”, “IEEE Spectrum”, “Popular Photography” ΠΈ Π½Π΅ΡΠΊΠΎΠ»ΡŒΠΊΠΈΡ… Π³Π°Π·Π΅Ρ‚Π°Ρ…. Π₯эзлтон ΠΈΠΌΠ΅Π΅Ρ‚ ΡΡ‚Π΅ΠΏΠ΅Π½ΡŒ Π±Π°ΠΊΠ°Π»Π°Π²Ρ€Π° ΠΈΠ½ΠΆΠ΅Π½Π΅Ρ€Π½Ρ‹Ρ… Π½Π°ΡƒΠΊ УнивСрситСта Π›ΠΈΡ…Π°ΠΉ ΠΈ ΡΡ‚Π΅ΠΏΠ΅Π½ΡŒ магистра ΠΌΠ΅Π½Π΅Π΄ΠΆΠΌΠ΅Π½Ρ‚Π° УнивСрситСта ΠŸΠ΅ΠΏΠΏΠ΅Ρ€Π΄Π°ΠΉΠ½.

Photo Credits

Hemera Technologies/Photos.com/Getty Images

Как ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ свСтодиоды для использования с источником 12 Π’

Π€ΠΈΠ» Ламасс

Π’Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ максимальноС количСство свСтодиодов ΠΊ 12-Π²ΠΎΠ»ΡŒΡ‚ΠΎΠ²ΠΎΠΌΡƒ источнику, ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΠ² ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ свСтодиодныС Ρ†Π΅ΠΏΠΎΡ‡ΠΊΠΈ ΠΊ источнику ΠΏΠ°Ρ€Π°Π»Π»Π΅Π»ΡŒΠ½ΠΎ. Π›ΡƒΡ‡ΡˆΠ΅ всСго ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ свСтодиоды с ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ²Ρ‹ΠΌΠΈ характСристиками прямого напряТСния ΠΈ прямого Ρ‚ΠΎΠΊΠ°. РасчСты напряТСния ΠΈ Ρ‚ΠΎΠΊΠ° станут ΠΏΡ€ΠΎΡ‰Π΅, Π° ΠΏΠΎΠ²Π΅Π΄Π΅Π½ΠΈΠ΅ схСмы Π±ΡƒΠ΄Π΅Ρ‚ ΡΡ‚Π°Π±ΠΈΠ»ΡŒΠ½Ρ‹ΠΌ. ΠŸΡ€ΠΈ ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠΌ соСдинСнии свСтодиодов ΠΈΡ… прямоС напряТСниС накапливаСтся. ΠžΠ±Ρ‰ΠΈΠΉ Ρ‚ΠΎΠΊ Ρ‡Π΅Ρ€Π΅Π· ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΡƒΡŽ Ρ†Π΅ΠΏΠΎΡ‡ΠΊΡƒ Ρ€Π°Π²Π΅Π½ прямому Ρ‚ΠΎΠΊΡƒ ΠΎΠ΄Π½ΠΎΠ³ΠΎ свСтодиода. ΠžΠ±Ρ‰ΠΈΠΉ прямой Ρ‚ΠΎΠΊ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π΄ΠΎΠ»ΠΆΠ΅Π½ Π²Ρ‹Π΄Π΅Ρ€ΠΆΠΈΠ²Π°Ρ‚ΡŒ источник, Π±ΡƒΠ΄Π΅Ρ‚ суммой прямых Ρ‚ΠΎΠΊΠΎΠ² всСх ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ соСдинСнных Ρ†Π΅ΠΏΠΎΡ‡Π΅ΠΊ, соСдинСнных ΠΏΠ°Ρ€Π°Π»Π»Π΅Π»ΡŒΠ½ΠΎ.

РассчитайтС ΠΎΠ±Ρ‰Π΅Π΅ количСство свСтодиодов, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ ΠΊ источнику.

РассчитайтС количСство свСтодиодов Π² ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠΉ Ρ†Π΅ΠΏΠΎΡ‡ΠΊΠ΅. Π Π°Π·Π΄Π΅Π»ΠΈΡ‚Π΅ напряТСниС источника Π½Π° прямоС напряТСниС ΠΎΠ΄Π½ΠΎΠ³ΠΎ свСтодиода. Для свСтодиода с прямым напряТСниСм 3,3 Π²ΠΎΠ»ΡŒΡ‚ расчСт Π±ΡƒΠ΄Π΅Ρ‚ 12 Π²ΠΎΠ»ΡŒΡ‚/3,3 Π²ΠΎΠ»ΡŒΡ‚ = 3,6. ΠžΠ±Ρ‰Π΅Π΅ прямоС напряТСниС ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠΉ Ρ†Π΅ΠΏΠΎΡ‡ΠΊΠΈ Π΄ΠΎΠ»ΠΆΠ½ΠΎ Π±Ρ‹Ρ‚ΡŒ мСньшС напряТСния источника, поэтому ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠΉΡ‚Π΅ 3 свСтодиода. ΠžΠ±Ρ‰Π΅Π΅ прямоС напряТСниС ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠΉ Ρ†Π΅ΠΏΠΎΡ‡ΠΊΠΈ составит 9,9 Π²ΠΎΠ»ΡŒΡ‚, Ρ‡Ρ‚ΠΎ составляСт Π½Π΅ΠΌΠ½ΠΎΠ³ΠΈΠΌ Π±ΠΎΠ»Π΅Π΅ 80 ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚ΠΎΠ² ΠΎΡ‚ напряТСния питания. Π‘ΡƒΠΌΠΌΠ°Ρ€Π½Ρ‹ΠΉ Ρ‚ΠΎΠΊ составит 25 ΠΌΠΈΠ»Π»ΠΈΠ°ΠΌΠΏΠ΅Ρ€.

РассчитайтС Π½ΠΎΠΌΠΈΠ½Π°Π» ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ рСзистора ΠΈ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, ΠΊΠΎΡ‚ΠΎΡ€ΡƒΡŽ ΠΎΠ½ Π±ΡƒΠ΄Π΅Ρ‚ Ρ€Π°ΡΡΠ΅ΠΈΠ²Π°Ρ‚ΡŒ. Π§Ρ‚ΠΎΠ±Ρ‹ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ сопротивлСния, Π²Ρ‹Ρ‡Ρ‚ΠΈΡ‚Π΅ ΠΎΠ±Ρ‰Π΅Π΅ ΠΏΠ°Π΄Π΅Π½ΠΈΠ΅ напряТСния Π½Π° Ρ†Π΅ΠΏΠΎΡ‡ΠΊΠ΅ свСтодиодов ΠΈΠ· напряТСния питания ΠΈ Ρ€Π°Π·Π΄Π΅Π»ΠΈΡ‚Π΅ Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚ Π½Π° прямой Ρ‚ΠΎΠΊ. ΠŸΡ€Π΅Π΄ΠΏΠΎΠ»ΠΎΠΆΠΈΠΌ, Ρ‡Ρ‚ΠΎ прямой Ρ‚ΠΎΠΊ Ρ€Π°Π²Π΅Π½ 25 ΠΌΠΈΠ»Π»ΠΈΠ°ΠΌΠΏΠ΅Ρ€. Π—Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ рСзистора (12 Π²ΠΎΠ»ΡŒΡ‚ минус 9,9 Π²ΠΎΠ»ΡŒΡ‚)/0,025 Ρ€Π°Π²Π½ΠΎ 84 Ом. ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, рассСиваСмая рСзистором, Ρ€Π°Π²Π½Π° (12 Π²ΠΎΠ»ΡŒΡ‚ минус 9,9 Π²ΠΎΠ»ΡŒΡ‚), умноТСнная Π½Π° 0,025, Ρ‡Ρ‚ΠΎ Ρ€Π°Π²Π½ΠΎ 52 ΠΌΠ’Ρ‚. Π’Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ рСзистор 82 Ом (блиТайшСС стандартноС Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅) 1/4 Π’Ρ‚ (250 ΠΌΠΈΠ»Π»ΠΈΠ²Π°Ρ‚Ρ‚).

ΠŸΠΎΠ΄ΡΡ‡ΠΈΡ‚Π°ΠΉΡ‚Π΅ количСство ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… Ρ†Π΅ΠΏΠΎΡ‡Π΅ΠΊ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΌΠΎΠΆΠ½ΠΎ ΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚ΡŒ ΠΏΠ°Ρ€Π°Π»Π»Π΅Π»ΡŒΠ½ΠΎ. Π­Ρ‚ΠΎ Π±ΡƒΠ΄Π΅Ρ‚ ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡Π΅Π½ΠΎ ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΌ Ρ‚ΠΎΠΊΠΎΠΌ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΡ‚ΡŒ источник. ΠŸΡ€Π΅Π΄ΠΏΠΎΠ»ΠΎΠΆΠΈΠΌ, Ρ‡Ρ‚ΠΎ источник ΠΌΠΎΠΆΠ΅Ρ‚ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΡ‚ΡŒ Ρ‚ΠΎΠΊ Π΄ΠΎ 500 мА. ΠŸΡ€ΠΈΠΌΠ΅Π½ΡΡ ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ 80 ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚ΠΎΠ², ΠΎΠ±Ρ‰ΠΈΠΉ потрСбляСмый Ρ‚ΠΎΠΊ Π½Π΅ Π΄ΠΎΠ»ΠΆΠ΅Π½ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Ρ‚ΡŒ 400 ΠΌΠΈΠ»Π»ΠΈΠ°ΠΌΠΏΠ΅Ρ€. ΠšΠΎΠ»ΠΈΡ‡Π΅ΡΡ‚Π²ΠΎ ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… Ρ†Π΅ΠΏΠΎΡ‡Π΅ΠΊ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΌΠΎΠΆΠ½ΠΎ ΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚ΡŒ ΠΏΠ°Ρ€Π°Π»Π»Π΅Π»ΡŒΠ½ΠΎ, составляСт 400 мА/25 мА, Ρ‡Ρ‚ΠΎ соотвСтствуСт 16 ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌ Ρ†Π΅ΠΏΠΎΡ‡ΠΊΠ°ΠΌ.

РассчитайтС ΠΎΠ±Ρ‰Π΅Π΅ количСство свСтодиодов, ΡƒΠΌΠ½ΠΎΠΆΠΈΠ² количСство ΠΏΠ°Ρ€Π°Π»Π»Π΅Π»ΡŒΠ½Ρ‹Ρ… Ρ†Π΅ΠΏΠΎΡ‡Π΅ΠΊ Π½Π° количСство свСтодиодов Π² ΠΊΠ°ΠΆΠ΄ΠΎΠΉ Ρ†Π΅ΠΏΠΎΡ‡ΠΊΠ΅: 16 Ρ†Π΅ΠΏΠΎΡ‡Π΅ΠΊ x 3 свСтодиода Π² Ρ†Π΅ΠΏΠΎΡ‡ΠΊΠ΅ Ρ€Π°Π²Π½ΠΎ 48 свСтодиодам.

ΠŸΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠ° ΠΈ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ строк сСрии ΠΊ источнику.

ΠŸΠΎΠ΄ΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚Π΅ ΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚Π΅Π»ΡŒΠ½ΡƒΡŽ ΠΊΠ»Π΅ΠΌΠΌΡƒ источника питания ΠΊ ΠΎΠ΄Π½ΠΎΠΌΡƒ Π²Ρ‹Π²ΠΎΠ΄Ρƒ ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ рСзистора.

Π”ΠΎΠ±Π°Π²ΠΈΡ‚ΡŒ ΠΊΠΎΠΌΠΌΠ΅Π½Ρ‚Π°Ρ€ΠΈΠΉ

Π’Π°Ρˆ адрСс email Π½Π΅ Π±ΡƒΠ΄Π΅Ρ‚ ΠΎΠΏΡƒΠ±Π»ΠΈΠΊΠΎΠ²Π°Π½. ΠžΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ поля ΠΏΠΎΠΌΠ΅Ρ‡Π΅Π½Ρ‹ *
