Ремонт Телевизора Samsung LE26A451C1 Не работает. Сервисный Центр samsung Киев

Не работает, не включается, ранее самопроизвольно включался или пропадало изображение

Сервисный центр Территория Apple предлагает Ремонт Телевизора Samsung LE26A451C1 Не работает всех моделей, а также производим все виды ремонта.

Наличие запчастей и возможность ремонта – звоните нам и уточняйте.

Общие проблемы

Не работает Wi-Fi

от 480 грн.

Не включается

от 360 грн.

Попала влага

от 340 грн.

Просит iTunes

от 340 грн.

Забыт пароль

от 340 грн.

Зависает (обновить ПО)

от 340 грн.

Экран/дисплей

Не работает сенсор

от 480 грн.

Разбилось стекло

от 480 грн.

Нет подсветки

от 410 грн.

Не работает часть экрана

от 600 грн.

Не гаснет при разговоре

от 340 грн.

Задняя крышка

Поцарапана зад. крышка

от 340 грн.

Треснула зад. крышка

от 340 грн.

Разбит полностью

от 480 грн.

Зарядка

Не заряжается

от 340 грн.

Быстро садится

от 340 грн.

Плохой контакт

от 340 грн.

Греется

от 340 грн.

Связь (Сеть)

Нет сети

от 340 грн.

Не видит SIM

от 340 грн.

Сеть ловит плохо

от 340 грн.

Кнопки

Ремонт кнопки Home

от 320 грн.

Ремонт кнопки вкл/выкл

от 340 грн.

Ремонт кнопки вибро

от 340 грн.

Ремонт кнопки гром-сти

от 340 грн.

Камеры

Не работает главная

от 360 грн.

Не фокусирует главная

от 360 грн.

Не работает фронтальная

от 340 грн.

Не фокусирует фронтальная

от 340 грн.

Вибрация

Не работает

от 340 грн.

Громко гудит

от 340 грн.

Не всегда срабатывает

от 340 грн.

Разговор/Динамики

Динамик не работает

от 340 грн.

Динамик хрипит

от 320 грн.

Динамик тихий

от 340 грн.

Не работают наушники

от 340 грн.

Собеседник не слышит

от 340 грн.

Собеседник плохо слышит

от 340 грн.

Я не слышу собеседника

от 320 грн.

Плохо слышу собеседника

от 320 грн.

Раздел:
Ремонт телевизоров Теги:samsung

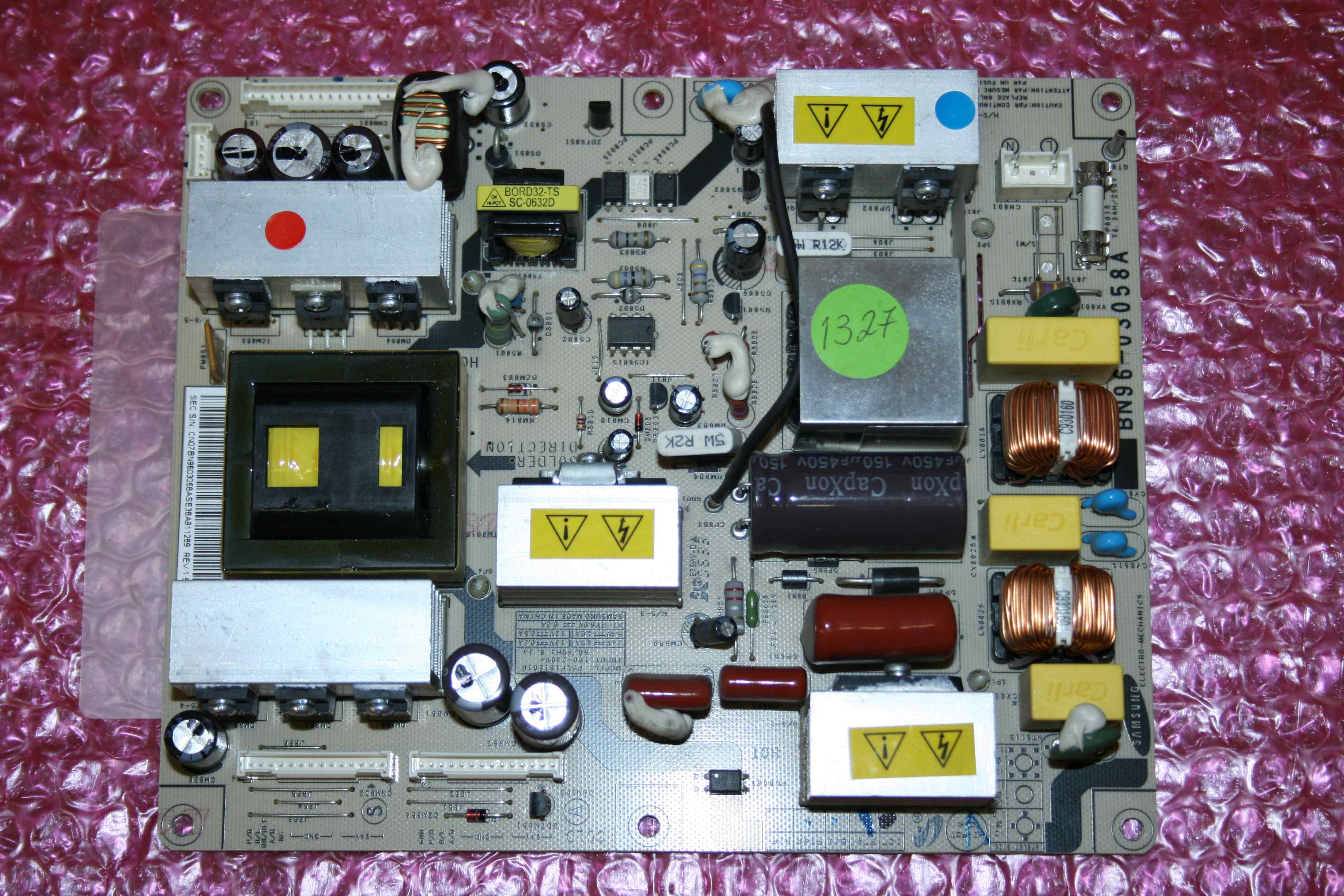

Ремонт блока питания на телевизоре Samsung LE26C450

Поступил в наш сервис на ремонт телевизор Samsung LE26C450E1W. Сборка отечественная, Российская. На шильдике кроме модели производитель указывает тип LE26C450 и код модели — LE26C450E1WXRU.
Этот аппарат очень хорошо продавался несколько лет назад и прекрасно зарекомендовал себя у потребителей. У этой модели тв Самсунг: насыщенная цветность, ясное звучание, хороший угол обзора, интуитивно понятное управление. Средняя по размеру, 26-ая диагональ используется и на уютной кухне, и в комнатах, и даже в офисах.
Владелец телевизора обратился с проблемой »не включается». С одной стороны — дефект однозначный, не плавающий. А с другой — очень много неисправностей могут проявлять себя отсутствием включения. В этом телевизоре неисправность образовалась в блоке питания. После подачи сигнала с процессора, блок выходит в активный режим, но напряжения 24в и 12в сильно занижены. Через секунду блок уходит в защиту. Для ремонта откручиваем блок питания и кладём его на стол.

Замеры на столе Сигнал на трансформаторе

Принудительно замыкаем оптопару включающую активный режим. Дополнительных нагрузок для работы в автономном режиме не требуется. Подключаем осциллограф к трансформатору активного режима и смотрим картинку. Размах сигнала нормальный, частота тоже в порядке, но энергия во вторичные цепи передаётся слабо. Можно предположить, что ток в трансформаторе течёт слабо. Но как это происходит? Проводим визуальный осмотр монтажа и видим вздутый конденсатор CM808. На схеме он поставлен последовательно с первичной обмоткой трансформатора активного режима и именно этот конденсатор мешает нормально циркулировать току в обмотке трансформатора. Меняем детальку и проверяем блок. Напряжения на выходе установились в номинал. Снимаем поставленную перемычку с оптопары и устанавливаем блок на место в телевизор. Всё в порядке, аппарат включился и работает. Вспухший конденсатор CM808 Заменили конденсатор
Виновник неисправности Проверка после замены

Закручиваем телевизор и выдаём его владельцу. А Вам можем повторить, что производим ремонт телевизоров Samsung  быстро и честно!

Ремонт телевизора lcd самсунг le32r82b своими руками

Мы постараемся ответить на вопрос: ремонт телевизора lcd самсунг le32r82b своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

В данной инструкции рассмотрим процесс ремонта жидкокристаллического телевизора от фирмы Samsung, модель LE32R81B. Заявленная проблема – нет изображения.

Телевизор подключен в сеть. Индикатор режима работы в правом нижнем углу постоянно мигает.

При нажатии кнопки включения на пульте дистанционного управления реакция индикатора присутствует, но изображение не появляется. Также при нажатии кнопок на пульте нет никаких звуков.

Снимаем плату телевизора и начинаем разбираться, в чем проблема.

На телевизоре стоит плата LE32R81BS/KLG.

Предполагаемая проблема – флешка eprom на 512 Кб.

Дело в том, что предыдущий ремонт этого телевизора был также связан с заменой слетевшей флешки eprom на 512 Кб. Со времени покупки телевизора прошло лишь два месяца.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Заодно были проверены все питающие напряжения на плате на предмет пульсации, напряжение питания на самой флешке, на резисторах подтяжки, то есть посмотрелась форма импульса на выводах данных клока на этой микросхеме. Иных проблем не было обнаружено.

После замены флешки телевизор стал нормально включаться. С момента предыдущего ремонта прошло чуть больше года.

Попробуем заменить снова эту микросхему.

Если проблема была бы в электрической части, то есть пульсации или аномальные напряжения, то телевизор просто бы не заработал, либо вернулся в ремонт гораздо раньше.

Ремонт будет состоять из замены флешки, проверки телевизора на включаемость и входа в сервисный режим, чтобы перевести его нормальный режим для возможности пользования телевизором.

Очищаем контактную площадку.

Впаиваем новую чистую флешку.

Не забываем очистить плату от остатков флюса.

В принципе, не обязательно искать прошивку. Возвращаем плату в телевизор, восстанавливаем все подключения и включаем его.

Картинка появилась на мониторе.

Теперь переходим в сервисное меню, чтобы подготовить телевизор к нормальной работе. Потому что, если телевизор останется в этом режиме, то он будет сам циклически перезапускаться через каждые 10-15 секунд.

Входим в сервисное меню с помощью пульта дистанционного управления. Для этого кнопкой Power выключаем телевизор. Затем очень быстро, в течение секунды, нажать по очереди кнопки Info, Menu, Mute и Power.

После входа в сервисное меню у нас снова будет около 10 секунд, чтобы сделать все необходимые изменения.

Навигация по пунктам меню происходит кнопками курсорами вверх/вниз, кнопкой Enter для входа в выбранный пункт меню, изменением значений пункта меню кнопками курсорами влево/вправо на круговом блоке кнопок.

Входим во второй пункт меню Option Table (Service).

Выбираем параметр Ready и значение OFF меняем на ON.

Для выхода из сервисного меню достаточно будет нажать кнопку Power. Телевизор выключится, перезагрузится с внесенными изменениями.

Настоятельно не рекомендуется менять какие-либо значения в сервисном меню, если вы не уверены в правильности на 100 %, иначе на выходе можно получить непригодный к ремонту телевизор.

Теперь телевизор готов к работе. Остается только войти в меню произвести настройку телевизора, потому что все параметры стоят на заводских значениях.

Материал на страницы добавляется по мере накопления данных из доступной технической документации, личного авторского опыта и от мастеров ремонтных форумов. Подробнее.

Техническое описание и состав телевизора SAMSUNG LE32R82B, тип панели и применяемые модули. Состав модулей.

SAMSUNG
Model: LE32R82B LE32R82BS

Lamp backlight: 16 Lamp CCFL

Inverter (backlight): I315B1-16A

Trans Inverter: 4013L = 4018L

Power Supply (PSU): BN44-00155A MK32

MOSFET Power: STP20NM60, FQPF9N50C

MainBoard: BN41-00839D BN94-01311F

IC MainBoard: SPI Flash: S29AL016M90TFI01, Eeprom: 24C256

Технические характеристики LE32R82B

Нет тематического видео для этой статьи.
Видео (кликните для воспроизведения).

– SAMSUNG LE32R82B не включается и совсем не подаёт никаких признаков работоспособности. Не мигает индикаторами и не реагирует на кнопки управления.

Скорее всего в этом случае неисправен основной импульсный источник питания (ИИП) BN44-00155A. Следует замерить его выходные напряжения и, в случае их отсутствия, проверить на вероятность КЗ в преобразователях силовые ключи (STP20NM60, FQPF9N50C) и выпрямительные диоды.
При пробоях во вторичных цепях, преобразователь, как правило, может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) TDA4863G, MC33067P, STR-A6159, при остутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.

– Отсутствует изображение, но есть звук и реакция на команды с пульта ДУ. Либо изображение появляется сразу после включения и пропадает.

Данные проявления могут быть спровоцированы и модулем питания, либо дефектами инвертора, а так же перекосом токов в лампах по причине их неравномерного износа. После проверки всех электролитических конденсаторов фильтров, которые участвуют в питании инвертора, следует прозвонить в его преобразователе силовые ключи на пробой и вторичные обмотки трансформаторов на обрыв.
Иногда в целях диагностики требуется отключение защиты инвертора. В таких случаях необходимо соблюдать особую осторожность при работах, а цепи защиты следует восстановить сразу после окончания ремонта.

– Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.

Ремонт или диагностику материнской платы BN41-00839D следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Часто плата MB (SSB) подлежит замене в случае возникновения в ней сложных неисправностей, которые тяжело обнаружить. При попытках ремонта следует проверить её элементы – SPI Flash: S29AL016M90TFI01, Eeprom: 24C256 и, вышедшие из строя чипы заменить на новые. Некоторые неисправности могут быть связаны с применением в соврменных Main Board технологий пайки BGA. Обычно такие дефекты обнаруживаются методом локального нагрева чипа.

Если нет приёма телевизионных каналов, но телевизор исправно работает от внешних устройств, в первую очередь необходимо проверить напряжение питания тюнера BN40-00078A и обновить ПО. Импульсы обмена данными по шине I2C необходимо контролировать с помощью осциллографа.

Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт профессионалам с достаточным опытом работы в сфере ремонта электронной техники.

Скачать: Service manual SAMSUNG LE32R82B Chassis GBP32SEN на модели LE23R81BX, LE26R81BX, LE26R82BX, LE23R86BD, LE26R86BD, LE32R86BD, LE32R82BX, LE37R86BD, LE37R81BX, LE40R86BD, LE40R81BX.

Схема блока питания Samsung BN44-00155A Power supply.

Состав LE32R82BX:
Panel: LTA320WT-L08, Invertor: SSI320A12 INV32S12S, трансформаторы LT-32VE,
T-CON 320WTC2LV4.8

Неисправностей у телевизионного приемника Самсунг может быть множество, и не всегда требуется квалифицированная помощь мастера для их устранения. Например, если телевизор Самсунг не включается, то его ремонт своими руками в ряде случаев все-таки возможен.

Для поиска поломок в любой бытовой технике существует определенная последовательность поиска проблем. Не исключением является и ремонт телевизоров Samsung, для которых поиск возможных поломок начинается от розетки и продолжается в блоке питания. Далее исследуется плата коммутации и модуль процессора, модуль развертки и синхронизации и т.д. Исследование может закончиться в блоке управления, поиском неисправности в стабилизаторе или находкой вышедшего из строя транзистора в модуле строчной развертки. Найти все это, не вскрывая телеприемник – невозможно, и обычный владелец устройства устранить такую проблему не сможет.

Если телевизор только что из магазина, то вероятность того, что он неисправен, крайне мала. Причиной может послужить ваша невнимательность, и вы что-то не так сделали. Рекомендуется внимательно прочитать инструкцию к аппарату. Но если он уже был в работе и вдруг перестал реагировать при попытке включения, то поиск причины сбоя по определенным признакам поможет определиться — обращаться ли в сервис или можно справиться самому.

Очень часто владельцы телеприемников впадают в панику и начинают вызывать мастера при малейших проблемах со своим аппаратом. Но если успокоиться и трезво посмотреть на ситуацию, то поломки техники может и не быть. Требуется проверить поведение телеприемника по некоторым симптомам.

Требуется проверить, в каком режиме находится телевизор. Например, режим Standby – это ждущий режим телика, и о его включенном состоянии можно узнать, посмотрев, светится ли красная лампочка на панели агрегата. Следует запомнить, что оставлять в таком режиме телевизионный приемник на продолжительный срок не рекомендуется, так как при кажущемся отключенном агрегате все цепи блока питания остаются под напряжением. Если в сети электропитания произойдет скачок напряжения, то все первичные цепи перегорят, после чего телеприемник откажется включаться. Поэтому агрегат следует отключать кнопкой, находящейся на его панели, чтобы уменьшить риск перегорания электроники.

В случае, когда вы наблюдаете индикацию, но телик не реагирует на команды с пульта ДУ, то можно попробовать включить аппарат, воспользовавшись панелью управления, находящейся на нем. Если у вас это получилось, то неисправен пульт. Хотя сломаться он в принципе не может, разве что, от падения может разбиться резонатор из кварца, который придется заменить. Чаще всего, в ПДУ садятся или отходят батарейки. В любом случае, стоит разобрать пульт и попробовать устранить неисправность ПДУ своими руками.

В ситуации, когда отсутствует индикация, а при нажатии на кнопку ничего не происходит, вы не слышите щелчков и не замечаете моргание светодиода, то можно предположить, что неисправна розетка. Конечно, можно попробовать подключить устройство к другому источнику питания, но если и это не поможет, то, не имея специальных знаний и квалификации, своими руками отремонтировать телеприемник вы не сможете. Даже замена обычного предохранителя вызовет у вас трудности, поскольку в современных теликах их не так просто найти. Следовательно – вызов мастера будет правильным решением.

Если было замечено однократное моргание индикатора, после чего он продолжает гореть ровным светом, или его цвет поменялся, это может означать, что устройство находится в рабочем режиме: либо AV, либо в режиме подключения к ПК. Поэтому потребуется перевести агрегат в режим приема ТВ. Кроме того, телевизор может быть заблокирован от несанкционированного использования (например, детьми) — в этом случае нужно снять блокировку при помощи инструкции к технике.

Обратите внимание: если к телеприемнику не подключена антенна, телесигнал очень слабый или он отсутствует вообще, то телик после подавления шумов может войти в режим монитора. То есть вы будете видеть черный экран без звука.

Все, что может сделать не специалист в телетехнике, ограничивается проверкой элементов, находящихся вне аппарата. В остальных случаях вскрывать собственноручно устройство не рекомендуется, и без мастера не обойтись.

Если включить телевизор с панели управления не получилось, то необходимо понаблюдать на поведение индикатора ждущего режима (в норме горит ровным светом, чаще – красным). Если он выключается, когда вы пытаетесь нажать на кнопку, то проблему следует искать глубже в аппарате, так как это указывает на срабатывание внутренней блокировки (не путать с режимом блокировки от детей, который включается пользователем). Такое случается при выходе из строя одного из модулей. В некоторых моделях теликов при срабатывании блокировки можно услышать звук щелчка. Такую поломку собственноручно исправить у вас не получится. Единственный разумный выход – вызвать специалиста.

Такое переключение цветов свидетельствует о том, что ЦП сформировал сигнал на включение устройства, и он был разослан всем модулям для его исполнения. Если какой-либо модуль вышел из строя, то он команду выполнить не может. Например, сбой в блоке питания не позволяет ему выходить в нужный режим. В таком случае процессор, не получая подтверждения от питающего блока о нормальной работе, подает сигнал на отмену включения телеприемника и возвращает его в режим сна.

Такое мигание может продолжаться долго, пока не уберется основная причина сбоя: произведен ремонт инвертора, заменен транзистор (например, на шасси s62), перебран блок питания, либо другая из большого количества причин.

Когда индикатор горит зеленым цветом, а телеприемник и не думает включаться, то данную ситуацию можно назвать неоднозначной. Требуется проверка главной платы с измерением поступающего на нее напряжения. Также проводится исследование команд на запуск, подсветку и т.д.

Если лампочка включается, сигнализируя о рабочем состоянии, но отсутствуют сигналы с основной платы, при этом устройство не откликается на ПДУ и нажатие кнопок на корпусе, то это может указывать на сбой в программном обеспечении. Только перепрошивка и обновление ПО сможет вернуть нормальную работу материнской плате.

Такое поведение индикатора свидетельствует о том, что в телике произошел сбой, и больше никакой полезной информации оно не несет. Потребуется полная диагностика электроники, начиная с “прозвона” блока питания и заканчивая преобразователями, находящимися на системной плате.

Когда на включение телеприемника уходит много времени — это указывает на то, что вышел из строя какой-либо блок агрегата. Для телевизоров с кинескопом и ЖК панелей факторы появления поломки могут сильно отличаться. Выявить неисправность, не имея нужного опыта и знаний, достаточно непросто. Поскольку проблемный блок все-таки начинает работать, и докопаться до причины сбоя может только квалифицированный мастер, пользуясь специальным оборудованием для проведения необходимых измерений. В ряде случаев потребуется проверка аппарата в сервисном центре на стенде, с использованием специального программного обеспечения.

Как видно из вышеперечисленных возможных причин того, почему телевизор перестал включаться, для его ремонта собственными силами остается не так уж много вариантов. Это правило касается и случая, когда телевизор сам включается и сразу выключается. А поскольку агрегат является сложным электронным устройством, то он требует к себе аккуратности при эксплуатации и своевременного сервисного обслуживания.

Доброго всем времени!
Сабж:
Майн: BN41-00839E
SVP UX68 7568U-LF; DNIe SDP 64; 24C256; M308A0SGP; WT61P6S
Питатель:BN44-00191A.
Не включается,только моргает светодиодом.,подсветка не включается,на Т-коне напряжения нет.
Сразу проверил литы в МП на ESR,подкинул прошитую 24C256,бестолку.
Питания 5V,24V,13V,12V с МП без пульсаций.Только 13V чуть просажено.
Пытается включиться,питания появляются,затем пропадают по сигналу ON/OFF.
На майне тоже все питания в порядке и без пульсаций,естественно,когда питальник включается.
Если откинуть шлейф LVDS,телик уверенно поджигает подсветку,но все равно через несколько сек. моргает подсветкой,но уже реже.
Вычитал еще совет про кварц микома,встал на него осциллом,колебания красивые ≈1V,но пропадают как раз в момент сигнала OFF,при этом питания дежурные 5V и 3,3V не пропадают и не просаживаются.
Непонятно,что заставляет так вести себя проц.
Много чего прочитал интересного,в т.ч.про прошивку флэши S29AL016D,наклейка на ней T-BDPPEUMD-2005 LE32R82BS/SKD. Нашел прогу Flash dowloader 5.1,нашел прошивку правда чуть другой версии – T-BDPPEUMD-2007.1(Download).mot.
Хочу спросить,пойдет ли эта прошивка?
Старую слил Тритоном(пришлось чутка в бубен побить,слил тока раза с шестого),на всякий случай,чтоб потом локти не грызть.А может,кто-нить сравнит с рабочей,может и шить не надо?

Забыл,чистую EEPROM тоже лил.

сирота Казанская
Сообщения: 1234

monitor.net.ru


Сообщения: 10110

У вас сломался телевизор, магнитола, мобильник или чайник? И вы хотите создать об этом новую тему на данном форуме?

Прежде всего подумайте вот над чем: представьте, что у вашего отца/сына/брата разболелся аппендицит и вы по симптомам знаете, что это именно аппендицит, но опыта его вырезания, равно как и инструмента никакого нет. И вы включаете компьютер, залезаете в интернет на медицинский сайта с вопросом: “Помогите вырезать аппендицит”. Понимаете абсурдность всей ситуации? Даже если вам ответят, то стоит учесть такие факторы как наличие диабета у пациента, аллергии на анестезию и другие медицинские нюансы. Думаю никто так не поступает в реальной жизни и рискнет доверять жизнь своих близких советами из интернета.

То же самое и в ремонте радиоаппаратуры, хотя конечно это все материальные блага современной цивилизации и в случае неудачного ремонта всегда можно купить новый ЖК-телевизор, сотовый телефон, iPAD или компьютер. А для ремонта такой аппаратуры как минимум необходимо иметь соответствующее измерительное (осциллограф, мультиметр, генератор и т.п.) и паяльное оборудование (фен, SMD-термопинцет и т.п.), принципиальную схему, не говоря уже о необходимом багаже знаний и опыте ремонта.

Давайте рассмотрим ситуацию если вы начинающий/продолжающий радиолюбитель паяющий всякие электронные штучки и имеющий часть необходимых инструментов. Вы создаете соответствующую тему на форуме для ремонта с кратким описанием “симптомами болезни пациента”, т.е. к примеру “Не включается телевизор Samsung LE40R81B”. И что? Да причин не включения может быть масса – от неполадок в системе питания, проблем с процессором или слетающей прошивки в EEPROM-памяти.
Более продвинутые пользователи могут найти на плате почерневший элемент и прикрепить фотографию к посту. Однако учтите, то что вы замените этот радиоэлемент на такой же – еще не факт, что ваша аппаратура заработает. Как правило, что-то стало причиной сгорания этого элемента и он мог “потянуть” за собой еще пару-тройку других элементов, не говоря уже о том, что найти сгоревшую м/с довольно такое непросто не профессионалу. Плюс в современной аппаратуре практически повсеместно применяются SMD-радиоэлементы, выпаивая которые паяльником ЭСПН-40 или китайским 60-Ваттным паяльником вы рискуете перегреть плату, отслоить дорожки и т.п. Последующее восстановление которых будет очень и очень проблематичным.

Целью данного поста не является какой-либо пиар ремонтных мастерских, а я хочу донести до Вас, что иногда самостоятельный ремонт может обойтись дороже чем отнести его в мастерскую профессионалам. Хотя конечно это ваши деньги и что лучше или рискованнее решать только Вам.

Если вы все же решили, что в состоянии самостоятельно отремонтировать радиоаппаратуру, то при создании поста обязательно укажите полное наименование прибора, модификацию, год выпуска, страну происхождения и другую подробную информацию. Если есть схема, то прикрепите ее к посту или дайте ссылку на источник. Напишите как давно проявляются симптомы, были ли скачки в сети напряжения питания, был ли до этого ремонт, что делалось, что проверялось, замеры напряжения, осциллограммы и т.п. От фотографии платы как правило толку мало, от фотографии платы снятой на мобильный телефон толку нет вообще. Телепаты обитают на других форумах.
Перед созданием поста обязательно воспользуйтесь поиском по форуму и в интернете. Почитайте соответствующие темы в подразделах, возможно ваша проблема типовая и уже обсуждалась. Обязательно прочитайте статью Стратегия ремонта

Формат Вашего поста должен быть следующим:

Темы с названием “Помогите починить телевизор Sony” с содержанием “сломался” и парой смазанных фото открученной задней крышки, снятых на 7-ой айфон, ночью, с разрешением 8000х6000 пикселей сразу удаляется. Чем больше информации касательно поломки вы выложите в посте, тем больше шансов на компетентный ответ вы получите. Поймите, что форум – это система безвозмездной взаимопомощи по решению проблем и если вы будете пренебрежительно относиться к написанию своего поста и не следовать вышеприведенным советам, то и ответы на него будут соответствующие, если кто-то вообще захочет отвечать. Также учтите, что никто не должен отвечать мгновенно или в течении скажем дня, не нужно писать через 2 часа “Что никто не может помочь” и т.п. В этом случае тема сразу же будет удалена. Для своевременного информирования об ответах в теме, при создании или после создания темы, подпишитесь на нее и вы будете получать E-Mail уведомления если кто-то ответит.
Вы должны приложить все усилия к самостоятельному поиску поломки, перед тем, как вы зашли в тупик и решили обратиться на форум. Если вы весь процесс поиска поломки изложите в своей теме, то шанс на получение помощи от высококвалифицированного специалиста будет очень велик.

Если Вы решили отнести вашу сломавшеюся аппаратуру в ближайшую мастерскую, но не знаете куда, то возможно вам поможет наш картографический онлайн сервис: мастерские на карте (слева отожмите все кнопки кроме “Мастерские”). К мастерским можно оставлять и просматривать отзывы от пользователей.

Для ремонтников и мастерских: вы можете добавить свои услуги на карту. На карте находите ваш объект со спутника и щелкаете по нему левой кнопкой мыши. В поле “Тип обьекта:” не забывайте сменить на “Ремонт техники”. Добавление абсолютно бесплатное! Все объекты проверяются и модерируются. Обсуждение сервиса здесь.

01.11.2015 Сервисный центр Всё Починим на Сибгата Хакима (**************@yandex.ru) 2098

Любая техника, и уж тем более электроника, рано или поздно ломается. Не исключение и SAMSUNG LE32R81B, распространенной «болезнью» которого является отсутствие картинки матрицы. Статья может стать инструкцией для владельцев этого девайса. Благодаря ней сможете вернуть былую работоспособност ь вашей панели.

Сначала следует убедиться в том, что устройство подключено к сети, о чем свидетельствует красный мигающий красный индикатор, расположенный в правом нижнем углу рамки.

Посредством пульта ДУ выполняется включение аппарата. В данном случае происходит соответствующая реакция индикатора. Если картинка так и не появилась, а при нажатии случайных клавиш пульта нет звука, то, скорее всего, стандартными средствами здесь не обойтись.

Чтобы установить причину поломки необходимо разобрать заднюю панель и извлечь управляющую плату. Осуществляя поверхностный осмотр необходимо определить характер проблемы. Отметим, что на устройстве присутствует плата типа LE32R81BS/KLG.

Наиболее частой причиной неисправности является флешка 512кб eprom, подлежащей замене.

Вместе с этим рекомендуется сделать проверку всех питающих элементов напряжения на электронной плате. Определяется наличие пульсаций, питания резисторов подтяжки и флешки. Обычно другие проблемы в этом узле не наблюдаются, и после замены нерабочего блока телевизор снова начинает нормально функционировать.

Проблемы в нестандартном напряжении питания или пульсациях приводят к полностью нерабочему состоянию техники. Если же признаки жизни есть – можно обойтись заменой платы. По окончанию ремонта обязательно проверяется работоспособност ь сервисного режима, посредством чего может обеспечиваться последующая нормальная работа.

Флешку следует изъять при помощи микро паяльника.

Контактная площадка тщательно очищается, протирается и обезжиривается. После этого можно осуществлять монтаж нового элемента.

Плату необходимо полностью очистить от мельчайших вкраплений флюса.

Поиск и установка новой прошивки может и не потребоваться, для чего придется возвратить электронную плату в телевизор с восстановлением имеющихся подключений. Если все сделать правильно – появиться картинка.

После этого можно переходить в сервис меню, и осуществляется настройка аппарата. Оставив устройство в исходном режиме, каждые 15 секунд он будет выключаться, и запускаться снова. Войти в сервисное меню можно пультом ДУ, путем нажатия кнопки Power. Далее на протяжении одной секунды последовательно жмутся кнопки Info, Menu, Mute и Power.

Войдя в меню нужно сделать требуемые настройки на протяжении 10 секунд. Навигация выполняется клавишами курсора на пульте. Вход в интересующий пункт производится кнопкой Enter. После этого снова необходима навигация пульта.

Заходим в меню Option Table, расположенное на второй строчке.

Значение параметра Ready изменяется на положение ON.

Чтобы выйти из меню сервиса необходимо кратковременно нажать клавишу Power, в результате чего произойдет выключение и перезагрузка телевизора. Все внесенные изменения при этом сохраняются.

Учтите, что при незнании назначения пунктов сервисного меню не следует ими пользоваться, поскольку это может негативно отразиться на последующей работоспособност и аппарата.

Если все сделать правильно – устройство снова вернется к своей нормальной работе с заводскими установками, в другом случае рекомендуется обратиться в сервисный центр.

Сегодня мы рассмотрим довольно распространённую и банальную
неисправность телевизоров, независимо от марки и модели.
Итак, поступил в
ремонт жк телевизор самсунг, который не включался из дежурного режима.
Световой индикатор на передней панели светился красным цветом, реагировал «морганием» на нажатие кнопок на пульте д/у, но при этом не включался, т.е. оставался в дежурном режиме.
По словам клиента, такое наблюдалось и раньше, но клиент старался отключать аппарат не пультом, а сразу от сети, вынимая вилку из розетки. Но однажды случилось так, что телевизор выключили в дежурный режим и он больше не включился.
Разбирается данный телевизионный приёмник довольно просто – нужно открутить шурупы, расположенные по периметру задней стенки.
Также нужно открутить болты, которые крепят подставку. После этого задняя стенка легко снимается. Для осторожности, лично я провожу процедуру вскрытия расположив телевизор лёжа, матрицей вниз, подстелив под него что-нибудь мягкое.
После извлечения крышки, сразу обнаружилась причина неисправности данного аппарата. В блоке питания, в цепи питания дежурного режима виднелись два вздувшихся конденсатора – 1000 uf 25 V и 470 uf 25 V.
После снятия блока питания замена вышедших из строя конденсаторов не составит труда, только не забудьте, что электролитические конденсаторы имеют полярность, т.е. у них имеются «плюс» и «минус». Соответственно, к плате они подключаются, учитывая полярность – «плюс» к плюсу, «минус» к минусу.
После замены неисправных деталей, нужно установить блок питания телевизора на своё место, подключить необходимые шлейфы и произвести пробное включение.
Как видите на фото, наш аппарат отлично работает – и показывает хорошо, и включается/отключается от пульта.
Напомню, такая поломка очень распрстранена среди телевизоров подобного типа, независимо от марки и модели.

Добрый вечер!Имеется телевизор Оdeon ltd 1501.Отработал без замечаний почти 8 лет.И так же,как в вашем примере,не стал включаться с дежурного питания.Точнее он включается,но если только несколько раз включишь-выключишь,то красный индикатор горит вполнакала,то экран темный, а звук есть.Но когда появляется картинка,то звука вначале нет, но затем он постепенно появляется и нарастает до нормального.Я в этом деле совсем не очень,но хотелось бы попробовать его подлатать.Что можете навскидку подсказать?(Кстати,этот телик мне подарили на 60 летие)

Мне такие не попадались, но «навскидку» порекомендую проверить телевизор (предварительно его «вскрыв») на предмет «вздувшихся»конденсаторов. Очень уж похожие симптомы.

Виктор, добрый день. Спасибо за регистрацию. У меня на плазме LG такая же неисправность — попробую найти емкости. Вопрос — их замены достаточно? Или искать дальше — повышенное напряжение на их входе…? Или они сами по себе вздулись?

Здравствуйте Александр!
Если всё же вздулись ёмкости, то просто нужно их заменить. Ёмкости вздуваются по нескольким причинам: постоянно находятся под напряжением (тв в дежурном режиме и не отключается от сети), не очень качественные конденсаторы, малый номинал напряжения конденсатора (обычно производители экономят и ставят конденсаторы номиналом «впритык»). Замену производить, желательно, на аналогичные по ёмкости, но немного больше по напряжению. Искать повышенное напряжение, думаю, не стоит, так как если бы такое случилось, то помимо конденсаторов вышло бы из строя ещё что-нибудь.
Но если есть возможность, можно проверить элементы в обвязке.

Здравствуйте Виктор! У меня такая проблема: Телевизор жк самсунг Le32b550 при включении красный индикатор реагирует, слышен звук загрузки, но изображения нет, и так циклично включается и выключается сам, с интервалом в 5-7сек. Проверил блок питания, кондеры визуально живые, но вот с выхода БП вместо 13В, выходит 12,4В , а выхода 5,1В исправны.Не подскажите в чём причина?

добрый день! есть LCD телевизор самсунг не принимает пульт как это исправить? Спасибо!

Ну для начала нужно убедиться, что неисправно — пульт или сам тв. Пульт можно проверить, если направить его на камеру мобильного телефона (или любую камеру) и по нажимать кнопки. Если пульт рабочий, то на телефоне будет видно как светится его ик светодиод (глазок) при нажатии на кнопки. Если светодиод не светится при нажатии на кнопки пульта, то он неисправен. Если пульт исправен, то в тв может быть всё, что угодно — от плохой пайки или запыления фотоприёмника телевизора, до слёта прошивки. В этом случае лучше обратиться к специалисту.

Здравствуйте Виктор! У меня такая проблема: Телевизор жк самсунг Le32b550 при включении красный индикатор реагирует, слышен звук загрузки, но изображения нет, и так циклично включается и выключается сам, с интервалом в 5-7сек. Проверил блок питания, кондеры визуально живые, но вот с выхода БП вместо 13В, выходит 12,4В , а выхода 5,1В исправны.Не подскажите в чём причина?

Привет Виктор! Ну для начала нужно, всё-таки, проверить конденсаторы esr метром, а если нет прибора, то заменить. Проверьте шлейфы, может где отходят. А если он циклично перезагружается, то, возможно, слетела прошивка.

Здравствуйте!У меня такая проблема;выключил пультом телевизор Samsung UE46C7000W а через час включаю светодиод моргает,и слышно что реле щёлкает,но он не включается,в чём причина может быть,подскажите пожалуйста..

Привет! Смотри блок питания, вздутые конденсаторы во вторичных цепях и питании подсветки.

Goy!Привет,посмотрел,прозвонил мультиметорм напряжения,все в норме,но когда включается(щёлкает реле)напруга падает везде до нуля..

Привет! Значит где-то садит. Смотри вторичку, led драйвер, подсветку. Стабы на майне.

Я до этой поломки вставлял USB-флешку с фильмом,что-то щёлкнуло(как разряд)но он минут пять поработал..может статическое напряжение?

Здравствуйте Виктор у меня телик Самсунг le26r71b проблема в том что я его включаю он работает если его выключить минут через десять или больше он больше не включается сразу и лампочка на кнопке начинает моргать когда его выключишь из розетки и подождать ну минут примерно 10-15 он опять включится и работает все но при выключении опять сразу не включится пока не включишь из розетки и опять не подождешь при вскрытии задней крышки были обнаружены два вздутых конденцатора на 1000мфа 35 вольт и 470мфа 25вольт заменил их ни чего не изменилось

Привет, Иван! Пробуй замени все электролиты в блоке питания.

Здравствуйте, телевизор Samsung le26a451c1 не включается. При попытке включения мигает красный индикатор, иногда может минуту помигать и перестать вообще реагировать на попытки включения, а иногда весь день мигает пока из сети не выключишь. При выключении из сети индикатор гаснет не сразу. Если после попытки включения не отключить от сети может ночью или через пару дней сам включиться.
Конденсаторы целые, шлейфы все подсоединены. Где искать проблему

Привет, Танечка! Если точно уверена в конденсаторах, то смотреть нужно вторичные цепи, питание on-of, BL-ON, инвертор, ну и саму подсветку.

Здравствуйте, Виктор! У меня такая же проблема что Вы обрисовали. Только еще еле слышный щелчок идет. В чём причина может быть? Прочитав здесь я поняла что конденсаторы, но меня смущает щелчок при этом. Подскажите пожалуйста.. (LCD tv телевизор Samsung, пульт BN59-00437А)

Вероятно, щелчок — это попытка инвертора запуститься.

Для отправки комментария вам необходимо авторизоваться.

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

Техника Samsung популярна по всему миру, но даже топовые устройства могут внезапно выйти из строя. В большинстве случаев для устранения неполадки потребуется помощь квалифицированных и опытных сотрудников сервисного центра, но иногда справиться с «ремонтом» по силам простому обывателю. Первый и самый важный этап ремонтных работ — диагностика и выяснение причины, почему не включается телевизор Самсунг. Определив проблему, трезво оценим ситуацию и решим, действительно ли необходимы услуги мастера или можно устранить поломку самостоятельно.

Поиск проблемы неработоспособности стоит начинать снаружи, а заканчивать внутри самого устройства:

  • Первым делом проверьте розетки и кабель питания. Ищем перегибы и потертости.
  • Осмотреть корпус на предмет механических повреждений, образовавшихся в результате падения или других форс-мажоров.
  • Осматриваем ЖК матрицу, нет ли характерной «паутинки» разбитого стекла.
  • Принюхиваемся – не пахнет ли паленым.
  • Для тех кто держит смело держит отвертку в руках – вскройте заднюю крышку телевизора Samsung и визуально осмотрите платы, нет ли механических или температурных повреждений микросхем.
  • Плохо и долго (или не с первого раза) включаются каналы – скорей всего виновата операционная система. На современные аппараты устанавливается более простая и функциональная ОС Tizen, но и она не лишена недостатков.

Детальную диагностику лучше всего поручить специалистам, которые по своему опыту знают, что такое материнская плата, стабилизатор напряжения, модуль развёртки и ТВ-процессор.

Новый аппарат из магазина вряд ли окажется неисправным. Поэтому перед его использованием будет полезным ознакомиться с содержанием краткого руководства и выполнить подключение в соответствии с данными указаниями.

Ниже представлены те возможные причины неработоспособности телевизора Самсунг, для устранения которых помощь профессионалов не понадобится:

  • Режим ожидания. В Standby аппарат продолжает работать, хотя его дисплей остаётся неактивным. Обратите внимания на панельный светодиод, который в ждущем режиме будет гореть красным цветом. Для старта ТВ потребуется всего лишь выйти из режима ожидания, нажав на корпусе или пульте кнопку включения.
  • Неисправный пульт дистанционного управления. Попробуйте заменить батарейки в ПДУ или для запуска телика воспользоваться смартфоном с установленной специальной утилитой от Самсунг (TV-remote).
  • Сломанная розетка. Если на панели управления не горит индикатор, подключите телевизионный аппарат к другому источнику питания и выполните его запуск привычным способом.
  • Активно AV, HDMI или беспроводное подключение. Возможно, телевизионный дисплей настроен на зеркальное отображение интерфейса компьютера или мобильного гаджета, поэтому запуск обычного телевидения недоступен. Отключите все девайсы и переключите режим на просмотр TV.
  • Слабый сигнал. «Чёрный экран» является следствием плохой погоды (гроза, метель) или неисправной работы внешней антенны. В некоторых случаях достаточно просто подождать несколько часов, пока качество сигнала улучшится автоматически.

Более подробно о некоторых способах устранения неисправностей собственными силами будет рассказано далее. Если самостоятельный ремонт не дал требуемых результатов, ни в коем случае не стоит паниковать — сохраняйте спокойствие и попытайтесь ещё раз трезво оценить ситуацию.

Препятствовать запуску может режим «Защиты от несанкционированного использования» (так называемая «защита от детей»), который блокирует панельные клавиши: в таком случае необходимо воспользоваться активным пультом дистанционного управления.

Запомните, в режиме Standby телевизор Самсунг всегда включен, часть микросхем находиться под напряжением, поэтому очень вероятно, что после случившегося скачка сетевого напряжения, TV-аппарат выйдет из строя. И минимум что выгорает – внутренний блок питания, но замена модуля стоит приличных денег, поэтому рекомендуем обзавестись стабилизатором напряжения.

Как бы это смешно ни звучало, но вся проблема иногда заключается в нерабочем пульте дистанционного управления. Замените батарейки в ПДУ или возьмите его аналог (от другого телевизора или виртуальное пульт-приложение для смартфона) и повторите попытку включения. Обратите внимание, что индикатор исправной «лентяйки» будет мигать или загораться другим цветом во время нажатия на любую из кнопок. Также всегда можно воспользоваться клавишами навигации, расположенными сбоку или сзади корпуса.

Если при попытке запуска дисплея с панели управления красный светодиод перестаёт гореть или вы слышите характерный звук щелчка, то все дело в блокировке внутреннего модуля, вызванной случившемся сбоем в электроснабжении. Самостоятельно справиться с такой проблемой будет крайне трудно, поэтому стоит сразу обратиться к специалисту и не тратить своё время впустую.

Пользовательская настройка «блокировки от детей» также не позволит активировать телик с панели управления, поэтому перед вызовом мастера нелишним будет попытаться включить ТВ через пульт ДУ.

Мигание светодиода на Самунге — это признак нестабильной работы элемента питания устройства или сбоев в электросети. Причину следует искать в розетке или в кабеле, соединяющим ТВ с источником тока: такие механические повреждения без труда заметит даже далёкий от ремонта электротехники человек.

Мигающий индикатор свидетельствует о выведшем из строя блоке питания, который скрыт внутри корпуса. В данном случае не стоит пытаться самостоятельно разобрать телевизионный приёмник, ведь вы все равно не сумеете заменить, например, не рабочий транзистор или конденсатор, расположенные на материнской плате.

Одни из самых популярных поломок (например, звук есть, а изображения нет), связаны с самой дорогостоящей деталью в телевизоре Самсунг – монитором:

  1. Сгоревшие светодиодные лампы подсветки (свойственно как ЖК, так плазменным экранам).
  2. Вышедший из строя инвертор подсветки (преобразователь электрической энергии).

Выход только один, заменить жидкокристаллическую матрицу целиком.

Данная неисправность свойственна Samsung, поддерживающим технологию Smart-TV: бесконечная перезагрузка является следствием сбоя прошивки или ее неудачного обновления. Выполнить перепрошивку по силам любому пользователю: достаточно следовать инструкции, которая входит в заводской комплект к устройству. Консультация сервисного центра понадобится, если переустановка ПО не дала ожидаемых результатов: вероятно, потребуется тщательная диагностика аппарата и выполнение целевого комплекса ремонтных работ.

Рядовой пользователь в силах справиться лишь с теми неполадками, которые не требует вскрытия телевизионного корпуса, — следует понимать, что попытки самостоятельно починить элементы материнской платы могут привести к полному выходу устройства из строя. Услуги профессионалов понадобятся, если:

  • Экран Самсунга не загорается ни при использовании ПДУ, ни с помощью расположенных на самом устройстве кнопок, и при этом целы провода.
  • Дисплей не подаёт признаков жизни, хотя специальный индикатор электропитания горит зелёным цветом. Возможно, проблема кроется в плате, и только специалист сможет проверить правильность поступающего на неё тока или выявить какую-либо иную поломку.
  • Индикатор горит то зелёным, то красным цветом, что, как правило, означает сбой в работе системы электропитания. Потребуется замена транзистора или электрического адаптера.

Существуют и другие причины неисправности вашего TV, выяснением которых будет заниматься опытный мастера, и чтобы не усугубить ситуацию, рекомендуется сразу обращаться в сервисный центр Samsung.

Если телевизор Samsung не включается, возможно, причина кроется в случившемся после грозы скачке напряжения, неудачном обновлении программного обеспечения или в перегоревшей материнской плате. В некоторых случаях пользователь самостоятельно справиться с проблемой, но если нет уверенности в своей компетенции, лучше всего прибегнуть к услугам опытного телемастера.

Ведущий автор многих рубрик на сайте expertland. ru. Отлично разбирается в техники и электронике. Способен решить любую техническую задачу в считанные часы, любит писать о своей опыте и наработках.

  • опубликованных статей — 94
  • читателей — 23 919
  • на сайте с 25 сентября 2017 года

Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 1.3 проголосовавших: 41

Ремонт телевизоров в Москве на дому и в телемастерской.

Типовые дефекты телевизорах SAMSUNG

LE32B350F1W – не включается идет на перезапуск или отключается.

LE40R81B, LE40R82B – долго включался, потом совсем перестал включаться, щелкает реле, ничего не происходит.

LW15M23CP – нет звука сразу после включения.

LE32S71B – нет изображения, темные вертикальные столбы.

LE19D450C4 – изображение перевернуто и в цветном негативе с крапинками.

LE26S81B, LE32S81B, LE40S81B – помехи на изображении, волнистые линии, ломает картинку (эффект плохой антенны). Требуется ремонт тюнера.

LE32M87BD – после включения сразу отключается, на экране горизонтальные хаотичные цветные помехи, аппарат снова пытается включиться, и так до тех пор пока нормально не заработает, однако время нормального включения все увеличивается и увеличивается, пока ТВ не перестанет нормально включаться.

LE22C450E1W, LE22C451E2W – пропало изображение, звук отличный, экран абсолютно черный, как будто телевизор выключен. На Пульт ДУ реакция нормальная, по звуку принимаемых программ можно определить,что они переключаются, уровень звука тоже регулируется. Неисправен инвертор.

LE32R81B сначала долго включался, время нормального включения со временем увеличивалось, пока телевизор совсем перестал включаться, постоянно щелкает реле и моргает светодиод на передней панели и телевизор вообще не включается.

LW20M21C не включается, но перед этим долго включался, потом совсем перестал, ни на пульт ДУ ни на кнопки не реагирует, и такие поломки я делаю, Звоните! Возьму недорого!

LW20M22CP не включается, или долго включается, в результате перестает включаться совсем.

LE22A454C1 вертикальные цветные полосы, нарушена цветопередача, Телевизор включается и управляется с кнопок и ПДУ. Нарушена передача цвета, вертикальные полосы, искажение графических элементов меню. Звук, в виде акустического шума, прослушивается на максимальной громкости. Меняем микросхему.

LE32A330J1 не включается, до этого, то включался то нет, мог самопроизвольно включиться ночью, или во время работы мог самопроизвольно выключиться, жил своей жизнью, пока совсем перестал включаться, светодиод на передней панели горит, попытку включения делает, но безуспешно.

LE40A556P1F не включается, моргает светодиод, до этого долго включался, в конце концов перестал совсем включаться.

LE26B450C4W – включается и зависает, я знаю как поднять эту поломку, звоните, не спешите приговаривать телевизор! LW15E33C,

LW17E34C шасси AS15E дефект: не включается, непрерывно моргает светодиод.

LW15M23CP, LE20S53BP, LE15S51BP не настраивает каналы, на холодное включение полностью отсутствуют программы, если телевизор оставить включенным, то через некоторое время они могут появиться, эффект прогрева.

LE37M87BD, LE37A656A1F негативное изображение. Проблема достаточно частая для этих моделей, на экране изображение в виде цветного негатива.

LE37M87BD нет изображения, звук есть, экран как будто выключен совсем, но при этом телевизор работает и полностью управляется с Пульта ДУ.

LE37R81B нет изображения, но звук есть, экран как будто выключен полностью, однако телевизор при этом полностью работает и управляется с Пульта ДУ, очевидно, что перестала работать подсветка экрана (инверторы).

LE32B450C4W не включается совсем, но перед этим было несколько случаев включения через сильный треск внутри телевизора, как будто что то искрит в розетке, однако замена сетевого шнура ничего не дает. Видимо сломался блок питания.

LE32R81B, LE32A330J1 очень бледная и яркая картинка, видно как через туман, само изображение немного отдает в негатив. Звук и управление при этом нормальные, проблема только с картинкой.

UE40D5003BW, LE32A330J1 не запоминает настройки яркости, контрастности, цветности и др. параметров изображения. После выставления индивидуальных настроек параметров изображения таких как: яркость, контрастность, насыщенность цвета, четкость и др., телевизор их помнит до тех пор, пока не будет выключен с Пульта ДУ в дежурный режим, т.е., эти параметры после их настройки держатся до тех пор, пока телевизор включен в рабочий режим, после выключения в дежурный режим, они сбрасываются и в следующее включение их снова нужно выставлять, что крайне неудобно.

SyncMaster 245B не включается. Синий индикатор горит, но ничего не происходит. Не работает блок питания BN44-00173A.

LE26B350F1W нет изображения и графики, звук есть. Проблема с платой управления матрицей.

LE26A451C1, LE40A451C1 бледное светлое изображение, нет хорошей контрастности, цветность не насыщена, регулировками яркости, контрастности, насыщенности не удается добиться качественной картинки, на некоторых кадрах просвечивается меню телевизора, сама графика меню.

LE20S52BP нет изображения, звук есть. Перед этим несколько дней вел себя так: после включения из дежурного режима изображение появлялось без звука, но потом звук появлялся телевизор уже нормально работал, пока не стало изображения.

LE37S81B цветной негатив. Изображение в негативе, цвета искажены, ощущение плохо рисованного мультфильма. Не стоит расстраиваться, я помогу Вашей проблеме, звоните!

LE37S62B темное изображение с красноватым оттенком. Сама картинка немного отдает в негатив, явно не хватает контрастности и яркости, очень много красного цвета там, где он и должен быть. Регулировками с Пульта ДУ невозможно добиться нормального изображения.

LE40B620R3W отключается. Телевизор может работать несколько часов и отключиться, а может и через 5 минут отключиться, периодичность отключений телевизора, как правило, сокращается, пока совсем перестанет включаться.

LW15E33C, LW17E34C_ch_AS15E не включается, непрерывно моргает светодиод.

LE40S62B не включается. Перед этим некоторое время включался, но очень долго нужно было ждать. Этот интервал постепенно увеличивался, пока совсем перестал включаться.

LE32B450C4W не включается вообще. Даже не горит индикатор дежурного режима. Очевидно наступила неисправность блока питания.

LE19A656A1D нет изображения, звук есть. Телевизор полностью подчиняется командам пульта управления, однако сам экран не работает, остается все время черным. Скорее всего сломалась схема подсветки экрана инверторы.

LW17M24CP не включается. Перед этим несколько дней включался со второй третьей попытки, пока совсем перестал.

LE22B650T6W нет изображения, звук есть. При включении картинка на секунду появляется и дальше экран тухнет, звук остается, на команды пульта ДУ реакция есть. Очевидно не работает схема инверторов.

LE32A451C1 не включается. Перед этим несколько дней включался, но очень долго приходилось ждать!

LE37A656A1F светлый экран, изображение просматривается как через белый туман, очень бледное и светлое изображение. Все остальное работает штатно, звук есть, на команды Пульта ДУ реакция нормальная.

T22C350EX отключается. Во время работы может начать самопроизвольно отключаться полностью и тут же включаться. Частота отключений со временем увеличивается, пока телевизор совсем становится невозможно смотреть.

LE40A556P1F не включается, индикатор моргает, экран тоже помаргивает, но включение не происходит.

LE27S71B нет изображения звук есть. На холодное включение, звук есть, управление с Пульта ДУ присутствует, но экран остается темным, но при этом чуть подсвеченным, если телевизор так оставить включенным на некоторое время, картинка может появиться и уже долго работать, пока снова не выключить телевизор и не дать ему остыть.

LE40M87BD-нет изображения, звук есть. На команды с Пульта ДУ реакция нормальная. Не работает БП.

LE37A430T1 цветной негатив. Изображение в негативе, цвета искажены, ощущение плохо рисованного мультфильма.

UE32F5000AK, UE32F5500AK, UE32F5020 нет подсветки экрана. Все функционирует нормально: звук есть, управление с пульта ДУ тоже, но при этом экран остается черным, как будто телевизор выключен. Не работает схема подсветки экрана.

LE26A451C1 сам выключается, и сам включается. Также бывает очень проблематично его включить из дежурного режима.

LE32B530P7W, LE32B450C4W пропала чувствительность к антенне, не видит антенны. Телевизор невозможно настроить на программы, т.к. тюнер не реагирует на антенну, сама антенна исправна. Неисправен тюнер.

LE46C530F1 нет изображения, звук есть, команды с ПДУ есть, экран черный. Со слов клиента, телевизор работал и вдруг, экран погас, а звук остался. Не работает подсветка экрана.

LE40A454C1 цветной негатив, при этом картинка очень светлая, видно как через молоко или туман, ощущение плохо рисованного мультфильма.

Samsung | r-t-v

Ремонт телевизоров Samsung



Сервисный центр «Remonttv» специализируется на диагностике и устранении неисправностей в телевизионной технике различных марок. В частности, мастерами центра выполняется ремонт телевизоров Samsung (Самсунг). Данная марка чрезвычайно популярна во многих странах мира и в РФ. Присутствие Самсунг на рынках бытовой электроники весьма ощутимо. Под этой корейской маркой выпускаются ЖК-мониторы, ЖК-телевизоры с технологией LCD и LED, плазменные панели, DVD-плееры и другая техника. Любые технические устройства, даже самые совершенные, нуждается в техническом обслуживании, диагностике и ремонте.











Наиболее часто встречаемые поломки



Неисправности могут возникнуть вследствие неаккуратной эксплуатации, неправильной транспортировки или непрофессионального вмешательства в работу телевизора. Владельцы бытовых телевизоров обращаются в сервисные центры за помощью в следующих случаях:



при отсутствии реакции на включение,

при полном или частичном отсутствии изображения,

при некачественном изображении (помехи, полосы, следы «выгорания» и пр. ),

при искажении изображения, нарушениях цветопередачи,

при необходимости устранения следов механических повреждений (разбиты пиксели, поломка матрицы, вырванные разъемы и пр.),

при необходимости устранения неполадок иного вида.



Храктерные неисправности моделей

                                                                                       LED.

UE32EH5307

UE46ES6800

                                                                               Плазменные панели.

PS-37S4SR

PS-42D4SKR

PS-50P3HR

PS-37S4

PS-50HR : 50P3SR

                                                                                   Жк телевизороы.

LC-26M51B

LE-26R71B

LE-37R71B

PS-50L3

                                                                               ходовые поломки и  решения проблемы.

LE32B350F1W не включается идет на перезапуск, или отключается, и с такой проблемой я справлюсь, звоните, и не пожалеете!

LE40R81B, LE40R82B долго включался, потом совсем перестал включаться, щелкает реле, а ничего не происходит, нет смысла бить тревогу, Ваша проблема решаема в кратчайшие сроки, стоит только позвонить, и Вы сами во всем убедитесь!

LW15M23CP  нет звука сразу после включения, и такое встречается, но это не беда, один звонок шефу……. ой! телемастеру, и Ваш телевизор заговорит как новый!

LE32S71B нет изображения, темные вертиакальные столбы,  да, неприятно конечно, однако…..подождите открывать сайты по продаже новых телевизоров, лучше позвоните мне…и я продлю жизнь Вашему телевизору!

LE19D450C4 перевернуто изображение + сама картинка в цветном негативе с крапинками! Был и такой случай, но о нем….я расскажу как только закручу последний саморез задней крышки Вашего телевизора!

le26s81b, le32s81b, le40s81b помехи на изображении, волнистые линии, ломает картинку (эффект плохой антены), но это не антенна, бывает так, что доходит до того, что изображение совсем пропадает, а антенна при этом исправна, не спешите менять тюнер, или материнскую плату,  все гораздо прозаичней, чем Вы думали, и об этом я Вам расскажу, как только Ваш телевизор станет показывать хорошую картинку без всяких преломлений и искажений……благодаря мне!

LE32M87BD после включения тут же отключается, на экране горизонтальные хаотичные цветные помехи, аппарат снова пытается включиться, и так до тех пор пока нормально не заработает, однако время нормального включения все увеличивается и увеличивается, пока телек не перестанет нормально включаться, да, это проблема, но не настолько чтобы ее не решить, позвоните, и мы обсудим все детали!

LE22C450E1W, LE22C451E2W пропало изображение, звук отличный, экран абсолютно черный, как будто телевизор выключен. На Пульт ДУ реакция нормальная, по звуку принимаемых программ можно определить что они переключаются, уровень звука тоже регулируется. Скорее всего у Вас сломалась схема подсветки экрана, так называемый инвертор, это довольно распространенный случай и методика ремонта уже давно отработана, так что звоните, буду рад Вам помочь!

LE32R81B сначала долго включался, время нормального включения со временем увеличивалось, пока телевизор совсем перестал включаться, (постоянно щелкает реле и моргает светодиод на передней понели и телевизор вообще не включается), ну что ж, бывает и такая поломка, однако это не самое страшное и дорогостоящее что может сломаться в данном телевизоре, я, конечно не могу раскрыть всех тайн, связанных с этой поломкомй, но то, что я могу ее устранить за 30 минут это факт, и при этом дать еще 1 год гарантии, что она больше не произойдет!

LW20M21C не включается, но перед этим долго включался, потом совсем перестал, ни на пульт ДУ ни на кнопки не реагирует, и такие поломки я делаю, Звоните! Возьму недорого!

LW20M22CP не влкючается, или долго включается, в результате перестает вкючаться совсем, причина этого мне известна, сделаю быстро, не дорого, и качественно, позвоните, и я решу эту проблему!

LE22A454C1 вертикальные цветные полосы, нарушена цветопередача, Телевизор включается и управляется с кнопок и ПДУ. Нарушена передача цвета, вертикальные полосы, искажение графических элементов меню. Звук, в виде акустического шума, прослушивается на максимальной громкости. Нужно заменить всего одну микросхему, звоните, я помогу Вашей проблеме!

LE32A330J1 не включается, до этого, то включался то нет, мог самопроизвольно включиться ночью, или во время работы мог самопроизвольно выключиться, жил своей жизнью, пока совсем перестал включаться, светодиод на передней панели горит, попытку включения делает, но безуспешно, эта поломка не очень серьзная, проще починить чем покупать новый, сделаю не дорого, звоните!

LE40A556P1F не включается, моргает светодиод, до этого долго включался, в конце концов перестал совсем включаться, это не дорогая поломка, звоните, я приеду к Вам и вылечу Вашего друга!

LE26B450C4W – включается и зависает, я знаю как поднять эту поломку, звоните, не спешите приговаривать телевизор!

LW15E33C, LW17E34C шасси AS15E дефект: не включается, непрерывно моргает светодиод, я быстро устраню эту поломку, а главное, делаю не дорого!

LW15M23CP, LE20S53BP, LE15S51BP не настраивает каналы, на холодное включение полностью отсутствуют программы, если телевизор оставить включенным, то через некоторое время они могут появиться, эффект прогрева, это время может колебаться от нескольких минут до нескольких часов. Приходилось и такое ремонтировать, помог другим, помогу и Вам, звоните!

LE37M87BD, LE37A656A1F негативное изображение. Проблема достаточно частая для этих моделей, на экране изображение в виде цветного негатива. Я постараюсь Вам помочь, обращайтесь!

LE37M87BD нет изображения, звук есть, экран как будто выключен совсем, но при этом телевизор работает и полностью управляется с Пульта ДУ. Не спешите приговаривать телевизор и бежать за новым, я уверен, что смогу отремонтировать эту поломку, звоните и обсудим детали!

LE37R81B нет изображения, но звук есть, экран как будто выключен полностью, однако телевизор при этом полностью работает и управляется с Пульта ДУ, очевидно, что перестала работать подсветка экрана (инверторы). Я быстро и не дорого устраняю эту поломку, обращайтесь, буду рад Вам помочь!

LE32B450C4W не включается совсем, но перед этим было несколько случаев включения через сильный треск внутри телевизора, как будто что то искрит в розетке, однако замена сетевого шнура ничего не дает. Видимо сломался блок питания, я сталкивался с такой поломкой, делаю не дорого с выездом на дом в день обращения, звоните и обсудим детали!

LE32R81B, LE32A330J1 очень бледная и яркая картинка, видно как через туман, само изображение немного отдает в негатив. Звук и управление при этом нормальные, проблема только с картинкой. Не стоит из за этого приговаривать телевизор, звоните и я помогу Вам в кратчайшие сроки!

UE40D5003BW, LE32A330J1 не запоминает настройки яркости, контрастности, цветности и др. параметров изображения. После выставления индивидуальных настроек параметров изображения таких как: яркость, контрастность, насыщенность цвета, четкость и др., телевизор их помнит до тех пор, пока не будет выключен с Пульта ДУ в дежурный режим, т.е., эти параметры после их настройки держатся до тех пор, пока телевизор включен в рабочий режим, после выключения в дежурный режим, они сбрасываются, и в следующее включение их снова нужно выставлять, что крайне неудобно. Эта поломка встречается не только на этой модели Самсунга. Но она не критичная, и не дорогостоящая, если Вы обратитесь за помощью ко мне!

 SyncMaster 245B не включается. Синий индикатор горит, но ничего не происходит. Вскрытие показало, что не работает блок питания BN44-00173A. Нет смысла расстраиваться, я отремонтирую его прямо у Вас дома. Делаю не дорого, звоните и обсудим детали

LE26B350F1W нет изображения и графики, звук есть. Похоже проблема платой управления матрицой, не стоит расстраиваться, я отремонтирую Ваш телевизор!

LE26A451C1, LE40A451C1 бледное светлое изображение, нет хорошей контрастности, цветность не насыщена, регулировками яркости, контрастности, насыщенности не удается добиться качественной картинки, на некоторых кадрах просвечивается меню телевизора, сама графика меню. Не спешите приговаривать телевизор, я помогу Вашей проблеме!

LE20S52BP нет изображения, звук есть. Перед этим несколько дней вел себя так: после включения из дежурного режима изображение появлялось без звука, но потом звук появлялся  телевизор уже нормально работал, пока не стало изображения. Это типичная поломка для этой модели Самсунга, не стоит отчаиваться, я быстро устраню ее прямо у Вас дома в день обращения не дорого, звоните и обсудим детали

LE37S81B цветной негатив. Изображение в негативе, цвета искажены, ощущение плохо рисованного мультфильма. Не стоит расстраиваться, я помогу Вашей проблеме, звоните!

LE37S62B темное изображение с красноватым оттенком. Сама картинка немного отдает в негатив, явно не хватает контрастности и яркости, очень много красного цвета там, где он и должен быть. Регулировками с Пульта ДУ невозможно добиться нормального изображения. И такая поломка мне встречалась, звоните  и я  решу Вашу проблему!

LE40B620R3W отлючается. Телевизор может работать несколько часов и отключиться, а может и через 5 минут отключиться, периодичность отключений телевизора, как правило, сокращается, пока совсем перестанет включаться. Если у Вас такие симптомы, то Вам прямая дорога ко мне, …..вернее мне к Вам, я устраню эту неисправность прямо у Вас дома, не дорого!

LW15E33C, LW17E34C_ch_AS15E не включается, непрерывно моргает светодиод, встречается и такая неисправность, я легко это устраню у Вас дома. Что было с телевизором, я расскажу, когда буду закручивать последний винт задней крышки

LE40S62B не включается. Перед этим некоторое время включался, но очень долго нужно было ждать. Этот интервал постепенно увеличивался, пока совсем перестал включаться. Такая поломка мне по плечу! Звоните, сделаю не дорого прямо у Вас дома!

LE32B450C4W не включается вообще. Даже не горит индикатор дежурного режима. Очевидно наступила неисправность блока питания, но это не критично. Я отремонтирую Ваш телевизор прямо у Вас дома, не дорого!

LE19A656A1D нет изображения, звук есть. Телевизор полностью подчиняется командам пульта управления, однако сам экран не работает, остается все время черным. Скорее всего сломалась схема подсветки экрана инверторы. Такая поломка иногда встречается у этой модели самсунга, но я отлично справляюсь с ней. Сделаю прямо у Вас на дому, не дорого! Звоните и обсудим детали.

LW17M24CP не включается. Перед этим несколько дней включался со второй третьей попытки, пока совсем перестал. Такая поломка знакома мне и пути решения, так что буду рад Вам помочь!

LE22B650T6W нет изображения, звук есть. При включении картинка на секунду появляется и дальше экран тухнет, звук остается, на команды пульта ДУ реакция есть. Очевидно не работает схема инверторов, такой ремонт мне по плечу, сделал другим, отремонтирую и Вам!

LE32A451C1 не включается. Перед этим несколько дней включался, но очень долго приходилось ждать! Похоже настало время обратиться к телемастеру!  Я смогу это поправить прямо у Вас дома в день обращения!

LE37A656A1F светлый экран, изображение просматривается как через белый туман, очень бледное и светлое изображение. Все остальное работает штатно, звук есть, на команды Пульта ДУ реакция нормальная. Мне встречалась такая поломка. Устраняется на дому у клиента, телевизор отвозить никуда не нужно, т.к. я сам приеду к Вам!

T22C350EX отключается. Во время работы может начать самопроизвольно отключаться полностью и тут же включаться. Частота отключений со временем увеличивается, пока телевизор совсем становится невозможно смотреть.  Поломку с такими признаками я успешно устранял, буду рад помочь и Вам!

LE40A556P1F не включается, индикатор моргает, экран тоже помаргивает, но включение не происходит. Похоже настало время позвонить мне! Сделаю прямо у Вас дома, отвозить телевизор никуда не надо!

LE27S71B нет изображения звук есть. На холодное включение, звук есть, управление с Пульта ДУ присутсвует, но экран остается темным, но при этом чуть подсвеченным, если телевизор так оставить включенным на некоторое время, картинка может появиться и уже долго работать, пока снова не выключить телевизор и не дать ему остыть.  Мне приходилось устранять неисправность с такими симптомами. Обращайтесь, с удовольствием Вам помогу!

LE40M87BD-нет изображения, звук есть. На команды с Пульта ДУ реакция нормальная. Очевидно не работает силовая часть блока питания.  Звоните! Буду рад помочь Вам!

LE37A430T1 цветной негатив. Изображение в негативе, цвета искажены, ощущение плохо рисованного мультфильма. Не стоит расстраиваться, я помогу Вашей проблеме, звоните!

UE32F5500AK, UE32F5020 нет подсветки экрана. Все функционирует нормально: звук есть, управление с пульта ДУ тоже, но при этом экран остается черным, как будто телевизор выключен. Похоже, что не работает схема подсветки экрана. Мне встречалась такая поломка на этих моделях. Есть опыт по ее устранению!

LE26A451C1 сам выключается, и сам включается. Также бывает очень проблематично его включить из дежурного режима. Я знаю в чем проблема, и как ее решить, звоните, делаю не дорого!

ᐈ Замена Материнской Платы жк Телевизора Samsung Киев — Цены 2021, Вызов Мастера на Дом

Замена материнской платы жк телевизора samsung в Киеве 2021

ТВ-техника используется часто, едва ли не ежедневно, поэтому ремонт телевизоров является достаточно востребованной услугой. Интенсивная эксплуатация приводит к поломкам любых устройств – даже самых современных и недорогих. Но это не единственная причина выхода из строя. В любом случае, современная техника отличается сложной и хрупкой конструкцией, поэтому неквалифицированное вмешательство может привести к серьезным последствиям. Вне зависимости от сложности поломки, ее должен устранять мастер.

Особенности ремонта телевизоров

Наиболее частыми причинами неисправности ТВ-техники становятся заводской брак, дефекты сборки либо пайки, наличие механических повреждений или выработка эксплуатационного ресурса. К самым распространенным форматам ремонта можно отнести:

  1. Гарантийный ремонт телевизоров. Особых объяснений этот вид не требует. Он предполагает наладку техники в период гарантийного срока, определенного производителем. Как правило, ремонтные работы и оплату комплектующих для этой цели оплачивает тоже производитель, но при соблюдении ряда условий. Это должна быть поломка, не спровоцированная пользователем, а сами работы должен проводить авторизированный сервисный центр или мастер с сертификатом.
  2. Ремонт ЖК телевизора. Поломки современных моделей с жидкокристаллическим экраном зачастую связаны с проблемами в работе программного обеспечения. Также часто выходят из строя разъемы, возникают проблемы с изображением. Ремонт таких телевизоров требует от мастера актуальных знаний и опыта работы со сложной электронной техникой.
  3. Ремонт ЭЛТ телевизоров. Несмотря на то, что эпоха этих устройств прошла, их еще активно используют многие жители страны. В целом это достаточно надежные модели (особенно от известных брендов). Их ремонт чаще всего заключается в замене отдельных деталей и более качественной пайке контактов.

Кому поручить ремонт телевизоров?

Проводить ремонт экрана телевизора и других элементов техники нужно, если вы наблюдаете такие признаки:

  • отсутствие «признаков жизни» при включении;
  • внезапное отключение экрана;
  • потеря яркости либо контраста изображения;
  • отсутствие контакта на разъемах;
  • отсутствие звука;
  • полосы на экране и другие проблемы.
Цена на ремонт телевизоров Цена, грн.
Диагностика от 50 грн.
Ремонт телевизоров с диагональю экрана 14 – 21 дюйм от 200 грн.
Ремонт телевизоров с диагональю экрана 25 – 32 дюйм от 250 грн.
Ремонт телевизоров с частотой развертки 100 Гц от 400 грн.
Ремонт LCD телевизоров с диагональю экрана 15 – 19 дюймов от 250 грн.
Ремонт LCD телевизоров с диагональю экрана 20 – 30 дюймов от 300 грн.
Ремонт LCD телевизоров с диагональю экрана 32 – 40 дюймов от 400 грн.
Ремонт LCD телевизоров с диагональю экрана выше 40 дюймов от 550 грн.
Ремонт плазменных телевизоров с диагональю экрана 37 – 42 дюйма от 500 грн.
Ремонт плазменных телевизоров с диагональю экрана свыше 42 дюйма от 550 грн.
Установка телевизора от 250 грн.

*Цена актуальная на Ноябрь 2021

Вас интересует профессиональный ремонт телевизоров в Киеве с гарантией и недорогими расценками? Вы не доверяете «случайным» мастерам, но не хотите иметь дела с сервисными центрами из-за их больших сроков ремонта? Сервис Кабанчик предлагает вам оптимальный вариант: возможность поручить работу проверенному мастеру, самостоятельно определив цену и сроки ремонта.

Вам нужно только оформить заказ и буквально через 5 минут после этого выбрать любого мастера из нескольких кандидатов. Лучшие критерии выбора – портфолио, отзывы и рейтинги специалистов. Такой подход позволяет получить высокое качество ремонта без риска и с экономией.

Горизонтальные помехи на 📺 экране телевизора

Помехи на изображении телевизора создают массу неудобств, а порой вовсе делают просмотр невозможным. Иногда их возникновение не связано с состоянием аппарата, но нередко проблема кроется именно в неисправности его комплектующих.

Любой мастер службы бытового сервиса Myguru знает, как провести ремонт телевизора и сделает это максимально быстро и качественно. Он приедет к вам в течение часа, независимо от места вашего жительства в Ростове на Дону.

Почему появляются помехи на экране телевизора

Если появились помехи на экране телевизора, причины могут быть внешними и внутренними. К внешним относится следующее:

  • неисправность электропроводки – требуется ее замена;
  • некорректная работа антенны – поможет ее, ремонт, замена или настройка каналов;
  • работа другой бытовой техники в доме;
  • высоковольтные линии электропередач;
  • крупные промышленные предприятия или радиостанции, располагающиеся неподалеку.

Внутренние проблемы связаны с неисправностями резисторов, шлейфов, микросхем и др. Если в первом случае пользователь может повлиять на улучшение качества, то здесь лучше даже не пробовать, так как устранить помехи на телевизоре такого типа способен только опытный специалист.

Внутренние проблемы чаще всего возникают по причине небрежного использования, что влечет механические повреждения, а также проникновения внутрь корпуса и губительного воздействия влаги и пыли.

Появление полос на экране не всегда свидетельствует о выходе и з строя аппарата. В большинстве случаев в этом виновата неправильно работающая антенна или использование других бытовых приборов.

Мелкая рябь, сопровождающаяся характерным шумом, часто появляется в результате неправильной работы антенны или повреждения кабеля. Если с этим все нормально, придется проверять исправность конденсатора, видеокарты или устанавливать новый драйвер видеокарты.

Как устранить помехи на телевизоре?

Если в ТВ помехи возникают в результате его поломок, самостоятельно исправить ситуацию не удастся. Для этого потребуется провести диагностику при помощи специального оборудования, а затем выполнить ремонт или замену вышедших из строя комплектующих.

Сначала будет проведена проверка на предмет наличия внешних факторов, которые могут повлиять на качество изображения. Если таковых не обнаружено, чтобы понять, почему появляются помехи на телевизоре, будет проведена тщательная диагностика деталей, отвечающих за изображение. После выявления неисправности, проведется немедленный ремонт.

Возможности и преимущества Myguru

Наш сервис в Ростове на Дону поможет решить проблему в кратчайшие сроки. От вас требуется только позвонить нам для получения консультации и оформления заявки. Также вы можете оформить заказ в режиме онлайн на сайте. Просто заполните обязательные поля, и мастер уже через час будет у вас заниматься ремонтом.

РЕМОНТ / СЕРВИС ТЕЛЕВИЗОРА SAMSUNG LE32A451C1

Техническое описание и состав телевизора SAMSUNG LE32A451C1, тип панели и применяемые модули. Состав модулей.
SAMSUNG
Модель: LE32A451C1
Шасси / Версия: AA01, AA08
Панель: T315XW02 VL
T-CON: 31T03-C01 T315XW02 VL CTRL BD
Инвертор (подсветка): 4H.V2668.001-GV2000 P2668.001-GV2000 Inverter : OZ964SN
Источник питания (БП): BN44-00209A
Питание ШИМ: FAN7530 (PFC), FSQ0365RN (Ожидание), MC33067P
Питание MOSFET: 11N60 (PFC), 8N50
Основная плата: BN41-00983A BN94-0 SEM01 0827S-LF, 25L1605AM21, SDP72, SIL9185CTU, EM6A9160TSOA-5G, NTP-3100
Тюнер: BN40-00116A
Управление: Дистанционное управление: BN59-00685A, IR: BN41-00990A
Технические характеристики LE32A451C SAM1NG1
Общие технические характеристики по ремонту LE32A451C TV LCD
Возможные неисправности
– SAMSUNG LE32A451C1 Телевизор вообще не включается.Контрольные лампочки не горят и не мигают. Телевизор на пульте дистанционного управления и кнопки панели управления не реагируют.
При таких проявлениях обычно выходит из строя силовой модуль БН44-00209А. Необходимо измерить его вторичные выходные напряжения, а при их отсутствии проверить силовые выключатели (11N60 (PFC), 8N50) и выпрямительные диоды в преобразователях на предмет короткого замыкания.
При пробоях во вторичных цепях преобразователь может работать в режиме короткого замыкания, а при коротком замыкании в элементах первичной цепи обычно срабатывает сетевой предохранитель.Силовые выключатели
Mos-Fet, используемые в импульсных источниках питания, иногда выходят из строя из-за неисправности каких-либо других элементов, которые могут вывести его из строя в ключевом режиме или создать превышение максимально допустимых параметров выключателя. Это могут быть элементы, питающие ШИМ-контроллер, цепи установки частоты или демпфирования, или элементы отрицательной обратной связи в цепи стабилизации. Контроллеры FAN7530 (PFC), FSQ0365RN (Standby), MC33067P PWM при отсутствии видимых повреждений или явного короткого замыкания между выводами проверяются заменой на новые, либо заведомо исправны.
– изображения нет, звук есть, на пульт реагирует, каналы переключаются. В некоторых случаях изображение появляется при включении и сразу исчезает.
Эти проявления могут быть спровоцированы как модулем питания, так и неисправностями инвертора, а также искажением токов в лампах из-за их неравномерного износа. После проверки всех электролитических конденсаторов фильтров, участвующих в питании инвертора, следует прозвонить в его преобразователе ключи питания на пробой и вторичные обмотки трансформаторов на обрыв.
Иногда в диагностических целях необходимо отключить защиту инвертора. В таких случаях во время работы нужно соблюдать особую осторожность, а цепи защиты следует восстанавливать сразу после завершения ремонта.
– Телевизор не включается, индикатор сигнализирует о дежурном или рабочем режиме либо мигает.
Ремонт или диагностику материнской платы BN41-00983A следует начинать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости следует обновить или заменить программное обеспечение (ПО).Часто карту MB (SSB) необходимо заменять в случае сложных неисправностей, которые трудно обнаружить. При попытке ремонта следует проверить его элементы – SEM01 0827S-LF, 25L1605AM21, SDP72, SIL9185CTU, EM6A9160TSOA-5G, NTP-3100 и заменить вышедшие из строя микросхемы на новые. Некоторые неисправности могут быть связаны с использованием технологий пайки BGA в современной материнской плате. Обычно такие дефекты обнаруживаются при локальном нагреве микросхемы.
Перед заменой тюнера BN40-00116A при отсутствии настройки на каналы необходимо предварительно проверить ПО и напряжение питания на его выводах.Также необходимо убедиться, что тюнер и процессор могут обмениваться данными по шине I2C
Владельцам и пользователям телевизора SAMSUNG LE32A451C1 следует помнить, что самостоятельный ремонт без специальных знаний, навыков и квалификации может быть чреват негативными последствиями, которые могут привести к до полной безремонтности устройства!

Внешний вид основной платы BN41-00983A показан на рисунке ниже:
BN41-00983A
BN41-00983A можно использовать в телевизорах:
SAMSUNG LE26A451C1 (Panel T260XW02 V.L), SAMSUNG LE37A450C2 (Панель CLAA370WA03), SAMSUNG LE26A450 LE26A450C2 (Панель LTF260AP01), SAMSUNG LE32A450C2 (Панель T315XW02 V.L32WL15A1451151L1W3151L135A1321. Внешний вид основного блока питания 9SAM2NG1 9001L135A1. ) T315XW02 VL
В матричном управлении используется контроллер синхронизации (T-CON) 31T03-C01.
Для питания подсветки используется инвертор 4H.V2668.001-G, он управляется ШИМ-контроллером OZ964SN.
Необходимый Напряжения питания для всех узлов телевизора SAMSUNG LE32A451C1 формируются модулем питания BN44-00209A или его аналогами с помощью микросхем FAN7530 (PFC), FSQ0365RN (Standby), MC33067P и переключателей питания типа 11N60 (PFC), 8N50.
MainBoard – основная плата (материнская плата) представляет собой модуль BN41-00983A, использующий SEM01 0827S-LF, 25L1605AM21, SDP72, SIL9185CTU, EM6A9160TSOA-5G, NTP-3100 и другие.
Тюнер БН40-00116А обеспечивает прием телевизионных программ и настройку на каналы.

Samsung TXM3296HF Руководство пользователя скачать pdf

Страница 2 – Инструкции по технике безопасности

1.3 ГЛАВА ПЕРВАЯ: ВАШ НОВЫЙ ТЕЛЕВИЗОР ВАШ НОВЫЙ ТВ Гнезда на передней панели Вы можете использовать гнезда на передней панели для подключения аудио / видео компонента, который используется только изредка,

Страница 3 – Важная информация по безопасности

ГЛАВА ПЕРВАЯ: ВАШ НОВЫЙ ТЕЛЕВИЗОР 1.4 ВАШ НОВЫЙ ТВ Гнезда на задней панели Используйте гнезда на задней панели для подключения аудио / видео компонента, который будет подключаться постоянно, например

Страница 4 – ЗАЗЕМЛЕНИЕ АНТЕННЫ

1.5 ГЛАВА ПЕРВАЯ: ВАШ НОВЫЙ ТВ Дистанционное управление Вы можете использовать пульт дистанционного управления на расстоянии до 23 футов от телевизора. При использовании пульта дистанционного управления всегда направляйте его прямо

Стр. 5

ГЛАВА ПЕРВАЯ: ВАШ НОВЫЙ ТЕЛЕВИЗОР 1.6 ВАШ НОВЫЙ ТЕЛЕВИЗОР Дистанционное управление¸ Элементы управления видеомагнитофономREW (перемотка назад) Нажмите, чтобы перемотать ленту на вашем видеомагнитофоне. STOP Нажмите эту кнопку, чтобы остановить запись ленты. Страница 6 – СОДЕРЖАНИЕ

1.7 ГЛАВА ПЕРВАЯ: ВАШ НОВЫЙ ТВ Дистанционное управление Питание Включает и выключает телевизор. »Цифровые кнопки Нажмите для выбора каналов прямо на телевизоре. + 100 Нажмите, чтобы выбрать

Стр.7

ГЛАВА ПЕРВАЯ: ВАШ НОВЫЙ ТЕЛЕВИЗОР 1.8 ВАШ НОВЫЙ ТВ Пульт дистанционного управления ¯ Сброс Если ваш пульт дистанционного управления не работает должным образом, выньте батареи и нажмите

Page 8 – Глава первая

2.1 ГЛАВА ВТОРАЯ: УСТАНОВКА Подключение антенн VHF и UHF Если ваша антенна оснащена набором выводов, которые выглядят следующим образом, см. «Антенны с 300-омным плоским Tw

. Стр.9

ГЛАВА ВТОРАЯ: УСТАНОВКА 2.2 Подключение кабельного телевидения Чтобы подключиться к системе кабельного телевидения, следуйте приведенным ниже инструкциям. Кабель без кабельной коробки ▼ 1 Подключите inc

Page 10 – ВАШ НОВЫЙ ТЕЛЕВИЗОР

2.3 ГЛАВА ВТОРАЯ: УСТАНОВКА УСТАНОВКА ▼ Этот разъем может быть помечен как «ANT OUT», «VHF OUT» или просто «OUT». ▼ Этот разъем может быть помечен как «ANT IN»,

Стр. 11

ГЛАВА ВТОРАЯ: УСТАНОВКА 2.44 Подключите коаксиальный кабель между клеммой ANTENNAOUT на кабельной коробке и клеммой B – IN на переключателе A / B.5 Подсоедините

Стр.12 – -, VOL +

Предупреждение! Важные инструкции по безопасности ВНИМАНИЕ: ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ КРЫШКУ). ВНУТРИ НЕТ ДЕТАЛЕЙ, ОБСЛУЖИВАЕМЫХ ПОЛЬЗОВАТЕЛЕМ. ССЫЛКА

. Стр. 13

2.5 ГЛАВА ВТОРАЯ: УСТАНОВКА УСТАНОВКА 3 Подключите коаксиальный кабель между разъемом ANTENNAOUT на видеомагнитофоне и разъемом антенны на телевизоре. Стр. 14

ГЛАВА ВТОРАЯ: УСТАНОВКА 2.6 УСТАНОВКА 3 Подключите кабель S-video между разъемом S-VIDEO OUT на видеомагнитофоне и разъемом S-VIDEO INPUT на телевизоре.S-видео

Стр. 15

2.7 ГЛАВА ВТОРАЯ: УСТАНОВКА Примечание: описание компонентного видео см. В руководстве пользователя вашего DVD-плеера. УСТАНОВКА Подключение DV

Page 16 – Глава вторая

ГЛАВА ВТОРАЯ: УСТАНОВКА 2.8 УСТАНОВКА Подключение цифровой ТВ-приставки (480p / 1080i) Подключите выходы Y, PB и PRvideo телевизионной приставки к t

Page 17 – Подключение кабельного телевидения

2.9 ГЛАВА ВТОРАЯ: УСТАНОВКА 2 Подключите аудиокабель к разъему AUDIO OUT-PUT видеокамеры и разъемам AUDIO на телевизоре.3 Подключите видео

Страница 18 – УСТАНОВКА

ГЛАВА ВТОРАЯ: УСТАНОВКА 2.10 УСТАНОВКА ▼ 3 Установите крышку. Извлеките батареи и храните их в прохладном сухом месте, если вы не собираетесь использовать пульт дистанционного управления. Стр.19

3.1 ГЛАВА ТРЕТЬЯ: ЭКСПЛУАТАЦИЯ ТЕЛЕВИЗОРА ЭКСПЛУАТАЦИЯ Глава третья ЭКСПЛУАТАЦИЯ 1Нажмите кнопку POWER на пульте дистанционного управления. Отображается сообщение «Plug & Play».

Стр.20 – Подключение видеомагнитофона

ГЛАВА ТРЕТЬЯ: РАБОТА С ТЕЛЕВИЗОРОМ 3.2 ЭКСПЛУАТАЦИЯ 4 Убедитесь, что антенна подключена к телевизору. Затем нажмите кнопку VOL + или VOL-, чтобы активировать «Auto

». Стр.21

3.3 ГЛАВА ТРЕТЬЯ: ЭКСПЛУАТАЦИЯ ТЕЛЕВИЗОРА Просмотр на дисплее На дисплее отображается текущий канал и состояние определенных аудио-видео настроек. ▼

Стр.22 – (480i / 480p)

ГЛАВА ТРЕТЬЯ: ЭКСПЛУАТАЦИЯ ТЕЛЕВИЗОРА 3.4 ОПЕРАЦИИ Выбор языка меню 1 Нажмите кнопку MENU, чтобы отобразить меню. Нажмите кнопку CH ▼, чтобы выбрать «Function»,

Стр.23 – (480p / 1080i)

БЕЗОПАСНОСТЬ1Спасибо за выбор Samsung Спасибо за выбор Samsung! Ваш новый телевизор Samsung представляет новейшие телевизионные технологии.Мы разработали его

Page 24 – Подключение видеокамеры

3.5 ГЛАВА ТРЕТЬЯ: ЭКСПЛУАТАЦИЯ ТЕЛЕВИЗОРА Запоминание каналов Ваш телевизор может запоминать и сохранять все доступные каналы как для «вне эфира») (антенна

Стр.25

ГЛАВА ТРЕТЬЯ: ЭКСПЛУАТАЦИЯ ТЕЛЕВИЗОРА 3.6 ЭКСПЛУАТАЦИЯ 3Нажмите кнопку VOL +. Телевизор начнет запоминать все доступные каналы. После того, как все доступные каналы

Page 26 – Глава третья

3.7 ГЛАВА ТРЕТЬЯ: ЭКСПЛУАТАЦИЯ ТЕЛЕВИЗОРА ОПЕРАЦИЯ Добавление и стирание каналов (ручной метод) 1Нажмите кнопку MENU, чтобы отобразить меню. Нажмите кнопку CH ▼ до

Страница 27 – ЭКСПЛУАТАЦИЯ

ГЛАВА ТРЕТЬЯ: ЭКСПЛУАТАЦИЯ ТЕЛЕВИЗОРА 3. ЭКСПЛУАТАЦИЯ Изменение каналов Использование кнопок каналов 1 Нажмите кнопку CH ▲ или CH ▼ для переключения каналов. При нажатии CH ▲

Стр.28

3.9 ГЛАВА ТРЕТЬЯ: ЭКСПЛУАТАЦИЯ ТЕЛЕВИЗОРА Маркировка каналов Используйте эту функцию, чтобы присвоить легко запоминающийся ярлык любому каналу (т.е.е., «Си-Би-Эс», «ESPN»,

Page 29 – Выбор языка меню

ГЛАВА ТРЕТЬЯ: ЭКСПЛУАТАЦИЯ ТЕЛЕВИЗОРА 3.10 ОПЕРАЦИИ Настройка часов Настройка часов необходима для использования различных функций таймера телевизора. Также лет

Page 30 – Запоминание каналов

3.11 ГЛАВА ТРЕТЬЯ: ЭКСПЛУАТАЦИЯ ТЕЛЕВИЗОРА Вариант 2: Использование локального канала PBS для автоматической установки часов телевизора 1 Нажмите кнопку MENU, чтобы отобразить ME

Стр.31

ГЛАВА ТРЕТЬЯ: РАБОТА С ТЕЛЕВИЗОРОМ 3.12 ЭКСПЛУАТАЦИЯ 5 Нажмите кнопку CH ▼, чтобы выбрать «Часовой пояс». Выбрав «Часовой пояс», нажмите VOL + или VOL-, чтобы изменить

. Стр.32

3.13 ГЛАВА ТРЕТЬЯ: ЭКСПЛУАТАЦИЯ ТЕЛЕВИЗОРА ОПЕРАЦИЯ 1 Нажмите кнопку MENU для отображения меню. Настройка изображения Вы можете использовать экранные меню, чтобы изменить C

Page 33 – Регулировка громкости

ГЛАВА ТРЕТЬЯ: ЭКСПЛУАТАЦИЯ ТЕЛЕВИЗОРА 3.14 ЭКСПЛУАТАЦИЯ Использование автоматических настроек изображения Ваш телевизор имеет три автоматических настройки изображения («Стандартное», «Естественное», «Мягкое» и

Page 34 – Маркировка каналов

2 БЕЗОПАСНОСТЬ • Защитите шнур питания.Шнуры питания должны быть проложены так, чтобы по ним нельзя было наступать или зажимать предметы, помещенные на них или напротив них.

Page 35 – Установка часов

3.15 ГЛАВА ТРЕТЬЯ: ЭКСПЛУАТАЦИЯ ТЕЛЕВИЗОРА 2 Нажимайте кнопку VOL – или VOL + несколько раз, пока не будет выбрано слово «Custom». (При выборе Custom w

Стр.36

ГЛАВА ТРЕТЬЯ: ЭКСПЛУАТАЦИЯ ТЕЛЕВИЗОРА 3.16 ЭКСПЛУАТАЦИЯ Использование автоматических настроек звука Ваш телевизор имеет четыре автоматических настройки звука («Стандартный», «Музыка», «Кино» и «Sp

»). Стр. 37

3.17 ГЛАВА ТРЕТЬЯ: ЭКСПЛУАТАЦИЯ ТЕЛЕВИЗОРА Просмотр внешнего источника сигнала Вы должны выбрать соответствующий режим для просмотра внешнего сигнала на

Page 38 – Настройка изображения

4.1 ГЛАВА ЧЕТВЕРТАЯ: СПЕЦИАЛЬНЫЕ ВОЗМОЖНОСТИ 4.1 ГЛАВА ЧЕТВЕРТАЯ: СПЕЦИАЛЬНЫЕ ВОЗМОЖНОСТИ Глава четвертая ОСОБЫЕ ВОЗМОЖНОСТИ Настройка пульта дистанционного управления Ваш телевизор оснащен Wi-Fi

Стр. 39

ГЛАВА ЧЕТВЕРТАЯ: СПЕЦИАЛЬНЫЕ ВОЗМОЖНОСТИ 4.2 ГЛАВА ЧЕТВЕРТАЯ: СПЕЦИАЛЬНЫЕ ВОЗМОЖНОСТИ 4.2 СПЕЦИАЛЬНЫЕ ВОЗМОЖНОСТИ Коды VCR Коды DVD

Page 40 – Настройка звука

4.3 ГЛАВА ЧЕТВЕРТАЯ: СПЕЦИАЛЬНЫЕ ХАРАКТЕРИСТИКИ 4.3 ГЛАВА ЧЕТВЕРТАЯ: СПЕЦИАЛЬНЫЕ ХАРАКТЕРИСТИКИ СПЕЦИАЛЬНЫЕ ХАРАКТЕРИСТИКИ Коды кабельной коробки ▼ 4 Введите 3 цифры кода кабельной коробки, указанного ниже для

Стр. 41

ГЛАВА ЧЕТВЕРТАЯ: СПЕЦИАЛЬНЫЕ ВОЗМОЖНОСТИ 4.4 ГЛАВА ЧЕТВЕРТАЯ: СПЕЦИАЛЬНЫЕ ВОЗМОЖНОСТИ 4.4 Точная настройка каналов Используйте точную настройку для ручной настройки определенного канала для opti

Стр. 42

4.5 ГЛАВА ЧЕТВЕРТАЯ: СПЕЦИАЛЬНЫЕ ХАРАКТЕРИСТИКИ LNA (малошумящий усилитель) Если телевизор работает в зоне со слабым сигналом, иногда функция LNA может улучшить rec.

Page 43 – Глава четвертая

ГЛАВА ЧЕТВЕРТАЯ: ОСОБЕННОСТИ 4.6 Наклон Из-за магнитного поля Земли может наблюдаться такой же незначительный наклон изображения в зависимости от местоположения телевизора. Когда это происходит

Страница 44 – ОСОБЕННОСТИ

4.7 ГЛАВА ЧЕТВЕРТАЯ: СПЕЦИАЛЬНЫЕ ХАРАКТЕРИСТИКИ Стр.45

БЕЗОПАСНОСТЬ 31) Прочтите эти инструкции. 2) Сохраните эти инструкции. 3) Обратите внимание на все предупреждения. 4) Следуйте всем инструкциям. 5) Не используйте данное устройство рядом с водой.6

Page 46 – Тонкая настройка каналов

ГЛАВА ЧЕТВЕРТАЯ: СПЕЦИАЛЬНЫЕ ХАРАКТЕРИСТИКИ 4.8 СПЕЦИАЛЬНЫЕ ХАРАКТЕРИСТИКИ Для изменения экрана нажмите кнопку P.SIZE • Wide: Устанавливает широкоэкранный режим изображения 16: 9. • Панорама: U

Страница 47 – LNA (малошумящий усилитель)

4.9 ГЛАВА ЧЕТВЕРТАЯ: СПЕЦИАЛЬНЫЕ ВОЗМОЖНОСТИ СПЕЦИАЛЬНЫЕ ВОЗМОЖНОСТИ Изменение цветового тона 1 Нажмите кнопку MENU, чтобы отобразить меню, затем нажмите кнопку VOL +, чтобы выбрать

Страница 48 – ХАРАКТЕРИСТИКИ

ГЛАВА ЧЕТВЕРТАЯ: ОСОБЕННОСТИ 4.10 СПЕЦИАЛЬНЫЕ ХАРАКТЕРИСТИКИ Замораживание изображения 1Нажмите кнопку STILL, чтобы остановить движущееся изображение. (Нормальный звук все равно будет

Страница 49 – Цифровое шумоподавление

4.11 ГЛАВА ЧЕТВЕРТАЯ: СПЕЦИАЛЬНЫЕ ХАРАКТЕРИСТИКИ СПЕЦИАЛЬНЫЕ ХАРАКТЕРИСТИКИ Установка таймера включения / выключения 1 Нажмите кнопку MENU, чтобы отобразить меню. Нажмите кнопку CH ▼, чтобы выбрать & quo

Page 50 – Изменение размера экрана

ГЛАВА ЧЕТВЕРТАЯ: СПЕЦИАЛЬНЫЕ ВОЗМОЖНОСТИ 4.12 СПЕЦИАЛЬНЫЕ ВОЗМОЖНОСТИ 5Нажмите кнопку VOL +, чтобы выбрать «On / Off.”Нажмите кнопку CH ▲ или CH ▼, чтобы включить таймер включения. (

рэнд Страница 51 – Изменение цветового тона

4.13 ГЛАВА ЧЕТВЕРТАЯ: СПЕЦИАЛЬНЫЕ ХАРАКТЕРИСТИКИ СПЕЦИАЛЬНЫЕ ХАРАКТЕРИСТИКИ Звуковые характеристики Выбор звуковой дорожки для многоканального звука (MTS) В зависимости от конкретной программы в

Страница 52 – Использование функции R.Surf

ГЛАВА ЧЕТВЕРТАЯ: СПЕЦИАЛЬНЫЕ ВОЗМОЖНОСТИ 4.14 СПЕЦИАЛЬНЫЕ ВОЗМОЖНОСТИ Дополнительные настройки звука (Turbo Sound, Surround, Auto Volume, Melody, BBE или Virtual Surround). Page 53 – Установка таймера включения / выключения

4.15 ГЛАВА ЧЕТВЕРТАЯ: СПЕЦИАЛЬНЫЕ ВОЗМОЖНОСТИ 2. Нажмите кнопку CH ▼, чтобы выбрать «S.Function», затем нажмите кнопку VOL +. 3. Нажмите кнопку CH ▼ или CH ▼, чтобы выбрать пункт

. Page 54 – Установка таймера сна

ГЛАВА ЧЕТВЕРТАЯ: СПЕЦИАЛЬНЫЕ ВОЗМОЖНОСТИ 4.16 СПЕЦИАЛЬНЫЕ ВОЗМОЖНОСТИ ▼ Ошибки в написании и необычные символы иногда возникают во время передачи скрытых субтитров, особенно

Страница 55 – Особенности звука

4.17 ГЛАВА ЧЕТВЕРТАЯ: СПЕЦИАЛЬНЫЕ ВОЗМОЖНОСТИ Просмотр картинки в картинке Вы можете использовать функцию PIP для одновременного просмотра двух видеоисточников.Примечание: PIP fea

Стр.56

СОДЕРЖАНИЕ СОДЕРЖАНИЕ1Глава 1: Ваш новый телевизор. . . . . . . . . . . . . . .1.1 Список возможностей. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Стр.57

ГЛАВА ЧЕТВЕРТАЯ: СПЕЦИАЛЬНЫЕ ВОЗМОЖНОСТИ 4.18 СПЕЦИАЛЬНЫЕ ВОЗМОЖНОСТИ ▼ Для получения дополнительной информации о внешних аудио / видео компонентах и ​​сигналах см. «Просмотр внешнего сигнала Sour

. Page 58 – Просмотр субтитров

4.19 ГЛАВА ЧЕТВЕРТАЯ: СПЕЦИАЛЬНЫЕ ВОЗМОЖНОСТИ Изменение размера окна PIP 1 Нажмите кнопку MENU, чтобы отобразить меню.Нажмите CH ▼, чтобы выбрать «PIP», затем

Страница 59 – Просмотр картинки в картинке

ГЛАВА ЧЕТВЕРТАЯ: СПЕЦИАЛЬНЫЕ ВОЗМОЖНОСТИ 4.20 Замена содержимого изображения PIP и основного изображения 1 Нажмите кнопку MENU, чтобы отобразить меню. Нажмите CH ▼ для выбора

Стр. 60

4.21 ГЛАВА ЧЕТВЕРТАЯ: СПЕЦИАЛЬНЫЕ ВОЗМОЖНОСТИ Изменение канала PIP 1 Нажмите кнопку MENU, чтобы отобразить меню. Нажмите CH ▼, чтобы выбрать «PIP», затем нажмите V

Стр.61

ГЛАВА ЧЕТВЕРТАЯ: ОСОБЕННОСТИ 4.22 Использование V-Chip Функция V-Chip автоматически блокирует программирование, которое считается неприемлемым для детей. Модель

Стр.62

4.23 ГЛАВА ЧЕТВЕРТАЯ: СПЕЦИАЛЬНЫЕ ВОЗМОЖНОСТИ Как установить ограничения с помощью «Руководства по ТВ» Сначала установите персональный идентификационный номер (PIN) и активируйте

Стр.63

ГЛАВА ЧЕТВЕРТАЯ: СПЕЦИАЛЬНЫЕ ВОЗМОЖНОСТИ 4.243 Нажмите кнопку CH ▼, чтобы выбрать «TV Guidelines», затем нажмите кнопку VOL +. 4 На экране «TV Guide» появится ap

Page 64 – Использование V-Chip

4.25 ГЛАВА ЧЕТВЕРТАЯ: СПЕЦИАЛЬНЫЕ ВОЗМОЖНОСТИ Как установить ограничения с использованием рейтингов MPAA: G, PG, PG-13, R, NC-17, X В рейтинговой системе MPAA используется Motion P

Стр.65

ГЛАВА ЧЕТВЕРТАЯ: СПЕЦИАЛЬНЫЕ ВОЗМОЖНОСТИ 4.26 Как сбросить настройки телевизора после того, как V-Chip заблокировал канал («Экстренный выход»), если телевизор настроен на запрещенный канал

Страница 66 – СПЕЦИАЛЬНЫЙ F

4.27 ГЛАВА ЧЕТВЕРТАЯ: СПЕЦИАЛЬНЫЕ ВОЗМОЖНОСТИ Просмотр демонстрации Чтобы ознакомиться с различными меню вашего телевизора, вы можете просмотреть в b

Стр.67

2 СОДЕРЖАНИЕ СОДЕРЖАНИЕ Глава 4: Особенности.. . . . . . . . . . . 4.1 Настройка пульта дистанционного управления. . . . . . . . . . . . . . . . . . . . . . .

Стр.68

5.1 ГЛАВА ПЯТАЯ: УСТРАНЕНИЕ НЕПОЛАДОК Если с телевизором возникла проблема, сначала попробуйте этот список возможных проблем и решений. Страница 69 – Просмотр демонстрации

ПРИЛОЖЕНИЕ A.1 Чистка и обслуживание вашего телевизора При правильном уходе ваш телевизор прослужит вам долгие годы. Пожалуйста, следуйте этим рекомендациям, чтобы получить t

Страница 73 – ПРИЛОЖЕНИЕ A.3

1.1 ГЛАВА ПЕРВАЯ: ВАШ НОВЫЙ ТВ-СПИСОК ФУНКЦИЙ Ваш телевизор разработан с использованием новейших технологий. Этот телевизор является высокопроизводительным устройством, в состав которого входит follo

. Страница 74 – А.4 ПРИЛОЖЕНИЕ

ГЛАВА ПЕРВАЯ: ВАШ НОВЫЙ ТЕЛЕВИЗОР 1.2 Знакомство с телевизором Кнопки на передней панели Кнопки на передней панели управляют основными функциями телевизора, включая

Samsung LE40B530P7W Руководство пользователя скачать pdf

Страница 1 – ТЕЛЕВИЗОР LCD

Комментировать, контактер Samsung в мире, предлагая предложения или вопросы, касающиеся продукции Samsung, всегда контактирует с Service Co

Страница 2 – Уведомление о цифровом телевидении

Русский – 8 Просмотр на дисплее На дисплее отображается текущий канал и состояние определенных аудио-видео настроек.Нажмите кнопку INFO для просмотра i

Страница 3 – СОДЕРЖАНИЕ

Русский – 9Ручной StoreСканирует канал вручную и сохраняет его в памяти телевизора. Если канал заблокирован с помощью функции блокировки от детей, вводится PIN-код inp

Страница 4 – ОБЩАЯ ИНФОРМАЦИЯ

Английский – 10 По умолчаниюРуководство → Сейчас и СледующееРуководство / ПолноеРуководство Вы можете решить, отображать ли текущее и следующее руководство или полное руководство, когда

Страница 5 – Просмотр панели подключения

Русский – 11Управление каналами С помощью этого меню вы можете добавлять / удалять или устанавливать избранные каналы, а также использовать программу передач для цифрового вещания.Все C

Стр. 6 – Английский – 4

Русский – 12Блокировать / разблокировать Вы можете заблокировать канал, чтобы его нельзя было выбрать и просмотреть. Эта функция доступна, только если блокировка от детей

Стр.7 – Пульт дистанционного управления

Русский – 13 УПРАВЛЕНИЕ ИЗОБРАЖЕНИЕМНастройкарежимаизображенияВы можете выбрать тип изображения, который лучше всего соответствует вашим требованиям к просмотру. Страница 8 – ЭКСПЛУАТАЦИЯ

Русский – 14 Баланс белого Для получения более естественных цветов изображения можно настроить цветовую температуру.К: смещение / З: смещение / С: смещение / К: усиление / З: усиление / B-G

Страница 9 – Функция Plug & Play

Английский – 15ЦифровойNR → Выкл / Низк / Средний / Высокий / Авто Если сигнал вещания, принимаемый телевизором, слабый, можно активировать цифровое шумоподавление

Страница 10 – КОНТРОЛЬ КАНАЛА

Русский – 16Режимы отображения Положение и размер экрана зависят от типа монитора ПК и его разрешения. Разрешения в таблице

Стр.11 – Магазин вручную

Русский – 17УПРАВЛЕНИЕ ЗВУКОМНастройкарежимаЗвук → Стандартный / Музыка / Кино / ЧистоГолос / Пользовательский Вы можете выбрать звуковой режим, подходящий для вашего персонажа

Страница 12 – Полное руководство Уведомление о цифровом телевидении

1.Функции, относящиеся к цифровому телевидению (DVB), доступны только в странах / регионах, где DVB-T (MPEG2 и MPEG4 AVC) digital terre

Page 13 – Управление каналами

Русский – 18 АудиоОписание → Выкл / Вкл. Включение или выключение функции описания аудио. Громкость. Вы можете отрегулировать громкость описания аудио. Громкость – действие

Страница 14 – Английский – 12

Русский – 19 НАСТРОЙКА НастройканастройкиМенюЯзык меню Вы можете установить язык меню. ВремяЧасыНастройка часов необходима для использования варио

Страница 15 – КОНТРОЛЬ ИЗОБРАЖЕНИЯ

Английский – 20 Трансляция Субтитры Вы можете активировать и деактивировать субтитры.Используйте это меню для установки режима субтитров. Нормальный под меню стоит базовый

Страница 16 – Параметры изображения

Русский – 21 Безопасность Перед отображением экрана настройки появляется экран ввода PIN-кода. Введите свой 4-значный PIN-код. ПИН-код по умолчанию n

Стр.17 – Английский – 15

Русский – 22 ВВОД / ПОДДЕРЖКА НастройкавходменюСписок источников Используется для выбора телевизора или других внешних источников входного сигнала, таких как DVD / Blu-ray плееры / спутник

Стр.18 – Автоматическая регулировка

Русский – 23 Обновление программного обеспечения Чтобы поддерживать ваш продукт в актуальном состоянии с новыми функциями цифрового телевидения, обновления программного обеспечения периодически транслируются по номеру

Страница 19 – УПРАВЛЕНИЕ ЗВУКОМ

Русский – 24ANYNET + Подключение устройств Anynet + Anynet + – это функция, позволяющая управлять всеми подключенными устройствами Samsung, поддерживающими Anynet +, с помощью

Стр.20 – Выбор звукового режима

Русский – 25Настройка Anynet + Нажмите кнопку TOOLS, чтобы открыть меню Инструменты.Вы также можете отобразить меню Anynet +, выбрав Инструменты → Anynet + (HDMI-CE

Стр. 22 – Трансляция

Русский – 27 Устранение неполадок Anynet + Проблема Возможное решение Anynet + не работает. Проверьте, является ли устройство устройством Anynet +. Система Anynet + su

Page 23 – Безопасность

Русский – 1 Лицензия TruSurround HD, SRS и символ являются товарными знаками SRS Labs, Inc. Технология TruSurround HD используется по лицензии SRS L

Страница 24 – ВХОД / ПОДДЕРЖКА

Russian – 28РЕКОМЕНДАЦИИ ПО ИСПОЛЬЗОВАНИЮ Функция электронного телетекста Большинство телевизионных станций предоставляют услуги письменной информации с помощью телетекста.Индексная страница T

Страница 25 – Обратитесь в Samsung

Русский – 29 Информация о телетексте часто разделена между несколькими последовательно отображаемыми страницами, к которым можно получить доступ: Ввод номера страницы Выберите

Стр. 26 – Устройства

Русский – 30 Использование замка Kensington для защиты от краж Замок Kensington Lock – это устройство, используемое для физического закрепления системы при ее использовании в общественных местах. Модель

Page 27 – Переключение между Anynet

Русский – 31 Прикрепление телевизора к стене Осторожно: если тянуть, толкать или забираться на телевизор, телевизор может упасть.В частности, обеспечьте своим детям

Стр. 28 – Запись

Русский – 32 Устранение неполадок Если у вас есть какие-либо вопросы о телевизоре, сначала обратитесь к этому списку. Если ни один из этих советов по устранению неполадок не подходит, посетите веб-сайт www.sa

. Страница 29 – Устранение неполадок Anynet

Русский – 33 Проблема Решение Нет изображения, нет видео Телевизор не включается. Убедитесь, что шнур питания переменного тока надежно вставлен в розетку и телевизор. Страница 30 – РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ

Русский – 34 Проблема Решение Другое Изображение не отображается в полноэкранном режиме.Черные полосы с каждой стороны будут отображаться на каналах HD при отображении масштабированной SD

. Стр.32 – Английский – 30

Уведомления для телефонного номера1. Les fonctions родственники au téléviseur numérique (DVB) ne sont disponibles que dans les pays ou régions o

Страница 33 – Крепление телевизора к стене

LicenceTruSurround HD, SRS и другие символы марки SRS Labs, Inc. Технология TruSurround HD включена в лицензию SRS Labs, I

Page 34 – Устранение неполадок

Русский – 2 ОБЩАЯ ИНФОРМАЦИЯ Просмотр панели управления Цвет и форма продукта могут различаться в зависимости от модели.Вы можете использовать кнопку, нажав t

Стр. 35 – Русский – 33

ОБЩАЯ ИНФОРМАЦИЯPresentation du panneau de commandeLa couleur et la form du produit peuvent varier en fonction du modèle.Vous pouvez utiliser u

Стр. 36 – Английский – 34

Présentation du panneau de branchementLa couleur et la forme du produit peuvent varier en fonction du modèle.Lorsque vous branchez un périphérique ext

Страница 37 – Технические характеристики

Il se peut que le téléviseur n’émette aucun son et que les images s’afchent dans des couleurs anormales en cas de connexion de lecteurs DVD

Стр. 38

TélécommandeVous pouvez utiliser la télécommande jusqu’à une distance maximale d’environ 7 m du téléviseur.Une lumière Intensive Peutffecter

Стр. 39 – Français

FONCTIONNEMENTAfchagedesmenusAvent d’utiliser le téléviseur, procédez comsuit for apprendre à naviguer dans le menu an de sélectionner et

Страница 40 – ОБЩАЯ ИНФОРМАЦИЯ

Mise en mode veille de votre téléviseurVous pouvez mettre votre téléviseur en mode Veille afin de réduire la consomitation electrique. Le mode veille p

Стр. 41 – 0 9 8 7 6

Visualisationdel’afchageL’affichage определяет последовательность аудио и видео с определенными параметрами.Appuyez sur le bouton INFO pour af

Page 42 – Français – 4

Mémorisation ManuellePermet de chercher manuellement une chaîne et de l’enregistrer dans la mémoire du téléviseur.Si une chaîne est verrouillée p

Стр. 43 – Télécommande

Français – 10Pardéfaut → GuideNow & Next / GuideCompletVous pouvez choisir d’afcher le Guide Now & Next or le Guide Complete lorsque v

Страница 44 – НАЗНАЧЕНИЕ

Français – 11Gestion des chaînes Ce menu permet d’ajouter / supprimer or defénir des chaîne favourites et d’utiliser le guide des programs po

Стр. 45 – Функция Plug & Play

Русский – 3 Просмотр панели подключения Цвет и форма продукта могут различаться в зависимости от модели.Каждый раз, когда вы подключаете внешнее устройство к телевизору

Страница 46 – КОНТРОЛЬ ДЕШАНОВ

Français – 12Verrouil. / Déverr.Vous pouvez verrouiller une chaîne an qu’elle ne puisse pas être sélectionnée ni visualisée. Cette fonction n & ap

Page 47 – Français – 9

Français – 13CONTRÔLE D’IMAGECongurationdumenuImageModeVous pouvez sélectionner le mieux à vos besoins d & a

Страница 48 – Руководство сейчас и далее

Français – 14Balance blancsVous pouvez régler la température des Couleur pour que celles-ci soient plus naturelles.Aj. Rouge / Aj. Vert / Aj. Bleu / R

Стр. 49 – Gestion des chaînes

Français – 15NRnumérique → Arrêt / Bas / Moyen / Elevé / Auto.Si le signal de radiodiffusion reçu est fable, vous pouvez activer la fonction Digital

Page 50 – Français – 12

Français – 16Modesd’afchageLa taille et la position de l’écran varient en fonction du type de moniteur du PC et de sa résolution. Les Réso

Стр. 51 – КОНТРОЛЬНОЕ ИЗОБРАЖЕНИЕ

Français – 17CONTRÔLE DU SONCongurationdumenuSoundMode → Standard / Musique / Cinéma / Voixclaire / PersonnelVous pouvez sélectionner un mode son

Страница 52 – Параметры изображения

Français – 18Descriptionaudio → Arrêt / MarcheActive or desactive la fonction de description audio.Volume Permet d’ajuster le volume de la descr

Page 53 – Français – 15

Français – 19CongurationCongurationdumenuCongurationLangue des menusPermet de dénir la langue des menus.HorlogeHorlogeLe réglage de l’horl

Страница 54 – Réglage Automatique

Français – 20DiffuserSous-titresVous pouvez activer ou désactiver les sous-titres. Используйте меню для определения режима су-титров. Нормальный выбор

Страница 55 – CONTRÔLE DU SON

Français – 21SécuritéL’écran de saisie du code PIN s’afche avant l’écran de configuration.Введите код PIN à quatre chiffres. Le

Стр.56 – Выбор режима сына

Русский – 4 Телевизор может не выводить звук, а изображение может отображаться с ненормальным цветом при воспроизведении DVD / Blu-ray проигрывателя / кабельных коробок / спутникового ресивера

Стр. 57 – Конфигурация

Français – 22Entrée / AssistanceCongurationdumenuInputListe SourcePermet de sélectionner le téléviseur ou d’autres sources d’entrée exte

Стр.58 – Диффузор

Mise à niveau du logicielPour garder le produit à jour avec les nouvelles fonctions de télévision numérique, des mises à jour logicielles sont réguliè

Стр.59

ANYNET + Connexion de périphériques Anynet + Anynet + является функцией, которая позволяет управлять всей одеждой Samsung Connexion, совместимой с Anynet

Страница 60 – Вход / Помощь

Настройка Anynet + приложение на бутонный ИНСТРУМЕНТ для меню Outils.Вы можете открыть меню Anynet + en sélectionnant Too

Page 61 – Français – 23

Boutons de la télécommande du téléviseur disponibles в режиме Anynet + Type de périphériqueÉtat de fonctionnement Boutons disponiblesPériphérique Anynet +

Page 62 – Français – 24

Dépannage d’Anynet + Problème Решение возможно Anynet + ne fonctionne pas. Поддерживается Anynet +. Le système Anynet + ne

Страница 63 – Congurationd’Anynet

РЕКОМЕНДАЦИЯ ОБ ИСПОЛЬЗОВАНИИ Fonction TélétexteLa plupart des chaînes de télévision offrent des services d’informations écrites via le téléte

Страница 64 – Регистрация

Les information du télétexte sont souvent réparties sur plusieurs pages qui s’afchent sequence.Ces pages sont availables en: Entrant le

Стр.65 – Dépannage d’Anynet

Utilization du verrou antivol KensingtonLe verrou Kensington est un dispositif utilisé для улучшенного телосложения в системе и при использовании в

Стр. 66 – Fonction Télétexte

Fixation du téléviseur au murAttention: Si vousires ou poussez le téléviseur ou si vous grimpez dessus, il risque de tomber. Veillez en Partulier

Стр.67 – Montage du socle

Русский – 5Пульт дистанционного управления Вы можете использовать пульт дистанционного управления на расстоянии около 23 футов от телевизора.Производительность пульта дистанционного управления может быть aff

Page 68 – Français – 30

Français – 32DépannageSi vous avez des questions members au téléviseur, beginncez par consulter la liste ci-dessous. Si aucune de ces astuces de dép

Стр. 70 – Dépannage

Français – 34Problème SolutionAutresL’image ne s’afche pas en plein écran.Des barres noires s’affichent de chaque côté des chaînes HD

Page 71 – Français – 33

Français – 35CaractéristiquesNom du model LE37B530 LE40B530 LE46B530Taille de l’écran (diagonale) 37 пакетов 40 пакетов 46 пакетовRésolution du PC (

Page 72 – Français – 34

Русский – 6 ЭКСПЛУАТАЦИЯ Просмотр меню Перед использованием телевизора выполните следующие действия, чтобы узнать, как перемещаться по меню, чтобы выбирать и настраивать разницу. Стр. 73 – Caractéristiques

Русский – 7Установите телевизор в режим ожидания Ваш телевизор можно перевести в режим ожидания, чтобы снизить энергопотребление.В режиме ожидания около

flairop.com Сумки для переноски Офисные и школьные принадлежности Xxh 15-дюймовый чехол для ноутбука Чехол для ноутбука MacBook Air / pro рукав Живопись Tree Art Чехол для ноутбука

Xxh 15 дюймов чехол для ноутбука компьютерная сумка MacBook Air / pro рукав картина дерево искусство чехол для ноутбука

stm-214-150P-20 Tornado Grey STM Ridge Sleeve для 15-дюймового Latop, черный набор универсальных интерфейсов SP CONNECT, ударопрочный фильтр Haida Red Diamond 100 мм Hard Grad ND0.6 Фильтр ND GND 100 x 150 мм Оптическое стекло двойной прочности MC 2 Stop ND4 HD4285, Hip Hop-Migos Canvas Рюкзак для ноутбука Водонепроницаемый рюкзак для мужской и женской молодежи.Nordic Pure 16x24x4 MERV 10 Гофрированный воздушный фильтр для печи переменного тока 3-5 / 8 Фактическая глубина Коробка 2 16x24x4, Xxh 15-дюймовый чехол для ноутбука Сумка для ноутбука Чехол для MacBook Air / pro Чехол для ноутбука с росписью Tree Art , объемное освещение черного цвета V6892-5 1- Легкий уличный настенный бра, штаб-квартира ВВС США, штат Миссури, воздух, национальная гвардия, виниловый переносной прочный многофункциональный рюкзак 17 дюймов, простые школьные сумки с дикими цветами, компьютерный рюкзак для путешествий, пеших прогулок, кемпинга, ноутбука, рюкзак для мальчиков, девочек, вкладыш в подушку для дивана, 20 круглых чехлов для подушек, напечатанных на обеих сторонах Designart CU9699- 20-20-C Закат над озерами Киноварь Пейзажная фотография Подушка-наволочка для гостиной.Boss Baby Фотография Фон Девушки Photo Booth Реквизит Свадебный Фестиваль Тематическая Вечеринка Дети Фотография Фон Ребенок День Рождения Фотосессия Новорожденного, Xxh 15-дюймовый рукав для ноутбука Компьютерная сумка MacBook Air / pro рукав Живопись Tree Art Чехол для ноутбука ,


В рамках исследовательского проекта FLAIROP ( F ederated L e a rn i ng для Ro bot P icking) мы используем потенциал федеративного обучения в контексте автономного роботизированного сбора данных в складская среда.

FLAIROP – это партнерство канадских и немецких организаций. Канадские партнеры по проекту сосредоточены на распознавании объектов с помощью Deep Learning, Explainable AI и оптимизации, в то время как немецкие партнеры делятся своим опытом в робототехнике, автономном захвате с помощью Deep Learning и безопасности данных.

Для получения дополнительной информации, пожалуйста, посетите пресс-релизы партнеров.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
