                                                                           ЛОГИЧЕСКИЕ ПРОБНИКИ

Логический пробник, разработан­ный москвичом С. Бирюковым

Предназначен для индикации импульсов, амплитуда которых имеет «нормальную» величину, т. е. напряже­ния вершин превышают 2.4 В. а осно­вания лежат ниже 0,4 В. Индикация осуществляется в виде знаков «О» и «1», которые указывают соответствую­щие уровни. Точка индицирует наличие импульсов.

Схема пробника приведена на рис. I. На входе включен резистор R1. предо­храняющий пробник от перегрузок. Эмнттерные повторители VI и V2 слу­жат для уменьшения нагрузки на про­веряемый каскад, а также для сдвига порога переключения логических эле­ментов DI.1 и D1.2. Дополнительный сдвиг достигается включением крем­ниевого диода V3 и германиевого V5. В результате при входном напряжении выше 2,4 В элемент Dl.1 включается и зажигается сегмент d семисегментного индикатора HI, индицируется знак «1» (при боковом положении индикатора).

При напряжении ниже 2.4 В элемент D1.1 закрывается, сегмент d гаснет. При снижении входного напряжения ниже 0.4 В выключается элемент D1.2, включается DI.3 и зажигаются четыре сегмента (a, b, g, f) индикатора и индицируется знак «0».

При наличии импульсов на входе пробника триггер на элементах D2.I и DI.4 переключается в моменты до­стижения напряжения на входе поро­говых величин (0,4 и 2.4 В). В момент перехода напряжения на входе пробни­ка из состояния «1» в состояние «0» на входе элемента совпадения D2.2 кратковременно появляются две логи­ческие «1», элемент D2.2 включается и короткий (порядка 70 нc) отрицатель­ный импульс с его выхода запускает ждущий мультивибратор на элементах D2.3 и D2 4. Выходной сигнал мульти­вибратора вызывает свечение точки индикатора.

Если амплитуда входных импульсов ниже нормальной, триггер не переклю­чается и точка индикатора не све­тится.

Диод V6 служит для зашиты микро­схем при включении питания в непра­вильной полярности.

Пробник смонтирован на печатной плате с размерами 7. 5×80 мм (рис. 2).

 Выводы большинства элементов, рас­положенных на одной стороне печат­ной платы.загнуты через край платы и подпаяпы к контактным площадкам, находящимся с обратной стороны платы. Игла-щуп впаяна в паз печат­ной платы. Конденсатор С2 состоит из двух соединенных параллельно конден­саторов К53-16 по 10 мкФ.

В пробнике можно применить транзи­сторы КТ361 и КТ373 с любыми бук­венными индексами, возможно приме­нение и других кремниевых вькокочастогных транзисторов соответствующе­го типа проводимости. Диоды можно заменить на любые маломощные крем­ниевые (V3 V4) и германиевые (V5, Vб). микросхемы — на аналогичные других ТТЛ серий.

Исследовать логи­ческие устройства в статическом и ди­намическом режимах позволяет проб­ник, предложенный Н. Пастушенко и А. Жижченко (г Киев).

 Принцппиальная схема пробника изображена иа рис. 3.

При отсутствии сигнала на входе элемента DI.1 — низкий логический уровень, на входах элементов D1.2, D1.3 D1. 4 — высокий. Сегменты индикатора не светятся. Если на вход пробника поступает уровень, соответствующий логической «1», то на выходе элемента DI.I будет логический «О», на выходе D1.2 — логическая «1», элементы D1. 3 и D1. 4 остаются в первоначальном состоянии. При этом све­тятся сегменты b и с и индицируется цифра «1». Когда на входе пробника будет логический «О», то на выходе элементов DI.2, D1.3 и D1.4 будет вы­сокий логический уровень и будут све­титься сегменты а Ь, с, d, е, f.

При подаче на вход пробника им­пульсов с частотой до 25 Г ц чередова­ние цифр «О» и «1» различимо глазом. При частотах свыше 25 Гц начинает сказываться влияние конденсатора С1. В результате яркость свечения сег­мента d резко уменьшается и индици­руется буква «П», обозначающая по­следовательность импульсов с высокой частотой на входе пробника.

Пробник питается непосредственно от испытуемого устройства. При нали­чии питания +5 В светится сегмент А (точка).

В пробнике использованы резисторы МЛТ-0,125. конденсаторы К50-6. Вместо микросхемы K133ЛA8 можно приме­нить микросхему К155ЛА8.

На рис. 4 изображено расположе­ние деталей на печатной плате из дву­стороннего фольгированного стекло­текстолита, а на рис. 5 — чертежи обеих сторон печатной платы. Внешний вид пробника показан на фотографии (рис. 6)



Пробник с достаточно большим вход­ным сопротивлением и высокой четко­стью срабатывания при определенных уровнях входного напряжения предло­жен В. Пиратинским и С. Шахновским из Москвы.

 Зона перехода из состоя­ния, при котором индикаторный светодиод горит с полной яркостью, в состоя­ние, при котором светодиод ие горит, составляет 30 мВ для верхней границы логического уровня «0» (-0,4 В) и 80 мВ для нижней границы логиче­ского уровня «I» (+2,4 В).

Пробник отличается малой потреб­ляемой энергией от источника пита­ния проверяемого устройства, состав­ляющей не более 12 мА.

На рис. 7 приведена принципиальная электрическая схема пробника. Она состоит из двух независимых пороговых схем, одна из которых соответствует уровню «0». а другая — уровню «I».

Когда напряжение на входе пробника имеет величину от 0 до +0,4 В. транзи­сторы V7 и V8 пороговой схемы «1» закрыты и красный светодиод V5 не горит. В пороговой схеме «0» транзи­стор V9 закрыт, а транзистор VI0 открыт и горит зеленый светодиод V6. индицируя наличие логического уров­ня «0».

При потенциале на входе пробника от +0,4 В до +2.3 В транзисторы V7 и V8 по-прежнему закрыты, транзи­стор V9 открыт, а V10 закрыт. При этом оба светодиода не горят. То же самое наблюдается, если на входе пробника нет сигнала.

Отсутствие индикации, таким обра­зом. свидетельствует о том. что потен­циала на входе нет или же он имеет промежуточное значение по отношению к логическим уровням.

При напряжении на входе пробника выше +2,3 В открываются транзисто­ры V7, V8 пороговой схемы «I» (V7, V8 полностью открыты при потенциале выше +2,4 В) и загорается красный светодиод V5, индицируя наличие логического уровня “1”. Пороговая схема «0» при этом находится в прежнем со­стоянии.

Диоды VI —V4 служат для повышения напряжения, при котором срабатывает пороговая схема «I»

Коэффициент передачи тока h31э транзисторов должен быть не менее 400. Диоды VI—V4 КД103 (К102) бескорпусиые. Все резисторы ОМЛТ 0,125 — 5%.

Налаживают пробник с помощью делителя напряжения, подключенного к источнику +5 В, подавая на вход пробника требуемый уровень напряжения.

Изменением величины сопротивле­ния резистора R7 добиваются погасания зеленого светодиода V6 при уровне входного напряжения 0,4 В, а измене­нием сопротивления резистора R5 — зажигания красного светодиода V5 при уровне входного напряжения +2,4 В. Для удобства регулировки резисторы R5. R7 можно временно заменить пере­менными.

Пробник, разработанный москвичом В. Копыловым,

 также обладает высо­ким входным сопротивлением (Rвх = 200 кОм). но в отличие от пробника В. Пиратииского и С. Шахновского ре­гистрирует и импульсы. Он имеет за­щиту от перенапряжений по входу (до ±250 В) и от неправильного вклю­чения полярности питания.

Принципиальная схема пробника приведена на рис. 8

 Через резистор RI сигнал поступает на затвор полево­го транзистора V3 через ограничитель входного напряжения на диодах VI. V2. С выхода истокового повторителя сиг­нал подается на эмиттерные повтори-ели, выполненные на транзисторах V4 и V5, которые уменьшают влиянне входов микросхем друг на друга и сдви­гают уровни сигналов, поступающих на элементы D1. 1, D1. 2. При указанных на схеме номиналах резисторов R2—R5 , пороговые напряжения срабатывания “1” и “2” равны соответственно 0,4 В и 2,4 В. Для использовании пробника при контроле цепей с другими порого­выми напряжениями необходимо по­добрать эти резисторы. При входном напряжении, превышающем пороговое напряжение логической «I» на выхо­дах элементов D1.1 и D2.2, появляется логический «0» и светится сегмент d светодиодного индикатора Н1 (инди­цируется знак «1»). При напряжении на входе ниже порогового напряжения логического «0» на выходе D1.2 появ­ляется логическая «1».

на выходе D2.1 — логический «0» и зажигаются через резистор R10 — сегмент f, через резистор R11 и диод V6 — сегменты а, Ь, g (индицируется знак «0»), Если напряжение на входе находится в про­межутке между пороговыми напряже­ниями логических «0» и «I» (проме­жуточный уровень), то логические «I» на выходах D2.1 и D2.2 вызывают появление «0» на выходе D2.3 и све­тятся сегменты с. Ь, g (индицируется зна1 «П»). Конденсаторы С2. С.3 устра­няют возбуждение при переходных режимах.

Обнаружение импульсов основано на запуске одновибратора по фронту и спаду каждого входного импульса. Отрицательные импульсы для запуска ждущего мультивибратора, выполнен­ного на элементах D1.4, D2. 4, С5 и RI3, формируются на выходе элемента D2.3 каждый раз, когда входной сигнал переходит из «0» в «1» и обратно, при­чем их длительность зависит от дли­тельности фронта и спада входных им­пульсов. К выходу ждущего мульти­вибратора подключен сегмент «точка», который вспыхивает дважды на каж­дый входной импульс при частоте сле­дования последних менее 20 Гц и при достаточной их длительности.

При ча­стоте следования входных импульсон более 20 Гц вспышки сливаются в не­прерывное свечение. При входном сиг­нале. близком к меандру, одновремен­но с точкой индицируются знаки «0» и «I». причем их относительная яр­кость зависит от скважности импуль­сов. При большой или маленькой скваж­ности индицируется только один из этих знаков.

Пробник собран на двусторонней печатной плате из фольгированного стеклотекстолита толщиной 1,5 мм. Расположение проводников со сторо­ны деталей показано на рис. 9, а с про­тивоположной стороны — на рис. 9. б.

В пробнике применены микросхемы серии К155, резисторы МЛТ-0,125, конденсаторы КМ5а (С2. СЗ), КМ6 (С/, С4) и К53-4 (С5, С6).

Логические пробники – Энциклопедия по машиностроению XXL

По-видимому, первыми образцами приборов, специально предназначенных для поиска неисправностей в цифровых схемах, были логический пробник, логический пульсатор, индикатор тока и логический компаратор. За исключением логического компаратора, они применяются либо для возбуждения,, либо для контроля отдельных узлов в логической системе и помогают определить логическое состояние узла и его работоспособность. Ручные средства применяются в отдельности при проверке системы или совместно для реализации  [c.90]
Логический пробник контролирует поведение одной точки в системе и с помощью нескольких индикаторов сообщает пользователю о том, находится проверяемая точка в состоянии логической 1, состоянии логического  [c.92]

Логический пробник для исследования ТТЛ-схем должен различать три возможных состояния схемы —  [c.94]

Универсальный логический пробник должен работать с ТТЛ- и КМОП-схемами, хотя во многих системах, построенных на основе КМОП-схем, применяется питание 5 В. Пробник должен индицировать логические состояния ВЫСОКИЙ и НИЗКИЙ, а также плохие уровни, включая выходы с разрывом и выходы типа открытого коллектора без нагрузочных резисторов. Кроме индикации статических состояний пробник должен показывать пользователю также динамическое поведение узла.  [c.95]

Рис. 5.3. Простой логический пробник

Логические пробники варьируются от простых устройств до сложных приборов, содержащих специально для них разработанные микросхемы. На рис. 5.3 показана схема логического пробника, предназначенного для проверки ТТЛ-схем.  [c.96]

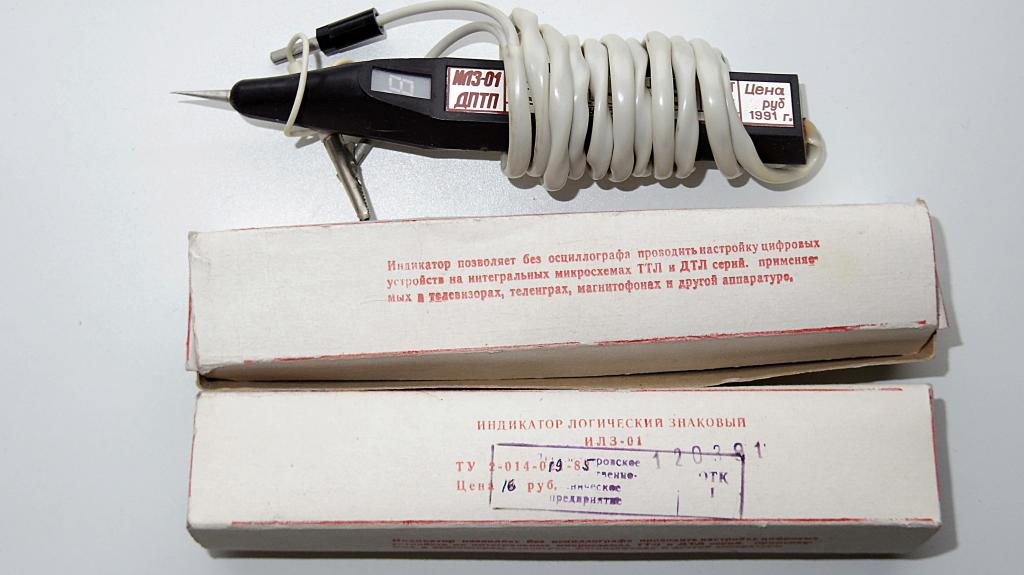

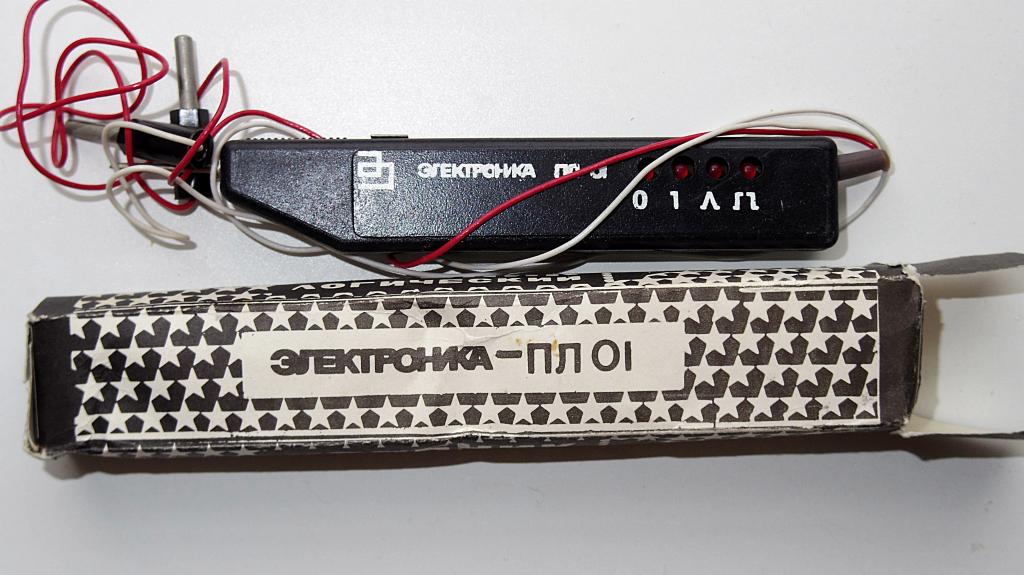

Промышленные логические пробники  [c.97]

Использование логического пробника  [c.99]

Главное назначение логического пробника — проверить подачу питания на микросхемы, проконтролировать статические уровни в логических элементах на правильность функционирования и установить наличие импульсов в проверяемых цепях.  [c.99]

С помощью логического пробника удобно проверить наличие питания на микросхемах. Почти во всех ГТЛ-элементах питание Усе=5 В обычно подается на вывод 14 (корпус DIP с 14 выводами) или на вывод 16 (корпус DIP с 16 выводами). Земля обычно подается на выводы 7 и 8 соответственно. Впрочем, имеются и исключения из приведенных правил, например микросхема десятичного счетчика 7490, но в подавляющем большинстве ТТЛ-микросхем правила соблюдаются. Если коснуться зондом пробника выводов 14 и 16, его индикатор при наличии питания ярко засветится. Конечно, пробник не показывает значения напряжения питания, а просто сигнализирует о наличии электропитания фактическое значение напряжения питания можно измерить с помощью цифрового вольтметра. Когда.же зонд пробника касается выводов 7 или 8, индикатор должен быть выключен. Если в любом случае индикатор светится вполнакала , следует предположить обрыв цепей, и необходимо просмотреть печатные проводники от выводов микросхемы к блоку питания.  [c.99]

С помощью логического пробника можно проверить правильность функционирования логического элемента.  [c.100]

Общий метод контроля логических схем, при котором применяются логический пробник и логический пульсатор, называется тестированием стимул — реакция . С помощью пульсатора в узел вводится стимулирующее воздействие, а получающаяся реакция логической схемы прослеживается логическим пробником. Зная проверяемую схему, исследователь может проследить логическим пробником тракт распространения сигнала.  [c.106]

В общем, индикатор тока обнаруживает наличие импульсов в схеме хуже логического пробника, так как им труднее пользоваться. Однако для некоторых видов отказов эквивалентной замены индикатору тока нет и применение его экономит много времени. Во многих ситуациях, например при коротком замыкании на землю внутри ИС, уровень протекающего тока оказывается статическим, и при помощи одного индикатора его обнаружить невозможно. Для решения этой проблемы индикатор часто применяется вместе с логическим пульсатором, который стимулирует неисправную линию, а вызываемые пульсатором изменения тока обнаруживаются индикатором.  [c.111]

Логические пробники и пульсаторы, индикаторы тока и логические компараторы продолжительное время доминировали в качестве инструментальных средств поиска неисправностей в цифровых схемах. Однако им свойственны ограничения в том смысле, что пульсатор может возбуждать одновременно только ограниченное число узлов в системе, а логический пробник проверяет только один узел. Пробник может дать полезную информацию о статическом состоянии узла или показать наличие импульсов в цепи, однако он не может дать содержательной информации о последовательностях импульсов. Ручные инструментальные средства играют важную роль при анализе отказов в обычных логических схемах, но они почти бесполезны при анализе систем с шинной структурой, где информация обновляется последовательно во времени на большом числе линий одновременно. Чтобы разобраться в работе микропроцессорной системы, исследователю требуются приборы, которые фиксируют и индицируют в удобной форме информацию со многих линий и могут выделить нужную ему информацию. Очевидно, что простым инструментальным средствам такие функции недоступны, что привело к необходимости разработки аппаратуры, предназначенной для поиска неисправностей в сложных системах с шинной структурой.  [c.118]

Как упоминалось выше, двоичные индикаторы удобны для контроля замыкания линий на землю (постоянный 0) или на питание (постоянная 1). В этом смысле они действуют как логический пробник, который хранит много прошлых событий, а не просто показывает текущее событие.  [c.143]

При проведении любого теста с применением сигнатурного анализа необходимо решить, какие сигналы от проверяемой системы следует использовать в, качестве сигналов пуска, останова и синхронизации. В промышленных сигнатурных анализаторах зонд для касания узла имеет логический пробник, который дает визуальную индикацию активности. Конечно, индикатор пробника не дает возможности определить природу действий в узле, но он показывает наличие или отсутствие сигналов в проверяемом узле.  [c.183]

Необходимость учета тестирования при разработке систем связана с требованием введения соответствующих контрольных точек. Для тестирования схемных плат, смонтированных в стойках, следует предусмотреть платы удлинителей. Необходимо также сконструировать удобные средства для подачи электропитания в логический пробник, В документации на систему целесообразно показать типичные формы сигналов, которые можно проверить обычным осциллографом.  [c.224]

По образцам техно логической пробы, внешний осмотр контроль щупом местное приподнимание кромки детали пробником измерение диаметра отпечатка электрода. Рентгеновское просвечивание. По приборам, контролирующим параметры процесса сварки  [c.105]

О или имеет промежуточный уровень. Большинство пробников показывают наличие также импульсов в точке схемы вспышками одного из индикаторов. Для показа логического состояния точки применяются либо отдельные индикаторы, либо один индикатор, который ярко светится в состоянии логической Т и выключен в состоянии логического 0. Если проверяемый узел имеет искаженный логический уровень (завышенный О или заниженная 1), единственный индикатор светится вполнакала.  [c.92]

О и напряжение внутри области неопределенности. Для достижения универсальности пробник должен проверять и КМОП-схемы, логические пороги которых отличаются от порогов ТТЛ-схем. В отличие от ТТЛ-схем, работающих с фиксированным напряжением питания 5 В, КМОП-схемы могут работать при напряжении питания в диапазоне 3—18 В. Пороговые уровни и границы  [c.94]

Выход верхнего операционного усилителя переходит из состояния логического О в состояние логической 1, когда входное напряжение превышает 2 В. Выход нижнего операционного усилителя изменяется из состояния логического О в состояние логической 1, когда входное напряжение пробника ниже 0,8 В. Если вход пробника свободен, выходы обоих операционных усилителей нахо дятся в состоянии логического О, что вызывает включение желтого светодиода, показывающего плохой уровень. Когда напряжение на входе больше 2 В, желтый  [c.96]

Для проверки схемы, приведенной на рис. 5.10, на вход элемента с уровнем логического О подаются сигналы от пульсатора и пробником проверяется выход Сь чтобы убедиться в правильной работе элемента. Пульсатор можно оставить на входе элемента или перенести на его выход и коснуться пробником входа элемента. Сг. Если в соединяющей элементы линии есть разрыв, пробник показывает плохой логический уровень и не реагирует ни на какие стимулы пульсатора.  [c.106]

До взятия сигнатур от узлов в системе сам сигнатурный анализатор и подключения входных сигналов контролируются по сигнатурам земли и питания V – Регистр сдвига в анализаторе инициализируется на нуль до регистрации любых данных. Когда пробник касается земли, вход данных всегда находится в состоянии логического О, которое не изменяет начального состояния реги-  [c.183]

Узел обработки битов 304 Уильямс, Стивен 320 Ультрафиолетовое излучение 31 Умножение с накоплением 78 Умножители встроенные 77 Управляемый пробник 372 Уровень абстракции логических вентилей 137 Уровень регистровых передач, см. УРП Уровень транзисторных ключей 137 УРП 137  [c.406]

В гл. 5—8 описываются приборы, ориентированные на цифровые системы. В гл. 5 речь идет о таких, простейших приборах, как логические пробники, логические пульсаторы, индикроры тока и логические компараторы. Дано описание принципов их работы и способов применения в типичных ситуациях. Анализ ограничений этих простых средств служит введением для последующих  [c.7]

Кроме перечисленных логического пробника, пульсатора и индикатора тока имеются логические клипсы и компараторы. Они применяются для функционального контроля одной микросхемы при работе ее в системе. Логическая клипса надевается на проверяемую ИС и получает питание от вывода самой ИС. Логическая схема внутри клипсы определяет полярность питания, а светодиоды на торце клипсы показывают логические состояния, выводов ИС. Логическая клипса может проверять одно логическое семейство, например ТТЛ, и даже с ограничениями внутри семейства из-за большого разнообразия способов подключения питания и значительного числа типов корпусов ИС. Например, клипса может проверять ИС в корпусах тира DIP (с двусторонним расположением выводов), имеющих 14 или 16 выводов. Даже среди микросхем с такими корпусами клипса может проверять не все микросхемы. Внутри клипсы имеется схема с довольно ограниченными возможностями, поэтому быстрые импульсные события на выводах проверяемой микросхемы нельзя видеть на светодиодах, индицирующих состояния этих выводов. Большинство ограничений, свойственных логической клипсе,-устранено в логическом компараторе, который воспринимает сигналы от проверяемой микросхемы через пассивную клипсу и плоский кабель. В компаратор помещается ИС, аналогичная проверяемой, и любые различия в работе двух микросхем индицируются на светодиодах. Обе микросхемы работают параллельно, но выходы микросхемы, находящейся в компараторе, действуют только в самом компараторе для получения и последующей индикации сигналов правильно/неправильно . Обычно логические компараторы оснащаются платой персонификации для каждой проверяемой микросхемы эта плата настраивает прибор и дает информацию о выводах питания, входах и выходах. Логический компаратор универсальнее логической клипсы и может проверять большинство микросхем семейства элементов при наличии панелек для эталонных микросхем и кабелей для разных типов корпусов.  [c.91]

Несколько фирм предлагают логические пробники, которые могут обнаруживать одиночные импульсы длительностью до 10 НС и с частотой до 80 МГц. Коммутируемый пробник обеспечивает проверку схем, выполненных по технологиям ТТЛ, ДТЛ, РТЛ, МОП, КМОП и др. Примером логического пробника с такими возможностями служит пробник модели 545А фирмы Неш1е11-Pa kard. Он расширяет одиночные импульсы продолжительностью 10 НС и более до 50 мс для индикации на газоразрядной лампе, размещенной в его зонде. Интенсивность свечения этого единственного индикатора информирует пользователя об одном из трех состояний узла.  [c.97]

Рис. 5.5. Реакции на КМОП-сигналы логического пробника 545А (питание 5 В)

Когда место на печатной плате ограничено, вместо попыток разместить на ней дополнительные микросхемы часто оставляют незадействованными (резервными) логические элементы в работающих микросхемах. Рассмот-зим, например, элемент исключающего ИЛИ на рис. 5.6., Ликросхема 7486 содержит в одном корпусе четыре таких элемента, из которых, возможно, задействованы только три. Если в системе потребуется инвертор, его можно реализовать с помощью резервного четвертого элемента микросхемы. Касание логическим пробником вывода 1 покажет ярким свечением индикатора состояние логической 1, а касание вывода 2 — наличие импульсов. Функция элемента должна быть такой, что на выходе должна получаться инвертированная входная последовательность, поэтому при касании пробником выхода также должно быть индицировано наличие импульсов. Тот факт, что последовательность импульсов инвертирована относительно входной, по индикатору логического пробника определить невозможно. Если вместо сигнализации о наличии импульсов на выходе элемента индикатор остается выключенным, то в схеме имеется отказ, которым может быть либо отказ в самом элементе, либо закорачивание на землю вне элемента. Короткое замыкание может быть вызвано либо неаккуратной пайкой, приводящей к соединению между линией с выхода элемента и землей, либо замыканием на землю входа внутри любой из микросхем, к которой подключен выход элемента. Для определения фактического отказа необходимо либо изолировать выходной вывод (см.  [c.100]
Б микропроцессорной системе логический пробник удобно применять для первоначального контроля статических логических уровней и проверки работоспособности шины. Следует проверить линии шины управления, чтобы убедиться в том, что отказ на одной из критических управляющих линий не препятствует работе системы, а это может случиться, если, например, на входе запроса прямого доступа к памяти (HOLD), имеющегося во многих микропроцессорах, постоянно действует низкий уровень. С помощью логического пробника можно проверить и целостность печатных проводников если, например, микросхема памяти не выбираете следует проверить наличие импульсов на ее входе СЕ (разрешение работы кристалла) и проследить по печатному проводнику до того выхода дешифратора адреса, на котором формируется сигнал СЕ. На печатных платах с высокой плотностью упаковки микросхем применяются очень узкие проводники, на которых могут появляться микроскопические разрывы. Ведя пробник по проводнику, можно обнаружить разрыв, незаметный для невооруженного глаза.  [c.101]

Логический пробник контролирует наличие уровней или импульсов только в одном узле схемы в дополнение к логическому пробнику разработан логический пульсатор, который стимулирует узел, вынуждая его переходить из одного состояния в другое. Логические пульсаторы — это схемные стимулирующие приборы, предназначенные для введения ( инжекции ) в узел коротких и мощных импульсов, которые переводят узел из одного состояния в другое и возвращают в первоначальное состояние. Обычно пульсатор генерирует импульс тока значением до 0,75 А в течение 300 не благодаря малой длительности импульсов ИС не повреждается. Выходной каскад пульсатора тристабильный, поэтому при обычных условиях касание зондом узла в схеме не влияет на его поведение. Подача одиночного и 1пульса в проверяемый узел осуществляется нажатием кнопки, находящейся на корпусе пульсатора. Зонд пульсатора оснащен индикатором, который вспыхивает  [c. 101]

Возможности индикатора тока в поиске неисправностей менее очевидны, чем возможности логического пробника или логического пульсатора, так как он предназначен для прослеживаш1Я тока, а не привычных уровней напряжения,  [c.110]

Предположим, что один из выходных транзисторов элементов Сь Сг или Сз постоянно закорочен на землю. Тогда с помощью логического пробника можно убедиться, что узел всегда имеет низкий уровень независимо от состояний входов А—Р, но обнаружить отказавший элемент логическим пробником нельзя. Отказ может быть в любом из элементов С]—Сз, и, кроме того, это может быть короткое замыкание в элементе 64 или замыкание на землю самой линии.  [c.112]

Далее в документе находятся диаграммы разводки выводов всех микросхем, и у каждого вывода показана его сигнатура. Земля всегда имеет характеристическую сигнатуру 0000, которая приводится как GND. Чтобы показать, что сигнатура 0000 допустима для вывода и отличается от сигнатуры земли, после сигнатуры находится буква В. Она показывает, что светодиод, находящийся в зонде логического пробника, при взятии сигнатуры будет вспыхивать. Примером служит сигнатура у вывода 18 микросхемы ИС2. В режиме свободного счета сигнатуры на многих выводах ИС не имеют смысла и показываются на диаграммах в виде X (см. пример у вывода 3 ИС4), Еще одна часто встречающаяся ситуа-  [c.185]

На рис. 5.4 и 5.5 показаны реакции пробника модели 545А на различные входные сигналы ТТЛ- и КМОП-схем, работающих от напряжения электропитания 5 В. Пороговые уровни логической 1 и логического О находятся в небольших диапазонах напряжений около номинальных значений. Для ТТЛ-схем пороговый уровень логической 1 составляет 2+ В, а пороговый уровень  [c.97]

Пробник модели 545А обладает возможностью запоминания — светодиод, размещенный в корпусе пробника, включается, когда пробник обнаруживает изменение логического состояния. Имеющейся кнопкой можно сбросить этот индикатор, который вновь включится при обнаружении очередного изменения состояния. Индикатор удобен для фиксации одного или нескольких импульсов в тех случаях, когда неудобно наблюдать индикатор в зонде или когда рассматриваются редкие импульсы.  [c.99]

ЦИЯ отражена у вывода 1 ИС2. Здесь сигнатура равна 0000, но светодиод в зонде пробника не вспыхивает. Вывод 1 в данном тесте всегда имеет уровень логического О, который дает такую же сигнатуру, как и земля указание 0000 на диаграмме подчеркивает, что вывод ие закорочен на землю. Если вывод закорочен на землю, следует указывать ОКО.  [c.186]

Конечный автомат — функция (программная или аппаратная), которая может состоять из конечного множества состояний и переходить из одного состояния в другое. Контрольная сумма — итоговое значение процедуры проверки с помощью циклического избыточного кода ( R ), записанное в линейном сдвиговом регистре с обратной связью (LFSR) (или его программном эквиваленте). Также называется сигнатурой в средствах функциональной проверки с помощью управляемого пробника. Конфигурационные данные — биты в конфигурационном файле, которые используются для непосредственного определения состояния программируемых логических элементов. См. также Конфигурационные команды и Конфигурационный файл. Конфигурационные команды — набор инструкций в конфигурационном файле, которые указывают устройству на то, какие действия ему необходимо выполнить над конфигурационными данными. См. также Конфигурационные данные и Конфигурационный файл.  [c.385]

---

ЛОГИЧЕСКИЕ ПРОБНИКИ | Техника и Программы

Логический пробник, разработанный С. Бирюковым, предназначен для инди­кации импульсов, амплитуда которых имеет «нормальную» величину, т. е. напряже­ния вершин превышают 2,4 В, а основания лежат ниже 0,4 В. Индикация осуществ­ляется в виде знаков «0» и «1», которые указывают соответствующие уровни. Точка индицирует наличие импульсов.

Схема пробника приведена на рис. 1. На входе включен резистор R1, предохра­няющий пробник от перегрузок. Эмиттерные повторители V1 и V2 служат для уменьшения нагрузки на проверяемый каскад, а также для сдвига порога переклю­чения логических элементов D1.1 и D1.2. Дополнительный сдвиг достигается включением кремниевого диода V3 и германиевого V5. В результате при входном напряжении выше 2,4 В элемент D1.1 включается и зажигается сегмент d семи­сегментного индикатора Н1, индицируется знак «1» (при боковом положении инди­катора). При напряжении ниже 2,4 В элемент D1.1 закрывается, сегмент d гаснет. При снижении входного напряжения ниже 0,4 В выключается элемент D1.2, вклю­чается D1.3 и зажигаются четыре сегмента (a, b, g, f) индикатора и индицируется знак «0».

Рис. 2

При наличии импульсов на входе пробника триггер на элементах D2.1 и D1.4 переключается в моменты достижения напряжения на входе пороговых величин (0,4 и 2,4 В). В момент перехода напряжения на входе пробника из состояния «1» в состояние «0» на входе элемента совпадения D2.2 кратковременно появляются две логические «1», элемент D2. 2 включается и короткий (порядка 70 нс) отрица­тельный импульс .с его выхода запускает ждущий мультивибратор на элементах D2.3 и D2.4. Выходной сигнал мультивибратора вызывает свечение точки инди­катора.

Если амплитуда входных импульсов ниже нормальной, триггер не переключает­ся и точка индикатора не светится.

Диод Обслужит для защиты микросхем при включении питания в неправильной полярности.

Пробник смонтирован на печатной плате с размерами 7,5×80 мм (рис. 2). Выво­ды большинства элементов, расположенных на одной стороне печатной платы, загнуты через край платы и подпаяны к контактным площадкам, находящимся с обратной стороны платы. Игла-щуп впаяна в паз печатной платы. Конденсатор С2 состоит из двух соединенных параллельно конденсаторов К53-16 по 10 мкФ.

В пробнике можно применить транзисторы КТ361 и КТ373 с любыми буквенны­ми индексами, возможно применение и других кремниевых высокочастотных тран­зисторов соответствующего типа проводимости. Диоды можно заменить на любые маломощные кремниевые (V3_t V4) и германиевые (V5, V6), микросхемы — на ана­логичные других ТТЛ серий.

Исследовать логические устройства в статическом и динамическом режимах позволяет пробник, предложенный Н. Пастушенко и А, Жижченко. Принципиаль­ная схема пробника изображена на рис. 3.

При отсутствии сигнала на входе элемента D1.1 — низкий логический уровень, на входах элементов D1.2,D1.3, D1.4 — высокий. Сегменты индикатора не светят­ся. Если на вход пробника поступает уровень, соответствующий логической «1», то на выходе элемента D1.1 будет логический «0», на выходе D1.2 — логическая «1», элементы D1.3 и 01.4 остаются в первоначальном состоянии. При этом све­тятся сегменты Ь и с и индицируется цифра «1». Когда на входе пробника будет логический «0», то на выходе элементов D1.2, D1.3 и D1.4 будет высокий логичес­кий уровень и будут светиться сегменты а, Ь, с, d, е, f.

56

Рис. 5

При подаче на вход пробника импульсов с частотой до 25 Гц чередование цифр «0» и «1» различимо глазом. При частотах свыше 25 Гц начинает сказываться влия­ние конденсатора С1. В результате яркость свечения сегмента d резко уменьшает­ся и индицируется буква «П», обозначающая последовательность импульсов с вы­сокой частотой на входе пробника.

Пробник питается непосредственно от испытуемого устройства. При наличии питания +5 В светится сегмент h (точка).

В пробнике использованы резисторы МЛТ-0,125, конденсатор К50-6. Вместо микросхемы К133ЛА8 можно применить микросхему К155ЛА8.

На рис. 4 изображено расположение деталей на печатной плате из двусторон­него фольгированного стекло текстолита, а на рис. 5 — чертежи обеих сторон пе­чатной платы.

Пробник с достаточно большим входным сопротивлением и высокой четкостью срабатывания при определенных уровнях входного напряжения предложен

В. Пиратинским и Со Шахновским. Зона перехода из состояния, при котором ин­дикаторный светодиод горит с полной яркостью, в состояние, при котором свето­диод не горит, составляет 30 мВ для верхней границы логического уровня «0»’ (0,4 В) и 80 мВ для нижней границы логического уровня «1» (2,4 В).

Пробник отличается малой потребляемой энергией от источника питания про­веряемого устройства, составляющей не более 12 мА.

На рис. 6 приведена принципиальная электрическая схема пробника. Она со­стоит из двух независимых пороговых схем, одна из которых соответствует уровню «0», а другая — уровню «1».

Когда напряжение на входе пробни­ка имеет величину 0…0.4 В, транзисто­ры V7 и V8 пороговой схемы «1» закры­ты и красный светодиод V5 не горит. В пороговой схеме «0» транзистор V9 закрыт, а транзистор V10 открыт и го­рит зеленый светодиод V6, индицируя наличие логического уровня «О».

Пробник собран на двусторонней печатной плате из фольгированного стекло­текстолита толщиной 1,5 мм. Расположение проводников со стороны деталей по­казано на рис. 8,а с противоположной стороны — на рис. 8,6.

В пробнике применены микросхемы серии К155, резисторы МЛТ-0,125, кон­денсаторы КМ5а (С2, СЗ), КМ6 (С7, С4) и К53-4 (С5, С6).

Журнал«Радио»,1980,№3, с. 30

Источник: Измерительные пробники. Сост. А. А. Халоян.— М.: ИП РадиоСофт, ЗАО «Журнал «Радио», 2003.— 244 с: ил.— (Радиобиблиотечка. Вып. 20)

Логический пробник с цифровой индикацией

Категория

Самодельные приборы

материалы в категории

Как известно для диагностики устройств, выполненных на логических элементах, применяют специальные приборы- логические пробники, показывающие уровни логических сигналов- “ноль” или “единица”.
Чаще всего индикация логического уровня осуществляется при помощи отдельных светодиодов, но гораздо удобнее использовать семисегментный индикатор, который будет показывать или “0” или “1”. Схема такого логического пробника показана на рисунке.

Данный пробник отражает три состояния: сигнал лог.1, сигнал лог.0 и отсутствие какого либо цифрового сигнала. Информация выводится на индикатор АЛС324. Питается устройство от источника постоянного тока напряжением 9 Вольт.

Для усиления входного сигнала служит элемент DD1. 1 и DD1.3 микросхемы DD1, элемент DD1.2 используется в качестве устройства сравнения. Транзистор VT1 выполняет роль ключа. Так как для питания микросхемы необходимо 5 вольт, то в схеме применен стабилитрон VD1 на 5 Вольт.

Работа пробника

Подадим на вход пробника сигнал лог1. Транзистор VT1 откроется в результате чего на входе 9 элемента DD 1.2 появится сигнал лог.0, а состояние элементов DD 1.1 и DD 1.3 не изменится и соответственно на выходе 1 элемента DD 1.3 будет лог.1. Так как на входе 8 элемента DD 1.2 лог.1, на входе 9 – лог.0, то выходе 10 появится лог.1 и сегмент «g» индикатора погаснет. В результате чего на индикаторе останутся гореть только сегменты «b» и «c» изображая единицу.

Теперь подадим на вход пробника лог.0. В этом случае транзистор VT1 будет находиться в запертом состоянии, а элементы DD 1.1 и DD 1.3 сменят свое состояние на противоположное, и как следствие на выходе 1 элемента DD 1.3 и выходе 8 элемента DD 1.2 появится лог.0. В результате чего на индикаторе будут гореть сегменты «a», «b», «c», «d», «e», «f» изображая логический ноль.

Если же на входе пробника будет отсутствовать какой-либо цифровой сигнал, то транзистор VT1 будет заперт и соответственно на входе 9 элемента DD 1.2 будет высокий уровень. Такой же уровень будет и на входах 5 и 6 элемента DD 1.1, что в свою очередь приведет к появлению на выходе 1 элемента DD 1.3 высокого уровня. В результате на индикаторе будут гореть сегменты «b», «c», «g».

Настройка. Так как резистор R11 и стабилитрон VD1 являются стабилизатором напряжения, то следует выставить при помощи резистора R11 напряжение в 5 вольт. Резистором R3, при отсутствии сигнала на щупах, устанавливают свечение сегмента «g».

О деталях. Транзистор КТ601, КТ603, КТ608. Индикатор АЛС324Б или аналогичный индикатор с общим анодом, например, АЛС321Б или АЛС338Б. Стабилитрон КС156А или КС147А.

Простые логические пробники – Эл. устройства – Каталог статей

Напряжение на входах и выходах логических элементов можно измерять обычным авометром на пределе измерения постоянного напряжения, но лучше использовать специальный пробник.





Рис. 1. Простейший логический пробник.



Простейший пробник состоит из светодиода и резистора (рис. 1). Если при подключении к выходу логического элемента светодиод светится, то на этом выходе напряжение высокого уровня, если же светодиод не светится, то на входе пробника напряжение низкого уровня.



На рис. 2 представлена схема логического пробника, который индицирует уровни логического 0 и логической 1 зажиганием одного из двух светодиодов.





Рис. 2. Логический пробник с индикацией 0 и 1.



При отсутствии входного сигнала на выходе логического элемента DD1.1 действует напряжение низкого уровня, а на выходе логического элемента DD1.2 – высокого уровня. Светодиоды HL1 и HL2 не светятся. При подаче на вход напряжения низкого уровня (0…0,4 В) состояние логического элемента DD1.2 не изменяется, а на выходе DD1.1 появляется напряжение высокого уровня (поскольку на входы DD1. 1 через открытый диод VD1 подано напряжение низкого уровня). Загорается светодиод HL1. индицируя уровень логического 0. Если же на вход подано напряжение высокого уровня, то через открывшийся диод VD2 это напряжение подается на входы логического элемента DD1.2; на выходе DDI.2 появляется напряжение низкого уровня и загорается светодиод HL2, показывая уровень логической 1. Состояние же элемента DD1.1 при этом не изменяется, светодиод HL1 не горит.





Рис. 3. Логический пробник со светодиодным индикатором.



На рис. 3 представлена схема другого логического пробника, аналогичного по принципу работы предыдущему. Отличие состоит в том, что информация о логических уровнях напряжения выводится на светодиодный семисегментный цифровой индикатор. Для управления сегментами в пробник добавлены логические элементы DD1.3, DD1.4 и диоды VD3, VD4. Сегменты, имеющие выводы 10, 13, Индицируют логическую 1, а все шесть сегментов – логический 0. Сегмент, имеющий вывод 6, – знак запятой (индикация включения пробника). Логические элементы DD1.3 и DD1.4 включены параллельно для получения суммарного выходного тока, обеспечивающего нормальную работу одновременно шести сегментов.



Для предотвращения подачи на пробники напряжения обратной полярности в их плюсовые шины включены диоды (VD3 на рис. 2 и VD5 на рис. 3). Микросхему К155ЛАЗ можно заменить на КІЗЗЛАЗ, К158ЛАЗ, К155ЛА1, К155ЛА4, К555ЛАЗ. Вместо К155ЛА8 можно применить К133ЛА8, К155ЛАЗ, но в последнем случае номинал резисторов R3 – R8 необходимо увеличить до 820 Ом. Светодиодный индикатор АЛС324Б можно заменить на АЛ 133, АЛС312 с любым буквенным индексом, а также на АЛ305А, АЛС321Б, АЛС337Б, АЛС338Б, АЛС324Б. Диоды могут быть любыми из серий Д7, Д9, Д311.



Такие пробники пригодны для работы с микросхемами, рассчитанными на питание от источника напряжением +5 В (серии К155, КР531, К555, К133, К134). Для работ с микросхемами КМОП (серии К164, К176, К561) пробник может быть собран по аналогичной схеме на микросхемах КМОП, но для управления сегментами цифрового индикатора придется применить транзисторные ключи.
