LM317 регулируемый стабилизатор напряжения и тока. Характеристики, онлайн калькулятор, datasheet

Интегральный, регулируемый линейный стабилизатор напряжения LM317 как никогда подходит для проектирования несложных регулируемых источников и блоков питания, для электронной аппаратуры, с различными выходными характеристиками, как с  регулируемым выходным напряжением, так и с заданным напряжением и током нагрузки.

Для облегчения расчета необходимых выходных параметров существует специализированный LM317 калькулятор, скачать который можно по ссылке в конце статьи вместе с datasheet LM317.

Технические характеристики стабилизатора LM317:

  • Обеспечения выходного напряжения  от 1,2 до  37 В.
  • Ток нагрузки до  1,5 A.
  • Наличие защиты от возможного короткого замыкания.
  • Надежная защита микросхемы от перегрева.
  • Погрешность выходного напряжения 0,1%.



Эта не дорогая интегральная микросхема выпускается в корпусе TO-220, ISOWATT220, TO-3, а так же D2PAK.

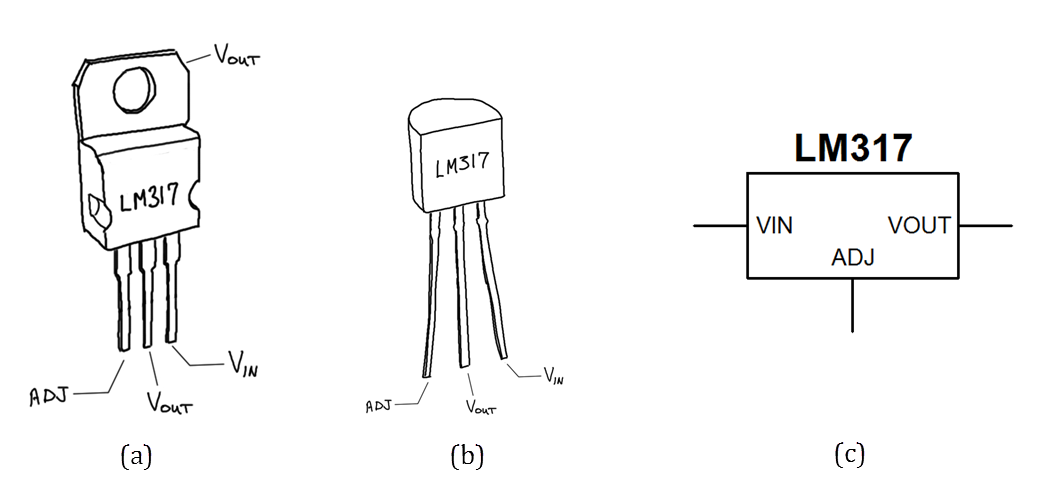

Назначение выводов микросхемы:

Блок питания 0...30 В / 3A

Набор для сборки регулируемого блока питания...

[info] Микросхема LM317
Регулируемый стабилизатор напряжения на LM317
Набор для сборки регулируемого стабилизатора напряжения на LM317
[/info]

Онлайн калькулятор LM317

Ниже представлен онлайн калькулятор для расчета стабилизатора напряжения на основе LM317. В первом случае, на основе необходимого выходного напряжения и сопротивления резистора R1, производится расчет резистора R2. Во втором случае, зная сопротивления обоих резисторов (R1 и R2), можно вычислить напряжение на выходе стабилизатора.


Калькулятор для расчета стабилизатора тока на LM317 смотрите здесь.

Примеры применения стабилизатора LM317 (схемы включения)

Стабилизатор тока

Данный стабилизатор тока можно применить в схемах  различных зарядных устройств для аккумуляторных батарей или регулируемых источников питания. Стандартная схема зарядного устройства приведена ниже.

В данной схеме включения применяется способ заряда постоянным током. Как видно из схемы, ток заряда зависит от сопротивления резистора R1. Величина данного сопротивления находится в пределах от 0,8 Ом до 120 Ом, что соответствует зарядному току  от 10 мА до 1,56 A:

Источник питания на 5 Вольт с электронным включением

Ниже приведена схема блока питания на 15 вольт с плавным запуском. Необходимая плавность включения стабилизатора задается емкостью конденсатора С2:

Регулируемый стабилизатор напряжения на LM317

Схема включения с регулируемым выходным напряжением

lm317 калькулятор

Для упрощения расчета номинала резистора можно использовать несложный калькулятор, который поможет рассчитать необходимые номиналы не только для LM317, но и для L200, стабилитрона TL431, M5237, 78xx.

Скачать datasheet и калькулятор для LM317 (319,9 KiB, скачано: 48 789)

Аналог LM317

К аналогам  стабилизатора LM317 можно отнести следующие стабилизаторы:

  • GL317
  • SG31
  • SG317
  • UC317T
  • ECG1900
  • LM31MDT
  • SP900
  • КР142ЕН12 (отечественный аналог)
  • КР1157ЕН1 (отечественный аналог)

Lm317t Характеристики Схема Подключения - tokzamer.

ru

Тогда схема нашего регулируемого двуполярного источника может выглядеть например так: Здесь дополнительные мощные транзисторы VT1 и VT2 позволяют увеличить выходной ток стабилизаторов.


Например, мне необходимо ограничить ток потребления светодиодов равный мА. Его мощность выбирается не менее 0,5 Вт; для питания трехватных светодиодов потребуется резистор сопротивлением 1,2 Ом, ток составит 1 А, а мощность рассеивания не менее 1,2 Вт.

Недостаток — бОльшее количество элементов, наличие помех. При низком падении lm не способна обеспечить необходимый коэффициент стабилизации, что может приводить к нежелательным пульсациям при работе.
Очень простой регулируемый блок питания на LM317

Для ее работы зная потребляемый светодиодом ток, необходимо подобрать сопротивление подстроечного резистора R1. В момент включения такого источника на его выходе минимальное напряжение, которое плавно увеличивается до установленного 15В по мере заряда конденсатора C1.



Предлагаю вниманию обзор интегрального линейного регулируемого стабилизатора напряжения или тока LM по цене 18 центов за штуку.

Рекомендации по номиналам конденсатора на выходе LM очень впечатляют,- это диапазон от 10 до мкФ.

А началось все с недоумения — почему это на выходе во всех схемах такой низкоомный делитель?

В Datasheets всех производителей есть параметр Adjustment Pin Current ток по входу подстройки. Светодиод будет включаться, с требуемой яркостью, которая не будет зависеть от поданного постоянного питания на вход микросхемы.

Схема простого регулируемого БП на LM317T Часть 1

Похожие статьи

Как проверить lm мультиметром? Мощность рассеивания не более 20 Вт.

Встречается в различных видов корпусов.


В других регуляторах регулирование осуществляется по цепи Отрицательной обратной связи, что максимально улучшает все параметры. Описание и применение

Параметр весьма интересный и важный, определяющий, в частности, максимальную величину резистора в цепи входа Adj. Резистор можно припаять на выводы микросхемы, но не стоит забывать, что через резистор протекает весь ток нагрузки, поэтому при больших токах нужен резистор повышенной мощности.

Простенько и со вкусом,- закрылся себе транзистор при напряжении база-эмиттер ниже 1,25 В и все тут.

Благодаря разбросу, на один нагрузка всегда будет больше чем на другие. И уж точно — лучшую регулировку, а также и широчайший диапазон по типам и номиналам резисторов и конденсаторов.

О принципе регулирования выходного напряжения LM
Стабилизатор тока на LM 317

Мощные аналоги LM317T — LM350 и LM338

Правда, это честно показано на диаграмме Ripple Rejection. Теперь — о самом неприятном, а именно о несоответствии реальных электрических характеристик заявленным.



Это типовая схема стабилизатора напряжения с выходным напряжением 12 В.

Рекомендации по применению защитных диодов для LM носят обще-теоретический характер и рассматривают ситуации, которых не бывает на практике. Самым эффективный способ, это собрать простой стенд используя макетную плату для проверки и запитать все от батарейки,. Для этого в управляющую цепь включаем цепочки из транзисторов и резисторов, как показано на рисунке ниже.

Микросхема LM в корпусе ТО способна стабильно работать при максимальном токе нагрузки до 1,5 ампер. А схемы и данные в его datasheet все те же … Итак, недостатки LM, как микросхемы и ошибки в рекомендациях по ее использованию.

Также легко сделать на этой микросхеме источник с несколькими фиксированными напряжениями, которые можно переключать программно, с помощью микроконтроллера. Конфигурация выводов Типовая схема включения LM Схема регулируемого блока питания на LM будет выглядеть так: Мощность трансформатора Вт, напряжение вторичной обмотки вольт.
Следовательно, на вход Vin надо подать больше чем 5 вольт.

Технические характеристики:


Это максимальные значения, которые могут привести к повреждению устройства или повлиять на стабильность его работы. Что увеличивает уровень пульсаций на нагрузке с повышением частоты. А для LM она фактически означает степень собственной ущербности и показывает, как же хорошо LM борется с пульсациями, которые сама же берет с выхода и опять загоняет внутрь самой себя. Тогда схема нашего регулируемого двуполярного источника может выглядеть например так: Здесь дополнительные мощные транзисторы VT1 и VT2 позволяют увеличить выходной ток стабилизаторов. Кроме отечественной интегральной схемы КРЕН12, выпускаются более мощные импортные аналоги, выходные токи которых в раза больше.

Стабилизация осуществляется путём изменения сопротивления одного из плеч делителя: сопротивление постоянно поддерживается таким, чтобы напряжение на выходе стабилизатора находилось в установленных пределах. Схема стабилизатора тока на lm Плюс данного стабилизатора в том, что он является линейным и не вносит высокочастотные помехи, например как некоторые импульсные стабилизаторы. Стабилизация и защита схемы Емкость С2 и диод D1 не обязательны. Аналоги lm Иногда найти конкретно требуемую микросхему на рынке не удается возможным, тогда можно воспользоваться подобными ей. Поскольку мы хотим 5 вольт на выходе, мы подадим к регулятору 7 вольт.

Что довольно часто наблюдается при изготовлении мощного светильника на светодиодах. Можно упростить себе жизнь, если использовать микросхему LM — аналог микросхемы LM, но на отрицательное напряжение. Что увеличивает уровень пульсаций на нагрузке с повышением частоты. Схема стабилизатора тока на lm Плюс данного стабилизатора в том, что он является линейным и не вносит высокочастотные помехи, например как некоторые импульсные стабилизаторы. Поэтому вам даже не придется переделывать схему готового устройства с целью подгонки параметров регулятора напряжения или неизменяемого стабилизатора.
Блок питания на LM338T part 1

Техническая документация к электронным компонентам на русском языке.

Мощность рассеивания не более 20 Вт.

А, значит, все рекомендации и особенно схемы приложений, приводимые в datasheets, носят теоретический, рекомендательный характер.

Заинтересовавшихся прошу… Немного теории: Стабилизаторы бывают линейные и импульсные.

А в LM — при снижении выходного напряжение ниже 1,25 В. Надо бы хуже, да некуда. В процессе подбора сопротивлений допускается небольшое отклонение 8…10 мА. Что довольно часто наблюдается при изготовлении мощного светильника на светодиодах.

Смотрите также: Подключение к двухклавишному выключателю

Его мощность выбирается не менее 0,5 Вт; для питания трехватных светодиодов потребуется резистор сопротивлением 1,2 Ом, ток составит 1 А, а мощность рассеивания не менее 1,2 Вт. Список решаемых задач данного стабилизатора довольно обширен — это и питание различных электронных схем, радиотехнических устройств, вентиляторов, двигателей и прочих устройств от электросети или других источников напряжения, например аккумулятора автомобиля.

Теперь — о самом неприятном, а именно о несоответствии реальных электрических характеристик заявленным. Как вы уже поняли, микросхему необходимо обеспечить хорошим радиатором.

Производители этих компонентов гарантируют более высокую стабильность выходного напряжения, низкий ток регулирования, повышенную мощность с тем же минимальным выходным напряжением не более 1,3 В. Что касается второго параметра Iadj, то это фактически паразитный ток. Предлагаю вниманию обзор интегрального линейного регулируемого стабилизатора напряжения или тока LM по цене 18 центов за штуку. И не удивительно в связи с этим, что в цепи Adj рекомендуется ставить конденсатор С2. Вот только одно маленькое НО … Внутренняя часть LM содержит стабилизатор тока, в котором использован стабилитрон на напряжение 6,3 В.

Список решаемых задач данного стабилизатора довольно обширен — это и питание различных электронных схем, радиотехнических устройств, вентиляторов, двигателей и прочих устройств от электросети или других источников напряжения, например аккумулятора автомобиля.

Значит, надо следить не только за максимальным током нагрузки, но и за минимальным тоже? Его мощность выбирается не менее 0,5 Вт; для питания трехватных светодиодов потребуется резистор сопротивлением 1,2 Ом, ток составит 1 А, а мощность рассеивания не менее 1,2 Вт. Затем подключают в схему со светодиодом.
Параллельное включение стабилизаторов …

LM317T схема включения | Практическая электроника

В случае если в схеме нужен стабилизатор на какое-то не стандартное напряжение, то прекрасное решение использование популярного интегрального стабилизатора LM317T с характеристиками:

  • способен работать в диапазоне выходных напряжений от 1,2 до 37 В;
  • выходной ток может достигать 1,5 А;
  • максимальная рассеиваемая мощность 20 Вт;
  • встроенное ограничение тока, для защиты от короткого замыкания;
  • встроенную защиту от перегрева.

У микросхемы LM317T схема включения в минимальном варианте предполагает наличие двух резисторов, значения сопротивлений которых определяют выходное напряжение, входного и выходного конденсатора.

У стабилизатора два важных параметра: опорное напряжение (Vref) и ток вытекающий из вывода подстройки (Iadj).
Величина опорного напряжения может меняться от экземпляра к экземпляру от 1,2 до 1,3 В, а в среднем составляет 1,25 В. Опорное напряжение это то напряжение которое микросхема стабилизатора стремиться поддерживать на резисторе R1. Таким образом если резистор R2 замкнуть, то на выходе схемы будет 1,25 В, а чем больше будет падение напряжения на R2 тем больше будет напряжение на выходе. Получается что 1,25 В на R1 складываться с падением на R2 и образует выходное напряжение.

Второй параметр – ток вытекающий из вывода подстройки по сути является паразитным, производители обещают что он в среднем составит 50 мкА, максимум 100 мкА, но в реальных условиях он может достигать 500 мкА. Поэтому чтобы обеспечить стабильное выходное напряжение приходиться через делитель R1-R2 гнать ток от 5 мА. А это значит что сопротивление R1 не может больше 240 Ом, кстати именно такое сопротивление рекомендуют в схемах включения из datasheet.
Первый раз, когда я посчитал делитель для микросхемы по формуле из LM317T datasheet, я задавался током 1 мА, а потом я очень долго удивлялся почему напряжение реальное напряжение отличается. И с тех пор я задаюсь R1 и считаю по формуле:
R2=R1*((Uвых/Uоп)-1).
Тестирую в реальных условиях и уточняю значения сопротивлений R1 и R2.
Посмотрим какие должны быть для широко распространенных напряжений 5 и 12 В.

R1, Ом R2, Ом
LM317T схема включения 5v 120 360
LM317T схема включения 12v 240 2000



Но я бы посоветовал использовать LM317T в случае типовых напряжений, только когда нужно срочно что-то сделать на коленке, а более подходящей микросхемы типа 7805 или 7812 нету под рукой.

А вот расположение выводов LM317T:

  1. Регулировочный
  2. Выходной
  3. Входной

Кстати у отечественного аналога LM317 — КР142ЕН12А схема включения точно такая же.

На этой микросхеме несложно сделать регулируемый блок питания: вместо постоянного R2 поставьте переменный, добавьте сетевой трансформатор и диодный мост.

На LM317 можно сделать и схему плавного пуска: добавляем конденсатор и усилитель тока на биполярном pnp-транзисторе.

Схема включения для цифрового управления выходным напряжением тоже не сложна. Рассчитываем R2 на максимальное требуемое напряжение и параллельно добавляем цепочки из резистора и транзистора. Включение транзистора будет добавлять в параллель к проводимости основного резистора, проводимость дополнительного. И напряжение на выходе будет снижаться.

Схема стабилизатора тока ещё проще, чем напряжения, так как резистор нужен только один. Iвых = Uоп/R1.
Например, таким образом мы получаем из lm317t стабилизатор тока для светодиодов:

  • для одноватных светодиодов I = 350 мА, R1 = 3,6 Ом, мощностью не менее 0,5 Вт.
  • для трехватных светодиодов I = 1 А, R1 = 1,2 Ом, мощностью не менее 1,2 Вт.

На основе стабилизатора легко сделать зарядное устройство для 12 В аккумуляторов, вот что нам предлагает datasheet. С помощью Rs можно настроить ограничение тока, а R1 и R2 определяют ограничение напряжения.

Если в схеме потребуется стабилизировать напряжения при токах более 1,5 А, то все также можно использовать LM317T, но совместно с мощным биполярным транзистором pnp-структуры.
Если нужно построить двуполярный регулируемый стабилизатор напряжения, то нам поможет аналог LM317T, но работающий в отрицательном плече стабилизатора — LM337T.

Но у данной микросхемы есть и ограничения. Она не является стабилизатором с низким падением напряжения, даже наоборот начинает хорошо работать только когда разница между выходным и выходным напряжением превышает 7 В.

Если ток не превышает 100мА, то лучше использовать микросхемы с низким падением LP2950 и LP2951.

Мощные аналоги LM317T — LM350 и LM338

Если выходного тока в 1,5 А недостаточно, то можно использовать:

  • LM350AT, LM350T — 3 А и 25 Вт (корпус TO-220)
  • LM350K — 3 А и 30 Вт (корпус TO-3)
  • LM338T, LM338K — 5 А

Производители этих стабилизаторов кроме увеличения выходного тока, обещают сниженный ток регулировочного входа до 50мкА и улучшенную точность опорного напряжения.
А вот схемы включения подходят от LM317.

Lm317t характеристики на русском — Мастер Фломастер

Большой популярностью пользуются различная китайская светотехника для автомобилей. Обычно она не комплектуется стабилизаторами тока или напряжения. Всё это усугубляется максимально низким качеством самих светодиодов. Пришлось написать статью, как отличить хороший светодиод от плохого. Прочитать можно на моём сайте led-obzor.ru

Так как 99% моих читателей в этом не разбираются, то магазины этим умело пользуются и впаривают барахло по цене качественных изделий. По мере своих сил и возможностей просвящяю Россиян по светодиодным технологиям.

Для стабилизации напряжения в авто на светодиодах рекомендую покупать простые китайские стабилизаторы на импульсных или линейных микросхемах. Импульсные это LM2596, XL6009, XL4015, линейные LM117, LM317, LM317T.

Для самой легендарной микросхемы написал самые полные характеристики, прочитать можно у меня на сайте LM317 схемы включения, datasheet

Китайцы любят завышать цену, но реально стабилизаторы стоят от 50 руб с доставкой. Оптимально покупать готовые блоки LM317 на Aliexpress, конкуренция продавцов максимально снижает цены.

В случае если в схеме нужен стабилизатор на какое-то не стандартное напряжение, то прекрасное решение использование популярного интегрального стабилизатора LM317T с характеристиками:

  • способен работать в диапазоне выходных напряжений от 1,2 до 37 В;
  • выходной ток может достигать 1,5 А;
  • максимальная рассеиваемая мощность 20 Вт;
  • встроенное ограничение тока, для защиты от короткого замыкания;
  • встроенную защиту от перегрева.

У микросхемы LM317T схема включения в минимальном варианте предполагает наличие двух резисторов, значения сопротивлений которых определяют выходное напряжение, входного и выходного конденсатора.

У стабилизатора два важных параметра: опорное напряжение (Vref) и ток вытекающий из вывода подстройки (Iadj).
Величина опорного напряжения может меняться от экземпляра к экземпляру от 1,2 до 1,3 В, а в среднем составляет 1,25 В. Опорное напряжение это то напряжение которое микросхема стабилизатора стремиться поддерживать на резисторе R1. Таким образом если резистор R2 замкнуть, то на выходе схемы будет 1,25 В, а чем больше будет падение напряжения на R2 тем больше будет напряжение на выходе. Получается что 1,25 В на R1 складываться с падением на R2 и образует выходное напряжение.

Второй параметр – ток вытекающий из вывода подстройки по сути является паразитным, производители обещают что он в среднем составит 50 мкА, максимум 100 мкА, но в реальных условиях он может достигать 500 мкА. Поэтому чтобы обеспечить стабильное выходное напряжение приходиться через делитель R1-R2 гнать ток от 5 мА. А это значит что сопротивление R1 не может больше 240 Ом, кстати именно такое сопротивление рекомендуют в схемах включения из datasheet.
Первый раз, когда я посчитал делитель для микросхемы по формуле из LM317T datasheet, я задавался током 1 мА, а потом я очень долго удивлялся почему напряжение реальное напряжение отличается. И с тех пор я задаюсь R1 и считаю по формуле:
R2=R1*((Uвых/Uоп)-1).
Тестирую в реальных условиях и уточняю значения сопротивлений R1 и R2.
Посмотрим какие должны быть для широко распространенных напряжений 5 и 12 В.

R1, Ом R2, Ом
LM317T схема включения 5v 120 360
LM317T схема включения 12v 240 2000

Но я бы посоветовал использовать LM317T в случае типовых напряжений, только когда нужно срочно что-то сделать на коленке, а более подходящей микросхемы типа 7805 или 7812 нету под рукой.

А вот расположение выводов LM317T:

Кстати у отечественного аналога LM317 — КР142ЕН12А схема включения точно такая же.

На этой микросхеме несложно сделать регулируемый блок питания: вместо постоянного R2 поставьте переменный, добавьте сетевой трансформатор и диодный мост.

На LM317 можно сделать и схему плавного пуска: добавляем конденсатор и усилитель тока на биполярном pnp-транзисторе.

Схема включения для цифрового управления выходным напряжением тоже не сложна. Рассчитываем R2 на максимальное требуемое напряжение и параллельно добавляем цепочки из резистора и транзистора. Включение транзистора будет добавлять в параллель к проводимости основного резистора, проводимость дополнительного. И напряжение на выходе будет снижаться.

Схема стабилизатора тока ещё проще, чем напряжения, так как резистор нужен только один. Iвых = Uоп/R1.
Например, таким образом мы получаем из lm317t стабилизатор тока для светодиодов:

  • для одноватных светодиодов I = 350 мА, R1 = 3,6 Ом, мощностью не менее 0,5 Вт.
  • для трехватных светодиодов I = 1 А, R1 = 1,2 Ом, мощностью не менее 1,2 Вт.

На основе стабилизатора легко сделать зарядное устройство для 12 В аккумуляторов, вот что нам предлагает datasheet. С помощью Rs можно настроить ограничение тока, а R1 и R2 определяют ограничение напряжения.

Если в схеме потребуется стабилизировать напряжения при токах более 1,5 А, то все также можно использовать LM317T, но совместно с мощным биполярным транзистором pnp-структуры.
Если нужно построить двуполярный регулируемый стабилизатор напряжения, то нам поможет аналог LM317T, но работающий в отрицательном плече стабилизатора — LM337T.

Но у данной микросхемы есть и ограничения. Она не является стабилизатором с низким падением напряжения, даже наоборот начинает хорошо работать только когда разница между выходным и выходным напряжением превышает 7 В.

Если ток не превышает 100мА, то лучше использовать микросхемы с низким падением LP2950 и LP2951.

Мощные аналоги LM317T — LM350 и LM338

Если выходного тока в 1,5 А недостаточно, то можно использовать:

  • LM350AT, LM350T — 3 А и 25 Вт (корпус TO-220)
  • LM350K — 3 А и 30 Вт (корпус TO-3)
  • LM338T, LM338K — 5 А

Производители этих стабилизаторов кроме увеличения выходного тока, обещают сниженный ток регулировочного входа до 50мкА и улучшенную точность опорного напряжения.
А вот схемы включения подходят от LM317.

24 thoughts on “ LM317T схема включения ”

Для lm317 datasheet от TI тут.
Кому сложно читать datasheet на английском, то можно посмотреть документацию на русском для отечественного аналога КР142ЕН12А.

Кроме мощных аналогов, есть и маломощные LM317L рассчитанные на ток не более 0,1 А, в корпусах SOIC-8 и TO-92.

  • LM317LM — в поверхностном корпусе SOIC-8;
  • LM317LZ — в штырьевом корпусе TO-92.

Не забудьте установить микросхему на радиатор, надо помнить, что корпус не изолирован от вывода. Чем больше падение напряжения на микросхеме — разница между входным и выходным напряжением, тем меньше максимальная мощность.

Я бы уточнил, что от падения напряжения зависит «максимальная выходная мощность».
А максимальная мощность рассеиваемая на микросхеме зависит от корпуса и эффективности охлаждения.

Макс. мощность, рассеиваемая микросхемой — паспортная величина и не может быть превышена при любом охлаждении.

Оверклокеры с таким утверждением не соглясятся 🙂
Да я и не призываю «разгонять» стабилизаторы напряжения, даже наоборот: соблюдение рекомендаций производителя компонентов, важное условие надежной работы электронного устройста.
Если невозможно или слишком дорого обеспечивать надежное охлаждение, то нужно снижать планку максимально возможной мощности. А определить эту максимальную мощность можно зная максимально допустимую температуру кристалла, максимальную температуру окружающей среды и все тепловые сопротивления от кристалла до окружающей среды.

Есть паспортная максимальная мощность, которая кстати зависит от корпуса стабилизатора. А есть реальная максимальная мощность, которая получится при реальном максимальном напряжении и реальном максимальном токе. Так вот эта мощность нисколько не паспортная величина.

Максимальная мощность рассеивания по паспорту — это та, которую в состоянии рассеивать корпус устройства в нормальных условиях на протяжении длительного времени. Под НУ подразумевается температура в 20 цельсиев и влажность 85% при давлении 760 мм и отсутствие преград естественной циркуляции воздуха (плюс/минус 5%). Под длительным временем — не менее времени Максимальная мощность рассеивания по паспорту — это та, которую в состоянии рассеивать корпус устройства в нормальных условиях на протяжении длительного времени. Под НУ подразумевается температура в 20 цельсиев и влажность 85% при давлении 760 мм и отсутствие преград естественной циркуляции воздуха (плюс/минус 5%). Под длительным временем — минимальное время наработки на отказ, указанное в паспортных данных.

Тепловая и электрическая мощности — это немного разные параметры, хотя и взаимосвязанные.

Всегда относился к данной микросхеме, как к стабилизатору для начинающих, которые и запитывать от нее будут такие-же устройства.
Главную, на мой взгляд, мысль данной статьи: «…использовать в случае типовых напряжений, только когда…» — надо выделить жирным. Ее же, в таких случаях, не использовать вообще. Применять можно в малоточных регуляторах, где ни КПД, ни прецизионность стабилизации на динамическую нагрузку не важны.
Использование токовых усилителей, как на последней схеме, рентабельно применять только для фиксированных напряжений.

Любопытно вот, насколько критично включение танталовых конденсаторов на входе и выходе LM317, как то рекомендует даташит? Никогда не шунтировал ее входы/выходы чем-то лучшим чем самые обычные электролитические конденсаторы плюс (иногда) керамика. И ни разу не получил самовозбуждения. То же самое с LM7805 и LM7812 (и с их отечественными аналогами). Как только не изгалялся, даже подключал конденсаторы длинными проводами. Прокатывало, ни один стабилизатор не «завелся». Разработчики перестраховались или рекомендация относительно танталовых конденсаторов непосредственно возле выводов микросхемы касается каких-то особых условий эксплуатации?

В некоторых схемах для некоторых задач (схемы с аудиоусилением, например) шумы стабилизатора заметны даже на слух. В некоторых других частных случаях из-за «шума» работы стабилизатора возникали нежданчики, которые не устранялись конденсаторами для «ЦП или ОЗУ по питанию». Для описания ситуации, когда такое происходит нужен «талмуд» листов пот тысячу. Производитель , который получал недоумённо-ругательные «комментарии» разработчиков — подстраховалсяотмазался коротким упоминанием о необходимости конденсаторов.

Действительно, странноватая рекомендация… Особенно, если учесть, что стоимость танталовых конденсаторов, превышает стоимость самой микросхемы, как правило. 317-ю использовал редко, а вот 7805 и 7812 — десятками, и никогда проблем, обусловленных отсутствием редкоземельных и драгсодержащих элементов, не было. Присоединяюсь к удивлению, так как никаких особых условий использования, придумать не могу. Стабильный стабилизатор, вот и весь каламбур ) ЦП или ОЗУ по питанию подстраховать, это еще могу понять, а его… не могу.

Отличая микросхема.Так и хочется поехать , купить и спаять что-нибудь. На этапе разработке часто не хватает такого , чтобы напряжением поиграть , двуполярное сделать. Да и помощнее есть устройства с таким же включением.

Как можно сделать схему, чтобы было два режима стабилизации тока. У меня к одной лампе подходит один плюс и два минуса. Нужно, чтобы по одному минусу было ярко, а по другому тускло.

Микросхема о которой ведется речь — регулируемый стабилизатор напряжения, не тока. Для вашей задачи подойдут обычные биполярные транзисторы используемые в качестве усилителей тока. Два корпуса. Их мощность должна соответствовать мощности вашей лампы, а напряжение — питающему напряжению. Ток, обеспечивающий желаемую тусклость задайте базовым резистором, можно подстроечным. И, желательно, в вопрос вкладывать побольше информации… лампа, а какая? Много их, разных.

А через диод подай отрицательный полупериод с трансформатора -! Будет тебе «ночничок», и не надо три провода тянуть через подушку…

Хочу собрать на LM317 зарядное устройство для NI-MH аккумалятора (одного). На входе — 5 вольт, на выходе — 1,5 вольт. Схему уже нашел. Но там 5 вольт берут с USB порта компьютера. А можно ли взять 5 вольт с зарядки от мобильного телефона? И, наверное, нужно выбрать такую зарядку, у которой выходной ток — не меньше, чем ток зарядки аккумулятора?

Конечно, вполне можно питать и от зарядки. Да, и ток источника должен быть не меньше тока потребителя.

Про ток зарядки от мобильника можете не беспокоиться — вряд ли вам удастся найти такую, ток которой был бы ниже, чем ток выдаваемый с порта USB. Как правило, он составляет 0,6-0,7 А. Этого вполне достаточно для зарядки не менее, чем 5-амперного аккумулятора. Если нужно больше, то зарядное просто не подойдет — это настолько стандартизированное изделие, что больше, чем на 0,75 А — вам вряд ли удастся найти.

Да есть же уже ЗУ с токами 1 и 2 А для зарядки смартфонов или планшетов, как раз многие из них уже с портом usb. Но тут уже стоит обратить внимание на качественный кабель, или спаять самому, стандартные китайские кабели такие токи редко способны передать

Вы немного путаете порт USB с его разъемом. Понимаете, USB, в первую очередь — Serial Bus, а уж во вторую — Universal. Вторая причина и послужила столь частому, но не совсем профильному использованию данного Разъема в различных блоках питания и зарядных устройствах, что не оснащает их, непосредственно Портом. А что касается кабелей USB, то они, по определению, должны соответствовать стандартам своего класса (1.1; 2.0; 3.0), а не тому, что вы подразумеваете под «китайским стандартом».

Частоту бы узнать максимальную, с которой эта микросхема работает. Если у меня идет коммутация импульсов с частотой 10 КГц, будет ли она держать ток каждого импульса в пределах значений, заданных резистором?
И как лучше её расположить на схема? Рис прилагаю.
https://sun9-1.userapi.com/c639822/v639822216/5396d/MX1daHe-rjs.jpg

Этот стабилизатор для работы на постоянном токе.
Если нужно получить пульсирующий ток, то правильнее будет «закорачивать» оптроном нагрузку.
Но применять в таком случае интегральный стабилизатор, я бы не стал. А собрал бы простенький стабилизатор на транзисторе и стабилитроне. Например такой: http://hardelectronics.ru/drajver-dlya-svetodiodov.html
Ну не предназначены интегральные стабилизаторы постоянного напряжения, для стабилизации пульсирующего тока.

Схема включения для цифрового управления выходным напряжением тоже не сложна. Рассчитываем R2 на максимальное требуемое напряжение и параллельно добавляем цепочки из резистора и транзистора. Включение транзистора будет добавлять в параллель к проводимости основного резистора, проводимость дополнительного. И напряжение на выходе будет снижаться.

Какой ток или мощность потребляет сама м-схема в режиме холостого хода без нагрузки?

Так и не понял, как регулировать выходное напряжение

Опубликовано: Август 18, 2012 • Рубрика: Блоки питания

В радиолюбительской практике широкое применение находят микросхемы регулируемых стабилизаторов LM317 и LM337. Свою популярность они заслужили благодаря низкой стоимости, доступности, удобного для монтажа исполнению, хорошим параметрам. При минимальном наборе дополнительных деталей эти микросхемы позволяют построить стабилизированный блок питания с регулируемым выходным напряжением от 1,2 до 37 В при максимальном токе нагрузки до 1,5А.

Но! Часто бывает, при неграмотном или неумелом подходе радиолюбителям не удаётся добиться качественной работы микросхем, получить заявленные производителем параметры. Некоторые умудряются вогнать микросхемы в генерацию.

Как получить от этих микросхем максимум и избежать типовых ошибок?

Об этом по-порядку:

Микросхема LM317 является регулируемым стабилизатором ПОЛОЖИТЕЛЬНОГО напряжения, а микросхема LM337 — регулируемым стабилизатором ОТРИЦАТЕЛЬНОГО напряжения.

Обращаю особое внимание, что цоколёвки у этих микросхем различные!

Даташит производителя: datasheet LM317 (pdf-формат 1041 кб), datasheet lm337 (pdf-формат 43кб).

Цоколёвка LM317 и LM337:

Типовая схема включения LM317:

Увеличение по клику

Выходное напряжение схемы зависит от номинала резистора R1 и рассчитывается по формуле:

Uвых=1,25*(1+R1/R2)+Iadj*R1

где Iadj ток управляющего вывода. По даташиту составляет 100мкА, как показывает практика реальное значение 500 мкА.

Для микросхемы LM337 нужно изменить полярность выпрямителя, конденсаторов и выходного разъёма.

Но скудное даташитовское описание не раскрывает всех тонкостей применения данных микросхем.

Итак, что нужно знать радиолюбителю, чтобы получить от этих микросхем МАКСИМУМ!
1. Чтобы получить максимальное подавление пульсаций входного напряжения необходимо:

  • Увеличить (в разумных пределах, но минимум до 1000 мкФ) емкость входного конденсатора C1. Максимально подавив пульсации на входе, мы получим минимум пульсаций на выходе.
  • Зашунтировать управляющий вывод микросхемы конденсатором на 10мкФ . Это увеличивает подавление пульсаций на 15-20дБ. Установка емкости больше указанного значения ощутимого эффекта не даёт.

Увеличение по клику

увеличение по клику

Важно: для микросхем LM337 полярность включения диодов следует поменять!

3. Для защиты от высокочастотных помех электролитические конденсаторы в схеме необходимо зашунтировать плёночными конденсаторами небольшой ёмкости.

Получаем итоговый вариант схемы:

Увеличение по клику

4. Если посмотреть внутреннюю структуру микросхем, можно увидеть, что внутри в некоторых узлах применены стабилитроны на 6,3В. Так что нормальная работа микросхемы возможна при входном напряжении не ниже 8В!

Хотя в даташите и написано, что разница между входным и выходным напряжениями должна составлять минимум 2,5-3 В, как происходит стабилизация при входном напряжении менее 8В, остаётся только догадываться.

5. Особое внимание следует уделить монтажу микросхемы. Ниже приведена схема с учётом разводки проводников:

Увеличение по клику

Пояснения к схеме:

  1. длинна проводников (проводов) от входного конденсатора C1 до входа микросхемы (А-В) не должна превышать 5-7 см. Если по каким-то причинам конденсатор удалён от платы стабилизатора, в непосредственной близости от микросхемы рекомендуется установить конденсатор на 100 мкФ.
  2. для снижения влияния выходного тока на выходное напряжение (повышение стабильности по току) резистор R2 (точка D) необходимо подсоединять непосредственно к выходному выводу микросхемы или отдельной дорожкой/проводником ( участок C-D). Подсоединение резистора R2 (точка D) к нагрузке (точка Е) снижает стабильность выходного напряжения.
  3. проводники до выходного конденсатора (С-E) также не следует делать слишком длинными. Если нагрузка удалена от стабилизатора, то на стороне нагрузки необходимо подключить байпасный конденсатор (электролит на 100-200 мкФ).
  4. так же с целью снижения влияния тока нагрузки на стабильность выходного напряжения «земляной» (общий) провод необходимо развести «звездой» от общего вывода входного конденсатора (точка F).

Выполнив эти нехитрые рекомендации, Вы получите стабильно работающее устройство, с теми параметрами, которые ожидались.

Понравилась статья? Расскажи друзьям:

Похожие статьи:

Следите за новостями портала:

14 комментариев к “Регулируемые стабилизаторы LM317 и LM337. Особенности применения”

Отечественные аналоги микросхем:

Микросхема 142ЕН12 выпускалась с разными вариантами цоколёвки, так что будьте внимательны при их использовании!

В связи с широкой доступностью и низкой стоимостью оригинальных микросхем

лучше не тратить время, деньги и нервы.

Используйте LM317 и LM337.

Здравствуйте, уважаемый Главный Редактор! Я у Вас зарегистрирован и мне тоже очень хочется прочесть всю статью, изучить Ваши рекомендации по применению LM317. Но, к сожалению, что-то не могу просмотреть всю статью. Что мне необходимо сделать? Порадуйте меня, пожалуйста, полной статьей.

С уважением Сергей Храбан

Я Вам очень благодарен, спасибо большое! Всех благ!

Уважаемый главный редактор! Собрал двух полярник на lm317 и lm337. Все прекрасно работает за исключением разности напряжений в плечах. Разница не велика, но осадок имеется. Не могли бы Вы подсказать, как добиться равных напряжений, а главное причина подобного перекоса в чем. Заранее благодарен Вам за ответ. С пожеланием творческих успехов Олег.

Уважаемый Олег, разница напряжений в плечах обусловлена:

1. разницей опорных напряжений микросхем. То что в паспорте указано 1,25В — это идеальный случай (или усреднённое значение). Подробнее здесь: radiopages.ru/accurate_lm317.html

2. отклонение значений задающих резисторов. Следует помнить, что резисторы имеют допуски 1%, 5%, 10% и даже 20%. То есть, если на резисторе написано 2кОм, его реально сопротивление может быть в районе 1800—2200 Ом (при допуске 10%)

Даже если Вы поставите многооборотные резисторы в цепи управления и с их помощью точно выставите необходимые значения, то. при изменении температуры окружающей среды напряжения всё равно уплывут. Так как резисторы не факт что прогреются (остынут) одинаково или изменяться на одинаковую величину.

Решить Вашу проблему можно, используя схемы с операционными усилителями, которые отслеживают сигнал ошибки (разницу выходных напряжений) и производят необходимую корректировку.

Рассмотрение таких схем выходит за рамки данной статьи. Гугл в помощь.

Уважаемый редактор!Благодарю Вас за подробный ответ, который вызвал уточнения- насколько критично для унч, предварительных каскадов, питание с разностью в плечах в 0,5- 1 вольт? С уважением Олег

Разность напряжений в плечах чревата в первую очередь несимметричным ограничением сигнала (на больших уровнях) и появлением на выходе постоянной составляющей и др.

Если тракт не имеет разделительных конденсаторов, то даже незначительное постоянное напряжение, появившееся на выходе первых каскадов, будет многократно усилено последующими каскадами и на выходе станет существенной величиной.

Для усилителей мощности с питанием (обычно) 33-55В разница напряжений в плечах может быть 0,5-1В, для предварительных усилителей лучше уложиться в 0,2В.

Уважаемый редактор! Благодарю вас за подробные, обстоятельные ответы. И, если позволите, еще вопрос: Без нагрузки разность напряжений в плечах составляет 0,02- 0,06 вольт. При подключении нагрузки положительное плечо +12 вольт, отрицательное -10,5 вольт. С чем связан такой перекос? Можно ли подстроить равенство выходных напряжений не на холостом ходу, а под нагрузкой. С уважением Олег

Если делать всё правильно, то стабилизаторы надо настраивать под нагрузкой. МИНИМАЛЬНЫЙ ток нагрузки указан в даташите. Хотя, как показывает практика, получается и на холостом ходу.

А вот то, что отрицательное плечо проседает аж на 2В, это неправильно. Нагрузка одинаковая?

Тут либо ошибки в монтаже, либо левая (китайская) микросхема, либо что-то ещё. Ни один доктор не будет ставить диагноз по телефону или переписке. Я тоже на расстоянии лечить не умею!

А Вы обратили внимание что у LM317 и LM337 разное расположение выводов! Может в этом проблема?

Благодарю Вас за ответ и терпение. Я не прошу детального ответа. Речь идет о возможных причинах, не более. Стабилизаторы нужно настраивать под нагрузкой: то есть, условно, я подключаю к стабилизатору схему, которая будет от него запитываться и выставляю в плечах равенство напряжений. Я правильно понимаю процесс настройки стабилизатора? С уважением Олег

Олег, не очень! Так можно схему спалить. На выход стабилизатора нужно прицепить резисторы (нужной мощности и номинала), настроить выходные напряжения и лишь после этого подключать питаемую схему.

По даташиту у LM317 минимальный выходной ток 10мА. Тогда при выходном напряжении 12В на выход надо повесить резистор на 1кОм и отрегулировать напряжение. На входе стабилизатора при этом должно быть минимум 15В!

Кстати, как запитаны стабилизаторы? От одного трансформатора/обмотки или разных? При подключении нагрузки минус проседает на 2В -а как дела на входе этого плеча?

Доброго здоровья, уважаемый редактор! Транс мотал сам, одновременно две обмотки двумя проводами. На выходе на обоих обмотках по 15,2 вольта. На конденсаторах фильтра по 19,8 вольт. Сегодня, завтра проведу эксперимент и отпишусь.

Кстати у меня был казус. Собрал стабилизатор на 7812 и 7912, умощнил их транзисторами tip35 и tip36. В результате до 10 вольт регулировка напряжения в обоих плечах шла плавно, равенство напряжений было идеальным. Но выше. это было что- то. Напряжение регулировалось скачками. Причем поднимаясь в одном плече, во втором шло вниз. Причина оказалась в tip36, которые заказывал в Китае. Заменил транзистор на другой, стабилизатор стал идеально работать. Я часто покупаю детали в Китае и пришел к такому выводу: Покупать можно, но нужно выбирать поставщиков, которые продают радиодетали, изготовленные на заводах, а не в цехах какого- нибудь не понятного ИП. Выходит чуть дороже, но и качество соответствующее. С уважением Олег.

Доброго вечера, уважаемый редактор! Только сегодня появилось время. Транс со средней точкой, напряжение на обмотках 17,7 вольт. На выход стабилизатора повесил резисторы по 1 ком 2 ватта. Напряжение в обоих плечах выставил 12,54 вольта. Отключил резисторы, напряжение осталось прежним- 12,54 вольта. Подключил нагрузку (10 штук ne5532)стабилизатор работает прекрасно.

Благодарю Вас за консультации. С уважением Олег.

Добавить комментарий

Спамеры, не тратьте своё время — все комментарии модерируются.
All comments are moderated!

Вы должны авторизоваться, чтобы оставить комментарий.

Lm317 характеристики на русском

Большой популярностью пользуются различная китайская светотехника для автомобилей. Обычно она не комплектуется стабилизаторами тока или напряжения. Всё это усугубляется максимально низким качеством самих светодиодов. Пришлось написать статью, как отличить хороший светодиод от плохого. Прочитать можно на моём сайте led-obzor.ru

Так как 99% моих читателей в этом не разбираются, то магазины этим умело пользуются и впаривают барахло по цене качественных изделий. По мере своих сил и возможностей просвящяю Россиян по светодиодным технологиям.

Для стабилизации напряжения в авто на светодиодах рекомендую покупать простые китайские стабилизаторы на импульсных или линейных микросхемах. Импульсные это LM2596, XL6009, XL4015, линейные LM117, LM317, LM317T.

Для самой легендарной микросхемы написал самые полные характеристики, прочитать можно у меня на сайте LM317 схемы включения, datasheet

Китайцы любят завышать цену, но реально стабилизаторы стоят от 50 руб с доставкой. Оптимально покупать готовые блоки LM317 на Aliexpress, конкуренция продавцов максимально снижает цены.

Интегральный, регулируемый линейный стабилизатор напряжения LM317 как никогда подходит для проектирования несложных регулируемых источников и блоков питания, для электронной аппаратуры, с различными выходными характеристиками, как с регулируемым выходным напряжением, так и с заданным напряжением и током нагрузки.

Для облегчения расчета необходимых выходных параметров существует специализированный LM317 калькулятор, скачать который можно по ссылке в конце статьи вместе с datasheet LM317.

Технические характеристики стабилизатора LM317:

  • Обеспечения выходного напряжения от 1,2 до 37 В.
  • Ток нагрузки до 1,5 A.
  • Наличие защиты от возможного короткого замыкания.
  • Надежная защита микросхемы от перегрева.
  • Погрешность выходного напряжения 0,1%.

Эта не дорогая интегральная микросхема выпускается в корпусе TO-220, ISOWATT220, TO-3, а так же D2PAK.

Назначение выводов микросхемы:

Онлайн калькулятор LM317

Ниже представлен онлайн калькулятор для расчета стабилизатора напряжения на основе LM317. В первом случае, на основе необходимого выходного напряжения и сопротивления резистора R1, производится расчет резистора R2. Во втором случае, зная сопротивления обоих резисторов (R1 и R2), можно вычислить напряжение на выходе стабилизатора.

Калькулятор для расчета стабилизатора тока на LM317 смотрите здесь.

Примеры применения стабилизатора LM317 (схемы включения)

Стабилизатор тока

Данный стабилизатор тока можно применить в схемах различных зарядных устройств для аккумуляторных батарей или регулируемых источников питания. Стандартная схема зарядного устройства приведена ниже.

В данной схеме включения применяется способ заряда постоянным током. Как видно из схемы, ток заряда зависит от сопротивления резистора R1. Величина данного сопротивления находится в пределах от 0,8 Ом до 120 Ом, что соответствует зарядному току от 10 мА до 1,56 A:

Источник питания на 5 Вольт с электронным включением

Ниже приведена схема блока питания на 15 вольт с плавным запуском. Необходимая плавность включения стабилизатора задается емкостью конденсатора С2:

Регулируемый стабилизатор напряжения на LM317

Схема включения с регулируемым выходным напряжением

lm317 калькулятор

Для упрощения расчета номинала резистора можно использовать несложный калькулятор, который поможет рассчитать необходимые номиналы не только для LM317, но и для L200, стабилитрона TL431, M5237, 78xx.

Скачать datasheet и калькулятор для LM317 (319,9 Kb, скачано: 39 773)

Аналог LM317

К аналогам стабилизатора LM317 можно отнести следующие стабилизаторы:

  • GL317
  • SG31
  • SG317
  • UC317T
  • ECG1900
  • LM31MDT
  • SP900
  • КР142ЕН12 (отечественный аналог)
  • КР1157ЕН1 (отечественный аналог)

28 комментариев

Интересная статья! Спасибо!

Спасибо. Только ноги перепутали. У 317 1н-ADJ, 3н-INP, 2н — OUTP.
Смотреть мордой к себе, счет слева направо.

Ничего не попутано.На схеме всё правильно.Учите технический английский язык. 1-управляющий, 2-выход, 3-вход
На схеме всё правильно.

Регулируемый стабилизатор напряжения на LM317- схемка работает , только выводы 2 и 3 попутаны местами в схеме.

С какого перепугу они перепутаны? На схеме всё правильно.Внимательнее смотрите даташит на стабилизатор.

А в схеме Регулируемый стабилизатор напряжения на LM317 какой нужен трансформатор? На вторичной обмотке сколько вольт надо?

Разница между входным и выходным напряжением должна составлять 3,2 вольта, то есть, если тебе необходимо 12 вольт на выходе, то на вход нужно подать 15,2 вольта

Подскажите за что отвечает резистор (200 Ом — 240 Ом) между первой и второй ногой микросхемы ?
Сейчас собрал простейший стабилизатор на 5,15 V , резистор между 1 и 2 ногой — 680 Ом , между второй и третьей 220 Ом = на выходе сила тока всего 0,45 А . Для зарядки смартфона мне нужна сила тока 1 А .

Резисторы R1 и R2 — делитель напряжения. Подключите 220 Ом (R1) к 1 и 2 выводу, 680 Ом (R2) к 1 выводу и минусу питания.

Резисторы R1 и R2 можно подобрать и другого номинала?

да, рассчитать можно здесь

можно ли совместить на одной lm317, регулировку тока и напряжения,

Можно,я так делал.Сначала собираем регулятор напряжения,потом между adj и out ставим переменный резистор только большой мощности вата на 2. мультиметром настраиваеш всю поделку.а лучше использовать две 317 . 1-я как регулятор напр. 2-я как рег.тока. и вперед. Если собирать на 317-х лабораторник то можно парралельно их ставить (с ограничительными резисторами на выходе по 0.2 ом )например три или пять штук 317-х,только собирать с защитами (диоды )по полноценной схеме .у меня таких два штуки есть один на одной ,для маломощных нагрузок ,второй на двух .главное что б транс был нормальный мощью ват 30-50.и хватит за глаза .не варить же им !

Евгений, может скинешь схемку (или ссылку)на параллельное включение ЛМ 317 для ПБ? Я собрал, 5 штук поставил, греются не равномерно. Попробую поставлю выравнивающие резисторы по 0,2 Ома. Транс 150 Ватт, до 30В. Можно, конечно, купить БП на Али. Да решил молодость вспомнить (мне 68).

Большое Спасибо за статью.

Здравствуйте! Под рукой стабилизаторы 7812 и 7912.
Можно их применить для понижения напряжения с учетом вышеуказанного расчета и схемы?

Можно лишь изловчиться на напряжение более высокое, чем номинальное (для 7812 — больше 12 В). Для этого в цепь 2-го вывода включают N число диодов, тогда приблизительно получится Uвых=12+0,65N; вместо диодов можно подобрать резистор. При этом корпус микросхемы должен быть изолирован от общего провода вопреки стандартному включению.

Я так понимаю-если стабилизатор не 317 ,а на рассчитанное своё напряжение например 7812,то меньше чем 12 никак не получить,а вот больше по этой методике пожалуйста.

Сделал, работает хорошо.Регулирует от 1,2 В до 35В. После 0,5 А греется. Поставил на радиатор. Решил добавить два транзистора кт 819, поставил уравнивающие резисторы по 0,5 Ом. Регулировка от 0 до 10В — нормально. Если до 20В, то регулировка начинается от 10 и до 20, при 30В — от 20 до 30В, т.е. не от 1,3В. Может поможете? Может ещё кто посоветует. Хотелось бы сделать БП на ЛМ317 + транзисторы. Вам спасибо большое. А может сделать как советует jenya900?

Спасибо за схему,а как увеличить ток до10А?

Как ограничить напряжение на выходе максим. 9вольт, при переменном резисторе 8кОм. Спасибо

Каков температурный диапазон эксплуатации LM317T?

Купил гравёр. Сразу не запустился. Разобрал. Стоит линейный стабилизатор напряжения на LM317T. R1=100 Om, R2= последовательно 150 Om и переменное 1кОм. Между выходом и входом LM317T стоит конденсатор. Все компоненты нано. При включении заряжается ёмкость и когда напряжение достигает около 3В включается. Это где-то пол минуты. Зачем стоит ёмкость? Питание usb 5B. На выходе около 2В. Как всё это исправить? Мне нужно на выходе 3В. Менять переменное R нельзя. Можно менять R1, R2, C1.

Кто-нибудь пробовал параллелить микросхемы?

Ну пока сам не сделаешь, никто не пошевелится рассказать.
Соединил в параллель вчистую (т.е. ножка к ножке без всяких уравнивающих сопротивлений) 5 штук. Нагрузил на 3,8А (больше не требовалось), напряжение на выходе просело с 14В до 13,8В. Приемлемо.
Так что годится такой вариант.

Помогите чайнику. Если в стабилизаторе напряжения на вход подать напряжение меньше, чем установленное на выход, что будет на выходе? Нужно, чтобы схема начала пропускать ток при росте напряжения, начиная с 12 вольт.

Стабилизатор тока для светодиодов применяется во многих светильниках. Как и всем диодам, LED присуще нелинейная вольт-амперная зависимость. Что это значит? При повышении напряжения, сила тока медленно начинает набирать мощь. И только при достижении порогового значения, яркость светодиода становится насыщенной. Однако если ток не перестанет расти, то лампа может сгореть.

Правильная работа LED может быть обеспечена только благодаря стабилизатору. Эта защита необходима еще и по причине разброса пороговых значений напряжения светодиода. При подключении по параллельной схеме лампочки могут просто на просто сгореть, так как им приходится пропускать недопустимую для них величину тока.

Виды стабилизирующих устройств

По способу ограничения силы тока выделяются устройства линейного и импульсного типа.

Так как напряжение на светодиоде – неизменная величина, то стабилизаторы тока часто считают стабилизаторами мощности LED. Фактически последняя прямо пропорциональна изменению напряжения, что характерно для линейной зависимости.

Линейный стабилизатор нагревается тем больше, чем больше прилагается к нему напряжения. Это его главный недочёт. Преимущества данной конструкции обусловлены:

  • отсутствием электромагнитных помех;
  • простотой;
  • низкой стоимостью.

Более экономичными устройствами являются стабилизаторы на основе импульсного преобразователя. В этом случае мощность прокачивается порционно – по мере необходимости для потребителя.

Схемы линейных устройств

Самая простейшая схема стабилизатора – это схема, построенная на основе LM317 для светодиода. Последний являются аналогом стабилитрона с определенным рабочим током, который он может пропускать. Учитывая малую силу тока можно собрать простой аппарат самостоятельно. Наиболее простой драйвер светодиодных ламп и лент собирают именно таким способом.

Микросхема LM317 уже не одно десятилетие является хитом среди начинающих радиолюбителей благодаря своей простоте и надежности. На её основе можно собрать регулируемый блок питания, светодиодный драйвер и другие БП. Для этого потребуется несколько внешних радиодеталей, модуль работает сразу, настройки не требуется.

Интегральный стабилизатор LM317 как никакой другой подходит для создания несложных регулируемых блоков питания, для электронных устройств с разными характеристиками, как с регулируемым выходным напряжением, так и с заданными параметрами нагрузки.

Основное назначение это стабилизация заданных параметров. Регулировка происходит линейным способом, в отличие от импульсных преобразователей.

Выпускаются LM317 в монолитных корпусах, исполненных в нескольких вариациях. Самая распространённая модель TO-220 с маркировкой LM317Т.

Каждый вывод микросхемы имеет свое предназначение:

  • ADJUST. Ввод для регулирования выходного напряжения.
  • OUTPUT. Ввод для формирования выходного напряжения.
  • INPUT. Ввод для подачи питающего напряжения.

Технические показатели стабилизатора:

  • Напряжение на выходе в пределах 1,2–37 В.
  • Защита от перегрузки и КЗ.
  • Погрешность выходного напряжения 0,1%.
  • Схема включения с регулируемым выходным напряжением.

Мощность рассеяния и входное напряжение устройства

Максимальная «планка» входного напряжения должна быть не более заданной, а минимальная – выше желаемой выходной на 2 В.

Микросхема рассчитана на стабильную работу при максимальном токе до 1,5 А. Это значение будет ниже, если не применять качественный теплоотвод. Максимально допустимое рассеивание мощности без последнего равно примерно 1,5 Вт при температуре окружающей среды не более 30 0 С.

При установке микросхемы требуется изоляция корпуса от радиатора, к примеру, с помощью слюдяной прокладки. Также эффективный отвод тепла достигается путём применения теплопроводной пасты.

Краткое описание

Коротко описать достоинства радиоэлектронного модуля LM317, применяемого в стабилизаторах тока, можно так:

  • яркость светового потока обеспечивается диапазоном выходного напряжения 1, – 37 В;
  • выходные показатели модуля не зависят от частоты вращения вала электродвигателя;
  • поддерживание выходного тока до 1,5 А позволяет подключать несколько электроприёмников;
  • погрешность колебаний выходных параметров равна 0,1% от номинального значения, что является гарантией высокой стабильности;
  • имеется функция защиты по ограничению тока и каскадного отключения при перегреве;
  • корпус микросхемы заменяет землю, поэтому при внешнем креплении уменьшается количество монтажных кабелей.

Схемы включения

Безусловно, наипростейшим способом токового ограничения для светодиодных ламп станет последовательное включение добавочного резистора. Но данное средство подходит лишь только для маломощных LED.

Простейший стабилизированный блок питания

Чтобы сделать стабилизатор тока потребуется:

  • микросхемка LM317;
  • резистор;
  • монтажные средства.

Собираем модель по нижеприведенной схеме:

Модуль можно применять в схемах разных зарядных устройств либо регулируемых ИБ.

Блок питания на интегральном стабилизаторе

Этот вариант более практичный. LM317 ограничивает потребляемый ток, который задается резистором R.

Помните, что максимально допустимое значение тока, которое нужно для управления LM317, составляет 1,5 А с хорошим радиатором.

Схема стабилизатора с регулируемым блоком питания

Ниже изображена схема с регулируемым выходным напряжением 1.2–30 В/1,5 А.

Переменный ток преобразуется в постоянный с помощью моста-выпрямителя (BR1). Конденсатор С1 фильтрует пульсирующий ток, С3 улучшает переходную характеристику. Это означает, что стабилизатор напряжения может отлично работать при постоянном токе на низких частотах. Выходное напряжение регулируется ползунком Р1 от 1.2 вольта до 30 В. Выходной ток составляет около 1,5 А.

Подбор резисторов по номиналу для стабилизатора должен осуществляться по точному расчету с допустимым отклонением (небольшим). Однако разрешается произвольное размещение резисторов на монтажном плате, но желательно для лучшей стабильности размещать их подальше от радиатора LM317.

Область применения

Микросхема LM317 является отличным вариантом для использования в режиме стабилизации основных технических показателей. Она отличается простотой в исполнении, недорогой стоимостью и отличными эксплуатационными характеристиками. Единственный недостаток – пороговое значение напряжения составляет лишь 3 В. Корпус в стиле ТО220 – это одна из самых доступных моделей, которая позволяет рассеивать тепло довольно хорошо.

Микросхема применима в устройствах:

Стабилизирующая схема, построенная на основе LM317 простая, дешёвая, и в то же время надежная.

Стабилизатор тока на lm317, lm338, lm350 для светодиодов

В последнее время интерес к схемам стабилизаторов тока значительно вырос. И в первую очередь это связано с выходом на лидирующие позиции источников искусственного освещения на основе светодиодов, для которых жизненно важным моментом является именно стабильное питание по току. Наиболее простой, дешевый, но в то же время мощный и надежный токовый стабилизатор можно построить на базе одной из интегральных микросхем (ИМ): lm317, lm338 или lm350.

Datasheet по lm317, lm350, lm338

Прежде чем перейти непосредственно к схемам, рассмотрим особенности и технические характеристики вышеприведенных линейных интегральных стабилизаторов (ЛИС).

Все три ИМ имеют схожую архитектуру и разработаны с целью построения на их основе не сложных схем стабилизаторов тока или напряжения, в том числе применяемых и со светодиодами. Различия между микросхемами кроются в технических параметрах, которые представлены в сравнительной таблице ниже.

 LM317LM350LM338
Диапазон значений регулируемого выходного напряжения1,2…37В1,2…33В1,2…33В
Максимальный показатель токовой нагрузки1,5А
Максимальное допустимое входное напряжение40В35В35В
Показатель возможной погрешности стабилизации~0,1%~0,1%~0,1%
Максимальная рассеиваемая мощность*15-20 Вт 20-50 Вт 25-50 Вт
Диапазон рабочих температур0° - 125°С0° - 125°С0° - 125°С
Datasheet LM317.pdfLM350.pdfLM338.pdf

* – зависит от производителя ИМ.

Во всех трех микросхемах присутствует встроенная защита от перегрева, перегрузки и возможного короткого замыкания.

Lm317, самая распространенная ИМ, имеет полный отечественный аналог — КР142ЕН12А.

Выпускаются интегральные стабилизаторы (ИС) в монолитном корпусе нескольких вариантов, самым распространенным является TO-220.

Микросхема имеет три вывода:
  1. ADJUST. Вывод для задания (регулировки) выходного напряжения. В режиме стабилизации тока соединяется с плюсом выходного контакта.
  2. OUTPUT. Вывод с низким внутренним сопротивлением для формирования выходного напряжения.
  3. INPUT. Вывод для подачи напряжения питания.

Схемы и расчеты

Наибольшее применение ИС нашли в источниках питания светодиодов. Рассмотрим простейшую схему стабилизатора тока (драйвера), состоящую всего из двух компонентов: микросхемы и резистора.

На вход ИМ подается напряжение источника питания, управляющий контакт соединяется с выходным через резистор (R), а выходной контакт микросхемы подключается к аноду светодиода.

Если рассматривать самую популярную ИМ, Lm317t, то сопротивление резистора рассчитывают по формуле: R=1,25/I0 (1), где I0 – выходной ток стабилизатора, значение которого регламентируется паспортными данными на LM317 и должно быть в диапазоне 0,01-1,5 А. Отсюда следует, что сопротивление резистора может быть в диапазоне 0,8-120 Ом. Мощность, рассеиваемая на резисторе, рассчитывается по формуле: PR=I02×R (2). Включение и расчеты ИМ lm350, lm338 полностью аналогичны.

Полученные расчетные данные для резистора округляют в большую сторону, согласно номинальному ряду.

Постоянные резисторы производятся с небольшим разбросом значения сопротивления, поэтому получить нужное значение выходного тока не всегда возможно. Для этой цели в схему устанавливается дополнительный подстроечный резистор соответствующей мощности.

Это немного увеличивает цену сборки стабилизатора, но гарантирует получение необходимого тока для питания светодиода. При стабилизации выходного тока более 20% от максимального значения, на микросхеме выделяется много тепла, поэтому ее необходимо снабдить радиатором.

Онлайн калькулятор lm317, lm350 и lm338


Допустим, необходимо подключить мощный светодиод с током потребления 700 миллиампер. Согласно формуле (1) R=1,25/0,7= 1.786 Ом (ближайшее значение из ряда E2—1,8 Ом). Рассеиваемая мощность по формуле (2) будет составлять: 0.7×0.7×1.8 = 0,882 Ватт (ближайшее стандартное значение 1 Ватт).

На практике, для предотвращения нагрева, мощность рассеивания резистора лучше увеличить примерно на 30%, а в корпусе с низкой конвекцией на 50%.

Кроме множества плюсов, стабилизаторы для светодиодов на основе lm317, lm350 и lm338 имеют несколько значительных недостатков – это низкий КПД и необходимость отвода тепла от ИМ при стабилизации тока более 20% от максимального допустимого значения. Избежать этого недостатка поможет применение импульсного стабилизатора, например, на основе ИМ PT4115.

Регулируемые стабилизаторы LM317 и LM337. Особенности применения

В радиолюбительской практике широкое применение находят микросхемы регулируемых стабилизаторов LM317 и LM337. Свою популярность они заслужили благодаря низкой стоимости, доступности, удобного для монтажа исполнению, хорошим параметрам. При минимальном наборе дополнительных деталей эти микросхемы позволяют построить стабилизированный блок питания с регулируемым выходным напряжением от 1,2 до 37 В при максимальном токе нагрузки до 1,5А.

Но! Часто бывает,  при неграмотном или неумелом подходе радиолюбителям не удаётся добиться качественной работы микросхем, получить заявленные производителем параметры. Некоторые умудряются вогнать микросхемы в генерацию.

Как получить от этих микросхем максимум и избежать типовых ошибок?

Об этом по-порядку:

Микросхема LM317 является регулируемым стабилизатором ПОЛОЖИТЕЛЬНОГО напряжения, а микросхема LM337  - регулируемым стабилизатором ОТРИЦАТЕЛЬНОГО напряжения.

Обращаю особое внимание, что цоколёвки у этих микросхем различные!

Даташит производителя: datasheet LM317 (pdf-формат 1041 кб),  datasheet lm337 (pdf-формат 43кб).

Цоколёвка LM317 и LM337:

Типовая схема включения LM317:

Увеличение по клику

Выходное напряжение схемы зависит от номинала резистора R1 и рассчитывается по формуле:

Uвых=1,25*(1+R1/R2)+Iadj*R1

где Iadj ток управляющего вывода. По даташиту составляет 100мкА, как показывает практика реальное значение 500 мкА.

Для микросхемы LM337 нужно изменить полярность выпрямителя, конденсаторов и выходного разъёма.

Но скудное даташитовское описание не раскрывает всех тонкостей применения данных микросхем.

Итак, что нужно знать радиолюбителю, чтобы получить от этих микросхем МАКСИМУМ!
1. Чтобы получить максимальное подавление пульсаций входного напряжения необходимо:

  • Увеличить (в разумных пределах, но минимум до 1000 мкФ) емкость входного конденсатора C1. Максимально подавив пульсации на входе, мы получим минимум пульсаций на выходе.
  • Зашунтировать управляющий вывод микросхемы конденсатором на 10мкФ . Это увеличивает подавление пульсаций на 15-20дБ.  Установка емкости больше указанного значения ощутимого эффекта не даёт.

Схема примет вид:

Увеличение по клику

2. При выходном напряжении больше 25В в целях защиты микросхемыдля быстрого и безопасного разряда конденсаторов необходимо подключить защитные диоды:

увеличение по клику

Важно: для микросхем LM337 полярность включения диодов следует поменять!

3. Для защиты от высокочастотных помех электролитические конденсаторы в схеме необходимо зашунтировать плёночными конденсаторами небольшой ёмкости.

Получаем итоговый вариант схемы:

Увеличение по клику

4. Если посмотреть внутреннюю структуру микросхем, можно увидеть, что внутри в некоторых узлах применены стабилитроны на 6,3В. Так что нормальная работа микросхемы возможна при входном напряжении не ниже 8В!

Хотя в даташите и написано, что разница между входным и выходным напряжениями должна составлять минимум 2,5-3 В, как происходит стабилизация при входном напряжении менее 8В, остаётся только догадываться.

5. Особое внимание следует уделить монтажу микросхемы. Ниже приведена схема с учётом разводки проводников:

Увеличение по клику

Пояснения к схеме:

  1. длинна проводников (проводов) от входного конденсатора C1 до входа микросхемы (А-В) не должна превышать 5-7 см. Если по каким-то причинам конденсатор удалён от платы стабилизатора, в непосредственной близости от микросхемы рекомендуется установить конденсатор на 100 мкФ.
  2. для снижения влияния выходного тока на выходное напряжение (повышение стабильности по току) резистор R2 (точка D) необходимо подсоединять непосредственно к выходному выводу микросхемы или отдельной дорожкой/проводником ( участок C-D). Подсоединение резистора R2 (точка D) к нагрузке (точка Е) снижает стабильность выходного напряжения.
  3. проводники до выходного конденсатора (С-E) также не следует делать слишком длинными. Если нагрузка удалена от стабилизатора, то на стороне  нагрузки необходимо подключить байпасный конденсатор (электролит на 100-200 мкФ).
  4. так же с целью снижения влияния тока нагрузки на стабильность выходного напряжения «земляной» (общий) провод необходимо развести «звездой» от общего вывода входного конденсатора (точка F).

Выполнив эти нехитрые рекомендации, Вы получите стабильно работающее устройство, с теми параметрами, которые ожидались.

Удачного творчества!

Похожие статьи:


LM317T Схема питания магнитолы.

Блок питания на LM317. Схемы и расчеты

Микросхема уже не одно десятилетие пользуется успехом среди начинающих радиолюбителей благодаря своей простоте и надежности. На базе этой микросхемы можно собрать регулируемый блок питания на LM317, стабилизатор тока, светодиодный драйвер и другие БП. Для этого вам понадобится несколько внешних радиодеталей, для LM317 схема включения работает сразу, никаких настроек не требуется.

Микросхемы LM317 и LM317T Datasheet полностью идентичны, отличаются только корпусом.Вообще нет никаких различий или различий.

Он также написал обзоры и даташит других популярных ИС. С хорошими иллюстрациями, понятными и простыми схемами.


  • 1. Технические характеристики
  • 2. Аналоги
  • 3. Типовые схемы включения
  • 4. Вычислители
  • 5. Схемы включения
  • 6. Радиоконструкторы
  • 7. Datasheet, Datasheet

Характеристики

Основное назначение - стабилизация положительного напряжения. Регулировка происходит линейно, в отличие от импульсных преобразователей.

Популярна еще и LM317T, я с ней не встречался, поэтому пришлось долго искать нужный даташит к ней. Оказалось, что по параметрам они полностью идентичны, буквами «Т» в конце маркировки обозначен корпус Т-220 на 1,5 ампера.

Скачать даташеты:

  1. full;

Характеристики

Даже при наличии интегрированных систем защиты не следует эксплуатировать на пределе возможностей.При выходе из строя неизвестно сколько вольт будет на выходе, удастся сжечь дорогую нагрузку.

Приведу основные электрические характеристики из Datasheet LM317 на русском языке. Не все знают технические термины на английском языке.

В даташете указана огромная сфера применения, проще написать там, где не используется.

Аналоги

Микросхемы с практически одинаковым функционалом многие отечественные и зарубежные.Я добавлю в список более мощные аналоги, чтобы избежать включения нескольких параллелей. Самый известный аналог LM317 - отечественный кр142ен12.

  1. LM117 LM217 - расширенный диапазон рабочих температур от -55 ° до + 150 °;
  2. LM338, LM138, LM350 - аналоги по 5а, 5а и 3а соответственно;
  3. LM317HV, LM117HV - выходное напряжение до 60В, если не хватает стандартных 40В.

Полные аналоги:

  • GL317;
  • SG317;
  • UPC317;
  • ЭКГ1900.

Типовые схемы включения

Контроллер 1,25 - 20 В с регулируемым током

000

000 .. Для максимального облегчения расчетов на базе LM317T было разработано множество программных калькуляторов LM317 и онлайн-калькуляторов.При указании исходных параметров можно сразу рассчитать несколько вариантов и посмотреть характеристики необходимых радиодеталей.

Программа для расчета источников напряжения и тока с учетом характеристик LM317 от LM317T. Расчет схем включения мощных преобразователей на транзисторах TL431, M5237. Также IC 7805, 7809, 7812.

Схемы включения

Стабилизатор LM317 зарекомендовал себя с универсальной микросхемой, способной стабилизировать напряжение и токи.За десятки лет были разработаны сотни схем включения LM317T для различных приложений. Основное назначение - стабилизатор напряжения в силовых блоках. Для увеличения силы количества ампер на выходе есть несколько вариантов:

  1. подключение параллельно;
  2. Установка
  3. на выходе силовых транзисторов, получаем до 20а;
  4. Замена мощных аналогов LM338 на 5а или LM350 на 3А.

Для построения двухполюсного блока питания используются стабилизаторы отрицательного напряжения LM337.

Считаю, что параллельное подключение - не лучший вариант из-за разницы характеристик стабилизаторов. Невозможно подогнать несколько штук точно под одинаковые параметры, чтобы равномерно распределить нагрузку. Благодаря скаттеру одной загрузки всегда будет больше всего. Вероятность выхода из строя нагруженного элемента выше, если он сгорит, то резко возрастет нагрузка на другой, который может не выдержать.

Чтобы не подключать параллельно, лучше использовать для питания преобразователя напряжения на выходе для силовой части DC-DC.Они рассчитаны на большой ток и лучше из-за большего размера.

Современные импульсные микросхемы уступают по популярности, их простота превзойти сложно. Стабилизатор тока на LM317 для светодиодов прост в настройке и расчетах, в настоящее время все еще используется в небольшом производстве электронных компонентов.

Два кровяных BP LM317 и LM337 для получения положительного и отрицательного напряжения.


Радиоконструкции

Для начинающих радиолюбителей могу порекомендовать радиоконструкторы от Китая на AliExpress. Такой конструктор - оптимальный способ собрать устройство по схеме включения, вам не нужно вносить плату и забирать его. Любой конструктор можно доработать на свое усмотрение, главное, чтобы заряд был. Стоимость конструктора от 100 руб с доставкой, готовый модуль в сборе от 50 руб.

Datasheet, Datasheet

Микросхема очень популярна, выпускается самыми разными производителями, в том числе китайскими. Мои коллеги сталкивались с LM317 с плохими параметрами, которые не тянут заявленный ток. Куплен у китайцев, которые любят подделывать и копировать, при этом ухудшая характеристики.

Комментарии (16):

# 1 root 28 марта 2017

В схему добавлено дополнений:

  • В эмиттерную схему транзисторов добавлены транзисторы для выравнивания токов;
  • Добавлены конденсаторы C3 и C4 (0.Керамика 1 мкФ).

Емкость C1 лучше собрать из нескольких электролитических конденсаторов, если вам нужен большой ток, рекомендуется 2 шт. Для 4700mCF и более.

Транзисторы

CT819 можно заменить на зарубежные MJ3001 или другие.

# 2 Victor 12 сентября 2017 г.

R2-какого типа, СП ... или. Смэм неплохо! Спасибо !!!

# 3 root 12 сентября 2017

Резистор R2 - переменное сопротивление любого типа, мощностью 0.5 Вт и более. Если нет сопротивления до 3,3К, можно выставить 6,8к или другое (до 10к).

# 4 Дмитрий 25 октября 2017

Спасибо за уроки очень полезные.

# 5 Евгений 25 ноября 2017

Что с защитой от перегрузки / кз?

# 6 root 26 ноября 2017

Данная схема не защищает от непрерывной и токовой перегрузки. Без доработки схемы на его выходе не помешает установка предохранителя.

# 7 Андрюс 15 декабря 2017

собрал схему Но что-то падает ток на выходе.Trans 300.4A подает 31 вольт A на выходе при нагрузке 6 вольт 3 напряжения. Может что не так. Транзисторы тоже меняли LM - не помогает.

# 8 root 15 декабря 2017

Внимательно проверьте всю установку, особенно исправность микросхемы и транзисторов.
COFCOL CHOCHCH LM317:


По транзисторам в пластиковых и металлических корпусах - КТ819 - характеристики и основание.

# 9 Андрюс 15 декабря 2017

все проверено много раз.Микросхема тоже правильно подключена к транзистору. также поменял микросхему, транзисторы. Ничего не помогает, даже не знаю, что еще можно сделать.

# 10 Александр Коммонсистер 16 декабря 2017

Благодарю #root за смешанную внутреннюю схему микросхемы: искал везде, но безуспешно. На 12 посеве будет аналогично.

# 11 Александр Коммонсистер 17 декабря 2017 г.

Насчет внутренней схемы LM317: как заменить источник тока: Говорят два (и более) кремниевых диода? Возможна ли замена транзисторов на внутренней схеме на одну композитную марку, скажем, кт827вм? Чем заменили операционный усилитель? Как построить токовую защиту? - И пока я писал вопросы, сразу нашел ответ: использовать полевой транзистор.

# 12 ROOT 17 декабря 2017

Александр, ниже принципиальная схема Кристаллических микросхем LM117, LM317-N из даташета (сайт Ti.com - Texas Instruments):

# 13 Александр Коммонсистер 17 декабря 2017 г.

Спасибо: Очень напоминает схему CR142NE. Но нет никаких деноминаций.

# 14 Игорь 26 декабря 2017

Можно ли применить в схеме транзисторы CT827A?

# 15 Александр Коммонсистер 27 декабря 2017 г.

Игорь: Наверняка можно, но после оператора (см. Пост №8) в цепочке баз до схемы защиты, скорее всего, будет включен гасящий резистор, номинал которого зависит от напряжения питания: главное в том, что на базе эмиттера не больше пяти вольт.Токовая защита Токовая защита, вероятно, будет заменена на Z147A Stabilitron.

# 16 Андрей 06 февраля 2018

Здравствуйте, первый раз собираю блок питания, в гараже нашел старый трансформатор. Я сделаю это по такой схеме. Подскажите пожалуйста на какой ножке переменный резистор куда идет.

В последнее время интерес к схемам стабилизаторов тока значительно возрос. И в первую очередь это связано с выходом на лидирующие позиции источников искусственного освещения на основе светодиодов, для которых жизненно важным моментом является именно стабильное электроснабжение.Самый простой, дешевый, но в то же время мощный и надежный стабилизатор тока можно построить на базе одной из интегральных схем: LM317, LM338 или LM350.

Лист данных на LM317, LM350, LM338

Прежде чем переходить непосредственно к схемам, рассмотрим особенности и характеристики вышеуказанных линейных интегральных стабилизаторов (лисица).

Все три из них имеют схожую архитектуру и предназначены для построения на их основе не сложных схем стабилизаторов тока или напряжения, в том числе применяемых и со светодиодами.Различия между чипами связаны техническими параметрами, которые представлены в сравнительной таблице ниже.

LM317. LM350 LM338.
Диапазон значений регулируемого выходного напряжения 1,2 ... 37В. 1,2 ... 33В. 1,2 ... 33В.
Максимальная токовая нагрузка 1,5А. 3А. 5А.
Максимально допустимое входное напряжение 40 В. 35В. 35В.
Индикатор возможной ошибки стабилизации ~ 0,1% ~ 0,1% ~ 0,1%
Максимальная рассеиваемая мощность * 15-20 Вт 20-50 Вт 25-50 Вт
Диапазон рабочих температур 0 ° - 125 ° C 0 ° - 125 ° C 0 ° - 125 ° C
Лист данных. LM317.pdf. LM350.pdf. Lm338.pdf.

* - зависит от производителя.

Во все три микросхемы встроена защита от перегрева, перегрузки и возможного короткого замыкания.

Интегральные стабилизаторы (ИП) выпускаются в монолитном корпусе нескольких вариантов, наиболее распространенным является К-220. Микросхема имеет три выхода:

  1. Настроить. Выход для установки (регулировки) выходного напряжения. В режиме стабилизации тока подключен к плюсу выходного контакта.
  2. Выход. Выход с низким внутренним сопротивлением для формирования выходного напряжения.
  3. Ввод. Выход для напряжения питания.

Схемы и расчеты

Наибольшее использование IP было обнаружено в источниках светодиодов. Рассмотрим простейшую схему стабилизатора тока (драйвера), состоящую всего из двух компонентов: микросхемы и резистора.
На вход подается напряжение питания, управляющий вывод подключается к выходу через резистор (R), а выход микросхемы подключается к аноду светодиода.

Если рассматривать самый популярный lm317t, то сопротивление резистора рассчитывается по формуле: R = 1,25 / i 0 (1), где i 0 - выходной ток стабилизатора, величина которого регулируется Паспортные данные на LM317 и должны быть в пределах 0,01–1,5 А. Отсюда следует, что сопротивление резистора может быть в пределах 0,8–120 Ом. Мощность, рассеиваемая на резисторе, рассчитывается по формуле: p r = i 0 2 × R (2). Включение и расчеты LM350, LM338 полностью аналогичны.

Результирующие расчетные данные для резистора округлены по большей части согласно номинальной строке.

Постоянные резисторы изготавливаются с небольшим изменением величины сопротивления, поэтому не всегда удается получить желаемое значение выходного тока. Для этого в схему устанавливают дополнительный быстродействующий резистор соответствующей мощности.
Это немного увеличивает стоимость сборки стабилизатора, но гарантирует необходимый ток для питания светодиода.При стабилизации выходного тока более 20% от максимального значения на микросхеме выделяется много тепла, поэтому ее необходимо снабдить радиатором.

Онлайн-калькулятор LM317, LM350 и LM338

Как-то недавно в интернете была одна схема простого блока Power с возможностью регулировки напряжения. Вы можете регулировать напряжение от 1 до 36 вольт, в зависимости от выходного напряжения на вторичной обмотке трансформатора.

Внимательно посмотрите на LM317T в самой схеме! Третья ножка (3) микросхемы цепляется за конденсатор C1, то есть третья ножка является входом, а вторая ножка (2) цепляется за конденсатор C2 и резистор 200 Ом и является выходом.

С помощью трансформатора от напряжения сети 220 вольт получаем не более 25 вольт. Меньше можно, больше нельзя. Потом все это дело выпрямляем диодный мост и сглаживаем пульсации конденсатором С1. Все это подробно описано в статье, как получить постоянное напряжение. И вот самый главный наш козырь в блоке питания - это высокостабильный стабилизатор напряжения LM317T. На момент написания статьи цена на этот чип составляла около 14 рублей.Даже дешевле, чем буханка белого хлеба.

Описание микросхемы

LM317T - регулятор напряжения. Если трансформатор выдается на вторичную обмотку 27-28 вольт, мы спокойно можем регулировать напряжение от 1,2 и до 37 вольт, но я бы не стал поднимать планку больше 25 вольт на выходе трансформатора.

Чип может быть выполнен в корпусе Case-220:

или в корпусе D2 Pack

Он может пропускать через себя ток максимальной силы 1.5 ампер, чего вполне достаточно для питания ваших электронных вязальных машин. То есть мы можем выдавать напряжение 36 вольт с током на нагрузку до 1,5 ампер, а при этом наша микросхема все равно будет выдавать 36 вольт - это, конечно, в идеале. На самом деле будут спрашивать акции Volta, что не очень критично. При большом токе в нагрузке желательно поставить эту микросхему на радиатор.

Для того, чтобы собрать схему, нам понадобится еще резистор переменный на 6,8км, можно даже на 10км, а также резистор постоянный на 200 Ом, желательно от 1 ватта.Ну а на выходе ставим конденсатор в 100 мкФ. Абсолютно простая схема!

Сборка в железе

Раньше у меня был очень плохой блок питания на транзисторах. Я подумал, а почему бы его не переделать? Вот результат 😉


Здесь мы видим импортный диодный мост GBU606. Он рассчитан на ток до 6 ампер, что более чем достаточно для нашего блока питания, так как он будет выдавать в нагрузку максимум 1,5 ампера. ЛМ-ку я поставил на радиатор с помощью пасты КПТ-8 для улучшения теплообмена.Ну, все остальное, я думаю, вы знаете.


А вот допотопный трансформатор, который дает мне на вторичной обмотке напряжение 12 вольт.


Все это аккуратно упаковано в футляр и выведены провода.


Так что вы думаете? 😉


У меня получилось минимальное напряжение 1,25 вольт, а максимальное - 15 вольт.



Ставлю любое напряжение, в данном случае самые обычные 12 вольт и 5 вольт



Все работает на ура!

Этот блок питания очень удобен для регулировки скорости мини-дрели, которая используется для сверления досок.


Аналоги на Алиэкспресс

Кстати, на Али можно найти готовый набор этого блока без трансформатора.


Лень собирать? Можно взять готовые на 5 ампер меньше 2 $:


По видно это ссылка на сайт.

Если 5 ампер недостаточно, вы можете увидеть 8 ампер. Достаточно даже самой известной электрической машины:


Блок питания - необходимая вещь в арсенале любого радиолюбителя.И предлагаю собрать очень простую, но в то же время стабильную схему такого устройства. Схема несложная, а набор деталей для сборки минимальный. А теперь от слов к делу.

Для сборки нам понадобятся следующие комплектующие:

НО! Все эти детали представлены точно по схеме, а выбор комплектующих зависит от характеристик трансформатора и других условий. Компоненты представлены по схеме, но мы их выберем! Трансформатор (12-25 В.) Диодный мост на 2-6 А.C1 1000 MKF 50 V.C2 100 MKF 50 V.R1 (номинал подбирается в зависимости от трансформатора Служит для подбора светодиодов) R2 200 OMR3 (резистор переменный, подбирается тоже свой номинал зависит от R1, но об этом позже) микросхема LM317Ta - это тоже те инструменты, которые понадобятся при работе.


Сразу приведу схему:


Микросхема LM317 представляет собой регулятор напряжения. Именно на нем и буду собирать сей девайс. Итак, приступаем к сборке.

Шаг 1.Для начала нужно определить сопротивление резисторов R1 и R3. Дело в том, какой трансформатор вы выберете. То есть вам нужно правильно выбрать номинации, и в этом нам поможет специальный онлайн-калькулятор. Его можно найти по этой ссылке: На онлайн-калькуляторе, надеюсь, вы разберетесь. Я рассчитал резистор R2, взяв R1 = 180 Ом, а выходное напряжение 30 В. Получилось 4140 Ом. То есть мне нужен резистор на 5 ком.

Шаг 2. С резисторами разобрался, теперь о pCB.Я сделал это в программе Sprint Layout, которую можно скачать здесь: плата за скачивание


Шаг 3. Сначала я объясню, что надеть. Контакты 1 и 2 - светодиод. 1 - катод, 2 - анод. Резистор для него (R1) Рассмотрим здесь: рассчитаем резисторы с контактами 3, 4, 5 - переменный резистор. И 6 и 7 не пригодились. Было задумано подключить вольтметр. Если он вам не нужен, то просто отредактируйте скачанную плату. Ну а если нужно, установите перемычку между 8 и 9 по контактам.Сделал гонку на Гетинаксе, метод ЛУТ, отравился перекисью водорода (100 мл перекиси + 30 г. Лимонная кислота + чайная ложка). Теперь о трансформаторе. Брал силовой трансформатор ТС-150-1. Он обеспечивает напряжение 25 вольт.

Шаг 4. Теперь нужно определиться с корпусом. Не раздумывая, мой выбор пал на корпус от старого компа Блока. Питание. Кстати, в этом здании раньше стоял мой старый БП.


Брал с бесперебойного на переднюю панель, подошла очень хорошо.


Вот как он будет установлен:


Чтобы закрыть отверстие в центре, я приклеил небольшой кусок ДВП и просверлил все необходимые отверстия. Ну и установил разъемы Banana.


Кнопка включения питания осталась позади. Ее на фото еще нет. Трансформатор я закрепил "родными" гайками на задней решетке вентилятора. Он точно подошел по размеру.


А на место, где будет плата, тоже приклеил кусок ДВП, во избежание замыкания.


Шаг 5. Теперь нужно установить плату и радиатор, спаять все необходимые провода. И не забываем про предохранитель. Я был прикреплен сверху к трансформатору. На фото все выглядит, как-то страшно и не красиво, а отворачивается совсем.



Осталось только закрыть верхнюю крышку. Еще я ее немного приклеил на термоклей к панели. И вот наш блок питания готов! Осталось только протестировать.

Это устройство может выдавать максимальное напряжение 32 В и ток до 2 ампер.Минимальное напряжение 1,1 В, максимальное 32 В.


uSAMODELKINA.RU.

Блок питания на LM317

Блок питания - непременный атрибут в радиолюбительской мастерской. Еще решил собрать регулируемый БП, так как надоело каждый раз покупать батарейки или пользоваться случайными переходниками. Вот его краткое описание: БП регулирует выходное напряжение от 1,2 вольт до 28 вольт. И обеспечивает нагрузку до 3 А (зависит от трансформатора), чего чаще всего бывает достаточно для проверки работоспособности любительских конструкций.Схема простая, просто для начинающего радиолюбителя. Собрана на основе дешевых комплектующих - LM317 и CT819g.

Регулируемая цепь источника питания LM317


Список элементов схемы:

  • Стабилизатор LM317.
  • T1 - Транзистор Kt819g
  • TR1 - Силовой трансформатор
  • F1 - Предохранитель 0,5a 250 В
  • BR1 - Диодный мост
  • D1 - Диод 1N5400
  • LED1 - Светодиод любого цвета
  • C1 - Электролитический конденсатор 3300 мкФ * 43B
  • C2 - Керамический конденсатор 0.1 мкФ
  • C3 - электролитический конденсатор 1 мкФ * 43V
  • R1 - сопротивление 18K
  • R2 - сопротивление 220 Ом
  • R3 - сопротивление 0,1 Ом * 2W
  • P1 - сильное сопротивление 4,7K

ЦВЕТ КРЫШКИ И ТРАНЗИСТОРА

Корпус взял от БП компа. Лицевая панель из текстолита, на эту панель желательно установить вольтметр. Не ставил так как еще не нашел подходящего. Также на лицевой панели установлены зажимы для выходных проводов.

Входная розетка слева для питания самого БП. Печатная плата Предназначена для крепления микросхемы транзистора и стабилизатора. Крепились к общему радиатору через резиновую прокладку. Радиатор взял твердый (на фото это видно). Его нужно брать как можно больше - для хорошего охлаждения. Все-таки 3 ампера - это много!

Посмотреть все характеристики и варианты включения микросхемы LM317 можно в даташите.Схема в настройке не нужна и работает сразу. Ну хоть заработал сразу. Автор статьи: Владислав.

Форум по микросхемам Стабилизаторы

Обсудить статью блок питания на LM317

radioskot.ru.

Блок питания - одно из важнейших устройств в радиолюбительской мастерской. Тем более с батареями и с батареями каждый раз тихо как-то надоело. Рассматриваемый здесь БП регулирует напряжение от 1,2 вольт до 24 вольт.И нагрузку до 4 А. для большего тока было решено установить два одинаковых трансформатора. Трансформаторы подключены параллельно.

Детали для регулируемого блока питания

  1. Корпус стабилизатора LM317 ТО-220.
  2. Транзистор кремниевый, П-Н-П КТ818.
  3. Резистор 62 Ом.
  4. Конденсатор электролитический 1 мкФ * 43Б.
  5. Конденсатор электролитический 10 мкФ * 43Б.
  6. Резистор 0,2 Ом 5Вт.
  7. Резистор 240 Ом.
  8. Сильный резистор 6.8 ком.
  9. Конденсатор электролитический 2200 мкФ * 35В.
  10. Любой светодиод.

Схема блока питания

Блок-схема защиты

Блок-схема выпрямителя

Детали для защиты здания от KZ

  1. Кремниевый транзистор, N-P-N KT819.
  2. Транзистор кремниевый, Н-П-Н КТ3102.
  3. Резистор 2 Ом.
  4. резистор 1 ком.
  5. резистор 1 ком.
  6. Любой светодиод.

Для корпуса регулируемого блока питания использованы два корпуса, от обычного компьютерного блока питания. Вместо кулера поставили вольтметр и амперметр.

Для дополнительного охлаждения был установлен кулер.

Печатная плата была нарисована в Sprint Layout V6.0.

Но можно присоединить схему только что смонтированной установки. Корпуса соединяются двумя болтами.

Гайки приклеены к крышке термоклеевой крышки.Для охлаждения стабилизатора и транзисторов использовался радиатор от компьютера, который продувал кулер.

Для удобства переноса блока питания прикручена ручка от вытянутой в письменной таблице. В целом получившийся блок питания очень понравился. Его мощности достаточно для питания практически всех цепей, проверки микросхем и зарядки небольших аккумуляторов.

Схему IP настраивать не нужно, а при правильном пике заработает сразу.Статья 4EI3 Электронная почта автора

Форум по БП

Обсудить статью ВР о LM317 с блоком безопасности

radioskot.ru.

Схема регулируемого блока питания на LM317

Сразу отвечу на вопросы: да, этот блок питания я делал для себя, хотя лабораторный блок у меня приличный; Питать детские электрические батарейки чисто, чтобы не тянуть главную мощную. И вот, когда я вроде как оправдался за такую ​​инсолидировку, как для опытного радиоплеера, можно переходить к подробному описанию 🙂

Схема источника напряжения на LM317

В общем, был самодельный приличный металл коробочка со стрелочным индикатором, в которой давно прожила зарядка (самодельная естественно).Но она работала плохо, поэтому после покупки цифрового универсального IMAX B6 - внутри нее задумали разместить БП до 12 вольт, чтобы электронные детские игрушки накормить (роботы, моторы и так далее).

Сначала был выбран трансформатор. Пульс ставить не хотелось - ни капельки внезапно, ни где резьба намечается, намечается вещь в детскую. Поставил ТП20-14, который через пару минут пнул)) точнее вырвал из интерсити, так как этот трансформатор 20 лет лежал в тумбочке.Ну ничего - заменил на надежный китайский 13V / 1A от магнитолы (тоже 15 лет было).

Следующий этап Блок питания - выпрямитель с фильтром. Имеется в виду диодный мост с конденсатором на 1000-5000 мкФ. Паять его на скаттер не захотел - поставил готовую косынку.

Отлично, уже есть постоянные 15 вольт! Мы идем ... сейчас регулируем эти вольты. Можно было собрать на паре транзисторов простейший регулятор, но в облом.Самое быстрое решение - микросхема LM317. Всего 3 детали - переменный регулятор, резистор на 240 Ом и сам чип-стабилизатор, который от счастья попал в коробку. И даже не солдат!

Вот только она не вышла ... Я сидел и тупо на нее споткнулся: Даркхэм вылез? Сначала трансформатор, теперь она ... нет, упорно бьется днем!

Наутро для трезвой головы заметил, что 2 и 3 вывода перепутаны местами)) Перепанал и все стало налажено.Ровно от 1,22 до 12В. Осталось выпасть стрелка индикатора переключенного на тумблер как вольт / амперметр, так и светодиоды питания и выходного напряжения. Просто красный через пару километров на выходе висел, чтобы было видно примерно что сделано, этакая дополнительная защита от подачи 10 В на 3-х вольтовую игрушку.

А про защиту. Их нет. Даже в режиме CW подаётся напряжение и светодиоды тусклые. Ток в цепи тока около 1,5 ампер. Но электронных предохранителей изобретать не удалось - слабый трансформатор сам играет роль программатора тока.Если вы столкнетесь с повторением конструкции по всем правилам - берите схему защиты отсюда.

Из особенностей микросхемы отмечу падение напряжения около 2 В. Это не много и мало - среднее, как для таких стабилизаторов.

Конденсатор на выходе поставил 47 мкФ на 25 В. Защитный диод не ставил, мол не обязательно. Резистор переменный 6,8 ком - но работает в узком секторе поворота ручки, лучше заменить на 2-3 ком.Или оказывайте последовательно еще одно, постоянное сопротивление.

Итоги работы

Подведем итог: схема определенно рабочая и рекомендуется для повторения начинающим мастерам, которые делают первые шаги, или тем, кому лень тратить время / деньги на более сложные схемы ДПК. Дело в том, что минимальный порог 1,2 В - не проблема. Я, например, не помню случая, чтобы мне вольт было меньше))

elwo.ru.

мощный регулируемый блок питания

На микросайте LM317T схема блока питания (БП) упрощается во много раз.Во-первых, можно произвести настройку. Во-вторых, сделана стабилизация мощности. Более того, по отзывам многих радиолюбителей, этот микробрикс в разы больше отечественных аналогов. В частности, его ресурс очень большой, ни в коем случае не по сравнению с каким-либо другим элементом.

Блок питания - трансформатор

В качестве преобразователя напряжения необходимо использовать понижающий трансформатор. Его можно взять практически из любой бытовой техники - магнитофонов, телевизоров и т. Д.Также можно использовать трансформаторы марки TWEC-110, которые были установлены в сканере черно-белого телевидения. Правда, выходное напряжение у них всего 9 В, а ток совсем небольшой. А если нужно проложить мощного потребителя, этого явно недостаточно.

Но если вы хотите сделать мощный БП, разумнее использовать силовые трансформаторы. Их мощность должна быть не менее 40 Вт. Для изготовления блока питания ЦАП на микросайте LM317T потребуется выходное напряжение 3,5-5 В. Именно такое значение в цепи питания микроконтроллера.Не исключено, что вторичную обмотку потребуется немного изменить. Первичная при этом не перематывается, проводится только ее изоляция (при необходимости).

Выпрямительный каскад

Выпрямительный блок представляет собой сборку полупроводниковых диодов. В этом нет ничего сложного, стоит только определиться, какой вид выпрямления использовать. Схема выпрямителя может быть:

  • одноальтерогенная;
  • двупетье;
  • дорожное покрытие;
  • с удвоением, тройным, напряжением.

Последнее разумно применить, если, например, на выходе трансформатора у вас 24 В, а нужно получить 48 или 72. В этом случае неизбежно уменьшается выходной ток, это следует учитывать. Для простого блока питания больше всего подойдет схема выпрямителя. На микросайте LM317T использовать б / у мощный блок питания не позволит вам обойтись. Причина, по которой мощность самого чипа всего 2 Вт. Схема дорожного покрытия позволяет избавиться от ряби, а КПД у нее на порядок выше (если сравнивать с одноальтерогенной схемой).Допускается в выпрямительном каскаде использовать как диодные сборки, так и отдельные элементы.

Корпус блока питания

В качестве материала корпуса разумнее использовать пластик. Удобен в обработке, поддается разогреву при нагревании. Другими словами, заготовкам можно легко придать любую форму. А на сверление отверстий времени не потребуется. Но можно немного поработать и сделать красивый и надежный лист из алюминия. Конечно, хлопот с ним будет больше, но внешний вид будет потрясающий.После изготовления корпуса из листового алюминия его можно аккуратно очистить, спроектировать и нанести несколько слоев краски и лака.

Вдобавок убьешь сразу двух зайцев - получишь красивый чехол и обеспечишь дополнительное охлаждение майкрософта. На LM317T блок питания построен по такому принципу, что стабилизация осуществляется с выделением большого количества тепла. Например, у вас на выходе выпрямитель 12 В, а стабилизация должна выдавать 5 В.. Эта разница, 7 вольт, идет на нагрев корпуса микробрикса. Следовательно, ему необходимо качественное охлаждение. И алюминиевый корпус этому поспособствует. Однако можно ввести и более продвинутый - установленный на радиаторе термовыключатель, который будет управлять кулером.

Схема стабилизации напряжения

Итак, перед вами микросайт LM317T, схема питания на нем перед глазами, теперь нужно определиться с назначением его выводов. Их всего три - вход (2), выход (3) и масса (1).Поверните корпус лицевой стороной к себе, нумерация производится слева направо. На этом все, теперь осталось провести стабилизацию напряжения. А сделать это несложно, если выпрямительный блок и трансформатор готовы. Как вы понимаете, минус с выпрямителя поступает на первый вывод сборки. С плюса выпрямителя напряжение подается на второй вывод. С третьего снимается стабилизированное напряжение. Причем на входе и выходе необходимо установить электролитические конденсаторы емкостью 100 мкФ и 1000 мкФ соответственно.Вот и все, просто только на выходе желательно ставить постоянное сопротивление (около 2 ком), что позволит быстрее разряжаться электролитам после отключения.

Схема блока питания с возможностью регулировки напряжения

Сделать регулируемый блок питания на LM317T проще, для этого не нужны специальные знания и навыки. Итак, у вас уже есть блок питания со стабилизатором. Теперь его можно немного модернизировать, чтобы изменить напряжение на выходе в зависимости от того, что вам нужно.Для этого достаточно отключить первый вывод микронауки от минусовой цепи питания. На выходе последовательно соединены два сопротивления - постоянное (номинал 240 Ом) и переменное (5 ком). В месте их подключения подключается первый вывод микроскопов. Такие несложные манипуляции позволяют сделать регулируемый блок питания. Причем максимальное напряжение, подаваемое на вход LM317T, может составлять 25 вольт.

Дополнительные возможности

С использованием микросайта LM317T схема источника питания становится более функциональной.Конечно, во время работы блока питания нужно будет следить за основными параметрами. Например, потребляемый ток либо выходное напряжение (особенно это актуально для схемы регулирования). Следовательно, на лицевой панели необходимо вмонтировать индикаторы. Кроме того, нужно знать, включен ли блок питания в сеть. Обязанность уведомлять вас о включении в электросеть лучше назначить на светодиод. Такая конструкция достаточно надежна, только питание для нее нужно снимать с выхода выпрямителя, а не микропроцессоров.

Для контроля тока и напряжения можно использовать стрелочные индикаторы с градуированной шкалой. Но в случае, если вы хотите сделать блок питания, который не откажется от лабораторных, можно использовать ЖК-дисплеи. Правда, для измерения тока и напряжения на LM317T схема питания усложняется, так как необходимо использовать микроконтроллер и специальный Driver - буферный элемент. Он позволяет подключаться к портам ввода / вывода ЖК-контроллера.

fB.ru.

LM317T схема включения | Практическая электроника

Если в схеме требуется стабилизатор на какое-то нестандартное напряжение, то отличным решением будет использование популярного интегрального стабилизатора LM317T с характеристиками:

  • , способного работать в диапазоне выходных напряжений от 1.От 2 до 37 В;
  • выходной ток может достигать 1,5 А;
  • максимальная рассеиваемая мощность 20 Вт;
  • встроенный ограничитель тока, для защиты от короткого замыкания;
  • встроенная защита от перегрева.

Микросхема LM317T, схема включения в минимальном варианте подразумевает наличие двух резисторов, значения сопротивлений которых определяют выходное напряжение, входной и выходной конденсатор.

У стабилизатора два важных параметра: опорное напряжение (VREF) и ток, вытекающий из регулировки (IADJ).Микросхема стабилизатора стремится поддерживать резистор R1. Таким образом, если резистор R2 замыкается, то на выходе схемы будет 1,25 В, и чем больше падение напряжения на R2, тем больше выходное напряжение. Получается, что 1,25 В на R1 складывается с падением на R2 и формирует выходное напряжение.

Но я бы посоветовал использовать LM317T в случае стандартных напряжений, только когда надо что-то делать на коленке, а под рукой больше нет подходящей микросхемы типа 7805 или 7812.

А вот расположение выводов LM317T:

  1. Регулируемый
  2. Выход
  3. Вход

Кстати, У.отечественный аналог LM317 - КР142ЕН12А Схема включения точно такая же.

Эту микросхему легко сделать регулируемым блоком питания: вместо постоянного R2 поставить альтернативный, добавить сетевой трансформатор и диодный мост.

На LM317 можно сделать схему плавного пуска: добавить конденсатор и усилитель тока на биполярном PNP-транзисторе.

Схема включения цифрового управления выходным напряжением также несложна. Рассчитываем R2 на максимально необходимое напряжение и параллельно складываем цепочки из резистора и транзистора.При включении транзистора параллельно к проводимости основного резистора добавляется проводимость дополнительного. И выходное напряжение снизится.

Схема стабилизатора тока даже проще, чем напряжения, так как резистор нужен только один. IOV = UOP / R1. Например, таким образом получаем от стабилизатора тока LM317T для светодиодов:

  • для одиночных светодиодов I = 350 мА, R1 = 3,6 Ом, мощностью не менее 0,5 Вт.
  • для трикотажных светодиодов I = 1 А, R1 = 1.2 Ом, мощностью не менее 1,2 Вт.

На основе стабилизатора несложно сделать зарядное устройство На 12 аккумуляторов это то, что нам предлагает Datasheet. Используя RS, вы можете настроить ограничение тока, а R1 и R2 определяют предел напряжения.

Если в схеме требуется стабилизация напряжений на токах более 1,5 А, то каждый может также использовать LM317T, но вместе с мощной биполярной транзисторной структурой PNP. Если вам необходимо построить биполярный регулируемый стабилизатор напряжения, то нам поможет аналог LM317T, но работающий в отрицательном плече стабилизатора - LM337T.

Но у этой микросхемы есть ограничения. Это не стабилизатор с низким падением напряжения, даже наоборот начинает хорошо работать только тогда, когда разница между выходным и выходным напряжением превышает 7 В.

Если ток не превышает 100м, то лучше использовать низкое капают микросхемы LP2950 и LP2951.

Мощные аналоги LM317T - LM350 и LM338

Если выходной ток 1,5 и недостаточно, то можно использовать:

  • LM350AT, LM350T - 3 А и 25 Вт (корпус TOO-220)
  • LM350K - 3 A и 30 Вт (Корпус ТО-3)
  • LM338T, LM338K - 5 А

Производители этих стабилизаторов, помимо увеличения выходного тока, обещают уменьшение тока на входе настройки до 50 мкА и повышение точности опорного напряжения.И схемы включения подходят от LM317.

hardelectronics.ru.

Простой регулируемый блок питания на трех микросхемах LM317

Здравствуйте, сегодня я расскажу, как сделать регулируемый блок питания на базе микросхемы LM317. Схема сможет выдавать до 12 вольт и 5 ампер.

Схема блока питания

Для сборки нам понадобится

  • Стабилизатор напряжения LM317 (3 шт.)
  • Резистор 100 Ом.
  • Потенциометр 1 ком.
  • Конденсатор электролитический 10 мкФ.
  • Конденсатор керамический 100 НФ (2 шт.).
  • Конденсатор электролитический 2200 мкФ.
  • Диод 1N400X (1N4001, 1N4002 ...).
  • Радиатор для микросхем.
Схема сборки
Соберем схему навесным монтажом, так как это некоторые детали. Сначала прикрепляем фишки к радиатору, собирать будет удобнее. Кстати, не обязательно использовать три лм. Все они подключены параллельно, так что можно сделать два или один.Теперь все крайние левые ножки припаиваем к ножке потенциометра. К этой ножке припаять плюс конденсатор, минус припаять к другому выводу. Чтобы конденсатор не мешал, скинул снизу потенциометра. Есть ножка потенциометра, к которой припаяны левые ножки микросхем, так же припаиваем резистор на 100 Ом. К другому концу потенциометра припаяны средние ножки микросхемы (у меня провод фиолетовый). Какой диод припаян к этой ножке резистора.К другой ножке диода припаиваем все правые ножки микросхемы (у меня провод белый). Плюс припаиваем один провод, он будет плюсом ввода. Но два провода припаяны ко второму выводу потенциометра (у меня черный). Будет минус вход и выход. Также припаиваем провод (у меня красный) к резистору, куда ранее был припаян диод. Это будет плюс. Теперь осталось припаять к плюсу и минусу вход, плюс и минус выход на конденсатор на 100 НФ (100 НФ = 0.1 мкФ, маркировка 104). На входе в следующий припаиваем конденсатор на 2200 мкФ, плюсовую ножку припаиваем к плюсовому входу. Это готово для изготовления схемы. Так как схема дает 4,5 ампер и до 12 вольт, входное напряжение должно быть как минимум таким же. Потенциометр уже настроит выходное напряжение. Для удобства советую поставить хотя бы вольтметр. Полноценный корпус делать не буду, все, что сделал, прикрепил радиатор к отрезку ДВП и прикрутил потенциометр.Еще я вывел провода и прикрутил к ним крокодилов. Это довольно удобно. Далее я прикрепил все это к столу.

sdelaysam-svoimirukami.ru.

Стабилизатор напряжения

- регулируемый выход, положительный 1,5 A

% PDF-1.4 % 1 0 объект > эндобдж 5 0 obj / ModDate (D: 20200520102318 + 08'00 ') / Производитель (Acrobat Distiller 19.0 \ (Windows \)) / Название (Регулятор напряжения - регулируемый выход, положительный 1,5 А) >> эндобдж 2 0 obj > эндобдж 3 0 obj > ручей Акробат Дистиллятор 19.0 (Windows) LM317 представляет собой регулируемый трехконтактный стабилизатор положительного напряжения. может обеспечивать ток свыше 1,5 А в диапазоне выходного напряжения От 1,2 В до 37 В. Этот регулятор напряжения исключительно прост в использовании и требуется всего два внешних резистора для установки выходного напряжения. Далее, это использует внутреннее ограничение тока, тепловое отключение и безопасную зону компенсация, что делает его практически безупречным. LM317 обслуживает широкий спектр приложений, в том числе локальное, на карточное регулирование.Это устройство также можно использовать для создания программируемых выходного регулятора, или подключив постоянный резистор между регулировка и выход, LM317 может использоваться как прецизионный ток регулятор.BroadVision, Inc.2020-05-20T10: 23: 18 + 08: 002019-10-10T14: 20: 37 + 08: 002020-05-20T10: 23: 18 + 08: 00application / pdf

  • Регулятор напряжения - регулируемый Выход, положительный 1,5 A
  • zbjrpg
  • LM317 - регулируемый трехконтактный стабилизатор положительного напряжения
  • может поставить более 1 штуки.5 А в диапазоне выходного напряжения
  • от 1,2 В до 37 В. Этот регулятор напряжения исключительно прост в использовании и
  • требуется только два внешних резистора для установки выходного напряжения. Далее
  • это
  • использует внутреннее ограничение тока
  • тепловое отключение и безопасная зона
  • компенсация
  • , что делает его практически безупречным.
  • LM317 обслуживает широкий спектр приложений, включая локальные
  • по
  • Регламент карты
  • .Это устройство также можно использовать для создания программируемого
  • регулятор мощности
  • или подключив постоянный резистор между
  • Регулировка и вывод
  • LM317 может использоваться как прецизионный ток
  • Регулятор
  • .
  • uuid: 9523bba3-5386-4b96-8bd8-5987e58e0aa4uuid: e8faa78c-f7d1-4e68-a277-f5c1cf3cda93 конечный поток эндобдж 4 0 obj > эндобдж 6 0 obj > эндобдж 7 0 объект > эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 10 0 obj > эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > эндобдж 18 0 объект > эндобдж 19 0 объект > эндобдж 20 0 объект > эндобдж 21 0 объект > эндобдж 22 0 объект > эндобдж 23 0 объект > эндобдж 24 0 объект > эндобдж 25 0 объект > эндобдж 26 0 объект > ручей HWMo6zԯTxiH ( N $ pb ܃ 宕 co | Oi Hə73。J = p1 -> 'a 靾 LITC $ 16 ^ qr: S {wzx9 # A & DAP $ a zOA; sa / rJncasuS] ʱk6] qw0NDȥ ې X f (ӭ th3 ߄ + LJq_ɯaWef1 @ [L +) 18Dlx tWWe1V] Rqj _; $ K ~ \! Q> 'LH "P" f * L $ + $ 8g7 " ɽ / ލ20 ?! WYvx ^ TO`P3 {Qf)% cK: ;! No} $ ~ WZdS] TcRLExWǙE $ YFS-dHcEwiL \ uC5V &% c1) Me & w% qAц65ec2HIV! -B% w5.옡 hcvzI \ z`N02i_z ܴ yZM1 [RgR8p0ņ

    LM317 Схема цепи регулятора переменного напряжения

    Когда нам нужно постоянное и конкретное значение напряжения без колебаний, мы используем регулятор напряжения IC. Они обеспечивают фиксированное регулируемое электропитание. У нас есть регуляторы напряжения серии 78XX (7805, 7806, 7812 и т. Д.) Для положительного источника питания и 79XX для отрицательного источника питания. Но что, если нужно изменить напряжение источника питания, так что здесь у нас есть микросхема регулятора переменного напряжения LM317. В этом руководстве мы покажем вам, как получить регулируемое напряжение от микросхемы LM317.С помощью небольшой схемы, подключенной к LM317, мы можем получить переменное напряжение до 37 В с максимальным током 1,5 А. Выходное напряжение изменяется путем изменения резистора, подключенного к регулируемому выводу LM317.

    Необходимые компоненты
    • Регулятор напряжения LM317 IC
    • Резистор (240 Ом)
    • Конденсатор (1 мкФ и 0,1 мкФ)
    • Потенциометр (10к)
    • Аккумулятор (9 В)

    Принципиальная схема

    LM317 Регулятор напряжения IC

    Это регулируемый трехконтактный стабилизатор напряжения IC с высоким значением выходного тока, равным 1.5А. Микросхема LM317 помогает в ограничении тока, защите от тепловой перегрузки и защите рабочей зоны. Он также может обеспечивать работу в режиме поплавка для приложений высокого напряжения. Если мы отключим регулируемую клемму, LM317 все равно будет полезен в защите от перегрузки. У него типичная линия и регулировка нагрузки 0,1%. Это тоже бессвинцовый прибор.

    Его рабочая температура и температура хранения находится в диапазоне от -55 до 150 ° C, а максимальный выходной ток составляет 2,2 А. Мы можем обеспечить входное напряжение в диапазоне 3-40 В постоянного тока, а т может дать выходное напряжение 1.От 25 В до 37 В , которые мы можем изменять в зависимости от потребности, используя два внешних резистора на регулируемом контакте LM317. Эти два резистора работают как схема делителя напряжения, используемая для увеличения или уменьшения выходного напряжения. Проверьте здесь схему зарядного устройства 12 В, используя LM317

    .

    Схема контактов LM317

    Конфигурация контактов

    ПИН.

    PIN Имя

    PIN Описание

    1

    Настроить

    Мы можем отрегулировать Vout через этот вывод, подключившись к цепи резисторного делителя.

    2

    Выход

    Вывод выходного напряжения (Vout)

    3

    Вход

    Вывод входного напряжения (Vin)

    Расчет напряжения для LM317

    Во-первых, вы должны решить, какой результат вы хотите. Как у LM317, имеющего выходное напряжение , диапазон составляет л.От 25 В до 37 В постоянного тока. Мы можем регулировать выходное напряжение с помощью двух внешних резисторов, подключенных через регулируемый вывод IC. Если мы говорим о входном напряжении , оно может находиться в диапазоне от 3 до 40 В постоянного тока.

    «Выход будет зависеть только от внешнего резистора, но входное напряжение всегда должно быть больше (минимум 3 В) необходимого выходного напряжения». Обычно рекомендуемое значение резистора R1 составляет 240 Ом (но не фиксированное, вы также можете изменить его в соответствии с вашими требованиями), мы можем изменить резистор R2.

    Вы можете напрямую найти значение выходного напряжения или резистора R2, используя формулу ниже:

      Vout = 1,25 {1 + ( 2 / 1 )}
       2  =  1  рандов {(Vout / 1,25) - 1}


    Вы можете напрямую использовать калькулятор LM317 для быстрого расчета резистора R2 и выходного напряжения.

    Давайте возьмем пример, значение R1 будет рекомендованным значением 240 Ом, а R2, которое мы принимаем, равным 300 Ом, поэтому какое будет выходное напряжение:

    Vout = 1.25 * {1+ (300/240)} = 2,8125v

    Вы можете посмотреть живое демонстрационное видео ниже.

    Работа цепи регулятора напряжения LM317

    Схема регулятора напряжения очень проста. Конденсатор C1 используется для фильтрации входного постоянного напряжения и далее подается на вывод Vin микросхемы стабилизатора напряжения LM317. Регулируемый вывод соединен с двумя внешними резисторами и соединен с выводом Vout микросхемы. Конденсатор C2 используется для фильтрации выходного напряжения, полученного с вывода Vout.А затем выходное напряжение поступает на конденсатор C2. Посмотрите полное рабочее видео ниже.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
