Наконец-то принесли последнюю в этом году посылку. В ней — комплект для сборки индикатора уровня звука на микросхеме LM3915N.

набор для сборки плата со стороны шелкографии плата со стороны дорожек

LM3915 состоит из десяти однотипных операционных усилителей, работающих по принципу компаратора. Прямые их входы подключены через цепочку из резистивных делителей с различными номиналами сопротивлений. Благодаря чему светодиоды в нагрузке зажигаются по логарифмической зависимости. На инверсные входы приходит входной сигнал, который обрабатывается буферным ОУ (вывод 5).

Внутри микросхема так же содержит маломощный интегральный стабилизатор, подключенный к выводам 3, 7, 8 и устройство для задания режима свечения (вывод 9). Диапазон напряжений питания от 3 до 25В. Величину опорного напряжения задают в пределах от 1,2 до 12В при помощи внешних резисторов. Выходной ток на светодиоды выставляется от 1 до 30 мА. Но больше 20 мА подавать нежелательно во избежании перегрева микросхемы и выхода ее из строя.

блок схема

Прибор рассчитан на питание от  12В, которое подается на третий вывод LM3915. Оно же, через токоограничивающий резистор R2 и два фильтрующих конденсатора С1 и С2, идёт на светодиоды. Резисторы R1 и R8 служат для снижения яркости последних двух красных светодиодов. Также питание идет на перемычку, которая управляет режимом работы микросхемы через вывод 9. В разомкнутом состоянии схема работает в режиме «точка» – происходит свечение одного светодиода, соответствующего входному сигналу. Замыкание перемычки переводит схему в режим «столбик», когда уровень входного сигнала пропорционален высоте светящегося столбца.

Резистивный делитель, собранный на R3, R4 и R7 ограничивает уровень входного сигнала. Более точная настройка осуществляется многооборотным подстроечным резистором R4. Резистор R9 задает смещение для верхнего уровня (вывод 6), точное значение которого определяется сопротивлением R6. Нижний уровень (вывод 4) присоединяется к общему проводу. Резистор R5 (вывод 7,8) увеличивает величину опорного напряжения и влияет на яркость светодиодов. Именно R5 задаёт ток через светодиоды и рассчитывается по формуле: R5=12,5/ILED, где ILED – ток одного светодиода.

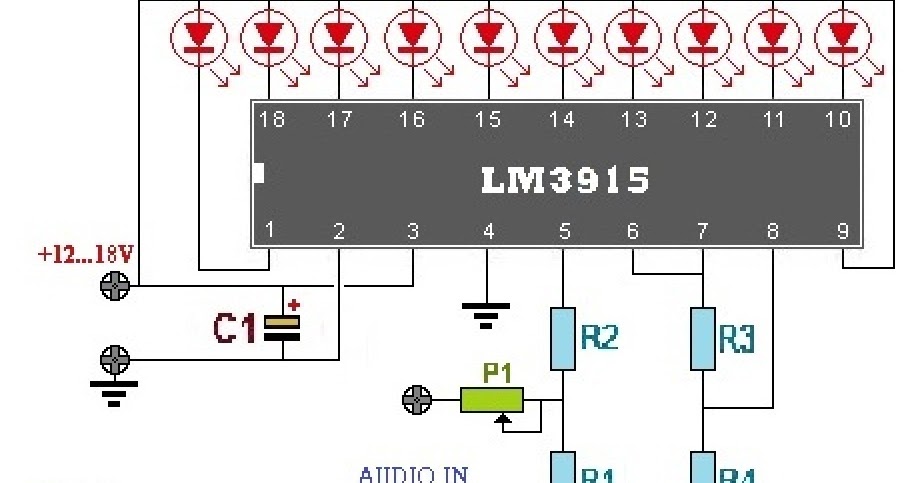

схема индикатора

Принцип работы индикатора: LM3915 реагирует на изменение входного сигнала и выдает ток на один или сразу несколько своих выходов. В момент, когда входной сигнал преодолеет порог нижнего уровня плюс сопротивление на прямом входе первого компаратора, засветится первый светодиод (вывод 1). Дальнейшее нарастание звукового сигнала приведёт к поочерёдному срабатыванию компараторов, о чём даст знать соответствующий светодиод.



собранное устройство в работе

Спасибо за внимание!

Example:  livejournal No such user User title (optional)

Индикатор уровня сигнала на LM3915 (040) коробка

Начинающим           Индикатор уровня сигнала на LM3915.                (040)



       Из деталей этого набора можно собрать электронное устройство «индикатор уровня сигнала (аудио сигнала) на микросхеме LM3915». Основа устройства – микросхема LM3915, состоящая из 10 компараторов, подключенных к отводам резистивного делителя сигнала. Особенность данного делителя в том, что он строит логарифмическую шкалу индикации, в отличие от LM3914, в которой делитель линейный, соответственно линейная и шкала индикации. Поэтому LM3914 применяется в устройствах измерения линейных параметров (напряжение, ток, мощность), а LM3915 в устройствах измерения звуковых (аудио) сигналов. Количество выходов микросхемы позволяет построить шкалу из 10 светодиодов.



Резисторы R3,R4,R7 образуют делитель входного напряжения, позволяющий с помощью подстроечного резистора R4 установить оптимальный уровень входного сигнала, поступающего на вход 5 микросхемы. Минимальный сигнал индицируется первым светодиодом D1, максимальный – D10. Устройство микросхемы позволяет подключать к ней светодиоды с максимально допустимым рабочим током до 20мА без ограничительного резистора. Но при одинаковом токе жёлтого и красного светодиода световосприятие цветов и падение напряжения на них различается, поэтому в цепи красных светодиодов включены ограничительные резисторы R1, R8. Микросхема имеет 9 вывод с функцией «точка/линия», т.е. в режиме «точка» (перемычка между 9 выводом и плюсом питания отсутствует) одновременно светится только один из десяти светодиодов, соответствующий уровню входного сигнала. Если эта перемычка установлена, индикация будет отображаться в виде линии или столбика, высота которого будет пропорциональна уровню сигнала на входе устройства. Для индикации стерео сигнала необходимо собрать два таких устройства. В комплект входит готовая печатная плата, что значительно упрощает сборку устройства. Особое внимание необходимо уделить соблюдению полярности питающего напряжения (внешний источник постоянного напряжения 12 вольт в комплект не входит), правильной установке в плату панельки и микросхемы в неё, совместив отметку ключа панельки, микросхемы и положения их на плате. Также необходимо соблюдать полярность подключения светодиодов (длинный вывод – анод (к питающей шине), короткий – катод (к микросхеме)). Индикатор перекрывает диапазон измерения в 27дБ (децибел).



Содержание 040:

1.  Микросхема LM3915,

2.  Панелька для микросхемы DIP18,

3.  Печатная плата,

4.  Провод подключения питания 12В с вилкой,

5.  Провод подключения входа,

6.  Разъём подключения питания и входа (в плату) (2 шт.),

7.  Светодиоды жёлтые (8 шт.),

8.  Светодиоды красные (2 шт.),

9.  Конденсаторы С1, С2 – 0,1 МкФ (104),

10. Резисторы:

      R1, R5, R8 – 1к (Кч/Ч/Кр) (3 шт.),

      R2 – 100 Ом (Кч/Ч/Кч),

      R3 – 10к (Кч/Ч/Ор),

      R4 – 50к (подстроечный многооборотный),

      R6 – 560 Ом (Зел/Гол/Кч),

      R7 – 10 Ом (Кч/Ч/Ч),

      R9 – 20к (Кр/Ч/Ор).     Перемычку «точка/линия» можно изготовить из обрезка выводов резисторов.

Драйвер светодиодного дисплея

LM3915N | Вилтроникс

ЛМ3915Н

$8,25

Количество:
КОЛ-ВО Цена
1 8,25 $
5 7,50 $

Описание

LM3915N представляет собой монолитную интегральную схему, которая измеряет аналоговые уровни напряжения и управляет десятью светодиодами, ЖК-дисплеями или вакуумными флуоресцентными дисплеями, обеспечивая логарифмическое аналоговое отображение с шагом 3 дБ. Один контакт меняет отображение с гистограммы на отображение с движущимися точками. Управление током светодиода регулируется и программируется, что устраняет необходимость в токоограничивающих резисторах. Вся система отображения может работать от одного источника питания от 3 В до 25 В.

Рассчитан на работу от 0°C до +70°C.

Особенности
  • Шаг 3 дБ, диапазон 30 дБ
  • Управляет светодиодами, жидкокристаллическими дисплеями или вакуумными флуоресцентными лампами
  • Режим отображения штрихов или точек, выбираемый пользователем извне
  • Возможность расширения до дисплеев 90 дБ
  • Внутреннее опорное напряжение от 1,2 В до 12 В
  • Работает с однополярным питанием от 3 В до 25 В
  • Входы работают на землю
  • Выходной ток программируется от 1 мА до 30 мА
  • Вход выдерживает ±35 В без повреждений или ложных выходных сигналов
  • Выходы токорегулируемые, открытые коллекторы
  • Прямое управление TTL или CMOS
  • Внутренний 10-ступенчатый делитель является плавающим и может быть привязан к широкому диапазону напряжений
Технические характеристики

Количество выходов

10

Выходной ток

30 мА

Выходное напряжение

1,28 В

Кейс для драйвера, стиль

ДИП

Количество контактов

18

Входное напряжение

3В – 25В

Рабочая температура

0°C – 70°C

Вам также может понравиться

Все цены указаны в австралийских долларах и включают налог на товары и услуги. GST будет удален из вашего заказа, если вы заказываете из-за пределов Австралии.
Изделия могут отличаться от представленных на фото.
Все товарные знаки и торговые наименования являются собственностью их соответствующих владельцев. Wiltronics отказывается от каких-либо прав собственности на товарные знаки и торговые наименования, кроме своих собственных.

ЛМ3915Н

8,25 $

КОЛ-ВО Цена
1 8,25 $
5 7,50 $
Количество:

LM3915N LM3915 Драйвер точечного светодиодного дисплея IC

Перейти в конец галереи изображений

Перейти к началу галереи изображений

SKU

A-502

Нет в наличии

Краткий обзор

National – Получите это быстро – отправка в тот же день

Подробнее

National Semiconductors Номер детали производителя: LM3915N
Упаковка/кейс: PDIP-18
RoHS: Да
Спецификация: Щелкните здесь

Технические характеристики
Конфигурация Светодиоды, ЖК-дисплеи или вакуумные люминесцентные лампы
Цифры или символы 10 шагов
Тип дисплея Точечная/гистограмма
Аналог интерфейса
Напряжение 25В
Драйвер дисплея Dot/Bar Display Driver

Дополнительная информация

Дополнительная информация
Артикул А-502
Производитель Национальные полупроводники
МПН
ЛМ3915Н

Отзывы покупателей

1 предмет

Показать 10 20 50 на страницу

  1. org/Review”>

    Пульсирующие огни

    Цена

    80%

    Качество

    100%

    Ценить

    80%

    Сделал хороший 10-светодиодный (на каждый канал) волюметр для моего усилителя tea2025 с двумя такими.
